Благодарим Вас за приобретение генератора Robin.
В настоящем руководстве содержится действительная на момент издания инфор м а ц и я о б э к с п л у а т а ц и и и
обслуживании оборудования.
Особое внимание следует уделять следующим сообщениям:
Потенциально опасная ситуация, которая может стать причиной серьезной т р а в м ы и л и с м е р т е л ь н о г о и с х о д а в
случае несоблюдения инструкций.
Несоблюдение инструкций может привести к серьезной травме, смертельно м у и с х о д у и л и п о в р е ж д е н и ю
оборудования.
ВНИМАНИЕ
Несоблюдение инструкций может привести к травме или повреждению обору д о в а н и я .
ПРИМЕЧАНИЕ
Полезная информация.
При возникновении проблем или каких-либо вопросов обращайтесь к офици а л ь н о м у д и л е р у и л и в
официальный сервисный центр.
!
Генератор надежен и безопасен при условии соблюдения инструкций.
Обязательно ознакомьтесь и уясните правила и требования
руководства по эксплуатации перед началом выполнения работ.
Несоблюдение инструкций способно привести к травме, смерти
или выходу оборудования из строя.
СОДЕРЖАНИЕ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ…………………………………………………………..
2. ТЕХНИКА БЕЗОПАСНОСТИ……………………………………………………………
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…………………………………………………
4. ПРЕДЭКСПЛУАТАЦИОННАЯ ПРОВЕРКА…………………………………………...
5. ЭКСПЛУАТАЦИЯ………………………………………………………………………….
6. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА…………………………………………………………
7. ДАТЧИК МАСЛА…………………………………………………………………………..
8. МОЩНОСТЬ………………………………………………………………………………..
9. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ…………………………………...
10. ТЕХНИЧЕСКОЕ ОБСЛ У Ж И В А Н И Е …………………………………………………...
11. ПОДГОТОВКА К ХРАН Е Н И Ю………………………………………………………….
12. УСТРАНЕНИЕ НЕИСПРАВНОСТ Е Й …………………………………………………..
4
6
8
9
12
15
15
16
17
18
20
21
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
На оборудовании и в руководстве по эксплуатации используются следующи е у сло в н ы е о б о з н а ч е н и я ,
соответствующие стандартам ISO.
2. ТЕХНИКА БЕЗОПАСНОСТИ
Запрещается эксплуатировать генератор рядом с емкостями с горючим во и з б е ж а н и е п о ж а р а
или взрыва.
Запрещается выполнять заправку, пока двигатель работает. Не курите и избега й т е
наличия открытого пламени рядом с топливным баком. Не допускайте пролив а н и я
горючего. В случае проливания протрите следы топлива и дождитесь его исп а рения.
Держите генератор на безопасном расстоянии от легковоспламеняющихся мат е р и а л о в (топлива,
промасленной ветоши, сухого мусора, спичек и т.п.).
Запрещается использовать генератор в закрытом помещении, где отсутств у е т н е о б х о д и м а я в е н т и л я ц и я .
В противном случае генератор может перегреться, а высокая концентрация
выхлопных газов способна привести к отравлению. Устанавливайте генера т о р н а
расстоянии не менее 1 м от препятствий. При работе в закрытом помещении
обеспечьте достаточную вентиляцию.
Не накрывайте генератор и не помещайте в контейнер во время эксплуатаци и , ч т о б ы и з б е ж а т ь е г о
перегревания.
Устанавливайте генератор на ровной поверхности. Наклон или перемещени е о б о р у д о в а н и я м о ж е т
привести к проливанию топлива или опрокидыванию генератора. При эксп л у а т а ц и и н а н а к л о н н о й
поверхности невозможно обеспечить достаточную смазку деталей генера т ора.
Следите за состоянием и расположением электропроводки. Провод может по л у ч и т ь
повреждения, если он расположен под генератором или касается вибрирующих дета л е й ,
что в свою очередь приведет к пожару, повреждению оборудования или пораж е н и ю
электричеством. Поврежденная проводка полежит немедленной замене.
Запрещается использовать генератор под дождем и в условиях высокой вла ж н о с т и , ч т о б ы и з б е ж а т ь
поражения электрическим током.
Если на генератор попала вода, протрите его и дождитесь полного высыхани я п е р е д
запуском. Промывать генератор водой категорически запрещено.
Во избежание несчастного случая обеспечьте необходимое заземление об о р у д о в а н и я .
Не подсоединяйте генератор к промышленной сети электроснабжения, чтобы н е д о п у с т и т ь
короткого замыкания, выхода оборудования из строя и поражения электрич е с т в о м .
Используйте безобрывный переключатель для подключения к бытовой сети . П о д к л ю ч е н и е к
промышленной сети должно выполняться квалифицированными специалистами с у ч етом
технических требований.
Не курите при работе с аккумуляторной батареей. Батарея выделяет легков о с п л а м е н я ю щ и й с я
газ. Обеспечьте достаточную вентиляцию.
Во время работы двигатель разогревается до высокой температуры и остыв а е т
некоторое время после выключения. Не допускайте наличия поблизости
легковоспламеняющихся материалов. Не дотрагивайтесь до нагретой пове р х ности.
Держите посторонних лиц, а особенно детей, на безопасном удалении от рабоч е г о м е ст а.
Обязательно изучите руководство по эксплуатации генератора и оборудо в а н и я , с
которым он используется. Уясните все требования и ограничения. Следуйте
указаниям на технике. Сохраните инструкции и техническую документацию д л я
обращения в будущем.
Используйте только разрешенные удлинители, соответствующие нормам CEI 245-4. Для эксплуатации
на открытом воздухе используйте удлинители, предназначенные для наружно г о п р и м е н е н и я . Х р а н и т е
удлинитель в сухом месте с достаточной вентиляцией.
Отключайте прерыватель цепи генератора и отсоединяйте устройства перед по с т а н о в к о й н а х р а н е н и е ,
обслуживанием и подсоединением дополнительного оборудования.
3.
EXPERT
6510X
230 (cos
400 (cos
LTP 400
400 – 3P+T+N
16
, ,
(
73 82,5 75 86,5
=1) 5 5 =0,8) - 5 - 5
=0,8) 5,9 5,8 7,0 7,2
(cos
40 °
50
230 IP44-10/16
230 – 16 ( )
35 40
7
(3/4
71 79,5 73 83,5
21,7 7,2 21,7 7,2
1000
404 3
) 790 550 515 875 570 600
) (
230
)
1 0,8 1 0,8
(
)
(2
1 1 1 1
)
1 - 1 -
- 1 - 1
3600
2 30 2 10
12
TRISTAR
6510
400
)
(
(2
. .
/
EXPERT
)
7510X
230
(
)
(2
95
)
14
3600
. .
/
TRISTAR
8510
400
)
(
(2
)
4.
4.1
.
•
•
(b).
.
(
),
(
.
.
)
•
.
SE (API)
(
,
)
.
:
SAE 10W-30
,
10W-40.
.
4.2
!
Не открывайте крышку топливного бака, пока двигатель работает.
Не курите и избегайте наличия источников открытого огня рядом с оборудо в а н и е м .

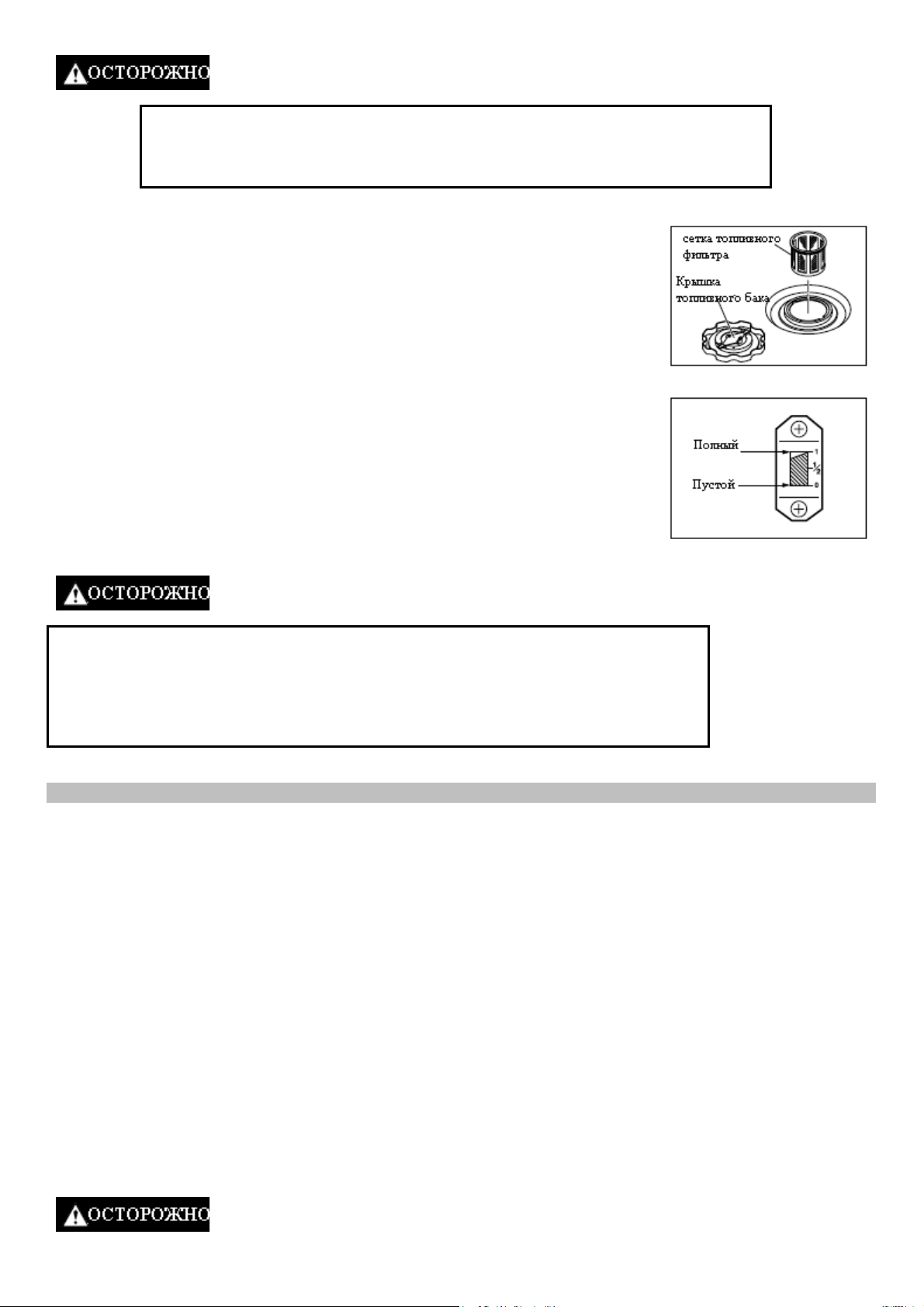

Для проверки используйте указатель уровня топлива. При необходимости
долейте автомобильный неэтилированный бензин. Убедитесь, что на фильтре
установлена сетка.
Емкость топливного бака: 27 литров.
!
• Соблюдайте правила техники безопасности.
• Не осуществляйте заправку, пока двигатель работает или не остыл.
• Закройте топливный кран перед выполнением заправки.
• Избегайте попадания в топливо пыли, грязи, воды и других инородных веще с т в .
• Удалите следы пролитого горючего перед запуском двигателя.
• Держите оборудование на расстоянии от источников открытого пламени .
4.3 ОБЩАЯ ПРОВЕРКА
Перед запуском двигателя проверить:
• Топливопровод и т.д. на предмет утечки топлива;
• Затяжку креплений;
• Детали на предмет повреждений или износа;
• Состояние и расположение проводки;
• Рабочее место на предмет отсутствия опасных веществ.
!
• Соблюдайте правила техники безопасности.
• Удалите все огнеопасные материалы.
• Установите генератор на расстоянии не менее 1 м от препятствий.
• Осуществляйте эксплуатацию в сухом и хорошо проветриваемом помещен и и .
• Не загораживайте выхлопную трубу.
• Держите генератор на безопасном удалении от открытого пламени. Не курите .
• Поставьте генератор на ровную и устойчивую поверхность.
• Не загораживайте вентиляционные отверстия генератора.
4.4 ЗАЗЕМЛЕНИЕ
• Заземлите генератор перед включением.
• Подсоедините клемму генератора к заземленному стержню или
проводнику с заземлением.
• Также клемму заземления генератора можно подсоединить к клемме
заземления подключенного устройства.
4.5 ЭЛЕКТРОСТАРТЕР (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
Аккумуляторная батарея поставляется в сухом виде, но заряженной. Перед испо л ь з о в а н и е м в н е е н е о б х о д и м о
залить электролит.
1. Откройте пластиковую крышку и подсоедините шланг.
2. Залейте электролит до отмеченного уровня.
3. Подождите приблизительно ½ часа перед подключением. В случае падения уров н я д о л е й т е э л е к т р о л и т
до необходимого уровня.
4. При необходимости зарядите батарею.
5. Закройте колпачки (крышки) и удалите пролитый электролит.
ПРОВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
1. Подсоедините положительный провод электростартера к
положительной клемме аккумулятора.
2. Подсоедините отрицательный провод от корпуса двигателя к
отрицательной клемме аккумулятора.
5.ЭКСПЛУАТАЦИЯ
!
Проверяйте уровень машинного масла перед каждой эксплуатацией.
Не изменяйте заводские настройки регулятора оборотов.
5.1 ЗАПУСК ДВИГАТЕЛЯ
• Откройте топливный кран.
• Закройте воздушную заслонку при пуске холодного двигателя.
• Поверните выключатель в положение пуска (модели с электростартером).
• После запуска двигателя постепенно переведите воздушную заслонку в
открытое положение.
РУЧНОЙ СТАРТЕР
• Плавно потяните за рукоятку стартера. Пока не почувствуете
сопротивление (компрессия).
• Верните рукоятку в исходное положение и резко дерните за нее.
Если двигатель не запускается через несколько попыток, повторите
вышеуказанные действия с открытой воздушной заслонкой.
• Не вытягивайте шнур стартера полностью.
• После запуска верните рукоятку в прежнее положение, не выпуская ее
из руки.
После запуска постепенно верните воздушную заслонку в открытое положени е .
Прогрейте двигатель на холостом ходу в течение нескольких минут.
ЭЛЕКТРОСТАРТЕР

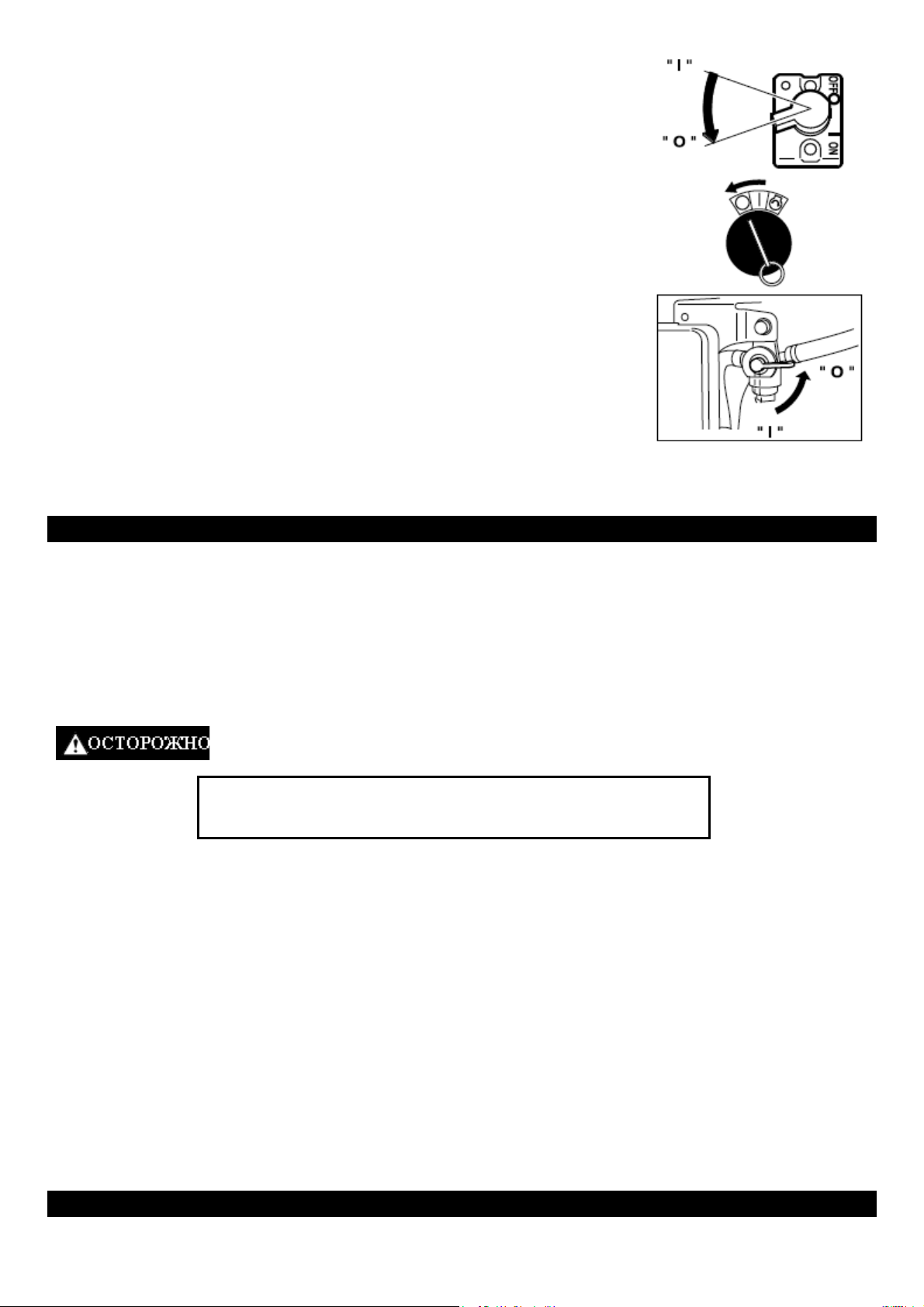

1. Вставьте ключ в замок и поверните его в положение «I». Затем поверните его
вправо для запуска двигателя.
2. После запуска постепенно откройте воздушную заслонку. Не открывайте ее
резко в холодную погоду, чтобы двигатель не остановился. Подождите, пока
он прогреется на холостом ходу в течение нескольких минут.
!
• Время пуска с помощью электростартера не должно превышать 5 секунд, да ж е е с л и д в и г а т е л ь н е
работает.
• Если двигатель не запустился, подождите приблизительно 10 секунд и по в т о р и т е п о п ы т к у .
• Не поворачивайте ключ в положение пуска, когда двигатель работает.
5.2 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
Данный генератор прошел испытания и имеет заводские настройки. Если ген е р а т о р н е в ы д а е т н е о б х о д и м о е
напряжение, обратитесь к официальному дилеру Caiman.
Отключите электрооборудование перед подсоединением к генератору.
Вставьте штепсель(и) прибора в разъем генератора.
!
Обеспечьте необходимое заземление оборудования и генератора,
чтобы избежать поражения электрическим током.
• Проверьте ток на разъеме, убедитесь, что он не превышает разрешенное зн а ч е н и е .
• Удостоверьтесь, что общая мощность всех электроприборов не превышает номинальную выхо д н у ю
мощность генератора.
!
Не вставляйте в штепсельный разъем посторонние предметы.
ПРИМЕЧАНИЕ
Отключение прерывателя (предохранителя) происходит в случае перегру з к и и л и н е и с п р а в н о с т и
оборудования. Немедленно остановите генератор, проверьте его и/или подк л ю ч е н н о е о б о р у д о в а н и е , и
обратитесь к дилеру Robin или сервисный центр.
6. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА
1. Отключите электроприбор и отсоедините его от генератора (извлеките
штепсель из разъема).
2. Дождитесь остывания двигателя (≈3 мин.) перед его отключением.
3. Поверните ключ в положение «О» (ВЫКЛ.).
4. Закройте топливный кран.
7. ДАТЧИК МАСЛА
• Датчик предназначен для автоматической остановки двигателя в случа е п а д е н и я у р о в н я м а с л а н и ж е
установленного предела.
• После такой остановки двигателя отключите прерыватель генератора и п р о в е р ь т е урове н ь м а с л а .
Долейте необходимое количество масла.
• Если двигатель не запускается, обратитесь к официальному дилеру Robin или в с е р в и с н ы й ц ентр.
!
Не снимайте щуп датчика во время доливания масла. Отверните
крышку наливной горловины, расположенной на противоположной
стороне карбюратора.
8. МОЩНОСТЬ
.
,
.
.
. .
,
.
,
,
•
•
•
•
•
,
. ,
.
,
.
.
•
– 5
– 1,7
.
,
,
,
, .
,
.
EXPERT
6510X
/
/ 5000 6000 1600
2500 3500 1200
2500 3500 1200 / 1500 /
1670 2000 1900
110
5,5
. .
maxi
).
EXPERT
7510X
6,5
130
1,2 - 2
5
,
. .
120
maxi
, 5
1,2 – 3
,
2 – 3
.
,
1,8 – 4
,
TRISTAR 6510 TRISTAR 8510
1850
2,6
/
1500
/
2400
/
. .
130
maxi
3,0
/
/
/
. .
maxi
30
50%
.
.
.
(3
1
,
,
.
( ) 100
.
9.
Ежедневно (8
ч)
• Выполнить проверку оборудования (см. «Предэксплуатационная проверк а »).
• Проверить и долить бензин и масло.
50 ч
• Промыть пенополиуретановый элемент воздушного фильтра (более часто п р и
эксплуатации в условиях сильной запыленности).
• Проверить состояние бумажного элемента фильтра. Не использовать вод у д л я е г о
очистки.
100 ч
• Заменить масло (более часто при эксплуатации в сложных условиях).
• Проверить свечу зажигания и выполнить очистку при необходимости.
200 ч
• Заменить воздушный фильтр.
• Очистить топливный фильтр.
• Очистить и отрегулировать свечу зажигания.
• Заменить масло (более часто при эксплуатации в сложных условиях).
300 ч
• Проверить и отрегулировать клапанный зазор.
500 ч
• Удалить нагар с головки цилиндра и его верхней части.
• Очистить и отрегулировать карбюратор.
• Заменить амортизатор опоры двигателя.
1000 ч (24
мес.)
• Осмотреть элементы контрольной панели.
• Проверить ротор и статор.
• Заменить амортизатор опоры двигателя.
• Заменить топливопровод.
ПРИМЕЧАНИЕ
• Техническое обслуживание требует опыта и квалификации.
• Выше указаны сроки, предназначенные для эксплуатации в обычных услов и я х . В с л о ж н ы х у с л о в и я х
обслуживание следует выполнять более часто.
• Первую замену масла необходимо осуществить через 20 часов эксплуатаци и . З а т е м м а с л о м е н я е т с я
каждые 100 часов. Направьте отработавшее масло на утилизацию согласно м е с т н ы м з а к о н а м .
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1 ЗАМЕНА МАШИННОГО МАСЛА
• Выполняйте замену масла каждые 100 часов эксплуатации. Первую замену вы п о л н и т ь ч е р е з 20 часов
после начала эксплуатации.
1. Снимите пробку, отверните крышку наливной горловины и слейте масло,
пока двигатель не остыл.
2. Поставьте сливную пробку на место, залейте свежее масло до верхнего
уровня и заверните крышку горловины.
• Залейте свежее масло высокого качества до указанного уровня (см. стр. 9). Эксплуатация с
недостаточным количеством масла или с маслом плохого качества может пр и в е с т и к в ы в о д у д в и г а т е л я
из строя.

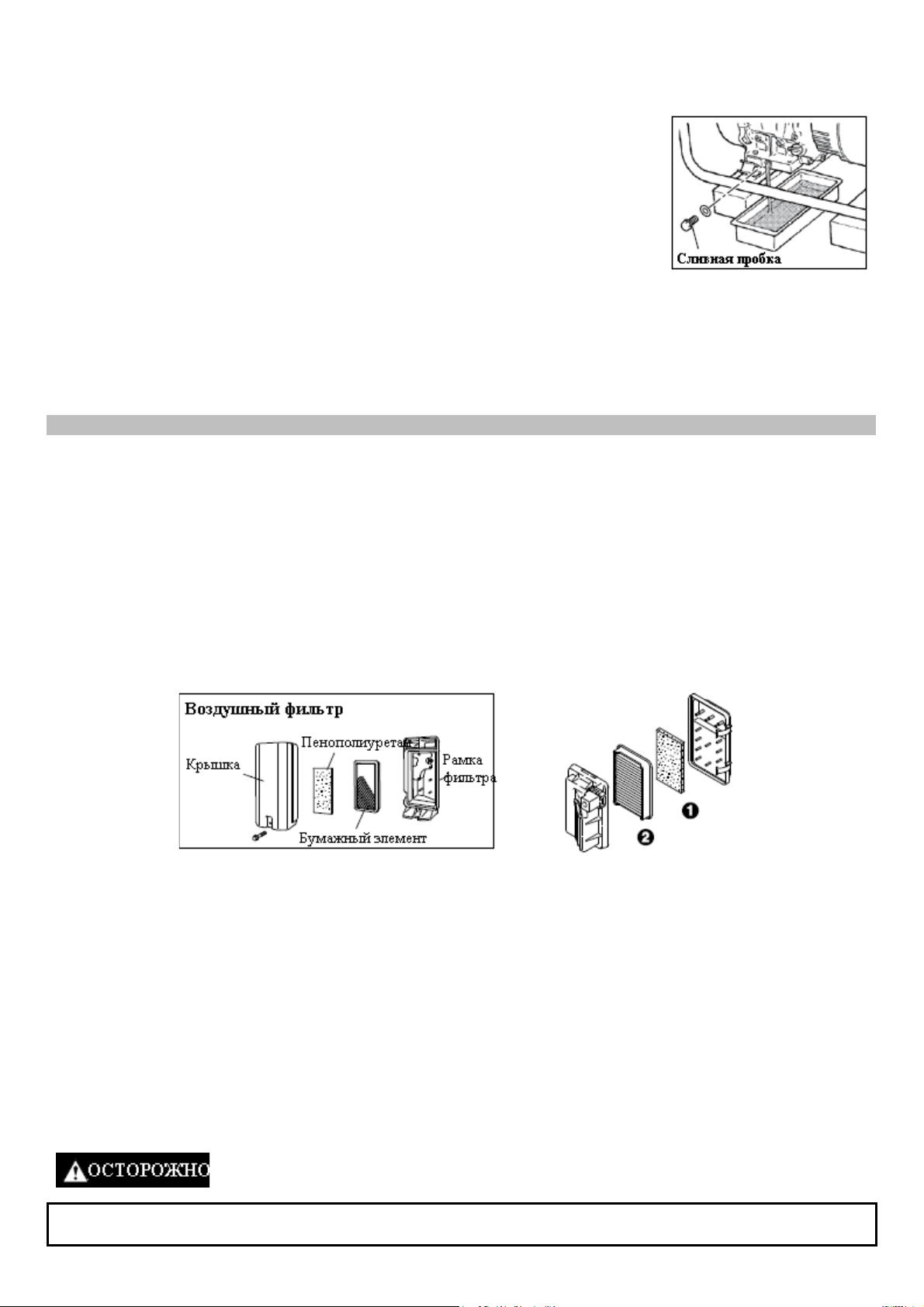

10.2 ВОЗДУШНЫЙ ФИЛЬТР
Очень важно сохранять воздушный фильтр в рабочем состоянии. Грязь, прони к а ю щ а я ч е р е з п о в р е ж д е н н ы й
или неправильно установленный фильтр способна сократить срок службы д в и г а т е л я . С о д е р ж и т е ф и л ь т р в
чистоте.
ПЕНОПОЛИУРЕТАНОВЫЙ ДВОЙНОЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
• Очистить элемент с помощью моющего средства. Высушить. Каждые 50 часов э к с п л у а т а ц и и .
• Стряхнуть пыль и грязь со второго фильтрующего элемента. Не использов а т ь м а с л о . О ч и щ а т ь к а ж д ы е
50 часов, выполнять замену фильтра каждые 200 часов.
Выполнять очистку и замену фильтра более часто при эксплуатации в сложн ы х у с л о в и я х .
!
ОЧИСТКА ПОЛИУРЕТАНОВОГО ЭЛЕМЕНТА: извлечь элемент и промы т ь в к е р о с и н е . Н а м о ч и т ь в
(3
1
),
.
10.3
!
1.
2.
,
(0,6 – 0,7 ).
.
.
10.4
1.
2.
3.
.
, .
.
.
11.
Перед постановкой оборудования на хранение сроком на 6 месяцев и дольше н е о б х о д и м о в ы п о л н и т ь
следующие подготовительные действия:
• Слить горючее из бака, осторожно отсоединив топливопровод. Бензин, ост а в ш и й с я в б а к е , т е р я е т с в о и
качества, что может привести к трудностям при пуске двигателя.
• Снять поплавковую камеру и слить топливо из карбюратора.
• Выполнить замену машинного масла.
• Проверить затяжку крепежей.
• Очистить генератор с помощью промасленной ветоши. Нанести защитный с о с т а в п о в о з м о ж н ости.
!
ИСПОЛЬЗОВАТЬ ВОДУ ДЛЯ ОЧИСТКИ ГЕНЕРАТОРА ЗАПРЕЩЕНО!
• Потяните за рукоятку шнурового стартера, пока не почувствуете сопроти в л е н и е . О с т а в ь т е р у к о я т к у в
этом положении.
• Поставьте генератор на хранение в сухое помещение с достаточной вент и л я ц и е й .
12. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
12.1 ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ
Проверить положение ручки воздушной
заслонки.
Поставить заслонку в закрытое положение.
Проверить положение топливного крана.
Открыть топливный кран.
Проверить уровень топлива.
Долить необходимое количество. Не переполнять бак.
Проверить положение ключа зажигания.
Поставить ключ в необходимое положение.
Убедиться, что генератор не подключен к
устройству.
Если к генератору подключено устройство, выключить его и
отсоединить от генератора.
Проверить крышку свечи зажигания.
Поставить крышку на место.
Проверить состояние свечи зажигания.
Извлечь свечу и очистить электрод.
12.2 ОТСУТСТВИЕ НАПРЯЖЕНИЯ
Убедиться, что контактный
предохранитель (прерыватель)
находится в положении «I».
Убедиться, что общая мощность подключаемого прибора соответствует
техническим требованиям генератора, и прибор не имеет дефектов.
Поставить предохранитель в положение «I». Если предохранитель
отключается, обратиться в сервисный центр.
Проверить контакт соединения.
Исправить соединение.
Возможно, была совершена
попытка запуска генератора с
подключенной нагрузкой.
Если к генератору подключено устройство, выключить его и отсоединить
от генератора. Подключить после запуска.
При возникновении проблем, которые Вы не способны устранить, обращайтес ь к б л и ж а й ш е м у д и л е р у Robin.
Loading...
