SAFETY INFORMATION ...........3

USING THE HOOD

Controls ................................5

OWNER’S MANUAL &

INSTALLATION INSTRUCTIONS

CARE AND CLEANING

Filters ..................................6

Surfaces ................................6

Lights ..................................7

INSTALLATION INSTRUCTIONS ..8

TROUBLESHOOTING TIPS ........20

Vented

WARRANTY ........................ 21

ACCESSORIES .....................22

CONSUMER SUPPORT ............24

JV936

JV966 CV936 CV966

Write the model and serial numbers here:

Model # _________________

Serial # _________________

RANGE HOODS

GE is a trademark of the General Electric Company. Manufactured under trademark license.

You can find them on a label on the inside of the hood.

Para consultar una version en

español de este manual de

instrucciones, visite nuestro sitio de

internet GEAppliances.com.

49-80520-8 07-16 GEA

ESPAÑOL

THANK YOU FOR MAKING GE APPLIANCES A PART OF YOUR HOME.

Whether you grew up with GE Appliances, or this is your first, we’re happy to have you in the family.

We take pride in the craftsmanship, innovation and design that goes into every GE Appliances

product, and we think you will too. Among other things, registration of your appliance ensures that we

can deliver important product information and warranty details when you need them.

Consumer Support section of this Owner’s Manual. You may also mail in the pre-printed registration

card included in the packing material.

2 49-80520-8

IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE USING

SAFETY INFORMATION

WARNING

ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

B. Before servicing or cleaning unit, switch power off

at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

C. Do not use this unit with any solid-state speed

control device.

D. This unit must be grounded.

CAUTION

ONLY. DO NOT USE TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.

CAUTION

exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

TO REDUCE THE RISK OF FIRE,

FOR GENERAL VENTILATING USE

To reduce risk of fire and to properly

WARNING

TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:

A. SMOTHER FLAMES with a close-fitting lid, cookie

sheet or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

B. NEVER PICK UP A FLAMING PAN—You may be

burned.

C. DO NOT USE WATER, including wet dishcloths or

towels—a violent steam explosion will result.

D. Use an extinguisher ONLY if:

1. You know you have a Class ABC extinguisher, and you already know how to operate it.

2. The fire is small and contained in the area where it started.

3. The fire department is being called.

4. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by

NFPA.

WARNING

RANGE TOP GREASE FIRE:

TO REDUCE THE RISK OF INJURY

TO REDUCE THE RISK OF A

A. Never leave surface units unattended at high

settings. Boil overs cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking on high heat or

when flambéing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not

be allowed to accumulate on fan or filter.

D. Use proper pan size. Always use cookware

appropriate for the size of the surface element.

READ AND SAVE THESE INSTRUCTIONS

49-80520-8 3

IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE USING

WARNING

ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

A. Installation work and electrical wiring must be

done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

B. Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating equipment manufacturer’s

SAFETY INFORMATION

guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) and the local code authorities. When applicable, install any makeup (replacement) air system in accordance with local building code requirements. Visit GEAppliances.com for available makeup air solutions.

C. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

TO REDUCE THE RISK OF FIRE,

WARNING

USE ONLY METAL DUCTWORK.

Do not attempt to repair or replace any part of your hood unless it is specifically recommended in this manual. All other servicing should be referred to a qualified technician.

TO REDUCE THE RISK OF FIRE,

D. Ducted fans must always be vented to the outdoors. E. Turn off breaker to adjacent rooms while working.

How to Remove Protective Shipping Film and Packaging Tape

Carefully grasp a corner of the protective shipping film with your fingers and slowly peel it from the appliance surface. Do not use any sharp items to remove the film. Remove all of the film before using the appliance for the first time.

To assure no damage is done to the finish of the product, the safest way to remove the adhesive from packaging tape on new appliances is an application of a household liquid dishwashing detergent. Apply with a soft cloth and allow to soak.

NOTE: The adhesive must be removed from all parts.

READ AND SAVE THESE INSTRUCTIONS

4 49-80520-8

Controls

Throughout this manual, features and appearance may vary from your model.

USING THE HOOD: Controls

1. FAN Control: Turn the FAN speed control to

LO, MED LO, MED HI or HI, as needed. Continuous

use of the fan system while cooking helps keep the kitchen comfortable and less humid. It also reduces cooking odors and soiling moisture that create a frequent need for cleaning. NOTE: When the fan is operating on the LO setting, it will be very quiet. Always make sure that the fan is turned OFF when you are finished in the kitchen.

2. LIGHT Control: Turn the LIGHT control to HI for

bright light while cooking. Turn to NITE for use as a night light.

49-80520-8 5

Filters

Be sure the circuit breaker is off and all surfaces are cool before cleaning or servicing any part of the vent hood.

Reusable Metal Grease Filters

The hood has 2 metal reusable grease filters. The metal filters trap grease released by foods on the

cooktop. They also help prevent flaming foods on the cooktop from damaging the inside of the hood.

For this reason, the filters must ALWAYS be in place when the hood is used. The grease filters should be cleaned once a month, or as needed.

To clean the grease filters, soak them and then swish them around in hot water and detergent. Don’t use ammonia or ammonia products because they will darken the metal. Do not use abrasives or oven cleaners. Light brushing can be used to remove embedded dirt. Rinse, shake and let them dry before replacing.

To remove:

Grasp the filter handle and pull it up, forward and out.

To replace:

1. Hold the filter at the bottom with the handle.

2. Place the top end of the filter against the inside front of the hood.

3. Slide it up until it stops and push the bottom end back until it snaps into place.

Surfaces

Stainless Steel Surfaces (on some models)

Do not use a steel wool pad; it will scratch the surface.

To clean the stainless steel surface, use warm sudsy water or a stainless steel cleaner or polish. Always wipe the surface in the direction of the brush line. Follow

CARE AND CLEANING: Filters / Surfaces

the cleaner instructions for cleaning the stainless steel surface. Cleaners with oxalic acid such as Bar Keepers Friend Soft Cleanser™ will remove surface rust, tarnish, and small blemishes. To receive a $2.00 coupon for a trial sample of Bar Keepers Friend Soft Cleanser™ follow the link below or scan the QR Code.

www.barkeepersfriend.com/ge

Use only a liquid cleanser free of grit and rub in the direction of the brush lines with a damp soft sponge.

To inquire about purchasing stainless steel appliance cleaner or polish, or to find the location of a dealer nearest you, please call our toll-free number:

National Parts Center

800.626.2002

GEApplianceParts.com

Painted Surfaces (on some models)

Do not use a steel wool pads or other abrasive cleaners; they will scratch the surface.

Clean grease-laden surfaces of the hood frequently. To clean the hood surface, use a hot, damp cloth with a mild detergent suitable for painted surfaces. About one tablespoon of ammonia may be added to the water. Use a clean, hot, damp cloth to remove soap. Dry with a dry, clean cloth.

6 49-80520-8

NOTE: When cleaning, take care not to come in contact with filters and other surfaces.

CAUTION

be certain that you do not touch the light with moist hands or cloth. A warm or hot light may break if touched with a moist surface. Always let the light cool completely before cleaning around it.

When cleaning the hood surfaces,

Lights

Be sure electrical power is off and all surfaces are cool before cleaning or servicing any part of the vent hood. NOTE: The glass cover should be removed only when

cold. Wearing latex gloves may offer a better grip.

CAUTION

disconnect the electrical power to the hood at the main fuse or circuit breaker panel.

Be sure to let the light cover and bulb cool completely. For your safety, do not touch a hot bulb with bare hands

or a damp cloth.

To remove:

1. Turn the glass cover counterclockwise until the glass cover clears the socket.

2. Using gloves or a dry cloth, remove the bulb by pulling it straight out.

Before replacing your light bulb,

Receptacle

Glass cover

Socket

Bulb

To replace:

1. Use a new 12-volt, 20-watt (maximum) Halogen bulb for a G-4 base.

2. Using gloves or a dry cloth, remove the new bulb from its packaging. NOTE: Do not touch the new halogen bulb with bare fingers. Touching the bulb with bare fingers will significantly reduce the life of the bulb.

3. Push the bulb straight into the receptacle all the way.

4. Place the glass cover onto the socket and turn clockwise until secure. For improved lighting, clean the glass cover frequently using a damp cloth. This should be done when the hood is completely cool.

5. Reconnect electrical power to the hood.

Receptacle

Use gloves or cloth

CARE AND CLEANING: Lights

49-80520-8 7

Installation

Range Hoods

Instructions

“If you have questions, call GE Appliances at 800.GE.CARES (800.432.2737)

or visit our website at: GEAppliances.com”

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT — Save these

instructions for local inspector’s use.

•

IMPORTANT — Observe all governing

codes and ordinances.

• Note to Installer – Be sure to leave these instructions with the Consumer.

• Note to Consumer – Keep these instructions for

INSTALLATION INSTRUCTIONS

future reference.

• Skill level – Installation of this vent hood requires basic mechanical and electrical skills.

• Completion time – Approximately 1 to 3 hours

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not covered under the Warranty.

CAUTION

these vent hoods and to reduce the risk of personal injury or damage to the product, TWO PEOPLE

ARE REQUIRED FOR PROPER INSTALLATION.

Due to the weight and size of

WARNING

ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

A. Installation work and electrical wiring must be

done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

B. Sufficient air is needed for proper combustion

and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating equipment manufacturer’s guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) and the local code authorities.

C. When cutting or drilling into wall or ceiling, do

not damage electrical wiring and other hidden utilities.

D. Ducted fans must always be vented to the

outdoors.

E. Turn off breaker to adjacent rooms while

working.

WARNING

USE ONLY METAL DUCT WORK.

TO REDUCE THE RISK OF FIRE,

FOR YOUR SAFETY

WARNING

switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

Before beginning the installation,

WARNING

at the main circuit breaker or fuse box before installing.

Disconnect all electrical power

8 49-80520-8

Installation Preparation

INSTALLATION PREPARATION

PRODUCT DIMENSIONS

12”

18”

21”

30” Models Requires a 30” opening.

12”

18”

29-7/8”

INSTALLATION CLEARANCES

These vent hoods are designed to be installed onto a wall. They may be installed beneath a soffit or cabinet.

• Install these hoods 24” required minimum and 36” recommended maximum above the cooking space.

SOFFIT INSTALLATION

SOFFIT

24” Required Minimum and

36” Recommended Maximum

In this installation, the ductwork running from the top of the hood will be concealed in the soffit or upper cabinetry.

WALL MOUNT INSTALLATION

21”

36” Models Requires a 36” opening.

35-7/8”

24” Required Minimum and

36” Recommended Maximum

For this installation, a decorative duct cover is available to conceal the ductwork running from the top of the hood. Use of the duct cover requires special consideration to the installation height above the countertop. See page 12 for details.

49-80520-8 9

Installation Preparation

OPTIONAL ACCESSORIES

Duct Cover

A decorative duct cover is available to accommodate 8 to 10 ft. ceiling heights. The duct cover will expand from 12” minimum or 24” to 36” maximum height.

• The duct cover conceals the ductwork running from the top of the hood to the ceiling.

• The duct cover accessory fits both 30” and 36” wide models. Order the duct cover accessory at the same time as the vent hood. All accessories should be on site at the time of hood installation. Order JXCHSS.

Ceiling Bracket

INSTALLATION PREPARATION

2 Washers

2 Wood

Screws

4 Phillips Head Screws

2 Wall Fasteners

2-Piece Duct Cover

with Ceiling Bracket

2 Phillips Head

Decorative Screws

ADVANCE PLANNING

Duct Install Planning

• This hood may be vented vertically through upper cabinets, soffit or ceiling. A duct transition piece is supplied for vertical exhaust. Use locally supplied elbows to vent horizontally through the rear wall.

• Use metal ductwork only.

• Determine the exact location of the vent hood.

• Plan the route for venting exhaust to the outdoors. To maximize the ventilation performance of the vent system:

1. Minimize the duct run length and number of

transitions and elbows.

2. Maintain a constant duct size.

3. Seal all joints with duct tape to prevent any

leaks.

4. Do not use any type of flexible ducting.

• Use the shortest and straightest duct route possible.

• Install a wall cap or roof cap with damper at the exterior opening. Order the wall or roof cap and any transition needed in advance.

• When applicable, install any makeup (replacement) air system in accordance with local building code requirements. Visit GEAppliances.com for available makeup air solutions.

Wall Framing for Adequate Support

• This vent hood is heavy. Adequate structural

support must be provided. The hood must be secured to vertical studs in the wall. See page 14.

• We strongly recommend that the vent hood with duct cover be on site before final framing and wall finishing. This will also help to accurately locate the ductwork and electrical service.

10 49-80520-8

Installation Preparation

INSTALLATION PREPARATION

DECORATIVE DUCT COVERS

A decorative duct cover is available to fit both model widths. The duct cover conceals the ductwork running from the top of the hood to the ceiling or soffit. The duct cover will fit 8 ft. to 10 ft. ceiling heights. See page 12 for details.

POWER SUPPLY

IMPORTANT – (Please read carefully)

WARNING

FOR PERSONAL SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED.

Remove house fuse or open circuit breaker before beginning installation.

Do not use an extension cord or adapter plug with this appliance. Follow National Electrical Codes or prevailing local codes and ordinances.

Electrical supply

These vent hoods must be supplied with 120V, 60Hz, and connected to an individual, properly grounded branch circuit, and protected by a 15 or 20 amp circuit breaker or time delay fuse.

• Wiring must be 2 wire with ground.

• If the electrical supply does not meet the above requirements, call a licensed electrician before proceeding.

• Route house wiring as close to the installation location as possible in the ceiling or wall.

• Connect the wiring to the house wiring in accordance with local codes.

Grounding instructions

The grounding conductor must be connected to a ground metal, permanent wiring system, or an equipment-grounding terminal or lead on the hood.

This Hood Must Use 7” Round Duct.

It Can Transition To 3-1/4” x 12” Duct.

Do NOT use flexible plastic ducting. NOTE: Any home ventilation system, such as

a ventilation hood, may interrupt the proper flow of combustion air and exhaust required by fireplaces, gas furnaces, gas water heaters and other naturally vented systems. To minimize the chance of interruption of such naturally vented systems, follow the heating equipment manufacturer’s guidelines and safety standards such as those published by NFPA and ASHRAE. When applicable, install any makeup (replacement) air system in accordance with local building code requirements. Visit GEAppliances.com for available makeup air solutions.

Using a smaller diameter duct size

will reduce performance.

WARNING

equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative if you are in doubt whether the appliance is properly grounded.

49-80520-8 11

The improper connection of the

Installation Preparation

TOOLS AND MATERIALS REQUIRED

(NOT SUPPLIED)

Phillips and Flat blade

Pencil and tape

measure

Electric drill with 1/8” and 3/8” bits

Spirit level

screwdrivers

1/4” pivoting hex socket

UL Listed Wire nuts

Duct tape

Safety glasses

INSTALLATION PREPARATION

Flashlight

Hammer

Pliers

REMOVE THE PACKAGING

Hood

Wood

Mounting

Support

• Remove the small box housing the motor.

• Lift the hood out of the box.

• Remove shipping screws holding the wood mounting piece to the back side of the hood. Set aside wood mounting piece and screws for later installation. Do not discard.

• Remove the “V” shaped carton insert.

• Remove parts package from the “V” shaped cardboard insert.

• Remove junction box cover and knockout.

• Install strain relief onto back or top of hood.

• Remove all tape and packing material from the hood, duct transition and motor.

Motor

Shipping Carton

Parts

Package

Tin Snips

Wire Cutter/Stripper

Saber saw or Key Hole Saw

Allen Wrench

Ladder

Additional Materials:

• 120V 60Hz, 15 or 20 Amp, 2 wire with ground. Properly grounded branch circuit.

• Strain relief for junction box.

• 7” round metal duct or 3-1/4” x 12” rectangular duct length to suit installation.

12 49-80520-8

Installation Preparation

PARTS PROVIDED

Locate the hardware accessory box packed with the hood and check contents.

INSTALLATION PREPARATION

2 Aluminum

Grease Filters

Screws, wall

fasteners, washers

DUCT COVER REQUIREMENTS

We recommend that the vent hood and decorative duct cover (if used) be on site before final framing and wall finishing. This will help to accurately locate studs, ductwork, and electrical service. Read these instructions to determine if the duct cover accessory can be used for your installation situation.

Duct Cover Accessory:

• Use the decorative duct cover to conceal ductwork running from the top of the hood to the ceiling.

• The duct cover accessory

22”

consists of 2 pieces. The outside piece is 12” high, the inside piece is 22”. Nested together they are 24” minimum expanding to a total maximum height of 34”.

11”

• The outside piece can be used alone to fill a 12” height.

• For heights over 12”, the ceiling bracket must be installed to secure the cover at the top.

To avoid unsightly gaps, plan the hood installation height for duct cover use.

• The cover will fit a 12” minimum height from the top of the hood to the ceiling or 24” minimum and expanding up to 34” from the top of the hood to the ceiling.

THE DUCT COVER CANNOT BE USED WHEN THE DISTANCE ABOVE THE TOP OF THE HOOD IS BETWEEN 12” AND 24”.

12”

Duct Transition

with Damper

Filter

Support

Review the following examples to ensure a trouble free installation using the duct cover accessory.

8ft. Ceilings: The hood must be installed at 30” above the cooking

8 ft. Ceiling

12”

surface (or 66” above the floor). the duct cover will not fit if the hood is installed at a lower or higher height. Use

30”

the outside 12” section, discard the inside section.

9 ft. Ceiling

30”

24”

30”

9 ft Ceiling: Install the hood 24” min. and up to a maximum of 30” above the cooking surface. The duct cover will expand to reach ceiling height.

10 ft. Ceiling

34”

32”

30”

36” Max

10 ft. Ceiling: Install the hood 32” min to 36” max. above the cooking surface. The duct cover will expand to a maximum of 34” above the top of the hood to meet the ceiling.

49-80520-8 13

Installation Preparation

DETERMINE HOOD, DUCTWORK AND WIRING LOCATIONS

• Keep the wood support piece and its screws for later installation. Do not discard.

• Measure desired distance from the bottom of the hood to the cooking surface, 24” required minimum and 36” recommended maximum. Refer to the previous page if the accessory duct cover will be used.

• Use a level to draw a horizontal line indicating the bottom of the hood.

• Use a level to draw the cooktop centerline location.

• Measure 15-3/8” up from the horizontal line for the bottom of the hood. Draw another horizontal line.

• Measure 18” up from the line for the bottom of the hood, draw another horizontal line to indicate the top of the hood.

For Vertical (Straight Up) Ducting:

• If venting out the ceiling, extend the centerline

forward on the ceiling.

- Measure 6-7/8” from drywall to mark centerline for

INSTALLATION PREPARATION

a 7-1/2” diameter duct hole on the ceiling.

- If drywall is not present, add drywall thickness to

the 6-7/8” dimension.

Venting Through a Soffit or Upper Cabinet:

• Follow the same procedure for ceiling ducting to cut

the 7-1/2” dia. hole through the top of the cabinet or soffit.

• See Step 4, page 15 for details to cut opening for

duct transition.

6-7/8” Centerline to Wall

7-1/2” Dia. Hole

FOR WALL VENT

Bottom of Hood

For Ducting Through Rear Wall:

• Measure the supplied duct transition with any straight run length of duct used, plus 90” elbow height. Draw a horizontal line on the wall intersecting the centerline.

DUCTING

Top of Hood

18”

FOR CEILING VENT

DUCTING

Electrical

Centerline 8” Min. above Top of Hood

Wood

Support

Electrical

15-3/8”

House Wiring Location:

• The junction box is fastened to the back of the hood on the right side. See illustrations for hood knockout locations.

NOTE: The junction box can be relocated to the inside top of the hood.

House wiring may enter the junction box from the rear or the top of the hood at the right side.

To route house wiring through the ceiling or soffit:

• Cut a hole approximately 1” dia., 5-7/8” forward on the ceiling; 11-1/8” to the right of the centerline for 30” models or 14-1/8” to the right of the centerline for 36” models.

To route house wiring through the wall:

• Cut a hole approximately 1” dia. 10-1/16” down from the top of the hood, 11-1/8” to the right of the centerline for 30” models or 14-1/8” to the right of the centerline for 36” models.

• Remove top or rear knockout depending on your installation.

• Install strain relief onto back or top of hood.

Knockout Locations

10-1/16”

14-1/8” for 36” Models 11-1/8” for 30” Models

5-7/8”

14 49-80520-8

Installation Instructions

INSTALLATION INSTRUCTIONS

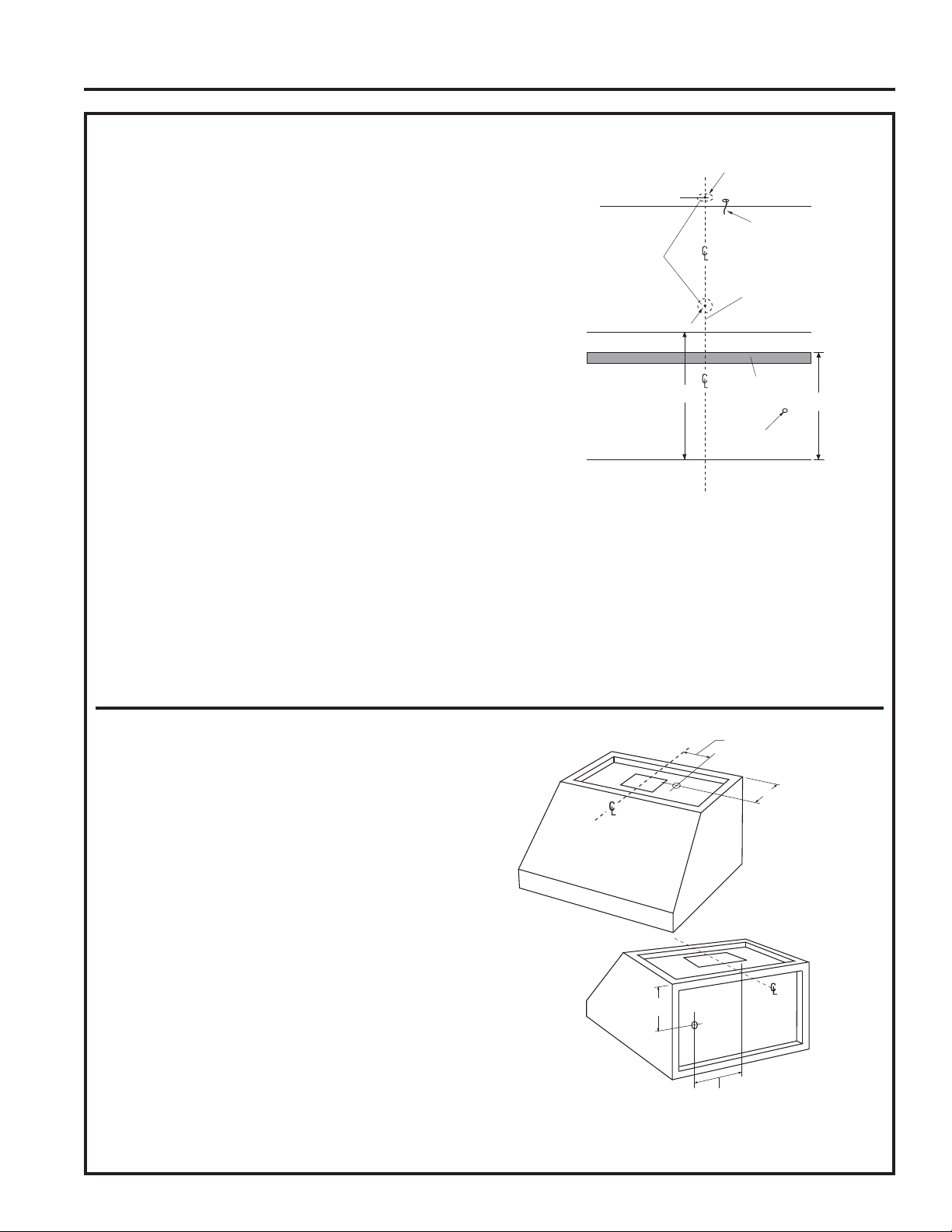

INSTALL HOOD SUPPORT

IMPORTANT: Framing must be capable of

supporting 100 lbs.

• Locate at least 2 vertical studs at the wood mounting location by tapping drywall with a hammer or use a stud finder.

• Center the supplied wood horizontal support, left to right, and below the marked line.

7” Min. Opening for Ductwork

Wood Support

15-3/8”

24” Required

Minimum and 36”

Recommended

Maximum

Centerline of Installation Space

• Drill 1/8” pilot holes through the support, drywall and into the studs. Secure the support to 2 or more vertical studs with supplied wood screws.

IMPORTANT: Screws must penetrate at least 1-1/2” into vertical studs. Countersink screws into support.

INSTALL TRANSITION

IMPORTANT:

Remove shipping tape from damper and check that damper moves freely.

Duct

Transition

Remove Shipping Tape on Damper

Top of Hood

• Place the transition piece over the hood exhaust. Secure transition to hood with 4 screws provided.

• Use duct tape to seal the connection.

INSTALL HOOD ONTO WALL

• Lift the hood and place over the wood support. The top keyhole slots in the hood should engage the protruding mounting screws. Allow the hood to slide down into position.

• Pull house wiring through knockout at the rear or top of the hood.

• Check to be sure the hood is level and centered. The arrow shaped cutout in the back of the hood allows viewing the marked centerline.

• Remove cover from junction box.

24” Required

Minimum and 36”

Recommended

Maximum

Centerline of Installation Space

Cutout

Drill Bottom Mounting Hole Locations

• Drill 1/8” pilot holes into the two lower mounting holes. Enlarge the holes if they do not enter studs to 3/8”. Tap anchors for wall fasteners into bottom

13-1/16”

1/4” gap

holes. Install screws by hand into the fasteners to allow anchors to expand against the wall. Remove screws.

• Using two large flat washers (supplied), install wood screws or wall fastener screws, loosely, into lower mounting holes. Do not tighten.

• Install mounting screws in the center of the wood support, 13-1/6” from the centerline. The screws should protrude forward 1/4”. This 1/4” gap will provide clearance to hang the hood.

• Check hood level. Tighten upper screws. Tighten lower mounting screws.

• For additional security, drive screws through the original wood support screw holes in the back of the hood.

49-80520-8 15

Installation Instructions

(Alternate Mounting Method)

INSTALL HOOD TO SOFFIT OR BENEATH CABINETS

SKIP THIS STEP IF USING WALL MOUNTING METHOD

IMPORTANT: Soffit framing must be capable of

supporting 100 lbs. When necessary the hood may be installed so that it is

supported by the soffit.

• The soffit should be constructed with 2x4’s.

• Determine the installation location.

• Continue the centerline forward on the bottom of the cabinet or soffit.

INSTALLATION INSTRUCTIONS

IMPORTANT: For additional support and to minimize vibration during operation, we strongly recommend that the hood also be secured to the back wall with wall fasteners.

30” Models

2-9/16”

7-1/16”

2-1/4”

14-1/2”

2-3/8”

10-3/4”

29-7/8”

Top View, Front Side

36” Models

17-1/2”

10-3/4”

14-1/2”

12”

8-7/16”

17-1/2”

12”

8-7/16”

Centerline to

Center of Stud

30” Models 14-1/2” 10-3/4” W x 8-7/16 D 36” Models 17-1/2” 10-3/4” W x 8-7/16 D

“A”

“B”

Opening for

Ductwork

• Mounting screws must be secured to 2 x 4 studs (Dim. “A”) at locations shown in the above chart.

• Allow minimum opening (Dim. “B”) to accommodate the duct transition in the soffit.

Rear Wall

2-3/8”

5-3/8”

Top View, Front Side

5-3/8”

8-7/16”

Cut a 10-3/4” x 8-7/16” hole through bottom of soffit or cabinet for duct transition as shown.

35-7/8”

Top View, Front Side

• Drill four 1/8” pilot holes in locations show.

• If mounting to the underside of a cabinet with a recessed bottom, install shims to fill the gap.

Cabinet

Transition

1/4” Gap

Engage Keyhole Slots

and Push Back at Wall

or Soffit

Add Shims if Bottom is Recessed.

Back Wall

• Drive mounting screws into the studs until they protrude 1/4”. This 1/4” gap will provide clearance to engage the keyhole slots in the top of the hood.

• Lift hood onto mounting screws. Slide back against the rear wall.

• Pull house wiring through the knockout at the rear or top of the hood.

• Tighten mounting screws.

16 49-80520-8

Installation Instructions

INSTALLATION INSTRUCTIONS

INSTALL CEILING BRACKET

The ceiling bracket must be installed when the duct cover is used to span 24” or more height above the hood. The bracket will hold the decorative duct cover in place at the top.

NOTE: The ceiling bracket is not required when using only the 12” section of the duct cover.

• Install the 2 small screws into the sides of the duct bracket. Remove the screws. Pre-tapping the holes will insure ease of final installation.

• Match center notch on the bracket to the centerline on the wall and flush against the ceiling.

• Mark the 2 screw hole locations.

• Drill 2/8” pilot holes in marked bracket location.

• If pilot holes do not enter studs, enlarge the holes to 3/8” and install wall fastener anchors.

• Secure the bracket to the rear wall with wood screws and washers. Use wall anchors if needed.

NOTE: Bracket has 2 sets of holes. Use larger holes for wall fasteners or wood screws with washers. Use smaller holes for wood screws with washers.

CONNECT DUCTWORK

• Push duct over the end of the transition until it reaches the stop tabs.

• Install ductwork, making connections in direction of airflow as illustrated.

• Secure joints in ductwork with sheet metal screws.

• Wrap all duct joints with duct tape for an airtight seal.

• Use duct tape to seal the flange connection

House

Ductwork

Duct Tape Over

Seam and Screw

Duct Tape

Only for Proper

Operation of

Damper

Air Flow

Screw

Ductwork

Duct Stops

Transition

Install Ceiling

Bracket When

Duct Cover is

Used to Span

24” or more

See Step 9 to Install Duct Cover.

Duct Tape Over Flange

CAUTION

Do not use sheet metal screws at the transition to ductwork connection. Doing se will prevent proper damper operations. Seal connection with tape only.

49-80520-8 17

Installation Instructions

INSTALL MOTOR

• Align and engage the slots in the blower assembly to the 3 hooks at the rear of the exhaust opening.

• Rotate motor upwards until it aligns with the attachment screw location.

• Secure the motor to attachment bracket at the front of the opening with washer and screw provided.

• Plug the motor connector into the mating hood connector. Seethe illustration for the hood

INSTALLATION INSTRUCTIONS

connector location. Touch the hood to locate and make the connection.

IMPORTANT: Hold the connector so the two square corner terminals are at the top as you position the connector to plug it in.

Motor Attachment Bracket

Motor Hooks

INSTALL DUCT COVERS

To install the 12” duct cover alone:

• Place the 12” section of the decorative duct cover on top of the hood.

• Secure the cover on the top of the hood with 4 screws provided.

To install the 2-piece duct cover:

• Place the 2-piece duct cover on the top of the hood.

• Secure the bottom cover to the top of the hood with 4 screws provided. See illustration, page 16.

• Extend the inside section upwards to meet the ceiling and ceiling bracket

• Secure the duct cover to the bracket with the 2 small Phillips screws provided.

INSTALL FILTER SUPPORT

• Tip filter support into the rear of the hood.

• Insert support tabs into the slots at the rear of the hood.

CONNECT ELECTRICAL

Verify that power is turned off at the source.

WARNING

a ground wire, a ground must be provided by the installer. When house wiring is aluminum, be sure to use UL approved anti-oxidant compound and aluminum-to-copper connectors.

A Remove

Junction Box Cover

B Check that White, Black

and Green Hood Wires are Threaded thru Small Hole in Bracket.

• Use wire nuts to connect incoming ground to green, white to white, and black to black.

• Push wires into junction box and replace cover. Be sure wires are not pinched.

If house wiring is not 2-wire with

C Insert Power

Conduit thru Strain Relief and Tighten

Ground

D Use UL Listed Wire Nuts

White

Black

Insert Tabs into Slots

Install 2 Screws

• Secure the support to the hood with screws as shown.

18 49-80520-8

Installation Instructions

INSTALL FILTERS

• Remove protective film covering the filters.

• Insert the filter into the “C” clips mounted to the top of the vertical front panel.

• Tap the filter against one side to align with outside opening.

• Pull the filter down into the lower slots at the bottom of the filter support.

Junction Box

“C” Clip

FINALIZE INSTALLATION

• Refer to the operating instructions to test all controls.

INSTALLATION INSTRUCTIONS

Filter

Filters

• To remove the filters, grasp the handle, push the filter up, and pull forward.

Support

49-80520-8 19

Troubleshooting tips ... Before you call for service

Save time and money! Review the charts on the following pages first and you may not need to call for service.

Problem Possible Cause What To Do

Fan does not operate when the switch is on

Fan fails to circulate air or moves air slower than normal

TROUBLESHOOTING TIPS

A fuse may be blown or a circuit breaker tripped.

The blower connector is loose or not plugged into its mating connector.

Excessively soiled filters. Remove the filters, clean if necessary and replace them.

Replace fuse or reset circuit breaker.

Disconnect power to the unit. Remove the filters and look up at the blower. If the blower connector plug is loose or you see the connector dangling, the installer failed to plug it in securely. Although it is a blind connection, it is easy to plug in. See the Installation Instructions in this manual for the plug location and how to plug the connector in.

If cleaning and replacing the filters does not correct the problem, call for service.

Sufficient makeup (replacement) air is required for exhausting appliances to operate to rating. Check with local building codes, which may require or strongly advise the use of makeup air. Visit GEAppliances.com for available makeup air solutions.

20 49-80520-8

GE Appliances Vented Range Hood Warranty

GEAppliances.com

All warranty service is provided by our Factory Service Centers, or an authorized Customer Care® technician. To schedule service online, visit us at www.geappliances.com/service_and_support/, or call GE Appliances at 800.GE.CARES (800.432.2737). Please have your serial number and your model number available when calling for service.

Servicing your appliance may require the use of the onboard data port for diagnostics. This gives a GE Appliances factory service technician the ability to quickly diagnose any issues with your appliance and helps GE Appliances improve its products by providing GE Appliances with information on your appliance. If you do not want your appliance data to be sent to GE Appliances, please advise your technician not to submit the data to GE Appliances at the time of service.

For the period of GE Appliances will replace One year

From the date of the original purchase

What GE Appliances will not cover:

Ŷ Service trips to your home to teach you how to use

the product.

Ŷ Improper installation, delivery, or maintenance. Ŷ Failure of the product if it is abused, misused,

modified, or used for other than the intended purpose or used commercially.

Ŷ Replacement of house fuses or resetting of circuit

breakers.

Ŷ Damage to the product caused by accident, fire,

floods, or acts of God.

Any part of the cooking product which fails due to a defect in materials or workmanship. During this limited one-year warranty, GE Appliances will provide, free of charge, all labor and related service costs to replace the defective part.

Ŷ Damage to finish, such as surface rust, tarnish, or small

blemishes not reported within 48 hours of delivery.

Ŷ Incidental or consequential damage caused by

possible defects with this appliance.

Ŷ Damage caused after delivery. Ŷ Product not accessible to provide required service. Ŷ Service to repair or replace light bulbs, except for LED

lamps.

WARRANTY

EXCLUSION OF IMPLIED WARRANTIES

Your sole and exclusive remedy is product repair as provided in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a GE Appliances Authorized Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Appliances Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home. Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: GE Appliances

Extended Warranties: Purchase a GE Appliances extended warranty and learn about special discounts that are

available while your warranty is still in effect. You can purchase it online anytime at

www.geappliances.com/service_and_support/shop-for-extended-service-plans.htm

or call 800.626.2224 during normal business hours. GE Appliances Service will still be there after your warranty expires.

Staple your receipt here. Proof of the original purchase

date is needed to obtain service under the warranty.

49-80520-8 21

Accessories

Looking For Something More?

GE offers a variety of accessories to improve your cooking and maintenance experiences!

Refer to the Consumer Support page for phone numbers and website information.

The following products and more are available:

Parts

ACCESSORIES

Duct Cover Kit Replacement Lights 15” Cabinet Filler Panel

Cleaning Supplies

CitruShine™ Stainless Steel Wipes CERAMA BRYTE® Stainless Steel Appliance Cleaner Bar Keepers Friend Soft Cleanser™

22 49-80520-8

Notes

49-80520-8 23

Consumer Support

GE Appliances Website

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! You can also shop for more great GE Appliances products and take advantage of all our on-line support services designed for your convenience. In the US: GEAppliances.com

Register your new appliance on-line at your convenience! Timely product registration will allow for enhanced communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included in the packing material. In the US: GEAppliances.com/register

Schedule Service

Expert GE Appliances repair service is only one step away from your door. Get on-line and schedule your service at your convenience any day of the year. In the US: GEAppliances.com/ge/service-and-support/service.htm

CONSUMER SUPPORT

or call 800.432.2737 during normal business hours.

Extended Warranties

Purchase a GE Appliances extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime. GE Appliances Services will still be there after your warranty expires. In the US: GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm or call 800.626.2224 during normal business hours.

Remote Connectivity

For assistance with wireless network connectivity (for models with remote enable), visit our website at GEAppliances.com/ge/connected-appliances/ or call 800.220.6899 in the US.

Parts and Accessories

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today 24 hours every day. In the US: GEApplianceparts.com or by phone at 877.959.8688 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

If you are not satisfied with the service you receive from GE Appliances, contact us on our Website with all the details including your phone number, or write to:

In the US: General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225

GEAppliances.com/ge/service-and-support/contact.htm

Printed in Mexico

24 49-80520-8

INFORMACIÓN DE SEGURIDAD ....3

USO DE LA PLACA DE COCCIÓN

Controles .................................5

MANUAL DEL

PROPIETARIO E

INSTALACIÓN

CUIDADO Y LIMPIEZA

Filtros ....................................6

Superficies ................................6

Lámparas .................................7

INSTRUCCIONES

DE INSTALACIÓN ..................8

CONSEJOS PARA LA SOLUCIÓN

DE PROBLEMAS ...................20

GARANTÍA ........................... 21

con Ventilación

ACCESORIOS ........................22

SOPORTE PARA

EL CONSUMIDOR ..................24

JV936 JV966 CV936 CV966

Escriba los números de modelo y de serie aquí:

Nº de Modelo ____________

Nº de Serie ______________

CAMPANAS PARA COCINA

GE es una marca registrada de General Electric Company. Fabricado bajo licencia de marca.

Los puede encontrar en una etiqueta en la pared interna de la campana.

49-80520-8 07-16 GEA

GRACIAS POR HACER QUE GE APPLIANCES SEA PARTE DE SU HOGAR.

Ya sea que haya crecido usando GE Appliances, o que ésta es su primera vez, nos complace

tenerlo en la familia.

Sentimos orgullo por el nivel de arte, innovación y diseño de cada uno de los electrodomésticos de

GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico

asegura que podamos entregarle información importante del producto y detalles de la garantía

cuando los necesite.

Registre su electrodoméstico GE ahora a través de Internet. Sitios Web y números telefónicos útiles

están disponibles en la sección de Soporte para el Consumidor de este Manual del Propietario.

También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con

el material embalado.

2 49-80520-8

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. Utilice esta unidad sólo de la manera concebida por el

fabricante. Si tiene alguna pregunta, comuníquese con el fabricante.

B. Antes de realizar reparaciones o limpiar la unidad,

desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.

C. No utilice esta unidad con ningún dispositivo de control

de velocidad de estado sólido.

D. Esta unidad debe estar conectada a tierra.

PRECAUCIÓN

VENTILACIÓN GENERAL. NO LO UTILICE PARA ELIMINAR MATERIALES Y VAPORES PELIGROSOS O EXPLOSIVOS.

PRECAUCIÓN

incendios y para que el aire salga de forma apropiada, asegúrese de que el aire sea conducido hacia fuera. No ventile el aire de la salida hacia espacios dentro de paredes o cielorrasos o áticos, espacios muy bajos o garajes.

PARA REDUCIR EL RIESGO

SÓLO PARA USO DE

A fin de reducir riesgos de

ADVERTENCIA

LESIONES A PERSONAS EN CASO DE UN INCENDIO DE GRASA SOBRE UNA ESTUFA, CUMPLA CON LOS SIGUIENTES PUNTOS*:

A. APAGUE LAS LLAMAS con una tapa que ajuste bien,

una plancha para galletas o una bandeja de metal, y luego apague el quemador. TENGA MUCHO CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, SALGA DE LA VIVIENDA Y LLAME AL DEPARTAMENTO DE BOMBEROS.

B. NUNCA LEVANTE UNA SARTÉN EN LLAMAS—

Usted puede quemarse.

C. NO UTILICE AGUA, incluyendo repasadores o toallas

húmedos—se provocará una violenta explosión de vapor.

D. Utilice un extintor SÓLO si:

1. Usted sabe que cuenta con un extintor Clase ABC y ya sabe cómo utilizarlo.

2. El incendio es pequeño y se contuvo en el área donde comenzó.

3. Se está llamando al departamento de bomberos.

4. Usted puede combatir el incendio con su espalda dirigida hacia una salida.

* Basado en “Kitchen Fire Safety” publicado por NFPA.

ADVERTENCIA

DE INCENDIO DE GRASA SOBRE LA SUPERFICIE DE UNA COCINA:

PARA REDUCIR EL RIESGO DE

A FIN DE REDUCIR EL RIESGO

A. Nunca descuide las unidades cuando se encuentren a altas

temperaturas. Los hervores excesivos causan vapores y derrames de grasa que se pueden encender. Caliente los aceites de forma lenta en las posiciones baja o media.

B. Siempre ENCIENDA la campana al cocinar con fuego alto o

al flambear comidas (tales como: Crepes Suzette, Cerezas Jubileo, Filetes Flambeados con Granos de Pimienta).

C. Limpie las ventilaciones de forma frecuente. No se debe

permitir la acumulación de grasa en el ventilador o el filtro.

D. Use cacerolas de tamaño apropiado. Siempre utilice

utensilios adecuados al tamaño del elemento sobre la superficie.

LEA Y GUARDE ESTAS INSTRUCCIONES

49-80520-8 3

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. El trabajo de instalación y el cableado eléctrico deben

ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.

B. Es necesario contar con suficiente cantidad de aire

para una combustión y salida de gases adecuadas a través del conducto (chimenea) del equipo de consumo de combustible, a fin de evitar ráfagas de aire. Siga las pautas del fabricante del equipo de calefacción y los estándares de seguridad, tales como aquellos publicados por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Estadounidense para la Calefacción (American Society for Heating), los Ingenieros de Refrigeración y Acondicionadores de Aire (Refrigeration and Air

INFORMACIÓN DE SEGURIDAD

Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

C. Al cortar o perforar una pared o un cielorraso, no dañe el

cableado eléctrico y de otros servicios ocultos.

PARA REDUCIR EL RIESGO

ADVERTENCIA

DE INCENDIOS, USE SÓLO CONDUCTOS DE METAL.

No intente reparar o reemplazar ninguna parte de la campana, a menos que esto se recomiende específicamente en este manual. Cualquier otra reparación deberá ser realizada por un técnico calificado.

A FIN DE REDUCIR EL RIESGO

D. Los ventiladores con conducto siempre deben contar con

ventilación hacia el exterior.

E. Desconecte el disyuntor de habitaciones adyacentes

mientras esté trabajando.

Cómo Retirar la Película Protectora de Envío y la Cinta de Embalaje

Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. película. Retire toda la película antes de usar el electrodoméstico por primera vez.

No utilice ningún producto filoso para retirar la

Para asegurar que no haya daños sobre el acabado del producto, la forma más segura de retirar el adhesivo de la cinta de embalaje en electrodomésticos nuevos es aplicando un detergente líquido hogareño para lavar platos. Aplique con una tela suave y deje que se seque.

NOTA: El adhesivo deberá ser eliminado de todas las partes. No se puede retirar si se hornea con éste dentro.

LEA Y GUARDE ESTAS INSTRUCCIONES

4 49-80520-8

Controles

Es posible que las funciones y apariencias varíen con relación a su modelo a lo largo del manual.

USO DEL HORNO: Controles

1. Control del VENTILADOR: Gire el control

de velocidad de la función FAN (Ventilador) a LO (Bajo), MED HI (Medio Alto) o HI (Alto), según

sea necesario. El uso continuo del sistema de ventilación mientras cocina ayuda a mantener la cocina confortable y menos húmeda. También reduce los olores de la cocción y la suciedad creada por la humedad que demanda una limpieza frecuente. NOTA: Cuando el ventilador esté funcionando en la configuración LO (Bajo), el ambiente estará muy tranquilo. Siempre asegúrese de que el ventilador esté en OFF (Apagado) cuando termine de usar la cocina.

2. Control de la LUZ: Gire el control de la función

LIGHT (Luz) a HI (Alto) para contar con luz brillante

mientra cocina. Gire a NITE (Noche) para usarla como luz nocturna.

49-80520-8 5

Filtros

Asegúrese de que la energía eléctrica esté apagada y que todas las superficies estén frías antes de limpiar o arreglar cualquier pieza de la campana de ventilación.

Filtros de Metal para Grasa Reutilizables

La campana cuenta con 2 filtros de metal para grasa reutilizables.

Superficies

Los filtros de metal atrapan la grasa liberada por las comidas en la cocina. También ayudan a evitar que las llamas de las comidas en la superficie de cocción dañen el interior de la campana.

Por esta razón, los filtros SIEMPRE deben estar en el lugar correcto cuando se use la campana. Los filtros de grasa deben ser limpiados una vez por mes, o cuando sea necesario.

Para limpiar los filtros de grasa, moje los mismos y luego agítelos en agua caliente y detergente. No use amoníaco ni productos de amoníaco, ya que oscurecerán el metal. No use limpiadores abrasivos ni limpiadores para horno. Se podrán cepillar suavemente para retirar la suciedad incrustada. Enjuague, sacuda y deje secar antes de realizar el reemplazo.

Para quitar:

Tome la manija del filtro y empuje la misma hacia arriba, adelante y afuera.

Para volver a colocar:

1. Sostenga el filtro desde su parte inferior con la manija.

2. Coloque el extremo superior del filtro contra la parte frontal interna de la campana.

3. Deslice la misma hacia

arriba hasta que se detenga y empuje el extremo inferior hacia atrás hasta que se apoye de manera firme en su posición.

Superficies

Superficies de acero inoxidable (en algunos modelos)

No utilice almohadillas de acero porque rayan la superficie.

Para limpiar la superficie de acero inoxidable, utilice agua tibia jabonosa o un limpiador o lustrador de acero inoxidable. Siempre limpie la superficie en dirección de la veta. Siga las

CUIDADO Y LIMPIEZA: Filtros /

instrucciones del producto para limpiar la superficie de acero inoxidable. Los limpiadores con ácido oxálico tales como Bar Keepers Friend Soft Cleanser™ eliminarán el óxido sobre la superficie, deslustres y pequeñas manchas. Para recibir un cupón de $2.00 para una muestra de Bar Keepers Friend Soft Cleanser™ ingrese al siguiente link o escanee el Código QR.

www.barkeepersfriend.com/ge

Superficies Pintadas (en algunos modelos)

No use virutas de acero u otros limpiadores abrasivos; estos rayarán la superficie.

De forma frecuente, limpie las superficies sucias de grasa. Para limpiar la superficie de la campana, use una tela caliente y húmeda con un detergente suave adecuado para superficies pintadas. Se puede agregar aproximadamente una chuchara sopera de amoníaco al agua. Use una tela limpia, caliente y húmeda para eliminar el jabón. Seque con una tela limpia y seca.

Use sólo un limpiador líquido libre de material abrasivo y frote en la dirección de las líneas del cepillo con una esponja suave y húmeda.

Para consultar sobre la compra de limpiadores o lustradores de aparatos de acero inoxidable, o para encontrar la ubicación del distribuidor más cercano, llame a nuestro número gratuito:

Centro nacional de piezas

800.626.2002

GEApplianceParts.com

NOTA: Al realizar la limpieza, tenga cuidado de no tener

contacto con los filtros y otras superficies.

PRECAUCIÓN

campana, asegúrese de no tocar la lámpara con las manos húmedas o con una tela. Una lámpara tibia o caliente se puede romper si es tocada con una superficie húmeda. Siempre espere a que la lámpara se enfríe completamente antes de hacer la limpieza alrededor de la misma.

Al limpiar las superficies de la

6 49-80520-8

Lámparas

Asegúrese de que el disyuntor esté apagado y que todas las superficies estén frías antes de limpiar o realizar el servicio técnico de cualquier parte de la campana de ventilación.

NOTA: La tapa de vidrio deberá ser retirada sólo cuando esté fría. Si usa guantes de látex tendrá un mejor agarre.

PRECAUCIÓN

luz, desconecte la conexión eléctrica de la campana del fusible principal o del panel del disyuntor.

Asegúrese de permitir que la tapa de la luz y la lámpara se enfríen completamente.

Para su seguridad, no toque una lámpara caliente directamente con las manos ni con una tela húmeda.

Para su retiro:

1. Gire la tapa de vidrio en contra de las agujas del reloj, hasta que la misma deje el tomacorriente.

2. Utilizando guantes o una tela seca, retire la lámpara empujando directamente hacia afuera.

Antes de reemplazar la lámpara de

Receptáculo

Tomacorriente

Lámpara

Tapa de vidrio

Para su reemplazo:

1. Use una lámpara halógena nueva de 12 voltios, 20 watts (máximo) para una base G-4.

2. Utilizando guantes o una tela seca, retire la lámpara nueva de su envoltorio. NOTA: No toque la lámpara halógena nueva directamente con los dedos. Tocar la lámpara directamente con los dedos reducirá de forma significativa la vida útil de la misma.

3. Empuje la válvula directamente adentro del receptáculo.

4. Coloque la tapa de vidrio sobre el tomacorriente y gire en dirección de las agujas del reloj hasta que quede asegurada. Para una mejor iluminación, limpie la tapa de vidrio con frecuencia usando una tela húmeda. Esto se deberá hacer cuando la campana esté completamente fría.

5. Vuelva a conectar el cable de electricidad de la campana.

Receptáculo

Use guantes o una tela

CUIDADO Y LIMPIEZA: Lámparas

49-80520-8 7

Instrucciones

Campanas para Cocinas

de instalación

“Ante cualquier duda, llame a GE Appliances al 800.GE.CARES (800.432.2737)

o visite nuestro sitio Web en: GEAppliances.com”

ANTES DE COMENZAR

Lea estas instrucciones por completo y con detenimiento.

•

IMPORTANTE — Guarde estas

instrucciones para el uso de inspectores locales.

•

IMPORTANTE — Cumpla con todos los

códigos y ordenanzas vigentes.

• Nota al instalador – Asegúrese de dejar estas instrucciones con el Consumidor.

• Nota al consumidor – Conserve estas instrucciones para referencia futura.

• Nivel de capacidad – La instalación de esta campana de ventilación requiere capacidades mecánicas y eléctricas básicas.

INSTRUCCIONES DE INSTALACIÓN

• Tiempo de compleción – Aproximadamente entre 1 y 3 horas

• El instalador tiene la responsabilidad de efectuar una instalación adecuada.

• La Garantía no cubre las fallas del producto debido a una instalación incorrecta.

ADVERTENCIA

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. El trabajo de instalación y el cableado eléctrico

deben ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.

B. Es necesario contar con suficiente cantidad de aire

C. Al cortar o perforar una pared o un cielorraso, no dañe

el cableado eléctrico y de otros servicios ocultos.

D. Los ventiladores con conducto siempre deben contar

con ventilación hacia el exterior.

E. Desconecte el disyuntor de habitaciones adyacentes

mientras esté trabajando.

PARA REDUCIR EL RIESGO

PRECAUCIÓN

estas campanas de ventilación, y a fin de reducir el riesgo de lesiones personales o daños sobre el producto

- SE DEBERÁ CONTAR CON DOS PERSONAS PARA

UNA INSTALACIÓN ADECUADA.

Debido al peso y tamaño de

PARA SU SEGURIDAD

ADVERTENCIA

instalación, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.

Antes de comenzar la

ADVERTENCIA

DE INCENDIOS, USE SÓLO CONDUCTOS DE METAL.

ADVERTENCIA

eléctrica del disyuntor principal o de la caja de fusibles antes de la instalación.

A FIN DE REDUCIR EL RIESGO

Desconecte toda la corriente

8 49-80520-8

Preparación para la instalación

PREPARACIÓN PARA LA INSTALACIÓN

DIMENSIONES DEL PRODUCTO

12”

18”

21”

Modelos de 30” Requiere una abertura de 30”.

12”

18”

29-7/8”

ESPACIOS PARA LA INSTALACIÓN

Estas campanas de ventilación están diseñadas para ser instaladas en una pared. Pueden ser instaladas debajo de un sofito o un gabinete.

• Instale estas campanas entre el mínimo requerido de 24” y el máximo recomendado de 36” sobre la superficie de cocción.

INSTALACIÓN DEL SOFITO

SOFITO

Mínimo Requerido de 24” y

Máximo Recomendado de 36”

En esta instalación, el conducto que va desde la parte superior de la campana quedará escondido por el sofito o los gabinetes superiores.

INSTALACIÓN DE MONTAJE DE LA PARED

21”

Modelos de 36” Requiere una abertura de 36”.

35-7/8”

Mínimo Requerido de 24” y

Máximo Recomendado de 36”

Para esta instalación, una tapa decorativa para conducto está disponible para esconder el conducto que va desde la parte superior de la campana. El uso de la tapa del conducto requiere una consideración especial en relación a la altura de la instalación sobre la mesada. Para más detalles, consulte la página 12.

49-80520-8 9

Preparación para la instalación

ACCESORIOS OPCIONALES

Tapa del Conducto

Una tapa decorativa del conducto está disponible para alturas de cielorrasos de 8 a 10 pies. La tapa del conducto se expandirá desde una altura mínima de 12” o desde una altura máxima de 24” a 36”.

• La tapa del conducto esconde el conducto que va desde la parte superior de la campana hasta el cielorraso.

• El accesorio de la tapa del conducto está apto tanto para modelos de 30” como de 36” de ancho. Ordene el accesorio de la tapa del conducto junto con la campana de ventilación. Se deberá disponer de todos los accesorios en el momento de la instalación de la campana. Ordene la pieza JXCHSS.

Soporte del Cielorraso

2 Arandelas

2 Tornillos

de Madera

PREPARACIÓN PARA LA INSTALACIÓN

4 Tornillos Phillips

2 Suspensores

de Pared

Tapa del Conducto de

2 Piezas con Soporte

para Cielorraso

2 Tornillos

Decorativos Phillips

PLANIFICACIÓN PREVIA

Planificación para la Instalación de Conducto

• La campana podrá ser ventilada de forma vertical a través de los gabinetes superiores, el sofito o el cielorraso. Una pieza de transición del conducto es suministrada para el escape vertical. Use codos suministrados localmente para ventilar de forma horizontal a través de la pared trasera.

• Use tuberías metálicas únicamente.

• Determine la ubicación exacta de la campana de ventilación.

• Planifique el recorrido de la salida de ventilación hacia el exterior. A fin de maximizar el rendimiento de la ventilación del sistema de ventilación:

1. Minimice la longitud del conducto y el número de

transiciones y codos.

2. Mantenga un tamaño de conducto constante.

3. Selle todas las juntas con cinta para conductos a fin

de evitar pérdidas.

4. No utilice conductos flexibles de ningún tipo.

• Use el recorrido más corto y directo que sea posible para el conducto.

• Instale una tapa de pared o una tapa de techo en la abertura externa. Ordene la tapa de pared o techo y cualquier pieza de transición necesaria por adelantado.

• Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

Marco de Pared para un Soporte Adecuado

• Esta campana de ventilación es pesada. Un soporte estructural adecuado deberá ser provisto. Esta campana deberá ser asegurada a los pernos verticales de la pared. Lea la página 14.

• Recomendamos enfáticamente que la campana de ventilación con la tapa del conducto estén en su posición antes del armado del marco final y el acabado de la pared. Esto también ayudará a ubicar de forma precisa el conducto y el servicio eléctrico.

10 49-80520-8

Preparación para la instalación

PREPARACIÓN PARA LA INSTALACIÓN

TAPAS DECORATIVAS DEL CONDUCTO

Una tapa decorativa del conducto está disponible para el ancho de ambos modelos. La tapa del conducto esconde el conducto que va desde la parte superior de la campana hasta el cielorraso o el sofito. La tapa del conducto se ajustará a las alturas de cielorraso de 8 a 10 pies. Para más detalles, consulte la página 12.

SUMINISTRO DE ENERGÍA

IMPORTANTE – (Tenga a bien leer cuidadosamente)

ADVERTENCIA

PARA SEGURIDAD PERSONAL, ESTE APARATO DEBE CONECTARSE A TIERRA DE MANERA ADECUADA.

Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación.

No utilice un cable de extensión o un enchufe adaptador con este artefacto. Siga los Códigos Eléctricos Nacionales o códigos y ordenanzas locales vigentes.

Suministro eléctrico

Estas campanas de ventilación deben contar con un suministro de 120V, 60Hz, deben estar conectadas a un circuito derivado individual con una adecuada conexión a tierra y deben contar con la protección de un interruptor de circuitos o un fusible con retraso de 15 o 20 amperios.

• El cableado debe ser de 2 hilos con conexión a tierra.

• Si el suministro eléctrico no cumple con los requisitos anteriores, llame a un electricista con licencia antes de continuar.

• Dirija el cableado doméstico lo más cerca posible a la ubicación de la instalación, en el cielorraso o pared trasera. Ver página 14 para más detalles.

• Conecte el cableado al cableado doméstico en cumplimiento con los códigos locales.

Esta Campana Deberá Contar con un Conducto

Redondeado de 7”. Puede Hacer una Transición

a un Conducto de 3 ¼” a 12”.

NO use conductos flexibles de plástico. NOTA: Cualquier sistema de ventilación hogareña, tal

como una campana de ventilación, podrá interrumpir el flujo adecuado de aire de combustión y el escape requeridos por las chimeneas, hornos a gas, calentador de agua a gas y otros sistemas con ventilación natural. A fin de minimizar la posibilidad de interrupciones de dichos sistemas de ventilación natural, siga las pautas del fabricante de equipamiento de calefacción y sus estándares de seguridad tales como aquellos publicados por NFPA y ASHRAE. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones relacionadas con la reposición de aire, visite GEAppliances.com.

El uso de un conducto con un diámetro inferior

reducirá el rendimiento.

Instrucciones de conexión a tierra

El conductor a tierra debe conectarse a un metal con conexión a tierra, un sistema de cableado permanente o una terminal o conductor de conexión a tierra del equipamiento en la campana.

ADVERTENCIA

conductor de conexión a tierra del equipamiento puede provocar un riesgo de descarga eléctrica. Consulte a un electricista calificado o representante de servicio técnico si tiene dudas sobre la correcta conexión a tierra del artefacto.

49-80520-8 11

Una conexión inadecuada del

Preparación para la instalación

HERRAMIENTAS Y MATERIALES REQUERIDOS (NO SUMINISTRADOS)

Destornilladores Phillips

Lápiz y cinta

métrica

Taladro eléctrico con brocas

de 1/8” y 3/8”

Nivel de Agua

Linterna

Pinzas

y de punta plana

Ficha hexagonal de pivoteo de ¼”

Gafas de seguridad

Tapones de alambre

Martillo

Cinta para

conducto

aprobados por UL

QUITE EL ENVOLTORIO

Campana

Soporte de

Montaje de

Madera

• Retire la caja pequeña donde se encuentra el motor.

• Levante la campana fuera de la caja.

• Retire los tornillos de embalaje que sostienen la pieza de montaje de madera del lado trasero de la campana. Deje a un costado la pieza de montaje de Madera y los tornillos para su instalación posterior. No los descarte.

• Retire la inserción de cartón con forma en “V”.

• Retire el paquete de piezas de la inserción de cartón con forma en “V”.

• Retire la tapa de la caja de empalmes y el separador.

• Instale el amortiguador de refuerzo en la parte trasera o superior de la campana.

• Retire toda la cinta y el material de embalaje de la campana, del conducto de transición y del motor.

Motor

Cartón del Embalaje

Paquete

de Piezas

PREPARACIÓN PARA LA INSTALACIÓN

Cortador de Acero

Alicate pelacables

Cierra de Vaivén o Sierra de Punta

Llave Allen

Escalera

Materiales Adicionales:

• 2 cables a tierra de 120V, 60Hz, 15 o 20 Amperes. Circuito de empalmes correctamente conectado a tierra.

• Amortiguador de refuerzo para caja de empalmes.

• Conducto de metal redondeado de 7” o conducto rectangular de 3 1/4” x 12” de longitud adecuado para la instalación.

12 49-80520-8

Preparación para la instalación

PIEZAS PROVISTAS

Ubique la caja de accesorios incluida con la campana y otros componentes.

PREPARACIÓN PARA LA INSTALACIÓN

2 Filtros de Grasa

de Aluminio

Tornillos, suspensores

de pared, arandelas

REQUISITOS DE LA TAPA DEL CONDUCTO

Recomendamos que la campana de ventilación con la tapa decorativa del conducto (si se usa) estén en su posición antes del armado del marco final y el acabado de la pared. Esto ayudará a ubicar de forma precisa los pernos, el conducto y el servicio eléctrico. Lea estas instrucciones a fin de determinar si el accesorio de la tapa del conducto puede ser usado para su instalación específica.

Accesorio de la Tapa del Conducto:

• Use la tapa decorativa del conducto para esconder el conducto que va desde la parte superior de la campana hasta el cielorraso.

• El accesorio de la tapa del

22”

conducto cuenta con 2 piezas. La pieza externa es de 12” de alto, y la pieza interna es de 22”. Ambas anidadas poseen un mínimo de 24” y se expanden hasta una altura

11”

total máxima de 34”.

• La pieza externa puede ser usada sola para completar una altura de 12”.

• Para alturas superiores a 12”, el soporte del cielorraso debe ser instalado para asegurar la tapa en la parte superior.

A fin de evitar brechas antiestéticas, planifique la altura de instalación de la campana para uso con la tapa del conducto.

• La tapa se ajustará a una altura mínima de 12” desde la parte superior de la campana hasta el cielorraso, o a un mínimo de 24” y expandiéndose hasta 34” desde la parte superior de la campana hasta el cielorraso.

LA TAPA DEL CONDUCTO NO PUEDE SER USADA CUANDO LA DISTANCIA QUE ESTÁ SOBRE LA PARTE SUPERIOR DE LA CAMPANA SEA DE ENTRE 12” Y 24”.

12”

Transición del Conducto

con Regulador

Soporte

del Filtro

Revise los siguientes ejemplos y asegúrese de realizar una instalación libre de problemas, usando el accesorio de la tapa del conducto.

Cielorrasos de 8 pies:

la campana debe ser

Cielorraso de 8 pies

12”

instalada a 30” sobre la superficie de cocción ( o 66” sobre el piso). La tapa del conducto no se ajustará si la campana es instalada a una altura inferior o superior. Use la sección

30”

externa de 12”, y descarte la sección interna.

Cielorraso de 9 pies

30”

24”

30”

Cielorraso de 9 pies: Instale la campana a un mínimo de 24” y hasta un máximo de 30” sobre la superficie de cocción. La tapa del conducto se expandirá hasta alcanzar la altura del cielorraso.

Cielorraso de 10 pies

34”

32”

30”

36” Max

Cielorraso de 10 pies: Instale la campana a un mínimo de 32” y hasta un máximo de 36” sobre la superficie de cocción. La tapa del conducto se expandirá hasta un máximo de 34” sobre la parte superior de la campana hasta llegar al cielorraso.

49-80520-8 13

Preparación para la instalación

DETERMINE LAS UBICACIONES DE LA CAMPANA, EL CONDUCTO Y EL CABLEADO

• Guarde la pieza de soporte de madera y sus tornillos para su posterior instalación. No los descarte.

• Mida la distancia deseada desde la parte inferior de la campana hasta la superficie de cocción, con un mínimo

Línea Central de 6 7/8”

hasta la Pared

requerido de 24” y un máximo recomendado de 36”. Consulte la página previa si la tapa del conducto del accesorio será usada.

• Use un nivel para dibujar una línea horizontal que indique

Agujero de 7 ½”

de Diám.

la parte inferior de la campana.

• Use un nivel para dibujar la ubicación de la línea central de la superficie de cocción.

• Mida 15 3/8” desde la parte superior de la línea horizontal hasta la parte inferior de la campana. Dibuje otra línea

PARA UN CONDUCTO DE

VENTILACIÓN EN PARED

Parte Superior de la Campana

horizontal.

• Mida 18” desde la parte superior de la línea hasta la parte inferior de la campana, y dibuje otra línea horizontal para indicar la parte superior de la campana.

Para Conductos Verticales (Derechos Hacia Arriba):

• Si ventilará hacia afuera del cielorraso, extienda la línea

Parte Inferior de la Campana

central hacia adelante del cielorraso.

- Mida 6 7/8” desde el panel de yeso para marcar la línea

central para un agujero en el conducto con un diámetro de 7 ½” sobre el cielorraso.

- Si no hay una pared de yeso presente, agregue un

grosor de yeso a la dimensión de 6 7/8”.

Ventilación a Través de un Sofito o de un Gabinete

Para Conductos a Través de la Pared Trasera:

• Mida la transición del conducto suministrado con cualquier longitud recta del conducto usado, además de la altura de un codo de 90”. Dibuje una línea horizontal en la pared que intersepta la línea central.

Superior:

• Siga el mismo procedimiento para el conducto en cielorrasos a fin de cortar un agujero de 7 1/2” de diámetro

PREPARACIÓN PARA LA INSTALACIÓN

a través de la parte superior del gabinete o sofito.

• Consulte el Paso 4, en la página 15, para más detalles sobre cómo cortar una abertura para la transición del conducto.

18”

PARA UN CONDUCTO

DE VENTILACIÓN EN

Eléctrico

Línea Central de un Mínimo de 8” sobre la Parte Superior de la Campana

Soporte de

Madera

Eléctrico

CIELORRASO

15-3/8”

Ubicación del Cableado en el Hogar:

• La caja de empalmes está ajustada a la parte trasera de la campana sobre el lado derecho. Consulte las ilustraciones para acceder a las ubicaciones de los separadores de la campana.

NOTA: La caja de empalmes puede ser reubicada en la parte superior interna de la campana. El cableado del hogar puede ingresar a la caja de empalmes desde la parte trasera o desde la parte superior de la campana, sobre el lado derecho.

Para dirigir el cableado del hogar a través del cielorraso o del sofito:

• Corte un agujero de aproximadamente 1” de diámetro, 5 7/8” adelante del cielorraso, 11 1/8” hacia la derecha de la línea central para modelos de 30” o 14 1/8” hacia la derecha de la línea central para modelos de 36”.

Para dirigir cableados en el hogar a través de la pared:

• Corte un agujero de aproximadamente 1” de diámetro, 11 1/16” hacia abajo desde la parte superior de la campana, 11 1/8” hacia la derecha de la línea central para modelos de 30” o 14 1/8” hacia la derecha de la línea central para modelos de 36”.

• Retire la parte superior o el separador trasero, dependiendo de su instalación.

• Instale el amortiguador de refuerzo en la parte trasera o superior de la campana.

14 1/8” para Modelos de 36” 11 1/8” para Modelos de 30”

5-7/8”

Ubicaciones con

Separadores

10-1/16”

14 1/8” para Modelos de 36” 11 1/8” para Modelos de 30”

14 49-80520-8

Preparación para la instalación

PREPARACIÓN PARA LA INSTALACIÓN

INSTALACIÓN DEL SOPORTE DE LA

CAMPANA

IMPORTANTE: El marco debe poder soportar 100 libras.

• Ubique por lo menos 2 pernos verticales en la ubicación de montaje de madera, dando golpecitos sobre el yeso con un martillo o usando un buscador de pernos.

• Centre el soporte horizontal de madera suministrado, de izquierda a derecha, y debajo de la línea marcada.

Abertura Mínima de 7” para el Conducto

Soporte de Madera

15-3/8”

Mínimo Requerido

de 24” y Máximo

Recomendado

de 36”

Línea Central del Espacio de Instalación

• Perfore agujeros piloto de 1/8” a través del soporte, del panel de yeso y sobre los pernos. Asegure el soporte a 2 o más pernos verticales con los tornillos de madera suministrados.

IMPORTANTE: Los tornillos deben penetrar por lo menos 1 ½” sobre los pernos verticales. Encastre los tornillos en el soporte.

INSTALACIÓN DE LA TRANSICIÓN

IMPORTANTE: Retire

la cinta de embalaje del regulador y controle que esté último se mueva libremente.

• Coloque la pieza de transición sobre el escape de la campana. Asegure la transición a la campana con los 4 tornillos provistos.

• Use la cinta del conducto para sellar la conexión.

INSTALACIÓN DE LA CAMPANA

Transición

del

Conducto

Retire la Cinta de Embalaje del Regulador

Parte Superior de la Campana

EN LA PARED

• Levante la campana y coloque la misma sobre el soporte de madera. Las ranuras de la cerradura superior de la campana deben adherirse a los tornillos de montaje salientes. Deje que la campana se deslice hacia abajo hasta su posición.

• Empuje hacia usted el cableado del hogar a través del separador en la parte trasera o superior de la campana.

• Asegúrese de que la campana esté nivelada y centrada. La abertura con forma de flecha en la parte trasera de la campana permite visualizar la línea central marcada.

• Retire la tapa de la caja de empalmes.

Mínimo Requerido

de 24” y Máximo

Recomendado de 36”

Perfore las Ubicaciones del Agujero de Montaje Inferior

• Perfore los agujeros piloto de 1/8” en los dos agujeros de montaje inferiores. Agrande los agujeros si no entran

13-1/16”

Brecha de 1/4”

• Instale los tornillos de montaje en el centro del soporte de madera, de 13 1/6” desde la línea central. Los tornillos deben sobresalir ¼” hacia adelante. Esta brecha de ¼” brindará espacio para colgar la campana.

49-80520-8 15

en los pernos hasta 3/8”. Golpee los anclajes de los suspensores de pared para introducirlos en los agujeros inferiores. Instale los tornillos de forma manual en los suspensores, a fin de que los anclajes se expandan contra la pared. Retire los tornillos.

• Usando dos arandelas grandes y planas (suministradas), instale los tornillos de madera o los tornillos del suspensor de pared, sin apretar, en los agujeros de montaje inferiores. No los ajuste.

• Controle el nivel de la campana. Ajuste los tornillos superiores. Ajuste los tornillos de montaje inferiores.

• Para mayor seguridad, coloque los tornillos a través de los agujeros de tornillos originales del sopote de madera en la parte trasera de la campana.

Línea Central del Espacio de Instalación

Abertura

Instrucciones de instalación

(Método Alternativo de Montaje)

INSTALE LA CAMPANA EN EL SOFITO O DEBAJO DE LOS GABINETES

SALTEE ESTE PASO SI USARÁ UN MÉTODO DE MONTAJE EN LA PARED

IMPORTANTE: El marco del sofito debe poder soportar 100

libras. Cuando sea necesario, la campana podrá ser instalada de

modo que sea sostenida por el sofito.

• El sofito debe ser construido con pernos de 2 x 4.

• Determine la ubicación de la instalación.

• Continúe por la línea central hacia adelante sobre la parte inferior del gabinete o sofito.

INSTRUCCIONES DE INSTALACIÓN

Modelos de 30” 14-1/2” 10 3/4” de Ancho

Modelos de 36” 17-1/2” 10 3/4” de Ancho

“A” Línea Central

Hasta el Centro

del Perno

“B” Abertura

para el Conducto

x 8 7/16 de Diám.

IMPORTANTE: Para obtener un soporte adicional y para minimizar la vibración durante el funcionamiento, le recomendamos enfáticamente que la campana también esté asegurada a la pared trasera con suspensores de pared.

Modelos de 30”

2-9/16”

7-1/16”

2-1/4”

14-1/2”

2-3/8”

10-3/4”

29-7/8”

Vista Superior, Lado Frontal

Modelos de 36”

17-1/2”

2-3/8”

Vista Superior, Lado Frontal

10-3/4”

35-7/8”

14-1/2”

12”

8-7/16”

17-1/2”

12”

8-7/16”

• Perfore cuatro agujeros piloto de 1/8” en las ubicaciones mostradas.

• Si hará el montaje en la parte inferior de un gabinete con una parte inferior ahuecada, instale cuñas para llenar el espacio.

Gabinete

Transición

o Sofito

• Los tornillos de montaje deben ser asegurados a pernos de 2 x 4 (Dim. “A”) en ubicación mostradas en el cuadro anterior.

• Deje una abertura mínima (Dim. “B”) para ubicar la transición del conducto en el sofito.

Pared Trasera

2-3/8”

5-3/8”

8-7/16”

Brecha de 1/4”

Adhiera las Ranuras de

las Cerraduras y Presione

Hasta Entrar en la Pared

• Coloque los tornillos de montaje en los pernos hasta que sobresalgan ¼”. Esta brecha de ¼” brindará espacio para

Agregue Cuñas si la Parte Trasera está Empotrada.

Pared Trasera

adherir las ranuras de las cerraduras en la parte superior de la campana.

Vista Superior, Lado Frontal

Corte un agujero de 10 ¾” x 8 7/16” a través de la parte inferior del sofito o del gabinete para la transición del conducto, como se muestra.

• Levante la campana sobre los tornillos de montaje. Deslice hacia atrás contra la pared trasera.

• Empuje hacia usted el cableado del hogar a través del separador en la parte trasera o superior de la campana.

• Ajuste los tornillos de montaje.

16 49-80520-8

Instrucciones de instalación

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN DEL SOPORTE DEL

CIELORRASO

El soporte del cielorraso debe ser instalado cuando la tapa del conducto sea usada para abarcar 24” o más de altura sobre la campana. El soporte sostendrá la tapa del conducto decorativo en su posición en la parte superior.

NOTA: El soporte del cielorraso no es requerido cuando sólo se use la sección de 12” de la tapa del conducto.

• IInstale los 2 tornillos pequeños en los costados del soporte del conducto. Retire los tornillos. Dar golpecitos previos a los agujeros asegurará que la instalación final sea más fácil.

• Haga coincidir la muesca central del soporte con la línea central de la pared y descargue contra el cielorraso.

• Marque las ubicaciones de los agujeros de los 2 tornillos.

• Perfore agujeros piloto de 2/8” en las ubicaciones mostradas de los soportes.

• Si los agujeros piloto no permiten colocar los pernos, agrande los agujeros hasta 3/8” e instale los anclajes de los suspensores de pared.

• Asegure el soporte a la pared trasera con tornillos de madera y arandelas. Use anclajes de pared, de ser necesario.

NOTA: El soporte posee 2 conjuntos de agujeros. Use agujeros más grandes para suspensores de pared o tornillos de Madera con suspensores. Use agujeros más pequeños para tornillos de Madera con arandela.

Inserte el Soporte

para Cielorraso

Cuando la Tapa

del Conducto

sea Usada para

Abarcar 24” o más

CONECTE EL CONDUCTO

• Presione el conducto hasta el extremo de la transición, hasta que alcance las lengüetas de detención.

• Instale el conducto, haciendo conexiones en la dirección del flujo de aire, como figura en la ilustración.

• Asegure las uniones del conducto con tornillos para chapa metálica.

• Envuelva todas las uniones del conducto con cinta para conductos a fin de generar un sellado hermético.

• Use la cinta del conducto para sellar la conexión de bridas.

Conducto del Hogar

Cinta para Conducto sobre la Unión y el Tornillo

Cinta para Conducto

sólo para un

Funcionamiento

Adecuado del

Regulador

Cinta del Conducto sobre la Brida

PRECAUCIÓN

metálica en la transición de la conexión con el conducto. Hacer esto impedirá un funcionamiento adecuado del regulador. Selle la conexión con cinta únicamente.

No use tornillos para chapa

Flujo de Aire

Tornillo

Conducto

Detenciones del Conducto

Transición

Lea el Paso 9 para Instalar la Tapa del Conducto.

49-80520-8 17

Instrucciones de instalación

INSTALACIÓN DEL MOTOR

• Alinee y adhiera las ranuras del ensamble del calentador a los 3 ganchos en la parte trasera de la abertura del escape.

• Rote el motor hacia arriba hasta que se alinee con la ubicación del tornillo de sujeción.

• Asegure el motor al soporte de sujeción en la parte frontal de la abertura, con la arandela y el tornillo provistos.

• Enchufe el conector del motor en el conector de la campana de emparejamiento. Consulte en la ilustración la ubicación del conector de la campana. Toque la campana para ubicarlo y hacer la conexión.

IMPORTANTE: Sostenga el conector de modo que las dos terminales cuadradas de las esquinas estén en la parte

INSTRUCCIONES DE INSTALACIÓN

superior, a medida que posiciona el conector para enchufarlo.

Soporte de Adherencia del Motor

Ganchos del Motor

INSTALE TAPAS DE CONDUCTO

Para instalar la tapa del conducto de 12” únicamente:

• Coloque la sección de 12” de la tapa decorativa del conducto en la parte superior de la campana.

• Asegure la tapa sobre la parte superior de la campana con los 4 tornillos provistos.

Para instalar la tapa del conducto de 2 piezas:

• Coloque la tapa del conducto de 2 piezas en la parte superior del conducto.

• Asegure la tapa inferior sobre la parte superior de la campana con los 4 tornillos provistos. Vea la ilustración en la página 16.

• Extienda la sección interna hacia arriba para que se una al cielorraso y el soporte del cielorraso.

• Asegure la tapa del conducto al soporte con los 2 tornillos Phillips pequeños provistos.

INSTALE EL SOPORTE DEL FILTRO

• Incline el soporte del filtro en la parte trasera de la campana.

• Inserte las lengüetas de soporte en las ranuras de la parte trasera de la campana.

CONEXIÓN DE LA PARTE ELÉCTRICA

Verifique que la corriente esté desenchufada de la fuente.

ADVERTENCIA

2 cables con un cable a tierra, el instalador deberá proveer una conexión a tierra. Cuando el cableado de la casa sea de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

A Retire la

Tapa de la Caja de Empalmes

B Controle que los Cables

Blanco, Negro y Verde de la Campana Pasen a Través del Agujero Pequeño del Soporte.

C Inserte el Conducto

de Corriente a Través del Amortiguador de Refuerzo y Ajuste

Si el cableado de la casa no tiene

Tierra

Blanco

Negro

D Use Tuercas para Cables de la Lista de UL

• Use tuercas para cables para conectar el cable a tierra entrante al verde, el blanco al blanco y el negro al negro.

• Empuje los cables a la caja de empalmes y reemplace la tapa. Asegúrese de que los cables no posean cortes.

Inserte las Lengüetas en las Ranuras

Instale 2 Tornillos

• Asegure el soporte a la campana con los tornillos, como se muestra.

18 49-80520-8

Instrucciones de instalación

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN DE LOS FILTROS

• Retire la película protectora que cubre los filtros.

• Inserte el filtro en los ganchos en “C” montados en la parte superior del panel vertical frontal.

• Dé golpecitos al filtro contra un lado para alinearlo con la abertura externa.

• Empuje el filtro hacia abajo sobre las ranuras inferiores, en la parte inferior del soporte del filtro.

Caja de Empalmes

Gancho

en “C”

Soporte

Filtros

del Filtro

FINALIZACIÓN DE LA INSTALACIÓN

• Consulte las instrucciones de funcionamiento para probar todos los controles.

• Para retirar los filtros, tome la manija, empuje el filtro hacia arriba, y luego hacia adelante.

49-80520-8 19

Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causas posibles Qué hacer

El ventilador no funciona cuando el interruptor está encendido

El ventilador no hace circular el aire o mueve el aire de forma más lenta que lo habitual.

Es posible que un fusible haya explotado o que el disyuntor se haya desconectado.

El conector del ventilador está suelto o no se encuentra enchufado dentro de su conector correspondiente.

Filtros excesivamente sucios. Retire los filtros, limpie los mismos de ser necesario y

Reemplace el fusible o reinicie el disyuntor.

Desconecte la electricidad hacia la unidad. Quite los filtros y observe el ventilador. Si el enchufe del conector del ventilador está suelto o si ve el conector colgando, el instalador no lo enchufó firmemente. Aunque sea una conexión ciega, es fácil enchufarla. Consulte las instrucciones de instalación de este manual para conocer la ubicación del enchufe y cómo enchufar el conector.

reemplácelos. Si la limpieza y el reemplazo de los filtros no corrigen el problema, llame al servicio técnico.

Se requiere suficiente reposición (reemplazo) de aire para que los artefactos con salida de aire funcionen de acuerdo con sus calificaciones. Controle los códigos locales de construcción, que podrán requerir o aconsejar enfáticamente el uso de reposición de aire. Para acceder a soluciones relacionadas con la reposición de aire, visite GEAppliances.com.

CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS

20 49-80520-8

Garantía de la Cocina Eléctrica de GE Appliances

GEAppliances.com

Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fabricación, o un técnico autorizado de Customer Care®. Para programar una visita del servicio técnico a través de Internet, visítenos en www.geappliances.com/service_and_support/, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar el servicio, tenga los números de serie y modelo disponibles.

Para realizar el servicio técnico de su electrodoméstico, se podrá requerir el uso de datos del puerto de abordaje para su diagnóstico. Esto da al técnico del servicio de fábrica de GE Appliances la habilidad de diagnosticar de forma rápida cualquier problema con su electrodoméstico, y de ayudar a GE Appliances a mejorar sus productos al brindarle a GE Appliances la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a GE Appliances, solicitamos que le indique a su técnico no entregar los datos a GE Appliances en el momento del servicio.

Por el Período de GE Appliances reemplazará Un Año

Desde la fecha de la compra original

Qué no cubrirá GE Appliances:

Ŷ Viajes del técnico del servicio a su hogar para enseñarle

sobre cómo usar el producto.

Ŷ ,QVWDODFLyQHQWUHJDRPDQWHQLPLHQWRLQDGHFXDGRV Ŷ )DOODVGHOSURGXFWRHQFDVRGHDEXVRPDOXVRPRGLILFDFLyQ

o uso para propósitos diferentes al original o uso comercial.

Ŷ 5HHPSOD]RGHIXVLEOHVGHODFDVDRUHLQLFLRGHGLV\XQWRUHV Ŷ 'DxRVRFDVLRQDGRVVREUHHOSURGXFWRSRUDFFLGHQWH

incendio, inundaciones o catástrofes naturales.

Ŷ 'DxRVLQFLGHQWDOHVRFRQVHFXHQWHVFDXVDGRVSRUSRVLEOHV

defectos sobre este producto.

Cualquier pieza del producto de cocción que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de un año, GE Appliances también proveerá, sin costo, todo el trabajo y costos del servicio relacionados con el reemplazo de la pieza defectuosa.

Ŷ 'DxRVVREUHHODFDEDGRWDOHVFRPRy[LGRVREUHOD

superficie, deslustres o manchas pequeñas no informadas dentro de las 48 horas luego de la entrega.

Ŷ 'DxRFDXVDGRGHVSXpVGHODHQWUHJD Ŷ 3URGXFWRQRDFFHVLEOHSDUDEULQGDUHOVHUYLFLRUHTXHULGR Ŷ 0DUFDVRPDQFKDVLQFOX\HQGRPDQFKDVGHy[LGRVREUH

la superficie) que pueden ser eliminadas siguiendo las instrucciones de limpieza.

Ŷ 6ROLFLWHHOVHUYLFLRWpFQLFRSDUDUHSDUDURUHHPSOD]DUODV

lámparas, excepto las lámparas LED.

GARANTÍA

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Su única y exclusiva alternativa es la reparación del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del Servicio Técnico de GE Appliances, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una ubicación del Servicio Técnico de GE Appliances autorizado para recibir el servicio. En Alaska, la garantía excluye el costo de envío o llamadas del servicio a su hogar. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía le da derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.

Garante: GE Appliances

Garantías Extendidas: Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que

están disponibles mientras su garantía aún está vigente. Puede acceder a la misma a través de Internet en cualquier momento en

www.geappliances.com/service_and_support/shop-for-extended-service-plans.htm

o llamando al 800.626.2224 durante el horario comercial. Los Servicios para los GE Appliances aún estarán disponibles cuando su garantía caduque.

Abroche su recibo aquí. Para acceder al servicio técnico de acuerdo con

la garantía deberá contar con la prueba de la fecha original de compra.

49-80520-8 21

Accesorios

¿Busca Algo Más?

¡GE ofrece una variedad de accesorios para mejorar sus experiencias de cocción y mantenimiento!

Para acceder a números telefónicos e información de sitios Web, consulte la página de Soporte para el Consumidor.

Estos y otros productos están disponibles:

Piezas

ACCESSORIES

Kit de la Tapa del Conducto Luces de Reemplazo Panel del Gabinete de Relleno de 15”

Suministros de Limpieza

Limpiadores de Acero Inoxidable CitriShine™ Limpiador de Electrodomésticos de Acero

Inoxidable CERAMA BRYTE

Bar Keepers Friend Soft Cleanser™

22 49-80520-8

Notas

49-80520-8 23

Soporte para el Consumidor

Sitio Web de GE Appliances

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de GE Appliances las 24 horas del día, cualquier día del año! Usted también puede comprar más electrodomésticos maravillosos de GE Appliances y aprovechar todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia. En EE.UU.: GEAppliances.com

Registre su Electrodoméstico

¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado. En EE.UU.: GEAppliances.com/register

Servicio Programado

El servicio de reparación de expertos de GE Appliances está a sólo un paso de su puerta. Conéctese a través de Internet y programe su servicio a su conveniencia cualquier día del año. En EE.UU.: GEAppliances.com/ge/service-and-support/service.htm o comuníquese al 800.432.2737 durante el horario de atención comercial.

Garantías Extendidas

Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente. La puede adquirir en cualquier momento a través de Internet. Los servicios de GE Appliances aún estarán allí cuando su garantía caduque. En EE.UU.: GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm o comuníquese al 800.626.2224 durante el horario de atención comercial.

SOPORTE PARA EL CONSUMIDOR

Conectividad Remota

Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto), visite nuestro sitio web en GEAppliances.com/ge/connected-appliances/ o comuníquese al 800.220.6899 en EE.UU.

Piezas y Accesorios

Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a través de Internet durante las 24 horas, todos los días. En EE.UU.: GEApplianceparts.com o de forma telefónica al 877.959.8688 durante el horario de atención comercial.

Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.

Contáctenos

Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a:

En EE.UU.: General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225

GEAppliances.com/ge/service-and-support/contact.htm

24 49-80520-8

Cafe CV966EKDS, CV936EKDS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
