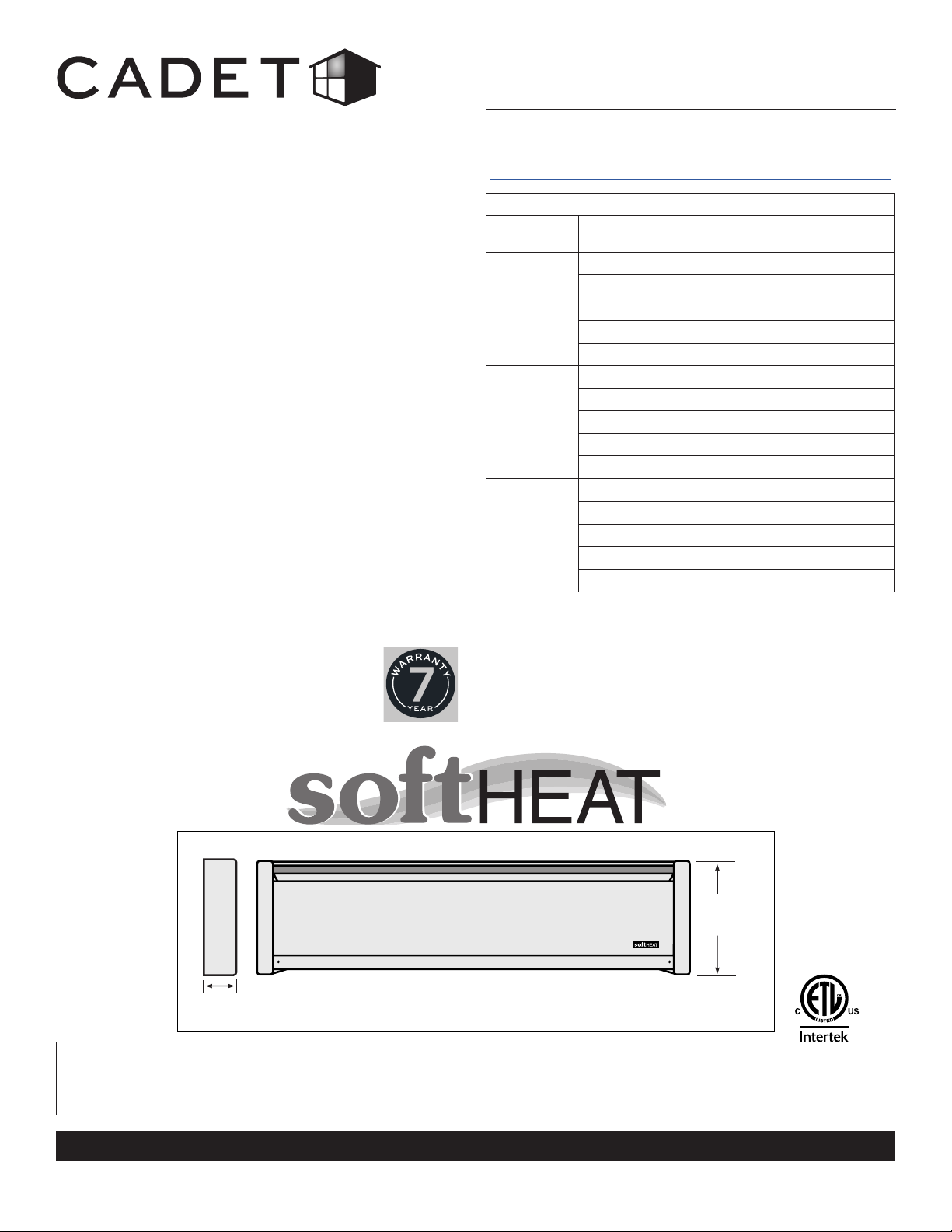

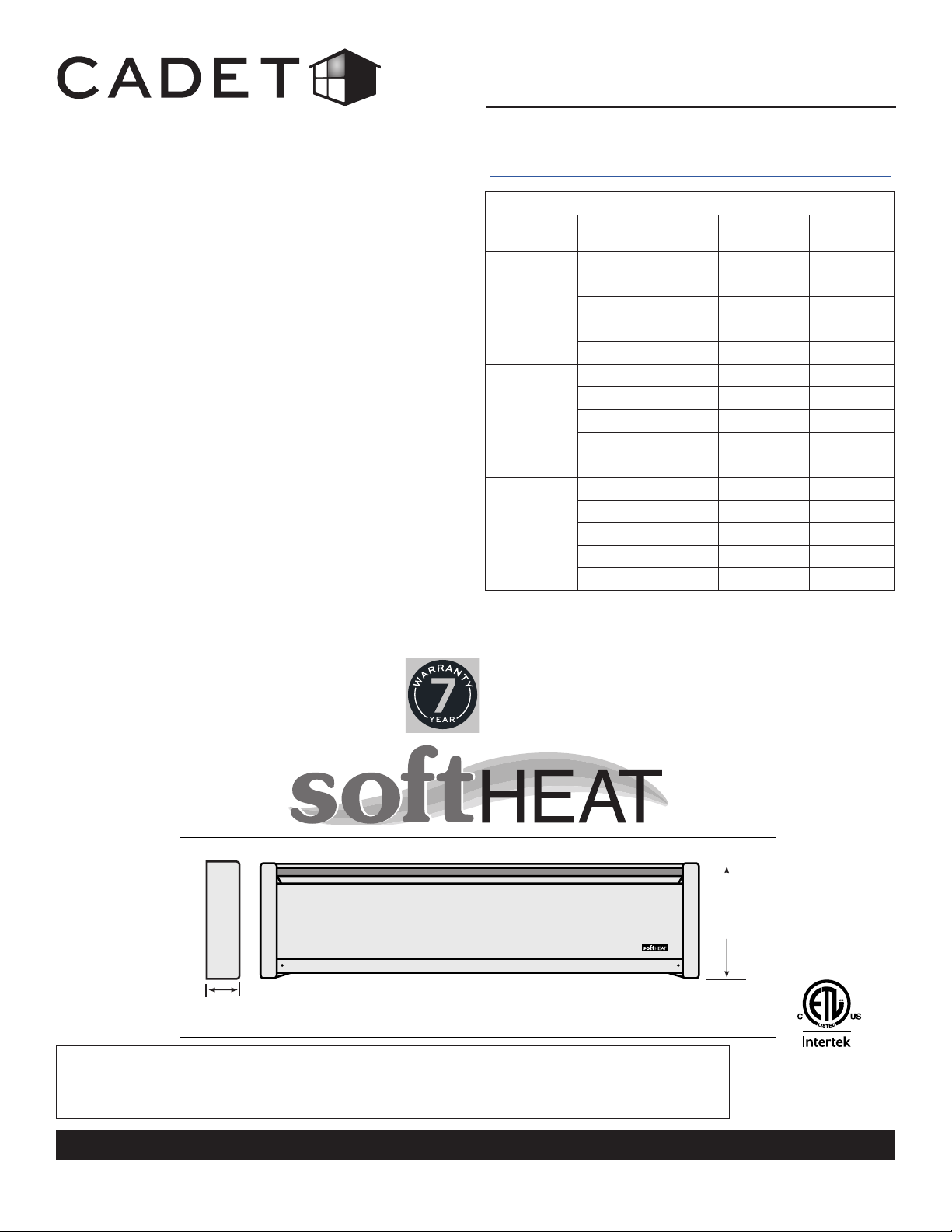

Cadet EBHN500-1, EBHN750-1, EBHN1000-1, EBHN1250-1, EBHN1500-1 User Guide [en, es, fr]

...

Download

Page 1

Benets You Can Depend On

• Ideal for nurseries and bedrooms

• Reduces airborne allergen effects

• Hydronic heat uses environmentally friendly

uid for easy installation, with no plumbing

required

• Saves energy by retaining heat to generate

residual warmth, even after thermostat

turns off

• Lowest surface temperatures available make it perfect for homes with kids and pets

• Whisper-quiet operation

• Safety features turn heater off if normal operating temperatures are exceeded

• Your softHEAT baseboard heater has been thoroughly tested and is guaranteed with a

7 year limited warranty

softHEAT Baseboard Heater

Owner’s Guide

Information is also available on our website:

http://www.cadetheat.com/products/baseboard-heaters/softHEAT

softHEAT Models

Line

Voltage

120

208

(1)

240

Left end wiring is standard. Right end wiring available by special order.

(1)

240 volt models can be used at 208 volts. Wattage equals 75% of 240v rated

wattage.

Model Watts Amps

EBHN500-1 500 4.2

EBHN750-1 750 6.3 EBHN1000-1 1000 8.3 EBHN1250-1 1250 10.4 EBHN1500-1 1500 12.5

EBHN500-8 500 2.4

EBHN750-8 750 3.6 EBHN1000-8 1000 4.8 EBHN1250-8 1250 6.0 EBHN1500-8 1500 7.2

EBHN500 500 2.1 EBHN750 750 3.1

EBHN1000 1000 4.2 EBHN1250 1250 5.2 EBHN1500 1500 6.3

TOOLS REQUIRED:

• Phillips Screwdriver

• Straight Screwdriver

• Wire Strippers

Side

Front

3¼”

8.3cm

• Drill or Hammer

• Level

• Punch or Chisel

• Drill Bits

• Utility Knife

• (4) Wood Screws

• (3) Wire Connectors

• (1) Strain Relief Connector

SAVE THESE INSTRUCTIONS

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

9½”

24.1cm

Conforms to UL

STD 1042 and

certied to CSA STD

C22.2 No. 46-13

Page 1

Page 2

IMPORTANT INSTRUCTIONS

When using electrical appliances, basic precautions should always be followed to reduce the risk of re, electric shock, and injury to persons, including the following:

1. Read all instructions before using this heater.

2. A heater has hot and arcing or sparking parts

inside. Do not use it in areas where gasoline, paint, or ammable vapors or liquids are used or

stored.

3. This heater is hot when in use. To avoid burns,

do not let bare skin touch hot surfaces. Keep

combustible materials, such as furniture, pillows, bedding, papers, clothes, and curtains away from

4. To prevent a possible re, do not block air

intakes or exhaust in any manner. Do not use on

soft surfaces, like a bed, where openings may

become blocked.

5. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may

cause an electric shock or re, or damage the

heater.

6. Save these instructions.

heater.

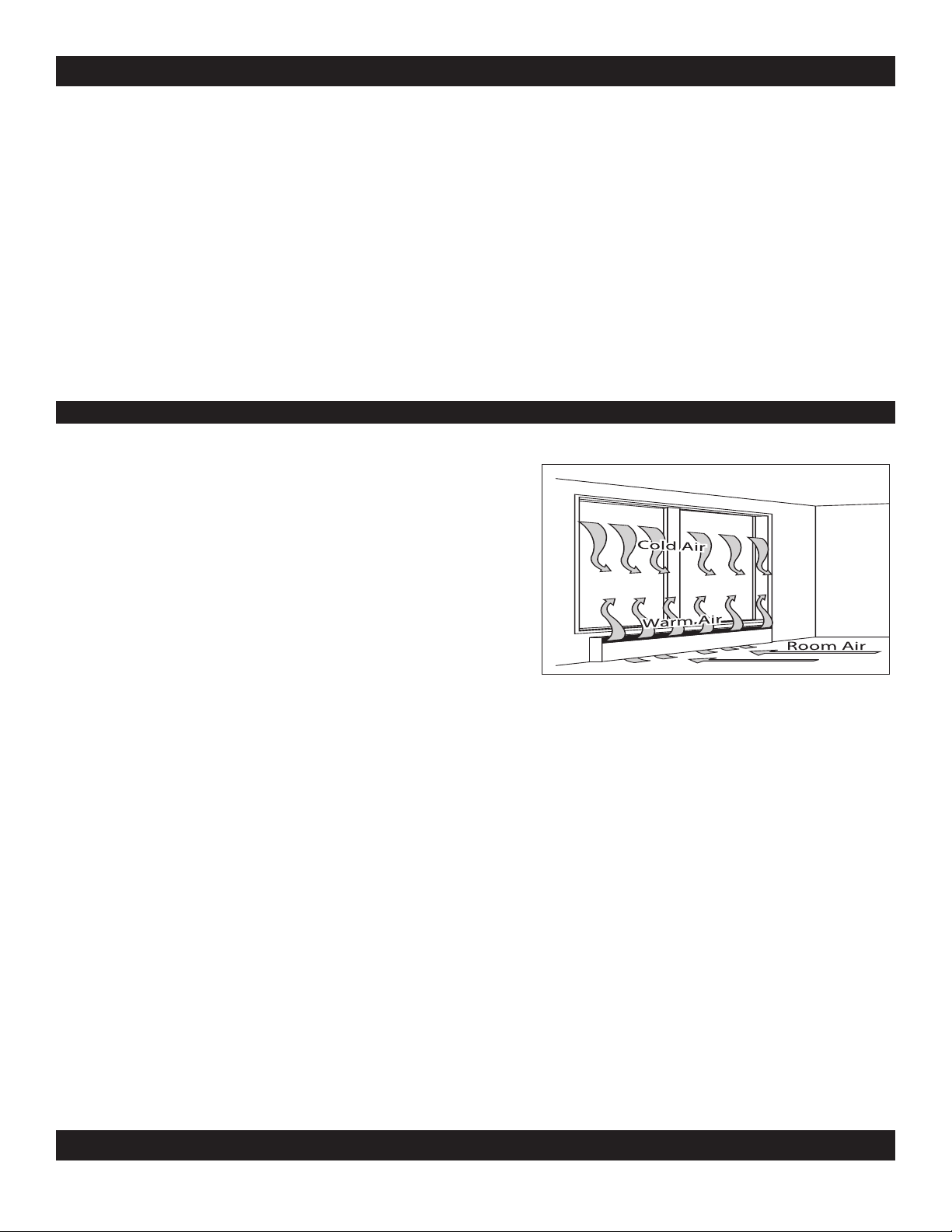

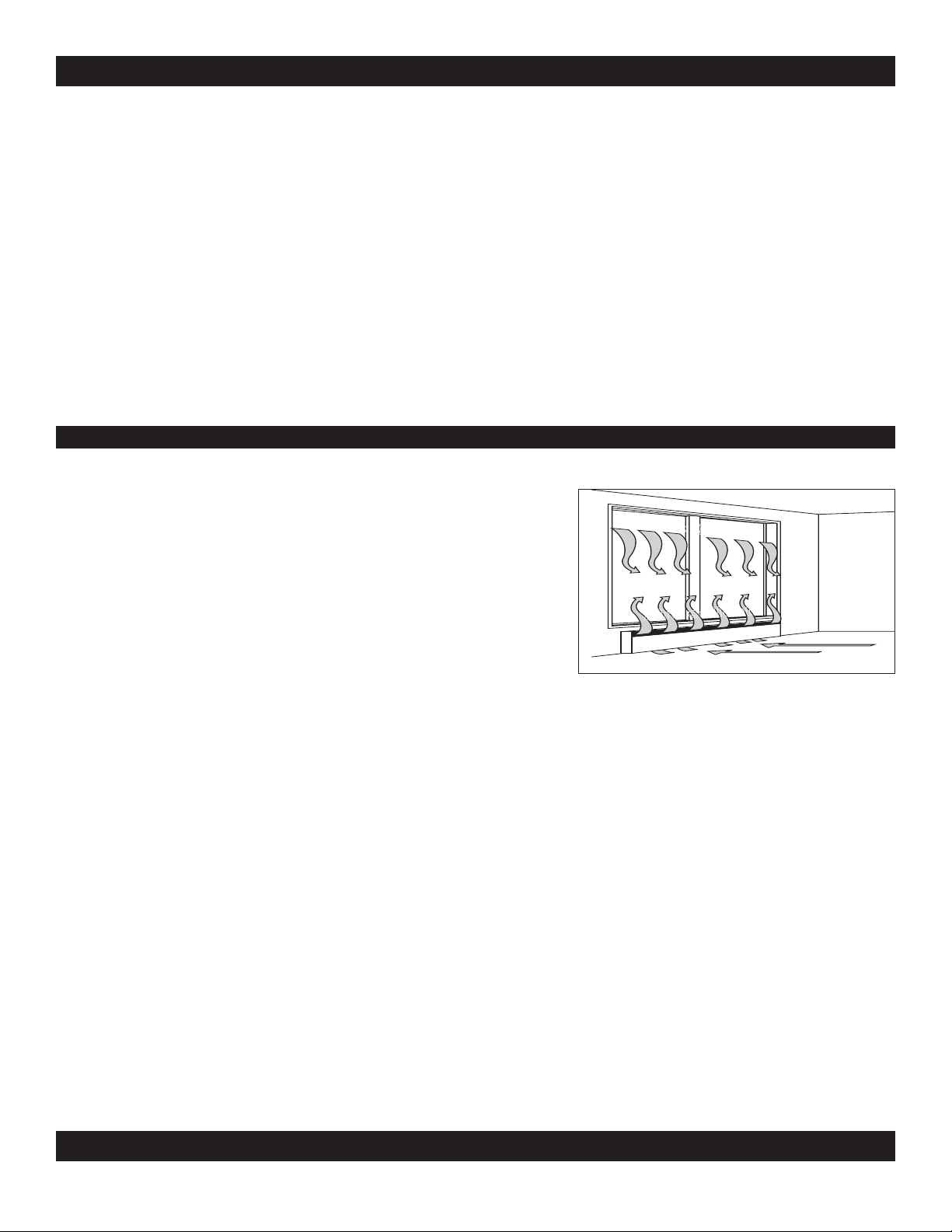

Before you begin, you should know...

...how softHEAT hydronic baseboards work

Inside a softHEAT baseboard, a sealed heat transfer uid

is heated by an electric heating element. As the solution

is heated, warmth is generated and transmitted through dozens of aluminum ns along the heater tube (it could initially take 30 to 60 minutes to warm a room, depending on

the room size).

As the warmth spreads outward from the heater, cooler air from the oor and wall naturally ow toward the base of the

heater. “Convection air heating” (see Figure 1) means no

noisy fans are needed and the room is warmed with even,

comfortable heat. There will be no cold and hot spots in the room as found with other types of heaters. SoftHEAT won’t

blow or burn dust particles, making it a good solution for

those with severe allergies.

Figure 1

...voltage on all models is important

It is extremely important that you verify the electrical supply wires are the same voltage as the heater (i.e. 120 volt heater to 120 volt power supply and 240 volt heater to 240 volt power supply). If replacing an existing

heater, check the labels of the old heater and replace using same voltage. Connecting a 240 volt heater to a

120 volt power supply will drastically reduce the heater’s output. Connecting a 120 volt heater to a 240 volt power supply will destroy the heater.

...a thermostat is required

A Cadet wall thermostat is recommended for optimum performance, or you may prefer the convenience of a

built-in model EBKN thermostat kit. Refer to STEP 3 Thermostat prior to installing the baseboard if you are

installing a wall thermostat. For help wiring a thermostat, see the instructions included with your thermostat.

...where the wire connections will be

Wire connection is standard from the left end of the baseboard heater. Determine which side of the baseboard you are making wire connections by locating the supply wires. Heaters may be ordered with a right end

wire conguration. You must locate the supply wires before mounting the heater.

...that a level heater is best

The softHEAT baseboard heater must be properly leveled when installed, in order for the heating chamber to

function properly.

SAVE THESE INSTRUCTIONS

Page 2

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

Page 3

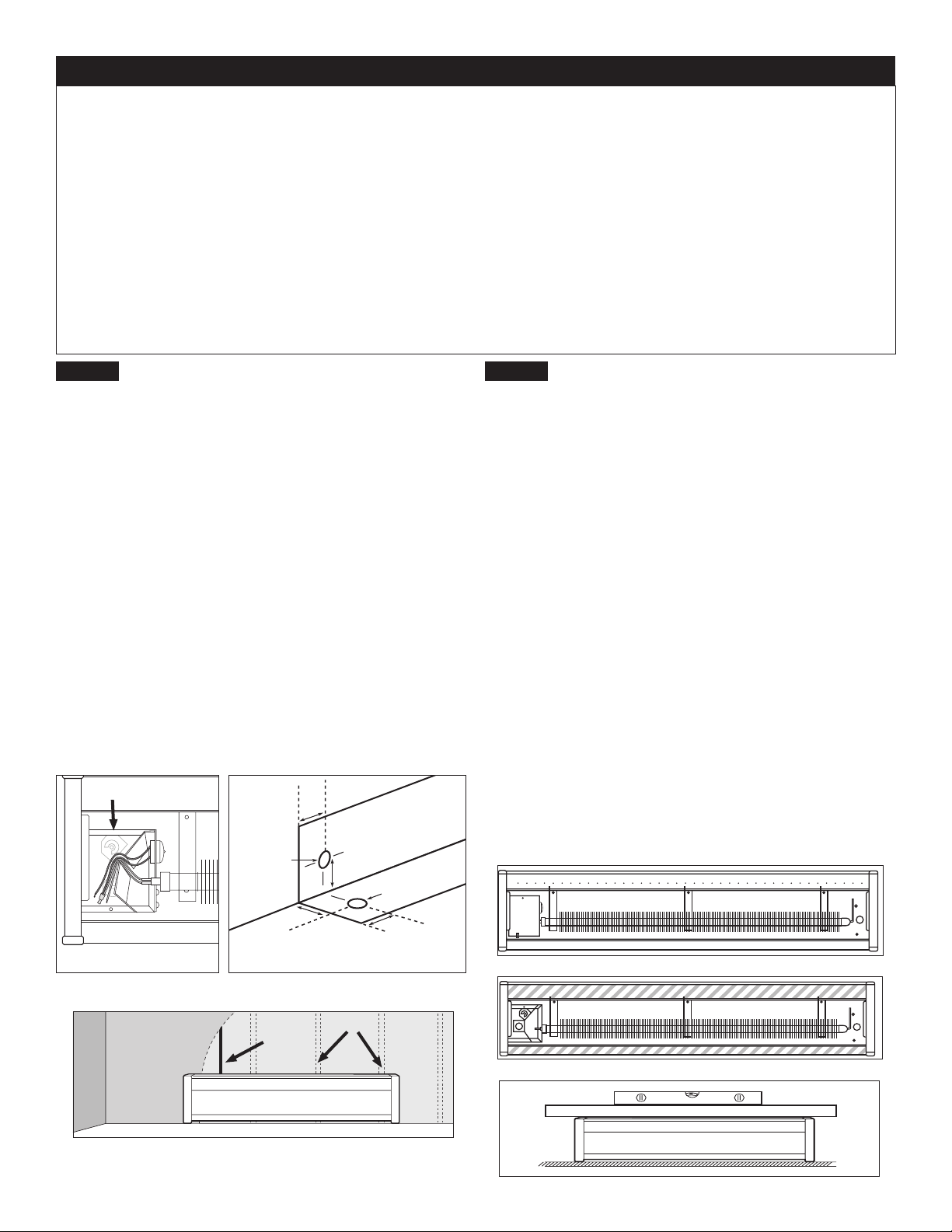

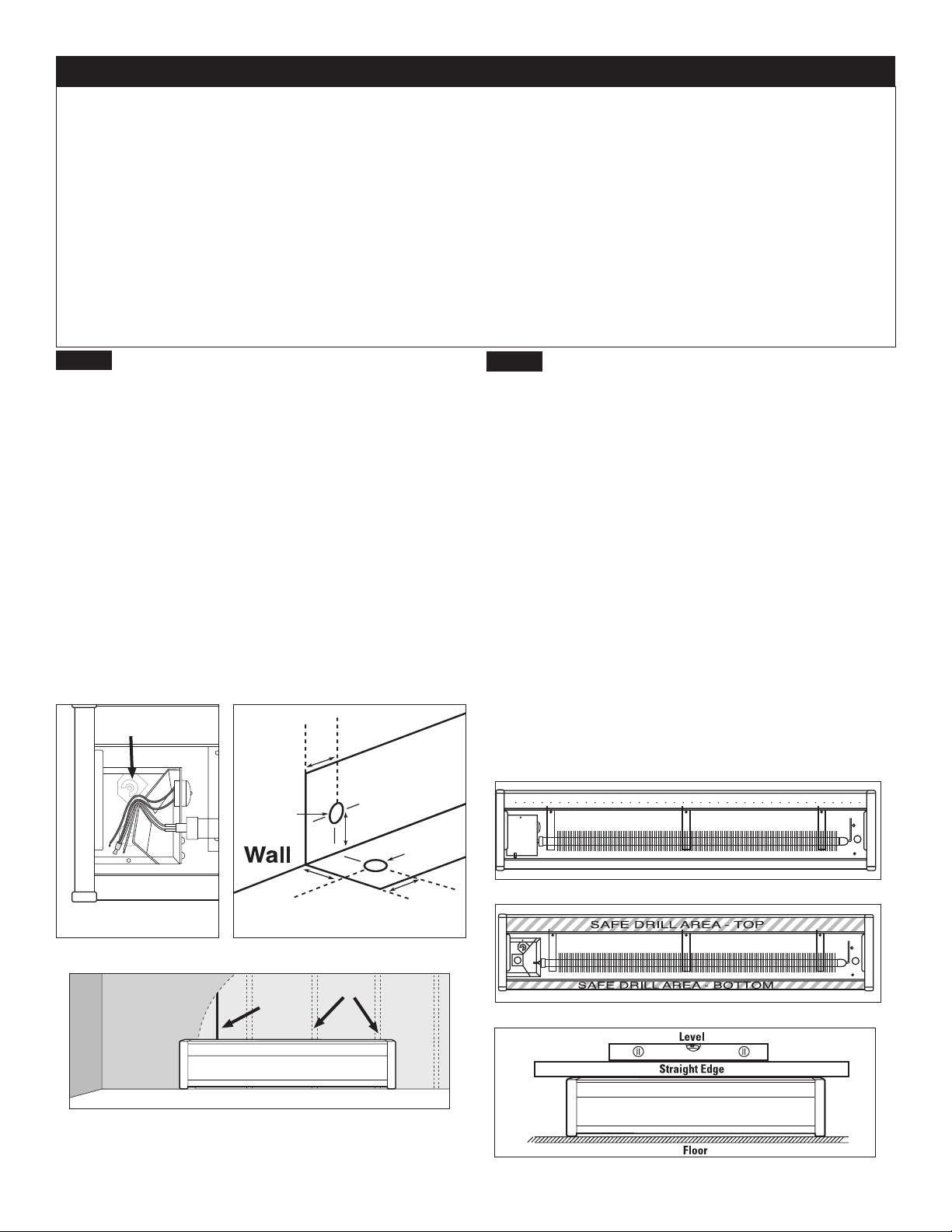

INSTALLATION INSTRUCTIONS

21/4"

(57mm)

Knockout

Location

Knockout

Location

11/2"

(38mm)

*33/4"

(95mm)

21/4"

(57mm)

1. All electrical work and materials must comply

with the National Electric Code (NEC), the Occu-

pational Safety and Health Act (OSHA), and all

state and local codes.

2. Use copper conductors only.

3. Do not install below an electrical receptacle.

4. A heater has hot and arcing or sparking parts

inside. Do not use it in areas where gasoline, paint, or ammable vapors or liquids are used or

stored.

5. Do not install the heater against combustible

low-density cellulose berboard.

STEP 1

This heater is designed for permanent installation. A maximum of No. 10 AWG wire (not included) may be used. All wiring should be planned and run before heaters are set in place. Left end wiring is sold standard. (See Figure 2 for internal heater wiring). The volume of the EBHN wiring compartment is 31.4 cubic inches (515 cubic centimeters).

When wiring unit through rear, remove knockout and

place heater on wall. Mark knockout location on wall.

When wiring unit from oor, measure 1½ inches

(38mm) from wall and 2¼ inches (57mm) from left end of unit. Cut a ⅞ inch (22mm) hole in oor centered on the measured location (See Figure 3).

Connect the grounding lead to the green grounding

screw (included), using a wire connector (not

included). (See Figure 2).

Protect electrical supply from kinks, sharp objects, oil, grease, hot surfaces or chemicals.

Wiring Provisions / Wiring

Grounding

Screw

6. Heater should be set ush against surface of

the wall.

7. Remove any obstructions between the back of the unit and the surface of the wall.

8. Baseboard heater may sit directly on any oor surface, including carpet.

9. Maintain at least 12 inches minimum clearance in front of baseboard and from objects hanging above (i.e., drapes), and 6 inches minimum clearance to any adjacent wall.

STEP 2

1. Locate wall studs closest to supply wires and position heater (See Figure 4). NOTE: Wire connection is from left end only on standard models.

2. Carefully remove front cover from heater by lifting

cover up from the bottom, and then outwards. Set

aside.

3. Remove wiring compartment cover, held by one

screw. (Figure 5).

4. Remove slotted knockout closest to the supply wires and install a strain relief connector (not included).

5. Pull supply wires through the strain relief connector

(not included) and secure, leaving 6 inch wire leads.

6. NOTE: If you plan to install a built-in EBKN

thermostat, you should do so now before mounting

your baseboard to the wall. See your EBKN thermostat Owner’s Guide for instructions.

7. Position the heater and fasten one end of heater to wall stud with screw (not included) in safe drill area as shown in Figure 6. Before fastening to wall stud

at other end, place a level across top of heater and

make sure heater is level. (Figure 7).

8. After conrming heater is level, fasten other end of

heater to wall stud with screw (not included).

Mount Heater to Wall

Left end wiring

(standard)

Finished

Wall

Floor

Figure 2

*Distance measured from

nished oor surface

Supply

Wire

Wall Studs

Figure 3

Figure 4

Left end wiring shown

Drill areas; left end wiring shown

Checking with level

Figure 5

Figure 6

Figure 7

Page 3

Page 4

INSTALLATION INSTRUCTIONS (continued)

Single Pole Thermostat

STEP 3

Thermostat

For best results, use a Cadet electronic wall thermostat or an EBKN double pole thermostat kit. It is recommended that a thermostat be provided for each room. The location of the wall thermostat should be selected carefully. Thermostats should not be located near drafts from an open doorway or within 18” (45.7cm) of an

outside wall, or in direct sunlight or unusual heat sources. A television set or appliance that builds up heat near

a thermostat will prevent the thermostat from functioning properly. A wiring diagram illustrating typical wiring of the thermostat is included in the literature provided with the thermostat.

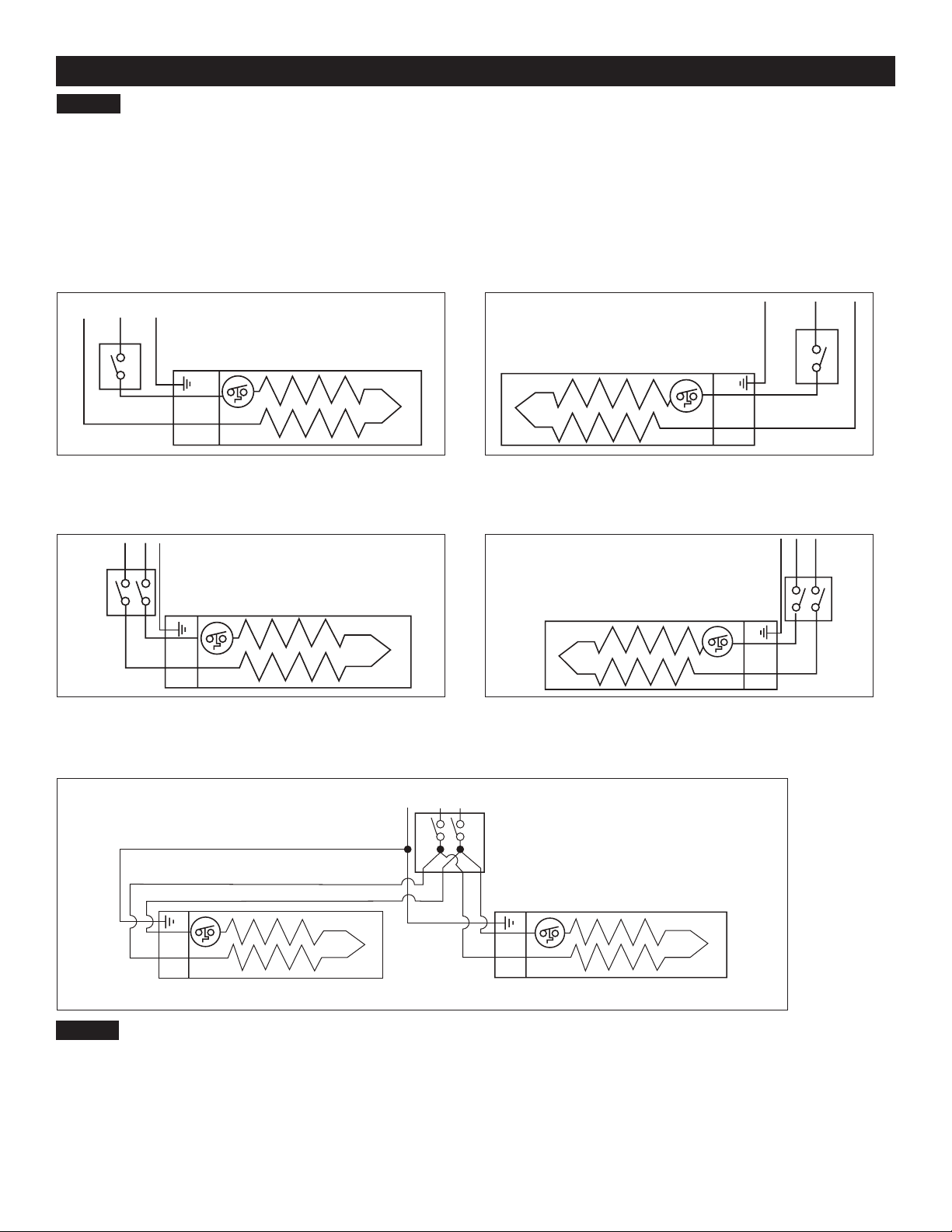

Illustrated in Figures 8 through 12 are wiring diagrams typical of a single unit controlled by a single pole thermostat, a single unit controlled by a double pole thermostat, and two units controlled by a double pole thermostat.

Single Pole Thermostat

Figure 8 Figure 9

Single Pole Wall Thermostat Left End Wiring

120, 240 or 208 volt models

Single Pole Wall Thermostat Right End Wiring

Single Pole Thermostat

120, 240 or 208 volt models

Figure 10 Figure 11

STEP 4

Reassemble

Double Pole Wall Thermostat Left End Wiring

240 or 208 volt models only

Double Pole Wall Thermostat Right End Wiring

240 or 208 volt models only

Figure 12 Connecting

Multiple Units Left End Wiring 240 or 208 volt models only

Tuck wires into wiring compartment cover, and replace one screw previously removed. Replace front heater

cover.

Page 4

Page 5

OPERATING INSTRUCTIONS

1. The heater must be properly installed before it is used.

2. DANGER: High temperatures may be generated under certain abnormal conditions. Do not partially or fully cover or obstruct the front of this heater.

How to operate your heater

The room temperature is controlled by a line voltage thermostat located either on the wall, or on the heater. Once installation is complete and power has been restored, follow the steps below for

your thermostat. If you have a mechanical thermostat:

1. Turn the thermostat knob fully clockwise.

2. When the room reaches your comfort level, turn the thermostat knob counterclockwise

until the heater turns off. The heater will automatically cycle around this preset temperature.

3. To reduce the room temperature, turn the knob counterclockwise. To increase the room temperature, turn the knob clockwise.

If you have an electronic thermostat, follow the instructions in the programming and operating

guide included with your thermostat.

3. If the heater over temperature limit trips more

than once per day, the heater must be replaced.

4. Clean heater at least every 24 months or as required. See “Maintaining Your Heater” section.

5. Any other service not detailed in this Owner ’s Guide should be performed by an authorized service representative.

MAINTAINING YOUR HEATER

Maintenance As Needed, or every 24 months minimum.

WARNING! Before cleaning, turn the electrical power off at the main disconnect panel (circuit

breaker or fuse box). Lock or tag the main disconnect panel door to prevent someone from accidentally turning the power on while you are working on the heater. Failure to do so could result in serious

electrical shock, burns, or possible death.

1. It is important that you verify power has been turned off and no power is going to the heater before proceeding. Circuit breakers are often not marked correctly and turning the wrong breaker off could mean

electricity is owing to the heater, even if the heater

does not appear to be working. If you are uncomfort-

able working with electrical appliances, unable to follow these guidelines, or do not have the necessary equipment, consult a qualied electrician.

2. Once you verify the power has been turned off cor-

rectly, proceed to the next step.

3. Remove cover.

4. Wash cover with hot soapy water and dry.

5. Use a hair dryer, or vacuum on blow cycle, to blow

debris through the element (do not touch element).

6. Vacuum area without touching the element.

7. Replace cover and secure.

8. Turn thermostat to desired setting.

9. Turn power back on at the main disconnect panel.

Page 5

Page 6

Troubleshooting Chart

*CONSULT LOCAL ELECTRICAL CODES TO DETERMINE WHAT WORK MUST BE PERFORMED BY QUALIFIED

Symptom

Gurgling

1. Unit may not be level.

Problem

noise.

2. Unit may have developed a leak.

Heater not working.

1. Heater does not have proper voltage to function correctly.*

2. Unit wired incorrectly.*

Liquid found in or around unit.

Room does

1. Heat transfer uid may be

escaping from element.

1. Unit is slow to heat. not heat quickly.

Heater will not shut off.

2. Unit wired incorrectly.*

1. Heat loss from room is

greater than heater capacity.

2. Defective thermostat.

3. Thermostat wired

incorrectly to heater.

ELECTRICAL SERVICE PERSONNEL.

Solution

1. Check to be sure unit is level. If gurgling doesn’t stop

within 30 minutes, unit needs to be replaced.

2. Replace element or heater.

1. Circuit breaker could be positioned incorrectly. Relocate breaker. Check voltage at the heater between supply wires and make sure it matches required heater voltage.

2. Using Owner’s Guide, verify wires are connected properly

and securely with appropriate wire connectors. If the unit

is still not operating, further testing should be done with an

ohmmeter. Consult an electrician.

1. Immediately discontinue use. Replace element or heater (elements are not repairable).

1. No solution necessary - typical initial warm-up takes 30 to 60 minutes.

2. Check voltage at the heater between supply wires and make sure it matches required heater voltage.

1. Close doors and windows. Provide additional insulation, install a higher-wattage heater or multiple heaters, if

necessary.

2. Adjust thermostat to its lowest setting. If heater continues

to run (allow two minutes for the thermostat to respond),

replace thermostat.

3. Refer to thermostat documentation and correct wiring.

What to do if the solution in your softHEAT baseboard should leak out:

The solution in your softHEAT baseboard is a non-toxic thermal uid (Material Safety Data Sheet available upon request). This solution is non-toxic if ingested, and there is no immediate health concern with air quality following

a spill. Take adequate precautions to keep people and animals away from leakage. Non-porous rubber gloves and eye protection should be worn during clean-up if exposure and contact lasts longer than two hours.

Soak up spill with an absorbent material such as paper towels. Once excess liquid or residue has been ab-

sorbed, a non-oxidizing cleanser such as an orange citrus cleaner can be used to remove any remaining dried residue (rst test a hidden section of ooring for colorfastness). Scrub spill area, then use absorbent material to remove any remaining cleanser. Several applications of the cleanser may be required, depending on size and

amount of spill.

Warranty

For more effective and safer operation and to prolong the life of

the heater, read the Owner’s Guide and follow the maintenance

instructions. Failure to properly maintain the heater will void any warranty and may cause the heater to function improperly. Warranties are non transferable and apply to original consumer only. Warranty terms are set out below.

LIMITED SEVEN-YEAR WARRANTY: Cadet will repair or replace any softHEAT (EBHN) heater found to be defective within seven years after the date of purchase.

These warranties do not apply:

1. Damage occurs to the product through improper installation or incorrect supply voltage;

2. Damage occurs to the product through improper maintenance, misuse, abuse, accident, or alteration;

3. The product is serviced by anyone other than Cadet;

4. If the date of manufacture of the product cannot be determined;

5. If the product is damaged during shipping through no fault of Cadet.

6. CADET’S WARRANTY IS LIMITED TO REPAIR OR REPLACEMENT AS SET OUT HEREIN. CADET SHALL NOT BE LIABLE FOR DAMAGES SUCH AS PROPERTY DAMAGE OR FOR CONSEQUENTIAL DAMAGES AND/OR INCIDENTAL EXPENSES RESULTING FROM BREACH OF THESE WRITTEN WARRANTIES OR ANY EXPRESS OR IMPLIED WARRANTY.

Page 6

7. IN THE EVENT CADET ELECTS TO REPLACE ANY PART

OF YOUR CADET PRODUCT, THE REPLACEMENT PARTS

ARE SUBJECT TO THE SAME WARRANTIES AS THE PRODUCT. THE INSTALLATION OF REPLACEMENT PARTS DOES NOT MODIFY OR EXTEND THE UNDERLYING WARRANTIES. REPLACEMENT OR REPAIR OF ANY CADET PRODUCT OR PART DOES NOT CREATE ANY NEW WARRANTIES.

8. These warranties give you specic legal rights, and you may

also have other rights which vary from state to state. Cadet nei-

ther assumes, nor authorizes anyone to assume for it, any other

obligation or liability in connection with its products other than as set out herein.

If you believe your Cadet product is defective, please contact Cadet Manufacturing Co. at 360-693-2505, during the warranty period, for instructions on how to have the repair or replacement

processed. Warranty claims made after the warranty period has expired will be denied. Products returned without authorization will be refused.

Parts and Service

Visit cadetheat.com/parts-service for information on where to obtain parts and service.

Reduce-Reuse-Recycle

This product is made primarily of recyclable materials. You can reduce your carbon footprint by recycling this product at the end of its useful life. Contact your local recycling support center for further recycling instructions.

Page 7

Des Avantages sur lesquels Vous Pouvez Compter

• Idéal pour les jardins d’enfants ou les chambres à coucher

• Réduit les allergènes aéroportés

• La chaleur hydronique utilise un liquide sans danger pour l’environnement et pour une installation facile sans plomberie nécessaire

• Économise l’énergie en conservant

la chaleur, même après avoir éteint le thermostat, an de produire une chaleur

résiduelle

• Les températures de surface les plus basses disponibles en font un système idéal pour les maisons avec des enfants et des animaux

• Fonctionnement ultra-silencieux

• Dispositifs de sécurité pour arrêter le radiateur en cas de dépassement des températures de fonctionnement normales

• Votre radiateur électrique softHEAT a été soigneusement testé et est assorti d’une

garantie limitée de 7 ans

softHEAT Radiateur Électrique

Manuel de l’Utilisateur

L’information est aussi disponible sur notre site:

http://www.cadetheat.com/products/baseboard-heaters/softHEAT

softHEAT Modèles

Tension de

ligne

120

208

(1)

240

Le câblage par le côté gauche est standard. Le câblage par le côté droit se fait sur commande spéciale.

(1)

Les modèles 240 volts peuvent être utilisés sur du 208 volts. La puissance équiv-

aut à 75% de la puissance nominale.

Modèles Watts Ampérage

EBHN500-1 500 4.2

EBHN750-1 750 6.3 EBHN1000-1 1000 8.3 EBHN1250-1 1250 10.4 EBHN1500-1 1500 12.5

EBHN500-8 500 2.4

EBHN750-8 750 3.6 EBHN1000-8 1000 4.8 EBHN1250-8 1250 6.0 EBHN1500-8 1500 7.2

EBHN500 500 2.1 EBHN750 750 3.1

EBHN1000 1000 4.2 EBHN1250 1250 5.2 EBHN1500 1500 6.3

Côté

3¼”

8.3cm

OUTILS NÉCESSAIRES :

• Tournevis cruciforme

• Visseuse droite

• Dénudeuse de ls

Devant

9½”

24.1cm

• Perceuse ou marteau

• Niveau

• Perforateur ou ciseau

• Forets

• Couteau universel

• (4) Vis à bois

• (3) Fils connecteurs

• (1) Raccord de retenue

CONSERVEZ CES INSTRUCTIONS

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

Conforme à la norme UL 1042 et

certiée conforme

à CSA STD C22.2 No. 46-13

Page 7

Page 8

INSTRUCTIONS IMPORTANTES

Air Froid

Air Chaud

Air Froid

Air Chaud

Air de la pièce

Lors de l’utilisation d’appareils électriques, il convient de toujours observer des précautions de base pour réduire les risques d’incendie, de chocs électriques, et de blessures corporelles, notamment:

1. Lire le mode d’emploi dans son intégralité avant d’utiliser ce radiateur.

2. L’intérieur d’un radiateur comporte des pièces chaudes ainsi que des pièces produisant des arcs électriques. Ne pas utiliser dans des lieux où de

l’essence, de la peinture, des vapeurs ou liquides inammables sont utilisés ou entreposés.

3. Ce radiateur est chaud pendant son

fonctionnement. Pour éviter les brûlures, éviter

tout contact de la peau nue avec les surfaces

chaudes. Gardez les matériaux combustibles, comme des articles d’ameublement, des oreillers, de la literie, des papiers, des vêtements et des

rideaux au loin du radiateur.

Avant de commencer, vous devriez...

...connaître le principe de fonctionnement des radiateurs électriques hydroniques softHEAT

L’intérieur d’un radiateur électrique softHEAT renferme un uide

caloporteur hermétiquement scellé et chauffé par un réchauffeur

électrique. Lorsque la solution est chauffée, la chaleur générée

est transmise par une douzaine d’ailettes en aluminium réparties le long du tuyau du radiateur (il peut falloir initialement de 30 à 60

minutes pour réchauffer une pièce, selon la taille de celle-ci). À mesure que la chaleur se propage hors du radiateur, l’air plus

frais du sol et des murs parvient naturellement jusqu’à la base du radiateur. Le “chauffage par convection à air chaud” (voir Figure

1) élimine les ventilateurs bruyants et signie que la pièce est chauffée uniformément, à une température confortable. Il n’y aura plus de points froids ou chauds dans la pièce, contrairement à

ce qui se produit avec d’autres types de radiateurs. Le radiateur

softHEAT ne soufe ni ne brûle aucune particule de poussière, ce

qui en fait un article recommandé pour ceux souffrant de graves allergies.

4. Pour éviter tout risque d’incendie, ne bloquer

en aucune façon les arrivées ou sorties d’air. Ne

pas poser l’appareil sur une surface molle, par exemple un lit, où les ouvertures risquent d’être

bloquées.

5. Ne pas introduire et ne laisser aucun corps étranger pénétrer dans une ouverture de ventilation ou de sortie pour éviter tout risque

de choc électrique ou d’incendie, et pour ne pas

endommager le radiateur.

6. Conserver ces instructions.

Figure 1

...savoir que la bonne tension est essentielle avec tous les modèles

Il est extrêmement important de vérier que l’alimentation électrique ait la même tension que celle du radiateur (par ex. radiateur 120 volts sur alimentation de 120 volts, et radiateur de 240 volts sur alimentation de 240 volts). Si vous remplacez un ancien radiateur, vériez les étiquettes de ce radiateur et utilisez la même

tension pour le nouveau. Le branchement d’un radiateur de 240 volts sur une alimentation de 120 volts réduira considérablement la performance du radiateur. Le branchement d’un radiateur de 120 volts sur une alimentation de 240 volts détruira le radiateur.

...savoir qu’un thermostat est nécessaire

Il est recommandé d’utiliser un thermostat mural Cadet pour une performance optimale ou, si vous préférez,

un thermostat intégré dans un coffret de thermostat modèle EBKN. Voir ÉTAPE 3 Thermostat avant d’installer le radiateur électrique si vous installez un thermostat mural. Concernant les instructions de câblage du

thermostat, référez-vous aux instructions fournies avec le thermostat.

...connaître l’emplacement des ls de raccordement

Les ls de raccordement viennent en standard à gauche du radiateur électrique. Déterminez de quel côté du radiateur vous allez effectuer le raccordement électrique en localisant les ls d’alimentation. Il est possible de commander des radiateurs avec des ls de raccordement à droite sur demande. Vous devez localiser les ls

de raccordement avant d’installer le radiateur.

...savoir que l’idéal est de mettre le radiateur à niveau

Le radiateur électrique softHEAT doit être correctement mis à niveau lors de son installation an que la

chambre de chauffage fonctionne correctement.

Page 8

CONSERVEZ CES INSTRUCTIONS

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

Page 9

MODE D’INSTALLATION

ZONE DE PERÇAGE SÛRE-DESSUS

ZONE DE PERÇAGE SÛRE-BAS

Emplacement

de la

Débouchure

Mur

Emplacement de la Débouchure

11/2"

(38mm)

*33/4"

(95mm)

21/4"

(57mm)

21/4"

(57mm)

Niveau

Règle

Sol

1. Tous les branchements et matériel électriques

doivent être conformes aux normes du NEC (Na-

tional Electric Code), de l’OSHA (Occupational

Safety and Health Act ) et à tous les codes provinciaux et locaux.

2. Utilisez uniquement des conducteurs en cuivre.

3. N’installez pas sous une prise électrique.

4. L’intérieur d’un radiateur comporte des pièces chaudes ainsi que des pièces produisant des arcs électriques. Ne l’utilisez pas dans des lieux où de

l’essence, de la peinture, des vapeurs ou liquides inammables sont utilisés ou entreposés.

5. N’installez pas le radiateur contre un panneau

de bres en cellulose à faible densité combustible.

6. Le radiateur doit être aligné contre la surface

du mur.

7. Retirez toutes les obstructions entre le dos de l’unité et la surface du mur.

8. Le radiateur électrique peut être posé directe-

ment sur n’importe quelle surface de plancher, y

compris sur de la moquette.

9. Maintenez au moins 12 pouces (30 cm) de dégagement au front du radiateur et avec les objets qui surplombent le radiateur (par ex. des

rideaux), et 6 pouces (15,24 cm) de congé à un

mur adjacent.

ÉTAPE 1

Stipulations Relatives au Câblage/Câblage

Ce radiateur est conçu pour une installation perma-

nente. Il est possible d’utiliser au maximum un l

de calibre n° 10 AWG (pas inclus). Tout le câblage

devrait être prévu et mis en place avant d’installer les

radiateurs. Le câblage sur le côté gauche est vendu en standard. (Voir Figure 2 pour le câblage interne du radiateur).

Pour brancher l’appareil à l’arrière, retirez la débouchure et placez le radiateur contre le mur. Marquez l’emplacement de la débouchure sur le mur.

Si branché du sol, mesurez 1½ po (38 mm) à partir

du mur et 2¼ po (57 mm) à partir du côté gauche de

l’unité. Découpez un trou de ⅞ po (22 mm) dans le

sol en le centrant par rapport à l’emplacement mesuré (Voir Figure 3).

Branchez le l de terre sur la vis de terre verte (inclus) à l’aide d’un connecteur de l (pas inclus). (Voir

Figure 2).

Vériez l’absence de nœuds sur l’alimentation électrique ainsi que d’objets coupants, d’huile, de graisse,

de surfaces chaudes ou de produits chimiques.

Vis de Terre

ÉTAPE 2

Installation du Radiateur sur un Mur

1. Localisez les poteaux de cloison les plus proches

des ls électriques et positionnez le radiateur (voir Figure 4). REMARQUE: Le raccordement des ls se

fait sur la gauche uniquement sur les modèles standard.

2. Retirez délicatement le couvercle avant du radi-

ateur en le soulevant par le bas, puis en tirant sur

l’extérieur. Mettez-le de côté.

3. Retirez le couvercle du compartiment électrique maintenu par une vis. (Figure 5).

4. Retirez la débouchure rainurée la plus proche des

ls d’alimentation et installez un raccord de retenue

(pas inclus).

5. Faites passez les ls électriques dans le raccord de retenue (pas inclus) puis xez en gardant 6 pouces (15,24 cm) de ls.

6. REMARQUE: Si vous envisagez d’installer un

thermostat EBKN intégré, c’est le moment de le

faire avant d’installer le radiateur au mur. Consultez le Manuel de l’utilisateur pour les instructions sur le thermostat EBKN.

7. Positionnez le radiateur et raccordez un côté du radiateur au poteau de cloison avec une vis (pas inclus) dans la zone de perçage sûre, comme illustré

à la Figure 6. Avant de xer l’autre côté au poteau de cloison, placez le niveau en haut du radiateur pour vérier qu’il est bien à niveau. (Figure 7).

8. Après avoir vérié que le radiateur est à niveau, xez l’autre côté au poteau de cloison avec une vis

(pas inclus).

Câblage par le côté

gauche (standard)

Mur Fini

Figure 2

Sol

*Distance mesurée à partir de

la surface nie du sol

Fils

Tournis

Poteaux de Cloison

Figure 3

Figure 4

Câblage par le côté gauche illustré

Zones de perçage; câblage par le côté gauche illustré

Vérication avec le niveau

Figure 5

Figure 6

Figure 7

Page 9

Page 10

MODE D’INSTALLATION (suite)

Ligne

Terre

Thermostat

Unipolaire

Thermostat Unipolaire

Ligne

Terre

Ligne

Terre

Ligne

Terre

Ligne

Terre

Thermostat Bipolaire

Thermostat

Bipolaire

Thermostat

Unipolaire

Ligne

Terre

Thermostat

Unipolaire

Thermostat Unipolaire

Ligne

Terre

Ligne

Terre

Ligne

Terre

Thermostat

Bipolaire

Thermostat

Unipolaire

ÉTAPE 3

Thermostat

Pour un résultat optimal, utilisez un thermostat mural électronique Cadet ou un coffret de thermostat bipolaire

EBKN. Il est recommandé de mettre un thermostat dans chaque pièce. L’emplacement du thermostat mural

doit être sélectionné soigneusement. Les thermostats ne doivent pas être placés à proximité de courants d’air ou d’une porte ouverte, ou à moins de 18 po (45,7 cm) d’un mur extérieur, ou à la lumière indirecte du soleil

ou de sources de chaleur inhabituelles. Un téléviseur ou un appareil électrique qui accumule de la chaleur à

proximité d’un thermostat empêchera celui-ci de fonctionner correctement. Un schéma de câblage illustrant le

câblage type du thermostat est inclus dans la documentation fournie avec celui-ci. Les Figures 8 à 12 illustrent les schémas de câblage type d’une seule unité contrôlée par un thermostat unipo-

laire, une seule unité contrôlée par un thermostat bipolaire, et deux unités contrôlées par un thermostat bipolaire.

Ligne

Terre

Thermostat Unipolaire

Câblage côté Gauche d’un Thermostat

Ligne

Figure 8 Figure 9

Mural Unipolaire

120, 240 ou 208 volts modèles

Terre

Thermostat

Unipolaire

Câblage côté Droit d’un Thermostat

120, 240 ou 208 volts modèles

Ligne

Mural Unipolaire

Terre

Ligne

Thermostat Bipolaire

Figure 10 Figure 11

Raccordement de plusieurs appareils avec câblage côté gauche. Les radiateurs doivent être séparés les uns des autres d'au moins 3 pieds (90 cm)

Câblage côté Gauche d’un Thermostat

Mural Bipolaire

240 ou 208 volts modèles seulement

Ligne

Terre

S'il y a plusieurs radiateurs, ils se raccordent au niveau d'un thermostat mural et non dans la boîte de connexion

Terre

Thermostat

Bipolaire

Câblage côté Droit d’un Thermostat

Mural Bipolaire

240 ou 208 volts modèles seulement

Figure 12 Raccordement

de Plusieurs Appareils avec Câblage

Côté Gauche 240 ou 208

volts modèles seulement

Ligne

ÉTAPE 4

Remontage

Rentrez les ls dans le couvercle du compartiment électrique et remettez la vis enlevée précédemment.

Remettez le couvercle du radiateur.

Page 10

Page 11

MODE D’EMPLOI

1. Le radiateur doit être correctement installé

avant de l’utiliser.

2. DANGER: Des températures élevées peuvent survenir dans certaines conditions anormales. Ne couvrez pas partiellement ou totalement le devant de ce radiateur.

3. Si la limite de surchauffe du radiateur se dé-

clenche plus d’une fois par jour, il convient de

remplacer le radiateur.

Comment faire fonctionner votre radiateur

La température de la chambre est contrôlée par un thermostat de tension de ligne situé soit sur le

mur, ou soit sur le radiateur. Une fois l’installation terminée et l’alimentation électrique restaurée,

suivez les étapes ci-dessous pour votre thermostat. Si vous possédez un thermostat mécanique:

1. Tournez entièrement le bouton du thermostat dans le sens des aiguilles d’une montre.

2. Lorsque la pièce atteint un niveau confortable, tournez le bouton du thermostat dans le sens antihoraire an d’éteindre le radiateur. Le radiateur va automatiquement effectuer un cycle de

fonctionnement en observant cette température préréglée.

3. Pour réduire la température de la pièce, tournez le bouton dans le sens antihoraire. Pour augmenter la température de la pièce, tournez le bouton dans le sens horaire.

Si vous possédez un thermostat électronique, suivez les instructions du guide de programmation

et de fonctionnement inclus avec votre thermostat.

4. Nettoyez le radiateur tous les 24 mois minimum ou lorsque nécessaire. Consultez la section “Entretien de votre radiateur”.

5. Toute autre forme d’entretien non détaillée

dans ce Manuel de l’utilisateur doit être effectuée

par un représentant de service autorisé.

ENTRETIEN DE VOTRE RADIATEUR

Effectuez un Entretien dès que Nécessaire ou au minimum tous les 24 mois.

AVERTISSEMENT! Avant de nettoyer le radiateur, coupez l’alimentation électrique de celui-ci

du panneau central de débranchement (disjoncteur ou boîte à fusibles). Verrouillez ou mettez une étiquette sur la porte du panneau central de débranchement pour éviter que quelqu’un ne remette accidentellement le courant pendant que vous travaillez sur le radiateur. Le non-respect de cette

consigne peut entraîner des chocs électriques, des brûlures, voire la mort.

1. Il est important de vérier que le courant a bien été

coupé et que le radiateur n’est pas alimenté avant de commencer. Les disjoncteurs sont souvent mal mar-

qués et couper le mauvais disjoncteur signierait que le courant parviendrait toujours au radiateur, même si le radiateur ne semble pas fonctionner. Si vous n’êtes

pas à l’aise pour travailler avec des appareils élec-

triques, que vous ne pouvez suivre ces instructions ou que vous ne disposez pas du matériel nécessaire, faites appel à un électricien qualié.

2. Après avoir vérié que le courant a été correctement coupé, passez à l’étape suivante.

3. Retirez le couvercle.

4. Lavez le couvercle à l’eau savonneuse et séchez.

5. Utilisez un sèche-cheveux ou un aspirateur sur la

position souferie pour déloger les débris de l’élément

(ne touchez pas l’élément).

6. Aspirez la zone sans toucher l’élément.

7. Remettez le couvercle en place et xez-le.

8. Tournez le thermostat sur le réglage souhaité.

9. Remettez le courant au panneau central de débranchement.

Page 11

Page 12

Guide de Diagnostic et Dépannage

*CONSULTEZ LES CODES ÉLECTRIQUES LOCAUX POUR SAVOIR QUELLES TÂCHES DOIVENT ÊTRE CONFIÉES

Symptôme

Bruits de gargouillements.

Le radiateur ne fonctionne pas.

Il y a du liquide autour de l’appareil.

La pièce met du temps à se réchauffer.

Le radiateur refuse de s’éteindre.

Problème

1. L’appareil n’est peut-être pas

à niveau.

2. L’appareil peut avoir une fuite.

1. Le radiateur n’a pas la bonne tension pour fonctionner correctement.*

2. L’appareil est mal branché.*

1. Il est possible que le uide

caloporteur s’échappe de l’élément.

1. L’appareil est trop lent à chauffer.

2. L’appareil est mal branché.*

1. La déperdition de chaleur de la pièce est supérieure à la capacité du radiateur.

2. Thermostat défectueux.

3. Thermostat mal raccordé au radiateur.

À UN ÉLECTRICIEN QUALIFIÉ.

Solution

1. Vériez que l’appareil est à niveau. Si les gargouillements ne s’arrêtent pas au bout de 30 minutes, il faut remplacer l’appareil.

2. Remplacez l’élément ou le radiateur.

1. Il est possible que le disjoncteur soit mal positionné. Changez

le disjoncteur de place. Vériez la tension du radiateur entre les ls électriques et assurez-vous qu’elle correspond à la tension

requise.

2. Vériez dans le Manuel de l’Utilisateur que les ls sont bien connectés et qu’ils sont sécurisés avec ls connecteurs requis. Si l’appareil ne fonctionne toujours pas, il convient d’effectuer des

tests supplémentaires avec un ohmmètre. Consultez un électricien.

1. Cessez toute utilisation immédiatement. Remplacez l’élément ou le radiateur (les éléments ne sont pas réparables).

1. Aucune solution nécessaire - le temps de réchauffement initial normal est de 30 à 60 minutes.

2. Vériez la tension du radiateur entre les ls électriques et assurez-vous qu’elle correspond à la tension requise.

1. Fermez les portes et les fenêtres. Ajoutez une isolation supplémentaire, installez un appareil d’une plus grande puissance ou

plusieurs radiateurs si nécessaire.

2. Réglez le thermostat sur son niveau le plus bas. Si le radiateur continue à fonctionner (laissez deux minutes au thermostat pour

qu’il réponde), changez le thermostat.

3. Référez-vous à la documentation du thermostat et au schéma de câblage.

Que faire si la solution contenue dans votre radiateur électrique softHEAT se met à fuir:

La solution contenue dans votre radiateur électrique softHEAT est un liquide thermique non toxique (Fiche signalétique disponible sur demande). Cette solution est non toxique en cas d’ingestion et il n’y a pas de problème sanitaire immédiat avec la qualité de l’air après un déversement. Prenez les précautions adéquates pour éloigner les personnes et les animaux du liquide répandu. Portez des gants en caoutchouc non poreux et une protection oculaire pendant le nettoyage si l’exposition et le contact durent plus de deux heures.

Épongez les déversements avec un matériau absorbant, comme des serviettes en papier. Une fois l’excès de liquide ou les résidus absorbés, un nettoyage non oxydant comme un nettoyant aux agrumes peut être utilisé

pour éliminer les éventuels résidus séchés (faites d’abord un essai de décoloration sur une partie cachée du sol). Frottez la zone de déversement puis utilisez un matériau absorbant pour éliminer toute trace de nettoyant. Il

peut être nécessaire de répéter les applications de produit nettoyant selon la taille et la quantité du déversement.

Garantie

Pour un fonctionnement plus efcace et plus sûr, et an de prolonger la durée de vie du radiateur, lisez le Manuel de l’util-

isateur et suivez les instructions d’entretien. Si le radiateur est

mal entretenu et que c’est la raison de son dysfonctionnement,

toute garantie sera alors annulée. Les garanties ne sont pas transférables et s’appliquent uniquement à l’acheteur orignal. Les

conditions de la garantie sont dénies ci-dessous.

GARANTIE LIMITÉE DE SEPT ANS: Cadet réparera ou remplacera tout radiateur softHEAT (EBHN) s’avérant défectueux dans les sept ans qui suivent la date d’achat.

Ces garanties ne s’appliquent pas:

1. Aux dommages au produit résultant d’une installation impropre ou d’une mauvaise tension d’alimentation;

2. Au dommages au produit dus à un mauvais entretien, une mauvaise utilisation, une utilisation abusive, un accident ou une

altération;

3. Si ce produit est réparé par un tiers autre que Cadet;

4. S’il n’est pas possible d’établir la date de fabrication du produit;

5. Si le produit est endommagé lors de l’expédition sans que Cadet en soit responsable.

6. LA GARANTIE DE CADET EST LIMITÉE AUX RÉPARA-

TIONS OU AU REMPLACEMENT, COMME STIPULÉ AUX

PRÉSENTES. CADET NE PEUT ÊTRE RESPONSABLE DES DOMMAGES TELS QUE LES DOMMAGES MATÉRIELS OU LES DOMMAGES ACCESSOIRES ET/OU LES FRAIS INDIRECTS RÉSULTANT D’UNE VIOLATION DE CES GARANTIES ÉCRITES OU DE TOUTE GARANTIE EXPLICITE OU IMPLICITE.

Page 12

7. DANS L’ÉVENTUALITÉ OÙ CADET CHOISIRAIT DE REM-

PLACER TOUTE PIÈCE DE VOTRE PRODUIT CADET, LES

PIÈCES DE RECHANGE SONT SOUMISES AUX MÊMES GARANTIES QUE LE PRODUIT. L’INSTALLATION OU LE REMPLACEMENT DE PIÈCES NE MODIFIE NI N’ÉTEND LES GARANTIES FONDAMENTALES. LE REMPLACEMENT OU LA RÉPARATION D’UN PRODUIT OU D’UNE PIÈCE CADET NE CRÉE AUCUNE NOUVELLE GARANTIE.

8. Ces garanties vous confèrent des droits juridiques précis,

et vous pouvez aussi disposer d’autres droits variant selon les

états. Cadet n’assume, et n’autorise personne à assumer à sa place, aucune obligation ou responsabilité en rapport avec ses

produits autres que celles stipulées aux présentes.

Si vous estimez que votre produit Cadet est défectueux, veuillez contacter Cadet Manufacturing Co. au 360-693-2505, pendant la

période de garantie pour obtenir des instructions sur la manière de traiter la réparation ou le remplacement. Les revendications au titre de la garantie effectuées après la période de garantie seront refusées. Les produits retournés sans autorisation seront refusés.

Pièces et Services

Consultez le site cadetheat.com/parts-service pour savoir où obtenir des pièces et des services.

Réduire-Réutiliser-Recycler

Ce produit est composé essentiellement de matériaux recyclables. Vous pouvez réduire votre empreinte carbone en

recyclant ce produit à la n de sa durée de vie utile. Contactez

votre centre local d’aide au recyclage pour de plus amples instructions.

Page 13

Benecios En Las Que Puede

El Calentador de Zócalo softHEAT

Guía Para el Propietario

También puede encontrar información en nuestro sitio web:

http://www.cadetheat.com/products/baseboard-heaters/softHEAT

Conar

• Ideal para guarderías y dormitorios

• Reduce los alérgenos del ambiente

• El calor hidrónico usa un líquido que no daña

el medio ambiente, se instala fácilmente y no

requiere plomería

• Ahorra energía conservando el calor

para generar calefacción residual, incluso

después de haberse apagado el termostato

• Las temperaturas de supercie más bajas hacen que softHEAT sea ideal para casas con niños y mascotas

• Operación muy silenciosa

• Las características de seguridad apagan el calentador si se pasan las temperaturas de operación normales

• Su calentador softHEAT ha sido completamente probado y cuenta con una garantía

limitada de 7 años

softHEAT Modelos

Voltaje

Linea

120

208

(1)

240

Cableado del extremo izquierdo estandár. Cableado Extremo derecho disponible por

orden especial.

(1)

Los modelos de 240 voltios pueden usarse a 208 voltios. El vatiaje es igual al

75% de la potencia nominal de 240 v.

Modelos Vatios Amps

EBHN500-1 500 4.2

EBHN750-1 750 6.3 EBHN1000-1 1000 8.3 EBHN1250-1 1250 10.4 EBHN1500-1 1500 12.5

EBHN500-8 500 2.4

EBHN750-8 750 3.6 EBHN1000-8 1000 4.8 EBHN1250-8 1250 6.0 EBHN1500-8 1500 7.2

EBHN500 500 2.1 EBHN750 750 3.1

EBHN1000 1000 4.2 EBHN1250 1250 5.2 EBHN1500 1500 6.3

Costado

3¼”

8.3cm

HERRAMIENTAS NECESARIAS:

• Destornillador Phillips

• Destornillador plano

• Pelacables

CONSERVE ESTAS INSTRUCCIONES

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

• Taladro o martillo

• Nivel

• Punzón o cincel

• Brocas

Frente

9½”

24.1cm

• Cuchillo multiuso

• (4) Tornillos para madera

• (3) Conectores de alambres

• (1) Conector de alivio de tensión

Cumple con la norma UL 1042

y certicado pour

CSA STD C22.2 No. 46-13

Página 13

Page 14

INSTRUCCIONES IMPORTANTES

Aire fresco

Aire caliente

Aire a temperatura ambiente

Al utilizar artefactos eléctricos, siempre se deben adoptar precauciones básicas para reducir el riesgo de incendios, electrocución y lesiones personales, incluyendo lo siguiente:

1. Lea todas las instrucciones antes de instalar o usar este calentador.

2. Todo calentador contiene piezas que se calientan y pueden producir arcos voltaicos o chispas.

No lo use en áreas donde se utilice o almacene

gasolina, pintura, o vapores o líquidos inam-

ables.

3. Este calentador se calienta mucho cuando

está en uso. Para evitar quemaduras, no lo toque

con su piel descubierta las supercies calientes.

Mantenga los materiales combustibles tales

como muebles, cojines, camas, papeles, ropas y

cortinas lejos del calentador.

Antes de comenzar, debe saber...

...cómo funcionan los zócalos softHEAT hidrónicos

Un elemento termoeléctrico calienta el uido térmico que se encuentra

sellado en el interior del zócalo softHEAT. A medida que la solución

se calienta, se genera calor que se transmite a decenas de aletas de aluminio a lo largo del tubo del calentador (inicialmente, calentar una habitación podría tardar entre 30 y 60 minutos, dependiendo de su tamaño). A medida que el calor se expande desde el calentador, el aire más fresco desde el piso y la pared uyen de manera natural hacia la

base del calentador. “Calentamiento del aire por convección” (vea la

Figura 1) signica que no se necesitan ventiladores ruidosos y que la

habitación se calefacciona con una temperatura cómoda y pareja. No

habrá puntos calientes y fríos en la habitación, como ocurre con otros tipos de calentadores. SoftHEAT no sopla ni quema partículas de polvo,

por lo que es la alternativa ideal para usar en entornos de pacientes con alergias graves.

...el voltaje (todos los modelos) es importante

Es extremadamente importante vericar que los alambres de suministro eléctrico sean del mismo voltaje que el calentador (es decir, un calentador de 120 voltios con un suministro de energía del mismo voltaje, y un calentador de 240 voltios con un suministro de energía de ese mismo valor). Si va a reemplazar un calentador existente, revise las eti-

quetas del calentador antiguo y sustitúyalo por otro del mismo voltaje. Si se conecta un calentador de 240 voltios a un

suministro de energía de 120 voltios, se reducirá drásticamente el rendimiento del calentador. Si se conecta un calentador de 120 voltios a un suministro de energía de 240 voltios, se destruirá el calentador.

4. Para evitar posibles incendios, no bloquee las

tomas de aire ni el escape de manera alguna. No

lo use en supercies blandas como una cama,

donde las aberturas se puedan obstruir.

5. No introduzca ni permita que ingresen objetos

en las aberturas de la ventilación o escape, ya que ello puede causar electrocución o incendio, o

bien dañar el calentador.

6. Conserve estas instrucciones.

Figura 1

...se requiere un termostato

Se recomienda un termostato mural Cadet para un óptimo rendimiento, o bien puede optar por la comodidad de un

juego de termostato EBKN modelo incorporado. Consulte PASO 3 Termostato antes de instalar el zócalo si de instalar

un termostato mural. En las instrucciones incluidas con el termostato encontrará información sobre el cableado del

aparato.

...donde las conexiones de los cables serán

La conexión estándar de los cables se hace en el extremo izquierdo del calentador de zócalo. Determine el lado por el cual hará las conexiones ubicando los cables de suministro. Los calentadores se pueden pedir de manera especial con una conguración de alambres al extremo derecho. Debe ubicar los cables antes de montar el calentador.

...que un calentador de nivel es mejor

El calentador de zócalo softHEAT debe estar correctamente nivelado cuando se instale, para que la cámara de calentamiento funcione debidamente.

CONSERVE ESTAS INSTRUCCIONES

Página 14

cadetheat.com Tel: 360-693-2505 PO Box 1675 Vancouver, WA 98668-1675

Page 15

INSTRUCCIONES PARA LA INSTALACIÓN

Nivel

Borde recto

Piso

Ubicación del

destapadero

Ubicación del

destapadero

Piso

21/4"

(57mm)

11/2"

(38mm)

*33/4"

(95mm)

21/4"

(57mm)

1. Todo trabajo y materiales eléctricos deben

cumplir con el Código Eléctrico Nacional (“NEC”, por su sigla en inglés), con la Ley de Seguridad

y Salud Ocupacional (“OSHA”, por su sigla en in-

glés) y con todos los códigos estatales y locales.

2. Use conductores de cobre solamente.

3. No instale el zócalo debajo de un tomacorriente eléctrico.

4. Todo calentador contiene piezas que se calientan y pueden producir arcos voltaicos o chis-

pas. No lo use en áreas donde se utilice o al-

macene gasolina, pintura, o vapores o líquidos inamables.

5. No monte el calentador contra bra de celulo-

sa combustible de baja densidad.

PASO 1

Esta unidad calentadora está diseñada para una instalación permanente. Con este calentador se puede usar un

alambre con calibre AWG máximo de 10 (no incluidos). Todo el cableado se debe planicar y tender antes de

instalar las unidades en su lugar. Cableado del extremo izquierdo se vende estándar. (En la Figura 2 aparece el cableado interno del calentador). El volumen del compartimiento de cableado es 31.4 pulgadas cúbicos (515

centímetros cúbicos).

Al cablear la unidad por atrás, retire el destapadero y

coloque el calentador en la pared. Marque la ubicación del destapadero en la pared.

Al cablear la unidad desde el piso, mida 1½ pulgadas (38

mm) desde la pared y 2¼ pulgadas (57 mm) desde el extremo izquierdo de la unidad. Corte un oricio de ⅞ pulgadas (22 mm) en el piso centrado en la ubicación medida (Consulte la Figura 3).

Empalme el conductor a tierra al tornillo de puesta a tierra verde (suministrado) con un conectore de alambre (no incluidos). (Vea la Figura 2).

Evite que los alambres de suministro eléctrico se retuerzan

o entren en contacto con objetos alados, aceite, grasa, supercies calientes o sustancias químicas.

Cláusulas de cableado / Cableado

Tornillo de puesta a

tierra

6. El calentador se debe instalar a ras de la su-

percie de la muralla.

7. Retire toda obstrucción entre la parte trasera

de la unidad y la supercie de la pared.

8. El calentador de zócalo puede instalarse di-

rectamente en la supercie de cualquier tipo de piso, incluyendo alfombra.

9. Mantenga por lo menos un espaciado mínimo de 12 pulgadas delante del zócalo y respecto de los objetos que cuelguen por encima (por ejemplo, cortinas), y 6 pulgadas espacio mínimo necesario para cualquier pared adyacente.

PASO 2

1. Ubique los puntales de la pared que estén más cerca

de los cables de suministro y luego coloque el calentador (consulte la Figura 4). NOTA: La conexión de alambre es solo desde el extremo izquierdo sólo en los modelos

estándar.

2. Retire cuidadosamente la cubierta delantera del calen-

tador levantándola desde la base, y luego hacia afuera.

Déjela a un lado.

3. Retire la tapa del compartimiento de cableado, la cual va

sujeta mediante un tornillo. (Figura 5).

4. Retire el destapadero ranurado más cercano a los

cables de suministro e instale un conector con alivio de tensión (no incluidos).

5. Tire los alambres eléctricos por el conector con alivio de tensión (no incluidos) y fíjelos dejando que sobresalgan 6 pulgadas.

6. NOTA: Si va a instalar un juego de termostato EBKN

incorporado, debe hacerlo ahora antes de colocar el zócalo

en la pared. Consulte la Guía del propietario del termostato

EBKN encontrará las instrucciones.

7. Coloque el calentador y je uno de sus extremos al pun-

tal de la pared con un tornillo (no incluidos) en una zona de

perforación segura, tal como se aprecia en la gura 4. Antes de jarlo al puntal en el otro extremo, coloque el nivel

en la parte superior del calentador para cerciorarse de que este último se encuentre nivelado. (Figura 7).

8. Tras conrmar que el calentador está nivelado, je el

otro de sus extremos al puntal de la pared con el tornillo (no incluidos).

Montaje mural del calentador

Cableado del extremo

izquierdo (estándar)

Pared

Terminada

Piso

Figura 2

*Distancia medida desde la

supercie acabada del piso

el Cable de

Suministro

Puntales

Figura 3

Figura 4

Aparece el cableado del extremo izquierdo

ZONA DE PERFOR. SEGURA – ARRIBA

ZONA DE PERFOR. SEGURA – ABAJO

Áreas de perforación; aparece el cableado del extremo izquierdo

Revisión con el nivel

Figura 5

Figura 6

Figura 7

Página 15

Page 16

INSTRUCCIONES PARA LA INSTALACIÓN (continuación)

Termostato de polo único

Línea

Puesta a tierra

Termostato de polo único

Línea

Puesta a tierra

Línea

Puesta a tierra

Termostato de doble polo

Línea

Puesta a tierra

Línea

Puesta a tierra

Termostato de polo único

Línea

Puesta a tierra

Termostato de polo único

Línea

Puesta a tierra

Termostato de doble polo

Línea

Puesta a tierra

Línea

Puesta a tierra

PASO 3

Termostato

Para obtener mejores resultados, use un termostato mural electrónico Cadet o un juego de termostato polo doble EBKN.

Se recomienda contar con un termostato para cada habitación. La ubicación de termostato mural se debe determinar cuidadosamente. Los termostatos no se deben colocar cerca de corrientes de aire provenientes de un portal abierto

o a menos de 18” (45.7 cm) de una pared exterior, ni tampoco a la luz solar directa o a fuentes de calor inusuales. Un televisor u otro artefacto que genere calor cerca de un termostato impedirá que este funcione correctamente. En la documentación que viene con el termostato, se incluye un diagrama de cableado que ilustra el cableado típico de dicho

aparato.

En las guras 8 a la 12 aparecen los diagramas típicos de una unidad individual controlada por un termostato de polo único, de una unidad individual controlada por un termostato de doble polo, y dos unidades controladas por un termostato

de este último tipo.

Línea

Figura 8 Figura 9

Termostato de polo único

Puesta a tierra

Cableado del extremo Izquierdo del

Termostato Mural de Polo

Único

Modelos 120, 240 o 208 voltios

Línea

Termostato de polo único

Cableado del extremo Derecho del

Termostato Mural de Polo Único

Modelos 120, 240 o 208 voltios

Línea

Puesta a tierra

Línea

Termostato de doble polo

Puesta a tierra

Figura 10 Figura 11

Cableado del extremo Izquierdo del

Termostato Mural de Polo Doble

PASO 4

Conexión de múltiples unidades. Los calentadores deben estar a una distancia entre sí de por lo menos 3 pies.

Remontaje

Modelos 240 o 208 voltios solamente

Puesta a tierra

Línea

Los calentadores múltiples se unen en el termostato mural, no en la caja de conexiones del calentador

Modelos 240 o 208 voltios solamente

Termostato de doble polo

Cableado del extremo Derecho del

Termostato Mural de Polo Doble

Puesta a tierra

Figura 12

Conectar Cableado del extremo Izquierdo de múltiples unidades

Modelos 240 o 208 voltios solamente

Ponga los cables en la tapa del compartimiento de cableado, y vuelva a colocar el tornillo que retiró anteriormente. Vuelva a poner la tapa delantera del calentador.

Página 16

Page 17

OPERACIÓN DEL CALENTADOR

1. El calentador debe instalarse correctamente antes de usarlo.

2. PELIGRO. Bajo ciertas condiciones anormales se pueden generar altas temperaturas. No cubra total ni parcialmente la cubierta ni obstruya la parte delantera de este calentador.

3. Si el límite de temperatura del calentador

se disyunta más de una vez al día, se debe

reemplazar el calentador.

Cómo hacer funcionar el calentador

La temperatura ambiente se controla mediante un termostato de voltaje de línea situado en la pared o en el

calentador. Una vez que la instalación ha nalizado y se ha restablecido el suministro eléctrico, siga los pasos

a continuación para el termostato.

Si tiene un termostato mecánico:

1. Gire la perilla del termostato completamente en el sentido de las manecillas del reloj.

2. Cuando la habitación haya alcanzado un nivel cómodo, gire la perilla del termostato en sentido contrario a las manecillas del reloj hasta que el calentador se apague. El calentador se encenderá y apagará au tomáticamente según esta temperatura preestablecida.

3. Para reducir la temperatura del ambiente, gire la perilla en sentido contrario a las manecillas del reloj. Para aumentar la temperatura del ambiente, gire la perilla en el sentido de las manecillas del reloj.

Si tiene un termostato electrónico, siga las instrucciones en la guía de programación y operación incluidas

con el aparato.

4. Limpie el calentador por lo menos cada 24 meses o según sea necesario. Consulte la sección “Mantenimiento del Calentador”.

5. Todo otro servicio no detallado en esta Guía del propietario lo debe efectuar un representante del servicio autorizado.

MANTENIMIENTO DEL CALENTADOR

Mantenimiento Según sea necesario, o cada 24 meses como mínimo.

¡ADVERTENCIA! Antes de limpiar, desconecte la electricidad desde el panel de desconexión

principal (caja de cortacircuitos o fusibles) y trabe o coloque un cartel en la puerta del panel de desconexión principal para evitar que alguien vuelva a conectar la energía mientras se esté trabajando

en el calentador. De lo contrario podrían producirse graves toques eléctricos, quemaduras e incluso la

muerte.

1. Antes de proceder, es importante que usted verique

que se haya desconectado la alimentación y que el calentador no reciba energía. Los cortacircuitos no suelen estar

correctamente marcados, y apagar el incorrecto podría signicar que sigue uyendo electricidad al calentador,

aun cuando éste parezca no estar funcionando. Si no se

siente cómodo al trabajar con artefactos eléctricos, no está

en condiciones de acatar estas pautas o no cuenta con

los equipos necesarios, solicite los servicios de un técnico electricista calicado.

2. Una vez que verique que se ha apagado la alimentación correctamente, prosiga con el paso siguiente.

3. Retire la cubierta.

4. Lave la cubierta con agua caliente y jabón, y séquela.

5. Use un secador de cabello, o bien una aspiradora en el ciclo de soplado, para quitar la suciedad a través del ele-

mento (no toque elemento).

6. Aspire el área sin tocar el elemento.

7. Vuelva a poner la cubierta y asegúrela.

8. Coloque el termostato en la graduación deseada.

9. Vuelva a conectar la alimentación en el panel de desconexión principal.

Página 17

Page 18

Tabla de resolución de problemas

*CONSULTE LOS CÓDIGOS ELÉCTRICOS LOCALES PARA DETERMINAR QUÉ TRABAJOS DEBEN SER

Síntoma

Ruido de borbotones.

1. Puede que la unidad no esté nivelada.

2. Es posible que se haya producido una fuga en la unidad.

El calentador no funciona.

1. El calentador no recibe el voltaje para funcionar correctamente.*

2. Unidad cableada incorrectamente.*

Hay líquido en la unidad

1. Puede que haya una fuga de uido

térmico del elemento. o sus alrededores.

1. La unidad calienta lentamente. habitación no se

2. Unidad cableada incorrectamente.* calienta con rapidez.

El calentador no se

1. La pérdida de calor en la habitación

supera la capacidad del calentador.

apaga.

2. Termostato defectuoso.

3. El termostato está cableado al

calentador de forma incorrecta.

REALIZADOS POR PERSONAL DE SERVICIO ELÉCTRICO CALIFICADO.

Problema

Solución

1. Verique que la unidad esté nivelada. Si el gorgoteo no se detiene en un plazo de 30 minutos, se deberá reemplazar la

unidad.

2. Reemplace el elemento o el calentador.

1. El cortacircuito podría estar mal dispuesto. Colóquelo en otro lugar. Revise el voltaje en el calentador entre los alambres de suministro y cerciórese de que coincida con el voltaje que requiere el calentador.

2. Utilizando la Guía del propietario, verique que los alambres

estén conectados de manera correcta y segura con los conectores de alambres correspondientes. Si la unidad aún no

funciona, se deben realizar más pruebas con un ohmímetro.

Consulte a un electricista.

1. Deje de usar inmediatamente el producto. *Reemplace el elemento o el calentador (los elementos no se pueden reparar).

1. No es necesaria una solución; el tiempo típico de calentamiento tarda de 30 a 60 minutos.

2. Revise el voltaje en el calentador entre los alambres de suministro y cerciórese de que coincida con el voltaje que requiere el calentador.

1. Cierre las puertas y ventanas. Coloque aislamiento adicional,

instale un calentador de mayor vatiaje o múltiples calentadores si fuera necesario.

2. Ajuste el termostato a la graduación más baja. Si el calentador

continúa funcionando (espere un poco para que el termostato

tenga tiempo de responder al ajuste), reemplace el termostato.

3. Consulte la documentación del termostato y cableado correcto.

Qué hacer si hay una fuga de solución en el zócalo softHEAT:

La solución en el zócalo softHEAT es un uido térmico no tóxico (si lo desea, puede solicitarnos una Hoja de datos de seguridad de materiales). Esta solución no es tóxica si se ingiere, y no produce problemas de salud inmediatos en la

calidad el aire tras producirse un derrame. Adopte las precauciones adecuadas para mantener a las personas y animales alejados de la fuga. Se deben usar guantes de caucho no porosos y protectores oculares durante la limpieza si es que la

exposición y el contacto duran más de dos horas. Absorba el derrame con un material adecuado para tal efecto, como toallas de papel. Una vez que el exceso o residuos

líquidos se hayan absorbido, se puede usar un producto no oxidante como algún limpiador cítrico de naranja para elimi-

nar los residuos secos restantes (primero pruebe en una sección oculta del piso para ver si se destiñe). Friegue la zona del derrame y luego use el material absorbente para eliminar el limpiador restante. Es posible que se requieran varias

aplicaciones del limpiador, dependiendo del tamaño y cantidad del derrame.

Garantía

Para lograr una operación más ecaz y segura y prolongar la vida útil del calentador, lea la Guía del propietario y siga las instrucciones de mantenimiento. Si no le da el mantenimiento adecuado al calentador invalidará

la garantía y puede hacer que el aparato funcione incorrectamente. Las garantías no son transferibles y rigen sólo para el comprador original. Los términos de la garantía se indican a continuación.

GARANTÍA LIMITADA DE SIETE AÑOS: Cadet reparará o reemplazará

todo calentador softHEAT (EBHN) que se determine esté averiado en un plazo de siete años a partir de la fecha de compra.

Estas garantías no son pertinentes para:

1. Daños que sufra el producto por instalación o voltaje de suministro incorrectos;

2. Daños que sufra el producto por mantenimiento incorrecto, uso indebido, abuso, accidente o alteraciones;

3. Servicio que se le haya dado al producto por parte de personas o entidades ajenas a Cadet.

4. Casos en que no se pueda determinar la fecha de fabricación del producto;

5. Casos en que el producto resulte dañado durante el embarque por causas ajenas a Cadet.

6. LA GARANTÍA DE CADET SE LIMITA A LA REPARACIÓN O RE-

EMPLAZO, TAL COMO SE ESTABLECE EN ESTE DOCUMENTO.

CADET NO SE HARÁ RESPONSABLE POR DAÑOS A LA PROPIEDAD O DAÑOS CONSECUENTES, COMO TAMPOCO POR GASTOS ACCIDENTALES DEBIDO AL INCUMPLIMIENTO DE ESTAS GARANTÍAS ESCRITAS O DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA.

7. EN CASO DE QUE CADET DECIDA REEMPLAZAR ALGUNA PIEZA

DEL PRODUCTO CADET, LOS REPUESTOS SE REGIRÁN POR LAS

MISMAS GARANTÍAS DEL PRODUCTO. LA INSTALACIÓN O REEMPLAZO DE LOS REPUESTOS NO MODIFICA NI PROLONGA LAS GARANTÍAS VIGENTES. EL REEMPLAZO O REPARACIÓN DE TODO PRODUCTO O PIEZA CADET NO ORIGINA NINGÚN TIPO DE NUEVA GARANTÍA.

8. Estas garantías le otorgan derechos legales especícos y es posible

que usted tenga otros derechos que varíen de un estado a otro. Cadet

no asume ni autoriza a nadie que lo haga en su nombre, ninguna otra

obligación o responsabilidad en relación con sus productos que no sean las que se establecen en este documento.

Si durante el período de garantía usted considera que su producto Cadet presenta defectos, comuníquese con Cadet Manufacturing Co. llamando al 360-693-2505 para obtener instrucciones sobre cómo tramitar la reparación o el reemplazo del producto. Los reclamos de garantía pre-

sentados después de la nalización del período no serán acogidos. Los productos que se devuelvan sin autorización serán rechazados.

Repuestos y Servicio

En cadetheat.com/parts-service encontrará información sobre dónde

obtener repuestos y servicio.

Reduzca-Reutilice-Recicle

Este producto está hecho principalmente de materiales reciclables.

Puede reducir la cantidad de carbono que contribuye al medio ambiente reciclando este producto al término de su vida útil. Comuníquese con su centro local de reciclaje para obtener mayores instrucciones al respecto.
