LIVE THE BRAAI LIFE

CARRI CHEF

MODEL No: 8910

28mBar & 50mBar

USER INSTRUCTIONS

GB DE DK ES FR IT NL NO PL SE SI FI

NOTE! PRODUCT MAY VARY FROM ILLUSTRATIONS

1002-119/3-RSA-17-A

503-0320 LEV33

CAUTION

For Outdoor use only!

This appliance may not be used in an exterior enclosed balcony, porch or entertainment area!

Read these instructions for use carefully so as to familiarize yourself with the appliance before connecting it to

its gas container. Keep these instructions for future reference.

1. Introduction

IMPORTANT

• This appliance has been designed to be used for outdoor cooking, specically for people who go camping to enjoy outdoor life and can also be used on a patio.

• Various food types can be prepared on this appliance. The Carri Chef 2 is designed to utilise various cooking surfaces.

• Gas is supplied to the unit via a hose and regulator. The hose and regulator can be connected to gas cylinder, a gas cartridge, a CADAC Power Pak which is a unit that takes two or more gas cartridges or a vertical EN417 regulator assembly connected to a EN417 threaded gas cartridge. (Not supplied with the appliance).

• The unit is easy to switch on, and to operate (described below in section 6) and the user can control the heat input with an adjustable valve.

• A recipe book is supplied with this appliance to give the rst time user an introduction to outdoor cooking options.

2. General information

• This appliance complies with EN498:2012, EN484:2019 and SANS 1539:2017.

• This appliance may only be used with an approved hose and regulator (hose and regulator supplied with this unit in South Africa)

• Warning: Accessible parts may be very hot. Keep young children away.

• The Powerpak / rellable cylinder / vertical EN417 regulator assembly is to be used only in the upright position. (Optional accessory-not supplied).

• Note: To ensure satisfactory operation when using a PowerPak always start up with full cartridges and only when the intended period of continuous operation is less than approximately one hour.

• Only to be used with a gas cylinder that does not exceed 500mm in height.

• Gas appliances require ventilation for efcient performance and to ensure the safety of users and other persons in close proximity, therefor do not use the appliance in an unventilated area. It is intended for use outdoors only.

• Read these instructions carefully before using the appliance.

• Use outdoors only!

BE, CY, DK, EE,

Country of Use

Appliance Catagories I

Allowable gasses Butane Propane Butane, Propane or their mixture

Gas Pressure 28-30mBar 37mBar 37mBar

Jet Number 0.92 0.82

Nominal Usage 270g/hr 313g/hr 270g/hr 270g/hr

Gross nom. heat input 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(2.8kPa for South

Africa)

AT, CH, DE & SK

3B/P (50)

50mBar

Gas Supply Sources

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

An approved hose and regulator connected to a rellable gas container not exceeding 9kg and

Country Name and Abbreviations

complying with local regulation in force

3. Safety Information

Hose

• This appliance may only be used outdoors.

• A hose and regulator is supplied with this appliance (South Africa Only)

• The hose must be checked for wear or damage before every use and before connecting to the gas container.

• Do not use the appliance if it has a damaged or worn hose. Replace the hose.

• Do not use the appliance if it is leaking, damaged or which does not operate properly.

Gas Container

• Only use a cylinder that is approved by your countries regulations.

• Ensure that the gas container is tted or changed in a well-ventilated location, preferably outdoors, away from any sources of ignition such as naked ames, pilots, electric res and away from other people.

• Keep gas containers away from heat and ame. Do not place on a stove or any other hot surface.

• Gas cartridges/rellable cylinders are to be used only in the upright position so as to ensure proper fuel withdrawal. Failure to adhere to this may cause liquid discharge from the gas container resulting in a dangerous operating condition.

• Do not try to remove the cylinder whilst the unit is in operation.

• A space has been provided in the centre of the utility tray to place a gas cartridge into.

• The gas cylinder must be disconnected from the appliance after use or when in storage.

Assembly and use

• The appliance is designed to be portable, therefore the legs and the utility tray is easily removable / assembled the ease of transport and use.

• User assembly / dis-assembly is limited to the tment of the legs, utility tray, and the installation / removal of cooking surfaces.

• When assembling the legs, always make sure that the leg securing rings have been securely fastened and that the assembled product is stable and does not rock. Do not use the appliance without tting the accessories tray as it also plays an important role in ensuring the overall sturdiness of the appliance.

• Use only on a rm level surface.

• Do not move the appliance whilst the unit is in operation.

• Should the heat shield, fat pan or burner pan become damaged in such a way that permanent contact between the heat shield and the fat pan occurs during use, do not use the appliance. Return it to your Cadac stockist for repair.

• Do not cover up or change the air holes in the valve box cover as this will affect the performance of the product and may lead to an unstable ame.

• Ensure the appliance is used away from ammable materials. Minimum safe distances are: Above the appliance 1.2m. At the rear and sides 600mm. (See Fig. 2)

• Caution: When using the appliance, we recommend the use of protective gloves when removing and applying the dome, as the dome handle may become hot.

• Caution: Accessible parts may become very hot, the use of protective gloves is recommended.

• Keep young children away from the appliance.

• Use Outdoors Only

• NOTE! If the appliance is used in windy conditions, the dome must be used as a wind shield, and placed in position (as shown in Fig. 4).

Light back

• In the event of light back (where the ame burns back and ignites inside the burner or venturi housing), immediately turn off the gas supply by rstly closing the control valve on the gas container and then the appliance valve. After the ame is extinguished, remove the regulator and check the condition of the seal; replace the seal if in doubt. Re-light the appliance as described in section 6 below. Should the ame persistently light back, return the product to your authorised CADAC repair agent.

Leaks

• If there is a leak on your appliance (smell of gas), immediately close the control knob on the gas cylinder. If you wish to check for leaks on your appliance, do it outside. Do not try to detect leaks using a ame; use soapy water.

• The correct way is to smear the joints with soapy water. If a bubble or bubbles form then there is a gas leak. Immediately turn off the gas supply rstly by closing the control valve on the gas container and then the appliance valve. Check that all the connections are properly tted. Re-check with soapy water. If a gas leak persists, return the product to your CADAC dealer for inspection / repair.

• Check for leaks on the tailpiece by the valve and on the cylinder regulator tting with gas open on cylinder but not open or switched on by the appliance control knob.

Only applicable to

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

4. Combos

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

Note! Check with your local CADAC to see what accessories are available in your region.

* *

* * * *

* *

* * *

* *

* * *

* *

* * *

(A) Dome

(I) Skottel Liner

(B) Skottel

(J) Pizza Stone

(D) Non-Stick Chef Pan

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) BBQ Grid

(H) Pot Stand Locator

Fat Pan Control Knob Dome Support Clip

Burner Pan Outer Leg Securing Ring Utility Tray Bracket Utility Tray

Leg Foot

5. Fitting and Changing the Hose and Gas Cylinder

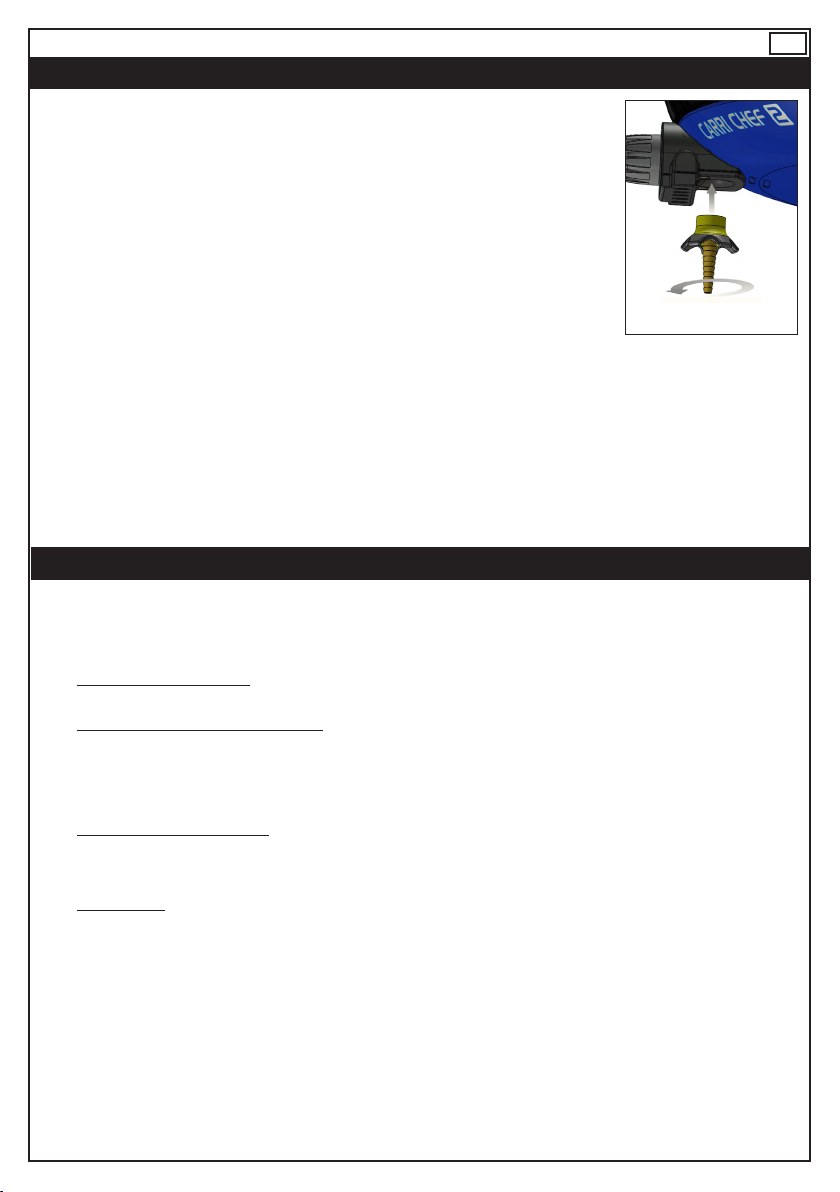

• NOTE! When installing the tailpiece, ensure it is held straight while tightening the tailpiece nut, in order to prevent a possible gas leak. Tighten with a suitable spanner. (Fig. 5)

• I 3B/P (30), I 3B/P (37) and I 3+ (28-30/37) Appliance categories: Fit the valve tailpiece onto the valve by screwing it on in an anti-clockwise direction. Push an approved hose onto the valve tailpiece until it is properly seated. On the other end, attach a suitable low pressure regulator (I3B/P (30) : 30mbar Butane/Propane congurations regulator; I3+(28-30/37): 30mbar Butane regulator or 37mbar Propane regulator); I3B/P(37): 37mbar Butane/Propane congurations regulators). Again making sure that the hose is well seated. The type of hose used shall comply with the relevant EN standard and locate requirement. In South Africa the regulator used must comply with SANS 1537.

• I 3B/P (50) Appliance category: Screw a Hose with the correct threaded ttings on each end, onto the left hand ¼“ BSP thread of the Valve. Attach a suitable 50mbar low-pressure regulator on the other end of the hose. The hose assembly used must comply with DIN 4815 part 2 or equivalent.

• The hose length should be no less than 800mm and shall not exceed 1.5m. Check the manufacture date on the hose and replace when necessary or when national regulations require it.

• Do not twist or pinch hose. Ensure the hose does not come into contact with any surfaces that would become hot during use.

• Before tting the regulator to a gas container, ensure that the seal on the regulator is in position and in good condition. This should be done with every connection and before every use.

• Before tting your gas cylinder, ensure that the Valves are all in the “OFF” position by turning the Control Knob clockwise to its stop.

• Ensure that the gas container is tted or changed in a well-ventilated location, preferably outdoors, away from any source of ignition such as naked ames or electric res and away from other people.

• Making sure that the gas container is kept upright, screw the regulator onto the container until it is fully engaged. Hand-tighten only.

• If there is a leak on your appliance (smell of gas), close the cylinder valve immediately and follow the procedure to detect and stop a leak under Section 3. If you wish to check for leaks on your appliance, do it outside using soapy water only, which is applied to the joints. A formation of bubbles will indicate the gas leak.

• Check that all the connections are securely tted and re-check with soapy water. If you cannot rectify the gas leak, do not use the

appliance. Contact your local CADAC stockist for assistance.

• When changing a gas container, rstly close the container valve (if tted) and then turn the Control Knob clockwise to its stop position.

• Ensuring that the ame is extinguished, unscrew the regulator. Ret a full container following the same precautions as described above.

Fig. 5

6. Lighting the appliance

Precautions to observe before lighting.

• After prolonged storage, inspect the Air Holes in the Valve Cover for insects, which may affect gas ow. Inspect the inlet of the Venturi for insects. After checking, ret all components into the prescribed position.

• Use this appliance only on a rm level surface.

Using the control knob

The control knob is tted with two positive stop positions, one at low, and one at Ignite / High. This limits the adjustment of the ame to

between these two points.

Lighting up using the Piezo Igniter

• To light up the appliance using the piezo igniter, push in and turn the control knob in an anti-clockwise direction until you hear a click. If the gas does not ignite on the rst spark, push in, and turn the control knob fully clockwise. Try again, by pushing in and turning the control knob anti-clockwise until you hear a click. If the gas has not ignited in the rst two to three seconds you should close the control valve by pushing in the control knob, and turning it fully clockwise. Wait approximately thirty seconds to let any accumulated gas within the burner pan assembly escape. Repeat the above process if necessary until the ame ignites. The ame should normally light up within the rst one or two seconds.

Lighting up using a BBQ lighter

• When starting cold, the appliance may be lit from the top prior to tting the desired cooking surface onto the fat pan. When lighting up a hot appliance however, it is recommended that this be done by sticking barbecue lighter through one of the Vent Holes underneath the Burner, until it is in line with the burner(DO NOT place the BBQ lighter through the large hole directly underneath the burner). Ignite the BBQ lighter. Whilst the BBQ lighter is lit, push in and turn the control knob anti-clockwise to light the burner.

General

• Once the appliance is lit, the ame intensity may be adjusted by turning the valve knob anti-clockwise to reduce the ame, or clockwise to increase the ame.

• The fully closed position is at the furthest clockwise position. To rotate the valve from the fully closed position it is necessary to rst depress the knob just enough to move out of the lock mechanism. While holding the knob in, turn it in an anti-clockwise direction. Once the spindle has moved out of the lock position it is no longer necessary to keep the control knob depressed and it can be rotated freely to the desired ame setting.

• The ame may be observed through the Inspection Hole provided for this purpose on the side of the fat pan.

• When cooking food with a high fat content, aring may occur if the selected heat setting is too high. Should this happen, turn the heat down until the aring ceases.

• Do not move the appliance when in use as, apart from being an unsafe practice, to move the appliance whilst lit, may cause aring.

• After use, rst close the valve on the gas container (where applicable). When the ame has extinguished, close the valve on the appliance by pushing in and turning the Control Knob fully clockwise.

7. Using the Appliance and its cooking surfaces

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

BBQ GRID (Fig. 8)

• Included with 8910-20, 9810-21, 8910-30, 8910-40, 9810-50, 8910-52 and 8910-70

• The BBQ Grid locates on three die-cast locators in the fat pan (Fig. 6).

• Available as an additional accessory and spare.

• Ceramic non-stick coated cooking surface.

• Do not use metal cooking utensils as this will cause damage to the ceramic non-

Fig. 8

stick coating.

• Ideal for grilling meat, sh, chicken and vegetables.

• A convenient carry bag is included with this cooking surface.

• WARNING: We recommend the use of gloves when handling the BBQ Grid.

SKOTTEL (Fig. 9)

• Included with 8910-10, 8910-11 and 8910-30.

• The Skottel sits on its own locators in the fat pan.

• Available as an additional accessory and spare.

• Porcelain enamel-coated cooking surface.

Fig. 9

• Ideal for wok-style cooking, stir-fries, pasta dishes, and breakfasts.

• A convenient carry bag is included with this cooking surface.

• WARNING: We recommend the use of gloves when handling the Skottel.

CHEF PAN (Fig. 10)

• Included with 8910-40

• The Chef Pan locates on three die-cast locators in the fat pan (Fig. 6).

• Available as an additional accessory and spare

• Ceramic non-stick coated cooking surface.

• Do not use metal cooking utensils as this will cause damage to the ceramic non-

Fig. 10

stick coating.

• WARNING: When pre-heating, do not use the Chef Pan on a high ame setting with the dome for more than 15 minutes as this can damage the ceramic nonstick coating and the pan .

• WARNING: We recommend the use of gloves when handling the Chef Pan.

GRILL 2 BRAAI (Fig. 11)

• Available as an additional accessory and spare (Included with 8910-50, 9810-

Fig. 11

Fig. 128910-105

51 and 9810-52).

• The Grilll 2 Braai locates on three die-cast locators in the fat pan (Fig. 6).

• Ceramic non-stick coated cooking surface.

• Do not use metal cooking utensils as this will cause damage to the ceramic nonstick coating.

• The at half is ideal for cooking sh, breakfasts, and pancakes, whilst the ribbed half is ideal for grilling meat, sh, chicken, and vegetables.

• A convenient carry bag is included with this cooking surface.

• WARNING: We recommend the use of gloves when handling the Grilll 2 Braai .

ENAMEL ROAST PAN (Fig. 12)

• Available as an additional accessory and spare (not Included).

• Porcelain enamel-coated cooking surface.

• Ideal for preparing roast chicken, lamb, vegetables, etc.

• Porcelain enamel-coated cooking surface.

• WARNING: We recommend the use of gloves when handling the Roast Pan.

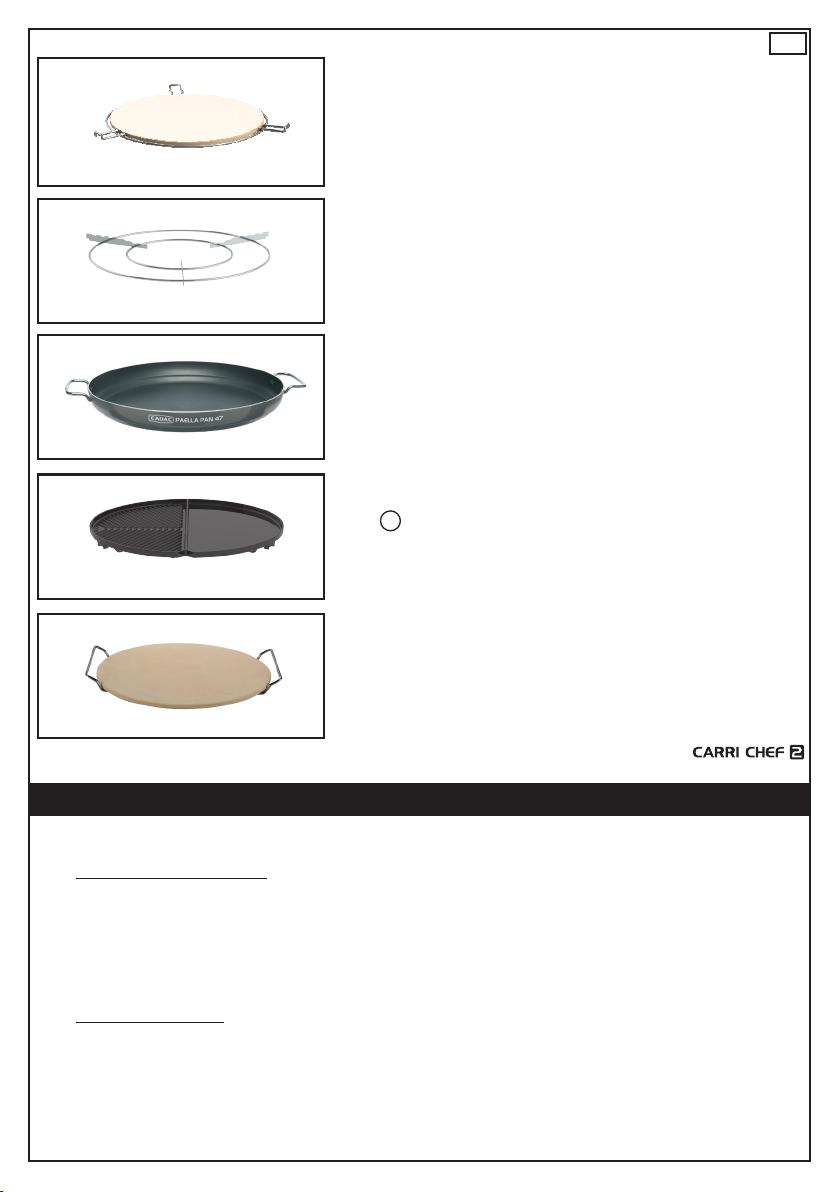

PIZZA STONE (Fig. 13)

• Available as an additional accessory and spare (not Included).

Fig. 138910-110

• 10mm thick baking stone that can withstand temperatures of up to 300C

• Includes nickel-plated wire holder.

• WARNING: We recommend the use of gloves when handling the baking Stone. Please read pizza stone manual carefully before use.

Fig. 7

8910-SP003

5758

8910-108

Fig. 14

Fig. 15

Fig. 16

Fig. 1798331

POT STAND (Fig. 14)

• Included with 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 891040, 8910-50, 8910-51, 8910-52, 8910-70 and 8910-80.

• Nickle-plated pot stand, to support most standard size pots.

• WARNING: We recommend the use of gloves when handling the Pot Stand.

PAELLA PAN 47 (Fig. 15)

• Included with 8910-70.

• This 47cm lightweight but thick aluminium ceramic non-stick coated pan is easy to use and clean.

• Stainless steel handles allow for easy handling.

• The underside of the pan is a clear, steel machined nish.

• A convenient carry bag is included.

• WARNING: We recommend the use of gloves when handling the Paella Pan.

BBQ 2 PLANCHA (Fig. 16)

• Included with 8910-80.

• The BBQ Plancha gives maximum versatility with open grill BBQ on one side and at grill pan on the other.

• The ceramic coated top is easy to use and clean.

• A convenient carry bag is included.

• WARNING: We recommend the use of gloves when handling the BBQ Plancha.

PIZZA STONE 42cm (Fig. 17)

• Available as an additional accessory and spare (not Included).

• 15mm thick baking stone that can withstand temperatures of up to 300C

• Includes nickel-plated wire holder.

• WARNING: We recommend the use of gloves when handling the baking Stone. Please read pizza stone manual carefully before use.

• IMPORTANT! To ensure validity of your warranty, use only dedicated cooking surfaces

• NOTE! Always use the wind shield if you use the appliance in windy conditions

8. General Maintenance

• The onus of maintaining this appliance solely rests on the consumer from date of purchase. This appliance does not require scheduled maintenance.

Replacing a blocked jet:

• Your Carri Chef is tted with a specic size jet to regulate the correct amount of gas.

• Should the hole in the jet become blocked, this may result in a small ame or no ame at all. Do not attempt to clean the jet with a pin or other such device as this may damage the orice, which could make the appliance unsafe.

• To replace the jet: Remove the three screws from the heat shield plate (Fig. 19). Remove the Heat shield plate (Fig. 20), taking care not to damage the piezo electrode. The jet (Z) can now be removed using a suitable spanner (Fig. 21). Do not use pliers on the jet as this may damage the jet, making it unusable or impossible to remove. Screw the new jet into the valve. Do not over-tighten as this may damage the jet.

• Reverse the above procedure to re-assemble the unit.

Replacing the hose:

• The tting of a hose is described in Section 5 - Fitting and replacing the hose and gas cylinder.

Fig. 18 Fig. 19

Fig. 21Fig. 20

9. Cleaning

• Note: For parts reference (see section 7).

• Skottel BBQ: After cooking, leave the burner on low with soapy water in the cooking dish to soften cooking residue. When satised that excess fat has been removed, wash the skottel BBQ in warm water using a suitable non-abrasive detergent. Do not use sharp metal objects or abrasive detergents on the vitreous enamel coated surface.

• BBQ: Remove the fat from the moat at the bottom of the fat pan and clean as described for the skottel BBQ. Wash the grid and deector plate in warm water with non-abrasive detergent after wiping off any excess fat left after cooking.

• BBQ lid: Wash the BBQ lid in warm water using a suitable non-abrasive detergent. Do not use sharp metal objects or abrasive detergents, as this will damage the surface coating.

• Note: For stubborn stains, oven cleaner may be used.

Care of non-stick cooking surfaces:

• The non-stick cooking surfaces are coated with a ceramic non-stick coating that has been used with great success on some of the best cookware in the world. Nevertheless, taking care of it can help you to enjoy extra years of healthy, easy, non-stick cooking.

• Use only low or medium heat settings to help retain the valuable nutrients in the food and maintain the non-stick cooking surface.

• The non-stick coating can easily be damaged by the use of metal cooking utensils.

• NB! It is recommended that only plastic or wooden utensils be used when cooking.

• Do not overheat the non-stick cooking surfaces and always add a little cooking oil to the surface before use.

• Always allow the non-stick surfaces to cool before immersing it in water.

• The non-stick coating is perfectly safe in the dishwasher, but the non-stick surface is so easy to clean that a quick hand-wash does the trick. The use of abrasive detergents is not recommended, as this will permanently damage the non-stick surface.

• After cleaning recondition the surface with a light wipe of vegetable oil.

• After every use, remove the fat from the fat pan and clean as described for the BBQ above.

10. Storing and Carrying

• Your CADAC Carri Chef is supplied with a variety of carry bags that offer portability and allow you to conveniently store all components included with your model within the supplied bags.

• Store your Carri Chef in the following manner:

Main bag holds the following parts:

• Burner pan

• Fat pan (resting on top of the burner pan)

• The pot stand

• BBQ lid ts on the rear of the bag with the support straps that are provided.

• Skottel bag ts the skottel dish.

• BBQ grid bag ts the BBQ grid

• Non-stick chef pan bag ts the non-stick chef pan.

• Grill 2 Braai bag ts the Grill 2 Braai.

• Paella Pan 47 bag ts the Paella Pan 47.

• BBQ Plancha bag ts the BBQ Plancha.

• The leg assemblies t on the rear of the main bag with the support straps that are provided.

• Always store your CADAC Carri Chef in the supplied bags, in a dry environment, preferably off the ground. This is especially important for the burner pan stored in the main bag so as to prevent the ingress of dirt or insects that may affect the gas ow.

• Always allow the unit to cool down before packing any part into its bag.

• Should the appliance operate abnormally after storage and all checks referred to in sections 5 & 8 have not isolated any problem, the venturi may be blocked. A blocked venturi would be indicated by a weaker yellowish ame or no ame at all in extreme cases. Under these circumstances it will be necessary to remove the burner as described under section 8 - General Maintenance, and to check and thoroughly clean out any foreign matter which may have gathered in the venturi.

11. Returning the appliance for repair or service.

• Do not modify the appliance, as this could be dangerous.

• If you cannot rectify a fault by following these instructions, contact your local CADAC distributor for details on how to return the product for attention.

• Your CADAC Carri Chef is guaranteed by CADAC for a period of 2 years against factory fault.

12. Spares and Accessories

• Always use genuine CADAC spares as they have been designed to give optimum performance.

Spares

Item Spare No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Item Spare No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& wire

8910-SP019

Item Spare No.

Right Leg

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item Spare No.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Valve (28/30mbar)

8910-SP014

8910-SP014-V2

Valve (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

Front Leg

8910-SP021

8910-SP022

Left Leg

8910-SP025

Accessories

8910-SP041

8910-SP047

8910-SP048

Jet 0.92

(28/30/37mbar)

8910-SP001

Jet 0.82 (50mbar)

8910-SP002

Item Spare No.

8910-100

8910-103

8910-110

8631

Item Spare No.

8910-101

8910-105

98331

Item Spare No.

8910-102

8910-108

5758

Nur im Außenbereich verwenden! Dieses Gerät darf nicht in umschlossenen Räumen

VORSICHT

verwendet werden!

Lesen Sie diese Gebrauchsanweisung sorgfältig und machen Sie sich mit dem Gerät vertraut, bevor Sie den

Gasbehälter anschließen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

1. Einführung

WICHTIG

• Dieser Grill wurde für das Kochen im Freien entwickelt, Insbesondere für den Campingbereich. Der Grill kann jedoch auch zu Hause genutzt werden.

• Verschiedene Arten von Lebensmitteln können mit diesem Gerät zubereitet werden. Der Carri Chef 2 ist für verschiedene Kochoberächen ausgelegt.

• Über einen Schlauch und einen Regler wird dem Gerät Gas zugeführt. Schlauch und Regler können an eine Gasasche, eine Gaskartusche, oder ein CADAC Power Pak angeschlossen werden (letzteres wird mit zwei Gaskartuschen betrieben). (Nicht im Lieferumfang des Geräts enthalten).

• Das Gerät ist einfach einzuschalten und zu betreiben (dies wird unten in Abschnitt 6 beschrieben), und die Wärmezufuhr kann vom Benutzer über ein einstellbares Ventil gesteurert werden.

• Zusammen mit dem Gerät wird ein Rezeptbuch geliefert, welches Erstanwendern eine Einführung in die Möglichkeiten des Kochens im Freien gibt.

2. Allgemeine Informationen

• Dieses Gerät entspricht den Normen EN498:2012, EN484:2019 und SANS 1539:2017.

• Dieses Gerät darf nur mit einem zugelassenen Schlauch und Regler verwendet werden.

• Warnung: Zugängliche Teile können sehr heiß werden. Kleine Kinder vom Gerät fernhalten.

• Gasgeräte benötigen für efziente Leistung ausreichend Belüftung, um die Sicherheit der Benutzer und anderer Personen in unmittelbarer Nähe zu gewährleisten. Deshalb darf das Gerät nicht in unbelüfteten Bereichen betrieben werden. Es ist nur zur Verwendung im Freien vorgesehen.

• Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen.

• Nur im Außenbereich verwenden!

BE, CY, DK, EE, FR,

Verwendungsland

Geräteklassen I

Zulässige Gase Butan Propan Butan, Propan oder deren Gemisch

Gasdruck 28-30mBar 37mBar 37mBar

Düsennummer 0.92 0.82

Nennverbrauch 270g/hr 313g/hr 270g/hr 270g/hr

Nominale Bruttowärmezufuhr 3.7kW 4.3kW 3.7kW 3.7kW

Gasversorgungsquellen

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT,

LT, LU, LV, PT, SK & SI

3+(28-30/37)

zugelassener Schlauch und Regler, an einen Gasbehälter angeschlossen

(nicht mehr als 9 kg); unter Einhaltung der örtlichen Vorschriften.

Landesnamen und Abkürzungen:

3B/P (37)

FI, HU, IT, LT, NL,

NO, SE, SI, SK, RO,

HR, TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Südafrika

2.8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

1010

3. Sicherheitsinformationen

Schlauch

• Dieses Gerät darf nur im Außenbereich verwendet werden.

• Vor jeder Verwendung und vor dem Anschließen an den Gasbehälter muss der Schlauch auf Verschleißspuren oder Beschädigungen überprüft werden.

• Verwenden Sie das Gerät nicht, wenn der Schlauch beschädigt oder verschlissen ist. Tauschen Sie den Schlauch aus.

• Verwenden Sie das Gerät nicht, wenn es Beschädigungen aufweist oder nicht ordnungsgemäß funktioniert.

Gasbehälter

• Verwenden Sie nur Gasaschen, die in Ihrem Land zugelassen sind.

• Stellen Sie sicher, dass der Gasbehälter an einem gut belüfteten Ort angeschlossen oder ausgewechselt wird, vorzugsweise im Außenbereich, fern von Entzündungsquellen wie zum Beispiel offenen Flammen, Kontrollammen, elektrischen Heizgeräten sowie von anderen Personen.

• Gasbehälter von Hitze und Flammen fernhalten. Nicht auf einem Herd oder anderen heißen Oberächen abstellen.

• Gaskartusche/Gasaschen dürfen nur in aufrechter Position verwendet werden, damit eine ordnungsgemäße Brennstoffentnahme gewährleistet ist. Nichteinhaltung kann zum Austreten von Flüssigkeit aus dem Gasbehälter führen, was gefährliche Betriebsbedingungen zur Folge haben kann.

• Versuchen Sie nicht, die Gasasche zu entfernen, während das Gerät in Betrieb ist.

• Die Gasasche muss nach dem Gebrauch und bei der Lagerung vom Gerät getrennt werden.

Aufbau und Verwendung

• Das Gerät ist auf Transportierbarkeit ausgelegt. Deshalb sind die Beine und das Zubehörtablett leicht abzunehmen bzw. anzubringen.

• Der Aufbau bzw. Abbau durch den Benutzer beschränkt sich auf das Anbringen der Beine und des Zubehörtablett, sowie auf das Einsetzen bzw. Abnehmen der Kochoberächen.

• Beim Anbringen der Beine ist immer darauf zu achten, dass die Ringe zur Sicherung der Beine gut xiert sind und dass das aufgebaute Gerät stabil steht und nicht wackelt. Verwenden Sie das Gerät nicht, ohne das Zubehörtablett anzubringen, da dieses auch wesentlich zur allgemeinen Stabilisierung des Geräts beiträgt.

• Nur auf festem, ebenem Untergrund betreiben.

• Während des Betriebs darf das Gerät nicht bewegt werden.

• Wenn Hitzeschild, Fettpfanne oder Brennerpfanne derart beschädigt werden, dass beim Betrieb permanenter Kontakt zwischen dem Hitzeschild und der Fettpfanne entsteht, darf das Gerät nicht verwendet werden. Bringen Sie es zur Reparatur zu Ihrem CADAC-Vertriebshändler.

• Die Luftlöcher im Ventildeckel dürfen nicht abgedeckt oder modiziert werden, weil dies die Funktion des Produkts beeinträchtigt

und zu einer instabilen Flamme führen kann.

• Vergewissern Sie sich, dass das Gerät nicht in der Nähe von entzündlichen Materialien betrieben wird. Mindestsicherheitsabstände: über dem Gerät 1,2 m. Hinten und an den Seiten 600 mm. (Siehe Abb. 2)

• Vorsicht: Zugängliche Teile, insbesondere der Deckel, können sehr heiß werden. Es wird empfohlen, Schutzhandschuhe zu benutzen.

• Halten Sie kleine Kinder vom Gerät fern.

• Nur im Außenbereich verwenden

• HINWEIS! Wenn das Gerät bei windigem Wetter verwendet wird, muss die Haube als Windschutz genutzt und in eine Position wie in Abb. 4 dargestellt gebracht werden.

Flammenrückschlag

• Im Falle eines Flammenrückschlags (wenn die Flamme zurückschlägt und sich das Gas im Brenner oder Venturigehäuse entzündet), müssen Sie sofort das Gas abdrehen, indem Sie zuerst das Regelventil am Gasbehälter und anschließend das Ventil am Gerät schließen. Wenn die Flamme erloschen ist, den Regler entfernen und den Zustand der Dichtung prüfen. Im Zweifelsfall die Dichtung erneuern. Entzünden Sie das Gerät wieder, wie untenstehend in Abschnitt 6 beschrieben. Falls die Flamme nach wie vor zurückschlägt, ist das Gerät zu einem autorisierten CADAC-Reparaturdienst zu bringen.

Lecks

• Im Falle eines Lecks an Ihrem Gerät (Gasgeruch) sofort den Drehknopf an der Gasasche schließen. Wenn Sie Ihr Gerät auf Lecks prüfen wollen, machen Sie dies bitte im Freien. Versuchen Sie nicht, Lecks mit Hilfe einer Flamme ausndig zu machen. Verwenden Sie dazu Seifenwasser.

• Bestreichen Sie die Verbindungsstellen mit Seifenwasser. Wenn sich Blasen bilden, deutet dies auf ein Gasleck hin. Drehen Sie die Gasversorgung sofort ab, indem Sie zuerst das Regelventil am Gasbehälter und anschließend das Ventil am Gerät schließen. Überprüfen Sie alle Verbindungen auf ordnungsgemäßen Zustand. Prüfen Sie erneut mit Seifenwasser. Wenn weiterhin ein Gasleck auftritt, bringen Sie das Gerät zur Inspektion/Reparatur zu Ihrem autorisierten CADAC-Fachhändler.

• Überprüfen Sie die Anlage auf Lecks am Schlauchstutzen beim Ventil und am Regler der Gasasche. Dabei ist der Gashahn an der Flasche geöffnet, der Regler am Gerät jedoch geschlossen.

Abb. 1

Nur verwendbar für die Modelle:

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

WIND

Abb. 2

Abb. 3

Abb. 4

1111

4. Kombinationen

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Deckel

(I) Skottel Liner

(B) Skottel

(J) Pizza Stein

(D) Chef Pan

(E) BBQ/Plancha

(F) Grill 2 Braai

(G) Grillrost

(H) Topfständer Halterung

Fettauffangschale Reglerknopf Deckel-Stützclip

Brennerpfanne Äußerer Sicherungsring Bein mit Ablagehalterung Ablage

Bein Fuß

1212

5. Anbringen und Auswechseln des Schlauchs und der Gasasche

• Geräteklasse I 3B/P (50): Schrauben Sie einen Schlauch mit korrekten Gewindeanschlüssen an beiden Enden auf das viertelzöllige BSP Linksgewinde am Ventil. Bringen Sie am anderen Ende des Schlauchs einen geeigneten Niederdruck-Regler an.

• Die Schlauchlänge soll nicht weniger als 0.80 mm betragen und 1,5 m nicht übersteigen. Prüfen Sie das Verfallsdatum am Schlauch und ersetzen Sie ihn falls erforderlich bzw. wenn nationale Vorschriften dies vorschreiben.

• Den Schlauch nicht verdrehen oder quetschen. Stellen Sie sicher, dass der Schlauch nicht in Kontakt mit Oberächen kommt, die beim Betrieb heiß werden.

• Bevor Sie den Regler an einen Gasbehälter anschließen, müssen Sie sicherstellen, dass die Dichtung am Regler guten Sitz hat und in gutem Zustand ist. Dies muss bei jedem Anschließen und vor jeder Verwendung geschehen.

• Bevor Sie die Gasasche anschließen, stellen Sie sicher, dass alle Ventile geschlossen sind. Drehen Sie dazu den Bedienknopf im Uhrzeigersinn bis zum Anschlag.

• Achten Sie darauf, dass der Gasbehälter in aufrechter Position ist, und schrauben Sie den Regler auf den Behälter, bis er vollständig befestigt ist. Nur handfest anziehen.

• Im Falle eines Lecks an Ihrem Gerät (Gasgeruch) sofort den Drehknopf am Gasbehälter schließen und das in Abschnitt 3 beschriebenen Verfahren zum Aufspüren und Schließen von Lecks ausführen. Wenn Sie Ihr Gerät auf Lecks überprüfen wollen, müssen Sie dies im Freien mit Seifenwasser tun, welches auf die Verbindungen aufgebracht wird. Bilden sich Blasen, so deutet dies auf ein Gasleck hin.

• Überprüfen Sie, ob alle Anschlüsse fest angezogen sind, und wiederholen Sie die Prüfung mit der Seifenlauge. Falls Sie das Gasleck nicht ausndig machen können, darf das Gerät nicht verwendet werden. Wenden Sie sich in diesem Fall an Ihren CADACVertriebshändler.

• Wenn Sie einen Gasbehälter auswechseln, schließen Sie zunächst das Ventil am Behälter (falls montiert), und drehen Sie dann den Bedienknopf im Uhrzeigersinn bis zum Anschlag.

• Vergewissern Sie sich, dass die Flamme erloschen ist, und schrauben Sie den Regler ab. Schließen Sie einen vollen Behälter an. Beachten Sie dabei die oben beschriebenen Vorsichtsmaßnahmen.

Abb. 5

6. Entzünden des Geräts

Vor dem Entzünden zu beachtende Vorsichtsmaßnahmen

• Nach längerer Lagerung müssen die Luftlöcher im Ventildeckel daraufhin überprüft werden, ob der Gasstrom durch Insekten beeinträchtigt wird. Überprüfen Sie die Düse auf Insekten. Bringen Sie nach diesen Überprüfungen alle Komponenten wieder in ihre vorgeschriebene Position.

• Das Gerät darf nur auf einem stabilen, ebenen Untergrund verwendet werden.

Verwendung des Bedienknopfes

Der Bedienknopf hat zwei positive Endpositionen: Kleine Flamme und Anzünden / große Flamme. Dadurch wird die Einstellung der

Flamme auf den Bereich zwischen diesen beiden Punkten eingeschränkt.

Entzünden mit der Piezozündung

• Um das Gerät mit der Piezozündung zu entzünden, drücken Sie den Bedienknopf ein und drehen ihn entgegen dem Uhrzeigersinn, bis Sie ein Klick-Geräusch hören. Wenn Sich das Gas nicht mit dem ersten Funken entzündet, drücken Sie den Bedienknopf ein und drehen ihn im Uhrzeigersinn bis zum Anschlag. Versuchen Sie es erneut, indem Sie den Bedienknopf eindrücken und entgegen dem Uhrzeigersinn drehen, bis Sie ein Klick-Geräusch hören. Wenn sich das Gas nicht innerhalb der ersten zwei bis drei Sekunden entzündet hat, müssen Sie das Regelventil schließen, indem Sie den Bedienknopf eindrücken und im Uhrzeigersinn bis zum Anschlag drehen. Warten Sie ca. dreißig Sekunden, damit Gas, dass sich ggf. in der Brennerpfanne angesammelt hat, entweichen kann. Wiederholen Sie erforderlichenfalls den oben beschriebenen Vorgang, bis sich die Flamme entzündet. Die Flamme sollte sich normalerweise innerhalb der ersten ein bis zwei Sekunden entzünden.

Entzünden mit einem Anzünder (Feuerzeug oder Streichholz)

• Wenn das Gerät kalt ist, kann es von oben entzündet werden, bevor die gewünschte Kochoberäche auf die Fettpfanne montiert wird. Beim Entzünden des Geräts im heißen Zustand wird jedoch empfohlen dies zu tun, indem ein Anzünder so weit durch eine der Belüftungsöffnungen unterhalb des Brenners gesteckt wird, bis er mit dem Brenner auf gleicher Höhe ist. (Stecken Sie den Anzünder NICHT durch die große Öffnung direkt unterhalb des Brenners.) Zünden Sie den Anzünder. Drücken Sie, während der Anzünder brennt, den Bedienknopf hinein und drehen Sie ihn entgegen dem Uhrzeigersinn, um den Brenner zu entzünden.

Allgemeines

• Wenn die Flamme entzündet ist, kann die Intensität der Flamme durch Drehen des Bedienknopfes eingestellt werden: gegen den

Uhrzeigersinn zum Reduzieren der Flamme, bzw. mit dem Uhrzeigersinn zum Hochregeln der Flamme.

• Am Anschlag im Uhrzeigersinn ist das Ventil vollständig geschlossen. Um das Ventil aus der vollständig geschlossenen Position zu drehen, muss der Knopf zuerst so weit eingedrückt werden, dass sich die Verriegelung löst. Drehen Sie den eingedrückten Knopf entgegen dem Uhrzeigersinn. Sobald die Verriegelung gelöst ist, ist es nicht mehr nötig, den Knopf gedrückt zu halten. Er kann jetzt frei bis zur gewünschten Flammeneinstellung gedreht werden.

• Die Flamme kann durch das hierfür vorgesehene Schauloch an der Seite der Fettpfanne betrachtet werden.

• Beim Zubereiten von Speisen mit hohem Fettgehalt kann es zum Aufackern kommen, wenn die Hitze zu hoch eingestellt ist. Regeln Sie in diesem Fall die Hitze herunter, bis das Flackern aufhört.

1313

• Während des Betriebs darf das Gerät nicht bewegt werden. Abgesehen davon, dass dies gefährlich ist, kann das Bewegen des Geräts während des Betriebs zum Aufackern führen.

• Nach der Verwendung schließen Sie zuerst das Ventil am Gasbehälter (falls zutreffend). Wenn die Flamme erloschen ist, schließen Sie das Ventil am Gerät, indem Sie den Bedienknopf eindrücken und im Uhrzeigersinn bis zum Anschlag drehen.

7. Verwenden des Geräts und seiner Kochoberächen

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Abb. 6

GRILLROST (Abb. 8)

• Im Lieferumfang bei 8910-20, 9810-21, 8910-30, 8910-40, 9810-50, 9810-52 und 8910-70

• Der BBQ-Grillrost ruht auf drei Druckguss-Positionierern in der Fettpfanne (Abb. 6).

• Verfügbar als zusätzliches Zubehör und Ersatzteil

• GreenGrill-Keramikbeschichtete Kochoberäche

Abb. 8

• Verwenden Sie keine Kochutensilien aus Metall, da diese die GreenGrillKeramikbeschichtete beschädigen würden.

• Ideal zum Grillen von Fleisch, Fisch, Hähnchen und Gemüse

• Diese Kochoberäche wird mit einer praktischen Tragetasche geliefert.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung des Grillrostes.

SKOTTEL (Abb. 9)

• Im Lieferumfang bei 8910-10, 9810-11 und 8910-30

Abb. 9

• Der Skottel liegt auf seinen eigenen Positionierern in der Fettpfanne auf.

• Verfügbar als zusätzliches Zubehör und Ersatzteil

• Porzellanemaillierte Kochoberäche

• Ideal für Wokgerichte, pfannengerührte Gerichte, Pastagerichte und Frühstück

• Diese Kochoberäche wird mit einer praktischen Tragetasche geliefert.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung des Skottels.

CHEF PFANNE (Abb. 10)

• Im Lieferumfang bei 8910-40

Abb. 10

• Die Chef Pan ruht auf drei Druckguss-Positionierern in der Fettpfanne (Abb.

6).

• Verfügbar als zusätzliches Zubehör und Ersatzteil

• GreenGrill-Keramikbeschichtete Kochoberäche

• Verwenden Sie keine Kochutensilien aus Metall, da diese die Antihaftbeschichtung beschädigen würden.

• WARNUNG: Benutzen Sie die Chef Pfanne beim Vorheizen nicht länger als

Abb. 11

15 Minuten mit der Haube, da dies die Antihaftbeschichtung und die Pfanne beschädigen kann.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung der Chef Pfanne.

GRILL 2 BRAAI (Abb. 11)

• Verfügbar als zusätzliches Zubehör und Ersatzteil (Im Lieferumfang bei 8910-50, 9810-51 und 9810-52)

• Der Grill 2 Braai ruht auf drei Druckguss-Positionierern in der Fettpfanne (Abb.

Abb. 128910-105

6).

• GreenGrill-Keramikbeschichtete Kochoberäche

• Verwenden Sie keine Kochutensilien aus Metall, da diese die Antihaftbeschichtung beschädigen würden.

• Die ache Hälfte ist ideal zum Zubereiten von Fisch, Frühstück und Pfannkuchen geeignet, während die gerippte Hälfte ideal zum Grillen von Fleisch, Fisch, Hähnchen und Gemüse geeignet ist.

• Diese Kochoberäche wird mit einer praktischen Tragetasche geliefert.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung der Grill 2 Braai.

Abb. 7

1414

BRATPFANNE / ROAST PAN (Abb. 12)

• Verfügbar als zusätzliches Zubehör und Ersatzteil (nicht im Lieferumfang)

• Porzellanemaillierte Kochoberäche

• Ideal zum Zubereiten von Brathähnchen, Lamm, Gemüse usw.

• Porzellanemaillierte Kochoberäche

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung der Bratpfanne.

PIZZASTEIN (Abb. 13)

• Verfügbar als zusätzliches Zubehör und Ersatzteil (nicht im Lieferumfang)

• 10 mm dicker Backstein, der Temperaturen von bis zu 300°C standhält

• Mit einem Handgriff aus vernickeltem Draht

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung des Backsteins.

TOPFSTÄNDER (Abb. 14)

• Im Lieferumfang bei 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 und 8910-80

• Vernickelter Topfständer für die meisten Standard-Topfgrößen

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung des Topfständer.

8910-SP003

Abb. 138910-110

Abb. 14

PAELLA PFANNE 47 (Abb. 15)

• Im Lieferumfang bei 8910-70.

5758

Abb. 15

• Diese 47cm leichte Aluminium Pfanne mit GreenGrill-Keramikbeschichtung ist einfach zu bedienen und leicht zu reinigen..

• Edelstahl-Griffe für eine einfache Handhabung ermöglichen.

• Die Unterseite der Pfanne ist eine klare, Stahl gefräste Oberäche.

• Ein praktischer Tragetasche ist im Lieferumfang enthalten.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung der Paella Pfanne.

BBQ 2 PLANCHA (Abb. 16)

• Im Lieferumfang bei 8910-80.

8910-108

Abb. 16

• Die BBQ/Plancha sorgt für maximale Vielseitigkeit auf dem Grill.

• Die GreenGrill-Keramikbeschichtete Oberäche ist leicht zu reinigen.

• Ein praktischer Tragetasche ist im Lieferumfang enthalten.

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung der BBQ/Plancha.

PIZZA-STEIN 42cm (Abb. 17)

• Verfügbar als zusätzliches Zubehör und Ersatzteil (nicht im Lieferumfang)

• 15 mm dicker Backstein, der Temperaturen von bis zu 300°C standhält

Abb. 1798331

• WICHTIG! Benutzen Sie nur die vorgesehenen -Kochoberächen, um die Gültigkeit der Garantie nicht zu gefährden.

• HINWEIS! Verwenden Sie immer den Windschutz, wenn Sie das Gerät bei windigen Wetter benutzen.

• Mit einem Handgriff aus vernickeltem Draht

• WARNUNG: Wir empfehlen die Verwendung von Schutzhandschuhen bei der Handhabung des Backsteins.

8. Allgemeine Wartung

• Die Last der Wartung dieses Geräts liegt ab dem Tag des Kaufs einzig beim Verbraucher. Dieses Gerät bedarf keiner planmäßigen Wartung.

Austausch einer verstopften Düse:

• Ihr Carri Chef ist mit einer Düse in spezieller Größe ausgestattet, um die korrekte Gasmenge zu regulieren.

• Verstopft die Bohrung in der Düse, kann dies dazu führen, dass sich nur eine kleine oder gar keine Flamme bildet. Versuchen Sie nicht, die Düse mit einer Nadel o. Ä. zu reinigen, da dies die Bohrung beschädigen und den sicheren Betrieb des Geräts gefährden könnte.

• Vorgehensweise: Entfernen Sie die drei Schrauben der Hitzeschildplatte (Abb. 19). Entfernen Sie die Hitzeschildplatte (Abb. 20). Achten Sie darauf, dass die Piezo-Elektrode nicht beschädigt wird. Die Düse (Z) kann jetzt mithilfe eines geeigneten Schlüssels entfernt werden (Abb. 21). Keine Zange verwenden! Dies kann die Düse beschädigen, so dass sie unbrauchbar wird oder sich nicht mehr entfernen lässt. Schrauben Sie die neue Düse in das Ventil. Die Düse nicht zu fest anziehen, da dies die Düse beschädigen könnte.

• Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen.

Austausch des Schlauchs

• Das Anbringen eines Schlauchs wird in Abschnitt 5 - Anbringen und Auswechseln des Schlauchs und der Gasasche - beschrieben.

1515

Abb. 18

Abb. 19

Abb. 20

Abb. 21

9. Reinigung

• Hinweis: Zu den Komponenten und ihrer Bezeichnung (siehe Abschnitt 7)

• Skottel: Den Brenner nach dem Zubereiten auf kleiner Stufe weiterbrennen lassen und Seifenwasser in die Kochschale füllen, damit sich Angesetztes lösen kann. Wenn Sie sich davon überzeugt haben, dass

überschüssiges Fett entfernt wurde, waschen Sie den Skottel in warmem Wasser unter Verwendung eines geeigneten nicht

scheuernden Reinigungsmittels ab. Verwenden Sie keine scharfen Metallgegenstände oder Scheuermittel zum Reinigen der mit einer Emailleschicht überzogenen Oberäche.

• BBQ-Grillrost: Entfernen Sie das Fett aus der Rinne im Boden der Fettpfanne und reinigen Sie diese wie für den Skottel beschrieben. Wischen Sie nach dem Kochen verbliebenes überschüssiges Fett ab und waschen Sie den Rost und das Umlenkblech mit einem nicht scheuernden Reinigungsmittel in warmem Wasser.

• Deckel: Waschen Sie den Deckel mit einem geeigneten nicht scheuernden Reinigungsmittel in warmem Wasser. Verwenden Sie keine scharfen Metallgegenstände oder Scheuermittel, denn diese würde die Oberächenbeschichtung beschädigen.

• Hinweis: Für hartnäckige Flecken kann unser CADAC-Cleaner (Artikel 8629) verwendet werden.

Pege der GreenGrill-Keramikbeschichteten Kochoberächen:

• Die Kochoberächen sind mit einem GreenGrill-Keramikbeschichtung beschichtet, der mit großem Erfolg bei einigen der weltbesten Kochgeräte verwendet wird. Dennoch kann sorgfältige Behandlung Ihnen zusätzliche Jahre gesunden, problemlosen, anbrennfreien Kochens schenken.

• Verwenden Sie nur niedrige oder mittlere Hitzeeinstellungen, um die wertvollen Nährstoffe in den Nahrungsmitteln zu erhalten und die antihaftbeschichteten Kochoberächen instand zu halten.

• Die Keramikbeschichtung kann durch die Verwendung metallener Kochutensilien leicht beschädigt werden.

• HINWEIS! Es wird empfohlen, zum Kochen nur Utensilien aus Kunststoff oder Holz zu verwenden.

• Überhitzen Sie die GreenGrill-Keramikbeschichteten Kochoberächen nicht, und tragen Sie vor der Verwendung immer ein wenig Speiseöl auf die Oberäche auf.

• Lassen Sie die GreenGrill-Keramikbeschichteten Oberächen immer abkühlen, bevor Sie sie in Wasser tauchen.

• Die Keramikbeschichtung ist absolut Geschirrspülfest, aber die GreenGrill-Keramikbeschichtete Oberäche ist so einfach zu reinigen, dass eine schnelle Handwäsche es auch tut. Die Verwendung scheuernder Reinigungsmittel wird nicht empfohlen, weil dadurch die

Keramikbeschichtung dauerhaft beschädigt wird.

• Nach dem Reinigen die Oberäche durch Bestreichen mit etwas Panzenöl auffrischen.

• Nach jeder Verwendung das Fett aus der Fettpfanne entfernen und diese, wie oben für das BBQ-Grillrost beschrieben, reinigen.

1616

10. Aufbewahrung und Transport

• Ihr CADAC Carri Chef wird mit einer Anzahl von Tragetaschen geliefert, die Transportierbarkeit ermöglichen und Ihnen erlauben, alle zu Ihrem Modell gehörenden Komponenten in den mitgelieferten Taschen praktisch aufzubewahren.

• Bewahren Sie Ihren Carri Chef wie folgt auf:

• Die Haupttasche nimmt folgende Teile auf:

• Brennerpfanne

• Fettpfanne (auf der Brennerpfanne liegend)

• Topfständer

• Der Deckel passt auf die Rückseite der Tasche mit den mitgelieferten Halteriemen.

• Skottel-Tasche nimmt Skottel auf.

• BBQ-Tasche nimmt das Grillrost auf.

• ChefPan-Tasche nimmt die Chef Pfanne auf.

• Grill 2 Braai-Tasche nimmt Grill 2 Braai auf.

• Paella Pan-Tasche nimmt Paella Pfanne auf.

• BBQ Plancha-Tasche nimmt BBQ Plancha auf.

• Die Beine passen auf die Rückseite der Haupttasche mit den mitgelieferten Halteriemen.

• Bewahren Sie Ihren CADAC Carri Chef immer in den zugehörigen Taschen auf, und zwar in einer trocken Umgebung, vorzugsweise über Bodenniveau. Dies ist besonders wichtig für die im der Haupttasche aufbewahrte Brennerpfanne, damit das Eindringen von Schmutz oder Insekten verhindert wird, wodurch wiederum der Gasdurchuss beeinträchtigt werden könnte.

• Lassen Sie die Komponenten immer abkühlen, bevor Sie sie in den Taschen verstauen.

• Sollte das Gerät nach der Aufbewahrung unnormal arbeiten und alle in den Abschnitten 5 und 8 aufgeführten Prüfungen nicht die Ursache des Problems aufgezeigt haben, kann das Venturi blockiert sein. Ein blockiertes Venturi würde sich in einer schwächeren gelblichen Flamme oder in extremen Fällen darin äußern, dass überhaupt keine Flamme brennt. Unter diesen Umständen wird es erforderlich sein, den Brenner wie in Abschnitt 8 - Allgemeine Wartung - beschrieben, auszubauen und eventuelle Verschmutzungen, die sich im Venturi angesammelt haben, gründlich zu beseitigen.

11. Das Gerät zur Reparatur oder zur Inspektion einliefern

• Modizieren Sie das Gerät nicht, denn das könnte gefährlich sein.

• Wenn es nicht gelingt, einen Fehler anhand dieser Anleitung zu beheben, erkundigen Sie sich bei Ihrem örtlichen CADACVertriebshändler danach, wie das Produkt zur Reparatur eingeliefert werden kann.

• Ihr CADAC Carri Chef wird von CADAC mit einer Garantie von 2 Jahren gegen werksseitige Fehler geliefert.

12. Ersatzteile und Zubehör

• Verwenden Sie immer Originalersatzteile von CADAC, denn diese sind für optimale Funktion ausgelegt.

Ersatzteile

Artikel Ersatzteilnr.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

und draht

8910-SP019

1717

Rechtes Bein 8910-SP026

8910-SP030

8910-SP039

8910-SP040

Artikel Ersatzteilnr.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Ventil (28/30mbar) 8910-SP014

8910-SP014-V2

Ventil (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

Hinteres Bein 8910-SP021

8910-SP022

8910-SP025

Zubehör

Linkes Bein

8910-SP041

8910-SP047

8910-SP048

Düse 0.92

(28/30/37mbar)

8910-SP001

Düse 0.82

(50mbar)

8910-SP002

Artikel Ersatzteilnr.

8910-100

8910-103

8910-110

8631

Artikel Ersatzteilnr.

8910-101

8910-105

98331

1818

Artikel Ersatzteilnr.

8910-102

8910-108

5758

WAARSCHUWING

Alleen voor gebruik buitenshuis!

Dit apparaat mag niet worden gebruikt op een afgesloten balkon of veranda!

Lees deze gebruiksinstructies zorgvuldig door om vertrouwd te raken met het apparaat voordat u het aansluit op

de gases. Bewaar deze instructies voor toekomstig gebruik.

1. Inleiding

BELANGRIJK

• Dit apparaat is speciaal ontwikkeld voor kampeerders die willen koken in de buitenlucht, maar is ook zeer geschikt voor gebruik in de tuin of op een terras.

• Dit apparaat kan worden gebruikt voor de bereiding van verschillende soorten gerechten. De Carri Chef 2 kan worden uitgebreid met veel accessoires.

• Gas wordt via een slang en een drukregelaar naar het apparaat gevoerd. De slang en drukregelaar kunnen worden aangesloten op een gases, een gascartridge of op de CADAC PowerPak, een apparaat waarin twee gascartridges passen (niet meegeleverd).

• Het apparaat is eenvoudig te ontsteken en te bedienen (zie de beschrijving hieronder in sectie 6). De hittetoevoer kan door de gebruiker worden afgesteld met een regelbaar ventiel.

2. Algemene informatie

• Dit apparaat voldoet aan EN498:2012, EN484:2019 en SANS 1539:2017.

• Dit apparaat mag alleen worden gebruikt met een goedgekeurde slang en drukregelaar (in Zuid-Afrika zijn de slang en drukregelaar meegeleverd met het apparaat).

• Waarschuwing: onderdelen kunnen erg heet worden. Houd kleine kinderen uit de buurt van het apparaat.

• De Power Pak hervulbare gases mag alleen rechtopstaand worden gebruikt (NB: gas en drukregelaar zijn niet inbegrepen).

• Let op: voor een juiste werking bij het gebruik van een PowerPak moeten de cartridges bij aanvang altijd helemaal vol zijn en mag het apparaat niet langer dan een uur ononderbroken worden gebruikt.

• Alleen te gebruiken met een gases die niet hoger is dan 500 mm.

• Gasapparaten hebben ventilatie nodig voor een efciënte werking en om de veiligheid van gebruikers en andere personen in de buurt te garanderen. Gebruik het apparaat daarom alleen in de buitenlucht.

• Lees deze instructies zorgvuldig door voordat u het apparaat gebruikt.

• Alleen buitenshuis gebruiken!

BE, CY, DK, EE,

Land van gebruik

Apparaatcategorieën I

Toegestane gassen Butaan Propaan Butaan, Propaan of een mix hiervan

Bedrijfsdruk 28-30mBar 37mBar 37mBar

Nummer straalpijp 0.92 0.82

Nominaal verbruik 270g/hr 313g/hr 270g/hr 270g/hr

Bruto nominaal vermogen 3.7kW 4.3kW 3.7kW 3.7kW

Gasbronnen

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

Een goedgekeurde slang en drukregelaar aangesloten op een hervulbare gases die niet zwaarder

is dan 9 kg en die voldoet aan de lokale voorschriften.

Landnamen en afkortingen

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Zuid-Afrika 2.8

kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

1919

3. Veiligheidsinformatie

Slang

• Dit apparaat mag alleen buitenshuis worden gebruikt.

• Controleer de slang voor ieder gebruik en voordat u die aansluit op de gases op slijtage en beschadigingen.

• Gebruik het apparaat niet als de slang beschadigd of versleten is. Vervang de slang.

• Gebruik het apparaat niet als het lekt, beschadigd is of niet naar behoren werkt.

Gases

• Gebruik alleen essen die zijn goedgekeurd overeenkomstig de wetgeving in uw land.

• Plaats of vervang de gases altijd in een goed geventileerde ruimte, bij voorkeur buiten, uit de buurt van mogelijke ontstekingsbronnen, zoals open vuur, waakvlammen en radiatoren, en niet in de buurt van andere mensen.

• Houd gasessen uit de buurt van hitte en open vuur. Niet op een fornuis of ander heet oppervlak plaatsen.

• Gascartridges/hervulbare gasessen dienen alleen in rechtopstaande positie te worden gebruikt, zodat de brandstof op correcte wijze wordt onttrokken. Het niet naleven van deze instructie kan leiden tot het weglekken van vloeistof uit de gases. Hierdoor kunnen gevaarlijke situaties ontstaan.

• Probeer de gases niet te verwijderen wanneer het apparaat in gebruik is.

• In het midden van het plateau is een uitsparing gemaakt waarin een gascartridge kan worden geplaatst.

• Na gebruik of wanneer het apparaat wordt opgeborgen, moet de gases worden losgekoppeld.

Montage en gebruik

• Het apparaat is draagbaar en zowel de poten als het plateau kunnen eenvoudig worden verwijderd en gemonteerd.

• Montage/demontage door de gebruiker is beperkt tot het plaatsen/verwijderen van de poten, het plateau en kookplaten.

• Let er bij het monteren van de poten altijd op dat de zekeringsringen goed zijn aangedraaid. Het apparaat moet stabiel staan en niet wankelen. Gebruik het apparaat niet zonder dat het plateau is bevestigd. Dit is belangrijk voor de stevigheid van het apparaat.

• Gebruik het apparaat alleen op een stevige, vlakke ondergrond.

• Verplaats het apparaat niet wanneer het in gebruik is.

• Als het hitteschild, de vetopvangbak of branderbak dermate beschadigd raken dat het hitteschild en de vetopvangbak elkaar raken tijdens het gebruik, kunt u het apparaat niet gebruiken. Breng het apparaat ter reparatie naar uw CADAC-leverancier.

• Blokkeer of verander de luchttoevoeropeningen van de ventielklep niet. Dit kan de prestaties van het product beïnvloeden en een onstabiele vlam geven.

• Gebruik het apparaat niet in de buurt van brandbare materialen. De minimale veilige afstanden zijn: Boven het apparaat 1,2 m. Aan de achterkant en zijkanten 600 mm (Zie afbeelding 2.)

• Waarschuwing: aanraakbare onderdelen kunnen erg heet worden. Het gebruik van ovenwanten is raadzaam.

• Houd kleine kinderen uit de buurt van het apparaat.

• Alleen buitenshuis gebruiken.

• LET OP! Als het apparaat wordt gebruikt bij winderig weer, moet de deksel worden gebruikt als windscherm in de positie zoals getoond op afbeelding 4.

Terugslag (vlam).

• In het geval van terugslag (waarbij de vlam terugslaat en in de brander of de venturi-behuizing ontbrandt), dient u de gastoevoer onmiddellijk af te sluiten door eerst het regelventiel op de gases dicht te draaien en daarna het ventiel op het apparaat. Nadat de vlam is gedoofd, verwijdert u de drukregelaar en controleert u de conditie van de pakking. Vervang de pakking als u niet zeker weet of die nog goed is. Steek het apparaat opnieuw aan zoals beschreven in sectie 6 hieronder. Als de vlam blijft terugslaan, brengt u het apparaat naar een bevoegde CADAC-reparateur.

Lekkage

• Als het apparaat gas lekt (gaslucht), draait u onmiddellijk de regelknop op de gases dicht. Als u het apparaat wilt controleren op lekkage, doet u dit buiten. Probeer lekkages niet op te sporen met behulp van vuur, maar gebruik zeepwater.

• De juiste manier om dit te doen, is zeepwater aan te brengen op de aansluitingen. Als zich belletjes vormen, is er sprake van een gaslek. Sluit de gastoevoer onmiddellijk af door eerst het regelventiel op de gases dicht te draaien en daarna het ventiel op het apparaat. Controleer of alle aansluitingen goed vastzitten en controleer opnieuw met zeepwater. Als u het gaslek niet kunt verhelpen, brengt u het product ter inspectie/reparatie naar een CADAC-leverancier.

• Controleer op lekkage aan het sluitstuk van het ventiel en bij de drukregelaaraansluiting van de gases met de gastoevoer van de gases geopend. Houd tijdens het controleren de regelknop van het apparaat gesloten.

Alleen van toepassing op modellen

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Afb. 1

Afb. 2

Afb. 3

WIND

Afb. 4

2020

4. Combinaties

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Deksel

(I) Skottel Nonstick folie

(B) Skottel

(J) Pizza Steen

(D) Chef Pan

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Barbecuerooster

(H) Pandrager Steuntje / locator

Vetpan Bedieningsknop Dekselhouder

Branderbak Bevestigingsring Plateau houder Plateau

Poot

Kunststof voetje

2121

5. De slang en gases plaatsen en vervangen

• LET OP! Houd bij het aandraaien van de sluitstukmoer het sluitstuk recht om gaslekken te voorkomen. Draai

de moer aan met een passende moersleutel (afbeelding 5).

• Apparaatcategorieën I 3B/P (30), I 3B/P (37) en I 3+ (28-30/37): bevestig het ventielsluitstuk door het linksom op het ventiel te schroeven. Schuif een goedgekeurde slang over het sluitstuk totdat de slang goed vastzit. Bevestig aan de andere kant een geschikte lage drukregelaar (I3B / P (30): 30mbar Butaan / Propaan conguraties regelgever; I3 + (28-30/37): 30mbar Butaan regelaar of 37 mbar propaan regulator); I3B / P (37) : 37 mbar butaan / propaan conguraties toezichthouders). Controleer opnieuw of de slang goed vastzit. Het type slang moet voldoen aan de relevante EN-norm

• Apparaatcategorie I 3B/P (50): schroef een slang, met de correcte draadttingen aan elk uiteinde, op de linker ¼” BSP-tting van het ventiel. Bevestig een geschikte 50 mbar lagedrukregelaar aan het andere uiteinde van de slang. De gebruikte slang moet voldoen aan de DIN 4815 deel 2 of gelijkwaardig.

• De slang mag niet korter zijn dan 80 cm en niet langer dan 150 cm. Controleer de vervaldatum op de slang en vervang indien nodig of wanneer dat overeenkomstig nationale wetgeving is vereist.

• Draai de slang niet en zorg dat deze niet bekneld raakt. Voorkom dat de slang in aanraking komt met onderdelen die tijdens gebruik van het apparaat heet worden.

• Controleer voordat u de drukregelaar aansluit op een gases of de rubberen pakking van de drukregelaar goed geplaatst is en in goede staat verkeert. Doe dit telkens wanneer u de drukregelaar aansluit en voor elk gebruik.

• Voordat u de gases aansluit, dient u ervoor te zorgen dat alle ventielen in de “UIT”-stand staan door de regelknop tot de stop naar rechts te draaien.

• Plaats of vervang de gases altijd in een goed geventileerde ruimte, bij voorkeur buiten, uit de buurt van mogelijke ontstekingsbronnen, zoals open vuur en radiatoren, en niet in de buurt van andere mensen.

• Zorg dat de gases rechtop staat en draai de drukregelaar goed vast op de gases. Draai de drukregelaar alleen met de hand vast.

• Als het apparaat gas lekt (gaslucht), draait u onmiddellijk het ventiel op de gases dicht en volgt u de procedure voor het vaststellen en stoppen van een lek in sectie 3. Als u het apparaat wilt controleren op lekkage, doet u dit buiten met behulp van zeepwater dat u aanbrengt op de aansluitingen. De vorming van belletjes duidt op een gaslek.

• Zorg ervoor dat alle aansluitingen goed vastzitten en controleer dit opnieuw met zeepwater. Gebruik het apparaat niet als u het gaslek niet kunt herstellen. Neem contact op met uw lokale CADAC-leverancier voor hulp.

• Wanneer u de gases wilt verwisselen, draait u eerst het ventiel op de es dicht (indien aanwezig). Draai vervolgens de regelknop naar rechts tot de stoppositie.

• Controleer of de vlam uit is en schroef dan de drukregelaar los. Plaats een volle gases. Neem daarbij de hierboven beschreven voorzorgsmaatregelen in acht.

Afb. 5

6. Het apparaat aansteken

Voorzorgsmaatregelen bij het aansteken.

• Als het apparaat langere tijd niet is gebruikt, controleert u de luchttoevoeropeningen van het ventiel op insecten die de gastoevoer kunnen belemmeren. Controleer ook de inlaat van de venturi op insecten. Monteer na controle alle onderdelen weer in de voorgeschreven positie.

• Gebruik het apparaat alleen op een stevige, vlakke ondergrond.

Gebruik van de regelknop

De regelknop is uitgerust met twee positieve stopposities, één bij Laag en één bij Aansteken/Hoog. De vlam kan tussen deze twee punten

worden afgesteld.

Aansteken met behulp van de piëzo-ontsteking

• Als u het apparaat wilt aansteken met de piëzo-ontsteking, drukt u de regelknop in en draait u die linksom totdat u een klik hoort. Als het gas niet bij de eerste vonk ontbrandt, drukt u de regelknop in en draait u deze volledig naar rechts. Probeer het opnieuw door de regelknop in te drukken en deze naar links te draaien totdat u een klik hoort. Als het gas niet binnen twee of drie seconden ontbrandt, sluit u de regelklep door de regelknop in te drukken en deze volledig naar rechts te draaien. Wacht ongeveer dertig seconden om het gas dat zich in de branderbak heeft verzameld, te laten ontsnappen. Herhaal zo nodig de bovenstaande procedure totdat de vlam ontbrandt. De vlam moet binnen een of twee seconden ontbranden.

Aansteken met behulp van een barbecueaansteker

• Bij koud starten kan het apparaat aan de bovenzijde worden aangestoken voordat de gewenste kookplaat op de BBQ wordt geplaatst. Als het apparaat heet is wanneer u het aansteekt, is het beter de barbecueaansteker door een van de ventilatiegaten aan de onderkant van de brander te steken tot naast de brander (steek de barbecueaansteker NIET door de grote opening direct onder de brander). Doe de barbecueaansteker aan. Druk, terwijl de aansteker aan is, de regelknop in en draai deze naar rechts om de brander aan te steken.

Algemeen

• Nadat het apparaat is aangestoken, kan de vlamintensiteit worden aangepast. Draai de regelknop naar links voor een lagere vlam of naar rechts voor een hogere vlam.

• De volledig gesloten positie bevindt zich uiterst rechts. Als u het ventiel uit de volledig gesloten positie wilt draaien, moet u de knop eerst ver genoeg indrukken om de vergrendeling op te heffen. Houd de knop ingedrukt en draai die naar links. Wanneer de vergrendeling eenmaal is opgeheven, hoeft u de regelknop niet meer ingedrukt te houden en kunt u die naar de gewenste vlaminstelling draaien.

• De vlam kan worden gecontroleerd via de inspectieopening die hiervoor is aangebracht aan de zijkant van de vetopvangbak.

• Bij het bereiden van voedsel met een hoog vetgehalte kan de vlam oplaaien als de geselecteerde hitte-instelling te hoog is. Als dit gebeurt, draait u de vlam lager totdat die niet meer oplaait.

• Verplaats het apparaat niet wanneer het in gebruik is. Dit is niet alleen gevaarlijk, maar kan ook het oplaaien van de vlam veroorzaken.

• Draai na gebruik eerst het ventiel op de gases dicht (indien van toepassing). Wanneer de vlam gedoofd is, sluit u het ventiel van het apparaat door de regelknop in te drukken en deze helemaal naar rechts te draaien.

2222

7. Gebruik van het apparaat en de kookplaten

8910-101

8910-103

8910-102

8910-100

Steunen

Middelhoog Heet Lauw

Afb. 6

BARBECUEROOSTER (Afb. 8)

• Meegeleverd met model 8910-20, 8910-21, 8910-30, 8910-40, 8910-50,

8910-52 en 8910-70.

• Het barbecuerooster rust op drie steunen in de vetopvangbak (afb.6).

• Verkrijgbaar als extra accessoire en reserveonderdeel.

• Rooster met GreenGril keramische coating.

• Gebruik geen metalen keukengerei omdat u daarmee het oppervlak kunt

Afb. 8

beschadigen.

• Ideaal voor het grillen van vlees, vis, kip en groenten.

• Een handige draagtas wordt meegeleverd met deze kookplaat.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van het barbecuerooster.

SKOTTEL (Afb. 9)

• Meegeleverd met model 8910-10, 8910-11 en 8910-30.

• De skottel rust op eigen steunen in de vetopvangbak.

• Verkrijgbaar als extra accessoire en reserveonderdeel.

Afb. 9

• Porselein geëmailleerde bakplaat.

• Ideaal voor wokken, roerbakken en de bereiding van pasta- en ontbijtgerechten.

• Een handige draagtas wordt meegeleverd met deze kookplaat.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de skottel.

ANTI-AANBAK CHEF PAN (Afb. 10)

• Meegeleverd met model 8910-40.

• De Chef Pan rust op drie steunen in de vetopvangbak (afb.6).

• Verkrijgbaar als extra accessoire en reserveonderdeel.

• Kookplaat met antiaanbaklaag.

Afb. 10

• Gebruik geen metalen keukengerei omdat u daarmee de antiaanbaklaag permanent beschadigt.

• WAARSCHUWING: laat bij voorverwarmen de Chef Pan niet langer dan 15 minuten met gesloten deksel op een hoge vlam staan, omdat u hiermee de antiaanbaklaag en de plaat kunt beschadigen.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de Chef Pan.

GRILL 2 BRAAI (Afb. 11)

Afb. 11

• Verkrijgbaar als extra accessoire en reserveonderdeel (meegeleverd met model

8910-50, 8910-51 en 8910-52).

• De Grill2Braai rust op drie steunen in de vetopvangbak (afb.6)

• Kookplaat met GreenGrill keramische coating.

• Gebruik geen metalen keukengerei omdat u daarmee het oppervlak kunt beschadigen.

• Het vlakke deel van de plaat is ideaal voor het bereiden van vis, ontbijtgerechten en pannenkoeken; het geribbelde deel is geschikt voor het grillen van vlees, vis, kip en

Afb. 128910-105

groenten.

• Een handige draagtas wordt meegeleverd met deze kookplaat.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de Grill 2 Braai.

BRAADPAN (Afb. 12)

• Verkrijgbaar als extra accessoire (niet meegeleverd).

• Porselein geëmailleerde pan.

• Ideaal voor het bereiden van gebraden kip, lamsvlees, groenten, enzovoort.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de

Afb. 138910-110

braadpan.

Afb. 7

2323

PIZZA-STEEN (Afb. 13)

• Verkrijgbaar als extra accessoire en reserveonderdeel (niet meegeleverd).

• 10 mm dikke steen is bestand tegen temperaturen tot 300C

• Inclusief verchroomde houder.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de pizzasteen.

PANDRAGER (Afb. 14)

• Meegeleverd met model 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 en 8910-80.

• Verchroomde pandrager geschikt voor de meeste standaard panmaten.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de pandrager.

8910-SP003

Afb. 14

PAELLA PAN 47 (Afb. 15)

5758

Afb. 15

• Meegeleverd met model 8910-70.

• Deze lichtgewicht, aluminium pan is eenvoudig te gebruiken en schoon te maken.

• Roestvrijstalen handgrepen zorgen voor eenvoudige bediening.

• De onderkant van de pan is een gladde, stalen afwerking.

• Een handige draagtas is inbegrepen.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de Paella Pan.

BBQ 2 PLANCHA (Afb. 16)

8910-108

Afb. 16

• Meegeleverd met model 8910-80.

• De BBQ Plancha geeft maximale veelzijdigheid met open grill aan de ene kant en plancha / bakplaat aan de andere.

• De keramische coating is duurzaam en eenvoudig schoon te maken.

• Een handige draagtas is inbegrepen.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de BBQ Plancha.

PIZZA-STEEN 42cm (Afb. 17)

Afb. 1798331

• BELANGRIJK! Gebruik uitsluitend de daarvoor bedoelde -kookplaten om uw garantie te behouden.

• LET OP! Gebruik altijd de deksel als windscherm als u het apparaat gebruikt bij winderig weer.

• Verkrijgbaar als extra accessoire (niet meegeleverd).

• 15 mm dikke pizzasteen, bestand tegen temperaturen tot 300C

• Inclusief verchroomde houder.

• WAARSCHUWING: we raden u aan ovenwanten te dragen bij gebruik van de pizzasteen.

8. Algemeen onderhoud

• De verantwoordelijkheid voor het onderhoud van dit apparaat ligt vanaf de aankoopdatum uitsluitend bij de consument.

Dit apparaat behoeft geen gepland onderhoud.

Een verstopte straalpijp vervangen

• De Carri Chef is uitgerust met een specieke straalpijp voor het reguleren van de gastoevoer.

• Wanneer de opening in de straalpijp verstopt raakt, kan dit resulteren in een kleine vlam of helemaal geen vlam. Probeer de straalpijp niet met een pin of soortgelijk instrument te reinigen. Dit kan de opening beschadigen waardoor het apparaat onveilig kan worden.

• De straalpijp kan als volgt worden vervangen: verwijder de drie schroeven uit de hitteschildplaat (afbeelding 19). Verwijder de hitteschildplaat (afbeelding 20) en zorg er daarbij voor de piëzo-elektrode niet te beschadigen. De straalpijp (Z) kan nu worden verwijderd met behulp van een passende moersleutel (afbeelding 21). Gebruik geen tang op de straalpijp. De schade die u hier mogelijk mee veroorzaakt, maakt de straalpijp onbruikbaar of leidt ertoe dat deze niet meer kan worden verwijderd. Schroef de nieuwe straalpijp in het ventiel. Draai niet te strak aan, omdat dit de straalpijp kan beschadigen.

• Voer de procedure in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.

De slang vervangen

• Het aanbrengen van de slang is beschreven in sectie 5 - De slang en gases plaatsen en vervangen.

2424

Afb. 18

Afb. 19

Afb. 20

Afb. 21

9. Reinigen

• Let op: zie sectie 7 voor onderdelen

• Skottel: Vul de skottel na gebruik met zeepwater en zet de plaat op laag vuur om aanbaksels los te weken. Nadat het teveel aan vet is verwijderd reinigt u de Skottel in warm water mild afwasmiddel. Gebruik geen scherpe metalen voorwerpen of schuurmiddelen op de geëmailleerde laag.

• Barbecue: verwijder het vet uit de sleuf onderaan de vetopvangbak en reinig zoals beschreven voor de Skottel. Reinig het rooster en de deectorplaat in warm water met een mild afwasmiddel nadat u achtergebleven vetresten heeft weggeveegd.

• Barbecuedeksel: reinig de barbecuedeksel in warm water met een sopje. Gebruik geen scherpe metalen voorwerpen of schuurmiddelen, omdat u hiermee de beschermlaag beschadigt.

• Let op: hardnekkige vlekken kunt u verwijderen met ovenreiniger.

Onderhoud kookplaten met keramische coating

• De kookplaten met keramische coating hebben een speciale, duurzame coating voor gezond koken en eenvoudig reinigen. Goed onderhoud draagt bij aan verlenging van de levensduur van de coating, zodat u jarenlang gezond en gemakkelijk blijft koken zonder aanbakken.

• Kook alleen op laag of middelhoog vuur om de waardevolle voedingsstoffen van uw gerechten te behouden en de coating te beschermen.

• De coating, kan gemakkelijk beschadigd raken door het gebruik van metalen keukengereedschap.

• LET OP! Het is raadzaam bij het koken uitsluitend gebruik te maken van kunststof of houten keukengereedschap.

• Voorkom oververhitting van de coating en vet de kookplaat voor gebruik altijd in met wat olie.

• Laat de antiaanbaklaag altijd afkoelen voordat u die onderdompelt in water.

• De kookplaat met coating is geschikt voor de vaatwasser, maar is zo gemakkelijk schoon te maken dat een snelle handwas volstaat. Het

gebruik van schuurmiddelen wordt afgeraden, omdat u daarmee de coating permanent beschadigt.

• Vet de kookplaat na het schoonmaken lichtjes in met plantaardige olie.

• Verwijder na elk gebruik het vet uit de vetopvangbak en reinig zoals hierboven beschreven voor de barbecue.

2525

10. Opbergen en transport

• De CADAC Carri Chef wordt geleverd met een reeks draagtassen waarin u alle onderdelen van uw model eenvoudig kunt vervoeren en

opbergen.

• Berg de Carri Chef als volgt op:

De hoofdtas bevat de volgende onderdelen:

• Branderbak

• Vetopvangbak (rust boven op de branderbak)

• Pandrager

• De barbecuedeksel kan met de meegeleverde banden aan de achterzijde van de tas worden bevestigd.

• Een speciale tas voor de skottel.

• Een speciale tas voor het barbecuerooster.

• Een speciale tas voor de Chef Pan.

• Een speciale tas voor de Grill 2 Braai.

• Een speciale tas voor de Paella Pan 47.

• Een speciale tas voor de BBQ Plancha.

• De poten kunnen met de elastische banden aan de achterzijde van de tas worden bevestigd.

• Berg uw CADAC Carri Chef altijd op in de meegeleverde tassen en in een droge omgeving, bij voorkeur niet op de grond. Dit is met name belangrijk voor de branderbak in de hoofdtas, omdat vuil en insecten de gastoevoer kunnen belemmeren.

• Laat het apparaat altijd afkoelen voordat u onderdelen ervan in de bijbehorende tas plaatst.

• Als het apparaat na te zijn opgeslagen een afwijkende werking vertoont, voert u de controles in secties 5 & 8 uit. Als u het probleem daarmee niet kunt verhelpen, is mogelijk de venturi verstopt. Een verstopte venturi wordt gekenmerkt door een zwakke, gelige vlam of, in uitzonderlijke gevallen, door het uitblijven van een vlam. Onder deze omstandigheden is het noodzakelijk dat u de brander verwijdert zoals beschreven in sectie 8 - Algemeen onderhoud. Controleer en verwijder zorgvuldig eventuele rommel die zich in de venturi kan hebben verzameld.

11. Het apparaat terugsturen voor reparatie of service.

• Breng geen wijzigingen aan het apparaat aan. Dit kan gevaarlijk zijn.

• Als het niet lukt de problemen volgens de instructies op te lossen, neemt u contact op met uw plaatselijke CADAC-leverancier voor informatie over het terugsturen van het product.

• Voor uw CADAC Carri Chef geldt een CADAC-fabrieksgarantie van twee jaar.

12. Reserveonderdelen en accessoires

• Gebruik altijd originele CADAC-reserveonderdelen omdat deze gemaakt zijn om het apparaat optimaal te laten functioneren.

Item

Reserveonderdelen

No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Reserveonderdelen

Item

Reserveonderdelen

No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode en

draad

8910-SP019

2626

Item

Reserveonderdelen

No.

Rechtsaf Been

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item

Reserveonderdelen

No.

Item

Reserveonderdelen

No.

Item

Reserveonderdelen

No.

Item

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Ventiel (28/30mbar) 8910-SP014

8910-SP014-V2 Ventiel (50mbar)

8910-SP029

8910-SP029-V2

Reserveonderdelen

No.

Accessories

Item

8910-SP020

Voorkant Been

8910-SP021

8910-SP022

Links Been

8910-SP025

Reserveonderdelen

No.

Item

8910-SP041

8910-SP047

8910-SP048

Gaspit 0.92

(28/30/37mbar)

8910-SP001

Gaspit 0.82

(50mbar)

8910-SP002

Reserveonderdelen

No.

8910-100

8910-103

8910-110

8631

2727

8910-101

8910-105

98331

8910-102

8910-108

5758

Cet appareil ne doit être utilisé qu’à l’extérieur.

AVERTISSEMENT

Cet appareil ne peut pas être utilisé sur un balcon ou une véranda.

Lire attentivement les présentes instructions d’utilisation an de vous familiariser avec l’appareil avant la

première utilisation. Conserver ces instructions pour référence ultérieure.

1. Introduction

IMPORTANT

• Le Carri Chef 2 est conçu pour cuisiner à l’extérieur. Il ravira les amoureux du camping et du grand air et peut également être utilisé dans un patio.

• Cet appareil permet de préparer différents types de mets. ainsi que tous ceux qui souhaiteraient l’utiliser dans le jardin ou sur une terrasse.

• L’appareil est alimenté en gaz par l’intermédiaire d’un tuyau et d’un détendeur. Le tuyau et le détendeur peuvent être raccordés à une bouteille de gaz, à une cartouche de gaz ou à un CADAC Power Pak, détendeur permettant d’alimenter votre BBQ avec 2 cartouches de gaz (cartouches non fournis)

• L’appareil est facile à allumer et à utiliser (voir la section 6) et l’utilisateur peut régler la chaleur produite grâce à une valve réglable.

2. Informations générales

• Cet appareil est conforme aux normes EN498:2012, EN484:2019 et SANS 1539:2017.

• Cet appareil ne doit être utilisé qu’avec un tuyau et un détendeur homologués (non fournis).

• Attention : les parties accessibles peuvent devenir extrêmement chaudes. Tenir les enfants hors de portée.

• Le Power Pak ou la bouteille de gaz doivent uniquement être utilisés en position verticale (accessoires en option, non fournis - NB: le tuyau de gaz et le détendeur ne sont pas compris).

• Remarque : pour garantir un fonctionnement satisfaisant avec un Power Pak, toujours commencer avec des cartouches pleines et prévoir une période d’utilisation continue inférieure à une heure environ.

• L’appareil doit uniquement être utilisé avec une bouteille de gaz ne dépassant pas 50 cm de haut.

• Pour des performances optimales et pour la sécurité des utilisateurs et des autres personnes à proximité immédiate, les appareils à gaz nécessitent une bonne ventilation. Pour cette raison, cet appareil doit être utilisé uniquement à l’extérieur.

• Lire attentivement les présentes instructions an de vous familiariser avec l’appareil.

• Utiliser à l’extérieur uniquement.

BE, CY, DK, EE, FR,

Pays d’utilisation

Catégories d’appareils I

Gaz admissibles Butane Propane Butane, Propane ou un mélange des deux

Pression de service 28-30mBar 37mBar 37mBar

Calibre d’injecteur 0.92 0.82

Consommation nominale 270g/hr 313g/hr 270g/hr 270g/hr

Apport nominal brut de chaleur 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT,

LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FI, HU, IT, LT, NL,

NO, SE, SI, SK, RO,

HR, TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Südafrika

2.8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

Sources d’alimentation en gaz

AE = Émirats Arabes Unis AL = Albanie AT = Autriche BE = Belgique CH = Suisse CZ = République tchèque DE = Allemagne DK = Danemark ES = Espagne FI = Finlande FR = France GB = Royaume-Uni GR = Grèce HR = Croatie IT = Italie JP = Japon KR = Corée NL = Pays-Bas NO = Norvège PL = Pologne PT = Portugal RO = Roumanie RU = Russie RS = Serbie SI = Slovénie SK = Slovaquie SE = Suède TR = Turquie ZA = Afrique du Sud

Un tuyau et un détendeur homologués et raccordés à une bouteille de gaz rechargeable d’un poids

maximal de 9 kg et conforme à la réglementation locale en vigueur

Abréviations des noms de pays

2828

3. Informations relatives à la sécurité

Tuyau

• Cet appareil doit être utilisé à l’extérieur uniquement.

• L’état d’usure et de détérioration du tuyau doit être vérié avant chaque utilisation et avant de raccorder la bouteille de gaz.

• Ne pas utiliser l’appareil si le tuyau est endommagé ou usé. Remplacer donc le tuyau si nécessaire.

• Ne pas utiliser l’appareil s’il est endommagé, s’il fuit ou s’il ne fonctionne pas correctement.

Bouteille de gaz

• N’utiliser qu’une bouteille approuvée par la réglementation de votre pays.

• Veiller à installer ou à remplacer la bouteille de gaz dans un espace bien ventilé, de préférence à l’extérieur et à l’écart d’autres personnes, loin de toute source inammable telle que : amme nue, veilleuse, cheminée électrique.

• Maintenir les bouteilles de gaz à l’abri de la chaleur et des ammes. Ne pas les placer sur un fourneau ou toute autre surface chaude.

• Les cartouches ou les bouteilles de gaz doivent être utilisées en position verticale uniquement pour garantir la bonne circulation du gaz. Le non-respect de cette consigne peut entraîner une décharge de liquide de votre bouteille de gaz, ce qui entraîne une situation de fonctionnement dangereuse.

• Ne pas essayer de retirer la bouteille de gaz alors que l’appareil fonctionne.

• Un espace est prévu au centre du plateau à accessoires pour y placer une cartouche de gaz.

• La bouteille de gaz doit être déconnectée de l’appareil après utilisation ou pour le stockage.

Montage et utilisation

• L’appareil est conçu pour être transportable, les pieds et le plateau à accessoires sont facilement démontables et remontables, ce qui facilite le transport et l’utilisation.

• Le montage / démontage par l’utilisateur se limite aux pieds, au plateau à accessoires et à l’installation / au retrait des surfaces de cuisson.

• Lors du montage des pieds, toujours veiller à ce que les bagues de xation des pieds soient bien serrées et à ce que le produit monté soit stable et non bancal. Ne pas utiliser l’appareil sans assembler le plateau à accessoires, car il joue un rôle important dans la rigidité de l’appareil.

• Utiliser cet appareil uniquement sur une surface plane et stable.

• Ne pas déplacer l’appareil alors qu’il fonctionne.

• Si l’écran thermique, le bac de récupération des graisses ou le plateau brûleur est endommagé de telle sorte qu’en cours d’utilisation il y a un contact permanent entre l’écran thermique et le bac de récupération des graisses, ne pas utiliser l’appareil. Le retourner à votre distributeur Cadac pour réparation.

• Ne pas couvrir ou modier les orices d’admission d’air du boîtier de valve car cela pourrait modier les performances du produit et causer l’apparition d’une amme instable.

• Veiller à utiliser l’appareil loin de tout source inammable. Les distances minimales de sécurité sont de 1,2 m au-dessus de l’appareil et de 60 cm à l’arrière et sur les côtés de l’appareil (voir Fig. 2).

• Avertissement: des pièces accessibles peuvent devenir très chaudes, nous recommandons d’utiliser des gants de protection.

• Tenir les enfants hors de portée de l’appareil.

• Utiliser à l’extérieur uniquement.

• ATTENTION! Si l’appareil est utilisé alors qu’il y a du vent, le dôme doit être utilisé comme pare- vent et positionné tel qu’indiqué dans la Fig. 4.

Retour de amme

• Si un retour de amme se produit (la amme remonte dans le brûleur ou le logement du diffuseur), couper immédiatement l’alimentation en gaz en fermant d’abord le robinet de régulation de la bouteille de gaz, puis le robinet de l’appareil. Une fois la amme éteinte, retirer le détendeur et vérier l’état du joint ; en cas de doute, remplacer le joint. Rallumer l’appareil tel qu’indiqué au chapitre 6 ci-dessous. Si le retour de amme se reproduit, renvoyer le produit à votre centre de réparation CADAC agréé.

Fuites

• Si l’appareil présente une fuite (odeur de gaz), fermer immédiatement le robinet de la bouteille de gaz. Tout contrôle de la présence de fuites sur l’appareil doit s’effectuer à l’extérieur. Ne pas essayer de détecter la présence de fuites à l’aide d’une amme, utiliser de l’eau savonneuse.

• La bonne méthode consiste à enduire les joints d’eau savonneuse. Si une ou plusieurs bulles se forment, il y a une fuite de gaz. Couper immédiatement l’alimentation en gaz en fermant le robinet de régulation de la bouteille de gaz puis le robinet de l’appareil. Vérier que tous les raccordements sont correctement établis. Vérier à nouveau à l’aide d’eau savonneuse. S’il y a toujours une fuite de gaz, retourner le produit à votre distributeur CADAC pour inspection / réparation.

• Vériez l’étanchéité du système au niveau du raccord du tuyau de gaz raccordée à la valve de l’appareil ainsi que sur le raccord du détendeur de la bouteille de gaz (robinet de la bouteille ouvert, et bouton de control du gaz sur l’appareil fermé)

Uniquement applicable aux modèles

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

2929

4. Combinaisons

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Dôme

(I) Skottel Liner

(B) Plaque de cuisson « Skottel »

(J) Pizza Stone

(D) Plat Chef

(E) Plaque de cuisson BBQ2Plancha

(F) Plaque de cuisson Grill2Braai

(G) Grille barbecue

(H) Support de casserole Support de positionnement

Cuve à brûleur / Bac de récupération des graisses Bouton de contrôle Support de dôme Brûleur Collier de xation de pied

Support plateau Plateau à accessoires

Pied Embout pied

3030

5. Installation et remplacement du tuyau et de la bouteille de gaz

• ATTENTION ! Lors de l’installation de la tétine de gaz, veiller à ce qu’elle soit bien droite lors du serrage

de son écrou, an d’éviter d’endommager le letage et éviter toute fuite de gaz. Serrer à l’aide d’une clé adaptée. (Fig. 5)

• Catégories d’appareils I 3B/P (30), I 3B/P (37) et I 3+ (28-30/37) : placer la tétine de gaz sur la valve en la vissant dans sens inverse des aiguilles d’une montre. Enfoncer un tuyau homologué sur la tétine de gaz jusqu’à ce qu’il soit bien en place. À l’autre extrémité, xez un régulateur de pression approprié basse (I3B / P (30): 30 mbar Butane / Propane régulateur de congurations; I3 + (28-30/37): Butane 30mbar régulateur ou régulateur de propane 37mbar); I3B / P (37) : Butane 37mbar / congurations propane régulateurs), en veillant toujours à enfoncer le tuyau bien en place. Le tuyau doit être conforme à la norme EN.

• Catégorie d’appareils I 3B/P (50) : visser un tuyau doté des bons raccords letés à chaque extrémité sur le letage inversé ¼” BSP de la valve. Raccorder un détendeur basse pression 50 mbar adapté à l’autre extrémité du tuyau. Le tuyau utilisé doit être conforme à la norme DIN 4815 partie 2 ou équivalent.

• La longueur du tuyau doit être comprise entre 80 cm et 150 cm. Vérier la date d’expiration du tuyau et le remplacer au besoin ou lorsque les réglementations nationales le nécessitent.

• Ne pas tordre ni pincer le tuyau. Veiller à ce que le tuyau ne rentre pas en contact avec une surface qui chauffe lors de l’utilisation.

• Avant de raccorder l’appareil à une bouteille de gaz, vérier que le joint du détendeur est bien positionné et en bon état. Cette vérication doit être effectuée à chaque raccordement et avant chaque utilisation.

• Avant de raccorder la bouteille de gaz, s’assurer que tous les robinets sont en position « OFF » (Arrêt), en tournant le bouton de contrôle dans le sens des aiguilles d’une montre jusqu’en butée.

• Veiller à installer ou à remplacer la bouteille de gaz dans un espace bien ventilé, de préférence à l’extérieur et à l’écart d’autres personnes, loin de toute source inammable comme des ammes nues ou des cheminées électriques.

• S’assurer que la bouteille de gaz est en position verticale et visser à fond (à la main) le détendeur sur la bouteille.

• Si votre appareil présente une fuite (odeur de gaz), fermer immédiatement le robinet de la bouteille de gaz et suivre la procédure de détection et de réparation d’une fuite décrite à la section 3. Tout contrôle de la présence de fuites sur l’appareil doit s’effectuer à l’extérieur à l’aide d’eau savonneuse appliquée sur les joints. Une formation de bulles indique une fuite de gaz.

• Vérier que tous les raccordements sont convenablement établis et contrôler à nouveau avec de l’eau savonneuse. Si la fuite de gaz ne peut être éliminée, ne pas utiliser l’appareil. Contacter votre distributeur CADAC local.

• Lors du changement de la bouteille de gaz, commencer par fermer le robinet de la bouteille (le cas échéant), puis tourner le bouton de contrôle dans le sens des aiguilles d’une montre jusqu’en butée.

• Vérier que la amme est bien éteinte, puis dévisser le détendeur. Installer une bouteille pleine en suivant les mêmes précautions que décrites précédemment.

28-30 et 37 mbar UNIQUEMENT

Pour les appareils

commercialisés en France dont les codes articles se terminent par FR ou FRA, se référer à la section ‘FR système’ et ‘FRA système de ce manuel (tétine de gaz non fournie)

Fig. 5

FR système

• Les BBQ dont les codes se terminent par l’abréviation FR sont équipés d’un raccord de gaz ½’’.

• Pour utiliser un de ces barbecues, il su󰀩t de raccorder un tuyau de gaz NF G1/2 (non fourni – disponible dans la plupart des

commerces) directement au raccord de gaz de l’appareil.

• Important: avant chaque utilisation, assurez-vous que la connexion (BBQ - tuyau) soit exempte de fuites de gaz en e󰀨ectuant un test de fuite de gaz.

Le letage d’entrée de gaz BBQ est G ½”

L’écrou du tuyau NF qui se raccorde au

barbecue doit avoir un letage G1/2

3131

FRA système

• Les BBQ dont les codes se terminent par l’abréviation FRA sont équipés d’un raccord de gaz ¼’’.

• Pour utiliser un de ces barbecues, il su󰀩t d’installer l’adaptateur fourni avec instructions de montage au raccord de gaz de l’appareil

an de pouvoir y raccorder ensuite directement un tuyau de gaz NF G1/2 (non fourni – disponible dans la plupart des commerces).

• Important: avant chaque utilisation, assurez-vous que les connexions (BBQ – adaptateur et BBQ - tuyau) soient exemptes de fuites de gaz en e󰀨ectuant un test de fuite de gaz.

Le letage d’entrée de gaz BBQ est BSP ¼”

Adaptateur FRA (fourni avec instructions de montage dans la boîte du barbecue) BSP ¼ “- G ½”

L’écrou de tuyau NF qui se raccorde au

barbecue doit avoir un letage G1/2

357-FRA

BSP ¼”

Adaptateur FRA (¼ “- ½”)

G ½”

6. Allumage de l’appareil

Précautions à observer avant l’allumage.

• Après un stockage prolongé, inspecter les orices d’admission d’air du boîtier de valve, pour voir s’il y a des insectes qui affectent le débit de gaz. Inspecter l’entrée du diffuseur à la recherche d’insectes. Après inspection, replacer tous les composants dans leur position prescrite.

• Utiliser cet appareil uniquement sur une surface plane et stable.

Utilisation du bouton de contrôle

Le bouton de contrôle est doté de deux positions de butée : l’une à feu bas, l’autre en position d’allumage / feu fort. L’ajustement de la

amme est limité entre ces deux positions.

Allumage à l’aide de l’allumeur piézo-électrique

• Pour allumer l’appareil à l’aide de l’allumeur piézo-électrique, enfoncer et tourner le bouton de contrôle dans le sens inverse des aiguilles d’une montre jusqu’à entendre un clic. Si le gaz ne s’enamme pas dès la première étincelle, enfoncer à nouveau le bouton et le tourner à fond dans le sens des aiguilles d’une montre. Réessayer, en enfonçant et en tournant le bouton de contrôle dans le sens inverse des aiguilles d’une montre jusqu’à entendre un clic. Si le gaz ne s’est pas enammé dans les deux ou trois premières secondes, fermer la valve en enfonçant le bouton de contrôle et en le tournant à fond dans le sens des aiguilles d’une montre. Attendre environ trente secondes pour laisser s’échapper le gaz qui s’est accumulé dans le plateau brûleur. Répéter le processus décrit précédemment, si nécessaire, jusqu’à ce que le gaz s’enamme. La amme doit normalement apparaître dans les deux premières secondes.

Allumage à l’aide d’un allume-barbecue (long briquet ou allume gaz)

• Pour un allumage à froid, l’appareil peut être allumé par le dessus avant installation de la surface de cuisson désirée sur le bac de récupération des graisses. Pour allumer l’appareil déjà chaud, il est recommandé d’insérer un allume-barbecue (long briquet ou allume gaz) dans l’un des trous de ventilation situés sous le brûleur, et de l’aligner avec le brûleur (NE PAS passer l’allume-barbecue par le grand trou situé directement sous le brûleur). Allumer l’allume-barbecue (long briquet ou allume gaz). L’allume-barbecue, puis enfoncer et tourner le bouton de contrôle du gaz dans le sens inverse des aiguilles d’une montre an d’allumer le brûleur.

Généralités

• Une fois l’appareil allumé, l’intensité de la amme peut être ajustée en tournant le bouton de contrôle dans le sens inverse des aiguilles d’une montre pour réduire la amme, ou dans le sens inverse des aiguilles d’une montre pour augmenter la amme.

• Pour éteindre complètement, tourner à fond dans le sens inverse des aiguilles d’une montre. An de pouvoir tourner le bouton à partir de la position « valve complètement fermée », il faut d’abord enfoncer le bouton an de libérer le mécanisme de verrouillage. Tout en maintenant le bouton enfoncé, tourner dans le sens inverse des aiguilles d’une montre. Une fois le mécanisme de verrouillage libéré, il n’est plus nécessaire de maintenir enfoncé le bouton de régulation, celui-ci peut être tourné librement et placé dans la position correspondant au réglage de amme souhaité.

• La amme peut être observée par le trou d’inspection prévu à cet effet, situé sur le côté du bac de récupération des graisses.

• Lors de la cuisson d’aliments très gras, des montées de ammes peuvent se produire si le réglage de température est trop élevé. Dans ce cas, réduire la température jusqu’à ce qu’il n’y ait plus de montées de ammes.

3232

• Ne pas déplacer l’appareil allumé, car en plus d’être dangereux, des montées de ammes peuvent se produire.

• Après utilisation, fermer en premier le robinet de la bouteille de gaz (le cas échéant). Une fois la amme éteinte, fermer la valve de l’appareil en enfonçant et en tournant le bouton de contrôle à fond dans le sens des aiguilles d’une montre.

7. Utilisation de l’appareil et de ses surfaces de cuisson

8910-101

8910-103

8910-102

8910-100

Supports de positionnement

Moyen Chaud Froid

Fig. 6

GRILLE BARBECUE (Fig. 8)

• Incluse avec les ensembles 8910-20, 9810-21 8910-30, 8910-40, 9810-50,

9810-52 et 8910-70.

• La grille barbecue se place sur les trois supports de positionnement moulés du bac de récupération des graisses (Fig. 6).

• Disponible comme accessoire supplémentaire et comme pièce détachées.

• Surface de cuisson avec revêtement antiadhésif céramique Greengrill.

• Ne pas utiliser d’ustensiles de cuisine en métal car cela pourrait endommager

Fig. 8

Fig. 9

le revêtement antiadhésif..

• Idéale pour griller la viande, le poisson, le poulet et les légumes.

• Un sac de transport pratique est inclus avec cette surface de cuisson.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation de la grille barbecue.

PLAQUE DE CUISSON SKOTTEL (Fig. 9)

• Incluse avec les ensembles 8910-10, 9810-11 et 8910-30.

• La plaque de cuisson Skottel se place sur ses propres supports de positionnement dans le bac de récupération des graisses.

• Disponible comme accessoire supplémentaire et comme pièce détachée.

• Surface de cuisson en émail vitrié.

• Idéale pour la cuisson de type wok, pour « faire sauter » les aliments, pour les plats de pâtes et les breakfasts à l’anglo-saxonne.

• Un sac de transport pratique est inclus avec cette surface de cuisson.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation de la plaque de cuisson Skottel.

PLAT CHEF (Fig. 10)

• Inclus avec l’ensemble 8910-40

Fig. 10

• La plat Chef se place sur les trois supports de positionnement du bac de récupération des graisses (Fig. 6).

• Disponible comme accessoire supplémentaire et comme pièce détachée.

• Surface de cuisson avec revêtement antiadhésif céramique Greengrill..

• Ne pas utiliser d’ustensiles de cuisine en métal car cela pourrait endommager le revêtement antiadhésif..

• ATTENTION : lors du préchauffage, ne pas utiliser la plat Chef sur une grande amme avec le dôme pendant plus de 15 minutes, car cela pourrait endommager le revêtement antiadhésif et le plat..

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation

Fig. 11

du plat Chef.

GRILL 2 BRAAI (Fig. 11)

• Disponible comme accessoire supplémentaire et comme pièce détachée (Inclus

avec les ensemble 8910-50, 9810-51 et 9810-52).

• La plaque « Grill 2 Braai » se place sur les trois supports de positionnement du bac de récupération des graisses (Fig. 6).

• Surface de cuisson avec revêtement antiadhésif céramique Greengrill..

• Ne pas utiliser d’ustensiles de cuisine en métal car cela pourrait endommager le

Fig. 128910-105

revêtement antiadhésif..

• La moitié plate est idéale pour cuire le poisson, les petits déjeuners et les crêpes, et la moitié striée est parfaite pour griller la viande, le poisson, le poulet et les légumes.

• Un sac de transport pratique est inclus avec cette surface de cuisson.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation de la plaque Grill 2 Braai.

PLAT À RÔTIR (Fig. 12)

• Disponible comme accessoire supplémentaire (non inclus).

• Plat émaillé.

Fig. 138910-110

• Idéal pour rôtir du poulet, de l’agneau, des légumes, etc.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation du plat à rôtir.

Fig. 7

3333

PIERRE À PIZZA (Fig. 13)

• Disponible comme accessoire supplémentaire et comme pièce détachée (non

inclus).

• Pierre de cuisson de 10 mm d’épaisseur résistant à une température de 300 °C maximum.

• Fournie avec un support en acier chromé.

8910-SP003

Fig. 14

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation de la pierre de cuisson.

SUPPORT DE CASSEROLE (Fig. 14)

• Inclus avec les ensembles 8910-10, 8910-11, 8910-20, 8910-21, 8910- 30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 et 8910-80.

• Support de casserole en acier chromé, adapté à la plupart des casseroles de diamètres standards.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation du support de casserole.

5758

8910-108

Fig. 15

Fig. 16

Fig. 1798331

PLAT À PAELLA 47 (Fig. 15)

• Incluse avec les ensembles 8910-70.

• Plat de 47cm de diamètre en aluminium avec revêtement antiadhésif facile à utiliser et à nettoyer. .

• Poignées en acier inoxydable permettant une manipulation aisée.

• Les nitions du dessous de ce plat sont en acier clair usiné.

• Un sac de transport pratique est inclus.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation

du plat à paella.

PLAQUE DE CUISSON BBQ 2 Plancha (Fig. 16)

• Incluse avec les ensembles 8910-80.

• La plaque de cuisson BBQ/Plancha est parfaite pour cuisiner différents plats en même temps. La grille BBQ peut permettre par exemple de cuire de la viande ou du poisson tout en faisant revenir simultanément des légumes sur le côté plancha. Très polyvalent, idéal pour la préparation de multiples plats grâce à son côté nervuré et son côté lisse (plancha)

• Le revêtement antiadhésif en céramique est facile à utiliser et à nettoyer.

• Un sac de transport pratique est inclus.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation

du de la plaque de cuisson BBQ 2 Plancha.

PIERRE À PIZZA 42cm (Fig. 17)

• Disponible comme accessoire supplémentaire et comme pièce détachée (non

inclus).

• Pierre de cuisson de 15 mm d’épaisseur résistant à une température de 300 °C maximum.

• Fournie avec un support en acier chromé.

• ATTENTION : nous recommandons d’utiliser des gants lors de la manipulation de la pierre de cuisson.

• IMPORTANT ! Pour que la garantie soit valide, n’utiliser que les surfaces de cuisson .

• ATTENTION ! En cas de vent, toujours utiliser le dôme comme pare-vent lors d’une utilisation de l’appareil.

8. Entretien général

• À partir de la date d’achat, la responsabilité d’entretenir l’appareil n’incombe qu’au consommateur. Cet appareil ne requiert pas de maintenance programmée. Remplacement d’un injecteur obstrué :

• Votre appareil Carri Chef est équipé d’un injecteur de taille spécique qui régule correctement le débit de gaz.

• Si l’orice de l’injecteur est obstrué, cela peut avoir pour conséquence une petite amme, voire pas de amme du tout. Ne pas essayer de nettoyer l’injecteur avec une épingle ou autre objet similaire, car cela pourrait endommager l’orice, rendant l’appareil dangereux.

• Pour remplacer l’injecteur : retirer les trois vis de la plaque de protection thermique (Fig. 19). Retirer la plaque de protection thermique (Fig. 20) en prenant soin de ne pas endommager l’électrode piézo-électrique. L’injecteur (Z) peut à présent être retiré à l’aide d’une clé adaptée (Fig. 21). Ne pas utiliser de pince sur l’injecteur car elle pourrait l’endommager et le rendre inutilisable ou impossible à retirer. Visser le nouvel injecteur sur la valve. Ne pas trop le serrer car cela pourrait l’endommager..

• Pour le remontage, suivre en sens inverse la procédure ci-dessus.

Remplacement du tuyau :

• L’installation d’un tuyau est décrite en section 5 « Installation et remplacement du tuyau et de la bouteille de gaz ».

3434

Fig. 18 Fig. 19

Fig. 21Fig. 20

9. Nettoyage

• Remarque : pour la référence des pièces, voir la section 7.

• Plaque de cuisson Skottel : après la cuisson, laisser le gaz à feu bas et mettre de l’eau savonneuse dans la plaque de cuisson Skottel pour ramollir les résidus de cuisson. Une fois l’excédent de graisse retiré, laver la plaque de cuisson Skottel à l’eau tiède avec un détergent non abrasif adapté. Ne pas utiliser d’objets pointus en métal ni de détergents abrasifs sur le revêtement en émail vitrié.

• Grille barbecue : retirer la graisse du fond du bac de récupération des graisses et nettoyer selon les indications pour la plaque de cuisson Skottel. Laver la grille et le déecteur (intégré à la grille) à l’eau tiède avec un détergent non abrasif après avoir enlevé l’excédent de graisse issu de la cuisson.

• Couvercle du barbecue : laver le couvercle du barbecue à l’eau tiède avec un détergent non abrasif. Ne pas utiliser d’objets pointus en métal ni de détergents abrasifs, qui abimeraient le revêtement.

• Remarque : pour les tâches résistantes, il est possible d’utiliser du nettoyant pour four.

Précautions relatives aux surfaces de cuisson avec revêtement antiadhésif céramique :

• Les plaques de cuisson avec revêtement céramique disposent d’un revêtement spécial plus dur et plus résistant qu’un revêtement antiadhésif normal.. Cependant, certaines précautions permettront d’apprécier des années supplémentaires de cuisson saine, facile et antiadhérente.

• N’utiliser que des réglages bas ou moyens de la température pour conserver les précieux nutriments de la nourriture et préserver la surface de cuisson antiadhérente.

• Le revêtement antiadhésif peut facilement être endommagé par l’utilisation d’ustensiles en métal.

• Attention ! Il est recommandé de n’utiliser que des ustensiles en plastique ou en bois pour cuisiner.

• Ne pas surchauffer les surfaces de cuisson et toujours ajouter un peu d’huile de cuisine sur la surface avant utilisation.

• Toujours laisser refroidir les surfaces de cuisson avant de les immerger dans l’eau.

• Les surfaces de cuisson avec revêtement céramique sont adaptées au lave-vaisselle cependant elles sont si facile à nettoyer qu’un lavage rapide à la main suft. L’utilisation de détergents abrasifs est déconseillée, car cela pourrait endommager dénitivement le revêtement.

• Une fois nettoyée, reconditionner la surface en y passant un peu d’huile végétale.

• Après chaque utilisation, retirer la graisse du bac de récupération des graisses et nettoyer selon les indications ci-dessus relatives au barbecue.

3535

10. Stockage et transport

• Votre CADAC Carri Chef est fourni avec une variété de sacs de transport pratiques qui permettent de ranger tous les composants inclus

avec votre modèle.

• Ranger le Carri Chef de la manière suivante :

• Le sac principal abrite les pièces suivantes :

• Plateau brûleur

• Bac de récupération des graisses (placé sur le plateau brûleur)

• Support de casserole

• Le couvercle du barbecue est xé à l’arrière du sac avec les sangles élastiques..

• La plaque de cuisson Skottel est rangée dans son propre sac.

• La grille barbecue est rangée dans son propre sac.

• Le plat à paella est rangé dans son propre sac.

• La plaque de cuisson Grill2Braai est rangée dans son propre sac.

• La Paella Pan est rangée dans son propre sac.

• La plaque de cuisson BBQ2Plancha est rangée dans son propre sac.

• Les pieds sont xés à l’arrière du sac principal avec les sangles élastiques..

• Toujours ranger le Carri Chef dans les sacs fournis, dans un endroit sec et de préférence en évitant le contact avec le sol. Il est particulièrement important de ranger la cuve à brûleur dans le sac principal an d’empêcher toute pénétration de saleté ou d’insectes qui pourraient affecter le débit de gaz.

• Toujours laisser refroidir l’appareil avant de ranger les pièces dans leur sac.

• Si l’appareil fonctionne anormalement après une période de stockage, et que toutes les vérications recommandées dans les sections 5 et 8 n’ont pas isolé le problème, il se peut que le diffuseur soit obstrué. Le signe d’un diffuseur obstrué est une amme faible et jaunâtre, ou pas de amme du tout dans le pire des cas. Dans ces circonstances, il est nécessaire de retirer le brûleur selon les explications de la section 8 Entretien général, de rechercher et nettoyer consciencieusement tout corps étranger qui pourrait se trouver dans le diffuseur.

11. Retour de l’appareil pour réparation ou entretien

• Ne pas modier l’appareil, ceci peut être dangereux.

• S’il s’avère impossible de corriger un problème en suivant les présentes instructions, contacter votre distributeur CADAC local pour connaître la procédure détaillée de retour du produit.

• Votre CADAC Carri Chef est garanti par pendant 2 ans contre tout défaut d’usine.

12. Pièces détachées et accessoires

• N’utiliser que des pièces détachées CADAC. Celles-ci ont été conçues pour des performances optimales.

Article

Références pièces

détachées

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Pièces détachées

Article

Références pièces

détachées

8910-SP016

8910-SP017

8910-SP018

Piezo electrode et

câble

8910-SP019

3636

Article

Références pièces

détachées

Pied droite

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Article

Références pièces

détachées

Article

Références pièces

détachées

Article

Références pièces

détachées

Article

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Valve (28/30mbar)

8910-SP014

8910-SP014-V2

Valve (50mbar)

8910-SP029

8910-SP029-V2

Références pièces

détachées

Accessories

Article

8910-SP020

Pied de face

8910-SP021

8910-SP022

Pied avant gauche

8910-SP025

Références pièces

détachées

Article

8910-SP041

8910-SP047

8910-SP048

Injecteur 0.92

(28/30/37mbar)

8910-SP001

Injecteur 0.82

(50mbar)

8910-SP002

Références pièces

détachées

8910-100

8910-103

8910-110

8631

3737

8910-101

8910-105

98331

8910-102

8910-108

5758

ADVARSEL

Dette apparat må ikke anvendes på en udendørs lukket altan, veranda eller et legeområde!

Kun til udendørs brug!

VIGTIGT

Læs denne brugervejledning omhyggeligt og gør dig bekendt med apparatet inden du tilslutter det til gasasken.

Opbevar denne vejledning til fremtidigt brug.

1. Indledning

• Apparatet er blevet fremstillet til udendørs madlavning og specielt med henblik på camping så man kan nyde udendørslivet men også til brug på en veranda.

• Man kan tilberede forskellige typer mad på dette apparat. Carri Chef 2 er beregnet til anvendelse af forskellige kogeplader.

• Gas tilføres apparatet via en slange og en reguleringsanordning. Slangen og reguleringsanordningen kan tilsluttes en gasaske, en gaspatron eller en CADAC Power Pak 1000, der er et apparat der indeholder to gaspatroner. (Medfølger ikke med apparatet).

• Apparatet er nemt at tænde og bruge (Omtalt nedenfor i afsnit 6) og brugeren kan regulere varmen med en justerbar ventil.

• Der følger en bog med opskrifter med apparatet, der introducerer nybegynderen til udendørs madlavning.

2. Generel information

• Apparatet er i overensstemmelse med EN498:2012, EN484:2019 og SANS 1539:2017.

• Dette apparat må kun anvendes med en godkendt slange og reguleringsanordning (slange og reguleringsanordning med apparat i SA).

• Advarsel: Dele på apparatet kan blive meget varme. Hold børn på afstand af apparatet.

• Den genopfyldelige Power Pak beholder må kun bruges i stående position. (Valgfrit tilbehør - medfølger ikke).

• Bemærk: For at sikre tilfredsstillende betjening når du bruger Power Pak skal du altid starte med nye gaspatroner og kun når den tiltænkte tilberedningstid er mindre en ca. en time

• Må kun anvendes med en gasbeholder der ikke er over 500mm i højden.

• Gasapparater kræver ventilation til effektiv betjening og for at beskytte brugeren og andre personer der opholder sig i nærheden og man skal derfor undgå at benytte apparatet på et sted med ringe ventilation. Det er udelukkende beregnet til udendørs brug.

• Læs denne vejledning omhyggeligt før apparatet tages i brug.

• Kun til udendørs brug!

BE, CY, DK, EE,

Land

Apparatkategorier I

Godkendte gasser Butan Propan Butan, propan eller deres blanding

Driftstryk 28-30mBar 37mBar 37mBar

Blusnummer 0.92 0.82

Nominelt brug 270g/hr 313g/hr 270g/hr 270g/hr

Brutto nom. varmeinput 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Sydafrika

2.8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

Gastilførselskilder

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

En godkendt slange og reguleringsanordning der er tilsluttet en genopfyldelig gasaske der ikke

overstiger 9 kg og som opfylder de lokale gældende vedtægter

Navn på land og forkortelser:

3838

3. Sikkerhedsinformation

Slange

• Dette apparat må kun bruges udendørs.

• Der medfølger en slange og en reguleringsanordning med dette apparat (kun SA).

• Slangen skal kontrolleres for slid og skader hver gang inden ibrugtagning og før tilslutning af gasasken.

• Undlad at bruge apparatet hvis slangen er beskadiget eller slidt. Udskift slangen.

• Undlad at bruge apparatet hvis det er utæt, beskadiget eller ikke fungerer korrekt.

Gasaske

• Brug kun en aske der er godkendt ifølge dit lands vedtægter.

• Sørg for at gasasken påsættes eller udskiftes på et sted med god ventilation helst udendørs og væk fra eventuelle antændelsekilder såsom ammer, vågeblus, elektrisk ild og ikke i nærheden af mennesker.

• Opbevar gasasker på behørig afstand fra varmekilder og åben ild. Undlad at anbringe på et komfur eller en anden varm overade.

• Gaspatroner/genopfyldelige beholdere må kun anvendes i stående position for at sikre ordentlig brændstoftilførsel. Manglende overholdelse af dette kan medføre udledning af væske fra gasasken der kunne resultere i en farlig situation.

• Undlad at forsøge at ytte beholderen mens apparatet er i brug.

• Der ndes plads til en gaspatron i midten af tilbehørsbakken.

• Gasasken skal frakobles apparatet når det ikke er i brug eller når det stilles til opbevaring.

Samling og brug

• Apparatet er beregnet til at være transportabelt og benene samt tilbehørsbakken kan nemt på- og afmonteres.

• På- og afmontering er begrænset til benene, tilbehørsbakken og den aftagelige kogeplade.

• Når du monterer benene skal du altid sørge for at sikkerhedsringene til benene sidder ordentligt fast og at apparatet er stabilt og ikke rokker. Undlad at benyttet apparatet uden tilbehørsbakken monteret, da den spiller en afgørende rolle i at sikre stabiliteten af apparatet.

• Brug udelukkende på en stabil og jævn overade.

• Undlad at ytte apparatet mens det er i brug.

• Såfremt varmeafskærmningen, fedtstofpanden eller brænderpanden er blevet beskadiget på en måde der betyder at der er kontakt mellem varmeafskærmningen og fedtpanden under brug, skal du undlade at benytte apparatet. Returner apparatet til din Cadac forhandler med henblik på reparation.

• Undgå at tildække eller ændre lufthullerne på ventilboksdækslet eftersom dette vil påvirke produktets ydeevne og kan resultere i en ustabil amme.

• Sørg for at apparatet anvendes på behørig afstand af brandbare materialer. Minimumsafstanden er: Ovenover apparatet 1,2 m På bagsiden og siderne 600 mm (Se g. 2).

• Advarsel: Når du benytter apparatet anbefaler vi at du bruger beskyttelseshandsker hvis du skal fjerne låget eftersom håndtagene på låget kan blive meget varme.

• Advarsel: Dele på tilbehøret kan blive meget varme, så brugen af beskyttelseshandsker anbefales.

• Hold små børn på afstand af apparatet.

• Kun til udendørs brug

• BEMÆRK! Hvis du bruger apparatet på steder hvor det blæser meget, skal låget anvendes som afskærmning og anbringes i positionen der er vist på g. 4.

Flammetilbageslag

• I tilfælde af ammetilbageslag (hvor ammen brænder bagud og antænder den indvendige brænder eller venturihuset), skal du omgående slukke for gassen ved at afbryde for tilførslen på gasasken og derefter på apparatets ventil. Efter ammen er slukket, fjernes reguleringsanordningen og pakningen kontrolleres. Hvis du er i tvivl skal du udskifte pakningen. Tænd apparatet igen som beskrevet i afsnit 6 nedenfor. Hvis ammetilbageslag forekommer gentagne gange, bedes du returnere produktet til en autoriseret CADAC forhandler.

Utætheder

• Hvis der forekommer utætheder på dit apparat (lugt af gas), bedes du omgående lukke for kontrolhåndtaget på gasasken. Hvis du ønsker at kontrollere for utætheder på dit apparat, skal det foregå udendørs. Undlad at benytte en amme til at kontrollere for utætheder men brug istedet sæbevand.

• Den korrekte procedure er at påføre sæbevand på samlingerne. Hvis der forekommer bobler ndes der en utæthed. Afbryd omgående gastilførslen ved at lukke kontrolhåndtaget på gasasken og derefter ventilen på apparatet. Kontroller at alle tilslutningerne er ordentligt strammede. Kontroller igen med sæbevand. Hvis der fortsat er en utæthed, bedes du returnere apparatet til din CADAC forhandler med henblik på inspektion/reparation.

• Kontroller om der ndes utætheder på slangeforskruningen ved ventilen og på reguleringsanordningen på asken med gastilførslen åben på asken men ikke slået til på apparatets kontrolhåndtag.

Gælder kun for modellerne

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

3939

4. Kombination

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Låg

(I) Skottel Liner

(B) Skottel

(J) Pizzasten

(D) Slip-let stegepande

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Grillrist

(H) Alm. gasblus Locator

Fedtpande Kontrol knap Kuppel støtte klip

Brænderpanel Udvendig ben sikring Værktøj Bakke Beslag Værktøjsbakke

Ben Fod

4040

5. Montering og udskiftning af slangen og gasasken

• BEMÆRK! Når du monterer slangeforskruningen, skal du sørge for at du holder den lige mens du strammer

møtrikken for at undgå utætheder. Stram med en passende skruenøgle. (Fig. 5)

• I 3B/P (30), I 3B/P (37) og I 3+ (28-30/37) apparatkategorier: Monter ventilen på slangeforskruningen på ventilen ved at skrue den på modsat urets retning. Tryk en slange af passende størrelse fast på ventilen på slangeforskruningen indtil den sidder ordentligt fast. På den anden ende, vedhæfte et passende lavt trykregulator (I3B / P (30): 30mbar butan / propan kongurationer regulator, I3 + (28-30/37): 30mbar Butan regulator eller 37mbar Propan regulator), I3B / P (37) : 37mbar butan / propan kongurationer tilsynsmyndigheder). Idet du igen sikrer dig at slangen sidder ordentligt fast. Den type slange anvendes, i overensstemmelse med den relevante ENstandard og nd krav. I Sydafrika skal reguleringsanordningen være i overensstemmelse med SANS 1537.

• I 3B/P (50) apparatkategori: Skru en slange med de korrekte gevindskårne ttings på hver ende fast på det venstre ¼ tomme BSP gevind på ventilen. Monter en passende 50 mbar lavtryksreguleringsanordning på den modsatte ende af slangen. Slangen anvendte samling skal overholde DIN 4815 del 2 eller tilsvarende.

• Længden på slangen skal være mellem 0,8 m og 1,5 m. Kontroller slangens udløbsdato og udskift den om nødvendigt eller når de nationale vedtægter kræver det.

• Undgå at sno eller klemme slangen. Sørg for at slangen ikke kommer i kontakt med nogen overader der kunne blive varme under betjening.

• Inden du fastgører reguleringsanordningen på gasasken, bedes du sikre at pakningen på reguleringsanordningen sidder rigtigt og er i ordentlig stand. Dette skal man sikre sig med alle tilslutninger og før brug hver gang.

• Inden du monterer din gasaske, bedes du sørge for at alle ventiler bender sig i “FRA” position ved at dreje kontrolhåndtaget med uret indtil det stopper.

• Samtidig med at du sørger for at gasasken holdes i stående position, påskrues reguleringsanordningen på asken indtil den ikke kan komme længere. Stram udelukkende med håndkraft.

• Hvis der ndes en utæthed på apparatet (lugt af gas), lukkes askeventilen omgående og følg proceduren for at nde og stoppe en utæthed under afsnit 3. Når du ønsker at kontrollere utætheder på dit apparat, skal du gøre det udendørs ved hjælp af sæbevand der påføres forbindelserne. Der opstår bobbeldannelse hvis der er en utæthed.

• Kontroller alle forbindelserne er ordentligt strammede og kontroller igen med sæbevand. Hvis du ikke formår at udbedre utætheder, skal du ikke bruge apparatet. Kontakt din lokale CADAC forhandler for assistance.

• Når du skal udskifte en gasaske, skal du først lukke askeventilen (om muligt) og derefter dreje kontrolhåndtaget med uret indtil det ikke kan komme længere.

• Idet du sikrer dig at ammen er slukket, skrues reguleringsanordningen af. Erstat med en fuld aske og følg de samme sikkerhedsforanstaltninger som beskrevet ovenover.

Fig. 5

6. Tænding af apparatet

Sikkerhedsforanstaltninger der skal overholdes inden tænding

• Efter længere tids opbevaring, skal lufthullerne på ventildækslet kontrolleres, hvilket kan påvirke gasowet. Kontroller Venturi-indtaget for insekter Efter kontrol placeres alle komponenter på de foreskrevne placeringer.

• Brug dette apparat udelukkende på en stabil og jævn overade.

Brug af kontrolhåndtaget Kontrolhåndtaget er udstyret med to positive positioner, den ene er lav og den anden er tænding / høj. Dette begrænser justeringen af

ammen til et sted imellem disse to punkter.

Tænding ved hjælp af Piezo-tændsats

• For at tænde apparatet ved hjælp af Piezo-tændsatsen, trykkes kontrolhåndtaget ind og drejes mod uret indtil der høres et klik. Hvis gassen ikke antændes ved første gnist, så tryk ind og drej kontrolhåndtaget en hel omdrejning med uret. Forsøg igen ved at trykke ind og dreje kontrolhåndtaget mod uret indtil der høres et klik. Hvis gassen ikke er blevet antændt i løbet af de første 2-3 sekunder, bør du lukke kontrolventilen ved at trykke ind på kontrolhåndtaget og dreje det en hel omdrejning med uret. Vent i ca. 30 sekunder indtil evt. resterende gas inden i brænderen er sevet ud. Gentag ovenstående procedure om nødvendigt indtil ammen antændes. Flammen antændes under normale omstændigheder inden for de første par sekunder.

Tænding ved hjælp af en grilllighter

• Når du starter et koldt apparat, kan det forekomme at det tændes fra toppen inden du anbringer den ønskede kogeplade på fedtpanden. Når du tænder et varmt apparat anbefales det imidlertid at dette gøres ved at stikke en grilllighter igennem det ene af ventilationshullerne neden under brænderen indtil den ugter med brænderen (UNDLAD at komme grilllighteren gennem det store hul direkte under brænderen). Tænd grilllighteren Mens grilllighteren er tændt, trykkes kontrolhåndtaget ind og drejes mod uret for at tænde brænderen.

Generelt

• Når først apparatet er blevet tændt, kan man justere ammen ved at dreje ventilen mod uret for at mindske ammen eller med uret for at øge ammen.

• Når kontrolhåndtaget bender sig i den yderste position med uret er apparatet helt slukket. For at dreje ventilen fra den helt lukkede position er det nødvendigt først at trykke håndtaget ned, således at det kan yttes væk fra låsemekanismen. Samtidig med at du trykker håndtaget ind, drejes det mod uret. Når først spindelen har bevæget sig bort fra låsepositionen, er det ikke længere nødvendigt at holde kontrolhåndtaget trykket ned og det kan frit drejes til den ønskede ammeindstilling.

• Flammen kan ses igennem inspektionshullet på siden af fedtpanden.

• Når du tilbereder fødevarer med en høj fedtprocent, kan opblussen forekomme hvis den valgte varmeindstilling er for høj. Hvis dette skulle ske skal du mindske varmen indtil opblussen ophører.

• Undlad at ytte apparatet under brug da det både er farligt og der let kan forekomme opblussen.

• Efter endt brug, luk først ventilen på gasasken (når det er relevant). Når ammen er slukket lukkes ventilen på apparatet ved at trykke ind på kontrolhåndtaget og dreje det helt med uret.

4141

7. Betjening af apparatet og kogeplader

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

GRILLRIST (Fig. 8)

• Leveres med 8910-20, 8910-21, 8910-30, 8910-40,9810-50, 9810-52 og 8910-70.

• Grillristen ndes på de tre sprøjtestøbte støtter på fedtpanden (Fig. 6).

• Findes som ekstraudstyr og reservedele.

• Slip-let overtrukken kogeplade.

• Undlad at benytte metalkøkkenredskaber eftersom disse kan beskadige

Fig. 8

belægningen.

• Ideel til grillstegning af kød, sk, kylling og grøntsager.

• Der følger en praktisk bærepose med kogepladen.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer grillristen.

SKOTTEL (Fig. 9)

• Følger med 8910-10, 9810-11 og 8910-30.

• Skottel er monteret med sine egne støtter på fedtpladen.

• Findes som ekstraudstyr og reservedele.

Fig. 9

• Porcelæns emaljeovertrukket kogeplade.

• Ideel til wok-tilberedning, sautering, pastaretter og morgenmad.

• Der følger en praktisk bærepose med kogepladen.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer Skottel.

SLIP-LET STEGEPANDE (Fig. 10)

• Følger med 8910-40.

• Stegepanden er udstyret med tre sprøjtestøbte støtter på fedtpanden (Fig. 6).

• Findes som ekstraudstyr og reservedele.

Fig. 10

• Slip-let overtrukken kogeplade.

• Undlad at benytte metalkøkkenredskaber eftersom disse kan beskadige belægningen.

• ADVARSEL: Når du forvarmer bedes du undgå at bruge stegepanden på en høj ammeindstilling med låget på i over 15 min. idet dette kan beskadige slip-let belægningen på panden.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer stegepanden.

GRILL 2 BRAAI (Fig. 11)

Fig. 11

• Findes som ekstraudstyr og reservedele (Leveres med 8910-50, 8910-51 og 8910-52).

• Grill 2 Braai er udstyret med tre sprøjtestøbte støtter på fedtpanden (Fig. 6).

• Slip-let overtrukken kogeplade.

• Undlad at benytte metalkøkkenredskaber eftersom disse kan beskadige belægningen.

• Den falde halvdel er ideel til tilberedning af sk, morgenmåltider og pandekager, mens den riede stegeade er særdeles velegnet til grillstegning af kød, sk,

Fig. 128910-105

kylling og grøntsager.

• Der følger en praktisk bærepose med kogepladen.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer Grill 2 Braai.

STEGEPANDE (Fig. 12)

• Findes som ekstraudstyr og reservedele (Medfølger ikke).

• Porcelænsemaljeret kogeplade.

• Ideel til forberedelse af stegt kylling, lam, grøntsager m.m.

• Porcelænsemaljeret kogeplade.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer stegepanden.

Fig. 138910-110

Fig. 7

4242

PIZZASTEN (Fig. 13)

• Findes som ekstraudstyr og reservedele (Medfølger ikke).

• 10 mm tyk bagesten der kan modstå temperaturer på op til 300º C.

• Indeholder nikkelbeklædt wireholder.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer bagestenen.

8910-SP003

Fig. 14

ALM. GASBLUS (Fig. 14)

• Leveres med 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 og 8910-80.

• Nikkelbelagt gasblus der passer til de este grydestørrelser.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer alm. gasblus.

PAELLA PAN 47 (Fig. 15)

• Leveres med 8910-70.

• Dette 47cm letvægts men tyk aluminium non-stick belægning pan er nem at

5758

Fig. 15

bruge og ren.

• Rustfrit stål håndtag tillader nem håndtering.

• Undersiden af panden er en klar, stål bearbejdes overade.

• En bekvem bærepose er inkluderet.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer Paella Pan.

BBQ 2 PLANCHA (Fig. 16)

• Leveres med 8910-80.

• BBQ Plancha giver maksimal alsidighed med åben grill BBQ på den ene side og

8910-108

Fig. 16

ad grillpande på den anden.

• Den keramiske belægning toppen er let at bruge og ren.

• En bekvem bærepose er inkluderet.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer BBQ Plancha.

PIZZA STEN 42cm (Fig. 17)

• Findes som ekstraudstyr og reservedele (Medfølger ikke).

• 15 mm tyk bagesten der kan modstå temperaturer på op til 300º C.

• Indeholder nikkelbeklædt wireholder.

Fig. 1798331

• VIGTIGT! For at bevare garantien, skal du udelukkende benytte køkkenredskaber.

• BEMÆRK! Anvend altid vindafskærmningen hvis du bruger apparatet under forhold med stærk vind.

• ADVARSEL: Vi anbefaler at bruge handsker når man håndterer bagestenen.

8. Generel vedligeholdelse

• Det er udelukkende brugerens eget ansvar at vedligeholde dette apparat fra købstidspunktet. Dette apparat kræver ikke rutinemæssig vedligeholdelse.

Udskiftning af et blokeret blus

• Din Carri Chef er udstyret med en bestemt størrelse blus til regulering af den korrekte mængde gas.

• Såfremt hullet i blusset bliver blokeret, kunne dette resultere i en lille amme eller slet ingen amme overhovedet. Undlad at rengøre blusset med en stift eller anden genstand da dette kunne beskadige åbningen og bevirke at apparatet bliver farligt at benytte.

• Udskiftning af blus: Udskift de tre skruer på varmeafskærmningen (Fig. 19). Afmonter varmeafskærmningen (Fig. 20) og pas på ikke at beskadige Piezo-elektroden. Blusset (Z) kan nu afmonteres ved hjælp af en passende skruenøgle (Fig. 21). Undlad at bruge en tang på blussene eftersom dette kan beskadige blusset, hvilket gør dem ubrugelige eller umulige at afmontere. Skru det nye blus fast på ventilen.

• Udfør ovenstående procedure i omvendt rækkefølge for at samle apparatet.

• Montering af en slange er beskrevet i afsnit 5 - Montering og udskiftning af slangen og gasasken.

Undgå at overstramme idet dette kunne beskadige blusset.

Udskiftning af slange:

4343

Fig. 18

Fig. 19

Fig. 20

Fig. 21

9. Rengøring

• Bemærk: Reservedele (se afsnit 7)

• Skottel grill: Efter endt brug bør brænderen efterlades på lavt blus med sæbevand i tilberedningsskålen for at blødgøre madrester. Når du er tilfreds med mængden af fedt der er blevet fjernet, vaskes Skottel grillen i varmt vand med et egnet ikke skurende opvaskemiddel. Undlad at benytte skarpe metal genstande eller skuremidler på den glasagtige emaljebelagte overade.

• Grill: Fjern fedtet fra bunden af fedtpanden og rengør som beskrevet for Skottel grillen. Vask risten og varmeskjoldet i varmt vand med et ikke skurende opvaskemiddel efter du har fjernet al overskydende fedt efter tilberedningen.

• Grill-låg: Vask grill-låget i varmt vand med et egnet ikke skurende opvaskemiddel. Undlad at bruge skarpe metalredskaber eller skuremidler eftersom det vil ødelægge belægningen.

• Bemærk: Til vanskelige pletter kan man bruge ovnrens.

Vedligeholdelse af slip-let belægninger:

• Slip-let kogeplader er overtrukket med en keramisk slip-let belægning der er blevet anvendt med stor succes på nogle af de bedste kogegrejer i verden. Ikke desto mindre hjælper det hvis man tager hensyn, så kan man nyde glæde af slip-let kogegrejerne i mange år.

• Brug kun lav eller medium varmeindstillinger til at hjælpe med at beholde de vigtige næringsstoffer i fødevarerne og bevare slip-let kogepladen.

• Slip-let belægningen kan nemt blive beskadiget hvis man anvender køkkenredskaber af metal.

• Bemærk! Det anbefales at man udelukkende bruger plastik- eller træredskaber til madlavning.

• Undlad at overhede slip-let kogeplader og brug altid en smule olie inden madlavningen påbegyndes.

• Lad slip-let kogepladen afkøle inden du nedsænker den i vand.

• Slip-let belægningen kan uden problemer vaskes i opvaskemaskine men slip-let belægningen er så nem at rengøre at en hurtig håndafvaskning er tilstrækkelig. Brugen af skuremidler anbefales ikke eftersom det vil permanent beskadige slip-let belægningen.

• Efter rengøring skal overaden smøres med en smule vegetabilsk olie.

• Efter hver brug skal man fjerne fedtet fra fedtpanden og rengøre som beskrevet ovenfor for grill.

4444

10. Opbevaring og transport

• Din CADAC Carri Chef er udstyret med ere forskellige opbevaringsposer der giver stor bevægelighed og muliggør at du nemt kan opbevare alle dele der følger med din model i de medfølgende poser.

• Opbevar din Carri Chef på denne måde:

• Hovedposen kan rumme følgende dele:

• Brænderpande

• Fedtpande (hviler ovenpå brænderpanden)

• Det almindelige gasblus

• Grill-låget passer på bagsiden af posen med de medfølgende støttestropper.

• Skottel-posen kan rumme Skottel-skålen.

• Grill-ristposen rummer grill-risten.

• Posen til bradepanden rummer bradepanden.

• Grill 2 Braai rummer Grill 2 Braai

• Paella Pan rummer Paella Pan

• BBQ Plancha rummer BBQ Plancha

• Benene passer på bagsiden af hovedposen med de medfølgende støttestropper.

• Opbevar altid din CADAC Carri Chef i den medfølgende pose, på et tørt sted og om muligt ikke på jorden. Dette er særligt vigtigt når det gælder brænderpanden der opbevares i hovedposen, for at kunne forhindre indtrængen af snavs og insekter der kan påvirke gasowet.

• Lad altid apparatet afkøle først inden du kommer det i en pose.

• Hvis apparatet ikke fungerer normalt efter opbevaring og du har udført alle kontroller der er omtalt i afsnittene 5 og 8, så er det muligt at Venturien er blokeret. En blokeret Venturi opdgaes pga. en svag gullig amme eller slet ingen amme i ekstreme tilfælde. Under disse omstændigheder er det nødvendigt at fjerne brænderen som beskrevet under afsnit 8 - Generel vedligeholdelse og for at kontrollere og omhyggeligt rengøre Venturien for eventuelle urenheder der har hobet sig op.

11. Returnering af apparatet til reparation eller service

• Undlad at ændre på apparatet idet dette kunne udgøre en fare.

• Hvis du ikke er i stand til at udbedre en fejl ved at følge disse instruktioner, bedes du kontakte din lokale forhandler for oplysninger om hvordan man returnerer produktet.

• Din CADAC Carri Chef er omfattet af garanti der er gældende i 2 år og dækker fabrikationsfejl.

12. Reservedele og tilbehør

• Brug altid originale CADAC reservedele da de er blevet fremstillet til at give den bedste ydeevne.

Reservedele

Item Reservedele No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Item Reservedele No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& tråd

8910-SP019

4545

Item Reservedele No.

Højre Ben

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item Reservedele No.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Ventil (28/30mbar) 8910-SP014

8910-SP014-V2

Ventil (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

8910-SP021

8910-SP022

8910-SP025

Tilbehør

Foran Ben

Venstre Ben

8910-SP041

8910-SP047

8910-SP048

Dyse 0.92

(28/30/37mbar)

8910-SP001

Dyse 0.82

(50mbar)

8910-SP002

Item Reservedele No.

8910-100

8910-103

8910-110

8631

Item Reservedele No.

8910-101

8910-105

98331

4646

Item Reservedele No.

8910-102

8910-108

5758

FORSIKTIG

Kun til utendørs bruk!

Dette produktet kan ikke brukes i en utvendig balkong, veranda eller underholdningsområde!

Les denne bruksanvisningen nøye for å gjøre deg kjent med produktet før du kobler det til gassbeholderen.

Ta vare på disse instruksjonene for fremtidig referanse.

1. Innledning

VIKTIG

• Dette produktet er laget for å bli brukt til utendørs matlaging, spesielt for folk som liker camping for å nyte friluftslivet og kan også brukes på en gårdsplass.

• Ulike typer mat kan tilberedes på dette apparatet. Carri Chef 2 er utformet for å utnytte ulike matlagingsoverater.

• Gass tilføres til enheten via en slange og regulator. Slangen og regulatoren kan kobles til gassaske, en gassylinder, eller en CADAC Power Pak som er en enhet som tar to gasspatroner. (Følger ikke med apparatet).

• Enheten er enkel å slå på, og bruke (beskrevet nedenfor i punkt 6) og brukeren kan styre varmetilførselen med en justerbar ventil.

• En oppskriftsbok følger med apparatet for å gi førstegangsbrukeren en introduksjon til utendørs matlaging.

2. Generell informasjon

• Dette apparatet er i samsvar med EN498:2012, EN484:2019 og SANS 1539:2017.

• Dette apparatet må kun brukes med godkjent slange og regulator (slange og regulator følger med enheten i SA).

• Advarsel: Tilgjengelige deler kan bli svært varme. Hold små barn unna.

• Powerpak /gjenfyllbar sylinder skal brukes bare i stående stilling. (Tilleggsutstyr - medfølger ikke).

• Merk: For å sikre tilfredsstillende drift ved bruk av en PowerPak skal den alltid startes opp med fulle patroner og bare når den tiltenkte periode med kontinuerlig drift er mindre enn ca. en time.

• Kun til bruk med en gassylinder som ikke overstiger 500 mm i høyden.

• Gassapparater krever ventilasjon for effektiv ytelse og for å ivareta sikkerheten for brukere og andre personer i umiddelbar nærhet. Bruk derfor ikke apparatet i et uventilert område. Den er beregnet for utendørs bruk.

• Les disse instruksjonene nøye før bruk.

• Bruk bare ute!

BE, CY, DK, EE,

Bruksland

Produktkategorier I

Tillatte gasser Butane Propane Butan, propan eller deres blanding

Driftstrykk 28-30mBar 37mBar 37mBar

Jet-nummer 0.92 0.82

Nominell bruk 270g/hr 313g/hr 270g/hr 270g/hr

Brutto nom. varmetilførsel 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(2.8kPa for South

Africa)

AT, CH, DE & SK

3B/P (50)

50mBar

Gassforsyningskilder

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

En godkjent slange og regulator koblet til en gjenfyllbar gassbeholder som ikke overstiger 9 kg og

Landets navn og forkortelser:

overholder lokale bestemmelser.

4747

3. Sikkerhetsinformasjon

Slange

• Dette apparatet kan bare brukes utendørs.

• En slange og regulator leveres med dette apparatet (bare SA).

• Slangen må kontrolleres for slitasje eller skader før hver bruk og før du kobler til gassbeholderen.

• Ikke bruk apparatet hvis det har en skadet eller slitt slange. Bytt ut slangen.

• Ikke bruk apparatet hvis det lekker, er skadet eller ikke fungerer som det skal.

Gassbeholder

• Bruk bare en sylinder som er godkjent av landets forskrifter.

• Sørg for at gassbeholderen er montert eller byttes på et godt ventilert rom, helst utendørs, vekk fra alle antennelseskilder som for eksempel åpen ild, piloter, elektriske branner og bort fra andre mennesker.

• Hold gassbeholdere unna varme og amme. Ikke sett det på en komfyr eller andre varme overater.

• Gasspatroner/gjenfyllbare sylindere skal bare brukes i oppreist stilling for å sikre riktig tilbaketrekning av drivstoff. Unnlatelse av å følge dette kan føre til væskeutslipp fra gassbeholderen som resulterer i en farlig driftstilstand.

• Ikke prøv å fjerne sylinderen mens enheten er i bruk.

• Et mellomrom har blitt gitt i midten av skuffen for plass til en gassylinder.

• Gassasken må kobles fra apparatet etter bruk eller når den er i lagring.

Montering og bruk

• Apparatet er konstruert for å være bærbart, derfor kan bena og skuffen lett fjernes/festes.

• Brukermontering/demontering er begrenset til montering av beina, verktøyskuffen, og installasjon/fjerning av matlagingsoverater.

• Når du monterer beina må du alltid sørge for at sikringsringene er skikkelig festet og at det sammensatte produktet er stabilt og ikke vipper. Ikke bruk apparatet uten å feste skuffen da det også spiller en viktig rolle i å sikre den totale stabiliteten på apparatet.

• Bruk den bare på et fast underlag.

• Ikke prøv å ytt apparatet mens enheten er i bruk.

• Dersom varmeskjoldet, fettpannen eller brennerpannen blir skadet på en slik måte at permanent kontakt mellom varmeskjoldet og fettpannen oppstår under bruk, må du ikke bruke apparatet. Returnere den til din Cadac forhandler for reparasjon.

• Ikke dekk til eller endre luftehullene i ventildekslet da dette vil påvirke produktets ytelse og kan føre til en ustabil amme.

• Sørg for at apparatet ikke brukes i nærheten av brennbare materialer. Minstekrav til trygg avstand er: Over apparatet 1,2 m. På baksiden og sidene 600 mm. (Se g. 2)

• Forsiktig: Når du bruker apparatet, anbefaler vi bruk av vernehansker ved fjerning og bruk av kuppelen, siden kuppelens håndtak kan bli varmt.

• Forsiktig: Tilgjengelige deler kan bli svært varme, bruk av vernehansker anbefales.

• Hold små barn borte fra apparatet.

• Bruk bare ute

• MERK! Hvis apparatet brukes i vind, må kuppelen brukes som vindskjerm, og settes på plass som vist i g. 4.

Tilbakelys

• I tilfelle tilbakegnist (der ammen brenner tilbake og tenner inne i brenneren eller venturi), slå umiddelbart av gasstilførselen ved å først lukke reguleringsventilen på gassbeholderen og deretter apparatets ventil. Etter at ammen er slukket, fjerne regulatoren og sjekk tilstanden til tetningen. Skift tetningen hvis du er i tvil. Tenn apparatet på nytt som beskrevet i punkt 6 nedenfor. Hvis ammen lyser tilbake igjen, returnere produktet til en autorisert CADAC serviceverksted.

Lekkasjer

• Hvis det er en lekkasje på apparatet (lukten av gass), umiddelbart lukk bryteren på gassasken. Hvis du ønsker å sjekke for lekkasjer på apparatet, gjør det utenfor. Ikke prøv å oppdage lekkasjer ved hjelp av en amme, bruk såpevann.

• Den korrekte måten er å smøre leddene med såpevann. Hvis en boble eller bobler dannes så er det en gasslekkasje. Slå av gasstilførselen umiddelbart først ved å lukke reguleringsventilen på gassbeholderen og deretter apparatets ventil. Kontroller at alle tilkoblinger er riktig montert. Kontroller med såpevann igjen. Hvis en gasslekkasje vedvarer, kan du returnere produktet til din CADAC forhandler for inspeksjon/reparasjon.

• Kontroller for lekkasjer på halen av ventilen og på sylinderens regulatormontering med gassen åpen på sylinderen, men ikke åpen eller slått på med apparatets kontrollbryter.

Gjelder bare modellene:

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

4848

4. Kombo

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

A B C D E F G H I J

* *

* * * *

* *

* * *

* *

* * *

* *

* * *

(A) Kuppel

(I) Skottel Liner

(B) Skottel

(J) Pizzastein

(D) Panne med belegg

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) BBQ rutenett

(H) Holder Locator

Fettpanne Kontrollknapp Kuppel Støtte Klippet

Brennerpanel Ytre Leg Sikring Verktøylinjebrakett Utility skuff

Bein Fot

4949

5. Montering og endring av slange og gassaske

• MERK! Når du installerer halen, sørg for at den holdes rett mens du strammer halens mutter, for å hindre en mulig gasslekkasje. Skru fast med passende fastnøkkel. (Fig. 5)

• I 3B/P (30), I 3B/P (37) og I 3+ (28-30/37) Apparatets kategorier: Monter ventilens haledel på ventilen ved å skru den på mot klokken. Skyv en godkjent slange på ventilens haledel til den er på plass. På den andre enden, feste en passende lav trykkregulator (I3B / P (30): 30mbar Butan / Propan kongurasjoner regulator; I3 + (28-30/37): 30mbar Butan regulator eller 37mbar Propan regulator), I3B / P (37) : 37mbar Butan / Propan kongurasjoner regulatorer).. Den type slange som brukes skal være i samsvar med relevante EN-standard og nne kravet. I Sør-Afrika må regulatoren brukes være i samsvar med SANS 1537.

• I 3B/P (50) Apparatets kategori: Skru en slange med de riktige beslagene på hver ende, på venstre hånd ¼” BSP gjenge i ventilen. Fest en egnet 50 mbar lavtrykksregulator på den andre enden av slangen. Slangemonteringen brukes må være i samsvar med DIN 4815 del 2 eller tilsvarende.

• Slangens lengde bør ikke være mindre enn 800 mm, og skal ikke overstige 1,5. Sjekk utløpsdatoen på slangen og bytt den når det er nødvendig eller når nasjonale regelverk krever det.

• Ikke vri eller klemme slangen. Pass på at slangen ikke kommer i kontakt med noen overater som ville bli varm under bruk.

• Før montering av regulatoren til en gassbeholder, sørg for at forseglingen på regulatoren er i posisjon og i god stand. Dette bør gjøres med hver tilkobling og før hver bruk.

• Før du monterer gassasken, sikre at alle ventilene er i “OFF”-posisjon ved å vri kontrollen med urviseren til stopp.

• Sørg for at gassbeholderen er montert eller byttes på et godt ventilert rom, helst utendørs, vekk fra alle antennelseskilder som for eksempel åpen ild eller elektriske branner og bort fra andre mennesker.

• Sørg for at gassbeholderen holdes oppreist, skru regulatoren på beholderen til den er festet helt. Stram til med hånden.

• Hvis det er en lekkasje på apparatet (lukten av gass), steng askeventilen umiddelbart og følg prosedyren for å oppdage og stoppe en lekkasje under pkt. 3. Hvis du ønsker å se etter lekkasjer på apparatet, gjør det utenfor med bare såpevann, som er brukt i leddene. En dannelse av bobler indikerer gasslekkasje.

• Kontroller at alle tilkoblinger er godt festet og sjekk på nytt med såpevann. Hvis du ikke kan rette på gasslekkasjen, ikke bruk apparatet. Kontakt din lokale CADAC-forhandler for å få hjelp.

• Når du bytter en gassbeholder, først lukk beholderens ventil (hvis den er montert) og deretter vri kontrollbryteren med klokken til stopp.

• Sikre at ammen er slukket, skru av regulatoren. Monter en full beholder og følg samme forholdsregler som er beskrevet ovenfor.

6. Tenne apparatet

Fig. 5

Forholdsregler som skal observeres før tenning.

• Etter langvarig lagring, inspisere luftehullene i ventildekslet for insekter, som kan påvirke gasstrømmen. Inspisere innløpet Venturi for insekter. Etter kontroll, montere alle komponentene i den foreskrevne posisjonen.

• Bruk apparatet kun på et fast underlag.

Ved hjelp av kontrollbryteren

• Kontrollbryteren er utstyrt med to positive stopposisjoner, ett lavt og ett på tenning/høy. Dette begrenser justeringen av ammer til mellom disse to punktene.

Tenne ved hjelp av Piezo tenneren

• For å tenne apparatet ved hjelp av piezo tenneren, trykk inn og vri kontrollbryteren mot klokken til du hører et klikk. Hvis gassen ikke tenner på første gnist, trykk inn og vri bryteren med klokken. Prøv igjen, ved å trykke inn og vri bryteren mot klokken til du hører et klikk. Hvis gassen ikke er antent i de første to til tre sekundene, bør du lukke ventilen ved å trykke inn bryteren, og vri den helt med klokken. Vent omtrent tretti sekunder for å la eventuell akkumulert gass i brennerpannen strømme ut. Gjenta prosessen ovenfor om nødvendig til ammen tennes. Flammen skal normalt tennes i løpet av de første ett eller to sekundene.

Tennes ved hjelp av en BBQ tenner

• Når du starter den kaldt, kan apparatet bli tent fra toppen før du monterer den ønskede kokeaten på fettpannen. Når du tenner opp et varmt apparat er det imidlertid anbefalt at dette gjøres ved å stikke grilltenneren gjennom en av luftekanalene under brenneren, før den er i tråd med brenneren (IKKE plasser grilltenneren gjennom det store hullet rett under brenneren). Tenn grilltenneren. Mens grilltenneren lyser, trykk inn og vri bryteren mot klokken for å tenne brenneren.

Generelt

• Når apparatet er tent, kan ammeintensiteten justeres ved å vri ventilen mot klokken for å redusere ammen, eller med klokken for å øke ammen.

• Lukket posisjon er ved posisjonen lengst vekk med klokken. For å rotere ventilen fra helt lukket posisjon er det nødvendig å først trykke ned bryteren akkurat nok til å bevege seg ut av låsmekanismen. Mens du holder knappen inne, vri den mot klokken. Når spindelen er yttet ut av låsestillingen er det ikke lenger nødvendig å holde betjeningsknappen nede og den kan roteres fritt til ønsket ammeinnstilling.

• Flammen kan observeres gjennom inspeksjonshull tilgjengelig for dette formålet på siden av fettpannen.

• Når du tilbereder mat med høyt fettinnhold, kan fakling forekomme hvis den valgte varmeinnstillingen er for høy. Skru varmen ned til fakling opphører hvis dette oppstår.

• Ikke ytt på apparatet når det er i bruk da, bortsett fra å være en usikker praksis, å ytte apparatet mens det er tent, kan forårsake fakling.

• Lukk ventilen på gassbeholderen etter bruk (der det er aktuelt). Når ammen har slukket, steng ventilen på apparatet ved å trykke inn og vri kontrollbryteren helt med klokken.

5050

7. Bruke apparatet og dets varmeate

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

GRILL- RUTENETT (Fig. 8)

• Følger med 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-52 og

8910-70

• Grill-rutenettet nnes på tre steder i fettpannen (g. 6).

• Tilgjengelig som et ekstra tilbehør og reservedeler.

• Belegg.

• Ikke bruk kjøkkenutstyr i metall, da dette vil føre til skader på belegget.

Fig. 8

• Ideell for grilling av kjøtt, sk, kylling og grønnsaker.

• En praktisk bæreveske følger med denne platetoppen.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av grill-rutenett.

SKOTTEL (Fig. 9)

• Følger med 8910-10, 8910-11 og 8910-30.

• Skottel sitter på sine egne plasser i fettpannen.

• Tilgjengelig som et ekstra tilbehør og reservedeler.

• Porselen emaljebelagt platetopp.

Fig. 9

• Ideell for wok, steking, pastaretter, og frokoster.

• En praktisk bæreveske følger med denne platetoppen.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av Skottel.

PANNE MED BELEGG (Fig. 10)

• Følger med 8910-40

• Pannen md belegg nnes på tre steder i fettpannen (g. 6).

• Tilgjengelig som et ekstra tilbehør og reservedeler.

• Belagte overater.

• Ikke bruk kjøkkenutstyr i metall, da dette vil føre til skader på belegget.

Fig. 10

• ADVARSEL: Under forvarming, ikke bruk pannen med belegg på en høy ammeinnstilling med kuppelen i mer enn 15 minutter, da dette kan skade belegget og pannen.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av pannen.

GRILL 2 BRAAI (Fig. 11)

• Tilgjengelig som et ekstra tilbehør og reservedeler (Følger med 8910-50, 8910-51

og 8910-52).

• Grill2Braai nnes på tre steder i fettpannen (g. 6).

Fig. 11

• Belagte overater.

• Ikke bruk kjøkkenutstyr i metall, da dette vil føre til skader på belegget.

• Den ate halvdelen er ideell for steking av sk, frokost og pannekaker, mens den ribbede halvdelen er ideell for grilling av kjøtt, sk, kylling og grønnsaker.

• En praktisk bæreveske følger med denne platetoppen.

• ADVARSEL: Vi anbefaler bruk av hansker når du håndterer Grill 2 Braai.

LANGPANNE (Fig. 12)

• Tilgjengelig som et ekstra tilbehør og reservedeler (ikke inkludert).

Fig. 128910-105

• Porselen emaljebelagt overate.

• Ideell for å utarbeide stekt kylling, lam, grønnsaker, osv.

• Porselen emaljebelagt overate.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av langpannen.

PIZZASTEIN (Fig. 13)

• Tilgjengelig som et ekstra tilbehør og reservedeler (ikke inkludert).

• 10 mm tykk bakestein som kan tåle temperaturer på opptil 300C.

• Inkluderer nikkelbelagt ledningsholder.

Fig. 138910-110

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av bakesteinen.

Fig. 7

5151

PANNESTATIV (Fig. 14)

• Følger med 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 og 8910-80.

• Nikkelbelagt pannestativ, for å støtte de este panner i standard størrelse.

8910-SP003

Fig. 14

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av pannestativet.

PAELLA PAN 47 (Fig. 15)

• Følger med 8910-70.

• Dette 47cm lett, men tykk aluminium non-stick belagt panne er enkel å bruke og rengjøre.

• Rustfritt stål håndtak gir enkel håndtering.

• Undersiden av kokekaret er en klar, stål maskinert overate.

5758

Fig. 15

• En praktisk bæreveske er inkludert.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av Paella Pan.

BBQ 2 PLANCHA (Fig. 16)

• Følger med 8910-80.

• Grillen Plancha gir maksimal eksibilitet med åpen grill grill på den ene siden og at grillpanne på den andre.

• Det keramiske belagte toppen er enkel å bruke og rengjøre.

• En praktisk bæreveske er inkludert.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av BBQ Plancha.

8910-108

• VIKTIG! For å sikre gyldigheten av garantien, må du bare bruke dedikert overater.

• MERK! Alltid bruk vindskjerm hvis du bruker apparatet i vindfulle forhold.

Fig. 16

Fig. 1798331

PIZZA STEIN 42cm (Fig. 17)

• Tilgjengelig som et ekstra tilbehør og reservedeler (ikke inkludert).

• 15 mm tykk bakestein som kan tåle temperaturer på opptil 300C.

• Inkluderer nikkelbelagt ledningsholder.

• ADVARSEL: Vi anbefaler bruk av hansker ved håndtering av bakesteinen.

8. Generelt vedlikehold

• Vedlikehold av dette apparatet hviler utelukkende på forbrukeren fra kjøpsdato. Dette apparatet krever ikke planlagt vedlikehold.

Erstatte en blokkert jet:

• Din Carri Chef er utstyrt med en jet i en bestemt størrelse for å regulere riktig mengde gass.

• Dersom hullet i jeten blir blokkert, kan dette resultere i en liten amme eller ingen amme i det hele tatt. Ikke forsøk å rengjøre jeten med en nål eller annen slik enhet da dette kan skade åpningen, noe som kan gjøre apparatet usikkert.

• For å bytte jeten: Fjern de tre skruene fra varmeplaten (Fig. 19). Ta av varmeplaten (Fig. 20), sørg for å ikke skade piezo-elektroden. jet (Z) kan nå fjernes med en egnet skiftenøkkel (Fig. 21). Ikke bruk tang på jeten, da dette kan skade jeten, noe som gjør den ubrukelig eller umulig å fjerne. Skru nye jet i ventilen. Ikke stram for mye, da dette kan skade jeten.

• Bruk omvendt fremgangsmåte for å re-montere apparatet.

Bytte ut slangen:

• Montering av en slange er beskrevet i kapittel 5 - Montering og bytte ut slangen og gassasken.

5252

Fig. 18

Fig. 19

Fig. 20

Fig. 21

9. Rengjøring

• Merk: For delereferanse (se kapittel 7)

• Skottel BBQ: Etter matlaging, la brenneren stå på lav med såpevann i kokekaret for å myke opp matrester. Når du er fornøyd med at overødig fett er fjernet, vask Skottel BBQ i varmt vann med et egnet ikke-slipende vaskemiddel. Ikke bruk skarpe metallgjenstander eller skuremidler på glassets emaljebelagte overate.

• BBQ: Fjern fett fra bunnen av fettpannen og rengjør som beskrevet for Skottel BBQ. Vask rutenettet og deektorplaten i varmt vann med ikke-slipende vaskemiddel etter du har tørket av overødig fett igjen etter koking.

• Grill-lokk: Vask grill-lokket i varmt vann med et egnet ikke-slipende vaskemiddel. Ikke bruk skarpe metallgjenstander eller skuremidler, da dette vil skade overatebelegget.

• Merk: Ovnsrens kan brukes ved vanskelige ekker.

Stell av belagte overater:

• Belagte overater er belagt med et keramisk-belegg som har vært brukt med stor suksess på noen av de beste kokekarene i verden. Tar du vare på det kan det hjelpe deg å nyte ekstra år med sunn, enkel mat laget på slippbelegg.

• Bruk bare lave eller middels varmeinnstillinger for å beholde de verdifulle næringsstoffene i maten og opprettholde overaten.

• Belegget kan lett bli skadet ved bruk av kjøkkenutstyr i metall.

• NB! Det anbefales at bare kasseroller i plast eller tre brukes under matlaging.

• Ikke overopphet overatene og alltid legg litt matolje til overaten før bruk.

• La alltid overatene kjøle seg ned før de senkes ned i vann.

• Belegget er helt trygg i oppvaskmaskin, men overaten er så lett å rengjøre at en rask håndvask holder. Bruken av sterke

rengjøringsmidler anbefales ikke, da dette vil føre til permanent skade på overaten.

• Etter rengjøring bør overaten fuktes med litt vegetabilsk olje.

• Etter hver bruk, fjern fett fra fettpannen og rengjør som beskrevet for grillen ovenfor.

5353

10. Lagring og transport

• Din CADAC Carri Chef leveres med en rekke bæreposer som tilbyr portabilitet og lar deg enkelt lagre alle komponentene som følger med modellen innenfor de medfølgende posene.

• Oppbevar Carri Chef på følgende måte:

• Hovedposen har følgende deler:

• Brennerpanne

• Fettpanne (hviler på toppen av brennerpannen)

• Pannestativet

• Grill-lokket passer på baksiden av posen med tildelte bærestropper.

• Skottel-posen passer med Skottel-retten.

• Rutenett-posen passer med rutenettet.

• Grill 2 Braai passer med Grill 2 Braai

• Paella Pan passer med Paella Pan

• BBQ Plancha passer med BBQ Plancha

• Den ate panneposen passer til en at panne.

• Beinet passer på baksiden av hovedposen med tildelte bærestropper.

• Oppbevar alltid din CADAC Carri Chef i de medfølgende posene, i et tørt miljø, fortrinnsvis over gulvet. Dette er spesielt viktig for brennerpannen lagret i hovedposen for å hindre inntrenging av smuss eller insekter som kan påvirke gasstrømmen.

• Alltid la enheten avkjøles før du pakker noen del i posen.

• Dersom apparatet fungerer unormalt etter lagring og alle kontrollene nevnt i pkt. 5 og 8 ikke har isolert noe problem, kan venturi være blokkert. En blokkert Venturi ville vært angitt av en svakere gulaktig amme eller ingen amme i det hele tatt i ekstreme tilfeller. Under disse forholdene vil det være nødvendig å fjerne brenneren, som beskrevet under punkt 8 - Generelt vedlikehold, og for å kontrollere og rengjøre fremmedlegemer som kan ha blitt oppsamlet i venturi.

11. Returnere apparatet for reparasjon eller service

• Ikke endre apparatet, da dette kan være farlig.

• Hvis du ikke kan rette opp en feil ved å følge disse instruksene, kontakt din lokale CADAC-distributør for informasjon om hvordan du returnerer produktet for service.

• Din CADAC Carri Chef er garantert av CADAC for en periode på 2 år mot fabrikkfeil.

12. Reservedeler og tilbehør

• Bruk alltid originale CADAC-reservedeler siden de har blitt designet for å gi optimal ytelse.

Item Reservedeler No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Reservedeler

Item Reservedeler No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode &

metalltråd

8910-SP019

5454

Item Reservedeler No.

Ikke sant Bein

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item Reservedeler No.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Ventil (28/30mbar) 8910-SP014

8910-SP014-V2

Ventil (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

8910-SP021

8910-SP022

8910-SP025

Tilbehør

Front Bein

Venstre Bein

8910-SP041

8910-SP047

8910-SP048

Jety 0.92

(28/30/37mbar)

8910-SP001

Jety 0.82

(50mbar)

8910-SP002

Item Reservedeler No.

8910-100

8910-103

8910-110

8631

Item Reservedeler No.

8910-101

8910-105

98331

5555

Item Reservedeler No.

8910-102

8910-108

5758

Esclusivamente per l’uso all’aperto! Questo apparecchio non può essere utilizzato in un’area di

ATTENZIONE

intrattenimento, una veranda o un balcone esterni chiusi!

Leggere attentamente le presenti istruzioni d’uso per familiarizzare con l’apparecchio prima di collegarlo al

contenitore del gas. Conservare queste istruzioni per futuro riferimento.

1. Introduzione

IMPORTANTE

• Questo apparecchio è stato progettato per essere utilizzato per cucinare all’aperto, in particolare per quanti amano il campeggio per vivere

all’aria aperta; inoltre, può essere utilizzato anche in un patio.

• Questo apparecchio consente di preparare vari tipi di pietanze. Carri Chef 2 è progettato per utilizzare diverse superci di cottura.

• Il gas viene fornito all’unità mediante un tubo e un regolatore. Il tubo e il regolatore possono essere collegati a una bombola del gas, a una cartuccia a gas o a un CADAC Power Pak che è un’unità che contiene due cartucce a gas. (Non fornite insieme all’apparecchio).

• Accendere e fare funzionare l’unità è semplice (vedere descrizione nella Sezione 6) e l’utente può controllare l’alimentazione di calore utilizzando una valvola regolabile.

• Insieme all’apparecchio viene fornito un libro di ricette in modo da fornire a chi lo utilizza per la prima volta una introduzione alle possibilità di cottura all’aperto.

2. Informazioni generali

• Questo apparecchio è conforme alle norme EN498:2012, EN484:2019 e SANS 1539:2017.

• Questo apparecchio può essere utilizzato esclusivamente con un tubo e un regolatore omologati (tubo e regolatore forniti insieme all’unità in SA)

• Avvertenza: I componenti accessibili possono essere molto caldi. Tenere lontani i bambini.

• Il Powerpak / la bombola ricaricabile possono essere utilizzati soltanto in posizione verticale. (Accessorio opzionale - non fornito).

• Nota: Per assicurare un funzionamento soddisfacente, quando si utilizza un PowerPak avviare sempre con cartucce piene e soltanto quando il periodo di funzionamento continuo previsto è inferiore a circa un’ora.

• Utilizzare esclusivamente con una bombola del gas che non supera i 500 mm di altezza.

• Gli apparecchi a gas necessitano di ventilazione per dare prestazioni efcienti e assicurare la sicurezza degli utilizzatori e di altre persone che si trovino nelle immediate vicinanze; di conseguenza, non utilizzate l’apparecchio in aree non ventilate. Esclusivamente per uso all’aria aperta.

• Leggere attentamente le presenti istruzioni prima di utilizzare l’apparecchio.

• Utilizzare esclusivamente all’esterno!

BE, CY, DK, EE,

Paese di utilizzo

Categorie apparecchio I

Gas ammessi Butano Propano Butano, propano o loro miscele

Pressione di funzionamento 28-30mBar 37mBar 37mBar

Numero getti 0.92 0.82

Utilizzo nominale: 270g/hr 313g/hr 270g/hr 270g/hr

Ingresso calore nom. lordo 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Sudafrica

2.8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

Fonti di alimentazione del gas

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

Un tubo e un regolatore omologati collegati a un contenitore del gas ricaricabile che non superi i

9 kg e sia conforme alle norme locali in vigore

Nome paese e abbreviazioni:

5656

3. Norme di sicurezza

Tubo

• Questo apparecchio può essere utilizzato esclusivamente all’aria aperta.

• Questo apparecchio viene fornito con un tubo e un regolatore (solo SA)

• Prima di ogni utilizzo e prima di collegarlo al contenitore del gas vericare che il tubo non sia usurato o danneggiato.

• Non utilizzare l’apparecchio se il tubo è usurato o danneggiato. Sostituire il tubo.

• Non utilizzare l’apparecchio se presenta perdite, è danneggiato o non funziona correttamente.

Contenitore del gas

• Utilizzare esclusivamente una bombola omologata in conformità con le normative in vigore nel vostro paese.

• Assicurarsi che la bombola del gas sia installata e sostituita in un luogo ben ventilato, preferibilmente all’aria aperta, lontano da qualsiasi sorgente di accensione, quali amme libere, piloti e fuochi elettrici, nonché lontano da altre persone.

• Tenere i contenitori del gas lontani dal calore e dalle amme. Non posizionare su un fornello o qualsiasi altra supercie calda.

• Le cartucce a gas/bombole ricaricabili devono essere utilizzate soltanto in posizione verticale in modo da assicurare un adeguato prelievo del combustibile. Il mancato rispetto di questa avvertenza può causare il riversamento di liquido dal contenitore del gas, determinando una condizione di funzionamento pericolosa.

• Non tentare di rimuovere la bombola mentre l’unità è in funzione.

• Al centro della vaschetta portautensili è presente uno spazio per inserire una cartuccia a gas.

• La bombola del gas deve essere scollegata dall’apparecchio dopo ogni utilizzo oppure quando l’apparecchio viene riposto.

Montaggio e utilizzo

• L’apparecchio è progettato per essere portatile; di conseguenza, le gambe e la vaschetta portautensili sono facilmente rimovibili/montabili.

• Le operazioni di montaggio/smontaggio a carico dell’utilizzatore si limitano all’installazione delle gambe, della vaschetta portautensili; nonché alla installazione/rimozione delle superci di cottura.

• Quando si montano le gambe, assicurarsi sempre che gli anelli di ssaggio della gamba siano stati ssati in modo sicuro e che il prodotto montato sia stabile e non dondoli. Non utilizzare l’apparecchio senza avere installato la vaschetta per gli accessori, dato che questa svolge anche un ruolo importante nell’assicurare la robustezza generale dell’apparecchio.

• Utilizzare soltanto su una supercie piana stabile.

• Non spostare l’apparecchio mentre l’unità è in funzione.

• Qualora la schermatura anticalore, la bacinella per il grasso o la vaschetta copribruciatore si danneggino in modo tale che la schermatura anticalore e la bacinella per il grasso siano costantemente in contatto durante l’uso, non utilizzare l’apparecchio. Restituire l’apparecchio al fornitore Cadac per la riparazione.

• Non coprire o modicare i fori di ventilazione presenti sul coperchio dell’involucro della valvola, poiché questo danneggerebbe le prestazioni del prodotto e potrebbe portare ad avere una amma instabile.

• Assicurarsi che l’apparecchio venga utilizzato lontano da materiali inammabili. Le distanze minime di sicurezza sono: Sopra all’apparecchio - 1,2 m. Sul resto e sui lati dell’apparecchio: 600 mm. (Vedere Fig. 2).

• Attenzione: Quando si utilizza l’apparecchio raccomandiamo l’impiego di guanti di protezione quando si rimuove e si posiziona il coperchio a cupola, dato che la maniglia dello stesso potrebbe scaldarsi.

• Attenzione: Le parti accessibili possono diventare molto calde, si raccomanda l’uso di guanti di protezione.

• Tenere i bambini lontani dall’apparecchio.

• Utilizzare esclusivamente all’esterno

• NOTA! Se l’apparecchio viene utilizzato in presenza di vento, usare il coperchio a cupola come protezione antivento posizionandolo come illustrato nella Fig. 4.

Ritorno di amma

• In caso di ritorno di amma (caso in cui la amma torna indietro e si accende all’interno del bruciatore o dell’alloggiamento del tubo Venturi), spegnere immediatamente l’alimentazione del gas chiudendo prima di tutto la valvola di controllo sul contenitore del gas e poi la valvola dell’apparecchio. Dopo aver spento la amma, rimuovere il regolatore e vericare lo stato della guarnizione; sostituire la guarnizione in caso di dubbio. Riaccendere l’apparecchio come descritto nella Sezione 6 qui di seguito. Se la amma dovesse continuare a presentare un ritorno di amma, restituire il prodotto al proprio agente di riparazione CADAC autorizzato.

Perdite

• Qualora l’apparecchio presenti una perdita (odore di gas), chiudere immediatamente la manopola di controllo presente sulla bombola del gas. Se si intende vericare la presenza di perdite sull’apparecchio, effettuare questa operazione all’aria aperta. Non cercare di individuare perdite utilizzando una amma; utilizzare acqua saponata.

• Il modo corretto consiste nell’applicare dell’acqua saponata sui punti di giuntura. Se si formano delle bolle, signica che c’è una perdita di gas. Spegnere immediatamente l’alimentazione del gas innanzitutto chiudendo la valvola di controllo presente sul contenitore del gas e poi chiudendo la valvola dell’apparecchio. Vericare che tutti i collegamenti siano realizzati in modo corretto. Vericare nuovamente con acqua saponata. Qualora la perdita di gas persista, restituire il prodotto al proprio rivenditore CADAC per una verica/riparazione.

• Vericare la presenza di perdite sul raccordo vicino alla valvola e sul raccordo del regolatore della bombola con alimentazione del gas aperta sulla bombola ma non non aperta o accesa sulla manopola di controllo dell’apparecchio.

Applicabile solo ai modelli

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

5757

4. Versioni Combo

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Coperchio a cupola

(I) Skottel Liner

(B) Skottel

(J) Pietra Per Pizza

(D) Padella chef antiaderente

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Griglia barbecue

(H) Supporto pentole Locator

Pan grasso Manopola di controllo Clip di supporto della cupola

Bruciatore Anello di ssaggio della

gamba esterna Staffa del vassoio di utilità

Vassoio di utilità

Gamba Piede

5858

5. Installazione e sostituzione del tubo e della bombola del gas

• NOTA! Quando si installa il raccordo, assicurarsi di tenerlo dritto quando si stringe il dado del raccordo in modo da evitare possibili perdite di gas. Stringere con una chiave adatta. (Fig. 5)

• I 3B/P (30), I 3B/P (37) e I 3+ (28-30/37) Categorie apparecchio: Installare il raccordo valvola sulla valvola avvitandolo in senso antiorario. Premere un tubo omologato sul raccordo valvola no a quando non è opportunamente inserito. All’altra estremità, collegare un regolatore adatto a bassa pressione (I3B / P (30): 30mbar Butano / Propano regolatore congurazioni; I3 + (28-30/37): regolatore 30mbar butano o regolatore propano 37 mbar); I3B / P (37) : butano 37 mbar / propano congurazioni regolatori). Ancora una volta, assicurarsi che il tubo sia ben inserito. Il tipo di tubo utilizzato deve essere conforme alla relativa norma EN e individuare requisito. In Sudafrica, il regolatore deve essere conforme alla norma SANS 1537.

• I 3B/P (50) Categoria apparecchio: Avvitare i corretti raccordi lettati ad ogni estremità di un tubo, sul lato sinistro nel letto da ¼“ BSP della valvola. Collegare un adeguato regolatore per bassa pressione da 50 mbar all’altra estremità del tubo. Il gruppo del tubo essibile utilizzato deve essere conforme alla norma DIN 4815 parte 2 o equivalente.

• La lunghezza del tubo non deve essere inferiore a 800 mm e non deve superare i 1,5 m. Vericare la data di scadenza sul tubo e sostituirlo se necessario o quando le normative nazionali lo impongono.

• Non attorcigliare o pizzicare il tubo. Assicurarsi che il tubo non entri in contatto con alcuna supercie che si scalda durante l’utilizzo.

• Prima di collegare l’apparecchio a un contenitore del gas, assicurarsi che la guarnizione sul regolatore sia in posizione e in buono stato. Questa operazione va effettuata a ogni collegamento e prima di ogni utilizzo.

• Prima di installare la bombola del gas, assicurarsi che le valvole siano tutte posizionate su “OFF”, ruotando la manopola di controllo in senso orario no alla posizione di arresto.

• Assicurarsi che la bombola del gas sia installata e sostituita in un luogo ben ventilato, preferibilmente all’aria aperta, lontano da qualsiasi sorgente di accensione, quali amme libere o fuochi elettrici, nonché lontano da altre persone.

• Assicurandosi che il contenitore del gas venga mantenuto in posizione verticale, avvitare il regolatore sul contenitore no a quando non sarà completamente innestato. Serrare esclusivamente a mano.

• Se si rileva una perdita sull’apparecchio (odore di gas), chiudere immediatamente la valvola della bombola e seguire la procedura per rilevare e risolvere eventuali perdite descritta nella Sezione 3. Se si desidera vericare la presenza di perdite sull’apparecchio, farlo all’aria aperta utilizzando acqua saponata, applicandola sui punti di giuntura. Se si formano delle bolle signica che c’è una perdita di gas.

• Vericare che tutti i collegamenti siano innestati in modo sicuro e vericare nuovamente con acqua saponata. Se non si riesce a risolvere la perdita di gas, non utilizzare l’apparecchio Contattare il proprio fornitore locale CADAC per assistenza.

• Quando si sostituisce un contenitore del gas, chiudere innanzitutto la valvola del contenitore (se installata) e poi ruotare la manopola di controllo in senso orario no alla sua posizione di arresto.

• Dopo aver vericato che la amma sia spenta, svitare il regolatore. Reinstallare un contenitore pieno osservando le stesse precauzioni descritte in precedenza.

6. Accensione dell’apparecchio

Fig. 5

Precauzioni da adottare prima dell’accensione.

• Se l’apparecchio è stato riposto per lungo tempo, ispezionare i fori di ventilazione nel coperchio della valvola per individuare la presenza di eventuali insetti che potrebbe inuenzare il usso di gas. Vericare che non vi siano insetti nell’ingresso del tubo Venturi. Dopo questa verica, reinstallare tutti i componenti nella posizione prevista.

• Utilizzare l’apparecchio soltanto su una supercie piana stabile.

Utilizzo della manopola di controllo

La manopola di controllo è dotata di due posizioni di arresto positive, una su Basso e una su Accendi/Alto. Questo limita la regolazione

della amma tra questi due punti.

Accensione utilizzando un dispositivo di accensione piezoelettrico

• Per accendere l’apparecchio utilizzando il dispositivo di accensione piezoelettrico, premere e ruotare la manopola di controllo in senso antiorario no a che non si sente un click. Se il gas non si accende alla prima scintilla, premere e ruotare la manopola di controllo completamente in senso orario. Provare nuovamente premendo e ruotando la manopola di controllo in senso antiorario no a quando non si sente un click. Se il gas non si accende nei primi due o tre secondi, chiudere la valvola di controllo premendo la manopola di controllo e ruotarla completamente in senso orario. Attendere circa trenta secondi per fare si che il gas accumulato nel gruppo vaschetta copribruciatore fuoriesca. Se necessario, ripetere il processo descritto in precedenza no a quando la amma non si accende. Solitamente la amma si deve accendere entro uno-due secondi.

Accensione utilizzando un accendino per barbecue

• Quando si avvia da freddo, l’apparecchio può essere acceso da sopra prima di posizionare la supercie di cottura desiderata sopra alla bacinella per il grasso. Tuttavia, quando si accende l’apparecchio caldo, si raccomanda di farlo inserendo l’accendino per barbecue attraverso uno dei fori di ventilazione presenti sotto al bruciatore, no a quando non sarà allineato al bruciatore (NON posizionare l’accendino per barbecue attraverso il foro largo direttamente sotto al bruciatore). Accendere l’accendino per barbecue. Mentre l’accendino per barbecue è acceso, premere e ruotare la manopola di controllo in senso antiorario in modo da accendere il bruciatore.

Generalità

• Dopo aver acceso l’apparecchio, è possibile regolare l’intensità della amma ruotando la manopola della valvola in senso antiorario per ridurre la amma o in senso orario per aumentarla.

• La posizione completamente chiusa si ha nella massima posizione ruotando la manopola in senso orario. Per ruotare la valvola a partire dalla posizione completamente chiusa è necessario innanzitutto premere la manopola quel tanto che basta per spostarla dal

5959

meccanismo di bloccaggio. Tenendo la manopola premuta, ruotarla in senso antiorario. Quando l’alberino è uscito dalla posizione di

bloccaggio, non è più necessario tenere la manopola di controllo premuta e la si può ruotare liberamente no a ottenere la regolazione della amma desiderata.

• Si può osservare la amma attraverso il foro di ispezione previsto a questo ne sul lato della bacinella per il grasso.

• Quando si cucinano cibi ad alto contenuto di grassi, possono divampare delle amme se l’impostazione del calore è troppo elevata. Qualora questo dovesse accadere, abbassare la regolazione del calore no a quando le amme non smettono di divampare.

• Non spostare l’apparecchio mentre è in uso: oltre a essere un’operazione pericolosa, spostare l’apparecchio mentre è acceso può fare divampare amme.

• Dopo l’uso, chiudere innanzitutto la valvola sul contenitore del gas (ove applicabile). Quando la amma si è spenta, chiudere la valvola sull’apparecchio premendo e ruotando la manopola di controllo completamente in senso orario.

7. Utilizzo dell’apparecchio e delle sue superci di cottura

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

GRIGLIA BARBECUE (Abb. 8)

• Inclusa nei modelli 8910-20,8910-21, 8910-30, 8910-40, 8910-50, 8910-

52 e 8910-70

• La griglia barbecue si posiziona su tre posizionatori pressofusi presenti nella bacinella per il grasso (Fig. 6).

• Disponibile anche come accessorio aggiuntivo e ricambio

• Supercie di cottura rivestita in materiale antiaderente

• Non utilizzare utensili per la cottura in metallo, poiché questo

Fig. 8

danneggerà il rivestimento antiaderente.

• Ideale per grigliate di carni, pesce, pollo e verdure

• Questa supercie di cottura è corredata di una pratica sacca per il trasporto.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia la griglia barbecue.

SKOTTEL (Abb. 9)

• Incluso nei modelli 8910-10 e 8910-30

• Lo Skottel si posiziona sui suoi posizionatori presenti nella bacinella per il grasso.

Fig. 9

• Disponibile anche come accessorio aggiuntivo e ricambio

• Supercie di cottura rivestita con smalto porcellanato.

• Ideale per una cottura stile wok, fritture, piatti a base di pasta e colazioni

• Questa supercie di cottura è corredata di una pratica sacca per il trasporto.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia lo Skottel.

PADELLA CHEF ANRIADERENTE (Abb. 10)

• Inclusa nel modello 8910-40

• La padella chef si posiziona su tre posizionatori pressofusi presenti nella

Fig. 10

Fig. 11

bacinella per il grasso (Fig. 6).

• Disponibile anche come accessorio aggiuntivo e ricambio

• Supercie di cottura rivestita in materiale antiaderente.

• Non utilizzare utensili per la cottura in metallo, poiché questo danneggerà il rivestimento antiaderente.

• AVVERTENZA: In fase di pre-riscaldamento, non utilizzare la padella chef su una regolazione di amma alta con coperchio a cupola per più di 15 minuti, poiché questo potrebbe danneggiare il rivestimento antiaderente e la padella.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia la padella chef.

GRILL 2 BRAAI (Abb. 11)

• Disponibile anche come accessorio aggiuntivo e ricambio (Inclusa nei modelli 8910-50)

• Il Grill2Braai si posiziona su tre posizionatori pressofusi presenti nella bacinella per il grasso (Fig. 6).

• Supercie di cottura rivestita in materiale antiaderente.

• Non utilizzare utensili per la cottura in metallo, poiché questo danneggerà il

Fig. 128910-105

rivestimento antiaderente.

• La metà liscia è ideale per cucinare pesce, colazioni e frittelle; mentre quella ondulata è ideale per grigliare carne, pesce, pollo e verdure.

• Questa supercie di cottura è corredata di una pratica sacca per il trasporto.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia il Grill 2 Braai.

Fig. 7

6060

BRATPFANNE (Abb. 12)

• Disponibile anche come accessorio aggiuntivo e ricambio (non incluso)

• Supercie di cottura rivestita con smalto porcellanato

• Ideale per arrostire pollo, agnello, verdure, ecc.

• Supercie di cottura rivestita con smalto porcellanato

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia il tegame per arrosto.

PIETRA PER PIZZA (Abb. 13)

• Disponibile anche come accessorio aggiuntivo e ricambio (non incluso)

• Pietra ollare spessa 10 mm che resiste a temperature no a 300 °C

• Include un supporto a lo nichelato.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia la pietra ollare.

SUPPORTO PENTOLE (Abb. 14)

• Incluso nei modelli 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 e 8910-80

• Supporto pentole nichelato per sostenere pentole delle principali dimensioni standard.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia il supporto pentole.

8910-SP003

Fig. 138910-110

Fig. 14

PAELLA PAN 47 (Fig. 15)

5758

Fig. 15

• Incluso nei modelli 8910-70.

• Questo 47 centimetri in alluminio leggero ma di spessore rivestimento antiaderente padella è facile da usare e da pulire.

• L’acciaio inossidabile maniglie consentire una facile movimentazione.

• La parte inferiore della padella è un chiaro, rivestimento lavorato in acciaio.

• Una comoda borsa per il trasporto è inclusa.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia il Paella Pan.

BBQ 2 PLANCHA (Fig. 16)

8910-108

Fig. 16

• Incluso nei modelli 8910-80.

• Il barbecue Plancha offre la massima versatilità con barbecue grill aperta su un lato e piatta bistecchiera sull’altro.

• La parte superiore rivestita in ceramica è facile da usare e da pulire.

• Una comoda borsa per il trasporto è inclusa.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia il BBQ Plancha.

PIETRA PER PIZZA 42cm (Fig. 17)

Fig. 1798331

• IMPORTANTE! Per assicurare la validità della garanzia, utilizzare esclusivamente soltanto dedicate.

• NOTA! Utilizzare sempre la protezione antivento, quando si usa l’apparecchio in presenza di vento.

• Disponibile anche come accessorio aggiuntivo e ricambio (non incluso)

• Pietra ollare spessa 15 mm che resiste a temperature no a 300 °C

• Include un supporto a lo nichelato.

• AVVERTENZA: Si raccomanda l’uso di guanti quando si maneggia la pietra ollare.

8. Manutenzione generale

• L’onere di effettuare la manutenzione di questo apparecchio spetta esclusivamente al consumatore a partire dalla data di acquisto. Questo apparecchio non richiede alcuna manutenzione programmata. Sostituire un getto bloccato

• Il Carri Chef è dotato di un getto di dimensione specica per regolare la corretta quantità di gas.

• Se il foro sul getto si bloccasse, si potrebbe avere una amma ridotta o addirittura nessuna amma. Non cercare di pulire il getto con uno spillo o simili, poiché questo potrebbe danneggiare l’orizio e questo renderebbe l’apparecchio non sicuro.

• Sostituire il getto: Rimuovere le tre viti dalla piastra di schermatura anticalore (Fig. 19). Rimuovere la piastra di schermatura anticalore (Fig. 20) facendo attenzione a non danneggiare l’elettrodo piezoelettrico. Il getto (Z) può ora essere rimosso utilizzando una chiave adatta (Fig. 21). Non utilizzare pinze sul getto poiché questo può danneggiarlo, rendendolo inutilizzabile o impossibile da rimuovere. Avvitare il nuovo getto nella valvola. Non serrare eccessivamente poiché questo può danneggiare il getto.

• Eseguire la procedura di cui sopra in senso inverso per rimontare l’unità.

Sostituire il tubo:

• L’installazione di un tubo è descritta nella Sezione 5 - Installazione e sostituzione del tubo e della bombola del gas.

6161

Fig. 18

Fig. 19

Fig. 20

Fig. 21

9. Pulizia

• Nota: Per il riferimento ai componenti (Vedere la Sezione 7)

• Skottel barbecue: Dopo la cottura, lasciare il bruciatore su una bassa regolazione versando dell’acqua saponata nel piatto di cottura per ammorbidire i residui di cottura. Quando si è soddisfatti di aver rimosso il grasso in eccesso, lavare lo Skottel barbecue in acqua tiepida utilizzando un detergente non abrasivo. Non utilizzare oggetti metallici taglienti o detergenti abrasivi sulla supercie rivestita in smalto vetroso.

• Barbecue: Rimuovere il grasso dalla scanalatura sul fondo della bacinella per il grasso e eseguire la pulizia come descritto per lo Skottel barbecue. Lavare la griglia e il deettore in acqua tiepida con detergente non abrasivo dopo aver rimosso qualsiasi eccesso di grasso rimasto dopo la cottura.

• Coperchio barbecue: Lavare il coperchio barbecue in acqua tiepida utilizzando un adeguato detergente non abrasivo. Evitare l’uso di oggetti metallici taglienti o detergenti abrasivi, poiché questo danneggia il rivestimento della supercie.

• Nota: In caso di macchie resistenti, si può utilizzare un detergente per forni.

Cura delle superci di cottura antiaderenti:

• Le superci di cottura antiaderenti sono rivestite con un rivestimento in PTFE antiaderente che è stato utilizzato con grande successo su alcuni dei migliori utensili da cucina al mondo. Tuttavia, prendersi cura di tale rivestimento può essere utile per potersi godere degli anni in più di cottura antiaderente, semplice e sana.

• Utilizzare soltanto regolazioni di calore medie e basse aiuta a conservare i nutrienti importanti presenti nel cibo e a preservare la supercie di cottura antiaderente.

• Il rivestimento antiaderente può essere danneggiato facilmente dall’uso di utensili da cucina in metallo.

• NB! Si raccomanda di utilizzare esclusivamente utensili in plastica o legno durante la cottura.

• Non surriscaldare le superci di cottura antiaderenti e aggiungere sempre un po’ di olio da cucina alla supercie prima dell’uso.

• Lasciare sempre raffreddare le superci antiaderenti prima di immergerle in acqua.

• Il rivestimento antiaderente è perfettamente sicuro in lavastoviglie, ma la supercie antiaderente è così facile da pulire che un rapido lavaggio a mano risolve tutto. L’uso di detergenti abrasivi non è raccomandato poiché danneggerà in modo permanente la supercie

antiaderente.

• Dopo la pulizia, ripristinare la supercie stronandoci sopra un leggero strato di olio vegetale.

• Dopo ogni uso, rimuovere il grasso dalla bacinella per il grasso e pulire come descritto in precedenza per il barbecue.

6262

10. Riporre e trasportare l’apparecchio

• Il CADAC Carri Chef è dotato di una serie di sacche per il trasporto che offrono portabilità e consentono di riporre comodamente tutti i componenti inclusi nel vostro modello all’interno delle sacche in dotazione.

• Riporre Carri Chef come segue:

• La sacca principale contiene i seguenti componenti:

• Vaschetta copribruciatore

• Bacinella per il grasso (che si appoggia sopra alla vaschetta copribruciatore)

• Supporto pentole

• Il coperchio barbecue trova posto sul retro della sacca utilizzando le fascette di supporto messe a disposizione.

• La sacca Skottel contiene il piatto Skottel.

• La sacca della griglia barbecue contiene la griglia barbecue

• La sacca della padella piana contiene la padella piana.

• La sacca della Grill 2 Braai contiene la Grill 2 Braai

• La sacca della Paella Pan contiene la Paella Pan

• La sacca della BBQ Plancha contiene la BBQ Plancha

• Il gruppo delle gambe trova posto sul retro della sacca principale, utilizzando le fascette di supporto messe a disposizione.

• Riporre sempre CADAC Carri Chef nelle sacche in dotazione, in un ambiente asciutto, preferibilmente sollevato da terra. Questo è particolarmente importane per la vaschetta copribruciatore riposta nella sacca principale in modo da evitare l’ingresso di sporcizia o insetti che potrebbe inuire sul usso di gas.

• Lasciare sempre raffreddare l’unità prima di riporre qualsiasi componente nella sua sacca.

• Se l’apparecchio dovesse presentare un funzionamento anomalo dopo averlo riposto e se tutte le veriche di cui alle Sezioni 5 e 8 non hanno consentito di individuare alcun problema il tubo Venturi potrebbe essere bloccato. Un tubo Venturi bloccato verrebbe indicato da una amma più debole di colore giallastro o dall’assenza di amma, nei casi estremi. In questo caso è necessario rimuovere il bruciatore come descritto nella Sezione 8 - Manutenzione generale e vericare e rimuovere attentamente qualsiasi materiale estraneo che possa essersi depositato nel tubo Venturi.

11. Restituzione dell’apparecchio per interventi di riparazione o assistenza

• Non modicare questo apparecchio, poiché potrebbe essere pericoloso.

• Se non si riesce a risolvere un problema seguendo le presenti istruzioni, contattare il proprio distributore CADAC locale per avere dettagli in merito a come rendere il prodotto perché il problema venga risolto.

• CADAC Carri Chef è garantito da CADAC per un periodo di 2 anni contro vizi di fabbricazione.

12. Parti di ricambio e accessori

• Usare esclusivamente i ricambi originali CADAC, che sono garanzia di massime prestazioni.

Pezzi di ricambio

Item

Pezzi di ricambio

No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Item

Pezzi di ricambio

No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& lo

8910-SP019

6363

Item

Pezzi di ricambio

No.

Destra Gamba

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item

Pezzi di ricambio

No.

Item

Pezzi di ricambio

No.

Item

Pezzi di ricambio

No.

Item

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Valvola (28/30mbar) 8910-SP014

8910-SP014-V2 Valvola (50mbar)

8910-SP029

8910-SP029-V2

Pezzi di ricambio

No.

Accessori

Item

8910-SP020

Davanti Gamba

8910-SP021

8910-SP022

Sinistra Gamba

8910-SP025

Pezzi di ricambio

No.

Item

8910-SP041

8910-SP047

8910-SP048

Jet 0.92

(28/30/37mbar)

8910-SP001

Jet 0.82 (50mbar)

8910-SP002

Pezzi di ricambio

No.

8910-100

8910-103

8910-110

8631

6464

8910-101

8910-105

98331

8910-102

8910-108

5758

Exclusivamente para el uso al aire libre.

PRECAUCIÓN

Este aparato no puede ser utilizado en balcones, porches o zonas de ocio exteriores que estén cerrados.

Lea atentamente estas instrucciones de uso para familiarizarse con el aparato antes de conectarlo a la botella de

gas. Conserve estas instrucciones para su consulta en el futuro.

1. Introducción

IMPORTANTE

• Este aparato está diseñado para cocinar al aire libre, especialmente para la gente que va de camping para disfrutar de la vida al aire libre y

también se puede utilizar en un patio.

• En este aparato pueden prepararse varios tipos de alimentos. La barbacoa Carri Chef 2 está diseñada para utilizar varias supercies de cocinado.

• El gas se suministra a la unidad a través de una manguera y un regulador. La manguera y el regulador pueden conectarse a una botella de gas, un cartucho de gas o un CADAC Power Pak, que es una unidad con dos cartuchos de gas. (No se suministra con el aparato).

• La unidad es fácil de encender y usar (se describe su uso más adelante en la sección 6) y el usuario puede controlar la entrada de calor con una válvula ajustable.

• Con este aparato se suministra un libro de recetas para brindar al usuario que lo utiliza por primera vez una introducción a las opciones de cocinar al aire libre.

2. Información General

• Este aparato cumple las normas EN498:2012, EN484:2019 y SANS 1539:2017.

• Este aparato solo se debe utilizar con una manguera y un regulador homologados (la manguera y el regulador suministrados con la unidad en Sudáfrica)

• Aviso: Las partes accesibles pueden estar muy calientes. No permita a los niños que se acerquen.

• El Power Pak o la botella recargable solo se pueden utilizar en posición vertical. (Accesorio opcional no suministrado).

• Nota: Para asegurar un funcionamiento satisfactorio cuando se utiliza un Power Pak comience siempre con los cartuchos llenos y solo cuando el tiempo previsto de funcionamiento continuo sea inferior a aproximadamente una hora.

• Solo puede utilizarse con una botella de gas que no exceda los 500mm de altura.

• Los aparatos de gas requieren de ventilación para un rendimiento ecaz y para garantizar la seguridad de los usuarios y demás personas en las proximidades, así que no use el aparato en una zona sin ventilación. Está diseñado exclusivamente para uso al aire libre.

• Lea atentamente estas instrucciones antes de utilizar el aparato.

• Utilizar solo en exteriores.

BE, CY, DK, EE,

País de Uso

Categorías de aparatos I

Gases presión Butano Propano Butano, propano o sus mezclas

De funcionamiento admisibles 28-30mBar 37mBar 37mBar

Número de inyector 0.92 0.82

Uso nominal 270g/hr 313g/hr 270g/hr 270g/hr

Entrada bruta nominal de calor 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Sudáfrica

2.8k Pa)

AT, CH, DE & SK

3B/P (50)

50mBar

Fuentes de suministro de gas

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

Una manguera y regulador homologados conectados a una botella de gas recargable no superior a

9 kg y de conformidad con la normativa local en vigor.

Nombres y abreviaturas de países:

6565

3. Información sobre seguridad

Manguera

• Este aparato solo puede utilizarse al aire libre.

• Con este aparato se suministra una manguera y un regulador (solo en Sudáfrica)

• Antes de cada uso y antes de conectar a la botella de gas, hay que comprobar si la manguera presenta desgaste o daño.

• No utilice el aparato si tiene la manguera dañada o desgastada. Cambie la manguera.

• No utilice el aparato si presenta fugas, daños o no funciona correctamente.

Botella de gas

• Utilice una botella que esté homologada por la normativa de su país.

• Asegúrese de que la botella de gas se instala o sustituye en un lugar bien ventilado, preferiblemente situado en el exterior, alejado de cualquier fuente de ignición (tal como llamas desprotegidas, llamas piloto, estufas eléctricas) y alejado de otras personas.

• Mantenga las botellas de gas, lejos de fuentes de calor y llamas. No las coloque sobre una estufa o cualquier otra supercie caliente.

• Los cartuchos/botellas recargables de gas solo se utilizarán en posición vertical a n de asegurar la correcta extracción del combustible. No hacerlo puede provocar una descarga del líquido del recipiente del gas y la creación de un entorno funcional peligroso.

• No intente retirar la botella mientras la unidad esté en funcionamiento.

• Hay un espacio en el centro de la bandeja de uso general para colocar un cartucho de gas.

• Hay que desconectar la botella del aparato después de su uso o durante el almacenamiento.

Montaje y uso

• El aparato está diseñado para que sea portátil, por lo tanto, las patas y la bandeja de uso general se montan y desmontan fácilmente.

• El montaje y desmontaje que puede realizar el usuario se limita a la colocación de las patas y la bandeja de uso general, así como la instalación y retirada de las supercies de cocinado.

• Durante el montaje de las patas, asegúrese siempre de que los anillos de jación de las patas queden bien sujetos y que el producto montado sea estable y no se balancee. No utilice el aparato sin colocar la bandeja de accesorios, ya que también desempeña un papel importante para garantizar la robustez general del aparato.

• Utilícelo siempre sobre una supercie rme y nivelada.

• No mueva el aparato mientras esté en funcionamiento.

• Si la protección térmica, la bandeja para la grasa o la bandeja del quemador se dañan de tal manera que se produce un contacto permanente entre la protección térmica y la bandeja para la grasa durante su uso, no utilice el aparato. Lleve la unidad a su distribuidor CADAC para su reparación.

• No tape ni modique los oricios de ventilación de la tapa de la caja de la válvula ya que esto afectaría al rendimiento del producto y puede producir una llama inestable.

• Asegúrese de que el aparato se utilice lejos de materiales inamables. Las distancias mínimas de seguridad son las siguientes: 1,2 m por encima del aparato. 600 mm por la parte trasera y los laterales. (Véase la gura 2)

• Precaución: Para utilizar el aparato se recomienda el uso de guantes protectores al poner y quitar la tapa, ya que el asa de la tapa puede estar caliente.

• Precaución: Las partes accesibles pueden estar muy calientes, por lo que es recomendable el uso de guantes protectores.

• Mantenga a los niños alejados del aparato.

• Utilizar solo en exteriores

• NOTA: Si el aparato se utiliza en condiciones de viento, hay que utilizar la tapa como paravientos y colocarla como se muestra en la gura. 4.

Retroceso de la llama

• En caso de retorno de la llama (cuando la llama retrocede y se enciende dentro del quemador o el tubo Venturi), cierre inmediatamente el paso de gas, cerrando primero la válvula de control de la botella de gas y a continuación la válvula del aparato. Una vez apagada la llama, retire el regulador y compruebe el estado de la junta. Sustituya la junta en caso de duda. Vuelva a encender el aparato tal como se describe en la sección 6. Si la llama retrocede persistentemente lleve el producto a su agente de reparación autorizado de CADAC.

Fugas

• Si hay una fuga en el aparato (olor a gas), cierre inmediatamente el mando de control de la botella de gas. Si desea comprobar si tiene fugas el aparato, hágalo en el exterior. No intente detectar fugas con una llama; use agua jabonosa.

• La forma correcta es rociar las conexiones con agua jabonosa. Si se forman burbujas es que hay una fuga de gas. Cierre inmediatamente el paso de gas en primer lugar cerrando la válvula de control de la botella de gas y después la válvula del aparato. Compruebe que todas las conexiones estén correctamente instaladas. Vuelva a vericar con agua jabonosa. Si la fuga de gas continúa, lleve el producto a su distribuidor CADAC para su revisión o reparación.

• Compruebe si hay fugas en la boquilla junto a la válvula y en la unión del regulador de la botella con el gas abierto en la botella pero sin abrir o encender mediante el mando de control del aparato.

Sólo aplicable a los modelos

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

6666

4. Combinaciones

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Tapa

(I) Skottel Liner

(B) Skottel

(J) Piedra Para Pizzas

(D) Plancha

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Parrilla de barbacoa

(H) Soporte para las ollas Locador

Bandeja de grasa Perilla de control Clip de soporte de domo

Quemador Pan Anillo de seguridad de la pierna exterior

Soporte de la bandeja de herramientas

Bandeja de servicio

Pierna Pie

6767

5. Instalación y cambio de la manguera y la botella de gas

• NOTA: Al instalar la boquilla, asegúrese de que se mantiene recta mientras se aprieta la tuerca de la boquilla, con el n de evitar una posible fuga de gas. Apriete con una llave adecuada. (Figura 5)

• Categorías de aparato I 3B/P (30), I 3B/P (37) e I 3+ (28-30/37): Coloque la boquilla en la válvula, atornillándola en sentido contrario a las agujas del reloj. Empuje una manguera homologada en torno a la boquilla de la válvula hasta que quede bien asentada. En el otro extremo, conectar un regulador adecuado de baja presión (I3B / P (30): 30mbar butano / propano regulador de conguraciones; I3 + (28-30/37): regulador butano 30mbar o regulador de propano 37 mbar); I3B / P (37) : 37 mbar Butano / Propano reguladores conguraciones), de nuevo asegurándose de que la manguera quede bien asentada. El tipo de manguera debe cumplir con la norma EN y localizar requisito. En Sudáfrica, el regulador debe cumplir la norma SANS 1537.

• Categoría de aparato I 3B/P (50): Enrosque una manguera con las conexiones roscadas correctas en ambos extremos: en el lado izquierdo una rosca de ¼ de pulgada BSP de la válvula. Instale un regulador de baja presión adecuado de 50 mbar en el otro extremo de la manguera. El conjunto de mangueras deben cumplir con la norma DIN 4815 parte 2 o equivalente.

• La longitud de la manguera no debe ser inferior a 800 mm ni superior a 1,5 m. Compruebe la fecha de caducidad indicada en la manguera y cámbiela cuando sea necesario o la normativa nacional así lo requiera.

• No retuerza ni oprima la manguera. Asegúrese de que la manguera no esté en contacto con supercies que se calienten durante el uso.

• Antes de conectar el regulador a una botella de gas, asegúrese de que la junta de goma del regulador está en su lugar y en buenas condiciones. Esto se debe hacer en cada conexión y antes de cada uso.

• Antes conectar la botella de gas, asegúrese de que las válvulas están en la posición de cerradas girando el mando de control hacia la derecha hasta el tope.

• Asegúrese de que la botella de gas se instala o sustituye en un lugar bien ventilado, preferiblemente situado en el exterior, alejado de cualquier fuente de ignición, por ejemplo llamas desprotegidas, estufas eléctricas y alejado de otras personas.

• Asegúrese de que la botella de gas está en posición vertical, atornille el regulador a la botella hasta que esté totalmente conectado. Apriete exclusivamente a mano.

• Si hay una fuga en el aparato (olor a gas), cierre inmediatamente la válvula de la botella y siga el procedimiento indicado en la sección 3 para detectar y detener una fuga. Si desea comprobar si hay fugas en el aparato, hágalo al aire libre exclusivamente aplicando agua jabonosa a las conexiones. Si se forman burbujas es indicación de una fuga de gas.

• Compruebe que todas las conexiones estén bien ajustadas y vuelva a revisar con agua jabonosa. Si no consigue eliminar la fuga de gas, no utilice el aparato. Póngase en contacto con su distribuidor local de CADAC para obtener asistencia.

• Para cambiar una botella de gas, cierre primero la válvula de la botella (en su caso) y luego gire el mando de control hacia la derecha hasta la posición de cierre.

• Asegúrese de que la llama se ha extinguido y desenrosque el regulador. Instale una botella llena siguiendo las mismas precauciones descritas.

6. Encendido del aparato

Fig. 5

Precauciones a observar antes del encendido.

• Después de un almacenamiento prolongado, revise los oricios de ventilación de la tapa de la válvula por si hubiera insectos que

pudieran afectar al ujo de gas. Revise la entrada del tubo Venturi por si hubiera insectos. Después de la comprobación, vuelva a colocar todos los componentes en la posición indicada.

• Utilice el aparato sobre una supercie rme y nivelada.

Uso del mando de control

El mando de control está equipado con dos posiciones positivas, una de baja potencia y otra de encendido / alta potencia. Esto limita

el ajuste de la llama entre estos dos puntos.

Encendido mediante el encendedor piezoeléctrico

• Para encender el aparato con el encendedor piezoeléctrico, oprima y gire el mando de control hacia la izquierda hasta que oiga un clic. Si el gas no se inama con la primera chispa, empuje y gire el mando de control totalmente hacia la derecha. Inténtelo de nuevo, empujando y girando el mando de control hacia la izquierda hasta que oiga un clic. Si el gas no se enciende en los primeros dos o tres segundos, se debe cerrar la válvula de control pulsando el mando de control y girarlo completamente hacia la derecha. Espere aproximadamente treinta segundos para que escape el gas acumulado en la bandeja del quemador. Repita el proceso anterior si es necesario hasta que la llama se encienda. La llama normalmente debe encenderse en uno o dos segundos.

Encendido usando un encendedor de barbacoa

• Cuando se comienza en frío, se puede encender el aparato desde la parte superior antes de colocar la supercie de cocinado deseada sobre la bandeja para la grasa. Sin embargo, al encender un aparato caliente, se recomienda hacerlo introduciendo un encendedor de barbacoa por uno de los oricios de ventilación debajo del quemador, hasta que esté en línea con el quemador (NO META el encendedor de barbacoa a través del oricio grande directamente debajo del quemador). Encienda el encendedor de barbacoa. Con el encendedor de barbacoa encendido, presione y gire el mando de control hacia la izquierda para encender el quemador.

General

•

Una vez que el aparato está encendido, puede ajustarse la intensidad de la llama girando el mando de la válvula hacia la izquierda para reducir la llama, o hacia la derecha para aumentar la llama.

• La posición completamente cerrada es girado totalmente hacia la derecha. Para girar la válvula desde la posición totalmente cerrada es necesario presionar primero el botón lo suciente para liberar el mecanismo de bloqueo. Mientras mantiene el mando pulsado, gírelo hacia la izquierda. Una vez que el husillo está fuera de la posición de bloqueo ya no es necesario mantener pulsado el mando de control y se puede girar libremente a la intensidad de llama deseada.

6868

• Se puede observar la llama a través del oricio de inspección previsto a tal n en el lateral de la bandeja para la grasa.

• Al cocinar alimentos con un alto contenido de grasa, pueden producirse llamaradas si el ajuste de calor seleccionado es demasiado alto. Si esto sucede, baje el fuego hasta que cesen las llamaradas.

• No mueva el aparato cuando esté en uso ya que, además de ser una práctica peligrosa, pueden producirse llamaradas.

• Después del uso, cierre la válvula de la botella de gas (si la tiene). Una vez apagada la llama, cierre la válvula del aparato empujando y girando el mando de control totalmente hacia la derecha.

7. Uso del aparato y sus supercies de cocinado

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

PARRILLA DE BARBACOA (Abb. 8)

• Incluida con 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-52 y 8910-70

• La parrilla de barbacoa se coloca encima de los tres posicionadores de fundición de la bandeja para la grasa (Fig. 6).

• Disponible como accesorio y repuesto adicional

• Supercie de cocinado con revestimiento antiadherente

Fig. 8

• No use utensilios metálicos de cocina ya que esto dañaría su revestimiento antiadherente.

• Ideal para asar carne, pescado, pollo y verduras

• Se incluye una cómoda bolsa de transporte con esta supercie de cocinado.

• AVISO: Se recomienda el uso de guantes para manipular la parrilla de barbacoa.4

SKOTTEL (Abb. 9)

• Incluido con 8910-10 y 8910-30

• El Skottel se asienta sobre sus propios posicionadores en la bandeja para la

Fig. 9

grasa.

• Disponible como accesorio y repuesto adicional

• Supercie de cocinado con revestimiento de porcelana.

• Ideal para cocinar al estilo wok, salteados, platos de pasta y desayunos

• Se incluye una cómoda bolsa de transporte con esta supercie de cocinado.

• AVISO: Se recomienda el uso de guantes para manipular el Skottel.

PLANCHA ANTIADHERENTE CHEF (Abb. 10)

• Incluida con 8910-40

Fig. 10

• La plancha Chef se coloca encima de los tres posicionadores de fundición de la bandeja para la grasa (Fig. 6).

• Disponible como accesorio y repuesto adicional

• Supercie de cocinado con revestimiento antiadherente.

• No use utensilios metálicos de cocina ya que esto dañaría su revestimiento antiadherente.

• AVISO: Durante el precalentamiento, no utilice la plancha Chef sobre llama alta con la tapa durante más de 15 minutos, ya que esto puede dañar el

Fig. 11

recubrimiento antiadherente y la plancha.

• AVISO: Se recomienda el uso de guantes para manipular la plancha chef.

GRILL 2 BRAAI (Abb. 11)

• Disponible como accesorio y repuesto adicional (Incluida con 8910-50, 891051 y 8910-52)

• La Grill2Braai se coloca encima de los tres posicionadores de fundición de la bandeja para la grasa (Fig. 6).

• Supercie de cocinado con revestimiento antiadherente.

• No use utensilios metálicos de cocina ya que esto dañaría su revestimiento

Fig. 128910-105

antiadherente.

• La parte plana es ideal para cocinar pescado, desayunos y tortitas, mientras que la mitad acanalada es ideal para asar carne, pescado, pollo y verduras.

• Se incluye una cómoda bolsa de transporte con esta supercie de cocinado.

• AVISO: Se recomienda el uso de guantes para manipular la Grill 2 Braai.

Fig. 7

6969

PARRILLA DE ASADO (Abb. 12)

• Disponible como accesorio y repuesto adicional (no incluido)

• Supercie de cocinado con revestimiento de porcelana.

• Ideal para la preparación de pollo asado, cordero, verduras, etc.

• Supercie de cocinado con revestimiento de porcelana.

• AVISO: Se recomienda el uso de guantes para manipular la parrilla de asado.

Fig. 138910-110

PIEDRA PARA PIZZAS (Abb. 13)

• Disponible como accesorio y repuesto adicional (no incluido)

• Piedra de hornear de 10 mm de grosor que puede soportar temperaturas de hasta 300ºC.

• Incluye soporte de alambre niquelado.

• AVISO: Se recomienda el uso de guantes para manipular la piedra para hornear.

SOPORTE PARA LAS OLLAS (Abb. 14)

8910-SP003

Fig. 14

• Incluido con 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 y 8910-80

• Soporte para ollas niquelado, para apoyar las ollas de tamaño más común.

• AVISO: Se recomienda el uso de guantes para manipular el soporte para ollas.

PAELLA PAN 47 (Abb. 15)

• Incluido con 8910-70.

• Este 47cm de espesor de aluminio ligero, pero que no se pegue recubiertos

5758

Fig. 15

sartén es fácil de usar y limpiar.

• Manijas de acero inoxidable permiten una fácil manipulación.

• La parte inferior de la bandeja es un acabado mecanizado claro, acero.

• Una bolsa de transporte conveniente se incluye.

• AVISO: Se recomienda el uso de guantes para manipular el Paella Pan.

BBQ 2 PLANCHA (Abb. 16)

• Incluido con 8910-80.

• La barbacoa Plancha da la máxima versatilidad con barbacoa parrilla abierta en

8910-108

Fig. 16

un lado y cacerola de la parrilla plana en el otro.

• La parte superior recubierta de cerámica es fácil de usar y limpiar.

• Una bolsa de transporte conveniente se incluye.

• AVISO: Se recomienda el uso de guantes para manipular el BBQ Plancha.

PIEDRA PARA PIZZAS 42cm (Fig. 17)

• Disponible como accesorio y repuesto adicional (no incluido)

• Piedra de hornear de 15 mm de grosor que puede soportar temperaturas de hasta 300ºC.

Fig. 1798331

• IMPORTANTE: Para garantizar la validez de la garantía, utilice únicamente las supercies de cocinado propias de la

• NOTA: Utilice siempre el paravientos si se utiliza el aparato en condiciones de viento.

• Incluye soporte de alambre niquelado.

• AVISO: Se recomienda el uso de guantes para manipular la piedra para hornear.

8. Mantenimiento general

• A partir de la fecha de compra la responsabilidad del mantenimiento de este aparato recae exclusivamente sobre el consumidor. Este aparato no requiere mantenimiento programado.

Sustitución de un inyector obturado:

• Su Carri Chef está equipada con un inyector de tamaño especíco para regular la cantidad correcta de gas.

• Si el oricio del inyector se obtura puede dar lugar a una llama pequeña o a que no haya llama en absoluto. No intente limpiar el inyector con un aller u otro dispositivo similar, ya que podría dañar el oricio y hacer que el aparato no fuese seguro.

• Para cambiar el inyector: Retire los tres tornillos de la placa de protección térmica (g. 19). Retire la placa de protección térmica (g.

20), teniendo cuidado de no dañar el electrodo piezoeléctrico. El inyector (Z) ahora se puede retirar con una llave adecuada (g. 21). No utilice alicates en el inyector, ya que pueden dañarlo, dejarlo inutilizable o imposible de retirar. Atornille el inyector de nuevo en la válvula. No apriete demasiado el inyector, ya que podría dañarlo.

• Invierta el procedimiento anterior para volver a montar la unidad.

Sustitución de la manguera:

• La instalación de una manguera se describe en la sección 5 - Instalación y cambio de la manguera y la botella de gas.

7070

Fig. 18

Fig. 19

Fig. 20

Fig. 21

9. Limpieza

• Nota: Para las referencias de las piezas véase la sección 7

• Skottel: Después de cocinar, deje el quemador a baja potencia con agua jabonosa en la supercie de cocinado para ablandar restos de comida. Una vez eliminado el exceso de grasa, lave el Skottel en agua tibia usando un detergente no abrasivo adecuado. No utilice objetos punzantes de metal o detergentes abrasivos sobre la supercie esmaltada.

• Barbacoa: Quite la grasa del fondo de la bandeja para la grasa y limpie como se ha descrito para el Skottel. Lave la parrilla y la placa deectora en agua tibia con detergente no abrasivo después de limpiar el exceso de grasa que queda después de cocinar.

• Tapa de la barbacoa: Lave la tapa de la barbacoa en agua tibia con detergente adecuado no abrasivo. No utilice objetos punzantes de metal o detergentes abrasivos, ya que dañarían el revestimiento de la supercie.

• Nota: Para las manchas difíciles, puede usarse un limpiador de hornos.

Cuidado de las supercies antiadherentes de cocinado:

• La supercies antiadherentes de cocinado llevan un revestimiento de cerámico antiadherente que se ha utilizado con gran éxito en algunos de los mejores utensilios de cocina en el mundo. No obstante, cuidándolo podrá disfrutar de más años de cocinado antiadherente saludable y fácil.

• Utilice únicamente los ajustes de calor bajo o medio para ayudar a retener los valiosos nutrientes en los alimentos y mantener la supercie antiadherente de cocinado.

• El revestimiento antiadherente puede dañarse fácilmente con el uso de utensilios de cocina metálicos.

• NOTA: Se recomienda el uso únicamente de utensilios de plástico o de madera al cocinar.

• No sobrecaliente las supercies antiadherentes de cocinado y añada siempre un poco de aceite a la supercie antes de usarla.

• Deje siempre que las supercies antiadherentes se enfríen antes de sumergirlas en agua.

• El revestimiento antiadherente puede lavarse perfectamente en el lavavajillas, pero la supercie antiadherente es tan fácil de limpiar que basta con un rápido lavado a mano. No es recomendable el uso de detergentes abrasivos, ya que esto dañará permanentemente la

supercie antiadherente.

• Después de la limpieza reacondicione la supercie frotando ligeramente con un trapo con aceite vegetal.

• Después de cada uso, retire la grasa de la bandeja para la grasa y límpiela como se ha descrito anteriormente para la barbacoa.

7171

10. Almacenamiento y transporte

• Su CADAC Carri Chef se suministra con varias bolsas de transporte que facilitan la portabilidad y le permiten guardar cómodamente todos los componentes incluidos con su modelo dentro de las bolsas suministradas.

• Guarde su Carri Chef de la siguiente manera:

• La bolsa principal alberga las siguientes partes:

• Bandeja del quemador

• Bandeja para la grasa (apoyada en la parte superior de la bandeja del quemador)

• El soporte para ollas

• La tapa de la barbacoa entra en la parte trasera de la bolsa con las correas de sujeción suministradas.

• La bandeja Skottel entra en su correspondiente bolsa.

• La parrilla de barbacoa entra en su correspondiente bolsa.

• La plancha entra en su correspondiente bolsa.

• La Grill 2 Braai entra en su correspondiente bolsa.

• La Paella Pan entra en su correspondiente bolsa.

• La BBQ Plancha entra en su correspondiente bolsa.

• Las patas entran en la parte posterior de la bolsa principal, con las correas de sujeción suministradas.

• Guarde siempre el CADAC Carri Chef en las bolsas suministradas, en un ambiente seco, preferiblemente no apoyadas en el suelo. Esto es especialmente importante en el caso de la bandeja del quemador guardada en la bolsa principal, para evitar la entrada de suciedad o insectos que puedan afectar el ujo de gas.

• Deje siempre que la unidad se enfríe antes de meter cualquier parte dentro de su bolsa.

• En caso de que el aparato no funcione normalmente después del almacenamiento y de que una vez realizadas todas las comprobaciones de las secciones 5 y 8 no se haya identicado ningún problema, puede que el tubo Venturi esté obturado. Si el tubo Venturi estuviera obstruido, lo indicaría una llama amarillenta más débil o la falta de llama en casos extremos. En estas circunstancias será necesario retirar el quemador como se explica en la sección 8 – Mantenimiento general, y revisar y limpiar minuciosamente toda materia extraña que se haya adherido al tubo Venturi.

11. Envío del aparato para reparación o servicio

• No modique el aparato, ya que podría ser peligroso.

• Si no puede recticar un fallo siguiendo estas instrucciones, póngase en contacto con su distribuidor local de CADAC para que le indique cómo devolver el producto para su revisión.

• Su CADAC Carri Chef está garantizada por CADAC por un periodo de 2 años contra defectos de fábrica.

12. Repuestos y accesorios

• Utilice siempre recambios originales de CADAC ya que han sido diseñados para ofrecer un rendimiento óptimo.

Repuestos

Item Repuestos No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

8910-SP016

8910-SP017

8910-SP018

Piezo electrode &

cable

8910-SP019

7272

Correcta Pierna

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item Repuestos No.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Válvula (28/30mbar) 8910-SP014

8910-SP014-V2 Válvula (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

Frente Pierna 8910-SP021

8910-SP022

Izquierda Pierna

8910-SP025

Accesorios

8910-SP041

8910-SP047

8910-SP048

Chorro 0.92

(28/30/37mbar)

8910-SP001

Chorro 0.82

(50mbar)

8910-SP002

Item Repuestos No.

8910-100

8910-103

8910-110

8631

Item Repuestos No.

8910-101

8910-105

98331

7373

Item Repuestos No.

8910-102

8910-108

5758

Wyłącznie do użytku na zewnątrz!

OSTROŻNIE

Zabrania się korzystania z urządzenia na zamkniętych balkonach, gankach i w altanach!

Przed podłączeniem do butli gazowej należy dokładnie przeczytać instrukcję celem zapoznania się z urządzeniem.

Zachować niniejszą instrukcję do wykorzystania w przyszłości.

1. Wprowadzenie

WAŻNE

• Urządzenie zostało zaprojektowane z myślą o gotowaniu na zewnątrz i jest przeznaczone w szczególności dla osób udających się na kemping,

które lubią przebywanie na świeżym powietrzu. Produkt może być również używany w pao.

• Urządzenie służy do przygotowywania wielu rodzajów posiłków. Carri Chef 2 może być wykorzystywany w połączeniu z wieloma powierzchniami użytkowymi.

• Gaz doprowadzany jest do urządzenia za pomocą węża i reduktora. Wąż i reduktor mogą zostać podłączone do butli z gazem, naboju gazowego lub jednostki CADAC Power Pak, która posiada dwa naboje (niedołączona do zestawu).

• Uruchamianie i obsługa jednostki są łatwe (opis zawiera rozdział 6), a specjalny zawór umożliwia użytkownikowi sterowanie ilością wprowadzanego ciepła.

• Do urządzenia dołączona jest książka z przepisami kulinarnymi, dzięki której nowi użytkownicy mogą zapoznać się z możliwościami gotowania na zewnątrz.

2. Informacje ogólne

• Urządzenie jest zgodne z normami EN 498:2012, EN484:2019 i SANS 1539:2017.

• Urządzenie może być wykorzystywane tylko w połączeniu z zatwierdzonym wężem i reduktorem (stanowiącymi elementy stałego wyposażenia w

RPA)

• Ostrzeżenie: Elementy urządzenia mogą nagrzewać się do wysokich temperatur. Urządzenie powinno znajdować się w miejscu niedostępnym dla dzieci.

• Powerpak/butla gazowa mogą być wykorzystywane wyłącznie w pozycji pionowej. (Element opcjonalny – nieobjęty dostawą).

• Uwaga: W celu zapewnienia właściwego działania podczas korzystania z PowerPak pracę rozpoczynać z pełnymi nabojami i wyłącznie wtedy, gdy planowany okres ciągłej pracy nie przekracza jednej godziny.

• Stosować wyłącznie butle gazowe o wysokości maksymalnej 500 mm.

• Do prawidłowej pracy urządzeń gazowych oraz bezpieczeństwa użytkowników i innych osób znajdujących się w pobliżu urządzenia wymagana jest wentylacja, dlatego zabronione jest korzystanie z urządzenia na niewentylowanym obszarze. Urządzenie przeznaczone jest wyłącznie do użytku zewnętrznego.

• Przed rozpoczęciem używania urządzenia uważnie przeczytaj poniższą instrukcję.

• Wyłącznie do użytku na zewnątrz!

BE, CY, DK, EE, FR,

Kraj, w którym urządzenie jest używane

Kategorie urządzeń I

Dopuszczalne gazy Butan Propan Butanu, propanu lub ich mieszaniny

Ciśnienie robocze 28-30mBar 37mBar 37mBar

Średnica dyszy palnika 0.92 0.82

Nominalne zużycie gazu 270g/hr 313g/hr 270g /hr 270g /hr

Nominalne obciążenie cieplne bruo

BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT,

LU, LV, PT, SK & SI

3+(28-30/37)

3.7kW 4.3kW 3.7kW 3.7kW

3B/P (37)

FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(RPA: 2,8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

Gas Supply Sources Elementy doprowadzające gaz:

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

Zatwierdzone wąż i reduktor podłączone do butli gazowej do napełniania o masie maks. 9 kg, zgodnej z

Informacje z zakresu bezpieczeństwa

obowiązującymi w danym kraju przepisami.

7474

3. Informacje z zakresu bezpieczeństwa

Wąż

•

Urządzenie przeznaczone jest wyłącznie do wykorzystywania na zewnątrz.

• Wąż i reduktor dostarczane są z tym urządzeniem (tylko RPA)

• Wąż należy sprawdzać pod kątem zużycia lub uszkodzeń przed każdym użyciem oraz przed podłączeniem do butli gazowej.

• Nie używać urządzenia, jeżeli wąż jest uszkodzony lub zużyty. Wymienić wąż.

• Nie używać urządzenia, jeśli jest nieszczelne, uszkodzone lub nie działa prawidłowo.

Butla gazowa

• Korzystać wyłącznie z butli gazowych zatwierdzonych w danym kraju.

• Butlę z gazem należy zawsze podłączać/wymieniać w dobrze wentylowanych miejscach, najlepiej na zewnątrz, z dala od jakichkolwiek źródeł zapłonu takich jak otwarty płomień, płomień podtrzymujący, grzejnik elektryczny oraz z dala od innych osób.

• Butle gazowe przechowywać z dala od źródeł ciepła i płomieni. Nie umieszczać urządzenia na piecu ani żadnych innych gorących powierzchniach.

• Używane naboje gazowe/butle gazowe muszą być ustawione w pozycji pionowej. Pozwala to zapewnić właściwy sposób uwalniania paliwa. Brak stosowania się do tych wytycznych może powodować uwalnianie się płynu z butli i stworzenie zagrożenia.

• Nie podejmować prób odłączenia butli, kiedy urządzenie jest uruchomione.

• Na środku podstawy na akcesoria znajduje się miejsce na nabój gazowy.

• Po użyciu lub w trakcie przechowywania butla gazowa musi być odłączona od urządzenia.

Montaż i użytkowanie

• Urządzenie jest przenośne, dlatego zapewniono łatwą możliwość demontażu/montażu nóg i podstawy na akcesoria.

• Zakres czynności wykonywanych przez użytkownika w ramach montażu/demontażu ograniczony jest do instalacji nóg, podstawy na akcesoria i zakładania/zdejmowania powierzchni użytkowych

• Podczas montażu nóg należy zawsze upewniać się, że pierścienie zabezpieczające nogi są bezpiecznie zamocowane oraz że złożony produkt jest stabilny i nie chwieje się. Nie korzystać z urządzenia przed zamontowaniem podstawy na akcesoria, która pełni ważną rolę w zapewnianiu jego stabilności.

• Używać wyłącznie na stabilnym, równym podłożu.

• Nie podejmować prób przenoszenia uruchomionego urządzenia.

• Nie korzystać z urządzenia w przypadku uszkodzenia osłony cieplnej, tacki na tłuszcz lub misy palnika prowadzącego do stykania się osłony cieplnej i płyty na tłuszcz podczas użytkowania. Produkt zwrócić dystrybutorowi Cadac w celu naprawy.

• Nie zakrywać ani nie zmieniać położenia otworów doprowadzających powietrze w pokrywie skrzynki zaworowej, ponieważ może to zaburzyć pracę urządzenia i spowodować niestabilność płomienia.

• Upewnić się, że w pobliżu urządzenia nie znajdują się żadne materiały łatwopalne. Minimalny bezpieczny odstęp: 1,2 m nad urządzeniem. 600 mm z tyłu i z boku. (zob. rys. 2)

• Ostrożnie: Podczas zdejmowania i zakładania pokrywy, ze względu na wysoką temperaturę jej uchwytu, zaleca się korzystanie z rękawic ochronnych.

• Ostrożnie: Elementy urządzenia mogą nagrzewać się do wysokich temperatur. Zalecane jest korzystanie z rękawic ochronnych.

• Nie dopuszczać dzieci w pobliże urządzenia.

• Wyłącznie do użytku na zewnątrz!

• UWAGA! W przypadku korzystania z urządzenia w przypadku wiatru pokrywa musi pełnić funkcję osłony od wiatru i należy ją ustawić w sposób wskazany na rys. 4.

Płomień wsteczny

• W przypadku wystąpienia płomienia wstecznego (kiedy płomień cofa się, zapalając się wewnątrz palnika lub obudowy zwężek Venturiego), natychmiast odciąć dopływ gazu, zamykając najpierw zawór butli, a następnie zawór urządzenia. Po wygaszeniu płomienia zdemontować reduktor i sprawdzić stan uszczelki. W razie wątpliwości wymienić uszczelkę. Ponownie zapalić palnik w sposób opisany w części 6 poniżej. Jeśli zjawisko płomienia wstecznego powtarza się, zwrócić produkt do autoryzowanego punktu serwisowego CADAC.

Wycieki

• W przypadku wycieku (którego objawem jest zapach gazu) natychmiast zakręcić pokrętło na butli gazowej. Sprawdzenie urządzenia pod kątem wycieków musi odbywać się na zewnątrz. Nie podejmować prób wykrywania wycieków za pomocą płomienia; użyć wody z mydłem.

• Właściwą metodą kontroli wycieków jest posmarowanie złączy wodą z mydłem. Wytworzenie się baniek mydlanych oznacza wyciek gazu. Natychmiast odłączyć dopływ gazu, najpierw zamykając zawór regulacyjny na butli gazowej, a następnie zawór urządzenia. Sprawdzić prawidłowość wykonania połączeń. Skontrolować je jeszcze raz, używając wody z mydłem. Jeżeli wyciek gazu występuje nadal, zwrócić produkt dystrybutorowi CADAC celem przeprowadzenia jego inspekcji/naprawy.

• Sprawdzić, czy wycieki nie występują na końcówce zaworu oraz reduktorze butli, uruchamiając przepływ gazu na butli, ale nie na zaworze regulacyjnym urządzenia.

Dotyczy tylko następujących modeli:

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Rys. 1

Rys. 2

Rys. 3

WIND

Rys. 4

7575

4. Modele Combo

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * *

* * * *

* *

* * *

* *

* * *

* *

(A) Pokrywa

(I) Skottel Liner

(B) Płyta typu Skottel

(J) KarmiŃ do Przygotowywania Pizzy

(D) Płyta nieprzywierająca

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Ruszt do grillowania

(H) Podstawka pod garnek Lokalizator

Tłuszcz Pokrętło sterujące Klips wspierający kopułę

Pan palnika Zewnętrzny pierścień zabezpieczający nogę

Uchwyt tacy narzędziowej Taca narzędziowa

Noga Stopa

7676

5. Montaż i wymiana węża i butli z gazem

• UWAGA! Podczas dokręcania nakrętki końcówki należy trzymać ją prosto, aby zapobiec możliwemu wyciekowi gazu. Dokręcić za pomocą odpowiedniego klucza. (rys. 5)

• Kategorie urządzeń I 3B/P (30), I 3B/P (37) oraz I 3+ (28-30/37): Przykręcić końcówkę do zaworu, obracając ją w lewo. Odpowiedni wąż prawidłowo osadzić w końcówce zaworu. Na drugim końcu, założyć odpowiednią niską reduktor (I3B / P (30): 30mbar butan / propan regulator konguracje; I3 + (28-30/37): 30mbar regulator butan lub propan 37mbar regulator) I3B / P (37) : butan 37mbar / regulatory konguracje propan). Typ węża stosowane są zgodne z odpowiednią normą EN i zlokalizować wymóg. W RPA wykorzystywany wąż musi być zgodny z normą SANS 1537.

• Kategoria urządzenia I 3B/P (50): Przykręcić wąż, używając odpowiednich gwintowanych końcówek, do lewego gwintu BSP ¼” zaworu. Z drugiej strony węża zamocować reduktor niskiego ciśnienia 50 mbar. Montaż używany Wąż musi być zgodna z normą DIN 4815 część 2 lub równoważną.

• Długość węża powinna wynosić od 800 mm do 1,5 m. Sprawdzić termin przydatności węża i wymienić go w razie potrzeby lub kiedy wymagane jest to przez krajowe przepisy.

• Uważać, aby nie zgiąć ani nie ścisnąć węża. Upewnić się, że wąż nie styka się z powierzchniami, które podczas użytkowania mogą stać się gorące.

• Przed podłączeniem reduktora do butli z gazem należy upewnić się, że uszczelka reduktora znajduje się na swoim miejscu i jest w dobrym stanie. Czynność tę należy powtarzać podczas każdego podłączania i przed każdym użyciem.

• Przed zamocowaniem butli gazowej upewnić się, że zawory zamknięte, obracając zawór regulacyjny w prawo aż do zatrzymania.

• Butlę z gazem należy zawsze podłączać/wymieniać w dobrze wentylowanych miejscach, najlepiej na zewnątrz, z dala od jakiegokolwiek źródła zapłonu, jak otwarty płomień lub grzejnik elektryczny, oraz z dala od innych osób.

• Po sprawdzeniu, że butla z gazem skierowana jest do góry, całkowicie dokręcić reduktor do butli. Dokręcać wyłącznie ręcznie.

• W przypadku wycieku (wyczuwalna woń gazu) natychmiast zakręcić zawór butli i wykonać czynności zmierzające do wykrycia i zatrzymania wycieku (rozdział 3). Do sprawdzania szczelności urządzenia na złączach używać wody z mydłem. Czynności wykonać na zewnątrz. Wytworzenie się baniek mydlanych wskazuje na wyciek gazu.

• Sprawdzić, czy wszystkie połączenia są prawidłowo wykonane, i przeprowadzić kontrolę za pomocą wody z mydłem. Jeśli wykrycie wycieku nie jest możliwe, zaprzestać użytkowania urządzenia. Skontaktować się z lokalnym dystrybutorem CADAC w celu uzyskania pomocy technicznej.

• Przed napełnieniem butli z gazem najpierw zakręcić zawór butli (jeśli jest zamocowany), a następnie obrócić zawór regulacyjny w prawo do pozycji zatrzymania.

• Upewniając się, że płomień został zgaszony, odkręcić reduktor. Zamocować pełną butlę, stosując się do środków ostrożności opisanych powyżej.

Rys. 5

6. Zapalanie urządzenia

Środki ostrożności przez zapaleniem

• Po dłuższym okresie braku użytkowania sprawdzić stan otworów doprowadzających powietrze w pokrywie zaworów pod kątem obecności insektów, które mogą utrudnić przepływ gazu. Sprawdzić wlot zwężki Venturiego pod kątem obecności insektów. Po przeprowadzeniu kontroli zamontować wszystkie elementy we właściwych pozycjach.

• Urządzenie może być użytkowane wyłącznie na stabilnym, równym podłożu.

Korzystanie z zaworu regulacyjnego Istnieją dwa ustawienia zatrzymania zaworu regulacyjnego: niski płomień i zapłon/płomień wysoki. Ustawienia te stanowią ograniczenia regulacji

płomienia.

Zapalanie za pomocą zapalnika piezoelektrycznego

• W celu zapalenia urządzenia za pomocą zapalnika piezoelektrycznego należy wcisnąć i obrócić pokrętło regulacyjne w lewo aż do usłyszenia kliknięcia. Jeżeli pierwsza iskra nie powoduje zapłonu, należy wcisnąć i obrócić pokrętło regulacyjne całkowicie w prawo. Podjąć ponowną próbę, wciskając i obracając pokrętło regulacyjne w lewo aż do usłyszenia kliknięcia. W przypadku braku zapłonu przez pierwsze dwie lub trzy sekundy należy zakręcić zawór regulacyjny, wciskając pokrętło i obracając je całkowicie w prawo. Odczekać około trzy sekundy, aby umożliwić ujście gazu nagromadzonego w misie palnika. W razie konieczności powtórzyć powyższy proces aż do wystąpienia zapłonu. Zapłon powinien wystąpić w ciągu jednej lub dwóch początkowych sekund.

Zapalanie za pomocą zapalarki do grilla

• Jeżeli urządzenie jest zimne, palnik można zapalić od góry przed umieszczeniem odpowiedniej powierzchni użytkowej na płycie na tłuszcz. Podczas zapalania gorącego urządzenia zaleca się jednak wprowadzenie zapalarki do grilla przez jeden z otworów wentylacyjnych pod palnikiem i ustawienie go na poziomie palnika (NIE wkładać zapalarki do grilla przez duży otwór znajdujący się bezpośrednio pod palnikiem). Uruchomić zapalarkę do grilla. Po uruchomieniu zapalarki do grilla w celu zapalenia palnika wcisnąć i obrócić pokrętło w lewo.

Informacje ogólne

• Po uruchomieniu urządzenia intensywność płomienia można regulować za pomocą pokrętła zaworu: w lewo, aby zmniejszyć płomień, lub w prawo, aby go zwiększyć.

• Pozycja całkowitego zamknięcia znajduje się w skrajnej prawej pozycji. Aby obrócić zawór z pozycji całkowitego zamknięcia, należy najpierw nacisnąć pokrętło, tak aby możliwe było jego odblokowanie. Po wciśnięciu przekręcić pokrętło w lewo. Po odblokowaniu trzpienia wciskanie pokrętła nie jest już konieczne. Możliwe jest swobodne obracanie pokrętłem i ustawienie właściwej wielkości płomienia.

• Do obserwacji płomienia służy otwór rewizyjny w bocznej części płyty na tłuszcz.

• Zbyt wysoki płomień podczas przyrządzania potraw o dużej zawartości tłuszczu może spowodować wybuchy ognia. W takim przypadku należy zmniejszyć płomień aż do momentu ustania wybuchów.

• Podczas użytkowania nie przenosić urządzenia. Oprócz zagrożenia czynność ta może także powodować wybuchy ognia.

• Po zakończeniu użytkowania w pierwszej kolejności zamknąć zawór butli z gazem (tam, gdzie to konieczne). Po zgaśnięciu płomienia zamknąć zawór na urządzeniu, wciskając i całkowicie przekręcając pokrętło regulacyjne w prawo.

7777

7. Korzystanie z urządzenia i powierzchni użytkowych

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Rys. 6

RUSZT DO GRILLOWANIA (Rys. 8)

• Dołączony do modeli 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-52 i 8910-70

• Ruszt do grillowania umieszczany jest na trzech odlanych ciśnieniowo elementach ustalających na płycie na tłuszcz (rys. 6).

• Dostępny jako element dodatkowy i część zamienna

• Powierzchnia użytkowa pokryta nieprzywierającą warstwą

• Nie używać metalowych przyborów kuchennych, które mogą spowodować

Rys. 8

uszkodzenie warstwy nieprzywierającej.

• Idealny do grillowania mięsa, ryb, kurczaka i warzyw

• W zestawie wygodna torba do transportu.

• OSTRZEŻENIE: Podczas obsługiwania rusztu do grillowania zaleca się stosowanie rękawic.

PŁYTA TYPU SKOTTEL (Rys. 9)

• Dołączona do modeli 8910-10, 8910-11 i 8910-30

• Płyta typu Skoel umieszczana jest na własnych elementach ustalających na płycie na

Rys. 9

tłuszcz.

• Dostępna jako element dodatkowy i część zamienna

• Powierzchnia użytkowa pokryta warstwą porcelanowo-emaliowaną.

• Może pełnić funkcję woka, idealna do smażenia frytek, przygotowywania dań z makaronu oraz potraw śniadaniowych

• W zestawie wygodna torba do transportu.

• OSTRZEŻENIE: Podczas obsługiwania płyty typu Skoel zaleca się stosowanie rękawic.

PŁYTA NIEPRZYWIERAJĄCA (Rys. 10)

• Dołączona do modelu 8910-40

• Płyta do grillowania umieszczana jest na trzech odlanych ciśnieniowo elementach

Rys. 10

Rys. 11

ustalających na płycie na tłuszcz (rys. 6).

• Dostępna jako element dodatkowy i część zamienna

• Powierzchnia użytkowa pokryta nieprzywierającą warstwą.

• Nie używać metalowych przyborów kuchennych, które mogą spowodować uszkodzenie warstwy nieprzywierającej.

• OSTRZEŻENIE: Podczas nagrzewania wstępnego płyty do grillowania nie stosować silnego płomienia i pokrywy przez dłużej niż 15 minut, może to bowiem spowodować uszkodzenie nieprzywierającej powłoki i płyty.

• OSTRZEŻENIE: Podczas obsługiwania płyty do grillowania zaleca się stosowanie rękawic.

RUSZT GRILL 2 BRAAI (Rys. 11)

• Dostępny jako element dodatkowy i część zamienna (Dołączony do modeli 8910-50, 8910-51 i 8910-52)

• Ruszt Grill 2 Braai umieszczany jest na trzech odlanych ciśnieniowo elementach ustalających na płycie na tłuszcz (rys. 6).

• Powierzchnia użytkowa pokryta nieprzywierającą warstwą.

• Nie używać metalowych przyborów kuchennych, które mogą spowodować uszkodzenie

Rys. 128910-105

Rys. 138910-110

warstwy nieprzywierającej.

• Gładka połowa idealnie nadaje się do przygotowywania ryb, potraw śniadaniowych i naleśników, a połowa żebrowana jest doskonała do grillowania mięsa, ryb, kurczaka i warzyw.

• W zestawie wygodna torba do transportu.

• OSTRZEŻENIE: Podczas obsługiwania rusztu Grill 2 Braai zaleca się stosowanie rękawic.

BRYTFANNA DO PIECZENIA (Rys. 12)

• Dostępny jako element dodatkowy i część zamienna (niedołączony do żadnego modelu)

• Powierzchnia użytkowa pokryta warstwą porcelanowo-emaliowaną

• Idealna do przygotowywania pieczonego kurczaka, jagnięciny, warzyw itp.

• Powierzchnia użytkowa pokryta warstwą porcelanowo-emaliowaną

• OSTRZEŻENIE: Podczas obsługiwania bryanny do pieczenia zaleca się stosowanie rękawic

Rys. 7

7878

KAMIEŃ DO PRZYGOTOWYWANIA PIZZY (Rys. 13)

• Dostępny jako element dodatkowy i część zamienna (niedołączony do żadnego modelu)

• Kamień do pieczenia o grubości 10 mm jest odporny na temperatury do 300ºC

• Do płyty dołączony jest niklowany uchwyt.

• OSTRZEŻENIE: Podczas korzystania z kamienia do pieczenia zaleca się stosowanie

8910-SP003

5758

8910-108

Rys. 14

Rys. 15

Rys. 16

rękawic.

PODSTAWKA POD GARNEK (Rys. 14)

• Dołączona do modeli 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 i 8910-50

• Niklowania podstawka do większości standardowych garnków.

• OSTRZEŻENIE: Podczas obsługiwania podstawki pod garnek zaleca się stosowanie rękawic.

PAELLA PAN 47 (Rys. 15)

• Dołączona do modeli 8910-70.

• To lekkie i 47cm grubości aluminium non-sck patelni pokryta jest łatwy w obsłudze i czyste.

• Stal nierdzewna uchwyty pozwalają na łatwą obsługę.

• Spód garnka jest jasne, stalowe obrabiane wykończenie.

• Dogodnym torba jest wliczone.

• UWAGA: Zaleca się stosowanie rękawic przy pracy z Paella Pan.

BBQ 2 PLANCHA (Rys. 16)

• Dołączona do modeli 8910-80.

• BBQ Plancha daje maksymalną wszechstronność z otwartym grill grill na jednej stronie i płaski grill pan na drugim.

• Ceramiczna powlekany top jest łatwy w obsłudze i czyste.

• Dogodnym torba jest wliczone.

• UWAGA: Zaleca się stosowanie rękawic przy pracy z BBQ Plancha.

KAMIEŃ DO PRZYGOTOWYWANIA PIZZY 42cm (Rys. 17)

• Dostępny jako element dodatkowy i część zamienna (niedołączony do żadnego modelu)

• Kamień do pieczenia o grubości 15 mm jest odporny na temperatury do 300ºC

• Do płyty dołączony jest niklowany uchwyt.

Rys. 1798331

• WAŻNE! Aby zachować ważność gwarancji, należy stosować wyłącznie specjalne powierzchnie użytkowe .

• UWAGA! W przypadku wiatru zawsze korzystać z osłony od wiatru.

• OSTRZEŻENIE: Podczas korzystania z kamienia do pieczenia zaleca się stosowanie rękawic.

8. Konserwacja ogólna

• Obowiązek konserwacji urządzenia od momentu zakupu spoczywa wyłącznie na kliencie. Urządzenie nie wymaga wykonywania regularnych czynności konserwacyjnych. Wymiana zablokowanej dyszy:

• Urządzenie Carri Chef wyposażone jest w odpowiednich rozmiarów dyszę służącą do regulacji ilości gazu.

• Zablokowanie otworu dyszy może być przyczyną zbyt małego płomienia lub jego braku. Nie należy czyścić dyszy za pomocą szpilki lub innego podobnego przedmiotu, ponieważ może to doprowadzić do uszkodzenia otworu, przez co użytkowanie urządzenia może stwarzać zagrożenie.

• Aby wymienić dyszę: Usunąć trzy śruby z osłony cieplnej (rys. 19). Usunąć osłonę cieplną (rys. 20), uważając, aby nie uszkodzić elektrody układu zapłonu piezoelektrycznego. Następnie za pomocą odpowiedniego klucza możliwe jest usunięci dyszy (Z) (rys. 21). Nie używać kombinerek, ponieważ mogą one uszkodzić dyszę, przez co nie będzie się ona nadawać do użytku lub jej wyjęcie nie będzie możliwe. Przykręcić nową dyszę do zaworu. Nie dokręcać zbyt mocno, ponieważ może to spowodować uszkodzenie dyszy.

• W celu ponownego zmontowania urządzenia powtórzyć powyższe czynności w odwrotnej kolejności.

Wymiana węża:

• Opis montażu węża zawiera rozdział 5 – Montaż i wymiana węża i butli z gazem.

7979

Rys. 18 Rys. 19

Rys. 21Rys. 20

9. Czyszczenie

• Uwaga: Nazwy elementów podano w rozdziale 7.

• Płyta do grillowania typu Skoel: Po zakończeniu gotowania pozostawić uruchomiony palnik i napełnić naczynie do gotowania wodą z mydłem, aby zmiękczyć resztki pozostałe po gotowaniu. Po usunięciu nadmiaru tłuszczu umyć płytę do grillowania typu Skoel za pomocą odpowiedniego detergentu nieposiadającego właściwości ściernych. Do czyszczenia powierzchni pokrytych szklistą emalią nie używać ostrych przedmiotów metalowych lub detergentów posiadających właściwości ścierne.

• Płyta do grillowania: Usunąć tłuszcz z rynienki na dnie płyty na tłuszcz i przeprowadzić czyszczenie ten sam sposób co w przypadku płyty do grillowania typu Skoel. Po wytarciu tłuszczu pozostałego po gotowaniu umyć ruszt i płytę deektora w ciepłej wodzie, używając detergentu nieposiadającego właściwości ściernych.

• Pokrywa: Umyć pokrywę w ciepłej wodzie, używając odpowiedniego detergentu nieposiadającego właściwości ściernych. Nie używać ostrych przedmiotów metalowych ani detergentów o właściwościach ściernych, może to bowiem spowodować uszkodzenie powierzchni.

• Uwaga: W przypadku uporczywych plam konieczne może być użycie środka do czyszczenia piekarników.

Pielęgnacja nieprzywierających powierzchni użytkowych:

• Nieprzywierające powierzchnie użytkowe pokryte są warstwą Non-Scku, który sprawdza się w przypadku najlepszych naczyń do gotowania na świecie. Zachowanie zasad pielęgnacji może przyczynić się do przedłużenia okresu bezproblemowego gotowania zdrowych potraw na nieprzywierających powierzchniach.

• W celu zachowania właściwości odżywczych potraw i utrzymania nieprzywierających właściwości powierzchni użytkowej zaleca się korzystanie z płomienia niskiego lub średniego.

• Metalowe przybory kuchenne mogą spowodować uszkodzenie nieprzywierającej powłoki.

• UWAGA! Podczas gotowania zaleca się wykorzystywanie wyłącznie przyborów z tworzywa sztucznego lub drewnianych.

• Nie przegrzewać nieprzywierających powierzchni użytkowych. Zawsze przed użyciem pokrywać je niewielką ilość oleju.

• Przed zanurzeniem w wodzie odczekać, aż nieprzywierające powierzchnie ostygną.

• Mycie powierzchni nieprzywierającej w zmywarce jest całkowicie bezpieczne, jednak łatwość jej czyszczenia sprawia, że wystarcza szybkie mycie ręczne. Nie zaleca się korzystania z detergentów posiadających właściwości ścierne, może to bowiem uszkodzić nieprzywierającą powierzchnię.

• Po wyczyszczeniu odświeżyć powierzchnię, używając niewielkiej ilości oleju roślinnego.

• Po każdym użyciu usunąć tłuszcz z płyty na tłuszcz i wyczyścić ją w sposób właściwy dla płyty do grillowania.

8080

10. Przechowywanie i transport

• Do urządzenia CADAC Carri Chef dołączone są torby ułatwiające przenoszenie i wygodne przechowywanie wszystkich elementów dołączonych do danego modelu.

• Urządzenie Carri Chef należy przechowywać w następujący sposób:

• W torbie głównej przechowywane są:

• Miska palnika

• Płyta na tłuszcz (na górze misy palnika)

• Podstawka pod garnek

• Pokrywę można przymocować do tylnej części torby za pomocą specjalnych pasów.

• Torba na płytę typu Skoel zawiera naczynie Skoel.

• Ruszt do grillowania umieszczony jest w przeznaczonej na niego torbie

• Płyta płaska umieszczona jest w specjalnej torbie.

• Nogi można przymocować do tylnej części torby głównej za pomocą specjalnych pasów.

• Urządzenie CADAC Carri Chef należy zawsze przechowywać w dołączonych torbach, w suchym miejscu, najlepiej bez bezpośredniego styku z podłożem. Jest to szczególnie istotne w przypadku misy palnika umieszczonej w torbie głównej, do której może dostać się brud i insekty zaburzające przepływ gazu.

• Przed umieszczeniem w torbie elementu należy zaczekać na jego ochłodzenie.

• Nieprawidłowe działanie urządzenia po przechowywaniu i wykonaniu czynności kontrolnych podanych w rozdziałach 5 i 8 może oznaczać zablokowanie zwężki Venturiego. Skutkiem zablokowania zwężki Venturiego może być słabszy żółtawy płomień lub, w przypadkach skrajnych, jego całkowity brak. W takim przypadku konieczne jest zdemontowanie palnika w sposób opisany w rozdziale 8 – Konserwacja ogólna oraz gruntowne sprawdzenie i usunięcie obcych ciał, które mogły zgromadzić się w zwężce Venturiego.

11. Zwrot urządzenia w celu naprawy lub wykonania czynności serwisowych

• Nie modykuj urządzenia, ponieważ może to być niebezpieczne.

• Jeśli nie możesz usunąć usterki, postępując zgodnie z tymi instrukcjami, skontaktuj się z lokalnym dystrybutorem CADAC, aby uzyskać szczegółowe informacje na temat zwrotu produktu w celu uzyskania uwagi.

• Twój CADAC Carri Chef jest objęty gwarancją przez CADAC na okres 2 lat w stosunku do usterki fabrycznej.

12. Części zamienne i akcesoria

• Zawsze stosować oryginalne części zamienne CADAC, ponieważ zostały one zaprojektowane tak, by zagwarantować optymalną sprawność.

Części zamienne

Item

Części zamienne

No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Item

Części zamienne

No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& drut

8910-SP019

8181

Item

Części zamienne

No.

Dobrze Noga

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item

Części zamienne

No.

Item

Części zamienne

No.

Item

Części zamienne

No.

Item

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Zawór (28/30mbar) 8910-SP014

8910-SP014-V2

Zawór (50mbar)

8910-SP029

8910-SP029-V2

Części zamienne

No.

8910-SP020

z przodu Noga

8910-SP021

8910-SP022

Lewo Noga

8910-SP025

Elementy wyposażenia

Item

Części zamienne

No.

Item

8910-SP041

8910-SP047

8910-SP048

Strumień 0.92

(28/30/37mbar)

8910-SP001

Strumień 0.82

(50mbar)

8910-SP002

Części zamienne

No.

8910-100

8910-103

8910-110

8631

8282

8910-101

8910-105

98331

8910-102

8910-108

5758

Endast för utomhusbruk. Denna apparat får inte användas i omslutna utrymmen, som inglasad balkong,

VARNING

veranda eller rum för nöje och underhållning.

Läs dessa anvisningar noggrant för att bekanta dig med apparaten innan du ansluter den till dess gasbehållare.

Spara dessa anvisningar för framtida bruk.

1. Introduktion

VIKTIGT

• Denna apparat är avsedd att användas för matlagning utomhus, i samband med camping och friluftsliv och kan även användas på en uteplats.

• Många olika sorters mat kan tillagas på denna apparat. Carri Chef 2 har konstruerats så att olika matlagningsytor kan användas.

• Apparaten får gas via en slang och ett reglage. Slang och reglage kan anslutas till gasbehållare, en gaspatron eller en CADAC Power Pak som är en enhet som kan ha två gaspatroner. (Medföljer inte apparaten).

• Apparaten är lätt att slå på och använda (se beskrivning nedan i avsnitt 6) och värmeeffekten kan regleras med en justerbar ventil.

• En Receptbok medföljer apparaten för att ge förstagånganvändaren en introduktion till utomhusmatlagning.

2. Allmän information

• Denna apparat uppfyller EN498:2012, EN484:2019 och SANS 1539:2017.

• Apparat får endast användas med en godkänd slang och reglage (slang och reglage medföljer enhet i SA)

• Varning: Åtkomliga delar kan bli mycket varma. Håll små barn borta.

• Powerpak, eller den påfyllningsbara gasbehållaren, får endast användas i upprätt läge. (Valfritt tillbehör som inte medföljer).

• OBS: För att garantera tillfredsställande användning av PowerPak: starta alltid med fulla patroner och endast när den tänkta användningstiden med oavbruten drift är mindre än ungefär en timme.

• Får endast användas med gasbehållare som har en höjd på högst 500mm.

• Gasanordningar kräver ventilation för optimal användning och för att garantera säkerheten för användaren och andra personer i närheten. Använd således inte apparaten i ett oventilerat område. Det är avsett endast för användning utomhus.

• Läs instruktionerna noga innan du använder apparaten.

• Använd endast utomhus!

BE, CY, DK, EE,

Användningsland

Apparatkategorier I

Tillåtna gaser Butane Propane Butan, propan jämte blandningar

Driftstryck 28-30mBar 37mBar 37mBar

Munstyckenummer 0.92 0.82

Nominellt bruk: 270g/hr 313g/hr 270g/hr 270g/hr

Nominell värmeeffekt, brutto 3.7kW 4.3kW 3.7kW 3.7kW

BE, CH, CY, CZ, ES, FR, GB, GR, IE,

IT, LT, LU, LV, PT, SK & SI

3+(28-30/37)

3B/P (37)

FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR,

TR, BG, IS,LU,

MT, & ZA

3B/P (30)

28-30mBar

(Sydafrika

2.8 kPa)

AT, CH, DE & SK

3B/P (50)

50mBar

Gaskällor

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

Slang och reglage av godkänd typ, kopplade till en påfyllbar gasbehållare på högst 9 kg som

Landets namn och förkortningar

uppfyller lokalt gällande bestämmelser.

8383

3. Säkerhetsinformation

Slang

• Denna apparat får endast användas utomhus.

• En slang och ett reglage medföljer denna apparat (endast SA)

• Slangen måste kontrolleras för förslitning och skada varje gång innan den används och innan den ansluts till gasbehållaren.

• Använd aldrig apparaten med en skadad eller utsliten slang. Byt i så fall ut slangen.

• Använd inte apparaten om den läcker, är skadad eller inte fungerar ordentligt.

Gasbehållare

• Använd endast gasbehållare som är godkänd av ditt lands bestämmelser.

• Se till att gastuben placeras eller byts ut på en väl ventilerad plats, helst utomhus, undan från alla antändningskällor, såsom öppna lågor, tändlågor [på gasspis etc.], elbrand och från andra personer.

• Håll gasbehållare undan från lågor och värmekällor. Placera dem inte på en spis/ugn eller någon annan het yta.

• Gaspatroner / påfyllbara tuber får endast användas i upprätt läge så att bränslet matas ut på rätt sätt. Annars kan ytande gas släppas ut ur behållaren och orsaka en farlig brukssituation.

• Försök inte ta bort gastuben medan apparaten är i bruk.

• I mitten av redskapsbrickan har ett utrymme lämnats för att placera en gaspatron i.

• Koppla lös gastuben från apparaten efter användning och innan den ställs undan.

Montering och användning

• Apparaten har utformats så att den kan transporteras – benen och redskapsbrickan är därför enkelt löstagbara/monterade.

• Montering/demontering är för användaren begränsat till att sätta dit benen och redskapsbrickan, och att röja undan matlagningsytor vid installationen.

• Vid montering av benen: se alltid till att benens säkerhetsringar sitter fast ordentligt och att anordningen är stabil och inte gungar när den är färdigmonterad. Använd inte apparaten utan att sätta dit redskapsbrickan eftersom den också har en viktig betydelse i att säkerställa apparatens totala stabilitet.

• Använd endast på en stadig och jämn yta.

• Flytta inte på apparaten under tiden den är i gång.

• Använd inte apparaten om värmeskölden, fettpannan eller brännarepannan skadas på ett sätt så att värmeskölden och fettpannan hamnar i bestående kontakt under användningen. Lämna den till en Cadac-återförsäljare för reparation.

• Täck inte över och ändra inte lufthålen på ventillådans lock då det kommer att inverka på produktens funktionsduglighet och kan leda till en oberäknelig låga.

• Se till att apparaten inte används i närheten av antändligt material. Håll minst dessa avstånd: 1,2 m ovanför anordningen. 600 mm baktill och på sidorna. (Se Fig. 2)

• Varning: Vi rekommenderar att använda skyddshandskar när du använder apparaten och tar bort och sätter på höljet, eftersom höljets handtag kan bli varmt.

• Varning: Åtkomliga delar kan bli mycket varma – användning av handskar rekommenderas.

• Håll små barn borta från apparaten.

• Använd apparaten endast utomhus

• OBS! Om apparaten används under blåsiga förhållanden måste locket användas som ett vindskydd och placeras i positionen som visas i Fig. 4.

Baktändning

• Stäng omedelbart av gastillförseln vid baktändning (dvs. lågan går tillbaka och antänder inuti brännaren eller venturilådan) genom att först stänga reglerventilen på gasbehållaren och sedan ventilen på apparaten. Avlägsna reglaget när lågan har slocknat och kontrollera packningens tillstånd. Byt ut packningen om du är osäker. Tänd apparaten på nytt enligt beskrivningen i avsnitt 6 nedan. Om lågan fortsätter att baktända bör du lämna in produkten hos ett erkänt CADAC serviceombud.

• Stäng omedelbart kontrollknappen på gasbehållaren, om en läcka har uppstått på apparaten (gaslukt). Arbeta alltid utomhus om du försöker hitta en läcka hos apparaten. Använd aldrig en låga för att lokalisera läckan – använd vatten med såpa.

• Det korrekta sättet är att smörja fogarna med såpvatten. Om bubblor bildas, nns ett gasläckage. Stäng omgående av gastillförseln genom att först stänga av reglerventilen på gasbehållaren och därefter ventilerna på apparaten. Kontrollera att alla anslutningar är ordentligt monterade. Kontrollera på nytt med såpvatten. Om det fortsätter att läcka gas, skall apparaten lämnas in hos en CADAC-återförsäljare för kontroll/reparation.

• Kontrollera om det nns läckor på slutstycket vid ventilen och på behållarens reglage, med gasen öppen på behållaren men utan att apparatens kontrollknapp står på eller är öppnad.

Läckage

Gäller endast modellerna

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

8484

4. Combo

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

A B C D E F G H I J

* *

* * * *

* *

* * *

* *

* * *

* *

* * *

(A) Lock/hölje

(I) Skottel Liner

(B) Skottel

(J) Pizza-sten

(D) Non-Stickbehandlad panna

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) BBQ-galler

(H) Pannställ Locator

Fettpanna Kontrollknapp Kupol Stödklipp

Brännare Pan Yttre Benskyddsring Verktygsfackets Fäste Verktygsfacket

Ben Fot

8585

5. Montering och byte av slang och gasbehållare

• OBS! Se till att slutstycket hålls rakt när du installerar och skruvar fast det så att risken för gasläckor förhindras. Skruva fast med en lämplig skruvnyckel. (Fig. 5)

• I 3B/P (30), I 3B/P (37) och I 3+ (28-30/37) Apparatkategorier: Passa in ventilslutstycket till ventilen genom att skruva på det i moturs riktning. För in en godkänd slang i ventilslutstycket tills det sitter ordentligt. På den andra änden, sätt på lämplig låg tryckregulator (I3B / P (30): 30mbar butan / propan kongurationer regulator, I3 + (28-30/37): 30mbar Butan regulator eller 37mbar Propan tillsynsmyndigheten), I3B / P (37) : 37mbar Butan / kongurationer Propane tillsynsmyndigheter). Den typ av slang som används skall överensstämma med relevanta EN-standard och leta krav. I Sydafrika skall vald slang överensstämma med SANS 1537.

• I 3B/P (50) Apparatkategori: Skruva fast en slang med korrekt gängade delar i varje ände, på vänstra BSPventilens gängor (kvartstum storlek). Koppla ett lämpligt reglage med ett tryck på 50 mbar till den andra änden av slangen. Den slangpaket som används måste uppfylla DIN 4815 del 2 eller motsvarande.

• Slanglängden bör inte vara mindre än 800 mm och får högst vara 1,5 m. Kontrollera utgångsdatum på slangen och byt ut vid behov eller om nationella bestämmelser kräver det.

• Slangen får inte vridas eller vikas. Se till att slangen inte kommer i kontakt med ytor som blir varma under användning.

• Kontrollera att reglagets packning är på plats och i gott skick innan du monterar reglaget på gasbehållaren. Detta bör göras med alla anslutningar och före varje användning.

• Kontrollera att alla ventilerna är i “OFF”-läge genom att vrida kontrollknappen medsols till den stannar, innan gasbehållaren monteras.

• Se till att gastuben placeras eller byts ut på en väl ventilerad plats, helst utomhus, undan från alla antändningskällor, såsom öppna lågor, elbrand och från andra personer.

• Se till att hålla gasbehållaren upprätt medan du skruvar fast reglaget på behållaren. Drag endast åt för hand.

• Stäng omedelbart ventilen på behållaren om en läcka har uppstått på apparaten (gaslukt), och vidta åtgärderna i avsnitt 3 för att identiera och stoppa en läcka. Om du vill se om det nns läckor på apparaten, gör det utomhus med såpvatten som hälls på fogarna. Om bubblor uppstår visar det att det läcker gas.

• Kontrollera att samtliga anslutningar är säkert inmonterade och kontrollera igen med såpvatten. Om du inte kan rätta till gasläckan, använd inte apparaten. Tag kontakt med den lokala CADAC-återförsäljaren för hjälp.

• Vid byte av gasbehållare ska man först stänga ventilen på behållaren (om monterad) och sedan vrida kontrollknappen medsols tills den stannar.

• Kontrollera att lågan har slocknat innan du lossar reglaget. Sätt in en full behållare efter samma försiktighetsåtgärder som ovan.

Fig. 5

6. Att tända apparaten

Försiktighetsåtgärder för att vidta innan man tänder.

• Efter långvarig förvaring bör man undersöka lufthålen i ventillocket för att se om det nns insekter, vilka kan påverka gasödet

Inspektera venturirörets öppning för insekter. Sätt in alla komponenterna på nytt efter kontrollen, på de föreskrivna platserna.

• Använd apparaten endast på en stadig och jämn yta.

Att använda kontrollknappen

Kontrollknappen är försedd med två positiva stoppositioner, en vid låg och en vid Tända/Hög. Detta avgränsar lågans justering mellan

dessa två punkter.

Att tända med Piezo-tändare

• För att tända apparaten med piezo-tändaren, tryck in och vrid kontrollknappen moturs tills ett klick hörs. Om gasen inte antänds på med den första gnistan – tryck in och vrid kontrollknappen helt medurs. Försök igen genom att tryck in och vrida kontrollknappen motsols tills du hör ett klick. Om gasen inte har antänts efter 2-3 sekunder bör du stänga reglageventilen genom att trycka in kontrollknappen och vrida det helt medurs. Vänta cirka trettio sekunder så att gas som samlats i brännarepannan kan komma ut. Upprepa ovanstående procedur vid behov, tills lågan antänder. Flamman visar sig normalt inom 1-2 sekunder.

Att tända med en BBQ-tändare

• Om apparaten är kall kan den tändas uppifrån innan den önskade matlagningsytan sätts på fettpannan. När man tänder en varm apparat är det dock bäst att man gör detta genom att sticka in en barbecue-tändare genom ett av ventilationshålen under brännaren, tills den är i linje med brännaren (Placera INTE BBQ-tändaren genom det stora hålet direkt under brännaren). Tänd BBQ-tändaren. Med BBQ-tändaren tänd, tryck in och vrid kontrollknappen motsols för att tända brännaren.

Allmänt

• Efter att apparaten har tänts kan man justera lågans styrka genom att vrida ventilknappen motsols för att minska lågan, och medsols för att öka den.

• Helt stängt läge är vid medurs yttersta position. För att rotera ventilen från helt stängt läge måste man först tryck ned knappen tillräckligt för att komma ut ur låsmekanismen. Håll in knappen och vrid den i moturs riktning. När axeltappen har kommit ut ur låsställningen behöver man inte längre hålla kontrollknappen nedtryckt och den kan vridas fritt för att ställa in önskad låga.

• Lågan kan iakttas genom ett titthål som nns på sidan av fettpannan.

• När man lagar mat som är rikt på fett kan det uppstå ammor om inställningen för värmen är för hög. Om detta händer vrider du ned värmen tills ammorna upphör.

• Flytta inte apparaten när den används eftersom, förutom att det är ett riskfyllt användningssätt, det kan uppstå ammor om apparaten yttas när den är tänd.

• Efter användning, stäng först ventilen på gasbehållaren (om tillämpligt). Stäng ventilen på apparaten genom att trycka in och vrida kontrollknappen helt medurs, efter att amman har slocknat.

8686

7. Att använda apparaten och dess tillagningsytor

8910-101

8910-103

8910-102

8910-100

Locators

Medium Hot Cool

Fig. 6

BBQ-GALLER (Fig. 8)

• Ingår i 8910-20, 8910-21 8910-30, 8910-40, 8910-50, 8910-52 och 8910-70

• BBQ-gallret placeras på tre formgjutna fästen i fettpannan (Fig. 6).

• Finns som extra tillbehör och reservdel

• Non-Stickbehandlad matlagningsyta

• Använd inte köksredskap av metall eftersom det skadar den Non-

Fig. 8

Stickbehandlade ytan.

• Perfekt för att grilla kött, sk, kyckling och grönsaker

• En praktisk bärkasse medföljer denna matlagningsyta.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar BBQ-gallret.

SKOTTEL (Fig. 9)

• Ingår i 8910-10, 8910-11 och 8910-30

• Skotteln är placerad på egna fästen i fettpannan.

• Finns som extra tillbehör och reservdel

Fig. 9

• Porslins- och emaljbelagd matlagningsyta.

• Perfekt för wokning och snabbfräst matlagning, pastarätter och frukost

• En praktisk bärkasse medföljer denna matlagningsyta.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar Skotteln.

NON-STICKBEHANDLAD PANNA (Fig. 10)

• Ingår i 8910-40

• Denna panna placeras på tre formgjutna fästen i fettpannan (Fig. 6).

• Finns som extra tillbehör och reservdel

Fig. 10

• Non-Stickbehandlad matlagningsyta

• Använd inte köksredskap av metall eftersom det skadar den NonStickbehandlade ytan.

• VARNING: Använd inte pannan på hög värme med locket på under förvärmningen i mer än 15 minuter, eftersom det kan skada den NonStickbehandlade ytan och pannan.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar denna panna.

GRILL 2 BRAAI (Fig. 11

Fig. 11

• Finns som extra tillbehör och reservdel (Ingår i 8910-50, 8910-51 och 8910-

52)

• Grill2Braai placeras på tre formgjutna fästen i fettpannan (Fig. 6).

• Non-Stickbehandlad matlagningsyta

• Använd inte köksredskap av metall eftersom det skadar den NonStickbehandlade ytan.

• Den platta delen är pefekt för att laga sk, frukost och pannkakor, medan den räfade delen är perfekt för att grilla kött, sk, kyckling och grönsaker.

• En praktisk bärkasse medföljer denna matlagningsyta.

Fig. 128910-105

• VARNING: Vi rekommenderar att man använder handskar när man hanterar Grill 2 Braai.

LÅNGPANNA (Fig. 12)

• Finns som extra tillbehör och reservdel (Ingår ej)

• Porslins- och emaljbelagd matlagningsyta

• Perfekt för att grilla kyckling, lamm, grönsaker, mm.

• Porslins- och emaljbelagd matlagningsyta

• VARNING: Vi rekommenderar att man använder handskar när man hanterar

Fig. 138910-110

långpannan.

PIZZA-STEN (Fig. 13)

• Finns som extra tillbehör och reservdel (Ingår ej)

• 10 mm tjock baksten som tål temperaturer på upp till 300C

• Förnicklad trådhållare ingår.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar bakstenen.

8787

Fig. 7

PANNSTÄLL(Fig. 14)

• Ingår i 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 891050, 8910-51, 8910-52, 8910-70 och 8910-80.

• Förnicklat pannställ som kan användas för de esta vanliga pannor.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar pannstället.

PAELLA PAN 47 (Fig. 15)

• Ingår i 8910-70.

• Detta 47cm lätta men tjock aluminium non-stick belagd pannan är lätt att använda och rengöra.

• Rostfritt stål handtag möjliggör enkel hantering.

• Undersidan av pannan är en klar, stål bearbetas yta.

• En praktisk väska ingår.

• VARNING: Vi rekommenderar användning av handskar vid hantering av Paella Pan.

8910-SP003

5758

Fig. 14

Fig. 15

BBQ 2 PLANCHA (Fig. 16)

• Ingår i 8910-80.

• BBQ Plancha ger maximal exibilitet med öppen grill BBQ på ena sidan och platt grillpanna på andra.

• Det keramiska belagda topp är lätt att använda och rengöra.

• En praktisk väska ingår.

• VARNING: Vi rekommenderar användning av handskar vid hantering av BBQ

8910-108

• VIKTIGT! Använd endast matlagningsytor som är avsedda för , om du vill vara säker på garantins giltighet.

• OBS! Använd alltid vindskyddet om du använder apparaten under blåsiga förhållanden.

Fig. 16

Fig. 1798331

Plancha.

PIZZA-STEN (Fig. 17)

• Finns som extra tillbehör och reservdel (Ingår ej)

• 15 mm tjock baksten som tål temperaturer på upp till 300C

• Förnicklad trådhållare ingår.

• VARNING: Vi rekommenderar att man använder handskar när man hanterar bakstenen.

8. Allmänt underhåll

• Från inköpsdatum vilar ansvaret för apparatens underhåll uteslutande på konsumenten. Apparaten kräver inget regelbundet underhåll.

Byte av ett blockerat munstycke

• Carri Chef har försetts med en särskild storlek på munstycket så att rätt gasmängd kan ställas in.

• Om hålet i munstycket blockeras, kan detta leda till en liten låga eller ingen låga alls. Försök inte att rengöra munstycket med en pinne eller liknande föremål då detta kan skada öppningen, vilket kan göra apparaten opålitlig.

• Att byta ut munstycket: Ta bort de tre skruvarna från värmesköldplattan (Fig. 19). Ta bort värmesköldplattan (Fig. 20), utan att skada piezo-elektroden. Munstycket (Z) kan nu avlägsnas med hjälp av en lämplig skruvnyckel (Fig. 21). Använd inte en tång på munstycket då denna kan skada munstycket så att det blir oanvändbart eller inte går att avlägsna. Skruva fast det nya munstycket till ventilen. Dra inte åt för hårt, detta kan skada munstycket.

• Montera det hela genom att utföra ovanstående procedur i omvänd ordning.

Byta ut slangen.

• Montering av en slang beskrivs i avsnitt 5 – Montering och byte av slang och gasbehållare.

8888

Fig. 18

Fig. 19

Fig. 21Fig. 20

9. Rengöring

• OBS: Hänvisning till delar (se avsnitt 7).

• Skottel BBQ: Efter tillagning: låt brännaren stå på låg värme med såpvatten i matlagningsfatet så att matlagningsresterna kan mjukna. När tillräckligt mycket överödigt fett har tagits bort, tvätta Skottel BBQ i varmt vatten med ett lämpligt rengöringsmedel utan slipmedel. Använd inte vassa metallföremål eller slipande rengöringsmedel på den glasaktiga emaljerade ytan.

• BBQ: Ta bort fett från vallgraven längst ned i fettpannan och rengör såsom beskrivs för Skottel BBQ. Tvätta gallret och deektorplåten i varmt vatten med icke-slipande rengöringsmedel efter att ha torkat bort fett efter matlagningen.

• BBQ-locket: Tvätta BBQ-locket i varmt vatten med lämpligt icke-slipande rengöringsmedel. Använd inte vassa metallföremål eller slipande rengöringsmedel då det skadar ytans beläggning.

• OBS: Använd rengöringsmedel särskilt för ugnar, för svåra äckar.

Skötsel av Non-Stickbehandlade matlagningsytor:

• De Non-Stickbehandlade matlagningsytorna har en keramisk-beläggning som har använts med stor framgång på några av de bästa köksredskapen i världen. De bör dock underhållas väl för att under många år kunna tjäna som ett hälsosamt och enkelt sätt att laga mat utan fastnade rester.

• Håll värmen låg eller medelhög för att bibehålla både ingrediensernas värdefulla näringsämnen och den Non-Stickbehandlade ytan.

• Den Non-Stickbehandlade ytan kan lätt skadas om köksredskap av metall används.

• OBS! Vi rekommenderar att endast använda redskap av plast eller trä vid matlagningen.

• Låt inte den Non-Stickbehandlade matlagningsytan bli för varm och häll alltid i lite matolja innan du börjar tillagningen.

• Låt alltid den Non-Stickbehandlade ytan kallna innan du sänker ner det i vatten.

• Plåten kan utan problem diskas i maskin, men Non-Stickytan är så lätt att rengöra att en snabb handdisk är enklare. Slipande

rengöringsmedel bör undvikas eftersom det skulle skada den Non-Stickbehandlade ytan.

• Smörj ytan lätt med vegetabilisk olja efter rengöringen.

• Ta bort fett från fettpannan och rengör såsom beskrivs för BBQ ovan, efter varje användning.

8989

10. Förvaring och transport

• Till CADAC Carri Chef medföljer olika påsar för transport som gör att man bekvämt kan förvara alla delar som ingår i modellen i påsarna.

• Förvara Carri Chef på följande sätt:

• Huvudpåsen innehåller följande delar:

• Panna för brännare

• Fettpanna (ligger ovanpå pannan till brännaren)

• Pannställ

• BBQ-locket går in på den bakre delen av påsen med de spänntampar som nns med.

• Skottel-fatet går in i Skottel-påsen.

• BBQ-gallret går in i BBQ-gallerpåsen

• Den ata pannan går in i påsen för at panna.

• Grill 2 Braai går in i påsen för Grill 2 Braai

• Paella Pan går in i påsen för Paella Pan

• BBQ Plancha går in i påsen för BBQ Plancha

• Benen passar in på den bakre delen av huvudpåsen med de spänntampar som nns med.

• Förvara alltid CADAC Carri Chef i de medföljande påsarna, på en torr plats, och helst inte på marken. Det är särskilt viktigt för pannan till brännaren som förvaras i huvudpåsen, så att inte smuts och insekter kan komma in vilket annars kan påverka gasödet.

• Låt alltid enheten svalna innan delarna stoppas i sina påsar.

• Om apparaten inte fungerar normalt efter undanställning och ingen av kontrollerna i avsnitt 5 och 8 har kunnat identiera något problem, kan venturiröret ha blockerats. Ett blockerat venturirör kan kännas igen på en svagare, gulaktig låga, eller i extrema fall ingen låga alls. I så fall måste brännaren avlägsnas enligt beskrivningen i avsnitt 8 – Allmänt underhåll; kontrollera sedan venturiröret och rensa ut alla främmande substanser som kan ha samlats i det.

11. Retur av apparaten för reparation eller service

• Gör inga ändringar på apparaten, eftersom det kan vara farligt.

• Om ett fel inte kan rättas till genom att följa dessa instruktioner, kontakta då den lokala CADAC-återförsäljaren för information om hur man lämnar in produkten för tillsyn.

• För CADAC Carri Chef lämnar CADAC en garanti på 2 år för fabriksfel.

12. Reservdelar och tillbehör

• Använd alltid reservdelar av CADAC originaltyp, dessa är särskilt konstruerade för bästa funktion.

Item Reservdelar No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Reservdelar

Item Reservdelar No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& tråd

8910-SP019

9090

Item Reservdelar No.

Höger Ben

8910-SP026

8910-SP030

8910-SP039

8910-SP040

Item Reservdelar No.

8910-SP011

8910-SP012

8910-SP013

8910-SP015

Ventil (28/30mbar) 8910-SP014

8910-SP014-V2

Ventil (50mbar)

8910-SP029

8910-SP029-V2

8910-SP020

Främre Ben

8910-SP021

8910-SP022

Vänster Ben

8910-SP025

Tillbehör

8910-SP041

8910-SP047

8910-SP048

Stråle 0.92

(28/30/37mbar)

8910-SP001

Stråle 0.82

(50mbar)

8910-SP002

Item Reservdelar No.

8910-100

8910-103

8910-110

8631

Item Reservdelar No.

8910-101

8910-105

98331

9191

Item Reservdelar No.

8910-102

8910-108

5758

izdelek je namenjen samo zunanji uporabi!

OPOZORILO:

preberite ta navodila pred začetkom uporabe izdelka. Po končanem branju navodila shranite.

1. Presstavitev

POZOR;

• Ta izdelek je bil izdelan za zunanjo uporabo, ljudi, ki radi kampirajo in uživajo v naravi.

• Različni pi hrane se lahko pripravljajo na tem izdelku. Izdelek je zasnovan tako, da se uporabljajo različni načini kuhanja oz pečenja na njem.

• Plin se dovaja do izdelka preko cevi in regulatorja.

• Izdelek je lahek za uporabo (glej točko 6).

• Izdelku so priloženi recep, ki bodo začetniku omogočili boljše znanje kuhanju oz pečenju na tem izdelku.

2. Splošne Informacije

• Izdelek je skladen z BS EN 498; 2019 in SANS 1539:2017.

• Izdelek je uporaben samo z odobrenimi cevmi in regulatorji, ki so podpr s strani RS.

• OPOZORILO; izdelek se lahko močno segreje. Ne puste otrok sami v bližini izdelka.

• Plinska jeklenka mora bi postavljena pokončno.

• OPOMBA; da bi zadovoljili uporabo izdelka moramo vedno uporablja polno plinsko jeklenko, kadar imamo namen uporablja izdelek manj kot eno uro.

• Za ta izdelek se uporablja plinska jeklenka, ki ne meri več kot 0,5m v višino

• Ker izdelek za svoje delovanje potrebuje plin, je potrebno izdelek uporablja v močno prezračevanjem prostoru oz zunaj. Izdelek je namenjen je za zunanjo uporabo.

• Pozorno preberite navodila pred začetkom uporabe izdelka.

Države v uporabi

Kategorija naprave I

PLIN Butan Propan Butan, Propan ali njuna mešanica

Prisk plina 28-30mBar 37mBar 37mBar

Št. Regulatorja 0.92 0.82

Nominalna poraba 270g/hr 313g/hr 270g /hr 270g /hr

Bruto moč toplote 3.7kW 4.3kW 3.7kW 3.7kW

BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,LT,LU,LV

,PT,SK in SL

3+(28-30/37)

3B/P (37)

BE,CY,DK,EE,FR,FI,H U,IT,LT,NL,NO,SE,SI, SK,RO,HR,TR,BG,IS,

LU,MT in ZA

3B/P (30)

28-30mBar

(2.8kPa for South

Africa)

AT, CH, DE & SK

3B/P (50)

50mBar

Uporaba plina

AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland

CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland

FR = France GB = United Kingdom GR = Greece HR = Croaa IT = Italy

JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland

PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia

SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa

Izdelek lahko uporablja primerne cevi in regulator, ki se priklopi na plinsko jeklenko, ki ne sme tehta več

Ime in okrajšava države

9292

kot 9kg.

3. Varnostna Navodila

• CEVI

• Cevi in regulator nista priložena poleg izdelka in jih je potrebno dokupi.

• Pred vsako uporabo je potrebno preveri ali so cevi in regulator brez poškodb preden jih priklopimo na

plinsko jeklenko.

• Izdelka ne uporabljajte v kolikor so cevi in regulator poškodovani ali puščajo plin.

PLINSKA JEKLENKA

• Uporabljajte plinske jeklenke, ki so v skladu z zakonom Republike Slovenije.

• Plinsko jeklenko je potrebno menja v dobro prezračevanem prostoru oz najbolje je menjava jeklenko

zunaj, stran od vnetljivih snovi in predmetov.

• Plinsko jeklenko je potrebno drža daleč stran od vnetljivih snovi, ognja in drugih vročih predmetov, saj

lahko privede do hudih poškodb.

• Plinske jeklenke je potrebno drža pokončno, saj samo tako lahko zagotovimo pravilen pretok plina

skozi cevi in regulator.

• Plinske jeklenke NIKOLI ne premikamo dokler je ta v uporabi.

• Ko zaključimo z uporabo izdelka je potrebno plinsko jeklenko odklopi preden izdelek očismo in

shranimo.

SESTAVA IN UPORABA

• Izdelek je izdelan tako, da so nogice in pomožni pladenj lahko odstranljivi in nato ponovno sestavljivi,

kar nam omogoča hiter prenos izdelka.

• Sestava oz razstavljanje izdelka je časovno omejen na vgradnjo nog in pomožnega pladenj ter montaže

oz odstranitve kuhalne površine.

• Ko monramo nogice, moramo preveri ali smo nogice dobro pričvrsli na njihov položaj in ali je

izdelek stabilen preden ga začnemo uporablja. NUJNO je da se pri montaži nog, postavi pomožni pladenj na svoje mesto, saj igra zelo pomembno vlogo pri stabilnos izdelka.

• Izdelek uporablja samo na trdi površini.

• Izdelka NE PREMIKAMO ko je ta še v uporabi.

• V kolikor ugotovite kakršnekoli poškodbe na samem izdelku, ga ne popravljajte sami. Kontakrajte

svojega prodajalca oz serviserja.

• Ne prekrivajte ali spreminjajte zračnike v pokrovu izdelka, saj bo to vplivalo na uspešnost izdelka in

lahko privede do nestabilnega ognja

• Poskrbite, da je izdelek vedno oddaljen od vnetljivih snovi, ko ga uporabljate. Minimalna varnostna

razdalja je: nad izdelkom 1,2m, ob straneh 0,6m (glej FIG 2)

• POZOR; ko izdelek uporabljate priporočamo uporabo varnostnih rokavic, saj se izdelek močno segreje in

lahko privede do hudih poškodb, v kolikor se boste izdelka dokali z roko.

• POZOR; ne puste otrok samih v bližini izdelka.

• Izdelek se uporablja samo ZUNAJ!

• OPOZORILO; v kolikor uporabljate izdelek v vetrovnem vremenu, je potrebno uporabi pokrov izdelka,

kot ščit pred vetrom, kot je prikazano v FIG 4.

NEKONTROLIRAN OGENJ

• V primeru nekontroliranega ognja, TAKOJ odklopite dovod plina. To storite tako, da najprej zaprete

kontrolni gumb na dovod plina na plinski jeklenki. Nato se zapre regulator, ki dovaja plin do izdelka. Ko se ogenj ugasne, odstranimo regulator in preverimo stanje venla; venl menjamo v kolikor smo menja, da je poškodovan. Kako ravna v primeru nekontroliranega ognja je bolj podrobno napisano pod točko 6. V kolikor boste imeli nekontroliran ogenj tudi po zamenjavi vseh potrebnih delov (cevi, regulatorja, plinska jeklenka), kontakrajte vašega prodajalca oz serviserja.

PUŠČANJA PLINA

• V kolikor ugotovite, da vam uhaja plin, nemudoma ugasnite izdelek ter ga odnesite ven v kolikor niste

zunaj. Če želite preveri kje prihaja do uhajanja plina, priporočamo uporabo milnice. V kolikor niste ugotovili izvora uhajanja plina TAKOJ pokličite vašega prodajalca oz serviserja.

• V primeru, da plinski jeklenki uhaja plin, jeklenko nemudoma odnesite ven, daleč stran od vnetljivih

predmetov. Uhajanje plina preverjamo z koriščenjem milnice.

• Ko menjamo plinsko jeklenko, prvo moramo zapre plin, in sicer to storimo tako da najprej zapremo oz

ugasnemo plin z gumbom (OFF), tako da ga obračamo v smeri urinega kazalca.

Only applicable to

8910-10, 8910-20, 8910-30, 8910-40, 8910-50, 8910-70 & 8910-80

Fig. 1

Fig. 2

Fig. 3

WIND

Fig. 4

9393

4. Kombiniranje Izdelka

A B C D E F G H I J

8910-10

8910-11

8910-20

8910-21

8910-30

8910-31

8910-32

8910-40

8910-50

8910-51

8910-52

8910-60

8910-70

8910-80

8910-81

8910-82

8910-90

* *

* * *

* *

* * * *

* * *

(A) Pokrov

(I) Skottel Liner

(B) Posoda Skottel

(J) Pizza Kamen

(D) Posoda Chef

(E) BBQ 2 Plancha

(F) Grill 2 Braai

(G) Žar plošča

(H) Nastavek posode Lokator

Debelina

Kontrolni gumb

Kupola podporo podpora Rezervoar gorilnika Zaščitni obroč za zunanjo

nogo Nosilec utility pladnja Utility pladenj

Noga

Stopala

9494

5. Menjava Cevi, Regulatorja in Plinske Jeklenke

• POZOR! Pri nastavljanju venla za plin na izdelek, morate venl navi naravnost saj s tem preprečite puščanje plina. Venl zategni z ustreznim ključem. (glej Silka 5)

• Regulatorji primeri za ta izdelek so I 3B/P (30), I 3B/P (37) in I 3+ (28-30/37)

• Pred nastavitvijo regulatorja na plinsko jeklenko, poskrbite, da je tesnilo na regulatorju na pravi poziciji in v dobrem stanju. To je potrebno preveri pred vsako uporabo.

• Poskrbite, da je plinska jeklenka napolnjena oz zamenjana zunaj, daleč stran od gorljivih teles

• Poskrbite, da bo plinska jeklenka stala pokonci, privijte regulator na svoje mesto. NE SMETE PREVEČ PRIVIJAČITI(!)

• V kolikor se pojavi uhajanje plina (neprijeten vonj), TAKOJ ugasnite napravo. V kolikor želite sami preveri, kje je prišlo do uhajanja plina, storite to zunaj oz v dobro prezračenem okolju, z uporabo milnice, ki se nanese na sestavljene sklepe naprave. Kjer se pojavijo mehurčki na cevi, tam uhaja plin.

• Preverite vse sestavljene sklepe naprave z milnico. V kolikor ne morete locira uhajanje plina, NE UPORABLJAJTE naprave. Kontakraje svojega prodajalca oz serviserja za pomoč.

• Ob menjavi plinske jeklenke zaprite venl (v kolikor je pričvrščen)(Figs 4. In 6). Poskrbite da je plamen ugasnjen, nato odvijte regulator. Ko storite vse to lahko zamenjate plinsko jeklenko.

6. Uporaba Izdelka

• Izdelek se vedno uporablja na ravni površini

• Ne premikajte izdelek dokler je ta v uporabi.

• Pred uporabo izdelka preverite,da niso v bližini vnetljivi predme. Najmanjša varnostna razdalja, ki jo je potrebno upošteva ob uporabi izdelka je 1,2m nad izdelkom, 0,6m okoli izdelka.

• OPOZORILO; izdelek se lahko zelo segreje. Priporočljiva uporaba varnostnih rokavic.

• Ne puste otrokom v bližino oz da sami upravljajo izdelek

• Izdelek je najbolje VEDNO koris zunaj.

• Normalen plamen je modre barve z konico ognja obarvano v rumeno. V kolikor vam gori rumen ogenj, pomeni, da imate poškodovan regulator oz cevi. Ponovno preberite točko 5 (Uporaba izdelka) in se ravnajte po njenih navodilih. Zaprite regulator, da ne uhaja plin iz jeklenke. Vzrok rumenega plemena je lahko tudi v prepolni plinski jeklenki. Takšno plinsko jeklenko je potrebno takoj vrni prodajalcu, da se preveri teža jeklenke.

• Preverite da je cev na plinski jeklenki čista in brez poškodb.

• V kolikor ognja ne more prižga oz je ta zelo slab, preverite ali imate dovolj plina v plinski jeklenki.

• Izdelek vedno uporabljajte na ravni podlagi s plinsko jeklenko postavljeno pokončno.

7. Uporaba Izdelka in Njegovih Delov

Slika.5

8910-101

8910-103

Locators

Medium Hot Cool

Slika. 6

PLOŠČA ZA BBQ (Slika 8)

• Priloženo pri modelih 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-52 in 8910-70

• BBQ plošča je locirana na 3 nosilcih v ponvi za maščobo (Slika 6)

• Površina je narejena tako, da se na njo ne bodo prilepili ostanki maščobe oz hrane.

• Pri uporabi BBQ plošče je potrebno uporabljati lesene pripomočke oz plastične pripomočke za kuhanje, da se izognemo poškodbam plošče

• Plošča je idealna za pečenje mesa, rib, piščanca in zelenjave

Slika. 8

• OPOZORILO: pri uporabi BBQ plošče priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

SKOTTEL (Slika 9)

• Priloženo pri modelih 8910-10, 8910-11 in 8910-30

• Skoel je nastavi na svoje nosilce v ponvi za maščobe

• Površina je iz lakiranega porcelana

• Skoel je primerna menjava vok sl kuhanja, za pečenje krompirčka in testeninskih jedi

• OPOZORILO: pri uporabi SKOTTEL-a priporočamo uporabo zaščitnih rokavic, saj se

Slika. 9

izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

9595

Slika. 7

8910-102

8910-SP003

5758

Slika. 10

Slika. 118910-100

Slika. 128910-105

Slika. 138910-110

Slika. 14

Slika. 15

Slika. 168910-108

NEPRIMAJOČA PONEV (Slika 10)

• Priloženo pri modelu 8910-40

• Ponev je locirana na 3 nosilcih v ponvi za maščobo (glej FIG 6)

• Površina je narejena tako, da se na njo ne bodo prilepili ostanki maščobe oz hrane.

• Pri uporabi ponve je potrebno uporabljati lesene pripomočke oz plastične pripomočke za kuhanje, da se izognemo poškodbam ponve

• OPOZORILO; pri kuhanju in uporabi ponve skupaj s pokrovom, ponev ne sme biti na ognju dlje kot 15min, saj lahko privede do poškodbe ponve.

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

GRILL 2 BRAAI (Slika. 11)

• Priloženo pri modelu 8910-50, 8910-51 in 8910-52

• Grill 2 Braai je locirana na 3 nosilcih v ponvi za maščobo (Fig 6)

• Površina je narejena tako, da se na njo ne bodo prilepili ostanki maščobe oz hrane.

• Pri uporabi Grill 2 Braai je potrebno uporablja lesene pripomočke oz plasčne pripomočke za kuhanje, da se izognemo poškodbam Grill 2 Braai

• Ravna polovica plošče je primerna za kuhanje rib, zajtrkov oz palačink, med tem ko je rebras del plošče namenjen za pečenje mesa, rib, piščanca in zelenjave.

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

PEKAČ (Slika 12)

• Ta izdelek ni priložen nobenemu modelu, vendar ga je možnost dokupi.

• Površina je iz lakiranega porcelana

• Idealen je za pripravo pečenega piščanca, jagnjene, zelenjave itd.

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

PICA PEKAČ (Slika 13)

• Ta izdelek ni priložen nobenemu modelu, vendar ga je možnost dokupi.

• 10mm debel kamen za pečenje pic, lahko prenese temperature do 300 stopinj C.

• Pekač vključuje ponikljano držalno žico

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

NASTAVEK ZA PRIPOMOČKE PRI KUHANJU OZ PEČENJU (Slika. 14)

• Priloženo pri modelih 8910-10, 8910-11, 8910-20, 8910-21, 8910-30, 8910-40, 8910-50, 8910-51, 8910-52, 8910-70 in 8910-50

• Ponikljano stojalo, ki podpira najbolj standardne velikosti loncev

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb

PAELLA PAN 47 (Slika. 15)

• Priloženo pri modelih 8910-70.

• To 47cm lahek, ampak debel aluminij non-sck obložene pan je enostaven za uporabo in čiščenje.

• Iz nerjavečega jekla, ročaji omogočajo enostavno rokovanje.

• Spodnja ponev je jasno, jeklo obdelana konča.

• Priročna torba je vključena.

• OPOZORILO: Priporočamo uporabo rokavic pri ravnanju z paelle Pan.

BBQ 2 PLANCHA (Slika. 16)

• Priloženo pri modelih 8910-80.

• BBQ plancha omogoča maksimalno vsestranskost z odprm žar BBQ na eni strani in ravno žar ponev na drugi strani.

• Keramični oblogo je enostaven za uporabo in čiščenje.

• Priročna torba je vključena.

• OPOZORILO: Priporočamo uporabo rokavic pri ravnanju z BBQ Plancha.

PIZZA KAMEN (Slika. 17)

• Ta izdelek ni priložen nobenemu modelu, vendar ga je možnost dokupi.

• 15mm debel kamen za pečenje pic, lahko prenese temperature do 300 stopinj C.

• Pekač vključuje ponikljano držalno žico

• OPOZORILO; priporočamo uporabo zaščitnih rokavic, saj se izdelek močno segreje in brez uporabe rokavic lahko privede do hudih poškodb.

• POMEMBNO! Da zagotovimo veljavnost garancije, uporabljajte samo dele namenjene temu izdelku.

• OPOZORILO! v kolikor uporabljate izdelek v vetrovnem vremenu, je potrebno uporabiti pokrov izdelka, kot ščit pred vetrom, kot je

prikazano v FIG 4.

Slika. 1798331

9696

8. Vzdrževanje

• Menjava zamašenega venla;

• Vaš izdelek je nameščen z regulatorjem posebne velikos, ki uravnava količino plina

• Preverite vse sestavljene sklepe naprave z milnico. V kolikor ne morete locira uhajanje plina, NE UPORABLJAJTE naprave. Kontakraje svojega prodajalca oz serviserja za pomoč. MENJAVA REGULATORJA; odstranite 3 vijake iz glavne plošče izdelka (FIG 19). Ostranite glavno ploščo (FIG 20), pri tem pazite, da ne poškodujete piezo elektrode. Regulator (Z) se lahko odstrani s primernim ključem (FIG 21). Ne uporabljajte klešč pri menjavi regulatorja, saj ga lahko poškodujete. Sedaj lahko vstavite nov regulator. Regulatorja ne smemo premočno pričvrs nazaj na svoje mesto. Izdelek sestavite nazaj v obratnem vrstnem redu, kot je zgoraj napisano.

Slika. 18

Slika. 19

Slika. 21Slika. 20

9. Čiščenje

• SKOTTEL BBQ; po uporabi izdelka, puste nizek ogenj in v kuhalno posodo nalijete blago milnico in jo puste, da se ostanki hrane in maščoba odlepijo s sten posode. Ne uporabljajte kovinskih izdelkov za čiščenje arkla, saj ga lahko resno poškodujete.

• BBQ; Odstranimo maščobo (olje) iz spodnjega dela posode in nato očismo ploščo na is način kot smo očisli Skoel.

• BBQ pokrov; Pokrov je potrebno opra s milnico. Ne uporabljamo ostrih in kovinskih izdelkov za čiščenje pokrova, saj ga lahko resno poškodujete.

• OPOZORILO; priporočljiva je uporaba samo plasčnih oz lesenih pripomočkov za kuhanje

• Ne smemo pregre neprimajoče se površine. Po vsaki uporabi dodamo malo kuhinjskega olja pred začetkom uporabe elementov.

• Vedno dovolite, da se neprimajoče površine ohladijo preden jih postavite v vodo na čiščenje.

• Po opravljenem čiščenju je priporočljivo, da se površine premažejo z kapljico rastlinskega olja.

• Po vsaki uporabi, odstranite maščobo iz glavne posode izdelka in nato očiste posodo kot je zgoraj navedeno.

9797

10. Shranjevanje

• Pri shranjevanju izdelka bodite pozorni, kje ga puščate. Izogibajte se padanju izdelka in ga zaščite pred udarci.

• Po uporabi izdelka počakajte, da se izdelek prvo ohladi, nato odstranite plinsko jeklenko in izdelek čuvajte v hladnem in suhem prostoru. Plinsko jeklenko obvezno čuvajte v dobro zračnem prostoru.

• Zaželeno je da izdelek postavite v prevleko namenjeno izdelku oz njemu podobnem izdelku, saj boste tako preprečili poškodbe, izdelek skrili pred umazanijo in raznimi insek, ki lahko privedejo do poškodb pri pretoku plina. Plinsko jeklenko VEDNO držimo pokončno.

• Izdelek se po končani uporabi in čiščenju, prekrije z pokrovom in ga nato spravimo kot je zgoraj opisano.

11. Servis

• Nikoli ne dograjujte dele, ki niso primerni za ta izdelek. To lahko privede, da izdelek ne bo več primerno deloval.

• Vsako neprimerno delovanje z izdelkom (modikacija), bo upoštevano pri reklamacijah, ki zaradi tega ne bodo mogle bi upoštevane.

• V kolikor se pokvarjeni arkel ne more popravi kontakrajte svojega prodajalca oz serviserja.

12. Dodatki

• Vedno uporabljajte CADAC rezervne dele, ki so bili narejeni posebej za to, da omogočijo najboljše delovanje vašega izdelka.

Rezervni deli

Item Rezervni deli No.

8910-SP003

8910-SP004

8910-SP005

8910-SP006

Item Rezervni deli No.

8910-SP016

8910-SP017

8910-SP018

Piezo electrode

& žica

8910-SP019

Item Rezervni deli No.

Prav Noga

8910-SP026

8910-SP030

8910-SP039

8910-SP040

9898

Cadac Carri Chef 50, 8910 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
