Cabasse AMP 240 S User guide

Notice utilisateur

User Guide

Notice utilisateur

2

DÉBALLAGE

Ouvrir largement le carton puis sortez un à un les diérents éléments. Si l’un
des éléments du carton vous semble endommagé, ne pas l’utiliser, le replacer
dans le carton d’origine et contactez immédiatement votre revendeur.

Conservez votre emballage pour un éventuel transport ultérieur de votre
système.

LES COMPOSANTS DE VOTRE SYSTÈME :

Amplicateur
Cable optique 2m
Cable HDMI 1.5m
1 Cordon d’alimentation
1 Housse de protection
Manuel d’installation

FRANÇAIS

3

Vous venez d’acheter un produit Cabasse et nous vous remercions de votre conance. Nous
recommandons de lire attentivement cette notice pour proter pleinement de toutes les
possibilités de la gamme

.

INSTRUCTIONS DE SÉCURITÉ

Explication des symboles

L’éclair dans un triangle équilatéral
avertit de l’existence de tension élevée dan­gereuse non isolée à l’intérieur du coret du
produit, d’une valeur susante pour présen-

ter un risque d’électrocution.
Le point d’exclamation dans un

triangle équilatéral avertit de l’exis­tence d’instructions importantes quant à
l’utilisation et la maintenance dans la docu­mentation jointe à ce produit.

Nettoyage - Débranchez l’appareil avant

tout nettoyage. N’utilisez pas de solutions
nettoyantes sous forme liquide ou en aéro­sols. Employez de préférence un chion hu­mide.

Installation sur mobiliers et sup­ports - Ne placez pas cet appareil sur un

support instable, qu’il s’agisse de pieds, tré­pieds, tables, étagères, etc. Il pourrait tomber
et causer des blessures sérieuses à un enfant
ou un adulte qui se trouverait à proximité.

Ventilations - L’appareil doit être po-

sitionné de telle sorte qu’il ne gêne pas sa
propre ventilation. Par exemple, il ne doit pas
être installé sur un lit, un canapé, une couver­ture ou des surfaces similaires qui pourraient
bloquer ses orices d’aération. Il ne doit pas
non plus être encastré de manière connée
comme des étagères étroites ou des meubles
qui pourraient limiter la quantité d’air dispo­nible aux entrées d’air.

Alimentation - L’appareil ne doit être re-

lié qu’à une source électrique du type écrit
dans le mode d’emploi ou conforme à la sé­rigraphie sur le produit. Si vous n’êtes pas sûr
du type de courant fourni à l’endroit où vous
vous trouvez, adressez-vous à votre reven-

deur ou à la compagnie électrique locale.

Surcharges électriques - Ne surchar-

gez pas les prises d’alimentation, les prolon­gateurs ou les rappels d’alimentation. Il pour­rait en résulter incendies ou électrocutions.

Corps et liquides étrangers - On doit

être attentif à ne jamais laisser entrer d’élé­ments ou de liquides étrangers dans l’ap­pareil. Ils pourraient occasionner incendies
ou électrocutions. Ne versez jamais aucun
liquide d’aucune sorte sur l’appareil.

Maintenance - Dans les cas suivants,

vous devez impérativement débrancher
votre appareil et le faire vérier par un tech­nicien qualié :

l’alimentation ou la prise a été endomma-

gée.

des corps étrangers ou du liquide se sont

introduits dans l’appareil.

l’appareil a été exposé à la pluie ou a été as-

pergé d’eau.

l’appareil ne semble pas marcher correcte-

ment alors que vous l’utilisez dans le cadre
de ses instructions de fonctionnement nor­mal. Ne manipulez que les contrôles cou­verts par le mode d’emploi. Toute autre pro­cédure pourrait le détériorer et nécessiter
l’intervention d’un technicien qualié.

l’appareil est tombé ou bien sa carrosserie

est endommagée.

l’appareil ache des performances nette-

ment modiées.
Dans un environnement secteur perturbé

(orage etc…), le produit peut parfois néces­siter l’arrêt et la remise en route au moyen
de l’interrupteur secteur ON/OFF situé sur le
panneau arrière de l’appareil pour fonction­ner correctement de nouveau.

4

FRANÇAIS

Pièces détachées - Si la réparation a

nécessité l’utilisation de pièces détachées,
assurez-vous que le technicien a bien utilisé
les références préconisées par le fabricant ou
présentant les mêmes caractéristiques que les
pièces originales. Des pièces non conformes
peuvent provoquer incendies, électrocutions
ou autres.

Vérications - Après toute intervention

sur l’appareil, demandez au technicien d’ef­fectuer des tests an de garantir que l’appa­reil fonctionne en toute sécurité.

CONSIGNES DE SÉCURITÉ IMPORTANTES !

1. LIRE ces consignes.

2. CONSERVER ces consignes.

3. RESPECTER tous les avertissements.

4. SUIVRE toutes les consignes.

5. NE PAS utiliser cet appareil à proximité de l’eau.

6. NETTOYER UNIQUEMENT avec un chion sec.

7. NE PAS OBSTRUER les orices de ventilation.
Installer conformément aux instructions du
constructeur.

8. NE PAS installer à proximité de sources de
chaleur telles que les radiateurs, les grilles de
chauage, les cuisinières et les autres appareils
(notamment les amplicateurs) dégageant de la
chaleur.

9. NE PAS neutraliser le dispositif de sécurité que
constitue la che polarisée ou à broche de terre.
Une che polarisée a une lame plus large que
l’autre. Une che à broche de terre est munie
de deux lames et d’une troisième broche pour
la terre. La lame large ou la troisième broche est
prévue pour la sécurité de l’utilisateur. Si la che
fournie ne rentre pas dans la prise de courant,
demander à un électricien de remplacer cette
prise d’un type trop ancien.

10. PROTÉGER le cordon d’alimentation en
s’assurant qu’il ne risque pas d’être piétiné ou

Sacs plastiques - Ne pas laisser les sacs

plastiques de l’emballage à portée des en­fants an d’éviter tout risque d’étouement.

écrasé, en particulier près des ches, des blocs
multiprises et de son point de sortie de l’appareil.

11. UTILISER UNIQUEMENT les accessoires préco­nisés par le constructeur.

12. DÉBRANCHER cet appareil en cas d’orage
ou lorsqu’il reste inutilisé pendant une longue
durée.

13. CONFIER tout travail de dépannage à un ré­parateur professionnel compétent. Faire réparer
l’appareil en cas de dommages, par exemple :
che ou cordon d’alimentation endommagé,
liquide renversé sur l’appareil ou objet inséré
dans l’appareil, appareil exposé à la pluie ou à
l’humidité, mauvais fonctionnement ou après
une chute.

14. RUISSELLEMENT/HUMIDITE: pour éviter les
risques d’incendie ou de choc électrique, ne
jamais exposer l’appareil à l’eau ou à l’humidité.
L’appareil ne doit pas être exposé à un risque de
fuites de liquide, aucun objet tell un vase ne sera
poser sur ou au-dessus de l’appareil.

15. Ne pas installer le produit à proximité d'une
amme non protégée, une bougie par exemple.

16. La liaison au secteur n'est pas coupée avec
l'interrupteur en position"o". Par contre tous les

circuits électroniques ne sont plus alimentés.

Attention : ne pas ingérer la pile, risque mortel de brûlure chimique dans les 2
heures. Toujours garder les piles boutons, neuves et usagées, hors d’accès des en­fants. Trouver immédiatement une assistance médicale si vous pensez que des piles
aient pu être avalées ou insérées où que ce soit dans le corps. Si le compartiment
batterie ne ferme plus correctement, ne plus utiliser la télecommande et la garder
hors d'atteinte des enfants

5

FONCTIONS

Connexion

Bluetooth

WIFI/ETHERNET via

routeur internet /

box internet

Diusion audio non compressé ou compressé
sans perte

Accès à tous les supports audio
depuis le reseau WIFI (ordinateur…)

Multi-room
Diusion des contenus audio

smartphone/tablette
Diusion application audio

(youtube…) depuis smartphone/tablette
Diusion à partir de supports USB

OUI OUI

OUI

OUI

OUI

OUI

OUI

Radios et services musicaux web Qobuz, Deezer,

Napster, Spotify, Tidal,

Vtuner

6

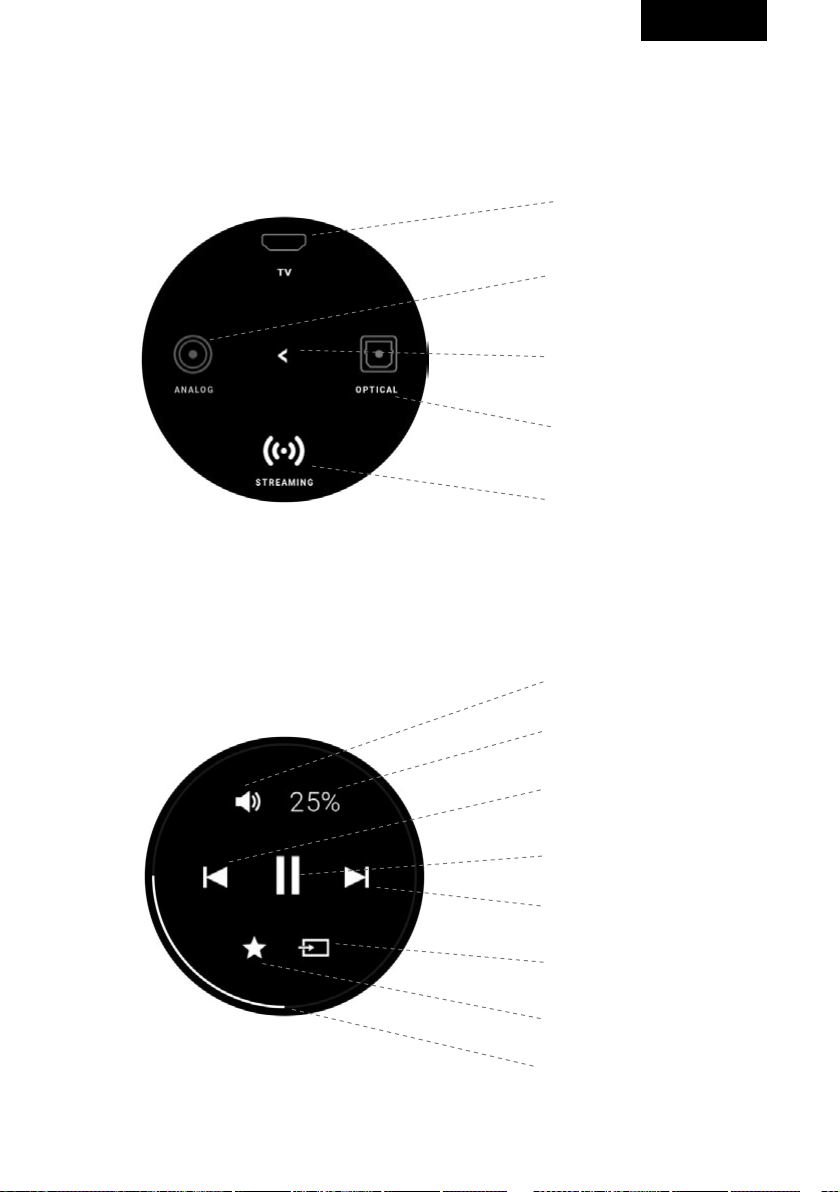

ÉCRAN NUMÉRIQUE INTELLIGENT

FRANÇAIS

Achage des sources

Menu de contrôle

Mode TV

Source analogique

Retour

Entrée optique

Streaming

Mute

Pourcentage de volume

Piste précédente ou revenir
au début de la piste

Play / Pause

Piste suivante

Sélection de la Source

Favoris

Barre de progression

7

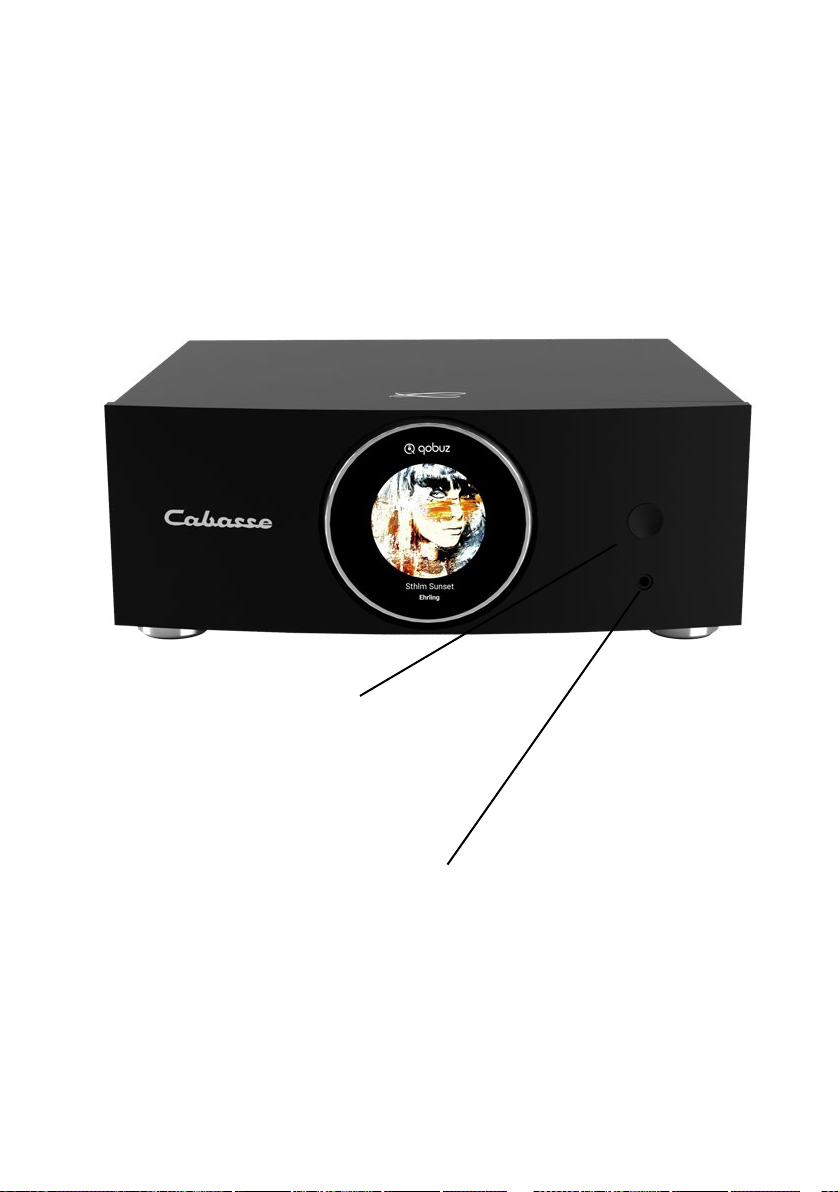

BOUTON ON/OFF

Vous pouvez mettre en veille ou allumer votre
appareil en appuyant sur le bouton de mise
en marche à droite de l’écran de l’appareil.

PRISE CASQUE

Vous trouverez également
une prise casque de 3,5 mm
sur la face avant

8

FRANÇAIS

PREMIERE UTILISATION

Connectez votre amplicateur au secteur avec le cordon d'alimentation aproprié au
réseau électrique.

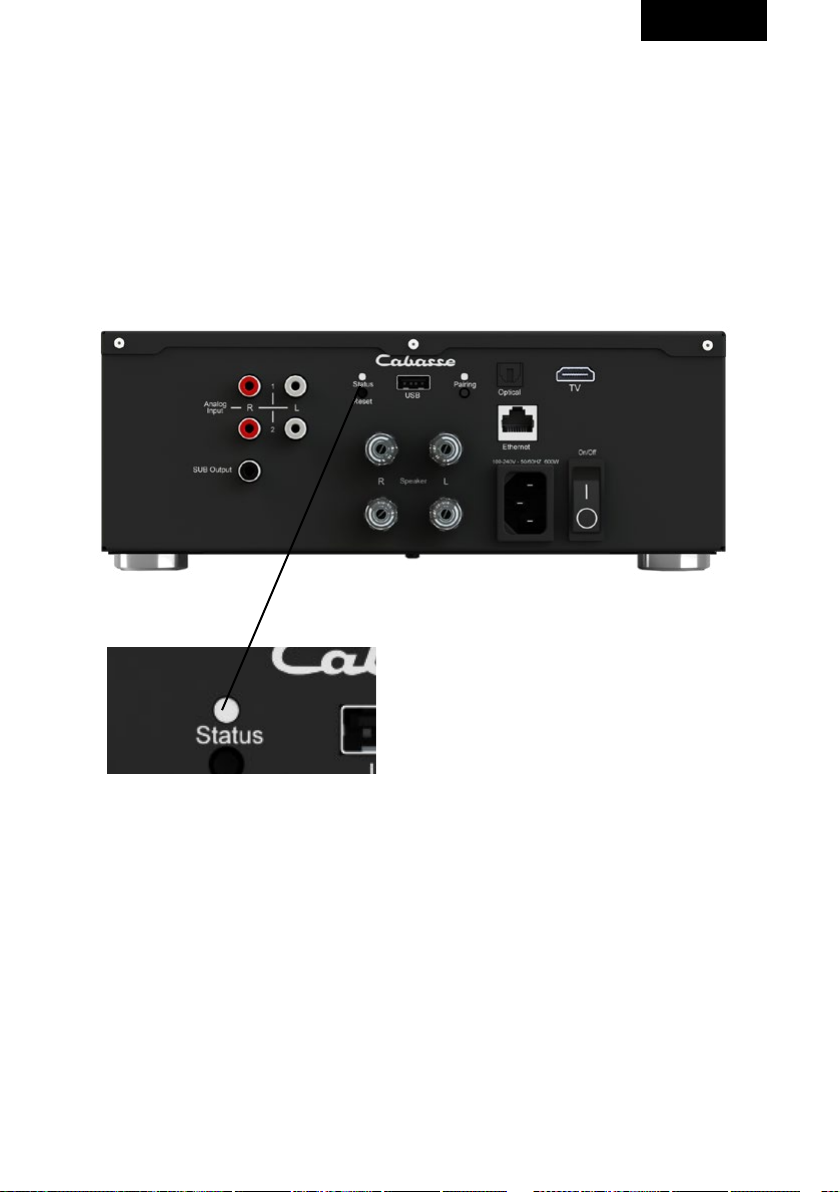

Votre amplicateur est opérationnel dès que la diode à gauche du panneau arrière
ci-contre est allumée en cyan constant.

Une annonce vocale , si le volume de votre amplicateur n'est pas au minimum,
indique le statut de la connexion réseau: en cours, réussie, échec.

LES CODES COULEURS DE LA LED «STATUS»

CYAN Entrée DLNA, wi, Ethernet, streaming réseau, streaming internet, AirPlay
VERT Spotify Connect
BLANC Entrée Aux In
JAUNE Entrée Optique
BLEU Entrée Bluetooth
ROUGE (clignotant) Echec de la connexion au réseau
VIOLET Calibration automatique en cours + Mise à jour en cours

9

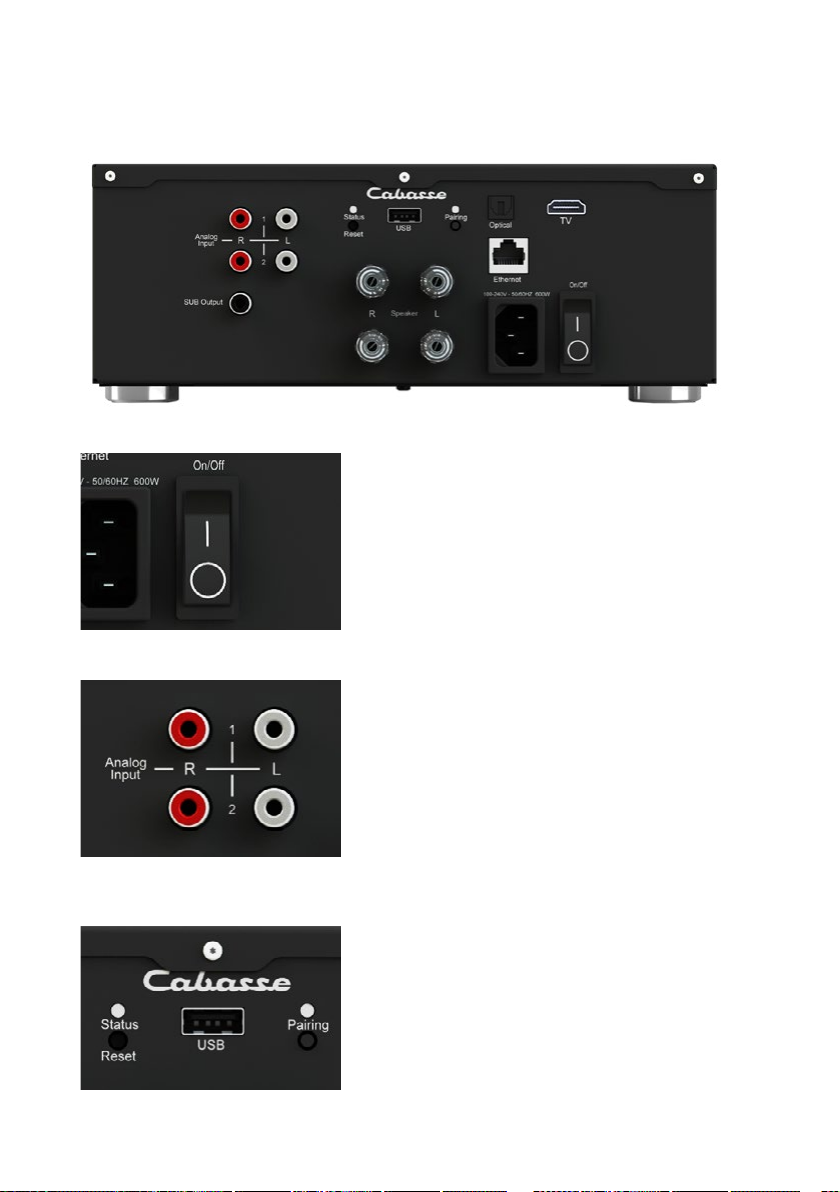

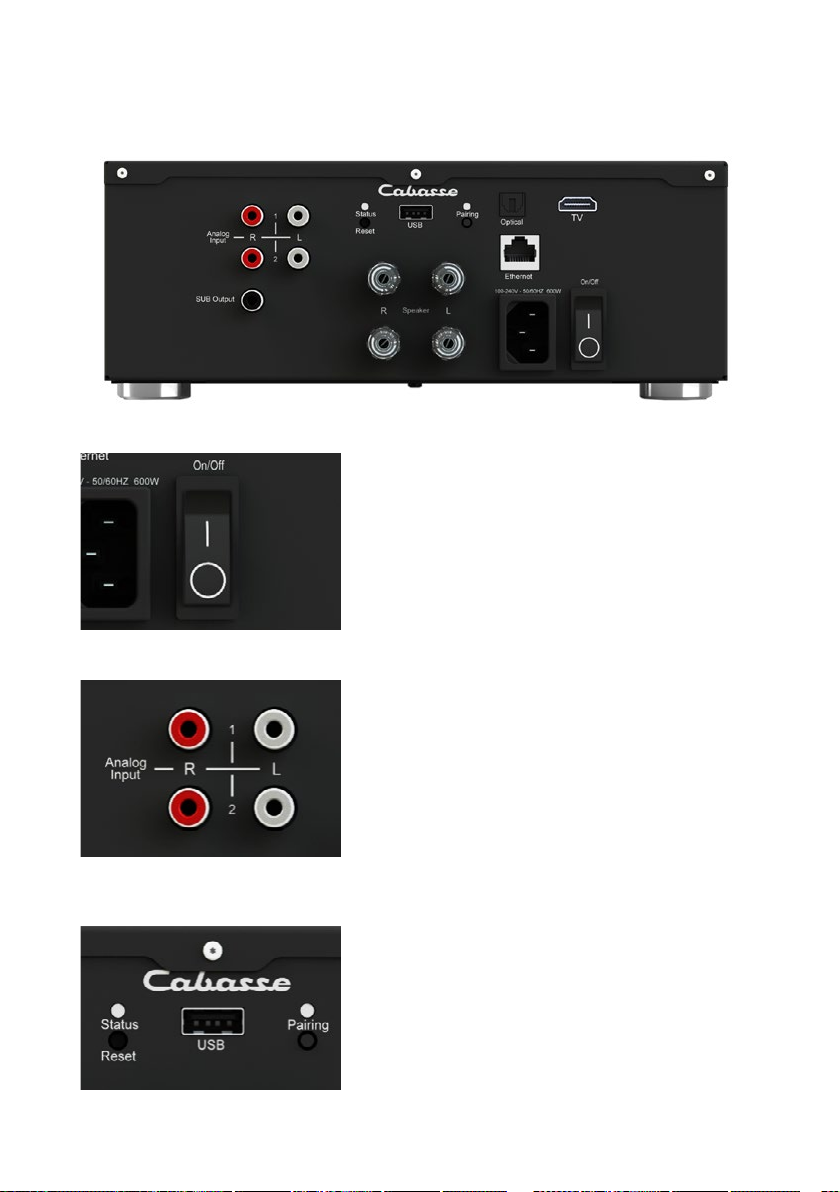

ENTREES FILAIRES ET NON FILAIRES

BOUTON D’ALIMENTATION

Le bouton ON/OFF situé à l’arrière de
l’appareil vous permet d’allumer ou
d’éteindre votre amplicateur.

ENTREE ANALOGIQUE ANALOG INPUT

Cette entrée peut être connectée à une source
audio (lecteur CD, lecteur MP3, smartphone,
téléviseur) équipée d’une sortie analogique
type RCA. Utiliser un cordon RCA (non fournis).

ENTREE USB

Cette entrée n’est utile que pour l’utilisation en
mode Wi-Fi/Ethernet (paragraphes 4,5,6 ci-après).
Connecter une clé USB ou un disque dur contenant
des chiers audio à cette entrée pour les mettre
automatiquement en réseau. Tous les chiers aux
formats reconnus par le serveur DLNA sont alors
listés dans l’application Stream Audio Control et
peuvent être lus par tous les lecteurs Cabasse
Stream connectés au même réseau. La prise USB est
pourvue d’une alimentation continue 5 V - 1 A pour

10

FRANÇAIS

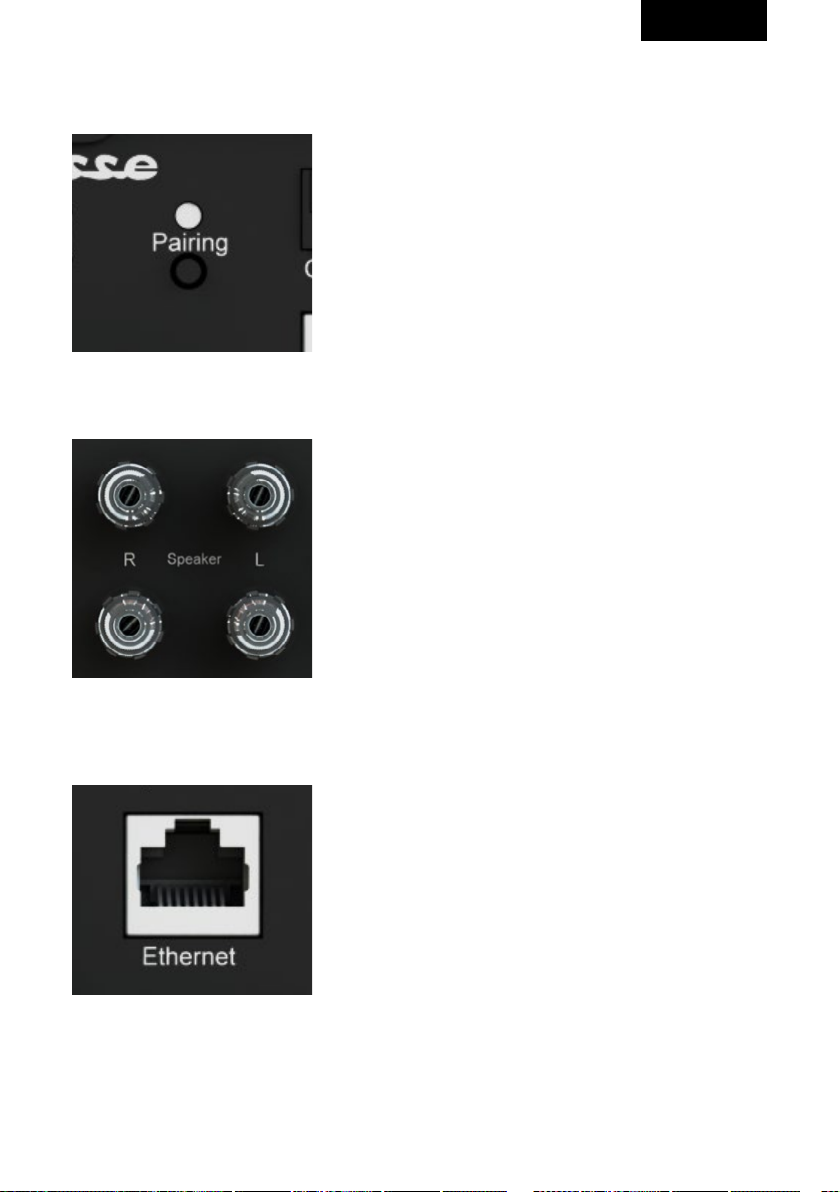

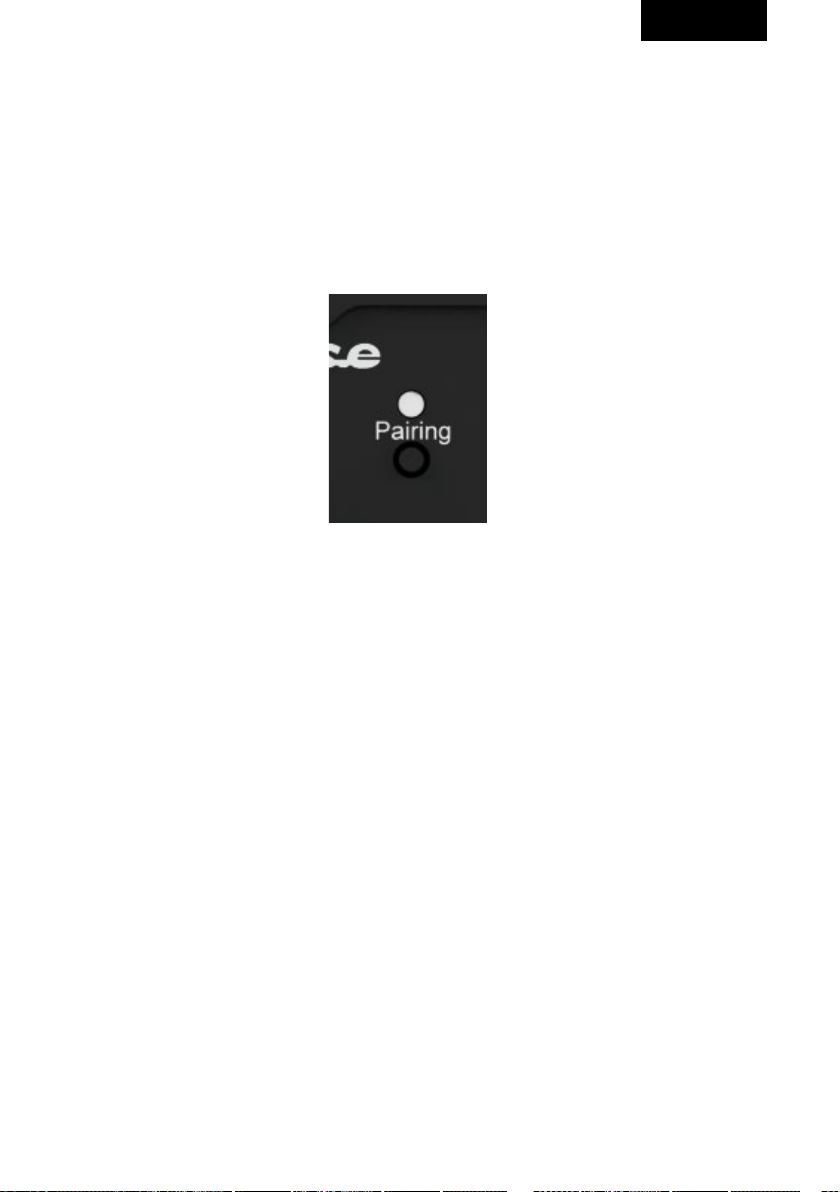

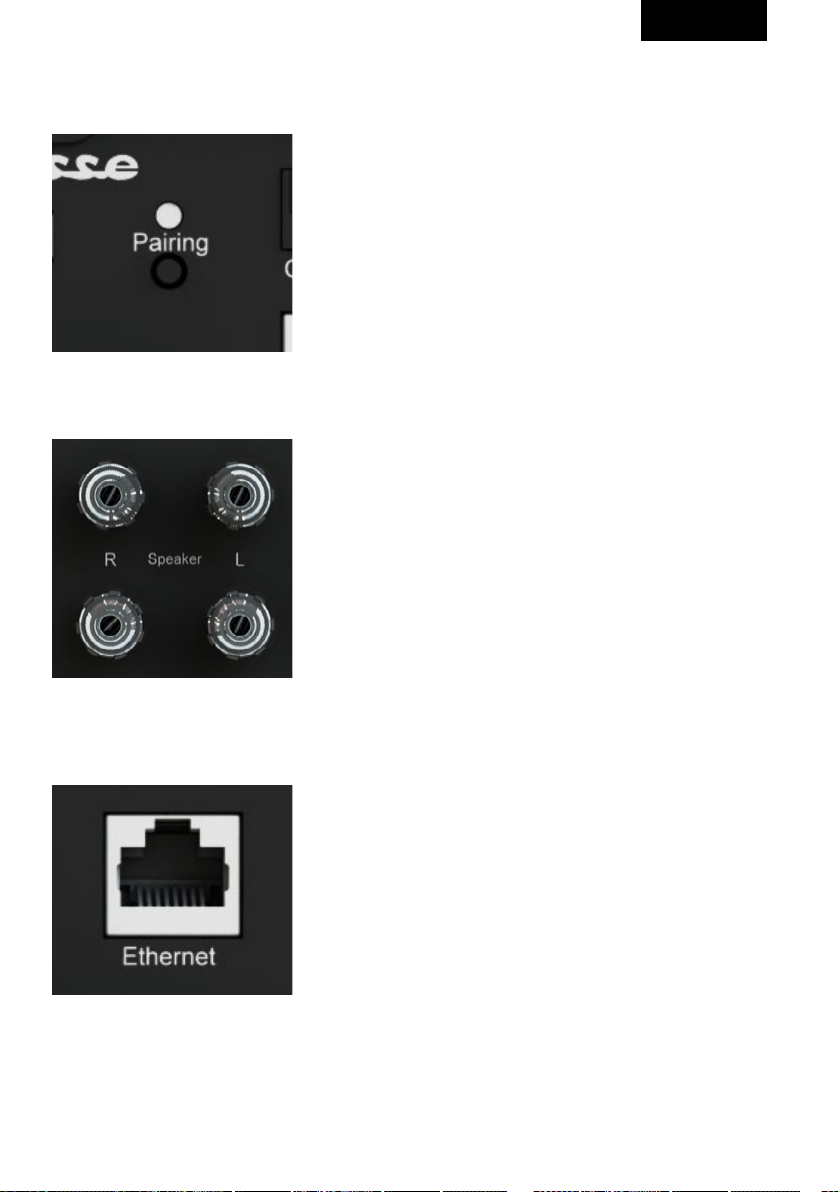

CONNEXION BLUETOOTH

1. Une fois que l’amplicateur est allumé, appuyer sur le
bouton « Pairing » situé à l’arrière

2. La LED «Pairing» située à l’arrière doit clignoter

3. Activer le Bluetooth sur votre mobile

4. Sélectionner «Amplier» dans la liste des appareils
disponibles

5. Une fois la connexion réussie, la LED “Pairing” située à
l’arrière cesse de clignoter

SORTIE ENCEINTES

Min 4 Ohms

CONNEXION FILAIRE LAN AU RESEAU
ETHERNET

La liaison laire Ethernet garantit un débit de transfert
optimum et constant dans tout environnement.
Utilisez la si le fonctionnement en mode Wi-Fi
présente des coupures ou arrêts intempestifs de
la musique, signes d’un réseau Wi-Fi saturé ou
d’une distance routeur-Stream trop importante.

Connecter un câble RJ45 entre votre
amplicateur et votre routeur (ou Box Internet).
La connexion est établie quand la diode STATUTS
passe au bleu xe. La connexion WIFI est
alors automatiquement désactivée.

ATTENTION : le mode DHCP du routeur doit être activé.

11

ATTENTION !

Une mise à jour du logiciel peut

démarrer automatiquement dès

qu’une connexion au réseau

internet est réalisée.
Le début et la n de la mise à jour
font l’objet d’une annonce vocale.

Durant les mises à jour qui

peuvent nécessiter plusieurs

minutes, ne pas éteindre

ou déconnecter votre

amplificateur

12

FRANÇAIS

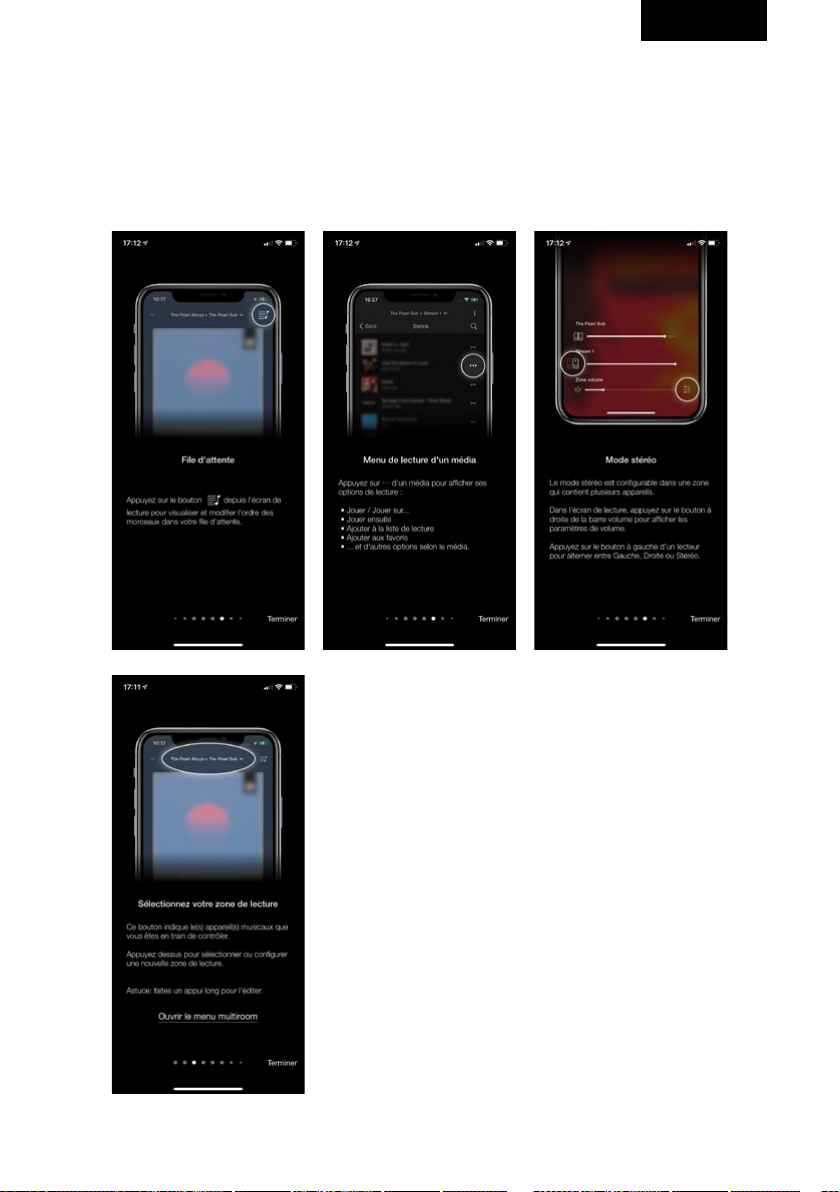

CONNEXION DLNA SANS FIL (WLAN) AU RESEAU WIFI

AVEC L’APPLICATION STREAM CONTROL CABASSE

1) Installer l’application Cabasse StreamCONTROL sur la tablette/smartphone depuis
«Play Store» pour un appareil Android ou «App Store» pour un produit Apple.

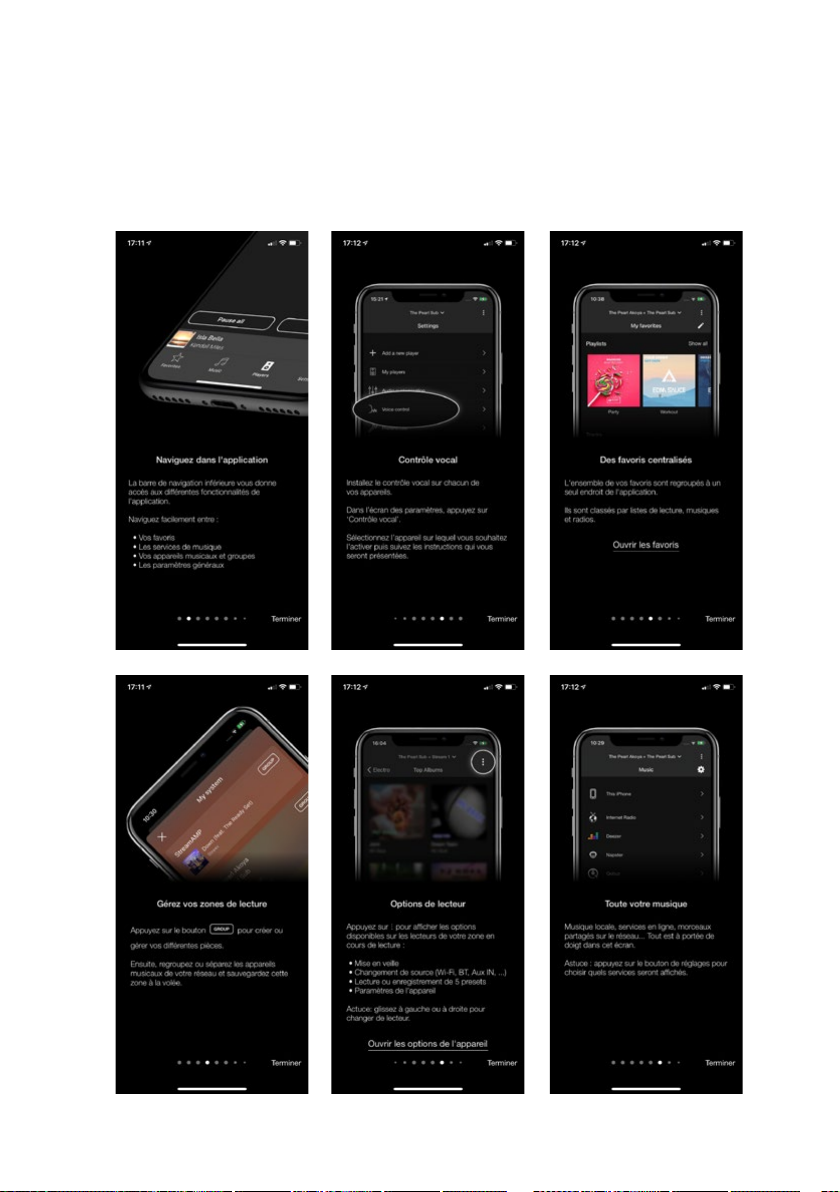

2) Ouvrir l’application et suivre le tutoriel

3) Suivre les instructions, avec sélection du réseau wi- à utiliser puis entrée du mot de passe
réseau. La LED pairing cesse de clignoter , l'amplicateur annonce "connexion réseau réussie".
Recommencer la procédure si ce n'est pas le cas.

4) Commencer à écouter vos musiques préférées à partir de votre smartphone, d'une clé ou d'un
disque dur connecté(e) à l'entrée USB ou Micro USB de votre amplicateur ou en utilisant les
sources connectées à son entrée analogique ou son entrée optique.

Les sources connectées à ces 2 entrées peuvent être partagées avec les autres appareils Stream
connectés au même réseau en les regroupant dans une même zone.

13

APPLICATION CABASSE STREAMCONTROL

Ouvrir l’application Cabasse StreamCONTROL et lancer le tutoriel pour découvrir
les principales fonctionnalités de l’application.

14

FRANÇAIS

15

UTILISATION / SYNCHRONISATION

AVEC UN TELEVISEUR

MODE TV

1. Veuillez raccorder l’amplicateur à la TV avec le câble TV.

2. Veuillez sélectionner dans le menu de votre téléviseur la sortie audio
correspon dante.

3. Si vous constatez de la latence entre l’image et le son de vos enceintes, essayez la fonctionnalité de
temporisation ou de synchronisation audio de votre téléviseur si elle existe.

4. Grâce à ce branchement vous pourrez ainsi contrôler le volume de votre système via la télécom­mande de votre téléviseur.

AJUSTEMENT DE LA LATENCE DE VOTRE APPAREIL

Privilégier la solution coaxiale SPDIF.
Il existe alors 3 modes qui vous permettront d’adapter la latence de votre système audio à vos besoins :

- TV/DIRECT : Ce mode n’utilise pas le réseau. Le son est diusé directement de l’entrée audio vers
l’appareil . Par conséquent, le son doit être réparti sur chaque appareil de la zone et tous doivent
posséder la même conguration.

- Faible latence : ce mode permet de la diusion en continu d’une appareil master vers les autres. La
latence est inférieure à 1 seconde, la stabilité de ce réglage dépendra de la qualité du réseau, de la
bande passante. Si l’une de vos appareils se coupe, il s’agit généralement d’un manque de données
de mises en mémoire tampon, une connexion laire en Ethernet est à privilégier à une connexion wi.

Si toutefois ce réglage reste instable nous conseillons de congurer le mode TV direct an de ne plus
dépendre de votre réseau.

DESACTIVATION DES HAUT-PARLEURS DU TELEVISEUR

Mettre le téléviseur sous tension, ouvrir le menu du téléviseur et rechercher un onglet du type
Audio, Son ou Enceintes. Utiliser la fonction du menu qui permet de désactiver les haut-parleurs du
téléviseur. Cet élément de menu peut par exemple être intitulé «Speaker On/O» pour haut-parleurs
activés / désactivés. Si cette fonction n’existe pas, amener le volume du son du téléviseur avec la
télécommande du téléviseur au niveau minimum.

ACTIVATION DE LA SORTIE OPTIQUE DU TELEVISEUR

En l’absence de son avec une liaison optique, paramétrer si nécessaire dans le menu du téléviseur la
sortie optique choisie.

16

FRANÇAIS

MARQUAGE DEEE
Traitement des appareils élec-

triques et électroniques en n de
vie (applicable dans les pays de
l’Union européenne).

Ce symbole, représentant une poubelle
sur roues barrée d’une croix, apposé sur
le produit, indique que ce produit ne doit
pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte pour
le traitement des équipements électriques
et électroniques en n de vie. En s’assurant
que ce produit est bien mis au rebut de ma­nière appropriée, vous aiderez à prévenir les
conséquences négatives potentielles pour
l’environnement et la santé humaine.
cyclage des matériaux aidera à conserver les
ressources naturelles. Pour toute information
supplémentaire au sujet du recyclage de ce
produit, vous pouvez contacter votre muni
cipalité, votre déchetterie ou le magasin où
vous avez acheté le produit.

Le re-

-

Informations sur les piles et accu­mulateurs présents dans l’équipe­ment (Applicable dans les pays de
l’Union européenne).

Ce symbole, représentant une poubelle sur
roues barrée d’une croix, apposée sur une
pile ou un accumulateur, indique que cette
pile ou accumulateur ne doit pas être élimi
né comme un déchet ménager non trié mais
qu’il doit être collecté de manière séparée
de sorte d’en faciliter le traitement et le recy
clage. Il doit être remis à un point de collecte
pour le traitement des piles et accumulateurs
usagés. En s’assurant que ce produit est bien
mis au rebut de manière appropriée, vous ai
derez à prévenir les conséquences négatives
potentielles pour l’environnement et la santé
humaine. Le recyclage des matériaux aidera
à conserver les ressources naturelles. Pour

-

-

-

toute information supplémentaire au sujet du
recyclage de ce produit, vous pouvez contac
ter votre municipalité, votre déchetterie ou le
magasin ou vous avez acheté le produit.

MISE A JOUR AUTOMATIQUE

Les mises à jour du logiciel sont automa­tiques.

La durée de mise à jour est variable et peut
durer jusqu'à quinze minutes lors de la pre
mière connexion au réseau internet.

Le début et la n de la mise à jour font l'objet
d'une annonce vocale.

L’amplicateur n'est pas fonctionnel durant
cette phase.

NETTOYAGE

Cet appareil peut être nettoyé à l’aide d’un
linge doux, ne pas utiliser de détergent ni
de liquide pouvant couler à l’intérieur de
l'appareil.

N’utiliser aucun solvant, produit chimique ou
solution de nettoyage contenant de l’alcool,
de l’ammoniaque ou un abrasif.

-

-

17

Entrées digitales

- 1 entrée DLNA : laire avec prise RJ45
ou Wi-Fi dual band 2x2 802.11a/b/g/n/ac

- 1 entrée Bluetooth 4.2

- 1 entrée optique S/PDIF

- 1 entrée USB 2.0 5V 1A

- 1 prise TV

- Analogique RCA x 2

- Sortie Sub prise casque en façade

Entrée analogique RCA stéréo

Alimentation 100-240 VAC ~ 50/60Hz

Consommation 600 W

Contrôleur

Ecran LED tactile couleur avec bague rotative de volume et capteur
de proximité

Consumption in Eco mode 2.9 W @ 100-240VAC ~ 50/60Hz

Température d’utilisation

+5°C à +35°C

Température de stockage

-5°C à +40°C

Taux d’humidité en utilisation

40% à 70%

Réseau

10/100Mb Ethernet
MAC & PHY
Wireless LAN 802.11b/g/n
Sécurité WPS 2.0
Lecteur audio digital
(DMR sous DLNA 1.5)

Réponse en fréquence

20Hz à 20 KHz / Headphone de 12.8 Ohms à 600 Homs

18 18

Formats audio streaming Wi/RJ45

MP3, AAC, WMA, WAV, AIFF, FLAC, ALAC up to 24 bits/ 192 kHz

Contrôle vocal

Google

FRANÇAIS

Services Musicaux

Qobuz, Deezer, Napster, Spotify Connect, Tidal connect , vTuner, AirPlay

Amplicateur stéréo Class D

Amplication par canal :
2 x 215 W @ 4 Ohms
2 X 120 W @ 8 Ohms

Dimensions

245 x 97 x 220 mm

Poids

3,5 kg

19 19

SERVICE APRÈS VENTE

Cabasse dispose d’un réseau de revendeurs agréés qui est à votre
disposition pour assurer le service après vente de votre matériel.

Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou
consultez sur notre site Internet www.cabasse.com la page

http://www.cabasse.com/distributeur/trouver-un-revendeur/

Par la présente, Cabasse déclare que l’équipement radioélectrique
du type « Amplicateur» est conforme à la directive 2014/53/ EU. Ce
marquage atteste de la conformité de l’équipement pour les aspects
sécurité et santé des usagers, compatibilité électromagnétique de
l’équipement, et bonne utilisation du spectre des fréquences radio et
réduction des impacts du produit sur l’environnement. Les mises à jour
logicielles sont publiées par le fabricant pour corriger ou améliorer les
fonctions du produit.

Pour obtenir les informations les plus récentes sur les accessoires et le
logiciel, veuillez consulter la déclaration UE de conformité à l’adresse :

www.cabasse.com/faq-stream/

ou adresser une demande écrite à :

Cabasse SAS - 210 rue René Descartes - F 29280 - Plouzané - Fran

ce

FAQ

Consultez nos réponses aux questions souvent posées sur notre site, à
la page :

https://cabasse.happyfox.com/home/

20

20

FRANÇAIS

21 21

User guide

22

UNPACKING

Open the cardboard box widely and take out the dierent elements one by one.
If any of the items on the carton appear to be damaged, do not use it, put it back
in the original carton and contact your dealer immediately.

Keep your packaging for possible future transport of your system.

THE COMPONENTS OF YOUR SYSTEM

Connected Active Amplier

HDMI cable 1.5m
Optical cable 2m
1 Power cord
1 Protection cover
Installation guide

ENGLISH

23

Thank you for purchasing a Cabasse device. We recommend you read this leaet carefully to take
full advantage of the product.

SAFETY INSTRUCTIONS

Explanation of symbols

Lightning within an equilateral triangle

warns of the existence of dangerous,
uninsulated high voltage inside the product
enclosure, of sucient value to present a risk
of electric shock.

The exclamation point in an equilate-

ral triangle warned of the existence of
instructions usage and maintenance in the
documentation attached to this product.

Cleaning - Unplug the unit before clea-

ning. Do not use cleaning solutions in liquid
or aerosol form. Use preferably a damp cloth.

Installation on furniture and
stands - Do not place this unit on an uns-

table stand, such as stands, tripods, tables,
shelves, etc. It could fall and cause serious
injury to a child or adult who is nearby.

Ventilation - The appliance must be po-

sitioned so that it does not interfere with its
own ventilation. For example, it should not
be installed on a bed, sofa, blanket or similar
surfaces that could block its vents. It should
not be embedded in conned spaces such as
narrow shelves or furniture that could limit
the amount of air available to the air intakes.

Power supply - The appliance must only

be connected to a power source of the type
written in the user manual or in line with
the product. If you are unsure of the type
of power supplied to your location, contact
your dealer or the local power company.

Electrical Overloads -Do not

overload power outlets, exten­sion cords, or power reminders. This
could result in re or electrocution.

Foreign bodies and liquids - Care

should be taken never to let foreign objects
or liquids enter the unit. They could cause
res or electrocutions. Never pour liquid of
any kind into the device.

Maintenance - - In the following cases,

you must unplug your appliance and have it
checked by a qualied technician:

the power supply or plug has been damaged.
foreign bodies or liquid have entered the de-

vice.
the unit has been exposed to rain or has been

sprayed with water.
the unit does not seem to be working pro-

perly while you are using it as part of its nor­mal operating instructions.

Only handle the controls covered by the user
manual. Any other procedure could damage
it and require the intervention of a qualied
technician.

the unit has fallen or its bodywork is da­maged.

the device shows signicantly changed per­formance.

In a disturbed area environment (thunders­torm etc ...), the product may sometimes re­quire shutdown and restart by means of the
ON / OFF power switch located on the rear
panel of the device to work properly again.

Spare parts - If the repair required the use

of spare parts, make sure that the technician
has used the references recommended by
the manufacturer or having the same cha­racteristics as the original parts. Non-confor-

24

ENGLISH

ming parts may cause re, electric shock or
other.

Checks - After any work on the unit, have

the technician perform tests to ensure that the

IMPORTANT SAFETY INSTRUCTIONS!

1. READ these instructions.

2. SAVE these instructions.

3. RESPECT all warnings.

4. FOLLOW all instructions.

5. DO NOT use this unit near water.

6. CLEAN ONLY with a dry cloth.

7. DO NOT obstruct the ventilation holes.
Install according to the manufacturer's instruc-

tions.

8. DO NOT install near any heat sources such as
radiators, heat registers, stoves, or other appara­tus (including ampliers) that produce heat.

9. DO NOT disable the safety feature of the
polarized or ground pin plug. A polarized plug
has one blade wider than the other. A ground
pin plug has two blades and a third pin for the
ground. The wide blade or the third pin is pro­vided for the safety of the user. If the provided
plug does not t into the outlet, have an electri­cian replace this outlet type that is too old.

10. PROTECT the power cord, making sure that it
is not likely to be

stomped or crushed, particularly near the

unit operates safely.

Plastic Bags -Do not leave plastic bags

in the box within reach of children to avoid
choking.

plugs, power strips and its point of exit from the
device.

11. USE ONLY the accessories recommended by
the manufacturer.

12. Unplug this apparatus during lightning
storms or when unused for

a long time.

13. CONFIRM any troubleshooting work to a
competent professional repairer.

Have the device repaired in case of damage, for
example: damaged plug or power cord, liquid
spilled on the device or object inserted in the
device, unit exposed to rain or moisture, malfu­nction or after a fall.

14. RUNOFF / HUMIDITY: To prevent re or shock
hazard, do not expose the unit to water or mois­ture. The appliance must not be exposed to any
risk of liquid leaks, no object such as a vase will
be placed on or above the appliance.

15. KEEP this product a safe distance away from
any naked ame, such as a lit candle.

16. THE MAINS are nor disconnected in the o
position, but the circuits are de-powered.

CAUTION: do not ingest the battery, fatal risk of chemical burn within 2
hours. Always keep button cells, new and used, out of reach of children. Seek
immediate medical attention if you think that batteries may have been swal­lowed or inserted anywhere in the body. If the battery compartment no lon­ger closes securely, stop using the product and keep it away from children.

25

FUNCTIONS

Bluetooth

connection

Loss less audio broadcast YES
Access to all audio media from the WIFI

network (computer ...)
Multi-room YES
Broadcast smartphone / tablet audio

content
Broadcast audio application (youtube

...) from smartphone / tablet
Broadcasting from USB media

Internet radio and music services Qobuz, Deezer,

YES YES

YES

WLAN/LAN

via internet

routeur / box

YES

YES

Napster, Spotify,

Tidal, Vtuner

26

SMART DIGITAL DISPLAY

ENGLISH

Display of sources

Control menu

TV mode

Analog source

Back

Optical input

Streaming

Mute

Volume percentage

Previous track or return to
the beginning of the track

Play / Pause

Next track

Source selection

Favorites

Progress bar

27

ON/OFF BUTTON

You can switch o or on the unit by
pressing the power button to the right of
the unit’s display.

HEADPHONE INPUT

You will nd a 3.5 mm
headphone input on the
front side of the product

28

ENGLISH

FIRST USE

Connect your speaker to the mains with the proper power cord.
Your speaker is operational as soon as the LED on the left of the rear panel opposite

is lit in solid blue.
A voice announcement, if the volume of your speaker is not at a minimum, indicates

the status of the network connection:
in progress, success, fail.

COLOR CODES OF THE STATUS LED

CYAN DLNA input: wi, Ethernet, domestic streaming , internet streaming, AirPlay
GREEN Spotify Connect
WHITE Aux In Input
YELLOW Optical input
BLUE Bluetooth input
RED (ashing) Connexion to network failed
PURPLE Automatic calibration running + Update in progress

29

WIRED AND NON-WIRED INPUTS

POWER BUTTON

The On/o button located on the back of
the device allows you to switch on or o
your amplier.

ANALOG INPUT

This input can be connected to an audio
source (CD player, MP3 player, smartphone,
TV) equipped with an analog output RCA. Use
RCA / RCA cord / RCA cord (not included)

USB INPUT

This input is only useful for use in Wi-Fi / Ethernet mode
(paragraphs 4,5,6 below). Connect a USB stick or hard
drive containing audio les to this input to automatically
network them. All les in formats recognized by the
DLNA server are then listed in the Stream Audio Control
application and can be read by all Cabasse Stream players
connected to the same network. The USB socket has a 5V

- 1A DC power supply for use with a portable hard drive
without external power supply.

30

ENGLISH

BLUETOOTH CONNECTION

1. Once the speaker is on, press the "Pairing" button on the back

2. The "Pairing" LED on the back should ash

3. Activate Bluetooth on your mobile

4. Select "Amplier" from the list of available devices

5. Once the connection is successful, the LED "Pairing" on the
back stops ashing

SPEAKER OUTPUT

Min 4 Ohms

WIRE CONNECTION (LAN) TO
THE ETHERNET NETWORK

The wired Ethernet connection guarantees an optimum
and constant transfer rate in any environment. Use this
if Wi-Fi mode operation shows untimely cuts or stops of
music, signs of a saturated Wi-Fi network, or too much
router-to-stream distance.

Connect an RJ45 cable between the speaker and your
router (or Box Internet).

The connection is established when the STATUS diode
changes to solid blue. The WIFI connection is then
automatically disabled.

CAUTION: DHCP mode of the router must be enabled.

31

WARNING !

An update of software can start

automatically as soon as an internet

connection is made.

The beginning and the end of the update

are announced by voice.

Do not turn off or disconnect

your speaker

during updates that may

require several minutes.

32

ENGLISH

WIRELESS DLNA CONNECTION (WLAN) TO WIFI NETWORK

WITH THE CABASSE STREAM CONTROL APPLICATION

1. Install the Cabasse Stream CONTROL App on your tablet / smartphone from
"Play Store" for an Android device, or "App Store" for an Apple product.

2. Open the application and follow the tutorial

3. Follow the instructions and upon request select the wi- network to be used
and enter the network password.

4. Start listening to your favorite music from your smartphone, key or hard drive
connected to THE device's USB input, or using sources connected to its analog
input or optical input.

The sources connected to the analog and optical inputs of the device can be
played by all the other Stream devices belonging to the same zone.

33

STREAM CONTROL APPLICATION

Open the Cabasse StreamCONTROL application and launch the
tutorial to discover the main features of the application.

34

ENGLISH

35

USE / SYNCHRONIZE WITH A TV SET

MODE TV

1. Please connect the primary speaker to the TV with the TV cable, please connect the primary
speaker to the secondary speaker with the optical cable.

2. If you nd latency between the picture and sound of your speakers, please try the time delay
or audio synchronization feature of your TV set if available.

3. If the TV icon does not appear on the primary speaker display, the TV connection is not
found. Check your connections or replace the TV cable.

4. With this connection, you can control the volume of your system via your TV remote control.

ADJUSTING THE LATENCY OF YOUR SPEAKERS

Choose the coaxial SPDIF solution.
There are 3 modes that will allow you to adapt the latency of your audio system to your needs:

- TV/DIRECT: This mode does not use the network. The sound is broadcast directly from the
audio input to the device. Therefore, the sound must be distributed to each device in the zone
and all must have the same conguration.

- Low latency: This mode allows the streaming of one device to the others. The latency is less
than 1 second, the stability of this setting will depend on the quality of the network and the
bandwidth. If one of your devices cuts out, it is generally due to a lack of buering data, a wired
Ethernet connection is preferable to a wireless connection.

If this setting remains unstable, we advise you to congure the direct TV mode so as not to
depend on your network.

DEACTIVATION OF THE SPEAKERS OF THE TELEVISION

Turn on the TV, open the TV menu, and look for a tab such as Audio, Sound or Speakers. Use
the menu function to switch o the TV speakers. This menu item may for example be labeled
«Speaker On / O» for speakers on / o. If this function does not exist, bring the TV sound
volume with the TV remote control to the minimum level.

ACTIVATION OF THE OPTICAL OUTPUT OF THE TELEVISION

If there is no sound with an optical connection, set the chosen optical output in the TV menu if
necessary.

36

ENGLISH

DEEE MARKING
Treatment of electrical and elec-

tronic devices at the end of their
life (applicable in the countries of
the European Union).

This crossed-out wheeled bin sym­bol axed to the product indi­cates that this product should not
be treated with household waste.
It must be handed over to a col

lection point for the treatment of
electrical and electronic equipment at the
end of its life. By ensuring that this product
is disposed of properly, you will help prevent
potential negative consequences for the en
vironment and human health. Recycling ma­terials will help conserve natural resources.
For more information about recycling this
product, you may contact your municipality,
your dump or the store where you purchased
the product.

REPLACING THE BATTERY
FROM THE REMOTE CONTROL

Turn the remote control over, facing towar­ds the oor. Remove the old battery and re­place it with another type CR-2450 coin cell.
Dispose of the used battery according to the
information below.

WARNING for explosion hazard if battery is
incorrectly replaced: use only the same or
equivalent battery. Do not expose batteries

to excessive heat such as the sun, re or the like.

Information about batteries and
accumulators in the equipment
(Applicable in the countries of the
European Union).

This crossed-out wheeled bin
symbol axed to a battery or
accumulator indicates that the
battery or accumulator should
not be disposed of as unsorted

household waste but should be collected se

­parately from the battery. to make it easier to

process and recycle. It must be returned to a
collection point for the treatment of used bat
teries and accumulators. By ensuring that this
product is disposed of properly, you will help

­prevent potential negative consequences

for the environment and human health. Re
cycling materials will help conserve natural
resources. For more information about recy
cling this product, you may contact your mu­nicipality, your dump or the store where you
purchased the product.

AUTOMATIC UPDATE

The software updates are automatic.

The update time is variable and can last up to
fteen minutes during the rst connection to
the Internet.

The beginning and the end of the update are
announced by voice.

The speaker is not functional during this
phase.

CLEANING

The device can be cleaned with a soft cloth,
do not use detergent or liquid that can run
inside the appliance.

Do not use any solvents, chemicals, or clea
ning solutions containing alcohol, ammonia,
or abrasives.

-

-

-

-

-

37

Digital inputs

- 1 DLNA input: wired with RJ45 plug
or Wi-Fi dual band 2x2 802.11a / b / g / n / ac

- 1 Bluetooth 4.2 input

- 1 S / PDIF optical input

- 1 USB 2.0 input 5V 1A

- 1 TV input

- Analog RCA x 2

- Sub headphone jack output on front panel

Analog input RCA stereo

Power supply 100-240 VAC ~ 50/60Hz

Consumption 600 W

Consumption in Eco mode 2.9 W @ 100-240VAC ~ 50/60Hz

Controller

Color LED touch screen with rotary volume control and proximity
sensor

Operating temperature

+5°C to +35°C

Storage temperature

-5°C to +40°C

Moisture rate in use

40% to 70%

Network

10/100Mb Ethernet
MAC & PHY
Wireless LAN 802.11b/g/n
WPS 2.0 Security
Digital audio player
(DMR with DLNA 1.5)

Frequency response

20Hz to 20 KHz / Headphone from 12.8 Ohms to 600 Homs

38

Streaming audio formats Wi/RJ45
MP3, AAC, WMA, WAV, AIFF, FLAC, ALAC up to 24 bits/ 192 kHz

Voice control

Google

Music services

Qobuz, Deezer, Napster, Spotify Connect, Tidal connect , vTuner, AirPlay

Class D stereo amplier

Amplication per channel:
2 x 215 W @ 4 Ohms
2 X 120 W @ 8 Ohms

Dimensions

245 x 97 x 220 mm

Weight

3.5 kg

ENGLISH

39

FCC STATEMENT

This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates uses and can radiate radio
frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and on,
the user is encouraged to try to correct the interference by one or more of
the following measures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit dierent from that to
which the receiver is connected.

-- Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions : (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.

Changes or modications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment.

This equipment should be installed and operated with minimum distance 20 cm
between the radiator & your body

ENGLISH

Cabasse SAS - 210, rue René Descartes - BP 10 - 29280 Plouzané - FRANCE

Tel [phone] - Fax [phone]

www.cabasse.com
