MT30

antigua•tobago

alderney

notice d’installation des enceintes acoustiques

loudspeakers owner’s manual

betriebsanleitung für lautsprecherboxen

•

socoa•pico•orion

•

jersey

www.cabasse.com

Page 2

f r a n ç a i s e n g l i s h d e u t s c h

4 5

1,5

d>5ft

Page 3

Cinch RCA LINE IN

inch RCA LINE IN / Cinch RCA LINE IN Buchsen

Cinch RCA LINE OUT

inch RCA LINE OUT / Cinch RCA LINE OUT Buchsen

Bornes haut-parleurs FROM RECEIVER (amplificateur)

ROM RECEIVER connectors / FROM RECEIVER (vom Verstärker)

Bornes haut-parleurs TO SPEAKERS (vers enceintes)

TO SPEAKERS connectors / TO SPEAKERS (zu den Lautsprechern) Alimentation secteur / Power supply / Netzstecker

Commutateur 115 / 230 V

AC voltage selector Interrupteur POWER/ POWER / NETZ SHALTER

Réglage VOLUME/ VOLUME / LAUTSTÄRKEREGLER

Réglage de la fréquence de coupure- CROSSOVER

CROSSOVER / ÜBERGANGSFREQUENZREGLER PHASE/ PHASE / PHASE

/ Betriebspannungsshalter

Amplificateur /Amplifier/Verstäker ORION

Page 4

r a n ç a i s

Vous venez d’acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d’optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.

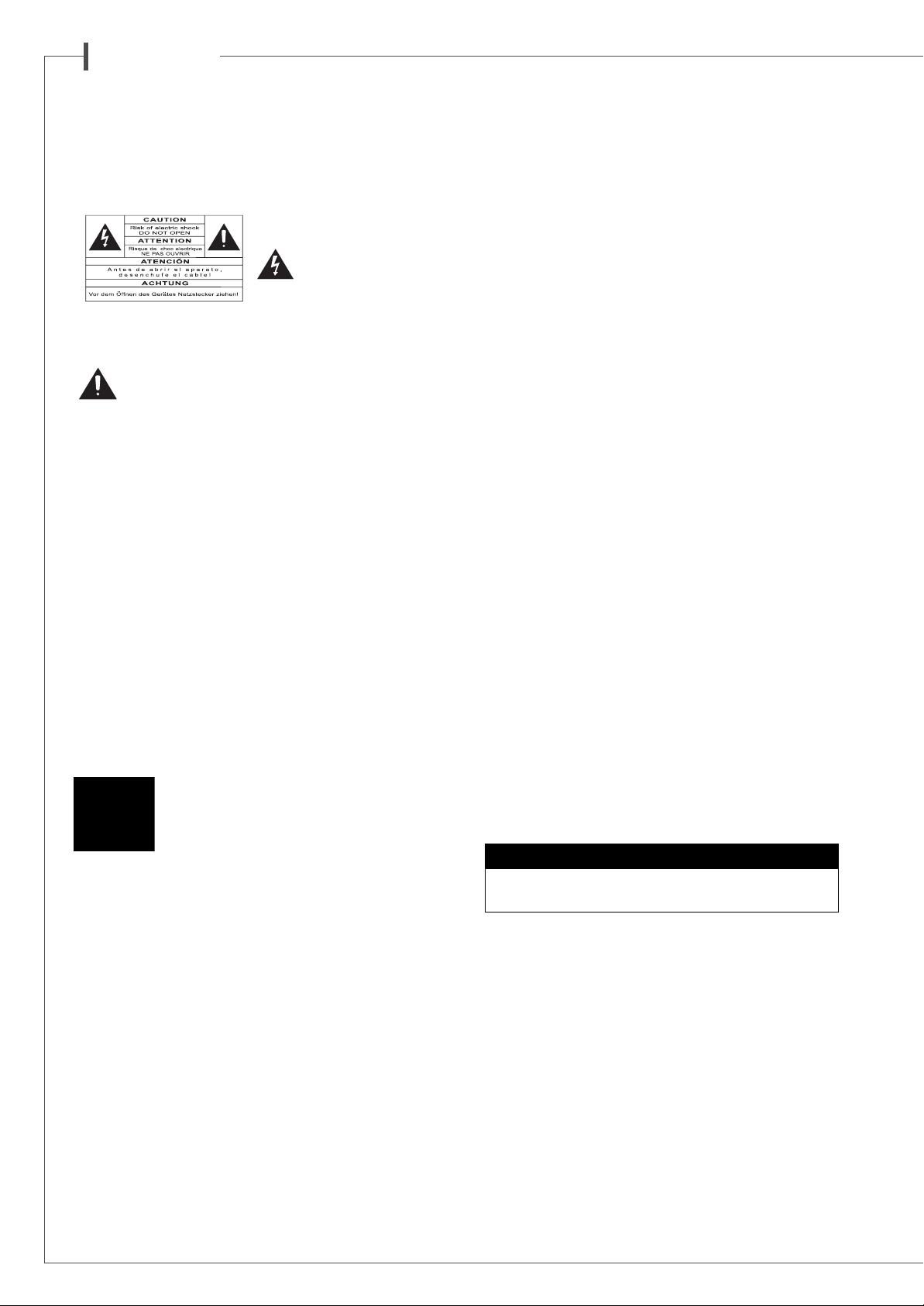

INSTRUCTIONS DE SECURITE

xplication des symboles -

’éclair dans un triangle

équilatéral avertit de l’existence de tension élevée dangereuse non isolée à l’intérieur du coffret du produit, d’une

valeur suffisante pour présenter un risque d’électrocution.

Le point d’exclamation dans un triangle équilatéral avertit de l’existence d’instructions importantes quant à l’utilisa-

tion et la maintenance dans la documentation jointe à ce produit.

Instructions -

sation doivent avoir été lues avant d’allumer tout appareil pour la première fois.

Retenez les instructions -

ce permanente pour tout ce qui suit.

Tenez compte des avertissements -

présents sur le produit ou dans les notices d’utilisation doivent être pris en compte.

Suivez les instructions -

et de mise en œuvre doivent être scrupuleusement suivies.

Nettoyage -

N’utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.

Accessoires -

explicitement recommandés par le constructeur, sous peine de risquer divers accidents.

Eau et humidité -

l’eau, par exemple à proximité d’une baignoire, d’un évier, dans un sous-sol humide, près d’une piscine, ou de tout ce qui y ressemble de près ou de loin.

Toutes les instructions de sécurité et d’utili-

Elles doivent servir de référen-

Les avertissements

Toutes les instructions d’utilisation

Débranchez l’appareil avant tout nettoyage.

N’utilisez pas d’accessoires qui ne soient pas

L’appareil ne doit pas être utilisé près de

Chariots et supports - La manutention doit

être effectuée seulement avec des chariots et supports agréés par le fabricant.

> Attention aux chariots de manutention

Installation sur mobiliers et supports -

placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilations -

qu’il ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d’aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d’air disponible aux entrées d’air.

Alimentation -

électrique du type écrit dans le mode d’emploi ou conforme à la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de courant fourni à l’endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Protection des câbles d’alimentation -

des câbles d’alimentation doit être prévu de telle sorte qu’ils ne puissent pas être piétinés, pincés, coincés par d’autres appareils posés dessus, et une attention toute particulière doit être

L’appareil doit être positionné de telle sorte

L’appareil ne doit être relié qu’à une source

Le cheminement

accordée à l’adéquation des prises et à la liaison du cordon avec l’appareil.

Foudre -

dant les orages ou s’il doit rester inutilisé pendant une longue période, débranchez le cordon d’alimentation et débranchez la prise d’antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.

Surcharges électriques -

mentation, les prolongateurs ou les rappels d’alimentation. Il pourrait en résulter incendies ou électrocutions.

Corps et liquides étrangers -

jamais laisser entrer d’éléments ou de liquides étrangers dans l’appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d’aucune sorte sur l’appareil.

Entretien -

opérations de maintenance au-delà de celles décrites dans le mode d’emploi. Tout ce qui dépasse le simple niveau de l’entretien doit être effectué par un personnel qualifié.

Maintenance -

vement débrancher votre appareil et le faire vérifier par un technicien qualifié :

■ l’alimentation ou la prise a été endommagée.

■ des corps étrangers ou du liquide se sont introduits dans

l’appareil.

■ l’appareil a été exposé à la pluie ou a été aspergé d’eau.

■ l’appareil ne semble pas marcher correctement alors que

vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d’emploi. Toute autre procédure pourrait le détériorer et nécessiter l’intervention d’un technicien qualifié.

■ l’appareil est tombé ou bien sa carrosserie est endommagée.

■ l’appareil affiche des performances nettement modifiées.

Pièces détachées -

pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications -

dez au technicien d’effectuer des tests afin de garantir que l’appareil fonctionne en toute sécurité.

Exposition aux fortes températures -

être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.

Sacs plastiques -

ser les sacs plastiques de l’emballage à portée des enfants afin d’éviter tout risque d’étouffement.

Pour une meilleure protection de l’appareil pen-

Ne surchargez pas les prises d’ali-

On doit être attentif à ne

L’utilisateur ne doit pas tenter de s’occuper des

Dans les cas suivants, vous devez impérati-

Si la réparation a nécessité l’utilisation de

Après toute intervention sur l’appareil, deman-

L’appareil doit

Attention

Ne pas lais-

Avant tout branchement,

s’assurer que votre

tension secteur correspond

bien à la tension

secteur sélectionnée sur le

commutateur

115 V - 230 V t.

Valable aux USA, au Canada et autres pays concernés

Attention ! la plus large de la fiche dans la borne correspondante et pousser jusqu’au fond

pour éviter les chocs électriques, introduire la lame

Page 5

r a n ç a i s

DEBALLAGE DES ENCEINTES

uvrir le côté mentionné sur le carton, replier sur les cotés les

rabats supérieurs du carton et retirer le cache de l’enceinte. Puis retourner l’emballage avec son contenu, vider le carton de son contenu et sortir l’enceinte de son emballage. Nous vous conseillons de conserver l’emballage de votre enceinte à plat

our une utilisation ultérieure éventuelle.

POSITIONNEMENT ET PLACEMENT DES ENCEINTES ACOUSTIQUES

Positionnement des enceintes

Nos enceintes acoustiques sont prévues pour fonctionner en position verticale, afin de respecter la courbe polaire des haut-parleurs.

La plupart de nos modèles sont livrés avec un jeu de pointes ou cônes de découplage

. Ces accessoires sont à visser dans

l’empla cement prévu sous vos enceintes. Ces pointes ou cônes de découplage permettent d’assurer une meilleure stabilité de l’enceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple.

Les enceintes sont livrées avec un tissu de protection en face avant. II est possible de les utiliser sans ce tissu. Enlevez le cadre en exerçant une légère traction horizontale sur sa partie supérieure pour rompre sa liaison magnétique avec l’ébénisterie de votre enceinte. Pour remettre le cadre en place, présentez le devant la face avant de l’enceinte et approcher doucement le cadre jusqu’à ce que les liaisons magnétiques soient établies. Procédez à ces opérations délicatement pour éviter une usure prématurée de la partie du revêtement couvrant les aimants insérés sur la face avant de l’ébénisterie. Nous vous recommandons de garder cette protection en place pour mieux protéger les haut-parleurs de votre enceinte

Le champ magnétique des moteurs des haut-parleurs va rayonner au delà de l’enveloppe de l’enceinte acoustique. Il faut donc éloigner d’environ 50 cm les appareils et objets sensibles à ce type de rayonnement (téléviseurs, écrans d’ordinateur, disquettes informatiques, bandes magnétiques audio ou vidéo, cartes à puces...). Les enceintes centrales ne sont pas concernées par ce type de problème car elles sont blindées magnétiquement.

Placement des enceintes dans une pièce

Outre la position des enceintes, il faut tenir compte de leur emplacement dans la pièce, les propriétés acoustiques d’un local étant un facteur capital dans la retransmission du son.

Le placement optimal pour une écoute stéréo classique 2.0

■ Si l’on considère que d est la distance qui sépare les deux

enceintes, celle-ci doit être supérieure à 1,5 m. Les deux enceintes doivent être à égale distance de la zone d’écoute qui forme avec elles un triangle équilatéral.

■ Les haut-parleurs doivent être dirigés vers la zone d’écoute.

■ Les enceintes doivent, de préférence, diffuser dans le sens

de la plus grande dimension de la pièce.

■ D’une façon générale, on doit éviter de positionner les

enceintes dans les coins d’une pièce, car la disposition en angle favorise Ies fréquences graves. De même, les enceintes doivent se situer à une distance d’au moins 20 cm du mur.

■ Toujours dans le but d’obtenir une réponse équilibrée, il est

recommandé de surélever les enceintes compactes d’environ 30 à 40 cm du sol avec des supports pour enceintes, les tweeters de l’enceinte devant se situer approximativement à la hauteur des oreilles de l’auditeur lorsque celui-ci est en position assise.

■ Aucun élément (table, fauteuil...) ne doit gêner la propaga-

tion directe entre les enceintes et l’auditeur. Un effet de masque, même partiel, déséquilibre complètement la reproduction sonore car il provoque une atténuation des fréquences aiguës et dans la majorité des cas des médiums également.

■ La disposition des en ceintes dans des niches est également

en généra l à pr oscrire car elle mod ifie la courb e de réponse de l’enceinte, particulièrement dans les fréquences basses. S’il est impossible d’adopter une autre disposition, on doit veiller à ce que l’enceinte s’encastre avec le minimum de jeu dans la niche, pour éviter l’apparition de résonances diverses.

ar ailleurs, la partie visible du tissu devra être à l’extérieur de

P la niche.

Le placement optimal pour une écoute stéréo en 2.1

Dans le cadre d’une écoute stéréo avec 2 enceintes ou 2 satellites et 1 caisson de graves, nous vous conseillons de placer le

aisson de graves dans la zone écoute avant. Le placement

c du caisson contre un mur renforce l’extrême grave et limite les réflexions de 80 à 200Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d’emplacement en fonction de l’acoustique de la pièce.

Le placement optimal pour une écoute Home Cinéma ou 5.1

Pour la disposition d’un ensemble home cinéma, il est important d’apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.

■ L’enceinte centrale doit être placée le plus près possible de

l’écran en recherchant la position dans le lieu d’écoute qui apporte la plus grande cohésion sur les dialogues entre le son et I’image. En pratique, cela revient à placer l’enceinte centrale au-dessus de l’écran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes.

■ Les enceintes arrière, voies d’effet ou surround doivent être

disposées contre les murs latéraux, légèrement en hauteur. Elles doivent être situées légèrement en arrière de la zone d’écoute.

■ Le caisson de graves doit être placé dans la zone d’écoute

avant. Son placement contre un mur renforce l’extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d’emplacement en fonction de l’acoustique de la pièce.

Votre amplificateur audio-vidéo permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaite cohésion entre les sources sonores.

Il est nécessaire d’éteindre tous les appareils avant la connexion des enceintes. Pour le branchement de vos enceintes acoustiques, il faut tenir compte de la section des câbles et du respect des phases.

BRANCHEMENT

ampli -enceinte

Section des câbles

Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des câbles de branchement entre I’enceinte et I’amplificateur soit la plus faible possible. Pour vous aider à choisir la meilleure section de câble pour votre instal lation, veuillez suivre le t ableau récapitulatif.

Distance Section

4,5 m 1,5 mm

6 m 2 mm

7,5 m 2,5 mm

9 m 3 mm

12 m 4 mm

Page 6

f r a n ç a i s

Phase

Les enceintes et les amplificateurs ont leurs bornes de branchement repérées. Il y a deux façons courantes d’effectuer ce repère : soit une borne rouge ou repère+, soit une borne noire ou repère -.

Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c’est à dire par exemple que la borne rouge ou de l’enceinte aille à la borne rouge ou+ de l’amplificateur ; la borne noire ou - de I’enceinte ira dans ce cas à la borne noire

u- de I’amplificateur.

BRANCHEMENT HOME CINEMA AVEC CAISSON DE GRAVES

Placement du caisson de graves

Les caissons de graves n’ont pas à priori une position impérative par rapport à la zone d’écoute si la fréquence des filtres de coupure est aux alentours de 150 Hz, en effet, en dessous de cette fréquence, le caisson n’est pas directif, et il est impossible de détecter l’endroit d’où viennent les basses. Pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d’emplacement, afin d’obtenir la meilleure réponse possible dans les fréquences basses, en fonction de l’acoustique de la pièce.

Branchement du caisson de graves

Le branchement de la modulation peut s’effectuer de 2 façons:

■ soit avec les entrées et sorties

OUT

■ soit en utilisant les bornes haut-parleurs

VER

en utilisant des cordons coaxiaux blindés,

TO SPEAKERS0et du câble haut-parleur classique.

Les entrées sont stéréophoniques, le mélange des graves gauche

L (left)

et droite

R (right)

signal provenant de la source est mono, une seule entrée gauche

L (left)

ou droite

Cinch RCA LINE IN7et

FROM RECEI-

se fait dans l’amplif icateur. Si le

R (right)

devra être utilisée.

LINE

Branchement avec les entrées et sorties Cinch RCA LINE IN7et LINE OUT8en utilisant des cordons coaxiaux blindés

■ Connexion par les prises LINE IN

Si votre préamplificateur ou amplificateur audio vidéo possède une sortie stéréophonique à bas niveau, relier les sorties

gauche entrées

L (left)

LINE IN7gauche

et droite

R (right)

L (left)

de graves. Si votre appareil ne possède qu’une seule sortie monopho-

nique (subwoofer/LFE), relier celle-ci à l’entrée gauche

L (left)

ou droite

■ Connexion par les prises LINE OUT

Les prises

LINE OUT8gauche

R (right)

délivrent la modulation mise à l’entrée

LINE OUT8peuvent vous servir à brancher l’amplificateur

de puissance destiné aux enceintes principales.

du préamplificateur aux

et droite

R (right)

du caisson

LINE IN

indifféremment.

L (left)

et droite

LINE IN7. Ces sorties

R (right)

Branchement avec les bornes haut-parleurs FROM RECEIVER9et TO SPEAKERS

et du câble haut-parleur classique

■ Connexion avec les bornes FROM RECEIVER

Si votre amplificateur intégré Hi Fi ne possède pas de sortie à bas niveau, brancher les sorties de l’amplificateur aux extrémités

FROM RECEIVER9gauche

L (left)

et droite son de graves. Vous pouvez brancher le caisson de graves sur les bornes de votre amplificateur qui servent à brancher les haut-parleurs. En branchant les sorties gauche et droite de votre amplificateur aux entrées gauche et droite du caisson de graves, faire bien attention à ne pas inverser les câbles en phase, car vous risqueriez de provoquer une panne sur votre amplificateur principal.

■ Connexion avec les bornes TO SPEAKERS

Ces bornes délivrent la même modulation que celles que vous avez mises à l’entrée

FROM RECEIVER9. Elles permettent de

rebrancher par exemple les enceintes principales.

R (right)

du cais-

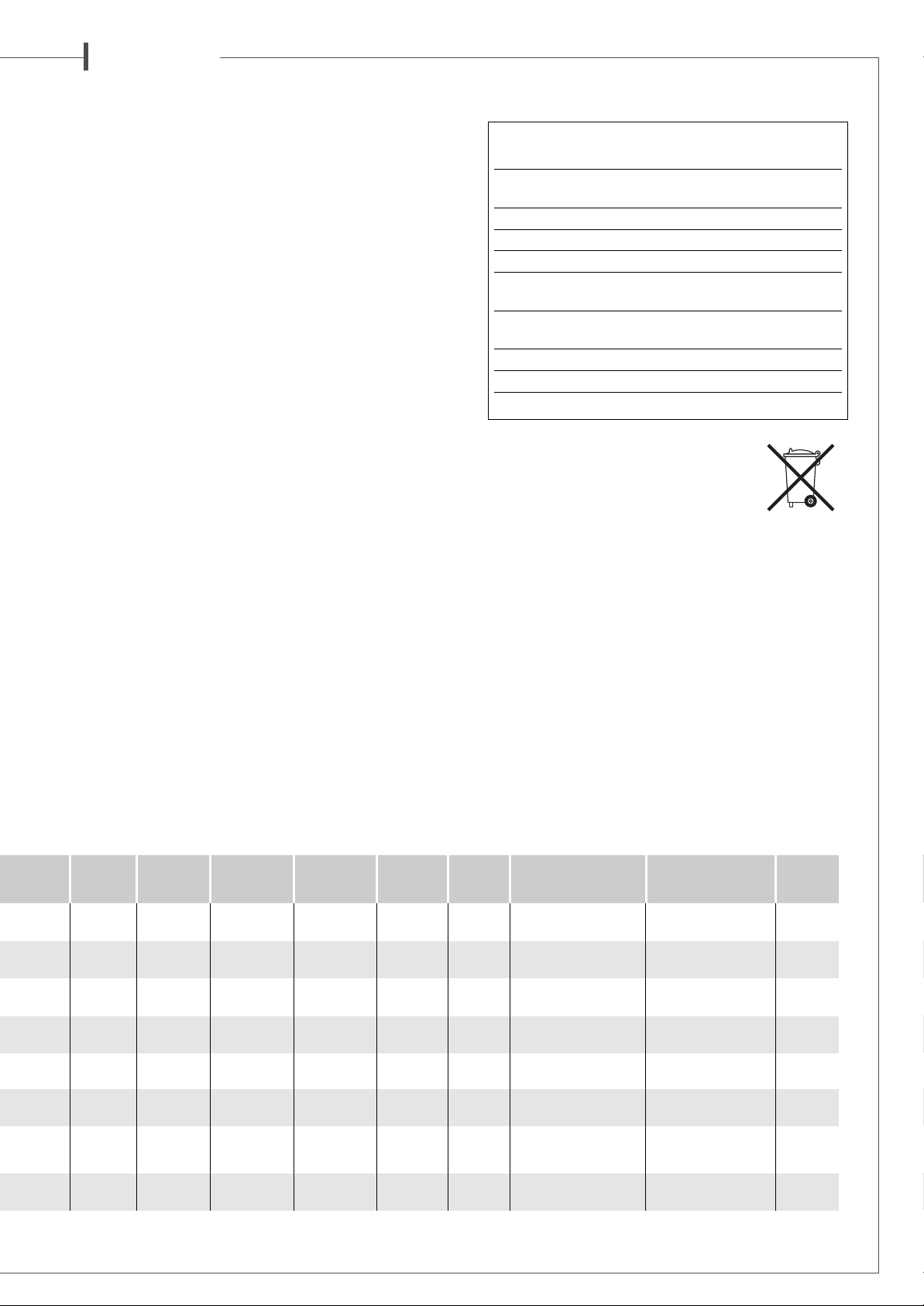

SPECIFICATIONS ET CARACTERISTIQUES TECHNIQUES

MT30 Utilisation Voies Haut-parleurs Efficacité Filtre Réponse Impédance Impédance Puissance Puissance Finition Dimensions Poids

ANTIGUA à encastrer 2 1 tweeter DOM36 91 3500 80-23 000 8 6,9 75 550 blanc à peindre 37

in wall 1x17 cm 17T15

ANTIGUA bibliothèque/ 2 1 tweeter DOM36 89,5 3000 69-23 000 8 4,3 75 550 wengue/cadre noir 41

voie principale socle 1x17 cm 17TD15 cerisier/cadre noir

TOBAGO au sol 2 1 tweeter DOM36 88 3 500 55-23000 8 4,7 85 600 wengue/cadre noir 95

voie principale 2

JERSEY au sol 2 1 tweeter DOM36 91 2 800 58-22000 8 4,5 100 700 wengue /cadre noir 99

voie principale 2

SOCOA sur/sous écran 2 1 tweeter DOM36 88 4 000 70-23000 8 4,9 85 600 wengue/cadre noir 16 x 48x 37 10,5

voie centrale* 2

PICO bibliothèque/ 2 1 tweeter DOM36 88 2 800 110-23 000 8 4,2 70 500 wengue/cadre noir 34

voie d’effets au mur 2

ALDERNEY au sol 3 1 tweeter DOM36 91 900-3000 59-23000 8 3,6 110 770 wengue / cadre noir 108

voie principale 1

ORION au sol 11x21 cm 21MT3 actif réglable 35-200 actif actif 250 750 wengue/ cerisier 42 x 31 x 43 16

caisson de graves 30-180

* blindage magnétique

Étant donné l’évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserve le droit d’apporter toutes modifications aux modèles présentés sur les fiches techniques ou les documents publicitaires.

x 13 cm 13TD15 cerisier/cadre noir

x 17 cm 17TD15 cerisier/cadre noir

x 13 cm 13TD15TV cerisier/ cadre noir

x 13 cm 13TD15 cerisier/cadre noir

x 13 cm 13TD15M cerisier/ cadre noir

x 17 cm 17TD15

Page 7

f r a n ç a i s

Secteur

L’alimentation-sert à alimenter le caisson de graves. La sélection de la tension d’alimentation est effectuée par le commutateur l’interrupteur

ou la position ON. Dans la position

115 V- 230 V=. La mise en route s’effectue par

POWERq, en le mettant dans la position

STAND BY

STAND

, l’appareil

se mettra en veille s’il n’y a pas eu de modulation pendant

uelques minutes. Dès que la modulation réapparaît, le caisson

q de graves se met en fonctionnement.

Réglages

■ VOLUME

Pour un premier réglage du volume, mettre le

nviron 120 Hz, et monter progressivement le

e jusqu’à ce que vous estimiez que le niveau des graves est suffisant. Il faudra sans doute retoucher le niveau quand vous aurez trouvé les bons réglages de fréquence

CROSSOVEReet de

■ CROSSOVER

Ce potentiomètre sert à régler la fréquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d’enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la pièce. Des essais seront nécessaires pour déterminer la meilleure fréquence.

■ PHASE

Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être amené à inverser la phase du caisson de graves pour obtenir un son de meilleure qualité ; on commute alors l’inverseur de position 0° à la position 180°. A vous de déterminer quelle sera la phase la meilleure suivant le réglage du potentiomètre avez un deuxième caisson de graves, il faut impérativement que cet inverseur de phase soit dans la même position que celui du premier.

Nous vous invitons à consulter sur www.cabasse.com les réglages spécifiques que nous préconisons pour l’utilisation de nos caissons de graves.

CROSSOVEReà

VOLUME

PHASEr.

CROSSOVERe. Attention, si vous

OLUME

ENTRETIEN

Les ébénisteries de la gamme MT30, réalisées avec un revêtement spécifique enduit de deux vernis de protection et d’une pellicule anti-rayures, ne nécessitent aucun entretien particulier,

le matériau utilisé étant un produit de très haute technicité. Elles peuvent être nettoyées avec un chiffon humide. En suivant les conseils d’installation, de branchement et d’emploi explicités dans cette notice, vous êtes assurés d’un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et

es lettres sont pour nous la plus belle récompense de nos efforts.

CAISSON DE GRAVES ACTIF ORION MT30

Pression impulsionnelle maximale 114 dB

Sélecteur de phase 0°phase normale

80°phase inversée

1 Prises d’entrée 2 bas niveau -2 haut niveau Alimentation 115/ 230 V AC-50 /60 Hz Consommation maximum 165W Consommation mode veille 0,49W @ 230VAC

0,5W @ 115VAC Consommation mode arrêt 0,04W @ 230VAC

0,04W @ 115VAC Température d’utilisation +5°C à +35°C Température de stockage -5°C à +40°C Taux d’humidité en utilisation 40% à 70%

MARQUAGE DEEE

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l’Union européenne).

Ce symbole, représentant une poubelle sur roues barrée d’une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

1W/1m en fréquences nominale minimale nominale crête standards h (en dB) (en Hz) (en Hz) (en ohms) (en ohms) (en Watt) (en Watt) (en cm)

xlx

p (en kg)

x 27 x 10 3,5

x 23 x 30 8,6

x 19 x 32 16

x 22 x 32 18,5

x 18 x 12 4,5

x 24x 37 24

Page 8

n g l i s h

Thank you very much for choosing Cabasse speakers. Please read carefully these instructions before setting up your speakers.

SAFET Y INSTRUCTIONS

xplanation of graphical

ymbols -

angle, is intended to alert you to the presence of uninsulated

dangerous voltage” within the product’s enclosure that may

“ be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is

intended to alert you to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

Instructions -

operating instructions before switching on any device for the first time.

Carefully read through all the safety and

Keep these instructions in mind -

stantly referred to through this manual.

Pay special care to warnings -

the product or warning notes in the user’s manual must be followed.

Follow the instructions -

lation and operation instructions.

Cleaning -

the device. Do not use cleaning solvent, whether liquid or air spray. Using a soft damp cloth is recommended.

Accessories -

ly recommended by Cabasse.

Always take off the power cord before cleaning

To avoid incidents, only use accessories express-

Water and moisture -

damp or wet locations, such as humid basements, next to a bathtub, sink, swimming pool or any other similar conditions.

Follow carefully all the instal-

The product shall not be used in

The lightning flash with arrowhead symbol, within an equilateral tri-

They will be con-

All the warning labels on

Carts and Stands - The appliance should be

used only with a cart or stand that is recommended by the manufacturer.

> Portable cart warning

Installation on a piece of furniture and stands -

Do not place this device on an unsteady surface, i.e. a stand, tripod, table, shelf, etc. It may fall and cause serious injury to a nearby child or adult.

Ventilation outlets -

position that restrains the operation of its fans. Avoid installing the device on a bed, couch, blanket or other similar surfaces that may prevent the appropriate air flow. Do not install the device in a confined space, such as a book shelf or other piece of furniture, that could prevent sufficient air from flowing freely.

Power -

power compliant to the one described in this manual or on relevant printed labels on the product. If you are not sure of the type of power available, please contact your reseller or the local power company.

The device shall only be connected to a source of

Power cords -

way that they cannot be walked on, pinched, bent under other devices. Also pay special attention to the matching of the plugs and the connection of the cord to the device.

The device shall not be placed in a

The power cords must be laid out in such a

Lightning -

device must remain unused for long stretches of time, unplug

he power cord and antenna jack. This minimizes potential

t damages due to lightning or line surges.

Overloads -

cords or power relays. This could result in fire or electric shocks.

Foreign bodies and liquids -

rials or liquids enter the device. They could cause fire or elec-

ric shocks. Never spill any liquid on the device.

Maintenance -

evice on their own, except for those maintenance operations

d described in this manual. Any task beyond regular user maintenance must be performed by qualified service operators.

Troubleshooting -

power supply and have it checked by a qualified technician if:

■ The power supply or the plug is damaged.

■ Foreign bodies or liquid penetrated the device.

■ The device was exposed to dripping or splashing.

■ The device does not seem to work correctly under normal

operating conditions. Only operate the controls described in this manual. Any other operation could damage the device and require on-site visit of a qualified technician.

■ The device has fallen or its housing is damaged.

■ The performances of the device are strongly altered.

Spare parts -

make sure that the technician followed the manufacturer’s recommendations or that the replacing parts feature the same specifications as the original ones. Non-compliant parts can result in multiple damages, including fire or electric shocks.

Checks -

cian to perform appropriate testing to make sure that the device works safely.

Exposure to high temperatures -

be kept away from heating sources, such as radiators, heaters, amplifiers or any other similar item likely to make the operating temperature rise excessively.

For better protection against lightning or if the

void overloading the power plugs, extension

Avoid letting foreign mate-

Users must never attempt to maintain the

You must unplug your device from the

If spare parts are needed to repair the device,

After any servicing of the device, ask the techni-

The device should

Applicable for USA, Canada or where approved for usage

Caution ! slot, insert fully.

Plastic bags -

any risk of suffocation.

UNPACKING

After opening the top carton flaps, remove the grille. Then fold the carton flaps right back and invert the carton contents. Lift the carton clear of the contents and remove the inner packaging from the speakers. We suggest you to retain the packing for future use.

To prevent electric shock, match wide blade plug to wide

Keep them away from children to prevent

POSITIONING

Speakers positioning

Our speakers have been designed to function in a vertical position. Under these conditions, the polar response is most uniform. The majority of our models are delivered with a set of decoupling spikes or cones

, these accessories are to be screwed in the inserts under the

cabinets. These accessories ensure the stability of the speaker while limiting resonance coming from certain types of grounds like wood floors.

Page 9

n g l i s h

Speakers are delivered with a front grille to protect drivers. It is possible to use them without this front grille, by gently pulling its top end in order to cut off its magnetic link with the magnets to the front panel. To get the grill back in place, position it in front of the speaker and approach it to the front panel until the magnetic link is effective. These operations must be carried out very smoothly in order not to damage prematurely the

eneer covering the magnets on the front panel of the speaker.

v We recommend this protection to be kept on to prevent accidental damage to the drivers

Powerful drivers generate magnetic fields that can extend beyond the boundaries of the speaker cabinet. We recommend you keep magnetically sensitive articles (TV, computer screen, computer discs, audio and video tapes, swipe cards...) at least 1.5 ft (50 cm) away from the speaker. Cabasse centre speakers or the ones marked «TV» are not concerned with this, being magnetically shielded.

Positioning speakers in a room

In addition to vertical position of the speakers themselves, their location in the listening room, as well as the acoustical characteristics of the room, are also very important. As it is impossible to indicate a typical location of speaker systems without a few tests, we suggest several general rules that are important to apply in order to obtain the best listening results.

Optimal positioning for a 2.0 or stereo system

■ For the ideal positioning of your speakers follow diagram.

If «d» is the distance between the two speakers, this distance must be higher than 5 ft (1.5 m) and the two speakers must be at equal distance from the listening area which forms with them an equilateral triangle.

■ The drivers must be directed towards the listening area.

■ The speakers should be located so that their diffusion follows

the longest dimension of the room.

■ Generally speaking it is better to avoid putting the speakers

in the corners of a room as this amplifies the low frequencies and tends to enhance the room resonances. If possible it is better to place the speakers at least 8 inches (20 cm) from the walls.

■ Moreover, in order to obtain a more accurate frequency res-

ponse, it is recommended to raise a compact speaker from 12 to 16 inches (30 to 40 cm) above the floor by placing them on stands. The tweeters of the speakers must be roughly at the same height of the listener’s ear when the listener is in sitting position.

■ No solid object or piece of furniture should be placed between

the speakers and the listener. An effect of mask, even partial disturbs completely the sound reproduction as it attenuates the high frequencies and also, in most cases, the midrange frequencies.

■ Placing the speakers in niches is not recommended. Unless

designed for this application, bookshelf placement will alter the frequency response of the speaker, especially in the low frequencies. If a bookshelf location cannot be avoid, the speaker should be set up to minimize various resonance, and the visible part of the grille must be outside the niche.

Optimal positioning for a 2.1 or stereo with a subwoofer system

For a stereo listening with 2 speakers or 2 satellites and 1 subwoofer, we recommend you to place the subwoofer in the front listening area. The placement of the subwoofer against a wall reinforces the low frequencies and limit the reflections from 80 to 200 Hz. However to obtain the best results, it is always necessary to carry out tests according to the acoustic of the room.

Optimal positioning for a 5.1 or home theatre system

Setting up a multi-channel Audio-Video system requires great care when positioning the specific AV speakers.

■ The centre speaker should be placed as close as possible to

the screen and where it sounds best from your listening spot while offering the optimal picture/dialogues cohesion. Theoretically, the screen should be located within a virtual triangle formed by the acoustical centres of the main speakers and the centre speaker. Practically speaking, this means that the prin-

ipal speaker should be placed above the screen if the main

c speakers are below it, and below the screen if the main speakers are above. The centre speaker should also, if possible, be set slightly back from the others, so that it is located at the same distance from the listener as the main speakers.

■ The rear speakers or surround should be placed against the

side walls, at listening height. They should not be positioned far behind the listening zone.

■ The subwoofer should be placed in the front listening area,

its position against a wall reinforces the extreme low register and limits the reflections between 80 and 200 Hz. However to obtain the best result, it is always necessary to carry out tests according to the acoustics of the room. Your AV processor enables the adjustment in level and delay of each of the 5/6/7 channels of your system. Fine-tuning is necessary to obtain a perfect sound stage.

Turn off all the amplifiers before interconnecting them to the loudspeakers. In order to connect loudspeakers properly, it is most important to keep in mind the following two factors: cable section and phase.

CONNECTION

Cable section

To get the full sonic potential of Cabasse loudspeakers and avoid power losses, the cables connecting the speakers to the power amplifier must have the lowest possible electrical resistance. To help you in choosing the correct cable gauge, follow diagram.

Phase

In order to maintain the phase relationship and frequency balance of the loudspeaker system, both loudspeakers must be properly connected to the power amplifier. When properly connected, the cones of the drivers of both loudspeakers will move in the same direction when driven by identical speakers will move in the same signals. If the cones move in opposite directions, the resulting out of phase signals will create a perceptible power loss, particularly in the low frequencies. The stereophonic message will also be degraded. Amplifier and speaker manufacturers typically indicate connection polarity in one of two ways: red

Attention,

before operating the unit,

be sure that the

operating voltage

of your unit is identical

with that of your local

power voltage.

Lenght between recommanded

amplifier and loudspeakers section

4.5 m 1.5 mm 6 m 2 mm

7.5 m 2.5 mm 9 m 3 mm

12 m 4 mm

and black or plus and minus. In either case, always connect red or plus to red or plus and black or minus to black or minus. Connections should be identical for both channels. To check that the speakers are in correct phase, switch the system to mono while music is being played. if the amplifier does not have a phase inversion switch, it will be necessary to chan-

Page 10

n g l i s h

ge over the connections on one only of the loudspeakers. If in correct phase, the image should be distinctly located between the loudspeakers with a slight loss of bass and low midrange level. If the image is confused and not centrally located and there is a drastic loss of bass and low midrange level, recheck your connections.

HOME THEATER CONNECTIONS WITH AN ACTIVE SUBWOOFER

Subwoofer positioning

With a crossover point below or around 150 Hz, the installation position of subwoofers is not limited as human ears and

rains are not able to identify the emitting point of such low

b frequencies. To get the best result, it is recommended to try different positions and choose the one giving the best response in the low frequencies, taking into account the room acoustics.

Hooking up the subwoofer

possibilities are offered to connect the subwoofer with your

2 system:

■ the low level one requiring the use of the

and

LINE OUT8terminals and shielded coaxial connectors,

■ the high level one requiring the use of the

VER

and

speaker cables. The inputs are stereo ones, the mix of the low frequencies being done by the amplifier of the subwoofer. If the input signal is already mono, only one input

(right)

TO SPEAKERS0terminals and standard loud-

should be used.

Interconnections with the Cinch RCA LINE IN and LINE OUT8connectors

■ Connections to the LINE IN

If your preamplifier or your integrated amplifier is fitted with a stereo low-level output, then connect its

Cinch RCA LINE IN

FROM RECEI-

L (left)

and

R (right)

L (left)

and

R (right)

outputs to the woofer. If your amplifier offers a one mono output, connect it to either the

■ Connections from the LINE OUT

The signal from the tors is the one being brought in by the

be used to bring the signal to the amplifier powering the main loudspeaker.

L (left)

and

R (right) LINE IN9inputs of the sub-

L (left)

or the

R (right)

subwoofer

LINE IN9inputs.

L (left)

and

R (right) LINE OUT8connec-

L (left)

and

R (right) LINE

connectors filtered at 40 Hz. These outputs can thus

Interconnections with the speaker terminals

■ Connections to FROM RECEIVER

If the preamp section of your Hi Fi or audio-video system is not fitted with a low level output, you should then connect the subwoofer by using its loudspeaker terminals. When connec-

ing the

t to the not to cross (-) and (+) cord of either nel. Such a phase inversion might damage your main amplifier.

■ Connections TO SPEAKERS

These outputs can be used to bring the signal to the main loudspeaker systems.

The signal from the plugs is the one being brought in by the connectors. These outputs can thus be used to bring the signal to the main loudspeaker systems.

Power supply

The the subwoofer. The selection of the right voltage 115V-230 V is done with 115V-230V or ON. With the switch on the mute after a few minutes without input signal. The system turns on automatically when signal comes back.

(left)and R (right)speaker outputs of your amplifier

FROM RECEIVER9plugs of the subwoofer, be careful

L (left)

and

AC in-cord must be connected to the mains to supply

. Switch

STAND BY

plugs

L (left)

R (right)

plugs

R (right) TO SPEAKERS

FROM RECEIVER

POWERq, on

position, the unit will

chan-

STAND BY

0 9

SPECIFICATIONS & TECHNICAL DATA

MT30 Position Ways Drivers complement Sensivity

ANTIGUA in wall 2 1 tweeter DOM36 91 3,500 80-23,000 8 6.9 75 550 paintable 37

in wall 1x17 cm 17T15 white

ANTIGUA booksheft/ 2 1 tweeter DOM36 89.5 3,000 69-23,000 8 4.3 75 550

main speaker stand 1x17 cm 17TD15

TOBAGO floorstanding 2 1 tweeter DOM36 88 3,500 55-23,000 8 4.7 85 600

main speaker 2

JERSEY floorstanding 2 1 tweeter DOM36 91 2,800 58-23,000 8 4.5 100 700

main speaker 2

SOCOA on/under 2 1 tweeter DOM36 88 4,000 70-23,000 8 4.9 85 600

center* screen 2

PICO booksheft/ 2 1 tweeter DOM36 88 2,800 110-23,000 8 4.2 70 500

surround on wall 2

ALDERNEY floorstanding 3 1 tweeter DOM36 91 main speaker 1

ORION floorstanding 11x21 cm 21MT3 active

active subwoofer 30-180

* Magnetic shielding

x 13 cm 13TD15

x 17 cm 17TD15

x 13 cm 13TD15TV

x 13 cm 13TD15

x 13 cm 13TD15M

2 x 17 cm 17TD15

Page 11

n g l i s h

Adjustments

■ VOLUME

For a first volume adjustment, position the around 120 Hz, and turn slowly the from minimum level up to a position where you feel that the subwoofer sound level is appropriate. A check of the level adjustment will be necessary after following steps.

■ CROSSOVER

This potentiometer adjusts the cut-off frequency which deter-

ines the working bandwidth of the subwoofer. This adjust-

m ment should be done according to the specifications of the main speakers and the room acoustics. Choose the best frequency after various listening tests.

■ PHASE

For a better sound integration of the subwoofer in the main system, the inverted (180° position), depending on the distance between the subwoofer and the main speakers. You have to check the

PHASEreach time you move your speakers and each time

you adjust the Attention, if you use 2 subwoofers, both phase switches must be on the same position.

Our web site ments we recommend for the use of our active subwoofers.

CROSSOVEReat

VOLUMEwclockwise

PHASErof the subwoofer might have to be

CROSSOVERe.

www.cabasse.com

will give you the specific adjust-

MAINTENANCE

The MT30 cabinets are made of medium density fiber panels, protected by synthetically veneer with two coats of varnish and a special anti-scratch film. This hi-tech veneer does not require any specific care. Use a wet cotton waste for cleaning, or any cleaning device for wood or plastic.

ACTIVE SUBWOOFER MERCURE MC40

Pulsed sound pressure 114dB Phase switch 0° normal

180° reverse In put 2 low level - 2 hight level Voltage 115/ 230 V AC-50 /60 Hz

aximum power consumption 165W

M Standby power consumtion 0.49W @ 230VAC

0.5W @ 115VAC

Power consumption when off 0.04W @ 230VAC

0.04W @ 115VAC Useable temperature range +5°C à +35°C Storage temperature -5°C à +40°C Useable humidity range 40% to 70%

WEEE MARK

Disposal of Wastes of Electrical & Electronic Equipment (Applicable in the European Union)

This symbol on the product, consisting of the crossed-out wheeled bin, indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the disposal of electrical and electronic equipment at the end of life. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to preserve natural resources. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product

Because of technical improvements already under way in our constant search for optimum quality, Cabasse

reserves the right to modify all the models presented in specification sheets, advertising materials and manuals without prior notice.

1W/1m points response impedance impedance handling power finish h

Cross-over

(dB) (Hz) (Hz) (ohms) (ohms) (Watt) (Watt) h

900-3,000

adjustable

Frequency Nominal Minimum Power Peak Standard Dimensions Weight

12"7/12 x 10"2/3 x 3"11/12

Wenge/ black front grill

59-23,000 8 3.6 110 770

35-200 active active 250 750

Cherry /black front grill

Wenge/ black front grill

Cherry /

black

front grill

Wenge/ black front grill

Cherry /

black

front grill 39" x 8"2/3 x 12"7/12 41 lbs

Wenge/ black front grill

Cherry /

black

front grill

Wenge/ black front grill

Cherry /

black

front grill

Wenge/ black front grill

Cherry /

black

front grill

Wenge Cherry

16"1/6 x 10"2/3 x 11"5/6

37"5/12 x 7"1/2 x 12"7/12

6"1/3 x 18"11/12 x 14"7/12

13"5/12 x 10"1/4 x 4"3/4

42"1/2 x 9"5/12 x 14"7/12

16"1/2 x 12"1/6 x 16"11/12

xwx

d (cm) (kg)

xwx

d (”) (lbs)

x 27 x 10 3.5

41 x 23 x 30 8.6

95 x 19 x 32 16

99 x 22 x 32 18.5

16 x 48 x 37 10.5

34 x 18 x 12 4.5

108 x 24 x 37 24

42 x 31 x 43 16

8 lbs

19 lbs

35 lbs

23 lbs

10 lbs

53 lbs

35 lbs

Page 12

e u t s c h

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegengebrachte Vertrauen. Damit Sie den unvergleichliche Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen können, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zu lesen.

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze

in einem gleichseitigen

Dreieck dient als Warnhinweis

ür unisolierte Stromspannung

innerhalb des Gerätegehäuses, die stark genug sein kann, um eine Stromschlaggefahr zu bilden.

as Ausrufezeichen in einem gleichseitigen Dreieck dient

D als Warnhinweis für umfangreiche Bedienungs- und Ins-

tandhaltungshinweise in der beiliegenden Dokumentation.

Hinweise:

sen vor der Inbetriebnahme aufmerksam gelesen werden.

Hinweise beachten:

weise Bezug genommen werden.

Warnhinweise beachten:

in den Gebrauchsanleitungen sind grundsätzlich zu beachten.

Hinweise befolgen:

führungshinweise müssen genauestens befolgt werden.

Reinigung:

hen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:

le verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit:

Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.ä., benutzt werden.

Alle Sicherheits- und Verwendungshinweise müs-

Es muss grundsätzlich auf diese Hin-

Die Warnhinweise am Produkt oder

Alle Verwendungs- und Durch-

Vor jeder Reinigung ist der Gerätestecker zu zie-

Bitte nur vom Hersteller empfohlene Zubehörtei-

Das Gerät darf nicht in der

Rollwagen und Standfüße - Die Geräte soll-

ten nur mit vom Hersteller empfohlenen Rollwagen oder Standfüßen verwendet werden.

> Warnung für transportable Rollwagen

Unterlage:

Standfüße, ein Stativ, Tisch, Regale o.ä. stellen, wo es herabfallen und Verletzungen verursachen könnte.

Belüftung:

tung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.ä. stellen, weil sich die Belüftungsöffnungen verstopfen könnten. Es darf wegen der Gefahr des Luftmangels auch nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.

Stromversorgung:

le angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sich bitte an Ihren Fachhändler oder Ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen:

schlussleitungen dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschlüsse geachtet werden.

Das Gerät nicht auf unstabile Unterlagen, z.B.

Das Gerät so unterbringen, dass die Eigenbelüf-

Das Gerät darf nur an eine Stromquel-

Die Netzan-

Gewitter:

ter nicht benutzt werden. Wenn es längere Zeit unbenutzt bleibt, sollten Stecker und Antennenanschluss herausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.

Elektrische Überlastung:

Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!

Fremdkörper und -flüssigkeiten:

keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege:

die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszuführen.

Instandhaltung:

gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Anschluss .

■ Fremdkörper oder -flüssigkeiten im Gerät.

■ Das Gerät hat im Regen gestanden oder wurde mit Wasser

bespritzt.

■ Das Gerät scheint nicht einwandfrei zu funktionieren, obwohl

Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.

■ Das Gerät ist heruntergefallen oder das Gehäuse ist beschä-

digt.

■ Die Geräteleistung scheint beeinträchtigt zu sein.

Ersatzteile:

wurden, stellen Sie bitte sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.

Kontrollen:

tesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärmeeinwirkung:

wie Heizkörpern, Heizelementen, Verstärkern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.

Plastikbeutel:

den Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!

Aus Sicherheitsgründen sollte das Gerät bei Gewit-

Verlängerungsleitungen oder

Darauf achten, dass

Instandhaltungsarbeiten, die über

In folgenden Fällen muss der Gerätestecker

Wenn bei der Reparatur Teile ausgewechselt

Nach jedem technischen Eingriff sollte die Gerä-

Das Gerät muss von Wärmequellen

Bewahren Sie bitte die zur Verpackung gehören-

AUSPACKEN DER L AUTSPRECHERBOXEN

Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen zurück, nehmen Sie die Abdeckung aus dem Karton. Drehen Sie dann die Verpackung mit Inhalt um, leeren Sie den Karton von seinem Inhalt und befreien Sie den Lautsprecher von seiner Verpackung. Wir empfehlen Ihnen die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung.

Page 13

e u t s c h

AUFSTELLUNG DER L AUTSPRECHER

Aufstellung der Lautsprecher

nsere Lautsprecher sind für den vertikalen Betrieb entwickelt

U worden um die optimale Ausbreitung der Schallwellen, in allen Richtungen, zu gewährleisten.

Die meisten unserer Modele werden mit Spikes zur Entkopplung ausgeliefert Stellen unter der Lautsprecherbox geschraubt werden. Diese

, diese müssen in die dafür vorgesehenen

Spikes ermöglichen gleichzeitig einen besseren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussböden, speziell Holzböden, entstehen.

Unsere Lautsprecher werden mit einer abnehmbaren Bespannung ausgeliefert. Man kann sie auch ohne diese Frontverkleidung benutzen, indem man sie einfach vorsichtig im oberen Bereich horizontal abzieht, um die magnetische Verbindung mit der Lautsprecherbox zu lösen. Um den Frontrahmen wieder anzubringen, nähern Sie ihn der Vorderseite der Lautsprecherbox bis die magnetische Verbindung hergestellt ist. Diese Operationen müssen sehr vorsichtig durchgeführt werden, um ein vorzeitiges Abnutzen des Furniers zu vermeiden, das die Magneten im Frontbereich der Lautsprecherbox verdeckt. Wir empfehlen Ihnen, diesen Frontschutz angebracht zu lassen, da dies einen besseren Schutz der Lautsprecherchassis bietet

Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50 cm weit von Geräten aufstellen, die auf Magnetsstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centerspeaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind.

Optimale Aufstellung der Lautsprecher im Hörraum

Ausser der Aufstellung der Lautsprecherboxen muss man noch deren Positionierung im Raum beachten. Die akustischen Eigenschaften des Hörraums sind ausschlaggebend für die gute Übertragung des Klangs.

Die ideale Aufstellung für ein klassisches Stereo 2.0 System

■ Für eine ideale Aufstellung nehmen Sie das Schema als Bei-

spiel. Wenn man den Abstand der beiden Lautsprecher mit «d» annimmt, sollte die Entfernung zwischen den Lautsprechern mehr als 1,5 m sein. Der Abstand der Hörer von den Lautsprechern sollte gleich sein und ein gleichwinkeliges Dreieck bilden.

■ Die Lautsprecher müssen zu der Hörzone hin abstrahlen.

■ Die Lautsprecher sollten vorzugsweise so platziert werden, dass

sie in Richtung der größten Länge des Raumes abstrahlen.

■ Grundsätzlich sollte man es vermeiden, die Lautsprecher in

die Ecken des Raumes zu stellen, da dies die Wiedergabe der Bässe verstärkt und gleichzeitig sollten die Lautsprecher mindestens 20 cm von den Wänden entfernt stehen.

■ Um eine ausgewogene Wiedergabe bei Kompaktboxen zu

erhalten, ist es empfehlenswert, diese 30-40 cm über den Boden, auf Lautsprecherständern zu platzieren. Die Hochtöner befinden sich dann in Ohrhöhe, wenn man sitzt.

■ Kein Mobiliar (Tisch, Sessel, usw.) darf die direkte Abstrah-

lung von den Lautsprechern zum Hörer beeinträchtigen. Das teilweise Abdecken der Lautsprecher ruft eine Abschwächung der hohen Frequenzen hervor und in den meisten Fällen auch der mittleren Frequenzen. Dies bringt die Klangwiedergabe vollständig aus dem Gleichgewicht.

■ Das Aufstellen der Lautsprecher in Raumnischen sollte eben-

falls möglichst vermieden werden, da auch hier die Tonwiedergabe, besonders im Tieffrequenzen Bereich, verändert wird. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf achten die Box nicht zu tief in der Nische aufzustellen, der sichtbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden.

Die ideale Aufstellung für ein Stereo 2.1 System

m Falle einer Stereo Abhörung mit 2 Lautsprecherboxen oder

I 2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den Subwoofer in der vorderen Hörzone aufzustellen. Die Aufstellung des Subwoofer in der Nähe einer Wand verstärk den Tiefbass, aber beschränkt damit die Reflexionen der Frequenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.

Die ideale Aufstellung für ein

5.1 Audio-oder Heimkinosystem

Wird der Stereoanlage ein Heimkino-Set beigefügt, muss die Aufstellung der zusätzlichen spezifischen Lautsprecherboxen besonders aufmerksam vorgenommen werden.

■ Der Centerspeaker sollte so nah wie möglich am Bildschirm

aufgestellt werden, und zwar innerhalb der Hörzone dort, wo in den Dialogen die höchstmögliche Kohärenz zwischen Bild und Ton erreicht wird. In der Praxis sollte der Centerspeaker über dem Bildschirm angebracht werden, wenn die Hauptlaut sprecher niedriger sind als der Center, oder unterhalb des Bildschirms, falls die Hauptlautsprecher höher sind als der Center. Soweit es möglich ist, sollte der Centerspeaker auch ein wenig nach hinten aufgestellt werden, damit die Entfernung zwischen dieser und dem Zuhörer die gleiche ist wie zwischen dem Hörer und den Hauptboxen.

■ Die hinteren Effekt- oder Surround Lautsprecher sollten in der

Höhe, an den Seitenwänden aufgestellt werden. Sie sollten ein wenig hinter der Hörzone angebracht werden.

■ Der Subwoofer sollte in der vorderen Hörzone aufgestellt

werden. Die Aufstellung des Subwoofers in der Nähe einer Wand verstärkt den Tiefbass aber beschränkt die Reflexionen der Frequenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren. Ihr A/V Verstärker ermöglicht Ihnen, einen perfekten Abgleich der Lautstärken und der Entfernungen der einzelnen Laut sprecherboxen zu ermitteln. Dieser Abgleich (Setup) sollte sehr genau durchgeführt werden damit ein kohärentes Klangbild erzielt wird.

Erster Schritt : alle Geräte ausser Betrieb nehmen. Um den Anschluss der Boxen durchzuführen, muss man zwei Dinge berücksichtigen : den Kabelquerschnitt und die Einhaltung der Phasen die durch + und - gekennzeichnet werden.

ANSCHLUSS

Querschnitt des Kabels

Um die Qualität von Ihren Lautsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, muss man den elektrischen Widerstand der Anschlusskabel zwischen Box und Verstärker so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts zu helfen, geben wir Ihnen nachstehend eine Tabelle.

Abstand Querschnitt

Verstärker/Box

4,5 m 1,5 mm

6 m 2 mm

7,5 m 2,5 mm

9 m 3 mm

12 m 4 mm

Page 14

d e u t s c h

Phase

Die Lautsprecherboxen und die

Achtung, b

evor Sie Ihre

Anlage an das Stromnetz

anschließen,

müssen Sie sicherstellen,

dass die Netzspannung der

auf dem Schalter

AC voltage

selector 115V - 230 V

der angegebenen Spannung

entspricht.

Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen : entweder eine Klemme rot und eine Klemme

chwarz oder eine Klemme + und

s eine Klemme -. Auf jeden Fall müs-

sen die beiden Kanäle auf die gleiche Art und Weise angeschlos-

sen werden ; d.h. z.B. dass die rote Klemme des Verstärkers auf die + Klemme der Box kommt ; die schwarze Klemme des Verstärkers geht in diesem Falle auf die - Klemme der Box.

AUFSTELLUNG IN DER KONFIGURATION

5.1 MIT AKTIVEM SUBWOOFER

Aufstellung des aktiven Subwoofers

Eigentlich brauchen Subwoofer nicht an ganz bestimmten Stellen innerhalb der Hörzone aufgestellt zu werden, wenn die Trennfrequenz der Weiche um 150 Hz liegt. Unter dieser Frequenz hat der Lautsprecher keine Richtungsfunktion mehr, und man kann nicht hören, aus welcher Richtung die Basstöne kommen. Für optimale Ergebnisse sollten Versuche an verschiedenen Stellplätzen vorgenommen werden, um in Abhängigkeit von der Raumakustik bei Tieffrequenzen die besten Effekte zu erzielen.

Anschliessen des aktiven Subwoofers

Die Eingangssignalsanschlüsse können auf zwei verschiedene Weisen vorgenommen werden :

■ entweder mit abgeschirmten Koaxialkabeln an den

RCA LINE IN

und

LINE OUT8Ein- und Ausgängen,

Cinch

■ oder mit dem herkömmlichen Lautsprecherkabel an den

FROM RECEIVER9und

TO SPEAKERS0Lautsprecheran-

schlüssen.

ie Eingänge sind stereophonisch, linke

(right)

Tieftöne werden im Verstärker gemischt. Falls ein Mono-

(left)und rechte

Signal am Subwoofer anliegen sollte, darf nur einer der Eingänge

L (left)

oder

R (right)

benutzt werden.

Anschluss über die Cinch RCA Buchsen

■ LINE IN

Wenn Ihr Vorverstärker oder der Verstärker Ihrer Audio/Videoan-

age einen Vorverstärker Stereo-Ausgang besitzt, müssen die

l linken oder Vorverstärkers mit den linken

LINE IN7Eingängen des Subwoofers verbunden werden.

Wenn Ihre Anlage nur über einen einzigen Monoausgang verfügt (Subwoofer/LFE), muss dieser entweder mit dem linken

der rechten R (right) LINE IN

■ LINE OUT

Die linken geben die am wieder. An diesen der Hauptlautsprecher angeschlossen werden.

L (left)

Buchsen

und rechten

R (right)

Ausgänge des Verstärkers

L (left)

und rechten

R (right)

L (left)

ingang verbunden werden.

Buchsen

und rechten

R (right) LINE OUT8Anschlüsse

LINE IN7Eingang ankommende NF-Signale

LINE OUT8Ausgängen kann der Verstärker

Zusammenschaltung mit den Lautsprecher-Anschlüssen

■ FROM RECEIVER

Wenn Ihr Vollverstärker keinen NF-Ausgang besitzt, müssen die Ausgänge des Verstärkers an die linken

R (right) FROM RECEIVER9Anschlüsse des Subwoofers

angeschlossen werden. Sie können den Subwoofer an die für Lautsprecher bestimmten Anschlüsse Ihres Verstärkers anschließen. Wenn Sie die linken und rechten Ausgänge Ihres Verstärkers an die linken und rechten Eingänge des Subwoofers anschließen, dürfen Sie die Phasen (+ und - oder Rot und Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine Panne des Haupt/Vollverstärkers.

■ TO SPEAKERS

Diese Anschlüsse geben das gleiche Signal wieder wie das an die

FROM RECEIVER9Eingänge und erlauben zum Beispiel

einen Anschluss der Hauptlautsprecher.

Anschlüsse

L (left)

und rechten

TECHNISCHE DATEN

MT30 Verwendung Wege Chassis

ANTIGUA Einbauversion 2 1 Hochtöner DOM36 91 3500 80-23 000 8 6,9 75 550 Weiß 37

Einbau 1x17 cm 17T15 Lackierbar

ANTIGUA Regal 2 1 Hochtöner DOM36 89,5 3 000 69-23 000 8 4,3 75 550

Haupt 1x17 cm 17TD15

TOBAGO Standbox 2 1 Hochtöner DOM36 88 3500 55-23 000 8 4,7 85 600

Haupt 2

JERSEY Standbox 2 1 Hochtöner DOM36 91 2800 58-23000 8 4,5 100 700

Haupt 2

SOCOA Auf/Unter 2 1 Hochtöner DOM36 88 4 000 70-23 000 8 4,9 85 600

Center* Schirm 2

PICO Regal/Wand 2 1 Hochtöner DOM36 88 2 800 110-23000 8 4,2 70 500

Surround 2

ALDERNEY Standbox 3 1 Hochtöner DOM36 91 900-3 000 59-23 000 8 3,6 110 770

Haupt 2

ORION Standbox 11x21 cm 21MT3 aktiv Regelbar 35-200 aktiv aktiv 250 750

Aktiv Subwoofer 30-180

* Magnetische Abschirmung

x 13 cm 13TD15

x 17 cm 17TD15

x 13 cm 13TD15TV

x 13 cm 13TD15

x 13 cm 13TD15M

2 x 17 cm 17TD15

Page 15

d e u t s c h

Netzanschluss

Der Stecker-dient zum Anschluss des Subwoofers. Die Netz spannung wird mit Hilfe des Schalters

estellt. Zum Einschalten wird der Schalter

standby

oder ongestellt. In der Position automatisch in den Standby-Modus, wenn einige Minuten lang kein Signal empfangen wird. Bei Eintritt eines Signals

chaltet sich der Subwoofer automatisch wieder ein.

115 V - 230 V=ein-

OWER

standby

geht das Gerät

Einstellungen

■ VOLUME

Bei einer ersten Einstellung der Lautstärke regeln Sie den

SOVER

VOLUMEwhöher, bis Sie die gewünschte Tieftonstärke

erreicht haben. Nach Einstellung der gewünschten Frequenz

CROSSOVEReund der gewünsc hten Phase am

PHASErSchalter, müssen Sie wahrscheinlich erneut die

Lautstärke am Schalter

■ CROSSOVER

Dieser Potentiometer dient zur Einstellung der oberen Frequenzen der Tonwiedergabe des Subwoofers. Die Einstellung hängt von den Hauptlautsprechern ab, die mit dem Subwoofer eingesetzt werden und von ihrer Funktionsweise im Raum. Die beste Übergangsfrequenz ermitteln Sie mit Hilfe von Versuchen.

■

PHASE

Je nachdem, wie der Subwoofer den Satellitenlautsprechern gegenüber positioniert ist, kann es vorkommen, dass die Phase des Subwoofer für eine bessere Tonqualität umgekehrt werden muss. Hierfür muss der Schalter von 0° auf 180° verstellt werden. Je nach Einstellung des ters müssen Sie selbst entscheiden, welche Phase die beste ist. Achtung, wenn Sie einen zweiten Subwoofer einsetzen, muss dort der Phasenumschalter in der gleichen Position stehen wie auf dem ersten Subwoofer. Auf unserer Homepage können Sie die spezifischen Einstellungen ersehen, die wir für unsere Subwoofer empfehlen.

auf ungefähr 120 Hz, dann stellen Sie die Lautstär-

VOLUMEweinstellen.

CROSSOVERePotentiome-

www.cabasse.com

CROS-

PFLEGE

Gehäuse der Serien MT30 sind mit hochwertigem Kunststoff Material furniert. Sie sind dank zweier Lackschichten und mit einer zusätzlichen Schicht gegen Kratzer geschützt und können mit einem feuchten Tuch abgerieben werden. Wenn Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen und Sie sich

nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihres Systems gesichert. Zufriedene Kunden schreiben uns jeden Tag, und das ist für uns die schönste Belohnung.

KTIV SUBWOOFER MT30 ORION

Max. Schalldruck 114dB Phasenschalter 0° normale Phase

180° umgekehrte Phase Signaleingänge 2 tief - 2 hoch Stromversorgung 115 /230 V AC-50/ 60Hz Max. Leistungsaufnahme 165 W Standby Stromverbrauch 0,49W @ 230VAC

0,5W @ 115VAC

Stromverbrauch Off-Modus 0,04W @ 230VAC

0,04W @ 115VAC

Zulässige Umgebungstemperatur für Betrieb von +5°C bis +35°C

Zulässige Umgebungstemperatur für Lagerung von -5°C bis +40°C

Zulässige Luftfeuchtigkeit für Betrieb von 40% bis 70%

WEEE KENNZEICHNUNG Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europaïsche Union)

Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeutet, dass dieses Produkt nicht als unsortierten Siedlungsabfall zu beseitigen ist. Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-Altgeräte eingerichtet sein. Versichernd, dass dieses Produkt auf geeignete Weise beseitigt ist, Sie werden helfen, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird helfen, die Bodenschätzen zu bewahren. Für jede zusätzliche Information bezüglich des Recyclings dieses Produktes können Sie mit Ihrer Stadtverwaltung, Ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.
