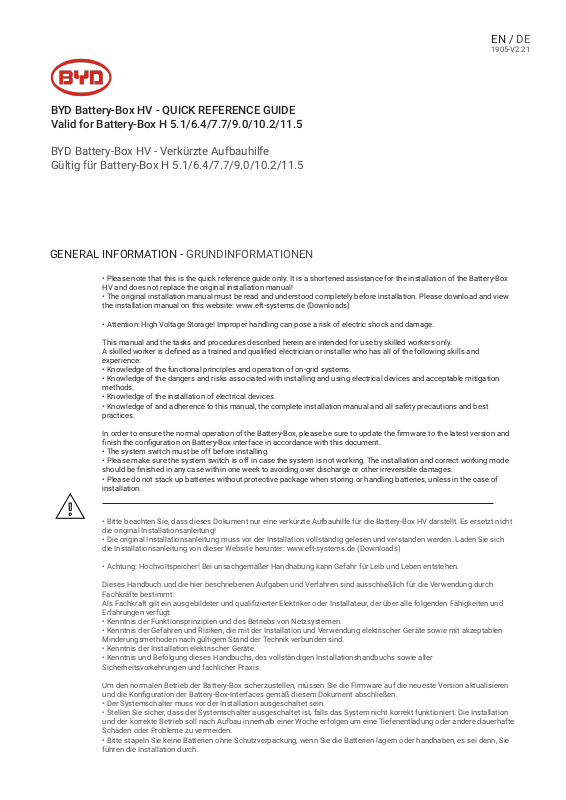

BYD HV Series, H 5.1, H 6.4, H 7.7, H 9.0 Quick Reference Manual

BYD Battery-Box HV - QUICK REFERENCE GUIDE
Valid for Battery-Box H 5.1/6.4/7.7/9.0/10.2/11.5

BYD Battery-Box HV - Verkürzte Aufbauhilfe
Gültig für Battery-Box H 5.1/6.4/7.7/9.0/10.2/11.5

GENERAL INFORMATION - GRUNDINFORMATIONEN

• Please note that this is the quick reference guide only. It is a shortened assistance for the installation of the Battery-Box
HV and does not replace the original installation manual!

• The original installation manual must be read and understood completely before installation. Please download and view
the installation manual on this website: www.eft-systems.de (Downloads)

EN / DE

1905-V2.21

• Attention: High Voltage Storage! Improper handling can pose a risk of electric shock and damage.

This manual and the tasks and procedures described herein are intended for use by skilled workers only.
A skilled worker is dened as a trained and qualied electrician or installer who has all of the following skills and
experience:

• Knowledge of the functional principles and operation of on-grid systems.

• Knowledge of the dangers and risks associated with installing and using electrical devices and acceptable mitigation
methods.

• Knowledge of the installation of electrical devices.

• Knowledge of and adherence to this manual, the complete installation manual and all safety precautions and best
practices.

In order to ensure the normal operation of the Battery-Box, please be sure to update the rmware to the latest version and
nish the conguration on Battery-Box interface in accordance with this document.

• The system switch must be off before installing.

• Please make sure the system switch is off in case the system is not working. The installation and correct working mode
should be nished in any case within one week to avoiding over discharge or other irreversible damages.

• Please do not stack up batteries without protective package when storing or handling batteries, unless in the case of
installation.

• Bitte beachten Sie, dass dieses Dokument nur eine verkürzte Aufbauhilfe für die Battery-Box HV darstellt. Es ersetzt nicht
die original Installationsanleitung!

• Die original Installationsanleitung muss vor der Installation vollständig gelesen und verstanden werden. Laden Sie sich
die Installationsanleitung von dieser Website herunter: www.eft-systems.de (Downloads)

• Achtung: Hochvoltspeicher! Bei unsachgemäßer Handhabung kann Gefahr für Leib und Leben entstehen.

Dieses Handbuch und die hier beschriebenen Aufgaben und Verfahren sind ausschließlich für die Verwendung durch
Fachkräfte bestimmt.
Als Fachkraft gilt ein ausgebildeter und qualizierter Elektriker oder Installateur, der über alle folgenden Fähigkeiten und
Erfahrungen verfügt:

• Kenntnis der Funktionsprinzipien und des Betriebs von Netzsystemen.

• Kenntnis der Gefahren und Risiken, die mit der Installation und Verwendung elektrischer Geräte sowie mit akzeptablen
Minderungsmethoden nach gültigem Stand der Technik verbunden sind.

• Kenntnis der Installation elektrischer Geräte.

• Kenntnis und Befolgung dieses Handbuchs, des vollständigen Installationshandbuchs sowie aller
Sicherheitsvorkehrungen und fachlicher Praxis.

Um den normalen Betrieb der Battery-Box sicherzustellen, müssen Sie die Firmware auf die neueste Version aktualisieren
und die Konguration der Battery-Box-Interfaces gemäß diesem Dokument abschließen.

• Der Systemschalter muss vor der Installation ausgeschaltet sein.

• Stellen Sie sicher, dass der Systemschalter ausgeschaltet ist, falls das System nicht korrekt funktioniert. Die Installation
und der korrekte Betrieb soll nach Aufbau innerhalb einer Woche erfolgen um eine Tiefenentladung oder andere dauerhafte
Schäden oder Probleme zu vermeiden.

• Bitte stapeln Sie keine Batterien ohne Schutzverpackung, wenn Sie die Batterien lagern oder handhaben, es sei denn, Sie
führen die Installation durch.

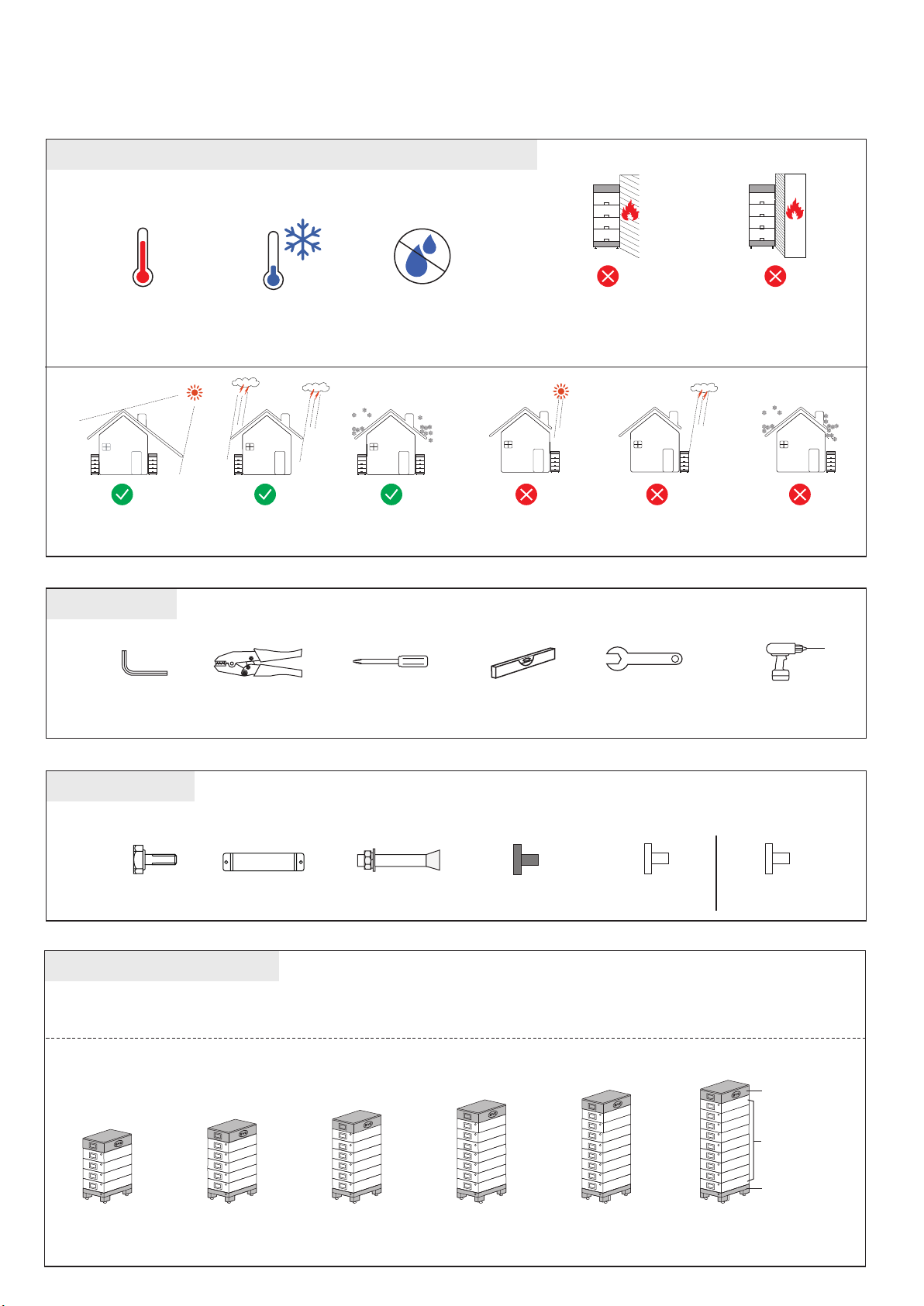

GENERAL INFORMATION - GRUNDINFORMATIONEN

Installation environment requirements - Anforderungen an die Installationsumgebung

Max +50°C Min -10°C RH. +5% ~ +95%

Tools - Werkzeuge

Allen key

Inbusschlüssel

Wire clamp

Kabelzange

Screwdriver

Schraubenzieher

No ammable material or

gas near the installation

Kein brennbares Material oder

Gas in der Nähe der Anlage

Direct sunlight

Direktes Sonnenlicht

Leveling instrument

Wasserwaage

Direct rainfall

Direkter Regen

Wrench

Schraubenschlüssel

No ammable wall

Keine leicht entzündliche

Wand

Direct snow

Direkter Schnee

Drilling machine

Bohrmaschine

Packing - Lieferumfang

Packing of BCU+BASE Packing of B-Plus H 1.28

M4x3 Wall-mounter x 1

Wandhalterung x 1

Overall structure - Genereller Aufbau

Please refer to the BYD minimum Conguration List and to the inverter information regarding the possible module conguration (n) with different Inverters.

Für die freigegebene Modulkonguration (n) je Wechselrichter, richten Sie sich bitte nach der minimalen Kongurationsliste von BYD und nach der Freigabe
der Wechselrichterhersteller.

n=4, 5.1 kWh n=6, 7.7 kWh n=7, 9.0 kWh n=8, 10.2 kWh n=9, 11.5 kWhn=5, 6.4 kWh

Expansion bolt M6x2 Sealing plug black x3 Sealing plug white x3 Sealing plug white x2

BCU

B-Plus H 1.28

Base

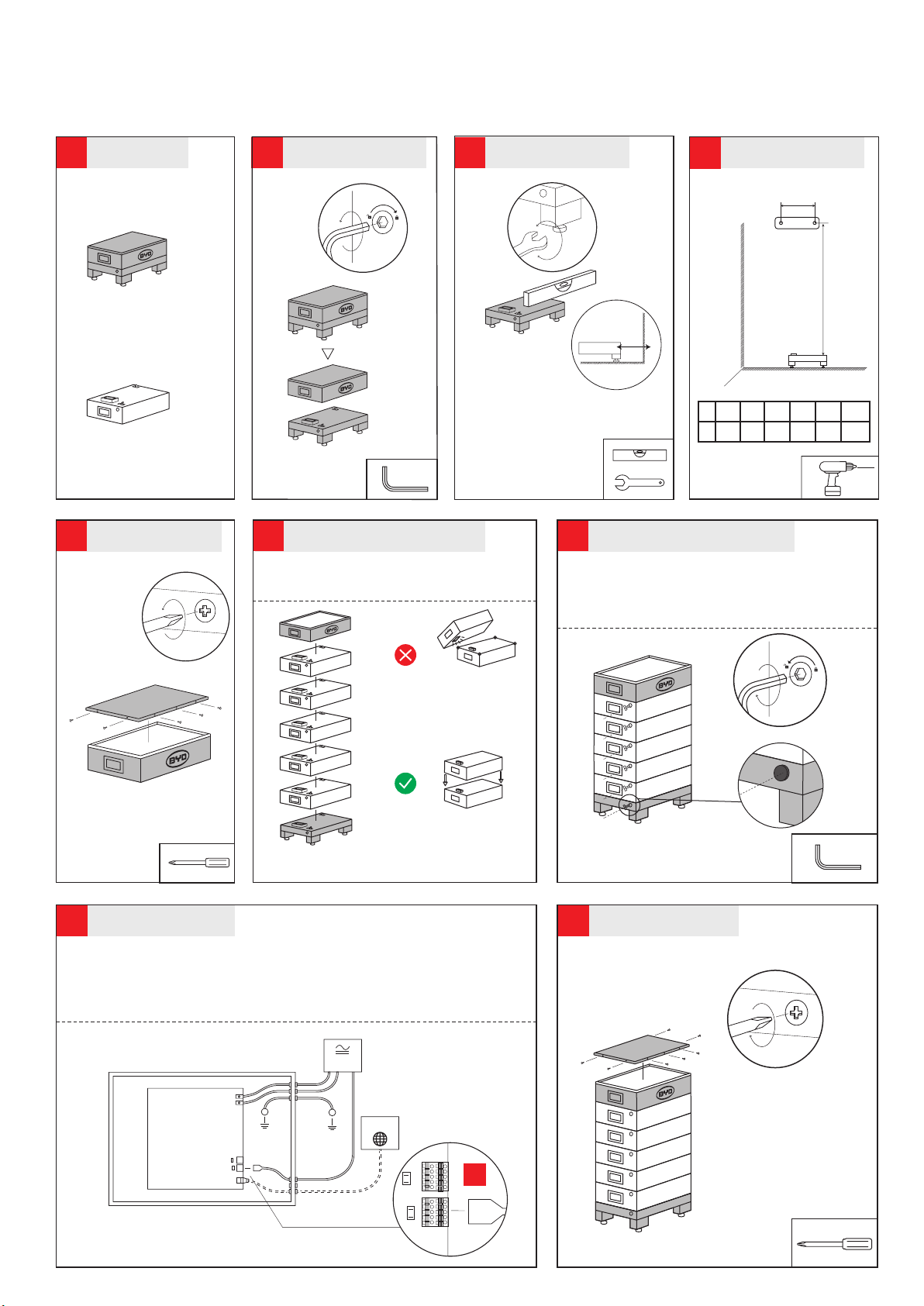

INSTALLATION - INSTALLATION

Unpack

1.

Auspacken

BCU + Base

B-Plus H 1.28

Open the BCU cover

5.

BCU Deckel öffnen

Separate base and BCU

2.

Basis und BCU trennen

Installation of battery and BCU

6.

Installation der Batterie und BCU

Before installing the BCU, system switch must be off.

Vor der Installation der BCU muss der Systemschalter
ausgeschaltet sein.

3.

Balance

Ausrichten

Wall mount

4.

Wandhalterung

mm

170

h

D

D=52mm~60mm

nh4 5 6 7 8 9

635 755 875 995 1115

515

Lock battery and BCS

7.

Fixieren der Batterie und der BCU

Lock each module and BCU tightly and reload the next battery.
Then install the sealing plug cover.

Verriegeln Sie jedes Modul und die BCU. Verschließen Sie dann
die Löcher mit den Verschlussstopfen. (Sealing plug)

mm

Connect the cables

8.

Verbindung der Kabel

Connection sequence of BCU

1. Ground cable

2. Negative cable

3. Positive cable

4. Communication cable

5. Network cable

Avoid the collision between
connector and corners

Vermeiden Sie die Kollision
zwischen der Verbindungs­schnittstelle und Ecken.

Vertical installation
to protect the connector

Vertikale Installation zum
Schutz der Verbindungs­schnittstelle

Install the cover

9.

Reihenfolge der Verkabelung der BCU

1. Erdungskabel

2. Negatives Kabel

3. Positives Kabel

4. Kommunikationskabel

5. Netzwerkkabel

Inverter

P-P

+

COM

P+
P-

Internet

Anbringen des Deckels

Must be connected to the common ground. (Not on Inverter)

Direkt am Hausanschluss erden. (Nicht über den Wechselrichter)

*

13.

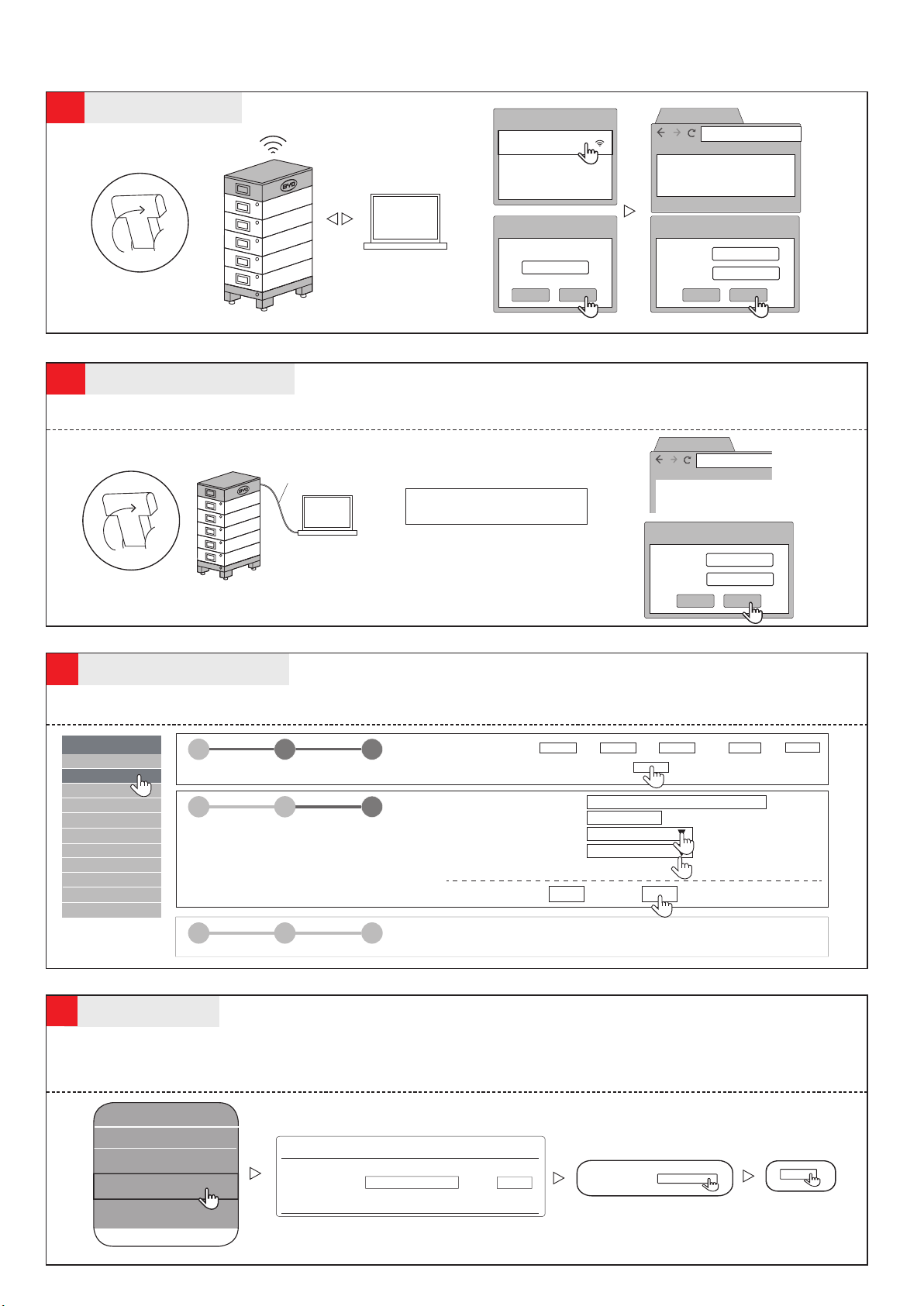

Connecting through WIFI

10a.

Verbindung durch WIFI

ON

WLAN

BYDxxx

network 1

network 2

192.168.5.1.

192.168.5.1

192.168.5.1.

192.168.5.1.

BYDxxx

Username

Password

Connecting through ethernet cable

10b.

Verbindung durch Netzwerkkabel

BYDxxx

WLAN password

123456789

cancel login

1. Connect the network cable; 2. Turn on the system switch 3. Set computer IP into a static IP

1. Anschließen des Netzwerkkabels; 2. Anschalten des Sicherungsschalters; 3. IP des Computers auf eine statische IP einstellen

192.168.6.1

network cable

ON

IP address:192.168.6.10
Subnet mask:255.255.255.0

BYDxxx

Username

Password

Installation Parameter setting

11.

Installations Parameter einstellen

* These parameters are important. If set up incorrectly, they can cause a system failure.
* Diese Parameter sind wichtig. Falls die Parameter nicht korrekt konguriert sind, arbeitet das System möglicherweise nicht korrekt.

installer

byd@12345

cancel login

192.168.6.1.

installer

byd@12345

cancel login

Battery-Box HV

Privacy Policy

Installation

Home

Device Information

Installation Config

Statistics Information

Current Alarm

History Alarm

Run Data

Set Password

Update

1 32

STEP 1 STEP 2 FINISH & REBOOT

1 32

STEP 1 STEP 2 FINISH & REBOOT

Time and Date *

Server IP Address *
Series Battery Conts *
Inverter *
Country *
Asterisk(*)Indicates required fields

Hour : Min : Day : Month : Year :

Next

bboxhserver.byd.com.cn

n = 4-9

Last

Next

1 32

STEP 1 STEP 2 FINISH & REBOOT

Update the rmware

12.

Firmware updaten

Update to the latest rmware (according to inverter type). Download Firmware at: www.eft-systems.de (Downloads)
If the battery is connected directly to the internet, clicking „UpdateCheck“ will update the system automatically

Aktualisieren Sie auf die neueste Firmware (entsprechend Wechselrichter Konguration). Firmware herunterladen unter: www.eft-systems.de (Downloads)
Wenn die Batterie direkt mit dem Internet verbunden ist, wird das System durch Klicken auf „UpdateCheck“ automatisch aktualisiert.

History Alarm

History Alarm

Run Data

Set Password

Update

Please input the file :

Update

Search

Upload

Please input file:

Search

Upload

INVERTER CONNECTION - WECHSELRICHTER VERBINDEN

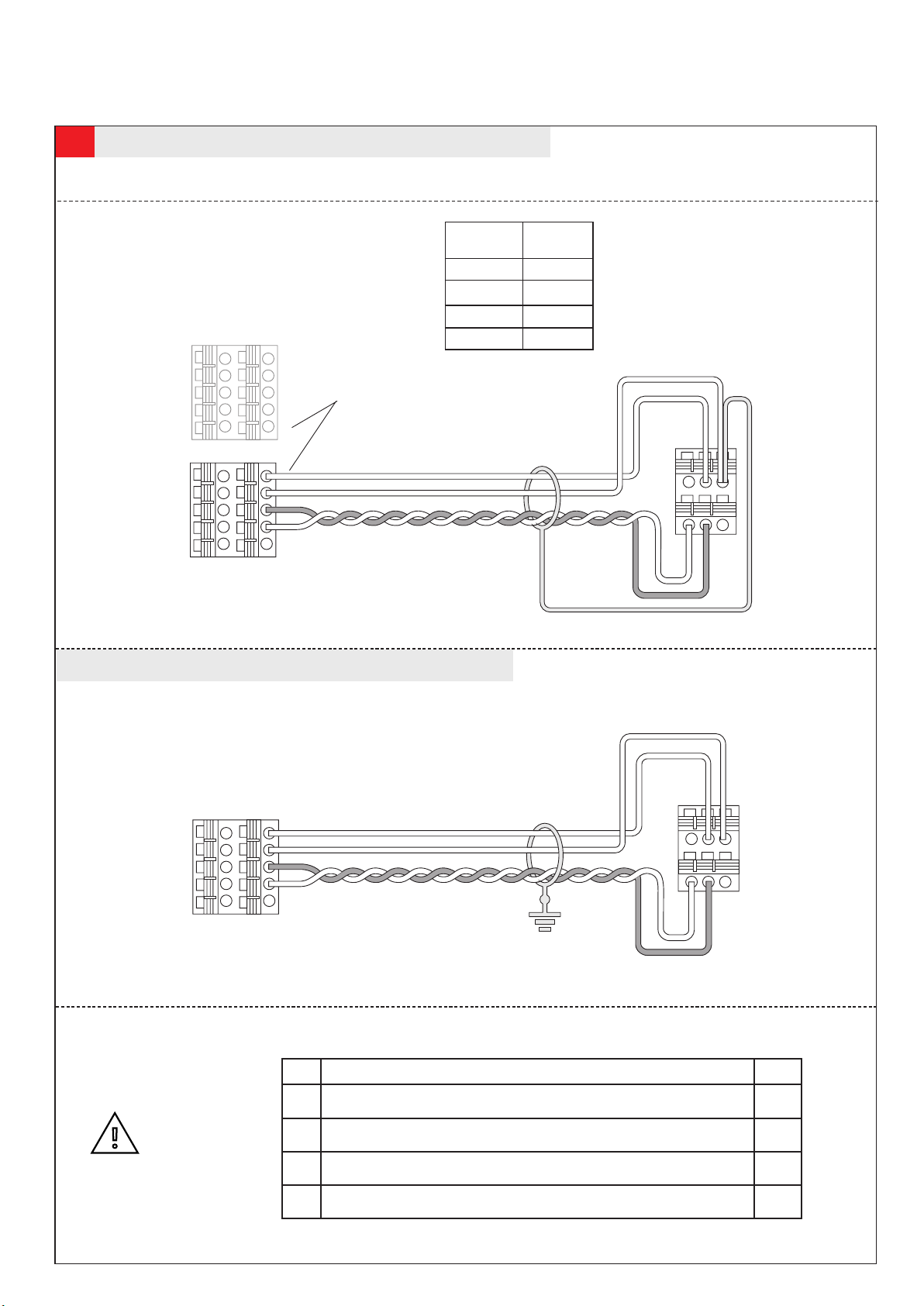

SMA Sunny Boy Storage 2.5

13a.

Use a twisted-pair wire for CAN_H and CAN_L (PIN 6 and 8). This is important for the stability of the CAN communication.

Für eine stabile CAN Kommunikation muss CAN_H und CAN_L (PIN 6 und 8) aus einem verdrillten Paar bestehen.

1

3

5

7

9

1

3

5

7

9

SMA Sunny Boy Storage 3.7 / 5.0 / 6.0

Battery-Box

pin

SMA

pin

2 B

4 C

6 E

8 D

2

4

6

8

10

2

4

6

8

10

Choose either (Plugs
are in parallel)

Wählen Sie eine Buchse
aus (Buchsen sind
parallelgeschaltet)

A B C

SMA SBS 2.5

D E F

1

3

5

7

9

2

4

6

8

10

Set Battery parameters in the SMA inverter:

Einstellen der Batterieparameter im SMA Wechselrichter:

No. SMA SBS Parameter

Battery-Areas of application-Lower Imt deep disch. Protect area prior shutdown.

1

Batterie Nutzbereiche Untere Grenze des Tiefenladenschutzbereichs vor Abschaltung.

Battery-Areas of application-Minimum width of deep discharge protection area.

2

Batterie Nutzbereiche-Minimale Breite des Tiefenladenschutzbereichs.

Battery-Areas of application-Area width for conserving battery state of charge.

3

Batterie Nutzbereiche Breite des Bereichs zur Erhaltung der Batterieladezustands.

Battery-Areas of application-Minimum width of own consumpton area.

4

Batterie Nutzbereiche Minimale Breite des Eigenverbrauchsbereichs

A B C

SMA SBS 3.7 /

5.0 / 6.0

D E F

2%

3%

3%

100%

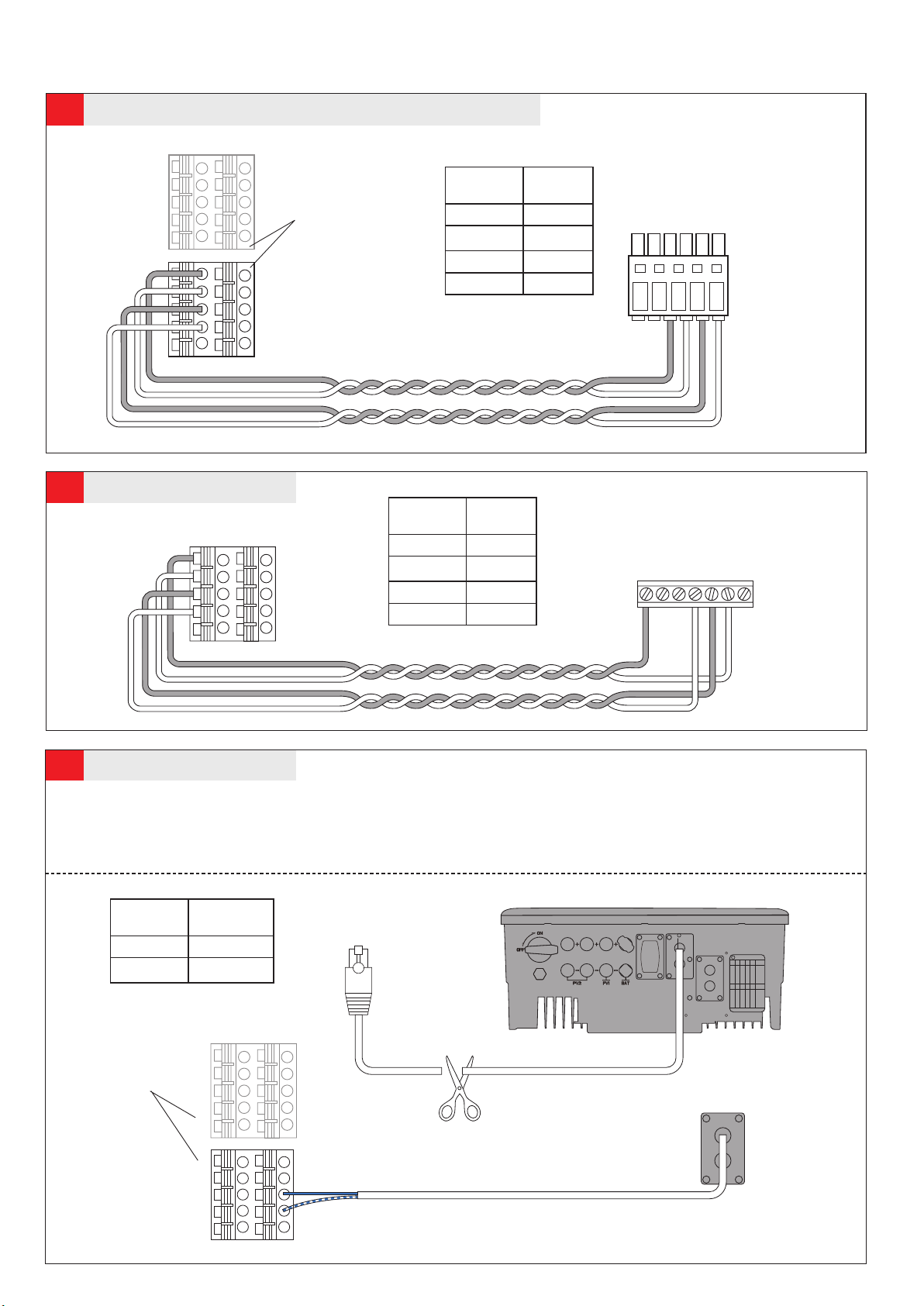

13b.

13c.

KOSTAL PIKO BA, valid for PIKO 6.0 BA, PIKO 8.0 BA, PIKO 10 BA

KOSTAL PLENTICORE Plus

Battery-Box

1

3

5

7

9

1

3

5

7

9

1

3

5

7

9

2

Choose either (Plugs

4

are in parallel)

6

Wählen Sie eine Buchse

8

aus (Buchsen sind
parallelgeschaltet)

10

2

4

6

8

10

2

4

6

8

10

Battery-Box

pin

1 1

3 6

5 5

7 4

Battery-Box

pin

1 3

KOSTAL

pin

KOSTAL PIKO

BA

RS485 - EM-

yp 4

T

3 4

5 5

7 6

1 2 34 5 6

KOSTAL PIKO BA software version ≥ Firmware: FW-B2.30 UI:UI-B6.44

KPP pin

KOSTAL

PLENTICORE

PLUS

1 2 3 4 5 6

GOODWE ET

13d.

1 Cut the BMS cable of the Goodwe ET (according to Goodwe Manual).
2 Connect the blue PIN to terminal block position 6 and the white-blue PIN to terminal block position 8, according to the picture.
3 Download the Goodwe App to setup the inverter. Please refer to the Goodwe installation manual.

1 Durchtrennen Sie das mitgelieferte Kommunikationskabel des Goodwe ET (entsprechend der Goodwe Anleitung). Achten Sie auf eine ausreichende Kabellänge.
2 Verbinden Sie die blaue Ader (Goodwe) mit Pin 6 der BCU (BYD) und die weiß-blaue Ader (Goodwe) mit Pin 8 der BCU (BYD) entsprechend dem Bild.
3 Laden Sie sich die GoodWe-App herunter, für die Einstellungen am Wechselrichter. Beziehen Sie sich hierbei auf das Goodwe Handbuch.

GOODWE ET

Battery-Box

pin

GOODWE ET

pin

BMS

6 blue

8 white-blue

Choose either (Plugs
are in parallel)

Wählen Sie eine Buchse
aus (Buchsen sind
parallelgeschaltet)

1

3

5

7

9

1

3

5

7

9

10

2
4

6

8

10

2

4

6

8

BMS

Blue

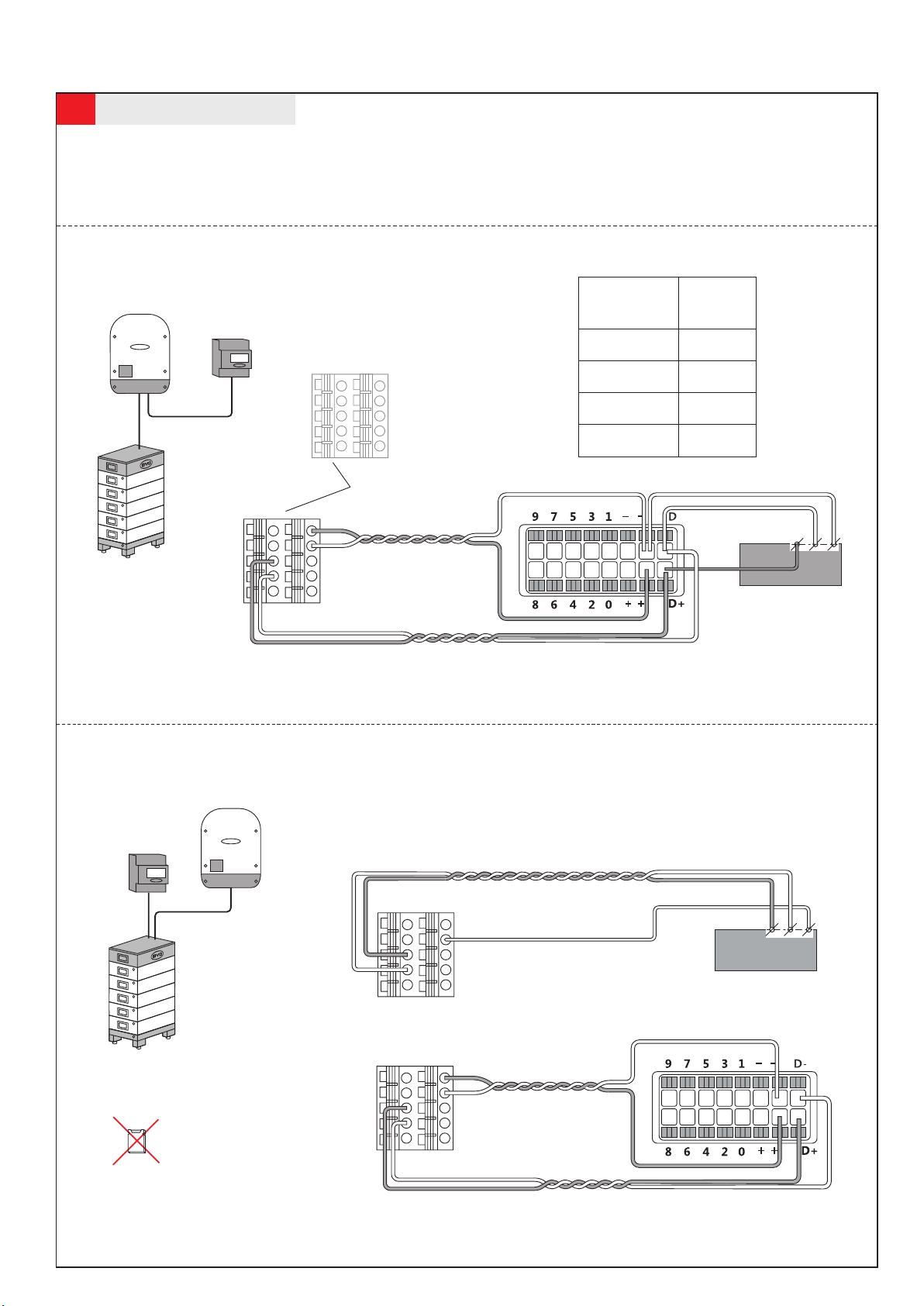

Fronius Symo Hybrid

13e.

1.Due to simplicity of installation, connection method 1 is recommended.

2. When connecting the meter in the second connection mode, the jumper cap JP2 in the BCU must be unplugged. If not unplugged, it is possible that the
Battery-Box and inverter will not be able to communicate properly

1.Wir empfehlen, dass die erste Verbindungsmethode verwendet wird.

2. Wenn der Fronius Smart Meter entsprechend der zweiten Verbindungsmethode angeschlossen wird, muss die Jumperkappe JP2 in der BCU entfernt wer­den. Bei Betrieb beider Kommunikationsbuchsen mit gesteckter Jumperkappe JP2, kann es zu Kommunikationsproblemen kommen.

Connection method 1 (Recommended)

Verbindungsmethode 1 (Empfohlen)

Battery-Box

Pin

2

Fronius

pin

+

Battery-Box

1

3

5

7

9

2

4

6

8

10

4

5

7

-

D+

D-

Choose either

Wählen Sie einen aus

1

3

5

7

9

2
4

-

D-

6

8
10

Fronius Smart Meter

D+

Fronius Symo Hybrid

Connection method 2

Verbindungsmethode 2

Remove JP2

JP2 entfernen

1

3

5
7

9

1
3

5
7

9

2
4

6

8

10

2

4

6

8

10

Fronius Smart Meter

D+ D-

-

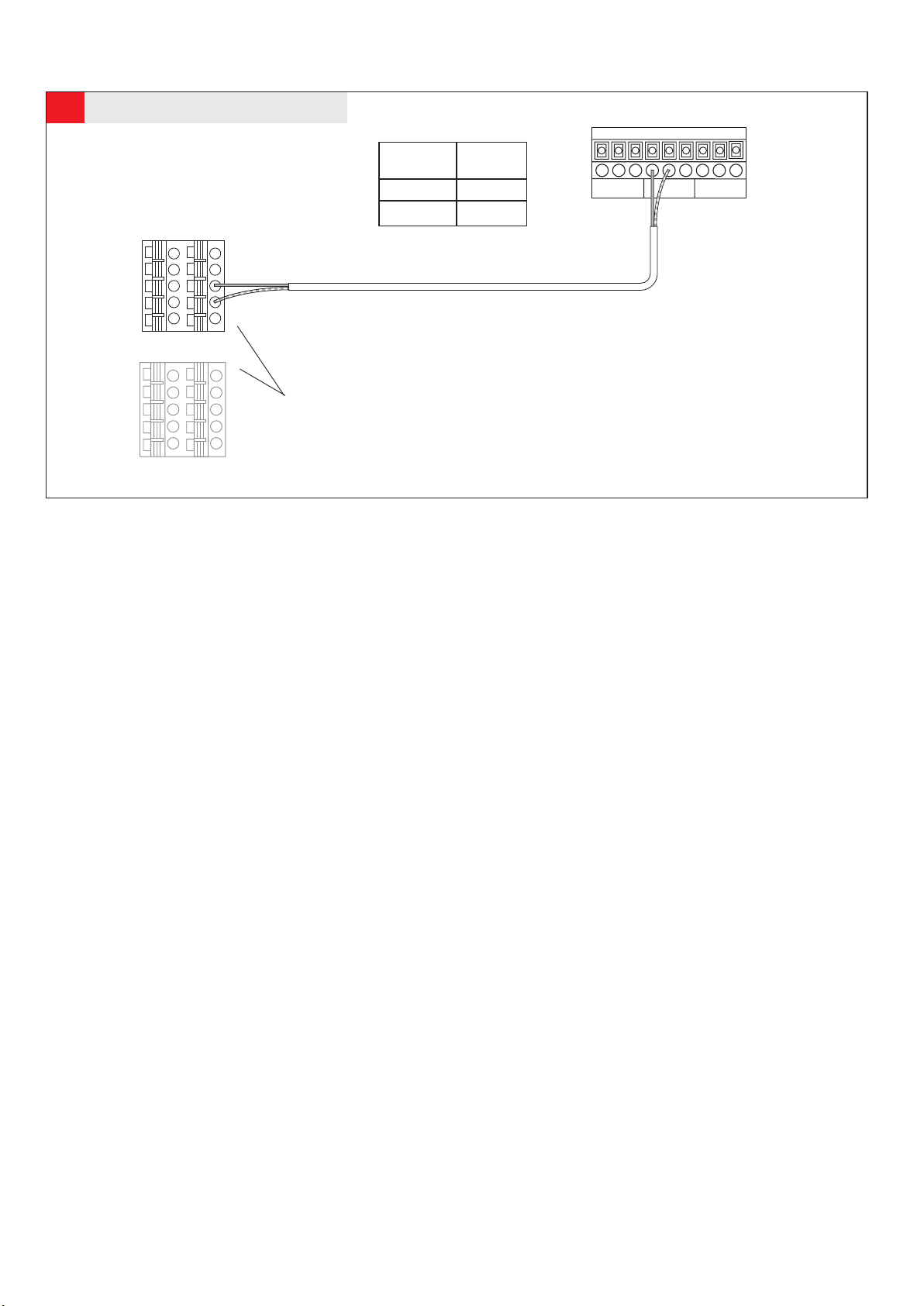

Fronius Symo Hybrid

Ingeteam Ingecon Sun Storage 3TL and 6TL

13f.

Ingeteam

J76

Battery-Box

pin

6 CAN IN-H

8 CAN IN-L

1

3

5

7

9

1

3

5

7

9

2

4

6

8

10

2

4

6

8

10

Choose either (Plugs
are in parallel)

Wählen Sie eine Buchse
aus (Buchsen sind
parallelgeschaltet)

Ingeteam

pin

CAN IN

H L

Ethernet cable without the RJ45 terminals

Ethernetkabel ohne RJ45 Terminal

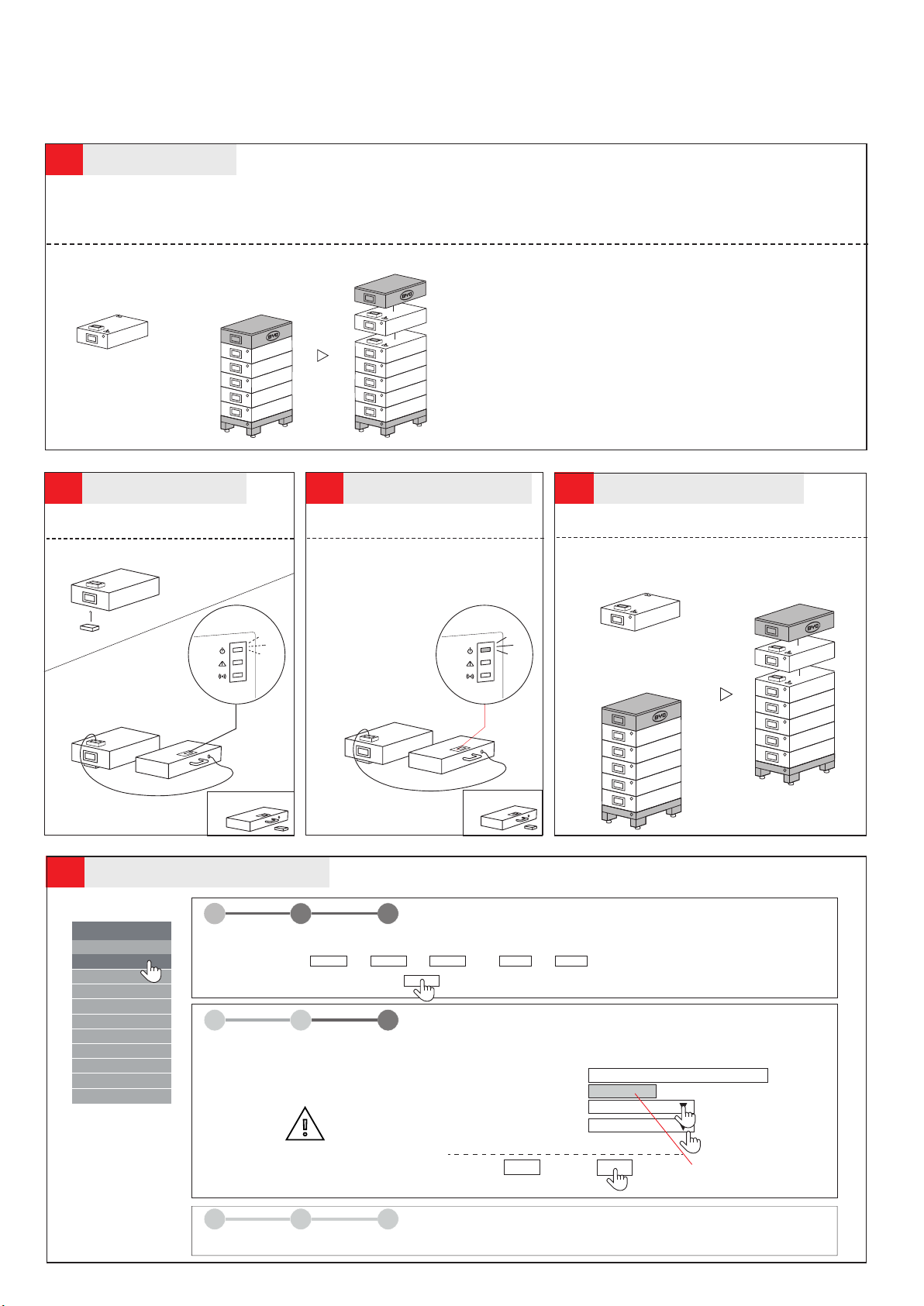

EXPANSION With or without charger - ERWEITERUNG Mit und ohne Ladegerät

Without charger

14.

Ohne Ladegerät

Charge or discharge the original battery system so that its SOC becomes 30% to 40%, and add a new battery module. The small SOC difference will be automatically
balanced within about 2 weeks. (Battery-Box capacity may vary within this time).

Laden oder entladen Sie das ursprüngliche Batteriesystem so, dass der Ladezustand 30% bis 40% beträgt. Fügen Sie dann ein neues Batteriemodul hinzu. Die kleine
Kapazitäts-Differenz wird innerhalb von etwa 2 Wochen automatisch ausgeglichen. (Die Kapazität der Batterie-Box kann innerhalb dieses Zeitraums abweichen.)

New Battery

Neue Batterie

SOC = 30%-40%

With Charger: Connection

15a.

Mit Ladegerät: Verbinden

Charging = Green LED blinking

Laden = Grüne LED blinkt

Original Battery

Bestehende Batterie

SOC = 30%-40%

15b.

With Charger: Charge to 100 %

Mit Ladegerät: Laden auf 100 %

100 % SOC = Green LED constantly on

100 % SOC = Grüne LED konstant leuchtend

SOC=100%

With Charger: Add at 100 % SOC

15c.

Mit Ladegerät: Hinzufügen bei 100 %

SOC of new and original Battery must be at 100 %

Ladezustand der bestehenden Batterie muss 100% sein

New Battery

Neue Batterie

SOC = 100%

Original Battery

Bestehende Batterie

SOC = 100%

Adjust Installation Parameters

15d.

Anpassen der Installations Parameter

Battery-Box HV

Privacy Policy

Installation

Home

Device Information

Installation Config

Statistics Information

Current Alarm

History Alarm

Run Date

Set Password

Update

* If the parameters are not congured correctly,

the system might not work normally.

* Falls Parameter nicht korrekt konguriert sind,

arbeitet das System möglicherweise nicht normal.

HV Charger

1 32

STEP 1 STEP 2 FINISH & REBOOT

Time and Date *

Hour : Min : Day :Month : Year :

1 32

STEP 1 STEP 2 FINISH & REBOOT

1 32

STEP 1 STEP 2 FINISH & REBOOT

HV Charger

Next

Server IP Address *
Series Battery Conts *
Inverter *
Country *
Asterisk(*)Indicates required fields

Last

bboxhserver.byd.com.cn

n+m

Next

n = 4-8 original Modules
m = 1-5 new Modules
n + m = max. 9
