INSTRUCTION MANUAL

Model#s: 119676 / 119677 / 119678

05-14

Rejoignez la communauté Trophy Cam HD sur www.trophycam.fr pour :

• Trouver des informations sur l’utilisation et les capacités de votre Trophy Cam HD

• Partager vos expériences, vos conseils et astuces avec les autres utilisateurs de la
communauté mondiale Trophy Cam HD

• Découvrir des animaux du monde entier

FrançaisEspañolDeutschItaliano

• Accéder à un service internet gratuit pour gérer et publier les photos et vidéos prises avec
votre Trophy Cam HD (vidéos hébergées sur YouTube)

www.trophycam.fr

Visita la web-site de la comunidad Trophy Cam HD donde quieras y cuando quieras:

• Más información sobre las capacidades y aplicaciones de las Trophy Cam HD

• Comenta tus experiencias Trophy Cam HD con otros usuarios, forma parte de esta nueva
comunidad

• Descubre animales de todos los rincones del mundo

• Accede a un servicio gratuito para gestionar tus fotos y videos on-line y sube tus fotos (los
videos se suben a través de YouTube)

www.trophycam.es

Besuchen Sie noch heute die deutsche Trophy Cam HD Community Internetseite, dort:

• Finden Sie weitere Informationen zu den Funktionen und Anwendungen der Bushnell Trophy
Cam HDs

• Können Sie mit anderen Nutzern der TrophyCam Ihre Erfahrungen austauschen und Tipps
von Anwendern aus der ganzen Welt erhalten

• Entdecken Sie Tiere aus der ganzen Welt

• Haben Sie Zugri auf einen freien Service, um Ihre Trophy Cam HD Bilder/Videos online zu
verwalten und Ihre Bilder zu speichern (Videos werden bei YouTube gespeichert)

www.trophycam.de

Visita oggi la Trophy Cam HD Community del tuo paese, e se possibile:

• Cerca ulteriori informazioni sulle funzionalità e sulle applicazioni delle Bushnell Trophy Cam
HD

• Discuti le tue esperienze con le Trophy Cam HD con altri utenti, condividi suggerimenti, entra
in questa nuova comunità mondiale

• Scopri gli animali di tutto il mondo

• Accedi al un servizio gratuito per gestire online le foto/ video ottenute con le Trophy Cam HD
e carica le vostre foto (i video sono caricati su YouTube)

www.trophycam.it

TABLE OF CONTENTS PAGE

ENGLISH

FRANÇAIS

ESPAÑOL

DEUTSCH

ITALIANO

Visit the Trophy Cam HD community website for your country today, where you can:

• See more information about the capabilities and applications of the Bushnell Trophy Cam
HDs

• Discuss your Trophy Cam HD experiences with other users, share tips, belong to this new
worldwide community

• Discover animals from all over the world

• Access a free service to manage your Trophy Cam HD photos/videos online and host your
photos (videos are hosted on YouTube)

4-39

40-81

82-125

126-169

170-214

www.trophycam.eu

www.trophycam.co.uk

3

IMPORTANT NOTE

Congratulations on your purchase of one of the best trail cameras
on the market! Bushnell is very proud of this little unit and we
are sure you will be pleased with it as well. We appreciate your
business and want to earn your trust. Please refer to the notes
below and the instructions in this manual to ensure that you are
completely satisfied with this product.

If your Bushnell Trophy Cam HD does not seem to be
functioning properly or if you are having photo/video quality
issues, please check the Troubleshooting/FAQ section
on pages 32-36.
Problems are often due to something simple that was
overlooked, or require only changing one setting to solve.

If your problem continues after trying the solutions in
the Troubleshooting/FAQ section, please call Bushnell
Customer Service at [phone]. In Canada, call (800)
361-5702.

Bushnell recommends using a full set of Energizer® Lithium AA

batteries (8 or 12, depending on the model) in these Trophy Cam

HD models to obtain maximum battery life

Do not mix old and new batteries

Do not mix battery types-use ALL lithium or ALL alkaline

Bushnell recommends using SanDisk® SD and SDHC Cards

(up to 32GB capacity, Ultra® or Extreme® series for HD video)

in these Trophy Cam HD models

4

INTRODUCTION

About the Trophy Cam HD

The Bushnell Trophy Cam HD is a digital scouting camera. It can be
triggered by any movement of game in a location, detected by a highly
sensitive Passive Infra-Red (PIR) motion sensor, and then take high quality
pictures (up to 8MP still photos), or video clips.

The Trophy Cam HD consumes very little power (less than 0.25 mA) in
a stand-by (surveillance) state. This means it can deliver up to six months
stand-by operation time when the device is powered by the full capacity of
AA alkaline batteries, and up to twelve months utilizing lithium AA batteries.
Once motion in the monitored area is detected, the digital camera unit will be
triggered at once (typically within one second) and then automatically take
photos or videos according to previously programmed settings. The Trophy
Cam HD is equipped with built-in infrared LEDs that function as a flash, so
that it delivers clear photos or videos (in black & white) even in the dark, and
it can take color photos or videos under sufficient daylight. The Trophy Cam
HD HD is designed for outdoor use and is resistant against water and snow.

Your trail camera is one of the latest generation of Bushnell Trophy Cam HD
HDs, and includes many new or improved features, including:

• Auto PIR Sensitivity-the camera monitors ambient temperature
conditions and automatically adjusts the sensor/trigger signal to be
more sensitive to slight variations in temperature on hot days, less
sensitive on cold days.

• Hyper NightVision-The IR LED Flash array now has increased range,
brighter output and better coverage for improved nighttime images.

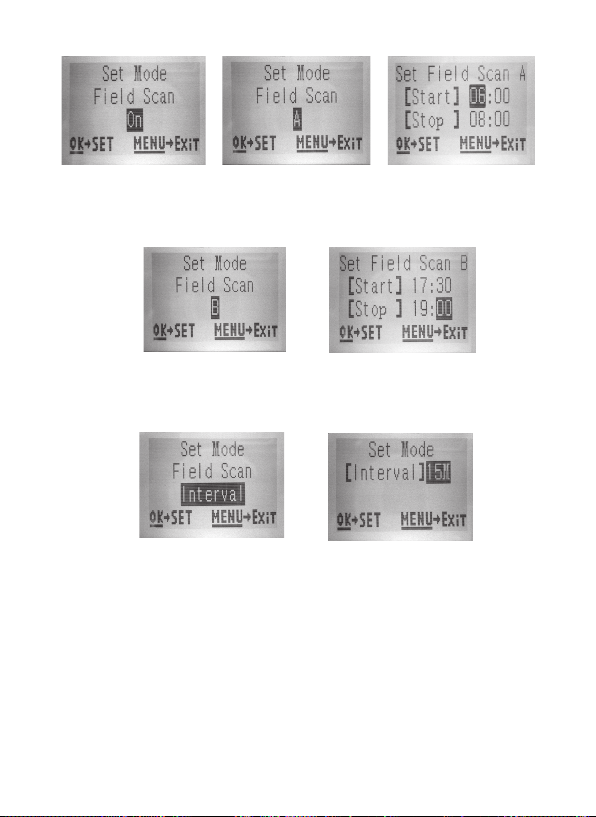

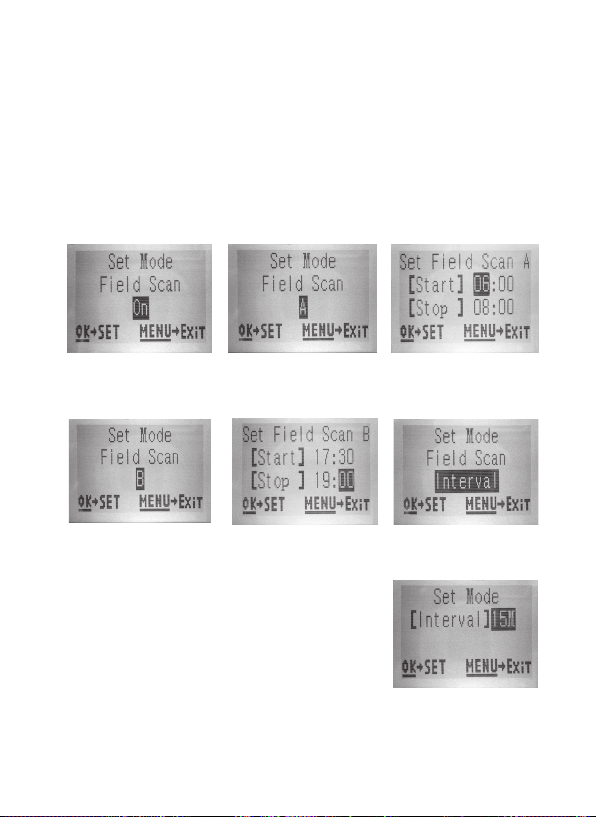

• Field Scan 2x with Live Trigger-This “time lapse” feature includes the
option for a second block of recording with its own start/stop times.
Trigger signals generated by nearby wildlife activity will still generate
additional photos/videos as they normally would, independently of the
Field Scan operation.

• GPS Geotag Capability-allows the user to input the longitude and
latitude of the camera’s position, which will be embedded in each
photo file. This enables Google Earth, Picassa and other geotag
enabled software to automatically show a map pinpointing each
camera’s location when a group of photos are reviewed on a computer.

5

Especially useful for those who setup multiple Trophy Cam HDs to
monitor large or widely separated areas.

• Multi Flash Mode (LED Control)- prevents overexposed flash photos in
close range applications

• Hybrid Capture Mode-allows both still photos and videos to be
captured at each trigger, up to highest resolution settings for each.

• NV Shutter-user can select shutter speed for images captured at night
allowing control over brightness vs. ability to stop motion

• Camera Operating Mode can be limited to Day only, Night only, or 24
HRs

And many more features such as HD Video with Audio, widescreen or
fullscreen format still photos, imprintable camera name (user set) along with
current data including temperature, moon phase and barometric pressure*
(*imprinted barometer data only available on model 119678).

Applications

The Trophy Cam HD can be used as a trail camera for hunting or scouting
game. It is also suitable for surveillance usage.

PARTS AND CONTROLS

The Trophy Cam HD provides the following connections for external
devices: USB port, SD card slot and external DC power in (pg 7, Fig. 1).

A 3-way power switch is used to select the main operating modes: OFF,
SETUP, and ON (pg 7, Fig. 2).

A control key interface with six keys is primarily used in SETUP mode to
select operational functions and parameters. As shown on the next page,
these keys are: UP, DOWN, LEFT, RIGHT, OK and MENU. Three of the keys
can also perform a second function (shortcut operations in SETUP mode) in
addition to their main function: The DOWN key can be used to set the camera

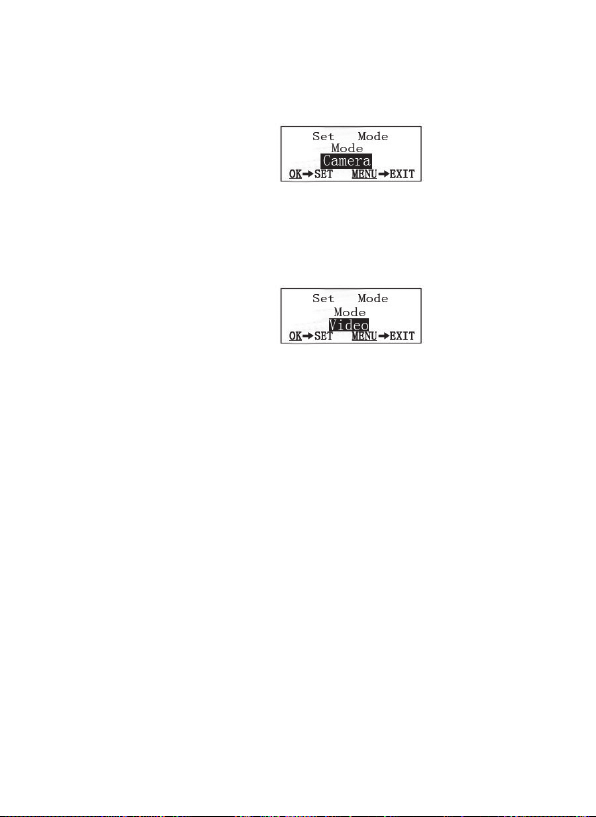

to Photo mode (still camera icon), and the UP key can set the camera to
Video mode (movie camera icon). The RIGHT key also serves as the manual
shutter (“SHOT”) button of the camera. These secondary functions are
indicated by icons or text above the key as shown below.

6

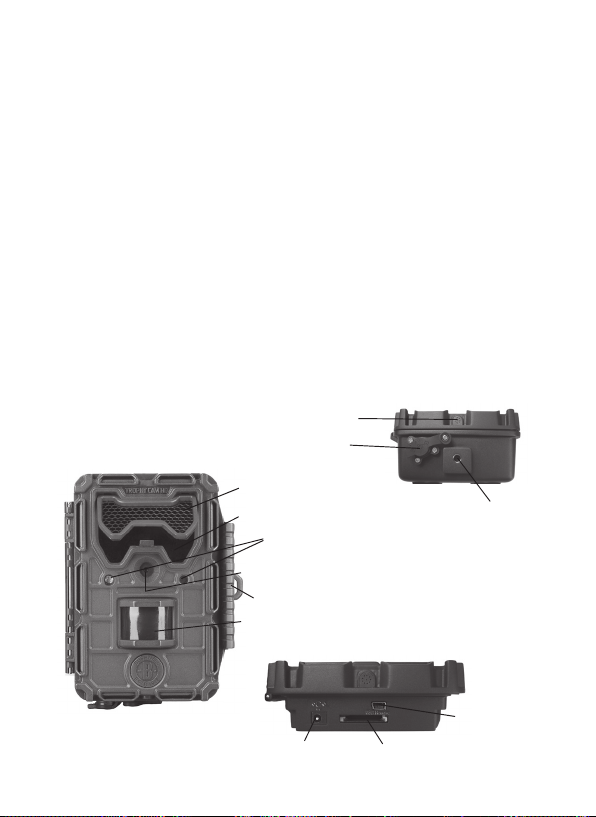

LED IR
Flash

Light
Sensor

PIR
Sensor

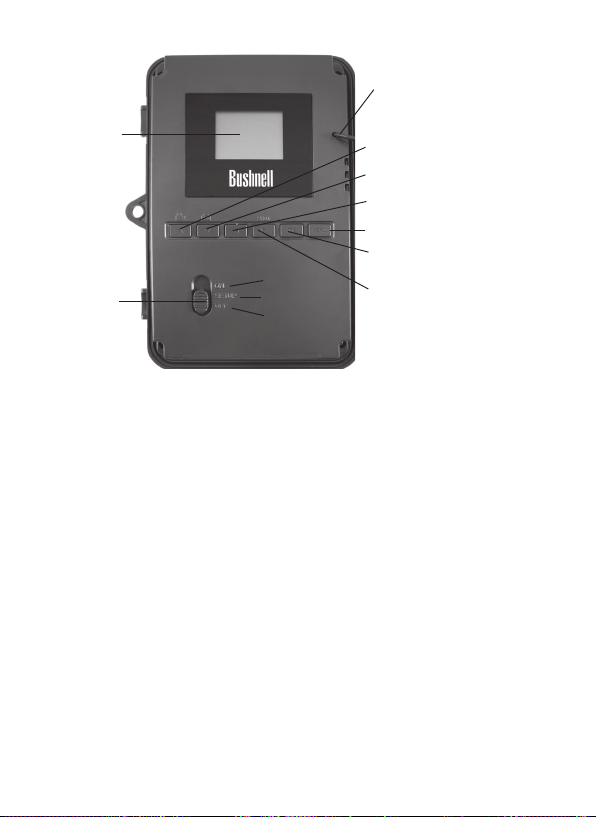

FRONT VIEW

LCD Screen

Power/Mode
Switch

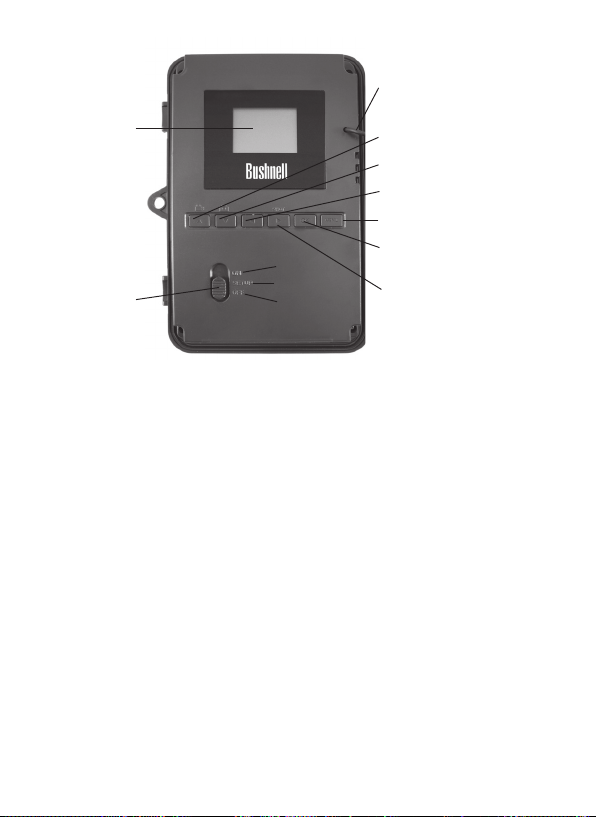

INSIDE VIEW

ARD

Lens

Motion/ Low
Battery Indicator

Lock
Hole

Latch

DC In

ON
SETUP
OFF

Video Mic

DC in
Cover Plug

Fig. 1: Connections

Video Mic

SD Card Slot

Cable to Battery
Compartment

UP/Video

DOWN/Photo

LEFT

MENU

OK

RIGHT/Shot

Fig. 2: Button and
Switch Guide

Tripod Socket

USB Port

7

INSTALLING THE BATTERIES AND SD CARD

Before you begin learning how to use your Trophy Cam HD, you will first
need to install a set of batteries and insert an SD card. Although that may
only take you a minute, there are some important notes about both batteries
and SD cards you should be aware of, so please take the time to read the
following directions and cautions:

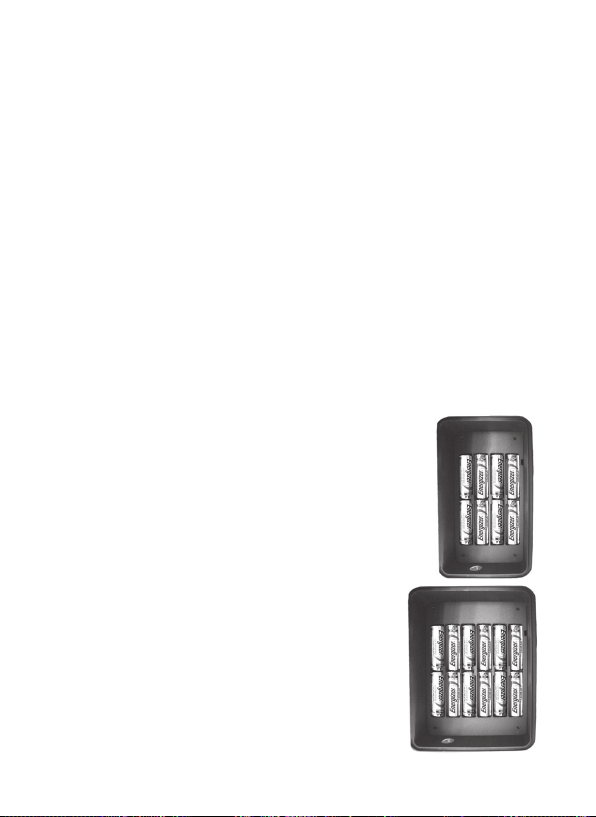

Loading Batteries

After opening the two latches on the right side of the
Trophy Cam HD, you will see that the Trophy Cam
HD has eight or twelve battery slots, depending on
your model. For maximum battery life, you should install
a full set of batteries. The Trophy Cam HD may also
be operated by just four batteries installed in the first
slots only (starting on the top or left-see photos).
Battery life will be shorter with 4 batteries, but the
camera will operate normally. Whether you use 4 or
a full set, be sure to insert each battery with correct
polarity (negative or “flat” end against the long spring
of each battery slot).

Bushnell recommends using a full set of new lithium
AA (Energizer

®

brand) or alkaline AA batteries. NiMh
Rechargeable batteries are not recommended, as the
lower voltage they produce can cause operational
issues.

Optionally, you can connect the #119656C Accessory Solar Panel (please
visit www.bushnell.com for more information) to the “DC In” jack at the
bottom of the Trophy Cam HD (other external power supplies should not
be used, as the camera and/or display may not function correctly). If the
solar panel is connected and AA batteries are installed, the Trophy Cam HD
will be powered by the solar panel's rechargeable lith-ion battery, as long as
it provides adequate voltage (if not, the camera will switch to battery power).
The solar panel's battery will power the camera at night.

When the batteries become weak (or a device with insufficient power is
connected to DC In), the low-battery indicator LED will glow blue, indicating
the batteries should be changed (pg 7, Front View).

8

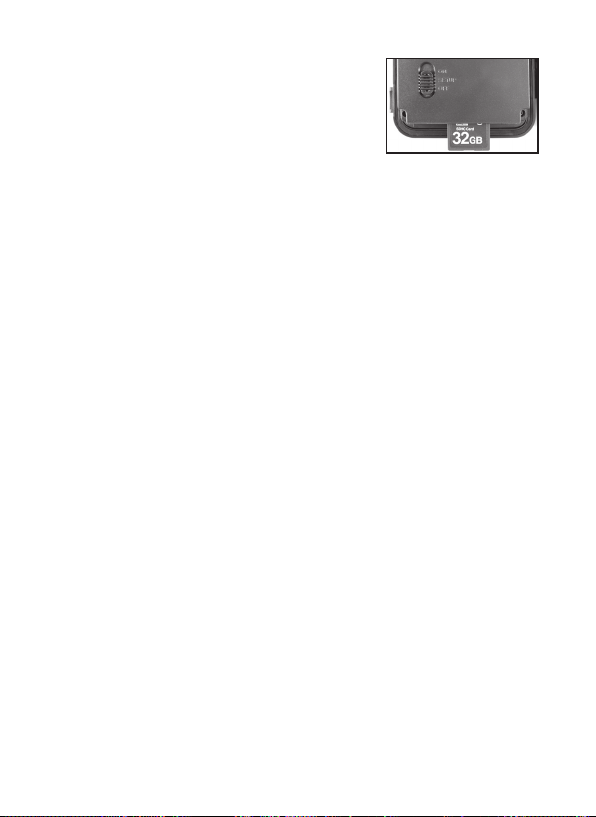

Inserting the SD Card

The Trophy Cam HD has 32MB of internal memory, which can hold only
about 20 photos (@ 5MP resolution). This is handy for testing and getting
familiar with the camera, but you will no doubt want to leave the camera
unattended for longer than a day, so using an SD card is recommended for
all models. Insert the SD card (with the camera’s power switch in the OFF
position) before beginning to operate the camera. Don’t insert or remove the
SD card when the power switch is in the ON position.

The Trophy Cam HD uses a standard SD (Secure Digital) memory card to
save photos (in .jpg format) and/or videos (in .avi format). SD and SDHC
(High Capacity) cards up to a maximum 32GB capacity are supported.
Using high speed SD cards (SanDisk® Ultra® or Extreme® series or similar)
is recommended if you will use the 1280x720 or 1920x1080 video settings.

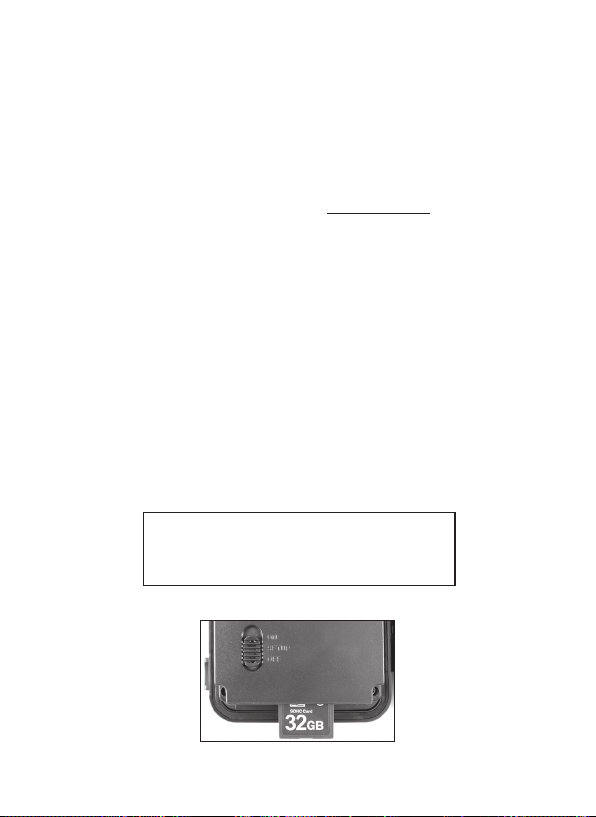

Before inserting the SD card into the card slot after opening the camera’s
front cover, please make sure that the write-protect switch on the side of the
card is “off” (NOT in the “Lock” position). The following describes how to
insert and remove the SD card:

• Insert the SD card into the card slot with its label side upwards (see

below). A “click” sound indicates that the card is installed successfully.
If the wrong side of the card is facing up, you will not be able to insert
it without force-there is only one correct way to insert cards. If the SD
card is not installed correctly, the device will not display an SD card icon
on the LCD in SETUP mode (the SD card icon displayed after switching
to SETUP mode will have a “lock” symbol inside it in it if the card is locked).
Formatting the SD card by using the Trophy Cam HD’s “Format”
parameter before using it for the first time is recommended, especially
when a card has been used in other devices (see pg. 23, “Format” for

details).

• To take out the SD card, just gently push in the card (do not try to pull it

out without pushing in first). The card is released from the slot and ready
to be removed when you hear the click. WARNING: Be sure the camera’s power is switched

OFF before inserting or removing SD cards or batteries.

9

USING THE Trophy Cam HD

Once you’ve prepared your Trophy Cam HD by properly installing batteries
and an SD card, you could simply take it outside, strap it to a tree, switch it
on and leave-and you might get some great photos that are exactly what you
wanted. However, we highly recommend that you first spend some additional
time indoors with this manual and your camera until you know a bit more
about what the 3-way switch and those control keys do. If nothing else, you’ll
probably want to at least set the date and time so the camera will imprint
them (or not-it’s your option) on your photos as they are taken, learn how to
set the camera to shoot video clips instead of still photos if you like, and read
some tips about mounting it on a tree.

THE OFF, ON, AND SETUP MODES

The Trophy Cam HD has three basic operational modes:

• OFF mode: Power switch in the OFF position.

• ON mode: Power switch in the ON position (LCD screen is off.)

• SETUP mode: Power switch at SETUP position (LCD screen is on).

OFF MODE

The OFF mode is the “safe” mode when any actions must be taken, e.g.,
replacing the SD card or batteries, or transporting the device. You will also
use OFF mode if you connect the camera to a computer’s USB port later
to download your photos/videos. And of course, when you are storing or
not using the camera, you will switch it to OFF. Please note that even in
the OFF mode the Trophy Cam HD still consumes power at a very low
level. Therefore, it’s a good idea to take the batteries out of the battery

compartment if the camera will not be used for a long time.

ON MODE

Anytime after the batteries and SD card have been inserted, you can switch
on the camera. When the power switch is moved to the top position, the
camera will enter into the ON (Live) mode. The motion indicator LED
(pg. 7, “Front View”) will blink red for about 10 seconds. This interval allows
time for you to close the Trophy Cam HD’s front cover, lock it, and leave
the monitored area. Once in the ON mode, no manual controls are needed
or possible (the control keys have no effect). The Trophy Cam HD will take
photos or videos automatically (according to its current parameter settings)

10

when it is triggered by the PIR sensor’s detection of activity in the area it
covers.

You can either move the power switch directly from OFF to ON mode, or
stop at the SETUP position first to change one or more settings, then move
the switch to ON after you have finished doing so.

SETUP MODE

In the SETUP mode you can check and change the settings of the Trophy
Cam HD with the help of its built-in LCD. These settings, found in the SETUP

Menu, let you change the photo or video resolution, interval between photos,
switch the time imprint on, etc. Moving the power switch to the SETUP
position will turn on the LCD display, and you will see an information screen
that shows how many images have been taken, the battery level, camera or
video mode, etc (Fig. 3, next page).

NOTE: Always move the power switch from OFF to SETUP mode. It
is possible that the camera could lockup if it is switched from ON to
SETUP mode. If this occurs, simply move the switch to OFF and then
push it up to SETUP again.

SETUP Mode Shortcut Keys/Functions

As mentioned earlier in “Parts & Controls”, four of the keys below the LCD
have secondary, “shortcut” functions when the camera is switched to
SETUP mode (but the MENU key has not been pressed):

• Press the UP key to quickly set the camera to shoot video clips.

• Press the DOWN key to quickly set the camera to take still photos.

• Press the RIGHT key to manually trigger the shutter. This is useful
for testing the camera-make sure you are in SETUP mode, press the
RIGHT key, and a few seconds later a photo or video (depending on
how the camera was set) will be saved to the SD card (or internal
memory if no card is inserted). The “number of images taken” counter
on the bottom left of the LCD will increase by one. If the display
indicates “SD PROTECTED” when you press the SHOT key, switch
the camera OFF, remove the SD card and slide its protect switch off.

11

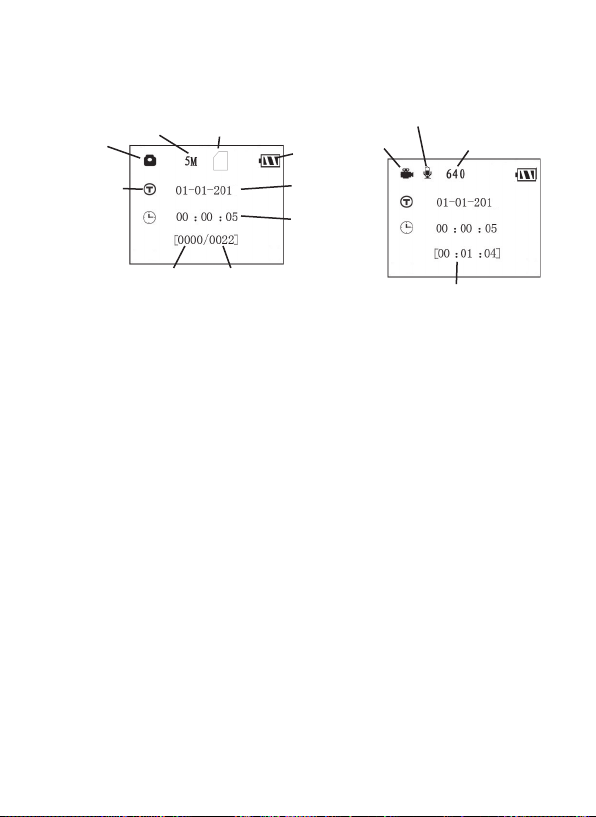

Fig. 3: SETUP Information Screen

Camera (Still Photo) Mode

Still Photo Mode

Time Stamp

Field Scan On

Video Mode

Video Mode

Image Size (Resolution)

SD Card Status

4

# of Photos Taken Remaining Photo Capacity

Video Sound On

Video Resolution

4

Available Video Recording Time

Battery Level

Date:Month-Day-Year

Time
Hour:Minute:Second

12

USING THE SETUP MENU TO CHANGE SETTINGS

The main purpose of the SETUP mode is to allow you to change the settings
of the camera’s parameters (19 different ones are available!) so your Trophy
Cam HD operates exactly the way you want it to. You will do this by entering
the SETUP Menu and pressing the keys below the LCD display, which will
show you each parameter and its setting.

Changing Parameter Settings in SETUP Mode

A wide range of options or “parameters” are provided to allow you to set the
Trophy Cam HD to your operational preferences. To change the setting of
any parameter you must first switch to the SETUP mode. Once in SETUP
mode, pressing the MENU button will allow you to select any parameter and
change its setting. The name of the parameter and its current setting will be
shown on the LCD. Pressing the RIGHT or LEFT key scrolls to the next or
previous parameter (RIGHT key to move on to the next parameter and LEFT
key to go back to the previous parameter), and pressing the UP or DOWN
key lets you select a different setting for the currently displayed parameter.
Once you have selected your preferred new setting for a parameter, press
the OK button to save the new setting (actually change it). When you are
finished changing the settings of one or more parameters, press MENU
again to exit the SETUP menu. MENU can also be pressed anytime you
want to cancel changing a parameter’s setting after a new setting has been
selected (but OK has not been pressed yet). After setting the parameters
to your preferences, be sure to move the switch to ON to begin actually
taking photos or videos. No images will be captured if the switch is left in the
SETUP position (unless you press the RIGHT/Shot key after exiting the menu)­in fact, the camera will power off automatically after a few minutes with no
key pressed.

Parameter Settings Display

The settings for each parameter are shown on the display screen of your
Trophy Cam HD. Only one setting is displayed at a time, starting with the
current setting for the parameter when it is first selected (pg. 14, Fig. 4a).
To change the setting, use the UP/DOWN keys to display the new setting
you want (Fig. 4b), then press OK to “Execute” (make the actual change to
this setting). If you want to confirm this setting is now the current one, just
press the RIGHT key to scroll to the next parameter, then press LEFT to go
back again to the previous one. You should see the parameter setting you
just made.

13

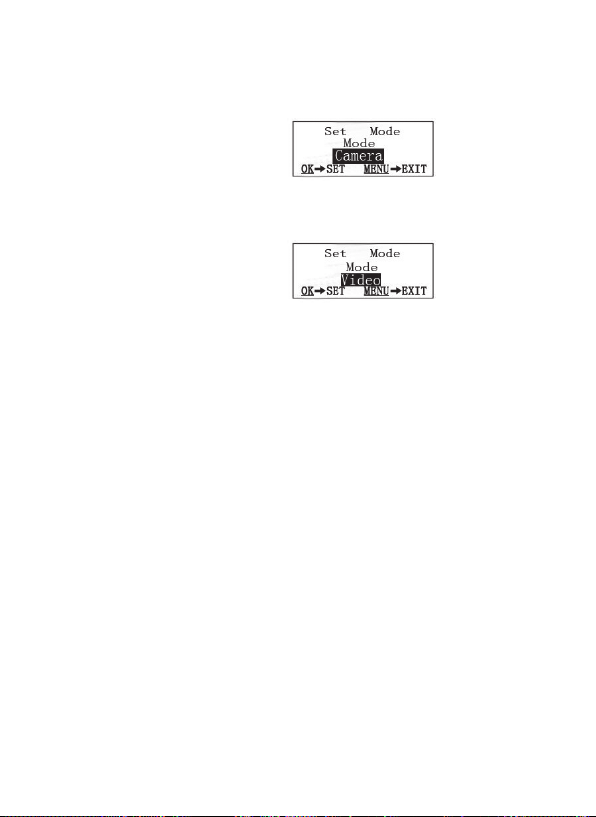

Fig. 4: Selecting Parameter Settings

Press MENU

(4a)

Press DOWN

(4b)

Press OK

14

EXAMPLES-Changing the Settings of Some Common
Parameters

Following this page, you will find tables listing all of the parameters found in
the SETUP Menu, along with their possible settings (or range of settings),
and a detailed description of what the parameter controls and what
the settings do. If you read the previous section detailing how to select
parameters and change their settings, you should be able to dive right in, find
the parameter(s) you want, and setup the camera to suit your preferences.
But maybe you’d rather walk through an example or two first:

To change any parameter’s setting, always start with the power switch in the
SETUP position. After the LCD comes on, press the MENU key.

The first parameter you will see when you first enter the SETUP Menu is
“Mode”. To change it from its default setting of “Camera” (still photos) to
“Video” (shoot video clips), press the DOWN key to select the “Video”
setting. Press the OK key to “Execute” (Set) the new setting you’ve selected
for this parameter.

Now press the RIGHT key to move to another parameter in the Menu.
Pressing it three times will take you to “Capture Number”. Try using the UP
and DOWN keys to scroll through the range of settings, then press OK to
lock in your setting for the number of photos the camera takes each time it's
triggered.

Pressing the RIGHT key until you reach the last menu item, you'll see the
“Default Set” parameter. Highlight or select “Execute” (using UP or DOWN)
and press OK to restore all parameters (including the Mode and Video
Length parameters you changed a minute ago) back to their original factory
default settings. The default settings for each parameter are indicated in bold
type in the SETUP Menu tables on the next several pages.

Be sure to set the current date and time, using the “Set Clock” parameter, if you
choose to change the “Time Stamp” parameter setting to “On” since that will tell
the camera to imprint the date and time on each of the images it captures.

15

Field Scan 2x with Live Trigger Feature

Field Scan is a revolutionary new feature for the Bushnell Trophy Cam HD,
which allows you to monitor your food plots or field edges with time lapse
images or video. When set to “On”, the Trophy Cam HD will take a photo
(or record a video clip) automatically at your choice of intervals (for example,
once every five minutes) during one or two blocks of time you set up for each
day, without requiring a trigger from an active animal. This has the
advantage of giving you the ability to monitor the edge of a field that might
be 50 or 150 yards away from the camera out of the PIR sensor’s range. The
result is an effective range much greater than it would normally be, with the
camera dependant on triggers generated by nearby animals. This is a great
tool for hunters to scout an entire field with only one camera.

If an animal does enter the area covered by the PIR sensor and generate a
trigger event during a time in between the Field Scan intervals you set, the
camera will capture an image or video just as it normally would, based on
your other menu settings. Here’s how to setup and use Field Scan (be sure
you’ve set the current time in “Set Clock” first, so your Field Scan recording
will stop and start at the correct times of day):

1. Move the main switch to SETUP, then press MENU.

2. Keep pressing the RIGHT key, stepping through the Setup Menu until

you reach Field Scan.

3. Press the UP key to select On, and press OK (Step 1, pg.18). You will

see "A", representing the first block of time you can define (a second
block of time later in the day, "B" can also be setup if you wish). Press
OK (Step 2). This takes you to the screen to set Start and Stop times,
which determines the clock times when the first block of Field Scan
recording will begin and end for each day. You can set these times to
the exact hour and minute you want, for a recording “window” that
lasts anywhere from just a minute to a full 24 hours.

4. Set the [Start] and [Stop] times, beginning with the Start hour, using

the UP/DOWN keys to change the setting (Step 3). The hour setting
is based on a 24-hour clock, with “00” hours = midnight, “12” hours
= noon, “23” hrs = 11PM, etc. To move to the next setting, press the
RIGHT key, change the minute for the Start time with UP/DOWN,
then on to the hour and minute settings for the Stop time.

16

5. After you finish setting the Stop minutes, press OK to confirm your

settings for the first block of Field Scan recording. If desired, you can
create a second block of time by pressing the DOWN key to select "B"
(Step 4), then press OK and follow the same process to set Start and
Stop times for Field Scan block "B" (Step 5). As an example of how you
might use these two available time blocks, you could setup Field Scan
time block "A" for the dawn hours from 6 AM to 8 AM, and block "B"
to capture images between 5:30 and 7 PM. No Field Scan recording
would occur from 8AM to 5:30PM, or from 7PM to 6AM.

6. After setting Start/Stop times to define Field Scan block "A" and/or

"B", press OK, then press the UP or DOWN key to select "Interval"
and press OK (Step 6). The Field Scan "Interval" setting lets you
control how often a photo or video clip is recorded during the block(s)
of time you defined with the Start and Stop settings. Your options are
60 minutes, 30 minutes, 15 minutes, 5 minutes (this is the default), or
1 minute (still photo mode only). Use the UP/DOWN keys to select
your preference, then press OK to save it (Step 7). Note that for videos,
"Interval" is independent of the Length of each video recording-it’s
how often videos are recorded, not how long each one lasts.

7. Here’s an example of how the camera would operate, based on the
following Field Scan settings:

Field Scan: On
Field Scan A:
[Start]: 6:00
[Stop]: 8:00
Field Scan B:
[Start]: 17:30
[Stop]: 19:00
Interval: 15M

These settings would cause the camera to capture a photo (or video,
if the camera is set to that mode) once every 15 minutes, beginning at
6 AM, until the Field Scan "A" recording block stops at 8:00 AM. Later
that day, the camera would again take a photo or video every 15 minutes
between 5:30 PM and 7:00 PM (during Field Scan time block "B").
The next day, the camera would again record an image or video once
every 15 minutes between 6:00 and 8:00 AM, and between 5:30 and

Note: avoid any "overlap" of Field Scan A & B
recording blocks when setting their start and stop
times, to assure correct operation. Also-if the "Camera
Mode" menu parameter is set to "Day" or "Night"
operation only, that will take priority over your Field
Scan settings. Set the Camera Model to "24 HR" if
you are setting both day and night start and/or stop
times in Field Scan.

17

7:00 PM. No Field Scan recording would occur from 8AM to 5:30PM,
or from 7PM to 6AM. Remember, Field Scan recording is independent
of normal triggers due to animal activity–even if no animals enter the IR
sensor coverage zone, an image or video will still be captured every 15
minutes during the block(s) of time. If an animal triggers the camera “in
between” the 15 minute intervals, it will be recorded.
Note: Field Scan settings of frequent intervals and/or long periods

between start and stop time can reduce battery life.

(Step 1)-set Field

Scan Mode to “On”

Steps 4 & 5 are
optional (only

required if you want
to set up a second
block of Field Scan
recording with
different stop and
start times)

Note: the Interval
Setting sets the
timing between each
image for both Field
Scan "A" and "B"
recording blocks.

18

(Step 2)-select Field

Scan "A" (press OK)

(Step 4) (opt)-select Field

Scan "B" (press OK)

(Step 6)-select Field

Scan "Interval"

(Step 3)-set Field

Scan "A" Stop & Start

(Step 5) (opt)-set Field
Scan "B" Stop & Start

(Step 7)-set Field

Scan Interval

The SETUP Menu – Parameters and Settings List
w/Descriptions

Parameter

Settings

(Bold=default)

Mode Camera, Video,

Image Size

(only aects
still photos
in Camera or
Hybrid modes)

Image Format

(only aects still
photos­format for video
is tied to Video
Size)

Capture
Number

(only aects
still photos
in Camera or
Hybrid modes)

Hybrid

3M Pixel,
5M Pixel,
8M Pixel,

Full Screen,
Wide Screen

1 Photo,
2 Photo,
3 Photo

Description

Selects whether still photos or video
clips are captured when the camera
is triggered. Hybrid mode combines
both Camera and Video, so a still
photo and a video clip are both
captured for each trigger.

Selects resolution for still photos
from 3 to 8 megapixels. Higher
resolution produces better quality
photos, but creates larger files
that take up more of the SD card
capacity (fills up faster). 5M is a good
compromise between quality and
file size.

Selects 4:3 (Fullscreen, like old TV
sets) or 16:9 (Widescreen, like new
flat TVs) “aspect ratio” for still photos.
If you like to view your photos on a
TV set or computer monitor, you can
set the format to match it.

Selects how many photos are taken
in sequence per trigger in Camera
mode. This setting affects photos
taken in Field Scan mode as well (to
snap two photos every 10 minutes,
for example). Please also refer to the
Interval parameter.

19

Parameter

Settings

(Bold=default)

LED Control

(Multi-Flash
feature)

Camera Name (Input)

Video Size

(only aects
video clips in
Video or Hybrid
modes)

Low, Medium,

High

See "Using the
Setup Menu Input
Screens"

(Model 119676/

119677):

1280x720,
640x360,
320x180

(Model 119678):

1920x1080,
1280x720,
640x360

Description

Controls how many LED lamps fire
when images are taken in low light.
“High”=all 33 LEDs fire, which is
the default setting. Set to Medium or
Low if you are getting overexposed
flash photos or will place the camera
at very close range to the subject
you want to photograph. In general,
select High if most of your intended
subjects will be over 30 ft. from the
camera, Medium for the 15 to 30 ft.
range, and Low for subjects under
15 ft. away. Note: in video mode, 21

LEDs fire in both High & Medium
(default) settings. Set to Low if
videos are overexposed.

Allows the user to set a custom
name for the camera. Useful for ID
purposes when multiple cameras are
setup, since each camera will imprint
its name on all photos (but not
videos) it captures.

Selects video resolution (in pixels
per frame). Higher resolution
produces better quality videos,
but creates larger files that take
up more of the SD card capacity
(fills up faster). 640x360 is VGA
video in "widescreen" 16:9 format.
The highest setting provides HD
video. Using high speed SD cards

®

(SanDisk
or similar) is recommended if you will
use the 1280x720 or 1920x1080
video settings.

Ultra® or Extreme® series

20

Parameter

Video Length

(only aects
video clips in
Video or Hybrid
modes)

Interval

Settings

(Bold=default)

10S (second)

default, with 60S
to 5S possible
range

10S (second)
default, with a
60M (minute)
to1S (second)
range of settings
available.

(60M-1M are set
in one minute
increments,
59S-1S are set
in one second
increments)

Description

Sets length per captured video
clip. Settings begin with 10 second
default when parameter is first
selected. After stepping down to
5S, video length settings start over
at 60S.

Selects the length of time that the
camera will “wait” until it responds
to any additional triggers from the
PIR after an animal is first detected
and remains within the sensor’s
range. During this user set “ignore
triggers” interval, the camera will not
capture photos/videos. This prevents
the card from filling up with too
many redundant images. Settings
begin with 10 second default when
parameter is first selected. Note: after

setting down past “1S”, settings start
over at “60M”.

21

Parameter

Settings

(Bold=default)

Sensor Level Low, Normal,

NV (Night
Vision) Shutter

Camera Mode 24 Hrs, Day,

High, Auto

High, Medium,

Low

Night

Description

Selects the sensitivity of the PIR
sensor. The “High” setting will make
the camera more sensitive to infrared
(heat) and more easily triggered by
motion, and the “Low” setting makes
it less sensitive to heat and motion.
The High setting can be useful
when the ambient temperature is
warm (making it more difficult for the
sensor to detect animals), and the
Low setting may help in cold weather
if the camera is being triggered too
often by anything warmer than the
surroundings. “Normal” is for average
or moderate conditions. The default
“Auto” setting will allow the camera
to determine the best setting based
on its current operating temperature.
This is an ideal setting if the weather
is expected to change significantly
during the period the camera will be
used.

Affects the shutter speed during
Night Vision operation. High will
freeze motion better, but photos
may be darker. A Low shutter speed
setting will produce brighter photos,
but rapid motion may be blurred.
Medium is a good compromise.

Allows user to limit operation to only
day or night period if desired. An
ambient light level sensor determines
"Day" vs "Night" automatically. This
setting takes priority over any Field
Scan settings.

22

Parameter

Settings

(Bold=default)

Format Execute (followed

Time Stamp

Set Clock (Set)

by an additional
No/Yes step)

Off, On

Description

Deletes (erases) all files stored
on a card to prepare it for reuse.
Always format a card that has been
previously used in other devices.

Caution! Make sure you have
downloaded and backed up any
files you want to preserve first!

Press OK to execute, press MENU
(or select NO then press OK) to exit
without formatting.

Select “On” if you want the date &
time (that the image was captured)
imprinted on every photo/video,
select “Off” for no imprint. Note:
the current temperature, moon
phase, and (user set) camera name
will also be imprinted on your still
photos. Model 119678 imprints the
barometric pressure as well (on still
photos only).

Press OK and use the UP/DOWN
keys (to change the setting) and
LEFT/RIGHT keys ( to move
to the next field) to set the hour

(24-hr format only, “00”=midnight,
“12”=noon) and minute, and then

(on the lower row), the year, month
and date.

23

Parameter

Settings

(Bold=default)

Field Scan On, Off

Coordinate

(After On is
selected): “A”

Start/Stop, “B”
Start/Stop,
Interval

Off, On

Input

See "Using the
Setup Menu
Input Screens"

Description

Turns Field Scan (Time Lapse)
recording mode on/off. When
activated, Field Scan forces the
camera to take photos or videos
even when it is not triggered by a
nearby live animal, useful for constant
monitoring of an area that might be
far away from the camera. The user
can set the start and stop times for
up to two independent “blocks” of
Field Scan recording, as well as the
interval time between each photo/
video. To ensure correct operation,
avoid setting overlapping start/stop
times for Field Scan A and B. Please
read the “Field Scan 2x…” section of
this manual for details on using this
feature. NOTE: If the "Camera Mode"
parameter is set to "Day" or "Night"
operation only, that will take priority
over your Field Scan settings. Set
Camera Mode to "24HR" if you are
setting day and night Field Scan start
and/or stop times.

Allows the user to input latitude
and longitude coordinates for the
camera’s location. This data will
be embedded in the files saved on
the camera’s SD card (if “On” is
selected). This makes it possible
to see each camera’s location as a
“pushpin” on Google Earth maps
when reviewing a folder full of pho­tos from multiple cameras, or use
other “geotag” capable software
(Picassa, etc).

24

Parameter

Video Sound

(only affects
video clips in

Video or Hybrid
modes)

Default Set

Settings

Description

(Bold=default)

On, Off Select “On” to record audio along

Cancel,
Execute

with the video when the camera is
set to video mode (saved file sizes
will be slightly larger).

Select “Execute” and press OK
to restore all parameters to the
original factory default settings.
If the camera is behaving oddly
and you think you may have
changed the setting for something
accidently (but aren’t sure which
one), this will reset all parameters
to their most commonly used or
“generic” settings.

25

USING THE SETUP MENU INPUT SCREENS

Camera Name Input

After selecting the Camera Name parameter (the only setting is "Input"),
press OK. If necessary, delete the previous or default name by pressing the
RIGHT key until the backspace symbol ( ) (located between letters "A"
& "B", also between "j" & "k") is highlighted, then keep pressing OK. Select
(highlight) each alphanumeric character you want, using the LEFT/RIGHT
keys, and pressing OK after each one to set it. When finished naming the
camera, press MENU to save the name to memory.

Coordinate Input

After selecting the Coordinate Input parameter, press UP or DOWN to
select the On setting and press OK. The latitude and longitude for any
location where you plan to place the camera can be obtained at many
websites, for example: http://itouchmap.com/latlong.html. You can enter
a nearby street address, just zip code, or use the various types of maps to
locate the approximate position. The format you will need to use to enter the
coordinates in the Trophy Cam HD menu screen is shown below:

Degrees
N=North,
S=South

Latitude

(3 digits)

Minutes Seconds

Latitude

Longitude

Note: You may see "negative" latitude or longitude coordinates online. These
designate South latitudes and West longitudes. US/Canada locations will
have North (+) latitude coordinates and West (-) longitude coordinates.

(La) N000,00'00"

(Lo) W000,00'00"

W=West,
E=East

Degrees

Longitude

(3 digits)

Minutes Seconds

26

MOUNTING and POSITIONING the TROPHY
CAM HD

Mounting

After you’ve set up the camera’s parameters to your personal preferences
at home or in your truck, you’re ready to take it outside and slide the power
switch to “ON”. When setting up the Trophy Cam HD for scouting game or
other outdoor applications, you must be sure to mount it in place correctly
and securely. We recommend mounting the Trophy Cam HD on a sturdy
tree with a diameter of about 6 in. (15cm). To get the optimal picture quality,
the tree should be about 16-17 ft. (5 meters) away from the place to be
monitored, with the camera placed at a height of 5-6.5 ft. (1.5~2 m). Also,
keep in mind that you will get the best results at night when the subject is
within the ideal flash range, no farther than 60’ (19m) and no closer than 10’
(3m) from the camera.

There are two ways to mount the Trophy Cam HD: using the provided
adjustable web belt, or the tripod socket.

Using the adjustable web belt: Fig. 5 illustrates using the web belt on
the Trophy Cam HD. Push one end of the belt through the two brackets
on the back of the Trophy Cam HD. Thread one plastic buckle part onto
each end of the belt. Fasten the belt securely around the tree trunk by
clicking the buckle ends together after tightening the belt so there is no
slack left.
Using the tripod socket: The camera is equipped with a socket at
bottom end to enable mounting on a tripod or other mounting accessories
with a standard1/4-20 thread.

Fig. 5: Attaching the Belt

Belt
Channel

Strap Buckle

the

27

Another socket, on the back of the camera, is also provided for accessory
mounting devices. Two optional mounting accessories, a “Bear Safe” metal
camera box (#119657C for 119676/119677, #119658C for 119678)
and Deluxe Tree Bracket (# 119652C fits all 3 camera models) are also
available-please see your Bushnell dealer or website for more details.

Note: an accessory solar panel (#119656C) supplemental power source is
also available - please visit www.bushnell.com for more information.

Sensing Angle and Distance Test

To test whether the Trophy Cam HD can effectively monitor the area you
choose, this test is recommended to check the sensing angle and monitoring
distance of the Trophy Cam HD. To perform the test:

• Switch the Trophy Cam HD to the SETUP mode.

• Make movements in front of the camera at several positions within
the area where you expect the game or subjects to be. Try different
distances and angles from the camera.

• If the motion indicator LED light blinks, it indicates that position can be
sensed. If it does not blink, that position is outside of the sensing area.

The results of your testing will help you find the best placement when
mounting and aiming the Trophy Cam HD. The height away from the ground
for placing the device should vary with the animal size appropriately. In
general, 3 to 6 feet is preferred.

You can avoid potential false triggers due to temperature and motion
disturbances in front of the camera by not aiming it at a heat source or nearby
tree branches or brush (especially on windy days).

Switching ON the Camera

Once you switch to the ON mode, the motion indicator LED (red) will blink for
about 10 seconds. This gives you time to close and lock the front cover of the
Trophy Cam HD and then walk away. During this time, the motion indicator
LED will blink red continuously. After it stops blinking, the PIR is active, and
any motion that is detected by it will trigger the capture of photos or videos
as programmed in the SETUP Menu. Be sure you have read the descriptions
of the Capture Number, Video Length, Interval and Sensor Level parameters.
Please note, the PIR is strongly sensitive to ambient temperature. The greater
the temperature difference between the environment and your subject, the

28

farther the possible sensing distance. The average sensing distance is about
45 ft.

Before leaving the camera unattended, please check for the following:

• Are the batteries or DC power supply inserted/connected with correct
polarity and is the power level is sufficient?

• Does the SD card have sufficient available space and is its write­protection (lock) switch off?

• Is the Power switch in the ON position? (do not leave it in SETUP).

About the ARD (Anti Reflective Device)

A removable filter grid (ARD) covers the LED flash, so that light reflections
from the protective black glass panel over the LED array are greatly reduced.
This helps to prevent detection of the camera by animals (and potential
thieves). If getting maximum light output from the LED flash is a higher priority
than concealment, the ARD grid may be easily removed by inserting a small
screwdriver, key, etc. in the slot at the lower center of the ARD (above the
camera lens), and gently pulling it up away from the camera (see pg. 7).

REVIEWING/DELETING THE PHOTOS/VIDEOS

After you have setup, mounted and activated your Trophy Cam HD, you will
of course be eager to return later and review the images it has captured for
you. There are several different ways this can be done.

Reviewing Images Directly From the SD Card

This is the most popular method of viewing images. Since unmounting the
camera and taking it to your computer isn’t very convenient, you may find it
easier to just take the card out. By removing the SD card (swapping it for a
new empty card if you like) and taking it to your home or campsite to view
the images by using an SD card “reader” (user supplied) connected to your
computer (some computers and TVs have a built in SD card slot), you can
leave the camera in place ready to capture more images. Once connected,
the card reader works the same way as described below-please read that
section if you have any problem finding your files.

29

Reviewing Images by Connecting the Camera to a Computer

You can always unmount the entire camera from the tree and connect its
USB port to a computer-it will be recognized as a “removable disk”, without
the need to install any drivers or software. When using a PC (or Mac*) to view
photos (or video clips*), first connect the device to the computer with the
supplied USB cable. Then use commercial software with an image browser
feature, or an image browser included with the PC’s operating system to
view images saved on the SD card in the folder \DCIM\100EK113 (a new
folder will be created every 1000 images). Each new image or video will be
numbered incrementally in order of the time it was captured. For example, you
will see file names such as “EK0001.JPG” or “EK0001.AVI”, etc. Through the
file format suffix you can distinguish whether the file is a still photo (with suffix
.JPG) or a video (with suffix .AVI).

*video files may require additional software for viewing on a Mac.

The Trophy Cam HD supports 3 kinds of file system formats, FAT12, FAT16,
and FAT32. The default value is FAT16 to save photos and videos. Here are
some related notes:

• You don’t need to be concerned about the file system format of the
Trophy Cam HD unless your equipment has problems reading the SD
card. If this happens, please format the SD card with the Trophy Cam

HD or in your computer first and then insert the card into your Trophy
Cam HD and try again.

• The default file system format of the Trophy Cam HD is FAT16, which
most computers can read. If you format an SD card for the Trophy
Cam HD in your computer, you should choose the file system format
FAT16. Normally FAT16 is recommended unless you have another
image viewer that uses FAT12 or FAT32 format.

Deleting Photos or Videos

To delete all photos from the installed SD card, use the Format parameter
(see pg. 23 for details).

30

DOWNLOADING THE PHOTOS/VIDEOS

To download your photos/videos to a PC or Mac*, first make sure the Trophy
Cam HD power switch is in the OFF position. Connect the supplied cable to

the camera’s USB port, then directly to a main USB port on your computer­do not use front panel/keyboard USB ports or unpowered “hubs”.

The Trophy Cam HD will be recognized as a standard “USB Mass Storage”
device (this may take several seconds the first time you connect it). If you
would rather leave your camera in the woods and just pull its SD card out, an
SD card reader works the same way as described in this section once the
card is inserted and the reader is connected to your computer.

With Windows XP or later, you can then simply use the options in the pop-up
window to copy, view, or print your photos (right).

On all Windows OS, the Trophy Cam HD will also
be listed as a “Removable Disk” if you open the “My
Computer” window (on Macs, an icon will appear on
your desktop). The Trophy Cam HD’s photo files are
named “EK0001.JPG” etc, and are located in the
“DCIM\100EK113” folder on this “Removable Disk”.
Video file names will end with “.AVI”. You may copy the
photos/videos to your hard drive as you would any file­just copy/paste or drag the file names or icons to your
drive or desktop.

After the photos are copied to your hard drive, you can disconnect the
Trophy Cam HD. (On Mac computers, drag the “disk” that appeared on
your desktop when the camera was connected into your Trash to “eject” it
before disconnecting.) The .JPG format photo files from the Trophy Cam
HD may be viewed and edited with any photo software you choose to use.
The .AVI video files may be viewed with the Windows Media Player on PCs
with Windows 7. If your computer is running an older version of Windows, or
you are on a Mac, and you don’t already have a compatible video player, you
can download a free version of the DivX player from http://www.divx.com/.

31

TROUBLESHOOTING / FAQ

Camera takes continuous images of no subject

A camera has what is known as a “false trigger” if the PIR sensor thinks
that there is motion and heat in front of the camera lens when there is
no subject in the image. These “False Triggers” are the result of placing
the camera in an environment where there is motion associated with tree
branches creating motion in front of the camera or an area where there
is high heat in the foreground and any motion from wind could set off the
camera. Setting a camera up over water is also a potential cause for this
issue. To remedy this situation:

1. Try moving the camera to an area that does not have any of these is­sues or try changing the sensor level on the menu settings.

2. If the camera continues to take images when there is no subject in
them, try placing the camera in an inside environment and aiming at a
location where there is no motion.

3. If the camera continues to show issues, then there is probably an
electronic component issue. If this is the case, please contact our
customer service to send the camera back for repair.

Battery life is shorter than expected

1. Battery life will vary with operating temperature and the number of
images taken over time. Typically, the Trophy Cam HD will be able to
capture several thousand images before the batteries die.

2. Check to make sure you have used new alkaline or lithium batteries.

Bushnell recommends using a full set of Energizer® Lithium
AA batteries in your Trophy Cam HD model to obtain maximum
battery life.

3. Make sure that the power switch was turned to the “On” position and
that the camera was not left in “Setup” mode while in the field.

4. Make sure that you are using a good quality name brand SD card in
your camera. Bushnell recommends SanDisk® brand SD Cards up
to 32GB (Ultra® or Extreme® series for HD video). Our experience
indicates that poor quality SD cards can sometimes reduce your
Trophy Cam HD battery life.

Camera stops taking images or won’t take images

1. Please make sure that the SD card is not full. If the card is full, the
camera will stop taking images.

32

2. Check the batteries to make sure that they are new alkaline or lithium
AA batteries. See note above about short battery life.

3. Make sure that the camera power switch is in the “On” position and not
in the “Off” or “Setup” modes.

4. Make sure that you are using a good quality SD card in your camera.

Bushnell recommends SanDisk® SD Cards up to 32GB (Ultra® or
Extreme® series for HD video) .

5. If the SD card has its write protect switch in the lock position, the
camera will not take images.

6. If you have used an SD card in another device before inserting it in your
Trophy Cam HD, you might want to try formatting the card using the
“Format” parameter in Setup mode (make sure you have backed up any
important files first, as formatting will erase all previous files). In some
cases, other devices may change the formatting of the SD card so that
it will not work properly with the Trophy Cam HD.

Camera won’t power up

1. Make sure that you have installed at least 4 batteries (the required
minimum #) in the battery compartment, starting at the top, filling
battery spaces 1-4 with no “gaps”.

Bushnell recommends using a full set of 8 or 12 Energizer®

Lithium AA batteries in your Trophy Cam HD (the max. capacity for
your model).

2. Make sure that the batteries are installed correctly, observing proper
polarity. Always place the negative (flat) end of each battery in contact
with the spring side of its slot inside the camera.

3. After moving the switch from “Off” to “Setup” or “On”, make sure
that the switch is correctly in position to ensure the proper mode (avoid
positions “between” two modes).

4. Do not move the switch directly from “On” to “Setup”-always move
the switch all the way down to “Off” first, then back up to “Setup”.

Still Photo and/or Video Quality Problems

1. Night photos or videos appear too dark

a. Check the battery indicator icon to see if battery power is full. The
flash will stop operating near the end of the battery life.

b. You will get the best results when the subject is within the ideal
flash range, no farther than 60' (19m) . Subjects may appear too dark
at greater distances.

33

c. Please note that when the Capture Number parameter is set higher
than "1 Photo", or with very short Interval settings, some images
may appear darker than others due to the quick response and rapid
retriggering of the camera, allowing less time for the flash to fully
recharge before firing again.

d. Make sure "LED Control" in the setup menu is set to "High" to
ensure maximum output. You can also try setting "NV Shutter" in the
menu to "Low" (slower shutter speed=brighter images, with tradeoff
of increased blur if subject moves rapidly).

e. The ARD (anti-reflective device) shield can be removed to maximize
flash output. See page 29 for more details.

2. Daytime photos or videos appear too dark

Make sure that the camera is not aimed at the sun or other light sources
during the day, as this may cause the auto exposure to produce darker
results.

3. Night photos or videos appear too bright

If the subject is close to the camera (less than10ft/3m), change the
LED Control parameter in the Setup Menu to "Medium" or "Low".

4. Daytime photos or videos appear too bright

Make sure that the camera is not aimed at the sun or other light
sources during the day.

5. Photos with streaked subject

a. In some cases with low lighting conditions and fast moving subjects,
the 5MP or 8MP resolution settings may not perform as well as the
3MP setting.

b. If you have multiple images where fast moving subjects produce
streaks on the photo, try the 3MP setting instead.

c. Set "NV Shutter" to "High" to minimize motion blur.

6. Red, green or blue color cast

a. Under certain lighting conditions, the sensor can become confused
resulting in poor color images.

b. If this is seen on a consistent basis, then the sensor may need
servicing. Please contact Bushnell customer service.

7. Short video clips—not recording to the length set

a. Check to make sure that the SD card is not full.

34

b. Make sure that the camera has good batteries in it. Near the end
of the battery life, the camera may choose to record shorter video clips

to conserve power.

Date/Time Stamp not appearing on images

Make sure that the “Time Stamp” parameter is set to “On”.

Photos Do Not Capture Subject of Interest

1. Check the “Sensor Level” (PIR sensitivity) parameter setting. For

warm temperature conditions, set the Sensor Level to “High” and for
cold weather use, set the sensor for “Low”. For variable weather, use
"Auto".

2. Try to set your camera up in an area where there is not a heat source in
the camera’s line of sight.

3. In some cases, setting the camera near water will make the camera take
images with no subject in them. Try aiming the camera over ground.

4. Try to avoid setting the camera up on small trees that are prone to being
moved by strong winds.

5. Remove any limbs which are right in front of the camera lens.

PIR Sensor LED Flashes/Doesn’t Flash

1. When the camera is in the “Setup” mode, a special LED on the front of
the camera will flash when it senses motion. This is for setup purposes
only and will help the user aim the camera.

2. During use, the LED will not flash when the camera takes an image.
This is to help keep the camera hidden from game.

LCD Screen Issues

1. LCD screen powers on but no text is present.

a. After moving the switch from “Off” to “Setup” or “On”, make sure
that the switch is correctly in position to ensure the proper mode (avoid
positions “between” two modes).

b. Do not move the switch directly from “On” to “Setup”-always move
the switch all the way down to “Off” first, then back up to “Setup”.

2. LCD screen shows a faint black line after turning from “Setup” to “On”.

The LCD will turn off when you slide the switch to the “On” position. In
some cases, this black line will appear and then fade in about 1
second. This is normal and the camera will function properly.

35

3. Screen comes on but then powers off

Make sure that you have installed the SD card correctly.

Camera won’t retain settings

Make sure that you have been saving the changes to any parameter
settings that you made while in Setup mode, by pressing “OK” after
changing the setting. If you don’t save your new setting after changing
it, the camera will continue to use the original default setting for that
parameter.

Moisture or Ants Inside Camera

1. To ensure humidity or rain is kept out of the camera, secure the DC In
plug firmly in place.

2. Ants can be attracted by low level electronic vibrations, and enter
through any gaps between the exterior and interior of the camera.
Make sure the DC In plug is securely attached.

Field Scan (Time Lapse) not working properly

1. Make sure that the stop and start times of Field Scan "A" and "B" do
not overlap (for example, do not set the start time of "B" to 8AM if the
stop time of "A" is 10AM).

2. When using Field Scan in video mode, the smallest interval time avail­able is 5 min, to avoid potential overheating of the batteries and elec­tronic components, which could cause operational failure or damage to
the camera. In still photo mode, a 1 min. Interval can be set.

Do not mix old and new batteries.

Do not mix battery types-use ALL lithium or ALL alkaline.

Rechargeable batteries are not recommended.

36

TECHNICAL SPECIFICATIONS

Maximum Pixel Size

Lens

IR-Flash Range

Display Screen

3264x2448 (8MP)

F = 3.1; FOV=45°; Auto IR-Cut-Remove (at night)

Selectable (Low/Med/High), up to 60’(19m) on High

Monochrome Display: 24x32mm(1.5”)

Memory Card

Internal RAM

Picture Size

Video Size

PIR sensitivity

Operation

Response Time

Triggering Interval

Shooting Numbers

Video Length

Power Supply

Stand-by Current

Power Consumption
Night Vision Shutter

Speed

Interface

Security
Operating

Temperature
Operating Humidity

SD or SDHC Card, Maximum capacity 32GB

32MB

8MP = 3264x2448; 5MP = 2592x1944;
3MP = 1920x1440

1280x720, 640x360, 320x180 (119676/119677) or
1920x1080, 1280x720, 640x360 (119678) pixels per
frame at 20-30 fps (Day) / 15-20 fps (Night)
Hyper PIR with 4 sensitivity settings: Low/Normal/
High/Auto
User selectable: 24 Hour, Day only, or Night only
(based on ambient light level)

0.2 second

1 sec. - 60 min. programmable

1— 3 programmable

5-60sec. programmable
8x

(119676/119677) or 12x (119678) AA batteries

recommended, 4xAA as emergency power
< 0.25mA (<7mAh/day)

250mA (+1300mA when all LEDs fire)
User selectable (High/Med/Low)-affects night (NV)

photos/videos only

USB; SD card holder; DC external (>7.5v)

Strap; ¼-20 attachment

-20 - 60°C (Storage temperature: -30 - 70°C)

5% - 90%

37

ONE YEAR LIMITED WARRANTY

Your Bushnell® product is warranted to be free of defects in materials and workmanship for
one year after the date of purchase. In the event of a defect under this warranty, we will,
at our option, repair or replace the product, provided that you return the product postage
prepaid. This warranty does not cover damages caused by misuse, improper handling,
installation, or maintenance provided by someone other than a Bushnell Authorized Service
Department.

Any return made under this warranty must be accompanied by the items listed below:

1. A check/money order in the amount of $10.00 to cover the cost of postage and
handling

2. Name and address for product return

3. An explanation of the defect

4. Proof of Date Purchased

5. Product should be well packed in a sturdy outside shipping carton, to prevent dam­age in transit, with return postage prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:
Bushnell Outdoor Products Bushnell Outdoor Products
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit # B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W5

For products purchased outside the United States or Canada please contact your local
dealer for applicable warranty information. In Europe you may also contact Bushnell at:
Bushnell Germany GmbH
European Service Centre
Mathias-Brüggen-Str. 80
D-50827 Köln
GERMANY
Tel: [phone]
Fax: [phone]

This warranty gives you specific legal rights.

You may have other rights which vary from country to country.

©2014 Bushnell Outdoor Products

Specifications and designs are subject to change without

any notice or obligation on the part of the manufacturer.

FCC COMPLIANCE STATEMENT:

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation.
Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:

· Reorient or relocate the receiving antenna.

· Increase the separation between the equipment and receiver.

· Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.

· Consult the dealer or an experienced radio/TV technician for help.
The device does not contain any user-serviceable parts. Repairs should only be made by
an Authorized Bushnell repair center. Unauthorized repairs or modifications could result in
permanent damage to the equipment, and will void your warranty and your authority to operate
this device under Part 15 regulations.
The shielded interface cable which is provided must be used with the equipment in order to
comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.

Disposal of Electric and Electronic Equipment

(Applicable in the EU and other European countries

with separate collection systems)

This equipment contains electric and/or electronic parts and must therefore not be disposed of
as normal household waste. Instead, it should be disposed at the respective collection points for
recycling provided by the communities. For you, this is free of charge.
If the equipment contains exchangeable (rechargeable) batteries, these too must be removed
before and, if necessary, in turn be disposed of according to the relevant regulations (see also the
respective comments in this unit’s instructions).
Further information about the subject is available at your community administration, your local
waste collection company, or in the store where you purchased this equipment.

NOTICE D’UTILISATION

40

FRANÇAIS

www.trophycam.fr

Nos de modèle: 119676 / 119677 / 119678

03-14

REMARQUES IMPORTANTES

Nous vous remercions pour votre achat de l’un des meilleurs appareils
photos de surveillance sur le marché ! Bushnell est extrêmement fier
de ce concentré de technologie et nous sommes certains qu’il vous
satisfera également. Nous vous sommes très reconnaissants de votre
choix et désirons gagner votre confiance. Veuillez vous référer aux
remarques ci-dessous et aux instructions de cette notice d’utilisation
pour vous assurer d'utiliser au mieux ce produit.

Si votre Trophy Cam HD Bushnell ne semble pas fonctionner
correctement, ou si vous avez des problèmes de qualité avec les
photos/vidéos, veuillez consulter la section Diagnostic / Questions
Fréquemment Posées aux pages 73 à 78 de cette notice.

Les problèmes ont souvent une cause simple qui n’a pas été
remarquée, ou demandent seulement un changement de réglage
pour être résolus.

Si votre problème persiste après avoir essayé les solutions de
la section Diagnostic / Questions Fréquemment Posées, nous
vous recommandons de contacter votre revendeur Bushnell. Ce
dernier se chargera de contacter le service après-vente Bushnell
si nécessaire.

Bushnell recommande d'utiliser un jeu complet de piles AA au lithium

Energizer® (8 ou 12 selon le modèle) pour ses Trophy Cam HD afin de

Ne mélangez pas des piles ayant déjà servi avec des piles neuves.

Ne mélangez pas différents types de piles. N'utilisez QUE des piles au

lithium ou QUE des piles alcalines. Les piles rechargeables ne sont pas

Bushnell recommande d’utiliser des cartes mémoires SanDisk® et SDHC

(capacité de stockage pouvant atteindre 32 Go) dans ses Trophy Cam HDs.

garantir une autonomie maximale.

recommandées.

41

INTRODUCTION

À propos du Trophy Cam HD

Le Trophy Cam HD de Bushnell est un appareil photo de surveillance
numérique. Il peut être déclenché par tout mouvement d'un animal ou d'un
individu dans un endroit donné – repéré par un détecteur de mouvement
ultra sensible à capteur infrarouge passif – puis prendre des photos de
haute qualité (résolution pouvant atteindre 8 MP par interpolation), ou des
séquences vidéo.

Le Trophy Cam HD consomme très peu d’électricité (moins de 0.25 mA) en
mode stand-by (surveillance). Ceci signifie qu’il peut fournir jusqu’à six mois
d’autonomie en mode stand-by lorsqu’il est alimenté par huit piles alcalines
AA, et jusqu’à douze mois avec des piles AA au lithium. Une fois qu’un
mouvement est détecté dans la zone surveillée, l’appareil photo numérique
se déclenche automatiquement (généralement dans la seconde qui suit)
pour prendre des photos ou des séquences vidéo selon la configuration
établie au préalable. Le Trophy Cam HD est équipé de LED infrarouges «
noires » intégrées qui fonctionnent comme un flash et peuvent fournir des
photos ou des vidéos (en noir et blanc) claires même dans le noir, et peuvent
prendre des photos ou des vidéos en couleur lorsqu’il y a assez de lumière.
Le Trophy Cam HD est conçu pour être utilisé à l’extérieur et résiste à l’eau
et à la neige.
Votre appareil de surveillance numérique fait partie de la dernière génération
de Trophy Cam HDs Bushnell et propose de nombreuses fonctions,
nouvelles ou améliorées, notamment :

• Sensibilité infrarouge passive automatique: l'appareil surveille la
température ambiante et ajuste automatiquement le capteur / signal de
déclenchement afin qu'il soit plus sensible aux faibles variations quand
il fait chaud, et moins sensible quand il fait froid.

• Hyper Vision nocturne: le flash à LED infrarouge possède désormais
une plus grande portée, un rendu plus lumineux et une meilleure
couverture pour de meilleures images de nuit.

• Mode Field Scan 2x : La fonction « intervalle de temps » inclut la
possibilité d'ajouter un second groupe d'enregistrement ayant ses
propres temps de démarrage et d'arrêt. Les signaux de déclenchement
provoqués par l'activité alentour continueront à générer des photos /
vidéos supplémentaires, indépendamment du mode Field Scan activé.

42

• Fonction de géomarquage GPS :elle permet à l'utilisateur de saisir
la latitude et la longitude de l'emplacement du Trophy Cam HD, qui
seront ensuite intégrées à chaque fichier photo. Ce système permet
à Google Earth, Picassa et à d'autres logiciels compatibles avec le
géomarquage d'afficher automatiquement une carte indiquant les lieux
/ sites des prises de vue lors de leur visionnage sur un ordinateur.
Fonction particulièrement utile pour ceux qui placent des Trophy
Cam HDs à de multiples endroits pour surveiller des zones vastes ou
éloignées les unes des autres.

• Mode Multi Flash (contrôle des LED): il évite les photos au flash
surexposées dans les gros plans.

• Mode Hybrid Capture (Saisie hybride) – permet des prises photo et
vidéo en même temps, à chaque déclenchement. Différents paramètres
sont disponibles pour les deux, allant jusqu'à un haut niveau de
résolution.

• NV Shutter (Obturateur pour la vision nocturne) – l'utilisateur peut
sélectionner la vitesse d'obturation pour la prise d'images pendant
la nuit, permettant ainsi de contrôler la luminosité et de figer tout
mouvement.

Micro

FACE AVANT

Alimentation externe
(cache en place)

ARD

Flash LED infrarouge

Indicateur de mouvements /
de faible charge des piles

Objectif

Emplacement pour cadenas

Capteur infrarouge passif

Pas de vis
standard

Fig. 1: Connexions

Alimentation externe

Prise USB

Emplacement pour carte SD

43

FACE
INTERNE

Écran LCD

Marche (ON)/
Configuration
(SETUP)/
Arrêt (OFF)

MARCHE
CONFIGURATION
ARRÊT

Câble de raccord au
compartiment à piles

HAUT/Vidéo

BAS/Photo

GAUCHE

MENU

OK

DROITE/Déclencheur
Manuel (SHOT)

Fig. 2: Commutateur
d’alimentation et interface
de contrôle à six touches

• Le mode Camera Operating (Fonctionnement de l'appareil) peut être
réglé sur Day only (Jour uniquement), Night only (Nuit uniquement), ou
24 HRs (24 h).

Et bien d'autres fonctions telles que la vidéo HD avec son, les photos au
format 16/9 , l'incrustation du nom du Trophy Cam HD (défini par l'utilisateur)
ainsi que des données ambiantes, notamment la température, la phase de la
lune et la pression barométrique*

(*incrustation des données barométriques disponible uniquement sur le
modèle 119678).

Applications

Le Trophy Cam HD peut être utilisé comme un appareil photo de détection
pour la chasse ou pour compter le gibier. Il convient également parfaitement
à la surveillance

PRÉSENTATION DU Trophy Cam HD

Le Trophy Cam dispose des connexions suivantes afin d’être raccordé
à des appareils externes: Port USB, port pour carte SD, et alimentation
externe (p. 43, Fig. 1).

44

Un commutateur d’alimentation à trois positions sert à sélectionner les modes
d’opération principaux: OFF (ARRÊT), SETUP (CONFIGURATION), et
ON (MARCHE) (Fig. 2).

L’interface de contrôle à six touches sert principalement en mode SETUP
(CONFIGURATION), pour sélectionner les fonctions et paramètres
opérationnels. Comme indiqué à la Fig. 2, ces touches sont : HAUT,
BAS, GAUCHE, DROITE, OK et MENU. Trois de ces touches peuvent
également servir pour une seconde fonction (raccourci opérations en
mode SETUP (CONFIGURATION) en plus de leur fonction principale :
La touche BAS peut servir à mettre l’appareil photo en mode Photo (icône
appareil photo), et la touche HAUT sert à mettre l’appareil photo en mode
Vidéo (icône caméscope). La touche DROITE sert également de bouton
de déclenchement manuel (« SHOT ») de l’appareil photo. Ces fonctions
secondaires sont indiquées par des icônes ou un texte au-dessus de la
touche comme le montre la Fig. 2 (p.44).

INSTALLATION DES PILES ET DE LA CARTE SD

Avant de pouvoir utiliser votre Trophy Cam H D, vous devrez d’abord installer
des piles et insérer une carte SD. Même si cela ne
vous prendra qu’une minute, vous devez prendre
conscience de quelques remarques importantes
concernant à la fois les piles et les cartes SD. Nous
vous recommandons donc de prendre le temps de

lire les instructions et avertissements suivants:

Mise en place des piles

Après avoir ouvert les deux loquets à droite du Trophy
Cam HD, vous avez accès au compartiment à huit

ou douze piles, selon le modèle. Pour une autonomie
maximale, il faut installer un jeu complet de piles. Le
Trophy Cam HD peut également fonctionner avec
seulement quatre piles installées dans les premiers
compartiments (à partir du haut ou à gauche, voir
photos). L'autonomie de l'appareil est plus courte
avec 4 piles, mais il fonctionne normalement. Que
vous utilisiez 4 piles ou un jeu complet, veillez à
respecter la polarité de chaque pile (pôle négatif ou «

45

plat » en contact avec le long ressort de chaque emplacement).

Bushnell recommande d'utiliser un jeu complet de piles AA au lithium neuves
(de la marque Energizer®) ou des piles AA alcalines. Nous recommandons
de ne pas utiliser de piles rechargeables NiMh car leur faible voltage peut
entraîner des problèmes de fonctionnement.

Vous pouvez raccorder le panneau solaire Bushnell #119656C (vendu
séparément, plus d’informations sur www.bushnell.fr) à la prise «
Alimentation Externe » (g.1) située sous le Trophy Cam HD. Veuillez ne
pas utiliser d’autres sources de courant externes car cela pourrait entraîner
un dysfonctionnement de votre Trophy Cam HD. Si le panneau solaire
Bushnell est raccordé et que des piles AA sont en place dans le Trophy
Cam HD, alors ce dernier sera alimenté par la batterie li-ion interne du
panneau solaire, tant que celle-ci fournit le voltage suffisant (le cas contraire,
le Trophy Cam HD sera alimenté par ses piles AA). Ainsi, la batterie li-ion
du panneau solaire pourra même alimenter le Trophy Cam HD de nuit.

Lorsque les piles AA sont déchargées ou que la batterie li-ion du panneau
solaire ne fournit plus le voltage adéquat, alors le voyant indicateur (LED) de
faible charge des piles s’allumera en bleu, indiquant que les piles doivent être
remplacées (voir p. 43, «

FACE AVANT »).

46

Veillez à ce que l’alimentation de l’appareil soit sur OFF

AVERTISSEMENT

(ARRÊT) avant d’insérer ou de retirer la carte SD ou les

piles.

Insertion de la carte SD

Les Trophy Cam HDs ont une mémoire interne de 32 Mo, ce qui correspond
à 20 photos environ (à une résolution de 5MP). Ceci est pratique pour
faire des essais et pour se familiariser avec l’appareil, mais vous voudrez
sans doute laisser celui-ci seul pendant plusieurs jours, par conséquent
l’emploi d’une carte SD est recommandé. Insérez la carte SD avant de
commencer à utiliser l’appareil (le commutateur d’alimentation étant en
position OFF (ARRÊT)). N’insérez pas ou n’enlevez pas la carte SD lorsque
le commutateur d’alimentation est en position ON (MARCHE).

Le Trophy Cam HD utilise une carte mémoire SD (Secure Digital) standard
pour sauvegarder les photos (au format .jpg) et/ou les vidéos (au format .avi).
Les cartes SD et SDHC (haute capacité) d’une capacité maximum de 32
Go sont supportées. Si vous utilisez les configurations vidéo 1280 x 720 ou
1920 x 1080, il est recommandé d'utiliser des cartes SD à grande vitesse
(séries SanDisk® Ultra® ou Extreme® ou similaires). Avant d’insérer la carte
SD dans l’appareil, veuillez vous assurez que le curseur de protection contre
l’écriture situé sur la carte SD est sur « off » (c'est-à-dire PAS en position
« Lock »). Ce qui suit décrit comment insérer et enlever la carte SD:

• Insérez la carte SD dans l’emplacement pour carte, l’étiquette de la
carte vers le haut (voir ci-dessus). Un « déclic » indique que la carte
est installée avec succès. Si le mauvais côté de la carte est vers le
haut, vous ne pourrez pas l’insérer sans forcer-il n’y a qu’une seule
manière d’insérer correctement les cartes. Si la carte SD n’est pas
installée correctement, l'écran LCD n'affichera pas d'icône carte SD
en mode CONFIGURATION (SETUP) (un symbole de « cadenas »

sera visible sur l’icône carte SD affichée après être passé au mode
SETUP si la carte est verrouillée). Il est recommandé de formater la

carte SD en utilisant le paramètre « Format » du Trophy Cam HD
avant de l’utiliser pour la première fois, spécialement lorsque la carte
a été utilisée dans d’autres appareils (voir la section « Formater » en

page 63 pour de plus amples renseignements).

• Pour retirer la carte SD, enfoncez-là tout d’abord légèrement. Vous
allez alors entendre un clic qui indique qu'il est désormais possible de
la retirer. N'essayez pas de la retirer sans avoir fait cette manipulation
au préalable.

47

UTILISATION DU Trophy Cam HD

Une fois que vous avez préparé votre Trophy Cam HD en installant
correctement les piles et une carte SD, vous pouvez simplement sortir,
l’attacher à un arbre, l’allumer et vous en allez - et il se peut que vous
obteniez des photos superbes qui correspondent exactement à ce que
vous recherchez. Toutefois, nous vous recommandons de prendre le
temps de lire cette notice afin de comprendre les différents réglages
possibles que propose votre appareil. Vous voudrez probablement
régler au moins la date et l’heure pour qu’elles soient indiquées sur vos
photos, apprendre comment configurer l’appareil pour qu’il prenne des
séquences vidéos au lieu de photos si vous le désirez, et lire quelques

suggestions concernant sa fixation à un arbre.

LES MODES MARCHE, ARRÊT ET
CONFIGURATION

Le Trophy Cam HD a trois modes de fonctionnement de base:

• Mode ARRÊT: Commutateur d’alimentation en position OFF.

• Mode MARCHE: Commutateur d’alimentation en position ON
(l’écran LCD est éteint).

• Mode CONFIGURATION: Commutateur d’alimentation en position
SETUP (l’écran LCD est allumé).

Mode ARRÊT (OFF)

Le mode ARRÊT est le mode de « sécurité » permettant toute une série
d’actions, par exemple, remplacer la carte SD ou les piles, ou transporter
l’appareil. Vous utiliserez également le mode ARRÊT si vous connectez
l’appareil à un port USB d’un ordinateur plus tard pour télécharger vos
photos/vidéos. Et bien sûr, lorsque vous rangez ou n’utilisez pas l’appareil,
vous le mettrez sur ARRÊT. Veuillez remarquer que même en mode ARRÊT
le Trophy Cam HD continue à consommer de l’électricité à un très bas
niveau. Par conséquent, il est conseillé d’enlever les piles si vous êtes amené
à ne pas utiliser l’appareil pendant une période prolongée.

48

Fig. 3 : Écran d’information du mode CONFIGU RATION (SETUP)

Mode appareil photo (photos)

Statut de la carte SD

Mode Photo

Impression de
la date et de
l’heure sur les
photos

Résolution

Nombre de
photos prises

Mémoire disponible

Niveau de
charge des piles

4

Date: Mois-Jour­Année

Affichage de
l'heure:
Heures : Minutes :
Secondes

Mode vidéo

Mode vidéo

Son vidéo activé

Résolution vidéo

Durée d'enregistrement
vidéo disponible

4

Mode MARCHE (ON)

À n’importe quel moment après que les piles et la carte SD aient été insérées
vous pouvez allumer l’appareil. Lorsque le commutateur d’alimentation sera
placé en position haute, l’appareil sera en mode MARCHE. L’indicateur
LED de mouvements (p.43, « Face Avant ») clignotera en rouge pendant
environ 10 secondes. Cet intervalle vous laissera assez de temps pour
fermer le couvercle avant du Trophy Cam HD, le verrouiller et quitter la
zone surveillée. Une fois en mode MARCHE, aucun contrôle manuel
n’est nécessaire ou possible (les touches de contrôle n’ont aucun effet).
Le Trophy Cam HD prendra automatiquement des photos ou des vidéos
(selon vos réglages) lorsqu’il est déclenché, c’est-à-dire quand le capteur
infrarouge passif détecte de l’activité dans la zone qu’il couvre. Vous pouvez
soit déplacer le commutateur d’alimentation directement du mode ARRÊT

(OFF) au mode MARCHE (ON), soit vous arrêter d’abord en position
CONFIGURATION (SETUP) pour changer l’un des réglages ou plus, puis
passer à MARCHE (ON) ensuite.

MODE CONFIGURATION (SETUP)

Dans le mode CONFIGURATION vous pouvez vérifier et changer les
réglages du Trophy Cam HD en utilisant l’écran LCD intégré. Ces réglages,
accessibles depuis le menu CONFIGURATION, vous permettent de
changer la résolution des photos ou des vidéos, l’intervalle de temps entre
les photos, de choisir la fonction impression de la date et de l’heure sur les

49

photos, etc. Le fait de déplacer le commutateur d’alimentation en position
CONFIGURATION (SETUP) allumera l’écran LCD, et vous pourrez voir un
écran d’information qui vous montrera combien de photos ont été prises, le
niveau de charge des piles, si l’appareil est en mode photo ou vidéo, etc.
(voir Fig. 3 ci-dessus).

REMARQUE : Actionnez toujours le commutateur d’alimentation
du mode ARRÊT (OFF) vers le mode CONFIGURATION (SETUP).
Il est possible que l’appareil se bloque s’il passe du mode MARCHE
(ON) au mode CONFIGURATION (SETUP). Si cela se produit, mettez
simplement le commutateur sur ARRÊT (OFF) puis poussez-le de
nouveau vers le haut sur CONFIGURATION (SETUP).

Touches Raccourcis en mode CONFIGURATION (SETUP) :

Comme mentionné auparavant dans la partie « Présentation du Trophy
Cam HD », quatre touches sous l’écran LCD servent de « raccourcis » de
fonctions lorsque l’appareil est mis en mode CONFIGURATION (SETUP) ,
et à la condition que vous n’ayez pas appuyé sur la touche MENU :

• Appuyez sur la touche HAUT pour rapidement mettre l’appareil en

mode Vidéo.

• Appuyez sur la touche BAS pour rapidement mettre l’appareil en mode

Photo.

• Appuyez sur la touche DROITE pour déclencher une photo (ou une

vidéo) manuellement. Ceci est utile pour tester l’appareil-veillez à être en
mode CONFIGURATION (SETUP), appuyez sur la touche DROITE,
et quelques secondes plus tard, une photo ou une séquence vidéo
(selon le réglage de l’appareil) sera sauvegardée sur la carte SD (ou la
mémoire interne si aucune carte n’est insérée). Le compteur « nombre
de photos prises » en bas et à gauche de l’écran LCD augmentera
d'une unité. Si l’écran indique « SD PROTECTED » lorsque vous
appuyez sur la touche DROITE (SHOT), mettez l’appareil sur OFF
(ARRÊT), retirez la carte SD et glissez le curseur de protection contre
l’écriture situé sur la carte SD en position « off ».

50

Utilisation du Menu CONFIGURATION (SETUP)
pour changer les réglages

Le but principal du mode CONFIGURATION (SETUP) est de vous
permettre de changer les réglages des paramètres de l’appareil (jusqu'à
19 configurations différentes !) pour que votre Trophy Cam HD fonctionne
exactement comme vous le désirez. Vous ferez ceci en lançant le Menu
CONFIGURATION (SETUP) et en appuyant sur les touches situées sous
l’écran LCD. Cet écran vous indiquera chaque paramètre et son réglage.

Changement des réglages des paramètres en Mode
CONFIGURATION (SETUP)

De nombreux paramètres sont disponibles pour vous permettre de régler
le Trophy Cam HD selon vos préférences. Pour changer le réglage d’un
paramètre donné, vous devez d’abord passer au mode CONFIGURATION
(SETUP). Une fois que vous êtes dans ce mode, le fait d’appuyer sur la
touche MENU vous permettra de sélectionner n’importe quel paramètre
et changer son réglage. Le nom du paramètre et son réglage actuel sera
affiché à l’écran LCD. Le fait d’appuyer sur la touche DROITE ou GAUCHE
fait défiler vers le paramètre suivant ou précédent (la touche DROITE pour
passer au paramètre suivant et la touche GAUCHE pour revenir au paramètre
précédent), et le fait d’appuyer sur la touche HAUT ou BAS vous permet de
sélectionner un réglage différent pour le paramètre actuellement affiché. Une
fois que vous avez choisi votre nouveau réglage pour un paramètre, appuyez
sur la touche OK pour sauvegarder le nouveau réglage. Lorsque vous avez
fini de changer les réglages d’un ou de plusieurs paramètres, appuyez sur
MENU de nouveau pour sortir du menu CONFIGURATION (SETUP). Il
est possible d’appuyer sur MENU chaque fois que vous désirez annuler
un changement de réglage de paramètre après qu’un nouveau réglage ait
été sélectionné (à condition que vous n’ayez pas déjà appuyé sur OK).
Après avoir réglé les paramètres selon vos préférences, veillez à déplacer
le commutateur sur ON (MARCHE) pour pouvoir prendre des photos ou
des vidéos. Aucune image ne sera prise si le commutateur reste en position
RÉGLAGE (à moins que vous n’appuyiez sur la touche Photo/DROITE
après être sorti du menu) ; en effet, l'appareil s’éteindra automatiquement
après quelques minutes si vous n’appuyez sur aucune touche.

51

Fig. 4: Sélection des réglages des paramètres

Appuyez sur MENU

(4a)

Appuyez sur BAS

(4b)

Appuyez sur OK

Affichage du réglage des paramètres

Le réglage de chaque paramètre est affiché sur l'écran de votre Trophy
Cam HD. Un seul réglage s'affiche à la fois, à commencer par le réglage
en cours d'utilisation pour le paramètre qui vient d'être sélectionné (Fig. 4a)
Pour changer de réglage, utilisez les touches HAUT/BAS pour afficher le
nouveau réglage que vous désirez (Fig. 4b), puis appuyez sur OK pour valider
(« Execute ») le nouveau réglage. Si vous désirez vérifier que ce réglage
est à présent le réglage actuel, appuyez simplement sur la touche DROITE
pour faire défiler vers le paramètre suivant, puis appuyez sur GAUCHE pour
retourner de nouveau vers le précédent. Vous pouvez désormais constater
que votre nouveau réglage a été appliqué.

EXEMPLES - Changer les réglages de certains paramètres
courants

Dans les pages suivantes, vous trouverez des tableaux listant tous les
paramètres existants du Menu CONFIGURATION (SETUP), ainsi que leurs

52

réglages possibles (ou plage de réglages), une description détaillée de ce
que contrôle le paramètre et le but des réglages. Si vous avez lu la section
précédente détaillant comment sélectionner les paramètres et changer leurs
réglages, vous devriez être en mesure de trouver le(s) paramètre(s) que vous
désirez, et régler l’appareil selon vos préférences. Mais vous préférez peut­être pratiquer d’abord avec un exemple ou deux:
Pour changer le réglage de n’importe quel paramètre, commencez toujours
en vous assurant que le commutateur est en position CONFIGURATION
(SETUP). Une fois que l’écran LCD s’allume, appuyez sur la touche MENU.

Le premier paramètre rencontré quand on entre dans le menu
CONFIGURATION (SETUP) est "Mode". Par défaut, il est réglé sur
« Camera » (photos). Pour passer au mode « Vidéo » (enregistrement de
séquences vidéos), appuyez sur la touche BAS pour sélectionner le réglage
« Vidéo ». Appuyez sur la touche OK pour appliquer ("Execute") le nouveau
réglage que vous avez choisi pour ce paramètre.

Appuyez à présent sur la touche DROITE pour passer à un autre paramètre
dans le menu. En appuyant trois fois, vous allez accéder à "Capture Number"
(nombre de prises de vue). À l'aide des boutons HAUT et BAS, déplacez­vous dans les différents réglages disponibles puis appuyez sur OK pour
enregistrer votre choix du nombre de photos prises par l'appareil à chaque
déclenchement.

En appuyant sur le bouton DROIT jusqu'à atteindre le dernier élément du
menu, vous aurez accès au paramètre "Default Set" (réglage par défaut).
Mettez-le en surbrillance ou sélectionnez « Execute » (en utilisant HAUT
ou BAS) et appuyez sur OK pour restaurer tous les paramètres (incluant
les paramètres Mode et Vidéo que vous venez de changer il y a quelques
minutes). Les réglages par défaut pour chaque paramètre sont indiqués en
caractères gras dans les tableaux du Menu CONFIGURATION (SETUP)
dans les pages suivantes.

Si vous choisissez de mettre le paramètre "time stamp" (impression date et
heure) sur ON, cela commandera à l'appareil d'imprimer la date et l'heure sur
chacune des photos qu'il prend. Dans ce cas, veillez donc bien à régler la
date et l'heure en utilisant le paramètre "set clock" (réglage horloge).

53

Mode Field Scan 2x avec Déclenchement en Temps réel

Le Field Scan - ou balayage de champ - est une fonctionnalité des Trophy Cam
HDs Bushnell qui vous permet de surveiller des zones plus vastes, comme un
champ ou une grande clairière, au moyen de photographies ou de vidéos prises
à intervalles de temps réguliers. En position "On", le Trophy Cam HD prend une
photo (ou une séquence vidéo) automatiquement à la fréquence de votre choix (par
exemple, une toutes les cinq minutes) pendant une ou deux périodes de temps
que vous aurez déterminées, chaque jour, indépendamment des mouvements
détectés. La portée effective de la caméra est ainsi beaucoup plus importante
qu'elle ne l'est normalement lorsque le déclenchement est produit par la détection
d'un mouvement. C’est un superbe outil pour surveiller un champ entier avec une
seule caméra.
Si un animal ou une personne pénètre dans la zone couverte par le détecteur IR et
provoque un déclenchement entre les intervalles que vous avez définis pour le Field
Scan, la caméra prendra une photo ou enregistrera une vidéo comme elle le ferait
normalement en fonction de vos autres réglages. Voici comment régler et utiliser
le balayage de champ (veillez à d'abord régler l'heure actuelle de la caméra dans «
Set Clock » (Réglage de l'horloge) afin que l'enregistrement de votre balayage de
champ débute et se termine aux heures adéquates):

1. Placez l'interrupteur principal sur CONFIGURATION (SETUP), puis
appuyez sur MENU. Appuyez de manière continue sur la touche de
DROITE pour faire défiler le menu de configuration jusqu'à atteindre Field
Scan (Balayage de champ).

2. Appuyez sur le bouton HAUT pour sélectionner On, puis appuyez sur OK
(Etape 1, pg 56). "A" représente la première période de temps que vous
pouvez définir (une seconde période plus tard dans la journée, "B", peut être
également configurée si vous le souhaitez). Appuyez sur OK (Etape 2). Ceci
vous amène à l'écran dans lequel vous allez définir les horaires de démarrage
et d'arrêt, qui déterminent, pour chaque jour, à quel moment l'enregistrement
du balayage de champ débute et s'arrête. Vous pouvez régler ces horaires
à l'heure et à la minute près, pour une plage qui peut couvrir d'une minute
à 24 heures.

3. Réglez les horaires de démarrage [Start] et d'arrêt [Stop], en commençant
par l'horaire de démarrage, au moyen des touches de réglage HAUT/BAS
(Etape 3). L'horloge est réglée sur une base de 24 heures, ou "00h" = minuit,
"12h" = midi, etc. Pour vous déplacer vers le réglage suivant, appuyez sur
le bouton DROITE, changez les minutes de l'heure de démarrage à l'aide de
HAUT/BAS, puis déplacez-vous sur les réglages de l'heure et des minutes
de l'heure d'arrêt.

54

4. Quand vous avez réglé les minutes de l'heure d'arrêt, appuyez sur OK pour
confirmer le réglage de la première période d'enregistrement du balayage
de champ. Si vous le souhaitez, vous pouvez créer une seconde période
d'enregistrement en appuyant sur le bouton BAS pour sélectionner "B"
(Etape 4), puis appuyez sur OK et suivez le même procédé pour régler les
heures de démarrage et d'arrêt du balayage de champ pour la période
"B" (Etape 5). Par exemple, vous pouvez configurer la période "A" pour un
balayage de champ à l'aube de 6h à 8h, et une période "B" pour des prises
de vue entre 17h30 et 19h. Dans ce cas, il n'y aura aucun enregistrement via
balayage de champ entre 8h et 17h30 et entre 19h et 6h.

5. Après avoir réglé les heures de démarrage/d'arrêt de la période "A" et/ou
"B", appuyez sur OK puis sur les boutons BAS ou HAUT pour sélectionner
"Interval" (fréquence) et enfin sur OK (Etape 6). Ce paramètre "Interval"
(fréquence) vous permet de définir à quelle fréquence une photo ou une
vidéo est prise pendant les périodes configurées précédemment. Vous
avez le choix entre 60 minutes, 30 minutes, 15 minutes, 5 minutes (réglage
par défaut) ou 1 minute (en mode photo uniquement). Utilisez les boutons
HAUT/BAS pour sélectionner votre valeur, puis appuyez sur OK pour la
sauvegarder (Etape 7). Notez que pour les vidéos, "Interval" est indépendant
de la durée de la vidéo. Il s'agit de la fréquence à laquelle les vidéos sont
enregistrées, et non pas de la longueur de chacune.

6. Voici un exemple de fonctionnement de la caméra, sur la base des réglages
de balayage de champ suivants :

Field Scan : On
Période A :
[Start] : 6:00
[Stop] : 8:00
Période B :
[Start] : 17:30
[Stop] : 19:00
Interval : 15M

Remarque : pour garantir le bon fonctionnement de l'appareil,
veillez à ce que les périodes A et B de balayage de champ ne se
chevauchent pas au moment de régler les horaires de démarrage
et d'arrêt. Aussi, lorsque le paramètre du mode Camera mode
(Mode appareil photo) est réglé sur « Day » (fonctionnement
de jour uniquement) ou sur « Night » (fonctionnement de nuit
uniquement), il aura la priorité sur les paramètres du mode Field
Scan. Réglez le mode Appareil photo sur « 24HR » (24 h) si vous
paramétrez les temps de démarrage et/ou d'arrêt du mode Field
Scan, pour le fonctionnement de jour et de nuit.

Selon ces réglages, l'appareil prend une photo (ou une vidéo, s'il fonctionne
dans ce mode) toutes les 15 minutes, à partir de 6h jusqu'à la fin de la
période "A" du balayage de champ à 8h. Le même jour, l'appareil va à
nouveau prendre une photo ou une vidéo toutes les 15 minutes de 17h30 à
19h (pendant la période "B" du balayage de champ). Le lendemain, l'appareil
recommencera à prendre une photo ou une vidéo toutes les 15 minutes
entre 6h et 8h et entre 17h30 et 19h. Il n'y aura aucun enregistrement du

55

balayage de champ entre 8h et 17h30 et entre 19h et 6h. Rappelez-vous
que ceci est indépendant des déclenchements normaux dus à l'activité
détectée à proximité de l'appareil - même si aucun animal (ou humain) ne
pénètre dans la zone de couverture du détecteur à infrarouge, une image
sera prise, ou une vidéo enregistrée, toutes les 15 minutes pendant la/les
période(s) de temps déterminée(s). Si un animal (ou humain) déclenche la
caméra entre les intervalles de 15 minutes , cela sera enregistré. Remarque

: Des intervalles de balayage de champ courts et/ou des tranches
horaires longues risquent de réduire la durée de vie de la batterie.

(Etape 1)-placez le mode
Field Scan (balayage de

champ) sur "On"

(Etape 4)-sélectionnez

"Field Scan "B"

(appuyez sur OK)

Les étapes 4 et 5 sont facultatives (elles sont
nécessaires uniquement si vous souhaitez une
seconde période d'enregistrement du balayage
de champ avec des horaires de démarrage et
d'arrêt différents)

Remarque : le paramètre "Interval" définit
l'intervalle de temps entre deux images à la fois
pour la période "A" et la période "B".

-sélectionnez

(Etape 2)

"Field Scan "A"

(appuyez sur OK)

(Etape 5)-réglez le

démarrage et l'arrêt

de la période "B"

56

(Etape 3)-réglez le

démarrage et l'arrêt de

la période "A"

(Etape 6)-sélectionnez

"Field Scan Interval"

(Etape 7)-réglez la

fréquence de balayage

de champ

Liste des paramètres et réglages du Menu
CONFIGURATION (SETUP) avec descriptions

Paramètre

Mode

Image Size
(résolution
photo)

(aecte
uniquement
les photos
xes dans les
modes Appareil
photo ou Saisie
hybride)

Format
(Format
d'image)

(n'aecte que
les photos. Le
format des
vidéos est lié
à la taille de la
vidéo

Réglages

(Gras=défaut)

Camera
(photos)
Video, ou
Hybrid (Saisie
hybride)

5M Pixel,

8M Pixel,
3M Pixel

Plein écran,

écran large

Description

Sélectionnez au choix la prise de
photos, de vidéos ou les deux lorsque
l’appareil se déclenche. Le mode de
saisie hybride combine la fonction
photo avec la fonction vidéo. Il
permet ainsi la prise de photo et de
vidéo, en même temps, et à chaque
déclenchement.

Sélectionne la résolution pour les
photos de 3 à 8 mégapixels. Une
résolution plus haute produit des
photos de meilleure qualité, mais crée
des fichiers plus grands qui prennent
plus de place sur la carte SD (qui
se remplit plus vite). 5M est un bon
compromis entre la qualité et la taille
du fichier.

Sélectionnez le format 4:3 (plein
écran, comme les anciens téléviseurs)
ou 16:9 (grand écran, comme les
nouveaux téléviseurs) pour les photos.
Si vous souhaitez regarder vos
photos sur un téléviseur ou un écran
d'ordinateur, vous pouvez définir le
format de l'image pour qu'elle s'y
adapte.

57

Paramètre

Capture
Number
(Nombre de
Photos)

(aecte
uniquement
les photos
xes dans les
modes Appareil
photo ou Saisie
hybride)

LED Control
(Contrôle des
LED) (Fonction

Multi-Flash)

Réglages

(Gras=défaut)

1 Photo,

2 Photo,
3 Photo

Faible, Moyen,

Elevé

Description

Sélectionne combien de photos
sont prises en rafale à chaque
déclenchement en mode Appareil
photo. Ce réglage concerne également
les photos prises en mode Field Scan
(pour prendre deux photos toutes les
10 minutes, par exemple). Veuillez

vous référer également au paramètre
INTERVAL (intervalle).

Contrôle le nombre de LED qui
flashent quand une photo est prise par
faible luminosité. "High" (élevé) = les
33 LED s'allument. C'est le réglage
par défaut. Choisissez "Medium" ou
"Low" si vous obtenez des photos
surexposées ou si vous comptez
placer l'appareil très près du sujet
que vous voulez photographier. En
général, il vous faudra sélectionner «
High » (Élevé) si les sujets visés se
trouvent à plus de 9,2 m de l'appareil
; « Medium » (Normal) s'ils se situent à
une distance entre 4,6 et 9,2 m ; et «
Low » (Faible) s'ils sont à moins de 4,6
m de l'appareil. Remarque: en mode

vidéo, 21 LED s'allument dans les
réglages "High" et "Medium" (réglage
par défaut). Réglez sur "Low" si les
vidéos sont surexposées.

58

Paramètre

Camera
Name (Nom
de l'appareil)

Réglages

(Gras=défaut)

(Saisie)

Voir
UTILISATION
DES
ECRANS
DE SAISIE
DU
MENU
SETUP (p. 65)

Description

Permet à l'utilisateur de personnaliser
le nom de l'appareil. Très utile pour
l'identifier quand de multiples appareils
sont installés puisque chacun d'entre
eux marque son nom sur toutes les
photos (mais pas sur les vidéos) qu'il
prend.

Video Size
(Résolution
Vidéo) (aecte

uniquement
les séquences
vidéo dans les
modes Video
ou Saisie
hybride)

Video Length
(Durée
vidéo) (aecte

uniquement
les séquences
vidéo dans les
modes Video
ou Saisie
hybride)

(Nos de modèle
119676/

119677):

1280x720,
640x360,
320x180

(Nos de modèle

119678):

1920x1080,
1280x720,
640x360

10S (seconde)
par défaut,
avec une plage
possible de 5
s à 60 s

Sélectionne la résolution vidéo (en
pixels par image). Une résolution plus
haute produit des séquences vidéo
de meilleure qualité, mais crée des
fichiers plus grands qui prennent plus
de place sur la carte SD (qui se remplit
plus vite). 640 x 480 correspond à une
vidéo VGA au format 16:9
« grand écran ». Le réglage le plus
élevé offre une vidéo HD. Si vous
utilisez les configurations vidéo
1280 x 720 ou 1920 x 1080, il est
recommandé d'utiliser des cartes SD à
grande vitesse (séries SanDisk® Ultra®
ou Extreme® ou similaires).

Fixe la durée de chaque séquence
vidéo prise. La durée des vidéos est
fixée à 10 secondes par défaut lorsque
le paramètre est sélectionné pour la
première fois. Après être descendus
à 5 s, les réglages de la durée de la
vidéo reprennent à 60 s.

59

Paramètre

Interval
(Intervalle)

Réglages

(Gras=défaut)

10S (seconde)

par défaut,
avec une plage
de réglage
disponible
de 60 mn
(minute) à 1 s
(seconde).

(60 mn-1 mn
sont réglés
par incréments
d’une minute,
59S-1S sont
réglés par
incrément
d’une
seconde)

Description

Sélectionne la durée pendant
laquelle l’appareil « attendra » avant
de répondre à des déclenchements
supplémentaires du capteur infrarouge
passif après qu’un mouvement ait
été initialement détecté et reste dans
les limites de la portée du capteur.
Pendant cet intervalle « ignorer
déclenchements » fixé par l’utilisateur,
l’appareil ne prendra pas de photos/
vidéos. Ceci empêche que la carte
ne se remplisse d’images superflues.
L'intervalle est réglé sur 10s par
défaut.

60

Paramètre

Sensor Level
(Sensibilité
du Capteur
infrarouge)

NV Shutter
(Obturateur
pour la vision
nocturne)

Réglages

(Gras=défaut)

Low (faible),
Normal, High
(élevée), Auto

(automatique)

High (Élevé),
Medium
(Normal), Low

(Faible)

Description

Sélectionne la sensibilité du capteur
infrarouge passif. Le réglage « High
» rendra l’appareil plus sensible
aux infrarouges (chaleur) et il sera
plus facilement déclenché par les
mouvements, et le réglage « Low » le
rendra moins sensible à
la chaleur et aux mouvements. Le
réglage High peut être utile lorsque
la température ambiante est chaude
(quand il est plus difficile pour le
capteur de détecter les animaux),
et le réglage Low pourra être utile
lorsqu’il fait froid et si l’appareil
se déclenche trop souvent par
n'importe quel élément plus chaud
que l’espace environnant. La valeur
par défaut réglage "Auto" permettra
à l'appareil de déterminer le
meilleur réglage en fonction de sa
température de fonctionnement
actuel. C'est un réglage idéal si des
changements de météo importants
sont prévus pendant la période où la
caméra sera utilisée.

Affecte la vitesse d'obturation pendant
le fonctionnement en vision nocturne.
L'option « High » (Élevé) figera mieux
les mouvements, mais il se peut que
les photos soient plus sombres. Avec
une vitesse d'obturation plus faible,
on obtient des images plus nettes,
cependant, tout mouvement rapide les
rendra plus floues. L'option « Medium »
(Normal) est donc un bon compromis.

61

Paramètre

Camera
Mode (Mode
appareil
photo)

Format
(Formater)

Time Stamp

(Incrustation
Date et Heure)
(concerne
les photos
uniquement)

Réglages

(Gras=défaut)

24 Hrs (24
h), Day (Jour),

Night (Nuit)

Execute
(Valider)

Off, On

Description

Permet à l'utilisateur de limiter
le fonctionnement de l'appareil
uniquement pendant le jour ou la nuit,
si nécessaire. Le niveau de lumière
ambiante que perçoit le capteur de
l'appareil détermine automatiquement
s'il fait jour ou nuit. Ce paramètre a la
priorité sur les paramètres Field Scan.

Efface tous les fichiers sauvegardés
sur la carte pour la préparer pour sa
réutilisation. Formatez toujours une
carte qui a été utilisée auparavant dans
d’autres appareils. Avertissement !

Veillez à télécharger et sauvegarder
tous les fichiers que vous désirez
conserver ! Appuyez sur OK pour

valider, appuyez sur MENU (ou
sélectionnez No (Non) puis appuyez
sur OK) pour sortir sans formater.

Sélectionnez « On » si vous désirez
que la date et l’heure (quand la photo
a été prise) soit incrustées sur chaque
photo, sélectionnez « Off » pour ne
pas les incruster. Le modèle 119678

incruste également la pression
barométrique (uniquement sur les
photos).

62

Paramètre

Set Clock

(Réglage
Horloge)

Réglages

(Gras=défaut)

Set (régler) Appuyez sur OK et utilisez les

Description

touches HAUT/BAS (pour changer
le réglage) et les touches GAUCHE/
DROITE (pour passer au champ
suivant) pour régler les heures (format
24h uniquement, « 00 »=minuit,
« 12 »=midi) et les minutes, puis (sur
la rangée du bas), l’année, le mois et
la date.

63

Paramètre

Field Scan

Réglages

(Gras=défaut)

On, Off
(Après avoir
sélectionné
On) : "A"
Démarrage/
Arrêt, "B"
Démarrage/
Arrêt,
Fréquence)

Description

Active/Désactive le mode Field Scan.
Si vous appuyez sur OK alors que «
On » est sélectionné, vous arriverez
à l'écran de configuration mode
Field Scan ; vous pourrez y régler les
horaires de démarrage et d’arrêt en
heures (0-24) et en minutes (00-59).
Cela définit les horaires quotidiens
de début et de fin d’enregistrement
(horloge de 24 heures, donc 13h00
= 1pm). Utilisez la touche de DROITE
pour faire défiler les champs, et les
touches HAUT/BAS pour modifier
les paramètres. Une fois les minutes
de l'horaire de fin (« Stop ») réglées,
la pression suivante sur la flèche
de déplacement vers la DROITE
vous mènera à l'écran de réglage de
l'intervalle (fréquence d'enregistrement
de photos ou de vidéos). Vous pouvez
choisir 60, 30, 15, 5 ou 1 minutes
(le réglage par défaut est 5 mn).
REMARQUE : Lorsque le paramètre
Camera mode (Mode appareil photo)
est réglé sur « Day » (fonctionnement
de jour uniquement) ou sur « Night »
(fonctionnement de nuit uniquement),
il aura la priorité sur les paramètres
du mode Field Scan. Réglez le mode
Appareil photo sur « 24HR » (24
h) si vous paramétrez les temps de
démarrage et/ou d'arrêt du mode Field
Scan, pour le fonctionnement de jour
et de nuit.

64

Paramètre

Coordinate
Input

Voir
UTILISATION
DES ECRANS
DE SAISIE
DU MENU
SETUP (p. 65)

Video Sound

(son vidéo)

(aecte
uniquement
les séquences
vidéo dans les
modes Video
ou Saisie
hybride)

Default Set

(réglages par
défaut)

Réglages

(Gras=défaut)

Off, On
(désactivé,
activé)

On, Off (ac­tivé, désac-
tivé)

Cancel,

(annuler),
Execute
(valider)

Description

Permet à l'utilisateur de saisir
les coordonnées de latitude et
de longitude correspondant à
l'emplacement de l'appareil. Ces
données seront intégrées aux fichiers
enregistrés sur la carte SD de
l'appareil (si "On" est sélectionné).
Ce système permet de voir chaque
emplacement d'appareil "épinglé"
sur les cartes Google Earth quand
vous regardez un dossier contenant
des photos provenant de différents
appareils. Il est également possible
de l'utiliser avec d'autres logiciels
compatibles avec le "géomarquage"
(comme Picassa, etc.).

Sélectionnez « On » pour enregistrer
également le son lorsque la caméra
est en mode vidéo (les fichiers
sauvegardés seront légèrement plus
volumineux).

Sélectionnez « Execute » et appuyez
sur OK pour restaurer tous les
paramètres par défaut. Si l’appareil se
comporte de manière étrange et que
vous pensez peut-être avoir modifié
accidentellement un réglage (mais ne
savez pas exactement lequel), ceci
remettra tous les paramètres à leurs
réglages le plus souvent utilisés ou
« générique ».

65

UTILISATION DES ECRANS DE SAISIE DU MENU
SETUP

Saisie du nom de l'appareil

Après avoir sélectionné le paramètre "Camera Name" (nom de la caméra, le
seul réglage possible est "Input"), appuyez sur OK. Si nécessaire, effacez
le nom précédent ou par défaut en appuyant sur le bouton DROITE jusqu'à
ce que le symbole "effacer" ( ) (situé entre les lettres "A" et "B" et entre
"j" et "k") soit surligné puis maintenez la touche OK enfoncée. Sélectionnez
(surlignez) chaque caractère alphanumérique dont vous avez besoin à l'aide
des boutons GAUCHE/DROITE , et en validant grâce à OK . Quand vous
avez renommé l'appareil, appuyez sur MENU pour sauvegarder le nom.

Saisie des coordonnées

Après avoir sélectionné le paramètre "Coordinate Input", appuyez sur HAUT
ou BAS pour sélectionner On et appuyez sur OK. Vous pouvez trouver la
latitude et la longitude de n'importe quel emplacement où vous voulez installer
votre appareil sur de nombreux site Internet. Par exemple : http://itouchmap.
com/latlong.html. Vous pouvez saisir l'adresse d'une rue avoisinante, un
code postal ou utiliser différents types de cartes pour localiser la position
approximative. Le format de saisie des coordonnées dans l'écran de menu
du Trophy Cam HD doit être le suivant :

Latitude
N=Nord,
S=Sud

en degrés

(3 chires)

Minutes Secondes

Latitude

Longitude

Remarque : Il se peut que vous trouviez des coordonnées de latitude ou de longitude
négatives en ligne. Elles désignent les latitudes sud et les longitudes ouest. Les
emplacements situés aux Etats-Unis et au Canada auront des coordonnées de latitude
nord (+) et des coordonnées de longitude ouest (-).

(La) N000,00'00"

(Lo) W000,00'00"

W=Ouest,
E=Est

Longitude

en degrés

(3 chires)

Minutes Secondes

66

MONTAGE ET POSITIONNEMENT DU
Trophy Cam HD

Montage

Après avoir configuré les paramètres selon vos préférences, vous êtes
prêt à mettre le commutateur sur la position "ON" (marche) et à installer
le Trophy Cam HD sur le terrain. Lorsque vous configurez le Trophy Cam
HD pour détecter le gibier ou pour toute autre application en extérieur,
vous devez veiller à le mettre en place correctement et solidement. Nous
recommandons de monter le Trophy Cam HD à un arbre robuste d’un
diamètre d’environ 15 centimètres. Pour obtenir la qualité d’image optimale,
l’arbre devra se trouver à environ 5 mètres de l’endroit à surveiller, l’appareil
étant placé à une hauteur de 1,50 à 2 mètres Gardez à l’esprit que vous
obtiendrez les meilleurs résultats de nuit, lorsque le sujet est à portée idéale
du flash, idéalement entre 3 et 19 mètres du Trophy Cam HD.

Il y a deux manières de monter le Trophy Cam HD: en utilisant soit la sangle
réglable fournie, soit le pas de vis situé sous l'appareil.

En utilisant la sangle réglable fournie : Voir la Figure 5. Enfilez l’une
des extrémités de la sangle dans l’un ou l’autre des supports à l’arrière du
Trophy Cam HD. Fixez une des parties de la boucle en plastique à chaque
extrémité de la sangle. Attachez solidement la sangle autour du tronc de
l’arbre en connectant ensemble les extrémités de la boucle jusqu’à ce
qu’il y ait un déclic, après avoir serré la sangle de manière à ce qu’elle ne
soit pas lâche.

En utilisant le pas de vis situé sous l’appareil : L’appareil est équipé
d’un pas de vis à son extrémité inférieure pour permettre de le monter à

Fig. 5: Fixation de la sangle

67

un trépied ou à un autre accessoire.
Un autre point de fixation est disponible à l'arrière de l'appareil

pour les dispositifs de montage d'accessoire. Deux accessoires de
montage optionnels, un boîtier de sécurité en métal (n°119657C pour
119676/119677, n°119658C pour 119678) et un support de montage
sur arbre Deluxe (n°119652C adaptable sur les 3 modèles d'appareil)
sont également disponibles. Veuillez consulter votre revendeur Bushnell
ou notre site Internet pour plus de renseignements.

Remarque : une source d'alimentation supplémentaire sous forme de
panneau solaire (n°119656C) est également disponible. Veuillez consulter le
site www.bushnell.com pour plus de renseignements.

Angle de détection et test de distance

Pour tester si le Trophy Cam HD peut effectivement surveiller la zone que
vous avez choisie, le test suivant est recommandé pour vérifier l’angle de
détection et la distance de surveillance du Trophy Cam HD. Pour faire un
essai :

• Mettez le Trophy Cam HD en mode CONFIGURATION (SETUP).

• Bougez devant l’appareil. Essayez des distances et des angles
différents.

• Si le voyant LED de l’indicateur de mouvement clignote, cela indique que
l’emplacement peut être détecté. S’il ne clignote pas, cet emplacement
se trouve en dehors de la zone de détection.

Les résultats de vos essais vous aideront à déterminer la meilleure position
lorsque vous monterez et pointerez le Trophy Cam HD. La hauteur de
positionnement au-dessus du sol devra varier de manière appropriée en
fonction de la taille de l’animal. En général, de 90 centimètres à 1,80 mètres.
Vous pouvez éviter les déclenchements intempestifs dus à la température
et aux perturbations de la détection devant l’appareil en veillant à ne pas
l'orienter vers une source de chaleur ou des branches d’arbre ou des
arbustes avoisinants (notamment lorsqu’il y a du vent).

Allumer l’appareil

Une fois que vous sélectionnez le mode MARCHE (ON), le voyant LED
(rouge) de l’indicateur de mouvement clignotera pendant environ 10

68

secondes. Cela vous laissera assez de temps pour fermer et verrouiller le
couvercle avant du Trophy Cam HD et sortir de la zone. Pendant ce temps,
le voyant LED de l’indicateur de mouvements clignotera en rouge de manière
continue. Après qu’il se soit arrêté de clignoter, l’infrarouge passif sera
activé, et tout mouvement qu’il détectera déclenchera la prise de photos ou
de vidéos selon la programmation faite dans le menu CONFIGURATION
(SETUP). Assurez-vous d’avoir lu les descriptions des paramètres du
nombre de photos, de la durée de la vidéo, de l’intervalle et de la sensibilité
du capteur infrarouge. Veuillez noter que l’infrarouge passif est très sensible
à la température ambiante. Plus la différence de température est élevée entre
l’environnement et votre sujet, plus la distance de détection possible est
grande. La distance de détection moyenne est d’environ 15 mètres.

Avant de laisser l’appareil, veuillez vérifier les choses suivantes:

• Les piles ou l’alimentation externe sont elles installées/branchée
en respectant la polarité, et la puissance de l’alimentation est-elle
suffisante ?

• La carte SD a-t-elle assez d’espace disponible et le curseur de
protection contre l’écriture situé sur la carte SD est-il sur off ?

• Le commutateur d’alimentation est-il en position MARCHE (ON) ? Ne
le laissez pas sur CONFIGURATION (SETUP).

À propos du bouclier ARD (dispositif antireflet)

Une grille de filtration amovible (baptisée ARD - AntiReflective Device) couvre
le flash LED, de telle sorte que la réflexion de la lumière sur le panneau noir
protégeant les LEDs est considérablement réduite. Cela permet d'éviter la
détection de la caméra par les animaux (et les humains). Si vous préférez
obtenir la puissance lumineuse maximale du flash LED plutôt que camoufler
l'appareil, vous pouvez facilement retirer la grille du ARD en insérant un petit
tournevis, une clé, etc. dans la fente située sur la partie centrale inférieure du
ARD (au-dessus de l'objectif de l'appareil photo) et en tirant doucement vers
le haut de l'appareil (voir p. 43).

69

VISIONNER/EFFACER LES PHOTOS/VIDÉOS

Après avoir configuré, monté et activé votre Trophy Cam HD, vous aurez
bien sûr hâte de revenir plus tard et regarder les photos (ou les vidéos) qu’il
aura prises pour vous. Il y a plusieurs manières différentes de visionner les
photos/vidéos prises.

Visionnage direct sur la carte SD

C’est la méthode la plus simple pour visionner des images. Vous n’avez
qu’à retirer la carte SD du Trophy Cam HD. En rentrant chez vous, il vous
suffit de mettre cette carte dans l'emplacement prévu à cet effet, soit dans
votre ordinateur ou votre télévision (si elle est équipée d’un lecteur de carte
SD). De cette façon vous pouvez laisser le Trophy Cam HD en place sur le
terrain, prêt à prendre plus de photos. Une fois branché, le lecteur de carte
fonctionne comme expliqué ci-dessous.

Visionnage sur un ordinateur

Vous pouvez également retirer le Trophy Cam HD de l’arbre sur lequel vous
l’avez installé, et le brancher au port USB d’un ordinateur-il sera reconnu
comme un « disque amovible », sans avoir besoin d’installer de pilote ou de
logiciel. Lorsque vous utiliser un PC (ou Mac*) pour visionner des photos
(ou des séquences vidéo*), branchez d’abord l’appareil à l’ordinateur avec
le câble USB fourni. Puis, utilisez un logiciel de visualisation d’images
disponible dans le commerce, ou le navigateur inclus avec le système
d’exploitation du PC pour visionner les images sauvegardées sur la carte
SD dans le dossier \ DCIM\100EK113 (un nouveau dossier est créé toutes
les 1 000 images). Les vidéos et les photos sont numérotés dans l'ordre où
elles ont étés prises. Vous trouverez, par exemple, des noms de fichier tels
que "EK0001.JPG" ou "EK0001.avi", etc. Grâce à l'extension du nom de
fichier, vous pouvez déterminer si le fichier est une photo (avec l'extension
.jpg) ou une vidéo (avec l'extension .avi).

*Un logiciel supplémentaire pourra être nécessaire pour visionner les
fichiers vidéo « AVI » sur un Mac.

70

Le Trophy Cam HD supporte 3 types de formats de système de fichiers,
FAT12, FAT16 et FAT32. La valeur par défaut est FAT16 pour sauvegarder
les photos et les vidéos. Voici quelques remarques à ce sujet:

• Vous n’avez pas besoin de vous préoccupez du format du système de
fichiers du Trophy Cam HD à moins que votre équipement n'ait des
difficultés à lire la carte SD. Si tel est le cas, veuillez d’abord formater
la carte SD avec le Trophy Cam HD ou dans votre ordinateur, puis
insérez la carte dans votre Trophy Cam HD et essayez de nouveau.

• Le format de fichier par défaut du Trophy Cam HD est FAT16, que
la plupart des ordinateurs peuvent lire. Si vous formatez une carte SD
pour le Trophy Cam HD dans votre ordinateur, vous devrez choisir
le format de système de fichier FAT16. Normalement, FAT16 est
recommandé, à moins que vous ayez une autre visionneuse d’images
qui utilise le format FAT12 ou FAT32.

Effacer des photos ou des vidéos

Il est également possible d’effacer tous les fichiers de la carte en utilisant le
Paramètre « Format » (formater) (p. 62)

TÉLÉCHARGEMENT des PHOTOS/VIDÉOS

Pour télécharger vos photos/vidéos sur un PC ou un Mac*, assurez-vous
d’abord que le commutateur d’alimentation du Trophy Cam HD soit
en position OFF (ARRÊT). Branchez le câble fourni sur la prise USB de
l’appareil, puis directement sur une prise USB principale de votre ordinateur

- n’utilisez pas les prises USB du panneau frontal/du clavier ou des « hubs
» non-alimentés. Le Trophy Cam HD sera reconnu comme un dispositif
de « stockage de masse USB » (ceci pourra prendre quelques secondes
la première fois que vous le connecterez). Si vous préférez laisser votre
appareil en place sur le terrain et simplement retirer sa carte SD, un lecteur
de carte SD fonctionne comme il a été décrit dans cette section une fois que
la carte est insérée et le lecteur branché à votre ordinateur.

71

Avec Windows XP ou plus récent, vous n’avez qu’à faire votre choix dans
la fenêtre qui apparaîtra au moment du branchement du Trophy Cam HD
à un port USB de votre ordinateur. Vous pourrez ainsi copier, visionner ou
imprimer vos photos (voir capture d’écran ci-contre).

Le Trophy Cam HD sera reconnu comme un « Disque
amovible » si vous ouvrez la fenêtre « Mon ordinateur »
(sur les Macs, une icône apparaîtra sur votre bureau).
Les fichiers photos du Trophy Cam HD sont appelés
« PICT0001.JPG » etc., et se trouvent dans le dossier
« DCIM\100EK113 » sur ce « Disque amovible ». Les
noms des fichiers vidéo se termineront par « .avi ».
Vous pouvez copier les photos/vidéos sur votre disque
dur comme vous le feriez pour n’importe quel fichier ­copiez/ collez simplement ou glissez/posez vers votre
disque dur ou sur votre bureau.

Après que les photos aient été copiées sur votre disque dur, vous pouvez
débrancher le Trophy Cam HD. (Sur les ordinateurs Mac, une icône
apparaîtra sur votre bureau) Il est possible de visionner ou d’éditer les fichiers
au standard .jpg du Trophy Cam HD avec n’importe quel logiciel photo de
votre choix. Il est également possible de visionner les fichiers vidéos .avi
avec Windows Media Player (version 7 ou plus récente) ou un autre lecteur
similaire

* Il est possible qu’un logiciel supplémentaire soit nécessaire pour
visionner les fichiers vidéo « AVI » sur un Mac.

72

DIAGNOSTIC/QUESTIONS FRÉQUEMMENT POSÉES

Le Trophy Cam HD prend continuellement des
images sans sujet

Une caméra a ce qu'on appelle un « faux déclenchement » si le capteur croit
qu'il y a un mouvement et de la chaleur devant la lentille de la caméra alors
qu'il n'y a pas de sujet dans l'image. Ces « faux déclenchements » sont le
résultat du placement de la caméra dans un environnement où des branches
d'arbres créent un effet de mouvement devant la caméra, ou bien en un lieu
où il y a une forte chaleur au premier plan et où le moindre courant d’air peut
déclencher la caméra. L'installation de la caméra au dessus de l'eau peut
également causer ce problème. Pour remédier à cette situation :

1. Essayez de déplacer la caméra en un lieu où ces problèmes ne se
posent pas ou essayez de modifier la sensibilité du détecteur grâce
aux réglages du menu.

2. Si la caméra continue à prendre des images alors qu'elles ne
contiennent pas de sujet, essayez de placer la caméra en intérieur, en
l’orientant dans une direction où il n'y a aucun mouvement.

3. Si la caméra continue à poser des problèmes, il y a alors probablement
un problème avec un composant électronique. Si tel est le cas, veuillez
contacter notre service clientèle afin d'envoyer la caméra en réparation.

La durée de vie des piles est plus courte que
prévue

1. La durée de vie des piles changera selon la température ambiante et le
nombre de photos prises pendant un temps donné. Généralement, le
Trophy Cam HD sera capable de prendre plusieurs milliers de photos
avant que les piles ne soient déchargées.

2. Vérifiez que vous avez utilisé des piles alcalines ou au lithium neuves.

Bushnell vous recommande d'utiliser un jeu complet de piles AA
au lithium Energizer® avec votre modèle Trophy Cam HD pour
bénéficier d'une autonomie maximale.

3. Assurez-vous que le commutateur d’alimentation soit en position « ON
» (Marche) et que l’appareil n’ait pas été laissé en mode « SETUP »
(Configuration) sur le terrain.

4. Assurez-vous d’utiliser une marque de carte SD reconnue. Bushnell

recommande les cartes SD SanDisk® d’une capacité pouvant

73

atteindre 32 Go. Notre expérience indique que les cartes SD de
mauvaise qualité peuvent réduire la durée de vie des piles de votre
Trophy Cam HD.

L’appareil arrête de prendre des photos ou n’en
prend pas

1. Veuillez vous assurer que la carte SD n’est pas pleine. Si tel est le cas,
l’appareil arrêtera de prendre des photos.

2. Vérifiez les piles pour vous assurer que ce sont des piles AA alcalines
ou au lithium neuves. Voir le paragraphe précédent concernant la

durée de vie des piles.

3. Assurez-vous que le commutateur d’alimentation de l’appareil soit en
position « ON » (Marche) et non en mode « OFF » (Arrêt) ou « SETUP
» (Configuration).

4. Assurez-vous que vous utilisez une carte SD reconnue. Bushnell

recommande les cartes SD SanDisk® d’une capacité pouvant
atteindre 32 Go.

5. Si le curseur de protection contre l’écriture de la carte SD est en
position verrouillé, l’appareil ne prendra pas de photos.

6. Si vous utilisez une carte SD dans un autre dispositif avant de l’insérer
dans votre Trophy Cam HD, vous voudrez peut-être essayer de
formater la carte en utilisant le paramètre « Format » du mode SETUP
(Configuration) - assurez-vous d’avoir sauvegardé d’abord tous les
fichiers importants, car le formatage effacera tous les fichiers existants).
Dans certains cas, d’autres appareils peuvent modifier le formatage de
la carte SD de telle manière qu’elle ne fonctionnera pas correctement
avec le Trophy Cam HD.

L’appareil ne s’allume pas

1. Assurez-vous d’avoir installé au moins 4 piles (le nombre minimum
requis) dans le compartiment à piles, en commençant par le haut
et en remplissant les emplacements 1-4 sans laisser d’« espaces ».

Bushnell vous recommande d'utiliser un jeu complet de 8 ou 12
piles AA au lithium Energizer® avec votre Trophy Cam HD (la
capacité maximale de votre modèle).

2. Assurez-vous d’avoir installé les piles correctement, en respectant la
polarité. Placez toujours l’extrémité négative (plate) de chaque pile
en contact avec le côté ressort de son emplacement à l’intérieur de
l’appareil.

74

3. Après avoir changé le commutateur de la position « OFF » (Arrêt) à la
position « SETUP » (Configuration) ou « ON » (Marche), veillez à ce
qu’il soit en bonne position pour activer le mode qui convient (évitez les
positions intermédiaires (commutateur placé entre deux modes)).

4. Ne mettez pas le commutateur directement de « ON » (Marche) sur «
SETUP » (Configuration) - mettez toujours d’abord le commutateur
tout en bas sur « OFF » (Arrêt), puis sur « SETUP » (Configuration).

Problèmes de qualité des photos et/ou vidéos

1. Les photos ou vidéos prises de nuit semblent trop sombres

a. Vérifiez l’icône de charge des piles pour voir si les piles ont une

charge suffisante. Le flash ne fonctionnera plus lorsque le niveau
de charge des piles sera faible.

b. Vous obtiendrez de meilleurs résultats si le sujet est à portée

idéale du flash, soit à moins de 19 mètres de la caméra. Les sujets
pourront sembler trop sombres à des distances plus grandes.

c. Veuillez noter que lorsque le paramètre « Capture Number »

(Nombre de Photos) est réglé sur plus d’« 1 photo », ou est
réglé avec des intervalles très courts, certaines photos pourront
sembler plus sombres que d’autres du fait du temps de réponse
plus court et du re-déclenchement rapide de l’appareil, laissant
moins de temps au flash pour se recharger complètement avant
de se déclencher une nouvelle fois.

d. Veillez à ce que LED Control (Contrôle des LED), dans le menu

des paramètres, soit réglé sur « High » (Élevé) afin de permettre
une portée maximale. Vous pouvez également essayer de régler
le NV Shutter (Obturateur pour la vision nocturne) du menu, sur
« Low » (Faible). Avec une vitesse d'obturation plus faible, on obtient
des images plus nettes, malgré un flou plus prononcé dans le cas
où le sujet se déplace rapidement.

e. Le bouclier ARD (dispositif antireflet) peut être enlevé afin de

maximiser la puissance du flash. Voir page 70 pour plus de
détails.

2. Les photos ou vidéos prises en plein jour semblent trop sombres

Assurez-vous que l’appareil n’est pas pointé vers le soleil ou

d’autres sources de lumière pendant la journée, car cela pourra
avoir pour conséquence des photos ou des vidéos sombres (du
fait de l’exposition automatique).

75

3. Les photos ou vidéos prises de nuit semblent trop lumineuses

Si le sujet est prêt de l'appareil (moins de 3 m), modifiez le

paramètre de contrôle des LED dans le menu Setup pour qu'il

soit en position "Medium" (moyenne) ou "Low" (faible).

4. Les photos ou les vidéos prises en plein jour semblent trop claires

Assurez-vous que l’appareil n’est pas pointé vers le soleil ou

autres sources de lumière pendant la journée.

5. Les photos sont striées

a. Dans certains cas, dans des conditions de lumière basse et

avec les sujets qui se déplacent rapidement, il est possible que
les réglages de la résolution sur 5 MP ou 8 MP ne fonctionnent
pas aussi bien que le réglage sur 3 MP.

b. Si les photos que vous prenez de sujets qui se déplacent

rapidement sont striées, essayez plutôt le réglage sur 3 MP.

c. Réglez le NV Shutter (Obturateur pour la vision nocturne) sur «

High » (Élevé), afin de réduire le flou dû au mouvement.

6. Couleur dominante rouge, vert ou bleu

a. Dans certaines conditions de luminosité, le détecteur de

luminosité peut ne pas fonctionner de façon optimale, ce qui
aura pour résultat des photos aux coloris altérés.

b. Si cela se produit régulièrement, il se peut que le détecteur

soit défectueux. Dans ce cas, veuillez contacter votre
revendeur Bushnell.

7. Séquences vidéos courtes–n’enregistre pas pendant la durée fixée

a. Vérifiez que la carte SD n’est pas pleine.
b. Assurez-vous que les piles sont suffisamment chargées.

Vers la fin de la durée de vie des piles, l’appareil peut choisir
d’enregistrer des séquences vidéo plus courtes pour préserver la
charge restante des piles.

L’impression date/heure n’apparaît pas sur les
photos

Assurez-vous que le paramètre « Time Stamp » (Incrustation date/
heure) est sur « On ».

76

Les photos prises ne contiennent pas de sujet

1. Par temps chaud, réglez le niveau de sensibilité du capteur (Sensor
Level) sur "High" (haut) et par temps froid, sur "Low" (faible). Quand le
temps est variable, utilisez le réglage "Auto".

5. Essayez d’installer votre appareil dans un endroit où il n’y a pas de
source de chaleur dans sa ligne de vue.

6. Dans certains cas, quand il est installé près d’un plan d’eau, il est
possible que l'appareil prenne des photos ne contenant aucun sujet.
Essayez alors de pointer l’appareil vers le sol.

7. Evitez d’installer l’appareil sur de petits arbres susceptibles de bouger
quand il y a beaucoup de vent.

8. Débarrassez-vous de toutes les branches qui se trouvent directement
devant l’objectif de l’appareil.

La LED du capteur infrarouge passif (PIR) clignote/
ne clignote pas

1. Lorsque l’appareil est en mode SETUP (CONFIGURATION), une
LED située sur la face avant du Trophy Cam HD clignote à chaque
mouvement détecté. Cela est utile lors de l’installation uniquement et
aidera l’utilisateur à orienter correctement l’appareil.

2. Pendant l’utilisation, la LED ne clignotera pas lorsque l’appareil
prendra une photo. Cela sert à camoufler l’appareil du gibier.

Problèmes d’écran LCD

1. L’écran LCD s’allume mais il n’y a pas de texte.

a. Après avoir mis le commutateur d’OFF (ARRÊT) sur SETUP

(CONFIGURATION) ou ON (MARCHE), vérifiez que le
commutateur est sur la bonne position afin que le mode choisi soit
bien sélectionné (évitez les positions « entre » deux modes).

b. Ne mettez pas le commutateur directement de ON (MARCHE)

sur SETUP (Configuration). Mettez toujours, d’abord, le
commutateur tout en bas sur OFF (ARRÊT), puis sur SETUP
(CONFIGURATION).

2. L’écran LCD présente une légère ligne noire après que vous soyez

passé de SETUP (CONFIGURATION) à ON (MARCHE)

L’écran LCD s’éteint lorsque vous mettez le commutateur en

position ON (MARCHE). Dans certains cas, cette ligne noire
apparaîtra puis s’estompera une seconde après. Ceci est normal et
l’appareil fonctionnera correctement.

77

3. L’écran s’allume mais s’éteint aussitôt

Assurez-vous d’avoir inséré correctement la carte SD.

L’appareil ne garde pas les réglages en mémoire

Assurez-vous d’avoir sauvegardé tous les réglages que vous avez
faits en mode SETUP (CONFIGURATION), en appuyant sur « OK »
après avoir effectué le changement. Si vous ne sauvegardez pas votre
nouveau réglage après l’avoir changé, l’appareil continuera à utiliser le
réglage par défaut original pour ce paramètre.

Humidité ou fourmis à l'intérieur de la caméra

1. Afin d'empêcher toute infiltration d'eau dans le boîtier du Trophy Cam
HD, veillez à ce que le cache de protection de l'alimentation externe
soit bien en place.

2. Les fourmis peuvent être attirées par les faibles vibrations électriques
émises par l'appareil, et ainsi chercher à entrer à l'intérieur du boîtier.
Pour éviter toute intrusion, veillez à ce que le cache de protection de
l'alimentation externe soit bien en place.

Le balayage de champ (intervalle de temps) ne
fonctionne pas correctement

1. Vérifiez que les horaires d'arrêt et de démarrage des périodes "A" et
"B" ne se chevauchent pas (par exemple, ne réglez pas le démarrage
de "B" à 8h si l'arrêt de "A" est à 10h).

2. Quand vous utilisez le balayage de champ en mode vidéo, l'intervalle de
temps disponible le plus court est de 5 min afin d'éviter une possible
surchauffe des piles et des composants électroniques qui pourrait
provoquer une panne ou endommager l'appareil. En mode photo, vous
pouvez régler l'intervalle sur une minute.

Ne mélangez pas des piles ayant déjà servi avec des piles neuves.

Ne mélangez pas diérents types de piles. N'utilisez QUE des piles au lithium ou

QUE des piles alcalines. Les piles rechargeables ne sont pas recommandées.

78

CARACTÉRISTIQUES TECHNIQUES

Résolution Maximale

Objectif

Portée du flash
infrarouge

Écran d’affichage

Carte mémoire

Mémoire interne

Taille des photos

Taille des vidéos

Sensibilité de
l’infrarouge passif

Fonctionnement

Vitesse de
déclenchement
Intervalle de

déclenchement
Nombres de prises de

vue en rafale
Durée des vidéos

Alimentation

Consommation en
stand-by (veille)

Consommation

Vitesse d'obturation
pour la vision nocturne

Interface

Sécurité

Température de
fonctionnement

Taux d’humidité pour
un bon fonctionnement

3264x2448 (8 MP)

Focale = 3,1 ; Champ de Vision = 42 ° ; Infrarouge à
activation automatique

Sélectionnable par l'utilisateur (High/Med/Low, c.-à-d.
Élevé/Normal/Faible), jusqu'à 19 m si le paramétrage
est réglé sur « High » (Élevé).

Affichage noir et blanc : 24x32 mm(1.5 pouces)

SD ou SDHC, capacité maximum 32 Go

32 Mo
8MP = 3264x2448; 5M P = 2592x1944;

3MP =1920x1440

1280x720, 640x360, 320x180 (119676/119677) ou
1920x1080, 1280x720, 640x360 (119678) pixels par
image à 20-30 fps (jour) / 15-20 fps (nuit)

Infrarouge passif avec 4 réglages de sensibilité : Faible /
Normal / Elevé / Auto

Sélectionnable par l'utilisateur : 24 Hour (24 h), Day only
(Jour uniquement), or Night only (Nuit uniquement), en
fonction du niveau de lumière ambiante

0,2 s

Programmable 1s - 60 mn

Programmable 1– 3

Programmable 5-60s
8xAA (119676/119677) ou 12xAA (119678)
recommandées, 4xAA alimentation d’urgence

<0,25 mA (<7 mA/jour)

250 mA (+1300 mA lorsque LED-IR allumé)
Sélectionnable par l'utilisateur (High/Med/Low, c.-à-d.
Élevé/Normal/Faible) – affecte uniquement la vision
nocturne des photos/vidéos.

USB ; emplacement pour carte mémoire ; prise pour
alimentation externe (>7.5v)

Sangle ; filetage (¼-20) sous l’appareil pour fixation
sur pied

De -20°C à +60°C
(température de stockage : de -30°C à +70°C)

5% - 90%

79

GARANTIE LIMITÉE D'UNE ANNÉE

Votre produit Bushnell® est garanti contre les éventuels vices de matière ou de fabrication
pendant un an à compter de la date d’achat. En cas de défaut durant la période de garantie,
nous nous réservons la possibilité de réparer, ou d’échanger le produit, sous condition que
vous retourniez le produit en port payé. Cette garantie ne couvre pas les dommages causés
par une mauvaise utilisation, une mauvaise manipulation, une mauvaise installation, ou un
entretien incorrect effectué par une personne autre que le Centre de Réparation agréé par
Bushnell.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des
éléments ci-dessous :

1. Un chèque/ mandat de $10,00 $ pour couvrir les frais de port et de manutention

2. Nom et adresse à laquelle le produit devra être renvoyé

3. Une explication de la défaillance constatée

4. Preuve de la date d’achat

5. Le produit doit être soigneusement emballé dans un carton d’expédition, pour éviter
qu’il ne soit endommagé durant le transport, avec renvoi en port payé à l’adresse
indiquée ci-dessous :

AUX USA, envoyer à: AU CANADA envoyer à:
Bushnell Outdoor Products Bushnell Outdoor Products
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit # B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W5

Pour les produits achetés hors des États-Unis ou du Canada veuillez contacter votre reven­deur local pour les informations applicables de la garantie.
En Europe vous pouvez également contacter Bushnell à:

Bushnell Germany GmbH
European Service Centre
Mathias-Brüggen-Str. 80
D-50827 Köln
GERMANY
Tél : [phone]
Fax : [phone]

80

Cette garantie vous ouvre des droits spécifiques.

Vos droits peuvent varier d’un pays à l’autre.

©2014 Bushnell Outdoor Products

Traitement des déchets d’équipements

électriques et électroniques

(En vigueur dans l’Union européenne et autres pays européens

ayant des systèmes de collecte des déchets séparés)

Cet équipement contient des composants électriques et/ou électroniques et
par conséquent ne doit pas être éliminé en fin de vie avec les autres déchets
ménagers. Vous devez au contraire vous débarasser de ce produit afin qu’il
soit recyclé aux points de collecte respectifs fournis par les communautés
locales. Pour vous, ceci est sans frais.

Si l’équipement contient des piles amovibles (rechargeables), celles­ci doivent également être retirées de l’équipement et, si nécessaire, être
éliminées à leur tour conformément aux règlements en vigueur (voir également
les commentaires respectifs dans la notice d’utilisation de ce produit).
De plus amples renseignements à ce sujet sont disponibles auprès de votre
mairie, votre compagnie de ramassage d’ordures locale, ou dans le magasin
où vous avez acheté cet équipement.

81

MANUAL DE INSTRUCCIONES

ESPAÑOL

82

www.trophycam.es

Modelo: 119676 / 119677 / 119678

03-14

NOTA IMPORTANTE

Felicidades por comprar una de las mejores cámaras de rastreo
del mercado! Bushnell está muy orgullosa de este concentrado
de tecnología y estamos seguros que usted también quedará
complacido. Agradecemos su compra y queremos ganarnos su
confianza. Consulte las notas siguientes y las instrucciones de
este manual para asegurarse que queda plenamente satisfecho
con este producto.

Si su Bushnell Trophy Cam HD parece no funcionar
correctamente o si tiene problemas de calidad con los
vídeos o fotos, consulte la sección Identificación de
Problemas/Preguntas Frecuentes de las páginas 117-122.
A menudo los problemas se deben a algo tan sencillo
que no se tuvo en cuenta o se solucionan simplemente
cambiando un ajuste.

Si el problema continúa después de intentar las soluciones
de la sección Identificación de Problemas/Preguntas
Frecuentes, le aconsejamos que llame a la tienda donde
lo compró, para que esta, si es necesario, se ponga en
contacto con el Servicio Atención al Cliente de Bushnell.

Bushnell recomienda la utilización de un juego de pilas de litio AA

Energizer® (8 o 12, en función del modelo) en estos modelos Trophy Cam

HD para obtener la máxima duración de estas. No se recomienda usar pilas

recargables.

Bushnell recomienda utilizar tarjetas SanDisk® SD y SDHC

(hasta 32 GB de capacidad) en todas las Trophy Cam HD.

83

INTRODUCCIÓN

Acerca de la Trophy Cam HD

La Bushnell Trophy Cam HD es una cámara digital de exploración. Puede
ser activada por cualquier movimiento de piezas de caza de una posición,
detectado por un sensor de movimiento por infrarrojos pasivo (PIR) muy
sensible, y tomar fotos (estáticas hasta 8 MP) o vídeos de gran calidad.

La Trophy Cam HD consume muy poca energía (menos de 0.25 mA) en
estado de espera (vigilancia). Esto significa que puede proporcionar hasta
seis meses de tiempo de funcionamiento si está alimentada con ocho
baterías alcalinas AA y hasta doce meses con baterías AA de litio. Cuando
se detecta movimiento en la zona supervisada, la unidad de cámara digital
se activará de inmediato (normalmente en menos de un segundo) y después
tomará automáticamente fotos o vídeos conforme a los ajustes previamente
programados. La cámara Trophy Cam HD está equipada con LED negros
infrarrojos que funcionan como un flash, por lo que proporciona fotos o
vídeos claros (en blanco y negro) incluso en la oscuridad y puede tomar
fotos o vídeos en color si hay suficiente luz diurna. La Trophy Cam HD se ha
diseñado para utilizarla en exteriores y resiste el agua y la nieve.

Su cámara de trampeo es una de las Trophy Cam HDs de Bushnell de última
generación, e incorpora muchas funciones nuevas o mejoradas, incluidas
las siguientes:

• Auto PIR Sensitivity (Sensibilidad automática de infrarrojos
pasivos)(PIR): la cámara supervisa las condiciones de temperatura

ambiente y ajusta automáticamente el sensor o la señal de disparo para
que sea más sensible a las ligeras variaciones de temperatura en los
días cálidos y menos en los fríos.

• Hyper NightVision (Hipervisión nocturna): El conjunto de LED flash
infrarrojos ahora tiene mayor alcance, una salida más brillante y mayor
cobertura para obtener imágenes nocturnas mejoradas.

• Barrido de campo (Field Scan) 2x con Disparo directo (Live
Trigger): La función de “time lapse” (barrido de campo) incluye la

opción de un segundo bloque de grabación con sus propios tiempos

84

de inicio/parada. Las señales de disparo generadas por la actividad
salvaje cercana continuarán generando fotografías y vídeos como lo
harían normalmente, con independencia del funcionamiento de Barrido
de campo (Field Scan).

• GPS Geotag Capability(Función de geoetiquetado GPS): Permite
al usuario introducir la longitud y latitud de la posición de la cámara,
que se insertarán en cada archivo de imagen. Esto permite que Google
Earth, Picasa y otras aplicaciones con función de geoetiquetado
muestren automáticamente un mapa que señale la ubicación de cada
cámara cuando se revisa un grupo de fotografías en un ordenador.
Especialmente útil para quienes configuran varias Trophy Cam HDs
con el fin de supervisar áreas independientes de gran tamaño o muy
separadas.

VISTA FRONTAL

Micrófono de video

Entrada de CC
firme tapa

ARD

Flash LED de Infrarojos

Indicador de
movimiento/de pila

Lente

Orificio para candado

Sensor PIR

Micrófono de video

Entrada de CC

Junta para
el trípode

Fig. 1: Conexiones

Puerto

Ranura para
tarjetas SD

USB

85

VISTA INTERIOR

Cable hacia el compar­timiento de las pilas

Pantalla LCD

Interruptor de
encendido/
modo

ACTIVADO
CONFIGURACIÓN
DESACTIVADO

ARRIBA/Vídeo

ABAJO/Foto

IZQUIERDA

MENÚ
ACEPTAR

DERECHA/Disparo (SHOT)

Fig. 2: Guía de botones
e interruptores

• Multi Flash Mode (LED Control)(Modo de flash múltiple con control
LED): Evita las imágenes con flash sobreexpuestas en aplicaciones de

corto alcance.

• El modo de captura híbrida permite realizar tanto fotos fijas como
vídeos en cada disparo con la resolución más alta para cada opción.

• Obturador de VN (Visión nocturna), el usuario puede seleccionar la
velocidad del obturador para imágenes capturadas de noche, lo que
permite controlar el brillo respecto a la función "stop motion"

• El modo de funcionamiento de la cámara se puede limitar a sólo día,
sólo noche o 24 horas.

Y muchas más funciones como vídeo en alta definición con sonido,
fotografías con formato panorámico (widescreen) o de pantalla completa
(fullscreen), nombre de la cámara imprimible (configurado por el usuario)
junto con datos actuales incluido la temperatura, las fases lunares y la
presión barométrica*

(*datos de barómetro impresos solo disponibles en el modelo 119678).

86

Aplicaciones

La Trophy Cam HD puede usarse como cámara de rastreo para cazar o
localizar piezas. Resulta poco adecuada para aplicaciones de vigilancia.

PIEZAS Y CONTROLES

La Trophy Cam HD incorpora las siguientes conexiones para dispositivos
externos: puerto USB, ranura para tarjetas SD y entrada para alimentación
CC externa (pág 85, Fig. 1).

El modo de funcionamiento se selecciona con un interruptor de encendido
de tres posiciones: APAGADO (OFF), CONFIGURACIÓN (SETUP) y
ENCENDIDO (ON) (pág 86, Fig. 2).

La interfaz de teclado de control son seis teclas se utiliza principalmente
en modo de CONFIGURACIÓN (SETUP) para seleccionar las funciones
y parámetros operativos. Como se muestra en la Fig. 2, estas teclas son:
ARRI BA, ABAJO, I ZQUIERDA, DERECHA, ACEPTAR y MENÚ. Tres de
las teclas también pueden ejecutar una segunda función (aceleradores de
teclado en modo de CONFIGURACIÓN) además de su función principal:
La tecla ABAJO se puede usar para fijar el modo de Fotografía de la cámara
(icono de cámara estática) y la tecla ARRIBA para ponerla en modo de
Vídeo (icono de cámara de video). La tecla DERECHA también sirve como
botón de disparador manual de la cámara. Estas funciones secundarias se
indican mediante iconos o textos sobre la tecla, tal como se muestra en la
Fig. 2.

INSTALACIÓN DE LAS PILAS Y LA TARJETA SD

Antes de empezar a conocer el funcionamiento de su Trophy Cam HD
tendrá que colocar un conjunto de pilas e insertar una tarjeta SD. Aunque
puede hacerse en solo un momento, hay algunos aspectos que debería
conocer sobre pilas y tarjetas SD, así que tómese unos minutos para leer

las indicaciones y precauciones siguientes:

87

Cargar pila

Tras abrir los dos seguros situados en la parte derecha
de la Trophy Cam HD, verá que esta dispone de
ocho o doce ranuras para las pilas, en función de su
modelo. Para obtener la máxima duración de las pilas,
debe instalar un juego completo de estas. La Trophy
Cam HD también puede funcionar con solo cuatro
pilas instaladas en las primeras ranuras (comenzando
en la parte superior o izquierda: ver imágenes).
La duración de las pilas será menor con cuatro
unidades, pero la cámara funcionará con normalidad.
Tanto si utiliza cuatro pilas como un juego completo,
asegúrese de insertarlas con la polaridad correcta (el
extremo negativo o "plano" debe estar en contacto
con el muelle largo de cada ranura para pilas).

Bushnell recomienda que utilice un juego completo
de pilas AA de litio (marca Energizer

®

) o alcalinas
AA. níquel hidruro (NiMH) no se recomiendan,
pues producen un voltaje más bajo que puede provocar problemas de
funcionamiento.

Opcionalmente, se puede conectar el # 119656C accesorio Panel Solar
(por favor, consulte www.bushnell.com para más información) al jack "DC
IN" en la parte inferior de la Trophy Cam HD (otras fuentes de alimentación

externas no deben utilizarse, ya que el cámara y / o la pantalla puede que
no funcione correctamente). Si el Panel Solar está conectado y las pilas

AA puestas, la Trophy Cam HD estará recibiendo energía de la batería ion
litio del panel solar, siempre que proporcione la tensión adecuada (de lo
contrario, la cámara cambiará a energía de las pilas). La batería del Panel
Solar suministrará energía a la cámara por la noche.

Cuando se gastan las pilas (o un dispositivo con energía insuficiente se
conecta a DC In), el indicador LED de batería baja se iluminará en azul, lo

que indica que las baterías deben ser cambiadas (pág. 85, “Vista frontal”).

ADVERTENCIA

88

Compruebe que la cámara esté apagada antes de irse

Insertar o retirar la tarjeta SD y las baterías.

Insertar una tarjeta SD

La Trophy Cam HD cuenta con 32 MB de memoria interna, que pueden
albergar únicamente unas 20 fotografías (con una resolución de 5 Mpx).
Esto resulta práctico para probar la cámara y familiarizarse con ella, pero
sin duda usted deseará dejar la cámara desatendida durante más de un
día, por lo que es recomendable utilizar una tarjeta SD. Inserte la tarjeta SD
(con el interruptor de encendido de la cámara en la posición OFF) antes de
empezar a utilizar la máquina. No inserte ni retire la tarjeta SD si el interruptor
de encendido de la cámara en la posición ON.

La Trophy Cam HD utiliza una tarjeta de memoria SD (Secure Digital)
estándar para guardar fotografías (en formato .jpg) y vídeos (en formato .avi).
Se pueden usar tarjetas SD y SDHC (SD de gran capacidad) hasta un
máximo de 32GB. Si utiliza tarjetas SD de alta velocidad (SanDisk

®

Ultra®

o Extreme® o similares) se recomienda usar las configuraciones de video
1280 x720 o 1920 x 1080. Antes de introducir la tarjeta SD en la ranura
para tarjetas después de abrir la tapa delantera de la cámara, compruebe
que el interruptor de protección contra escritura del lateral de la tarjeta
está en la posición “off” (NO en la “Lock”). A continuación se explica cómo
insertar y retirar la tarjeta SD:

• Inserte la tarjeta SD en la ranura para tarjetas con la etiqueta hacia
arriba (véase la figura anterior). Un chasquido indica que la tarjeta se
ha instalado satisfactoriamente. Si la cara que mira hacia arriba no es la
correcta no podrá insertarla sin forzarla, sólo hay una manera correcta
de insertar tarjetas. Si la tarjeta SD no se coloca correctamente el
dispositivo no mostrará el icono de la tarjeta SD en la LCD en modo
de CONFIGURACIÓN (SETUP) (el icono de tarjeta SD visualizado
después de cambiar a modo de CONFIGURACIÓN tendrá un
símbolo de “candado” en su interior si la tarjeta está bloqueada). Es
recomendable formatear la tarjeta SD con el parámetro “Formato” de la
Trophy Cam HD antes de utilizarla por primera vez, especialmente si
la tarjeta ya ha sido usada en otros dispositivos (consulte los detalles

en “Cambio de los ajustes del los parámetros del menú”.

89

• Para quitar la tarjeta SD, presione
suavemente la tarjeta (no intente tirar de ella
si presionarla antes). La tarjeta se suelta de la
ranura y queda lista para quitarla cuando se
oye un chasquido.

UTILIZACIÓN DE LA Trophy Cam HD

Después de preparar la Trophy Cam HD instalando correctamente las pilas
y la tarjeta SD, basta con llevarla al exterior, sujetarla a un árbol, encenderla
y dejarla, y así obtendrá algunas grandes fotos, que es exactamente lo que
usted deseaba. No obstante, recomendamos encarecidamente que antes
pase algún tiempo más bajo cubierto, con su manual y su cámara, hasta
que sepa algo más sobre que hacen el interruptor de tres posiciones y las
teclas de control. Como mínimo, probablemente quiera poner el día y la hora
de forma que la cámara los impresione (o no, es decisión suya) en las fotos
cuando las tome, aprender a configurar la cámara para tomar vídeos breves
en lugar de fotos si lo desea y leer algunos trucos sobre el montaje en un
árbol.

MODOS APAGADO, ENCENDIDO Y
CONFIGURACIÓN

La Trophy Cam HD tiene tres modos operativos básicos:

• Modo APAGADO: Interruptor de encendido en la posición OFF.

• Modo ON: Interruptor de encendido en la posición ON (pantalla LCD

apagada.)

• Modo CONFIGURACIÓN: Interruptor de encendido en la posición

SETUP (pantalla LCD encendida).

90

Fig. 3: Información en la pantalla de CONFIGURACIÓN

Tamaño de imagen

Modo

cámara

Impresión

Tiempo

Info tarjeta SD

4

Modo de vídeo

Nivel de Batería

Fecha

Hora

Sonido del vídeo

activado

Resolución de

Video

4

Nº de imágenes

Modo de cámara (foto estática)

Espacio Disponible

Disponible vídeo tiempo de grabación

Modo de vídeo

OFF Modo APAGADO

El modo APAGADO es el modo “seguro” cuando debe realizarse alguna
acción, como sustituir la tarjeta SD o las baterías, o cuando se transporta el
dispositivo. También utilizará el modo APAGADO si posteriormente conecta
la cámara al puerto USB de un ordenador para descargar sus fotos o vídeos.
Y, por supuesto, cuando guarde o no utilice la máquina, moverá el interruptor
a OFF. Tenga presente que incluso en modo APAGADO la Trophy Cam
HD sigue consumiendo corriente, aunque sea muy poca. Por tanto, es
buena idea retirar las baterías de su compartimiento si no va a utilizar la
cámara durante un período prolongado.

ON Modo ENCENDIDO

Una vez instaladas las pilas y la tarjeta SD, puede encender la cámara
siempre que quiera. Cuando se mueve el interruptor de encendido a la
posición superior, la cámara para a modo ENCENDIDO (activo). El LED
indicador de movimiento (pág. 85, “Vista frontal”) destellará en rojo unos
10 segundos. Este intervalo le da tiempo para cerrar la tapa delantera de
la Trophy Cam HD, bloquearla y abandonar el área observada. Una vez en
modo ENCENDIDO, no es necesario ni posible ningún control manual (las
teclas de control no tienen ningún efecto). La Trophy Cam HD tomará fotos
o vídeos automáticamente (en función de su configuración actual) cuando
sea activada por la detección por el sensor PIR de actividad en la zona que
abarca.

91

Puede mover el interruptor de encendido directamente de OFF a ON o
detenerlo antes en la posición SETUP para cambiar uno o más ajustes y
pasar después a ON al terminar de hacerlo.

SETUP CONFIGURACIÓN

En modo CONFIGURACIÓN puede comprobar y cambiar los ajustes de la
Trophy Cam HD con ayuda de la LCD integrada. Estos ajustes, accesibles

en el menú CONFIGURACIÓN, le permiten cambiar la resolución de las
fotos o vídeos, el intervalo entre fotos, la impresión de la fecha, etc. Si
desplaza el interruptor de encendido a la posición SETUP se encenderá
la pantalla LCD y verá una pantalla de información que muestra cuántas
imágenes se han tomado, el nivel de la batería, el modo de cámara o de
vídeo, etc. (véase la Fig. 3 siguiente).

NOTA: desplace siempre el interruptor de encendido de OFF a SETUP.
Existe el riesgo de que la cámara se bloquee si se pasa de ON a
SETUP. En tal caso, desplace el interruptor a OFF y después empújelo
de nuevo a SETUP.

SETUP MODO RÁPIDO

Como ya se indicó en “Piezas y controles”, cuatro de las teclas situadas bajo
la LCD tienen funciones secundarias de “aceleración de teclado” cuando
se pone la cámara en modo CONFIGURACIÓN (pero no se ha pulsado la
tecla MENÚ):

• Pulse la tecla ARRIBA para fijar rápidamente la cámara para tomar

vídeos.

• Pulse la tecla ABAJO para fijar rápidamente la cámara para tomar

fotos estáticas.

• Pulse la tecla DERECHA para activar manualmente el obturador.

Esto resulta útil para probar la cámara y asegurarse que está en modo
CONFIGURACIÓN, pulse la tecla DERECHA y unos segundos
después se guardará en la tarjeta SD (o en la memoria interna si no
hay tarjeta) una foto o un vídeo (en función del ajuste de la tarjeta). El
contador “número de imágenes tomadas” de la parte inferior izquierda
del LCD aumentará en uno. Si cuando pulsa la tecla SHOT la pantalla

92

indica “SD PROTEGIDA”, apague la cámara, retire la tarjeta SD y
deslice su interruptor de protección para desactivarlo.

Utilización del menú CONFIGURACIÓN para
cambiar ajustes

El fin principal del modo CONFIGURACIÓN (SETUP) es permitirle
modificar las configuraciones de los parámetros de la cámara (hay 19
diferentes) de manera que su Trophy Cam HD funcione exactamente como
usted quiere. Puede hacerlo entrando en el menú CONFIGURACIÓN
y pulsando las teclas situadas bajo la pantalla LCD, que le mostrarán los
distintos parámetros y sus ajustes.

Cambio ajustes por el menú CONFIGURACIÓN (Setup)

Una amplia gama de opciones o “parámetros” le permiten configurar la
Trophy Cam HD a sus preferencias de utilización. Para cambiar el ajuste
de cualquier parámetro, antes debe cambiar al modo CONFIGURACIÓN.
Cuando esté en modo CONFIGURACIÓN, si pulsa el botón MENÚ
podrá seleccionar cualquier parámetro y cambiar su ajuste. El nombre
del parámetro y su ajuste actual aparecen en la LCD. Si pulsa la tecla
DERECHA o IZQUIERDA se desplazará al parámetro siguiente o anterior
(DERECHA para pasar al siguiente parámetro y p para volver al anterior) y
pulsando las teclas ARRIBA o ABAJO le podrá seleccionar un valor distinto
para el parámetro visualizado actualmente. Cuando haya seleccionado el
nuevo ajuste deseado de un parámetro, pulse el botón OK (aceptar) para
guardar el nuevo ajuste (realmente, cambiarlo). Cuando haya terminado
de modificar las configuraciones de uno o más parámetros, pulse MENÚ
(MENU) de nuevo para salir del menú CONFIGURACIÓN (SETUP).
También puede pulsar MENÚ siempre que desee cancelar el cambio de
ajuste de un parámetro después de seleccionar un nuevo ajuste (pero
antes de pulsar OK). Después de ajustar los parámetros a sus preferencias
recuerde cambiar el interruptor a ON para empezar a tomar fotos o vídeos.
Si el interruptor queda en la posición CONFIGURACIÓN no se capturará
ninguna imagen (excepto si pulsa la tecla DERECHA/disparo después de
salir del menú). De hecho, la cámara se apagará automáticamente pasados
unos minutos si no se pulsa ninguna tecla.

93

Pantalla de configuración de parámetros

Los ajustes para todos los parámetros aparecen en la pantalla de la Trophy
Cam HD. Solo se muestra un ajuste cada vez, empezando por el ajuste

actual para el parámetro cuando se selecciona por primera vez (Fig. 4a).
Para cambiar el ajuste, utilice las teclas ARRIBA/ABAJO para visualizar
el nuevo ajuste que desea (Fig. 4b) y después pulse OK para “Ejecutar”
(realizar realmente el cambio a este ajuste). Si desea confirmar el ajuste
actual, basta pulsar la tecla DERECHA para desplazarse al parámetro
siguiente y después pulsar IZQUIERDA para volver al anterior. Debería ver
el ajuste del parámetro que acaba de hacer.

EJEMPLOS – Cambio de los ajustes de algunos parámetros
comunes

A partir de esta página encontrará tablas que enumeran todos los parámetros
del menú CONFIGURACIÓN junto con sus posibles ajustes (o rango de
ajustes) y una descripción detallada de qué hacen los controles de los
parámetros y qué los ajustes. Si lee la sección anterior donde se explica
cómo seleccionar parámetros y cambiar sus ajustes, debería poder abordar
las tablas directamente, encontrar los parámetros que desea y configurar la
cámara conforme a sus preferencias. Pero quizás prefiera ver antes uno o
dos ejemplos:

Para cambiar el ajuste de cualquier parámetro, empiece siempre con el
interruptor de encendido en la posición CONFIGURACIÓN. Cuando se
encienda la LCD, pulse la tecla MENÚ.

El primer parámetro que verá cuando entre por primera vez en el menú
CONFIGURACIÓN (SETUP) es "Modo" (Mode). Para cambiarlo del valor
predeterminado de “Cámara” (imágenes fijas) a “Vídeo” (grabación de clips
de vídeo), pulse la tecla ABAJO (DOWN) para seleccionar el ajuste “Vídeo”.
Presione la tecla Aceptar (OK) para "Ejecutar" (Execute) (Establecer) la
nueva configuración que ha seleccionado para este parámetro.

Ahora pulse la tecla DERECHA (RIGHT) para pasar a otro parámetro del
menú. Si la presiona tres veces, le llevará a "Capturar número" (Capture
number). Pruebe a utilizar las teclas ARRIBA y ABAJO para desplazarse

94

Fig. 4: Selección de ajustes de parámetro

Pulse MENÚ

(4a)

Pulse ABAJO

(4b)

Pulse OK

por el conjunto de configuraciones; a continuación, pulse Aceptar (OK) con
el fin de establecer la configuración para el número de fotografías que la
cámara toma cada vez que se dispara.

Presione la tecla DERECHA (RIGHT) hasta que alcance el último elemento
del menú; verá el parámetro "Establecer predeterminada" (Default Set).
Resalte o seleccione “Ejecutar” (usando ARRIBA o ABAJO) y pulse OK
para restaurar todos los parámetros (incluidos los parámetros de Modo y
Duración de vídeo que ha cambiado hace unos momentos) a sus ajustes
predeterminados originales de fábrica. Los ajustes predeterminados de los
parámetros se indican en negrilla en las tablas del menú CONFIGURACIÓN
de las páginas siguientes.

Asegúrese de fijar la fecha y hora actuales con el parámetro “Ajustar reloj” si
opta por cambiar el parámetro “Impresión de Fecha” a “Activado”, ya que esto
indicará a la cámara que imprima la fecha y la hora en todas las imágenes
que capture.

95

Barrido de campo 2x con función de disparo directo

El Barrido de Campo es una nueva función de la Bushnell Trophy Cam
HD, que le permite monitorear sus parcelas de alimentación y los bordes

del campo con imágenes o videos campturados por lapsos de tiempo.
Cuando se establezca en "Activada" (On), la Trophy Cam HD tomará una
fotografía (o grabará un clip de vídeo) automáticamente en los intervalos
de su elección (por ejemplo, una vez cada cinco minutos) durante uno o
dos bloques temporales que establezca para cada día, sin requerir que se
dispare por un animal activo. Esto le brinda la ventaja de poder monitorear
el borde de un campo que podría estar a una distancia aproximada de 50 a
150 yardas de la cámara, fuera del rango del sensor Infrarrojo Pasivo (PIR).
El resultado es un rango efectivo mucho más amplio de lo normal, cuando la
cámara depende de disparos generados por animales cercanos. Esta es una
gran herramienta que le permite a los cazadores explorar un campo entero
con sólo una cámara.

Si un animal ingresa al área cubierta por el sensor Infrarrojo Pasivo y genera
un evento de disparos durante un tiempo, entre los intervalos de barrido
de campo fijados por usted, la cámara capturará una imagen o video
como lo haría normalmente, sobre la base de sus otras configuraciones. A
continuación verá cómo configurar y utilizar Barrido de campo (Field Scan)
[asegúrese de que ha introducido la hora correcta en "Configurar reloj" (Set
Clock) en primer lugar, de modo que su grabación de Barrido de campo
(Field Scan) se detendrá y comenzará a las horas correctas del día]:

1. Mueva el interruptor principal a CONFIGURACIÓN (SETUP); a
continuación, pulse MENÚ (MENU).

2. Mantenga pulsada la tecla DERECHA (RIGHT) y avance por el Menú
de Configuración (Setup Menu) hasta alcanzar Barrido de Campo
(Field Scan).

3. Pulse la tecla ARRIBA (UP) para seleccionar Activado(On) y pulse
Aceptar (OK) (

Paso 1, pg.100). Verá la letra "A", que representa el

primer bloque de tiempo que puede definir (se puede configurar
también un segundo bloque de tiempo "B" a una hora posterior del
día, si lo desea). Pulse Aceptar (OK) (

Paso 2). Este le conduce a la

96

pantalla para configurar las horas de inicio (Start) y finalización (Stop),
que determinan las horas a las que comenzará y finalizará la grabación
del primer bloque de Barrido de campo (Field Scan) cada día. Puede
configurarlas con la hora y minuto exactos que desea, para obtener
una "ventana" de grabación que dura desde solo un minuto hasta 24
horas completas.

4. Configure las horas de inicio (Start) y finalización (Stop), comenzando

por la hora de inicio (Start); utilice las teclas ARRIBA (UP) y ABAJO
(DOWN) para cambiar la configuración (

Paso 3). La configuración de

la hora se basa en un reloj de 24 horas, en el que las "00" horas
equivalen a la medianoche; las "12" horas, al mediodía; las "23" h , a
las 11 p. m., etc. Para desplazarse a la siguiente configuración, pulse
la tecla DERECHA (RIGHT), cambie el minuto de la hora de inicio
(Start) con ARRIBA (UP) y ABAJO (DOWN); a continuación, siga
con la configuración de la hora y el minuto de la hora de finalización
(Stop).

5. Una vez que termine de configurar los minutos de la hora de finalización
(Stop), pulse Aceptar (OK) para confirmar la configuración del primer
bloque de grabación de Barrido de campo (Field Scan). Si lo desea,
puede crear un segundo bloque temporal al presionar la tecla ABAJO
(DOWN) para seleccionar "B" (

Paso 4); a continuación, pulse Aceptar

(OK) y siga el mismo proceso para configurar las horas de inicio (Start)
y finalización (Stop) del bloque de grabación Barrido de campo (Field
Scan) "B" (

Paso 5). A modo de ejemplo de cómo puede utilizar estos

dos bloques temporales disponibles, puede configurar el bloque
temporal "A" de Barrido de campo (Field Scan) para las horas del
amanecer, de 6 a. m. a 8 a. m., y el bloque B para capturar imágenes
entre las 5.30 p. m y las 7 p. m. No tendrán lugar grabaciones de
Barrido de campo (Field Scan) entre las 8 a. m. y las 5.30 p. m., o entre
las 7 p. m. y las 6 a. m.

6. Tras configurar las horas de inicio y finalización (Start/Stop) para
definir los bloques de Barrido de campo (Field Scan) "A" y "B", pulse
Aceptar (OK); a continuación, pulse la tecla ARRIBA (UP) o ABAJO
(DOWN) para seleccionar el intervalo (Interval) y pulse Aceptar (OK)

97

(Paso 6). La configuración "Intervalo" (Interval) de Barrido de campo
(Field Scan) le permite controlar la frecuencia con que se toman
fotografías o se graba vídeo durante el bloque o bloques temporales
que defina con las configuraciones de inicio (Start) y finalización
(Stop). Sus opciones son 60 minutos, 30 minutos, 15 minutos, 5
minutos (esta es la predeterminada) o 1 minuto [solo en modo de
fotografía]. Utilice las teclas ARRIBA/ABAJO (UP/DOWN) para
seleccionar su preferencia; a continuación, pulse Aceptar (OK) para
guardarla

(Paso 7). Tenga en cuenta que para los vídeos, "Intervalo"

(Interval) es independiente de Duración del vídeo(Video Length): se
trata de la frecuencia con que se graban los vídeos , no del tiempo
que dura cada uno.

7. A continuación, puede ver un ejemplo de cómo funcionaría la cámara,
según las siguientes configuraciones de Barrido de campo (Field
Scan):

a. Barrido de campo (Field Scan):

Activado (On)

b. Barrido de campo (Field Scan) A:

c. Inicio (Start): 6:00

d. Finalización (Stop): 8:00

e. Barrido de campo (Field Scan) B:

f. Inicio (Start): 17:30

g. Finalización (Stop): 19:00

h. Interval (Intervalo): 15 min.

Nota: Evite el solapamiento de los
bloques de grabación de Barrido de
campo (Field Scan) A y B cuando
configure las horas de inicio y
finalización con el fin de asegurar un
funcionamiento correcto. Además, si el
parámetro del menú "Modo de cámara"
está establecido en funcionamiento
de sólo "Día" o sólo "Noche", éste
parámetro tendrá prioridad sobre la
configuración del Barrido de campo.
Establezca el modo de la cámara en "24
horas" si está configurando horas de
inicio y/o parada de día y de noche en
el Barrido de campo.

Estas configuraciones provocarían que la cámara capturase una fotografía (o
vídeo, si la cámara está configurada en ese modo) una vez cada 15 minutos,
comenzando a las 6.00 a. m., hasta que el bloque de grabación de Barrido
de campo (Field Scan) "A" finalizara a las 8.00 a. m. Posteriormente, ese
mismo día, la cámara volvería a tomar una fotografía o a grabar vídeo cada
15 minutos entre las 5.30 p. m. y las 7.00 p. m. [durante el bloque temporal
del Barrido de campo (Field Scan) "B"]. Al día siguiente, la cámara grabaría

98

de nuevo una imagen o vídeo una vez cada 15 minutos entre las 6.00 a. m. y
las 8.00 a. m., así como entre las 5.30 p. m. y las 7.00 p. m. No tendrán lugar
grabaciones de Barrido de campo (Field Scan) entre las 8.00 a. m. y las 5.30
p. m., o entre las 7.00 p. m. y las 6.00 a. m. Recuerde que la grabación de
Barrido de campo (Field Scan) es independiente de los disparos normales
debidos a la actividad animal: incluso aunque ningún animal entre dentro de
la zona de cobertura del sensor infrarrojo, se seguirán capturando imágenes
o vídeos cada 15 minutos durante los bloques temporales. Si un animal
activa la cámara entre los intervalos de 15 minutos, se grabará.

Nota: La configuración del Barrido de Campo (Field Scan) de intervalos
frecuentes o periodos largos entre la hora de inicio y de finalización puede
reducir la duración de las pilas.

99

(Paso 1)-establezca el

modo de Barrido de

campo (Field Scan)

como "Activado" (On)

-establezca

(Paso 2)

el Barrido de campo

(Field Scan) "A"

[pulse Aceptar (OK)]

(Paso 3)-establezca el inicio

(Start) y la finalización

(Stop) del Barrido de

campo (Field Scan) "A"

100

(Paso 4)-)(opcional):

seleccione el Barrido de

campo (Field Scan) "B"

[pulse Aceptar (OK)])

(Paso 6)-seleccione

el intervalo (Interval)

de Barrido de campo

(Field Scan)

Los pasos 4 y 5 son opcionales [solo se

requieren si desea configurar un segundo

bloque de grabación de Barrido de campo (Field

Scan) con distintas horas de inicio y finalización]

Nota: La Configuración de intervalos (Interval Setting)

establece el periodo entre imágenes para los bloques de

grabación de Barrido de campo (Field Scan) "A" y "B".

(Paso 5)-establezca el inicio

(Start) y la finalización

(Stop) del Barrido de

campo (Field Scan) "B".

(Paso 7)-establezca

el intervalo (Interval)

de Barrido de campo

(Field Scan)
