Bushnell BackTrack Point 3 Quick Start Guide

GPS

5

MADE SIMPLE!

3

N E V E R G E T L O S T A G A I N

Model #: 360110

Quick Start Guide

Lit# 98-1644/07-10

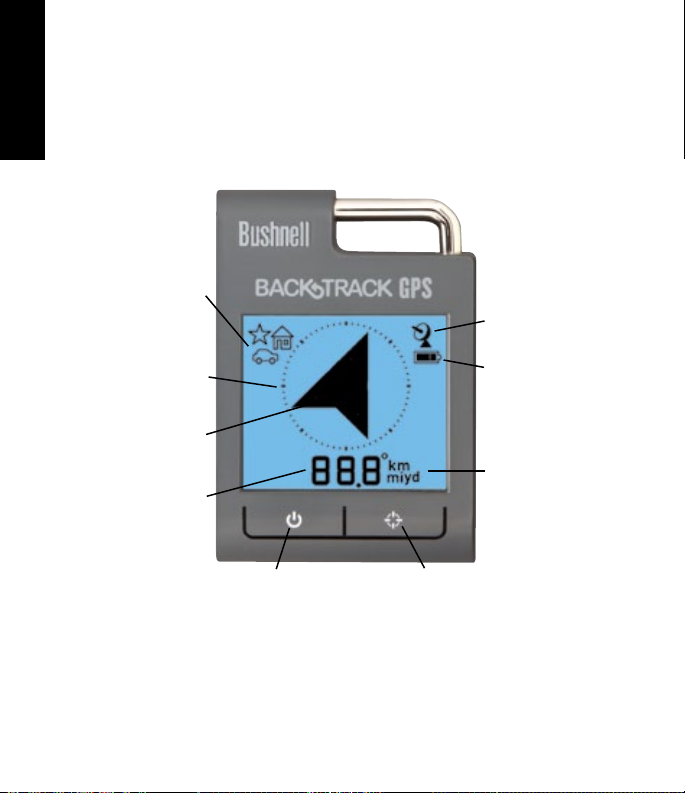

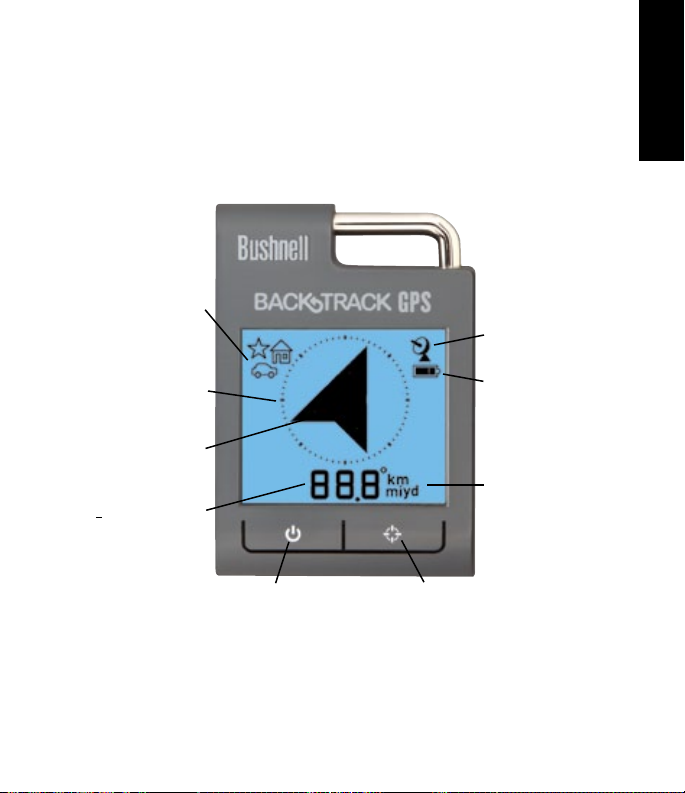

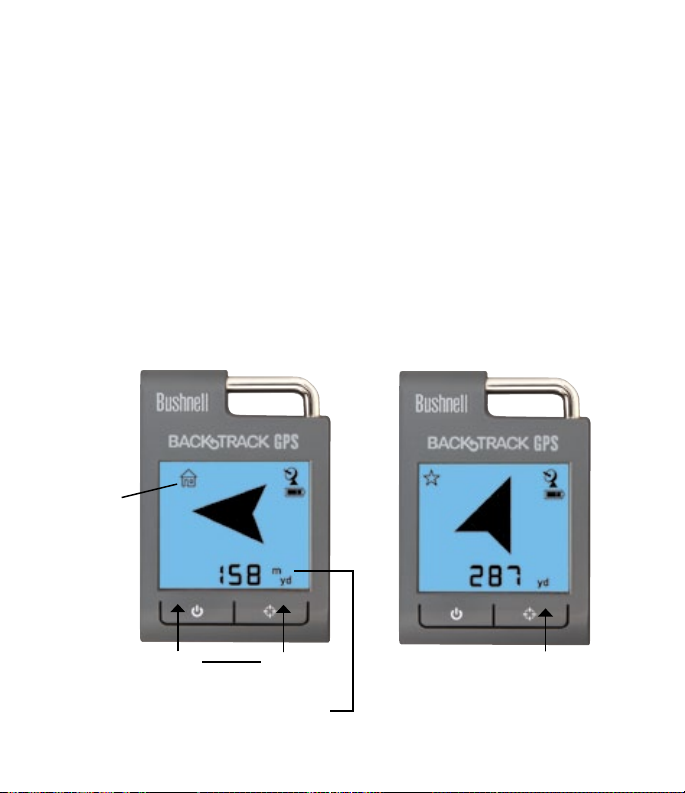

Control & Display Guide

Location Mode Icons

(Home, Car, Star)

ENGLISH

Satellite Locked Icon

Compass Mode Indicator

(Index Ring)

Directional Arrow

Distance to Location

or Compass Heading

(in compass mode only)

MODE/POWER

Note: Display as shown above is for reference purposes only. All icons and data will not

appear simultaneously on the BackTrack’s display during normal operation.

MARK/BACKLIGHT

Battery Indicator

Distance Units

3

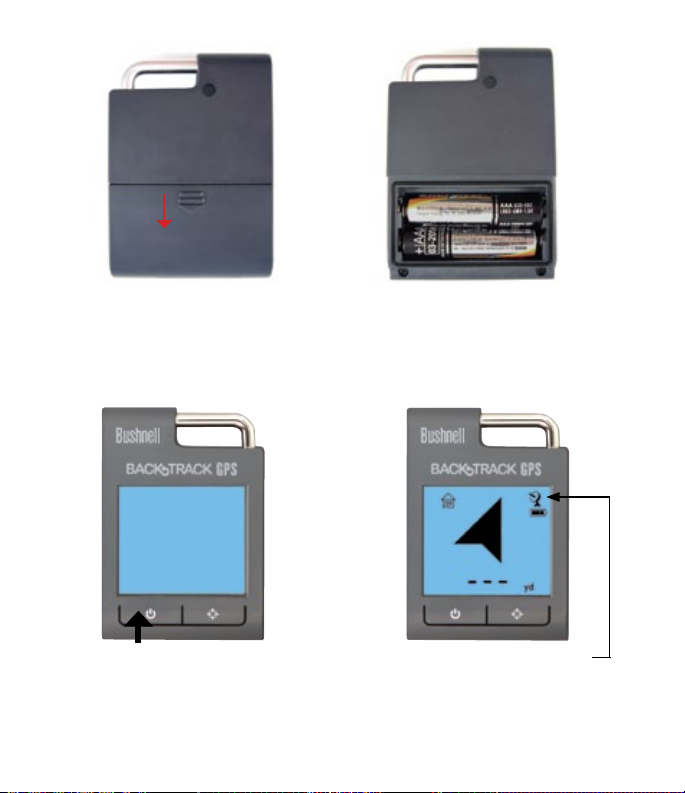

Slide, Then Lift Cover to Open

1. Open the battery cover on the back of the BackTrack (slide it down as shown by the arrow, then lift it straight up), insert
two AAA batteries (alkaline or lithium), and replace the cover. Change batteries when low power is shown by the battery
indicator icon. Make sure the battery contacts are clean and replace both batteries at once. Remove the batteries when
storing the unit longer than a few weeks.

Batteries Inserted

Take the

BackTrack

Outdoors

HOLD MODE/POWER Button

2. HOLD (keep pressed for 2 seconds) the MODE/POWER button to turn on the BackTrack. The BackTrack is ready
to use when the Satellite icon on the display stops flashing (be sure you are outdoors with a clear view of the sky).

”Satellite” Icon Not Flashing

4

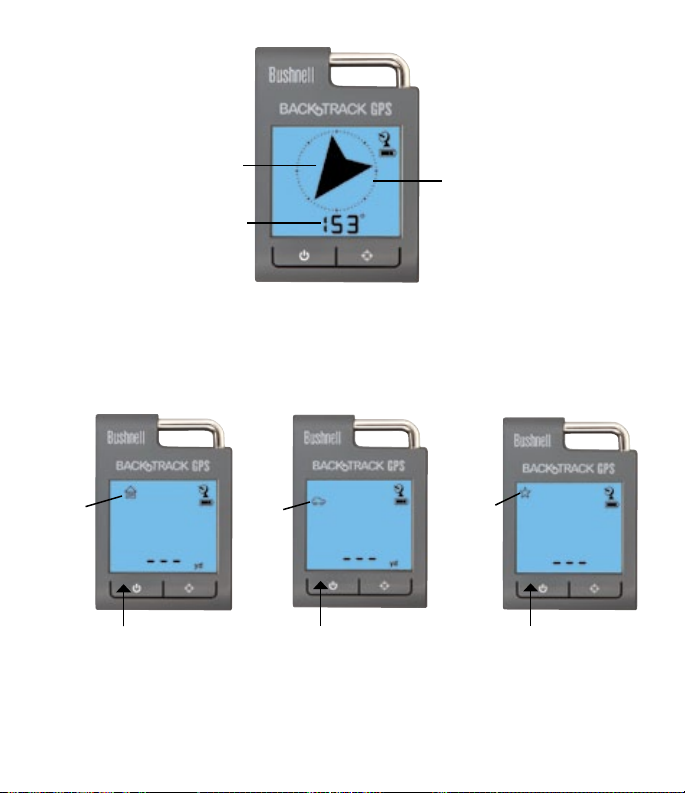

COMPASS MODE

North Arrow

Compass Degrees

3. The BackTrack starts out in Compass Mode the first time you turn it on. An arrow points North, and the display shows
the direction you’re facing in degrees (e.g. East=90 degrees). The directional arrows work best in both Compass and
Location Modes with the unit held horizontally or “flat” in front of you. Return to Compass Mode anytime by briefly
pushing the MODE/POWER button until the Index Ring and Degree symbol are displayed again.

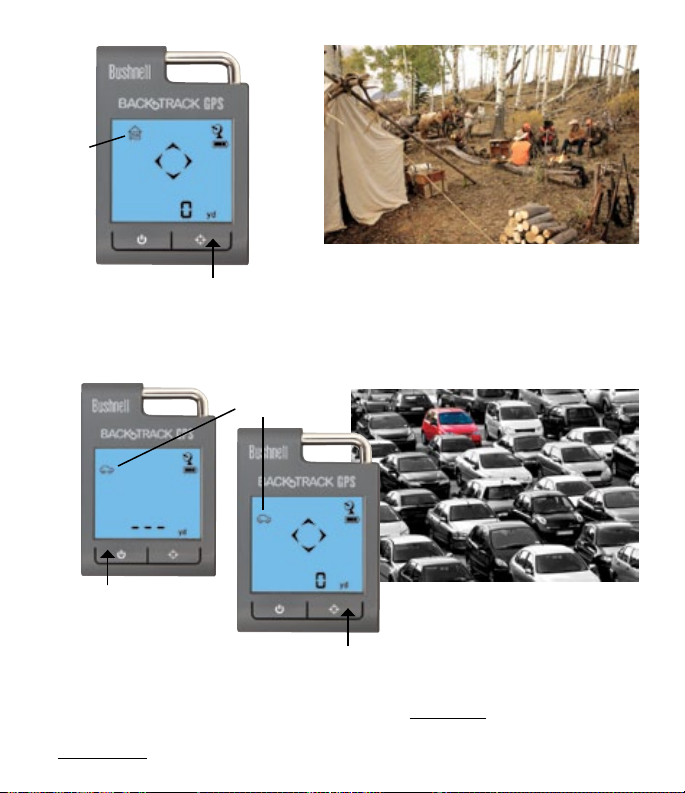

“Home”

Icon

PUSH

4. To mark a location you want to get back to, PUSH the MODE/POWER button one or more times to select one of the
three Location Mode icons (“Home”, “Car”, or “Star”).

“Car”

Icon

PUSH MODE/POWER to select

from three Location icons

Compass Mode Indicator
(Index Ring)

“Star”

Icon

PUSH

5

Home Icon

HOLD the MARK button down to save the location of

HOLD

5. After selecting the icon you want, HOLD the MARK button (while you are physically at or near the location you want
to save), until the distance indication changes to “0”.

Note: it does not matter which direction you face when marking the location.

Car Icon

PUSH

1

Marking an

additional location

6. You may now turn the BackTrack’s power off by HOLDING down the MODE/POWER button, or proceed to another
location you want to mark. Be sure to select a different icon before marking this new spot. If you hold down MARK

with a previously used Location icon selected, you will replace that one with your current location.

your campsite (with the “Home” icon selected here)

At the new location,

1-Select another icon

2

HOLD

2-MARK the new location

6

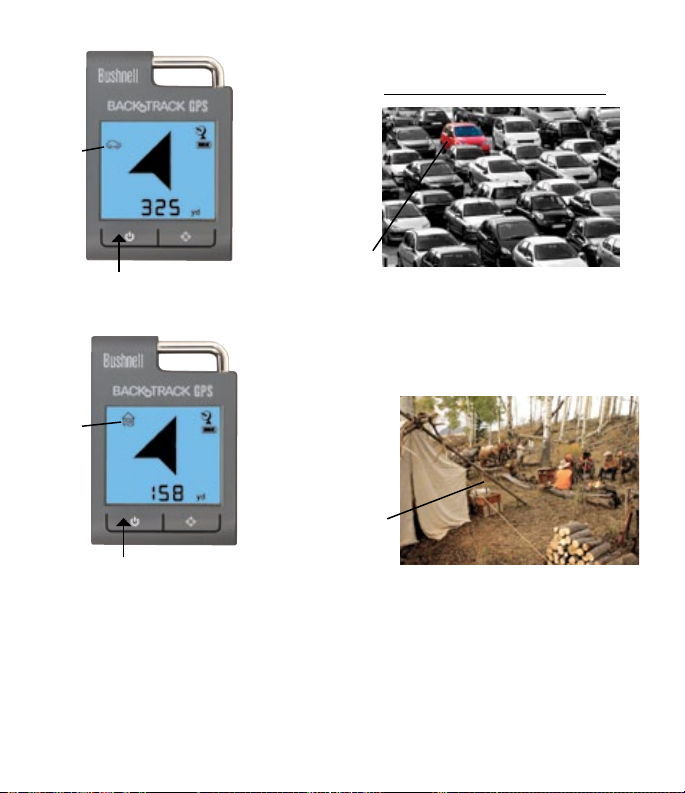

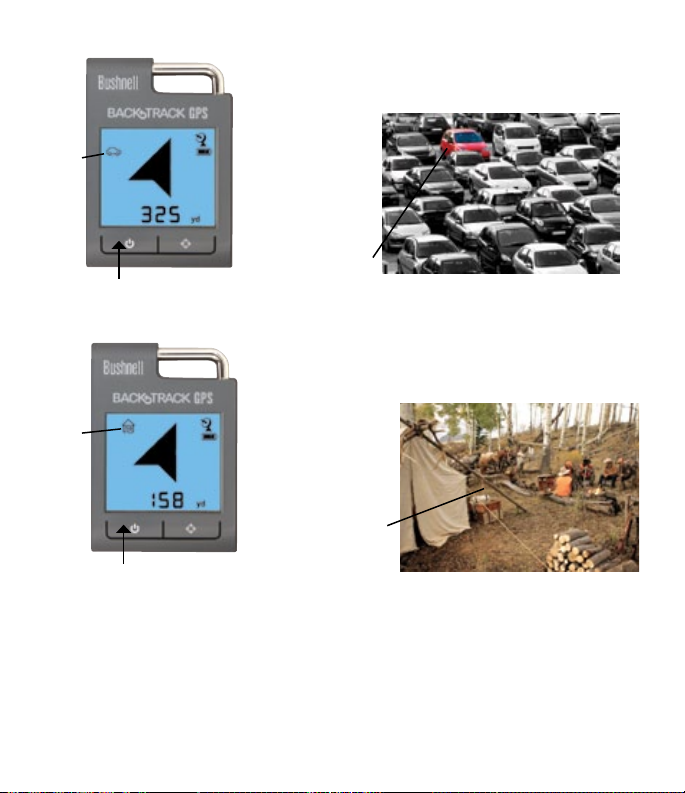

HOLD MODE/POWER to turn unit back on.

Display shows distance & direction to the

last (most recently) marked location.

Car

Icon

325 yds distance in

the direction of the

arrow to your car in

HOLD

Home

Icon

PUSH

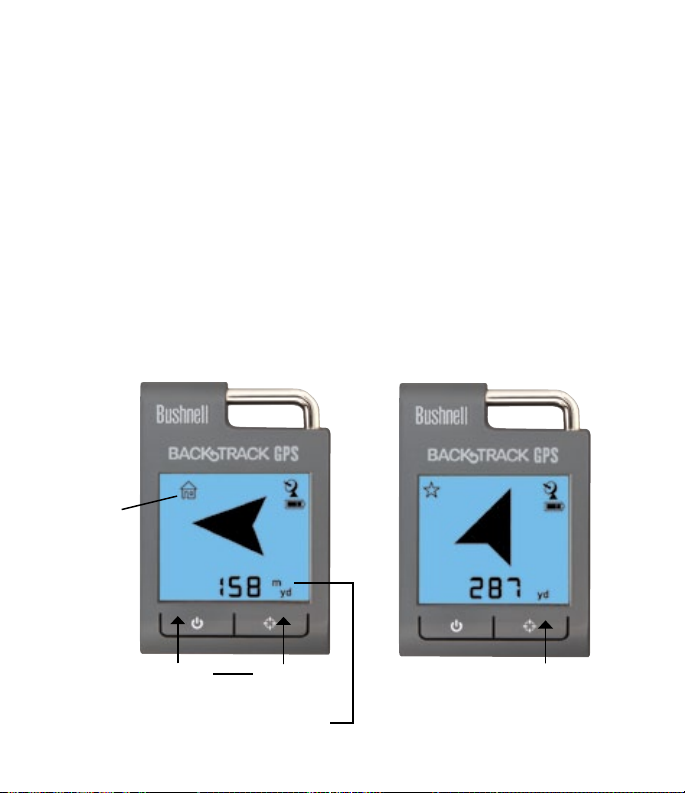

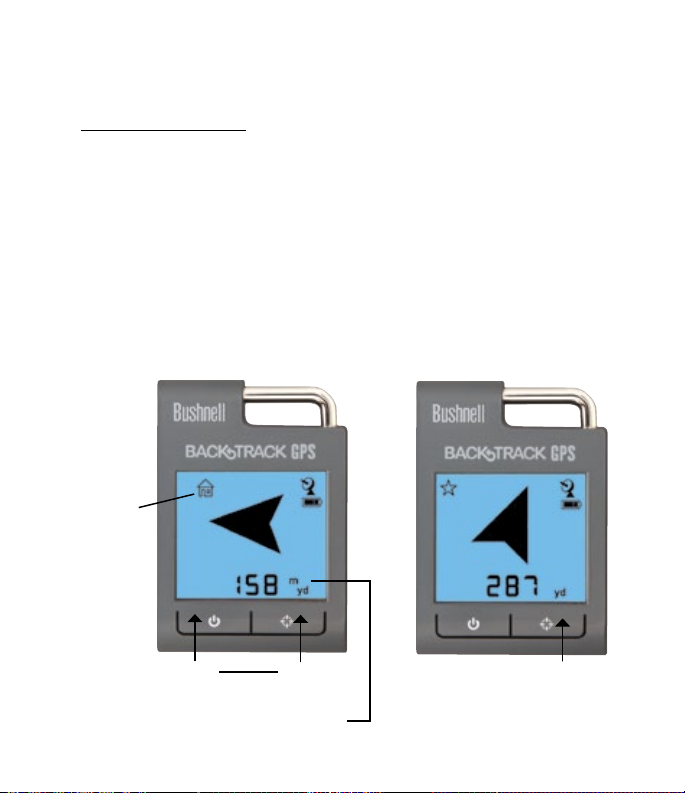

7. To return to one of your previously marked locations, it is easy! Simply turn the BackTrack’s power back on (HOLD the
MODE/POWER button) and the BackTrack display will indicate the direction and distance back to the most recent

location you marked. If you want to return to a previous location, just PUSH the MODE/POWER button to select the
icon you used when you marked it earlier. To find your way back to the selected location, simply move in the direction
the arrow points and watch for the distance to decrease. When you reach your destination, a full circle of arrows will be
seen at the outer edge of the display.

the parking lot

PUSH MODE/POWER to select the icon you

used to store another location. Distance &

direction to it are now displayed.

158 yds distance in the

direction of the arrow

to your campsite

7

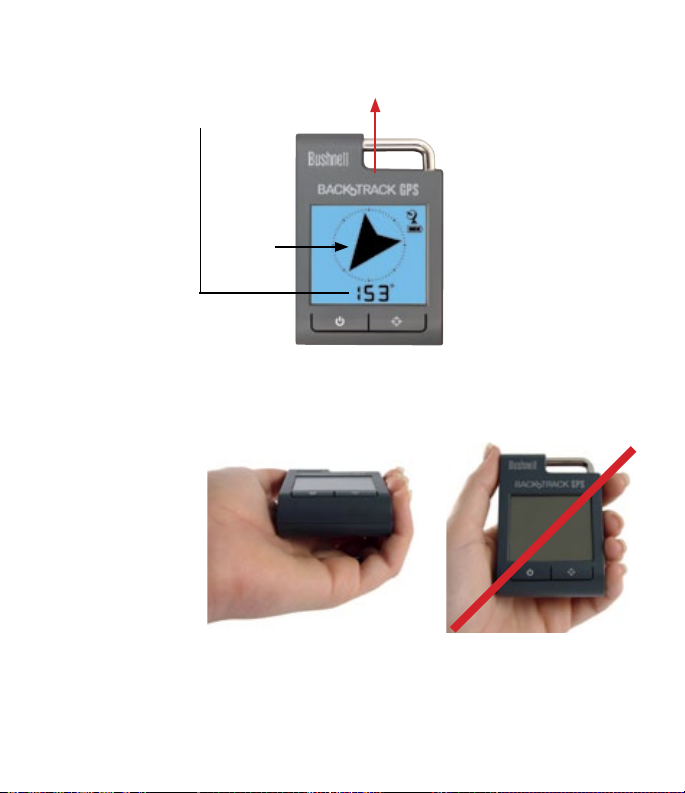

Returning to Compass Mode

Display indicates heading in
degrees for this direction

North

Arrow

To use the BackTrack as a digital compass, simply PUSH the MODE/POWER button until you see the “Compass” (Arrow)
icon, and the BackTrack will again display an arrow pointing North, and the compass degrees for the direction it’s pointed
(see red arrow above).

8

To ensure directional accuracy, hold the BackTrack out horizontally in front of you (parallel to the ground) and move it in
a “figure 8” pattern a few times to re-calibrate the compass. Your BackTrack should always be held in a horizontal position
(not tilted) as shown above when operating the unit and reading the display.

8

Correct Operating Position

Incorrect Operating Position

Other Operations

Changing the Distance Units

• To change the units from imperial to metric, QUICK PRESS of both the MARK and MODE/POWER buttons

at the same time when any of the three location icons are selected the distance units display changes from “yd”
to “m”. The BackTrack will automatically switch from yards to miles (or meters to km) for longer distances. It can
display up a maximum distance of 999 miles or kilometers.

Turning on the Backlight

• PUSH MARK to turn on the display backlight at anytime. It will automatically turn off about 30 seconds later.

Auto Power Off

• Power automatically turns off after 5 minutes if no buttons have been pressed, or HOLD down MODE/POWER

to turn off manually. When the BackTrack is turned back on, it returns to the last mode you selected.

In any

Location

Mode

PUSH

QUICK PRESS both MODE/POWER and

MARK to select imperial or metric units for

displayed distance (yd & mi or m & km)

PUSH

PUSH MARK to

activate backlight

9

Warnings and Notices

GPS System & Location Accuracy Notice:

The Global Positioning System (GPS) is operated by the government of the United States, which is solely responsible for its accuracy and
maintenance. The system is subject to changes which could affect the accuracy and performance of all GPS equipment. The inherent nature
of the GPS system itself limits the accuracy of the distance indicated on the BackTrack’s display to within about ±3~5 meters (or yards) of
the actual marked location.

Warning:

This device is intended as a supplemental handheld navigation aide only. The user assumes all responsibility associated with the use of this
product. It must not be used for any purpose requiring precise measurement of location, direction, distance, velocity or topography. This
device should not be used for any aircraft navigation applications.

Vehicular Use Notice:

Bushnell is committed to the safe and responsible enjoyment of the outdoors.
Do not use this product while driving. An accident can result in property damage, injury or death if the operator fails to practice prudent
driving practices. It is the sole responsibility of the driver of any vehicle to operate the motor vehicle in a safe manner. Information from the
GPS unit can distract the operator of a motor vehicle. It is unsafe to operate the controls of the GPS unit while operating a motor vehicle.
If used in a motor vehicle, it must not be used by the operator of the motor vehicle. If it is used in a motor vehicle it must be mounted in a
manner such that it does not distract the operator, does not interfere with the operator’s field of view, and does not block or interfere with the
air bags or other safety mechanisms of the motor vehicle. Windshields and car windows with integrated metallic materials, such as defrosters,
or car window tinting films, can degrade GPS reception inside a car.

Liability Notice:

In no event shall Bushnell be liable for any incidental, special, indirect or consequential damages, whether resulting from the use, misuse, or
inability to use this product or from defects in the product. Some states do not allow the exclusion of incidental or consequential damages,
so the above limitations may not apply to you.

FCC Note:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
Shielded interface cable must be used with the equipment in order to comply with the limits for a digital device pursuant to Subpart B of
Part 15 of FCC Rules.

10

ONE YEAR LIMITED WARRANTY

Your Bushnell® BackTrack™ GPS unit is warranted to be free of defects in materials and workmanship for one year after the
date of purchase. In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided
that you return the product postage prepaid. This warranty does not cover damages caused by misuse, improper handling,
installation, or maintenance provided by someone other than a Bushnell Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

1) A check/money order in the amount of $10.00 to cover the cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage
prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:

Bushnell Outdoor Products Bushnell Outdoor Products
Attn.: Repairs Attn.: Repairs
9200 Cody 25A East Pearce Street, Unit 1
Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local
dealer for applicable warranty information. In Europe you may also contact Bushnell at:
Bushnell Germany GmbH
European Service Centre
Mathias-Brüggen-Str. 80
D-50827 Köln
GERMANY
Tel: [phone]
Fax: [phone]

This warranty gives you specific legal rights.

You may have other rights which vary from country to country.

©2010 Bushnell Outdoor Products

11

FRANÇAIS

Icônes de Mode d’Emplacement

(Maison, voiture, étoile)

Indicateur du Mode Boussole

Flèche directionnelle

Guide d'affichage et de contrôle

Icône de réception
des satellites

(anneau)

Indicateur de charge
des piles

Distance à parcourir/

Cap de la boussole

(mode boussole uniquement))

Touche MODE/Marche-Arrêt

Remarque: L’affichage ci-dessus représente l’ensemble des icônes qu’il est possible de rencontrer sur

l’affichage du BackTrack. Toutes les icônes et données n’apparaitront pas simultanément sur l’affichage

du BackTrack pendant le fonctionnement normal.

Touche MEMORISER/Rétro-éclairage

12

Unités de distance

Glissez, puis soulevez le couvercle pour l’ouvrir

1. Ouvrez le couvercle situé à l’arrière du BackTrack (poussez vers le bas comme la flèche l’indique, et soulevez vers le
haut), insérez deux piles AAA (alcaline ou lithium), et placez à nouveau le couvercle. Changez les piles quand l’énergie
est faible, comme indiqué par l’icône indicateur de charge des piles. Assurez-vous que les contacts des piles sont propres
et remplacez les deux piles en même temps. Enlevez les piles quand vous rangez l’appareil pendant plusieurs semaines.

Piles insérées

Emmenez le

BackTrack

dehors

MAINTENEZ LA TOUCHE MODE/Marche-Arrêt

2. MAINTENEZ (appuyez pendant 2 secondes) la touche MODE/Marche-Arrêt pour allumer le BackTrack. Le
BackTrack est prêt à être utilisé quand l’icône Satellite dans l’affichage arrête de clignoter (assurez-vous d’être en
extérieur, dans un endroit bien dégagé).

l’icône « satellite » ne clignote pas

13

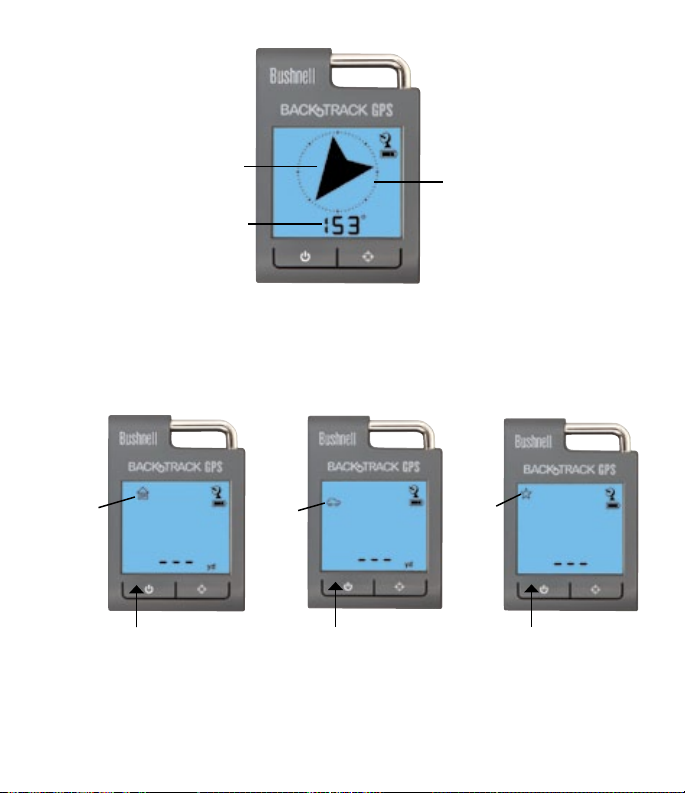

MODE BOUSSOLE

Flèche vers le Nord

Votre cap en degrés

3. Le BackTrack démarre en Mode Boussole la première fois qu’il s’allume. La flèche pointe vers le Nord, et
l’affichage indique la direction vers laquelle vous êtes tourné en degrés (par exemple, Est = 90 degrés). Le
fonctionnement de la flèche directionnelle est optimal lorsque le BackTrack est maintenu en position horizontale
ou « à plat ». Vous pouvez revenir au mode Boussole à tout moment en appuyant sur la touche MODE/

MARCHE-ARRÊT jusqu’à ce que l’anneau et les degrés soient de nouveau affichés.

Icône

« Maison »

APPUYEZ

4. Pour MÉMORISER l’emplacement où vous désirez revenir, APPUYEZ sur la touche MODE/MARCHE-ARRÊT une
ou plusieurs fois pour sélectionner l’une des trois icônes d’emplacement (« Maison », « Voiture » ou « Etoile »

Icône

« Voiture »

APPUYEZ sur MODE/MARCHE-ARRÊT

pour sélectionner l’une des trois icônes

d’emplacements

Indicateur de Mode de Boussole
(anneau)

Icône

« Etoile »

APPUYEZ

14

Icône

Maison

MAINTENEZ la touche MÉMORISER enfoncée pour

garder l’emplacement marqué en mémoire

MAINTENEZ LA TOUCHE APPUYÉE

5. Après avoir sélectionné l’icône souhaitée, MAINTENEZ la touche MÉMORISER (pendant que vous êtes physiquement

prêt ou à l’emplacement que vous désirez garder), jusqu’á ce que l'indication de distance change à « 0 ».

Remarque: La direction vers laquelle vous êtes tourné n’a aucune importance lorsque vous marquez l’emplacement.

Icône Voiture

(avec l’icône « Maison » sélectionnée ici)

APPUYEZ

1

Mémoriser un
emplacement

additionnel.

6. Vous pouvez maintenant éteindre votre Système de Navigation en maintenant ENFONCÉE la touche MODE/
MARCHE-ARRÊT ou passer au prochain emplacement que vous souhaitez mémoriser. Assurez-vous que vous
sélectionnez une icône différente avant de mémoriser ce nouvel endroit. Si vous maintenez la touche
MÉMORISER enfoncée avec l’icône d’emplacement précédemment sélectionné, vous le remplacerez
par celui de votre position actuelle.

MAINTENEZ LA

2

TOUCHE APPUYÉE

Au nouvel emplacement,

1 – Sélectionnez un autre icône.
2 – MÉMORISER le nouvel emplacement

15

MAINTENEZ la touche MODE/MARCHE-ARRET pour

rallumer l’unité L’affichage indique la distance et la

direction du dernier emplacement mémorisé.

Icône

Voiture

Vous êtes à 325

yards (297 mètres)

de votre voiture

MAINTENEZ LA TOUCHE

APPUYÉE

Icône

Maison

APPUYEZ

7. Pour revenir sur un des emplacements mémorisés, c’est facile! Rallumez simplement le BackTrack (MAINTENEZla
touche MODE/Marche-Arrêt) et l’écran du BackTrack indiquera la direction et la distance de retour à l’emplacement
que vous avez mémorisé. Si vous voulez revenir à l'emplacement antérieur, APPUYEZ simplement sur la touche
MODE/ARRÊT-MARCHE pour sélectionner l’icône que vous avez utilisé avant. Pour revenir sur l’emplacement
sélectionné, déplacez-vous simplement dans la direction indiquée par la flèche et observez la distance qui diminue.
Quand vous atteignez votre destination, un cercle de flèches apparaitra sur le bord extérieur de l’affichage.

: marchez dans la

direction indiquée par

la flèche.

158 yards

(145 mètres)

dans la direction

de la flèche vers

votre emplacement

APPUYEZ sur le MODE/MARCHE-ARRÊT pour
sélectionner l’icône que vous avez utilisé pour

garder un autre emplacement. La distance et la

direction sont maintenant affichées.

16

Retournez sur le mode Boussole

L’affichage indique la position en degrés
pour cette direction (flèche rouge)

Flèche vers

le Nord

Pour utiliser le BackTrack en tant que boussole, APPUYEZ simplement sur la toucheMODE/MARCHE-ARRÊT jusqu’á
ce que vous voyez l’icône (flèche) « boussole », et le BackTrack affichera à nouveau une flèche indiquant le Nord, et les
degrés de la boussole vers la direction qu’il pointe (Regardez la flèche rouge ci-dessus).

8

Pour assurer une exactitude directionnelle, tenez le BackTrack horizontalement en face de vous (parallèle au sol) et
décrivez plusieurs fois un « 8 » (figure ci-dessus) avec votre main pour re-calibrer la boussole. Votre BackTrack doit
toujours être maintenu en position horizontale (pas incliné) comme indiqué ci-dessus pendant le fonctionnement de l'unité
et la lecture de l'affichage.

Position de fonctionnement correcte

Position de fonctionnement incorrecte

17

Autres Opérations

Changer les Unités de Distance

• Pour changer les unités de distance, APPUYEZ RAPIDEMENT sur les deux touches MÉMORISER et
MODE/MARCHE-ARRÊT en même temps quand un des trois icones d’emplacements sont sélectionnés

l’unité de distance affiché change de « yd » en « m ». Le Système de Navigation passera automatiquement des
yards aux miles (ou des mètres aux kms) pour indiquer les grandes distances. La distance maximale pouvant être
affichée est de 999 yards, miles ou kilomètres.

Utilisation du rétro-éclairage

• APPUYEZ sur la touche MÉMORISER pour illuminer l’écran à tout moment. Il s'éteindra automatiquement

après environ 30 secondes.

S'éteint automatiquement

• L'appareil s'éteindra automatiquement au bout de 5 minutes si vous n'appuyez sur aucune touche, ou si

maintenez la touche MODE/Marche-Arrêt enfoncée pour éteindre l'appareil manuellement. Quand le BackTrack
se rallume, il retourne au dernier écran d'emplacement utilisé.

Lorsque n’importe

quelle icône

d’emplacement

est affichée

APPUYEZ

APPUYEZ RAPIDEMENT sur les deux touches MODE/

MARCHE-ARRET et MEMORISER pour changer l’unité

de distances (yards/miles ou mètres/kilomètres)

18

APPUYEZ

APPUYEZ sur la touche

MÉMORISER pour activer

le rétro-éclairage.
