Page 1

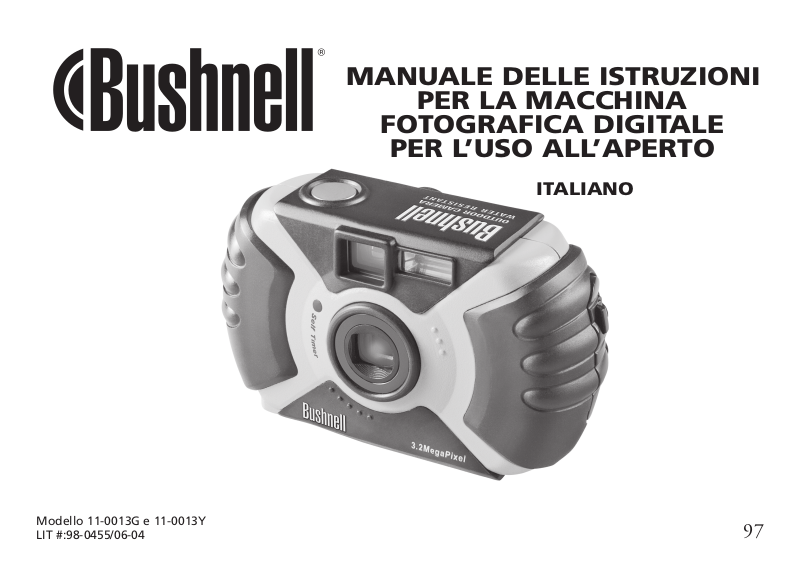

MANUALE DELLE ISTRUZIONI

PER LA MACCHINA

FOTOGRAFICA DIGITALE

PER L’USO ALL’APERTO

ITALIANO

Modello 11-0013G e 11-0013Y LIT #:98-0455/06-04

Page 2

Complimenti per l’acquisto della macchina fotograﬁca Bushnell® Outdoor per l’uso all’aperto! La serie Outdoor è stata realizzata in particolare per scattare le migliori foto ricordo all’aperto: è impermeabile, è protetta contro la polvere e gli urti, ed è rivestita in gomma per assicurare una presa sicura. Naturalmente, grazie al ﬂash automatico e alla messa a fuoco ravvicinata, permette di fare foto favolose anche al chiuso.

Prima di usare questa macchina fotograﬁca si prega di leggere le istruzioni riportate in questo manuale e acquisire familiarità con i suoi vari componenti e caratteristiche.

Si tenga presente che pur essendo impermeabile (grado di impermeabilità JIS-4), questa macchina fotograﬁca non va usata sott’acqua, né sommersa o lavata con forti getti d’acqua. I danni causati dall’uso scorretto del prodotto non sono coperti dalla garanzia.

GUIDA RAPIDA: MACCHINA FOTOGRAFICA OUTOODR BUSHNELL 11-0013G/Y

Inserire le pile e

(se lo si desidera) la scheda della memoria

Accendere la

macchina fotograﬁca

Impostare la

lingua dei menu, la data e l’ora

Formattazione

della scheda SD (optional)

Inserire 2 pile alcaline AA o al litio, a seconda di ciò che è speciﬁcato nello scomparto pile in fondo alla macchina fotograﬁca. Se si desidera ulteriore memoria per scattare un numero maggiore di foto, si può installare la scheda SD (optional), nell’apposito slot interno avendo cura di inserirla in modo che l’angolo provvisto di tacche si trovi a sinistra, verso il display LCD.

Premere il pulsante di accensione. Si possono iniziare a scattare le foto quando sull’LCD si iniziano a vedere le immagini dal vivo. Le impostazioni predeﬁnite permettono di fare foto di qualità ottima nella maggior parte delle situazioni. Tuttavia si raccomanda di leggere l’intero manuale per sfruttare appieno le varie funzionalità utilizzabili in base alle condizioni ambientali e alle preferenze dell’utente.

Premere il pulsante OK/Menu e poi la freccia destra per aprire il menu Modalità. Premere due volte la freccia Giù per evidenziare “Set” (Imposta), e poi usare la freccia Destra per navigare l’elenco delle voci del menu Imposta. Scendere ﬁno a “Language” (Lingua) e poi premere la freccia destra. Selezionare la lingua desiderata e poi premere il pulsante OK. Sul display riappare il menu Set (Imposta). Continuare a premere la freccia Giù ﬁno ad evidenziare la voce “Date & Time” (Data e Ora) (andare oltre “File Name”, ovvero Nome File), e poi premere la freccia destra. Nella schermata Date & Time usare la freccia destra o sinistra per selezionare ciò che si desidera modiﬁcare, e poi usare la freccia su/giù per impostare data ed ora. La lettera in fondo alla riga della data speciﬁca il formato (il primo è A/M/G). L’ora può essere impostata secondo il formato di 12 o 24 ore. Premere OK quando si è ﬁnito di impostare data ed ora.

Se si è inserita una scheda SD, occorre formattarla prima di usare la macchina fotograﬁca. Andare alla voce “Format” (Formato) del menu Set (Imposta), e premere la freccia destra. Spostare il cursore su “Yes” (Sì) e poi premere OK per confermare che si desidera formattare la scheda. Premere OK se si desidera uscire da tutti i menu.

Page 3

100

101

GUIDA RAPIDA: MACCHINA FOTOGRAFICA OUTOODR BUSHNELL 11-0013G/Y

Fotografare

Controllo ed

eliminazione di foto

Collegare la

macchina a un computer per trasferirvi le foto

Premere ﬁno a metà l’otturatore, il pulsante dello scatto, per impostare la messa a fuoco automatica (la spia verde AF si accende). Quindi, premerlo ﬁno in fondo quando si è pronti a scattare la foto. Le linee dell’inquadratura al centro dell’LCD indicano la zona usata per impostare la messa a fuoco. Se alcuni elementi della foto sono fuori centro: inquadrare il soggetto principale, premere l’otturatore ﬁno a quando la spia AF si accende; tenerlo premuto e spostare la macchina fotograﬁca per ricomporre l’immagine desiderata. Quindi, premere ﬁno in fondo il pulsante per scattare la foto. Questa macchina è completa di impostazioni predeﬁnite per riprendere paesaggi, cose in movimento e ritratti. Vedere il paragrafo intitolato “Il menu Modalità” per informazioni dettagliate.

Premere (tenere premuto) “Quick View” (Visione rapida) per vedere le foto in memoria. La freccia destra/sinistra permette di navigare avanti/indietro tra le foto. Le frecce su/giù permettono di zoomare avanti e indietro per vedere da vicino i dettagli desiderati delle foto. Per cancellare una foto durante la visione di controllo è sufﬁciente premere brevemente il tasto “Quick View” (Visione rapida) (il sistema visualizza l’icona del cestino dei riﬁuti). Premere la freccia Giù, se si desidera rispondere Sì. Poi, premere OK per confermare che si desidera cancellare la foto. Per uscire dalla modalità di visione delle foto occorre premere e tenere premuto il pulsante Quick View (Visione rapida).

Prima di collegare la macchina fotograﬁca al computer occorre installare i driver dal CD-ROM, se si dispone del sistema operativo Windows 98/98SE, e poi PhotoSuite a meno che non si disponga già di un software di elaborazione delle immagini. Montare il cavo USB in dotazione collegandolo al PC e alla porta USB situata sotto il coperchio del connettore (sopra la cinghia). Premere “OK” sulla macchina fotograﬁca. Se si ha il sistema operativo Windows XP, seguire le istruzioni/opzioni visualizzate sullo schermo. Se si ha Win 98 o 2000, aprire “Risorse del computer” sul proprio PC. La macchina fotograﬁca viene rilevata come “Disco rimovibile”. Cliccare due volte su “disco” e aprire la cartella visualizzata al suo interno. Selezionare uno o tutti i ﬁle “.jpg” e usare “Modiﬁca >Sposta (o Copia) nella cartella” se si desidera salvare le foto nella cartella “Le mie foto”, o in un’altra, sul proprio disco ﬁsso. Dopo aver trasferito le foto si può scollegare la macchina fotograﬁca ed aprire, modiﬁcare e salvare di nuovo i ﬁle usando PhotoSuite oppure un qualsiasi altro software fotograﬁco. Per ulteriori dettagli si rimanda al paragrafo “Scaricamento delle foto passo per passo”.

Componenti

1. Otturatore (scatto)

2. Mirino

3. Flash

4. Coperchio connettore

5. Obiettivo

6. Spia del timer automatico

7. Monitor LCD 15. Pulsante Visione rapida

8. Pulsante di accensione. 16. Presa per treppiede

9. Mirino 17. Barretta per cinghia

10. Tastierino a 4 vie

11. Pulsante OK / Menu

12. Coperchio scomparto pile

13. Pile (AA x 2)

14. Slot scheda SD

Page 4

102

103

Icone dell’LCD

# Indicatore Icone

Controllo carica pile

Modalità di scatto (soggetto)

Modalità ﬂ ash AUTOM.

Scheda SD inserita “SD”

N. di foto restanti [ 999]

# Indicator Icone

Data visualizzazione 2004.06.20

Qualità immagine (compressione) FQ / NQ / EQ

Dimensioni immagine (risoluzione)

Barra zoom digitale

Timer automatico

Macro

Ripresa sequenza (3 inquadrature)

Modalità ﬁ lm

Bilanciamento del bianco

Schema metrico

Impostazione ISO AUTO ISO100 ISO200 ISO400

Valore esposizione (VE)

Indicatore area AF

2048x1536, 1600x1200, 1280x960, 1024x768, 800x600

Media centro

-2 ~ +2

Inserimento pile

Far scorrere l’interruttore verso la presa del treppiede, come illustrato a destra, e quindi aprire il coperchio dello scomparto pile. Inserire 2 pile alcaline AA nella macchina fotograﬁ ca, come nell’illustrazione, e poi chiudere il coperchio ﬁ no a quando si sente lo scatto di chiusura.

Inserimento della scheda SD

Questa macchina fotograﬁ ca permette di conservare da 10 a 271 foto nella memoria interna da 16 MB, a seconda della risoluzione e delle impostazioni qualitative scelte (vedere la tabella sul retro del manuale). Per aumentare la memoria della macchina fotograﬁ ca si può aggiungere una scheda SD (“Secure Digital”) con una capacità ﬁ no a 512 MB. La scheda va inserita nell’apposito slot all’interno dello scomparto pile come illustrato nell’ultima ﬁ gura. Notare che l’angolo con le “intaccature” è a sinistra, mentre i connettori di metallo sono rivolti verso l’alto.

Page 5

104

105

Fotografare

Per accendere la macchina fotograﬁca occorre tenere premuto il pulsante di accensione per 2 secondi. Appare la schermata di avviamento dello schermo LCD e l’indicatore di carica rosso lampeggia per qualche istante. Quando si vede l’immagine dal vivo (1), la macchina è pronta per l’uso. Comporre la foto desiderata sul display LCD (oppure usare il mirino se l’LCD non permette di vedere bene o se la carica delle pile è bassa). Premere l’otturatore ﬁno a metà per avviare la messa a fuoco automatica sull’area centrale indicata dalle linee AF (2). Terminata la messa a fuoco, la spia verde AF accanto al mirino si accende e le linee rosse AF sull’LCD diventano verdi (si può fare la foto anche quando le linee sono ancora rosse, ma potrebbe risultare meno nitida). Per gli oggetti fuori centro, mettere a fuoco con la zona AF centrata sull’oggetto. Quindi, spostare la macchina fotograﬁca come si desidera continuando a tenere premuto ﬁno a metà l’otturatore. Premerlo ﬁno in fondo quando si è pronti a scattare la foto (3). L’LCD visualizza brevemente la foto scattata (la durata della visualizzazione può essere modiﬁcata nelle impostazioni del menu Mode, cioè Modalità). Se si desidera spegnere l’LCD per risparmiare le pile, è sufﬁciente premere velocemente due volte il pulsante Quick View (Visione rapida) (se lo si tiene premuto, il sistema va in modalità Photo Review, ovvero Provini foto).

2 3

Inquadratura della zona di messa a fuoco automatica

Zoom digitale

Premere il tasto “T” (telefoto) sul pannello delle frecce per zoomare in avanti (digitalmente ﬁno a 4 volte). Se si preme il tasto “W” (wide, ovvero ampio) indietro per tornare alle dimensioni normali. NOTA: se le impostazioni dello zoom digitale sono elevate, l’immagine osservata dal vivo sul display potrebbe sembrare “grezza” o morbida a causa dei limiti di elaborazione in tempo reale. L’immagine che si vede non è, però, della qualità dell’immagine che verrà memorizzata, come si potrà vedere durante la Visione rapida delle foto dopo averle scattate. Per avere la massima qualità e nitidezza occorre scattare la foto quando l’indicatore AF diventa verde, cioè quando la messa a fuoco è ultimata.

dopo aver iniziato l’ingrandimento (zoom in avanti) il sistema fa lo zoom

Il Flash

Quando si accende la macchina fotograﬁca l’impostazione predeﬁnita è “Auto Flash” (Flash automatico), cioè il ﬂash scatta solo quando è necessario, in situazioni a bassa luminosità. Se si preme il pulsante destro sul tastierino a 4 vie si possono selezionare le altre opzioni: Red-Eye Reduction (riduzione occhi rossi, il ﬂash scatta brevemente in anticipo per ridurre le dimensioni delle pupille), Flash On (fa scattare il ﬂash anche in ambienti illuminati, utile per eliminare le ombre sul viso delle persone quando il sole è alle loro spalle), e Flash Off (il ﬂash non scatta neppure in ambienti scuri, utile nei musei o nei teatri dove è proibito usare il ﬂash). L’icona che corrisponde all’impostazione attuale del ﬂash è visualizzata sull’LCD (vedere “Le icone dell’LCD”). NOTA: Quando Auto Flash è impostato su “normale”, sull’LCD non appare alcuna icona. Dopo aver scattato una foto con il ﬂash, occorre aspettare qualche secondo prima di poterne scattare un’altra afﬁnché i circuiti del ﬂash si ricarichino.

Messa a fuoco macro e timer automatico

La messa a fuoco macro (Macro Focus) permette di fotografare oggetti in primo piano, cioè a distanza ravvicinata, circa 10-60cm. Per impostare questa modalità occorre premere il pulsante sinistro del

tastierino. (ﬁore) è evidenziata, premere “OK” per selezionarla. L’icona macro appare sull’LCD di visione delle foto. Quando si fanno le foto in modalità macro occorre tenere la macchina fotograﬁca ben ferma e aspettare l’accensione della spia dell’Auto Focus. Per tornare alla modalità di messa a fuoco normale occorre premere il pulsante di sinistra, selezionare di nuovo macro e poi premere OK. Una volta aperto il menu macro/timer è sufﬁciente premere la freccia Giù per evidenziare le opzioni del timer automatico. In questo modo è possibile includere sé stessi nella foto usufruendo della funzione di

scatto ritardato di 3 macchina fotograﬁca su un treppiede o collocarla su una superﬁcie robusta e piana e poi premere l’otturatore. Esso scatterà automaticamente alla ﬁne del tempo preﬁssato. Il timer è utile anche per evitare di muovere la macchina fotograﬁca mentre si fanno le foto di sera, dato che in ambienti scuri l’otturatore opera molto più lentamente. Per tornare alla modalità di funzionamento normale dell’otturatore occorre premere il pulsante di sinistra, selezionare il timer corrente e quindi premere OK. Se si desidera uscire senza selezionare nulla, occorre premere Cancel (Annulla) quando sul display è visualizzato il menu macro/timer.

Il sistema visualizza il menu macro/timer sull’LCD. Quando l’icona della modalità macro

o 10 secondi. Premere OK per selezionare il tempo desiderato. Montare la

Macro/

Timer

Page 6

106

107

Uso dei menu superiori

Quando si preme il pulsante OK/Menu situato sotto il tastierino delle frecce, sull’LCD appaiono i menu superiori. Vi sono 2 menu “Scorciatoia”, che permettono di modiﬁcare rapidamente le dimensioni e la qualità delle foto o di passare velocemente alla modalità ﬁlm, e il menu Mode (Modalità) che contiene diverse impostazioni suddivise in gruppi o “schede”. Per accedere ad uno dei menu è sufﬁciente premere il pulsante del tastierino che punta in direzione dell’icona. Menu e funzioni:

Menu Icona Funzione

Modalità ﬁlm

Modalità foto

Dimensioni e qualità delle immagini

da modalità foto

da modalità ﬁlm

Nota: nel menu Size (Dimensioni) è riportato solo il primo numero.

2048 x 1536 1600 x 1280 1280 x 960 1024 x 768 800 x 600

Permette di passare dalla modalità foto alla modalità ﬁlm per fare dei video (formato avi). Premere di nuovo la freccia “su” per passare dalla modalità ﬁlm a quella per foto.

Le dimensioni dell’immagine (ﬁle) possono essere ridotte da 2048x1536 a 800x600 pixel in 5 operazioni. Le immagini di dimensioni maggiori hanno una risoluzione (nitidezza) superiore ma occupano più memoria. La voce Image Quality (Qualità immagine) può essere impostata su “FQ” (qualità ﬁne), “NQ” (normale) o “EQ” (economica). Ciò inﬂuisce sull’entità della compressione del ﬁle .jpg: con FQ si ha la minima compressione / massima qualità / massima dimensione del ﬁle. Se si impostano dimensioni inferiori e una qualità inferiore si utilizza meno memoria. Queste impostazioni sono utili quando si desidera fare stampati piccoli o inviare le foto per e-mail.

Selezione dei menu

Uso dei menu superiori seguito

Menu Icona Funzione

Modalità Apre ulteriori menu, come illustrato

qui di seguito.

Il menu Modalità - ulteriori impostazioni

Dopo aver premuto il pulsante OK/Menu per vedere i 3 menu superiori, usare il pulsante destro del tastierino per aprire il menu Mode (Modalità). Le voci del menu sono disposte in 3 gruppi, o schede, come illustrato nella colonna sinistra della schermata Mode Menu (Menu modalità). Per selezionare un determinato gruppo di menu, usare le frecce su/giù. Quindi, premere la freccia destra per passare alla seconda colonna dove sono riportate le voci del gruppo scelto. Usare di nuovo le frecce su/giù per spostare il cursore sulla voce desiderata. Quindi, premere la freccia destra per andare nella terza colonna e vedere le impostazione disponibili. Usare le frecce su/giù per selezionare l’impostazione desiderata. Quindi, premere il pulsante OK/Menu per confermare. Dopo aver selezionato le impostazioni, premere il pulsante OK/Menu ﬁno a quando riappare la schermata normale. I gruppi del menu Mode, e i sottomenu delle loro voci/impostazioni, sono disposti nell’ordine seguente (le impostazioni predeﬁnite sono in

grassetto):

Schermata menu Mode (Modalità) con le colonne seguenti da sinistra, Group (Gruppo), Item (Voce), e Setting (Impostazioni). Usare il tastierino a 4 vie per spostare il cursore all’interno delle colonne.

Page 7

108

109

Il Menu Modalità - Gruppi / Voci / Impostazioni

Gruppo Voce Impostazioni Descrizione

1: Esposizione Soggetto P (Programma) Autoesposizione standard per foto normali

Zona di messa a fuoco più profonda per una maggior nitidezza dal primo piano allo sfondo.

Paesaggio

Zona bassa di messa a fuoco per immagini di persone. Aiuta ad isolare la persona dallo sfondo.

L’otturatore opera a velocità maggiori per aiutare a riprendere la scena in il movimento.

L’otturatore opera a velocità inferiori per migliorare l’esposizione in ambienti poco illuminati

centro dell’inquadratura. Utile in caso di notevole contrasto tra la luminosità del soggetto principale e quella dello sfondo.

Nessuna icona sull’LCD.

corretta dei colori.

Impostazione manuale per le giornate di sole all’aperto

2: Colore

Ritratto

Azione

Sera

Metro Centro La macchina fotograﬁca determina l’esposizione basandosi principalmente sul

Media La macchina fotograﬁca sceglie l’esposizione in base all’immagine generale.

ISO Auto La fotosensibilità viene impostata automaticamente: ISO 100 ~400.

100/200/400 Impostazioni manuali. Usare ISO elevati solo in caso di ambienti poco illuminati.

EV -2.0 ~ +2.0 Permette di regolare manualmente la sotto/sovraesposizione ad intervalli di 0,3 EV

WB Auto (A) Il bilanciamento del bianco viene impostato automaticamente per la riproduzione

Sole

Il Menu Modalità - Gruppi / Voci / Impostazioni

Gruppo Voce Impostazioni Descrizione

Nuvoloso Impostazione manuale per giornate nuvolose o zone all’ombra.

Impostazione manuale all’interno di locali in caso di illuminazione al tungsteno (lampadina).

Impostazione manuale in ambienti con illuminazione a base di lampadine ﬂuorescenti.

di alto contrasto.

cancellare tutte le impostazioni dell’utente e ripristinare quelle predeﬁnite.

(preparare) la scheda SD inserita (optional). Attenzione: tutti i ﬁle presenti sulla scheda verranno cancellati.

Colore Modalità

Contrasto Alto Contrasto potenziato per giornate nuvolose o luce a basso contrasto.

3: Imposta Resetta

tutto

Formato No / Sì Selezionare “Yes” (Sì) e poi premere il pulsante “OK” per formattare

Tungsteno

Fluorescente

Colore Riproduzione normale dei colori

Bianco e nero Solo per fotograﬁe in bianco e nero

Seppia Effetto speciale per foto “anticate”.

Normale Contrasto medio per la maggior parte dei soggetti.

Basso Contrasto ridotto per foto scattate a metà giornata o in altre condizioni

No / Sì Selezionare “Yes” (Sì) e premere il pulsante “OK/Menu” se si desidera

seguito

Page 8

110

111

Il Menu Modalità - Gruppi / Voci / Impostazioni

Gruppo Voce Impostazioni Descrizione

3: Imposta Lingua Inglese/Spanish/

Revisione 1, 2 o 3 secondi Imposta il tempo di revisione delle foto dopo lo scatto.

Nome ﬁle Resetta o serie La numerazione dei ﬁle delle foto nuove, dopo averle cancellate tutte,

Luminosità LCD

Data ed ora > per Impostazioni

Uscita video NTSC o PAL Inﬂuisce sul segnale di uscita del video impostato in conformità alla rete TV

Modalità registraz.

Archiviazione Auto I ﬁle vengono memorizzati sulla scheda SD, se inserita, altrimenti sulla RAM interna.

French/Deutsch/ Italiano/Portuguese

Imposta uno dei 7 livelli

Premere OK quando si ha ﬁnito.

1 o 3 scatti Fissa il numero di foto che vengono fatte ogni volta che si preme l’otturatore.

Scheda SD I ﬁle vengono memorizzati solo sulla scheda SD (deve essere inserita).

Mem. interna I ﬁle vengono conservati soltanto nella memoria interna, non sulla scheda.

Permette di selezionare la lingua in cui verranno visualizzati i menu

ricomincia da “1” (Resetta) oppure prosegue dall’ultimo numero usato (Serie)

Imposta la luminosità del display. Casella sinistra = minore luminosità, Casella destra = maggiore luminosità. Casella centrale = luminosità normale. Premere OK per confermare.

Le frecce destra/sinistra permettono di navigare tra i vari campi. Le frecce su/giù permettono di cambiare le impostazioni. La lettera in fondo alla data deﬁnisce il tipo di formato: Prima M, G, o A.

della località dell’utente.

Se si sceglie 1-shot (1 foto), la macchina fa una foto normale, se si sceglie 3-shot (3 foto) la macchina fa 3 foto, in rapida successione, per cogliere una sequenza di azioni.

seguito

Visione e cancellazione delle foto in memoria

Per vedere (playback) le foto nella memoria interna o sulla scheda SD occorre premere e tenere premuto il pulsante “Quick View” (Visione rapida) ﬁno a quando sul display appaiono le foto fatte in precedenza. Utilizzare le frecce destra/sinistra per navigare da una foto all’altra. Durante la visualizzazione delle foto se si preme la freccia “Su” il sistema inizia a zoomare in avanti l’immagine (ingrandimento ﬁno a 4 volte). Questa funzione è utile per veriﬁcare che la foto sia nitida. Una volta ingrandita si può premere “OK” e poi usare il tastierino a 4 vie per osservare i vari particolari (premere di nuovo OK quando si desidera uscire). Dopo aver ingrandito la foto si può premere la freccia Giù per zoomare all’indietro. Se si preme la freccia Giù mentre la foto è visualizzata normalmente (non ingrandita) il sistema visualizza l’anteprima di varie foto (ﬁno ad un massimo di 9 per volta). Il tastierino può essere usato per evidenziare una determinata foto che può, quindi, essere visualizzata a pieno schermo premendo il pulsante OK/ Menu. Se si desidera cancellare (eliminare) una foto durante la visione, è sufﬁciente premere brevemente (senza tenerlo premuto) il pulsante Quick View (Visione rapida). Il sistema visualizza il menu Delete (Cancella) e due scelte: One (Una) o All (Tutte). Premere la freccia Giù (seleziona “One”, ovvero Una), e poi OK, se si desidera eliminare soltanto tale foto. Mentre la foto viene cancellata, il sistema visualizza la “clessidra”. Notare che non appena si preme il pulsante OK dopo aver selezionato “One” (Una) o “All” (Tutte), le foto vengono cancellate immediatamente. Quindi, fare attenzione a non selezionare “All” (Tutte) prima di aver trasferito le foto nel PC. Quando si è ﬁnito di osservare le foto, premere e tenere premuto il pulsante Quick View (Visione rapida). Il display torna a visualizzare le immagini dal vivo.

I menu di visione delle foto

Dopo aver premuto il pulsante Quick View (Visione rapida) per la modalità di Revisione, se si preme il pulsante OK/Menu si accede ai menu utilizzati per la visione/controllo delle immagini. Questi menu funzionano come illustrato nelle istruzioni riportate in precedenza per i menu della modalità Foto (le frecce del tastierino vengono usate per navigare ﬁno al menu desiderato e il tasto OK per confermare le varie impostazioni). L’unica differenza sono le voci e le impostazioni seguenti:

Modalità Revisione:

Menu superiori

Page 9

112

113

I menu di visione delle foto seguito

Menu Icona Funzione

Presentazione Fa vedere, in sequenza, tutte le foto in memoria a partire da quelle con la data più vecchia. Premere

Informaz. Con questa voce si decide se visualizzare o meno i particolari di ciascuna foto (n. del ﬁle,

Menu Modalità visione

la freccia Su per dare inizio alla presentazione. Il sistema si ferma dopo la visualizzazione della foto più recente e torna alla modalità di visione normale.

dimensioni e qualità dell’immagine, data/ora) durante la modalità di visione. Non altera i dati in memoria.

Apre ulteriori impostazioni come illustrato nella sezione seguente.

Impostazioni, Menu Modalità Visione

Gruppo Voce Impostazioni Descrizione

1: Esegui Proteggi Off / On Se si imposta questa voce su “On” non sarà possibile cancellare le foto

Gira

2: Colore Bianco e

nero

+ o - di 90 gradi Ruota la visualizzazione della foto che si sta visionando. Evita di dover

Off / On Permette di creare un’ulteriore versione in bianco e nero (ﬁle nuovo)

ﬁno a quando non la si reimposta su “Off” tramite questo menu. Impedisce di cancellare i ﬁle per sbaglio.

girare la macchina fotograﬁca per vedere le foto riprese in verticale (per es. riprese di persone, ecc.).

dalla foto che si sta visionando (occorre attendere solo qualche secondo). Tutto questo non altera il ﬁle della foto originale a colori.

Impostazioni, Menu Modalità Visione seguito

Gruppo Voce Impostazioni Descrizione

Seppia Off / On Vedere descrizione per foto in bianco e nero. Tonalità color seppia.

Copia sulla scheda SD No / Sì Copia tutto il contenuto della memoria interna sulla scheda SD.

Formato No / Sì Formatta la scheda SD inserita e ne cancella tutto il contenuto.

3: Imposta Resetta tutto No / Sì Selezionare “Yes” (Sì) e premere il pulsante “OK/Menu” se si desidera

Lingua Vedere quanto descritto prima nella sezione Menu della modalità Foto.

Luminosità LCD Vedere quanto descritto prima nella sezione Menu della modalità Foto.

Data ed ora Vedere quanto descritto prima nella sezione Menu della modalità Foto.

Uscita video Vedere quanto descritto prima nella sezione Menu della modalità Foto.

cancellare tutte le impostazioni dell’utente e ripristinare quelle predeﬁnite.

Modalità Film - funzionamento e menu

Nella modalità Foto con la visione dal vivo, premere OK/Menu per accedere ai menu superiori. Premere la freccia Su per passare alla modalità Film. Appare l’icona rappresentativa dei ﬁlm / video. Selezionare la risoluzione desiderata, “320” o “160”, premendo il tasto OK/Menu e poi la freccia sinistra. Per iniziare a riprendere il video (formato avi) è sufﬁciente premere l’otturatore. Per interrompere la ripresa basta premere di nuovo l’otturatore. Per vedere il video fatto è sufﬁciente tenere premuto Quick View (Visione rapida) ﬁno a quando il display cambia a Review, ovvero Revisione (si vedrà il primo frame del ﬁlm). Premere l’otturatore per iniziare a vedere il video. Premere brevemente Quick View (Visione rapida) per andare al menu Delete (Cancella). Terminata la ripresa del video, premere OK per visualizzare il menu superiore e poi la freccia Su (icona della macchina fotograﬁca) per tornare alla normale modalità Foto. Differenze nei menu/funzioni delle modalità Film e Foto:

Page 10

114

115

Modalità Film - funzionamento e menu seguito

Nella modalità Film, tutte le funzioni e le voci di menu sono identiche a quelle della modalità Foto salvo le eccezione seguenti:

• Mancano le regolazioni preimpostate per i soggetti (paesaggi, ritratti, ecc.)

• Mancano le voci Rec Mode (Modalità registraz.) (sequenza 3x).

• Le dimensioni disponibili per le immagini sono risoluzione del ﬁlm di frame in frame. Se si imposta la risoluzione a 160x120 si aumentano di 4 volte i tempi di registrazione rispetto alla risoluzione 320x240, ma si riduce la qualità. L’impostazione predeﬁnita è di 20 frame al secondo.

• Non sono disponibili i gradi di qualità (compressione ﬁle).

• Prima di avviare la registrazione del video si possono vedere i secondi di registrazione restanti (31”, 124”, ecc.) sul contatore situato nell’angolo inferiore destro del display LCD.

• Durante la registrazione del video il contatore visualizza i secondi trascorsi.

• Lo zoom digitale e la messa a fuoco macro non sono disponibili. Il ﬂash è impostato su “Off ”.

• Se la macchina fotograﬁca viene spenta mentre è in modalità Film, quando la si riaccende è in modalità Foto.

Nota: Se il PC dell’utente non esegue i ﬁle in formato .avi dei ﬁlm in Windows Media Player, potrebbe essere necessario scaricare una versione più recente del software dal sito Microsoft.com (cercare le parole chiave “media player download”). I ﬁle del ﬁlm possono essere eseguiti anche con QuickTime Player, che è in dotazione con tanti computer e può essere scaricato gratuitamente dal sito Apple.com.

320x240 o 160x120. Questo permette di impostare la

Requisiti del sistema (Minimo)

Sistema operativo: Windows® 98/98SE/2000/ME/XP CPU: MMX Pentium Memoria: almeno 32MB (si raccomandano 64MB per PhotoSuite) Scheda video SVGA con 2MB di VRAM, display schermo da 800x600, colori 16 bit 200 MB di memoria libera sul disco ﬁsso (se si installa PhotoSuite) Porta interna USB

200MHZ, equivalente o più veloce, (Pentium® III 500 MHz per PhotoSuite5™)

Installazione del software

Se si ha Windows 98 occorre installare gli appositi driver prima di collegare la macchina fotograﬁca al PC. Inserire il CD-ROM nell’unità CD del computer. Il CD viene letto automaticamente dal sistema che visualizza la schermata per l’installazione. Selezionare “Install Driver” (Installa i driver) e quindi seguire le istruzioni sullo schermo. Dopo l’installazione occorre riavviare il computer. Se si ha Windows 2000, ME od XP non occorre installare i driver in quanto la macchina fotograﬁca utilizza lo standard USB di archiviazione di massa e, di conseguenza, i ﬁle delle foto vengono letti come se fossero archiviati su un disco ﬁsso esterno. Gli utenti Windows che non dispongono già di un software di elaborazione delle immagini possono installare Roxio PhotoSuite sulle release” prendendo nota di eventuali consigli o potenziali problemi riguardanti la propria conﬁgurazione PC e il proprio sistema operativo.

dal CD-ROM. Non dimenticare di leggere attentamente le “Informazioni

Scaricamento delle foto - un passo alla volta

1. Gli utenti Windows 98/98SE devono, per prima cosa, assicurarsi che il driver sia installato.

2. Quindi, accendere la macchina fotograﬁca e collegare il cavo in dotazione inserendolo nel jack USB della macchina fotograﬁca (aprire il coperchio del connettore sul lato della macchina dove c’è la cinghia) e quindi nella porta USB principale del computer. Non usare le porte USB della tastiera o del pannello frontale o gli “hub” non alimentati.

3. Sul display della macchina fotograﬁca appare la schermata di trasferimento con l’icona del PC evidenziata. Premere “OK”. Sul display appare la schermata “Mass Storage” (Archiviazione di massa). In caso contrario: chiudere tutti i programmi aperti, scollegare la macchina fotograﬁca, riavviare il computer e ripetere l’operazione.

schermata

scaricamento

Page 11

116

117

Scaricamento delle foto - un passo alla volta seguito

4. Aprire Risorse del computer o Windows Explorer. Il sistema vede la macchina fotograﬁca come se fosse un “Disco rimovibile” a cui è assegnata una lettera di identiﬁcazione univoca, non ancora assegnata ad altre unità. Cliccare due volte sull’icona nuova del “Disco”, aprire la cartella “DCIM”, e poi una qualsiasi cartella al suo interno (“100BUSHN”, ecc.). Le foto dell’utente sono i ﬁle JPEG situati all’interno della cartella - hanno il preﬁsso “BUSH__” seguito da un numero, il medesimo osservato sul display della macchina fotograﬁca durante la visione delle foto. Se si clicca una volta su un qualsiasi ﬁle, il sistema ne mostra una piccola anteprima.

5. Cliccare su “Edit>Select All” (Modiﬁca > Seleziona tutto) (oppure usare la combinazione control+clic se si desidera selezionare varie foto), poi su “Edit>Copy to Folder” (Modiﬁca>Copia nella cartella) (nei menu di Windows). Selezionare una cartella già presente sul proprio disco ﬁsso, ad esempio “Mie foto”, oppure creare una cartella nuova (“Ferie 2004”, ecc.) e poi cliccare su “OK” per trasferire le copie dei ﬁle delle foto desiderate.

6. Dopo il trasferimento delle foto sul disco ﬁsso si può scollegare la macchina fotograﬁca. Windows potrebbe visualizzare un messaggio di avvertenza in cui comunica che il dispositivo USB è stato scollegato senza aver prima fermato o estratto il “disco” (i ﬁle delle foto non saranno danneggiati). Nel caso, spuntare la casella che permette di aggiungere le icone sulla barra delle applicazioni o delle attività. La prossima volta che si trasferiscono le foto sul disco ﬁsso sarà sufﬁciente cliccare sull’icona e “Fermare il dispositivo USB di archiviazione di massa” prima di scollegare la macchina fotograﬁca.

7. A questo punto è possibile aprire i ﬁle delle foto con un qualsiasi software di elaborazione delle immagini fotograﬁche. Allo scopo basta selezionare File>Open (File>Apri) e quindi accedere alla cartella in cui si sono archiviate le foto. Se si utilizza PhotoSuite, selezionare File>Open Photo (File>Apri foto), e poi usare il menu a tendina “Look in” (Guarda dentro) nella parte superiore della ﬁnestra intitolata Open (Apri), selezionare “Risorse del computer”, selezionare il proprio disco ﬁsso e poi cliccare due volte sulla foto desiderata nella cartella in cui si sono copiati i ﬁle dalla macchina fotograﬁca. Si tenga presente che i ﬁle delle foto possono essere aperti direttamente anche dalla macchina fotograﬁca Outdoor mentre è ancora collegata. Per effettuare l’operazione con PhotoSuite occorre, per prima cosa, fare le operazioni da 1 a 3, poi lanciare PhotoSuite, selezionare File>Open Photo (File>Apri foto) e quindi usare il menu “Look in” (Guarda dentro) per selezionare Risorse del computer, “Removable Disk” (Disco rimovibile) e poi aprire le cartelle che vi sono archiviate ﬁno a quando si arriva ai ﬁle delle foto JPEG. Se si sceglie di lavorare in questo modo, cioè con la macchina fotograﬁca collegata, occorre ricordarsi di salvare la foto (dopo aver fatto le modiﬁche) sul proprio disco ﬁsso e non nella memoria o sulla scheda della macchina. Per effettuare questa operazione in PhotoSuite occorre, dopo aver cliccato su “Done” (Finito), rispondere “Yes” (Sì) alla domanda “Save Changes?” (Salva i cambiamenti?), e poi rispondere “No” alla domanda “Replace Existing File”? (Sostituire il ﬁle esistente?). Usare la casella di dialogo “Save As” (Salva con nome) per salvare la foto modiﬁcata in una cartella sul disco ﬁsso (“Save In>Local Disk”, ovvero Salva su>Disco locale) , e non sul “Removable Disk” (Disco rimovibile) (che corrisponde alla macchina fotograﬁca).

Scaricamento delle foto - un passo alla volta seguito

8. Se non si ha molta dimestichezza con le tecniche di ritocco delle foto su computer, consultare la Guida del software (PhotoSuite dispone di una Guida molto approfondita) per consigli sull’applicazione delle sue funzioni. Oltre a modiﬁcare la luminosità, il contrasto, la nitidezza e i colori delle foto, è possibile modiﬁcarne anche le dimensioni per adeguarle a quelle della carta su cui verranno stampate, oppure le si possono salvare in ﬁle a risoluzione inferiore per facilitarne la spedizione via e-mail o l’inserimento in documenti. Quando si è pronti a salvare il ﬁle modiﬁcato, si consiglia di usare la voce “Save As” (Salva con nome) per assegnargli un nome più signiﬁcativo di, ad esempio, “BUSH0001”. Così facendo si conserva anche il ﬁle originale come backup per eventuali modiﬁche successive. Accertarsi di aver trasferito tutte le foto che si desidera salvare prima di selezionare, sulla macchina fotograﬁca, “Delete All” (Cancella tutto) per fare spazio per la ripresa di immagini nuove.

Uso della funzionalità di stampa diretta (Pictbridge)

La macchina fotograﬁca Outdoor supporta anche la stampa diretta con stampanti compatibili PictBridge senza doversi collegare al PC. Si raccomanda di leggere il capitolo sulla stampa diretta/ PictBridge della stampante prima di effettuare l’operazione. Con la stampante accesa, collegare il cavo USB, in dotazione, alla macchina fotograﬁca e poi alla porta USB per stampa diretta situata sulla parte frontale o laterale della stampante. Il display della macchina fotograﬁca dovrebbe accendersi (in caso contrario, accenderla manualmente). Selezionare l’icona della stampante (1), e premere “OK”. Dopo una breve attesa, durante la quale la macchina fotograﬁca e la stampante effettuano la connessione, sul display appare il menu Print (Stampa) (2). Utilizzare le frecce su/giù per selezionare la voce desiderata e poi premere OK. Le voci sono (icone dall’alto verso il basso):

1. Stampa una foto (usare le frecce sinistra/destra per selezionare l’immagine desiderata e le frecce su/giù per selezionare il numero di esemplari che si desidera stampare. Premere OK quando si desidera stampare).

2. Stampa tutte le foto (No/Sì) Stampa tutte le foto nella memoria della macchina fotograﬁca.

3. Stampa la foto scelta durante la visione dei provini (usare la freccia destra/sinistra, per selezionare la foto desiderata, e le frecce su/giù per scegliere il numero di esemplari desiderato).

4. Stampa tutte le foto come indice: stampa i provini di tutte le foto (“strisce”)

5. Uscita dal menu di stampa.

Page 12

118

119

Riferimenti Capacità e Memoria (capacità max +/- 2 foto)

Dimens.

immagini

2048x1536 3,2 FQ 10 foto 39 foto

1600x1280 2,1 FQ 16 64

1280x960 1,3 FQ 26 101

1024x768 0,8 FQ 41 158

800x600 0,5 FQ 67 259

Megapixel

(ca.)

Qualità * Memoria

interna

NQ 20 79

EQ 41 158

NQ 33 129

EQ 67 259

NQ 53 202

EQ 106 405

NQ 82 317

EQ 165 634

NQ 135 519

EQ 271 1038

Scheda SD

da 64 MB

* Grado di compressione dei ﬁle (rapporto jpg) (FQ=bassa/EQ=alta) FQ: Qualità ﬁne (1:2,5) NQ: Qualità normale (1:5) EQ: Qualità economica (1:10)

Per dimensioni dell’immagine si intendono le dimensioni in pixel, ovvero la risoluzione del ﬁle digitale.

La capacità effettiva di archiviazione varia in relazione al contenuto del ﬁle di ciascuna foto. È possibile che si riesca a scattare qualche foto in più, o in meno, rispetto alla capacità media speciﬁcata.

Scegliere le impostazioni per grandi dimensioni e alta qualità quando si prevede di fare ingrandimente o ritagli. All’occorrenza è possibile ridurre le dimensioni dei ﬁle usando il proprio software fotograﬁco. Scegliere le impostazioni per piccole dimensioni e/o bassa qualità se si desidera inviare le foto per e-mail, inserirle in documenti, stamparle in formato piccolo e non si desidera cambiare le dimensioni del ﬁle in un secondo tempo.

GARANZIA LIMITATA DI DUE ANNI

Questo articolo Bushnell per un periodo di due anni a decorrere dalla data di acquisto. In caso di difetti coperti dalla garanzia, la società si impegna, a propria discrezione, a riparare o a sostituire il prodotto speditole porto franco. Sono esclusi dalla garanzia i danni causati da utilizzo scorretto, maneggiamento / gestione impropri, installazione o manutenzione eseguiti da persone non autorizzate dal servizio assistenza Bushnell.

I prodotti coperti da garanzia vanno spediti unitamente a quanto segue:

1) Assegno/ordine di pagamento di $10,00$USA per coprire i costi di spedizione e amministrazione.

2) Nome e indirizzo del mittente.

3) La spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato con cura in una scatola robusta per spedizioni per evitare danneggiamenti e spedito, debitamente affrancato, all’indirizzo seguente:

Negli USA, spedire a: IN CANADA, spedire a: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214, USA Richmond Hill, Ontario L4B 2M9, Canada

I clienti che hanno acquistato il prodotto in un Paese diverso dagli Stati Uniti o dal Canada sono pregati di rivolgersi al rivenditore per le istruzioni del caso. In Europa si può anche contattare la Bushnell direttamente: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4 D- 50769 KÖLN GERMANIA Tel.: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8

è garantito esente da vizi nei materiali e da difetti di fabbricazione

La presente garanzia conferisce dei diritti legali ben precisi.

Il cliente può avere altri diritti che variano da una nazione all’altra.

ANNOTAZIONI FCC:

Questo apparecchio è stato testato e riscontrato conforme ai limiti stabiliti per gli apparati digitali di classe B ai sensi della Parte 15 delle normative FCC. Tali limiti sono stati ﬁssati per fornire una protezione ragionevole contro le interferenze dannose nelle installazioni residenziali. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, pertanto, se non viene installato e utilizzato in conformità alle istruzioni fornite potrebbe interferire con le comunicazioni radio. Ciononostante non è possibile garantire l’assenza delle interferenze in ciascuna installazione. Se l’apparecchio interferisce con la ricezione radiotelevisiva, veriﬁcabile spegnendolo e riaccendendolo, si consiglia di eliminare l’interferenza in uno dei modi seguenti:

· Muovendo o spostando l’antenna ricevente.

· Aumentando la distanza dall’apparecchio al ricevitore.

· Inserendo l’apparecchio nella presa di un circuito diverso da quello in cui è inserito il ricevitore.

· Se necessario, rivolgendosi al concessionario o ad un tecnico competente.

Utilizzare il cavo interfaccia schermato per soddisfare i limiti imposti per i dispositivi digitali ai sensi del sottoparagrafo B della Parte 15 delle normative FCC.

Le speciﬁche e i design sono soggetti a modiﬁca senza preavviso e senza assunzione di alcuna obbligazione da parte del produttore.

Page 13

Nota:

120
