Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.
– Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das
Pos: 10 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Überschri ften (--> Für alle Dokumente <--)/2. Ebene/A - F/Entsorgung @ 20\mod_13 25760636580_1.doc x @ 136572 @ 12 @ 1
2.1 Entsorgung
Pos: 11 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Umwelt (--> Für alle Doku mente <--)/Hi nweis e/Hi nweis - Umwelt - Entsorgung Ele ktrogeräte @ 20\mod_1325760 695972_1.docx @ 136582 @ @ 1
Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und
fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren
Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und
Elektronikgerätegesetz und der REACH Verordnung.
(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)
(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)
Pos: 12 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Steuermodu le - Onlin e-Dokumenta tion (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 2 @ 1
Gerät deshalb an einer entsprechenden Annahmestelle ab.
Bedienung
| 1373-1-7878
— 4 —
– Bei Verwendung von nicht normgerechten Komponenten erlischt die Garantie.
Bezeichnung
Wert
Schirmgehäuse
Zinkdruckguss
Gehäuse
ABS-Formmasse, Zinkdruckguss
Schirmanschluss /
Zugentlastung
Kabelbinder
Kabeldurchmesser
6-10 mm
Drahtdurchmesser
AWG 26 – AWG 22
Betriebstemperatur
-40 °C bis + 70 °C
Schutzart nach DIN EN 60 529
IP21
Abmessungen
80,8 mm (Breite) x 80,8 mm (Höhe) x 42,4 mm (Tiefe)
Bauart
DIN IEC 60 603-7-51 Ed. 1
Pos: 13 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Überschri ften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279 185541649_1.doc x @ 83042 @ 1 @ 1
360°-Kontaktierung, Kontaktierungsbügel für Datenkabel mit Ø 6-10 mm, Zugentlastung mittels
Pos: 17 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Steuermodu le - Onlin e-Dokumenta tion (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 1 @ 1
Montage / Installation
| 1373-1-7878
— 5 —
Im Falle eines Kurzschlusses besteht die Gefahr von 230 V auf der Niederspannungsleitung.
Pos: 18 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Überschri ften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage / Installati on @ 18\mod_13026139661 11_1.docx @ 103372 @ 1 @ 1
5 Montage / Installation
Pos: 19 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Sicherhei t (--> Für alle Dokumente <--)/War nhinweise/Sicherheit - Niederspannungs- und 230 V-Lei tungen @ 18\mod_130261782 1491_1.docx @ 103464 @ 11 @ 1
Warnung
Elektrische Spannung !
Lebensgefahr durch elektrische Spannung von 230 V.
– Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt
werden!
Pos: 20 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Sicherhei t (--> Für alle Dokumente <--)/War nhinweise/Sicherhei t - Fachkenntnisse @ 18\mod_1 302774384017_1.doc x @ 103563 @ 12 @ 1
5.1 Anforderungen an den Installateur
Warnung
Elektrische Spannung !
Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und
Erfahrungen verfügen.
•Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der
elektrischen Anlage.
•Durch unsachgemäße Installation können schwere Sachschäden z.B. Brand entstehen.
Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:
•Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
1. Freischalten;
2. gegen Wiedereinschalten sichern;
3. Spannungsfreiheit feststellen;
4. Erden und Kurzschließen;
5. benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
• Verwenden Sie die geeignete persönliche Schutzausrüstung.
• Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
• Prüfen Sie die Art des Versorgungsnetzes (TN-System, IT-System, TT-System), um die daraus
folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.) sicherzustellen.
Pos: 21 /Busch-Jaeger (Neustruktur)/Modul-Struktur /Online-Dokumenta tion/Steuermodule - Onlin e-Dokumentati on (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 2 @ 1
Montage / Installation
| 1373-1-7878
— 6 —
Pos: 22 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Doku mentation/Überschri ften (--> Für alle Dokumente <--)/ 2. Ebene/M - O/Montage @ 18\mod_130261 5960458_1.doc x @ 103423 @ 122 @ 1
5.2 Montage
Pos: 23 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Montage/al le Geräte/Montage - UP -Dosen - DIN 49073-1 oder geeignetes Aufputzgeha euse - Ohne Docvariable @ 20\ mod_1325766034453_1. docx @ 136592 @ 2 @ 1
Das Gerät darf nur in geeigneten UP-Dosen (DIN 49073-1), oder einem geeigneten Aufputzgehäuse installiert
werden.
Pos: 24 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Montage/Sons tige Bereiche/Montag e - Rutenbeck Kompakt-Uni versal-Anschlussdo sen @ 23\mod_13331108349 99_1.docx @ 207455 @ 22 @ 1
Abb. 1: Kabelvorbereitung
1. Isolieren Sie das Kabel auf ca. 100 mm ab (siehe Diagonale der Verpackung).
2. Schieben Sie den Geflechtschirm zurück und kürzen Sie diesen auf ca. 10 mm ab.
Abb. 2: Kabelzuführung
3. Führen Sie das Kabel oben oder unten in das Gehäuse ein (hier im Bild unten).
4. Biegen Sie das Kabel auf Viertelkreis und führen Sie es soweit wie möglich ein.
5. Passen Sie ggf. die Zuführungsposition ein (± 30°).
6. Fixieren Sie die Schraube.
Abb. 3: Vorsortieren
7. Sortieren Sie die Adernpaare vor.
– Beachten Sie dabei, dass Sie nur die Hinweise auf den Befestigungsstegen einhalten, die normal lesbar
sind (Pos. 2).
8. Die Adernpaare oben (Pos.3) gehören zu der linken Buchse. Die Adernpaare unten (Pos.4) gehören zu der
rechten Buchse.
Montage / Installation
| 1373-1-7878
— 7 —
Abb. 4: Anschluss Baugruppe
9. Setzen Sie die Anschluss-Baugruppe auf.
10. Führen Sie die Adernpaare mit Schirm seitlich durch die Baugruppe hindurch.
– Die Buchsen müssen immer nach unten zeigen.
11. Drücken Sie die Baugruppe zusammen.
Abb. 5: Adern auflegen
– Erhalten Sie die Paarschirmung und die Verdrillung der Paare so lang wie möglich.
– Beachten Sie die Belegung nach Farbcode im Rangierfeld und an der Dose (siehe Kapitel "Farbcode").
12. Legen Sie die Adern von der Mitte nach Außen auf.
Montage / Installation
| 1373-1-7878
— 8 —

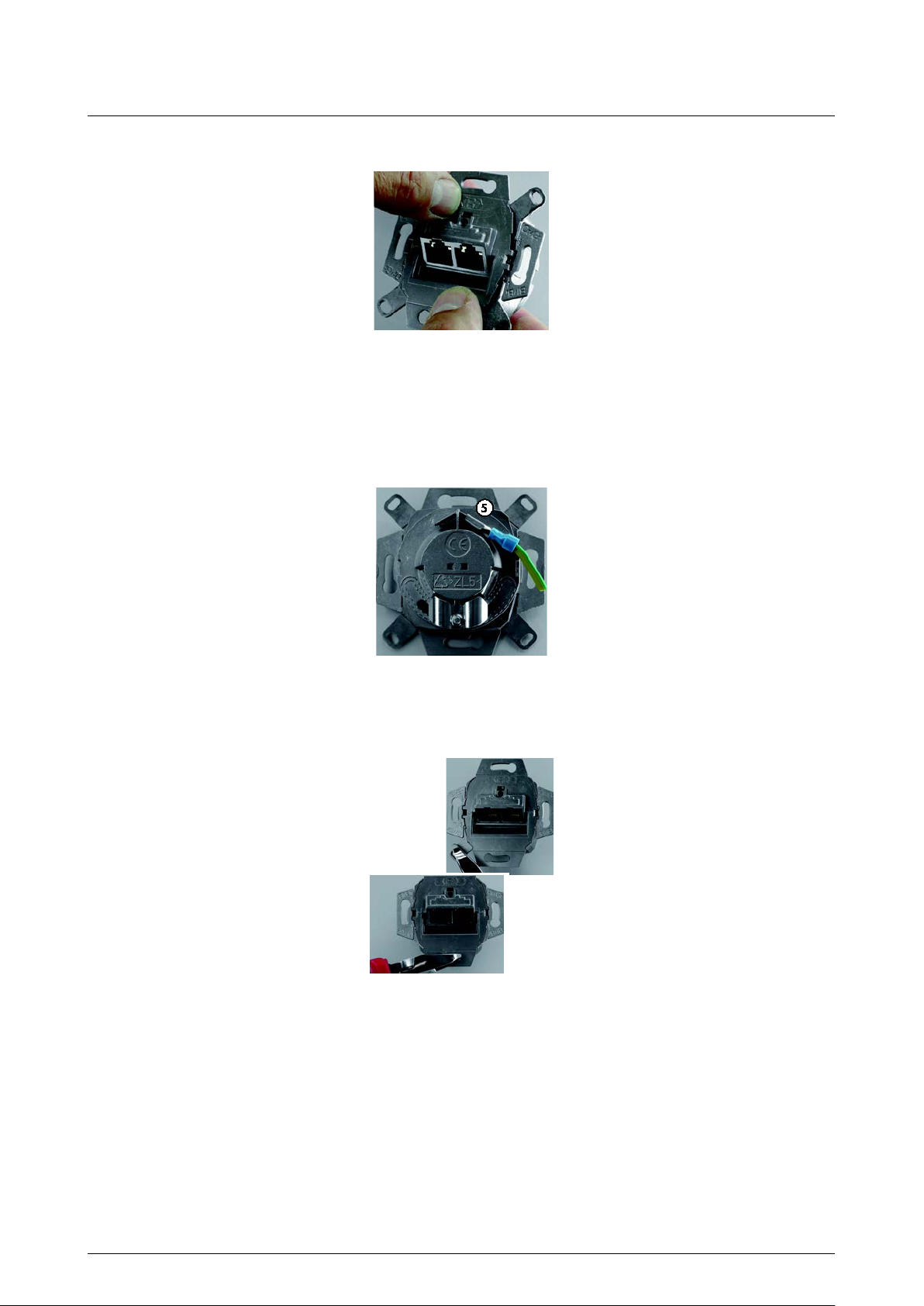

Abb. 6: Komplettieren
13. Setzen Sie den Deckel auf das Gehäuse auf.
14. Rasten Sie den Deckel in das Unterteil ein.
Abb. 7: Erdung (bei Bedarf)
15. Stecken Sie einen 6,3-mm-Flachsteckverbinder auf der Rückseite des Erdanschluss-Kontaktes (Pos.5) auf.
Abb. 8: Stegversion (bei Bedarf)
16. Brechen Sie nicht benötigte Befestigungspunkte mit einem geeigneten Werkzeug ab.
Das Kabel ist installiert.
Pos: 25 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Steuermodu le - Onlin e-Dokumenta tion (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
Anschluss
| 1373-1-7878
— 9 —
Anschlussklemme/
Terminal block
TIA/EIA
TIA/EIA
Pos: 26 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Überschri ften (--> Für alle Dokumente <--)/1. Ebene/A - F/Anschluss @ 19\mod_1309 248278435_1.doc x @ 107412 @ 21 @ 1
6 Anschluss
Pos: 27 /Busch-Jaeger (Neustruktur)/Modul-Struk tur/Online-Dokumen tation/Überschri ften (--> Für alle Dokumente <--)/2. Ebene/A - F/Farbcode @ 23\mod_1333 353619453_1.doc x @ 207549 @ 12 @ 1
1. Entrasten Sie rechts und links die Laschen (Pos. 6).
– Führen Sie dafür einen Schraubendreher in die Aussparung auf der Pfeilseite (Pos.7) ein.
2. Nehmen Sie den Deckel ab.
