Page 1

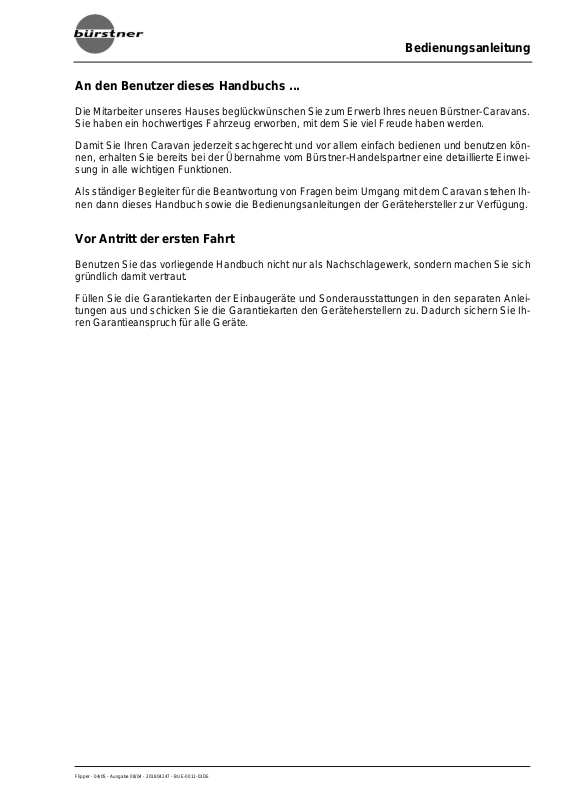

Bedienungsanleitung
1 Bedienungsanleitung
An den Benutzer dieses Handbuchs ...
Die Mitarbeiter unseres Hauses beglückwünschen Sie zum Erwerb Ihres neuen Bürstner-Carav ans. Sie haben ein hochwertiges Fahrzeug erworben, mit dem Sie viel Freude haben werden.
Damit Sie Ihren Caravan jederzeit sachgerecht und vor allem einfach bedienen und benutzen kön­nen, erhalten Sie bereits bei der Übernahme vom Bürstner-Handelspartner eine detailli erte Einwei­sung in alle wichtigen Funktionen.
Als ständiger Begleiter für die Beant wortung von Fragen be im Umgang mit dem Caravan stehen Ih­nen dann dieses Handbuch sowie die Bedienungsanleitungen der Gerätehersteller zur Verfügung.
Vor Antritt der ersten Fahrt
Benutzen Sie das vorliegende Handbuch nicht nur als Nachschlagewer k, sondern machen Si e sich gründlich damit vertraut.
Füllen Sie die Garantiekarten der Einbaugeräte und Sonderausstattungen in den separaten Anlei­tungen aus und schicken Sie die Garantiekarten den Geräteherstellern zu. Dadurch sichern Sie Ih­ren Garantieanspruch für alle Geräte.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 2
Bedienungsanleitung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 3
Inhaltsverzeichnis
2 Inhaltsverzeichnis
1 Einleitung . . . . . . . . . . . . . . . . . . . . 7
1.1 Allgemeines. . . . . . . . . . . . . . . . . . . 8
1.2 Umwelthinweise. . . . . . . . . . . . . . . . 9
2 Sicherheit . . . . . . . . . . . . . . . . . . . 11
2.1 Brandschutz. . . . . . . . . . . . . . . . . . 11
2.1.1 Vermeidung von
Brandgefahren. . . . . . . . . . . . . . . . 11
2.1.2 Feuerbekämpfung . . . . . . . . . . . . . 11
2.1.3 Bei Feuer. . . . . . . . . . . . . . . . . . . . 12
2.2 Allgemeines. . . . . . . . . . . . . . . . . . 12
2.3 Verkehrssicherheit. . . . . . . . . . . . . 13
2.4 Anhängerbetrieb . . . . . . . . . . . . . . 14
2.5 Gasanl ag e . . . . . . . . . . . . . . . . . . . 1 4
2.5.1 Allgemeine Hinweise. . . . . . . . . . . 14
2.5.2 Gasflaschen. . . . . . . . . . . . . . . . . . 15
2.6 Elektrische Anlage. . . . . . . . . . . . . 16
2.7 Wasseranlage . . . . . . . . . . . . . . . . 16
3 Vor der Fahrt . . . . . . . . . . . . . . . . 17
3.1 Schlüssel . . . . . . . . . . . . . . . . . . . . 17
3.2 Zulassung . . . . . . . . . . . . . . . . . . . 18
3.3 Ankuppeln . . . . . . . . . . . . . . . . . . . 18

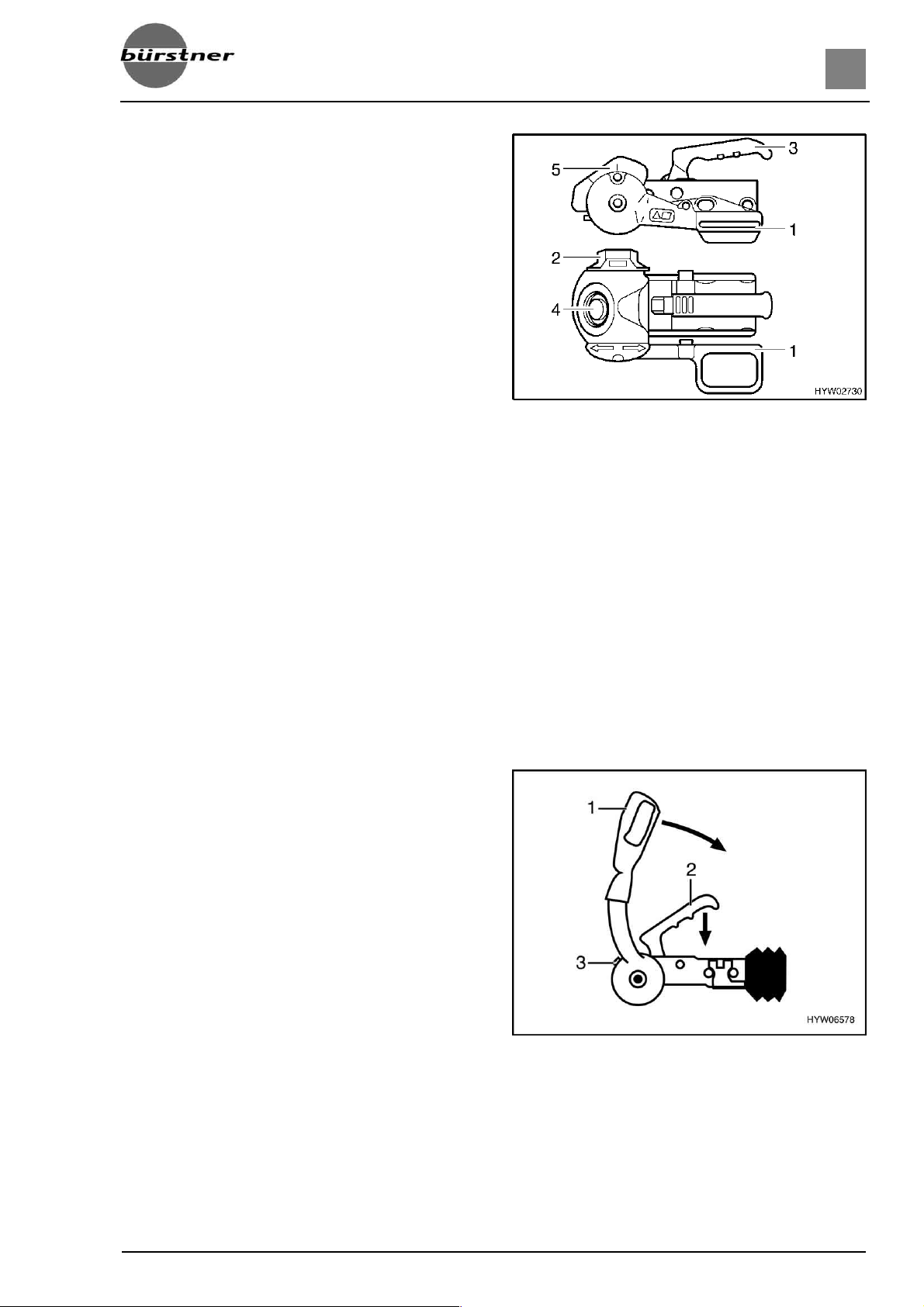

3.4 Anhängerkupplungen . . . . . . . . . . 19
3.4.1 Anhängerkupplung
EM 150 R. . . . . . . . . . . . . . . . . . . . 19
3.4.2 Sicherheitskupplung
WS 3000 D . . . . . . . . . . . . . . . . . . 20
3.4.3 Sicherheitskupplung
AKS 1300 . . . . . . . . . . . . . . . . . . . 21
3.4.4 Sicherheitskupplung
AKS 3004 . . . . . . . . . . . . . . . . . . . 21
3.5 Abkuppeln . . . . . . . . . . . . . . . . . . . 22
3.6 Zuladung . . . . . . . . . . . . . . . . . . . . 22
3.6.1 Berechnung der Zuladung. . . . . . . 23
3.6.2 Caravan richtig beladen. . . . . . . . . 26

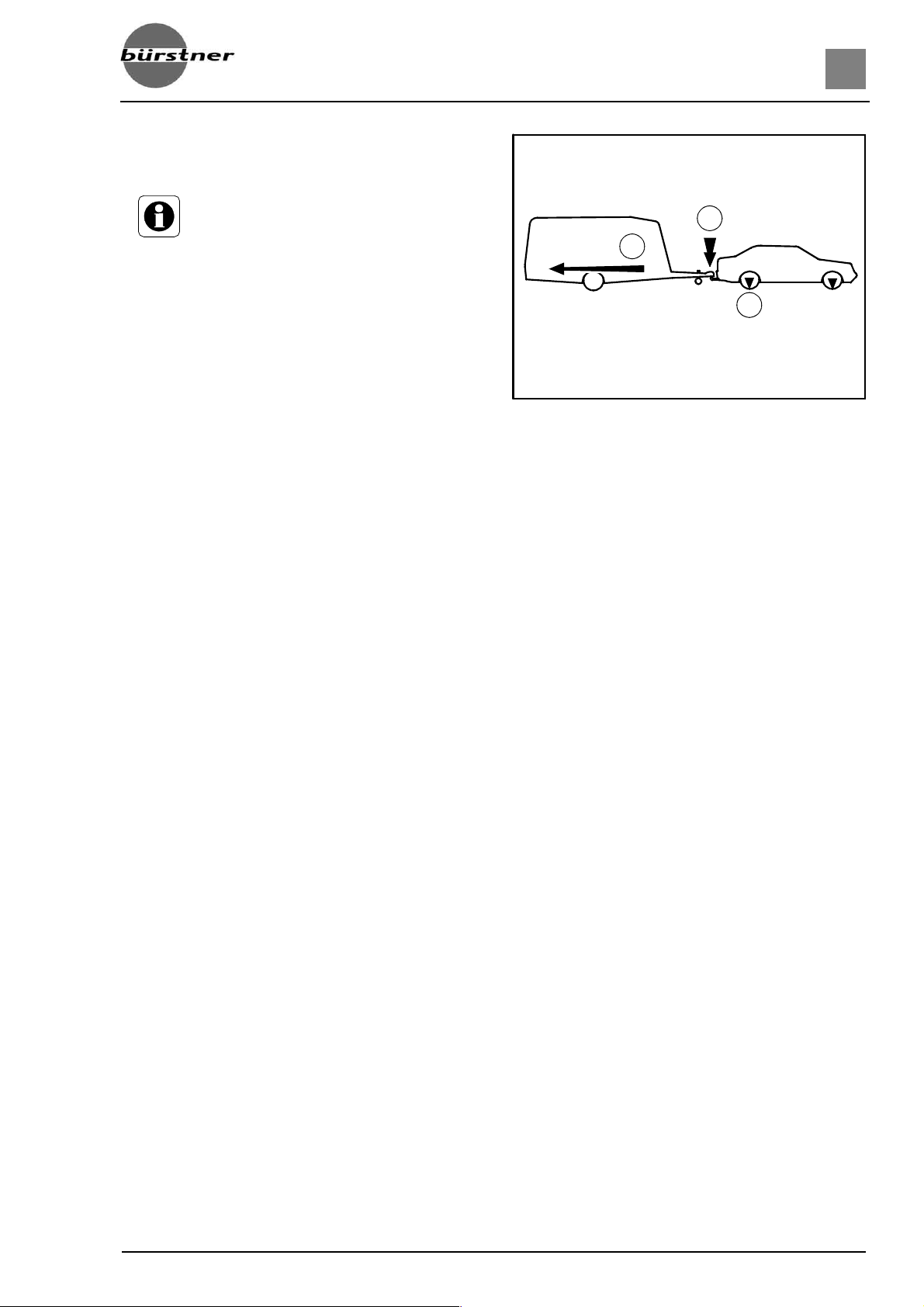

3.6.3 Anhänge-, Stütz- und Achslast . . . 27
3.6.4 Fahrradträger
(Sonderausstattung) . . . . . . . . . . . 28

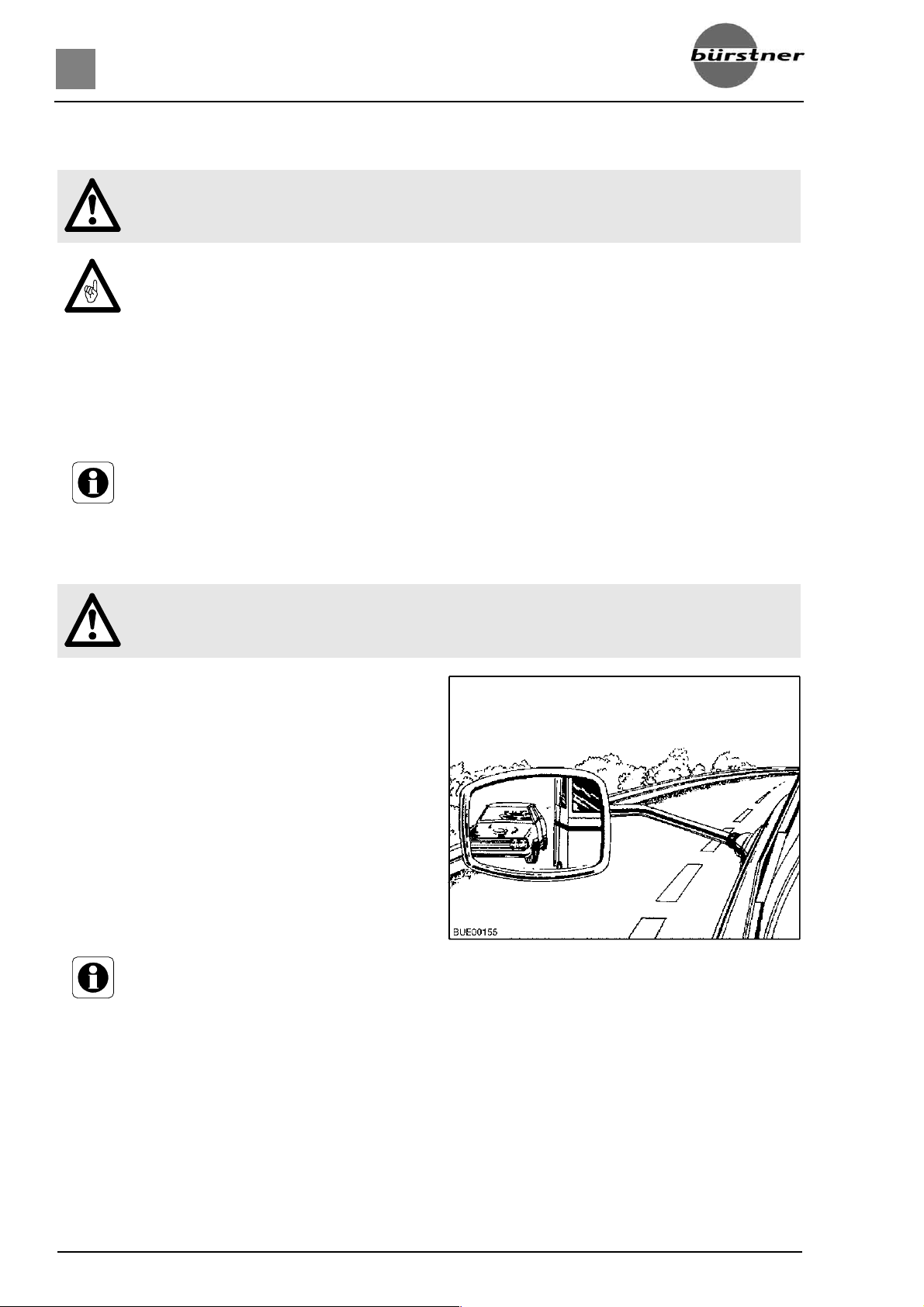

3.7 Außenspiegel. . . . . . . . . . . . . . . . . 28
3.8 Fernsehgerät
(Sonderausstattung) . . . . . . . . . . . 29
3.9 Verkehrssicherheit. . . . . . . . . . . . . 29
4 Während der Fahrt. . . . . . . . . . . . 31
4.1 Caravanbetrieb . . . . . . . . . . . . . . . 31
4.2 Bremsen . . . . . . . . . . . . . . . . . . . . 31
4.3 Rückwärtsfahrt. . . . . . . . . . . . . . . . 32
5 Caravan aufstellen. . . . . . . . . . . . 33
5.1 Feststellbremse. . . . . . . . . . . . . . . 33
5.2 Unterlegkeile . . . . . . . . . . . . . . . . . 34
5.3 Außenanschluss . . . . . . . . . . . . . . 34
5.4 Kühlschrank. . . . . . . . . . . . . . . . . . 34
5.5 Kurbelstützen. . . . . . . . . . . . . . . . . 34
5.6 Eintri tt stufe . . . . . . . . . . . . . . . . . . 35
5.7 Abwassertank, fahrbar
(Sonderausstattung) . . . . . . . . . . . 35
6 Wohnen . . . . . . . . . . . . . . . . . . . . 37
6.1 Eingangstür. . . . . . . . . . . . . . . . . . 37
6.1.1 Eingangstür, außen. . . . . . . . . . . . 38
6.1.2 Eingangstür, innen . . . . . . . . . . . . 39
6.1.3 Eingangstür, geteil t . . . . . . . . . . . . 40
6.1.4 Insektenschutzrollo an geteilter Eingangstür
(Sonderausstattung) . . . . . . . . . . . 40
6.2 Außenklappen. . . . . . . . . . . . . . . . 41
6.2.1 Klappenschloss (Variante 1) . . . . . 41
6.2.2 Klappenschloss (Variante 2) . . . . . 42
6.2.3 Klappenschloss (Variante 3) . . . . . 42
6.2.4 Verschlussdeckel
Frischwas s e r- E in füllstutzen. . . . . . 43
6.3 Möbelklappen . . . . . . . . . . . . . . . . 43
6.3.1 Möbelklappen mit Druckknopf. . . . 43
6.3.2 Möbelklappen mit Griff . . . . . . . . . 44
6.3.3 TV- S c hrank . . . . . . . . . . . . . . . . . . 44
6.4 Licht sc h a lt e r . . . . . . . . . . . . . . . . . 45
6.4.1 Eingangsbereich . . . . . . . . . . . . . . 45
6.4.2 Innenbereich . . . . . . . . . . . . . . . . . 46
6.5 Heizen . . . . . . . . . . . . . . . . . . . . . . 48
6.6 Lüften . . . . . . . . . . . . . . . . . . . . . . 48

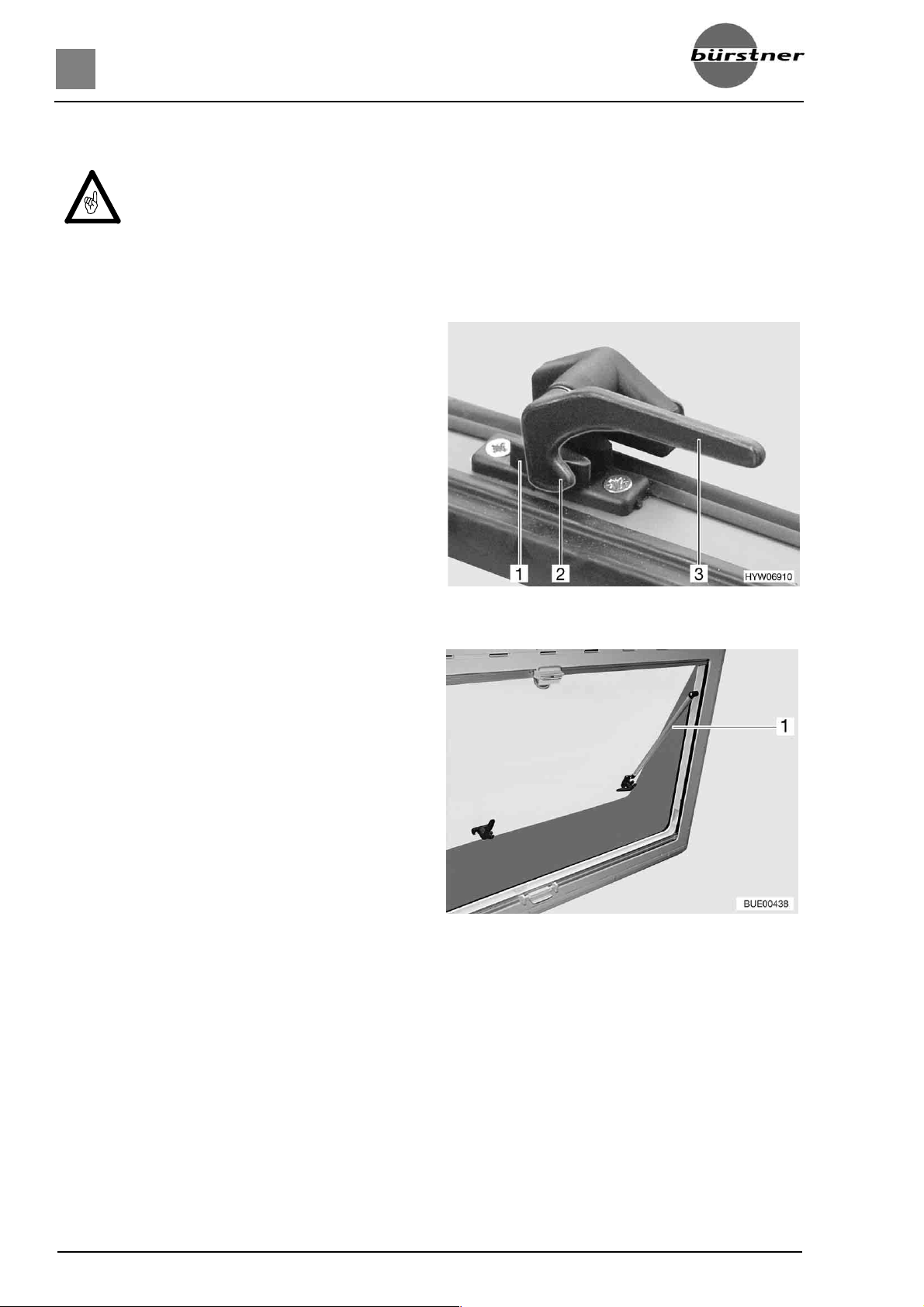

6.7 Fenster . . . . . . . . . . . . . . . . . . . . . 48
6.7.1 Ausstellfenster mit
Dreh-Auss te ll e rn . . . . . . . . . . . . . . 49
6.7.2 Ausstellfenster mit
Automatik- A u ss t e lle rn . . . . . . . . . . 50
6.7.3 Schiebefenster . . . . . . . . . . . . . . . 51
6.7.4 Verdunklungsrollo und
Insektenschutzrollo . . . . . . . . . . . . 52
6.8 Dachhauben . . . . . . . . . . . . . . . . . 53
6.8.1 Kipp-Dachhaube . . . . . . . . . . . . . . 54
6.8.2 Hebe-Kippdach
(Sonderausstattung) . . . . . . . . . . . 55
6.9 Tische . . . . . . . . . . . . . . . . . . . . . . 56
6.9.1 Hängetisch . . . . . . . . . . . . . . . . . . 56
6.9.2 Sch w e nktisch . . . . . . . . . . . . . . . . 56
6.10 Betten . . . . . . . . . . . . . . . . . . . . . . 57

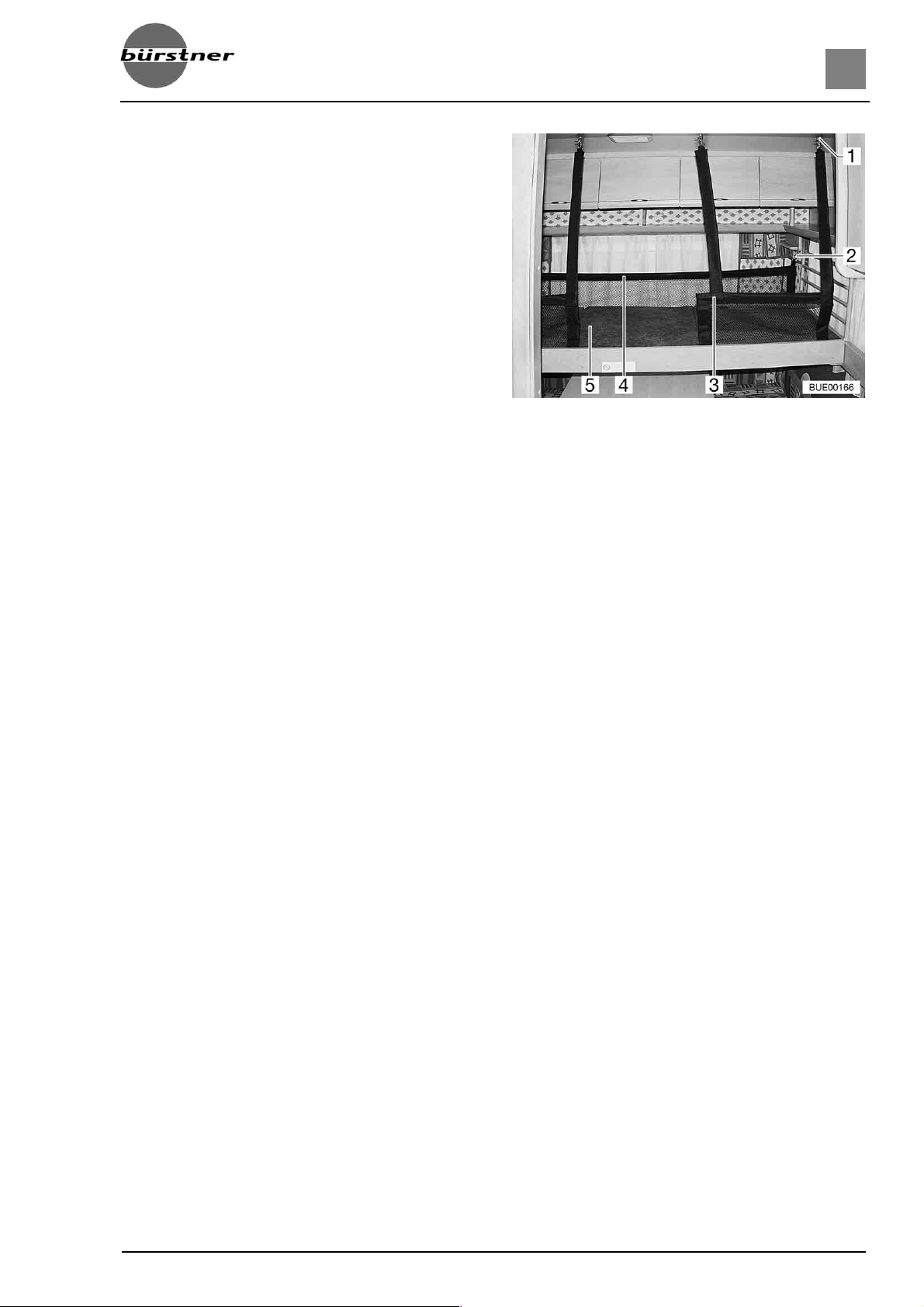

6.10.1 Etagenbett. . . . . . . . . . . . . . . . . . . 57
6.10.2 Fe s te s Bett . . . . . . . . . . . . . . . . . . 5 7
6.10.3 Schrank-Klappbett. . . . . . . . . . . . . 58

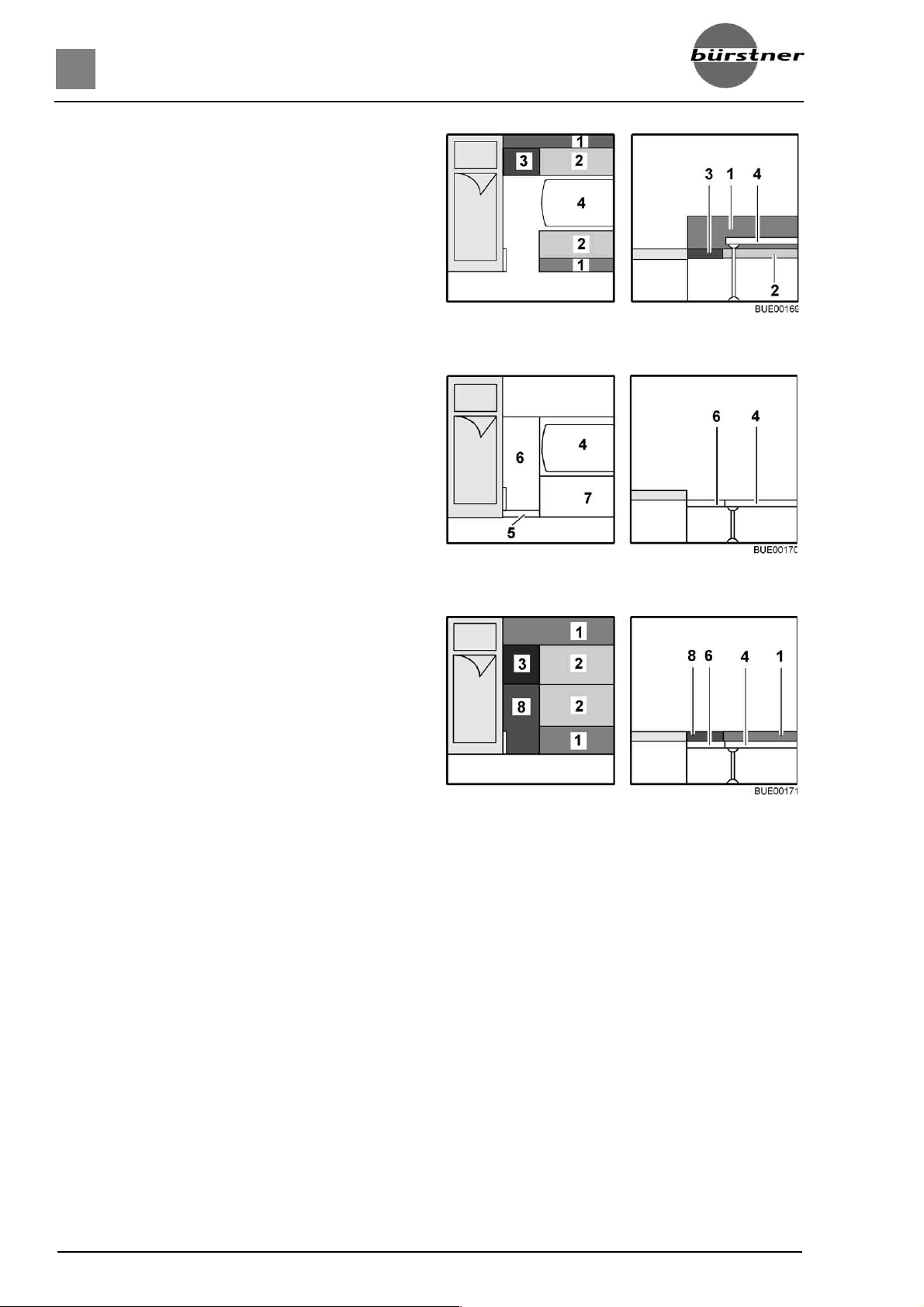

6.11 Sitzgruppen zum Schlafen
umbauen . . . . . . . . . . . . . . . . . . . . 60

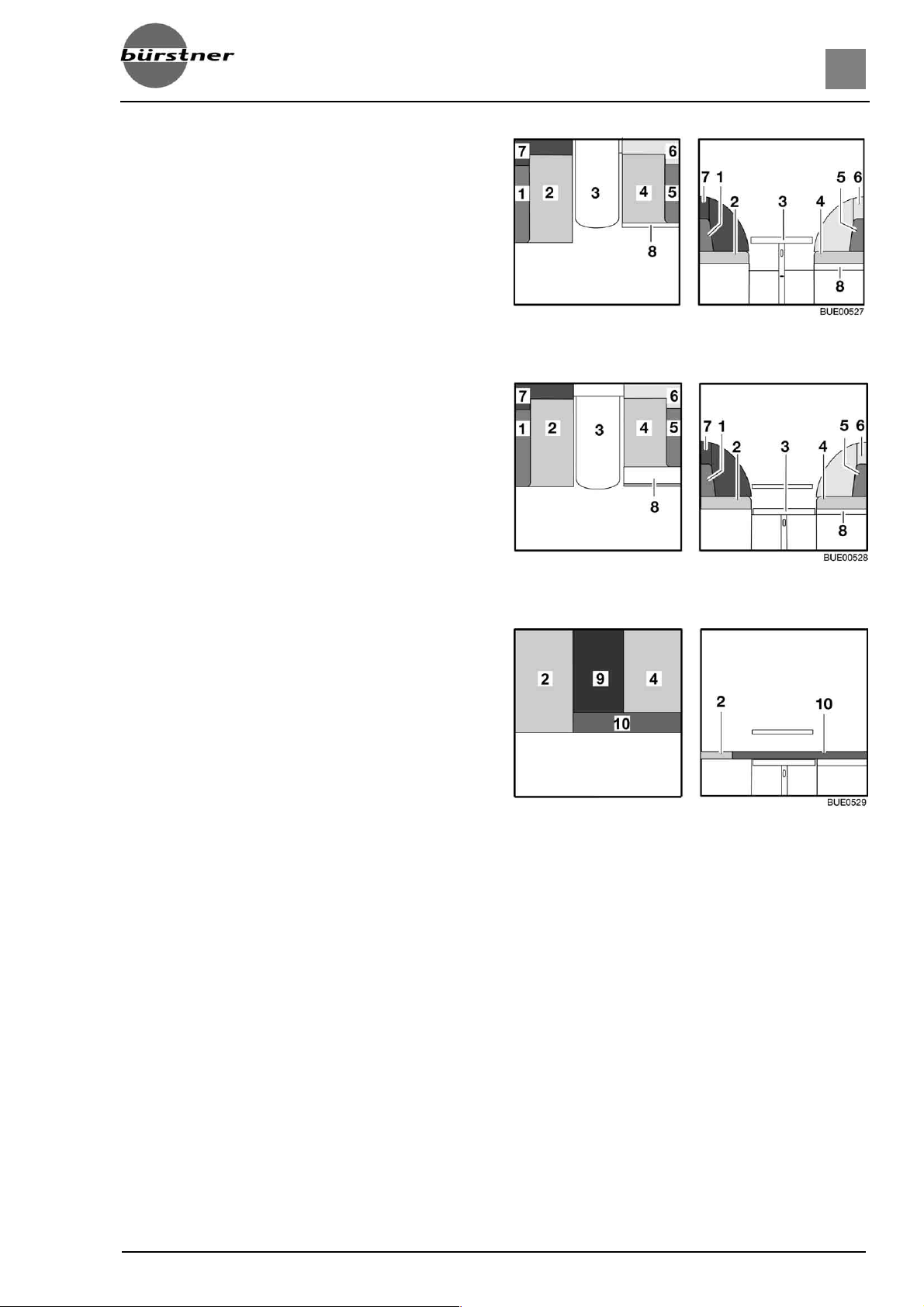

6.11.1 Längs- und Mittelsitzgruppe
(Variante 1) . . . . . . . . . . . . . . . . . . 60
6.11.2 Längs- und Mittelsitzgruppe
(Variante 2) . . . . . . . . . . . . . . . . . . 61

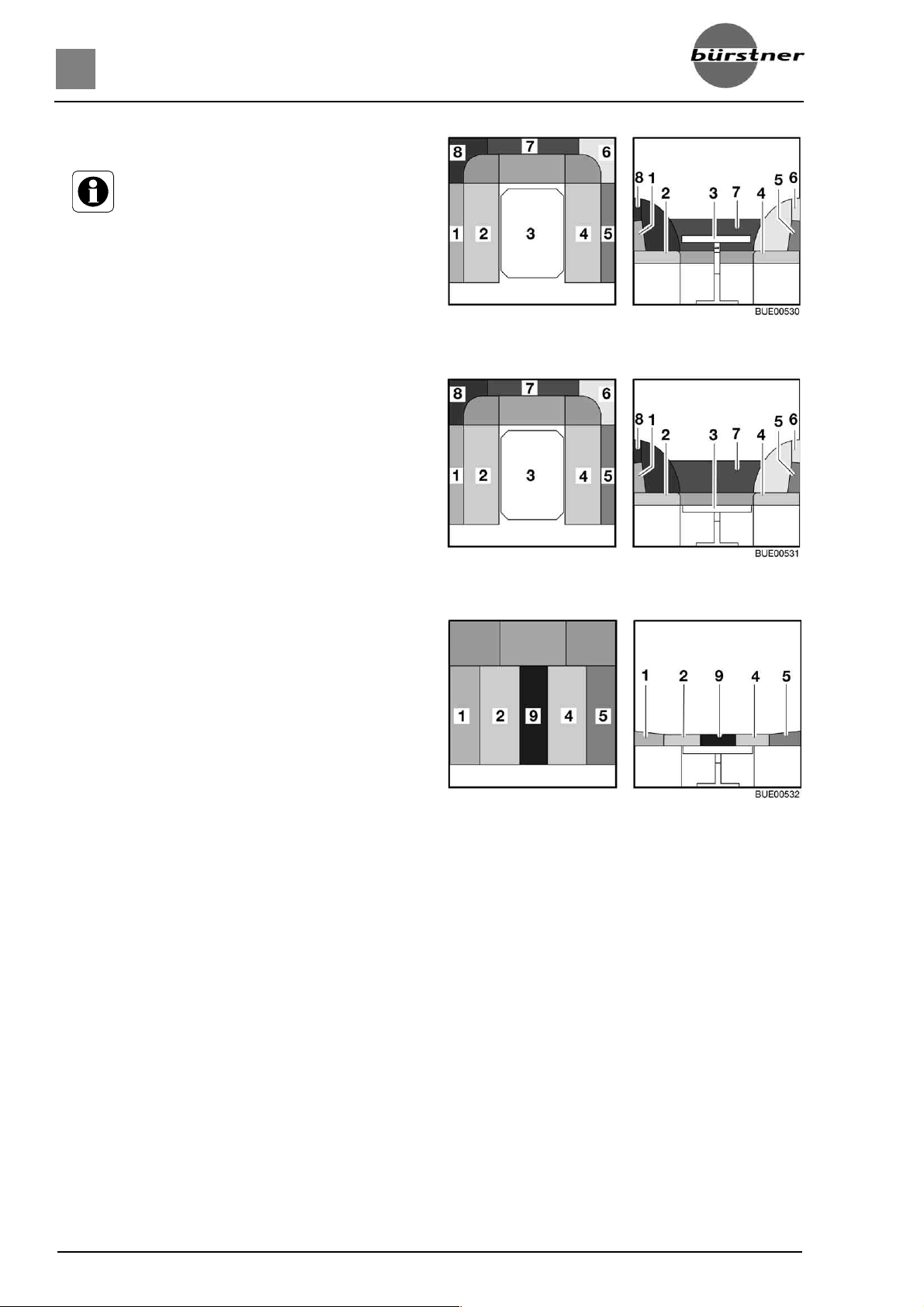

6.11.3 Rundsitzgruppe
(Variante 1) . . . . . . . . . . . . . . . . . . 62
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 3
Page 4
Inhaltsverzeichnis

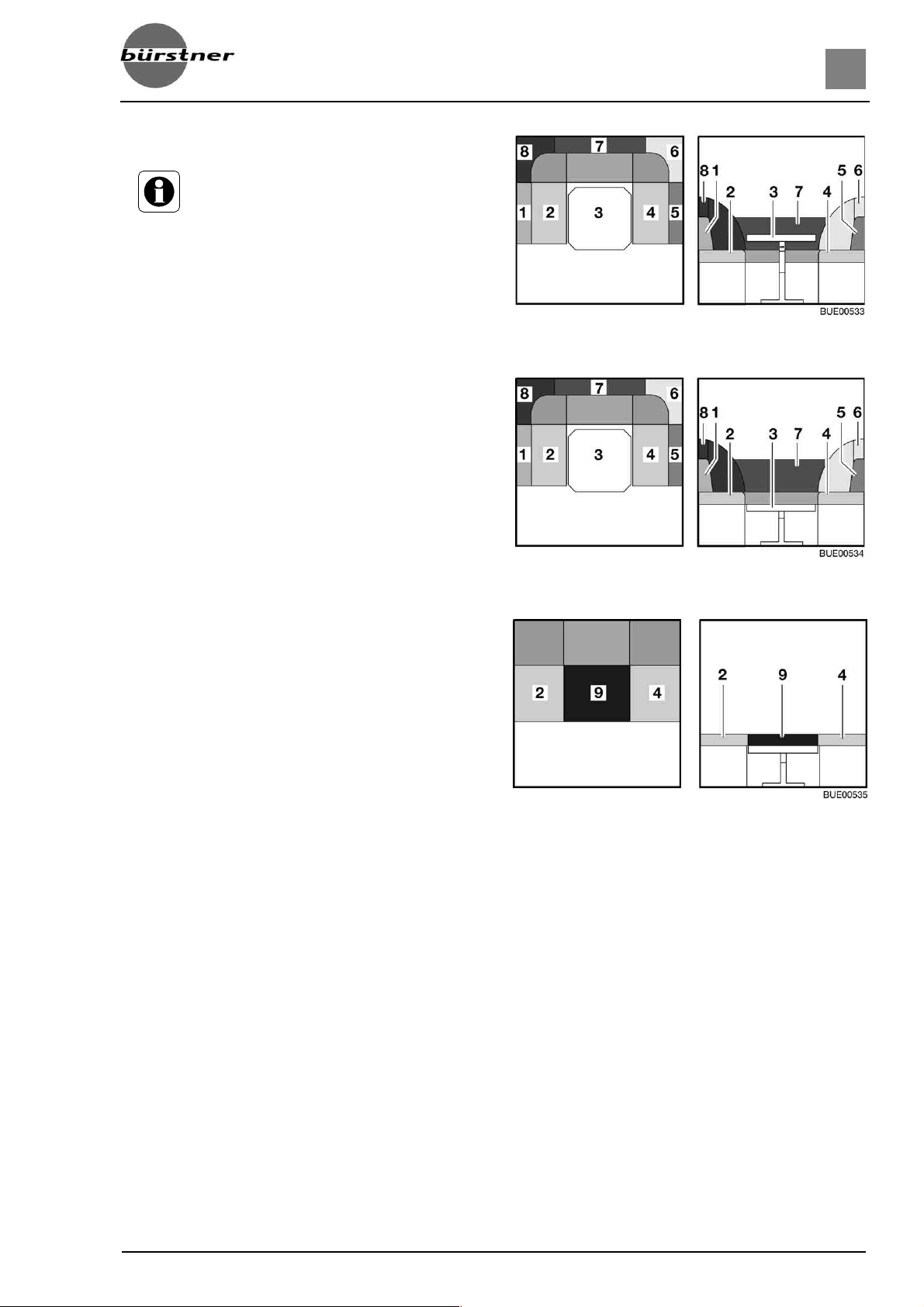

6.11.4 Rundsitzgruppe
(Variante 2) . . . . . . . . . . . . . . . . . . 63
6.11.5 Bettverbreiterung zur Liegewiese
(Sonderausstattung) . . . . . . . . . . . 64
7 Gasanlage . . . . . . . . . . . . . . . . . . 65
7.1 Allgemeines. . . . . . . . . . . . . . . . . . 65
7.2 Gasflaschen. . . . . . . . . . . . . . . . . . 67
7.3 Gasflaschen wechseln. . . . . . . . . . 68
7.4 Gasabsperrventile . . . . . . . . . . . . . 68
7.5 Externer Gasanschluss
(Sonderausstattung) . . . . . . . . . . . 69

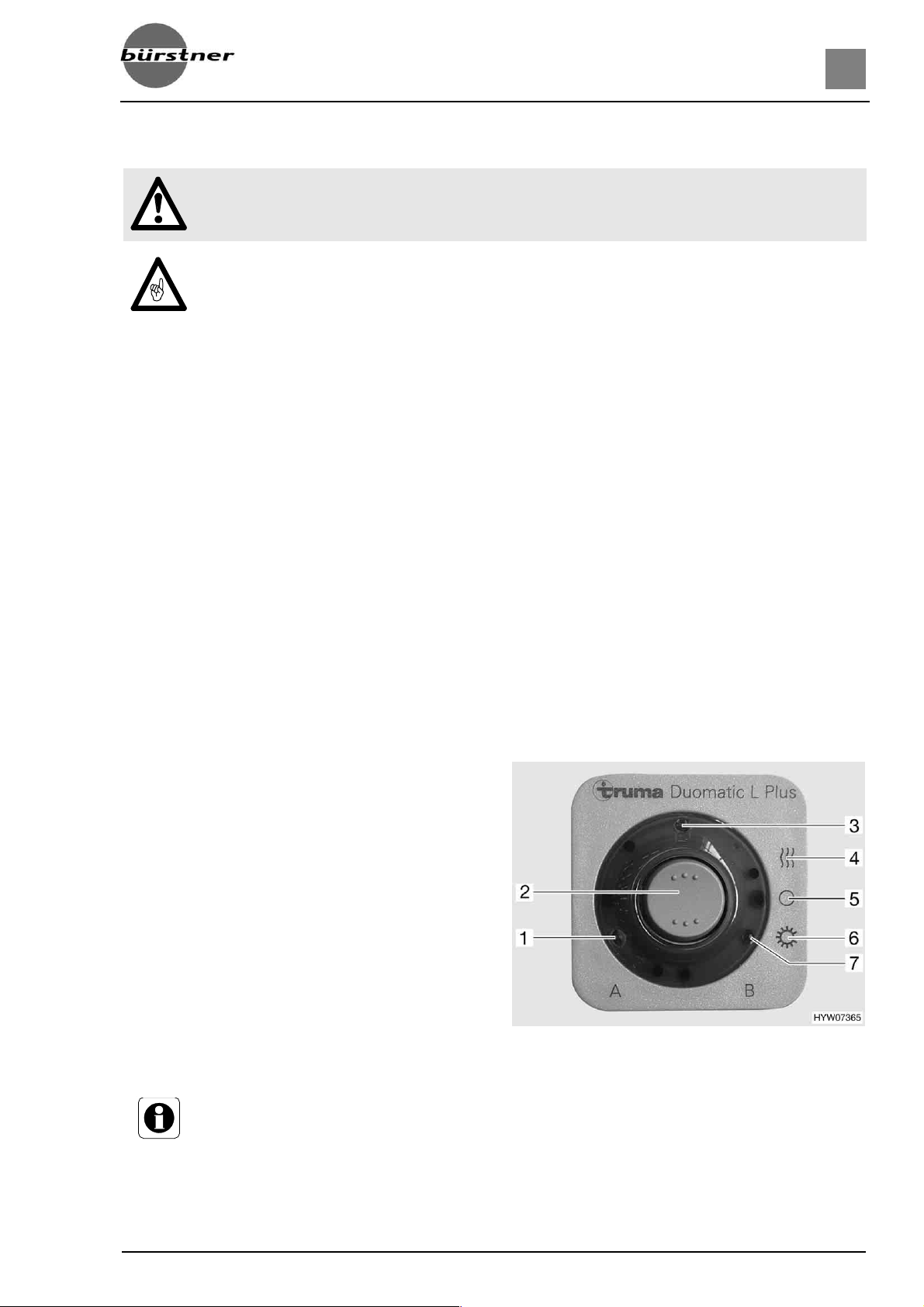

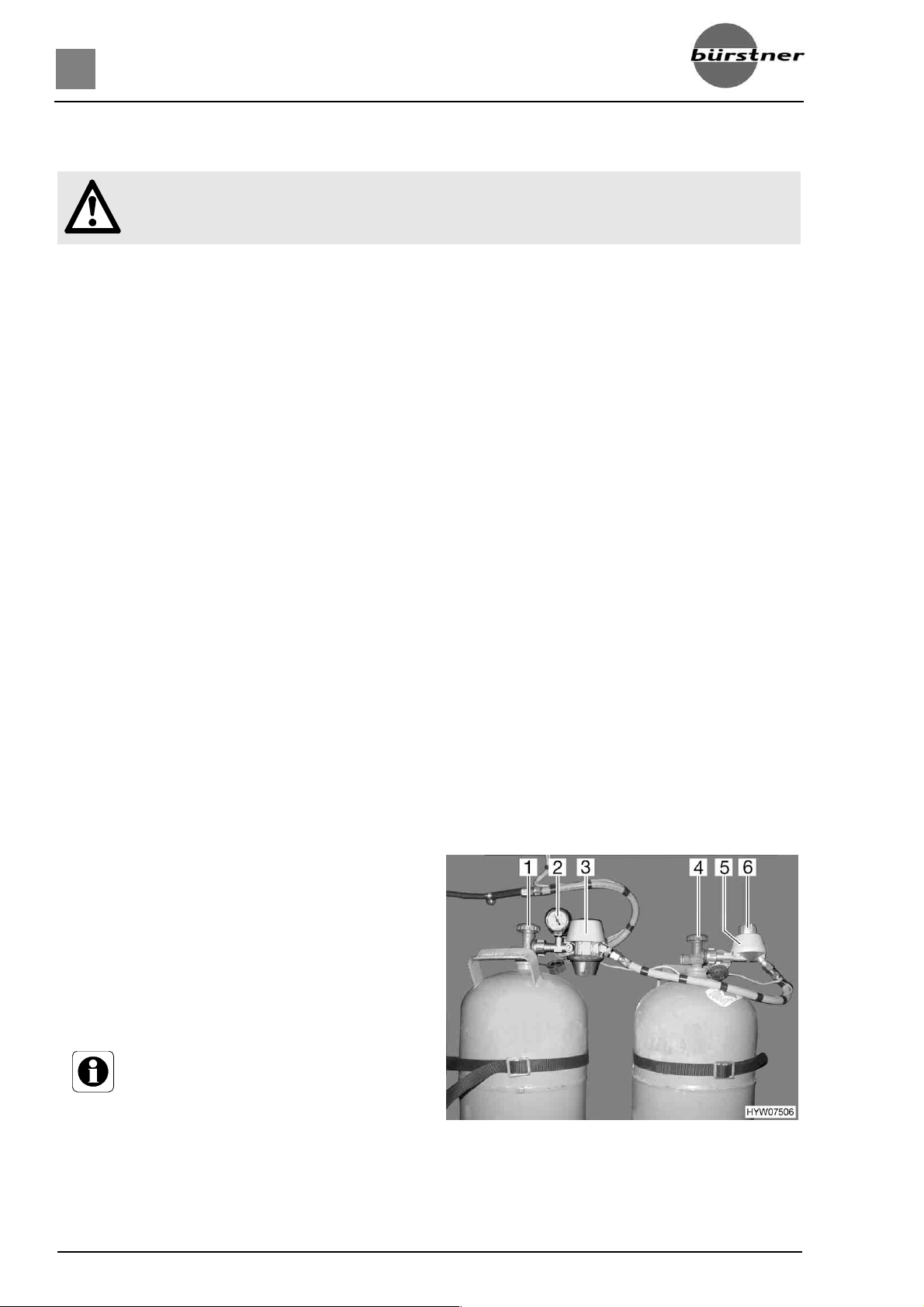

7.6 Duomatic-Umschaltanlage
(Sonderausstattung) . . . . . . . . . . . 70
8 Elektrische Anlage . . . . . . . . . . . 73
8.1 Allgemeines. . . . . . . . . . . . . . . . . . 73
8.2 Begriffe . . . . . . . . . . . . . . . . . . . . . 73
8.3 12-V-Bordnetz. . . . . . . . . . . . . . . . 73

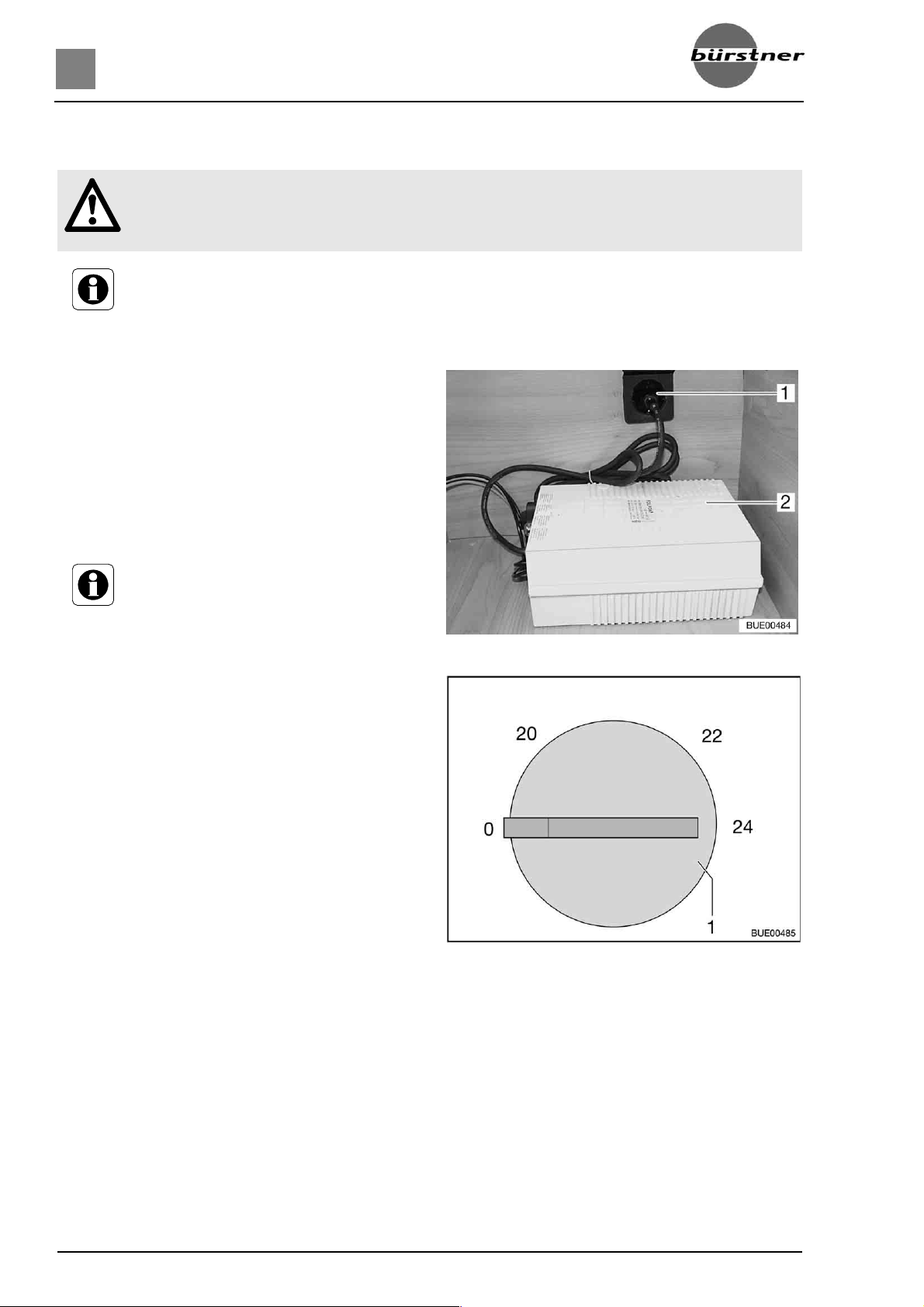

8.3.1 Netzgerät. . . . . . . . . . . . . . . . . . . . 74
8.4 230-V-Bordnetz. . . . . . . . . . . . . . . 75
8.4.1 230-V-Anschluss. . . . . . . . . . . . . . 75

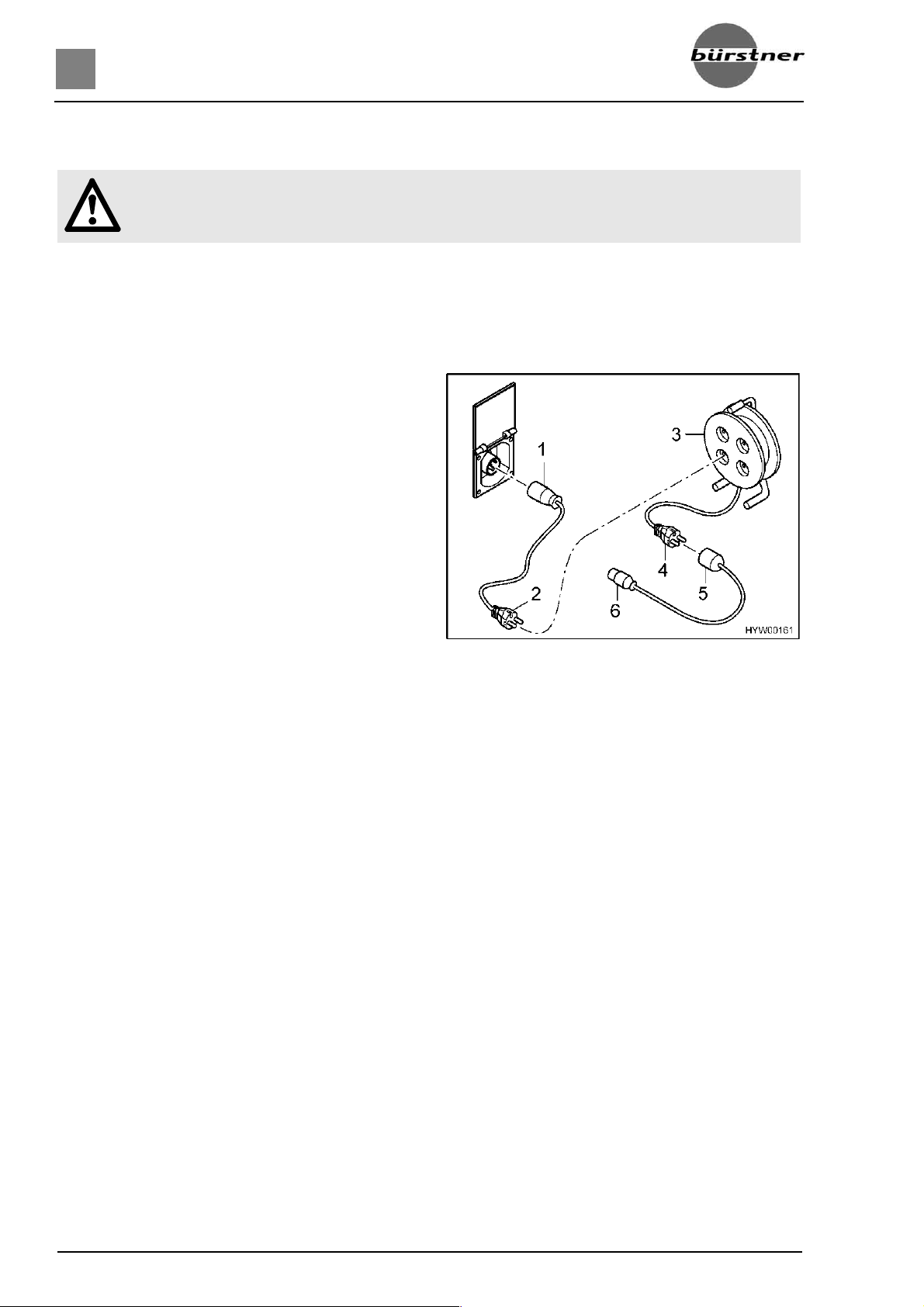

8.4.2 Versorgungsleitung für externen
230-V-Anschluss. . . . . . . . . . . . . . 76

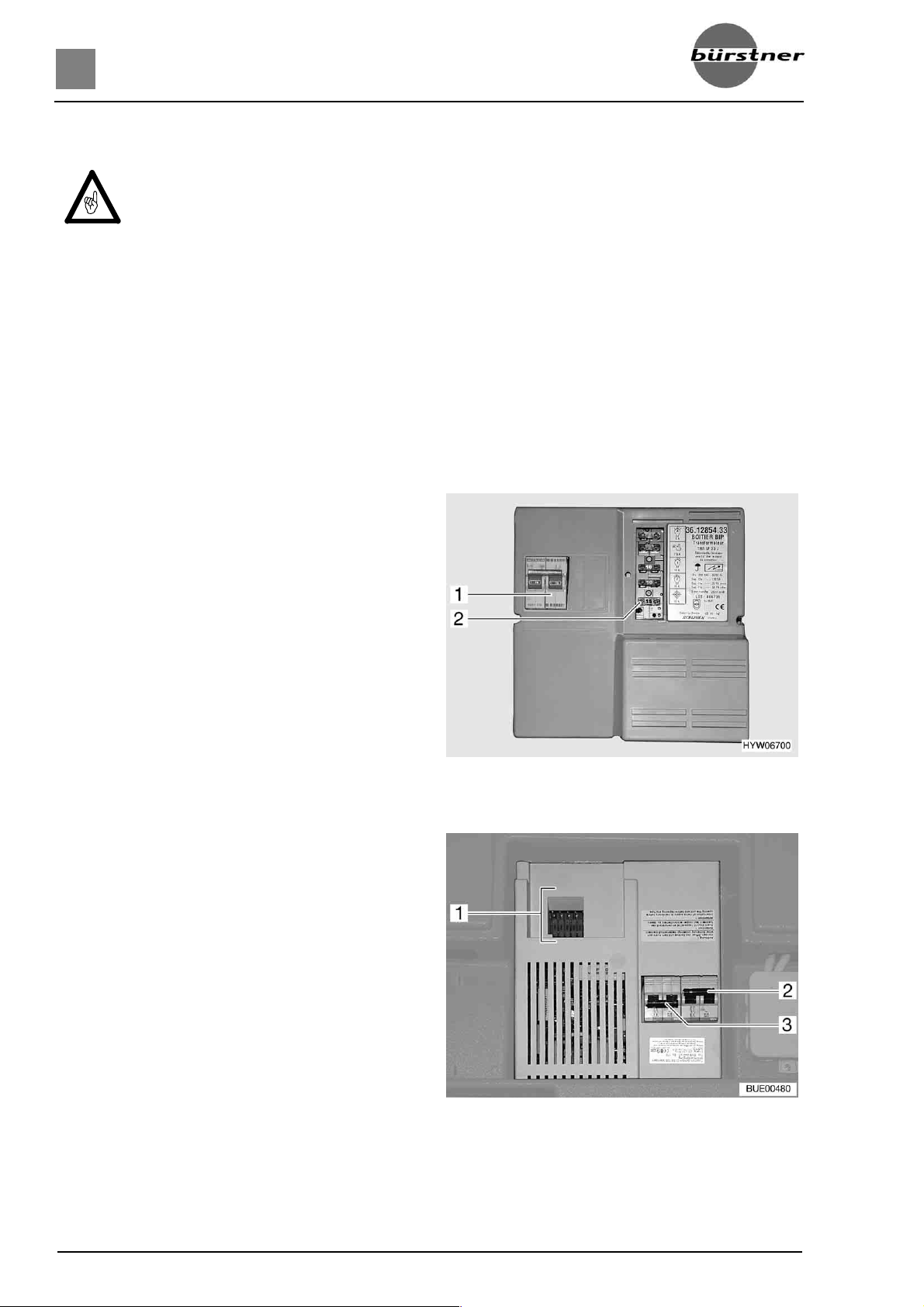

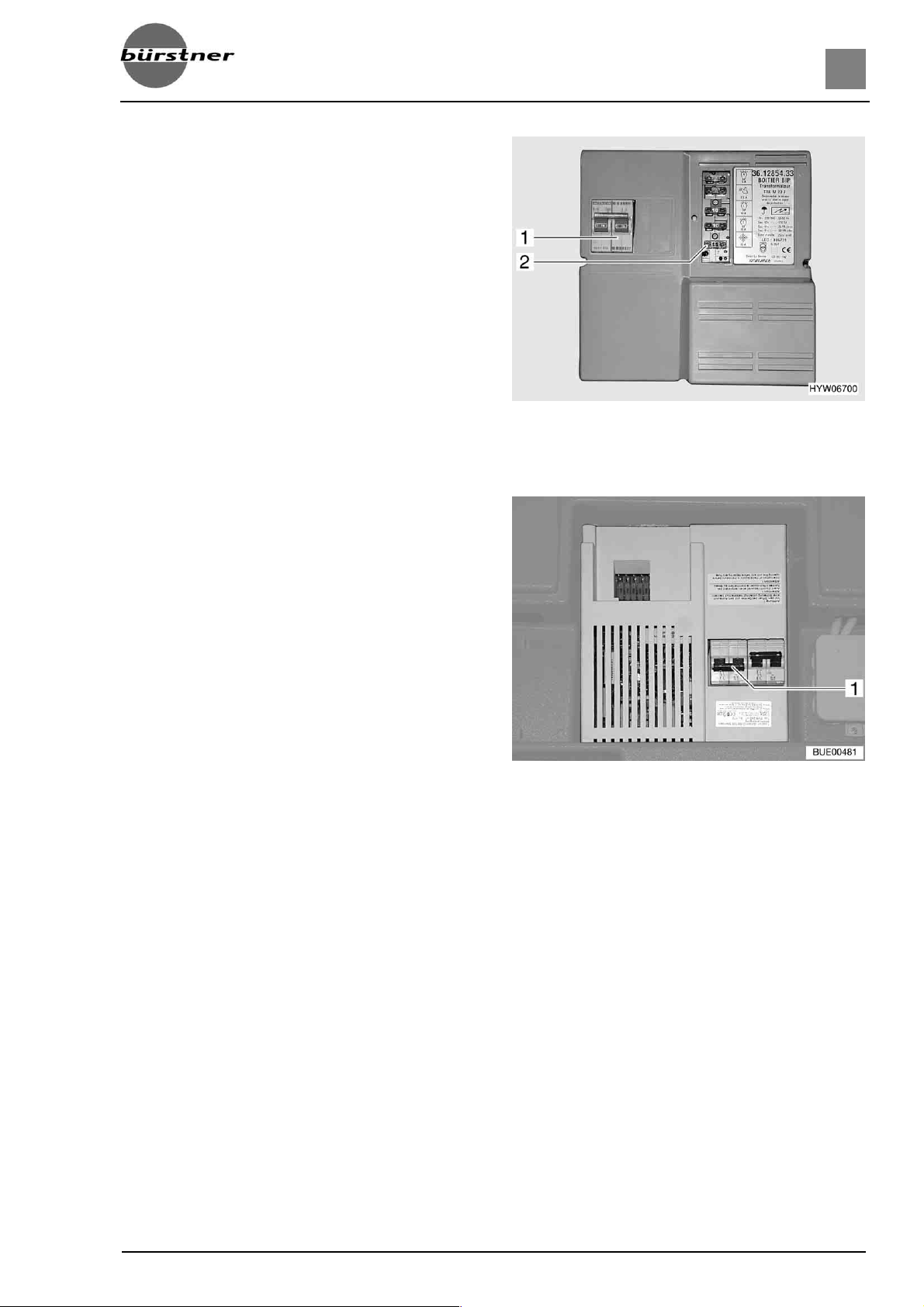

8.5 Sicherungen . . . . . . . . . . . . . . . . . 77
8.5.1 12-V-Sicherungen . . . . . . . . . . . . . 77
8.5.2 230-V-Sicherung . . . . . . . . . . . . . . 79
8.6 Anschluss an Zugfahrzeug . . . . . . 80

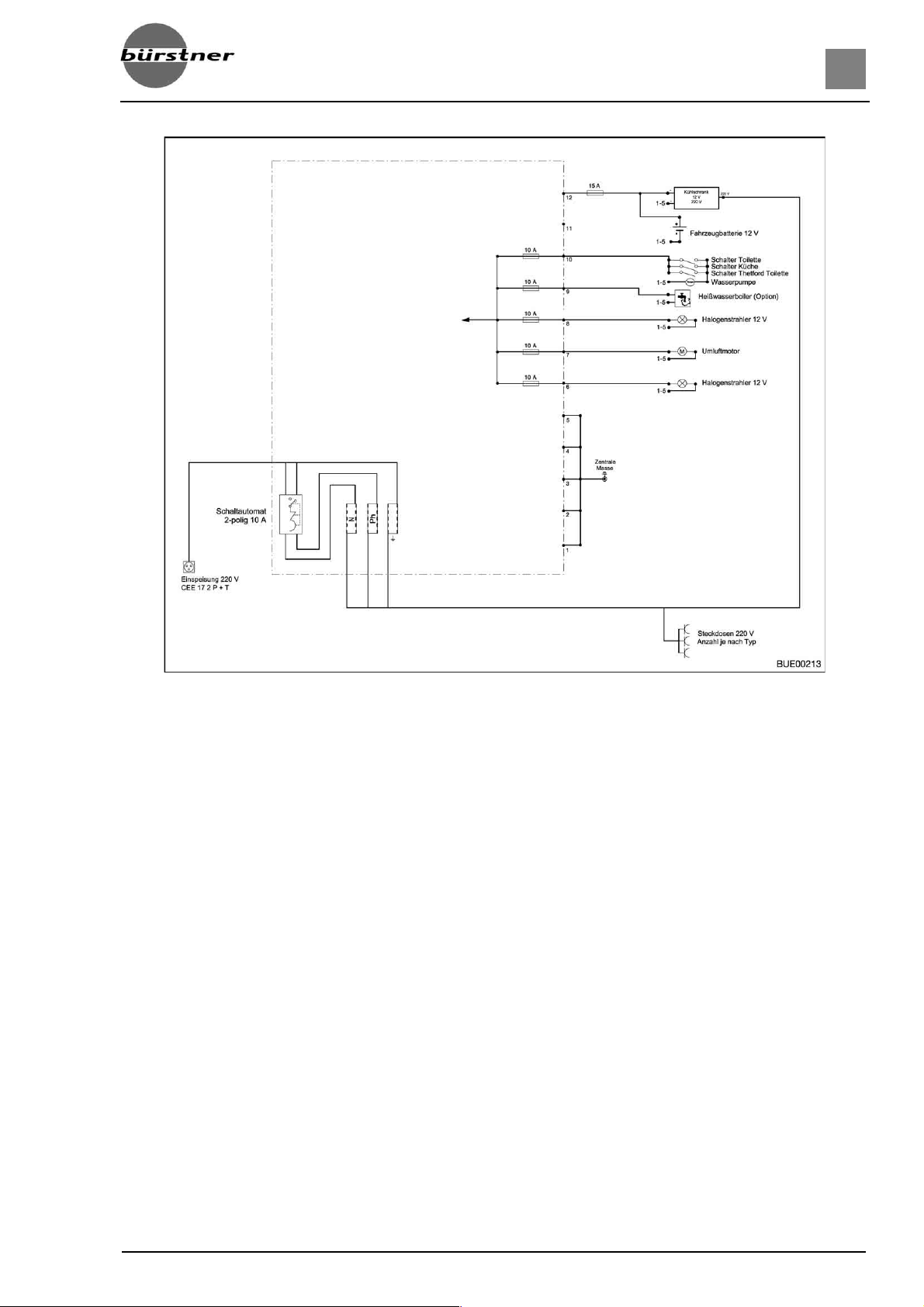

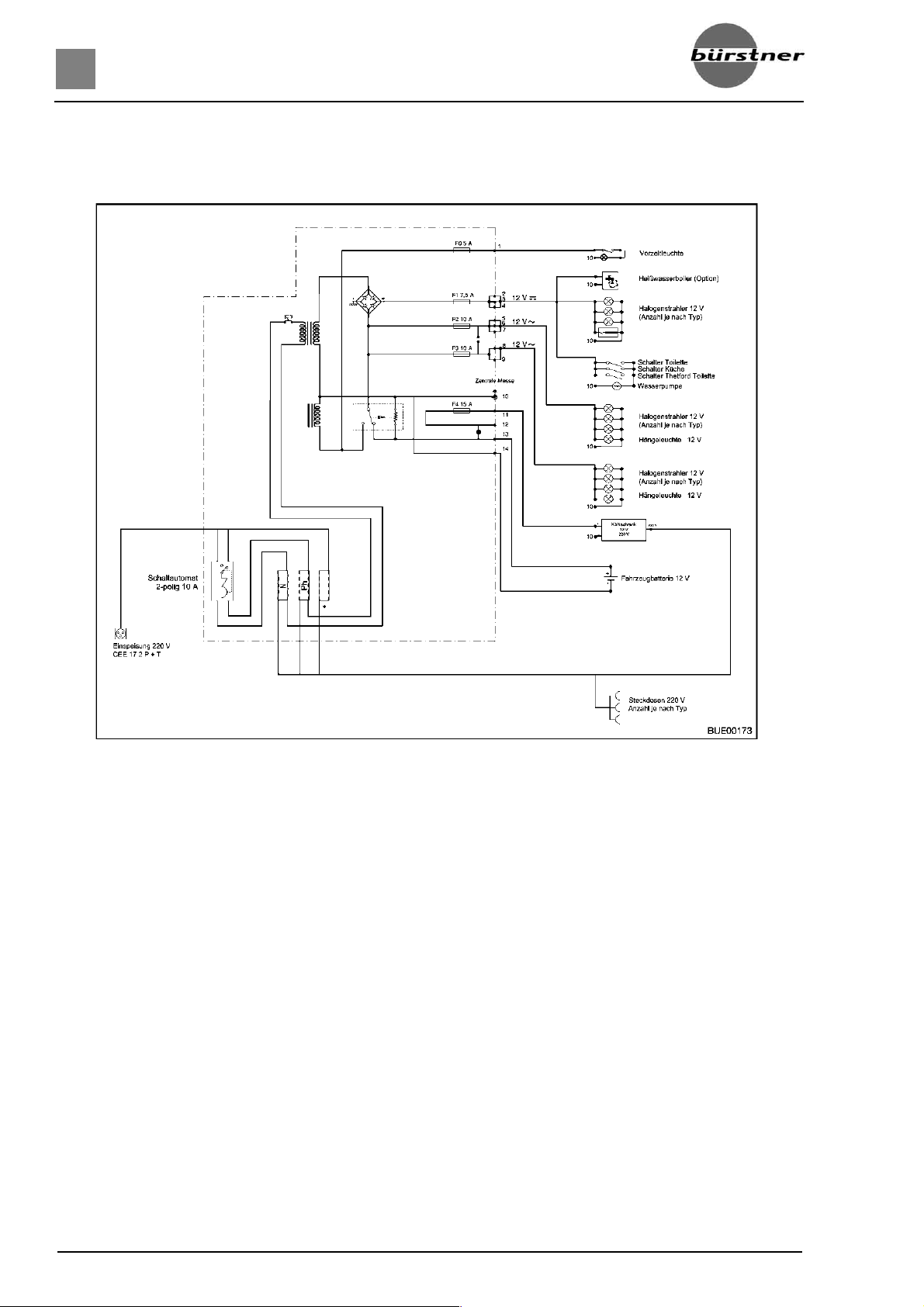

8.7 Stromlaufplan . . . . . . . . . . . . . . . . 82
8.7.1 Stromlaufplan innen. . . . . . . . . . . . 82
8.7.2 Stromlaufplan außen. . . . . . . . . . . 84
9 Einbaugeräte . . . . . . . . . . . . . . . . 85
9.1 Allgemeines. . . . . . . . . . . . . . . . . . 85
9.2 Heizung . . . . . . . . . . . . . . . . . . . . . 86
9.2.1 Richtig heizen . . . . . . . . . . . . . . . . 86
9.2.2 Warmluft-Heizung . . . . . . . . . . . . . 87
9.2.3 Umluftgebläse . . . . . . . . . . . . . . . . 88
9.2.4 Airmix-Komfort-Paket
(Sonderausstattung) . . . . . . . . . . . 88

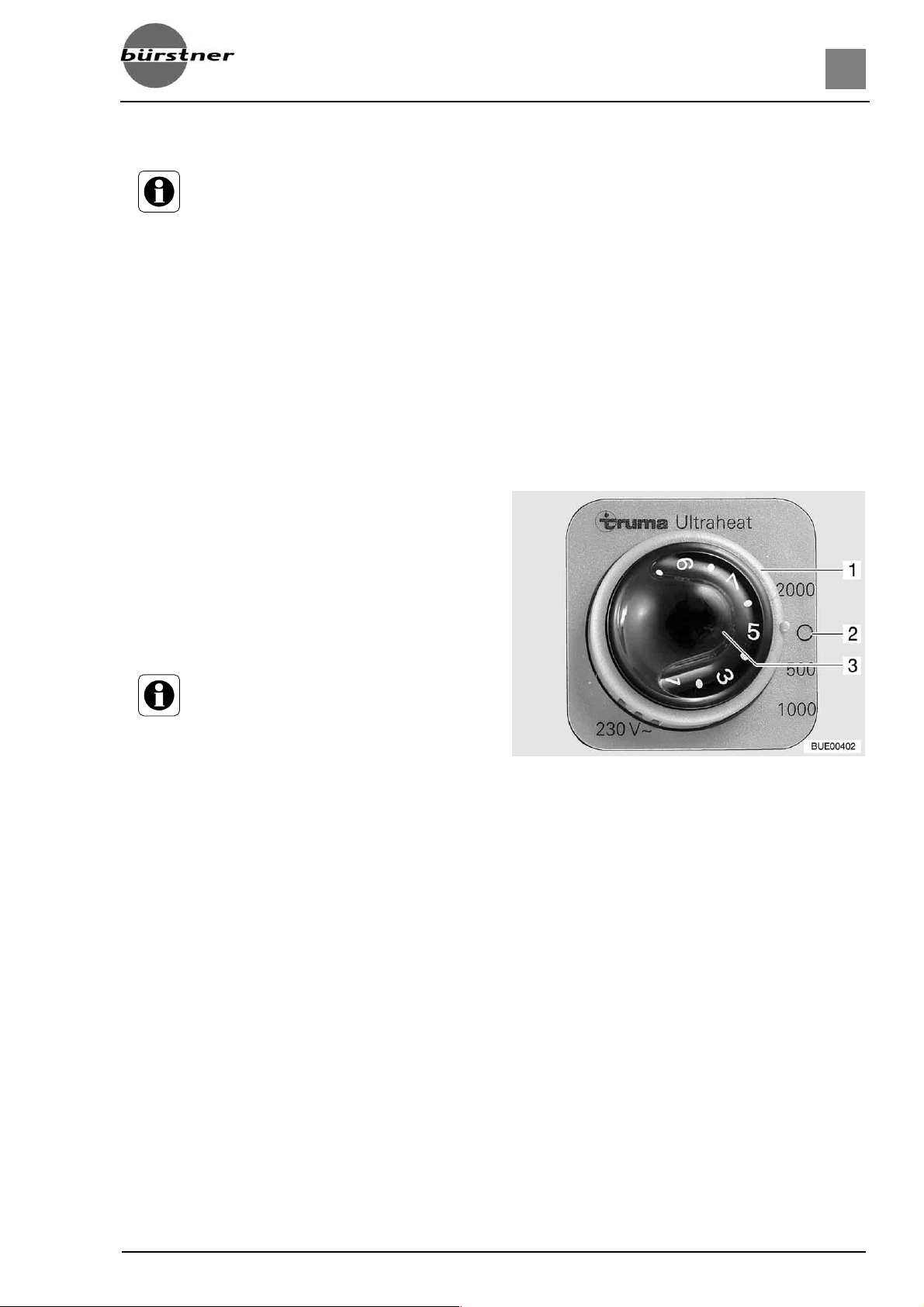

9.2.5 Elektro-Zusatzheizung Ultraheat (Sonderausstattung) . . . 89
9.2.6 Fußbodenheizung
(Sonderausstattung) . . . . . . . . . . . 90
9.2.7 Truma Therme
(Sonderausstattung) . . . . . . . . . . . 91
9.3 Kochstelle . . . . . . . . . . . . . . . . . . . 93
9.3.1 Gaskocher. . . . . . . . . . . . . . . . . . . 93
9.3.2 Gasbackofen
(Sonderausstattung) . . . . . . . . . . . 95
9.3.3 Mikrowellengerät
(Sonderausstattung) . . . . . . . . . . . 97
9.4 Kühlschrank. . . . . . . . . . . . . . . . . . 98

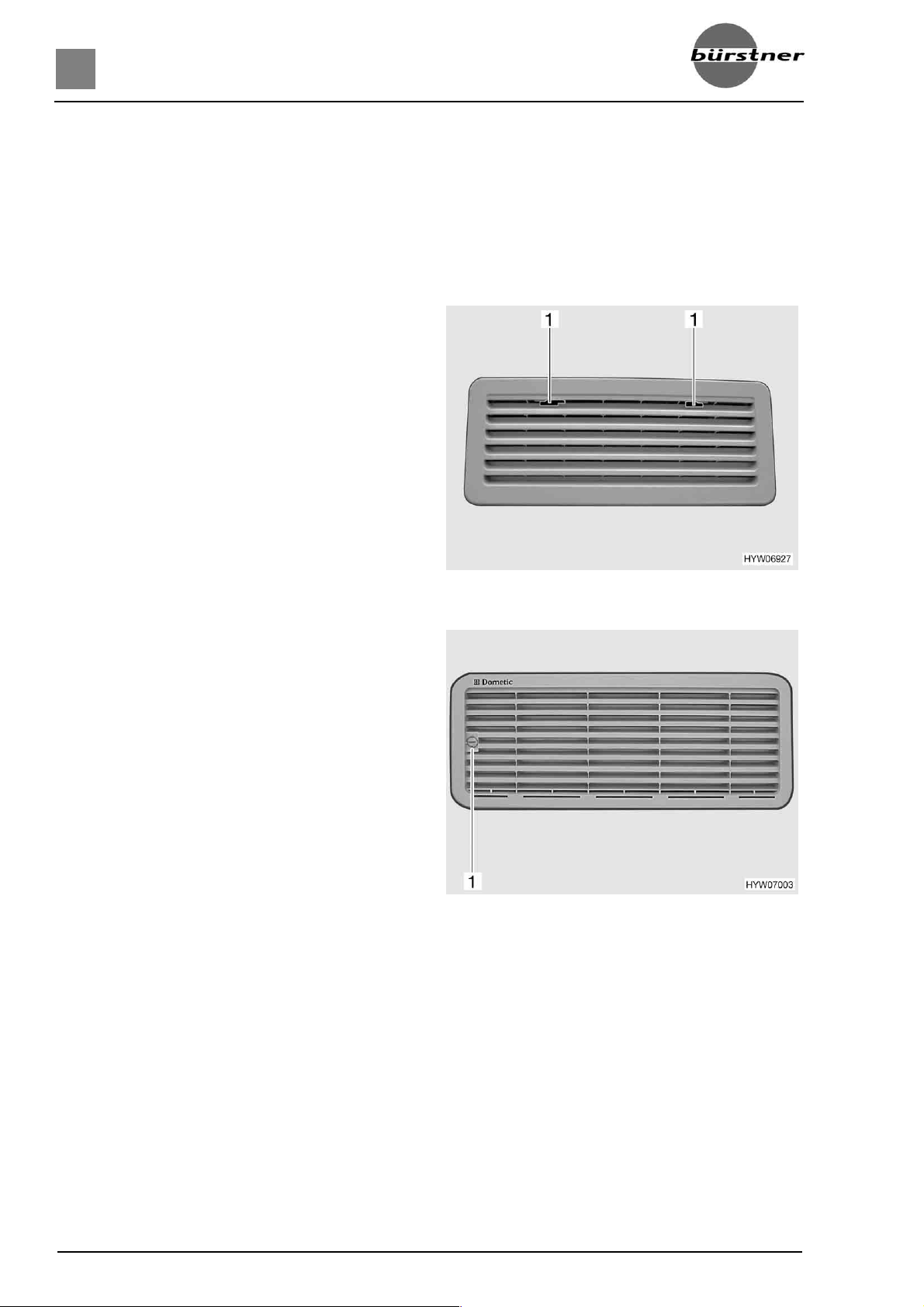

9.4.1 Kühlschrank-Lüftungsgitter
abnehmen . . . . . . . . . . . . . . . . . . . 98
9.4.2 Kühlschrank (Modell N80P). . . . . . 99
9.4.3 Kühlschrank (Modell RM 7655). . 100
9.4.4 Kühlschranktür-Verriegelung. . . . 103
10 Sanitäre Ein r ic h tu n g . . . . . . . . . 105
10.1 Wasserversorgung,
Allgemeines. . . . . . . . . . . . . . . . . 105
10.2 Wassertank. . . . . . . . . . . . . . . . . 106
10.2.1 Wassertank 16 l. . . . . . . . . . . . . . 106
10.2.2 Wassertank 22 l mit Außenklappe
(Sonderausstattung) . . . . . . . . . . 107
10.2.3 Wassertank 40 l
(Sonderausstattung) . . . . . . . . . . 108
10.3 Wasseranlage befüll en . . . . . . . . 109
10.4 Wasseranlage entleer en. . . . . . . 110
10.5 Abwassertank . . . . . . . . . . . . . . . 111
10.5.1 Abwassertank, integriert
(Sonderausstattung) . . . . . . . . . . 111
10.5.2 Abwassertank, fahrbar
(Sonderausstattung) . . . . . . . . . . 111
10.6 Toilettenraum . . . . . . . . . . . . . . . 112
10.7 Toilette (Thet ford-Toilette). . . . . . 112
10.7.1 Schwenkbare Toilette
(C-200) . . . . . . . . . . . . . . . . . . . . 113
10.7.2 Toilette mit fester Bank
(C-2, C-3, C-4). . . . . . . . . . . . . . . 118
10.7.3 Toilette mit fester Bank
(C-402) . . . . . . . . . . . . . . . . . . . . 124
11 Pflege . . . . . . . . . . . . . . . . . . . . . 131
11.1 Äußere Pflege. . . . . . . . . . . . . . . 13 1
11.1.1 Waschen mit
Hochdruckreiniger . . . . . . . . . . . . 131
11.1.2 Fensterscheiben aus
Acrylglas . . . . . . . . . . . . . . . . . . . 132
11.1.3 Caravan waschen . . . . . . . . . . . . 132
11.1.4 Unterboden . . . . . . . . . . . . . . . . . 132
11.1.5 Abwassertank . . . . . . . . . . . . . . . 133
11.2 Innere Pflege. . . . . . . . . . . . . . . . 133
11.3 Winterpflege . . . . . . . . . . . . . . . . 134
11.3.1 Vorbereitungen . . . . . . . . . . . . . . 134
11.3.2 Winterbetrieb. . . . . . . . . . . . . . . . 134
11.3.3 Nach Abschluss der
Wintersaison . . . . . . . . . . . . . . . . 134
11.4 Still-Legung . . . . . . . . . . . . . . . . . 135
11.4.1 Vorübergehende Still-Legung . . . 135
11.4.2 Still-Legung über Winter . . . . . . . 136
11.4.3 Inbetriebnahme des Fahrzeugs nach vorübergehender Still-Legung oder nach
Still-Legung über Winter . . . . . . . 137
12 Wartung . . . . . . . . . . . . . . . . . . . 139
12.1 Amtliche Prüfungen. . . . . . . . . . . 139
12.2 Inspektionsarbeiten. . . . . . . . . . . 140
4 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 5
Inhaltsverzeichnis
12.3 Wartungsarbeiten . . . . . . . . . . . . 140
12.4 Sicherheitskupplungen . . . . . . . . 141
12.4.1 Allg e m e i ne s . . . . . . . . . . . . . . . . . 141
12.4.2 AKS 1300 . . . . . . . . . . . . . . . . . . 141
12.4.3 AKS 3004 . . . . . . . . . . . . . . . . . . 142
12.5 Bremsanlage . . . . . . . . . . . . . . . . 142
12.6 Türen . . . . . . . . . . . . . . . . . . . . . . 142
12.7 Klimaanlage Oxycom. . . . . . . . . . 143
12.7.1 Luftfilter wechseln . . . . . . . . . . . . 143
12.7.2 Filterhülse der Wasserpumpe
reinigen . . . . . . . . . . . . . . . . . . . . 143
12.8 Auswechseln von Glühlampen,
außen . . . . . . . . . . . . . . . . . . . . . 144
12.8.1 Beleuchtung Front. . . . . . . . . . . . 144
12.8.2 Beleuchtung Heck . . . . . . . . . . . . 144
12.8.3 Beleuchtung Seite . . . . . . . . . . . . 145
12.8.4 Glühlampen-Typen für
Außenbeleuchtung . . . . . . . . . . . 145
12.9 Auswechseln von Glühlampen,
innen . . . . . . . . . . . . . . . . . . . . . . 146
12.9.1 De ck e nfluter . . . . . . . . . . . . . . . . 1 4 6
12.9.2 Halogenspots (Variante 1). . . . . . 147
12.9.3 Halogenspots (Variante 2). . . . . . 148
12.9.4 Halogenspots (Variante 3). . . . . . 148
12.9.5 Kochstellenleuchte . . . . . . . . . . . 148
12.9.6 Indirekte Beleuchtung . . . . . . . . . 149
12.10 Ersatzteile . . . . . . . . . . . . . . . . . . 149
12.11 Typschild . . . . . . . . . . . . . . . . . . . 150
12.12 Warn- und Hinweisauf kleber . . . . 150
13 Räder und Reifen. . . . . . . . . . . . 151
13.1 Allgemeines . . . . . . . . . . . . . . . . . 151
13.2 Reifenauswahl. . . . . . . . . . . . . . . 152
13.3 Bezeichnungen am Reifen . . . . . 153
13.4 Umgang mit Reifen . . . . . . . . . . . 153
13.5 Radwechsel. . . . . . . . . . . . . . . . . 153
13.5.1 Allgemeine Hinweise. . . . . . . . . . 153
13.5.2 Anziehdrehmoment . . . . . . . . . . . 154
13.5.3 Ra d w e c h se l n . . . . . . . . . . . . . . . 155
13.5.4 Ersatzrad-Halterung . . . . . . . . . . 156
13.6 Reifendruck . . . . . . . . . . . . . . . . . 156
14 Störungssuche . . . . . . . . . . . . . 159
14.1 Fahrwerk . . . . . . . . . . . . . . . . . . . 159
14.2 Bremsanlage . . . . . . . . . . . . . . . . 159
14.3 Elektri sche Anlage. . . . . . . . . . . . 160
14.4 Gasanlage . . . . . . . . . . . . . . . . . . 16 1
14.5 Kochstelle . . . . . . . . . . . . . . . . . . 1 6 1
14.5.1 Gaskocher, Gasbackofen . . . . . . 161
14.5.2 Mikrowellengerät. . . . . . . . . . . . . 162
14.6 Therme und Kühlschrank . . . . . . 162
14.6.1 Therme . . . . . . . . . . . . . . . . . . . . 162
14.6.2 Kü hl s ch rank. . . . . . . . . . . . . . . . . 163
14.7 Klimaanlage. . . . . . . . . . . . . . . . . 165
14.7.1 Do me tic . . . . . . . . . . . . . . . . . . . . 165
14.7.2 Oxycom. . . . . . . . . . . . . . . . . . . . 165
14.8 Wasserversorgung . . . . . . . . . . . 166
14.9 Aufbau. . . . . . . . . . . . . . . . . . . . . 166
15 Sonderausstattungen . . . . . . . . 167
15.1 Fahrradtr ä ge r . . . . . . . . . . . . . . . 167
15.1.1 Fahrradträger am Bug. . . . . . . . . 168
15.1.2 Fahrradträger an Heckwand . . . . 168
15.2 Satellitenanlage. . . . . . . . . . . . . . 169
15.2.1 Anlage mit manueller
Antennenausrichtung . . . . . . . . . 169
15.2.2 Anlage mit automatischer
Antennenausrichtung . . . . . . . . . 170
15.3 Gelenkmast für Antenne . . . . . . . 170
15.4 Antennenmast und HD 35. . . . . . 171
15.5 Klimaanlage. . . . . . . . . . . . . . . . . 171
15.5.1 Do me tic . . . . . . . . . . . . . . . . . . . . 171
15.5.2 Oxycom. . . . . . . . . . . . . . . . . . . . 173
15.6 Gaswarnanl a ge . . . . . . . . . . . . . . 175
15.7 Vorzelt . . . . . . . . . . . . . . . . . . . . . 176
15.8 Gewichte von
Sonderausstattungen . . . . . . . . . 178
16 Technische Daten . . . . . . . . . . . 181
16.1 Längenmaßtabelle. . . . . . . . . . . . 181
16.2 Stromversorgung. . . . . . . . . . . . . 181
17 Hilfreiche T ip p s . . . . . . . . . . . . . 183
17.1 Hilfe auf Europas Straßen. . . . . . 183
17.2 Verkehrsbesti mmungen im
Ausland . . . . . . . . . . . . . . . . . . . . 186
17.2.1 Geschwindigkeits-
beschränkungen . . . . . . . . . . . . . 186
17.2.2 Fahren mit Abblendlicht in
europäischen Staaten . . . . . . . . . 188
17.2.3 Übernachten im Caravan
abseits von Campingplätzen. . . . 188
17.3 Gasversorgung in
europäischen Staaten . . . . . . . . . 190
17.4 Mautbestimmungen in
europäischen Staaten . . . . . . . . . 192
17.5 Tipps zum sicheren
Übernachten unterwegs . . . . . . . 192
17.6 Tipps für Wintercamper. . . . . . . . 192
17.7 Reisechecklisten . . . . . . . . . . . . . 193
18 Inspektionsplan. . . . . . . . . . . . . 195
18.1 Inspektions p lan . . . . . . . . . . . . . . 195
19 Stichwortver z ei c h n is . . . . . . . . 197
19.1 Stichwortverzeichnis . . . . . . . . . . 197
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 5
Page 6
Inhaltsverzeichnis
6 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 7
1
1 Einleit ung
Vor dem ersten Start diese Bedienungsanleitung vollständig lesen!
Einleitung
Die Bedienungsanleitung im Caravan immer mitführen. Alle Sicherheitsbestimmungen auch an an­dere Benutzer weitergeben.
V Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Personen führen.
V Die Nichtbeachtung dieses Zeichens kann zu Schäden im oder am Fahrzeug führen.
V Dieses Zeichen weist auf Empfehlungen oder Besonderheiten hi n.
V Dieses Zeichen weist auf umweltbewusstes Verhalten hi n.
Diese Bedienungsanleitung enthält Abschnit te, i n denen modell bezogene Aussta tt ungen oder Son­derausstattungen beschrieben sind. Diese Abschnitte sind extra gekennzeichnet. Es ist möglich, dass Ihr Caravan nicht mit diesen Sonderausstattungen ausge rüstet ist.
Andererseits kann Ihr Caravan mit weiteren Sondera usstattungen ausgerüstet sein, die in dies er Be­dienungsanleitung nicht beschrieben sind, denn Sonderausstattungen sind nur dann beschrieben, wenn sie einer Erklärung bedürfen.
Die separat beigelegten Bedienungsanleitungen beachten.
V Die Angaben "rechts", "links", "vorne", "hinten" beziehen sich stets auf das Fahrzeug
in Fahrtrichtung gesehen.
V Alle Maße und Gewichte sind "circa"-Angaben.
Wenn die Hinweise in dieser Bedienungsanleitung nicht beachtet werden und deshalb ein Schaden am Caravan entsteht, entfällt der Garantieanspruch an Bürstner .
Unsere Caravans werden ständig weiterentwickelt. Wir bitten um Verständnis, dass Änderungen in Form, Ausstattung und Technik vorbehalten sind. Aus dem Inhalt dieser Bedienungsanleitung kön­nen aus diesen Gründen keine Ansprüche an Bür stner abgeleitet werden. Beschrieben sind die bis zur Drucklegung bekannten und eingeführten Ausstat tungen.
Nachdruck, Übersetzung und Vervielfältigung, auch auszugsweise, ist ohne schriftliche Genehmi­gung von Bürstner nicht gestattet.
V Dem Caravan ist kein Wagenheber beigelegt. Vor dem Start für Notfälle einen han-
delsüblichen Scherenwagenheber oder Hydraulikwagenheber zulegen. Der Bürstner­Handelspartner berät gerne.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 7
Page 8
1
Einleitung
1.1 Allgemeines
Der Caravan ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können Personen v erletzt oder der Carav an beschädi gt werden, wenn die Sic her­heitshinweise in dieser Bedienungsanleitung nicht beachtet werden.
Den Caravan nur in technisch einwandfreiem Zustand benutzen. Die Bedienungsanleitung beach­ten.
Störungen, die die Sicherheit von Personen oder des Caravans beeinträchtigen, sofort von Fach­personal beheben lassen.
Die Bremsanlage und die Gasanlage des Caravans nur von einer autor isierten Fachwerkstatt prüf en und reparieren lassen.
Veränderungen am Aufbau dürfen nur mit Genehmigung von Bürstner durchgeführt werden. Reisegepäck und Zubehör nur bis zur technisch zulässigen Gesamtmasse mitf ühren. Die in der Bedienungsanleitung und im Inspektionsheft vorgegebenen Prüf- und Inspektionsfristen
einhalten.
8 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 9
1.2 Umwelthinweise
V Ruhe und Sauberkeit der Natur nicht beeinträchtigen. V Grundsätzlich gilt: Abwasser aller Art und Hausmüll gehören nicht in den Straßengully
oder in die freie Natur.
V Abwassertank und Thetford-Kassette nur an Entsorgungsstationen, auf Campingplät-
zen oder in speziell dafür ausgewiesenen Entsorgungsmöglichkeiten entleeren. Beim Aufenthalt in Städten und Gemeinden die Hinweise an den Stellplä tzen beachten oder nach Entsorgungsmöglichkeiten fragen.
V Abwässer an Bord nur im eingebauten Abwassertank oder in anderen dafür geeigne-
ten Behältern sammeln.
V Abwassertank so oft wie möglich entleeren, auch wenn der Abwassertank nicht voll-
ständig gefüllt ist (Hygiene). Abwassertank nach Möglichkeit bei je der Entleerung mit Frischwasser ausspülen.
V Thetford-Kassette nie zu voll werden lassen. Spätestens wenn die Füllstandsanzeige
aufleuchtet, die Thetford-Kassett e unverzüglich entleeren.
Einleitung
1
V Hausmüll auch auf Reisen nach Glas, Blechdosen, Plastik und Nassmüll trennen. Bei
der jeweiligen Gastgemeinde nach Entsorgungsmöglichkeiten fragen. Hausmüll darf nicht auf Parkplätzen in die dortige n Abfallbehälter entsorgt werden.
V Abfallbehälter möglichst oft in die dafür vorgesehenen Tonnen oder Container entlee-
ren. So werden unangenehme Gerüche und problematische Müllansammlungen an Bord vermieden.
V Fahrzeugmotor des Zugfahrzeugs im Stand ni cht unnöti g lauf en las sen. Ein ka lter Mo-
tor setzt im Leerlauf besonder s viele Schadstoffe frei. Die Betriebstemperatur des Mo­tors wird am schnellsten durch Fahrt erreicht .
V Für die Toilette eine umweltfreundliche und biologisch gut abbaubare WC-Chemikalie
in geringer Dosierung verwenden.
V Für längere Aufenthalte in Städten und Gemeinden speziell für Caravangespanne
ausgewiesene Abstellplätze aufsuchen. Bei der jeweiligen Stadt oder Gemeinde nach Abstellmöglichkeiten erkundigen.
V Stellplätze immer in sauberem Zustand verlassen, auch wenn der Schmutz von ande-
ren stammen sollte.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 9
Page 10
1
Einleitung
10 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 11
2
2Sicherheit
Kapitelübersicht
Sicherheit
In diesem Kapitel finden Sie wichtige Sicherheitshinweise. Die Sicherheitshinweise dienen dem Schutz von Personen und Sachwerten.
Die Hinweise betreffen im Einzelnen:
z den Brandschutz und das Verhalten bei Bränden z das allgemeine Verhalten im Umgang mit dem Caravan z die Verkehrssicherheit des Caravans z den Anhängerbetrieb z die Gasanlage des Caravans z die elektrische Anlage des Caravans z die Wasseranlage des Caravans
2.1 Brandschutz
2.1.1 Vermeidung von Brandgefahren
V Kinder nie alleine im Caravan lassen. V Brennbare Materialien von Heizgeräten und Kochgeräte n fernhalten. V Leuchten können sehr heiß werden. Immer einen Sicherheitsabstand von 30 cm ein-
halten.
V Niemals tragbare Heizgeräte oder Kochgeräte benutzen. V Veränderungen an der Elektroanlage, der Gasanlag e oder den Einbauger äten dürf en
nur von autorisierten Fachwerkstätten durchgeführt werden.
2.1.2 Feuerbekämpfung
V Im Caravan immer einen Trockenpulver-Feuerlöscher (mindestens 1 kg) mitführen.
Er muss zugelassen, geprüft und griffbereit sein.
V Den Feuerlöscher regelmäßig von zugelassenem Fachpersonal prüfen lassen. Prüf-
datum beachten.
V Der Feuerlöscher ist nicht im Lieferumfang des Caravans enthalten.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 11
Page 12
2
Sicherheit
2.1.3 Bei Feuer
V Fahrzeuginsassen evakuieren. V Elektrische Versorgung ausschalten und vom Netz trennen. V Haupt-Absperrventil an der Gasflasche schließen. V Alarm geben und Feuerwehr rufen. V Feuer bekämpfen, falls dies ohne Risiko möglich ist.
V Über Lage und Bedienung der Notausstiege informieren. V Fluchtwege freihalten. V Gebrauchsanweisung des Feuerlöschers beachten.
2.2 Allgemeines
V Für eine ausreichende Belüftung sorgen. Eingebaute Zwangslüftungen (Dachlüfter
oder Dachhauben) niemals abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftungen von Schnee und Laub freihalten. Es droht Erstickungsgefahr durch erhöhten CO
V Durchgangshöhe der Eingangstür beachten.
-Gehalt.
2
V Für die Einbaugeräte (Gasheizung, Kochstelle, Kühlschrank usw.) sind die jeweiligen
Betriebsanleitungen und Bedienungsanleitungen maßgebend. Unbedingt beachten!
V Wenn Zubehör oder Sonderausstattungen angebaut werden, können sich die Abmes-
sungen, das Gewicht und das Fahrverhalten des Caravans ändern. Die Anbauteile müssen zum Teil in die Fahrzeugpapiere eingetragen werden.
V Nur Felgen und Reifen verwenden, die für den Caravan zugelassen sind. Angaben
über die Größe der zugelassenen Felgen und Reifen den Fahrzeugpapieren entneh­men.
V Beim Abstellen des Caravans die Feststellbremse anziehen. V Beim Verlassen des Fahrzeugs alle Türen, Außenklappen und Fenster schließen.
V Beim Verkauf des Caravans dem neuen Besitzer alle Bedienungsanleitungen des
Caravans und der Einbaugeräte mitgeben.
12 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 13
2.3 Verkehrssicherheit
V Vor Fahrtbeginn die Funktion der Signal- und Beleuchtungseinrichtung und der
Bremsen prüfen.
V Nach einer längeren Standzeit (ca. 10 Monate) die Bremsanlage und die Gasanlage
von einer autorisierten Fachwerkstatt prüfen lassen.
V Während der Fahrt dürfen sich keine Personen im Caravan aufhalten (StVZO). V Im Winter muss das Dach vor Fahrtbeginn schnee- und eisfrei sein. V Vor Fahrtbeginn den Abwassertank (Sonderausstat tung) entleeren. V Den Fernsehschrank schließen. V Regelmäßig vor der Fahrt oder im Abstand von 2 Wochen den Reifendruck prüfen
(siehe Kapitel 13). Ein falscher Reifendruck verursacht übermäßigen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Der Caravan kann au­ßer Kontrolle geraten.

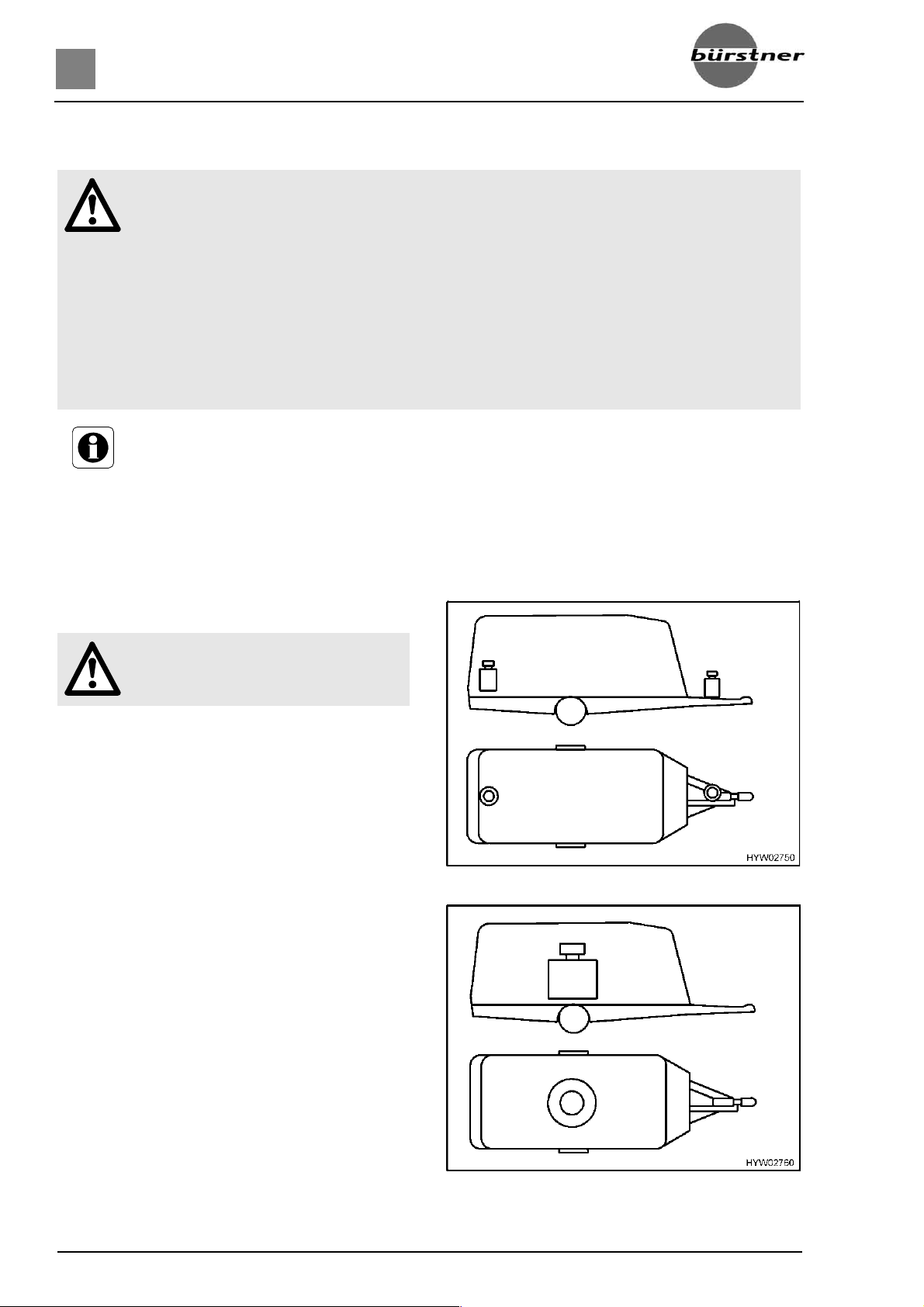

V Zuladung im Caravan vor Fahrtbeginn gleichmäßig ver teilen (siehe Kapitel 3).
Sicherheit
2
V Beim Beladen des Caravans und bei Fahrtunterbrechungen, wenn z. B. Gepäck oder
Lebensmittel nachgeladen werden, die technisch zulässige Gesamtmasse des Cara­vans und die zulässige Anhängelast des Zugfahrzeugs beachten (siehe Fahrzeugpa­piere).
V Beachten, dass für die Anhängerkupplung des Zugfahrzeugs die maximal zulässige
Stützlast nicht überschritten und die Mindest-Stützlast nicht unterschritten wird. Den Caravan nach diesen Gesichtspunkten beladen.
V Bei Caravanbetrieb müssen zwei Außenspiegel am Zugfahrzeug angebracht sein. V Vor Fahrtbeginn alle Gasabsperrventile und das Haupt-Absperrventil schließen. Aus-
nahme: Das Gasabsperrventil "Heizung" und das Haupt-Absperrventil offen lassen, wenn während der Fahrt die Wohnraumheizung betrieben werden soll.
V Vor Fahrtbeginn die Schranktüren, die Toilettentür, alle Schubladen und Klappen
schließen. Die Kühlschrank-Türsicherung einrasten.
V Vor Fahrtbeginn Fenster und Dachhauben schließen. V Vor jeder Fahrt alle Außenklappen schließen und die Klappenschlösser verriegeln. V Vor Fahrtbeginn externe Stützen entfernen und die am Caravan angebauten Kurbel-
stützen sowie das Deichselstützrad ganz hochkurbeln.
V Bei der ersten Fahrt und nach jedem Radwechsel die Radmuttern nach 50 km nach-
ziehen. Später von Zeit zu Zeit auf festen Sitz prüfen.
V Reifen dürfen nicht älter als 6 Jahre sein, weil das Material mit der Zeit brüchig wird
(siehe Kapitel 13).
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 13
Page 14
2
Sicherheit
2.4 Anhängerbetrieb
V Beim An- oder Abkuppeln des Caravans ist Vorsicht geboten. V Während des Rangierens zum An- oder Abkuppeln dürfen sich keine Personen zwi-
schen Zugfahrzeug und Caravan aufhalten.
2.5 Gasanlage
2.5.1 Allgemeine Hinweise
V Vor Fahrtbeginn alle Gasabsperrventile und das Haupt-Absperrventil schließen. Aus-
nahme: Das Gasabsperrventil "Heizung" und das Haupt-Absperrventil offen lassen, wenn während der Fahrt die Wohnraumheizung betrieben werden soll.
V Die Gasanlage nur von einer autorisierten Fachwerkstatt reparieren oder ändern las-
sen.
V Die Gasanlage vor Inbetriebnahme, mindestens aber alle 2 Jahre, von einer autori-
sierten Fachwerkstatt pr üfen lassen. Dies gilt auch für nicht angemeldete Fahrzeuge. Bei Änderungen an der Gasanlage die Gasanlage sofort von einer autorisierten Fachwerkstatt prüfen lassen.
V Auch der Gasdruckregler und die Abgasführungen müssen geprüft werden. Bürstner
empfiehlt, den Gasdruckregler nach spätestens 6 Jahren ersetzen zu lassen.
V Bei Defekt an der Gasanlage (Gasgeruch, hoher Gasverbrauch) besteht Explosions-
gefahr! Sofort Haupt-Absperrventil an der Gasflasche schließen. Fenster und Türen öffnen. Nicht rauchen, keine offenen Flammen entzünden und keine Elektroschalter (Lichtschalter usw.) betätigen. Defekt von einer autorisierten Fachwerkstatt beheben lassen.
V Vor Inbetriebnahme offener Brennstelle n (Gaskocher) eine Dachhaube öffnen. V Gaskocher nicht für Heizzwecke verwenden. V Wenn der Caravan oder die Gasgeräte nicht benutzt werden, das Haupt-Absper rven-
til an der Gasflasche schließen.
V Wenn mehrere Gasgeräte vorhanden sind, ist für jedes Gerät ein Gasabsperrventil
erforderlich. Wenn einzelne Gasgeräte nicht genutzt werden, das jeweilige Gasab­sperrventil schließen.
V Zündsicherungen müssen nach Erlöschen der Gasflamme innerhalb einer Minute
schließen. Dabei ist ein Klicken hörbar. Funktion von Zeit zu Zeit prüfen.
V Beim Befüllen des Kraftstofftanks des Zugfahrzeugs, auf Fähren und in der Garage
darf keine Brennstelle (Gaskocher, Gasheizung, Boiler usw.) in Betrie b sein.
V Die installierten Geräte sind für einen Betrieb mit Propangas, Butangas oder einem
Gemisch beider Gase ausgelegt. Der Gasdruckregler sowie alle installierten Gasge­räte sind auf einen Betriebsdruck von 30 mbar ausgelegt.
V Propangas ist bis -42 °C, Butangas dagegen nur bis 0 °C vergasungsfähig. Ab die-
sen Temperaturen ist kein Gasdruck mehr vorhanden. Butangas ist für den Winter be­trieb nicht geeignet.
14 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 15
Sicherheit
V Regelmäßig den Gasschlauch am Gasflaschenanschluss auf Dichtheit prüfen. Der
2
Gasschlauch darf keine Risse aufweisen und nicht porös sein. Den Gasschlauch spätestens 10 Jahre nach Herstellungsdatum in einer autorisierten Fachwerkstatt auswechseln lassen. Der Betreiber der Gasanlage muss den Austausch veranlas­sen.
V Der Gaskasten ist aufgrund seiner Funktion und Konstrukti on ein nach außen offener
Raum. Um ausströmendes Gas sofort nach außen ableiten zu können, die serienmä­ßig eingebaute Zwangslüftung nie abdecken oder zustellen.
V Gaskasten nicht als Stauraum benutzen. V Den Gaskasten vor Zugriff Unbefugter verschließen. V Das Haupt-Absperrventil an der Gasflasche muss zugängli ch sein. V Nur gasbetriebene Geräte (z. B. Gasgrill) anschließen, die für einen Gasdruck von
30 mbar ausgelegt sind.
V Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen
sein. Das Abgasrohr darf keine Beschädigungen aufweisen.
V Abgase müssen ungehindert austreten können und Frischluft muss ungehindert ein-
treten können. Deswegen dürfen keine Schneewälle oder Schürzen am Fahrzeug anliegen. Die Ansaugöffnungen unter dem Fahrzeugboden frei und sauber halten.

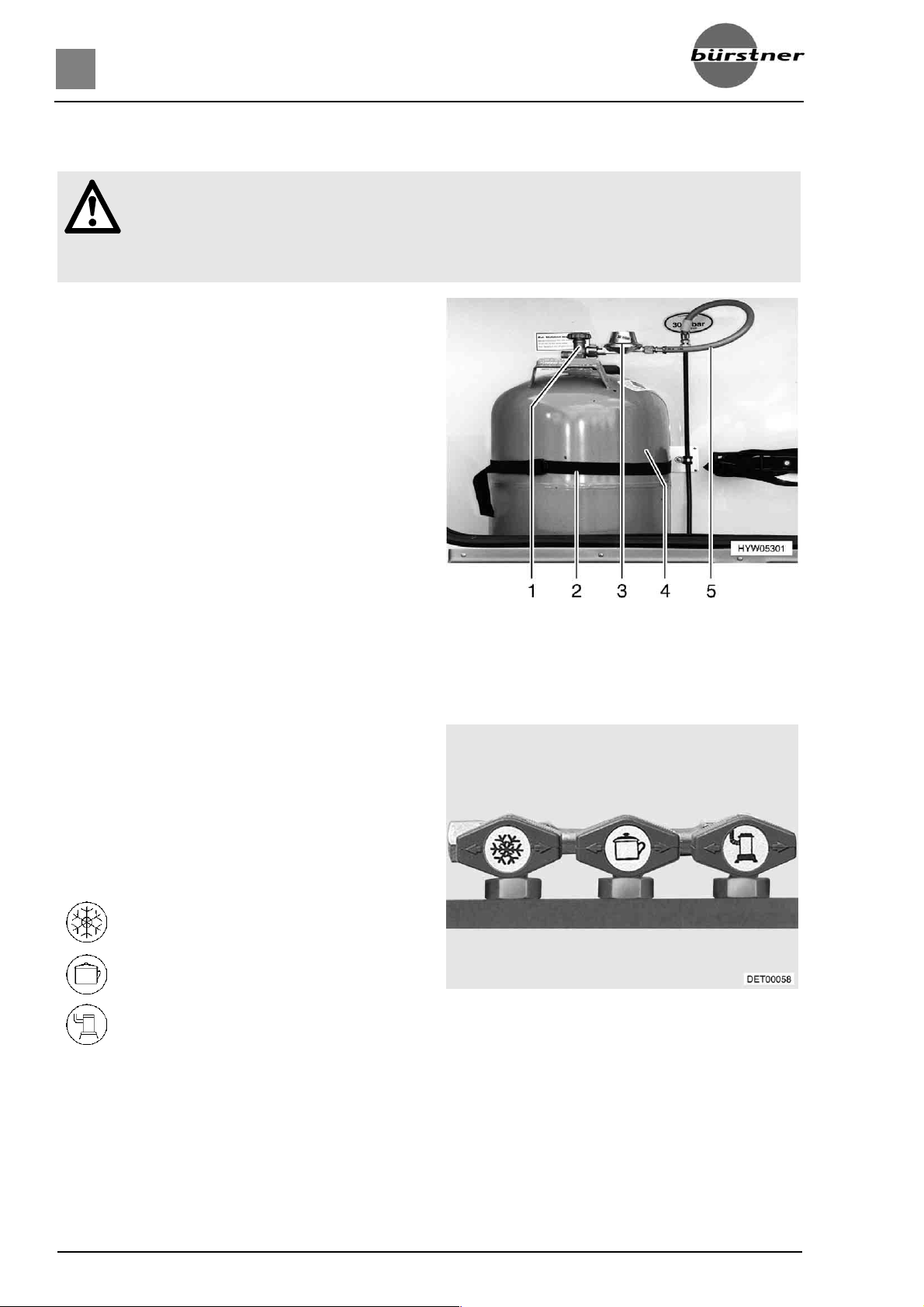

2.5.2 Gasflaschen
V Gasflaschen nur im Gaskasten mitführen. V Gasflaschen im Gaskasten senkrecht aufstellen und verdrehsicher festzurren. V Haupt-Absperrventil an der Gasflas che sc hließen, be vor der Ga sdruckre gler oder der
Gasschlauch von der Gasflasche entfernt wird.
V Gasdruckregler nur von Hand an die Gasflaschen anschließen. Keine Werkzeuge
verwenden.
V Ausschließlich spezielle Gasdruckregl er mit Sicherheitsventil für den Einsatz in Fahr-
zeugen verwenden. Andere Gasdruckregler sind nicht zulässig und genügen den starken Beanspruchungen nicht.
V Bei Temperaturen unter 5 °C Enteisungsanlage (Eis-Ex) für Gasdruckregler verwen-
den.
V Nur 11-kg- oder 5-kg-Gasflaschen verwenden. Campinggasflaschen mit eingebau-
tem Rückschlagventil (blaue Flaschen mit max. 2,5 bzw. 3 kg Inhalt) dürfen in Aus­nahmefällen mit einem Sicherheitsventil verwendet werden.
V Für Außengasflaschen möglichst kurze Schlauchlänge verwenden (max. 150 cm). V Gasschlauch regelmäßig auf Verschleiß und Risse prüfen. Austauschdatum beach-
ten.
V Bei Alu-Gasflaschen niemals die Belüftungsöffnungen im Boden unter den Gasfla-
schen blockieren!
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 15
Page 16
2
Sicherheit
2.6 Elektrische Anlage
V Arbeiten an der elektrischen Anlage nur von Fachpersonal durchführen lassen. V Bevor Arbeiten an der elektrischen Anlage durchgeführt werden, alle Geräte und
Leuchten abschalten und die 230-V-Versorgungsleitung vom Netz trennen.
V Nur Originalsicherungen mit den Werten verwenden, die in der Bedienungsanleitung
angegeben sind.
V Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und besei-
tigt ist.
V Sicherungen niemals überbrücken oder reparieren.
2.7 Wasseranlage
Wenn das Fahrzeug bei Frostgefahr nicht beheizt wird, die gesamte Wasseranlage
entleeren. Die Wasserhähne in Mittelstellung geöffnet lassen. Alle Ablasshähne geöff­net lassen. So werden Frostschäden an den Einbaugeräten und am Fahrzeug vermie­den.
Stehendes Wasser im Wassertank oder in Wasserleitungen wird nach kurzer Zeit un-
genießbar. Deshalb vor jeder Benutzung des Fahrzeugs die Wasserleit ungen und den Wassertank mit mehreren Litern Frischwass er gut durchspül en. Dazu alle Wass erhäh­ne öffnen. Nach jeder Benutzung des Fahrzeugs den Wassertank und die Wasserlei­tungen vollständig entleeren.
16 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 17
3
3 Vor der Fahrt
Kapitelübersicht
Vor der Fahrt
In diesem Kapitel finden Sie wichtige Hinweise, was Sie vor Fahrtantritt beachten müssen und wel­che Tätigkeiten Sie vor Fahrtantritt ausführ en müssen.
Die Hinweise betreffen im Einzelnen:
z die Schlüssel z die Zulassung z das Ankuppeln und Abkuppeln am Zugfahrzeug z die Anhängerkupplungen z die Zuladung und deren Berechnung z die richtige Beladung des Caravans z die Außenspiegel z das Verstauen des Fernsehgeräts
Am Ende des Kapitels finden Sie eine Checkliste, in der di e wichtigsten Punkte noch einmal zusam­mengefasst sind.
3.1 Schlüssel
Mit dem Caravan werden 2 Schlüssel ausgel ie­fert.
Die Schlüssel passen für:
z die Eingangstür z die Serviceklappen z die Toilettenklappe z die Gaskastenklappe
Stets einen Reserveschlüssel außerhalb des Caravans deponieren. Die jeweilige Schlüssel­nummer notieren. Bei Verlust kann der Bürstner-Handelspartner weiter helfen.
Bild 1 Schlüssel
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 17
Page 18
3
Vor der Fahrt
3.2 Zulassung
Ihr Caravan ist ein zulassungspflichtiges Fahrzeug. Für die Zulassung benötigen Sie folgende Un­terlagen:
z den Fahrzeugbrief z eine Versicherungsbestätigung (Versicherungs-Doppelkarte) z den Personalausweis z ggf. eine Zulassungsvollmacht z einen Antrag auf Zulassung
Bitte beachten Sie, dass einige Länder t rotz EU-Kennzeichentafel ein separates Nationalit äts-Kenn­zeichen fordern.
3.3 Ankuppeln
V Beim Ankuppeln eines Caravans besteht Unfa ll- und Verl etzungsgefahr . Deshalb den
Caravan vorsichtig an das Zugfahrzeug ankuppeln.
V Während des Rangierens zum Ankuppeln dürfen sich keine Personen zwisc hen Zug-
fahrzeug und Caravan aufhalten.
V Caravan mit Auflaufbremse: Caravan nicht mit aufgelaufener Bremse ankuppeln oder
abkuppeln.
V Anhängerkupplung mit abnehmbarem Kugelhals: Wenn der Kugelhals falsch montiert
ist, besteht Abreißgefahr des Anhängers. Betriebsanleitung des Herstellers der An­hängerkupplung beachten.
V Zulässige Stützlast und Hinter achslast des Zugf ahrzeugs beacht en. Stütz las t und Hin-
terachslast dürfen nicht über schri tten werd en. Di e Werte der Stützl ast und Hi nterachs ­last den Fahrzeugpapieren des Zugfahrzeugs und den Papieren des Caravans ent­nehmen.
V Zum Ankuppeln des Caravans das Deichselstützr ad auf dem Boden aufsetzen. V Den Stabilisierungshebel nicht als Rangierhilfe benutzen. V Darauf achten, dass das Innere der Anhängerkupplung nicht verschmutzt ist und d ass
die beweglichen Teile der Anhängerkupplung (nicht die Kugelaufnahme) geschmiert sind.
V Sicherheitskupplung Winterhoff oder AKS: Bei Verwendung der Sicherheitskupplung
die Kugel nicht schmieren. Die Reibebeläge werden an die Kupplungskugel ange­presst und erzeugen dadurch ei n Schlingerdämpfungsmoment. Diese Schlinger dämp ­fung ist nur dann gewährleistet, wenn der Kupplungskopf am Zugfahrzeug von Fett und anderen Rückständen gesäubert wird. Beim Abschmieren der Sicherheitskupp­lung darauf achten, dass kein Öl oder Fett auf die Reibebeläge gelangt.
³ Den Caravan ankuppeln (siehe Abschnitt 3.4). Das Kupplungsmaul und die Kugel müssen inein-
ander greifen und dürfen nicht lose aufeinander liegen. Das Kupplungsmaul muss die Kugel vollständig umschließen.
³ Das Seil der Abreißbremse mit einer Schlaufe um den Kugelkopf der Anhängervorrichtung des
Zugfahrzeugs hängen.
³ Das Deichselstützrad ganz nach oben drehen. Dabei die Laufrolle parallel zur Fahrtrichtung und
zum Deichselkasten hin ausrichten.
18 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 19
Vor der Fahrt
³ Den dreizehnpoligen Stecker in die Steckdose des Zugfahrzeugs stecken. Darauf achten, dass
3
die zwei Nasen des Schutzdeckels am Stecker eingreifen. Die Nasen verhindern, dass sich der Stecker während der Fahrt löst.
³ Das Verbindungskabel in einer lockeren Schlinge über die Deichsel legen. Darauf achten, dass
es nicht auf dem Boden schleifen kann.
³ Vergewissern, dass die Anhängerkupplung richtig auf der Kupplungskugel sitzt und dass die
grüne Sicherheitsanzeige sichtbar ist.
³ Prüfen, ob alle Kurbelstützen und das Deichselstützrad hochgekurbelt sind. ³ Die Lichtanlage des Caravans bei angeschlossenem Zugfahrzeug prüfen.
V Prüfen, ob der dreizehnpolige Stecker des Caravans in die Steckdose des Zugfahr-
zeugs passt. Bei unterschiedlichen Ausführungen beim Bürstner-Handelspartner nach Adaptionsmöglichkeiten fragen.
V Weitere Informationen zur Sicherheitskupplung Winterhoff oder AKS der separaten
Bedienungsanleitung von BPW oder AL-KO entnehmen.
3.4 Anhängerkupplungen
V Vor dem Ankuppeln sicherstellen, dass der Kugelkopf der Anhängervorrichtung frei
von Schmutz und Fett ist.

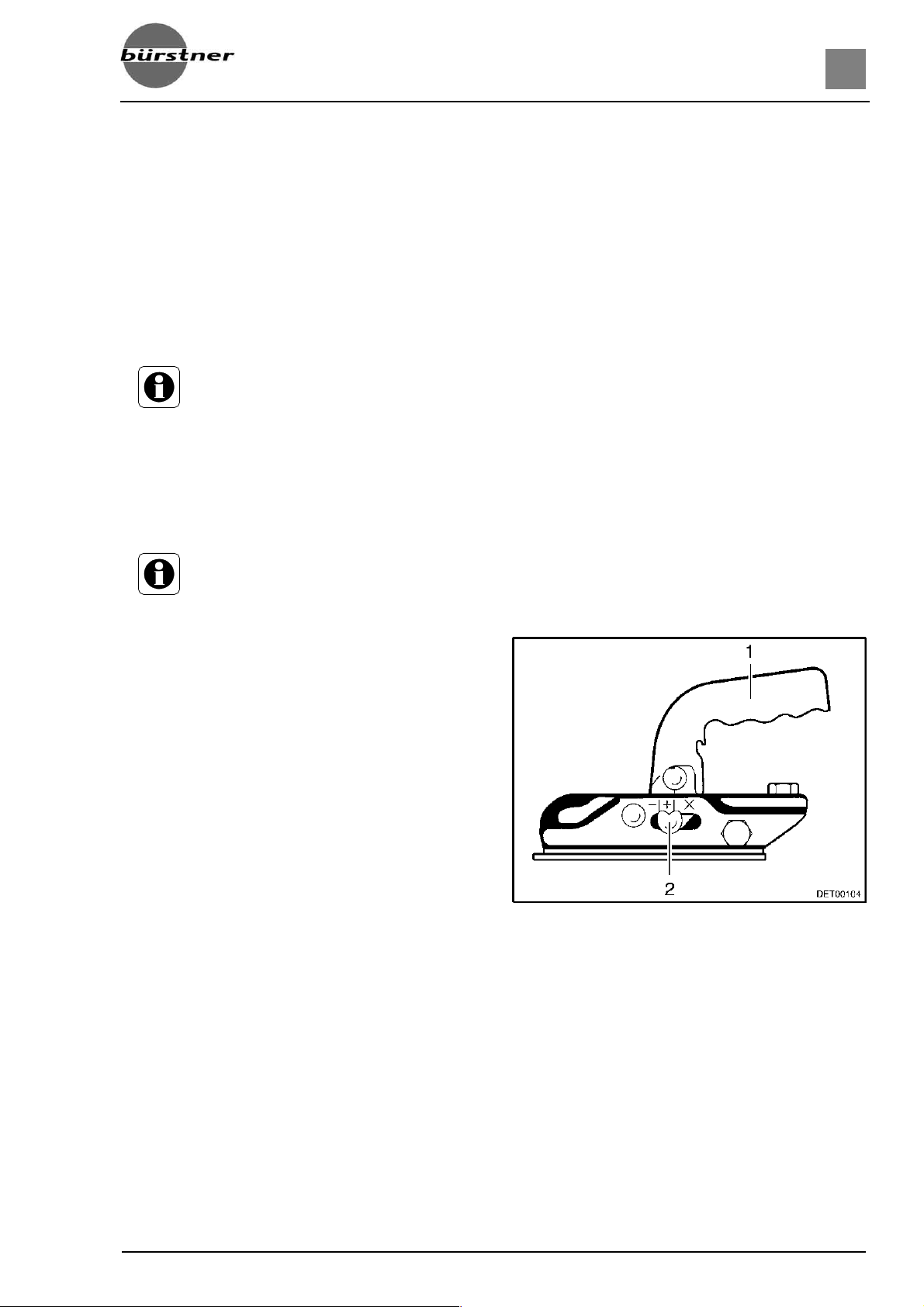

3.4.1 Anhängerkupplung EM 150 R
³ Kupplungsgriff (Bild 2,1) nach oben ziehen.
Die Anhängerkupplung ist geöffnet.
³ Die geöffnete Anhängerkupplung auf die
Anhängerkugel des Zugfahrzeugs aufset­zen und den Kupplungsgriff loslassen. Der Griff gleitet selbsttätig in seine Ausgangs­stellung zurück.
³ Zusätzlich den Kupplungsgriff (Bild 2,1) mit
der Hand (nicht mit dem Fuß) nach unten drücken. Das Schließen und Sichern erfolgt automatisch.
³ Sichtkontrolle durchführen: Sicherheitsan-
zeige (Bild 2,2) muss in Stellung "+" sein. Anhängerkugel darf in angekuppeltem Zu­stand nicht sichtbar sein.
Bild 2 Anhängerkupplung EM 150 R
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 19
Page 20
3
Vor der Fahrt

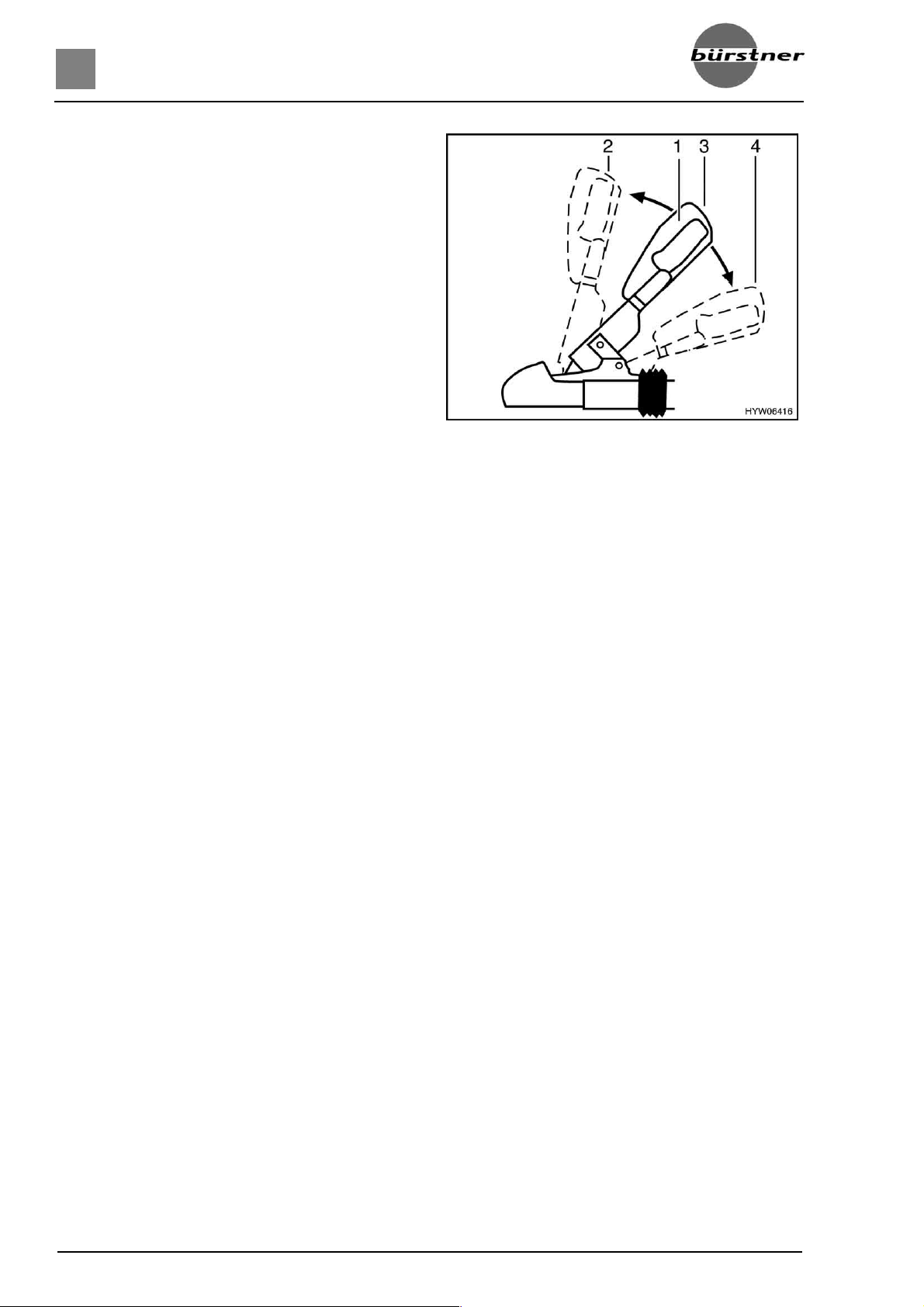

3.4.2 Sicherheitskupplung WS 3000 D
³ Kupplungsgriff (Bild 3,1) nach oben in Stel-
lung "offen" (Bild 3,2) ziehen. Die Anhänger­kupplung ist geöffnet.
³ Die geöffnete Anhängerkupplung auf die
Anhängerkugel des Zugfahrzeugs aufset­zen und den Kupplungsgriff loslassen. Der Griff gleitet selbsttätig in seine Ausgangs­stellung (Bild 3,3) zurück.
³ Zusätzlich den Kupplungsgriff mit der Hand
(nicht mit dem Fuß) nach unten drücken. Das Schließen und Sichern erfolgt automa­tisch.
³ Sichtkontrolle durchführen: Anhängerkugel
darf in angekuppeltem Zustand nicht sicht­bar sein.
Bild 3 Sicherheitskupplung WS 3000 D
³ Die Stabilisierungseinrichtung aktivieren.
Dazu den Kupplungsgriff aus geschlossener Stellung (Bild 3,3) bis zum Anschlag nach unten drücken (Bild 3,4).
Zum Ausschalten der Stabilisierungseinrich­tung, z. B. bei Fahrt auf Eis oder Schnee, den Kupplungsgriff (Bild 3,1) langsam bis zur ge­schlossenen Stellung (Bild 3,3) nach oben zie­hen.
20 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 21
3.4.3 Sicherheitskupplung AKS 1300
³ Stabilisierungshebel (Bild 4,1) in oberste
Stellung bringen.
³ Handrad (Bild 4,2) entgegen dem Uhrzei-
gersinn bis zum Anschlag in Offenstellung drehen.
³ Kupplungsgriff (Bild 4,3) nach oben ziehen. ³ Geöffnete Anhängerkupplung auf Anhän-
gerkugel aufsetzen. Der Kupplungsgriff ras­tet hörbar ein und geht in die Ausgangsstel­lung zurück.
³ Zusätzlich den Kupplungsgriff von Hand
(nicht mit dem Fuß) nach unten drücken. Das Schließen und Sichern erfolgt automa­tisch.
Vor der Fahrt
Bild 4 Sicherheitskupplung AKS 1300
3
³ Sichtkontrolle durchführen: Der grüne Punkt
der Sicherheitsanzeige (Bild 4,4) muss sichtbar sein.
³ Handrad im Uhrzeigersinn zudrehen, bi s die
Drehmomentbegrenzung hörbar und spür­bar durchratscht.
³ Stabilisierungshebel nach unten drücken,
bis die Markierung auf dem Stabilisierungs­hebel mit der des Stabilisierungsgehäuses (Bild 4,5) übereinstimmt.
3.4.4 Sicherheitskupplung AKS 3004
³ Stabilisierungshebel (Bild 5,1) bis zum An-
schlag nach oben ziehen.
³ Geöffnete Anhängerkupplung am Kupp-
lungsgriff (Bild 5,2) halten und auf Anhän­gerkugel aufsetzen.
³ Kupplungsgriff nach unten drücken. ³ Sichtkontrolle durchführen: Der grüne Zylin-
der der Sicherheitsanzeige (Bild 5,3) muss sichtbar sein.
³ Die Stabilisierungseinrichtung aktivieren.
Bild 5 Sicherheitskupplung AKS 3004 Dazu den Stabilisierungshebel (Bild 5,1) bis zum Anschlag nach unten drücken.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 21
Page 22
3
Vor der Fahrt
3.5 Abkuppeln
V Beim Abkuppeln eines Caravans besteht Unfa ll- und Verl etzungsgefahr . Deshalb den
Caravan vorsichtig vom Zugfahrzeug abkuppeln.
V Die zusätzlichen Sicherheitshinweise für das Ankuppeln in dieser Bedienungsanlei-
tung beachten.
³ Feststellbremse des Caravans anziehen. ³ An den Rädern die Unterlegkeile anlegen. ³ Den Stecker aus der Steckdose des Zugfahrzeugs herausziehen und in die Halterung an der
Deichsel stecken.
³ Das Seil der Abreißbremse vom Zugfahrzeug entfernen. ³ Das Deichselstützrad nach unten drehen, b is es fest auf dem Boden steht. Ansc hließend die An-
hängerkupplung lösen.
³ Mit Hilfe des Deichselstützr ads die Deichsel so weit anheben, bi s das Zugfahrzeug ohne Gefahr
weggefahren werden kann.
3.6 Zuladung
V Zu große Zuladung und ein falscher Reifendr uck kön nen zum Platzen der Reifen f üh-
ren. Der Caravan kann außer Kontrolle geraten.
V Die in den Fahrzeugpapieren angegebene technisch zulässige Gesamtmasse (zuläs-
siges Gesamtgewicht) darf durch die Zuladung nicht überschritten werden.
V Eingebautes Zubehör und Sonderausstattungen reduzieren die Zuladung. V Die in den Fahrzeugpapieren angegebenen Achslasten einhalt en.
Den Caravan so beladen, dass die Zugd eichsel am Kupplungskopf nich t über die zulässige Stü tzlast nach unten gedrückt wird. Die schweren Gegenstände sollen nahe der Achse liegen und ein Ge­wichtszentrum in der Wagenmitte bilden.
Beim Beladen des Caravans achten auf:
z die maximal zulässige Anhängelast z die maximal zulässige Stützlast (z. B. 50 kg) z die Mindeststützlast von 25 kg nach StVZO
Diese Daten sind in der Betriebsanleitung des Zugfahrzeugs aufgeführt.
V In den Fahrzeugpapieren ist nur die technisch zulässige Gesamtmasse, nicht aber die
Masse in fahrbereitem Zustand angegeben. Zur eigenen Sicherheit empfiehlt Bürstner, den beladenen Caravan vor Fahrtbeginn auf einer öffentlichen Waage zu wiegen.
22 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 23
Maximal zulässige Traglasten
Bezeichnung Belastung (kg)
Dachbelastung 200 Fahrradträger 2er 60
Etagenbetten 100 Schrank-Klappbett 50
3.6.1 Berechnung der Zuladung
V Die Berechnung der Zuladung erfolgt zum Teil auf der Basis von pauschalisierten
Gewichten. Die technisch zulässige Gesamtmasse im beladenen Zustand darf aus Sicherheitsgründen aber in keinem Fall überschritten werden. Zur eigenen Sicherheit empfiehlt Bürstner, das komplett beladene Fahrzeug vor Fahrtbeginn auf einer öffentlichen Waage zu wiegen.
3er 60
Vor der Fahrt
3
Die Zuladung (3) ist der Gewichtsunterschied zwischen
z der technisch zulässigen Gesamtmasse (1) im beladenen Zustand
und
z der Masse des Fahrzeugs (2) in fahrbereitem Zustand.
(1) Technisch zulässige Gesamtmasse im beladenen Zustand
Die technisch zulässige Gesamtmasse im beladenen Zustand richtet sich nach den konstruk­tionsbedingten Fahrzeugeigenschaften und der Tragfähigkeit der Reifen.
Die technisch zulässige Gesamtmasse im beladenen Zustand wird vom Hersteller in den Fahrzeugpapieren unter Ziffer 15 angegeben.
(2) Masse in fahrbereitem Zustand
Die Masse in fahrbereitem Zustand setzt sich zusammen aus:
- Leergewicht (Masse des leeren Fahrzeugs) mit der werkseitig eingebauten Standardaus­stattung
- Grundausstattung
Die Grundausstattung umfasst alle Ausrüstungsgegenstände und Flüssigkeiten, die für die sichere und ordnungsgemäße Nutzung des Fahrzeugs notwendig sind. Dazu gehören:
- ein zu 90 % gefülltes Wassersystem (Wassertank und Leitungen)
- zu 90 % gefüllte Gasflaschen
- ein gefülltes Heizungssystem
- ein gefüllte s T o ile t t en spülsystem
- die Masse der Versorgungsleitungen für die 230-V-Versorgung
- der Einbausatz für eine Zusatzbatterie, wenn eine Zusatzbatterie konstruktiv vorgesehen ist Der Abwassertank und der Fäkalientank sind leer.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 23
Page 24
3
Vor der Fahrt
Beispiel zur Berechnung der Grundausstattung:
Wassertank mit 40 l 40 kg Gasflaschen (2 x 11 kg
Boiler mit 10 l + 10 kg 230-V-Versorgungsleitung + 4 kg Summe = 104 kg
Die Masse in fahrbereitem Zustand wird vom Hersteller in den Fahrzeugpapieren unter Ziffer 14 angegeben.
(3) Zuladung
Die Zuladung setzt sich zusammen aus:
- Zusatzausstattung (3.1)
- persönliche Ausrüstung (3.2)
(3.1) Zusatzausstattung
Zur Zusatzausstattung gehören Zubehör und Sonderausstattungen. Beispiele für Zusatzaus­stattung sind:
-Ersatzrad
- Warmwasserversorgung
- Fahrradträger
- Sat-Anlage Die Gewichte der verschiedenen Sonderausstattungen sind in Kapitel 15 angegeben oder vom Hersteller zu erfahren.
+ 2 x 14 kg
Gas
Flasche
) + 50kg
24 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 25
Vor der Fahrt
(3.2) Persönliche Ausrüstung
Die persönliche Ausrüstung umfasst alle im Caravan mitgeführten Gegenstände, die in der oben stehenden Auflistung nicht angegeben sind. Dies sind zum Beispiel:
- Lebensmittel
- Geschirr
- Fernsehgerät
- Radio
- Kleidung
-Bettzeug
- Spielzeug
- Bücher
- Toilettenartikel
Außerdem zählen zur persönlichen Ausrüstung, unabhängig davon, wo sie verstaut sind:
- Fahrräder
- Boote
- Surfbretter
- Sportausrüstungen
Für die persönliche Ausrüstung ist mindestens von einem Gewicht auszugehen, das nach der fol­genden Formel ermittelt werden kann:
3
Mindestgewicht M (kg) = 10 x N + 10 x L + 30 N = max. Anzahl der Betten, nach Herstellerangabe L = Gesamtlänge des Caravans in Metern, außer der Deichsel
Beispiel zur Ermittlung der Zuladung
Anzurechnende Masse in kg
Technisch zulässige Gesamtmasse gemäß Fahrzeugpapieren Ziffer 15
Masse in fahrbereitem Zustand einschließlich Grundausstattung gemäß Fahrzeugpapieren Ziffer 14
Zuladung 300 Zusatzausstattung - 40 ergibt für die persönliche Ausrüstung = 260
V Die technisch zulässige Gesamtmasse im beladenen Zustand des Caravans darf un-
ter keinen Umständen überschritten werden.
1500
- 1200
Berechnung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 25
Page 26
3
Vor der Fahrt
3.6.2 Caravan richtig beladen
V Zuladung gleichmäßig auf linke und rechte Fahr zeugseite verteilen. V Schwere Gegenstände (Zeltgestänge, Konserven u. Ä.) gegen Verrutschen gesichert
in Achsnähe verstauen:
- in tiefer gelegenen Staufächern, deren Tür en sich nicht in Fahrtri chtung öffn en las­sen
- auf dem Fußboden
V Leichtere Gegenstände (Wäsche) in die Dachstaukästen stapeln. V Den Fahrradträger nur mit Fahrrädern beladen. V Zur Sicherheit das beladene Fahrzeug vor Fahrtbeginn wiegen.
V Bei Fahrzeugen mit Tandem-Achse das Gewichtszentrum auf beide Achsen verteilen.
Die empfohlene Anordnung der Zuladung lässt sich nicht konsequent durchführen, weil die Stau­möglichkeiten im gesamten Caravaninnern vertei lt sind. Darauf achten, dass schwere T eile in Achs­nähe und im unteren Bereich, d. h. dicht über dem Fahrzeugboden verstaut werden. Schwere Ge­genstände (Vorzelt, Zeltstangen u. Ä.) eventuell im Zugfahrzeug verstauen.
Falsch beladen
V Caravan nie hecklastig beladen!
:
Auseinander liegende Lasten ergeben Schleu­derneigung.
Richtig beladen:
Schwere Gegenstände wie Vorzelt, Konserven u. Ä. nicht im Caravan, sondern im Zugfahr­zeug unterbringen. Fahrräder auf dem Dach des Zugfahrzeugs befestigen.
Alle Lasten nahe der Achse verstauen.
Bild 6 Falsche Gewichtsverteilung
Bild 7 Richtige Gewichtsverteilung
26 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 27
3.6.3 Anhänge-, Stütz- und Achs­last
V Wichtig für die Wahl von Zugfahr-
zeug und Anhänger sind Anga­ben, die in den Fahrzeugpapieren aufgeführt sind.
Vor der Fahrt
1
3
2
Die in den Fahrzeugpapieren angegebene An-
3
hängelast (Bild 8,1) des Zugfahrzeugs gibt Auskunft darüber, welches Maximalgewicht das Zugfahrzeug ziehen darf. Die Anhängelast bezieht sich auf das tatsächliche Gewicht des Caravans und nicht auf die technisch zulässige Gesamtmasse des Caravans.
Ein Beispiel: Das Zugfahrzeug darf 1200 kg zie­hen. Wenn der Caravan eine techni sch zulä ssi-
Bild 8 Anhänge-, Stütz-, Achslast
1 Anhängelast 2 Stützlast 3 Achslast
HYW02770
ge Gesamtmasse von 1200 kg hat und 900 kg wiegt, kann man ihn mit weiteren 300 kg bela­den. Ein Caravan mit einer höheren technisch zulässigen Gesamtmasse (z. B. 1400 kg) darf aber nur bis maximal 1200 kg beladen werden.
Die Stützlast (Bild 8,2) gibt an, mit welcher Kraft die Dei chsel des Caravans auf die Anhängerkupp­lung des Zugfahrzeugs drücken darf. Angaben darüber finden sich in den Beschreibungen von An­hängerkupplungen und in den Fahrzeugpapieren. Eine Anhängerkupplung, die eine zulässige Stütz­last von 50 kg hat, darf also keinen beladenen Caravan mit einer Stützlast von 75 kg tragen. Zusätzlich muss die Stützlast bei der techni sch zulässigen Gesamtmasse des Zugfahrzeugs berück­sichtigt werden. Gegebenenfalls muss die Zuladung im Zugfahrzeug um den Betrag der Stützlast reduziert werden.
Die Achslast (Bild 8,3) ist ebenfalls in den Fahrzeugpapieren des Zugfahrzeugs angegeben. Sie weist die zulässige Höchstlast für Vorde r- und Hinterachse aus und darf durc h einen Anhänger nicht überschritten werden. Außerdem muss die Ladung gleichmäßig im Caravan verteilt sein. Wo welche Kräfte im Gespann wirken, zeigt die oben stehende Zeichnung.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 27
Page 28
3
Vor der Fahrt
3.6.4 Fahrradträger (Sonderausstattung)
V Die Befestigung der Fahrräder auf dem Fahrradträger nach den ersten 10 km Fahrt
und anschließend bei jeder Fahrtpause prüfen.
V Der Fahrradträger darf nur mit Fahrrädern (max. 3 Stück) beladen werden. V Fahrten mit ausgeklapptem Fahrradträger ohne F ahrräder sind nicht erlaubt. V Vor jeder Fahrt prüfen,
- ob der Fahrradträger ohne Fahrräder ordnungsgemäß eingeklappt ist,
- ob die Fahrräder mit den Gurten des Fahrradträgers sicher am Fahrradträger be­festigt sind.
V Die technisch zulässige Gesamtmasse und di e Achs last durch die Zul adung von Fahr -
rädern nicht überschreiten.
V Weitere Informationen zum Fahrradträ ger siehe Kapitel 15.
3.7 Außenspiegel
V Aus Sicherheitsgründen vor jeder Fahrt die Außenspiegel am Zugfahrzeug neu ein-
stellen.
Für den Anhängerbetrieb muss das Zugfahr­zeug mit zwei Außenspiegeln ausgerü stet sei n. Die Außenspiegel müssen sicherstellen, dass die Fahrbahn neben dem Anhänger ausrei­chend eingesehen werden kann.
Für den Kauf von Zusatzspiegeln gilt:
³ Das Gespann nach Möglichkeit zum Kauf
mitnehmen.
³ Vor Ort eine Passprobe durchführen. ³ Spiegel auf Eignung für das Fahrzeug und
für die Sitzposition des Fahrers prüfen.
V Zusatzspiegel müssen EG-typge-
prüft sein und somit den EG­Richtlinien entsprechen.
Bild 9 Außenspiegel
28 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 29
Vor der Fahrt
3.8 Fernsehgerät (Sonderausstattung)
V Das Fernsehgerät vor der Fahrt immer im TV-Schrank verstauen oder von der Aufla-
ge entfernen und sicher verstauen.
V Weitere Informationen zum TV-Schrank siehe Kapitel 6.
3.9 Verkehrssicherheit
Vor Fahrtbeginn Checkliste durcharbeiten:
Nr. Prüfungen geprüft
1 Aufbau Externe Stützen entfernt 2 Kurbelstützen und Deichselstützrad ganz hochgekurbelt 3 Außenanschlüsse getrennt und Leitungen verst aut 4 Außenklappen geschlossen und verriegelt 5 Markise ganz eingedreht 6 Eingangstür verschlossen 7 Fenster und Dachhauben geschlossen und verriegelt 8 Alle Schubladen und Klappen geschlossen
9 Kühlschranktür gesichert 10 D ach schnee- und eisfrei (im Winter) 11 Wasseranlage bei Frostgefahr entleert, Wasserhähne und
Ablasshähne offen 12 W ohnraumtüren, Schiebetüren und Tische gesichert 13 Fernsehantenne eingezogen (sofern eingebaut) 14 Beleuchtungseinrichtung funkt ioniert 15 Lose Teile verstaut oder befestigt 16 Offene Ablagen abgeräumt 17 Fernsehgerät befestigt und versta ut 18 Kühlschrank auf 12-V-Betrieb umgestellt 19 Fahrbarer Abwassertank im Gaskasten verstaut u nd gesi-
chert 20 Unterlegkeile in Halterung gesichert 21 Zugfahrzeug
mit Caravan
22 Zwei Außenspiegel am Zugfahrzeug angebracht 23 Stützlast nicht überschritten oder unterschritten 24 Reifen in ordnungsgemäßem Zustand 25 Beleuchtungseinrichtung funkt ioniert 26 Auflaufbremse funktioniert 27 Bremsen reagieren gleichmäßig 28 Gespann bleibt beim Bremsen in der Spur
Alle Fahrzeugpapiere sind an Bord
3
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 29
Page 30
3
Vor der Fahrt
Nr. Prüfungen geprüft
29 Reifendruck
Regelmäßig vor Fahrtbeginn oder im Abstand von zwei Wo­chen den Reifendruck am Caravan und am Zugfahrzeug prüfen (Reifendruck am Zugfahrzeug siehe Betriebsanlei-
tung des Zugfahrzeugs). 30 Gasanlage Gasflaschen im Gaskasten verdrehsicher festgezurrt 31 Haupt-Absperrventil an der Gasflasc he und Gasabsperr ven-
tile geschlossen
V Ein falscher Reifendruck verursacht übermäßi-
gen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Der Caravan kann außer Kontrolle geraten.
V Bei Heizbetrieb während der Fahrt können das
Gasabsperrventil Heizung und das Haupt-Ab­sperrventil geöffnet bleiben.
30 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 31
Während der Fahrt
4 Während der Fahrt
Kapitelübersicht
In diesem Kapitel finden Sie Hinweise zum Fahren mit dem Caravan. Die Hinweise betreffen im Einzelnen:
z die Fahrgeschwindigkeit z die Bremsen z das Rückwärtsfahren
4.1 Caravanbetrieb
V Während der Fahrt dürfen sich keine Personen im Caravan aufhalten (StVZO). V Der Caravan ist von Bürstner für eine technisch zuläs sige Höchstge schwindigkei t von
100 km/h ausgelegt. Deshalb niemals schneller als 100 km/h fahren.
V Die Geschwindigkeitsbeschränkungen der einzelnen Länder immer beachten (siehe
Kapitel 17).
4
Wesentliche Abweichungen beim Fahren mit dem Caravan gegenüber dem Fahren ohne Caravan sind die größere Fahrzeugbreite, eine geringere Beschleunigung und der längere Bremsweg. Des­halb die Fahrweise auf das veränderte Fahrverhalten beim Fahren mit dem Caravan einstellen.
Die Höchstgeschwindigkeit für Gespanne in Deutschland beträgt zur Zeit 80 km/h. Unter bestimm­ten Voraussetzungen kann die Straßenverkehr sbehörde eine Ausnahmegenehmigung erteilen, um auf Autobahnen und Kraftfahrstraßen 100 km/h fahren zu dürfen.
4.2 Bremsen
V Mängel an der Bremsanlage sofort von einer autorisierten Fachwerkstatt beheben
lassen.
Zu Beginn jeder Fahrt durch eine Test-Bremsung prüfen:
z Funktioniert die Auflaufbremse? z Reagieren die Bremsen gleichmäßig? z Bleibt das Gespann beim Bremsen in der Spur?
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 31
Page 32
4
Während der Fahrt

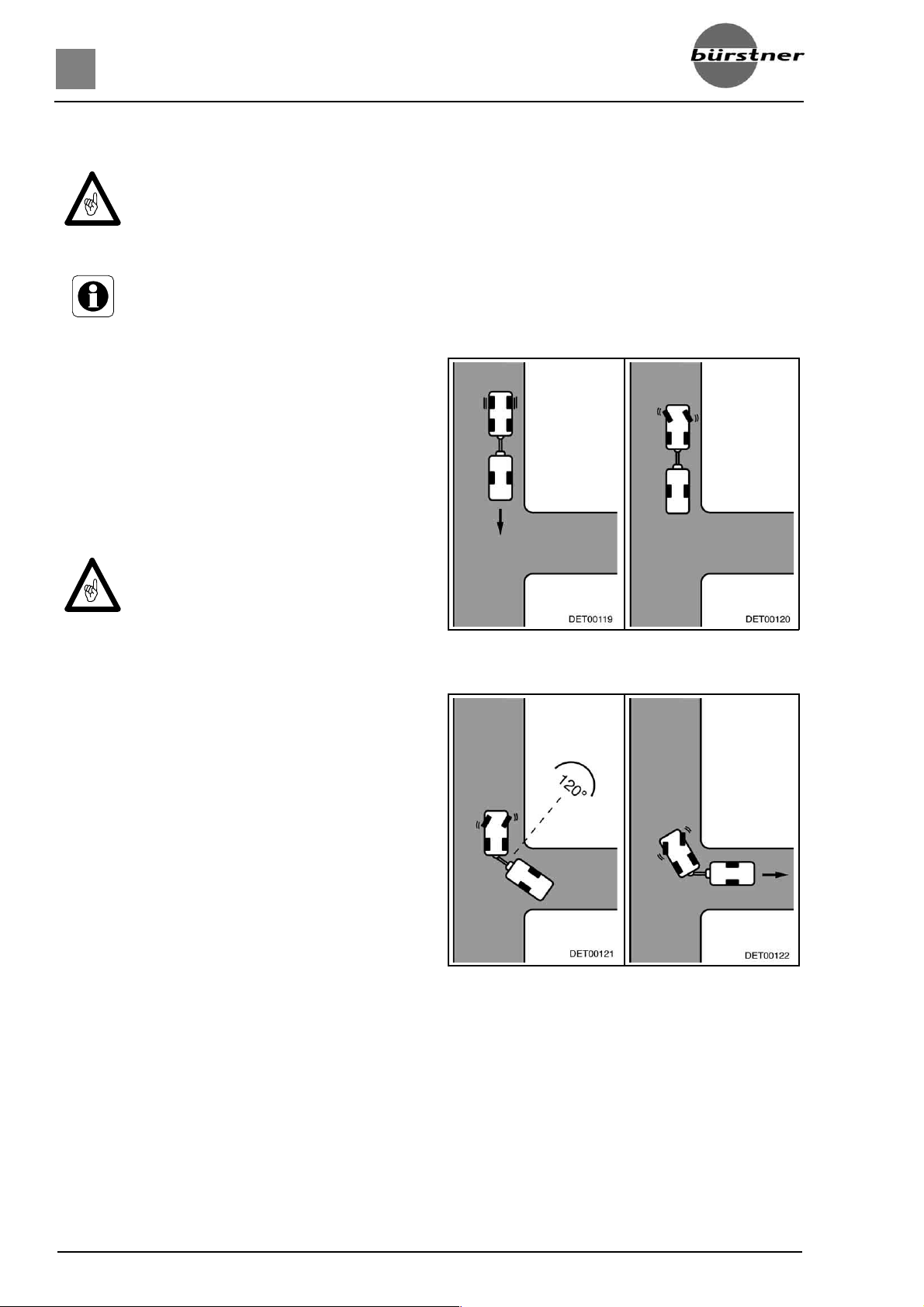

4.3 Rückwärtsfahrt
V Beim Rückwärtsfahren reagiert der Caravan genau entgegengesetzt den Lenkbewe-
gungen des Zugfahrzeugs. Wenn Sie mit dem Zugfahrzeug nach links einschlagen, läuft der Caravan nach rechts!
V Nie ohne zweite Person als Einweiser zurücksetzen. V Bei allen Modellen mit Rückfahraut omatik ist ei n Zurücksetzen d es Caravans pr oblem-
los möglich. Zusätzlich zum Rollwiderstand muss eine Restbremskraft überwunden werden.
Rückwärts fahren:
³ So weit an die Einfahrt fahren, bis das Heck
des Caravans etwa auf der Höhe der Ein­fahrt ist (Bild 10).
³ Bei stehendem Gespann nach links ein-
schlagen (Bild 11).
³ Vorsichtig rückwärts fahren. Der Caravan
schwenkt nach rechts.
V Der Winkel zwischen den
Fahrzeugen darf nicht zu eng werden, da sonst die Ecken aneinander stoßen. Dabei können die Fahrzeuge erheb­lich beschädigt werden. Ein­weisen lassen!
³ Sobald beide Fahrzeuge in einem Winkel
von ca. 120° zueinander stehen, anhalten (Bild 12).
³ Nach rechts einschlagen und vorsichtig
rückwärts fahren (Bild 13).
³ Weiter rückwärts fahren, ggf. mit dem Lenk-
rad leicht korr igie re n .
³ Auf den letzten 2 bis 3 m nochmals nach
links einschlagen, damit das Gespann gera­de steht.
Bild 10 Anfahrt Bild 11 Links ein-
schlagen
Bild 12 Anfahrt Bild 13 Rechts ein-
schlagen
32 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 33
Caravan aufstellen
5 Caravan aufstellen
Kapitelübersicht
In diesem Kapitel finden Sie Hinweise zum Aufstellen des Caravans. Die Hinweise betreffen im Einzelnen:
z die Feststellbremse z die Unterlegkeile z den 230-V-Außenanschluss z den Kühlschrank z die Bedienung der Kurbelstützen z die Eintrittstufe z den fahrbaren Abwassertank
V Caravan so aufstellen, dass er möglichst waagrecht steht . Fahrzeug gegen Wegrollen
sichern.

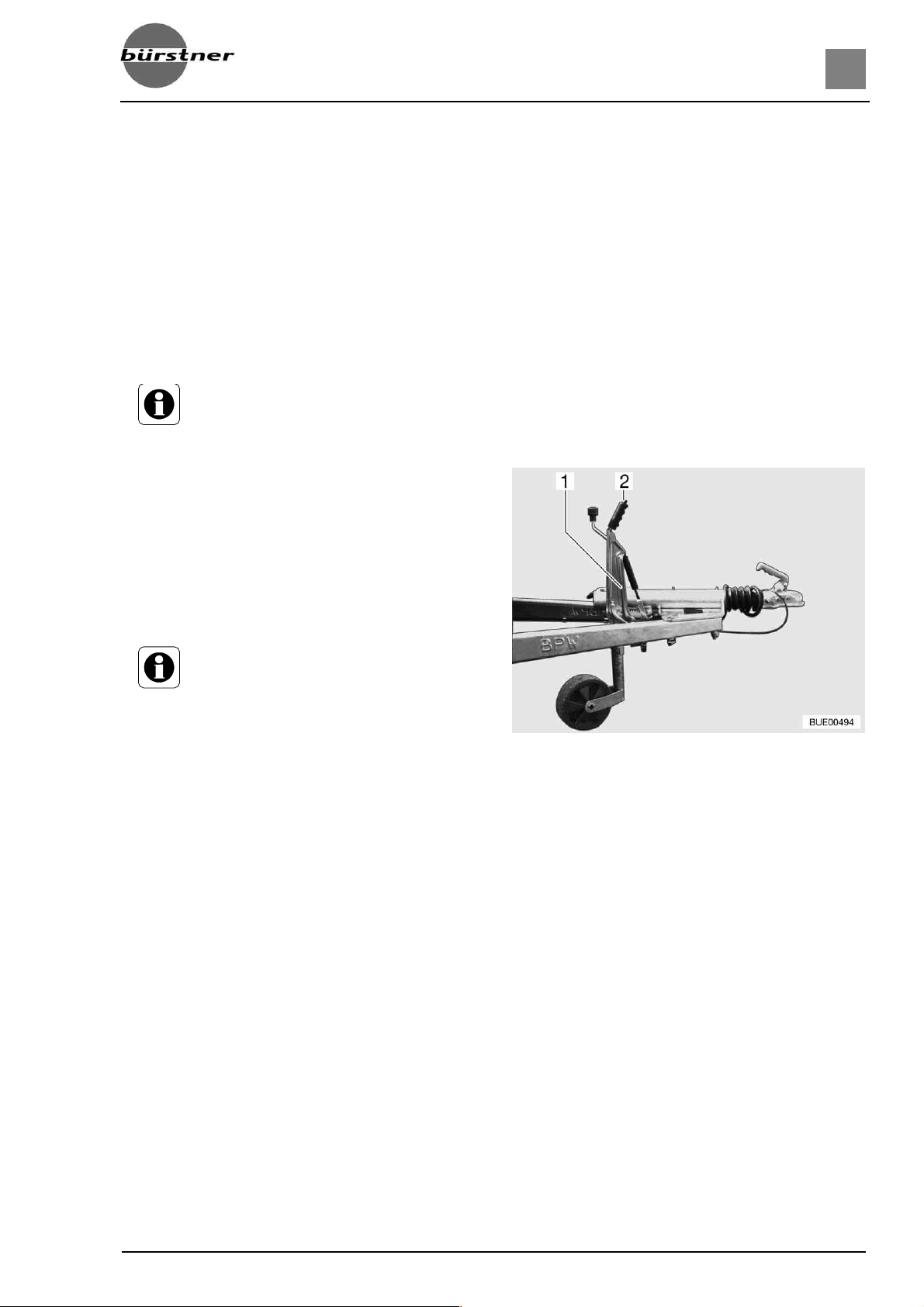

5.1 Feststellbremse
³ Beim Abstellen des Fahrzeugs die Feststell-
bremse (Bild 14,1) fest anziehen. Die Fest­stellbremse rastet selbsttätig ein.
5
³ Zum Lösen den Sicherungsknopf (Bild 14,2)
drücken und den Bremshebel nach vorne drücken.
V Vor dem Lösen der Feststell-
bremse den Bremshebel leicht anheben. So lässt sich der unter Federdruck stehende Sicherungs­knopf leichter eindrücken.
Bild 14 Feststellbremse
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 33
Page 34
5
Caravan aufstellen
5.2 Unterlegkeile
Selbst bei leichten Steigungen oder Gefällen die beiden Unterlegkeile verwenden.
5.3 Außenanschluss
Der Caravan kann an eine 230-V-Versorgung angeschlossen werden (siehe Kapi tel8).
5.4 Kühlschrank
V Der 12-V-Betrieb des Kühlschranks funktioniert nur bei angeschlossenem Zugfahr-
zeug.
³ Den Kühlschrank auf 230-V-Betrieb oder Gasbetrieb umstellen.

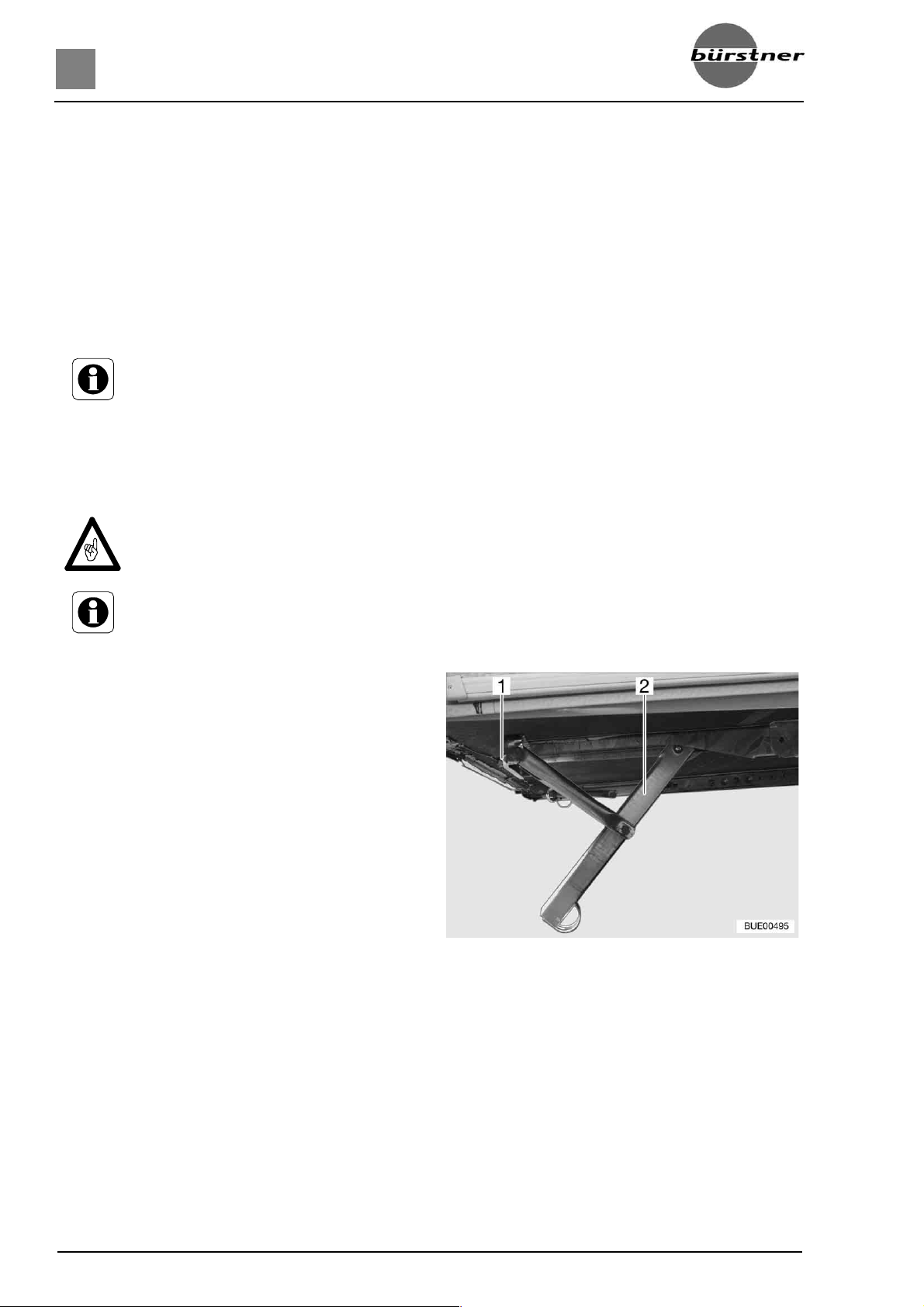

5.5 Kurbelstützen
V Die angebauten Kurbelstützen nicht als Wagenheber verwenden. Die Kurbelstützen
dienen nur der Stabilisierung des abgestellten Caravans. Die Caravanräder dürfen nicht entlastet werden.
V Bei weichem oder nachgiebi gem Untergr und ein e großfl äch ige Pl atte u nter die Kurbel-
stützen legen, um ein Einsinken in den Untergrund zu vermeiden.
V Die Handkurbel befindet sich im Gaskasten.
Zur Stabilisierung des abgestellten Caravans die angebauten Kurbelstützen verwenden.
³ Mit Hilfe des Deichselstützrads den Cara-
van waagrecht stellen. Zur Kontrolle eine kleine Wasserwaage verwenden.
Nachdem der Caravan vollständig waag­recht steht, die Kurbelstützen ausfahren.
³ Die serienmäßig beigelegte Handkurbel auf
den Sechskant (Bild 15,1) der Kurbelstütze (Bild 15,2) stecken und drehen. Die Kurbel­stütze wird ausgefahren.
Bild 15 Kurbelstütze in ausgefahrenem
Zustand
34 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 35

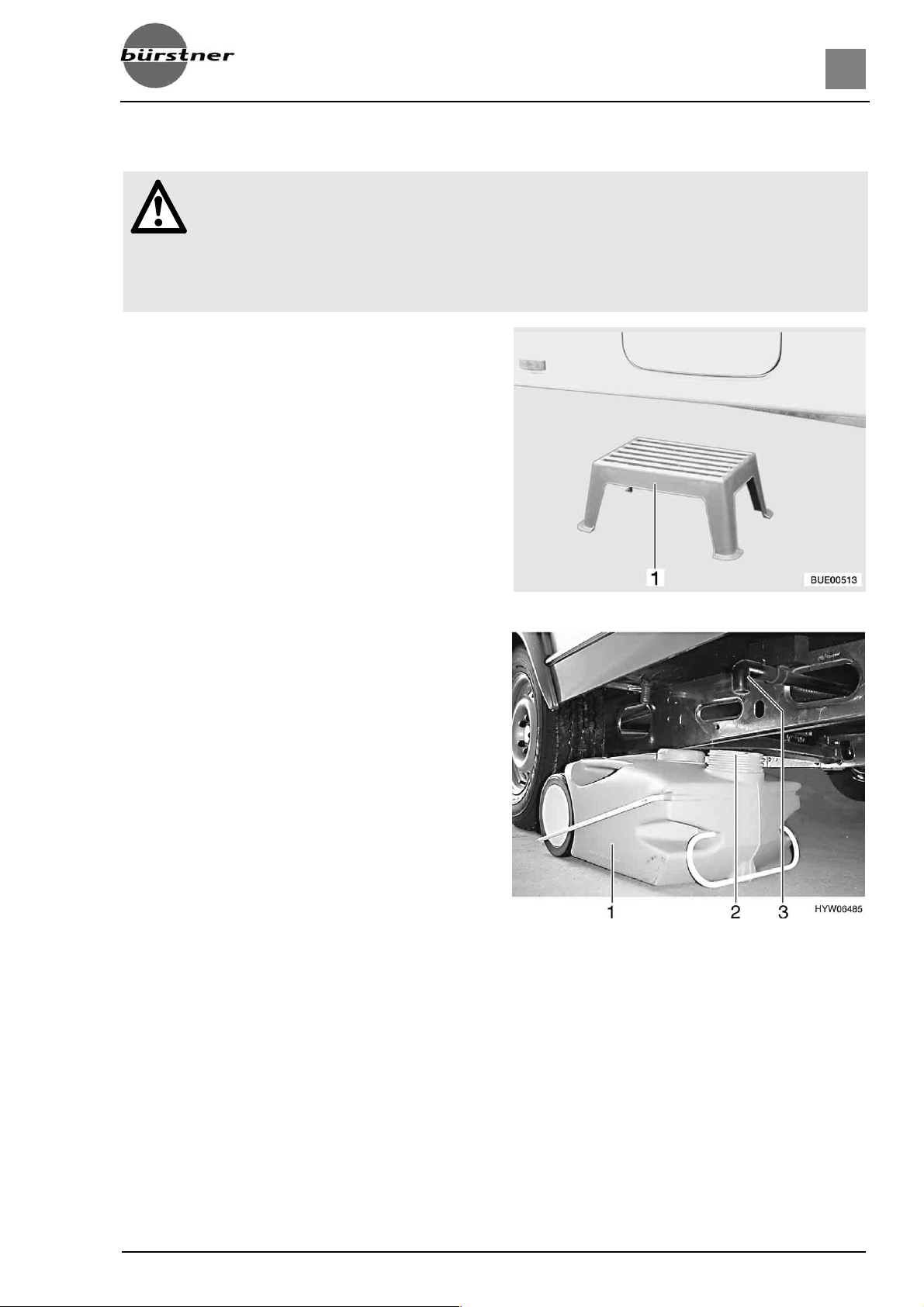

5.6 Eintrittstufe
V Darauf achten, dass die Eintrittstufe auf fes tem und ebenem Boden steht. So wird ein
Umkippen der Eintrittstufe vermieden.
V Eintrittstufe nicht an den Kanten betreten. Rutschgefahr! V Eintrittstufe am Boden verankern, z. B. mit Zeltheringen. Die Eintrittstufe kann dann
nicht wegrutschen.
³ Die Eintrittstufe (Bild 16,1) vor den Eingang
des Fahrzeugs stellen.
Caravan aufstellen
5
5.7 Abwassertank, fahrbar (Sonderausstattung)
Der Abwassertank (Bild 17,1) wird während der Fahrt im Gaskasten des Caravans aufbewahrt. Das Ablaufrohr (Bild 17,3) befindet sich am Fahrzeugboden in Fahrtrichtung links.
³ Vor Benutzen der Wasseranlage Öffnung
des Abwassertanks (Bild 17,2) unter das Ablaufrohr legen.
Bild 16 Eintrittstufe
Bild 17 Abwassertank, fahrbar
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 35
Page 36
5
Caravan aufstellen
36 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 37
6 Wohnen
Kapitelübersicht
In diesem Kapitel finden Sie Hinweise zum Wohnen im Caravan. Die Hinweise betreffen im Einzelnen:
z das Öffnen und Schließen der Türen und Klappen z die Lichtschalter z das Heizen des Caravans z das Lüften des Caravans z das Öffnen und Schließen der Fenster z das Öffnen und Schließen der Dachhauben z das Umbauen von Tischen z die Benutzung der Betten
6.1 Eingangstür
V Nur mit geschlossener Eingangstür fahren.
Wohnen
6
V Das Verriegeln der Türen kann verhindern, dass sich die Tür en von selbst öf fnen, z. B.
bei einem Unfall.
V Verriegelte Türen verhindern auch das ungewollte Eindringen von außen, z. B. bei
Ampelstopp.
V Beim Verlassen des Caravans immer die Türen schließen. V Schließzylinder immer in die Ausgangsstellung zurückdrehen.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 37
Page 38
6
Wohnen
6.1.1 Eingangstür, außen
Öffnen der abgeschlossenen Eingangstür:
³ Schlüssel in Schließzylinder stecken und im
Uhrzeigersinn drehen (Bild 18,1), bis das Türschloss entriegelt ist.
³ Schlüssel in Mittelstellung (Bild 18,2) zu-
rückdrehen und abziehen.
Öffnen der nicht abgeschlossenen Ein­gangstür:
³ Türknauf im Uhrzeigersinn (Bild 18,3) dre-
hen, bis Türschloss entriegelt ist.
Schließen:
³ Schlüssel in Schließzylinder stecken und ei-
ne viertel Umdrehung entgegen dem Uhr­zeigersinn drehen (Bild 19,1).

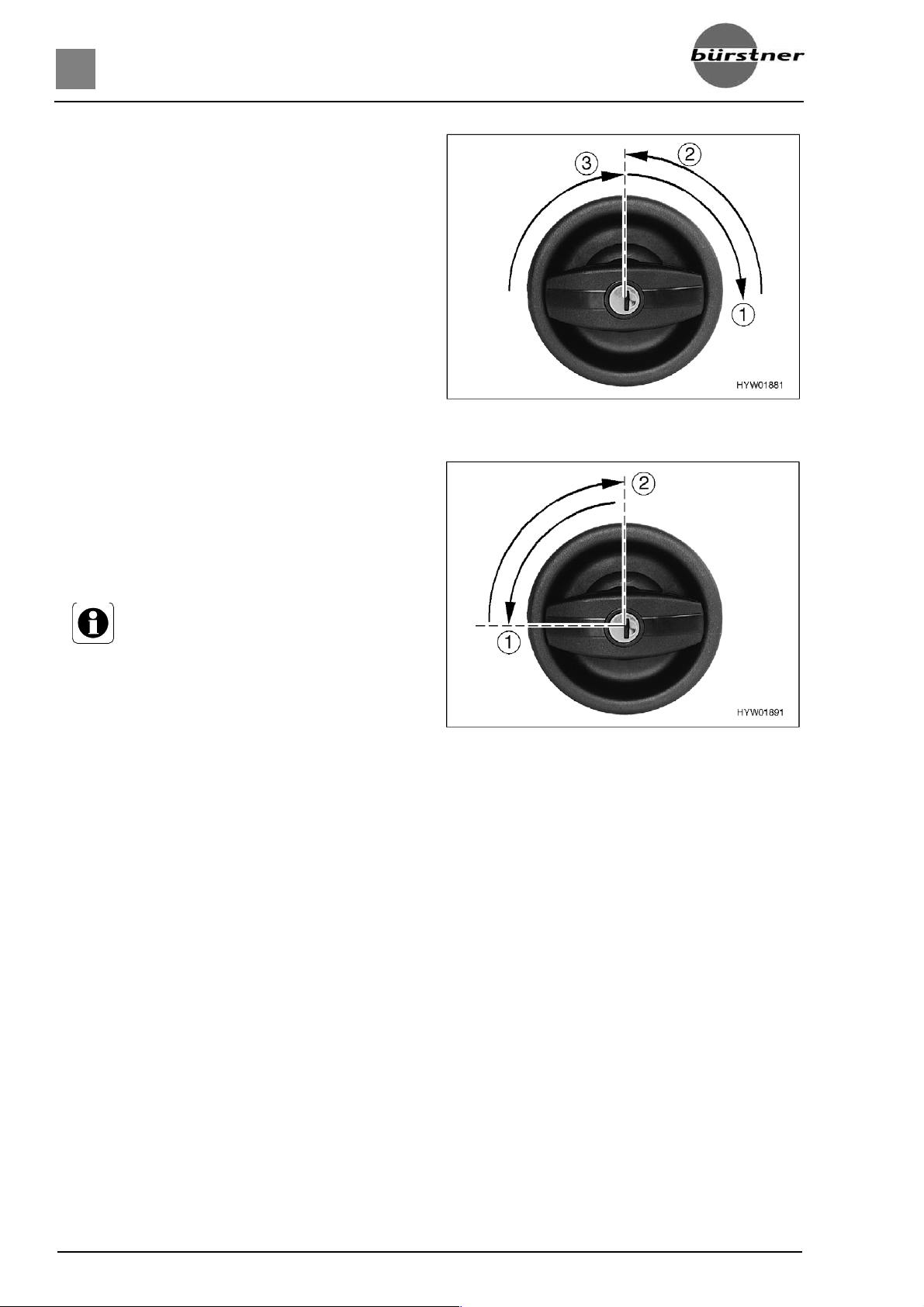

Bild 18 Türschloss Eingangstür, außen,
öffnen
³ Schlüssel in Mittelstellung zurückdrehen
(Bild 19,2) und abziehen.
V Bei Eingangstüren mit Linksan-
schlag erfolgt das Öffnen und Schließen spiegelbildlich zur dar­gestellten Eingangstür.
Bild 19 Türschloss Eingangstür, außen,
schließen
38 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 39

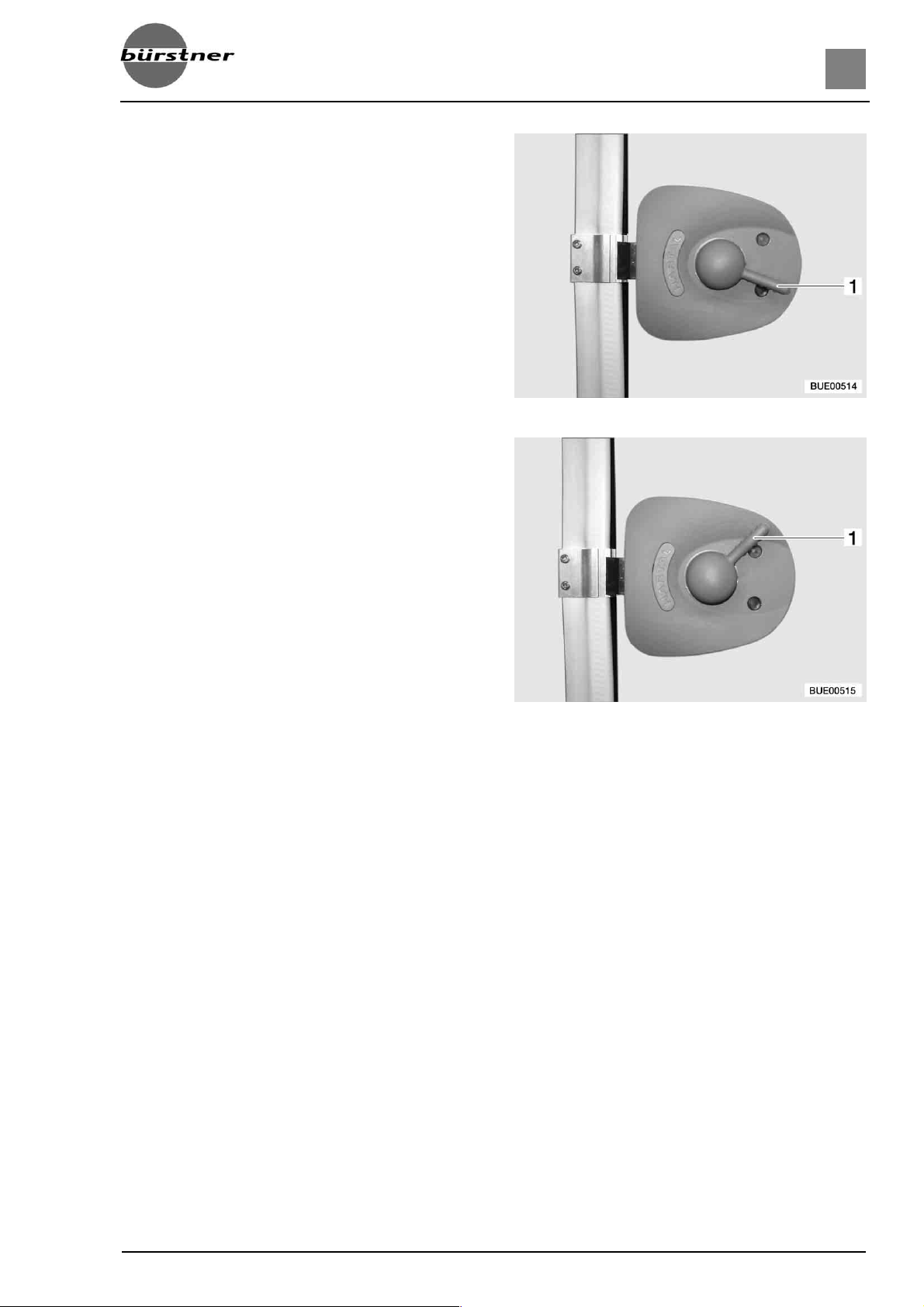

6.1.2 Eingangstür, innen
Öffnen:
³ Den Türgriff (Bild 20,1) nach unten drücken.
Verriegeln:
³ Den Türgriff (Bild 21,1) ca. 45° nach oben
drücken und in dieser Stellung stehen las­sen.
Wohnen
Bild 20 Türschloss Eingangstür, innen, offen
6
Bild 21 Türschloss Eingangstür, innen, ver-
schlossen
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 39
Page 40
6
Wohnen
6.1.3 Eingangstür, geteilt
Die geteilte Eingangstür kann mi t den Verriege­lungshebeln so eingestellt werden, dass nur das Oberteil der Eingangstür zu öffnen ist. Das Unterteil der Eingangstür bleibt verschlossen.
³ Das Türunterteil verriegeln. Dazu Verriege-
lungshebel (Bild 22,1) eine viertel Umdre­hung im Uhrzeigersinn drehen.
V Bei Eingangstüren mit Rechtsan-
schlag erfolgt das Verriegeln und Entriegeln spiegelbildlich zur dar­gestellten Eingangstür.
6.1.4 Insektenschutzrollo an ge­teilter Eingangstür (Sonder­ausstattung)

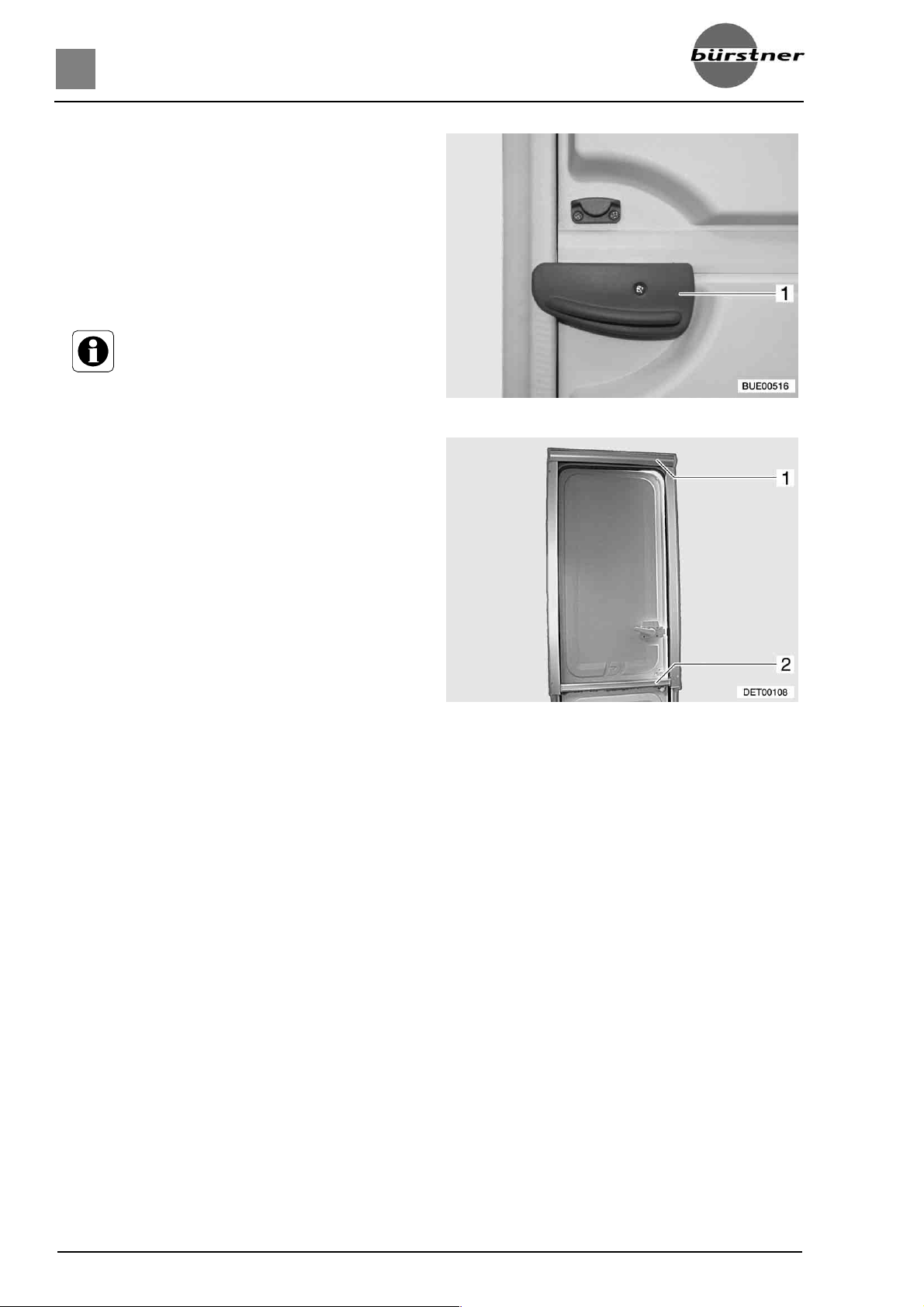

Bild 22 Türverriegelungshebel, Türunterteil
Das Insektenschutzrollo der geteilten Ein­gangstür befindet sich im oberen Rollokasten (Bild 23,1).
Schließen:
³ Insektenschutzrollo an der Leiste (Bild 23,2)
nach unten ziehen, bis es einrastet.
Öffnen:
³ Leiste (Bild 23,2) etwas nach unten drü-
cken, bis sich die Arretierung löst.
³ Insektenschutzrollo langsam in den Rollo-
kasten zurückführen.
Bild 23 Insektenschutzrollo
40 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 41
Wohnen
6
6.2 Außenklappen
V Vor Fahrtbeginn alle Außenklappen schließen und Klappenschlösser verriegeln.
V Beim Verlassen des Caravans alle Außenklappen schließen. V Schließzylinder immer in die Ausgangsstellung zurückdrehen.
Die am Caravan angebauten Außenklappen sind mit einheitlichen Schließzylindern ausgestattet. Deshalb können alle Schlösser mit demselben Schlüssel geöffnet werden.
6.2.1 Klappenschloss (Variante 1)
V Bei Regen kann Wasser in das geöffnete Klappenschloss eindringen. Deshalb den
Schlossgriff (Bild 24,2) wie auf Bild 24 abgebildet schließen.
Öffnen:
³ Schlüssel in Schließzylinder (Bild 24,1) stecken und eine viertel Umdrehung entgegen dem Uhr-
zeigersinn drehen. Schlossgriff (Bi ld 24,2) schnappt heraus.
³ Schlossgriff eine viertel Umdrehung entgegen dem Uhrzeigersinn drehen. Das Klappenschloss
ist geöffnet.
³ Schlüssel in Mittelstellung zurückdrehen und abziehen. ³ Zum Öffnen der Außenklappe alle an de r jewei ligen Außenklappe a ngebauten Schl öss er öff nen.
Schließen:
³ Außenklappe vollständig schließen. ³ Schlossgriff im Uhrzeigersinn drehen, bis er
waagrecht steht. Das Klappenschloss ist jetzt verriegelt, jedoch nicht verschlossen.
³ Schlüssel in Schließzylinder stecken. ³ Schlossgriff mit eingestecktem Schlüssel
eindrücken und Schlüssel eine viertel Um­drehung im Uhrzeigersinn drehen. Der Schlossgriff bleibt verriegelt.
³ Schlüssel in Mittelstellung zurückdrehen
und abziehen.

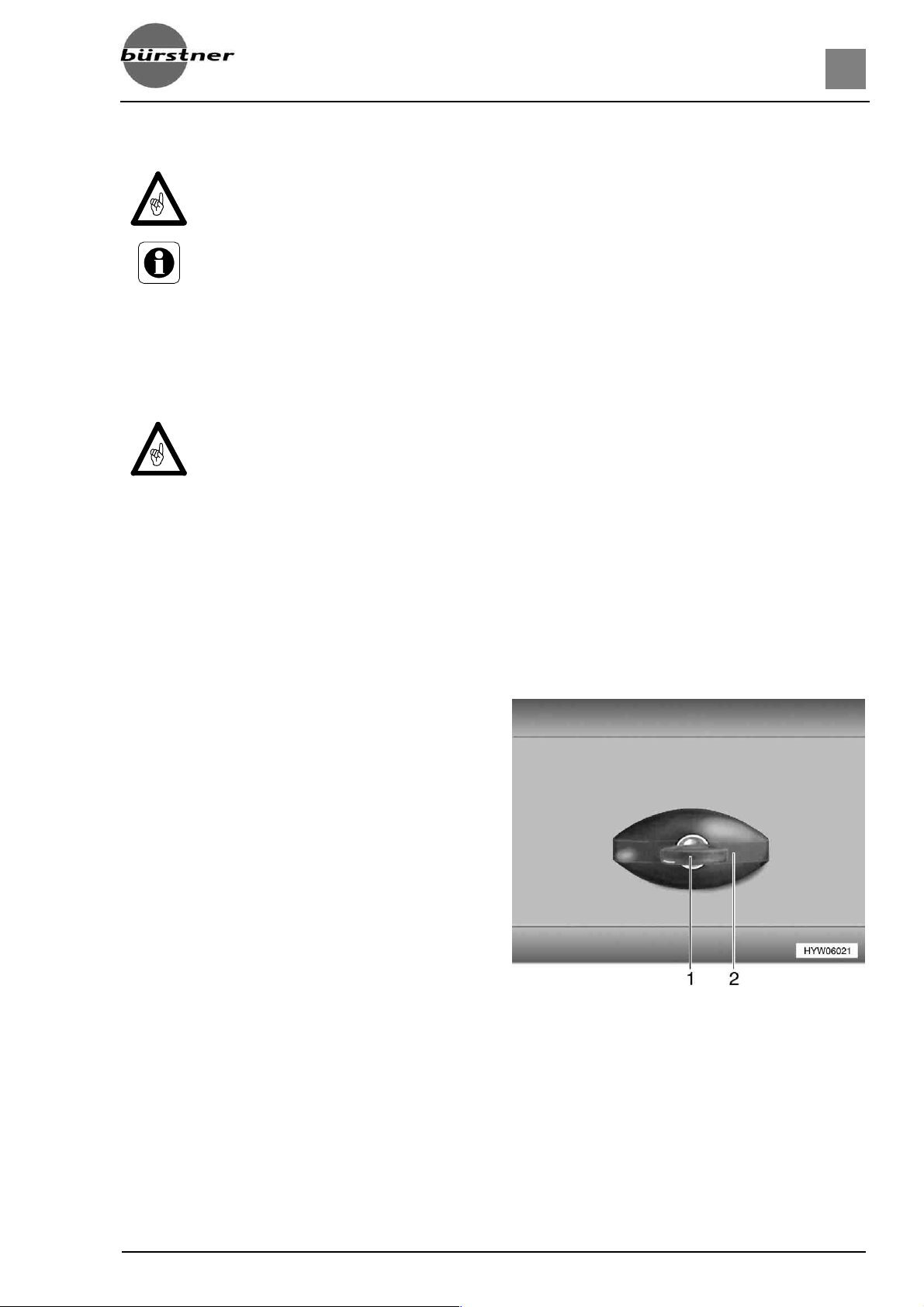

Bild 24 Klappenschloss, verschlossen
(Variante 1)
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 41
Page 42
6
Wohnen
6.2.2 Klappenschloss (Variante 2)
Öffnen:
³ Schlüssel in Schließzylinder (Bild 25,1) stecken und eine viertel Umdrehung drehen. Schloss-
griff (Bild 25,2) schnappt heraus.
³ Schlossgriff eine viertel Umdrehung drehen, Klappenschloss ist geöffnet. ³ Schlüssel in Mittelstellung zurückdrehen und abziehen. ³ Zum Öffnen der Außenklappe alle an der jeweiligen Außenklappe angebauten Schlösser öff nen.
Schließen:
³ Außenklappe vollständig schließen. ³ Schlossgriff (Bild 25,2) drehen, bis er waag-
recht steht. Das Klappenschloss ist jetzt verriegelt, jedoch nicht vers chlossen.
³ Schlüssel in Schließzylinder (Bild 25,1) ste-
cken.
³ Schlossgriff mit eingestecktem Schlüssel
eindrücken und Schlüssel eine viertel Um­drehung drehen. Der Schlossgriff bleibt ver­riegelt.
³ Schlüssel in Mittelstellung zurückdrehen
und abziehen.
6.2.3 Klappenschloss (Variante 3)
Öffnen:
³ Schlüssel in Schließzylinder (Bild 26,1) des
Druckschlosses stecken und eine viertel Umdrehung im Uhrzeigersinn drehen.
³ Schlüssel abziehen. ³ Beide Druckschlösser (Bild 26,2) gleichzei-
tig mit dem Daumen drücken und Außen­klappe öffnen.
Schließen:
Bild 25 Klappenschloss (Variante 2)
³ Außenklappe schließen und zudrücken.
Bild 26 Toilettenklappe
³ Schlüssel in Schließzylinder (Bild 26,1) ste-
cken und eine viertel Umdrehung entgegen dem Uhrzeigersinn drehen.
³ Schlüssel in Mittelstellung zurückdrehen
und abziehen.
42 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 43

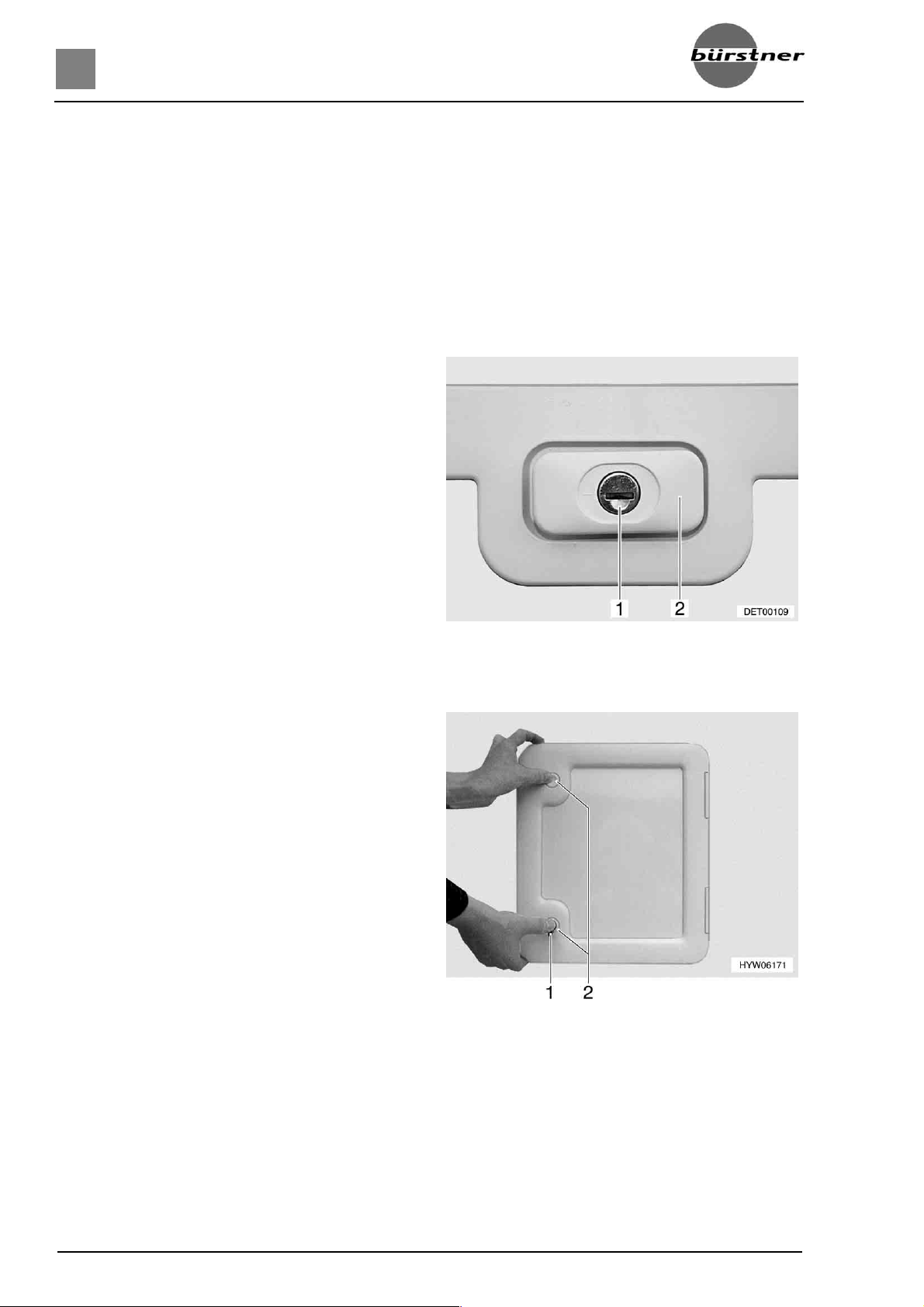

6.2.4 Verschlussdeckel Frisch­wasser-Einfüllstutzen
V Der Frischwasser-Einfüllstutzen
ist durch den Schriftzug "WAS­SER" (Bild 27,1) gekennzeichnet.
Öffnen:
³ Schlüssel in Schließzylinder (Bild 27,2) ste-
cken und entgegen dem Uhrzeigersinn dre­hen.
³ Verschlussdeckel abnehmen.
Wohnen
6
Schließen:
³ Verschlussdeckel auf Frischwasser-Einfüll-
stutzen setzen.
³ Schlüssel in Schließzylinder (Bild 27,2) ste-
cken und im Uhrzeigersinn drehen.
³ Schlüssel in Mittelstellung zurückdrehen
und abziehen.
6.3 Möbelklappen
V Vor Fahrtbeginn alle Möbelklap-
pen schließen und verriegeln.
6.3.1 Möbelklappen mit Druck­knopf
Öffnen:
³ Innenteil des Schlosses drücken. Der
Druckknopf springt heraus (Bild 28).

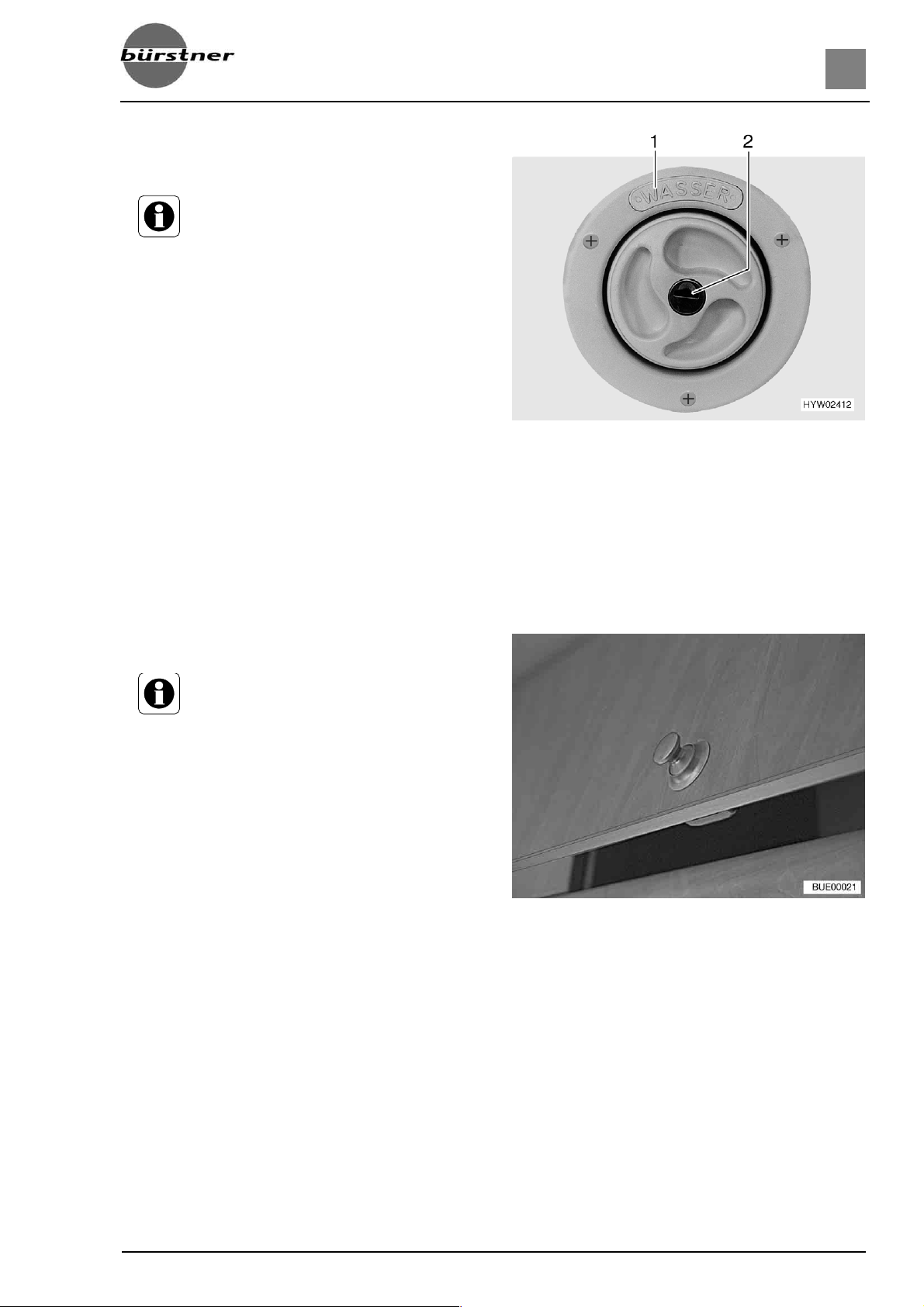

Bild 27 Verschlussdeckel für Frischwasser-
Einfüllstutzen
³ Druckknopf fassen und Möbelklappe öf fnen.
Bild 28 Möbelklappe mit Druckknopf
Schließen:
³ Möbelklappe zudrücken. ³ Druckknopf hineindrücken, bis er einrastet.
Nach dem Einrasten ist die Möbelklappe richtig verschlossen.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 43
Page 44
6
Wohnen

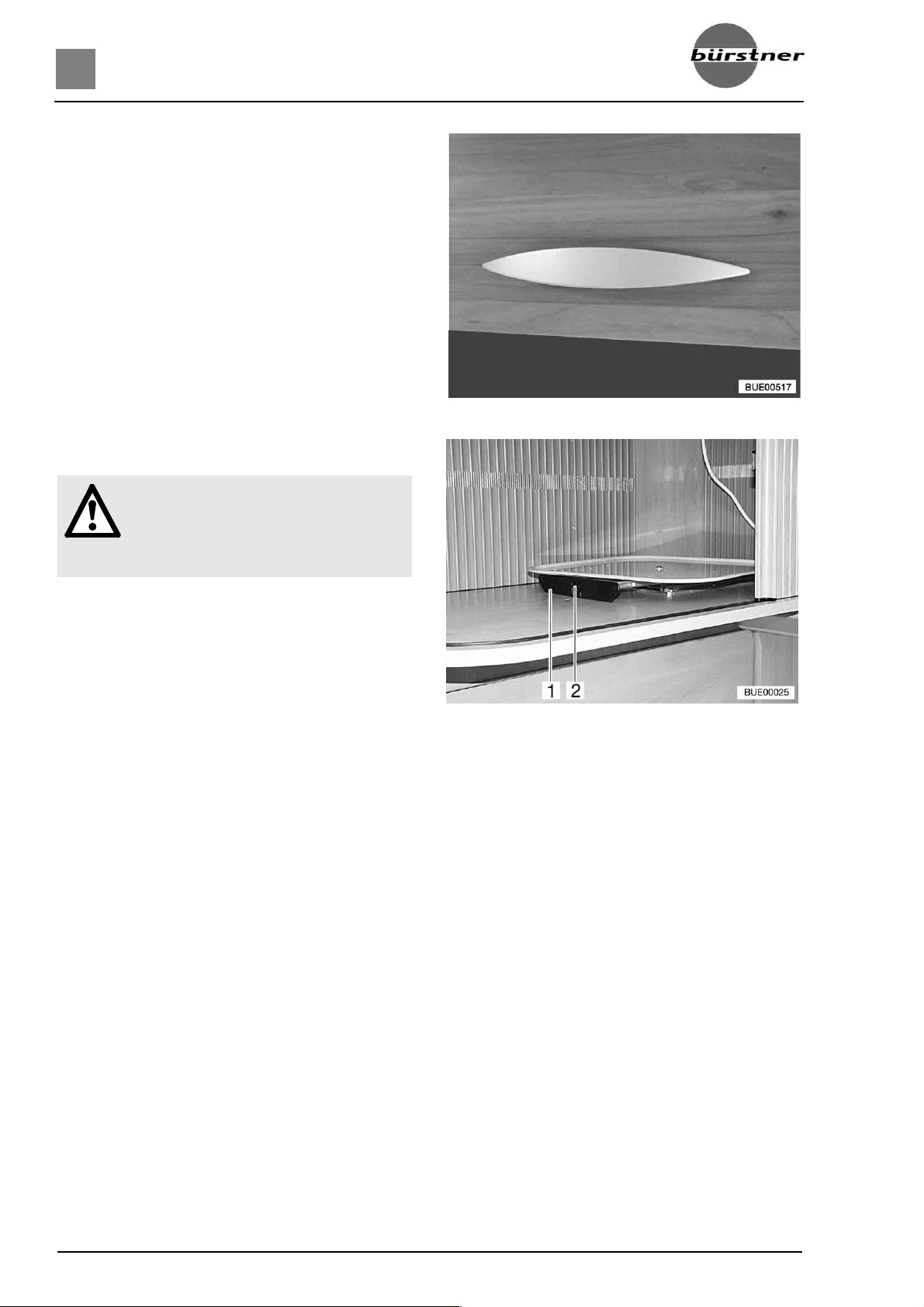

6.3.2 Möbelklappen mit Griff
Öffnen:
³ Am Griff ziehen, bis Möbelklappe offen ist.
Schließen:
³ Möbelklappe herunterdrücken, bis Klappen-
aussteller spürbar schließt .
6.3.3 TV-Schrank
V Das Fernsehgerät vor der Fahrt
entweder im TV-Schrank ver­schließen oder von der Auflage entfernen und sicher verstauen.
Bild 29 Möbelklappe mit Griff
Positionieren:
³ Ggf. TV-Schrank öffnen. ³ Riegel (Bild 30,2) drücken und Auszug am
Griffstück (Bild 30,1) herausziehen.
³ Drehkonsole in gewünschte Stellung brin-
gen.
Verstauen im Fernsehschrank:
³ Fernsehgerät in Ausgangsstellung drehen. ³ Auszug am Griffstück (Bild 30,1) nach hin-
ten schieben. Der Riegel (Bild 30,2) schnappt ein.
³ Fernsehgerät mit Haltegurt befestigen. ³ TV-Schrank schließen.
Bild 30 TV-Schrank
44 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 45

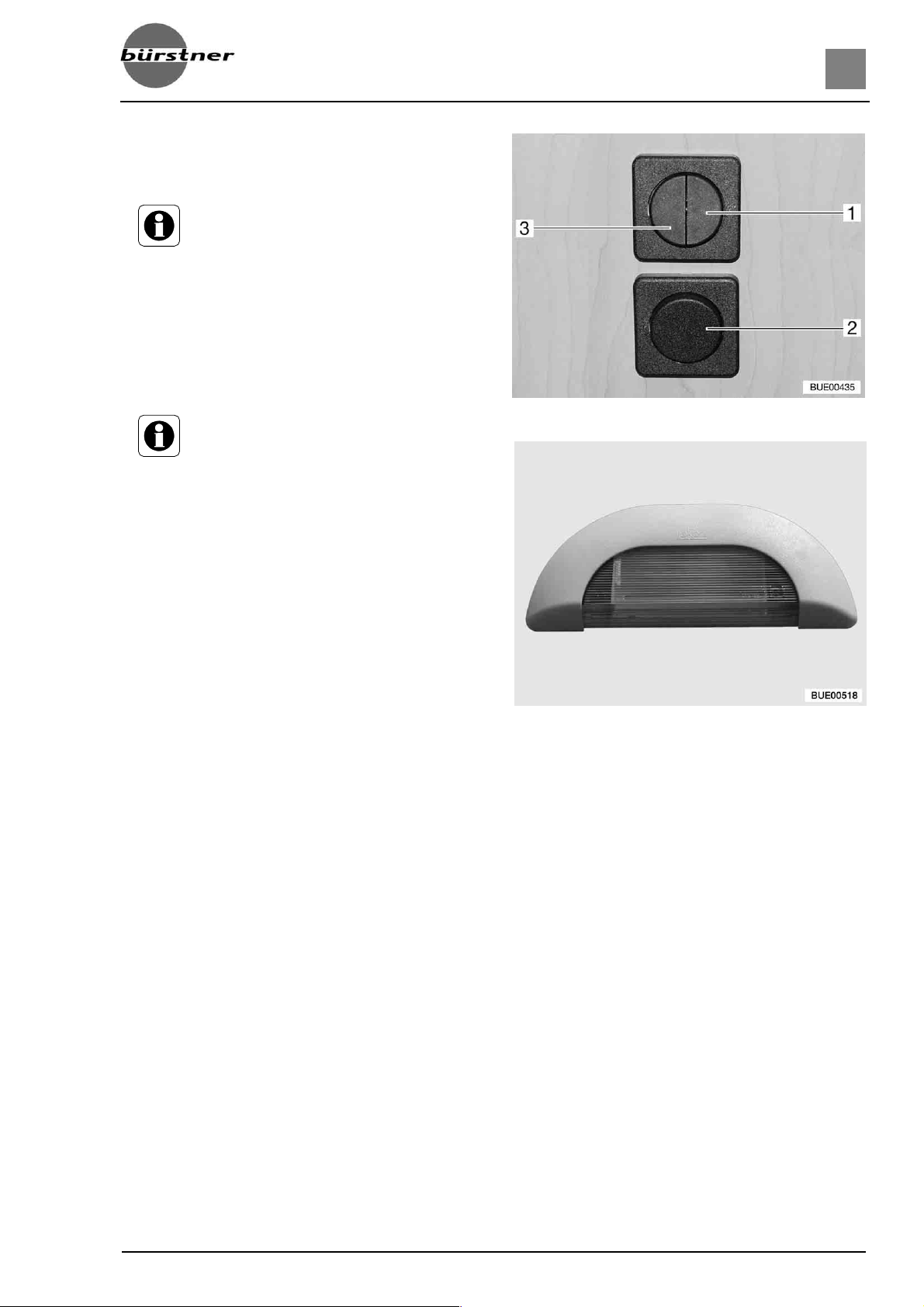

6.4 Lichtschalter
6.4.1 Eingangsbereich
V Je nach Modell sind die Licht-
schalter unterschiedlich angeord­net.
Im Eingangsbereich befinden sich die Licht­schalter für folgende Beleuchtungen:
z Sitzgruppenbeleuchtung (Bild 31,1) z Vorzeltleuchte (Bild 31,2, Bild 31,3 und
Bild 32)
Wohnen
6
V Bei Modellen ohne den Licht-
schalter (Bild 31,2) wird die Vor­zeltleuchte über den Wippschalter (Bild 31,3) ein- oder ausgeschal­tet.
Bild 31 Lichtschalter
Bild 32 Vorzeltleuchte
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 45
Page 46
6
Wohnen

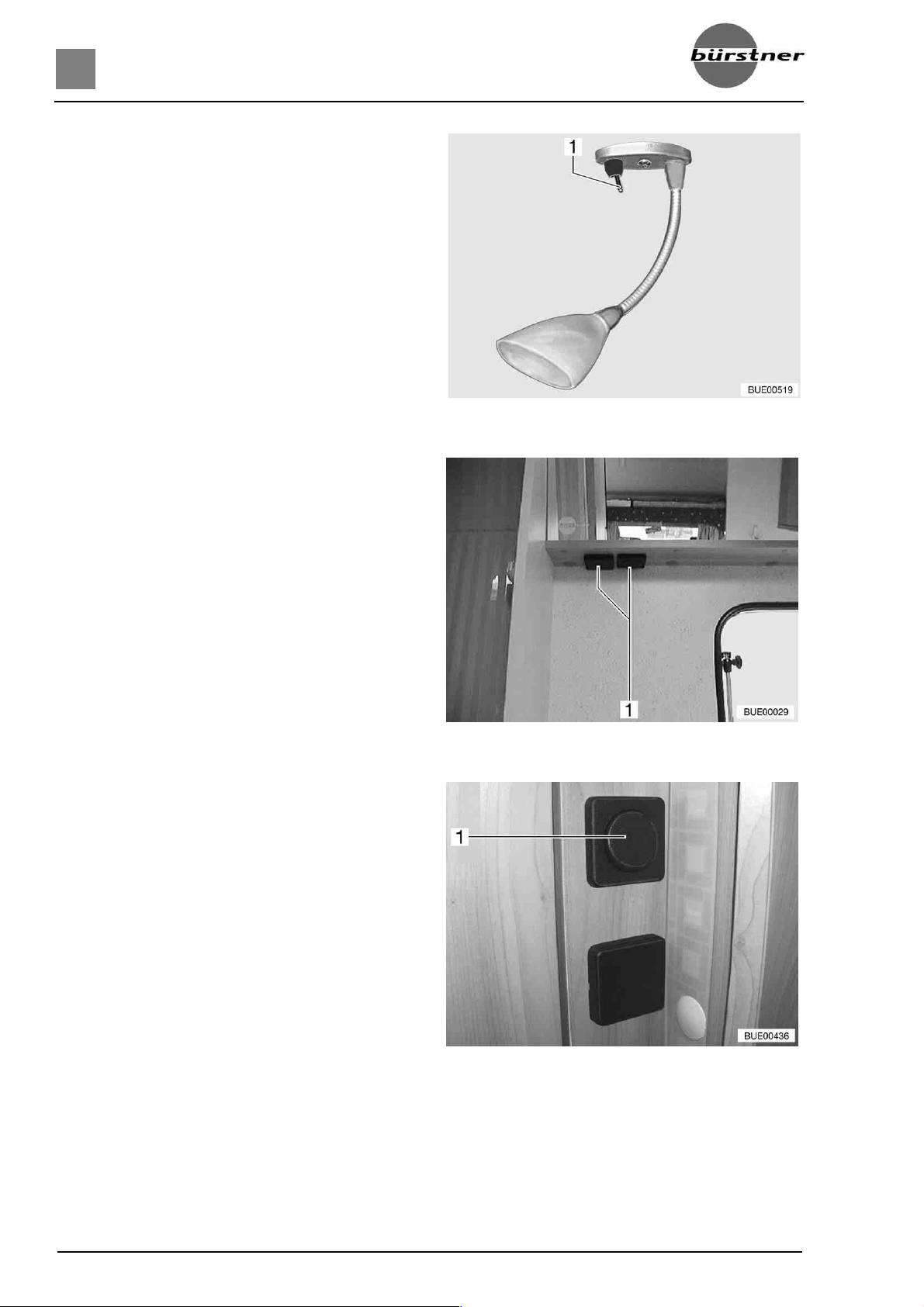

6.4.2 Innenbereich
Die Lichtschalter der Toile ttenraumbeleuchtung befinden sich direkt an de r entsprechenden Be­leuchtung (Bild 33,1), unterhalb des Toiletten­schranks (Bild 34,1) oder im unteren Bereich neben der Eingangstür (Bild 35,1).
Bild 33 Toilettenraumbeleuchtung
(Variante 1)
Bild 34 Toilettenraumbeleuchtung
(Variante 2)
Bild 35 Toilettenraumbeleuchtung
(Variante 3)
46 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 47
Die Lichtschalter im Wohnbereich bef inden sich direkt an der entsprechenden Beleuchtung (Bild 36,1 und Bild 37,1) oder im Bereich der Sitzgruppe (Bild 38,1) bzw. der Betten.
Bild 36 Halogenspot
Wohnen
6
Bild 37 Kochstellenleuchte
Bild 38 Indirekte Beleuchtung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 47
Page 48
6
Wohnen
6.5 Heizen
V Bei Heizbetrieb wird das Abgasrohr im Klei derschr ank heiß. Deshalb kei ne hit zeemp-
findlichen Kleidungsstücke in unmittelbarer Nähe des Abgasrohres aufbewahren (siehe auch Kapitel 9).
6.6 Lüften
V Der Sauerstoff im Wageninneren wird durch die Atmung oder durch den Betrieb des
Gaskochers usw. verbraucht und muss daher ständig ersetzt werden. Deshalb sind im Caravan Zwangslüftungen (Dachlüfter oder Dachhauben) eingebaut. Zwangslüf­tungen niemals abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftun­gen von Schnee und Laub freihalten. Es besteht Erstickungsgefahr durch erhöhten CO
-Gehalt.
2
V Bei bestimmten Witterungsverhältni ssen kann tr otz ausr eic hender Belüf tung an metal -
lischen Gegenständen Kondenswasser auftreten (z. B. an der Boden-Fahrwerk-Ver­schraubung).
V Im Inneren der Acrylglas-Doppelscheibe kann sich bei extremen Witterungsverhältnis-
sen Kondenswasser bilden. Die Scheibe ist so konstruiert, dass bei steigenden Au­ßentemperaturen das Kondenswasser wieder verdunsten kann. Eine Beschädigung der Acrylglas-Doppelscheibe durch Kondenswasser ist nicht zu befürchten.
V An Durchbrüchen (z. B. Dachhaubenrändern, Steckdosen, Einfüllstutzen, Klappen
usw.) können zusätzliche Kältebrücken entstehen.
Durch häufiges und gezieltes Lüften für ständigen Luftaustausch sorgen. Nur auf diese Weise wird verhindert, dass sich bei kühler Witterung Kondenswasser bildet. Durch aufeinander abgestimmte Heizleistung, Luftverteilung und Lüftung wird in kühlen Jahreszeiten ein angenehmes Wohnklima geschaffen. Den Caravan bei längerer Standzeit ab und zu gut durchlüften, v. a. im Sommer, w eil Hitzestau möglich ist.
6.7 Fenster
V Die Fenster sind mit Verdunklungsrollo und Insektenschutzrollo ausgestattet. Ver-
dunklungsrollo und Insektenschutzrollo schnappen nach Lösen der Verriegelung durch Zugkraft selbstständig in die Ausgangsstellung zurück. Um die Zugmechanik nicht zu beschädigen, das Verdunklungsrollo oder Insektenschutzrollo festhalten und langsam in die Ausgangsstellung zurückführen.
V Rollos nicht über einen längeren Zeitraum geschlossen halten, da sonst mit erhöhter
Materialermüdung zu rechnen ist.
V Vor der Fahrt die Fenster immer schließen. V Je nach Witterung die Fenster so weit schließen, dass keine Feuchtigkeit eindringen
kann.
V Beim Verlassen des Caravans immer die Fenster schließen. V Bei starken Temperaturunterschieden kann sich im Inneren der Acrylglas-Doppel-
scheiben durch Kondenswasser ein le ichter Beschlag bilden, weil das Material Feuch­tigkeit aufnehmen kann. Der Beschlag löst sich bei steigender Temperatur wieder auf.
48 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 49

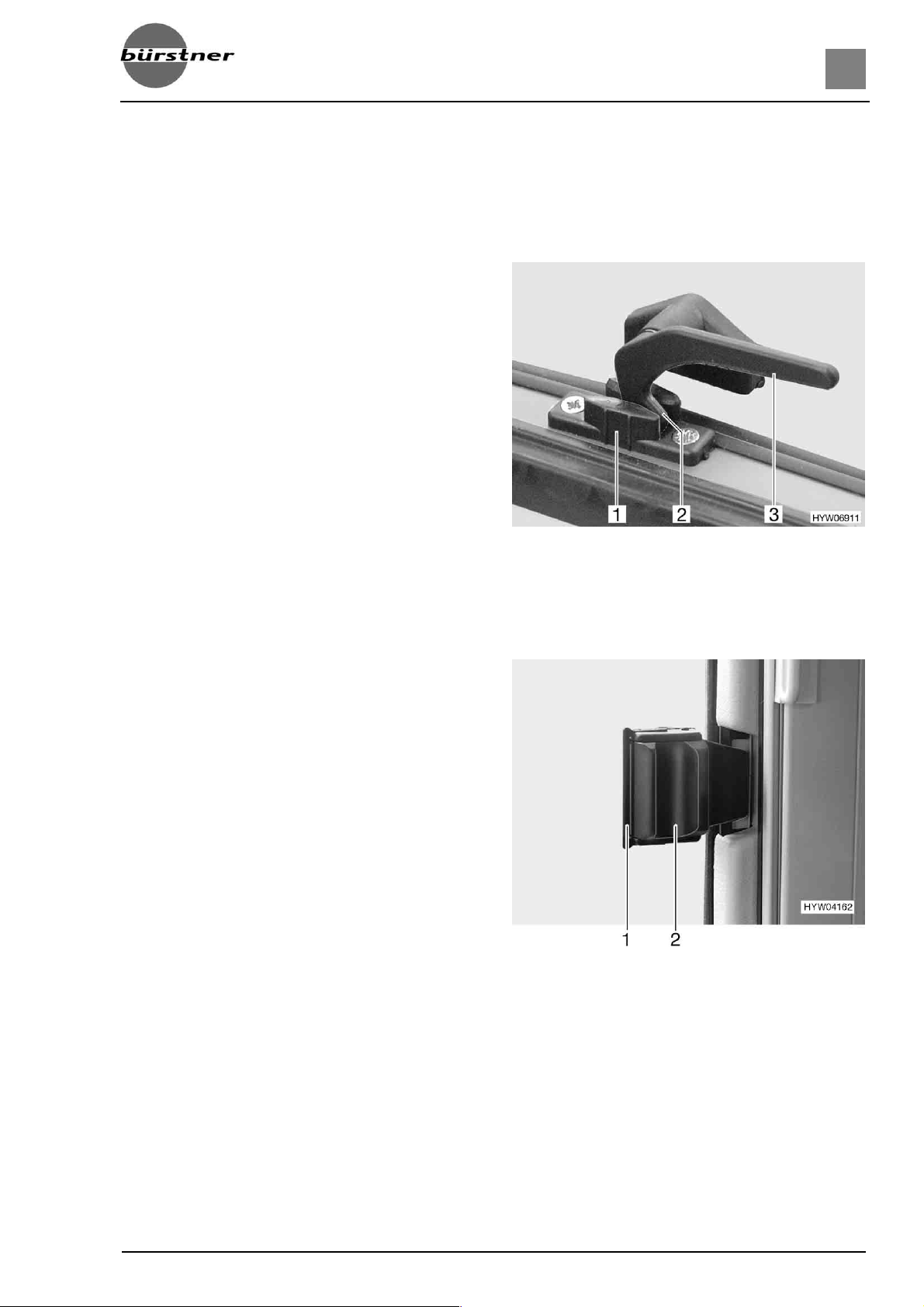

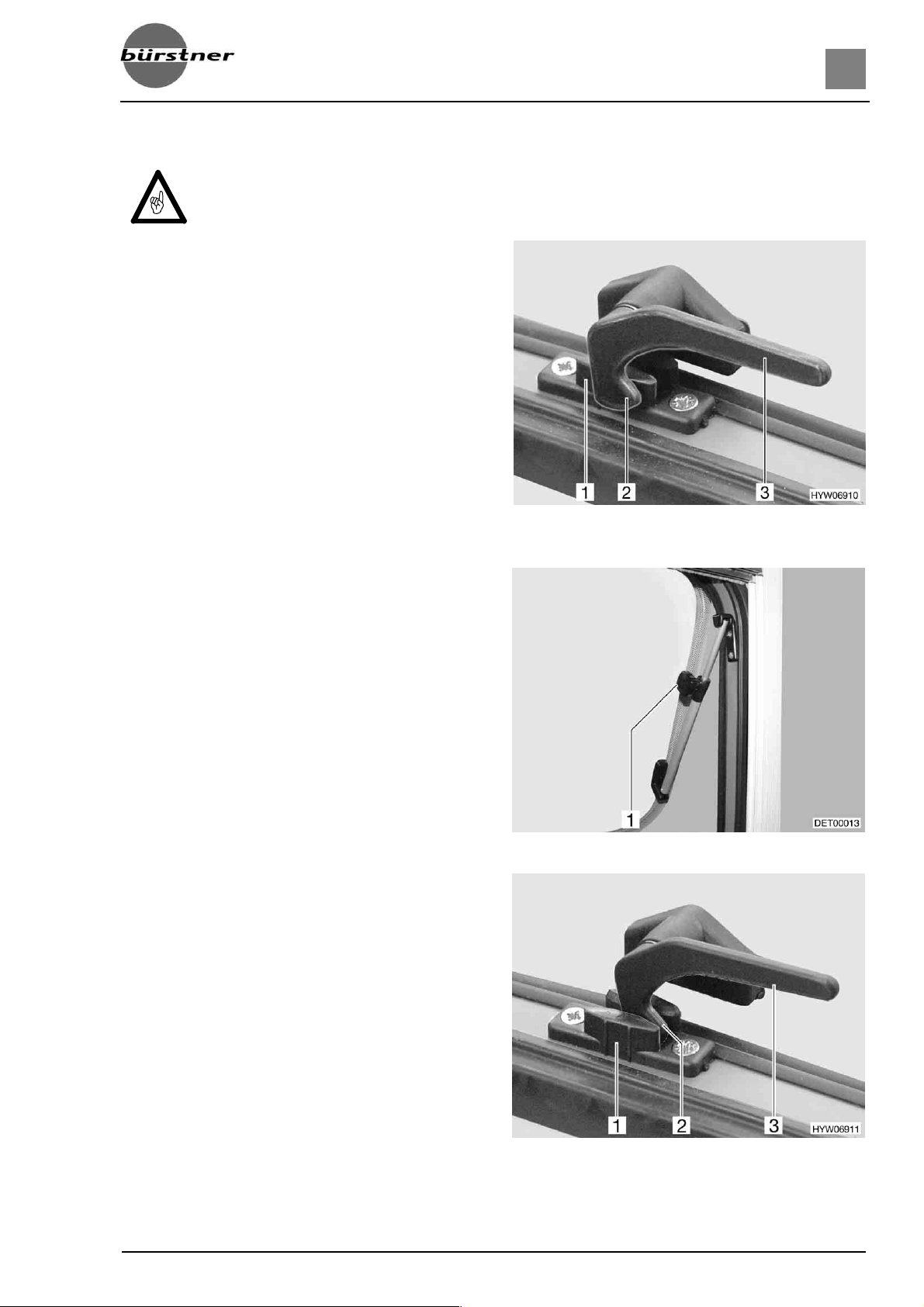

6.7.1 Ausstellfenster mit Dreh-Ausstellern
V Beim Ausstellen der Ausstellfenster darauf achten, dass keine Verwindungen auftre-
ten. Ausstellfenster gleichmäßig ausstellen und schließen.
Öffnen:
³ Verriegelungshebel (Bild 39,3) senkrecht
stellen oder eine viertel Umdrehung zur Fenstermitte hin drehen.
³ Ausstellfenster bis zur gewünschten Stel-
lung öffnen und mit Rändelknopf (Bild 40,1) feststellen.
Ausstellfenster bleibt in der gewünschten Stel­lung arretiert.
Schließen:
³ Rändelknopf (Bild 40,1) drehen, bis Arretie-
rung freigegeben wird.
³ Ausstellfenster schließen.

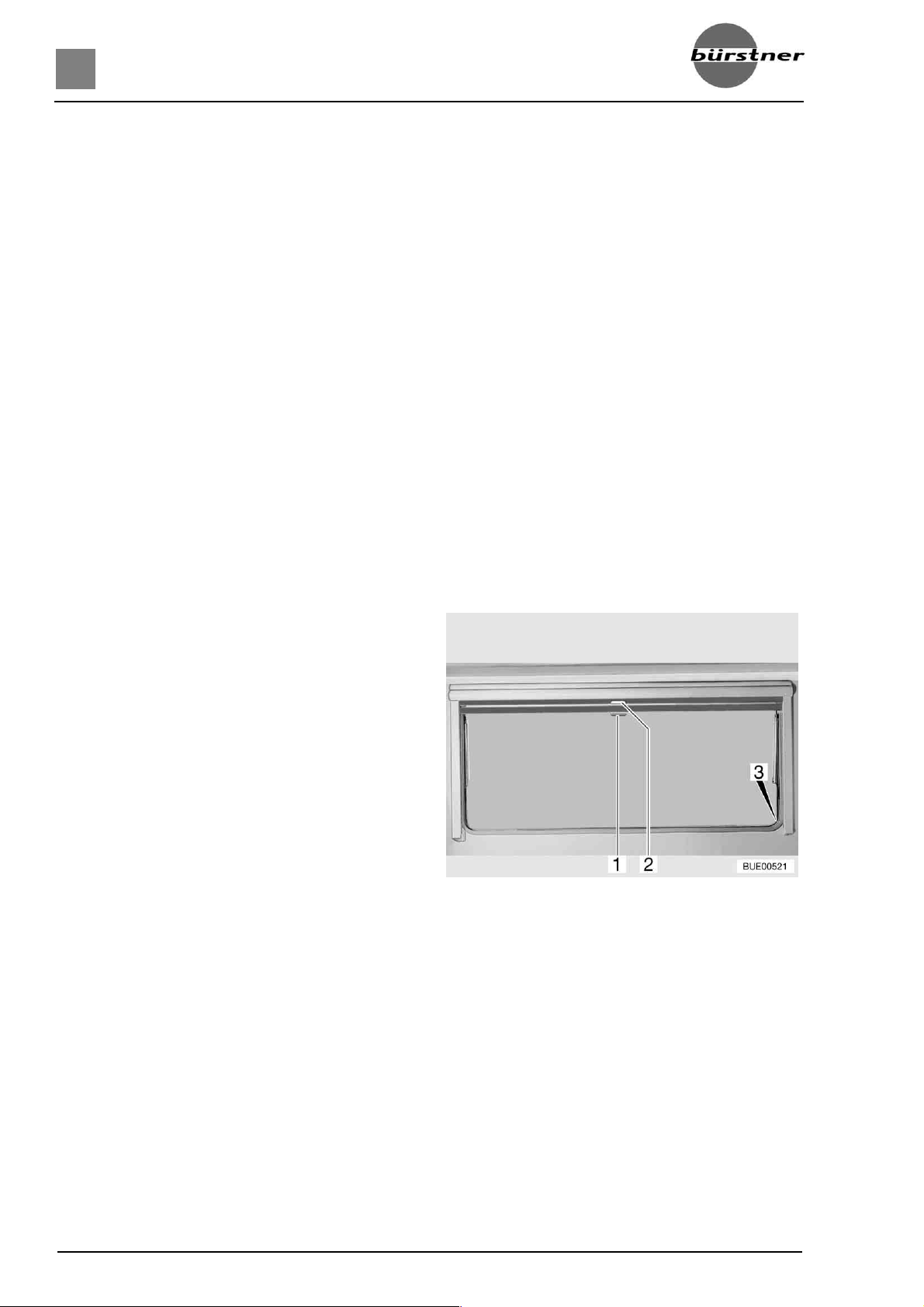

Bild 39 Ausstellfenster, Verriegelungshebel
geschlossen
Wohnen
6
³ Verriegelungshebel (Bild 39,3) waagrecht
stellen oder eine viertel Umdrehung zum Fensterrahmen hin drehen. Die Verriege­lungsnase (Bild 39,2) liegt auf der Innensei­te der Fensterverriegelung (Bild 39,1).
Dauerbelüftung:
Mit dem Verriegelungshebel lässt sich das Aus­stellfenster in zwei verschiedene Stellungen bringen:
z Dauerbelüftung (Bild 41)
oder
z fest verschlossen.
Um das Ausstellfenster i n Stellung "Dauerbelüf ­tung" zu bringen:
³ Verriegelungshebel (Bild 41,3) senkrecht
stellen oder eine viertel Umdrehung zur Fenstermitte hin drehen.
³ Ausstellfenster leicht nach außen drücken. ³ Verriegelungshebel wieder zurückdrehen.
Die Verriegelungsnase (Bild 41,2) dabei in die Aussparung der Fensterverriegelung (Bild 41,1) einfahren.
Bild 40 Ausstellfenster, geöffnet
Die Fensterstellung "Dauerbel üftung" dar f wäh­rend der Fahrt nicht beibehalten werden.
Bei Regen kann in Fensterstellung "Dauerbe­lüftung" Spritzwasser in den Wohnbereich ein-
Bild 41 Ausstellfenster, Verriegelungshebel
in Stellung "Dauerbelüftung"
dringen. Deshalb die Ausstellfenster vollständig schließen.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 49
Page 50
6
Wohnen
6.7.2 Ausstellfenster mit Automatik-Ausstellern
V Bei Fenstern mit Rasteraussteller ist ein völliges Öffnen der Fenster erforderlich, um
die Arretierung freizugeben. Wird die Arretierung nicht freigegeben und das Fenster trotzdem geschlossen, besteht die Gefahr, dass das Fenster wegen des großen Ge­gendrucks reißt.
V Beim Ausstellen der Ausstellfenster darauf achten, dass keine Verwindungen auftre-
ten. Ausstellfenster gleichmäßig ausstellen und schließen.
Öffnen:
³ Verriegelungshebel (Bild 42,3) senkrecht
stellen oder eine viertel Umdrehung zur Fenstermitte hin drehen.
³ Ausstellfenster bis zur gewünschten Rast-
stellung öffnen; Teleskopschiene (Bild 43,1) rastet selbstständig ein.
Das Ausstellfenster bleibt in der gewünschten Stellung arretiert.
Schließen:
³ Ausstellfenster so weit ausstellen, bis die
Arretierung freigegeben wird.
³ Ausstellfenster schließen. ³ Verriegelungshebel (Bild 42,3) waagrecht
stellen oder eine viertel Umdrehung zum Fensterrahmen hin drehen. Die Verriege­lungsnase (Bild 42,2) liegt auf der Innensei­te der Fensterverriegelung (Bild 42,1).
Bild 42 Ausstellfenster, Verriegelungshebel
geschlossen
Bild 43 Ausstellfenster mit Automatik-Aus-
steller
50 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 51
Wohnen
6
Dauerbelüftung:
Mit dem Verriegelungshebel lässt sich das Ausstell fenster in zwei v erschiedene Ste llungen bringen:
z Dauerbelüftung (Bild 44)
oder
z fest verschlossen.
Um das Ausstellfenster i n Stellung "Dauerbelüf ­tung" zu bringen:
³ Verriegelungshebel (Bild 44,3) senkrecht
stellen oder eine viertel Umdrehung zur Fenstermitte hin drehen.
³ Ausstellfenster leicht nach außen drücken. ³ Verriegelungshebel wieder zurückdrehen.
Die Verriegelungsnase (Bild 44,2) dabei in die Aussparung der Fensterverriegelung (Bild 44,1) einfahren.
Die Fensterstellung "Dauerbel üftung" dar f wäh­rend der Fahrt nicht beibehalten werden.
Bild 44 Ausstellfenster, Verriegelungshebel
Bei Regen kann in Fensterstellung "Dauerbe-
in Stellung "Dauerbelüftung"
lüftung" Spritzwasser in den Wohnbereich ein­dringen. Deshalb die Ausstellfenster vollständig schließen.
6.7.3 Schiebefenster
Öffnen:
³ Verriegelung (Bild 45,1) nach vorne ziehen. ³ Griff (Bild 45,2) drücken und gleichzeitig
nach vorne schieben.
³ Fensterhälfte bis zur gewünschten Stellung
öffnen.
Schließen:
³ Fenster bis zum Anschlag schließen. ³ Verriegelung nach hinten drücken.
Bild 45 Schiebefenster
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 51
Page 52
6
Wohnen
6.7.4 Verdunklungsrollo und Insektenschutzrollo
Die Fenster im Caravan sind mi t Verdunklungsrollo und Insektenschutzrollo ausgestattet. Verdunk­lungsrollo und Insektenschutzrollo sind getrennt voneinander bedienbar.
Verdunklungsrollo und Insektenschutzr ollo befinden sich im oberen Rollokasten.
Verdunklungsrollo
Schließen:
³ Verdunklungsrollo am Griff (Bild 46,2) nach unten ziehen. Wenn das Verdunklungsrollo ganz
geschlossen wird, das Verdunklungsrollo auf beiden Seiten des Fensterrahmens in die Arretie­rung (Bild 46,3) einhängen.
Öffnen:
³ Wenn das Verdunklungsrollo vollständig geschlossen ist: Den Gri ff nach unten drücken und den
Griff dabei leicht nach vorne kippen. Das Verdunklungsrollo aus den Arretierungen links und rechts am Fensterrahmen aushängen.
³ Wenn sich das Verdunklungsrollo in Zwischenposition befindet: Den Griff leicht nach unten zie-
hen, bis sich die Arretierung gelöst hat.
³ Verdunklungsrollo am Griff langsam zurückführen.
Insektenschutzrollo
Schließen:
³ Insektenschutzrollo am Griff (Bild 46,1)
nach unten ziehen und auf beiden Seiten am Fensterrahmen in die Arretierung (Bild 46,3) einhängen.
Öffnen:
³ Griff (Bild 46,1) nach unten drücken und
den Griff dabei leicht nach vorne kippen. Das Insektenschutzrollo aus den Arretierun­gen links und rechts am Fensterrahmen aushängen.
³ Insektenschutzrollo am Griff langsam zu-
rückführen.
Bild 46 Ausstellfenster
52 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 53
6.8 Dachhauben
V Die Lüftungsöffnungen der Zwangslüftungen müssen stets offen bleiben. Zwangslüf-
tungen niemals abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftun­gen von Schnee und Laub freihalten.
V Die Dachhauben sind mit Faltverdunklung und Insektenschutzrollo ausgestattet. Das
Insektenschutzrollo schnappt nach Lösen der Verriegelung durch Zugkraft selbststän­dig in die Ausgangsstellung zurück. Um die Zugmechanik nicht zu beschädigen, das Insektenschutzrollo festhalten und langsam in die Ausgangsstellung zurückfü hren.
V Rollos nicht über einen längeren Zeitraum geschlossen halten, da sonst mit erhöhter
Materialermüdung zu rechnen ist.
V Je nach Witterung die Dachhauben so weit s chließen , d ass kei ne Feuc htigkei t ei ndrin-
gen kann.
V Vor der Fahrt die Dachhauben schließen. V Beim Verlassen des Caravans immer die Dachhauben schließen.
Wohnen
6
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 53
Page 54
6
Wohnen

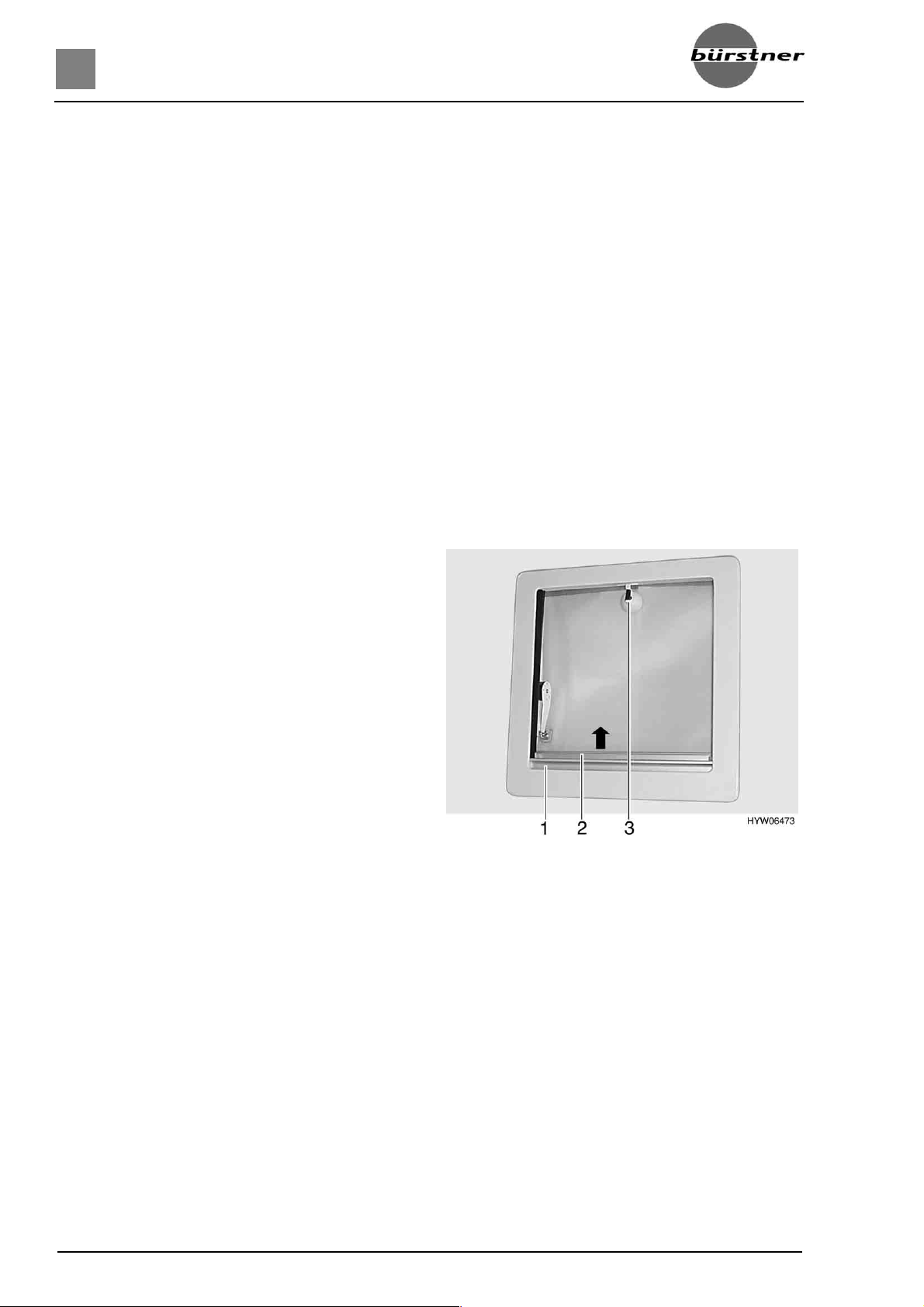

6.8.1 Kipp-Dachhaube
Die Kipp-Dachhaube kann einseitig ausgestellt werden. Dabei sind drei Neigungswinkel möglich. Ein Verlängerungshaken befindet sich im Eingangsber eich.
³ Zum Ausstellen den Hebel (Bild 47,3) eine viertel Umdrehung entgegen dem Uhrzeigersinn dre-
hen und Kipp-Dachhaube am Hebel nach oben drücken.
Faltverdunklung
Die Faltverdunklung kann bei geöffneter oder geschlossener Kipp-Dachhaube beliebig positioniert werden.
Schließen:
³ Faltverdunklung (Bild 47,1) ausziehen und an gewünschter Position loslassen. Die Faltverdunk-
lung bleibt in dieser Position stehen.
Öffnen:
³ Faltverdunklung in Ausgangsstellung schieben.
Insektenschutzrollo
Schließen:
³ Insektenschutzrollo (Bild 47,2) ausziehen,
bis es an der Verriegelung an der gegenü­berliegenden Seite einrastet.
Öffnen:
³ Insektenschutzrollo an der Leiste leicht
nach oben drücken. Arretierung wird gelöst.
³ Insektenschutzrollo langsam in Ausgangs-
stellung zurückführen.
Bild 47 Kipp-Dachhaube
54 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 55

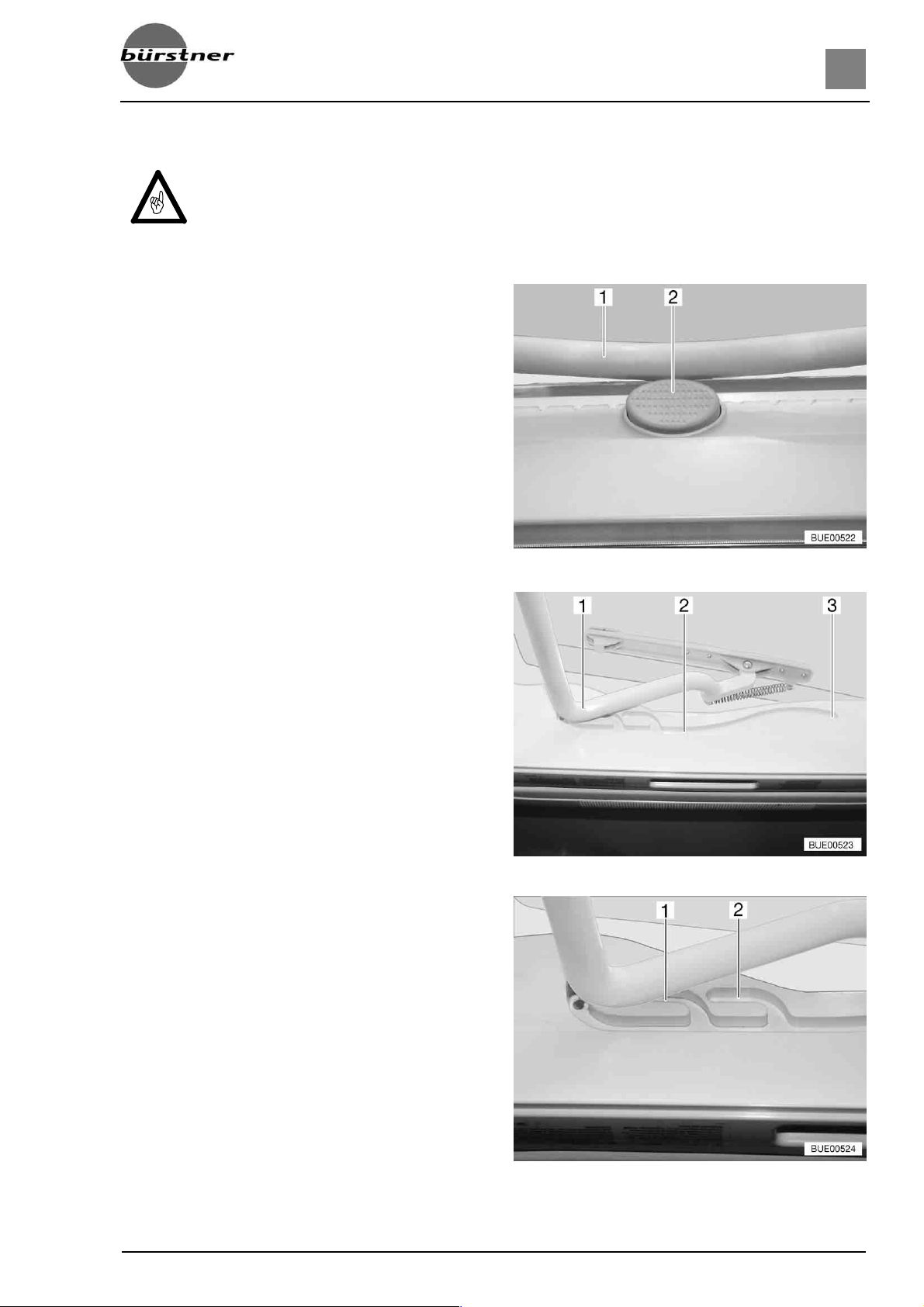

6.8.2 Hebe-Kippdach (Sonderausstattung)
V Das Acrylglas des Hebe-Kippdachs nicht betret en. V Vor Fahrtbeginn die Verriegelung des Hebe-Kippdachs prüfen.
Das Hebe-Kippdach wird einseitig ausgestellt.
Öffnen:
³ Sicherungsknopf (Bild 48,2) drücken und
Bügel (Bild 48,1) mit beiden Händen nach unten ziehen.
³ Bügel (Bild 49,1) in den Führungen
(Bild 49,2) bis in die hinterste Position (Bild 49,3) ziehen.
Schließen:
³ Bügel (Bild 49,1) mit beiden Händen leicht
nach oben drücken.
Wohnen
6
³ Bügel in den Führungen zurückschieben. ³ Bügel mit beiden Händen nach oben drü-
cken, bis der Bügel oberhalb des Siche­rungsknopfes (Bild 48,2) liegt.
Lüftungsstellung:
Das Hebe-Kippdach kann in zwei Lüftungsstel­lungen gebracht werden: Schlechtwetterstel­lung und Mittelstellung
³ Sicherungsknopf (Bild 48,2) drücken und
Bügel (Bild 48,1) mit beiden Händen nach unten ziehen.
³ Bügel in den Führungen (Bild 49,2) bis zur
gewünschten Stellung ziehen.
³ Bügel leicht nach oben drücken und in die
gewählte Führung (Bild 50,1 oder 2) schie­ben.
Bild 48 Sicherungsknopf Hebe-Kippdach
Bild 49 Führung Hebe-Kippdach
Bild 50 Hebe-Kippdach in Lüftungsstellung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 55
Page 56
6
Wohnen
Faltverdunklung
Schließen:
³ Faltverdunklung am Griff ausziehen und an gewünschter Position loslassen. Die Faltverdunk-
lung bleibt in dieser Position stehen.
Öffnen:
³ Faltverdunklung in Ausgangsstellung schieben.
Insektenschutzrollo
Schließen:
³ Insektenschutzrollo am Griff zum gegenüberli egenden Griff der Faltverdunklung ziehen.
Öffnen:
³ Insektenschutzrollo am Griff langsam zurückschieben.
6.9 Tische
6.9.1 Hängetisch
Der Hängetisch kann als Bettunterbau benutzt werden.
Umbau zum Bettunterbau:
³ Tischplatte (Bild 51,1) ca. 45° anheben. ³ Unteres Fußteil (Bild 51,4) nach unten zie-
hen und um 90° umklappen.
³ Tisch aus der Halteleiste (Bild 51,2) neh-
men.
³ Tisch in die untere Halteleiste (Bild 51,3)
einhängen.
6.9.2 Schwenktisch
Der Schwenktisch kann durch seinen Schwenkmechanismus als Bettunterbau be­nutzt werden.

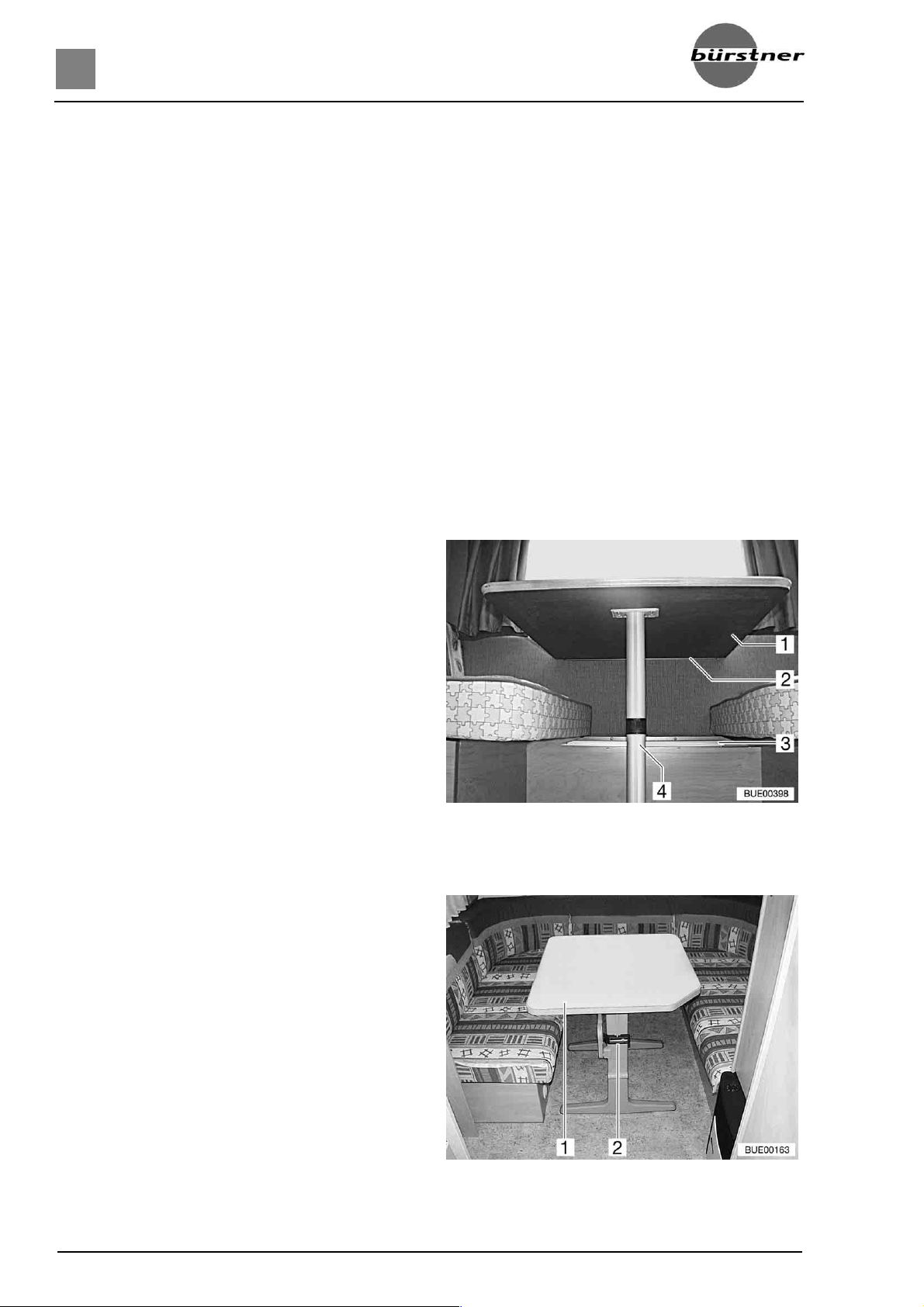

Bild 51 Hängetisch
Umbau zum Bettunterbau:
³ Griff (Bild 52,2) nach oben schieben. ³ Tischplatte (Bild 52,1) in einem Bogen nach
unten schwenken, bis der Griff einrastet .
Bild 52 Schwenktisch
56 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 57
6.10 Betten
6.10.1 Etagenbett
V Das Etagenbett immer mit eingehängtem Sicherungsnetz ben utzen. V Das Etagenbett maximal mit 100 kg belasten. V Kleinkinder nie unbeaufsichtigt im Etagenbett lassen. V Besonders bei Kleinkindern unter 3 J ahren immer darauf achten, dass sie nicht aus
dem Etagenbett fallen können.
V Für Kinder geeignete, separate Kinderbetten oder Reisekinderbetten verwenden.
Je nach Modell ist der Caravan mit einem Etagenbett ausgestattet. Das Etagenbett kann ohne zusätzliche Umbauten sofort benutzt werden.
6.10.2 Festes Bett
Wohnen
6
V Lattenrost beim Schließen des Bettkastens nicht nach unten fallen lassen!
Unter dem Bett befindet sich der Bettkasten. Im Bettk asten kann z. B. Bettwäsche aufbewahrt wer­den.
Zum Einräumen und Ausräumen des Bettkastens den Lattenrost hochklappen. Je nach Modell ist am Lattenrost eine Stange zum Aufstellen vorhanden.
Öffnen:
³ Lattenrost (Bild 53,1) anheben, Stange
(Bild 53,2) aus Verankerung lösen und in Loch der Halterung (Bild 53,3) einstecken.
Schließen:
³ Lattenrost (Bild 53,1) anheben, Stange
(Bild 53,2) aus Halterung (Bild 53,3) lösen und in Verankerung einklemmen.
³ Lattenrost vorsichtig ablassen.

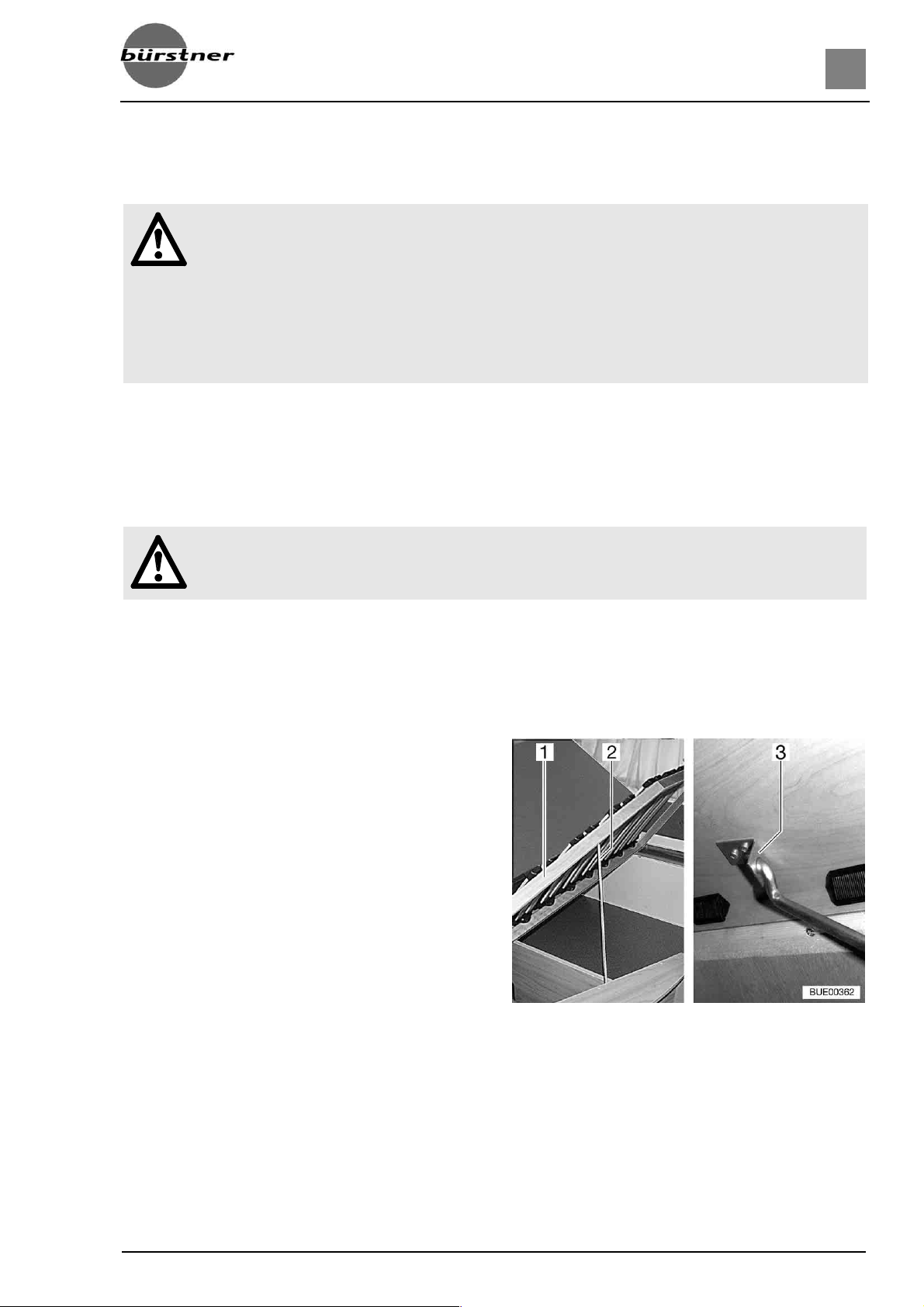

Bild 53 Festes Bett
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 57
Page 58
6
Wohnen
6.10.3 Schrank-Klappbett
V Das Schrank-Klappbett maximal mit 50 kg belasten. V Das Schrank-Klappbett immer mit eingeh ängtem Sicherungsnetz benutzen. V Beim unkontrollierten Aufklappen des Bettes können Quetschverletzungen entste-
hen.
V Kleinkinder nie unbeaufsichtigt im Schrank-Klappbett lassen. V Besonders bei Kleinkindern unter 3 Jahren immer darauf achten, dass sie nicht aus
dem Schrank-Klappbett fallen können.
V Für Kinder geeignete, separate Kinderbetten oder Reisekinderbetten verwenden.
Aufklappen:
³ Am Bettkasten (Bild 55,1) links und rechts
hinten die Schließriegel (Bild 54,1) öffnen.
³ Bettkasten mit beiden Händen halten und
langsam nach vorne entnehmen.
³ Bettkasten aufklappen. ³ Bettkasten auf die seitlichen Auflagen
(Bild 55,2) legen. Dabei muss der Stift an der Auflage in die Bohrung am Bettkasten eingreifen.

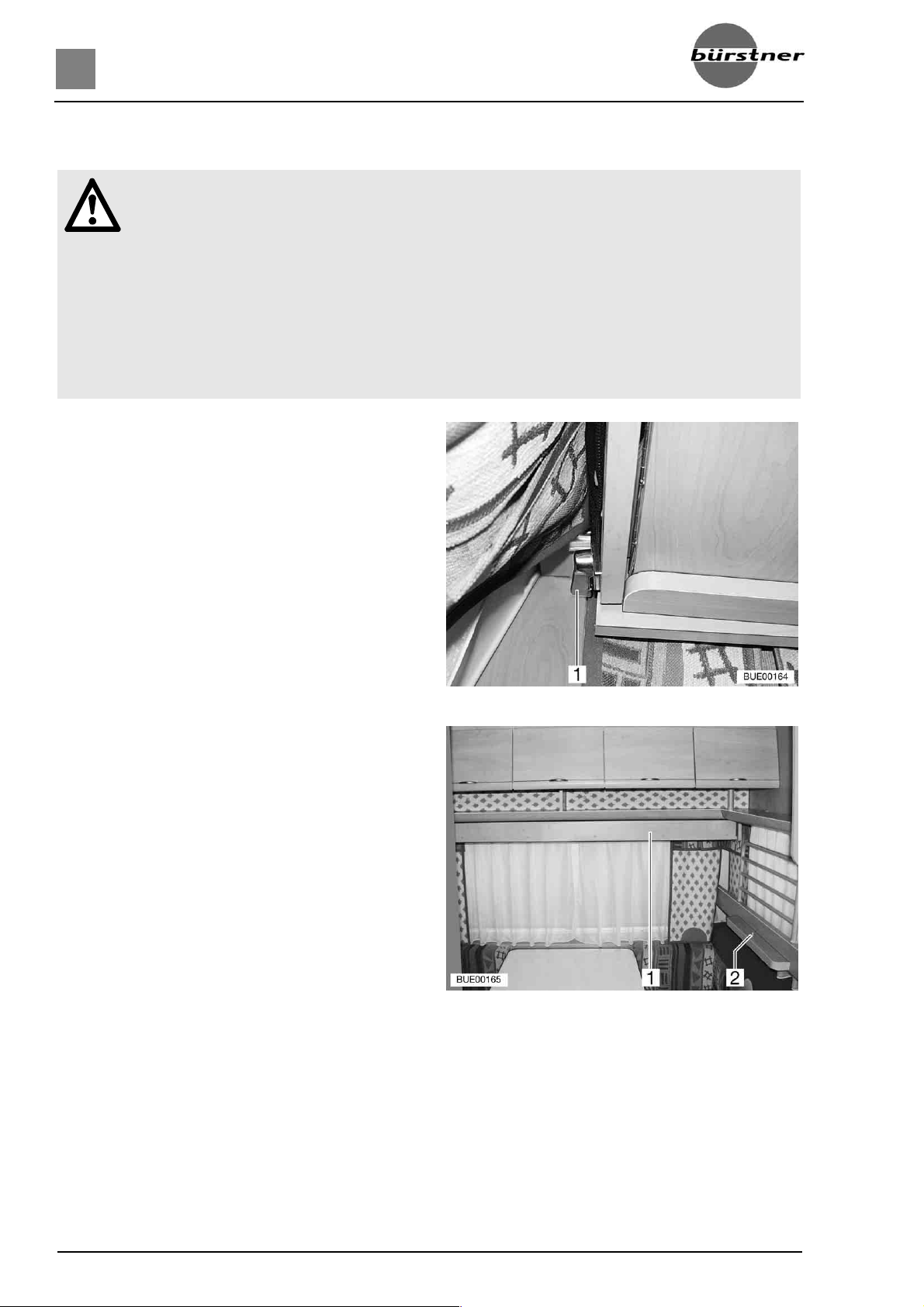

Bild 54 Schließriegel
Bild 55 Bettkasten
58 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 59
³ Sicherungsnetz (Bild 56,4) mit den Haken in
die Ösen (Bild 56,2) einhängen.
³ Matratze (Bild 56,5) in den Bettkasten le-
gen.
³ Sicherungsnetze (Bild 56,3) mit den Haken
in die Ösen (Bild 56,1) einhängen.
Zusammenklappen:
³ Sicherungsnetze (Bild 56,3 und 4) aushän-
gen.
³ Matratze (Bild 56,5) entnehmen.
Wohnen
6
³ Bettkasten (Bild 55,1) von den seitlichen
Auflagen (Bild 55,2) nehmen und zusam­menklappen.
³ Bettkasten in die Halterung einschieb en und
mit den Schließriegeln (Bild 54,1) sichern.
Bild 56 Schrank-Klappbett
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 59
Page 60
6
Wohnen

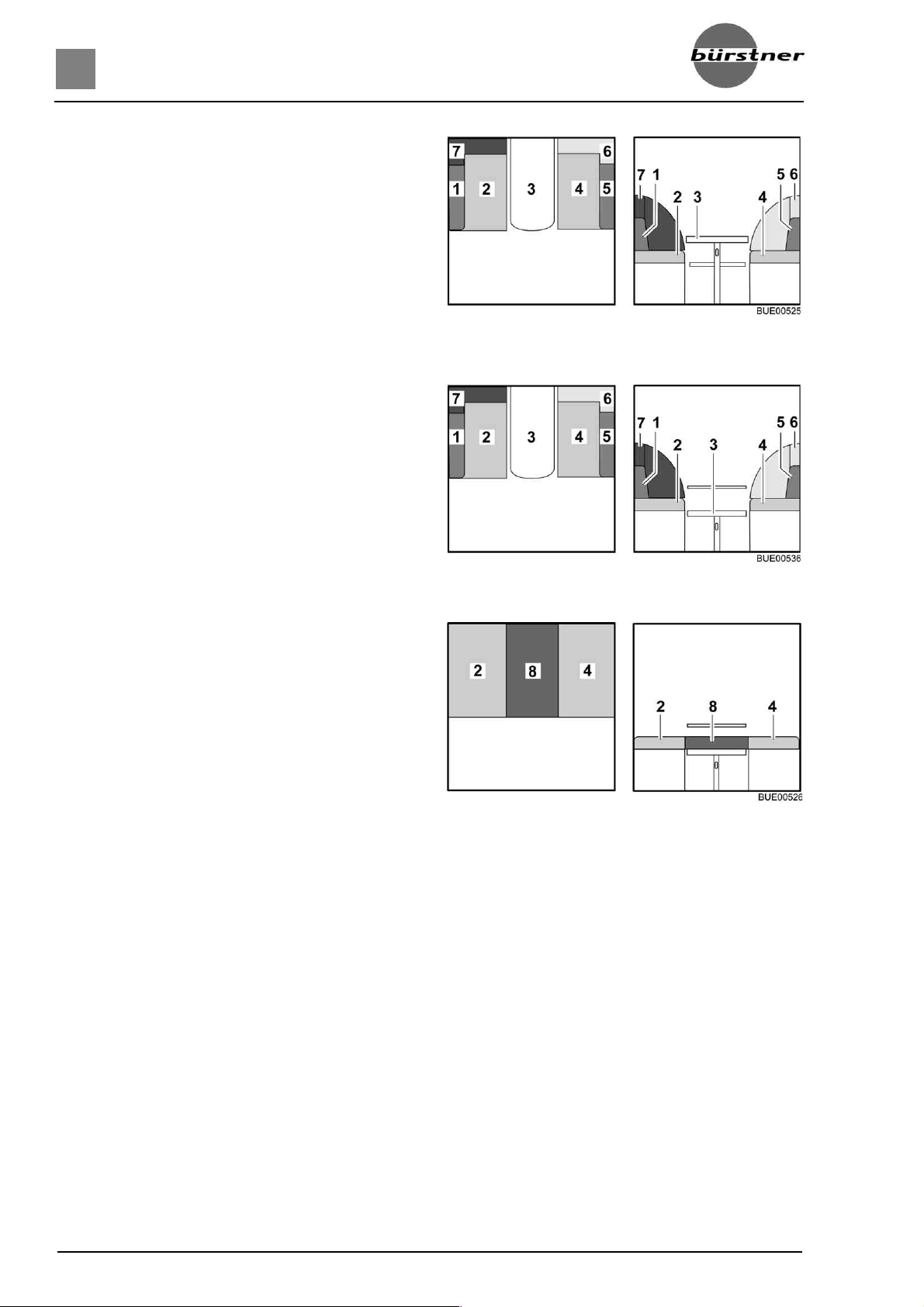

6.11 Sitzgruppen zum Schlafen umbauen
6.11.1 Längs- und Mittelsitzgruppe (Variante 1)
³ Tisch (Bild 57,3) zum Bettunterbau umbau-
en (siehe Abschnitt 6.9).
³ Die Rückenpolster (Bild 58,1, 5, 6 und 7)
abnehmen und beiseite legen.
Bild 57 Vor dem Umbau
³ Das Zusatzpolster (Bild 59,8) zwischen die
Sitzpolster (Bild 59,2 und 4) legen.
Bild 58 Während des Umbaus
Bild 59 Nach dem Umbau
60 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 61
6.11.2 Längs- und Mittelsitzgruppe (Variante 2)
³ Tisch (Bild 60,3) zum Bettunterbau umbau-
en (siehe Abschnitt 6.9).
³ Bettkasten-Verlängerung (Bild 61,8) her-
ausziehen.
³ Die Rückenpolster (Bild 61,1, 5, 6 und 7)
abnehmen und beiseite legen.
Bild 60 Vor dem Umbau
Wohnen
6
³ Das Zusatzpolster (Bild 62,9) zwischen die
Sitzpolster (Bild 62,2 und 4) legen.
³ Das Zusatzpolster (Bild 62,10) vor das Sitz-
polster (Bild 62,4) und das Zusatzpolster (Bild 62,9) legen.
Bild 61 Während des Umbaus
Bild 62 Nach dem Umbau
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 61
Page 62
6
Wohnen
6.11.3 Rundsitzgruppe (Variante 1)
V Je nach Modell kann die Sitzgrup-
pe von der hier dargestellten in Form und Lage leicht abweichen.
³ Tisch (Bild 63,3) zum Bettunterbau umbau-
en (siehe Abschnitt 6.9).
³ Die Sitzpolster (Bild 64,2 und 4) zur Mitte
ziehen.
³ Die Rückenpolster (Bild 64,1 und 5) zwi-
schen die Sitzpolster und die Außenwand legen.
³ Die Rückenpolster (Bild 64,6, 7 und 8) ab-
nehmen und beiseite legen.
Bild 63 Vor dem Umbau
³ Das Zusatzpolster (Bild 65,9) zwischen die
Sitzpolster (Bild 65,2 und 4) legen.
Bild 64 Während des Umbaus
Bild 65 Nach dem Umbau
62 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 63
6.11.4 Rundsitzgruppe (Variante 2)
V Je nach Modell kann die Sitzgrup-
pe von der hier dargestellten in Form und Lage abweichen.
³ Tisch (Bild 66,3) zum Bettunterbau umbau-
en (siehe Abschnitt 6.9).
³ Die Rückenpolster (Bild 67,1, 5, 6, 7 und 8)
abnehmen und beiseite legen.
Bild 66 Vor dem Umbau
Wohnen
6
³ Das Zusatzpolster (Bild 68,9) zwischen die
Sitzpolster (Bild 68,2 und 4) legen.
Bild 67 Während des Umbaus
Bild 68 Nach dem Umbau
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 63
Page 64
6
Wohnen
6.11.5 Bettverbreiterung zur Liege­wiese (Sonderausstattung)
³ Tisch (Bild 69,4) zum Bettunterbau umbau-
en (siehe Abschnitt 6.9).
³ Die Rückenpolster (Bild 69,1) und die Sitz-
polster (Bild 69,2 und 3) abnehmen.
³ Zusatzbrett (Bild 70,5) mit Stangenscharnier
an Sitztruhe (Bild 70,7) befestigen und aus­klappen.
³ Zusatzbrett (Bild 70,6) auflegen.
Bild 69 Vor dem Umbau
³ Die Sitzpolster (Bild 71,2 und 3) in die Mitte
legen.
³ Die Rückenpolster (Bild 71,1) zwischen die
Sitzpolster und die Wand legen.
³ Das Zusatzpolster (Bild 71,8) neben das
Bett legen.
Bild 70 Während des Umbaus
Bild 71 Nach dem Umbau
64 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 65
Gasanlage
7 Gasanlage
Kapitelübersicht
In diesem Kapitel finden Sie Hinweise zur Gasanlage des Caravans. Die Hinweise betreffen im Einzelnen:
z die Sicherheit z das Wechseln von Gasflaschen z die Gasabsperrventile z den externen Gasanschluss z die Duomatic-Umschaltanlage
Die Bedienung der gasbetriebenen Geräte des Caravans ist im Kapitel9 beschrieben.
7.1 Allgemeines
V Vor Fahrtbeginn alle Gasabsperrventile und das Haupt-Absperrventil schließen. Aus-
nahme: Das Gasabsperrventil "Heizung" und das Haupt-Absperrventil offen lassen, wenn während der Fahrt die Wohnraumheizung betrieben werden soll.
7
V Die Gasanlage nur von einer autorisierten Fachwerkstatt reparieren oder ändern las-
sen.
V Die Gasanlage vor Inbetriebnahme, mindestens aber alle 2 Jahre, von einer autori-
sierten Fachwerkstatt prüf en lassen. Dies gilt auch für n icht angemeldete Fahrzeuge. Bei Änderungen an der Gasanlage die Gasanlage sofort von einer autorisierten Fachwerkstatt prüfen lassen.
V Auch der Gasdruckregler und die Abgasführung müssen geprüft werden. Bürstner
empfiehlt, den Gasdruckregler nach spätestens 6 Jahren ersetzen zu lassen.
V Bei Defekt an der Gasanlage (Gasgeruch, hoher Gasverbrauch) besteht Explosions-
gefahr! Sofort Haupt-Absperrventil an der Gasflasche schließen. Fenster und Türen öffnen. Nicht rauchen, keine offenen Flammen entzünden und keine Elektroschalter (Lichtschalter usw.) betätigen. Defekt von einer autorisierten Fachwerkstatt beheben lassen.
V Vor Inbetriebnahme offener Brennstellen (Gask ocher) eine Dachhaube öffnen. V Gaskocher nicht für Heizzwecke verwenden. V Wenn der Caravan oder die Gasgeräte nicht benutzt werden, das Haupt-Absper rven-
til an der Gasflasche schließen.
V Wenn mehrere Gasgeräte vorhanden sind, ist für jedes Gerät ein Gasabsperrventil
erforderlich. Wenn einzelne Gasgeräte nicht genutzt werden, das jeweilige Gasab­sperrventil schließen.
V Zündsicherungen müssen nach Erlöschen der Gasflamme innerhalb einer Minute
schließen. Dabei ist ein Klicken hörbar. Funktion von Zeit zu Zeit prüfen.
V Beim Befüllen des Kraftstofftanks des Zugfahrzeugs, auf Fähren und in der Garage
darf keine Brennstelle (Gaskocher, Gasheizung, Boiler usw.) in Betrieb sein.
V Die installierten Geräte sind für einen Betrieb mit Propangas, Butangas oder einem
Gemisch beider Gase ausgelegt. Der Gasdruckregler sowie alle installierten Gasge­räte sind auf einen Betriebsdruck von 30 mbar ausgelegt.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 65
Page 66
7
Gasanlage
V Propangas ist bis -42 °C, Butangas dagegen nur bis 0 °C vergasungsfähig. Ab die-
sen Temperaturen ist kein Gasdruck mehr vorhanden. Butangas ist für den Winter be­trieb nicht geeignet.
V Regelmäßig den Gasschlauch am Gasflaschenanschluss auf Dichtheit prüfen. Der
Gasschlauch darf keine Risse aufweisen und nicht porös sein. Den Gasschlauch spätestens 10 Jahre nach Herstellungsdatum in einer autorisierten Fachwerkstatt auswechseln lassen. Der Betreiber der Gasanlage muss den Austausch veranlas­sen.
V Der Gaskasten ist aufgr und seiner Funktion und Konstr uktion ein nach außen offener
Raum. Um ausströmendes Gas sofort nach außen ableiten zu können, die serienmä­ßig eingebaute Zwangslüftung nie abdecken oder zustel len.
V Gaskasten nicht als Stauraum benutzen. V Den Gaskasten vor Zugriff Unbefugter verschließen. V Das Haupt-Absperrventil an der Gasflasche muss zugänglich sein. V Nur gasbetriebene Geräte (z. B. Gasgrill) anschließen, die für einen Gasdruck von
30 mbar ausgelegt sind.
V Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen
sein. Das Abgasrohr darf keine Beschädigungen aufweisen.
V Abgase müssen ungehindert austreten können und Frischluft muss ungehindert ein-
treten können. Deswegen dürfen keine Schneewälle oder Schürzen am Fahrzeug anliegen. Die Ansaugöffnungen unter dem Fahrzeugboden frei und sauber halten.
66 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 67
7.2 Gasflaschen
V Gasflaschen nur im Gaskasten mitführen. V Gasflaschen im Gaskasten senkrecht aufstellen und verdrehsicher festzurren. V Haupt-Absperrventil an der Gasflas che sc hließen, be vor der Ga sdruckre gler oder der
Gasschlauch von der Gasflasche entfernt wird.
V Gasdruckregler nur von Hand an die Gasflaschen anschließen. Keine Werkzeuge
verwenden.
V Ausschließlich spezielle Gasdruckregl er mit Sicherheitsventil für den Einsatz in Fahr-
zeugen verwenden. Andere Gasdruckregler sind nicht zulässig und genügen den starken Beanspruchungen nicht.
V Bei Temperaturen unter 5 °C Enteisungsanlage (Eis-Ex) für Gasdruckregler verwen-
den.
V Nur 11-kg- oder 5-kg-Gasflaschen verwenden. Campinggasflaschen mit eingebau-
tem Rückschlagventil (blaue Flaschen mit max. 2,5 bzw. 3 kg Inhalt) dürfen in Aus­nahmefällen mit einem Sicherheitsventil verwendet werden.
Gasanlage
7
V Für Außengasflaschen möglichst kurze Schlauchlänge verwenden (max. 150 cm). V Gasschlauch regelmäßig auf Verschleiß und Risse prüfen. Austauschdatum beach-
ten.
V Bei Alu-Gasflaschen niemals die Belüftungsöffnungen im Boden unter den Gasfla-
schen blockieren!
V Verschraubungen am Gasdruckregler haben Linksgewinde. V Für gasbetriebene Geräte muss der Gasdruck auf 30 mbar reduziert werden. V Direkt am Flaschenventil unverstellbaren Gasdruckregler mit Sicherheitsventil an-
schließen.
Der Gasdruckregler reduziert den Gasdruck der Gasfl asche auf den Betriebsdruck der Gasgeräte. Wenn 2 Gasflaschen gleichzeitig verwendet werden:
³ Gasdruckregler mit automatischer Umschaltung anschließen.
V Informationen bei der Bürstner-Ser vicestelle. V Zum Befüllen und Anschließen der Gas fla schen i n Europa führt de r Bürstner -Zubeh ör-
handel entsprechende Euro-Füllsets bzw. Euro-Flaschensets.
V Informationen zur Gasversorgung in Europa sind in Kapitel 17 angegeben.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 67
Page 68
7
Kühlschrank
Kochstelle
Heizung
Kochstelle
Gasanlage
7.3 Gasflaschen wechseln
V Beim Wechseln der Gasflaschen nicht rauchen und keine offenen Flammen entzün-
den.
V Nach dem Wechseln der Gasflaschen prüfen, ob an den Anschluss-Stellen Gas aus-
tritt. Dazu die Anschluss-Stelle mit Lecksuch-Spray besprühen.
³ Außenklappe für Gaskasten öffnen (siehe
Abschnitt 6.2).
³ Haupt-Absperrventil (Bild 72,1) an der Gas-
flasche (Bild 72,4) schließen. Pfeilrichtung beachten.
³ Gasdruckregler (Bild 72,3) mit Gas-
schlauch (Bild 72,5) von Hand von der Gas­flasche abschrauben (Linksgewinde).
³ Befestigungsgurt (Bild 72,2) lösen und Gas-
flasche herausnehmen.
³ Gefüllte Gasflasche in den Gaskasten stel-
len.
³ Gasflasche mit dem Befestigungsgurt be-
festigen.
³ Gasdruckregler mit Gasschlauch von Hand
auf Gasflasche schrauben (Linksgewinde).
7.4 Gasabsperrventile
Im Caravan ist für jedes Gasgerät ein Gasab­sperrventil (Bild 73) eingebaut. Die Gasab­sperrventile befinden sich hinter einer Klappe im Küchenbereich. Die auf den Gasabsperr­ventilen angebrachten Symbole sind jeweils ei­nem Gasgerät zugeordnet:
Bild 72 Gaskasten
Bild 73 Gasabsperrventile in geschlossenem
Zustand
68 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 69
7.5 Externer Gasanschluss (Sonderausstattung)
V Wenn der externe Gasanschluss nicht genutzt wird, immer den Absperrhahn
(Bild 74,2) schließen.
V Am externen Gasanschluss nur Gasverbraucher anschließen, die den passenden
Adapter haben.
V Nur externe Gasverbraucher anschließen, die auf einen Betriebsdruck von 30 mbar
ausgelegt sind.
V Darauf achten, dass nach dem Anschließen und nach de m Öffnen d es Absperrha hns
kein Gas an der Anschluss-Stelle (Bild 74,1) austritt. Wenn der externe Gasan­schluss nicht dicht ist, strömt Gas ins Freie. Sofort den Absperrhahn und das Haupt­Absperrventil an der Gasflasche schließen. Den externen Gasanschluss von einer autorisierten Fachwerkstatt prüf en lassen.
V Während ein externer Gasverbraucher angeschlossen wird, darf sich keine Funken-
quelle in der Nähe des externen Gasanschlusses befinden.
V Den externen Gasanschluss nicht zum Befüllen der Gasflaschen verwenden. Die
Hinweisaufkleber am externen Gasanschluss beachten.
Gasanlage
7
Der externe Gasanschluss (Bild 74) befindet sich vorne rechts neben dem Gaskasten.

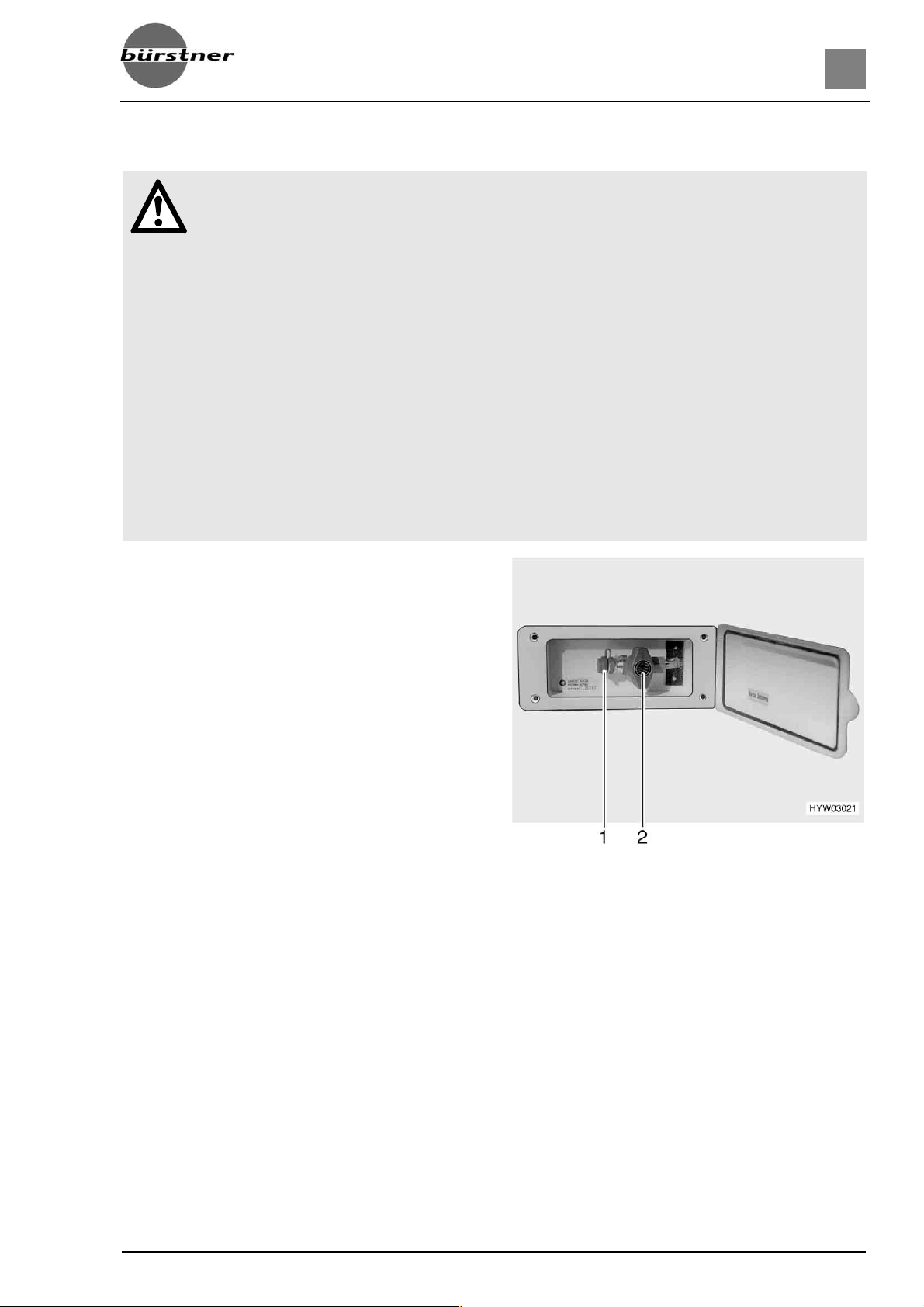

Bild 74 Externer Gasanschluss, Absperr-
hahn geschlossen
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 69
Page 70
7
Gasanlage
7.6 Duomatic-Umschaltanlage (Sonderausstattung)
V Die Duomatic-Umschaltanlage nicht in geschl ossenen Räumen verwenden.
Die Duomatic ist eine automatische Umschaltanlage mit Fernanzei ge für eine Zweiflaschen-Gasan­lage. Die Duomatic-Umschaltanlage schaltet automati sch die Gaszufuhr von der Betriebsflasche auf die Reserveflasche um, wenn die Betr iebsflasc he leer oder nicht mehr betr iebsbere it ist. Dabei kön­nen die Gasverbraucher in Betrieb bleiben. Die Duomatic- Umschal tanlage is t geeignet für alle han­delsüblichen Gasflaschen von 3 kg bis 33 kg.
Aufbau
Die Duomatic-Umschaltanlage besteht aus einem Zentralr egler (Bild 75,3) und einem Umschaltreg­ler (Bild 75,5). Mit dem Drehknopf (Bild 75,6) am Umschaltregler kann bestimmt werden, welche der Gasflaschen als Betriebsflasche und welche Gasflasche als Reserveflasche verwendet wird. Beide Regler sind mit einem Druckwächter und der Regler-Enteisungsanlage Eis-Ex ausgestattet. Das Manometer (Bild 75,2) am Zentralregler zeigt den Druck in der Gasflasche an, nicht den Füll­stand der Gasflasche. Mit dem Manometer kann die Gasflasche auf Dichtheit geprüft werden. Das Bedienteil (Bild 76) schaltet nur die e lektrischen Funktionen. Die Haupt-Absper rventile der Gas­flaschen (Bild 75,1 und 4) müssen von Hand geöffnet werden.
Betrieb
³ Die Haupt-Absperrventile an den Gasflaschen (Bild 75,1 und 4) öffnen. ³ Mit dem Drehknopf (Bild 75,6) am Umschaltregler (Bild 75,5) die Gasflasche wählen, der vorran-
gig das Gas entnommen werden soll (Betriebsflasche). Den Drehknop f immer bi s zum Anschlag drehen. Wenn der Drehknopf im roten Bereich steht, wird das Gas vorrangig der Gasflasche mit dem Zentralregler (Bild 75,3) entnommen. Wenn der Drehknopf im grünen Bereich steht, wird das Gas vorrangig der Gasflasche mit dem Umschaltregler (Bild 75,5) entnommen.
³ An der Fernanzeige (Bild 76) die Betriebsart wählen und die Duomatic-Umschaltanlage ein-
schalten. Beide Gasdruckregler sind jetzt entlüftet.
Der Zentralregler gewährleistet einen konstan­ten Gasdruck, unabhängig davon, welche Gas­flasche Gas liefert. Die zwei Kontroll-Leuchten an der Fernanzeige zeigen an, welcher Gasfla­sche Gas entnommen werden kann. Wenn bei­de Kontroll-Leuchten leuchten, zeigt die Stel­lung des Drehknopfes am Umschaltregler, welcher Gasflasche gerade Gas entnommen wird.
V Bei Betrieb mit nur einer Gasfla-
sche (z. B. im Sommer) den Zen­tralregler an diese Gasflasche an­schließen. Den Drehknopf am Umschaltregler auf den roten Be­reich stellen.
70 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Bild 75 Duomatic-Umschaltanlage
Page 71
Gasanlage
7
Gasflaschen wechseln
V Beim Wechseln der Gasflaschen nicht rauchen und keine offenen Flammen entzün-
den!
V Den Regler stets so montieren, dass die Schutzk appe oben ist.
Wenn eine Kontroll-Leuchte während des Betriebs erlischt, ist die zugehörige Gasflasche leer und muss gewechselt werden. Die Reserveflasche versorgt die Gasverbraucher weiterhin mit Gas.
³ Das Haupt-Absperrventil an der leeren Gasflasche schließen. ³ Den Regler von der Gasflasche abschrauben. ³ Die volle Gasflasche an den Regler anschließen. ³ Das Haupt-Absperrventil an der Gasflasche öffnen.
Den Drehknopf am Umschaltregler mit einer halben Umdrehung so einstellen, dass die eben ge­wechselte Gasflasche als Reserveflasche dient.
Fernanzeige
Mit der Fernanzeige (Bild 76) wird die Betriebsart gewählt. Außerdem signalisiert die Fernanzeige im Fahrzeuginneren, welche Gasflasche leer ist.
Die Duomatic-Umschaltanlage hat zwei Betriebsarten:
z Winterbetrieb "Ein und Heizen" z Sommerbetrieb "Ein"
Die Regler werden mit der Regler-Ent eisungsanlage Eis-Ex beheizt. So werden Störungen der Gas­anlage im Winter vermieden.
Die Betriebsart mit dem Wippschalter (Bild 76,2) einstellen. Bei Betrieb leuchtet die Betriebsanzeige (Bild 76,3).
z Winterbetrieb "Ein und Heizen" (Bild 76,4) z Aus (Bild 76,5) z Sommerbetrieb "Ein" (Bild 76,6)
Die Kontroll-Leuchten zeigen an, ob die Gasfla­schen betriebsbereit sind:
z Kontroll-Leuchte "A" (Bild 76,1): Gasfla-
sche am Zentralregler
z Kontroll-Leuchte "B" (Bild 76,7): Gasfla-
sche am Umschaltregler
Wenn eine Kontroll-Leuchte während des Be­triebs erlischt, ist die zugehörige Gasflasche
Bild 76 Fernanzeige
leer.
V Zusätzlich die Bedienungsanlei-
tung des Herstellers beachten.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 71
Page 72
7
Gasanlage
72 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 73
Elektrische Anlage
8 Elektrische Anlage
Kapitelübersicht
In diesem Kapitel finden Sie Hinweise zur elektrischen Anlage des Caravans. Die Hinweise betreffen im Einzelnen:
z die Sicherheit z Erklärungen von Fachbegriffen zur Batterie z das 12-V-Bordnetz z das Netzgerät z das 230-V-Bordnetz z den Anschluss an das 230-V-Netz z die Sicherungsbelegung z den Anschluss an das Zugfahrzeug z den Verlauf der Leitungen
Die Bedienung der elektrisch betriebenen Geräte des Caravans ist im Kapit el 9 beschrieben.
8.1 Allgemeines
8
V Nur Fachpersonal an der elektrischen Anlage arbeiten lassen.
8.2 Begriffe
Kapazität
Als Kapazität bezeichnet man die Elektrizitätsmenge, die eine Batterie speichern kann. Die Kapazität einer Batterie wird in Amperestunden (Ah) angegeben. Wenn die Batte rie eine Kapa-
zität von 80 Ah besitzt, dann kann die Batterie 80 Stunden lang einen Strom von 1 A oder 40 Stunden lang 2 A abgeben.
Äußere Einflüsse wie Temperatur verändern die Speicherfähigkeit der Batterie.
8.3 12-V-Bordnetz
V Bei der Stromversorgung des Caravans über die Batterie des Zugfahrzeugs beach-
ten, dass die Kapazität der Batterie beschränkt ist. Die Startfähigkeit des Zugfahr­zeugs kann bei zu starker Entladung beeinträchtigt werden.
V Die elektrische Verbindung zwischen Zugfahrzeug und Caravan immer trennen, be-
vor der Caravan an eine 230-V-Versorgung angeschlossen wir d.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 73
Page 74
8
Elektrische Anlage
8.3.1 Netzgerät
V Das elektrische System des Caravans darf maximal mit 2200 Watt belastet werden! V Lüftungsschlitze der Abdeckung (Bild 79) nicht verdecken. Überhitzungsgefahr!
Sämtliche Verbraucher werden mit der Sicherheitskleinspannung von 12 V betrieben.
Betrieb bei Netzanschluss
Die Umschaltung von Batteriebetrieb auf Netzbetrieb erfolgt automatisch, sobal d ein Netzanschluss vorhanden ist.
Die Stromversorgungseinheit wandelt die Netzspannung für die 12-V-Verbraucher um. Die Verbraucher werden über die Versorgungseinheit direkt gespei st. Die 12-V-Vorzeltleuchte ist nur bei Netzanschluss funktionsf ähig. Sie kann während der Fahrt nicht
in Betrieb genommen werden.
Betrieb über Batterie
Die Umschaltung von Netzbetrieb auf Batterie­betrieb erfolgt automatisch, sobald der drei­zehnpolige Stecker des Caravans am Zugfahr­zeug angeschlossen ist.
Während der Fahrt übernimmt die Batterie des Zugfahrzeuges die Versorgung der 12-V-Gerä­te.
Der Kühlschrank funktioniert bei 12-V-Betrieb nur bei angeschlossenem Zugfahrzeug. Den 12-V-Betrieb bei längeren Zwischenstopps und Ruhepausen ausschalten, da sich sonst die Batterie des Zugfahrzeugs entleert.
Bild 77 Netzgerät (Variante 1)
1 zweipoliger Sicherungsautomat 2 12-V-Sicherungen
Bild 78 Netzgerät (Variante 2)
1 Flachsicherungen 2 zweipoliger Sicherungsautomat ( für Sonderausstat-
tungen)
3 zweipoliger Sicherungsautomat
74 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 75
Einbauort
Das Netzgerät ist im unteren Teil des Kleider­schrankes unter der Abdeckung eingebaut.
Öffnen:
³ Befestigungsclip (Bild 79,1) eine viertel Um-
drehung drehen und Abdeckung entfernen.
Wenn das Netzgerät während des Betriebs durch zu hohe Umgebungstemperaturen oder durch unzureichende Belüftung zu warm wird, reduziert das Netzteil die Ausgangsleistung. Die angeschlossenen und eingeschalte ten Ver­braucher werden mit einer geringeren Span­nung als 12 V versorgt oder durch das Um­schaltrelais abgeschaltet. Wenn dieser Übertemperaturschutz auslöst, die Belüftung des Netzgerätes verbesser n und die Anz ahl der eingeschalteten 12-V-Verbraucher verringern.
Elektrische Anlage

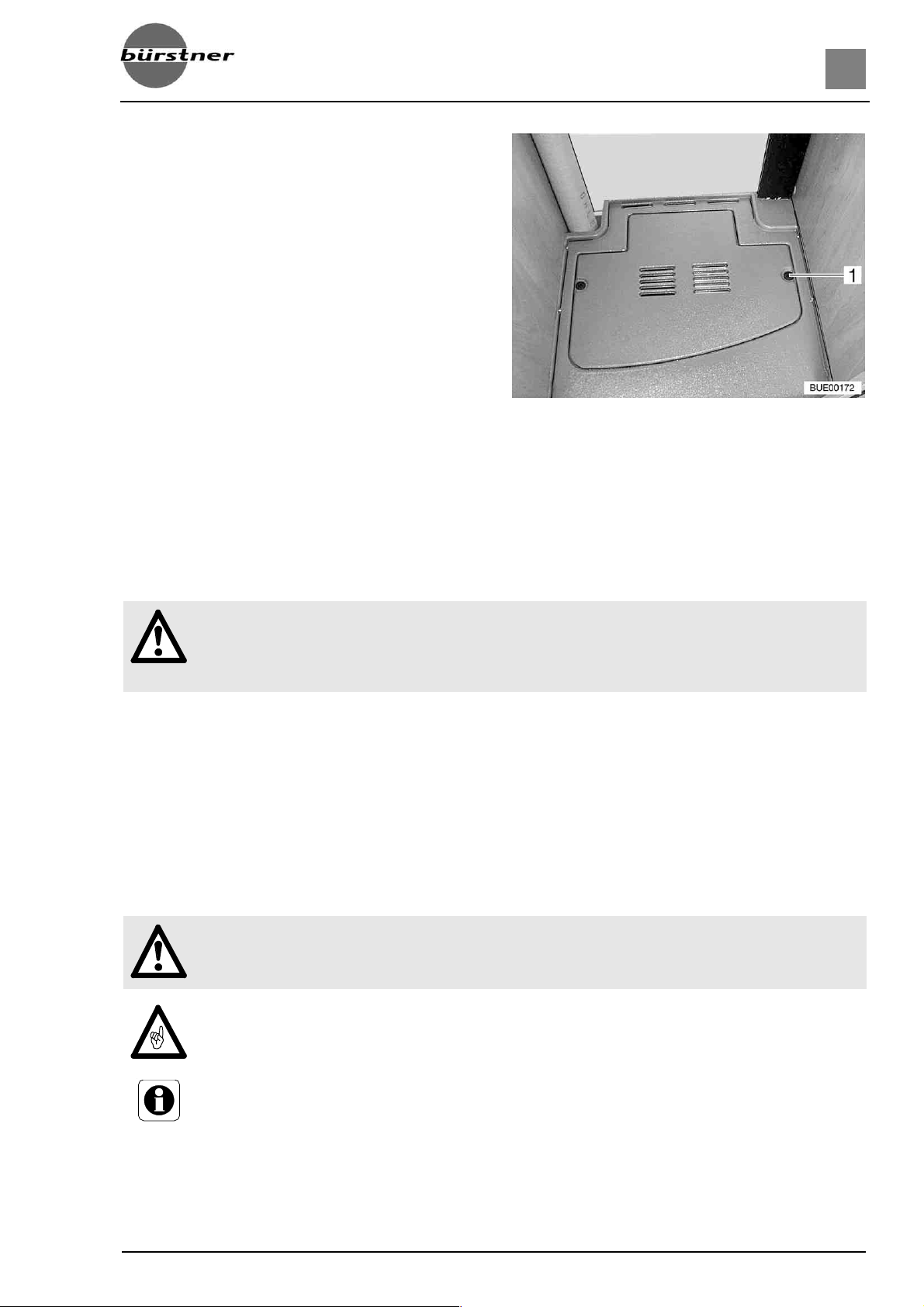

Bild 79 Abdeckung
8
8.4 230-V-Bordnetz
V Nur Fachpersonal an der elektrischen Anlage arbeiten lassen. V Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und besei-
tigt ist.
Das 230-V-Bordnetz versorgt:
z die Steckdosen mit Schutzkontakt z den Kühlschrank z das Netzgerät
Die elektrischen Verbraucher, die an das 12-V-Bo rdnetz des Wohnteils angeschlossen sind, werden vom Netzteil mit Spannung versorgt.
8.4.1 230-V-Anschluss
V Die externe 230-V-Versorgung muss über einen Fehlerstrom-Schutzschalter
(FI-Schalter, 30 mA) abgesichert sein.
V Bevor der Caravan an die 230-V-Versorgung angeschlossen wird, muss er vom Zug-
fahrzeug elektrisch getrennt werden. Dazu den Stecker aus der Steckdose des Zug­fahrzeugs herausziehen.
V Für die Anschluss-Stellen auf Campi ngplätzen (Campi ngverteil er) sind hoch empfindli-
che Fehlerstrom-Schutzschalter (FI-Schalter, 30 mA) vorgeschrieben.
Der Caravan kann an eine externe 230-V-Versorgung angeschlossen werden. Das Kabel darf eine Länge von höchstens 25 m haben.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 75
Page 76
8
Elektrische Anlage
8.4.2 Versorgungsleitung für externen 230-V-Anschluss
V Von Kabeltrommeln das Kabel vollständig abwickeln.
Versorgungsleitung:
z dreiadrige (3 x 2,5 mm z höchstens 25 m Länge z 1 Stecker mit Schutzkontakt z 1 Anschlusskupplung mit Schutzkontakt (Steckvor ri chtungen nach DIN 49462)
Bürstner empfiehlt als Versorgungsleitung ein CEE-Verbindungskabel mit CEE-Stecker und CEE-Kupplung. Wenn diese Anschlussmög­lichkeit nicht gegeben ist, empfiehlt Bürstner folgende Kombination mit einem Schuko-Ste­cker:
z Adapterkabel:
CEE 17 Anschlusskupplung mit Schutzkon­takt (Bild 80,1) – Stecker mit Schutzkontakt (Bild 80,2).
2
) flexible Gummischlauchleitung
z Kabeltrommel:
Steckdose mit Schutzkontakt (Bild 80,3) – Stecker mit Schutzkontakt (Bild 80,4).
z Adapterkabel:
Anschlusskupplung mit Schutzkontakt (Bild 80,5) – CEE 17 Stecker mit Schutz­kontakt (Bild 80,6).
Bild 80 Anschlussmöglichkeiten 230-V-An-
schluss
76 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 77
Elektrische Anlage
8
8.5 Sicherungen
V Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und besei-
tigt ist.
V Sicherungen niemals überbrücken oder reparieren.
8.5.1 12-V-Sicherungen
Die Verbraucher, die im Wohnteil an die 12-V-Versorgung angeschlossen sind, sind durch eigene Sicherungen abgesichert. Die Sicherungen sind unter der Abdeckung im Netzgerät (Bild 77 oder Bild 78) oder in einer Verteilerdose neben dem Netzgerät zugän glich.
Funktion, Wert und Farbe der betreffenden Si cherungen der nachfolgenden Tabelle entnehmen. Bei einem Sicherungswechsel nur Flachsicherungen mit den Werten verwenden, die in der Tabelle an­gegeben sind.
Belegung der Sicherungen (Variante 1)
Funktion Sicherungstyp Wert/Farbe
Vorzeltleuchte Flachsicherung 5 A/hellbraun Wasserpumpe Flachsicherung 7,5 A/braun Lichtkreis 1 Flachsicherung 10 A/rot Lichtkreis 2 Flachsicherung 10 A/rot Kühlschrank Flachsicherung 15 A/blau
Belegung der Sicherungen (Variante 2)
Funktion Einbauort Sicherungstyp Wert/Farbe
Sicherungskreis 1 Netzgerät Flachsicherung 10 A/rot Sicherungskreis 2 Netzgerät Flachsicherung 10 A/rot Sicherungskreis 3 Netzgerät Flachsicherung 10 A/rot Sicherungskreis 4 Netzgerät Flachsicherung 10 A/rot Sicherungskreis 5 Netzgerät Flachsicherung 10 A/rot Kühlschrank 12 V Verteilerdose Flachsicherung 15 A/blau
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 77
Page 78
8
Elektrische Anlage

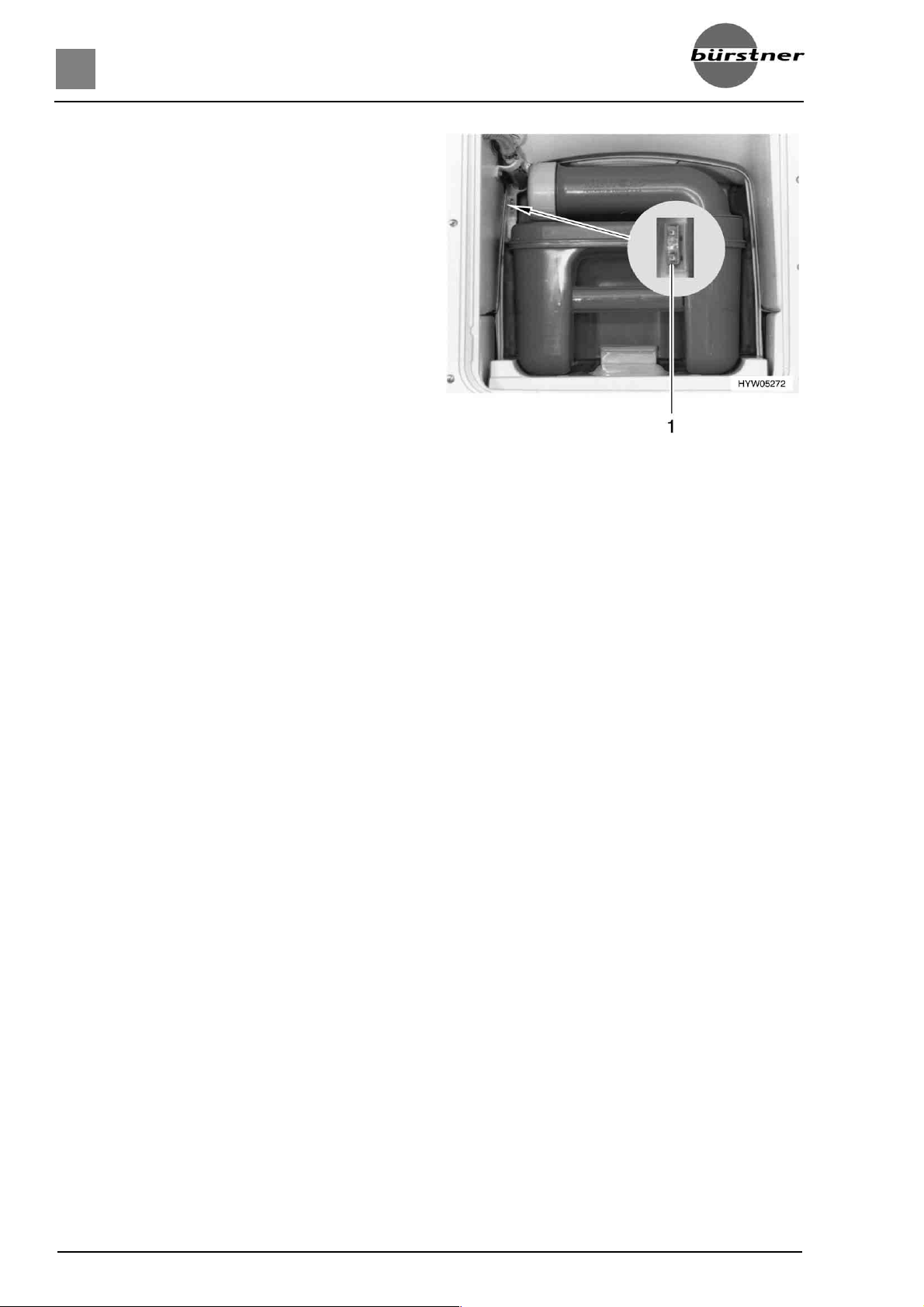

Sicherung der Thetford-Kassette
Die Sicherung (Bild 81,1) befindet sich im lin­ken Gehäuserahmen der Thetford-Kassette. Sicherungstyp: Flachsicherung 3 A/violett. Zum Wechseln der Sicherung außen die Klap­pe der Thetford-Kassette öffnen und Thetford­Kassette vollständig herausziehen.
Sicherung für den Kühlschrank (Variante 2)
Die Sicherung befindet sich in einer Vert eilerdo­se neben dem Netzgerät (Bild 78). Zum Wech­seln der Sicherung den Deckel der Verteiler do­se mit einem Schraubendreher aus der Verankerung ausrasten. Nach dem Wechsel der Sicherung den Deckel in die Verteilerdose einrasten.
Bild 81 Sicherung der Thetford-Kassette
78 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 79
8.5.2 230-V-Sicherung
Ein zweipoliger Leitungsschutzschalter (Bild 82,1 bzw. Bild 83,1) sichert das 230-V­Bordnetz ab.
Der Leitungsschutzschalter is t in das Netzger ät integriert (siehe Abschnitt 8.3).
Elektrische Anlage
Bild 82 Netzgerät mit Leitungsschutzschalter
(Variante 1)
1 zweipoliger Sicherungsau tom at 2 12-V-Sicherungen
8
Bild 83 Netzgerät mit Leitungsschutzschalter
(Variante 2)
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 79
Page 80
8
Elektrische Anlage
8.6 Anschluss an Zugfahrzeug
V Die Farben der Anschlusskabel für den Anschluss an die dreizehnpolige Steckdose
(Bild 84) des Zugfahrzeugs notieren. Ein eventuell erforderlich werdender Neuan­schluss wird damit wesentlich erleichtert. Zum Anschließen des dreizehnpoligen Ste­ckers an eine siebenpolige Steckdose ein im Handel erhältliches Adapterstück ver­wenden.
System "Jaeger" System "Multikon"
Bild 84 Kontaktbild des dreizehnpoligen Steckers
80 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 81
Anschluss-Schema
Elektrische Anlage
8
Kontaktnr. DIN-
Funktion Kabelfarbe Leitungs-
Bezeichnung
1 L Fahrtrichtungsanzeiger, links gelb 2 54 G Nebelschlussleuchte blau
1)
3
31 Masse (Kontakte 1, 2, 4 - 8) weiß 4 R Fahrtrichtungsanzeiger, rechts grün 5 58 R Rechte Schlussleuchte, Begren-
braun zungsleuchte, Kennzeichenbe­leuchtung
6 54 Bremsleuchten rot 7 58 L Linke Schlussleuchte, Begren-
schwarz zungsleuchte, Kennzeichenbe­leuchtung
8 Nicht belegt - -
9 Dauerplus orange 10 Ladeleitung Plus braun-blau 11 Nicht belegt - -
querschnitt
1,5 mm 1,5 mm 1,5 mm 1,5 mm 1,5 mm
1,5 mm 1,5 mm
2,5 mm 2,5 mm
2 2 2 2 2
2 2
2 2
12 Nicht belegt - -
1)
13
14 Abschaltkontakt für Nebelsc h luss-
Masse (Kontakte 9 - 12) weiß-blau
--
leuchte
1)
Diese Masseleitungen dürfen anhängerseitig nicht elektrisch leitend verbunden sein.
2,5 mm
2
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 81
Page 82
8
Elektrische Anlage
8.7 Stromlaufplan
8.7.1 Stromlaufplan innen
Bild 85 Stromlaufplan innen (Variante 1)
82 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 83
Elektrische Anlage
8
Bild 86 Stromlaufplan innen (Variante 2)
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 83
Page 84
8
Elektrische Anlage
8.7.2 Stromlaufplan außen
V Die Kabelverlegung kann je nach Typ abweichen.

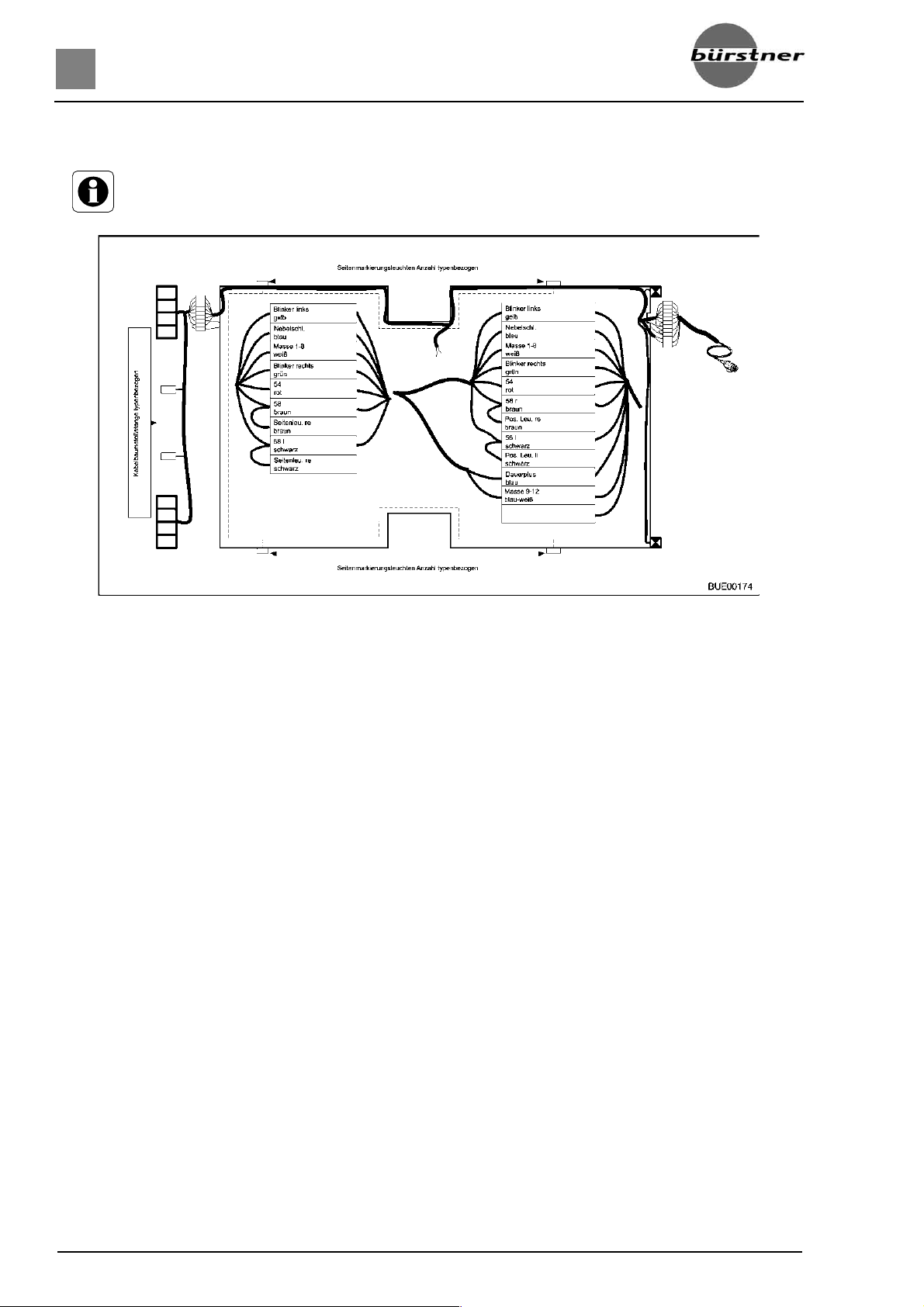

Bild 87 Stromlaufplan außen
84 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 85
9
9 Einbaugeräte
Kapitelübersicht
Einbaugeräte
In diesem Kapitel finden Sie Hinweise zu den Einbaugeräten des Caravans. Die Hinweise beziehen sich nur auf die Bedienung der Einbaugeräte. Weitere Informationen zu den Einbaugeräten entnehmen Sie bitte den Bedienungsanleitungen der
Einbaugeräte, die dem Fahrzeug separat beiliegen. Die Bedienungshinweise betreffen im Einzelnen:
z die Heizung z die Therme z den Gaskocher z den Gasbackofen z das Mikrowellengerät z den Kühlschrank
9.1 Allgemeines
V Die Wärmetauscher der Truma-Heizungen müssen nach 30 Jahren ersetzt werden.
Den Austausch darf nur der Hersteller der Gasheizung oder eine autorisierte Fach­werkstatt durchführen. Verantwortlich für die Veranlassung des Austausches ist der Betreiber der Gasheizung.
V Aus Sicherheitsgründen müssen Ersatzteile für Heizgeräte den Angaben des Herstel-
lers entsprechen und von di esem als Ersa tztei l zugelasse n sein. Diese Er sat zteil e d arf nur der Gerätehersteller oder eine autorisierte Fachwerkstatt einbauen.
V Weitere Informationen der separaten Bedienungsanleitung des jeweiligen Einbauge-
rätes entnehmen.
Im Caravan sind je nach Ausführung die Einbaugeräte Heizung, Therme, Kochstelle und Kühl­schrank eingebaut. In der Bedi enun gsanleit ung für den Caravan wer den nur die Bed ienung und die Besonderheiten der Einbaugeräte beschrieben.
Vor Inbetriebnahme eines gasbetriebenen Einbaugerätes das Haupt-Absperrventil an der Gasfla­sche und das jeweilige Gasabsperrventil öffnen.
Symbole der Gasabsperrventile:
Kühlschrank
Kochstelle
Kochstelle
Heizung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 85
Page 86
9
Einbaugeräte
9.2 Heizung
V Im Winterbetrieb vor Inbetriebnahme der Heizung prüfen, ob der Kamin auf dem Ca-
ravandach frei von Schnee und Eis ist.
V Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen. V Beim Befüllen des Kraftstofftanks des Zugfahrzeugs, auf Fähren und in der Garage
muss die Heizung ausgeschaltet sein. Es besteht Explosionsgefahr.
V Ab Heizstufe 3 bis 4 das Umluftgebläse einschalten. Es besteht Überhitzungsgefahr
für die Heizung!
V Abgasrohr nicht beschädig en. V Der Abgaskamin darf nicht verschlossen oder überbaut werden. V Beim Wintercamping die Truma-Kaminverlängerung ver wenden, damit bei Schneef all
der Abgaskamin nicht mit Schnee bedeckt wird.
V Der Raum hinter der Heizung darf nicht als Stauraum verwendet werden.
Bei der ersten Inbetriebnahme der Heizung tritt kurzzeitig eine leichte Rauch- und Geruchsbelästi­gung auf. Sofort die Heizung am Bediensch alter auf höchst e Stufe stellen. Fen ster und Türen öffnen und gut lüften. Rauch und Geruch verschwinden nach kurzer Zeit von selbst.
9.2.1 Richtig heizen
Warmluftverteilung
Im Caravan sind mehrere Luftaustrittdüsen (Bild 88) eingebaut. Rohre führen die Warmluft zu den Luftaustrittdüsen. Die Luftaustrittdüsen so drehen, dass die Warmluft dort austritt, wo es gewünscht wird.
Einstellung der Luftaustrittdüsen
z Ganz geöffnet: voller Warmluftstrom z Halb oder nur teilweise geöffnet: verringer-
ter Warmluftstrom
Wenn 5 Luftaustrittdüsen vollständig geöffnet sind, dann tritt an jeder ei nzelnen Düse weniger Warmluft aus. Werden jedoch nur 3 L uftaustritt ­düsen geöffnet, dann strömt aus jeder einzel­nen Düse mehr Warmluft.

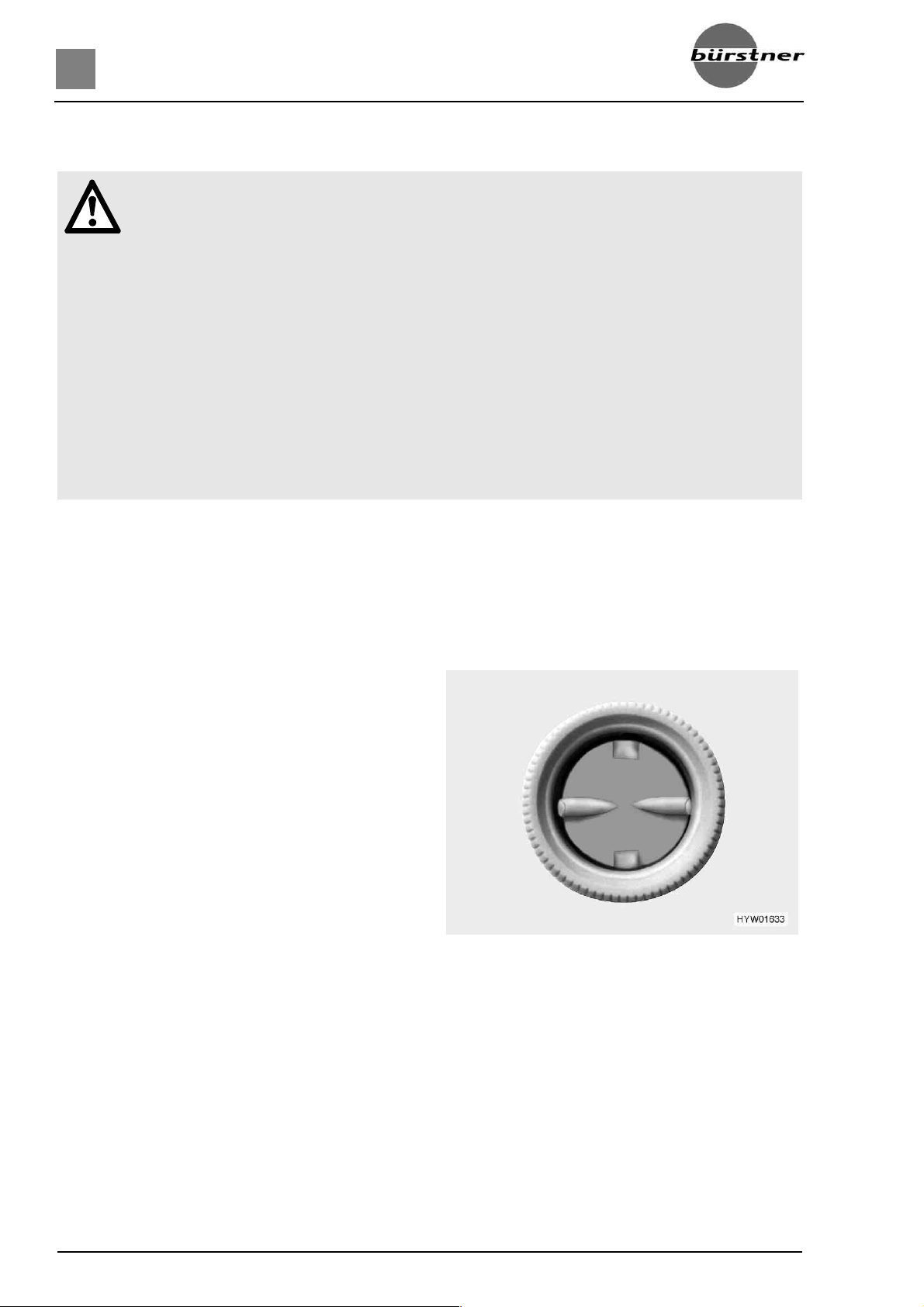

Bild 88 Luftaustrittdüse
86 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 87
Einbaugeräte
9
9.2.2 Warmluft-Heizung
V Bei Störungen vor erneutem Zündversuch zwei Minuten warten.
Einschalten:
³ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Heizung" öffnen. ³ Drehregler (Bild 89) an der Heizung auf gewünschten Wert einstellen und bis zum Anschlag nie-
derdrücken.
Variante 1:
³ Gaszündknopf (beim Drehregler) mehrmals kurz hintere inander drücken.
Variante 2 (Sonderausstattung):
³ Der Zündautomat erzeugt Zündfunken. Es ist ein klickendes Geräusch zu hören.
Alle Modelle:
³ Drehregler gedrückt halten, bis die Flamme brennt. Das Brennen der Flamme kann im Sicht-
fenster in der Heizungsverkleidung kontrolliert werden.
³ Drehregler weitere 10 Sekunden gedrückt halten, bis die Zündsicherung anspricht.
V Der Zündautomat (Variante 2) zündet so lange, bis das Gas brennt. Wenn kein Gas
vorhanden ist, zündet er weiter, bis die Batterie, aus der er gespeist wird, leer ist. Wenn nicht geheizt wird, den Drehregler der Heizung immer auf "0" stellen, um eine Entladung der Batterie zu verhindern.
V Wenn das klickende Geräusch während des Zündvorgangs überhaupt nicht gehört
wird oder nur in Zeitabständen von mehreren Sekunden: Batterie wechseln.
Ausschalten:
³ Drehregler (Bild 89) an der Heizung auf "0"
stellen. Zündautomat wird damit gleichzeitig abgeschaltet.
³ Wenn die Heizung längere Zeit nicht betrie-
ben wird, das Gasabsperrventil "Heizung" und das Haupt-Absperrventil an der Gasfla­sche schließen.
V Weitere Informationen der sepa-
raten Bedienungsanleitung "Trumatic S" entnehmen.

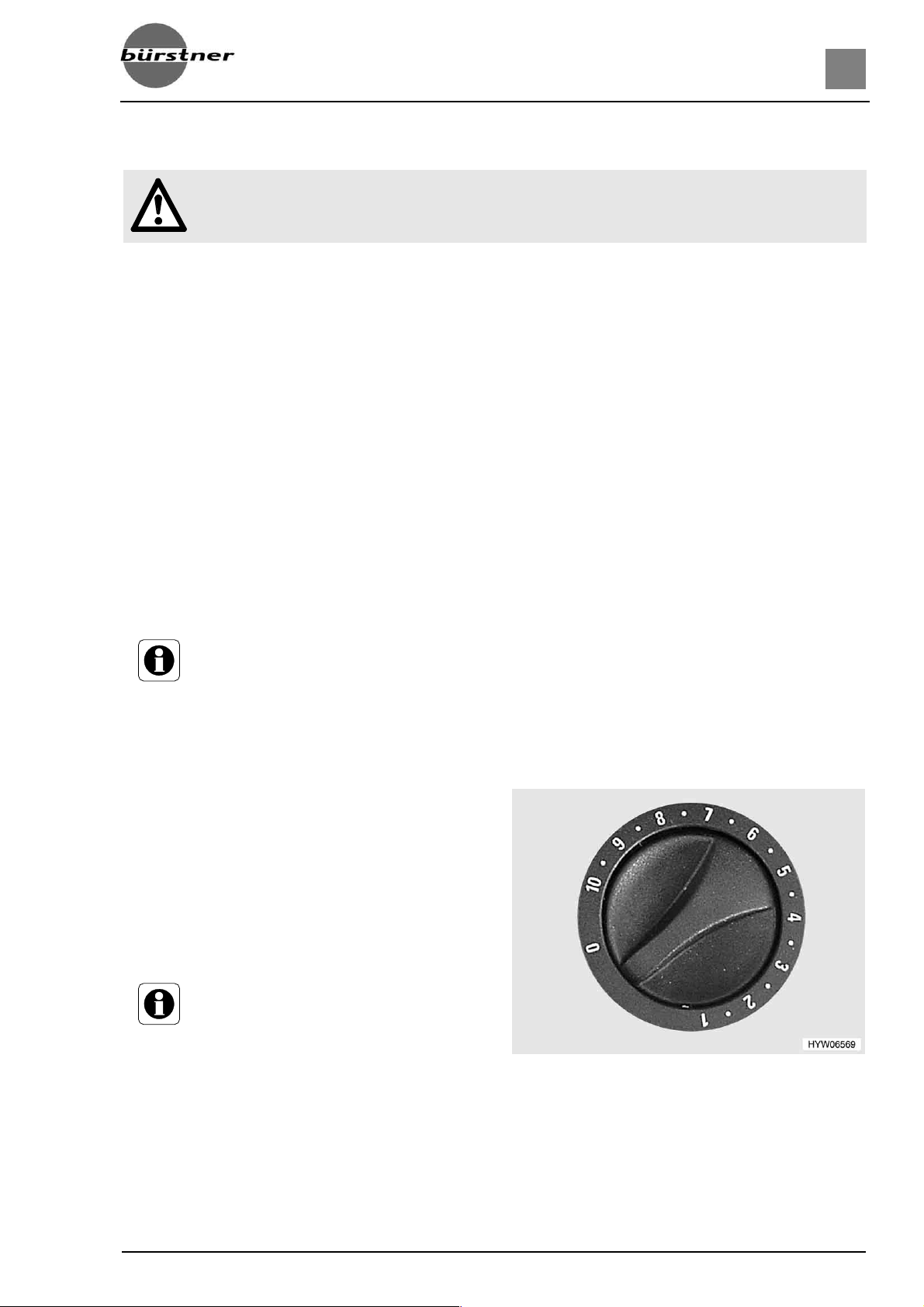

Bild 89 Drehregler an der Warmluft-Heizung
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 87
Page 88
9
Einbaugeräte
9.2.3 Umluftgebläse
Das Umluftgebläse sorgt in Verbindung mit der Warmluft-Heizung für eine bessere Wärmever­teilung im Caravan.
³ Mit dem Schiebeschalter (Bild 90,1) die ge-
wünschte Betriebsart einstellen.
Handregelung (z. B. Ventilation)
Umluftgebläse aus (bei Heizbetrieb Schalterstellung außer Funktion)
A Automatikbetrieb (Heizen)
³ Bei Handregelung mit dem Drehknopf
(Bild 90,2) die gewünschte Leistung des Umluftgebläses einstellen.
V Weitere Informationen der sepa-
raten Bedienungsanleitung "TRUMA" entnehmen.
9.2.4 Airmix-Komfort-Paket (Sonderausstattung)
V Installationsanleitung der separa-
ten Bedienungsanleitung des Air­mix-Komfort-Paketes entnehmen.
Mit dem Airmix-Komfort-Paket kann das Um­luft-Gebläse am Fahrzeugboden oder an der Wand montiert werden. Dies garantiert einen besonders leisen Lauf, da keine gerä uschüber­tragende Verbindung zum Einbaukasten der Heizung besteht.
Durch den Airmix wird frische Außenluft in den Caravan geführt. Vorteile der Außenluft sind:

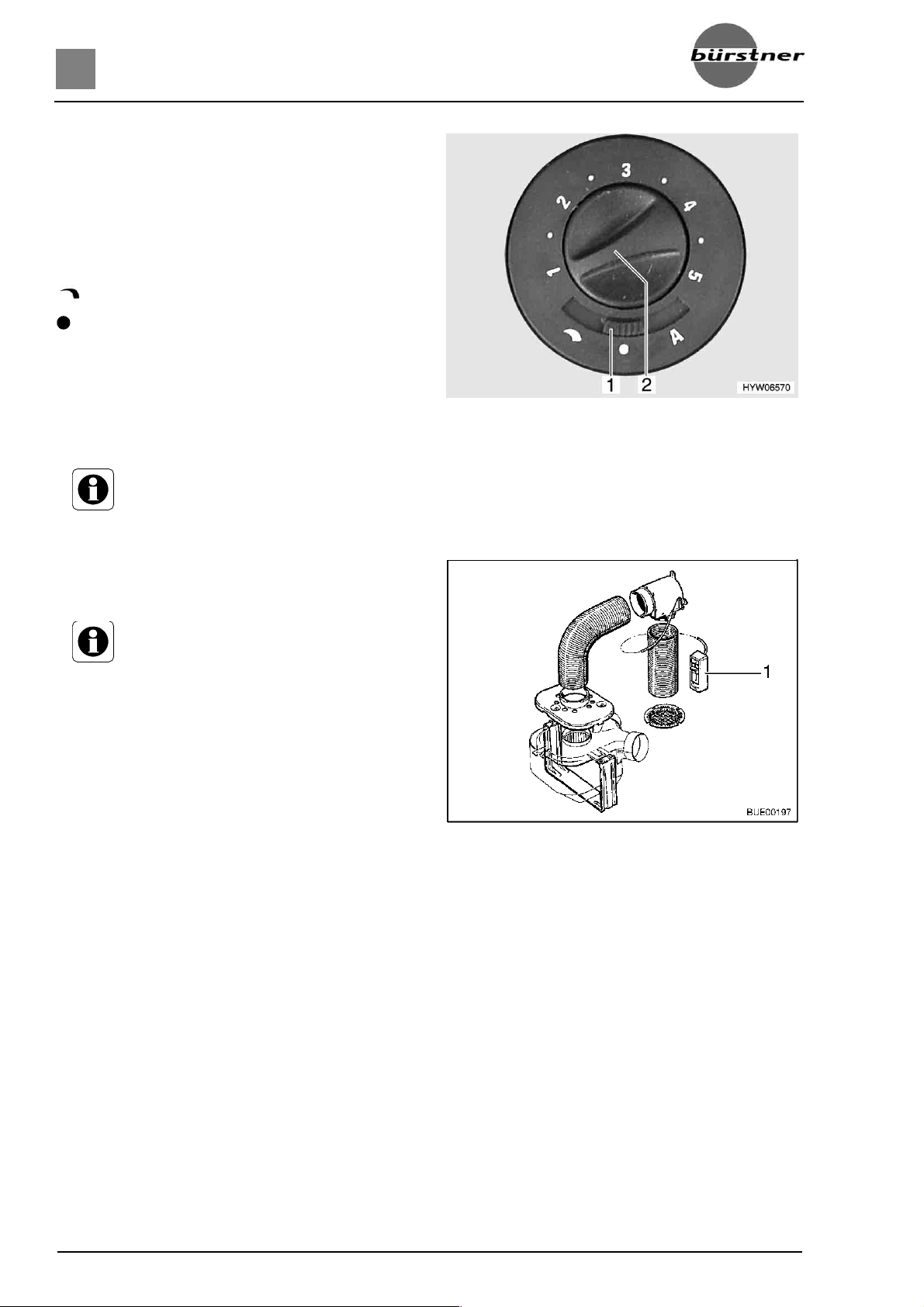

Bild 90 Bedienschalter für Umluftgebläse
Bild 91 Airmix-Komfort-Paket
z Kühleffekt im Sommer z Trockeneffekt im Winter
³ Die Außenluft durch Einstellung am Bedien-
teil (Bild 91,1) stufenlos mit der bereits er­wärmten Innenluft mischen.
88 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 89
Einbaugeräte
9
9.2.5 Elektro-Zusatzheizung Ultraheat (Sonderausstattung)
V Die Elektro-Zusatzheizung arbeitet nur bei Anschluss des Fahrzeugs an eine 230-V-
Versorgung.
Die Elektro-Zusatzheiz ung Ultraheat wird in die Warmluft-Heizung eingebaut. Dadurch er geben sich drei Heizmöglichkeiten:
z Warmluft-Heizung alleine z Warmluft-Heizung und Elektroheizung z Elektroheizung alleine
Mit der Elektro-Zusatzheizung wird eine schnellere Aufheizung des Fahrzeugs erreicht. Die Elektro-Zusatzheizung hat drei Leist ungsstufen:
z 500 W z 1000 W z 2000 W
Einschalten:
³ Fahrzeug an 230-V-Versorgung anschlie-
ßen (siehe Kapitel 8).
³ Drehschalter (Bild 92,1) auf die gewünschte
Leistungsstufe stellen.
³ Temperaturdrehknopf (Bild 92,3) auf die ge-
wünschte Leistungsstufe stellen.
V Wird die Heizung mit Strom und
Gas gleichzeitig betrieben, schal­tet sich die Elektro-Zusatzhei­zung vor einer möglichen Überhit­zung durch den stärkeren Gasbrenner ab.
Ausschalten:
³ Drehschalter (Bild 92,1) auf "Aus"
(Bild 92,2) stellen.
Bild 92 Bedienteil Ultraheat
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 89
Page 90
9
Einbaugeräte
9.2.6 Fußbodenheizung (Sonderausstattung)
V Bei Modellen mit Fußbodenheizung in den Boden keine Löcher bohren und keine
Schrauben eindrehen. Gefahr eines Stromschlags oder eines Kurzschlusses durch die Beschädigung eines Heizdrahtes.
V Die Fußbodenheizung arbeitet nur bei Anschluss des Fahrzeugs an eine 230-V-Ver-
sorgung.
V Die Leistung der Fußbodenheizung allein reicht nicht aus, um den Wohnraum zu er-
wärmen.
Der Regler (Bild 93,2) für die Fußbodenheizung ist je nach Modell in der Sitztruhe oder im Bett­kasten eingebaut.
Die Fußbodenheizung hat vier Schaltstufen:
z 0 "Aus" z 20 "niedrige Heizstufe" z 22 "mittlere Heizstufe" z 24 "hohe Heizstufe"
V Die Zahlen geben die Voltzahl an,
mit der der Regler in dieser Stel­lung arbeitet. Die Voltzahl be­stimmt die Heizleistung.
Einschalten:
³ Das Fahrzeug an die 230-V-Versorgung an-
schließen (siehe Kapitel 8).
³ Den Stecker (Bild 93,1) in die Steckdose
des 230-V-Bordnetzes einstecken.
³ Den Schalter (Bild 94,1) auf die gewünschte
Heizstufe drehen.
Ausschalten:
³ Den Schalter auf Stellung "0" drehen.
Nach dem Ausschalten bleibt der Fußboden aufgrund der Restwärme noch eine Zeit lang warm.
Bild 93 Regler Fußbodenheizung
Bild 94 Schalter Fußbodenheizung
90 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 91
9.2.7 Truma Therme (Sonderausstattung)
Je nach Modell ist der Caravan mit einer Therme ausgestattet.
V Die Therme abschalten, wenn der Caravan nicht benutzt wird. V Die Therme nie ohne Wasserinhalt betreiben. V Die Therme mit Wasser befüllen, bevor sie im 230-V-Betrieb eingeschaltet wird. V Die Therme bei Frostgefahr entleeren, wenn die Therme nicht in Betrieb ist. V Die Therme nur dann mit maximaler Temperatureinstellung betreiben, wenn viel
Warmwasser benötigt wird. Dadurch wird die Therme vor Verkalkung geschützt.
V In der Kaltwasserleitung zwischen Therme und Wasserpumpe kein Rückschlagventil
einbauen.
V Bei Anschluss an eine zentrale Wasserversorgung oder bei stärkeren Pumpen einen
Druckminderer einsetzen. Es dürfen nur Drücke bis 1,2 bar in der Therme auftreten. Zusätzlich ein Sicherheits- /Ablassventil in die Kaltwasserzuleitung einsetzen.
V Bürstner empfiehlt, das Wasser aus der Therme nicht als Tri n kwasser zu verwenden.
Einbaugeräte
9
Die Therme kann wahlweise mit der 230-V-Ver ­sorgung (elektrische Betriebsart), mit der Warmluft des Heizungssystems oder mit bei­den Energiearten betrieben werden. Die Ther­me heizt ca. 5 l Wasser auf ca. 55 °C auf.
Mit dem Schalter (Bild 95,1) wird die elektrische Betriebsart eingeschaltet. Die Kontroll-Leuchte im Schalter muss leuchten.
Bei Warmluft-Betrieb wird durch die Heizung und die Umluft das Wasser in der Therme er­wärmt.

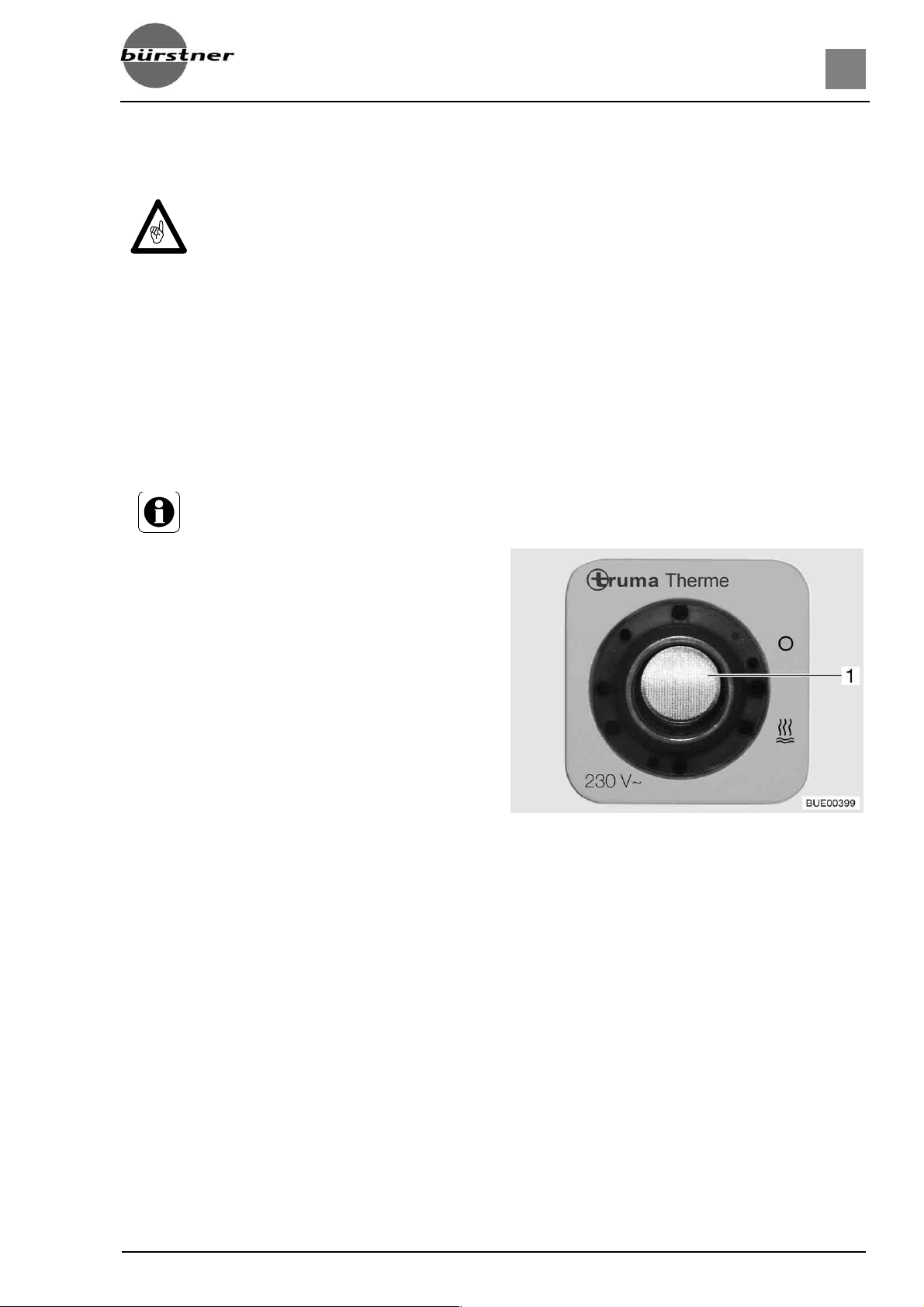

Bild 95 Bedienschalter für Therme
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 91
Page 92
9
Einbaugeräte
Wasser einfüllen:
³ Fahrzeug an die 230-V-Versorgung an-
schließen und 230-V-Sicherungsautomat einschalten.
³ Schalter (Bild 95,1) ausschalten. Kontroll-
Leuchte leuchtet nicht.
³ Die Ablasshähne an der Kappe (Bild 96,1)
im Uhrzeigersinn zudrehen.
³ Alle Wasserhähne auf "Warm" stellen und
öffnen. Wasserpumpe pumpt Wasser zur Therme.
³ Wasserhähne geöffnet lassen, bis Wasser

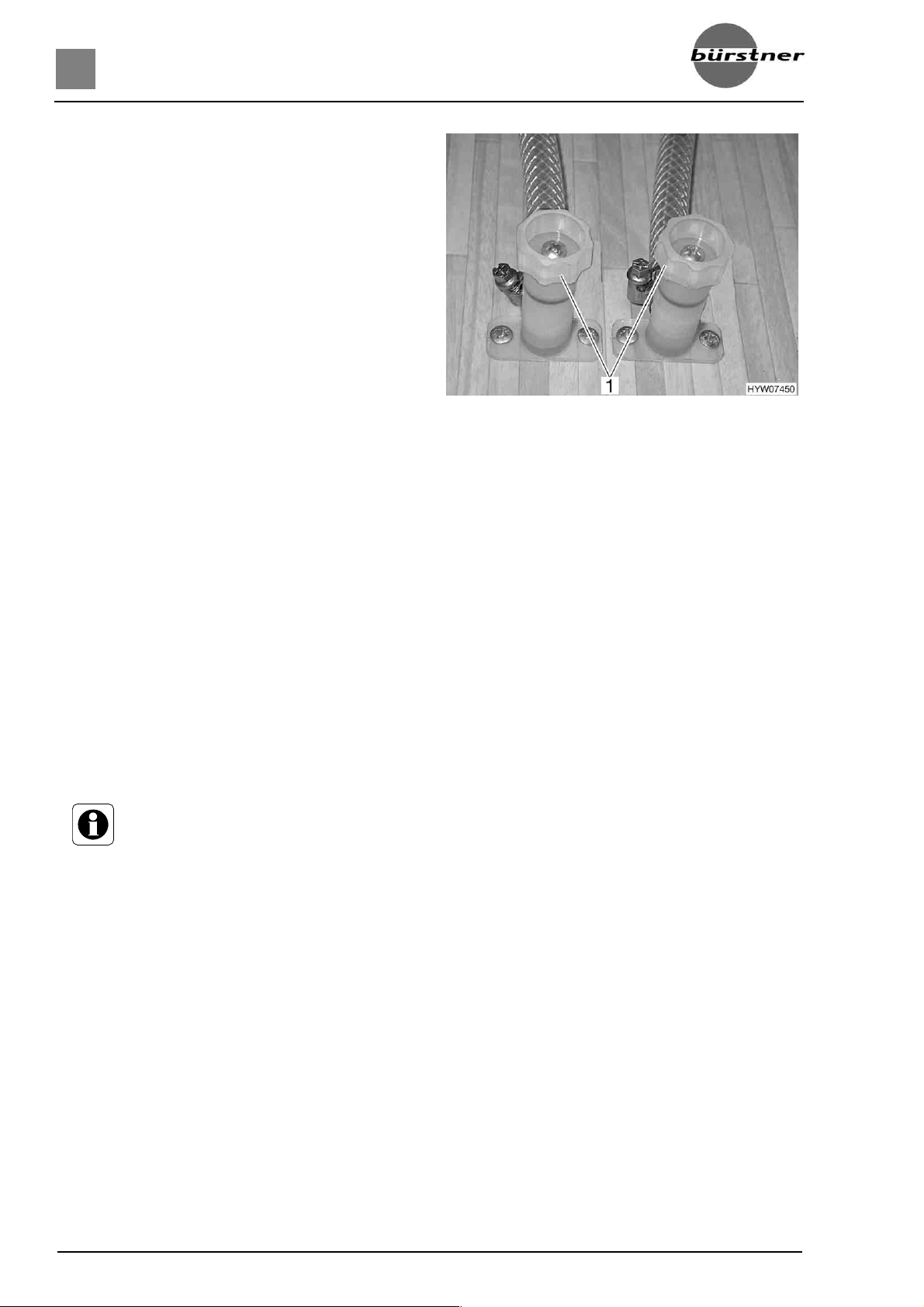

Bild 96 Ablasshähne
blasenfrei fließt. Therme ist mit Wasser ge­füllt.
³ Wasserhähne wieder schließen.
Elektrischer Betrieb:
³ Fahrzeug an die 230-V-Versorgung anschließen und 230-V-Siche rungsautomat einschalten. ³ Schalter (Bild 95,1) einschalten. Kontroll-Leuchte im Schalter leuchtet. Das Wasser in der Ther-
me wird auf 55 °C aufgeheizt.
Entleeren:
³ Die 230-V-Versorgung am Leitungsschutzschalter im Netzgerät (Bild 82,1 oder Bild 83,1) aus-
schalten.
³ Alle Wasserhähne öffnen. ³ Ablasshähne öffnen. Dazu an der Kappe (Bild 96,1) entgegen dem Uhrzeigersinn drehen. ³ Prüfen, ob die Therme vollständig entleert ist.
V Weitere Informationen der separaten Bedienungsanleitung "Therme" entnehmen.
92 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 93
9.3 Kochstelle
V Gas wegen Explosionsgefahr nie unverbrannt ausstr ömen lassen. V Vor Inbetriebnahme der Kochstelle für eine ausreichende Belüftung sorgen. Fenster
oder Dachhaube öffnen.
V Gaskocher und Gasbackofen nicht zum Heizen verwenden. V Für den Umgang mit heißen Töpfen, Pfannen und ähnlichen Gegenständen Koch-
handschuhe oder Topflappen benutzen. Verletzungsgefahr!
9.3.1 Gaskocher
V Während des Einschaltens und wenn der Gaskocher in Betrieb ist, dürfen keine
brennbaren Gegenstände in der Nähe des Gaskochers sein.
V Der Zündvorgang muss von oben her sichtbar sein und darf nicht durch aufgestellte
Kochtöpfe verdeckt werden.
Einbaugeräte
9
V Das Flammschutzblech bei Benutzung des Gaskochers immer aufstellen. V Die Gaskocher-Abdeckung wird durch Federkraft zugezogen. Beim Schließen be-
steht Verletzungsgefahr.
V Die gläserne Gaskocher-Abdeckung nicht als Kochfeld benutzen. V Die Gaskocher-Abdeckung nicht schließen, während der Gaskocher in Betrieb ist. V Die Gaskocher-Abdeckung nicht durch Druck belasten, wenn si e geschlossen ist. V Keine heißen Kochtöpfe auf die Gaskocher-Abdeckung stellen. V Die Gaskocher-Abdeckung nach dem Kochen noch so lange offen halten, wie die
Brenner Hitze abgeben. Die Glasplatte könnte sonst zer springen.
V Nur Töpfe und Pfannen benutzen, deren Durchmesser für den Brennerrost des Gas-
kochers geeignet ist.
Der Küchenblock des Caravans ist mit einem 3-Flammen-Gaskocher ausgestattet.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 93
Page 94
9
Einbaugeräte
Einschalten:
³ Haupt-Absperrventil an der Gasflasche und
Gasabsperrventil "Kochstell e" öffnen.
³ Gaskocher-Abdeckung (Bild 97,1) öffnen. ³ Zweiteiliges Flammschutzblech (Bild 97,2)
aufklappen und zu beiden Seiten auffä­chern.
³ Drehregler (Bild 97,3 bzw. Bild 98,1) der ge-
wünschten Brennstelle auf Zündposition (große Flamme) drehen.
³ Drehregler drücken und gedrückt halten, bis
Gas zum Brenner strömt.
³ Brenner mit Gasanzünder, Streichholz oder
Feuerzeug anzünden.
³ Wenn die Flamme brennt, den Drehregler
noch 10 bis 15 Sekunden gedrückt halten.

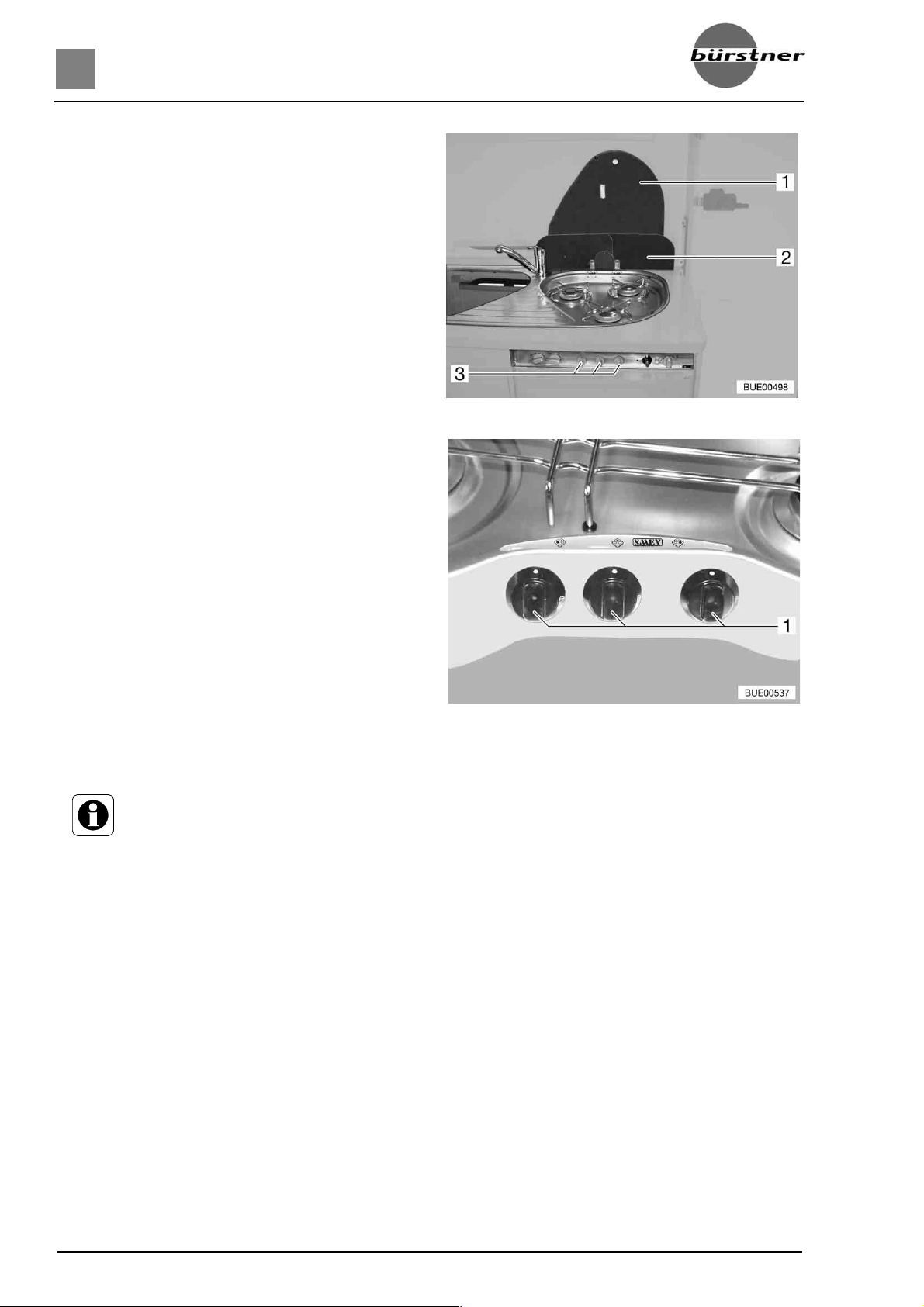

Bild 97 Gaskocher (Variante 1)
³ Drehregler loslassen und auf di e gewünsch-
te Einstellung (große bzw. kleine Flamme) drehen.
³ Falls das Anzünden erfolglos ist, den Vor-
gang von Anfang an wiederholen.
Ausschalten:
³ Drehregler auf 0-Stellung drehen. Die Flam-
me erlischt.
³ Haupt-Absperrventil an der Gasflasche und
Gasabsperrventil "Kochstelle " schließen.
V Wenn die Flamme erlischt, sperrt
das Zündsicherungsventil selbst­tätig die Gaszufuhr.
V Weitere Informationen der sepa-
raten Bedienungsanleitung "Gas­Einbaukocher" entnehmen.
Bild 98 Gaskocher (Variante 2)
94 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 95
9.3.2 Gasbackofen (Sonderausstattung)
V Lüftungsöffnungen immer offen halten. V Beim Zündvorgang dürfen keine brennbaren Gegenstände in der Nähe des Gas-
backofens sein.
V Die Backofenklappe muss während des Zündvorgangs geöffnet bleiben. V Wenn das Anzünden nicht erfolgt ist, den Vorgang von Anfang an wiederholen. Im
Bedarfsfall prüfen, ob Gas und/oder Strom im Gasbackofen fehlen.
V Sollte der Gasbackofen dennoch nicht funktionieren, das Gasabsperrventil schließen
und den Bürstner-Handelspartner benac hrichtigen.
V Falls die Brennerflamme versehentlich gelöscht wird, Drehregler auf "OFF" drehen
und Brenner mindestens 1 Minute lang ausgeschaltet lassen. Erst dann erneut zün­den.
V Vor der ersten Inbetriebnahme den Gasbackofen 30 Minuten bei Höchsttemperatur
ohne Inhalt betreiben.
Einbaugeräte
9
Einschalten:
³ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Kochstelle" öffnen. ³ Backofentür ganz öffnen. ³ Drehregler (Bild 99,1) leicht drücken und auf Backen oder Grillen stellen.
Anzünden von Hand:
³ Drehregler (Bild 99,1) drücken und gedrückt halten. ³ Bei Backbetrieb unteren, bei Grillbetrieb
oberen Brenner mit Gasanzünder, Streich­holz oder Feuerzeug anzünden.
³ Wenn die Flamme brennt, den Drehregler
noch 10 bis 15 Sekunden gedrückt halten.
³ Drehregler loslassen und auf die gewünsc h -
te Einstellung drehen.
Automatische Zündung:
³ Drehregler (Bild 99,1) drücken und 5 bis
10 Sekunden lang gedrückt halten.
³ Drehregler loslassen und auf die gewünsc h -
te Einstellung drehen.

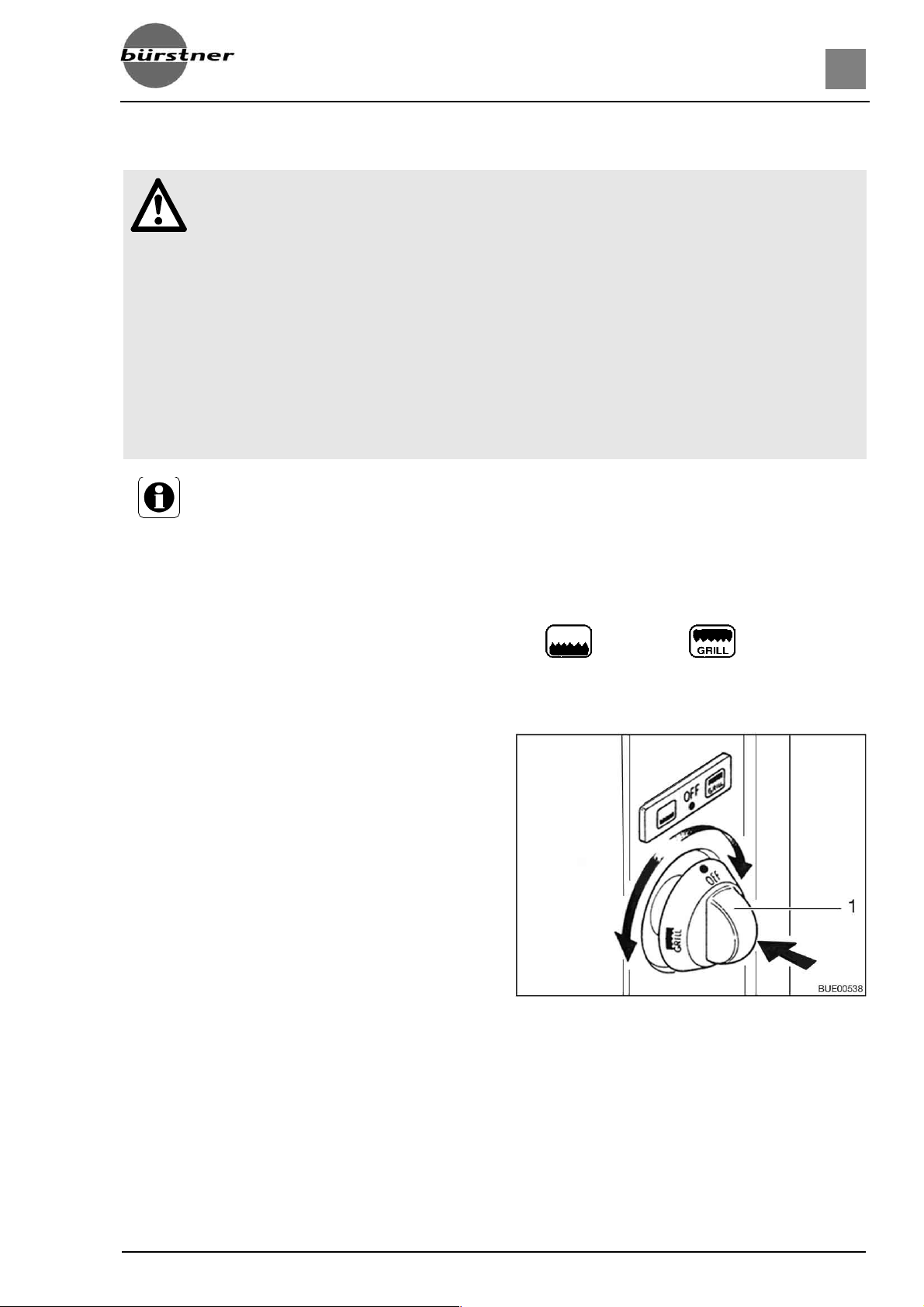

Bild 99 Drehregler
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 95
Page 96
9
Einbaugeräte
Anzünden von Geräten mit Thermostat:
V Die Zündstellung wird durch Dr ehen des Drehregl ers auf ei ne Posit ion zwis chen 1 und
6 erreicht.
³ Backofentür ganz öffnen. ³ Drehregler leicht drücken, auf Zündstel lung drehen und 5 bis 10 Sekunden lang gedrückt hal ten. ³ Drehregler loslassen und auf die gewünschte Einstellung drehen.
Bei Backöfen mit Thermostat entsprechen die verschiedenen Einstellungen des Drehknopfes den folgenden Temperaturen in °C des Backofens:
Pos. 123456
Temperatur 130 160 180 200 220 240
Bedienung des Grills:
³ Die Hitzeschutzplatte (Bild 100,1) heraus-
ziehen.
³ Den Grillbrenner (oberer Brenner) anzün-
den.
³ Die Backofentür halb offen lassen.
Ausschalten:
³ Drehregler (Bild 99,1) auf "OFF" drehen.
Die Flamme erlischt.
³ Haupt-Absperrventil an der Gasflasche und
Gasabsperrventil "Kochstelle " schließen.
V Wenn die Flamme erlischt, sperrt
das Zündsicherungsventil selbst­tätig die Gaszufuhr.
V Weitere Informationen der sepa-
raten Bedienungsanleitung "Gas­backofen" entnehmen.

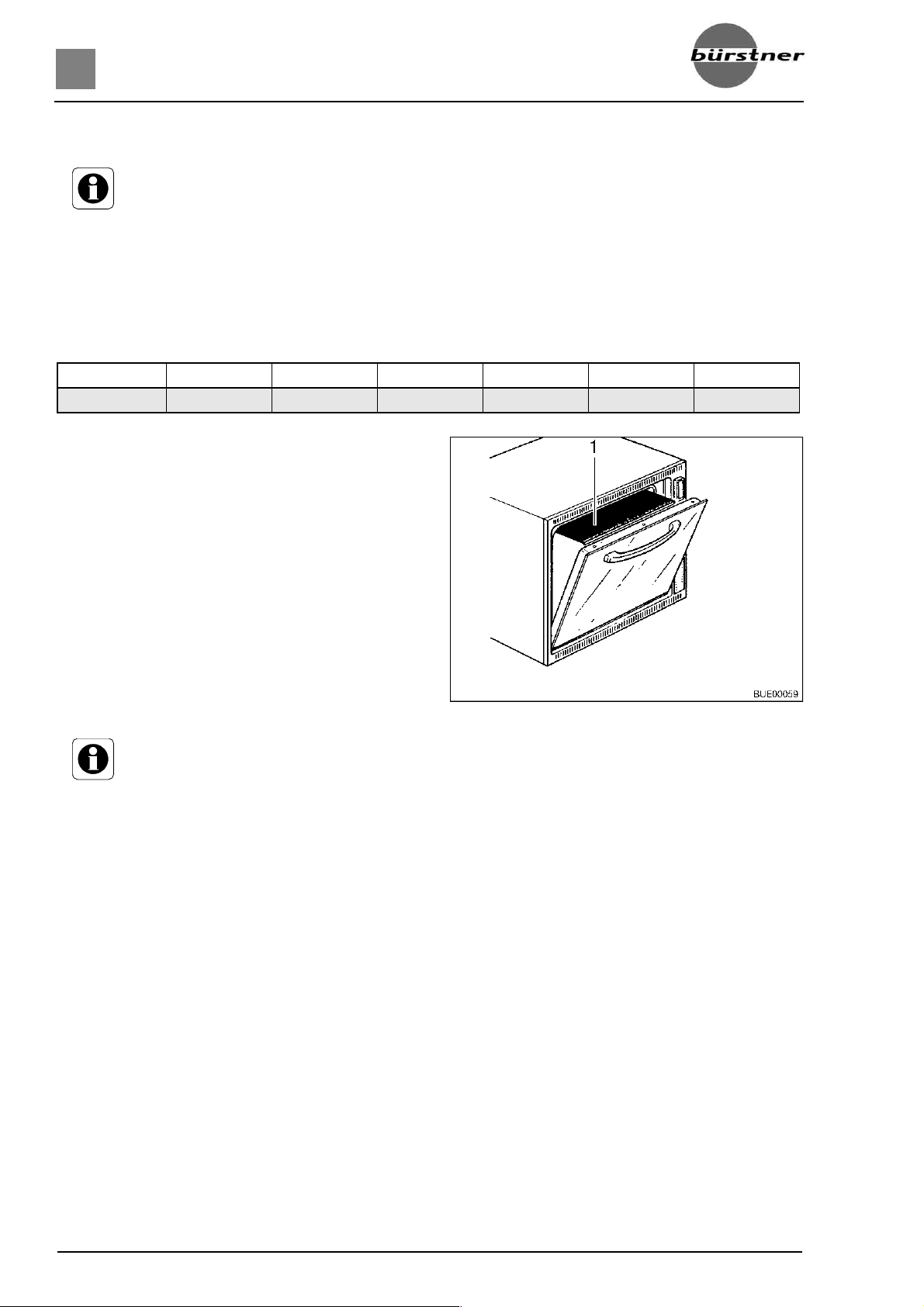

Bild 100 Hitzeschutzplatte
96 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 97

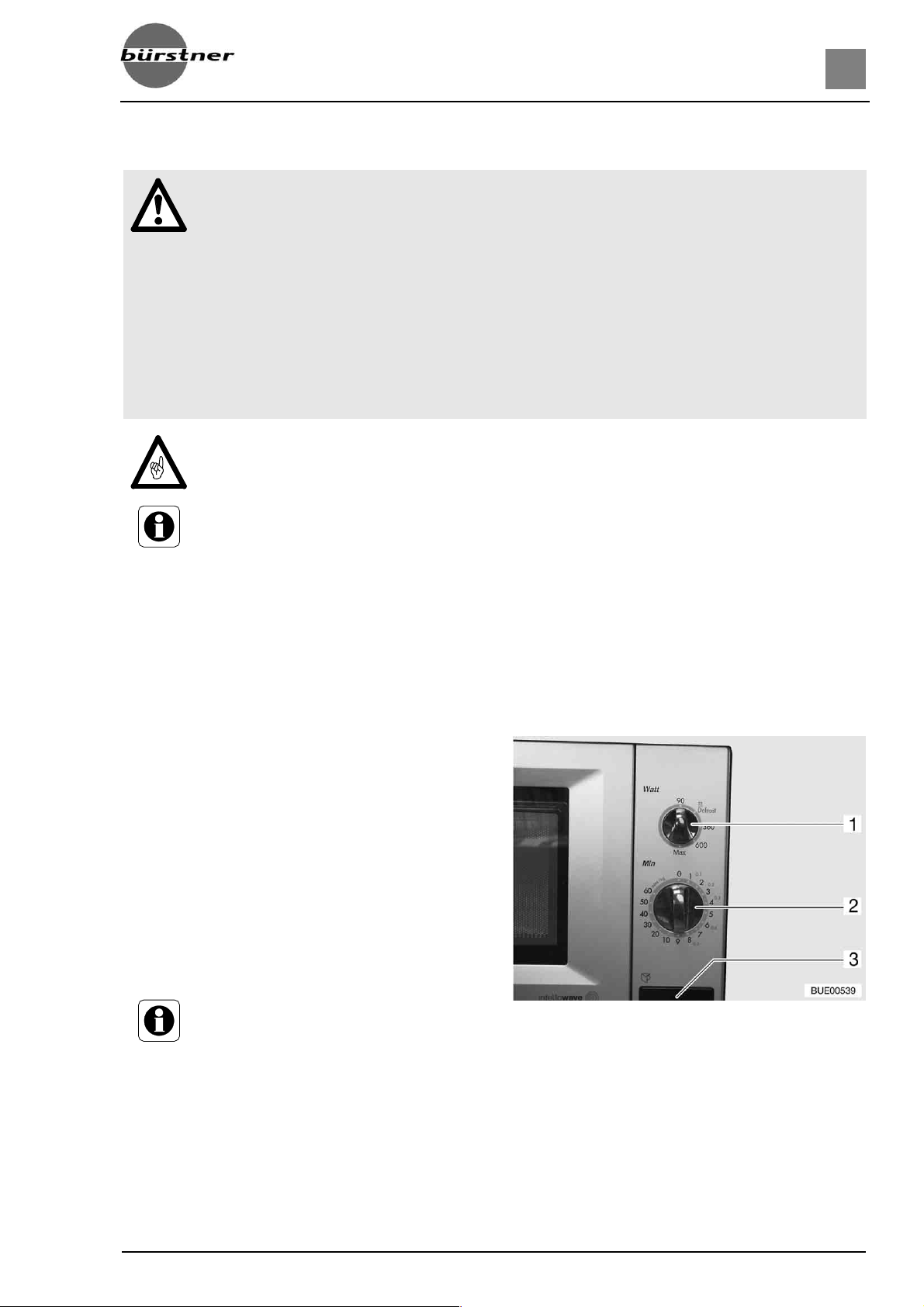

9.3.3 Mikrowellengerät (Sonderausstattung)
V Nur Fachpersonal darf das Mikrowellengerät reparieren. Durch unsachgemäße Re-
paraturen können erhebliche Gefahren für den Benutz er entstehen.
V Nie die Schutzvorrichtung gegen das Austreten von Mikrowell enenergie entfernen. V Das Mikrowellengerät nur betreiben, wenn es ordnungsgemäß eingebaut ist. V Das Mikrowellengerät nur in Betrieb nehmen, wenn die Türdichtung nicht beschädigt
ist.
V Das Mikrowellengerät nicht unbeaufsi chtigt lassen, während es arbeitet. V Bei Rauchbildung das Mikrowellengerät geschlossen halten, ausschalten und Strom-
versorgung unterbrechen.
V Das Mikrowellengerät nur mit eingesetztem Drehteller und Drehkreuz betreiben. V Nur mikrowellengeeignetes Geschirr benutzen.
V Das Mikrowellengerät arbeitet nur bei korrekter 230-V-Versorgung. Bei Spannungs-
schwankungen oder Spannungen unter 230 V schaltet sich das Mikrowellengerät komplett aus. Deshalb beim Betrieb des Mikrowellengerätes keine anderen 230-V­Verbraucher einschalten. Vorwiegend in südlichen Ländern wird die Netzspannung zwar mit 230 V angegeben, aber selten auch erreicht. Dadurch kann es vorkommen, dass das Mikrowellengerät in solchen Ländern nicht betrieben werden kann.
Einbaugeräte
9
Einschalten:
³ Taste (Bild 101,3) zum Öffnen der Tür drücken und Lebensmittel in den Garraum stellen. ³ Tür schließen. Beim Einrasten ist ein klicke ndes Geräusch hörbar. ³ Am Drehregler (Bild 101,1) Leistung wäh-
len.
³ Am Drehregler (Bild 101,2) Garzeit wählen.
Der Garvorgang beginnt.
Ausschalten:
Das Ende des Garvorgangs wird durch einen Signalton angezeigt. Das Mikrowellengerät schaltet selbstständig ab.
³ Taste (Bild 101,3) zum Öffnen der Tür drü-
cken und Lebensmittel entnehmen.
V Weitere Informationen der sepa-
raten Bedienungsanleitung "Mi-
Bild 101 Bedienelemente für Mikrowellengerät
krowellengerät" entnehmen.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 97
Page 98
9
Einbaugeräte
9.4 Kühlschrank
Während der Fahrt den Kühlschr ank nur über das 1 2-V-Bordnetz betreiben. Bei Umgebungstempe­raturen über +40 °C erreicht der Kühlschrank keine volle Kühlleist ung mehr. Wenn hohe Außentem­peraturen herrschen, ist di e volle Kühlleistung des Kühlaggr egats nur durch ausreichen de Belüftung gewährleistet. Um eine bessere Belüftung zu erreichen, lassen sich die Kühlschrank-Lüftungsgitter abnehmen.
9.4.1 Kühlschrank-Lüftungsgitter abnehmen
Variante 1
³ Arretierung (Bild 102,1) zur Mitte schieben. ³ Kühlschrank-Lüftungsgitter abnehmen.
Variante 2
³ Schraube (Bild 103,1) mit Hilfe einer Münze
eine viertel Umdrehung drehen.
³ Kühlschrank-Lüftungsgitter abnehmen.
Bild 102 Kühlschrank-Lüftungsgitter
(Variante 1)
Bild 103 Kühlschrank-Lüftungsgitter
(Variante 2)
98 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
Page 99
Einbaugeräte
9
9.4.2 Kühlschrank (Modell N80P)
Volumen
Modell N80P: 80 l Der Kühlschrank hat 2 Betriebsarten:
z Gasbetrieb z elektrischer Betrieb (230 V Wechselspannung oder 12 V Gleichspannung)
Die Betriebsart wird mit den Bedienelementen an der Kühlschrankblende eingestellt. Eine stufenlose Regelung der Kühlleistung ist nur bei Gasbetrieb oder 230-V-Betrieb möglich, je-
doch nicht bei 12-V-Betrieb.
V Nur eine Energiequelle einschalten.
Gasbetrieb
V Gas wegen Explosionsgefahr nie unverbrannt ausstr ömen lassen.
Einschalten:
³ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Kühlschrank" öffnen. ³ Energie-Wahlschalter (Bild 104,1) auf Gas stellen. ³ Drehregler (Bild 104,4) auf Stufe 5 stellen,
drücken und gedrückt halten. Die Gas zufuhr ist geöffnet.
³ Zündknopf (Bild 104,2) mehrmals mit Pau-
sen von 1 bis 2 Sekunden drücken.
³ Drehregler gedrückt halten, bis der Flam-
menanzeiger (Bild 104,3) grün wird, dann loslassen. Falls die Flamme erlischt, den Zündvorgang wiederholen.
³ Kühltemperatur mit dem Drehregler
(Bild 104,4) einstellen.
Ausschalten:
³ Energie-Wahlschalter (Bild 104,1) auf " "
stellen. Das Gerät ist abgeschaltet.
³ Drehregler (Bild 104,4) auf "0" drehen. ³ Gasabsperrventil "Kühlschrank" und Haupt-

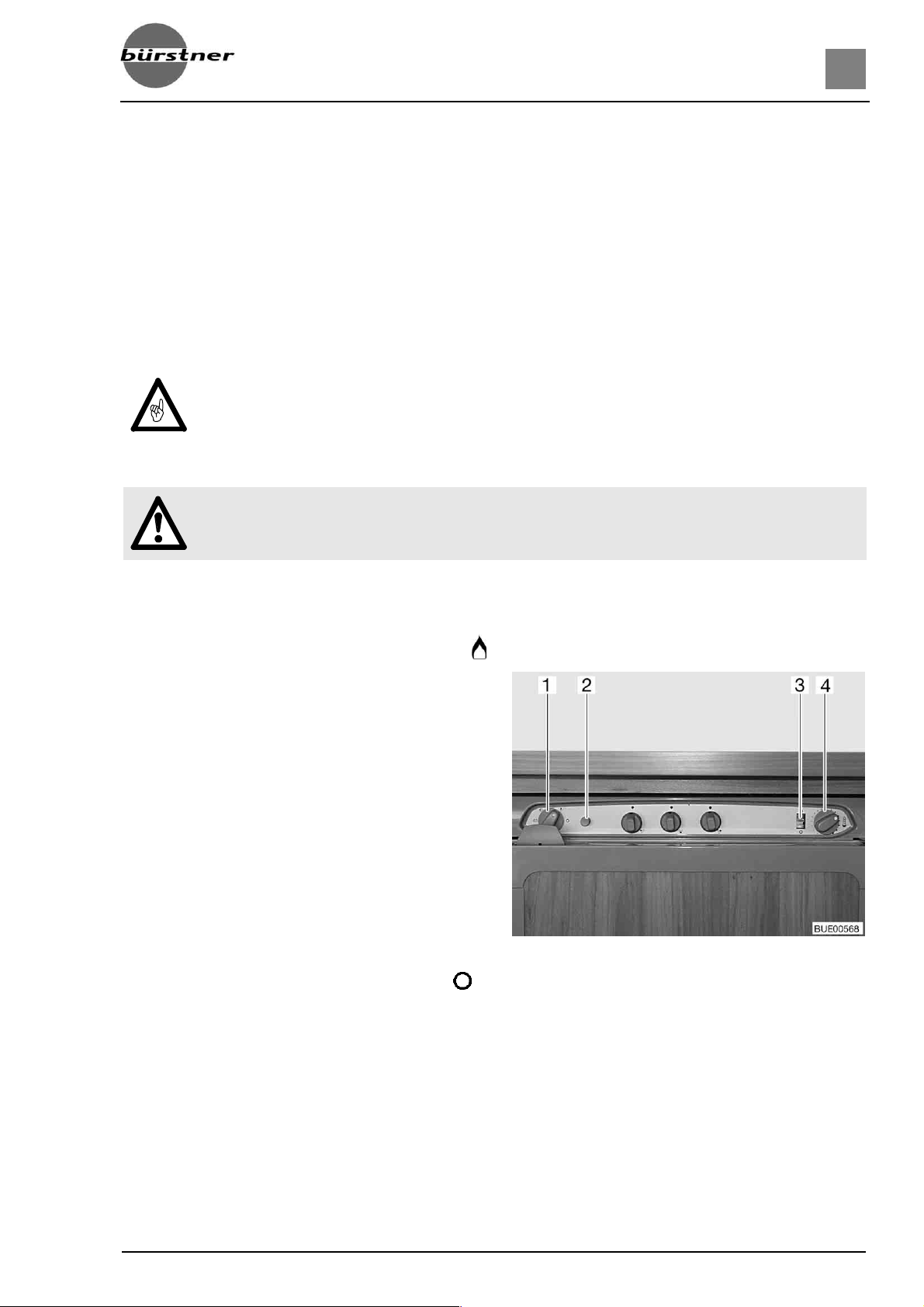

Bild 104 Bedienelemente für den Kühlschrank
(Variante 1)
1 Energie-Wahlschalter 2 Zündknopf 3 Flammenanzeiger 4Drehregler
Absperrventil an der Gasflasche schlie ßen.
Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE 99
Page 100
9
Einbaugeräte
Elektrischer Betrieb
Der Kühlschrank kann mit folgenden Spannungen betrieben werden:
z 230 V Wechselspannung z 12 V Gleichspannung
V Das Gasabsperrventil "Kühlschrank" schließen, wenn der Kühlschrank elektrisch be-
trieben wird.
230-V-Betrieb:
³ Energie-Wahlschalter (Bild 104,1) auf 230-V-Betrieb stellen. ³ Kühltemperatur mit dem Drehregler (Bild 104,4) einstellen. ³ Zum Ausschalten Energie-Wahlschalter auf " " stellen. Der Kühlschrank ist abgeschaltet.
12-V-Betrieb:
³ Energie-Wahlschalter (Bild 104,1) auf 12-V-Betrieb stellen. ³ Zum Ausschalten Energie-Wahlschalter auf " " stellen. Der Kühlschrank ist abgeschaltet.
Im 12-V-Betrieb wird der Kühlschrank von der Starter batterie des Zugfahrzeugs (über den d reizehn­poligen Stecker) mit Spannung versorgt. Bei längeren Fahr pausen auf Gasbetrieb umstellen.
Der Thermostat ist im 12-V-Betrieb nicht wir ksam. Der Kühlschrank arbeitet kontinuierlich.
V Weitere Informationen der separaten Bedienungsanleitung "Kühlschrank" entnehmen.
9.4.3 Kühlschrank (Modell RM 7655)
Volumen
Modell RM 7655: 150 l
V Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen.
V Wenn die Rahmenheizung eingeschaltet ist, verbraucht sie ständig Strom. Deshalb
die Rahmenheizung ausschalten, wenn der Fahrzeugmotor nicht läuft und das Fahr­zeug nicht an die 230-V-Versorgung angeschlossen ist.
Der Kühlschrank ist mit einem automatischen Energiewahl-System AES ausgestattet. Das AES wählt automatisch die optimale Energiequelle aus und regelt den Kühlschrank-Betrieb. Manuelle Eingriffe zur Energiewahl sind weder erforderlich noch möglich.
Das AES wählt aus den folgenden Energiequellen:
z Solaranlage 12 V z 230 V Wechselspannung z 12 V Gleichspannung z Gas
Die Auswahl der Energiequelle ist in dieser Reihenfolge festgelegt.
100 Flipper - 04/05 - Ausgabe 08/04 - 201804247 - BUE-0011-01DE
