User Manual

Bruksanvisning

Käyttöohje

Bruksanvisning

INTRODUCTION

Declaration of conformity

WARNING!

Congratulations on your purchase of Burrel trail camera! Trail camera is useful for animal surveillance and security purposes. Please refer to the instructions of this manual carefully to get most of it!

Compact trail camera is easily transportable! Built-in passive infrared sensor detects the moving objects and camera captures image or video. Wireless trail camera works via mobile network and delivers thumbnail pictures to email or mobile.

Burrel trail cameras support 12 x AA batteries or 6V external power source. Use of high quality AA batteries, 6V external battery or AC adapter is recommended.

Hereby, Suomen Retkitukku Oy declares that wireless Burrel digital scouting camera Edge HD+3G is in compliance with the essential requirements and other relevant provisions of Directice 1999/5/ EC. A copy of the DOC may be obtained through the manufacturer/importer.

Check the local legislation for camera surveillance before placing the camera in the forest. It may also be required to use camera surveillance signs within surveillance area. Camera is not allowed to be used for any illegal purposes.

PACKAGE CONTENTS

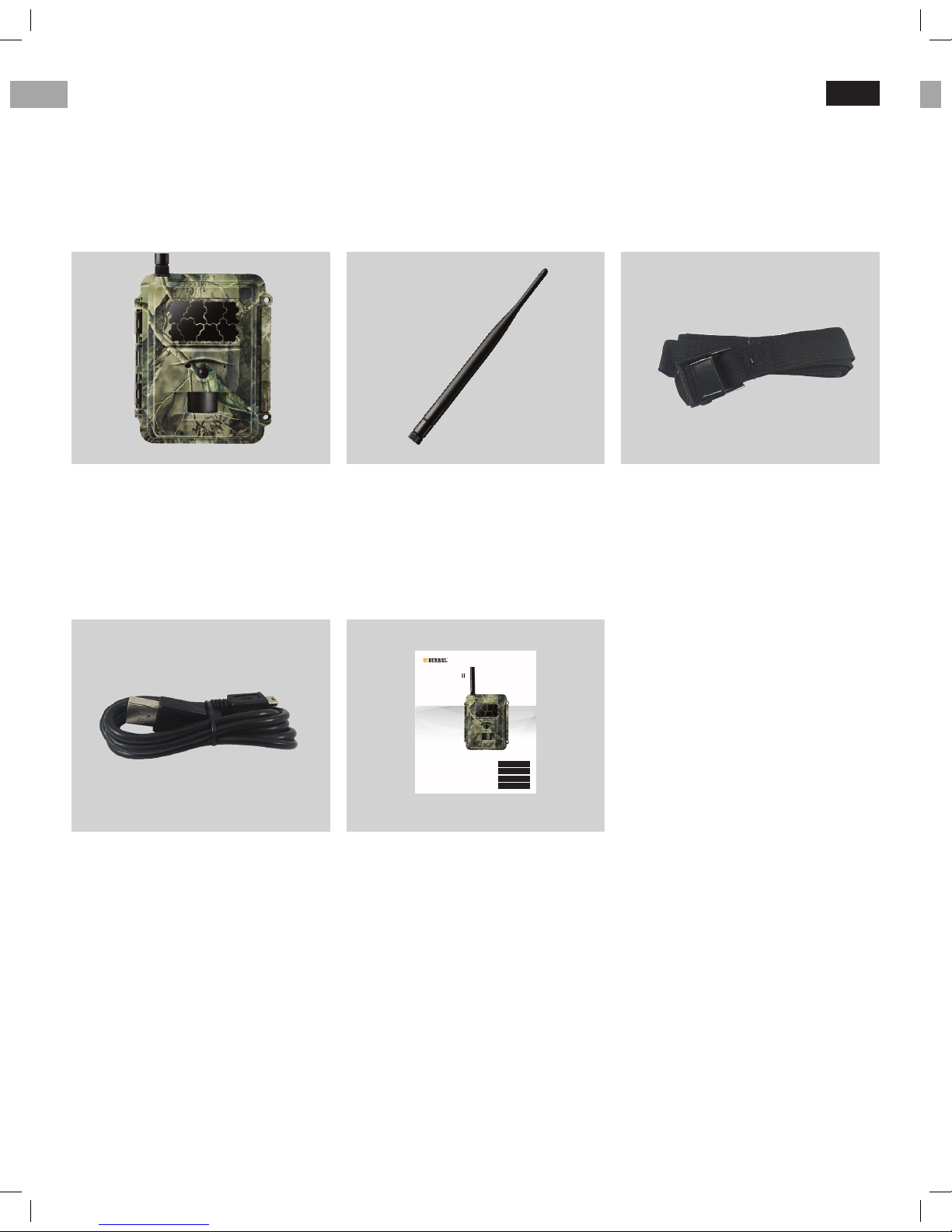

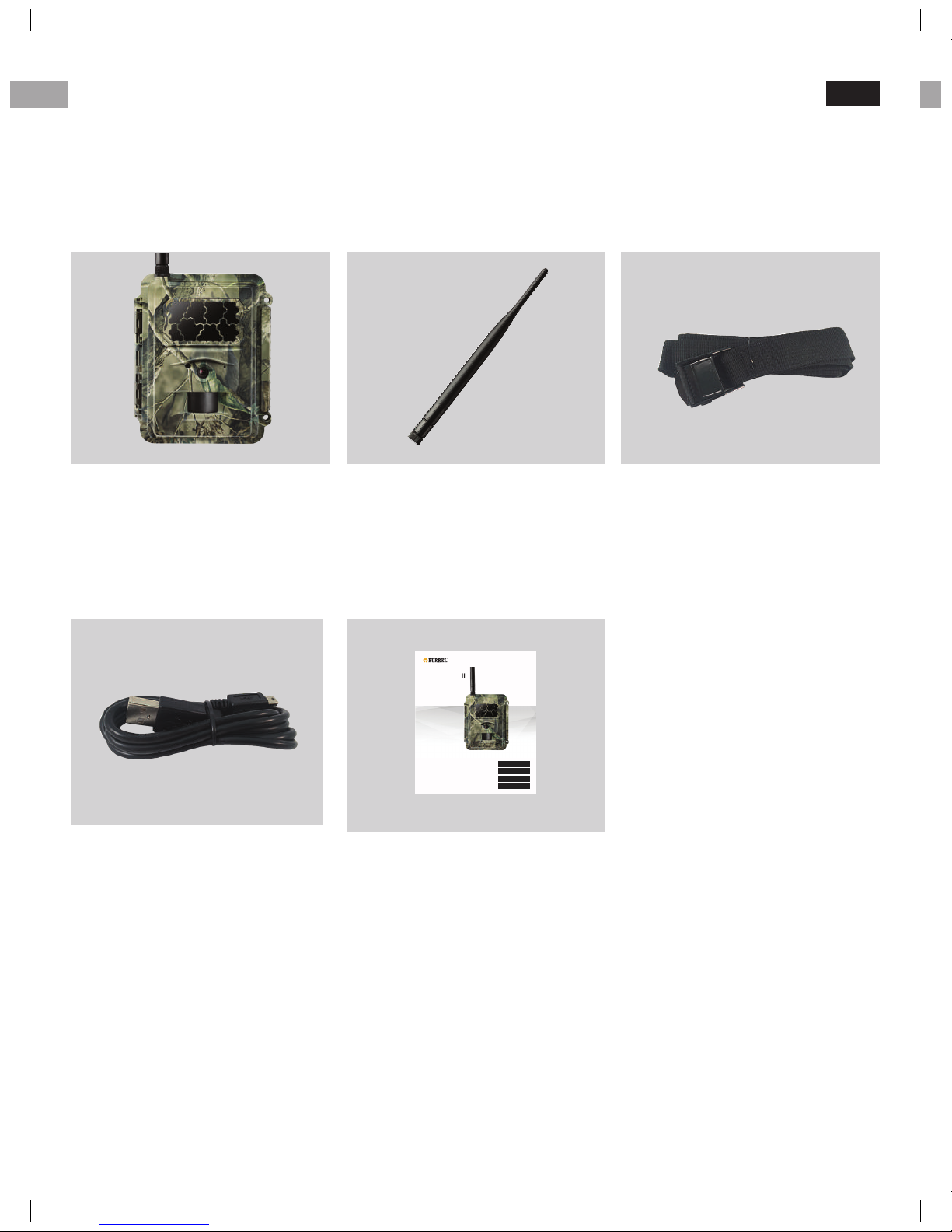

Following parts are provided with standard product packing. Check the contents before starting use the camera.

Trail Camera

USB Cabel

Antenna

User Manual

Mounting Belt

Trail camera with built-in PIR,

camera unit and IR.

Connect trail camera to PC

using USB cabel.

External antenna for better

signal reception.

Read the User Manual carefully

before using the camera.

Mounting belt is used to mount

the camera around the tree.

S12 HD+SMS II

User Manual

EN English

SE Sverige

NO Norsk

FI Suomi

CONSTRUCTION

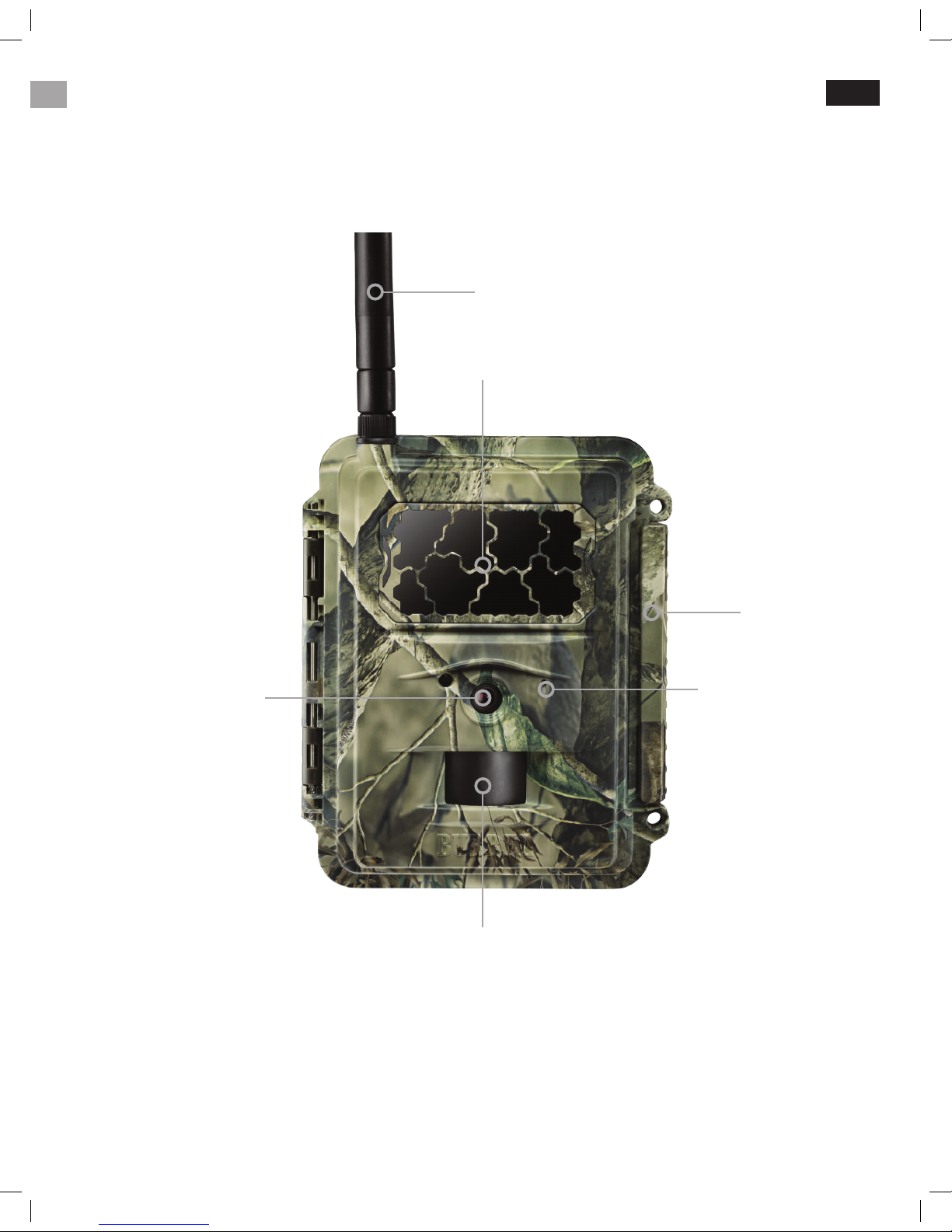

Black IR

PIR sensor

Antenna

Microphone

Lens

Latch

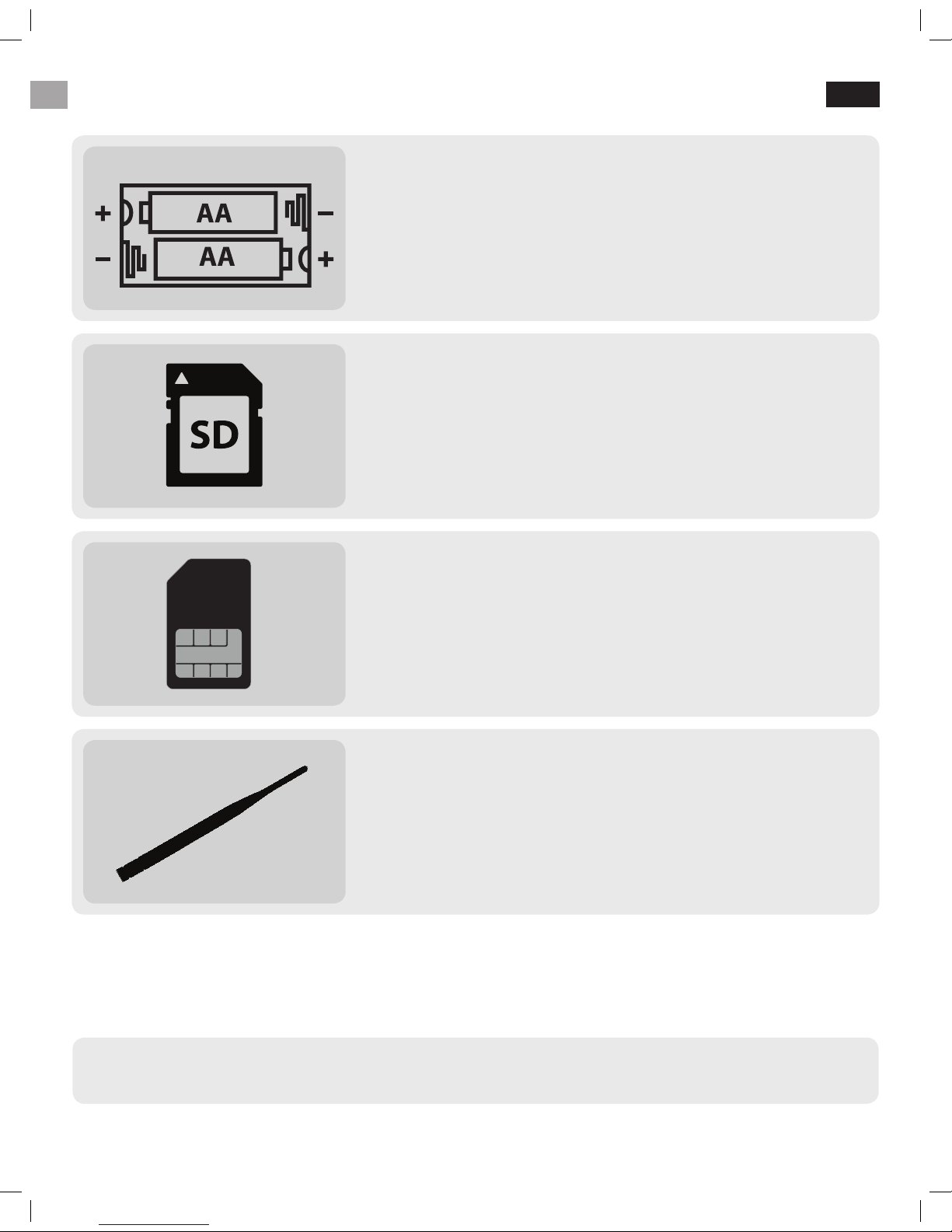

INSTALLATION (PART 1)

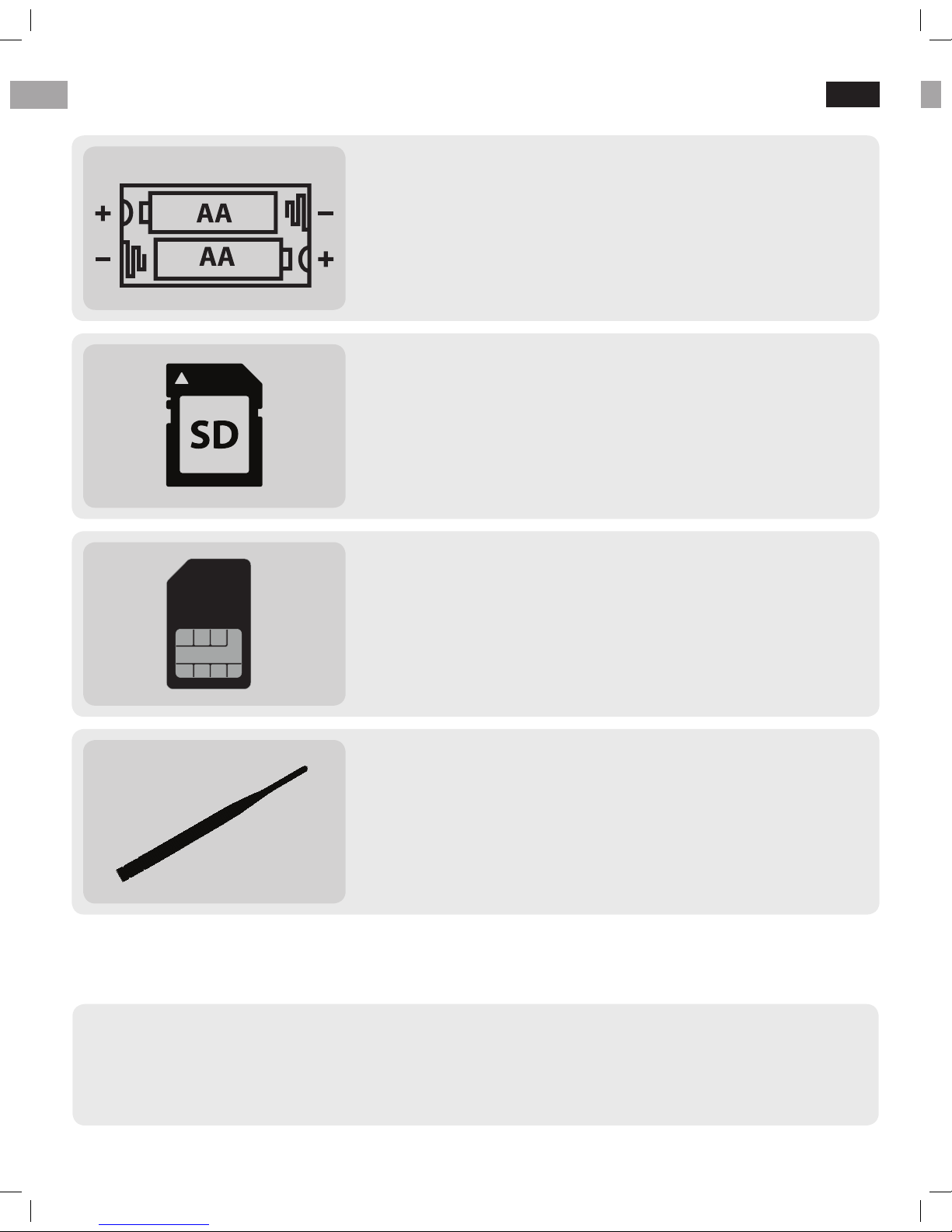

Loading batteries

Open the camera’s latch and install 12 x AA size batteries. Alternatively you may use 6V external battery or AC adapter to plug in camera.

Inserting SIM card

Open the camera’s latch and insert SIM card in the slot on the left side of the display. SIM card with data plan is needed in order to use wireless function. Disable PIN-

code before using the SIM card in the camera!

Inserting SD card

Open the camera’s latch and insert SD card into the memory card slot. Up to 32GB SD cards are supported. We recommend using Class 6 or 10 SD card, not an UHS card.

Attaching antenna

Attach the antenna in the top of the camera to the antenna thread. Do not remove the black o-ring around

the thread that blocks the water from leaking inside camera housing!

● IF YOU HAVE RECEIVED THE CAMERA AS PRE-INSTALLED, MOVE TO PART 4. ATTACHING

ANTENNA AND THEN TO PAGE 9.

2 alternative ways for wireless function setup are presented on the next pages. You may choose between them (2A or 2B)

INSTALLATION (PART 2A)

Go to Sensegram online

Adding a new camera

Go to sensegram.com/burrel

After creating an account and signing in, choose DEVICES and after that “Add a new camera”. You can now add your new Burrel camera to the service.

Quick wireless setup on Sensegram, starting from 4,90€/month

Creating a new account

Making the settings

Fill in the required information setting up a new account. You may use the coupon if one was delivered in the camera packing.

Sensegram Wizard will guide you through the settings by

following the steps. Finally download the setup le on your

computer and transfer it to the camera’s SD card using USB cable or SD card reader. Finally update the camera wireless settings in the camera MENU Wireless -> Update Para.

INSTALLATION (PART 2B)

Go to Burrel Online Tool

Testing the sending function

Go to burrelhunting.com/setup

Turn camera switch to SETUP. Wait until the camera shows signal strength and operator name. Press OK and camera

captures picture manually. Conrm manual sending and

camera will send the picture. If an error occurs during the sending, please go through the wireless settings again.

Wireless setup with Burrel Online Tool (alternative for Sensegram)

Making the settings

Online tool will guide you through the settings step by step.

Finally download the setup le and transfer it to the camera’s

SD card using USB cable or SD card reader. After this, turn camera switch to SETUP and press Menu to get to settings. Go to Wireless -> Update Para.

NOTICE!

Using Burrel online setup tool requires email account for sending pictures. Check the email settings (server, port) from your email provider!

INSTALLATION (PART 3)

Placing the camera

Directing the camera

Place the camera in open area. Moving brushes or other objects in front of the camera may cause false triggers. Avoid placing the camera towards direct sunlight. Optimal distance from the object is 5-10m.

When mounting the camera on a tree with mounting belt, it is rotated slightly downwards. Directing the camera plays an important role for PIR functionality and illumination of nigh-

time images. Use some time to nd the most optimal position

for your camera!

Camera can be mounted on a tree or wall

Mounting the camera

Camera is now ready for use!

Camera unit can be mounted on a tree with mounting belt included in the package. Choose the optimal height for the camera based on the object you are about to monitor: 0,8-1,5 meters. Special tree mounts and wall mounts are available as accessories.

You may now turn the camera switch ON. The green indicatord LED blinks few times and the camera is now ready for surveillance.

SETTINGS MENU

Camera comes with default settings that are suitable for most of the users. You can still change the settings from camera settings menu, such as image resolution or PIR sensitivity.

Turn camera switch to SETUP. When camera is powered ON, press MENU-button. Move between

dierent settings by pressing arrow buttons “UP” or “DOWN”. Change the setting by pressing “LEFT” or “RIGHT” and conrm by pressing OK. You can access to submenus by pressing OK. There you

can change the settings with arrow buttons and confrim by pressing OK. Get back to start screen by pressing Menu.

Camera Settings

● Camera settings are presented in the rst row with camera icon. Here you can

change all the settings related to images and videos.

Setting Description

Mode Photo, Video or Photo + Video.

Photo Size 3MP, 5MP, 8MP or 12MP.

Photo Burst

Set the number of images taken for each trigger (1-3). The camera

will transmit the rst photo.

Video Size Choose video size QVGA, WVGA, 720p or 1080p.

Video Length Choose length of the video clip 1-30s.

Sound Turn Video sound On or O.

PIR Settings

● PIR settings are presented in the second row with clock icon. Here you can change

all the settings related to PIR and Timer.

Setting Description

Sensitivity

O (time lapse only, not triggered)

Low (temperature below -12°C) Normal (temperature -12°C – +27°C) High (temperature > +27°C)

Trigger Interval

Time between when a photo is sent and the next photo can be triggered. 1 min trigger interval is recommended!

Time Lapse

The camera will take pictures at specied intervals. Camera will also use PIR unless the Sensitivity is turned O.

Start-Stop 1/2

The camera can be set to operate only during specic time periods.

Select ON, then press OK to access the submenu. It is possible to

use 2 dierent timers. Make sure the times do not overlap.

Work Day

The camera can be set to operate only on selectet working days using the week calendar. Press OK in order to move to the submenu. Go through the week day using Up or Down button. Change the value pressing Left or Right button.

SETTINGS MENU

System Settings

● System settings are presented in the third row with settings icon. Here you can

change all the settings related to camera system such as time, time stamp and menu language.

Setting Description

Clock Set the date and time.

Time Stamp Select if Time Stamp is shown in the pictures.

Format Format the SD card. This will erase all the data on the SD card.

Overwrite

Select if the camera deletes the oldest photo/video to write the newest when SD card is full.

Default Restore all settings to factory default values.

Information Show hardware and software versions.

Password Set a 6-digit password.

Language Select the camera language.

Beep Select if the camera sounds are O or ON.

LED Indicator Turn LED indicator located in the front of the camera O or ON.

FW Update Updates the FW from a le from SD card.

Wireless Settings

● Wireless settings are presented in the last row with signal icon. Here you can

change all the settings related to wireless function. We reccommend making the wireless settings with the tools presented earlier in this manual.

Setting Description

Send Mode

Choose the sending mode: Instant = pictures are sent immediately (recommended) Daily report = sends report daily of captured photos/videos

O = sending mode turned o

Send Via Choose if the pictures are sent to e-mail (internet) or phone (MMS).

Send To

Choose where pictures will be delivered: Email, Phone or Both

SMS Control

Turn SMS Control O or On. If SMS Control is turned On, make sure to ll in your phone number in the settings.

Update Para

After you have transferred the wireless settings le on SD card,

choose Update Para and press OK. Camera will now update the new settings for SD card.

Phone Set receiving phone number.

Email Set receiving email address.

Setup Tool

Download the wireless setup tool on your SD card. You can open the tool using a PC.

Image Quality Choose the size for sent picture: VGA, 1.3M or Original.

Image From

You can name the camera that will show in email title. No special characters allowed (å,ä,ö,.-+,)

SETTINGS MENU

SMS CONTROL

Function Message Example

Add phone number *100#phonenumber# *100#0401234567#

Delete phone number *101#phonenumber# *101#0401234567#

Add email *110#emailaddress# *110#email@gmail.com#

Delete email *111#emailaddress# *111#email@gmail.com#

Send Via *120#sendvia#

*120#0# //MMS *120#1# //Internet

NOTICE!

Using SMS Control will increase the camera power consumption quite remarkably and use of external power source is reccommended.

Your network provider may charge for each SMS command message sent to the camera. Check the pricing from your provider.

Turn SMS Control ON from camera settings menu: Wireless -> SMS Control.

Android and iOS:

When camera is at ON mode, you can send following SMS messages to camera:

Add phone number of the phone that is used for SMS Control: Wireless -> Phone.

SMS CONTROL

Function Message Example

Send To *130#sendto#

*130#0# //Phone *130#1# //Email *130#2# //Both

Send Mode *140#sendmode#

*140#0# //Instant *140#1# //Daily report

*140#2# //O

SMS Control *170# SMS Control O

Max. no of sent pictures per 24h

*180#

*180#0# //no limit *180#100# //limit 100 *180# //reset the counter

Mode *200#mode#

*200#0# //Photo *200#1# //Video *200#2# //Photo+Video

PIR Sensitivity *202#sensitivity#

*202#0# //High *202#1# //Normal *202#2# //Low

*202#3# //O

Ask for a photo or video

*500#

The camera captures and sends a photo or video clip

Camera Status *160# signal/batteries/SD card

Image Quality (sent pictures)

*190#

*190#0# // 640x480px *190#1# //1280x960px *190#2# //original

Format SD card *204# Erases the data on SD card

Set time and date

*205#YYYYMMDDHHMMSS# YYYY=year, MM=month, HH=hours, MM=minutes, SS=seconds

PIR Work Day

*206#???????# ?=0 surveillance O, ?=1 surveillance On. Days from Monday-Sunday.

*206#1001001# means, camera surveillance on during Mondays, Thursdays and Sundays.

TECHNICAL SPECIFICATIONS

Camera

Resolution 12MP/8MP/5MP/3MP

Video resolution WVGA (800*480@30FPS) / QVGA (320*240@30FPS) / 720p @30fps / 1080p

@30fps

FOV 58°

Photo Burst 1-10 photos

Video length 1-30s

PIR

Trigger Time 0.6s

Sensitivity Adjustable

Trigger Interval 0-60min

Time Lapse Yes

General

Size 153x124x90mm

Weight 363g

Temperature -20 – +60°C

Waterproof IP54

Display 2.0” LCD

Memory Max. 32GB SD

Power Source 12AA / 6V external

Power Consumption

< 0.12 mA

JOHDANTO

Vaatimustenmukaisuus

VAROITUS

Onnittelut Burrel -riistakameran hankinnasta. Riistakamera on hyödyllinen apuväline niin riistan kuvaamiseen kuin valvontaan. Tutustu tähän ohjeeseen huolellisesti ennen kameran käyttöä.

Pienikokoinen paristoilla tai ulkoisella virralla toimiva kamera on kätevästi siirrettävissä paikasta toiseen. Kamerassa on sisäänrakennettu liiketunnistin, joka reagoi ympäristön lämpövaihteluihin ja kamera ottaa kuvan tai videon liikkeen havaittuaan. Lähettävät riistakamerat vaativat lisäksi SIMkortin mobiilidatayhteydellä, jolloin kamera voi lähettää kuvia sähköpostiin tai matkapuhelimeen.

Burrel -riistakamera toimii 12 x AA paristoilla tai vaihtoehtoisesti 6V ulkoisella virtalähteellä. Suosittelemme käyttämään talviaikaan laadukkaita litium AA-paristoja, 6V ulkoista akkua tai verkkovirtalähdettä parhaan toimintavarmuuden takaamiseksi.

Tarkista paikallinen lainsäädäntö kameravalvontaan ennen riistakameran asettamista maastoon. Käyttö voi vaatia luvan maanomistajalta tai valtiolta. Kameravalvonnasta tylee myös ilmoittaa esimerkiksi valvontakyltillä. Kamera ei saa asettaa kuvaamaan julkisia paikkoja tai naapurin kiinteistöä.

PAKKAUKSEN SISÄLTÖ

Riistakameran pakkaukseen sisältyvät seuraavat tarvikkeet. Tarkista sisältö ennen käyttöönottoa.

● Jos huomaat kamerapakkauksen sisällössä puutteita, ota yhteys jälleenmyyjääsi.

Riistakamera

USB-kaapeli

Antenni

Käyttöohje

Kiinnitysremmi

Riistakamerayksikössä on

integroitu liiketunnistin,

kamera ja mustasalama.

Voit selailla kameran ottamia

kuvia kytkemällä sen USBkaapelilla tietokoneeseen.

Erillinen tehoantenni parantaa

signaalin voimakkuutta.

Tutustu käyttöohjeeseen ennen

laitteen käyttöönottoa.

Kiinnitysremmin avulla kamera

voidaan kiinnittää helposti

puun ympärille.

S12 HD+SMS II

User Manual

EN English

SE Sverige

NO Norsk

FI Suomi

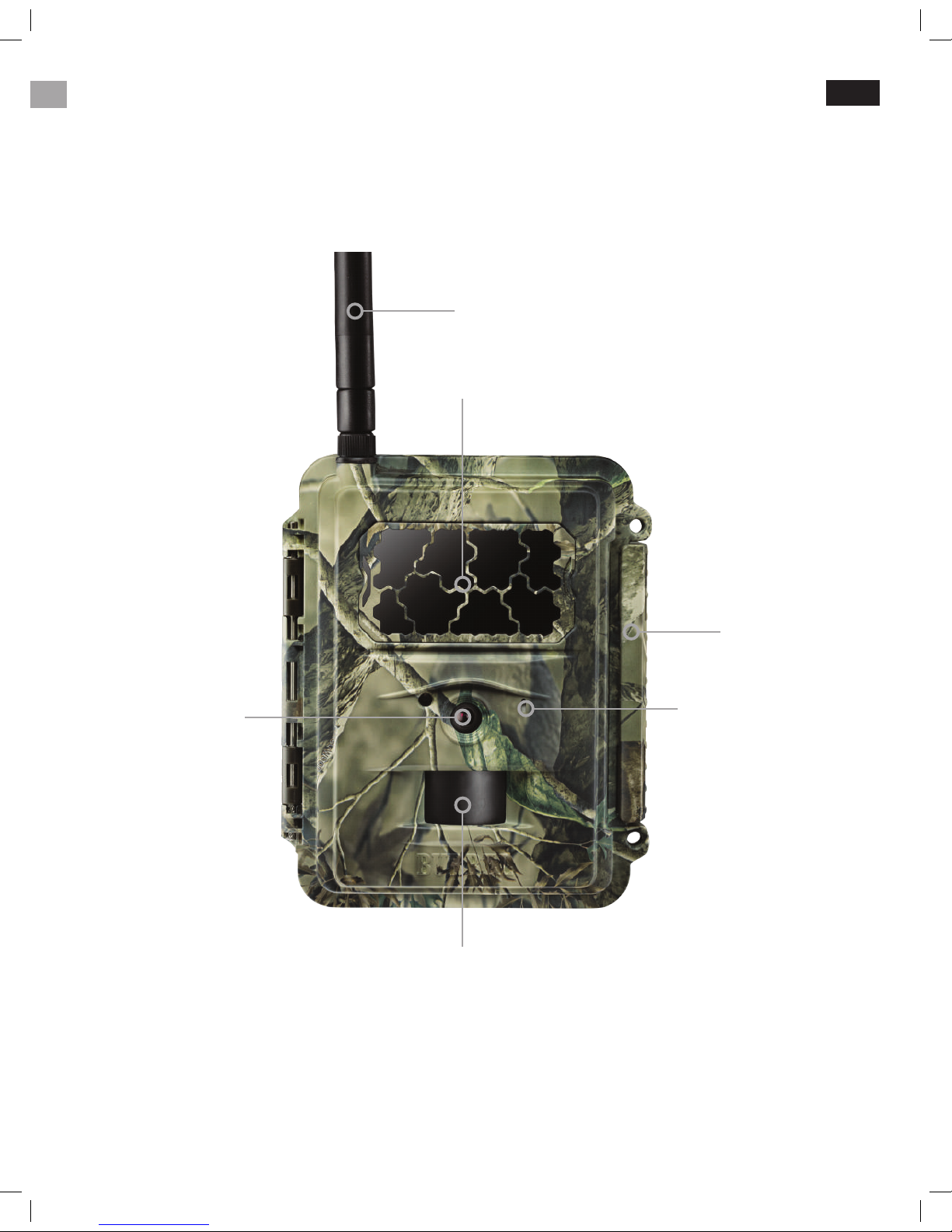

KAMERAN RAKENNE

Mustasalama

Liiketunnistin

Antenni

Mikrofoni

Kameran linssi

Lukitussalpa

KÄYTTÖÖNOTTO (VAIHE 1)

Paristojen asennus

Avaa kameran kotelo ja aseta sisään 12kpl AA-paristoja. Vaihtoehtoisesti voit käyttää 6V ulkoista akkua tai verkkovirtalähdettä, joka kytketään kaapelilla kameran alaosaan.

SIM-kortin asennus

Avaa kameran kotelo ja aseta normaalikokoinen SIM-kortti näytön vasemmalla puolella olevaan SIM-korttipaikkaan. SIM-kortti vaaditaan kuvien lähetystä varten. Tarkista,

että PIN-koodin kysely ei ole käytössä!

Muistikortin asennus

Avaa kameran kotelo ja aseta SD-muistikortti näytön vasemmalla puolella olevaan muistikorttipaikkaan. Kamera tukee max. 32GB SD-kortteja. Suosittelemme Class 6 tai 10 -muistikortteja, ei ultranopeita UHS-kortteja.

Antennin asennus

Ruuvaa antenni paikoilleen kameran yläpuolella olevaan antennikierteeseen. Älä poista antennikierteen

ympärillä olevaa mustaa tiivistettä, joka suojaa antenniliitäntää kosteudelta!

● JOS SAIT KAMERAN KÄYTTÖVALMIIKSI ASENNETTUNA, KATSO VAIN KOHTA 4. ANTENNIN

ASENNUS JA VOIT SIIRTYÄ SUORAAN SIVULLE 24.

Seuraavilla sivuilla on esitetty 2 vaihtoehtoista tapaa lähetysasetusten tekemiseen, valitse sopivin vaihtoehto (2A tai 2B)

KÄYTTÖÖNOTTO (VAIHE 2A)

Siirry Sensegram-palveluun

Kameran lisääminen

Siirry tietokoneella osoitteeseen sensegram.com/burrel

Jos olet palvelun uusi käyttäjä, valitse “Minulla ei ole tiliä”.

Klikkaa Sensegram-palvelun yläpalkissa LAITTEET ja tämän jälkeen “Lisää uusi kamera”. Pääset nyt lisäämään palveluun uuden riistakameran.

Nopea käyttöönotto Sensegram-kuvapalvelussa alk. 4,90€/kk

Uuden tilin luominen

Asetusten tekeminen

Syötä vaadittavat tiedot uuden tilin luomiseksi. Jos sait kameran mukana kuponkikoodin, voit syöttää sen kohtaan “Minulla on kuponkikoodi?”. Jos sinulla ei ole koodia, valitse “Minulla ei ole kuponkikoodia”.

Palvelun työkalu opastaa nyt asetusten tekemisessä vaihe vaiheelta. Lataa lopuksi asetustiedosto tietokoneellesi ja siirrä se riistakameran muistikortille joko USB-kaapelia tai muistikortinlukijaa apuna käyttäen. Päivitä lopuksi asetukset kameran valikosta Lähetys -> Päivitä asetukset.

KÄYTTÖÖNOTTO (VAIHE 2B)

Siirry Burrel-työkaluun

Lähetyksen testaaminen

Siirry tietokoneella osoitteeseen burrelhunting.com/setup

Siirrä kameran virtakytkin SETUP-asentoon, kunnes näyttö syttyy. Odota, kunnes kamera on löytänyt mobiiliverkon ja ilmoittaa signaalin voimakkuuden näytön yläreunassa. Paina OK ja kamera ottaa kuvan manuaalisesti. Hyväksy tämän jälkeen kuvan manuaalinen lähetys painamalla OK.

Käyttöönotto Burrel-asetustyökalulla (vaihtoehto Sensegramille)

Asetusten tekeminen

HUOMIO!

Käyttöönotto Burrel-asetustyökalulla vaatii erillisen sähköpostitilin, jonka kautta kuvat toimitetaan vastaanottavaan sähköpostiin. Tarkista lähettävän sähköpostin asetukset sähköpostitarjoajaltasi.

KÄYTTÖÖNOTTO (VAIHE 3)

Kameran sijoittaminen

Kameran suuntaaminen

Kamera tulisi sijoittaa valvomaan avoimelle alueelle. Kameran edessä olevat risut ja heinät voivat vaikuttaa liiketunnistimeen ja aiheuttaa turhia kuvia. Valitse suuntaus niin, että kamera altistuu mahdollisimman vähälle kohtisuoralle auringonpaisteelle. Suositeltava etäisyys kuvattavasta kohteesta on noin 5-10 metriä.

Kun kamera kiinnitetään remmillä puuhun, suuntautuu se automaattisesti hieman alaviistoon. Kameran suuntauksella on suuri vaikutus siihen, kuinka kauas liiketunnistin reagoi ja miten hyvin yökuvat ovat valottuneet. Parhaan suuntauksen löytäminen vaatii hieman testausta.

Kameran voidaan asentaa puuhun tai seinään

Kameran kiinnittäminen

Kamera on nyt käyttövalmis!

Kamera voidaan kiinnittää puuhun tai tolppaan mukana tulevan kiinnitysremmin avulla. Sopiva korkeus maasta määräytyy kuvattavan kohteen mukaan: yleensä 0,8-1,5 metriä. Lisätarvikkeena on saatavilla myös puu- tai seinäkiinnike sekä lukittava turvakotelo.

Kun kamera on kiinnitetty ja suunnattu oikein, voit kytkeä kameran sisällä olevan virtakytkimen ON-asentoon! Kameran edessä oleva vihreä merkkivalo vilkkuu muutaman kerran ja kamera siirtyy valvontatilaan.

ASETUSVALIKKO

Kameran oletusasetukset on määritetty yleisimpiin käyttötarpeisiin. Asetusvalikon kautta on kuitenkin mahdollista muokata kameran asetuksia, kuten kuvan tai videon kokoa tai kuvausviivettä.

Siirry kameran asetusvalikkoon kytkemällä kytkin SETUP-asentoon. Kun kamera on käynnistynyt, paina MENU-näppäintä. Voit valita asetuksen liikkumalla valikossa nuolinäppäimillä “ylös” tai “alaspäin”. Muuta asetus nuolinäppäimillä “vasen” tai “oikea” ja hyväksy painamalla OK. Jos asetuksella on erillinen alavalikko, paina OK. Alavalikosta voit muokata asetuksia nuolinäppäimellä ja paina OK hyväksyäksesi. Menu painikkeella pääset aina takaisin päävalikkoon.

Kamera-asetukset

● Kamera-asetukset löytyvät ensimmäisestä valikkorivistä, joka on kuvattu

kameraikonilla. Tästä valikosta voit muokata kuviin ja videoihin liittyviä asetuksia, kuten resoluutiota.

Asetus Kuvaus

Tila Valitse kameran kuvaustilaksi joko Kuva, Video tai Kuva+Video.

Resoluutio Valitse kuvan koko: 5MP, 8MP, 12MP tai 3MP.

Kuvasarja

Valitse monta kuvaa kamera ottaa yhdellä laukaisulla. Kamera lähettää näistä aina ensimmäisen kuvan.

Videon koko Valitse videon resoluutio, esim. 720p.

Videon pituus Valitse, kuinka pitkiä videoita kamera kuvaa kerralla.

Äänet Kytke videon äänet päälle tai pois.

Liiketunnistimen asetukset

● Liiketunnistimen asetukset löytyvät toisesta valikkorivistä, jotka on kuvattu

kelloikonilla. Tästä valikosta voit muokata muun muassa liiketunnistimen herkkyyttä tai ajastimia.

Asetus Kuvaus

Liiketunnistin

Valitse kuinka herkästi liiketunnistin reagoi kohteeseen. Herkkyys voidaan säätää Korkea, Matala, Normaali tai Pois. Korkea = liiketunnistimen herkkyys korkea

Kuvausviive

Valitse kuinka tiheästi kamera ottaa kuvia, kun kameran edessä on jatkuvaa liikettä. Suosittelemme vähintään 1 min arvoa

lähettävässä kamerassa.

Time Lapse

Time Lapse –tilassa kamera ottaa kuvan tietyin väliajoin vaikka sen edessä ei tapahtuisi liikettä. Jos haluat kytkeä liiketunnistimen kokonaan pois päältä, valitse lisäksi Liiketunnistin = Pois.

Ajastin 1/2

Kamera voidaan ajastaa valvomaan halutulle aikavälille. Kytkeäksesi ajastimen valitse Päällä ja paina OK. Aseta nyt aloitusaika ja lopetusaika kuvaamiselle. Kamerassa on mahdollista käyttää kahta eri ajastinta.

Kalenteri Voit ajastaa kameran valvomaan vain haluttuina viikonpäivinä.

ASETUSVALIKKO

Järjestelmäasetukset

● Järjestelmäasetukset löytyvät kolmannesta valikkorivistä, jotka on kuvattu

ratasikonilla. Tästä valikosta voit muokata muun muassa kameran kieltä, aikaa tai tyhjentää muistikortin.

Asetus Kuvaus

Kello Aseta kameraan päivämäärä ja kellonaika.

Kuvaleima Päällä / Pois. Valitse halutaanko kuvaleimaa näyttää kuvissa.

Salama

Korkea / Matala. Valitse IR-salaman teho. Suosittelemme korkeaa tehoa ulkona ja matalaa sisällä.

Formatoi Tyhjentää kaikki kuvat/videot muistikortilta.

Ylikirjoitus

Valitse tallentaako kamera kuvia/videoita vanhojen tiedostojen tilalle.

Oletusasetukset Palauttaa kaikki tehdasasetukset kameraan.

Versio Näyttää kameran ohjelmistoversion.

Suojakoodi Mahdollistaa suojakoodin asettamisen kameraan.

Kieli Valitse haluamasi käyttökieli kameralle.

Merkkivalo Kytke kameran edessä oleva LED-merkkivalo päälle tai pois.

Näppäinäänet Kytke kameran näppäinäänet päälle tai pois.

Päivitys

Päivittää kameran käyttöjärjestelmän, kun päivitystiedosto on muistikortilla.

Lähetysasetukset

● Lähetysasetukset löytyvät viimeisestä valikkorivistä, jotka on kuvattu signaali-

ikonilla. Suosittelemme tekemään lähetysasetukset ensimmäisen kerran erillisellä työkalulla (katso sivut 22 ja 23). Voit kuitenkin jälkikäteen muokata lähetysasetuksia kameran valikosta tai etäohjauksella s. 29.

Asetus Kuvaus

Lähetystila

Valitse haluamasi lähetystila kameralle. Välitön = kuvat lähetetään välittömästi (suositellaan) Päiväraportti = kamera toimittaa raportin 24h välein päivän aikana otetuista kuvista ja videoista Pois = lähetystoiminto pois päältä

Vastaanotto

Valitse lähetetäänkö kuvat puhelimeen, sähköpostiin vai molempiin (MMS). Videon lähetys toimii vain sähköpostiin tai Sensegramiin.

Lähetystapa Valitse lähetystapa multimediaviesti (MMS) tai sähköposti (Data).

Etäohjaus

Kytke etäohjaus päälle tai pois. HUOM! Etäohjauksen käyttäminen kuluttaa enemmän virtaa ja vaatii aina ulkoisen virtalähteen kameralle.

Päivitä asetukset

Muistikortilla olevat asetukset haetaan kameraan painamalla “Päivitä asetukset”. Asennusohjelma luo MMSCFG.bin asetustiedoston kameran muistikortille. Kameraan asetukset siirtyvät, kun valitaan “Päivitä asetukset”.

Puhelin Aseta vastaanottava puhelinnumero.

Sähköposti Aseta vastaanottava sähköpostiosoite.

Kameran nimi

Voit nimetä kameran, jolloin nimi näkyy lähetetyn kuva- tai videoviestin otsikossa. Erikoismerkit eivät ole sallittuja (å,ä,ö.-;).

Asetustyökalu

Lataa asetusohjelman kameran muistikortille. Ohjelma avataan tietokoneella ja sillä voi määrittää lähetysasetukset kameralle.

Kuvakoko Valitse lähetettävän kuvan koko: VGA, 1.3MP tai alkuperäinen.

ASETUSVALIKKO

KAMERAN ETÄOHJAUS

Toiminto Viesti Esimerkki

Lisää puhelinnumero *100#puhelinnumero# *100#0401234567#

Poista puhelinnumero *101#puhelinnumero# *101#0401234567#

Lisää sähköposti *110#sähköpostiosoite# *110#sposti@gmail.com#

Poista sähköposti *111#sähköpostiosoite# *111#sposti@gmail.com#

Lähetystapa *120#lähetystapa#

*120#0# //MMS *120#1# //Internet

HUOMIO!

Etäohjauksen käyttäminen lisää kameran virrankulutusta huomattavasti ja suosittelemme 6V ulkoisen virtalähteen käyttöä (lisävaruste).

Operaattorisi veloittaa jokaisesta lähetetystä etäohjauskomennosta tekstiviestihinnaston mukaisesti.

Kytke etäohjaus päälle kameran valikosta Lähetys -> Etäohjaus.

iOS ja Android

Kameran ollessa kuvaustilassa (kytkin ON-asennossa), voit etäohjata kameraa lähettämällä kameran puhelinnumeroon seuraavia tekstiviestejä:

Lisää puhelinnumerosi kameran valikkoon Lähetys -> Puhelin.

KAMERAN ETÄOHJAUS

Toiminto Viesti Esimerkki

Vastaanottaja *130#vastaanottaja#

*130#0# //Puhelin *130#1# //Sähköposti *130#2# //Molemmat

Lähetystila *140#lähetystila#

*140#0# //Välitön *140#1# //Päiväraportti *140#2# //Pois

Etäohjaus *170# Etäohjaus pois päältä

Maksimi kuvamäärä/ vrk

*180#

*180#0# //ei rajoitusta *180#100# //rajoitus 100 *180# //nollaa laskuri

Kuvatila *200#kuvatila#

*200#0# //Kuva *200#1# //Video *200#2# //Kuva+Video

Liiketunnistin *202#liiketunnistin#

*202#0# //Korkea *202#1# //Normaali *202#2# //Matala *202#3# //Pois päältä

Kuvan- tai videonpyyntö

*500#

Kamera ottaa kuvan tai videon ja lähettää sen

Kameran tila *160# signaali/paristot/muistikortti

Vaihda lähetetyn kuvan koko

*190#

*190#0# // 640x480px *190#1# //1280x960px *190#2# //alkuperäinen

Formatoi muistikortti *204#

Tyhjentää kameran muistikortin

Aseta aika ja PVM

*205#VVVVKKPPTTMMSS# VVVV=vuosi, KK=kuukausi, TT=tunnit, MM=minuutit, SS=sekunnit

Kalenteriajastus

*206#???????# ?=0 kamera ei valvo, ?=1 kamera valvoo kyseisenä päivänä. Viikonpäivät ma-su.

*206#1001001# tarkoittaa, että kamera valvoo maanantaisin, torstaisin ja sunnuntaisin

TEKNISET TIEDOT

Kamera

Resoluutio 12MP/8MP/5MP/3MP

Videon resoluutio WVGA (800*480@30FPS) / QVGA (320*240@30FPS) / 720p @30fps / 1080p

@30fps

Kuvakulma 58°

Kuvasarja 1-10 kuvaa

Videon pituus 1-30s

Liiketunnistin

Reagointiaika 0.6s

Herkkyys Säädettävä

Kuvausviive 0-60s

Time Lapse Kyllä

Yleiset

Mitat 153x124x90mm

Paino 363g

Käyttölämpötila -20 – +60°C

Vesitiiveys IP54

Näyttö 2.0” LCD

Muisti Max. 32GB SD

Virtalähde 12AA / 6V ulkoinen

Virrankulutus < 0.12 mA

INLEDNING

Declaration of Conformity

VARNING

Grattis till din nya Burrel-åtelkamera som är ett användbart verktyg för både fotografering/ inspelning och övervakning. Läs igenom denna bruksanvisning noggrant innan du börjar använda kameran. Den här lilla kameran, som drivs antingen av batterier eller ett externt nätaggregat, kan

lätt och smidigt yttas från ett ställe till ett annat. Kameran har en inbyggd rörelsesensor som

reagerar på temperaturförändringar i sin omgivning och tar en bild eller spelar in video när den upptäcker rörelse. De åtelkameror som är utrustade med en sändningsfunktion kräver dessutom ett SIM-kort med mobildataanslutning som möjliggör att kameran kan skicka bilder direkt till en e-postadress eller ett visst mobilnummer. Burrel-åtelkamera fungerar med 12st AA-batterier alternativt med ett externt nätaggregat på 6V. Vi rekommenderar att man under vintertid använder sig av AA-litiumbatterier av hög kvalité, ett externt batteri på 6V eller ett nätaggregat för att säkerställa en maximal driftsäkerhet.

Kontrollera den lokala lagstiftningen gällande kameraövervakning innan du placerar åtelkameran i terrängen. Laglig användning av kameran kan kräva tillstånd antingen från markägaren eller staten. Kameraövervakning måste också tillkännages, till exempel med hjälp av en övervakningsskylt.

Kameran kan inte placeras på ett ställe där den lmar oentliga platser/

områden eller grannens egendom.

INNEHÅLLET I FÖRPACKNINGEN

Förpackningen för denna åtelkamera innehåller följande artiklar. Var vänlig och kontrollera innehållet innan användning.

● Om du upptäcker brister i förpackningen eller artiklar som saknas från förpackningen, vänligen

kontakta din återförsäljare.

Åtelkamera

USB-kabel

Antenn

Bruksanvisning

Monteringsband

Åtelkameraenheten består av

en integrerad rörelsesensor, en kamera och en svartblixt.

Du kan bläddra igenom alla

bilder kameran har tagit genom

att ansluta den till datorn med

en medföljande USB-kabel.

En separat power-antenn som

förbättrar signalstyrkan.

Läs igenom bruksanvisningen

innan användning.

Kameran kan lätt sättas fast

på ett träd med hjälp av

monteringsbandet.

S12 HD+SMS II

User Manual

EN English

SE Sverige

NO Norsk

FI Suomi

KAMERAKONSTRUKTION

Svartblixt

Rörelsesensor

Antenn

Mikrofon

Objektiv

Låsregel

SÅ HÄR KOMMER DU IGÅNG (STEG 1)

Installation av batterier

Öppna kamerahuset och sätt in 12st AA-batterier. Du kan alternativt använda dig av ett externt batteri på 6V eller ett nätaggregat som kopplas in till den nedre delen av kameran.

Installation av SIM-kort

Öppna kamerahuset och sätt in ett normalt SIM-kort till SIM-kortplatsen som du hittar vänster om skärmen. SIM-kort krävs om man vill skicka bilder. Kom ihåg att dubbelkolla att SIM-kortet inte har någon PIN-kod!

Installation av minneskort

Öppna kamerahuset och sätt in ett SD-minneskort till minneskortplatsen som du hittar vänster om skärmen. Kameran stödjer SD-kort med max. storlek på 32GB. Vi rekommenderar att du använder Class 6- eller 10-minneskort,

Installation av antenn

Skruva fast antennen på sin plats på den övre delen av kameran. Ta inte bort den svarta packningen som skyddar antennanslutningen från fukt!

● OM DU FICK KAMERAN SOM FÖRINSTALLERAD, TITTA PÅ PUNKT 4 ’INSTALLATION AV

ANTENN’ OCH FORTSÄTT SEDAN VIDARE TILL SIDA 39.

De följande sidorna innehåller två alternativa sätt att kongurera

sändningsinställningarna. Välj det alternativ som passar dig bäst (2A eller 2B)

SÅ HÄR KOMMER DU IGÅNG (STEG 2A)

Gå vidare till Sensegram

Lägg till kameran

Gå till sensegram.com/burrel på din dator

Om du inte har använt denna tjänst förut, välj “I don’t have an account”

När du är inne på Sensegram, tryck på ”ENHETER” och därefter ”Lägg till ny kamera”. Du kan nu lägga till en ny åtelkamera till tjänsten.

Du kommer snabbt igång med Sensegram-bildtjänst, från 4,90€/månad

Skapa ett nytt konto

Konguration

Ange den information som krävs för att skapa ett nytt konto.

Om du ck en kupongkod med kameran kan du skriva in den i

rutan ”I have a coupon code?”

Verktyget i denna tjänst guidar dig nu genom installationsprocessen, steg för steg. Kom ihåg att ladda

ner kongurationslen till din dator och för över den till

minneskortet – antingen med hjälp av en USB-kabel eller en minneskortläsare. Slutligen kan du uppdatera inställningarna i kamerans meny.

SÅ HÄR KOMMER DU IGÅNG (STEG 2B)

Ta dig vidare till Burrel-verktyget

Test av sändningen

Gå till burrelhunting.com/setup på din dator

Sätt kamerans strömbrytare på SETUP och vänta tills skärmen lyser upp. Vänta sedan tills kameran har hittat uppkopplingen till mobilnätet och visar signalstyrkan på skärmen. Tryck sedan på OK – kameran kommer nu automatiskt ta en bild. Godkänn därefter bildsändning manuellt genom att trycka på OK.

Kom igång med hjälp av Burrel-verktyget (ett alternativ till Sensegram)

Konguration

Verktyget i denna tjänst guidar dig nu genom installationsprocessen, steg för steg. Kom ihåg att ladda

ner kongurationslen till din dator och för över den till

åtelkamerans minneskort – antingen med hjälp av en USBkabel eller en minneskortläsare. Slutligen kan du uppdatera inställningarna i kamerans meny: Sändning -> Uppdatera

inställningar.

OBS!

Om du vill börja använda kameran med hjälp av Burrel-verktyget, krävs det att du har ett separat e-postkonto som kan användas för att vidarebefordra bilderna till det mottagande kontot. Kontrollera dina e-postinställningar med din e-postleverantör.

SÅ HÄR KOMMER DU IGÅNG (STEG 3)

Placering av kameran

Riktning av kameran

Kamera borde placeras så att den övervakar ett öppet område. Hö samt kvistar och grenar kan påverka rörelsesensorn och därmed orsaka onödiga bilder. Välj en passande riktning så att kameran får så lite direkt solljus som möjligt. Rekommenderat

avstånd från det objekt man vill lma är 5–10 meter.

När kameran är fastsatt på ett träd med hjälp av bandet, kommer den automatiskt riktas nedåt lite grann. Kamerariktningen spelar en stor roll för hur långt rörelsesensorn når och hur bra nattbilder kameran tar, med tanke på exponeringen. Det krävs lite testning fram och tillbaka för att hitta den bästa riktningen.

Kameran kan monteras på ett träd eller en vägg

Montering av kameran

Kameran är nu redo för användning!

Kameran kan monteras på ett träd eller en stolpe med hjälp av ett medföljande monteringsband. Lämplig höjd från marken

beror på det objekt man vill lma; vanligtvis 0,8–1,5 meter.

Träd- och väggfästen samt en låsbar säkerhetslåda kan köpas som tillbehör.

När kameran är fastsatt och inriktad på ett korrekt sätt, kan

du sätta strömbrytaren, som nns inne i kameran, på ON! Den

gröna indikatorn på kamerans framsida blinkar ett par gånger och kameran går över till övervakningsläge.

INSTÄLLNINGSMENY

Kameras standardinställningar är gjorda för de vanligaste användningsbehoven. Det är dock

möjligt, genom inställningsmenyn, att modiera inställningarna, såsom bild- eller videostorlek och

bildfördröjning.

Du hittar inställningsmenyn genom att sätta strömbrytaren på SETUP. När kameran har startat upp, tryck på ’MENU’. Du kan välja den inställning du vill med hjälp av piltangenterna ”upp” eller ”ner”. Ändra inställningen med piltangenterna ”vänster” eller ”höger” och bekräfta valet genom att trycka på OK. Om inställningen har en separat undermeny, tryck på OK. Du kan ändra på inställningarna i undermenyn med hjälp av piltangenterna – och tryck OK för att bekräfta dina val. MENU-knappen tar dig alltid tillbaka till huvudmenyn.

Kamerainställningar

● Kamerainställningarna nns i den första menyraden som beskrivs av en

kameraikon. Här kan du ändra inställningarna som är relaterade till bilder och videor, såsom upplösning.

Inställning Beskrivning

Bildläge Välj ett bildläge: Bild, Video eller Bild+Video.

Upplösning Välj bildstorlek: 5MP, 8MP, 12MP eller 3MP.

Burst mode

Välj hur många bilder kameran tar på en gång. Kameran skickar alltid den första bilden vidare.

Videostorlek Välj videoupplösning, t.ex. 720p.

Videolängd Välj hur långa videor kameran spelar in i taget.

Ljud Slå på/av videoljud.

Inställningar för rörelsesensorn

● Inställningarna för rörelsesensorn hittar du i den andra menyraden som

beskrivs av en klockikon. Här kan du ändra inställningarna som är relaterade till rörelsesensorn, såsom känsligheten och timern.

Inställning Beskrivning

Rörelsesensor

Välj hur känslig rörelsesensorn är på att reagera. Känsligheten har fyra olika nivåer: Hög, Låg, Normal och Av. Hög = Rörelsesensorns känslighet är hög

Bildfördröjning

Välj hur ofta kameran tar bilder när det nns kontinuerlig rörelse

framför kameran. Vi rekommenderar ett värde på minst 1min på en kamera som skickar bilder vidare.

Time Lapse

Kameran tar bilder med vissa mellanrum i Time Lapse-läget även om det inte nns någon rörelse framför kameran. Om du vill avaktivera rörelsesensorn helt och hållet, välj också ’Rörelsesensor = Av’.

Timer 1/2

Kamera kan tidsinställas för att ta bilder under ett visst tidsintervall. För att slå på timern, välj ”På” och tryck på OK. Ställ därefter in önskad starttid och sluttid. Kameran stödjer användning av två olika timrar samtidigt.

Kalender

Du kan tidsinställa kameran så att den övervakar bara under vissa veckodagar.

INSTÄLLNINGSMENY

Systeminställningar

● Systeminställningarna nns i den tredje menyraden som beskrivs av en hjulikon.

Här kan du ändra inställningarna, såsom kamerans språk och tid samt t.ex. formatera minneskortet.

Inställning Beskrivning

Ställ in tid Ställ in datum och tid på kameran.

Fotostämpel På / Av. Välj om du vill visa fotostämpeln på bilderna.

Blixt

Hög / Låg. Välj styrkan på IR-blixten. Vi rekommenderar att du har en hög stryka utomhus och låg inomhus

Formatering Tar bort alla bilder/videor från minneskortet.

Överskrivning

Välj om du vill att kameran sparar nya bilder/videor till enheten

genom att skriva över gamla ler.

Nollställning Återställer kameran till fabriksinställningarna.

Version Visar kamerans mjukvaruversion.

Säkerhetskod Låter dig ställa in en säkerhetskod för kameran.

Språk Välj det språk du vill använda för kameran.

Knappljud Slå på eller stäng av kamerans knappljud.

Uppdatering

Startar uppdatering för kamerans mjukvara. Kräver att minneskortet har uppdateringsler. Kontrollera också att kameran har tillräckligt med ström innan uppdatering.

Sändningsinställningar

● Sändningsinställningarna nns i den sista menyraden som beskrivs av en

signalikon. Vi rekommenderar att du kongurerar inställningarna för första

gången med hjälp av ett separat verktyg (se sidorna 37 och 38). Du kan naturligtvis ändra inställningarna senare.

Inställning Beskrivning

Sändningsläge

Välj ett önskat sändningsläge. Vi rekommenderar att du väljer ’Omedelbart’ – då skickar kameran vidare bilderna omedelbart.

Mottagning

Välj vart du vill att bilderna ska skickas: till mobil eller e-post. Sändning med hjälp av data (GPRS) är bara möjligt till e-post.

Sändningsmetod

Välj din sändningsmetod: multimediameddelande (MMS) eller e-post (Internet).

Fjärrstyrning

Slå på/av fjärrstyrning. OBS! Att använda fjärrstyrning innebär oftast en högre strömförbrukning och kräver alltid att kameran används tillsammans med ett externt nätaggregat.

Uppdatera inställningarna

Du hämtar inställningarna som nns på minneskortet genom att

trycka på ”Uppdatera inställningarna”. Installationsprogrammet

skapar en MMSCFG.bin-kongurationsl till kamerans minneskort.

Inställningarna förs över till kameran när man väljer och trycker på ”Uppdatera inställningarna”.

Telefon Ange ett mottagande telefonnummer.

E-post Ange en mottagande e-postadress.

Verktyg

Laddar ned installationsprogrammet till kamerans minneskort.

Programmet öppnas på dator och då är det möjligt att kongurera

sändningsinställningarna.

Bildstorlek Välj storlek på den bild du vill skicka.

Kameranamn Välj önskat namn på kameran.

INSTÄLLNINGSMENY

FJÄRRSTYRNING AV KAMERAN

Funktion Meddelande Exempel

Lägg till telefonnummer

*100#telefonnummer# *100#0401234567#

Ta bort telefonnummer

*101#telefonnummer# *101#0401234567#

Lägg till e-postadress *110#e-postadress# *110#epost@gmail.com#

Ta bort e-postadress *111#e-postadress# *111#epost@gmail.com#

Sändningsmetod *120#sändningsmetod#

*120#0# //MMS *120#1# //Internet

OBS!

Fjärrstyrning ökar kamerans strömförbrukning kraftigt och vi rekommenderar att du använder ett externt nätaggregat på 6V (tillbehör). Din operatör kommer att debitera dig för varje fjärrkommando du skickar, enligt den gällande prislistan för SMS-meddelanden.

Slå på fjärrstyrning i kamerans meny: Sändning -> Fjärrstyrning

Android, iOS och Windows

När kameran är i bildläge (strömbrytaren – ON) har du möjlighet att fjärrstyra kameran genom att skicka följande SMS-meddelanden till det telefonnummer som är anknutet till kameran:

Lägg till ditt telefonnummer i kamerans meny: Sändning -> Telefon

FJÄRRSTYRNING AV KAMERAN

Funktion Meddelande Exempel

Mottagare *130#mottagare#

*130#0# //Telefon *130#1# //Epost *130#2# //Båda

Sändningsläge *140#sändningsläge#

*140#0# //Omedelbart *140#1# //Daglig rapport *140#2# //Av

Fjärrstyrning *170# Fjärrstyrning av

Max. antal bilder/ dygn

*180#

*180#0# //

Ingen begränsning

*180#100# //Begränsad på 100 *180# //Nollställ räknare

Bildläge *200#bildläge#

*200#0# //Bild *200#1# //Video

Rörelsesensor *202#rörelsesensor#

*202#0# //Hög *202#1# //Normal *202#2# //Låg *202#3# //Av

Bild- eller videoförfrågan

*500#

Kamera tar en bild eller spelar in en video och skickar den vidare

Kameraläge *160# signal/batterier/minneskort

Byt storlek på den skickade bilden

*190#

*190#0# // 640x480px *190#1# //1280x960px *190#2# //original

Formatera minneskort *204#

Tar bort all data från kameras minneskort

Ställ in datum och tid

*205#ÅÅÅÅMMDDTTMMSS# ÅÅÅÅ=år, MM=månad, DD=dag TT=timmar, MM=minuter, SS=sekunder

Schemaläggning i kalendern

*206#???????# ?=0 ingen övervakning, ?=1 kameran övervakar på just den dagen. Veckodagar mån-sön.

*206#1001001# betyder att kameran övervakar varje måndag, torsdag och söndag.

TEKNISK INFORMATION

Kamera

Upplösning 12MP/8MP/5MP/3MP

Videoupplösning WVGA (800*480@30FPS) / QVGA (320*240@30FPS) / 720p @30fps / 1080p

@30fps

Bildvinkel 58°

Burst mode 1-10 bilder

Videolängd 1-30s

Rörelsesensor

Reaktionstid 0.6s

Känslighet Justerbar

Bildfördröjning 0-60s

Time Lapse Ja

Övrigt

Mått 153x124x90mm

Vikt 363g

Användningstemperatur

-20 – +60°C

Vattentäthet IP54

Skärm 2.0” LCD

Minne Max. 32GB SD

Nätaggregat 12AA / extern

Energiförbrukning

< 0.12 mA

INNLEDNING

Declaration of Conformity

ADVARSEL

Gratulerer med ditt nye Burrel-viltkamera. Det er et nyttig verktøy til både fotografering/opptak og overvåkning. Les nøye gjennom denne bruksanvisningen før du begynner å bruke kameraet.

Dette lille kameraet, som enten går på batterier eller et eksternt nettagregat, kan lett og eektivt yttes fra et sted til et annet. Kameraet har en innebygd bevegelsessensor som reagerer på

temperaturforandringer i omgivelsene og tar et bilde eller spiller inn video når den registrerer bevegelse. De viltkameraene som er utstyrt med en sendefunksjon krever også et SIM-kort med tilkobling til mobildata, slik at det er mulig for kameraet å sende bilder direkte til en e-postadresse

eller et spesikt mobilnummer. Burrel-viltkamera bruker 12 stk. AA-batterier eller en ekstern

strømkilde på 6V. Om vinteren, anbefaler vi at du bruker AA-litiumbatterier av høy kvalitet, et eksternt batteri på 6V eller en strømadapter for å sikre en maksimal driftssikkerhet.

Undersøk den lokale kameraovervåkningsloven før du plasserer viltkameraet i naturen. Lovlig bruk av kameraet kan kreve tillatelse enten fra jordeieren eller staten. Kameraovervåkning skal også annonseres, for eksempel ved hjelp av et overvåkningsskilt. Kameraet kan ikke plasseres

på et område hvor det lmer oentlige steder/områder eller naboens

eiendom.

INNHOLDET I PAKKEN

Pakken med dette viltkameraet inneholder følgende artikler. Vennligst kontroller at alt innholdet er på plass før bruk.

● Hvis du oppdager feil på emballasjen eller artikler som mangler fra pakken, vennligst kontakt

forhandleren din.

Viltkamera

USB-kabel

Antenne

Bruksanvisning

Monteringsbånd

Viltkameraenheten består av

en integrert bevegelsessensor,

et kamera og en svartblitz.

Du kan bla gjennom alle bildene kameraet har tatt ved å koble den til dataen med en

medfølgende USB-kabel.

En separat power-antenne som

forbedrer signalstyrken.

Les gjennom bruksanvisningen

før bruk.

Kameraet kan lett festes

til et tre ved hjelp av

monteringsbåndet.

S12 HD+SMS II

User Manual

EN English

SE Sverige

NO Norsk

FI Suomi

KAMERAETS KONSTRUKSJON

Svartblitz

Bevegelsessensor

Antenne

Mikrofon

Objektiv

Bolt

SLIK KOMMER DU I GANG (STEG 1)

Installere batterier

Åpne kamerahuset og sett inn 12 stk. AA-batterier. Du kan alternativt bruke et eksternt batteri på 6 V eller en strømadapter som kobles inn på den nederste delen av kameraet.

Installere SIM-kort

Åpne kamerahuset og sett inn et vanlig SIM-kort i

SIM-kortsporet som du nner til venstre for skjermen.

Du må ha SIM-kort for å kunne sende bilder. Husk å dobbeltsjekke at SIM-kortet ikke har en PIN-kode!

Installere minnekort

Åpne kamerahuset og sett inn et SD-minnekort i

minnekortsporet, som du nner til venstre for

skjermen. Kameraet støtter SD-kort opp til 32GB. Vi anbefaler at du bruker Class 6- eller 10-minnekort, ikke ultraraske UHS-kort.

Installere antennen

Skru fast antennen på plassen sin øverst på kameraet. Ikke fjern den svarte pakningen som beskytter antenneterminalen fra fukt!

● DERSOM DU FIKK KAMERAET FORHÅNDSINSTALLERT, GÅ TIL PUNKT 4 ’INNSTALLERE

ANTENNEN’ OG FORTSETT DERETTER VIDERE TIL SIDE 53.

De følgende sidene inneholder to alternative måter å kongurere

sendeinnstillingene. Velg det alternativet som passer best for deg (2A eller 2B)

SLIK KOMMER DU I GANG (STEG 2A)

Gå til Sensegram

Legg til kameraet

Gå til sensegram.com/burrel på datamaskinen din

Dersom du ikke har benyttet denne tjenesten før, velger du “No, I don’t have an account”

Når du er inne på Sensegram, trykk på ”UNITS” og deretter «Add new camera». Du kan nå legge til et nytt viltkamera i tjenesten.

Du kommer raskt i gang med Sensegram-bildetjeneste, fra 4,90€/mnd.

Opprett en ny konto

Kongurasjon

Fyll inn de nødvendige opplysningene som trengs for å opprette

en ny konto. Hvis du kk en kupongkode med kameraet kan

du skrive den inn etter at du har klikket på: «Yes, I have a code»

Verktøyet i denne tjenesten vil guide deg gjennom installasjonsprosessen steg for steg. Husk på å laste ned

kongurasjonslen på dataen din og føre den over på

minnekortet — enten ved hjelp av en USB-kabel eller en minnekortleser. Til slutt kan du oppdatere innstillingene i menyen på kameraet.

SLIK KOMMER DU I GANG (STEG 2B)

Gå til Burrel-verktøyet

Testing av sending

Gå til burrelhunting.com/setup på datamaskinen din

Sett kameraets strømbryter på SETUP og vent til skjermen lyser opp. Vent så til kameraet har funnet tilkoblingen til mobilnettet og viser signalstyrken på skjermen. Trykk på OK — kameraet vil automatisk ta et bilde. Deretter godkjenner du bildesending manuelt ved å trykke på OK.

Kom igång med hjelp av Burrel-verktyget (ett alternativ till Sensegram)

Kongurasjon

Verktøyet i denne tjenesten vil guide deg gjennom installasjonsprosessen steg for steg. Husk på å laste ned

kongurasjonslen på dataen din og føre den over på

minnekortet — enten ved hjelp av en USB-kabel eller en minnekortleser. Til slutt kan du oppdatere innstillingene i menyen på kameraet: Nettverk -> Importer.

OBS!

Hvis du vil begynne å bruke kameraet ved hjelp av Burrel-verktøyet, trenger du en separat e-postkonto som kan brukes til å videresende bildene til den mottakende kontoen. Sjekk e-postinnstillingene dine med e-postleverandøren din.

SLIK KOMMER DU I GANG (STEG 3)

Plassere kameraet

Sikten på kameraet

Kameraet burde plasseres slik at det overvåker et åpent område. Høye kvister og grener kan påvirke bevegelsessensoren og dermed forårsake unødvendige bilder. Velg en passende retning slik at kameraet får så lite direkte sollys som mulig.

Anbefalt avstand fra objektet man ønsker å lme er 5-10

meter.

Når kameraet er festet til et tre ved hjelp av båndet, vil det automatisk sikte litt nedover. Kamerasikten spiller stor rolle for hvor langt bevegelsessensoren når, og hvor gode nattbilder kameraet tar, med tanke på eksponeringen. Det er nødvendig

med litt testing fram og tilbake for å nne den beste sikten.

Kameraet kan monteres på et tre eller en vegg

Montere kameraet

Kameraet er nå klart til bruk!

Kameraet kan monteres på et tre eller en stolpe ved hjelp av et medfølgende monteringsbånd. Egnet høyde fra bakken

avhenger av objektet man ønsker å lme; vanligvis 0,8-1,5

meter. Tre- og veggfester samt en låsbar sikkerhetsboks kan kjøpes som tilbehør.

Når kameraet er festet og riktig justert, kan du sette

strømbryteren, som du nner inne i kameraet, til ON! Den

grønne indikatoren foran på kameraet blinker et par ganger og kameraet går over til overvåkningsmodus.

INNSTILLINGSMENY

Kameraets standardinnstillinger er laget for de vanligste bruksbehovene. Det er også mulig, via

innstillingsmenyen, å modisere innstillingene, slik som bilde- eller videostørrelse og

bildeforsinkelse.

Du nner innstillingsmenyen ved å sette strømbryteren på SETUP. Når kameraet har startet opp,

trykk på ’MENU’. Du kan velge den innstillingen du trenger ved hjelp av piltastene «opp» eller «ned». Endre innstillingen med piltastene «venstre» eller «høyre» og bekrefte valget ved å trykke på OK. Hvis innstillingen har en separat undermeny, trykk på OK. Du kan endre på innstillingene i undermenyen ved hjelp av piltangentene — du trykker OK for å bekrefte valgene dine. MENUknappen tar deg alltid tilbake til hovedmenyen.

Kamerainnstillinger

● Kamerainnstillingene er i den første menyraden og kjennetegnes med et

kameraikon. Her kan du endre bilde- og videoinnstillingene, som for eksempel oppløsning.

Innstilling Beskrivelse

Bildetype Velg en bildetype: Bilde, Video eller Bilde+Video.

Oppløsning Velg bildestørrelse: 5MP, 8MP, 12MP eller 3MP.

Burst mode

Velg hvor mange bilder kameraet tar på én gang. Kameraet videresender alltid det første bildet.

Videostørrelse Velg videooppløsning, feks. 720p.

Videolengde Velg lengde på videoene kameraet skal spille inn.

Lyd Slå på/av videolyd.

Innstillinger for bevegelsessensoren

● Innstillingene for bevegelsessensoren nner du i den andre menyraden,

disse kjennetegnes med et klokkeikon. Her kan du endre innstillingene til bevegelsessensoren, som for eksempel følsomheten og timeren.

Innstilling Beskrivelse

Bevegelsessensor

Velg hvor følsom bevegelsessensoren er på å reagere. Følsomheten

har re ulike nivåer: Høy, Lav, Normal og Av.

Høy = Bevegelsessensorens følsomhet er høy

Bildeforsinkelse

Velg hvor ofte kameraet tar bilder når det er kontinuerlig bevegelse foran kameraet. Vi anbefaler en verdi på minst 1 minutt på et kamera som videresender bilder.

Time Lapse

Kameraet tar bilder med visse mellomrom i Time Lapse-innstillingen, selv når det ikke er noen bevegelse foran kameraet. Hvis du vil deaktivere bevegelsessensoren helt, velger du også «Bevegelsessensor = Av».

Timer 1/2

Kameraet kan tidsinnstilles til å ta bilder på et visst tidsintervall. For å slå på timeren, velg «På» og trykk på OK. Deretter stiller du inn ønsket starttid og sluttid. Kameraet gjør at du kan bruke to ulike timere samtidig.

Kalender

Du kan tidsinnstille kameraet slik at det overvåker kun på enkelte ukedager.

INNSTILLINGSMENY

Systeminnstillinger

● Systeminnstillingene nner du i den tredje menyraden som kjennetegnes med

et hjulikon. Her kan du endre innstillinger som kamerets språk og tid samt f.eks. formatere minnekortet.

Innstilling Beskrivelse

Still klokken Still inn dato og tid på kameraet.

Fotostempel På / Av. Velg om du vil vise fotostempelet på bildene.

Blitz

Høy / Lav. Velg styrken på IR-blitzen. Vi anbefaler at du har en høy styrke utendørs og en lav styrke innendørs.

Formatering Fjerner alle bilder/videoer fra minnekortet.

Overskrivelse

Velg om du vil at kameraet lagrer nye bilder/videoer til enheten ved

å skrive over gamle ler.

Nullstilling Setter kameraet tilbake til fabrikkinnstillingene.

Versjon Viser kameraets programvareversjon.

Sikkerhetskode Lar deg stille inn en sikkerhetskode til kameraet.

Språk Velg språket du ønsker å bruke med kameraet.

Tastelyd Av/På av tastelyd.

Sendeinnstillinger

● Sendeinnstillingene nner du i den siste menyraden som kjennetegnes med

et signalikon. Vi anbefaler at du bruker et separat verktøy (se sidene 51 og 52)

den første gangen du kongurerer innstillingene. Du kan naturligvis endre

innstillingene senere.

Innstilling Beskrivelse

Sendemodus

Velg en ønsket sendemodus. Vi anbefaler at du velger «Umiddelbart» — da videresender kameraet bildene umiddelbart.

Mottakelse

Velg hvor du vil at bildene skal sendes: til mobil eller e-post. Sending ved hjelp av data (GPRS) er kun mulig til e-post.

Sendemetode

Velg sendemetode: multimediamelding (MMS) eller e-post (Internett).

Fjernstyring

Slå på/av fjernstyring. OBS! Når du bruker fjernstyring innebærer dette oftest et høyere strømforbruk og krever alltid at kameraet brukes sammen med en strømkilde.

Importer

Du nner innstillingene på minnekortet ved å trykke på «Importer».

Innstallasjonsprogrammet skaper en MMSCFG.bin-

kongurasjonsl på kameraets minnekort. Innstillingene føres over

til kameraet når man velger og trykker på «Importer».

Telefon Oppgi et telefonnummer for mottakelse.

E-post Oppgi en e-postadresse for mottakelse.

Verktøy

Lader ned installasjonsprogrammet til kameraet sitt minneskort.

Programmet åpnes på dataen og da er det mulig å kongurere

sendingsinstillingene.

Bildestørrelse Velg størrelse på det bildet du ønsker å sende.

INNSTILLINGSMENY

FJERNSTYRING AV KAMERAET

Funksjon Melding Eksempel

Legg til telefonnummer

*100#telefonnummer# *100#0401234567#

Fjern telefonnummer *101#telefonnummer# *101#0401234567#

Legg til e-postadresse *110#e-postadresse# *110#epost@gmail.com#

Fjern e-postadresse *111#e-postadresse# *111#epost@gmail.com#

Sendemetode *120#sendemetode#

*120#0# //MMS *120#1# //Internet

OBS!

Fjernstyring øker kameraets strømforbruk kraftig og vi anbefaler at du bruker en strømkilde på 6V (tilbehør). Din operatør vil belaste deg for hver fjernstyrte kommando du sender, ut ifra den gjeldende prislisten for SMSmeldinger.

Slå på fjernstyring i kameraets meny: Sending -> Fjernstyring

Android, iOS og Windows

Når kameraet er i bildemodus (Strømbryteren — ON) kan du fjernstyre kameraet gjennom å sende følgende SMS-meldinger til det telefonnummeret som er tilknyttet kameraet:

Legg til telefonnummeret ditt i kameraets meny: Sending -> Telefon

FJERNSTYRING AV KAMERAET

Funksjon Melding Eksempel

Mottaker *130#mottaker#

*130#0# //Telefon *130#1# //Epost *130#2# //Begge

Sendemodus *140#sendemodus#

*140#0# //Umiddelbart *140#1# //Daglig rapport *140#2# //Av

Fjernstyring *170# Fjernstyring av

Maks antall bilder/ døgn

*180#

*180#0# //

Ingen begrensning

*180#100# //Begrenset til 100 *180# //Nullstill kalkulator

Bildemodus *200#bildemodus#

*200#0# //Bilde *200#1# //Video

Bevegelsessensor *202#bevegelsessensor#

*202#0# //Høy *202#1# //Normal *202#2# //Lav *202#3# //Av

Bilde- eller videoforespørsel

*500#

Kamera tar et bilde eller spiller inn en video og videresender den.

Kameramodus *160# signal/batterier/minnekort

Bytt størrelse på det sendte bildet

*190#

*190#0# // 640x480px *190#1# //1280x960px *190#2# //original

Formater minnekort *204#

Fjerner all data fra kameraets minnekort

Sett tid og dato

*205#ÅÅÅÅMMDDTTMMSS# ÅÅÅÅ=år, MM=måned, DD=dag TT=timer, MM=minutter, SS=sekunder

Tidsplanlegging i kalenderen

*206#???????# ?=0 ingen overvåkning, ?=1 kameraet overvåker på akkurat den dagen. Ukedager man-søn.

*206#1001001# betyr at kameraet overvåker hver mandag, torsdag og søndag.

TEKNISK INFORMASJON

Kamera

Oppløsning 12MP/8MP/5MP/3MP

Videooppløsning WVGA (800*480@30FPS) / QVGA (320*240@30FPS) / 720p @30fps / 1080p

@30fps

Bildevinkel 58°

Burst mode 1-10 bilder

Videolengde 1-30s

Bevegelsessensor

Reaksjonstid 0.6s

Følsomhet Justerbar

Bildeforsinkelse 0-60s

Time Lapse Ja

Diverse

Mål 153x124x90mm

Vekt 363g

Brukstemperatur -20 – +60°C

Vanntetthet IP54

Skjerm 2.0” LCD

Minne Max. 32GB SD

Nettaggregat 12AA / extern

Energiforbruk < 0.12 mA

TEKNINEN TUKI

Puh: 0600-11999 (ark. 9-17) Hintatiedot: 1,98 €/min + pvm service@burrelhunting.com www.burrelhunting.com

info@burrelhunting.com ● www.burrelhunting.com

SUPPORT

service@burrelhunting.com www.burrelhunting.com

EN SE NO

BURREL EDGE HD+3G User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
