BURNON MD-Si4432-PHY User Manual [zh]

RF 模块 MD-Si4432-PHY

说明书

V1.0 2009.03（初版）

C

○

2009 Burnon International Limited www.burnon.com

©

d

无线数传模块 MD-SI4432-PHY 说明书 V1.0 2009.03

简述

本模块采用了 Silicon Labs 的 Si4432 作为无线收发芯片，是一块完整的、体积小巧的、低功耗无
线收发模块。模块集成了所有射频相关功能和器件，只向用户提供简单的几个数字 I/O 口，用户不需要
了解无线电的相关知识，就可以使用本模块轻易的开发出性能稳定可靠的无线相关产品。

基本特征:

¾ 完整的 FSK，GFSK,OOK 收发器
¾ MD-Si4432-433M-PHY

工作频率范围 433~470MHz

发射功率典型 17dBm
接收灵敏度-115 [email protected]

空旷通讯距离 800 米以上@9.6Kbps

¾ 传输速率最大 128Kbps
¾ FSK 频偏可编程(1~160KHz)
¾ 接收带宽可编程(10.6~230.4KHz)
¾ 只需使用 5 个 I/O 口（SDI,SDO,SCK,NSEL,NIRQ)即可工作
¾ SPI 兼容的控制接口
¾ 低功耗任务周期模式,自带唤醒定时器，低关断电流（10nA）
¾ 1.8~3.6V 电源供电
¾ 低的接收电流(典型 18.5mA)
¾ 发射电流(典型 60mA)

主要用途:

家居自动化和安防门禁系统
无线抄表
车辆防盗
无线传感器
远程无线数据传输
远程工业遥控，遥测

DS10003 Page 2

2009 Burnon International Limite

©

d

无线数传模块 MD-SI4432-PHY 说明书 V1.0 2009.03

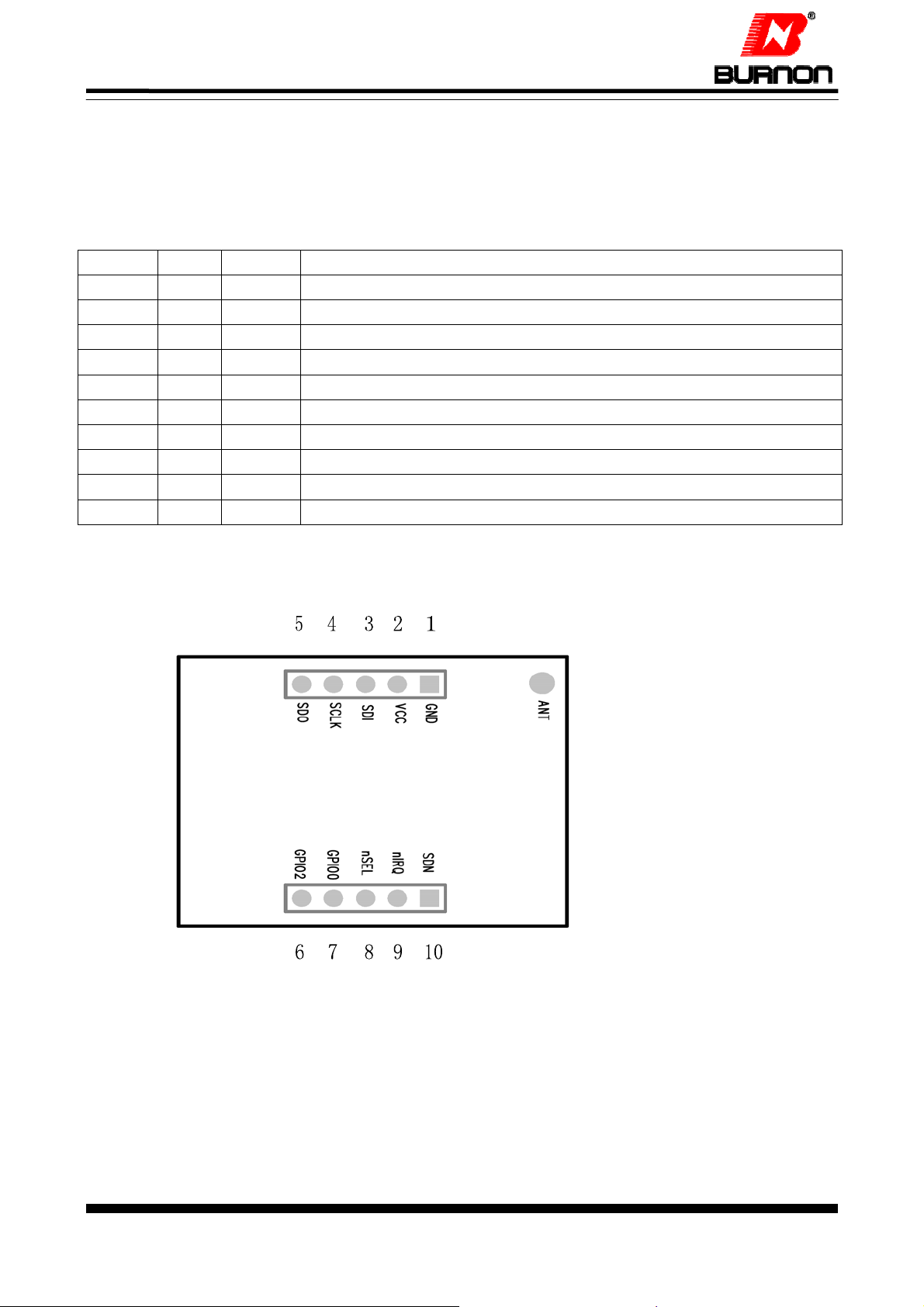

引脚说明:

引脚 定义 类型 说明

1 GND S 电源地
2 VCC S 供电电压
3 SDI DI SPI 串口数据输入
4 SCLK DI SPI 串口时钟输入
5 SDO DO SPI 串口数据输出
6 GPIO2 DO 中断请求输出/数字信号控制/接收数据输出（禁止 FIFO 模式）
7 GPIO0 DO 中断请求输出/数字信号控制/接收数据输出（禁止 FIFO 模式）
8 nSEL DO SPI 片选输入(低电平有效)
9 nIRQ DO 中断请求输出(低电平有效)

10 SDN DI 芯片关断模式输入(高电平有效)

注:D=数字,A=模拟,S=供电,I=输入，O=输出,IO=输入/输出

DS10003

Page 3

2009 Burnon International Limite

©

d

K

无线数传模块 MD-SI4432-PHY 说明书 V1.0 2009.03

控制原理及方法：

本模块是基于 Silicon Labs 的 Si4432 芯片开发出来的，是将 Si4432 及其正常工作必须的外围元器件集

合在一起的一个模块，故模块的控制原理及方法等请参考 Si4432 的数据手册。

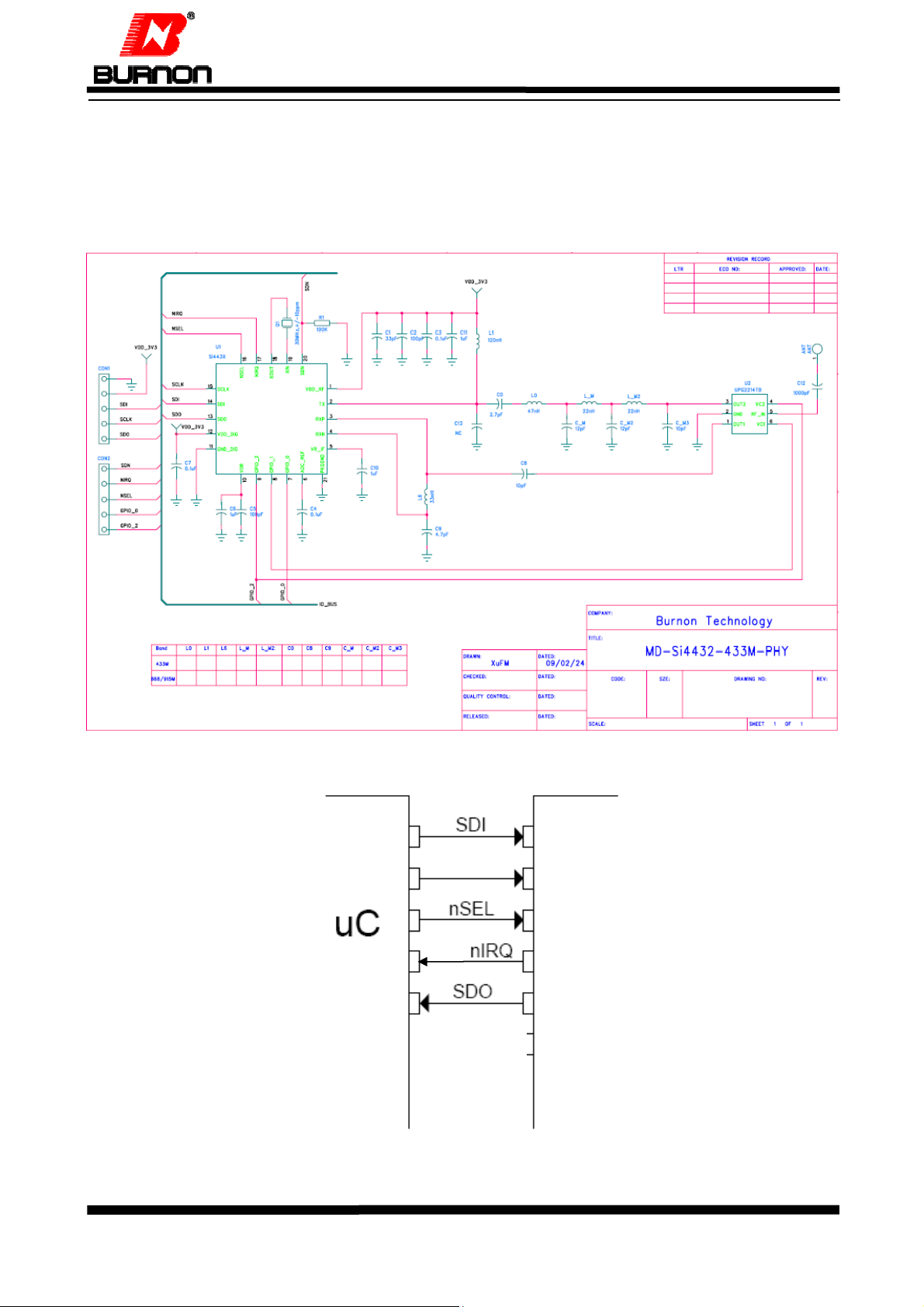

参考原理图及 MCU 连接示意图：

SCL

Si4432





DS10003 Page 4

2009 Burnon International Limite

©

d

无线数传模块 MD-SI4432-PHY 说明书 V1.0 2009.03

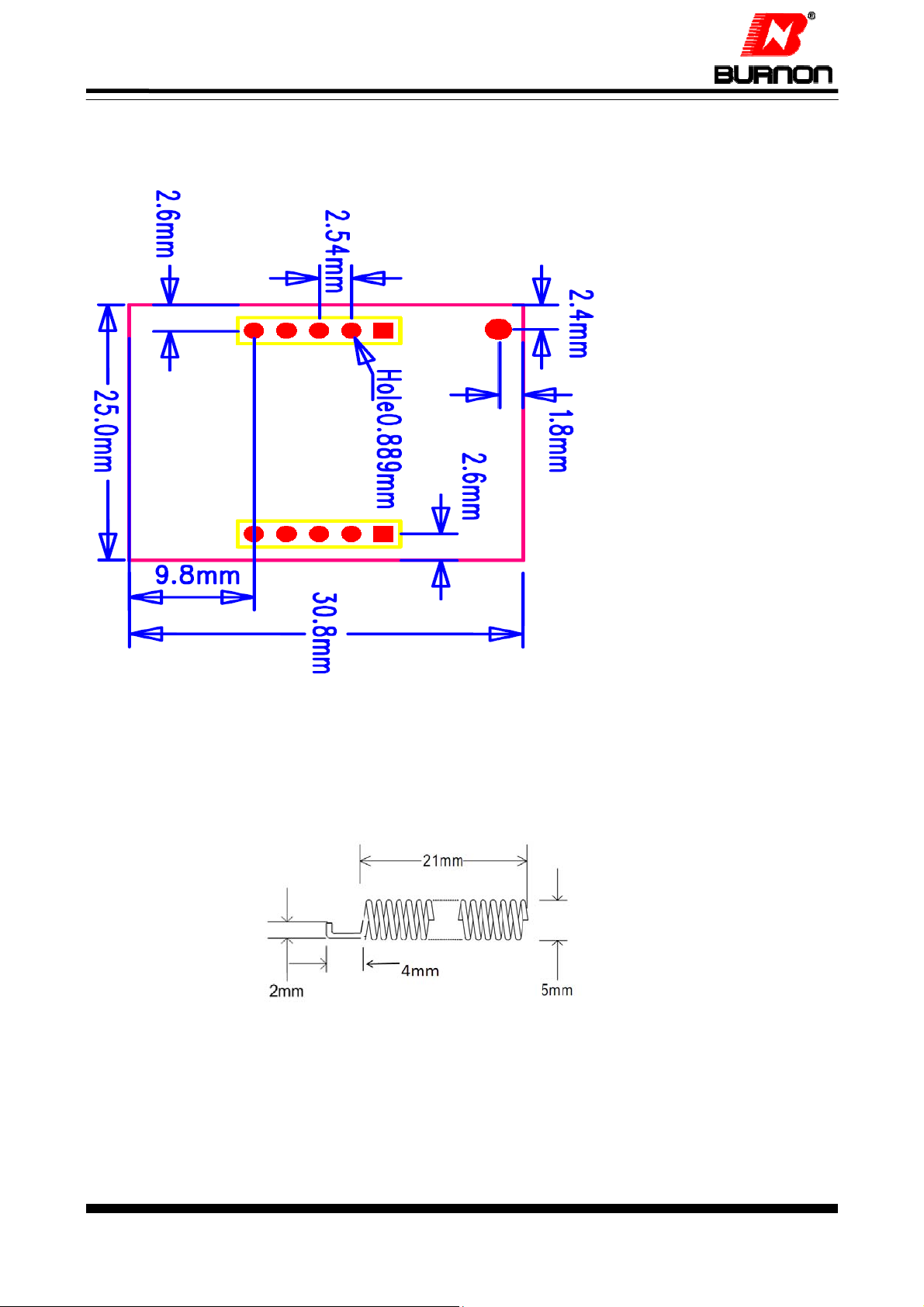

封装:

单位：mm

天线信息：

DS10003

Page 5

2009 Burnon International Limite

©

d

无线数传模块 MD-SI4432-PHY 说明书 V1.0 2009.03

版权声明

本文件中所述的器件应用信息及其他类似内容仅为您提供便利，它们可能由更新之信息所替代，贝能国际有限公司保留

对此文件修改之权利且不另行通知，请自行确定所使用之相关技术文件及规格为最新之版本。若因贵公司使用本公司之文件

或产品，而涉及第三人之专利或著作权等知识产权之应用及配合时，应由贵公司负责取得同意及授权，本公司仅单纯销售产

品，上述同意及授权，非属本公司应为保证之责任。

责任声明

贝能国际有限公司所提供之信息相信为正确且可靠之信息，但并不保证文件中绝无错误。确保应用符合技术规范，是您

自身应负的责任。贝能国际有限公司对这些信息不作任何明示或 暗示、书面或口头、法定或其他形式的声明或担保，包括

但不限于针对其使用情况、质量、性能、适销性或特定用途的适用性的声明或担保。贝能国际有限公司对因这些信息及使用

这些信息而引起的后果不承担任何责任。

如果将贝能国际有限公司所提供的产品用于生命维持和/或生命安全应用，一切风险由买方自负。买方同意在由此引发

任何一切伤害、索赔、诉讼或费用时，会维护和保障贝能国际有限公司免于承担法律责任，并加以赔偿。

© 2008, Burnon International Limited 版权所有.
