Bürkert 1078-1, 1078-2 Operating Instructions Manual

www.burkert.com

We reserve the right to make
technical changes without notice.

Technische Änderungen
vorbehalten.

Sous réserve de modifications
techniques.

© Bürkert SAS, 2011-2014
Operating Instructions

1408/01_EU-ml_00563282_Original_FR

Types 1078-1 / 1078-2

Timer without or with configuration module type 1077-2

Operating Instructions

Bedienungsanleitung
Manuel utilisateur

2

1. ABOUT THIS MANUAL ...........................................................3

2. INTENDED USE ..........................................................................5

3. BASIC SAFETY INFORMATION .........................................7

4. GENERAL INFORMATION .................................................. 10

5. AREA OF APPLICATION ......................................................11

6. TECHNICAL DATA .................................................................. 15

7. INSTALLATION AND WIRING ........................................... 20

8. COMMISSIONING .................................................................. 23

9. ADJUSTMENT ........................................................................... 25

10. MAINTENANCE AND TROUBLESHOOTING ............ 41

11. SPARE PARTS AND ACCESSORIES ........................... 42

12. PACKAGING, TRANSPORT ............................................... 43

13. STORAGE ................................................................................... 43

14. DISPOSAL OF THE DEVICE .............................................44

English

3

1. ABOUT THIS MANUAL

This manual describes the entire life cycle of the device.
Please keep this manual in a safe place, accessible to all
users and any new owners.

This manual contains important safety information.

Failure to comply with these instructions can lead to
hazardous situations.

• This manual must be read and understood.

1.1. Symbols used

danger

Warns you against an imminent danger.

• Failure to observe this warning can result in death or in
serious injury.

Warning

Warns you against a potentially dangerous situation.

• Failure to observe this warning can result in serious
injury or even death.

English

3

4

caution

Warns you against a possible risk.

• Failure to observe this warning can result in substantial
or minor injuries.

note

Warns you against material damage.

• Failure to observe this warning may result in damage
to the device or system.

indicates additional information, advice or
important recommendations.

refers to information contained in this manual or in
other documents.

→ indicates a procedure to be carried out.

1.2. Definition of the word "device"

The term "device" used within the manual refers to the
timer type 1078-1 or 1078-2 (with or without configuration
module type 1077-2).

English

5

2. INTENDED USE

Use of the timer that does not comply with the
instructions could present risks to people, nearby
installations and the environment.

• The timer, with or without configuration module, allows

for controlling the activation/deactivation cycle of a
solenoid valve having a compatible supply voltage.

• Installation, adjustment and maintenance of the device

must be carried out by qualified staff with an electrical
certification for the 110/230 V AC energized versions.

• Protect the device from electromagnetic perturbations,

ultraviolet radiations and, when installed outside, from
the effects of climatic conditions.

• Use this device in compliance with the characteristics

and commissioning and use conditions specified in the
contractual documents and in the instruction manual.

• Requirements for safe and proper operation are proper

transport, storage and installation as well as careful
operation and maintenance.

• Only use the device as intended.

2.1. Restraints

Observe any existing restraints when the device is exported.

English

6

2.2. Foreseeable misuse

• Do not use this device in a potentially explosive atmosphere.

• Do not subject the device to mechanical loads (e.g. by
placing objects on top of it or by using it as a step).

• Do not make any external modifications to the device. Do
not paint or varnish any part of the device.

English

7

3. BASIC SAFETY INFORMATION

This safety information does not take into account:

• any contingencies or occurences that may arise during
assembly, use and maintenance of the devices.

• the local safety regulations that the operator must ensure
the staff in charge of assembly observe.

danger

Danger due to electrical voltage.

• Shut down the electrical power source of all the con­ductors and isolate it before carrying out work on the
system.

English

7

8

Various dangerous situations

To avoid injury take care to:

• prevent any accidental power supply switch-on.

• carry out installation and maintenance by qualified and
skilled staff with the appropriate tools.

• guarantee a defined or controlled restarting of the
process, after a power supply interruption.

• use the device only if in perfect working order and in
compliance with the instructions provided in the user
manual.

• observe the general technical rules during the planning
and use of the device.

English

9

note

Elements / Components sensitive to electrostatic
discharges

• This device contains electronic components sensitive
to electrostatic discharges. They may be damaged
if they are touched by an electrostatically charged
person or object. In the worst case scenario, these
components are instantly destroyed or go out of order
as soon as they are activated.

• To minimise or even avoid all damage due to an elec­trostatic discharge, take all the precautions described
in the EN 61340-5-1 norm.

• Also ensure that you do not touch any of the energized
electrical components.

English

9

10

4. GENERAL INFORMATION

4.1. Manufacturer's address and
international contacts

To contact the manufacturer of the device, use following
address:

Bürkert SAS
Rue du Giessen
BP 21
F-67220 TRIEMBACH-AU-VAL
The addresses of our international branches can be found

on the last pages of this manual.
They can also be found on the Internet under:

www.burkert.com

4.2. Warranty conditions

The condition governing the legal warranty is the con­forming use of the device in observance of the operating
conditions specified in this manual.

4.3. Information on the Internet

You can find the user manual and technical datasheets
regarding type 1078 or 1077 on the internet at:

www.burkert.com

English

11

5. AREA OF APPLICATION

The timer 1078-1 or 1078-2 is plugged on a solenoid valve
by means of an EN 175301-803 form A fixed connector.

The timer allows for controlling the activation/deactivation
cycle of the solenoid valve.

5.1. General description

5.1.1. Construction

The timer 1078-1 or 1078-2 is a class II control device and
a Type 1 action device (see EN 60730-1 standard).

The timer 1078-1 or 1078-2 is an electronic module enclosed
in a housing with a transparent cover, a cable gland and an
EN 175301-803 female fixed connector, form A, with seal.
The timer is attached to the solenoid valve by means of a
screw.

• The timer 1078-1 is connected to the power supply

through the cable gland, by means of a 3-pole terminal
block in the housing.

• The timer 1078-2 is connected to the power supply

through the cable gland, by means of a 5-pole terminal

block in the housing.
The timer energizes the solenoid valve.
The timer 1078-2 can be configured by means of a configu-

ration module 1077-2, inserted onto the 1078-2 in place of

English

11

12

its cover.

5.2. Available versions

Device Supply voltage Order code

Timer 1078-1

12-24 V DC 060647
24-48 V AC, 50-60 Hz,

24-48 V DC

060621

110-230 V AC,
50-60 Hz

060620

Timer 1078-2

12-24 V DC 060648
24-48 V AC, 50-60 Hz,

24-48 V DC

060629

Configuration module 1077-2 for timer
1078-2

060638

English

13

5.3. Description of the name plates

1078-1
Supply: 110-230V/50-60Hz 0,5A
Output: 110-230V/50-60Hz 0,5A
S/N 1000

00060620 W43ML

Made in France

1

2
3

6 5 47

1. Type of the device

2. Power supply data

3. Data of the power supplied to the solenoid valve

4. Construction code

5. Conformity logo

6. Order code

7. Serial number

Fig. 1: Nameplate of the 1078

1077-000-00-002-000-000

00060638 W45LP

Made in France

1 2

4 3

English

13

14

1. Type of the device

2. Conformity logo

3. Construction code

4. Order code

Fig. 2: Nameplate of the 1077

English

15

6. TECHNICAL DATA

6.1. Conditions of use

Ambient temperature

• 1078

• 1077

(in operation)

• -10°C...60°C

• 0°C...60°C
Air humidity < 85%, non condensated
Height above sea level max. 2000 m
Degree of pollution 2
Protection rating IP65, when screwed to the

solenoid valve at a torque rating
between 0,5 and 0,8 Nm, wired
and cable gland tightened

6.2. General technical data

6.2.1. Mechanical data

Part Material

Housing

• 1078

• 1077-2

• PA6 or polyarylamide

• Polyamide

Cover PSU

English

15

16

Part Material

Female EN 175301-803
fixed connector

PA6

PG9 cable gland PA6 or polyarylamide
M3x45 or M3x55 screw 1, in stainless steel AL2

Seal for the female fixed
connector

NBR

32,5

90

M3x45

42,5

36

21

Fig. 3: Dimensions [mm] of the 1078

English

17

53,5

21

M3x55

Fig. 4: Dimensions [mm] of the 1078-2 combined with

the 1077-2

6.2.2. General features

Time range (1078-1)
(mechanical adjustment
using the 6 switches N°
1, 2, 3, 6, 7 and 8)

• 0,5 to 10 s (default setting)

• 1,5 to 30 s

• 5 to 100 s

• 0,5 to 10 min.

• 1,5 to 30 min.

• 5 to 100 min.

• 12 to 240 min.

• 0,5 to 10 h

English

17

18

Time range (

1078-2)
(digital adjustment through
module 1077-2)

0,2 s to 9999 h, continuous

Tolerance (1078-2) 1 %
Resolution (1078-2)

• up to 199 s

• up to 199 min.

• up to 99 h

• up to 9999 h

• 10 ms

• 1 s

• 1 min.

• 1 h

6.2.3. Electrical data

Table 1: Electrical data of the 1078

Power supply

• 1078-1

• 1078-2

Tolerance 10 %

• 12-24 V DC, max. 2 A
or 24-48 V AC/DC, max
1,5 A or 110/230 V AC,
max 0,5 A

• 12-24 V DC, max. 2 A
or 24-48 V AC/DC, max
1,5 A

Protection against polarity
reversal

No, for devices energized
with a direct voltage

English

19

Power supplied to the
solenoid valve

• Version 12-24 V DC

• Version 24-48 V AC/DC

• Version 110/230 V AC

• 12-24 V DC, max. 2 A

• 24-48 V DC, max. 1,5 A

• 110/230 V DC, max.
0,5 A

Clearance and leakage
path

Acc. to VDE 0100

Electrical connection

• Cable diameter

• Cross section of the
wires

Through PG9 cable gland

• 6 to 7 mm

• max. 1,5 mm

2

Table 2: Electrical data of the 1077-2

Supply voltage Energized by the 1078-2
Power consumed 5 mW

English

19

20

7. INSTALLATION AND WIRING

7.1. Safety information

danger

Risk of injury due to electrical voltage.

• Shut down the electrical power source of all the con­ductors and isolate it before carrying out work on the
system.

• Do not unscrew the cover of a powered device.

• Observe all applicable accident protection and safety
guidelines for electrical equipment.

Warning

Risk of injury due to nonconforming installation.

• The electrical installation can only be carried out by
qualified and skilled staff with the appropriate tools.

• Install appropriate safety devices (correctly rated fuse
and/or circuit-breaker).

English

21

Warning

Risk of injury due to unintentional switch on of power
supply or uncontrolled restarting of the installation.

• Take appropriate measures to avoid unintentional acti­vation of the installation.

• Guarantee a defined or controlled restarting of the
process subsequent to any intervention on the device.

Protect the power supply.

• Fit the power supply with a fuse of a value suited
to the load to be switched, if it is not protected
by default.

• Use a shielded cable with an operating tem­perature > +80 °C.

• Use a high quality electrical power supply,
filtered and regulated.

→ Loosen the screw of the housing cover.
→ Remove the cover.
→ Loosen the nut of the cable gland.
→ Insert the cable through the nut then through the cable

gland and refer to Fig. 5 or Fig. 6 for wiring.

→ Tighten the cable gland.

English

21

22

→ Install the cover and check for the correct position of

the seal.

→ Tighten the supplied screw at a torque rating between

0,5 and 0,8 Nm.

Connection of the power supply

Red LED: ON

during t

on

and

OFF during t

off

Red LED:
ON when
the device is
energized

(+) (-)

(+): V+

(-): 0V

: Protec-

tive earth

Fig. 5: Terminal assignment of the 1078-1

Connection of the
configuration module
1077-2

Red LED: ON when the
device is energized

Red LED: ON during t

on

and OFF during t

off

(+) (-)

Reset

(+): Power supply

(-): Power supply

: Protective

earth

Reset

: Binary input

(ON/OFF contact)

Fig. 6: Terminal assignment of the 1078-2

English

23

8. COMMISSIONING

8.1. Safety information

danger

Risk of electric shock.

• When the device is switched on, the cover must be
closed.

Warning

Danger due to nonconforming commissioning.

Nonconforming commissioning could lead to injuries and
damage the device and its surroundings.

• Before commissioning, make sure that the staff in
charge have read and fully understood the contents of
the manual.

• In particular, observe the safety recommendations and
intended use.

• The device/installation must only be commissioned by
suitably trained staff.

English

23

24

note

Risk of damage to the device due to the environment

• Protect the device from electromagnetic perturbations,
ultraviolet radiations and, when installed outside, from
the effects of climatic conditions.

English

25

9. ADJUSTMENT

9.1. Safety information

danger

Risk of injury due to electrical voltage

• Observe all applicable accident protection and safety
guidelines for electrical equipment.

• For the versions fed with 110-230 V AC power sup­ply, shut down the electrical power source of all the
conductors and isolate it before carrying out work on
the system.

Warning

Risk of injury due to nonconforming adjustment.

Nonconforming adjustment could lead to injuries and
damage the device and its surroundings.

• The operators in charge of adjustment must have read
and understood the contents of this manual.

• In particular, observe the safety recommendations and
intended use.

• The device/installation must only be adjusted by suit­ably trained staff.

English

25

26

9.2. Adjustment of the 1078-1

danger

Risk of electric shock on a version fed with
110-230 V AC power supply.

• To adjust the potentiometers, use an insulated
screwdriver.

note

Risk of damage the electronic board

• To adjust the potentiometers, use an insulated
screwdriver.

The set operation mode starts when the device is
energized.

• Set the operation mode before energizing the
device combined with a solenoid valve.

To adjust the 1078-1:

→ Adjusting the valve operation mode.

English

27

Switches 4 and 5: To choose the
operating mode of the solenoid
valve

Switches 1, 2 and 3: To adjust the
range t

on

.

Switches 6, 7 and 8: To adjust the
range t

off

.

Potentiometer t

off

Potentiometer t

on

1ON2345678

13

13

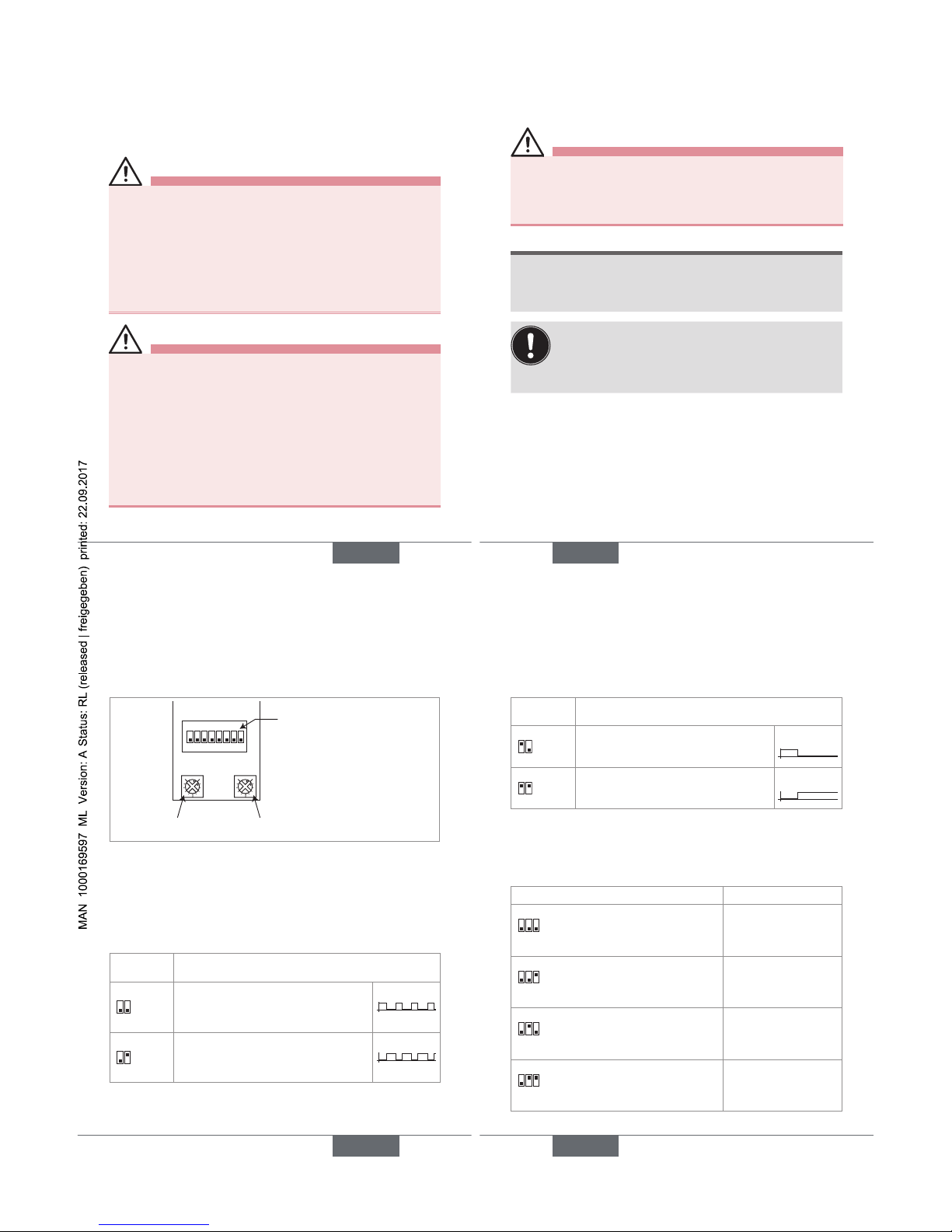

Fig. 7: Adjustment elements of the 1078-1

The timer 1078-1 allows for controlling the ON (called t

on

) /

OFF (called t

off

) cycle of a solenoid valve.

Four operation modes can be set with switches 4 and 5.
See Fig. 7 and Fig. 8.

Switches 4
and 5

Operation mode of the solenoid valve

4ON5

ON (ton)/OFF (t

off

) cycle of the valve: Set the

time ton and the time t

off

T

on

T

off

4ON5

OFF (t

off

)/ON (ton) cycle of the valve: Set the

time ton and the time t

off

T

on

T

off

4ON5

Timed-out activation of the valve: Only set
the time t

on

T

on

T

off

English

27

28

Switches 4
and 5

Operation mode of the solenoid valve

4ON5

Delayed activation of the valve: Only set the
time delay t

off

T

on

T

off

Fig. 8: Operation modes of the 1078-1

→ Set the time range for t

on

with switches 1, 2 and 3 and/

or t

off

with switches 6, 7 and 8. See Fig. 7 and Fig. 9.

Switches 1, 2, 3 (ton) and 6, 7, 8 (t

off

)

Time range

1

ON

23

678

0,5-10 seconds

1

ON

23

678

1,5-30 seconds

1

ON

23

678

5-100 seconds

1

ON

23

678

0,5-10 minutes

1

ON

23

678

1,5-30 minutes

English

29

Switches 1, 2, 3 (ton) and 6, 7, 8 (t

off

)

Time range

1

ON

23

678

5-100 minutes

1

ON

23

678

12-240 minutes

1

ON

23

678

0,5-10 hours

Fig. 9: Time ranges for ton and t

off

→ Set the ON time t

on

with potentiometer ton and/or the

OFF time t

off

with potentiometer t

off

, with a flat screw-

driver of correct size. See Fig. 7 and Fig. 10.

English

29

30

13

Position 1 of the potenti­ometer = minimum value
of the selected time range
(default position)

Position 3 of the poten-

tiometer = full scale of

the selected time range

min. value of the time
range + 10 % of the
time range

Cursor

min. value of the time range +
40 % of the time range

min. value of the time range +

50 % of the time range

min. value of the

time range +

80 % of the time

range

Fig. 10: Using the potentiometers of the 1078-1

English

31

For example:
The time range for t

on

is set to 5-100 seconds and the

time range for t

off

is set to 1,5-30 minutes.

→ If t

on

= 50 seconds = min. value of the range (5 s)
+ 45 s (45/95*100 = 47 % of the range), set the
cursor of the t

on

potentiometer as follows:

ton = min. value of the range + 47 % of the time range

13

→ If t

off

= 20 seconds = min. value of the range (1,5
min.) + 18,5 min. (18,5/28,5*100 = 65 % of the
range), set the cursor of the t

off

potentiometer as

follows:

13

t

ooff

= min. value of the range + 65 % of

the time range

Fig. 11: Setting example of potentiometers ton and t

off

of

the 1078-1

English

31

32

9.3. Adjustment of the 1078-2

danger

Risk of electric shock.

• Shut down the electrical power source of all the con­ductors and isolate it to avoid modifying the param­eters of the 1078-2 before inserting the configuration
module type 1077-2 on the timer 1078-2.

To change the parameters of the 1078-2, install a configu­ration module type 1077-2 on the timer 1078-2.

→ Check that both red LEDs are OFF.
→ Loosen the screw from the 1078-2.
→ Remove the cover.
→ Install the 1077-2 with its seal onto the 1078-2, in any

position. See Fig. 6, page 22.

→ Insert the screw supplied with the 1077-2.
→ Tighten the screw at a torque rating between 0,5 and

0,8 Nm.

English

33

9.3.1. Adjustment keys of the 1077-2

+

To access the Settings level.

• From the Read level to go to the next time.

• From the Settings level to go to the next
function.

• To validate the setting of each function.

• At the end of the adjustment, to transfer the
new settings to the timer.

At the Settings level:

• To change the flashing numerical value.

• To go to the next choice of a function.

Fig. 12: Adjustment of the 1077-2

English

33

34

9.3.2. Display elements of the 1077-2

hms

199:99

Time units for the displayed time:

hours, minutes and/or seconds

- At the Read level:

Shows that the output is

closed

- At the Settings level:
Shows that the ON/OFF
contact is normally open

Setting for the reset
input

Shows a time. If "--:--"
is displayed the set
cycle is completed.

Shows that the device
is beeing adjusted

Shows the operating
mode

- At the Read level:

Shows that the output

is open

- At the Settings level:
Shows that the ON/OFF

contact is normally closed

Fig. 13: Display of the 1077-2

9.3.3. Operating levels

The configuration module has two operating levels: The
Read level and the Settings level.

English

35

• The Read level allows for reading the different times that
have been set and for following their count down.

• The Settings level allows for setting the operating mode,
the reset type and the times (units and values).

9.3.4. Navigating within the Read level

99:00

99:01

10:10

When the device is energized
or when the Settings level
is left, the display shows
the first running time (which
depends on the set operating
mode).The count-down of
that time starts.

The next screens show the
other set times.The number
of times depends on the set
operating mode.

Fig. 14: Navigation at the Read level

English

35

36

9.3.5. Accessing the Settings level

99:00

Read level

+

To access the Settings level.

99:01

a) Symbol is dispalyed and the
operating mode flashes.

→ Change the operating mode. See

Fig. 16.

→ Validate the displayed choice and

go to the next function.

99:01

b) The reset type flashes.

→ Change the reset type. See Fig.

17.

→ Validate the displayed choice and

go to the next function.

English

37

99:01

c) The time units and the first time to
be set flash.

→ Choose the time units for the first

time to be set. See Fig. 18.

→ Validate the displayed choice and

go to the next function.

99:01

d) The part of the time, that is asso­ciated to the greatest time unit, flashes.

→ Set the time associated to the

greatest time unit. See Fig. 18.

→ Validate the set value and go to the

next function.

99:01

d) The part of the time, that is asso­ciated to the smallest time unit, flashes.

→ Set the time associated to the

smallest time unit. See Fig. 18.

English

37

38

→ Validate the set value and end the

adjustment ( goes out and the
settings are saved) or go to the
next time ( is still displayed).

→ To set each additional time, repeat

steps c), d) and e).

Fig. 15: Adjustment of the 1078-2

Function Values to be set

T

on

T

off

• the delay T

off

( )

• the pulse T

on

( )

T

off

T

on

• the pulse Ton ( )

• the duration T

off

( )

T

on

T

off

• the duration T

on

( )

• the duration T

off

( )

T

on

T

off

• the duration T

off

( )

• the duration T

on

( )

T

on

T

off

the pulse Ton ( )

T

on

T

off

the delay T

off

( )

English

39

Function Values to be set

Ton1

T

off

Ton2

T

off

• the pulse Ton1 ( )

• the duration T

off

( )

• the duration T

on

2 ( ).

T

on

T

off1Toff

2

• the delay T

off

1 ( )

• the duration T

on

( )

• the duration T

off

2 ( ).

T

on

= ON duration of the valve

T

off

= OFF duration of the valve

Fig. 16: Operating modes

Symbols chosen at the
Settings level

The reset occurs...

No reset.
when the ON/OFF contact is

opened.
when the ON/OFF contact is

closed.
when the ON/OFF contact is

closed but the parametered
cycle only begins when the ON/
OFF contact is opened.

English

39

40

Symbols chosen at the
Settings level

The reset occurs...

No reset.
when the ON/OFF contact is

closed.
when the ON/OFF contact is

opened.
at each change of state of the

ON/OFF contact.

Fig. 17: Possible resets

h m s Setting range for the time

00:00h to 9999h
00:00h to 99h:59min.
00:00min. to 199min.:59s
00:00s to 199s:99

Fig. 18: Time units and associated setting ranges

English

41

10. MAINTENANCE AND
TROUBLESHOOTING

10.1. Safety information

danger

Risk of injury due to electrical voltage.

• Shut down the electrical power source of all the con­ductors and isolate it before carrying out work on the
system.

• Observe all applicable accident protection and safety
guidelines for electrical equipment.

Warning

Risk of injury due to non-conforming maintenance.

• Maintenance must only be carried out by qualified and
skilled staff with the appropriate tools.

• Guarantee a defined or controlled restarting of the
process subsequent to any intervention on the device.

English

41

42

10.2. Maintenance and cleaning

note

The device may be damaged by the cleaning
product.

• Clean the device with a cloth slightly dampened with
water or a cleaning product compatible with the mate­rials from which it is made.

Please feel free to contact your Bürkert supplier for any
additional information.

11. SPARE PARTS AND
ACCESSORIES

caution

Risk of injury and/or damage by the use of incorrect
parts.

Incorrect accessories and unsuitable spare parts may
cause injuries and damage the device and the sur­rounding area.

• Use only original accessories and original spare parts
from Bürkert.

English

43

12. PACKAGING, TRANSPORT

note

Damage due to transport

Transport may damage an insufficiently protected device.

• Transport the device in shock-resistant packaging and
away from humidity and dirt.

• Avoid the effects of heat and cold, which could cause
the storage temperature range to be exceeded.

13. STORAGE

note

Poor storage can damage the device.

• Store the device in a dry place away from dust.

• Ambient storage temperature: -10 to +60 °C.

English

43

44

14. DISPOSAL OF THE DEVICE

→ Dispose of the device and its packaging in an environ-

mentally-friendly way.

note

Damage to the environment caused by products
contaminated by fluids.

• Keep to the existing provisions on the subject of waste
disposal and environmental protection.

Note

Comply with the national and/or local regulations
which concern the area of waste disposal.

English

www.burkert.com

We reserve the right to make
technical changes without notice.

Technische Änderungen
vorbehalten.

Sous réserve de modifications
techniques.

© Bürkert SAS, 2011-2014
Operating Instructions

1408/01_EU-ml_00563282_Original_FR

Types 1078-1 / 1078-2

Zeitsteuerung ohne oder mit Bedieneinheit Typ 1077-2

Bedienungsanleitung

deutsch

2

1. DIE BEDIENUNGSANLEITUNG .........................................3

2. BESTIMMUNGSGEMÄSSE VERWENDUNG................6

3. GRUNDLEGENDE SICHERHEITSHINWEISE ..............8

4. ALLGEMEINE HINWEISE .................................................... 10

5. ANWENDUNGSBEREICH ................................................... 11

6. TECHNISCHE DATEN ..........................................................15

7. INSTALLATION UND VERKABELUNG ......................... 21

8. INBETRIEBNAHME ................................................................ 24

9. BEDIENUNG ............................................................................. 26

10. WARTUNG, FEHLERBEHEBUNG ...................................42

11. ERSATZTEILE, ZUBEHÖR .................................................43

12. VERPACKUNG, TRANSPORT ........................................... 44

13. LAGERUNG ................................................................................44

14. ENTSORGUNG ........................................................................45

deutsch

3

1. DIE BEDIENUNGSANLEITUNG

Die Bedienungsanleitung beschreibt den gesamten Lebens­zyklus des Gerätes. Bewahren Sie diese Anleitung so auf,
dass sie für jeden Benutzer zugänglich ist und jedem neuen
Eigentümer des Gerätes wieder zur Verfügung steht.

Die Bedienungsanleitung enthält wichtige Informa­tionen zur Sicherheit!

Das Nichtbeachten dieser Hinweise kann zu gefährlichen
Situationen führen.

• Die Bedienungsanleitung muss gelesen und verstanden werden.

1.1. Darstellungsmittel

GEFAHR!

Warnt vor einer unmittelbaren Gefahr!

• Bei Nichteinhaltung sind Tod oder schwere Verletzun­gen die Folge.

WARNUNG!

Warnt vor einer möglicherweise gefährlichen
Situation!

• Bei Nichteinhaltung drohen schwere Verletzungen
oder auch der Tod.

deutsch

4

VORSICHT!

Warnt vor einer möglichen Gefährdung!

• Nichtbeachtung kann mittelschwere oder leichte Ver­letzungen zur Folge haben.

HINWEIS!

Warnt vor Sachschäden!

• Bei Nichtbeachtung kann das Gerät oder die Anlage
beschädigt werden.

bezeichnet wichtige Zusatzinformationen, Tipps
und Empfehlungen, die für Ihre Sicherheit und die
einwandfreie Funktion des Gerätes wichtig sind.

bezeichnet wichtige Zusatzinformationen, Tipps
und Empfehlungen.

verweist auf Informationen in dieser Bedienungs­anleitung oder in anderen Dokumentationen.

→ markiert einen Arbeitsschritt, den Sie ausführen

müssen.

deutsch

5

1.2. Begriffsdefinition "Gerät"

Der in dieser Anleitung verwendete Begriff "Gerät“ steht
immer für die Zeitsteuerung Typ 1078-1 oder 1078-2 (mit
oder ohne Bedieneinheit Typ 1077-2).

deutsch

6

2. BESTIMMUNGSGEMÄSSE
VERWENDUNG

Bei nicht bestimmungsgemäßem Einsatz der Zeit­steuerung können Gefahren für Personen, Anlagen in
der Umgebung und die Umwelt entstehen.

• Die Zeitsteuerung, ohne oder mit Bedieneinheit, dient
zur Steuerung des On/Off-Zyklus eines Magnetventils
mit kompatibler Versorgungsspannung.

• Installation, Inbetriebnahme, Bedienung und Wartung
des Geräts müssen nur durch geschultes Personal mit
elektrischer Berechtigung für die mit 110/230 V AC
versorgten Geräte durchgeführt werden.

• Schützen Sie das Gerät vor elektromagnetischen Stö­rungen, U.V.-Bestrahlung und bei Außenanwendung
vor Witterungseinflüssen.

• Für den Einsatz sind die in den Vertragsdokumenten
und der Bedienungsanleitung spezifizierten zuläs­sigen Daten, Betriebs- und Einsatzbedingungen zu
beachten.

• Voraussetzungen für den sicheren und einwandfreien
Betrieb sind sachgemäßer Transport, sachgemäße
Lagerung und Installation sowie sorgfältige Bedienung
und Instandhaltung.

• Setzen Sie das Gerät nur bestimmungsgemäß ein.

deutsch

7

2.1. Beschränkungen

Beachten Sie bei der Ausfuhr des Gerätes gegebenenfalls
bestehende Beschränkungen.

2.2. Vorhersehbarer Fehlgebrauch

• Dieses Gerät nicht in explosionsgefährdeten Bereichen
einsetzen.

• Belasten Sie das Gehäuse nicht mechanisch (z. B. durch
Ablage von Gegenständen oder als Trittstufe).

• Nehmen Sie keine äußerlichen Veränderungen an den
Gerätegehäusen vor. Lackieren Sie keinen Teil des Geräts.

deutsch

8

3. GRUNDLEGENDE

SICHERHEITSHINWEISE

Diese Sicherheitshinweise berücksichtigen keine:

• Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung der Geräte auftreten können.

• Ortsbezogene Sicherheitsbestimmungen, für deren Ein­haltung, auch in Bezug auf das Installations- und Wartungs­personal, der Betreiber verantwortlich ist.

Gefahr durch elektrische Spannung!

• Schalten Sie vor Beginn der Arbeiten in jedem Fall alle
existierenden am Gerät angeschlossenen Spannungs­Versorgungen ab, und sichern Sie diese vor unbeab­sichtigtem Wiedereinschalten!

Allgemeine Gefahrensituationen.

Zum Schutz vor Verletzungen ist zu beachten,

• dass die Anlage nicht unbeabsichtigt betätigt werden
kann.

• Installations- und Instandhaltungsarbeiten dürfen nur
von autorisiertem Fachpersonal mit geeignetem Werk­zeug durchgeführt werden.

deutsch

9

Allgemeine Gefahrensituationen.

Zum Schutz vor Verletzungen ist zu beachten,

• Nach einer Unterbrechung der elektrischen Versor­gung ist ein definierter oder kontrollierter Wiederanlauf
des Prozesses zu gewährleisten.

• Betreiben Sie das Gerät nur in einwandfreiem Zustand
und unter Beachtung der Bedienungsanleitung.

• Bei der Einsatzplanung und dem Betrieb des Gerätes
die allgemeinen Regeln der Technik einhalten.

HINWEIS!

Elektrostatisch gefährdete Bauelemente / Baugruppen!

• Das Gerät enthält elektronische Bauelemente, die
gegen elektrostatische Entladung (ESD) empfindlich
reagieren. Berührung mit elektrostatisch aufgelade­nen Personen oder Gegenständen gefährdet diese
Bauelemente. Im schlimmsten Fall werden sie sofort
zerstört oder fallen nach der Inbetriebnahme aus.

• Beachten Sie die Anforderungen nach EN 61340-5-1, um
die Möglichkeit eines Schadens durch schlagartige elekt­rostatische Entladung zu minimieren bzw. zu vermeiden!

• Achten Sie ebenso darauf, dass Sie elektronische
Bauelemente nicht bei anliegender Versorgungsspan­nung berühren!

deutsch

10

4. ALLGEMEINE HINWEISE

4.1. Herstelleradresse und
internationale Kontaktadressen

Sie können mit dem Hersteller des Gerätes unter folgender
Adresse Kontakt aufnehmen:

Bürkert SAS
Rue du Giessen
BP 21
67220 TRIEMBACH-AU-VAL
Die Kontaktadressen finden Sie auf den letzten Seiten

dieser Bedienungsanleitung.
Außerdem im Internet unter:

www.burkert.com

4.2. Gewährleistung

Voraussetzung für die Gewährleistung ist der bestimmungs­gemäße Gebrauch des Gerätes unter Beachtung der im
vorliegenden Handbuch spezifizierten Einsatzbedingungen.

4.3. Informationen im Internet

Bedienungsanleitungen und Datenblätter zum Typ 1078 oder
1077 finden Sie im Internet unter:

www.buerkert.de

deutsch

11

5. ANWENDUNGSBEREICH

Die Zeitsteuerung 1078-1 oder 1078-2 wird mittels einer
EN 175301-803-Steckdose, Form A, an ein Magnetventil
angeschlossen.

Die Zeitsteuerung dient zur Steuerung des On/Off-Zyklus
des Magnetventils.

5.1. Allgemeine Beschreibung

5.1.1. Aufbau

Die Zeitsteuerung 1078-1 oder 1078-2 ist ein Klasse II
Schaltgerät und ein Typ 1 Funktionsgerät (siehe Norm
EN 60730-1).

Die Zeitsteuerung 1078-1 oder 1078-2 ist eine Elektronik­einheit, die in einem Gehäuse mit durchsichtigem Deckel, eine
Kabelverschraubung und eine EN 175301-803-Steckdose,
Form A mit Dichtung, eingebaut ist. Die Zeitsteuerung wird
auf das Magnetventil mittels einer Schraube festgehalten.

• Die Zeitsteuerung 1078-1 wird an die Spannungs-

versorgung über die Kabelverschraubung und eine
dreipolige Klemmleiste innerhalb des Gehäuses
angeschlossen.

• Die Zeitsteuerung 1078-2 wird an die Spannungs-

versorgung über die Kabelverschraubung und eine
fünfpolige Klemmleiste innerhalb des Gehäuses

deutsch

12

angeschlossen.
Die Zeitsteuerung versorgt das Magnetventil mit Strom.
Die Zeitsteuerung 1078-2 kann mittels der Bedieneinheit

1077-2, die Anstelle des Deckels auf den 1078-2 eingesteckt
wird, parametriert werden.

5.2. Verfügbare Ausführungen

Gerät Betriebsspannung

Bestell­Nummer

Zeitsteuerung
1078-1

12-24 V DC 060647
24-48 V AC, 50-60 Hz,

24-48 V DC

060621

110-230 V AC,
50-60 Hz

060620

Zeitsteuerung
1078-2

12-24 V DC 060648
24-48 V AC, 50-60 Hz,

24-48 V DC

060629

Bedieneinheit 1077-2 für Zeitsteuerung
1078-2

060638

deutsch

13

5.3. Beschreibung der

Typenschilder

1078-1
Supply: 110-230V/50-60Hz 0,5A
Output: 110-230V/50-60Hz 0,5A
S/N 1000

00060620 W43ML

Made in France

1

2
3

6 5 47

1. Typ des Geräts

2. Daten der Betriebsspannung

3. Daten der an das Magnetventil versorgte Spannung

4. Herstellungscode

5. Konformitäts-Logo

6. Bestellnummer

7. Serien-Nummer

Bild 1: Typenschild Typ 1078

deutsch

14

1077-000-00-002-000-000

00060638 W45LP

Made in France

1 2

4 3

1. Typ des Geräts

2. Konformitäts-Logo

3. Herstellungscode

4. Bestellnummer

Bild 2: Typenschild Typ 1077

deutsch

15

6. TECHNISCHE DATEN

6.1. Betriebsbedingungen

Umgebungstemperatur

• 1078

• 1077

(im Betrieb)

• -10 °C...60 °C

• 0 °C...60 °C
Luftfeuchtigkeit < 85%, nicht kondensiert
Höhe über

Meeresspiegel

max. 2000 m

Verschmutzungsgrad 2
Schutzart IP65, wenn auf ein Magnetventil

mit einem Drehmoment
zwischen 0,5 und 0,8 Nm
angeschraubt, verkabelt
und Kabelverschraubung
festgeschraubt

deutsch

16

6.2. Allgemeine technische Daten

6.2.1. Mechanische Daten

Teil Werkstoff

Gehäuse

• 1078

• 1077-2

• PA6 oder Polyarylamid

• Polyamid

Deckel PSU

EN 175301-803-Steckdose PA6

PG9-Kabelverschraubung PA6 oder Polyarylamid
M3x45- oder M3x55-Schraube 1, aus Edelstahl AL2

Dichtung der Steckdose NBR

deutsch

17

32,5

90

M3x45

42,5

36

21

Bild 3: Abmessungen [mm] des 1078

deutsch

18

53,5

21

M3x55

Bild 4: Abmessungen [mm] des 1078-2 mit 1077-2

6.2.2. Allgemeine technische Daten

Zeitbereich (1078-1)
(mechanische
Einstellung mittels den 6
Auswahlschaltern N° 1, 2,
3, 6, 7 und 8)

• 0,5 bis 10 s
(Grundeinstellung)

• 1,5 bis 30 s

• 5 bis 100 s

• 0,5 bis 10 min.

• 1,5 bis 30 min.

• 5 bis 100 min.

• 12 bis 240 min.

• 0,5 bis 10 h

deutsch

19

Zeitbereich (

1078-2)
(digitale Einstellung mittels
Bedieneinheit 1077-2)

0,2 s bis 9999 h,
kontinuierlich

Toleranz (1078-2) 1 %
Auflösung (1078-2)

• Bereich bis 199 s

• Bereich bis 199 min.

• Bereich bis 99 h

• Bereich bis 9999 h

• 10 ms

• 1 s

• 1 min.

• 1 h

6.2.3. Elektrische Daten

Tabelle 1: Elektrische Daten der 1078

Betriebsspannung

• 1078-1

• 1078-2

Toleranz 10 %

• 12-24 V DC, max. 2 A
oder 24-48 V AC/DC, max.
1,5 A oder 110/230 V AC,
max. 0,5 A

• 12-24 V DC, max. 2 A
oder 24-48 V AC/DC,
max. 1,5 A

Schutz gegen Verpolung Nein, bei Ausführungen mit

direkter Betriebsspannung

deutsch

20

An das Magnetventil
versorgte Spannung

• Ausführung 12-24 V DC

• Ausführung
24-48 V AC/DC

• Ausführung
110/230 V AC

• 12-24 V DC, max. 2 A

• 24-48 V AC/DC, max.
1,5 A

• 110/230 V AC, max.
0,5 A

Luft- /Kriechstrecken Nach VDE 0100
Elektrischer Anschluss

• Durchmesser des
Kabels

• Querschnitt der Ader

über PG9-Kabelverschraubung

• 6 bis 7 mm

• max. 1,5 mm

2

Tabelle 2: Elektrische Daten des 1077-2

Betriebsspannung über den 1078-2 versorgt
Verbrauch 5 mW

deutsch

21

7. INSTALLATION UND
VERKABELUNG

7.1. Sicherheitshinweise

GEFAHR!

Verletzungsgefahr durch Stromschlag!

• Schalten Sie vor Beginn der Arbeiten in jedem Fall alle
existierenden am Gerät angeschlossenen Spannungs­Versorgungen ab, und sichern Sie diese vor unbeab­sichtigtem Wiedereinschalten!

• Den Deckel nicht öffnen, wenn das Gerät unter Span­nung steht.

• Beachten Sie die Unfallverhütungs- und Sicherheits­bestimmungen für elektrische Geräte!

WARNUNG!

Verletzungsgefahr bei unsachgemäßer Installation!

• Elektrische Installation darf nur durch autorisiertes
Fachpersonal und mit geeignetem Werkzeug durchge­führt werden!

• Verwenden Sie unbedingt geeignete Sicherheitsvor­richtungen (ordnungsgemäß dimensionierte Sicherun­gen und/oder Schutzschalter).

deutsch

22

WARNUNG!

Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!

• Anlage vor unbeabsichtigtem Betätigen sichern.

• Nach jedem Eingriff an dem Gerät einen kontrollierten
Wiederanlauf gewährleisten.

Die Spannungsversorgung schützen.

• Die Spannungsversorgung mit einer der zu schal­tende Last geeignete Sicherung schützen, wenn
sie noch nicht entsprechend abgesichert ist.

• Ein abgeschirmtes Kabel mit einer Betriebs­grenztemperatur höher als + 80 °C verwenden.

• Eine hochwertige gefilterte und geregelte Span­nungsversorgung verwenden.

→ Die Schraube des Deckels lausschrauben.
→ Den Deckel entfernen.
→ Die Überwurfmutter der Kabelverschraubung losschrauben.
→ Das Kabel durch die Überwurfmutter dann durch die

Kabelverschraubung führen und gemäß Bild 5 oder
Bild 6 verkabeln.

→ Die Überwurfmutter zurückschrauben.

deutsch

23

→ Den Deckel aufsetzen, dabei die Dichtung richtig

einsetzen.

→ Die Schraube mit einem Drehmoment zwischen 0,5

und 0,8 Nm festziehen.

Anschluss der Betriebsspannung

Rote LED:

während t

on

ein

und während

t

off

aus

Rote LED: ein
bei eingeschal­tetem Gerät

(+) (-)

(+): V+
(-): 0V

:

Schutzerde

Bild 5: Klemmenbelegung des 1078-1

Anschluss der Bedie­neinheit 1077-2

Rote LED: ein bei einge­schaltetem Gerät

Rote LED: während t

on

ein und während

t

off

aus

(+) (-)

Reset

(+): Versorgungs­spannung

(-): Versorgungs­spannung

: Schutzerde

Reset

: Binär­eingang zum
externen Reset
(Ein/Aus-Kontakt)

Bild 6: Klemmenbelegung des 1078-2

deutsch

24

8. INBETRIEBNAHME

8.1. Sicherheitshinweise

GEFAHR!

Verletzungsgefahr durch Stromschlag!

• Wenn das Gerät unter Spannung steht, muss der
Deckel geschlossen sein.

WARNUNG!

Verletzungsgefahr bei unsachgemäßer
Inbetriebnahme!

Nicht sachgemäßer Betrieb kann zu Verletzungen sowie
Schäden am Gerät und seiner Umgebung führen.

• Vor der Inbetriebnahme muss gewährleistet sein, dass
der Inhalt der Bedienungsanleitung dem Bedienungs­personal bekannt ist und vollständig verstanden wurde.

• Besonders zu beachten sind die Sicherheitshinweise
und die bestimmungsgemäße Verwendung.

• Das Gerät/die Anlage darf nur durch ausreichend
geschultes Personal in Betrieb genommen werden.

deutsch

25

HINWEIS!

Gefahr der Beschädigung des Geräts durch die
Umgebung!

• Schützen Sie das Gerät vor elektromagnetischen
Störungen, vor Ultraviolettbestrahlung und bei einer
Außenanwendung vor den Wetterbedingungen.

deutsch

26

9. BEDIENUNG

9.1. Sicherheitshinweise

GEFAHR!

Verletzungsgefahr durch Stromschlag!

• Beachten Sie die Unfallverhütungs- und Sicherheits­bestimmungen für elektrische Geräte!

• Bei einer mit 110-230 V AC gespeisten Version
schalten Sie vor Beginn der Arbeiten in jedem Fall alle
existierenden am Gerät angeschlossenen Spannungs­Versorgungen ab, und sichern Sie diese vor unbeab­sichtigtem Wiedereinschalten!

WARNUNG!

Verletzungsgefahr bei unsachgemäßer Bedienung!

Nicht sachgemäße Bedienung kann zu Verletzungen,
sowie Schäden am Gerät und seiner Umgebung führen.

• Das Bedienungspersonal muss den Inhalt der Bedie­nungsanleitung kennen und verstanden haben.

• Besonders zu beachten sind die Sicherheitshinweise
und die bestimmungsgemäße Verwendung.

• Das Gerät/die Anlage darf nur durch ausreichend
geschultes Personal bedient werden.

deutsch

27

9.2. Bedienung des 1078-1

GEFAHR!

Verletzungsgefahr durch Stromschlag bei einer mit
110-230 V AC gespeisten Version!

• Zur Einstellung der Potentiometer einen nicht leitenden
Schraubendreher verwenden.

HINWEIS!

Schaden an der Elektronikplatine!

• Zur Einstellung der Potentiometer einen nicht leitenden
Schraubendreher verwenden.

Die eingestellte Funktion wird gestartet sobald das
Gerät unter Spannung gesetzt wird.

• Die Funktion einstellen, bevor das mit einem Magnet­ventil verbundene Gerät unter Spannung gesetzt wird.

deutsch

28

Zur Einstellung des 1078-1:

→ Die Funktion einstellen.

Schalter 4 und 5: Auswahl der
Funktion des Magnetventils

Schalter 1, 2 und 3: Einstellung
des Zeitbereichs t

on

.

Schalter 6, 7 und 8: Einstellung
des Zeitbereichs t

off

.

Potentiometer t

off

Potentiometer t

on

1ON2345678

13

13

Bild 7: Elemente zur Parametrierung des 1078-1

Die Zeitsteuerung 1078-1 dient zur Steuerung von Ein­(t

on

) und Aus- (t

off

) -Schaltzeiten des Magnetventils.

Vier Funktionen können mittels der Schalter 4 und 5 einge­stellt werden. Siehe Bild 7 und Bild 8.

Schalter 4
und 5

Funktion des Magnetventils

4ON5

Ein-(ton) / Aus (t

off

) -Zyklus des Magnet­ventils: Einen Wert für ton und einen Wert
für t

off

einstellen

T

on

T

off

4ON5

Aus- (t

off

) / Ein- (ton) ) -Zyklus des Magnet­ventils: Einen Wert für ton und einen Wert
für t

off

einstellen

T

on

T

off

deutsch

29

Schalter 4
und 5

Funktion des Magnetventils

4ON5

Einschaltimpuls des Magnetventils: Nur
einen Wert für ton einstellen

T

on

T

off

4ON5

Einschaltverzögerung des Magnetventils:
Nur einen Wert für die Verzögerung t

off

einstellen

T

on

T

off

Bild 8: Funktionen des 1078-1

→ Den Zeitbereich für t

on

mittels der Schalter 1, 2 und 3

und/oder t

off

mittels der Schalter 6, 7 und 8 einstellen.

Siehe Bild 7 und Bild 9.

Schalter 1, 2, 3 (ton) und 6, 7, 8 (t

off

)

Zeitbereich

1

ON

23

678

0,5-10 Sekunden

1

ON

23

678

1,5-30 Sekunden

1

ON

23

678

5-100 Sekunden

1

ON

23

678

0,5-10 Minuten

deutsch

30

Schalter 1, 2, 3 (ton) und 6, 7, 8 (t

off

)

Zeitbereich

1

ON

23

678

1,5-30 Minuten

1

ON

23

678

5-100 Minuten

1

ON

23

678

12-240 Minuten

1

ON

23

678

0,5-10 Stunden

Bild 9: Zeitbereiche für ton und t

off

→ Einschaltzeit t

on

über Potentiometer ton und/oder Aus-

schaltzeit t

off

über Potentiometer t

off

mittels eines geeig-

neten Schraubendreher einstellen. Siehe Bild 7 und
Bild 10.

deutsch

31

Stelle 1 des Potentio­meters = Mindestwert des
eingestellten Zeitbereichs
(Grundeinstellung)

Stelle 3 des Potentiometers =

Bereichsende des eingestellten

Zeitbereichs

Mindestwert des Zeit­bereichs + 10 % des
Zeitbereichs

Zeiger

Mindestwert des Zeitbereichs +
40 % des Zeitbereichs

Mindestwert des Zeitbereichs +

50 % des Zeitbereichs

Mindestwert des

Zeitbereichs +

80 % des Zeitbe-

reichs

13

Bild 10: Verwendung der Potentiometer des 1078-1

deutsch

32

Zum Beispiel:
Bei Einstellung des 5-100 Sekunden-Zeitbereichs für t

on

bzw. 1,5-30 Minuten-Zeitbereichs für t

off

.

→ Bei t

on

= 50 Sekunden = Mindestwert des Bereichs
(5 s) + 45 s (45/95*100 = 47 % des Bereichs) den
Zeiger des Potentiometers ton wie folgt einstellen:

ton = Mindestwert des Zeitbereichs + 47 % des Zeitbereichs

13

→ Bei t

off

= 20 Minuten = Mindestwert des Bereichs
(1,5 min.) + 18,5 min. (18,5/28,5*100 = 65 % des
Bereichs) den Zeiger des Potentiometers t

off

wie folgt

einstellen:

13

t

off

= Mindestwert des Zeitbereichs +

65 % des Zeitbereichs

Bild 11: Einstellungsbeispiel der Potentiometer ton und t

off

des 1078-1

deutsch

33

9.3. Bedienung des 1078-2

GEFAHR!

Verletzungsgefahr durch Stromschlag!

• Bevor die Bedieneinheit 1077-2 auf die Zeitsteuerung
1078-2 eingesetzt wird, alle existierende am Gerät
angeschlossenen Spannungs-Versorgungen abschal­ten, und diese vor unbeabsichtigtem Wiedereinschal­ten sichern, damit die Einstellungen des 1078-2 nicht
geändert werden!

Zur Einstellung der Parameter des Geräts 1078-2 die
Bedieneinheit 1077-2 auf die Zeitsteuerung 1078-2
einsetzen.

→ Sicherstellen, dass die 2 roten Lichtanzeigen aus sind.
→ Die Schraube des 1078-2 lösen.
→ Den Deckel abnehmen.
→ Die Bedieneinheit 1077-2 inkl. Dichtung auf die Zeit-

steuerung 1078-2 in jener Richtung einsetzen. Siehe
Bild 6, Seite 23.

→ Die Schraube, die mit der Bedieneinheit 1077-2 mitge-

liefert ist, einsetzen.

→ Die Schraube mit einem Drehmoment zwischen 0,5

und 0,8 Nm festziehen.

deutsch

34

9.3.1. Bedienungstasten des 1077-2

+

Zugriff auf die
Einstellungs-Ebene.

• Auf der Lese-Ebene: Zur nächsten Zeit
ablesen.

• Auf der Einstellungs-Ebene: Zur nächsten
Funktion zugreifen.

• Die Einstellung jeder Funktion bestätigen.

• Am Ende des Einstellungszyklus alle Parameter
in die Zeitsteuerung übertragen.

Auf der Einstellungs-Ebene:

• Die blinkende Ziffer ändern.

• Zugriff auf die nächste Auswahl einer Funktion.

Bild 12: Bedienungstasten des 1077-2

deutsch

35

9.3.2. Anzeige des 1077-2

hms

199:99

Zeiteinheiten für die angezeigte

Zeit: Stunden, Minuten und/oder

Sekunden

- Auf der Lese-Ebene:

Zeigt an, dass der Aus-

gang eingeschaltet ist

- Auf der Einstellungs-

Ebene: Zeigt an, dass der

Resetkontakt stromlos

geöffnet ist

Parametrierung de
Reset-Eingangs

Zeigt eine Zeit an. Bei
Anzeige von "--:--" ist
der eingestellte Zeit­zyklus beendet.

Zeigt an, dass das
Gerät eingestellt wird

Zeigt die Funktion an

- Auf der Lese-Ebene:

Zeigt an, dass der Aus-

gang ausgeschaltet ist

- Auf der Einstellungs-

Ebene: Zeigt an, dass der

Resetkontakt stromlos

geschlossen ist

Bild 13: Anzeige des 1077-2

deutsch

36

9.3.3. Betriebsebenen

Die Bedieneinheit verfügt über zwei Betriebsebenen: Die
Lese-Ebene und die Einstellungs-Ebene.

• Auf der Lese-Ebene werden die eingestellten Zeiten und
die laufende Restzeit abgelesen.

• Auf der Einstellungs-Ebene werden die Funktion, den
Reset-Typ und die Zeiten (Einheit und Werte) eingestellt.

9.3.4. Navigation auf der Lese-Ebene

99:00

99:01

10:10

Beim Einschalten des
Gerätes oder bei Verlassen
der Einstellungs-Ebene wird
die ablaufende Zeit angezeigt
(hängt von der eingestellten
Funktion ab). Diese Zeit läuft
ab.

Die nächsten Bildschirme
zeigen die weiteren
eingestellten Zeiten an.
Ihre Anzahl hängt von der
eingestellten Funktion ab.

Bild 14: Navigation auf der Lese-Ebene

deutsch

37

9.3.5. Zugriff auf die

Einstellungs-Ebene

99:00

Lese-Ebene

+

Zum Zugriff auf die Einstellungs-Ebene.

99:01

a) Symbol wird angezeigt und die
Funktion blinkt.

→ Funktion ändern. Siehe Bild 16.
→ Angezeigte Auswahl bestätigen und

zum nächsten Parameter zugreifen.

99:01

b) Reset-Typ blinkt.

→ Reset-Typ ändern. Siehe Bild 17.
→ Angezeigte Auswahl bestätigen und

zum nächsten Parameter zugreifen.

deutsch

38

99:01

c) Zeiteinheit und erste zu einstellende
Zeit blinken.

→ Zeiteinheit der ersten Zeit aus-

wählen. Siehe Bild 18.

→ Angezeigte Auswahl bestätigen und

zum nächsten Parameter zugreifen.

99:01

d) Teil der Zeit, der der größten Einheit
entspricht, blinkt.

→ Teil der Zeit, der der größten Einheit

entspricht, einstellen. Siehe Bild 18.

→ Eingestellter Wert bestätigen und

zum nächsten Parameter zugreifen.

99:01

e) Teil der Zeit, der der kleinsten
Einheit entspricht, blinkt.

→ Teil der Zeit, der der kleinsten Einheit

entspricht, einstellen. Siehe Bild 18.

deutsch

39

→ Eingestellter Wert bestätigen und

Parametrierung beenden ( erlischt
und die Einstellungen werden
gespeichert) oder zur nächsten
Zeit-Einstellung ( bleibt angezeigt).

→ Zur Einstellung der nächsten Zeit

die Stufen c), d) und e) wiederholen.

Bild 15: Parametrierung des 1078-2

Funktion Zu einstellende Werte

T

on

T

off

• Verzögerung T

off

( )

• Puls T

on

( )

T

off

T

on

• Puls Ton ( )

• Zeit T

off

( )

T

on

T

off

• Zeit T

on

( )

• Zeit T

off

( )

T

on

T

off

• Zeit T

off

( )

• Zeit T

on

( )

T

on

T

off

Puls Ton ( )

T

on

T

off

Verzögerung T

off

( )

deutsch

40

Funktion Zu einstellende Werte

Ton1

T

off

Ton2

T

off

• Puls Ton1 ( )

• Zeit T

off

( )

• Zeit T

on

2 ( ).

T

on

T

off1Toff

2

• Verzögerung T

off

1 ( )

• Zeit T

on

( )

• Zeit T

off

2 ( ).

T

on

= Einschaltzeit des Ventils

T

off

= Ausschaltzeit des Ventils

Bild 16: Funktionen

Auf der Einstellungs­Ebene ausgewählte
Symbole

Reset erfolgt...

Reset ausgeschaltet.
beim Öffnen des Resetkontaktes.
beim Schließen des

Resetkontaktes.
beim Schließen des Reset-

kontaktes aber die eingestellte
Funktion startet erst beim Öffnen
des Resetkontaktes.

deutsch

41

Auf der Einstellungs­Ebene ausgewählte
Symbole

Reset erfolgt...

Reset ausgeschaltet.
beim Schließen des

Resetkontaktes.
beim Öffnen des Resetkontaktes.
bei jeder Statusänderung des

Resetkontaktes.

Bild 17: Mögliche Resetdefinitionen

h m s Zeit-Einstellungsbereich

00:00h bis 9999h
00:00h bis 99h:59min.
00:00min. bis 199min.:59s
00:00s bis 199s:99

Bild 18: Zeiteinheiten und entsprechende

Einstellungsbereiche

deutsch

42

10. WARTUNG,

FEHLERBEHEBUNG

10.1. Sicherheitshinweise

GEFAHR!

Verletzungsgefahr durch Stromschlag!

• Schalten Sie vor Beginn der Arbeiten in jedem Fall alle
existierenden am Gerät angeschlossenen Spannungs­Versorgungen ab, und sichern Sie diese vor unbeab­sichtigtem Wiedereinschalten!

• Beachten Sie die Unfallverhütungs- und Sicherheits­bestimmungen für elektrische Geräte!

WARNUNG!

Gefahr durch unsachgemäße Wartungsarbeiten!

• Wartungsarbeiten dürfen nur durch autorisiertes Fach­personal und mit geeignetem Werkzeug durchgeführt
werden!

• Nach jedem Eingriff an dem Gerät einen kontrollierten
Wiederanlauf gewährleisten.

deutsch

43

10.2. Wartung und Reinigung

HINWEIS!

Das Gerät kann durch Reinigungsmittel beschädigt
werden.

• Das Gerät nur mit einem Lappen reinigen, der leicht
mit Wasser oder einem Reinigungsmittel angefeuchtet
ist, das sich mit den Werkstoffen verträgt, aus denen
das Gerät besteht.

Für weitere Auskünfte steht Ihnen Bürkert zur Verfügung.

11. ERSATZTEILE, ZUBEHÖR

VORSICHT!

Verletzungsgefahr, Sachschäden durch ungeeignete
Teile!

Falsches Zubehör und ungeeignete Ersatzteile können
Verletzungen und Schäden am Gerät und dessen
Umgebung verursachen.

• Verwenden Sie nur Originalzubehör sowie Originaler­satzteile der Fa. Bürkert.

deutsch

44

12. VERPACKUNG, TRANSPORT

HINWEIS!

Transportschäden!

Ein unzureichend geschütztes Gerät kann durch den
Transport beschädigt werden.

• Transportieren Sie das Gerät vor Nässe und Schmutz
geschützt in einer stoßfesten Verpackung.

• Das Gerät keinen Temperaturen außerhalb des zulässi­gen Temperaturbereichs für die Lagerung aussetzen.

13. LAGERUNG

HINWEIS!

Falsche Lagerung kann Schäden am Gerät
verursachen!

• Lagern Sie das Gerät trocken und staubfrei!

• Lagerungstemperatur: -10 bis +60 °C.

deutsch

45

14. ENTSORGUNG

→ Entsorgen Sie das Gerät und die Verpackung

umweltgerecht.

HINWEIS!

Umweltschäden durch Teile, die durch Flüssigkeiten
kontaminiert wurden!

• Geltende Entsorgungsvorschriften und Umweltbestim­mungen einhalten!

Hinweis!

Beachten Sie die nationalen
Abfallbeseitigungsvorschriften.

deutsch

46

deutsch

www.burkert.com

We reserve the right to make
technical changes without notice.

Technische Änderungen
vorbehalten.

Sous réserve de modifications
techniques.

© Bürkert SAS, 2011-2014
Operating Instructions

1408/01_EU-ml_00563282_Original_FR

Types 1078-1 / 1078-2

Temporisateur sans ou avec module de paramétrage
1077-2

Manuel d‘utilisation

Français

2

1. A PROPOS DE CE MANUEL ................................................ 3

2. UTILISATION CONFORME ...................................................5

3. CONSIGNES DE SÉCURITÉ DE BASE .......................... 7

4. INFORMATIONS GÉNÉRALES ............................................9

5. SECTEUR D‘APPLICATION ................................................ 10

6. CARACTÉRISTIQUES TECHNIQUES .......................................................................................................14

7. INSTALLATION ET CÂBLAGE ..........................................19

8. MISE EN SERVICE ................................................................. 22

9. RÉGLAGE.................................................................................... 24

10. MAINTENANCE ET DEPANNAGE ..................................40

11. PIÈCES DE RECHANGE ET ACCESSOIRES ........... 41

12. EMBALLAGE ET TRANSPORT ......................................... 42

13. STOCKAGE ................................................................................42

14. ELIMINATION DE L'APPAREIL ......................................... 43

français

3

1. A PROPOS DE CE MANUEL

Ce manuel décrit le cycle de vie complet de l‘appareil.
Conservez-le de sorte qu‘il soit accessible à tout utilisateur
et à disposition de tout nouveau propriétaire.

Ce manuel contient des informations importantes
relatives à la sécurité.

Le non-respect de ces consignes peut entraîner des
situations dangereuses.

• Ce manuel doit être lu et compris.

1.1. Symboles utilisés

DANGER

Met en garde contre un danger imminent.

• Son non-respect peut entraîner la mort ou de graves
blessures.

AVERTISSEMENT

Met en garde contre une situation éventuellement
dangereuse.

• Son non-respect peut entraîner de graves blessures,
voire la mort.

français

4

ATTENTION

Met en garde contre un risque éventuel.

• Son non-respect peut entraîner des blessures légères
ou de gravité moyenne.

REMARQUE

Met en garde contre des dommages matériels.

• Son non-respect peut entraîner des dommages sur
l'appareil ou l'installation.

désigne des informations supplémentaires, des
conseils ou des recommandations importants.

renvoie à des informations contenues dans ce
manuel ou dans d'autres documents.

→ indique une opération à effectuer.

1.2. Définition du terme "appareil"

Le terme "appareil" utilisé dans ce manuel se rapporte
au temporisateur type 1078-1 ou 1078-2 (avec ou sans
module de paramétrage 1077-2).

français

5

2. UTILISATION CONFORME

L‘utilisation non conforme du temporisateur peut
présenter des dangers pour les personnes, les ins­tallations proches et l‘environnement.

• Le temporisateur, sans ou avec module de para­métrage, permet de contrôler le cycle d'activation /
désactivation d'une électrovanne ayant une tension
d'alimentation compatible.

• L'installation, la mise en service, le réglage et la
maintenance de cet appareil doivent être réalisés
par du personnel qualifié, titulaire notamment de
l'habilitation électrique pour les versions alimentées en
110/230 V AC.

• Protéger cet appareil contre les perturbations électro­magnétiques, les rayons ultraviolets et, lorsqu'il est ins­tallé à l'extérieur, des effets des conditions climatiques.

• Utiliser cet appareil conformément aux caractéris­tiques et conditions de mise en service et d'utilisation
indiquées dans les documents contractuels et dans le
manuel utilisateur.

• L'utilisation en toute sécurité et sans problème de
l'appareil repose sur un transport, un stockage et une
installation corrects ainsi que sur une utilisation et une
maintenance effectuées avec soin.

• Veiller à toujours utiliser cet appareil de façon
conforme.

français

6

2.1. Restrictions

Respecter les restrictions éventuelles lorsque l‘appareil est
exporté.

2.2. Mauvaise utilisation prévisible

• Ne pas utiliser cet appareil dans une atmosphère explosible.

• Ne pas soumettre l‘appareil à des contraintes mécaniques
(par ex. en y déposant des objets ou en l‘utilisant comme
marchepied).

• N‘apporter aucune modification extérieure au corps. Ne
laquer aucune partie de l‘appareil.

français

7

3. CONSIGNES DE SÉCURITÉ DE
BASE

Ces consignes de sécurité ne tiennent pas compte :

• des imprévus pouvant survenir lors du montage, de

l‘utilisation et de l‘entretien des appareils.

• des prescriptions de sécurité locales que l‘exploitant est

tenu de faire respecter par le personnel chargé du montage.

DANGER

Danger dû à la tension électrique.

• Couper l'alimentation de tous les conducteurs et
consigner l'alimentation électrique avant d'intervenir
sur l'installation.

Situations dangereuses diverses

Pour éviter toute blessure, veiller à :

• empêcher toute mise sous tension involontaire de
l'installation.

• ce que les travaux d'installation et de maintenance
soient effectués par du personnel qualifié et habilité,
disposant des outils appropriés.

• garantir un redémarrage défini et contrôlé du process,
après une coupure de l'alimentation électrique.

français

8

Situations dangereuses diverses

Pour éviter toute blessure, veiller à :

• n'utiliser l'appareil qu'en parfait état et en tenant
compte des indications du manuel utilisateur.

• respecter les règles générales de la technique lors de
l'implantation et de l'utilisation de l'appareil.

REMARQUE

Eléments / Composants sensibles aux décharges
électrostatiques

• Cet appareil contient des composants électroniques
sensibles aux décharges électrostatiques. Ils peuvent
être endommagés lorsqu'ils sont touchés par une per­sonne ou un objet chargé électrostatiquement. Dans
le pire des cas, ils sont détruits instantanément ou
tombent en panne sitôt effectuée la mise en route.

• Pour réduire au minimum voire éviter tout dommage
dû à une décharge électrostatique, prenez toutes les
précautions décrites dans la norme EN 61340-5-1.

• Veiller également à ne pas toucher les composants
électriques sous tension.

français

9

4. INFORMATIONS GÉNÉRALES

4.1. Adresse du fabricant et
contacts internationaux

Le fabricant de l‘appareil peut être contacté à l‘adresse
suivante :

Bürkert SAS
Rue du Giessen
BP 21
67220 TRIEMBACH-AU-VAL
Les adresses des filiales internationales figurent sur les

dernières pages de ce manuel imprimé.
Elles sont également disponibles sur internet sous :

www.burkert.com

4.2. Conditions de garantie

La condition pour bénéficier de la garantie légale est
l‘utilisation conforme de l‘appareil dans le respect des con­ditions d‘utilisation spécifiées dans le présent manuel.

4.3. Informations sur internet

Retrouvez sur internet le manuel utilisateur et la fiche tech­nique relatifs au type 1078 ou 1077 sous :

www.burkert.fr

français

10

5. SECTEUR D‘APPLICAT ION

Le temporisateur 1078-1 ou 1078-2 se connecte sur une
électrovanne grâce à une embase EN 175301-803 forme A.

Le temporisateur permet de contrôler le cycle d'activation /
désactivation de l'électrovanne.

5.1. Description générale

5.1.1. Construction

Le temporisateur 1078-1 ou 1078-2 est un dispositif de
commande de classe II et d'action de type 1 (voir la norme
EN 60730-1).

Le temporisateur 1078-1 ou 1078-2 est un module électro­nique contenu dans un boîtier avec un couvercle transparent,
un presse-étoupe, une embase électrique EN 175301-803
femelle, de forme A, et son joint d'étanchéité. Le temporisateur
est maintenu sur l'électrovanne grâce à une vis.

• Le temporisateur 1078-1 est raccordé à l'alimentation

électrique via le presse-étoupe, par l'intermédiaire d'un
bornier à 3 vis à l'intérieur du boîtier.

• Le temporisateur 1078-2 est raccordé à l'alimentation

électrique via le presse-étoupe, par l'intermédiaire d'un
bornier à 5 vis à l'intérieur du boîtier.

Le temporisateur alimente l'électrovanne en électricité.

français

11

Le temporisateur 1078-2 peut être paramétré à l'aide du
module de configuration 1077-2, inséré sur le 1078-2 à la
place du couvercle de ce dernier.

5.2. Versions disponibles

Appareil Tension d'alimentation

Référence de
commande

Temporisateur
1078-1

12-24 V DC 060647
24-48 V AC, 50-60 Hz,

24-48 V DC

060621

110-230 V AC,
50-60 Hz

060620

Temporisateur
1078-2

12-24 V DC 060648
24-48 V AC, 50-60 Hz,

24-48 V DC

060629

Module de paramétrage 1077-2 pour
temporisateur 1078-2

060638

français

12

5.3. Description des étiquettes
d‘identification

1078-1
Supply: 110-230V/50-60Hz 0,5A
Output: 110-230V/50-60Hz 0,5A
S/N 1000

00060620 W43ML

Made in France

1

2
3

6 5 47

1. Type de l'appareil

2. Caractéristiques de l'alimentation électrique

3. Caractéristiques de l'alimentation électrique fournie à

l'électrovanne

4. Code de construction

5. Logo de conformité

6. Référence de commande

7. Numéro de série

Fig. 1 : Etiquette d’identification du 1078

français

13

1077-000-00-002-000-000

00060638 W45LP

Made in France

1 2

4 3

1. Type de l'appareil

2. Logo de conformité

3. Code de construction

4. Référence de commande

Fig. 2 : Etiquette d’identification du 1077

français

14

6. CARACTÉRISTIQUES TECHNIQUES

6.1. Conditions d'utilisation

Température ambiante

• 1078

• 1077

(en fonctionnement)

• -10 °C...60 °C

• 0 °C...60 °C
Humidité de l'air < 85 %, non condensée
Altitude 2000 m max.
Degré de pollution 2
Indice de protection IP65, vissé sur une électrovanne

avec un couple de serrage
compris entre 0,5 et 0,8 Nm,
câblé et presse-étoupe serré

6.2. Caractéristiques techniques
générales

6.2.1. Caractéristiques mécaniques

Elément Matériau

Boîtier

• 1078

• 1077-2

• PA6 ou polyarylamide

• Polyamide

français

15

Elément Matériau

Couvercle PSU

Embase électrique femelle
EN 175301-803

PA6

Presse-étoupe PG9 PA6 ou polyarylamide
Vis M3x45 ou M3x55 1, en acier inoxydable AL2

Joint de l'embase
électrique femelle

NBR

32,5

90

M3x45

42,5

36

21

Fig. 3 : Dimensions [mm] du 1078

français

16

53,5

21

M3x55

Fig. 4 : Dimensions [mm] du 1078-2 associé au 1077-2

6.2.2. Caractéristiques générales

Plage de temps (1078-1)
(paramétrage mécanique
à l'aide des 6 sélecteurs
N° 1, 2, 3, 6, 7 et 8)

• 0,5 à 10 s (réglage par
défaut)

• 1,5 à 30 s

• 5 à 100 s

• 0,5 à 10 min.

• 1,5 à 30 min.

• 5 à 100 min.

• 12 à 240 min.

• 0,5 à 10 h

français

17

Plage de temps (

1078-2)
(paramétrage numérique
par module 1077-2)

0,2 s à 9999 h en continu

Tolérance (1078-2) 1 %
Résolution (1078-2)

• jusqu'à 199 s

• jusqu'à 199 min.

• jusqu'à 99 h

• jusqu'à 9999 h

• 10 ms

• 1 s

• 1 min.

• 1 h

6.2.3. Caractéristiques électriques

Table 1 : Caractéristiques électriques des 1078

Alimentation électrique

• 1078-1

• 1078-2

Tolérance 10 %

• 12-24 V DC, max. 2 A
ou 24-48 V AC/DC, max
1,5 A ou 110/230 V AC,
max 0,5 A

• 12-24 V DC, max. 2 A
ou 24-48 V AC/DC, max
1,5 A

Protégé contre l'inversion
de polarité

Non, versions alimentées en
tension continue

français

18

Alimentation électrique
fournie à l'électrovanne

• version 12-24 V DC

• version 24-48 V AC/DC

• version 110/230 V AC

• 12-24 V DC, max. 2 A

• 24-48 V AC/DC, max
1,5 A

• 110/230 V AC, max 0,5 A

Distance d'isolement et
lignes de fuite

Selon VDE 0100

Raccordement électrique

• Diamètre du câble

• Section des fils

via presse-étoupe PG9

• 6 à 7 mm

• max. 1,5 mm

2

Table 2 : Caractéristiques électriques du 1077-2

Tension d'alimentation Alimenté par le 1078-2
Puissance consommée 5 mW

français

19

7. INSTALLAT ION ET CÂBLAGE

7.1. Consignes de sécurité

DANGER

Risque de blessure par décharge électrique.

• Couper l'alimentation de tous les conducteurs et
consigner l'alimentation électrique avant d'intervenir
sur l'installation.

• Ne pas dévisser le couvercle lorsque l'appareil est
sous tension.

• Respecter la réglementation en vigueur en matière de
prévention des accidents et de sécurité relative aux
appareils électriques.

AVERTISSEMENT

Risque de blessure dû à une installation non
conforme.

• L'installation électrique ne peut être effectuée que par
du personnel habilité et qualifié, disposant des outils
appropriés.

• Utiliser impérativement les dispositifs de sécurité
adaptés (fusible correctement dimensionné et/ou
coupe-circuit).

français

20

AVERTISSEMENT

Risque de blessure dû à une mise sous tension
involontaire de l'installation et à un redémarrage
incontrôlé.

• Protéger l'installation contre toute mise sous tension
involontaire.

• Garantir un redémarrage contrôlé de l'installation,
après toute intervention sur l'appareil.

Protéger l'alimentation électrique.

• Equiper l'alimentation avec un fusible adapté à
la charge à commuter, si l'alimentation n'est pas
protégée par défaut.

• Utiliser un câble blindé avec une température
limite de service > +80 °C.

• Utiliser une alimentation électrique de qualité,
filtrée et régulée.

→ Desserrer la vis du couvercle du boîtier.
→ Retirer le couvercle.
→ Desserrer l'écrou du presse-étoupe.
→ Insérer le câble dans l'écrou puis dans le presse-

étoupe et câbler selon la Fig. 5 ou la Fig. 6.

→ Resserrer le presse-étoupe.

français

21

→ Mettre en place le couvercle, en veillant à la position

correcte du joint d'étanchéité.

→ Serrer la vis fournie avec un couple de serrage compris

entre 0,5 et 0,8 Nm.

Branchement de l'alimentation électrique

Voyant rouge :

allumé pendant

t

on

et éteint

pendant t

off

Voyant rouge :
allumé lorsque
l'appareil est
alimenté

(+) (-)

(+) : V+

(-) : 0V

: Terre
de protec­tion

Fig. 5 : Affectation des bornes du 1078-1

Branchement du
module de configuration
1077-2

Voyant rouge : allumé
lorsque l'appareil est
alimenté

Voyant rouge : allumé pendant t

on

et éteint

pendant t

off

(+) (-)

Reset

(+) : Alimentation
électrique

(-) : Alimentation
électrique

: Terre de

protection

Reset

: Entrée
binaire (contact
sec)

Fig. 6 : Affectation des bornes du 1078-2

français

22

8. MISE EN SERVICE

8.1. Consignes de sécurité

DANGER

Risque de choc électrique

• Lorsque l'appareil est sous tension, le couvercle doit
être fermé.

AVERTISSEMENT

Risque de blessure dû à une mise en service non
conforme.

La mise en service non conforme peut entraîner des bles­sures et endommager l'appareil et son environnement.

• S'assurer avant la mise en service que le personnel qui
en est chargé a lu et parfaitement compris le contenu
de ce manuel.

• Respecter en particulier les consignes de sécurité et
l'utilisation conforme.

• L'appareil / l'installation ne doit être mis(e) en service
que par du personnel suffisamment formé.

français

23

REMARQUE

Risque de détérioration de l'appareil dû à
l'environnement

• Protéger l’appareil contre les perturbations électroma­gnétiques, les rayons ultraviolets et, lorsqu’il est ins­tallé à l’extérieur, des effets des conditions climatiques.

français

24

9. RÉGLAGE

9.1. Consignes de sécurité

DANGER

Risque de blessure par décharge électrique

• Respecter la réglementation en vigueur en matière de
prévention des accidents et de sécurité relative aux
appareils électriques.

• Pour les versions alimentées en 110-230 V AC, cou­per l'alimentation de tous les conducteurs et consigner
l'alimentation électrique avant d'effectuer le réglage de
l'appareil.

AVERTISSEMENT

Risque de blessure dû à un réglage non conforme.

Le réglage non conforme peut entraîner des blessures et
endommager l'appareil et son environnement.

• Les opérateurs chargés du réglage doivent avoir pris
connaissance et compris le contenu de ce manuel.

• Respecter en particulier les consignes de sécurité et
l'utilisation conforme.

• L'appareil / l'installation ne doit être réglé(e) que par
du personnel suffisamment formé.

français

25

9.2. Réglage du 1078-1

DANGER

Risque de choc électrique sur une version alimentée
en 110-230 V AC.

• Pour le réglage des potentiomètres, utiliser un tourne­vis non conducteur.

REMARQUE

Risque d'endommager la carte électronique

• Pour le réglage des potentiomètres, utiliser un tour­nevis non conducteur.

Le mode de pilotage paramétré démarre à la mise
sous tension de l'appareil.

• Régler le mode de pilotage avant de mettre sous
tension l'appareil associé à l'électrovanne.

Pour régler le 1078-1 :

→ Paramétrer le mode de pilotage.

français

26

Interrupteurs 4 et 5 : sélection du
mode de pilotage de l'électrovanne

Interrupteurs 1, 2 et 3 : réglage de
la plage t

on

.

Interrupteurs 6, 7 et 8 : réglage de
la plage t

off

.

Potentiomètre t

off

Potentiomètre t

on

1ON2345678

13

13

Fig. 7 : Éléments de paramétrage du 1078-1

Le temporisateur 1078-1 permet de contrôler le cycle
d'activation (appelé t

on

) / désactivation (appelé t

off

) d'une

électrovanne.
Quatre modes de pilotage peuvent être paramétrés à l'aide

des interrupteurs 4 et 5. Voir Fig. 7 et Fig. 8.

Interrupteurs
4 et 5

Mode de pilotage de l'électrovanne

4ON5

Cycles d'activation (ton)/désactivation (t

off

)
de la vanne : régler une valeur pour ton et
une valeur pour t

off

T

on

T

off

4ON5

Cycles de désactivation (t

off

)/activation (ton)
de la vanne : régler une valeur pour ton et
une valeur pour t

off

T

on

T

off

français

27

Interrupteurs
4 et 5

Mode de pilotage de l'électrovanne

4ON5

Activation temporisée de la vanne : régler
uniquement une valeur pour t

on

T

on

T

off

4ON5

Activation retardée de la vanne : régler
uniquement une valeur pour le retard t

off

T

on

T

off

Fig. 8 : Modes de pilotage du 1078-1

→ Paramétrer la plage de temps pour t

on

à l'aide des inter-

rupteurs 1, 2 et 3 et/ou t

off

, à l'aide des interrupteurs 6,

7 et 8. Voir Fig. 7 et Fig. 9.

Interrupteurs 1, 2, 3 (ton) et 6, 7, 8 (t

off

)

Plage de temps

1

ON

23

678

0,5-10 secondes

1

ON

23

678

1,5-30 secondes

1

ON

23

678

5-100 secondes

1

ON

23

678

0,5-10 minutes

français

28

Interrupteurs 1, 2, 3 (ton) et 6, 7, 8 (t

off

)

Plage de temps

1

ON

23

678

1,5-30 minutes

1

ON

23

678

5-100 minutes

1

ON

23

678

12-240 minutes

1

ON

23

678

0,5-10 heures

Fig. 9 : Plages de temps pour ton et t

off

→ Paramétrer la durée d'activation t

on

à l'aide du poten-

tiomètre ton et/ou la durée de désactivation t

off

à l'aide

du potentiomètre t

off

, en utilisant un tournevis plat de

dimension appropriée. Voir Fig. 7 et Fig. 10.

français

29

Position 1 du potentiomètre =
minimum de la plage de temps
sélectionnée (position par
défaut)

Position 3 du potentiomètre =

pleine échelle de la plage de

temps sélectionnée

min. de la plage +
10 % de la plage de
temps

Curseur

min. de la plage + 40 % de la
plage de temps

min. de la plage + 50 % de la

plage de temps

min. de la plage

+ 80 % de la

plage de temps

13

Fig. 10 : Utilisation des potentiomètres du 1078-1

français

30

Par exemple :
Soit la plage de temps 5-100 secondes sélectionnée

pour t

on

et la plage 1,5-30 minutes sélectionnée pour t

off

.

→ Si t

on

= 50 secondes = min. de la plage (5 s) + 45 s
(45/95*100 = 47 % de la plage), régler le curseur du
potentiomètre t

on

comme suit :

ton = min. de la plage + 47 % de la plage de temps

13

→ Si t

off

= 20 minutes = min. de la plage (1,5 min.) +
18,5 min. (18,5/28,5*100 = 65 % de la plage), régler
le curseur du potentiomètre t

off

comme suit :

13

t

off

= min. de la plage + 65 % de la plage

de temps

Fig. 11 : Exemple de réglage des potentiomètres ton et t

off

du 1078-1

français

31

9.3. Réglage du 1078-2

DANGER

Risque de choc électrique.

• Couper l'alimentation de tous les conducteurs et con­signer l'alimentation électrique pour ne pas modifier le
paramétrage du 1078-2 avant d'insérer le module de
configuration 1077-2 sur le temporisateur 1078-2.

Pour modifier le paramétrage du 1078-2, installer un
module de configuration 1077-2 sur le temporisateur
1078-2.

→ Vérifier que les 2 voyants rouges sont éteints.
→ Dévisser la vis du 1078-2.
→ Retirer le couvercle.
→ Insérer le 1077-2, avec son joint d'étanchéité, sur le

1078-2, dans l’un ou l’autre sens. Voir Fig. 6, page

21.

→ Insérer la vis fournie avec le 1077-2.
→ Serrer la vis avec un couple de vissage compris entre

0,5 et 0,8 Nm.

français

32

9.3.1. Connaître les touches de
réglage du 1077-2

+

Accéder au niveau
paramétrage.

• Dans le niveau Lecture, aller à la temporisation
suivante.

• Dans le niveau paramétrage, aller à la fonction
suivante.

• Valider le paramétrage de chaque fonction.

• A la fin de la séquence de paramétrage, trans­férer les paramètres au temporisateur.

Dans le niveau paramétrage :

• Modifier la valeur numérique qui clignote.

• Aller au choix suivant pour une fonction.

Fig. 12 : Touches de réglage du 1077-2

français

33

9.3.2. Connaître l'afficheur du 1077-2

hms

199:99

Unités de temps de la tempori-

sation affichée : heures, minutes

et/ou secondes

- Au niveau Lecture :

indique que la sortie est

commutée

- Au niveau Paramétrage :
indique que le contact

sec est normalement

ouvert

Paramétrage de
l'entrée Reset

Indique une tempo­risation. Si "--:--" est
affiché, le cycle para­métré est terminé.

Indique que l'appareil
est en cours de
paramétrage

Indique le mode de
fonctionnement

- Au niveau Lecture :

indique que la sortie est

ouverte

- Au niveau Paramétrage :
indique que le contact

sec est normalement

fermé

Fig. 13 : Afficheur du 1077-2

9.3.3. Connaître les niveaux d'utilisation

Le module de configuration comprend 2 niveaux
d'utilisation : le niveau Lecture et le niveau Paramétrage.

français

34

• Le niveau Lecture permet de lire les différentes tempori­sations paramétrées et de suivre leur décompte.

• Le niveau Paramétrage permet de régler le mode de
fonctionnement, le type de réinitialisation et les durées
(unités de temps et valeurs).

9.3.4. Naviguer dans le niveau Lecture

99:00

99:01

10:10

A la mise sous tension de
l'appareil ou lorsque vous
quittez le mode Paramétrage,
le premier écran indique la
temporisation active (dépend
du mode de fonctionnement
paramétré). Le décompte de
cette temporisation démarre.

Les écrans suivants indiquent
les autres temporisations
paramétrées. Leur nombre
dépend du mode de
fonctionnement paramétré.

Fig. 14 : Navigation dans le niveau Lecture

français

35

9.3.5. Accéder au niveau Paramétrage

99:00

Niveau Lecture

+

Pour accéder au niveau Paramétrage.

99:01

a) Le symbole s'affiche et le mode
de fonctionnement clignote.

→ Modifier le mode de fonction-

nement. Voir Fig. 16.

→ Valider le choix affiché et aller à la

fonction suivante.

99:01

b) Le type de réinitialisation clignote.

→ Modifier le type de réinitialisation.

Voir Fig. 17.

→ Valider le choix affiché et aller à la

fonction suivante.

français

36

99:01

c) Les unités de temps et la première
durée à paramétrer clignotent.

→ Choisir les unités de temps pour la

première durée. Voir Fig. 18.

→ Valider le choix affiché et aller à la

fonction suivante.

99:01

d) La part de la durée, associée à
l'unité la plus grande, clignote.

→ Régler la part de la durée associée

à l'unité la plus grande. Voir Fig. 18.

→ Valider la valeur réglée et aller à la

fonction suivante.

99:01

e) La part de la durée, associée à
l'unité la plus petite, clignote.

→ Régler la part de la durée associée

à l'unité la plus petite. Voir Fig. 18.

français

37

→ Valider la valeur réglée et terminer

le paramétrage ( s'éteint et les
réglages sont sauvegardés) ou
aller à la durée suivante ( reste
affiché).

→ Pour paramétrer chaque durée

supplémentaire, répéter les étapes
c), d) et e).

Fig. 15 : Paramétrage du 1078-2

Fonction Valeurs à paramétrer

T

on

T

off

• le délai T

off

( )

• l'impulsion T

on

( )

T

off

T

on

• l'impulsion Ton ( )

• la durée T

off

( )

T

on

T

off

• la durée T

on

( )

• la durée T

off

( )

T

on

T

off

• la durée T

off

( )

• la durée T

on

( )

T

on

T

off

l'impulsion Ton ( )

T

on

T

off

le délai T

off

( )

français

38

Fonction Valeurs à paramétrer

Ton1

T

off

Ton2

T

off

• l'impulsion Ton1 ( )

• la durée T

off

( )

• la durée T

on

2 ( ).

T

on

T

off1Toff

2

• le délai T

off

1 ( )

• la durée T

on

( )

• la durée T

off

2 ( ).

T

on

= durée d'activation de la vanne

T

off

= durée de désactivation de la vanne

Fig. 16 : Modes de fonctionnement

Symboles sélectionnés
au niveau Paramétrage

La réinitialisation intervient...

Pas de réinitialisation.
à l'ouverture du contact sec.
à la fermeture du contact sec.
à la fermeture du contact sec

mais le cycle paramétré ne
démarre qu'à l'ouverture du
contact sec.

français

39

Symboles sélectionnés
au niveau Paramétrage

La réinitialisation intervient...

Pas de réinitialisation.
à la fermeture du contact sec.
à l'ouverture du contact sec.
à chaque changement d'état du

contact sec.

Fig. 17 : Réinitialisations possibles

h m s Plage de réglage du temps

00:00h à 9999h
00:00h à 99h:59min.
00:00min. à 199min.:59s
00:00s à 199s:99centièmes

Fig. 18 : Unités de temps et plages de réglage associées

français

40

10. MAINTENANCE ET

DEPANNAGE

10.1. Consignes de sécurité

DANGER

Risque de blessure par décharge électrique.

• Couper l'alimentation de tous les conducteurs et
consigner l'alimentation électrique avant d'intervenir
sur l'installation.

• Respecter la réglementation en vigueur en matière de
prévention des accidents et de sécurité relative aux
appareils électriques.

AVERTISSEMENT

Danger dû à une maintenance non conforme.

• Ces travaux doivent être effectués uniquement par
du personnel qualifié et habilité, disposant des outils
appropriés.

• Garantir un redémarrage contrôlé de l'installation,
après toute intervention sur l'appareil.

français

41

10.2. Entretien et nettoyage

REMARQUE

L'appareil peut être endommagé par le produit de
nettoyage.

• Nettoyer l'appareil avec un chiffon légèrement imbibé
d'eau ou d'un produit compatible avec les matériaux
qui composent l'appareil.

Votre fournisseur Bürkert reste à votre entière disposition
pour tous renseignements complémentaires.

11. PIÈCES DE RECHANGE ET
ACCESSOIRES

ATTENTION

Risque de blessure et de dommage matériel dus à
l'utilisation de fausses pièces.

Un mauvais accessoire ou une pièce de rechange inad­aptée peuvent entrainer des blessures et endommager
l'appareil et son environnement.

• N'utiliser que les accessoires et pièces détachées
d'origine de la société Bürkert.

français

42

12. EMBALLAGE ET TRANSPORT

REMARQUE

Dommages dus au transport

Le transport peut endommager un appareil insuffi­samment protégé.

• Transporter l'appareil dans un emballage résistant aux
chocs, à l'abri de l'humidité et des impuretés.

• Eviter les effets de la chaleur et du froid pouvant
entrainer le dépassement de la plage de température
de stockage.

13. STOCKAGE

REMARQUE

Un mauvais stockage peut endommager l'appareil.

• Stocker l'appareil dans un endroit sec et à l'abri de la
poussière.

• Température ambiante de stockage -10 à +60 °C.

français

43

14. ELIMINAT ION DE L'APPAREIL

→ Eliminer l'appareil et l'emballage dans le respect de

l'environnement.

REMARQUE

Dommages à l'environnement causés par des pièces
contaminées par des fluides.

• Respecter les prescriptions en vigueur en mati­ère d'élimination des déchets et de protection de
l'environnement.

Remarque

Respecter les prescriptions nationales en matière
d'élimination des déchets .

français
