Burg Wächter SANTEC SLS-1505D, SANTEC SLS-1905D, SANTEC SLS-2150D, SANTEC SLS-3200D, SANTEC SLS-1705D Quick Installation Manual
...

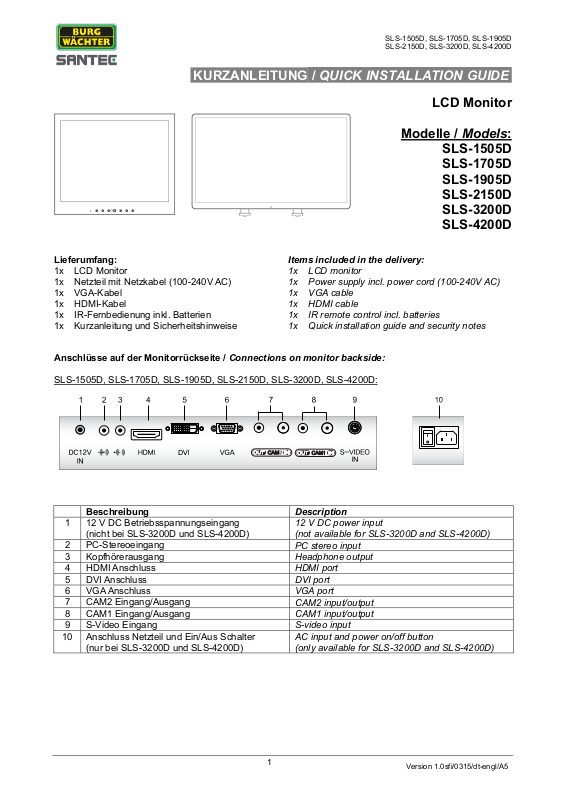

KURZANLEITUNG / QUICK INSTALLATION GUIDE.
Lieferumfang:
1x LCD Monitor
1x Netzteil mit Netzkabel (100-240V AC)
1x VGA-Kabel
1x HDMI-Kabel
1x IR-Fernbedienung inkl. Batterien
1x Kurzanleitung und Sicherheitshinweise

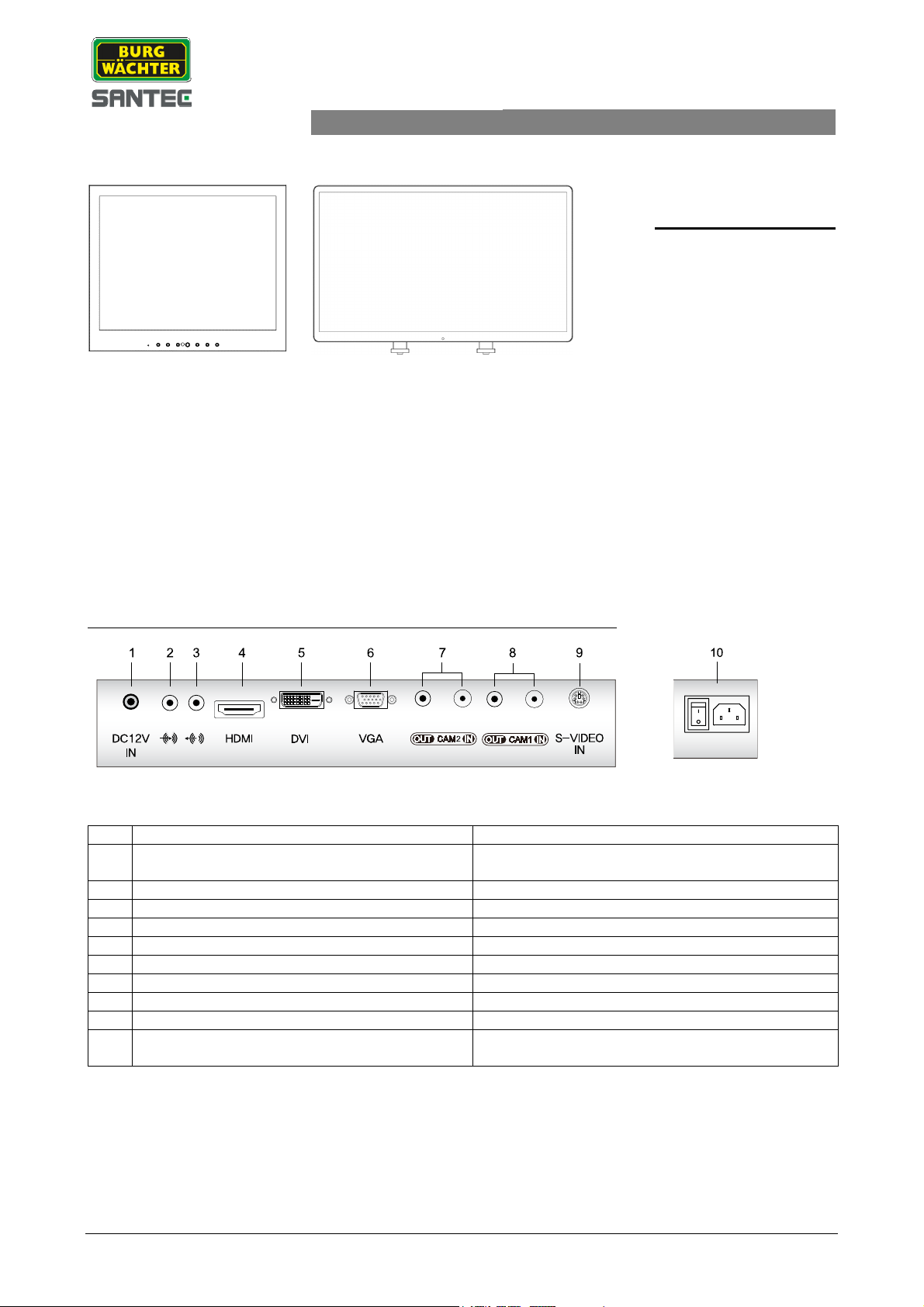

Anschlüsse auf der Monitorrückseite / Connections on monitor backside:
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS-3200D, SLS-4200D:
Beschreibung
1 12 V DC Betriebsspannungseingang
(nicht bei SLS-3200D und SLS-4200D)
2 PC-Stereoeingang
3 Kopfhörerausgang
4 HDMI Anschluss
5 DVI Anschluss
6 VGA Anschluss
7 CAM2 Eingang/Ausgang
8 CAM1 Eingang/Ausgang
9 S-Video Eingang
10 Anschluss Netzteil und Ein/Aus Schalter
(nur bei SLS-3200D und SLS-4200D)
Items included in the delivery:
1x LCD monitor
1x Power supply incl. power cord (100-240V AC)
1x VGA cable
1x HDMI cable
1x IR remote control incl. batteries
1x Quick installation guide and security notes
Description
12 V DC power input
(not available for SLS-3200D and SLS-4200D)
PC stereo input
Headphone output
HDMI port
DVI port
VGA port
CAM2 input/output
CAM1 input/output
S-video input
AC input and power on/off button
(only available for SLS-3200D and SLS-4200D)
SLS-1505D, SLS-1705D, SLS-1905D
SLS-2150D, SLS-3200D, SLS-4200D
LCD Monitor
Modelle / Models:
SLS-1505D
SLS-1705D
SLS-1905D
SLS-2150D
SLS-3200D
SLS-4200D
1
Version 1.0sfi/0315/dt-engl/A5

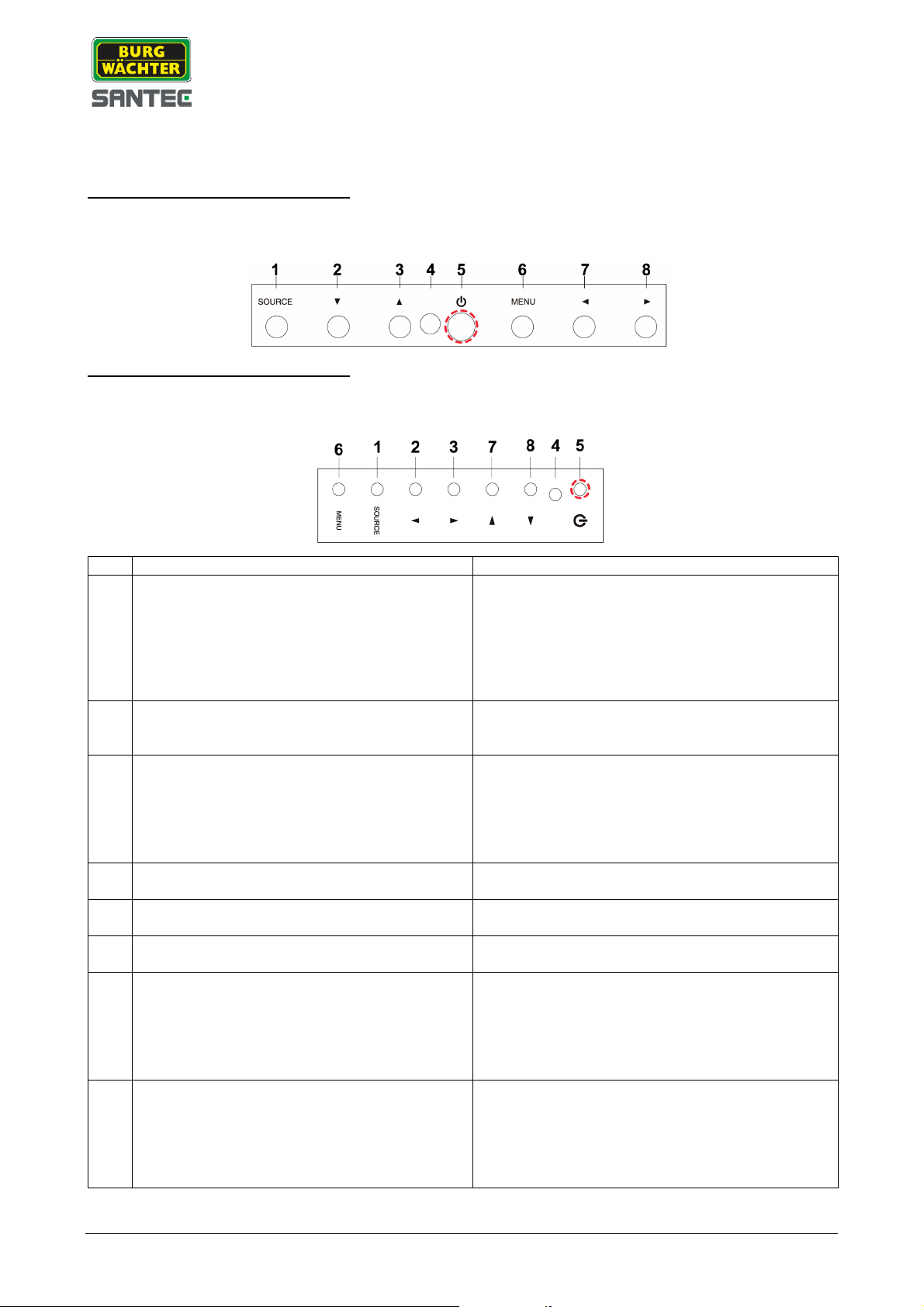

Bedientasten am Monitor / Control keys on monitor:
SLS-1505D, SLS-1705D, SLS-1905D:
Die folgenden Bedienelemente finden Sie an der
Monitorvorderseite:
The following control keys can be found on the
monitor front:
SLS-2150D, SLS-3200D, SLS-4200D:
Die folgenden Bedienelemente finden Sie an der
Monitorseite:
The following control keys can be found on the
monitor side:
Beschreibung
1 Source:
Auswahl der verschiedenen Eingangsquellen.
Drücken Sie den PFEIL NACH OBEN oder
PFEIL NACH UNTEN, um durch die
verfügbaren Quellen zu blättern, und den
Description
Source:
Used to select from different input sources. Press
the UP or DOWN arrow to scroll through the
available sources, and press LEFT or RIGHT
arrow to confirm selection.
PFEIL NACH LINKS oder RECHTS, um eine
Auswahl zu bestätigen.
2 Pfeil nach unten:
Ermöglicht das vertikale Blättern im OSD-
Menü (On-Screen-Display).
3 Pfeil nach oben:
Hauptfunktion: Automatische Anpassung der
Anzeige für bestmögliche Einstellungen (nur
im VGA-Modus).
Außerdem: Vertikales Blättern im OSD-Menü
Down arrow:
Allows for vertical scrolling in the OSD (on screen
display).
Up arrow:
Primary function: Automatically adjusts the display
to the most optimal setting possible. (VGA mode
only)
Secondary Function: Allows for vertical scrolling in
the OSD menu
4 Empfänger für IR-Fernbedienung (bitte nicht
verdecken)
5 Ein/Aus Schalter
Schaltet den Monitor ein bzw. aus.
6 Menu:
Anzeige des OSD-Menüs.
7 Pfeil nach links:
Hauptfunktion: Dient zur Verringerung der
Lautstärke.
Außerdem: Bewegt den Cursor in den linken
Bereich des OSD-Fensters und reduziert den
Wert eines ausgewählten Menüs.
8 Pfeil nach rechts:
Hauptfunktion: Dient zur Erhöhung der
Lautstärke.
Außerdem: Bewegt den Cursor in den rechten
Bereich des OSD-Fensters und erhöht den
Receiver for IR remote control (please do not
cover)
Power on/off:
Switches the monitor on and off.
Menu:
Turns the OSD menu on.
Left arrow:
Primary function: Used to decrease the volume.
Secondary function: Moves the cursor to the left in
the OSD window and decreases the value of any
selected menu.
Right arrow:
Primary function: Used to increase the volume.
Secondary function: Moves the cursor to the right
in the OSD window and increases the value of
any selected menu.
Wert eines ausgewählten Menüs.
SLS-1505D, SLS-1705D, SLS-1905D
SLS-2150D, SLS-3200D, SLS-4200D
2
Bedienung des Monitors über das OSD-Menü:
Nachdem Sie den Monitor angeschlossen haben,
schalten Sie ihn über die Ein/Aus Taste ein. Wenn
sich der Monitor zuvor im Standby-Modus befand,
können Sie ihn auch über die Ein/Aus Taste der
Fernbedienung einschalten.
Drücken Sie auf die MENU Taste am Monitor oder
auf der Fernbedienung, um das OSD-Menü
aufzurufen.
Mit den LINKS/RECHTS Tasten blättern Sie durch
das Menü. Mit den HOCH/RUNTER Tasten wählen
Sie Untermenüpunkte an.
Drücken Sie erneut auf die MENU Taste, um das
OSD-Menü wieder zu verlassen.
Adjusting the monitor settings via the OSD
menu:
Once you have connected the monitor, switch
it on using the on/off power button. If the
monitor has previously been in standby mode,
you can also switch it on using the on/off
power button on the remote control.
Press the MENU button either on the monitor
or on the remote control to call-up the OSD
menu.
Use the LEFT/RIGHT buttons to scroll through
the menu. Use the UP/DOWN buttons to go to
a sub-menu.
Press the MENU button again to exit the OSD
menu.
Bedienung des Monitors über„Hot Keys“:
Einige Einstellungen können Sie auch vornehmen,
ohne das OSD-Menü aufzurufen, und zwar über die
„Hot Key“ Tasten:
SOURCE Taste: Auswahl des Eingangssignals
Hoch Taste: Bestmögliche Einstellung
Links/rechts Taste:Regulierung der
Lautstärke
Runter Taste: Monitor stumm schalten (Ein/Aus)
SOURCE + :Über diese Tastenkombination
können Sie den Zugriff auf das OSD sperren bzw.
entsperren.
MENU Taste: Wenn Sie die MENU Taste für 5
Sekunden gedrückt halten, werden die
Bedientasten am Monitor gesperrt bzw. entsperrt.
Adjusting the monitor settings via the „hot
keys“:
Some settings can be made without calling-up the
OSD menu but by using the „hot key“ buttons.
SOURCE button: Select an input source
signal.
Up arrow: Set the best possible setting.
Left/right buttons: Adjust the volume.
Down button: Set the monitor to mute
(on/off)
SOURCE + :Use this key combination to
lock resp. unlock access to the OSD menu.
MENU button: If you press and hold the MENU
button for 5 seconds, the control keys on the
monitor will be locked resp. unlocked.
Bitte beachten:
Bitte beachten Sie auch das Beiblatt mit
Sicherheitshinweisen und Vorsichtsmaßnahmen.
Please note:
Please also read the supplemental sheet on
safety precautions and safety instructions.
SLS-1505D, SLS-1705D, SLS-1905D
SLS-2150D, SLS-3200D, SLS-4200D
3
Ausführliches Benutzerhandbuch
Diese Kurzanleitung dient dazu, das Gerät einfach
und unkompliziert in Betrieb zu nehmen. Weitere
ausführlichere Erklärungen und Beschreibungen
der einzelnen Funktionen finden Sie im
Benutzerhandbuch, das Sie auf unserer Webseite
als pdf-Datei herunterladen können:
www.santec-video.com
Alternativ können Sie für einen schnellen Zugriff auf
das Handbuch diesen QR-Code einlesen, um das
Handbuch direkt auf Ihr Smartphone oder Tablet zu
erhalten.
Hinweise zur Geräteentsorgung
Bitte beachten Sie im Fall der Entsorgung
unbrauchbarer Geräte die geltenden gesetzlichen
Vorschriften.
Dieses Symbol bedeutet, dass elektrische
und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt
entsorgt werden müssen. Bitte entsorgen
Sie das Gerät bei Ihrer örtlichen kommunalen
Sammelstelle.
Impressum
Das Copyright dieser Bedienungsanleitung liegt
ausschließlich bei SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen
Datenträgern bedarf der schriftlichen Genehmigung
der SANTEC BW AG. Der Nachdruck – auch
auszugsweise – ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der
SANTEC BW AG. Übrige evtl. genannte Firmen- und
Produktnamen sind Warenzeichen oder
eingetragene Warenzeichen bzw. Marken der
jeweiligen Inhaber.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com
SLS-1505D, SLS-1705D, SLS-1905D
SLS-2150D, SLS-3200D, SLS-4200D
Detailed user manual
The purpose of this quick installation guide is to
start the device in an easy and convenient way.
Further detailed explanations and descriptions of
the various functions are available in the user
manual which you can download as pdf file from
our website:
www.santec-video.com
Alternatively, for quick access to the user
manual, you can scan the below QR-code to
view the user manual on your smartphone or
tablet.
Notes on waste disposal
Please respect the local legal regulations on
waste if you need to dispose of
discarded appliances. This symbol
means that electrical appliances need
to be disposed of properly and not
simply with unsorted household refuse. Please
respect local regulations on waste disposal.
Copyright
All rights reserved. This publication may not be
reproduced, stored in a retrieval system or
transmitted, in any form or by any means
(electronic, mechanical, photocopying, recording
or otherwise), without the written prior
permission of SANTEC BW AG. No reproduction
of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to
change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC
BW AG. All other companies or products
mentioned in this publication are trademarks,
registered trademarks or brands of the
respective company.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com
