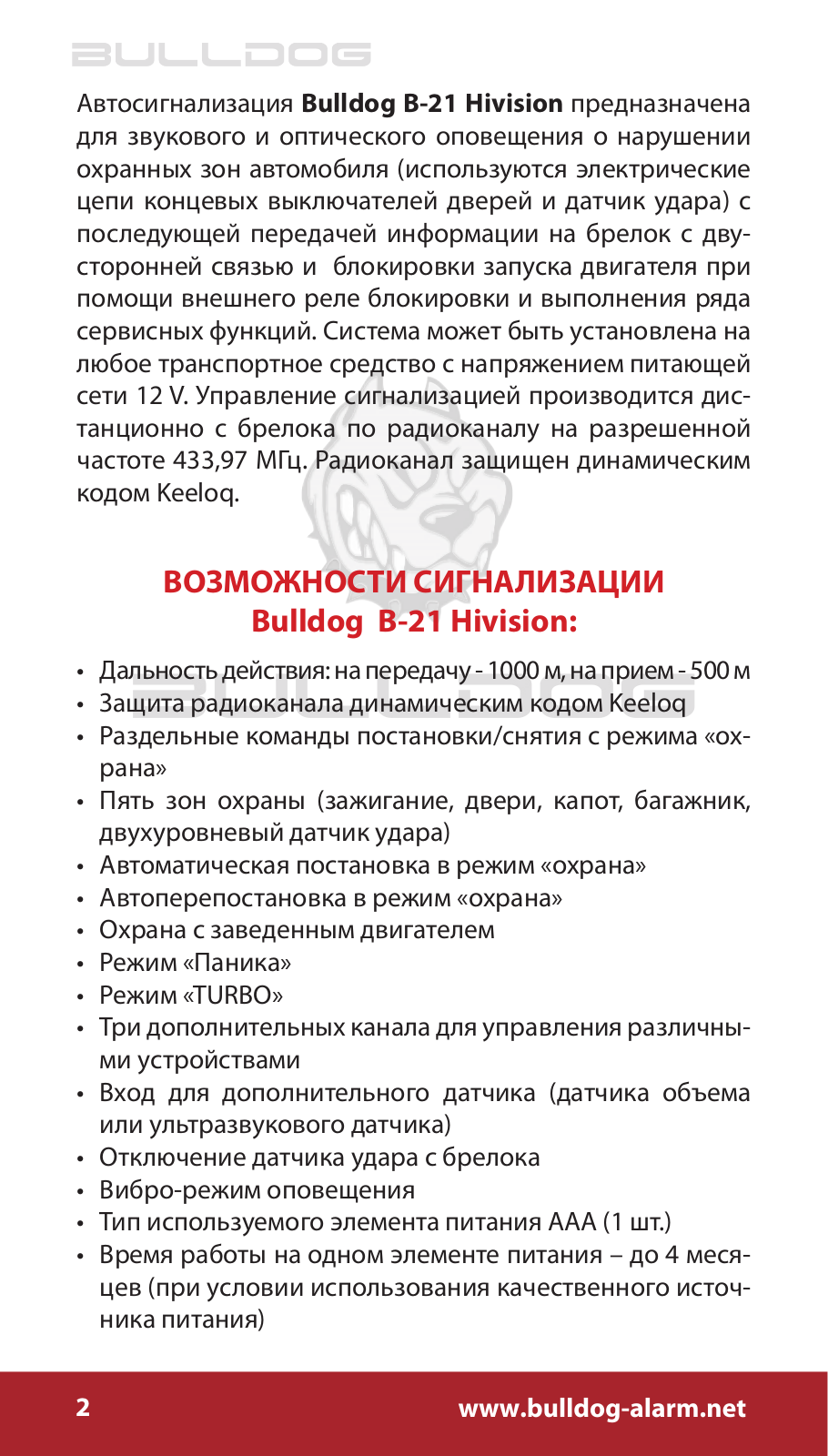

Автосигнализация Bulldog B-21 Hivision предназначена для звукового и оптического оповещения о нарушении охранных зон автомобиля (используются электрические цепи концевых выключателей дверей и датчик удара) с последующей передачей информации на брелок с двусторонней связью и блокировки запуска двигателя при помощи внешнего реле блокировки и выполнения ряда сервисных функций. Система может быть установлена на любое транспортное средство с напряжением питающей сети 12 V. Управление сигнализацией производится дистанционно с брелока по радиоканалу на разрешенной частоте 433,97 МГц. Радиоканал защищен динамическим кодом Keeloq.
ВОЗМОЖНОСТИ СИГНАЛИЗАЦИИ Bulldog B-21 Hivision:
•Дальность действия: на передачу - 1000 м, на прием - 500 м
•Защита радиоканала динамическим кодом Keeloq
•Раздельные команды постановки/снятия с режима «охрана»
•Пять зон охраны (зажигание, двери, капот, багажник, двухуровневый датчик удара)
•Автоматическая постановка в режим «охрана»
•Автоперепостановка в режим «охрана»
•Охрана с заведенным двигателем
•Режим «Паника»
•Режим «TURBO»
•Три дополнительных канала для управления различными устройствами
•Вход для дополнительного датчика (датчика объема или ультразвукового датчика)
•Отключение датчика удара с брелока
•Вибро-режим оповещения
•Тип используемого элемента питания ААА (1 шт.)
•Время работы на одном элементе питания – до 4 месяцев (при условии использования качественного источника питания)
2

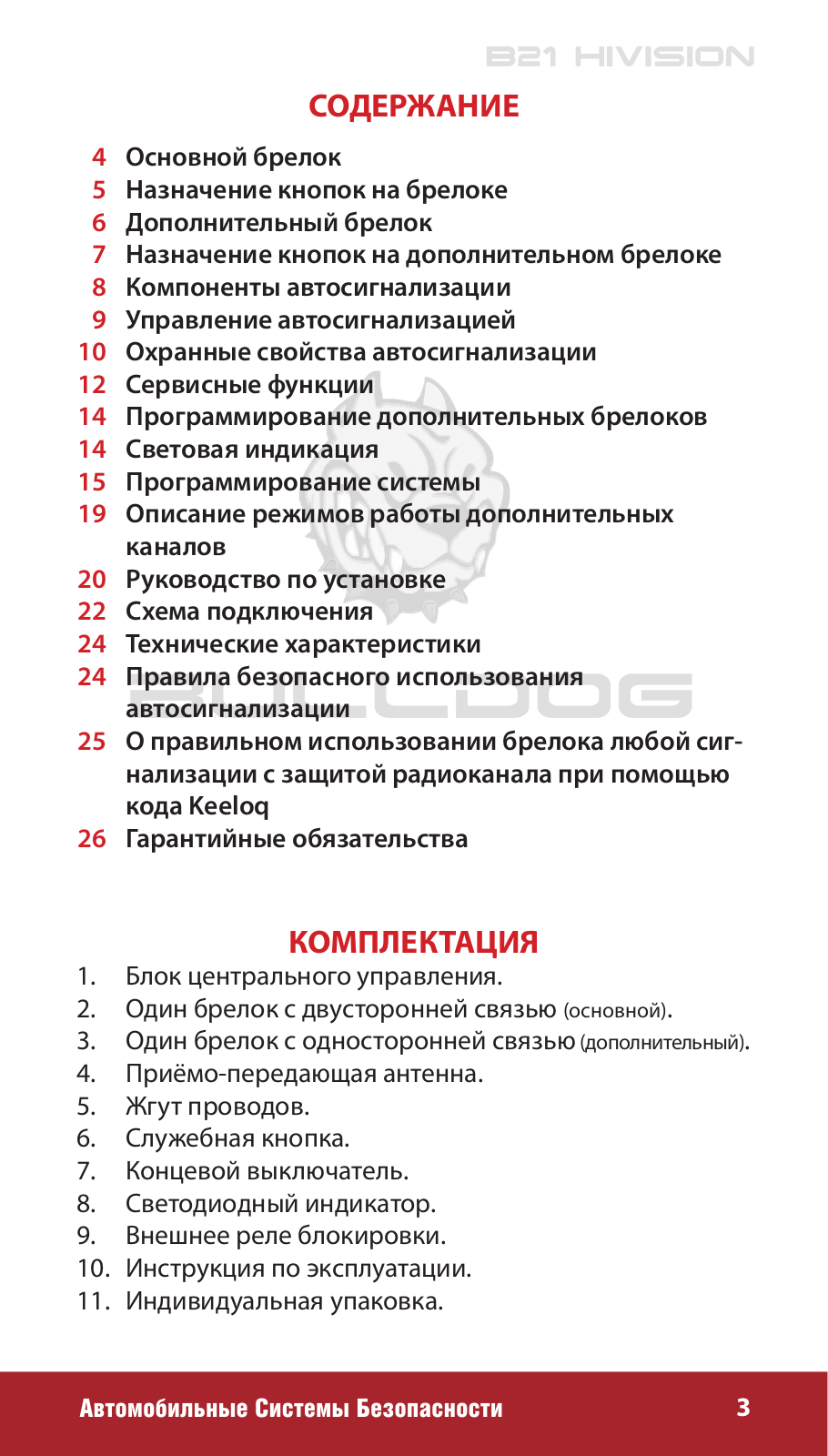

СОДЕРЖАНИЕ
4Основной брелок
5Назначение кнопок на брелоке
6Дополнительный брелок
7Назначение кнопок на дополнительном брелоке
8Компоненты автосигнализации
9Управление автосигнализацией

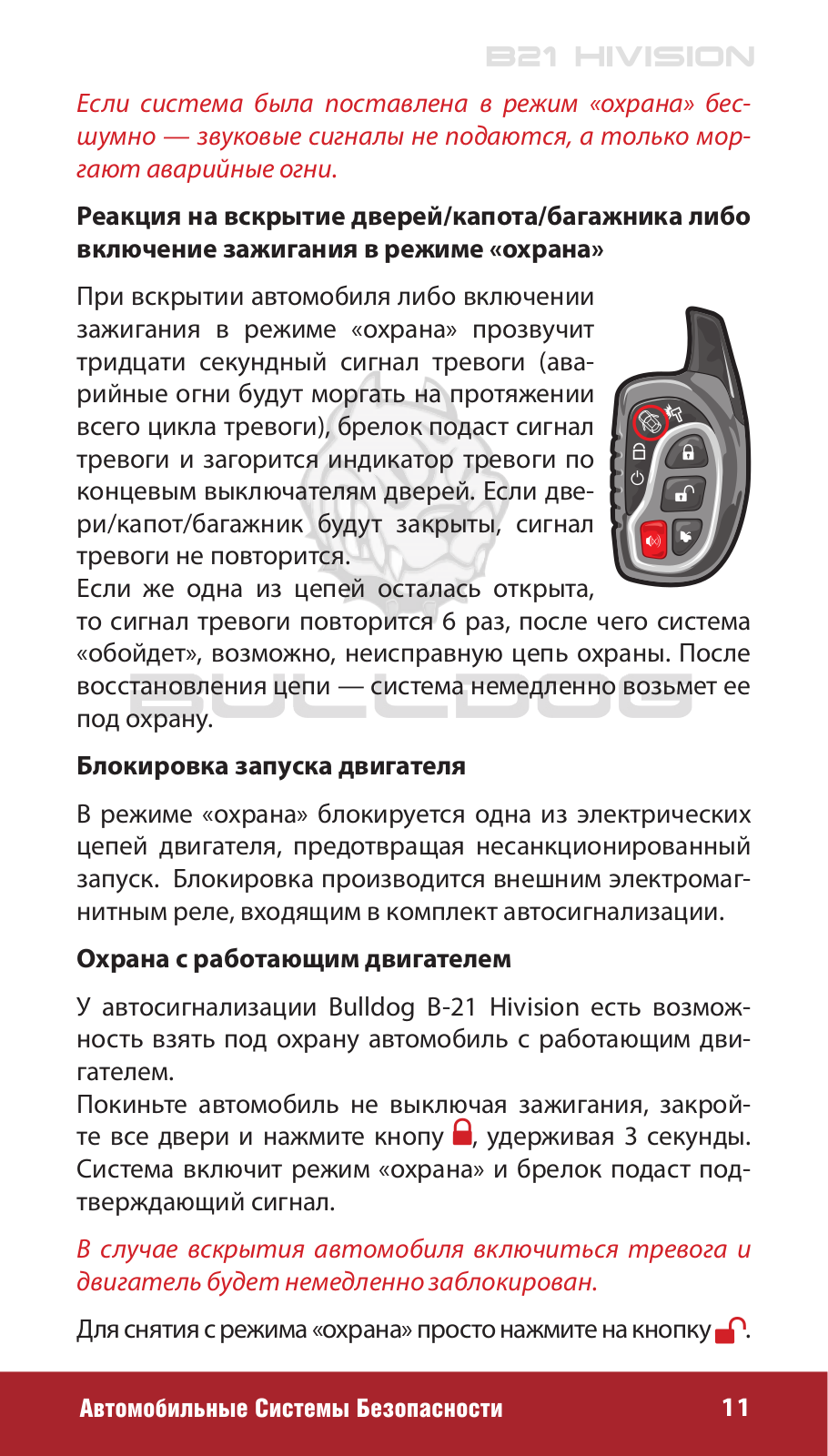

10Охранные свойства автосигнализации

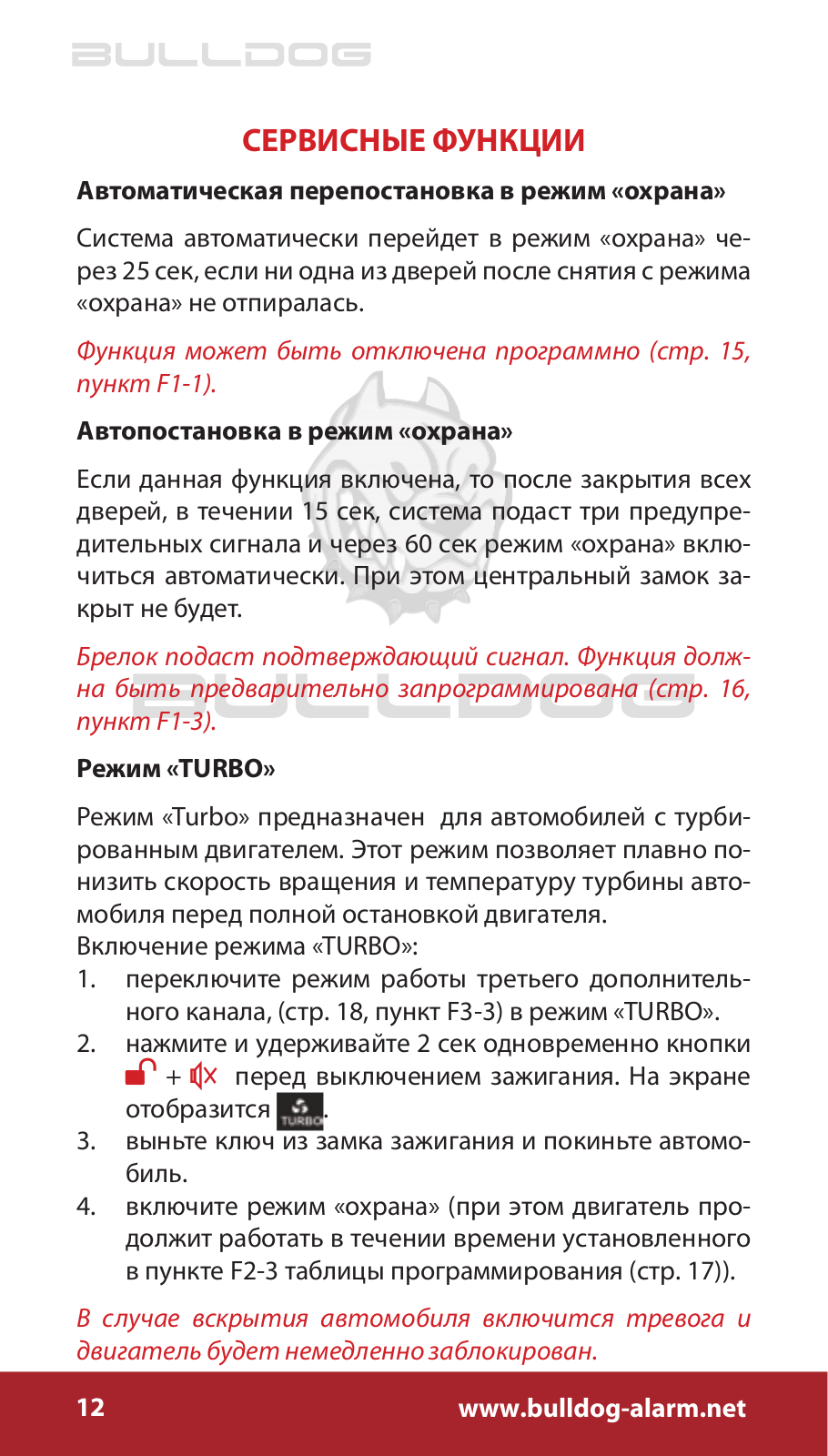

12 Сервисные функции

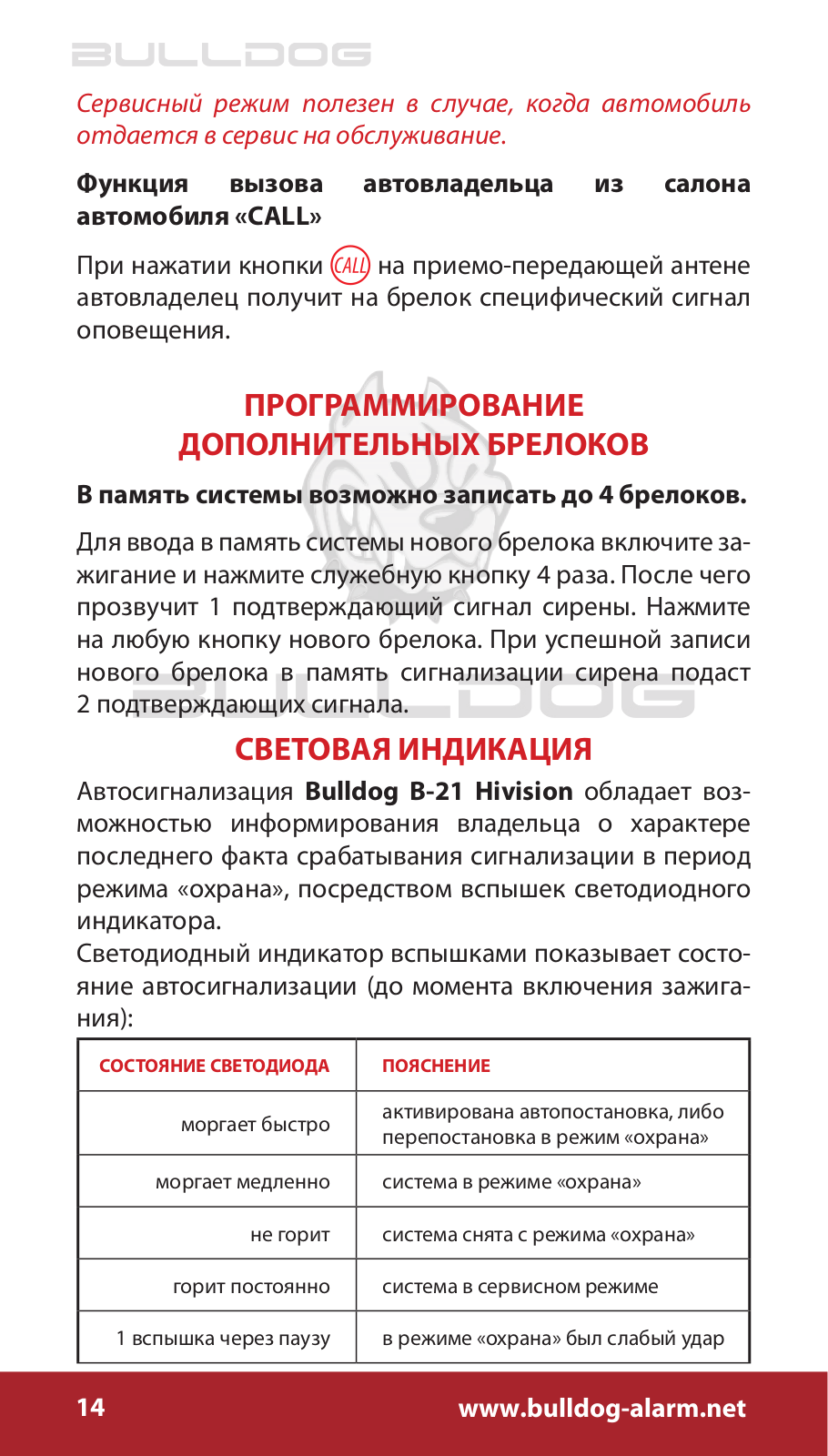

14Программирование дополнительных брелоков
14Световая индикация

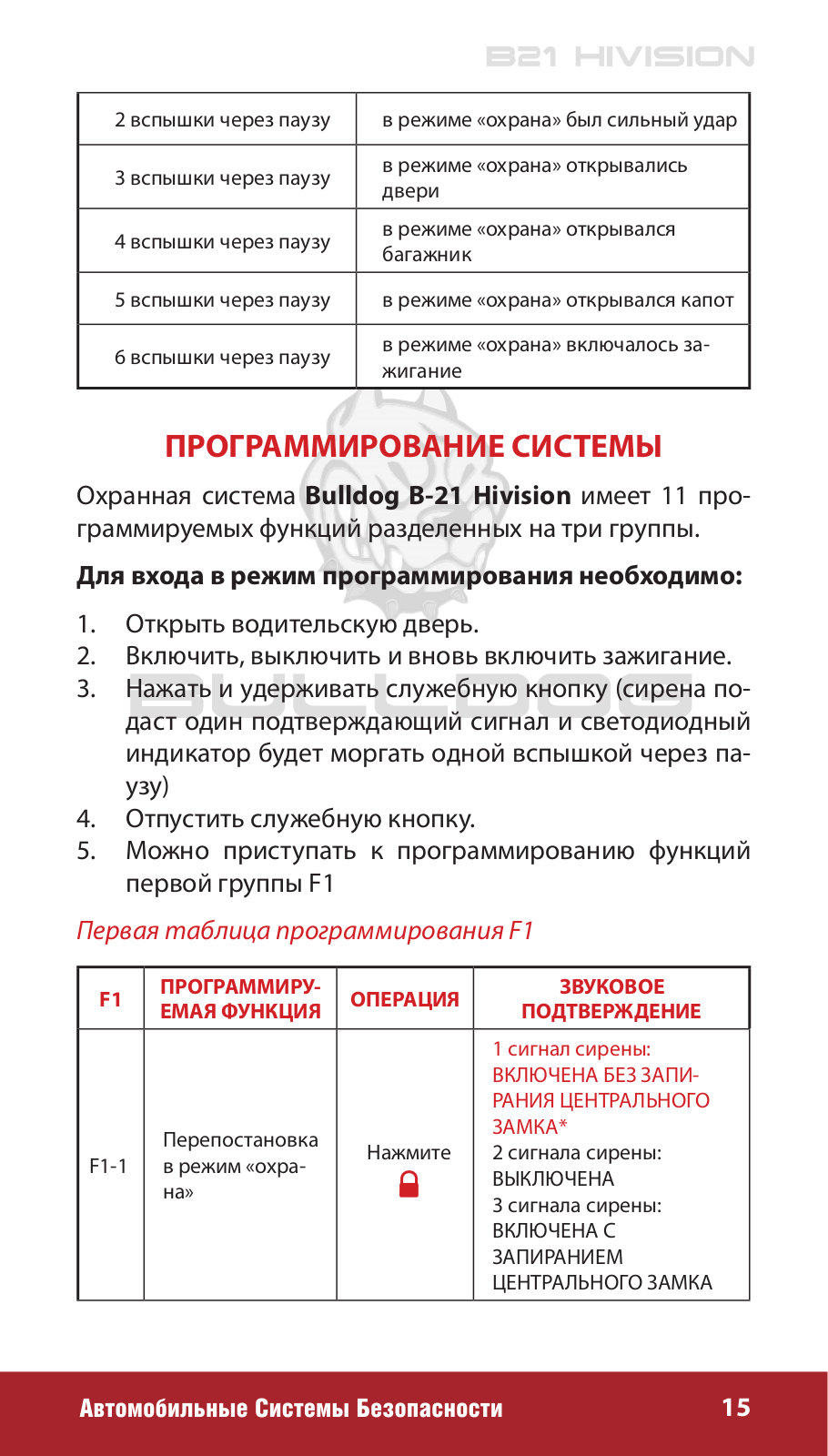

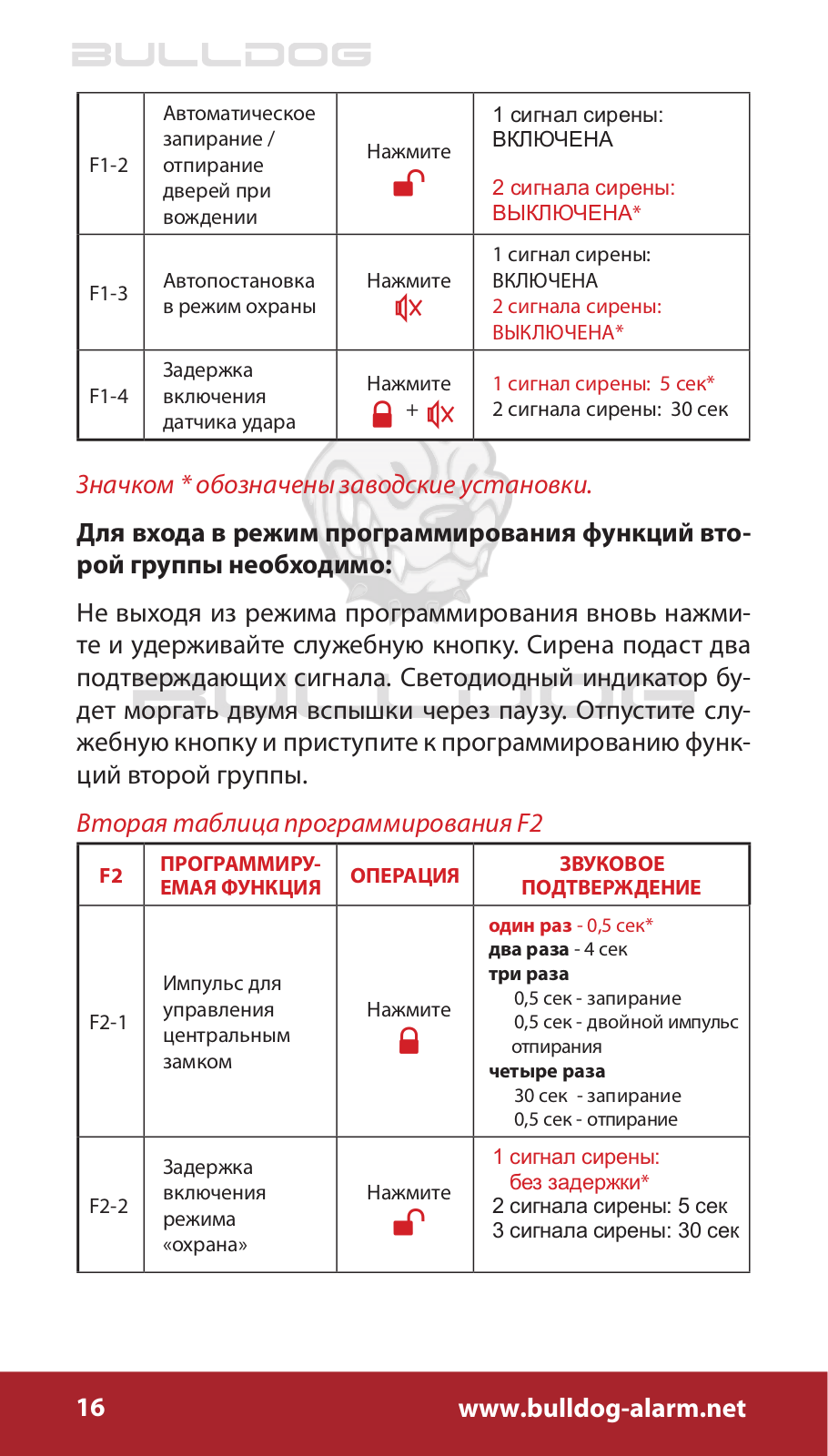

15Программирование системы

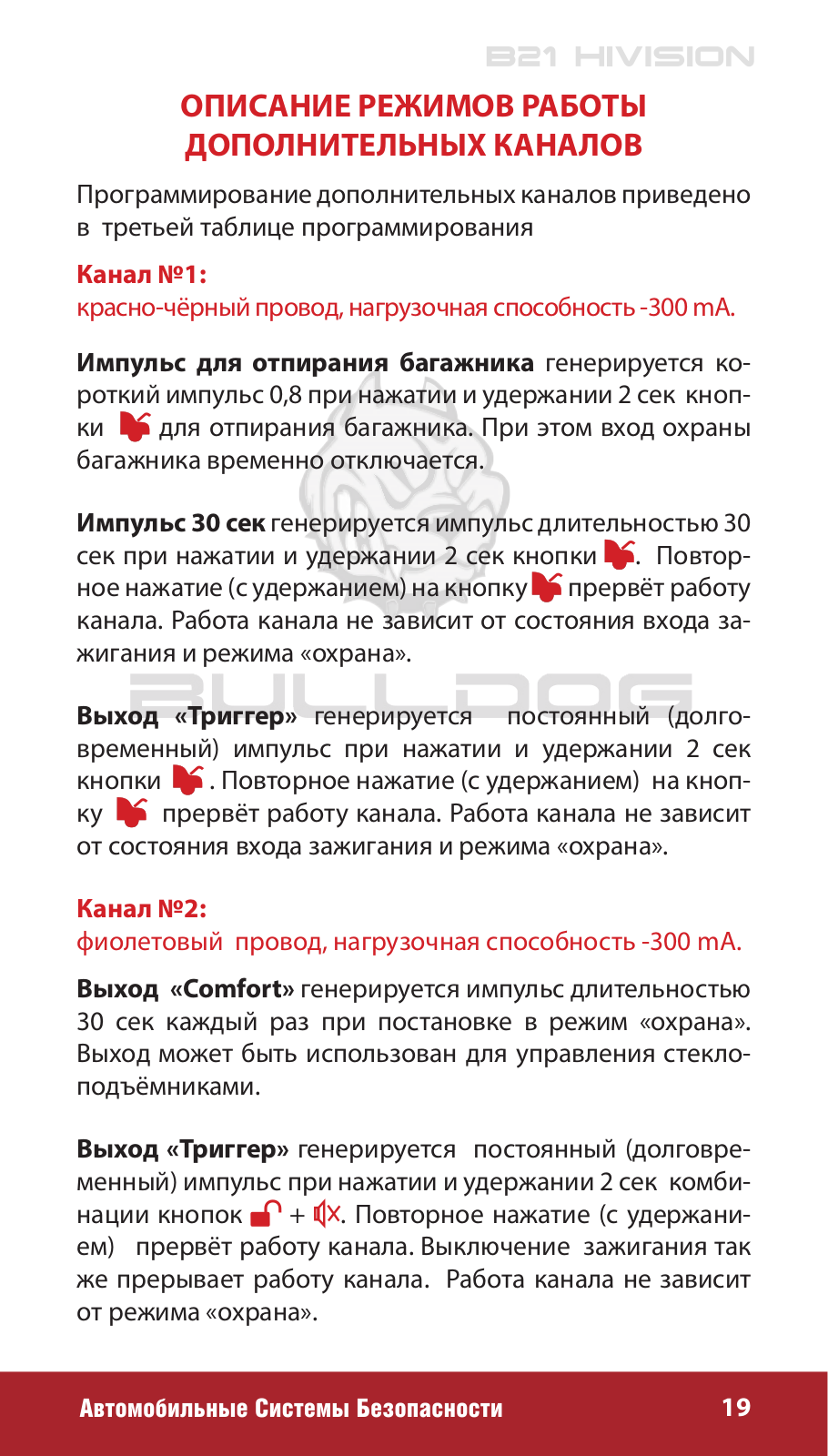

19Описание режимов работы дополнительных каналов
20Руководство по установке

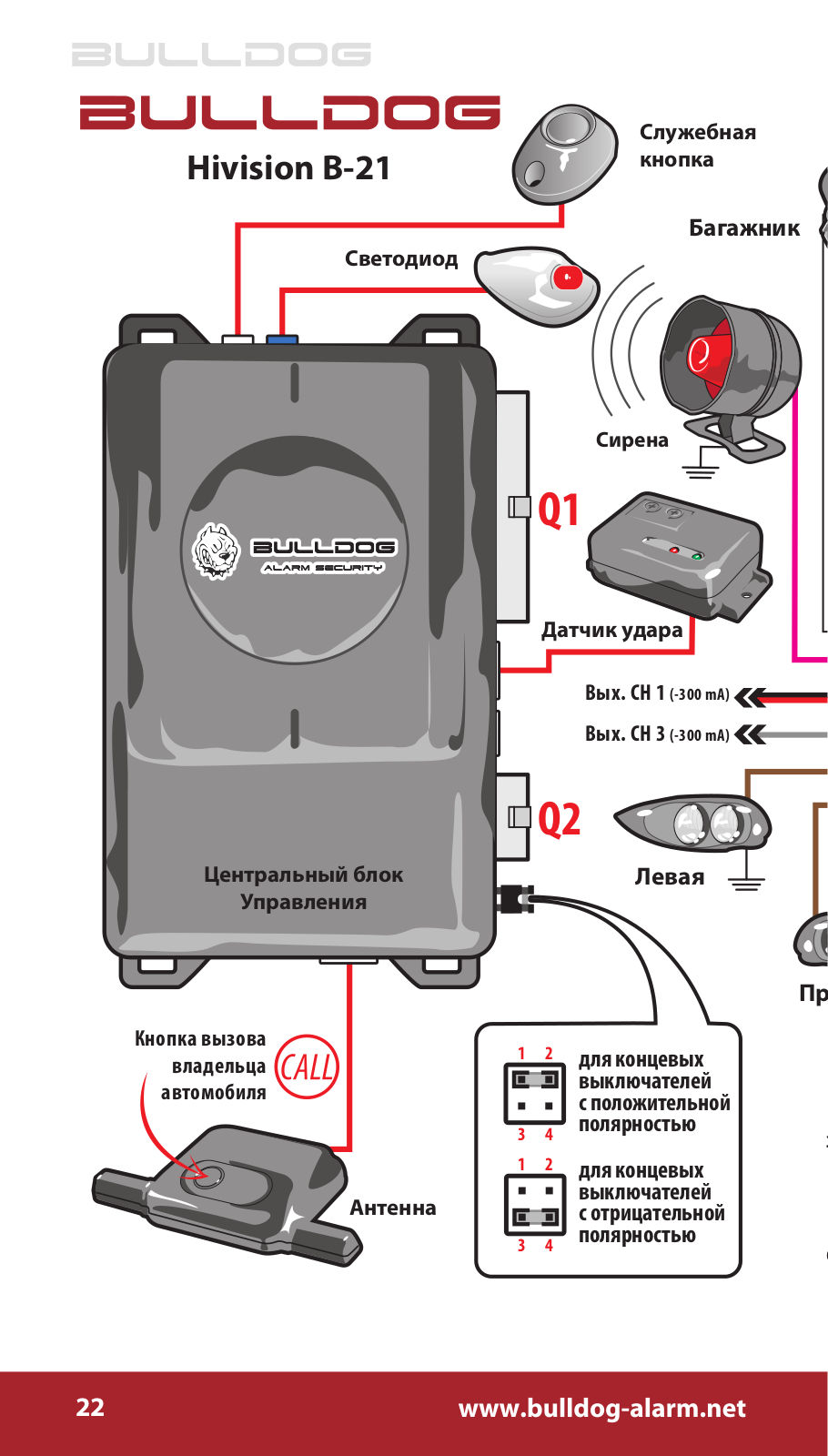

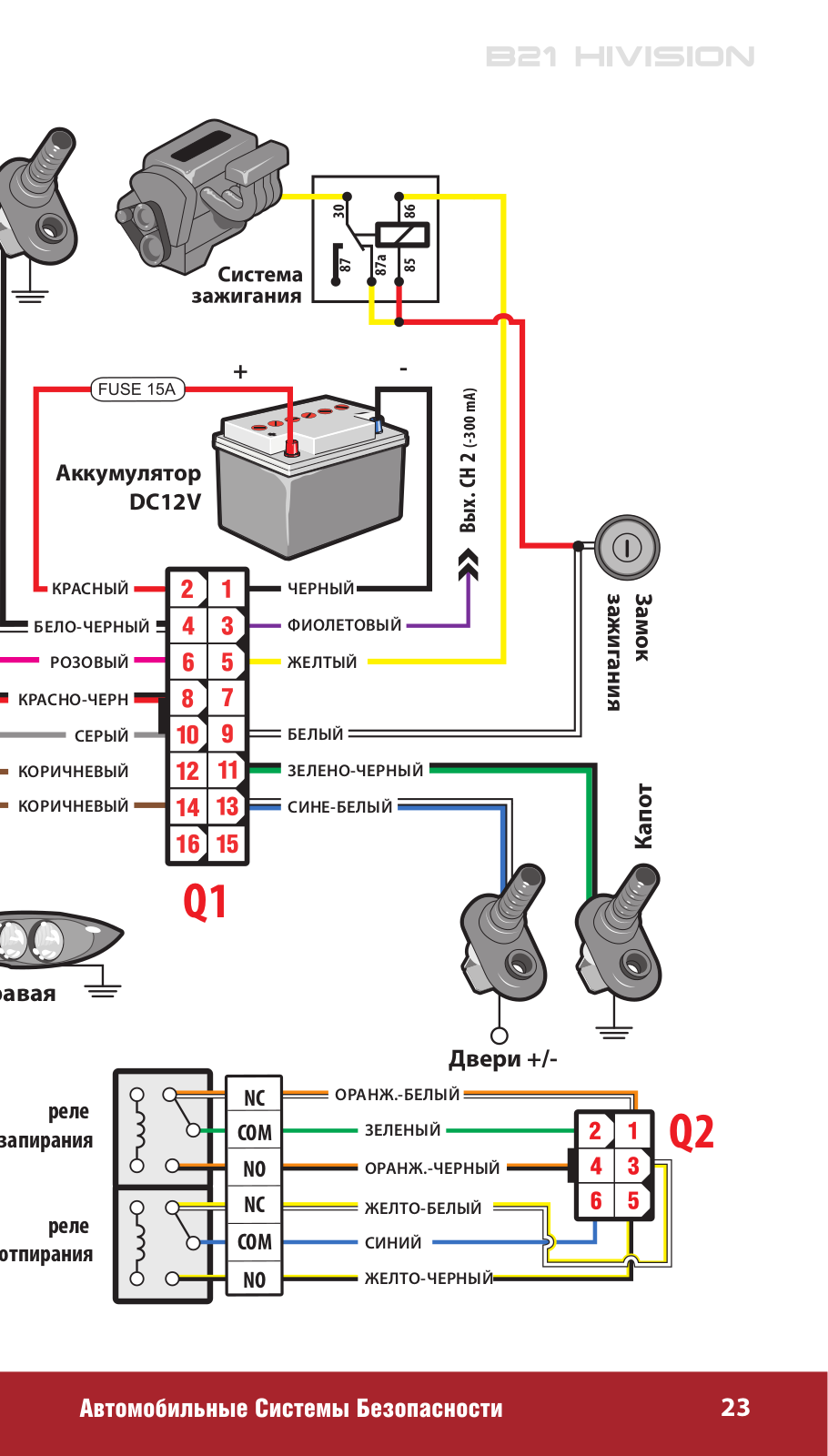

22 Схема подключения

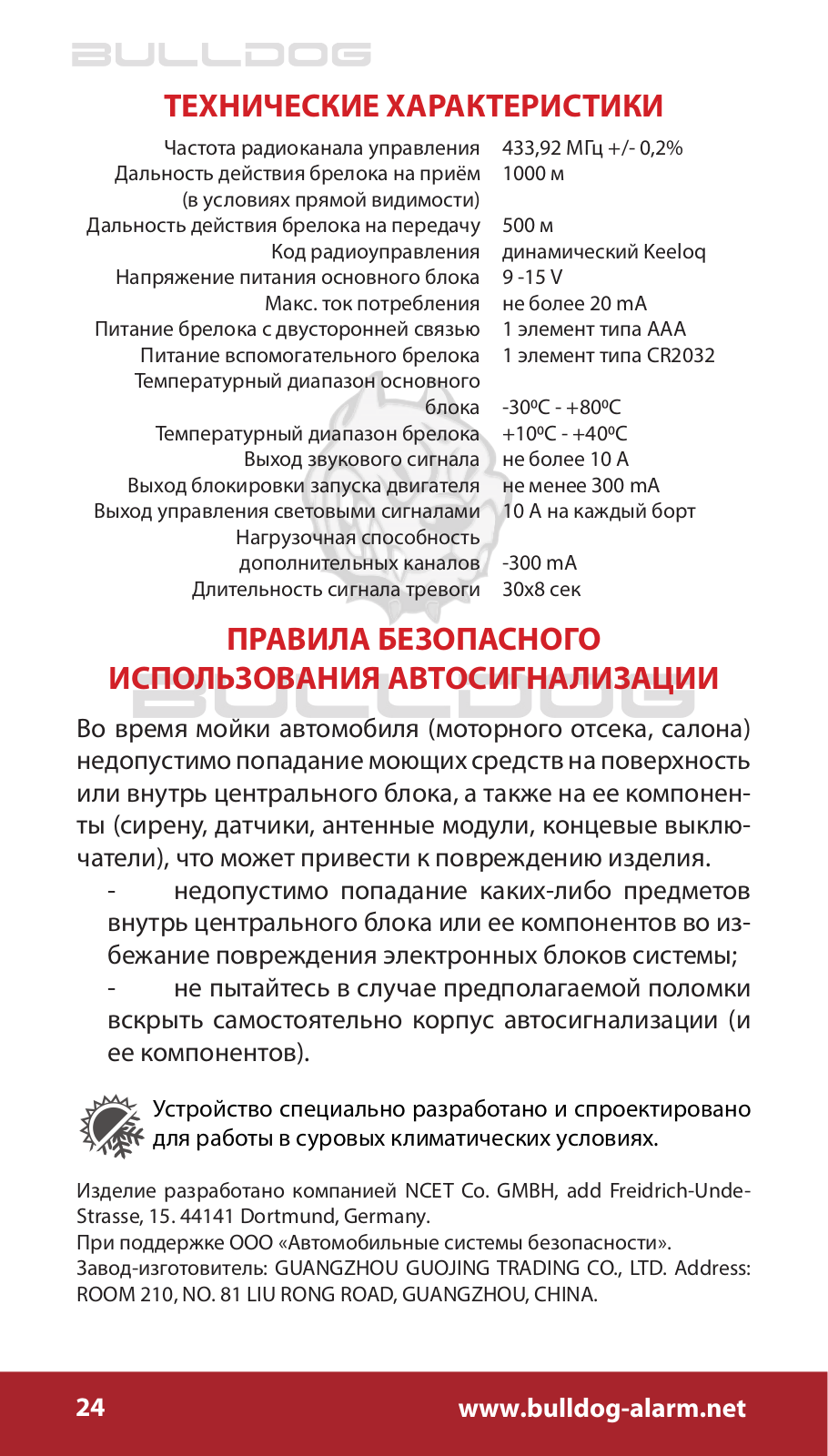

24 Технические характеристики
24Правила безопасного использования автосигнализации

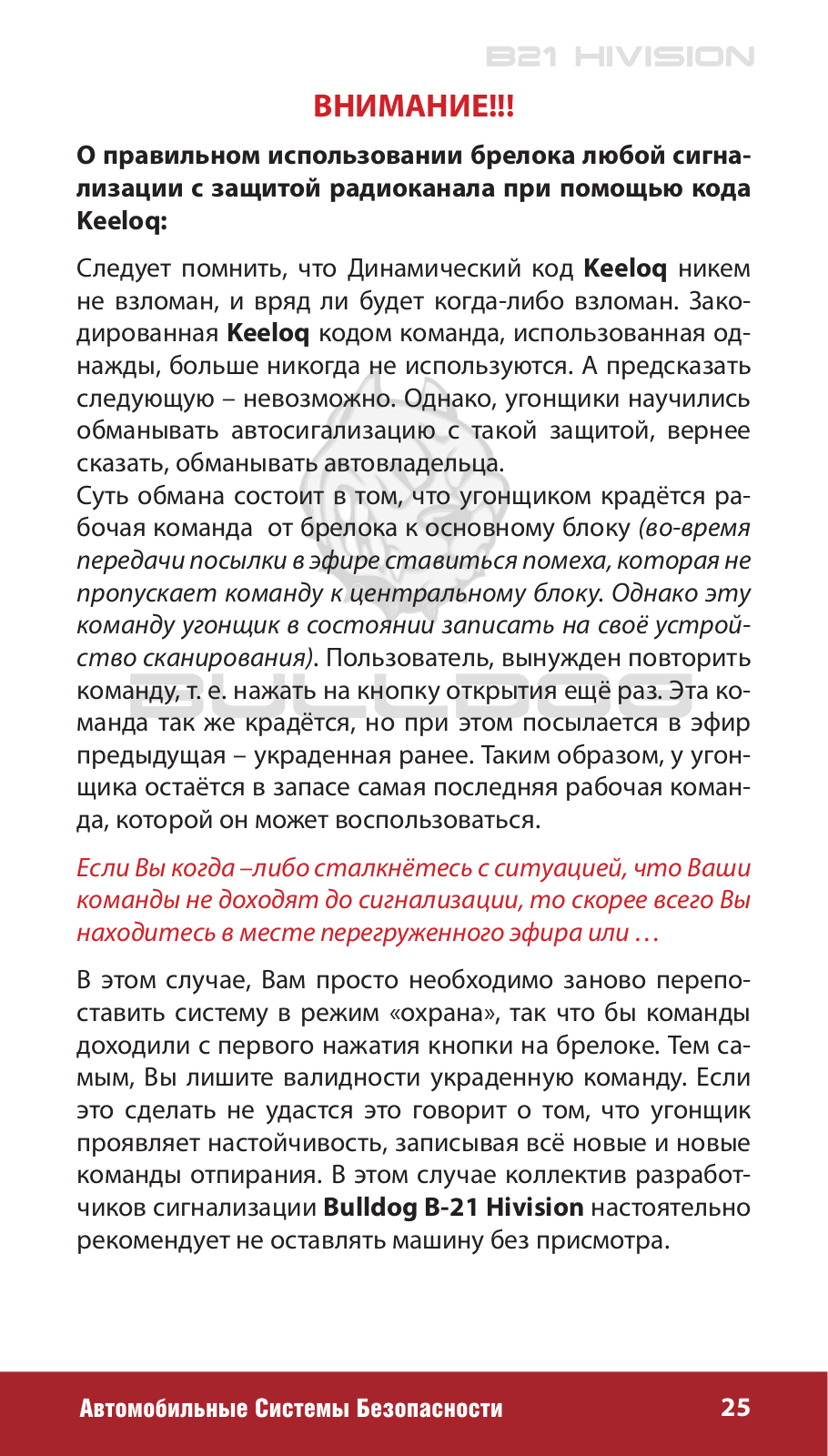

25О правильном использовании брелока любой сигнализации с защитой радиоканала при помощью кода Keeloq

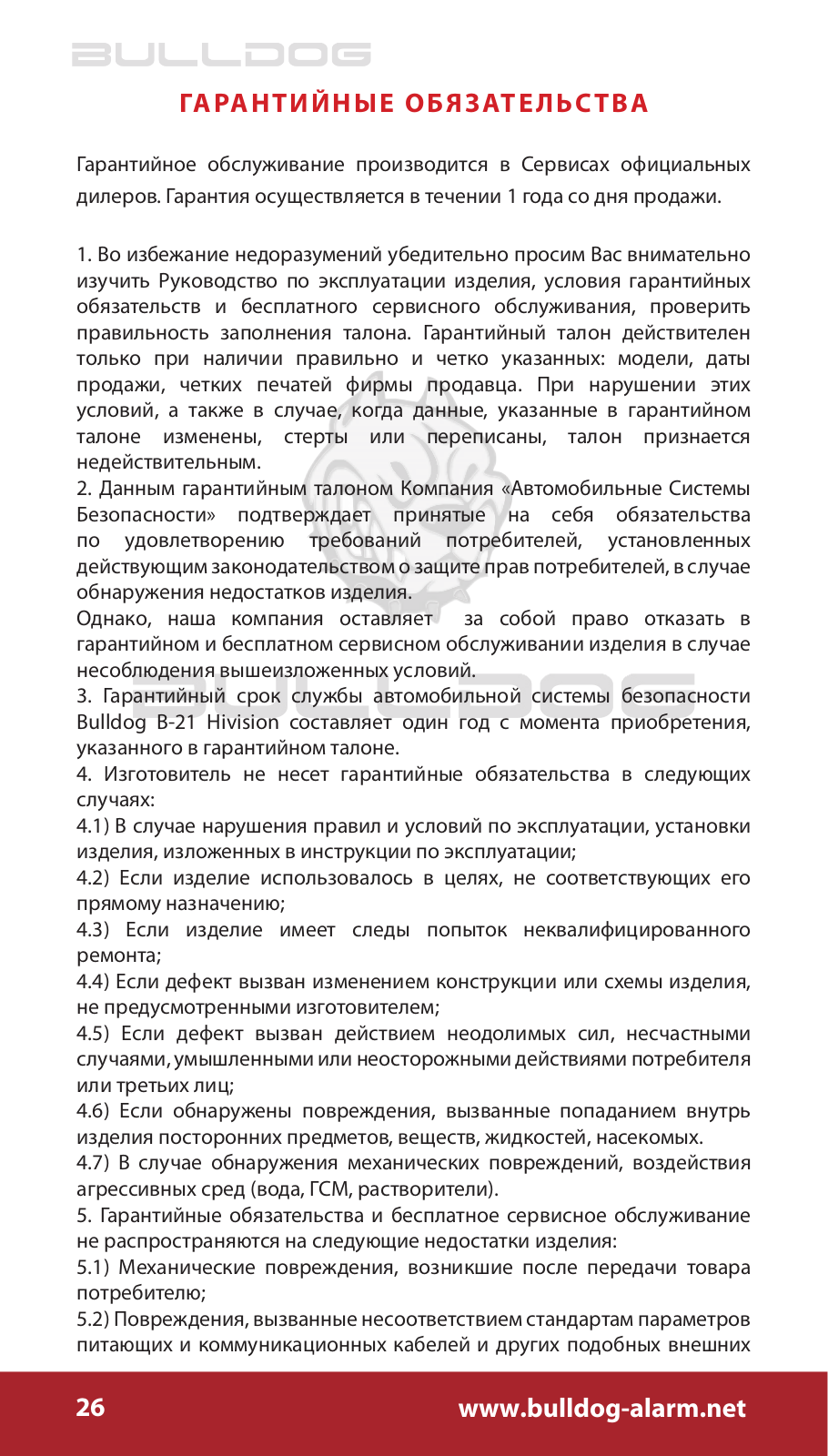

26Гарантийные обязательства
КОМПЛЕКТАЦИЯ
1.Блок центрального управления.
2.Один брелок с двусторонней связью (основной).
3.Один брелок с односторонней связью (дополнительный).
4.Приёмо-передающая антенна.
5.Жгут проводов.
6.Служебная кнопка.
7.Концевой выключатель.
8.Светодиодный индикатор.
9.Внешнее реле блокировки.
10.Инструкция по эксплуатации.
11.Индивидуальная упаковка.
3

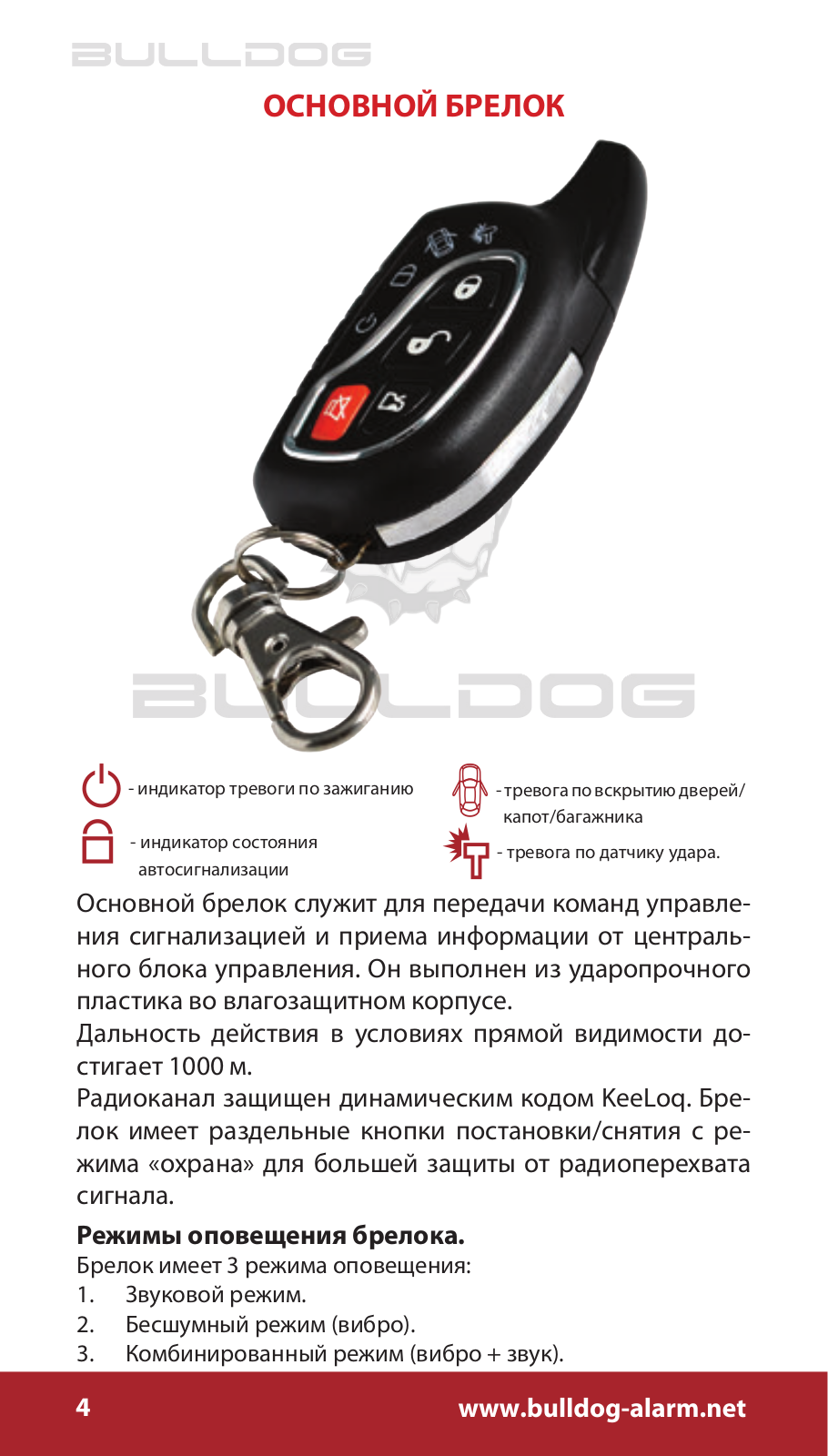

ОСНОВНОЙ БРЕЛОК
- индикатор тревоги по зажиганию |
- тревога по вскрытию дверей/ |
|
|
капот/багажника |
|
- индикатор состояния |
- тревога по датчику удара. |
|
автосигнализации |
||
|
Основной брелок служит для передачи команд управления сигнализацией и приема информации от центрального блока управления. Он выполнен из ударопрочного пластика во влагозащитном корпусе.
Дальность действия в условиях прямой видимости достигает 1000 м.
Радиоканал защищен динамическим кодом KeeLoq. Бре-
лок имеет раздельные кнопки постановки/снятия с режима «охрана» для большей защиты от радиоперехвата сигнала.
Режимы оповещения брелока.
Брелок имеет 3 режима оповещения:
1.Звуковой режим.
2.Бесшумный режим (вибро).
3.Комбинированный режим (вибро + звук).
4
Для установки режимов оповещения брелока нажмите одновременно
+
и дождитесь звукового сигнала подтверждения брелока. Для переключения между режимами используйте кнопку
.

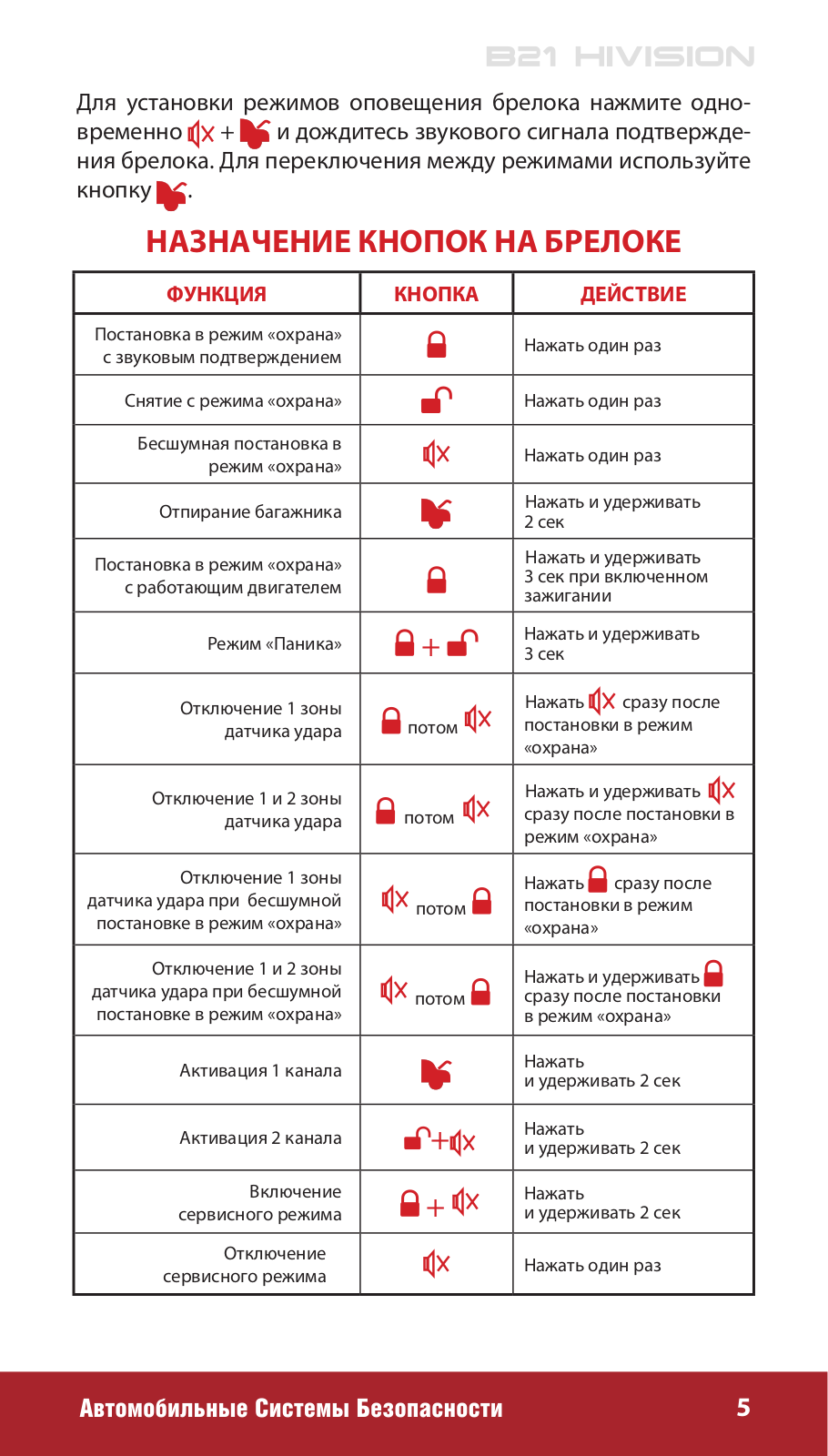

НАЗНАЧЕНИЕ КНОПОК НА БРЕЛОКЕ
ФУНКЦИЯ |
КНОПКА |
ДЕЙСТВИЕ |
||
|
|
|
|
|
Постановка в режим «охрана» |
|
Нажать один раз |
||
с звуковым подтверждением |
|
|||
|
|
|
||
|
|
|
||
Снятие с режима «охрана» |
|
Нажать один раз |
||
|
|
|
|
|
Бесшумная постановка в |
|
Нажать один раз |
||
режим «охрана» |
|
|||
|
|
|
||
|
|
|
||
Отпирание багажника |
|
Нажать и удерживать |
||
|
2 сек |
|
||
|
|
|
||
|
|
|
||
Постановка в режим «охрана» |
|
Нажать и удерживать |
||
|
3 сек при включенном |
|||
с работающим двигателем |
|
|||
|
зажигании |
|
||
|
|
|
||
|
|
|
||
Режим «Паника» |
+ |
Нажать и удерживать |
||
3 сек |
|
|||
|
|
|
|
|
Отключение 1 зоны |
|
Нажать |
сразу после |
|
потом |
постановки в режим |
|||
датчика удара |
||||
|
|
«охрана» |
|
|
Отключение 1 и 2 зоны |
|
Нажать и удерживать |
||
потом |
сразу после постановки в |
|||
датчика удара |
||||
|
|
режим «охрана» |
||
Отключение 1 зоны |
|
Нажать |
сразу после |
|
датчика удара при бесшумной |
потом |
постановки в режим |
||
постановке в режим «охрана» |
|
«охрана» |
|
|
|
|
|
|
|
Отключение 1 и 2 зоны |
|
Нажать и удерживать |
||
датчика удара при бесшумной |
|
|||
потом |
сразу после постановки |
|||
постановке в режим «охрана» |
|
в режим «охрана» |
||
|
|
|
|
|
Активация 1 канала |
|
Нажать |
|
|
|
и удерживать 2 сек |
|||
|
|
|||
|
|
|
|
|
Активация 2 канала |
+ |
Нажать |
|
|
и удерживать 2 сек |
||||
|
|
|
|
|
Включение |
+ |
Нажать |
|
|
сервисного режима |
и удерживать 2 сек |
|||
|
|
|
|
|
Отключение |
|
Нажать один раз |
||
сервисного режима |
|
|||
|
|
|
||
|
|
|
|
|
5

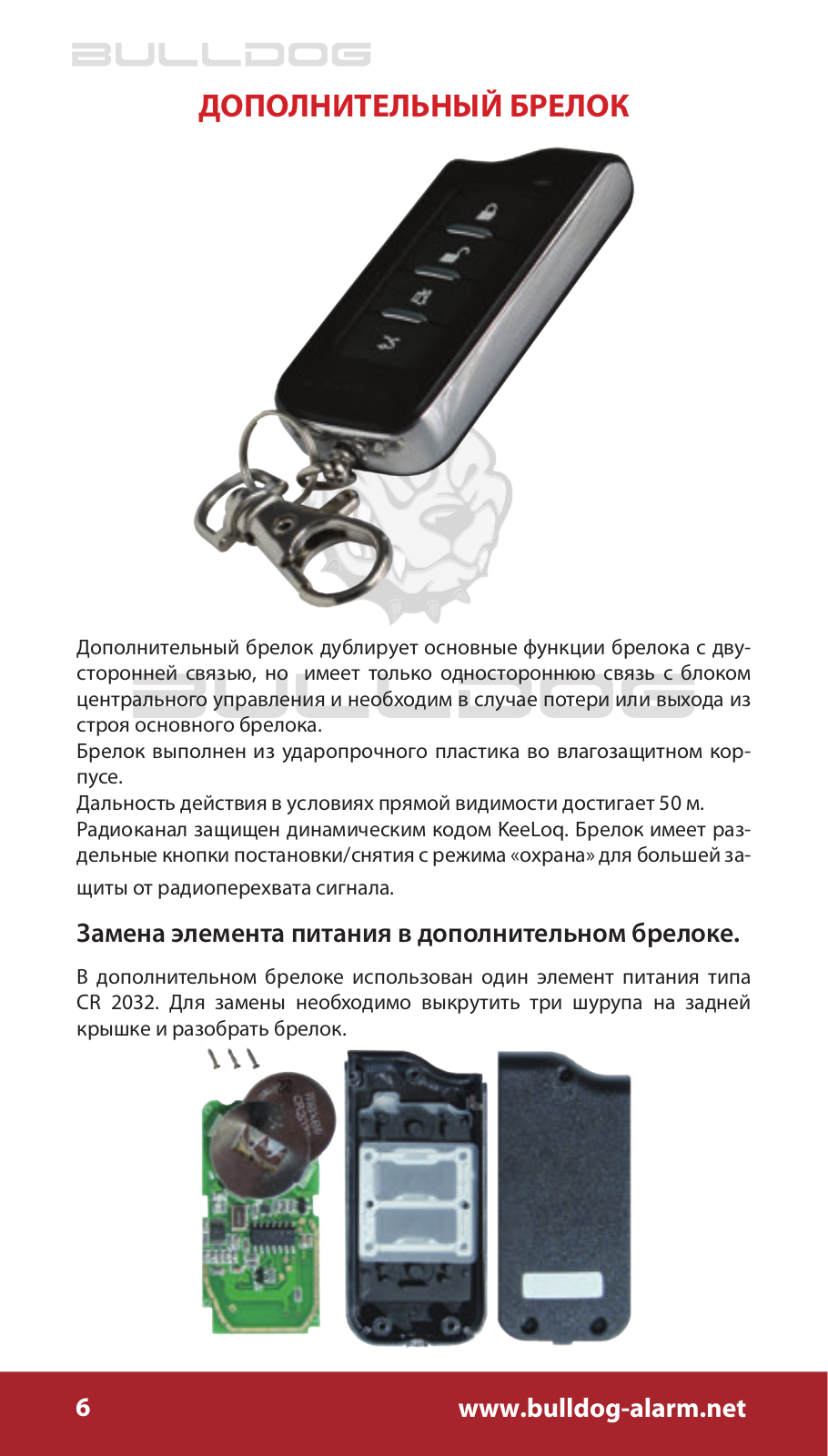

ДОПОЛНИТЕЛЬНЫЙ БРЕЛОК
Дополнительный брелок дублирует основные функции брелока с двусторонней связью, но имеет только одностороннюю связь с блоком центрального управления и необходим в случае потери или выхода из строя основного брелока.
Брелок выполнен из ударопрочного пластика во влагозащитном корпусе.
Дальность действия в условиях прямой видимости достигает 50 м. Радиоканал защищен динамическим кодом KeeLoq. Брелок имеет раздельные кнопки постановки/снятия с режима «охрана» для большей за-
щиты от радиоперехвата сигнала.
Замена элемента питания в дополнительном брелоке.
В дополнительном брелоке использован один элемент питания типа СR 2032. Для замены необходимо выкрутить три шурупа на задней крышке и разобрать брелок.
6

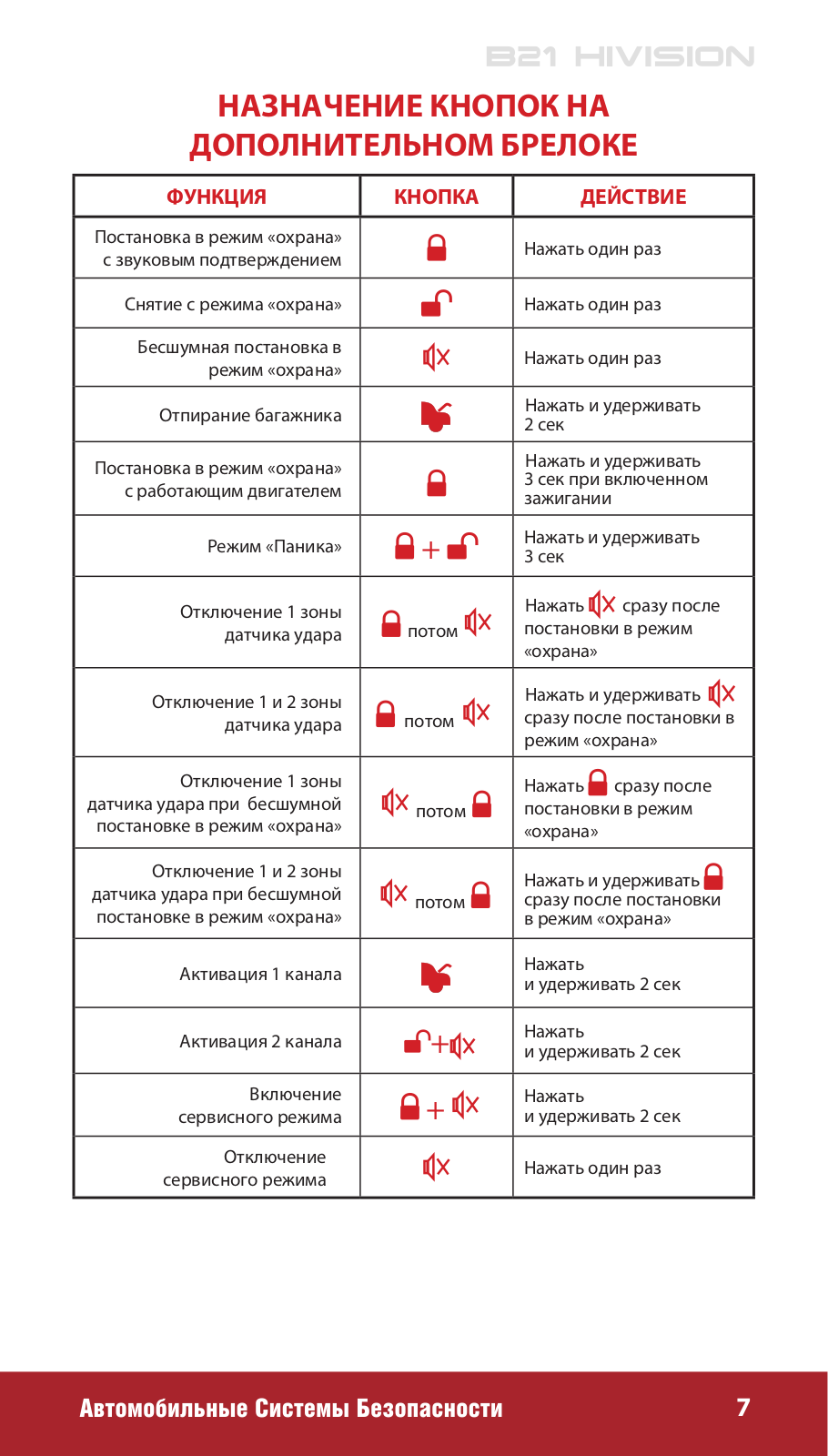

НАЗНАЧЕНИЕ КНОПОК НА ДОПОЛНИТЕЛЬНОМ БРЕЛОКЕ
ФУНКЦИЯ |
КНОПКА |
ДЕЙСТВИЕ |
||
|
|
|
|
|
Постановка в режим «охрана» |
|
Нажать один раз |
||
с звуковым подтверждением |
|
|||
|
|
|
||
|
|
|
||
Снятие с режима «охрана» |
|
Нажать один раз |
||
|
|
|
|
|
Бесшумная постановка в |
|
Нажать один раз |
||
режим «охрана» |
|
|||
|
|
|
||
|
|
|
||
Отпирание багажника |
|
Нажать и удерживать |
||
|
2 сек |
|
||
|
|
|
||
|
|
|
||
Постановка в режим «охрана» |
|
Нажать и удерживать |
||
|
3 сек при включенном |
|||
с работающим двигателем |
|
|||
|
зажигании |
|
||
|
|
|
||
|
|
|
||
Режим «Паника» |
+ |
Нажать и удерживать |
||
3 сек |
|
|||
|
|
|
|
|
Отключение 1 зоны |
|
Нажать |
сразу после |
|
потом |
постановки в режим |
|||
датчика удара |
||||
|
|
«охрана» |
|
|
Отключение 1 и 2 зоны |
|
Нажать и удерживать |
||
потом |
сразу после постановки в |
|||
датчика удара |
||||
|
|
режим «охрана» |
||
Отключение 1 зоны |
|
Нажать |
сразу после |
|
датчика удара при бесшумной |
потом |
постановки в режим |
||
постановке в режим «охрана» |
|
«охрана» |
|
|
|
|
|
|
|
Отключение 1 и 2 зоны |
|
Нажать и удерживать |
||
датчика удара при бесшумной |
|
|||
потом |
сразу после постановки |
|||
постановке в режим «охрана» |
|
в режим «охрана» |
||
|
|
|
|
|
Активация 1 канала |
|
Нажать |
|
|
|
и удерживать 2 сек |
|||
|
|
|||
|
|
|
|
|
Активация 2 канала |
+ |
Нажать |
|
|
и удерживать 2 сек |
||||
|
|
|
|
|
Включение |
+ |
Нажать |
|
|
сервисного режима |
и удерживать 2 сек |
|||
|
|
|
|
|
Отключение |
|
Нажать один раз |
||
сервисного режима |
|
|||
|
|
|
||
|
|
|
|
|
7

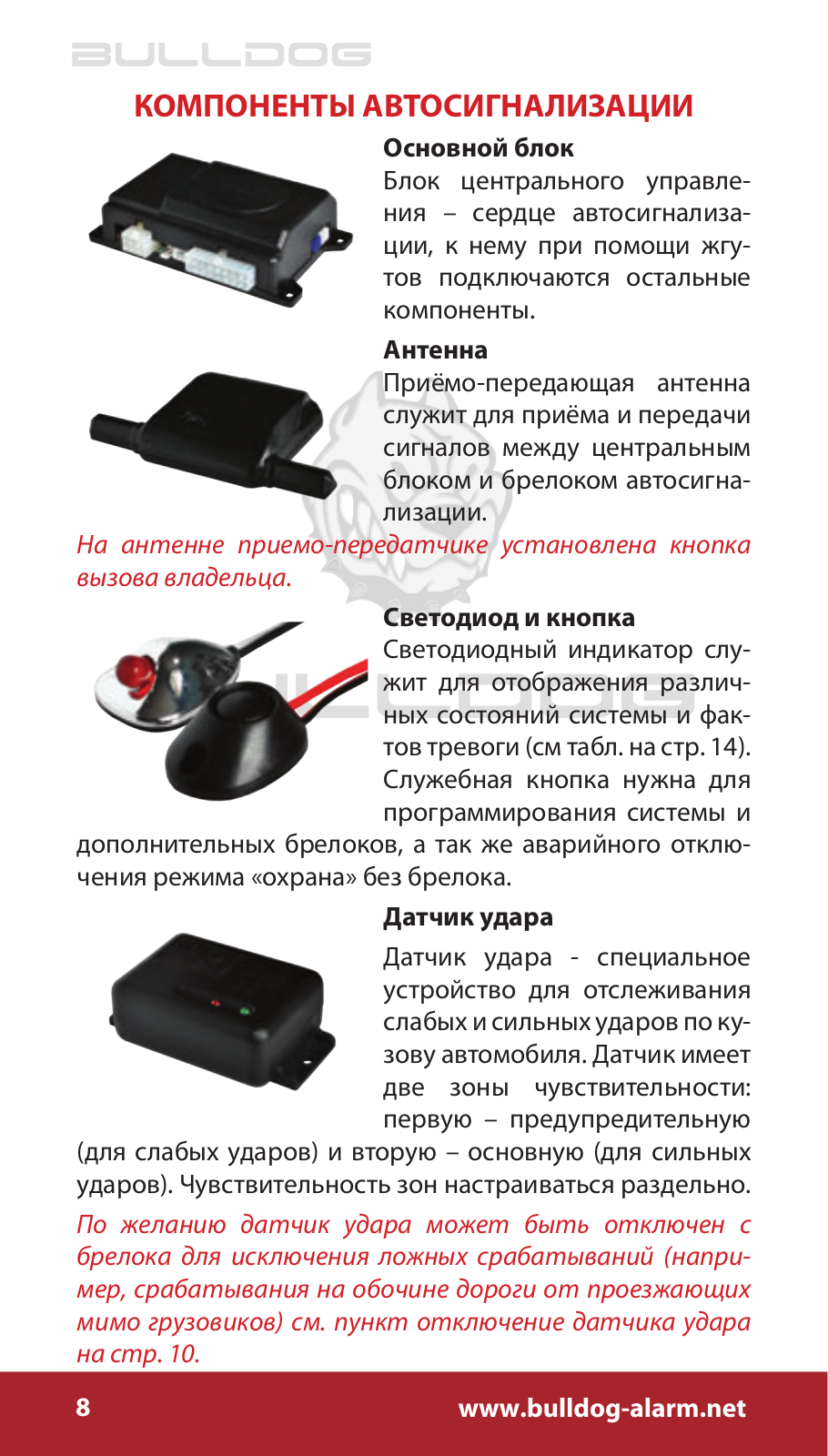

КОМПОНЕНТЫ АВТОСИГНАЛИЗАЦИИ
Основной блок
Блок центрального управления – сердце автосигнализации, к нему при помощи жгутов подключаются остальные компоненты.
Антенна
Приёмо-передающая антенна служит для приёма и передачи сигналов между центральным блоком и брелоком автосигнализации.
На антенне приемо-передатчике установлена кнопка вызова владельца.
Светодиод и кнопка
Светодиодный индикатор служит для отображения различных состояний системы и фактов тревоги (см табл. на стр. 14). Служебная кнопка нужна для программирования системы и
дополнительных брелоков, а так же аварийного отключения режима «охрана» без брелока.
Датчик удара
Датчик удара - специальное устройство для отслеживания слабых и сильных ударов по кузову автомобиля. Датчик имеет две зоны чувствительности: первую – предупредительную
(для слабых ударов) и вторую – основную (для сильных ударов). Чувствительность зон настраиваться раздельно.
По желанию датчик удара может быть отключен с брелока для исключения ложных срабатываний (например, срабатывания на обочине дороги от проезжающих мимо грузовиков) см. пункт отключение датчика удара на стр. 10.
8

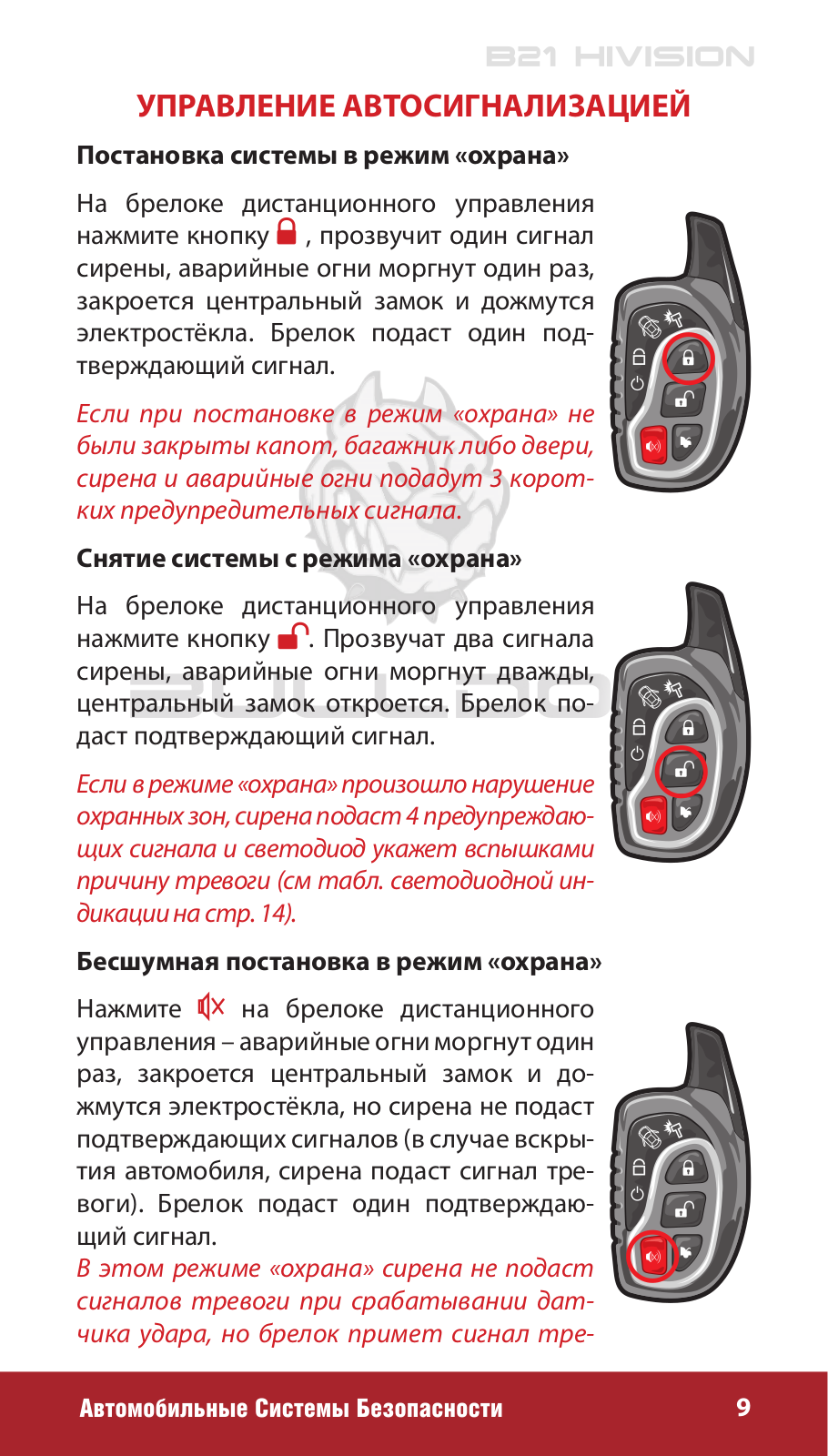

УПРАВЛЕНИЕ АВТОСИГНАЛИЗАЦИЕЙ
Постановка системы в режим «охрана»
На брелоке дистанционного управления нажмите кнопку
, прозвучит один сигнал сирены, аварийные огни моргнут один раз, закроется центральный замок и дожмутся электростёкла. Брелок подаст один под-
тверждающий сигнал.
Если при постановке в режим «охрана» не были закрыты капот, багажник либо двери, сирена и аварийные огни подадут 3 коротких предупредительных сигнала.
Снятие системы с режима «охрана»
На брелоке дистанционного управления нажмите кнопку
. Прозвучат два сигнала сирены, аварийные огни моргнут дважды, центральный замок откроется. Брелок по-
даст подтверждающий сигнал.
Если в режиме «охрана» произошло нарушение охранных зон, сирена подаст 4 предупреждающих сигнала и светодиод укажет вспышками причину тревоги (см табл. светодиодной индикации на стр. 14).
Бесшумная постановка в режим «охрана»
Нажмите
на брелоке дистанционного управления – аварийные огни моргнут один раз, закроется центральный замок и дожмутся электростёкла, но сирена не подаст
подтверждающих сигналов (в случае вскрытия автомобиля, сирена подаст сигнал тревоги). Брелок подаст один подтверждающий сигнал.
В этом режиме «охрана» сирена не подаст сигналов тревоги при срабатывании датчика удара, но брелок примет сигнал тре-
