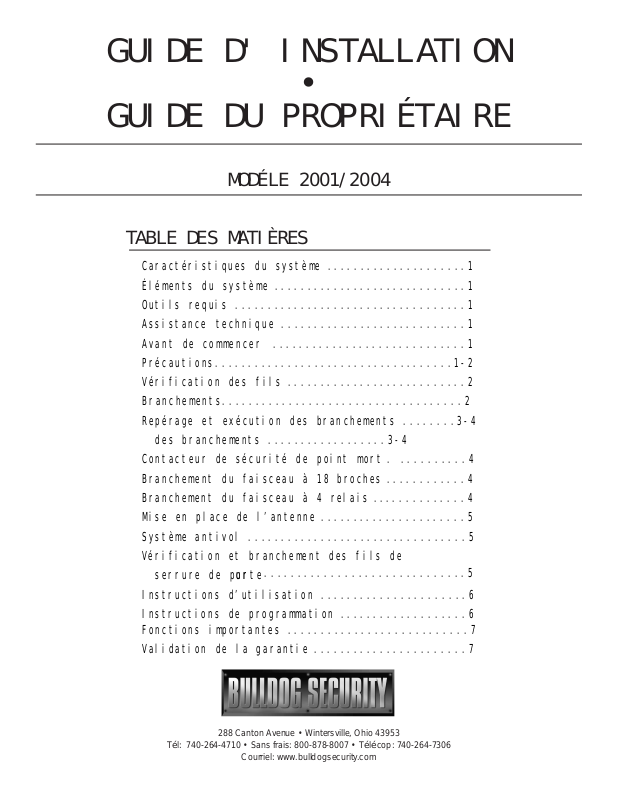

GUIDE D' INSTALLATION
•
GUIDE DU PROPRIÉTAIRE
MODÉLE 2001/2004
T ABLE DES MA TIÈRES
Caractéristiques du système . . . . . . . . . . . .
Éléments du système . . . . . . . . . . . . . . . . . . . .
Outils re q u i s . . . . . . . . . . . . . . . . . . . . . . . . . .
Assistance technique . . . . . . . . . . . . . . . . . . .
Avant de commencer . . . . . . . . . . . . . . . . . ............1
P r é c a u t i o n s. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vérification des fils . . . . . . . . . . . . . . . . . .
B r a n c h e m e n t s. . . . . . . . . . . . . . . . . . . . . . . . ............2
Repérage et exécution des branchements . . . . ....3-4
des branchements . . . . . . . . . . . . . . . ...3-4
Contacteur de sécurité de point mort . ..........4
Branchement du faisceau à 18 bro c h e s . ...........4
Branchement du faisceau à 4 re l a i s . . . ...........4
Mise en place de l’antenne . . . . . . . . . . . ...........5
Système antivol . . . . . . . . . . . . . . . . . . . . . . ...........5
Vérification et branchement des fils de
.........1
.........1
.........1
.........1
.......1-2
.........2
serrure de porteu r
I n s t ructions d’utilisation . . . . . . . . ..............6
I n s t ructions de pro g r a m m a t i o n . . . . . ..............6
Fonctions import a n t e s . . . . . . . . . . . . . ..............7
Validation de la garantie . . . . . . . . . . . . ...........7
288 Canton Avenue • Wintersville, Ohio 43953
Tél: 740-264-4710 • Sans frais: 800-878-8007 • Télécop: 740-264-7306
. . . . . . . . ......................5
Courriel: www.bulldogsecurity.com
Page 2
CARACTÉRISTIQUES DU SYSTÈME
Autonome monopièce, Fecile et rapide à installer, généralement en 5 à 10 minutes, sans exérience.
un seil fil S’adapte dans pratiquement tous les véhicules.
2 télécommandes longue Actionne l’alarme à distance en mode de tonalités ou v ocal. Protection par
portée à 4 boutons, a vec curseur pour arrêer le déclenchement accidentel.
protection par curseur
Sirène très sonore Décourage les tentatives d’effraction.
Protection à pile L’alarme continue de fonctionner, même si la latterie du véhicule est débranchée.
(facultative)
Détection de courant L’alarme se déclenche en cas de variations dans le courant. EXENPLE: plafonnier
ou commutateur d’allumage.
Capteur électronique de
choc à deux phases
Alarme parlante Attire l’attention, contrairement aux alarmes non parlantes.
Mode d’alarme Si vous vous sentez menacé, vous pouvez activer l’alarme à distance en appuyant
instantanée sur un bouton de la télécommande; une v oix féminine crie: «Please help me
Localisateur de véhicule Déclenche le sirène à huit reprises pour vous aider à trouver votre véhicule
Remise automatique à If the alarm is violated, it will stop and rearm itself after 30 seconds.
l’état initial au bout de 30 secondes.
Dispositif antidétection Protège votre v éhicule des dispositifs détecteurs qu’utilisient parfois les
Garantie limitée à vie Protection garantie à vie.
É
loigne les intrus, sans se déclencher complètement.
et la sirène se délenche.
dans un terrain de stationnement encombré.
malfaiteurs pour désarmer les systèmes d’alarme.
»
ASSISTANCE TECHNIQUE
Si vous avez besoin d’aide, visitez d’abord notre site web à www.bulldogsecurity.com/wires.htm ou téléphonez
sans frais à notre soutien technique au 800-878-8007, du lundi au vedredi de 9 h à 20 h et le samedi de
10 h à 16 h, heure normale de l’est.
Vous devez donner les renseignements suivants:
•Votre nom
•Votre numéro de téléphone avec le code régional (nº de t élécopieur s’il y a lieu)
•L’année, la marque et le modèle du vehicule
•Le numéro de modéle du système que vous installez
•Le type d’aide dont vous avez besoin
Si vous donnez les renseignements ci-dessus, nous vous rappellerons dès que possible, g énéralement dans
les 10 minutes.
INSTRUCTIONS D’INSTALLATION
1. Localiser une surface métallique ferme, bien à la masse, sous le capote. Une aile, ume cloison parefeu ou une plaque métallique convient. Pour que le son soit le plus intense, la sirène doit être pointée
vers le bas. MISE EN GARDE: Ne pas monter l’alarme près de l’échappement ou d’autres points soumis à
des températures élevées. S’assurer que l’alarme est montée sur une pièce métallique ferme, sans pièces
mobiles à proximité. Ne pas pointer l’alarme vers le haut, car l’humidité peut s’accumuler dans le
cornet et endommager le système. (Voir figure 1)
2. Fixer l’alarme à l’aide des trois vis taraudeuses fournies. Les visser dans une surface métallique
bien à la masse MISE EN GARDE: On doit utiliser les trois vis. (Voir figure 2)
1
Page 3
3. Relier le fil d’alimentation rouge, avec la pince crocodile fournie, à une alimentation + 12 volts
parmanente. (EXEMPLE: la batterie) Si l’installation est bien faite, l’alarme annonce «Thank Y ou». (See
figure #3)
4. (FA CULTATIF) P our renforcer la protection, on peut maintenant installer une pile alcaline de 9 volts
qui permet à l’alarme de fonctionner si la batterie est déchargée ou débranchée. MISE EN GARDE: On ne
peut installer la protection à pile qu’après av oir terminé les étapes 1 à 3.
5. Pour disposer d’une port ée maximale, tenir le fil d’antenne jaune droit et le plus loin possible des
pièces métalliques.
6. MISE EN GARDE: Si on débranche l’alimentation pour une raison quelconque, il faut aussi débrancher la
pile de 9 volts. Au remontage, on doit brancher le fil rouge av ant d’inst aller la pile de 9 volts
facultative.

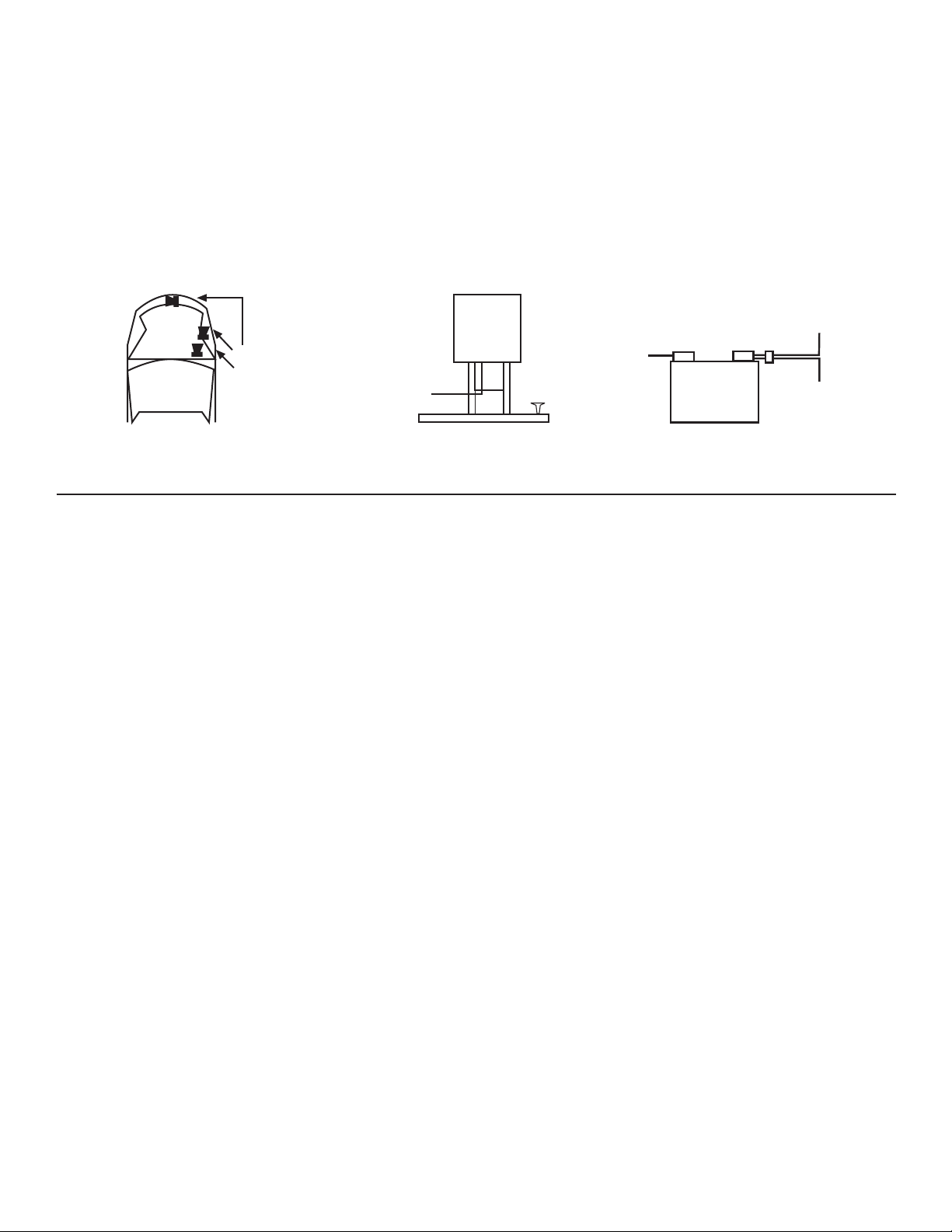

EMPLACEMENTS
POSSIBLES
ANTENNE
ALARME
VIS
TARAUDEUSE
Figure 3Figure 2Figure 1
- +
VERS
L’ ALARME
ROUGE
ˆ
CABLE
POSITIF
INSTRUCTIONS D’UTILISATION
Armement
Appuyer sur le bouton nº 1 (armement parlé) de la télécommande. L’alarme s’arme et une voix masculine
l’indique en déclarant: «System Armed». REMARQUE: L’alarme ne reconnaît pas les effractions, chocs et
variations de courant, pendeant 45 secondes environ après l’armement.
Désarmement
Appuyer sur le bouton nº 1 (armement parlé) de la télécommande pour désarmer l’alarme; une voix masculine
indique le désarmement en déclarant: «System Disarmed». REMARQUE: S’il u a eu tentative d’effraction au
véhicule grand l’alarme était armée. elle se sera activée pendant 30 secondes a vant de s’arrêter et de se
réarmer. Quand on désarme l’alarme, elle indique: «System Disarmed. I was tampered with.». Il est alors
conseillé d’inspecter le véhicule pour chercher les traces d’effraction, les éraflures ou les bosses sur
la peinture, de s’assurer qu’on n’a pas partiellement déboulonné une roue, etc.
Lebouton Nº2 (tonalité d’armement) remplit le même fonction que le bouton nº 1, mais sans voix. (Exemple:
1 tonalité pour l’armement, 2 tonalit és pour le désarmement, 3 tonalit és s’il y a ue un impact pendant
l’armement et 4 tonalités pour la détection de variation de courant).
Réglage de la sensibilité du capteur de choc
REMARQUE: Le réglage usine du capteur de choc convient à la plupart des véhicules. Pour régler le capteur
de choc, désarmer le système et appuyer sur le bouton nº3 (localisateur) de la télécommande et le maintenir
jusqu’à ce que l’alarme indique: «Please adjust sensor now.» (environ 5 secondes); relâcher immédiatement
le couton. Frapper lke capot au-dessus de l’alarme, au niveau de sensibilité désiré. Plus on frappe frt
le capot, moins l’alarme sera sensible. L’alarme indiquera ensuite: «Thank Y ou». Le capteur de choc est
maintenant réglé à cette sensibilité. Tout choc d’intensité ´g ale ou supérieure déclenchera l’alarme. On
peut régler la sensibilité aussi souvent qu’ on le désire, mais son niveau reste fixé jusqu’à ce q u’on
d´branche la batterie ou qu’on le régle de nouveau. Si vous ne frappez pas le capot, le niveau se règle
automatiquement à la sensibilité maximale. Ce r´g lage n’est acceptable que si la v oiture est stationnée
dans un garage.
Capteur de choc à deux phases
Avec un seul choc, l’alarme indique: «Y ou are too close to the vehicle, please move away .» Si la tentative
d’eddraction continue, l’alarme indique «I was tempered with.» et la sirène se déclenche.
Localisateur de véhicule
Quande le système est armé, appuyer sur le bouton nº 3 (localisateur) de la télécommande puis le relâcher.
L’alarme émet 8 tonalités. Cette fonction sert à localiser le véhivule sur un terrain de stationnement
encombré (seulement si le sustème est armé).
2
Page 4
Alarme instantanée
Appuyer sur le bouton nº4 (alarme) de la télécommande et le relâcher pour délencher une alarme instantanée.
Une voix f éminine crie: «Please help me!» et l’alarme se déclenche pendant 30 secondes. Pour arrêter l’alarme
av ant la fin des 30 seoncdes, appuyer sur un des 4 boutons de la t élécommande. Cette fonction est
toujours activée, a vec l’alarme armée ou désarmée ou avec le moteur â l’arrêt ou en marche.
Cas spéciaux
Quand on stationne la voiture sous une forte pluie, près d’un chantier de construction, près de camions,
etc. on peut désirer diminuer la sensibilité de l’alarem. DANS CE CAS SEULEMENT: quand on arme l’alarme
avec le bouton nº1 de la t élécommande et pour diminuer le sensibilit é de 50%, appuyer sur le bouton nº2
de la télécommande dans les deux secondes; l’alarme annoncera: «Thank Y ou» pour indiquer qu’elle a reçu
le signal. Pour arrêter complètement le capteur de choc, appuyer 2 fois sur le bouton nº2 de la télécommande;
l’alarme répond: «Thank you.» 2 fois pour indiquer qu’elle a reçu le signal. Pour l’armement avec le bouton
nº2 de la télécommande, incerser simplement la méthode. Lors de l’armement suivant, l’alarme reviendra
au réglage initial.
Réglage de la détection de courant
Désarmer le système. Appuyer sur le bouton nº4 (alarme) de la télécommande et le maintenir jusqu’à ce que
l’alarme émette 2 tonalités (environ 5 secondes). L’alarme indique ainsi que la détection de courant est
hors fonction. Pour remettre la détection de courant en fonction: désarmer le système puis appuyer sur
le bouton nº4 ªalarmeº de la télécommande et le maintenir jusqu’à ce que l’alarme émette une tonalité
(environ 5 secondes). La détection de courant a été mise en fonction à l’usine.
Jout d’une autre télécommande
Quand le système est armé, appuyer sur le bouton nº1 et le maintenir. Le système indique: «System Disarmed».
Continuer de maintenir le bouton jusqu’à ce que le système indique: «Thank Y ou» (environ 10 secondes). A
ce point, relàcher le bouton nº1 et appuyer sur un bouton quelconque de la t élécommande que v ous désirez
ajouter. L'alarme indique: «System Disarmed». Les deux télécommande peuvent maintenant actionner le système.
3
