BR-2000
Professioneel draadloos weerstation
Gebruiksaanwijzing
INHOUDSOPGAVE
1 INTRODUCTIE ............................................................................................ 4
1.1 Systeembeschrijving: ........................................................................... 4
Buiten-unit ........................................................................................ 4
Binnen-unit ....................................................................................... 4
Display-unit ...................................................................................... 4
1.2 Menustructuur ...................................................................................... 5
2 OVERZICHT ................................................................................................ 6
2.1 Buiten-unit ............................................................................................ 6
2.2 Binnen-unit ........................................................................................... 7
2.3 Display-unit ........................................................................................... 7
3 INSTALLATIE ............................................................................................... 8
3.1 Binnen-unit ........................................................................................... 8
3.2 Display-unit ........................................................................................... 8
3.2 Buiten-unit: ........................................................................................... 8
Windvaan ......................................................................................... 8
Bevestigen van de meegeleverde pijp ............................................. 9
Voeding ............................................................................................ 9
Plaatsen buiten-unit ......................................................................... 9
4 GEBRUIKEN ............................................................................................. 10
4.1 Binnen-sensor .................................................................................... 10
4.2 Weer-scherm ...................................................................................... 10
4.3 Max/Min-scherm ................................................................................ 13
4.4 Historie-scherm .................................................................................. 14
4.5 Gra ek-scherm ................................................................................... 15
5 INSTELLEN ............................................................................................... 16
5.1 Instel-scherm: ..................................................................................... 16
Tijd en datum ................................................................................. 16
Tijdformaat ..................................................................................... 17
Datumformaat ................................................................................ 17
Temperatuur Unit ........................................................................... 17
Luchtdruk Unit................................................................................ 17
Windsnelheid Unit .......................................................................... 17
Neerslag Unit ................................................................................. 17
Licht Unit ........................................................................................ 17
Neerslag Weergave ........................................................................ 17
Luchtdruk Weergave ...................................................................... 17
Weerbeeld ..................................................................................... 18
Storm ............................................................................................. 18
Actueel weer .................................................................................. 18
Regen reset ................................................................................... 18
2
Bewaar interval .............................................................................. 18
5.2 Alarm-scherm..................................................................................... 19
5.3 Correctie-scherm................................................................................ 20
5.4 Systeem-scherm ................................................................................ 21
Opnieuw registreren [Binnen] ........................................................ 21
Opnieuw registreren [Buiten] ......................................................... 22
Historie wissen ............................................................................... 22
Max/Min wissen ............................................................................. 22
Fabrieksinstellingen ....................................................................... 23
Back-up gegevens ......................................................................... 23
Taal ................................................................................................ 23
6 BACK-UP .................................................................................................. 24
6.1 Voorbereiding ..................................................................................... 24
6.2 Back-up maken .................................................................................. 24
7 SPECIFICATIES ........................................................................................ 25
7.1 Voeding .............................................................................................. 25
7.2 Sensoren buiten-unit .......................................................................... 25
7.3 Sensoren binnen-unit ......................................................................... 25
7.4 Systeem ............................................................................................. 25
8 FABRIEKSINSTELLINGEN ....................................................................... 26
8.1 Basis-instellingen ............................................................................... 26
8.2 Alarm-instellingen ............................................................................. 26
9. ONDERHOUD ........................................................................................... 27
10. HET TOESTEL VERWIJDEREN (MILIEU) ................................................ 27
11. VERKLARING VAN CONFORMITEIT ....................................................... 27
12. GARANTIEVOORWAARDEN ................................................................... 28
3
1 INTRODUCTIE
1.1 Systeembeschrijving

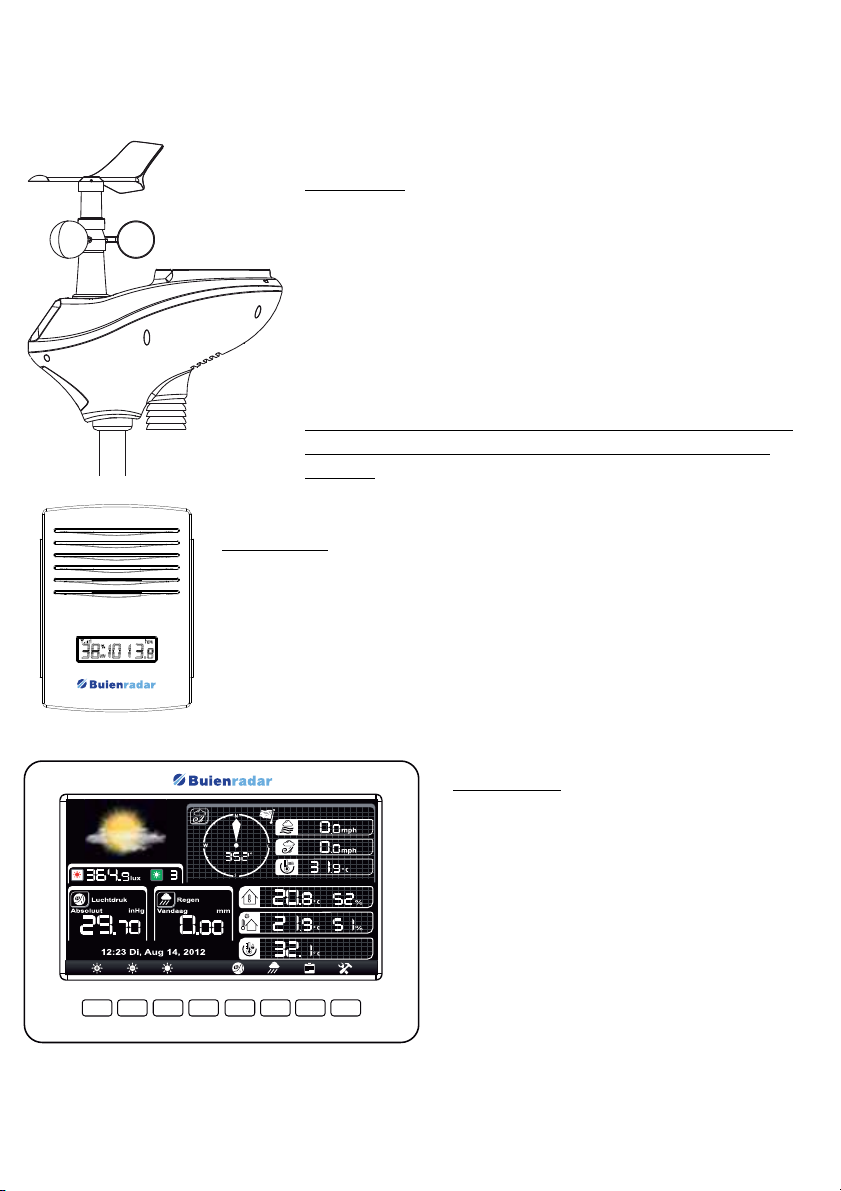

Het Buienradar © BR-2000 weerstation bestaat uit de volgende componenten:
Buiten-unit:
De buiten-unit heeft een ingebouwde regenmeter, windsnelheidsmeter, windrichtingsensor, temperatuursensor,
vochtigheidssensor en zonnecel. De meetgegevens van
deze sensoren worden draadloos doorgestuurd naar de
display-unit. De buiten-unit wordt gevoed door oplaadbare batterijen die op spanning worden gehouden door
de zonnecel.
De buiten-unit wordt geleverd inclusief oplaadbare batterijen en bevestigingsmateriaal.
Attentie: dit zijn geen normale oplaadbare batterijen en
mogen NIET in een normale batterijlader opgeladen
worden.
Binnen-unit:
De binnen-unit beschikt over een temperatuursensor, vochtigheidssensor en druksensor. De meetgegevens van deze sensoren worden draadloos doorgestuurd naar de display-unit, tevens
worden deze gegevens op het eigen display van de binnen-unit
weergegeven. De binnen-unit wordt gevoed door de 2 bijgeleverde
1,5V AAA alkaline batterijen.
Display-unit:
De display-unit ontvangt de meetgegevens van de buiten- en de binnenunit en geeft deze weer op het
17,5 cm (6.9”) grote kleuren LCDscherm. Daarnaast worden deze meetgegevens opgeslagen en kunnen op het
scherm worden weergegeven in tabelvorm of in gra ekvorm.
De geheugencapaciteit bedraagt
660.000 records.
De display-unit wordt gevoed door de meegeleverde 5V/2A voedingsadapter.
4
1.2 Menustructuur

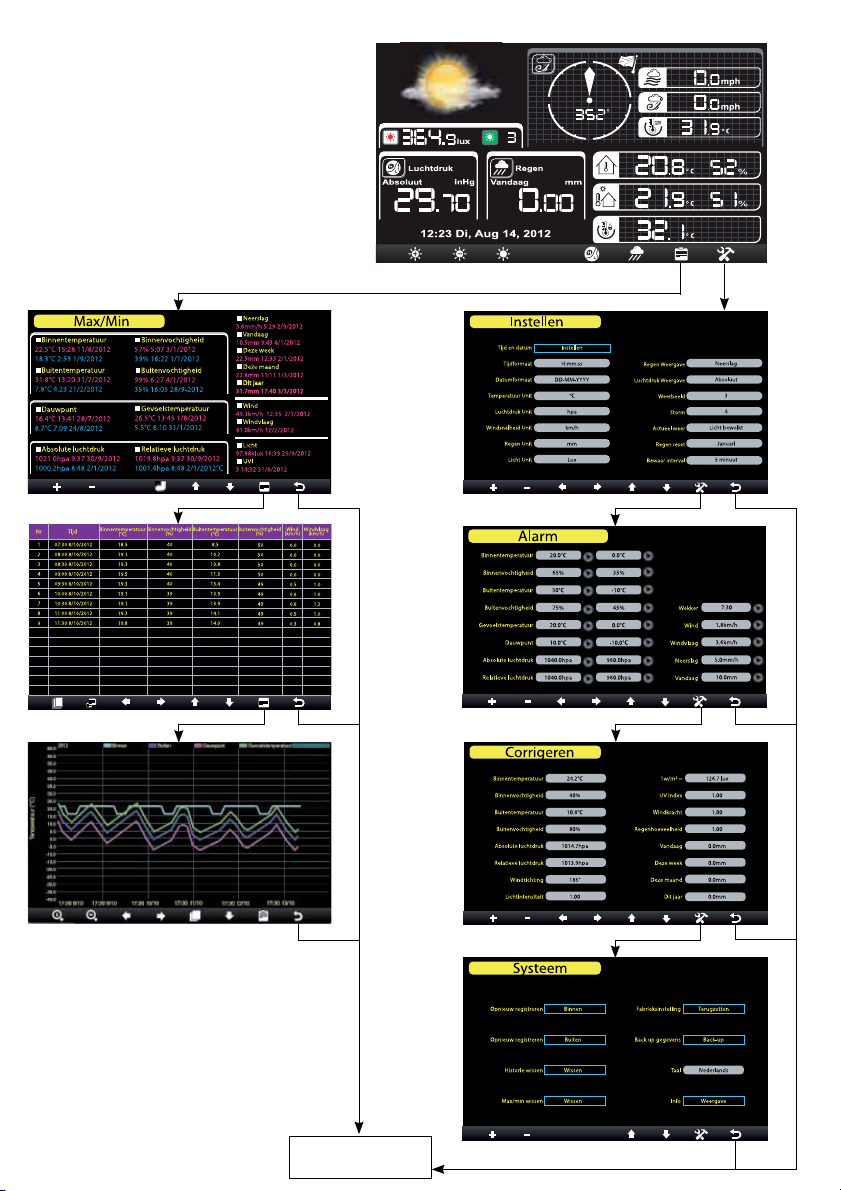

Het instellen en het bedienen
van de display-unit is menugestuurd; schematisch ziet
deze structuur er als volgt uit:
Weer-scherm
N
W
E
S
Max/Min-scherm
Historie-scherm
Gra ek-scherm
Deze schermen worden in de
hoofdstukken 4 en 5 uitgebreid
besproken.
Instel-scherm
Alarm-scherm
Correctie-scherm
terug naar het
weerscherm
Systeem-scherm
5
2 OVERZICHT
2.1 Buiten-unit:
1
11
12
2
3
10
9
8
4
6
5
7

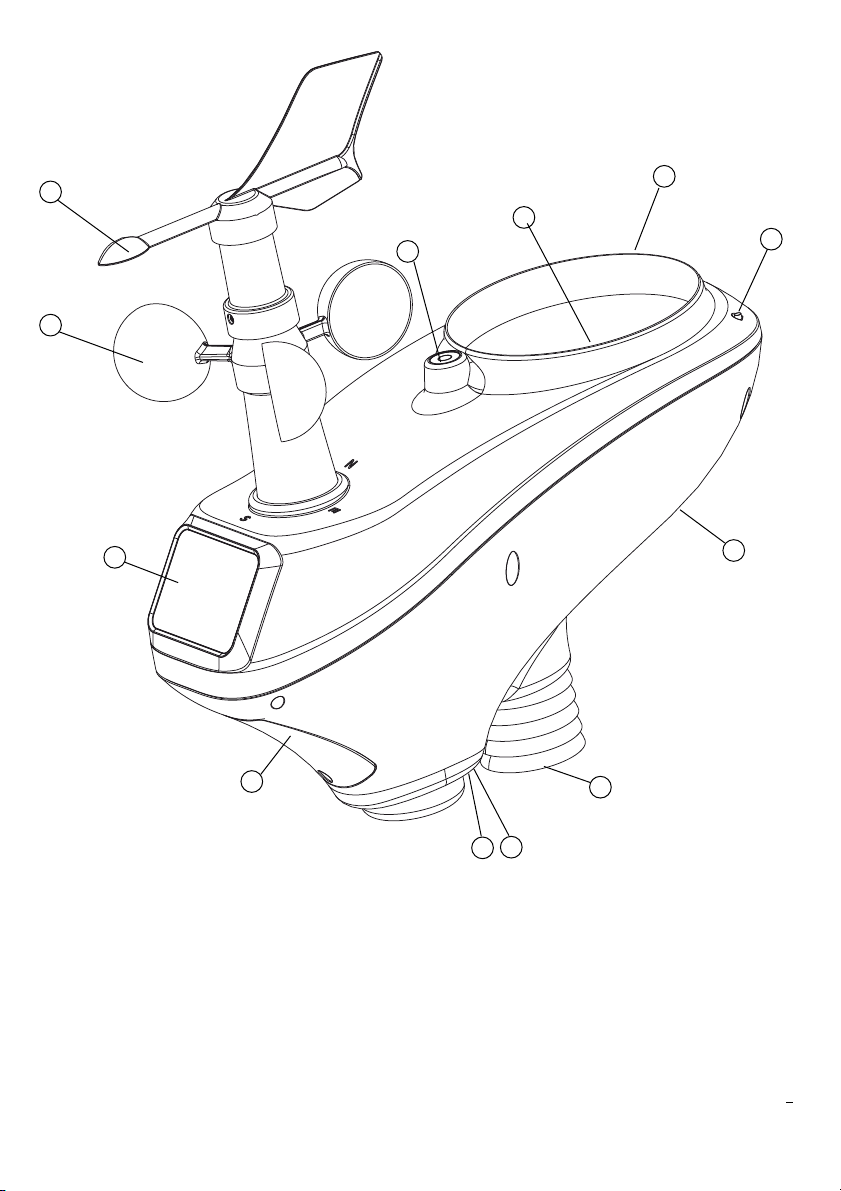

1. windrichtingmeter: geeft de richting aan waaruit de wind waait en geeft deze
door aan de display-unit
2. windsnelheidsmeter: meet de windsnelheid en geeft deze door aan de
display-unit
3. zonnecelunit: deze wekt de spanning op om de batterijen op te laden
4. batterijcompartiment: ruimte voor de AA 1,5V oplaadbare Alkaline batterijen
5. zendindicatie-LED: licht op, op momenten dat de buiten-unit de meetgegevens
doorstuurt naar de display-unit
6. resettoets: met een puntig voorwerp indrukken om de zender te resetten in het
geval de verbinding met de ontvanger is weggevallen (zie ook paragraaf 5.4)
7. temperatuursensor: neemt de buitentemperatuur op en geeft deze door aan
de display-unit
6
8. kalibratieschroef: achter een afdeksticker zit een regenmeter afstelschroef, deze
schroef is door de fabriek afgeregeld en ge xeerd en heeft geen gebruikersfunctie
9. UV sensor: deze sensor meet de hoeveelheid UV-straling en geeft deze door
aan de display-unit
10. lichtsensor: deze sensor meet de hoeveelheid licht en geeft deze door aan de
display-unit
11. regenmeter: onder deze opvangbak zit de eigenlijke regenmeter die de hoeveelheid neerslag meet en doorgeeft aan de display-unit
12. waterpas: hulpmiddel om de buiten-unit exact waterpas te plaatsen
2.2 Binnen-unit:
13. hier zitten de sensoren voor de temperatuur,
luchtdruk en luchtvochtigheid
13
14. display: geeft afwisselend de binnenvochtigheid /
binnentemperatuur en de luchtdruk weer
15. batterijcompartiment (achterzijde): ruimte voor de
2 meegeleverde batterijen (AAA, 1.5V)
14
15
2.3 Display-unit:
16
17
1918
16. scherm
17. functietoetsen: deze hebben de functie die op dat moment in de
display wordt weergegeven
18. uitklapbare standaard bij gebruik als bureau model
19. bevestigingsogen bij wandmontage
20. slot voor SD kaart van maximaal 32GB
21. aansluiting voor voedingsadapter, 5V 2A
22. resetdrukknopje (deze heeft geen gebruikersfunctie; als u dit
knopje met een puntig voorwerp indrukt, met bijvoorbeeld een
rechtgebogen paperclip, dan heeft dit hetzelfde effect als de
voedingsadapter even los te nemen)
20
21
22
7
3 INSTALLATIE
3.1 Binnen-unit:
De binnen-unit wordt gevoed door 2 alkaline 1,5V batterijen,
formaat AAA. Verwijder het batterijdekseltje aan de achterzijde,
plaats de 2 batterijen en plaats het dekseltje weer terug.
Bevestig de muurplaat op ooghoogte met
behulp van de 3 kleine meegeleverde
schroeven aan de wand (zie ook de plaat-
5
5
singtips hieronder), klik dan de binnen-unit
in de muurplaat.
Plaatsingtips:
• Hang de binnen-unit centraal in de ruimte, bij voorkeur op ooghoogte.
• Zorg dat de omgevingstemperatuur bij de binnen-unit niet wordt beïnvloed
door lampen, radiatoren, deuren of ramen, tocht en dergelijke.
• Hang de unit vrij, dus niet achter bijvoorbeeld een gordijn.
3.2 Display-unit:
De display-unit wordt gevoed via de meegeleverde 5V voedingsadapter. Zorg dus
dat een 230Volt stopcontact aanwezig is in de nabijheid van de display-unit.
U kunt de display-unit aan de wand bevestigen. Boor daartoe met een
onderlinge afstand van 6,6 cm 2 gaten naast elkaar in de wand en
plaats hierin plug en schroef. Laat de kop van de schroef enkele millimeters uitsteken. Bevestig de display-unit door deze met de sleutelgatopeningen aan de achterzijde over de schroeven te hangen.
Gebruikt u de display-unit staand op een bureau of tafel, gebruik dan de
standaard die u aan de achterzijde uit de display-unit kunt klikken.
U schakelt de display-unit in door het voedingsadapterplugje in de
display-unit te steken en de adapter in een 230V stopcontact te doen.
Na enkele seconden start de display-unit op.
aansluiting
voedingsadapter
3.2 Buiten-unit:
Windvaan:
Schuif de windvaan over de as,
hierbij rekening houdend met
de afgeplatte zijde in de as en
in de windvaan.
Gebruik hierna de meegeleverde
inbussleutel om de windvaan op de as vast te zetten.
8
Bevestigen van de meegeleverde pijp:
1 432
1. ontgrendel de pijp-borging van de buiten-unit door deze zwarte ring linksom
los te klikken
2. schuif de pijp met de inkepingen in de buiten-unit
3. draai de pijp rond zijn lengte-as zodat de inkepingen van de pijp in de nokjes
van de buiten-unit vallen
4. schuif de borgring van onder af op de pijp en draai deze rechtsom vast aan de
buiten-unit; de pijp is nu stevig verbonden met de buiten-unit
Voeding:
Open het batterijcompartiment, plaats de 3 oplaadbare batterijen
en sluit het batterijcompartiment. Attentie: deze batterijen zijn
NIET op te laden via een normale batterijlader.
Plaatsen buiten-unit:
• Controleer eerst of de buiten-unit binnen bereik is van de
display-unit alvorens u de buiten-unit de nitief plaatst.
• Gebruik de waterpas direct naast de regenmeter om de buiten-unit waterpas
te monteren.
• Let op de indicatie N-E-S-W rondom de mast van de wind-
snelheidsmeter, deze moeten naar de juiste windrichting
wijzen (N = noorden, E = Oosten, S = zuiden,
W = Westen).
• Zorg dat de buiten-unit vrij hangt. Vooral de windsnelheids-
meter en het windvaantje moeten
in de directe wind hangen.
• Zoek een locatie waar de kans op
inwaaiende bladeren minimaal is. In
het regenbakje gewaaide bladeren
kunnen de regenmeter blokkeren of
de meetresultaten beïnvloeden.
U kunt gebruik maken van het meegeleverde bevestigingsmateriaal om
de buiten-unit op de door u gewenste
locatie te bevestigen.
9
4 GEBRUIKEN
4.1 Binnen-unit:
In rust geeft het display van de binnen-unit afwisselend de
luchtvochtigheid + de temperatuur aan, gevolgd door de
luchtdruk. Deze informatie wordt tevens door de binnen-unit
naar de display-unit gezonden.
De binnen-unit wordt direct ingeschakeld zodra u de batterijen
plaatst. De binnen-unit heeft geen aan-uit schakelaar.
4.2 Weer-scherm:
Zodra u de voedingsadapter heeft aangesloten en deze in een 230V stopcontact
heeft gedaan, start de display-unit op. Na de opstartperiode van ruim 20 seconden, verschijnt het Weer-scherm en geeft de volgende informatie weer:
2 1
3
4
14
13
12
11
10
10
9
5
76
8
1. weergave van de windrichting, in gra sche (animatie) vorm en in graden ten
opzichte van het Noorden

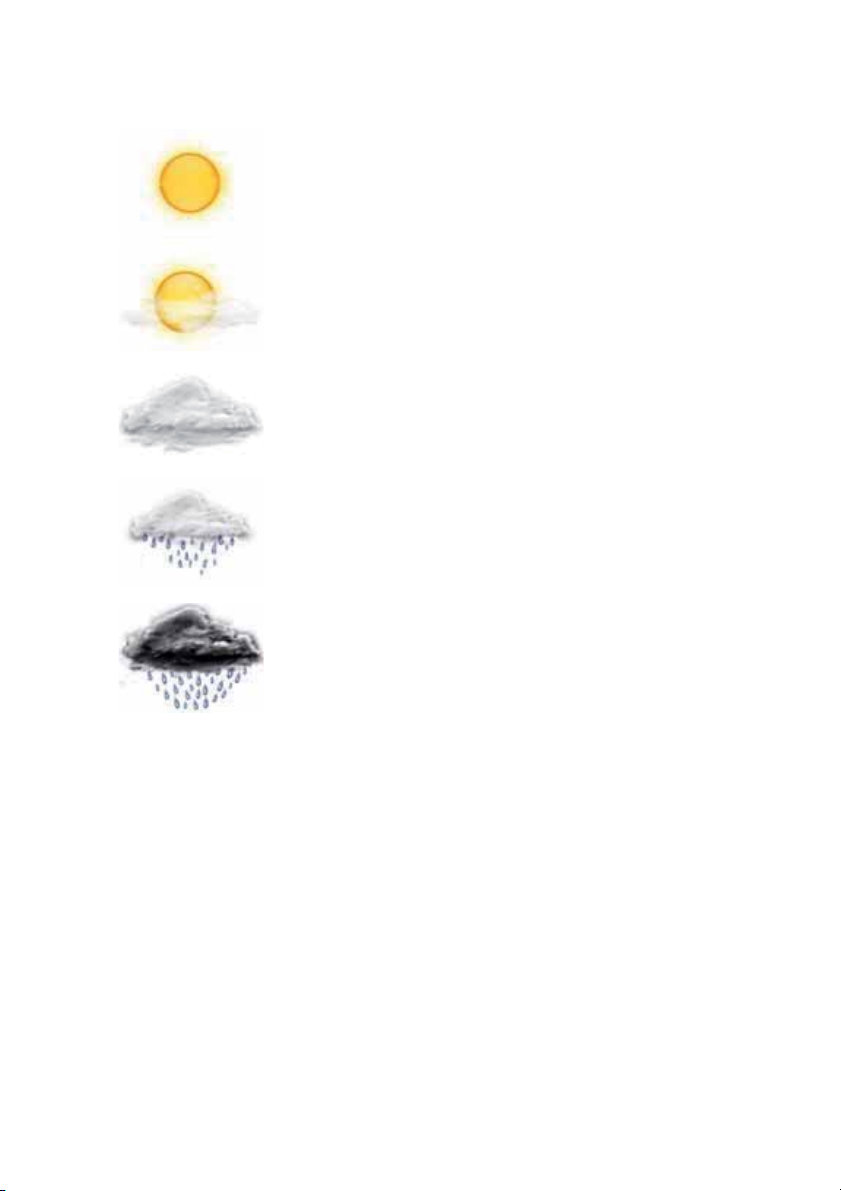

2. de weersverwachting, gebaseerd op het verloop van de luchtdruk; de volgende weergaven zijn hierbij mogelijk:
zonnig
licht bewolkt
bewolkt
regen
storm
3. weergave van de UV index
4. weergave van de lichtsterkte
5. de actuele tijd en datum (zie paragraaf 5.1 voor het instellen van de tijd en de
datum)
6. weergave van de luchtdruk
7. weergave van de hoeveelheid neerslag
8. weergave van de dauwpunt temperatuur (dit is de temperatuur waarbij waterdamp omgezet wordt naar water (mist, dauw of rijp); het dauwpunt is afhankelijk van de omgevingstemperatuur en luchtvochtigheid)
9. weergave van de omgevingstemperatuur en luchtvochtigheid buiten
10. weergave van de omgevingstemperatuur en luchtvochtigheid binnen
11. licht op als de batterijen in de binnen-unit of in de buiten-unit leeg raken
12. weergave van de gevoelstemperatuur buiten (deze wordt berekend uit een
combinatie van de luchttemperatuur en de gemiddelde windsnelheid)
13. weergave van de windsnelheid van windvlagen
14. weergave van de gemiddelde windsnelheid
11
In dit menu hebben de druktoetsen de volgende functies:
: herhaaldelijk indrukken om de helderheid te verhogen
: herhaaldelijk indrukken om de helderheid te verlagen
: indrukken om de achtergrondverlichting uit te schakelen (het beeld wordt nu
volledig zwart maar de unit blijft ingeschakeld); op een willekeurige toets van
de display-unit drukken om de achtergrondverlichting weer in te schakelen
: om bij de luchtdrukweergave (zie bij 6 op de vorige pagina) te wisselen
tussen relatieve en absolute luchtdruk
: om de neerslagweergave (zie bij 7 op de vorige pagina) in absolute vorm
weer te geven of gedurende een bepaalde periode
Attentie: als u kiest voor “ mm/h “ dan wordt de hoeveelheid neerslag over
een periode van 10 minuten gemeten en deze waarde wordt met
6 vermenigvuldigd. Hier wordt dus de verwachting weergegeven van de
hoeveelheid regen voor het komende uur als het blijft regenen zoals in de
laatste 10 minuten.
: om de historie te openen, zie ook de paragrafen 4.3, 4.4 en 4.5
: om het instellingen menu te openen, zie het volledige hoofdstuk 5
12
4.3 Max/Min-scherm:
Als u vanuit het Weer-scherm op toets
drukt, opent u het Max/Min-scherm. Dit
ziet er als volgt uit waarbij bij u andere waarden zullen worden weergegeven:
• in de rode kleur worden de maximaal gemeten waarden weergegeven, samen
met de betreffende tijd en datum
• in de blauwe kleur worden de minimum gemeten waarden weergegeven,
samen met de betreffende tijd en datum
• gebruik toets
om terug te gaan naar het Weer-scherm
• gebruik toets om naar het Historie-scherm te gaan
Max/Min wissen:
1. gebruik de toetsen
/ om het te wissen onderdeel te selecteren
2. druk op of om dit onderdeel te activeren, een vinkje (‘v’) licht op in het
witte vierkantje (u kunt aansluitend meerdere onderdelen activeren)
3. druk op toets , een pop-up venster verschijnt waarin u wordt gevraagd het
wissen te bevestigen
4. gebruik
of om het woordje [Ja] groen te laten oplichten als u wilt wis-
sen of laat [Nee] groen oplichten om het wissen af te breken
5. druk op of , de Max/Min gegevens worden gewist (of het wissen wordt
afgebroken als u [nee] heeft geselecteerd)
13
4.4 Historie-scherm:
Als u vanaf het Max/Min-scherm op toets
drukt, opent u het Historie-scherm.
Hier kunt u de historie per tijdinterval zien. U kunt zelf de intervaltijden instellen
waarop de gegevens worden vastgelegd; zie hiervoor het item ‘Bewaar interval’ in
paragraaf 5.1.
• gebruik
en om het beeld naar links of naar rechts te scrollen
• gebruik de toetsen / om door de historie te bladeren
• als de lijst erg lang is, druk dan op toets
; een geel pop-up venster ver-
schijnt en geeft aan uit hoeveel pagina’s deze lijst bestaat
- gebruik de toetsen , , en om een paginanummer in te geven
- gebruik
of om [Ok] groen te laten oplichten
- druk op of om de gewenste pagina op het scherm te halen
• standaard wordt de historie van het lopende jaar weergegeven, druk op
om een ander jaar te selecteren: (dit is pas van toepassing bij het langer in
gebruik zijn van het weerstation)
- selecteer met
en het gewenste jaar
- druk op om dat jaar te openen of druk op om de historie van dat
jaar te wissen (let op dat u niet de historie van het lopende jaar kunt
wissen, zie paragraaf 5.4 indien u deze historie ook wilt wissen)
• gebruik toets
om de historie in gra ekvorm te zien
• gebruik toets om terug te gaan naar het Weer-scherm
14
4.5 Gra ek-scherm:
Als u vanaf het Historie-scherm op toets
drukt, opent u het Gra ek-scherm.

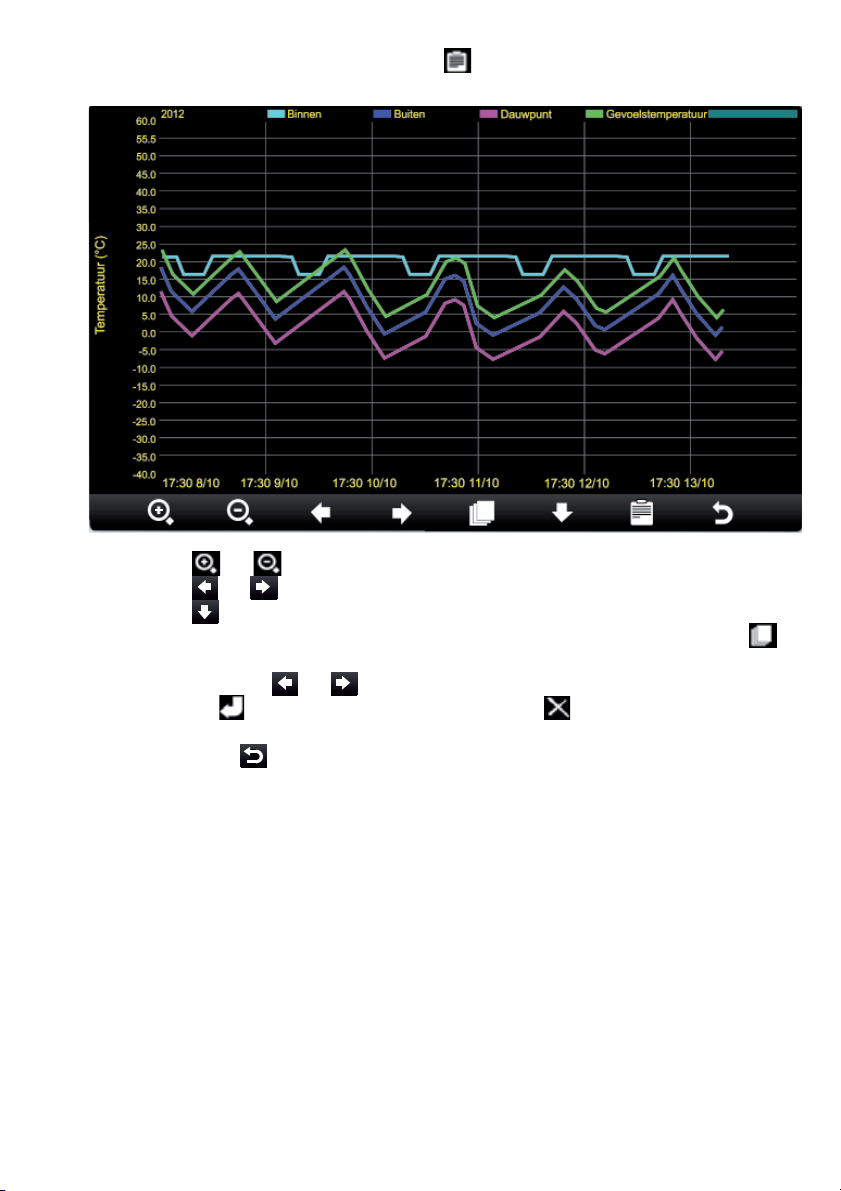

Hier wordt het verloop van de gemeten waarden getoond in functie van de tijd.
• gebruik
en om in- of uit te zoomen
• gebruik en om langs de tijdlijn te lopen
• gebruik om de gra ek van een andere parameter te tonen
• standaard wordt de gra ek van het lopende jaar weergegeven, druk op om
een ander jaar te selecteren:
- selecteer met
en het gewenste jaar
- druk op om dat jaar te openen of druk op om de historie van dat
jaar te wissen
• gebruik toets
om terug te gaan naar het Weer-scherm
15
5 INSTELLEN
5.1 Instel-scherm:
Door vanuit het Weer-scherm van de display-unit op toets te drukken, opent u
het Instel-scherm. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:
16
• gebruik de toetsen
• gebruik toets om terug te gaan naar het Weer-scherm
• met toets gaat u naar het Alarm-scherm, zie hiervoor de volgende para-
graaf
• gewijzigde instellingen hoeft u niet te bevestigen met bijvoorbeeld een OK-
toets; wijzigingen worden automatisch vastgelegd en zijn direct actief
Tijd en datum:
Druk op
- selecteer ‘Tijd’ met toets /
- stel met en de uren in en druk op
- stel met en de minuten in en druk op
- stel met en de seconden in
- selecteer ‘datum’ met toets
- stel met en de dag in en druk op
- stel met en de maand in en druk op
- stel met en het jaar in
- u kunt nu met toets teruggaan naar het Instel-scherm of met toets de
tijdzone waarin u verblijft wijzigen en de automatisch omschakeling bij zomer- of
wintertijd uitschakelen.
of om dit onderdeel te openen
/ om het gewenste onderdeel te selecteren
Tijdformaat:
Gebruik
of om te wisselen tussen een 24-uur klok (H:mm:ss) of een 12-uur
klok (h:mm:ss AM of AM h:mm:ss)
Datumformaat:
Gebruik
of om de gewenste datum-weergave te selecteren.
Temperatuur Unit:
Gebruik of om de temperatuur in graden Celsius of in graden Fahren
heit
weer te geven (attentie: de losse binnen-unit kan de temperatuur alleen in graden
Celsius weergeven).
Luchtdruk Unit:
Gebruik of om de luchtdruk weer te geven in mm kwikdruk (mmHg), inch
kwikdruk (inHg) of in hectoPascal (hPa). I
n de Benelux wordt gebruik gemaakt van
de hectoPascal notatie; vroeger werd de luchtdruk ook wel in bar uitgedrukt, 1
mbar is gelijk aan 1 hPa.
Windsnelheid Unit:
Gebruik of om de windsnelheid weer te geven in meter per seconde (m/s),
kilometer per uur (km/h), knopen (knot), miles per uur (mph), beaufort (bft) of feet
per second (ft/s).
Regen Unit:
Gebruik of om te wisselen tussen mm of inch (in).
Licht Unit:
Gebruik of om de lichtsterkte weer te geven in
W/m2 (Watt per m2), fc (foot
candle) of LUX.
Regen Weergave:
Bepaal met of of u de actuele neerslag wilt zien of de neerslag over een bepaalde periode; vanuit de ruststand van de display-unit kunt u dit ook wijzigen door
herhaaldelijk op toets
te drukken.
Luchtdruk Weergave:
Gebruik
of om te wisselen tussen weergave van de absolute of de relatieve
luchtdruk (de absolute luchtdruk is de luchtdruk die het weerstation bij u meet; de
relatieve luchtdruk is de luchtdruk die het weerstation meet maar nu gecorrigeerd
voor de hoogte waarop u dit meet)
dit ook wijzigen door herhaaldelijk op toets
. Vanuit de ruststand van de display-unit kunt u
te drukken.
Tip: op de website van luchthavens (of hun teletekstpagina’s) kunt u de heersende
luchtdruk in uw omgeving opvragen; ga vervolgens naar het Correctie-scherm (zie
paragraaf 5.3 en corrigeer hier indien nodig de luchtdrukweergave van uw weerstation.
17
Weerbeeld:
Met de
en toetsen kunt u hier de drempel instellen wanneer er daadwerkelijk een weersverandering zal worden aangegeven. Standaard staat deze ingesteld
op 3 hPa. Er moet dus een luchtdruk verschil zijn van 3 hPa voordat er daadwerkelijk een weersverandering wordt gesignaleerd. Deze waarde van 3 hPa kan
worden aangepast naar 2 of 4 hPa.
Storm:
Met de
en toetsen kan de drempel worden ingesteld wanneer een weersverandering door het weerstation als een storm zal worden aangemerkt. Standaard staat deze ingesteld op ‘4’. Bij deze instelling moet een luchtdrukverschil
optreden van 4 hPa binnen 3 uur voordat er daadwerkelijk een storm wordt gesignaleerd. U kunt kiezen uit een drempel tussen 3 en 9 hPa / 3 uur.
Actueel weer:
Gebruik hier de
en toetsen om de animatie te corrigeren in geval deze
foutief wordt weergegeven (bijvoorbeeld ‘bewolkt’ instellen als het bij u bewolkt is
maar het weerstation geeft ‘licht bewolkt’ aan. Het beste is om deze instelling niet
te wijzigen.)
Regen reset:
Met de
en toetsen kunt u hier de maand instellen waarop het jaartotaal
en het jaarmaximum/minimum van de regenmeter wordt gereset. Deze gegevens
worden gereset op het tijdstip 00:00 van de eerste dag van de maand die u hier
heeft ingesteld.
18
Overige regen-reset momenten:
• de neerslag per dag wordt een paar seconden na het begin van een nieuwe
dag op 0 gereset
• de neerslag per week wordt in de nacht van zaterdag op zondag om een paar
seconden na middernacht gereset
• de neerslag per maand wordt een paar seconden na het begin van een
nieuwe maand op 0 gereset
Deze instellingen kunt u niet wijzigen.
Bewaar interval:
Geef hier in minuten de interval tijd aan tussen het bewaren van de meetgegevens. Een geel oplichtend pop-up venster geeft aan dat de interval moet liggen tussen 1 en 240 minuten.
- stel met
en de honderdtallen in en druk op
- stel met en de tientallen in en druk op
- stel met en de eenheden in en druk op
5.2 Alarm-scherm:
Door vanuit het scherm ‘Instellingen’ op toets
te drukken, opent u het Alarm-
menu. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:
• gebruik de toetsen
/ om het gewenste onderdeel te selecteren
- gebruik de linker temperatuur/luchtdruk kolom om maximum waarden in te
voeren; komt de temperatuur of de luchtdruk boven deze waarde, dan
klinkt het alarm
- gebruik de rechter temperatuur/luchtdruk kolom om minimum waarden in
te voeren; komt de temperatuur of de luchtdruk onder deze waarde, dan
klinkt het alarm
- de meest rechtse kolom gebruikt u voor de wekker of voor het regen- of
wind-alarm
- een geel pop-up venster geeft het mogelijke bereik aan
- instellen limiet: gebruik hiervoor de toetsen
, , en
- in/uitschakelen alarm: gebruik hiervoor de toetsen of , het belletje
licht nu gekleurd op
• met toets
gaat u naar het Correctie-scherm, zie hiervoor de volgende
paragraaf
• gebruik toets om terug te gaan naar het Weer-scherm
Gebruik:
In het Weer-scherm lichten gekleurde alarmbelletjes op bij alle meetwaarden waar
u een alarm aan heeft gekoppeld:
• een rood belletje als u de maximum waarde bewaakt
• een blauw belletje als u de minimum waarde bewaakt
• een geel belletje als u zowel de maximum waarde als de minimum waarde
bewaakt
19
Zodra een van de limieten wordt overschreden, gaat het alarmbelletje knipperen
en klinkt een alarmtoontje:
• het alarmtoontje klinkt zodra de limiet wordt overschreden maar stopt automa-
tisch na 120 seconden (of druk op een willekeurige toets om het alarmtoontje
voortijdige te stoppen); als de limiet opnieuw wordt overschreden, klinkt het
alarmtoontje opnieuw voor maximaal 120 seconden
• het alarmbelletje knippert zodra en zolang de limiet overschreden wordt
5.3 Correctie-scherm:
Door vanuit het Alarm-scherm op toets
te drukken, opent u het Correctie-
menu. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:
Indien u gekalibreerde apparatuur in huis heeft, kunt u in dit menu de weergave
van uw weerstation gelijk laten lopen met de weergave van uw gekalibreerde apparatuur
• gebruik de toetsen
/ om het gewenste onderdeel te selecteren
- een geel pop-up venster geeft het mogelijke bereik aan
- gebruik de toetsen
, , en om de gekalibreerde waarden in te
voeren
• met toets gaat u naar het Systeem-scherm, zie hiervoor de volgende
paragraaf
• gebruik toets
om terug te gaan naar het Weer-scherm
WAARSCHUWING: vanaf de fabriek zijn de sensoren afgeregeld, bijregelen is
dus niet nodig. Overigens worden bij een fabrieks-reset (zie de volgende paragraaf) de correcties weer op 0 teruggezet.
20

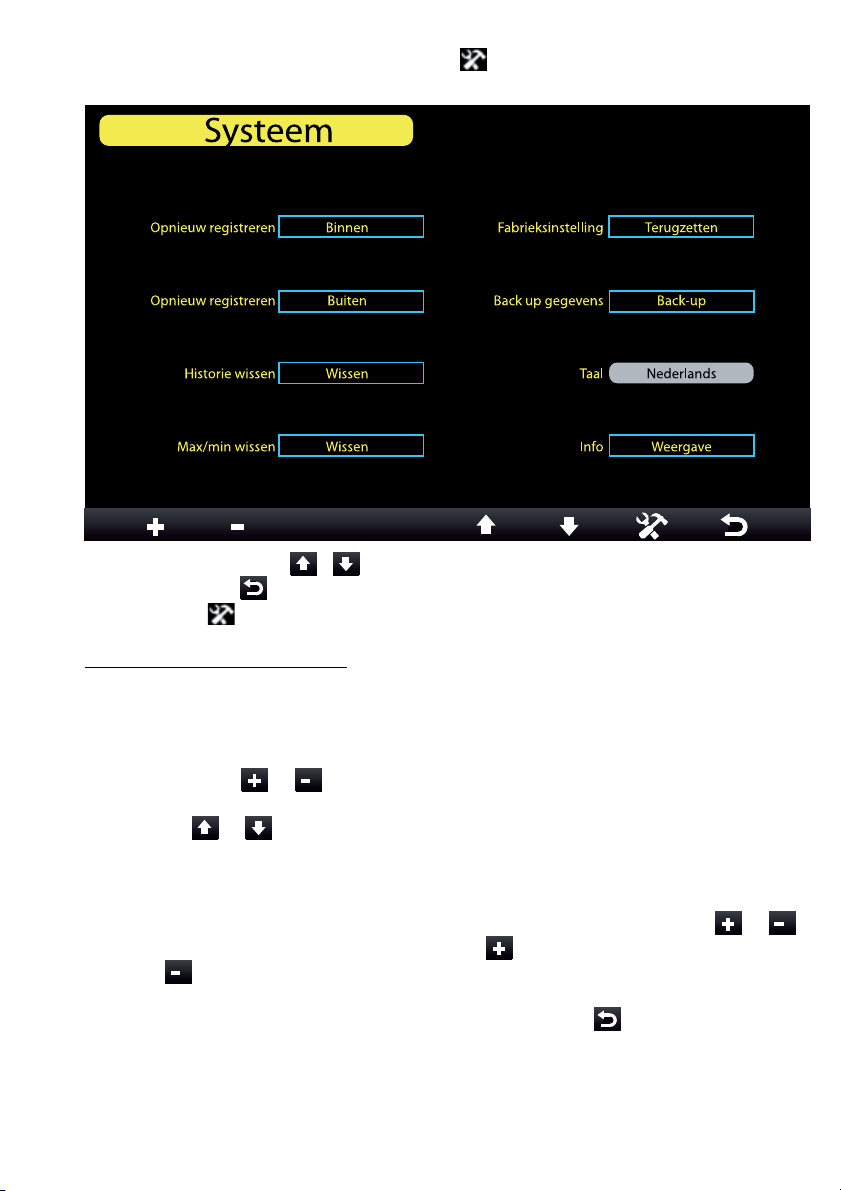

5.4 Systeem-scherm:
Door vanuit het Correctie-scherm op toets
menu. Het display ziet er als volgt uit:
te drukken, opent u het systeem-
• gebruik de toetsen
/ om het gewenste onderdeel te selecteren
• gebruik toets om terug te gaan naar het Weer-scherm
• met toets gaat u weer naar het Instel-scherm (zie paragraaf 5.1)
Opnieuw registreren [Binnen]:
In het geval van een storing of na de aanschaf van een nieuwe binnen-unit, kunt u
in dit menu-onderdeel deze opnieuw aan de display-unit aanmelden.
1. zorg dat de binnen-unit spanningsloos is (geen batterijen plaatsen of de oude
batterijen er even uithalen)
2. druk op toets
of van de display-unit, een pop-up venster verschijnt
waarin u wordt gevraagd het opnieuw aanmelden te bevestigen
3. gebruik of om het woordje [Ja] groen te laten oplichten als u opnieuw
wilt aanmelden of laat [Nee] groen oplichten om het opnieuw aanmelden af te
breken
Bij JA:
• plaats de batterijen in de binnen-unit
• druk binnen enkele seconden op toets
of , de display-unit gaat op zoek naar de
binnen-unit
• na enkele seconden hebben de display-unit
en de binnen-unit elkaar gevonden en wor-
Bij NEE:
• druk op toets of
van de display-unit, het
pop-up venster verdwijnt
en u kunt met toets
teruggaan naar het
Weer-scherm
den de meetgegevens van de binnen-unit
op het display van de display-unit getoond
21
Opnieuw registreren [Buiten]:
In het geval van een storing of na de aanschaf van een nieuwe buiten-unit, kunt u
in dit menu-onderdeel deze opnieuw aan de display-unit aanmelden.
1. druk op toets
of van de display-unit, een pop-up venster verschijnt
waarin u wordt gevraagd het opnieuw aanmelden te bevestigen
2. gebruik
of om het woordje [Ja] groen te laten oplichten als u opnieuw
wilt aanmelden of laat [Nee] groen oplichten om het opnieuw aanmelden af te
breken
Bij JA:
• plaats batterijen in de buiten-unit
• druk op toets
of van de display-unit, de
display-unit gaat op zoek naar de buiten-unit
• druk met een puntig voorwerp kort op toets
reset van de buiten-unit (zie punt 6 in paragraaf 2.1)
Bij NEE:
• druk op toets
of
van de display-unit, het
pop-up venster verdwijnt
en u kunt met toets
teruggaan naar het
Weer-scherm
• na enkele seconden hebben de display-unit
en de buiten-unit elkaar gevonden en worden
de meetgegevens van de buiten-unit op het
display van de display-unit getoond
Historie wissen: (let op: hierbij wordt de volledige historie gewist, dus ook van het
lopend jaar)
1. druk op toets
of van de display-unit, een pop-up venster verschijnt
waarin u wordt gevraagd het wissen te bevestigen
2. gebruik of om het woordje [Ja] groen te laten oplichten als u de historie
wilt wissen of laat [Nee] groen oplichten om het wissen af te breken
Bij JA:
• druk op toets
gewist
• druk op toets
Weer-scherm
of , de historie wordt
om terug te gaan naar het
Bij NEE:
• druk op toets
of
van de display-unit, het
pop-up venster verdwijnt
en u kunt met toets
teruggaan naar het
Weer-scherm
Max/Min wissen:
1. druk op toets
of van de display-unit, een pop-up venster verschijnt
waarin u wordt gevraagd het wissen te bevestigen
2. gebruik of om het woordje [Ja] groen te laten oplichten als u de Max/
Min info wilt wissen of laat [Nee] groen oplichten om het wissen af te breken
Bij JA:
• druk op toets
of , de Max/Min informatie
wordt gewist; druk op toets om terug te
gaan naar het Weer-scherm
Bij NEE:
• druk op toets
of
van de display-unit, het
pop-up venster verdwijnt
en u kunt met toets
teruggaan naar het
Weer-scherm
22
Fabrieksinstellingen:
1. druk op toets
of van de display-unit, een pop-up venster verschijnt
waarin u wordt gevraagd deze handeling te bevestigen
2. gebruik of om het woordje [Ja] groen te laten oplichten als u de fabrieksinstellingen wilt terugzetten of laat [Nee] groen oplichten om het terugzetten af te breken
Bij JA:
• druk op toets
of , de fabrieksinstellingen
worden teruggezet; druk op toets om terug
te gaan naar het Weer-scherm
(zie hoofdstuk 8 voor de fabrieksinstellingen)
Bij NEE:
• druk op toets
of
van de display-unit, het
pop-up venster verdwijnt
en u kunt met toets
teruggaan naar het
Weer-scherm
Back-up gegevens:
Het kopiëren van de meetgegevens op een SD kaart als back-up of om deze in
andere programma’s te verwerken, staat uitgebreid beschreven in het volgende
hoofdstuk.
Taal:
1. druk op toets
of om een andere taal te selecteren
Instructies om een vertrouwde taal in te stellen in het geval u per abuis een onbekende taal heeft ingesteld:
1. druk vanuit het Weer-scherm 4x op toets (na elke druk even wachten
totdat het display omgeschakeld is)
2. druk 2x op toets
3. zoek met of de gewenste taal
4. druk op toets
om terug te gaan naar het Weer-scherm
Info:
1. druk op toets of om de systeeminformatie van het weerstation weer te
geven
2. druk op toets
om terug te gaan naar het Systeem-scherm
23
6 BACK-UP
Het interne geheugen van de BR-2000 heeft een capaciteit van 660.000 records,
dus 660.000 temperaturen, windsnelheden, luchtdrukken enzovoorts. Deze
meetgegevens kunt u op een micro-SD kaart kopiëren als back-up of om deze in
andere programmatuur te verwerken. Een micro-SD kaart is niet meegeleverd.
Bij het bewaren van de meetgegevens wordt de data in een .CSV formaat op de
SD-kaart opgeslagen. Een .CSV bestand (CSV = Comma Separated Values) is
een kommagescheiden bestand wat gelezen kan worden met database programma’s. Voor eventuele CSV readers verwijzen wij u naar het internet of uw software
leverancier.
6.1 Voorbereiding:
Plaats volgens
nevenstaande
afbeelding een
micro-SD kaart van
maximaal 32GB in
de display-unit.
Gebruik uw nagel
of een ander puntig
voorwerp om de
kaart in de kaarthouder te drukken
totdat u een zachte
klik hoort.
6.2 Back-up maken:
1. ga met toets
2. selecteer ‘Back-up’ met
3. druk nu op of , het back-up menu wordt nu geopend
4. gebruik of om het gewenste bestand (lees: ‘jaar’) in de groene kleur op
te laten lichten
5. druk op
oplichten
6. druk op , het kopiëren van de gegevens naar de micro-SD kaart begint
7. druk aan het einde 2x op toets om terug te keren naar het Weer-scherm
naar het Systeem-scherm
/
of om het bestand dat eerst groen was, nu paars te laten
achterzijde
display-unit
goudkleurige
contacten
24
Als u nu met een puntig voorwerp even licht tegen de micro-SD kaart drukt, hoort
u een klik en kan de kaart uitgenomen worden. U kunt nu met de juiste programmatuur de meetgegevens in een computer verder verwerken.
7 SPECIFICATIES
7.1 Voeding:
Buiten-unit: 3x 1,5V batterij, formaat AA, alkaline oplaadbaar, incl.
Attentie: deze batterijen zijn NIET op te laden via een normale batterijlader.
Binnen-unit: 2x 1,5V batterij, formaat AAA, alkaline, incl.
Display-unit: 5V 2A, via voedingsadapter, incl.
7.2 Sensoren buiten-unit:
temperatuur: -40°C tot 60°C (-40°F tot 140°F)
nauwkeurigheid: +/-1°C
resolutie: 0.1°C
vochtigheid: 10% tot 99%
nauwkeurigheid: +/-5%
regen: 0 tot 9999mm (‘--’ bij buiten bereik)
nauwkeurigheid: +/-10%
resolutie: 0.3mm (bij hoeveelheid <1000mm)
1mm (bij hoeveelheid >1000mm)
windsnelheid: 0 tot 50m/s (0-100mph) (‘--’ bij buiten bereik’)
nauwkeurigheid: +/-1m/s (bij snelheid <5m/s), +/-10% (bij snelheid >5m/s)
licht: 0-400K Lux
nauwkeurigheid: +/-15%
7.3 Sensoren binnen-unit:
temperatuur: -10°C tot 60°C (14°F tot 140°F) (‘--’ bij buiten bereik’)
resolutie: 0.1°C
vochtigheid: 10% tot 99%
resolutie: 1%
luchtdruk: 300-1100hPa (8.85-32.5inHg)
nauwkeurigheid: +/-3hPa beneden 700-1100hPa
resolutie: 0.1hPa (0.01inHg)
nauwkeurigheid: +/-15%
7.4 Systeem:
Frequentie: 868MHz
Bereik: tot 50m in open veld
Intern geheugen: voor 660.000 records
Micro SD kaart reader: voor micro SD-kaart van 32GB max
Interval gegevensoverdracht buiten-unit: 16 sec
Interval gegevensoverdracht binnen-unit: 64 sec
alarmduur: 120sec max
25
8 FABRIEKSINSTELLINGEN
Vanaf de fabriek zijn de volgende instellingen geprogrammeerd:
8.1 Basis-instellingen: (zie ook paragraaf 5.1)
Tijdformaat: H;mm:ss
Datumformaat: DD-MM-YY
Temperatuur unit: °C
Luchtdruk: hpa
Windsnelheid unit: km/h
Regen unit: mm
Licht unit: lux
Regenweergave: neerslag
Luchtdruk weergave: absoluut
Weerbeeld: 3
Storm: 4
Actueel weer: licht bewolkt
Regen reset: Januari
Bewaar interval: 5 minuten
8.2 Alarm-instellingen: (allemaal standaard uitgeschakeld)
Binnentemperatuur max: 20.0°C
Binnentemperatuur min: 0.0°C
Binnenvochtigheid max: 65%
Binnenvochtigheid min: 35%
Buitentemperatuur max: 30.0°C
Buitentemperatuur min: -10.0°C
Buitenvochtigheid max: 75%
Buitenvochtigheid min: 45%
Gevoelstemperatuur max: 20.0°C
Gevoelstemperatuur min: 0.0°C
Dauwpunt max: 10.0°C
Dauwpunt min: -10.0°C
Absolute luchtdruk max: 1040.0hpa
Absolute luchtdruk min: 960.0hpa
Relatieve luchtdruk max: 1040.0hpa
Relatieve luchtdruk min: 960.0hpa
Wekker: 0:00
Wind: 1.8km/h
Windvlaag: 3.6km/h
Neerslag: 0.0mm/h
Vandaag: 0.0mm
26
9. ONDERHOUD
De binnen-unit kunt u met een licht vochtige doek reinigen.
De achterzijde van de display-unit en de lijst rond het scherm kunt u ook met een
licht vochtige doek afnemen. Het scherm zelf kunt u reinigen met speciaal voor
LCD schermen en laptops verkrijgbare schoonmaakdoekjes.
De buiten-unit aan de buitenzijde met een licht vochtige doek reinigen. Zorg dat
alle gaatjes aan de buitenzijde (boven en onder) goed open zijn. Zorg dat de oppervlakte van het regenopvangbakje goed schoon is.
Reinig de windmeter en windrichtingmeter met een licht vochtige zachte doek,
zodat alle eventuele aanslag is verwijderd. Reinig deze attributen zeer voorzichtig. Het plastic is in verband met de windmeting licht uitgevoerd en kan dus snel
breken.
10. HET TOESTEL VERWIJDEREN (MILIEU)
Op het einde van de levenscyclus van het product mag u dit product niet bij
het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische apparatuur.
Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor
Klein Chemisch Afval (KCA).
11. VERKLARING VAN CONFORMITEIT
Dit weerstation voldoet aan de volgende Europese normen:
EN 301 489-3
EN 300 220-2
EN 50371
EN 60950
27
12. GARANTIEVOORWAARDEN
Op het Buienradar © BR-2000 weerstation heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander
ter uiteindelijke beoordeling van de importeur.
HOE TE HANDELEN:
Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft
deze hieromtrent geen uitsluitsel, raadpleeg dan uw dealer met een duidelijke
klachtomschrijving. Deze zal het apparaat tezamen met dit garantiebewijs en de
gedateerde aankoopbon innemen en voor spoedige reparatie, resp. franco verzending naar de importeur zorgdragen.
DE GARANTIE VERVALT:
Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing of nataligheid bij onderhoud, bij defecten
ontstaan door vuur, overstroming, blikseminslag en natuurrampen en bij breuk
door vallen of ondeskundig gebruik. Bij onbevoegde wijzigingen en/of reparaties
door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking
en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.
Aansluitsnoeren, stekkers en batterijen vallen niet onder de garantie.
Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is
uitgesloten.
28
6HUYLFH
$]LsODDQ
µV+HUWRJHQERVFK
WWW.HESDO-SERVICE.NL
+HOS
Buienradar © and ™ 2012 Buienradar B.V.
INFO@HESDO-SERVICE.NL
1/
)5
v1.4
Loading...
