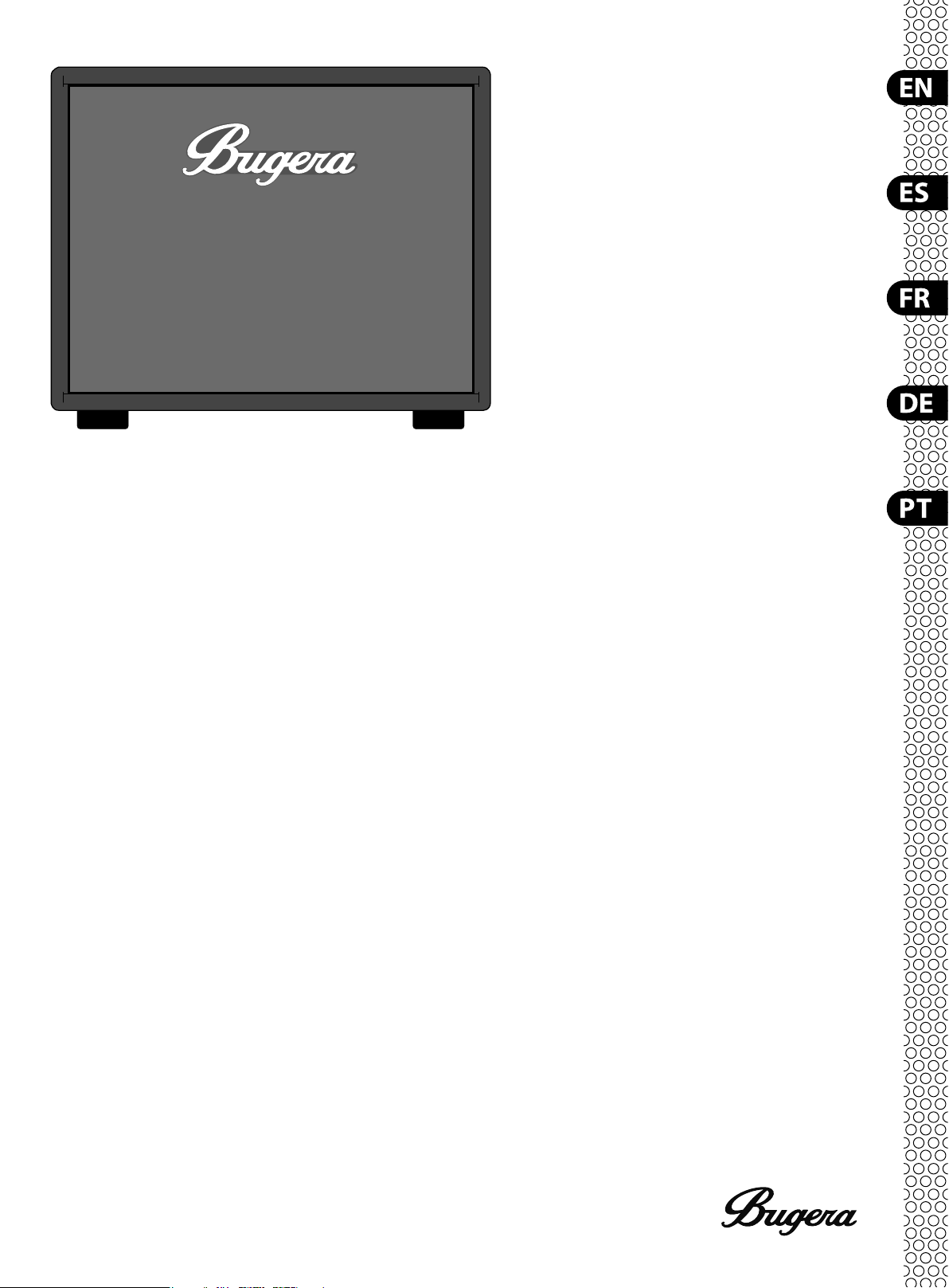

Bugera AC60 User manual

Quick Start Guide

BUGERA AC60

Portable 60-Watt, 2-Channel Acoustic Instrument Ampli er with
Original TURBOSOUND Speaker and KLARK TEKNIK FX Processor

2 3

Quick Start GuideBUGERA AC60

LIMITED WARRANTY

LEGAL DISCLAIMER

LIMITACIÓN DE
RESPONSABILIDADES LEGALES

GARANTÍA LIMITADA

Important Safety
Instructions

Instrucciones de seguridad

Terminals marked with this symbol carry
electrical current of su cient magnitude

to constitute risk of electric shock. Use only
high-quality professional speaker cables with ¼" TS or
twist-locking plugs pre-installed. All other installation or
modi cation should be performed only by
quali ed personnel.

This symbol, wherever it appears,

alerts you to the presence of uninsulated

dangerous voltage inside the enclosure–
voltage that may be su cient to constitute a risk of shock.

This symbol, wherever it appears,

alerts you to important operating and

maintenance instructions in the
accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, do not

remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
quali ed personnel.

Caution

To reduce the risk of re or electric shock,

do not expose this appliance to rain and
moisture. The apparatus shall not be exposed to dripping
or splashing liquids and no objects  lled with liquids,
such as vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed service personnel only.
To reduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by quali ed
service personnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings with items

such as newspapers, tablecloths, curtains, etc. Install in
accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. Ifthe

provided plug does not  t into your outlet, consultan
electrician for replacement of the obsoleteoutlet.

10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.

11. Only use attachments/accessories speci ed by
themanufacturer.

12. Use only with the
cart, stand, tripod, bracket,
or table speci ed by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or
when unused for long periods oftime.

14. Refer all servicing to quali ed service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.

15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readilyoperable.

17. CAUTION! - These service instructions are for use
by quali ed service personnel only. To reduce the risk of
electric shock do not perform any servicing other than
that contained in the operation instructions unless you are
quali ed to do so.

18. Correct disposal of this
product: This symbol indicates that
this product must not be disposed
of with household waste,
according to the WEEE Directive
(2012/19/EU) and your national
law. This product should be taken

to a collection center licensed for the recycling of waste
electrical and electronic equipment (EEE).
The mishandling of this type of waste could have a
possible negative impact on the environment and human
health due to potentially hazardous substances that are
generally associated with EEE. At the same time,
your cooperation in the correct disposal of this product
will contribute to the e cient use of natural resources.
For more information about where you can take your
waste equipment for recycling, please contact your local
city o ce, or your household waste collection service.

19. Do not install in a con ned space, such as a book
case or similar unit.

20. Do not place naked  ame sources, such as lighted
candles, on the apparatus.

21. Please keep the environmental aspects of battery
disposal in mind. Batteries must be disposed of at a
battery collection point.

22. Use this apparatus in tropical and/or
moderate climates.

MUSIC Group accepts no liability for any loss which
may be su ered by any person who relies either
wholly or in part upon any description, photograph, or
statement contained herein. Technical speci cations,
appearances and other information are subject to
change without notice. All trademarks are the property
of their respective owners. MIDAS, KLARK TEKNIK,
LAB.GRUPPEN, LAKE, TANNOY, TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA and TC APPLIED TECHNOLOGIES are trademarks
or registered trademarks of MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 All rights reserved.

For the applicable warranty terms and conditions
and additional information regarding MUSIC Group’s
Limited Warranty, please see complete details online at
music-group.com/warranty.

Los terminales marcados con este símbolo
llevan un  ujo de corriente eléctrica de

magnitud su ciente como para suponer un
riesgo de descarga eléctrica. Utilice únicamente cables de
altavoz profesionales y de alta calidad con conectores TS de
6,3 mm o con  jación de bayoneta preinstalados.
Cualquier otro tipo de instalación o modi cación deberá ser
realizada únicamente por técnicos especialistas.

Este símbolo, aparezca donde aparezca,

le advierte de la presencia de voltajes

potencialmente peligrosos y no aislados
dentro de la carcasa de este aparato--voltajes de
magnitud su ciente como para suponer un riesgo de
descarga eléctrica.

Este símbolo, aparezca donde aparezca,

le advierte de la existencia de

instrucciones importantes de
funcionamiento y mantenimiento en los documentos que
se adjuntan con este aparato. Lea el manual adjunto
por completo.

Cuidado

De cara a reducir el riesgo de una descarga

eléctrica, no retire la tapa frontal o
superior (ni la sección trasera) de la carcasa. Dentro de
este aparato no hay ninguna pieza susceptible de ser
reparada por el propio usuario. Dirija cualquier posible
reparación al servicio técnico o cial.

Cuidado

De cara a reducir el riesgo de incendios

o descargas eléctricas, no permita que
este aparato quede expuesto a la lluvia o la humedad.
No permita que este aparato quede expuesto a
salpicaduras de cualquier tipo de líquidos ni coloque
objetos que contengan líquidos, como jarrones, encima de
este aparato.

Cuidado

Estas instrucciones de mantenimiento

y reparaciones solo van dirigidas a los
técnicos cuali cados para ello. Para reducir el riesgo
de una descarga eléctrica, no realice ningún tipo de
mantenimiento más allá de lo que aparezca claramente
indicado en este manual de instrucciones. Cualquier otro
tipo de mantenimiento o reparación deberá ser realizada
únicamente por un técnico cuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee ninguna de las aberturas de ventilación

con periódicos, ropa, cortinas, etc. Instale este aparato
siempre de acuerdo con las instrucciones del fabricante.

8. No pase por alto las ventajas en materia de
seguridad que le ofrece un enchufe polarizado o uno con
puesta a tierra. Un enchufe polarizado tiene dos clavijas,
una más ancha que la otra. Un enchufe con puesta a
tierra tiene dos clavijas y una tercera de puesta a tierra.
La clavija ancha o la tercera clavija son las que garantizan
la seguridad. Si el enchufe suministrado con el equipo
no concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.

9. Proteja los cables de suministro de energía de tal
forma que no sean pisados o doblados, especialmentelos
enchufes y los cables en el punto donde salen delaparato.

10. Use únicameor el fabricante.

11. Use únicamente la

carretilla, plataforma,
trípode, soporte o mesa
especi cados por el
fabricante o suministrados
junto con el equipo.
Siutiliza una carretilla,

tenga cuidado cuando
mueva el equipo para evitar daños producidos por un
temblorexcesivo.

12. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.

13. Confíe las reparaciones únicamente a servicios
técnicos cuali cados. Se requiere mantenimiento siempre
que la unidad se haya dañado, cuando por ejemplo el
cable de suministro de energía o el enchufe presenten
daños, se haya derramado líquido o hayan caído objetos
dentro del equipo, cuando se haya expuesto el aparato a
la humedad o lluvia, cuando no funcione normalmente o
cuando se haya dejado caer.

14. Al conectar la unidad a la toma de corriente
eléctricaasegúrese de que la conexión disponga de una
unión atierra.

15. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.

16. ¡PRECAUCIÓN! Las instrucciones de servicio deben
llevarlas a cabo exclusivamente personal cuali cado.
Para evitar el riesgo de una descarga eléctrica, no realice
reparaciones que no se encuentren descritas dentro
del manual de operaciones. Las reparaciones deben ser
realizadas exclusivamente por personal cuali cado.

17. ¡PRECAUCIÓN! Durante la operación, las válvulas
se calientan mucho y, por lo mismo, algunas partes en
la parte trasera también alcanzan temperaturas muy
elevadas. Para evitar quemaduras, realice todo el cableado
mientras el ampli cador está frío.

18. Eliminación correcta de este
aparato: Este símbolo le indica que
este aparato no debe ser
eliminado junto con el resto de la
basura orgánica, de acuerdo a lo
indicado en la Directiva WEEE
(2012/19/EU) y las trasposiciones

de la misma a las distintas leyes nacionales. Este aparato
debe ser eliminado a través de un punto limpio o servicio

de reciclaje autorizado para el reciclaje de aparatos
eléctricos y electrónicos (EEE). La eliminación incorrecta de
este tipo de deshechos tiene un impacto negativo sobre el
medio ambiente y la salud humana a causa de las
sustancias potencialmente tóxicas asociadas
habitualmente con los EEE. Además, su cooperación con la
correcta eliminación de este tipo de productos contribuye
al uso e ciente de los recursos naturales. Si necesita más
información relativa a dónde debe llevar este tipo de
aparatos para su reciclaje, póngase en contacto con su
Ayuntamiento o con la empresa de recogida de basuras.

19. No instale este aparato en un espacio con nado,
como puede ser encastrado en una estantería o similar.

20. No coloque productos que produzcan llamas,
como puede ser una vela, encima de este aparato.

21. Tenga siempre en cuenta los aspectos
medioambientales de la eliminación de las pilas. Las pilas
siempre deben ser eliminadas a través de un punto limpio
o sistema de reciclaje.

22. Utilice este aparato en climas tropicales
y/o moderados.

MUSIC Group no acepta ningún tipo de responsabilidad
por cualquier tipo de pérdida de datos sufrida por
cualquier persona por el uso total o parcial de cualquier
contenido, descripción o fotografía incluidos en este
documento. Las especi caciones técnicas, el aspecto
exterior y cualquier otra información que aparezca
aquí están sujetos a cambios sin previo aviso. Todas las
marcas comerciales son propiedad de sus respectivos
dueños. MIDAS, KLARK TEKNIK, LAB.GRUPPEN, LAKE,
TANNOY, TURBOSOUND, TC ELECTRONIC, TC-HELICON,
BEHRINGER, BUGERA, DDA y TC APPLIED TECHNOLOGIES
son marcas comerciales o marcas registradas
de MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Reservados todos los derechos.

Si quiere conocer los términos y condiciones de la
garantía aplicable, así como cualquier otra información
adicional relacionada con la Garantía Limitada de
MUSIC Group, puede encontrar todos los detalles online en
music-group.com/warranty.

4 5

Quick Start GuideBUGERA AC60

DÉNI LÉGAL

GARANTIE LIMITÉE

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

Consignes de sécurité

Wichtige
Sicherheitshinweise

Les points repérés par ce symbole portent
une tension électrique su sante pour

constituer un risque d’électrocution.
Utilisez uniquement des câbles pour haut-parleur
professionnels avec  che Jack mono 6,35 mm ou  che
à verrouillage déjà installées. Toute autre installation
ou modi cation doit être e ectuée uniquement par un
personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil – elle peut
constituer un risque d’électrocution.

Ce symbole signale les consignes

d’utilisation et d’entretien dans la

documentation fournie. Veuillez lire le
mode d’emploi.

Attention

Pour éviter tout risque d’électrocution,

ne retirez jamais le capot de l’appareil ou
le panneau arrière. L’intérieur de l’appareil ne contient
aucun élément réparable par l’utilisateur. Laissez toute
réparation à un professionnel quali é.

Attention

Pour réduire le risque d’incendie ou

d’électrocution, n’exposez pas l’appareil à
la pluie, à l’humidité, aux gouttes et aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.
Pour éviter tout risque d’électrocution, n’e ectuez aucune
réparation sur l’appareil qui ne soit décrite dans le mode
d’emploi. Toute réparation doit être e ectuée par un
technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas obstruer les ouïes de ventilation en

plaçant l’appareil à proximité de papier, de serviettes,
de rideaux, etc. Respectez les consignes du fabricant
concernant l’installation de l’appareil.

8. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur di érente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour e ectuer le changement
de prise.

9. Installez le cordon d’alimentation de telle façon qu’il
ne puisse pas être endommagé, toutparticulièrement
à proximité des prises et rallonges électriques ainsi que
del’appareil.

10. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.

11. Utilisez exclusivement
des chariots, des diables,
desprésentoirs, despieds
et des surfaces de travail
recommandés par le
fabricant ou livrés avec le
produit. Déplacez
précautionneusement tout

chariot ou diable chargé pour éviter d’éventuelles
blessures en cas de chute.

12. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période detemps.

13. Les travaux d’entretien de l’appareil doivent
être e ectués uniquement par du personnel quali é.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommages
sur le cordon d’alimentation ou la prise par exemple),
siun liquide ou un objet a pénétré à l’intérieur du châssis,
si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.

14. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.

15. La prise électrique ou la prise IEC de tout
appareildénué de bouton marche/arrêt doit rester
accessible enpermanence.

16. AVERTISSEMENT - Ces consignes de sécurité et
d’entretien sont destinées à un personnel quali é.
Pouréviter tout risque de choc électrique, agissez sur
l’appareil uniquement dans les limites dé nies par ces
consignes, sauf si vous êtes quali é pour faire plus.

17. ATTENTION ! Les lampes s’échau ent beaucoup
pendant le fonctionnement, ce qui conduit
certaines parties du panneau arrière à présenter des
températuresde surface très élevées. Pour éviter
tout risque de brûlure, e ectuez tout le câblage de
l’appareilpendant qu’il est encore froid.

18. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu’en accord avec la directive DEEE
(2012/19/EU) et les lois en vigueur
dans votre pays, ce produit ne doit
pas être jeté avec les déchets
ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage
des déchets d’équipements électriques et électroniques
(EEE). Une mauvaise manipulation de ce type de déchets
pourrait avoir un impact négatif sur l’environnement et la
santé a cause des substances potentiellement
dangereuses généralement associées a ces équipements.
En même temps, votre coopération dans la mise au rebut
de ce produit contribuera a l’utilisation e cace des
ressources naturelles. Pour plus d’informations sur
l’endroit ou vous pouvez déposer vos déchets
d’équipements pour le recyclage, veuillez contacter votre
mairie ou votre centre local de collecte des déchets.

19. N’installez pas l’appareil dans un endroit con né tel
qu’une bibliothèque ou endroit similaire.

20. Ne placez pas d’objets en ammés, tels que des
bougies allumées, sur l’appareil.

21. Gardez à l’esprit l’impact sur l’environnement de la
mise au rebut des piles. Les piles doivent être déposées
dans un point de collecte de piles.

22. Utilisez cet appareil dans un climat tropical
et/ou tempéré.

MUSIC Group ne peut être tenu pour responsable
pour toute perte pouvant être subie par toute
personne se  ant en partie ou en totalité à toute
description, photographie ou a rmation contenue
dans ce document. Les caractéristiques techniques,
l'apparence et d'autres informations peuvent faire
l'objet de modi cation sans noti cation. Toutes les
marques appartiennent à leurs propriétaires respectifs.
MIDAS, KLARK TEKNIK, LAB.GRUPPEN, LAKE, TANNOY,
TURBOSOUND, TC ELECTRONIC, TC-HELICON, BEHRINGER,
BUGERA, DDA et TC APPLIED TECHNOLOGIES sont des
marques ou marques déposées de MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 Tous droits réservés.

Pour connaître les termes et conditions de garantie
applicables, ainsi que les informations complémentaires
détaillées sur la Garantie Limitée de MUSIC Group,
consultez le site Internet music-group.com/warranty.

Die mit diesem Symbol markierten
Anschlüsse führen so viel Spannung,

dass die Gefahr eines Stromschlags
besteht. Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,3 mm
TS-Klinkensteckern oder Steckern mit Drehverriegelung.
Alle anderen Installationen oder Modi kationen sollten
nur von quali ziertem Fachpersonal ausgeführt werden.

Dieses Symbol ist überall dort angebracht,

wo nicht isolierte, gefährliche

Spannungen im Innern des Gehäuses
auftreten und zu Stromschlägen führen können.

Dieses Symbol ist überall dort angebracht,

wo wichtige Bedienungs- und

Wartungshinweise in der
Begleitdokumentation zu  nden sind. Bitte lesen Sie die
Bedienungsanleitung.

Vorsicht

Um das Risiko eines Stromschlags zu

verringern, entfernen Sie nicht die
Oberseite (oder Rückwand) des Geräts. Im Innern
be nden sich keine vom Anwender wartbaren Bauteile.
Überlassen Sie die Wartung quali ziertem Fachpersonal.

Vorsicht

Um das Risiko eines Brands oder

Stromschlags zu verringern, setzen Sie das
Gerät keinen tropfenden und spritzenden Flüssigkeiten
oder Regen und Feuchtigkeit aus. Stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände wie Vasen auf
das Gerät.

Vorsicht

Diese Wartungsanleitungen sind nur

für quali zier tes Wartungspersonal
bestimmt. Um das Risiko eines Brands oder Stromschlags
zu verringern, beschränken Sie sich bei der Wartung des
Geräts auf die in der Bedienungsanleitung beschriebenen
Maßnahmen. Reparaturen müssen von quali ziertem
Fachpersonal durchgeführt werden.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie die Belüftungsö nungen nicht

mit Zeitungen, Tischdecken, Vorhängen und anderen
Gegenständen. Beachten Sie bei der Installation
die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind
z.B.Heizkörper, Herde oder andere Wärme erzeugende
Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche
Erdungskontakt dient Ihrer Sicherheit. Falls das
mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damitdie
Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker, Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.

11. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.

12. Verwenden
Sie nur Wagen,
Standvorrichtungen,
Stative, Halter oder Tische,
die vom Hersteller benannt
oder im Lieferumfang des
Geräts enthalten sind. Falls
Sie einen Wagen benutzen,

seien Sie vorsichtig beim Bewegen der
Wagen- Gerätkombination, um Verletzungen durch
Stolpern zuvermeiden.

13. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.

14. Lassen Sie alle Wartungsarbeiten nur von
quali zier tem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels
oder Steckers), Gegenstände oder Flüssigkeit in das
Geräteinnere gelangt sind, das Gerät Regen oder
Feuchtigkeit ausgesetzt wurde, das Gerät nicht
ordnungsgemäß funktioniert oder auf den Boden
gefallenist.

15. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.

16. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.

17. ACHTUNG! Die Service-Hinweise sind nur durch
quali zier tes Personal zu befolgen. Um eine Gefährdung
durch Stromschlag zu vermeiden, führen Sie bitte
keinerlei Reparaturen an dem Gerät durch, die nicht in der
Bedienungsanleitung beschrieben sind. Reparaturen sind
nur von quali ziertem Fachpersonal durchzuführen.

18. VORSICHT! Während des Betriebs werden die Röhren
sehr heiß, wodurch Teile der Rückseite ebenfalls eine sehr
hohe Ober ächentemperatur erreichen können. Nehmen
Sie alle Kabelverbindungen vor, wenn das Gerät noch kalt
ist, um Verbrennungen zu vermeiden.

19. Korrekte Entsorgung dieses
Produkts: Dieses Symbol weist
darauf hin, dass das Produkt
entsprechend der WEEE Richtlinie
(2012/19/EU) und der jeweiligen
nationalen Gesetze nicht
zusammen mit Haushaltsabfällen

entsorgt werden darf. Dieses Produkt sollte bei einer
autorisierten Sammelstelle für das Recycling elektrischer
und elektronischer Geräte (EEE) abgegeben werden.
Wegen potenziell gefährlicher Substanzen, die eventuell
in elektrischen und elektronischen Geräten (EEE)
enthalten sind, kann eine unsachgemäße Behandlung
dieser Abfallart negative Auswirkungen auf Umwelt und
Gesundheit haben. Gleichzeitig leisten Sie mit der
richtigen Entsorgung dieses Produkts einen Beitrag zur
e ektiven Nutzung natürlicher Ressourcen. Für weitere
Informationen zur Entsorgung Ihrer Geräte bei einer
Recycling-Stelle kontaktieren Sie bitte die zuständige
örtliche Behörde, das Entsorgungsamt oder
die Müllabfuhr.

20. Installieren Sie das Gerät nicht in Bücherregalen oder
ähnlich beengten Umgebungen.

21. Stellen Sie keine brennenden Kerzen oder andere
Erzeuger o ener Flammen auf das Gerät.

22. Bitte beachten Sie bei der Entsorgung von
Batterien den Umweltaspekt. Batterien müssen bei einer
entsprechenden Sammelstelle entsorgt werden.

23. Betreiben Sie das Gerät in tropischen und/oder
gemäßigten Klimazonen.

MUSIC Group übernimmt keine Haftung für Verluste,
die Personen dadurch entstehen, dass sie sich ganz oder
teilweise auf die hier enthaltenen Beschreibungen,
Fotos oder Aussagen verlassen. Technische Daten,
Erscheinungsbild und andere Informationen können
ohne vorherige Ankündigung geändert werden.
Alle Warenzeichen sind Eigentum der jeweiligen
Inhaber. MIDAS, KLARK TEKNIK, LAB.GRUPPEN,
LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC,
TC-HELICON, BEHRINGER, BUGERA, DDA und TC APPLIED
TECHNOLOGIES sind Warenzeichen oder eingetragene
Warenzeichen von MUSIC Group IP Ltd. © MUSIC Group
IP Ltd. 2015 Alle Rechte vorbehalten.

Die anwendbaren Garantiebedingungen sowie
ausführliche zusätzliche Informationen hinsichtlich der
von MUSIC Group gewährten beschränkten Garantie
 nden Sie online unter music-group.com/warranty.

6 7

Quick Start GuideBUGERA AC60

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Instruções de Segurança
Importantes

Terminais marcados com este símbolo
carregam corrente elétrica de magnitude

su ciente para constituir um risco de
choque elétrico. Use apenas cabos de alto-falantes
pro ssionais de alta qualidade com plugues TS de ¼ "
ou plugues com trava de torção pré-instalados. Todas as
outras instalações ou modi cações devem ser efetuadas
por pessoas quali cadas.

Este símbolo, onde quer que ele apareça,

alerta-o sobre a presença de tensão

perigosa não isolada dentro do invólucro
– voltagem que pode ser o su ciente para constituir risco
de choque elétrico.

Este símbolo, onde quer que ele apareça,

alerta-o para a leitura de importantes

instruções de operação e manutenção que
acompanham o equipamento. Favor, ler o manual
de instruções.

Atenção

Para reduzir o risco de choques elétricos,

não remova a cobertura superior
(ou a seção traseira). Não há peças de reposição
dentro. A realização de serviços deve ser feita por
pessoal quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques elétricos, o aparelho não deve
ser exposto à chuva nem à umidade. O aparelho não
deve ser sujeito a gotejamentos e respingos de líquidos,
nem devem ser colocados objetos contendo líquidos,
tais como vasos, em cima do aparelho.

Atenção

Estas instruções de serviços devem ser

utilizadas, em exclusivo, por técnicos de
assistência quali cados. Para reduzir o risco de choque
elétrico não execute nenhum tipo de serviço além dos
contidos nessas instruções de operação. Reparos devem
ser feitos por técnicos de assistência quali cados.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação com itens tais

como jornais, toalhas de mesa, cortinas, etc. Instale de
acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor
tais como radiadores, bocas de ar quente, fogões de
sala ou outros aparelhos (incluindo ampli cadores)
queproduzam calor.

9. Não anule o objectivo de segurança das  chas
polarizadas ou do tipo de ligação à terra. Uma  cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma  cha do tipo ligação à terra dispõe
de duas palhetas e um terceiro dente de ligação à terra.
A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a  cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas  chas, extensões, e no local de
saída da unidade.

11. Utilize apenas ligações/acessórios especi cados
pelofabricante.

12. Utilize apenas com o
carrinho, estrutura, tripé,
suporte, ou mesa
especi cados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um
carrinho, tenha cuidado ao

mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.

13. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.

14. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal quali cado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma dani cada, como por exemplo: no caso do cabo
de alimentação ou  cha se encontrarem dani cados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.

15. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.

16. Se utilizar uma  cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.

17. ATENÇÃO – estas instruções de operação devem
ser utilizadas, em exclusivo, por técnicos de assistência
quali cados. Para evitar choques eléctricos não
proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali caçõesnecessárias.

18. CUIDADO! Durante o funcionamento, as válvulas
 cam muito quentes, pelo que as peças na parte posterior
podem atingir uma elevada temperatura à superfície.
Proceda a todas as ligações apenas quando o aparelho
estiver frio, para evitar queimaduras.

19. Descarte correto deste
produto: Este símbolo indica que o
produto não deve ser descartado
juntamente com resíduos
domésticos, segundo a Diretiva
REEE (2012/19/UE) e a legislação
nacional. Este produto deverá ser

levado para um centro de coleta licenciado para a
reciclagem de resíduos de equipamentos elétricos e
eletrônicos (EEE). O tratamento incorreto deste tipo de
resíduos pode ter um eventual impacto negativo no meio
ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correta deste produto irá contribuir para
a utilização e ciente dos recursos naturais. Para mais
informações sobre os locais onde o seu equipamento
usado pode ser deixado para reciclagem, favor contatar os
serviços municipais locais a entidade ou os serviços de
coleta de resíduos domésticos.

20. Não instale em espaços con nados, tais como
estantes de livros ou unidades similares.

21. Não coloque fontes de chamas descobertas,
tais como velas acesas, sobre o aparelho.

22. Favor levar em consideração os aspectos ambientais
ao descartar a bateria. As baterias devem ser descartadas
em um ponto de coleta de baterias.

23. Use este aparelho em climas tropicais
e/ou moderados.

MUSIC GROUP não se responsabiliza por qualquer
perda que possa ter sido sofrida por qualquer pessoa
que acredite tanto completa quanto parcialmente em
qualquer descrição, fotogra a, ou declaração aqui
contida. Especi cações técnicas, aparência e outras
informações estão sujeitas a mudança sem aviso
prévio. Todas as marcas registradas são propriedade de
seus respectivos proprietários. MIDAS, KLARK TEKNIK,
LAB.GRUPPEN, LAKE, TANNOY, TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA e TC APPLIED TECHNOLOGIES são marcas ou marcas
registradas do MUSIC Group IP Ltd. © MUSIC Group IP
Ltd. 2015 Todos direitos reservados.

Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC Group, favor veri car detalhes na íntegra através do
website music-group.com/warranty.

8 9

Quick Start GuideBUGERA/MODEL NAME

IMPORTANT NOTICE

Failure to observe the following points
may result in damage to the ampli er
or loudspeakers. Damage caused in

such a way are not covered by warranty.

loudspeaker and use the appropriate
outputsocket.

between the ampli er and the loudspeaker.
Neveruse other types of cable such as instrument
cable and microphone cable.

Before you get started

Your product was carefully packed at the factory
to ensure safe transport. Nevertheless, if the box
is damaged inspect the unit immediately for signs
ofdamage.

to us, but notify your dealer and the shipping
company immediately, otherwise, claims for
damage or replacement may not be granted.

during storage or transport.

with the unit or its packaging.

packingmaterials.

overheating do not place the unit near
radiatorsetc.

grounded. For your own safety, never remove or
disable the ground conductors from the devices
or on the power cords. The unit must always be
connected to the mains outlet with a protective
groundingconnection.

Important notes concerning
installation

range of powerful broadcasting stations and
high-frequency sources. Increase the distance
between the transmitter and the device and use
shielded cables forallconnections.

La no observancia de los aspectos
siguientes puede dar lugar a daños en

el ampli cador y/o los altavoces.
Losdaños que se puedan ocasionar por este motivo
no quedaran cubiertos por la garantia.

impedancia de su altavoz y utilice el tipo de
conector de salidaadecuado.

conexión entre el ampli cador y los altavoces.
Nouse nunca ningún otro tipo de cable como el
deinstrumentos omicros.

Pasos previos

Hemos embalado cuidadosamente este aparato
para evitar problemas durante el transporte.
Silas condiciones del embalaje le hacen pensar
que ha sufrido daños, inspeccione este aparato
inmediatamente en busca de posibles indicaciones
de daños.

dañada. Informe al comercio en el que haya
adquirido la unidad y a la empresa de transportes
responsable. El no hacer esto invalidará cualquier
reclamación/sustituciónposterior.

unidad utilice siempre el embalaje original para
evitar daños.

este aparato o con su embalaje o queden sin
supervisión.

de deshacerse del embalaje y las protecciones.

ventilada y no la coloque nunca cerca de aparatos
que generen calor para evitar que se recaliente.

eléctricos estén correctamente conectados a
tierra. Por su propia seguridad, nunca elimine los
conductores de conexión a tierra de los aparatos
o cables de alimentación. Este aparato siempre
debe estar conectada a una salida de corriente
eléctrica que disponga de una toma de tierra
deprotección.

Nota importante acerca de
lainstalación

reducida si queda dentro del rango de alcance
de estaciones broadcast potentes y fuentes de
altas frecuencias. Aumente la separación entre la
fuente de esas emisiones y este aparato y utilice
cables con blindaje para todas las conexiones.

Le non respect des points suivants peut
entraîner des dommages à

l’ampli cateur ou aux enceintes.
Lesdommages causés de cette façon ne sont pas
couverts par la garantie.

utilisez les connecteurs adaptés.

pour connecter l’enceinte à l’ampli cateur.
Veillezà ne jamais utiliser d’autres types de
câbles (tels que les câbles micro, les câbles
instrument,etc.).

Avant de commencer

Ce produit a été emballé avec soin dans nos usines
pour garantir un transport  able. Si l’emballage est
endommagé, inspectez immédiatement le produit.

PAS — noti ez immédiatement votre revendeur
et le transporteur. Dans le cas contraire nous ne
pourrons pas remplacer ou réparer le produit.

tout dommage lors du stockage ou du transpor t.

jouer avec le produit ou son emballage.

l’emballage.

pour éviter toute surchau e. Éloignez cet appareil
de toute source de chaleur.

correctement reliés à la terre. Pour votre sécurité,
veillez à ne jamais supprimer ou désactiver la terre
sur l’appareil ou sur sa  che secteur. Cet appareil
doit toujours être relié à une ligne secteur
avecterre.

Remarques importantes sur
l’installation

de stations émettrices et de sources hautes
fréquences puissantes. Éloignez l’appareil de
l’émetteur et utilisez des câbles blindés pour
toutes les connexions.

Die nichtbeachtung folgender
punktekann zur beschädigung des
verstärkersoder der boxen führen.

Derartigeschäden fallen nicht unter die garantie.

und verwenden Sie den geeigneten Ausgang.

und Box zu verbinden. Verwenden Sie keine anderen
Kabeltypen, wie Instrumenten- und Mikrofonkabel.

Bevor Sie beginnen

Ihr Produkt wurde im Werk sorgfältig verpackt, umeinen
sicheren Transport zu gewährleisten. Dennochsollten
Sie bei Schäden am Transportkarton das Gerät sofort auf
Anzeichen von Beschä digungen untersuchen.

geschickt werden. Bitte informieren Sie sofort
Ihren Händler sowie das Transportunternehmen.
Andernfallswerden Ansprüche auf Ersatz/Reparatur
eventuell nichtanerkannt.

um Beschädigungen durch Lager ung oder Transport
zu vermeiden.

Gerät oder dessen Verpackung spie len.

umweltfreundliche Weise.

Geräts und stellen Sie das Gerät nie in die Nähe eines
Heizkörpers usw., damit es nicht überhitzt.

geerdet sind. Zu Ihrer eigenen Sicher heit sollten Sie
die Erdungsleiter an den Geräten oder Netzkabeln
niemals entfernen oder deaktivieren. Das Gerät muss
immer über die Schutzerde mit der Netzsteckdose
verbunden sein.

Wichtige Hinweise zur Installation

Hochfrequenzsignalquellen kann die Klang qualität
beeinträchtigt werden. Erhö hen Sie den Abstand
zwischen Sender und Gerät und verwenden Sie
abgeschirmte Kabel für alle Verbindungen.

A falta de atenção aos seguintes pontos
pode resultar em dano ao ampli cador
ou alto-falantes. Danos causados dessa

maneira não são cobertos pelagarantia.

use a saída apropriada.

altofalante ao ampli cador. Nunca use outros tipos
de cabos, tais como cabos de instrumento ou cabos
demicrofones.

Antes de começar

Seu produto foi cuidadosamente embalado na fábrica
para assegurar transporte seguro. Se a caixa estiver
dani cada, veri que se produto possui sinais de dano.

o reenvie para nós. Noti que, imediatamente, a loja
onde ele foi adquirido e a empresa responsável pelo
transporte. Do contrário, pedidos de conserto ou
substituição não serão garantidos.

transporte ou armazenamento

produto ou com suas embalagens sem supervisão de
um adulto.

de maneira a não causar prejuízos ao meio-ambiente.

paraprevenir super aquecimento, não mantenha
oproduto perto de radiadores, etc.

estejam ligados ao  o terra. Para sua segurança,
nunca remova os condutores do  o terra dos
aparelhos ou dos cabos de energia elétrica.

Notas importantes em relação
àinstalação

de transmissão e de fontes de alta freqüência.
Aumente a distância entre o transmissor e o
aparelho. Além disso, use cabos protegidos em todas
as conexões.

11 Quick Start Guide10 BUGERA AC60

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 :

Connexions

(DE) Schritt 1:

Verkabelung

(PT) Passo 1: Conexões

BUGERA AC60 Hook-up

DD600

TU300

Acoustic

(mutes internal speaker)

XM8500

MP3 Player

HPX6000

UFX1604

FSB102B footswitch (optional)

13 Quick Start Guide12 BUGERA AC60

(EN) Step 2: Controls

(11) (13) (15)(9) (10)(1) (2) (3) (4) (5) (6) (8) (7)

(16) (20)

(12) (14)

(17) (18) (19) (21) (22)

(23)

(1) Connect a ¼ " cable from your

acoustic instrument or line signal to the
channel 1 input.

(2) Press the HIGH/LOW button to set the

sensitivity of channel 1 for instrument or line
signal levels. If the CLIP LED lights up red,
press the button to reduce the input level,
or turn the gain down. The button will light up
green when in the LOW position.

(3) Adjust the channel 1 GAIN knob to set the

channel level.

(4) Press the COLOR button to attenuate the

lower midrange and boost the highs.

(5) Adjust the high, middle and low frequencies

with the EQ knobs.

(6) Connect a dynamic or condenser microphone

using an XLR cable to the channel 2 combo
INPUT. Alternatively, connect an instrument
or line source using a ¼ " cable.

(7) Press the MIC/LINE button to select the

channel 2 XLR or ¼ " input. If the CLIP LED
lights up red, reduce the input volume or turn
the gain down. The button will light up green
when in the MIC position.

(8) Adjust the channel 2 GAIN knob to set the

channel level.

(9) Adjust the high and low frequencies with the

BASS and TREBLE shelving EQ knobs.

(10) Use the PAN knob to adjust how much of the

integrated e ect is applied to each channel.

Note: The external FX Loop will be blended
to the channel opposite to the Pan setting.
For example, when the Pan knob is set to the
fully-clockwise position, only channel 2 will
be sent to the internal e ects, while only
channel 1 will be sent to the external FX loop.

(11) Select the type of internal e ect with the

selector knob. There are 7 types of reverbs,
3delays, 3 chorus e ects, and 3 delay/chorus
combination e ects.

(12) Adjust the LEVEL knob to determine how

much of the internal e ect is added to
thesignal.

(13) The POWER/MUTE LED will light green when

the amp is turned on, and light red when the
mute is engaged via the footswitch.

(14) Adjust the overall output of the amp with the

MASTER knob.

(15) Connect a stereo source such as a CD or MP3

player via ⁄" cable. The Aux In level can be
controlled with the Master knob.

(16) Engage the 48 V PHANTOM power supply for

use with condenser mics on channel 2.

(17) Connect a pair of headphones to the PHONES

jack for silent practice. The internal speaker
will be muted.

(18) Connect an unbalanced ¼ " cable to the

LINE OUT jack to send the signal to a mixer
or external ampli er. The LINE OUT

level

depends on the Master volume and Mute.

(19) Add an external e ects processor to the signal

with the SEND and RETURN jacks. TheSEND
level depends on the Pan control in the
E ectssection.

(20) Send the signal to a tuner via the TUNER jack.

(21) Connect the optional FSB102B footswitch

to the FOOTSW(itch) jack for e ects
on/o and mute.

(22) Send the signal from the DIRECT OUTPUT jack

to a mixer via XLR cable. The DIRECT OUTPUT
level is una ected by the Master volume
or Mute.

(23) Turn the power on and o with the

power switch.

BUGERA AC60 Controls

15 Quick Start Guide14 BUGERA AC60

(ES) Paso 2: Controles (FR) Etape 2 : Réglages

(1) Connectez votre instrument acoustique ou

signal niveau ligne à l’entrée du canal 1 avec
un câble Jack 6,35 mm.

(2) Appuyez sur le bouton HIGH/LOW a n

d’adapter le niveau de sensibilité du canal 1 à
un niveau instrument ou ligne. Si la LED CLIP
s’allume, utilisez ce bouton pour réduire le
niveau d’entrée ou baissez le niveau du gain.
Le bouton s’allume en vert lorsque qu’il se
trouve en position LOW.

(3) Utilisez le potentiomètre GAIN du canal 1

pour régler le niveau de ce canal.

(4) Appuyez sur le bouton COLOR pour atténuer

les bas-médiums et accentuer les aigus.

(5) Réglez les aigus, les médiums et les graves

avec les potentiomètres d’égalisation.

(6) Connectez un micro dynamique ou à

condensateur à l’entrée combinée INPUT
du canal 2 avec un câble XLR. Vous pouvez
également y connecter une source de
niveau ligne ou instrument avec un câble
Jack 6,35 mm.

(7) Appuyez sur le bouton MIC/LINE pour

sélectionner l’entrée XLR ou Jack 6,35 mm
du canal 2. Si la LED CLIP s’allume en rouge,
réduisez le volume d’entrée ou le gain.
Le bouton s’allume en vert lorsqu’il se trouve
en position MIC.

(8) Utilisez le potentiomètre GAIN du canal 2

pour régler le niveau de ce canal.

(9) Réglez les basses et hautes fréquences avec

les potentiomètres BASS et TREBLE de
l’égaliseur de type shelf de l’appareil.

(10) Utilisez le potentiomètre PAN pour régler la

quantité d’e et appliquée à chaque canal.
Remarque : La boucle d’e et externe est
mélangée au signal de la voie en fonction
inverse du réglage du potentiomètre Pan.
Par exemple, si le potentiomètre Pan est placé
complètement à droite, seul le canal 2 est
envoyé au processeur interne et seul le canal 1
est envoyé à la boucle d’e et externe.

(11) Sélectionnez le type d’

e et interne avec le
sélecteur rotatif. Vous disposez de 7 types de
reverbs, de 3 delays, de 3 chorus et de 3 e ets
combinés delay/chorus.

(12) Utilisez le potentiomètre LEVEL pour régler la

quantité d’e et interne appliquée au signal.

(13) La LED POWER/MUTE s’allume en vert

lorsque l’ampli est sous tension et en rouge
lorsque la fonction Mute est activée à l’aide
du pédalier.

(14) Réglez le niveau de sortie général de l’ampli

avec le potentiomètre MASTER.

(15) Connectez une source stéréo, telle qu’un

lecteur CD ou MP3, avec un câble MiniJack.
Le niveau de l’entrée Aux peut être réglé avec
le potentiomètre Master.

(16) Activez l’alimentation FANT ÔME 48 V si vous

utilisez des micros à électret ou condensateur
sur le canal 2.

(17) Connectez un casque à l’embase PHONES

pour vous entraîner en silence. Le haut-parleur
interne est alors désac tivé.

(18) Connectez un câble Jack 6,35 mm asymétrique

à la sortie LINE OUT pour envoyer le
signal vers une console de mixage ou un
ampli cateur externe. Le réglage Master et la
fonction Mute agissent tous deux sur le niveau
de la sortie LINE OUT.

(19) Appliquez des e ets externes au signal en

utilisant les embases SEND et RETURN.
Le réglage Pan de la section d’e ets agit sur le
niveau de la sortie SEND.

(20) Vous pouvez envoyer le signal vers un

accordeur avec la sortie TUNER.

(21) Connectez le pédalier FSB102B en option à

l’embase FOOTSW(itch). Il permet d’activer/de
désactiver les e ets et la fonction Mute.

(22) La sortie DIRECT OUTPUT permet d’envoyer

le signal vers une console de mixage avec un
câble XLR. Le volume Master et la fonc tion
Mute n’agissent pas sur le niveau de la sortie
DIRECT OUTPUT.

(23) L

’interrupteur Power permet de mettre l’ampli

sous/hors tension.

(1) Conecte un cable con conector de 6,3 mm

desde su instrumento acústico o señal de línea
en la entrada del canal 1.

(2) Pulse el botón HIGH/LOW para ajustar el

nivel de sensibilidad del canal 1 para el
nivel del instrumento o de la señal de línea.
Si se ilumina el piloto rojo CLIP, pulse este
botón para reducir el nivel de entrada,
o reduzca la ganancia. El botón se iluminará
en verde cuando esté en la posición LOW.

(3) Ajuste el mando GAIN del canal 1 para  jar el

nivel del canal.

(4) Pulse el botón COLOR para atenuar el rango

de medio-graves y realzar los agudos.

(5) Ajuste las frecuencias agudas, medias y graves

con los mandos EQ.

(6) Conecte un micrófono dinámico o

condensador usando un cable con conector
XLR a la toma combo INPUT del canal 2.
Alternativamente, conecte un instrumento o
fuente de nivel de línea usando un cable con
conector de 6,3 mm.

(7) Pulse el botón MIC/LINE para elegir la entrada

XLR o de 6,3 mm del canal 2. Si se ilumina
en rojo el piloto CLIP, reduzca el volumen de
entrada o la ganancia. El botón se iluminará
en verde cuando esté en la posición MIC.

(8) Ajuste el mando GAIN del canal 2 para  jar el

nivel del canal.

(9) Ajuste el nivel de frecuencias agudas y

graves con los mandos de EQ de estantería
BASS y TREBLE.

(10) Use el mando PAN para ajustar la

cantidad del efecto integrado que será
aplicada a cada canal. Nota: el bucle de
efectos externo será mezclado en el canal
opuesto al ajuste Pan que realice aquí.
Por ejemplo, cuando ajuste este mando en el
tope izquierdo, solo será enviado el canal 2
a los efectos internos y solo será enviado el
canal 1 al bucle de efectos externo.

(11) Elija el tipo de efecto interno con el selector.

Dispone de 7 tipos de reverbs, 3 retardos,
3 efectos chorus y 3 efectos combinados de
retardo/chorus.

(12) Ajuste el mando LEVEL para establecer la

cantidad de efecto interno que es añadida
a la señal.

(13) El piloto POWER/MUTE se iluminará en

verde cuando el ampli cador esté encendido
y en rojo cuando haya activado la función de
anulación (mute) con el pedal.

(14) Ajuste el nivel de salida global del

ampli cador con el mando MASTER.

(15) Conecte una fuente stereo como un

reproductor de CD o MP3 por medio de un
cable con conector de 3,5 mm. El nivel de esta
entrada auxiliar puede ser controlado con el
mando Master.

(16) Active la fuente de alimentación fantasma de

48 V PHANTOM POWER si va a usar micros
condensadores en el canal 2.

(17) Si quiere ensayar en privado, conecte

unos auriculares a la toma PHONES.
Cuando lo haga, el altavoz interno
será anulado.

(18) Conecte un cable no balanceado con conector

de 6,3 mm a la toma LINE OUT para dar salida
a la señal de esta unidad hacia un mezclador
o ampli cador externo. El nivel de esta señal

LINE OUT

dependerá del volumen Master y

del ajuste Mute.

(19) Añada un procesador de efec tos externo a la

señal a través de las tomas SEND y RETURN.
El nivel SEND depende del control Pan de la
sección de efectos.

(20) Puede enviar la señal a un a nador usando la

toma TUNER.

(21) Conecte la pedalera opcional FSB102B a la

toma FOOTSW si quiere controlar con ella
la activación/desactivación de efectos y la
función de anulación o mute.

(22) Envíe la señal que aparece en la toma

DIRECT OUTPUT a un mezclador a través de
un cable con conector XLR. El nivel de este
DIRECT OUTPUT no se ve afectado por el
volumen Master ni por la función Mute.

(23) Encienda y apague la unidad con este

interruptor de encendido.

BUGERA AC60 Controls

17 Quick Start Guide16 BUGERA AC60

(DE) Schritt 2:

Bedienelemente

(PT) Passo 2: Controlos

BUGERA AC60 Controls

(1) Conecte um cabo de ¼ " do seu instrumento

acústico ou sinal de linha até a entrada do
canal 1.

(2) Aperte o botão HIGH/LOW para ajustar o nível

de sensibilidade do canal 1 para instrumentos
ou níveis de sinal de linha. Se o LED CLIP
acender, aperte o botão para reduzir o nível
de entrada, ou abaixe o ganho “gain”. O botão
acenderá com uma luz verde quanto estiver na
posição LOW (baixo).

(3) Ajuste o botão GAIN do canal 1 para

con gurar o nível do canal.

(4) Aperte o botão COLOR para atenuar o alcance

médio inferior e aumentar os altos.

(5) Ajuste as frequências alta, média e baixa com

os botões EQ.

(6) Conecte um microfone dinâmico ou de

condensador, usando um cabo XLR para o
combo INPUT do canal 2. Alternativamente,
conecte um instrumento ou fonte de linha
usando um cabo de ¼ ".

(7) Aperte o botão MIC/LINE para selecionar

a entrada 2 XLR ou ¼ do canal 2”. Se o LED
CLIP acender uma luz vermelha, reduza o
volume de entrada ou abaixe o ganho. O botão
acenderá uma luz verde quando estiver na
posição MIC.

(8) Ajuste o botão GAIN do canal 2 para ajustar o

nível do canal.

(9) Ajuste as frequências alta e baixa com os

botões shelving EQ BASS e TREBLE.

(10) Use o botão PAN para ajustar o quanto do

efeito integrado será aplicado a cada canal.
Nota: O FX loop externo será misturado ao
canal oposto à con guração Pan. Por exemplo,
quando o botão Pan estiver na posição
horária total, somente o canal 2 será enviado
aos efeitos internos, enquanto que somente o
canal 1 será enviado ao FX loop externo.

(11) Selecione o tipo de efeito interno com o

botão seletor. Há 7 tipos de reverbs, 3 delays,
3 chorus e ects, e 3 efeitos de combinação
delay/chorus.

(12) Ajuste o botão LEVEL para determinar o

quanto do efeito interno será adicionado
ao sinal.

(13) O LED POWER/MUTE acenderá uma luz verde

quando o ampli cador for ligado, e acenderá
uma luz vermelha quando o modo mute
estiver habilitado através do pedal.

(14) Ajuste a saída geral do ampli cador com o

botão MASTER.

(15) Conecte uma fonte estéreo, tal como um

aparelho de CD ou MP3 através de cabo
de ⁄". O nível Aux In pode ser controlado
pelo botão Master.

(16) Habilite a fonte de alimentação PHANTOM

de 48 V para usar com microfones de
condensador no canal 2.

(17) Conecte um par de fones de ouvido ao jack

PHONES para praticar silenciosamente.
O modo mute do alto-falante interno
será habilitado.

(18) Conecte um cabo de ¼ " não balanceado

ao jack LINE OUT

para enviar o sinal ao

misturador ou ampli cador externo.
O nível do LINE OUT depende do Master
volume e Mute.

(19) Adicione um processador de efeitos externo

ao sinal com os jacks SEND e RETURN.
O nível SEND depende do controle Pan na
seção E ects.

(20) Envie o sinal a um a nador através do

jack TUNER.

(21) Conecte o pedal FSB102B opcional ao

jack FOOTSW(itch) para obter efeitos
on/o e mute.

(22) Envie o sinal do jack DIRECT OUTPUT

a um misturador através de cabo XLR.
O nível DIRECT OUTPUT não é afetado pelo
Master volume ou Mute.

(23) Ligue e desligue a alimentação através do

botão power.

(1) Schließen Sie das 6,3 mm-Klinkenkabel eines

Akustikinstruments oder ein Line-Signal an
den Eingang von Kanal 1 an.

(2) Drücken Sie die HIGH/LOW–Tast e,

um die Eingangsemp ndlichkeit
von Kanal 1 für Instrumenten- oder
Line-Signalpegel einzustellen. Wenn die CLIP
LED leuchtet, drücken Sie die Taste, um den
Eingangspegel zu verringern, oder drehen Sie
das Gain zurück. In der Stellung LOW leuchtet
die Taste grün.

(3) Stellen Sie mit dem GAIN–Regler von Kanal 1

den Kanalpegel ein.

(4) Drücken Sie die COLOR–Taste, um die

tiefen Mitten zu bedämpfen und die Höhen
zu verstärken.

(5) Stellen Sie die hohen, mittleren und tiefen

Frequenzen mit den EQ-Reglern ein.

(6) Schließen Sie ein Dynamik- oder

Kondensatormikrofon über ein XLR-Kabel
an den Kombi-Eingang (INPUT) von
Kanal 2 an. Alternativ können Sie auch ein
Instrumenten- oder Line-Signal über ein
6,3 mm-Kabel anschließen.

(7) Drücken Sie die MIC/LINE–Taste, um den XLR-

oder 6,3 mm-Eingang von Kanal 2 zu wählen.
Wenn die CLIP LED rot leuchtet, verringern
Sie den Eingangspegel oder drehen Sie das
Gain zurück. In der Stellung MIC leuchtet die
Taste grün.

(8) Stellen Sie mit dem GAIN–Regler von Kanal 2

den Kanalpegel ein.

(9) Stellen Sie die hohen und tiefen Frequenzen

mit den BASS- und TREBLE-Reglern des
Shelving-EQs ein.

(10) Steuern Sie mit dem PAN–Regler,

wie stark der integrierte E ekt
auf jeden Kanal angewandt wird.
Hinweis: Der externe E ektloop wird
immer auf den Kanal angewandt, der
der Pan-Einstellung gegenüberliegt.
Beispiel: Wenn der Pan-Regler ganz nach
rechts gedreht ist, wird nur Kanal 2 zu den
internen E ekten und nur Kanal 1 zum
externen E ektloop geleitet.

(11) Mit dem Wahlregler bestimmen Sie den Typ

des internen E ekts. Es stehen 7 Reverbs,
3 Delays, 3 Chorusse und 3 Delay/Chorus­Kombinationen zur Wahl.

(12) Mit dem LEVEL–Regler steuern Sie, wie stark

der interne E ekt hinzu gemischt wird.

(13) Die

POWER/MUTE LED leuchtet bei

eingeschaltetem Verstärker grün. Die LED
leuchtet rot, wenn die Mute-Funktion mit
einem Fußschalter aktiviert wurde.

(14) Mit dem MASTER–Regler stellen Sie den

Gesamtausgangspegel des Verstärkers ein.

(15) Hier schließen Sie eine Stereoquelle,

z. B. CD- oder MP3-Player, über ein
3,5 mm-Kabel an. Man kann den Aux In-Pegel
mit dem Master-Regler steuern.

(16) Hier aktivieren Sie die 48 V

PHANTOM-Spannungsversorgung für
Kondensatormikrofone auf Kanal 2.

(17) An die PHONES-Buchse schließen Sie Ihre

Kopfhörer an, um lautlos zu üben. Der interne
Lautsprecher wird stummgeschaltet.

(18) An die LINE OUT-Buchse schließen Sie

ein unsymmetrisches 6,3 mm-Kabel an,
um das Signal zu einem Mixer oder externen
Verstärker zu leiten. Der LINE OUT-Pegel wird
mit dem Master-Regler und Mute gesteuert.

(19) Über die SEND- und RETURN-Buchsen

schleifen Sie einen externen E ektprozessor in
den Signalweg ein. Der SEND-Pegel wird mit
dem Pan-Regler der E ects-Sektion gesteuert.

(20) Über die TUNER-Buchse leiten Sie das Signal

zu einem Tuner.

(21) An die FOOTSW(itch)-Buchse schließen Sie

einen optionalen FSB102B-Fußschalter an,
um die E ekte ein/aus und den Verstärker
stummzuschalten.

(22) Über die DIRECT OUTPUT-Buchse und ein

XLR-Kabel leiten Sie das AC60-Signal zu einem
Mixer. Master-Regler und Mute haben keinen
Ein uss auf den DIRECT OUTPUT-Pegel.

(23) Mit dem Netzschalter schalten Sie das Gerät

ein und aus.

18 19

Quick Start GuideBUGERA AC60

Other important information

1. Register online. Please register your new

BUGERA equipment right after you purchase it by
visiting bugera- amps. com. Registering your purchase
using our simple online form helps us to process your
repair claims more quickly and e ciently. Also, read the
terms and conditions of our warranty, ifapplicable.

2. Malfunction. Should your BUGERA product
malfunction, it is our intention to get it repaired as
quickly as possible. Please contact the retailer from
whom the equipment was purchased. Should your
BUGERA dealer not be located in your vicinity, you may
contact one of our subsidiaries or distributors listed
at bugera-amps.com in the WHERE TO BUY section.

3. Power Connections. Before plugging the
unit into a power socket, please make sure you are using
the correct mains voltage for your particular model.
Faultyfuses must be replaced with fuses of the same
typeand rating without exception.

Aspectos importantes

1. Registro online. Le recomendamos que

registre su nuevo aparato BUGERA justo después de su
compra accediendo a la página web bugera- amps. com.
Elregistro de su compra a través de nuestro sencillo
sistema online nos ayudará a resolver cualquier
incidencia que se presente a la mayor brevedad posible.
Además,aproveche para leer los términos y condiciones
de nuestra garantía, sies aplicable en su caso.

2. Averías. En el improbable caso de que su
aparato BUGERA esté averiado, nuestro compromiso es
repararlo lo antes posible. Póngase en contacto con el
comercio en el que adquirió este aparato. En caso de que
no pueda localizar un comercio BUGERA en las cercanías,
tambiénpuede ponerse en contacto con cualquiera de
nuestros distribuidores o empresas subsidiarias que
aparecen dentro de la sección WHERE TO BUY de la
página web bugera-amps.com.

3. Conexiones de corriente. Antesde
enchufar este aparato a una salida de corriente,
asegúresede que dicha salida sea del voltaje adecuado
para su modelo concreto. En caso de que deba sustituir
un fusible quemado, deberá hacerlo por otro de idénticas
especi caciones, sinexcepción.

1. Enregistrez-vous en ligne. Prenez le
temps d’enregistrer votre produit BUGERA aussi vite
que possible sur le site Internet bugera- amps. com.
Le fait d’enregistrer le produit en ligne nous permet
de gérer les réparations plus rapidement et plus
e cacement. Prenezégalement le temps de lire les
termes et conditions de notregarantie.

2. Dysfonctionnement. Si le produit
BUGERA venait à ne pas fonctionner correctement,
nous ferons notre possible pour le réparer dans les plus
brefs délais. Contactez le revendeur BUGERA où vous
avez acheté l’appareil. Si le revendeur BUGERA n’est
pas à proximité, contactez l’un de nos distributeurs
ou l’une de nos  liales dont la liste se trouve sur le site
Internet bugera-amps.com, dans la section d’assistance
WHERETO BUY.

3. Raccordement au secteur. Avant de
relier cet équipement au secteur, assurez-vous que la
tension secteur de votre région soit compatible avec
l’appareil. Veillez à remplacer les fusibles uniquement
par des modèles exactement de même taille et de même
valeur électrique — sans aucune exception.

Weitere wichtige
Informationen

1. Online registrieren. Bitte registriere

Dein neues BUGERA-Gerät unmit telbar nach dem Kauf
auf der Webseite bugera-amps.com. Wenn Du Deinen
Kauf mittels unseres Online-Formulars registrierst,
könnenwir eventuell anfallende Reparaturansprüche
schneller und e zienter bearbeiten. In diesem
Zusammenhang möchten wir auch die Empfehlung
aussprechen, unsereGarantiebedingungen genaustens
durchzulesen.

2. Fehlfunktion. Wenn bei Deinem BUGERA­Produkt ein funktioneller Defekt auftritt, ist es unsere
Absicht, diesenso schnell wie möglich zu reparieren.
Bitte kontaktiere hierfür den entsprechenden
BUGERA-Fachhändler, vonwelchem Du Dein Gerät
bezogen hast. Alternativ kannst Du auch eine unserer
Niederlassungen oder einen o ziellen Vertriebspartner,
entsprechende Informationen im SUPPORT-Bereich unter
bugera-amps.com einsehbar, kontaktieren.

3. Stromanschluss. Bevor Du das Gerät an
eine Netzsteckdose anschließt, prüfe bitte ob die
erforderliche Netzspannung für Dein spezielles Modell
anliegt. FehlerhafteSicherungen müssen ausnahmslos
durch Sicherungen des gleichen Typs und Nennwerts
ersetztwerden.

1. Registre-se online. Por favor, registre
seu novo equipamento BUGERA logo após a compra
visitando o site bugera-amps.com Registrar sua compra
usando nosso simples formulário online nos ajuda a
processar seus pedidos de reparos com maior rapidez
e e ciência. Alémdisso, leia nossos termos e condições
de garantia, caso sejanecessário.

2. Funcionamento Defeituoso.

Seseu produto BUGERA não estiver funcionando
apropriadamente, é nossa intenção fazê-lo funcionar
o quanto antes. Por favor, entre em contato com o seu
revendedor BUGERA de onde o seu equipamento foi
comprado. Se o seu fornecedor BUGERA não estiver
localizado próximo de você, você pode contatar um de
nossos subsidiários ou distribuidores listados na área de
SUPORTE no site bugera-amps.com.

3. Ligações. Antes de ligar a unidade à tomada,
assegure-se de que está a utilizar a voltagem correcta
para o modelo em questão. Os fusíveis com defeito terão
de ser substituídos, sem qualquer excepção, por fusíveis
do mesmo tipo e corrente nominal.

Important information Informations importantes

Outras Informações
Importantes

Speci cations

Ampli er

Power rating 60 W

Audio Inputs

Channel 1 in put ¼ " TS, 2.1 M, unbalanced
Sensitivity -29 dBu (HIGH)
Channel 2 in put LINE ¼ " TS combo jack , 1.8 M, unbalanced
Sensitivity -27 dBu
Channel 2 inp ut MIC XLR combo ja ck, 1.2 k balanced / 2.7 k  unbalanced
Sensitivity -46 dBu
Phantom power +48 V, switc hable
Aux input ⁄" TRS, 18 k, s tereo
FX return ¼ " TS, 20 k, unbalanc ed

Audio Ou tputs

Line output ¼ " TS, 100 , unbalanc ed
FX send ¼ " TS, 470 , unbalanced
Tuner out ¼ " TS, 470 , unbalance d
Phones out ¼ " TRS, 50 , stere o
Direct output XLR, 100 , balanced

System Speci cations

Loudspeaker 8" TURBOSOUND du al-cone speaker
E ects proce ssor KLARK TEKN IK reverb, delay, chorus
Converter s 24- bit sigma-delt a, 64 / 128-times oversamp ling
Sample ra te 40 kHz

Power Suppl y

Voltage 100-240 VAC, 50/60 Hz
Power consumpt ion @ ⁄ maximum po wer 30 W
Mains conn ection Standard IE C receptacle

Dimensions / Weight

Dimensio ns (H x W x D) 275 x 327 x 237 mm (10.8 x 12.9 x 9.3")
Weight 6.9 kg (15.2 lbs)

20 21

Quick Start GuideBUGERA AC6020 BUGERA/MODEL NAME

FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION

Responsible Part y Name: MUSIC Group Services NV Inc.
Address: 5270 Procyon Street

Las Vegas, NV 89118
USA

Phone Number: [phone]

BUGERA AC60

complies with the FCC rules as mentioned in the followingparagraph:

This equipment has been tested and found to comply with the limits for a ClassB
digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruc tions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the
interference by one or more of the followingmeasures:

receiver is connected.

This device complies with Part 15 of the FCC rules. Operation is subject to the
following two conditions:

(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.

Important information:

Changes or modi cations to the equipment not expressly approved by MUSIC Group
can void the user’s authority to use the equipment.

BUGERA AC60

BUGERA
