Page 1

Water Boiler

Instruction manual

Waterkoker

Handleiding

Bouilloire contrôle élec-

Boiler

Manuale di istruzioni

Calentador des agua

tronique

Mode d'emploi

Boiler

Bedienungsanleitung

Manual de instrucciones

Aquecedor de água

Manual de instruções

Model • Modèle • Modell • Modello • Modelo • Malli:

GL346/GL347/GL348/GL349

GL346-GL349_ML_A5_v4_20190628.indb 1 2019/6/28 17:14

Page 2

Safety Tips

• Position on a flat, stable surface.

• A service agent/qualified technician should carry out installation and any repairs if required. Do not remove any components on this product.

• Consult Local and National Standards to comply with the following:

- Health and Safety at Work Legislation

- BS EN Codes of Practice

- Fire Precautions

- IEE Wiring Regulations

- Building Regulations

• Ensure the location for the appliance can support its weight when full.

• DO NOT immerse the appliance in water.

• DO NOT leave the machine unattended during operation.

• DO NOT operate this appliance when less than one third full.

• DO NOT touch the outer surfaces of the appliance. They become hot during use.

• Suitable for indoor use only.

• Always switch off and disconnect the power supply to the appliance when not in use.

• Keep all packaging away from children. Dispose of the packaging in accordance to the regulations of local authorities.

• If the power cord is damaged, it must be replaced by an BUFFALO agent or a recommended qualified technician in order to avoid a hazard.

• Please ensure that the tap is screwed fully on before use.

• Buffalo recommend that this appliance is PAT tested on an annual basis to ensure the product remains safe.

GL346-GL349_ML_A5_v4_20190628.indb 2 2019/6/28 17:14

Page 3

Product Description

GL346 - 10 litre Stainless Steel Water Boiler GL347 - 20 litre Stainless Steel Water Boiler GL348 - 30 litre Stainless Steel Water Boiler GL349 - 40 litre Stainless Steel Water Boiler

Introduction

Please take a few moments to carefully read through this manual. Correct maintenance and operation of this machine will provide the best possible performance from your BUFFALO product.

Pack Contents

The following is included:

• BUFFALO Water Boiler • Instruction manual

BUFFALO prides itself on quality and service, ensuring that at the time of packaging the contents are supplied fully functional and free of damage.

Should you find any damage as a result of transit, please contact your BUFFALO dealer immediately.

Operation

1. Remove the appliance from the packaging. Make sure that all protective plastic film and plastic coatings are thoroughly removed from all surfaces.

Note: Before using for the first time, clean the interior of the appliance and all parts in warm soapy water, then rinse thoroughly.

Lid

Handle

2. Ensure the Temperature Control knob is set to ‘OFF’.

3. Remove the lid and fill the appliance to at least half of its capacity.

4. Replace the lid.

5. Connect to the mains power supply.

6. Set the Temperature Control knob to the required temperature setting. The ‘BOIL’ indicator light illuminates and the appliance begins to heat water.

Temperature Control knob

WARNING: Reduce the set temperature if the water begins to boil. DO NOT allow the water to boil constantly.

7. When the water has reached the set temperature the ‘BOIL’ Indicator light turns off and the ‘KEEP WARM’ indicator light illuminates.

GL346-GL349_ML_A5_v4_20190628.indb 3 2019/6/28 17:14

Tap

KEEP WARM

indicator light

BOIL indicator light

Page 4

Note: Once the water temperature drops 5-10ºC then the appliance will reheat the water.

WARNING: If the Temperature Control Knob is set to or close to ‘HIGH’ then the appliance will constantly heat the water until knob is turned to ‘OFF” or the temperature is reduced.

Thermal Cut-Out Reset

This appliance is fitted with a Thermal Cut-Out safety feature. Should the temperature exceed safe levels the appliance will automatically cut power.

The Safety Cut-out switch is located on the underside of the appliance. To reset the appliance:

1. Empty the appliance and allow to cool.

2. Press the reset button until it clicks.

WARNING: Ensure the appliance has cooled down and is empty before resetting the switch, as it may need to be tipped slightly to gain access to the switch.

3. The appliance is now reset and can be used as normal.

Serving

1. Place a suitable vessel beneath the tap.

2. Pull the tap towards you or push tap away from you to begin pouring.

3. Raise the tap handle to close the tap.

Emptying the Appliance

Drain the appliance by using the tap to empty.

GL346-GL349_ML_A5_v4_20190628.indb 4 2019/6/28 17:14

Page 5

Cleaning, Care & Maintenance

• Always turn off and disconnect the appliance from the power supply before cleaning.

• Use soapy water and a damp cloth to clean the exterior of the appliance.

• Dry thoroughly after cleaning.

De-scaling

In hard water areas lime scale can build up within the appliance after prolonged use. To de-scale the appliance:

1. Pour a solution of de-scaler and water into the appliance.

2. Brush the interior gently with a soft bristled brush.

3. Discard the solution collected in the jug.

4. Fill the appliance with clean water and turn back On to flush out the system. Flush out the system thoroughly to remove any de-scaler residue.

5. The appliance is now ready for use.

Note: Use a suitable de-scaler and always follow the instructions on the container.

BUFFALO recommend that this appliance is de-scaled every 3 months or more frequently in hard water areas.

Troubleshooting

Fault Probable Cause Solution

The unit is not working

Power light comes on but water does not reach temperature

The tap is leaking The tap has become loose Tighten the tap handle

The unit is not switched on Check the unit is plugged in correctly and

switched on

Plug and lead are damaged Call BUFFALO agent or qualified Technician

Fuse in the plug has blown Replace the plug fuse

Power supply Check power supply

Internal wiring fault Call BUFFALO agent or qualified technician

Thermal fuse has activated Reset Thermal fuse (see page 4)

Thermostat fault Call BUFFALO agent or qualified technician

GL346-GL349_ML_A5_v4_20190628.indb 5 2019/6/28 17:14

Page 6

Technical Specifications

Model Voltage Power Current

GL346 230V 50Hz 2600W 11.3A 10 16.8kg 22 minutes 470 x 313 x 326

GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minutes 535 x 369 x 380

GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minutes 519 x 433 x 440

GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minutes 630 x 433 x 440

Capacity

(litres)

Weight

(full)

Heating Time

(Max. Temp.

when full)

Dimensions

h x w x d mm

Electrical Wiring

This appliance is supplied with a 3 pin, moulded, BS1363 plug and lead, with a 13 amp fuse as standard.

The plug is to be connected to a suitable mains socket.

This appliance is wired as follows:

• Live wire (coloured brown) to terminal marked L

• Neutral wire (coloured blue) to terminal marked N

• Earth wire (coloured green/yellow) to terminal marked E

This appliance must be earthed.

If in doubt consult a qualified electrician.

Electrical isolation points must be kept clear of any obstructions. In the event of any emergency disconnection being required they must be readily accessible.

Compliance

The WEEE logo on this product or its documentation indicates that the product must not be disposed of as household waste. To help prevent possible harm to human health and/or the environment, the product must be disposed of in an approved and environmentally safe recycling process. For further information on how to dispose of this product correctly, contact the product supplier, or the local authority responsible for waste disposal in your area.

BUFFALO parts have undergone strict product testing in order to comply with regulatory standards and specifications set by international, independent, and federal authorities.

BUFFALO products have been approved to carry the following symbol:

Every effort is made to ensure all details are correct at the time of going to press, however, BUFFALO reserve the right to

GL346-GL349_ML_A5_v4_20190628.indb 6 2019/6/28 17:14

mechanical, photocopying, recording or otherwise, without the prior written permission of BUFFALO.

change specifications without notice.

Page 7

Veiligheidstips

• Plaatsen op een vlakke en stabiele ondergrond.

• De installatie en eventuele reparaties zijn door een servicetechnicus/vaktechnicus uit te voeren. Verwijder geen componenten of servicepanelen van dit product.

• Raadpleeg en volg de plaatselijke en nationale regelgeving op m.b.t. tot het volgende:

- Wetgeving van gezondheid en veiligheid op de werkplaats

- Werkregels

- Brandpreventie

- IEE bekabelingsnormen

- Bouwverordeningen

• Plaats het apparaat op een locatie die het volledige gewicht, gevuld, kan dragen.

• Dit apparaat NIET in water dompelen.

• Laat het apparaat tijdens de werking NIET zonder toezicht.

• NIET gebruiken wanneer het apparaat voor minder dan eenderde vol is.

• Externe oppervlakken van het apparaat NIET aanraken. Deze worden tijdens het gebruik heet.

• Uitsluitend geschikt voor gebruik binnenshuis.

• Schakel het apparaat altijd uit en haal de steker uit het stopcontact wanneer u het apparaat niet gebruikt.

• Laat verpakkingsmateriaal niet binnen handbereik van kinderen. Verpakkingsmateriaal in overeenstemming met de regelgeving van de plaatselijke overheden als afval laten verwerken.

• Indien de stroomkabel beschadigd raakt, dient men deze door een Buffalo technicus of aanbevolen vaktechnicus te laten vervangen om gevaarlijke situaties te verhinderen.

• Zorg vóór gebruik dat de kraan volledig is vastgeschroefd.

• Buffalo beveelt aan dat dit apparaat jaarlijks PAT getest wordt om ervoor te zorgen het product veilig blijft.

GL346-GL349_ML_A5_v4_20190628.indb 7 2019/6/28 17:14

Page 8

Prouctbeschrijving

GL346 - 10 liter RVS Waterkoker GL347 - 20 liter RVS Waterkoker GL348 - 30 liter RVS Waterkoker GL349 - 40 liter RVS Waterkoker

Inleiding

Neem de tijd en lees deze handleiding aandachtig door. Een correct gebruik en onderhoud van deze machine waarborgt de beste prestatie van uw Buffalo product.

Verpakkingsinhoud

De verpakking bevat het volgende:

• BUFFALO Waterkoker • Handleiding

BUFFALO is trots op de haar productkwaliteit en dienstverlening en controleer de inhoud van de verpakkingen, tijdens de verpakkingsfase, op functionaliteit en schade.

Mocht u product door transport zijn beschadigd, neem dan onmiddellijk contact op met uw BUFFALO dealer.

Bediening

1. Haal het apparaat uit de verpakking. Controleer of al het beschermingsfolie- en plastic lagen grondig van alle oppervlakken zijn verwijderd.

Opmerking: alvorens het eerste gebruik, dient u de binnenzijde van het apparaat en alle onderdelen met warm zeepwater te reinigen.

Deksel

Handgreep

2. Controleer of de temperatuurknop op ‘OFF’ staat.

3. Verwijder de deksel en vul het apparaat minimaal tot aan de helft van de capaciteit.

4. Plaats opnieuw de deksel.

5. Verbind met de voeding van het elektriciteitsnet.

6. Stel de Regeltoets van de Temperatuur in op de vereiste temperatuurinstelling. Het ‘BOIL’ indicatorlicht licht op en het toestel begint water te verwarmen.

Regeltoets temperatuur

Waarschuwing: verlaag de temperatuur zodra het water kookt. Laat het water NIET constant koken.

7. Wanneer het water de ingestelde temperatuur bereikt heeft, wordt het ‘BOIL’ Indicatorlicht uitgeschakeld en ‘KEEP WARM’ indicatorlicht licht op.

GL346-GL349_ML_A5_v4_20190628.indb 8 2019/6/28 17:14

Kraan

KEEP WARM-

indicatorlicht

BOILindicatorlicht

Page 9

Opmerking: wanneer de watertemperatuur 5 tot 10ºC onder de ingestelde temperatuur komt, wordt het water opnieuw verwarmd.

WAARSCHUWING: wanneer de regeltoets van de Temperatuur ingesteld is op of dichtbij ‘HIGH’, dan zal het toestel constant het water verwarmen tot de toets op ‘OFF” gedraaid is of de temperatuur verminderd is.

Thermische uit-schakelaar resetten

Dit apparaat is voorzien van een thermische veiligheidsfunctie. Wanneer de temperatuur de veiligheidsniveaus van het apparaat overschrijdt, wordt de stroomtoevoer automatisch uitgeschakeld.

De veiligheidsschakelaar bevindt zich aan de onderkant van het apparaat. Om het apparaat te resetten:

1. Leeg het apparaat en laat het afkoelen.

2. Druk de resetknop in totdat deze een klik geeft.

WAARSCHUWING: zorg dat het apparaat volledig leeg en afgekoeld is alvorens de schakelaar te resetten, aangezien u de percolator lichtjes moet kantelen om bij de schakelaar te komen.

3. Het apparaat is nu gereset en weer klaar voor gebruik.

Serveren

1. Plaats een geschikt opvangbeker onder de tap.

2. Trek de tap naar u toe of duw de tap weg van u om te beginnen gieten.

3. Breng de taphendel omhoog om de tap te sluiten.

Het apparaat leegmaken

Gebruik de kraan om het apparaat te legen.

GL346-GL349_ML_A5_v4_20190628.indb 9 2019/6/28 17:14

Page 10

Reiniging, zorg & onderhoud

• Alvorens het apparaat te reinigen dient men altijd de stroomvoorziening uit te schakelen.

• Gebruik zeepwater en een vochtige doek om de buitenkant van het apparaat te reinigen.

• Na reiniging goed drogen.

Ontkalken

Op plaatsen met hard water kan er na langdurig gebruik kalkafzetting in het apparaat voorkomen. Het apparaat ontkalken:

1. Schenk een oplossing van ontkalkingsmiddel en water in het apparaat.

2. Borstel de binnenkant voorzichtig met een zachtharige borstel.

3. Schenk de verzamelde oplossing uit de kan.

4. Vul het apparaat met schoon water en zet deze aan om het systeem te spoelen. Spoel het systeem grondig met water om eventuele resten van het ontkalkingsmiddel te verwijderen.

5. Het apparaat is nu gebruiksklaar.

Opmerking: gebruik een geschikt ontkalkingsmiddel en volg altijd de gebruiksaanwijzing op de verpakking.

BUFFALO raadt u aan om dit apparaat om de 3 maanden te ontkalken en in gebieden met hard water met kortere intervallen.

Oplossen van problemen

Probleem Mogelijke oorzaak Handeling

Het apparaat werkt niet

Stroomlampje gaat aan maar het water bereikt niet de ingestelde temperatuur

De tap lekt De tap zit los Maak de taphendel vast

Het apparaat staat uit Controleer of de stroomkabel van het

Steker en kabel zijn beschadigd Laat een Buffalo technicus of een

De zekering in de steker is gesprongen

Stroomvoorziening Controleer de stroomvoorziening

Storing interne bedrading Laat een Buffalo technicus of een

Thermische zekering is geactiveerd Reset Thermische zekering (zie pagina 9)

Thermostaatstoring Laat een BUFFALO technicus of een

apparaat is aangesloten en of het apparaat is ingeschakeld

vaktechnicus komen

Vervang de zekering in de steker

vaktechnicus komen

GL346-GL349_ML_A5_v4_20190628.indb 10 2019/6/28 17:14

Page 11

Technische specificaties

Model Voltage Vermogen Stroom

GL346 230V 50Hz 2600W 11.3A 10 16.8 22 minuut 470 x 313 x 326

GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minuut 535 x 369 x 380

GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minuut 519 x 433 x 440

GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minuut 630 x 433 x 440

Inhoud (liters)

Gewicht

(vol)

(kg)

Gemiddelde

verwarmings

duur (vol op max. temp.)

Afmetingen

h x b x d mm

Elektrische bedrading

Men dient de steker op een geschikt stopcontact aan te sluiten.

De bedrading van dit apparaat is als volgt:

• Stroomkabel (bruin) naar de aansluitklem gemarkeerd met L

• Neutraalkabel (blauw) naar de aansluitklem gemarkeerd met N

• Aardekabel (groen/geel) naar de aansluitklem gemarkeerd met E

Dit apparaat moet worden geaard.

Bij twijfels raadpleeg een vakkundige elektricien.

De elektrische isolatiepunten mogen niet worden geblokkeerd. In geval van een nooduitschakeling moeten de isolatiepunten direct toegankelijk zijn.

Productconformiteit

Het WEEE-logo op dit product of bijbehorende documentatie geeft aan dat het product niet onder huisvuil valt en als zodanig ook niet mag worden verwerkt. Ter preventie van mogelijke gevaren voor de gezondheid van personen en/of voor het milieu, dient men dit product in overeenstemming met het voorgeschreven en milieuveilige recyclingproces als afval te verwerken. Raadpleeg uw productleverancier of uw plaatselijk afvalverwerkingsbedrijf voor meer informatie over de juiste afvalverwerking van dit product.

De onderdelen van BUFFALO producten hebben strenge producttesten ondergaan om te voldoen aan wettelijke regels en specificaties die door internationale, onafhankelijke en landelijke overheden worden voorgeschreven.

BUFFALO producten zijn goedgekeurd en voorzien van het volgende symbool:

te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder voorafgaande

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct zijn,

GL346-GL349_ML_A5_v4_20190628.indb 11 2019/6/28 17:14

desondanks, behoudt BUFFALO het recht voor om specificaties zonder aankondiging te wijzigen.

goedkeuring van BUFFALO.

Page 12

Conseils de sécurité

• Placez l’appareil sur une surface plane, stable.

• L’installation et les éventuelles réparations doivent être confiées à un dépanneur / technicien qualifié. Ne retirez aucun composant ou cache de ce produit.

• Consultez les normes locales et nationales pour vous conformer aux :

- lois sur l’hygiène et la sécurité au travail ;

- codes de bonnes pratiques BS EN ;

- précautions contre le risque d’incendie ;

- réglementations sur les branchements électriques IEE ;

- règlements sur la construction.

• Assurez-vous que l’endroit où vous la posez peut soutenir le poids de la cafetière électrique pleine.

• NE PAS immerger l’appareil.

• NE PAS laisser la machine fonctionner sans surveillance.

• NE PAS utiliser l’appareil à moins que la cafetière ne soit au moins au tiers pleine.

• NE PAS toucher aux surfaces extérieures de l’appareil. Elles chauffent en service.

• Cet appareil est réservé exclusivement à une utilisation à l’intérieur.

• Veillez à toujours éteindre l’appareil et à le débrancher de la prise d’alimentation secteur hors service.

• Gardez les emballages hors de portée des enfants. Débarrassez-vous des emballages conformément aux règlements des autorités locales.

• Un cordon d’alimentation endommagé doit être remplacé par un agent Buffalo ou un technicien qualifié recommandé, pour éviter tout danger.

• Vérifiez que le robinet est vissé à fond avant utilisation.

• Buffalo recommande que cet appareil soit testé chaque année pour s’assurer que le produit demeure sécuritaire.

GL346-GL349_ML_A5_v4_20190628.indb 12 2019/6/28 17:14

Page 13

Description du produit

GL346 - Bouilloire en acier inoxydable 10 litres GL347 - Bouilloire en acier inoxydable 20 litres GL348 - Bouilloire en acier inoxydable 30 litres GL349 - Bouilloire en acier inoxydable 40 litres

Introduction

Nous vous invitons à consacrer quelques instants à la lecture attentive de ce manuel. L’entretien et l’utilisation appropriés de cet appareil vous permettront de tirer le meilleur de votre produit Buffalo.

Contenu de l’emballage

Eléments fournis de série :

• Bouilloire BUFFALO • Mode d’emploi

Buffalo attache une grande importance à la qualité et au service et veille à fournir des produits en parfait état opérationnel, parfaitement intacts au moment de l’emballage.

Nous vous prions de contacter votre revendeur Buffalo immédiatement si vous constatez un dommage quelconque survenu pendant le transport du produit.

Utilisation

1. Sortez l’appareil de l’emballage. Veillez à retirer intégralement la pellicule de protection et les revêtements plastique de toutes ses surfaces.

Remarque : avant la première utilisation, nettoyez l’intérieur et toutes les pièces de l’appareil à l’eau savonneuse tiède.

Couvercle

Poignée

2. Vérifiez que le bouton de contrôle de la température est réglé sur ‘OFF’.

3. Retirez le couvercle et remplissez la moitié de la bouilloire au minimum.

4. Remettez le couvercle en place.

5. Connecter à l’alimentation secteur.

6. Régler le bouton de contrôle de la température à la température exigée. Le voyant indicateur de « BOIL » brille et l’appareil commence à chauffer l’eau.

Attention : Baissez la température réglée si l’eau commence à bouillir. NE LAISSEZ PAS l’eau bouillir constamment.

7. Lorsque l’eau atteint la température définie, le voyant d’indicateur « BOIL » s’éteint et le voyant d’indicateur « KEEP WARM » brille.

GL346-GL349_ML_A5_v4_20190628.indb 13 2019/6/28 17:14

Bouton de contrôle de la température

Robinet

Voyant indicateur KEEP WARM

Voyant indicateur BOIL

Page 14

Remarque : Lorsque la température de l’eau baisse de 5 à 10ºC, la bouilloire déclenche automatiquement le chauffage.

AVERTISSEMENT : Si le bouton de contrôle de la température est réglé sur ou à proximité de « HIGH », l’appareil va régulièrement chauffer l’eau jusqu’à ce que le bouton soit réglé sur « OFF » ou jusqu’à ce que la température soit diminuée.

Réinitialisation du disjoncteur thermique

Cet appareil est doté d’un dispositif de sécurité sous forme de disjoncteur thermique. Si la température dépasse un niveau sûr, l’appareil s’arrête automatiquement.

Le disjoncteur de sécurité est situé sous l’appareil. Pour réinitialiser l’appareil :

1. Videz l’appareil et laissez-le refroidir.

2. Appuyez sur le bouton de réinitialisation jusqu’à ce qu’il se réenclenche.

ATTENTION : Vérifiez que l’appareil a refroidi et qu’il est vide avant de réinitialiser le disjoncteur. En effet, vous devrez peut-être le faire pivoter légèrement pour pouvoir accéder au disjoncteur.

3. Une fois réinitialisé, l’appareil peut être utilisé normalement.

Servir le café

1. Placez le récipient qui convient sous le robinet.

2. Tirer le robinet vers vous ou le repousser vers l’arrière pour commencer retirer.

3. Soulevez la poignée du robinet pour le fermer.

Pour vider l’appareil

Utilisez le robinet pour vidanger la bouilloire.

GL346-GL349_ML_A5_v4_20190628.indb 14 2019/6/28 17:14

Page 15

Nettoyage, entretien et maintenance

• Veillez à toujours éteindre et débrancher l’appareil de la prise secteur avant de le nettoyer.

• Nettoyez l’extérieur de l’appareil à l’aide d’un chiffon humide imbibé d’eau savonneuse.

• Séchez minutieusement l’appareil après l’avoir nettoyé.

Détartrage

En cas d’utilisation prolongée dans les régions où l’eau est très calcaire, des dépôts peuvent s’accumuler dans l’appareil. Pour le détartrer :

1. Versez dans la bouilloire du détartrant dissous dans une quantité d’eau.

2. Brossez légèrement l’intérieur à l’aide d’une brosse à poils doux.

3. Jetez la solution récupérée dans le pot.

4. Remplissez la bouilloire d’eau propre et allumez-la pour nettoyer le système. Rincez abondamment pour éliminer toute trace de détartrant.

5. L’appareil est désormais prêt à servir.

Remarque : vous veillerez à utiliser le détartrant qui convient et à toujours suivre les consignes imprimées sur l’emballage. BUFFALO vous recommande de détartrer cet appareil tous les trois mois ou plus fréquemment dans les régions où l’eau est très calcaire.

Dépannage

Dysfonctionnement Cause probable Intervention

L’appareil ne fonctionne pas

Le voyant d’alimentation s’allume mais l’eau ne parvient pas à la température indiquée

Fuite du robinet Le robinet s’est desserré Resserrer la poignée du robinet

L’appareil n’est pas allumé Vérifier que l’appareil est bien branché

La prise et le cordon sont endommagés

Alimentation Vérifier l’alimentation

Problème de branchement interne Appeler un agent Buffalo ou un

Fusible thermique a activé Réinitialiser le fusible thermique (voir

Le thermostat est défectueux Appeler un agent BUFFALO ou un

et allumé

Appeler un agent Buffalo ou un technicien qualifié

technicien qualifié

page 14)

technicien qualifié

GL346-GL349_ML_A5_v4_20190628.indb 15 2019/6/28 17:14

Page 16

Spécifications techniques

Modèle Tension Puissance Courant

GL346 230V 50Hz 2600W 11.3A 10 16.8 22 minute 470 x 313 x 326

GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minute 535 x 369 x 380

GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minute 519 x 433 x 440

GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minute 630 x 433 x 440

Capacité

(litres)

Poids

(plein)

(kg)

Durée approximative du chauffage (Temp.

max. et cuve pleine)

Dimensions

h x l x p mm

Raccordement électrique

La prise doit être reliée à la prise secteur qui convient.

Cet appareil est câblé comme suit :

• Fil conducteur (brun) à la borne marquée L

• Fil neutre (bleu) à la borne marquée N

• Fil de terre (vert / jaune) à la borne marquée E

Cet appareil doit être mis à la terre.

En cas de doute, consultez un électricien qualifié.

Les points d’isolation électrique doivent être libres de toute obstruction. En cas de débranchement requis en urgence, ils doivent être facilement accessibles.

Conformité

Le logo WEEE qui figure sur ce produit ou sa documentation indique qu’il ne doit pas être mis au rebut avec les ordures ménagères. Pour éviter qu’il ne présente un risque pour la santé humaine et / ou écologique, confiez la mise au rebut de ce produit à un site de recyclage agréé respectueux de l’environnement. Pour de plus amples détails sur la mise au rebut appropriée de ce produit, contactez le fournisseur du produit ou l’autorité responsable de l’enlèvement des ordures dans votre région.

Les pièces BUFFALO ont été soumises à des tests rigoureux pour pouvoir être déclarées conformes aux normes et spécifications réglementaires définies par les autorités internationales, indépendantes et fédérales.

Les produits BUFFALO ont été déclarés aptes à porter le symbole suivant :

quel moyen, tant électronique que mécanique, sous forme de photocopie, d’enregistrement ou autre de ce mode d’emploi

Nous nous efforçons, par tous les moyens dont nous disposons, de faire en sorte que les détails contenus dans le présent

mode d’emploi soient corrects en date d’impression. Toutefois, BUFFALO se réserve le droit de changer les spécifications de

GL346-GL349_ML_A5_v4_20190628.indb 16 2019/6/28 17:14

sont interdites sans l’autorisation préalablement accordée par BUFFALO.

ses produits sans préavis.

Page 17

Sicherheitshinweise

• Auf eine flache, stabile Fläche stellen.

• Alle erforderlichen Montage- und Reparaturarbeiten sollten von Wartungspersonal oder einem qualifizierten Techniker durchgeführt werden. Keine Bauteile oder Bedienflächen von diesem Produkt entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und nationalen Normen heranzuziehen:

- Arbeitsschutzvorschriften

- BS EN Verhaltenspraktiken

- Brandschutzvorschriften

- IEE-Anschlussvorschriften

- Bauvorschriften

• Darauf achten, dass die Stelle, an der die Kaffeemaschine aufgestellt wird, das Gewicht der vollen

• Kaffeemaschine tragen kann.

• Gerät NICHT in Wasser eintauchen.

• Gerät während des Betriebs NICHT unbeaufsichtigt lassen.

• Gerät NICHT einschalten, wenn es weniger als ein Drittel gefüllt ist.

• NICHT die Außenflächen des Geräts berühren, da sie sich während des Gebrauchs erhitzen.

• Nur zum Gebrauch in Gebäuden.

• Nach dem Gebrauch das Gerät stets ausschalten und den Netzstecker ziehen.

• Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren und gemäß den lokalen Vorschriften entsorgen.

• Aus Sicherheitsgründen muss ein beschädigtes Stromkabel von einem Buffalo-Mitarbeiter oder empfohlenen qualifizierten Elektriker erneuert werden.

• Vor dem Gebrauch bitte darauf achten, dass der Hahn vollständig aufgeschraubt ist.

• Buffalo empfiehlt, dieses Gerät jährlich einem PAT-Test zu unterziehen, um die Sicherheit des Produktes sicher zu stellen.

GL346-GL349_ML_A5_v4_20190628.indb 17 2019/6/28 17:14

Page 18

Produktbeschreibung

GL346 - 10 Liter Edelstahl-Wasserkocher GL347 - 20 Liter Edelstahl-Wasserkocher GL348 - 30 Liter Edelstahl-Wasserkocher GL349 - 40 Liter Edelstahl-Wasserkocher

Einführung

Bitte nehmen Sie sich einige Minuten Zeit, um diese Anleitung gründlich zu lesen. Durch die korrekte Wartung und den ordnungsgemäßen Einsatz dieses Geräts erhalten Sie optimale Leistung von Ihrem Buffalo-Produkt.

Packungsinhalt

Die Verpackung enthält folgende Teile:

• BUFFALO Wasserkocher • Bedienungsanleitung

Buffalo ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir stellen sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und sich in einwandfreiem Zustand befinden.

Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren Buffalo-Händler.

Betrieb

1. Gerät aus der Verpackung nehmen. Darauf achten, dass die gesamte Plastikfolie und alle Kunststoffbeschichtungen von sämtlichen Flächen entfernt wurden.

Deckel

Griff

Hinweis: Vor dem ersten Gebrauch das Gerät innen sowie alle Teile mit einer warmen Seifenlösung reinigen.

2. Darauf achten, dass der Temperaturregler auf ‘OFF’ steht.

3. Den Deckel abnehmen und das Gerät mindestens bis zur Hälfte der maximalen Füllmenge füllen.

4. Den Deckel wieder aufsetzen.

5. Schließen Sie das Netzkabel an.

6. Stellen Sie den Temperaturregler auf die gewünschte Temperatur. Die Kontrollleuchte ‚BOIL‘ leuchtet und das Gerät beginnt Wasser zu erhitzen.

Vorsicht: Wenn das Wasser zu kochen beginnt, die eingestellte Temperatur reduzieren. Das Wasser darf NICHT ständig kochen.

7. Wenn das Wasser die eingestellte Temperatur erreicht hat, erlischt die Kontrollleuchte ‚BOIL‘ und die Kontrollleuchte ‚KEEP WARM‘ leuchtet auf.

Temperatur kontrollknof

Hahn

Kontrollleuchte

KEEP WARM

Kontrollleuchte

BOIL

GL346-GL349_ML_A5_v4_20190628.indb 18 2019/6/28 17:14

Page 19

Hinweis: Sobald die Wassertemperatur um 5-10°C fällt, schaltet sich das Gerät wieder ein und erhitzt das Wasser erneut.

WARNUNG: Wenn der Temperaturregler auf oder in der Nähe von „HIGH“ eingestellt ist, dann heizt das Gerät das Wasser ständig auf, bis der Knopf auf „OFF“ gestellt ist oder die Temperatur reduziert wird.

Ausschalter mit Wärmesensor

Dieses Gerät ist mit einer Überlastungsschutzfunktion ausgestattet. Sollte die Temperatur über die sicheren Grenzwerte hinaus ansteigen, wird die Stromzufuhr automatisch abgeschaltet.

Der Notstoppschalter befindet sich auf der Geräteunterseite. Um das Gerät zurückzusetzen:

1. Das Gerät entleeren und abkühlen lassen.

2. Die Reset-Taste drücken, bis ein „Klick“ hörbar ist.

VORSICHT: Vor Zurücksetzen des Schalters darauf achten, dass sich das Gerät abgekühlt hat und leer ist, da es u. U. leicht gekippt werden muss, damit Sie Zugang zum Schalter erhalten.

3. Jetzt ist die maschine in den Ausgangszustand zurückgesetzt und kann wieder wie gewohnt eingesetzt werden.

Servieren

1. Einen geeigneten Behälter unter den Hahn stellen.

2. Ziehen Sie den Hahn zu Ihnen oder drücken Sie ihn von Ihnen weg, um das Wasser auszugeben.

3. Den Hahngriff anheben, um den Hahn wieder zu schließen.

Kaffeemaschine entleeren

Mit dem Hahn das gesamte Wasser ablassen.

GL346-GL349_ML_A5_v4_20190628.indb 19 2019/6/28 17:14

Page 20

Reinigung, Pflege und Wartung

• Eine Entkalkerlösung in den Wasserkocher gießen.

• Die Maschine außen mit Seifenlauge und einem feuchten Tuch reinigen.

• Nach dem Reinigen gründlich abtrocknen.

Entkalken

In Gegenden mit harter Wasserqualität kann sich nach einiger Zeit und häufigem Gebrauch Kalk im Gerät ablagern. Entkalken des Geräts:

1. Das in Wasser gelöste Entkalkungsmittel in den Wasserbehälter geben.

2. Den Wasserbehälter innen vorsichtig mit einer weichen Bürste reinigen.

3. Die Lösung aus der Kanne ausschütten.

4. Den Wasserkocher mit sauberem Wasser füllen und wieder einschalten, um das Gerät auszuspülen.

5. Das Gerät gründlich ausspülen, um Entkalkerreste zu entfernen.

6. Jetzt ist die Kaffeemaschine wieder einsatzbereit.

Hinweis: Verwenden Sie ein geeignetes Entkalkungsmittel und beachten Sie stets die Gebrauchsanweisung dieses Mittels.

In Gegenden mit harter Wasserqualität empfiehlt BUFFALO, die Kaffeemaschine mindestens alle 3 Monate zu entkalken.

Fehlersuche

Störung Vermutliche Ursache Lösung

Das Gerät funktioniert nicht

Die Stromanzeige leuchtet auf, aber das Wasser erreicht nicht die gewünschte Temperatur

Der Hahn tropft Der Hahn hat sich gelöst Hahngriff anziehen

Das Gerät ist nicht eingeschaltet Prüfen, ob der Netzstecker in die Steckdose

Stecker und Kabel sind beschädigt Buffalo-Mitarbeiter oder qualifizierten

Sicherung im Stecker ist durchgebrannt

Stromzufuhr Netzstrom prüfen Interner Vernetzungsfehler Buffalo-Mitarbeiter oder qualifizierten

Thermosicherung ist aktiviert Zurücksetzen Thermosicherung

Thermostatfehler BUFFALO-Mitarbeiter oder qualifizierten

gesteckt wurde und das Gerät eingeschaltet ist

Techniker kontaktieren Neue Sicherung in den Stecker einsetzen

Techniker kontaktieren

(siehe Seite 19)

Techniker kontaktieren

GL346-GL349_ML_A5_v4_20190628.indb 20 2019/6/28 17:14

Page 21

Technische Spezifikationen

Modell Spannung Leistung

GL346 230V 50Hz 2600W 11.3A 10 16.8 22 minute 470 x 313 x 326 GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minute 535 x 369 x 380 GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minute 519 x 433 x 440 GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minute 630 x 433 x 440

Strom-

stärke

Füllmenge

(Liters)

Gewicht

(voll)

(kg)

Annähernde

Heizzeit (max.

Temp. wenn

gefüllt)

Abmessungen

h x b x t mm

Elektroanschlüsse

Der Stecker muss in eine geeignete Steckdose gesteckt werden.

Das Gerät ist wie folgt verdrahtet:

• Stromführender Leiter (braun) an Klemme L

• Neutralleiter (blau) an Klemme N

• Erdleiter (grün/gelb) an Klemme E

Dieses Gerät muss geerdet sein.

Bei Fragen wenden Sie sich bitte an einen qualifizierten Elektriker.

Elektroisolierpunkte dürfen nicht blockiert werden. Bei einem Notstopp müssen diese Punkte jederzeit sofort zugänglich sein.

Konformität

Das WEEE-Logo an diesem Produkt oder in der Dokumentation weist darauf hin, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Um potenziellen Gesundheits- bzw. Umweltschäden vorzubeugen, muss das Produkt durch einen zugelassenen und umweltverträglichen Recyclingprozess entsorgt werden. Ausführliche Informationen zur korrekten Entsorgung dieses Produkts erhalten Sie von Ihrem Produktlieferanten oder der für die Müllentsorgung in Ihrer Region zuständige Behörde.

Alle BUFFALO-Produkte werden strengen Tests unterzogen, um die Einhaltung von Normen und Spezifikationen internationaler und nationaler Behörden und unabhängiger Organisationen zu gewährleisten.

BUFFALO-Produkte dürfen durch folgendes Symbol gekennzeichnet werden:

teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind.

GL346-GL349_ML_A5_v4_20190628.indb 21 2019/6/28 17:14

Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden.

BUFFALO behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

Page 22

Suggerimenti per la sicurezza

• Posizionare su una superficie piana e stabile.

• L’installazione e le eventuali riparazioni devono venire eseguite da un agente/tecnico qualificato. Non rimuovere i componenti o i pannelli di accesso dell’apparecchio.

• Verificare la conformità alle normative locali e nazionali di quanto segue:

- Normativa antinfortunistica sul lavoro

- Linee guida BS EN

- Precauzioni antincendio

- Normativa IEE sui circuiti elettrici

- Norme di installazione

• Assicurarsi che la base di appoggio sia in grado di sostenere il peso dell’apparecchio a pieno carico.

• NON immergere l’apparecchio in acqua.

• Sorvegliare SEMPRE l’apparecchio quando è in funzione.

• NON mettere in funzione l’apparecchio quando è pieno a meno di un terzo della capacità.

• NON toccare le superfici esterne dell’apparecchio. Durante l’utilizzo le superfici esterne si surriscaldano.

• Per esclusivo uso in ambienti chiusi.

• Spegnere e scollegare l’alimentazione quando l’apparecchio non è utilizzato.

• Tenere lontano l’imballaggio dalla portata dei bambini. Smaltire l’imballaggio in conformità alle normative locali.

• Se danneggiato, il cavo di alimentazione deve venire sostituito da un agente Buffalo o da un tecnico qualificato al fine di prevenire eventuali rischi.

• Prima dell’utilizzo, assicurarsi che il rubinetto sia serrato a fondo.

• Buffalo consiglia che il presente strumento faccia il PAT test ogni anno per garantire la sicurezza del prodotto.

GL346-GL349_ML_A5_v4_20190628.indb 22 2019/6/28 17:14

Page 23

Descrizione del prodotti

GL346 - Boiler in acciaio inox 10 litri GL347 - Boiler in acciaio inox 20 litri GL348 - Boiler in acciaio inox 30 litri GL349 - Boiler in acciaio inox 40 litri

Introduzione

Leggere con attenzione il presente manuale. La manutenzione e l’utilizzo corretti di questo apparecchio consentiranno di ottenere le massime prestazioni da questo prodotto Buffalo.

Contenuto della confezione

La confezione contiene:

• Boiler BUFFALO • Manuale di istruzioni

Buffalo garantisce una qualità e un servizio impeccabili e assicura che al momento dell’imballaggio tutti i componenti forniti sono integralmente funzionanti e privi di difetti.

Nel caso siano rilevati danni risultanti dal trasporto del prodotto, rivolgersi immediatamente al rivenditore Buffalo locale.

Funzionamento

1. Rimuovere l’apparecchio dall’imballaggio. Assicurarsi che la pellicola protettiva e rivestimenti in plastica siano interamente rimossi da tutte le superfici.

Coperchio Impugna-

tura

Nota: al primo utilizzo, pulire l’interno e tutte le parti dell’apparecchio con acqua calda saponata.

2. Assicurarsi che la manopola di controllo temperatura sia regolata su “OFF”.

3. Rimuovere il coperchio e riempire l’apparecchio almeno a metà capacità.

4. Riposizionare il coperchio.

5. Collegate il dispositivo alla rete elettrica.

6. Posizionate la rotella di regolazione della temperatura sulla temperatura richiesta. La spia di indicazione “BOIL” si accenderà e il dispositivo inizierà a scaldare l’acqua.

Attenzione: ridurre la temperatura impostata se l’acqua inizia a bollire. NON consentire che l’acqua sia costantemente in ebollizione.

7. Quando l’acqua avrà raggiunto la temperatura selezionata, la spia “BOIL” si spegnerà e la spia “KEEP WARM” si accenderà.

Rotella di regolazione della temperatura

Erogatore

Spia KEEP

WARM

Spia BOIL

GL346-GL349_ML_A5_v4_20190628.indb 23 2019/6/28 17:14

Page 24

Nota: quando la temperatura dell’acqua scende di 5-10ºC l’apparecchio riscalda nuovamente l’acqua.

ATTENZIONE: Se la rotella di regolazione della temperatura viene posizionata su “HIGH” o vicino a “HIGH”, il dispositivo riscalderà continuamente l’acqua finché la rotella non verrà posizionata su “OFF” o finché la temperatura non verrà abbassata.

Blocco termico

Questo apparecchio è dotato di una funzione di blocco termico di sicurezza. Se la temperatura supera i livelli di sicurezza, l’apparecchio interrompe automaticamente l’alimentazione.

L’interruttore di blocco termico è posizionato sotto l’apparecchio. Per reimpostare l’apparecchio:

1. Svuotare l’apparecchio e aspettare che si raffreddi.

2. Premere il tasto di reimpostazione fino a quando non scatta.

ATTENZIONE: assicurarsi che l’apparecchio si sia raffreddato e svuotarlo prima di reimpostare l’interruttore, dal momento che è necessario inclinarlo leggermente per accedere all’interruttore.

3. L’apparecchio è ora reimpostato e può essere utilizzato normalmente.

Servizio

1. Posizionare un contenitore adatto sotto il rubinetto.

2. Tirate il rubinetto verso di voi o spingetelo in senso opposto per iniziare a versare l’acqua.

3. Sollevare la maniglia del rubinetto per chiudere il rubinetto.

Svuotamento dell’apparecchio

Utilizzare l’erogatore per scaricare l’apparecchio.

GL346-GL349_ML_A5_v4_20190628.indb 24 2019/6/28 17:14

Page 25

Pulizia e manutenzione

• Prima di eseguire la pulizia, spegnere e scollegare l’apparecchio dall’alimentazione.

• Utilizzare acqua saponata e un panno inumidito per pulire la superficie esterna dell’apparecchio.

• Asciugare completamente dopo la pulizia.

Rimozione del calcare

In presenza di acqua dura e dopo un utilizzo prolungato può accumularsi calcare all’interno dell’apparecchio. Per rimuovere il calcare dall’apparecchio:

1. Versare una soluzione di acqua e prodotto anticalcare nell’apparecchio.

2. Spazzolare delicatamente l’interno utilizzando una spazzola a setole morbide.

3. Eliminare la soluzione raccolta nella caraffa.

4. Riempire l’apparecchio con acqua pulita e riaccenderlo per lavare il sistema. Lavare completamente il sistema per rimuovere eventuali residui di prodotto anticalcare.

5. L’apparecchio è ora pronto per l’uso.

Nota: utilizzare un prodotto anticalcare adeguato e seguire sempre le istruzioni indicate sul contenitore.

BUFFALO consiglia di rimuovere le incrostazioni di calcare ogni 3 mesi o più frequentemente se l’apparecchio è utilizzato in aree con acqua dura.

Risoluzione dei problemi

Guasto Probabile causa Azione

L’apparecchio non funziona

La spia di alimentazione si accende ma l’acqua non raggiunge la temperatura

Il rubinetto sta perdendo

L’apparecchio non è acceso Controllare che l’apparecchio sia

correttamente collegato e acceso

La presa e il cavo sono danneggiati Rivolgersi a un tecnico qualificato o a un

agente Buffalo

Il fusibile della presa è guasto Sostituire il fusibile della presa

Alimentazione Controllare l’alimentazione

Guasto dei circuiti interni Rivolgersi a un tecnico qualificato o a un

agente Buffalo

Fusibile termico ha attivato Resettare il fusibile termico (vedi pagina 24)

Guasto del termostato Rivolgersi a un tecnico qualificato o a un

agente BUFFALO

Il rubinetto è diventato allentato Serrare la maniglia del rubinetto

GL346-GL349_ML_A5_v4_20190628.indb 25 2019/6/28 17:14

Page 26

Specifiche tecniche

Tempo di

Modello Tensione Alimentazio Corrente

GL346 230V 50Hz 2600W 11.3A 10 16.8kg 22 minuto 470 x 313 x 326 GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minuto 535 x 369 x 380 GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minuto 519 x 433 x 440 GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minuto 630 x 433 x 440

Capacità

(litri)

Peso

(a pieno

carico)

riscaldamento

approssimato (temperatura

massima a pieno

carico)

h x l x p mm

Cablaggi elettrici

La spina deve venire collegata a una presa di rete appropriata.

L’apparecchio ha i seguenti cablaggi:

• Filo sotto tensione (colore marrone) a terminale L

• Filo del neutro (colore blu) a terminale N

• Filo di terra (colore verde/giallo) a terminale E

Questa apparecchiatura deve essere collegata a terra.

In caso di dubbi, consultare un elettricista qualificato.

I punti di isolamento elettrico devono essere liberi da ostruzioni. In caso di emergenza, i punti devono essere facilmente raggiungibili qualora sia necessario scollegarli.

Dimensioni

Conformità

Il logo WEEE riportato su questo prodotto o sulla relativa documentazione indica che il prodotto non può essere smaltito come normale rifiuto domestico. Per evitare possibili danni alla salute e/o all’ambiente, il prodotto deve venire smaltito utilizzando una procedura di riciclaggio approvata e sicura per l’ambiente. Per ulteriori informazioni su come smaltire in maniera corretta questo prodotto, contattare il fornitore del prodotto o l’ente locale responsabile per lo smaltimento dei rifiuti.

I componenti BUFFALO sono stati sottoposti a un rigoroso collaudo ai fini della conformità agli standard e alle specifiche normative previste dalle autorità internazionali, indipendenti e federali.

I prodotti BUFFALO sono autorizzati a esporre il seguente simbolo:

fotocopiatura o altro sistema di riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione

Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia BUFFALO si riserva il diritto di

GL346-GL349_ML_A5_v4_20190628.indb 26 2019/6/28 17:14

modificare le specifiche senza preavviso

scritta di BUFFALO.

Page 27

Consejos de Seguridad

• Colóquela sobre una superficie plana, estable.

• Un agente de servicio / técnico cualificado debería llevar a cabo la instalación y cualquier reparación si se precisa. No retire ningún componente ni panel de servicio de este producto.

• Consulte las Normas Locales y Nacionales correspondientes a lo siguiente:

- Legislación de Seguridad e Higiene en el Trabajo

- Códigos de Práctica BS EN

- Precauciones contra Incendios

- Normativos de Cableado de la IEE

- Normativas de Construcción

• Asegúrese de que el lugar en el que va a colocarse el aparato podrá soportar su peso cuando esté lleno.

• NO sumerja el aparato en agua.

• NO deje el aparato desatendido durante el funcionamiento.

• NO utilice el aparato si está lleno en menos de un tercio.

• NO toque las superficies exteriores del aparato. Se calientan durante el funcionamiento.

• Sólo adecuado para uso en interiores.

• Desconoce y desenchufe siempre el aparato cuando no se esté utilizando.

• Mantenga el embalaje fuera del alcance de los niños. Deseche el embalaje de acuerdo con las normativas de las autoridades locales.

• Si el cable eléctrico resultada dañado, debe ser reemplazado por un técnico cualificado recomendado o un agente de Buffalo para evitar cualquier riesgo.

• Asegúrese de que el grifo está totalmente cerrado antes del uso.

• Buffalo recomienda que las conexiones eléctricas de este aparato se comprueben anualmente para verificar la seguridad del producto.

GL346-GL349_ML_A5_v4_20190628.indb 27 2019/6/28 17:14

Page 28

Descripción del Producto

GL346 - Calentador de agua de acero inoxidable de 10 litros GL347 - Calentador de agua de acero inoxidable de 20 litros GL348 - Calentador de agua de acero inoxidable de 30 litros GL349 - Calentador de agua de acero inoxidable de 40 litros

Introducción

Tómese unos minutos para leer este manual. El correcto mantenimiento y manejo de esta máquina proporcionará el mejor funcionamiento posible de su producto Buffalo.

Contenido del Conjunto

Se incluye lo siguiente:

• Calentador de agua BUFFALO • Manual de instrucciones

Buffalo se enorgullece de su calidad y servicio y asegura que en el momento del embalaje, el contenido se suministró con plena funcionalidad y sin ningún defecto.

Si encontrara algún daño resultante del transporte, póngase en contacto inmediatamente con su distribuidor Buffalo.

Funcionamiento

1. Desembale el aparato. Asegúrese de eliminar bien toda la película plástica de protección y los revestimientos plásticos de todas las superficies.

Nota: antes de utilizarlo por primera vez, limpie el interior del aparato y todas las piezas con agua jabonosa.

Tapa

Asa

2. Asegurarse de que el Mando de control de temperatura está ajustado en ‘OFF’.

3. Retirar la tapa y llenar el aparato por lo menos hasta la mitad de su capacidad.

4. Volver a colocar la tapa.

5. Conecte el aparato a una toma de corriente.

6. Establezca el selector de temperatura en la temperatura deseada. El indicador de “BOIL” se iluminará y el aparato comenzará a calentar el agua.

Selector de temperatura

Advertencia: Reduzca la temperatura ajustada si el agua comienza a hervir. NO deje que el agua hierva constantemente.

7. Cuando el agua ha alcanzado la temperatura establecida, el indicador de “BOIL” se apaga y se ilumina el indicador de “KEEP WARM”.

GL346-GL349_ML_A5_v4_20190628.indb 28 2019/6/28 17:14

Tapón

Indicador de

KEEP WARM

Indicador de

BOIL

Page 29

Nota: Cuando la temperatura del agua baja a 5-10º C el aparato vuelve a calentar el agua.

ADVERTENCIA: si el selector de temperatura se establece en o cerca de “HIGH”, el aparato calentará constantemente el agua hasta que el selector se establezca en la posición “OFF” o se reduzca la temperatura.

Reinicio del corte térmico

Este aparato tiene montado un dispositivo de seguridad de corte térmico. Si la temperatura supera los niveles de seguridad, el aparato cortará automáticamente la alimentación.

El interruptor de corte de seguridad está situado en la parte inferior del aparato. Para reiniciar el aparato:

1. Vaciar el aparato y dejar que se enfríe.

2. Pulsar el botón de reinicio hasta que haga clic.

ADVERTENCIA: Asegurarse de que el aparato se ha enfriado y está vacío antes de reiniciar el interruptor, ya que puede ser necesario bascularlo ligeramente para alcanzar dicho interruptor.

3. El aparato está ahora reiniciado y puede utilizarse normalmente.

Servicio

1. Coloque un recipiente adecuado debajo del grifo.

2. Tire del grifo hacia usted o empújelo hacia el calentador de agua para comenzar a verter.

3. Suba el tirador del grifo para cerrarlo.

Vaciado del aparato

Utilizar el tapón para vaciar el aparato

GL346-GL349_ML_A5_v4_20190628.indb 29 2019/6/28 17:14

Page 30

Limpieza, cuidados y mantenimiento

• Desconecte el aparato y desenchúfelo del suministro eléctrico siempre antes de llevar a cabo la limpieza.

• Utilice agua jabonosa y un paño húmedo para limpiar el exterior del aparato.

• Secar bien después de la limpieza.

Eliminación de la cal

En zonas de aguas duras, puede acumularse cal en el aparato tras un uso prolongado. Para eliminar la cal del aparato:

1. Verter una solución descalcificadora y agua en el aparato.

2. Limpie el interior con cuidado con un cepillo de cerdas suaves.

3. Tire la solución recogida del recipiente.

4. Llenar el aparato con agua limpia y volver a conectarlo para lavar el sistema. Lavar cuidadosamente el sistema para eliminar cualquier residuo del descalcificador.

5. Ahora el aparato está a punto para el funcionamiento.

Nota: utilice un producto adecuado para eliminar la cal y siga siempre las instrucciones del recipiente.

BUFFALLO recomienda que se elimine la cal de este aparato cada 3 meses o con mayor frecuencia en zonas de aguas duras.

Resolución de problemas

Fallo Probable Causa Acción

El aparato no funciona

La luz de alimentación se enciende pero el agua no alcanza la temperatura

El grifo gotea El grifo se ha aflojado Apriete el tirador del grifo

El aparato no está conectado Compruebe que el aparato esté enchufado

correctamente y conectado

El enchufe y el cable están dañados Llame a un técnico cualificado o a un agente

de Buffalo

El fusible del enchufe se ha fundido Cambie el fusible del enchufe

Suministro eléctrico Compruebe el suministro eléctrico

Fallo del cableado interno Llame a un técnico cualificado o a un agente

de Buffalo

Fusible térmico ha activado Cambiar el fusible térmico (ver página 29)

Fallo del termostato Llame a un técnico cualificado o a un agente

de BUFFALO

GL346-GL349_ML_A5_v4_20190628.indb 30 2019/6/28 17:14

Page 31

Especificaciones Técnicas

Tiempo de

Modelo Tensión Potencia Corriente

GL346 230V 50Hz 2600W 11.3A 10 16.8kg 22 minuto 470 x 313 x 326

GL347 230V 50Hz 2600W 11.3A 20 29.2kg 45 minuto 535 x 369 x 380

GL348 230V 50Hz 2600W 11.3A 30 40.4kg 60 minuto 519 x 433 x 440

GL349 230V 50Hz 2600W 11.3A 40 48.2kg 89 minuto 630 x 433 x 440

Capacidad

(litros)

Peso

(completo)

calentamiento aprox. (Temp.

máx. cuando

está lleno

Dimensiones a x a x p mm

Cableado Eléctrico

El enchufe tiene que conectarse a una toma eléctrica adecuada.

Este aparato está conectado de la forma siguiente:

• Cable cargado (de color marrón) al terminal marcado como L

• Cable neutro (de color azul) al terminal marcado como N

• Cable de tierra (de color verde / amarillo) al terminal marcado como E

Este aparato debe conectarse a una toma de tierra.

Si tiene alguna duda, consulte a un electricista cualificado.

Los puntos de aislamiento eléctrico deben mantenerse libres de cualquier obstrucción. En caso de precisarse una desconexión de emergencia, deben estar disponibles de forma inmediata.

Cumplimiento

El logotipo WEEE en este producto o su documentación indica que no debe eliminarse como un residuo doméstico. Para ayudar a prevenir posibles daños a la salud humana y/ o el medio ambiente, el producto debe eliminarse en un proceso de reciclaje aprobado y medioambientalmente seguro. Para obtener más información sobre cómo eliminar correctamente este producto, póngase en contacto con el proveedor del mismo o la autoridad local responsable de la eliminación de residuos en su zona.

Las piezas BUFFALO han pasado estrictas pruebas de productos para cumplir las especificaciones y normas reguladoras establecidas por las autoridades internacionales, independientes y federales.

Los productos BUFFALO han sido autorizados para llevar el símbolo siguiente:

Reservados todos los derechos. Puede estar prohibida la reproducción o transmisión en cualquier forma o por cualquier

medio electrónico, mecánico, de fotocopiado, registro o de otro tipo, de cualquier parte de estas instrucciones sin la

Se ha hecho todo lo posible para garantizar que todos los datos son correctos en el momento de su publicación; sin

embargo, BUFFALO se reserva el derecho a modificar las especificaciones sin que medie notificación previa.

autorización previa y por escrito de BUFFALO.

GL346-GL349_ML_A5_v4_20190628.indb 31 2019/6/28 17:14

Page 32

Conselhos de segurança

• Colocar numa superfície plana e estável.

• Um agente de serviço/técnico qualificado deverá efectuar a instalação e quaisquer reparações, caso necessário. Não retirar qualquer componente ou painéis de serviço deste produto.

• Consultar e cumprir os regulamentos locais e nacionais no que diz respeito à:

- Legislação de saúde e segurança no local de trabalho

- Códigos de trabalho

- Prevenção de incêndios

- Normas para sistemas eléctricos IEE

- Código de construção

• Coloque o aparelho num lugar que suporta o peso cheio do aparelho.

• NÃO colocar este aparelho em água.

• NÃO deixar este aparelho trabalhando sem supervisão.

• NÃO utilizar este aparelho com menos de um terço da capacidade.

• NÃO tocar nas superfícies exteriores do aparelho. Durante o funcionamento estas superfícies tornam-se quentes.

• Apenas adequado para uso doméstico.

• Retire a ficha da tomada quando o aparelho não estiver em utilização.

• Mantenha o material da embalagem fora do alcance de crianças. O material da embalagem é para ser deitado fora respeitando as regras das autoridades locais.

• A fim de evitar situações perigosas, a substituição dos cabos de alimentação danificados deve ser feita por um agente Buffalo ou um técnico qualificado recomendado.

• Certifique-se de que a tampa esteja completamente aparafusada antes da utilização.

• A Buffalo recomenda que este aparelho seja testado por PAT anualmente para assegurar que o produto continua seguro.

GL346-GL349_ML_A5_v4_20190628.indb 32 2019/6/28 17:14

Page 33

Descrição do produto

GL346- Fervedor de água de 10 litros em aço inoxidável GL347 - Fervedor de água de 20 litros em aço inoxidável GL348 - Fervedor de água de 30 litros em aço inoxidável GL349 - Fervedor de água de 40 litros em aço inoxidável

Introdução

Por favor utilize o tempo necessário para ler atentamente este manual. Uma manutenção e utilização correcta deste aparelho permitem a melhor capacidade de funcionamento do seu produto Buffalo.

Conteúdo da embalagem

A embalagem inclui o seguinte:

• BUFFALO Fervedor de água • Manual de instruções

A Buffalo orgulha-se pelo serviço e a qualidade dos seus produtos e portanto verifica, durante a fase de embalagem, o estado funcional e o bom estado do conteúdo fornecido.

Quando confrontado com quaisquer danos provocados durante o transporte, contacte imediatamente o seu fornecedor Buffalo.

Funcionamento

1. Retire o aparelho da embalagem. Verifique se tirou todas as tiras de plástico e camadas de protecção das superfícies.

Nota: antes de utilizar o produto pela primeira vez deve limpar o aparelho e todos os componentes com água quente e sabão.

Tampa

Pega

2. Verifique se o botão de controlo da temperatura está colocado em “OFF”.

3. Retire a tampa e encha o aparelho até pelo menos metade da sua capacidade.

4. Coloque novamente a tampa.

5. Conecte-o à rede elétrica.

6. Defina o Botão Controlo da Temperatura e ajuste para a temperatura desejada. A luz indicador de “BOIL” irá acender-se e o aparelho começará a aquecer a água.

Aviso: reduza a temperatura definida se a água começar a ferver. NÃO deixe a água ferver constantemente.

7. Quando a água atingir a temperatura definida a luz indicadora de “BOIL” desligar-se-á e oindicador de luz “KEEP WARM” irá ligar-se.

GL346-GL349_ML_A5_v4_20190628.indb 33 2019/6/28 17:14

Botão de Controlo da Temperatura

Torneira

Indicador de luz

KEEP WARM

Indicador de luz BOIL

Page 34

Nota: Assim que a temperatura da água baixe 5-10ºC, o aparelho começará a reaquecer a água.

ATENÇÃO: Se o botão de controlo da temperatura for ajustado para ou perto de “HIGH”, farácom que o aparelho aqueça constantemente a água até que gire o botão para “OFF” para assim desligar ou a temperatura seja reduzida.

Reset térmico de corte

Este aparelho está equipado com uma característica de segurança térmica de corte (“Thermal Cut-Out”). Se a temperatura ultrapassar os níveis de segurança, o aparelho desligar-se-á automaticamente.

O interruptor de segurança térmica de corte está localizado na parte inferior do aparelho. Para reiniciar o aparelho:

1. Esvazie o aparelho e deixe-o arrefecer.

2. Pressione o botão reset até ouvir um clique.

AVISO: Assegure-se de que o aparelho arrefeceu e está vazio antes de reiniciar, pois pode ser necessário incliná-lo um pouco para aceder ao interruptor.

3. O aparelho foi agora reiniciado e pode ser usado normalmente.

Servir

1. Coloque um recipiente adequado por debaixo da torneira do café.

2. Puxe a torneira em sua direção ou empurre-a para longe de si para começar a derramar.

3. Para fechar a torneira de café, movimente a manivela da torneira para cima.

Esvaziar o aparelho

Use a torneira para esvaziar o aparelho.

GL346-GL349_ML_A5_v4_20190628.indb 34 2019/6/28 17:14

Page 35

Limpeza, cuidados & manutenção

• Deve-se sempre desligar o aparelho e retirar a ficha da tomada antes de fazer a limpeza.

• Utilize água com sabão e um pano húmido para limpar o interior do aparelho.

• Secar muito bem após limpeza.

Descalcificar

Em lugares de água dura pode-se formar calcário após utilização prolongada do aparelho. Descalcificar o aparelho:

1. Coloque uma solução de produto descalcificante e água no aparelho.

2. Com uma escova suave limpe cuidadosamente o interior do aparelho.

3. Retire a água acumulada no jarro.

4. Encha o aparelho com água limpa e volte a ligar para limpar o sistema. Limpe bem o sistema para remover quaisquer resíduos da solução descalcificante.

5. O aparelho está pronto para uso.

Nota: utilize um produto descalcificante adequado e siga sempre as instruções da embalagem.

A BUFFALO aconselha intervalos de descalcificação do aparelho de 3 meses e para lugares com água dura intervalos mais curtos.

Resolução de problemas

Problema Causa provável A fazer

O aparelho não funciona

A luz de funcionamento acende, mas a água não atinge a temperatura.

A torneira está a verter

O aparelho não está ligado Verifique a ligação correcta dos cabos e ligue

o aparelho

A ficha e o cabo estão danificados Chame o agente da Buffalo ou um técnico

qualificado O fusível da ficha disparou Substitua o fusível da ficha Fonte de alimentação Verifique a fonte de alimentação Erro na cablagem interna Chame o agente da Buffalo ou um técnico

qualificado Fusível térmico ativou Redefinição de fusível térmico

(ver página 34) Avaria do termóstato. Chame o agente da BUFFALO ou um técnico

qualificado

A torneira está solta Prenda a manivela da torneira

GL346-GL349_ML_A5_v4_20190628.indb 35 2019/6/28 17:14

Page 36

Especificações técnicas

Modelo Voltagem Alimentação Corrente

GL346 230V 50Hz 2600W 11.3A 10 16.8 22 minuto 470 x 313 x 326 GL347 230V 50Hz 2600W 11.3A 20 29.2 45 minuto 535 x 369 x 380 GL348 230V 50Hz 2600W 11.3A 30 40.4 60 minuto 519 x 433 x 440 GL349 230V 50Hz 2600W 11.3A 40 48.2 89 minuto 630 x 433 x 440

Capaci-

dade

(litros)

Peso

(cheio)

(kg)

Tempo de

aquecimento

aproximado (temp.

máx. quando cheio)

Dimensões

a x l x p mm

Cablagem eléctrica

Deve-se utilizar tomadas adequadas para ligar a ficha do aparelho.

O esquema de electricidade deste aparelho é o seguinte:

• Cabo eléctrico (castanho) para o terminal marcado L

• Cabo neutro (azul) para o terminal marcado N

• Cabo terra (verde/amarelo) para o terminal marcado com E

Este aparelho tem de estar ligado à terra.

Consulte um electricista qualificado em caso de dúvidas.

Os pontos eléctricos isolados devem ficar limpos de qualquer obstrução. Estes pontos têm que ser imediatamente acessíveis caso seja necessário desligar a electricidade.

Conformidade

O logótipo WEEE neste produto ou a sua documentação indicam que o produto não deve ser tratado como lixo doméstico. Para ajudar a prevenir possíveis danos para a saúde humana e/ou ambiente, o produto deve ser eliminado de acordo com um processo de reciclagem aprovado e seguro para o ambiente. Para mais informação sobre como eliminar este produto correctamente, contacte o fornecedor do mesmo ou as autoridades locais responsáveis pela eliminação de desperdícios na sua área.

As componentes BUFFALO foram submetidas a testes rigorosos a fim de cumprirem as normas e especificações legais determinadas pelas autoridades internacionais, independentes e nacionais.

Os produtos BUFFALO foram aprovados e trazem o seguinte símbolo:

em meios digitais ou transmitir a terceiros estas instruções, seja parcialmente ou na sua totalidade, sem a autorização

Nós nos esforçamos para que no dia de publicação deste manual todos os pormenores sejam correctos, no entanto, a

GL346-GL349_ML_A5_v4_20190628.indb 36 2019/6/28 17:14

BUFFALO tem o direito de alterar as especificações sem aviso prévio.

prévia de BUFFALO.

Page 37

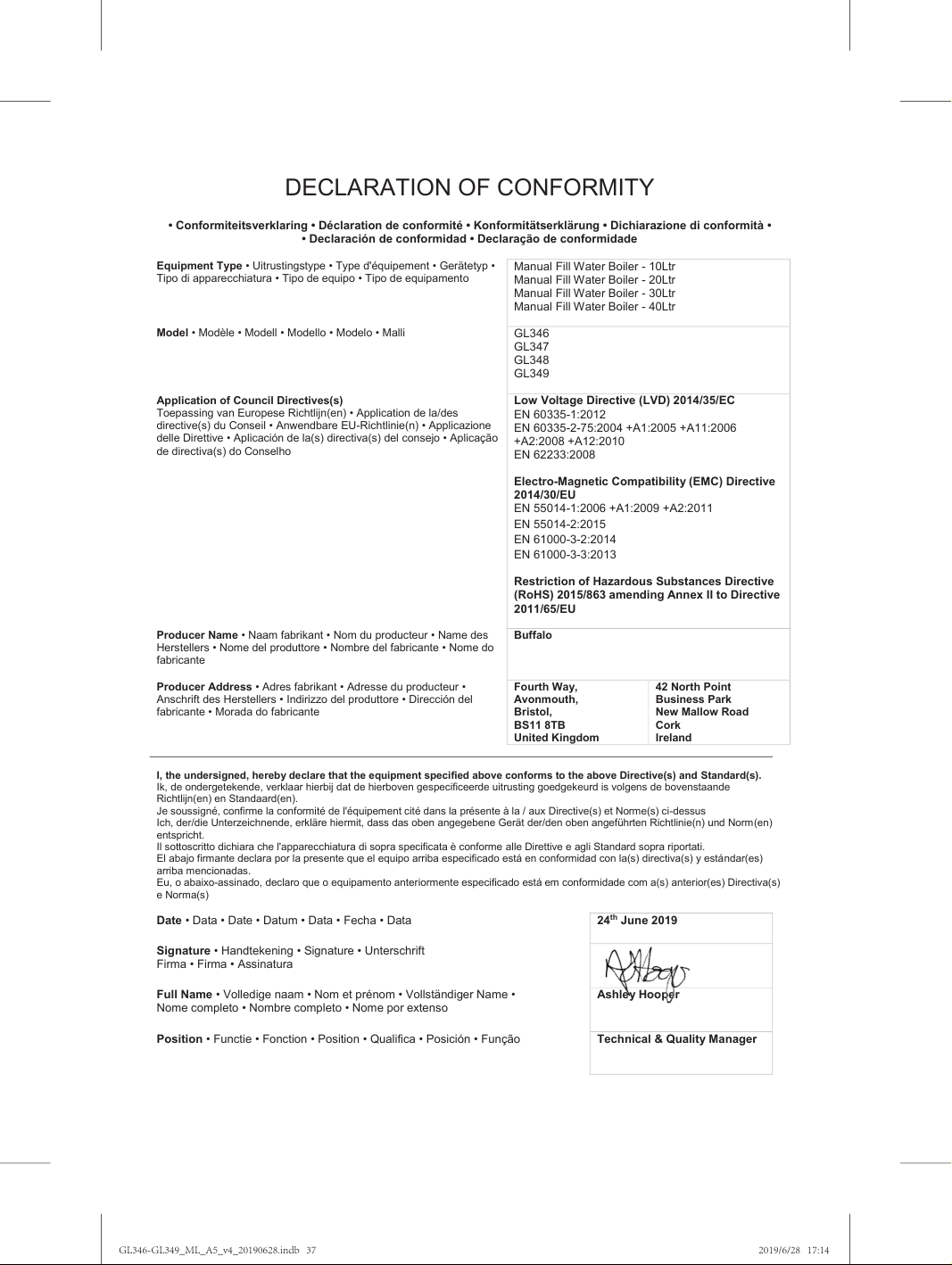

DECLARATION OF CONFORMITY

Equipment Type • Uitrustingstype • Type d'équipement • Gerätetyp •

Manual Fill Water Boiler - 10Ltr

Model • Modèle • Modell • Modello • Modelo • Malli

GL346

Applicat ion of C ouncil Di rectives( s)

Low Voltage Directive (LVD) 2014/35/EC

Producer Name • Naam fabrikant • Nom du producteur • Name des

Buffalo

Producer Address • Adres fabrikant • Adresse du producteur •

Fourth Way,

United Kingdom

42 North Point

Ireland

Date • Data • Date • Datum • Data • Fecha • Data

24thJune 2019

Signature • Handtekening • Signature • Unterschrift

Full Name • Volledige naam • Nom et prénom • Vollständiger Name •

Ashley Hooper

Position • Functie • Fonction • Position • Qualifica • Posición • Função

Technical & Quality Manager

• Conformiteitsverklaring • Déclaration de conformité • Konformitätserklärung • Dichiarazione di conformità •

• Declaración de conformidad • Declaração de conformidade

Tipo di apparecchiatura • Tipo de equipo • Tipo de equipamento

Toepassing van Europese Richtlijn(en) • Application de la/des directive(s) du Conseil • Anwendbare EU-Richtlinie(n) • Applicazione delle Direttive • Aplicación de la(s) directiva(s) del consejo • Aplicação de directiva(s) do Conselho

Manual Fill Water Boiler - 20Ltr Manual Fill Water Boiler - 30Ltr Manual Fill Water Boiler - 40Ltr

GL347 GL348 GL349

EN 60335-1:2012 EN 60335-2-75:2004 +A1:2005 +A11:2006 +A2:2008 +A12:2010 EN 62233:2008

Electro-Magnetic Compatibility (EMC) Directive 2014/30/EU

EN 55014-1:2006 +A1:2009 +A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Restriction of Hazardous Substances Directive (RoHS) 2015/863 amending Annex II to Directive 2011/65/EU

Herstellers • Nome del produttore • Nombre del fabricante • Nome do

fabricante

Anschrift des Herstellers • Indirizzo del produttore • Dirección del fabricante • Morada do fabricante

I, the undersigned, hereby declare that the equipment specified above conforms to the above Directive(s) and Standard(s).

Ik, de ondergetekende, verklaar hierbij dat de hierboven gespecificeerde uitrusting goedgekeurd is volgens de bovenstaande Richtlijn(en) en Standaard(en). Je soussigné, confirme la conformité de l'équipement cité dans la présente à la / aux Directive(s) et Norme(s) ci-dessus Ich, der/die Unterzeichnende, erkläre hiermit, dass das oben angegebene Gerät der/den oben angeführten Richtlinie(n) und Norm(en) entspricht. Il sottoscritto dichiara che l'apparecchiatura di sopra specificata è conforme alle Direttive e agli Standard sopra riportati. El abajo firmante declara por la presente que el equipo arriba especificado está en conformidad con la(s) directiva(s) y estándar(es) arriba mencionadas. Eu, o abaixo-assinado, declaro que o equipamento anteriormente especificado está em conformidade com a(s) anterior(es) Directiva(s) e Norma(s)
