Steam Combination Oven

Instruction manual

Model • Modèle • Modell • Modello • Modelo • Malli:

DN486

2

UK

Safety Tips

• Position on a flat, stable surface.

• A service agent/qualified technician should carry out installation and any repairs if required. Do not
remove any components on this product.

• Consult Local and National Standards to comply with the following:

• Health and Safety at Work Legislation

• BS EN Codes of Practice

• Fire Precautions

• IEE Wiring Regulations

• Building Regulations

• DO NOT immerse the appliance in water.

• Some surfaces become hot during operation - take care when using the appliance.

• Always wear suitable protective clothing when using the oven.

• DO NOT allow anything to come in to contact with the heating elements during use.

• Always switch off and disconnect the power supply to the appliance when not in use.

• Not suitable for outdoor use.

• DO NOT use jet/pressure washers to clean the appliance.

• This appliance must only be used in accordance with these instructions and by persons competent to
do so.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision
or instruction concerning use of the apliance by a person reponsible for their safety.

• Keep all packaging away from children. Dispose of the packaging in accordance to the regulations of
local authorities.

• If the power cord is damaged, it must be replaced by a BUFFALO agent or a recommended qualified
technician in order to avoid a hazard.

• The total mass of the food for steaming should not exceed 5kg

•

Introduction

Please take a few moments to carefully read through this manual. Correct maintenance and operation of
this machine will provide the best possible performance from your BUFFALO product.

Pack Contents

The following is included:

• BUFFALO Steam Combination Oven

• Instruction Manual

BUFFALO prides itself on quality and service, ensuring that at the time of packaging the contents are
supplied fully functional and free of damage.

Should you find any damage as a result of transit, please contact your BUFFALO dealer immediately.

3

UK

Telephone Helpline: 0845 146 2887 (United Kingdom)

Before using for the first time, the appliance must be cleaned. To clean the appliance:

1. Wash the water box, racks and oven interior with warm soapy water and a damp cloth.

2. Place the rack inside the oven.

3. Close the door.

4. Set the Temperature knob to ‘MAX’, the function knob to Convection Oven (see table) and the Timer

knob to ‘5 minutes’.

5. When the minutes are over turn Off the appliance and disconnect from the power supply.

6. Allow to cool. The appliance is now ready to use.

Note: See ‘Setting the Timer’ for setting times under 20 minutes.

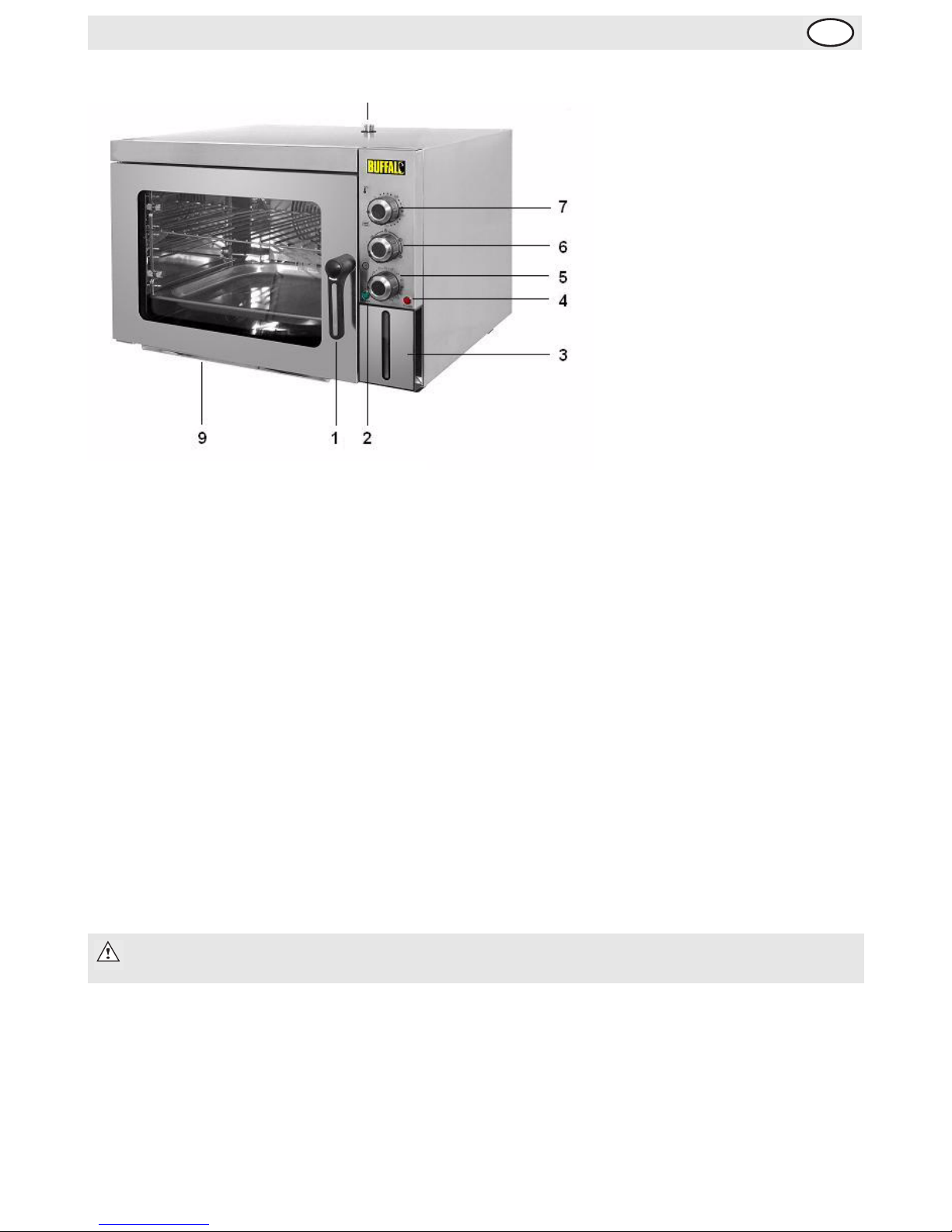

1 Handle

2 temperatureindicatorlight

3 WaterBox

4 PowerIndicatorLight

5 TimerKnob

6 FunctionKnob

7 TemperatureKnob

8 SteamOutlet

9 WaterCollectionTray

4

UK

Operating Instructions

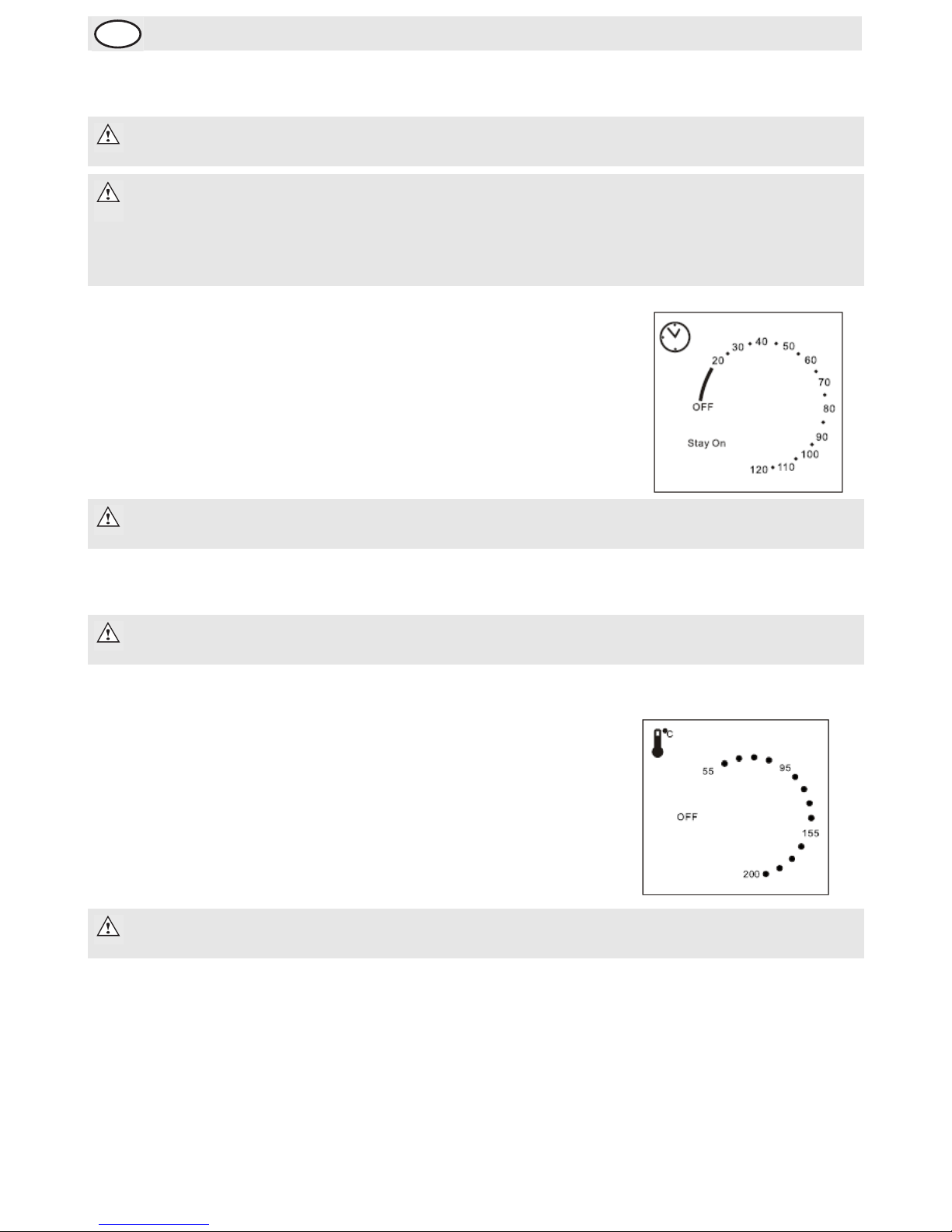

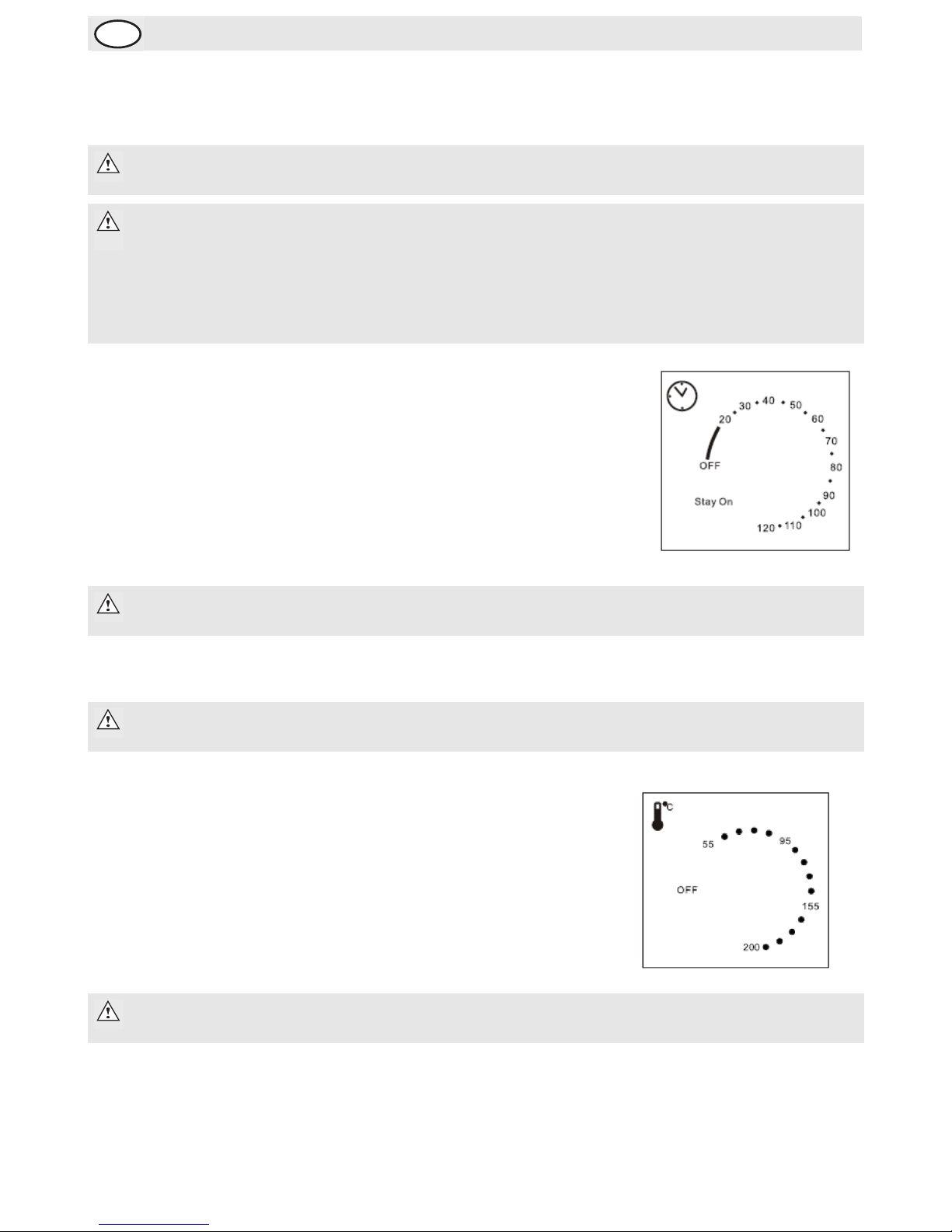

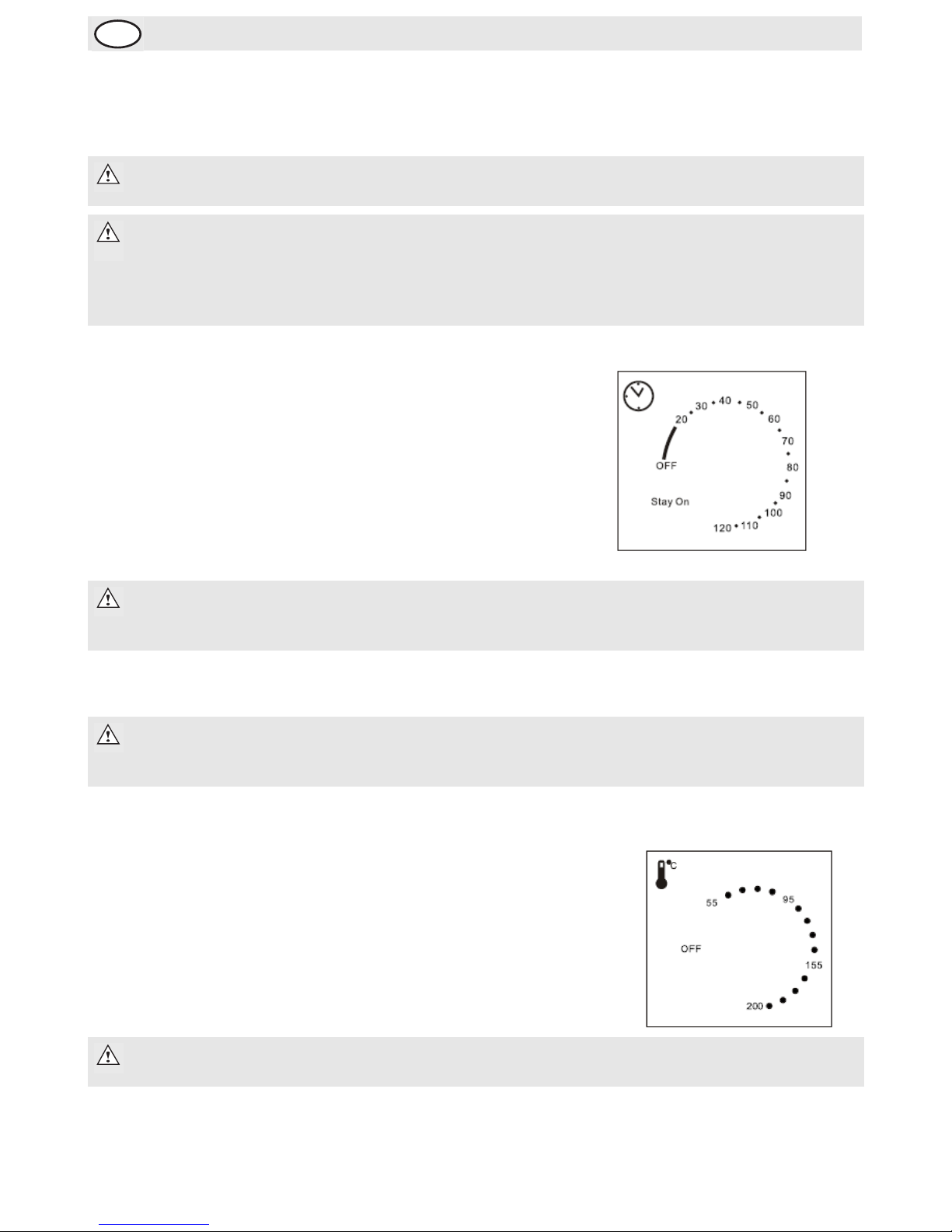

Setting the Timer

The Timer knob also acts as the Power switch. When the Timer is set to
‘0’ the power is Off.

1. Connect the appliance to the mains power supply.

2. Set the Timer knob to the required time (0-120 minutes).

Alternatively select ‘Stay On’ for non-stop use

3. The appliance will begin to heat up to the set temperature (see ‘Setting the Temperature’) and the

Power Indicator light comes on.

4. When the Timer reaches ‘0’ an audible alarm sounds and the appliance turns Off.

Setting the Temperature

1. Turn the Temperature Control Knob to the required temperature

(50°C-200°C).

2. The Temperature Indicator light comes on

Note: Before use ensure that the Water Collection Tray is securley fitted underneath the
unit

Note:This product is classed as a steam-convection oven, an appliance intended for the

cooking of food either by means of direct steam contact or by heated air circulated by
mechanical means within the cooking compartment or by a combination of these two
methods. The pressure within the cooking compartment does not differ significantly from
atmospheric pressure

Note: If the required time is under 20 minutes, the Timer must be turned beyond 20 and

then turned back down to the required setting in order to work.

Note: The Time can be adjusted during cooking if required. Simply adjust the setting as

required using the Timer knob.

Note: When the Oven reaches the set temperature the Temperature Indicator light

turns off.

5

UK

Telephone Helpline: 0845 146 2887 (United Kingdom)

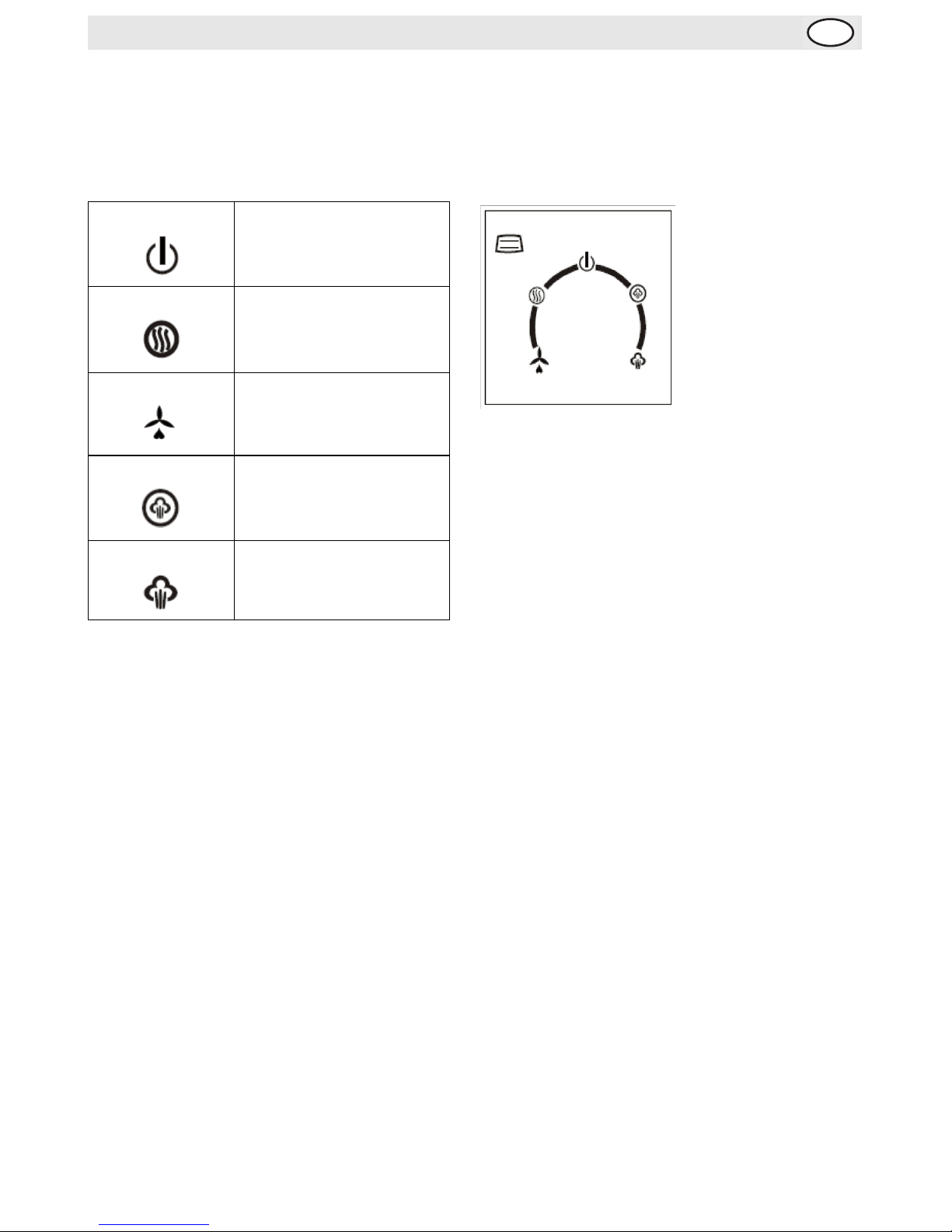

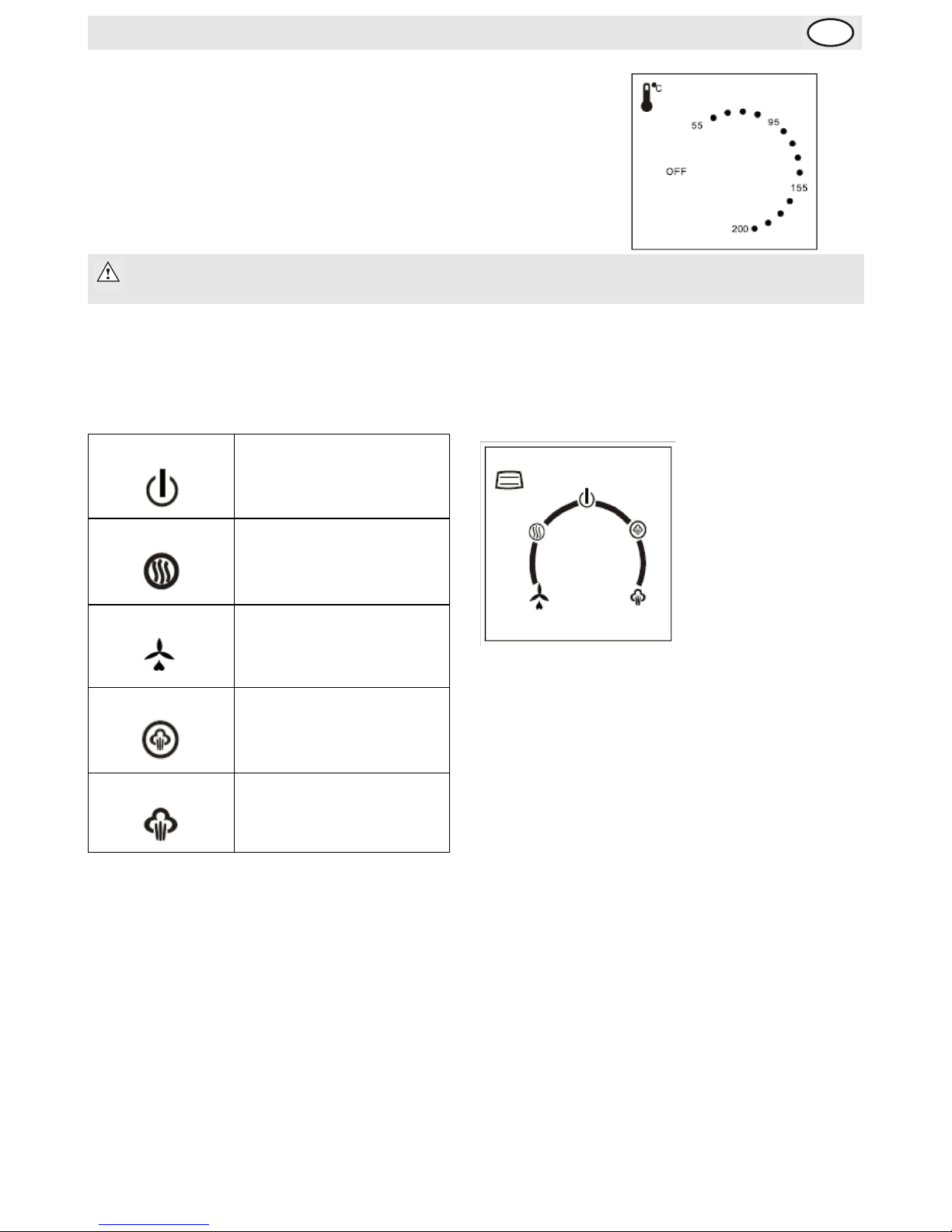

Setting the Function

The oven has four function settings. Rotate knob to select desired function

Convection Oven

1. Place the rack or baking tray in the desired rack position

2. Turn the function knob to the convection oven setting

3. Select the required temperature

4. To switch the oven ON turn the timer control to the required time. It is not necessary to preheat the

oven

Fan Only (Defrost)

1. Place the food to be defrosted on the rack in the middle shelf position. Place a baking tray at the

lowest level and close the oven door

2. Set the function knob to Fan Only setting

3. Set the timer according to the size and quantity of food to be defrosted - the fan will start

Oven is Off

Convection Oven Function

Fan Only Function
(Use for De-frosting)

Combination Function ­(Convecton and Steam)

Steam Only Function

6

UK

Telephone Helpline: 0845 146 2887 (United Kingdom)

Steam Function

1. Fill the water tank to the maximum level

2. Preheat oven to 130C using the Convection Oven setting

3. Place the rack or baking tray in the desired rack position

4. Turn the function knob to the Steam Only setting

5. Select the required temperature

6. Set the timer to the required time - the oven will begin to work

Combination Oven (Steam and Convection)

1. Fill the water tank to the maximum level

2. Preheat oven to the desired temperature using the Convection Oven setting

3. Place the rack or baking tray in the desired rack position

4. Turn the function knob to the Combination Oven setting

5. Select the required temperature

6. Set the timer to the required time - the oven will begin to work

Cleaning, Care & Maintenance

• Always turn Off the appliance and disconnect from the power supply before cleaning.

• Allow the appliance to cool before cleaning.

• Use warm, soapy water and a damp cloth to clean the appliance.

•Dry thoroughly after cleaning.

• A BUFFALO dealer or qualified technician should carry out repairs if required.

7

UK

Telephone Helpline: 0845 146 2887 (United Kingdom)

Tro ub le sh oo tin g

If your BUFFALO appliance develops a fault, please check the following table before making a call to the
Helpline.

Technical Specifications

Electrical Wiring

This appliance is supplied with a 3 pin, moulded, BS1363 plug and lead, with a 13 amp fuse as standard.
The plug is to be connected to a suitable mains socket.
This appliance is wired as follows:

• Live wire (coloured brown) to terminal marked L

• Neutral wire (coloured blue) to terminal marked N

• Earth wire (coloured green/yellow) to terminal marked E
This appliance must be earthed, using a dedicated earthing circuit.
If in doubt consult a qualified electrician.
Electrical isolation points must be kept clear of any obstructions. In the event of any emergency

disconnection being required they must be readily accessible.

Fault Probable Cause Action

The appliance is not working The appliance is not switched on Check the appliance is plugged in correctly

and switched on
Plug and lead are damaged Call BUFFALO agent or qualified technician
Fuse in the plug has blown Replace the plug fuse
Power supply Check power supply
Internal wiring fault Call BUFFALO agent or qualified technician

Appliance does not reach set
temperature

Faulty thermostat Call BUFFALO agent or qualified technician
Faulty element Call BUFFALO agent or qualified technician

Appliance heats up but indicator light
does not come on

Bulb has expired Call BUFFALO agent or qualified technician

Power indicator light comes on but
appliance does not heat up

Faulty element Call BUFFALO agent or qualified technician
Faulty thermostat Call BUFFALO agent or qualified technician
Thermostat set incorrectly Check thermostat

Appliance slow to heat up Cooking surface not clean Clean cooking surface

Faulty element Call BUFFALO agent or qualified technician

No Steam

Water Tank Empty Fill Water Tank

Model Voltage Power Current

Temperature

Range (°C)

Capacity

(litres)

Dimensions

h x w x d (mm)

Weight

(kg)

DN486 230V 50Hz 2500W 10.9A 50 - 200 30 390 x 550 x 550 19.8

8

UK

Telephone Helpline: 0845 146 2887 (United Kingdom)

Compliance

The WEEE logo on this product or its documentation indicates that the product must
not be disposed of as household waste. To help prevent possible harm to human
health and/or the environment, the product must be disposed of in an approved and
environmentally safe recycling process. For further information on how to dispose of
this product correctly, contact the product supplier, or the local authority responsible
for waste disposal in your area.

BUFFALO parts have undergone strict product testing in order to comply with
regulatory standards and specifications set by international, independent, and federal
authorities.

BUFFALO products have been approved to carry the following symbol:

All rights reserved. No part of these instructions may be produced or transmitted in any form or by any means,

electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of BUFFALO.

Every effort is made to ensure all details are correct at the time of going to press, however, BUFFALO reserve the

right to change specifications without notice.

9

NL

Klantenondersteuning: 050 – 609999 (België)

Veiligheidstips

• Plaatsen op een vlakke en stabiele ondergrond.

• De installatie en eventuele reparaties zijn door een servicetechnicus/vaktechnicus uit te voeren.
Verwijder geen componenten of servicepanelen van dit product.

• Raadpleeg en volg de plaatselijke en nationale regelgeving op m.b.t. tot het volgende:

• Wetgeving van gezondheid en veiligheid op de werkplaats

• Werkregels

• Brandpreventie

• IEE bekabelingsnormen

• Bouwverordeningen

• Dit apparaat NIET in water dompelen.

• Bepaalde oppervlakken worden tijdens gebruik heet - let hierop wanneer u het apparaat gebruikt.

• Gebruik altijd geschikte beschermende kleding gedurende het gebruik van de oven.

• Laat tijdens gebruik NIETS in contact komen met de verwarmingselementen.

• Schakel het apparaat altijd uit en haal de steker uit het stopcontact wanneer u het apparaat niet
gebruikt.

• Niet geschikt voor gebruik buitenshuis.

• Dit apparaat mag uitsluitend in overeenstemming met deze instructies en door competente personen
worden gebruikt.

• Dit apparaat is ongeschikt om door kinderen gebruikt te worden.

• Laat verpakkingsmateriaal niet binnen handbereik van kinderen. Verpakkingsmateriaal in
overeenstemming met de regelgeving van de plaatselijke overheden als afval laten verwerken.

• Indien de stroomkabel beschadigd raakt, dient men deze door een BUFFALO technicus of aanbevolen
vaktechnicus te laten vervangen om gevaarlijke situaties te verhinderen.

• Dit product NIET reinigen met spuit-/drukreinigers.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met lichamelijke,
zintuiglijke of mentale beperkingen of door personen met gebrek aan ervaring of kennis, tenzij zij
hierin worden begeleid of zijn opgeleid in het gebruik van het apparaat door een persoon, die
verantwoordelijk is voor hun veiligheid.

• Het totaalgewicht van het te stomen voedsel mag niet meer dan 5 kg zijn

Inleiding

Neem de tijd en lees deze handleiding aandachtig door. Een correct gebruik en onderhoud van deze
machine waarborgt de beste prestatie van uw BUFFALO product.

Verpakkingsinhoud

De verpakking bevat het volgend:

•BUFFALO Combinatie-stoomoven

• Handleiding

10

NL

Klantenondersteuning: 040 – 2628080 (Nederland)

BUFFALO is trots op de haar productkwaliteit en dienstverlening en controleer de inhoud van de
verpakkingen, tijdens de verpakkingsfase, op functionaliteit en schade.

Mocht u product door transport zijn beschadigd, neem dan onmiddellijk contact op met uw BUFFALO dealer.

Werking

Voor het eerste gebruik dient u het apparaat te reinigen. Om het apparaat te reinigen:

1. Was de waterbak, rekken en de ovenbinnenkant met warm zeepwater en een vochtige doek.

2. Plaats het rek in de oven.

3. Sluit de deur.

4. Zet de temperatuurknop op de stand MAX, de functieknop op convectieoven (zie tabel) en de timer-

knop op 5 minuten.

5. Na het verlopen van de ingestelde tijd zet u het apparaat uit en haalt u de stekker uit het stopcontact.

6. Laat het apparaat afkoelen. Het apparaat is nu gebruiksklaar.

Opmerking: Zie "Timer instellen" voor tijdinstellingen onder de 20 minuten.O

1

Hendel

2

Temperatuurlampje

3

Dedoosvanhetwater

4

Stroomlampje

5

Timerknop

6

DeKnopvandefunctie

7

Temperatuurregelknop

8

DeAfzetvandestoom

9

HetDienbladvandeInzamelingvanhetwater

11

NL

Klantenondersteuning: 050 – 609999 (België)

Gebruiksaanwijzingen

Timer instellen

De timerknop werkt ook als een stroomschakelaar. Wanneer de timer op
'0' staat dan is het apparaat uitgeschakeld.

1. Sluit het apparaat aan op de stroomvoorziening.

2. Zet de timerknop op de gewenste tijdsduur (0-120 minuten).

Als alternatief kunt u ook de stand "Stay On" (aanblijven) selecteren voor
non-stop-gebruik

3. Het apparaat start het verwarmingsproces tot aan de ingestelde temperatuur (zie 'Temperatuur

instellen') en het stroomlampje gaat aan.

4. Wanneer de timer de stand '0' bereikt, hoort u een alarm en gaat het apparaat uit.

Temperatuur instellen

1. Zet de temperatuurknop op de gewenste temperatuurinstelling

(50 °C - 200 °C).

2. Het temperatuurlampje gaat aan

Opmerking: voordat u het apparaat gebruikt, controleer dat de wateropvanglade goed
onder deunit zit.

Opmerking: de aan dit apparaat toegewezen productklasse is die van convectieovens,

een apparaat bedoeld voor het koken van voedsel met behulp van directe stoomtoevoer
of verwarmde circulatielucht gegenereerd door mechanische componenten in het
kookcompartiment, of een combinatie van beide methodes. De druk in het
kookcompartiment verschilt niet veel van deatmosferische druk

Opmerking: om de oven met een gewenste tijdsduur van onder de 20 minuten te
gebruiken, dient men de timer eerst verder dan de 20 minutenstand te draaien en draai
vervolgens de timer terug naar de gewenste instelling.

Opmerking: indien gewenst kan gedurende het kookproces de tijdsduur worden
aangepast. Hiervoor dient men alleen de vereiste instelling met de timerknop in te
stellen..

Opmerking: wanneer de oven de ingestelde temperatuur bereikt, gaat het
temperatuurlampje uit.

12

NL

Klantenondersteuning: 040 – 2628080 (Nederland)

Functie instellen

De oven beschikt over vier functie-instellingen. Draai de knop naar de gewenste functie

Convectieoven

1. Plaats het rek of de bakplaat in de gewenste rekstand.

2. Zet de functieknop op de instelling convectieoven

3. Selecteer de gewenste temperatuur.

4. Om de oven in te schakelen, zet u de timerregelaar op de gewenste tijdsduur. Het is niet nodig om de

5. oven voor te verwarmen

Alleen ventilatie (ontdooien)

1. Plaats het te ontdooien voedsel op het rek in de middelste rekstand. Plaats een baklade op de laagste

stand en sluit de ovendeur

2. Zet de functieknop op de instelling Fan Only (alleen ventilatie)

3. Stel de timer in overeenstemming met de grootte en de hoeveelheid te ontdooien voedsel in - de

ventilator wordt gestart

Stoom-functie

1. Vul het waterreservoir tot aan het maximumniveau.

2. Gebruik de instelling Convectieoven om de oven tot 130 °C voor te verwarmen

3. Plaats het rek of de bakplaat in de gewenste rekstand.

4. Zet de functieknop op de instelling Steam Only (alleen stoom)

Oven staat uit

Convectieoven-functie

Alleen ventilatie-functie
(gebruiken voor
ontdooien

Combinatiefunctie ­(convectie en stoom)

Alleen stoom-functie

13

NL

Klantenondersteuning: 040 – 2628080 (Nederland)

5. Selecteer de gewenste temperatuur.

6. Zet de timerknop op de gewenste tijdsduur - de oven gaat aan

Combinatieoven (stoom en convectie)

1. Vul het waterreservoir tot aan het maximumniveau.

2. Gebruik de instelling Convectieoven om de oven tot de gewenste temperatuur voor te verwarmen

3. Plaats het rek of de bakplaat in de gewenste rekstand.

4. Zet de functieknop op de instelling combinatie-oven

5. Selecteer de gewenste temperatuur.

6. Zet de timerknop op de gewenste tijdsduur - de oven gaat aan

Reiniging, zorg & onderhoud

• Alvorens het apparaat te reinigen dient men altijd het apparaat uit te schakelen en de steker uit het
stopcontact te halen.

• Laat het apparaat afkoelen voordat u met het schoonmaken begint.

• Gebruik warm zeepwater en een vochtige doek om de buitenkant van het apparaat te reinigen.

• Na reiniging goed drogen.

• Eventuele reparaties moeten door een BUFFALO vertegenwoordiger of een vaktechnicus worden
uitgevoerd.

Oplossen van problemen

Indien er een storing van uw BUFFALO product optreedt, dient u de onderstaande tabel te raadplegen
alvorens contact op te nemen met uw BUFFALO dealer of de Hulplijn te bellen.

Probleem Mogelijke oorzaak Handeling

Het apparaat werkt niet Het apparaat staat uit Controleer of de stroomkabel van het

apparaat is aangesloten en of het apparaat
is ingeschakeld

Steker en kabel zijn beschadigd Laat een BUFFALO technicus of een

vaktechnicus komen
De zekering in de steker is gesprongen Vervang de zekering in de steker
Stroomvoorziening Controleer de stroomvoorziening
Storing interne bedrading Laat een BUFFALO technicus of een

vaktechnicus komen

Het apparaat bereikt de
ingestelde temperatuur niet

Defecte thermostaat Laat een BUFFALO technicus of een

vaktechnicus komen
Defect verwarmingselement Laat een BUFFALO technicus of een

vaktechnicus komen

Het apparaat wordt warm maar
het indicatielampje gaat niet aan

De lamp is kapot Laat een BUFFALO technicus of een

vaktechnicus komen

Geen stoom Waterreservoir leeg Vul het waterreservoir

14

NL

Klantenondersteuning: 040 – 2628080 (Nederland)

Technische specificaties

Elektrische bedrading

Men dient de steker op een geschikt stopcontact aan te sluiten.
De bedrading van dit apparaat is als volgt:

• Stroomkabel (bruin) naar de aansluitklem gemarkeerd met L

• Neutraalkabel (blauw) naar de aansluitklem gemarkeerd met N

• Aardekabel (groen/geel) naar de aansluitklem gemarkeerd met E
Dit apparaat moet worden geaard met behulp van een adequaat aardingscircuit.
Bij twijfels raadpleeg een vakkundige elektricien.
De elektrische isolatiepunten mogen niet worden geblokkeerd. In geval van een nooduitschakeling moeten

de isolatiepunten direct toegankelijk zijn.

Productconformiteit

Het WEEE-logo op dit product of bijbehorende documentatie geeft aan dat het product
niet onder huisvuil valt en als zodanig ook niet mag worden verwerkt. Ter preventie
van mogelijke gevaren voor de gezondheid van personen en/of voor het milieu, dient
men dit product in overeenstemming met het voorgeschreven en milieuveilige
recyclingproces als afval te verwerken. Raadpleeg uw productleverancier of uw
plaatselijk afvalverwerkingsbedrijf voor meer informatie over de juiste
afvalverwerking van dit product.

De onderdelen van BUFFALO producten hebben strenge producttesten ondergaan om
te voldoen aan wettelijke regels en specificaties die door internationale,
onafhankelijke en landelijke overheden worden voorgeschreven.

BUFFALO producten zijn goedgekeurd en voorzien van het volgende symbool:

Alle rechten voorbehouden. Het is verboden om deze handleiding, hetzij volledig of gedeeltelijk, elektronisch of

mechanisch te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder

voorafgaande goedkeuring van BUFFALO.

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct

zijn, desondanks, behoudt BUFFALO het recht voor om specificaties zonder aankondiging te wijzigen.

Het lampje van de
stroomindicator gaat aan maar
het apparaat wordt niet op
temperatuur gebracht

Defect verwarmingselement Laat een BUFFALO technicus of een

vaktechnicus komen
Defecte thermostaat Laat een BUFFALO technicus of een

vaktechnicus komen
Thermostaat verkeerd ingesteld Controleer de thermostaat

Voedsel volgens recept te ver
doorgekookt of verbrand

Kookoppervlak is niet schoon Reinig het kookoppervlak
Defect verwarmingselement Laat een BUFFALO technicus of een

vaktechnicus komen

Model Voltage Vermogen Stroom

Temperatuurbereik

(°C)

Inhoud

(liters)

Afmetingen

h x b x d mm

Gewicht

(kg)

DN486 230V 50Hz 2500W 10,9A 50 - 200 30 390 x 550 x 550 19,8

15

DE

Sicherheitshinweise

• Auf eine flache, stabile Fläche stellen.

• Alle erforderlichen Montage- und Reparaturarbeiten sollten von Wartungspersonal oder einem
qualifizierten Techniker durchgeführt werden. Keine Bauteile oder Bedienflächen von diesem Produkt
entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und nationalen Normen heranzuziehen:

• Arbeitsschutzvorschriften

• BS EN Verhaltenspraktiken

• Brandschutzvorschriften

• IEE-Anschlussvorschriften

• Bauvorschriften

• Gerät NICHT in Wasser eintauchen.

• Einige Flächen werden während des Betriebs heiß - Vorsicht beim Gebrauch des Geräts.

• Beim Gebrauch des Ofens stets geeignete Schutzbekleidung tragen.

• Während des Gebrauchs darf NICHTS in Kontakt mit den Heizelementen kommen.

• Nach dem Gebrauch das Gerät stets ausschalten und den Netzstecker ziehen.

•Nicht zum Gebrauch im Freien geeignet.

• Dieses Gerät darf nur gemäß dieser Anleitung und von kompetenten Personen genutzt oder bedient
werden.

• Dieses Gerät ist nicht für den Gebrauch durch Kinder geeignet.

• Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren und gemäß den lokalen
Vorschriften entsorgen.

• Aus Sicherheitsgründen muss ein beschädigtes Stromkabel von einem BUFFALO-Mitarbeiter oder
empfohlenen qualifizierten Elektriker erneuert werden.

• Das Gerät NICHT mit einem Strahl-/Hochdruckreiniger reinigen.

• Dieses Gerät sollte nur dann von Personen (einschließlich Kindern) mit reduzierten körperlichen,
sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder Kenntnissen verwendet werden,
wenn sie von einer für ihre Sicherheit verantwortlichen Person im Gebrauch des Geräts geschult
wurden bzw. ständig beaufsichtigt werden.

• Insgesamt sollten nicht mehr als 5 kg Lebensmittel auf einmal gegart werden.

Einführung

Bitte nehmen Sie sich einige Minuten Zeit und lesen Sie dieses Handbuch sorgfältig durch. Nur bei korrekter
Wartung und vorschriftsgemäßem Betrieb kann Ihr BUFFALO-Produkt optimale Leistung erzielen.

16

DE

Telefonische Helpline: 0800 – 1860806 (Deutschland)

Lieferumfang

Folgende Teile befinden sich in der Verpackung:

• BUFFALO-Kombinationsgarer

• Bedienungsanleitung

BUFFALO ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir stellen
sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und sich in
einwandfreiem Zustand befinden.

Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren BUFFALO-Händler.

Betrieb

1 Griff

2 Temperaturleuchte

3 Wasser‐Kasten

4 Stromanzeige

5 Timerknopf

6 Funktions‐Drehknopf

7 Temperaturregler

8 Dampf‐Anschluss

9 Wasser‐Ansammlungs‐Behälter
