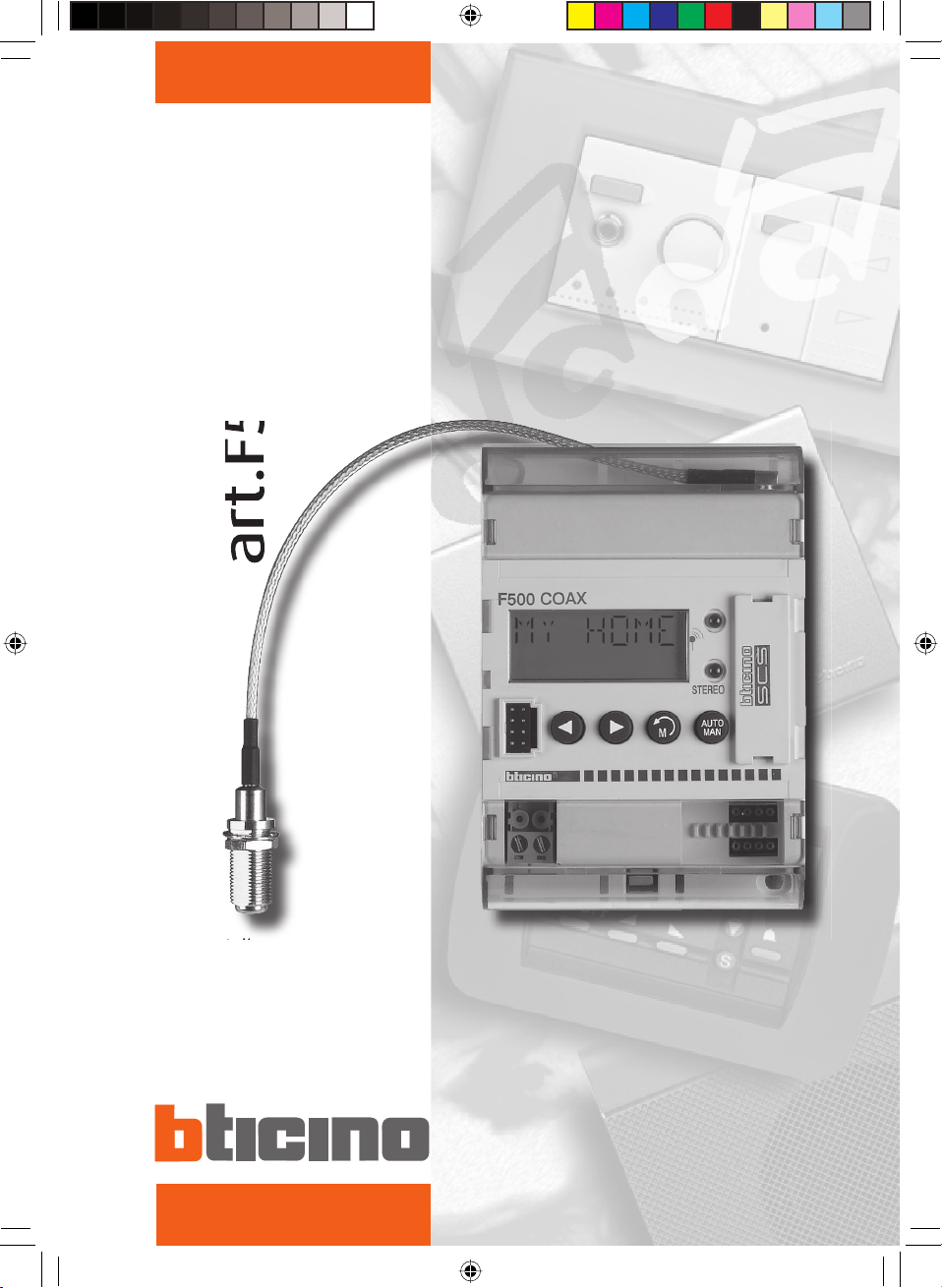

art.F500 COAX
PART. T9524B - 10/06 - PC
I
INDICE
INTRODUZIONE
Avvertenze e consigli ________________________________________________ 4
Contenuto della confezione ___________________________________________ 4
Descrizione generale ________________________________________________ 5
Funzioni pulsanti ____________________________________________________ 5
Schema di collegamento al BUS SCS ____________________________________ 6
Schema di collegamento F500 COAX - impianto d'antenna ___________________ 7
Installazione ______________________________________________________ 8
Accensione ________________________________________________________ 8
Display ___________________________________________________________ 8
FUNZIONAMENTO
Sintonizzazione frequenze radio (ricerca manuale) __________________________ 9
Sintonizzazione frequenze radio (ricerca automatica) ________________________ 9
PROGRAMMAZIONE
Memorizzazione delle stazioni radio ____________________________________ 10
INSTALLAZIONE
Soluzione dei problemi ______________________________________________ 11
Caratteristiche tecniche _____________________________________________ 12
3
art. F500 - F500 COAX
INTRODUZIONE
AVVERTENZE E CONSIGLI
Prima di installare il Sintonizzatore Radio è importante leggere con at ten zio ne il presente manuale.
Il fabbricante declina ogni responsabilità per eventuali danni dovuti ad un uso
errato e/o non conforme alle istru zio ni contenute nel presente manuale.

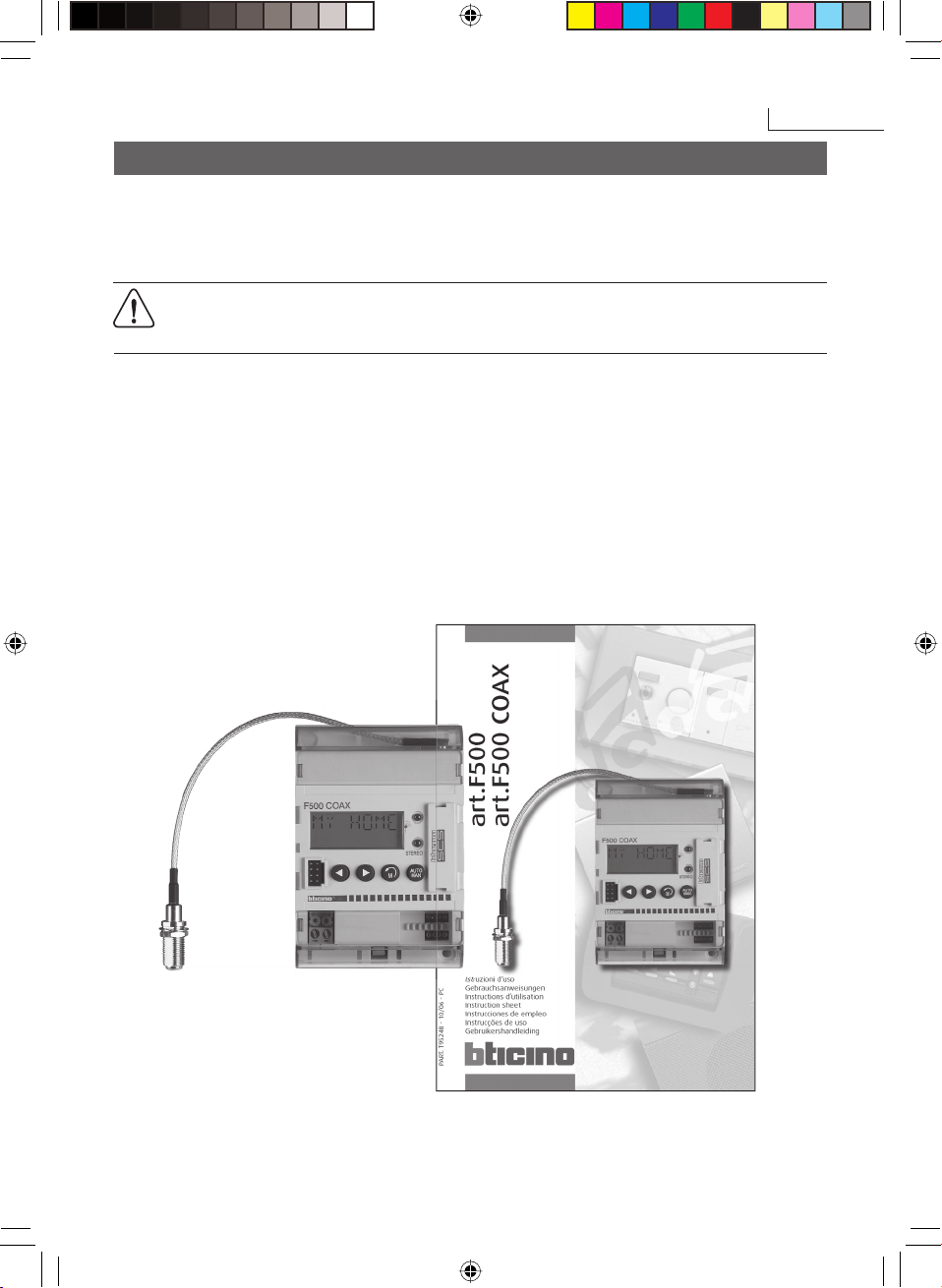

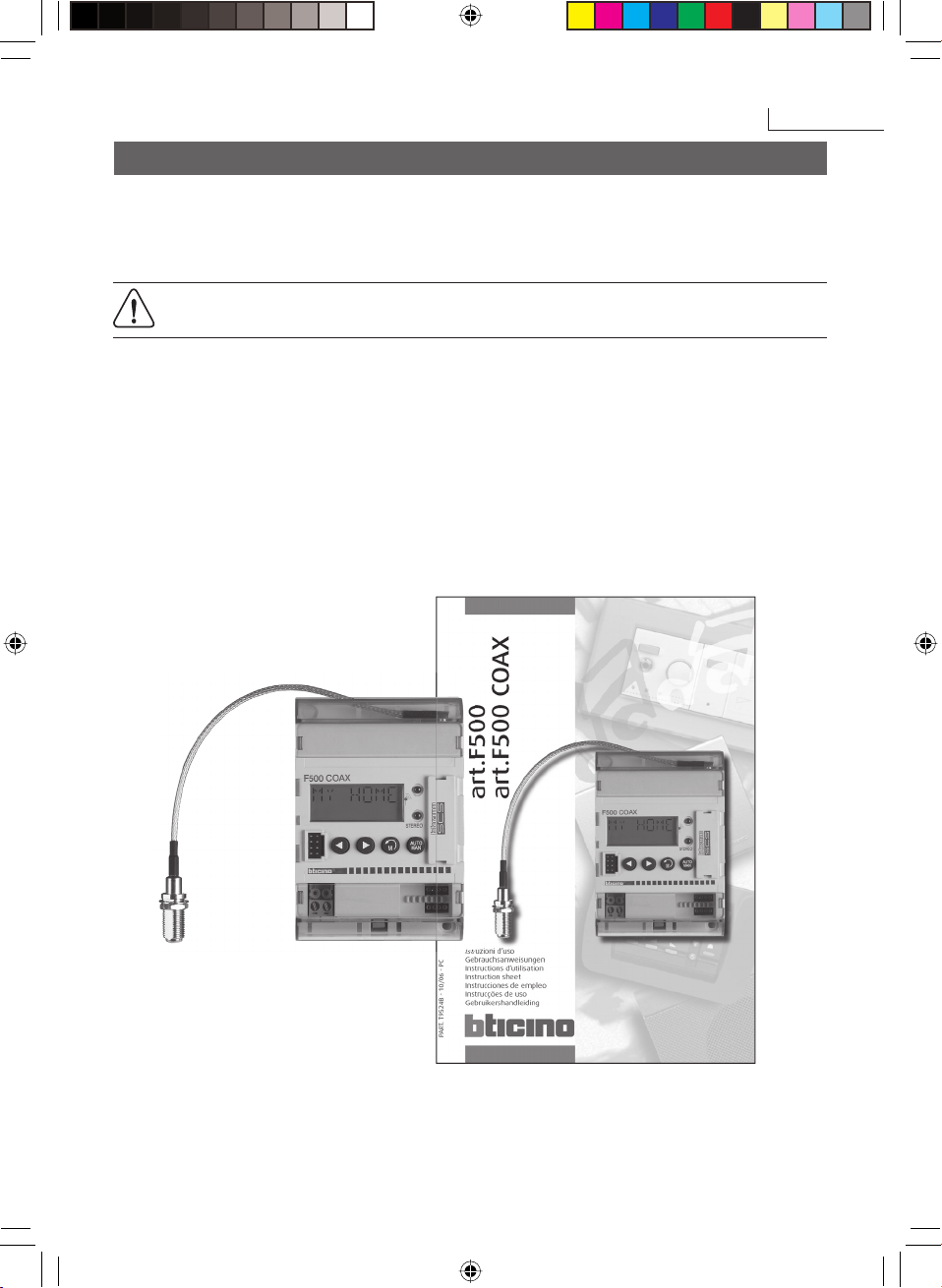

CONTENUTO DELLA CONFEZIONE
La confezione del Sintonizzatore Radio contiene:
• Sintonizzatore Radio art. F500 o F500 COAX
• Istruzioni d'uso
• Accessori di installazione
• Cavetto adattatore MCX-F lunghezza 200 mm (solo F500 COAX)
4
I
5
INTRODUZIONE

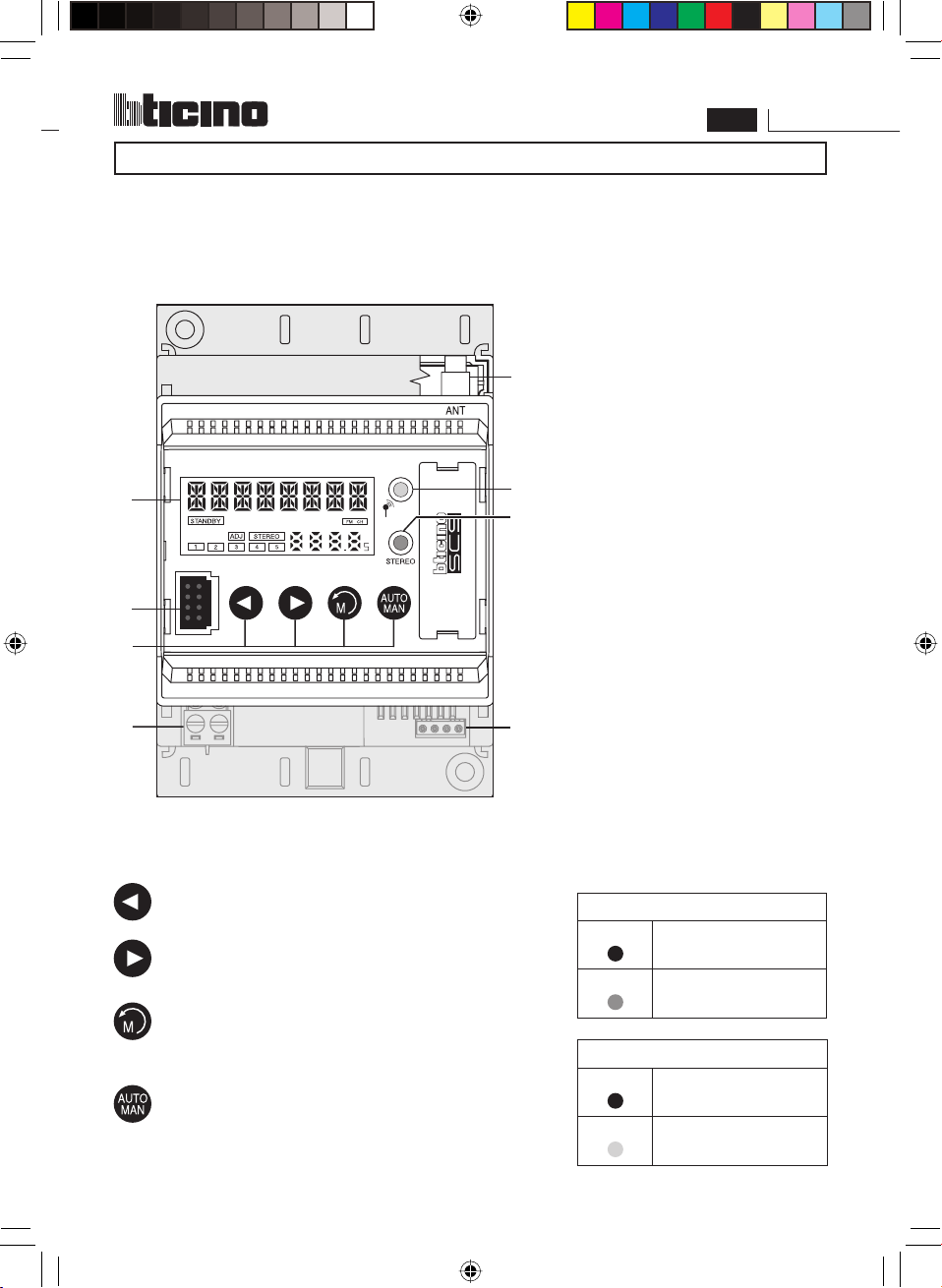

DESCRIZIONE GENERALE
Il Sintonizzatore Radio è un dispositivo che permette la sintonizzazione e memorizzazione di canali radio FM e rende disponibile il segnale tramite BUS del Sistema Diffusione
Sonora per gli amplifi catori.
LEGENDA
1 Display
4
2 Connettore 8 poli per BUS
diffusione sonora
3 Pulsanti
4 Connettore d'antenna (F500
1
6
5
2
3
COAX)o antenna filare
(F500)
5 Led segnale mono/stereo
6 Led ricezione segnale
7 Connettore 2 poli per BUS
Diffusione Sonora
8 Sede per i confi guratori
7
FUNZIONI PULSANTI
Diminuisce la frequenza sintonizzata
Aumenta la frequenza sintonizzata
Seleziona le stazioni memorizzate (pressione breve) o memorizza la stazione
selezionata (pressione prolungata)
Seleziona la modalità di ricerca frequenza:
manuale o automatica
8
TABELLE INDICAZIONE LED
LED SEGNALE MONO/STEREO (5)
SPENTO
ROSSO
SPENTO
Segnale mono
Segnale stereo
LED RICEZIONE SEGNALE (6)
Ricezione segnale
scarsa
VERDE
Ricezione segnale
buona
art. F500 - F500 COAX
INTRODUZIONE
SCHEMA DI COLLEGAMENTO AL BUS SCS
Agli amplifi catori del
Sistema Diffusione
Sonora
6
M
S2
Nodo
audio/video
art. F441
230Va.c.
230V~
Confi guratori:
S1 = Indirizzo locale della sorgen-
te Sintonizzatore Radio
S2 = Libero
M = Libero
Alimentatore
art. 346000
Sintonizzatore
art. F500
B
A
S1
Collegamento al BUS Diffusione Sonora
È possibile collegare il Sintonizzatore Radio tramite il dispositivo Nodo audio/video
art. F441, in due modi alternativi:
BUS
Al connettore a 2 poli tramite doppino twistato art. 336904
A
Al connettore di tipo fl at a 8 vie frontale tramite cavo art. L4668 BUS/60
B
o art. L4668 BUS/45
INTRODUZIONE

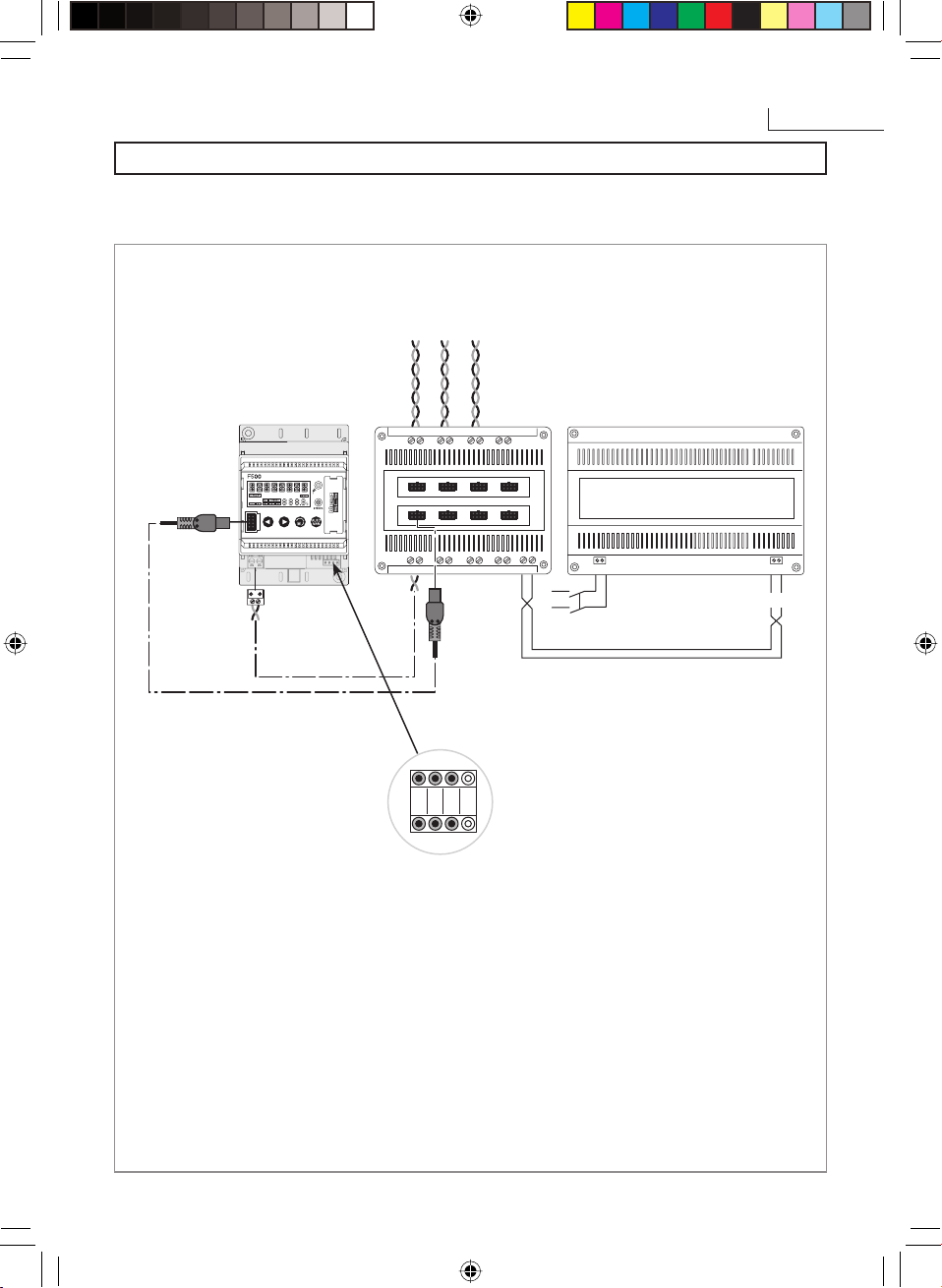

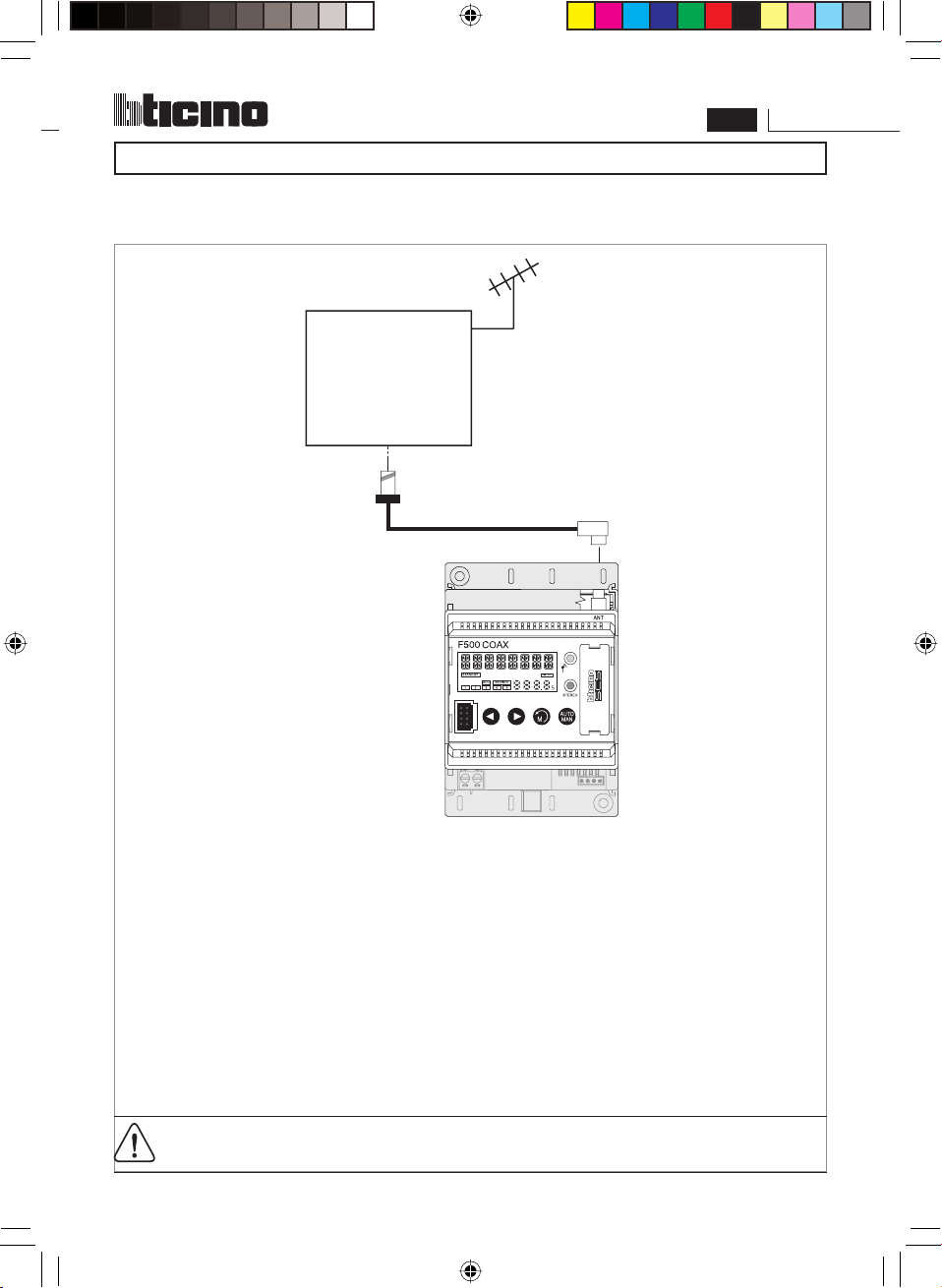

SCHEMA DI COLLEGAMENTO F500 COAX - IMPIANTO D'ANTENNA
A
F
I
7
B
Sintonizzatore
art. F500COAX
Impianto di distribuzione via cavo di segnali televisivi e sonori conforme
A
alla norma CEI-EN-50083
Livello massimo 70dBµV
B
Livello minimo 40dBµV (mono)
50dBµV (stereo)
(rif. norma CEI-EN-50083-7)
Livelli massimi e minimi da garantire alla presa d'antenna per una corretta
ricezione della banda FM.
MCX
L'inosservanza dei livelli di segnale descritti al punto B può infi ciare le caratteristiche di ricezione del segnale audio e del segnale RDS.
art. F500 - F500 COAX
8
INTRODUZIONE
INSTALLAZIONE
1 Assicurarsi che il Sintonizzatore sia scollegato dal BUS
2 Inserire nella sede S1 il confi guratore numerico (1÷4) che identifi ca la sorgente (Sinto-
nizzatore Radio), le sedi S2 e M non sono da confi gurare
3 Installare il dispositivo sulla guida DIN in posizione tale da rendere agevole il posizionamento
dell'antenna fi lare (solo F500)
4 Per F500 COAX, collegare il connettore tipo F del cavetto adattatore a dispositivi di ricezione
esterni (antenne locali o impianti d'antenna) e il connettore MCX al morsetto ANT come
illustrato nello schema di collegamento.
5 Collegare il Sintonizzatore al BUS come descritto nel paragrafo"Schema di collegamento al
BUS SCS"
6 Alimentare il BUS
ACCENSIONE
Dopo aver installato il Sintonizzatore
(oppure a seguito di un'interruzione
di alimentazione) e nel caso nessun
dispositivo abbia richiesto l'accensione
della radio, a retroilluminazione spenta,
il display visualizza la scritta "My-HOME"
e l'indicazione "STANDBY".
Il Sintonizzatore Radio dispone di un display con retroilluminazione, l'accensione
avviene quando uno qualsiasi dei pulsanti
viene premuto. Dopo un minuto dall'ultima pressione la retroilluminazione e i led
si spengono.L'attivazione del dispositivo
tramite i comandi posti sul fronte del sintonizzatore, non comportano l'accensione
degli amplifi catori posti nelle stanze.

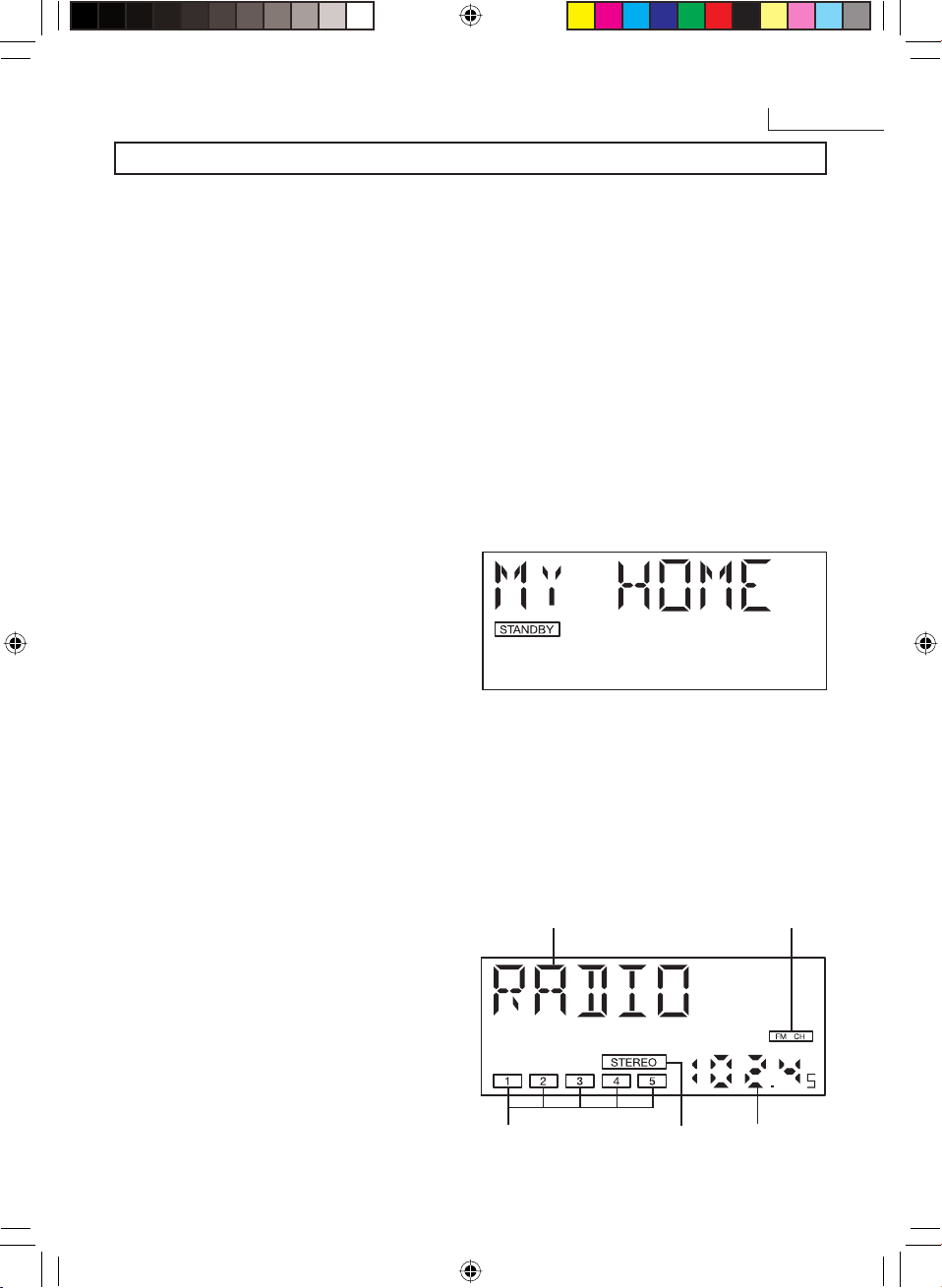

DISPLAY
Sul display viene visualizzato il messaggio RDS inviato dalla stazione sintonizzata (solo se disponibile dalle stazioni
radio), la frequenza sintonizzata e il
numero della stazione riprodotta.
Sono presenti inoltre due indicazioni
"STEREO" e "FM CH"che indicano rispettivamente se il segnale sintonizzato è di
tipo stereofonico e se è stata selezionata la ricerca automatica delle stazioni.
Messaggio RDS
Stazioni
memorizzate
Indicazione
segnale stereo
Indicazione modalità ricerca
automatica
Frequenza
sintonizzata
I
9
FUNZIONAMENTO

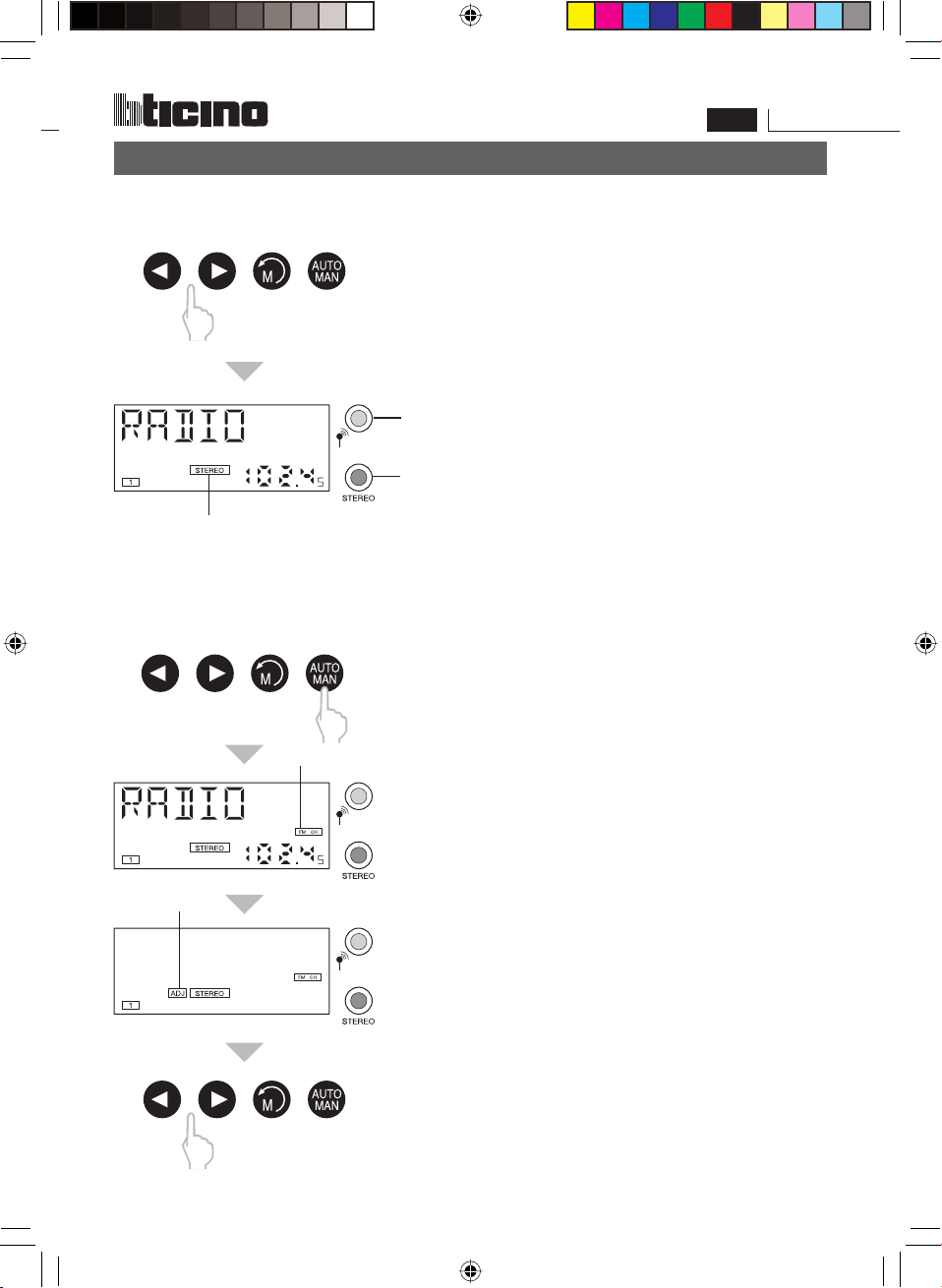

SINTONIZZAZIONE FREQUENZE RADIO (RICERCA MANUALE)
• Premere i pulsanti avanti/indietro per selezionare
la frequenza desiderata.
• Sul display appare l'indicazione della frequenza.
Se la ricezione del segnale è di buona qualità, si
A
B
C
SINTONIZZAZIONE FREQUENZE RADIO (RICERCA AUTOMATICA)
Questa funzione permette di ricercare in maniera automatica le frequenze delle stazioni
radio ricevute con un segnale di buona qualità.
accende il led verde (A).
Nel caso il segnale sia stereofonico, oltre al led
verde (A), si accende anche il led rosso (B) e
appare l'indicazione "STEREO" (C).
Inoltre se disponibile per la stazione sintonizzata,
appare il messaggio RDS.
• Premere il pulsante auto/man per selezionare la
modalità di ricerca automatica.
A
• Sul display appare l'indicazione relativa (A).
B
• Premendo i pulsanti avanti/indietro, il dispositivo
scorre la frequenza fi no a quando trova una stazione con un segnale di buona qualità. Durante
la ricerca, dal display scompaiono i messaggi RDS
e la frequenza, compare la scritta ADJ (B). Per
passare alla stazione successiva o precedente,
premere nuovamente i pulsanti avanti/indietro.
art. F500 - F500 COAX
10
PROGRAMMAZIONE

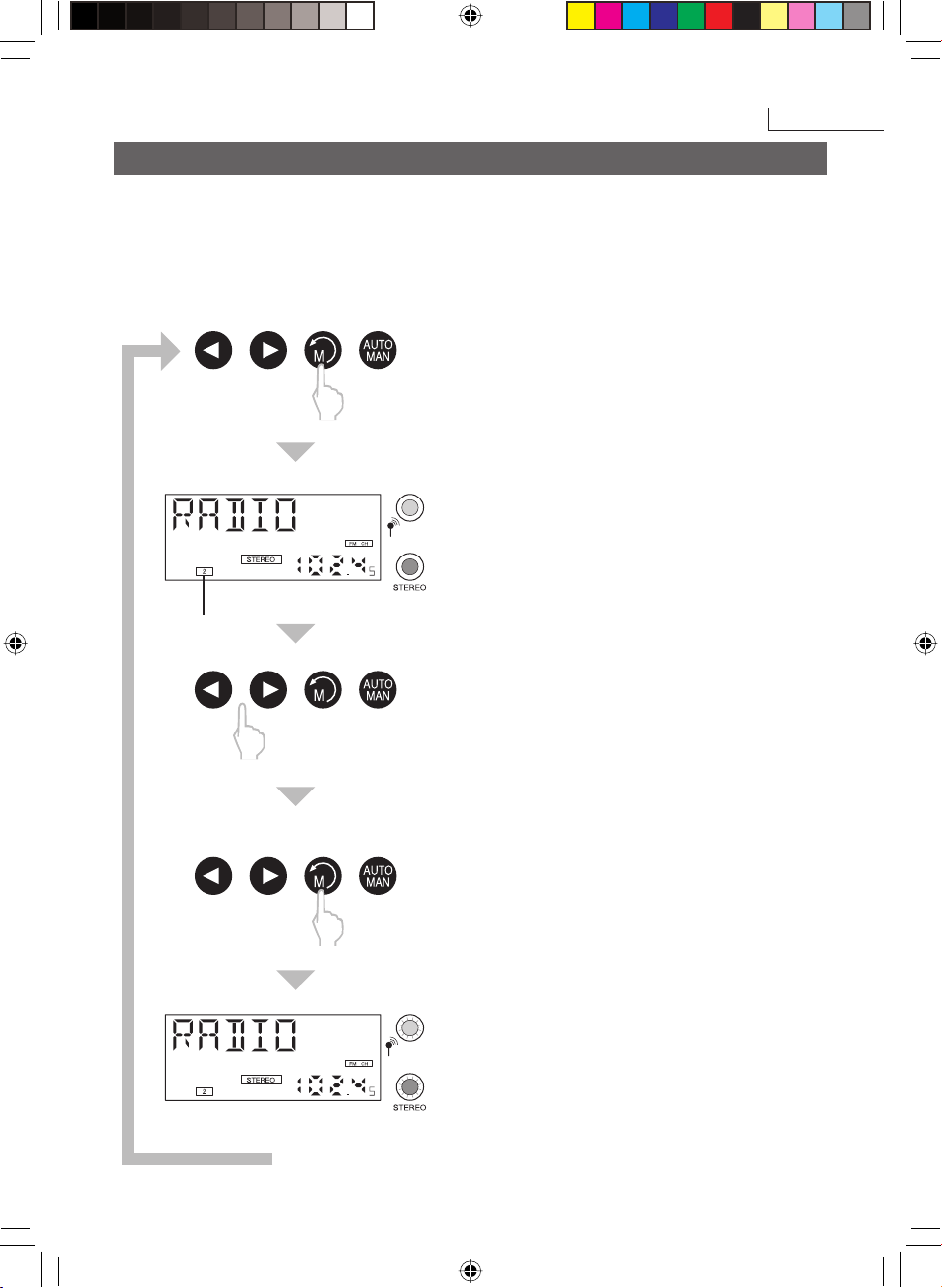

MEMORIZZAZIONE DELLE STAZIONI RADIO
Il dispositivo permette di memorizzare fi no a 5 stazioni radio. Il Sintonizzatore, di base,
non ha nessuna stazione memorizzata e quando si richiama una stazione non memorizzata, si sintonizza ad una frequenza intermedia.
• Premere brevemente il pulsante "M"per selezio-
nare il numero della posizione in cui memorizzare
la stazione.
• Sul display appare la posizione dove memorizzare
la stazione (A).
A
• Premere i pulsanti avanti/indietro per sintonizzare
la frequenza desiderata.
Cambiando la frequenza, il numero inizia a lam-
peggiare per indicare che la frequenza attualmente visualizzata è diversa da quella memorizzata.
• Trovata la stazione desiderata, tenere premuto
il pulsante "M" fi no a quando i due led iniziano a
lampeggiare.
• Al termine rilasciare il pulsante, la stazione è ora
memorizzata.
• Per memorizzare le altre stazioni ripetere la procedura.
INSTALLAZIONE
SOLUZIONE DEI PROBLEMI
PROBLEMA CAUSA SOLUZIONE
I
11
Il Sintonizzatore non si
accende
Premendo un tasto qualsiasi non si attiva la retroilluminazione azzurra
Sintonizzatore acceso, la
retroilluminazione funziona, ma non si sente
niente
Sintonizzata un'emittente, il led verde non si accende
Sintonizzata un'emittente, il led rosso non si accende
Mancanza di alimentazione Verifi care la tensione 27
Sintonizzatore difettoso Sostituire
Amplifi catori spenti o distanti
Mancanza di tensione 27 V
d.c. sul BUS Diffusione Sonora in presenza di alimentazione supplementare
Il fi lo d'antenna non è stato
steso
Il segnale ricevuto è estremamente debole
Il Sintonizzatore Radio è posto in ambienti fortemente
schermati (scantinati, dietro a pesanti strutture di
cemento armato)
Il fi lo d'antenna non è stato
steso
La stazione sintonizzata
non trasmette in stereofonia
Il segnale ricevuto è debole per una buona ricezione
stereofonica
Il Sintonizzatore Radio è posto in ambienti fortemente
schermati (scanti nati, dietro a pesanti strutture di
cemento armato)
V d.c. sul morsetto verde (anche se l'articolo è
alimentato con cavo art.
L4668 BUS/60)
Portarsi nell'ambiente degli
amplifi catori e accenderli
Verifi care la tensione 27
Vd.c. sul BUS Diffusione Sonora
Per una migliore ricezione
mantenere il fi lo d'antenna
ben disteso e possibilmente in posizione verticale
Utilizzare F500 COAX connesso ad un impianto d'antenna
Per una migliore ricezione
mantenere il fi lo d'antenna
ben disteso e possibilmente in posizione verticale
Utilizzare F500 COAX connesso ad un impianto d'antenna
art. F500 - F500 COAX
INSTALLAZIONE
CARATTERISTICHE TECNICHE
Tensione di alimentazione dal BUS : 18 ÷ 27 Vdc
Assorbimento (alimentazione dal BUS) :
Stdby 12 mA
Funzionamento 50 mA
Temperatura di funzionamento: 0 - 50°C
12
Servizio Tecnico Clienti
Bticino risponde del perfetto funzionamento del dispositivo solo se installato a
regola d’arte ri spet tan do le indicazioni del manuale d’installazione del prodotto.
In caso di malfunzionamento contattare il Centro Assistenza Tecnica Autorizzato.
Per conoscere il nominativo del CAT di zona telefonare al:
numero verde Bticino 800.837.035
oppure visitare il sito: www.bticino.it
Garanzia: i termini di garanzia sono riportati sul documento “Condizioni di Fornitura
del Servizio di Assistenza Tecnica tramite Centri di Assistenza Tecnica Bticino. Tale
do cu men to può essere richiesto al CAT, al numero verde Bticino, oppure scaricato
dal sito www.bticino.it
D
13
INHALTSVERZEICHNIS
EINLEITUNG
Hinweise und Empfehlungen _________________________________________ 14
Inhalt der Verpackung ______________________________________________ 14
Allgemeine Beschreibung ____________________________________________ 15
Tastenfunktionen __________________________________________________ 15
Schema Anschluss an den BUS SCS ____________________________________ 16
Schema Anschluss F500 COAX - Anatennenanlage _________________________ 17
Installation _______________________________________________________ 18
Einschalten _______________________________________________________ 18
Display __________________________________________________________ 18
BETRIEB
Radiofrequenz einstellen (manuell absuchen) ____________________________ 19
Radiofrequenz einstellen (automatisch absuchen) _________________________ 19
PROGRAMMIERUNG
Sender speichern __________________________________________________ 20
INSTALLATION
Störungen und Lösungen ____________________________________________ 21
Technische Eigenschaften ____________________________________________ 22
Art. F500 - F500 COAX
14
EINLEITUNG
HINWEISE UND EMPFEHLUNGEN
Vor der Installation des Tuners, lesen Sie bitte vorliegende Gebrauchsanweisungen
aufmerksam.
Der Hersteller haftet nicht für Schäden die sich aus einem falschen Gebrauch
und/oder einem den Gebrauchsanweisungen nicht entsprechenden Einsatz
ergeben könnten.
INHALT DER VERPACKUNG
Die Verpackung des Tuners enthält:
• Tuner Art. F500 oder F500 COAX
• Gebrauchsanweisungen
• Installationszubehör
• Adapter-Kabel MCX-F, Länge 200 mm (nur F500 COAX)
D
15
EINLEITUNG
ALLGEMEINE BESCHREIBUNG
Der Tuner ist ein Gerät mit dem man FM Radiosender einstellen und speichern kann
während das Signal über BUS des Schalldiffusionssystem für die Verstärker übertragen
wird.
ERLÄUTERUNGEN
1 Display
4
2 8-poliger Verbinder für BUS
Schalldiffusion
3 Tasten
Antenennverbinder (F500
4
1
6
5
2
3
COAX) oder Draht-Antenne
(F500)
5 Anzeige Mono/Stereo
6 Anzeige Signalempfang
7 2-poliger Verbinder BUS
Schalldiffusion
8 Sitz der Konfi guratoren
7
TASTENFUNKTIONEN
Verringert die eingestellte Frequenz
Erhöht die eingestellte Frequenz
Wählt die gespeicherten Sender (kurzer
Druck) oder speichert den gewählten
Sender (langer Druck).
Stellt die manuelle oder automatische
Modalität der Frequenzsuche ein
8
TABELLE DER ANZEIGEN
ANZEIGE MONO/STEREO (5)
Aus
Mono
Rot
Stereo
ANZEIGE EMPFANGSSIGNAL (6)
Aus
Schwacher Empfang
Grün
Guter Empfang
Art. F500 - F500 COAX
EINLEITUNG
SCHEMA ANSCHLUSS AN DEN BUS SCS
Zu den Verstärkern des
Schalldiffusionssystem
Tuner
Art. F500
Knoten
Audio/Video
Art. F441
16
Speisegerät
Art. 346000
B
A
Konfi guratoren:
M
S1
S2
Anschluss an den BUS Schalldiffusion
Man kann den Abstimmapparat durch die Vorrichtung Audio/Video-Knoten Art.
F441 auf zwei verschiedene Weisen anschließen:
an den 2-poligen Verbinder durch eine gedrillte Schleife Art. 336904
A
An den 8-Weg-Verbinder des Typs Flat an der Frontseite durch das Kabel
B
Art. L4668 BUS/60 oder Art. L4668 BUS/45
S1 = örtliche Adresse der
S2 = Frei
M = Frei
230Va.c.
BUS
230V~
Tunerquelle
EINLEITUNG
SCHEMA ANSCHLUSS F500 COAX - ANATENNENANLAGE
A
F
D
17
B
Abstimmapparat
Art. F500COAX
Kabelverteilungsanlage für Fernseher- und akustische Signale laut Norm
A
CEI-EN-50083
Maximales Niveau 70dBµV
B
Mindestes Niveau 40dBµV (mono)
50dBµV (stereo)
(Bezugsnorm CEI-EN-50083-7)
Maximale und Mindeste Grenzen um an der Antennenbuchse einen
einwandfreien Empfang der FM Funkwelle zu gewährleisten.
MCX
Die Nichtbeachtung der unter Punkt B angegebenen Signalgrenzen kann die
Empfangseigenschaften des Audio- und des RDS-Signals beeinträchtigen.
Art. F500 - F500 COAX
18
EINLEITUNG
INSTALLATION
1 Sicherstellen dass der Abstimmapparat nicht an den BUS angeschlossen ist.
2 In den Sitz S1 den numerischen Konfi gurator (1-4) einsetzen, der die Quelle identifi ziert
(Abstimmapparat); die Sitze S2 und M müssen konfi guriert werden.
3 Die Vorrichtung auf die DIN Schiene so montieren dass die Positionierung der Draht-Antenne
unbehindert erfolgen kann (nur F500).
4 Für F500 COAX, den Verbinder Typ F des Adapter-Kabels an die äußeren Empfangsvorrichtungen
schließen (lokale Antennen oder Antennenanlagen) und den Verbinder MCX an die Klemme
ANT laut Anschlussschema schließen.
5 Den Abstimmapparat an den BUS schließen und dabei den Anweisungen des Paragraphen
"Anschlussschema BUS SCS" beachten.
6 Den BUS mit Strom versorgen.
EINSCHALTEN
Nachdem der Tuner installiert worden ist
(oder nach einem Stromausfall) und wenn
kein Gerät das Einschalten des Radios
bei ausgeschalteter Rückbeleuchtung
verlangt hat, zeigt das Display die Schrift
"My Home" und die Angabe "STANDBY"
an.
Der Tuner ist mit einem rückbeleuchteten
Display ausgestattet das durch Drücken
irgend einer Taste eingeschaltet wird. Nach
einer Minute seit dem letzten Tastendruck,
schalten die Rückbeleuchtung und die
Anzeige wieder aus. Das Einschalten des
Geräts über die Tasten an der Frontseite
des Tuners, bewirkt nicht das Einschalten
der Verstärker in den Räumen.
DISPLAY
RDS Meldung Anzeige automatische
Suchfunktion
Am Display werden die RDS Meldung,
die von dem eingestellten Sender
gesendet wird (wenn vorhanden), die
eingestellte Frequenz und die Nummer
des eingestellten Senders angezeigt.
Zudem werden die Angaben "STEREO"
und "FM CH" angezeigt, die sich bzw. auf
das eingestellte Stereosignal und auf die
automatische Sendersuche beziehen.
Gespeicherte
Sender
Anzeige
Stereosignal
Eingestellte
Frequenz
D
19
BETRIEB
RADIOFREQUENZ EINSTELLEN (MANUELL ABSUCHEN)
• Die Tasten vorwärts/rückwärts drücken, um die
gewünschte Frequenz einzustellen.
• Am Display wird die Frequenz angezeigt. Ist der
Signalempfang gut, leuchtet die grüne Anzeige
(A) auf.
A
Handelt es sich um ein Stereosignal, so leuchtet
neben der grünen Anzeige (A) auch die rote
B
C
RADIOFREQUENZ EINSTELLEN (AUTOMATISCH ABSUCHEN)
Diese Funktion ermöglicht es die Sender mit einem guten Signal automatisch
abzusuchen.
Anzeige (B) auf und die Angabe "STEREO" (C) wird
angezeigt.
Steht außerdem eine RDS Meldung zur Verfügung,
so wird diese ebenfalls angezeigt.
• Taste Auto/Man drücken, um die automatische
Suchfunktion zu wählen.
A
• Am Display wird die entsprechende Angabe (A)
angezeigt.
B
• Durch Drücken der Tasten vorwärts/rückwärts,
sucht das Gerät die Frequenz ab bis es einen
Sender mit einem guten Signal fi ndet. Während
der Suche werden die Meldungen RDS und die
Frequenz nicht angezeigt. Angezeigt wird lediglich
die Schrift ADJ (B). Um zum nächsten oder zum
vorhergehenden Sender überzugehen, nochmals
die Tasten vorwärts/rückwärts drücken.
Art. F500 - F500 COAX
20
PROGRAMMIERUNG
SENDER SPEICHERN
Das Gerät gestattet es bis zu 5 Sender zu speichern. Werkseitig werden keine Sender
gespeichert und wenn ein nicht gespeicherter Sender abgerufen wird, wird eine
Zwischenfrequenz eingestellt.
• Kurz die Taste "M" drücken, um die Nummer der
Position zu wählen, unter welcher der Sender
gespeichert werden soll.
• Am Display wird die Position angezeigt, wo der
Sender gespeichert werden soll (A).
A
• Die Tasten vorwärts/rückwärts drücken um die
gewünschte Frequenz einzustellen.
Wird die Frequenz gewechselt, so blinkt die
Nummer, was bedeutet dass die gegenwärtige
Frequenz nicht der gespeicherten Frequenz
entspricht.
• Wenn der gewünschte Sender eingestellt worden
ist, die Taste "M" gedrückt halten, bis die beiden
Anzeigen blinken.
• Danach die Taste loslassen. Der Sender ist nun
gespeichert.
• Um andere Sender zu speichern, den Vorgang
wiederholen.
INSTALLATION
STÖRUNGEN UND LÖSUNGEN
PROBLEM URSACHE LÖSUNG
D
21
Der Tuner schaltet nicht
ein
Durch Drücken irgend einer
Taste schaltet die hellblaue
Rückbeleuchtung nicht ein
Bei eingeschaltetem
Tuner, schaltet durch
Drücken irgend einer Taste
die Rückbeleuchtung ein,
aber man hört nichts
Ein Sender wurde
eingestellt doch die grüne
Anzeige leuchtet nicht auf
Stromausfall Kontrollieren ob 27Vdc
Tuner defekt Auswechseln
Verstärker sind
ausgeschaltet oder
entfernt
27Vdc Spannung fehlt am
BUS der Schalldiffusion
trotz zusätzlicher Speisung
Die Antenne wurde nicht
herausgezogen
Das Signal ist sehr
schwach
Der Tuner wurde in einem
stark abgeschirmten Raum
aufgestellt (Keller, hinter
Eisenbetonstrukturen)
an der grünen Klemme
vorhanden sind (auch bei
Speisung durch das Kabel
L4668 BUS/60)
Sich in den Raum mit den
Verstärkern begeben und
diese einschalten
Kontrollieren ob die
Spannung von 27Vdc am
BUS der Schalldiffusion
vorhanden ist
Für einen besseren
Empfang die Antenne
ganz herausziehen und
möglichst senkrecht
positionieren
F500 COAX an eine
Antennenanlage
schließen
Ein Sender wurde
eingestellt doch die rote
Anzeige leuchtet nicht auf
Die Antenne wurde nicht
herausgezogen
Der eingestellte Sender ist
nicht Stereo
Der eingestellte Sender ist
für den Stereoempfang zu
schwach
Der Tuner wurde in einem
stark abgeschirmten Raum
aufgestellt (Keller, hinter
Eisenbetonstrukturen)
Für einen besseren
Empfang die Antenne
ganz herausziehen und
möglichst senkrecht
positionieren
F500 COAX an eine
Antennenanlage
schließen
Art. F500 - F500 COAX
22
INSTALLATION
TECHNISCHE EIGENSCHAFTEN
Speisespannung vom BUS: 18 ÷ 27 Vdc
Zusätzliche Speisespannung: 18 ÷ 30 Vdc
Stromaufnahme (Speisung vom BUS):
Standby 10 mA
Betrieb 45 mA
Mit zusätzlicher Speisung 3 mA
Betriebstemperatur: 0 - 50°C
KUNDENDIENST
Bticino haftet für den einwandfreien Betrieb der Vorrichtung vorausgesetzt sie wird
nach dem besten fachmännischen Wissen gemäß den Installationsanweisungen
des Produkts installiert.
Webseite: www.bticino.com
F
23
TABLE DES MATIÈRES
INTRODUCTION
Avertissements et conseils ___________________________________________ 24
Contenu de l’emballage _____________________________________________ 24
Description générale _______________________________________________ 25
Fonctions boutons _________________________________________________ 25
Schéma de branchement au BUS SCS ___________________________________ 26
Schéma de branchement F500 COAX - circuit d’antenne ____________________ 27
Installation _______________________________________________________ 28
Allumage ________________________________________________________ 28
Moniteur ________________________________________________________ 28
FONCTIONNEMENT
Réglage fréquence radio (recherche manuelle) ___________________________ 29
Réglage fréquence radio (recherche automatique) ________________________ 29
PROGRAMMATION
Mémorisation des stations radio ______________________________________ 30
INSTALLATION
Problèmes, causes et solutions _______________________________________ 31
Caractéristiques techniques __________________________________________ 32
art. F500 - F500 COAX
24
INTRODUCTION
AVERTISSEMENTS ET CONSEILS
Avant de procéder à l'installation du Tuner Radio, il est important de lire attentivement
la présente notice.
Le fabricant décline toute responsabilité en cas de dommages causés par une
mauvaise utilisation et/ou une utilisation non conforme aux instructions fi gurant
dans la présente notice.
CONTENU DE L’EMBALLAGE
L’emballage du “Tuner Radio” contient:
• Tuner Radio art. F500 ou F500 COAX
• Instructions d’utilisation
• Accessoires d’installation
• Câble adaptateur MCX-F longueur 200 mm (F500 COAX uniquement)
Loading...
