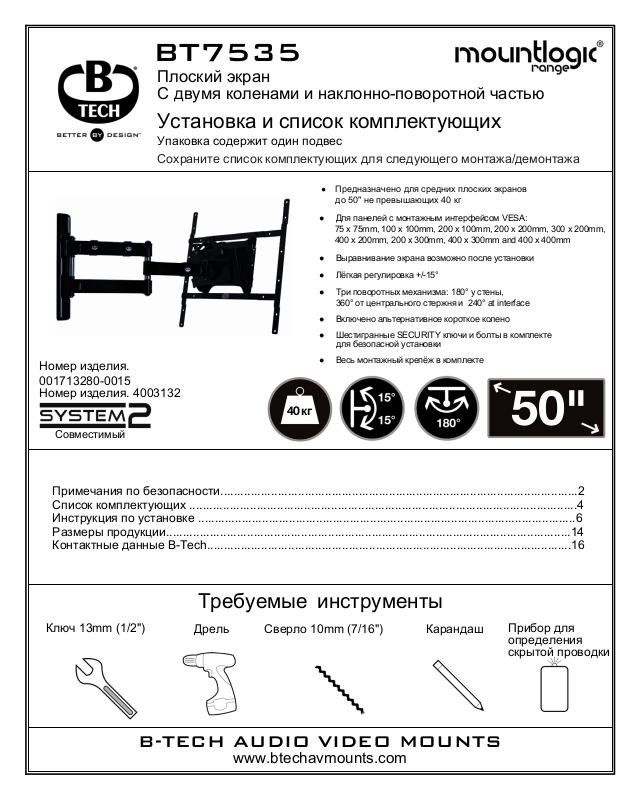

B-tech BT7535 User Manual

BT7535

Плоский экран
С двумя коленами и наклонно-поворотной частью

Установка и список комплектующих

Упаковка содержит один подвес

Сохраните список комплектующих для следующего монтажа/демонтажа

●

Предназначено для средних плоских экранов
до 50" не превышающих 40 кг

● Для панелей с монтажным интерфейсом VESA:
75 x 75mm, 100 x 100mm, 200 x 100mm, 200 x 200mm, 300 x 200mm,
400 x 200mm, 200 x 300mm, 400 x 300mm and 400 x 400mm

● Выравнивание экрана возможно после установки

● Лёгкая регулировка +/-15°

● Три поворотных механизма: 180° у стены,

360° от центрального стержня и 240° at interface

● Включено альтернативное короткое колено

● Шестигранные SECURITY ключи и болты в комплекте

для безопасной установки

Номер изделия.

001713280-0015

Номер изделия. 4003132

Совместимый

Примечания по безопасности..........................................................................................................2

Список комплектующих ...................................................................................................................4

Инструкция по установке ................................................................................................................6

Размеры продукции........................................................................................................................14

Контактные данные B-Tech............................................................................................................16

● Весь монтажный крепёж в

40кг

комплекте

50"

Ключ 13mm (1/2")

Требуемые инструменты

Дрель

Сверло 10mm (7/16")

Карандаш

B-TECH AUDIO VIDEO MOUNTS

www.btechavmounts.com

Прибор для
определения
скрытой проводки

Инструкция по установке

Внимание:

Данный подвес

предназначентолько для использования
с максимально допустимым указанным весом

Не устанавливайте подвес,пока не прочитаете инструкцию.Сохраните эту
инструкцию для следующего монтажа/демонтажа. Компания B-Tech,её
дистрибьюторы и дилеры не несут ответственности за какое-либо повреждение,
нанесенное за счёт неправильной сборки. Гарантия в таких случаях теряет силу.

Общее

Компания B-Tech рекомендует выполнять установку квалифицированными
специалистами. Помните, что AV-техника является хрупкой вещью и при
неправильной установке возможно падение, что может привести к
повреждению устройства.

Выбор меcта

Особое внимание уделите выбору места, где будет установлено данное
изделие. Некоторые стены не предназначены для установки. При установке

ественных местах обеспечьте безопасность людей. Если изделие

в общ
устанавливаете на гипсокартонную стену, обеспечьте фиксацию изделия на
деревянный брусок, бетонный блок, находящиеся за гипсокартонной стеной.
Прежде чем монтировать подвес, убедитесь в отсутствии в стене на месте
крепления электрического кабеля, газопровода, сантехнических и других
разводок.

Установка подвеса

Монтаж и эксплуатация изделия должны производится в строгом
соответствии с данной инструкцией.

Безопасные ограничения

Монтажные провода в целях безопасности должны быть легко доступными.
Монтаж оборудования проводами не предназначенными для монтажа может
привести к поражению электрическим током. Рекомендуется выполнять
установку квалифицированными специалистами.

2

EN

A

B-Tech International Ltd recommends that a professional AV installer or other suitably qualified person install this
product. B-Tech International Limited, its distributors and dealers are not liable or responsible for damage or injury
caused by improper installation, improper use or failure to observe these safety instructions. Do not mount any AV
equipment that exceeds the specific weight limit of the product you are installing.

S

C
Společnost B-Tech International Ltd. doporučuje provést instalaci tohoto produktu prostřednictvím odborného
instalátora AV či jinak způsobilé osoby. Společnost B-Tech International Ltd, její distributoři a prodejci nenesou
odpovědnost za škody nebo zranění způsobená nevhodnou instalací. Tento výrobek je nutno umístit do vhodné
konstrukce a používat jen po uvedenou maximální výšku.

DE
B-Tech I

nternational Ltd. empfiehlt, dass dieses Produkt durch einen qualifizierten AV-Techniker oder eine

an

dere Person mit geeigneter Qualifikation installiert wird. B-Tech International Ltd, ihre Distributoren und
Händler können nicht für durch fehlerhafte Montage verursachte Beschädigung oder Verletzung haftbar bzw.
verantwortlich gemacht werden. Dieses Produkt muss auf eine geeignetem Untergrund montiert wer
nur bis zum angegebenen Höchstgewicht verwendet werden.

ES
B-Tech International Ltd. recomienda que un instalador de audio y video profesional u otra persona debidamente
cualificada
cargo ni se responsabilizan de ningún daño o lesión provocados por una instalación inapropiada. Este producto
se de
indicado.

FR
B-Tech International Ltd. recommande de confier l’installation de ce produit à un installateur AV professionnel ou
à une autre personne dûment qualifiée. B-Tech Inte
sauraient être tenus responsables de tout dégât ou de toute blessure résult
produit doit être monté sur un support approprié et utilisé dans la limite du poids maximum indiqué.

IT
B-Tech International Ltd. consiglia di affidare l’installazione di questo prodotto a un installatore specializzato o ad
altra persona adeguatamente qualificata. B-Tech International Ltd, i suoi distributori e rivenditori non accettano
alc
deve essere fissato a una struttura idonea e utilizzato unicamente sino al peso massimo indicato.

NL
B-Tech International Ltd. adviseert om dit product te laten installeren door een professionele AV-installateur of
andere hiervoor gekwalificeerde persoon. B-Tech International Ltd, haar distributeurs en deal
aansprakelijk of verantwoordelijk voor schade of letsel die
product moet worden gemonteerd aan een geschikte constructie, waarbij het aangegeven maximum gewicht niet
mag worden overschreden.

PL
Firma B-Tech International Ltd. zaleca, aby ten produkt był instalowany przez profesjonalnych instalatorów AV
lub inny odpowiednio przeszkolony pe
ponoszą odpowiedzialności za uszkodzenia lub obrażenia ciała powstałe w wyniku nieprawidłowej instalacji.
Niniejszy produkt musi być zamontowany na odpowiedniej powierzchni, a podczas użytkowania nie wolno
przekraczać podanego maksymalnego obciążenia.

PT

profissional ou outra pessoa devidamente habilitada. A B-Tech International Ltd. e os seus distribuidores e
concessionários não são responsáveis por danos ou lesões causados por uma instalação incorrecta. Este
produto tem de ser montado numa estrutura adequada e utilizado somente até ao peso máximo

instalen este producto. B-Tech International Ltd, sus distribuidores y concesionarios no se hacen

be montar en una estructura adecuada y se debe utilizar soportando solamente hasta el peso máximo

rnational Ltd, ses distributeurs et ses revendeurs ne

una responsabilità nei

B-Tech International Ltd. recomenda que a instalação deste produto seja efectuada por um instalador de AV

riguardi di eventuali danni o infortuni causati da un’errata installazione. Questo prodotto

is veroorzaakt door onoordeelkundige installatie. Dit

rsonel. Firma B-Tech International Ltd, jej dystrybutorzy i dealerzy nie

ant d’une installation incorrecte. Ce

den und darf

ers zijn niet

indicado.

3

BT7535

Список комплектующих

Интерфейс

VESA панели

24

11

20

1

22

8

10

25

9

3

11

21

3

13

23

10

12

4

2

Настенная панель,

колено и панель

наклонно-поворотная

16

5

18

6

19

17

14

26

15

7

27

Предназначено для
экранов, не
превышающих 40 кг

4

28

3029

Фурнитура для

крепления на стену

A1

A2

A3

Фурнитура для крепления на стену

Панель основания 1

1

Короткое колено 1

2

Длинное колено 2

3

Панель наклонно-поворотная 1

4

Переходная панель 1

5

Панель с монтажным интерфейсом 1

6

Адаптер VESA 4

7

Левая декоративная панель 1

8

Правая декоративная панель 1

9

Декоративная заглушка колена 6

10

Пластиковая шайба М8 7

11

Шестигранный SECURITY болт M8 x 60mm 1

12

Фиксирующий болт-стопор М8 2

3231

13

Пластиковая шайба М12 4

14

Фиксирующий болт M8 x 16mm 4

15

Металлическая шайба М8 1

16

17

Большой фиксирующий болт-стопор 1

18

Фиксирующий болт-стопор М8 4

19

Шестигранный SECURITY болт M6 x 8mm 4

20

Длинное колено 1

21

Короткое колено 1

22

Большая шайба 1

23

Регулировочная шайба M13 x 12mm 2

24

Шестигранный SECURITY болт M8 x 20mm 4

25

Пластиковая шайба М14 4

26

Шестигранный SECURITY M6 x 10mm 4

27

Металлическая шайба М6 4

28

Фиксатор кабеля CLIPLOGIC™ 3

29

Ключ шестигранный 2,5MM (для пункта А) 1

30

Ключ шестигранный 3MM (для пунктов В и С) 1

31

Ключ шестигранный 4MM (для пунктов 19,26,D и Е) 1

32

Ключ шестигранный 5MM (для пунктов F,G,H,12 и 24) 2

A

Шестигранный SECURITY болт M4 x 12mm 4

B

Шестигранный SECURITY болт M5 x 16mm 4

C

Шестигранный SECURITY болт M5 x 25mm 4

D

Шестигранный SECURITY болт M6 x 16mm 4

E

Шестигранный SECURITY болт M6 x 25mm 4

F

Шестигранный SECURITY болт M8 x 16mm 4

G

Шестигранный SECURITY болт M8 x 25mm 4

H

Шестигранный SECURITY болт M8 x 40mm 4

I

Металлическая шайба М6 4

J

Регулировочная шайба M6 X 12mm 4

K

Регулировочная шайба M8 x 13mm 4

L

Регулировочная шайба M8 x 25mm 4

M

Адаптер М8-М4 4

N

Шайба (для пункта М) 4

A1

Фигурная отвёртка M8 x 50mm 4

A2

Металлическая шайба М8 4

A3

Дюбель NO.10 4

Название КоличествоНомер-ссылка

Крепёжный набор

Крепёжный набор

L

C

B

A

E

D

H

GF

J

K

M

I

Сохраните список комплектующих для следующего монтажа/демонтажа

N

5

Инструкция по установке

1

i. Бетонная/кирпичная стена.

ii. Деревянная/гипсокартонная стена.

Установить настенную панель с использованием одного из вариантов.

A3

1

A2

Победитовое
сверло 10mm (7/16")

1

A1

A2

A1

6

Сверло 6mm (1/4")

Экран с М8 внутренними болтами

Закрутить часть М в

отверстия для

плоского экрана

M

Три варианта крепления экрана к подвесу:

2

Продолжить установку

i. 75 x 75mm, 100 x 100mm, 200 x 100mm or 200 x 200mm (стр. 7)
ii. 300 x 200mm or 400 x 200mm (стр. 8)

iii. 300 x 300mm, 400 x 300mm or 400 x 400mm (стр. 9)

Прикрепить наклонную часть к экрану в соответствии с VESA.
i. Используйте VESA адаптер для размеров VESA 200х200.

313029

M

M

CBA

G

G

ED

5

6

Нижний

Верхний

L

K

J

Для экранов с углублёнными отверстиями мест крепления

Интерфейс
VESA панели

Регулировочная

шайба

Болт

Шайба

Плоский экран
с углублениями

Плоский
экран

7

ii. Используйте адаптер для VESA 300 x 200mm or 400 x 200mm.

Установить адаптер

a)

5

31

b)

Использовать
только для
пунктов
B,C,D или E

Плоский
экран

19

6

7

5

323130

6

DCB

G

HGFE

7

I

Нижний

Верхний

Для экранов с углублёнными отверстиями мест крепления

L

K

J

Интерфейс
VESA панели

Регулировочная

шайба

Болт

Шайба

Плоский экран
с углублениями

8

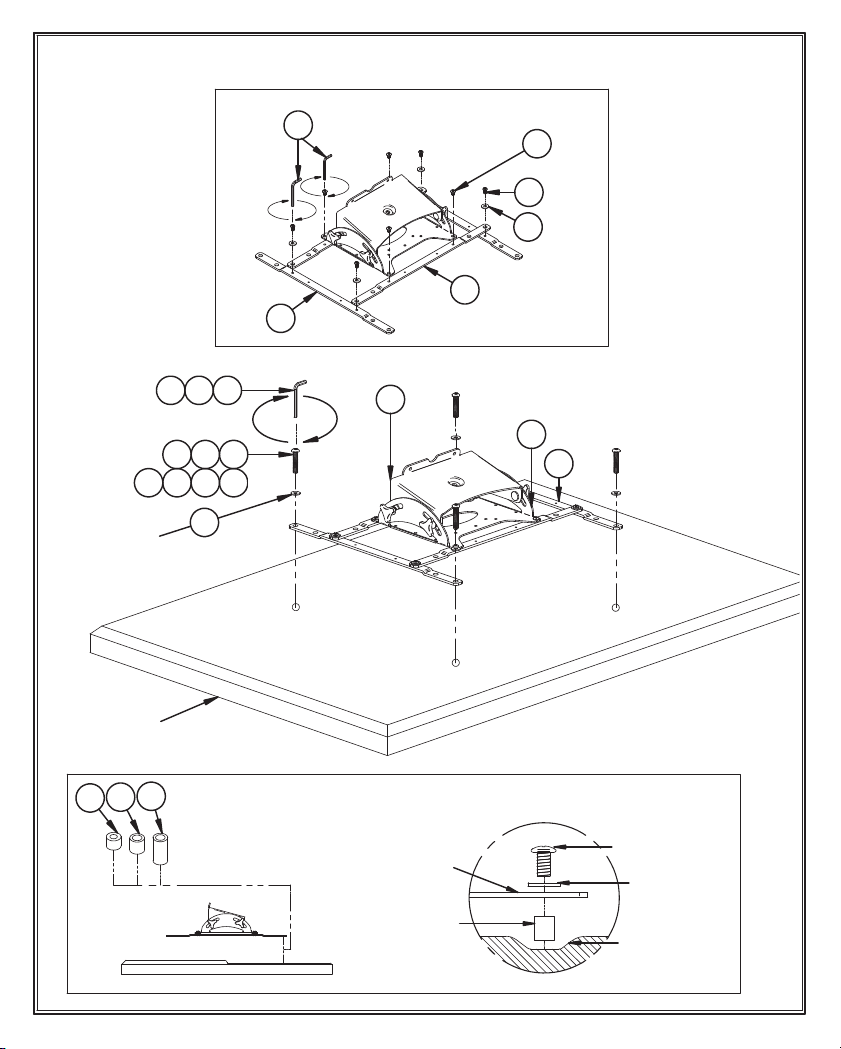

iii. Используйте адаптер для VESA 400 x 300mm or 400 x 400mm.

Установить адаптер

31

a)

19

26

27

7

7

b)

323130

5

6

Использовать
только для
пунктов
B,C,D или E

DCB

D

HGFE

I

Нижний

7

Плоский
экран

K

J

Верхний

Для экранов с углублёнными отверстиями мест крепления

L

Интерфейс
VESA панели

Регулировочная

шайба

Болт

Шайба

Плоский экран
с углублениями

9

3

Установить декоративную накладку на настенную панель.

9

8

1

4

10

Повесить экран на подвес.

Стена

Плоский
экран

5

4

5

Установить фиксирующий болт-стопор (часть 17) и затянуть.

Плоский
экран

16

17

17

5

4

6

Отрегулировать и зафиксировать наклон используя часть 18.

18

Стена

+/- 15°

18

Плоский
экран

11

7

Для выравнивания и фиксации экрана использовать часть 13.

Выравнивание

Плоский
экран

13

13

экрана

8

12

32

12

Установить положение колена и затянуть частью 12 и 24.

12

24

Плоский
экран

32

9

Фиксатор кабеля CLIPLOGIC™.

Максимальное

сечение кабеля

Кабель

3

2

28

Плоский
экран

Внимание: кабель не должен быть натянут.

Дополнительная фурнитура

B-Tech AV полки и кабель-канал.

MAX

O 15mm

Кабель

Плоский
экран

BT7087

BT7070

BT7077

BT7078

BT7070

13

BT7535

Размеры продукции

571mm

22.5"MAX

310mm

12.2"

310mm

12.2"

67mm

2.6"

52mm
2"

209mm

8.2"

664mm

26.1"

420mm

16.5"

420mm

16.5"

420mm

16.5"

420mm

16.5"

163mm

6.4"MIN

328mm

12.9"

Эта инструкция является сопровождающей. Компания B-TECH не несёт ответственности за использование данной

14

инструкции в качестве руководства по установке. Монтаж должен осуществляться квалифицированным специалистом.

BT7535

Размеры продукции

Настенная панель Панель с монтажным интерфейсом

R143mm
(5.6")

R134mm
(5.3")

8.5mm

O

0.3"

303mm

11.9"

203mm

24mm

0.9"

8"

202mm
8"

100mm

3.9"
75mm

3"

75mm

100mm

3.9"

3"

200mm

7.9"

214mm

8.4"

214mm

8.4"

13mm

0.5"

56mm

8.5mm

0.3"

12°

2.2"

Панель с монтажным интерфейсом

2 адаптер VESA

400mm

15.7"
300mm

11.8"

200mm

7.9"

220mm

8.7"

420mm

16.5"

Эта инструкция является сопровождающей. Компания B-TECH не несёт ответственности за использование данной
инструкции в качестве руководства по установке. Монтаж должен осуществляться квалифицированным специалистом.

Панель с монтажным интерфейсом

4 адаптер VESA

400mm

15.7"
300mm

11.8"

400mm

15.7"

300mm

11.8"

420mm

16.5"

15

420mm

16.5"

www.btechavmounts.com

A

A

B-TECH AUDIO VIDEO MOUNTS

Bennett House, Long March, Daventry, Northants., NN11 4NR, UK

NORTH AMERIC

203 Eggert Road,

Buffalo, NY 14215, USA

Email: [e-mail]

B-Tech, Better By Design, System 2 and Mountlogic are registered trademarks of Bennett Technologies Limited.

Email: [e-mail]

BELGIUM

Brixtonlaan 32, Zaventem 1930,

Brussels, Belgium

Email: [e-mail]

Email: [e-mail]

©2011 Bennett Technologies Limited. All rights reserved.

B-Tech Audio Video Mounts is a division of Bennett Technologies Limited.

All other brands and product names ar

Photographs are for illustrative purposes only. E&OE.

IP-RU-BT7535-V2.1-OR2BX-240811-03 MADE IN CHINA

HEAD OFFICE

EUROPE

Dyrotzer Weg 26A, 14612 Falkensee,

Email: [e-mail]

SINGAPORE

Ruby Industrial Complex,

Singapore 347740

e trademarks of their respective owners.

GERMANY

Berlin, Germany

SIA PACIFIC

1109 Prosperity Millennia Plaza,

Quarry Bay, Hong Kong

Email: [e-mail]
