BTC 9013RF Quick Guide

Download

Page 1

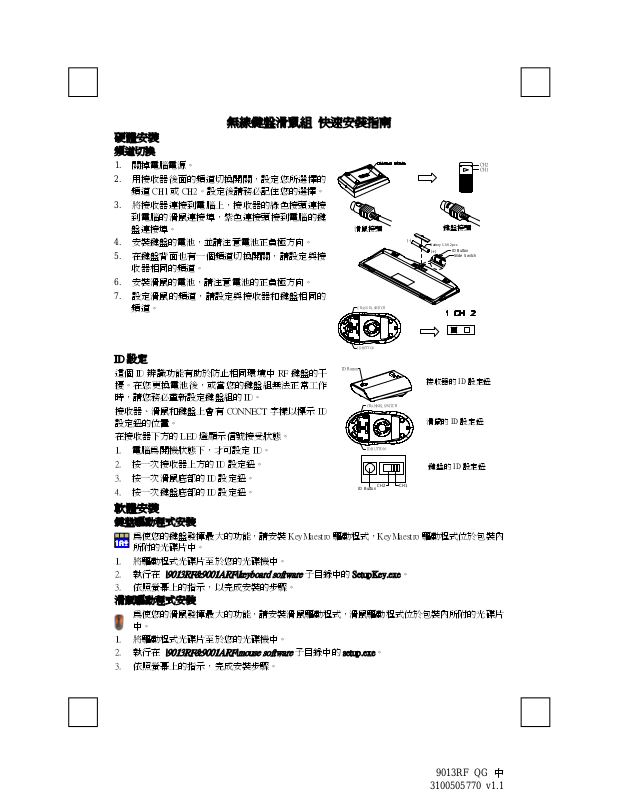

無線鍵盤滑鼠組快速安裝指南

硬體安裝

頻道切換

1. 關掉電腦電源。

2. 用接收器後面的頻道切換開關，設定您所選擇的

頻道 CH1 或 CH2。設定後請務必記住您的選擇。

3. 將接收器連接到電腦上，接收器的綠色接頭連接

到電腦的滑鼠連接埠，紫色連接頭接到電腦的鍵盤連接埠。

4. 安裝鍵盤的電池，並請注意電池正負極方向。

5. 在鍵盤背面也有一個頻道切換開關，請設定與接

收器相同的頻道。

6. 安裝滑鼠的電池，請注意電池的正負極方向。

7. 設定滑鼠的頻道，請設定與接收器和鍵盤相同的

頻道。

滑鼠接頭

CHANNEL SWITCH

(-)

鍵盤接頭

Battery 1.5V 2pcs

(+)

ID Button

Slide Switch

CH2 CH1

ID 設定

這個 ID 辨識功能有助於防止相同環境中 RF 鍵盤的干擾。在您更換電池後，或當您的鍵盤組無法正常工作時，請您務必重新設定鍵盤組的 ID。

接收器、滑鼠和鍵盤上會有 CONNECT 字樣以標示 ID 設定鈕的位置。

ID BUTTON

ID Button

CHANNEL SWITCH

接收器的 ID 設定鈕

滑鼠的 ID 設定鈕

在接收器下方的 LED 燈顯示信號接受狀態。

1. 電腦為開機狀態下，才可設定ID。

2. 按一次接收器上方的ID 設定鈕。

3. 按一次滑鼠底部的 ID 設定鈕。

4. 按一次鍵盤底部的 ID 設定鈕。

ID BUTTON

ID Button

CH2

CH1

鍵盤的 ID 設定鈕

軟體安裝

鍵盤驅動程式安裝

為使您的鍵盤發揮最大的功能，請安裝 KeyMaestro 驅動程式，KeyMaestro 驅動程式位於包裝內所附的光碟片中。

1. 將驅動程式光碟片至於您的光碟機中。

2. 執行在

\9013RF&9001ARF\keyboard software

3. 依照螢幕上的指示，以完成安裝的步驟。

滑鼠驅動程式安裝

為使您的滑鼠發揮最大的功能，請安裝滑鼠驅動程式，滑鼠驅動程式位於包裝內所附的光碟片中。

1. 將驅動程式光碟片至於您的光碟機中。

2. 執行在

3. 依照螢幕上的指示，完成安裝步驟。

\9013RF&9001ARF\mouse software

子目錄中的 SetupKey.exe。

子目錄中的 setup.exe。

9013RF QG 中

3100505770 v1.1

Page 2

Wireless Keyboard & Mouse Kit Quick Installation Guide

Hardware Installation

Slide Switch Setting

1. Make sure your PC is switched off.

2. Take the receiver and select channel CH1 or CH2 by

using the slide switch on the back of the receiver. (Remember your selection.)

3. Connect the rec eiver to your PC by plugging in the receiver’s green connector into the mouse port of your PC and the purple connector into the keyboard.

4. Take the keyboard and make sure the batteries on the back are installed correctly. (Follow the polarity signs in the battery compartment.)

5. Use the slide switch on the back of the keyboard to select the same channel as the one selected in step 2 on the receiver.

6. Take the mouse and make sure the batteries on the back are installed correctly. (Follow the polarity signs in the battery compartment.)

7. Use the slide switch on the back of the mouse to select the same channel as the one selected in step 2 and 5.

ID Button Setting

This ID-recognition function helps to protect against interference from other RF keyboards in the same environment. Remember to set the ID when you replace the batteries or your keyboard kits do not work properly.

The word CONNECT labels the ID button on each unit. The LED under ID button of receiver shows connecting condition.

1. Your PC must be on to change the ID setting.

2. Press ID button on the top of the receiver once.

3. Press ID button on the bottom of the mouse once

4. Press ID button on the bottom of the keyboard once.

Mouse Connector

Bottom View of Mouse

(-)

CHANNEL SWITCH

ID BUTTON

ID Button

CHANNEL SWITCH

ID BUTTON

CH2 CH1

Keyboard Connector

Battery 1.5V 2pcs

ID Button

(+)

Slide Switch

Slide Switch o

Setting

ID Button of Receiver

ID Button of Mouse

ID Button

Software Installation

ID Button of Keyboard

CH1

CH2

Keyboard Driver Installation

In order to take advantage of the special button functionality of the keyboard you will have to install the keyboard driver which is located on the driver CD included in the box.

1. Insert the driver CD into your drive.

2. Run the SetupKey.exe in the \9013RF&9001ARF\keyboard software directory of the driver CD.

3. Follow the on screen instructions to finish the installation procedure.

Mouse Driver Installation

In order to take advantage of the special shortcut button functionality of the mouse you will have to install the mouse driver which is located on the driver CD included in the box.

1. Make sure the driver CD is in your drive.

2. Run the setup.exe in the \9013RF&9001ARF\mouse software directory of the driver CD.

3. Follow the onscreen instructions to finish the installation procedure.

9013RF QG 英

3100505770 v1.1

Page 3

Kit Souris et Clavier Sans Fil Guide d’Installation Rapide

Installation Matérielle

Réglage du curseur de sélection

ID Button

Slide Switch

du réglage

Récepteur

la Souris

du Clavier

CH2 CH1

1. Assurez-vous que votre PC est éteint.

2. Prenez le récepteur et sélectionnez le canal CH1 ou

CH2 en utilisant l’interrupteur à l’arrière de votre récepteur. (Rappelez-vous votre sélection.)

3. Connectez le récepteur à votre PC en branchant le connecteur vert du récepteur dans le port souris de votre PC et le connecteur pourpre dans le connecteur clavier.

4. Prenez le clavier et assurez-vous que les piles à l’arrière sont installées correctement. (Suivez les

Connecteur Souris

(-)

Battery 1.5V 2pcs

(+)

Connecteur Clavier

signes de polarité dans le compartiment des piles.)

5. Utilisez l’interrupteur à l’arrière du clavier pour sélectionner le même canal que celui réglé sur le récepteur à l’étape 2.

6. Prenez la souris, et assurez-vous que les piles à l’arrière sont installées correctement. (Suivez les signes de polarité dans le compartiment des piles.)

CHANNEL SWITCH

7. Utilisez l’interrupteur à l’arrière de la souris pour sélectionner le même canal que celui sélectionné à l’étape 2 et 5.

Réglage ID

Vue de de ssous de la souris

La fonction de reconnaissance-ID vous aide à vous protéger des

ID BUTTON

ID Button

Curseur de sélection

interférences provenant des autres claviers RF dans le même environnement. Pensez à régler l’ID lorsque vous remplacez les piles sinon votre clavier ne fonctionnera pas correctement.

Le mot CONNECT désigne le bouton ID de chaque unité. Le témoin LED sous le bouton ID du récepteur indique l'état de la

CHANNEL SWITCH

Bouton d’ID du

connexion.

1. Votre PC doit être mis en marche pour modifier le Réglage d’ID.

2. Pressez une fois le bouton ID sur le dessus du récepteur.

3. Pressez une fois le bouton ID situé sous la souris.

4. Pressez une fois le bouton ID situé sous le clavier.

ID BUTTON

CH1

CH2

ID Button

Bouton d’ID de

Bouton d’ID

Installation Logicielle

Installation du Pilote Clavier

Afin de profiter de la fonction spéciale du bouton du clavier, vous devrez installer le pilote du clavier se trouvant sur le CD de pilotes livré dans la boîte.

1. Insérez le CD de pilotes dans votre lecteur.

2. Exécutez le fichier SetupKey.exe dans le répertoire \9013RF&9001ARF\keyboard software du disque de pilotes.

3. Suivez les instructions à l’écran pour terminer la procédure d’installation.

Installation du Pilote de la Souris

Afin de profiter de la fonction spéciale du bouton de raccourci de la souris, vous devez installer le pilote de la souris se trouvant sur le CD de pilotes livré dans la boîte.

1. Insérez le CD de pilotes dans votre lecteur.

2. Exécutez le fichier setup.exe dans le répertoire \9013RF&9001ARF\mouse software du disque de pilotes.

3. Suivez les instructions à l’écran pour terminer la procédure d’installation.

9013RF QG 法

3100505770 v1.1

Page 4

Schnellinstallationsanleitung

Hardwareinstallation

Schiebeschaltereinstellungen

1. Versichern Sie sich, dass Ihr PC ausgeschaltet ist.

2. Nehmen Sie den Empfänger und wählen den Kanal CH1 oder CH2 mit Hilfe des Schiebeschalters auf der Rückseite des Empfängers. (Behalten Sie Ihre Auswahl in Erinnerung)

3. Verbinden Sie den Empfänger mit Ihren PC, indem Sie den grünen Stecker des Empfängers in die Mausanschlussstelle Ihres PCs stecken und den violetten Stecker in die Tastaturanschlussstelle.

4. Vergewissern Sie sich bei Ihrer Tastatur, dass die Batterien

Mausanschluss

an der Rückseite richtig installiert sind. (Beachten Sie die Markierung für die Polarität der Batterien im Batteriefach)

5. Verwenden Sie den Schiebeschalter auf der Rückseite der Tastatur, um den selben Kanal wie den in Schritt 2 am Empfänger gewählten zu wählen.

6. Verwenden Sie den Schiebeschalter auf der Rückseite der Tastatur, um den selben Kanal wie den in Schritt 2 am Empfänger gewählten zu wählen.

7. Vergewissern Sie sich bei Ihrer Maus, dass die Batterien an

CHANNEL SWITCH

der Rückseite richtig installiert sind. (Beachten Sie die Markierung für die Polarität der Batterien im Batteriefach)

ID BUTTON

Unterseite der Maus

ID-Einstellung

Die ID-Erkennungsfunktion verhindert die Interferenzen durch die

ID Button

anderen RF-Mäuse in der selben Umgebung. Die ID muss neu eingestellt werden, nachdem die Batterien ausgewechselt wurden oder wenn die Tastatur nicht richtig funktioniert.

Der ID-Knopf jedes Gerätes wird mit dem Wort "CONNECT" gekennzeichnet.

Die LED unter der ID Taste des Empfängers zeigt den Verbindungsstatus.

1. Ihr PC muss eingeschaltet sein, um die ID-Einstellung zu

ändern.

2. Drücken Sie einmal den ID-Knopf auf der oberen Teil des

Empfängers.

ID Button

3. Drücken Sie einmal die ID-Taste auf der Unterseite der Maus.

4. Drücken Sie einmal die ID-Taste auf der Unterseite der

Tastatur.

Softwareinstallation

Installation des Tastaturtreibers

Um die Funktion der speziellen Taste der Tastatur verwenden zu können, müssen Sie den Tastaturtreiber, der sich auf der im Paket enthaltenen Treiber-CD befindet, installieren.

1. Stecken Sie die Treiber-CD in das Diskettenlaufwerk.

2. Rufen Sie das Programm SetupKey.exe im Ordner \9013RF&9001ARF\keyboard software der Diskette auf.

3. Befolgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu vervollständigen.

Maustreiberinstallation

Um die Funktion der speziellen Verknüpfungstaste der Maus verwenden zu können, müssen Sie den Maustreiber, der sich auf der im Paket enthaltenen Treiber-CD befindet, installieren.

1. Legen Sie bitte die Treiber-CD in das entspechende Laufwerk.

2. Führen Sie die Datei setup.exe in dem Ordner \9013RF&9001ARF\mouse software auf der Treiber-CD aus.

3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu vervollständigen.

(-)

CHANNEL SWITCH

ID BUTTON

CH2

Tastaturanschluss

Battery 1.5V 2pcs

ID Button

(+)

Schiebeschalter

zur Einstellung

ID-Taste des

Empfängers

ID-Taste der

Tastatur

CH1

CH2 CH1

Slide Switch

Maus

9013RF QG 德

3100505770 v1.1

Page 5

Tastiera senza filo e Kit mouse Guida all’installazione veloce

Installazione Hardware

Impostazione interruttore di scorrimento

1. Assicurarsi che il PC sia spento.

2. Prendere il ricevitore e selezionare canale CH1 o

canale CH2 utilizzando la linguetta sul retro del ricevitore. (Ricordatevi la selezione fatta.)

3. Collegare il ricevitore inserendo il connettore verde del ricevitore nella porta mouse del PC, ed il connettore rosso nella porta tastiera..

4. Prendere la tastiera ed assicurarsi che le batterie siano installate correttamente. (Seguire le indicazioni della

Connettore mouse Connettore tastiera

(-)

Battery 1.5V 2pcs

(+)

polarità nello scomparto delle batterie.)

5. Utilizzare la linguetta sul retro della tastiera per selezionare lo stesso canale, selezionato al punto 2, del ricevitore.

6. Prendere il mouse ed assicurarsi che le batterie siano installate correttamente. (Seguire le indicazioni della

CHANNEL SWITCH

polarità nello scomparto delle batterie.)

7. Utilizzare la linguetta sul retro del mouse per selezionare lo stesso canale selezionato ai punti 2 e 5.

Impostazione ID

Questa funzione di riconoscimento ID aiuta a proteggere da

ID BUTTON

Vista infer. del mouse

ID Button

interferenza da altre tastiere RF presenti nello stesso ambiente. Ricordarsi di impostare l’ID quando si sostituiscono le batterie o quando i sistemi non funzionano in modo appropriato. La parola CONNECT indica il tasto ID su ciascuna unità.

CHANNEL SWITCH

Il LED sotto il pulsante ID del ricevitore mostra la situazione del collegamento.

1. Il PC deve essere acceso per cambiare l’impostazione

dell’ID.

ID BUTTON

2. Premere una volta il tasto ID sulla parte superiore del

ricevitore.

3. Premere una volta il pulsante ID nella parte inferiore del mouse

ID Button

CH1

CH2

4. Premere una volta il pulsante ID nella parte inferiore della tastiera.

Installazione Software

Installazione Driver Tastiera

Al fine di trarre vantaggio dalla funzionalità del pulsante speciale della tastiera, occorrerà installare il driver della tastiera che si trova sul CD driver incluso nella scatola.

1. Inserire il disco driver nella periferica dischetti.

2. Eseguire il SetupKey .exe dalla directory \9013RF&9001ARF\keyboard software del CD driver.

3. Seguire le istruzioni su schermo per completare la procedura d’installazione.

Installazione Driver mouse

Al fine di trarre vantaggio dalla funzionalità del pulsante di scelta rapida speciale del mouse, occorrerà installare il driver del mouse che si trova sul CD driver incluso nella scatola.

1. Assicurarsi che il disco del driver sia nell'unità.

2. Eseguire il setup.exe nella directory \9013RF&9001ARF\mouse software del CD driver.

3. Seguire le istruzioni su schermo per completare la procedura d’installazione.

3100505770 v1.1 May 2003 Printed in China.

CH2 CH1

ID Button

Slide Switch

Interr. di scorrim.

di impostaz.

Pulsante ID del

ricevitore

Pulsante ID del

mouse

Pulsante ID

della tastiera

9013RF QG 義

3100505770 v1.1

Page 6

クイックインストールガイド

ハードウェアの取り付け

スライドスイッチの設定

1. PC のスイッチがオフになっていることを確認します。

2. レシーバーを取り出し、レシーバーの背面にあるスライ

ドスイッチを使用して、CH1 または CH2 を選択します(どちらを選択したか、忘れないようにしてください)。

3. レシーバーの緑色のコネクタを PC のマウスポートに、紫

色のコネクタをキーボードに差し込んで、PC にレシーバーを接続します。

マウスコネクタ

4. キーボードを取り出して、背面の電池が正しく取り付け

られていることを確認します(電池収納部にあるプラスとマイナスの表示に合わせて入れてください)

5. キーボードの背面にあるスライドスイッチを使用して、

レシーバーの

step 2 で選択したのと同じチャンネルを

選択します。

6. マウスを取り出して、背面の電池が正しく取り付けられ

ていることを確認します(電池収納部にあるプラスとマ

CHANNEL SWITCH

イナスの表示に合わせて入れてください)。

7. マウスの背面にあるスライドスイッチを使用して

2 および 5 で選択したのと同じチャンネルを選択します。

ID 設定

この ID 認識機能により、同じ環境内の他の RF キーボードからの障

step

ID BUTTON

マウスの底面ビュー

ID Button

害を防ぐことができます。電池を交換するときや、キーボードキットが正しく作動しないときは、ID を設定するのを忘れないでください。

「接続」という文字が各装置の ID ボタンに付けられています。レシーバの ID ボタンの LED は接続された状態であることを示してい

ます。

1. お使いの PC は ID 設定を変更する必要があります。

2. 受信機の上部の ID ボタンを一度押します。

3. マウスの底面にある ID ボタンを一度押します。

4. キーボードのボタン上の ID ボタンを一度押します。

ソフトウェアのインストール

キーボードドライバのインストール

キーボードの特殊ボタンの機能を利用するには、梱包に付属するドライバ CD のキーボードドライバをインストールする必要があります。

1. ドライバディスクをお使いのドライブに挿入します。

2. ドライバディスクの行します。

3. オンスクリーンの指示に従って、インストール手順を終了します。

マウスドライバのインストール

マウスの特殊ショートカットボタンの機能を利用するには、梱包に付属するドライバ CD のマウスドライバをインストールする必要があります。

1. ドライバディスクをお使いのドライブに挿入します。

2. ドライバディスクの

3. オンスクリーンの指示に従って、インストール手順を終了します。

\9013RF&9001ARF\keyboard software

\9013RF&9001ARF\mouse software

ディレクトリで、setup.exe を実行します。

ディレクトリで、SetupKey.exe を実

(-)

ID Button

キーボードコネクタ

Battery 1.5V 2pcs

(+)

CHANNEL SWITCH

ID BUTTON

CH1

CH2

設定のスライド

マウスの ID ボ

CH2 CH1

ID Button

Slide Switch

スイッチ

レシーバーの ID

ボタン

タン

キーボードの

ID ボタン

9013RF QG 日

3100505770 v1.1

Page 7

Manual de instalação rápida

Instalação do hardware

Selector de canais

1. Certifique-se de que o PC está desligado.

2. Pegue no receptor e utilize o selector de canais localizado

na traseira do receptor para seleccionar CH1 ou CH2. (Não se esqueça da selecção realizada.)

3. Ligue o receptor ao PC, ligando o conector verde do

receptor à porta do rato do PC e o conector púrpura ao teclado.

4. Pegue no teclado e certifique-se de que as pilhas

localizadas na traseira do teclado estão instaladas correctamente. (Respeite os sinais de polaridade contidos no compartimento das pilhas.)

Conector do rato

(-)

Battery 1.5V 2pcs

Conector do teclado

(+)

5. Utilize o selector de canais localizado na traseira do teclado

para seleccionar o mesmo canal que seleccionou no passo 2 para o receptor.

6. Pegue no rato e certifique-se de que as baterias localizadas

na traseira do rato estão instaladas correctamente. (Respeite os sinais de polaridade contidos no compartimento das pilhas.)

CHANNEL SWITCH

7. Utilize o selector de canais localizado na traseira do rato

para seleccionar o mesmo canal que seleccionou nos passos 2 e 5.

Definição da ID

Vista inferior do rato

Esta função de reconhecimento da ID ajuda a evitar a interferência

ID BUTTON

ID Button

Selector de canais

de outros teclados RF no mesmo ambiente. Não se esqueça de definir a ID quando substitui as baterias ou quando os kits do teclado não funcionam correctamente.

A palavra CONNECT denomina o botão de ID em cada unidade.

CHANNEL SWITCH

O LED existente por baixo do botão de ID do receptor mostra a condição da ligação.

1. O PC tem de estar ligado para alterar a definição da ID.

2. Prima uma vez o botão ID localizado na parte de cima do receptor.

3. Prima o botão ID localizado na parte de baixo do rato uma vez.

4. Prima o botão ID localizado na parte de baixo do teclado uma

ID BUTTON

ID Button

Botão ID do teclado

CH1

CH2

vez.

Instalação do software

Instalação do controlador do teclado

Para tirar partido da funcionalidade dos botões do teclado, tem de instalar o c ontrolador do teclado contido no CD do controlador, vendido juntamente com o teclado.

1. Introduza o CD do controlador na unidade de CD-ROM.

2. Execute o ficheiro SetupKey.exe na directoria do software do teclado \9013RF&9001ARF no CD com o controlador.

3. Siga as instruções que aparecem no ecrã para concluir o processo de instalação.

Instalação do controlador do rato

Para tirar partido da funcionalidade dos botões do teclado, tem de instalar o c ontrolador do teclado contido no CD do controlador, vendido juntamente com o teclado.

1. Certifique-se de que o CD do controlador está na unidade de CD-ROM.

2. Execute o ficheiro Setup.exe na directoria do software do rato \9013RF&9001ARF no CD com o controlador.

3. Siga as instruções que aparecem no ecrã para concluir o processo de instalação.

CH2 CH1

ID Button

Slide Switch

Botão ID do receptor

Botão ID do rato

9013RF QG 葡

3100505770 v1.1

Page 8

Juego de teclado y ratón inalámbricos Guía de instalación rápida

Instalación del hardware

Configuración del interruptor deslizante

1. Compruebe que el equipo se encuentra desenchufado.

2. En el receptor seleccione el canal CH1 o CH2 utilizando el interruptor deslizante ubicado en la parte trasera del receptor. (Recuerde la selección.)

3. Conecte el receptor al PC enchufando el conector verde del receptor en el puerto del ratón del equipo y el conector púrpura en el puerto del teclado.

4. T ome el teclado y compruebe que las pilas de la parte trasera están instaladas correctamente. (Siga los

Conector de ratón

(-)

Battery 1.5V 2pcs

(+)

Conector de teclado

signos de polaridad del compartimento de pilas.)

5. Utilice el interruptor deslizante de la parte trasera del teclado para seleccionar el mismo canal seleccionado en el receptor en el paso 2.

6. Tome el ratón y compruebe que las pil as de la parte trasera están instaladas correctamente. (Siga los

CHANNEL SWITCH

signos de polaridad del compartimento de pilas.)

7. Utilice el interruptor deslizante de la parte trasera del ratón para seleccionar el mismo canal que se seleccionó en los pasos 2 y 5.

ID BUTTON

Vista inferior del ratón

interruptor deslizable

Configuración de ID

La función de reconocimiento de ID le ayuda a protegerse contra interferencias de otros teclados RF en su mismo

ID Button

entorno. Recuerde fijar el ID cuando cambie las pilas. De lo contrario su teclado no funcionará correctamente. La palabra CONNECT aparece en el botón ID de cada unidad.

CHANNEL SWITCH

El LED bajo el botón ID del receptor muestra el estado de conexión.

1. El equipo debe estar encendido para cambiar el parámetro

ID.

2. Pulse el botón ID en la parte superior del receptor una vez.

ID BUTTON

3. Pulse una vez el botón ID situado en la parte inferior del

ratón

4. Pulse una vez el botón ID situado en la parte inferior del

ID Button

CH2

CH1

teclado.

Instalación del software

Instalación del controlador de teclado

Para aprovechar las ventajas de la funcionalidad del botón especial del teclado, debe instalar el controlador del teclado que se encuentra en el CD incluido en la caja.

1. Introduzca el CD del controlador en la unidad de disco.

2. Ejecute el archivo SetupKey.exe en el directorio \9013RF&9001ARF\keyboard software del CD del controlador.

3. Siga las instrucciones que aparecen en pantalla para completar el proceso de instalación.

Instalación del controlador de ratón

Para aprovechar las ventajas de la funcionalidad del botón de acceso directo del ratón, debe instalar el controlador del ratón que se encuentra en el CD incluido en la caja.

1. Asegúrese de que el CD del controlador se encuentra en la unidad.

2. Ejecute el archivo setup.exe en el directorio \9013RF&9001ARF\mouse software del CD del controlador.

3. Siga las instrucciones en pantalla para completar el proceso de instalación.

CH2 CH1

ID Button

Slide Switch

Configuración del

Botón ID del receptor

Botón ID del ratón

Botón ID del teclado

9013RF QG 西

3100505770 v1.1
