PR-100
A

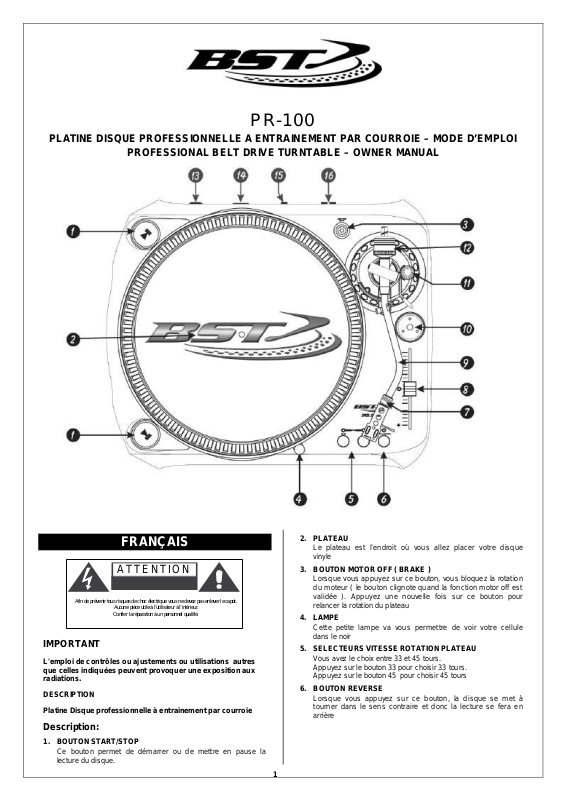

PLATINE DISQUE PROFESSIONNELLE A ENTRAINEMENT PAR COURROIE – MODE D’EMPLOI
PROFESSIONAL BELT DRIVE TURNTABLE – OWNER MANUAL
FRANÇAIS
ATTENTION
fin de prévenir tous risques de choc électrique vous ne devez pas enlever le capot.
IMPORTANT
L'emploi de contrôles ou ajustements ou utilisations autres
que celles indiquées peuvent provoquer une exposition aux
radiations.
DESCRIPTION
Platine Disque professionnelle à entrainement par courroie
Aucune pièce utile à l ’utilisateur à l’intérieur.
Confier la répar ation à un personnel qualifié.
2. PLATEAU
Le plateau est l’endroit où vous allez placer votre disque
vinyle
3. BOUTON MOTOR OFF ( BRAKE )
Lorsque vous appuyez sur ce bouton, vous bloquez la rotation
du moteur ( le bouton clignote quand la fonction motor off est
validée ). Appuyez une nouvelle fois sur ce bouton pour
relancer la rotation du plateau
4. LAMPE
Cette petite lampe va vous permettre de voir votre cellule
dans le noir
5. SELECTEURS VITESSE ROTATION PLATEA U
Vous avez le choix entre 33 et 45 tours.
Appuyez sur le bo uton 33 pour choisir 33 tours.
Appuyez sur le bo uton 45 pour choisir 45 tours
6. BOUTON REVERSE
Lorsque vous appuyez sur ce bouton, la disque se met à
tourner dans le sens contraire et donc la lecture se fera en
arrière
Description:
1. BOUTON START/STOP
Ce bouton permet de démarrer ou de mettre en pause la
lecture du disque.
1
7. PORTE CELLULE
Cet ensemble est composé de :
8. POTENTIOMETRE PITCH
Ce potentiomètre va vous permettre de modifier légèrement la
musique afin d’accélérer ou diminuer la vitesse de la
musique. La gamme d’ajustement est +/-10%
9. BRAS ACOUSTIQUE
Le bras est une partie importante de la platine vinyle. Il
supporte le porte cellule et un contrepoids. Il faut positionner
le bras au dessus du dis que et l’abaisser afin que le diamant
touche le disque et donc que la lecture commence ( si le
disque tourne ).
10. EMPLACEMENT ADAPTATEUR 45 TOURS
Dans cet emplacement, vous devez ranger l’adaptateur
permetta nt de positionner et de lire les disques 45 tours.
11. REGLAGE ANTI PATINAGE ( ANTI-SKATING )
Cette molette permet de régler l’anti-skating ( anti-patinage ).
Ce réglage ne peut se faire qu’en accord avec le réglage du
contrepoids.
12. CONTRE-POIDS
Ce poids permet d’équilibrer le bras. ( Le réglage du
contrepoids plus bas dans le mode d’emploi ).
13. BOU TON POWER
Ce bouton rotatif permet de mettre en marche la platine
vinyle.
ATTENTION
mettre en marche la platine disque.
14. CONNECTEUR D’ALIMENTATION
Branchez sur cette prise le d’alimentation
Attention : tensions = 220V ( France )
15. CONNECTEUR MASSE
Branchez ce câble au connecteur mas se de votre table de
mixage .
PS : n’oubliez pas de le brancher sinon vous entendrez un
gros ronflement.
16. CONNECTEUR DE SORTIE
Bran chez ces c âbles RCA à votre t able de mixag e sur un e
entrée de niveau PHONO.
DESCRIPTION BRAS ACOUSTIQUE
: Vérifiez la tension d’alimentation avant de
- un porte cellule
- une cellule
- un diamant
Blanc (L+) : Canal gauche +
Bleu (L-) : Canal gauche –
Rouge (R+) : Canal dro it +
Vert (R-) : Canal droit –
Respectez bien les couleurs et pendant l’installation, veuillez
laisser le capuchon sur le diamant afin de le protéger de tout
dommage .
18. BRAS ACOUSTIQUE
Le bras est une partie importante de la platine vinyle. Il
supporte le porte cellule et un contrepoids. Il faut positionner
le bras au dessus du dis que et l’abaisser afin que le diamant
touche le disque et donc que la lecture commence ( si le
disque tourne ).
19. COMMAND E DU LÈVE-BR AS
Ce système permet de monter ou descendre le bras en
douceur.
20. REGLAGE ANTI PATINAGE ( ANTI-SKATING )
Cette molette permet de régler l’anti-skating ( anti-patinage ).
Ce réglage ne peut se faire qu’en accord avec le réglage du
contrepoids.
21. CONTRE-POIDS
Ce poids permet d’équilibrer le bras. Placez le contre-poids à
l’au t r e ext r émi t é d u b r as et vi ss ez l e d an s l e sens in ver se des
aiguilles d’une montre.
PRECAUTIONS :
- Bien lire le mode d’emploi avant toute utilisation
- Ne pas ouvrir l’appareil pour éviter les chocs
électriques.
- L’appareil ne doit pas être placé près d’objets
remplis d’eau tels que des vases et ne doit pas être
éclaboussé.
- Utilisez la platine sur une surface plate
- Vérifiez que la platine est complètement
déconnectée .
- Ne pas utiliser de solvants chimiques sur cette
table.
- Placez la platine aussi loin possible des enceintes.
- Une radio placée à proximité de la platine peut
provo quer des interférences
17. CELLULE + PORTE CELULE
Avant d’installer la cellule, bien lire le mode d’emploi de cette
dernière.
Pour installer une cellule, vous devez vous référer au mode
d’emploi de celle-ci. Généralement, les fils de la cellule sont
codifiés.
ASSEM BLAGE ET REGLAGE :
Installation du plateau :
- Placer l a courroie sur le plateau.
- Placer le plateau ( + la courroie ) sur l’axe.
- Faite tourner le plateau jusqu’à que vous puissiez
atteindre le moteur.
- Placer la courroie sur le moteur.
Installation du porte cellule :
- Insérez le porte cellule dans le bras acoustique.
- Tournez le loquet dans le sens anti-horaire en
maintenant le porte ce llule bien horizontal.
Installation du contre-poids :
Plac ez l e c ontr e- poi ds à l’ aut re ext rém it é du br as et vi s sez le
dans le sens inve rse des aiguilles d’une montre.
2
Réglage de l’équilibre du bras et de la pression du
diamant:
- Si votre cellule est équipée d’une protection
diamant, enlevez la sans toucher la pointe du
diamant.
- décrochez le bras et faites le descendre
doucement
- Tournez le contre-poids dans le sens horaire ou
anti-horaire jusqu’à que le bras soit bien équilibré
horizontalement.
- Lorsque le bras est bien équilibré, replacez le sur
son support et bloquez le av ec le crochet.
- Sur le contre-poids se trouve une bague graduée.
maintenez le contre-poids avec une main et
tournez cette bague jusqu'à ce que le « 0 » soit
alig né ave le trai t sit ué sur le bras . A pr ésent l e
réglage de l’équilibre est effectué.
- Après le réglage de l’équilibre, il faut régler la
pression du diamant. Tournez le contre-poids
dans le sens anti-horaire jusqu’à ce qu’il
rencontre la ligne sur le bras.
Réglage ant i-patinage (anti-skati ng):
Mettre l a mol ette an ti-skati n g ( anti - p atin ag e ) à la p osit i on qui
cor r es p on d au r ég lag e op t i m al d e p r ess ion . S i l a p r es sion s u r
la tête est de 4 grammes, il faut positionner la molette sur 4.
CONDITIONS DE GARANTIE :
Les équipements BST sont couverts par une garantie d’1 an
pièces et main d’œuvre sauf pour les crossfaders (90 jours).
Les principes suivants s’appliquent à partir du mo ment où
l’appareil quitte nos usines.
La facture de mise à la consommation fera foi de date de départ
de la garantie, dans la mesure ou celle -ci n’excède pa s 12 mo is
par rapport à la date de fabrication.
Seules les compagnies agréées par BST sont autorisées à
opérer sur ces équipements.
La garantie devient nulle si l’intervenant appartient à un autre
groupe.
Durant la période sous garantie, tout matériel défectueux doit
nous être retourné dans son emballage d’origine sous colis prépayé.
BST vous retournera vos biens par colis pré-payé a u co urs de
l’année de garantie. Au-delà, les frais d’expéditio n se ront à la
charge du client.
Les potentiomètres ont une durée de vie limitée et ne sont pas
garantis par le fabricant en cas d’utilisation très intensiv e.
Pour toute demande relative à ces services, adressez-vous à
votre distributeur habituel, qui sera le plus apte à vous renseigner
Caractéristiques techniques :
Entraînement par courroie
Vitesse : 33 et 45 tours
Générale :
Alimentatio n : AC 230V/50Hz
Consommation : 5.5W
Dimensions : 450x370x86mm
Poids : 4 Kg
Fournie avec la platine :
- Plateau (x1)
- Courroie (x1)
- Feutrine (x1)
- Adaptateur 45 tours (x1)
- Contre-poids (x1)
- Porte-cellule (x1)
- Cordon secte ur (x1)
- Cordon RCA – RCA (x1)
- Mode d’e m ploi (x1)
ENGLISH
CAUTION
To prevent electric shock do not remove cover (or bottom) screws.
No user serviceable parts inside refer servicing to qualified
servicing personnel.
IMPORTANT
Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous
radiation exposure.
DESCRIPTION
Belt drive professional turntable
Description:
1. START / PAUSE BU TTON
Eac h time you p ress the P LAY/ PAU SE bu tton, the oper ation
changes from play to pause o r from pause to play.
2. PLATTER
Put the record on the pla tter.
3. MOTOR OFF BUTTON ( BRAKE )
Press the button to enable motor off, and the led will be flash .
Press the button again to disable function
4. TARGET LIGHT
This small lamp is used to see the ca rtridge in the dark.
5. SPEED SELECT.
You can choose between two speeds : 33 or 45 RPM
6. REVERSE BUTTON
W hen you push this button, the platter turns in the opposite
direction. So you hea r the reverse sound.
7. HEADSHELL
This part is composed of :
8. PITCH ADJU STEMENT
Moving the fader will change the play speed up to +/10%
9. TONE ARM
The arm is an important part of the turntable. it supports the
headshell and the counterweight. It’s necessary to position it
over the record and to lift it down and make the stylus touch
the record and so the playing starts.
10. 45 RPM ADAPTER
In this place, you can put the 45 rpm adapter.
11. ANTI-SKATING ADJUSTEMENT
This wheel is used to adjust the anti-skating.
This adjustement can only work with the counter weight
adjsustement.
12. COUNTER WEGIHT
This weight is used to equilibrate the arm.
13. POWER SWITCH ( ON / OFF )
Rotate the power switch to turn the unit on. To switch the
POWER off press the POWER switch again.
Note
: verify the ac power before switching the turntable on.
14. AC SOCKET
Plug the AC cord in this plug.
15. GROUND CONNECTOR
Connect the black ground lead to the ground terminal on the
amplifier or mixer
PS
: don’t forget to plug it or so you will hea r big hum.
16. OUTPUT CONNECTOR
Connect these sockets to an input of your mixer ( PHONO
Level ).
- A headshell
- A cartridge
-A stylus
3
TONE ARM DESCRIPTION
17. HEADSHELL + CARTRIDGE
This part is composed of :
- A headshell
- A cartridge
- A stylus
To install the cartridge, you can read the cartridge’s owner
manual. Connect the lead wire to the cartridge terminals.
The terminals of most cartridges are color-coded.
Connect each lead wire to the terminal of the same color.
White (L+) : left channel +
Blue (L-) : left channel Red (R+) : right channel +
Green (R-) : right channel -
18. TONE ARM
The arm is an important part of the turntable. it supports the
heads hell an d th e count erweig ht. I t’s neces sary to pos iti on it
over the record and to lift it down and make the stylus touch
the record and so the playing starts.
19. CUEING LEVER
This system enables you to lift the arm up or down smoothly.
20. ANTI-SKATING ADJUSTEMENT
This wheel is used to adjust the anti-skating.
This adjustment can only work with the counter weight
adjustment.
21. COUNTER-WEIGHT
Slide counter weight onto the rear of the tone arm
Twist the counter weight counter-clockwise and it will screw
onto the rear of the tone arm.
PRECAUTION :
- Read the manual carefully before operation
- Do not remove cover or bac k to preven t electr ical
shock. NO USER REPLACEABLE PARTS INSIDE.
- The apparatus shall not be exposed to dripping or
splashing and no objects filled with liquids, suc h as
vases shall be placed on the apparatus.
- Use the unit on a flat surface
- Be sure not to connect the power or cables before
moving the unit.
- Do not use chemicals solvents on the unit.
- Loc ate the tu rntabl e as fa r away fr om the s peaker
as possible and isolate the unit from sound
radiation.
- The interference may happen when a radio is
plac ed t oo c los e to t he t ur ntab le an both rad io an d
turntable are playing.
ASSEMBLY AND SET-UP :
Installation of the platter :
- Place the belt on the platter
- Set the platter ( + the belt ) on the axe.
- Turn the platter until you see the motor.
- Place the belt on the motor
Installation of headshell :
- Insert the headshell into the front end of the tubular
tone arm.
- Turn the locking nut counter-clockwise while the
headshell is firmly held horizontally.
Installation of counter weight :
Slide counter weight onto the rear of the tone arm
Twist the counter weight counter-clockwise and it will screw
onto the rear of the tone arm.
Adjustment of horizontal zero (0) balance and stylus
pressure :
- If your cartridge has a detachable stylus
protection, remove it and be careful not to touch
the stylus tip.
- Releas e t he ar m c l amp and li f t t he t one ar m f rom
the arm rest.
- Turn counterweight clockwise or counterclockwise until the tone arm is balanced
horizontally as floating freely. During adjusting the
horizontal zero (0) balance, be careful that the
stylus tip does not contact the turntable mat or
turntable ba se.
- After the tone arm is horizontally zero (0)
balanced temporaly, place the tone arm on the
arm rest and lock it with the arm clamp.
- While rotating the stylus-pressure ring, hold the
counterweight steady with one hand until “0” on
the ring aligns with center line on the tone arm
rear s haft. Now the adjus tment of the hori zontal
zero (0) bala nce sho uld be completed.
- After adjusting the horizontal zero (0), turn the
balanced counterweight counter-clockwise to get
the proper stylus pressure as the cartridge
manufacturer’s recommendation when it meets
center line on the tone arm rear shaft.
WARRANTY CONDITIONS
BST equipment is covered by a 1-year wa rranty on parts and
labour except for Crossfaders (90 days).
The following rules apply from the day the equipment leaves the
factory:
The date on the invoice is considered to be the date the warranty
begins.
Only companies approved by BST are allowed to work on the
equipment. Warranty becomes void when other service
technicians open the equipment.
During warranty period, defective equipment must be sent by prepaid mail in the original bo x.
BST will return the goods by pre-paid mail during the first year of
warranty; therea fter the mailing cost is to be pa id by the re cipie nt
Potentiometers have a limited lifetime and are not covered by the
manufacturer for more than normal use.
For all service enquiries, refer to your local distributor, as he is
best able to help y ou.
4
Specifications:
Belt drive turntable
Speed : 33 and 45 RPM
General :
Power supply : AC 230V/50Hz
Consumption : 5.5W
Dimensions : 450x370x86mm
Weight : 4 Kg
Included :
- Platter (x1)
- Slipmat (x1)
- Belt (x1)
- 45 RPM adaptor (x1)
- Counter we ight (x1)
- Headshell (x1)
- AC cord (x 1)
- Connecting cable (x1)
- User manual (x1)
5
Loading...
