BST PARLED712IR User manual

PAR CAN 7 x 12W LED RGBWA-UV 6-in-1

PARLED712IR Code 15-1461

User Manual

Manuel d’Utilisation

Bedienungsanleitung

Handleiding

Manual de utilizare

Manual de Instruções

Navodila za uporabo

Manual de uso Instrukcja obsługi Návod na použitie

©Copyright LOTRONIC 2016 PARLED712IR 1

1. Safety Instructions

Please read the instructions carefully. They contain important information about the installation, operation and maintenance.

• Please keep this User Manual for future reference. If you sell the unit to another user, be sure that he also receives

this instruction booklet.

• Unpack and check the unit carefully that it has not been damaged during transport before using the unit.

• Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit.

• The unit should be connected to a main socket outlet with a protective earth connection

• The unit is for indoor use only in a dry location.

• The unit must be installed in a location with adequate ventilation, at least 0.5m from adjacent surfaces. Be sure that

no ventilation slots are blocked.

• Disconnect mains power before fuse replacement or servicing.

• Replace fuse only with the same type.

• Make sure there are no inflammable materials close to the unit during operation.

• Use safety cable when fixing this unit.

• In the event of serious operating problem, stop using the unit immediately.

• Never try to repair the unit by yourself. Repair carried out by unskilled people can lead to damage or malfunction.

Please contact the nearest authorized technical assistance center and always use the same type of spare parts.

• Do not touch any wires during operation as high voltage might be causing electric shock.

• The product is for decorative purposes only and not suitable as a household room illumination.

DISCONNECT DEVICE

Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable.

2. Specifications

Supply Voltage: ............................................................................................ AC100～240V 50/60HZ

Power: ........................................................................................................................................ 50W

Light source: ...................................................................................... 7x 12W LED RGBWA-UV 6-in-1

Fuse: .............................................................................................................................................. 3A

Operating modes： ......................... DMX, Auto-run, Sound Control, Master-slave + remote control

Dimensions: ....................................................................................................... 218 x 123 x 245mm

Weight: ................................................................................................................................... 1.75kg

3. Installation

The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times the weight of the unit when installing the fixture. The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass by or under it.

4. How To Control The Unit

Master mode: any unit cans work for master fixture,

Slave mode: must be setting DMX address value for Slave.

DMX code setting: d1~d512

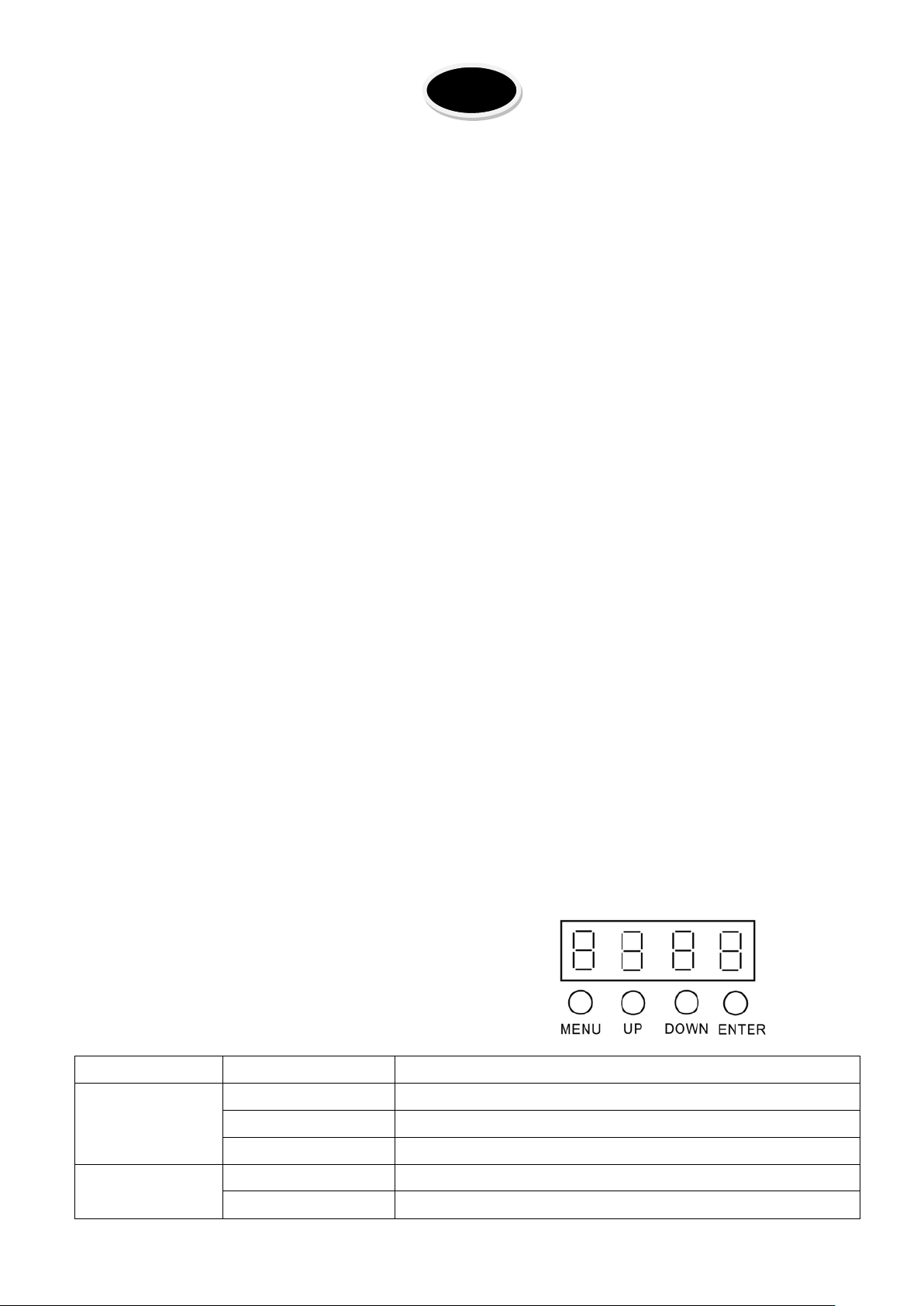

SETTING MENU LED DISPLAY:

Mode Program Description

Au-1 Auto program 1

Auto

Au-2 Auto program 2

Au-3 Auto program 3

So-1 Sound program 1

Sound

So-2 Sound program 2

So-3 Sound program 3

Speed SP1—SP9 Speed value for program adjustable

Sensitivity Se1—Se9 MIC value adjustable

OFF The fixture is open light on music by Sound program

Silent scene

ON The fixture is closed light on music by Sound program

Enable IR remote controller signal receiving.

InFr

OFF Disenable IR remote controller signal receiving.

4CH 4 channels DMX mode

Addr

10CH 10 channels DMX mode

Slave Slav Slave

Red 0~255

Green 0~255

Blue 0~255

RGB

White 0~255

Color

Amber 0~255

UV 0~255

C1 Red

C2 Green

C3 Blue

C4 White

C5 Amber

C6 UV

C7 Red + Green

C8 Green + Blue

C9 Blue + White C10 White + Amber C11 Amber + UV C12 Red + Blue + UV C13 Green + Amber C14 Red + Green + Blue

C15 Red + Green + Blue + White

Dimming dim 1—dim9 Dimming value for program adjustable

©Copyright LOTRONIC 2016 PARLED712IR 3

4 Channels DMX values

0~9 No function

10~19 Red

20~29 Green

30~39

40~49

50~59

60~69

70~79

80~89

90~99

100~109

110~119

120~129

CH1

130~139

140~149

150~159

160~169

170~179

180~189

190~199

200~209

210~219

220~229

230~239

240~259

Blue

White

Amber

Red +Green

Red + Blue

Red + White

Red + Amber

Red + UV

Green +Blue

Green + White

Green +Amber

Green +UV

Blue + White

Blue +Amber

Blue +UV

White +Amber

White +UV

Amber +UV

Red +Green +Blue

Red + Blue + Amber

Green + White +UV

250~255 Red +Green +Blue + White +Amber +UV

0~9 No function

CH2

10~255 LED Strobe (From slow to fast)

0~9 No function

CH3

10~199 Auto DMX

200~255 Sound DMX

CH4 0~255 Auto DMX Speed (From slow to fast)

10 Channels DMX values

CH1 0~255 Red

CH2 0~255 Green

CH3 0~255 Blue

CH4 0~255 White

CH5 0~255 Amber

CH6 0~255 UV

CH7 0~255 Dimming

CH8

0~9 No function

10~255 LED Strobe (From slow to fast)

0~9 No function

CH9

10~199 Auto DMX

200~255 Sound DMX

CH10 0~255 Auto DMX Speed (From slow to fast)

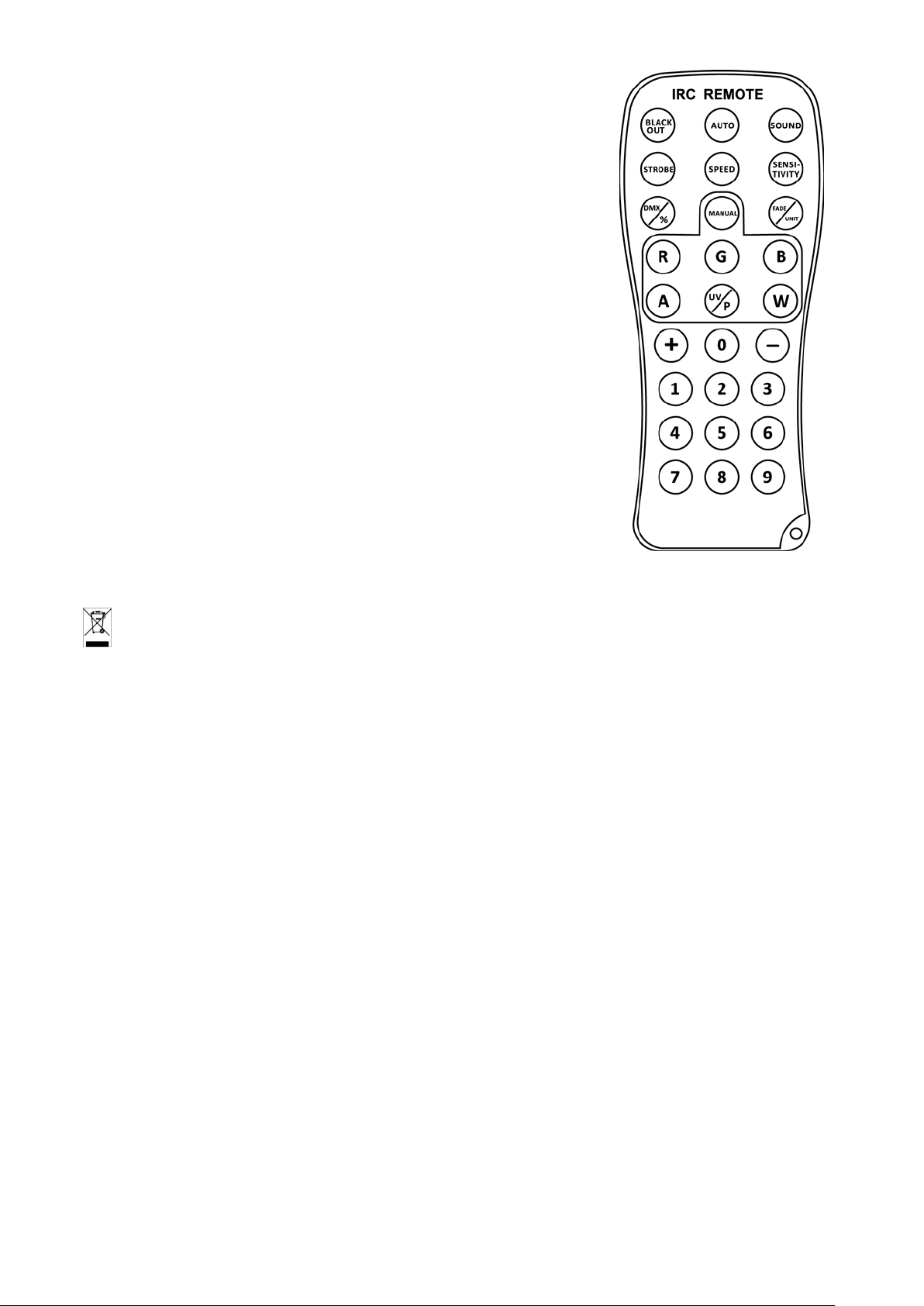

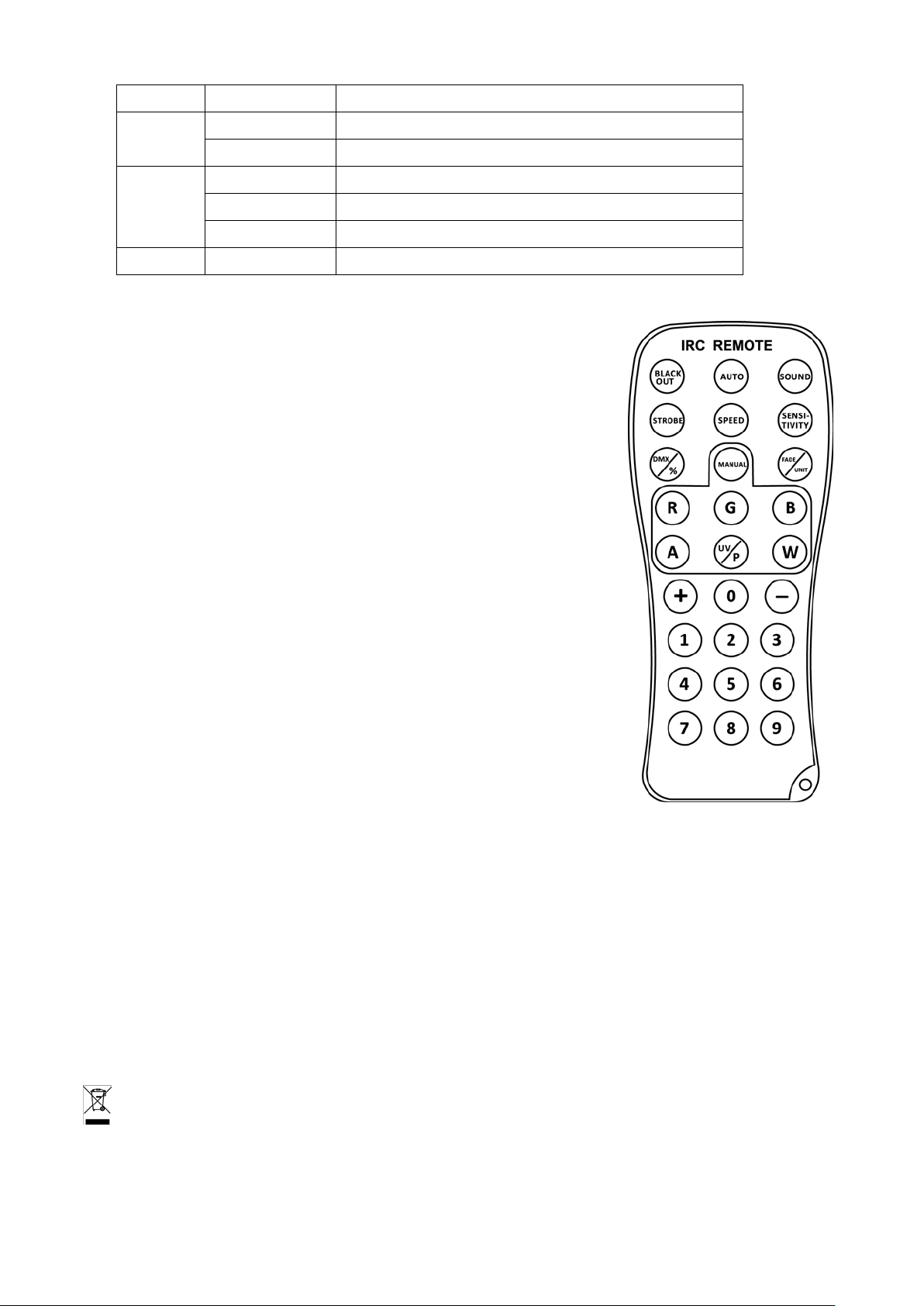

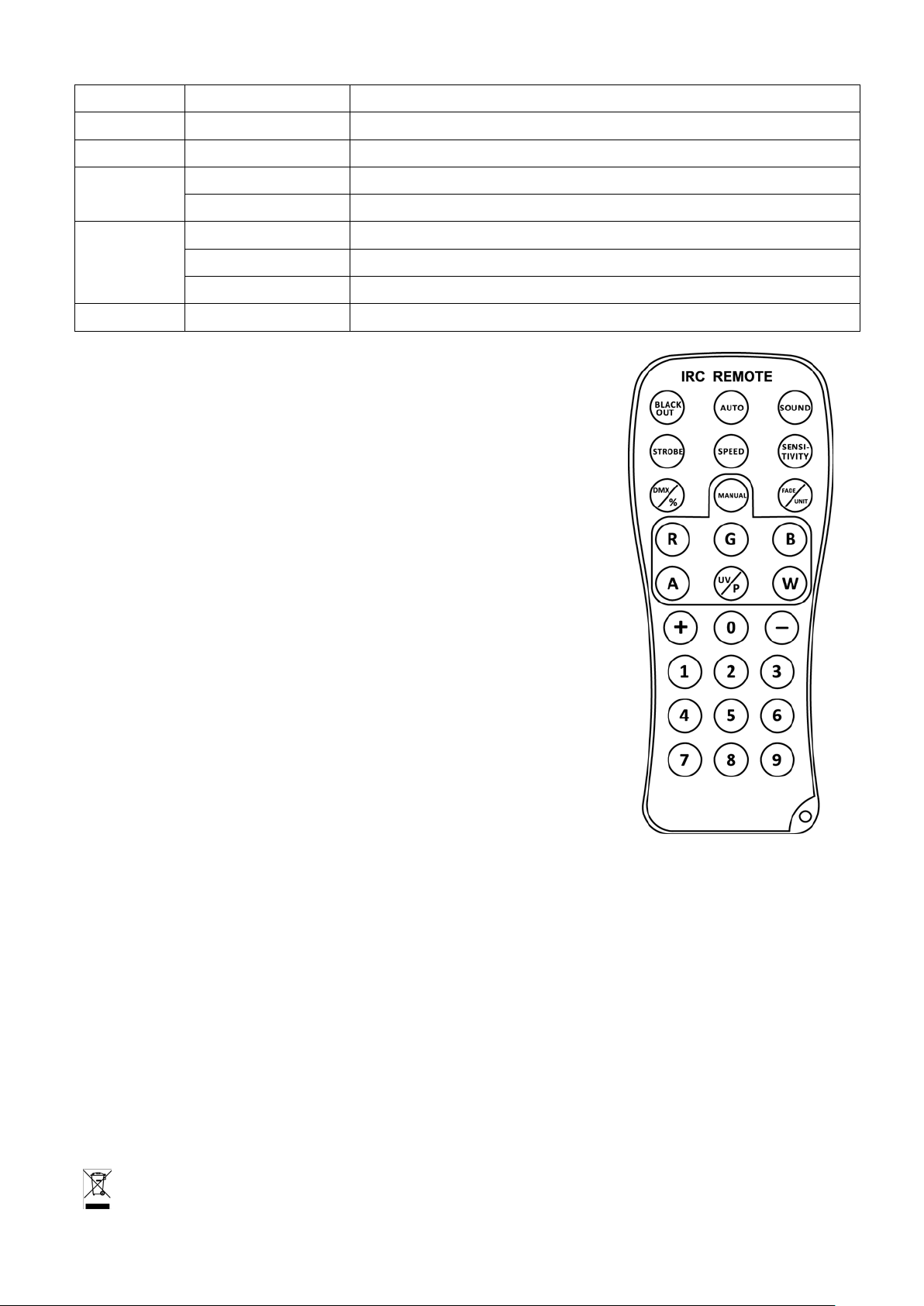

5. REMOTE CONTROLLED OPERATION BLACK: OUT: light On / Off (return the present program) AUTO: Press to select the automatic mode. SOUND: Press to select the sound controlled mode. STROBE: Press STROBE button and then + / - buttons to set the strobe speed. SPEED: Press SPEED and then + / - buttons to set a different speed. SENSITIVITY

To adjust sound sensitivity for in Sound-Active mode

1. Press <SENSITIVITY> on the IRC.

2. Press <+> or <–> to either increase or decrease sound sensitivity.

DMX/%

To enable DMX or disallow DMX on the product Press <DMX> on the IRC, the product work on the DMX controlling modes. MANUAL: Press <MANUAL> on the IRC. Press <R>, <G>, <B>, <W>, <A>, <UV> (red, green, blue, white, amber or UV) to choose your color. Press <+> or <–> to either increase or decrease to choose your color.

FADE Mode

To adjust the FADE speed of the automatic program, the sound active program and the manual mode.

1. Press <FADE> on the IRC.

2. Press < FADE > again to turn off the FADE.

Number 1~9

To adjust the brightness value of the automatic program, the sound active program and Manual Mode. Press digit <1> to <9> to change different brightness on the device.

6. Fixture Cleaning

The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the unit’s optics.

• Clean with soft cloth using normal glass cleaning fluid.

• Always dry the parts carefully.

• Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days.

IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed.

©Copyright LOTRONIC 2016 PARLED712IR 5

1. Consignes de sécurité

Lire attentivement les consignes de sécurité qui contiennent des informations importantes concernant l’installation, le fonctionnement

• Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation

indiquée sur la plaque signalétique de l’appareil..

• Uniquement pour utilisation à l’intérieur à un endroit sec!

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 0,5m de toute surface. Assurez-vous que les

fentes de ventilation ne sont pas bloquées.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien.

• Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes

caractéristiques que l’ancien.

• Vérifiez qu’aucun matériau inflammable ne se trouve à proximité de l’effet pendant le fonctionnement.

• Fixez l’appareil avec un câble de sécurité.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil et débranchez-le du secteur.

• N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des

dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas toucher de fils électriques pendant le fonctionnement car les tensions élevées peuvent provoquer une

électrocution.

• L’appareil fait partie des appareils électriques de CLASSE I ce qui signifie qu’il doit être relié à la terre. Il faut le brancher

sur une prise secteur pourvu d’un contact de terre.

• Le luminaire ne doit servir qu’à des fins décoratives et ne convient pas comme éclairage domestique normal.

DISPOSITIF DE COUPURE: Lorsqu’une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce dispositif doit rester facilement accessible à tout moment

2. Caractéristiques techniques

Alimentation: ............................................................................................... AC100～240V 50/60HZ

Consommation: ......................................................................................................................... 50W

LED: ....................................................................................................... 7 x 12W RGBWA-UV 6-en-1

Fusible: ........................................................................................................................................ F3A

Modes de fonctionnement： ..................................... DMX, Automatique, contrôlé par la musique,

.................................................................................................. Maître-esclave ou la télécommande

Dimensions: ....................................................................................................... 218 x 123 x 245mm

Poids: ...................................................................................................................................... 1,75kg

3. Installation

Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer en-dessous.

4. Contrôle de l’appareil

Mode Maître: Chaque appareil peut être désigné comme maître

Mode esclave: il faut régler l’appareil comme Slave. Adresse DMX: d1~d512

Menu de réglage:

Mode Programme Description

Au-1 Programme automatique 1

Auto

Au-2 Programme automatique 2

Au-3 Programme automatique 3

So-1 Programme active par le son 1

Sound

So-2 Programme active par le son 2

So-3 Programme active par le son 3

Speed SP1—SP9 Vitesse

Sensitivity Se1—Se9 Sensibilité du microphone

OFF La lumière reste allumée pendant une période de silence en mode musical

Silent scene

ON La lumière est éteinte pendant une période de silence en mode musical

ON Activation du récepteur du signal IR de la télécommande

InFr

OFF Désactivation du récepteur du signal IR de la télécommande

4CH Mode 4 canaux DMX

Addr

9CH Mode 9 canaux DMX

Slave Slav Esclave

Rouge 0~255

Vert 0~255

Bleu 0~255

RGB

Blanc 0~255

Color

Ambre 0~255

UV 0~255

C1 Rouge

C2 Vert

C3 Bleu

C4 Blanc

C5 Ambre

C6 UV

C7 Rouge + Vert

C8 Vert + Bleu

C9 Bleu + Blanc

C10 Blanc + Ambre

C11 Ambre + UV

C12 Rouge + Bleu + UV

C13 Vert + Ambre

C14 Rouge + Vert + Bleu

©Copyright LOTRONIC 2016 PARLED712IR 7

C15 Rouge + Vert + Bleu + Blanc

Dimming dim 1—dim9 Variation ajustable pour le programme

4 canaux DMX

0~9 Pas de fonction

10~19 Rouge

20~29 Vert

30~39

40~49

50~59

60~69

70~79

80~89

90~99

100~109

110~119

120~129

Bleu

Blanc

Ambre

Rouge +Vert

Rouge + Bleu

Rouge + Blanc

Rouge + Ambre

Rouge + UV

Vert +Bleu

CH1

130~139

140~149

150~159

160~169

170~179

180~189

190~199

200~209

210~219

220~229

230~239

240~259

Vert + Blanc

Vert +Ambre

Vert +UV

Bleu + Blanc

Bleu +Ambre

Bleu +UV

Blanc +Ambre

Blanc +UV

Ambre +UV

Rouge +Vert +Bleu

Rouge + Bleu + Ambre

Vert + Blanc +UV

250~255 Rouge +Vert +Bleu + Blanc +Ambre +UV

0~9 Pas de fonction

CH2

10~255 Stroboscope à LED (lent -> rapide)

0~9 Pas de fonction

CH3

10~199 Auto DMX

200~255 Contrôle audio DMX

CH4 0~255 Vitesse programme automatique DMX (lent->rapide)

10 canaux DMX

CH1 0~255 Rouge

CH2 0~255 Vert

CH3 0~255 Bleu

CH4 0~255 Blanc

CH5 0~255 Ambre

CH6 0~255 UV

CH7 0~255 Var iateur

CH8

CH9

CH10 0~255 Vitesse programme automatique DMX (lent->rapide)

0~9 Pas de fonction

10~255 Stroboscope à LED (lent -> rapide)

0~9 Pas de fonction

10~199 Auto DMX

200~255 Contrôle audio DMX

5. TELECOMMANDE

AUTO : Appuyez sur la touche AUTO pour sélectionner le fonctionnement automatique SOUND : Appuyez sur SOUND pour sélectionner le mode d’activation audio SPEED : Appuyez sur SPEED et ensuite sur + ou – pour régler la vitesse BLACK OUT : Lumière Marche/Arrêt (retour au mode en cours) FLASH : Appuyez sur FLASH et ensuite sur + ou – pour régler la vitesse des éclairs. SENSITIVITY: Règle la sensibilité en mode audio

1. Appuyez sur <SENSITIVITY> sur la télécommande

2. Appuyez sur <+> ou <–> pour augmenter ou baisser la sensibilité. DMX/%: Activation/désactivation de la fonction DMX Appuyez sur <DMX> sur la télécommande et l’appareil fonctionne en DMX

MANUAL

1. Appuyez sur <MANUAL> sur la télécommande.

2. Appuyez sur <R>, <G>, <B>, <W>, <A>, <UV> (rouge, vert, bleu, blanc, ambre ou UV) pour choisir la couleur. Appuyez sur <+> ou <-> pour augmenter ou diminuer l’intensité de la couleur choisie.

Mode FADE

Permet de régler la vitesse de fondu des programmes automatique, contrôlé par le son et manuel. Appuyez sur FADE pour activer ou désactiver cette fonction.

Touches numériques 1~9

Permettent de régler la valeur de luminosité des programmes automatique, active par le son et manuel. Appuyez sur une des touches 1 – 9 pour changer la luminosité de l’appareil.

6. Nettoyage de l’appareil

Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d’optimiser la puissance lumineuse. La fréquence de nettoyage dépend des conditions d’utilisation. Un environnement humide, enfumé ou particulièrement sale favorise l’accumulation de poussière sur les optiques.

• Utilisez un chiffon doux et du nettoyant à vitres classique.

• Séchez toutes les pièces soigneusement.

• Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Sicherheitshinweise

Aufmerksam die Sicherheitshinweise lesen. Sie enthalten wichtige Informationen bez. der Installation, des Betriebs und der Instandhaltung.

• Nach Empfang die Verpackung öffnen und prüfen, ob der Inhalt vollständig und in gutem Zustand ist.

• Prüfen, ob die Netzspannung der angegebenen Betriebsspannung entspricht.

• Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.

• Nur für Innengebrauch in einer trockenen Umgebung!

• Das Gerät an einem gut belüfteten Ort in einer Mindestentfernung von 0,5m zur nächsten Fläche anbringen. Die

Belüftungsschlitze dürfen weder blockiert noch verstopft sein.

• Das Gerät vor Reparatur- und Wartungsarbeiten vom Netz trennen.

• Die Sicherung nur durch eine Sicherung mit denselben technischen Daten ersetzen.

• Während des Betriebs dürfen sich keine brennbaren Materialien in der Nähe des Geräts befinden.

• Das Gerät zusätzlich mit einem Sicherheitskabel befestigen.

• Im Störfall sofort das Gerät ausschalten und vom Netz trennen.

• Niemals das Gerät selbst reparieren. Dadurch können Schäden und Betriebsstörungen entstehen. Das Gerät nur von

einem anerkannten Techniker reparieren lassen und Ersatzteile benutzen, die mit den Originalteilen identisch sind.

• Während des Betriebs nicht das Gerät berühren, denn die hohen Spannungen können einen Stromschlag

verursachen.

• Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.

Netztrennungsvorrichtungen

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben

2. Technische Daten

Versorgung:.................................................................................................. AC100～240V 50/60HZ

Verbrauch: ................................................................................................................................. 50W

LED: ................................................................................................. 7x 12W RGBWA-UV LEDs 6-in-1

Sicherung: ................................................................................................................................... F3A

Betriebsarten: ........................... DMX, Automatik, Musiksteuerung, Master-Slave, Fernbedienung

Abmessungen: ................................................................................................... 218 x 123 x 245mm

Gewicht: .................................................................................................................................. 1,75kg

3. Installation

Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

4. Betrieb

Master Betrieb: Jedes Gerät kann als Master programmiert werden

Slave Betrieb: Die Slave Geräte müssen auf den DMX Wert für Slave eingestellt werden. DMX Adresse: d1~d512

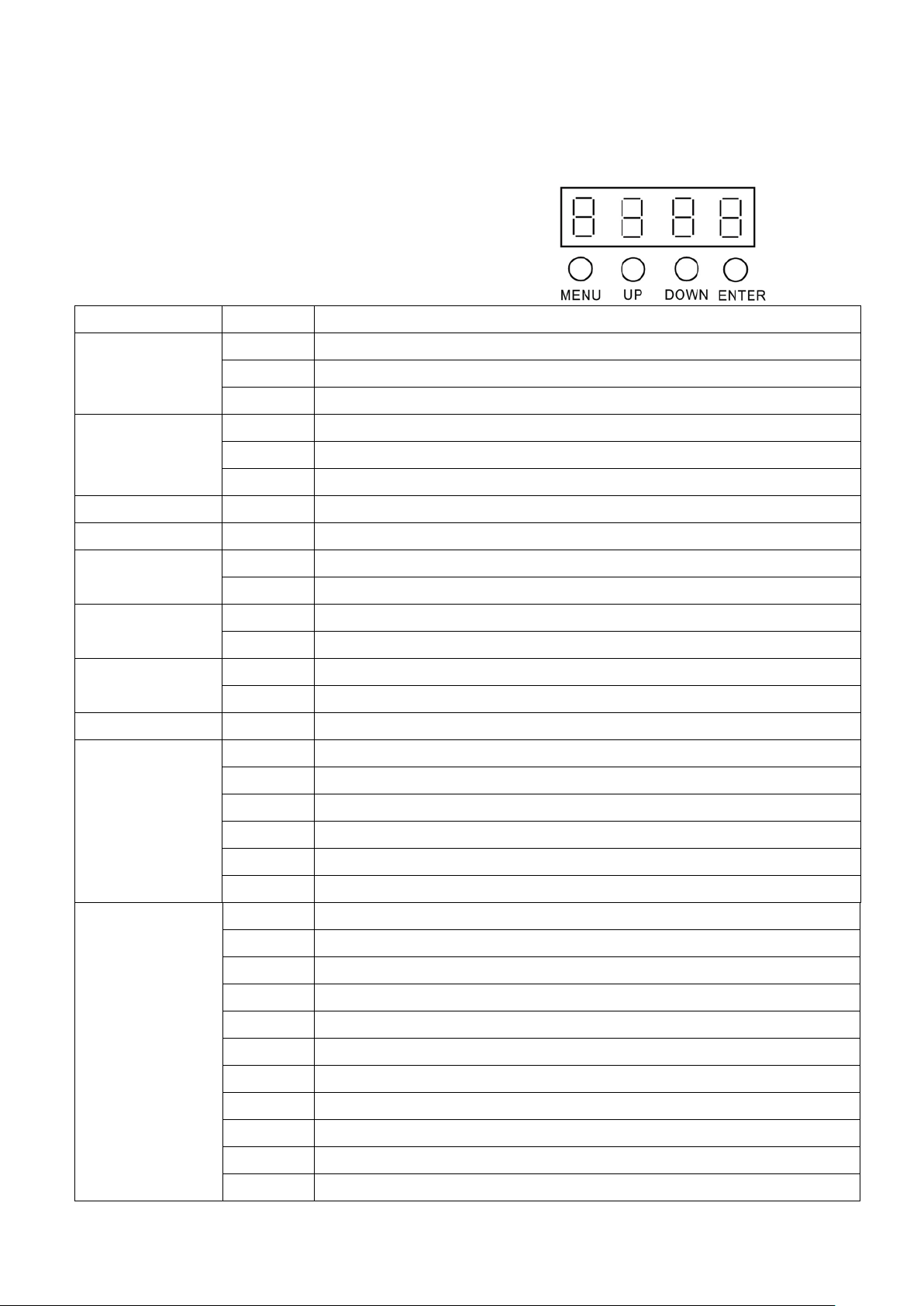

EINSTELLMENÜ AUF DEM LED DISPLAY:

Mode Programm Beschreibung

Au-1 Automatikprogramm 1

Auto

Au-2 Automatikprogramm 2

Au-3 Automatikprogramm 3

So-1 Musiksteuerung 1

Sound

So-2 Musiksteuerung 2

So-3 Musiksteuerung 3

Speed SP1—SP9 Geschwindigkeit des Programms

Sensitivity Se1—Se9 Mikrofonempfindlichkeit

OFF Im musikgesteuerten Betrieb leuchtet das Licht bei Stille

Silent scene

ON Im musikgesteuerten Betrieb schaltet sich das Licht aus bei Stille

ON Aktivierung des IR Sensors für die Fernbedienung

InFr

OFF Deaktivierung des IR Sensors für die Fernbedienung

4CH 4 Kanal DMX Betrieb

Addr

10CH 10 Kanal DMX Betrieb

Slave Slav Slave

Red 0~255

Green 0~255

Blue 0~255

RGB

White 0~255

Color

Amber 0~255

UV 0~255

C1 Rot

C2 Grün

C3 Blau

C4 Weiss

C5 Amber

C6 UV

C7 Rot + Grün

C8 Grün + Blau

C9 Blau + Weiss

C10 Weiss + Amber

C11 Amber + UV

C12 Rot + Blau + UV

C13 Grün + Amber

C14 Rot + Grün + Blau

C15 Rot + Grün + Blau + Weiss

Dimming dim 1—dim9 Dimmerwert einstellbar für die Programme

4 Kanal DMX Werte

CH1 0~9 Keine Funktion

+ 23 hidden pages

BST PARLED712IR User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
