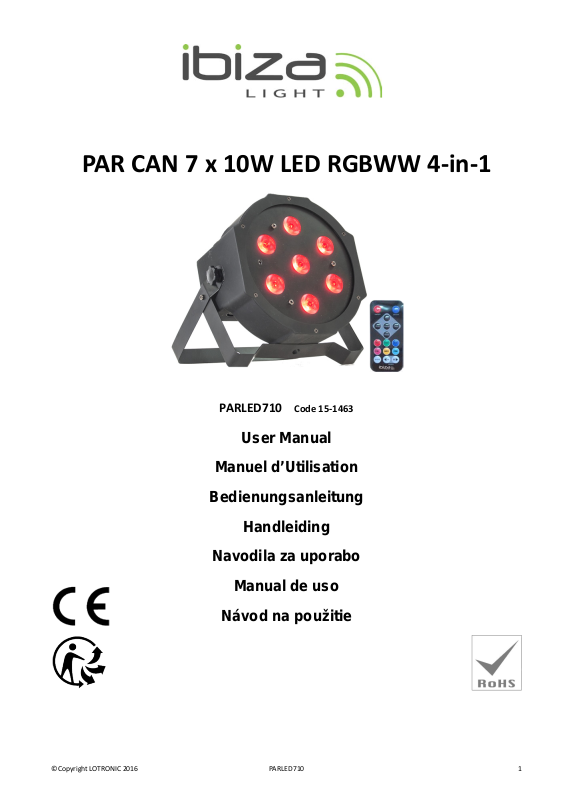

PAR CAN 7 x 10W LED RGBWW 4-in-1
PARLED710 Code 15-1463
User Manual
Manuel d’Utilisation
Bedienungsanleitung
Handleiding
Navodila za uporabo
Manual de uso
Návod na použitie
©Copyright LOTRONIC 2016 PARLED710 1
GB
1. Safety Instructions
Please read the instructions carefully. They contain important information about the installation, operation and
maintenance.
• Please keep this User Manual for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
• Unpack and check the unit carefully that it has not been damaged during transport before using the unit.
• Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit.
• The unit should be connected to a main socket outlet with a protective earth connection
• The unit is for indoor use only in a dry location.
• The unit must be installed in a location with adequate ventilation, at least 0.5m from adjacent surfaces. Be sure that
no ventilation slots are blocked.
• Disconnect mains power before fuse replacement or servicing.
• Replace fuse only with the same type.
• Make sure there are no inflammable materials close to the unit during operation.
• Use safety cable when fixing this unit.
• In the event of serious operating problem, stop using the unit immediately.
• Never try to repair the unit by yourself. Repair carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center and always use the same type of spare parts.
• Do not touch any wires during operation as high voltage might be causing electric shock.
• The product is for decorative purposes only and not suitable as a household room illumination.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain
readily operable.
2. Specifications
Supply Voltage: ............................................................................................. AC220～240V 50/60HZ
Consumption: ............................................................................................................................ 30W
Light source: ....................................................................................................... 7 x 10W LED RGBW
Operating modes： ......................... DMX, Auto-run, Sound Control, Master-slave + remote control
Dimensions: ....................................................................................................... 175 x 175 x 100mm
Weight: ..................................................................................................................................... 1.2kg
3. Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and
able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times the weight
of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass
by or under it.
©Copyright LOTRONIC 2016 PARLED710 2
4. How To Control The Unit
Master mode: any unit cans work for master fixture,
Slave mode: must be setting DMX address value for Slave.
DMX code setting: d1~d512
SETTING MENU LED DISPLAY:
MENU FUNCTION
A001~A511 DMX SLAVE MODE
Fixed Color
AU01 R
AU02 G
AU03 B
AU01~AU07
FF01~FF99 Jump change (slow to fast)
EE01~EE99 Gradual change (slow to fast)
CC01~CC99 Pulse change (slow to fast)
C000~C255
SOUD Sound Mode 1 (w/o music,Light Off)
SUND
RGB
8 Channels DMX values
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
Strobe Mode
C000~C009 W/o strobe
C010~C255 Strobe (slow to fast)
Sound Mode 2 (Sound mode,color change:
W/o music,Light On)
Fixed Color,Dimmable
R000~R255 Red Dimmer, Value +,Brightness +
G000~G255 Green Dimmer, Value +,Brightness +
B000~B255 Blue Dimmer, Value +,Brightness +
U000-U255 White dimmer Value + ; Brightness +
CHs Value Function
1 0~255 Master Dimmer
2 0~255 Red Dimmer
3 0~255 Green Dimmer
4 0~255 Blue dimmer
5 0~255 White dimmer
0 No strobe
6
1~255 Strobe (slow to fast)
7 0~255 /
8 0~50 Manual Mode,CH1-5 Available
©Copyright LOTRONIC 2016 PARLED710 3
l mode, (EE01~EE99) CH6 adjust the speed
Corresponding to pulse mode, (CC01~CC99) CH6 adjust the speed
Corresponding to jump change(FF01~FF99), CH6 adjust the speed
51~57 Corresponding to AU01 Mode
58~63 Corresponding to AU02 Mode
64~69 Corresponding to AU03 Mode
70~75 Corresponding to AU04 Mode
76~82 Corresponding to AU05 Mpde
83~88 Corresponding to AU06 Mode
89~94 Corresponding to AU07 Mode
95~100 Corresponding to AU08 Mode
101~150 Corresponding to gradua
151~200
201~250
250~255 Corresponding to Sound Mode 2
The program can detect the DMX signal automatically. If the unit detects a DMX signal or slave signal, the unit will
automatically switch into DMX Mode or slave mode.
REMOTE CONTROLLED OPERATION
Fixture Cleaning
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light
output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty
surrounding can cause greater accumulation of dirt on the unit’s optics.
• Clean with soft cloth using normal glass cleaning fluid.
• Always dry the parts carefully.
• Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days.
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling
centre. Ask your local authorities or your dealer about the way to proceed.
©Copyright LOTRONIC 2016 PARLED710 4
F
1. Consignes de sécurité
Lire attentivement les consignes de sécurité qui contiennent des
informations importantes concernant l’installation, le fonctionnement
• Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiquée sur la plaque signalétique de l’appareil..
• Uniquement pour utilisation à l’intérieur à un endroit sec!
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 0,5m de toute surface. Assurez-vous que les
fentes de ventilation ne sont pas bloquées.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes
caractéristiques que l’ancien.
• Vérifiez qu’aucun matériau inflammable ne se trouve à proximité de l’effet pendant le fonctionnement.
• Fixez l’appareil avec un câble de sécurité.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil et débranchez-le du secteur.
• N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des
dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux
pièces d’origine.
• Ne pas toucher de fils électriques pendant le fonctionnement car les tensions élevées peuvent provoquer une
électrocution.
• L’appareil fait partie des appareils électriques de CLASSE I ce qui signifie qu’il doit être relié à la terre. Il faut le brancher
sur une prise secteur pourvu d’un contact de terre.
• Le luminaire ne doit servir qu’à des fins décoratives et ne convient pas comme éclairage domestique normal.
DISPOSITIF DE COUPURE: Lorsqu’une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur,
ce dispositif doit rester facilement accessible à tout moment
2. Caractéristiques techniques
Alimentation: ............................................................................................... AC220～240V 50/60HZ
Consommation: ......................................................................................................................... 30W
LED: ............................................................................................................................. 7 x 10W RVBB
Modes de fonctionnement： ..................................... DMX, Automatique, contrôlé par la musique,
.................................................................................................. Maître-esclave ou la télécommande
Dimensions: ....................................................................................................... 175 x 175 x 100mm
Poids: ........................................................................................................................................ 1,2kg
3. Installation
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des
vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l’appareil
est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez toujours un câble
de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être installé par des
professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer
en-dessous.
©Copyright LOTRONIC 2016 PARLED710 5
4. Contrôle de l’appareil
Mode Maître: Chaque appareil peut être désigné comme maître
Mode esclave: il faut régler l’appareil comme Slave.
Adresse DMX: d1~d512
Menu de réglage:
MENU FONCTION
A001~A511 Mode esclave DMX
Couleur fixe
AU01 R
AU02 G
AU03 B
AU01~AU07
FF01~FF99 Saut de couleur (lent -> rapide)
EE01~EE99 Changement progressif (lent -> rapide)
CC01~CC99 Changement rapide (lent -> rapide)
C000~C255
SOUD Mode audio 1 (sans musique, lumière éteinte)
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
Stroboscope
C000~C009 Sans stroboscope
C010~C255 Stroboscope (lent -> rapide)
SUND Mode audio 2 (changement de couleur. Sans musique, lumière allumée)
Couleurs fixes dimmables
R000~R255 Variateur rouge, Valeur + ; luminosité +
RGB
G000~G255 Variateur vert, Valeur + ; luminosité +
B000~B255 Variateur bleu, Valeur + ; luminosité +
U000~U255 Variateur blanc, Valeur + ; Luminosité +
8 canaux DMX
CHs Valeur Fonction
1 0~255 Variateur générale
2 0~255 Variateur rouge
3 0~255 Variateur vert
4 0~255 Variateur bleu
5 0~255 Variateur blanc
0 Sans stroboscope
6
1~255 Stroboscope (lent -> rapide)
7 0~255 /
©Copyright LOTRONIC 2016 PARLED710 6
0~50 Mode manuel, CH1-5 disponibles
51~57 Correspond au mode AU01
58~63 Correspond au mode AU02
64~69 Correspond au mode AU03
70~75 Correspond au mode AU04
76~82 Correspond au mode AU05
83~88 Correspond au mode AU06
8
Le programme détecte automatiquement le signal DMX. Si l’appareil détecte un signal DMX ou un signal d’esclave, il
commute automatiquement en mode DMX ou esclave.
TELECOMMANDE
89~94 Correspond au mode AU07
95~100 Correspond au mode AU08
101~150
151~200
201~250
250~255 Correspond au mode audio 2
Correspond au mode progressif, (EE01~EE99),
CH6 règle la vitesse
Correspond au mode à impulsion, (CC01~CC99)
CH6 règle la vitesse
Correspond au mode de saut de couleur (FF01~FF99)
CH6 règle la vitesse
1. Marche/Arrêt 2. Mode DMX 3. Mode automatique 4. Mode Saut
5. Mode progressif 6. Mode Flash 7. Mode audio 8. Rouge
9. Vert 10. Bleu 11. Rose 12. Cyan
13. Ambre 14. Blanc 15. Vitesse – 16. Vitesse +
Nettoyage de l’appareil
Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d’optimiser la puissance lumineuse. La
fréquence de nettoyage dépend des conditions d’utilisation. Un environnement humide, enfumé ou particulièrement sale
favorise l’accumulation de poussière sur les optiques.
• Utilisez un chiffon doux et du nettoyant à vitres classique.
• Séchez toutes les pièces soigneusement.
• Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères.
Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur
la façon de les recycler.
©Copyright LOTRONIC 2016 PARLED710 7
D
Sicherheitshinweise
Aufmerksam die Sicherheitshinweise lesen. Sie enthalten wichtige Informationen bez. der
Installation, des Betriebs und der Instandhaltung.
• Nach Empfang die Verpackung öffnen und prüfen, ob der Inhalt vollständig und in gutem Zustand ist.
• Prüfen, ob die Netzspannung der angegebenen Betriebsspannung entspricht.
• Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.
• Nur für Innengebrauch in einer trockenen Umgebung!
• Das Gerät an einem gut belüfteten Ort in einer Mindestentfernung von 0,5m zur nächsten Fläche anbringen. Die
Belüftungsschlitze dürfen weder blockiert noch verstopft sein.
• Das Gerät vor Reparatur- und Wartungsarbeiten vom Netz trennen.
• Die Sicherung nur durch eine Sicherung mit denselben technischen Daten ersetzen.
• Während des Betriebs dürfen sich keine brennbaren Materialien in der Nähe des Geräts befinden.
• Das Gerät zusätzlich mit einem Sicherheitskabel befestigen.
• Im Störfall sofort das Gerät ausschalten und vom Netz trennen.
• Niemals das Gerät selbst reparieren. Dadurch können Schäden und Betriebsstörungen entstehen. Das Gerät nur von
einem anerkannten Techniker reparieren lassen und Ersatzteile benutzen, die mit den Originalteilen identisch sind.
• Während des Betriebs nicht das Gerät berühren, denn die hohen Spannungen können einen Stromschlag
verursachen.
• Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.
Netztrennungsvorrichtungen
Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben
2. Technische Daten
Versorgung: ................................................................................................. AC220～240V 50/60HZ
Verbrauch: ................................................................................................................................. 30W
LED: ................................................................................................................... 7 x 10W RGBW LEDs
Betriebsarten: ........................... DMX, Automatik, Musiksteuerung, Master-Slave, Fernbedienung
Abmessungen: ................................................................................................... 175 x 175 x 100mm
Gewicht: .................................................................................................................................... 1,2kg
3. Installation
Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und
Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das
Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern,
dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden.
Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich
stehen oder gehen kann.
4. Betrieb
Master Betrieb: Jedes Gerät kann als Master programmiert werden
Slave Betrieb: Die Slave Geräte müssen auf den DMX Wert für Slave eingestellt
werden.
DMX Adresse: d1~d512
©Copyright LOTRONIC 2016 PARLED710 8
EINSTELLMENÜ AUF DEM LED DISPLAY:
MENU FUNKTION
A001~A511 DMX SLAVE MODE
Feste Farbe
AU01 R
AU02 G
AU03 B
AU01~AU07
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
FF01~FF99 Farbsprung (langsam -> schnell)
EE01~EE99 Allmählicher Farbwechsel (langsam -> schnell)
CC01~CC99 Farbimpuls (langsam -> schnell)
Stroboskop
C000~C255
C000~C009 Ohne Stroboskop
C010~C255 Stroboskop (langsam -> schnell)
SOUD Sound Mode 1 (ohne Musik, Licht aus)
SUND Sound Mode 2 (Sound mode, Farbwechsel: ohne Musik, Licht an)
Feste Farbe, dimmbar
R000~R255 Roter Dimmer, Wert +, Helligkeit +
RGB
G000~G255 Grüner Dimmer, Wert +, Helligkeit +
B000~B255 Blauer Dimmer, Wert +, Helligkeit +
U000~U255 Weisser Dimmer, Wert +, Helligkeit +
8-Kanal DMX Werte
Kanäle Wert Funktion
1 0~255 Master Dimmer
2 0~255 Roter Dimmer
3 0~255 Grüner Dimmer
4 0~255 Blauer Dimmer
5 0~255 Weisser Dimmer
0 Ohne Stroboskop
6
1~255 Stroboskop (langsam -> schnell)
7 0~255 /
0~50 Manueller Betrieb, Kanäle 1-5 frei
51~57 Entspricht dem AU01 Mode
58~63 Entspricht dem AU02 Mode
8
64~69 Entspricht dem AU03 Mode
70~75 Entspricht dem AU04 Mode
76~82 Entspricht dem AU05 Mode
©Copyright LOTRONIC 2016 PARLED710 9
83~88 Entspricht dem AU06 Mode
89~94 Entspricht dem AU07 Mode
95~100 Entspricht dem AU08 Mode
101~150
151~200
201~250
250~255 Entspricht dem Sound Mode 2
Das Gerät erkennt automatisch ein DMX Signal. Wenn eine DMX oder Slave Signal erkannt wird, schaltet das Gerät
automatisch in DMX oder Slave Betrieb.
FERNBEDIENUNG
Entspricht dem allmählichen Farbwechsel, (EE01~EE99),
CH6 zur Geschwindigkeitseinstellung
Entspricht dem blitzartigen Farbwechsel, (CC01~CC99)
CH6 zur Geschwindigkeitseinstellung
Entspricht dem Farbensprung(FF01~FF99)
CH6 zur Geschwindigkeitseinstellung
1. Ein/Aus 2. DMX Mode 3. Automatikbetrieb 4. Farbensprung
5. Allmählicher Farbwechsel 6. Flash Mode 7. Audiobetrieb 8. Rot
9. Grün 10. Blau 11. Rosa 12. Cyan
13. Amber 14. Weiss 15. Geschwindigkeit – 16. Geschwindigkeit +
Reinigung des Geräts
Regelmäßig die Linsen des Geräts reinigen, um eine optimale Leuchtkraft zu erhalten. Die Häufigkeit hängt von den
Betriebsumständen ab. In einer feuchten, rauchigen oder staubigen Umgebung sammelt sich mehr Schmutz an.
• Die Linsen mit einem weichen Tuch und normalem Glasreiniger abwischen.
• Alle Teile sorgfältig trocknen.
• Die Linsen mindestens einmal alle 3 Wochen reinigen. Die Innenseite der Linsen alle 1-2 Monate.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt
werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
©Copyright LOTRONIC 2016 PARLED710 10
NL
1. Veiligheidsinstructies
Lees aandachtig de veiligheidsinstructies. Ze omvatten belangrijke informaties inzake installatie,
bediening en onderhoud.
• Bewaar deze handleiding ter latere raadpleging op. Indien u het toestel aan en andere gebruiker verkocht, wees
zeker dat hij deze handleiding ook ontvangt.
• Verwijder de verpakking en controleer dat het toestel niet tijdens transport wordt beschadigd alvorens u het toestel
gebruikt.
• Let erop dat de netspanning niet hoger is dan degene die wordt vermeld aan het einde van deze gebruiksaanwijzing..
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard.
• Alleen voor gebruik binnenshuis en in een droge ruimte.
• Installeer het toestel in een goed geluchte ruimte, in tenminste 0,5m afstand van andere oppervlakten. Wees zeker
dat de ventilatie openingen niet geblokkeerd zijn.
• Trek de stekker uit het stopcontact alvorens u het toestel reinigt of de zekering vervangt.
• Vervang de zekering alleen door een identieke zekering.
• Wees zeker dat geen ontvlambare materialen naast het toestel tijdens de werking zijn.
• Bevestig het toestel met veiligheidskabels
• Nooit het toestel zelf repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Alleen
originele onderdelen voor alle reparties gebruiken.
• Tijden de werking geen draden aanraken omdat hoge spanningen elektrische schokken kunnen veroorzaken.
• Het lichtnetsnoer van dit toestel is niet vervangbaar. Indien het beschadigd is, moet het toestel worden gegooid.
• Het product is voor decoratieve doeleinden en niet geschikt als huishoudelijke verlichting
Ontkoppeling van het net
Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
2. Specificaties
Aansluitspanning:.......................................................................................... AC220～240V 50/60HZ
Vermogen: ................................................................................................................................. 30W
Lichtbron: ........................................................................................................... 7 x 10W LED RGBW
Werkingsmodi： ............ DMX, automatisch, muziek gestuurd, master-slave, via afstandsbediening
Afmetingen: ....................................................................................................... 175 x 175 x 100mm
Gewicht: .................................................................................................................................... 1,2kg
3. Installatie
Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en
afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer
het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht
kan dragen.
Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand
onder kan staan.
©Copyright LOTRONIC 2016 PARLED710 11
4. Bediening
Master modus: elke toestel kan een master zijn
Slave modus: zet de DMX waarde op Slave.
DMX code instelling: d1~d512
INSTELMENU:
MENU FUNCTIE
A001~A511 DMX SLAVE MODE
Vaste kleur
AU01 R
AU02 G
AU03 B
AU01~AU07
FF01~FF99 Jump wissel (traag -> snel)
EE01~EE99 Geleidelijke kleurwissel (traag -> snel)
CC01~CC99 Pulse wissel (traag -> snel)
C000~C255
SOUD Sound Mode 1 (zonder muziek, licht uit)
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
Stroboscoop
C000~C009 Zonder stroboscoop
C010~C255 Strobe (traag -> snel)
SUND Sound Mode 2 (Sound mode, kleur wissel: zonder muziek, licht aan)
Kleuren, dimbaar
R000~R255 Rode dimmer, waarde +, helderheid +
RGB
G000~G255 Groene dimmer, waarde +, helderheid +
B000~B255 Blauwe dimmer, waarde +, helderheid +
U000~U255 Witte dimmer, waarde +, helderheid +
8-kanaals DMX waarden
Kanalen
Waarde
Functie
1 0~255 Master Dimmer
2 0~255 Rode dimmer
3 0~255 Groene dimmer
4 0~255 Blauwe dimmer
5 0~255 Witte dimmer
0 Zonder stroboscoop
6
1~255 Strobe (traag -> snel)
7 0~50 /
8 51~57 Manual Mode, CH1-5 beschikbaar
©Copyright LOTRONIC 2016 PARLED710 12
CH6 stelt de snelheid in
CH6 stelt de snelheid in
5. Gradual mode
6. Flash mode
7. audio mode
8. Rood
58~63 Overeenkomstig met AU01 Mode
64~69 Overeenkomstig met AU02 Mode
70~75 Overeenkomstig met AU03 Mode
76~82 Overeenkomstig met AU04 Mode
83~88 Overeenkomstig met AU05 Mode
89~94 Overeenkomstig met AU06 Mode
95~100 Overeenkomstig met AU07 Mode
101~150 Overeenkomstig met AU08 Mode
151~200 Overeenkomstig met gradual mode, (EE01~EE99),
201~250 Overeenkomstig met pulse mode, (CC01~CC99),
250~255 Overeenkomstig met jump change(FF01~FF99), CH6 stelt de snelheid in
0~50 Overeenkomstig met Sound Mode 2
Het toestel herkent automatisch het DMX signaal. Als een DMX signaal wordt herkend, schakelt het toestel automatisch
in DMX of slave modus.
Afstandsbediening
1. Aan/uit 2. DMX mode 3. Auto mode 4. Jump mode
9. Groen 10. Blauw 11. Rosa 12. Cyan
13. Amber 14. Wit 15. Snelheid – 16. Snelheid +
Reiniging
Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De
reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving
veroorzaakt meer vuil op de optische delen.
• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
• Droog de delen altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle 30/60
dagen.
BELANGRIJKE OPMERKING
daar waar er ce ntra’s hiervoor voorzien is . Raadpleeg de plaatselijke autoriteiten of uw v er koper ivm de manier van recycle ren.
©Copyright LOTRONIC 2016 PARLED710 13
De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren
SLO
1. Varnostna navodila
• Prosimo, hranite navodila za nadaljnjo uporabo. Če prodajate napravo drugemu uporabniku, se prepričajte, da prejme
tudi navodila za uporabo.
• Odstranite embalažo in preverite napravo previdno, da ni bila poškodovana med prevozom, pred uporabo naprave.
• Pred prvo uporabo se prepričajte, da napetost in frekvenca oskrbe z električno energijo ustrezajo porabi energije
enote.
• Pomembno je, da ozemljite napravo z rumeno / zelenim kablom, da bi se izognili električnemu šoku.
• Naprava je samo za notranjo uporabo v suhem prostoru.
• Naprava mora biti postavljena v prostor z ustreznim prezračevanjem, vsaj 0,5m od sosednjih površin. Bodite
prepričani, da niso blokirani zračniki.
• Izvlecite napajalni kabel pred zamenjavo varovalke ali servisiranjem.
• Varovalko zamenjajte samo z istim tipom.
• Prepričajte se, da ni vnetljivih snovi v bližini naprave med obratovanjem.
• Uporabite varnostno vrv pri fiksiranju te enote.
• V primeru resnega problema delovanja, prenehajte z uporabo naprave takoj.
• Nikoli ne poskušajte popravljati sami. Popravila nekvalificiranih ljudi, lahko povzroči poškodbe ali okvare. Prosimo, da
se obrnite na najbližji pooblaščeni tehnični center za pomoč in vedno uporabljajo isto vrsto rezervnih delov.
• Ne dotikajte se nobenih žic med obratovanjem, visoka napetost, lahko povzroči električni šok.
• Izdelek je za dekorativne namene in niso primerni kot razsvetljavo prostorov v gospodinjstvu
ODKLOP NAPRAVE
Če je naprava povezana preko eletričnega vtiča ali sponke, odklop, naprava mora biti biti enostavnen in dostopen.
2. Tehnični podatki
Napajanje: ..................................................................................................... AC220～240V 50/60HZ
Poraba: ....................................................................................................................................... 30W
Vir svetlobe: ....................................................................................................... 7 x 10W LED RGBW
Načini delovanja： ............. DMX, Samodejno, Zvočna aktivacija, master-slave, daljinski upravljalnik
Mere: ................................................................................................................. 175 x 175 x 100mm
Teža: .......................................................................................................................................... 1,2kg
3. Namestitev
Naprava mora biti nameščena s svojimi luknjami na vijake na nosilcu. Vedno poskrbite, da je enota trdno nameščena, da
se prepreče vibracije in zdrs med delovanjem. Vedno poskrbite, da je podlaga, na katero pritrdite napravo varna in
sposobna prenesti 10-kratno težo naprave. Prav tako vedno uporabljajte varnostno vrv, ki lahko prenese 12-kratno težo
enote.
Mesto namestitvemora določiti strokovnjak, obvezno mora biti izven dosega ljudi.
©Copyright LOTRONIC 2016 PARLED710 14
4. Kako kontroliramo napravo?
Master način: enota dela kot master enota,
Slave način: potrebna določitev vrednosti DMX adrese za Slave.
DMX nastavitev: d1~d512
NASTAVITEV MENIJA LED ZASLONA:
MENI FUNKCIJA
A001~A511 DMX SLAVE NAČIN
Fiksne barve
AU01 R
AU02 G
AU03 B
AU01~AU07
FF01~FF99 Skokovito spreminjanje (počasi - hitro)
EE01~EE99 Postopno spreminjanje (počasi - hitro)
CC01~CC99 Pulzno spreminjanje (počasi - hitro)
C000~C255
SOUD Zvočni Način 1 (w/o music,Light Off)
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
Strobe Način
C000~C009 W/o strobe
C010~C255 Strobe (počasi - hitro)
SUND Zvočni Način 2 (Zvočni način,spreminjanje barv: W/o music,Light On)
Fiksne barve, zatemnitev
R000~R255 Rdeča Dimmer, Vrednost +,Svetilnost +
RGB
G000~G255 Zelena Dimmer, Vrednost +, Svetilnost +
B000~B255 Modra Dimmer, Vrednost +, Svetilnost +
U000~U255 Bela Dimmer, Vrednost +, Svetilnost +
8 Kanalne DMX vrednosti
CHs Vrednost Funkcija
1 0~255 Master Dimmer
2 0~255 Rdeča Dimmer
3 0~255 Zelena Dimmer
4 0~255 Modra dimmer
5 0~255 Bela dimmer
0 No strobe
6
1~255 Strobe (počasi - hitro)
7 0~255 /
8 0~50 Ročni način,CH1-5 Na voljo
©Copyright LOTRONIC 2016 PARLED710 15
51~57 Ustreza za AU01 Način
58~63 Ustreza za AU02 Način
64~69 Ustreza za AU03 Način
70~75 Ustreza za AU04 Način
76~82 Ustreza za AU05 Način
83~88 Ustreza za AU06 Način
89~94 Ustreza za AU07 Način
95~100 Ustreza za AU08 Način
101~150 Ustreza postopnem načinu (EE01 ~ EE99), CH6 prilagoditev hitrosti
151~200 Ustreza pulzne načinu, (CC01~CC99), CH6 prilagoditev hitrosti
201~250 Ustreza skokovitev načinu(FF01~FF99), CH6 prilagoditev hitrosti
250~255 Ustreza za Zvočni način 2
Program lahko samodejno zazna signal DMX. Če naprava zazna DMX signala ali sledilni signal, bo enota samodejno
preklopi v DMX Način ali sledilni (Slave) način.
DALJINSKI UPRAVLJALNIK - DELOVANJE
1. VKLOP/IZKLOP 2. DMX Način 3. Samodejni način 4. Skokovit Način
5. Progresivni Način 6. Flash Način 7. Audio Način 8. Rdeča
9. Zelena 10. Modra 11. Rose 12. Cyan
13. Rjava 14. Bela 15. Hitrost – 16. Hitrost +
Čiščenje enote
Čiščenje notranjih in zunanjih optičnih leč ali ogledal se mora izvajati redno za optimalno oddajanje svetlobe. Pogostost
čiščenja je odvisna od okolja, v katerem deluje naprava: vlaga, dim ali zelo umazano okolje lahko povzroči večje nabiranje
umazanije na optiki enote.
• Čistite z mehko krpo z normalno tekočino za čiščenje stekla.
• Vedno previdno posušite občutljive dele.
• Čiščenje zunanjih optičnih leč vsaj vsakih 20 dni. Čiščenje notranjih leč vsaj vsakih 30/60 dni.
POMEMBNO OPOZORILO: Električni izdelki se ne smejo odlagati v gospodinjske odpadke. Prosimo, da jih pripeljete
do reciklažnega centra. Vprašajte vaše lokalne oblasti ali svojega prodajalca o načinu za začetek izvajanja.
©Copyright LOTRONIC 2016 PARLED710 16
E
Instrucciones de seguridad
Lire attentivement les consignes de sécurité qui contiennent des
informations importantes concernant l’installation, le fonctionnement
• A la recepción del equipo, abra el embalaje y verifique que el contenido este completo y en buen estado.
• Asegúrese de que la tensión del enchufe es la correcta para este equipo. No se exceda de la tensión indicada en el
equipo.
• Este equipo ha de estar conectado a tierra, para evitar descargas eléctricas.
• Únicamente para su utilización en interiores y en lugares secos ¡
• Instale el equipo en un lugar bien ventilado a una distancia mínima de 0,5m de cualquier superficie. Asegúrese de
que las rejillas de ventilación, no quedan obstruidas.
• Desenchufe el equipo del enchufe antes cualquier manipulación o limpieza.
• Cuando reemplace un fusible, utilice únicamente uno de las mismas características exactamente que el original.
• Verifique que ningún material inflamable se encuentra próximo al equipo durante su funcionamiento.
• Fije el equipo firmemente e instálele un cable de seguridad.
• En caso de mal funcionamiento, pare inmediatamente el equipo y desenchúfelo de la corriente.
• No intente reparar nunca el equipo por usted mismo. Una reparación mal hecha puede provocar daños y mal
funcionamiento del equipo. Contacte con un servicio técnico autorizado. Utilice solo recambios originales.
• No toque los cables eléctricos durante el funcionamiento ya que las corrientes elevadas pueden provocar una
electrocución.
• El producto es para fines decorativos y no adecuados como la iluminación de una estancia doméstica
DISPOSITIVO DE CORTE: Cuando un enchufe o un interruptor sean utilizados para desconectar el equipo, estos
dispositivos han de permanecer fácilmente accesibles en todo momento.
2. Características técnicas
Alimentación: ............................................................................................... AC220～240V 50/60HZ
Consumo: ................................................................................................................................... 30W
LED: .................................................................................................................... 7 x 10W LED RGBW
Modos de funcionamiento： ...................................... DMX, Automático, controlado por la música,
............................................................................................. Maestro-esclavo o el mando a distancia
Dimensiones: ..................................................................................................... 175 x 175 x 100mm
Peso: ......................................................................................................................................... 1,2kg
3. Instalación
Fije el aparato al soporte mediante los tornillos incluidos. Asegúrese de que el equipo está firmemente fijado para evitar
vibraciones y movimientos durante su funcionamiento. Verifique que el lugar de instalación es fuerte y sólido y capaz
de soportar al menos diez veces el peso del equipo. Una vez instalado, asegure el equipo con un cable de seguridad,
sujeto a otro punto, que aguante al menos 12 veces el peso del equipo. Este equipo ha de ser instalado por
profesionales. Debe ser instalado en un lugar donde este fuera del alcance de las personas y que las personas no puedan
pasar debajo de él.
4. Funcionamiento
Modo Maestro: Cada equipo puede ser designado como Maestro
Modo esclavo: Es necesario ajustar el equipo como esclavo.
Direcciones DMX: d1~d512
©Copyright LOTRONIC 2016 PARLED710 17
Menú de ajuste:
MENU FUNCION
A001~A511 Modo esclavo DMX
Color
AU01 R
AU02 G
AU03 B
AU01~AU07
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
FF01~FF99 Salto de color (lento -> rápido)
EE01~EE99 Cambio progresivo (lento -> rápido)
CC01~CC99 Cambio rápido (lento -> rápido)
Estroboscopio
C000~C255
C000~C009 Sin estroboscopio
C010~C255 Estroboscopio (lento -> rápido)
SOUD Modo audio 1 (sin música, luz apagada)
SUND Modo audio 2 (Cambio de color. Sin música, luz encendida)
Colores dimmables
R000~R255 Regulador Rojo, Valor + ; luminosidad +
RGB
G000~G255 Regulador Verde, Valor + ; luminosidad +
B000~B255 Regulador Azul, Valor + ; luminosidad +
U000~U255 Regulador Blanco, Valor + ; luminosidad +
8 canales DMX
CHs Valor Función
1 0~255 Regulador general
2 0~255 Regulador Rojo
3 0~255 Regulador Verde
4 0~255 Regulador Azul
5 0~255 Regulador Blanco
0 Sin estroboscopio
6
1~255 Estroboscopio (lento -> rápido)
7 0~255 /
0~50 Modo manual, CH1-5 disponibles
51~57 Corresponde al modo AU01
58~63 Corresponde al modo AU02
8
64~69 Corresponde al modo AU03
70~75 Corresponde al modo AU04
76~82 Corresponde al modo AU05
©Copyright LOTRONIC 2016 PARLED710 18
1. ON/OFF
2. Modo DMX
3. Modo automático
4. Modo salto
83~88 Corresponde al modo AU06
89~94 Corresponde al modo AU07
95~100 Corresponde al modo AU08
101~150 Corresponde al modo progresivo, (EE01~EE99), CH6 ajusta la velocidad
151~200 Corresponde al modo de impulsión, (CC01~CC99), CH6 ajusta la velocidad
201~250 Corresponde al modo de salto de color (FF01~FF99), CH6 ajuste de la velocidad
250~255 Corresponde al modo audio 2
El programa detecta automáticamente la señal DMX. S el equipo detecta una señal DMX o una señal de esclavo, el equipo
conmuta automáticamente a modo DMX o esclavo.
MANDO A DISTANCIA
5. Modo progresivo 6. Modo Flash 7. Modo audio 8. Rojo
9. Verde 10. Azul 11. Rosa 12. Cian
13. Ámbar 14. Blanco 15. Velocidad – 16. Velocidad +
Limpieza del equipo
Limpie regularmente las lentes externas a fin de optimizar la potencia de la luz. La frecuencia de limpieza depende de las
condiciones de uso. Un medio húmedo, polvoriento o marino, favorece la acumulación de suciedad en las ópticas.
Desenchufe SIEMPRE el equipo antes de manipularlo o limpiarlo.
• Utilice un paño y limpiador de vidrios clásico.
• Seque todas las piezas cuidadosamente.
• Limpie las ópticas externas, al menos cada tres semanas.
NOTA IMPORTANTE: Los productos eléctricos, no deben ser lanzados a la basura normal, tiene que hacerlo
reciclar en un lugar adecuado para este fin. Consulte a las autoridades locales para saber dónde está el punto de
reciclaje más cercano.
©Copyright LOTRONIC 2016 PARLED710 19
SK
Návod na použitie
1. Bezpečnostné pokyny
2. Uchovajte si tento návod pre budúce použitie.
3. Po rozbalení prístroj skontrolujte či nebol pri preprave poškodený.
4. Pred uvedením do prevádzky skontrolujte či napájacie napätie a frekvencia súhlasí s požiadavkami prístroja.
5. Prístroj pripájajte iba do zásuvky s ochranným zemnením.
6. Prístroj je určné na vnútorné použitie na suchom mieste.
7. Prístroj musí byť inštalovaný v mieste s dostatočnou ventiláciou minimálne 0,5m od susedných plôch. Neblokujte
ventilačné otvory na prístroji.
8. Pred výmenou poistky odpojte napájací kábel.
9. Poistku vymieňajte vždy za rovnaký typ.
10. Uistite sa že počas prevádzky niesú na blízku žiadne horľavé materiály.
11. V prípade vážnych prevádzkových problémov prestaňte prístroj používať.
12. Nepokúšajte sa prístroj opraviť, ale zverte toto skúsenému technikovi alebo servisnému stredisku.
13. Počas prevádzka sa nedotýkajte vodičov, pretože môže dôjsť k úrazu el. Prúdom.
Produkt slúži na dekoratívne účely a nie ako osvetlenie miestností
2. Specifications
Napájanie: ..................................................................................................... AC220～240V 50/60HZ
Príkon: ........................................................................................................................................ 30W
Sveteľný zdroj: .................................................................................................... 7 x 10W LED RGBW
Operačné módy：............................ DMX, Auto-run, Sound Control, Master-slave + remote control
Rozmery: ............................................................................................................ 175 x 175 x 100mm
Hmotnosť: ................................................................................................................................. 1,2kg
3. Inštalácia
Prístroj by mal byť namontovaný pomocou otvorov na skrutky v držiaku. Uistite sa že je dobre upevnené aby sa zabránilo
vybráciám alebo kĺzaniu počas prevádzky. Uistite sa že štruktúra ku ktorej prístroj upevňujete udrží aspoň 10 násobok
hmotnosti prístroja. Používajte bezpečnostný kábel ktorý udrží aspoň 12 násobok hmotnosti prístroja.
4. Ako ovládať prístroj
Master mód: akákoľvek jednotka pracuje pre hlavnú jednotku,
Slave mód: musí byť DMX adresa nastavená pre Slave.
Nastavenie DMX kódu: d1~d512
©Copyright LOTRONIC 2016 PARLED710 20
NASTAVENIE MENU LED DISPLEJ:
MENU FUNCTION
A001~A511 DMX SLAVE MODE
Fixed Color
AU01 R
AU02 G
AU03 B
AU01~AU07
AU04 W
AU05 RG
AU06 GB
AU07 RB
AU08 RGBW
FF01~FF99 Jump change (slow to fast)
EE01~EE99 Gradual change (slow to fast)
CC01~CC99 Pulse change (slow to fast)
Strobe Mode
C000~C255
C000~C009 W/o strobe
C010~C255 Strobe (slow to fast)
SOUD Sound Mode 1 (w/o music,Light Off)
SUND
Sound Mode 2 (Sound mode,color change:
W/o music,Light On)
Fixed Color,Dimmable
R000~R255 Red Dimmer, Value +,Brightness +
RGB
G000~G255 Green Dimmer, Value +,Brightness +
B000~B255 Blue Dimmer, Value +,Brightness +
U000-U255 White dimmer Value + ; Brightness +
8 kanálový DMX mód
CHs Value Function
1 0~255 Master Dimmer
2 0~255 Red Dimmer
3 0~255 Green Dimmer
4 0~255 Blue dimmer
5 0~255 White dimmer
0 No strobe
6
1~255 Strobe (slow to fast)
7 0~255 /
0~50 Manual Mode,CH1-5 Available
51~57 Corresponding to AU01 Mode
58~63 Corresponding to AU02 Mode
8
64~69 Corresponding to AU03 Mode
70~75 Corresponding to AU04 Mode
76~82 Corresponding to AU05 Mpde
©Copyright LOTRONIC 2016 PARLED710 21
Corresponding to gradual mode, (EE01~EE99) CH6 adjust the speed
Corresponding to pulse mode, (CC01~CC99) CH6 adjust the speed
Corresponding to jump change(FF01~FF99), CH6 adjust the speed
83~88 Corresponding to AU06 Mode
89~94 Corresponding to AU07 Mode
95~100 Corresponding to AU08 Mode
101~150
151~200
201~250
250~255 Corresponding to Sound Mode 2
The program can detect the DMX signal automatically. If the unit detects a DMX signal or slave signal, the unit will
automatically switch into DMX Mode or slave mode.
FUNKCIE DIAĽKOVÉHO OVLÁDANIA
Prípravky na čistenie
Pravidelne čistite vnútornú a vonkajšiu optiku pre lepšie sveteľné výsledky.
• Čistite mäkkou handričkou a čistou tekutinou.
• Po čistení diely starostlivo osušte.
• Vonkajšiu optiku čistite aspoň razz a 20 dní, vnútornú optiku razz a 30/60 dní.
Dôležitá poznámka: Elektrický výrobok nesmie byť uvedený do domáceho odpadu. Privezte ho do recyklačného
centra.
Imported from China for:
LOTRONIC SA
Avenue Zénobe Gramme 9
B – 1480 SAINTES
©Copyright LOTRONIC 2016 PARLED710 22
Loading...
