BST LSM1500PRO User manual
©Copyright Lotronic 2014
1
GGBB -- 11550000WW FFoogg MMaacchhiinnee
FF -- MMaacchhiinnee àà ffuummééee 11550000WW
DD ––11550000WW NNeebbeellmmaassc
chhiinnee
EE –– MMaaqquuiinnaa ddee hhuummoo ddee 11550000 WW
PPTT –– MMááqquuiinnaa ddee NNeevvooeeiirroo 11550000WW
ROO –– MMaassiinnaa ddee ffuumm pprrooggrraammaabbiillaa 11550000WW
R
NNLL –– RRooookkmmaacchhiinnee 11550000WW
LSM1500PRO
To prevent electric shock, do not remove top or bottom covers. No user serviceable parts inside.
Refer servicing to qualified servicing personnel.
Afin d’éviter une électrocution, ne pas ouvrir le boîtier. Il ne contient aucune pièce remplaçable par l’utilisateur.
Confiez les réparations à un technicien qualifié.
Um Stromschlag zu vermeiden, nicht das Gehäuse öffnen. Es enthält keine vom Benutzer auswechselbaren Teile.
Reparaturen dürfen nur von Fachpersonal ausgeführt werden.
Pentru a preveni riscul unui soc electric, nu indepartati partea de sus si cea de jos. Nu veti gasi co mponent e utile in
interiorul aparatului. Consultati doar personal calificat in privinta intretinerii aparatului.
The triangle containing a lightning symbol is used to indicate whenever your health is at risk (due to
electrocution, for example).
L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.ex.).
Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).
Triunghiul continand simbolul fulgerului va indica cazurile in care sanatatea dumneavoastra este in pericol
(datorita electrocutarii, de exemplu).
An exclamation mark in a triangle indicates particular risks in handing or operating the appliance.
Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’app areil.
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts
Semnul exclamarii in interiorul unui triunghi indica riscuri in utilizarea sau punerea in functiune a aparatului.
hin.
Page
©Copyright Lotronic 2014
2
GGBB -- 11550000W
W FFoogg MMaacchhiinnee
Ref.: LSM1500PRO
Please read this manual thoroughly and adhere to the instructions in order to avoid any danger or
damage due to misuse.
Thank you for purchasing this high quality, well-performing IBIZA Light smoke machine that will g ive
you entire satisfaction.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect
device shall remain readily operable.
Safety Recommendations
- The smoke machine m ust be p laced at least 1 00 cm away from inflamm able m aterials such as c urtains,
books, etc. Make sure that the housing cannot be touched by accident.
- Do not obstruct the openings on top of the case to guarantee good ventilation. The heating element of the
smoke machine generates heat which needs to be removed. Don't put any objects on the smoke
machine.
- For indoor use only.
- During installation, nobody should stand beneath the mounting area.
- Prior to the first use, have the unit checked by a qualified person.
- The unit contains voltage carrying parts. DO NOT open the smoke machine
- Never plug or unplug the unit with wet hands.
- If the plug and/or mains lead are damaged, they need to be repaired by a qualified technician.
- If the unit is damaged, do not plug the unit into a mains outlet.
- Only connect this unit to an earthed mains outlet of 220-240Vac 50-60Hz.
- Always unplug the unit during a thunderstorm or when it is not in use.
- If the unit has not been used for a longer period of time, condensation can occur inside the housing.
- Please let the unit reach room temperature prior to use.
- In order to prevent dropping of the unit, a safety fastening needs to be installed. This can be a solid chain,
a steel cable, etc. which has to be fastened separately from the mounting bracket.
- The supplied bracket is the main fixing and must be used to solidly mount the light effect.
- In order to avoid accidents in public premises, the local legal requirements and safety
regulations/warnings must be fulfilled.
- Keep out of the reach of children.
- Be careful when filling the fluid tank. First of all, unplug the mains lead! Then unscrew the cap on the tank
and fill it by means of a funnel.
- Select a location which gives easily access to the tank.
- We recommend the use of IBIZA LIGHT High Density smoke fluid (ref. 15-1017)
- Put in the horizontal direction and don’t incline and place upside down.
- No waterproof, if there are some humidity, water or fog liquid in it, please switc h off power and contact
distributor as soon as possible.
- There are no spare parts with m achine. If you need to repair it, pleas e contact dis tributor or profess ional
repair works.
- This appliance is not intended for use by persons (in cluding children) with reduced ph ysical, sensor y or
Page
©Copyright Lotronic 2014
3
mental capabilities, or lack of experience and knowledge, unles s they have been given supervision or
instruction concerning the use of the appliance by a person responsible for their safety.
- Don’t spray it to people directly and far away fire.
- The temperature of sprayer is very high so that keep the space between machine and oth er material
things more than 300cm.(40
0
C—800C)
- The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as
vases, shall be placed on the apparatus.
- The unit should only be used in moderate climates
- Don’t add tinder liquid such as oil, gas, perfume and etc. into the fog machine.
- Pay attention to all notices sign and operation instructions on all machines.
- Check regularly if the tank contains enough fog liquid.
- Empty the tank before transport.
- Don’t dr ink fog l iquid other wise you need to consult a doctor imm ediately. Use clean water to wash skin
and eyes once fog liquid touches them.
Installation and Use
• Unpack the fog machine.
• Connect the lead of the wired remote control with the 5-pin pl ug to the rear of the smoke machine.
• Fill the fluid tank by means of a funnel.
• Plug the smoke machine into a mains outlet.
• Turn the switch to “ON” and the machine will heat up. T he green LED on the rem ote contr ol ligh t up gre en
when the machine has reached the working temperature.
• Adjust the OUTPUT button.
• Push the green button once and the sm oke machine will pr oduce a thick fog. Press the button as lon g as
you need fog.
• If the red LED lights up, the smoke machine has to heat up again tor each its working temperature.
• The unit can be controlled via a wired remote control or a wireless remote control fitted with 2 buttons.
Repair:
- Please clean the fog machine regularly to avoid damage of parts.
- Don’t let the fog machine become dirty. Screw the cover of liquid can after addition of fog liquid.
- After about 40 hours of continuous use, please us e 80% distilled water and 20 % vinegar to clean the
refractory pipe.
- Disassemble the spray mouth and use vinegar to clean it
- Reequip the spray mouth after cooling down and add fog liquid for next use.
DMX512 Connection & Operation
Please use a standard 3-pin XLR lead to connect the fog machine to your controller. The XLR plus is wired as
follows: 1= Earth; 2= negative; 3= positive
Avoid cable runs that are longer than 100m in order to avoid signal loss and interference from other units.
Address setting
The unit has 1x DMX channel. The DMX512 address ranges from 0-255.
Page
©Copyright Lotronic 2014
4
MAX 14 minutes

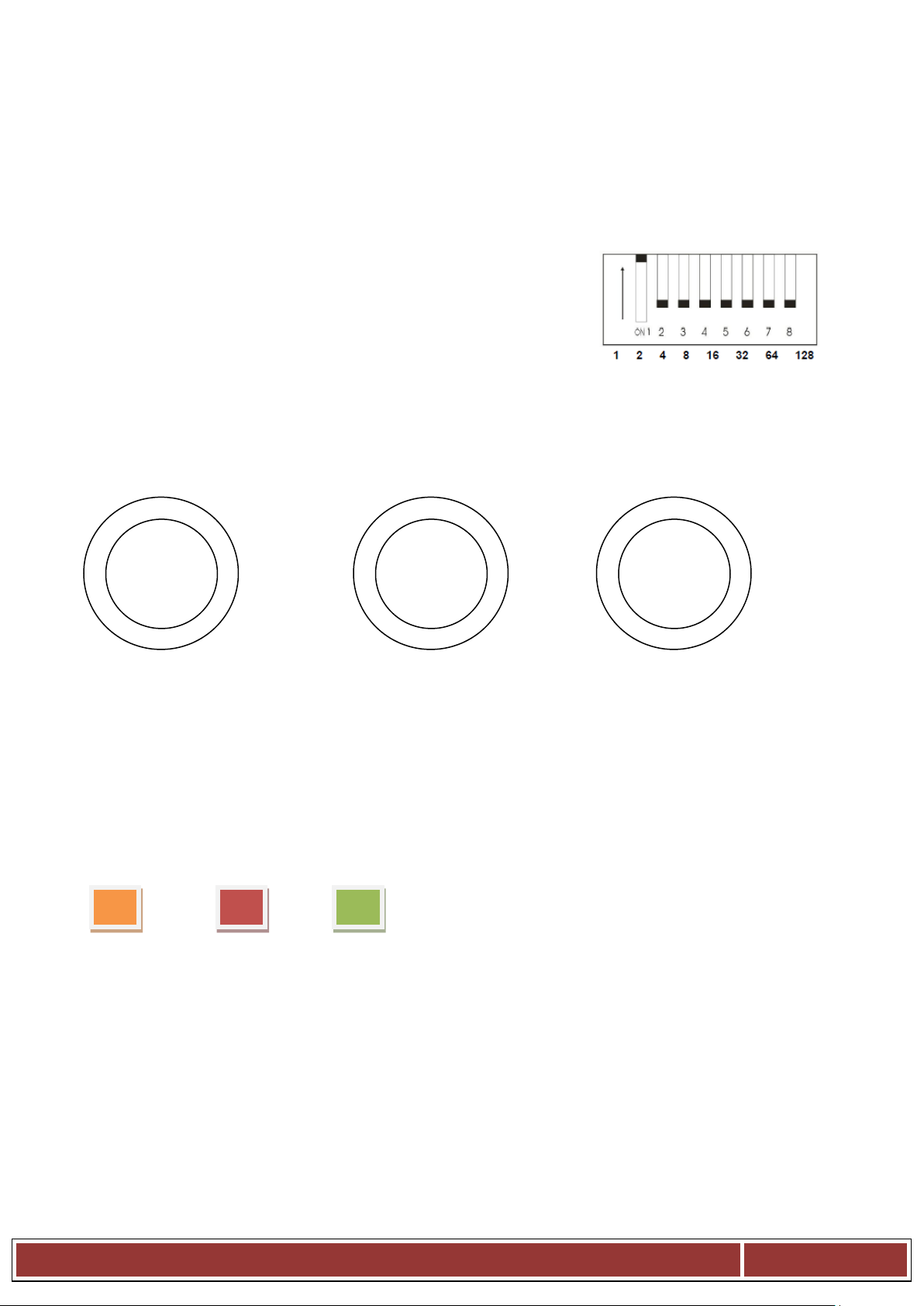

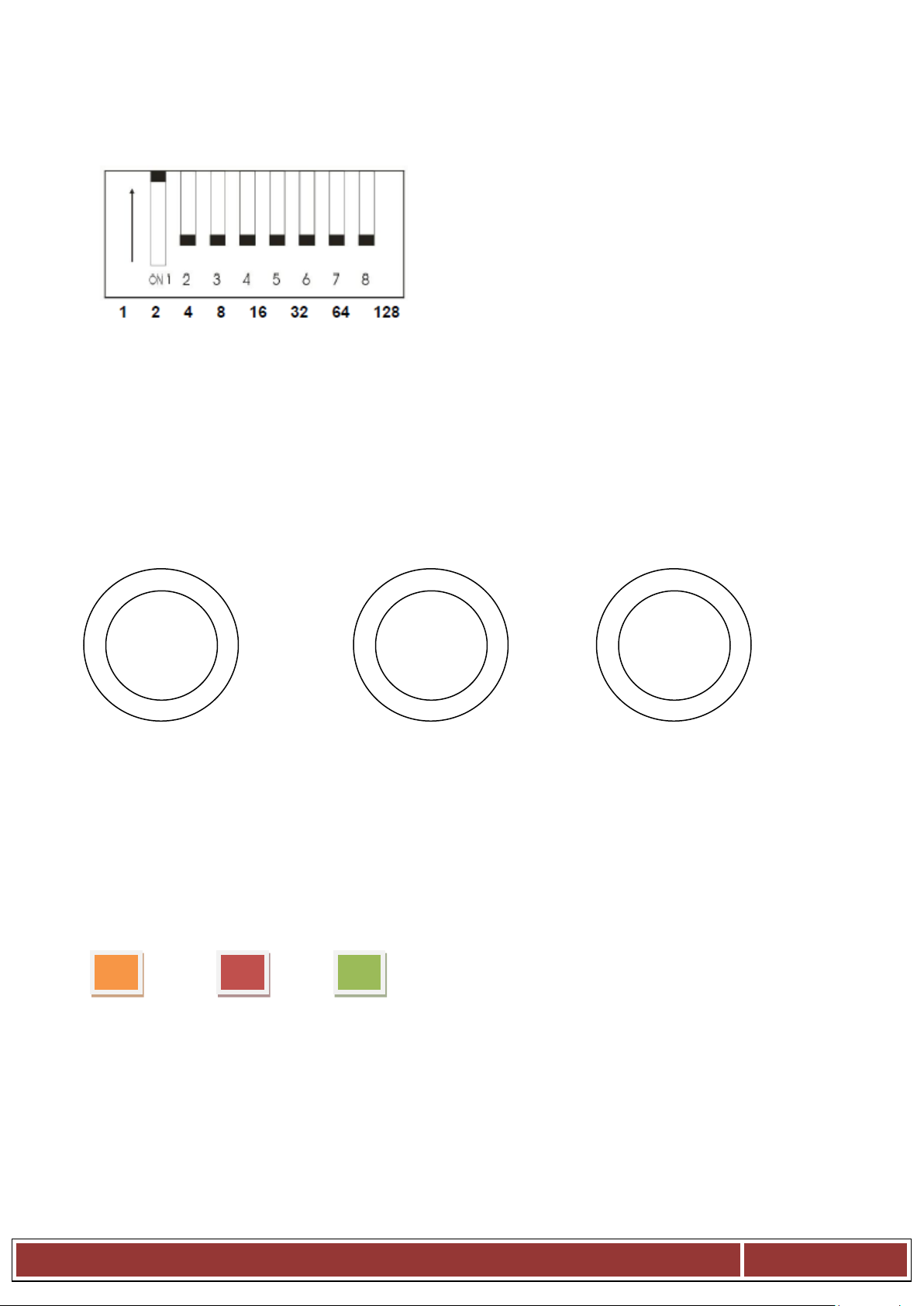

When a DIP switch is set downwards, it means that the DMX512 setting is “1”.
Hint:
On some DMX controllers it is necessary to invert the + and – pin to get normal operation.
Fogger Machine Time Controller
LOCK LOCK No LOCK
INTERVAL: Sets the time interval between the fog emissions
DURATION: Sets the duration of the fog emissions
OUTPUT: Sets the smoke volume that is emitted by the fog machine
TIMER ON/OFF: Yellow button: Activates the time function
CONTINUOUS FOGGING: Red button: Activates the continuous fog output
MANUAL FOGGING: Green button: The fog is output at each press on the button
Interval Duration Output
Min Max
Set the desired time
interval of the smoke
output
Timer
ON/OFF
Continuous
Fogging
Manual
fogging
Min Max
Set the duration of
the smoke output
MAX 15 seconds
Yellow Red Green
LED LED LED
Min Max
Set the density of the
smoke
Page
©Copyright Lotronic 2014
5
Specifications:
Model: LSM1500PRO
Wired control distance ................................................................................. 5m
Remote control distance ............................................................................ 25m
Tank capacity .............................................................................................. 2.3l
Pump.................................................................................................. 40DCB-3
Smoke output .................................................................................. 250m
Temperature ..................................................................................... 250-270°C
Warm-up time ........................................................................................ 10 min
Output distance .......................................................................................... 10m
Output time ...................................................................................... 40-50 sec.
Power consumption ............................................................................... 1500W
Fuse ............................................................................................................ 15A
Power supply .................................................................. 220-240Vac 50-60Hz
Dimensions ............................................................................... 51 x 31 x 23cm
Weight ......................................................................................................... 8kg
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed.
3
/min.
Page
©Copyright Lotronic 2014
6
FF -- MMaacchhiinnee àà ffuummééee 11550000WW
Lire attentivement le mode d’emploi et respectez toutes les consignes afin d’éviter des dommages
dus à une mauvaise utilisation.
Nous vous remercions pour l’achat de cet appareil IBIZA Light de haute qualité qui vous donnera
entière satisfaction.
Consignes de Sécurité
- Pendant l'utilisation, la machine à fumée développe u ne chaleur considérable. Placez la machine à
une distance minimale de 100cm des m atériaux inflam mables tels que rid eaux, livres, etc. Veillez à
ce que l’embout de sortie de la fumée ne puisse pas être touché par accident.
- Uniquement pour utilisation à l'intérieur.
- Veillez à ce que personne ne se trouve en-dessous du lieu de montage.
- Avant la première mise en service, faites vérifier la machine par une personne qualifiée.
- L'appareil contient des pièces sous tension. NE JAMAIS ouvrir le boîtier.
- Débranchez l'appareil avant d'effectuer des travaux de réparation ou de maintenance.
- Si la fiche et/ou le cordon secteur sont endommagés, faites-les remplacer par un spécialiste.
- Si l'appareil est endom magé, ne le branchez pas sur une prise secteur et ne le mette z pas sous
tension.
- Les réparations doivent être effectuées par une personne qualifiée.
- Branchez l'appareil unique ment sur une prise de terre de 220-2 40Vac 50-60Hz d'une intensi té de
10-16A.
- Pendant un orage ou en cas de non-utilisation, débranchez toujours l'appareil du secteur.
- Après une période de non-utilisation prolongée, de l'e au de condensation a pu se former. Attendez
que l'appareil ait atteint la température ambiante.
- Afin d'éviter une chute de l'appareil, il faut fixer un dispositif supplémentaire de sécurité qui peut
consister en une chaîne, un câble d'acier ou autre qui doit être monté séparément de l'étrier de
montage fourni.
- L'étrier fourni est le dispositif de fixation principal et doit être utilisé pour suspendre solidement l'effet.
- Afin d'éviter des accidents dans des lieux publics, il faut tenir compte de la réglementation locale en
- vigueur et respecter les consignes de sécurité et avertissements.
- Remplissez le réservo ir de liquide avec précautio n. Débranche z d'abord l a machine. O uvrez ensuit e
le réservoir et remplissez-le au moyen d'un entonnoir.
- Les orifices au-dessus du boîti er doive nt rester dé gag és af in de perm ett re une bonne ventil ation. N e
placez aucun objet sur l'appareil.
- Placez la machine à fumée à un endroit où elle est facile à remplir.
- Tenir hors de la portée des enfants.
- Nous préconisons l’utilisation du liquide à fumée Haute Densité IBIZA LIGHT (réf. 15-1017)
- Respectez toutes les consignes d’utilisation, de sécurité et de maintenance afin d’éviter un choc
électrique et de conserver l’effet en bon état.
- Placez la machine à l’horizontale sans l’incliner.
- Débranchez le cordon après utilisation.
- La machine n’est pas étanche. Si de l’humidité, de l’eau ou du liquide à fumée pénètrent dans
l’appareil, coupez immédiatement l’alimentation et contactez votre distributeur.
Page
©Copyright Lotronic 2014
7
- La machine ne contient aucune pièce remplaçable par l’utilisateur. Toutes les réparations doivent être
effectuées par un technicien qualifié.
- Tenir des appareils électriques hors de la portée des enfants. Soyez particulièrem ent vigilants en
présence d’enfants. Les enfants ne sont pas conscients du danger d’un appareil électrique. Ils
pourraient essayer d’insérer un objet à l’intérieur de l’appareil ce qui représente un grave danger
d’électrocution.
- Toutes les personnes impliquées dans l’utilisation, l’installation et la maintenance de cet appareil
doivent être formées et qualifiées et respecter ces consignes.
- Ne pas diriger la fumée sur des personnes ou une flamme ouverte.
- La température de la fum ée est très élevée . Laisse z un espace d’au m oins 100cm entre la m achine
et d’autres objets.
- Placez la machine à un endroit bien vent ilé et n’obstr uez pas les orifices de ventilation. Gard ez une
distance de sécurité de 300cm entre la machine et un objet inflammable.
- Ne pas ajouter des liquides volatiles tels que de l’huile, du gaz, du parfum etc. dans la machine.
- Respectez toutes les consignes et avertissements placés sur la machine.
- Si vous ingérez du liquide à fumée, prévenez immédiatement un médecin. Rincez la peau et les yeux
à l’eau claire s’ils ont été en contact avec le liquide à fumée.
- Nettoyez régulièrement la machine afin d’éviter des dommages et des réparations.
- Rebouchez le bidon de liquide après chaque utilisation.
- Après 40 heures de fonc tionnement, nettoyez l’em bout avec un mélange de 80 % d’eau distillée et
20% de vinaigre.
- Démontez l’embout, netto ye z-le avec du vinaigre et faites le bouillir.
- Remontez l’embout après le refroidissement et ajoutez du liquide à fumée pour la prochaine
utilisation.
- Essuyez la machine a vec un chiffon pr opre et garde z-la au sec. Débranc hez la m achine du sect eur
avant de la nettoyer, de remettre du liquide dans le réservoir, de changer le fusible ou d’effectuer tout
autre maintenance.
ARRET DE LA MACHINE
Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de
déconnexion, ce dispositif doit rester facilement accessible.
Fonctionnement :
1. Déballez la machine à fumée.
2. Branchez le cordon muni d’une fiche à 5 contacts de la télécommande filaire sur l’arrière de la machine.
3. Remplissez le réservoir au moyen d’un entonnoir.
4. Branchez le cordon secteur sur une prise de terre. Mettez le commutateur sur « ON » et la machine
commence à chauffer. La LED verte s’allume lorsque la machine a atteint la température de
fonctionnement.
5. Réglez le bouton OUTPUT.
6. Appuyez sur la touche verte et la mac hine émet une fumée épaisse (appuyez le temps qu’il faut).
7. Lorsque la LED rouge s ’allume, la machine doit chauffer à nouve au pour atteindre sa température de
fonctionnement.
8. La machine peut fonctionner avec une commande filaire ou une télécommande à 2 boutons.
9. Les LED sur la télécommande indiquent si la machine est prête à émettre de la fumée ou doit chauffer.
Page
©Copyright Lotronic 2014
8
10. Vous pouvez placer la machine en hauteur ou sur le sol. Ne pas envoyer de la fumée directement sur les
Permet de régler
l entre les
MAX 14 minutes
Permet de régler la
MAX 15 minutes
Règle le volume de
fumée sortant de la
personnes. L’angle d’inclinaison doit être inférieur à 15°.
11. Vérifiez fréquemment s’il reste suffis amment de liquide dans l a machine. Ell e risque d’être endomm agée
si elle fonctionne à vide.
12. Si le volume de fumée est faible, éteignez la machine et vérifiez s’il reste suffisamment de liquide à fumée,
vérifiez le fusible, la f ic he d e la té lécommande et la fic he d’alimentation. Si l e pr o blème persiste, ram ene z
la machine chez votre revendeur.
Branchement et Utilisation en DMX512
Utilisez un cordon XLR standard à 3 broc hes pour brancher la machine sur votre contrôleur DMX . La fiche
XLR est câblée de la manière suivante :
1= Masse ; 2= négatif ; 3= positif
Evitez des lon gueurs de câbles supéri eurs à 100m afin d’éviter des pertes de signal et des interférences
d’autres appareils.
Réglage de l’adresse
La machine utilise 1 canal DMX. L’adresse DMX512 va de 0-255.
Lorsqu’un commutateur DIP est en position basse, le réglage DMX est de “1”.
Conseil:
Sur certains contrôleurs DMX, il faut intervertir la broche + et – afin d’obtenir un fonctionnement normal.
Boutons Commande à cable avec Timer
Interval Duration Output
Min Max Min Max
l’interva
projections de fumée
durée des projections
de fumée
Min Max
machine
Page
©Copyright Lotronic 2014
9
Timer
M/A
Emission
continue
Emission
manuelle
Verrouillé Verrouillé Pas de verrouillage
LED LED LED
jaune rouge verte
TIMER M/A: Bouton jaune: Active la fonction de durée
EMISSION CONTINUE: Bouton rouge, active l’émission continue de fumée
EMISSION MANUELLE: Bouton vert : La fumée est émise à chaque pression sur la touche
Caractéristiques techniques
Modèle: LSM1500PRO
Distance de la commande filaire ................................................................. 5m
Portée de la télécommande ....................................................................... 25m
Capacité du réservoir .................................................................................. 2.3l
Pompe................................................................................................ 40DCB-3
Volume de fumée ............................................................................ 250m
Température ..................................................................................... 250-270°C
Temps de chauffe................................................................................... 10 min
Distance d’émission de fumée ................................................................... 10m
Durée d’émission ............................................................................. 40-50 sec.
Consommation ....................................................................................... 1500W
Fusible ........................................................................................................ 15A
Alimentation .................................................................... 220-240Vac 50-60Hz
Dimensions ............................................................................... 51 x 31 x 23cm
Poids ........................................................................................................... 8kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures
ménagères. Veuillez les faire recycler là où il existe des ce ntres pour cela. Consultez les autorités lo cales
ou votre revendeur sur la façon de les recycler.
3
/min.
Page
©Copyright Lotronic 2014
10
DD -- 11550000WW NNeebbeellmmaasscchhiinnee
Art. Nr. LSM1500PRO
Bitte die Anleitung vor der ersten Inbetriebnahme sorgfältig durchlesen und die Anweisungen
befolgen, um Gefahren und Schäden durch falsche Bedienung zu vermeiden.
Wir danken Ihnen für den Kauf dieses hochwertigen IBIZA Light Geräts, das Ihnen volle Zufriedenheit
geben wird.
Verpackung
1. Öffnen Sie den Karton und prüfen Sie, ob der Inhalt vollständig ist.
2. Prüfen Sie das Gerät auf Transportschäden. Falls der Inhalt unvollständig ist oder das Gerät
Transportschäden aufweist, benachrichtigen Sie sofort Ihren Fachhändler.
Aufbau
1. Entfernen Sie alles Verpackungsmaterial, vor allem von der Nebelaustrittsöffnung.
2. Stellen Sie das Gerät auf eine ebene Fläche und öffnen Sie den Tank.
3. Füllen Sie hoch wertiges Nebe löl ein und s chließ en Sie den Tank wieder. Minderwertiges Nebelöl kann d ie
Maschine beschädigen.
4. Schließen Sie die Fernbedienung mit dem 5-poligen Stecker an die Buchse auf der Rückseite an.
Betrieb
1. Schließen Sie das Gerät an eine geerdete Steckdose an und die Maschine heizt auf.
2. Warten Sie bis die Maschine genügend aufgeheizt ist (im Allgemeinen ca. 10 Minuten).
3. Stellen Sie die OUTPUT Taste auf die gewünschte Nebelmenge ein.
4. Drücken Sie die grüne Taste auf der Fern bedien ung u nd die M aschin e stößt N ebel a us (dr ück en Sie
so lange wie nötig). Aus S ic herheitsgründe n ar beitet die Pum pe nur, wenn die Masc hine heiß genug
ist.
Wenn die rote LED auf der Fernbedienung leuchtet, ist die Maschine betriebsbereit. Wenn nicht,
muss sie erst wieder aufheizen.
5. Sie können die M aschine in der H öhe anbringen oder auf hängen bzw. auf den Boden stellen . Den
Nebel nicht direkt auf Menschen richten. Die Maschine nicht um mehr als 15° neigen.
6. Prüfen Sie häufig, ob genug Nebelöl in der Maschine ist. Die Maschine darf nicht bei leerem Tank
betrieben werden.
7. Wenn nur wenig oder kein Nebel ausgestoßen wird und der Austritt geräuschvoll ist, schalten Sie das
Gerät aus und prüf en Si e die Tankfüllung, die Sicherung, den Verbinder der Fernbed ienung und den
Netzstecker. Wenn das Problem danach nicht gelöst ist, bringen Sie das Gerät zu Ihrem Fachhändler.
Netztrennungsvorrichtungen
a) Wenn das Gerät über den Net zstecker ausgeschaltet w ird, muss die Steckdose jederzeit le ic ht zugä nglich
bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht
zugänglich sein.
Page
Loading...
