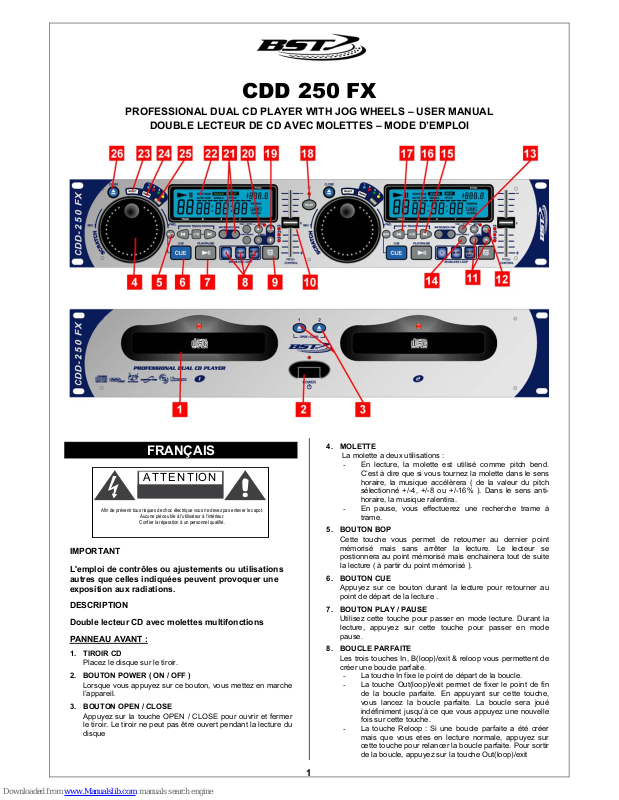

BST CDD 250 FX User Manual

CDD 250 FX
PROFESSIONAL DUAL CD PLAYER WITH JOG WHEELS – USER MANUAL
DOUBLE LECTEUR DE CD AVEC MOLETTES – MODE D’EMPLOI
FRANÇAIS
ATTENTION
fin de prévenir tous risques de choc électrique vous ne devez pas enlever le capot.
Aucune pièce utile à l’utilisateur à l’intérieur. Confier la réparation à un personnel qualifié.
IMPORTANT
L'emploi de contrôles ou ajustements ou utilisations autres que celles indiquées peuvent provoquer une exposition aux radiations.
DESCRIPTION
Double lecteur CD avec molettes multifonctions
PANNEAU AVANT :
1. TIROIR CD
Placez le disque sur le tiroir.
2. BOUTON POWER ( ON / OFF )
Lorsque vous appuyez sur ce bouton, vous mettez en marche l’appareil.
3. BOUTON OPEN / CLOSE
Appuyez sur la touche OPEN / CLOSE pour ouvrir et fermer le tiroir. Le tiroir ne peut pas être ouvert pendant la lecture du disque
4. MOLETTE
La molette a deux utilisations :
- En lecture, la molette est utilisé comme pitch bend. C’est à dire que si vous tournez la molette dans le sens horaire, la musique accélèrera ( de la valeur du pitch sélectionné +/-4, +/-8 ou +/-16% ). Dans le sens anti­horaire, la musique ralentira.
- En pause, vous effectuerez une recherche trame à trame.
5. BOUTON BOP
Cette touche vous permet de retourner au dernier point mémorisé mais sans arrêter la lecture. Le lecteur se postionnera au point mémorisé mais enchainera tout de suite la lecture ( à partir du point mémorisé ).
6. BOUTON CUE
Appuyez sur ce bouton durant la lecture pour retourner au point de départ de la lecture .
7. BOUTON PLAY / PAUSE
Utilisez cette touche pour passer en mode lecture. Durant la lecture, appuyez sur cette touche pour passer en mode pause.
8. BOUCLE PARFAITE
Les trois touches In, B(loop)/exit & reloop vous permettent de créer une boucle parfaite.
- La touche In fixe le point de départ de la boucle.
- La touche Out(loop)/exit permet de fixer le point de fin
de la boucle parfaite. En appuyant sur cette touche, vous lancez la boucle parfaite. La boucle sera joué indéfiniment jusqu’à ce que vous appuyez une nouvelle fois sur cette touche.
1
- La touche Reloop : Si une boucle parfaite a été créer mais que vous etes en lecture normale, appuyez sur cette touche pour relancer la boucle parfaite. Pour sortir de la boucle, appuyez sur la touche Out(loop)/exit
9. BOUTON BPM
Le bouton BPM est utilisé pour calculer le BPM manuellement. Appuyez sur ce bouton en fonction de la musique et l’écran vous donnera la valeur du BPM de votre chanson. ( 5 battements minimum sont nécessaire pour avoir un BPM précis )
10. POTENTIOMETRE PITCH
Ce potentiomètre est utilisé pour augmenter ou diminuer la vitesse de la chanson.
11. PITCH BEND
Ce bouton vous permet de diminuer la vitesse de la musique temporairement. Relâchez ce bouton et la chanson reprendra sa vitesse normale.
12. BOUTON VALIDATION PITCH
A l’aide de ce bouton, vous pouvez valider le fonctionnement du potentiomètre pitch
13. BOUTON TIME/STOP
Ce bouton vous permet de changer l’affichage du temps sur l’écran. Vous pouvez sélectionner soit le temps écoulé, soit le temps restant pour la piste ou soit le temps restant total. Si vous laissez appuyer plus de 3 secondes sur cette touche, le lecteur va passer en mode STOP
14. BOUTON CONTINU/SINGLE (AUTOCUE)
ce bouton permet de choisir le mode de lecture souhaité. Single : Le lecteur lira une piste puis se mettra en pause sur la suivante. Continu : Le lecteur va lire toutes les pistes sans s’arrêter. La fonction autocue évite les blancs en début de piste ( fonctionne en mode single )
15. BOUTON SKIP AVANT
Utilisez cette touche pour passer à la piste suivante.
16. BOUTON +10
Utilisez ce bouton pour passer dix pistes d’un coup. ( ex : vous pouvez passer de la piste 1 à la piste 11 ).
17. BOUTON SKIP ARRIERE
Utilisez ce bouton pour retourner au début de la piste ou pour passer à la piste précédente.
18. BOUTON RELAY
Cette touche permet d’effectuer un enchaînement entre les deux cotés du lecteur CD. Si les deux coté sont en mode single, la lecture va s’enchaîner piste par piste. ( Ex : piste 1 coté 1 -> piste 1 coté 2 -> piste 2 coté 1 -> piste 2 coté 2 ….) Si les deux cotés sont en mode continu, la lecture va s’enchaîner CD par CD ( Ex : CD coté 1 -> CD coté 2 -> CD Coté 1. ..) Pour actionner cette fonction, vous devez appuyez sur la touche Relay
19. BOUTON SELECTION PITCH
Ce bouton permet de sélectionner la gamme du pitch : +/-4%, +/-8% ou +/-16% Laissez appuyez pendant 1s pour activer ou desactiver la fonction Pitch.
20. MASTER TEMPO
En appuyant sur ce bouton, vous passez dans le mode master tempo, c’est à dire que vous pouvez modifier le tempo de la musique sans changer la tonalité de la chanson. Pour modifier le tempo, utilisez le potentiomètre pitch.
21. BOUTON SEARCH
Ces boutons permettent de scanner rapidement une piste. Appuyez sur << pour scanner vers l’arrière. Appuyez sur >> pour scanner vers l’avant.
22. AFFICHEUR
23. BOUTON SELECT
Le bouton select vous permet de choisir l’un des 3 effets disponibles : Scratch, flanger, filter ou reverse
- L’effet Scratch simule en temps réel l’effet scratch que
vous feriez avec une platine vinyle. Utilisez la molette pour scratcher.
- L’effet Flanger ressemble au bruit d'un avion qui
décolle. Tournez la molette dans le sens horaire pour allonger l’effet. Tournez la molette dans le sens anti­horaire pour réduire l’effet.
- L’effet Filter va vous permettre de jouer sur la tonalité
de la chanson. Vous pouvez diminuer les hautes ou basses fréquences. Ournez la molette dans le sens
horaire pour couper les aigus mais garder les basses. Tournez la molette dans le sens anti-horaire pour couper les basses mais garder les aigus.
- La fonction Reverse inverse le sens de lecture. La lecture se fera dans le sens inverse. Utilisez la molette pour accélere ou diminuer la vitesse de lecture.
24. BOUTON EFFET ON/OFF
Ce bouton permet de valider ou d’annuler l’effet sélectionné. Lorsqu’un effet n’est pas sélectionné, son indicateur clignote. Lorsque l’effet est validé, son indicateur reste allumé.
25. BOUTON BRAKE
L’effet Brake simule l’extinction d’une platine vinyle. Vous pouvez utiliser cet effet en meme temps que l’un des 4 autres effets.
26. BOUTON OPEN/CLOSE
2
Appuyez sur la touche OPEN / CLOSE pour ouvrir et fermer le tiroir. Le tiroir ne peut pas être ouvert pendant la lecture du disque
Connexions :
27. SORTIE LINE OUT
Ces connecteurs sont les sorties gauche et droite. Reliez ces connecteurs RCA à votre table de mixage.
28. SORTIE NUMÉRIQUE
Reliez cette sortie numérique à un ampli numérique ou à l’entrée numérique d’un minidisc.
29. CONNECTEUR ALIMENTATION
Branchez le cordon secteur sur une prise secteur. Attention : 220V en France
30. CONNECTEUR LIAISON AVEC LE BOITIER CD
Utilisez les cordons mini-din fournis avec le lecteur pour relier le boitier cd au boitier cd. ( attention coté 1 controleur sur coté 1 boiter cd , coté 2 controleur avec coté 2 boitier cd )
31. CONNECTEUR LIAISON AVEC CONTROLEUR
Utilisez les cordon mini-din fournis avec le lecteur pour relier le boitier cd au controleur. ( attention coté 1 controleur sur coté 1 boiter cd , coté 2 controleur avec coté 2 boitier cd )
32. CONNECTEUR START/PAUSE
Ces connecteurs vous permettent de démarrer la lecture à partir d’une table de mixage.
33. SELECTEUR TYPE START
Ce sélecteur permet de choisir entre un start tenu ou furtif.
Conditions de garantie :
Les équipements BST sont couverts par une garantie d’1 an pièces et main d’œuvre sauf pour les cordons (90 jours). Les principes suivants s’appliquent à partir du moment où l’appareil quitte nos usines. La facture de mise à la consommation sera foi de date de départ de la garantie, dans la mesure ou celle-ci n’excède pas 12 mois par rapport à la date de fabrication. Seules les compagnies agréées par BST sont autorisées à opérer sur ces équipements. La garantie devient nulle si l’intervenant appartient à un autre groupe. Durant la période sous garantie, tout matériel défectueux doit nous être retourné dans son emballage d’origine sous colis pré-payé. BST vous retournera vos biens par colis pré-payé au cours de l’année de garantie. Au-delà, les frais d’expédition seront à la charge du client. Les potentiomètres ont une durée de vie limitée et ne sont pas garantis par le fabricant en cas d’utilisation très intensive. Pour toute demande relative à ces services, adressez-vous à votre distributeur habituel, qui sera le plus apte à vous renseigner
Caractéristiques techniques :
Mémoire anti-choc : 10s par coté Compatibilité : disque de 8 & 12 cm Echantillonnage : 16 bits linéaire Rapport S/N : 75 dB Variation vitesse : ±4, ±8 ou ±16 % Dynamique : 80 dB Niveau de sortie audio : 2 V/47Kohms Bande passante : 20 Hz - 20.000 Hz Alimentation : 230V/50Hz AC Dimensions: Boîtier CD 482x88,5x248 mm
Télécommande 482x88m5x45 mm
3
Poids : 8 Kg
ENGLISH
CAUTION
To prevent electric shock do not remove cover (or bottom) screws. No user serviceable parts inside refer servicing to qualified servicing personnel.
IMPORTANT
Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.
DESCRIPTION
Dual CD player with jog wheels
Front Panel :
1. DISC HOLDER
2. POWER SWITCH ( ON / OFF )
Press the power switch to turn the unit on. To switch the POWER off press the POWER switch again.
3. OPEN / CLOSE BUTTON
Press to load or eject disk. Each press will open or close the disk tray. NOTE: disc holder will not open unless stop or pause button has been pushed first.
4. WHEELS
The wheels have two functions :
- During the playback, it work like the pitch bend buttons.
- In pause mode, you can make a frame by frame
search.
5. BOP BUTTON
The bop button have the same function like the cue button. Just the playback don’t stop when you press the button. The playback will continu from the cue point.
6. CUE BUTTON
The cue button is used to recall the last cue point.
One press on this button : the plaback stops and the cd player recall the last cue point. If you press the play/pause button, the playback will start from this point. To set a cue point : Press the play/pause button to enter in the pause mode and press the cue point to set the point you want.
7. PLAY/PAUSE BUTTON
Each press of the button to change from play to pause or from pause to play.
8. SEAMLESS LOOP
These three buttons In, B(loop)/exit & reloop allows you to make a seamless loop
- The In button sets the starting point of the llop
- The Out(loop)/exit button sets the ending point of the
loop and start the playback of the loop
- Reloop button : This button is used to recall the loop you make before. Press the out(loop)/exit button to stop the loop.
9. BPM BUTTON
The TAP button is used for manual BPM.
10. PITCH POTENTIOMETER
This slider is used to adjust the playback pitch percentage. The slider is a set adjustment and will remain set until the pitch slider is move or the pitch function has been turned off.
11. PITCH BEND
This two buttons increase or decrease the speed of the track The pitch of CD decreases while the - button is pressing and returns to the original pitch when the button is releases. The pitch of CD increases while the + button is pressing and returns to the original pitch when the button is releases.
12. PITCH BUTTON
This button is used to turn the PITCH SLIDER function on and off.
13. TIME/STOP BUTTON
The TIME button will switch the time value described in the time meter between elapsed play time, track remaining time, and total remaining time. If you hold this button during more 3s, the cd player enter in the stop mode.
14. CONTINU/SINGLE BUTTON
This function allows you to choose between single track play or continuous track play (all tracks in order). Autocue function avoid the blank part in the beginning of the track
15. SKIP FORWARD BUTTON
4
Used this knob to select the next track
16. +10 BUTTON
Use this switch to jump 1 track at one press ( ex : with this knob, you can jump from the track 1 to the track 11 ).
17. SKIP BACK BUTTON
Use this switch to re-start the track or to select the last track.
18. RELAY BUTTON
Relay function allows to listen the two sides of the cd player one after the other. If the sides are in single mode, the cd player will read a track in one side then read one track in the other side, ect.. If the sides are in continu mode, the cd player will read one cd then it will read the cd in the other side.
19. PITCH RANGE BUTTON
Used to select the range . +/-4%, +/-8% or 16% Hold the button pressed during 1s to activate or to desactivate the pitch function
20. MASTER TEMPO
Master tempo mode allows tempo change while maintaining the original key.
21. SEARCH BUTTON
These buttons allows to make research on the track you listen.
22. DISPLAY
23. EFFECT SELECT BUTTON
This button is used to select the effect you want to use ( Scratch, Filter, Flanger or Reverse ).
Rotating the dial to adjust the sound effect parameter, or perform the “scratch” effect.
- Scratch: Move the JOG WHEEL backward and forward like scratching a turntable record.
- Flanger: It sounds like the airplane takes off. To turn the jog clockwise, it makes the effect longer. To turn the jog counter-clockwise, it makes the effect shorter.
- Filter: There are bass & treble. To turn the jog counter- clockwise, it will cut bass off but keep treble. To turn the jog counter-clockwise, it will cut treble off but keep bass.
- Reverse: The music is playing backward, dial the JOG WHEEL to change the playing speed as PITCH BEND.
When effect is disable, the effect indicator blinks. When effect is enable, the effect indicator lights.
24. ON / OFF BUTTON
Press this button to activate or deactivate the sound effect. While the effect is activated, the LED under the relative number is light; it’s blinking while the effect is deactivated.
25. BRAKE EFFECT BUTTON
The Brake effect simulate the switch on & off of a turntable This sound effect can be performed independently, or in parallel with other effect.
26. OPEN / CLOSE BUTTON
Press to load or eject disk. Each press will open or close the disk tray. NOTE: disc holder will not open unless stop or pause button has been pushed first.
5
Connexions :
27. AUDIO OUTPUT
The audio signals from each player are output from these jacks.
28. DIGITAL OUTPUT
The music-signals of this socket is digital. Connect the output to the respective input of a digital amplifier for example.
29. AC CORD
30. CD DECK SOCKET
Connect this connector to the CD deck unit using the included control cords.
31. REMOTE CONTROL SOCKET
Connect this connector to the control unit using the included control cords.
32. START/PAUSE CONNECTORS
Those mini (3.5mm) jacks are used to use AUTO/START function on your mixer to remotely control the PLAY/PAUSE function when activation the proper switch.
33. START SELECTOR
This is an auto-start selection inverter (intermittent or sustained)
SPECIFICATIONS : Anti shock memory : 10s for each side Compatibility : CD of 8 & 12 cm S/N ratio : 75 dB Pitch adjustment : ±4, ±8 or ±16 % Dynamic : 80 dB Output level : 2 V/47Kohms Frequency response : 20 Hz - 20.000 Hz Power supply : 230V/50Hz AC Dimensions: CD player 482x88,5x248 mm
Controller 482x88m5x45 mm
Weight : 8 Kg
WARRANTY CONDITIONS
BST equipment is covered by a 1-year warranty on parts and labour except for Din cords (90 days). The following rules apply from the day the equipment leaves the factory: The date on the invoice is considered to be the date the warranty begins. Only companies approved by BST are allowed to work on the equipment. Warranty becomes void when other service technicians open the equipment.
During warranty period, defective equipment must be sent by pre-paid mail in the original box. BST will return the goods by pre-paid mail during the first year of warranty; thereafter the mailing cost is to be paid by the recipient Potentiometers have a limited lifetime and are not covered by the manufacturer for more than normal use. For all service enquiries, refer to your local distributor, as he is best able to help you.
6
