BST BT403 User manual

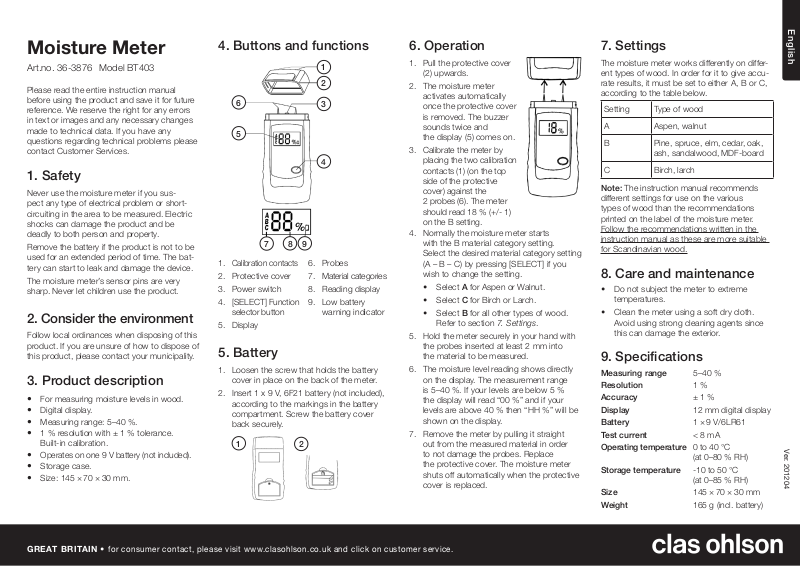

Page 1

English

Moisture Meter

Art.no. 36-3876 ModelBT403

Please read theentire instruction manual before using theproduct and save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technical data. Ifyou have any questions regarding technical problems please contact Customer Services.

1. Safety

Never use themoisture meter if you suspect any type of electrical problem or shortcircuiting in thearea to be measured. Electric shocks can damage theproduct and be deadly to both person and property.

Remove thebattery if theproduct is not to be used for anextended period of time. Thebattery can start to leak and damage thedevice.

The moisture meter’s sensor pins are very sharp. Neverlet children use theproduct.

2. Consider theenvironment

Follow local ordinances when disposing of this product. Ifyou are unsure of how to dispose of this product, please contact your municipality.

3. Product description

• For measuring moisture levels inwood.

• Digital display.

• Measuring range: 5–40 %.

• 1 % resolution with ± 1 % tolerance.

Built-in calibration.

• Operates on one 9 V battery (not included).

• Storage case.

• Size: 145×70×30mm.

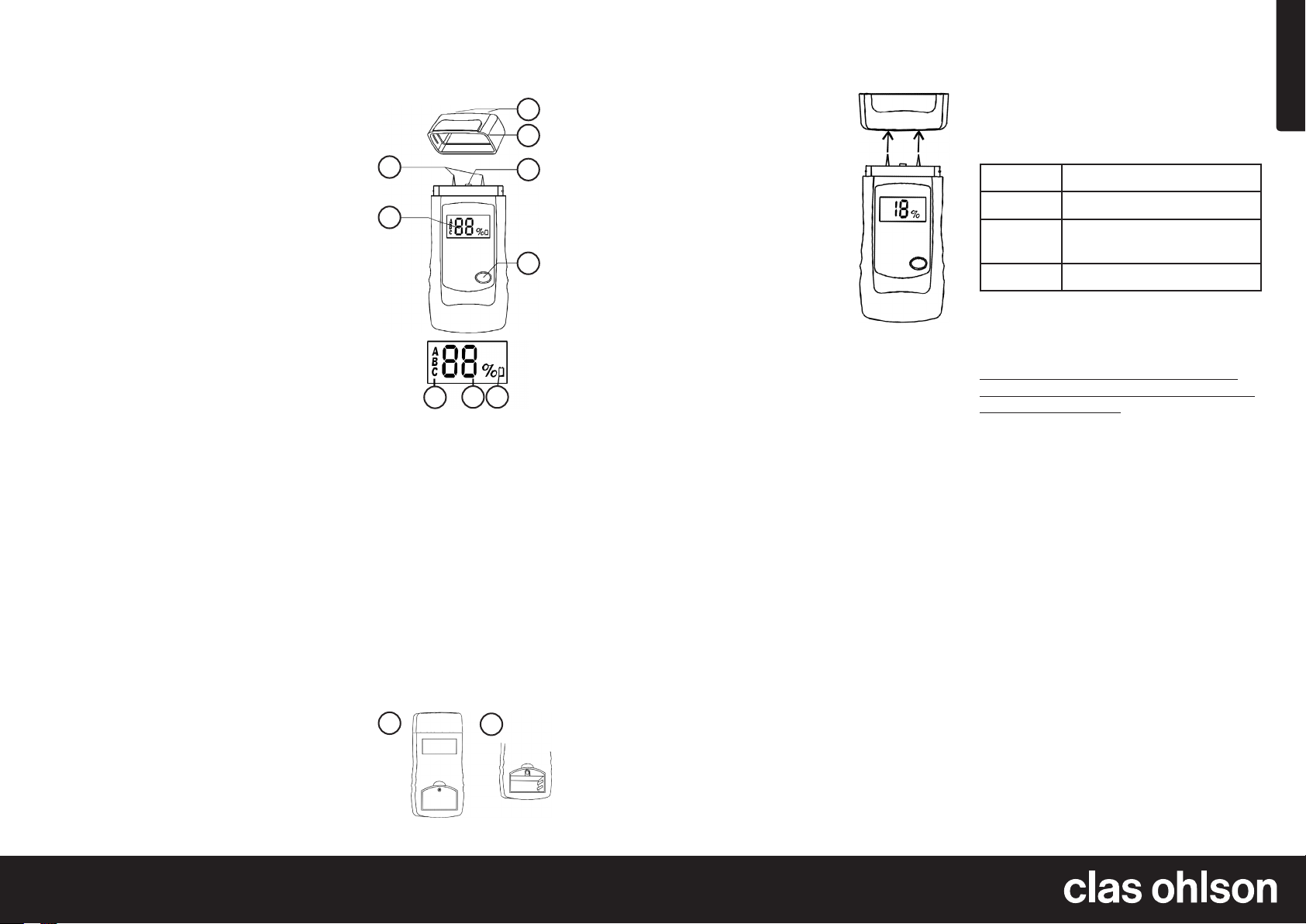

4. Buttons and functions 6. Operation

8 9

Calibration contacts

2. Protective cover

3. Powerswitch

4. [SELECT] Function selector button

5. Display

6. Probes

7. Material categories

8. Reading display

9. Lowbattery warning indicator

5. Battery

1. Loosenthescrew that holds thebattery cover in place on theback of themeter.

2. Insert1 x 9 V, 6F21 battery (notincluded), according to themarkings in thebattery compartment. Screwthebattery cover back securely.

1. Pulltheprotective cover (2) upwards.

2. Themoisture meter activates automatically once theprotective cover is removed. Thebuzzer sounds twice and thedisplay (5) comeson.

3. Calibrate themeter by placing thetwo calibration contacts (1) (on thetop side of theprotective cover) against the 2 probes (6). Themeter should read 18% (+/- 1) on theB setting.

4. Normally themoisture meter starts with theB material category setting. Selectthedesired material category setting (A – B – C) by pressing [SELECT] if you wish to change thesetting.

• Select A for Aspen or Walnut.

• Select C for Birch orLarch.

• Select B for all other types of wood.

Referto section 7. Settings.

5. Holdthemeter securely in your hand with theprobes inserted at least 2 mm into thematerial to be measured.

6. Themoisture level reading shows directly on thedisplay. Themeasurement range is 5–40 %. Ifyour levels are below 5 % thedisplay will read “00 %” and if your levels are above 40 % then “HH %” will be shown on thedisplay.

7. Removethemeter by pulling it straight out from themeasured material in order to not damage theprobes. Replace theprotective cover. Themoisture meter shuts off automatically when theprotective cover is replaced.

7. Settings

The moisture meter works differently on different types of wood. Inorder for it to give accurate results, it must be set to either A, B or C, according to thetablebelow.

Setting Type ofwood

A Aspen, walnut

B Pine, spruce, elm, cedar, oak,

ash, sandalwood, MDF-board

C Birch, larch

Note: The instruction manual recommends different settings for use on the various types of wood than the recommendations printed on the label of the moisture meter. Followtherecommendations written in the instruction manual as these are more suitable for Scandinavian wood.

8. Careand maintenance

• Do not subject themeter to extreme temperatures.

• Clean themeter using asoft dry cloth. Avoidusing strong cleaning agents since this can damage theexterior.

9. Specifications

Measuring range 5–40 % Resolution 1 % Accuracy ± 1 % Display 12 mm digital display Battery 1×9 V/6LR61 Test current < 8mA Operating temperature 0 to 40 °C

(at 0–80 % RH) Storage temperature -10 to 50 °C

(at 0–85 % RH)

Size 145×70×30mm Weight 165 g (incl. battery)

Ver. 201204

GREAT BRITAIN •

for consu mer conta ct, please visit www. clasohlso n.co.uk and click on customer s ervice.

Page 2

Svenska

Fuktmätare

Art.nr 36-3876 Modell BT403

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

1. Säkerhet

Använd aldrig fuktmätaren om du misstänker någon form av elektriskt fel eller kortslutning i närheten av mätstället. Elektriska stötar kan skada produkten samt vara livsfarliga för person och egendom.

Ta ur batteriet om produkten inte ska användas under längre perioder. Batteriet kan börja lacka och orsaka skada på produkten.

Fuktmätarens mätstift är mycket vassa. Låtaldrig barn använda produkten.

2. Skyddamiljön

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

3. Produktbeskrivning

• Fuktmätare för mätning avfukt

i olika träslag.

• Digital visning av fukthalten.

• Mätområde: 5–40 %.

• 1 % upplösning med ± 1 % feltolerans,

inbyggd kalibrering.

• Drivs med 1 x9 V-batteri, alkaliskt

(säljsseparat).

• Levereras med förvaringsväska.

• Mått: 145×70×30mm.

4. Knappar och funktioner 6. Användning

Kalibreringspunkter

2. Skyddskåpa

3. Strömbrytare

4. [SELECT] Funktionsknapp

5. Display

8 9

6. Mätstift

7. Materialkategorier

8. Visning av mätvärde

9. Varning för dåligt batteri

5. Batteri

1. Lossaskruven som håller fast batterilocket på baksidan.

2. Sätti 1 x 9 V/6LR61-batteri (säljs separat) enligt märkning i batterifacket. Skruvafast batterilocket igen.

1. Draav skyddskåpan (2) uppåt.

2. Fuktmätaren aktiveras automatiskt när skyddskåpan tas av. Summern piper 2 gånger och displayen (5) tänds.

3. Kalibrera mätaren genom att lägga kalibreringspunkterna (1) mot 2 av mätstiften (6). Mätaren ska visa 18 % (+/- 1) med inställning B.

4. Normalt startas fuktmätaren med

materialkategori B inställd. Väljönskad materialkategori (A – B – C) genom att trycka på [SELECT] om du vill ändra inställning.

• Välj A för asp och valnöt.

• Välj C om du har björk ellerlärk.

• Välj B för övriga träslag.

Sepunkt 7. Inställning.

5. Hållfuktmätaren i ett fast grepp och tryck in mätstiften minst 2 mm i det material som ska testas.

6. Avläsfukthalten som visas direkt på displayen. Mätområdet är 5–40 %, om mätresultatet är mindre än 5 % visas ”00 %” och om mätresultatet ligger över 40% visas ”HH %” på displayen.

7. Draut fuktmätaren rakt ut så att inte mätstiften blir skadade. Sätttillbaka skyddskåpan. Fuktmätaren stängs av automatiskt när du sätter tillbaka skyddskåpan.

7. Inställning

Fuktmätaren fungerar olika i olika träslag. Föratt få enkorrekt uppgift om fukthalten måste den ställas i läge A, B eller C, enl. tabell nedan.

Inställning Träslag

A Asp, valnöt

B Furu, gran, alm, ceder, ek, ask,

sandelträ, MDF-board

C Björk, lärk

Obs! Bruksanvisningen och etiketten på fuktmätaren ger olika råd omvilken inställning som ska användas till olika träslag. Följ det som står i bruksanvisningen, det är lämpliga inställningarför skandinaviska träslag.

8. Skötsel och underhåll

• Utsatt inte fuktmätaren för extrema temperaturer.

• Rengör fuktmätaren med entorr, mjuk trasa. Undvikstarka rengöringsmedel eftersom detta kan skada höljet.

9. Specifikationer

Mätområde 5–40 % Upplösning 1 % Noggrannhet ± 1 % Display 12 mm höga siffror Batteri 1×9 V/6LR61 Strömförbrukning < 8mA Användningstemperatur 0 till 40 °C

(vid 0–80 % RH) Lagringstemperatur -10 till 50 °C

(vid 0–85 % RH)

Yttermått 145×70×30mm Vikt 165 g (inkl. batteri)

Ver. 201204

SVERIGE • kundtjänst tel. 0247 /445 00, fax 0247/44 5 09, e-p ost kundtja nst@claso hlson.se, internet www.clasohlson. se

Page 3

Norsk

Fuktmåler

Art.nr. 36-3876 Modell BT403

Les bruksanvisningen nøye før bruk av produktet, og ta vare på den for ev. framtidig bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Vedtekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

1. Sikkerhet

Bruk aldri fuktmåleren dersom det er mistanke om feil på elektrisk anlegg eller kortslutning i nærheten av målestedet. Elektriske støt kan skade produktet og det kan være livsfarlig for personer.

Ta alltid ut batteriene når produktet ikke er i bruk over enlengre periode. Batteriene kan begynne ålekke og forårsake skade på produktet.

Målerens målestift er sværtskarp. Laikke barn bruke produktet.

2. Tavare på miljøet

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Erdu usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

3. Produktbeskrivelse

• Fuktmåler for måling av fuktighet

i forskjellige treslag.

• Digital visning av fuktighetsinnholdet.

• Måleområde: 5–40 %.

• 1 % oppløsning med ± 1 % feiltoleranse,

innebygd kalibrering.

• Drives med 1 x 9 V-batteri, alkalisk

(selgesseparat).

• Leveres med oppbevaringsetui.

• Størrelse: 145×70×30mm.

4. Knapper og funksjoner 6. Bruk

8 9

1. Kalibreringspunkter

2. Beskyttelsesdeksel

3. Strømbryter

4. [SELECT] Funksjonsknapp

5. Display

6. Målestift

7. Materialkategorier

8. Visning av måleverdi

9. Varsler om svakt batteri

5. Batteri

1. Løsnepå skruen som holder batterilokket på plass (på målerens bakside).

2. Setti 1 x 9 V/6LR61-batteri (selges separat). Følgmerkingen på batteriholderens bunn. Skrufast batterilokket igjen.

1. Trekkbeskyttelsesdekselet oppover.

2. Fuktmåleren aktiveres automatisk når dekselet tas av. Summeren piper 2 ganger og displayet tennes.

3. Kalibrer måleren ved ålegge kalibreringspunktene (1) mot 2 av målestiftene (6). Måleren skal vise 18 % (+/- 1) når den er innstilt påB.

4. Vanligvis startes fuktmåleren med materialkategori B innstilt. Endring av materialkategori (A – B – C) skjerved å trykke på [SELECT].

• A gjelder måling av Asp og Valnøtt.

• C gjelder måling av Bjørk ellerLerk.

• B gjelder for øvrige tresorter.

Sepunkt 7. Innstilling nedenfor.

5. Holdfuktmåleren med etgodt grep og press målestiften minst 2 mm inn i materialet som skal testes.

6. Lesav fuktighetsinnholdet som vises i displayet. Måleområdet er 5–40 %. Dersommåleresultatet er mindre enn 5 % vises ”00 %” og hvis det er over 40 % vises ”HH %” på displayet.

7. Trekkmålestiften rett ut slik at den ikke bøyes eller tar skade. Settdekselet tilbake på plass igjen. Fuktmåleren stenges automatisk når dekselet settes påplass.

7. Innstilling

Fuktmåleren fungerer forskjellig i forskjellige treslag. Foråfå riktig svar på fuktighetsinnholdet må den stilles i riktig posisjon A, B eller C. Setabell nedenfor.

Posisjon Treslag

A Asp, valnøtt

B Furu, gran, alm, seder, eik, ask,

sandeltre, MDF-board

C Bjørk, lerk

Obs! Bruksanvisningen og etiketten på fuktmåleren gir forskjellige råd om hvilken innstilling som skal brukes på de forskjellige treslagene. Følg det som står ibruksanvisningen. Det er disse innstillingene som passer for skandinaviske treslag.

8. Stellog vedlikehold

• Utsett ikke produktet for ekstreme temperaturer.

• Rengjør med enmyk, tørr klut. Unngåsterke rengjøringsmidler da de kan skade produktets deksel.

9. Spesifikasjoner

Måleområde 5–40 % Oppløsning 1 % Nøyaktighet ± 1 % Display 12 mm høyetall Batteri 1×9 V/6LR61 Strømforbruk < 8mA Brukstemperatur 0 til 40 °C

(ved 0–80 % RH) Lagringstemperatur -10 til +50 °C

(ved 0–85 % RH)

Mål, utv. 145×70×30mm Vekt 165 g (inkl. batteri)

Ver. 201204

NORGE • kundesente r tel. 23 21 40 00, fax 23 21 40 80, e-post [email protected], internett www.clasohlson.no

Page 4

Suomi

Kosteusmittari

Tuotenumero 36-3876 MalliBT403

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

1. Turvallisuus

Älä käytä kosteusmittaria, mikäli epäilet, että mittauspaikan lähellä on sähkövika tai oikosulku. Sähköiskut saattavat vahingoittaa tuotetta tai omaisuutta tai aiheuttaa hengenvaaran.

Poista paristo, mikäli laitetta ei käytetä vähään aikaan. Paristo saattaa vuotaa ja vahingoittaa laitetta.

Kosteusmittarin anturikärjet ovat hyvin terävät. Äläanna lasten käyttää tuotetta.

2. Pidähuolta ympäristöstä

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysytarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

3. Tuotekuvaus

• Kosteusmittari kosteuden mittaamiseen eri

puulajeista.

• Kosteuspitoisuuden digitaalinen näyttö.

• Mittausalue: 5–40 %.

• Tarkkuus 1 %, virhemarginaali ± 1 %,

sisäinen kalibrointi.

• Toimii yhdellä 9 V:n paristolla (ei sisälly).

• Mukana säilytyslaukku.

• Mitat: 145×70×30mm.

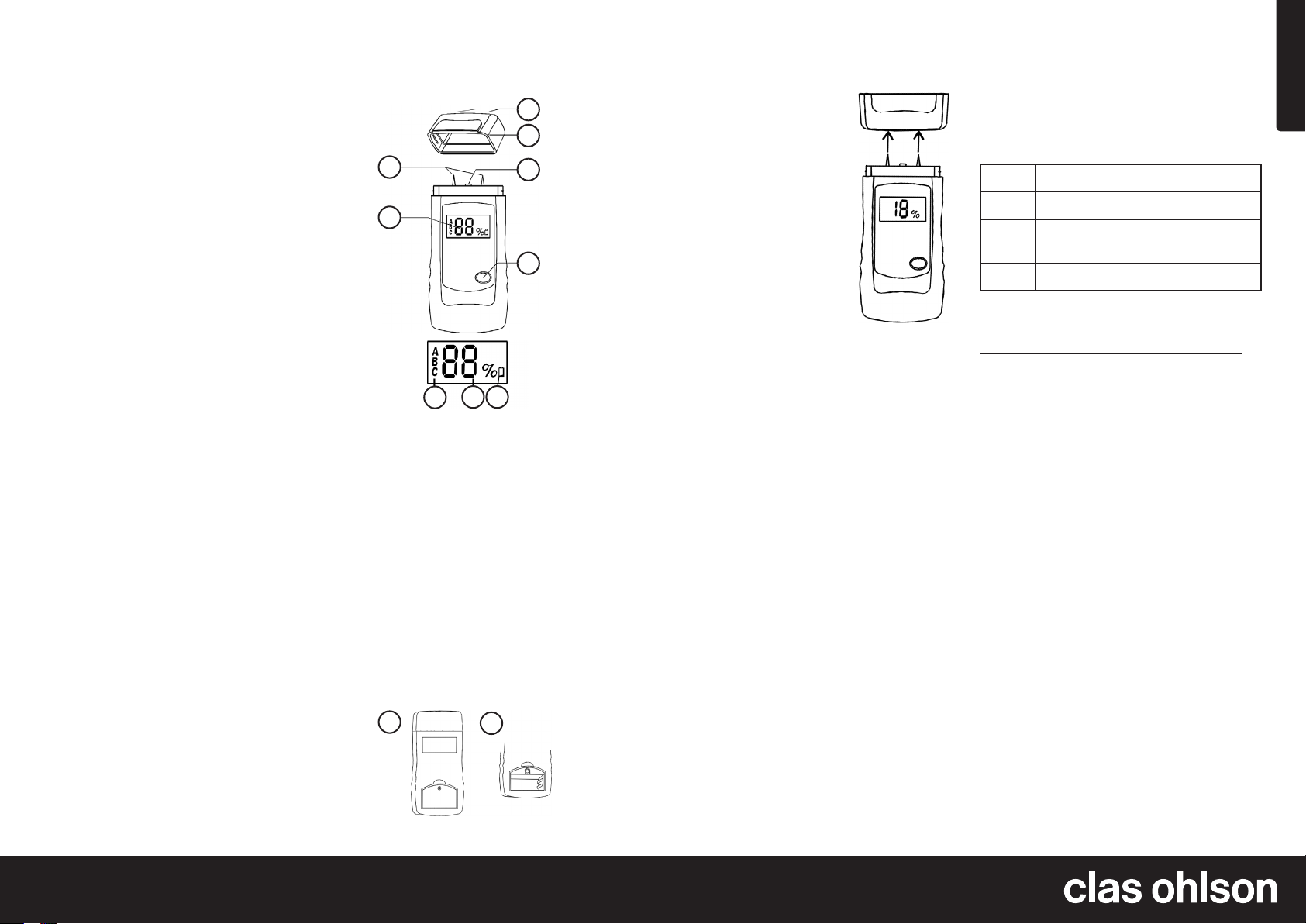

4. Painikkeet ja toiminnot 6. Käyttö

1. Kalibrointipisteet

2. Suojakotelo

3. Virtakytkin

4. [SELECT] toimintopainike

5. Näyttö

8 9

6. Mittakärjet

7. Materiaaliryhmät

8. Mittaustuloksen näyttö

Matalan paristovaraustason varoitus

5. Paristo

1. Irrotatakapuolen paristolokeron kannen ruuvit.

2. Asetaparisto (9 V, 6F21, ei sisälly) napaisuusmerkintöjen mukaisesti paristolokeroon. Ruuvaalokero takaisinpaikoilleen.

1. Vedäsuojakoteloa (2) ylöspäin.

2. Kosteusmittari aktivoituu automaattisesti, kun suojakotelo irrotetaan. Äänimerkki piippaa 2 kertaa ja näyttö (5) syttyy.

3. Kalibroi mittari asettamalla kalibrointipisteet (1) (suojakannen yläpuolella) kahta mittakärkeä (6) vasten. Mittarin tulee näyttää 18 % (+/- 1) asetuksella B.

4. Normaalisti kosteusmittari käynnistyy siten, että asetettuna on materiaaliryhmä B. Vaihdamateriaaliryhmä (A – B – C) tarvittaessa painamalla [SELECT].

• A on tarkoitettu haavalle ja pähkinäpuulle.

• C on tarkoitettu koivulle ja lehtikuuselle.

• B on tarkoitettu muille puulajeille.

Ks.kohta 7. Asetukset.

5. Pidäkosteusmittarista tukevasti kiinni ja paina mittakärjet testattavaan materiaaliin vähintään 2 mm:n syvyyteen.

6. Luekosteusarvo näytöltä. Mittausalue on 5–40 %. Josmittaustulos on alle 5 %, näytöllä lukee ”00 %” ja jos mittaustulos on yli 40 %, näytöllä lukee ”HH %”.

7. Vedäkosteusmittari suoraan pois mitattavasta kohteesta niin etteivät mittakärjet vaurioidu. Asetasuojakotelo takaisin paikalleen. Kosteusmittari sammuu automaattisesti, kun suojakotelo asetetaan takaisin paikalleen.

7. Asetukset

Kosteusmittari toimii eri tavalla eri puulajeissa. Jottasaisit oikean mittaustuloksen, sinun tulee asettaa oikea materiaaliryhmä, A, B tai C alla olevan taulukon mukaan.

Asetus Puulaji

A Haapa, pähkinäpuu

B Mänty, kuusi, jalava, setripuu, tammi,

saarni, santelipuu, MDF-levy

C Koivu, lehtikuusi

Huom! Käyttöohjeessa ja kosteusmittarin kyljessä on eri ohjeet eri puulajien asetuksille. Noudata käyttöohjeen ohjeita, sillä ne soveltuvat pohjoismaisille puulajeille.

8. Huoltoja ylläpito

• Älä altista kosteusmittaria äärimmäisille lämpötiloille.

• Puhdista kosteusmittari kuivalla ja pehmeällä liinalla. Vältävoimakkaita puhdistusaineita, sillä ne saattavat vahingoittaa kuorta.

9. Tekniset tiedot

Mittausalue 5–40 % Erotuskyky 1 % Tarkkuus ± 1 % Näyttö 12 mm korkuiset numerot Paristo 1×9 V/6LR61 Virrankulutus < 8mA Käyttölämpötila 0...40 °C

(0–80 % RH) Varastointilämpötila -10...50 °C

(0–85 % RH)

Ulkomitat 145×70×30mm Paino 165 g (ml. paristo)

Ver. 201204

SUOMI • asiakaspal velu puh. 0 20 111 22 22, sähköposti info@ clasohlson. fi, kotis ivu www.cl asohlson.fi
