Návod na montáž SK:

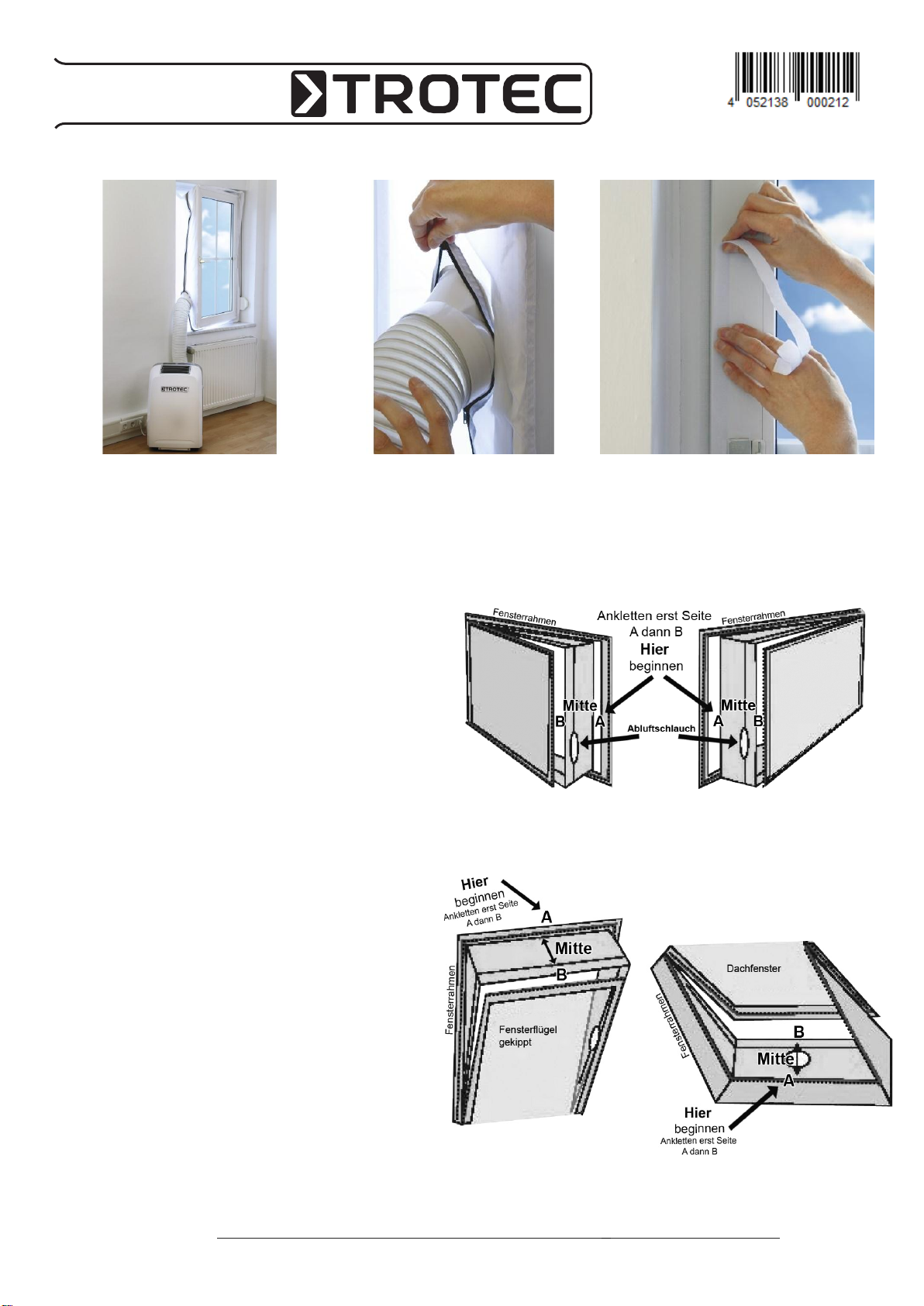

1. Označte stred M (Mitte/ stred) okenného tesnenia so suchým
zipsom.
2. Označte stred rámu okna a krídla okna
(obrázok 1 a 2 ,Mitte)
3. Na obr. 1 a 2 je znázornené otvorené okno, obr. 3
znázorňuje vyklopené okno a obr. 4 otvorené
strešné okno
4. Nalepte pásku so suchým zipsom na čelnú stranu
(väčšinou 1 cm široká) krídla okna alebo na
vnútornú stranu krídla okna (na ktorej sa
nachádza rukoväť okna).
5. Nalepte pásku so suchým zipsom
(väčšinou 1 cm široká) na rám okna
DÔLEŽITÉ! Suchý zips lepte od svojho označeného
stredu M a od stredu okna a od stredu rámu
vid.obrazok 1 a 2 a písmená A a B
smerom do strán
6. Najskôr pripevnite na suchý zips stranu A, potom
stranu B smerom od stredu do strán vid obrazok 1 a 2
DÔLEŽITÉ! Pri pripevňovaní na suchý zips musí
byť bod A presne oproti bodu B.
7. Pri zatváraní okna dbajte na to, aby sa tesnenie
nezaseklo medzi krídlom okna a rámom okna.
8. Otvoriť zips prednostne na miestach v strede kde je
najvačší priestor pre vyústenie rúry z klimatizácie.
Návod na montáž CZ
1. Označte střed M (Mitte / střed) okenního těsnění se suchým
zipem.
2. Označte střed rámu okna a křídla okna
(Obrázek 1 a 2, Mitte)
3. Na obr. 1 a 2 je znázorněno otevřené okno, obr. 3
znázorňuje vyklopené okno a obr. 4 otevřené
střešní okno
4. Nalepte pásku se suchým zipem na čelní stranu
(Většinou 1 cm široká) křídla okna nebo na
vnitřní stranu křídla okna (na níž se nachází rukojeť okna).
5. Nalepte pásku se suchým zipem (Většinou 1 cm široká)
na rám okna
DŮLEŽITÉ! Suchý zip lepte od svého označeného
středu M a od středu okna a od středu rámu
viz.obrázek 1 a 2 a písmena A a B směrem do stran
6. Nejdříve připevněte na suchý zip stranu A, pak
stranu B směrem od středu do stran vid obrazok 1 a 2
DŮLEŽITÉ! Při připevňování na suchý zip musí
být bod A přesně naproti bodu B.
7. Při zavírání okna dbejte na to, aby se těsnění
nezaklínilo mezi křídlem okna a rámem okna.
8. Otevřít zip přednostně na místech ve středu kde je
největší prostor pro vyústění trubky z klimatizace.
Airlock 100
Dovozca/Dovozce : bsmart s.r.o, Hrachová 16C,82105 Bratislava,www.bsmart.sk,výrobca: vid vnútorný obal
