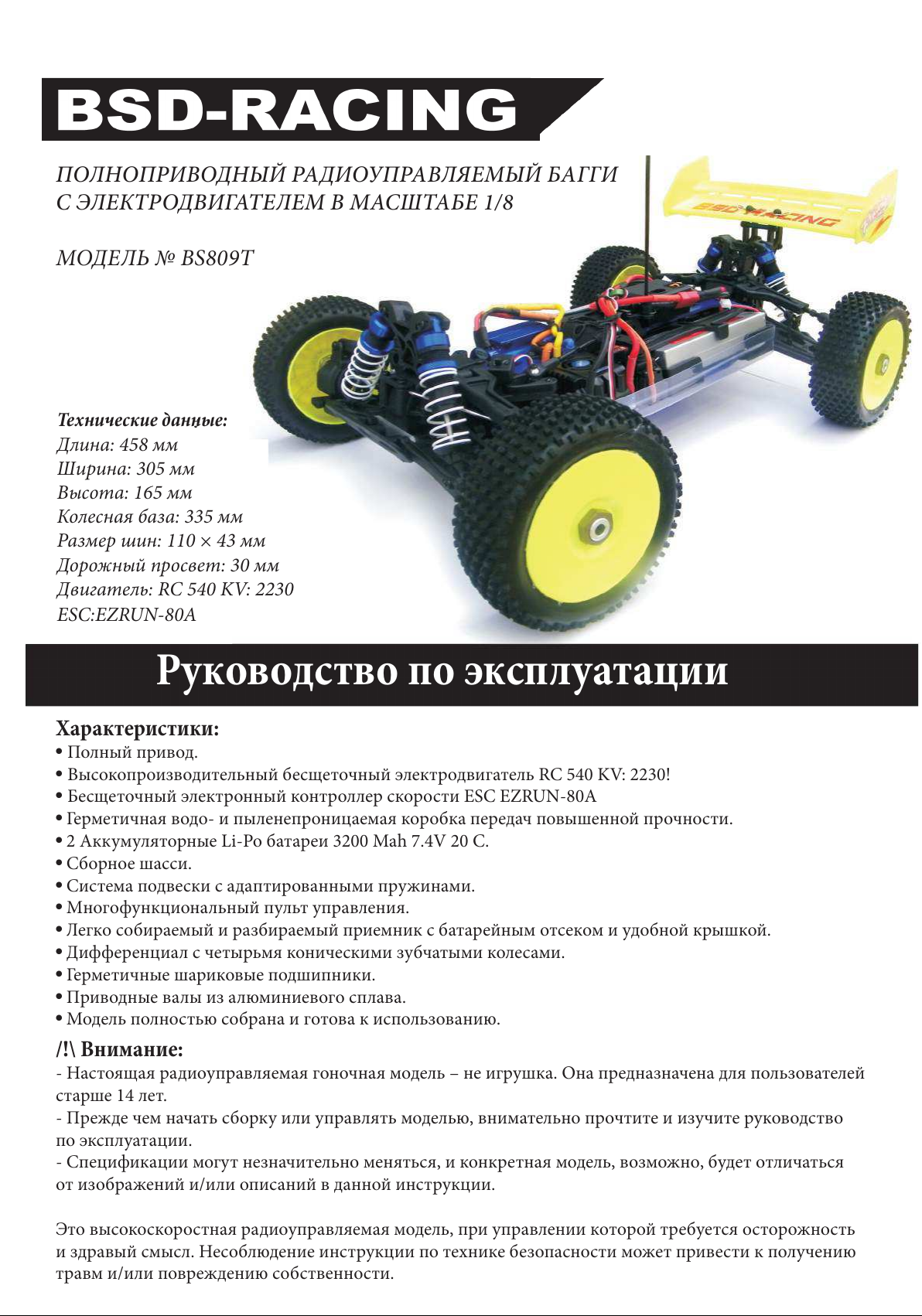

BSD Racing BS809T User guide [ru]

ПОЛНОПРИВОДНЫЙ РАДИОУПРАВЛЯЕМЫЙ БАГГИ
С ЭЛЕКТРОДВИГАТЕЛЕМ В МАСШТАБЕ 1/8

МОДЕЛЬ № BS809T

Технические данные:

Длина: 458 мм
Ширина: 305 мм
Высота: 165 мм
Колесная база: 335 мм
Размер шин: 110 × 43 мм
Дорожный просвет: 30 мм
Двигатель: RC 540 KV: 2230

ESC:EZRUN-80A

Руководство по эксплуатации

Характеристики:

• Полный привод.

• Высокопроизводительный бесщеточный электродвигатель RC 540 KV: 2230!

• Бесщеточный электронный контроллер скорости ESC EZRUN-80A

• Герметичная водо- и пыленепроницаемая коробка передач повышенной прочности.

• 2 Аккумуляторные Li-Po батареи 3200 Mah 7.4V 20 С.

• Сборное шасси.

• Система подвески с адаптированными пружинами.

• Многофункциональный пульт управления.

• Легко собираемый и разбираемый приемник с батарейным отсеком и удобной крышкой.

• Дифференциал с четырьмя коническими зубчатыми колесами.

• Герметичные шариковые подшипники.

• Приводные валы из алюминиевого сплава.

• Модель полностью собрана и готова к использованию.

/!\ Внимание:

- Настоящая радиоуправляемая гоночная модель – не игрушка. Она предназначена для пользователей
старше 14 лет.

- Прежде чем начать сборку или управлять моделью, внимательно прочтите и изучите руководство
по эксплуатации.

- Спецификации могут незначительно меняться, и конкретная модель, возможно, будет отличаться
от изображений и/или описаний в данной инструкции.

Это высокоскоростная радиоуправляемая модель, при управлении которой требуется осторожность
и здравый смысл. Несоблюдение инструкции по технике безопасности может привести к получению
травм и/или повреждению собственности.

Инструкция переведена на русский язык компанией SKM-Toys и доступна для скачивания

на сайте www.skm-toys.ru

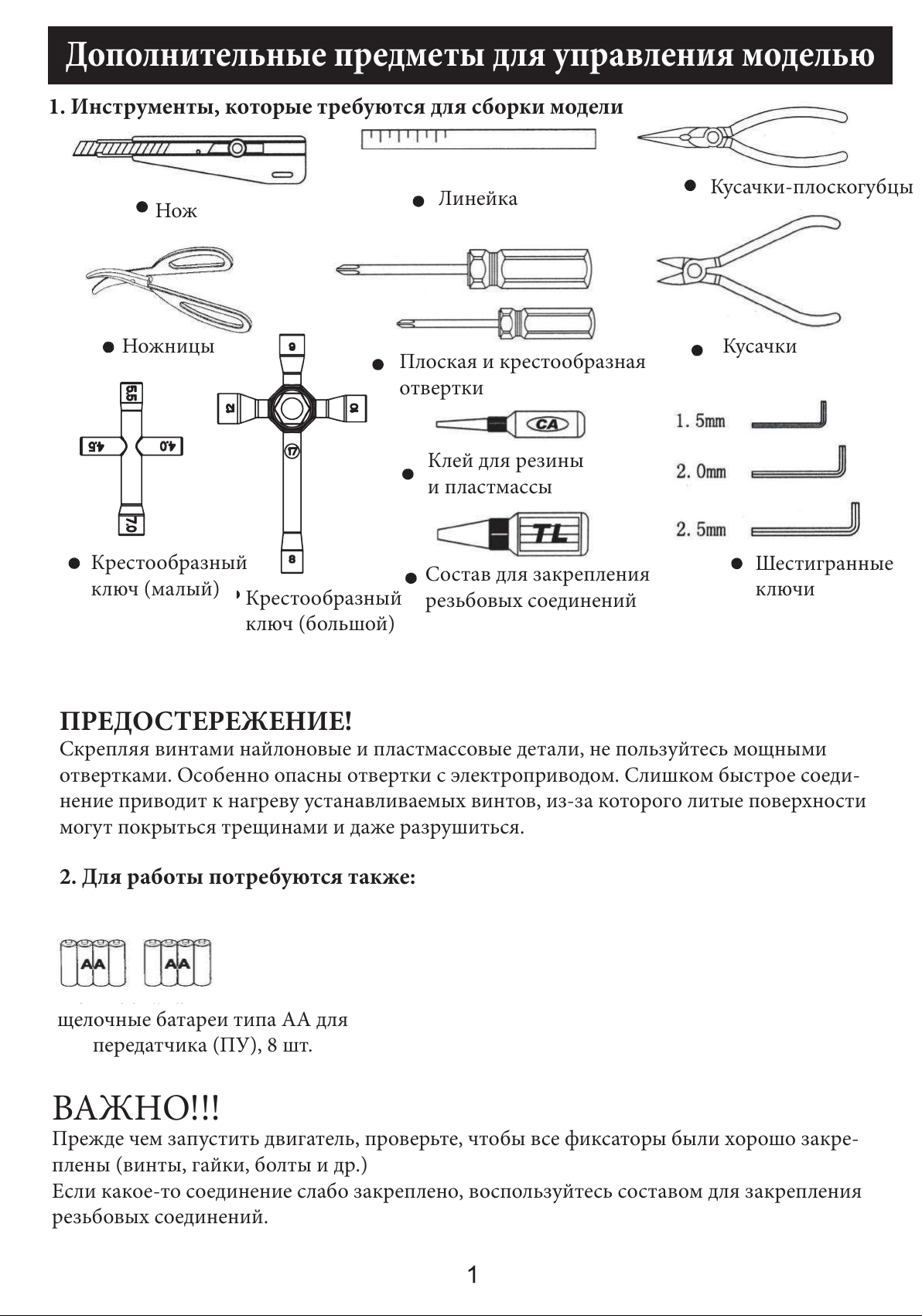

Дополнительные предметы для управления моделью

1. Инструменты, которые требуются для сборки модели

Нож

Ножницы

• Крестообразный

ключ (большой)

Крестообразный
ключ (малый)

Линейка

Плоская и крестообразная
отвертки

Клей для резины
и пластмассы

Состав для закрепления
резьбовых соединений

Шестигранные
ключи

Кусачки

Кусачки-плоскогубцы

ПРЕДОСТЕРЕЖЕНИЕ!

Скрепляя винтами найлоновые и пластмассовые детали, не пользуйтесь мощными
отвертками. Особенно опасны отвертки с электроприводом. Слишком быстрое соеди-
нение приводит к нагреву устанавливаемых винтов, из-за которого литые поверхности
могут покрыться трещинами и даже разрушиться.

2. Для работы потребуются также:

щелочные батареи типа АА для

передатчика (ПУ), 8 шт.

ВАЖНО!!!

Прежде чем запустить двигатель, проверьте, чтобы все фиксаторы были хорошо закре-
плены (винты, гайки, болты и др.)
Если какое-то соединение слабо закреплено, воспользуйтесь составом для закрепления
резьбовых соединений.

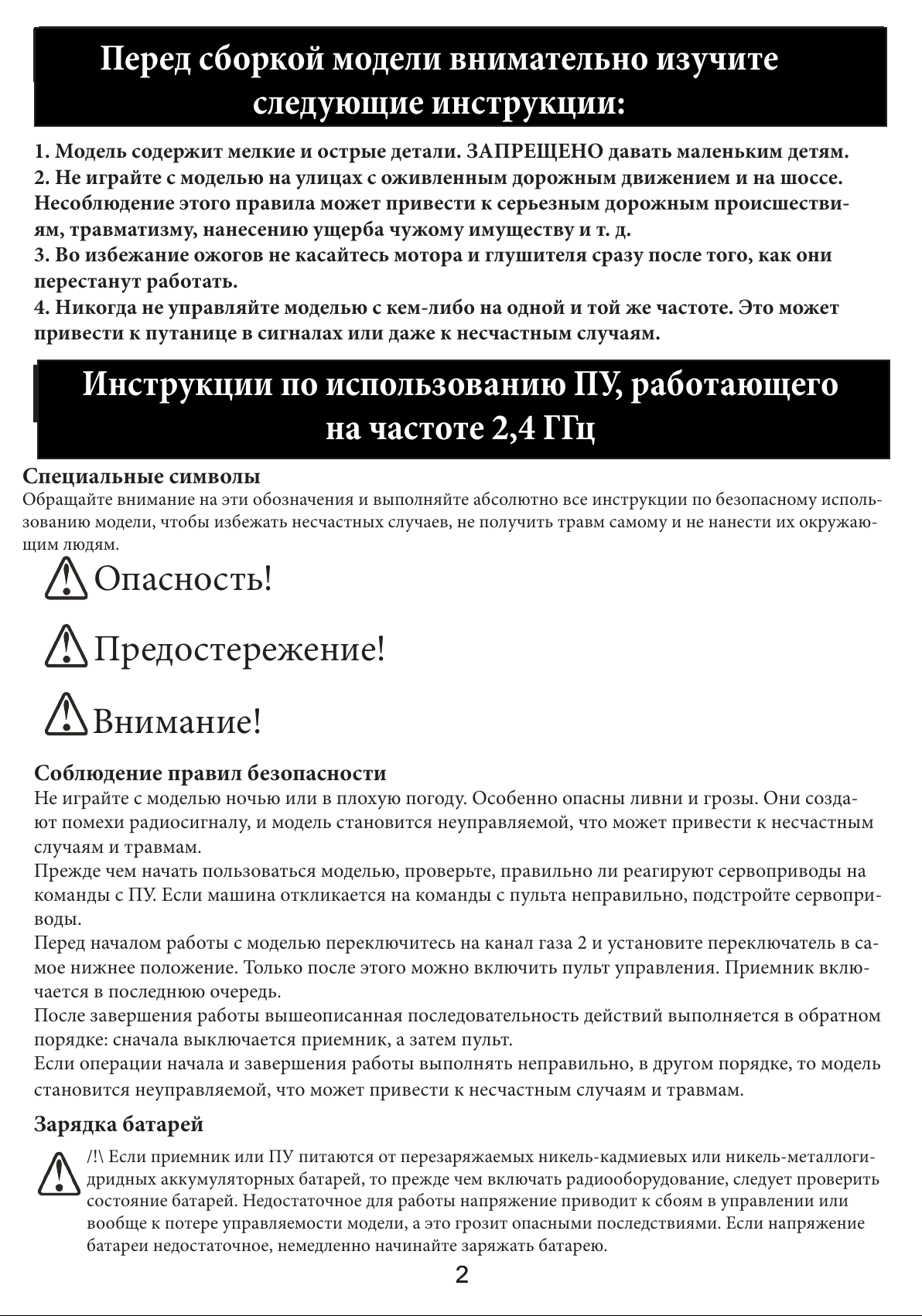

Перед сборкой модели внимательно изучите

следующие инструкции:

Инструкции по использованию ПУ, работающего

на частоте 2,4 ГГц

1. Модель содержит мелкие и острые детали. ЗАПРЕЩЕНО давать маленьким детям.

2. Не играйте с моделью на улицах с оживленным дорожным движением и на шоссе.
Несоблюдение этого правила может привести к серьезным дорожным происшестви-
ям, травматизму, нанесению ущерба чужому имуществу и т. д.

3. Во избежание ожогов не касайтесь мотора и глушителя сразу после того, как они
перестанут работать.

4. Никогда не управляйте моделью с кем-либо на одной и той же частоте. Это может
привести к путанице в сигналах или даже к несчастным случаям.

Специальные символы

Обращайте внимание на эти обозначения и выполняйте абсолютно все инструкции по безопасному исполь-
зованию модели, чтобы избежать несчастных случаев, не получить травм самому и не нанести их окружаю-
щим людям.

Опасность!

Предостережение!

Внимание!

Соблюдение правил безопасности

Не играйте с моделью ночью или в плохую погоду. Особенно опасны ливни и грозы. Они созда-
ют помехи радиосигналу, и модель становится неуправляемой, что может привести к несчастным
случаям и травмам.
Прежде чем начать пользоваться моделью, проверьте, правильно ли реагируют сервоприводы на
команды с ПУ. Если машина откликается на команды с пульта неправильно, подстройте сервопри-
воды.
Перед началом работы с моделью переключитесь на канал газа 2 и установите переключатель в са-
мое нижнее положение. Только после этого можно включить пульт управления. Приемник вклю-
чается в последнюю очередь.
После завершения работы вышеописанная последовательность действий выполняется в обратном
порядке: сначала выключается приемник, а затем пульт.
Если операции начала и завершения работы выполнять неправильно, в другом порядке, то модель

становится неуправляемой, что может привести к несчастным случаям и травмам.

/!\ Если приемник или ПУ питаются от перезаряжаемых никель-кадмиевых или никель-металлоги-
дридных аккумуляторных батарей, то прежде чем включать радиооборудование, следует проверить
состояние батарей. Недостаточное для работы напряжение приводит к сбоям в управлении или
вообще к потере управляемости модели, а это грозит опасными последствиями. Если напряжение
батареи недостаточное, немедленно начинайте заряжать батарею.

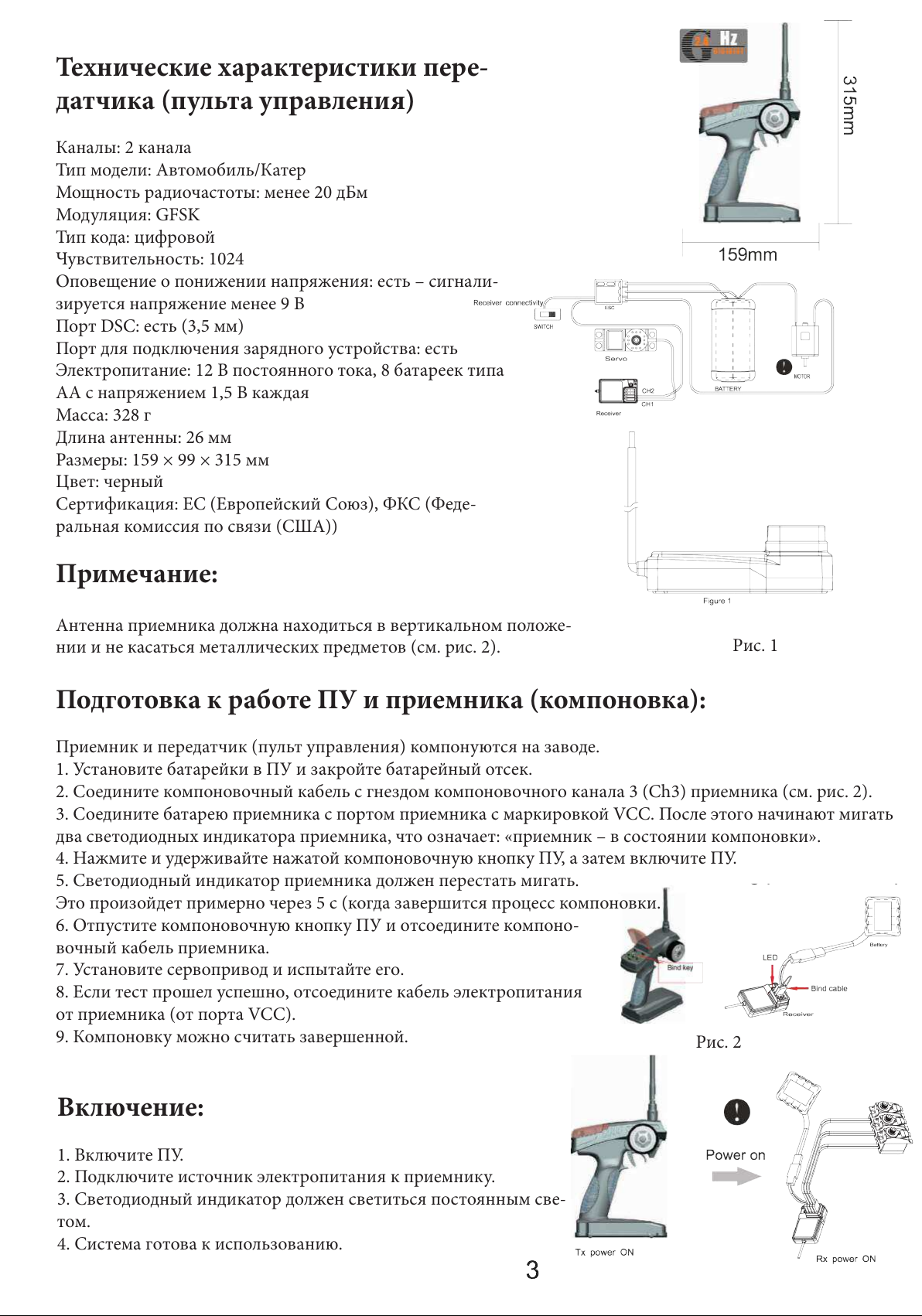

Зарядка батарей

Технические характеристики пере-
датчика (пульта управления)

Каналы: 2 канала
Тип модели: Автомобиль/Катер
Мощность радиочастоты: менее 20 дБм
Модуляция: GFSK
Тип кода: цифровой
Чувствительность: 1024
Оповещение о понижении напряжения: есть – сигнали-
зируется напряжение менее 9 В
Порт DSC: есть (3,5 мм)
Порт для подключения зарядного устройства: есть
Электропитание: 12 В постоянного тока, 8 батареек типа
АА с напряжением 1,5 В каждая
Масса: 328 г
Длина антенны: 26 мм
Размеры: 159 × 99 × 315 мм
Цвет: черный
Сертификация: ЕС (Европейский Союз), ФКС (Феде-
ральная комиссия по связи (США))

Примечание:

Антенна приемника должна находиться в вертикальном положе-
нии и не касаться металлических предметов (см. рис. 2).

Подготовка к работе ПУ и приемника (компоновка):

Приемник и передатчик (пульт управления) компонуются на заводе.

1. Установите батарейки в ПУ и закройте батарейный отсек.

2. Соедините компоновочный кабель с гнездом компоновочного канала 3 (Ch3) приемника (см. рис. 2).

3. Соедините батарею приемника с портом приемника с маркировкой VCC. После этого начинают мигать
два светодиодных индикатора приемника, что означает: «приемник – в состоянии компоновки».

4. Нажмите и удерживайте нажатой компоновочную кнопку ПУ, а затем включите ПУ.

5. Светодиодный индикатор приемника должен перестать мигать.
Это произойдет примерно через 5 с (когда завершится процесс компоновки.

6. Отпустите компоновочную кнопку ПУ и отсоедините компоно-
вочный кабель приемника.

7. Установите сервопривод и испытайте его.

8. Если тест прошел успешно, отсоедините кабель электропитания
от приемника (от порта VCC).

9. Компоновку можно считать завершенной.

Включение:

1. Включите ПУ.

2. Подключите источник электропитания к приемнику.

3. Светодиодный индикатор должен светиться постоянным све-
том.

4. Система готова к использованию.

Рис. 1

Рис. 2

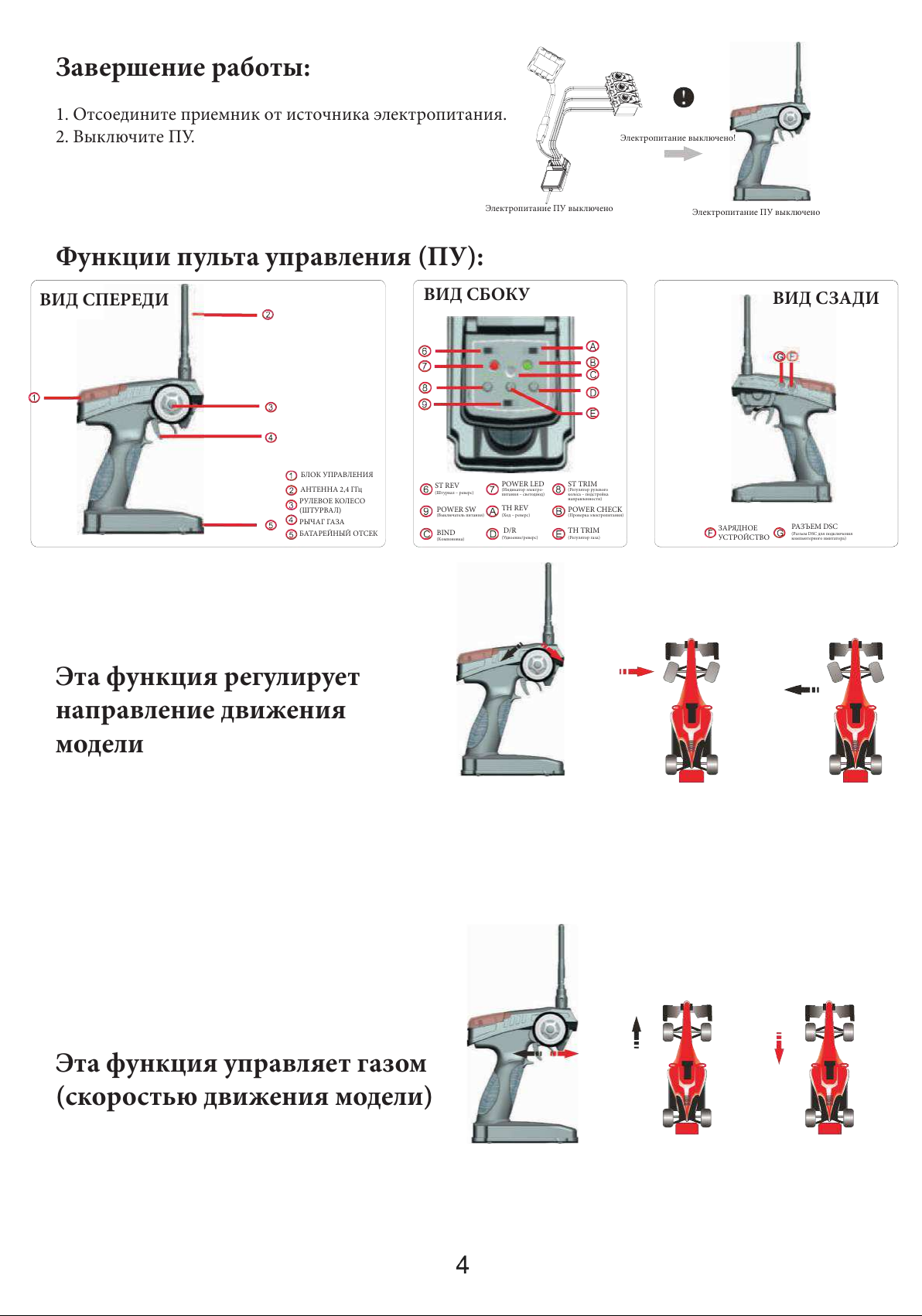

Завершение работы:

1. Отсоедините приемник от источника электропитания.

2. Выключите ПУ.

Функции пульта управления (ПУ):

Электропитание ПУ выключено

Электропитание ПУ выключено

Электропитание выключено!

ВИД СПЕРЕДИ

ВИД СБОКУ

ВИД СЗАДИ

БЛОК УПРАВЛЕНИЯ

ST REV

(Штурвал – реверс)

ST TRIM

(Регулятор рулевого
колеса – подстройка
направленности)

POWER SW

(Выключатель питания)

BIND

(Компоновка)

TH REV

(Ход – реверс)

D/R

(Удвоение/реверс)

POWER CHECK

(Проверка электропитания)

TH TRIM

(Регулятор газа)

АНТЕННА 2,4 ГГц

РУЛЕВОЕ КОЛЕСО
(ШТУРВАЛ)

РЫЧАГ ГАЗА
БАТАРЕЙНЫЙ ОТСЕК

POWER LED

(Индикатор электро-
питания – светодиод)

ЗАРЯДНОЕ
УСТРОЙСТВО

РАЗЪЕМ DSC

(Разъем DSC для подключения
компьютерного имитатора)

Эта функция регулирует
направление движения
модели

Эта функция управляет газом
(скоростью движения модели)

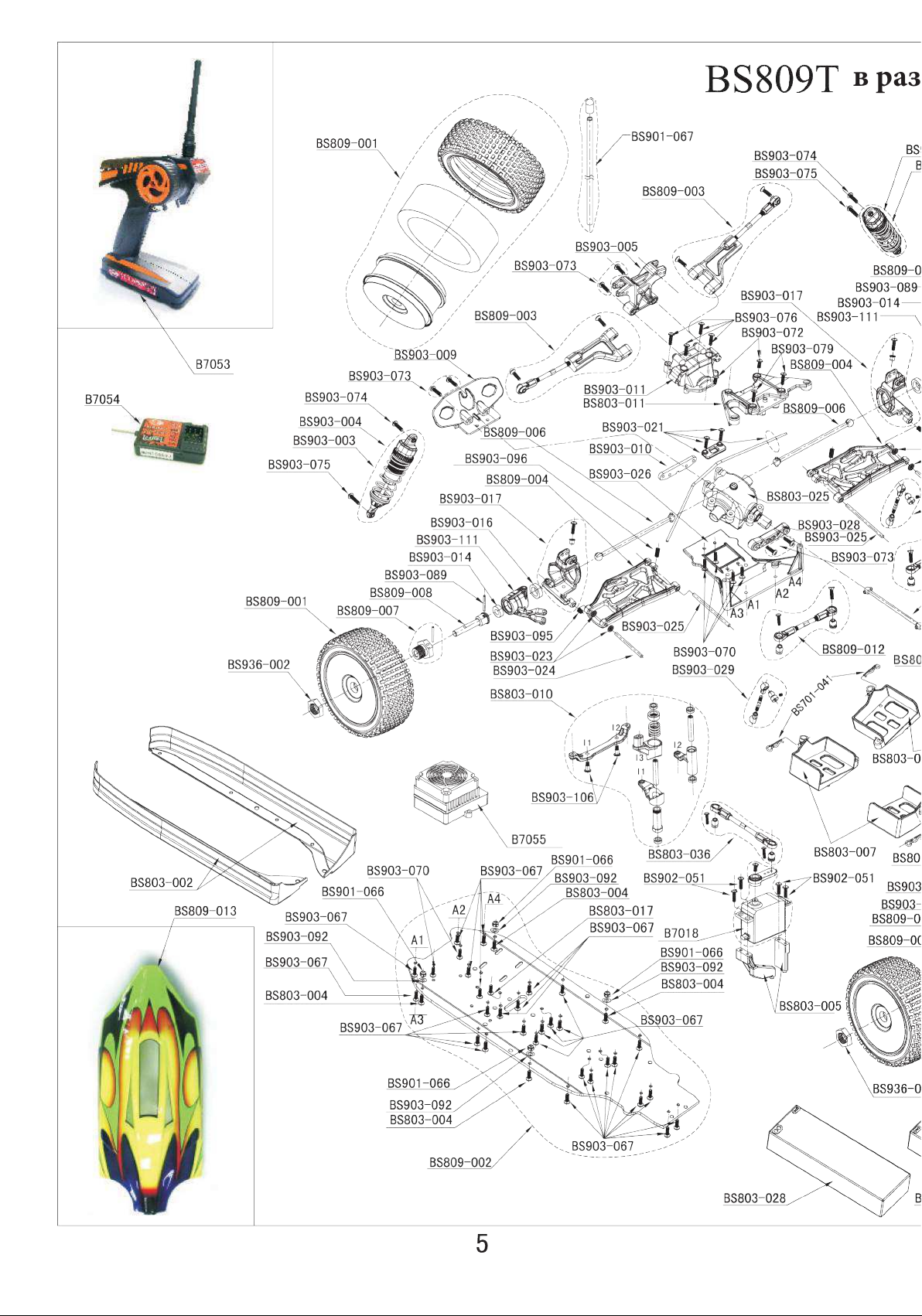

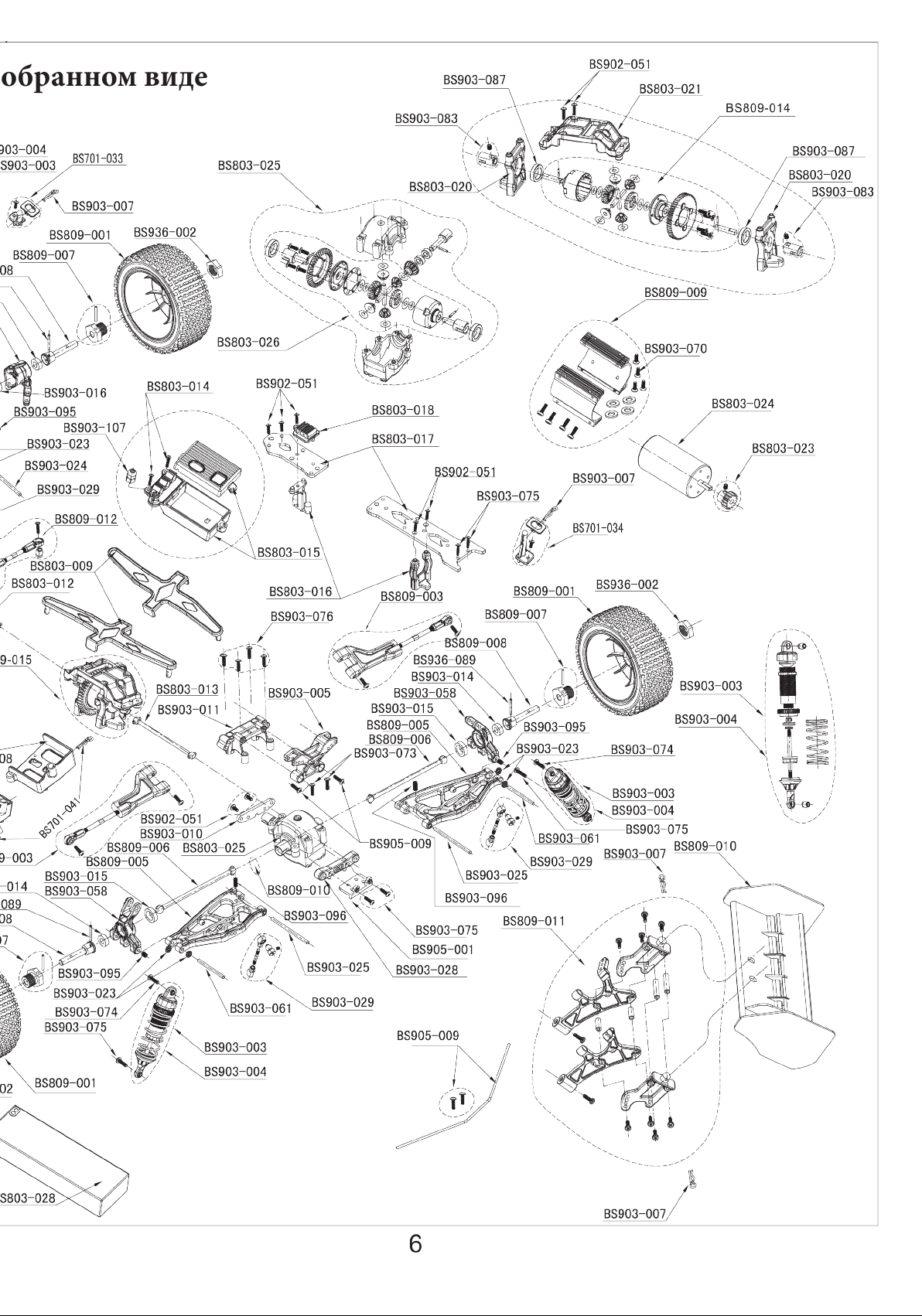

в разо

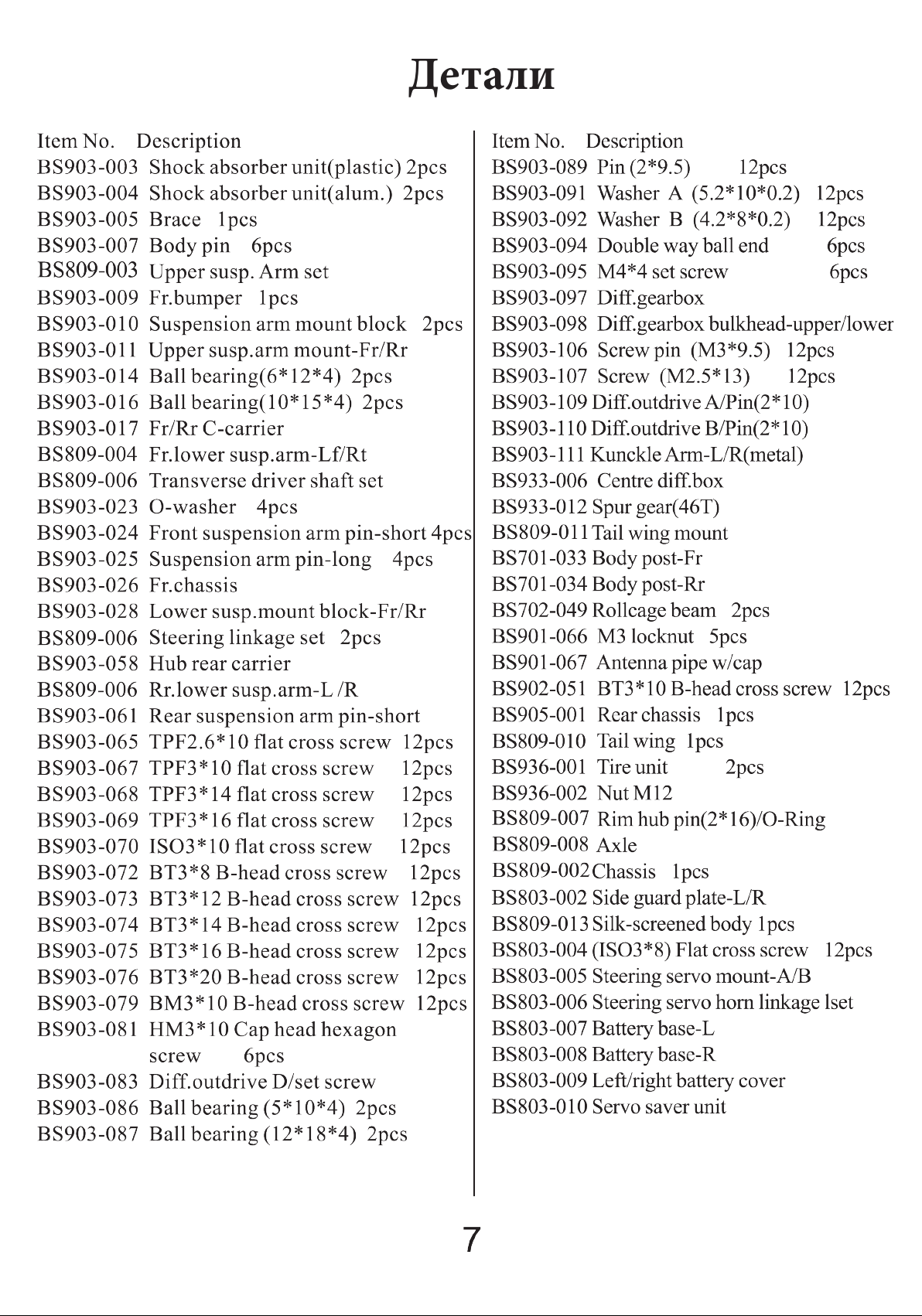

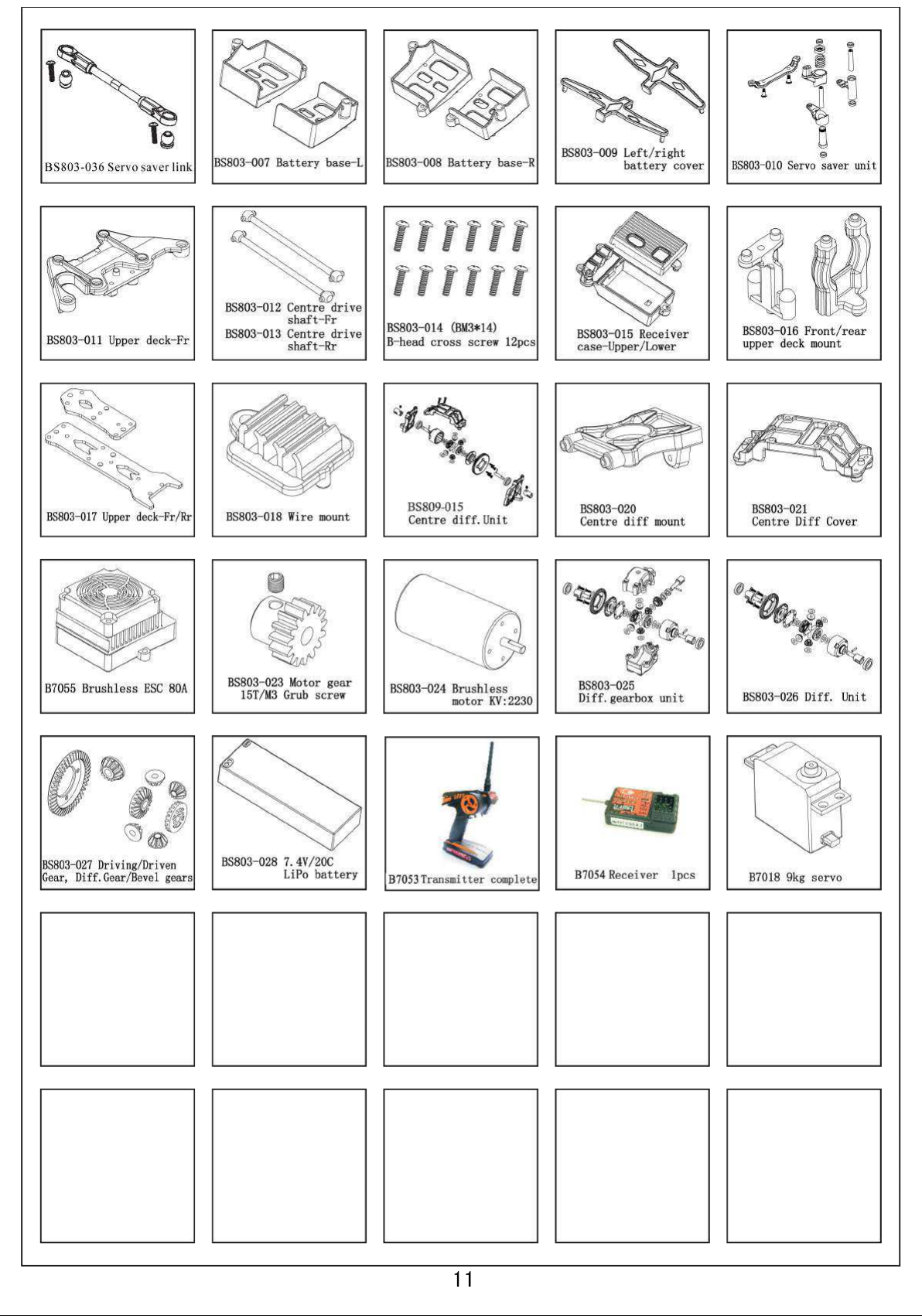

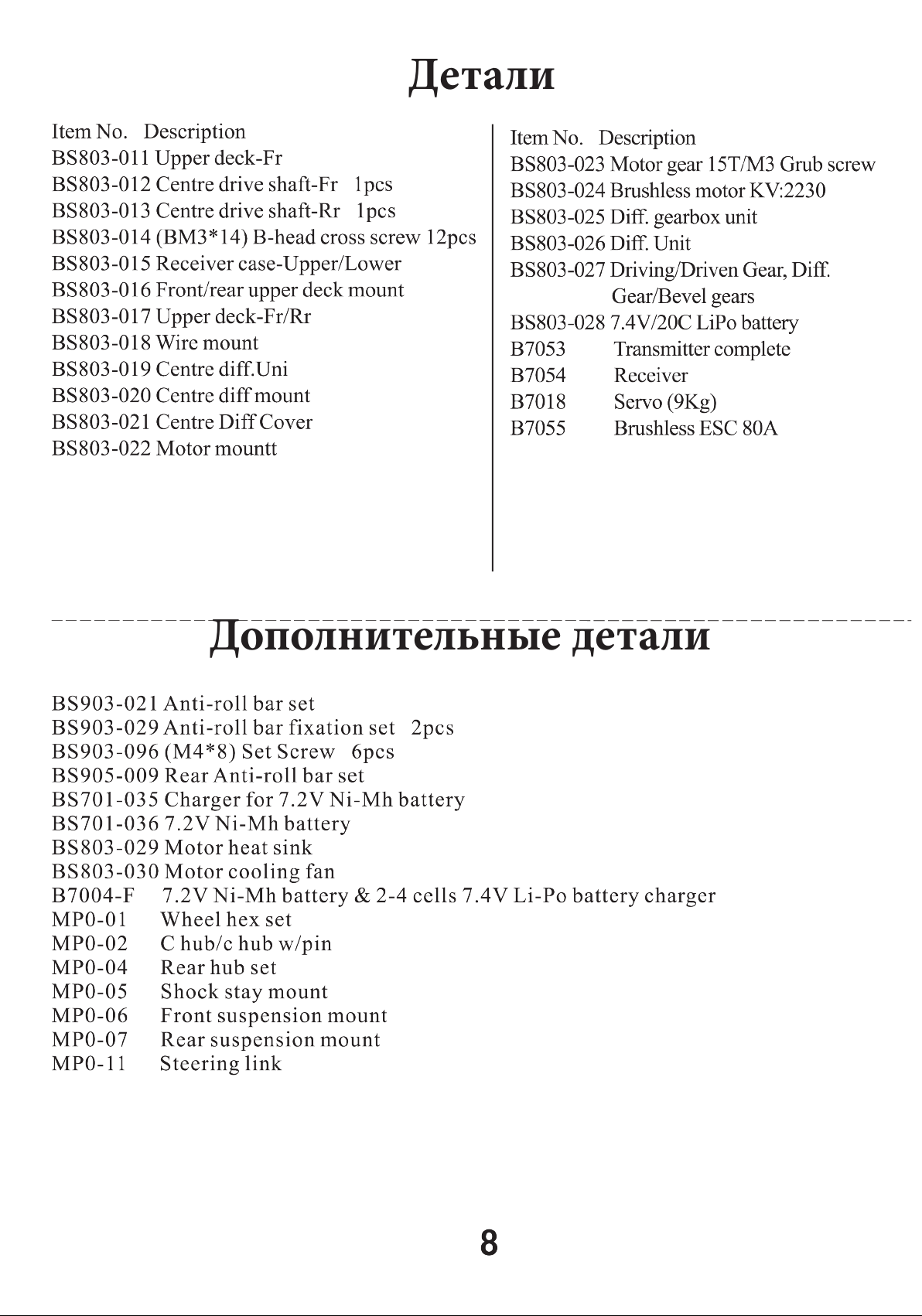

Детали

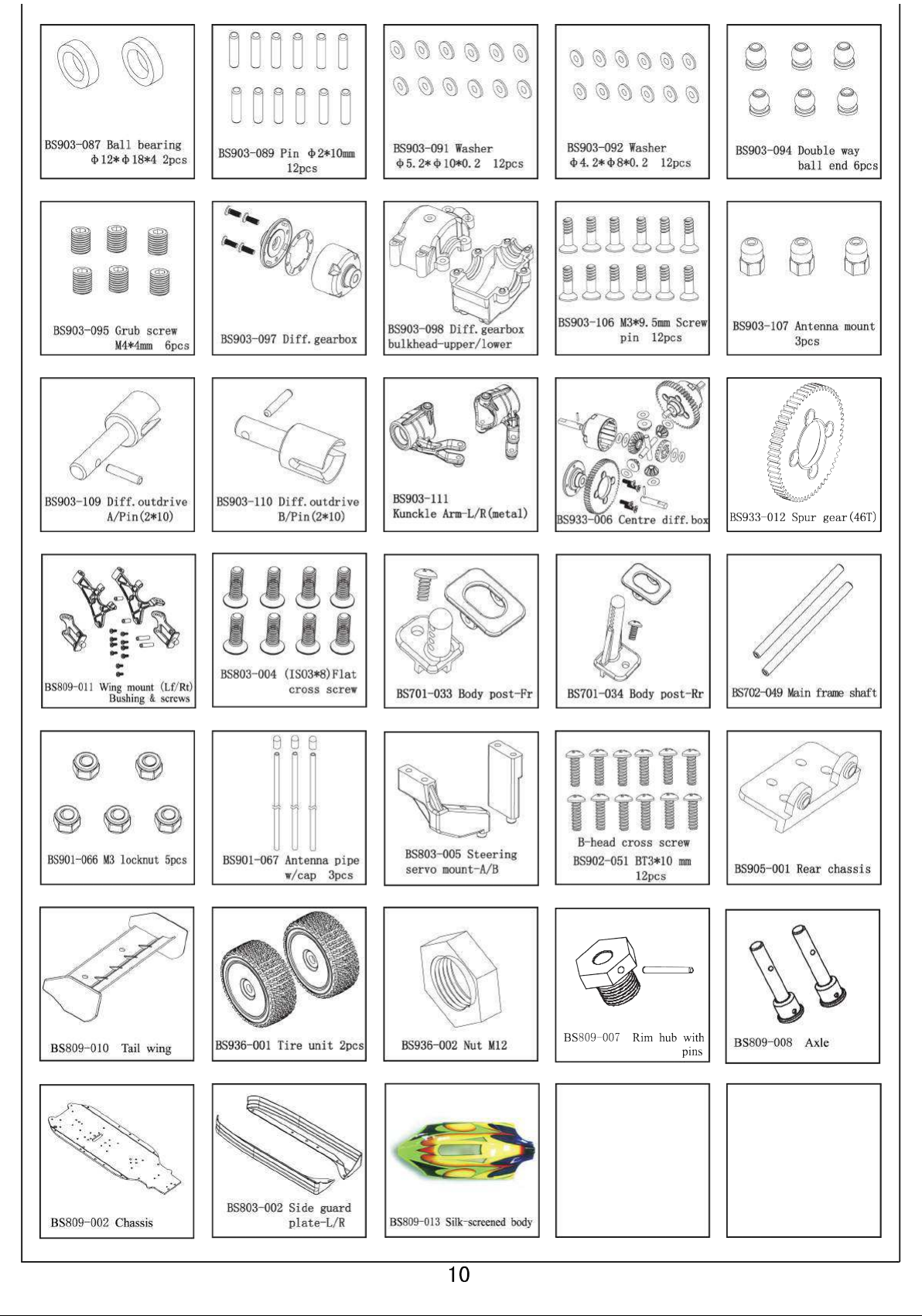

Детали

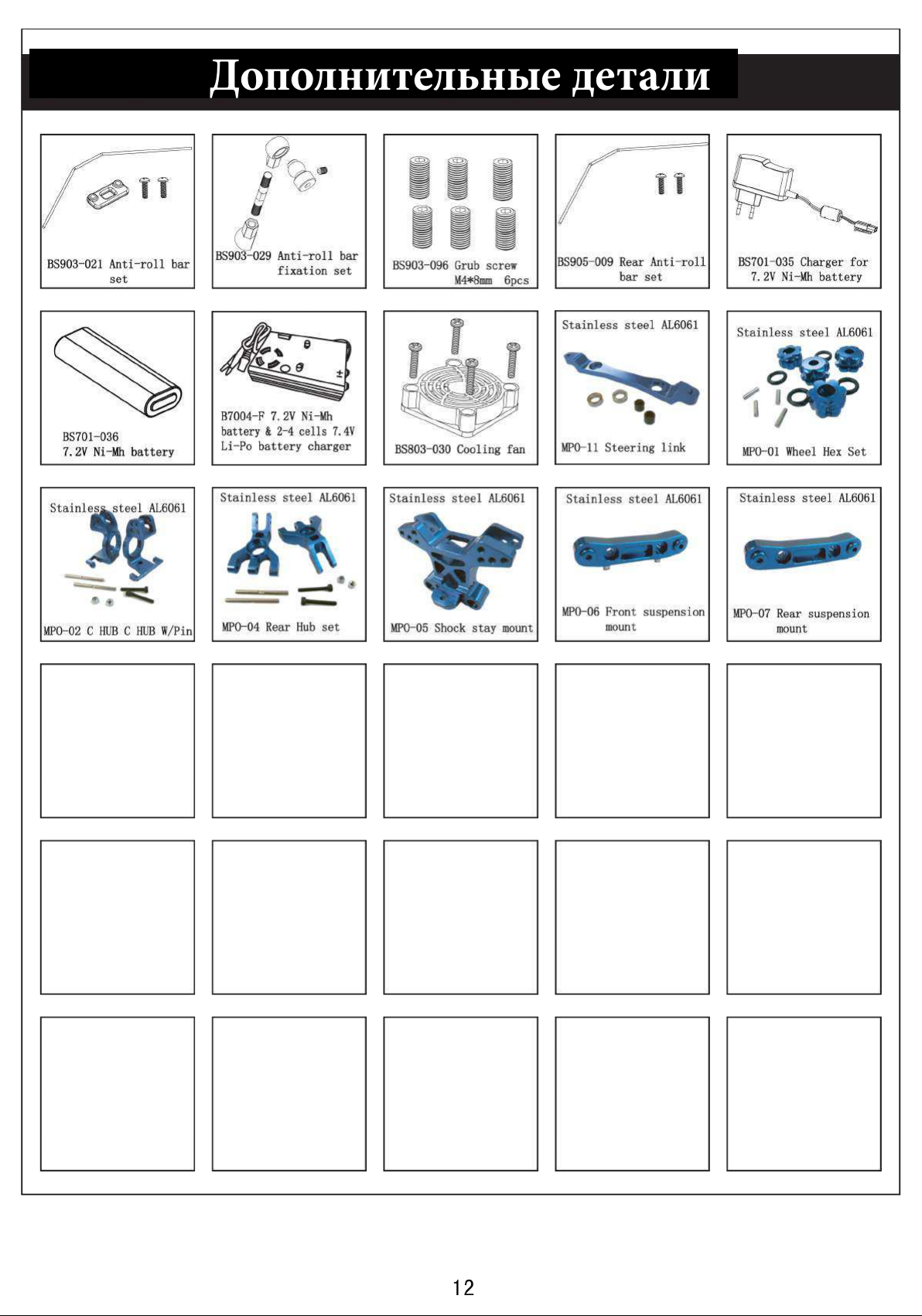

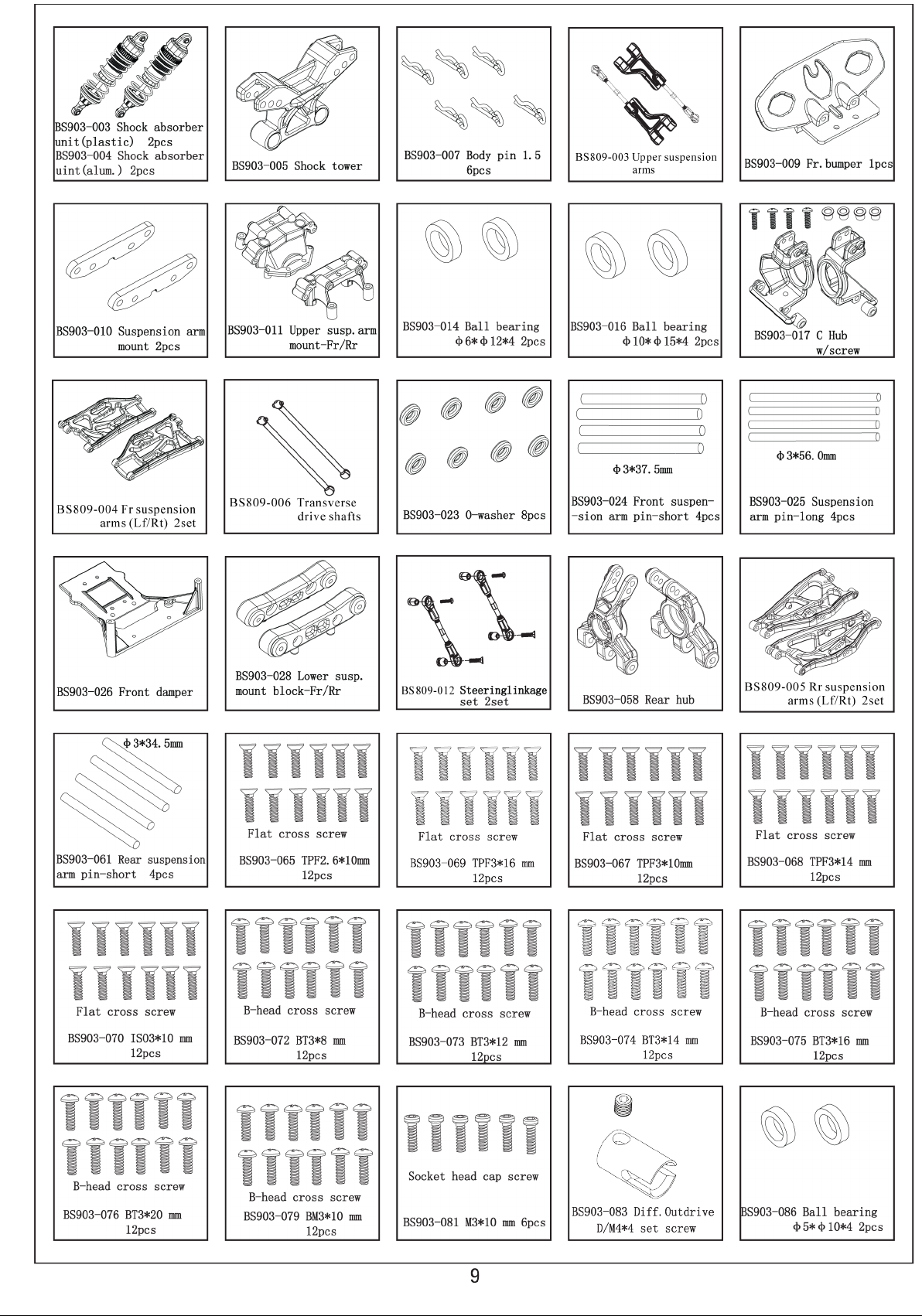

Дополнительные детали

Дополнительные детали
