Page 1

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

И ИНСТРУКЦИЯ ПО УСТАНОВКЕ

АВТОСИГНАЛИЗАЦИЯ

BRUIN PROFESSIONAL BR-940

Новые версии инструкций ищите на сайте http://intorg.ru

Page 2

Bruin professional

Руководство пользователя

Общие сведения и комплектация 2 Основные функции системы 2

Пользование системой:

1. Брелоки дистанционного управления 4

2. Индикация LCD 5

3. Функции брелока-пейджера 7

4. Включение режима охраны 8

5. Тихое включение режима охраны 8

6. Постановка в охрану с отключением

датчика удара и дополнительного датчика 8

7. Автопостановка 8

8. Автоматическая перепостановка 9

9. Охрана с заведенным двигателем 9

10. Обход неисправной зоны 9

11. Режим охраны 9

12. Учет задержки салонного освещения 10

13. Отключение режима охраны 10

14. Двушаговое отключение режима охраны 10

15. Память о сработавших датчиках 10

16. Память состояния 11

17. Аварийное отключение сигнализации 11

18. Паника 11

19. Anti-Hijack 12 a) автоматическое включение 12 б) включение с помощью брелока 12

20. Дополнительный канал 12

21. Режим “VALET” 12

22. Функция безопасного вождения 12

23. Программируемое время центрального замка 13

24. Программирование брелоков 13 Таблицы функций 14

BR-940

Инструкция по установке

1. Основные принципы установки 16

2. Подключение системы 17 Схемы подключения 20 Технические данные 24

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 3

Bruin professional

Автомобильная охранная система Bruin Professional BR-940 предназначена для защиты Вашего автомобиля. При попытке угона, либо проникновения в автомобиль, система оповестит Вас сигналом тревоги и заблокирует двигатель от несанкционированного запуска.

В состав системы входят:

 центральный модуль  брелок-пейджер с ЖКИ  дополнительный брелок стандартного типа  датчик удара (2-х уровневый)  светодиод  кнопка "OVERRIDE"  жгуты для подключения центрального блока и центрального

замка

 дополнительный предохранитель к жгуту центрального замка  концевой выключатель кнопочного типа  инструкция  упаковочная коробка

Основные функции системы:

1. Антиграббер.

2. Антисканер.

3. Энергонезависимая память состояния позволяет системе сохранить свое состояние в случае временного отключения питания.

4. Двухуровневый шок-сенсор новейшей конструкции.

5. Режим "Паника".

6. Автоматическая перепостановка в режим охраны.

7. Режим Valet .

8. Обход неисправной зоны.

9. Защита от ложных срабатываний.

10. Программируемые брелоки.

11. Встроенный таймер (брелок LCD).

12. Поиск автомобиля.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 4

Bruin professional

13. Индикация уровня заряда батарейки.

14. Виброзвонок (брелок LCD).

15. Дополнительный канал управления.

16. Программируемый импульс центрального замка.

17. Временное отключение датчика удара и дополнительного датчика.

18. Двушаговое отключение системы охраны.

19. Возможность подключения дополнительного датчика.

20. Функция учета задержки салонного освещения.

21. Дистанционное открывание багажника (опция).

22. Блокировка двигателя.

23. Встроенное реле парковочных огней (два канала).

24. Встроенный центральный замок.

25. Управление центральным замком при заведенном двигателе.

26. Режим сохранения энергии (брелок LCD).

27. Графическая индикация всех сработавших триггеров и состояния системы на брелоке с LCD дисплеем.

28. Функция вежливой подсветки (опция).

29. Режим Anti-Hijack - защита от разбойного нападения. а) автоматическое включение б) включение с помощью брелока

30. Память о срабатывании системы.

31. Функция предупреждения о не закрытой двери во время движения.

32. Выход на управление стеклоподъемниками (комфорт).

33. Режим охраны с заведенным двигателем.

BR-940

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 5

Bruin professional

Пользование системой.

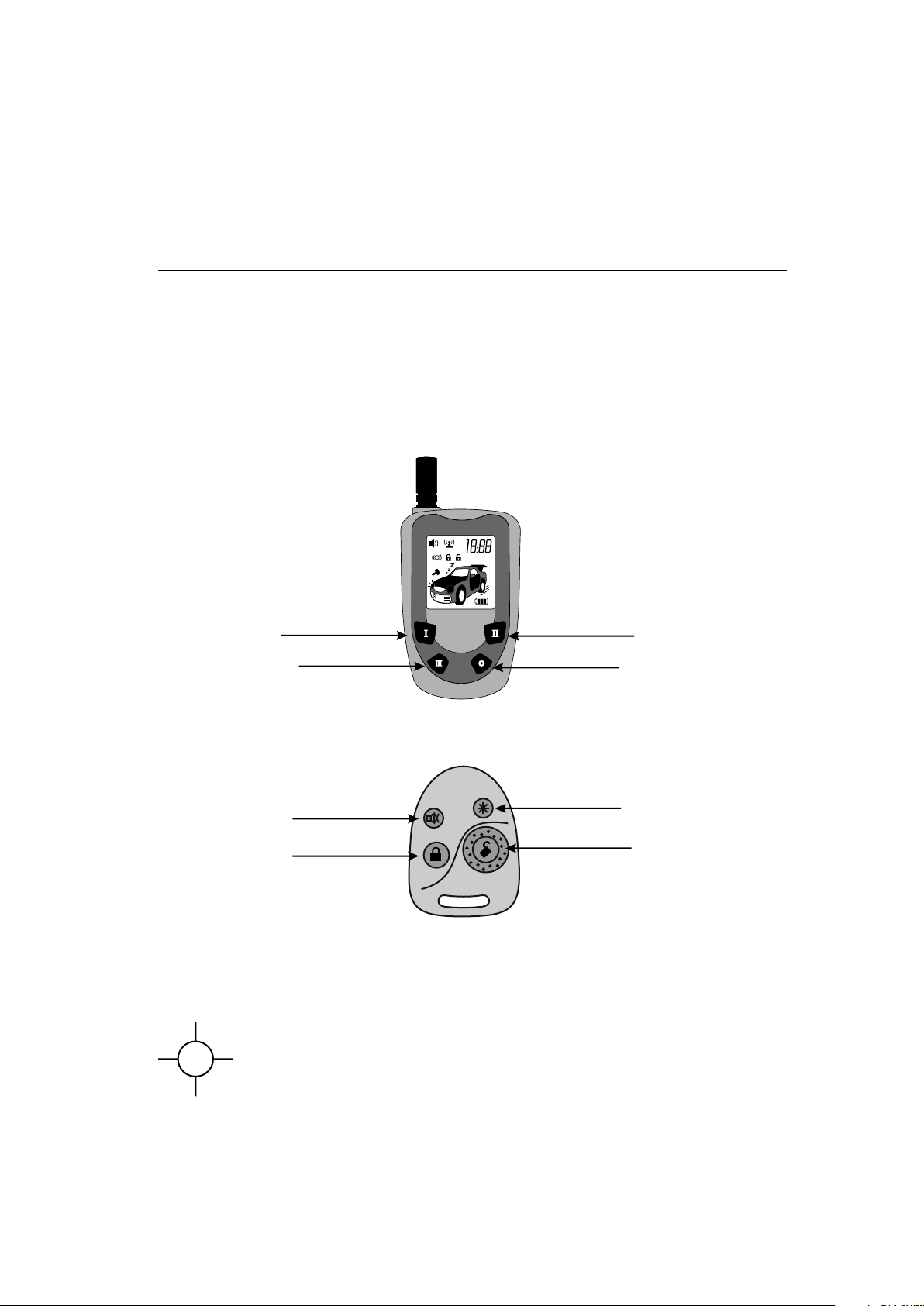

1. Брелоки дистанционного управления.

Охранный комплекс комплектуется двумя типами брелоков. Брелок с LCD дисплеем отображает информацию о состоянии автомобиля при помощи значков-иконок. Брелок стандартного типа (запасной).

Кнопка 1

Кнопка 3

r s

Кнопка 2

Кнопка 4

Рис. 2

Кнопка 3

Кнопка 1

Кнопка 4

Кнопка 2

Рис. 3

Пульт (рис. 2) представляет собой миниатюрный приемопередатчик,

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 6

Bruin professional

запитываемый батарейкой типа ААА-1,5В, срок службы батарейки зависит от условий эксплуатации. Для контроля уровня заряда батарейки предусмотрена иконка . Не забывайте заблаговременно менять элемент питания! Брелок имеет четыре кнопки управления и жидкокристаллический дисплей. При нажатии одной кнопки или комбинации кнопок встроенный процессор формирует закодированную команду для ее выполнения основным блоком. Каждый следующий код не похож на предыдущий (антиграббер). После выполнения команды основной блок посылает сообщение о выполнении на тот же брелок, с которого была послана команда. Информация о состоянии автомобиля отображается на дисплее в виде картинок-”иконок".

Внимание!

При использовании дополнительного брелока информация о состоянии системы на брелок-пейджер не передается.

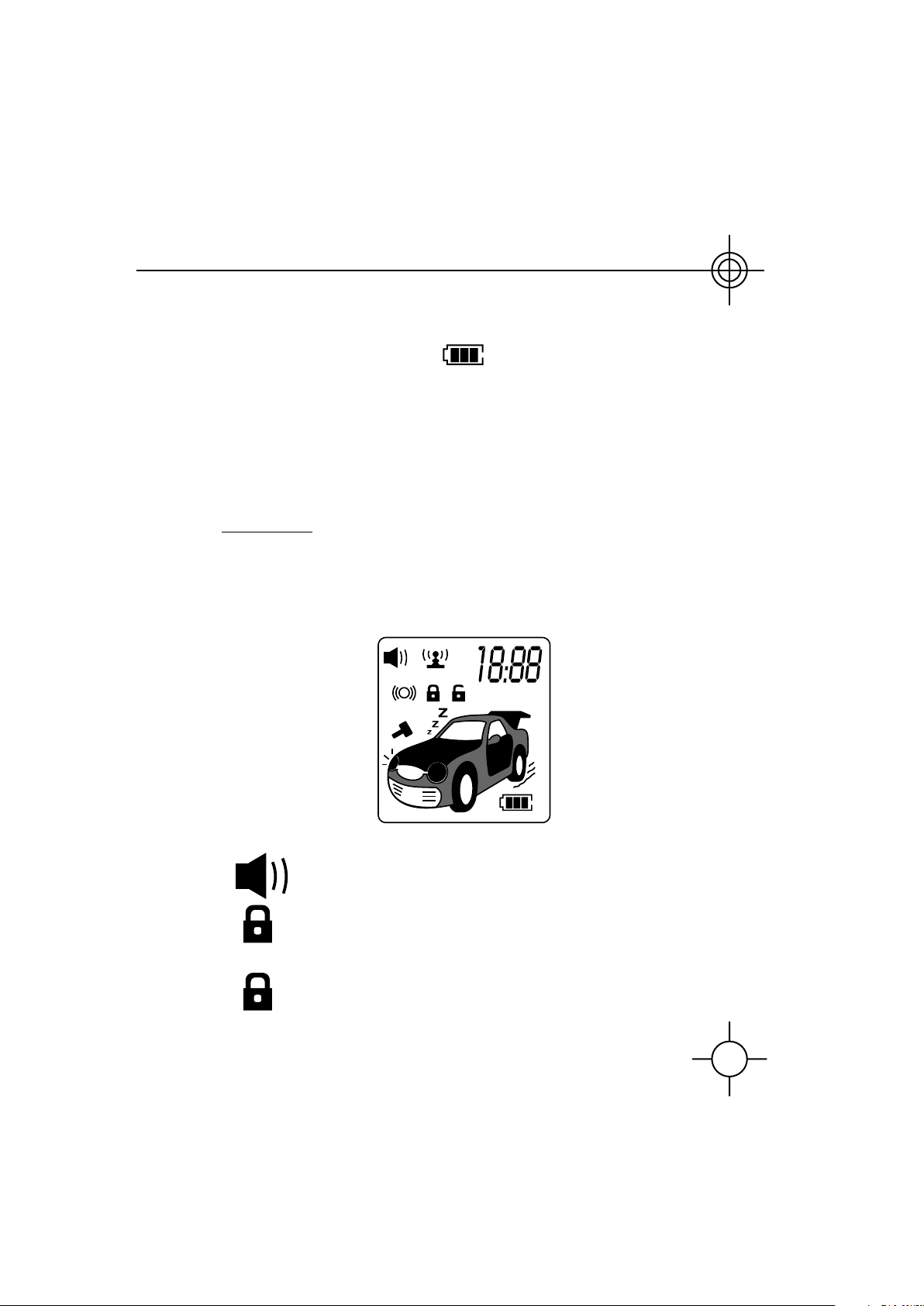

2. Индикация LCD.

BR-940

Рис. 1

- режим охраны.

- режим тихой охраны.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 7

Bruin professional

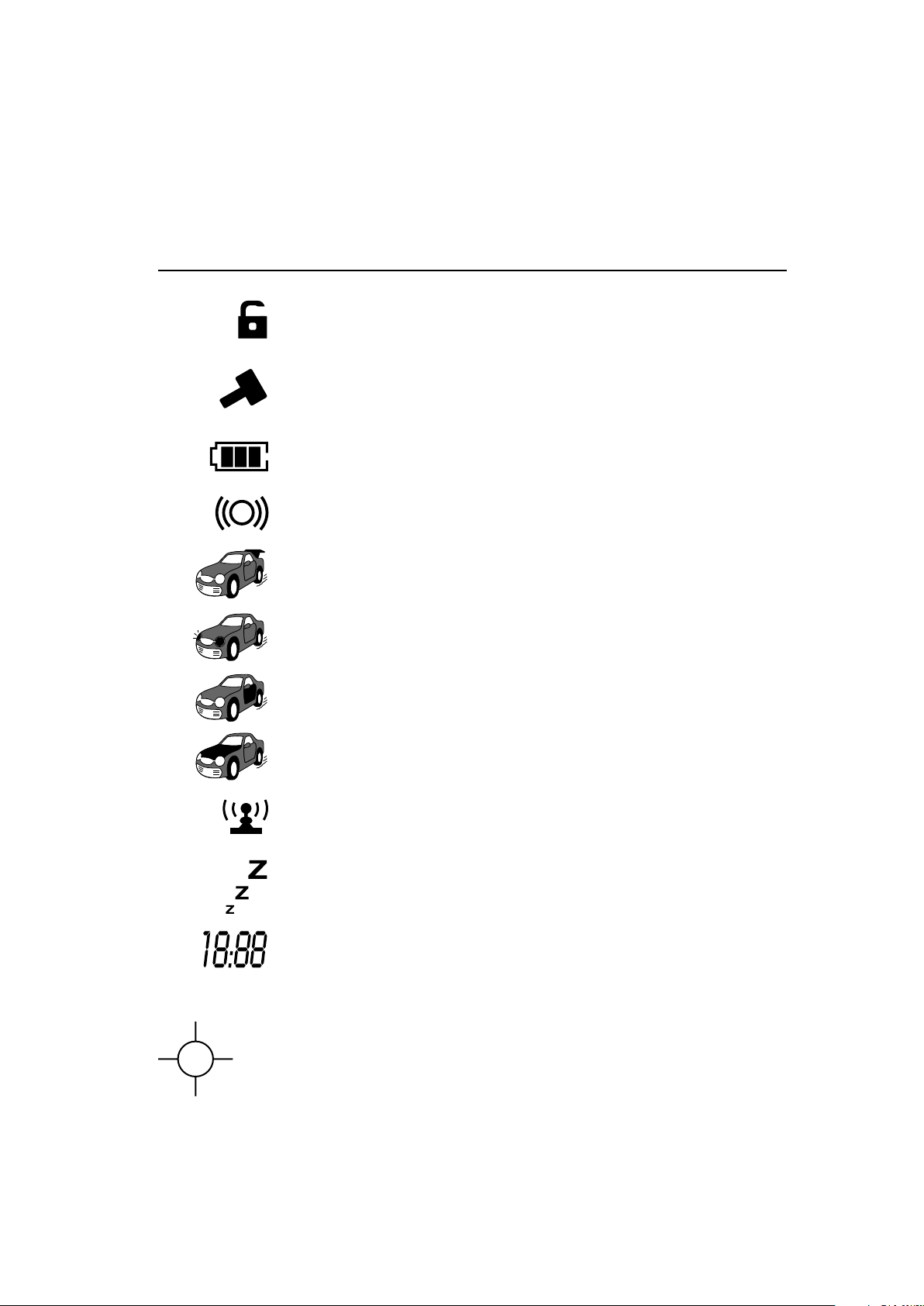

- режим отключенной охраны.

- срабатывание датчика удара и/или дополнительного датчика.

- уровень заряда батареи питания.

- режим вибрации.

- дистанционное открывание багажника или срабатывание датчика багажника

- срабатывание при включении зажигания.

- срабатывание датчиков дверей

- срабатывание датчика капота.

- работа приемника брелока-пейджера.

- режим "Valet".

- таймер.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 8

Bruin professional

3. Функции брелока-пейджера.

1. Режим экономии энергии.

Для включения этого режима нажмите одновременно кнопки 2 и 4.

Короткий звук - режим экономии энергии включен. Длинный звук - режим экономии энергии выключен (заводская установка).

В этом режиме брелок-пейджер отключается автоматически через 70 сек. после снятия а/м с охраны.

Внимание!

В этом режиме брелок-пейджер не отображает статус системы после автоматической постановки в охрану.

2. Виброрежим.

Нажмите одновременно кнопки 3 и 4 для включения/выключения этого режима, индикация на брелоке-пейджере - . В этом режиме все звуки издаваемые брелоком-пейджером заменяются вибрацией.

BR-940

3. Включение подсветки.

Для включен ия подсветк и брел ока-пейджера на жмите одновременно кнопки 1 и 4. Подсветка будет включена в течение 3- х сек., если не будет нажата любая из кнопок.

4. Таймер.

Таймер включается автоматически после постановки а/м в охрану. Он отображает время прошедшее с момента постановки. Максимальный интервал - 19 часов 59 минут.

5. Индикация заряда батареи питания.

Если элемент питания в брелоке-пейджере исчерпал свой

ресурс, пиктограмма на дисплее исчезнет. Это говорит о

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 9

Bruin professional

необходимости скорой замены элемента питания.

4. Включение режима охраны.

Чтобы включить режим охраны, необходимо нажать кн. 1 брелока (см. рис. 1) 1 раз, при этом сирена подаст 1 звуковой сигнал, и габаритные огни вспыхнут один раз, подтверждая выполнение команды. Двери закроются (если функция подключена). Светодиод системы начнет быстро мигать и через 6 секунд замедлит частоту мигания. На дисплее брелока-пейджера отобразятся иконки и .

5. Тихое включение режима охраны.

Нажмите кн. 3. Парковочные огни вспыхнут 1 раз, подтверждая постановку а/м в режим охраны. На дисплее брелока-пейджера отобразится иконка . В этом режиме при срабатывании датчика

удара активизируется только выход на пейджер, сирена не включается. Если срабатывает какой-либо из других датчиков, сирена

активизируется.

6. Постановка в охрану с отключением датчика удара и дополнительного датчика.

Нажмите кн. 1 для постановки а/м в охрану (либо кн. 3 для тихой постановки а/м в охрану), а затем, в течение 3-х сек. нажмите кн. 1. Сирена издаст 3 “ЧИРПа” (этого не произойдет в случае тихого включения режима охраны), парковочные огни вспыхнут 3 раза, датчик удара и дополнительный датчик будут отключены до следующей постановки а/м в режим охраны.

Датчик удара имеет 2 уровня срабатывания. Слабое воздействие на кузов вызовет срабатывание предупредительной зоны датчика и система включит режим тревоги на 2 сек. При более сильном воздействии система включит режим тревоги на 30 сек.

7. Автопостановка в охрану "по последней двери".

Cпустя 30 сек, после выключения зажигания и закрытия всех

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 10

Bruin professional

дверей, система автоматически включит режим охраны без запирания центрального замка, предупредив Вас 2-мя "ЧИРПами" за 10 сек. до

включения режима охраны. Эта функция программируется.

Заводская установка: выкл.

8. Автоматическая перепостановка.

Если Вы отключили режим охраны, или это произошло случайно, но в течение 30-ти сек. двери а/м не открывались, то система автоматически вернется в режим охраны с закрыванием дверей (если замки дверей подключены). Эта функция программируется.

Заводская установка: выкл.

9. Охрана с заведенным двигателем.

Для активирования режима охраны с заведенным двигателем нажмите и удерживайте кн. 1 в течение 2-х с. , при этом сирена подаст 1 звуковой сигнал, и габаритные огни вспыхнут один раз, подтверждая выполнение команды. Светодиод системы начнет быстро мигать и через 6 секунд замедлит частоту мигания. На дисплее брелока-пейджера отобразятся иконки и .

BR-940

9. Обход неисправной зоны.

В данный охранный комплекс включена функция обхода неисправной зоны. В случае, если один или несколько датчиков неисправны, то, после включения режима охраны, система сообщит при помощи 3-х “ЧИРПов”, что неисправные датчики отключены.

10. Режим охраны.

Находясь в режиме охраны, система контролирует все дверные датчики, датчики капота, багажника, датчик удара, систему зажигания, блокировку двигателя. Если какая-либо из зон охраны срабатывает, система включает режим тревоги на 30 секунд.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 11

Bruin professional

11. Учет задежки салонного освещения.

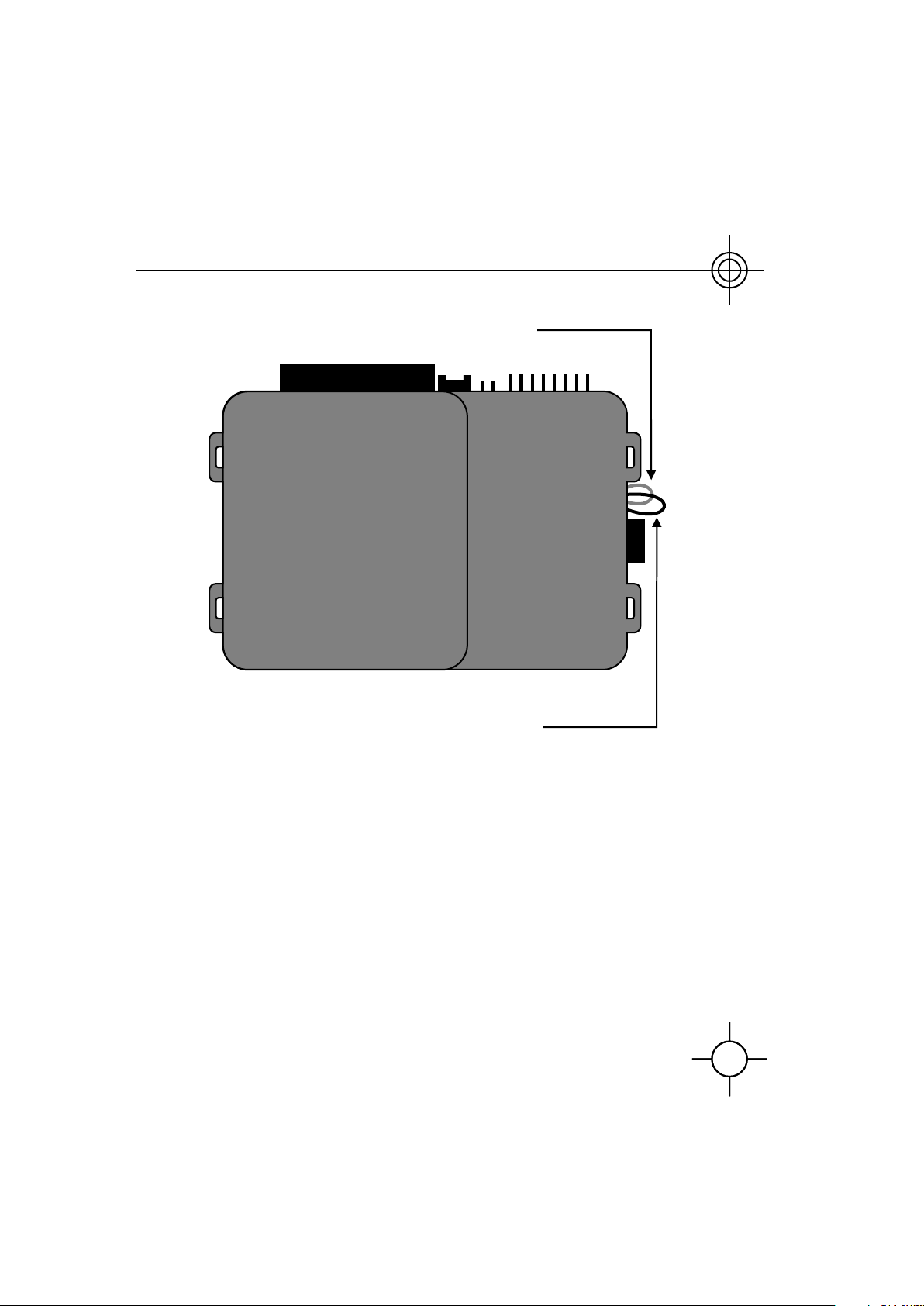

Данная функция активируется с помощью перемычки 2 (см. схему

6). В зависимости от выбранного варианта охранный комплекс работает следующим образом:

1.”Нет учета задержки освещения” - система работает по

стандартному алгоритму.

2.”Есть учет задержки освещения” - система встает в охрану со всеми датчиками кроме “-” и “+” входов триггеров дверей. Эти входы бездействуют 30 сек. далее они подключаются к общей конфигурации, и, если к этому времени сигналы с датчиков дверей не пропали, то

система, предупреждая владельца, отключает эти датчики (см. пункт 12 “Обход неисправной зоны”). Заводская установка - 1.

Внимание!

Эта перемычка должна устанавливаеться специалистом.

12. Отключение режима охраны.

Для отключения режима охраны необходимо нажать кн. 2, при этом сирена подаст 2 звуковых сигнала, и габаритные огни вспыхнут дважды. Двери откроются, светодиод погаснет. На дисплее брелокапейджера отобразится иконка .

13. Двушаговое отключение режима охраны.

Если сигнализация сработала от одной из зон охраны и находится в состоянии тревоги, то нажатие кн. 1 или 2 отключает тревогу, и только последующее нажатие кн. 2 отключает режим охраны.

14. Память о сработавших датчиках.

Если, находясь в режиме охраны, система срабатывала по какойлибо причине, то, после отключения режима охраны, количество "ЧИРПов" и вспышек габаритных огней укажут, какие датчики срабатывали:

3 "ЧИРПа" и 3 вспышки габаритных огней - датчик удара

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 12

Bruin professional

4 "ЧИРПа" и 4 вспышки габаритных огней - один из датчиков:

дверей, капота, багажника и зажигания

15. Память состояния.

Система имеет энергонезависимую память состояния, поэтому, если центральный блок был временно обесточен, то после восстановления питания охранный комплекс примет предыдущее состояние.

16. Аварийное отключение сигнализации.

Если Вы потеряли брелок, или в нем села батарейка, то существует аварийный вариант отключения системы. Для этого выполните следующие действия:

1.Сядьте в автомобиль и включите зажигание.

2.Нажмите кнопку OVERRIDE 5 раз. (промежуток между

нажатиями должен составлять не более 1 сек.)

3.Cистема автоматически отключит режим охраны.

4.Если эта процедура не удалась, повторите шаги с 1 по 3.

BR-940

17. Паника.

Для привлечения внимания к а/м Вы можете воспользоваться фyнкцией "Паника". Данная функция может быть активизирована либо в режиме охраны, либо когда машина находится в состоянии покоя.

Чтобы включить функцию "Паника", необходимо удерживать кн. 1 2 секунды. Система включит режим тревоги, спустя 3 сек. режим "Паника" отключится автоматически. При удержании кн. 1 в течении 5-ти сек. режим тревоги включится на 30 сек. Так же Вы можете отключить этот режим нажатием кн. 1.

18. Anti-Hijack

Эта функция доступна только при подключенном, согласно схеме, зелено-белом проводе.

Если во время вождения а/м водительская дверь была открыта

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 13

Bruin professional

и закрыта вновь, система автоматически активирует функцию Anti-Hijack.

Так же, для включения этой функции с брелока, нажмите и удерживайте кн. 4 более 2-х сек. при заведенном двигателе.

Габаритные огни вспыхнут 2 раза, светодиодный индикатор начнёт медленно моргать. Спустя 30 сек. включится сирена и габаритные огни. Спустя ещё 15 сек. включится блокировка двигателя, двери и окна закроются (если подключено).

Для отключения этого режима включите зажигание и 2 раза нажмите кн. OVERRIDE.

19. Дополнительный канал.

Дополнительный канал активируется удерживанием кн. 2 в течение 2-х сек. Если дополнительный канал задействован для открывания багажника, то в режиме охраны при нажатии кн. 2 система отключит датчик багажника, багажник откроется.

20. Режим “VALET”.

В данном режиме у сигнализации отключены все охранные функции, действует тольк о сервисная функция управления центральным замком. При выключении зажигания сирена издаёт один длинный "ЧИРП".

Для включения режима “VALET” необходимо отключить режим охраны, включить зажигание, нажать и удерживать кн. OVERRIDE 2 сек. Сирена издаст 1 “ЧИРП”, светодиод будет гореть постоянно. На дисплее брелока-пейджера отобразится иконка .

Для выключения режима “VALET” повторите вышеописанные процедуры. Сирена издаст 2 “ЧИРПа”, на дисплее брелока-пейджера иконка исчезнет.

Вы можете использовать этот режим при техническом обслуживании автомобиля.

21. Функция безопасного вождения.

Если данная функция активизирована (см. стр. 14), то Ваш а/м автоматически закроет двери при включении зажигания, двери автоматически откроются после выключения зажигания.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 14

Bruin professional

Заводская установка: вкл.

Также Вы можете открывать/закрывать двери при заведенном двигателе с помощью кн. 1 и кн. 2 брелока.

22. Программируемое время центрального замка.

Время активации центрального замка выбирается с помощью перемычки 1 (см. схему 6). Заводская установка - 0,5 сек.

Внимание! Эта перемычка должна устанавливаеться специалис-

том.

23. Программирование брелоков.

В память системы можно записать до 4-х брелоков. Для этого необходимо:

1. Отключить режим охраны.

2. Включить зажигание.

3. Нажать кн. OVERRIDE 5 раз (промежуток между нажатиями должен составлять не более 1 сек.) Сирена издаст 4 "ЧИРПа", подтверждая вход в режим программирования брелоков.

4. В течение 10-ти сек. нажать кнопки 1 и 4 программируемого брелока, система издаст количество “ЧИРПов”, равное порядковому н о м е р у программируемого брелока, подтверждая его запоминание.

5. Для программирования следующего брелока повторите шаг 4.

Внимание! Все брелоки, не прошедшие процедуру программирования, будут стерты из памяти системы.

6. Система выйдет из режима программирования после выключения зажигания, или автоматически, через 10 сек. после завершения процедуры, оповещая об этом одним длинным "ЧИРПом".

BR-940

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 15

Bruin professional

Функции исполняемые с брелока

Кнопка

кратковременно

Зажигание

включено

Закрывание

центрального

замка

Открывание

центрального

замка

выключено

В режиме

охраны

Поиск машины

Снятие с охраны

Зажигание

Не в режиме

охраны

Постановка

в охрану

кратковременно

удерживать

1 и 1

в течение

5-ти сек.

Кнопка

удерживать

1 и 2

удерживать

2 и 3

удерживать

Тихий

поиск машины

Anti-Hijack

Режим охраны с

заведенным

двигателем

Открывание багажника

Программируемые функции

Функция

Функция безопасного вождения

Предупреждение об открытой двери

Автопостановка в охрану

Автоперепостановка в охрану

Тихая постановка

в охрану

Паника

Отключение

датчика удара

Подтверждение

1 "ЧИРП" - включена 2 "ЧИРПа" - выключена

ВНИМАНИЕ! Программирование функций осуществляется при включенном зажигании.

ВНИМАНИЕ!

Заводские установки подчёркнуты.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 16

Bruin professional

Функции брелока-пейджера

BR-940

Кнопка

2 и 4

кратковременно

3 и 4

кратковременно

1 и 4

кратковременно

Функция

Режим сбережения энергии

Виброрежим

Включение подсветки

Подтверждение

Короткий звук - включен Длинный звук - выключен

Иконка на дисплее брелока-пейджера

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 17

Bruin professional

Инструкция по установке

1. Прежде чем начать

Перед началом установки отсоедините “-” клемму аккумулятора автомобиля. Выберите наилучшие места для расположения элементов и блоков сигнализации по следующим критериям:

 Скрытность установки.  Отсутствие вблизи источников тепла и влаги.  Небольшая длина соединительных проводов.  Уменьшите взаимовлияние устройств сигнализации и штатной

электроники автомобиля. Например, пейджер надо устанавливать

подальше от блока управления сигнализацией и т.д.

 Блок управления сигнализации установите внутри салона. Антенну

радиоприемника блока, для получения максимального радиуса

действия брелоков, следует располагать максимально высоко, вдали

от металлических панелей кузова и жгутов электропроводки. Ее не

следует ни удлинять, ни укорачивать, ни сворачивать петлями.

 Сирена устанавливается под капотом, под подкрыльниками и т.д., в

недоступном месте, рупором вниз или в сторону. Если сирена с

автономным питанием, необходимо обеспечить доступ к скважине

сервисного ключа. Подсоединение проводов сирены рекомендуется

делать внутри салона.

 Концевые выключатели капота и багажника врезаются в защищенные

от влаги места, недоступные при закрытом капоте и багажнике.

Необходимо периодически смазывать трущиеся части концевых

выключателей во избежание заедания и коррозии.

 Все сильноточные цепи (мигающих фонарей, центрального замка и

т.д.) должны быть защищены плавкими предохранителями

соответствующего номинала.

 Рекомендуется пропаять контакты в местах разрывов цепей

зажигания, стартера и т.д.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 18

Bruin professional

2 .Присоединение проводов

Основной разъем 16PIN

1. Черный провод - “-” системы при помощи болта присоединить к корпусу автомобиля

2. Красный провод - питание системы присоединить к “+12В” автомобиля (защищен предохранителем 15А)

3. Красно-белый провод - “-” дополнительный канал (300мА)

4. Белый провод - “-” выход на габаритные огни (защищен

предохранителем 15А).

5. Оранжево-белый - "-" 30-ти секундный таймерный выход на стеклоподъемники при постановке на охрану. (300мА)

6. Белый провод - “-” выход на габаритные огни (защищен предохранителем 15А).

BR-940

8. Коричневый провод - выход на сирену. Подсоединить к “+” входу сирены c потребляемым током не более 3А.

9. Оранжевый провод - “-” выход блокировки двигателя. (300мА)

10. Сине-белый провод - "-" включение салонного освещения.

(300мА)

11. Желтый провод - информационый вход “зажигание” присоединить к точке, в которой присутствуют +12В в положении ключа зажигания “Включено” и “Стартер”. Обратите внимание на надежность этого соединения, она скажется на безопасной эксплуатации автомобиля.

12. Фиолетовый провод - “+” вход датчиков дверей.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 19

Bruin professional

13. Желто-черный провод - “-” вход датчика капота.

14. Зелено-белый провод - Anti-Hijack. Подключить согласно

схеме.

15. Синий провод - “-” вход датчика багажника.

16. Зеленый провод - “-” вход датчиков дверей.

Разъем центрального замка 6 PIN

1. Черный провод - нормально замкнутый контакт реле закрывания центрального замка

2. Зеленый провод - центральный контакт реле закрывания центрального замка

3. Розовый провод - нормально разомкнутый контакт реле закрывания центрального замка

4. Белый провод - нормально замкнутый контакт реле открывания центрального замка

5. Синий провод - центральный контакт реле открывания центрального замка

6. Оранжевый провод - нормально разомкнутый контакт реле открывания центрального замка

Подключите дополнительный предохранитель согласно выбранной

Вами схеме подключения центрального замка.

Разъем кнопки OVERRIDE 2 PIN

Разъем 2PIN для подключения кнопки OVERRIDE.

Разъем светодиода 2 PIN

Разъем 2PIN для подключения светодиода.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 20

Bruin professional

Разъем датчика удара 4 PIN

1. Черный провод - земля

2. Красный провод - питание датчика +12В

3. Синий провод - основная зона

4. Зеленый провод - предупредительная зона

Разъем дополнительного двухзонного датчика 4 PIN

1. Земля

2. Питание датчика +12В

3. Основная зона

4. Предупредительная зона

Разъем приемопередающей антенны 3 PIN

Разъем 3PIN для подключения приемопередающей антенны.

BR-940

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 21

Bruin professional

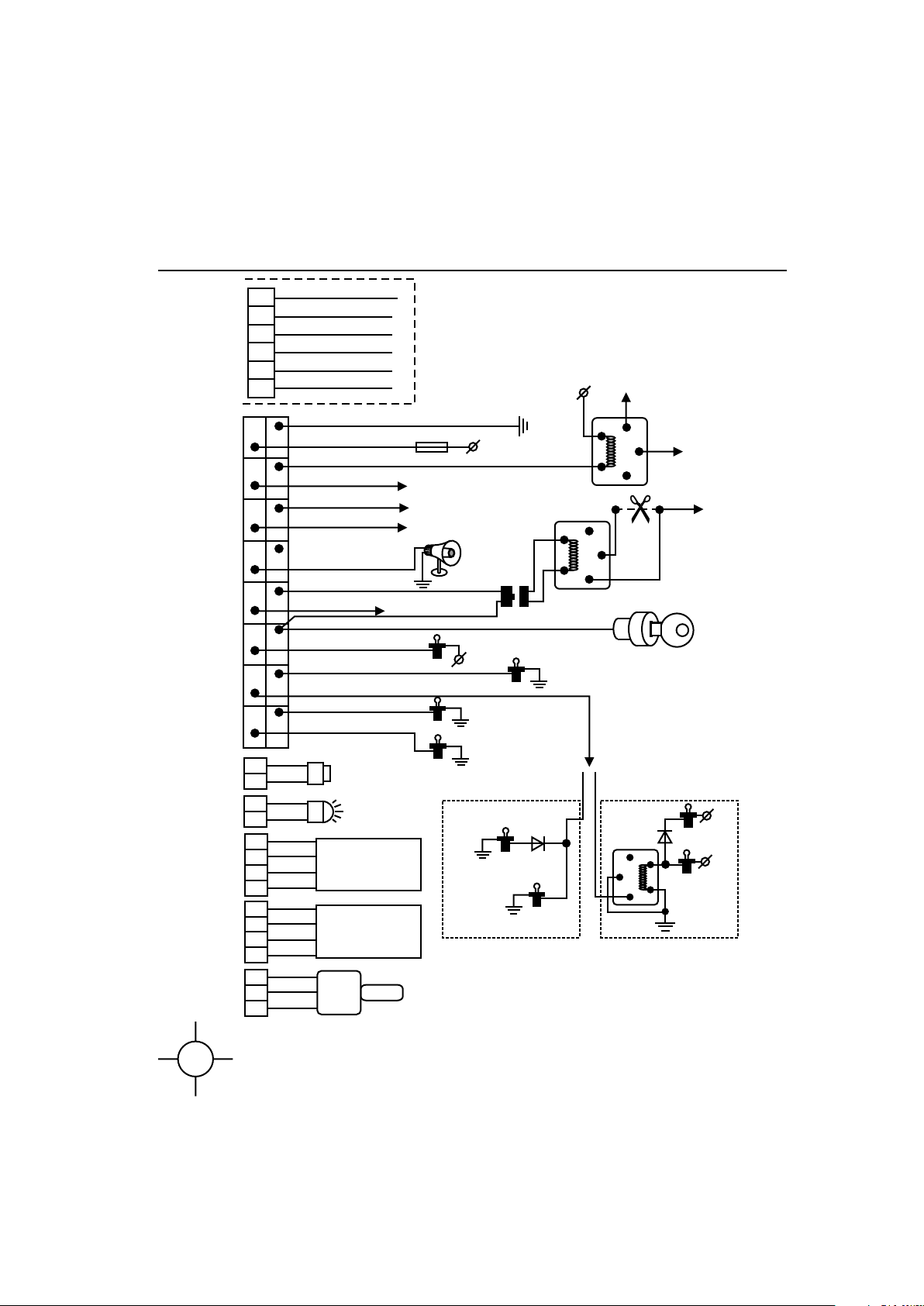

Черный

Зеленый

Розовый

Белый

замка 6 PIN

Разъем центрального

5 6

Синий

Оранжевый

замка

Силовые выходы

реле центрального

"+" или "-" в зависимости

+12В

от управляющего провода

Основной разъем 16 PIN

Разъем кн.

OVERRIDE

2 PIN

Разъем

светодиода

2 PIN

Разъем

датчика удара

4 PIN

Разъем

доп. датчика

4 PIN

Разъем

антенны

3 PIN

Черный

Красный

Красно-белый

Белый

Оранжево-белый

Белый

Коричневый

Оранжевый

Сине-белый

Желтый

Фиолетовый

Желто-черный

Пр 15А

"+" На габаритные огни

"-" На стеклоподъемники

"+" На габаритные огни

“+”

включение салонного освещения 30 сек.

Датчик дверей

+12В

Датчик капота

87a

Зажигание вкл.

привод багажника

Управление

реле

стартера

Зелено-белый

Синий

Зеленый

1 2

Кнопка

OVERRIDE

Светодиод

1 2 3

Шок-сенсор

1 2 3

Дополнительный

датчик

Датчик багажника

Датчик дверей

От минусовых датчиков дверей

Датчики остальных дверей

Датчик двери водителя

Anti-Hijack

От плюсовых датчиков дверей

Датчики остальных дверей

87a

Датчик двери

водителя

+12В

1 2 3

антенна

Схема 1

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 22

Bruin professional

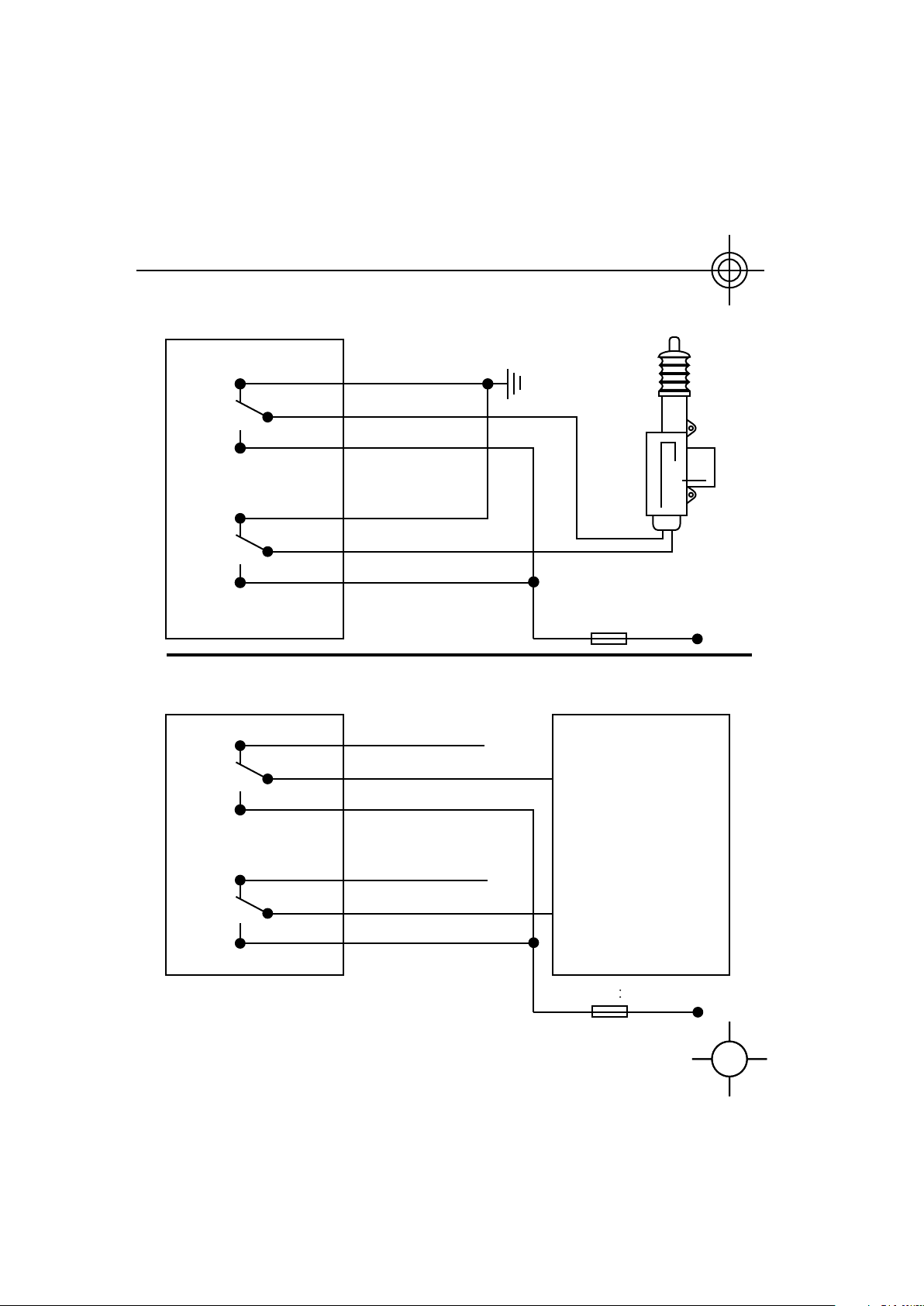

Подключение дополнительного электропривода

Время управления 0.5 сек.

BR-940

87A

30 COM

Белый

Синий

Оранжевый

Черный

Зеленый

Розовый

Пр 15А +12В

Позитивное управление Ц.З.

Время упр. 0.5 сек.

Белый

Синий

Оранжевый

Блок центрального

Открытие

Схема 2Схема 3

замка

87A

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

30 COM

Черный

Зеленый

Закрытие

Розовый

Пр 1 - 3А

+12В

Page 23

Bruin professional

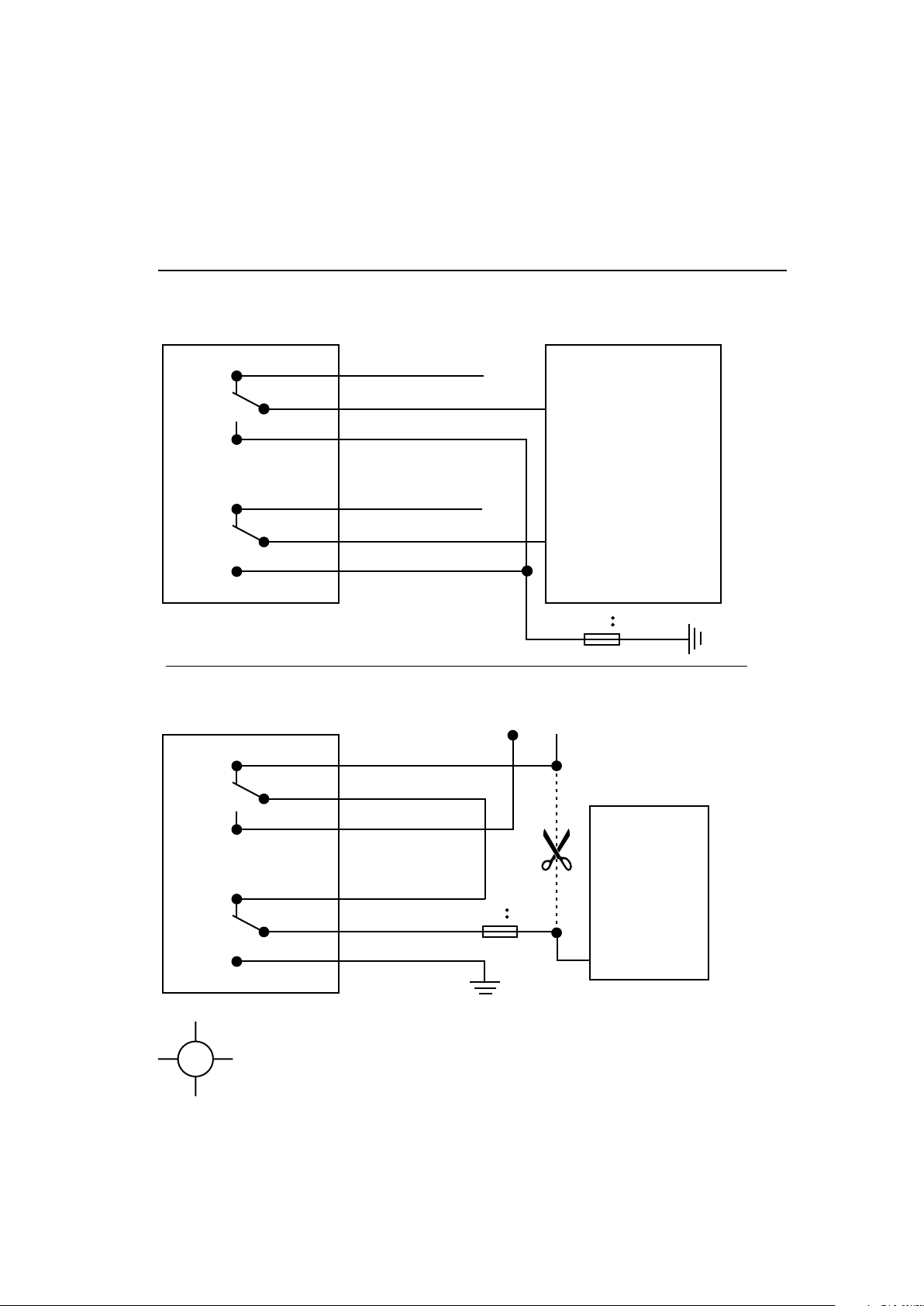

Негативное управление Ц.З.

Время упр. 0.5 сек.

87A

30 COM

Белый

Синий

Оранжевый

Черный

Зеленый

Розовый

Блок центрального

Открытие

Закрытие

Пр 1 - 3А

Пневмо Ц.З. (Audi, Mercedes)

Время управления 3.5 сек.

+12В

Белый

Синий

Провод из водительской двери

замка

Схема 4Схема 5

-12В

87A

30 COM

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Оранжевый

Черный

Зеленый

Розовый

Компрессор

Пр 1 - 3А

Page 24

Bruin professional

BR-940

Перемычка 2 КРАСНАЯ

siona

Перемычка 1 ЧЕРНАЯ

Схема 6

Перемычка 1 КРАСНАЯ:

Замкнута - Нет задержки салонного освещения Разомкнута - Задержка салонного освещения 45 сек.

Перемычка 2 ЧЕРНАЯ:

Замкнута - Время активации центрального замка - 0,5 сек Разомкнута - Время активации центрального замка - 3,5 сек

ofe

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 25

Bruin professional

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение питания +12В

Ток потребления при выкл. зажигании 15мА

Допускаемый ток:

В цепи питания красный провод основного разъема 15А (ограничен предохранителем)

В цепи контактов реле управления центральным замком 15А (ограничить предохранителем)

Выход питания сирены "+" 3А (коричневый провод)

Сервисный выход "-" 300мА (оранжевый провод)

Включение салонного освещения "-" 300 мА (сине-белый провод)

Выходы питания габаритных огней “+” 10А (белые провода ограничены предохранителями)

Временные выдержки:

Сервисный выход "-" постоянно в режиме охраны (оранжевый провод)

Длительность импульса управления центральным замком 0,5 сек. (программируется) 3,5 сек.

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru

Page 26

Bruin professional

Выход дополнительного канала 1,5 сек (красно-белый провод)

Сервисный выход "-" 30 сек. (оранжево-белый провод)

Включение салонного освещения 30 сек. (сине-белый провод)

BR-940

Устройство соответствует климатическим требованиям по ГОСТ 15150

исполнения УХЛ 2 (размещения внутри закрытого салона).

Устройство соответствует по электромагнитной совместимости

требованиям ГОСТ Р50789-95

Подробнее об автосигнализации BRUIN PROFESSIONAL BR-940 на сайте http://intorg.ru
