РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
И ИНСТРУКЦИЯ ПО УСТАНОВКЕ
АВТОСИГНАЛИЗАЦИЯ
BRUIN PROFESSIONAL BR-530
Новые версии инструкций ищите на сайте http://intorg.ru
Page 2
Bruin
Руководство пользователя
Общие сведенья и комплектация. 2
Основные функции системы. 2
Пользование системой:
professional
1. Брелок дистанционного управления 3
2. Включение режима охраны 4
3. Тихое включение режима охраны 4
4. Режим охраны 4
5. Отключение режима охраны 4
6. Аварийное отключение сигнализации 4
7. Паника 5
8. Anti-hijack 5
9. Дистанционное отключение датчика
удара 5
10. Учет задержки салонного освещения 6
11.Программируемое время центрального замка 6
12.Обход неисправной зоны 6
13.Функция безопасного вождения 6
14.Двушаговое отключение режима охраны 7
15.Режим “VALET” 7
16.Автоматическая перепостановка 8
17.Автопостановка 8
18.Память состояния 8
19.Память о сработавших датчиках 8
20.Предупреждение об открытой двери 9
21.Программирование брелоков 9
BR-530
Инструкция по установке
1. Основные принципы установки 11
2. Подключение системы 12
3. Подключение центрального замка 13
4. Технические данные 17
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
1
Page 3
Bruinprofessional
Общие сведенья и комплектация.
Автомобильная охранная система Bruin Professional BR-530
предназначена для защиты Вашего автомобиля. При попытке угона,
либо проникновения в автомобиль, система оповестит Вас сигналом
тревоги и заблокирует двигатель отнесанкционированного запуска.
В составсистемы входят:
центральный модуль
два брелока
датчик удара (2-х уровневый)
светодиод
кнопка " "
жгуты для подк л ючения це н т р а льного блок а и
центрального замка
концевой выключатель кнопочноготипа
дополнительный предохранитель к жгуту центрального
замка
инструкция
упаковочнаякоробка
OVERRIDE
Основные функции системы:
1. Датчик удара (2-х уровневый)
2. Дистанционное отключение датчика удара
3. Режим "паника"
4. Режим " "
5. Тихая постановка/ снятие с охраны
6. Защита дверей, капота, багажника
7. Защита системы зажигания
8. Программируемые брелоки
9. Память состояния
10
. Память о сработавших датчиках
11. Двушаговое снятие с охраны
12. Обход неисправной зоны
13. Автоматическая перепостановка в охрану
Anti-hijack
2
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 4
BR-530
14
. Автопостановка в охрану "по последней двери"
15. Поиск автомобиля
16. Встроенный центральный замок
17. Аварийное отключение сигнализации
18. Функция безопасного вождения
19. Учет задержки салонного освещения
. Предупреждение об открытой двери
20
21. Программируемоевремя центрального замка
Пользование системой.
1. Брелок дистанционного управления.
Управление охранным комплексом осуществляется при помощи
брелока-передатчика. На брелоке расположены две кнопки управления
и индикаторный светодиод. Дальность действия брелока зависит от
состояния элементов питания (1 элемент, тип А23, 12В) и уровня
внешних помех. Светодиод брелока загорается при нажатии на кнопки,
индицируя работу передатчика. Уменьшение яркости светодиода и
дальности действия брелока указывает на необходимость скорой
замены батареек. Для замены батареек открутите винт на задней части
брелока, снимите заднюю крышку брелока, извлеките старую батарейку
и замените ее новыой, Верните заднюю крышку
в исходное положение и зафиксируйтееё винтом.
соблюдая полярность.

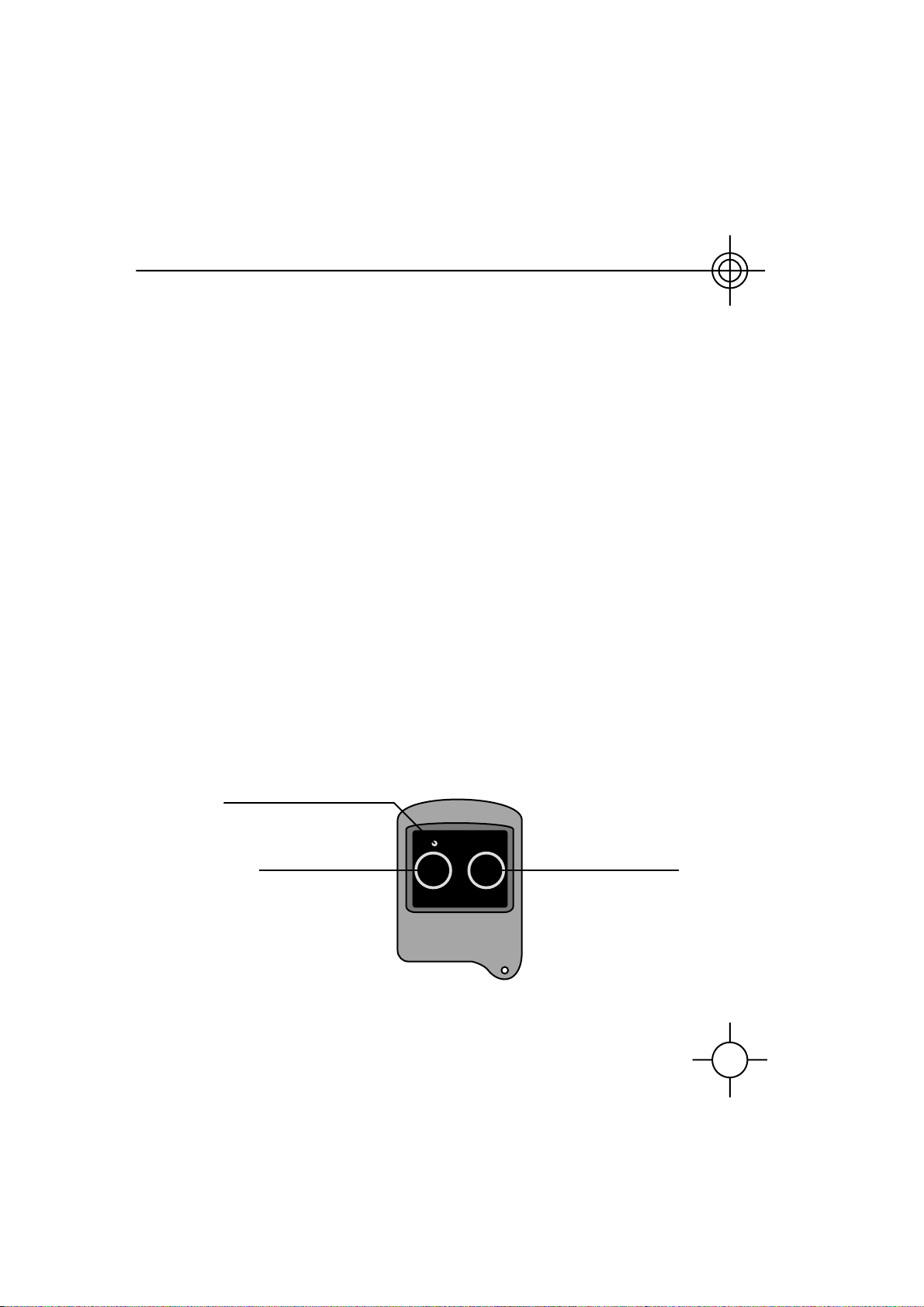

Светодиод
n
i
n
io al
s
Bru
Кнопка ON Кнопка OFF
profes
ON OFF
Рис. 1
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
3
Page 5
Bruinprofessional
Для формирования команд используются две кнопки брелока,
посылка команд осуществляется нажатием кнопки (примерно 1 сек) либо
болеедлительным (примерно 2 сек).
2. Включениережима охраны.
Чтобы включить режим охраны, необходимо нажать кн. ON
брелока (см. рис. 1) 1 раз, при этом сирена подаст 1 звуковой сигнал, и
габаритные огни вспыхнут один раз, подтверждая выполнение команды.
Двери закроются (если функция подключена). Светодиод системы
загорится и через15 секунд начнет медленно моргать.
3. Тихое включениережима охраны.
Нажмите кнопки и одновременно. Парковочные огни
вспыхнут 1 раз подтверждая постановку а/м в режим охраны. В этом
режиме
выход на пейджер, сирена не включается.
либо из другихдатчиков сирена активизируется.
датчики, датчик удара, систему зажигания, блокировку, двигателя. Если
какая-либо из зон охраны срабатывает, система включает режим тревоги
на 27 секунд.
1 раз, при этом сирена подаст 2 звуковых сигнала, и габаритные огни
вспыхнутдважды. Двери откроются,светодиод погаснет.
существует аварийный вариант отключения системы. Для этого
при срабатывании датчика удара активизируется только
4. Режим охраны.
Находясь в режиме охраны, система контролирует все дверные
5. Отключениережима охраны.
Для отключения режима охраны необходимо нажать кн. OFF
6. Аварийноеотключение сигнализации.
Если Вы потеряли брелок, либо в нем села батарейка, то
ON OFF
Если срабатывает какой-
4
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 6
BR-530
выполните следующиедействия:
1.Сядте в автомобиль и включите зажигание.
2.Нажмите кнопку 5 раз. (промежуток между
нажатиямидолжен составлятьне более 1 сек.)
3.Cистема автоматически отключит режим охраны.
4.Если эта процедура не удалась,повторитешаги с 1 по 3.
7. Паника.
Для привлечения внимания к а/м Вы можете воспользоваться
фyнкцией "Паника". Данная функция может быть активизирована либо в
режиме охраны,либо когда машина находитсяв состоянии покоя.
Чтобы включить функцию "Паника" необходимо удерживать кн.
ON две секунды. Система включит режим тревоги, спустя 30 сек. режим
"Паника" отключится автоматически. Так же Вы можете отключить этот
режим нажатием кн. .
8.
Anti-hijack
ON
OVERRIDE
Для включения этой функции нажмите и удерживайте кн.
более 2-х сек., при заведенном двигателе. Парковочные огни и
светодиод начнут мигать. Спустя 60 сек. включится сирена, двери
закроются, двигатель будет заблокирован.
Для отключения этого режима включите зажигание и 5 раз
нажмите кн. .
еще раз нажмите кн. ON. Сирена издаст 3 “ЧИРПа”, датчик удара будет
отключен до следующей постановки а/м в режим охраны.
на кузов вызовет срабатывание предупредительной зоны датчика и
система включит режим тревоги на 2 сек. При более сильном
воздействии система включит режим тревогина 27 сек.
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
OVERRIDE
. Дистанционное отключение датчика удара.
9
Нажмите кн. ON для постановки а/м в охрану, в течение 5-ти сек.
Датчик удара имеет 2 уровня срабатывания. Слабое воздействие
ON
5
Page 7
Bruinprofessional
10. Учетзадежки салонногоосвещения.

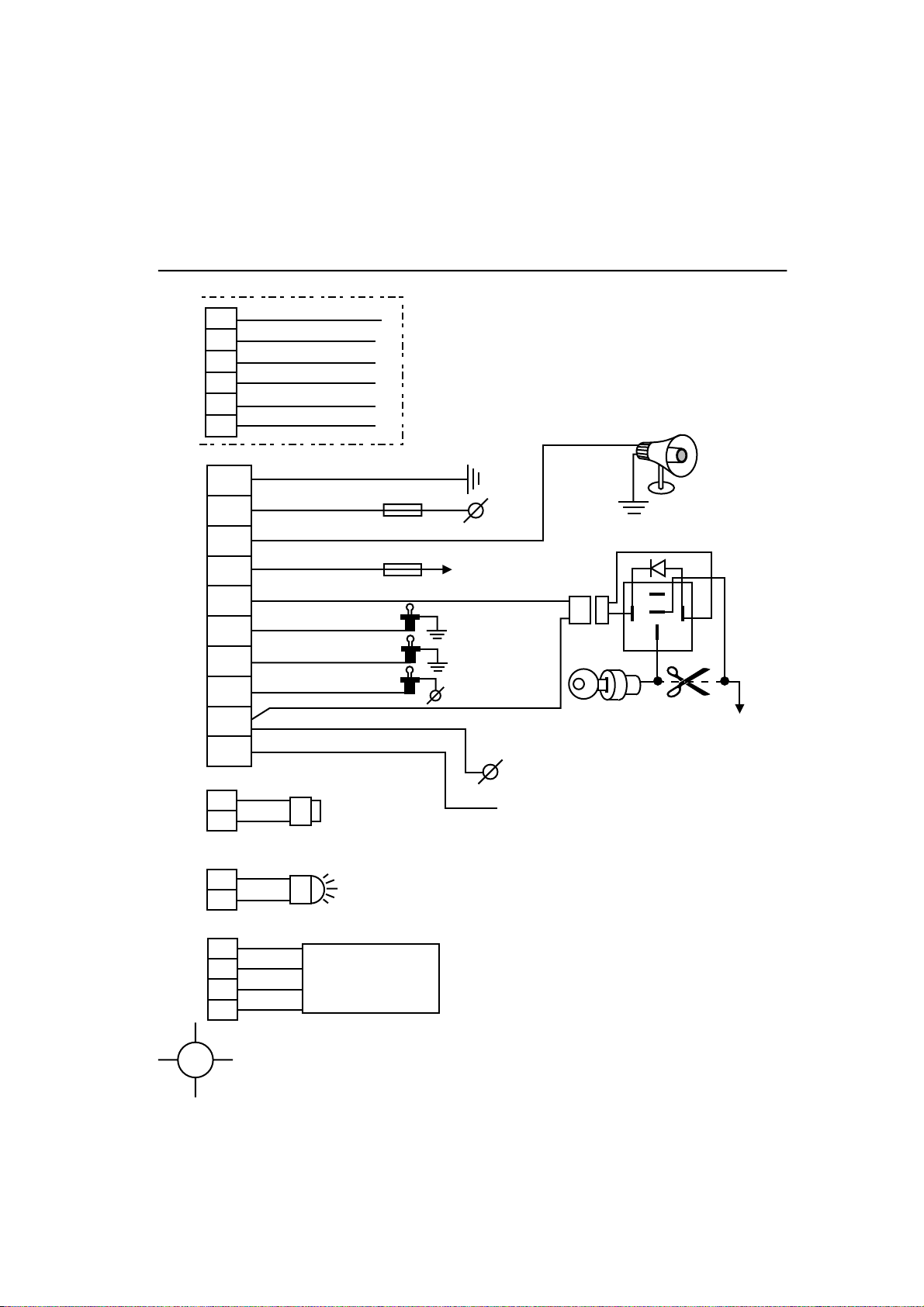

Данная функция активируется с помощью перемычки 2 (см. схему
6). В зависимости от выбранного варианта охранный комплекс работает
следующимобразом:
1.”Нет учета задержки освещения” - система работает по
стандартному алгоритму.
2.”Есть учет задержки освещения” - система встает в охрану со
всеми датчиками кроме “-” и “+” входов триггеров дверей. Эти входы
бездействуют 40 сек. далее они подключаются к общей конфигурации и,
если к этому времени сигналы с датчиков, дверей не пропали, то
система предупреждая владельца отключает эти датчики
12 “Обход неисправной зоны”).
Внимание!
том.
11. Программируемое времяцентрального замка.
Время активации центрального замка выбирается с помощью
перемычки 1 (см. схему 6). Заводская установка - 0,5 сек.
Внимание!
том.
Эта перемычка должна устанавливаеться специалис-
Эта перемычка должна устанавливаеться специалис-
(см. пункт
12. Обход неисправной зоны.
В данный охранный комплекс включена функция обхода
неисправной зоны. В случае, если один или несколько датчиков
неисправны, то, после включения режима охраны, система сообщит при
помощи 3-х “ЧИРПов”, что неисправные датчики отключены.
13. Функции безопасного вождения.
Если данная функция активизирована, то Ваш а/м автоматически
закроет двери при включении зажигания, двери автоматически
откроются после выключения зажигания.
Также Вы можете открывать/закрывать двери при заведенном
двигателе с помощью кн. ON и кн. брелока.
OFF
6
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 8
BR-530
Активизация функции:
1. Снять а/м с охраны.
2. Включить зажигание.
3. Нажать и удерживать кн. в течение 2-х сек.
4. Подтверждение: 1 "ЧИРП" - функция включена, 2 "ЧИРПа" -
функция отключена.
14. Двушаговоеотключениережима охраны.
Если сигнализация сработала от одной из зон охраны и находится
в состоянии тревоги, то нажатие кн. ON или отключает тревогу, и
только последующее нажатие кн. отключаетрежим охраны.
15. Режим “VALET”.
В данном режиме у сигнализации отключены все охранные
функции, действует только сервисная функ ция управления
центральным замком.
Для включения режима“VALET” необходимо:
1.Отключить режимохраны
2.Выключить зажигание
3.Нажать кн. раз (промежуток между нажатиями
долженсоставлять не более 1 сек.)
4.Сирена издаст1 “ЧИРП”
5.Светодиод будет гореть постоянно
OVERRIDE 5
OFF
OFF
OFF
Для выключения режима“VALET”:
.Нажать кн. OVERRIDE 5 раз (Промежуток между нажатиями
1
долженсоставлять не более 1 сек.)
2.Сирена издаст2 “ЧИРПа”
3.Светодиод погаснет
Вы можете использовать этот режим при техническом
обслуживании автомобиля.
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
7
Page 9
Bruinprofessional
16. Автоматическая перепостановка.
Если Вы отключили режим охраны, или это произошло случайно,
но в течение 30-ти сек. двери а/м не открывались, то система
автоматически вернется в режим охраны с закрыванием дверей (если
замки дверей подключены).
17. Автопостановка вохрану "по последней двери".
C
пустя 30 сек,. после выключения зажигания и закрытия всех
дверей, система автоматически включит режим охраны. Для
активизации этойфункции:
1. Включитезажигание
2.Нажмите кнопки и одновременно и удерживайте их
более2-х сек.
3. Подтверждение: 1 "ЧИРП" - функция включена, 2 "ЧИРПа" -
функция выключена.
18. Память состояния.
Система имеет энергонезависимую память состояния, поэтому
если центральный блок был временно обесточен, то после
восстановления питания охранный комплекс примет предыдущее
состояние.
ON OFF
19. Память о сработавших датчиках.
Если, находясь в режиме охраны, система срабатывала по какойлибо причине, то, после отключения режима охраны, количество
"ЧИРПов" и вспышек габаритных огней укажут какие датчики
срабатывали:
3 "ЧИРПа" и 3 вспышки габаритныхогней - датчик удара
4 "ЧИРПа" и 4 вспышки габаритных огней - датчики дверей,
капота, багажника и зажигания
5 "ЧИРПов" и 5 вспышек габаритных огней - датчики удара,
дверей, капота,багажника и зажигания
8
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 10
BR-530
20. Предупреждение об открытойдвери.
Если при заведенном двигателе дверь а/м была открыта система
предупредит об этом миганием габаритных огней. Габаритные огни
погаснутпосле закрытия двери или выключения зажигания.
21. Программирование брелоков.
В память системы можно записать до 4-х брелоков. Для этого
необходимо:
1.Отключить режимохраны.
2.Включить зажигание.
3.Нажать кн. раз (промежуток между нажатиями
должен составлять не более 1 сек.) Сирена издаст 1 длинный "ЧИРП",
подтверждая вход в режим программированиябрелоков.
4.В течение 10-ти сек. нажать любую кнопку программируемого
брелока, система издаст количество “ЧИРПов” равное порядковому
номеру программируемого брелока, подтверждая его запоминание.
5. Для программирования следующего брелока повторите шаг 4.
Внимание!
мирования, будут стерты из памяти системы.
6. Система выйдет из режима программирования после
выключения зажигания, или автоматически, через 10 сек. после
завершения процедуры.
OVERRIDE 5
Все брелоки, не прошедшие процедуру програм-
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
9
Page 11
Bruinprofessional
ТАБЛИЦА ФУНКЦИЙ БРЕЛОКА
Кнопка
ON
OFF
ON+OFF
ON
более 2-х сек.
OFF
более 2-х сек.
ON+OFF
более 2-х сек.
OVERRIDE
5 раз.
Режим охраны выкл.
Зажигание выкл. Зажигание вкл.
Вкл. режима охраны
Тихое вкл. режима
охраны
Паника вкл./выкл.
Режим
VALET
вкл./выкл.
Закрывание дверей
Открывание дверей
Anti-hijack вкл.
Функция безопасного
вождения вкл./выкл.
Автопостановка
"по последеней двери"
вкл./выкл.
Режим
программирования
брелоков
Режим
охраны
вкл.
Поиск а/м
Выкл. режима охраны
Тихий поиск а/м
Аварийное
отключение
выкл.Anti-hijack
10
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 12
BR-530
Инструкция по установке
1. Преждечем начать
Перед началом установки отсоедините “-” клемму аккумулятора
автомобиля. Выберите наилучшие места для расположения элементов
и блоков сигнализации по следующимкритериям:
Скрытность установки.
Отсутсвиевблизи источников тепла и влаги.
Небольшая длина соединительных проводов.
Уменьшите взаимовлияние устройств сигнализации и штатной
электроники автомобиля. Например, пейджер надо устанавливать
подальшеот блока управления сигнализацией и т.д.
Блок управления сигнализации установите внутри салона. Антенну
радиоприемника блока, для получения максимального радиуса
действия брелоков, следует располагать максимально высоко, вдали от
металлических панелей кузова и жгутов электропроводки. Ее не следует
ни удлинять, ни укорачивать, ни сворачивать петлями.
Сирена устанавливается под капотом, под подкрыльниками и т.д., в
недоступном месте, рупором вниз или в сторону. Если сирена с
автономным питанием, необходимо обеспечить доступ к скважине
сервисного ключа. Подсоединение проводов сирены рекомендуется
делать внутри салона.
Концевые выключатели капота и багажник а врезаются в
защищенные от влаги места, недоступные при закрытом капоте и
багажнике. Необходимо периодически смазывать трущиеся части
концевых выключателей во избежаниезаедания и коррозии.
Все сильноточные цепи (мигающих фонарей,центрального замка и
т. д . ) дол ж н ы быть защищены плавкими предохранител ями
соответсвующего номинала.
Рекомендуется пропаять контакты в местах разрывов цепей
зажигания,стартера и т.д.
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
11
Page 13
Bruinprofessional
2 .Присоединение проводов
PINОсновной разъем 10
1. Черный провод -
корпусу автомобиля
2. Красный провод
автомобиля (защищен предохранителем 15А)
3. Коричневый провод
сирены c потребляемым током не более 3А
4. Белый провод
предохранителем 15А)
5. Оранжевыйпровод
6. Синий провод
7.Зеленыйпровод
8.Фиолетовыйпровод
9. Желтый провод
точке, в которой присутствуют +12В в положении ключа зажигания
“Включено” и “Стартер”. Обратите внимание на надежность этого
соединения, оно скажется на безопасной эксплуатации автомобиля.
- “-” вход датчика капота/багажника
“-” системы при помощи болта присоединить к
- питание системы присоединить к “+12В”
- выход на сирену. Подсоединить к “+” входу
- “-” выход на габаритные огни (защищен
- “-” выход блокировки двигателя
- “-” вход датчиков дверей
- “+” вход датчиков дверей
- информационый вход “зажигание” - присоединить к
10.Красно-белый провод
Примечание: в случае необходимости используйте диоды для развязки
входов.
Разъем центральногозамка 6 PIN
1. Черный провод -
- “+” выход на пейджер (12В)
нормально замкнутый контакт реле закрывания
12
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 14
BR-530
центрального замка
2. Зеленый провод
центрального замка
3. Розовый провод
центрального замка
4. Белый провод
центрального замка
5. Синий провод
замка
6. Оранжевый провод
открывания центрального замка
Подключите дополнительный предохранитель согласно выбранной
Вами схеме подключения центрального замка.
Разъем датчика удара 4 PIN
- центральный контакт реле открывания центрального
- центральный контакт реле закрывания
- нормально разомкнутый контакт реле закрывания
- нормально замкнутый контакт реле открывания
- нормально разомкнутый контакт реле
1. Черный провод-
2. Красный провод
3. Белый провод
4. Синий провод
Разъем светодиода 2 PIN
Разъем 2 для подключения светодиода.
Разъем кнопки 2 PIN
Разъем 2PIN для подключения кнопки .
PIN
земля
- питаниедатчика +12В
- предупредительная зона
- основная зона
OVERRIDE
OVERRIDE
13
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 15
Bruinprofessional
Черный
1
ого
н
ь
N
л
а
P
нтр
к Iзам а 6
м це
е
зъ
а
Р
2
3
4
5
6
Зеленый
Розовый
Белый
Синий
Оранжевый
о
ог
оды
ьн
х
ы
а
а
в
кза
тр
м
е
н
вы
ло
е це
Си
р лел
“+”
Черный
1
Красный
2
Пр 15А
+12В
Коричневый
ем
ъ
зс
й а
о р
вн
о
н
а
к
п
О
н
К о
.
Р з е на ъ м к
е
ъ м
з
Ра
3
4
N
Белый
Пр 10А
На габаритные огни
Оранжевый
5
10 PI
Синий
6
7
Зеленый
Фиолетовый
8
9
Желтый
Красно-белый
10
Датчик
капота/багажника
Датчик дверей
Датчик дверей
+12В
Управление
реле
стартера
+12В от замка зажигания
DOV
I E
IN
R
1
P
R
E
2
2
а
д
I2 P N
1
2
е о и
в т д о
с
OVERRIDE
Светодиод
"+" выход на пейджер (12В)
ема
ъ
з
Р
14
1
а
д ра
у
2
а
P NI
к
3
4
и
тч
4
да
Шок-сенсор
Схема 1
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 16
BR-530

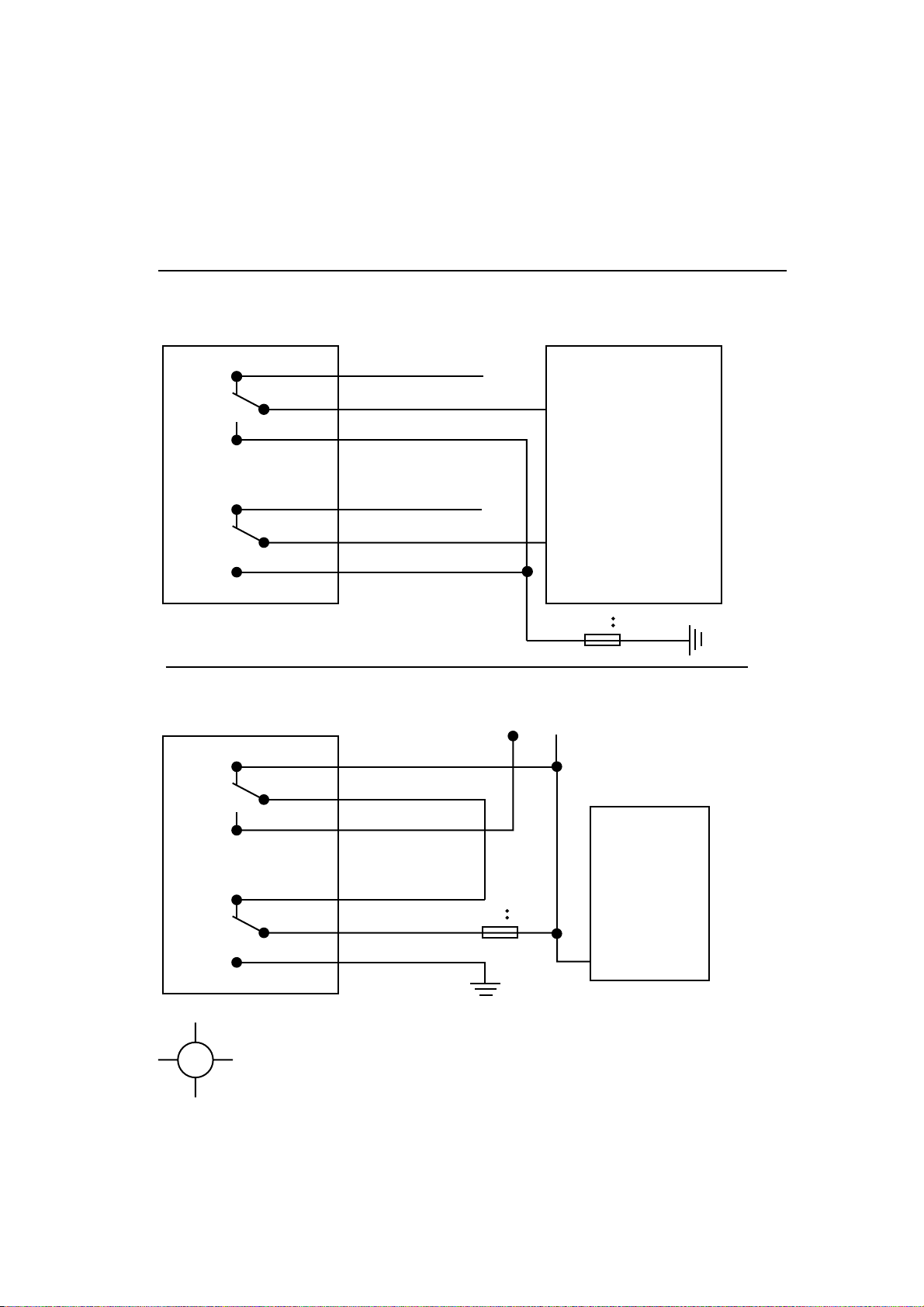

Подключение дополнительного электропривода
Время управления 0.5 сек.
87A
87
87A
87
87A
NC
30 COM
NO
NC
30 COM
NO
NC
30 COM
NO
Белый
Синий
Оранжевый
Черный
Зеленый
Розовый
Пр 15А +12В
Позитивное управление Ц.З.
Время упр. 2.5 сек.
Белый
Синий
Оранжевый
Блок центрального
Открытие
2С
хема
замка
87
87A
87
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
NC
30 COM
NO
Черный
Зеленый
Закрытие
Розовый
Пр 1 - 3А
+12В
15
а
ем 3
х
С
Page 17
Bruinprofessional

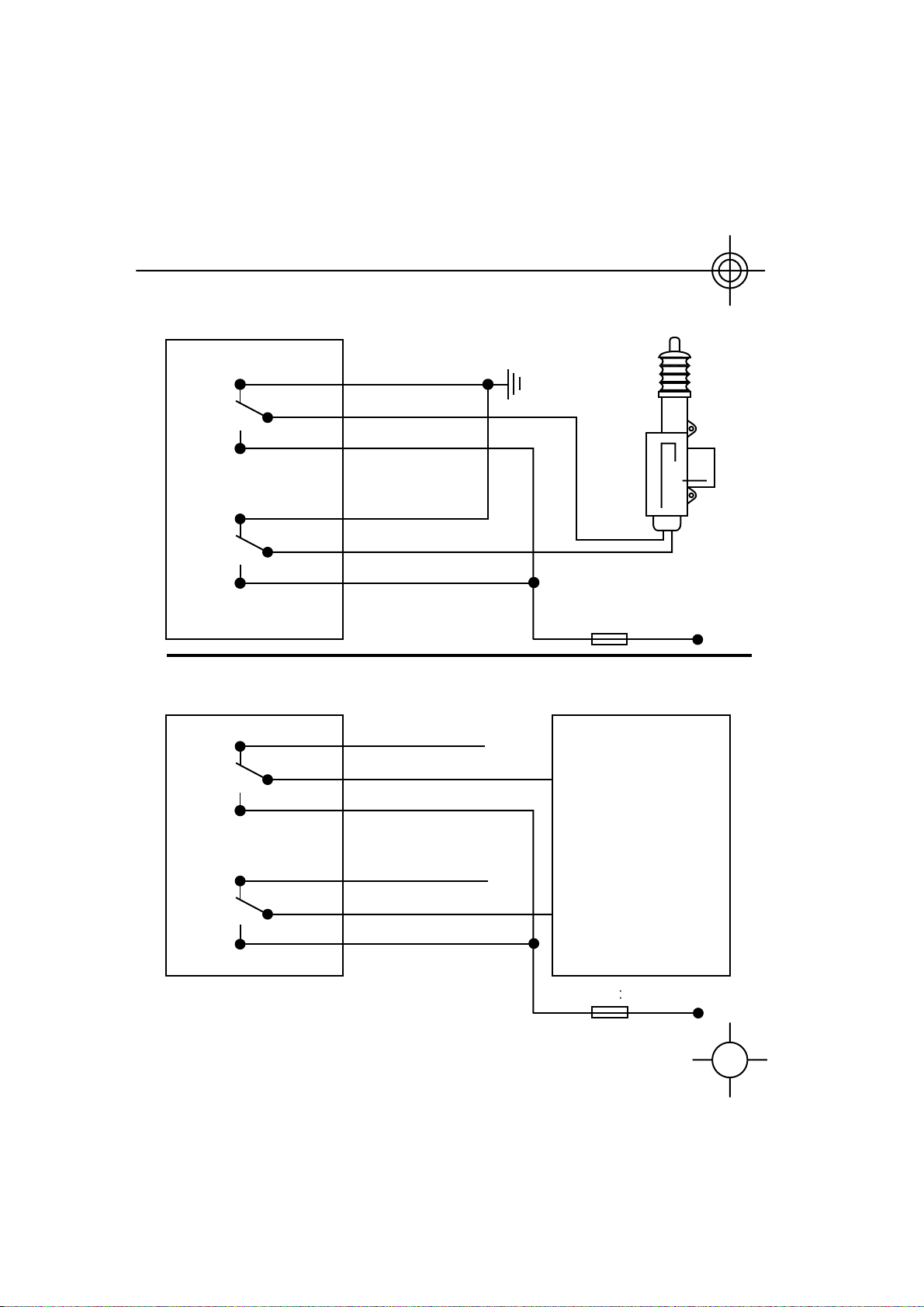

Негативное управление Ц.З.
Время упр. 0.5 сек.
87A
87
87A
87
87A
NC
30 COM
NO
NC
30 COM
NO
NC
30 COM
Белый
Синий
Оранжевый
Черный
Зеленый
Розовый
Блок центрального
Открытие
Закрытие
Пр 1 - 3А
Пневмо Ц.З. (Audi, Mercedes)
Время управления 3.5 сек.
+12В
Белый
Синий
Провод из
водительской двери
замка
4С
хема
-12В
16
87
87A
87
NO
NC
30 COM
NO
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Оранжевый
Черный
Зеленый
Розовый
Компрессор
Пр1-3А
ма 5
е
х
С
Page 18

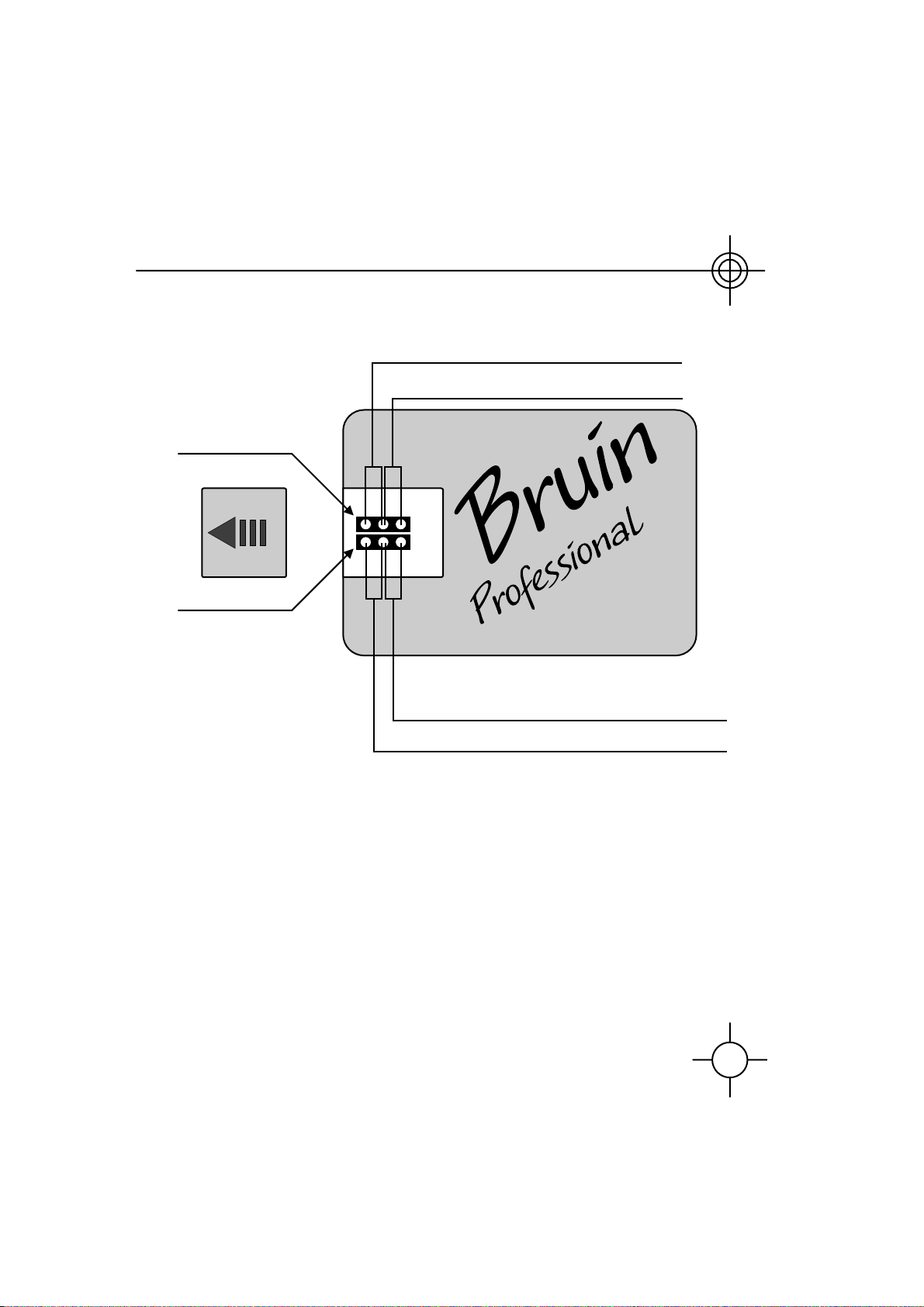

Перемычка 2
Перемычка 1
BR-530
Нет задержки салонного освещения
Есть задержка салонного освещения
Jp2
Jp1
Время активации центрального замка - 0,5 сек
Время активации центрального замка - 3,5 сек
Схема 6
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
17
Page 19
Bruinprofessional
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение питания +12В
Ток потребления при выкл. зажигании 15мА
Допускаемый ток:
В цепи питания красный провод основного
разъема 15А
(ограничен предохранителем)
В цепи контактов реле управления
центральным замком 15А
(ограничить предохранителем)
Выход питания сирены "+" 3А
(коричневый провод)
Сервисный выход "-" 300мА
(желтый провод)
Выход управления пейджером ”+” 2А
(красно-белый провод)
Выходы питания габаритныхогней “+” 10А
(белый провод
ограничен предохранителем)
Временные выдержки:
Сервисный выход "-" постоянно в режиме охраны
(желтый провод)
Длительность импульса
управленияцентральным замком 0,5сек.
(программируется) 3,5 сек.
18
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Page 20
BR-530
Устройство соответствует климатическим требованиям по ГОСТ
15150 исполненияУХЛ 2 (размещения внутри закрытого салона).
Устройство соответствует по электромагнитной совместимости
требованиямГОСТ Р50789-95
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
19
Page 21
Bruinprofessional
20
Подробнее о новинках автосигнализаций BRUIN PROFESSIONAL на сайте http://intorg.ru
Loading...
