Page 1

INSTALLATION INSTRUCTIONS

1/4″, 5/16″, 3/8″ & 1/2″

(6 mm, 8 mm, 10 mm y 13 mm)

ENGINEERED PRODUCTS

FOR STAPLE-DOWN, MECHANICALLY FASTENED,

FLOATING AND GLUE-DOWN APPLICATIONS.

O NOT FLOAT 1/4

Do not staple down products that exceed 5

in width or Pecan™ or Maple products.

Do not staple down 5/16

ECOMMENDED ADHESIVES: Armstrong

Flooring Adhesive, Armstrong 57 Urethane Adhesive or Armstrong EverLAST™ Premium Urethane Adhesive

ECOMMENDED ADHESIVE REMOVER: Armstrong Adhesive Cleaner

R RECOMMENDED CLEANER: Armstrong Hardwood & Laminate Floor Cleaner RECOMMENDED UNDERLAYMENT (Floating installation system only):

olyFoam Underlayment, Armstrong Quiet Comfort™ or Armstrong Quiet

P Comfort Premium Underlayment RECOMMENDED WOOD GLUE (Floating installation and joint gluing): Armstrong

9™ Hardwood & Laminate Flooring Adhesive

o not staple down products that exceed 5

or Pecan, Maple, WearMaster

Northshore

oating system for Balance™ Strip or any

ﬂ

RECOMMENDED ADHESIVES: Armstrong ProConnect Professional Hardwood Flooring Adhesive, Bruce

remium Urethane Adhesive

RECOMMENDED ADHESIVE REMOVER: Bruce Adhesive Cleaner RECOMMENDED CLEANER: Bruce Hardwood & Laminate Floor Cleaner,

rmstrong Hardwood & Laminate Floor Cleaner

A RECOMMENDED UNDERLAYMENT (Floating installation system only): Bruce ComfortGuard™, Armstrong Quiet Comfort or Armstrong Quiet Comfort

remium Underlayment

P RECOMMENDED WOOD GLUE (Floating installation and joint gluing): Bruce EverSeal™ Adhesive

ECOMMENDED ADHESIVES: Armstrong ProConnect Professional Hardwood

Flooring Adhesive, FusionLock™ Urethane Adhesive or Armstrong EverLAST Premium Urethane Adhesive

ECOMMENDED ADHESIVE REMOVER: Robbins

R RECOMMENDED CLEANER: Armstrong Hardwood & Laminate Floor Cleaner RECOMMENDED UNDERLAYMENT (Floating installation system only): PolyCushion

Underlayment, Armstrong Quiet Comfort or Armstrong QuietComfort Premium Underlayment RECOMMENDED WOOD GLUE (Floating installation and joint gluing): Armstrong 99 Hardwood & Laminate Flooring Adhesive

Equalizer™ Urethane Adhesive or Armstrong EverLAST

Do not staple down products that exceed 5

in width or Pecan or Maple products.

RODUCTS.

″ P

″

, Newcastle™,

dhesive Cleaner

products.

n width

″ i

Glue down or ﬂoat only.

roConnect™ Professional Hardwood

, Hillden™ or Hickory products. Do not use

self-adhesive products.

(

POUR POSES AVEC AGRAFES, ATTACHES MÉCANIQUE, FLOTTANT ET À COLLER. NE PAS POSER DE PRODUITS

″

e pas agrafer des produits d’une largeur supérieure à 5 po ni les produits en

Pecan™ ou en Érable. Les produits de 5/16 po ne doivent pas être cloués;

il faut soit les coller soit adopter la méthode de la pose du plancher ﬂottant.

ADHÉSIFS RECOMMANDÉS : Adhésif Professionnel pour revétement de plancher

e bois franc Armstrong

d Adhésif à l’uréthane de qualité supérieure Armstrong EverLAST™

DISSOLVANT D’ADHÉSIF RECOMMANDÉ : dissolvant d’adhésif Armstrong

ETTOYANTS RECOMMANDÉS : nettoyant de parquets en bois franc et laminés

Armstrong SOUS-COUCHE RECOMMANDÉE (système de pose ﬂottante seulement) : Sous-

ouche PolyFoam, Sous-couche Armstrong Quiet Comfort™ ou Armstrong Quiet

c Comfort de première qualité COLLE À BOIS RECOMMANDÉE (pose ﬂottante et jointures collées) : adhésif de

lancher de bois franc et laminé Armstrong 99™

e pas agrafer des produits d’une largeur supérieure à 5 po ni les

N produits en hickory, érable, Pecan ou les WearMaster Northshore

ADHÉSIFS RECOMMANDÉS : Adhésif Professionnel pour revétement de plancher de bois franc Armstrong ProConnect, adhésif à l’uréthane Bruce

dhésif à l’uréthane de qualité supérieure Armstrong EverLAST

DISSOLVANT D’ADHÉSIF RECOMMANDÉ : dissolvant d’adhésif Bruce NETTOYANTS RECOMMANDÉS : nettoyant pour planchers en bois franc et

aminé Bruce

l SOUS-COUCHE RECOMMANDÉE (système de pose ﬂottante seulement): Bruce ComfortGuard™, Sous-couche Armstrong Quiet Comfort ou Armstrong Quiet

omfort de première qualité

C COLLE À BOIS RECOMMANDÉE (pose ﬂottante et jointures collées): adhésif Bruce EverSeal™

Ne pas agrafer des produits d’une largeur supérieure à 5 po ni

″

DHÉSIFS RECOMMANDÉS : Adhésif Professionnel pour revétement de plancher

de bois franc Armstrong ProConnect, adhésif à l’uréthane FusionLock™ ou Adhésif à l’uréthane de qualité supérieure Armstrong EverLAST

ISSOLVANT D’ADHÉSIF RECOMMANDÉ : dissolvant d’adhésif Robbins

D NETTOYANTS RECOMMANDÉS : Nettoyant de parquets en bois franc et laminés

Armstrong SOUS-COUCHE RECOMMANDÉE (système de pose ﬂottante seulement): Sous- couchePolyCushion,Sous-coucheArmstrong Quiet Comfort ou Armstrong Quiet Comfort de première qualité COLLE À BOIS RECOMMANDÉE (pose ﬂottante et jointures collées): Adhésif de plancher de bois franc et laminé Armstrong 99

ODE D’INSTALLATION

E 6 mm, 8 mm,10 mm et 13 mm

1/4 po, 5/16 po, 3/8 po et 1/2 po)

RODUITS HAUTE PERFORMANCE

DE 1/4 PO SOUS FORME DE PLANCHER FLOTTANT.

roConnect™, adhésif à l’uréthane Armstrong 57 ou

et Hillden™. Ne pas utiliser de système ﬂottant pour les

ames Balance™ Strip ni tout produit auto-adhésif.

nettoyant pour planchers en bois franc et laminé Armstrong

es produits en Pecan ou en Érable.

I. GENERAL INFORMATION

Owner/Installer Responsibility

Beautiful hardwood ﬂoors are a product of nature and therefore, not perfect. Our hardwood ﬂoors are manufactured in accordance with accepted industry standards, which permit grading deﬁciencies not to exceed 5%. These grading deﬁciencies may be of a manufacturing or natural type. When ﬂooring is ordered, 5% must be added to the actual square footage needed for cutting and grading allowance (10% for diagonal installations).

• The owner/installer assumes all responsibility for ﬁnal inspection of product quality. Inspection of all ﬂooring should be done prior to installation. Carefully examine ﬂooring for color, ﬁnish and quality before installing it. If material is not acceptable, do not install it and contact the seller immediately.

• Prior to installation of any hardwood ﬂooring product, the owner/installer must determine that the job-site environment and the sub-surfaces involved meetor exceed all applicablestandards.Recommendations of the constructionand materials industries, as well as local codes, must be followed. These instructions recommend that the construction and subﬂoor be clean, dry, stiff, structurallysound andﬂat. The manufacturerdeclines any responsibility forjob failureresultingfrom, or associated with, subﬂoor and substrates or job-site environmental deﬁciencies.

• Prior to installation, the owner/installer has ﬁnal inspection responsibility as to grade, manufacture and factory ﬁnish. The installer must use reasonable selectivity and hold out or cut off pieces with deﬁciencies, whatever the cause. Should an individual piece be doubtful as to grade, manufacture or factory ﬁnish, the installer should not use the piece.

• Use of stain, ﬁller or putty stick for touch-up and appropriate products for correcting subﬂoor voids is accepted as part of normal installation procedures.

ATTENTION INSTALLERS

CAUTION: WOOD DUST

Sawing, sanding and machining wood products can produce wood dust. Airborne wood dust can cause respiratory, eye and skin irritation. The International Agency for Research on Cancer (IARC) has classiﬁed wood dust as a nasal carcinogen in humans.

Precautionary Measures: If powertools areused, theyshould be equippedwith adustcollector.If highdust levels

are encountered, use anappropriate NIOSH-designated dust mask. Avoid dust contact with eye and skin. First Aid Measuresin Case of Irritation: In case of irritation,ﬂush eyesor skinwith water for at least15 minutes.

If you have any technical or installation questions, or to request a Material Safety Data Sheet, please call

1 800 233 3823

or visit www.ﬂoorexpert.com, our technical website.

For complete warranty information call 1 800 233 3823 or visit www.armstrong.com.

INSTRUCCIONES DE INSTALACIÓN

1/4″, 5/16″, 3/8″ y 1/2″

(6 mm, 8 mm, 10 mm y 13 mm)

RODUCTOS DE INGENIERÍA

PARA USOS ENCLAVADOS, DE FIJACIÓN MECÁNICA, LOTANTES Y ENCOLADOS. NO INSTALE PRODUCTOS

DE 1/4″ POR EL MÉTODO DE FLOTACIÓN.

No enclave productos con un ancho mayor que 5″ o Productos de

, Newcastle™,

Equalizer™ ou

Pecan™ y Arce. No enclave productos 5/16

ADHESIVOS RECOMENDADOS: Adhesivo profesional Armstrong para pisos de madera dura, adhesivo de uretano Armstrong 57, o Adhesivo de uretano Armstrong EverLAST™ de primera calidad

QUITA-ADHESIVO RECOMENDADO: limpiador para adhesivo Armstrong LIMPIADOR RECOMENDADO: Limpiador para pisos de madera dura y

laminados Armstrong CONTRAPISO RECOMENDADO (Sistema de instalación ﬂotante solamente): PolyFoam Underlayment (contrapiso), Bases de piso de primera Armstrong Quiet Comfort™ o Armstrong Quiet Comfort PEGAMENTO PARA MADERA RECOMENDADO (Instalación ﬂotante y encolado de juntas): Adhesivo de pisos de madera dura y laminados Armstrong 99™

No enclave productos con un ancho mayor que 5″ o productos de

ecan, Arce, WearMaster

Hickory. No use el sistema de ﬂotación para la Balance™ Strip o para

ADHESIVOS RECOMENDADOS: Adhesivo profesional Armstrong ProConnect para pisos de madera dura, adhesivo de uretano Bruce

e uretano Armstrong EverLAST de primera calidad

UITA-ADHESIVO RECOMENDADO: Limpiador para adhesivo Bruce

IMPIADOR RECOMENDADO: Limpiador para pisos de madera dura y

aminados Bruce, Limpiador para pisos de madera dura y laminados Armstrong

ONTRAPISO RECOMENDADO (Sistema de instalación ﬂotante solamente): Bruce

omfortGuard™ , Bases de piso de primera Armstrong Quiet Comfort o

rmstrong Quiet Comfort

EGAMENTO PARA MADERA RECOMENDADO (Instalación ﬂotante y encolado

e juntas): Bruce EverSeal™ Adhesive

No enclave productos con un ancho mayor que 5″ o productos

ADHESIVOS RECOMENDADOS: Adhesivo profesional Armstrong ProConnect para pisos de madera dura, adhesivo de uretano FusionLock™, o Adhesivo de uretano Armstrong EverLAST de primera calidad

QUITA-ADHESIVO RECOMENDADO: Limpiador para adhesivo Robbins LIMPIADOR RECOMENDADO: Limpiador para pisos de madera dura y

laminados Armstrong CONTRAPISO RECOMENDADO (Sistema de instalación ﬂotantesolamente): PolyCushion Underlayment(contrapiso), Basesde piso deprimera Armstrong Quiet Comfort™o Armstrong QuietComfort PEGAMENTO PARA MADERA RECOMENDADO (Instalación ﬂotante y encolado de juntas): Adhesivo de pisos de madera dura y laminados Armstrong 99

olamente.

Newcastle™, Northshore

ningún producto autoadhesivo.

de Pecan y Arce.

IMPORTANT HEALTH NOTICE FOR MINNESOTA RESIDENTS ONLY:

THESE BUILDING MATERIALS EMIT FORMALDEHYDE. EYE,NOSE, AND THROAT IRRITATION, HEADACHE, NAUSEA AND A VARIETY OF ASTHMA-LIKE SYMPTOMS, INCLUDING SHORTNESS OF BREATH, HAVE BEEN REPORTED AS A RESULTOF FORMALDEHYDE EXPOSURE. ELDERLYPERSONS AND YOUNGCHILDREN,AS WELL AS ANYONEWITH A HISTORY OFASTHMA,ALLERGIES, OR LUNG PROBLEMS,MAY BEAT GREATERRISK.RESEARCHIS CONTINUING ON THEPOSSIBLE LONG-TERM EFFECTS OF EXPOSURE TOFORMALDEHYDE.

REDUCED VENTILATION MAY ALLOW FORMALDEHYDE AND OTHER CONTAMINANTS TO ACCUMULATE IN THE INDOOR AIR. HIGH INDOOR TEMPERATURES AND HUMIDITY RAISE FORMALDEHYDE LEVELS. WHEN A HOME IS TO BE LOCATEDIN AREASSUBJECTTOEXTREMESUMMER TEMPERATURES,AN AIR-CONDITIONINGSYSTEM CAN BE USED TO CONTROL INDOOR TEMPERATURE LEVELS. OTHER MEANS OF CONTROLLED MECHANICAL VENTILATION CAN BEUSED TO REDUCE LEVELS OF FORMALDEHYDEAND OTHER INDOORAIR CONTAMINANTS.

IF YOU HAVE ANY QUESTIONS REGARDING THE HEALTH EFFECTS OF FORMALDEHYDE, CONSULT YOUR DOCTOR OR LOCAL HEALTH DEPARTMENT.

II. PREPARATION

Storage and Handling

Handle and unload with care. Store in a dry place, being sure to provide at least a four-inch air space under cartons which are stored upon“on-grade”concrete ﬂoors.Flooring shouldnot be delivered until the building hasbeen enclosedwithwindows, doorsare in place, and cement work, plasteringand allother “wet” work is completed and dry.

Although it is not necessary to acclimate engineered ﬂooring, itis best to store it in the environmentin which it is expected to perform prior to installation. Check adhesive label for adhesive storage limitations.

Job-Site Conditions

• The building shouldbe enclosed with all outsidedoorsand windows inplace. All concrete, masonry, framing members, drywall, paint and other “wet” work should be thoroughly dry.The wall coverings should bein place and thepainting completed, except for theﬁnal coat on thebase molding. Whenpossible, delay installationof base molding until ﬂooring installationis complete. Basements and crawl spaces must be dry and well ventilated.

• Exterior grading should be complete with surface drainage, offering a minimum drop of 3″ in 10′ (7.6 cm in 3.05 m) to direct ﬂow of water away from the structure. All gutters and downspouts should be in place.

• Engineeredﬂooring may beinstalledbelow-, on-or above-gradelevel.Do not installin full bathrooms.

• Crawl spaces must bea minimum of 18″(46 cm) from theground tothe underside ofthe joists. A ground cover of 6–20 mil black polyethylene ﬁlm is essential as a vapor barrier with joints lapped 6″ (15 cm) and sealed with moisture-resistant tape. The crawl space should have perimeter venting equal to a minimum of 1.5% of the crawl space square footage. These ventsshouldbe properly located to foster crossventilation(Figure 1).

″. Encolado o ﬂote

Equalizer™ o Adhesivo

Soil Line

ProConnect™

Hillden™ o

2nd Floor

(above ground level)

1st Floor

(ground level)

Basement

(below ground level)

Figure 1

Page 2

• Where necessary, local regulations prevail. Permanent air conditioning and heating systems should be in place and operational. The installation site should have a consistent room

• temperature of 60 –80°F (16–27°C) and humidity of 35–55% for 14 days prior to and during installation and until occupied.

ARNING:

DO NOT SAND, DRY SWEEP, DRY SCRAPE, DRILL, SAW, BEADBLAST, OR MECHANICALLY CHIP OR P

ULVERIZE EXISTING RESILIENT FLOORING, BACKING, LINING FELT, ASPHALTIC “CUTBACK”

ADHESIVE, OR OTHER ADHESIVE.

hese existing in-place products may contain asbestos ﬁbers and/or crystalline silica.

EXISTING IN-PLACE RESILIENT FLOOR COVERING AND ASPHALTIC ADHESIVES.

Avoid creating dust. Inhalation of such dust is a cancer and respiratory tract hazard. Smoking by individuals exposed to asbestos ﬁbers greatly increases the risk of serious bodily harm. Unless positively certain that the existing in-place product is a non-asbestos-containing material, you must presume it

contains asbestos. Regulations may require that the material be tested to determine asbestos content and may govern removal and disposal of material.

See current edition of the Resilient Floor Covering Institute (RFCI) publication Recommended Work Practices for Removal of Resilient Floor Coveringsfor instructions on removing all resilient ﬂoor covering structures or contact your r

etailer or Armstrong World Industries, Inc. 1 800 233 3823.

The ﬂoor covering or adhesive in this package does NOT contain asbestos.

Subﬂoor Conditions

• CLEAN —Subﬂoor must be free of wax, paint, oil, sealers, adhesives and other debris.

• LEVEL/FLAT—Within 3/16″ in 10′ (5 mm in 3 m) and/or 1/8″ in 6′ (3 mm in 2 m). Sand high areas or joints. If the ﬂoor is to be

lued down, ﬁll low areas with a latex additive cementitious leveling compound of 3,000-PSI minimum compressive strength such

g as Armstrong S-194 Patch, Underlayment & Embossing Leveler with S-195 Underlayment Additive. Follow the instructions of the leveling compound manufacturer but make certain that the leveling compounds are completely DRY before beginning installation.

hen mechanically fastening the ﬂoor down, ﬂatten low spots with a maximum of 6 layers of 15# builders felt, plywood or shims

W (not leveling compounds). Leveling materials must provide a structurally sound subﬂoor that does not affect the holding power of the fastener.

• DRY— Check and document moisture content of the subﬂoor using the appropriate moisture test. Concrete subﬂoors must be a minimum of 30 days old before testing begins.

• STRUCTURALLY SOUND—Nail or screw any areas that are loose or squeak. Wood panels should exhibit an adequate fastening pattern, glued/screwed or nailed as system requires, using an acceptable nailing pattern. Typical: 6″ (15 cm) along bearing edges and 12″ (31 cm) along intermediate supports. Flatten edge swell as necessary. Replace any water-damaged, swollen or

elaminated subﬂooring or underlayments.

Avoid subﬂoors with excessive vertical movement. Optimum performance of hardwood ﬂoor covering products occurs when there

s little horizontal or vertical movement of the subﬂoor. If the subﬂoor has excessive vertical movement (deﬂection) before installation

i of the ﬂooring, it is likely it will do so after installation of the ﬂooring is complete.

ubﬂoors with Radiant Heat

NOTE: Always make certain the product selected is recommended for this type application. The following products are not recommended to be installed over radiant heat subﬂoors: Armstrong

ewcastle™ Plank, Coastal Woodlands

• System must be operational and heated for at least 7 days prior to beginning the installation. Use an incremental control strategy that brings the ﬂoor through temperature changes gradually, which may include an external thermostat.

•

• Turn off heat and let subﬂoor cool down to room temperature 3 –4 hours prior to starting the job. BEFORE installation begins, ascertain that the heating system is designed and controlled for wood ﬂooring and that the circuit does

• not include other ﬂoor covering types. Failure to do so may cause excessive heat damage and shrinkage. NOTE: Refer to radiant heat system manufacturer’s precautions for staple-down installation. Beware of stapling through radiant tubing or mesh.

After installation, turn the heating system back on immediately. The ﬁnished ﬂoor surface must not exceed 85°F (29°C) throughout

• the life of the ﬂoor.

• Radiant heating systems normally create dry heat that can lower interior humidity levels. It may be necessary to add humidity with humidiﬁers to maintain the recommended levels (35–55%) and prevent damage to the wood ﬂoor.

• The ﬂooring should be end-glued over radiant heat to reduce longitudinal shrinkage. Apply a bead of the recommended wood glue to the groove end, then insert the tongue. Wipe excess adhesive away immediately.

Not acceptable for 5/16

(

ngineered Installations)

″ E

Global Exotics™, Bruce®Kempas Plank, Merbau™ Plank,

Tools & Accessories Needed (All Installation Methods)

• Broom • Tape measure • Hammer • Chalk line & chalk • Hand saw or jamb saw

• Recommended hardwood ﬂooring cleaner • Electric power saw • Eye protection • Recommended wood glue

• Moisture Meter (wood, concrete or both) • Transition and wall moldings • NIOSH-designated dust mask

(Add for Glue-Down Installations)

• Recommended adhesive and adhesive remover

• 1/4″×1/2″×3/16″ (6 mm × 13 mm × 5 mm) V-Notch trowel (Figure 2)

• 3M Scotch-Blue™ 2080 tape

• Recommended wood glue for ﬂoors exceeding 3-1/4″ (9.5 cm) in width

• Armstrong VapArrest™ S-135 Professional Moisture Retardant System on concrete (if needed). Use with urethane adhesive only.

Figure 2

(Add for Mechanically Fastened/Staple-Down Installations)

• Stanley-Bostitch “FloorRunner”, Senco SLS20HF or equivalent • 1″ Staples/fasteners (minimum) • Compressor and hose

• Nylon/Plastic tapping block • In-line regulator • Recommended wood glue for ﬂoors exceeding 3-1/4″ (9.5 cm) in width

(Add for Floating Installations)

• Recommended underlayment • Pull bar • Tapping block • Recommended wood glue

III. SUBFLOOR/UNDERLAYMENT REQUIREMENTS

Recommended Subﬂoor/Underlayment Surfaces

(Glue Down and Floating Installations Only)

• Concrete • Ceramic Tile, Terrazzo, Slate & Marble • Acoustic cork

(All Installation Methods)

• Wood subﬂoors • Wood structural panels and underlayment • Fully adhered existing wood ﬂoors

• Fully adhered vinyl sheet, resilient tile, cork ﬂooring and linoleum

Concrete (Glue-Down and Floating Installations Only)

The ﬂooring can be glued directly to concrete with a minimum compressive strength of 3000 PSI. Do not install over a concrete sealer or painted concrete. If present, remove by grinding or sanding. Do not install over slick, heavily troweled or burnished concrete. Roughen the surface as necessary by sanding or grinding. Use an appropriate NIOSH-designated dust mask. Floating ﬂoors can be installed over any structurally sound concrete.

Concrete Moisture Tests

All concrete subﬂoors should be tested, and results documented, for moisture content. Visual checks may not be reliable. Test several areas, especially near exterior walls and walls containing plumbing. Acceptable test methods for subﬂoor moisture content include:

• A 3% Phenolphthalein in Anhydrous Alcohol Solution: Chip the concrete at least 1/4″ (6 mm) deep (do not apply directly to the concrete surface) and apply several drops of the solution to the chipped area. If any color change occurs, further testing is required.

• Tramex Concrete Moisture Encounter Meter (Figure 3): Moisture readings should not exceed 4.5 on the upper scale. (Figure 3 shows an unacceptable reading of over 4.5.)

Polyﬁlm Test: Apply 3′×3′ (1 m × 1 m) pieces of polyethylene ﬁlm to the subﬂoor

• and leave in place for 24 hours. Assure all edges are completely sealed with waterresistant tape. Darkened concrete or condensation on ﬁlm indicates presence of

oisture and requires additional measurements with the Tramex Meter, Calcium

m Chloride or RH test.

NOTE: The following tests are required in commercial applications. Either or both tests

re acceptable.

• Calcium Chloride Test (ASTM F 1869): The maximum moisture transfer must not

xceed 3 lbs./1000 ft.

• RH Levels in Concrete Using In-situ Probes (ASTM F 2170-02) should not exceed 75%.

“DRY” CONCRETE AS DEFINED BY THESE TESTS CAN BE WET AT OTHER TIMES OF THE YEAR. THESE TESTS DO NOT GUARANTEE A DRY SLAB. ALL NEW CONSTRUCTION CONCRETE SLABS SHOULD HAVE A MINIMUM OF 10 MIL POLY FILM

OISTURE BARRIER BETWEEN THE GROUND AND THE CONCRETE.

n 24 hrs. with this test.

Moisture Retardant Systems

If excessive moisture is present or anticipated, use Armstrong VapArrest S-135 Professional Moisture Retardant System or inexpensive sheet vinyl to reduce vapor intrusion.

NOTE: DO NOT use Armstrong ProConnect™ Professional Hardwood Flooring Adhesive when using Armstrong VapArrest S-135 Professional Moisture Retardant System or sheet vinyl as a moisture retardant. Use only Bruce Equalizer™, Armstrong 57 , Robbins

usionLock™ or Armstrong EverLAST™ Premium Urethane Adhesive.

• Armstrong VapArrest S-135: Apply the materials after all subﬂoor preparation is complete. Follow the instructions on the VapArrest

-135 label. Allow 8 –24 hours curing time before application of the hardwood ﬂooring.

• Sheet vinyl: An inexpensive sheet vinyl or “slip-sheet” (felt-backed with vinyl wear layer) may be installed. Use a premium grade,

lkali-resistant adhesive and a full-spread application system to properly bond the vinyl to the subﬂoor. Follow the sheet vinyl

a manufacturer’s instructions for installation procedures. A bond test may be required as an adhesion test. Install several small areas (3′ x 3′) (1 m x 1 m) and allow the vinyl to set for 72 hours. Remove the vinyl. If the backing remains attached to the concrete, the subﬂoor should be acceptable for sheet vinyl installation. Install the sheet vinyl and allow the adhesive to cure for 24 hours prior

o beginning installation. Degloss as necessary to create an adequate adhesive bond. Always check for adequate adhesive bond.

Acoustic Concrete (Glue-Down or Floating Installations Only)

Acoustic concrete normally contains large quantities of gypsum that may inhibit the adhesive’s capability to properly bond. Acoustic concrete must be primed with the concrete manufacturer’s recommended primer/surface hardener. Test the concrete by scraping the

urface with a nail or other sharp object. If the concrete powders or crumbles, it is not sound and suitable for direct application of

s hardwood ﬂooring and may require the use of a ﬂoating sub-ﬂoor system. Always check for adequate adhesive bond. The concrete must have a minimum compressive strength of 2000 PSI.

eramic, Terrazzo, Slate & Marble (Glue-Down or Floating Only)

ll grout joints and broken corners that exceed 3/16″ (5 mm) must be ﬁlled with a cementitious leveling compound such as

A Armstrong S-194 Patch, Underlayment & Embossing Leveler with S-195 Underlayment Additive. The surface should be cleaned and abraded to create a good bonding surface for the adhesive. Loose tiles must be re-adhered to the subﬂoor or ﬁlled as above. Remove

ll sealers and surface treatments. Always check for adequate adhesive bond.

coustic Cork Underlayment (Glue-Down or Floating Only)

The ﬂooring can be glued or ﬂoated directly over full-spread, permanently bonded acoustic cork. The cork should have a density of no less than 11.4 lb./cubic foot. The cork, in general, should be pure cork combined with a polyurethane or resin binder. Install cork

n accordance with cork manufacturer’s recommendations. Always check for adequate adhesive bond. When ﬂoating ﬂoors over cork

i DO NOT use foam underlayment.

Wood Subﬂoors and Underlayment (All Installation Methods)

eneral: The wood subﬂooring materials must not exceed 13% moisture content. Using a realiable wood moisture meter, measure

G moisture content of both the subﬂoor and the hardwood ﬂooring to determine proper moisture content. The difference between the moisture content of the wood subﬂoor and the hardwood ﬂooring must not exceed 4%. When installing parallel to the ﬂoor joists it

ay be necessary to stiffen the subﬂoor system by installing an additional minimum of 3/8″ (9.5 mm) approved underlayment.

m Applicable standards and recommendations of the construction and materials industries must be met or exceeded.

NOTE: As ﬂooring manufacturers, we are unable to evaluate each engineered system. Spacing and spans, as well as their engineering methods, are the responsibility of the builder, engineer, architect or consumer, who is better able to evaluate the expected result based on site-related conditions and performance. The general information provided below describes common, non-engineered joist/subﬂoor systems. Engineered ﬂooring systems may allow for wider joist spacing and thinner subﬂooring materials.

Wood Structural Panel Subﬂoors and Underlayment (All Installation Methods)

Structural panels/underlayment must be installed sealed side down. When used as a subﬂoor allow 1/8″ (3 mm) expansion space between each panel. If spacing is inadequate, cut in with a circular saw. Do not cut in expansion space on tongue and groove panels.

• Plywood: Must be minimum CDX grade (exposure 1) and meet US Voluntary Product Standard PS1 performance standard or Canadian performance standard CAN/CSA 0325-0-92. The preferred thickness is 3/4″ (19 mm) as a subﬂoor [minimum 5/8″ (16 mm)] or 3/8″ (9.5 mm) as underlayment.

• Oriented Strand Board (OSB): Conforming to US Voluntary Product Standard PS2 or Canadian performance standard CAN/CSA 0325-0-92 construction sheathing. Check underside of panel for codes. When used as a subﬂoor, the panels must be tongue and groove and installed sealed side down. Minimum thickness to be 23/32″ (18 mm) thick when used as a subﬂoor or 3/8″ (9.5 mm) as underlayment.

• Waferboard and Chipboard: Conforming to US Voluntary Product Standard PS2 or Canadian performance standard CAN/CSA 0325-0-92. Must be 3/4″ (19 mm) thick when used as a subﬂoor and 3/8″ (9.5 mm) thick when used as an underlayment.

• Particleboard: Must be a minimum 40-lb. density, stamped underlayment grade and 3/4″ (19 mm) thick.

Solid Wood Subﬂoors (All Installation Methods)

• Minimum 3/4″ (19 mm) thick with a maximum width of 6″ (15 cm) installed at a 45˚ angle to the ﬂoor joists.

• Group 1 dense softwood (Pine, Larch, Douglas Fir, etc.) No. 2 common, kiln dried with all board ends bearing on joists.

• For glue-down applications add 3/8″ (9.5 mm) approved underlayment.

Existing Wood Flooring (All Installation Methods)

• Existing engineered ﬂooring must be well bonded/fastened. When gluing over existing wood ﬂooring of any thickness, the ﬁnishing materials must be abraded or removed to foster an adequate adhesive bond. When ﬂooring is to be mechanically fastened, the existing engineered wood ﬂooring must be a minimum of 3/8″ (9.5 mm) thick installed over approved wood/wood composite underlayment that has been properly fastened. When installing over engineered ﬂooring that is glued to concrete, the minimum thickness of that ﬂooring must be 1/2″ (13 mm) to allow for the length of the fastener.

• Existing solid wood ﬂooring that exceeds 6″ (15 mm) in width must be covered with 3/8″ (9.5 mm) approved underlayment and fastened as required. Do not install over solid ﬂooring attached directly to the concrete.

Vinyl, Resilient Tile, Cork Flooring and Linoleum

(All Installation Methods, see notes below)

(Glue-Down Installations)

DO NOT use Armstrong ProConnect Professional Hardwood Flooring Adhesive when installing over these surfaces. Use only Bruce Equalizer, Armstrong 57, Robbins FusionLock or Armstrong EverLAST Premium Urethane Adhesive.

• Make sure the ﬂoor covering materials are well bonded to the subﬂoor/underlayment with full-spread adhesive and are no more than two layers thick, not to exceed 3/16″ (5 mm).

• With approved wood/wood composite subﬂoors, if vinyl or tiles are loose, broken, or in poor condition, install a 3/8″ (9.5 mm) approved underlayment directly over the ﬂooring materials.

• Clean the ﬂooring materials as necessary to create a good adhesive bond. If a maintenance material is present on the ﬂoor covering or a gloss is present, de-gloss with a ﬂooring pad and a commercially available stripper, then rinse completely. Allow ample drying time. (NOTE: Do not sand any resilient products. They may contain asbestos ﬁbers, which may be harmful.)

• Cork ﬂoors must have all sealers and surface treatments removed before installation begins. Always check for adequate adhesive bond.

igure 3

Page 3

Mechanically Fastened/Staple-Down Installations)

″

(40.6 cm)

Underlayment will install parallel to longest wall

Pre-measured overlap

Underlayment

chalk line

work area - adhesive

chalk line

ork area - adhesive

groove side

231

12 3

10 11 12

456

78 9

45˚-90

4 -

(10-15 cm)

TARTING WALL

Multiple of width of

product + 1/4

″ (6 mm)

[1/2″ (13 mm) for

floating floors] expansion

halk line

face nail every

6″ (15 cm)

1st row 1st row

2nd row

blind nail into t

ongue every

–4″ (8-10 cm)

tongue

chalk line

(

• Do not install over ﬂoors that exceed one layer, as the thickness of the ﬂooring materials will prevent an adequate mechanical bond. Make certain that the subﬂooring materials meet minimum requirements.

•

• Some tile products may be too brittle for staple penetration. Always test an area for breakage before proceeding.

IV. INSTALLING THE FLOOR

eneral Installation Tips

OTE: When installing UNFINISHED engineered ﬂooring, allow a minimum of 72 hours adhesive curing time before applying seals,

N stains and ﬁnishes to unﬁnished ﬂooring. Test the moisture content of the wood in accordance with the stain/ﬁnish manufacturer’s recommendations.

Do not staple or mechanically fasten products that exceed 5″ (13 cm) in width.

•

• Floor should be installed from several cartons at the same time to ensure good color and shade mixture.

• When possible, preselect and set aside boards that blend best with all horizontally mounted moldings used to assure a uniform

nal appearance. Install these boards adjoining the moldings.

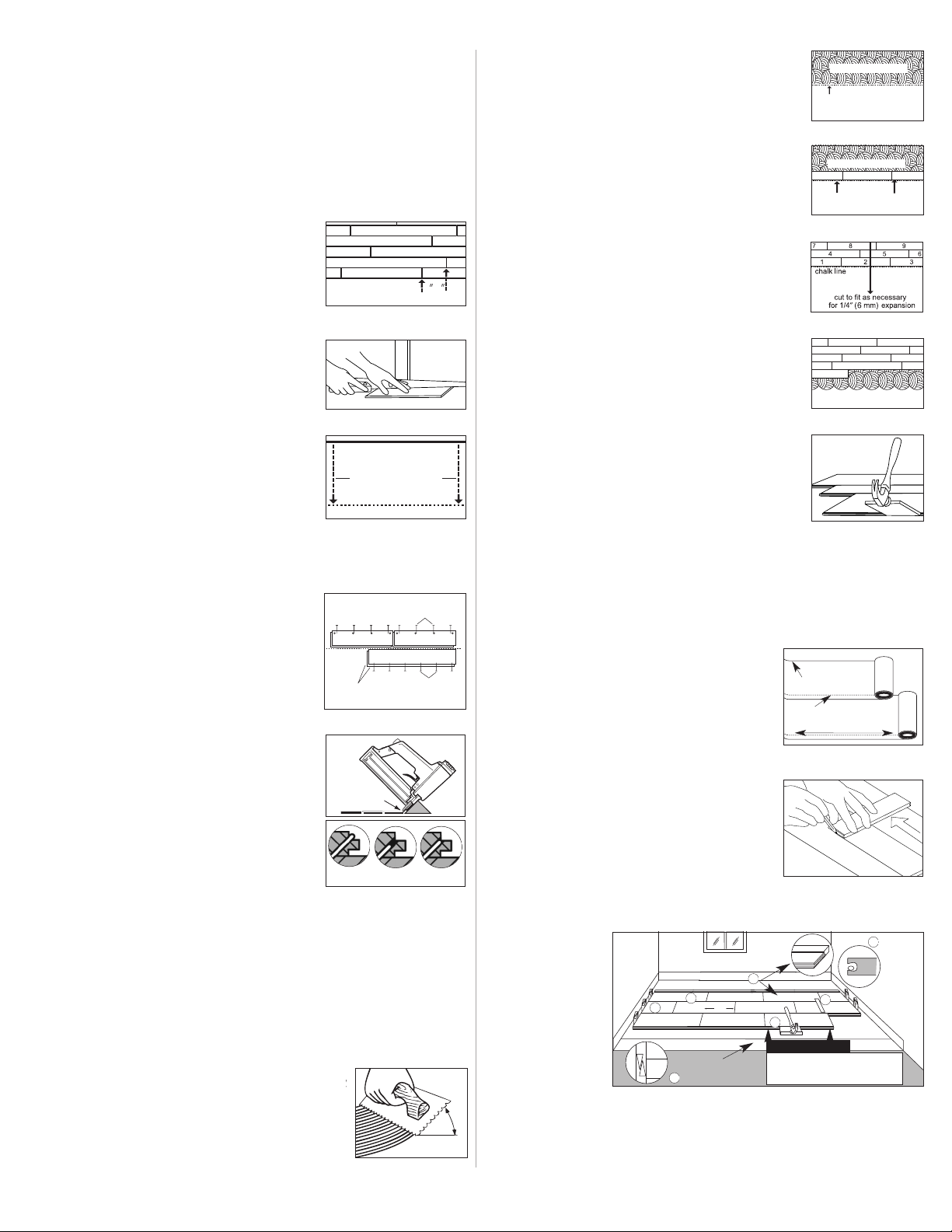

ﬁ Be attentive to staggering the ends of the boards at least 4″–6″ (10–15 cm), when

• possible, in adjacent rows (Figure 4). This will help ensure a more favorable overall appearance of the ﬂoor.

When installing engineered products of uniform length, begin the rows with starter

• boards cut to various lengths. Avoid staggering the rows uniformly to prevent stair-stepping. Boards cut from the opposite end of the row may be used for the

ext starter boards.

• Always allow a minimum 1/4″ (6 mm) expansion around all vertical obstructions. Allow 1/2″ (13 mm) for ﬂoating ﬂoors.

OTE: (For Glue Down Installation) When installing products wider than 3-1/4″ (8 cm),

N apply a bead of recommended wood glue to all of the end grooves prior to installing into the adhesive. (For Staple Down Installation) When installing products wider than

-1/4″ (8 cm) but not to exceed 5″ (13 cm), apply a bead of recommended wood glue

3 to all of the end grooves prior to stapling down.

STEP 1: Doorway and Wall Preparation

(All Installation Methods)

ndercut door casings and jambs. Remove any existing base, shoe mold or doorway

U thresholds. These items can be replaced after installation. All door casings and jambs should be undercut to avoid difﬁcult scribe cuts (Figure 5).

TEP 2: Establish a Starting Point

(All Installation Methods)

Installation parallel to the longest wall is recommended for best visual effects;

• however, the ﬂoor should be installed perpendicular to the ﬂooring joists unless the subﬂoor has been reinforced to reduce subﬂoor sagging.

• When possible, always begin the layout or installation from the straightest wall, generally an outside wall.

In at least two places, at least 18″ (46 cm) from the corner, measure out equal distance from the starting wall (Figure 6) and snap

• a chalk line. The measurement must be the sum of the width of the ﬂooring plus an additional 3/8″ (9.5 mm) to allow for 1/4″ (6 mm) expansion space and the width of the tongue. Allow 1/2″ (13 mm) expansion when installing ﬂoating ﬂoors. Continue to

tep 3; Staple, Glue or Floating.

STEP 3: Installing First & Second Rows

(Mechanically Fastened/Staple-Down Installations)

• Use the longest, straightest boards available for the ﬁrst two rows. For random and alternate width products, use the widest plank for the ﬁrst row. Align tongue of ﬁrst row on chalk line. The groove should be facing the starting wall. Pre-drill 1/2″ (13 mm) from back (groove) edge, 1″–2″ (2.5–5 cm) from each end, and at 6″ (15 cm) intervals when possible (Figure 7). Fasten using 4 or 6d ﬁnishing nails or 1″ (2.5 cm) pneumatic ﬁnish nails/brads. Countersink the nails.

• Pre-drill and blind-nail at a 45° angle through the tongue of the ﬁrst row every 1″–2″ (2.5–5 cm) from the ends and spaced in 3″–4″ (7.6–10 cm) intervals. Countersink nails to ensure ﬂush engagement of groove with the following row(s). Continue blind nailing using this method with following rows until stapler can be used. Alternatively use a pneumatic ﬁnish nailer and install nails/brads at the same intervals with a minimum length of 1″ (2.5 cm).

• End-joints of adjacent rows should be staggered a minimum of 4″–6″ (10–15 cm), when possible, to ensure a more favorable overall appearance (Figure 4).

STEP 4: Installing the Floor

(Mechanically Fastened/Staple-Down Installations)

• Always use the recommended stapler for the speciﬁc product being installed (see “Installation Applications”). Use a minimum 1″ (2.5 cm) staple recommended by the stapler manufacturer 1″–2″ (2.5–5 cm) from the ends spaced at 3″–4″ (8–10 cm) intervals. Continue to Step 5.

Wood Plank

• Set compressor at 70 PSI. If tongue damage occurs, lower air pressure (Figure 8).

• Fasten several sacriﬁcial boards to the ﬂoor. At least two boards, stapled side by side, must be used to indicate proper machine adjustments.

• Check for surface damage, air pressure setting, tongue damage, edge blistering, etc., before proceeding. Make all adjustments and corrections before installation begins. Once proper adjustments have been made, remove and destroy the boards.

Too Low

• Install the remainder of the ﬂoor working from several cartons.

• The last 1–2 rows will need to be face-nailed when clearance does not permit blind nailing with a stapler or a brad nailer. Pre-drill and face-nail or pneumatically nail on the tongue side, following the nailing pattern used for the ﬁrst row.

General Information for Glue-Down Applications

• Maximum adhesive working times: Urethane adhesive – 60 minutes; Armstrong ProConnect Professional Hardwood Flooring Adhesive – 60 minutes. When not in use, keep the adhesive container tightly closed to prevent thickening. Thickening will cause difﬁculty in spreading the adhesive.

• Open times and curing times of ALL adhesives vary dependent upon subﬂoor porosity, air movement, humidity and room temperature. Urethane adhesive has a shortened working time in high humidity environments, whereas the working time for ProConnect and polymeric resin adhesives will be lengthened. In areas of low humidity, open time will be longer with urethane adhesives and shorter with ProConnect. Adjust the amount of adhesive spread on the subﬂoor accordingly. The adhesive should not be applied if subﬂoor or room temperature is below 60°F (16°C). WORKING TIME WILL VARY DEPENDING ON JOB SITE CONDITIONS.

• Hold trowel at a minimum 45° angle (Figure 9) ﬁrmly against the subﬂoor to obtain a

40–60 ft.

(4–5.5 m2) per gallon spread rate. The trowel will leave ridges of adhesive and very little adhesive between the ridges. This will allow you to still see the chalk lines between the ridges and provide the recommended spread rate.

• For additional application instructions, follow the recommendations on the adhesive container.

• Proper ventilation within the room must be provided. An electric fan is helpful.

• Rolling is not required, but if desired, do not do so until the adhesive has cured for two hours. NOTE: DO NOT INSTALL FLOORING USING RUBBER MALLETS. STRIKING THE SURFACE

WITH A RUBBER MALLET MAY “BURN” THE FINISH CAUSING IRREPARABLE DAMAGE.

referred Alignment

Too High

Figure 4

igure 5

Figure 6

Figure 7

Correct

Figure 8

Figure 9

STEP 3: Spread the Adhesive (

• Spread sufﬁcient amounts of the recommended adhesive with the recommended trowel Figure 2) in an area that can be covered in 60 minutes (see adhesive information).

(

• If necessary, nail a sacriﬁcial row with 1″ (2.5 cm) nails on the dry side of your chalk line to help

hold the ﬁrst row in place.

OTE: Avoid installing on the surface of the ﬂooring. If necessary, distribute weight using a

N kneeler board.

STEP 4: Installing the Floor (

Glue-Down Installations)

Figure 10a

Glue-Down Installations)

(Figures 10a–10d)

Use the longest, straightest boards available for the ﬁrst two rows. For random and alternate

•

width products, use the widest plank for the ﬁrst row. The ﬁrst row of planks should be installed with the edge of the groove lined up on the chalk line. The tongue should be facing the starting

all. The ﬁrst row must be aligned and seated in the adhesive, as all additional rows will be

w pushed back to this original row. Remove tongue to allow for expansion space, if necessary, on the row adjoining the wall. Continue to Step 5.

• When installing products wider than 3-1/4″ (8 cm), apply a bead of recommended wood glue

o all of the end grooves prior to installing into the adhesive.

• When installing pieces, engage the end-joint ﬁrst, as close to the side (long) tongue and

groove as possible, then slide together tightly to engage the side (long) joint tongue and

roove. To avoid adhesive bleed-through and memory pull-back, avoid sliding pieces through

g the adhesive as much as possible when placing them in position.

• During the installation occasionally remove a piece of ﬂooring from the subﬂoor and inspect

he back for proper adhesive transfer. Adequate adhesive transfer is necessary to ensure

t sufﬁcient holding strength.

• If the adhesive skins over and fails to transfer, remove and spread new adhesive to achieve

roper bonding.

NOTE: Clean adhesive from the surface of the ﬂoor frequently, using the recommended adhesive cleaner. Urethane adhesives become extremely difﬁcult to remove when cured. Do not use 3M

cotch-Blue™ 2080 Tape before adhesive is removed from the surface. Use clean towels,

S changed frequently, to prevent haze and adhesive residue.

• Check for a tight ﬁt between all edges and ends of each plank. End-joints of adjacent rows

should be staggered 4″–6″ (10–15 cm), when possible, to ensure a more favorable overall appearance (Figure 4).

It may be necessary to align the product with a cut-off piece of scrap as shown

•

(Figure 11 – keep scrap angle low to avoid edge damage). To eliminate minor shifting or gapping of product during installation, use 3M Scotch-Blue

•

2080 Tape to hold the planks together. After installation is complete, remove all of the 3M Scotch-Blue 2080 Tape from the surface of the newly installed ﬂooring. Do not let the tape

emain on the ﬂooring longer than 24 hours. Avoid the use of masking or duct tape, which

r leaves an adhesive residue and may damage the ﬁnish.

• If necessary, use weights to ﬂatten boards with bows until adhesive cures, in order to

revent hollow spots. Boards that cannot be ﬂattened should be cut in length to reduce the

p bow, or not used.

Be sure not to spread adhesive too far ahead of your work area (Figure 10d).

•

Figure 10b

igure 10c

Figure 10d

Figure 11

• Complete the installation using this same technique for the remainder of the ﬂoor.

Avoid heavy foot trafﬁc on the ﬂoor for at least 24 hours. Lift the furniture or ﬁxtures back into place after 24 hours.

•

General Information for Floating Floors

loating ﬂoors can be installed over any structurally sound surface that meets or exceeds local building codes. Any width of ﬂooring

F can be installed in this manner but wider widths are preferred.

• Plan the ﬂoor layout (in width) to avoid having to rip the last row narrower than 1″

(2.5 cm). This may require ripping the ﬁrst row to assure the last row is at least the minimum width.

• Allow 1/2″ (13 mm) expansion around all vertical obstructions.

STEP 3: Installing the Underlayment

(Floating Installations Only)

• Install the underlayment in the same direction the hardwood ﬂooring is to be installed.

• Extend the underlayment a few inches up the wall.

• Trim excess prior to installing trim or moldings.

• The ﬂoating ﬂoor underlayment already has double-sided tape for ease of taping

the precut overlapping seams (Figure 12). If a non-adhesive underlayment is used, tape all seams with the included tape.

STEP 4: Installing the Floor

(Floating Installations Only)

• The ﬁrst row can be installed using one of two methods after the layout has been

completed (Step 2). Allow 1/2″ (13 mm) expansion.

• Sacriﬁcial board: If the wall is not straight, scribe the ﬁrst board (Figure 13) as

necessary to maintain alignment with the chalk line. Install a sacriﬁcial board (with a straight edge) using the appropriate fasteners for the subﬂoor. If a board is used for the starter row make certain the groove faces the wall.

• Wedges: Align the ﬁrst row with the wall using wedges to maintain a 1/2″ (13 mm) expansion in place and to stabilize the product.

If the wall is not straight, scribe the ﬁrst board (Figure 13) as necessary to maintain alignment with the chalk line.

• Select the ﬁrst board. All

installations should begin with the groove side against the wall using the longest boards available. Apply a continuous 1/8″ (3 mm) glue bead to the inside bottom of the groove on the end of the board. Do not apply glue to the groove side at this time (Item C, Figure 14). Products with the end tongue on the left should be installed right to left, opposite tongues should be left to right (Item D, Figure 14). If a sacriﬁcial board was used DO NOT glue the ﬁrst row to it.

• Complete the ﬁrst row. Cut the last board allowing for 1/2″ (13 mm) clearance between the wall

and the ﬂoor. (Use the remaining end of the cut board as a starter board for any row following row three). Install a wedge on the end of the board between the hardwood ﬂooring and the wall, allowing 1/2″ (13 mm) expansion space. Avoid installation of any boards shorter than 16″ (40.6 cm) in the ﬁrst four rows (Item F, Figure 14).

Underlayment

Wooden Wedges

Starter Strip

“Work Zone”

Always work directly in front of the plank you are installing. Never stand or sit on any of the planks you have already installed.

Figure 12

Figure 13

Apply a 1/8″ (3 mm) bead along the inside bottom of the end and side groove.

Figure 14

• Use a pull bar to pull the last board into place from the opposite end. Install wedges into the gap and tighten (Item B, Figure 14).

• If any glue gets on the surface of the ﬂooring, wipe off immediately with a clean damp cloth.

Page 4

• Cut or use a shorter board for the ﬁrst board of the second row. Start the second row by applying a 1/8″ (3 mm) bead along the nside bottom of the end and side groove of the new board. Install the ﬁrst board of row two. Apply a bead of glue to the inside

i bottom of the end and side groove of the next board and install. When installing boards together, use a tapping block against the tongue, not the groove (Item G, Figure 14). Tap the boards into place by tapping with a hammer on the tapping block. DO NOT tap

n the edge directly with the hammer. Complete the second through fourth rows using this technique. Insert wedges on the ends,

o as necessary, to restrain the movement of the ﬂoor.

• In the remaining rows, stagger joints 4″–6″ (10–15 cm) apart. Install the rest of the ﬂoor. Be sure all joints are tight. Use spacers

n the long and butt walls. Use a tapping bar to tighten the joints from the ends.

TEP 5: Complete the Installation

• Remove all tape and clean the ﬂoor with the recommended hardwood ﬂooring cleaner.

• Trim all underlayment (ﬂoating only) and install or re-install any transition pieces, reducer strips, T-moldings, thresholds, bases

nd/or quarter round moldings that may be needed. These products are available pre-ﬁnished to blend with your ﬂooring (see

a below). Nail moldings into the wall, not the ﬂoor.

• Inspect the ﬂoor, ﬁlling all minor gaps with the appropriate blended ﬁller.

• If the ﬂoor is to be covered, use a breathable material such as cardboard. Do not cover with plastic.

Leave warranty and ﬂoor care information with the owner. Advise them of the product name and code number of the ﬂooring they

•

purchased.

• To prevent surface damage, avoid rolling heavy furniture and appliances on the ﬂoor. Use plywood, hardboard or appliance lifts if

ecessary. Use protective castors/castor cups or felt pads on the legs of furniture to prevent damage to the ﬂooring.

. TRANSITION AND WALL MOLDINGS

Reducer Strip Threshold Stair Nosing Quarter Round Combination Base

Reducer Strip: A teardrop-shaped molding used around ﬁreplaces, doorways, as a room divider, or as a transition between wood

•

ﬂooring and adjacent thinner ﬂoor coverings. Fasten down with adhesive, small nails or double-faced tape.

(All Installation Methods)

nd Shoe

-Molding

• Threshold: A molding undercut for use against sliding door tracks, ﬁreplaces, carpet, ceramic tile, or existing thresholds to allow or expansion space and to provide a smooth transition in height difference. Fasten to subﬂoor with adhesive and/or nails through

f the heel. Pre-drill nail holes to prevent splitting.

• Stair Nosing: A molding undercut for use as a stair landings trim, elevated ﬂoor perimeters, and stairsteps. Fasten down ﬁrmly with

dhesive and nails or screws. Pre-drill nail holes to prevent splitting.

• Quarter Round: A molding used to cover expansion space next to baseboards, case goods, and stair steps. Pre-drill and nail to

the vertical surface, not into the ﬂoor.

• Combination Base and Shoe: A molding used when a base is desired. Used to cover expansion space between the ﬂoor and the

all. Pre-drill and nail into the wall, not the ﬂoor.

• T-Molding: A molding used as a transition piece from one rigid ﬂooring to another of similar height or to gain expansion spaces.

Fasten at the heel in the center of the molding. Additional rigid support may need to be added to the heel of the molding dependent

pon the thickness of the goods covered. Do not use this molding as a transition to carpet.

INSTALLERS— ADVISE YOUR CUSTOMER OF THE FOLLOWING

easons: Heating and Non-heating

ecognizing that hardwood ﬂoor dimensions will be slightly affected by varying levels of humidity within your building, care should

R be taken to control humidity levels within the 35–55% range. To protect your investment and to assure that your ﬂoors provide lasting satisfaction, we have provided our recommendations below.

• Heating Season (Dry): A humidiﬁer is recommended to prevent excessive shrinkage in hardwood ﬂoors due to low humidity

levels. Wood stoves and electric heat tend to create very dry conditions. Non-Heating Season (Humid, Wet): Proper humidity levels can be maintained by use of an air conditioner, dehumidiﬁer, or by

•

turning on your heating system periodically during the summer months. Avoid excessive exposure to water from tracking during periods of inclement weather. Do not obstruct in any way the expansion joint around the perimeter of your ﬂoor.

OTE: Final inspection by the end-user should occur from a standing position.

FLOOR REPAIR

Minor damage can be repaired with a Bruce®, Armstrong®or Robbins®touch-up kit or ﬁller. Major damage will require board

eplacement, which can be done by a professional ﬂoor installer.

I. GÉNÉRALITÉS

Responsabilité du propriétaire/de l’installateur

Les jolis planchers en bois dur sont un produit de la nature et sont donc imparfaits. Nos planchers en bois sont fabriqués conformément aux normes de l’industrie, avec des tolérances de défauts ne pouvant dépasser 5 %. Ces défauts peuvent être naturels

u dus à la fabrication. Lorsque le plancher est commandé, il faut ajouter 5 % à la surface réelle nécessaire pour tenir compte des

o coupes et des défauts (10 % pour la pose de planches en diagonale).

• Le propriétaire/L’installateur assume toutes les responsabilités en ce qui concerne la dernière inspection de la qualité du produit. ’inspection du matériau doit être effectuée avant l’installation. Examiner avec soin la couleur, le ﬁni et la qualité du matériau avant de

L l’installer. S’il n’est pas acceptable, ne pas l’installer et en aviser immédiatement le vendeur.

Avant l’installation de tout plancher en bois, le propriétaire/l’installateur doit s’assurer que les surfaces concernées sont conformes ou

•

supérieures à toutes les normes applicables. Il faut respecter les recommandations des constructeurs et fabricants de matériaux, ainsi que les codes locaux. Par ces instructions, il est recommandé que les éléments de la construction et le sous-plancher soient propres,

ecs, rigides, plats et d’une structure solide. Le fabricant décline toute responsabilité en cas de défaillance provenant d’un défaut du

s sous-plancher, de la surface de pose ou du chantier lui-même.

• Avant installation, il appartient à l’installateur/au propriétaire de vériﬁer la qualité, la fabrication et la ﬁnition usine. Il doit sélectionner

es planches et, de façon raisonnable, rejeter ou découper toute planche défectueuse, quelle que soit la cause du défaut. En cas de

l doute quant à la qualité, la fabrication ou la ﬁnition usine d’une planche, l’installateur ne doit pas utiliser ladite planche.

• L’utilisation de teinture, de bouche-pores, de mastic de retouche ou de tout autre produit approprié pour corriger les fentes du

sous-plancher est autorisée lors de la pose normale d’un plancher.

AVIS AUX INSTALLATEURS

ATTENTION À LA SCIURE

La sciure est produite en sciant, en ponçant ou en usinant les produits du bois. Cette sciure en suspension dans l’air peut provoquer des irritations des voies respiratoires, des yeux et de la peau. Le centre international de recherche sur le cancer (CIRC) a classé la sciure comme un cancérigène nasal pour les humains.

Précautions à prendre : Tout outil électrique utilisé doit être équipé d’un collecteur de poussière. Si la quantité

de poussière dans l’air est élevée, utiliser un masque anti-poussières approprié, homologué par le NIOSH. Éviter le contact de la sciure avec les yeux et la peau.

Premiers soins en cas d’irritation : Laver à grande eau la peau ou les yeux pendant au moins 15 minutes.

Pour obtenir une copie de la ﬁche signalétique de ce produit ou pour toute question technique ou concernant la pose,

prière de composer le

AVIS IMPORTANT SUR LA SANTÉ POUR LES RÉSIDENTS DU MINNESOTA SEULEMENT :

CES MATÉRIAUX DE CONSTRUCTION ÉMETTENT DU FORMALDÉHYDE. DES CAS D’IRRITATION DES YEUX, DES VOIES NASALES ET DE LA GORGE, DE MAUX DE TÊTE, DE NAUSÉES ET D’AUTRES SYMPTÔMES POUVANT SUGGÉRER L’ASTHME, TELS QUE L’ESSOUFFLEMENT, ONT ÉTÉ SIGNALÉS APRÈS UNE EXPOSITION AU FORMALDÉHYDE. LES PERSONNES ÂGÉES ET LES ENFANTS, AINSI QUE TOUTE PERSONNE DÉJÀ SUJETTE À L’ASTHME, AUX ALLERGIES OU À DES TROUBLES PULMONAIRES, COURENT DE PLUS GRANDS RISQUES. LA RECHERCHE SE POURSUIT SUR LES EFFETS POSSIBLES À LONG TERME DE L’EXPOSITION AU FORMALDÉHYDE.

UNE VENTILATION RÉDUITE PEUT PERMETTRE AU FORMALDÉHYDE ET À D’AUTRES CONTAMINANTS DE L’AIR DE S’ACCUMULER À L’INTÉRIEUR. UNE TEMPÉRATURE ET UNE HUMIDITÉ AMBIANTES ÉLEVÉES AUGMENTENT LES NIVEAUX DE FORMALDÉHYDE. LORSQU’UNE MAISON EST SITUÉE DANS UNE RÉGION SUBISSANT DES TEMPÉRATURES TRÈS ÉLEVÉES EN ÉTÉ, ON PEUT UTILISER UN SYSTÈME DE CLIMATISATION POUR CONTRÔLER LA TEMPÉRATURE INTÉRIEURE ET D’AUTRES APPAREILS DE VENTILATION MÉCA NIQUE P OUR RÉDU IRE LES NIVEAUX DE FORMALDÉHYDE ET D’AUTRES CONTAMINANTS DE L’AIR AMBIANT.

POUR TOUTE QUESTION CONCERNANT LES EFFETS DU FORMALDÉHYDE SUR LA SANTÉ, ON PEUT CONSULTER SON MÉDECIN OU LE SERVICE SANITAIRE LOCAL.

1 800 233 3823

ou visitez www.ﬂoorexpert.com, notre site Web technique.

Pour les détails de la garantie complet appelez 1 800 233 3823 ou visitez www.armstrong.com.

II. PRÉPARATION

tockage et manutention

Manipuler et décharger avec précaution. Ranger dans un endroit sec en prévoyant un espace d’air d’environ 10 cm (4 po) sous les

artons stockés sur des sols en béton au niveau du sol. Le plancher ne doit pas être livré tant que le bâtiment n’est pas fermé à l’aide

c de fenêtres et de portes installées et tant que les travaux de cimenterie, de plâtrage et autres travaux « humides » ne sont pas terminés et secs.

Bien qu’il ne soit pas nécessaire d’acclimater le plancher haute performance, il vaut mieux le stocker avant son installation dans l’endroit où il sera posé. Voir sur l’étiquette de l’adhésif les conditions de son stockage.

Conditions du chantier

terrain

2eétage (au-dessus

du niveau du sol)

étage

(niveau du sol)

Sous-sol (sous le

niveau du sol)

Figure 1

Le bâtiment doit être fermé avec toutes les portes et les fenêtres extérieures installées.

• Le béton, le ciment, la charpente, les murs secs, la peinture et les autres travaux « humides » doivent être bien secs. Les revêtements muraux doivent être posés et la

einture terminée, sauf pour la dernière couche sur les plinthes. Autant que possible,

p différer la pose des plinthes jusqu’à installation complète du plancher. Les sous-sols et vides sanitaires doivent être secs et bien aérés.

Le terrassement extérieur doit être terminé, avec un drainage de surface à rampe

• minimale de 7,6 cm sur 3,05 m (3 po sur 10 pi) permettant d’éloigner l’eau du bâtiment. Toutes les gouttières et descentes d’eau doivent être installées.

• Le plancher haute performance peut être posé en dessous, au niveau ou au-dessus du niveau du sol. Ne pas le poser dans une salle de bains.

• Les vides sanitaires doivent être à un minimum de 46 cm (18 po) entre le sol et le dessous des solives. Un tapis de sol en pellicule polyéthylène noire de 6 à 20 mils est indispensable comme pare-vapeur, avec joints se chevauchant sur 15 cm (6 po) et ﬁxés avec du ruban résistant à l’humidité. Le vide sanitaire doit posséder sur son périmètre une ventilation égale à un minimum de 1,5 % de la surface du vide sanitaire. Les évents doivent être placés de façon à favoriser la ventilation transversale (Figure 1).

• Selon les besoins, les codes locaux ont préséance.

• Un système permanent de climatisation et de chauffage de l’air doit être installé et en état de service. La pièce concernée doit rester à une température ambiante constante comprise entre 16 et 27 °C (60 et 80 °F) et à un taux d’humidité de 35 à 55 % pendant 14 jours avant la pose, pendant la pose et jusqu’à l’occupation.

AVERTISSEMENT :

ASPHALTE. ÉVITER DE PONCER, DE BALAYER OU DE GRATTE SEC, DE PERCER, DE SCIER, DE DÉCAPER PAR JET DE BILLES, DE DÉCOUPER OU DE PULVÉRISER PAR DES MOYENS MÉCANIQUES LES REVÊTEMENTS SOUPLES, LES ENDOS, LES THIBAUDES, LES ADHÉSIFS DE BITUME FLUIDIFIÉ OU TOUT AUTRE ADHÉSIF.

REVÊTEMENTS DE SOL SOUPLES DÉJÀ EN PLACE ET ADHÉSIF DE

Niveau du

Ces produits déjà en placepeuvent contenir des ﬁbres d’amianteet / ou de la silice cristalline. Éviter de produire de la poussière. L’inhalation de telles poussières cancérigènes comporte un risque de lésion des

voies respiratoires. L’usage du tabac combiné à une exposition aux ﬁbres d’amiante accroît considérablement le risque de maladie grave. À moins d’être certain que le produit déjà en place ne contient pas d’amiante, supposer le contraire. Le règlement peut

exiger, dans certains cas, de soumettre les matériaux à des essais pour en déterminer la teneur en amiante et prescrire des méthodes pour enlever et éliminer ces produits.

Consulter l’édition courante de la brochure du Resilient Floor Covering Institute (RFCI), intitulée Recommended Work Practices for Removal of Resilient Floor Coverings, pour obtenir des renseignements détaillés et des directives sur l’enlèvement de revêtements de sol souples. Il est également possible de communiquer avec le détaillant ou Armstrong World Industries, Inc. en composant le 1 800 233 3823.

Le revêtement de sol et l’adhésif fournis dans cette trousse NE contiennent AUCUN amiante.

Conditions du sous-plancher

• PROPRE - Enlever toute trace de cire, de peinture, d’huile, de produits d’étanchéité, d’adhésifs et d’autres débris.

• HORIZONTAL/PLAT - À une tolérance maximale de 5 mm sur 3 m (3/16 po sur 10 pi) ou de 3 mm sur 2 m (1/8 po sur 6 pi). Poncer les bosses et les joints. Si le plancher doit être collé, remplir les creux de produit de surfaçage en ciment à additif de latex d’une résistance à la compression d’au moins 20 000 kPa (3 000 lb/po sous-plancher et surface gaufrée avec additif de sous-couche S-195. Suivre le mode d’emploi du fabricant du produit et s’assurer que ledit produit est entièrement SEC avant de commencer la pose du plancher. En cas de pose du plancher avec attaches mécaniques, éliminer les creux à l’aide de 6 couches maximum de feutre de construction de 15 lb, de contreplaqué ou de cales (pas de produits de surfaçage). Les matériaux utilisés doivent fournir une surface de sous-plancher solide qui ne réduira pas la résistance à l’arrachement des attaches mécaniques.

• SEC - Vériﬁer la teneur en humidité du sous-plancher à l’aide d’un humidimètre approprié. Les sous-planchers en béton doivent avoir été terminés depuis au moins 30 jours avant de faire un essai.

), tel que le produit S-194 Armstrong ou l’enduit de ragréage pour

Page 5

• STRUCTURE SOLIDE - Clouer ou visser les zones ayant du jeu ou qui grincent. Les panneaux en bois doivent posséder un système ’attache adéquat, par collage, vissage ou clouage appropriés. En général : tous les 15 cm (6 po) le long des bords des murs

d porteurs et tous les 31 cm (12 po) le long des supports intermédiaires. Selon les besoins, aplatir les bords gonﬂés. Remplacer toute partie de sous-plancher ou de sous-couche endommagée par l’eau, gonﬂée ou décollée.

viter les sous-planchers qui bougent de façon excessive à la verticale. On obtient un rendement optimal du revêtement sur bois dur

É lorsqu’il y a un minimum de déplacement horizontal ou vertical du sous-plancher. En cas de déplacement vertical (ﬂéchissement) trop important avant la pose du plancher, il est très probable que le sous-plancher ﬂéchisse toujours après la pose du plancher

ous-plancher avec chauffage par rayonnement

pour les couvre-planchers de bois d’ingénierie de 5/16 po)

REMARQUE : Toujours s’assurer que le produit choisi est recommandé pour ce type d’utilisation. La pose des produits suivants n’est pas recommandée sur les faux-planchers pourvus d’un système de chauffage par rayonnement : Armstrong

ruce

empas Plank, Merbau™ Plank, Newcastle™ Plank, Coastal Woodlands

• Le système doit être en état de marche et chauffer pendant au moins 7 jours avant la pose du plancher.

• Contrôler le chauffage, à l’aide par exemple d’un thermostat extérieur, pour changer progressivement la température du sol.

• Couper le chauffage et laisser refroidir le plancher à la température ambiante entre 3 ou 4 heures avant de commencer

la pose du plancher.

• AVANT de commencer la pose, s’assurer que le système de chauffage est conçu et contrôlé pour un plancher en bois et que le

circuit n’inclut pas d’autres types de revêtements de sol. Sinon, ceci pourrait entraîner des dégâts ou un retrait important dû à la

haleur. REMARQUE : En cas de pose avec agrafes, consulter les précautions du fabricant du système de chauffage par

c rayonnement. Attention de ne pas agrafer dans les tubes ou la maille du système.

• Après la pose, allumer immédiatement le système de chauffage par rayonnement. La température de la surface ﬁnie ne doit jamais

dépasser 29 °C (85 °F) pendant toute la durée du couvre-plancher.

• Les systèmes de chauffage par rayonnement procurent normalement de la chaleur sèche qui peut abaisser la teneur en humidité

ambiante. Il peut être nécessaire d’utiliser un humidiﬁcateur pour maintenir le niveau recommandé de 35 à 55 % et empêcher les dégâts au plancher de bois.

• Le plancher installé sur un système de chauffage par rayonnement doit être collé aux extrémités aﬁn de réduire le retrait horizontal. ppliquer un cordon de la colle à bois recommandée sur le côté à rainure avant d’y enfoncer la languette. Essuyer immédiatement

A tout excès de colle.

Outils et accessoires nécessaires

(Toutes les méthodes de pose)

• Balai • Ruban à mesurer • Marteau • Cordeau traceur et craie • Scie à main ou pour montants de porte

• Nettoyant recommandé pour revêtement de bois franc • Scie électrique • Lunettes de protection

• Colle à bois recommandée • Humidimètre (pour bois ou ciment ou les deux) • Moulures et plinthes

• Masque anti-poussières homologué NIOSH

(Substrats inacceptables

Global Exotics™,

(Autres articles pour la pose par collage)

Adhésif et dissolvant d’adhésif recommandés

•

• Truelle de 6 × 13 × 5 mm (1/4 × 1/2 ×3/16 po) (Figure 2)

• Ruban 3M Scotch-Blue™ 2080

Colle à bois recommandée pour les planchers avec une

•

largeur de 8 cm (3-1/4 po) ou plus.

• Retardateur d’humidité professionnel VapArrest™ S-135 ’Armstrong sur le béton (au besoin). N’utiliser qu’avec

d l’adhésif uréthanne.

Figure 2

(Autres articles pour la pose avec agrafes ou attaches mécaniques)

• Agrafeuse Stanley-Bostitch « FloorRunner », Senco SLS20HF ou équivalente • Agrafes/attaches de 1 po (minimum)

• Compresseur et tuyau • Cale de frappe en nylon/plastique • Régulateur en ligne

Colle à bois recommandée pour plancher d’une largeur supérieure à 8 cm (3-1/4 po)

•

(Addition pour les poses ﬂottantes)

• Sous-couche recommandée • Pied-de-biche • Cale de frappe • Colle à bois recommandée

III.

CONDITIONS DU SOUS-PLANCHER/DE LA SOUS COUCHE

Poses recommandées selon les surfaces de sous-plancher ou de sous-couche

(Pose ﬂottante ou par collage seulement)

• Béton • Ceramique, terazzo, ardoise et marbre • Liége insonorant

(Toutes les méthodes d’installation)

• Sous-plancher en bois • Panneaux de structure et sous-couche en bois • Plancher en bois existant à adhérence permanente

• Revêtement en vinyle à adhérence permanente, carreaux souples, liège et linoléum

Béton (Pose ﬂottante ou par collage seulement)

Le plancher peut être collé directement sur le béton avec une résistance à la compression d’au moins 20 000 kPa (3 000 lb/po2). Ne pas le poser sur un produit de joint de béton ni sur du béton peint; dans ces cas, éliminer le joint ou la peinture à la meule ou en ponçant. Ne pas poser sur un béton glissant, arasé ou trop poli. Boucharder la surface selon les besoins à la meule ou en ponçant. Utiliser un masque anti-poussières homologué NIOSH. Les planchers ﬂottants peuvent être installés sur toute surface en béton à structure solide.

Essais de teneur en humidité du béton

Il faut vériﬁer la teneur en humidité des sous-planchers en béton. La vériﬁcation à l’oeil nu n’est pas ﬁable. Vériﬁer à plusieurs endroits, surtout près des murs extérieurs ou enfermant de la plomberie. Méthodes de vériﬁcation acceptables :

• 3% de phénolphtaléine dans une solution d’alcool anhydre : Écailler le béton sur au

moins 6 mm (1/4 po) de profondeur (ne pas verser directement sur la surface de béton) et verser plusieurs gouttes de la solution sur la zone écaillée. En cas de changement de couleur, d’autres essais sont nécessaires.

• Humidimètre Tramex pour béton : (Figure 3) La lecture ne doit pas dépasse 4,5 sur

la graduation supérieure. (La ﬁgure 3 montre une lecture inacceptable de plus de 4,5.)

• Essai au polyéthylène : Appliquer des morceaux de pellicule en polyéthylène de 1 m x

1 m (3 pi x 3 pi) de côté sur le sous-plancher et les laisser en place pendant 24 heures. S’assurer que tous les bords sont entièrement scellés avec du ruban étanche à l’eau. Si le béton devient foncé ou en cas de condensation sur la pellicule, cela indique la présence d’humidité, ce qui nécessite d’autres mesures à l’humidimètre Tramex, au chlorure de calcium ou d’humidité relative (HR).

REMARQUE : Les essais suivants sont requis dans les bâtiments commerciaux; l’un ou l’autre des essais est acceptable.

• Essai au chlorure de calcium (norme F 1869 de l’ASTM) : Le maximum de transfert d’humidité ne doit pas dépasser 1,46 kg

pour 100 m

• Pour le béton utilisant une sonde en place (norme F 2170-02 de l’ASTM), la teneur en HR ne doit pas dépasser 75 %.

LE BÉTON « SEC », TEL QUE DÉFINI PAR CES ESSAIS, PEUT ÊTRE HUMIDE À D’AUTRES PÉRIODES DE L’ANNÉE. CES ESSAIS NE GARANTISSENT PAS UNE DALLE SÈCHE.TOUTE DALLE NEUVE EN BÉTON DOIT ÊTRE PROTÉGÉE PAR UNE MEMBRANE ÉTANCHE EN POLYÉTHYLÈNE D’AU MOINS 6 MILS (10 MILS DE PRÉFÉRENCE) ENTRE LE SOL ET LE BÉTON.

(3 lb. pour 1 000 pi2) en 24 heures.

Figure 3

Systèmes de retardateur d’humidité

En cas d’humidité excessive, présente ou anticipée, utiliser le retardateur d’humidité VapArrest S-135 Professional Moisture Retardant System d’Armstrong ou bien installer une feuille en vinyle économique pour réduire l’intrusion de vapeur.

REMARQUE : NE PAS utiliser l’adhésif Professionnel pour revétement de plancher de bois franc Armstrong ProConnect™ lorsque le retardateur d’humidité VapArrest S-135 Professional Moisture Retardant System d’Armstrong ou une feuille de vinyle est utilisé comme retardateur d’humidité. Utiliser seulement les adhésifs Bruce Equalizer™, Armstrong 57, Robbins à l’uréthane de qualité supérieure Armstrong EverLAST™.

FusionLock™ ou adhésif

• VapArrest S-135 d’Armstrong : Appliquer les matériaux une fois que toute la préparation du sous-plancher est terminée. Suivre outes les instructions de l’étiquette du VapArrest S-135. Attendre de 8 à 24 heures de séchage avant de poser le plancher de bois

t franc.

Feuille de vinyle : Une feuille de vinyle intercalaire, économique (couche en vinyle renforcée de feutre) peut être installée. Utiliser

• un adhésif de première qualité, résistant aux alcalis, et un applicateur avec étalement complet pour bien coller le vinyle au sousplancher. Suivre les conseils d’installation du fabricant de la feuille en vinyle. Un essai de collage peut être effectué pour vériﬁer

’adhérence. Poser plusieurs feuilles de vinyle de 1 m x 1 m (3 pi x 3 pi) de côté et laisser reposer pendant 72 heures. Retirer le

l vinyle; si le support reste attaché au béton, la feuille en vinyle peut être installée sur le sous-plancher. L’installer et laisser sécher l’adhésif pendant 24 heures avant de commencer la pose du plancher. Enlever le brillant, selon le besoin, avec un tampon abrasif

our obtenir une liaison adéquate. Toujours vériﬁer le collage de l’adhésif.

éton insonorisant (Pose ﬂottante ou par collage seulement)

Le béton insonorisant peut contenir de grandes quantités de gypse ou d’autres matériaux qui peuvent empêcher un bon collage de l’adhésif. Ce type de béton doit être recouvert d’une couche d’apprêt ou du durcisseur recommandé par le fabricant du béton. Essayer

e béton en le rayant avec un clou ou un autre objet pointu. Si le béton forme de la poudre ou s’émiette, il n’est pas assez bon pour

l être directement recouvert d’un plancher en bois; il peut falloir ajouter un plancher ﬂottant ou un sous-plancher. Bien vériﬁer le collage de l’adhésif. Le béton doit avoir une résistance à la compression d’au moins 2 000 lb/po

Ceramique, terazzo, ardoise et marbre (Pose ﬂottante ou par collage seulement)

ous les joints de coulis et les coins cassés de plus de 5 mm (3/16 po) doivent être remplis de produit de surfaçage en ciment tel

T que le produit S-194 Armstrong ou l’enduit de ragréage pour sous-plancher et surface gaufrée avec additif de sous-couche S-195. La surface doit être nettoyée et abrasée pour créer une bonne surface de contact pour l’adhésif. Les carreaux décollés doivent être

ecollés au sous-plancher ou remplis du produit indiqué ci-dessus. Éliminer tous les produits de joint et les traitements de surface.

r Bien vériﬁer le collage de l’adhésif.

ous-couche en liége insonorisant (Pose ﬂottante ou par collage seulement)

Le plancher peut ﬂotter ou être collé directement sur du liège insonorisant collé à demeure sur toute la surface. La densité du liège

oit dépasser 180 kg/m

d Poser le liège selon les recommandations de son fabricant. Bien vériﬁer le collage de l’adhésif. NE PAS utiliser de sous-couche en mousse lorsque le plancher ﬂottant est installé sur du liège.

11,4 lb/pi

(

.En général, le liège doit être du liège pur combiné à un liant en polyuréthanne ou en résine.

)

Sous-plancher et sous-couche en bois (Toutes les méthodes de pose)

énéralités : La teneur en humidité des matériaux de sous-plancher en bois ne doit pas dépasser 13 %. À l’aide d’un bon humidimètre

G pour bois, mesurer la valeur à la fois sur le sous-plancher et sur le plancher de bois. La différence entre les deux valeurs ne doit pas dépasser 4 %. En cas de pose du plancher parallèlement aux solives, il peut falloir renforcer le sous-plancher en posant une sous-

ouche appropriée d’au moins 9,5 mm (3/8 po) d’épaisseur. Les normes et recommandations des codes du bâtiment et des

c fabricants des matériaux doivent être respectées ou même dépassées.

REMARQUE : Comme fabricant de couvre-planchers, nous ne pouvons pas évaluer chaque système de construction. Les écarts et les portées ainsi que les méthodes techniques employées sont la responsabilité du constructeur, du bâtisseur, de l’ingénieur, de

’architecte ou du consommateur qui sera mieux à même d’évaluer les résultats escomptés d’après les conditions du chantier et ses

l paramètres de performance. L’information générale fournie ci-après décrit les systèmes de sous-plancher/solives courants et non haute performances. Les systèmes de plancher haute performance peuvent permettre un plus grand espace entre les solives et des

atériaux de sous-plancher plus minces.

Sous-plancher et sous-couche en bois de structure (Toutes les méthodes de pose)

Les panneaux et sous-couches de structure doivent être posés le côté scellé vers le bas. En cas de sous-plancher, prévoir un jeu de

ilatation de 3 mm (1/8 po) entre chaque panneau. Si l’espacement n’est pas sufﬁsant, couper à la scie circulaire. Ne pas couper de

d jeu de dilatation dans les panneaux à rainure et languette.

Contreplaqué : Doit être au minimum de type CDX (exposition 1) et être conforme à la norme de rendement PS1 US Voluntary

• Product Standard ou à la norme de rendement canadienne 0325-0-92 CAN/CSA. Les préférences pour l’épaisseur sont de 19 mm (3/4 po) en sous-plancher, avec un minimum de 16 mm (5/8 po) et de 9,5 mm (3/8 po) en sous-couche.

Panneau à copeaux orientés (OSB) : Doit être conforme à la norme de rendement PS2 US Voluntary Product Standard ou à la

• norme de rendement canadienne 0325-0-92 CAN/CSA. Les codes sont indiqués sur le dessous des panneaux. En cas de sousplancher, les panneaux doivent être de type à rainure et languette et posés le côté scellé vers le bas. L’épaisseur minimale est de

8 mm (23/32 po) en sous-plancher et de 9,5 mm (3/8 po) en sous-couche.

• Panneaux à grandes particules et agglomérés : Doivent être conformes à la norme de rendement PS2 US Voluntary Product Standard ou à la norme de rendement canadienne 0325-0-92 CAN/CSA. L’épaisseur minimale est de 19 mm (3/4 po) en sous-plancher et de 9,5 mm (3/8 po) en sous-couche.

• Panneau aggloméré : Densité minimale de 40 lb, de type de sous-couche estampée et à épaisseur de 19 mm (3/4 po).

Sous-plancher en bois massif (Toutes les méthodes de pose)

• Épaisseur minimale de 19 mm (3/4 po) avec largeur maximale de 15 cm (6 po), avec pose à un angle de 45° par rapport aux solives.

• Bois tendre dense de groupe 1 (pin, mélèze, sapin de Douglas ...); bois commun n° 2, séché au four, avec tous les bouts de planche reposant sur les solives.

• En cas de pose par collage, ajouter une sous-couche appropriée d’au moins 9,5 mm (3/8 po) d’épaisseur.

Plancher en bois existant (Toutes les méthodes de pose)

• Le plancher en bois haute performance existant doit être bien collé. En cas de collage sur un plancher en bois existant, quelle que soit son épaisseur, les matériaux de ﬁnition doivent être abrasés ou éliminés aﬁn de favoriser une bonne adhérence. En cas de pose avec des attaches mécaniques, le plancher existant doit avoir une épaisseur d’au moins 9,5 mm (3/8 po) sur performance collé au béton, l’épaisseur minimale de ce plancher doit être de 13 mm (1/2 po) pour bien accepter la longueur de l’attache.

• Tout plancher existant en bois massif dont la largeur dépasse 15 cm (6 po) doit être recouvert d’une sous-couche de 9,5 mm (3/8 po) homologuée et attachée selon les besoins. Ne pas poser sur un plancher massif ﬁxé directement au béton.

Revêtement en vinyle, carreaux souples, liége et linoléum

(Toutes les méthodes de pose voir les remarque ci-dessous)

(Pose par collage seulement)

NE PAS utiliser l’adhésif Professionnel pour revétement de plancher de bois franc Armstrong ProConnect lors de pose sur ces surfaces. Utiliser seulement les adhésifs Bruce Equalizer, Armstrong 57, Robbins FusionLock ou adhésif à l’uréthane de qualité supérieure Armstrong EverLAST

• S’assurer que les matériaux de revêtement du plancher sont bien collés au sous-plancher ou à la sous-couche à l’aide d’un adhésif à demeure, avec un maximum de deux couches dont l’épaisseur maximale ne doit pas dépasser 5 mm (3/16 po).

• Avec les sous-planchers en bois/composés du bois approuvés si des carreaux de vinyle ou de céramique sont décollés, cassés ou en mauvais état, poser une sous-couche de 9,5 mm (3/8 po) homologuée, directement sur l’ancien revêtement.

• Nettoyer les matériaux de revêtement selon les besoins (Figure 6) aﬁn de créer une bonne surface adhérente. En cas de présence d’un produit d’entretien ou d’une cire sur le revêtement, l’éliminer à l’aide d’un tampon approprié et d’un décapant du commerce, puis rincer à fond. Bien laisser sécher. (REMARQUE : Ne pas poncer les produits de revêtement souples; ils peuvent contenir des ﬁbres d’amiante qui peuvent être dangereuses.)

• Tous les produits de joints et de traitement des planchers en liège doivent être éliminés avant la pose du plancher. Bien vériﬁer le collage de l’adhésif.

(Pose avec agrafes ou attaches mécaniques)

• Ne pas poser sur un revêtement de plus d’une couche car l’épaisseur des matériaux de plancher va empêcher une bonne ﬁxation mécanique.

• S’assurer que les matériaux de sous-plancher sont conformes aux conditions minimales requises.

• Certains carreaux peuvent être trop fragiles pour que les agrafes les pénètrent bien. Avant de commencer en grand, faire des essais pour s’assurer qu’il n’y aura pas de casse.

IV. POSE DU PLANCHER

Conseils généraux pour la pose

REMARQUE : En cas de pose d’un plancher haute performance NON FINI, prévoir un minimum de 72 heures de temps de durcissement de l’adhésif avant l’application des joints, des teintures et des produits de ﬁnition sur le plancher. Vériﬁer la teneur en humidité du bois selon les recommandations du fabricant du produit utilisé.

Page 6

• Ne pas agrafer ni assujettir mécaniquement les produits dont la largeur dépasse 13 cm (5 po).

10 à 15 cm (4 à 6 po)

MUR DE DÉPAR T

Multiple de la largeur de

lanchers + jeu de dilataion de 6 mm (1/4 po) [13 mm

(1/2 po) de planchers flottants]

Ligne de la craie

Clous de surface tous

les 15 cm (6 po)

Clous à tête

perdue dans la

languette tous

es 8 à 10 cm

(

3 à 4 po)

anguette

Linge de la craie

1re rangée 1re rangée

rangée

45˚-90

ligne de la craie

zone de travail - adhésif

ligne de la craie

one de travail - adhésif

côté rainure

231

igne de la craie

12 3

456

78 9

couper au besoin

pour former un jeu de

dilatation de 6 mm (1/4 po)

12 3

10 11 12

456

Underlayment will install parallel to longest wall

Pre-measured overlap

Underlayment

Les panneaux di renforcement doivent être installés parallèlement au mur le plus long.

Zone de recouvrement de panneaux de renforcement pré-mesurée.

Panneaux de renforcement

40,6 cm

(16 po)

• Les planches doivent être retirées de plusieurs cartons en même temps aﬁn de garantir un bon mélange de couleur et de teinte.

• Autant que possible, choisir et mettre de côté les planches qui s’assortissent le mieux aux moulures horizontales aﬁn de garantir une uniformité d’aspect. Installer ces planches près de ces moulures.

• Attention de bien décaler les bouts des planches de rangées adjacentes, si possible d’au moins 10 à 15 cm (4 à 6 po) (Figure 4). Ceci donne un aspect général plus

gréable du plancher.

• En cas d’installation de planches haute performance de même longueur, commencer

es premières rangées en coupant les planches à différentes longueurs. Éviter de

l décaler les rangées de façon uniforme pour empêcher le crénelage. Les planches coupées sur le bout opposé de la rangée peuvent servir pour les rangées suivantes.

• Toujours prévoir un jeu de dilatation d’au moins 6 mm (1/4 po) autour de tous les

bstacles verticaux. Prévoir un jeu de 13 mm (1/2 po) pour les planchers ﬂottants.

REMARQUE : (Pose par collage) Lors de l’installation de produits d’une largeur

upérieure à 8 cm (3-1/4 po), appliquer un cordon de colle à bois recommandée sur

s toutes les rainures d’extrémité avant la pose sur la colle. (Pose par agrafage) Lors de l’installation de produits d’une largeur supérieure à 8,3 cm (3-1/4 po), mais au

aximum de 13 cm (5 po), appliquer un cordon de colle à bois recommandée sur

m toutes les rainures d’extrémité avant l’agrafage.

TAPE : Préparation des seuils de porte et

es murs

écouper les montants et chambranles des portes. Déposer les bases, moulures et

D seuils de porte; on peut reposer ces pièces après la pose du plancher. Les montants et chambranles doivent être découpés pour éviter les découpes difﬁciles (Figure 5).

2eÉ

Toutes les méthodes de pose)

(

Pour obtenir le meilleur aspect visuel, nous recommandons une pose parallèle au

• mur le plus long de la pièce; cependant, le plancher doit être posé perpendiculairement aux solives, à moins que le sous-plancher n’ait été renforcé pour

éduire le ﬂéchissement du sous-plancher.

r Autant que possible, toujours commencer la mise en place ou la pose le long du mur

• le plus droit, en général un mur extérieur.

• À au moins deux endroits à 46 cm (18 po) du coin, mesurer une distance égale du m multiple de la largeur des planches, auquel on ajoute 9,5 mm (3/8 po) pour obtenir un jeu de dilatation de 6 mm (1/4 po) et la largeur de la languette. Prévoir un jeu de

3 mm (1/2 po) pour les planchers ﬂottants. Passer à l’étape 3 : pose par agrafes,

1 collage ou ﬂottante.

3eÉ deuxièmes rangées

(Pose avec agrafes ou attaches mécaniques)

Utiliser les planches les plus longues et les plus droites pour les deux premières

• rangées. Dans le cas de produits pris au hasard et d’autres largeurs, utiliser la planche la plus large pour la première rangée. Aligner la languette de la première rangée sur

a ligne tracée. La rainure doit faire face au mur de départ. Percer des avant-trous à

l 13 mm (1/2 po) à partir du bord arrière (rainure), à 2,5 – 5 cm (1 – 2 po) de chaque extrémité, et à des intervalles de 15 cm (6 po) si possible (Figure 7). Fixer à l’aide de clous de ﬁnition 4 ou 6d, ou de clous à ﬁnir/tête de diamant de 2,5 cm (1 po) pour

loueuse pneumatique. Noyer les clous.

• Faire des avant-trous à 45° dans la languette de la première rangée et enfoncer des clous en les noyant à 2,5 – 5 cm (1 – 2 po) des extrémités, à des intervalles de 7,6 – 10 cm (3 – 4 po). Noyer les clous pour que la languette s’emboîte parfaitement avec la rangée suivante. Continuer cette méthode avec les rangées suivantes tant que l’agrafeuse peut être utilisée. Autrement, se servir d’une cloueuse pneumatique et enfoncer des clous à ﬁnir/tête de diamant aux mêmes intervalles, d’une longueur minimale de 2,5 cm (1 po).

• Les joints d’extrémité des rangées adjacentes doivent être décalés en quinconce de 10 – 15 cm (4 – 6 po) minimum si possible pour un plus bel aspect (Figure 4).

4eÉTAPE : Pose du plancher

(Pose avec agrafes ou attaches mécaniques)

• Toujours utiliser l’agrafeuse recommandée pour le produit particulier à installer (voir « Applications/Installation »). Utiliser des agrafes de 2,5 cm (1 po) minimum, recommandées par le fabricant de l’agrafeuse, à 2,5 – 5 cm (1 – 2 po) des extrémités, à des intervalles de 7,6 – 10 cm (3 – 4 po). Continuer à l’étape 5.

• Régler le compresseur à 70 lb/po l’air (Figure 8).

• Fixer plusieurs planches sacriﬁcielles au plancher. Il faut utiliser au moins deux planches côte à côte pour établir le bon réglage de la machine.

• Vériﬁer le réglage de la pression de l’air, la présence éventuelle de dommages superﬁciels, dommages des languettes, cloquage au niveau des rebords, etc., avant de continuer. Effectuer tous les réglages et corrections nécessaires avant de procéder à la pose. Une fois effectués les réglages appropriés, enlever et détruire les planches sacriﬁcielles.

(Toutes les méthodes de pose)

TAPE : Recherche du point de départ

ur de départ (Figure 6) et tracer une ligne droite à la craie. La mesure doit être un

TAPE : Installation des premières et

. Si les languettes s’abîment, diminuer la pression de

Trop bas

• Poser le reste du plancher en travaillant à partir de plusieurs cartonnages.

• Les 2 dernières rangées seront clouées sur le dessus lorsque le dégagement ne sera pas sufﬁsant pour permettre le clouage avec une agrafeuse ou une cloueuse. Faire des avant-trous et enfoncer les clous en surface au marteau ou à la cloueuse pneumatique, sur le côté languette, en suivant la même disposition de clous que pour la première rangée.

Planche de bois

Alignement préferé

Trop haut

Conseils généraux pour les poses par collage

Délais maximaux de collage des adhésifs : 60 minutes pour l’adhésif en uréthanne, 60 minutes pour l’adhésif Professionnel pour revétement de plancher de bois franc Armstrong™ ProConnect™. Lorsqu’il n’est pas utilisé, garder le contenant d’adhésif bien fermé pour éviter le durcissement du produit, ce qui pourrait en rendre l’application plus difﬁcile.

• Les délais de collage et de prise de TOUS les adhésifs varient selon la porosité du sous-plancher, le courant d’air, l’humidité et la température ambiante. Le délai de collage de l’adhésif uréthanne est plus court en cas d’humidité très élevée, alors que celui des adhésifs ProConnect et l’adhésif résine polymérique est plus long. Dans les régions moins humides, le délai de collage est plus long pour l’adhésif uréthanne et plus court pour les adhésifs ProConnect. Ajuster en conséquence la quantité d’adhésif à étaler sur le sousplancher. L’adhésif ne doit pas être utilisé si la température ambiante ou du sous-plancher est inférieure à 16 °C (60 °F). LE DÉLAI DE COLLAGE VARIE SELON LES CONDITIONS DU CHANTIER.

• Tenir la truelle à un angle d’au moins 45° (Figure 9), fermement contre le sous-plancher aﬁn d’obtenir un taux d’étalement de 4 à 5,5 m cannelures d’adhésif et très peu d’adhésif entre les cannelures, ce qui permet de voir les lignes tracées au cordeau et d’étaler la quantité recommandée.

• Pour d’autres instructions sur la pose, voir les recommandations du fabricant sur le contenant de l’adhésif.

• Une aération appropriée doit être fournie dans la pièce. Un ventilateur électrique peut être utile.

• Il n’est pas nécessaire de passer le rouleau mais, si on désire le faire, il faut attendre que l’adhésif ait durci pendant deux heures.

REMARQUE : NE PAS INSTALLER LE PLANCHER AVEC DES MAILLETS EN CAOUTCHOUC. EN FRAPPANT SUR LA SURFACE AVEC UN MAILLET EN CAOUTCHOUC, LE FINI PEUT SE RETROUVER « BRÛLÉ » ET DONC ENDOMMAGÉ DE FAÇON PERMANENTE.

/litre (50 à 60 pi2/gal US). La truelle laisse des

igure 4

Figure 5

Figure 6

Figure 7

Parfait

Figure 8

Figure 9

TAPE : Étalement de l’adhésif

3eÉ

• Étaler des quantités sufﬁsantes de l’adhésif recommandé à l’aide de la truelle recommandée (Figure 2) sur une zone qui peut être recouverte dans 60 minutes (voir les données sur l’adhésif).

• Au besoin, clouer une rangée d’essai avec des clous de 2,5 cm (1 po) sur le côté sec de la ligne tracée au cordeau, aﬁn d’aider à tenir la première rangée en place.

• REMARQUE : Éviter de poser les planches en se tenant sur la partie déjà posée. Au besoin, répartir le poids à l’aide d’un coussin

our genoux.

4eÉTAPE : Pose du plancher (

(Figures 10a à 10d)

• Pour les deux premières rangées, utiliser les planches les plus longues et les plus droites possible. En cas de planches en vrac ou de largeurs différentes, utiliser la planche la plus large

our la première rangée. Aligner le bord de la rainure de la première rangée sur la ligne tracée

p au cordeau. La languette doit être dirigée vers le mur de départ. La première rangée doit être alignée et bien assise dans l’adhésif car toutes les autres rangées seront appuyées sur cette

remière rangée. Au besoin, retirer la languette pour obtenir un jeu de dilatation sur la rangée

p proche du mur. Passer à l’étape 5.

En installant des produits plus larges que 3-1/4 po (8 cm), appliquer un cordon de colle à

• bois recommandé le long du bas à l’intérieur de la rainure, à l’extrémité de la planche avant d'installation dans l'adhésif.

• Lors de la pose des planches, engager d’abord le joint d’extrémité aussi près que possible de la languette latérale (longue), puis glisser ensemble en tassant bien pour zone de travail -

dhésif engager la languette latérale (longue) dans la rainure. Pour éviter toute remontée de

a l’adhésif et tout refoulement ultérieur, éviter autant que possible de coulisser les planches ligne au cordeau traceur dans l’adhésif en les plaçant en position.

• Pendant la pose, retirer de temps en temps un morceau du sous-plancher et vériﬁer sur le dessous le transfert approprié de l’adhésif. Un tel transfert est nécessaire pour garantir une

onne force d’ancrage.

b Si l’adhésif forme une pellicule et ne s’imprègne pas, le retirer et étaler de l’adhésif

• supplémentaire pour obtenir une bonne adhérence.

EMARQUE : Nettoyer fréquemment l’adhésif de la surface du plancher à l’aide d’un dissolvant

R recommandé. Après durcissement, l’adhésif uréthanne devient très difﬁcile à retirer. Ne pas utiliser de ruban 3M Scotch-Blue™ avant de retirer l’adhésif de la surface. Utiliser une serviette

ropre, en la changeant fréquemment pour éviter toute trace et tout résidu d’adhésif.

• Vériﬁer que les bords et les bouts de chaque planche sont bien serrés. Les joints d’extrémité des rangées adjacentes doivent autant que possible être décalés d’au moins 10 à 15 cm (4 à

po) aﬁn de donner un aspect général plus agréable au plancher (Figure 4).

• Il peut être nécessaire d’aligner les planches à l’aide d’un morceau de bois de rebut (Figure 11 - en le gardant vers le bas pour éviter d’endommager le bord de la planche.)

• Pour éliminer les légers déplacements ou les jeux pendant la pose, utiliser du ruban 3M Scotch-Blue™ 2080 pour tenir les planches ensemble. En ﬁn de pose, retirer tout le ruban

M Scotch-Blue™ 2080 de la surface du nouveau plancher. Ne pas laisser le ruban collé

3 pendant plus de 24 heures. Éviter d’utiliser du ruban de carrossier ou du ruban adhésif en toile qui pourrait laisser un résidu et endommager le ﬁni du plancher.

Au besoin, utiliser des masses pour aplatir les planches courbées jusqu’à durcissement de

• l’adhésif aﬁn d’éviter les creux. Toute planche qui ne peut être aplatie doit être coupée pour réduire la courbe ou être éliminée.

S’assurer de ne pas étaler d’adhésif trop loin de la zone de travail (Figure 10d).

•

(Pose par collage seulement)

Pose par collage seulement)

igure 10a

igure 10b

igure 10c

igure 10d

• Compléter la pose en utilisant la même technique pour le reste du plancher. Éviter tout passage important sur le plancher pendant au moins 24 heures. Attendre

• 24 heures pour replacer le mobilier et autres objets dans la pièce.

Informations Générales pour les planchers ﬂottants

Les planchers ﬂottants peuvent être installés sur toute surface à structure solide qui répond aux exigences des codes du bâtiment locaux ou même les dépasse. Toute largeur de planchers peut être installée de cette manière mais il est préférable que les largeurs soient plus importantes.

• Prévoir la disposition du plancher (dans sa largeur) pour éviter d’avoir à refendre la dernière rangée à moins de 2,5 cm (1 po). Ceci peut nécessiter la refente de la première rangée pour que la dernière rangée soit au moins de la largeur minimale.

Figure 11

• Prévoir un jeu de dilatation de 13 mm (1/2 po) au niveau de toutes les obstructions verticales.

3eÉTAPE : Installation de la sous-couche

(Pose de planchers ﬂottants seulement)

• Installer la sous-couche dans le même sens que le plancher en bois.

• Laisser la sous-couche remonter de quelques pouces du mur.

• Enlever l’excédent avant d’installer garnitures, moulures ou plinthes.

• La sous-couche du plancher ﬂottant comporte déjà un ruban à double face qui permet de raccorder les sections de sous-couche qui se chevauchent (Figure 12). Si la sous-couche ne requiert pas un adhésif, apposer le ruban fourni sur toutes les jointures.

4eÉTAPE : Installation du plancher

(Pose de planchers ﬂottants seulement)

• La première rangée peut être installée en suivant l’une des deux méthodes une fois la disposition terminée (étape nº 2 ci-dessus). Prévoir un jeu de dilatation de 13 mm (1/2 po).

• Planche d’essai : Si le mur n’est pas droit, trusquiner au besoin la première planche (Figure 13) pour maintenir l’alignement avec le trait de craie. Installer une planche d’essai (à chant rectiligne) en utilisant les ﬁxations appropriées pour le sousplancher. Si une planche est utilisée pour la rangée de départ, s’assurer que le chant avec rainure fait face au mur.

• Cales : Aligner la première rangée avec le mur à l’aide de cales pour maintenir un jeu de dilatation de 13 mm (1/2 po) et pour stabiliser le produit. Si le mur n’est pas droit, trusquiner au besoin la première planche (Figure 13) pour maintenir l’alignement avec le trait de craie.

• Choisir la première planche. Toutes les installations doivent commencer avec le chant à rainure contre le mur et les plus longues planches à sa disposition. Appliquer un cordon continu de colle de 3 mm (1/8 po) le long du bas à l’intérieur de la rainure, à l’extrémité de la planche. Ne pas apposer maintenant de colle sur le côté à rainure (Article C, Figure 14). Les produits avec languette d’extrémité à gauche doivent être installés de droite à gauche; dans le cas opposé, ils doivent être installés de gauche à droite (Article D, Figure 14). Si une planche d’essai est utilisée, NE PAS y coller la première rangée.

Sous-couche

Cales bois

Lame de départ

“Zone de travail”

Toujours travailler directement à l’avant de la planche à poser. Ne jamais se tenir ni s’asseoir les produits déjà posés.

Figure 12

Figure 13

Appliquer un

cordon de colle de 3 mm (1/8 po) le long du haut de l’extrémité et du chant à rainure de la nouvelle planche.

Figure 14

Page 7

• Terminer la première rangée. Couper la dernière planche en laissant 13 mm (1/2 po) entre le mur et le plancher. (Se servir de l’autre xtrémité de la planche coupée comme planche de départ pour toute rangée après la troisième rangée.) Installer une cale à

e l’extrémité de la planche entre le plancher en bois et le mur en laissant une zone de dilatation de 13 mm (1/2 po). Éviter d’installer des planches de longueur inférieure à 40,6 cm (16 po) dans les quatre premières rangées (Article F, Figure 14).

• Se servir d’un pied-de-biche pour ramener en place la dernière planche à partir de l’autre bout. Installer des cales dans l’espace libre

et serrer (Article B, Figure 14).

• Si de la colle se retrouve sur la surface du plancher, l’enlever immédiatement avec un linge propre et humidiﬁé.

• Couper ou utiliser une planche plus courte pour la première planche de la deuxième rangée. Commencer la deuxième rangée en

appliquant un cordon de colle de 3 mm (1/8 po) le long du bas à l’intérieur de la rainure, à l’extrémité et sur le chant de la nouvelle

lanche. Installer la première planche de la deuxième rangée. Appliquer un cordon de colle le long le long du bas à l’intérieur de la

p rainure, à l’extrémité et sur le chant de la prochaine planche et installer cette dernière. Lors de l’installation de ces planches ensemble, utiliser une cale de frappe contre la languette et non contre la rainure (Article G, Figure 14). Taper légèrement sur ces

lanches à l’aide d’un marteau et de la cale de frappe pour les mettre en place. NE PAS taper directement avec un marteau sur le

p chant. Terminer la deuxième à la quatrième rangée en suivant cette technique. Insérer au besoin des cales aux extrémités pour limiter le mouvement du plancher.

• Pour les rangées restantes, disposer les joints en quinconce en les espaçant de 10 à 15 cm (4 à 6 po). Installer le reste du plancher.

S’assurer que tous les joints sont bien serrés. Utiliser des entretoises le long du mur long et du mur d’extrémité. Utiliser un pied-

e-biche pour serrer les joints à partir des extrémités.

5eÉTAPE : Fin de l’installation (

Enlever tout le ruban et nettoyer le plancher avec le nettoyant pour planchers de bois franc recommandé.

•

• Tailler toute la sous-couche (pose ﬂottante seulement) et installer ou réinstaller toutes les plinthes et tous les bandes de réduction,

oulure en T, seuils et ou quarts-de-rond. Ces pièces sont vendues préﬁnies pour s’assortir au plancher (voir ci-dessous.) Clouer

m les moulures au mur, pas au plancher.

• Vériﬁer le plancher et remplir toutes les fentes avec un bouche-pores de teinte fondue.

S’il est nécessaire de recouvrir le plancher, utiliser un matériau respirable comme du carton. Ne pas le recouvrir avec du plastique.

•

Laisser la garantie et les informations sur l’entretien du plancher avec le propriétaire. L’informer du nom du produit et du numéro

•

d’article du plancher qu’il a acheté. Pour empêcher tout dégât sur la surface, éviter d’y rouler des meubles lourds ou des appareils ménagers. Au besoin, utiliser du

•

contreplaqué, des panneaux durs ou un diable ou appareil de levage pneumatique pour appareils ménagers. Mettre sur les pieds des meubles des patins en feutre ou des roulettes protectrices pour éviter d’abîmer le plancher.

Toutes les méthodes de pose)

V. MOULURES DE RACCORD ET PLINTHES

• Seuil : Moulure évidée placée contre les glissières de portes coulissantes, les cheminées, le tapis, le carrelage ou un seuil xistant aﬁn de fournir un jeu de dilatation supplémentaire et un raccord en douceur en cas de différence de hauteur. À ﬁxer au

e sous-plancher à l’aide de colle ou de petits clous enfoncés dans le talon. Percer les trous des clous à l’avance pour éviter que la moulure ne se fende.

Nez de marche : Moulure évidée placée contre les paliers d’escalier, les pourtours de planchers surélevés et les marches. À ﬁxer

•

fermement à l’aide de colle, de clous ou de vis. Percer les trous des clous à l’avance pour éviter que la moulure ne se fende.

• Quart-de-rond : Moulure utilisée pour recouvrir le jeu de dilatation près des plinthes, meubles de rangement et marches d’escalier.

ercer à l’avance et clouer la moulure à la surface verticale, pas au plancher.

P Combinaison de plinthe et sabot : Moulure à utiliser comme plinthe. Sert à recouvrir le jeu de dilatation entre le plancher et le

•

mur. Faire des avant-trous et clouer au mur, pas au plancher.

• Moulure en T : Moulure utilisée comme pièce de raccord entre un plancher et un autre de même hauteur ou pour cacher un jeu

e dilatation. À ﬁxer au talon au centre de la moulure. Selon l’épaisseur des surfaces à raccorder, il peut falloir ajouter un support

d supplémentaire au talon de la moulure. Ne pas utiliser cette moulure comme transition entre le plancher et la moquette.

NSTALLATEURS — VEUILLEZ AVISER VOS CLIENTS DE CE QUI SUIT

aisons : Chauffage et arrët du chauffage

Puisque les dimensions du revêtement de sol en bois franc seront légèrement modiﬁées par les différents niveaux d’humidité dans votre édiﬁce, il faut prendre quelques mesures pour contrôler le niveau d’humidité et le garder entre 35 et 55 %. Pour protéger votre

nvestissement et pour garantir que vos revêtements de sol vous satisferont pendant longtemps, voici quelques recommandations.

• Saison avec chauffage (sécheresse) – l’on recommande l’utilisation d’un humidiﬁcateur pour éviter un retrait excessif des evêtements de sol en bois en raison d'un faible niveau d’humidité. La chaleur créée par les poêles à bois et le chauffage

r électrique tend à créer des conditions très sèches.

• Saison sans chauffage (humidité) – conserver un niveau d’humidité approprié à l’aide d’un climatiseur, d’un déshumidiﬁcateur

ou en ouvrant périodiquement votre système de chauffage pendant les mois d’été. Éviter l’exposition excessive à l'eau provenant

es traces de pas pendant les périodes de temps non clément. Ne jamais obstruer le joint de dilatation autour du périmètre de

d votre revêtement de sol.

EMARQUE : L’inspection ﬁnale par l'utilisateur devrait se produire d'une position debout.

ÉPARATION DU PLANCHER

es dommages mineurs peuvent être réparés avec une trousse de retouche ou du bouche-pores Bruce

L dommages importants exigeront le remplacement de la planche, ce qui peut être fait par un installateur professionnel.

Armstrong

u Robbins

Les

Bande de réduction Seuil Nez de marche Quart-de-rond Combinaison de

• Bande de réduction : Moulure en forme de larme placée autour des cheminées, des portes, comme séparation ou raccord entre n plancher en bois et un revêtement de sol adjacent. À ﬁxer à l’aide de colle, de petits clous ou de ruban adhésif double face.

plinthe et sabot

Moulure en T

I. INFORMACIÓN GENERAL

Responsabilidad del propietario / instalador

Los hermosos pisos de madera dura son un producto de la naturaleza y, por lo tanto, no son perfectos. Nuestros pisos de madera

ura se fabrican conforme a las normas aceptadas de la industria, las cuales permiten deﬁciencias de calidad de hasta un 5%. Estas

d deﬁciencias de calidad pueden ser de tipo natural o de fabricación. Cuando se encarga un piso, se debe agregar un 5% a los metros cuadrados efectivos que se necesitarán para compensar por los cortes y la calidad (10% para instalaciones diagonales).

El propietario / instalador asume toda la responsabilidad de la inspección ﬁnal de la calidad del producto. Esta inspección de todo

•

el piso se deberá realizar antes de la instalación. Examine cuidadosamente el color, el acabado y la calidad del piso antes de instalarlo. Si el material no es aceptable, no lo instale. Comuníquese inmediatamente con el vendedor.

• Antes de instalar un piso de madera dura, el instalador deberá determinar que el entorno de la obra y las superﬁcies de base

involucradas, cumplan o superen todas las normas correspondientes. Es importante observar las recomendaciones de las industrias de la construcción y de materiales, así como los códigos locales. Estas instrucciones recomiendan que la construcción y la base estén secas, consistentes, estructuralmente en buen estado y planas. El fabricante no asume ninguna responsabilidad por fallas en la obra que resulten de, o estén asociadas a deﬁciencias ambientales de las bases, de los sustratos o del lugar de la obra.

• Antes de la instalación, el instalador / propietario asumirá la responsabilidad ﬁnal de la inspección de la calidad, fabricación y

acabado de fábrica. El instalador deberá emplear una selectividad razonable y retirar o cortar las secciones con deﬁciencias, independientemente de la causa. Si tiene dudas sobre la calidad, la fabricación o el acabado de fábrica de una sección, el instalador no deberá usar esa sección.

• Se acepta el uso de tintes, rellenos o barras de masilla para retoques y de productos adecuados para corregir los vacíos en la base,

como parte de los procedimientos normales de la instalación.

ATENCIÓN INSTALADORES

PRECAUCIÓN: POLVO DE MADERA

Al aserrar, lijar o labrar productos de madera, se puede producir polvo de madera. Este polvo de madera suspendido en el aire puede provocar irritación al sistema respiratorio, a los ojos y a la piel. El Centro Internacional de Investigaciones sobre el Cáncer (CIIC) ha clasiﬁcado al polvo de madera como un carcinógeno nasal para los seres humanos.

Medidas de precaución: Si se usan herramientas eléctricas, estas deberán estar equipadas con un colector de polvo.

Si se encuentran altos niveles de polvo, se deberá usar una máscara adecuada contra el polvo aprobada por NIOSH. Evite el contacto del polvo con los ojos y la piel.

Medidas de primeros auxilios en caso de irritación: En caso de irritación, enjuague los ojos o la piel con agua durante 15 minutos como mínimo.

Si desea hacer alguna pregunta de índole técnico o sobre la instalación, o para solicitar una copia de la Hoja de Datos

sobre la Seguridad del Material, llame al 1 800 233 3823 o visite nuestro sitio web técnico www.ﬂoorexpert.com.

IMPORTANTE ADVERTENCIA RELACIONADA CON LA SALUD, SÓLO PARA RESIDENTES DE MINESOTA:

ESTOS MATERIALES DE CONSTRUCCIÓN EMITEN FORMALDEHÍDO. SE HA REPORTADO IRRITACIÓN DE LOS OJOS, DE LA NARIZ Y DE LA GARGANTA, DOLORES DE CABEZA, NÁUSEAS Y UNA VARIEDAD DE SÍNTOMAS DE TIPO ASMÁTICO, QUE INCLUYEN FALTA DE ALIENTO, COMO RESULTADO DE LA EXPOSICIÓN AL FORMALDEHÍDO. LOS ANCIANOS Y LOS NIÑOS PEQUEÑOS, AL IGUAL QUE OTRAS PERSONAS CON UN HISTORIAL DE ASMA, ALERGIAS O PROBLEMAS PULMONARES, PUEDEN ESTAR EN MÁS PELIGRO. SE CONTINÚAN INVESTIGANDO LOS POSIBLES EFECTOS A LARGOPLAZO DE LA EXPOSICIÓN AL FORMALDEHÍDO.

UNA VENTILACIÓN REDUCIDA PUEDE PERMITIR QUE EL FORMALDEHÍDO Y OTROS CONTAMINANTES SE ACUMULEN EN EL AIRE DE INTERIORES. ALTA TEMPERATURA Y HUMEDAD INTERIOR ELEVAN LOS NIVELES DE FORMALDEHÍDO. CUANDO LA CASA ESTÉ UBICADA EN ÁREAS SOMETIDAS A TEMPERATURAS EXTREMAS EN EL VERANO, SE PODRÁ USAR UN SISTEMA DE AIRE ACONDICIONADO PARA CONTROLAR LOS NIVELES DE LA TEMPERATURA EN INTERIORES. SE PUEDEN USAR OTROS MEDIOS DE VENTILACIÓN CONTROLADA MECÁNICAMENTE PARA REDUCIR LOS NIVELES DE FORMALDEHÍDO Y DE OTROS CONTAMINANTES DEL AIRE EN INTERIORES.

SI USTED DESEA HACER ALGUNA PREGUNTA CON RESPECTO A LOS EFECTOS DEL FORMALDEHÍDO EN LA SALUD, CONSULTE CON SU DOCTOR O CONEL DEPARTAMENTO DE SALUD PÚBLICA LOCAL.

Para obtener información completa sobre la garantia llame al 1 800 233 3823 o visite www.armstrong.com.

II. PREPARACIÓN

Almacenamiento y manejo

Es importante manejar y descargar el producto con cuidado. Guárdelo en un lugar seco asegurándose de que haya al menos cuatro

ulgadas de espacio de aire debajo de las cajas que se deberán guardar sobre pisos de hormigón a nivel del suelo. Los pisos no se deberán

p despachar hasta que no se hayan colocado las ventanas y las puertas en el ediﬁcio y hasta que no se haya secado toda la obra de cemento, yeso y otro tipo de obra “húmedas”.

Aunque no es necesario aclimatar los pisos de ingeniería, lo mejor es guardarlos en el ambiente en el que se desempeñarán, antes de su instalación. Veriﬁque las indicaciones en la etiqueta adhesiva sobre las limitaciones del almacenamiento del adhesivo.

Condiciones del lugar de la obra

• El ediﬁcio deberá estar encerrado con todas las puertas y ventanas exteriores en su lugar. Toda la construcción de hormigón, albañilería, miembros estructurales, muros de mampostería, pintura y todo otro tipo de obra “húmeda” deberá estar bien seca. Los revestimientos de pared deberán estar colocados y la pintura se deberá haber terminado a excepción de la capa ﬁnal en la moldura de zócalo. Cuando sea posible, demore la instalación de la moldura de zócalo hasta que se haya terminado la instalación del piso. Los sótanos y sótanos bajos deberán estar secos y bien ventilados.

• La nivelación exterior deberá estar terminada y el desagüe de superﬁcie deberá proporcionar un descenso mínimo de 3″ en 10 pies (7,6 cm en 3,05 m) para alejar el ﬂujo de agua de la estructura. Todo el alcantarillado y los caños pluviales deberán estar en su lugar.

• Los pisos de ingeniería se pueden instalar por debajo, sobre o por encima del nivel del suelo. No los instale en baños completos.

• Los sótanos bajos deben tener un mínimo de 18″ (46 cm) desde el suelo a la parte inferior de las vigas. Es necesario cubrir el suelo con una película de polietileno negro de 6–20 mil que actuará como barrera de vapor, con las juntas espaciadas a seis pulgadas y pegadas con cinta adhesiva. El sótano bajo deberá tener una ventilación de perímetro igual al 1,5% de los pies cuadrados del sótano bajo, como mínimo. Estas aberturas de ventilación deberán estar debidamente ubicadas para promover la ventilación cruzada (Figura 1). De ser necesario, las normas locales prevalecerán.

• De ser necesario, las normas locales prevalecerán.

• Los sistemas permanentes de aire acondicionado y calefacción deberán estar instalados y funcionales. El lugar de la instalación deberá tener una temperatura ambiente constante de 60–80°F (16–27°C) y una humedad del 35–55% durante 14 días antes, durante y hasta que el lugar se haya ocupado.

ADVERTENCIA:

ÁREA Y ADHESIVO ASFALTO. NO LIJE; NO BARRA NI RASPE EN SECO; NO HAGA ORIFICIOS CON TALADRO; NO CORTE CON SIERRA; NO PULA; NI AGRIETE NI PULVERICE MECÁNICAMENTE LOS PISOS ELÁSTICOS, EL REFUERZO, EL REVESTIMIENTO DE FIELTRO NI LOS ADHESIVOS “MERMADORES” ASFÁLTICOS NI OTRO TIPO DE ADHESIVOS.

Estos productos presentes en el área pueden contener ﬁbras de asbesto y/o sílice cristalina. Evite producir polvo. La inhalación del polvo puede causar cáncer y puede irritar el tracto respiratorio. Si las personas expuestas a ﬁbras de asbesto fuman, aumentarán considerablemente el riesgo de sufrir daños

corporales graves. A menos que esté bien seguro de que el producto presente en el área es un material que no contiene asbesto, deberá

suponer que lo contiene. Las normas pueden requerir que se realicen pruebas del material para determinar su contenido de asbesto y pueden ordenar la extracción y la eliminación de éste.

Consulte la edición actual de la publicación del RFCI (Instituto de Revestimientos para Pisos Elásticos) titulada Prácticas de trabajo recomendadas para la extracción de los revestimientos para pisos elásticos Recommended Work Practices for Removal of Resilient Floor Coverings para obtener instrucciones detalladas sobre la extracción de cualquier estructura de revestimiento para pisos elásticos, o póngase en contacto con el minorista o con Armstrong World Industries, Inc., llamando al 1 800 233 3823.

El revestimiento para pisos o el adhesivo de este paquete NO contienen asbesto.

ESTRUCTURA DE REVESTIMIENTO PARA PISOS ELÁSTICOS PRESENTE EN EL

Línea de

tierra

Segundo piso (sobre

el nivel del suelo)

Primer piso

(nivel del suelo)

Sótano (debajo del

nivel del suelo)

Figura 1

Page 8

stado de la base

• LIMPIA —La base no debe tener cera, pintura, aceite, productos selladores, adhesivos ni ningún tipo de escombros. NIVELADA / PLANA—Dentro de 3/16″ en 10 pies (5 mm en 3 m) y/o de 1/8″ en 6 pies (3 mm en 2 m). Lije las áreas o las juntas

• altas. Si el piso se va a encolar, rellene las áreas bajas con un compuesto nivelador cementoso con aditivo de látex, y una resistencia a la compresión mínima de 3,000 psi como Armstrong S-194 patch, underlayment and embossing leveler con S-195 Underlayment

dditive. Siga las instrucciones del fabricante del compuesto nivelador pero asegúrese de que los compuestos niveladores estén

A completamente SECOS antes de comenzar la instalación. Empareje los puntos bajos con un máximo de 6 capas de ﬁeltro de construcción 15#, madera contrachapada o laminillas (no compuestos niveladores). Los materiales niveladores deben proporcionar

na base estructuralmente ﬁrme que no afecte la fuerza de ﬁjación del sujetador.

u SECA— Veriﬁque el contenido de humedad de la base mediante una prueba de humedad adecuada. Las bases de hormigón deben

• tener un mínimo de 30 días de antigüedad antes de comenzar la prueba.

ESTRUCTURALMENTE EN BUEN ESTADO— Clave o atornille todas las áreas que estén ﬂojas o que crujan. Los paneles de madera

• deberán exhibir un patrón de ﬁjación adecuado, encolados / atornillados o clavados según lo requiera el sistema usando un patrón de clavado aceptable. Típico: 6″ (15 cm) a lo largo de los bordes de apoyo y 12″ (31 cm) a lo largo de los soportes intermedios.

plane los bordes hinchados según se requiera. Reemplace todas las bases o los contrapisos dañados por el agua, hinchados o

A deslaminados.

vite las bases con movimiento vertical excesivo. El mejor desempeño de los productos de revestimiento de pisos de madera dura

E ocurre cuando hay poco movimiento horizontal o vertical de la base. Si la base tiene demasiado movimiento vertical (deﬂexión) antes de la instalación del piso, es probable que también lo tenga después de haber terminado la instalación del mismo.

Bases con calefacción radiante (No se acepta para las instalaciones de

adera procesada de 5/16 pulgada)

OTA: Siempre veriﬁque que el producto seleccionado esté recomendado para este tipo de uso. No se recomienda instalar los

N siguientes productos sobre contrapisos de calor radiante: Armstrong plancha Newcastle™, Coastal Woodlands

• El sistema debe estar en operación y calentado al menos 7 días antes de comenzar la instalación.

• Emplee una estrategia de control en incrementos que haga que el piso pase por cambios graduales de temperatura; esto puede

ncluir un termostato externo.

• Apague la calefacción y deje que la base del piso se enfríe a temperatura ambiente, durante 3 a 4 horas antes de comenzar la obra.

• ANTES de comenzar con la instalación, veriﬁque que el sistema de calefacción se haya diseñado y controlado para pisos de madera, y que el circuito no incluya otros tipos de revestimiento de pisos. De lo contrario, puede provocar daños y una contracción excesiva

ebido al calor. NOTA: Consulte las precauciones del fabricante del sistema de calefacción radiante para instalaciones enclavadas.

d Es importante no enclavar a través de la tubería de calefacción radiante o de la malla.

• Después de la instalación, vuelva a encender el sistema de calefacción inmediatamente. La temperatura de la superﬁcie terminada del piso no debe sobrepasar los 85°F (29˚C) durante toda la vida útil del piso.

Los sistemas de calefacción radiante generalmente crean un calor seco que puede reducir los niveles interiores de humedad. Puede ser

• necesario agregar humedad con humidiﬁcadores, para mantener los niveles recomendados (35–55%) y evitar dañar los pisos de madera.

• El piso se debe encolar en los extremos sobre calor radiante para reducir el encogimiento longitudinal. Aplique una gota del pegamento

ara madera recomendado en el extremo de la ranura y luego inserte la lengüeta. Limpie el exceso de adhesivo inmediatamente.

Herramientas y accesorios requeridos

Todos los métodos de instalación)

(

• Escoba • Cinta métrica • Martillo • Cordel entizado y tiza • Sierra manual o Sierra montante Producto de limpieza recomendado para pisos de madera dura • Sierra eléctrica • Protección para los ojos

•

• Humidímetro (madera, hormigón o ambos) • Molduras de transición y para paredes • Máscara contra polvo indicada por NIOSH

Global Exotics™, plancha Bruce®Kempas, plancha Merbau™,

(Agregar para pisos ﬁjados mecánicamente/engrapados)

• Adhesivo y quita-adhesivo recomendados

• Llana en V de 1/4″×1/2″×3/16″ (6 mm × 13 mm × 5 mm)

Figura 2)

(

• Cinta 3M Scotch-Blue™ 2080

• Pegamento para madera recomendado para pisos que

obrepasen un ancho de 3-1/4 pulgada (8 cm)

• Retardador Profesional de Humedad Armstrong™ VapArrest™ S-135 en hormigón (de ser necesario). Usar sólo con adhesivo de uretano.

Figura 2

(Agregar para pisos engrampados)

• Stanley-Bostitch “FloorRunner”, Senco SLS20HF o equivalente • Grapas / sujetadores de 1″ (mínimo)

• Compresor y manguera • Bloque de taladrar de nylon o plástico • Regulador en línea

• Pegamento para madera recomendado para pisos con un ancho mayor de 3-1/4″ (8 cm)

(Agregar para pisos ﬂotantes)

• Contrapiso recomendado • Barra de tracción • Bloque de taladrar • Pegamento para madera recomendado

III. REQUERIMIENTOS DE LA BASE / DEL CONTRAPISO

Superﬁcies de bases y contrapisos recomendadas

(Instalaciones de encolado y ﬂotante solamente)

• Hormigón • Loseta de cerámica, Terrazzo, Pizarra & Mármol • Corcho acústico

(Todos los métodos de instalación)

• Bases de madera • Paneles estructurales y contrapisos de madera • Pisos de madera ya existentes y completamente adheridos

• Rollos vinílicos, losetas resilientes, pisos de corcho y linóleo completamente adheridos

Hormigón (Instalaciones de encolado y ﬂotante solamente)

El piso se puede encolar directamente al hormigón con una resistencia a la compresión mínima de 3000 psi. No lo instale sobre selladores de hormigón o sobre hormigón pintado; en ese caso, esmerile o lije para removerlo. No lo instale sobre hormigón resbaladizo, muy extendido con palustre o pulido. Lije o esmerile hasta que la superﬁcie quede áspera según se requiera. Use una máscara adecuada contra el polvo indicada por NIOSH. Los pisos ﬂotantes se pueden instalar sobre cualquier tipo de hormigón ﬁrme desde el punto de vista estructural.

Pruebas de la humedad del hormigón

Se deben realizar pruebas para veriﬁcar el contenido de humedad en todas las bases de hormigón. Las veriﬁcaciones visuales pueden no ser ﬁables. Pruebe varias áreas, especialmente cerca de las paredes exteriores y con instalaciones de plomería. Los métodos de prueba aceptables para veriﬁcar el contenido de humedad de la base incluyen:

• Fenolftaleina al 3% en una solución de alcohol anhidro: Astille el hormigón a una profundidad de 1/4″ (6 mm) como mínimo (no lo aplique directamente a la superﬁcie del hormigón) y aplique varias gotas de la solución en la zona astillada. Si hay un cambio de color, se necesitarán realizar más pruebas.

• Dispositivo de medición de la humedad del hormigón “Tramex Concrete Moisture Encounter Meter” (Figura 3): Las lecturas de humedad no deben sobrepasar 4.5 en la escala superior. (Figura 3 muestra una lectura no aceptable superior a 4.5).

• Prueba Polyﬁlm: Aplique trozos de una película de polietileno de 3′ x 3′ (1 m x 1 m) sobre la base y déjelos en el lugar durante 24 horas. Veriﬁque que todos los bordes estén completamente sellados con cinta impermeable. Un hormigón oscurecido o condensación sobre la película, indica la presencia de humedad y la necesidad de tomar medidas adicionales con el dispositivo de medición Tramex, o de realizar la prueba de cloruro de calcio o de RH.

NOTA: Es necesario realizar las siguientes pruebas en aplicaciones comerciales. Cualquiera de estas dos pruebas es aceptable.

• Prueba de cloruro de calcio (ASTM F 1869): La máxima transferencia de humedad no debe sobrepasar 3 lbs./1000 pies horas con esta prueba.

• Los niveles de RH en el hormigón usando sondas In-situ (ASTM F 2170-02)no deben sobrepasar el 75%.

Figura 3

en 24

EL HORMIGÓN “SECO”. SEGÚN LA DEFINICIÓN DE ESTAS PRUEBAS, PUEDE SER HÚMEDO EN OTRAS ÉPOCAS DEL AÑO. ESTAS

RUEBAS NO GARANTIZAN UN BLOQUE SECO. TODOS LOS BLOQUES DE HORMIGÓN DEBEN TENER UNA BARRERA DE

P HUMEDAD DE POLYFILM MÍNIMA DE 10 MIL ENTRE EL SUELO Y EL HORMIGÓN.

Sistemas retardadores de humedad

Si hay un exceso de humedad presente o se anticipa su presencia, use Sistema Profesional Retardador de Humedad Armstrong™

apArrest™ S-135 o un rollo vinílico económico para reducir la intrusión de vapor.

V NOTA: NO use el adhesivo profesional Armstrong ProConnect™ para pisos de madera dura cuando esté usando Sistema Profesional

etardador de Humedad Armstrong VapArrest S-135 o un rollo vinílico como retardador de humedad. Use sólo Bruce

Armstrong

57, Robbins®FusionLock™ o Adhesivo de uretano Armstrong EverLAST™ de primera calidad.

Armstrong VapArrest S-135: Aplique los materiales después de haber completado la preparación de la base. Siga las instrucciones en

• la etiqueta de VapArrest S-135. Permita que se endurezca entre 8 y 24 horas antes de aplicar el piso de madera dura.

• Rollo vinílico: Se puede instalar un rollo vinílico económico o una “hoja intercalada” (con refuerzo de ﬁeltro y capa vinílica de desgaste). Use un adhesivo de calidad superior, resistente a la alcalinidad y un sistema de aplicación de cobertura total para adherir

l vinilo debidamente a la base. Siga las instrucciones del fabricante del rollo vinílico para los procedimientos de instalación. Es

e posible que se deba realizar una prueba de adherencia. Instale varias áreas pequeñas (3′ x 3′) (1 m x 1 m) y deje que el vinilo se asiente por 72 horas. Retire el vinilo; si el respaldo permanece adherido al hormigón, la base será aceptable para la instalación de

ollos vinílicos. Instale el rollo vinílico y deje que el adhesivo se endurezca por 24 horas antes de comenzar la instalación. Quite el

r brillo según se requiera con esponjillas abrasivas para crear una buena adherencia. Siempre veriﬁque que el adhesivo se adhiera debidamente.

ormigón acústico (Instalaciones de encolado y ﬂotante solamente)

El hormigón acústico contener grandes cantidades de yeso que pueden inhibir la adherencia del adhesivo. Es necesario aprestar el

ormigón acústico con el aprestador / endurecedor de superﬁcies recomendado por el fabricante del hormigón. Haga una prueba

h del hormigón raspando la superﬁcie con un clavo o con otro objeto ﬁloso. Si el hormigón suelta un polvo o se desmenuza, no es ﬁrme y no es adecuado para la aplicación directa de pisos de madera dura, y es posible que requiera el uso de un sistema de base

otante. Siempre veriﬁque que el adhesivo se adhiera debidamente. El hormigón con una resistencia a la compresión mínima de

ﬂ 2,000 psi.

qualizer,™

Cerámica, terrazo, pizarra y mármol (Instalaciones de encolado y ﬂotante solamente)

Todas las juntas de lechada y las esquinas rotas que sobrepasen los 3/16″ (5 mm) se deberán rellenar con un compuesto nivelador cementoso como Armstrong S-194 Patch, Underlayment and Embossing Leveler con el Aditivo para Contrapisos S-195. Es necesario

impiar y erosionar la superﬁcie para crear una buena superﬁcie de adherencia para el adhesivo. Las losetas sueltas se deberán volver

l a adherir a la base o se deberán rellenar según se indica. Saque todos los selladores y los tratamientos de superﬁcie. Siempre veriﬁque que el adhesivo se adhiera debidamente.

Contrapiso de corcho acústico (Instalaciones de encolado y ﬂotante solamente)

El piso se puede encolar o hacer ﬂotar directamente sobre corcho acústico adherido permanentemente y esparcido completamente.

l corcho deberá tener una densidad no menor de 11.4 lbs./pie cúbico. En general, el corcho debe ser puro, combinado con un

E aglutinante de poliuretano o de resina. Instale el corcho según las recomendaciones de su fabricante. Siempre veriﬁque que el adhesivo se adhiera debidamente. Cuando coloque pisos ﬂotantes sobre corcho NO use contrapisos de espuma.

Bases y contrapisos de madera (Todas los métodos de instalación)

General: Los materiales de las bases de madera no deben sobrepasar un contenido de humedad del 13%. Con un aparato ﬁable para medir la humedad de la madera, mida el contenido de humedad tanto de la base como del piso de madera para determinar el

ontenido de humedad correcto. La diferencia entre el contenido de humedad en la base de madera y el piso de madera no debe

c sobrepasar el 4%. Cuando la instalación sea paralela a las vigas del piso, puede que sea necesario fortalecer el sistema de la base instalando un contrapiso aprobado de 3/8″ (9.5 mm) como mínimo. Se deben cumplir o superar las normas y las recomendaciones

orrespondientes de las industrias de la construcción y de los materiales.

c NOTA: En nuestra calidad de fabricantes de pisos, no podemos evaluar cada sistema de ingeniería. Los espacios y los palmos, al

gual que sus métodos de ingeniería son responsabilidad del constructor, del ingeniero, del arquitecto o del consumidor, quienes

i están en una posición mejor para evaluar los resultados esperados en base al desempeño asociado con el lugar de la obra. La información general provista a continuación describe los sistemas de bases y vigas comunes, no de ingeniería. Los sistemas de pisos

e ingeniería pueden permitir espacios más anchos para vigas y materiales de bases más delgados.

Bases y contrapisos de paneles estructurales de madera

(Todos los métodos de instalación)

Los paneles estructurales / el contrapiso se deben instalar con el lado sellado hacia abajo. Cuando se usen como base, deje un espacio para expansión de 1/8″ (3 mm) entre cada panel. Si el espacio no es adecuado, corte con una sierra circular. No corte un espacio de expansión en los paneles de ranura y lengüeta.

• Madera contrachapada: Debe ser de una calidad mínima CDX (exposición 1) y debe cumplir con la norma de desempeño “US Voluntary Product Standard PS1 o con la norma canadiense de desempeño “CAN/CSA 0325-0-92”. El espesor preferido es de 3/4″ (19 mm) como base [(mínimo 5/8″) (16 mm)] o de 3/8″ (9.5 mm) como contrapiso.

• Panel de ﬁbras orientadas [“Oriented Strand Board” (OSB)]: Rollos de construcción conforme a la norma “US Voluntary Product Standard PS2-92” o a la norma canadiense de desempeño CAN/CSA 0325-0-92. Veriﬁque los códigos en la parte inferior del panel. Cuando se usen como base, los paneles deberán ser de ranura y lengüeta y se deberán instalar con el lado sellado hacia abajo. El espesor mínimo deberá ser de 23/32″ (18 mm) cuando se usen como base, o de 3/8″ (9.5 mm) cuando se usen como contrapiso. Las recomendaciones de algunos fabricantes de tablas varían.

• Tablas de madera aglomerada o prensada: Conforme a la norma US Voluntary Product Standard PS2 o a la norma canadiense de desempeño CAN/CSA 0325-0-92. El espesor debe ser de 3/4″ (19 mm) cuando se usen como base y de 3/8″ (9.5 mm) cuando se usen como contrapiso.

• Tablas de madera prensada: Deben tener una densidad mínima de 40-lb., con sello de clasiﬁcación de contrapiso y con un espesor de 3/4″ (19 mm).

Bases de madera maciza (Todos los métodos de instalación)

Mínimo espesor de 3/4″ (19 mm) con un ancho máximo de 6″ (15 cm) instalado a un ángulo de 45° con relación a las vigas del piso.

• Madera blanda densa del Grupo 1 (Pino, Alerce, Abeto Douglas, etc.) No. 2 común, secada en horno con todos los extremos de los tablones soportados sobre las vigas.

• Para usos de encolado, agregue un contrapiso aprobado de 3/8″ (9.5 mm).

Pisos de madera ya presentes (Todos los métodos de instalación)

• Los pisos de ingeniería ya presentes, deben estar bien adheridos/ﬁjados. Cuando se encole sobre pisos de madera dura ya presentes de cualquier espesor, será necesario esmerilar o remover los materiales de acabado para promover una adherencia adecuada del adhesivo. Cuando el piso se deba ﬁjar por medios mecánicos, el piso de madera ya presente deberá tener un espesor mínimo de 3/8″ (9.5 mm) instalado sobre un contrapiso de compuesto de madera/madera aprobado que se haya ﬁjado debidamente. Cuando se instalen sobre pisos de ingeniería que están adheridos al hormigón, el espesor mínimo de ese piso deberá ser de 1/2″ (13 mm) para tener en cuenta el largo del sujetador.

• Los pisos de madera ya presentes con un ancho mayor de 6″ (15 mm) deberán estar cubiertos por un contrapiso aprobado de 3/8″ (9.5 mm) y ﬁjados según se requiera. No los instale sobre pisos macizos ﬁjados directamente al hormigón.

Losetas vinílicas resilientes, pisos de corcho y linóleo

(Todas los métodos de instalación, ver notas a continuación)

(

Instalaciones

NO use el adhesivo profesional Armstrong ProConnect para pisos de madera dura cuando instale sobre estas superﬁcies. Use sólo el Bruce Equalizer, Armstrong 57, Robbins FusionLock o Armstrong Adhesivo de uretano Armstrong EverLAST de primera calidad.

• Veriﬁque que los materiales de revestimiento del piso estén bien adheridos a la base / al contrapiso, con un adhesivo de cobertura total y con un espesor no mayor de dos capas que no sobrepase 3/16″ (5 mm).

• Con las bases aprobadas de madera o madera compuesta, si el vinilo o las losetas están ﬂojos, rotos o en mal estado, instale un contrapiso aprobado de 3/8″ (9.5 mm) directamente sobre los materiales del piso.

• Limpie los materiales del piso según se requiera para crear una buena adherencia. Si hay material de mantenimiento en el revestimiento del piso o si se observa un brillo, elimine el brillo con una esponjilla para pisos y un raspador comercial disponible, después enjuague completamente. Deje que se seque bien. (NOTA: No lije productos resilientes ya que pueden contener ﬁbras de asbesto que pueden ser dañinas.)

• Es necesario sacar todos los selladores y los tratamientos de superﬁcie de los pisos de corcho antes de comenzar la instalación. Siempre veriﬁque que el adhesivo se adhiera debidamente.

de encolado)

Page 9

nstalaciones de ﬁjados mecánicamente/engrampados)

4 -

(10-15 cm)

MUIRO INICIAL

Múltiplo del ancho del

producto + 1/4″ (6 mm)

[1/2″ (13 mm) para pisos

flotantes] de expansion

ordel entizado

ordel

entizado

1a. hilera 1a. hilera

2a. hilera

lavo directo

cada 6″ (15 cm)

Clavo invisible

en la lengüeta cada

3″–4″ (8–10cm)

Lengüeta

45˚-90

cordel entizado

rea de trabajo - adhesivo

ordel entizado

área de trabajo - adhesivo

ado de

la ranura

cordel

entizado

456

78 9

cortar para adaptar según

se requiera para

na expansión de 1/4

″

12 3

10 11 12

456

78 9

Underlayment will install parallel to longest wall

Pre-measured overlap

Underlayment

Les panneaux di renforcement doivent être installés parallèlement au mur le plus long.

Zone de recouvrement de panneaux de renforcement pré-mesurée.

Panneaux de renforcement

El recubrimiento inferior se instala en sentido paralelo a la pared más larga

Superposición incluida

Recubrimiento inferior

(

• No instale sobre pisos que sobrepasen una capa ya que el espesor de los materiales del piso impedirá una adherencia mecánica adecuada.

• Veriﬁque que los materiales de la base cumplan con los requerimientos mínimos.

• Ciertos productos de losetas pueden ser demasiado quebradizos para la penetración de grapas. Siempre haga una prueba en un área para veriﬁcar que no se rompa, antes de continuar.

IV. INSTALACIÓN DEL PISO

onsejos generales para la instalación

NOTA: Cuando instale pisos de ingeniería SIN ACABADO, espere un mínimo de 72 horas hasta que el adhesivo se endurezca, antes de aplicar sellos, tintes y acabados a los pisos sin acabado. Haga una prueba del contenido de humedad de la madera según las recomendaciones del fabricante del tinte / acabado.

• No cosa con una grapa ni abroche mecánicamente los productos que exceden 5″ (13 cm) en la anchura.

• El piso se debe instalar usando varias cajas a la vez para garantizar una buena mezcla de color y matices.

• Siempre que sea posible, primero seleccione y coloque a un lado los tablones que mejor combinen con todas las molduras horizontales para garantizar un aspecto ﬁnal uniforme. Instale estos tablones contiguos a las molduras.

• Es importante alternar los extremos de los tablones en hileras contiguas a un mínimo de 4″–6″ (10–15 cm) siempre que sea posible (Figura 4). Esto ayudará a garantizar un aspecto general más favorable del piso.

• Cuando instale productos de un largo uniforme, comience las hileras con los tablones iniciales cortados a diferentes largos. Evite alternar las hileras en forma uniforme para evitar un efecto de escalera. Los tablones cortados del extremo opuesto de la hilera se pueden usar para los siguientes tablones iniciales.

Siempre deje un mínimo de 1/4″ (6 mm) de expansión alrededor de todas las

•

bstrucciones verticales. Deje 1/2″ (13 mm) para pisos ﬂotantes.

NOTA: (Para instalación encolada) Cuando instale productos más anchos que 3-1/4″ (8 cm), aplique una gota de pegamento para madera recomendado en todas las ranuras ﬁnales, antes de instalarlos en el adhesivo. (Para instalación enclavada) Cuando instale

roductos más anchos que 3-1/4″ (8 cm) pero que no sobrepasen 5″ (13 cm), aplique

na gota del pegamento para madera recomendado en todas las ranuras ﬁnales antes

e enclavarlo.

ASO 1: Preparación de la entrada y de la pared

Todos los métodos de instalación)

(

Corte por debajo de los marcos y de las jambas de las puertas. Retire toda base ya existente, molduras de zócalo o umbrales de entrada. Estos se pueden volver a colocar

espués de la instalación. Es necesario cortar por debajo de todos los marcos y las

d jambas de las puertas para evitar líneas de corte difíciles (Figura 5).

PASO 2: Determinación de un punto de inicio

(Todos los métodos de instalación)

Se recomienda que la instalación sea paralela a la pared más larga para lograr mejores

• efectos visuales; sin embargo, el piso debe instalarse perpendicular a las viguetas, a menos que la base haya sido reforzado para reducir la ﬂexión del mismo.

Cuando sea posible, siempre comience la disposición o instalación desde la pared más recta, generalmente de un muro exterior.

•

• Al menos en dos lugares y a un mínimo de 18″ (46 cm) desde la esquina, mida la distancia desde el muro inicial (Figura 6) y largue un cordel entizado. La medida debe ser la suma del ancho del piso más 3/8″ (9.5 mm) para dejar un espacio de 1/4″ (6 mm) para la expansión y el ancho de la lengüeta. Deje 1/2″ (13 mm) de expansión cuando instale pisos ﬂotantes. Continúe con el Paso 3; Enclavado, Encolado o Flotante.

PASO 3: Instalación de la primera y de la segunda hilera

(Instalaciones de ﬁjados mecánicamente/engrapados)

• Use las tablas más largas y rectas disponibles para las dos primeras hileras. Para productos con anchos aleatorios y alternados, use el tablón más ancho para la primera hilera. Alinee la lengüeta de la primera hilera con el cordel entizado. La ranura debe mirar hacia el muro inicial. Perfore un oriﬁcio de 1/2″ (13 mm) desde el borde posterior (ranura), a 1″–2″ (2.5–5 cm) de cada extremo, y a intervalos de 6″ (15 cm) siempre que sea posible (Figura 7). Fíjelos usando clavos de terminación 4 o 6d o clavos o clavitos de acabado neumáticos 1″ (2.5 cm). Encaste los clavos.

• Perfore y haga un clavado invisible a un ángulo de 45° a través de la lengüeta de la primera hilera a cada 1″–2″(2.5–5 cm) desde los extremos, y espaciados a intervalos de 3″–4″ (7.6 –10 cm). Encaste los clavos para asegurarse de que la ranura quede al ras con la(s) hilera(s) siguiente(s). Continúe haciendo clavados invisibles usando este método con las hileras siguientes hasta que pueda usar una engrapadora. Alternativamente, use un martillo neumático para clavado de terminación e instale clavos o clavitos a los mismos intervalos con una longitud mínima de 1″ (2.5 cm).

• Es necesario escalonar las juntas ﬁnales de hileras contiguas a un mínimo de 4″–6″ (10–15 cm) en donde sea posible, para garantizar un aspecto general más positivo (Figura 4).

PASO 4: Instalación del piso

(Instalaciones de ﬁjados mecánicamente/engrapados)

• Siempre use la engrapadora recomendada para el producto especíﬁco que se esté instalando (consulte los “Aplicaciones de Instalación”). Use un grapa mínima de 1″ (2.5 cm) recomendada por el fabricante de la engrapadora, a 1″–2″ (2.5–5 cm) de distancia de los extremos, y espaciados a intervalos de 3″–4″ (8–10 cm). (Cambie el gráﬁco para incluir una engrapadora de pedal.) Continúe al Paso 5.

• Coloque el compresor a 70 PSI. Si se daña la lengüeta, reduzca la presión neumática (Figura 8).

• Fije varios tablones de sacriﬁcio al piso. Es necesario usar al menos dos tablones, engrapados uno al lado del otro, para indicar los ajustes adecuados en la máquina.

• Veriﬁque que no se haya dañado la superﬁcie, la graduación de la presión neumática, si hay burbujas en los bordes, etc. antes de continuar. Haga los ajustes y las correcciones necesarias antes de comenzar la instalación. Una vez que haya hecho los ajustes adecuados, saque y destruya los tablones.

• Instale el resto del piso trabajando con tablones de varias cajas.

• Las últimas 1–2 hileras deberán ser clavadas de cara cuando el espacio libre no permita un clavado ciego con engrapadora o con una máquina de clavitos. Perfore y haga un clavado ciego o clave en forma neumática del lado de la lengüeta, siguiendo el patrón de clavado que se usó en la primera hilera

Información general para aplicaciones de encolado

Tiempos máximos de trabajo con el adhesivo: Adhesivo de uretano – 60 minutos; Adhesivo profesional Armstrong ProConnect para pisos de madera dura– 60 minutos. Cuando no lo esté usando, mantenga el envase del adhesivo cerrado herméticamente para evitar que se espese. Si se espesa, será difícil esparcirlo.

• Los tiempos de exposición y de endurecimiento de TODOS los adhesivos varían según la porosidad de la base, el movimiento de aire, la humedad y la temperatura ambiente. El adhesivo de uretano tiene un tiempo de trabajo más corto en ambientes con un alto nivel de humedad, mientras que los adhesivos ProConnect y de resina polimérica tendrá un tiempo más largo. En áreas con un bajo nivel de humedad, el tiempo de exposición será más largo con adhesivos de uretano y más corto con adhesivos ProConnect. Ajuste la cantidad de adhesivo queesparza a través de la base teniendo en cuenta estas variaciones. No se debe aplicar adhesivo si la temperatura de la base o del ambiente es inferior a 60° F (16° C). EL TIEMPO DE TRABAJO VARÍA SEGÚN LAS CONDICIONES DEL LUGAR DE LA OBRA.

Demasia

do bajo

Tablón de madera

Alineación preferida

Demasia

do alto

igura 4

Figura 5

igura 6

Figura 7

Correcto

Figura 8

• Sostenga la llana a un ángulo mínimo de 45° (Figura 9) ﬁrmemente contra la base para btener un índice de distribución de 50-60 pies cuadrados (4-5.5 metros cuadrados) por

o galón. La llana deja resaltos de adhesivo y muy poco adhesivo entre los resaltos. Esto aún le permitirá ver los cordeles entizados entre los resaltos y obtener el índice de distribución

ecomendado.

• Para obtener instrucciones adicionales de aplicación, siga las recomendaciones que aparecen n el envase del adhesivo.

e Es necesario proporcionar una ventilación adecuada en la habitación. Un ventilador eléctrico

•

puede ser útil. No es necesario aplicar el rodillo, pero si se desea, no lo aplique hasta que el adhesivo se haya

•

endurecido por 2 horas.

OTA: NO INSTALE EL PISO USANDO MAZOS DE CAUCHO. SI SE GOLPEA LA SUPERFICIE CON UN MAZO DE CAUCHO, SE CORRE

N EL RIESGO DE “QUEMAR” EL ACABADO Y PROVOCAR UN DAÑO IRREPARABLE

ASO 3: Distribución del adhesivo

Esparza cantidades suﬁcientes del adhesivo recomendado con la llana recomendada (Figura 2) en un área que se pueda cubrir en

•

60 minutos (ver la información del adhesivo). De ser necesario, clave una hilera “de sacriﬁcio” con clavos de 1″ (2.5 cm) del lado seco de su cordel entizado para ayudar a

•

mantener la primera hilera en posición.

Instalaciones de Encolado)

(

Figura 9

NOTA: Evite instalar desde la superﬁcie del piso. De ser necesario, distribuya el peso usando una tabla de soporte para las rodillas.

PASO 4: Instalación del piso (Instalaciones de encolado)

(Figuras 10a-10d)

• Use los tablones más largos y rectos disponibles para las primeras dos hileras. Para productos

de anchos aleatorios y alternados, use el tablón más ancho para la primera hilera. La primera

ilera de tablones se deberá instalar con el borde de la ranura alineada sobre el cordel entizado.

h La lengüeta deberá mirar hacia la pared inicial. La primera hilera se deberá alinear y acomodar en el adhesivo, ya que todas las hileras adicionales se empujarán hacia esa hilera inicial. Saque

a lengüeta para dejar un espacio de expansión, si es necesario, en la pared contigua a la hilera.

l Continúe con el Paso 5.

• Cuando instale productos más anchos que 3-1/4″ (8 cm), aplique una gota del pegamento para

madera recomendado de 1/4″ (6 mm) en todas las ranuras ﬁnales, antes de instalarlos en el

dhesivo.

• Cuando instale secciones, enganche la junta de extremo primero, tan cerca de la lengüeta y

ranura lateral (larga) como sea posible, y entonces deslícelas juntas y apretadas para enganchar

a lengüeta y ranura de la junta lateral (larga). Para evitar que el adhesivo corra por el producto

l y lo mueva, evite lo más posible deslizar las secciones por el adhesivo cuando las coloque en posición.

• Durante la instalación, saque ocasionalmente una sección de piso de la base e inspeccione la

parte inferior para veriﬁcar que se haya obtenido una transferencia debida del adhesivo. Es

ecesario obtener una transferencia debida del adhesivo para garantizar una sujeción

n suﬁcientemente fuerte.

• Si el adhesivo se desliza por la superﬁcie y no se ha transferido, sáquelo y esparza una nueva apa de adhesivo para obtener la adherencia correcta.

NOTA: Limpie el adhesivo de la superﬁcie del piso con frecuencia, usando el producto de limpieza

e adhesivos recomendado. La remoción de los adhesivos de uretano es muy difícil una vez que

d se hayan endurecido. No use cinta adhesiva 3M Scotch-Blue™ 2080 antes de quitar el adhesivo de la superﬁcie. Use toallas limpias y cámbielas con frecuencia para evitar la acumulación de residuos

e adhesivo.

• Veriﬁque que los bordes y extremos de cada tablón hayan encajado bien y estén ajustados. Las

juntas de extremo de las hileras adyacentes deberán escalonarse a 4″–6″ (10–15 cm) siempre

ue sea posible, para garantizar un aspecto general más favorable (Figura 4).

• Es posible que se deba alinear el producto con un retazo cortado según se ilustra (Figura 11 –

mantenga el ángulo del retazo bajo para no dañar el borde).

• Para eliminar movimientos o brechas menores del producto durante la instalación, use una Cinta

3M Scotch-Blue™ 2080 para mantener los tablones unidos. Después de haber terminado la instalación, saque toda la Cinta 3M Scotch-Blue 2080 de la superﬁcie del piso recién instalado. No deje cinta adhesiva en el piso por más de 24 horas. Evite el uso de cinta adhesiva o cinta para conductos que deje residuos de adhesivo o pueda dañar el acabado.

• De ser necesario, use plomadas para aplanar los tablones con arcos hasta que el adhesivo se

haya endurecido, para evitar puntos huecos. Los tablones que no se puedan aplanar deberán ser cortados a lo largo para reducir el arco, o no se deberán usar.

• Asegúrese de no esparcir el adhesivo mucho más adelante del área en la que esté trabajando

(Figura 10d).

• Termine la instalación usando esta misma técnica para el resto del piso.

• Trate de que no se camine mucho sobre el piso por 24 horas como mínimo. Coloque los

muebles o los artefactos nuevamente en sus lugares después de 24 horas.

Figura 10a

Figura 10b

igura 10c

Figura 10d

Figura 11

Información general para pisos ﬂotantes

Los pisos ﬂotantes se pueden instalar sobre cualquier superﬁcie estructuralmente ﬁrme que cumpla o sobrepase los requerimientos de las normas locales de construcción. Se puede instalar un piso de cualquier ancho de esta manera, pero se preﬁeren pisos más anchos.

• Planiﬁque la disposición del piso (en ancho) a ﬁn de tener que evitar cortar la última hilera a un ancho menor de 1″ (2.5 cm). Para

lograr esto es necesario cortar la primera hilera para garantizar que la última hilera tenga por lo menos el ancho mínimo requerido.

• Deje 1/2″ (13 mm) de expansión alrededor de las obstrucciones verticales.

PASO 3: Instalación del contrapiso

(Instalaciones ﬂotantes solamente)

• Instale el contrapiso en la misma dirección en que se va a instalar el piso de madera.

• Extienda el contrapiso una pocas pulgadas hacia arriba de la pared

• Recorte el excedente antes de instalar las molduras o rodapiés.

• El contrapiso del piso ﬂotante está equipado con una cinta de doble faz para facilitar

el encintado de las juntas precortadas traslapadas (Figura 12). Si se usa un contrapiso sin adhesivo, coloque la cinta que se incluye en todas las juntas.

Figura 12

PASO 4: Instalación del piso (Instalaciones ﬂotantes solamente)

• La primera hilera se puede instalar utilizando uno de dos métodos después de haber

completado la disposición (Paso 2). Deje 1/2″ (13 mm) de expansión.

• Tabla de sacriﬁcio: Si la pared no está derecha, corte la primera tabla (Figura 13)

según sea necesario para mantener alineamiento con el cordel entizado. Instale una tabla de sacriﬁcio (con un borde recto) utilizando los sujetadores apropiados para la base. Si se usa una tabla para la hilera de comienzo, asegúrese de que la ranura quede dirigida hacia la pared.

• Cuñas: Alinee la primera hilera con la pared usando las cuñas para mantener la

expansión de 1/2″ (13 mm) en posición y estabilizar el producto. Si la pared no está derecha, corte la primera tabla (Figura 13) según sea necesario para mantener alineamiento con el cordel entizado.

• Seleccione la primera tabla. Todas las instalaciones deben comenzar con el lado de la ranura contra la pared utilizando las tablas más

largas disponibles. Aplique una gota de pegamento de 1/8″ (3 mm) en la parte interior inferior de la ranura en el extremo de la tabla. No aplique pegamento en el lado de la ranura en este momento (Ítem C, Figura 14). Los productos que tienen la lengüeta extrema en el lado izquierdo deben ser instalados desde la derecha a la izquierda, las lengüetas opuestas deben ser instaladas desde

Figura 13

Page 10

la izquierda hacia la derecha. (Ítem D,

″

(40.6 cm)

igura 14). Si se utilizó una tabla de

F sacriﬁcio, NO debe ser encolada a la primera hilera.

• Complete la primera hilera. Corte la última tabla dejando una separación

e 1/2″ (13 mm) entre la pared y el

d piso. (Utilice el extremo restante de la tabla cortada como una tabla de

omienzo para cualquier hilera

c después de la tercera hilera). Instale una cuña en el extremo de la tabla

ntre el piso de madera y la pared

e dejando un espacio de expansión de 1/2″ (13 mm). Evite la instalación en

as primeras cuatro hileras de tablas

l que midan menos de 16″ (40.6 cm). (Ítem F, Figura 14).

Recubrimiento inferior

Cuñas de madera

Duelilla inicial

“

Zona de trabajo

Trabajar siempre directamente frente a la duela que se está instalando. Nunca hay que pararse ni sentarse sobre una de las duelas ya instaladas.

”

plique un

ordón de

ola de 1/8″

3 mm) a lo

(

argo de la

arte interior

e la ranura

ateral y

xtrema de

a nueva

abla.

Figura 14

• Utilice una barra de tracción para tirar la última tabla desde el extremo opuesto. Instale cuñas en el espacio y apriete (Ítem B, Figura 14). Si sale pegamento hacia la superﬁcie del piso, limpie inmediatamente con un paño húmedo limpio.

•

• Corte o utilice una tabla más corta para la primera tabla de la segunda hilera. Comience la segunda hilera aplicando una gota de

egamento de 1/8″ (3 mm) a lo largo de la parte interior inferior de la ranura lateral y extrema de la nueva tabla. Instale la primera

p tabla de la hilera dos. Aplique una gota de pegamento en la parte interior inferior de la ranura extrema y lateral de la tabla siguiente e instálela. Cuando esté instalando las tablas, utilice un bloque de golpear contra la lengüeta, no la ranura (Ítem G, Figura 14). Golpee

as tablas para colocarlas en su lugar con un martillo en el bloque de golpear. NO golpee el borde directamente con el martillo.

l Complete la segunda hilera hasta la cuarta usando esta misma técnica. Inserte cuñas en los extremos según sea necesario para restringir el movimiento del piso.

• En las hileras restantes, alterne las juntas aproximadamente a una distancia de 4″– 6″ (10–15 cm). Instale el resto del piso.

segúrese de que todas las juntas estén bien apretadas. Utilice espaciadores en las paredes largas y a tope. Use una barra de tracción

A para apretar las juntas desde los extremos.

PASO 5: Termine la instalación (

Saque toda la cinta y limpie el piso con el limpiador para pisos de madera dura recomendado.

• Recorte todo el contrapiso (ﬂotante solamente) e instale o vuelva a instalar las piezas de transición, las tiras reductoras, las

• molduras en T, los umbrales, las bases y/o las molduras de cuarto de bocel que sean necesarios. Estos productos se encuentran disponibles pre-acabados para combinar con su piso (ver a continuación). Clave las molduras al muro, no al piso.

Todos los métodos de instalación)

• Inspeccione el piso, y rellene todas las brechas menores con el relleno que combine.

• Si se tiene planeado cubrir el piso, use un material que respire como el cartón. No lo cubra con plástico. Deje la garantía y la información sobre el cuidado del piso con el propietario. Indíquele el nombre del producto y el número de

• código del piso que adquirió.

Para no dañar la superﬁcie, no haga rodar muebles o artefactos pesados sobre el piso. De ser necesario, use tablas de madera

• contrachapada, de ﬁbra dura o soportes para artefactos. Use bases protectoras o cojinetes de ﬁeltro en las ruedas y las patas de los muebles para no dañar el piso.

V. MOLDURAS DE TRANSICIÓN Y PARA LA PARED

INSTALADORES - COMUNIQUE AL CLIENTE LAS SIGUIENTES RECOMENDACIONES

staciones: Temporada con calefacción y sin calefacción

Considerando que las dimensiones del piso de madera se verán ligeramente afectadas por los diferentes niveles de humedad dentro del ediﬁcio, se debe tener cuidado de controlar los niveles de humedad dentro de un límite del 35 al 55 %. Para proteger su inversión

asegurar que sus pisos le proporcionen una satisfacción duradera, recomendamos lo siguiente:

• Temporada con calefacción (ambiente seco) – Se recomienda usar un humidiﬁcador para evitar el encogimiento excesivo de los isos de madera debido a los niveles bajos de humedad. Las estufas de madera y el calor eléctrico tienden a crear condiciones

p muy secas.

Temporada sin calefacción (ambiente húmedo, mojado) – Se pueden mantener los niveles apropiados de humedad usando un

•

acondicionador de aire, un deshumidiﬁcador o encendiendo el sistema de calefacción periódicamente durante los meses de verano. Evite la exposición excesiva al agua durante los períodos de tiempo inclemente. No obstruya de ninguna manera la junta de expansión

lrededor del perímetro del piso.

OTA: La inspección ﬁnal por el usuario ﬁnal debe ocurrir de una posición parada.

REPARACIÓN DEL PISO

Los daños menores pueden repararse con un kit de retoque o relleno de Bruce®, Armstrong®o Robbins®. Los daños más grandes

equerirán el reemplazo de las tablas, lo cual debe realizar un instalador profesional de pisos.

oldura en T

Tira de reducción Umbral Mampirlán Cuarto de caña Combinación de

• Tira de reducción: Una moldura en forma de lágrima que se usa alrededor de las chimeneas, las entradas, para dividir habitaciones, o como transición entre pisos de madera y revestimientos de pisos contiguos más delgados. Sujételas con adhesivo, clavitos o con una cinta adhesiva doble.

• Umbral: Una moldura cortada por debajo que se usa contra los rieles de puertas corredizas, chimeneas, alfombras, losetas de cerámica o umbrales existentes, para dejar un espacio de expansión y proporcionar una transición suave en lugares con alturas diferentes. Sujételos a la base con adhesivo y/o con clavos a través del talón. Perfore los oriﬁcios de los clavos de antemano para no rajarlo.

• Mamperlán: Una moldura cortada por debajo que se usa como reborde en rellano de escaleras, perímetros de pisos elevados o en escalones. Sujételos ﬁrmemente con clavos o con tornillos. Perfore los oriﬁcios de los clavos de antemano para no rajarlo.

• Cuarto de caña: Una moldura que se usa para cubrir espacios de expansión cerca de zócalos, muebles encerrados y escalones. Perfore los oriﬁcios de antemano y clávelos en la superﬁcie vertical, no en el piso.

• Combinación de base y contera: Una moldura usada cuando se desea una base. Usada para cubrir espacio de expansión entre el piso y la pared. Pretaladre y clave en la pared, no en el piso.

• Moldura en T: Una moldura que se usa como sección de transición desde un piso al otro de igual altura, o para obtener espacios de expansión. Sujételas en el talón, en el centro de la moldura. Es posible que necesiten más soporte en el talón, según el espesor de los muebles que se cubran.

The Armstrong logo and Bruce®are registered trademarks in the United States and Canada. Armstrong Northshore United States only.

All trademarks owned by AWI Licensing Company or Armstrong Hardwood Flooring Company.

, Robbins®and WearMaster®are registered in the

, Coastal Woodlands®,

Scotch-Blue is a trademark of 3M.

ase y contera

Le logo Armstrong et Bruce enregistrées aux États-Unis et au Canada. Armstrong Woodlands enregistrées aux Etats-Unis seuelement.

Toutes les marques de commerce possédées par AWI Licensing Company ou Armstrong Hardwood Flooring Company.

Scotch-Blue est une marque de commerce de 3M.

, Northshore®, Robbins®et WearMaster®sont

sont des marques de commerce

, Coastal

El logotipo Armstrong y Bruce Estados Unidos y Canadá. Armstrong

Northshore Estados Unidos solamente.

Todas las marcas registradas pertenecen a AWI Licensing Company o Armstrong Hardwood Flooring Company.

, Robbins®and WearMaster®son registrados en los

son marcas registradas en los

, Coastal Woodlands®,

Scotch-Blue es una marca registrada de 3M.

LA295727-408J © 2008 AWI Licensing Company Armstrong or Armstrong Hardwood Flooring Company. 2500 Columbia Ave., Lancaster, PA 17603 Printed in the United States of America. / Imprimé aux États-Unis d’Amérique. / Imprimido en los Estados Unidos de América.
