BROWNING SUPERPOSE User Manual [fr]

Browning International

Parc Industriel des Hauts-Sarts • B-4040 Herstal

Fusils à canons superposés
Superposé geweer
Over-and-under shotgun
Bockdoppelflinte
Fucile a canne sovrapposte
Escopeta de canones superpuestos
Espingarda dom canos sobrepostos

Français p. 01
Nederlands p. 05
English p. 09
Deutsch p. 13

Italiano p. 17
Español p. 21
Português p. 25

1Français

Très important: conservez ce livre.
Lisez attentivement tout le manuel avant d’utiliser votre
nouveau fusil à canons superposés BROWNING.
Nous sommes heureux que vous ayez choisi un fusil
faisant partie de la large gamme BROWNING. Il vous
procurera de nombreuses années de satisfaction.
Sa fabrication a fait l’objet des soins les plus attentifs et
intègre tout le savoir-faire de la tradition armurière ainsi
que toutes les caractéristiques destinées à procurer au
chasseur et au tireur le même plaisir dans la pratique de
leur sport.

RÈGLES ÉLÉMENTAIRES DE SÉCURITÉ

1. Avant toute manipulation, assurez-vous que votre arme
n’est pas chargée.

2. Gardez toujours votre arme en sûreté tant que vous ne
tirez pas, même si vous êtes certain qu’elle est vide.

3. Ne posez l’index sur la détente que lorsque vous allez
tirer, sinon tenez le contre le pontet.

4. Ne pointez jamais une arme sur quelqu’un même si
vous êtes certain qu’elle est déchargée.

5. Sachez toujours où vos projectiles vont retomber et ne
tirez que dans des conditions de parfaite sécurité pour
chacun.
Attention aux ricochets: ne tirez jamais dans l’eau ou
contre des rochers. Méfiez-vous en particulier des tirs
sur sols très durs ou gelés.

6. Seules les munitions du calibre exact gravé sur la face
supérieure du canon doivent être utilisées dans votre
arme, ceci pour des raisons de sécurité.

7. Dans votre intérêt comme dans celui de votre arme,
assurez-vous avant tout tir que, votre canon n’est pas
obstrué par un corps étranger. La terre, la neige peuvent
y créer des surpressions dangereuses.

8. Déchargez votre arme entre les utilisations et pendant le
transport.

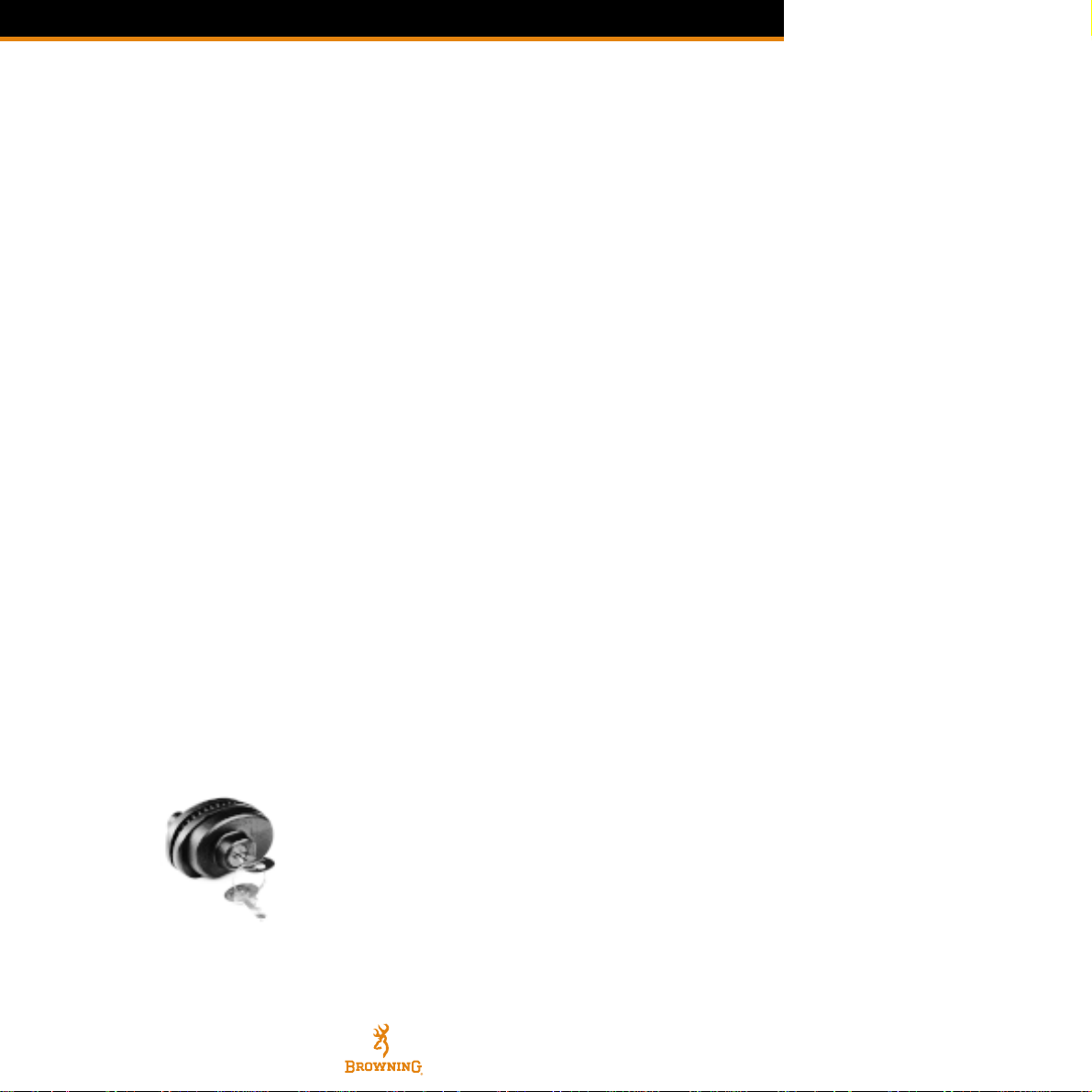

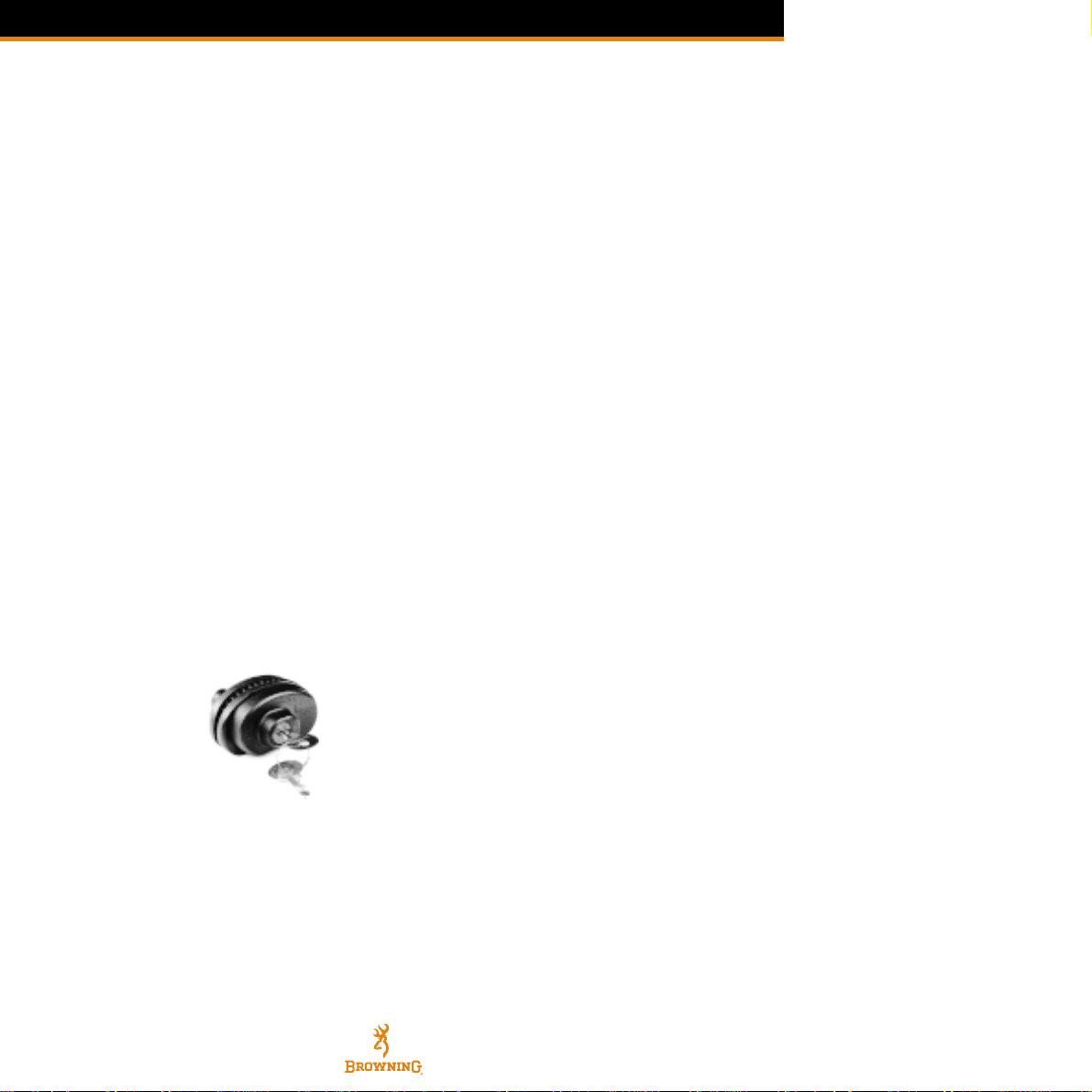

9. Utilisez systématiquement un cadenas (Gun Lock)
lorsque vous rangez votre arme.

Homologué par nos soins, le trigger lock est parfaitement
adapté au mécanisme et au système de chargement de nos
armes. Il interdit toute utilisation accidentelle ou
volontaire par des tiers.

Toutes les armes Browning vendues dans le monde sont
systématiquement délivrées avec un Gun-Lock.

10. La sécurité passe également par de meilleurs

conditions de rangement et de stockage des armes et
des munitions chez soi (hors de portée des enfants):
envisagez l’utilisation d’un coffre-fort Browning.

FUSIL À CANONS SUPERPOSÉS BROWNING

Munitions

Le calibre et la longueur de la chambre sont indiqués sur
la face latérale du canon supérieur. Ne tirez jamais de
cartouches ne correspondant pas au calibre mentionné
(12Ga, 20M, 12M ...) et dont la longueur de chambre
dépasserait les mentions indiquées.

Pour éviter des erreurs, le plus simple est de se reporter à
l’inscription sur l’emballage ou sur la cartouche elle-même.

Attention !

Ce n’est pas la longueur de la cartouche, mais bien celle
de la douille déployée qui doit correspondre à la longueur
de la chambre.

Sûreté

Le fusil est en sûreté lorsque le pouce a tiré le sélecteur
vers l’arrière, laissant apparaître un “S” sur la queue de la
bascule (fig.1). Le positionnement du sélecteur à gauche,
découvrant un “O” ou à droite un “U” n’influence pas la
mise en sûreté. Cela indique simplement qu’en le
repoussant vers l’avant, le canon supérieur (Over) (fig.2)
ou inférieur (Under) (fig.3) sera sélectionné pour le tir du
premier coup. Gardez toujours l’arme en sûreté jusqu’au
moment du tir.

Modèle “Trap”:

Le sélecteur poussé en position avant, recouvrant la lettre
“S”, permet le tir de la première cartouche. Le mécanisme
de ces modèles sélectionne obligatoirement le canon
inférieur pour le départ du premier coup.

Assemblage

a. Il est impératif de débarasser les surfaces métalliques de

l’arme des produits anti-corrosifs dont on les a revêtues
à l’usine.
Avec un soin particulier, nettoyez l’arme.
Le Légia Spray vous facilitera cette opération.

b. Avant d’assembler le fusil, vérifiez que les chambres

sont vides.
Détachez le garde-main des canons en soulevant le
verrou de longuesse et en écartant simultanément le
garde-main (fig.4). Déposez une ou deux gouttes
d’huile sur les faces avant et latérales du crochet de
charnière, les faces latérales du grand crochet et
3 gouttes sur la longuesse (fig.5). Un excès d’huile
serait non seulement inutile, mais préjudiciable.

c. Pour placer les canons dans la bascule, avec votre main

droite, prenez la crosse par la poignée et ancrez-la sous
votre bras droit. Avec le pouce droit, ouvrez la clé de
fermeture. De la main gauche empoignez les canons et
engagez la charnière du petit crochet dans l’axe de
bascule (fig.6).

d. En maintenant la charnière contre son axe pour

conserver l’alignement bascule-canons, faites pivoter les
canons pour fermer le fusil (fig.7) et relâchez la clé de
fermeture.

2

e. Placez la longuesse du garde-main contre la bascule et

faites pivoter le garde-main vers les canons jusqu’à ce
qu’ils soient verrouillés en place (fig.8).

Attention !

Durant l’assemblage, manipulez le fusil avec douceur, sans
forcer. Si les canons ne sont pas bien engagés dans la
bascule ou si l’alignement est incorrect, le fait de forcer ne
ferait qu’abîmer les portées et les ajustages et abrégerait la
longévité de l’arme.

Chargement et tir

Avant de charger le fusil, vérifiez qu’il est bien en sûreté.
Pour charger, faites pivoter la clé de fermeture vers la
droite et basculez les canons. Introduisez une cartouche
dans chaque chambre et refermez l’arme.

Contrôlez la position du sélecteur qui doit laisser
apparaître la lettre relative au canon que vous voulez
utiliser en premier lieu (U: canon inférieur; O: canon
supérieur).

La sélection du premier canon ne peut s’effectuer que
lorsque le poussoir passe par la position de sûreté.
Un second coup est automatiquement disponible dès le tir
du premier: il n’est donc pas nécessaire de manœuvrer le
sélecteur après le tir du premier canon. Relâchez bien la
détente après le premier coup. Si la détente ne revenait
pas à sa position de départ, le mécanisme ne se
réenclencherait pas pour le second coup, et une nouvelle
pression sur la détente serait inopérante, laissant penser
au tireur que le mécanisme est défectueux.

Un relâchement incomplet de la détente survient
d’ordinaire dans un mouvement d’excitation ou lorsque la
cadence de tir est trop rapide.

Si le premier coup ne part pas par suite d’une défectuosité
de la cartouche, il n’est pas nécessaire de sélectionner
l’autre canon pour tirer le second. Il suffit dans ce cas de
manœuvrer le poussoir de sûreté vers l’arrière (position de
sûreté) puis vers l’avant (position de départ).
La localisation du poussoir rend sa manœuvre très aisée,
même si l’arme est épaulée.

Démontage

a. Après vous être assuré qu’aucune cartouche n’est restée

dans les chambres, refermez le fusil.
Retirez le garde-main en manœuvrant le levier du
verrou de longuesse de la main gauche. Simultanément,
écartez le garde-main des canons (fig.4).

b. Ouvrez le fusil et dégagez prudemment les canons de la

bascule. Replacez le garde-main sur les canons pour
éviter de l’abîmer en soulevant le levier du verrou de
longuesse.

c. La clé de fermeture peut éventuellement être relâchée

en abaissant le levier d’armement situé dans l’évidement
de la bascule.

Ne poussez pas plus loin le démontage de votre fusil !

Limitez-vous à l’enlèvement des canons et du garde-main,
qui suffit pour l’entretien normal. Tout démontage plus
poussé doit être confié à un armurier compétent.

CARACTÉRISTIQUES ET PARTICULARITÉS

Clé de fermeture

La clé de fermeture agit sur le verrou, qui est ajusté de
manière très précise sur les crochets de canons. Une
réserve de fermeture a été prévue au niveau du verrou ce
qui autorise un verrouillage parfait des canons durant de
nombreuses années. De ce fait, il est nuisible pour les
portées du verrou et des crochets d’aider du pouce le
retour de la clé lors de la fermeture de l’arme, laissez-la
plutôt revenir en place d’elle-même et n’essayez pas de la
repousser plus avant.

Le non centrage de la clé de fermeture avec la queue de
bascule est normal et indique qu’il y a de la réserve au
verrouillage.

L’accumulation de débris, de sable, etc. sur le verrou ou
dans les crochets de canons est néfaste pour la durabilité
des portées et peut même compromettre le parfait
verrouillage de l’arme. Pour cette raison, il faut après
chaque sortie nettoyer parfaitement la bascule et les
canons, sans oublier d’y déposer un peu d’huile.

Ejecteurs automatiques

Les éjecteurs de votre fusil sont complètement
automatiques: les douilles vides seront éjectées du fusil à
son ouverture, tandis que les cartouches pleines seront
seulement extraites pour un enlèvement aisé.

Règlage de la détente

Sur certains modèles, un dispositif particulier permet le
montage et le réglage de la position de la queue de
détente.

A cette fin, à l’aide de la clé hexagonale, débloquez la vis
située à l’avant de la détente (fig.9), déplacez ensuite
longitudinalement la détente jusqu’à la distance désirée.

Un changement de détente peut s’opérer suivant les
indications de la fig.10.

Terminez toujours en serrant fermement la vis de blocage.

Réglage du busc

* Sur certains modèles munis de crosse ajustable, le busc
est réglable (verticalement et latéralement) ce qui permet
une mise à conformité parfaite et aisée, que vous soyez
droitier ou gaucher.

Crosse configuration 1:(voir schéma)

a. A l’aide d’une clé hexagonale désserrer les deux vis

latérales se trouvant sur le côté droit de la crosse.
b. Oter le busc.
c. Désserrer les deux vis se trouvant au milieu des deux

pivots et procédez au décalage latéral dans la direction

souhaitée.
Rem.: Notre système vous permet de positionner le busc

de manière oblique en ayant une cote d’avantage différente
entre l’avant et l’arrière de ce dernier.

Français

3

d. Replacer les deux pivots dans leurs logements et régler

l’élévation du busc par rapport à la crosse.

e. Resserrer fermement les deux vis latérales.

Crosse configuration 2:(voir schéma)

Désserrer la vis, au moyen de la clé spécifique fournie, au
travers de la plaque de couche (le trou d’accès se trouve
sur la partie supérieure de la plaque de couche)

b. Procéder au positionnement du busc selon vos
souhaits, et ce, tant pour le déport latéral que vertical
(position oblique du busc parfaitement envisageable)

c. En maintenant cette position, resserrer fermement la vis
de blocage.

Système de chokes interchangeables “Invector” ou
“Invector Plus”

Selon le modèle d’arme à chokes amovibles que vous
venez d’acquérir il peut être doté d’Invector (longueur:
50 mm) ou d’Invector Plus (longueur 62 mm). Cette
particularité est mentionnée sur la face latérale de la frette.
Le chockage est indiqué sur chaque tube sous forme
d’encoches successives (fig.11).

Gamme Invector Calibre 12

Encoches Correspondance pour tir

Billes plomb Billes acier

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 3/4 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Aucune Cyl. 1/4 A-B

▲▲

!

= Ne pas utiliser de cartouches à billes d’acier.

A = Seules les cartouches à billes d’acier de type

“ordinaire” conformes aux normes C.I.P. peuvent
être utilisées.

B = Pour les cartouches à billes d’acier de type “haute

performance” utilisez impérativement un fusil ayant
fait l’objet de l’épreuve spécifique “steel shot”.

Précautions

Avant toute manipulation, assurez-vous que votre arme est
déchargée.

- Ne tirez jamais sans avoir équipé l’arme de ses Invectors.

- Utilisez uniquement la clé fournie.

- Assurez-vous que le tube est bien vissé à fond sans
dépasser la bouche du canon.

- Contrôlez périodiquement le bon serrage des tubes sur le
canon.

Système de chokes à reforages fixes

La combinaison de chokage de votre fusil est mentionnée
sous forme de poinçon sur la face latérale de la frette.

Table de conversion chokes fixes

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cyl. Lisse ▲▲

!

▲▲

!

= Ne pas utiliser de cartouches à billes d’acier ni

“ordinaire” ni “haute performance”.

Entretien

Seule l’utilisation de Légia Spray permet un entretien
durable et efficace de votre arme Browning.

Canons

Vaporisez du Légia Spray à l’intérieur du canon et laissez
agir le produit quelques minutes. Introduisez, par les
chambres, une baguette garnie d’un écouvillon, puis un
morceau de flanelle. Insistez éventuellement au niveau du
raccordement entre chambre et canon. Lorsque l’arme est
bien propre, repassez une flanelle légèrement imbibée
d’huile pour protéger l’intérieur du canon jusqu’à la
prochaine utilisation.

Surfaces externes

Vaporisez le produit sur les parties externes de l’arme et
essuyez-en l’excès avec un chiffon doux, sec et non
pelucheux.

Surfaces de friction

Celles-ci doivent toujours êtres parfaitement propres et
revêtues d’un film d’huile.
De temps en temps, il faut déposer une goutte d’huile de
chaque côté des faces “tonnerre” des canons et sur l’axe de
charnière de la bascule. Ne mettez pas trop d’huile dans la
bascule afin d’éviter de rendre les bois spongieux.

Bois

Les bois ont tendance à absorber l’humidité atmosphérique,
particulièrement par temps de pluie. Afin de leur éviter
des déformations fâcheuses, il convient de placer le fusil
dans un endroit sec et aéré, loin des sources de forte
chaleur. Les bois perdront ainsi progressivement
l’humidité absorbée, sans se déformer ou se fendiller.

Pour les bois ayant une finition dite “Poncé huile”
procédez à intervalles réguliers à l’application d’huile
Légia Spray Spécial Bois, ou à défaut d’un peu d’huile de
lin.

Français

4

LISTE DES PIÈCES CONSTITUTIVES

1 Guidon
2 Canon
3 Ejecteur (x2)
4 Coulisseau gauche
5 Coulisseau droit
6 Axe de retenue de l’éjecteur (x2)
7 Vis d’extension de l’éjecteur (x2)
8 Toc de commande du verrou de longuesse
9 Ressort du toc

10 Goupille-arrêtoir de toc
11 Bascule
12 Clé d’ouverture
13 Vis de pied de clé
14 Pied de clé
15 Verrou de canon
16 Butée du ressort de clé
17 Ressort de clé
18 Vis de butée
19 Percuteur supérieur
20 Percuteur inférieur
21 Ressort de rappel du percuteur inférieur
22 Poussoir de sûreté
23 Taquet du poussoir de sûreté
24 Rollpin d’indexage du poussoir
25 Ressort du poussoir de sûreté
26 Vis du ressort de poussoir
27 Masse
28 Tringle de commande des gâchettes
29 Guide masse
30 Rollpin de masse (x2)
31 Rollpin de butée du guide
32 Détente
33 Pied de tringle
34 Goupille de tringle de gâchette
35 Ressort de tringle
36 Axe de tringle
37 Axe de retenue du percuteur supérieur
38 Axe du levier d’armement
39 Vis-axe de chien (x2)
40 Axe de détente
41 Rollpin de fixation de guide de masse
42 Axe de retenue du percuteur inférieur
43 Axe des gâchettes de percussion
44 Ressort de gâchette de percussion (x2)

45 Gâchette de percussion gauche
46 Gâchette de percussion droite
47 Chien de percussion gauche
48 Chien de percussion droit
49 Guide-ressort de chien de percussion (x2)
50 Ressort de chien de percussion (x2)
51 Levier d’armement
52 Tringle d’armement droite
53 Tringle d’armement gauche
54 Pontet
56 Garde-main
57 Support de verrou de longuesse
58 Ressort du verrou de longuesse
59 Verrou de longuesse
60 Goupille du verrou de longuesse
61 Vis de fixation du ressort de verrou
62 Vis antérieure du support de verrou
63 Appui des ressorts d’éjection
64 Vis de l’appui des ressorts d’éjection
65 Ressort de chien d’éjection (x2)
66 Guide-ressort de chien d’éjection (x2)
67 Chien d’éjection gauche
68 Chien d’éjection droit
69 Longuesse
70 Vis antérieure du support de verrou de longuesse
71 Vis de fixation du garde-main
72 Gâchette d’éjection (x2)
73 Ressort de gâchette d’éjection (x2)
74 Axe de gâchette d’éjection (x2)
75 Axe des chiens d’éjection
76 Crosse
77 Rondelle standard de vis d’assemblage
78 Rondelle de blocage de vis d’assemblage
79 Vis d’assemblage de crosse
80 Plaque de couche
81 Vis de plaque de couche (x2)

Pièces spécifiques:

82 Invectors (x2)
83 Détente réglable
84 Support de détente
85 Vis de blocage de détente
86 Guidon intermédiaire

Français

5Nederlands

Erg belangrijk: bewaar dit boekje.
Lees de hele handleiding alvorens uw nieuw Browning
dubbelloopsgeweer te gebruiken.
We zijn heel blij dat u een geweer gekozen heeft dat deel
uitmaakt van het uitgebreide Browning gamma. Het zal u
gedurende vele jaren voldoening geven.
Zijn fabricatie gebeurde zorgvuldig en met de grootste
bekwaamheid volgens de traditie van de wapenmakerij.
Dit geweer vertoont eveneens de typische kenmerken om
zowel de jager als de schutter voldoening te schenken.

VEILIGHEIDSMAATREGELEN

1. Alvorens uw wapen te hanteren, moet u nagaan of het

niet geladen is.

2. Laat de veiligheid van uw wapen steeds op staan zolang

u er niet mee schiet, zelfs wanneer u er zeker van bent
dat het leeg is.

3. Plaats enkel uw vinger op de trekker wanneer u gaat

schieten, druk in het andere geval tegen de trekker­beugel.

4. Nooit een vuurwapen op iemand richten, zelfs wanneer

u er zeker van bent dat het ongeladen is.

5. Zorg ervoor steeds te weten waar uw projectielen

terechtkomen en schiet pas wanneer er geen enkel
risico voor ongevallen bestaat.
Opgepast voor terugspringende projectielen: nooit in
het water of tegen rotsen schieten. Pas in het bijzonder
op voor schoten op zeer harde of bevroren grond.

6. Uit veiligheidsoverwegingen, enkel de munitie

gebruiken van het kaliber dat gegraveerd staat op de
bovenkant van de loop.

7. Zowel in uw eigen belang als dat van uw wapen,

verzeker u ervan, alvorens iedere schot, dat de loop niet
verstopt is door een vreemd voorwerp. Modder,
sneeuw, water... kunnen hierin gevaarlijke overdrukken
vormen.

8. Ontlaad uw wapen wanneer u het niet gebruikt en

tijdens het transport.

9. Gebruik systematisch een slot (Gun Lock) als u uw

wapen opbergt.

Het trigger lock is door ons gehomologeerd door onze
zorgen en is perfect aangepast aan het laadmechanisme en

-systeem van onze wapens. Ze maken elk gewild of

ongewild gebruik door derden onmogelijk.

Alle Browning wapens, verkocht over de hele wereld,
worden systematisch geleverd met een Gun Lock.

10. De veiligheid wordt evenzeer bepaald door de beste

stockage- en opbergsystemen van de wapens en
munitie in uw woning: overweeg het gebruik van een
Browning brandkast.

BROWNING DUBBELLOOPSGEWEER

Munities

Kaliber en lengte van de kamer staan op de zijkant van de
bovenste loop vermeld. Nooit met patronen schieten die
niet overeenkomen met het aangeduide kaliber (12, 20M,
12M ...) en die de lengte van de kamer de overschrijden.

Om vergissingen te voorkomen, kunt u best te werk gaan
door het opschrift op de verpakking of op de patroon zelf
te raadplegen.

Opgelet !

Het is duidelijk dat niet de lengte van de patroon maar
wel die van de afgeschoten huls met de lengte van de
kamer moet overeenkomen.

Veiligheid

Het geweer staat op veilig wanneer met de duim de
selektie naar achteren is getrokken waardoor een “S” op
het uiteinde van de bascule tevoorschijn komt (fig.1). Het
verplaatsen van de selektie naar links waardoor een “O”
zichtbaar wordt of naar rechts waarbij een “U” zichtbaar
wordt beïnvloedt niet het op veilig zetten. Dit betekent
alleen maar dat wanneer de selektie naar voren wordt
gedrukt, de bovenste (Over) (fig.2) of de onderste (Under)
(fig.3) loop wordt gekozen voor het lossen van het eerste
schot. Het wapen steeds op veilig laten staan, behalve
wanneer u gaat schieten.

Model “Trap”:

Wanneer de veiligheid naar voor wordt geschoven kiest
dit model altijd de onderste loop voor het eerste schot.

Montage

a. Het is volstrekt noodzakelijk de metalen oppervlakken

van het wapen van de roestwerende produkten te
ontdoen die in de fabriek werden aangebracht.
De binnenkant van de lopen en de binnenzijde van de
bascule moeten bijzonder zorguldig worden gereinigd.
Met Légia Spray – of elke andere goede wapenolie –
kunt u dit reinigen gemakkelijk uitvoeren.

b. Alvorens het geweer te monteren, nagaan of de kamers

leeg zijn.
Het voorhout van de lopen losmaken door de
voorhoutgrendel op te lichten en tegelijkertijd het
voorhout te verwijderen (fig.4). Eén of twee druppels
olie op de voor- en zijvlakken van de scharnierhaak, de
zijvlakken van de grote haak en 3 druppels op het
voorhout aanbrengen (fig.5). Een teveel aan olie kan
niet alleen overbodig maar ook nadelig zijn.

c. Om de lopen in de bascule te plaatsen, de kolf bij de

handgreep met uw rechterhand vastgrijpen en onder
uw rechterarm vastklemmen. De sluitsleutel met de
rechterduim openen. De lopen met de linkerhand
nemen en het scharnier van de kleine haak in de as van
de bascule invoegen (fig.6).

d. Terwijl u het scharnier tegen zijn as houdt om bascule en

lopen in één rechte lijn te houden, de lopen laten draaien
om het geweer te sluiten (fig.7) en de sluitsleutel loslaten.

6

e. Het voorhout tegen de bascule plaatsen en het voorhout

naar de lopen laten draaien tot het op zijn plaats is
vergrendeld (fig.8).

Opgelet !

Tijdens het samenbouwen moet u uw geweer voorzichtig
behandelen, zonder het te forceren. Indien de lopen niet
goed in de bascule zijn geplaatst of indien de uitlijning
onjuist is, kunnen de draagvlakken en de afstellingen door
forceren alleen maar nadelig worden beïnvloed met als
gevolg een kortere levensduur van het wapen.

Laden en schieten

Alvorens het geweer te laden, nagaan of het inderdaad wel
op veilig staat. Om het te laden de sleutel naar rechts laten
draaien en de lopen kantelen. Een patroon in elke kamer
steken; daarna het wapen weer sluiten.
Bij de geweren met enkele selektieve trekker, de stand van
de selektie kontroleren die de letter met betrekking tot de
loop die u in de eerste plaats wilt gaan gebruiken, moet
laten zien (U: onderste loop; O: bovenste loop).
De eerste loop kan slechts worden geselekteerd wanneer
de nok via de veiligheidsstand gaat. Een tweede schot is
automatisch beschikbaar zodra het eerste is gelost: het is
dus niet nodig de selektie te wijzigen nadat met de eerste
loop is geschoten. De trekker na het eerste schot volledig
loslaten. Wanneer de trekker niet in zijn uitgangsstand
terugkeert, dan kan het gebeuren dat het mechanisme
voor het tweede schot niet opnieuw wordt ingeschakelt;
wanneer dan opnieuw aan de trekker wordt getrokken,
gaat het schot niet af waardoor de schutter de indruk zou
kunnen krijgen dat het mechanisme defekt is. Een
onvolledig loslaten van de trekker doet zich gewoonlijk
voor bij een opgewonden beweging of wanneer het
vuurrythme te snel is.
Wanneer het eerste schot niet afgaat als gevolg van een
defekte patroon, is het niet nodig de andere loop te
selekteren voor het afvuren van het tweede schot.
In een dergelijk geval kan ermee worden volstaan de
veiligheidsnok naar achteren (veiligheidsstand) te
verplaatsen en vervolgens naar voren (vertrekstand).
De plaats waar de nok is aangebracht, maakt zijn
bediening zeer gemakkelijk, zelfs wanneer het wapen aan
de schouder ligt.

Uiteennemen

a. Na eerst te zijn nagegaan of geen enkele patronen in de

kamers is achtergebleven, het geweer weer sluiten.
Het voorhout afnemen waarbij de kolf stevig onder uw
rechterarm wordt geklemd terwijl de hefboom van de
voorhoutgrendel met de linkerhand wordt verplaatst.
Tegerlijkertijd het voorhout van de lopen verwijderen
(fig.4).

b. Het geweer openen en de lopen voorzichtig uit de

bascule halen. Het voorhout weer op de lopen
aanbrengen om beschadiging te voorkomen waarbij de
hefboom van de voorhoutgrendel wordt opgelicht.

c. De sluitsleutel kan eventueel losgezet worden door het

spanstuk in de uitholling van de bascule naar beneden
te doen.

Niet verder gaan met het uiteennemen van uw geweer!

Beperk u tot het verwijderen van de lopen en het
voorhout; dit is voldoende voor het normale onderhoud,
leder verder doorgevoerd uiteennemen moet aan een
vakbekwaam wapenhandelaar worden toevertrouwd.

KENMERKEN EN BIJZONDERHEDEN

Sluitsleutel

De sleutel werkt in op de grendel die bijzonder op de
loophaken is afgesteld. Ter hoogte van de grendel is een
sluitreserve voorzien waardoor een uitstekende
vergrendeling van de lopen talrijke jaren lang wordt
verzekerd.
Hierdoor is het nadelig voor de draagvlakken van de
grendel en de haken met de duim de terugkeer van de
sleutel bij het sluiten van het wapen te beklemtonen het is
verstandiger de sleutel uit zichzelf naar zijn plaats te laten
terugkeren; niet proberen de sleutel meer naar voren toe
te drukken.
De niet-centrering van de sluitsleutel met de staart van de
bascule is normaal en geeft aan dat er een reserve bij de
vergrendeling is.
Een opeenhoping van vuil, zand, enz., op de grendel of in
de haken van de lopen, is bijzonder nadelig en schadelijk
voor de duurzaamheid van de draagvlakken en kan zelfs
de uitstekende vergrendeling van het wapen in gevaar
brengen. In verband hiermee, moet na iedere jachtpartij
tot een grondige reiniging van bascule en lopen worden
overgegaan, zonder te vergeten hierop een weinig olie aan
te brengen.

Automatische ejectors

De ejectors van uw geweer zijn volautomatisch: de lege
huls (of hulzen) worden uit het geweer geworpen wanneer
het wordt geopend terwijl de nog niet volle patroon (of
patronen) slechts zullen worden omhoog gebracht voor
een moeiteloze verwijdering.

Afstelling van de trekker

Bij sommige modellen is er een mogelijkheid om de stand
van de trekker te wijzigen.
Met de zeskantsleutel kunt u de schroef aan de voorkant
van de trekker loszetten (fig.9) en dan overlangs tot in de
gewenste stand verschuiven. De trekker veranderen gaat
volgens de aanwijzingen in fig.10.
Draai om te eindigen de borgschroef altijd goed vast.

Afstelling van de kromming

* Bij sommige modellen voorzien van een verstelbare kolf,
is de kromming (verticaal en zijdelings) verstelbaar
hetgeen een perfecte en gemakkelijke gelijkvormige
afstelling toelaat, zowel voor rechts- als linkshandigen.

Kolf configuratie 1:(zie schema)

a. De twee zijschroeven op de rechterkant van de kolf

loszetten met de zeskantsleutel.
b. De kromming verwijderen.
c. De twee schroeven in het midden van de twee assen

loszetten en dan overgaan tot het overlangs verschuiven

in de gewenste stand.

Nederlands

7

Opmerking : Ons systeem laat u toe de kromming te
plaatsen op een schuine wijze met een verschillend
voordeel tussen de voor- en de achterkant van de
kromming.

d. De twee assen in hun kamers herplaatsen en het

opheffen van de kromming afstellen ten opzichte van
de kolf.

e. Beide zijschroeven goed vastdraaien.

Kolf configuratie 2:(zie schema)

De schroeven loszetten met een specifieke geleverde
sleutel door de kolfplaat heen (de toegangsholte bevindt
zich op het bovenste gedeelte van de kolfplaat).

b. Overgaan tot het plaatsen van de kromming volgens uw
wensen, zowel voor de zijdelingse als de verticale
verschuiving (de schuine plaatsing van de kromming kan
zeer zeker overwegen worden).

c. De borgschroeven goed vastdraaien terwijl u deze stand
behoudt.

Systeem van verwisselbare “Invector” of “Invector
Plus” chokes

Naar gelang het model wapen met afneembare chokes dat
u net gekocht heeft, kan het wapen voorzien zijn van
INVECTOR (lengte: 50mm) of van INVECTOR PLUS
(lengte: 62mm). Deze bijzonderheid wordt vermeld op de
zijkant van de stalen ring. De chokes worden aangegeven
in de vorm van een rij keepjes (fig. 11).

Reeks Invector Kaliber 12

Keepjes Overeenkomst voor schieten met

loden hagel stalen hagel

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 3/4 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Geen Cyl. 1/4 A-B

▲▲

!

= Geen patronen met staalhagel gebruiken.

A = Alleen de patronen met staalhagel van het “gewone”

type conform de C.I.P. normen mogen worden
gebruikt.

B = Voor patronen met stalen kogeltjes van type “hoog

prestatievermogen” is het absoluut noodzakelijk een
geweer te gebruiken dat getest werd tijdens de
specifieke proef “steel shot”.

Opgelet:

Let er altijd op dat het wapen ontladen is voordat u eraan
werkt.

- Schiet nooit zonder het wapen van de Invectors te
hebben voorzien.

- Gebruik alleen het meegeleverde sleuteltje.

- Zorg ervoor dat de buis goed vaastgeschroefd is en niet
voorbij de loopmond uitsteekt.

- Kijk geregeld na of de buizen goed vastzitten op de loop.

Systeem van chokes met vaste boringen

De combinatie van chokes van uw geweer wordt vermeld
in de vorm van een stempel op de zijkant van de stalen
ring.

Omzettingstabel vaste chokes

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cyl. Glad ▲▲

!

▲▲

!

= Geen patronen met staalhagel gebruiken, noch

“gewone”, noch “hoge prestatie”.

Onderhoud

Enkel het gebruik van de LEGIA SPRAY laat een
duurzaam en doeltreffend onderhoud van uw
BROWNING wapen toe.

Loop

Légia Spray in de loop zelf verstuiven en het produkt
enkele minuten laten inwerken. Door de kamer een stok,
voorzien van een wisser en vervolgens een stuk flanel door
de loop halen. Ter hoogte van de aansluiting tussen kamer
en loop eventueel extra zorg besteden. Wanneer de
binnenkant goed schoon is, een flanellen doek van lichtjes
met olie voorzien, nogmaals door de loop halen om de
binnenkant tot de volgende jachtpartij te beschermen.

Buitenvlakken

Het produkt op de buitendelen van het wapen verstuiven
en het teveel ervan met een zachte en droge doek afgeven.

Wrijfvlakken

Deze moeten steeds volkomen rein zijn en met een dun
laagje olie bedekt. Af en toe een druppel olie op iedere
kant van de kamervlakken van de lopen en op de
scharnieras van de bascule aanbrengen. Niet teveel olie in
de bascule doen daar anders het risiko wordt gelopen dat
het hout sponsachtig wordt.

Hout

Het hout heeft de neiging het vocht uit de lucht op te
slorpen, speciaal bij regenachtig weer. Om schadelijke
vervormingen van het hout te voorkomen, dient het
geweer op een droge en verluchte plaats te worden
opgeborgd, ver verwijderd van sterke warmtebronnen.
Het hout zal dan geleidelijk aan het opgenomen vocht
verliezen zonder te gaan vervormen of scheuren.

Het hout met een olie-gewreven afwerking dient op
regelmatige tijdstippen behandeld te worden met de olie
Légia spray Speciaal Hout, of bij gebrek hieraan met een
beetje lijnolie.

Nederlands

8

LIJST VAN DE ONDERDELEN

1 Korrel
2 Loop
3 Ejector (x2)
4 Linkerschuifje
5 Rechterschuifje
6 Borgas ejector (x2)
7 Uitzetschroef ejector (x2)
8 Stuurmeenemer voorhout grendel
9 Meenemerveer

10 Stopperstif meenemer
11 Bascule
12 Openingsleutel
13 Schroef sleutelvoet
14 Sleutelvoet
15 Loopgrendel
16 Aanslag sleutelveer
17 Sleutelveer
18 Aanslagschroef
19 Bovenste slagpen
20 Onderste slagpen
21 Contraveer onderste slagpen
22 Veiligheidsnok
23 Plaatje veiligheidsnok
24 Stelstift nok
25 Veer veiligheidsnok
26 Schroef nokveer
27 Gewicht
28 Stuurstang haanveer
29 Gewichtgeleider
30 Gewichtstift (x2)
31 Aanslagstift geleider
32 Trekker
33 Stangvoet
34 Stangstift haanveer
35 Stangveer
36 Stangas
37 Contra-as bovenste slagpen
38 As spanstuk
39 Asschroef haan (x2)
40 Trekkeras
41 Stift bevestiging gewichtgeleider
42 Contra-as onderste slagpen
43 As haanblokjes
44 Veer haanblokje (x2)

45 Linkerhaanblokjes
46 Rechterhaanblokjes
47 Linkerhaan
48 Rechterhaan
49 Vergeleider haan (x2)
50 Haanveer (x2)
51 Spanstuk
52 Rechterspanstang
53 Linkerspanstang
54 Trekkerbeugel
56 Steun voorhoutgrendel
57 Steun grendel voorhout
58 Voor voorhoutgrendel
59 Voorhoutgrendel
60 Stift voorhoutgrendel
61 Bevestigingsschroef grendelveer
62 Voorste schroef grendelsteun
63 Steunstuk ejectorveren
64 Schroef steunstuk ejectorveren
65 Ejectorveer (x2)
66 Ejectorveergeleider (x2)
67 Linkerejectorhaan
68 Rechterejectorhaan
69 Voorhout
70 Voorste schroef steun voorhoutgrendel
71 Bevestigingsschroef voorhout
72 Ejectortong (x2)
73 Veer ejectortong (x2)
74 As ejectortong (x2)
75 As ejectorhanen
76 Kolf
77 Standaard ringetje assemblageschroef
78 Blokkeerringetje assemblageschroef
79 Assemblageschroef kolf
80 Kolfplaat
81 Schroef kolfplaat (x2)

Specifieke stukken :

82 Invectors (x2)
83 Trekker
84 Trekkersteun
85 Blokkersteun
86 Tussenkorrel

Nederlands

9English

Very important : keep this booklet.
Carefully read the entire manual before using your new

BROWNING over-and-under shotgun. We thank you for
having chosen a gun from the extensive BROWNING
range. We hope it gives you many years of satisfaction.
It has been made with the greatest of care and includes all
the know-how of the gunsmith’s tradition as well as all the
characteristics intended to provide the hunter or shooter
with the same pleasure when practising his sport.

BASIC SAFETY RULES

1. Before handling, make sure your shotgun is unloaded.

2. Always keep the safety on even when you are not

shooting, regardless whether the shotgun is unloaded.

3. Only press the trigger with your forefinger if you are

about to fire, otherwise place it against the trigger
guard.

4. Never point a gun at anyone, even if you are certain the

gun is unloaded.

5. Never fine without knowing the precise point of impact

and only shoot in perfect safety conditions for
everyone.
Beware of ricochets, never fire at water or at rocks, and
be particularly aware of frozen or very hard ground.

6. For safety reasons, only the ammunition of the calibre

engraved on the upper side of the barrel can be used in
your shotgun.

7. In your own interest and that of your shotgun, please

keep your gun free of foreign objects both in the barrel
and action. Soil, snow, ... can create dangerous
overpressure.

8. When not in use and during transportation, please

ensure that your shotgun is unloaded.

9. Always use a gun-lock when storing your gun.

Fully approved, the trigger lock is perfectly adapted to the
mechanism and loading system on your guns. The lock
prevents accidents from happening as well as voluntary
use by others.

All Browning guns sold worldwide are automatically
delivered with a gun-lock.

10. Safety also involves properly storing your guns at

home (out of the reach of children); consider buying a
BROWNING gun-safe.

BROWNING OVER-AND-UNDER-SHOTGUN

Ammunition

The caliber and length of the chamber are length indicated
on the side of the upper barrel. Never fire a cartridge
which does not correspond to the caliber specified (12,
20M, 12M, etc.) or one which exceeds the indicated
chamber length.

In order to avoid mistakes, it is simplest to carefully read
the inscription on the cartridge box or on the cartridge
itself.

Be careful!

It is not the length of the cartridge but that of the
uncrimped case which must not exceed to the prescribed
chamber length.

Safety

The shotgun is on SAFE when the thumb has pressed the
safety catch to the rear. In this position an “S” will be seen
immediately behind the top lever (fig. 1), the positioning
of this same catch to the left (an “O” will appear to its
right), or to the right (a “U” will appear to its left), will not
affect its safe condition. The two letters simply indicate
that when the catch is moved forward the upper barrel
(Over) (fig. 2) or lower barrel (Under) (fig. 3) will have
been selected to fire the first shot. Always set the gun to
safe, except when firing.

“Trap” model :

When the safety catch is pushed forward covering the
letter ”S” the first cartridge may be fired. The mechanism
of these models automatically selects the lower barrel for
the first shot.

Assembly

a. It is absolutely necessary to rid the metal surfaces of the

gun of the anti-corrosion products with which they
were coated prior to leaving the factory. Be specially
careful to clean the barrel bores and the inside of the
action frame.
Légia Spray — or any other good gun oil — will make
this task all the easier.

b. Prior to assembling the gun, make sure the chambers

are empty.
Remove the fore-end from the barrels by lifting the
locking lever and simultaneously separating fore-end
from barrels (fig. 4). After carefully cleaning all external
metal parts, lightly oil or grease (one or two drops will
do) the front and side surfaces of the hinge hook, the
side surfaces of the locking lugs and the fore-end (fig.

5). Excess oil serves no useful purpose and can be
harmful.

c. To assemble the barrels to the action frame, take the

stock by the grip in your right hand and hold it firmly
by pressing it against your body with your forearm and
elbow. Open the top lever with your right thumb. Take
the barrels in your left hand and engage the hinge hook
over the action frame pin (fig. 6).

10

d. Keeping the hinge hook pressed against the pin to

retain barrel to action alignment, pivot the barrels to
close the gun (fig. 7) and release the top lever.

e. Set the rear of the fore-end against the action frame and

pivot it upwards towards the barrels until it locks into
position (fig. 8).

Be careful!

Handle the parts carefully during assembly, without
forcing. If the barrels are not properly engaged into the
action frame or if the alignment is not correct, forcing the
parts together will only damage the bearing surfaces, spoil
the tie and reduce the useful service life of the gun.

Loading and firing

Before loading the gun, make sure that it is on SAFE.
To load, push the top lever to the right and break the gun.
Insert a cartridge into each chamber or into the barrel
chamber which you wish to use and close the gun.

Check the position of the barrel selector which should
allow you to see the letter corresponding to the barrel
which you want to fire first (U=Under; O=Over).

The selection of the barrel which is to be fired first can
only be carried out when the catch is in the rearward safe
position. The second shot will be available automatically
as soon as the first has been fired; it is thus not necessary
to operate the selector after firing the first barrel. Be sure
to completely release the trigger after firing. If the trigger
does not return to its initial position, the mechanism will
not engage for the second shot so that a fresh pull on the
trigger will be without effect, allowing the shooter to think
that the action may be defective.

Incomplete release of the trigger normally occurs due to
the excitement of the moment or when the firing rate is too
fast. Should the first shot not fire due to some defect of the
cartridge, it is not necessary to operate the selector in order
to fire the second shot. However, it is necessary to push the
safety catch to the rear (safe position) and then to the front
(firing position). The position of the catch makes this
operation very easy, even when the gun is shouldered.

Taking down

a. After making sure that no cartridge is left in either

chamber, lock the gun. Remove the fore-end by keeping
the stock steady with your right arm and operating the
fore-end locking with your left hand. As you do this,
separate the fore-end from the barrels (fig. 4).

b. Break the gun and carefully disengage the barrels from

the action frame. Replace the fore-end on the barrels by
lifting the locking lever; this will help prevent any
damage to the fore-end.

c. The top lever can also be released by lowering the

cocking lever located in the receiver recess.

Make no attempt to strip gun any further!

Limit the taking down you carry out to the removal of
the barrels and fore-end, which is enough for normal
servicing. Any further stripping must be left to a
competent gunsmith.

CHARACTERISTICS AND DISTINCTIVE FEATURES

Top lever

The top lever acts on the locking bolt which is very
precisely adjusted to the barrel lugs. A certain reserve has
been provided at cam level so that the barrels should lock
perfectly to the action for many years. For this reason,
harm will be done to the bolt and barrel lug bearing
surfaces if, when closing the gun, the thumb assists the
top lever’s spring-actuated return. It is thus best to allow
the top lever to return to its locked position of its own
accord and not try to press it further.

The non-centering of the top lever with the receiver is
normal and indicates that there is a locking reserve to
allow for wear.

Any accumulation of dirt, sand, etc., on the locking bolt
or in the barrel lugs is harmful to the service life of the
bearing surfaces and can even prevent the perfect locking
of the gun. For this reason, after each shooting session,
the barrels and action should be thoroughly cleaned and
lightly oiled before storing the gun.

Automatic ejector

The ejectors of your shotgun are completely automatic.
The spent case or cases will be automatically ejected from
the gun as soon as this opened, while full rounds will
simply be lifted for easy removal.

Trigger adjustment

Some models are equipped with a special device which
allows the installation of a differently shaped trigger and
the adjustment of the trigger within guard. For that
purpose, unlock the screw located at the front of the
trigger using the hexagonal wrench (fig. 9); move then the
trigger lengthwise up to the desired distance. The trigger
can be replaced according to the instructions listed in
figure 10. Always complete the operation by tightening
the locking screw firmly.

Camb sill adjustment

* On certain models provided with an adjustable stock,
the camb sill is adjustable (vertically and laterally) which
enables perfect and easy fitting, whether you are right or
left-handed.

Stock configuration 1: (see diagram)

a. With a hexagonal key, untighten the two lateral screws

on the right hand side of the stock.
b. Remove camb.
c. Untighten the two screws in the middle of the two

pillars and removed them in the desired direction.
Rem. : Our system enables you to position the camb sill

crosswise by having a different dimension between the
front and back of the latter.

d. Replace the two pins in their grooves and adjust the

heightening of the camb sill with the stock.

e. Tighten the two lateral screws.

English

11

Stock configuration 2: (see diagram)

Untighten the screw, with a special key supplied, through
the butt plate (the access hole is on the upper part of the
butt plate).
b. Proceed in positioning the shutting sill as you wish, as

much for the lateral as the vertical offset (crosswise
position of the shutting sill is perfectly possible).

c. While maintaining this position, tighten the blocking

screws.

Choke system interchangeable “Invector” or
“Invector Plus”

If you have purchased a gun with interchangeable chokes
they will be of the Invector (50 mm long) or Invector Plus
(62 mm long) type. The degree of choking is indicated by
the number of notches in the external circumference of
the tube (fig.11).

Invector Range - 12 Gauge

Notches

Choke classification for :
Lead pellets Steel pellets

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 3/4 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
None Cyl. 1/4 A-B

▲▲

!

= Do not use any steel shot cartridges with steel

pellets.

A = Can handle “standard” steel shots ONLY as defined

by the C.I.P.

B = For “high performance” steel shot cartridges with

steel pellets, only use a gun that has been
specifically tested for “steel shot”.

Precautionary measures:

Before any handling make sure that your shotgun is
unloaded.

- Never shoot without having a choke tube fitted the
Invector into the shotgun.

- Only use the supplied wrench.

- Make sure that the choke tube is properly screwed fully
home without protruding out of the barrel muzzle.

- Periodically check for correct tightening of the tubes in
the barrel.

“Fixed”chokes

The choke combination on your shotgun is stamped on
the left hand side of the bruch.

Fixed choke conversion table

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cyl. Smooth ▲▲

!

▲▲

!

= Do not use any steel shot cartridges (neither

“standard” nor “high performance”.

Servicing

Only use LEGIA SPRAY for longlasting and efficient
servicing of your BROWNING shotgun.

Barrel

Spray some Légia Spray in the barrel bores and allow the
product to act for some minutes. From the chamber, push
a cleaning rod with a brush through the barrel, followed
by a flannelette. It may be necessary to clean a second
time around the chamber to barrel joint area. When the
bore is completely clean, push a flannelette though it
which has been lightly oiled. This will protect the bore
until the next time you use your gun.

External surfaces

Spray the product over the external parts of the gun and
wipe off excess oil with a soft, dry cloth.

Friction surfaces

These must always be perfectly clean and coated with a
light film of oil or light grease.

From time to time, a drop of oil should be applied to each
side of the barrel’s breech faces and on the action frame’s
hinge pin. Do not apply too much oil on the action frame
so as to avoid making the wood spongy.

Wood

The wood has a tendancy to absorb moisture, particularly
in wet weather. In order to avoid harmful distorsion, the
shotgun should be stored in a clean and ventilated place,
far from any source of strong heat. In this way, the wood
will progressively lose the moisture it has absorbed
without distortion or cracks.

For wood with oiled finish, regularly apply LEGIA stock
spray or a little linseed oil.

English

12

LIST OF COMPONENT PARTS

1 Foresight
2 Barrel
3 Ejector (x2)
4 Left slide
5 Right slide
6 Ejector retaining pin (x2)
7 Ejector extension screw (x2)
8 Fore-iron lock catch
9 Catch spring

10 Catch stop pin
11 Receiver
12 Top lever
13 Top lever base screw
14 Top level base
15 Barrel locking bolt
16 Lever spring stop
17 Lever spring
18 Stop screw
19 Upper firing pin
20 Lower firing pin
21 Lower firing pin return spring
22 Safety thumb catch
23 Thumb catch stop
24 Thumb catch detent rollpin
25 Safety thumb catch spring
26 Thumb catch spring screw
27 Block
28 Sear connector
29 Block guide
30 Block rollpin (x2)
31 Guide stop rollpin
32 Trigger
33 Connector heel
34 Sear connector pin
35 Connector spring
36 Connector pin
37 Upper firing pin retaining pin
38 Cocking lever pin
39 Hammer screw/pin (x2)
40 Trigger pin
41 Block guide retaining rollpin
42 Lower firing pin retaining pin
43 Sear pivot pin
44 Sear spring (x2)

45 Left sear
46 Right sear
47 Left hammer
48 Right hammer
49 Hammer spring guide (x2)
50 Hammer spring (x2)
51 Cocking lever
52 Right cocking connector
53 Left cocking connector
54 Trigger guard
56 Fore-end
57 Fore-end iron lock support
58 Fore-end lock spring
59 Fore-end iron lock
60 Fore-end iron lock pin
61 Lock spring retaining screw
62 Front lock support screw
63 Ejection spring rest
64 Ejection spring rest screw
65 Ejection hammer spring (x2)
66 Ejection hammer spring guide (x2)
67 Left ejection hammer
68 Right ejection hammer
69 Fore-end iron
70 Front fore-end iron lock support screw
71 Fore-end retaining screw
72 Ejection sear (x2)
73 Ejection sear spring (x2)
74 Ejection sear pin (x2)
75 Ejection hammer pin
76 Stock
77 Standard assembly screw washer
78 Assembly screw lock-washer
79 Stock assembly screw
80 Butt plate
81 Butt plate screw (x2)

Specific parts:

82 Invectors (x2)
83 Trigger
84 Trigger support
85 Trigger stop screw
86 Intermediary foresight

English

13Deutsch

Alle Browning-Waffen werden weltweit systematisch nur
mit Gunlock verkauft.

10. Sicherheit, das heißt natürlich auch optimale
Bedingungen zur Aufbewahrung und Lagerung von
Waffen und Munition zu hause (außer Reichweite von
Kindern aufbewahren): wir empfehlen die Benutzung
eines BROWNING- Safes.

BROWNING-GEWEHR MIT ÜBEREINANDER LIEGENDEN
LÄUFEN

Munition

Das Kaliber und die Länge des Patronenlagers sind auf der
Seitenfläche des oberen Laufs angegeben. Schießen Sie
niemals mit Patronen, die dem angegebenen Kaliber (12,
20M, 12M, usw.) nicht entsprechen oder deren
Kammerlänge den angegebenen Werten nicht entspricht.

Achtung!

Nicht die Länge der Patrone, sondern die Länge der freien
Hülse muß der Länge des Patronenlagers entsprechen. Um
Irrtümer zu vermeiden, sollten Sie sich nach der Angabe
auf der Verpackung oder der Patrone selbst richten.

Sicherung

Die Flinte ist gesichert wenn der Selektor mit dem
Daumen nach hinten geschoben wurde, wobei ein “S” auf
dem Ende der Basküle sichtbar wird (Abb. 1). Die
positionierung des Selektors auf der linken Seite, wobei
ein “O” sichtbar wird, oder auf der rechten Seite, wobei
ein “U” sichtbar wird beeinflußt die Sicherung nicht. Dies
bedeutet nur daß bei nach vorne geschobenem Selektor
der obere Lauf (Over) (Abb. 2), oder der untere Lauf
(Under) (Abb. 3) für die Abgabe des ersten Schusses
gewählt ist. Sichern Sie die Waffe immer, außer wenn Sie
schießen möchten.

Modell “Trap” :

Bei nach vorne geschobenem Selektor (der Buchstabe “S”
ist dann verdeckt) kann die erste Patrone abgeschossen
werden. Der Mechanismus dieses Modells wählt immer
den unteren Lauf für den Abschuß der ersten Patrone.

Zusammenbau

a. Vor allem müssen die Metallflächen der Waffe von dem

Korrosionsschutz befreit werden, mit dem sie im Werk
versehen worden sind.
Besonders sorgfältig ist die Seele der Läufe und das
Innere der Basküle zu säubern.
Legia Spray — oder jedes gute Waffenöl — hilft dabei.

b. Vor dem Zusammenbau der Flinte überprüfen, ob die

Patronenlager leer sind.
Vorderschaft der Läufe lösen, indem man den Riegel
des Eisenvorderschaftes anhebt und gleichzeitig den
Vorderschaft abhebt (Abb. 4).
Nach dem sorgfältigen Säubern der außliegen den
Metallteile gibt man einen oder zwei Tropfen Öl auf die
Vorder -und Seitenflächen des Scharnierhakens und die
Seitenflächen des großen Hakens, sowie 3 Tropfen auf
Einsenvorderschaftes den (Abb. 5). Zuviel Öl ist nicht
nur überflüssig, sondern auch schädlich.

Sehr wichtig : Bewahren Sie dieses Buch sorgfältig auf.
Bitte lesen Sie das gesamte Handbuch aufmerksam durch,
bevor Sie Ihr neues BROWNING - Gewehr mit
übereinanderliegenden Läufen benutzen. Wir freuen uns
darüber, daß Sie Sich für ein Gewehr des Großen
BROWNING - Sortiments entschieden haben. Sie werden
lange Jahre Freude daran haben. Die Herstellung dieses
Gewehrs unterliegt äußerster Sorgfalt und beinhaltet
sowohl das ganze Fachwissen der
Büchsenmachertradition, als auch alle Charakteristika, um
Jäger und Sportschützen gleichermaßen bei der Ausübung
ihrer jeweiligen Sportart ein Höchstmaß an Genuß zu
gewährleisten.

ELEMENTARE SICHERHEITSVORSCHRIJFTEN

1. Vergewissern Sie Sich vor jeder Manipulation, daß Ihre
Waffe nicht geladen ist.

2. Sichern Sie Ihre Waffe immer, wenn Sie nicht gerade
schießen wollen, auch wenn Sie sicher sind, daß sie
nicht geladen ist.

3. Legen Sie Ihren Zeigefinger nur dann an den Abzug,
wenn Sie wirklich schießen wollen. Anderenfalls legen
Sie ihn an den Abzugsbügel.

4. Zielen Sie mit Ihrer Waffe unter gar keinen Umständen
auf eine Person, auch wenn Sie sicher sind, daß Ihre
Waffe ungeladen ist.

5. Sie müssen immer wissen, wo Ihre Projektile herab
fallen. Schießen Sie nur unter optimalen
Sicherheitsbedingungen.
Achten Sie besonders auf Blindgänger. Nehmen Sie Sich
besonders in Acht vor Schüssen auf sehr harten oder
gefrorenen Boden.

6. Verwenden Sie nur Munition des exakten Kalibers,
welches auf der oberen Seite des Laufes Ihrer Waffe
eingraviert ist. Aus Sicherheitsgründen ist dies äußerst
wichtig.

7. Im Interesse sowohl Ihrer eigenen Sicherheit, als auch
um Ihre Waffe zu schützen, vergewissern Sie Sich vor
Jedem Schuß, daß der Lauf nicht durch einen
Fremdkörper verstopft ist. Erde, Schnee, ..., können in
Ihrer Waffe Überdruck erzeugen.

8. Entladen Sie Ihre Waffe wenn Sie sie nicht gerade
benutzen oder sie transportieren.

9. Verwenden Sie systematisch ein Sicherheitsschloß
(GUN LOCK), wenn Sie Ihre Waffe wegräumen.

Auf unser Bestreben hin zugelassen, ist der Trigger Lock
(Abzugssperre) perfekt an die Mechanik und das
Ladungssystem unserer Waffen angepaßt. Er verhindert
wirksam und zuverlässig jede versehentliche oder
absichtliche Verwendung Ihrer Waffe durch Drittpersonen.

14

c. Zum Einsetzen der Läufe in die Basküle greift man den

Schaft mit der rechten Hand und klemmt ihn unter den
rechten Arm. Verschlußkeil mit dem rechten Daumen
öffnen. Läufe mit der linken Hand greifen und
Scharnier des kleinen Hakens in die Baskülenachse
einführen (Abb. 6).

d. Scharnier gegen die Achse halten, um die Ausrichtung

von Basküle und Läufen beizubehalten und dabei die
Läufe schwenken, um die Flinte zu schließen (Abb. 7);
Verschlußkeil freigeben.

e. Den Eisenvorderschaft gegen die Basküle halten und

Vorderschaft gegen die Läufe schwenken, bis sie fest
verriegelt sind (Abb. 8).

Achtung!

Beim Zusammenbau ist die Flinte mit Sorgfalt und ohne
Gewaltanwendung zu behandeln. Wenn die Läufe nicht
richtig in die Basküle eingeschoben sind, oder wenn sie
nicht richtig ausgerichtet sind, würden bei
Gewaltanwendung nur die Auflageflächen und die
Passungen beschädigt werden, wodurch die Lebensdauer
der Waffe verkürzt würde.

Laden und Schießen

Vor dem Laden des Gewehrs sollten Sie überprüfen, ob es
gesichert ist. Wenn Sie laden möchten, dann schwenken
Sie den Verschlußkeil nach rechts und kippen Sie die
Läufe nach unten. Schieben Sie eine Patrone in jedes
Patronenlager, und schließen Sie die Waffe wieder. Bei
Flinten mit selektivem Einabzug sollten Sie dann die
Position des Selektors kontrollieren, bei dem der
Buchstabe für den zuerst abzufeuernden Lauf zu sehen
sein sollte (U=unterer Lauf; O=oberer Lauf).
Der zuerst abzufeuernde Lauf kann nur gewählt werden,
wenn sich der Selektor in der gesicherten Position
befindet. Sobald der erste Schuß abgefeuert ist, wird
automatisch der zweite Schuß freigegeben: es ist also nicht
erforderlich, den Selektor nach der Abgabe des ersten
Schusses zu betätigen. Geben Sie den Anzug nach dem
ersten Schuß ganz frei. Wenn der Abzug nicht in seine
Ausgangsposition zurückkehrt, schaltet der Mechanismus
nicht für den zweiten Schuß um, wobei eine erneute
Betätigung des Abzugs unwirksam ist, under der Schütze
eventuell einen defekten Mechanismus vermutet.
Eine unvollständige Freigabe kommt gewöhnlich vor,
wenn der Schütze aufgeregt ist, oder wenn die beiden
Schüsse zu schnell nacheinander abgegeben werden
sollen. Wenn der erste Schuß wegen einer schadhaften
Patrone nicht losgeht, dann ist es nicht notwendig, zur
Abgabe des zweiten Schusses den anderen Lauf zu
wählen. In diesem Falle genügt es, den
Sicherungsschieber erst nach hinten (gesicherte Position)
und dann wieder nach vorne (Feuerposition) zu schieben.
Infolge der Lage des Schiebers kann er leicht betätigt
werden, selbst wenn die Waffe geschultert ist.

Zerlegung

a. Vergewissern Sie sich, daß keine Patrone in den

Patronenlagern zurückgelieben ist und schließen Sie
dann die Flinte.

Nehmen Sie den Verderschaft ab, in dem Sie den Schaft
gegen Ihren rechten Arm drücken und den Hebel des
Eisenvorderschaftsriegels mit der linken Hand
betättigen.
Heben Sie gleichzeitig den Vorderschaft von den Läufen
ab (Abb. 4).

b. Öffnen Sie das Gewehr und heben Sie die Läufe

vorsichtig von der Basküle ab. Bringen Sie den
Vorderschaft wieder auf den Läufen an, um zu ver
meiden, daß er beschädigt wird, wenn der Hebel des
Eisenvorderschaftsriegels angehoben wird.

c. Der Verschlusshebei kann eventuell dadurch

freigegeben werden, daß man auf den in der Vertiefung
der Basküle liegenden Spannhebel drückt.

Versuchen Sie nicht, Ihre Flinte weiter zu zerlegen !

Begnügnen Sie sich mit der Abnahme der Läufe und des
Vorderschaftes; dies ist für eine normale Wartung
ausreichend. Jede weitere Zerlegung soll einem
sachkundigen Büchsenmacher anvertraut werden.

CHARAKTERISTIKA UND BESONDERHEITEN

Verschlußkeil

Der Verschlußkeil wirkt auf den Laufriegel, der sehr
präsize auf die Laufhaken justiert is. Im Bereich des
Riegels wurde eine Verschlußreserve vorgesehen, was eine
vollkommene Verriegelung der Läufe während vieler Jahre
gewährleistet. Aus diesem Grunde ist es schädlich für die
Auflageflächen des Riegels und der Haken, wenn mit dem
Daumen kontrolliert wird, ob der Verschlußkeil beim
Schließen der Waffe zurückgekehrt ist : lassen Sie daher
den Verschlußkeil von alleine an seinen Platz
zurückkehren und versuchen Sie nicht, ihn weiter nach
vorne zu schieben.
Die Tatsache, daß Verschlußhebel und Schwanz der
Basküle nicht aufeinander zentriert sind ist. Die
Ansammlung von Überresten, Sand, usw auf dem
Laufriegel und in den Lauthaken ist verhängnisvoll dür
die Lebensdauer der Autlageflächen und kann sogar die
vollkommene Verriegelung der Waffe in Frage stellen. Aus
diesem Grunde sollten Sie nach jedem Jagdausflug die
Basküle und die Läufe gründlich reinigen, ohne zu
vergessen, dort ein wenig Öl aufzubringen.

Automatische Auswerfer

Die Auswerfer Ihrer Flinte sind vollständig automatisch:
Die Leeren Hülsen werden aus dem Gewehr ausgeworfen,
während nicht gezündete Patronen nur vollen teilweise
ausgezogen werden, so daß sie dann leicht
herausgenommen werden können.

Einstellung des Abzugs

Manche Modelle verfügen über eine Spezialvorrichtung,
anhand deren das Montieren und die Einstellung des
Abzugs der Position des Abzugsschwanzes. Zu diesem
Zweck muß die vor dem Abzug liegende Schraube mit
dem Sechskantschlüssel gelockert werden (Abb. 9); dann
den Abzug in Längsrichtung bis zu dem gewünschten
Abstand verschieben. Eine Abänderung des Abzugs kann
nach den Angaben auf Abb. 10 vorgenommen werden.

Deutsch

15

Zum Abschluß immer die Klemmerschraube fest
anziehen.

Anpassung der Auflage

* Bei einigen Modellen, die mit verstellbarem Schaft
ausgestattet sind, kann die AUFLAGE (vertikal oder
lateral) verstellt werden, was eine perfekte und
unproblematische Anpassung ermöglicht, unabhängig
davon, ob Sie Rechts- oder Linkshänder sind.

Schaft, Konfiguration 1 (siehe Abbildung):

a. Schrauben Sie mit einem Sechskantschlüssel die beiden

seitlichen Schrauben, die sich auf der rechten Seite des

Schaftes befinden, los.
b. Nehmen Sie die Auflage ab.
c. Lösen Sie die beiden Schrauben, in der Mitte der beiden

Drehzapfen und verschieben Sie die Auflage lateral in

die gewünschte Richtung.
Anmerkung: Unser System ermöglicht es Ihnen, die

Auflage schräg zu positionieren, so daß ein anderer
Winkel auf ihrer Vorderseite entsteht als auf ihrer
Rückseite.

d. Setzen Sie die beiden Drehzapfen wieder ein und

stellen Sie die Erhöhung der Auflage in Bezug auf den
Schaft ein.

e. Schrauben Sie die beiden lateralen Schrauben wieder

fest.

Schaft, Konfiguration 2 (siehe Abbildung):

Lösen Sie, mit dem beiliegenden speziellen
Schraubenschlüssel, die Schraube durch die Schaftkappe
hindurch (die Zugangsöffnung befindet sich am oberen
Teil der Schaftkappe).

b. Positionieren Sie die Auflage gemäß Ihren Wünschen,
sowohl in lateraler als auch in vertikaler Hinsicht (eine
schräge Position der Auflage ist durchaus möglich).

c. Ziehen Sie die Befestigungsschraube wieder fest unter
Beibehaltung der gewünschten Position.

System mit Austauschbaren “Invector”oder “Invector
Plus” - Chokes

Das Gewehr mit abnehmbaren Chokes, das Sie soeben
erworben haben, kann, gemäß Modell, mit INVECTOR
(Länge: 50mm) oder INVECTOR PLUS (Länge: 62mm)
ausgestattet sein. Diese Besonderheit wird auf der lateralen
Seite der Zwinge angegeben.

Die Chokierung wird in Form aufeinander folgender
Kerben auf jeder Röhre angegeben.

System Invector mit Auswechselbaren chokes

Eine Markierung auf dem Lauf deutet auf die Art der
Nachborhrung hin: fest oder Invector.

Bei den mit dem Invector-System ausgestatteten Waffen ist
das Choking durch Kerben auf jedem Rohr angegeben
(Abb. 11).

Sortiment Invector Kaliber 12

Kerben Geeignet zum Schießen mit

Bleikugeln Stahlkugeln

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 1/1 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Keine Cyl. 1/4 A-B

▲▲

!

= Keine Stahlschrotpatronen verwenden.

A = NUR Stahlschrotpatronen vom Typ “normal”, die

den C.I.P.-Normen entsprechen, dürfen verwendet
werden.

B = Für Stahlkugelpatronen des “Hochleistungs” typs

müssen Sie unbedingt ein Gewehr verwenden, das
den spezifischen “steel shot” test bestanden hat.

Vorsichtsmaßnahmen :

Bevor Sie irgendwelche Handhabungen vornehmen, ist zu
prüfen, ob die Waffe entladen ist.

- Schießen Sie nie, ohne die Waffe mit den Invectors
ausgestattet zu haben.

- Verwenden sie nur die mitgelieferte Arretierung.

- Achten Sie darauf, daß das Rohr ganz eingeschraubt ist
und nicht über die Laufmündung hinausragt.

- Prüfen Sie regelmäßig, ob die Rohre richtig am Lauf
festgedreht sind.

Chokes - System mit festen bohrlöchern

Die Chokierungs- Kombination Ihres Gewehrs ist auf der
lateralen Seite der Zwinge eingeprägt.

Umrechnungstabelle feste Chokes

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cyl. Glatt ▲▲

!

▲▲

!

= Weder “normale” noch “Hochleistungs”-

Stahlschrotpatronen verwenden.

Pflege

Nur LEGIA SPRAY ermöglicht eine dauerhafte und
wirksame Pflege Ihrer BROWNING - Waffe.

Lauf

Legia Spray in das Innere des Laufs sprühen und einige
Minuten einwirken lassen. Von dem Patronenlager aus
einen Putzstock mit Laufwischer, und anschließend mit
Flanelltuch in den Lauf schieben. Am Übergang zwischen
Patronenlager und Lauf eventuell nachputzen. Wenn die
Seele einwandfrei sauber ist, nochmals ein leicht mit Öl
getränktes Flanelltuch einschieben, um das Innere des
Laufs bis zu der nächsten Verwendung der Flinte zu
schützen.

Deutsch

16

Äußere Oberflächen

Das Produkt auf die äußeren Teile der Waffe aufsprühen
und einen eventuellen Überschuß mit einem weichem,
trockenen Tuch abwischen.

Reibungsflächen

Die Reibungsflächen sollen immer vollständig sauber und
mit einem Ölfilm überzogen sein.
Von Zeit zu Zeit muß ein Tropfen Öl auf beide Seiten der
Baskülenflächen der Läufe und auf die Scharnierachse der
Basküle aufgebracht werden. Geben Sie nicht zuviel Öl in
die Basküle, damit die Holzteile nicht schwammig
werden.

Holz

Die Holzteile neigen dazu. Luftfeuchtigkeit aufzunehmen,
besonders bei Regenwetter. Um ärgerliche Verformungen
zu vermeiden, sollten Sie die Flinte an einer trockenen
und gelüfteten Stelle, von starken Wärmequellen entfernt,
aufbewahren. Die Holzteile geben dann die
aufgenommene Feuchtigkeit allmählich wieder ab, ohne
sich zu verformen oder zu reißen.

Für alle Holzteile mit einer ”ÖLPOLIERTEN”
Verarbeitung, tragen Sie in regelmäßigen Zeitabständen
Legia Spray Holzöl, oder, in Ermangelung dessen, ein
bißchen Leinöl, auf.

LISTE DER BESTANDTEILE

1 Korn
2 Lauf
3 Ejektor (x2)
4 Linker Schieber
5 Rechter Schieber
6 Rückhalteachse des Ejektors (x2)
7 Ausdehnungsachse des Ejektors (x2)
8 Antriebsknagge des Eisenvorderschaftverschlusses

9 Knaggenfeder
10 Stift des Knaggenhalters
11 Basküle
12 Öffnungshebel
13 Schraube des Hebelfußes
14 Hebelfuß
15 Laufverschluß
16 Anschlag des Federhebels
17 Federhebel
18 Anschlagschraube
19 Oberer Schlagbolzen
20 Unterer Schlagbolzen
21 Rückzugfeder des unteren Schlagbolzens
22 Sicherungsschiebebolzen
23 Stopper des Sicherungsschiebebolzens
24 Rollpin zur Verriegelung des Schiebebolzens
25 Feder des Sicherungsschiebebolzens
26 Schraube für die Feder des Schiebebolzens
27 Masse
28 Leitgestänge des Abzugs
29 Führung für die Masse
30 Rollpin der Masse (x2)
31 Rollpin des Führungsanschlags
32 Abzug
33 Unteres Ende des Gestänges
34 Stift für das Abzugsgestänge
35 Feder des Gestänges
36 Achse der Stange
37 Rückhalteachse des oberen Schlagbolzens
38 Achse des Spannhebels
39 Schraube für die Achse des Schlagstücks (x2)
40 Achse des Abzugs
41 Rollpin zur Befestigung der Führung der Masse
42 Rückhalteachse des unteren Schlagbolzens
43 Achse des Abzugsstosses
44 Feder des Abzugsstosses (x2)

45 Linker Abzugsstollen
46 Rechter Abzugsstollen
47 Linkes Schlagstück
48 Rechtes Schlagstück
49 Federführung für das Schlagstück (x2)
50 Feder des Schlagstücks (x2)
51 Spannhebel
52 Rechte Spannstange
53 Linke Spannstange
54 Abzugsbügel
56 Vorderschaft
57 Auflage des Verschlußstücks des Eisenvorderschaftes
58 Feder des Verschlußstücks des Eisenvorderschaftes
59 Verschlußstück des Eisenvorderschaftes
60 Stift für das Verschlußstück des Eisenvorderschaftes
61 Befestigungsschraube der Feder des Verschlußstücks
62 Hintere Schraube des Trägers des Verschlußstücks
63 Auflage für die Ejektorenfedern
64 Schraube für die Auflage der Federn des Ejektorenfedern
65 Feder des Auswerferschlagstücks (x2)
66 Federführung für das Auswerferschlagstücks (x2)
67 Linkes Auswerferschlagstück
68 Rechtes Auswerferschlagstück
69 Eisenvorderschaft
70 Hintere Schraube des Trägers des Eisenvorderschaftriegels
71 Befestigungsschraube des Vorderschafts
72 Auswerferabzug (x2)
73 Feder für den Auswerferabzugs (x2)
74 Achse des Auswerferabzugs (x2)
75 Achse der Auswerferschlagstücke
76 Schaft
77 Standard-Unterlegscheibe für die Schaftschraube
78 Blockierscheibe für die Schaftschraube
79 Schaftschraube
80 Schaftkappe
81 Schraube für die Schaftkappe (x2)

Eigenen Teile :

82 Invectors (x2)
83 Abzug
84 Auflage des Abzugs
85 Festellschraube
86 Zwischenkorn

Deutsch

17Italiano

Attenzione: Conservate questo libretto.
Si consiglia di leggere attentamente l’intero manuale prima
dell’uso del vostro fucile a canne sovrapposte
BROWNING. Vi ringraziamo per aver scelto un fucile tra
la vasta gamma di BROWNING. Questo fucile vi
procurerà molta soddisfazione per tantissimi anni.
La massima cura è stata dedicata alla sua fabbricazione che
integra tutto il conoscenza della tradizione degli armaioli
nonché tutte le caratteristiche destinate a procurare sia al
cacciatore sia al tiratore uno stesso godimento nel
praticare il loro sport.

NORME BASE DI SICUREZZA

1. Prima dell’uso accertatevi che l’arma non sia caricata.

2. Mettete sempre la sicura finché non sparate anche se
siete sicuri che l’arma è scarica.

3. Ponete l’indice sul grilletto soltanto al momento di
sparare. Altrimenti tenetelo contro il ponticello.

4. Non puntate mai un’arma verso una persona anche se
siete sicuri che essa è scarica.

5. Non sparate mai senza conoscere con esattezza il punto
d’impatto e tirate solo in circonstanze di massima
sicurezza per tutti.
Siate attenti al pericolo dei rimbalzi: non sparate mai
nell’acqua o contro superfici rocciose. In particolare,
evitate di tirare su superfici molto dure o gelate.

6. Per ragioni di sicurezza utilizzate solamente le
munizioni il cui calibro corrisponda a quello indicato
sul lato superiore della canna.

7. Nel vostro interesse e nell’interesse della vostra arma,
accertatevi prima di sparare che la canna non sia
otturata da un corpo estraneo. La terra, la neve, ...
possono causare pericolose sovrapressioni.

8. Scaricate l’arma tra ogni utilizzazione e durante il
trasporto.

9. Utilizzate sistematicamente un congegno di sicurezza
(GUN LOCK) quanto l’arma viene riposta.

Omologato dalla nostra azienda, il trigger lock si adatta
perfettamente al meccanismo ed al sistema di caricamento
delle nostre armi. Impedisce che l’arma venga usata
accidentalmente o volontariamente da terzi.

Tutte le armi Browning vendute nel mondo sono
sistematicamente munite d’un Gun Lock.

10. Si ottiene maggiore sicurezza quando le armi e le

munizioni vengono sistemate e conservate a casa in un
posto sicuro (fuori della portata dei bambini):
a questo proposito vi raccomandiamo l’acquisto di una
cassaforte BROWNING.

FUCILE A CANNE SOVRAPPOSTE BROWNING

Munizioni

Lateralmente alla canna superiore troverete le indicazioni
del calibro e della lunghezza della camera. Non sparate
mai delle cartucce che non corrispondino al calibro
menzionato (12, 20M, 12M, ecc.) e con una camera la cui
lunghezza supera i valori indicati. Per evitare ogni errore,
riferirsi alle indicazioni sul pacco o sulla stessa cartuccia.

Attenzione!

Non è la lunghezza della cartuccia ma ben si quella del
bossolo che deve corrispondere alla lunghezza della camera.

Sicura

Tirando indietro col pollice il selettore, scoprendo quindi
una “S” sulla coda della bascula (fig. 1), l’arma è messa
nella posizione di sicura. Il fatto di orientare il selettore
verso la sinistra, scoprendo una “O” oppure verso la
destra, scoprendo una “U”, non influisce la messa sulla
sicura. Questa manovra significa semplicemente che
spingendolo in avanti, la canna superiore (Over) (fig. 2)
o quella inferiore (Under) (fig. 3) viene selezionata per
sparare il primo colpo. Mantenete sempre l’arma sulla
sicura, salvo quando sparate.

Modello “Trap”:

Il selettore, premuto in posizione anteriore e che ricopre la
lettera “S”, permette di sparare la prima cartuccia.
Il meccanismo di questi modelli seleziona necessariamente
la canna inferiore per la partenza del primo colpo.

Montaggio

a. Risulta indispensabile pulire le superfici metalliche

dell’arma per togliere il prodotto anticorrosione che è
stato applicato in fabbrica.
Con particolare cura, pulire l’interno delle canne e
l’interno della bascula.
Questa operazione verrà facilitata utilizzando del Légia­Spray o qualsiasi altro olio comparabile di buona
qualità, per arma.

b. Prima di montare il fucile, accertatevi che le camere

siano vuote.
Staccate il guardamano dalle canne sollevando il
catenaccio del corpo dell’asta allontanando
simultaneamente il guardamano (fig. 4). Dopo avere
accuratamente pulito le parti metalliche esterne, mettere
una o due gocce d’olio sulle facce anteriori e laterali del
gancio della cerniera, sulle facce laterali del grande
gancio e tre gocce sul corpo dell’asta (fig. 5). Troppo olio
risulterebbe non solo inutile ma anche pregiudiziabile.

c. Per collocare le canne nella bascula, impugnate il calcio

con la mano destra e bloccatelo sotto il vostro braccio
destro. Aprite la chiave di chiusura adoperando il
pollice destro. Prendete le canne con la mano sinistra ed
innestate la cerniera del piccolo gancio nell’asse della
bascula (fig. 6).

d. Mantenendo la cerniera contro il suo asse per

conservare l’allineamento bascula/canne, fare rotare le
canne per chiudere il fucile (fig. 7) ed allentate la chiave
di chiusura.

18

e. Mettere il corpo dell’asta del guardamano contro la

bascula e fate pivotare il guardamano verso le canne
fino a che risultino ben chiuse (fig. 8).

Attenzione!

Mentre si procede all’operazione di montaggio, manipolate
il fucile con delicatezza senza forzare. Se le canne
dovessero collocarsi male nella bascula, o se l’alineamente
dovesse risultare sbagliato, il fatto di forzare servirebbe
solo a maltrattare i contatti e gli aggiustaggi riducendo
pertanto la longevità dell’arma.

Caricamento e tiro

Prima di caricare il fucile, accertatevi che la sicura sia ben
messa. Per caricare, fate pivotare la chiave di chiusura
verso la destro e basculate le canne. Inserite una cartuccia
in ogni camera, e richiudete l’arma. Con i fucili muniti di
monogrillo unico selettivo, controllate la posizione del
selettore, il quale deve scoprire la lettera che corrisponde
alla canna che volete utilizzare per primo (U=canna
inferiore O=canna superiore). La prima canna viene
selezionata unicamente quando il pulsante passa dalla
posizione di sicura. Appena sparato il primo colpo,
il secondo colpo è subito pronto per essere sparato, risulta
quindi inutile manovrare il selettore dopo avere sparato
con la prima canna. Lasciate bene andare il grilletto dopo
il primo colpo. Se il grilletto non dovesse tornare in
posizione di partenza, il meccanismo non si innesterebbe
per il secondo colpo ed una nuova pressione sul grilletto
non avrebbe nessun effetto, dando l’impressione al tiratore
che il meccanismo è difettoso. Può capitare che per via di
un movimento brusco o di un ritmo di tiro troppo rapido,
che si lasci andare incompletamente il grilletto.
Se il primo colpo non dovesse partire per causa di un
difetto della cartuccia, è inutile selezionare l’altra canna
per sparare il secondo colpo. In questo caso, basta
manovrare il pulsante della sicura indietro (posizione di
sicura), quindi in avanti (posizione di partenza).
Il pulsante si manovra facilmente anche con il fucile
imbracciato.

Smontaggio

a. Richiudere il fucile dopo essersi accertati che nessuna

cartuccia è rimasta nelle camere.
Togliere il guardamano mantenendo il calcio stretto
contro il braccio destro manovrando
contemporaneamente la leva del catenaccio del corpo
dell’asta con la mano sinistra.
Simultaneamente, allontanate il guardamano dalle
canne (fig. 4).

b. Aprite il fucile e staccate con precauzioni le canne dalla

bascula. Riponete il guardamano sulle canne in modo
da non danneggiarlo sollevando la leva del catenaccio
del corpo dell’asta.

c. La chiave di chiusura può eventualmente essere

svincolata abbassando la leva di armamento situata nella
scanalatura della bascula.

Non andate più avanti nel smontare il vostro fucile!

Accontentatevi di togliere le canne e il guardamano.
Questo basta per una manutenzione normale. Qualsiasi

smontaggio più “spinto” deve essere affidato ad un
armaiolo competente.

CARATTERISTICHE E PARTICOLARITÀ

Chiave di chiusura

La chiave di blocco agisce sul chiavistello che risulta
aggiustato in modo preciso su i ganci delle canne.
Una riserva di chiusura è stata prevista al livello del
chiavistello, permettendo quindi di bloccare perfettamente
le canne per tanti anni. Per questa ragione, e per
proteggere le portate del chiavistello e dei ganci, non
conviene confermare con il pollice il ritorno delle chiave
quando si chiude l’arma, che torni pure al suo posto da sè
e non tentate di rispingerla più avanti.

L’assenza di centraggio tra la chiave di chiusura e la coda
di bascula è normale ed è una indicazione della riserva di
chiusura.

L’accumulazione di frantumi e di sabbia sul chiavistello o
nei ganci delle canne rischia di ridurre la vita dei contatti
al punto di compromettere la perfetta chiusura dell’arma.
Ecco perché, dopo ogni uscita, conviene pulire
perfettamente la bascula e le canne, senza dimenticare di
metterci un pó d’olio.

Espulsori automatici

Gli espulsori del vostro fucile sono completamente
automatici. Il o i bossoli vuoti vengono espulsi dal fucile
appena questo viene aperto, mentre che la o le cartucce
piene vengono unicamente sollevate per essere tolte
facilmente.

Aggiustamento

Su certi modelli, un dispositivo particolare permette il
montaggio ed il aggiustamento della posizione della coda
del grilletto. A questo scopo, sbloccare la vite situata nella
parte anteriore del grilletto mediante la chiave esagonale
(fig. 9). In seguito, spostare longitudinalemente il grilletto
fino alla distanza desiderata. Un cambiamento di grilletto
può essere effettuato secondo le istruzioni riprese nella
figura 10. Sempre finire l’operazione stringendo
fermamente la vite di bloccaggio.

Aggiustamento della nocca

* Su alcuni modelli muniti d’un calcio regolabile, si può
aggiustare la nocca (verticalmente e lateralmente), ciò
consente un perfetto e facile adeguamento sia per quelli
che usano la mano destra, sia per quelli che usano la
mano sinistra.

Calcio configurazione 1: (vedi illustrazione)

a. Con una chiave esagonale allentare le due viti laterali

sul lato destro del calcio.
b. Ritirare la nocca.
c. Allentare le due viti al centro dei due perni e procedere

allo sfalsamento laterale nella direzione desiderata.
Osservazione : Il nostro sistema consente di posizionare

la nocca obliquamente con derivazione differente tra la
parte anteriore e la parte posteriore della nocca.

Italiano

19

d. Riporre i due perni nel loro alloggiamento e regolare

l’elevazione della nocca in confronto al calcio.

e. Stringere di nuovo le due viti laterali.

Calcio configurazione 2: (vedi illustrazione)

a. Allentare la vite con l’apposita chiave attraverso il
calciolo (il foro d’accesso è collocato sulla parte anteriore
del calciolo).
b. Collocare la nocca nella posizione desiderata, sia per lo
sfalsamento laterale che verticale (è perfettamente
possibile posizionare la nocca obliquamente).
c. Mantenendo questa posizione, stringere la vite di
arresto.

Sistema di strozzature intercambiabili ”Invector”o
”Invector Plus”

Secondo il modello, l’arma con strozzature amovibili che
avete acquistata sarà dotata del sistema Invector (lung­hezza: 50mm) o del sistema Invector Plus (lunghezza:
62mm). Questa particolarità viene indicata sulla parte
laterale del cerchio. Le strozzature sono menzionati su ogni
tubo sotto forma di tacche successive (Illustrazione II).

Linea Invector - Calibro 12

Tacche

Tavola di corrispondenze per il tiro con
Pallini di piombo Pallini di acciaio

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 1/1 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Senza Cyl. 1/4 A-B

▲▲

!

= Non utilizzare cartucce caricate con pallini

d’acciaio.

A = Possono essere utilizzate esclusivamente cartucce,

caricate con pallini d’acciaio, di tipo “a prestazioni
normali” conformi alle norme C.I.P.

B = Per le cartucce a sfere d’acciaio tipo “alta

performance” usate imperativamente un fucile che è
stato sottoposto al collaudo specifico “steel shot”.

Precauzioni:

Prima di ogni manipolazione, accertatevi che la vostra
arma sia scarica.

- Non tirare mai senza avere equipaggiato l’arma con i suoi
Invectors.

- Utilizzare unicamente la chiave fornita.

- Assicuratevi che il tubo sia ben avvitato a fondo senza
sorpassare la bocca della canna.

- Periodicamente, controllare il buon serraggio dei tubi
sulla canna.

Sistema di strozzature fissi

Le strozzature del vostro fucile sono menzionati sotto
forma di punzone sulla parte laterale del cerchio.

Tabella di conversione strozzatura fissa

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cyl. Lissio ▲▲

!

▲▲

!

= Non utilizzare cartucce caricate con pallini d’acciaio,

né a “prestazioni normali” né ad “alte prestazioni”.

Manutenzione

L’utilizzazione del LEGIA SPRAY garantisce una
manutenzione durevole ed efficace della vostra arma
BROWNING.

Le canne

Spruzzate del Légia-Spray nell’anima delle canne e lasciate
agire il prodotto qualche minuto. Passare nelle canne uno
scovolo, quindi un pezzo di flanella.
Eventualmente insistere al punto di raccordo fra camera e
canna. Quando l’anima risulta ben pulita, passarci un
pezzo di flanella leggermente impregnata di olio in modo
da proteggere l’interno fino al prossimo impiego.

Superfici esterne

Spruzzare il prodotto sulle parti esterne dell’arma. Pulire
ogni eccesso con un pezzo di tessuto soffice e secco.

Superfici sottoposte ad attrito

Queste devono sempre essere perfettamente pulite e
rivestite di un velo d’olio. Ogni tanto deporre una goccia
d’olio su ogni lato delle facce di ribaltamento, di rotazione
e di bloccaggio delle canne e su l’asse di cerniera della
bascula. Non esagerare con l’olio nella bascula per evitare
di rendere il legno spugnoso.

Le parti in legno

Il legno è soggetto ad assorbire l’umidità atmosferica,
particolarmente se sottoposto alla pioggia. Per evitare
deformazioni incresciose, occore in questi casi che il fucile
venga riposto lontano da fonti di calore e fatto asciugare
in ambiente secco e ventilato. In questo modo il legno
perderà progressivamente la percentuale di umidità
assorbita senza deformarsi o fessurarsi.

Per i legni con rifinitura “LUCIDATI ALL’OLIO”, occorre
applicare regolarmente l’olio “Légia Spray Spécial Bois”,
o un po’ d’olio di lino.

Italiano

20

LISTA DELLE PARTI COSTITUTIVE

1 Mirino
2 Canna
3 Espulsore (x2)
4 Slitta sinistra
5 Slitta destra
6 Perno di ritenuta dell’espulsore (x2)
7 Vite di estensione dell’espulsore (x2)
8 Brida comando del chiavistello di serraggio canna-culatta
9 Molla della brida

10 Coppliglia di fermo della brida
11 Bascula
12 Chiave di apertura
13 Vite della base della chiave
14 Base della chiave
15 Chiusura della canna
16 Arresto della molla della chiave
17 Molla della chiave
18 Vite di arresto
19 Percussore superiore
20 Percussore inferiore
21 Molla di richiamo del percussore inferiore
22 Pulsante della sicura
23 Nottolino di arresto del pulsante di sicura
24 Spina di divisione del pulsante
25 Molla del pulsante di sicura
26 Vite della molla di sicura
27 Massa
28 Stanghetta di comando dei grilletti
29 Guida di massa
30 Spina di massa (x2)
31 Spina di arresto della guida
32 Grilletto
33 Base della stanghetta
34 Coppiglia della stanghetta del grilletto
35 Molla di grilletto
36 Perno della stanghetta
37 Perno di tenuta del percussore superiore
38 Perno della leva di armamento
39 Vite perno del cane (x2)
40 Perno della scatto
41 Spina di fissaggio di guida di massa
42 Perno di ritenuta del percussore inferiore
43 Perno dei grilletti di percussione
44 Molla del grilletto di percussione (x2)

45 Grilletto di percussione sinistro
46 Grilletto di percussione destro
47 Cane di percussione sinistro
48 Cane di percussione destro
49 Guidamolla del cane di percussione (x2)
50 Molla del cane di percussione (x2)
51 Leva di armamento
52 Stanghetta di armamento sinistra
53 Stanghetta di armamento destra
54 Ponticello
56 Guardamano
57 Supporto del chiavistello di serraggio canne-culatta
58 Molla del chiavistello di serraggio canne-culatta
59 Chiavistello di serraggio canne-culatta
60 Coppiglia del chiavistello di serraggio canne-culatta
61 Vite di fissaggio della molla del chiavistello
62 Vite anteriore del sipporto del chiavistello
63 Fermo delle molle di espulsione
64 Vite del fermo delle molle di espulsione
65 Molla del cane di espulsione (x2)
66 Guidamolla del cane di espulsione (x2)
67 Cane di espulsione sinistro
68 Cane di espulsione destro
69 Serraggio canne-culatta
70 Vite anteriore del supporto del chiavistello di serraggio

canne-culatta
71 Vite di fissaggio del guardamano
72 Grilletto di espulsione (x2)
73 Molla del grilletto di espulsione (x2)
74 Perno del grilletto di espulsione (x2)
75 Perno dei cani di espulsione
76 Calcio
77 Rondella standard per vite di montaggio
78 Rondella di tenuta della vite di montaggio
79 Vite di montaggio
80 Calciolo
81 Vite del calciole (x2)

Pezzi particulari:

82 Invectors (x2)
83 Grilletto
84 Supporto del grilletto
85 Vite di bloccaggio
86 Mirino intermedio

Italiano

21Español

Muy importante: conserve este manual.
Antes de emplear su nueva escopeta de cañones
superpuestos, lea atentamente todo el manual. Nos alegra
que haya escogido una de las escopetas de nuestra amplia
gama BROWNING. Sin duda alguna, le procurará
satisfacción durante muchos años. Su fabricación ha sido
objeto de la más esmerada atención. En esta escopeta
encontrará reunidos todo la habilidad de la tradición en
armería así como todas las características que hacen que el
cazador y el tirador experimenten el mismo placer al
practicar su deporte.

REGLAS ELEMENTALES DE SEGURIDAD

1. Antes de cualquier manipulación, cerciórese de que su
arma no esté cargada.

2. Ponga siempre el seguro del arma cuando no dispare,
incluso si está seguro de que está vacía.

3. Ponga el índice en el disparador únicamente cuando va
a disparar. De lo contrario, manténgalo contra el
guardamonte.

4. Nunca apunte a una persona con el arma, incluso si
está seguro de que está descargada.

5. Siempre debe conocer el lugar de impacto del proyectil.
Dispare solamente cuando esté seguro de que nadie
corre peligro.
Tenga cuidado con los rebotes. No dispare nunca al
agua o contra rocas. Desconfie especialmente cuando el
suelo sea duro o esté helado.

6. Por razones de seguridad, con su arma se tienen que
usar únicamente las municiones del calibre exacto,
gravado en la cara superior del cañón.

7. Tanto en su interés como en el de su arma, antes de
disparar verifique que el cañón no esté obstruido por
un cuerpo extraño. La tierra, la nieve pueden crear
sobrepresiones peligrosas.

8. Descargue su arma después de cada empleo y cuando la
transporte.

9. Cuando guarde su arma, emplee sistemáticamente un
candado (GUN LOCK).

El trigger lock que hemos homologado, está perfectamente
adaptado al mecanismo y al sistema de carga de nuestras
armas. Impide que otras personas utilicen el arma, sea de
forma accidental o voluntaria.

Todas las armas Browning vendidas en el mundo se
entregan sistemáticamente con un Gun Lock.

10. La seguridad de las armas y de las municiones

depende también de las condiciones en que usted las
guarde o almacene (fuera del alcance de los niños).
Considere la posibilidad de usar una caja fuerte
BROWNING (consulte la paginas dedicadas a las cajas
fuerte en el catalogo Browning 2000).

ESCOPETA DE CAÑONES SUPERPUESTOS BROWNING

Municiones

El calibre y la longitud de la recámara se indican en la cara
lateral del cañón superior. Nunca dispare cartuchos que
no correspondan al calibre mencionado (12, 20M, 12M,
etc.) y cuya longitud de recámara sobrepase las
indicationes mencionadas. Para evitar los errores, lo más
fáciles respetar la inscripción que figura en el embalaje o
en el cartucho.

¡ Atención!

No es la longitud del cartucho sino la de la vaina
desplegada que debe corresponder con la longitud de la
recámara.

Seguro

El seguro de la escopeta está puesto cuando el selector se
encuentra atrás, dejando aparecer la letra “S” en la cola de
la báscula (fig. 1). La colocación del selector a la
izquierda, descubriendo la letra “O”, o a la derecha,
descubriendo la letra “U”, no influencia la puesta del
seguro. Esto indica simplemente que empujar el selector
hacia adelante, el cañón superior (Over) (fig. 2) o inferior
(Under) (fig. 3) será seleccionado para el tiro del primer
tiro. Guarde siempre el seguro puesto salvo para disparar.

Modelo “Trap” :

Empujado hacia adelante, con la letra “S” cubierta, el
selector permite el tiro del primer cartucho. El mecanismo
de estos modelos selecciona obligatoriamente el cañón
inferior para el primer disparo.

Ensamblado

a. Es imperativo quitar los productos anticorrosivos de

que las superficies metálicas del arma han sido
revestidas al salir de la fábrica. Con el mayor esmero,
limpie el ánima. Légia Spray conviene para esta
operación.

b. Antes de ensamblar el arma, compruebe que las

recámaras están vacias.
Destaque el guardamano de los cañones, levantando el
cerrojo de la delantera metálica y simultánemente
apartando el guardamano (fig. 4).

d. Deposite una o dos gotas de aceite en las caras

delanteras y laterales del gancho de bisagra, las caras
laterales del gran gancho, y 3 gotas en la delantera
métalica (fig. 5). Un exceso de aceite es inútil y aun
perjudicial.

c. Para colocar los cañones en la báscula, con su mano

derecha agarre la culata por la empuñadura y
manténgala debajo de su brazo derecho. Con el pulgar
derecho, abra la llave de cierre. Con la mano izquierda,
agarre los cañones e introduzca la bisagra del pequeño
gancho en el eje de la basculá (fig. 6).

d. Manteniendo la bisagra contra su eje para conservar la

alineación “báscula-cañones” haga girar los cañones
para cerrar el arma (fig. 7) y suelte la llave de cierre.

22

e. Coloque la delantera del guardamano contra la báscula

y haga girar el guardamano hacia los cañones hasta que
sean acerrojados en su sitio (fig. 8).

¡ Atención!

Durante el ensamblado, maneje el arma suavemente,
sin forzar. Si los cañones no se introduducen bien en la
báscula o si la alineación es incorrecta, el forzar sólo
tendria como consecuencia estropear las superficies de
contacto y los ajustes y acortar la vida del arma.

Carga y tiro

Antes de cargar su arma, compruebe que el seguro está
puesto. Para cargar, haga girar la llave de cierre hacia la
derecha y haga bascular los cañones, introduzca un
cartucho en cada recámara, luego cierre el arma. En las
armas con disparador único selectivo, compruebe la
posición del selector que debe dejar aparecer la letra
correspondiente al cañón por usar en primer lugar
(U=cañón inferior, O= cañón superior).

La selección del primer cañón no puede efectuarse sino
cuando el selector pasa por la posición de seguro. Un
segundo disparo es automáticamente disponible después
del primero: pues no es necesario maniobrar el selector
después del tiro con el primer cañón. Suelte bien el
disparador después del primer disparo. Si el disparador no
vuelve a su posición de partida, el mecanismo no se pone
en posición para el segundo tiro, y una nueva presión del
disparador queda sin efecto, dando al tirador la impresión
que el mecanismo es defectuoso.

Soltar incompletamente el disparador suele suceder en un
momento de exitación o cuando la cadencia de tiro es
demasiado rápida.
Si el primer disparo no ocurre a causa de una
defectuosidad del cartucho, no es necesario seleccionar el
segundo cañón para el segundo disparo. En este caso
basta con maniobar el selector hacia atrás (posición de
seguro) y luego hacia adelante (posición de partida).
La localización del selector hace su maniobra muy fácil
aun si el arma está encarada.

Desmontaje

a. Compruebe que ningún cartucho queda en las

recámaras y luego cierre el arma. Aparte el guardamano
manteniendo la culata contra su brazo derecho y
maniobrando la palanca del cerrojo de la delantera con
la mano izquierda. Simultáneamente, separe el
guardamano de los cañones (fig. 4).

b. Abra el arma y despeje prudentemente los cañones de

la báscula. Vuelva a colocar el guardamano en los
cañones para evitar dañarlo al levantar la palanca del
cerrojo de la delantera.

c. La llave de cierre puede eventualmente ser soltada

bajando la palanca de armar ubicada en el hueco de la
báscula.

No desmonte más allá su arma.

Limítese a quitar cañones y guardamano lo que basta para
un mantenimiento normal. Todo desmontaje más
avanzado debe ser hecho por un armero competente.

CARACTERÍSTICAS Y PARTICULARIDADES

Llave de cierre

La llave de cierre actuá en el cerrojo que está ajustado de
modo muy preciso en los ganchos de los cañones. Una
reserva de cierre ha sido prevista al nivel del cerrojo,
lo que autoriza un acerrojado perfecto de los cañones
durante numerosos años. Por eso, resulta dañoso para las
superficie de contacto del cerrojo y de los ganchos, ayudar
con el pulgar el regreso de la llave a su sitio al cerrar el
arma. Deje que la llave vuelva sola a su sitio y no intente
empujarla más adelante. El hecho de que la llave de cierre
y la cola de báscula no estén centrados es normal e indica
que existe una reserva de acerrojado. La acumulación de
cuerpos extraños, de arena, etc., en el cerrojo y en los
ganchos de los cañones es perjudicial para la duración de
las superficies de contacto y aun puede impedir el
perfecto acerrojado del arma. Por este motivo, después de
cada tirada se debe limpiar perfectamente la báscula y los
cañones sin olvidar de depositar un poco de aceite en
estas partes.

Eyectores automáticos

Los eyectores de su escopeta son completamente
automáticos: la o las vainas vacias serán eyectadas del
arma al abrirla, mientras que el o los cartuchos llenos
serán sólo extraidos para que se puedan quitar fácilmente.

Ajustar el disparador

En ciertos modelos, un dispositivo particular permite el
montaje y ajuste de la posición del gatillo. Para esto, con
la llave hexagonal, afloje el tornillo situado en la parte
anterior del disparador (Fig. 9). Después, desplace
longitudinalmente el disparador hasta la distancia
deseada. Un cambio de disparador puede hacerse según
las indicaciones de la figura 10. Siempre termine
apretando firmemente el tornillo de bloqueo.

Ajuste del disparador

* En ciertos modelos provistos de una culata ajustable, el
disparador se puede ajustar (vertical y horizontalmente),
lo que permite que se adapte perfecta y fácilmente a
ambas manos.

Culata: configuración 1 (véase esquema)

a. Con una llave hexagonal, afloje los dos tornillos

laterales que se encuentran en el costado derecho de la

culata.
b. Retire el disparador.
c. Afloje los dos tornillos que están al centro de los dos

pivotes y proceda a desplazar lateralmente en la

dirección deseada.
Nota.: Nuestro sistema le permite poner el disparador en

posición oblicua teniendo un nivel de ventaja distinto
entre la parte delantera y trasera de éste último.

d. Volver a poner los dos pivotes en sus alojamientos y

ajustar la elevación del disparador con relación a la
culata.

e. Apriete firmemente los dos tornillos laterales.

Español

23

Culata: configuración 2 (véase esquema)

a. Con una llave específica que se provee, afloje el tornillo
en medio de la cantonera (el orificio de acceso se
encuentra en la parte superior de la cantonera).
b. Proceda a poner el disparador en la posición deseada,
desplazándolo tanto lateral como verticalmente (Si lo
desea, se puede también poner perfectamente en posición
oblicua).
c. Siempre manteniendo esta posición, apriete firmemente
el tornillo de bloqueo.

Sistema de “chokes”

Según sea el modelo de arma de chokes amovibles que
acaba de adquirir, ésta puede estar provista de INVECTOR
(longitud 50mm) o de INVECTOR PLUS (longitud
62mm). Esta particularidad va mencionada en la cara
lateral de la abrazadera. El chokage se indica sobre cada
tubo mediante muescas sucesivas (Fig. II).

Gama Invector Calibre 12

Muescas Correspondancia para tiro con

balines plomo balines acero

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 3/4 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Ninguna Cilíndrico 1/4 A-B

▲▲

!

= No utilizar cartuchos de balines de acero.

A = Solo se pueden utilizar los cartuchos de balines de

acero de tipo “común”, conformes con las normas
C.I.P.

B = Para los cartuchos de balines de acero de tipo “altos

resultados”, utilice imperativamente una escopeta
que haya sído sometida a la prueba específica “steel
shot”.

Precauciones:

Ante cualquier manipulación, asegúrese de que su arma
está descargada.

- No dispare nunca sin haber equipado el arma con sus
Invectores.

- Utilice únicamente la llave suministrada.

- Asegúrese de que el tubo esté atornillado a fondo sin
rebasar la boca del cañón.

- Controle periódicamente el apriete correcto de los tubos
del cañón.

Sistema de chockes fijos

Una marca en la cara lateral de la abrazadera indica la
combinación de chokage de su escopeta.

Tablo de conversión de chokes fijos

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cilíndrico Liso ▲▲

!

▲▲

!

= No utilizar cartuchos de balines de acero, de “altos

resultados”.

Mantenimiento

El único producto capaz de procurarle un mantenimiento
duradero y eficaz de su arma BROWNING es LEGIA
SPRAY.

Cañón

Vaporice Légia Spray en el cañón y deje actuar el producto
durante unos minutos. Por las recámaras pase una baqueta
provista de un escobillón y luego de una franela.
Eventualmente, insista al nivel de la unión entre la
recámara y el cañón. Cuando el ánima está bien limpia,
vuelva a pasar una franela levemente empapada en aceite
para proteger el interior hasta el próximo uso.

Superficies externas

Vaporice el Légia Spray en la partes externas del arma y
seque el exceso con un trapo suave y seco.

Superficies de fricción

Estas deben siempre ser limpias y revestidas por una fina
película de aceite. De vez en cuando, deposite una gota de
aceite en cada lado de las caras “recámaras” de los cañones
y en el eje de bisagra de la báscula. No ponga demasiado
aceite en la báscula para evitar que las maderas se vuelvan
esponjosas.

Maderas

Las maderas tienen tendencia en absorber la humedad
atmósferica especialmente por tiemp lluvioso. Para evitar
deformaciones desagradables, conviene colocar el arma en
un lugar seco y ventilado, lejos de fuentes de fuerte calor.
Asi, las maderas irán perdiendo progresivamente la
humedad absorbida sin deformarse o agrietarse.

Para las maderas con un acabado llamado “PULIDO
ACEITADO”, aplique regulamente aceite “Légia Spray
Spécial Bois” o, a falta de éste, un poco de aceite de lino.

Español

24

LISTA DE LAS PIEZAS CONSTITUTIVAS

1 Cuión
2 Cañón
3 Eyector (x2)
4 Corredera izquierda
5 Corredera derecha
6 Eje de retención del eyector (x2)
7 Tornillo de extensión del eyector (x2)
8 Elevador de la palanca de armar de los gatillos de

percusión

9 Muelle del elevador

10 Pasador-retén del elevador
11 Báscula
12 Llave de abertura
13 Tornillo del pie de la llave
14 Pie de la llave
15 Cerrojo del cañón
16 Tope del muelle de la llave
17 Muelle de la llave
18 Tornillo de tope
19 Percutor superior
20 Percutor inferior
21 Muelle de retorno del percutor inferior
22 Botón del seguro
23 Taco del botón del seguro
24 ”Rollpin” del botón
25 Muelle del botón del seguro
26 Tornillo del muelle del botón
27 Masa
28 Varilla de mando de los fiadores
29 Guía de la masa
30 “Rollpin” de la masa (x2)
31 “Rollpin” de tope de la guía
32 Disparador
33 Pie de la varilla
34 Pasador de la varilla del fiador
35 Muelle de la varilla
36 Eje de la varilla
37 Eje de retención del percutor superior
38 Eje de la palanca de armar
39 Tornillo-eje del gatilla (x2)
40 Eje del disparador
41 “Rollpin” de sujeción de la guía de la masa
42 Eje de retención del percutor inferior
43 Eje de los fiadores de percusión

44 Muelle del fiador de percusión (x2)
45 Fiador de percusión izquierdo
46 Fiador de percusión derecho
47 Gatillo de percusión izquierdo
48 Gatillo de percusión derecho
49 Guía-resorte del gatillo de percusión (x2)
50 Muelle del gatillo de percusión (x2)
51 Palanca de armar
52 Varilla de armar derecha
53 Varilla de armar izquierda
54 Guardamonte
56 Guardamano
57 Soporte del cerrojo de la delantera
58 Muelle del cerrojo de la delantera
59 Cerrojo de la delantera
60 Pasador del cerrojo de la delantera
61 Tornillo de sujeción del muelle del cerrojo
62 Tornillo delantero del soporte del cerrojo
63 Apoyo de los muelles de eyección
64 Tornillo del apoyo de los muelles de eyección
65 Muelle del gatillo de eyección (x2)
66 Guía-muelle del gatillo de eyección (x2)
67 Gatillo de eyección izquierdo
68 Gatillo de eyección derecho
69 Delantera metálica
70 Tornillo delantero del soporte del cerrojo de la delantera
71 Tornillo de sujeción del guardamano
72 Fiador de eyección (x2)
73 Muelle del fiador de eyección (x2)
74 Eje del fiador de eyección (x2)
75 Eje de los gatillos de eyección
76 Culata
77 Arandela standard del tornillo de unión
78 Arandela de bloqueo del tornillo de unión
79 Tornillo de unión de la culata
80 Cantonera
81 Tornillo de la cantonera (x2)

Piezas especificas:

82 Invectors (x2)
83 Disparador
84 Soporte del disparador
85 Tornillo de sujeción
86 Guión intermedíario

Español

25Português

Muito importante: conserve este livro.
Leia atentamente todo o manual antes de utilizar a sua
nova espingarda de canos sobrepostos Browning. Ficamos
felizes por ter escolhido uma espingarda que faça parte da
ampla gama BROWNING. Ela proporcionar-lhe-á muitos
anos de satisfação. A sua fabricação foi objecto dos
maiores cuidados e integra a habilidade da tradição de
armas, como todas as características destinadas a
proporcionar ao caçador e ao atirador o mesmo prazer na
prática do seu desporto.

REGRAS ELEMENTARES DE SEGURANÇA

1. Antes de qualquer manipulação, certifique-se de que a

sua arma não está carregada.

2. Guarde sempre a sua arma com segurança enquanto

não atirar, mesmo se estiver seguro de que ela está
vazia.

3. Ponha o indicador no gatilho só quando for atirar, caso

contrário mantenha-o contra o guarda-mato.

4. Nunca aponte uma arma para alguém, mesmo se estiver

seguro de que a mesma está descarregada.

5. Saiba sempre onde os seus projécteis vão recair e atire

só em condições de perfeita segurança para todos.
Cuidado com os ricochetes: Nunca atire para a água ou
contra os rochedos. Desconfie em particular dos tiros
nos solos muito duros ou gelados.

6. Por razões de segurança, só podem ser utilizadas na sua

arma as munições de acordo com o calibre exacto
gravado no lado superior do cano.

7. Tanto no seu interesse quanto no da sua arma,

certifique-se antes de qualquer tiro de que o cano não
está obstruído por qualquer corpo estranho. A terra,
e neve... podem aí criar sobrepressões perigosas.

8. Descarregue a sua arma entre as utilizações e durante o

transporte.

9. Utilize sistematicamente um cadeado (GUN LOCK)

quando guardar a sua arma.

Homologado pelos nossos cuidados, o trigger lock é
perfeitamente adaptado ao mecanismo e ao sistema de
carregamento das nossas armas. Este impede qualquer
utilização acidental ou voluntária por terceiros.

Todas as armas Browning vendidas no mundo são
sistematicamente entregues com um Gun Lock.

10. A segurança passa também pelas mehores condições

de manutenção e de armazenamento das armas e das
munições em sua casa (fora do alcance das crianças):
considere a utilização de um cofre-forte BROWNING.

ESPINGARDA DE CANOS SOBREPOSTOS BROWNING

Munições

O calibre e o comprimento da câmara carregador estão
indicados na face lateral do cano superior. Não atire com
cartuchos não correspondentús no calibre mencionado
(12, 20M, 12M, etc.) e cuja câmara.

Atenção

Não o comprimento da bala, mas o do cartucho utilizado
que deve corresponder ao comprimento da câmara. Para
evitar erros, o mais simples é basear-se na inscrição sobre
a embalagem ou sobre o cartucho.

Travão de segurança

A espingarda está travada quando o polegar puxou o
selector para trás, deixando aparecer um “S” sobre a ponta
do balancím (fig. 1). O posicionamento do selector à
esquerda, mostrando um “O” ou à direita um “U” não
influencia a colocação do travao. Isto indica simplesmente
que empurrando para a frente, o cano superior (Over)
(fig. 2) ou inferior (Under) (fig. 3) será seleccionado para
o tiro. Mantenha sempre a arma travada até o momento
do tiro.

Modelo “Trap”:

O selector puxado para a frente, tapando a letra “S”,
permite o tiro do primeiro cartucho. O mecanismo destes
modelos selecciona obrigatoriamente o cano inferior para
disparar o primeiro tiro.

Montagem

a. E imperativo limpar as superfícies metálicas da arma

dos produtos anti-corrosivos que foram colocados na
fábrica. Com um cuidado particular, limpe a alma dos
canos e o interior do balancím. Légia Spray facilitará
esta operação.

b. Antes de montar a espingarda, verifique que todas as

cãmaras estão vazis. Retire o guarda-mão dos canos
levantando ferrolho do fuste e afaste simultaneamente
o guarda-mão (fig. 4). Após uma limpeza cuidadosa das
partes metálicas externas, coloque uma ou duas gotas
de óleo sobre as faces frontais e laterais da bascula,
as faces laterais da bascula e três gotas sobre o fuste
(fig. 5). Um excesso de óleo é inútil e prejudicial.

c. Para colocar os canos no balancím, com a mão direita,

segure a coronha pelo punho, e coloque-a debaixo do
braço direito. Com o polegar direito, abra a rabeta. Com
a mão esquerda, segure os canos e encaixe a charneira
do pequeno gancho no eixo do balancím (fig. 6).

d. Mantendo a charneira contra o eixo para conservar o

alinhamento balancím-canos, faça girar os canos para
fechar a espingarda (fig. 7) e solte a rabeta.

26

e. Coloque o guarda-mão contra o balancím e faça girar o

guarda-mão na direcção dos canos até que eles estejam
fixados no lugar (fig. 8).

Atenção

Durante a montagem, maneje a espingarda com cuidado,
sem forçar. Se os canos não estão bem colocados no
balacím ou o alinhamento incorrecto, o facto de forçar
pode danificar as superfícies e as ajustagens diminuindo a
longevidade da arma.

Carregamento e tiro

Antes de carregar a espingarda, verifique, que a mesma
está travada. Para carregar, faça girar a rabeta para a direita
e mova os canos. Introduza um cartucho em cada cãmara,
feche a arma.

Controle a posição do selector que deve deixar aparecer a
letra relativa ao cano que se quer utilizar em primeiro
lugar (U: cano inferior; O: cano superior). A selecção do
primeiro cano se pode efectuar quando o propulsor passa
para a posição travada. Um segundo tiro está
automaticamente disponível desde o primeiro tiro: não é
preciso manobrar o selector após o tiro do primeiro cano.
Solte bem o gatilho após o primeiro tiro. Se o gatilho não
retorna a posição de partida, o mecanismo não rearmará
para o segundo tiro, e uma nova pressão sobre o gatilho
será inoperante, dando a impressão ao atirador dum
mecanismo defeituoso.

Um movimento incompleto do gatilho acontece
normalmente num momento de excitação ou quando a
cadência de tiro é muito rápida. Se o primeiro tiro não
parte devido a uma defeito do cartucho, não é necessário
seleccionar o outro cano para atirar o segundo. Basta neste
caso manobrar o propulsor do travaõ para trás (posição de
travaõ), depois para a frente (posição de partida).
A localização do propulsor torna a manobra muito fácil,
mesmo se a arma está no ombro.

Desmontagem

a. Após assegurar-se que nenhum cartucho ficou na

cãmara, feche a espingarda. Retire o guarda-mão
mantendo a coronha apoiada contra o braço direito
movendo a alça do ferrolho do fuste com a mão
esquerda. Simultaneamente, afaste o guarda-mão dos
canos (fig. 4).

b. Abra a espingarda e retire cuidadosamente os canos do

balancím. Reponha o guarda-mão sobre os canos para
evitar de os danificar levantando a alça do ferrolho do
fuste.

c. Rabeta pode eventualmente ser solta baixando a alça de
armamento situada na cavidade do balancím.

Limite a desmontagem da sua espingarda!

Limite-se a retirada dos canos e do guarda-mão,
o suficiente para uma manutenção normal. Qualquer
desmontagem mais detalhada deve ser confiada a um
armeiro competente.

CARACTERÍSTICAS E PARTICULARIDADES

Rabeta

Rabeta actua sobre o ferrolho, que está ajustado de
maneira muito precisa sobre os ganchos dos canos. Uma
reserva de fechadura foi prevista ao nivel do ferrolho,
o que permite uma fixação perfeita dos canos durante
muitos anos. Por isto é nocivo para as superfícies do
ferrolho e dos ganchos ajudar com o polegar o retorno da
chave quando do fechamento da arma; deixa-a voltar ao
lugar por ela mesma e não trate de empurrar para a frente.
A não centragem da rabeta com a ponta do balancím é
normal e indica que existe uma reserva na blocagem.
A acumulação de detritos, areia etc., sobre o ferrolho ou
nos ganchos dos canos é nefasta para a durabilidade das
superfícies e pode mesmo comprometer a perfeita
travagem da arma. Por isto, é preciso após cada utilização
limpar correctamente o balancím e os canos, sem esquecer
de colocar um pouco de óléo.

Ejectores automáticos

Os ejectores da sua espingarda, são completamente
automáticos: os cartuchos vazios serão ejectados da
espingarda na sua abertura, enquanto os cartuchos cheias
devem extraídos facilmente.

Regulação

Sobre alguns modelos, um dispositivo particular permite a
montagem e a regulação da posição da ponta do gatilho.
Para isto, por meio duma chave hex, desaperte o parafuso
na frente do gatilho (fig. 9), desloque em seguida
longitudinalmente o gatilho até à distância desejada.
Uma mudança de gatilho pode realizar seguindo as
indicações da fig. 10. Termine sempre apertando
firmemente o parafuso de blocagem.

Regulação da crista

* Sobre alguns modelos munidos de coronha ajustável, a
crista é regulável (vertical e lateralmente) o que permite
uma perfeita e fácil colocação em conformidade tanto para
os direitos como para os esquerdos.

Coronha configuração 1:(ver o esquema)

a. Com o auxílio duma chave hex desaperte os dois

parafusos laterais que se encoutram do lado direito da

coronha.
b. Tire a crista.
c. Desaperte os dois parafusos que se encoutram entre os

dois eixos e proceda à decalagem lateral na direcção

desejada.
Nota: O nosso sistema permite-lhe posicionar a crista de

uma maneira oblíqua com uma quota de vantagem
diferente entre a frente a trargira desta última.

d. Reponha os dois eixos nos seus compartimentos e

regule a elevação da base relativamente à coronha.

e. Volte a apertar firmemente os dois parafusos laterais.

Português

27Português

Coronha configuarção 2: (ver o esquema)

a. Desaperte o parafuso com uma chave específicada

fornecida, através da placa de protecção (o furo de
acesso acha-se na parte superior da placa de protecção).

b. Proceda ao posicionamento da crista conforme desejar,

tanto para a deslocação lateral quanto para a vertical
(posição, volte a apertar firmemente o parafuso de
blocagem.

c. Montendo esta posição, voltre a apertàr firmemente o

parafuso de blocagem.

Sistema de detentores intercambiáveis ”Invector”ou
”Invector Plus”

Conforme o modelo de arma de detentores amovíveis que
acaba de adquirir, este pode ser dotado de INVECTOR
(comprimento: 50mm) ou de INVECTOR PLUS
(comprimento: 62mm). Esta particularidade está
mencionada na face lateral do aro. O detentor está
indicado em cada tubo sob a forma de entalhes sucessivos
(Fig. 11).

Gama Invector Calibre 12

Entalhes Correspondência para atirar com

esferas de chumbo esferas de aço

I 1/1 ▲▲

!

II 3/4 1/1 A-B
III 1/2 1/1 A-B
IIII 1/4 1/2 A-B
IIIII Skeet 1/4 A-B
Nenhuma Cyl. 1/4 A-B

▲▲

!

= Não utilizar cartuchos com esferas de aço.

A = Somente os cartuchos com esferas de aço de tipo

“ordinário” conforme as normas C.I.P. podem ser
utilizados.

B = Para os cartuchos das esferas de aço do tipo “alto

desempenho” utilize imperativamente una
espingarda que tenha feito o objecto da prova
especifica “steel shot”.

Precaução:

Antes de qualquer manipulação, assegure-se que a arma
está descarregada.

- Não atire sem ter equipado a arma dos seus Invectors.

- Utilize unicamente a chave anexa.

- Assegure-se que o tubo está apertado ao máximo sem
ultrapassar a boca do cano.

- Contole periodicamente a fixação dos tubos sobre o
cano.

Sistema de detentores de abertura de perfuração
fixos

A combinação do detentor da sua espingarda é
mencionada sob a forma de punção na face lateral do aro.

Quadro de conversão dos detentores

* Full 1/1 ▲▲

!

*

-

Imp.Mod. 3/4 ▲▲

!

** Mod. 1/2 ▲▲

!

**

-

Imp.Cyl. 1/4 ▲▲

!

**S Skeet Skeet ▲▲

!

*** Cilíndrico Liso ▲▲

!

▲▲

!

= Não utilize cartuchos nem com esferas de aço

“ordinário” nem de “alta performance”.

Manutenção

Somente a utilização de LÉGIA SPRAY permite uma
manutenção durável e eficaz da sua arma BROWNING.

Canos

Vaporize Légia Spray no interior do cano e deixe agir o
produto por alguns minutos. Introduza, pela culatra, uma
vareta munida de escovilhão, depois um pedaço de
flanela. Repita eventualmente ao nível da conexão entre a
culatra e o cano. Quando a alma estiver limpa, repasse a
flanela ligeiramente embebida em óleo para proteger o
interior do cano até a próxima utilização.

Superficies externas

Vaporize o produto sobre as partes externas da arma e
seque o excedente com um trapo suave seco e que não se
desfie.

Superfícies de fricção

As mesmas devem ser perfeitamente limpas e revestidas de
un fina camada de óleo. De vez em quando, é preciso
colocar um gota de óleo de cada lado das faces “culatra”
do canos e sobre o eixo da charneira do balancím.
Não ponha muito óleo no balancím para evitar tornar as
madeiras esponjosas.

Madeira

As madeiras tem uma tendência para absorver a
humidade atmosférica, principalmente na época das
chuvas. Para evitar estas deformações inconvenientes,
é aconselhável colocar a espingarda num lugar seco e
arejado, distante das fontes de calor. As madeiras perderão
assim progressivamente a humidade absorvida, sem se
deformarem ou fenderem.

Para as madeiras que tenham um acabamento dito
“POLIDO A ÓLEO” proceda en intervalos regulares com a
aplicação de óleo Légia Spray Especial Madeira, ou na falta
deste, com um pouco de óleo de linhaça.

28

LISTA DAS PEÇAS EXISTENTES

1 Alça de mira
2 Cano
3 Ejector (x2)
4 Corrediça esquerda
5 Corrediça direita
6 Eixo de retenção do ejector (x2)
7 Parafuso de extensão do ejector (x2)
8 Suporte de comando do ferrolho do fuste
9 Mola do suporte

10 Chaveta-bloqueio do suporte
11 Balancim
12 Chave de abertura
13 Parafuso de pé da chave
14 Pé da chave
15 Ferrolho do cano
16 Ressalto da mola da chave
17 Mola da chave
18 Parafuso do ressalto
19 Percutor superior
20 Percutor inferior
21 Mola de retorno do percutor inferior
22 Propulsor do travão
23 Calço do propulsor da trava
24 Rollpin de rotação do propulsor
25 Mola do propulsor da trava
26 Parafuso da mola do propulsor
27 Massa
28 Barra de comando dos gatilhos
29 Guia massa
30 Rollpin da massa (x2)
31 Rollpin do ressalto da guia
32 Gatilho
33 Pé da barra
34 Chaveta da barra do gatilho
35 Mola da barra
36 Eixo da barra
37 Eixo de retenção do percutor superior
38 Eixo da alça de armamento
39 Parafuso-eixo do cão (x2)
40 Eixo do gatilho
41 Rollpin de fixação do guia da massa
42 Eixo de retenção do percutor inferior
43 Eixo dos gatilhos de percussão
44 Mola do gatilho de percussão (x2)

45 Gatilho de percussão esquerdo
46 Gatilho de percussão direito
47 Cão de percussão esquerdo
48 Cão de percussão direito
49 Guia-mola do cão de percussão (x2)
50 Mola do cão de percussão (x2)
51 Alça de armamento
52 Barra de armamento direito
53 Barra de armamento esquerdo
54 Guarda-mãto
56 Guarda-mão
57 Suporte do ferrolho do fuste
58 Mola do ferrolho do fuste
59 Ferrolho do fuste da coronha
60 Chaveta do ferrolho do fuste
61 Parafuso de fixação da mola do ferrolho
62 Parafuso anterior da mola do ferrolho
63 Suporte das molas de ejecção
64 Parafuso do suporte das molas de ejecção
65 Mola do cão de ejecção (x2)
66 Guia-mola do cão de ejecção (x2)
67 Cão de ejecção esquerdo
68 Cão de ejecção direito
69 Fuste
70 Parafuso anterior do suporte do fuste
71 Parafuso de fixação do guarda-mão
72 Gatilho de ejecção (x2)
73 Mola do gatilho de ejecção (x2)
74 Eixo do gatilho de ejecção (x2)
75 Eixo dos cães de ejecção
76 Coronha
77 Arruela estandardizada do parafuso de montagem
78 Arruela de blocagem do parafuso de montagem
79 Parafuso de montagem da coronha
80 Placa de protecção
81 Parafuso da placa de protecção (x2)

Peças específicas:

82 Invectors (x2)
83 Gatilho ajustável
84 Suporte do gatilho
85 Parafuso de blocagem do gatilho
86 Alca de mira intermediãria
