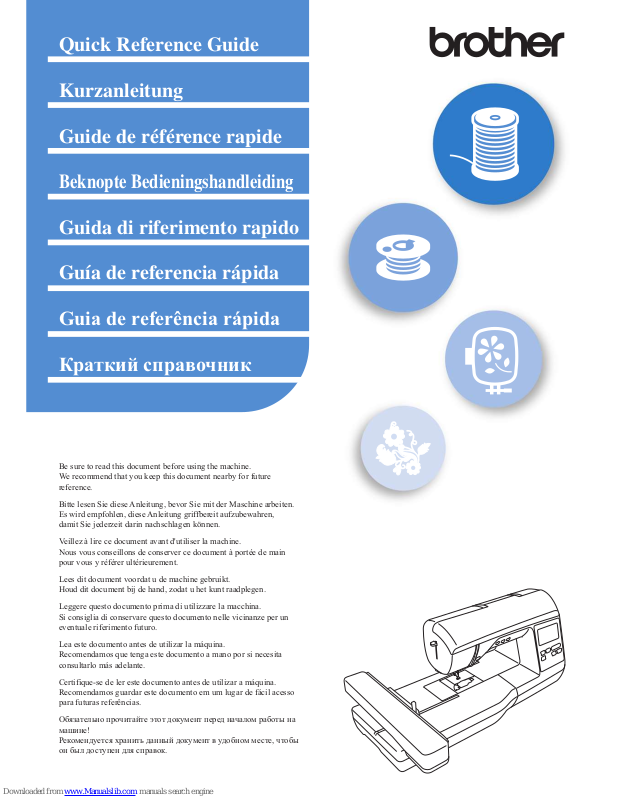

Brother NQ1400E Quick Reference Manual

Quick Reference Guide

Kurzanleitung

Guide de référence rapide

Beknopte Bedieningshandleiding

Guida di riferimento rapido

Guía de referencia rápida

Guia de referência rápida

Краткий справочник

Be sure to read this document before using the machine.
We recommend that you keep this document nearby for future
reference.

Bitte lesen Sie diese Anleitung, bevor Sie mit der Maschine arbeiten.
Es wird empfohlen, diese Anleitung griffbereit aufzubewahren,
damit Sie jederzeit darin nachschlagen können.

Veillez à lire ce document avant d'utiliser la machine.
Nous vous conseillons de conserver ce document à portée de main
pour vous y référer ultérieurement.

Lees dit document voordat u de machine gebruikt.
Houd dit document bij de hand, zodat u het kunt raadplegen.

Leggere questo documento prima di utilizzare la macchina.
Si consiglia di conservare questo documento nelle vicinanze per un
eventuale riferimento futuro.

Lea este documento antes de utilizar la máquina.
Recomendamos que tenga este documento a mano por si necesita
consultarlo más adelante.

Certifique-se de ler este documento antes de utilizar a máquina.
Recomendamos guardar este documento em um lugar de fácil acesso
para futuras referências.

Обязательно прочитайте этот документ перед началом работы на
машине!
Рекомендуется хранить данный документ в удобном месте, чтобы
он был доступен для справок.

1

Before using your machine for the first time please read the “IMPORTANT SAFETY INSTRUCTIONS”
in the Operation Manual.

Refer to the operation manual for detailed instructions.
In this guide, English screens are used for basic explanations.
For details on the built-in embroidery patterns, refer to the Embroidery Design Guide.

Bevor Sie die Maschine zum ersten Mal verwenden, lesen Sie bitte „WICHTIGE
SICHERHEITSHINWEISE“ in der Bedienungsanleitung.

Ausführliche Hinweise finden Sie in der Bedienungsanleitung.
In dieser Anleitung werden für die grundlegenden Erläuterungen englischsprachige Bildschirme verwendet.
Weitere Informationen zu den internen Stickmustern finden Sie in dem Stickmuster-Katalog.

Avant d’utiliser votre machine pour la première fois, veuillez lire les « INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES » indiquées dans le manuel d’instructions.

Reportez-vous au manuel d’instructions pour des informations détaillées.
Les écrans de ce guide sont en anglais pour les explications de base.
Pour plus de détails sur les motifs de broderie intégrés, consultez le guide de motifs de broderie.

Lees – voordat u de machine de eerste keer gebruikt – de “BELANGRIJKE
VEILIGHEIDSINSTRUCTIES” in de Bedieningshandleiding.

In de bedieningshandleiding vindt u uitvoerige aanwijzingen.
In deze gids worden Engelse schermen gebruikt bij de uitleg van basisbewerkingen.
Meer bijzonderheden over de ingebouwde borduurpatronen vindt u in de Borduurmotieven handleiding.

Prima di utilizzare la macchina per la prima volta, leggere “IMPORTANTI ISTRUZIONI DI
SICUREZZA” nel manuale d’istruzione.

Per le istruzioni dettagliate, consultare il manuale di istruzioni.
Nella presente guida si utilizzano le schermate in inglese per le spiegazioni di base.
Per i dettagli sui motivi da ricamo incorporati, consultare la Guida ai disegni da ricamo.

Antes de utilizar la máquina por primera vez, lea las “INSTRUCCIONES DE SEGURIDAD
IMPORTANTES” en el Manual de instrucciones.

Consulte las instrucciones detalladas en el manual de instrucciones.
En esta guía, para las explicaciones básicas se utilizan pantallas en inglés.
Para más detalles acerca de los patrones de bordado embutidos, consulte la Guía de diseños de bordado.

Antes de utilizar a sua máquina pela primeira vez, leia as “INSTRUÇÕES DE SEGURANÇA
IMPORTANTES” no Manual de Operações.

Consulte o manual de operações para obter instruções detalhadas.
Neste manual, as telas em inglês são usadas para as explicações básicas.
Para obter detalhes sobre os padrões de bordado incluídos, consulte o Guia de Design de Bordado.

Перед первым использованием машины прочитайте раздел “ВАЖНЫЕ ИНСТРУКЦИИ ПО
БЕЗОПАСНОСТИ” в Руководстве пользователя.

Подробные инструкции см. в руководстве пользователя.
В данном руководстве в качестве иллюстраций используются англоязычные экраны.
Подробная информация о встроенных рисунках для вышивания приведена в Руководстве по дизайнам для
вышивания.

2

Contents

Accessories ............................................................ 3

Included Accessories ..................................................3

Optional Accessories ..................................................3

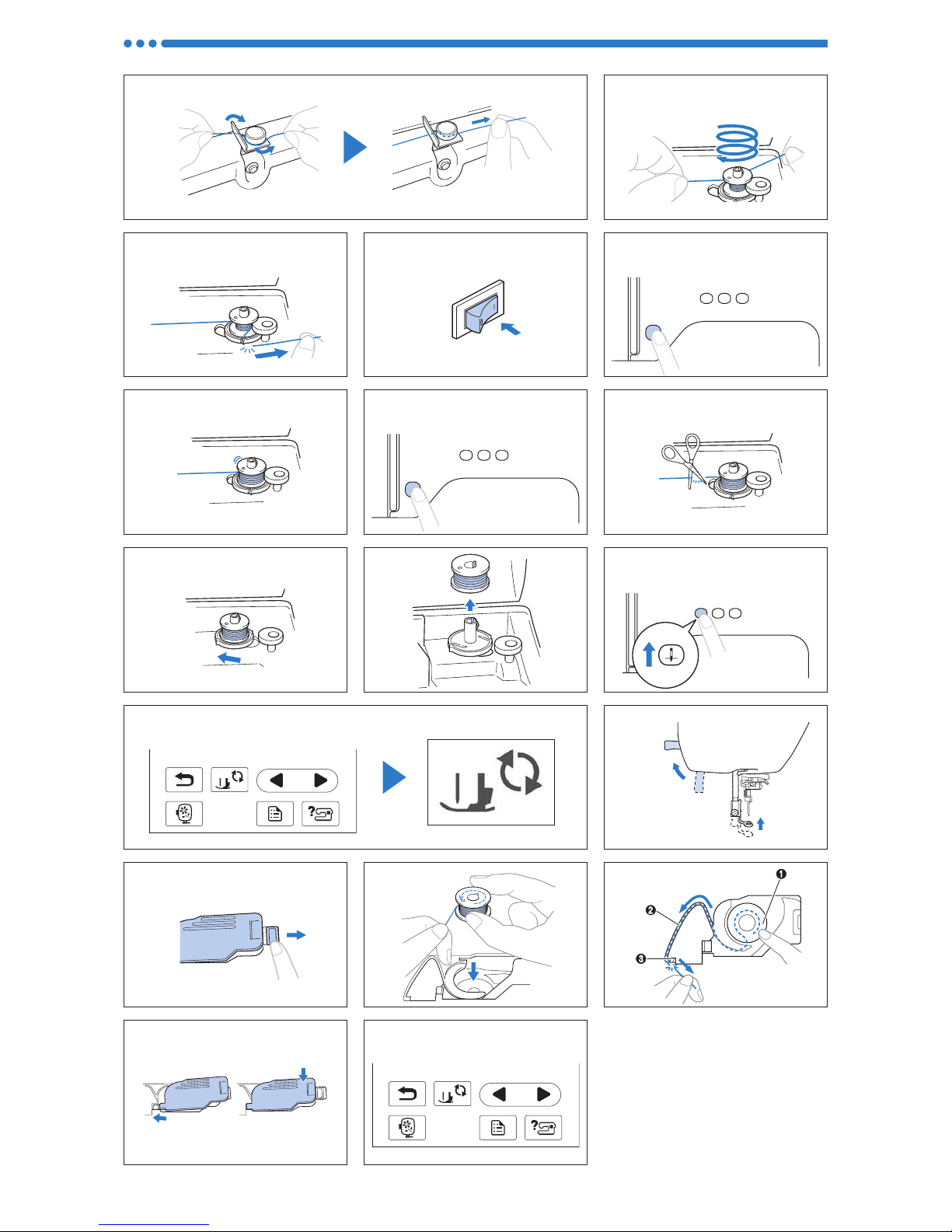

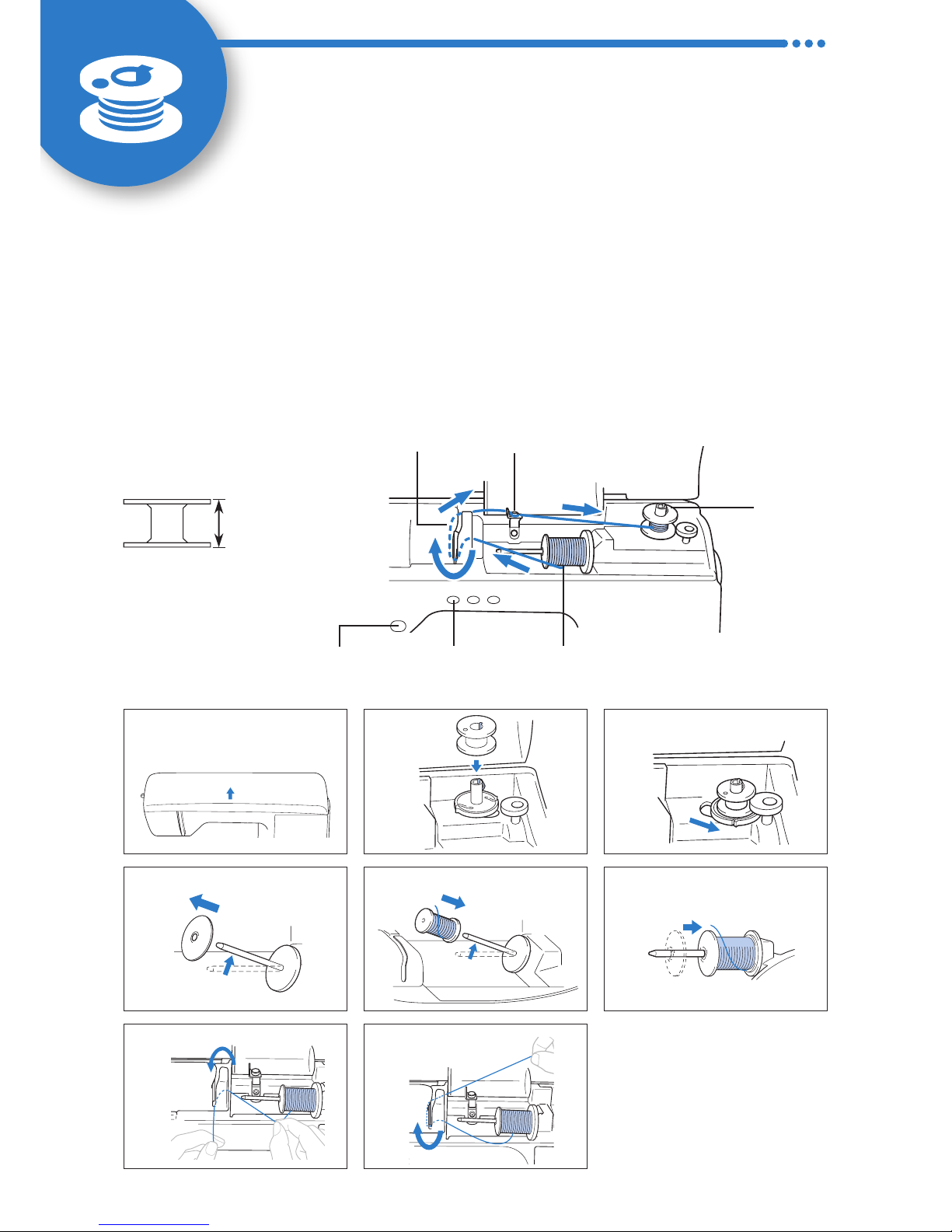

Bobbin Winding and Setting ................................ 11

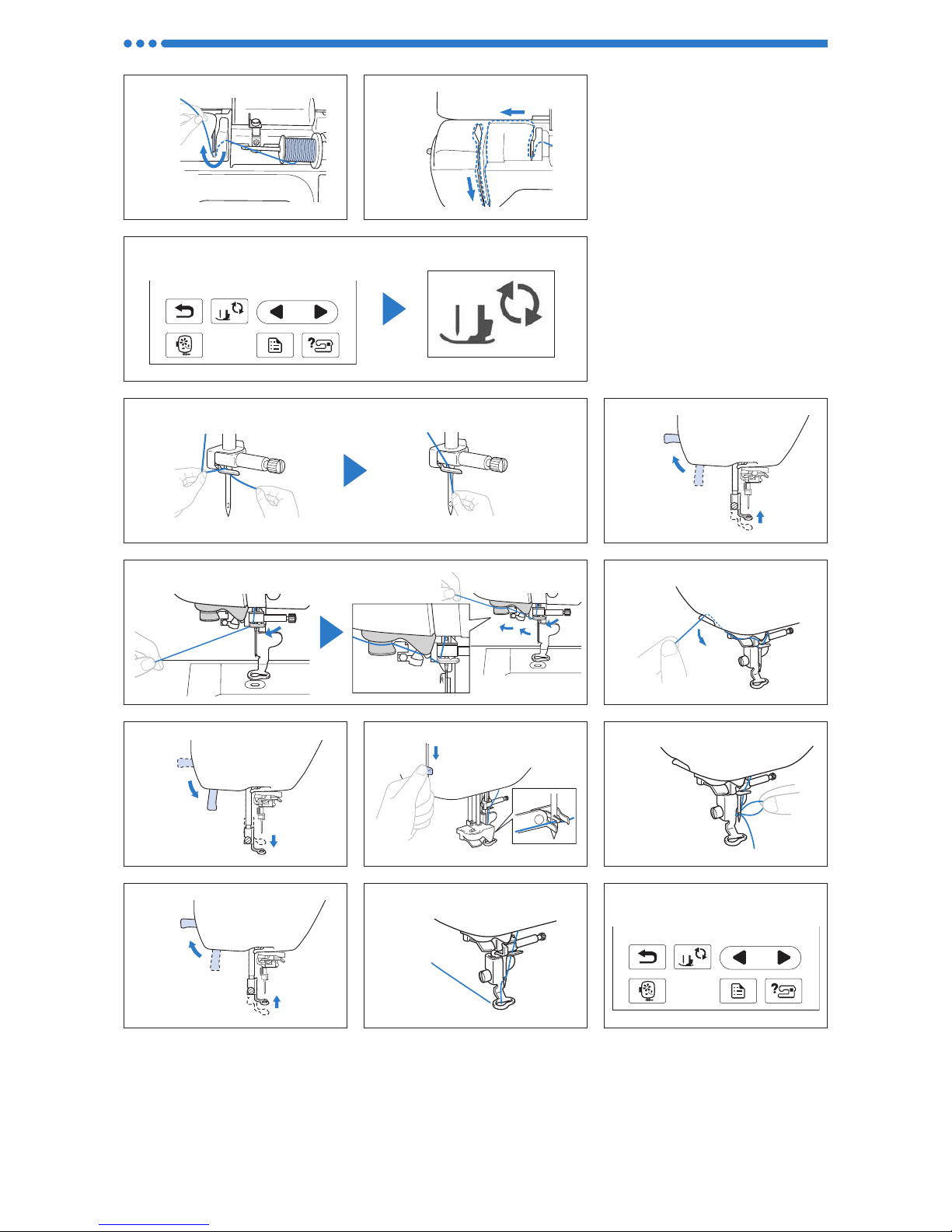

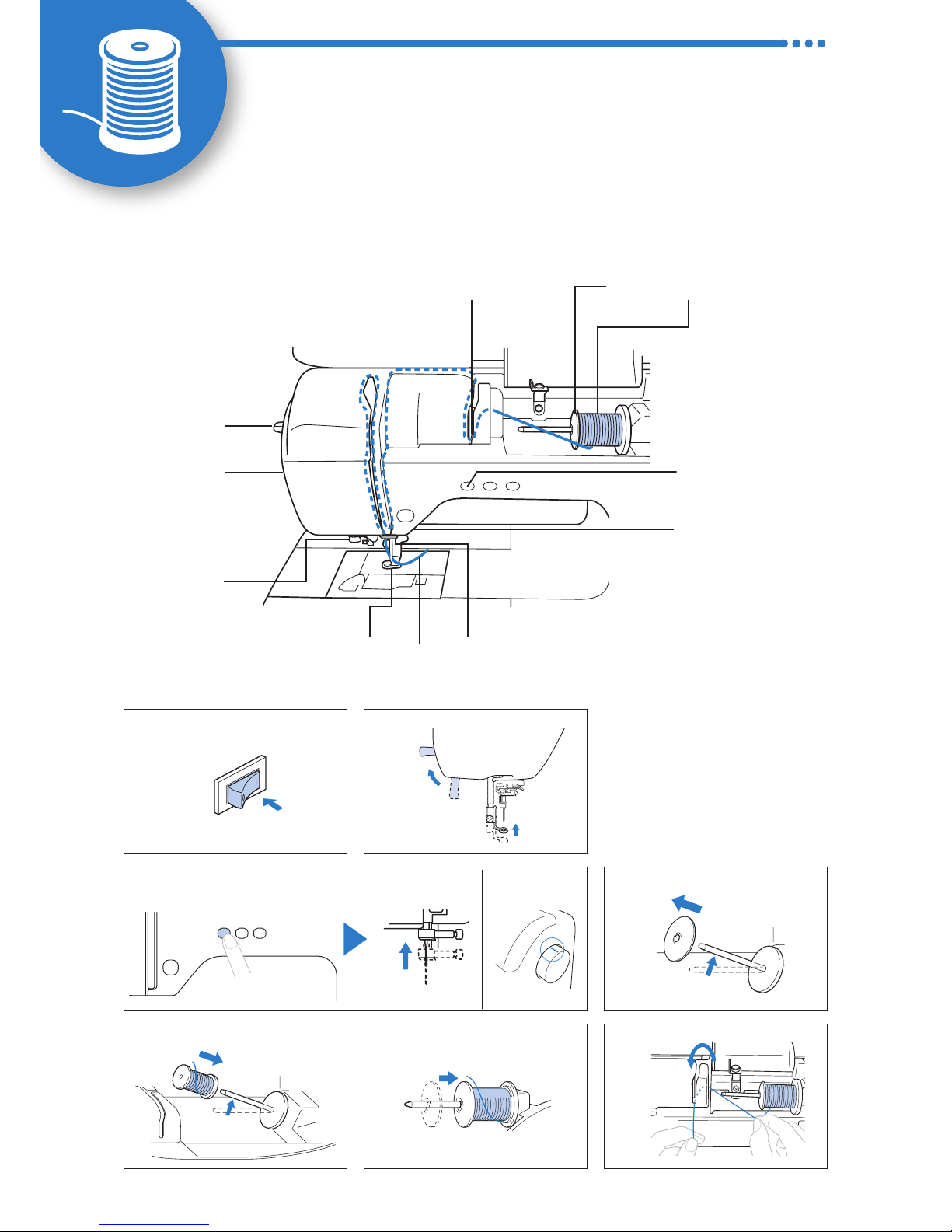

Upper Threading ................................................. 13

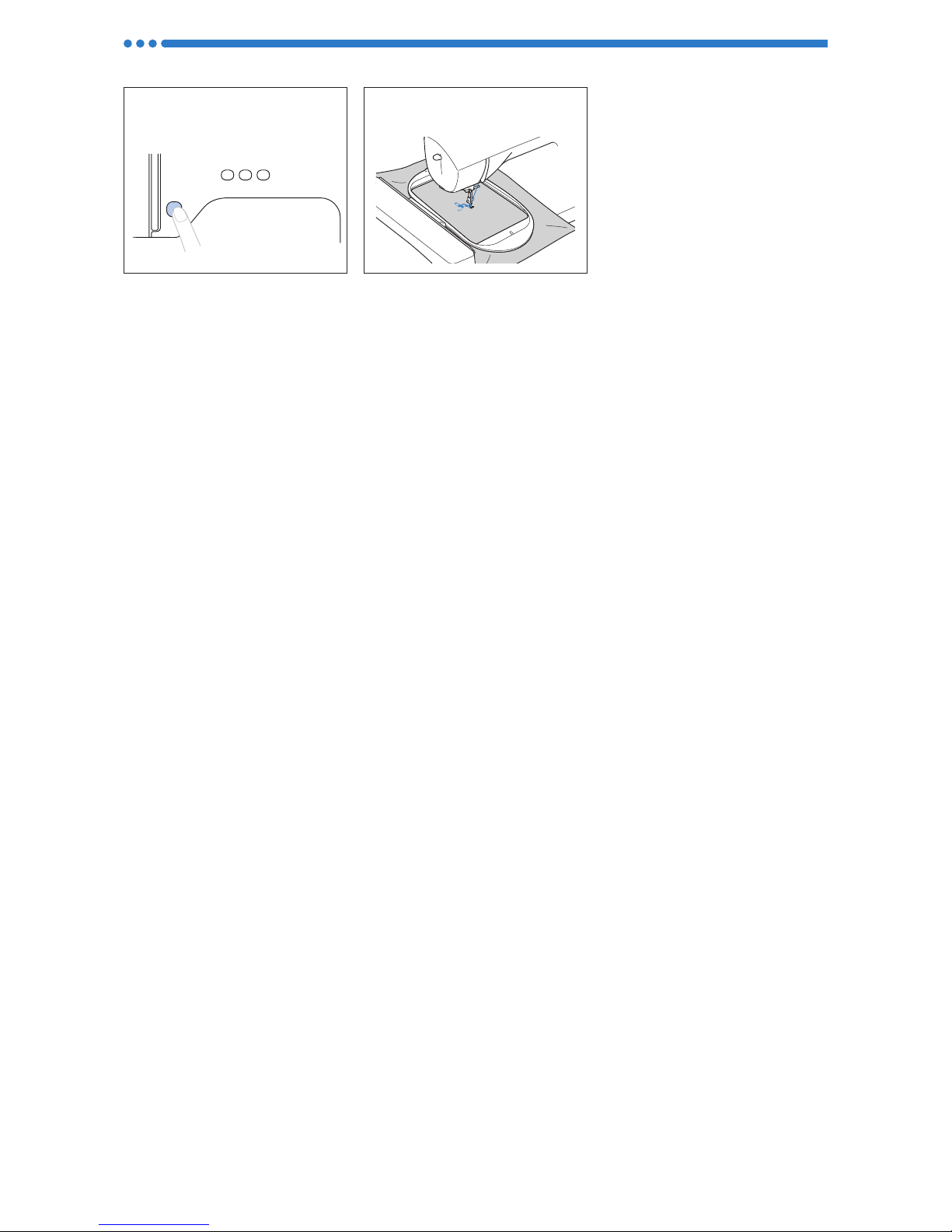

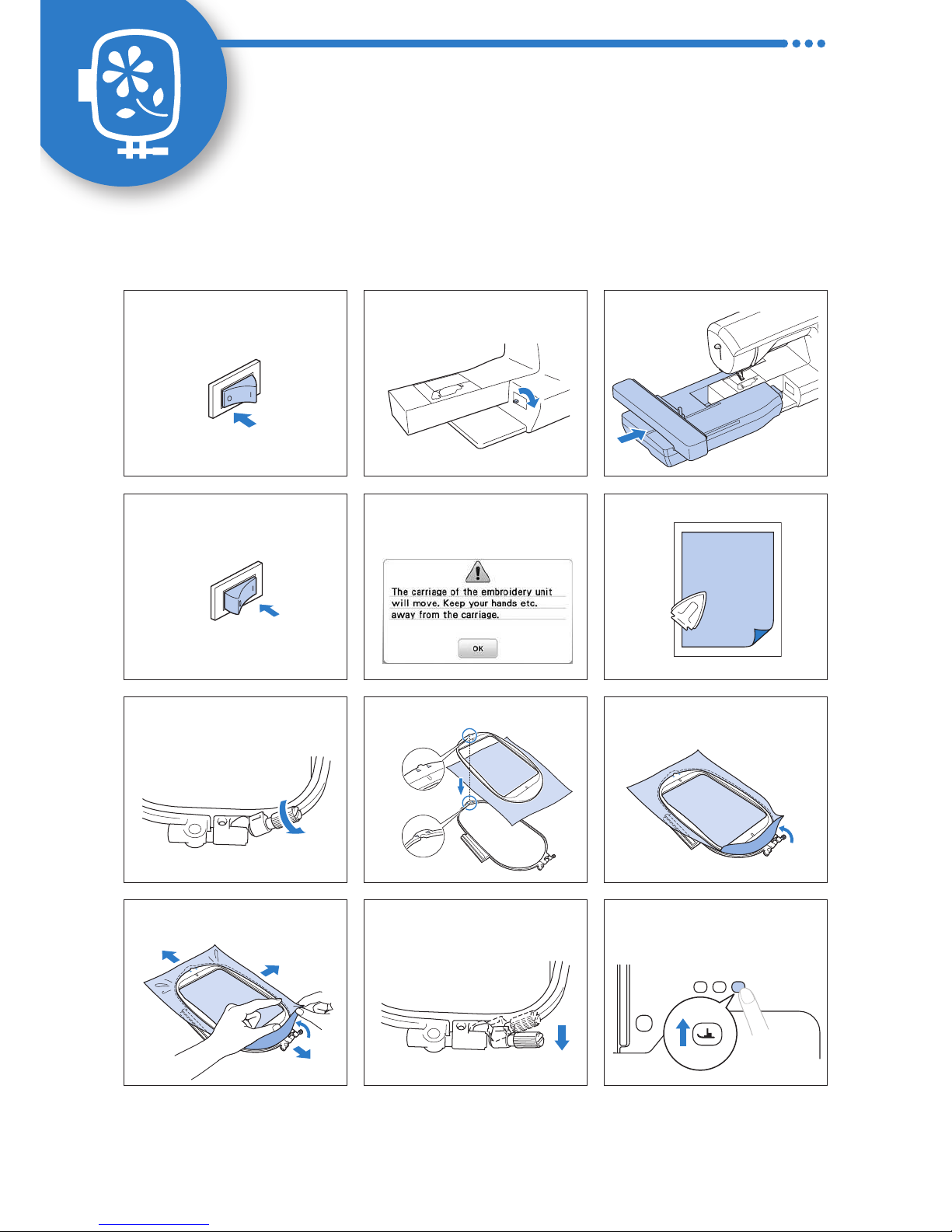

Preparing to Embroider ....................................... 15

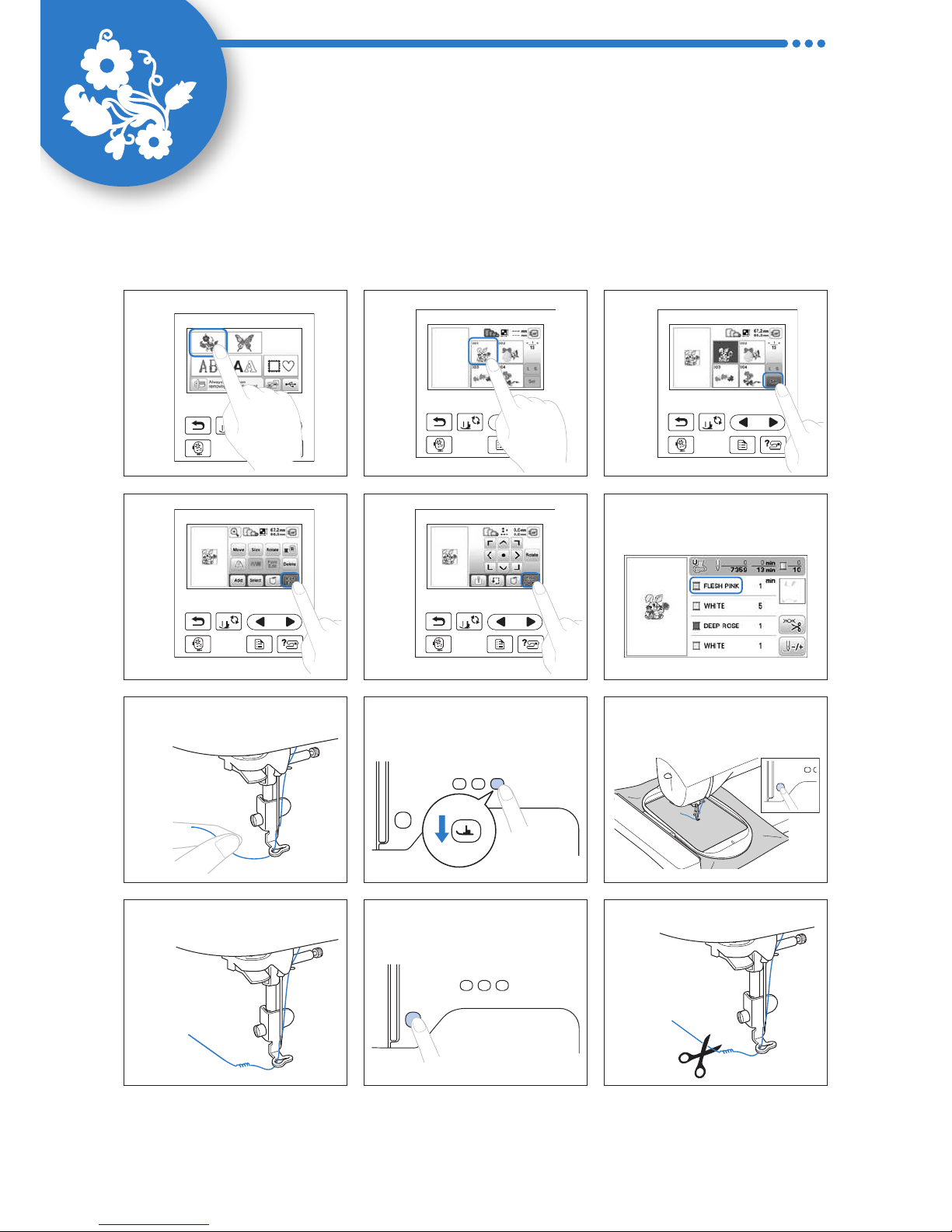

Selecting Embroidery Patterns ............................. 17

Inhalt

Zubehör ................................................................. 3

Mitgeliefertes Zubehör ................................................3

Optionales Zubehör ...................................................3

Aufspulen des Unterfadens und Einstellung ......... 11

Einfädeln des Oberfadens .................................... 13

Vorbereitung zum Sticken ................................... 15

Auswählen von Stickmustern ............................... 17

Table des matières

Accessoires ............................................................ 5

Accessoires inclus ......................................................5

Accessoires en option .................................................5

Bobinage et réglage de la canette ....................... 11

Enfilage supérieur ................................................ 13

Préparation de la broderie ................................... 15

Sélection des motifs de broderie .......................... 17

Inhoudsopgave

Accessoires ............................................................ 5

Bijgeleverde accessoires ............................................. 5

Optionele accessoires .................................................5

Opwinden en instellen van de spoel .................... 11

Inrijgen van de bovendraad ................................. 13

Voorbereidingen voor borduren .......................... 15

Borduurpatronen selecteren ................................ 17

Sommario

Accessori ............................................................... 7

Accessori in dotazione ...............................................7

Accessori opzionali ....................................................7

Avvolgimento spolina e caricamento ................... 11

Infilatura superiore .............................................. 13

Preparativi per il ricamo ...................................... 15

Selezione di ricami .............................................. 17

Contenido

Accesorios ............................................................. 7

Accesorios incluidos ...................................................7

Accesorios opcionales ................................................ 7

Bobinado y ajuste ................................................ 11

Hilo superior ....................................................... 13

Preparativos para bordar ..................................... 15

Seleccionar patrones de bordado ........................ 17

Índice

Acessórios .............................................................. 9

Acessórios incluídos ................................................... 9

Acessórios opcionais ..................................................9

Configuração e enrolamento da bobina ............... 11

Passagem da linha superior .................................. 13

Preparação para bordar ....................................... 15

Seleção de padrões de bordado ........................... 17

Содержание

Принадлежности .........................................................9

Принадлежности в комплекте поставки ........................ 9

Дополнительные принадлежности ................................. 9

Намотка и установка шпульки ..............................11

Заправка верхней нити ............................................13

Подготовка к вышиванию ......................................15

Выбор рисунков для вышивания ..........................17

3

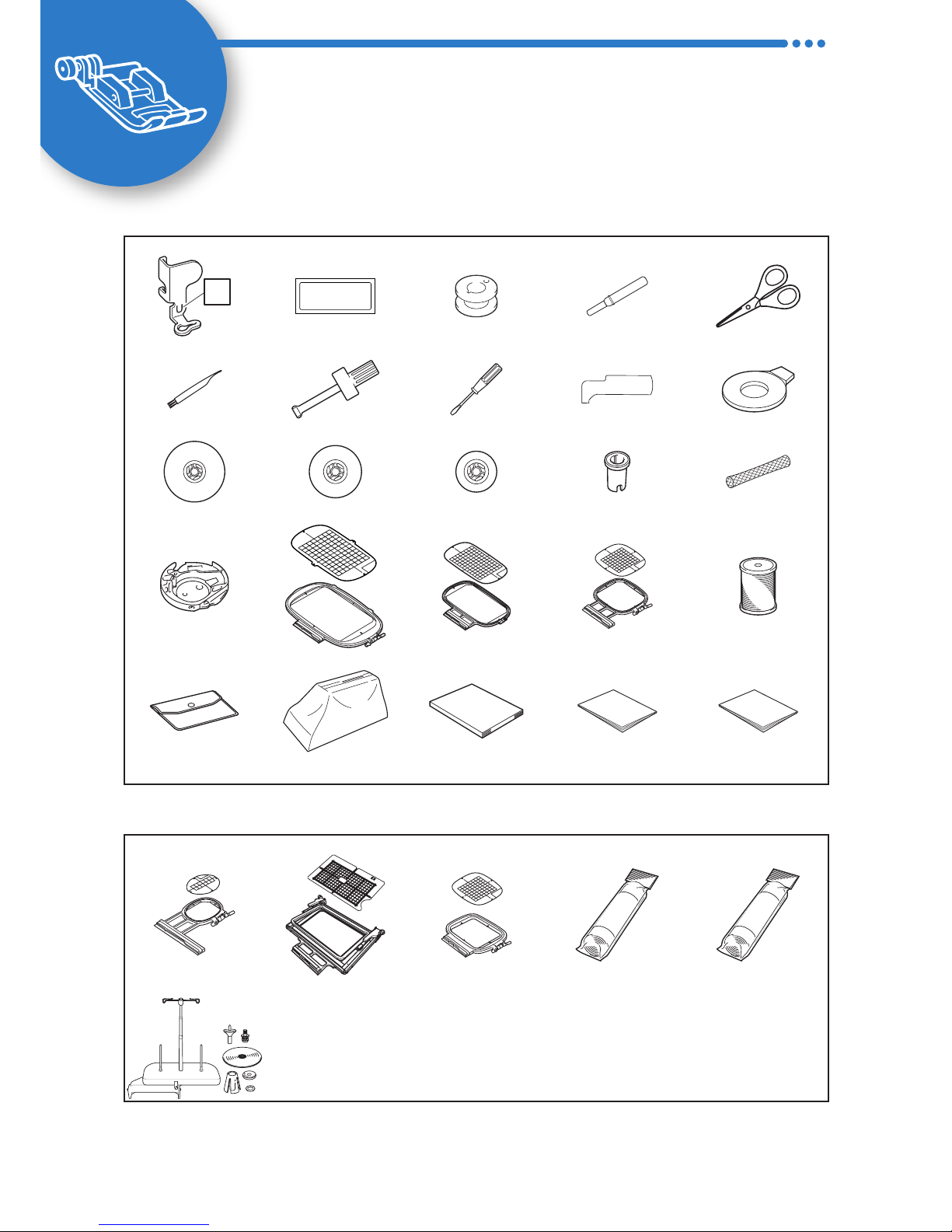

Included Accessories Mitgeliefertes Zubehör

1. 2.*1 3. 4. 5.

U

6. 7. 8. 9. 10.

11. 12. 13. 14. 15.

16. 17. 18. 19. 20.

21. 22. 23. 24. 25.

75/11 3 needles *1
90/14 1 needle

3 Nadeln 75/11 *1
1 Nadel 90/14

Optional Accessories Optionales Zubehör

1. 2. 3. 4. 5.

6.

Accessories Zubehör

4

Included Accessories Mitgeliefertes Zubehör

No. Part Name

Part Code

Americas

Others

1 Embroidery foot “U” XD0313-051
2 Needle set X59535-051

3 Bobbin (4) (One is on machine.) SA156*

2

SFB:

XA5539-151

4 Seam ripper XF4967-001
5 Scissors XC1807-121
6 Cleaning brush X59476-051
7 Screwdriver (large) XC4237-021
8 Screwdriver (small) X55468-051
9 L-shaped screwdriver XG0918-001

10 Disc-shaped screwdriver XC1074-051

11 Spool cap (large) 130012-024
12 Spool cap (medium) (on machine) XE1372-001
13 Spool cap (small) 130013-124

14

Thread spool insert
(mini king thread spool)

XA5752-121

15 Spool net XA5523-020
16 Bobbin case (no color on the screw) XG0871-001

17

Embroidery frame set (extra large)
26 cm (H) × 16 cm (W)
(10-1/4 inches (H) × 6-1/4 inches (W))

SA441/

EF81

EF81:

XC9763-152

18

Embroidery frame set (large)
18 cm (H) × 13 cm (W)
(7 inches (H) × 5 inches (W))

SA439/

EF75

EF75:

XC8481-152

19

Embroidery frame set (medium)
10 cm (H) × 10 cm (W)
(4 inches (H) × 4 inches (W))

SA438/

EF74

EF74:

XC8480-152

20 Poly 90 weight bobbin thread EBT-PE

EBT-PEN:

XC5996-001

21 Accessory bag XC4487-021
22 Dust cover XF9531-001
23 Operation manual

Contact your authorized
Brother dealer.

24 Quick reference guide
25 Embroidery Design Guide

*

2

SA156 is Class15 type bobbin.

Nr. Teilebezeichnung

Bestellnummer

Nord- und

Südamerika

Andere

1 Stickfuß „U“ XD0313-051
2 Nadelsatz X59535-051

3 Spule (4) (Eine ist in der Maschine.) SA156*

2

SFB:

XA5539-151

4 Pfeiltrenner XF4967-001
5 Schere XC1807-121
6 Reinigungspinsel X59476-051
7 Schraubendreher (groß) XC4237-021
8 Schraubendreher (klein) X55468-051

9 L-förmiger Schraubendreher XG0918-001
10 Scheibenförmiger Schraubendreher XC1074-051
11 Garnrollenkappe (groß) 130012-024

12

Garnrollenkappe (medium)
(in der Maschine)

XE1372-001

13 Garnrollenkappe (klein) 130013-124

14

Garnrolleneinsatz
(Mini-King-Garnrolle)

XA5752-121

15 Spulennetz XA5523-020

16

Spulenkapsel
(ohne Schraubenmarkierung)

XG0871-001

17

Stickrahmenset (extragroß)
26 cm (H) × 16 cm (W)
(10-1/4 Zoll (H) × 6-1/4 Zoll (W))

SA441/

EF81

EF81:

XC9763-152

18

Stickrahmenset (groß)
18 cm (H) × 13 cm (W)
(7 Zoll (H) × 5 Zoll (W))

SA439/

EF75

EF75:

XC8481-152

19

Stickrahmenset (mittel)
10 cm (H) × 10 cm (W)
(4 Zoll (H) × 4 Zoll (W))

SA438/

EF74

EF74:

XC8480-152

20

Unterfaden der Gewichtsklasse
Poly 90

EBT-PE

EBT-PEN:

XC5996-001

21 Zubehörtasche XC4487-021
22 Staubabdeckung XF9531-001
23 Bedienungsanleitung

Wenden Sie sich an Ihr
Brother-Fachgeschäft.

24 Kurzanleitung
25 Stickmuster-Katalog

*

2

SA156 ist eine Class15-Spule.

No. Part Name

Part Code

Americas Others

1

Embroidery frame set (small)
2 cm (H) × 6 cm (W)
(1 inch (H) × 2-1/2 inches (W))

SA437/

EF73

EF73:

XC8479-152

2

Border embroidery frame set
18 cm (H) × 10 cm (W)
(7 inches (H) × 4 inches (W))

SABF6000D

(U.S.A.)

SABF6000DC

(Canada)

BF2:

XE5059-001

3

Square embroidery frame
15 cm (H) × 15 cm (W)
(6 inches (H) × 6 inches (W))

SA448
(U.S.A.)
SA448C

(Canada)

SEF150:

XF4163-001

4 Stabilizer material for embroidery SA519

BM3:

XE0806-001

5 Water soluble stabilizer SA520

BM5:

XE0615-001

6 Spool stand

SA563
(U.S.A.)
SA563C

(Canada)

TS7:

XG0900-001

TS7AP:

XG0902-001

Nr. Teilebezeichnung

Bestellnummer

Nord- und

Südamerika

Andere

1

Stickrahmenset (klein)
2 cm (H) × 6 cm (W)
(1 Zoll (H) × 2-1/2 Zoll (W))

SA437/

EF73

EF73:

XC8479-152

2

Bordüren-Stickrahmenset
18 cm (H) × 10 cm (W)
(7 Zoll (H) × 4 Zoll (W))

SABF6000D

(USA)

SABF6000DC

(Kanada)

BF2:

XE5059-001

3

Quadratischer Stickrahmen
15 cm (H) × 15 cm (W)
(6 Zoll (H) × 6 Zoll (W))

SA448

(USA)

SA448C

(Kanada)

SEF150:

XF4163-001

4 Unterlegmaterial für Stickereien SA519

BM3:

XE0806-001

5 Wasserlösliche Stickfolie SA520

BM5:

XE0615-001

6 Garnrollenständer

SA563

(USA)

SA563C

(Kanada)

TS7:

XG0900-001

TS7AP:

XG0902-001

Optional Accessories Optionales Zubehör

The following are available as optional accessories to be purchased
separately from your authorized Brother dealer.

Folgendes Sonderzubehör ist separat bei Ihrem Brother-Vertragshän­dler erhältlich.

5

Accessoires inclus Bijgeleverde accessoires

1. 2.*1 3. 4. 5.

U

6. 7. 8. 9. 10.

11. 12. 13. 14. 15.

16. 17. 18. 19. 20.

21. 22. 23. 24. 25.

3 aiguilles 75/11 *1
1 aiguille 90/14

75/11 3 naalden *1
90/14 1 naald

Accessoires en option Optionele accessoires

1. 2. 3. 4. 5.

6.

Accessoires Accessoires

6

Accessoires inclus Bijgeleverde accessoires

Accessoires en option Optionele accessoires

Les éléments suivants sont des accessoires en option vendus séparément
par votre revendeur Brother agréé.

Optionele accessoires, apart verkrijgbaar bij uw ofciële Brother
dealer.

N° Nom de la pièce

Code de la pièce
Continent
américain

Autres

1 Pied de broderie « U » XD0313-051
2 Jeu d’aiguilles X59535-051

3

Canette x 4 (l’une se trouve sur la
machine.)

SA156*

2

SFB:

XA5539-151

4 Découseur XF4967-001
5 Ciseaux XC1807-121
6 Brosse de nettoyage X59476-051
7 Tournevis (grand) XC4237-021
8 Tournevis (petit) X55468-051
9 Tournevis en forme de L XG0918-001

10 Tournevis en forme de disque XC1074-051

11 Couvercle de bobine (grand) 130012-024

12

Couvercle de bobine (moyen)
(sur la machine)

XE1372-001

13 Couvercle de bobine (petit) 130013-124

14

Centre amovible pour bobine de l
(bobine de l mini/très grand)

XA5752-121

15 Filet de la bobine XA5523-020

16

Boîtier de la canette
(sans couleur sur la vis)

XG0871-001

17

Jeu de cadre de broderie (très grand)

H 26 cm × L 16 cm
(H 10-1/4" / pouces × L 6-1/4" / pouces)

SA441/

EF81

EF81:

XC9763-152

18

Jeu de cadre de broderie (grand)
H 18 cm × L 13 cm
(H 7" / pouces × L 5" / pouces)

SA439/

EF75

EF75:

XC8481-152

19

Jeu de cadre de broderie (moyen)
H 10 cm × L 10 cm
(H 4" / pouces × L 4" / pouces)

SA438/

EF74

EF74:

XC8480-152

20 Fil de canette à broder poly n°90 EBT-PE

EBT-PEN:

XC5996-001

21 Sac d’accessoires XC4487-021
22 Housse XF9531-001
23 Manuel d’instructions

Contactez votre revendeur
Brother agréé.

24 Guide de référence rapide
25 Guide de motifs de broderie

*

2

SA156 est une canette de catégorie 15.

Nr. Onderdeel

Onderdeelcode

Het

Amerikaanse

continent

Overige

regio’s

1 Borduurvoet “U” XD0313-051
2 Naaldsetje X59535-051

3

Spoel x 4 (één spoel is in de machine
geplaatst.)

SA156*

2

SFB:

XA5539-151

4 Tornmesje XF4967-001
5 Schaar XC1807-121
6 Schoonmaakborsteltje X59476-051
7 Schroevendraaier (groot) XC4237-021
8 Schroevendraaier (klein) X55468-051

9 L-vormige schroevendraaier XG0918-001
10 Schijfvormige schroevendraaier XC1074-051
11 Kloshouder (groot) 130012-024

12

Kloshouder (medium)
(in de machine)

XE1372-001

13 Kloshouder (klein) 130013-124

14

Garenklos hulpinzet
(bij mini- of kingsize garenklos)

XA5752-121

15 Klosnetje XA5523-020
16 Spoelhuis (geen kleur op de schroef) XG0871-001

17

Borduurraamset (extra groot)
26 cm (H) × 16 cm (B)
(10-1/4 inch (H) × 6-1/4 inch (B))

SA441/

EF81

EF81:

XC9763-152

18

Borduurraamset (groot)
18 cm (H) × 13 cm (B)
(7 inch (H) × 5 inch (B))

SA439/

EF75

EF75:

XC8481-152

19

Borduurraamset (medium)
10 cm (H) × 10 cm (B)
(4 inch (H) × 4 inch (B))

SA438/

EF74

EF74:

XC8480-152

20 Poly onderdraad, dikte 90 EBT-PE

EBT-PEN:

XC5996-001

21 Accessoires tasje XC4487-021
22 Stofhoes XF9531-001
23 Bedieningshandleiding

Neem contact op met uw
erkende Brother-dealer.

24 Beknopte bedieningshandleiding
25 Borduurmotieven handleiding

*

2

SA156 is een spoeltype van klasse 15.

N° Nom de la pièce

Code de la pièce
Continent
américain

Autres

1

Jeu de cadre de broderie (petit)
H 2 cm × L 6 cm
(H 1" / pouce × L 2-1/2" / pouces)

SA437/

EF73

EF73:

XC8479-152

2

Jeu de cadre de broderie de bord
H 18 cm × L 10 cm
(H 7" / pouces × L 4" / pouces)

SABF6000D

(États-Unis)

SABF6000DC

(Canada)

BF2:

XE5059-001

3

Cadre de broderie carré
H 15 cm x L 15 cm
(H 6" / pouces × L 6" / pouces)

SA448

(États-Unis)

SA448C

(Canada)

SEF150:

XF4163-001

4 Renfort de broderie SA519

BM3:

XE0806-001

5 Renfort de broderie soluble SA520

BM5:

XE0615-001

6 Porte multi-bobines

SA563

(États-Unis)

SA563C

(Canada)

TS7:

XG0900-001

TS7AP:

XG0902-001

Nr. Onderdeel

Onderdeelcode

Het

Amerikaanse

continent

Overige

regio’s

1

Borduurraamset (klein)
2 cm (H) × 6 cm (B)
(1 inch (H) × 2-1/2 inch (B))

SA437/

EF73

EF73:

XC8479-152

2

Randborduurraamset
18 cm (H) × 10 cm (B)
(7 inch (H) × 4 inch (B))

SABF6000D

(VS)

SABF6000DC

(Canada)

BF2:

XE5059-001

3

Vierkant borduurraam
15 cm (H) × 15 cm (B)
(6 inch (H) × 6 inch (B))

SA448

(VS)

SA448C

(Canada)

SEF150:

XF4163-001

4 Steunstof voor borduurwerk SA519

BM3:

XE0806-001

5 Wateroplosbare steunstof SA520

BM5:

XE0615-001

6 Klossenstandaard

SA563

(VS)

SA563C

(Canada)

TS7:

XG0900-001

TS7AP:

XG0902-001

7

Accessori in dotazione Accesorios incluidos

1. 2.*1 3. 4. 5.

U

6. 7. 8. 9. 10.

11. 12. 13. 14. 15.

16. 17. 18. 19. 20.

21. 22. 23. 24. 25.

3 aghi 75/11 *1
1 ago 90/14

3 agujas 75/11 *1
1 aguja 90/14

Accessori opzionali Accesorios opcionales

1. 2. 3. 4. 5.

6.

Accessori Accesorios

8

Accessori in dotazione Accesorios incluidos

Accessori opzionali Accesorios opcionales

Di seguito si elencano i componenti disponibili come accessori opzionali da
acquistare separatamente presso il proprio rivenditore Brother autorizzato.

En la tabla siguiente se presentan los accesorios opcionales disponibles que
pueden adquirirse por separado en un distribuidor de Brother autorizado.

N° Nome parte

Codice parte

Americhe Varie

1 Piedino per ricamo “U” XD0313-051
2 Set di aghi X59535-051

3 Spolina (4) (una è sulla macchina.) SA156*

2

SFB:

XA5539-151

4 Taglia asole XF4967-001
5 Forbici XC1807-121
6 Spazzolino di pulizia X59476-051
7 Cacciavite (grande) XC4237-021
8 Cacciavite (piccolo) X55468-051
9 Cacciavite a L XG0918-001

10 Cacciavite a disco XC1074-051

11 Fermo per rocchetto (grande) 130012-024

12

Fermo per rocchetto (medio)
(nessun colore sulla vite)

XE1372-001

13 Fermo per rocchetto (piccolo) 130013-124

14

Inserto per rocchetto di lo
(rocchetto di lo mini-extra large)

XA5752-121

15 Retina XA5523-020

16

Custodia della spolina
(nessun colore sulla vite)

XG0871-001

17

Set telaio da ricamo (extra large)
26 cm (A) × 16 cm (L)
(10-1/4 in (A) × 6-1/4 in (L))

SA441/

EF81

EF81:

XC9763-152

18

Set telaio da ricamo (grande)
18 cm (A) × 13 cm (L)
(7 in (A) × 5 in (L))

SA439/

EF75

EF75:

XC8481-152

19

Set telaio da ricamo (medio)
10 cm (A) × 10 cm (L)
(4 in (A) × 4 in (L))

SA438/

EF74

EF74:

XC8480-152

20

Filo della spolina di poliestere, peso
90

EBT-PE

EBT-PEN:

XC5996-001

21 Borsa accessori XC4487-021
22 Copertura parapolvere XF9531-001
23 Manuale d’istruzione

Contattare il proprio
rivenditore Brother
autorizzato.

24 Guida di riferimento rapido
25 Guida ai disegni da ricamo

*

2

SA156 è una spolina del tipo Classe 15.

N° Nombre de la pieza

Código de la pieza

América Otros

1 Pie de bordado “U” XD0313-051
2 Juego de agujas X59535-051

3

Bobina (4) (Una está colocada en la
máquina.)

SA156*

2

SFB:

XA5539-151

4 Abreojales XF4967-001
5 Tijeras XC1807-121
6 Cepillo de limpieza X59476-051
7 Destornillador (grande) XC4237-021
8 Destornillador (pequeño) X55468-051

9 Destornillador en forma de L XG0918-001
10 Destornillador de disco XC1074-051
11 Tapa del carrete (grande) 130012-024

12

Tapa del carrete (mediana)
(en la máquina)

XE1372-001

13 Tapa de carrete (pequeña) 130013-124

14

Inserción del carrete de hilo
(carrete de hilo “mini king”)

XA5752-121

15 Red para carrete XA5523-020

16

Caja de la bobina
(sin color en el tornillo)

XG0871-001

17

Juego de bastidor de bordado (extra
grande)
26 cm (Alt.) × 16 cm (Anch.)
(10-1/4 pulgadas (Alt.) × 6-1/4
pulgadas (Anch.))

SA441/

EF81

EF81:

XC9763-152

18

Juego de bastidor de bordado (grande)
18 cm (Alt.) × 13 cm (Anch.)
(7 pulgadas (Alt.) × 5 pulgadas (Anch.))

SA439/

EF75

EF75:

XC8481-152

19

Juego de bastidor de bordado (mediano)
10 cm (Alt.) × 10 cm (Anch.)
(4 pulgadas (Alt.) × 4 pulgadas (Anch.))

SA438/

EF74

EF74:

XC8480-152

20 Hilo de la bobina de gramaje poly 90 EBT-PE

EBT-PEN:

XC5996-001

21 Bolsa de accesorios XC4487-021
22 Funda XF9531-001
23 Manual de instrucciones

Póngase en contacto con
su distribuidor Brother
autorizado.

24 Guía de referencia rápida
25 Guía de diseños de bordado

*

2

SA156 Es de bobina clase tipo 15.

N° Nome parte

Codice parte

Americhe Varie

1

Set telaio da ricamo (piccolo)
2 cm (A) × 6 cm (L)
(1 in (A) × 2-1/2 in (L))

SA437/

EF73

EF73:

XC8479-152

2

Set telaio da ricamo per bordi
18 cm (A) × 10 cm (L)
(7 in (A) × 4 in (L))

SABF6000D

(Stati Uniti)

SABF6000DC

(Canada)

BF2:

XE5059-001

3

Telaio da ricamo quadrato
15 cm (A) × 15 cm (L)
(6 in (A) × 6 in (L))

SA448

(Stati Uniti)

SA448C

(Canada)

SEF150:

XF4163-001

4 Materiale stabilizzatore per ricamo SA519

BM3:

XE0806-001

5 Stabilizzatore solubile in acqua SA520

BM5:

XE0615-001

6 Supporto per coni di lato

SA563

(Stati Uniti)

SA563C

(Canada)

TS7:

XG0900-001

TS7AP:

XG0902-001

N° Nombre de la pieza

Código de la pieza

América Otros

1

Juego de bastidor de bordado (pequeño)
2 cm (Alt.) × 6 cm (Anch.)
(1 pulgada (Alt.) × 2-1/2 pulgadas (Anch.))

SA437/

EF73

EF73:

XC8479-152

2

Juego de bastidor de bordado para
bordes Alt.
18 cm (Alt.) × 10 cm (Anch.)
(7 pulgadas (Alt.) × 4 pulgadas (Anch.))

SABF6000D

(EE.UU.)

SABF6000DC

(Canadá)

BF2:

XE5059-001

3

Bastidor de bordado cuadrado
15 cm (Alt.) × 15 cm (Anch.)
(6 pulgadas (Alt.) × 6 pulgadas (Anch.))

SA448

(EE.UU.)

SA448C

(Canadá)

SEF150:

XF4163-001

4

Material estabilizador para el
bordado

SA519

BM3:

XE0806-001

5 Estabilizador soluble en agua SA520

BM5:

XE0615-001

6 Pora hilos grande

SA563

(EE.UU.)

SA563C

(Canadá)

TS7:

XG0900-001

TS7AP:

XG0902-001

9

Acessórios incluídos

Принадлежности в комплекте поставки

1. 2.*1 3. 4. 5.

U

6. 7. 8. 9. 10.

11. 12. 13. 14. 15.

16. 17. 18. 19. 20.

21. 22. 23. 24. 25.

3 agulhas 75/11 *1
1 agulha 90/14

3 иглы 75/11 *1
1 игла 90/14

Acessórios opcionais

Дополнительные принадлежности

1. 2. 3. 4. 5.

6.

Acessórios

Принадлежности

10

Acessórios incluídos

Принадлежности в комплекте поставки

Acessórios opcionais

Дополнительные принадлежности

Os acessórios a seguir são opcionais e devem ser adquiridos separada­mente em um revendedor autorizado da Brother.

Перечисленные ниже дополнительные принадлежности можно
приобрести отдельно у официального дилера Brother.

N° Nome da peça

Código da peça

Américas Outros

1 Calcador de bordado “U” XD0313-051
2 Conjunto de agulhas X59535-051

3 Bobina (4) (Uma está na máquina.) SA156*

2

SFB:

XA5539-151

4 Abridor de costura XF4967-001
5 Tesoura XC1807-121
6 Escova de limpeza X59476-051
7 Chave de fenda (grande) XC4237-021
8 Chave de fenda (pequena) X55468-051
9 Chave de fenda em forma de L XG0918-001

10 Chave de fenda em forma de disco XC1074-051

11 Tampa do carretel (grande) 130012-024

12

Tampa do carretel (média)
(na máquina)

XE1372-001

13 Tampa do carretel (pequena) 130013-124

14

Inserto do carretel
(minicarretel principal)

XA5752-121

15 Redinha do carretel XA5523-020

16

Caixa da bobina
(sem cor no parafuso)

XG0871-001

17

Conjunto de bastidor para bordados
(extra grande)
26 cm (A) × 16 cm (L)
(10-1/4 polegadas (A) × 6-1/4
polegadas (L))

SA441/

EF81

EF81:

XC9763-152

18

Conjunto de bastidor para bordados
(grande)
18 cm (A) × 13 cm (L)
(7 polegadas (A) × 5 polegadas (L))

SA439/

EF75

EF75:

XC8481-152

19

Conjunto de bastidor para bordados
(médio)
10 cm (A) × 10 cm (L)
(4 polegadas (A) × 4 polegadas (L))

SA438/

EF74

EF74:

XC8480-152

20 Linha de bobina com peso Poly 90 EBT-PE

EBT-PEN:

XC5996-001

21 Bolsa de acessórios XC4487-021
22 Capa contra pó XF9531-001
23 Manual de operações

Entre em contato com o
seu revendedor autorizado
Brother.

24 Guia de referência rápida
25 Guia de design de bordado

*

2

SA156 é um tipo de bobina da classe 15.

№ Наименование

Код изделия

Америка Другие

1 Лапка для вышивания “U” XD0313-051

2 Набор игл X59535-051

3

Шпульки (4 шт., одна из них
установлена на машине.)

SA156*

2

SFB:

XA5539-151

4 Вспарыватель для петель XF4967-001

5 Ножницы XC1807-121

6 Щеточка для очистки X59476-051

7 Отвертка (большая) XC4237-021

8 Отвертка (малая) X55468-051

9 Г-образная отвертка XG0918-001
10 Дискообразная отвертка XC1074-051
11 Колпачок катушки (большой) 130012-024

12

Колпачок катушки (средний)
(установлен на машине)

XE1372-001

13 Колпачок катушки (малый) 130013-124

14

Вставка для катушки с нитью
(катушки Mini-King)

XA5752-121

15 Сетка для катушки XA5523-020

16

Шпульный колпачок (без цветовой
маркировки на винте)

XG0871-001

17

Набор пялец (сверхбольших),
26 × 16 см (В × Ш)

SA441/

EF81

EF81:

XC9763-152

18

Набор пялец (больших),
18 × 13 см (В × Ш)

SA439/

EF75

EF75:

XC8481-152

19

Набор пялец (средних),
10 × 10 см (В × Ш)

SA438/

EF74

EF74:

XC8480-152

20 Нижняя нить Poly 90wt EBT-PE

EBT-PEN:

XC5996-001

21 Сумка для принадлежностей XC4487-021
22 Пылезащитный чехол XF9531-001
23 Руководство пользователя

Обратитесь к
официальному дилеру

Brother.

24 Краткий справочник

25

Руководство по дизайнам для
вышивания

*

2

SA156 представляет собой шпульку типа Class15.

N° Nome da peça

Código da peça

Américas Outros

1

Conjunto de bastidor para
bordados (pequeno)
2 cm (A) × 6 cm (L)
(1 polegadas (A) × 2-1/2 polegadas (L))

SA437/

EF73

EF73:

XC8479-152

2

Conjunto de bastidor de bordar
arremate
18 cm (A) × 10 cm (L)
(7 polegadas (A) × 4 polegadas (L))

SABF6000D

(EUA)

SABF6000DC

(Canadá)

BF2:

XE5059-001

3

Conjunto de bastidor de bordar
quadrado
15 cm (A) × 15 cm (L)
(6 polegadas (A) × 6 polegadas (L))

SA448

(EUA)

SA448C

(Canadá)

SEF150:

XF4163-001

4

Entretela estabilizadora para
bordado

SA519

BM3:

XE0806-001

5 Entretela solúvel em água SA520

BM5:

XE0615-001

6 Suporte de carretel

SA563

(EUA)

SA563C

(Canadá)

TS7:

XG0900-001

TS7AP:

XG0902-001

№ Наименование

Код изделия

Америка Другие

1

Набор пялец (малых),
2 × 6 см (В × Ш)

SA437/

EF73

EF73:

XC8479-152

2

Набор бордюрных пялец,
18 × 10 см (В × Ш)

SABF6000D

(для США),

SABF6000DC

(для Канады)

BF2:

XE5059-001

3

Квадратные пяльцы,
15 × 15 см (В × Ш)

SA448

(для США),

SA448C

(для Канады)

SEF150:

XF4163-001

4

Стабилизирующий материал для
вышивания

SA519

BM3:

XE0806-001

5

Растворимый в воде
стабилизирующий материал

SA520

BM5:

XE0615-001

6 Стойка для катушек

SA563

(для США),

SA563C

(для Канады)

TS7:

XG0900-001

TS7AP:

XG0902-001

11

1

4 5

7

6

8

3

2

Follow the steps below in numerical order. Refer to the operation manual for detailed instructions.
Führen Sie die folgenden Schritte in der numerischen Reihenfolge aus. Ausführliche Hinweise nden Sie in der Bedienungsanleitung.
Respectez les étapes ci-dessous, dans l’ordre numérique. Reportez-vous au manuel d’instructions pour des informations détaillées.
Volg onderstaande stappen in numerieke volgorde. In de bedieningshandleiding vindt u uitvoerige aanwijzingen.
Seguire i passaggi di seguito, in ordine numerico. Per le istruzioni dettagliate, consultare il manuale di istruzioni.
Siga los pasos descritos a continuación, en orden numérico. Consulte las instrucciones detalladas en el manual de instrucciones.
Siga as etapas abaixo, em ordem numérica. Consulte o manual de operações para obter instruções detalhadas.
Выполните описанные ниже действия по порядку номеров. Подробные инструкции см. в руководстве пользователя.

11.5 mm (approx. 7/16 inch)
(ca. 7/16 Zoll)
(env. 7/16" / pouce)
11,5 mm (ca. 7/16 inch)
(circa 7/16 in.)
(aprox. 7/16 pulg.)
(aprox. 7/16 polegada)

(прим. 7/16 дюйма)

Use only the included bobbin or bobbins of the same type.
Verwenden Sie nur die im Lieferumfang enthaltene Spule oder Spulen vom selben Typ.
N’utilisez que la canette fournie ou des canettes du même type.
Gebruik uitsluitend de bijgeleverde spoel of spoelen van hetzelfde type.
Utilizzare solo la bobina o le bobine in dotazione dello stesso tipo.
Utilice solo la bobina incluida, o bobinas del mismo tipo.
Somente use a bobina incluída ou bobinas do mesmo tipo.
Используйте только прилагаемые шпульки или
шпульки того же типа.

Bobbin Winding and Setting
Aufspulen des Unterfadens und Einstellung
Bobinage et réglage de la canette
Opwinden en instellen van de spoel
Avvolgimento spolina e caricamento
Bobinado y ajuste
Configuração e enrolamento da bobina

Намотка и установка шпульки

9

i

78

456

23
0a
d
f h

-

ce

12

ba

fe

c

g h

j

d

i

l m n

o p

9 0

k

1

2

13

Upper Threading
Einfädeln des Oberfadens
Enfilage supérieur
Inrijgen van de bovendraad
Infilatura superiore
Hilo superior
Passagem da linha superior

Заправка верхней нити

1

5

2

6

4

7

3

7 9

-

4 56

3

2beh

g i

f
d

c

a

14

2

1

b

8 9

c

a

d

e g

i j

f

h

0

15

6

7 98

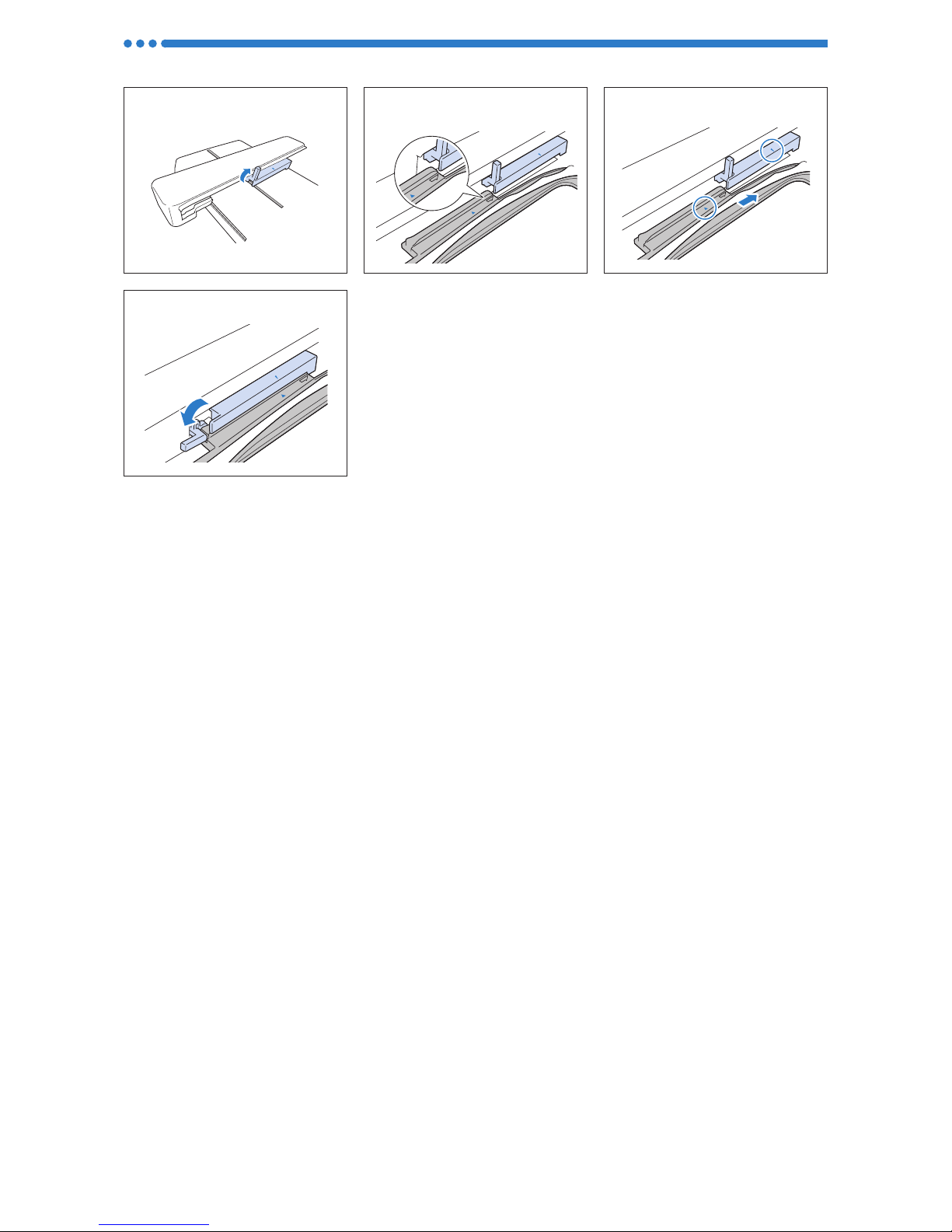

Preparing to Embroider
Vorbereitung zum Sticken
Préparation de la broderie
Voorbereidingen voor borduren
Preparativi per il ricamo
Preparativos para bordar
Preparação para bordar

Подготовка к вышиванию

1

2

3

54

b0 a

16

c

e

d

f

17

1

2

4 5 6

7 8

9

b

0 a

Selecting Embroidery Patterns
Auswählen von Stickmustern
Sélection des motifs de broderie
Borduurpatronen selecteren
Selezione di ricami
Seleccionar patrones de bordado
Seleção de padrões de bordado

Выбор рисунков для вышивания

3

18

c

d

XG1132-001

English

German

French

Dutch
Italian

Spanish

Portuguese-BR

Russian

888-G80/G82

Printed in Vietnam
