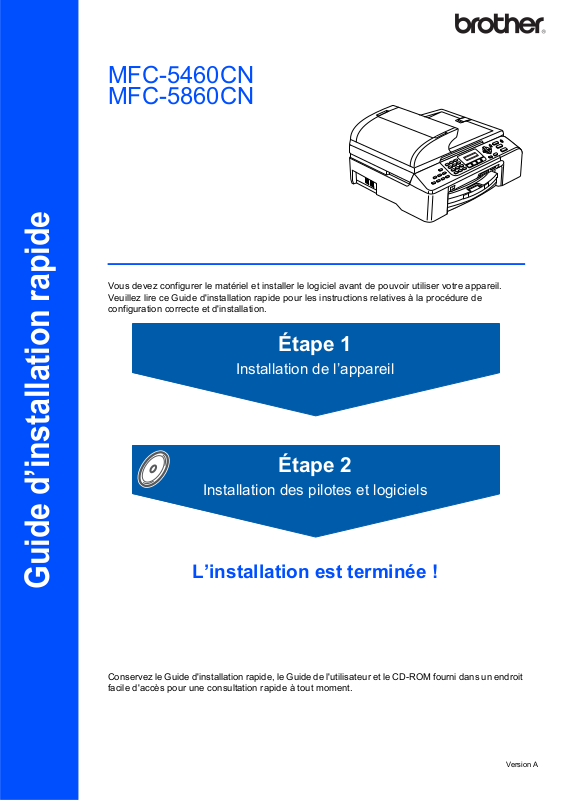

Brother MFC-5460CN, MFC-5860CN Setup Guide

MFC-5460CN MFC-5860CN

Vous devez configurer le matériel et installer le logiciel avant de pouvoir utiliser votre appareil. Veuillez lire ce Guide d'installation rapide pour les instructions relatives à la procédure de configuration correcte et d'installation.

Guide d’installation rapide

Étape 1

Installation de l’appareil

Étape 2

Installation des pilotes et logiciels

L’installation est terminée !

Conservez le Guide d'installation rapide, le Guide de l'utilisateur et le CD-ROM fourni dans un endroit facile d'accès pour une consultation rapide à tout moment.

Version A

Symboles présentés dans ce guide

Avertissement

Les mentions « Avertissement » indiquent les mesures à prendre pour éviter tout risque de blessure corporelle.

Remarque

Les mentions « Remarque » indiquent la marche à suivre dans une situation donnée et offrent des conseils sur l'opération en cours en combinaison avec d'autres fonctions.

Si nécessaire collez les étiquettes fournies sur le panneau de

Attention

Les mentions « Attention » indiquent les procédures à suivre ou à éviter pour ne pas endommager l’appareil ou d’autres objets.

Guide de l'utilisateur, Guide de

l'utilisateur - Logiciel ou Guide de

l'utilisateur - Réseau

Ces mentions renvoient aux guides énumérés ci-dessus, qui sont fournis avec le produit.

Mauvaise configuration

Les mentions « Configuration incorrecte » indiquent un dispositif ou une opération qui n

’

est pas compatible avec l’appareil

commande de votre appareil.

Table des matières

Démarrage

Contenu de l'emballage ............................................................................................................................... 2

Panneau de commande ...............................................................................................................................3

Étape 1 –

Retrait des éléments de protection .............................................................................................................. 4

Chargement du papier ................................................................................................................................. 4

Chargement de papier dans le bac N° 2 (MFC-5860CN seulement)........................................................... 6

Branchement de la ligne téléphonique......................................................................................................... 7

Branchement du cordon d'alimentation........................................................................................................7

Installation des cartouches d'encre.............................................................................................................. 8

Contrôle de la qualité d'impression............................................................................................................ 10

Sélection de la langue (Canada seulement) ..............................................................................................10

Réglage du contraste de l'écran ACL ........................................................................................................11

Réglage de la date et de l'heure ................................................................................................................ 11

Configuration de votre identifiant de poste (ID Station) ............................................................................. 12

Réglage du mode de numérotation par tonalité ou par impulsions ............................................................ 12

Sélection du mode de réception.................................................................................................................13

Envoi de la feuille d'enregistrement et de test du produit (États-Unis seulement)..................................... 13

Étape 2 –

Windows

Pour les utilisateurs d'une interface USB (pour Windows

À l'intention des utilisateurs d'une interface réseau (pour Windows

Installation de l'appareil

Installation des pilotes et logiciels

98/98SE/Me/2000 Professionnel/XP/XP Professionnel Édition X64) ............................ 16

98/98SE/Me/2000 Professionnel/XP/XP Professionnel Édition x64) ............................. 19

Macintosh

Pour les utilisateurs d'une d'interface USB (Mac OS Pour les utilisateurs d'une d'interface réseau (Mac OS

X 10.2.4 ou plus récent).......................................................................................................... 23

X 10.2.4 ou plus récent).......................................................................................................... 25

Pour les utilisateurs d'un réseau

Utilitaire de configuration BRAdmin Professional (pour Windows

Installation de l'utilitaire de configuration BRAdmin Professional .........................................................28

Programmation de votre adresse IP, du masque de sous-réseau et de passerelle à l'aide

de l'utilitaire BRAdmin Professional ...................................................................................................... 28

Utilitaire de configuration BRAdmin Light (pour Mac OS

Programmation de votre adresse IP, du masque de sous-réseau et de la passerelle à l'aide

de l'utilitaire BRAdmin Light ................................................................................................................. 29

)........................................................................................................................................ 28

X)...................................................................................................................................... 29

Consommables

Consommables de rechange ..................................................................................................................... 30

Cartouche d'encre................................................................................................................................. 30

Démarrage

Le contenu de l'emballage peut varier d'un pays à l'autre. Conservez l'emballage et le carton en vue d'un éventuel transport de l'appareil.

Contenu de l'emballage

Guide d'installation rapide

Cordon téléphonique

Noir (LC51BK)

CD-ROM

Guide de l'utilisateur

Feuille de test (États-Unis seulement) Bon de commande des accessoires

Jaune (LC51Y)

Cyan (LC51C)

Magenta (LC51M)

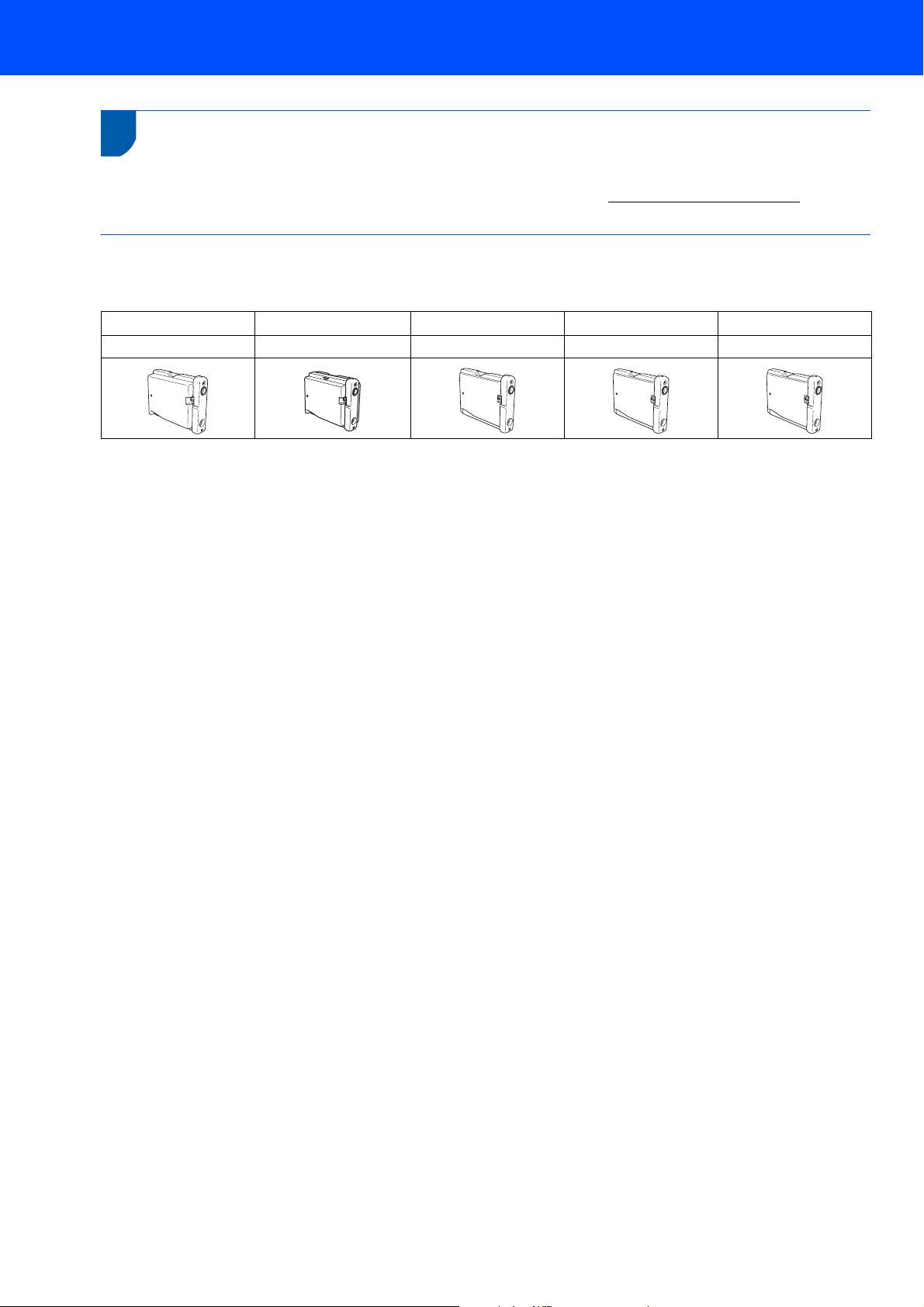

Cartouches d'encre

Un câble d'interface n'est pas un accessoire standard. Vous devez vous procurer le câble d'interface qui convient à l'interface que vous souhaitez utiliser (USB ou réseau).

Câble USB

 Veillez à utiliser un câble USB 2.0 de longueur inférieure ou égale à 2 mètres (6 pieds).  L'appareil est doté d'une interface USB compatible avec la spécification USB 2.0. Cette interface est également

compatible avec la norme High-Speed USB 2.0 ; toutefois, le débit maximum de transfert de données sera de 12 Mo/s. L'appareil peut aussi être raccordé à un ordinateur muni d'une interface USB 1.1.

 Ne raccordez PAS le câble d'interface pour l'instant.

Le raccordement du câble USB se fera pendant le processus d'installation du logiciel. Lorsque vous utilisez un câble USB, veillez à le brancher au port USB de votre ordinateur, et pas à un port USB sur le clavier ou à un concentrateur USB non alimenté.

Câble réseau

 Utilisez un câble à paire torsadée à passage direct de catégorie 5 (ou supérieur) pour réseau 10BASE-T ou

Ethernet rapide 100BASE-TX.

Démarrage

01/01 13:00 Fax Rés:Standard

01/01 13:00 Fax

Rés:Standard

(Modèle MFC-5460CN)

(Modèle MFC-5860CN)

Panneau de commande

24673

13 12 9 8

01/01 13:00 Fax

01/01 13:00 Fax Rés:Standard

Rés:Standard

1011

13 12 9 8

01/01 13:00 Fax

Rés:Standard

Selectionner

plateau

1011

1 Touches pour télécopieur et téléphone 2 Touches des Options de copie 3 Pavé numérique 4 Touches de mode 5 Effacer/Retour 6 Touche OK.

24673

7 Touches Marche 8 Touche Marche/Arrêt 9 Touche Arrêt/Sortie 10 Touches Menu 11 Écran ACL (affichage à cristaux liquides) 12 Touche Encre

Remarque

12 34

01/01 13:00 Fax

Rés:Standard

1 État de fonctionnement de

l'appareil 2Date 3 Heure 4 Mode de réception

Lorsque l'appareil est en mode d'attente (n'est pas utilisé), il revient à l'affichage par défaut représenté cidessus. L'affichage par défaut comprend la date, l'heure, le mode de réception actuel, et l'état de fonctionnement actuel de l'appareil.

Pour connaître le fonctionnement du panneau de commande, reportez-vous à la section Description du

 Les illustrations du présent Guide d'installation rapide se fondent sur le modèle MFC-5460CN.

panneau de commande du chapitre 1 du Guide de l'utilisateur.

Étape 1

Installation de l'appareil

1 Retrait des éléments de

protection

Retirez le ruban adhésif, ainsi que la pellicule de protection qui recouvre la vitre du numériseur.

2 Retirez la sac en mousse des cartouches

d'encre du haut du bac d'alimentation.

Mauvaise configuration

NE branchez PAS le câble d'interface. Le branchement du câble d'interface s'effectue pendant l'installation du logiciel.

Retirez complètement le bac d'alimentation de

’

appareil. Si le volet du support papier (1) est ouvert,

l fermez-le et soulevez le capot du bac de sortie (2).

2 Chargement du papier

Vous pouvez charger jusqu'à 100 feuilles de papier de 80 g/m

Pour plus de détails, voir « Papiers et autres supports acceptables » au chapitre 2 du Guide de l'utilisateur.

Remarque

Pour charger du papier dans le bac N°2, reportezvous à la section Chargement de papier dans le bac N

2 (MFC-5860CN seulement) à la page 6.

(20 lb).

Appuyez sur les guide-papier latéraux (1) et sur le guide de profondeur de papier (2) et faites-les coulisser pour les ajuster au format du papier.

Déramez bien les feuilles pour éviter les bourrages et les problèmes d'entraînement de papier.

Installation de l'appareil

4 Sans forcer, insérez le papier dans le bac

d'alimentation, côté imprimable vers le bas et le bord supérieur en premier. Vérifiez que le papier est bien à plat dans le bac.

Remarque

Si vous utilisez du papier de format Légal, maintenez enfoncé le bouton de libération du guide universel (1) pendant que vous sortez la partie frontale du bac d'alimentation pour régler le format du papier.

6 Fermez le capot du bac de sortie.

7 Enfoncez lentement et à fond le bac

d'alimentation dans l'appareil.

5 Réglez les guide-papier latéraux sans forcer en

les tenant des deux mains pour les ajuster au format du papier. Vérifiez que les guide-papier latéraux et le guide de profondeur de papier touchent les bords du papier.

8 Tout en maintenant le bac d'alimentation en

place, tirez le support papier ( ) jusqu'à ce qu'un déclic soit perceptible et dépliez le volet du support papier ( ).

Remarque

N'utilisez pas le volet du support papier pour du papier de format Légal.

Remarque

Prenez soin de ne pas pousser le papier trop loin, car il pourrait se soulever à l'arrière du bac et entraîner des problèmes d'alimentation de papier.

Étape 1

Installation de l'appareil

3 Chargement de papier dans

le bac N

2 (MFC-5860CN

seulement)

Remarque

Dans le bac N° 2, vous ne pouvez utiliser que du papier ordinaire de format Lettre, Légal, A4, Exécutive ou B5.

1 Retirez complètement le bac d'alimentation de

l’appareil.

2 Ouvrez le capot (1) du bac.

Remarque

Déramez bien les feuilles pour éviter les bourrages et les problèmes d'entraînement de papier.

5 Sans forcer, insérez le papier dans le bac

d'alimentation, côté imprimable vers le bas et le bord supérieur en premier. Vérifiez que le papier est bien à plat dans le bac et qu’il se trouve en dessous du repère maximum du papier (1).

Appuyez sur les guide-papier latéraux (1) et sur le guide de profondeur de papier (2) et faites-les coulisser pour les ajuster au format du papier utilisé. Veillez à ce que le repère triangulaire sur les

guide-papier latéraux (1) et sur le guide de profondeur de papier (2) soit aligné sur le repère du format de papier utilisé.

Remarque

Lorsque vous placez le papier dans le bac, faitesle glisser en veillant à ce qu'il touche le guide de longueur de papier (1), puis baissez délicatement l'autre extrémité du papier.

6 Réglez les guide-papier latéraux sans forcer en

les tenant des deux mains pour les ajuster au format du papier. Vérifiez que les guide-papier latéraux touchent les bords du papier.

Installation de l'appareil

Remarque

Prenez soin de ne pas pousser le papier trop loin car il pourrait se soulever à l'arrière du bac et entraîner des problèmes d'alimentation du papier.

7 Fermez le capot du bac.

8 Enfoncez lentement et à fond le bac

d'alimentation dans l'appareil.

Remarque

Si vous partagez une ligne téléphonique avec un téléphone externe, effectuez le raccordement comme représenté ci-dessous.

1 Téléphone supplémentaire 2 Téléphone externe

Remarque

Si vous partagez une ligne téléphonique avec un répondeur externe, effectuez le raccordement comme représenté ci-dessous.

4 Branchement de la ligne

téléphonique

1 Branchez le cordon de ligne téléphonique.

Branchez une extrémité du cordon de ligne téléphonique dans la prise de l'appareil repérée LINE et l'autre extrémité dans une prise téléphonique murale.

Mauvaise configuration

NE branchez PAS le câble d'interface. Le branchement du câble d'interface s'effectue pendant l'installation du logiciel.

Si vous possédez un répondeur externe, réglez le mode de réception sur « Tél ext/rép ». Pour plus de détails, voir « Raccordement d'un répondeur téléphonique » au chapitre 7 du Guide de l'utilisateur.

5 Branchement du cordon

1 Branchez le cordon d'alimentation.

d'alimentation

Étape 1

En cas de contact de l'encre avec les yeux, rincezles à l'eau. En cas d'irritation, consultez un médecin.

1 Vérifiez que l'appareil est sous tension.

Installation de l'appareil

Installation des cartouches d'encre

Avertissement

L’écran ACL affiche :

No Cartridge Open ink cartridge...

(Aucune cartouche) (Ouvrez couvercle cartouche...)

4 Retirez la cartouche d'encre.

Ouvrez le couvercle (1) de la cartouche d'encre.

3 Tirez les leviers de déverrouillage vers le bas et

retirez la pièce de protection jaune (1)

5 Enlevez avec précaution le capuchon de

protection jaune (1).

Mauvaise configuration

NE touchez PAS la zone indiquée sur l’illustration ci-dessous.

Remarque

Si le capuchon de protection jaune s'enlève lorsque vous ouvrez l'emballage, la cartouche ne sera pas endommagée.

Remarque

Ne jetez pas la pièce de protection jaune. Vous en aurez besoin si vous devez transporter l'appareil.

Installation de l'appareil

6 Insérez chaque cartouche d'encre dans le sens

de la flèche figurant sur l'étiquette. Prenez soin de faire correspondre la couleur du levier de déverrouillage (1) et la couleur (2) de la cartouche, comme illustré ci-dessous.

brother

XXXX

7 Soulevez chaque levier de déverrouillage et

poussez-le sans forcer jusqu'à ce qu'un déclic soit perceptible, puis fermez le couvercle de la cartouche d'encre.

Remarque

Si l'écran ACL indique

Install Black (Install. noire) Install Yellow (Install. jaune) Install Cyan (Install. Cyan) ou Install Magenta (Install. Magenta)

après l'installation des cartouches d'encre, vérifiez que celles-ci sont correctement installées.

L'appareil nettoiera le circuit d'alimentation en encre pour la première utilisation. Ce processus de préparation ne se produira qu'une fois, lors de la première mise en place des cartouches d'encre. Le processus de nettoyage durera environ quatre minutes. L’écran ACL affiche :

Preparing System Approx 4 Minutes

(Prépar système)

4 min approx)

(

Cleaning Please Wait

(Nettoyage) (Attendre s.v.p.)

Attention

• NE retirez PAS les cartouches d’encre si elles n’ont pas besoin d’être remplacées. Cela risquerait de réduire la quantité d’encre apparemment disponible et l’appareil ne pourrait plus détecter le niveau d’encre restant dans la cartouche.

• NE secouez PAS les cartouches d'encre. En cas d’éclaboussures sur la peau ou les vêtements, lavez-les immédiatement avec du savon ou du détergent.

• Veillez à NE PAS insérer et retirer les cartouches de façon répétée, car de l'encre pourrait s'échapper de la cartouche.

• Si vous mélangez les couleurs en installant une cartouche dans un logement incorrect, nettoyez la tête d’impression plusieurs fois après avoir corrigé l’erreur (voir « Nettoyage de la tête d'impression » à l'annexe B du Guide de l'utilisateur).

• Une cartouche d’encre ouverte doit être installée immédiatement dans l’appareil et utilisée dans les six mois. Les cartouches d’encre non ouvertes doivent être utilisées avant leur date d’expiration figurant sur l’emballage.

• NE démontez PAS et ne modifiez pas les cartouches car de l’encre pourrait s’en échapper.

• Brother vous recommande vivement de ne pas recharger les cartouches d’encre fournies avec votre appareil. De même, nous vous recommandons vivement d’utiliser uniquement les cartouches d'encre de marque Brother. L'utilisation d'une encre ou d'une cartouche d'encre non compatible avec votre appareil risque d'endommager ce dernier et peut entraîner des résultats d'impression non satisfaisants. La garantie de Brother ne couvre pas les problèmes techniques découlant de l'utilisation d'une encre ou d'une cartouche d'encre non autorisées d'un autre fabricant. Afin de protéger votre investissement et garantir la qualité d'impression, remplacez les cartouches d'encre épuisées uniquement par des cartouches d'encre de marque Brother.

+ 23 hidden pages
