FAX-1355
FAX-1360
FAX-1460
Prima di poter utilizzare l'apparecchio è necessario impostare l'hardware.
Leggere questa Guida di installazione rapida per la procedura di impostazione corretta.
Guida di installazione rapida
Installazione della macchina
La procedura di installazione è terminata!
Tenere questa Guida di installazione rapida e la Guida dell'utente a portata di mano per poterli
consultare rapidamente e con facilità in qualunque momento.
1
Simboli utilizzati in questa guida
Avvertenza
Le avvertenze indicano precauzioni da
osservare per evitare possibili infortuni.
Nota
Le note forniscono istruzioni da
eseguire in determinate situazioni o
suggerimenti sul funzionamento
dell'operazione corrente con altre
funzionalità dell'apparecchio.
Attenzione
Procedure specifiche da seguire per
evitare possibili danni all'apparecchio o
ad altri oggetti.
Guida dell'utente
Indica un riferimento alla Guida
dell'utente in dotazione.
Installazione errata
Il simbolo di impostazione errata
segnala dispositivi o operazioni non
compatibili con l'apparecchio.
Preparazione all'utilizzo dell'apparecchio
1
1
I componenti inclusi nella confezione possono variare da paese a paese.
Conservare tutti i materiali di imballaggio e la scatola nel caso di spedizione dell'apparecchio.
Componenti inclusi nella confezione
Guida di installazione
rapida
Ricevitore telefonico
(FAX-1360 e FAX-1460)
Guida dell'utente
Cavo linea telefonica
Nero (LC1000BK)
Cartuccia d'inchiostro
Cavo di alimentazione Cavo arricciato del ricevitore
(FAX-1360 e FAX-1460)
Etichette One-Touch
1
Preparazione all'utilizzo dell'apparecchio
2
6
8
0
2
Pannello dei comandi
(per FAX-1360)
1 Selezione
2 Tasti One-Touch
3 Tasti funzionamento fax e telefono
4 Tasto Opzioni Copia
5 Tasto Gestione Inchiostri
6Tastiera
7 Tasto Cancella/Indietro
4
1
8Tasto OK
9 Tasto di Inizio
10 Tasto Stop/Uscita
11 Tasto Risparmio energetico
12 Tasti di Menu
13 Tasti modalità
14 LCD (Display a cristalli liquidi)
2
Preparazione all'utilizzo dell'apparecchio
2
6
8
0
(per FAX-1460)
1 Selezione
2 Tasti One-Touch
3 Tasti funzionamento fax e telefono
4 Tasto Opzioni copia
5 Tasto Gestione Inchiostri
6 Tastiera
7 Tasto Cancella/Indietro
8Tasto OK
1
9 Tasto di Inizio
10 Tasto Stop/Uscita
11 Tasto Risparmio energetico
12 Microfono
13 Tasti TAD (dispositivo di segreteria telefonica)
14 Tasti di Menu
15 Tasti modalità
16 LCD (Display a cristalli liquidi)
Nota
1Data
2Ora
3 Modalità di ricezione
Quando l'apparecchio non è in uso, si riporterà alla schermata predefinita illustrata in precedenza. La
schermata predefinita indica la data, l'ora e la modalità di ricezione corrente.
Per i dettagli sul pannello dei comandi, vedere Pannello dei comandi nel Capitolo 1 della Guida
Le illustrazioni in questa Guida di installazione rapida si riferiscono al FAX-1360.
dell'utente.
3
Impostazione dell'apparecchio
1
1

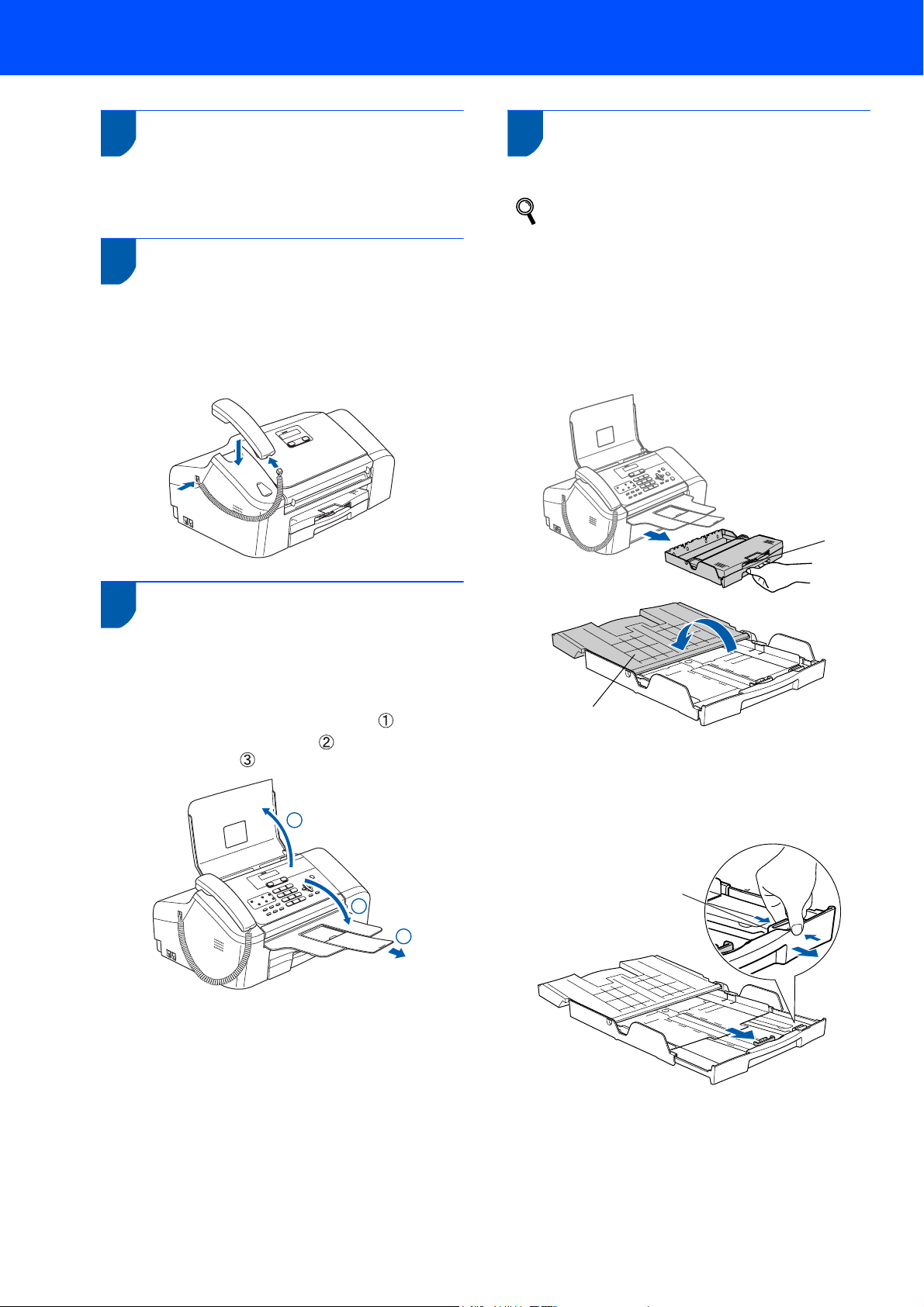

Rimozione delle parti protettive
4 Caricamento carta
1 Rimuovere il nastro protettivo.
2 Installazione del ricevitore
(per FAX-1360 e FAX-1460)
1 Collegare il cavo arricciato del ricevitore
all'apparecchio FAX e l'altra estremità al
ricevitore.
3 Apertura del supporto
documenti e del vassoio
documenti
È possibile caricare un massimo di 100 fogli
di carta da 80 g/m
Per maggiori dettagli, vedere Utilizzo
dell'alimentatore ADF nel Capitolo 2 della
Guida dell'utente.
2
(20lb).
1 Estrarre il cassetto della carta
dall'apparecchio. Se il supporto ribaltabile della
carta (1) è aperto, chiuderlo. Aprire il coperchio
del cassetto di uscita della carta (2).
1
1 Aprire il supporto per documenti ( ) e il
cassetto per documenti ( ), quindi estrarre
l'estensione ( ).
1
2
3
2
2 Premere e tenere premuto il pulsante di
rilascio (1) della guida universale mentre si fa
scorrere verso l'esterno la parte anteriore del
cassetto carta per farlo corrispondere al
formato di carta utilizzato.
1
4
Impostazione dell'apparecchio

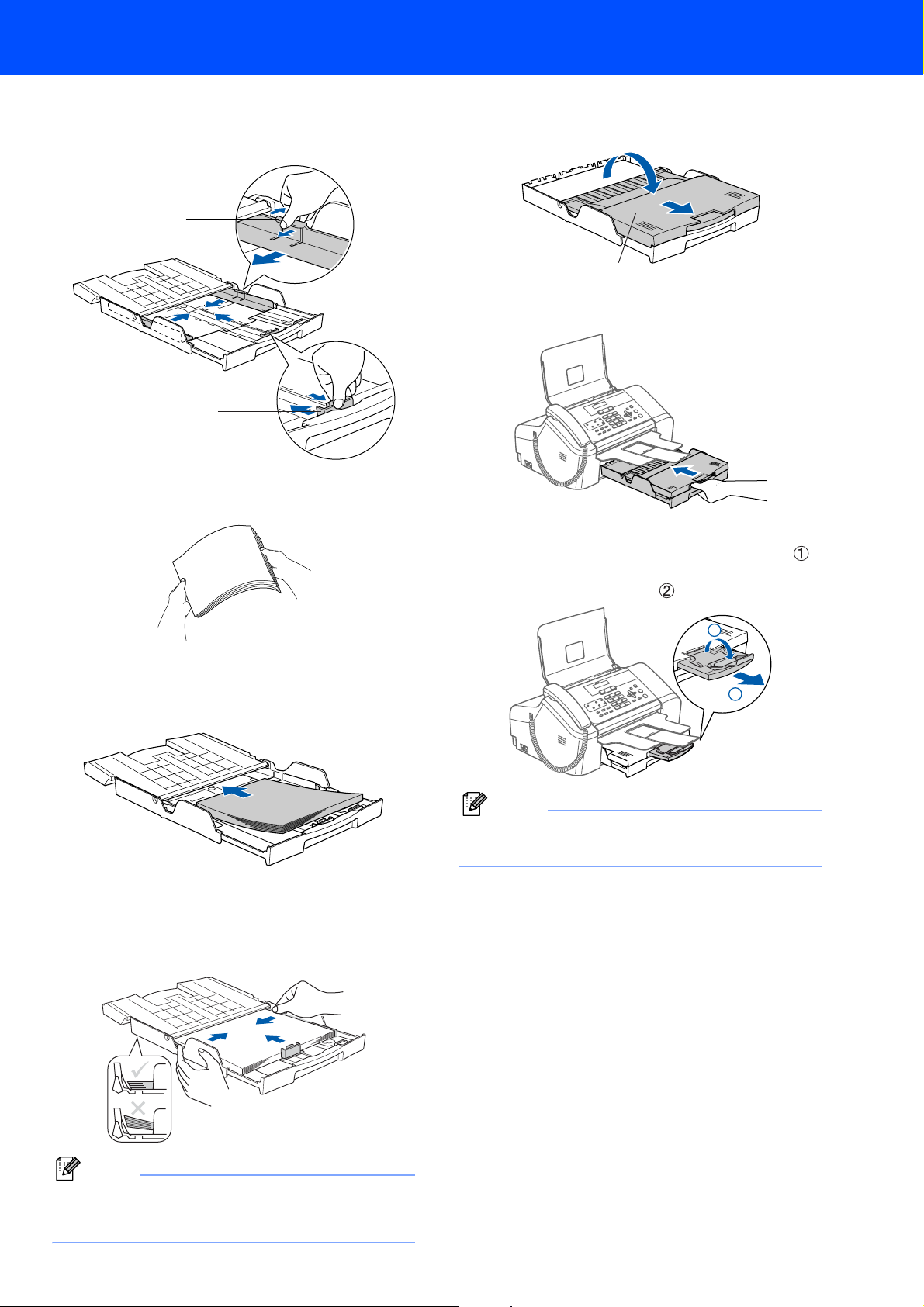

3 Premere e far scorrere le guide laterali (1) e la
guida di lunghezza della carta (2) per adattarle
al formato della carta.
1
2
4
Smazzare la risma di carta per evitare inceppamenti
e problemi di alimentazione della carta.
7 Chiudere il coperchio del cassetto uscita
carta (1) e farlo scorrere in avanti.
1
8 Reinserire lentamente il cassetto della carta
nell'apparecchio fino in fondo.
9 Mentre si mantiene il cassetto della carta in
posizione, estrarre il supporto della carta ( )
fino ad avvertire un clic e aprire il supporto
ribaltabile della carta ( ).
5 Collocare delicatamente la carta nel cassetto
con il lato da stampare rivolto verso il basso,
inserendo prima il bordo superiore.
Accertarsi che la carta sia piana nel cassetto.
6 Sistemare con cura le guide laterali della carta
con entrambe le mani e la guida di lunghezza
della carta per adattarle al formato della carta.
Accertarsi che le guide laterali tocchino i
margini della carta.
2
1
Nota
Non utilizzare il supporto ribaltabile della carta per
carta di formato Legal.
Nota
Fare attenzione a non spingere troppo la carta;
potrebbe sollevarsi sul retro del cassetto e
provocare problemi di alimentazione.
5
Impostazione dell'apparecchio
5 Collegamento la linea
telefonica
1 Collegare il cavo linea telefonica. Collegare
un’estremità del cavo per la linea telefonica alla
presa sull’apparecchio contrassegnata con
LINE e l’altra estremità a una presa telefonica
a muro.
Nota
Se si usa una segreteria telefonica esterna
collegata alla stessa linea telefonica, collegarla
come indicato di seguito.
Impostare la modalità di ricezione su ‘TAD
esterno’ per FAX-1355 e FAX-1360 oppure
su ‘Manuale’ per FAX-1460 in caso di uso di
una segreteria telefonica esterna. Per
maggiori dettagli, vedere Collegamento ad
una segreteria telefonica (TAD) esterna nel
Capitolo 7 della Guida dell'utente.
Nota
Se si usa un telefono esterno collegato alla stessa
linea telefonica, collegarlo come indicato di
seguito.
1 Telefono in derivazione
2 Telefono esterno
6 Collegamento del cavo di
1 Collegare il cavo di alimentazione.
1
2
alimentazione
Avvertenza
• L’apparecchio deve essere dotato di spina con
messa a terra.
•
L’apparecchio è collegato alla messa a terra tramite
la presa di alimentazione. Pertanto, al momento di
effettuare il collegamento dell’apparecchio alla linea
telefonica, si raccomanda di tenere l’apparecchio
collegato al cavo di alimentazione per proteggersi
da eventuali correnti elettriche presenti nella rete
telefonica. Allo stesso modo, per proteggersi
quando si desidera spostare l’apparecchio, si
consiglia di scollegare prima il cavo della linea
telefonica e poi quello di alimentazione
.
6

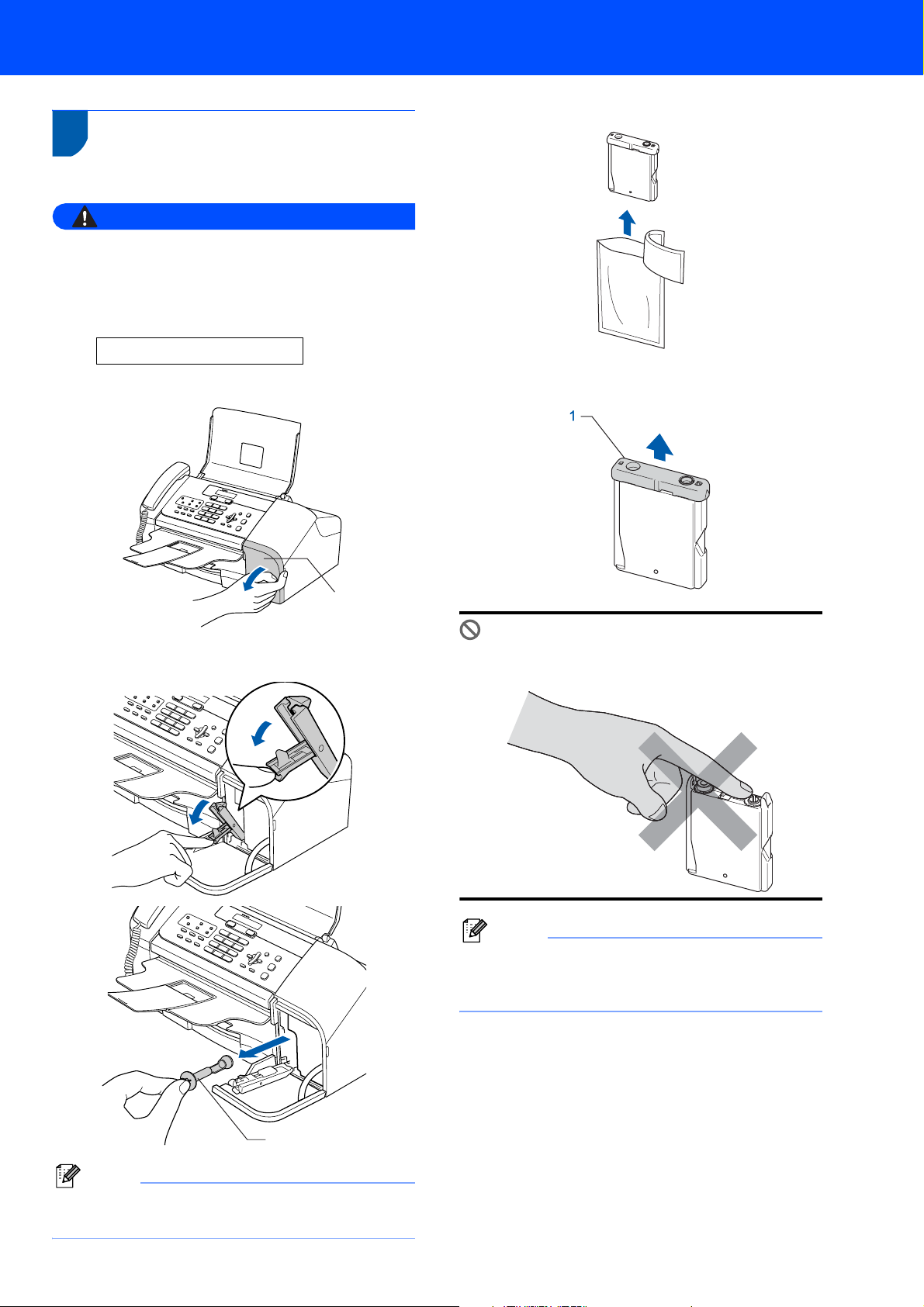

7 Installazione della cartuccia
d'inchiostro
Avvertenza
Se l'inchiostro dovesse venire a contatto con gli
occhi, sciacquarli immediatamente con acqua e
consultare un medico in caso di irritazione.
1 Verificare che l'apparecchio sia acceso.
Il display LCD visualizza:
Ness Cartuccia
2
Aprire il coperchio della cartuccia d'inchiostro (1).
Impostazione dell'apparecchio
4 Estrarre la cartuccia d'inchiostro.
5 Rimuovere con cautela il coperchio di
protezione giallo (1).
1
3 Abbassare la leva di rilascio del blocco e
rimuovere la parte protettiva gialla (1).
Installazione errata
NON toccare l'area indicata nell'illustrazione
che segue.
Nota
Se il coperchio di protezione giallo si stacca
quando si apre l'involucro, la cartuccia non verrà
danneggiata.
1
Nota
Non gettare la parte protettiva gialla. Questa sarà
necessaria in caso di trasporto dell'apparecchio.
7
Impostazione dell'apparecchio
6 Inserire la cartuccia d'inchiostro nella direzione
indicata dalla freccia sull'etichetta.
brother
XXXX
BK
7
Sollevare la leva di rilascio del blocco e spingerla
delicatamente fino ad avvertire uno scatto, quindi
chiudere il coperchio della cartuccia d'inchiostro.
Nota
Se il display LCD visualizza
l'installazione delle cartuccia d'inchiostro, verificare
che la cartuccia sia installata correttamente.
L'apparecchio eseguirà la pulizia del sistema di
tubi dell'inchiostro per il primo utilizzo. Questa
operazione viene eseguita solo una volta,
ossia durante la prima installazione della
cartuccia d'inchiostro. L'operazione di pulizia
impiega circa due minuti.
Il display LCD visualizza:
Preparaz.Sistema
Istalla nero
dopo
Attenzione
• NON estrarre la cartuccia d'inchiostro se non è
necessario sostituirla. In caso contrario, ciò può
ridurre la quantità d'inchiostro e l'apparecchio non
sarà più in grado di calcolare la quantità
d'inchiostro rimanente nella cartuccia.
• NON agitare le cartuccia d'inchiostro. In caso di
macchie d'inchiostro sulla pelle o sugli indumenti,
lavare immediatamente con sapone o detergente.
• NON inserire e rimuovere la cartuccia
ripetutamente. In caso contrario, ciò può
provocare la fuoriuscita di inchiostro dalla
cartuccia.
• Una volta aperta, installare la cartuccia
d'inchiostro nell'apparecchio e consumarla entro
sei mesi dall'installazione. Utilizzare le cartucce
non ancora aperte entro la data di scadenza
indicata sulla confezione.
• NON smontare o manomettere la cartuccia
d'inchiostro per evitare fuoriuscite di inchiostro.
• Gli apparecchi multifunzione Brother sono
progettati per funzionare con inchiostro di una
particolare specifica e forniscono prestazioni
ottimali se utilizzati con cartucce d'inchiostro di
marca Brother originali. Brother non può garantire
tali prestazioni ottimali se si utilizzano inchiostri o
cartucce d'inchiostro aventi specifiche diverse.
Per questo motivo, Brother consiglia di non
utilizzare per questo apparecchio cartucce diverse
dalle cartucce originali di marca Brother e di non
rigenerare le cartucce vuote con inchiostro
proveniente da altre fonti. Nel caso la testina di
stampa o le altre parti dell'apparecchio
risultassero danneggiate in seguito all'uso di
prodotti non compatibili con questo apparecchio,
le eventuali riparazioni necessarie non saranno
coperte da garanzia.
q
Circa 2 Minuti
Pulizia
q
Attendere prego
8
8

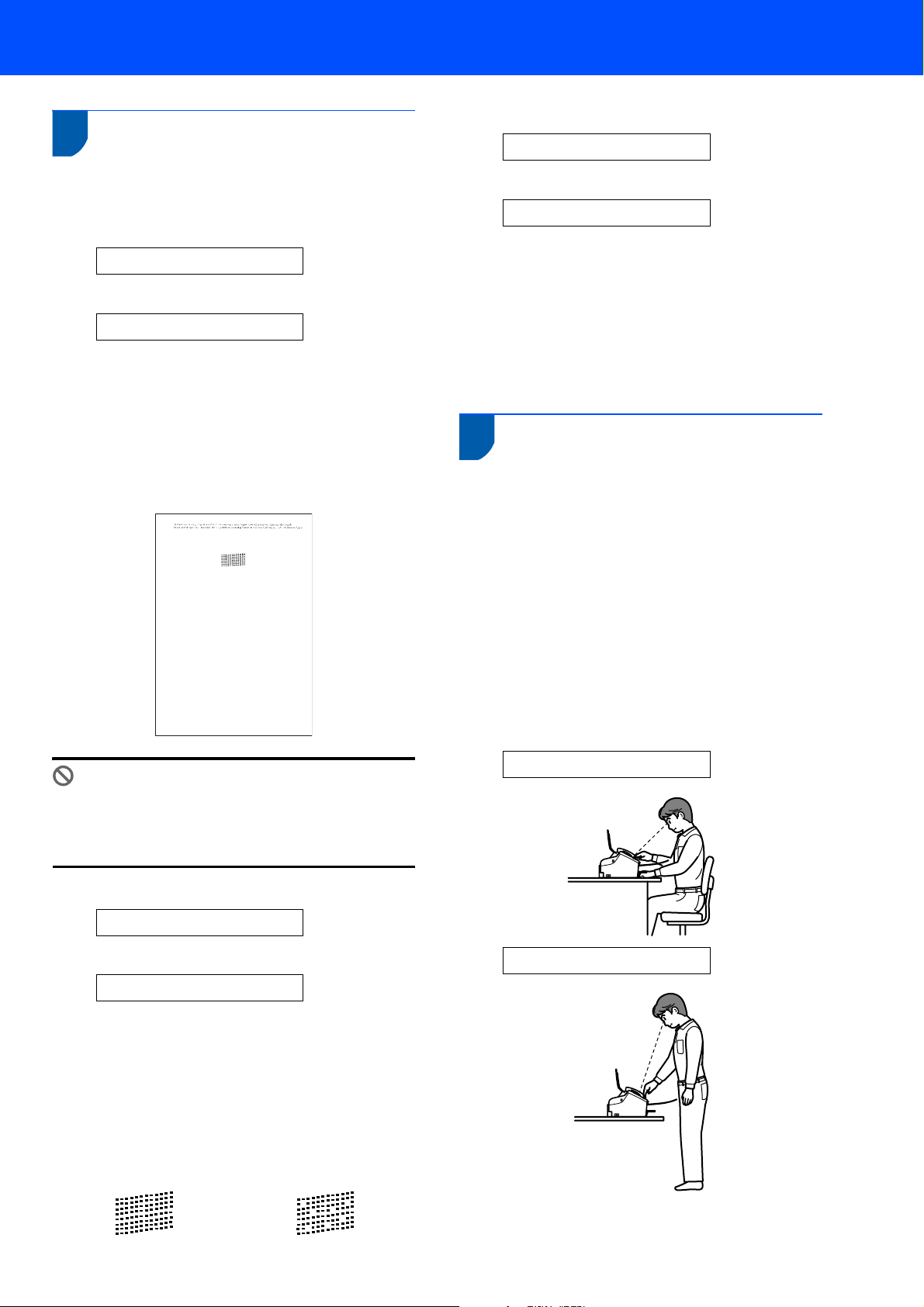

Verifica della qualità di stampa
1 Al termine del ciclo di pulizia, il display LCD
visualizza:
Inserire carta
q
Premere Inizio
2
Accertarsi che nel cassetto sia caricata della carta.
Premere
L'apparecchio inizierà a stampare la pagina di
verifica della qualità di stampa (solo durante
l'installazione iniziale delle cartucce d'inchiostro).
Inizio
.
3 Controllare la qualità del blocco stampato sul
foglio.
Impostazione dell'apparecchio
6 Il display LCD visualizza:
Inizio pulizia
1.Si 2.No
7 Premere 1 (Si). L’apparecchio avvierà il ciclo
di pulizia.
8 Al termine del ciclo di pulizia, premere Inizio.
L'apparecchio stamperà nuovamente la pagina
di verifica della qualità di stampa e tornerà al
punto 3.
9 Impostazione del Contrasto
È possibile regolare il contrasto del display per
rendere più nitide e chiare le visualizzazioni. In caso
di difficoltà nella visualizzazione del display LCD dalla
propria posizione, si raccomanda di cambiare
l'impostazione del contrasto per ottimizzarla.
a display
q
Installazione errata
Evitare di toccare la superficie stampata della
carta subito dopo la stampa per non
macchiarsi in caso il foglio non sia
completamente asciutto.
4 Il display LCD visualizza:
Qualità OK?
q
1.Si 2.No
5 Eseguire una delle seguenti operazioni:
Se tutte le linee sono chiare e visibili,
premere 1 (Si) sulla tastiera per terminare
la verifica della qualità di stampa.
Se si notano alcune linee incomplete,
premere 2 (No) sulla tastiera e passare al
punto 6.
1 Premere Menu, 1, 6.
2 Premere a o b per selezionare Scuro o
Chiaro.
3 Premere OK.
4 Premere Stop/Uscita.
Contrasto:Chiaro
Contrasto:Scuro
OK Scadente
9
Impostazione dell'apparecchio
10 Impostazione data e ora
L'apparecchio visualizza la data e l'ora, e se viene
impostato l'identificativo questo verrà aggiunto a ogni
fax inviato.
1 Premere Menu, 0, 2.
2 Inserire le ultime due cifre dell’anno mediante
la tastiera e quindi premere OK.
Anno:2007
(ad esempio, specificare 0 7 per l'anno 2007).
3 Inserire le due cifre del mese mediante la
tastiera, quindi premere OK.
Mese:03
(ad esempio, specificare 0 3 per marzo).
4 Inserire le due cifre del giorno mediante la
tastiera, quindi premere OK.
Giorno:01
(ad esempio, digitare 0 1 per il primo giorno del
mese).
5 Inserire l’ora nel formato 24-ore mediante la
tastiera, quindi premere OK.
Ora:15:25
(ad esempio, digitare 1 5, 2 5 per le 3:25 PM).
6 Premere Stop/Uscita.
Per confermare la data e l'ora corrente,
stampare il Rapporto delle Impostazioni
dell'utente. Vedere Stampa rapporti nel
Capitolo 11 della Guida dell'utente.
11 Impostazione
È possibile memorizzare il proprio nome e numero fax
per stamparli su tutte le pagine dei fax che si inviano.
dell’Identificativo
1 Premere Menu, 0, 3.
2 Inserire il numero di fax (massimo 20 cifre)
mediante la tastiera, quindi premere OK.
Per inserire il simbolo "+" per i prefissi
internazionali, premere l. Ad esempio, per
inserire il prefisso del Regno Unito "+44
premere l, 4, 4 seguito dal resto del numero
di telefono.
",
Fax:+44XXXXXXXX
3 Inserire il proprio nome (massimo 20 caratteri)
mediante la tastiera, quindi premere OK.
Nome:_
Nota
• Per inserire il nome, fare riferimento alla seguente
tabella.
• Se è necessario inserire un carattere che è sullo
stesso tasto del carattere precedente, premere
per spostare il cursore a destra.
• Per modificare una lettera inserita per errore,
premere o per spostare il cursore sotto il
carattere errato, premere Cancella/Indietro.
Premere
il tasto
2 ABC2
3 DEF 3
4 GH I 4
5 JKL5
6 MNO 6
7 PQRS
8 TUV8
9 WXY Z
Una
volta
Due
volte
Tre volte Quattro
volte
10
4 Premere Stop/Uscita.
Nota
Se in caso di errore si desidera ricominciare la
procedura dall'inizio, premere Stop/Uscita e
ritornare al punto 1.
Per maggiori dettagli, vedere Digitazione
testo nell'Appendice C della Guida
dell'utente.
Impostazione dell'apparecchio
12 Impostazione della modalità
di composizione a toni o a
impulsi
L'apparecchio è impostato per un servizio di composizione
a toni. In caso di servizio di composizione a impulsi (disco
combinatore), è necessario modificare la modalità di
composizione.
1 Premere Menu, 0, 4.
2 Premere a o b per selezionare Impulsi
(o Toni).
Premere OK.
3 Premere Stop/Uscita.
13 Impostazione del tipo di
Se si esegue il collegamento dell'apparecchio a una linea
dotata di PBX o ISDN per l'invio e la ricezione di fax, è
inoltre necessario modificare di conseguenza il tipo di linea
telefonica, completando la procedura seguente.
linea telefonica
1 Premere Menu, 0, 6.
2 Premere a o b per selezionare PBX, ISDN
(o Normale).
Premere OK.
3 Premere Stop/Uscita.
PBX e TRANSFER
L'apparecchio è impostato inizialmente su Normale, ciò ne
consente il collegamento a una linea PSTN (Rete linee
telefoniche pubbliche) standard. Tuttavia, molti uffici
utilizzano un sistema telefonico centralizzato o un
Centralino telefonico automatico privato (PBX). È possibile
collegare l'apparecchio alla maggior parte dei tipi di PABX.
La funzione di richiamata dell'apparecchio supporta solo la
ricomposizione del numero dopo un intervallo predefinito
(TBR) La funzione TBR funzionerà con la maggior parte dei
sistemi PABX consentendo l'accesso a una linea esterna o
l'inoltro di chiamate a un altro interno. Questa funzione è
attiva solo premendo il tasto Tel/R (FAX-1360) o R (FAX1355 e FAX-1460).
Nota
È possibile programmare la pressione del tasto Tel/R
(FAX-1360) o R (FAX-1355 e FAX-1460) come parte di
un numero memorizzato tra i numeri diretti. Quando si
programmano dei numeri come numeri diretti, premere
innanzitutto Tel/R o R (il display LCD visualizza "!"),
quindi inserire il numero di telefono. Con questa
operazione, non occorre premere sempre Tel/R or R
prima della composizione con uno dei numeri diretti.
(Vedere Memorizzazione numeri nel Capitolo 8 della
Guida dell'utente).
14 Selezione di una Modalità di
ricezione
(per FAX-1355 e FAX-1360)
Ci sono quattro modalità di ricezione possibili:
Solo fax, Fax/Tel, Manuale e
Tel./Segr. Est..
Si vogliono utilizzare le funzioni telefoniche
dell’apparecchio (se disponibili), un telefono esterno o
un dispositivo di segreteria telefonica esterno connessi
alla stessa linea dell’apparecchio?
Si
Si sta utilizzando la funzione di
ricezione messaggi della segreteria
telefonica esterna?
No
Si desidera che l’apparecchio
risponda automaticamente alle
chiamate telefoniche e a quelle fax?
No
Solo fax
Dell’apparecchio risponde
automaticamente a tutte
le chiamate avviando la
Si
No
Si
ricezione fax.
Fax/Tel
Dell’apparecchio
controlla la linea e
risponde
automaticamente a tutte
le chiamate. Se non si
tratta di un fax, il
telefono
suona per consentire di
prendere la chiamata.
Manuale
L’utente ha il controllo
della linea telefonica e
deve rispondere
autonomamente a tutte
le chiamate.
Tel./Segr. Est.
La segreteria telefonica
esterna risponde
automaticamente a tutte
le chiamate. I messaggi
vocali sono memorizzati
nella segreteria esterna.
I messaggi fax vengono
stampati.
1 Premere Menu, 0, 1.
2 Premere a o b per selezionare la modalità.
Premere OK.
3 Premere Stop/Uscita.
Per maggiori dettagli, vedere Uso delle
modalità di ricezione nel Capitolo 6 della
Guida dell'utente.
11
Impostazione dell'apparecchio
15 Selezione di una Modalità di
ricezione
(per FAX-1460)
Ci sono tre modalità di ricezione possibili: Solo fax,
Fax/Tel e Manuale.
16 Impostazioni della TAD
È necessario registrare un messaggio in uscita per
utilizzare la modalità TAD.
(per FAX-1460)
1 Registrazione del messaggio in uscita per la
TAD (Mes Segr TEL).
Vedere OGM (messaggio in uscita) nel
Capitolo 9 della Guida dell'utente.
2 Attiva la modalità TAD.
Premere .
Il pulsante si illumina quando la modalità è
attiva.
Se la modalità TAD è attiva, annulla le
impostazioni della Modalità di ricezione. La
TAD digitale incorporata risponde alle
chiamate vocali.
Se la chiamata è un fax, è possibile ricevere
un fax automaticamente. Per maggiori
dettagli, vedere TAD digitale (FAX-1460) nel
Capitolo 9 della Guida dell'utente.
1 Premere Menu, 0, 1.
2 Premere a o b per selezionare la modalità.
Premere OK.
3 Premere Stop/Uscita.
Per maggiori dettagli, vedere Uso delle
modalità di ricezione nel Capitolo 6 della
Guida dell'utente.
12
Materiali di consumo
1
1
Quando arriva il momento di sostituire la cartuccia d'inchiostro, sul display LCD verrà visualizzato un messaggio
di errore. Per ulteriori informazioni sulla cartuccia d'inchiostro adatta al proprio apparecchio, visitare il sito
http://solutions.brother.com
Cartucce d'inchiostro
Materiali di consumo di ricambio
o contattare il proprio rivenditore Brother locale.
Nero
LC1000BK
Marchi commerciali
Il logo Brother è un marchio commerciale registrato di Brother Industries, Ltd.
Brother è un marchio commerciale registrato di Brother Industries, Ltd.
Tutti gli altri marchi e nomi di prodotti citati nel presente manuale sono marchi commerciali o marchi
commerciali registrati delle rispettive società.
Redazione e pubblicazione
Il presente manuale è stato redatto e pubblicato sotto la supervisione di Brother Industries Ltd. e comprende la
descrizione e le caratteristiche tecniche più aggiornate del prodotto.
Il contenuto del presente manuale e le caratteristiche tecniche del prodotto sono soggetti a modifiche senza
preavviso.
Brother si riserva il diritto di apportare modifiche senza preavviso alle caratteristiche tecniche e ai materiali qui
acclusi e declina qualunque responsabilità per eventuali danni (compresi danni indiretti) derivanti da errori o
imprecisioni contenuti nei materiali presentati, compresi, in via esemplificativa, errori tipografici e di altro tipo
relativi alla pubblicazione.
Questo prodotto è destinato all'uso in ambienti professionali.
Copyright e Licenza
©2006 Brother Industries, Ltd.
13
ITA
Loading...
