Bronson HE-D Series, HE-D 3000, HE-D 5000, HE-D 4000 Instruction Manual

High Eciency Step Down Converter

Models: HE-D 3000, HE-D 4000, HE-D 5000

Instruction Manual

Bronson HE-D Series

High Eciency Step Down Converter

Models: HE-D 3000, HE-D 4000, HE-D 5000

Instruction Manual

Bronson HE-D Series

Before operating this product, please read these instructions carefully.

Thank you for selecting this Bronson HE-D Step Down Converter.

The Bronson HE-D Series converts the standard mains voltage from 220-240
Volts (Europe & UK) to 110-120 volts required for most American devices. Due
to toroidal core technology the Bronson HE-D Series is energy efficient both in
standby mode and under electrical load and will provide reliable protection for
your connected equipment. This manual is a guide to install and use the
converter. It includes important safety instructions for the operation and correct
installation of the converter. If you should have any problems with the
converter, please refer to this manual before contacting customer service.

Remarks: This model is single phase. Waveform is Pure Sine Wave and
without distortion.

High Eciency Step Down Converter
Instruction Manual

Bronson HE-D Series

1. Introduction to the converter

Please familiarize yourself with the various features of your voltage converter.

a. Front of the converter

Power On
Normal Function Status
Indicator LED

Circuit Breaker for USA Nema Output

110-120 Volt AC Output USA Nema

Power Switch/
Circuit Breaker Switch

3

High Eciency Step Down Converter
Instruction Manual

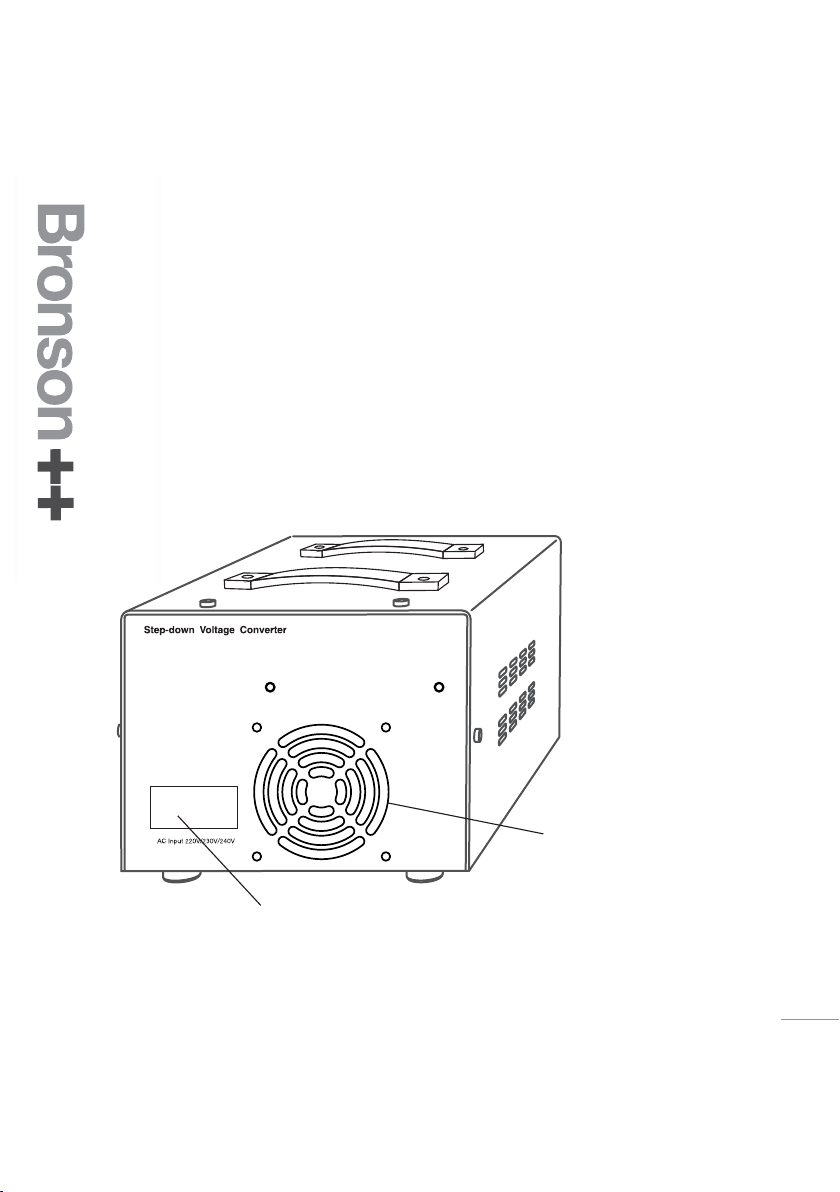

b. Rear of the converter

220-240 Volt AC Input
Model HE-D 3000: ICE Connector
Models HE-D 3000 / 4000: Fixed Cable

Fan for cooling the core
when heated by heavy load

High Eciency Step Down Converter
Instruction Manual

c. Specications

Maximum Capacity (Watts)

Continuous Working Capacity (Watts)

Input

Output

Core Construction

Efficiency

Phase

Waveform

Display

Protection

Ventilation

Certification

Environmental

Maximum Load per Output Socket 15 Amp

2. Operation of the Automatic Voltage Converter

a. Connecting the 110-120 Volt electrical appliances to converter’s 110-120 Volt output
socket/sockets:

(1) Check the specifications of the electrical appliances to be used with the converter, make

sure that the combined total wattage ratings of all the appliances to be used with the
converter won’t exceed the Maximum Peak Capacity of the converter.

Please also note that the individual USA Nema outputs may not be loaded above 15 Amps,
which is the maximum permissible load of USA Nema 5 outputs. Each of the four outputs is
equipped with a 15 Amp circuit breaker to protect the output from overload

(2) Make sure all appliances are turned off before connection.
(3) Caution: Always make sure that your connected appliance are connected to the ground

of your converter.
Always use an appropriate plug for connecting your equipment to the converter: The USA

Nema output can only be used to connect Type A and B plugs.
b. Connect the converter to the electrical mains
Plug the AC mains cord of the converter into the wall mains socket. The model HE-D 3000
has an IEC Connector for the connection of an IEC cable with either a EU Schuko or UK
plug. The models HE-D 4000 and HE-D 5000 come with a fixed cable with either a EU
Schuko or UK plug.

Caution: Always make sure that your converter is connected to the ground. Always use an
appropriate socket to connect your converter. If you use a plug adapter to connect your
converter make sure that it has a ground connection. Never connect the EU Schuko plug of
your converter with a UK socket or every other socket that does not ensure ground
connection.

HE-D 3000 3000W

HE-D 4000 4000W

HE-D 5000 5000W

HE-D 3000 2400W

HE-D 4000 3200W

HE-D 5000 4000W

Input Voltage 220-240v

Input Frequency 50/60Hz

Voltage 110v-120V

Output Sockets 4 x USA Nema

Toroidal core

98%

Single Phase

Sinewave, no distortion

Green LED to indicate 'Power on'

Short Circuit Protection: Circuit Breaker Switch

Overload Protection: Individual Breaker Switches for all 4 Outlets

Fan for cooling the core when heated by heavy load

CE

Operation Temperature 0∞C~40∞C

Storage Temperature 15∞C~45∞C

Operation Relative Humidity 10%-20%RH, Non-Condensing

5

High Eciency Step Down Converter
Instruction Manual

c. Switch on the converter

(1) Push the power switch to 'ON' position and wait until the GREEN LED will light up.
(2) Switch on the appliances one by one.

. Caution

3

. Always connect converter and connected appliances to ground

a

You can use your Bronson HE-D transformer to connect Class I as well as Class II

appliances.
Class I appliances are electrical appliances that must be connected to the earth by means of

a ground wire. Class II appliances are double insulated electrical appliance that do not
require a safety connection to electrical earth.

Plugs that have a ground connection (e.g. Type B, E, F, G plugs) are typically used to
connect Class I appliances. Always make sure that your connected Class I appliance are
connected to the ground of your converter.

Always use an appropriate plug for connecting your equipment to the converter: The USA
Nema output can only be used to connect Type A and B plugs.

If you are using adapters in order to connect other types of plugs, make sure they have a
grounding connection.

Your Bronson HE-D Converter is a Class I appliance and therefore should only be
connected to sockets with a ground connection, regardless of the devices you connect to
your converter.

b. Avoid Overloading
Do not connect to any appliance whose total wattage rating is beyond the maximum power

rating of the converter (or to multiple appliances whose combined wattage ratings are
greater than the maximum converter rating.) When connected to an appliance with a built-in
motor compressor, the starting power is generally several times that of the appliance’s listed
power rating. Make sure that the total starting power capacity of all connected appliances
does not exceed the listed maximum output power of the converter. For color TV, calculate
twice the listed capacity.

Furthermore please note that the individual USA Nema outputs may not be loaded above 15
Amps, which is the maximum permissible load of USA Nema 5 outputs. Each of the four
outputs is equipped with a 15 Amp circuit breaker.

Devices that can generate internal induction voltage or static charge should not be used with
a HE-D transformers.

c. This voltage converter does not convert the frequency of the entering current
Voltage converters do not convert the frequency (Hertz, Hz) of the electric current (eg. 60Hz in

North America to 50Hz in Europe). For most devices this will not pose a problem, because
they will be compatible on both 50 Hz and 60 Hz. For some equipment this can cause
changes in running performance or damage to the equipment. These include, but are not
limited to the following : analog clocks, electric typewriters, large home appliances,
microwaves, motorized equipment, power tools, TVs, and record players. If you have any
doubt about the compatibility of your device with a voltage converter, please contact the
device manufacturer.

6

High Eciency Step Down Converter
Instruction Manual

d. Always place the converter in an environment that is:

- Well ventilated.

- Not exposed to direct sunlight or heat sources.

- Out of reach of children.

- Away from water moisture, oil or grease.

- Away from any flammable substance.
e. When the circuit breaker switch for overload protection is tripped
The circuit breaker trips to the OFF position and opens the circuit if the converter is over

loaded with too much power from the connected appliances. If this happens unplug the
converter from the wall outlet and remove all connected appliances. Wait a few minutes.
Then re-connect the appliances. Ensure that the appliances are turned off before you
connect them. Ensure that their combined rated power of all appliances does not exceed the
power rating of the converter. Then connect the converter to the power supply. Switch on the
converter and the connected appliances one by one.

f. When one of the circuit breakers of one of the USA Nema output is tripped
The circuit breaker of one of the US Nema outputs is triggered when the corresponding

output is loaded with more than the maximum permissible 15 amperes. If this happens
remove the connected device from the corresponding socket. Press the circuit breaker to
reactivate the corresponding output. Now you can use the output again. Before reconnecting
a device to the output, make sure it is turned off. Ensure sure as well that the combined load
of all appliances connected to the output won't exceed 15 amperes.

7

High Eciency Step Down Converter

Mangrove GmbH
Elsenstraße 52
12059 Berlin
Germany

High Eciency Step Down
Spannungswandler

Modelle: HE-D 3000, HE-D 4000, HE-D 5000

Handbuch

Bronson HE-D Serie

High Eciency Step Down Spannungswandler

Modelle: HE-D 3000, HE-D 4000, HE-D 5000

Handbuch

Bronson HE-D Serie

Bevor Sie dieses Produkt nutzen, lesen Sie bitte dieses Handbuch.

Vielen Dank, dass Sie sich für diesen automatischen Spannungswandler
entschieden haben.

Die Bronson HE-D Serie wandelt die Standardnetzspannung von 220-250 Volt
(Europa & UK) auf 110-120 Volt, welche für die meisten amerikanischen
Geräte benötigt wird. Durch die Nutzung von Ringkerntechnologie ist die
Bronson HE-D Serie ist sehr energieeffizient, sowohl im Stand-by-Modus als
auch unter elektrischer Last, und bietet zuverlässigen Schutz für Ihre Geräte.
Dieses Handbuch ist eine Anleitung für die Installation und Verwendung des
Wandlers. Es enthält wichtige Sicherheitshinweise für den Betrieb und die
korrekte Installation des Spannungswandlers. Sollten Sie Probleme mit dem
Wandler haben, nehmen Sie sich bitte die Zeit und lesen die
Bedienungsanleitung zuerst, bevor Sie sich an den Kundendienst wenden.

Bemerkungen: Dieses Modell ist einphasig. Die Wellenform ist eine reine
Sinuswelle und verzerrungsfrei.

High Eciency Step Down Spannungswandler
Handbuch

Bronson HE-D Serie

1. Allgemeine Informationen zum Wandler

Bitte machen Sie sich mit den verschiedenen Funktionen des Spannungswandlers vertraut.

a. Vorderseite des Wandlers

Eingeschaltet LED
normale Funktion-Statusanzeige

Schutzschalter für USA Nema Ausgang

110-120 Volt AC Ausgang USA Nema

Ein-/Ausschalter /
Leitungsschutzschalter

11

High Eciency Step Down Spannungswandler
Handbuch

b. Rückseite des Wandlers

220-240 Volt AC Eingang
Modell HE-D 3000: ICE Verbindung
Modelle HE-D 3000 / 4000: Festes Kabel

Ventilator zur Kühlung des Kerns
bei Erhitzung durch starke Belastung

12

High Eciency Step Down Spannungswandler
Handbuch

c. Technische Daten

Maximale Leistung (Watt)

Maximale Leistung im Dauerbetrieb

(Watt)

Eingang

Ausgang

Kernkonstruktion

Effizienz

Phase

Wellenform

Anzeige

Bel¸ftung

Belüftung

Sicherung

Zertifizierung

Umgebung

2. Betrieb des automatischen Spannungswandlers

a. Verbinden Sie die 110V-120V (elektrischen) Geräte mit den 110V-120V Ausgangssteckdosen des
Spannungswandlers

(1) Prüfen Sie die technischen Daten der elektrischen Geräte, die Sie an den Wandler

anschließen möchten. Vergewissern Sie sich, dass die Gesamtwattzahl aller Geräte die Sie
anschließen möchten, die Gesamtleistung des Wandlers nicht überschreitet.

Bitte beachten Sie weiterhin, dass die einzelnen USA Nema Ausgänge nicht über 15
Ampere belastet werden dürfen, was die maximal zulässige Belastung von USA Nema 5
Ausgängen ist. Jeder der vier Ausgänge ist mit einem 15 Ampere Schutzschalter
ausgestattet, um den Ausgang vor Überlastung zu schützen.

(2) Vergewissern Sie sich, dass alle Geräte vor dem Anschluss ausgeschaltet sind.
(3) Achtung: Achten Sie immer darauf, dass Ihr angeschlossenes Gerät mit der Masse des

Wandlers verbunden ist.
Verwenden Sie immer einen entsprechenden Stecker für den Anschluss Ihrer Geräte an den

Wandler: Die USA Nema Steckdose darf nur für die Steckertypen A und B verwendet
werden.

b. Schließen Sie den Wandler an das Stromnetz an
Verbinden Sie das Kabel des Wandlers mit der Steckdose. Das Modell HE-D 3000 verfügt

über eine IEC-Steckverbindung für den Anschluss eines IEC-Kabels mit EU-Schuko- oder
UK-Stecker. Die Modelle HE-D 4000 und HE-D 5000 kommen mit einem festen Kabel mit
EU-Schuko- oder UK-Stecker.

Achtung: Achten Sie immer darauf, dass Ihr Konverter mit einer Erdung verbunden ist.
Verwenden Sie immer eine geeignete Steckdose, um Ihren Konverter anzuschließen. Wenn
Sie einen Steckeradapter verwenden, um Ihren Konverter anzuschließen, stellen Sie sicher,
dass dieser einen Masseanschluss hat. Schließen Sie niemals den EU Schuko Stecker
Ihres Konverters an eine UK Steckdose oder an jede andere Steckdose an, die keine
Erdung gewährleistet.

HE-D 3000 3000W
HE-D 4000 4000W
HE-D 5000 5000W
HE-D 3000 2400W
HE-D 4000 3200W
HE-D 5000 4000W

Eingangsspannung 220-250v

Eingangsfrequenz 50/60Hz

Ausgangsspannung 110-120v

Ausgangssteckdosen 4 x USA Nema

Maximale Belastung per

Ausgangssteckdose

Gr¸ne LED zeigt an 'Eingeschaltet'

Ventilator zur K¸hlung des Kerns bei Erhitzung durch starke Belastung

berlastschutz: Individuelle Schutzschalter f¸r alle 4 Ausg‰nge

‹

Ü

Überlastschutz

Betriebstemperatur 0∞C~40∞C

Relative Luftfeuchtigkeit 10%-20%RH, nicht kondensierend

Grüne

Kühlung

Kurzschlussschutz: Leitungsschutzschalter

Lagertemperatur 15∞C~45∞C

Ringkern

ü

Einphasig

Sinus, verzerrungsfrei

Ü

98%

CE

15 Amp

für

ä

13

High Eciency Step Down Spannungswandler
Handbuch

c. Den Wandler einschalten

(1) Schalten Sie den Wandler ein und warten Sie, bis die GRÜNE LED aufleuchtet.
(2) Schalten Sie die Geräte nacheinander ein.

. Sicherheitshinweise

3

a

. Verbinden Sie den Wandler und die angeschlossenen Geräte immer mit der Erde

Sie können Ihren Bronson HE-D Transformator verwenden, um Geräte der Schutzklasse I

sowie Geräte der Schutzklasse II anzuschließen.
Geräte der Schutzklasse I müssen mit der Erde über einen Schutzleiter verbunden werden.

Geräte der Schutzklasse II sind doppelt isolierte elektrische Geräte, die keine
Sicherheitsverbindungen zur elektrischen Erdung erfordern.

Stecker, die eine Erdungsverbindung (z. B. Typ B, E, F, G-Stecker) aufweisen, werden
typischerweise zum Verbinden von Geräten der Schutzklasse I verwendet. Achten Sie stets
darauf, dass alle angeschlossenen Geräte der Schutzklasse I an die Erdung Ihres
Konverters angeschlossen sind.

Verwenden Sie immer einen entsprechenden Stecker für den Anschluss Ihrer Geräte an den
Wandler: Die USA Nema Steckdose darf nur für die Steckertypen A und B verwendet
werden.

Wenn Sie, um andere Steckertypen zu verbinden, einen Adapter verwenden, dann stellen
Sie sicher, dass diese über eine Erdungsverbindung verfügen.

Ihr Bronson HE-D Konverter ist ein Gerät der Schutzklasse I und sollte daher nur an
Steckdosen mit Erdanschluss angeschlossen werden, unabhängig von den Geräten, die Sie
an Ihren Konverter anschließen.

b. Vermeiden Sie Überlastung
Verbinden Sie keine Geräte, deren Wattgesamtzahl über der Höchststromzahl des Wandlers

liegt (oder mehrere Geräte, bei denen die addierte Watt- Zahl aller Geräte zusammen, die
Gesamtleistung des Wandlers überschreitet). Wenn ein Gerät mit integriertem
Motorkompressor verbunden wird, übersteigt der Anfangsstrom die auf dem Gerät
angegebene Stromstärke um ein mehrfaches. Vergewissern Sie sich, dass die Gesamtzahl
des Anfangsstroms aller verbundenen Geräte nicht die Stromhöchstzahl des Wandlers
übersteigt. Berechnen Sie für Farbfernseher die doppelte Kapazität.

Bitte beachten Sie weiterhin, dass die einzelnen USA Nema Ausgänge nicht über 15
Ampere belastet werden dürfen, was die maximal zulässige Belastung von USA Nema 5
Ausgängen ist. Jeder der vier Ausgänge ist mit einem 15 Ampere Schutzschalter
ausgestattet.

Geräte, bei denen interne Induktionsspannung oder statische Aufladung entstehen können,
sollten nicht mit einem HE-D Transformator betrieben werden.

c. Dieser Spannungswandler wandelt nicht die Frequenz des Eingangsstroms um
Spannungswandler konvertieren die Frequenz (Hertz, Hz) des elektrischen Stroms (z. B. 60 Hz

in Nordamerika auf 50 Hz in Europa) nicht. Für die meisten Geräte stellt dies kein Problem
dar, da sie sowohl mit 50 Hz als auch mit 60 Hz kompatibel sind. Bei einigen Geräten kann
dies die Laufleistung beeinträchtigen oder das Gerät beschädigen. Dies kann betreffen, ist
aber nicht beschränkt auf die folgenden Geräte: analoge Uhren, elektrische
Schreibmaschinen, große Haushaltsgeräte, Mikrowellen, motorisierte Geräte,
Elektrowerkzeuge, Fernseher und Plattenspieler. Wenn Sie Zweifel an der Kompatibilität
Ihres Gerätes mit einem Spannungswandler haben, wenden Sie sich bitte an den
Gerätehersteller.

14

High Eciency Step Down Spannungswandler
Handbuch

d. Positionieren Sie den Wandler stets in einer Umgebung, die die folgenden Bedingungen erfüllt:

- Gut gelüftet.

- Nicht unter direkter Sonneneinstrahlung oder in der Nähe von Hitzequellen.

- Nicht für Kinder zugänglich.

- Geschützt vor Feuchtigkeit, Öl oder Fett.

- Geschützt vor brennbaren Substanzen.
e. Wenn der Leitungsschutzschalter für Überlastschutz ausgelöst wird
Der Schutzschalter schaltet springt heraus und öffnet den Stromkreis, wenn der

Spannungswandler durch die angeschlossenen Geräten überlastet wird. Wenn dies
geschieht, entfernen Sie bitte den Spannungswandler von der Steckdose und entfernen Sie
alle angeschlossenen Geräte. Warten Sie einige Minuten. Schließen Sie dann die Geräte
wieder an. Vergewissern Sie sich, dass die Geräte ausgeschaltet sind, bevor Sie sie
anschließen. Vergewissern Sie sich, dass die Gesamtnennleistung aller Geräte die
Nennleistung des Spannungswandlers nicht überschreitet. Schließen Sie dann den
Spannungswandler an die Stromversorgung an. Schalten Sie den Spannungswandler und
die angeschlossenen Geräte nacheinander ein.

f. Wenn einer der Schutzschalter einer der USA Nema Ausgänge ausgelöst wird
Der Schutzschalter einer der USA Nema Ausgänge wird dann ausgelöst, wenn der

entsprechende Ausgang mit mehr als den maximal zulässigen 15 Ampere belastet wird.
Wenn dies geschieht, dann entfernen Sie bitte das angeschlossene Gerät von der
entsprechenden Steckdose. Drücken Sie auf den Schutzschalter um den entsprechenden
Ausgang wieder zu aktivieren. Nun können Sie den Ausgang wieder nutzen. Bevor Sie ein
Gerät mit dem Ausgang wiederverbinden, stellen Sie sicher, dass es ausgeschaltet ist.
Stellen Sie auch sicher, dass die kombinierte Last aller am Ausgang angeschlossenen
Geräte 15 Ampere nicht überschreitet.

15

High Eciency Step Down Spannungswandler

Mangrove GmbH
Elsenstraße 52
12059 Berlin
Deutschland
