Bronpi Agatha, Alexia, Alicia, Neva Extra, Damasco Installation Operation And Service Instruction

INSTRUCCIONES DE INSTALACIÓN,
USO Y MANTENIMIENTO

SERIE RADIOFRECUENCIA

INSTALLATION, OPERATING AND
SERVICING INSTRUCTIONS

RADIOFREQUENCY SERIES

INSTRUCTIONS D’INSTALLATION,
D’UTILISATION ET D’ENTRETIEN

SÉRIE RADIOFRÉQUENCE

INSTRUÇÕES DE INSTALAÇÃO,
USO E MANUTENÇÃO

SÉRIE RADIOFREQUÊNCIA

ISTRUZIONI DI INSTALLAZIONE,
USO E MANUTENZIONE

SERIE RADIOFREQUENZA

ES

INSTRUCCIONES DE INSTALACIÓN,
USO Y MANTENIMIENTO

SERIE RADIOFRECUENCIA 2

EN

INSTALLATION, OPERATING
AND SERVICING INSTRUCTIONS

RADIOFREQUENCY SERIES 24

FR

INSTRUCTIONS D’INSTALLATION,
D’UTILISATION ET D’ENTRETIEN

SÉRIE RADIOFRÉQUENCE 45

PT

INSTRUÇÕES DE INSTALAÇÃO,
USO E MANUTENÇÃO

SÉRIE RADIOFREQUÊNCIA

68

IT
ISTRUZIONI DI INSTALLAZIONE,
USO E MANUTENZIONE

SERIE RADIOFREQUENZA

90

FT

FICHAS TÉCNICAS - DESPIECES
TECHNICAL SPECIFICATIONS - EXPLODED DRAWINGS
FICHES TECHNIQUES - DÉTAIL DES PIÈCES
FICHAS TÉCNICAS - DESMONTAGEM
SCHEDA TECNICA - ESPLOSI

112

CONDICIONES DE GARANTÍA
WARRANTY CONDITIONS
CONDITIONS DE LA GARANTIE
CONDIÇÕES DA GARANTIA
CONDIZIONI DI GARANZIA

La empresa se reserva el derecho de aportar modificaciones y mejoras sin ningún preaviso.

The company reserves the right to include modifications or improvements without previous notice.

La sociète se réserve le droit d’apporter les modifications et améliorations sans aucun préavis.

Los datos y modelos incluidos en este manual no son vinculantes.

Data and models included in this manual are not binding.

Les données et modèles inclus dans ce manuel ne sont pas contraignants.

Os dados e modelos incluídos neste manual não são vinculantes.

A empresa reserva-se o direito de fazer alterações e melhorias sem nenhum pré-aviso.

La società si riserva il diritto di apportare modificazioni e miglioramenti senza preavviso

I dati e i modelli inclusi in questo manuale non sono vincolanti.

136

V. 210217

1 ADVERTENCIAS GENERALES ���������������������������������������������������������������������������������� 3
2 DESCRIPCIÓN GENERAL �������������������������������������������������������������������������������������� 3
3 COMBUSTIBLES ��������������������������������������������������������������������������������������������� 3
4 DISPOSITIVOS DE SEGURIDAD �������������������������������������������������������������������������������� 4
5 NORMAS DE INSTALACIÓN ������������������������������������������������������������������������������������ 4

ES

5.1 MEDIDAS DE SEGURIDAD ������������������������������������������������������������������������������������������� 5

5.2 PROTECCIÓN DE VIGAS��������������������������������������������������������������������������������������������� 5

5.3 CONDUCTO DE EVACUACIÓN DE HUMOS ���������������������������������������������������������������������������� 6

5.4 CONVECCIÓN NATURAL PARA LOS INSERTABLES ��������������������������������������������������������������������� 7

5.5 SOMBRERETE ������������������������������������������������������������������������������������������������������ 8

5.6 TOMA DE AIRE EXTERIOR ������������������������������������������������������������������������������������������� 8

5.7 ESPECIFICACIONES DE MONTAJE SEGÚN MODELOS ������������������������������������������������������������������ 8

5.7.1 MODELOS AGATHA, ALEXIA Y ALICIA ���������������������������������������������������������������������������� 8

5.7.2 MODELOS NEVA Y DAMASCO ����������������������������������������������������������������������������������� 9

6 PUESTA EN MARCHA ����������������������������������������������������������������������������������������� 9

6.1 SINTONIZACIÓN DEL MANDO A DISTANCIA Y RECEPTOR �������������������������������������������������������������10

7 SISTEMA DE CANALIZACIÓN ��������������������������������������������������������������������������������� 10

7.1 ESTUFA MOD. ALICIA-EXTRA ���������������������������������������������������������������������������������������10

7.2 INSERTABLE MOD. NEVA EXTRA ������������������������������������������������������������������������������������ 10

7.3 ESTUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA Y OLIVIA EXTRA. ��������������������������������������������������� 10

7.4 MODELO DAMASCO ����������������������������������������������������������������������������������������������� 11

8 MANTENIMIENTO Y CUIDADO ����������������������������������������������������������������������������������11

8.1 LIMPIEZA DEL QUEMADOR ����������������������������������������������������������������������������������������� 11

8.2 USO DE LOS RASCADORES (EN LOS MODELOS QUE LOS INCORPOREN) ���������������������������������������������� 11

8.3 LIMPIEZA DEL CAJÓN DE CENIZAS ��������������������������������������������������������������������������������� 12

8.4 JUNTAS DE LA PUERTA DE LA CÁMARA DE COMBUSTIÓN Y FIBRA DEL CRISTAL ��������������������������������������� 12

8.5 LIMPIEZA DEL CONDUCTO DE HUMOS ������������������������������������������������������������������������������ 12

8.6 LIMPIEZA DEL CRISTAL ��������������������������������������������������������������������������������������������12

8.7 LIMPIEZA EXTERIOR ����������������������������������������������������������������������������������������������� 12

8.8 LIMPIEZA DE REGISTROS ������������������������������������������������������������������������������������������ 12

8.9 PAROS ESTACIONALES �������������������������������������������������������������������������������������������� 14

8.10 REVISIÓN DE MANTENIMIENTO ������������������������������������������������������������������������������������� 14

9 FUNCIONAMIENTO DEL MANDO/DISPLAY ���������������������������������������������������������������������� 14

9.1 INFORMACIÓN GENERAL DEL MANDO/DISPLAY ���������������������������������������������������������������������14

9.2 FUNCIONES DE LAS TECLAS DEL DISPLAY ��������������������������������������������������������������������������15

9.3 FUNCIONES DE LAS TECLAS DEL MANDO ��������������������������������������������������������������������������� 15

9.4 OPCIÓN MENÚ ���������������������������������������������������������������������������������������������������� 16

9.4.1 MENÚ DE USUARIO ������������������������������������������������������������������������������������������� 16

9.4.2 MENÚ 1. VENTILADORES AUXILIARES �������������������������������������������������������������������������� 16

9.4.3 MENÚ 2. RELOJ ����������������������������������������������������������������������������������������������� 16

9.4.4 MENÚ 3. AJUSTE PROGRAMA (PROGRAMACIÓN HORARIA DE LA ESTUFA O INSERTABLE) ������������������������� 16

9.4.5 MENÚ 4. SELECCIÓN DE LENGUAJE ��������������������������������������������������������������������������� 19

9.4.6 MENÚ 05. ELEGIR SONDA ������������������������������������������������������������������������������������� 19

9.4.7 MENÚ 6. MODO ESPERA �������������������������������������������������������������������������������������� 19

9.4.8 MENÚ 7. MODO SONORO ������������������������������������������������������������������������������������� 19

9.4.9 MENÚ 8. CARGA INICIAL �������������������������������������������������������������������������������������� 19

9.4.10 MENÚ 9. ESTADO DE LA ESTUFA ������������������������������������������������������������������������������� 19

9.5 MODALIDAD USUARIO ��������������������������������������������������������������������������������������������� 20

9.5.1 ENCENDIDO DE LA ESTUFA O INSERTABLE ��������������������������������������������������������������������� 20

9.5.2 ESTUFA O INSERTABLE EN FUNCIONAMIENTO ������������������������������������������������������������������ 20

9.5.3 CAMBIO DE LA TEMPERATURA AMBIENTE DE CONSIGNA ��������������������������������������������������������20

9.5.4 LA TEMPERATURA AMBIENTE ALCANZA LA TEMPERATURA FIJADA POR EL USUARIO ������������������������������ 20

9.5.5 LIMPIEZA DEL QUEMADOR ������������������������������������������������������������������������������������ 21

9.5.6 APAGADO DE LA ESTUFA O INSERTABLE ����������������������������������������������������������������������� 21

9.5.7 ESTUFA O INSERTABLE APAGADO ����������������������������������������������������������������������������� 21

9.5.8 REENCENDIDO DE LA ESTUFA O INSERTABLE ������������������������������������������������������������������� 21

10 MENSAJES DE INFORMACIÓN O ADVERTENCIA ����������������������������������������������������������������� 21
11 ALARMAS ������������������������������������������������������������������������������������������������� 21

11.1 FALLO DE SUMINISTRO ELÉCTRICO (BLACK OUT). ������������������������������������������������������������������� 21

11.2 ALARMA SONDA TEMPERATURA HUMOS ���������������������������������������������������������������������������22

11.3 ALARMA EXCESO TEMPERATURA HUMOS ���������������������������������������������������������������������������22

11.4 ALARMA VENTILADOR DE EXTRACCIÓN HUMOS AVERIADO ����������������������������������������������������������22

11.5 ALARMA FALLO ENCENDIDO ��������������������������������������������������������������������������������������� 22

11.6 ALARMA DE APAGADO DURANTE LA FASE DE TRABAJO �������������������������������������������������������������� 22

11.7 ALARMA TÉRMICA ������������������������������������������������������������������������������������������������� 22

11.8 ALARMA CAMBIO DE PRESIÓN EN CÁMARA DE COMBUSTIÓN �������������������������������������������������������� 22

11.9 ALARMA FALTA FLUJO DE ENTRADA DE AIRE PRIMARIO �������������������������������������������������������������� 22

11.10 ALARMA EN FUNCIONAMIENTO DEL MOTOR DE ALIMENTACIÓN DEL COMBUSTIBLE �����������������������������������22

11.11 ALARMA ANOMALÍA EN SENSOR DE FLUJO ������������������������������������������������������������������������� 23

11.12 LISTADO DE ALARMAS, CAUSA Y SOLUCIONES PROBABLES ����������������������������������������������������������23

Lea atentamente las instrucciones antes de la instalación, el uso y el mantenimiento.

El manual de instrucciones es parte integrante del producto.

INDICE

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

2

1 ADVERTENCIAS GENERALES

La instalación de la estufa o insertable se tiene que realizar conforme a las reglamentaciones locales y nacionales, incluidas todas las que
hacen referencia a normas nacionales o europeas.
Las estufas producidas en Bronpi Calefacción S.L. se fabrican controlando todas sus piezas, con el propósito de proteger, tanto al usuario
como al instalador, frente a posibles accidentes. Asimismo, recomendamos al personal técnico autorizado que, cada vez que deba realizar
una operación en la estufa, preste especial atención a las conexiones eléctricas sobre todo con la parte pelada de los cables, que jamás
debe quedar fuera de las conexiones, evitando de esta manera contactos peligrosos.

La instalación debe ser realizada por personal autorizado que deberá proporcionar al comprador una declaración de conformidad
de la instalación en la cual asumirá plena responsabilidad por la instalación definitiva y, por lo tanto, del buen funcionamiento
del producto instalado. No existirá responsabilidad de Bronpi Calefacción S.L. en el caso de falta de cumplimiento de estas
precauciones.

Se eximirá al fabricante de cualquier responsabilidad frente a daños causados a terceros debidos a una instalación incorrecta o a un mal
uso de la estufa.
Para garantizar un correcto funcionamiento del producto, los componentes del mismo sólo se podrán sustituir por recambios originales y por
un técnico autorizado.

El mantenimiento de la estufa se debe realizar al menos 1 vez al año por un Servicio Técnico Autorizado.
Para una mayor seguridad se debe tener en cuenta:

• No tocar la estufa estando descalzo o con partes del cuerpo húmedas.

• La puerta del aparato debe estar cerrada durante su funcionamiento.

• Se prohíbe modificar los dispositivos de seguridad o de regulación del aparato sin la autorización del fabricante.

• Evitar el contacto directo con las partes del aparato que tienden a alcanzar altas temperaturas durante el funcionamiento del aparato.

2 DESCRIPCIÓN GENERAL

La estufa o insertable que usted ha recibido consta de las siguientes piezas:

• Estructura completa de la estufa o insertable sobre el pallet.

• Dentro de la cámara de combustión se encuentra: una caja/bolsa con un guante térmico que nos permite manipular la maneta de la
puerta y otros componentes (quemador). El cable eléctrico de interconexión entre la estufa y la red. Un gancho (accesorio manos
frías) para facilitar la retirada y limpieza del quemador. El mando a distancia de la estufa o insertable (incluye la pila). Una hoja
de color amarillo con las advertencias y consideraciones más importantes. La maneta de la puerta (según modelos). Un libro de
mantenimiento donde se registrará las tareas realizadas a la estufa así como el presente manual de uso, instalación y mantenimiento.

• Dentro de la cámara de combustión encontrará también el quemador de la estufa o insertable y el cajón de cenizas.

La estufa o insertable consta de un conjunto de chapas de acero de diferente grosor soldadas entre sí y, según el modelo, piezas de hierro
fundido. Está provista de puerta con cristal vitrocerámico (resistente hasta 750°C) y de cordón cerámico para la estanqueidad de la cámara
de combustión.
El calentamiento del ambiente se produce por:
a. Convección forzada: gracias a un ventilador ubicado en la parte interior de la estufa que aspira el aire a temperatura ambiente y lo

devuelve a la habitación a mayor temperatura.

b. Radiación: a través del cristal vitrocerámico y el cuerpo se irradia calor al ambiente.

3 COMBUSTIBLES

¡¡¡ADVERTENCIA!!!
EL USO DE PELLET DE MALA CALIDAD O DE CUALQUIER OTRO COMBUSTIBLE DAÑA LAS FUNCIONES DE SU ESTUFA Y PUEDE
DETERMINAR EL VENCIMIENTO DE LA GARANTÍA ADEMÁS DE EXIMIR DE RESPONSABILIDAD AL FABRICANTE.

Los pellets utilizados deberán ser conformes con las características descritas en las normas o certificaciones:

Estándares:

• Ö-Norm M 7135 | Din 51731 | EN-14962-2 (derogadas y englobadas en la ISO-17225-2)

• ISO-17225-2

Certificaciones de calidad:

• DIN+

• ENplus: En la página Web (www.pelletenplus.es) puede comprobar todos los fabricantes y distribuidores con certificado en vigor)

Esta altamente recomendado que el pellet esté certificado en una certificación de calidad ya que es la única forma garantizarse una
calidad constante del pellet.

Bronpi Calefacción recomienda utilizar pellets de 6 mm de diámetro, de una longitud máxima de 3.5 cm y con un porcentaje de humedad
inferior al 8%.

• ALMACENAMIENTO DEL PELLET

Para garantizar una combustión sin problemas es necesario conservar el pellet en un ambiente seco.

• ABASTECIMIENTO DE PELLET

Para abastecer la estufa de pellet, abrir la tapa del depósito que se encuentra en la parte superior del aparato y vaciar directamente el saco
de pellet, teniendo cuidado para que no rebose. Evite tambien, que el combustible se derrame y caiga fuera del depósito, ya que caería al
interior de su aparato.
En los insertables modelo Damasco y Neva, para abastecer de combustible bastará con abrir la bandeja superior de carga de pellet (para
esto utilice el guante que incorpora) y posteriormente llenar la bandeja de carga de pellet con un recipiente adecuado, teniendo cuidado
de que no rebose. Empujar hacia el interior el cajón con el accesorio suministrado hasta que caiga el pellet en el depósito. Repetir esta
operación varias veces hasta que se vea el pellet del depósito a través del cajón (ver dibujos D1).

ES

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

3

D1

ES

Los insertables modelo Damasco y Neva disponen de un sensor de nivel (capacitivo) en el interior de la tolva
que avisa ante la necesidad de repostar combustible. Este mensaje no detiene el funcionamiento del aparato
sino que usted dispone de unos minutos para repostar antes de que el insertable entre en estado de alarma
(alarma-6 “no pellet”) y detenga su funcionamiento. En el mando a distancia usted podrá leer el mensaje (ver

TOLVA
VACIA

MENU

D2

humos) hasta que se baje de la temperatura de humos mínima de funcionamiento y se detenga.

• FALLO TEMPORAL DE CORRIENTE

Después de una breve falta de corriente, el equipo vuelve a encenderse automáticamente. Cuando falta electricidad, la
estufa o insertable puede emitir dentro de la vivienda una cantidad reducida de humo durante un intervalo de 3 a 5 minutos.
ESTO NO COMPORTA RIESGO ALGUNO PARA LA SALUD. Es por ello que Bronpi aconseja, siempre que sea posible,
conectar el tubo de entrada de aire primario con el exterior de la vivienda para asegurar que la estufa o insertable no
emite humos después de dicha falta de corriente. En el modelo Neva no es posible conectar el tubo de entrada de
aire con el exterior dado que la entrada de aire se produce desde el frontal del insertable.

• PROTECCIÓN ELÉCTRICA

La estufa o insertable está protegida contra oscilaciones bruscas de electricidad mediante un fusible general que se
encuentra en la parte posterior de la misma (4A 250V Retardado) (ver dibujo D3).

• PROTECCIÓN PARA SALIDA DE HUMOS

Un depresímetro electrónico prevé bloquear el funcionamiento de la estufa si se produce un cambio
brusco de presión dentro de la cámara de combustión (apertura de puerta, avería del motor de
extracción de humos, revocos de humo, etc.). Si esto ocurre, la estufa pasará a estado de alarma (ver

dibujo D4).

D6

primario que detecta la correcta circulación del aire comburente y de la descarga de humos. En caso de insuficiencia de entrada de aire
(consecuencia de una incorrecta salida de humos o incorrecta entrada de aire) el sensor envía a la estufa una señal de bloqueo.
La TECNOLOGÍA OASYS (Optimum Air System) permite una combustión constante, regulando automáticamente el tiro según las
características del tubo de humos (curvas, longitud, diámetro, etc.) y las condiciones ambientales (viento, humedad, presión atmosférica,
etc.). Para ello, el instalador debe introducir en el menú técnico la altitud geográfica del lugar de instalación de la estufa.

5 NORMAS DE INSTALACIÓN

La manera de instalar la estufa o insertable que usted ha adquirido influirá decisivamente en la seguridad y buen funcionamiento de la
misma, por lo que se recomienda que se lleve a cabo por personal cualificado (con carnet instalador) e informado acerca del cumplimiento
de las normas de instalación y seguridad.

Si su estufa o insertable está mal instalado podría causar graves daños.

Antes de la instalación, realizar los controles siguientes:

• Asegurarse de que el suelo puede sostener el peso del aparato y realizar un aislamiento adecuado en caso de estar fabricado en
material inflamable (madera) o de material susceptible de ser afectado por choque térmico (yeso, escayola, etc.).

• Cuando la estufa se instale sobre un suelo no completamente refractario o inflamable tipo parqué, moqueta, etc., se tendrá que
sustituir dicha base o introducir una base ignífuga, previendo que sobresalga respecto a las medidas de la estufa en unos 30 cm.

dibujo D2):

4 DISPOSITIVOS DE SEGURIDAD

• AVERÍA DEL ASPIRADOR DE HUMOS
Si el extractor se detiene, la tarjeta electrónica bloquea automáticamente el suministro de pellets.

• AVERÍA DEL MOTOR PARA CARGA DE PELLETS
Si el motorreductor se detiene, la estufa o insertable sigue funcionando (sólo el extractor de

FUSIBLE

• PROTECCIÓN ANTE TEMPERATURA ELEVADA DEL PELLET

(80ºC)

En caso de sobrecalentamiento del interior del depósito, el termostato de
seguridad bloquea el funcionamiento de la estufa. El restablecimiento es
manual y lo debe efectuar un técnico autorizado (ver dibujo D5).
El restablecimiento del dispositivo de seguridad de los 80°C no está recogido en la garantía a menos que el
centro de asistencia pueda demostrar la presencia de un componente defectuoso.

• SENSOR DE FLUJO (Tecnología Oasys)
Su estufa o insertable dispone de un sensor de flujo (ver dibujo D6) situado en el tubo de aspiración de aire

D3

D4

D5

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

4

Ejemplos de materiales a usar son: tarima de acero, base de vidrio o cualquier otro tipo de material ignifugo.

• Asegurarse de que en el ambiente donde se instale haya una ventilación adecuada (presencia de toma de aire).

• Evitar la instalación en ambientes con presencia de conductos de ventilación colectiva, campanas con o sin extractor, aparatos de
gas de tipo B, bombas de calor o la presencia de aparatos cuyo funcionamiento simultáneo pueda poner en depresión el ambiente.

• Asegurar que el conducto de humos y los tubos a los que se conecte el insertable sean idóneos para el funcionamiento del mismo.

• Asegurar que cada aparato tenga su propio conducto de humos. No usar el mismo conducto para varios aparatos.

• Le recomendamos que llamen a su deshollinador habitual para que controle tanto la conexión a la chimenea como el suficiente flujo
de aire para la combustión en el lugar de instalación.

5.1 MEDIDAS DE SEGURIDAD

Durante la instalación de la estufa existen ciertos riegos que hay que tener en cuenta por lo que se deben adoptar las siguientes medidas de
seguridad:

a. Mantenga alejado cualquier material inflamable o sensible al calor

(muebles, cortinas, ropas) a una distancia mínima de seguridad de
unos 150cm.

b. Cuando la estufa se instale sobre un suelo no completamente

refractario, será necesario colocar una base ignífuga, por ejemplo,
una tarima de acero.

c. No situar la estufa cerca de paredes combustibles o susceptibles

de ser afectadas por choque térmico.

d. La estufa debe funcionar únicamente con el cajón de la ceniza

introducido y la puerta cerrada.

e. Se recomienda instalar detector de monóxido de carbono (CO) en

la habitación de instalación del aparato.

f. Si precisa un cable de mayor longitud que el suministrado, utilizar

siempre un cable con toma de tierra.

g. No instale la estufa en un dormitorio.
h. La estufa nunca debe encenderse en presencia de emisión de

gases o vapores (por ejemplo, pegamento para linóleo, gasolina,
etc.). No depositar materiales inflamables en las proximidades del
mismo.

i. Los residuos sólidos de la combustión (cenizas) deben recogerse

en un contenedor hermético y resistente al fuego.

Es necesario respetar unas distancias de seguridad cuando la estufa se instale en espacios en los que los materiales sean susceptibles de
ser inflamables, bien sea los propios de la construcción o distintos materiales que rodean la estufa (ver dibujo D7).

C

2

80-120 cm

Cubre suelo

20 cm

B

A

D7

REFERENCIAS OBJETOS INFLAMABLES OBJETOS NO INFLAMABLES

A 1500 800

B 1500 150

C 1500 400

ES

¡¡CUIDADO!! Se advierte que tanto algunas partes de la estufa como el cristal se vuelven muy calientes y no se deben
tocar.

Si se manifiesta un incendio en la estufa o en el conducto de humos:

a. Cerrar la puerta de carga.
b. Apagar el fuego utilizando extintores de dióxido de carbono (CO2 de polvos).
c. Pedir la intervención inmediata de los BOMBEROS.

¡¡¡NO APAGUEN EL FUEGO CON CHORROS DE AGUA!!!

5.2 PROTECCIÓN DE VIGAS

En los modelos Damasco y Neva, debido la radiación que emiten, se
deberá prestar especial atención a la protección de las vigas: cuando
diseñen su chimenea o revestimiento tengan en cuenta, por una parte, la
proximidad de la viga a las caras exteriores del insertable y, por otra parte,
la radiación de la puerta de cristal que, normalmente, está muy cerca de
las propias vigas. En todo caso, las caras interiores o inferiores de esta
viga en material combustible no deben estar en contacto con temperaturas
superiores a 65ºC.
En el dibujo D8 se muestran algunos ejemplos de solución.

1. Viga;

2. Aislamiento material refractario;

3. Bache;

4. Protección metálica

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

(3) 10 mm

(3) 10 mm

(2)

5

(1)

(2)

(1)

(3) 10 mm

(4)

(3) 10-50 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(2)

(1)

D8

(4)

ADVERTENCIA:
La empresa declina toda responsabilidad por el mal funcionamiento de una instalación no conforme a las prescripciones de estas
instrucciones o por el uso de productos adicionales no adecuados.

5.3 CONDUCTO DE EVACUACIÓN DE HUMOS

El conducto de humos supone un aspecto de importancia básica en el buen funcionamiento de la estufa y cumple principalmente dos

ES

funciones:

• Evacuar los humos y gases sin peligro fuera de la vivienda.

• Proporcionar tiro suficiente en la estufa o insertable.

El tiro afecta a la intensidad de la combustión y al rendimiento calorífico de su estufa o insertable. Un buen tiro de la chimenea necesita una
regulación más reducida del aire para la combustión, mientras que un tiro escaso necesita aún más una regulación exacta del aire para la
combustión.
Resulta imprescindible que esté fabricado perfectamente y que sea sometido a operaciones de mantenimiento mediante puntos de
inspección, para conservarlo en buen estado. (Gran parte de las reclamaciones por mal funcionamiento de los aparatos se refieren
exclusivamente a un tiro inadecuado).
Debe cumplir los siguientes requisitos para el correcto funcionamiento de la estufa:

• La sección interior debe ser preferentemente circular.

• Estar térmicamente aislado en toda su longitud para evitar fenómenos de condensación (el humo se licua por choque térmico) y aun
con mayor motivo si la instalación se realiza en el exterior de la vivienda.

• Si usamos conducto metálico (tubo) para la instalación por el exterior de la vivienda se debe usar obligatoriamente tubo aislado
térmicamente. Igualmente, evitaremos fenómenos de condensación.

• No presentar estrangulamientos (ampliaciones o reducciones) y tener una estructura vertical con desviaciones no superiores a 45°.

• Si ya ha sido utilizado anteriormente debe estar limpio.

• Respetar los datos técnicos del manual de instrucciones.

Un tiro óptimo varía entre 10 y 14 (Pascal). La medición se debe realizar siempre con el aparato caliente (rendimiento calorífico nominal). Un
valor inferior (poco tiro) conlleva una mala combustión, lo que provoca depósitos de carbón y la excesiva formación de humo, pudiéndose
entonces observar fugas y, lo que es peor, un aumento de la temperatura que podría provocar daños en los componentes estructurales de la
estufa. Cuando la depresión supere 15 Pa será necesario reducirla instalando un regulador de tiro adicional.

Para comprobar si la combustión es correcta, controlar si el humo que sale de la chimenea es transparente.

D9

Si el humo es blanco significa que el aparato no está regulado correctamente o el pellet utilizado tiene una
humedad demasiado elevada. Si, en cambio, el humo es gris o negro significa que la combustión no es
completa (es necesaria una mayor cantidad de aire secundario).

La conexión de la estufa se debe realizar con tubos rígidos de acero aluminado o acero inoxidable. Está

prohibido el uso de tubos flexibles metálicos o de fibrocemento porque perjudican la seguridad de la
unión puesto que están sujetos a tirones o roturas, causando pérdidas de humo.

Está prohibido y, por lo tanto, perjudica el buen funcionamiento del aparato lo siguiente: fibrocemento, acero
galvanizado y superficies interiores ásperas y porosas. A continuación se muestra un ejemplo de solución:

doble pared aislada con material resistente a 400ºC. Eficiencia 100%
óptima (ver dibujo D9).

Todas las estufas que eliminan los humos producidos al exterior deben
contar con su propio conducto de humo. No utilizar nunca el mismo

conducto para varios aparatos a la vez (ver dibujo D10).

En la medida de lo posible, evitar el montaje de tramos horizontales. La
longitud del tramo horizontal no será superior a 3 metros.
A la salida del tubo de escape de la estufa de pellet, debe insertarse
en la instalación una “T” con tapa hermética, que permita la inspección
regular o la descarga de polvo pesado.
El número de cambios de dirección, incluido el necesario para conectar
la “T” de registro, no debe exceder de 4.

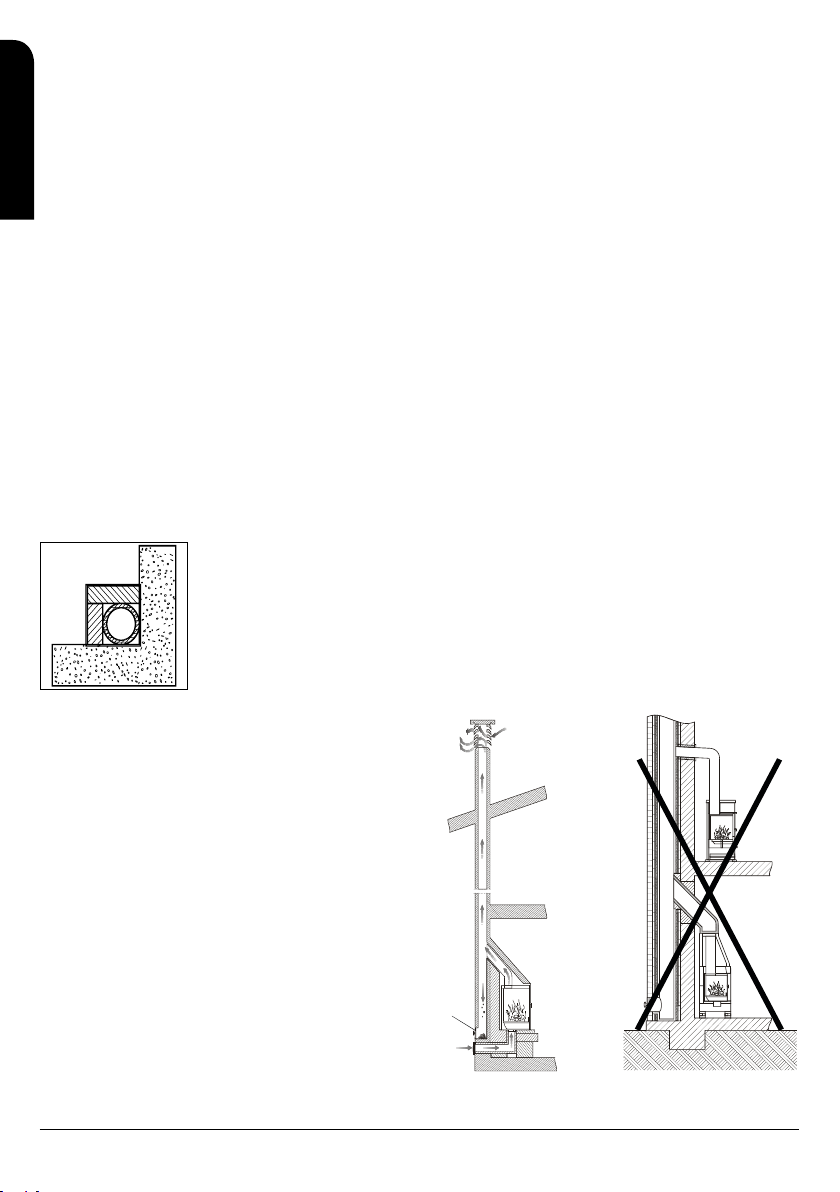

En el dibujo D11 se representan los requisitos básicos para la instalación
de la chimenea de la estufa:

El conducto de humo tiene que estar adecuadamente alejado de
materiales inflamables o combustibles a través de un oportuno
aislamiento o una cámara de aire. En el interior está prohibido que
circulen tuberías de instalaciones o canales de circulación de aire.
Queda prohibido también hacer aberturas móviles o fijas para la
conexión de otros aparatos diferentes.

El tubo de descarga de humos debe fijarse herméticamente al aparato
y puede tener una inclinación máxima de 45° para evitar depósitos
excesivos de condensación producidos durante las fases iniciales de
encendido y/o la formación excesiva de hollín. Además, de esta forma se evita la ralentización de los humos al salir.

Conducto de humos de acero AISI 316 de

D10

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

6

Altura mínima 1.5 m

CO

CO

I

T

Altura mínima 1.5 m

D11

La falta de sellado de la conexión puede causar el mal funcionamiento de la estufa.
El diámetro interior del tubo de conexión debe corresponder al diámetro exterior del tronco de descarga de humos de la estufa.

En el dibujo D12 se puede observar los criterios a tener en cuenta a la hora de una correcta instalación.

5.4 CONVECCIÓN NATURAL PARA LOS INSERTABLES

D12

En el caso de los insertables Neva y Damasco, cuando se insertan en un revestimiento o en una chimenea preexistente es indispensable
que el espacio incluido entre la parte superior, los lados del insertable y el material incombustible de la campana (que obtura la base del
conducto de humos), estén constantemente ventilados. Por este motivo, es necesario permitir una entrada de aire por la parte inferior del
revestimiento (entrada de aire fresco) y una salida en la parte superior (salida de aire caliente) por la campana. Con esto mejoraremos el
funcionamiento del conjunto ya que estamos estableciendo un circuito de convección natural (ver dibujo D13).
Las medidas que habría que respetar son:

CAMARA DE DESCOMPRESION

NDUCTO METALI

MAXIMA INCLINACION 45º

ESPACIO ENTRE EN TUBO Y

EL CONDUCTO SELLADO

ES

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION

PROTEGER LAS PARTES

NTERNAS DE LA MADERA

AISLAMIENTO LANA DE ROCA

ENTRADA AIRE FRIO

50 cm

REJILLA

AISLAMIENTO LANA DE ROCA

5 cm

REJILLA

ESPACIO ENTRE EL REVESTIMENTO Y EL INSER

ENTRADA AIRE FRIO

ENTRADA AIRE FRIO

PARED

D38

D13

7

5 mm

• La parte inferior (entrada de aire frío) debería tener una superficie mínima total de 550 cm2.

• La parte superior (salida de aire caliente) debería tener una superficie mínima total de 500 cm2.

Es importante aclarar que esta convección natural es totalmente independiente de la entrada de aire primario.

5.5 SOMBRERETE

ES

El tiro del conducto de humos también depende de la idoneidad del sombrerete. Por lo tanto, es indispensable que si el sombrerete está
construido de forma artesanal, la sección de salida sea más de dos veces la sección interior del conducto de humos. Puesto que tiene que
superar, siempre, la cumbre del tejado, la chimenea deberá asegurar la descarga incluso en presencia de viento (ver dibujo D14).
El sombrerete debe cumplir con los siguientes requisitos:

• Tener una sección interior equivalente a la de la chimenea.

• Tener una sección útil de salida que sea el doble de la interior del humero.

• Estar construida de manera que impida la penetración en el humero de lluvia, nieve y cualquier cuerpo ajeno.

• Ser fácilmente accesible para las operaciones de mantenimiento y limpieza que procedan.

1: Chimenea industrial
de elementos
prefabricados que
permite una excelente
extracción de humos.

D14

5.6 TOMA DE AIRE EXTERIOR

Para el buen funcionamiento de la estufa o insertable es esencial que en el lugar de instalación se introduzca suficiente aire para la
combustión y la reoxigenación del mismo ambiente. Esto significa que, a través de unas aberturas que se comuniquen con el exterior, debe
poder circular aire para la combustión incluso con las puertas y ventanas cerradas.
La toma de aire debe estar posicionada de manera que no pueda obstruirse. Además, debe ser comunicante con el ambiente de instalación
de la estufa o insertable y estar protegida por una rejilla. La superficie mínima de esta toma de aire no debe ser inferior a 100 cm2.
Cuando el flujo de aire se obtenga a través de aberturas comunicantes con ambientes adyacentes, se tendrán que evitar tomas de aire en
conexión con garajes, cocinas, servicios o centrales térmicas.
Las estufas cuentan con una toma de aire necesaria para la combustión en la parte lateral izquierda (40 mm de diámetro). Es importante que
esta toma no se obstruya y que se respeten las distancias recomendadas a la pared o enseres cercanos. En cambio el insertable Damasco
cuenta con esta toma en la parte posterior del mismo, mientras que en el insertable Neva, esta
toma está ubicada en el frontal del mismo, concretamente, en la parte superior derecha del
frontal.
Se recomienda la conexión de la toma de aire primario de la estufa o insertable con el exterior,
aunque no es obligatorio. El material de la tubería de conexión no debe ser necesariamente
metálico, puede ser cualquier otro material (PVC, aluminio, polietileno, etc.). Tenga en cuenta
que por este conducto va a circular aire a temperatura ambiente del exterior.

5.7 ESPECIFICACIONES DE MONTAJE SEGÚN MODELOS

5.7.1 MODELOS AGATHA, ALEXIA Y ALICIA

D16

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

2: Chimenea artesanal. La
correcta sección de salida
debe ser como mínimo 2 veces
la sección interior del humero.
Ideal 2.5 veces.

8

3: Chimenea para humero de
acero con cono interior deflector.

Para realizar la conexión de la chimenea
de evacuación de humos con estos
modelos de estufas existen dos posibles
formas de hacerlo:

- Salida superior: Bastará con
golpear levemente la tapa superior que
se encuentra parcialmente perforada
y conectar los tubos con la salida de
humos del extractor prevista en la estufa
(ver dibujo D15). No olvide respetar las
distancias de seguridad de la estufa con
las paredes (ver apartado “distancia de
seguridad”).

- Salida trasera o lateral: Se
conectará la tubería directamente con la
salida de humos del extractor previsto
en la estufa (vertical). Para ello debe

D15

colocar un codo a 90º de 80mm de diámetro (para convertir la salida en lateral o
trasera) y, posteriormente, colocar el resto de tubería de la instalación, por ejemplo:
convertidor, “T” con tapa de registro, codo, tubo, etc. (ver dibujo D16). Tenga
en cuenta que con esta opción la estufa quedará retirada de la pared, al menos,
el diámetro del tubo más la distancia de seguridad recomendada (ver apartado
“distancias de seguridad”).

5.7.2 MODELOS NEVA Y DAMASCO

Los insertables modelo NEVA y modelo DAMASCO están compuestos por una base fija
metálica que se inserta en el hueco de la chimenea y una base móvil (cuerpo) que encaja
en la base fija mediante unas guías extensibles y desmontables (ver dibujo D17).

Tendrá que disponer de una toma de corriente eléctrica en la parte posterior y ésta debe
ser accesible una vez finalizada la instalación. La chimenea debe estar provista de la
salida de humos y entrada de aire. Para situar la base fija en el hueco de la chimenea deberemos fijarla con tacos metálicos de diámetro
8mm. Para separar la base fija de la base móvil hemos de extraer completamente la base móvil. Para ello primero gire el cierre de seguridad
situado en la parte inferior derecha del frontal (en el modelo Neva, ver dibujo D18) y en la parte inferior izquierda del frontal (en el modelo
Damasco, ver dibujo D19), girando el tornillo con una llave Allen.
Extraiga la parte móvil hacia fuera, inclínela hacia arriba por la parte frontal (dibujo D20) y tire hacia atrás. Así, quedan separados los dos
componentes. Deberá prever un apoyo que soporte el peso del aparato al extraerlo.

Cuerpo Movil

Base Fija

D17

ES

D18

Colocación del marco

El marco deberá montarse una vez terminada la instalación. Para ello realizaremos los siguientes pasos:
Extraiga el aparato y sitúe el frontal, fíjelo mediante los tornillos laterales a ambos lados del aparato y tenga cuidado
de que las pestañas del marco queden por fuera (ver dibujo D21).

D19

D20

6 PUESTA EN MARCHA

El encendido de este tipo de aparatos es totalmente automático, por lo que no deben introducir en el quemador
ningún tipo de material para el encendido del mismo.

Está prohibido el uso de todas las sustancias líquidas tales como, por ejemplo, alcohol, gasolina,
petróleo y similares. El uso de dichas sustancias ocasionará la pérdida de la garantía.

Antes de encender la estufa o insertable se deben verificar los siguientes puntos:

- El cable de corriente debe estar conectado a la red eléctrica (230VAC) a un enchufe con toma de tierra.

- El interruptor bipolar situado en la parte trasera de la estufa debe estar en la posición I.

- El depósito del pellet debe estar abastecido.

- La cámara de combustión debe estar completamente limpia

- El quemador debe estar completamente limpio y colocado correctamente.

- La puerta de la cámara de combustión debe estar cerrada correctamente.

Durante el primer encendido podría ocurrir que la estufa haya finalizado el ciclo de encendido y no aparezca llama. Si esto sucede, la estufa
pasa automáticamente a estado de alarma. Esto se debe a que el alimentador del combustible se encuentra vacío y necesita un tiempo
para llenarse. Para solucionar este problema vuelva a encender de nuevo la estufa (teniedo en cuenta los puntos antes descritos) hasta que
aparezca llama.
La estufa o insertable, deberá someterse a distintos ciclos de puesta en marcha para que todos los materiales y la pintura puedan completar
las distintas solicitaciones elásticas.
En particular, inicialmente se podrá notar la emisión de humos y olores típicos de los metales sometidos a gran solicitación térmica y de la
pintura todavía fresca. Dicha pintura, aunque en fase de construcción se cuece a 80° C durante unos minutos, deberá superar, más veces y
durante cierto tiempo, la temperatura de 200 ºC, antes de adherirse perfectamente a las superficies metálicas.

Por lo tanto, es importante adoptar estas pequeñas precauciones durante la fase de puesta en marcha:

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

9

D21

1. Asegurarse de que esté garantizado un fuerte recambio de aire en el lugar donde está instalado el aparato.

2. Durante los primeros encendidos, mantener un régimen de trabajo a baja potencia y mantener la estufa encendida durante por lo
menos 6-10 horas continuas.

3. Repetir esta operación como mínimo 4-5 o más veces, según su disponibilidad.

4. Durante las primeras puestas en marcha, ningún objeto se debería apoyar sobre el aparato y, en particular, sobre las superficies
lacadas. Las superficies lacadas no se deben tocar durante el calentamiento.

ES

6.1 SINTONIZACIÓN DEL MANDO A DISTANCIA Y RECEPTOR

Su aparato dispone de un mando a distancia y un receptor. Si ambos no están sintonizados, aparecerá en el mando el siguiente mensaje:

“CERCA CAMPO” (ver dibujo D22).

Para sintonizar ambos dispositivos debe realizar los siguientes pasos:

- Debe apagar el interruptor general de corriente del aparato (dibujo D23).

- Presione simultáneamente las teclas “1” y “2” del mando hasta que aparezca en la pantalla “SEGLI UNITA” (ver dibujo D24).

- Seleccione el canal de radiofrecuencia que prefiera: 0, 1, 2 ó 3. Con las teclas 1 o 2.

- Vuelva a encender el interruptor general de corriente del aparato.

- Por último, pulse el botón rojo nº3 del mando hasta que ambos dispositivos se encuentren.

- Una vez sintonizados, aparecerá en la pantalla el estado inicial (ver dibujo D25).

CERCA

CAMPO

01

SEGLI

UNITA

08:53

31.0 ºC P-1
APAGADO

D23

MENU

D22

MENU

D24

MENU

D25

7 SISTEMA DE CANALIZACIÓN

A continuación se detalla el funcionamiento del sistema de distribución de aire hacia otras habitaciones adyacentes o superiores de las
estufas o insertables que poseen este sistema.

7.1 ESTUFA MOD. ALICIA-EXTRA

El modelo Alicia Extra incorpora en su parte posterior superior una salida de diámetro 80 mm que se corresponde con la salida de aire
forzado canalizable para la calefacción de una habitación adyacente o superior. Procederemos golpeando levemente la tapa que se
encuentra parcialmente perforada y conectar el tubo con la salida del ventilador. Se recomienda usar tubo aislado de diámetro interior 80
mm. La distancia máxima de canalización es de 9
metros.
La regulación del sistema de canalización se hace
a través de la propia electrónica de la estufa,
pudiendo seleccionar el funcionamiento de la
canalización, seleccionando el nivel de potencia
deseado para el ventilador independientemente de
la potencia de trabajo de la propia estufa. Para ello
debemos acceder al menú 1 y elegir la activación
del ventilador 2, así como su potencia de trabajo
(ver dibujo D26). El ventilador 3, en estos modelos
no está disponible.

7.2 INSERTABLE MOD. NEVA EXTRA

El modelo Neva-Extra incorpora en su parte derecha una salida de diametro 80 que se corresponde con la salida de aire forzado canalizable
para la calefacción de una habitación adyacente o superior. Se recomienda usar tubo aislado de diámetro interior 80 mm. La distancia
máxima de canalización es de 9 metros.
La regulación del sistema de canalización se hace a través de la propia electrónica de la estufa, pudiendo seleccionar el funcionamiento de
la canalización, seleccionando el nivel de potencia deseado para el ventilador independientemente de la potencia de trabajo de la propia
estufa. Para ello debemos acceder al menú 1 y elegir la activación del ventilador 2, así como su potencia de trabajo. El ventilador 3, en estos
modelos no está disponible.

7.3 ESTUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA Y OLIVIA EXTRA.

Los modelos Clara, Cleo y Olivia Extra incorpora dos salidas de diámetro 80 mm que se corresponden con las salidas de aire forzado
canalizable para la calefacción de habitaciones adyacentes o superiores. Una de estas salidas siempre estará ubicada en la parte posterior
de la estufa (la salida de la izquierda mirando la estufa de frente). Sin embargo, la otra salida (la salida de la derecha) se puede dirigir hacia
la parte trasera o hacia el lateral derecho, según nos interese. Para ello tendremos que cambiar la posición del ventilador siguiendo los

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

10

Menú 01

VENT-2 1

D26

D27 D28 D29 D30

siguientes pasos:

- Desatornillar y retirar el techo de la estufa.

- Desatornillar y retirar la turbina o extractor de aire. Ver dibujo D27

- Desatornillar la base sobre la que se apoya la turbina o extractor. Ver dibujo D28

- Girar la base, para canalización lateral y volver a atornillarla. Ver dibujo D29

- Colocar nuevamente la turbina o extractor en la posición lateral. Ver dibujo D30

- Colocar y atornillar nuevamente el techo de la estufa.
La regulación del sistema de canalización se hace a través de la propia electrónica de la estufa,
pudiendo seleccionar el funcionamiento de cada una de las canalizaciones, seleccionando el nivel de
potencia deseado para cada ventilador de forma independiente. Para ello debemos acceder al menú 1 y
elegir la activación de cada ventilador, así como su potencia de trabajo (ver dibujo D31).

7.4 MODELO DAMASCO

El modelo Damasco incorpora en su parte superior trasera dos salidas de diámetro 80 mm que
corresponden a dos salidas de aire forzado canalizable para la calefacción de habitaciones superiores o
adyacentes. El caudal de dichas salidas se debe regular mediante el accionamiento de un control situado
en el frontal del insertable, concretamente en la parte superior central.
Este modelo dispone de dos turbinas tangenciales. Un ventilador principal (turbina tangencial doble) que
siempre conduce el total de su caudal de aire a la salida frontal del aparato y una segunda turbina cuyo
caudal se puede dirigir hacia el frontal o hacia las canalizaciones. El funcionamiento de ambas turbinas
está ligado a la potencia de trabajo del insertable.

Con este accionamiento podremos derivar el caudal del aire de la siguiente forma (ver dibujo D32):

- Aire dirigido sólo hacia la parte frontal. Empujar el control hacia atrás.

- Aire hacia las salidas canalizables. Empujar el control hacia delante. Por motivos de seguridad, una parte del caudal saldrá también

por la parte frontal del insertable.

- Aire hacia ambas salidas, tanto frontal como trasera. Sitúe el control hasta la regulación de caudal deseada.

NOTA: a causa de las altas temperaturas que se alcanzan en esa zona para accionar el control se debe usar el guante o en su defecto
el gancho suministrado (accesorio manos frías), introduciendo el
extremo del mismo en el agujero del control.

Menú 01

VENT-2 1
VENT-3 2

D31

D32

D33

8 MANTENIMIENTO Y CUIDADO

Las operaciones de mantenimiento garantizan que el producto funcione
correctamente durante largo tiempo. Si no se realizan estas operaciones la
seguridad del producto puede verse afectada.

8.1 LIMPIEZA DEL QUEMADOR

La limpieza del quemador se debe efectuar a diario (ver dibujo D33).

• Extraer el quemador y limpiar los orificios con ayuda del atizador que se suministra junto con la estufa

o insertable.

• Aspirar la ceniza depositada en el alojamiento del brasero. Puede adquirir un aspirador Bronpi, en el

mismo distribuidor Bronpi donde compró su estufa.

8.2 USO DE LOS RASCADORES (EN LOS MODELOS QUE LOS INCORPOREN)

La limpieza de la cámara de humos permite garantizar que el rendimiento sea constante durante largo
tiempo. Este tipo de mantenimiento se debe efectuar al menos una vez al día. Para llevarlo a cabo basta con
utilizar los correspondientes rascadores que se encuentran en la parte superior de la estufa, realizando un
movimiento de abajo hacia arriba y viceversa repetidamente (ver dibujo D34).

NOTA. El modelo Neva carece de rascadores.

El modelo Damasco posee dos tipos de rascadores: los que se encuentran en la parte frontal del insertable, cuyo movimiento es horizontal
hacia delante y hacia detrás (ver dibujo D35) y los rascadores situados en la parte superior del aparato cuyo movimiento es vertical hacia

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

11

D34

ES

ES

arriba y hacia abajo (ver dibujo D36). Para acceder a estos segundos rascadores,
es necesario extraer la parte móvil del insertable a través de las guías. Lógicamente,
esta segunda limpieza debe realizarse cuando el insertable esté apagado y frío.

8.3 LIMPIEZA DEL CAJÓN DE CENIZAS

El cajón de cenizas se debe vaciar cuando sea necesario. La estufa o insertable no
debe ponerse en funcionamiento sin el cajón de cenizas en su interior (ver dibujo
D37).

El modelo Damasco dispone de dos cajones de cenizas, uno a cada lado del
quemador (ver dibujo D38).

8.4 JUNTAS DE LA PUERTA DE LA CÁMARA DE COMBUSTIÓN Y FIBRA DEL CRISTAL

Las juntas de la puerta y la fibra del cristal garantizan la hermeticidad de la estufa e insertable y, por
consiguiente, el buen funcionamiento de los mismos (ver dibujo D39).

Es necesario controlar periódicamente si están desgastadas o dañadas puesto que, en ese caso, se
deberán sustituir inmediatamente. Puede adquirir cordón cerámico y fibra autoadhesiva, en el mismo
distribuidor Bronpi donde compró su estufa.
Estas operaciones deberían ser efectuadas por un técnico autorizado.

Para el correcto funcionamiento de la estufa o insertable, un servicio técnico autorizado debe proceder
a su mantenimiento al menos una vez al año.

8.5 LIMPIEZA DEL CONDUCTO DE HUMOS

Cuando el pellet se quema, lentamente se producen alquitranes y otros vapores orgánicos que, en combinación con la humedad ambiente,
forman la creosota (hollín). Una excesiva acumulación de hollín puede causar problemas en la descarga de humos e incluso el incendio del
propio conducto de humos.
La limpieza se tiene que realizar exclusivamente cuando el aparato esté frío. De esta operación debería encargarse un deshollinador que,
al mismo tiempo, puede realizar una inspección (es conveniente anotar fecha de cada limpieza y realizar un registro de las
mismas).

8.6 LIMPIEZA DEL CRISTAL

IMPORTANTE:
La limpieza del cristal se tiene que realizar única y exclusivamente con el aparato frío para evitar una posible explosión
del mismo. Para la limpieza se deben utilizar productos específicos. Puede adquirir limpiacristales vitrocerámico Bronpi
en el mismo distribuidor Bronpi donde compró su estufa (ver dibujo D40).
ROTURA DE CRISTALES. Los cristales, debido a que son vitrocerámicos, resisten hasta un salto térmico de 750°C, por
lo que no están sujetos a choques térmicos. Su rotura sólo la puede causar los choques mecánicos (choques o cierre
violento de la puerta, etc.). Por lo tanto, su sustitución no está incluida en la garantía.

8.7 LIMPIEZA EXTERIOR

No limpiar la superficie exterior de la estufa o insertable con agua o productos abrasivos ya que podría deteriorarse. Pasar un plumero o un
paño ligeramente humedecido.

8.8 LIMPIEZA DE REGISTROS

por un técnico autorizado por Bronpi Calefacción,
quien dejará constancia por escrito de la
intervención efectuada.

Se trata de limpiar los registros de cenizas de la
estufa o insertable así como la zona de paso de los
humos.

D35 D36

Para mantener la vigencia del periodo
de garantía, es obligatorio que la
limpieza de registros sea efectuada

D37 D38

D39

D41

D40

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

12

En primer lugar deberá limpiar completamente el interior de la cámara de combustión, retirando las placas interiores de la estufa o insertable
debido a que detrás se suele acumular hollín que dificulta el intercambio térmico. Para ello, deberá aflojar el tornillo central de la misma y
retirar las placas con precaución. A continuación, frote con un cepillo de acero las superficies con suciedad acumulada. (Ver dibujo D41).
En los modelos Agatha, Alexia, Alicia, Alicia Extra, Clara Extra, Cleo Extra y Olivia Extra, también es necesario limpiar la cámara de los
intercambiadores de calor, pues el hollín que se acumula en la parte superior dificulta la correcta circulación de los humos. Para acceder a
esta zona deberá retirar el techo de la estufa y, posteriormente, realizar las siguientes operaciones:

- Desatornillar los dos tornillos que hay a cada lado de la tapa existente en la parte superior de la estufa para acceder al registro.

Dibujo D42.

- Extraer la tapa de registro aflojando los dos tornillos. Dibujo D43.

- Limpiar las cenizas depositadas en la parte superior. Dibujo D44.

- Volver a colocar las piezas y comprobar la hermeticidad del registro.

D42 D43 D44

Una vez limpia la zona superior hay que proceder a la limpieza del registro de humos situado en la parte inferior de la estufa. Para ello
deberá abrir la puerta de la estufa, ver dibujo D45 (según el modelo de estufa, en lugar de abrir la puerta deberá extraer completamente la
placa decorativa frontal para acceder al registro) y, posteriormente, realizar las siguientes operaciones:

- Extraer la tapa de registro aflojando los diferentes tornillos. Ver dibujo D46

- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.

D45 D46 D47

- Limpiar igualmente las palas y la carcasa del extractor. Retire el extractor si lo ve preciso. Ver dibujo D47.

- Volver a colocar las piezas y comprobar la hermeticidad del registro.

En el insertable modelo Neva, para la limpieza del paso de humos, hay que retirar las placas interiores del insertable y descolgar la placa
trasera (ver dibujo D48). Además se debe de limpiar los registros ubicados en la parte inferior de la cámara de combustión, uno a cada
lado del quemador (ver dibujo D49) y el registro anexo al extractor de humos, el cual se accede desde la parte trasera del insertable,
deslizando el insertable sobre sus guías (ver dibujo D50). En ambos casos, realizar las siguientes operaciones:

ES

D48 D49 D50

D51 D50

- Extraer la tapa de registro aflojando los tornillos. Ver dibujo D51

- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.

- Volver a colocar las piezas y comprobar la hermeticidad del registro.

En el insertable modelo Damasco, para la limpieza del paso de humos, hay que retirar las placas interiores del insertable y extraer la tapa
de registro ubicada en la trasera (ver dibujo D52). Además se debe de limpiar los registros ubicados en cada lateral del insertable, para ello
debe retirar previamente la chapa protectora del insertable (ver dibujo D53 y D54). En ambos casos, realizar las siguientes operaciones:

- Extraer la tapa de registro aflojando los tornillos.

- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.

- Volver a colocar las piezas y comprobar la hermeticidad del registro.

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

13

D52 D53 D54

ES

8.9 PAROS ESTACIONALES

Si la estufa o insertable no van a ser utilizados durante un tiempo prolongado es conveniente dejar el depósito del combustible
completamente vacío, así como el tornillo sinfín para evitar el apelmazamiento del combustible y realizar la limpieza tanto de la estufa o
insertable como del conducto de humos, eliminando totalmente la ceniza y demás residuos, deje cerrada la puerta de la estufa o insertable.
La operación de limpieza del conducto de humos es recomendable realizarla al menos una vez al año. Mientras tanto, controlar el efectivo
estado de las juntas dado que, si no están perfectamente íntegras (es decir, que ya no se ajustan a la puerta), ¡no aseguran el correcto
funcionamiento de la estufa! Por lo tanto, es necesario cambiarlas. En caso de humedad del ambiente donde está instalada la estufa
o insertable, colocar sales absorbentes dentro de la estufa. Proteger con vaselina neutra las partes interiores si se quiere mantener sin
alteraciones su aspecto estético en el tiempo.

8.10 REVISIÓN DE MANTENIMIENTO

Al menos una vez al año es conveniente revisar y limpiar los registros de cenizas existentes en su estufa o
insertable.
Su estufa o insertable dispone de un aviso de mantenimiento preventivo, establecido a las 1200 horas de
funcionamiento, que le recordará la necesidad de realizar la limpieza de los registros. Para llevar a cabo esta
tarea deberá contactar con su instalador autorizado.
Este mensaje no es una alarma sino un recordatorio o advertencia. Por tanto le permitirá hacer uso de su estufa
de manera satisfactoria mientras se muestre este mensaje en el display (ver dibujo D55).

Tenga en cuenta que su estufa o insertable puede precisar una limpieza antes de las 1200 horas establecidas
o incluso después. Esto dependerá mucho de la calidad del combustible utilizado, de la instalación de humos
realizada y de la correcta regulación de la estufa adaptándola a su instalación.

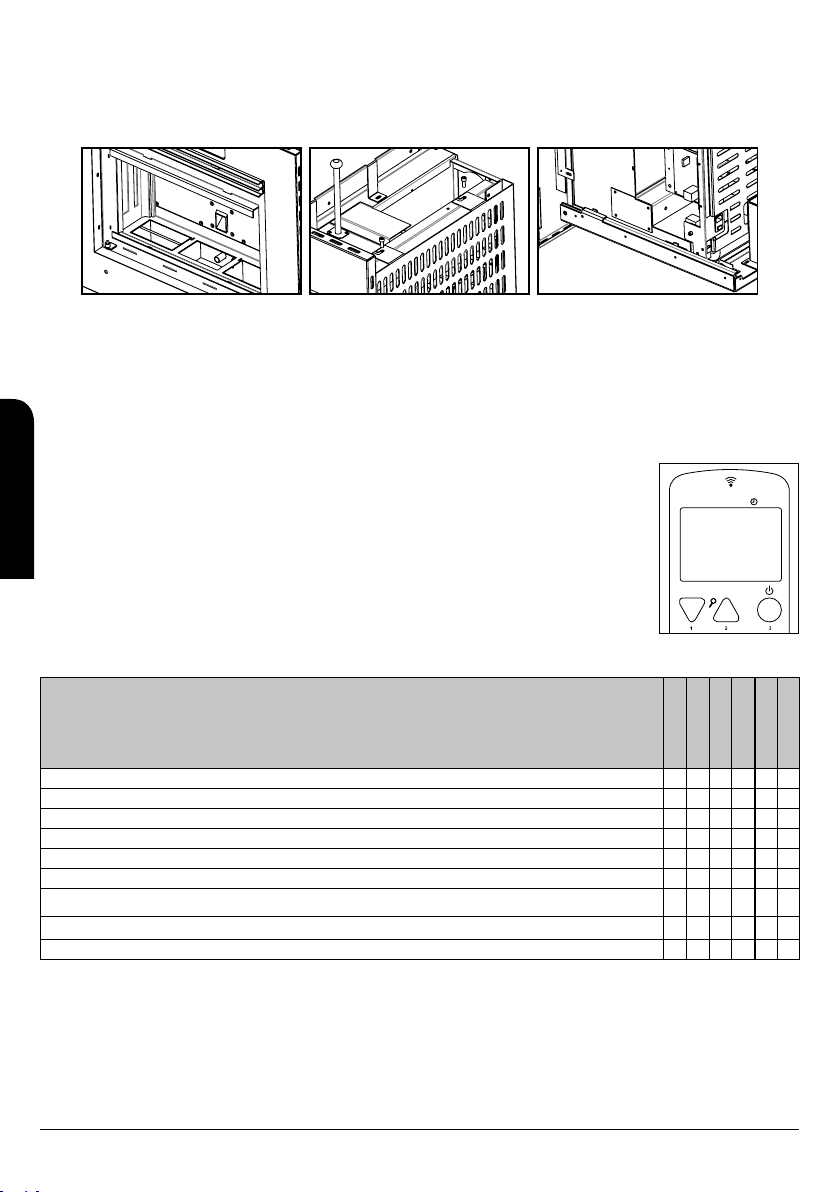

En la siguiente tabla (que también está adherida a su estufa o insertable en la tapa del depósito del combustible)
usted puede comprobar la periodicidad de las tareas de mantenimientos y quién debe realizarla.

FIN HORAS
SERVICIO

MENU

D55

TAREAS DE LIMPIEZA

Diaria

Semanal

Mensual

Anual

Retirar el quemador del compartimiento y liberar los orificios del mismo utilizando el atizador suministrado. Extraer
la ceniza utilizando una aspiradora.

Aspirar la ceniza depositada en el compartimiento del quemador.
Accionar los raspadores realizando un movimiento de abajo hacia arriba varias veces. (**Sólo modelos que lo

incorporen)
Vaciar el cajón cenicero o aspirar el alojamiento de las cenizas cuando sea necesario.

Aspirar el fondo del depósito del pellet siempre que sea necesario.
Limpiar el interior de la cámara de combustión aspirando las paredes con un aspirador adecuado.
Limpieza del motor de extracción de humos, cámara de combustión completa, depósito de pellet, sustitución

completa de las juntas y nuevo siliconado donde sea necesario, conducto de humos, registros, etc.
Revisión de todos los componentes electrónicos (placa electrónica, display…)

Revisión de todos los componentes eléctricos (turbina tangencial, resistencia, motor extracción de humos, bomba
circuladora…)

√ √

√ √

√ √

√ √
√ √

Técnico

√ √

√ √

√ √

√ √

9 FUNCIONAMIENTO DEL MANDO/DISPLAY

9.1 INFORMACIÓN GENERAL DEL MANDO/DISPLAY

El mando muestra información sobre el funcionamiento de la estufa o insertable. Accediendo al menú se pueden obtener diferentes tipos de
pantalla y ajustar la configuración disponible en función del nivel de acceso.
Dependiendo del modo de funcionamiento, la visualización puede tomar diferentes significados dependiendo de la posición en la pantalla.

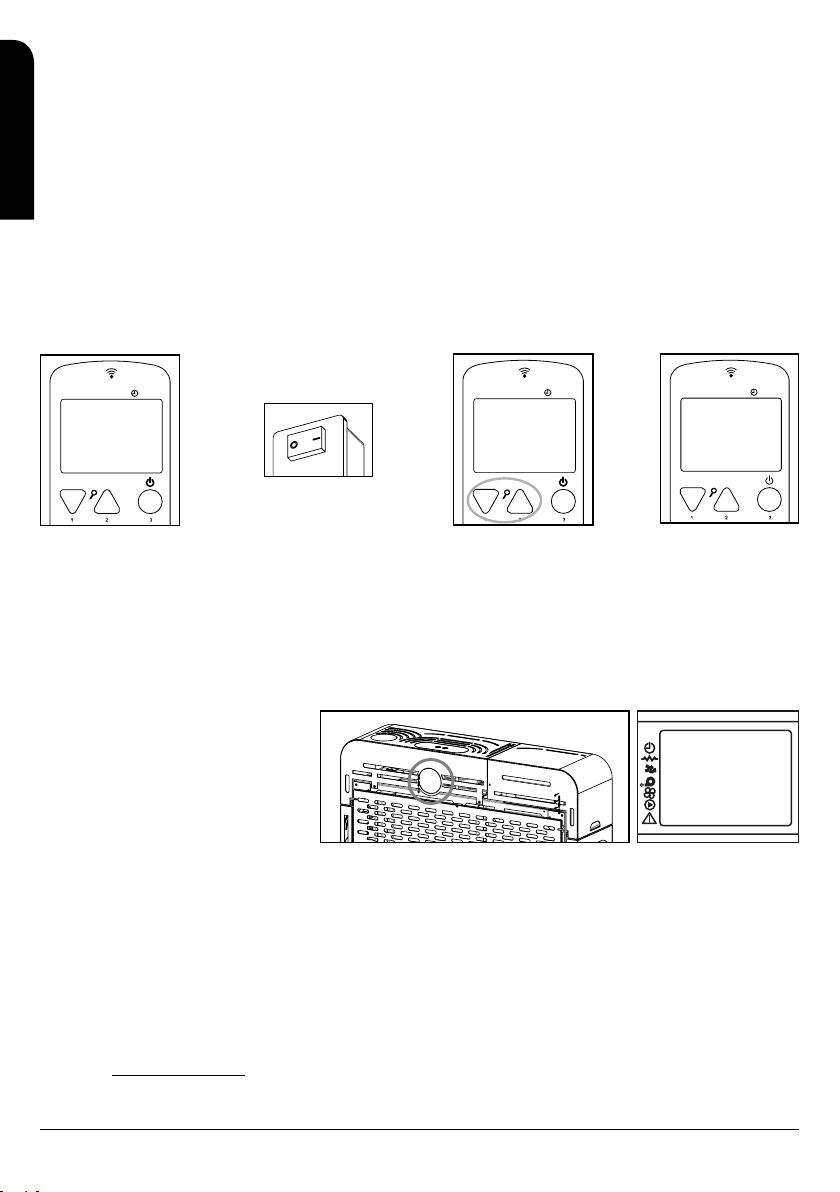

En el dibujo D56 aparece un ejemplo de la estufa o insertable apagado.
En el dibujo D57 se describe la disposición de los mensajes en la fase de programación o configuración de los parámetros de
funcionamiento. En particular:

1. La zona de la pantalla “Valor” visualiza el valor que introducimos.

2. La zona de la pantalla “Nivel de Menú” visualiza el nivel de menú actual.

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

14

Usuario

El mando a distancia dispone de luz interna con un temporizador que permite apagarse automáticamente. Para determinar el tiempo del
temporizador, usted debe pulsar simultáneamente las teclas 1 y 7 y ajustar el tiempo que oscila de 0 a 9 segundos (ver dibujo D58).

OFF
M - 3 - 3 - 01

VALOR

NIVEL

MENU

DE MENU

PROGRAMA
SEMANA

MENU

DIALOGO

RITT - LUCE
OFF

ES

ES

D56

D57

MENU

9.2 FUNCIONES DE LAS TECLAS DEL DISPLAY

La utilización del display situado en la estufa o insertable es recomendable únicamente en caso de que no sea factible en esos
momentos la utilización del mando, bien porque este último carezca de batería, se encuentre alejado, etc.

El símbolo ubicado debajo del botón de encendido nos muestra, mediante una luz intermitente, si el mando está
funcionando.

El símbolo situado por encima del botón número 2 nos indica, mediante un sistema de luz, si la estufa tiene algún tipo
de problema.

La ranura situada entre los botones 1 y 2 sirve para conectar, si fuera preciso, el mando directamente con la estufa.

Tecla Descripción Descripción del funcionamiento

1 Disminuye Disminuye únicamente el valor de la potencia.

2 Aumenta Incrementa únicamente el valor de la potencia.

3

ON/OFF
Desbloqueo

Pulsando durante 2 segundos enciende o apaga la estufa o insertable.
Desbloquea la estufa o insertable y la lleva al estado de apagado.

9.3 FUNCIONES DE LAS TECLAS DEL MANDO

Tecla Descripción Modalidad Descripción del funcionamiento

1 Disminuye

2 Aumenta

ON/OFF

3

Desbloqueo

4 Selección Temperatura TRABAJO

5 Selección Potencia TRABAJO

PROGRAMACIÓN Muestra diversos valores de la estufa en dicho momento.
TRABAJO Modifica/disminuye el valor del menú seleccionado.
PROGRAMACIÓN Muestra diversos valores de la estufa en dicho momento.
TRABAJO Modifica/incrementa el valor del menú seleccionado.

TRABAJO

Pulsando durante 2 segundos enciende o apaga la estufa, según esté
apagada o encendida respectivamente.

BLOQUEO Desbloquea la estufa y la lleva al estado de apagado.

MENÚ/PROGRAMACIÓN

Retrocede al nivel de menú anterior y se almacenan los datos
modificados.

Selecciona la opción de temperatura para que ésta pueda ser
modificada mediante las teclas 1 y 2.

Selecciona la opción de potencia para que ésta pueda ser modificada
mediante las teclas 1 y 2.

6 - PROGRAMA Tecla inhabilitada para este modelo de estufa.

7 Menú

MENÚ Pasa a la siguiente opción de menú.
PROGRAMACIÓN Pasa a la opción de submenú siguiente.

D58

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

15

9.4 OPCIÓN MENÚ

Pulsando la tecla nº 7 del mando a distancia podemos acceder al MENÚ. Este se divide en varios apartados y niveles que permiten el
acceso a la configuración y la programación de la estufa.
El acceso a la programación técnica de la estufa o insertable, está protegido con una clave. Estos parámetros sólo se deben modificar por
un servicio técnico autorizado. (Los cambios de dichos parámetros pueden ocasionar el mal funcionamiento de la estufa y la pérdida de la

ES

garantía de la misma).

9.4.1 MENÚ DE USUARIO

La siguiente tabla describe brevemente la estructura del menú de la estufa o insertable. En la tabla adjunta se especifican las opciones
disponibles para el usuario.
El elemento de menú 01 se encuentra deshabilitado en algunos modelos.

Menú Submenú

01- Reg. Ventilador aux. ** Sólo estufas canalizables
02 - Ajustes reloj

03 –Ajuste programa ** Consulta capítulo 10.4.4
04 – Selección lenguaje

05 – Elegir sonda

06- Modo Stand-by
07- Modo sonoro
08- Carga inicial
09- Estado estufa Proporciona información del estado de la estufa

01- Día
02- Hora
03- Minuto
04- Día
05- Mes
06- Año

01- Español
02- Portugués
03- Italiano
04- Francés
05- Inglés
06- Catalán

01- Sonda Interna
02- Sonda Cont. Rem.

9.4.2 MENÚ 1. VENTILADORES AUXILIARES

Este menú sólo está operativo para los modelos de estufas canalizables, ya que estas incorporan uno o dos
ventiladores auxiliares (según el modelo) que podemos controlar su funcionamiento indistintamente de la potencia
de trabajo de la estufa. Es decir, se puede configurar el funcionamiento de los ventiladores por separado,
pudiendo activar uno y desactivar el otro, además podemos elegir la velocidad de funcionamiento de ellos de
manera independiente.
Para su configuración, bastará con pulsa la tecla 1 para modificar los valores del ventilador 2 (sólo para los
modelos Neva-Extra y Alicia Extra), y la tecla 3 para hacer lo propio con el ventilador 3 (sólo para los modelos
canalizables Clara Extra, Cleo Extra y Olivia Extra). Ver dibujo D59. Podemos establecer los siguientes valores:

A: velocidad automática, es decir, la velocidad del ventilador es proporcional a la potencia de trabajo de la estufa.
0: desactivación del ventilador auxiliar.
1-5 : velocidad de trabajo del ventilador, siendo 1 la más baja y 5 la más alta.

NOTA: En el resto de modelos, el Menú 1 carece de funcionalidad. Por este motivo su visualización (por defecto)

no se encuentra operativa.

Menú 01
VENT-2 2
VENT-3 A

MENU

D59

9.4.3 MENÚ 2. RELOJ

Establece la hora y la fecha. Para ello hay que pasar por los diferentes submenús e introducir los datos,
modificando los valores con las teclas 1 y 2. La tarjeta está equipada con batería de litio que le permite la
autonomía del reloj interno de 3 / 5 años (ver dibujo D60).

9.4.4 MENÚ 3. AJUSTE PROGRAMA (PROGRAMACIÓN HORARIA DE LA ESTUFA O INSERTABLE)

NOTA IMPORTANTE. Antes de proceder a la configuración de la programación de su estufa o insertable,
compruebe que la fecha y hora de su estufa son correctas. En caso contrario, la programación elegida se
habilitará en función de la hora y fecha fijada, pudiendo así no satisfacer sus necesidades.

La siguiente tabla describe brevemente la estructura del menú de programación de la estufa donde se detallan
las diferentes opciones disponibles:

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

16

06
Menú 02
MES
RELOJ

MENU

D60

Menú Submenú 1 Submenú 2 Valor

03 –Ajuste programa

Para programar nuestra estufa o insertable, debemos acceder al menú de programación pulsando una única vez la tecla nº 7 y con las
teclas nº 1 ó nº 2 nos desplazamos hasta el menú nº 3 “Ajuste programa” (ver dibujo D61).
Para acceder al menú de programación, confirmar esta opción volviendo a pulsar la tecla nº 7.
Para visualizar los diferentes submenús utilizar las teclas nº 1 y nº 2.

Submenú 03-01- Habilita crono

Para programar la estufa, es necesario acceder al submenú 3-1 “habilita crono” y pulsando la tecla nº 7 aparecerá por defecto la siguiente
pantalla (ver dibujo D62).
Por defecto, en el margen superior izquierdo nos sale la palabra “off”. Tecleando la tecla nº 1 ó nº 2, debemos cambiarlo a “on” para informar
a la estufa o insertable de nuestra intención de programarla (ver dibujo D63).
A continuación, elegir la programación que queremos introducir: diaria, semanal o fin de semana. Para ello, seleccionar la programación,
pulsando repetidas veces las teclas nº 1 y nº 2, hasta la
opción elegida.

Submenú 03-02- Programa diario

Para seleccionar el programa diario, nos debemos ubicar
en la siguiente pantalla (ver dibujo D64).
Pulsando una vez la tecla nº 7, accedemos al submenú
de programación diaria. Por defecto aparecerá la
siguiente pantalla (ver dibujo D65).

1- Habilita crono

2- Programa diario

3- Programa semanal

04- Prog. Fin de sem.

01- Habilita crono On/Off

01- Prog. diario On/Off
02- Start 1 Día Hora
03- Stop 1 Día Hora
04- Start 2 Día Hora
05- Stop 2 Día Hora

01- Prog. Semanal On/Off
02- Start Prog. 1 Hora
03- Stop Prog. 1 Hora
04- Lunes Prog. 1 On/Off
05- Martes Prog. 1 On/Off
06- Miércoles Prog. 1 On/Off
07- Jueves Prog. 1 On/Off
08- Viernes Prog. 1 On/Off
09- Sábado Prog. 1 On/Off
10- Domingo Prog. 1 On/Off
11- Start Prog. 2 Hora
12- Stop Prog. 2 Hora
13- Lunes Prog. 2 On/Off
14- Martes Prog. 2 On/Off
15- Miércoles Prog. 2 On/Off
16- Jueves Prog. 2 On/Off
17- Viernes Prog. 2 On/Off
18- Sábado Prog. 2 On/Off
19- Domingo Prog. 2 On/Off
20- Start Prog. 3 Hora
21- Stop Prog. 3 Hora
22- Lunes Prog. 3 On/Off
23- Martes Prog. 3 On/Off
24- Miércoles Prog. 3 On/Off
25- Jueves Prog. 3 On/Off
26- Viernes Prog. 3 On/Off
27- Sábado Prog. 3 On/Off
28- Domingo Prog. 3 On/Off
29- Start Prog. 4 Hora
30- Stop Prog. 4 Hora
31- Lunes Prog. 4 On/Off

32- Martes Prog. 4 On/Off
33- Miércoles Prog. 4 On/Off
34- Jueves Prog. 4 On/Off
35- Viernes Prog. 4 On/Off
36- Sábado Prog. 4 On/Off
37- Domingo Prog. 4 On/Off

01- Prog. Fin de sem On/Off
02- Start 1 Hora
03- Stop 1 Hora
04- Start 2 Hora
05- Stop 2 Hora

Menú 03
AJUSTE
PROGRAMA

off
M-3-1-01
HABILITA
CRONO

on
M-3-1-01
HABILITA
CRONO

ES

A continuación, cambiar la opción “off” por “on” pulsando
las teclas nº 1 ó nº 2 para confirmar la programación
diaria.

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

MENU

D61

17

MENU

D62

MENU

D63

En este momento, nos queda elegir los horarios en los que deseamos que la estufa
permanezca encendida. Para ello disponemos de dos horas diferentes de inicio y dos
horas de parada: START 1 y STOP 1, START 2 y STOP 2.

Por ejemplo:

ES

Encendido a las 09:00 horas / apagado a las 14:30 horas
Encendido a las 20:30 horas / apagado a las 23:00 horas

Partiendo de la pantalla anterior, pulsar la tecla nº7 y nos aparecerá la siguiente imagen
(ver dibujo D66).

Pulsando las teclas nº 1 y nº 2, modificamos el valor “off” y fijamos el inicio de la
primera hora de comienzo (ver dibujo D67).

De igual forma procederemos para fijar la primera hora de parada (ver dibujo D68 y
D69)

Si solo desea programa una única hora de inicio y de parada, la opción START 2 y
STOP 2 debe indicar “off”.
Si desea establecer un segundo horario de encendido y apagado, deberá introducir
los valores de la segunda hora de inicio y de parada de la misma forma a lo explicado
anteriormente. De esta manera habremos configurado la programación diaria de la
estufa con dos horas de inicio y dos horas de parada.
También es posible programar una hora de inicio automático y apagado manual (ó
viceversa).

Ejemplo: START 1: 08:00 horas y STOP 1: “off”
ó
START 1: “off” y STOP 1: 22:00 horas.

Submenú 03-03- Programa Semanal
NOTA. Realizar una programación cuidadosa para evitar la superposición de horas
de funcionamiento y/o inactivar el mismo día en diferentes programas.

Si lo que tratamos es de hacer una programación semanal, existen 4 programas
diferentes que podemos configurar, pudiendo asignar a cada uno una hora de inicio y
una hora de parada. Posteriormente, para cada día de la semana habrá que asignar o
no cada uno de estos 4 programas según nuestras necesidades.
Para su activación hay que partir de la siguiente pantalla (ver dibujo D70).

Pulsando una sola vez la tecla nº 7, accedemos al submenú de programación semanal.
Por defecto aparecerá la siguiente pantalla (ver dibujo D71).

Debemos de cambiar la opción “off” a “on” pulsando las teclas nº 1 ó nº 2. Con ello
confirmamos a la máquina que la programación semanal ha sido elegida.

Nos queda pues elegir los horarios. Para ello disponemos de cuatro horas diferentes
de inicio y cuatro horas de parada (ver dibujo D72 y D73).

- PROGRAMA 1: START 1 y STOP 1

- PROGRAMA 2: START 2 y STOP 2

- PROGRAMA 3: START 3 y STOP 3

- PROGRAMA 4: START 4 y STOP 4.

Y, posteriormente, elegir la activación o desactivación de cada programa según el día
de la semana. Por ejemplo (ver dibujo D74)

Programa 1: lunes (on), martes (on), miércoles (off), jueves (off), viernes (on), sábado
(on) y domingo (off).
Programa 2: lunes (off), martes (off), miércoles (on), jueves (off), viernes (off), sábado
(on) y domingo (on).
Programa 3: lunes (off), martes (on), miércoles (on), jueves
(on), viernes (on), sábado (on) y domingo (off).
Programa 4: lunes (on), martes (on), miércoles (off), jueves
(off), viernes (off), sábado (off) y domingo (on).

Gracias a este tipo de programación podremos combinar
4 horarios diferentes a lo largo de todos los días de la
semana que deseemos, siempre prestando atención en no
superponer el horario de los mismos.

12:00
M-3-3-02
START
PROG - 1

M-3-2
PROGRAMA
DIA

MENU

off
M-3-2-02
START 1
DIA

MENU

off
M-3-2-03
STOP 1
DIA

MENU

M-3-3
PROGRAMA
SEMANA

MENU

18:15
M-3-3-02
STOP
PROG - 1

D66

D68

D70

D64

off
M-3-2-01
PROGRAMA
DIARIO

MENU

09:00
M-3-2-02
START 1
DIA

MENU

14:30
M-3-2-03
STOP 1
DIA

MENU

off
M-3-3-01
PROGRAMA
SEMANA

MENU

on
M-3-3-04
LUNES
PROG - 1

D65

D67

D69

D71

MENU

D72

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

18

MENU

D73

MENU

D74

Submenú 03-04- Programa Fin de Semana

Al igual que ocurre con el programa diario, esta programación dispone de dos horas
de inicio y dos horas de parada independientes, con la salvedad de que sólo se aplica
el sábado y el domingo. Para acceder a su configuración hay que partir de la pantalla
siguiente (ver dibujo D75).
Debemos confirmar que queremos acceder a este programa, pulsando la tecla nº 7, y
nos debe aparecer la siguiente pantalla: (ver dibujo D76)
Modificamos el valor “off” y seleccionamos “on”. Finalmente, introducimos las horas de
inicio y parada hasta completar la programación deseada.
Al igual que ocurre en el programa diario, si necesitásemos programar sólo una hora de
inicio y de parada, la opción START 2 y STOP 2 deben indicar “off”.
También es posible programar una hora de inicio automático y apagado manual (ó
viceversa).
Ejemplo: START 1: 08:00 horas y STOP 1: “off”
ó
START 1: “off” y STOP 1: 22:00 horas.

M-3-4
PROGRAMA
FIN SEMA

MENU

D75

9.4.5 MENÚ 4. SELECCIÓN DE LENGUAJE

Permite seleccionar el idioma de dialogo entre los disponibles. Para acceder a este
menú tiene que confirmar con la tecla nº 7 y posteriormente con las teclas nº 1 y nº
2, seleccionar el idioma elegido entre los disponibles: español, portugués, italiano,
francés, inglés y catalán (ver dibujo D77).

9.4.6 MENÚ 05. ELEGIR SONDA

Nos permite elegir la sonda con la que controlaremos el funcionamiento de la estufa
o insertable, entre la ubicada en el aparato y la situada en el mando de control
(telecomando). Es aconsejable elegir la opción de “Sonda Interna (Sonda de la estufa
o insertable)” para que, de este modo, la temperatura que rija el funcionamiento de la
estufa sea la de la estancia en la que ésta está situada, y no la temperatura a la que se
encuentre la estancia en la cual ubiquemos el mando. Ver dibujo D78.

9.4.7 MENÚ 6. MODO ESPERA

Activando el “Modo espera” (ver dibujo D79) la estufa o insertable se apaga cuando
alcanza la temperatura de consigna que hemos introducido en el display más un
diferencial de 2ºC. Cuando la temperatura ambiente descienda por debajo de la
temperatura de consigna menos dicho diferencial de 2ºC, ésta vuelve a realizar un
ciclo de encendido automáticamente. Es decir, si usted selecciona que la temperatura
de consigna sea por ejemplo 22º C, la estufa se apagará cuando la temperatura del
ambiente sea de 24º, y se volverá a encender de manera automática cuando la temperatura del ambiente baje a
20 ºC.
En caso de permanecer desactivada esta función (por defecto se encuentra desactivada) cuando la estufa
alcance la temperatura de consigna permanecerá siempre en modo “trabajo modulación”, pudiéndose
sobrepasar el valor de la temperatura de consiga establecida.

Menú 04
ESPAÑOL

MENU

on
Menú 06
MODO
ESPERA

MENU

D77

9.4.8 MENÚ 7. MODO SONORO

Activando esta modalidad la estufa o insertable emitirá un sonido cuando el sistema detecte una anomalía y se
ponga en estado de alarma. Para acceder a este menú tiene que confirmar con la tecla nº 7 y, posteriormente,
con las teclas nº 1 ó nº 2, seleccionar “on” (ver dibujo D80).

9.4.9 MENÚ 8. CARGA INICIAL

En el caso de que la estufa o insertable, durante su funcionamiento se quede sin combustible, para

Tª AMBIENTE

VEL. SINFIN

ESTADO
OPERATIVO

29ºC

1.0b

3.7
ESTADO 5

MENU

evitar una anomalía en el próximo encendido, es posible con la estufa apagada y fría efectuar una
precarga de pellet durante un tiempo máximo de 90 segundos, para cargar el sinfín. Para iniciar la
carga pulse la tecla nº 2 y para interrumpirla pulse la tecla 3. (ver dibujo D81).
Es muy importante que cuando realice el encendido de la estufa o insertable el quemador se
encuentre completamente limpio. Por tanto, cuando termine de realizar la carga inicial, deberá
vaciar el combustible existente en el quemador para que el encendido de la estufa se realice de
forma correcta.

9.4.10 MENÚ 9. ESTADO DE LA ESTUFA

Accediendo a este menú se visualiza el estado actual de la estufa o insertable informando del estado
de los dispositivos que están conectados. Por tanto, se obtiene una información de carácter técnico
que está a disponibilidad del usuario. De forma automática se visualizan las siguientes pantallas (ver
dibujo D82, D83 y D84).

D79

off
M-3-4-01
PROGRAMA
FIN SEMA

MENU

Menú 05
ELEGIR
SONDA

MENU

on
Menú 07
MODO
SONORO

MENU

76”
22º C
CARGA
INICIAL

MENU

ES

D76

D78

D80

D81

D82

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

19

ES

99ºC
2600

ESTADO 6

MENU

Tª HUMOS

VEL. EXTR.
HUMOS

ESTADO
OPERATIVO

10”
80”
194 V RETE
00 A 19.7 V

MENU

TIEMPO

TIEMP. LIMPIEZA

CARACTERISTICAS
VENTILADORES

D83

D84

9.5 MODALIDAD USUARIO

A continuación se describe el funcionamiento normal del mando instalado en una estufa
o insertable con referencia a las funciones disponibles.
Antes del encendido el mando de la estufa o insertable, se encuentra según se indica
en el dibujo D85. Donde se visualiza el estado de “apagado”, la temperatura de la
estancia, la potencia establecida de trabajo y la hora actual.

9.5.1 ENCENDIDO DE LA ESTUFA O INSERTABLE

Para encender la estufa o insertable bastará con pulsar la tecla 3 durante unos
segundos. La presencia de encendido aparecerá en el mando como se muestra en el

dibujo D86

La duración máxima de la fase de encendido es de 20 minutos. Si transcurrido este
tiempo no ha aparecido llama visible, automáticamente, la estufa o insertable entrará en
estado de alarma y en el mando aparecerá la alarma “Fallo de Encendido”.

14:24
21º C P-2
APAGADO

MENU

D85

9.5.2 ESTUFA O INSERTABLE EN FUNCIONAMIENTO

Una vez alcanzada una cierta temperatura de humos se pondrá en funcionamiento
el ventilador de aire caliente. Los ventiladores auxiliares (en caso de los modelos de
estufas canalizables Alicia Extra, Clara Extra, Cleo Extra y Olivia Extra) se pondrán en
funcionamiento sólo en caso de que estén habilitados.
Finalizada correctamente la fase de encendido de la estufa o insertable, se pasa al
modo “Trabajo” que representa el modo normal de funcionamiento (ver dibujo D87).

El mando muestra la temperatura ambiente de la estancia, donde se encuentra.

9.5.3 CAMBIO DE LA TEMPERATURA AMBIENTE DE CONSIGNA

Para modificar la temperatura ambiente de consigna, basta con pulsar en primer lugar la tecla nº 4, y
posteriormente las teclas 1 y 2 para aumentar o disminuir respectivamente el valor e imponer el deseado (ver
dibujo D88).

15:18
21º C P-3
TRABAJO

MENU

D87

9.5.4 LA TEMPERATURA AMBIENTE ALCANZA LA TEMPERATURA FIJADA POR EL USUARIO

Cuando la temperatura ambiente (de la estancia) alcanza el valor fijado por el usuario o la temperatura de humos
alcanza un valor demasiado elevado, la estufa o insertable automáticamente pasa a funcionar a una potencia
inferior a la impuesta. Véase en el dibujo D89.

Recuerde que si está activada la modalidad “Modo Espera”, cuando la temperatura ambiente alcance la
temperatura fijada por el usuario más un incremento de 2 ºC, la estufa o insertable se apaga automáticamente y
se pone en espera hasta que la temperatura ambiente desciende por debajo de la temperatura fijada menos 2 ºC.
Una vez que ocurre esto, la estufa o insertable, vuelve a ponerse en marcha automáticamente.

14:24
21º C P-2
ENCIENDE

MENU

21º C
SET TEMPER
AMBIENTE

MENU

16:40
27º C P-2
TRABAJO
MODULA

D86

D88

MENU

D89

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

20

9.5.5 LIMPIEZA DEL QUEMADOR

Durante el funcionamiento normal de la estufa o insertable, se producen limpiezas
automáticas del quemador en intervalos de varios minutos. Esta limpieza dura varios
segundos y consiste en limpiar los restos de pellet que están depositados en el
quemador, para así facilitar el buen funcionamiento de la estufa o insertable (ver dibujo
D90).

9.5.6 APAGADO DE LA ESTUFA O INSERTABLE

Para apagar la estufa o insertable, simplemente hay que pulsar la tecla 3 durante unos
segundos. Una vez apagada la estufa comienza la fase de limpieza final, en la que
el alimentador de pellet se detiene y el extractor de humos y el ventilador tangencial
funcionarán a máxima velocidad. Dicha fase de limpieza no finalizará hasta que la
estufa o insertable no haya alcanzado la temperatura de enfriamiento adecuada (ver dibujo D91).

16:40
22º C P-2
LIMPIEZA
QUEMADOR

MENU

D90

21:10
23º C P-3
LIMPIEZA
FINAL

MENU

D91

9.5.7 ESTUFA O INSERTABLE APAGADO

En el dibujo D92 aparece la información del mando cuando la estufa o insertable se
encuentran apagados.

9.5.8 REENCENDIDO DE LA ESTUFA O INSERTABLE

Una vez apagada la estufa o insertable, no será posible volverla a encender hasta que
haya transcurrido un tiempo de seguridad y la estufa o insertable se hayan enfriado lo
suficiente. Si intenta encender la estufa aparecerá en el display lo que se muestra en el

dibujo D93.

10 MENSAJES DE INFORMACIÓN O ADVERTENCIA

Antes de que su estufa o insertable entre en estado de alarma, ante una eventual
anomalía de funcionamiento, en la pantalla del mando, aparecerán una serie de
mensajes, que no bloquean el funcionamiento del mismo, simplemente estos mensajes
se activan a modo de información o autoprotegiendo el aparato:

• Tolva vacía (Sólo mod. Neva y Damasco): Indica la necesidad de repostar

combustible. Consulte el apartado “3 Combustibles - Abastecimiento de pellet” de
este manual (ver dibujo D94).

• Fin horas servicio: Indica que es preciso realizar las tareas de mantenimiento en

su aparato. Consulte apartado “8.10 Revisión de mantenimiento” de este manual.
(ver dibujo D95).

• Modulación humos: Este mensaje significa que su aparato ha alcanzado

una temperatura de humos muy alta. El mismo aparato se autoprotege y tras
enfriarse vuelve al modo de trabajo. En el caso de observar dicho mensaje, con
frecuencia en su mando a distancia, es preciso que contacte con el SAT de su
zona o su instalador, para que proceda a revisar las causas que conllevan esta
sobretemperatura de humos (ver dibujo D96).

• Temperatura máxima de placa: Este mensaje informa que la placa electrónica

está percibiendo una temperatura elevada. Generalmente este mensaje aparece
por falta de una correcta “convección natural” (ver capítulo 5.4 de este manual).
En el caso de observar dicho mensaje, con frecuencia en su mando a distancia,
es preciso que contacte con el SAT de su zona o con su instalador, para que
proceda a revisar las causas que conllevan la aparición de este mensaje (ver

dibujo D97).

11 ALARMAS

En el caso de que exista una anomalía de funcionamiento, la electrónica de la estufa o insertable interviene y señala las irregularidades que
se han producido en los diferentes fases de funcionamiento, dependiendo del tipo de anomalía.
Cada situación de alarma provoca el bloqueo automático de la estufa o insertable. Pulsando sobre la tecla 3 desbloqueamos la estufa. Una
vez que la estufa o insertable haya llegado a la temperatura de enfriamiento adecuada, el usuario puede volver a encenderla.

21:28
23º C P-3
APAGADO

MENU

TOLVA VACIA

MENU

TEMP. MAX

HUMOS

MENU

D92

D94

D96

ESPERA
ENFRIAMIEN

MENU

FIN HORAS

SERVICIO

MENU

TEMP. MAX

PLACA

MENU

D93

D95

D97

11.1 FALLO DE SUMINISTRO ELÉCTRICO (BLACK OUT).

Si hay un corte de suministro eléctrico inferior a 30 segundos, cuando se reanude el suministro eléctrico, la
estufa o insertable, continuará con su estado de trabajo, como si nada hubiese ocurrido.
Si por el contrario hay un corte de suministro eléctrico superior a 30 segundos, cuando se reanude el
suministro eléctrico, la estufa o insertable pasa a la fase de Limpieza Final hasta que alcance la temperatura de
enfriamiento adecuada. Una vez terminada la fase de limpieza, la estufa o insertable, se apagará hasta que el
usuario vuelva a encenderla (ver dibujo D98).

14:42
22º C P-3
LIMPIEZA
FINAL

ES

MENU

D98

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

21

11.2 ALARMA SONDA TEMPERATURA HUMOS

Esta alarma ocurre cuando la sonda que detecta la temperatura de salida de los humos se desconecta o se
rompe. Durante la condición de la alarma, la estufa o insertable procede a apagarse (ver dibujo D99).

ES

ALARMA 3

TEMP. HUM.

MENU

D10 0

ALARMA 4

FALLO
EXTRACTOR

MENU

11.3 ALARMA EXCESO TEMPERATURA HUMOS

Se produce cuando la sonda detecta una temperatura de
humos superior a 270°C. El mando muestra el mensaje del
dibujo D100.

Durante la alarma, la estufa o insertable procede a apagarse.

11.4 ALARMA VENTILADOR DE EXTRACCIÓN HUMOS AVERIADO

Ocurre en el caso de que el ventilador de extracción de humos se averíe. Si esto
sucede, la estufa o insertable se detiene y aparecerá una alarma en el mando como en
el dibujo D101. Inmediatamente después se activa el procedimiento de apagado.
Para desactivar la alarma pulsar la tecla 3 y la estufa o insertable volverá a la

D101

normalidad tras realizar el ciclo de limpieza final.

ALARMA 2

SONDA HUM.

MENU

11.5 ALARMA FALLO ENCENDIDO

En el caso de fallo de encendido (deben transcurrir al menos 20 minutos), aparecerá en el mando una alarma
como se muestra en el dibujo D102.
Para desactivar la alarma pulsar la tecla 3 y la estufa o insertable volverá a la normalidad tras realizar el ciclo de
limpieza final.

11.6 ALARMA DE APAGADO DURANTE LA FASE DE TRABAJO

ALARMA 6

NO PELLET

MENU

D103

Si durante la fase de trabajo aparece la alarma de seguridad térmica (ver dibujo D104), aparecerá en el mando la imagen que se muestra
e, inmediatamente, se activa el procedimiento de apagado. Esta alarma indica un sobrecalentamiento en el interior del depósito del
combustible y, por tanto, el dispositivo de seguridad bloquea el funcionamiento de la estufa o insertable. El restablecimiento es manual y lo
debe efectuar un técnico autorizado.

El restablecimiento del dispositivo de seguridad no entra en la garantía a menos que el centro de asistencia pueda demostrar la
presencia de un componente defectuoso.

D104

ALARMA 7

SEGURIDAD
TERMICA

MENU

Si durante la fase de trabajo la llama se apaga y la
temperatura de humos desciende por debajo del umbral
mínimo de trabajo (según parametrización), se activa
la alarma tal y como se muestra el dibujo D103 e,
inmediatamente, se activa el procedimiento de apagado.

Para desactivar la alarma pulsar la tecla 3 y la estufa o insertable volverá a la
normalidad tras realizar el ciclo de limpieza final.

11.7 ALARMA TÉRMICA

ALARMA 5

FALLO
ENCENDIDO

MENU

11.8 ALARMA CAMBIO DE PRESIÓN EN CÁMARA DE COMBUSTIÓN

Si durante la fase de trabajo, existe sobrepresión en la cámara de combustión (apertura
de puerta, suciedad en los registros, revoco de aire, avería del motor de extracción
de humos, etc.) el depresímetro electrónico bloquea el funcionamiento de la estufa o
insertable y activa la alarma e, inmediatamente, se activa el procedimiento de apagado
(ver dibujo D105).

ALARMA 8

FALLO
PRESION

ALARMA 9

FLUJO
ALARMA

11.9 ALARMA FALTA FLUJO DE ENTRADA DE AIRE PRIMARIO

La estufa o insertable, dispone de un sensor de flujo situado en el tubo de aspiración
de aire primario. Detecta la correcta circulación del aire comburente y de la descarga
de humos. En caso de insuficiencia de entrada de aire (consecuencia de una
incorrecta salida de humos o entrada de aire) envía a la estufa una señal de bloqueo e,
inmediatamente, se activa el procedimiento de apagado (ver dibujo D106).

MENU

MENU

D105

11.10 ALARMA EN FUNCIONAMIENTO DEL MOTOR DE ALIMENTACIÓN DEL COMBUSTIBLE

La regulación de la cantidad de combustible de la estufa o insertable se realiza de forma automática a través de la programación electrónica
de la misma. En el caso de que el motor sinfín que alimenta la estufa gire a mayor velocidad de la permitida, la estufa o insertable entra en
proceso de activación de alarma debido a que un exceso de combustible en el quemador causaría graves problemas de funcionamiento.
(ver dibujo D107).
En caso de que esta alarma ocurra, debe contactar con el servicio de asistencia técnica.

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

22

D99

D102

D106

11.11 ALARMA ANOMALÍA EN SENSOR DE FLUJO

En el caso de anomalía en el sensor de flujo, situado en el tubo de aspiración de aire
primario, se envía a la estufa o insertable una señal de bloqueo, e inmediatamente se
activa el procedimiento de apagado. (ver dibujo D108).

En caso de que esta alarma ocurra, debe contactar con el servicio de asistencia
técnica.

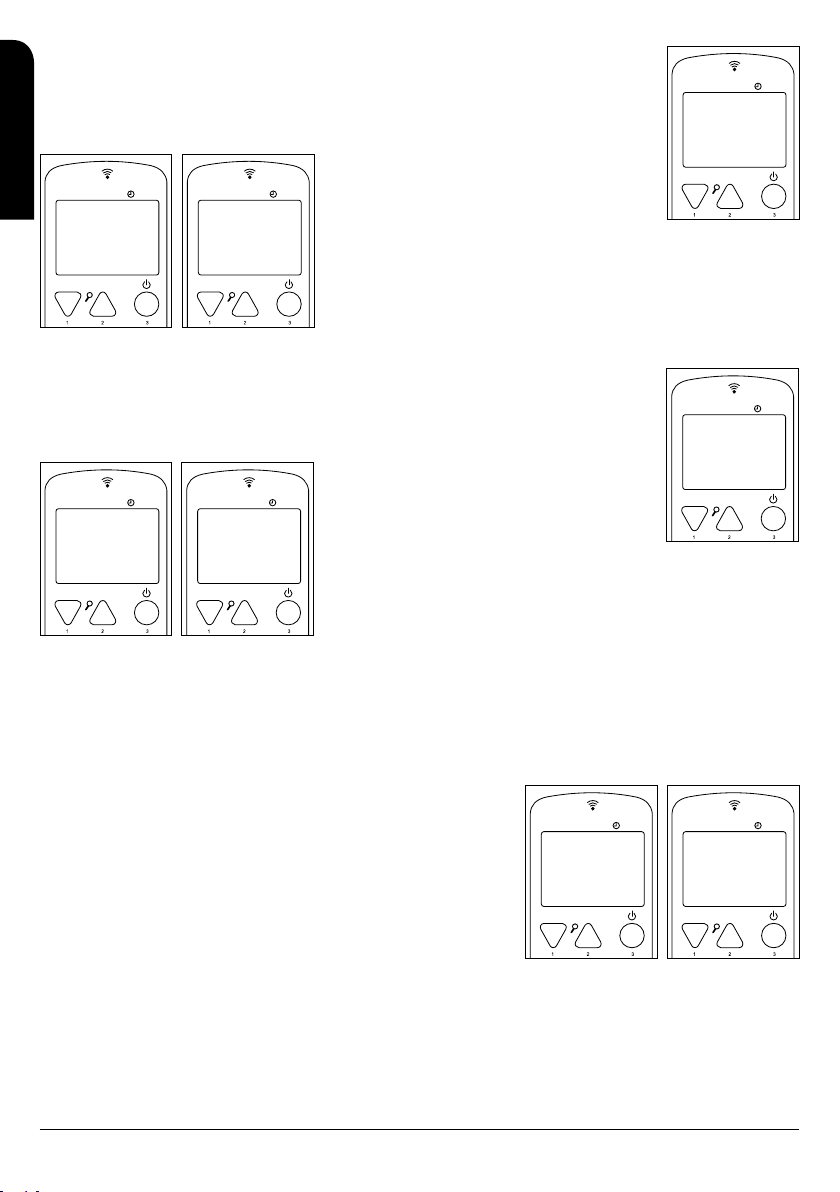

ALARMA b

SINFÍN
ERROR

ALARMA
FALLO
FLUJOMETRO

ES

MENU

11.12 LISTADO DE ALARMAS, CAUSA Y SOLUCIONES PROBABLES

CÓDIGO
ALARMA

DESCRIPCIÓN PROBLEMA SOLUCIÓN PROBABLE

AL1 BLACK OUT

La estufa o insertable se ha
quedado temporalmente sin
corriente eléctrica.

Pulsar el botón 3 varios segundos y dejar terminar limpieza
final. La estufa volverá a modo apagado.

D107

AL 2 SONDA HUMOS Problema con sonda humos Revisar la conexión de la sonda o sustituirla.

AL 3 TEMP. HUMOS

AL 4 EXTRACTOR AVERIADO

AL 5 FALLO ENCENDIDO

AL 6 NO PELLET

AL 7 ALARMA TERMICA

AL 8 DÉPRESION

AL 9 FALTA DE FLUJO

La temperatura de humos es
superior a 270ºC.

Problema con el extractor de
humos.

El pellet no cae o no se quema. Testar el funcionamiento del motorreductor y de la resistencia.

No hay pellet en la tolva o no
cae al quemador.

El termostato de seguridad
térmica del pellet se ha
disparado.

La cámara de combustión está
en depresión.

Falta de flujo de aire primario o
instalación no adecuada

Regular la caída de pellet y/o la velocidad del extractor.
Verificar el tipo de combustible usado.

Revisar la conexión eléctrica del extractor o sustituirlo.

Comprobar posible atasco del sinfín. Comprobar que hay
pellet en el depósito.

Rellenar depósito. Testar funcionamiento del sinfín. Comprobar
la longitud del pellet y que éste no se haya apelmazado.
Limpiar el fondo de la tolva.

Rearmar manualmente el termostato. Comprobar la
causa del exceso de temperatura que ha provocado el
sobrecalentamiento (caída de pellet, exceso de tiro, tipo de
combustible, funcionamiento de turbina tangencial).

Verificar que la cámara es hermética: comprobar cierres,
juntas de estanqueidad, etc. Comprobar que la instalación de
gases es adecuada (exceso de tramos horizontales, codos,
etc.). Posible atasco de pellet.

Comprobar entrada de aire primario. Verificar instalación
(exceso de tramo horizontal, curvas, suciedad, etc.).

AL FALLO FLUJOMETRO El sensor de flujo está roto Sustituir el sensor de flujo.

AL b SINFIN ERROR Sinfín gira continuamente Verificar conexión eléctrica del sinfín.

MENU

D108

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA

23

1 GENERAL WARNINGS ��������������������������������������������������������������������������������������� 25
2 GENERAL DESCRIPTION ������������������������������������������������������������������������������������� 25
3 FUELS ���������������������������������������������������������������������������������������������������� 25
4 SAFETY DEVICES ������������������������������������������������������������������������������������������� 26
5 INSTALLATION REQUIREMENTS ������������������������������������������������������������������������������ 26

5.1 SAFETY MEASURES ������������������������������������������������������������������������������������������������ 27

5.2 BEAMS PROTECTION ���������������������������������������������������������������������������������������������� 27

5.3 CHIMNEY ��������������������������������������������������������������������������������������������������������� 28

5.4 NATURAL CONVECTION FOR INSERTS ������������������������������������������������������������������������������29

5.5 CHIMNEY COWL ��������������������������������������������������������������������������������������������������� 29

5.6 OUTSIDE AIR INTAKE ����������������������������������������������������������������������������������������������30

5.7 ASSEMBLY SPECIFICATIONS ACCORDING TO THE MODEL ������������������������������������������������������������ 30

5.7.1 MODELS AGATHA, ALEXIA AND ALICIA �������������������������������������������������������������������������30

5.7.2 MODELS NEVA AND DAMASCO ��������������������������������������������������������������������������������30

6 STARTUP �������������������������������������������������������������������������������������������������� 31

6.1 TUNING OF THE REMOTE CONTROL AND RECEIVER ����������������������������������������������������������������� 31

7 CHANNELING SYSTEM ��������������������������������������������������������������������������������������� 32

7.1 STOVE MOD. ALICIA EXTRA ���������������������������������������������������������������������������������������� 32

EN

7.2 INSERT MODEL NEVA EXTRA ���������������������������������������������������������������������������������������32

7.3 STOVE 12 KW (MOD. CLARA EXTRA, CLEO EXTRA AND OLIVIA EXTRA) ������������������������������������������������� 32

7.4 MODEL DAMASCO������������������������������������������������������������������������������������������������� 33

8 SERVICING AND CARE ��������������������������������������������������������������������������������������� 33

8.1 BURNER CLEANING ����������������������������������������������������������������������������������������������� 33

8.2 SCRAPER’S USE (IN THE MODELS THAT INCORPORATE IT) ������������������������������������������������������������ 33

8.3 CLEANING THE ASH PAN ������������������������������������������������������������������������������������������� 33

8.4 SEALS OF THE COMBUSTION DOOR AND THE GLASS FIBRE ��������������������������������������������������������� 34

8.5 CLEANING THE CHIMNEY ������������������������������������������������������������������������������������������ 34

8.6 CLEANING THE GLASS ��������������������������������������������������������������������������������������������� 34

8.7 EXTERNAL CLEANING ��������������������������������������������������������������������������������������������� 34

8.8 CLEANING THE REGISTERS ���������������������������������������������������������������������������������������� 34

8.9 SEASONAL STOPPAGES �������������������������������������������������������������������������������������������� 35

8.10 MAINTENANCE REVIEW �������������������������������������������������������������������������������������������� 36

9 OPERATION OF THE REMOTE CONTROL / DISPLAY �������������������������������������������������������������� 36

9.1 GENERAL INFORMATION OF THE REMOTE CONTROL / DISPLAY ������������������������������������������������������� 36

9.2 FUNCTIONS OF THE DISPLAY’S BUTTONS ���������������������������������������������������������������������������37

9.3 FUNCTIONS OF THE REMOTE CONTROL’S BUTTONS �����������������������������������������������������������������37

9.4 MENU OPTION ���������������������������������������������������������������������������������������������������� 37

9.4.1 USER MENU �������������������������������������������������������������������������������������������������� 38

9.4.2 MENU 1. AUXILIARY FANS �������������������������������������������������������������������������������������38

9.4.3 MENU 2. CLOCK ���������������������������������������������������������������������������������������������� 38

9.4.4 MENU 3. PROGRAMME ADJUSTMENT (TIMETABLE SCHEDULE OF THE STOVE OR INSERT) �������������������������38

9.4.5 MENU 4. SELECT LANGUAGE ������������������������������������������������������������������������ 41

9.4.6 MENU 5. CHOOSE PROBE ������������������������������������������������������������������������������������� 41

9.4.7 MENU 6. STAND-BY MODE �������������������������������������������������������������������������������������41

9.4.8 MENU 7. SOUND MODE ��������������������������������������������������������������������������������������� 41

9.4.9 MENU 8. INITIAL LOAD ���������������������������������������������������������������������������������������� 41

9.4.10 MENU 9. STOVE STATE ���������������������������������������������������������������������������������������� 41

9.5 USER MODE ������������������������������������������������������������������������������������������������������ 42

9.5.1 STOVE OR INSERT IGNITION ����������������������������������������������������������������������������������� 42

9.5.2 STOVE OR INSERT IN OPERATION ������������������������������������������������������������������������������42

9.5.3 CHANGE OF THE SET-POINT ROOM TEMPERATURE �������������������������������������������������������������� 42

9.5.4 ROOM TEMPERATURE REACHES TEMPERATURE FIXED BY THE USER ��������������������������������������������� 42

9.5.5 BURNER CLEANING ������������������������������������������������������������������������������������������� 42

9.5.6 TURNING OFF THE STOVE OR INSERT �������������������������������������������������������������������������� 42

9.5.7 STOVE OR INSERT TURNED OFF ������������������������������������������������������������������������������� 42

9.5.8 RE-IGNITION OF THE STOVE OR INSERT ������������������������������������������������������������������������ 42

10 MESSAGES OF INFORMATION OR WARNING �������������������������������������������������������������������� 42
11 ALARMS ��������������������������������������������������������������������������������������������������� 43

11.1 POWER SUPPLY FAILURE (BLACK OUT)������������������������������������������������������������������������������ 43

11.2 SMOKE TEMPERATURE PROBE ALARM �����������������������������������������������������������������������������43

11.3 SMOKE TEMPERATURE EXCESS ALARM �����������������������������������������������������������������������������43

11.4 DAMAGED SMOKE EXTRACTION FAN ALARM ������������������������������������������������������������������������ 43

11.5 IGNITION FAILURE ALARM �����������������������������������������������������������������������������������������43

11.6 SWITCHING-OFF FAILURE DURING WORKING PHASE�����������������������������������������������������������������43

11.7 THERMAL ALARM�������������������������������������������������������������������������������������������������� 44

11.8 COMBUSTION CHAMBER PRESSURE ALARM ������������������������������������������������������������������������ 44

11.9 LACK OF PRIMARY AIR INTAKE FLOW ALARM ������������������������������������������������������������������������ 44

11.10 WORM GEAR FAILURE ALARM �������������������������������������������������������������������������������������� 44

11.11 FLOW SENSOR ANOMALY SENSOR ���������������������������������������������������������������������������������44

11.12 ALARM LIST, PROBLEM AND POSSIBLE SOLUTIONS ������������������������������������������������������������������44

Read carefully this instructions before the installation, use and maintenance.

These operating instructions are supplied with the product

INDEX

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

24

1 GENERAL WARNINGS

The installation of the stove must be done according to the local, national or European regulations.
Stoves by Bronpi Calefacción, S.L. are manufactured under a quality control system in order to protect both the user and the fitter in the
event of possible accidents. We also recommend to the authorized installer that, each time an operation in the stove is going to be done,
pay special attention to the electrical connections, especially that stripped or bear wires are never left outside the connections, avoiding
dangerous contacts.

The installation must be performed by authorized personnel who must provide the buyer a declaration of conformity of the
installation where he will assume full responsibility for the final installation and, therefore, the proper operation of the installed
product. Bronpi Calefacción S.L. will not assume any liability in the case of failure to complying with these precautions.

The manufacturer will not assume any liability for damages caused to third parties due to improper installation or misuse of the stove.
In order to ensure the correct operation of the product, components can only be replaced with original spare parts and by an authorized
technician.

Maintenance of the stove must be performed at least once a year by an Authorized Technical Service.

For more security you should consider:

• Do not touch the stove with bare feet or with wet body parts.

• The door of the machine must be closed during operation.

• It is forbidden to modify the safety or regulating devices without the permission of the manufacturer.

• Avoid direct contact with any parts of the product that tend to reach high temperatures during its operation.

2 GENERAL DESCRIPTION

The stove or insert that you have purchased contains the following pieces:

• Complete structure of the stove or insert on the pallet.

• Inside the combustion chamber you can find: a box/bag with a thermal glove that allows us to use the handle of the door and other

components. The electrical interconnection cable between the stove and the network. A hook (cold hands handle) to make easier
the removing and cleaning of the burner. The remote control of the stove or insert (battery included). A yellow leaflet with the most
important warnings and considerations. The doors handle (according to the models). A book in order to register all maintenance tasks
performed to the stove as well as this installation, use and servicing manual.

• Inside the combustion chamber you will also find the burner and the ash pan.

The equipment consists of several elements of steel sheets welded, with different thickness and, depending on the model, pieces of cast iron.
It also has a door with vitro ceramic glass (resistant up to 750ºC) and ceramic cord for the air tightness in the combustion chamber.
Heating is produced by:

a. Forced convection: thanks to the fan placed on the bottom of the stove, the air at room temperature is aspired and it is returned to the

room at a higher temperature.

b. Radiation: through the vitro ceramic glass and the body the heat is irradiated towards the environment.

3 FUELS

WARNING:
The use of a low quality pellet or any other fuel in disagreement with the specifications mentioned below implies the cancellation of
the warranty and the responsibility bounded to the product

Only wood pellets certified by these standards or certifications should be used :

Standards:

• Ö-Norm M 7135 | Din 51731 | EN-14962-2 (all repealed and included in ISO-17225-2)

• ISO-17225-2

Quality certifications:

• DIN+

• ENplus: On the web site (www.pelletenplus.es) you can check all manufacturers and distributors with certificate.

It is strongly recommended that the pellet is certified with quality certifications because this is the only way to guarantee the
constant quality of the pellet.

Bronpi Calefacción recommends the use of pellets with 6 mm diameter, a maximum longer of 3.5 cm and with a humidity percentage lower
than 8%.

• STORAGE OF PELLET
In order to guarantee combustion without any problem it is necessary to keep the pellet in a dry ambient.

• PELLET SUPPLY
Open the tank cover on the top of the equipment and empty directly the pellet bag taking care of not overflowing.You should also avoid that
the fuel spills out and falls outside the hopper because it would fall into the equipment.
In the case of the inserts Damasco and Neva, it is necessary to open the upper tray to do the fuel supply (use the glove provided) and after
that fill up the pellet load tray with a suitable container, taking care not to overflow. Push the drawer inward with the accessory provided
accessory until the pellet falls into the hopper. Repeat this operation several times until you could see the pellet on the hopper through the
drawer (see drawings D1).

EN

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

25

D1

The inserts model Damasco and Neva have a level sensor (capacitive) inside the hopper that warns of the need
to refuel. This message does not stop the operation of the equipment but you have a few minutes to refuel before
the insert goes into the alarm state (alarm-6 “no pellet”) and stops its operation. In the remote control you will
read the following message:

EMPTY

EN

HOPPER

MENU

D2

• TEMPORAL POWER LOSS
After a short power loss, the equipment will restart automatically. However in the event of a lack of electricity the stove may
give off a small amount of smoke inside the room for a period of approximately 3-5 minutes. THIS DOES NOT ENTAIL ANY
HEALTH RISK. This is a reason why Bronpi advises, whenever possible, to connect the primary air inlet pipe to the exterior
of the house in order to assure that the stove does not give off smokes after a short power loss.In the model Neva it is not

of an abrupt change of the pressure inside the combustion chamber (door opening, breakdown of the
smoke extraction motor, smoke returns, etc). If this happens, the stove will go into an alarm state (see
drawing D4).

• PROTECTION IN THE EVENT OF HIGH TEMPERATURE OF PELLET (80ºC)
In the event of overheating of the internal part of the tank, this device blocks the operation of the machine. The
restart needs to be done manually by an authorised technician (see drawing D5).
The restoration of the 80ºC safety device is not included in the warranty unless the technical assistance centre can
demonstrate a faulty component.

• FLOW SENSOR (OASYS TECHNOLOGY).
Your stove or insert has a flow sensor (see drawing D6) placed inside the primary air suction pipe that detects the
proper circulation of combustion air and the smoke exhaust. In case of insufficient air inlet (due to incorrect smoke
outlet or improper air intake), the sensor sends a “block” signal to the stove.
The OASYS TECHNOLOGY (Optimum Air System) allows a constant combustion by controlling automatically the draft according to the
characteristics of the flue (curves, length, diameter, etc) and the environmental conditions (wind, humidity, atmospheric pressure, etc). To that
end, the fitter must enter in the technical menu the geographical altitude of the equipment installation place.

4 SAFETY DEVICES

• SMOKE EXTRACTOR BREAKDOWN
If the extractor stops, the electronic card automatically blocks the fuel supply.

• BREAKDOWN OF THE FUEL LOADING MOTOR
If the geared motor stops, the stove or insert keeps on working (only the smoke extractor) until the minimum
working smoke temperature goes down and stops.

possible to connect the air intake duct with the outside because of the air intake comes directly from
the front of the insert.

• ELECTRICAL PROTECTION
The stove is protected against abrupt electricity oscillations through a general fuse placed in the back part.
(4A250V Retarded) (See drawing D3).

• SMOKE OUTLET PROTECTION

D4

The electronic pressure switch blocks the operation of the stove in the event

D6

FUSE

5 INSTALLATION REQUIREMENTS

The way of installing the stove or insert will affect the safety and the proper operation. For this reason, it is recommendable that the installation
is carried out by people who are qualified and informed about the compliance with the installation and safety norms.

If your equipment is not properly installed, it may cause serious damage.

Before the installation, follow the next verifications:

• Make sure that the floor can sustain the weight of the equipment and make a proper isolation in the case that it is made of flammable

material (wood) or a material that can be affected by a thermal shock (plaster cast, for example).

• If the equipment is installed on a floor which is not completely refractory or inflammable such as parquet, carpet, etc, it is necessary to

replace this part or introduce a fire-resistant base so that it protrudes out the oven 30 cm. Example of materials include steel flooring,
glass base or any other type of fire-resistant material.

D3

D5

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

26

• Make sure that there is proper ventilation in the place where it is installed (air intake).

• Avoid the installation in places where there are collective ventilation pipes, hoods with or without extractor, B type gas equipments,

heat pumps or equipments that can cause that the draw is not good if they are used at the same time.

• Make sure that the smoke duct and the pipes used for the chimney are suitable for the operation of the insert.

• Make sure that every equipment has their own smoke duct. Do not use the same duct for several equipments.

We recommend that you call your fitter in order to check both the chimney as well as the air flow for the combustion.

5.1 SAFETY MEASURES

During the installation of the equipment, there are risks to be taken into account, so you should follow the next safety measures:

a. Keep any flammable or heat sensitive materials (furniture, curtains,

and clothing) at a minimum distance of about 150cm.

b. If the equipment is installed on a floor which is not completely

refractory or inflammable it is necessary to replace this part or
introduce a fire-resistant base.

c. Do not place the stove near combustible walls or likely to be

affected by a thermal shock.

d. The stove should only be used when the ash pan is inserted and the

door closed.

e. It is recommended to install carbon monoxide detector (CO) in the

room where the equipment is installed.

f. If you need a longer wire than the provided use it always with an

earthed plug.
g. Do not install the stove in a bedroom.
h. The appliance should never be turned on in the presence of

emission of gases or vapours (e.g., linoleum glue, gasoline, etc). Do

not place nearby flammable materials.
i. Solid combustion residues (ashes) should be collected in an airtight

container and resistant to fire.
j. It is necessary to keep a safe distance when they are installed in

spaces where materials are susceptible of being flammables, either

the constructions materials or different materials that surround the stove (see drawing D7).

C

2

80-120 cm

Floor covering

20 cm

A

REFERENCES FLAMMABLE ITEMS NON-FLAMMABLE ITEMS

A 1500 800

B 1500 150

C 1500 400

EN

B

D7

WARNING!! It is noted that both the stove and the glass get very hot and should not be touched.

In case of is fire in the stove or smoke duct:

a. Close the loading door.
b. Put the fire out by using carbon dioxide extinguishers (CO2 powder).
c. Request for the immediate intervention of the fire-fighters.

DO NOT PUT OUT THE FIRE WITH WATER

5.2 BEAMS PROTECTION

In models Damasco and Neva, due to the amount of heat produced by
the device, you have to pay special attention to protect nearby wooden
beams. When you design your fireplace or coating both the proximity
of the beams to the exterior surfaces of the fire, and the heat emitted
from the glass door need to be taken into account. The exterior faces of
combustible beams must not be subjected to temperatures exceeding
65ºC.
Some suggested solutions to this matter appear on drawing D8.

1. Beam:

2. Refractory material isolation;

3. Pothole;

4. Metallic protection

WARNING:
The manufacturer declines any responsibility for the malfunction of an installation not subject to the requirements of these
instructions or the use of additional products not appropriate.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

(3) 10 mm

(3) 10 mm

(2)

27

(1)

(2)

(1)

(3) 10 mm

(4)

(3) 10-50 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(2)

(1)

D8

(4)

5.3 CHIMNEY

The chimney is very important for the proper operation of the stove and it has two functions:

• Evacuate the smoke and the gas safely out of the house.

• Provide a draft enough to the stove or insert.

The draft also affects the intensity of the combustion and the heating performance of your equipment. A good draft of the fireplace needs a
reduced regulation of the air for the combustion, while a lack of draft needs a good regulation of the air for the combustion.
Therefore, it is essential that it is made perfectly and that it is subjected to maintenance operations in order to keep it in good conditions.
(Many of the claims due to malfunctioning reasons refer exclusively to a bad draft).
It is necessary to comply with the following requirements for the proper operation of the stove:

• The interior section must be preferably circular.

• It must be thermally insulated along its entire length in order to prevent condensation (the smoke is liquefied by heat shock) and even

more if the installation is outside the house.

• If we use metallic pipe for the installation outside the house, it is compulsory to use thermal insulated pipe. It consist of two concentric

pipes and, between them, there is a thermal insulator. Moreover, we will avoid condensation problems.

• It should not have bottlenecks (enlargements or reductions) and it must be vertical with deviations not higher that 45º.

EN

• If it has been used previously, it must be clean.

• Respect the technical data of the instructions manual.

The optimum draft varies between 10 and 14 (Pascal). The measuring must be always made with the equipment hot (nominal heating power).
A lower value causes a bad combustion causing carbonic deposits and excessive smoke generation, having leaks and, even worse, an
increase of the temperature that could damage the structural components of the stove. When pressure exceeds 15 Pa it will be necessary
reduce it by installing an additional draft
regulator.

To check if the combustion is correct,
control if the smoke out the chimney is
transparent. If the smoke is white it means
that the equipment is not properly regulated
or the used pellet that is being used is
too wet. However, if the smoke is grey or
black it means that the combustion is not
completed (it is necessary a greater amount
of secondary air).
The connection of the stove must be done
with rigid aluminized steel pipes or stainless steel pipes. It is forbidden to
use flexible metallic pipes or fibre cement pipes because they damage
the safety of the connection as they are subject to jerks and breaks, which
causes smoke looses.

Materials that are prohibited for the chimney and, therefore, damage
the proper functioning of the equipment are: fibre cement, galvanized
steel and rough and porous interior surfaces. An example of solution is
described below:
(1) Stainless steel AISI 316 chimney with double insulated chamber and
material resistant up to 400°C. Efficiency 100% optimum (see drawing
D9).

All stoves that send smoke to the exterior should have their own chimney.

Never use the same chimney for several equipments at the same time
(see drawing D10).

As far possible, avoid
horizontal sections. The
horizontal section will not
be longer than 3 meters.
It must be installed a “T”
with hermetic cover at the
stove exit smoke that allows
the regular inspection or
the heavy dust download.
There will not be more than
4 changes of direction,
including the register “T” for
the cleaning.

In drawing D11 are
represented the basic
requirements for the
chimney installation of the
stove:

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

Altura mínima 1.5 m

D10

D9

Altura mínima 1.5 m

D11

28

The flue must be away from flammable or combustible materials through an appropriate insulation or an air chamber. Inside the pipes, it is

CO

CO

I

T

forbidden the use of air abduction channels. It is also prohibited to do mobile or fixed openings for connecting other different equipments.
The smoke duct must be staunchness set to the equipment and it can have a maximum inclination of 45° whereby excessive deposits of
condensation produced in the initial stages of ignition and / or excessive soot formation is avoided. Moreover, it avoids the slowing down of
the smoke when it comes out.
The lack of sealing of the connection may cause the malfunction of the equipment.
The internal diameter of the connection pipe should correspond to the external diameter of the chimney of the equipment.
In drawing D12 you can see the requirements for a correct installation.

D12

EN

5.4 NATURAL CONVECTION FOR INSERTS

When the inserts Neva and Damasco are installed
in a facing or in an old chimney it is essential
that the space between the top and the sides of
the equipment and the fireproof material of the
hood (which blocks the base of the chimney)
are constantly ventilated. For this reason, it is
necessary to keep an fresh air entry on the bottom
of the facing and an exit on the top (hot air exit)
on the hood. The aim is to improve the operation
because there is a natural convection circuit (see
drawing D13).

The measures that need to be respected are:

• The bottom side (cold air intake) should have
a total minimal surface of 550 cm2.

• The upper side (hot air outlet) should have a
total minimal surface of 500 cm2.

It is important to clarify that this natural convection
is completely independent from the primary air
intake.

CAMARA DE DESCOMPRESION

Decompression chamber

Grate

REJILLA

AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION

Rock wool insulation

Protect the inner

PROTEGER LAS PARTES

walls of the wook

NTERNAS DE LA MADERA

Rock wool insulation

AISLAMIENTO LANA DE ROCA

ENTRADA AIRE FRIO

Cold air entry

Rock wool insulation

AISLAMIENTO LANA DE ROCA

NDUCTO METALI

Metallic channel

MAXIMA INCLINACION 45º

maximum inclination 45º

50 cm

Exit grate of the convection air

5 cm

Space between the pipe and

ESPACIO ENTRE EN TUBO Y

EL CONDUCTO SELLADO

the sealed channel

Grate

REJILLA

Space between the cladding and the insert

ESPACIO ENTRE EL REVESTIMENTO Y EL INSER

5 mm

ENTRADA AIRE FRIO

Cold air entry

Cold air entry

ENTRADA AIRE FRIO

PARED

Wall

D38

D13

5.5 CHIMNEY COWL

The chimney draft also depends on the chimney cowl. Therefore, in case of an artisanal chimney cowl, it is indispensable that the exit section
is twice the inside section of the smoke duct. The smoke exit will be assured even in presence or air (see drawing D14).
The chimney cowl must comply with the following requirements:

• It must have the same interior section of the chimney.

• It must have an usable exit section that is two times the one of the interior of the chimney.

• It must be constructed so that the rain, snow or any other objet do not enter inside.

• It must be easily accessible in order to do servicing and cleaning tasks.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

29

(1) Industrial chimney of
prefabricated elements
that allow a good smoke
extraction.

D14

5.6 OUTSIDE AIR INTAKE

For the proper operation of the stove or insert, it is essential that there is enough air for the combustion and re/oxygenation of the environment

EN

where it is installed. This means that the air must be able to move for the combustion through some openings connected to the exterior, even
when doors and windows are closed.

It must be placed in so that it cannot be obstructed. It must be connected to the environment where the equipment is installed and it must be
protected by a grate. The minimum area of the outlet should not be less than 100 cm2.

When the air flow comes through openings that are connected to the exterior of adjacent environments, it is important to avoid air intakes in
connection with garages, kitchens, toilets, etc.

The stove is provided with a necessary air intake for the combustion on the back side (40 mm diameter). It is important this intake is not
blocked and to respect the recommended distances to the wall or near items. However the insert Damasco has this intake on the rear; while
in the insert Neva this intake is placed on the front, exactly, on the right upper side of the front.

It is recommended the primary air intake connection of the stove or insert with the outside although it is not obligatory. The connection tube
material can be made in any material (PVC, aluminium, polyethylene, etc.), not necessarily metallic. Consider that inside this duct is going to
pass air at the outside temperature.

5.7 ASSEMBLY SPECIFICATIONS ACCORDING TO THE MODEL

5.7.1 MODELS AGATHA, ALEXIA AND ALICIA

There are two different ways to connect the chimney duct to the stove:

- Top exit: it will be enough knocking softly the upper cover that is partially pierced and

connect the ducts to the smoke duct of the extractor on the stove (see drawing D15). Do

not forget to respect the safety distance of the stove with the walls (see chapter “safety

distance”).

- Rear or lateral exit: the pipe will be connected to the smoke duct of the extractor on the
stove (vertical) Place a 90º elbow of 80 mm diameter (to convert the outlet in lateral or rear) and then, place the rest of the installation

D16

power outlet on the rear and it must be accessible when the installation is finished. The
chimney must be provided with the smoke duct and an air intake. To place the fixed base
into the chimney hole it is necessary to place it with metallic bolts with 8 mm diameter. In
order to separate the fixed base from the mobile base we have to extract completely the
mobile base. To do this, first of all turn the safety lock placed on the frontal lower right part
(in model Neva, see drawing D18) and on the frontal lower left part (in model Damasco,
see drawing D19) with an Allen wrench.
Extract the mobile part, tilt it upwards by the frontal (see drawing D20) and pull back.
In this way, the components are separated. You must foresee a support to leave the
equipment at the moment of the extraction.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

(2) Traditional chimney. The
proper exit section must be,
at least, two times the interior
section of the chimney. The best
is 2.5 times.

(3) Chimney with interior cone
smoke baffle-plate.

pipes, for example: converter, “T” with a register cover, elbow,
pipe, etc (see drawing D16). Take into account that, with
this option the stove will be separated of the wall, at least the
diameter duct plus the recommended security distance (see
chapter “safety distance”).

5.7.2 MODELS NEVA AND DAMASCO

The inserts model Neva and Damasco are composed of a
fixed metallic base which is inserted on the chimney hole and
a mobile base (body) which is inserted into the fixed base
through some extensible and removable guides (see drawing
D17).
It must
have an
electrical

30

Mobile body

Fixed base

D15

D17

Placing the frame

Once the installation is finished you will be able to assemble the frame. Please proceed as follows:
Take out the unit and place the frontal, fix it with the lateral screws on both sides of the unit taking care that the flanges of the frame remain
outside (see drawing D21).

D18

D19

D20

6 STARTUP

The ignition of this kind of equipments is automatic, so, please do not put on the burner any kind of material to ignition.

It is forbidden to use liquid substances such as alcohol, gasoline, petroleum or similar products. The
use of this substance leads the loss of warranty.

Before the ignition, follow the next verifications:

- The electrical cable must be connected to the electrical network (230 Vac) with a socket equipped with
earthing system.

- The bipolar switch, placed on the rear side of the stove, must be in position I.

- The pellet tank must be supplied.

- The combustion chamber must be clean.

- The burner must be clean and properly placed.

- The combustion chamber door must be closed correctly.

During the first ignition could happen that the stove has finished the ignition cycle and there is no flame. In this case the stove automatically
starts an alarm state. This happens because the fuel feeder is empty and needs a moment to fill in. To solve this problem start again the stove
(taking into account the previous considerations) until the flame appears.
The stove or insert, at the beginning, must be subject to different start-up cycles so that all materials and the paint can complete different
elastic expansions.
At the beginning, it is possible that you note smoke or smell which are typically produced when metals are subject to high temperatures or
when the paint is still fresh. This paint is boiled at 80º C for a few minutes when construction, but it must exceed for a time the temperature of
200 ºC before the adhesion to the metallic surfaces.

Therefore, it is important to adopt these measures during the ignition phase:

1. Assure that there is a good air refill in the place where the equipment is installed.

2. During the firsts ignitions, keep a low power work and the oven lit during at least 6-10 hours continuously.

3. Repeat this operation at least 4-5 times or more, depending on the needs.

4. During the first ignitions, you should not place any object on the equipment and, in particular, on lacquered surfaces. Lacquered
surfaces should not be touched while the equipment is heated.

6.1 TUNING OF THE REMOTE CONTROL AND RECEIVER

Your equipment is provided with a remote control and a receiver. If both of them are not tuned the following message will appear l: “CERCA
CAMPO” (see drawing D22).

To tune them, follow the next steps:

- You must turn off the general power supply switch of the equipment (drawing D23).

- Press at the same time buttons number 1 and 2 of the remote control until the screen shows “SEGLI UNITA” (see drawing D24).

- Select the radio frequency channel you prefer: 0, 1, 2 or 3.

- Restart the general power supply switch of the equipment (drawing D23).

- At the end, press red button number 3 of the remote control until both devices are connected.

- When they are tuned the screen will show the original state (see drawing D25).

D21

EN

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

31

CERCA

CAMPO

01

SEGLI

UNITA

08:53

31.0 ºC P-1
APAGADO

D23

MENU

D22

7 CHANNELING SYSTEM

MENU

D24

MENU

Below is detailed the operation of the air distribution system to other adjacent or upper rooms of the stoves or inserts including this system.

7.1 STOVE MOD. ALICIA EXTRA

EN

Model Alicia Extra includes on the rear top side two outputs with a 80 mm diameter corresponding to the forced air output channelling system
to heat other adjacent or upper rooms. It will be enough knocking softly the cover that is partially pierced and connect the ducts to the smoke
duct of the extractor on the stove. It is recommended use isolated duct of interior diameter 80 mm. The maximum distance of channelling is 9
meters.
The regulation of the channelling system is made
by the electronic system of the stove, therefore
you can choose the operation of the channelling
by selecting the power level desired for each fan
regardless of the working power of the stove. To
do this you have to access to menu 1 and choose
the fan activation and the working power (see
drawing D26). Fan number 3 in these models is not
available.

Menú 01

VENT-2 1

7.2 INSERT MODEL NEVA EXTRA

The model Neva-Extra incorporates on the right side an outlet of diameter 80 which corresponds to the outlet for the forced ducted air to heat
an adjacent or top room. It is recommended use isolated duct of interior diameter 80 mm. The maximum distance of channelling is 9 meters.
The regulation of the channelling system is made by the electronic system of the stove, therefore you can choose the operation of the
channelling by selecting the power level desired for each fan regardless of the working power of the stove. To do this you have to access to
menu 1 and choose the fan activation and the working power. Fan number 3 in these models is not available.

7.3 STOVE 12 KW (MOD. CLARA EXTRA, CLEO EXTRA AND OLIVIA EXTRA)

The models Clara, Cleo and Olivia Extra include two outputs with a 80 mm diameter corresponding to the forced air output channelling
system to heat other adjacent or upper rooms. One of these outputs will always be placed on the rear of the stove. However, the other output
can be address to the rear or the right side, depending on our interest. To do this, it is necessary to change the position of the fan by following
the next steps:

- Unscrew and remove the ceiling of the stove.

- Unscrew and remove the turbine or air extractor. See drawing D27

- Unscrew the base where the turbine or extractor rests. See drawing D28

- Turn the base to the lateral canalisation and screw again. See drawing D29.

- Place again the turbine or extractor in the lateral position. See drawing D30

- Place and screw again the roof of the stove.

D25

D26

D27 D28 D29 D30

The regulation of the channelling system is made by the electronic system of the stove, therefore you can choose the operation of the
channelling by selecting the power level desired for each fan regardless of the working power of the stove. To do this you have to access to
menu 1 and choose the fan activation and the working power (see drawing D31).

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

32

7.4 MODEL DAMASCO

Menú 01

VENT-2 1
VENT-3 2

- Air to the front side. Press the control to the rear.

- Air to the channelling outputs. Press the control forward. Due to safety reasons, a part of the flow will
come out for the front side of the insert.

- Air to both outputs, front and rear. Place the control to the desired flow regulation.

NOTE: because of the high temperatures reached on this zone, the glove must be used in order to
operate the control or otherwise the provided hook (cold hands handle) by entering the end of the
hook on the control hole.

The model Damasco includes on the rear top side two outputs with a 80 mm diameter corresponding to
the forced air output channelling system to heat other adjacent or upper rooms. The flow of these outputs
must be regulated by the operation of a control placed on the front of the insert, on the upper central side.
This model is provided with two tangential turbines. The main fan (tangential double turbine) always
addresses the whole air flow to the frontal exit of the equipment and the second turbine can address the
flow to the frontal or to the channelling. Its operation is related to the
working power of the insert.

With this handle we can change the air flow in the following way (see

D31

drawing D32).

D32

8 SERVICING AND CARE

The maintenance operations guarantee a proper working of the product over
its lifetime. Not making these maintenance operations will affect the security
of the product.

8.1 BURNER CLEANING

The burner cleaning must be made daily (see drawing D33).

• Remove the burner from its place and clean the holes.

• Use a vacuum to get rid of the ashes in the burner. You can buy
a Bronpi vacuum-cleaner in the same Bronpi distributor where you
bought your stove.

8.2 SCRAPER’S USE (IN THE MODELS THAT INCORPORATE IT)

The smoke chamber cleaning allows that the thermal power is constant during a long time. This operation
must be made at least once a day. To do it just use the scrapers placed on the top of the stove, by moving
them up to down and vice versa several times (see drawing D34).

NOTE: The model Neva has not these scrapers.

The model Damasco is provided with two kind of scrapers: those that are placed on the front of the insert,
which movement is horizontal, forward and backward movement (see drawing D35) and the scrapers placed
on the top of the equipment with a vertical movement, up to down (see drawing D36). In order to access to
these seconds scrapers it is necessary to extract the mobile part of the insert by using the guides. This second cleaning must be made when
the insert is turned off and cold.

D33

D34

EN

D35 D36

8.3 CLEANING THE ASH PAN

The ash pan should be emptied when necessary. The stove should not be operated
without having the ash pan inside (see drawing D37).

The model Damasco is provided with two ash pans, one on each side of the burner
(see drawing D38).

D37 D38

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

33

8.4 SEALS OF THE COMBUSTION DOOR AND THE GLASS FIBRE

The seals of the door and the glass fibre guarantee the hermeticism of the stove or insert and, thus, a proper
performance (see drawing D39).
It is necessary to check them regularly; if they are worn-out or damaged they should be replaced
immediately. You can find ceramic cord and self-adhesive fibre at the same Bronpi distributor where you
bought your stove.
These operations should be done exclusively by an authorised technician.

An authorised technician must do the maintenance at least once a year.

8.5 CLEANING THE CHIMNEY

When the pellet is burnt slowly, it produces tar deposits and other organic vapours that combined with the
humidity to create soot (creosote). An excessive accumulation of soot may cause problems in the smoke outlet and the flue may catch fire if
not maintained.
The cleaning of the stove chimney should only be made when the equipment is cold. A chimney sweep should perform this task and, at the
same time, examine the smoke duct (it is recommended to write down the dates of every cleaning and keep a register of them).

8.6 CLEANING THE GLASS

EN

IMPORTANT:
Clean the glass only when it is cold in order to avoid possible explosion. You can use specific products. You can find
Bronpi vitro ceramic-cleaning product in the same Bronpi distributor where you bought your stove (see drawing D40).

BREAKAGE OF GLASSES. The glasses, as they are vitro ceramic, resist until 750ºC and they are not subject to thermal
shocks. The breakage can only be caused by mechanical shocks (crashes or violent closing of the door, etc). Therefore,
its replacement is not included in the warranty.

8.7 EXTERNAL CLEANING

Do not clean the external surface of the stove or insert with water or abrasive products because they may damage the stove. Use a feather
duster or a rag a bit wet.

8.8 CLEANING THE REGISTERS

To keep the validity of the guarantee it is mandatory to do the register cleaning by an technician authorised by Bronpi
Calefacción, who will write down the statement made.

It involves cleaning the ashes register of your stove or insert such as smoke zones.
First of all you must clean the whole inside of the
combustion chamber, removing the inside plates
of the stove or insert because of the soot uses to
accumulate on walls and it difficult the thermal
exchange. To do it, you must unscrew the central
screw and remove the plates with caution. Then,
brush the surfaces with a wire brush to clean the
dirtiness (see drawing D41).

In models Agatha, Alexia, Alicia, Alicia Extra,
Clara Extra, Cleo Extra and Olivia Extra it is also
necessary to clean the heat exchanger chamber,
because the soot on the upper part makes difficult
the smoke circulation. To access to this zone you
must remove the ceiling of the stove and then do
the following operations:

- Unscrew the screws on each side of the cover on the top of the stove in order to access to the register. drawing D42.

- Remove the register cover unscrewing the two screws. drawing D43.

- Clean the ashes deposited on the top. drawing D44.

- Replace all the pieces and check the staunchness of the register.

D39

D40

D41

D42 D43 D44

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

34

Once the top is clean, it is necessary to clean the smoke register placed on the bottom of the stove. To do this, it is necessary to open the
stove door (see drawing D45) (depending on the stove model at the place of opening the door it will must remove the frontal decorative plate
in order to access to the register) and then, follow the next operations:

- Remove the register cover unscrewing the different screws. See drawing D46

- Clean the ashes deposited on the register, descale the soot deposited.

- Cleaning the extractor forks and case. Remove the extractor if necessary. See drawing D47.

- Replace all the pieces and check the staunchness of the register.

In the insert model Neva, for the cleaning of the smoke zone, please remove the inside plates of the insert and pick up the rear plate (see

drawing D48). The registers placed on the bottom of the combustion chamber must be also cleaned, one on each side of the burner (see
drawing D49) and the register annex to the smoke extractor, which can be accessed from the rear of the insert, slipping the insert off over the

guides (see drawing D50). In both cases, follow the next operations:

- Unscrew the screws to remove the register cover. See drawing D51

- Clean the ashes deposited on the register, descale the soot deposited.

- Replace all the pieces and check the staunchness of the register.

In the insert model Damasco, for the cleaning of the smoke zone, please remove the inside plates of the insert and remove the register cover
placed on the rear side (see drawing D52). The registers placed on each side of the insert must also be cleaned. To do this, please remove
previously the protector sheet of the insert (see drawings D53 and D54). In both cases, follow the next operations:

- Unscrew the screws to remove the register cover.

- Clean the ashes deposited on the register, descale the soot deposited.

- Replace all the pieces and check the staunchness of the register.

D52 D53 D54

D45 D46 D47

D48 D49 D50

D51 D50

EN

8.9 SEASONAL STOPPAGES

If the stove or insert is not going to be used for a long time it is advisable to keep the fuel tank empty, such as the screw-type conveyor
to avoid the fuel compacting. Clean the stove and the smoke duct, removing the ashes and other residues and close the stove door. It is
recommended to clean the chimney at least once a year. Meanwhile, check the seals because if they are not in good condition (they do not
adjust to the door), they do not guarantee the proper operation of the stove! For this reason, it would be necessary to change them. If there
is humidity in the place where the stove or insert is installed, put absorbent salts inside the equipment. Protect the internal parts with neutral
vaseline in order to keep the appearance overtime.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

35

8.10 MAINTENANCE REVIEW

It is also advisable to check and clean, at least once a year, the existent ashes registers on the stove or insert.
Your stove or insert has a preventive maintenance notice established after 1200 hours of operation, which will
remind you the need of cleaning the registers of your stove. These operations should be done exclusively by an
authorised technician.
This message is not an alarm, but a reminder or warning. Therefore, it will allow you to use satisfactorily the stove
while this message is shown in the display (see drawing D55).

Please, bear in mind that the stove of insert could need to be cleaned before this 1200 hours established by
default or even after them. This depends on the quality of the fuel used, the smoke installation, and the proper
regulation of the stove.
In the following table (also pasted on your stove or insert in the fuel tank cover) you can check the frequency of
the maintenance tasks and who must do it.

CLEANING TASKS

EN

Remove the burner from the chamber and clean the holes with the use of the poker provided. Remove the ash with
a vacuum-cleaner.

Hoover the ashes which are inside the burner place.
Operate the scrapers doing a movement from down to up several times. (**Only models provided of its)
Empty the ash pan or vacuum the ash compartment when necessary.
Vacuum the bottom of the pellet tank when necessary.
Clean the internal of the combustion chamber descale in the walls with a correct vacuum cleaner.
Clean the smoke extractor fan, the whole combustion chamber, pellet tank, whole replacement of the seals and

put again silicone where necessary, smoke duct, reservoirs...
Check all the electronic components (electronic board, display...)

END
HOURS

MENU

Daily

Weekly

Monthly

Annual

√ √

√ √
√ √

√ √
√ √

√ √

√ √

√ √

Check all the electrical components (resistance, smoke extractor engine, circulator pump). √ √

9 OPERATION OF THE REMOTE CONTROL / DISPLAY

9.1 GENERAL INFORMATION OF THE REMOTE CONTROL / DISPLAY

The remote control shows information about the stove performance. Once you access to the menu, you will see different screens and
configurations depending on the level.
Depending on the working mode, the display may has different meanings depending on the position in the screen.

Image D56 shows an example of when the stove or insert is off.

Image D57 shows the layout of the messages during the programming or configuration of the working parameters. Particularly:

1. The screen area saying “VALUE” shows the value that we introduce.

2. The screen area saying “MENU LEVEL” shows the current menu level.

The remote control has an internal light with a timer that allows it to turn off automatically. To set the time of the timer, please press at the same
time buttons 1 and 7 and adjust the time from 0 to 9 seconds (see drawing D58).

D55

Technician

User

D57

OFF
M-3-3-01
WEEK
PROGRAMME

MENU

DIALOGUE

RITT - LUCE
OFF

MENU

CLOC

AMBIENT
TEMPERATURE

08:53
23ºC P-2
OFF

MENU

VALUE

MENU LEVEL

POWER

DIALOGUE

D56

D58

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

36

9.2 FUNCTIONS OF THE DISPLAY’S BUTTONS

The use of the display placed on the stove or insert is only recommended only recomended in case that there is not possibility of
using of the remote control, because it has no battery, it is far away, etc.

The symbol placed under the power button shows us, by a flashing light, if the remote control is working.

The symbol placed over the button number 2 shows us, by a light system, if the stove has any kind of problem.

The opening between buttons 1 and 2 serves to connect, if necessary, the remote control directly to the stove.

Button Description Performance description

1 Decrease Only decrease the value of the power.

2 Increase Only increase the value of the power.

ON/OFF

3

Unblocking

9.3 FUNCTIONS OF THE REMOTE CONTROL’S BUTTONS

Button Description Modality Performance description

1 Decrease

2 Increase

ON/OFF

3

Unblocking

4 Select temperature WORKING

5 Select power WORKING

6 - PROGRAMME Button deactivated in this model.

7 MENU

It switches on or off the stove or insert pressing 2 seconds.
Unblocks the stove or insert and switches it off.

PROGRAMMING It shows several values of the stove in the moment.
WORKING Modifies/Increases the value of the selected menu.
PROGRAMMING It shows several values of the stove in the moment.
WORKING Modifies/Increases the value of the selected menu.
WORKING It switches on or off the stove during 2 seconds, as appropriate.
BLOCKING Unblocks the boiler and switches it off.
MENU / PROGRAMMING Goes back to the previous level menu and saves the modified data.

MENU Moves to the following menu option.
PROGRAMMING Moves to the following submenu option.

Select the temperature option in order to be modified by buttons number
1 and 2.

Select the power option in order to be modified by buttons number 1
and 2.

EN

9.4 MENU OPTION

By pressing button nº 7 of display we can access to the MENU. It is divided into different sections and levels that allow to access to the stove
configuration and programming.
The access to the technical menu of the stove or insert is protected by a password. These parameters should be modified only by an
authorised technician. (The changes in these parameters could cause a wrong running in the stove and the subsequent lost of its warranty).

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

37

9.4.1 USER MENU

The following table briefly describes the menu structure in the stove or insert. In the attached table, only the options available to the user are
specified.

The 01 menu element is disabled in some models.

MENU Sub-menu 1.

01- Reg. aux. fan ** Only channelling stoves

EN

02 - Clock adjustments

03 - Programme setting ** See point 10.4.4.
04 - Select Language

Choose probe

06- Stand-by Mode
07 - Buzzer mode
08 - Initial load
09 - Boiler State Provides information on the status of the stove.

01- Day
02- Hour
03- Minute
04- Day
05- Month
06- Year

01 - Spanish
02 - Portuguese
03 - Italian
04 - French
05 - English
06 - Catalan

01- Internal probe
02- Cont. probe Rem.

9.4.2 MENU 1. AUXILIARY FANS

This menu is only available for ductable stoves, because they are provided with one or two auxiliary fans to control
the working power of the stove independently. It means that is possible to configure the operation of the fans
separately, to activate one of them and deactivate the other one, it is also possible to choose their operation speed
independently.
It is possible to configure it pressing button nº 1 to change the values of fan 2 (only models Neva-Extra and Alicia
Extra), and button nº 3 to do the same with the fan 3 (only for model canalizable de 10 kW). (see drawing D59).
We can set the next values:

A: automatic speed. The fan speed is proportional to the working power of the stove.
0: deactivation of the auxiliary fan
1-5: working fan speed, being 5 the lowest and 5 the highest.

Menú 01
FAN-2 2
FAN-3 A

MENU

NOTE: In all the other models, menu 1 has no utility. For this reason, the visualization (by default) is not operative.

9.4.3 MENU 2. CLOCK

It sets up the time and date. To set the clock up you have to move by the different submenus and introduce the
data, changing values with buttons 1 and 2. The card has a lithium battery that allows the clock to work during 3/5
years (see drawing D60).

9.4.4 MENU 3. PROGRAMME ADJUSTMENT (TIMETABLE SCHEDULE OF THE STOVE OR INSERT)

IMPORTANT NOTE. Before starting the set up of the stove or insert, please check that the time and date
shown are correct. Otherwise, the selected programming would be set up depending on the time and date
set by default and this could not satisfy your needs.

The following table briefly describes the programming menu structure in the stove where are detailed all the
different options.

06
Menu 02
MONTH
CLOCK

MENU

D59

D60

MENU Sub-menu 1. Sub-menu 2. VALUE

03 - Programme setting

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

1- Set up chrono

2- Daily programme

01- Set up chrono ON/OFF

01 - PROG daily ON/OFF
02- Start 1 Day Hour
03- Stop 1 Day Hour
04- Start 2 Day Hour
05- Stop 2 Day Hour

38

MENU Sub-menu 1. Sub-menu 2. VALUE

3- Weekly programme

04 - PROG Weekend

To schedule the stove or insert you have to access to the programming menu pressing only once the button nº 7 “SET” and with buttons nº 1
or 2 we can move to menu nº 3 “Programme Adjustment”
(see drawing D61).

We need to confirm the access to this programme by
pressing button nº7.
To see different sub-menus use buttons nº 1 and nº 2.

Sub-menu 03-01- Enable chrono

To programme the stove it is necessary to access to sub­menu 3-1 “Enable chrono” and pressing button nº 7 will
show the next screen (see drawing D62).

By default, in top left margin it shows “off”. Touching
button nº 1 or nº 2 we are able to change it to “on” to notify to the stove or insert the intention of programming (see drawing D63).

Right after, we need to choose the set up that we want to introduce: daily, weekly or
weekend. To do so from the previous screen, we need to press repeatedly buttons nº5
and nº6 until we reach the desired option.

Submenu 02.02. Daily Programme

To choose the daily program we need to go to the following screen (see drawing D64):
By pressing just once button nº 7 we are able to access to the daily programming
submenu. By default, it will show the following screen (see drawing D65).
We need to change the option “OFF” with “ON” by pressing the buttons nº1 and nº2 so
as to confirm to the machine.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

01 - PROG Weekly ON/OFF
02- Start Prog. 1 Hour
03- Stop Prog. 1 Hour
04- Monday Prog. 1 ON/OFF
05- Tuesday Prog. 1 ON/OFF
06- Wednesday Prog. 1 ON/OFF
07- Thursday Prog. 1 ON/OFF
08- Friday Prog. 1 ON/OFF
09- Saturday Prog. 1 ON/OFF
10- Sunday Prog. 1 ON/OFF
11- Start Prog. 2 Hour
12- Stop Prog. 2 Hour
13- Monday Prog. 2 ON/OFF
14- Tuesday Prog. 2 ON/OFF
15- Wednesday Prog. 2 ON/OFF
16- Thursday Prog. 2 ON/OFF
17- Friday Prog. 2 ON/OFF
18- Saturday Prog. 2 ON/OFF
19- Sunday Prog. 2 ON/OFF
20- Start Prog. 3 Hour
21- Stop Prog. 3 Hour
22- Monday Prog. 3 ON/OFF
23- Tuesday Prog. 3 ON/OFF
24- Wednesday Prog. 3 ON/OFF
25- Thursday Prog. 3 ON/OFF
26- Friday Prog. 3 ON/OFF
27- Saturday Prog. 3 ON/OFF
28- Sunday Prog. 3 ON/OFF
29- Start Prog. 4 Hour
30- Stop Prog. 4 Hour
31- Monday Prog. 4 ON/OFF
32- Tuesday Prog. 4 ON/OFF
33- Wednesday Prog. 4 ON/OFF
34- Thursday Prog. 4 ON/OFF
35- Friday Prog. 4 ON/OFF
36- Saturday Prog. 4 ON/OFF
37- Sunday Prog. 4 ON/OFF

01 - PROG Weekend ON/OFF
02- START 1 Hour
03- Stop 1 Hour
04- START 2 Hour
05- Stop 2 Hour

Menu 03
SETUP
PROGRAMME

MENU

off
M-3-1-01
ENABLE
CHRONO

MENU

D61

M-3-2
PROGRAMME
DAY

MENU

39

D62

D64

on
M-3-1-01
ENABLE
CHRONO

MENU

OFF
M-3-2-01

PROGRAMME
DAILY

MENU

D63

D65

EN

Now we need to choose the hours that we would like the stove to be switched ON. To
do this, there are 2 hours available to start and 2 to stop the stove: START 1 and STOP
1; START 2 and STOP 2.

For example:
Start at 09:00 hours / stop at 14:30 hours.
Start at 20:30 hours / stop at 23:00 hours.

From the previous screen, we press button nº 7 and it will show up (see drawing D66):
By pressing nº1 and nº2 buttons we modify the value “OFF” and we set the time of the
first start (see drawing D67):
In this same way we can proceed to set the first time to stop (see drawing D68 and
D69):
In case that you want to set up just one time to start and stop, the options START 2 and
STOP 2 should be “OFF”.
If you want to set another on and off schedule, introduce the values of the second
schedule in the same way that is explained previously. This way we will have set the
diary schedule with two starts hours and two stops hours.
It is also possible to schedule one automatic start hour and manual stop hour (or vice
versa).

EN

Example: START 1: 08:00 hours and STOP 1: “off”
or
START 1: “off” and STOP 1: 22:00 hours.

Sub-menu 03-03- Weekly programme
NOTE: Please, make the set up carefully in order to avoid hour’ superposition and/
or inactivate the same day in different programmes.

If we intend to make a weekly set up we need to take into account that, in this occasion,
we have 4 different hours to start and stop. So we need to assign every day of the week
the activation or not, as appropriate.
In order to activate them we need to start from the following screen (see drawing D70):
By pressing just once button nº 7 we gain access to the weekly programming submenu. By default, it will show the following screen (see
drawing D71).
We need to change option “OFF” with “ON” by pressing buttons no.1 and no.2. This
way we are confirming that the weekly set up has been selected:
Now, we only need to choose the time. we have 4 different times available to start and
stop (see drawings D72 and D73):

- PROGRAMME 1: START 1 and STOP 1

- PROGRAMME 2: START 2 and STOP 2

- PROGRAMME 3: START 3 and STOP 3

- PROGRAMME 4: START 4 and STOP 4

After this, we need to select the activation or deactivation of each programme
depending on the day of the week. For example (see drawing D74):
Programme 1: Monday (ON), Tuesday (ON), Wednesday (OFF), Thursday (OFF), Friday
(ON), Saturday (ON), and Sunday (OFF.)
Programme 2: Monday (OFF), Tuesday (OFF), Wednesday
(ON), Thursday (OFF), Friday (OFF), Saturday (ON), and
Sunday (ON.)
Programme 3: Monday (OFF), Tuesday (ON), Wednesday
(ON), Thursday (ON), Friday (ON), Saturday (ON), and
Sunday (OFF.)
Programme 4: Monday (ON), Tuesday (ON), Wednesday
(OFF), Thursday (OFF), Friday (OFF), Saturday (OFF), and
Sunday (ON.)
Thanks to this type of setting we can combine 4 different
times throughout the days of the week, but always keeping
in mind not to overlay the times.

Sub-menu 03-04- Weekend Programme

In the same way as in the daily programme, this setting up has two independent times to
start and two to stop, with the exception that it only applies to Saturday and Sunday. To
access to this setting we need to start from the following screen (see drawing D75):
We need to confirm the access to this programme by pressing button no.7 and it should
show up the following screen (see drawing D76):
We modify the value “OFF” and select “ON”: Finally, we introduce the times to start and
stop to complete the desired setting up.
As in the daily programme, if we need to set up only one time to start and stop, the
options START 2 and STOP 2 should indicate “OFF.”
It is also possible to schedule one automatic start hour and manual stop hour (or vice
versa).
Example: START 1: 08:00 hours and STOP 1: “off” or
START 1: “off” and STOP 1: 22:00 hours.

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

12:00
M-3-3-02
START
PROG - 1

MENU

40

D72

off
M-3-2-02
START 1

DAY DAY

MENU

D66

off
M-3-2-03
STOP 1

DAY D AY

MENU

D68

M-3-3

PROGRAMME
WEEKLY

MENU

D70

18:15
M-3-3-02
STOP
PROG - 1

MENU

D73

M-3-4

PROGRAMME
WEEKEND

MENU

D75

09:00
M-3-2-02
START 1

MENU

14:30
M-3-2-03
STOP 1

MENU

off
M-3-3-01

PROGRAMME
WEEKLY

MENU

on
M-3-3-04

MONDAY

PROG - 1

MENU

off
M-3-4-01

PROGRAMME
WEEKEND

MENU

D67

D69

D71

D74

D76

9.4.5 MENU 4. SELECT LANGUAGE

It allows selecting the languages among those available. To access this menu you have
to confirm with button nº 7 and then, choose the selected language among available:
Spanish, Portuguese, Italian, French, English and Catalan with buttons nº 1 and 2 (see
drawing D77).

9.4.6 MENU 5. CHOOSE PROBE

It allows us to select the probe to control the operation of the stove or insert (the one
in the equipment or the one on the remote control). It is advisable to select the option
“Internal probe (stove or insert probe)” so that the stove works depending on the
temperature where it is installed and not the temperature of the room where the remote
control is. See drawing D78.

Menu 04
SPANISH

MENU

D77

Menu 05
SELECT
SENSOR

MENU

9.4.7 MENU 6. STAND-BY MODE

The stove or insert with the “stand-by mode” activated (see drawing D79) will turn off
when the temperature reaches the temperature set plus a differential (2º C). When the
ambient temperature falls to the set temperature minus a differential (2ºC) the stove
automatically restarts an ignition cycle. It means that if you choose a set temperature
of 22ºC the stove wills turn-off when the room temperature is 24º C and it will restart
automatically when the ambient temperature falls to 20ºC.
In case of the “Stand-by Mode” is deactivated (by default) the stove will work in
“modulation work” when it reaches the set temperature and that allows the temperature
set could be higher.

9.4.8 MENU 7. SOUND MODE

By activating this modality, the stove or insert will emit a sound when the system detects
a fault and goes into the alarm state. To access to this menu you have to confirm with button nº 7 and then, choose
“on” with buttons nº 1 and 2 (see drawing D80).

9.4.9 MENU 8. INITIAL LOAD

In case of the stove have no more fuel during the operation, to avoid an anomaly in the next ignition, it is possible
to do a fuel pre-load for maximum time of 90 seconds to load the screw-type conveyor when the stove is switched
off and cold. To start the load press button nº 2 and to stop it press button nº 3. (See drawing D81).

It is very important that the burner is totally clean when you start the stove or insert. So, when the initial
load is finished, you must check the burner is clean of fuel to do correctly the ignition of the stove.

ON
Menu 06
MODE
STAND-BY

MENU

D79

ON
Menu 07
MODE
SOUND

MENU

76”
22º C

LOAD
INITIAL

MENU

9.4.10 MENU 9. STOVE STATE

It shows up the current state of the stove or insert and provides information about the devices connected. Therefore, the user can get a
technical information. The next screens are seen automatically (see drawing D82, D83, D84).

D78

EN

D80

D81

AMBIENT

SPEED

OPERATIONAL

29ºC

1.0b

3.7

STATE 5

MENU

99ºC
2600

STATE 6

MENU

D82

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

SMOKE

SPEED EXTR.

OPERATIONAL

D83

41

10”
80”
194 V RETE
00 A 19.7 V

MENU

TIME-OUT

TIME CLEANING

FAN
CHARACTERISTICS

D84

9.5 USER MODE

Below is a description of the control normal operation according to the available
functions.
Before the ignition of the stove or insert, the control shows the following screen (see
drawing D85): It is showed up the “off” state, the room temperature, the established
working power and the current hour.

14:24
21º C P-2

OFF

14:24
21º C P-2

IGNITION

9.5.1 STOVE OR INSERT IGNITION

In order to ignite the stove, press button no. 3 during a few seconds. The control will
show the ignition state as follows (see drawing D86):
The maximum length of the ignition phase is 20 minutes. After this time, if there is no
visible flame, the stove will automatically go into the alarm state and the control will
show the message “Ignition Failure.”

MENU

D85

MENU

9.5.2 STOVE OR INSERT IN OPERATION

The hot air fan will start when the smoke temperature reaches a minimum. Auxiliary fans

EN

(in case of models of channelling stoves Alicia Extra, Clara Extra, Cleo Extra and Olivia
Extra) will start only if enabled.
In this moment, the stove or insert is correctly burning. After this, our stove will be
working normally (see drawing D87).
The control shows the ambient temperature in the room.

9.5.3 CHANGE OF THE SET-POINT ROOM TEMPERATURE

In order to modify the setting room temperature, please press button 4 and then buttons
1 and 2 to increase or decrease it respectively (see drawing D88).

15:18
21º C P-3

WORKING ROOM

MENU

D87

21º C
SET TEMPER

MENU

9.5.4 ROOM TEMPERATURE REACHES TEMPERATURE FIXED BY THE USER

When the ambient temperature (of the room) reaches the value set by the user or the
smoke temperature reaches a too high value, the stove or insert will automatically
operate at one lower power, it means that modulates in power. See drawing D89.
Remember that if it is activated “stand-by mode”, when the ambient temperature
reaches the value set by the user plus a differential (2ºC) the stove or insert will be
automatically turned off and will be on hold until the ambient temperature falls to
the set temperature minus a differential (2ºC). After that, the stove or insert restarts
automatically.

9.5.5 BURNER CLEANING

While the stove or insert is working normally, some automatic cleanings of the burner
take place in several minutes intervals. This process consists of cleaning the rest of
pellet remaining in the burner in order to guarantee a proper working of the stove or
insert (see drawing D90) and it takes several seconds.

16:40
27º C P-2

WORKING
MODULATE

MENU

D89

16:40
22º C P-2

BURNER
CLEANING

MENU

9.5.6 TURNING OFF THE STOVE OR INSERT

In order to turn off the stove or insert, press button no.3 during a few seconds. Once it
has been turned off, it will start the final cleaning stage, in which the pellet supply stops
and the smoke extractor will be working to the maximum speed. This stage would not
finish until the stove or insert has reached the appropriate cooling temperature (see
drawing D91).

21:10
23º C P-3

FINAL
CLEANING

21:28
23º C P-3

OFF

9.5.7 STOVE OR INSERT TURNED OFF

When the stove is turned off, the control shows the following information (see drawing
D92):

MENU

D91

MENU

9.5.8 RE-IGNITION OF THE STOVE OR INSERT

When the stove or insert is turned off it would not be possible to restart it up until some safety time goes by and the
stove or insert is cold enough. If you try to start-up the stove, the display will show up the following information (see

drawing D93):

10 MESSAGES OF INFORMATION OR WARNING

Before your stove or insert enters into an alarm state, a series of messages will appear on the screen of the display,
which do not block the operation of the stove, simply these messages are activated as information or self-protection
on the stove:

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

42

STAND-BY
COOL

MENU

D86

D88

D90

D92

D93

• Empty hopper (only model Neva and Damasco): Indicates the need to refuel.
See “3 Fuels - Pellet Supply” in this manual (see drawing D94).

• End hours service: Indicates that maintenance is required on your stove. See
section “8.10 Maintenance Review” in this manual. (See drawing D95).

• Hot exhaust: This message means that the stove has reached a very high
smoke temperature. The appliance is self-protected and after cooling, it returns
to the working mode. In case you observe this message often on your remote
control, you must contact the Technical Assistance Service in your area or your
installer, in order to check the reasons of this smoke overtemperature (see
drawing D96).

• Hot temp card: This message informs that the electronic board has an elevated
temperature. Generally this message appears due to a lack of a correct “natural
convection” (see chapter 5.4 of this manual). In case you observe this message
often on your remote control, you must contact the Technical Assistance Service
in your area or your installer, in order to check the reasons that lead to the
appearance of this message (see drawing D97).

11 ALARMS

In case of an anomaly during the operation, the electronics of the stove or insert
intervenes and highlights the irregularities that have ocurred in the different working
phases, depending on the type of fault.
Every alarm situation blocks the stove or inserts to be automatically blocked. By
pressing button 3 we can unblock it. Once the stove or insert has reached the
appropriate cooling temperature, the user can restart it up.

11.1 POWER SUPPLY FAILURE (BLACK OUT)

In the event that power supply is cut for less than 30 seconds, the stove will restart and
continue with its normal working state.
In the event that power supply is cut for greater than 30 seconds, when power is
restored, the stove, as a safety measure, goes straight to the Final Cleaning stage until
the stove temperature reaches the appropriate cooling temperature. (see drawing

D98).

11.2 SMOKE TEMPERATURE PROBE ALARM

This alarm goes off when the probe in charge of detecting the exhaust stack
temperature is disconnected or is broken. During the alarm status, the stove or insert
will be in the turn-off stage (see drawing D99).

11.3 SMOKE TEMPERATURE EXCESS ALARM

It goes off when the probe detects a smoke temperature higher than 270°C. Therefore
the control shows the following message (see drawing D100):
During the alarm state, the stove or insert will be in the turn-off stage.

11.4 DAMAGED SMOKE EXTRACTION FAN ALARM

It goes off when the smoke extraction fan breaks down. If this happens, the stove or
insert stops and the control will show up the following alarm (see drawing D101). Right
after, the turn-off stage will be immediately activated.
To deactivate the alarm press button 3 and the stove or insert will come to the normal
state after doing the final cleaning.

11.5 IGNITION FAILURE ALARM

In case of ignition failure (after 20 minutes at least) the control will show up an alarm as
follows (see drawing D102).
To deactivate the alarm press button 3 and the stove or insert will come to the normal
state after doing the final cleaning.

11.6 SWITCHING-OFF FAILURE DURING WORKING PHASE

If the flame extinguishes during the working stage and the smoke temperature goes
lower than the minimum working threshold, the alarm does go off and the turn-off stage
will be immediately activated (see drawing 103).
To deactivate the alarm press button 3 and the stove or insert will come to the normal
state after doing the final cleaning.

EMPTY

HOPPER

MENU

HOT

EXHAUST

MENU

14:42
22º C P-3

FINAL
CLEANING

MENU

ALARM 3

TEMP.
SMOKE

MENU

ALARM 5

FAILURE
IGNITION

MENU

D94

D96

D98

D10 0

D102

END

SERVICE

HOURS

MENU

HOT TEMP

CARD

MENU

ALARM 2

SMOKE
PROBE

MENU

ALARM 4

FAILURE
ASPIRATION

MENU

ALARM 6

NO PELLET

MENU

D95

EN

D97

D99

D101

D103

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

43

11.7 THERMAL ALARM

If in working phase the thermal security alarm is shows up (see drawing D104), the turn­off stage will be immediately activated. This alarm means an overheating of the internal
part of the tank, this device blocks the operation of the machine. The restart needs to
be done manually by an authorised technician.

The restoration of the 90ºC safety device is not included in the warranty unless the
technical assistance centre demonstrates a faulty component.

ALARM 7

SECURITY
THERMAL

11.8 COMBUSTION CHAMBER PRESSURE ALARM

It happens when there is a pressure change in the combustion chamber (door open, dirt
registers, air returns...). The electronic pressure switch blocks the working of the stove
or insert and shows the alarm. After that the turn-off stage will be immediately activated
(see drawing D105).

MENU

11.9 LACK OF PRIMARY AIR INTAKE FLOW ALARM

Your stove or insert has a flow sensor placed inside the primary air suction pipe. It
detects the proper circulation of combustion air and the smoke exhaust. In case of

EN

insufficient air inlet (due to incorrect smoke outlet or improper air intake), the sensor
sends a “block” signal. After that the turn-off stage will be immediately activated (see
drawing D106).

ALARM 9

FLOW
ALARM

11.10 WORM GEAR FAILURE ALARM

The control of the fuel amount to the stove or insert is automatically made through
the electronic programming. It goes off in the event of the endless breakdown. If this
happens, the stove or insert stops and the display will show up the following alarm.
Right after, the turn-off stage will be immediately activated (see drawing D107).
If this alarm appears you must contact the technical support service.

MENU

11.11 FLOW SENSOR ANOMALY SENSOR

In case of anomaly of the flow sensor, placed on the primary air aspiration tube, a blockage signal is send to the
stove or insert and right after the turn-off stage will be immediately activated. (see drawing D108).

If this alarm appears you must contact the technical support service.

11.12 ALARM LIST, PROBLEM AND POSSIBLE SOLUTIONS

ALARM

DESCRIPTION PROBLEM POSSIBLE SOLUTION

CODE

AL1 BLACK OUT

The stove or insert has been
temporarily without electric
current.

Press button 3 for a few seconds and let the final cleaning
stage to finish. The boiler will come back to the turn-off status.

AL 2 SMOKE PROBE Problem with the smoke probe. Check the probe connection or replace it.

AL 3 TEMP. SMOKE

BREAKDOWN

AL 4

EXTRACTOR

The smoke temperature is higher
than 270ºC.

Problem with the smoke
extractor.

AL 5 START-UP FAILURE The fuel does not fall or burn.

AL 6 NO PELLET

AL 7 THERMAL ALARM

AL 8 DEPRESSION

AL 9 LACK OF FLOW

There is no fuel in the hopper or
it does not fall inside the burner.

The fuel thermal security
thermostat has shot up.

The combustion chamber is on
depression.

Lack of primary air or installation
not appropriate.

Regulate the pellet drop and/or the extractor speed. Verify the
type of fuel that has been used.

Check the extractor electrical connection or replace it.

Check the geared motor and the resistor way of working.
Check a possible blockage of the endless. Verify that there is
fuel in the tank.

Refill tank. Check the endless working. Check the fuel
characteristics and that it has not become compacted. Clean
the bottom of the hopper.

Restart the thermostat manually. Check the reason why the
temperature is excessive and provoked the overheating (fuel
drop, draw excess, fuel type...)

Verify that the chamber is hermetic : check locks, gaskets…
etc. Check that the gas installation is correct (excess of
horizontal sections, elbow joint, etc). Possible fuel blockage.

Check the primary air inlet. Verify installation (excess of
horizontal section, curves, dirtiness, etc).

AL FLOWMETER FAILURE The flow sensor is broken. Replace the flow sensor.

AL b ENDLESS ERROR The endless spins continuously. Verify the electrical connection of the endless.

D104

D106

ALARM 8

FAILURE
PRESSURE

MENU

ALARM b

ENDLESS
ERROR

MENU

ALARM
FAILURE
FLOWMETER

MENU

D105

D107

D108

INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS RADIOFREQUENCY SERIES

44

1 AVERTISSEMENTS GÉNÉRAUX ������������������������������������������������������������������������������� 46

INDEX

2 DESCRIPTION GÉNÉRALE ������������������������������������������������������������������������������������ 46
3 COMBUSTIBLES �������������������������������������������������������������������������������������������� 46
4 DISPOSITIFS DE SÉCURITÉ ���������������������������������������������������������������������������������� 47
5 NORMES D’INSTALLATION ����������������������������������������������������������������������������������� 47

5.1 MESURES DE SÉCURITÉ ������������������������������������������������������������������������������������������� 48

5.2 PROTECTION DES POUTRES ��������������������������������������������������������������������������������������� 48

5.3 CONDUIT D’ÉVACUATION DE FUMÉES ������������������������������������������������������������������������������� 49

5.4 CONVECTION NATURELLE POUR LES INSERTS����������������������������������������������������������������������� 50

5.5 CHAPEAU ��������������������������������������������������������������������������������������������������������� 51

5.6 PRISE D’AIR EXTÉRIEURE ������������������������������������������������������������������������������������������ 52

5.7 SPÉCIFICATIONS DE MONTAGE SELON LES MODÈLES ���������������������������������������������������������������� 53

5.7.1 MODÈLES AGATHA, ALEXIA ET ALICIA ��������������������������������������������������������������������������53

5.7.2 MODÈLES NEVA ET DAMASCO ��������������������������������������������������������������������������������� 53

6 MISE EN OEUVRE ������������������������������������������������������������������������������������������� 53

6.1 SYNTONISATION DE LA TÉLÉCOMMANDE ET RÉCEPTEUR ������������������������������������������������������������54

7 SYSTÈME DE CANALISATION ��������������������������������������������������������������������������������� 54

7.1 POÊLE MOD. ALICIA EXTRA ���������������������������������������������������������������������������������������� 54

7.2 INSERT MODÈLE NEVA EXTRA ��������������������������������������������������������������������������������������55

7.3 POÊLE 12 KW (MOD. CLARA EXTRA, CLEO EXTRA ET OLIVIA EXTRA)��������������������������������������������������� 55

7.4 MODÈLE DAMASCO ����������������������������������������������������������������������������������������������� 55

8 MAINTENANCE ET ENTRETIEN�������������������������������������������������������������������������������� 55

8.1 NETTOYAGE DU BRÛLEUR �����������������������������������������������������������������������������������������55

8.2 USAGE DES GRATTOIRS (DANS LES MODÈLES QUI L’INCORPORENT) �������������������������������������������������� 56

8.3 NETTOYAGE DU BAC À CENDRES ����������������������������������������������������������������������������������� 56

8.4 JOINTES DE LA PORTE DE LA CHAMBRE DE COMBUSTION ET FIBRE DE LA VITRE �������������������������������������� 56

8.5 NETTOYAGE DU CONDUIT DE FUMÉES ������������������������������������������������������������������������������ 56

8.6 NETTOYAGE DE LA VITRE ������������������������������������������������������������������������������������������56

8.7 NETTOYAGE EXTÉRIEUR �������������������������������������������������������������������������������������������56

8.8 NETTOYAGE DES REGISTRES ��������������������������������������������������������������������������������������56

8.9 ARRÊTS SAISONNIERS ��������������������������������������������������������������������������������������������� 58

8.10 RÉVISION DE MAINTENANCE ��������������������������������������������������������������������������������������� 58

9 FONCTIONNEMENT DE LA TÉLÉCOMMANDE/DISPLAY ������������������������������������������������������������ 58

9.1 INFORMATION GÉNÉRALE DE LA TÉLÉCOMMANDE/DISPLAY ���������������������������������������������������������� 58

9.2 FONCTIONS DES TOUCHES SUR LE DISPLAY ������������������������������������������������������������������������59

9.3 FONCTIONS DES TOUCHES SUR LA TÉLÉCOMMANDE ���������������������������������������������������������������� 59

9.4 OPTION MENU ���������������������������������������������������������������������������������������������������� 60

9.4.1 MENU DE L’UTILISATEUR �������������������������������������������������������������������������������������� 60

9.4.2 MENU 1. VENTILATEURS AUXILIAIRES ��������������������������������������������������������������������������60

9.4.3 MENU 2. HORLOGE ������������������������������������������������������������������������������������������� 60

9.4.4 MENU 3. AJUSTEMENT DU PROGRAMME (PROGRAMMATION HORAIRE DU POÊLE OU INSERT) ���������������������60

9.4.5 MENU 4. SÉLECTION LANGAGE �������������������������������������������������������������������������������� 63

9.4.6 MENU 5. CHOISIR SONDE ������������������������������������������������������������������������������������� 63

9.4.7 MENU 6. MODE D’ATTENTE ������������������������������������������������������������������������������������63

9.4.8 MENU 7. MODE SONORE �������������������������������������������������������������������������������������� 63

9.4.9 MENU 8. CHARGE INITIALE ������������������������������������������������������������������������������������ 63

9.4.10 MENU 9. ÉTAT DU POÊLE �������������������������������������������������������������������������������������� 63

9.5 MODE UTILISATEUR �����������������������������������������������������������������������������������������������64

9.5.1 RALLUMAGE DU POÊLE OU INSERT ���������������������������������������������������������������������������� 64

9.5.2 POÊLE OU INSERT EN FONCTIONNEMENT ���������������������������������������������������������������������� 64

9.5.3 CHANGEMENT DE LA TEMPÉRATURE AMBIANTE DE CONSIGNE ��������������������������������������������������64

9.5.4 LA TEMPÉRATURE AMBIANTE ATTEINT LA TEMPÉRATURE FIXÉE PAR L’UTILISATEUR �������������������������������64

9.5.5 NETTOYAGE DU BRÛLEUR�������������������������������������������������������������������������������������64

9.5.6 ÉTEINT DU POÊLE OU INSERT ��������������������������������������������������������������������������������� 65

9.5.7 POÊLE OU INSERT ÉTEINT ������������������������������������������������������������������������������������� 65

9.5.8 RALLUMAGE DU POÊLE OU INSERT ���������������������������������������������������������������������������� 65

10 MESSAGES D’INFORMATION OU D’ALERTE ��������������������������������������������������������������������� 65
11 ALARMES ������������������������������������������������������������������������������������������������� 65

11.1 FAILLE DE DISTRIBUTION ÉLECTRIQUE (BLACK OUT) ����������������������������������������������������������������65

11.2 ALARME SONDE TEMPÉRATURE DE FUMÉES ������������������������������������������������������������������������65

11.3 ALARME EXCÈS TEMPÉRATURE DE FUMÉES �������������������������������������������������������������������������65

11.4 ALARME VENTILATEUR D’EXTRACTION DE FUMÉES EN PANNE �������������������������������������������������������� 66

11.5 ALARME FAILLE D’ALLUMAGE �������������������������������������������������������������������������������������� 66

11.6 ALARME D’ÉTEINT PENDANT LE MODE DE TRAVAIL ������������������������������������������������������������������ 66

11.7 ALARME THERMIQUE ���������������������������������������������������������������������������������������������� 66

11.8 ALARME CHANGEMENT DE PRESSION À LA CHAMBRE DE COMBUSTION ���������������������������������������������� 66

11.9 ALARME MANQUE FLUX D’ENTRÉE D’AIR PRIMAIRE ������������������������������������������������������������������ 66

11.10 ALARME EN FONCTIONNEMENT DU MOTEUR D’ALIMENTATION DU COMBUSTIBLE ������������������������������������� 66

11.11 ALARME ANOMALIE DANS LE SENSEUR DU FLUX �������������������������������������������������������������������� 66

10.12 TABLEAU D’ALARMES, CAUSE ET SOLUTIONS PROBABLES �����������������������������������������������������������67

Lire attentivement les instructions avant de l’installation, l’utilisation et la maintenance.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

Le manuel d’instructions est une partie intégrante du produit.

45

FR

1 AVERTISSEMENTS GÉNÉRAUX

L’installation du poêle ou insert doit être faite selon les règlements locaux et nationaux, y compris tous ceux qui font référence à des normes
nationales ou européennes
Les poêles produites dans notre compagnie sont fabriquées en contrôlant toutes les pièces, pour protéger, même à l’utilisateur qu’à
l’installateur et éviter éventuels accidents. De la même façon, nous recommandons au personnel technique autorisé que, chaque fois que
vous effectuez une opération dans l’appareil, faisiez une attention particulière aux connexions électriques, surtout avec la partie nue des
câbles qui ne doit jamais être à l’extérieur de la boîte des connexions, évitant ainsi les contacts dangereuses.

L’installation doit être effectuée par du personnel autorisé, qui doit laisser à l’acheteur une déclaration de conformité de l’installation,
qui assumera l’entière responsabilité de l’installation finale et le bon fonctionnement du produit installé. Il n’y aura aucune
responsabilité de Bronpi Calefacción S.L. dans les cas de non-respect de ces précautions.

Le fabricant n’est pas responsable des dommages causés à des tiers à cause d’une installation incorrecte ou une mauvaise utilisation de
l’appareil.
Afin d’assurer un bon fonctionnement de l’appareil, ses composants peuvent seulement être remplacées par des pièces détachées originaux
et par un technicien autorisé.

La maintenance de l’appareil doit être faite au moins 1 fois par an par un Service Technique Autorisé.
Pour une meilleure sécurité il faut avoir compte de:

• Ne pas toucher le poêle quand on est avec des pieds nus ou avec des parties humides du corps.

• La porte de l’appareil doit être fermée pendant le fonctionnement.

• Il est interdit de modifier les dispositifs de sécurité ou la régulation de l’appareil sans l’autorisation du fabricant.

• Éviter le contact direct avec les parties de l’appareil qui tendent à atteindre des hautes températures pendant le fonctionnement de
l’appareil.

2 DESCRIPTION GÉNÉRALE

Le poêle ou insert que vous avez reçu est composée des pièces suivantes:

• Structure complète du poêle ou insert sur la palette.

• À l’intérieur de la chambre de combustion : une boîte/sac en plastique avec un gant thermique qui permet de manipuler la poignée
de la porte et d’autres composants. Le câble électrique d’interconnexion entre le poêle et le réseau. Un crochet (accessoire mains
froides) pour faciliter l’enlèvement et nettoyage du brûleur. La télécommande du poêle ou insert (piles inclues). Une feuille jaune

FR

avec les avertissements et considérations plus importantes. La poignée de la porte (selon les modèles). Un livre de maintenance qui
contient un enregistrement des tâches réalisées au poêle ainsi que le présent manuel d’utilisateur et maintenance.

• À l’intérieur de la chambre de combustion vous trouverez aussi le brûleur du poêle ou insert et le bac à cendres.

Le poêle ou insert est composé d’un ensemble de tôles en acier de différentes épaisseurs soudées entre elles et selon le modèle, pièces en
fonte. Il est pourvu de porte avec vitre vitrocéramique (résistante jusqu’à 750ºC) et de cordon céramique pour l’étanchéité de la chambre de
combustion.
Le chauffage de l’air est produit par:
a) Convection forcée: grâce à un ventilateur placé dans la partie intérieure du poêle qui prend l’air à température ambiante et la retourne
à la salle à une température plus haute.
b) Radiation: à travers de la vitre vitrocéramique et le corps la chaleur est irradiée à l’ambiance.

3 COMBUSTIBLES

AVÉRTISSEMENT!!!
L’USAGE DES GRANULÉS DE MAUVAISE QUALITÉ OU DE TOUT AUTRE COMBUSTIBLE, ABÎME LES FONCTIONS DU POÊLE ET
PEUT DETERMINER L’EXPIRATION DE LA GARANTIE EN PLUS D’EXEMPTER DE RESPONSABILITÉ AU FABRICANT.

Vous pouvez utiliser seulement les granulés de bois certifiés selon les normes ou certifications:

Normes:

• Ö-Norm M 7135 | Din 51731 | EN-14962-2 (toutes abrogées et incluses dans ISO-17225-2)

• ISO-17225-2

Certifications de qualité:

• DIN+

• ENplus: sur le site web (www.pelletenplus.es) vous pouvez vérifier tous les fabricants et les distributeurs avec certificat en vigueur.

Il est fortement recommandé que le pellet soit certifié avec des certifications de qualité parce que c’est la seule façon de garantir la
qualité constante du pellet.

Bronpi Calefacción recommande d’utiliser des granulés de 6 mm du diamètre et une longueur de 3.5 cm. Maximum et avec un pourcentage
d’humidité inférieure à 8%.

• STOCKAGE DU GRANULÉ DE BOIS

Pour garantir une combustion sans problèmes il est nécessaire de conserver les granulés dans une ambiance sèche.

• APPROVISIONNEMENT DES GRANULÉS

Pour approvisionner le poêle des granulés, il faut ouvrir le couvercle du réservoir qui se trouve dans la partie supérieure de l’appareil et vider
directement le sac à granulés, tout en veillant à ce qu’ils ne débordent pas. Vous devriez aussi éviter que le combustible déborde et tombe
en dehors de la trémie, car il tomberait dans l’équipement.
Dans les inserts modèle Damasco et Neva, pour l’approvisionnement de combustible il ne faudra qu’ouvrir le plateau supérieur de
chargement du granulé de bois (pour cela utiliser le gant fourni) et après remplir le plateau de chargement du granulé de bois avec un
récipient approprié, en ayant compte de ne pas le déborder. Pousser vers l’intérieur du bac à cendres avec l’accessoire fourni jusqu’au
moment où le granulé de bois tombe sur le réservoir. Répéter plusieurs fois jusqu’on voit le granulé de bois du réservoir à travers du caisson
(voir dessin D1).

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

46

D1

Les inserts modèles Damasco et Neva ont un capteur de niveau (capacitif) à l’intérieur de la trémie qui avertit
du manque de combustible. Ce message n’arrête pas le fonctionnement de l’appareil et vous avez quelques
minutes pour remplir le combustible avant que l’appareil soit dans l’état d’alarme (alarme-6 “no pellet”) et arrête
son fonctionnement. Dans la télécommande, vous pouvez lire le message suivant :

4 DISPOSITIFS DE SÉCURITÉ

• PANNE DE L’ASPIRATEUR DE FUMÉE

Si l’extracteur ne s’arrêt pas, la carte électronique bloquera automatiquement l’approvisionnement du
combustible.

• PANNE DU MOTEUR POUR LA CHARGE DE GRANULÉ À BOIS

Si le motoréducteur s’arrêt, le poêle ou insert continuera à fonctionner (seulement l’aspirateur de fumée)
jusqu’au moment où la température minimale de fonctionnement diminue et puis s’arrêtera.

• PANNE TEMPORAIRE DU COURANT ÉLECTRIQUE

Après un bref manque du courant électrique, l’appareil s’allumera une autre fois automatiquement. Quand le courant
électrique panne, le poêle ou insert peut émaner, dans le logement, une petite quantité de fumée, pendant un intervalle de 3
à 5 minutes. CECI N’IMPLIQUE PAS QUELQUE RISQUE POUR LA SANTÉ. Ce pour cela que Bronpi conseil toujours que
soit possible, de connecter le tube d’entrée d’air primaire à l’extérieur du logement et ainsi assurer que le poêle ou insert

Le pressostat électronique est prévu pour bloquer le fonctionnement du poêle s’il y a un changement
brusque de pression dans la chambre de combustion (ouverture de la porte, panne du moteur
d’extraction de fumée, retours d’air, etc). Dans ce cas, le poêle passera à l’état d’alarme (voir dessin D4).

• PROTECTION CONTRE LES HAUTES TEMPÉRATURES DU GRANULÉ À BOIS (80 ºC)

Au cas de la surchauffe de l’intérieur du réservoir, ce dispositif bloque le fonctionnement du poêle. Le
rétablissement est manuel et doit être effectué par un technicien autorisé (voir dessin D5).
Le rétablissement du dispositif de sécurité des 80º C n’est pas compris dans la garantie, à moins que le centre
d’assistance puisse démontrer la présence d’un component défectueux.

• CAPTEUR DE DÉBIT (Technologie Oasys).

Votre poêle ou insert est équipé d’un capteur de débit (voir dessin D6) placé sur le tuyau d’aspiration d’air
primaire qui détecte la correcte circulation de l’air comburant et du déchargement de fumées. Dans le cas d’une entrée d’air insuffisante (à
conséquence d’une sortie de fumées ou d’une entrée d’air incorrecte) le capteur envoie un signal de verrouillage.

La TECHNOLOGIE OASYS (Optimum Air System) permet une combustion constante en réglant le tirage automatiquement selon les
caractéristiques du tuyau de fumées (coudes, longueur, diamètre, etc.) et les conditionnes environnementales (du vent, humidité, pression
atmosphérique, etc.). Pour ça, l’installateur doit introduire au menu technique l’altitude géographique du lieu d’installation de l’appareil.

ne puisse pas faire sortir de fumée après cette manque du courant électrique. Dans le modèle
Neva n’est pas possible faire connecter le tuyau d’entrée d’air avec l’extérieur car l’entrée d’air est
produite depuis la partie frontale de l’insert.

• PROTECTION ÉLECTRIQUE
Le poêle ou insert est protégé contre des oscillations soudaines d’électricité
grâce à un fusible générale qui se trouve dans la partie postérieure. (4A 250V
Retardé) (Voir dessin D3).

D4

• PROTECTION POUR LA SORTIE DE FUMÉE

TREMIE

VIDE

MENU

D2

FUSIBLE

D3

D6

5 NORMES D’INSTALLATION

La façon d’installer le poêle ou insert influera de manière décisive sur la sécurité et le bon fonctionnement de l’appareil. C’est pourquoi
l’installation doit être réalisée par du personnel qualifié (avec carte d’installateur) et informé sur le respect des normes d’installation et de
sécurité.

Si votre appareil est mal installé pourra causer des graves dommages.

Avant l’installation faire les contrôles suivants:

• S’assurer que le sol soit capable de soutenir le poids de l’appareil et réaliser un isolement adéquat au cas où il est fabriqué avec des
matériaux inflammables (bois) ou du matériel susceptible d’être affecté par un choque thermique (gypse, plâtre, etc.).

FR

D5

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

47

• Quand l’appareil est installé sur un sol non complètement réfractaire ou inflammable du type parquet, moquette, etc., il faudra
remplacer cette base ou introduire une base ignifuge par dessus, en prévoyant que celle-ci dépasse les dimensions de la cheminée
d’environ 30 cm. Exemples de matériaux à utiliser : plate-forme en acier, base de verre ou tout autre type de matériel ignifuge.

• S’assurer d’avoir une ventilation adéquate de la pièce où est installé l’appareil (présence de prise d’air).

• Éviter l’installation dans des pièces où se trouvent des conduits de ventilation collective, hottes avec ou sans extracteur, appareils à
gaz type B, pompes à chaleur ou des appareils dont le fonctionnement simultané pourrait provoquer la dépression à l’ambiant.

• S’assurer que le conduit de fumée et les tuyaux auxquels est relié le poêle sont adaptés à son fonctionnement.

• S’assurer que chaque appareil a son propre conduit de fumée. Ne pas utiliser le même conduit pour plusieurs appareils.

Nous vous recommandons d’appeler votre ramoneur habituel pour qu’il contrôle bien la connexion à la cheminée et que le flux d’air est
suffisant pour la combustion.

5.1 MESURES DE SÉCURITÉ

Pendant l’installation du poêle il y a certains risques qu’il faut avoir compte et il faut adopter les mesures de sécurité suivantes:

a. Tenez l’appareil a l’écarte de toute matériel inflammable ou sensible à la température (meubles, rideaux, vêtements) à une distance

minimale de sécurité d’environ 150 cm.

b. Quand l’appareil est installé sur un sol non complètement réfractaire il faudra introduire une base ignifuge comme, par exemple, une

plate-forme en acier.

c. Ne pas placer le poêle près de murs combustibles ou susceptibles

d’être affectés par un choc thermique.

d. Le poêle doit travailler uniquement avec le bac à cendres introduit

et les portes fermées (tant ce de la chambre de combustion comme
ce du bac à cendres).

e. On recommande d’installer un détecteur de monoxyde de carbone

(CO) dans la même pièce d’installation de l’appareil.

f. Si vous avez besoin d’un câble de plus longueur que celui fourni,

utiliser toujours un câble avec une mis à terre.

g. Ne pas installer le poêle dans une chambre à coucher.
h. Le poêle ne doit jamais s’allumer en présence d’émission de gaz ou

de vapeurs (par exemple, colle pour revêtement linoléum, essence,

FR

etc.). Ne pas poser des matériaux inflammables près de l’appareil.

i. Les déchets solides de la combustion (cendres) doivent se recueillir

dans un containeur hermétique résistant au feu.

Il est nécessaire de respecter une distance de sécurité quand le
poêle est installé en espaces où les matériaux sont susceptibles d’être
inflammables, ce soit les matériaux de la construction ou d’autres
matériaux qui entourent le poêle (voir dessin D7).

C

2

80-120 cm

Couvre-sol

20 cm

A

B

D7

Références Objets inflammables Objets non-inflammables

A 1500 800

B 1500 150

C 1500 400

ATTENTION!! Tant quelques parties du poêle comme la vitre atteignent des températures élevées et on ne doit pas les
toucher.

En cas d’incendie dans le poêle ou le conduit de fumées:

a. Fermer la porte de chargement.
b. Éteindre le feu en utilisant des extincteurs de dioxyde de carbone (CO2 en poudre).
c. Demander l’intervention immédiate des POMPIERS.

N’ÉTEIGNEZ PAS LE FEU AVEC DES JETS D’EAU.

5.2 PROTECTION DES POUTRES

Dans les modèles Damasco et Neva, dû a la radiation qu’ils émettent, il
faut faire une attention spéciale à la protection des poutres: à l’heure de
designer votre cheminée ou revêtement il faut avoir compte de, d’une part,
la proximité de la poutre aux faces extérieures de l’insert et, d’autre part, la
radiation de la porte en vitre qui, normalement, est très proche des poutres.
En tout cas, les faces intérieures ou inférieures de ce poutre en matériel
combustible ne doivent pas être en contact avec des températures
supérieures aux 65ºC.
Le dessin D8 montre quelques exemples de solution.

(3) 10 mm

(3) 10 mm

(2)

(1)

(2)

(1)

(3) 10 mm

(4)

(3) 10-50 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(2)

(1)

D8

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

48

(4)

1. Poutre;

2. Isolement matériel réfractaire;

3. Trou;

4. Protection métallique

AVÉRTISSEMENT:
L’entreprise n’assume aucune responsabilité pour le mauvais fonctionnement d’une installation non conforme aux prescriptions de
ces instructions ou pour l’usage des produits supplémentaires non adéquats.

5.3 CONDUIT D’ÉVACUATION DE FUMÉES

Le conduit pour l’évacuation des fumées est un aspect essentiel pour le bon fonctionnement du poêle. Sa fonction est double :

- Évacuer les fumées et les gaz sans danger à l’extérieur du logement.

- Fournir un tirage suffisant dans le poêle pour garder le feu vivant.

Le tirage affecte à l’intensité de la combustion et au rendement de chauffage de votre poêle ou insert. Un bon tirage de la cheminée a besoin
d’un réglage plus réduit de l’air pour la combustion, lors qu’un tirage insuffisant a besoin d’un réglage encore plus exacte de l’air pour la
combustion.

Il est indispensable qu’il soit fabriqué parfaitement et qu’il soit maintenu pour le conserver dans un bon état (une grande partie des
réclamations pour un mauvais fonctionnement des poêles sont dues à un tirage inadéquat).
Il faut respecter les exigences suivantes pour le bon fonctionnement de l’appareil:

• La section interne devrait être de préférence circulaire.

• Doit être thermiquement isolé dans toute sa longueur, afin d’éviter les phénomènes de condensation (la fumée se liquéfie par choc
thermique) et en plus si l’installation est faite par l’extérieur du logement.

• Si on utilise des conduits métalliques (tube) pour l’installation à l’extérieur du logement on devra utiliser obligatoirement un tuyau isolé
thermiquement. Également on évitera les phénomènes de condensation.

• Ne pas faire d’étranglements (d’ampliations ou de réductions) et avoir une structure verticale avec une déviation inférieure à 45º.

• S’il a été déjà utilisé, il doit être propre.

• Respecter les donnés techniques du manuel d’instructions.

Un tirage optimal varie entre 10 et 14 (Pascal). La mesure doit être faite toujours avec l’appareil chaud (rendement de chauffage nominal).
Une valeur inférieure (peu du tirage) entraîne une mauvaise combustion, ce qui provoque des dépôts carboniques et excessif formation de
fumée, en observant des fuites et une augmentation de la température qui pourrait endommager les composants structurels du poêle. Une
fois que la dépression dépasse 15 Pa, il sera nécessaire de la réduire en installant un régulateur de tirage additionnel.

Pour tester si la combustion est correcte, contrôler si la fumée sortant de la cheminée est transparente. Si la fumée est blanche signifie
que l’appareil n’est pas réglé correctement ou le granulé de bois utilisé a une humidité trop haute. Par contre, si la fumée est grise ou
noire signifie que la combustion n’est
pas complète (il est nécessaire plus d’air
secondaire).

La connexion de l’appareil doit se réaliser
avec de tuyaux rigides en acier aluminé,
ou bien en acier inoxydable. Il est interdit

d’utiliser des tuyaux flexibles métalliques
ou en fibrociment parce qu’ils nuisent
à la sécurité de l’assemblage dès
qu’ils sont soumis à des secousses ou
cassures, ce qui causerait des fuites de
fumées.

Il est interdit d’utiliser : fibrociment, acier galvanisé et surfaces intérieures
rugueuses et poreuses. Quelques exemples de solution sont montrés
ci-après.
Conduit de fumée en acier AISI 316 à double paroi isolé avec du matériel
résistant à 400º C. Efficacité 100% optimale (voir dessin D9).

Tous les poêles qui éliminent les fumées produites à l’extérieur doivent
être équipés de leur propre conduit de fumée. Ne jamais utiliser le

même conduit pour plusieurs appareils à la fois (voir dessin D10).

Éviter le montage de tronçons horizontaux si possible. La longueur du
tronçon horizontal ne sera pas supérieure à 3 mètres.
À la sortie de l’échappement du poêle il faut insérer dans l’installation une
“T” avec un couvercle hermétique qui permet l’inspection régulière ou la
décharge de poussière.
Le nombre de changements de direction, y compris celui nécessaire pour connecter la “T” de registre, ne doit pas excéder de 4.
Le dessin D11 représente les exigences minimales pour l’installation de la cheminée d’une poêle.

Le conduit de fumées doit être éloigné des matériaux inflammables ou combustibles à travers une bonne isolation ou une chambre d’air. Il
est interdit faire passer des tuyaux d’installations ou canaux de circulation d’air. Il est interdit de faire des trous mobiles ou fixes à l’intérieur du
conduit pour la connexion d’appareils différents.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

D9

D10

49

FR

Le tuyau de décharge de fumées doit se fixer hermétiquement à la cheminée et il peut avoir une inclination maximale de 45º, pour éviter les

CO

CO

I

T

dépôts excessifs de condensation produite dans les phases initiales d’allumage et/ou formation excessive de suie. Ceci évite également le
ralentissement des fumées en sortant.
Le manque d’étanchéisation de la connexion peut causer un mauvais fonctionnement de l’appareil.
Le diamètre intérieur du tuyau de connexion doit correspondre au diamètre extérieur du tronc de décharge de fumées du poêle.

Altura mínima 1.5 m

Altura mínima 1.5 m

D11

Dans le dessin D12 sont représentées les exigences pour une correcte installation.

FR

D12

5.4 CONVECTION NATURELLE POUR LES INSERTS

NDUCTO METALI

Conduit métallique

Dans le cas des inserts Neva et Damasco, quand ils
sont insérés dans un revêtement ou dans une cheminée
préexistante il est indispensable que l’espace inclus
entre la partie supérieure, les côtés de l’insert et la
matière incombustible de la hotte (qui bouche la base
du conduit de fumées), soient bien ventilés. Pour ce
motif, il est nécessaire une entrée d’air par la partie
inférieure du revêtement (entrée d’air fraîche) et une
sortie dans la partie supérieure (sortie d’air chaud) par
la hotte. Avec cela nous améliorerons le fonctionnement
de l’ensemble car on fera un circuit de convection
naturelle (voir dessin D13).

Les mesures à respecter sont:

• La partie inférieure (entrée d’air froid) devrait
avoir une surface minimale totale de 550 cm2.

• La partie supérieure (sortie d’air chaud) devrait
avoir une surface minimale totale de 500 cm2.

Il est important de clarifier que cette convection
naturelle est indépendante par complet de l’entrée d’air
primaire.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

Chambre de décompression

CAMARA DE DESCOMPRESION

AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION

Protéger les murs

PROTEGER LAS PARTES

internes de la bois

NTERNAS DE LA MADERA

Isolement laine de roche

AISLAMIENTO LANA DE ROCA

ENTRADA AIRE FRIO

Entrée air froid

Isolement laine de roche

MAXIMA INCLINACION 45º

maximale inclinaison 45º

50 cm

Grille

REJILLA

AISLAMIENTO LANA DE ROCA

5 cm

50

Grille sortie d’air convectionIsolement laine de roche

ESPACIO ENTRE EN TUBO Y

Espace entre le tuyau

EL CONDUCTO SELLADO

et le conduit scellé

Grille

REJILLA

Espace entre le revêtement et l’insert

ESPACIO ENTRE EL REVESTIMENTO Y EL INSER

ENTRADA AIRE FRIO

Entrée air froid

Entrée air froid

ENTRADA AIRE FRIO

Mur

PARED

D38

D13

5 mm

5.5 CHAPEAU

Le tirage du conduit de fumées dépende également de l’adéquation du chapeau. En plus, il est indispensable que, si le chapeau est
artisanal, la section de sortie de fumée doit être plus de deux fois la section interne du conduit de fumée. La cheminée doit toujours dépasser
le sommet du toit, donc il assurera la décharge de fumée même avec du vent (voir dessin D14).
Le chapeau doit satisfaire les exigences suivantes

• Avoir une section intérieure équivalente à celle de la cheminée.

• Avoir une section utile de sortie double de l’intérieur du conduit de fumées.

• Être construit d’une façon que prévient la pénétration de pluie, neige et quelque chose d’autre dedans le conduit de fumée.

• Être facile à son accès pour les opérations d’entretien et nettoyage qu’il y aura lieu

1: Cheminée industrielle
d’éléments préfabriqués
qui permet une
excellente extraction de
fumées.

D14

RACCORDEMENT A LA CHEMINEE (Seulement pour le marché français)

CONSEILS POUR L’EVACUATION DES FUMEES

Pour l’installation du poêle, il est recommandé de s’adresser à des professionnels spécialement formés. Avant d’installer et de mettre
en fonction le poêle, lire attentivement le contenu de ce manuel.

CONDUIT DE CHEMINEE ET CONDUIT DE RACCORDEMENT

Le dimensionnement des conduits doit être validé par l’installateur professionnellement qualifié selon le calcul à la norme EN 13384-1 et le
DTU 24.1.

CONDUIT DE RACCORDEMENT

• Dans le cas où le conduit de raccordement comporte une partie horizontale, une pente de 5cm par mètre vers le té de purge doit
exister (ne jamais dépasser 2 mètres de partie horizontale).

• Il convient également d’éviter le recours excessif aux coudes (2 au maximum).

• En aucun cas le diamètre de raccordement du conduit ne doit être réduit par rapport à la buse de raccordement du poêle.

• Le conduit doit être visible sur tout son parcours et doit pouvoir être ramoné de façon mécanique. Sa dilatation ne doit pas nuire à
l’étanchéité des jonctions amont et aval ainsi qu’à sa bonne tenue mécanique et à celle du conduit de cheminée. Sa conception et, en
particulier, le raccordement avec le conduit de cheminée doit empêcher l’accumulation de suie, notamment au moment du ramonage.

• Il faut s’assurer que le tirage minimal est garanti pour le bon fonctionnement du poêle.

CONDUIT DE CHEMINEE

Le poêle doit être obligatoirement raccordé à un conduit de cheminée.
Quelques préconisations générales :

• Le poêle ne doit pas être raccordé à un conduit de cheminée desservant un autre appareil.

• Un bon conduit de cheminée doit être construit en matériaux peu conducteurs de chaleur afin de limiter son refroidissement :

- Il doit être absolument étanche, sans rugosité et stable.

- Il ne doit pas comporter de variations de section brusques :

- Pente par rapport à la verticale inférieure à 45°.

- Il doit déboucher à 0,4 m au moins au-dessus du faîte du toit et des toits voisins, et 8m minimum de tout obstacle. Se reporter
en tout état de cause au DTU 24.1.

- Les boisseaux doivent être montés parties mâles vers le bas afin d’éviter le passage de coulures de condensats et de bistre à
l’extérieur.

- Le conduit de cheminée ne doit pas comporter plus de deux dévoiements (c’est à dire plus d’une partie non verticale). L’angle

• Il est fortement recommandé d’installer un té de purge pour recueillir la condensation. Il doit être raccordé à l’égout.

CAS D’UN CONDUIT EXISTANT

L’installateur prend à son compte la responsabilité des parties existantes. Il doit vérifier l’état du conduit de cheminée et y apporter les
aménagements nécessaires pour son bon fonctionnement et la mise en conformité avec la réglementation.
Ramoner le conduit de cheminée puis procéder à un examen sérieux pour vérifier :

de ces dévoiements ne doit pas excéder 45° avec la verticale.

2: Cheminée artisanal. La
section correcte de sortie doit
être, au moins, 2 fois la section
intérieure du conduit de fumée.
L’idéal est 2,5 fois.

3: Cheminée pour conduit de
fumée en acier avec un cône
intérieur déflecteur.

FR

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

51

• La compatibilité du conduit avec son utilisation.

• La stabilité.

• La vacuité et l’étanchéité.
Si le conduit de cheminée n’est pas compatible, réaliser un tubage à l’aide d’un procédé titulaire d’un Avis Technique favorable ou mettre en
place un nouveau conduit de cheminée.

CAS D’UN CONDUIT NEUF

Utilisation des matériaux suivants : (liste non exhaustive)

• Boisseaux de terre cuite conformes à la NF EN 1806.

• Boisseaux en béton conformes à la NF P 51-321.

• Conduits métalliques composites conformes aux NF D 35-304 et NF D 35-303.

• Briques en terre cuite conformes à la NF P 51-301.

• Briques réfractaires conformes à la NF P 51-302.

L’utilisation de matériaux isolés d’origine permet d’éviter la mise en place d’une isolation sur le chantier, notamment au niveau des parois de
la souche.

VENTILATION DU LOCAL OU L’APPAREIL EST INSTALLE

• Le fonctionnement de l’appareil nécessite un apport d’air de combustion supplémentaire à celui nécessaire au renouvellement d’air
réglementaire. Cette amenée d’air est obligatoire.

• La prise d’amenée d’air doit être située directement vers l’extérieur, soit dans un local ventilé sur l’extérieur, et être protégée par une
grille.

• L’amenée d’air doit être située le plus près possible de l’appareil. Pendant le fonctionnement de l’appareil il faut s’assurer qu’elle soit
libre de toute obturation.

• La section d’entrée d’air neuf doit être au minimum (Arrêté du 23 Février 2009):

Puissance utile (PU) Section libre minimale

FR

PU ≤ 25kW 50 cm²

PU ≤ 35kW 70 cm²

PU ≤ 50kW 100 cm²

PU ≤ 70kW 150 cm²

PU ≤ 100kW 200 cm²

• Une partie de l’air comburant peut être prélevée directement à l’extérieur ou dans un vide sanitaire (ventilé) et raccordé directement à
l’appareil. Avec cette solution il faut néanmoins conserver une ventilation du local.

• Pour les implantations des prises d’amenée d’air frais, il faut tenir compte des vents dominants qui peuvent perturber le bon
fonctionnement de l’appareil.

5.6 PRISE D’AIR EXTÉRIEURE

Pour le bon fonctionnement de l’appareil il est essentiel d’introduire suffisamment d’air au lieu de l’installation pour la combustion et la
réoxygénation de la pièce. Cela signifie que l’air doit pouvoir circuler par des ouvertures, qui sont en connexion avec l’extérieur, pour la
combustion même avec les portes et fenêtres fermées.
Elle doit être placée de manière à empêcher toute obstruction. Elle doit communiquer avec la pièce d’installation de l’appareil et être
protégée par une grille. La surface minimale de la prise ne doit pas être inférieure à 100 cm2.
Quand le flux d’air est obtenu à travers des ouvertures communicantes avec l’extérieur de pièces adjacentes, il faudra éviter les prises d’air
en connexion avec des garages, cuisines, toilettes, etc.
Les poêles comptent avec une prise d’air nécessaire pour la combustion dans la partie latérale gauche (40 mm de diamètre). Il est important
que cette prise ne soit pas entravée et les distances recommandés au mur ou effets prochains soient respectées. Par contre, l’insert
Damasco compte avec cette prise dans la partie arrière du même, alors que dans l’insert Neva, cette prise est placée dans le frontal du
même, exactement, dans la partie supérieure droite du frontal.
On recommande la connexion de la prise d’air primaire du poêle ou insert avec l’extérieur mais il n’est pas obligatoire. Le tuyau de connexion
ne doit pas être nécessairement en métal. Il peut être quelque d’autre matériel (PVC, aluminium, polyéthylène, etc.). Notez qu’à l’intérieur de
ce conduit il y aura de l’air à la température de l’ambiant extérieur.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

52

5.7 SPÉCIFICATIONS DE MONTAGE SELON LES MODÈLES

5.7.1 MODÈLES AGATHA, ALEXIA ET ALICIA

Pour réaliser la connexion de la cheminée d’évacuation de fumées avec ces modèles de
poêles il y a deux possibles façons de le faire:

- Sortie supérieure : il ne faut que taper doucement le couvercle supérieur qui est

partiellement percé et connecter les tuyaux avec la sortie de fumées de l’extracteur prévue
dans le poêle (voir dessin D15). Veuillez respecter
les distances de sécurité du poêle avec les mûrs (voir
paragraphe “distance de sécurité”).

- Sortie arrière ou latérale : On fera connecter le tuyau

directement avec la sortie de fumées de l’extracteur prévue
dans le poêle (vertical). Pour cela vous devez placer un
coude à 90º de 80 mm de diamètre (pour transformer la
sortie en latérale ou arrière) et, après, placer le reste des
tuyaux de l’installation, par exemple: convertisseur, “T”
avec couvercle d’enregistrement, coude, tuyau, etc. (voir
dessin D16). Ayez compte qu’avec cette option le poêle
restera éloigné du mur, au moins, le diamètre du tuyau plus
la distance de sécurité recommandée (voir paragraphe
“distance de sécurité”).

5.7.2 MODÈLES NEVA ET DAMASCO

Les inserts modèle Neva et modèle Damasco sont composés d’une base fixe métallique
qu’est prête à l’insérer dans le trou de la cheminée et une base mobile (corps) qu’entre
dans la base fixe à travers des guides extensibles et amovibles (voir dessin D17).
Il devra disposer d’une prise de courante éléctrique dans la partie arrière et celle-ci doit
être accessible une fois que l’installation est finie. La cheminée doit avoir une sortie de
fumées et entrée d’air. Pour placer la base fixe dans le trou de la cheminée nous devrons
la fixer avec des chevilles métalliques de diamètre 8mm. Pour séparer la base fixe de la
base mobile nous devons extraire complètement la base mobile. Pour ça, prémièrement
tourner la fermeture de sécurité placée dans la partie inférieure droite du frontal (dans
le modèle Neva, voir dessin D18) et dans la partie inférieure gauche du frontal (dans le
modèle Damasco, voir dessin D19), en tournant le vis avec une clé allen.
Extrayez la partie mobile vers dehors, inclinez-la vers le haut par la partie frontale (dessin

D20) et tirer vers l’arrière. Comme ça, les deux composants restent sépares. Vous devez

D16

D15

Corps mobile

FR

Base xe

D17

D18

prévoir un soutien capable de supporter le poids de l’appareil pendant son extraction.

Placement du cadre

Le cadre devra être monté une fois que l’installation est finie. Pour ça nous ferons les pas suivants:
Extrayez l’appareil et placez le frontal, et fixer avec les vis latérales aux deux côtés de l’appareil et faire attention de
que les onglets du cadre restent dehors (voir dessin D21).

D19

D20

6 MISE EN OEUVRE

L’allumage de ce type d’appareils est complètement automatique, c’est pour cela qu’on ne doit pas introduire dans le
brûleur quelque type de matériel pour l’allumer.

Il est interdit l’utilisation de tous les substances liquides tels que, par exemple, alcool, essence,
pétrole et d’autres similaires. L’utilisation de ces substances deviendra dans la perte de la garantie.

Avant l’allumage du poêle ou insert il faut vérifier les points suivants:

- Le câble d’alimentation doit être connecté au réseau électrique (230VAC) avec une prise dotée de prise de
terre.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

53

D21

- L’interrupteur bipolaire placé à l’arrière du poêle doit être sur la position I.

- Le réservoir du granulé de bois doit être approvisionné.

- La chambre de combustion doit être complètement propre.

- Le brûleur doit être complètement propre et placé correctement.

- La porte de la chambre de combustion doit être bien fermée.

Pendant le premier allumage il est possible que le poêle aie fini le cycle d’allumage et n’apparait pas la flamme. Dans ce cas, le poêle
passera à l’état d’alarme. En effet, l’alimentateur du combustible est vide et il a besoin d’un temps pour se remplir. La solution a ce problème
est re-allumer de nouveau le poêle (en tenant compte les considérations décrites ci-dessus) jusqu’on voit la flamme.
Le poêle ou insert, devra se soumettre à différents cycles de mise en œuvre pour que tous les matériaux et la peinture puissent compléter
tous ses sollicitations élastiques.
Tout d’abord et en particulier, les émissions de fumée et les odeurs typiques des métaux soumis à grande sollicitation thermique et à la
peinture encore fraîche peuvent se noter. Cette peinture, bien que pendant la phase de fabrication est cuit à 80ºC pendant quelques minutes,
doit surpasser plusieurs fois et pendant certain temps, la température de 200ºC avant d’adhérer aux surfaces métalliques.
Par conséquent, il est important de prendre ces précautions pendant la phase de mise en œuvre:

1. Assurez-vous qu’un remplacement fort de l’air où l’appareil est installé est garanti.

2. Pendant le premier allumage, ne pas charger trop la chambre de combustion et garder le produit allumé pendant au moins 6-10
heures continues.

3. Répéter cette opération au minimum 4-5 fois ou plus, selon votre disponibilité.

4. Pendant les premiers allumages, aucun objet ne devrait s’appuyer sur l’appareil et, en particulier, sur les surfaces laquées. Les
surfaces laquées, ne doivent pas se toucher au cours de l’échauffement.

6.1 SYNTONISATION DE LA TÉLÉCOMMANDE ET RÉCEPTEUR

Votre appareil est fourni d’une télécommande et un récepteur. Si les deux ne sont pas syntonisés, le message suivant apparaîtra sur la
télécommande: “CERCA CAMPO” (voir dessin D22).

Pour syntoniser les deux dispositifs vous devez réaliser les pas suivants:

- Vous devez éteindre l’interrupteur général de courant de l’appareil (dessin D23).

- Appuyez simultanément les touches “1” et “2” de la télécommande jusqu’à l’écran de “SEGLI UNITA” (voir dessin D24).

FR

- Sélectionnez le canal de radiofréquence que vous préférez: 0, 1, 2 ou 3.

- Rallumez l’interrupteur général de courant de l’appareil.

- Pour finir, appuyez la touche rouge numéro 3 de la télécommande jusqu’au moment où les deux dispositifs soient connectés.

- Une fois syntonisés, l’écran montrera l’état initial (voir dessin D25).

CERCA

CAMPO

01

SEGLI

UNITA

08:53

31.0 ºC P-1
APAGADO

D23

MENU

D22

MENU

D24

MENU

D25

7 SYSTÈME DE CANALISATION

À continuation on détaille le fonctionnement du système de distribution d’air vers d’autres endroits adjacents ou supérieurs des poêles ou
inserts qui ont ce système.

7.1 POÊLE MOD. ALICIA EXTRA

Le modèle Alicia Extra a à l’arrière une sortie du diamètre 80 mm qui corresponde avec la sortie d’air forcé canalisable pour le chauffage des
salles adjacentes ou supérieures. Pour cela, nous
taperons doucement le couvercle qui se trouve
partiellement percé et connecterons le tuyau avec
la sortie du ventilateur. On recommande l’usage du
tuyau isolé de diamètre intérieur 80 mm. La distance
maximale de canalisation est de 9 mètres.
Le réglage du système de canalisation est fait
à travers l’électronique du poêle, en pouvant
sélectionner le fonctionnement de la canalisation,
en sélectionnant le niveau de puissance souhaitée
pour le ventilateur de manière indépendante de
la puissance de travail du poêle. Pour cela nous
devons accéder au menu 1 et choisir l’activation du ventilateur 2 ainsi que sa puissance de travail (voir dessin D26). Le ventilateur 3 n’est
pas disponible dans ces modèles.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

54

Menú 01

VENT-2 1

D26

7.2 INSERT MODÈLE NEVA EXTRA

Le modèle Neva-Extra incorpore sur le côté droit une sortie de diamètre 80 qui correspond à la sortie d’air forcé canalisable pour chauffer
une pièce adjacente ou supérieure. On recommande l’usage du tuyau isolé de diamètre intérieur 80 mm.
La distance maximale de canalisation est de 9 mètres.
Le réglage du système de canalisation est fait à travers l’électronique du poêle, en pouvant sélectionner le fonctionnement de la canalisation,
en sélectionnant le niveau de puissance souhaitée pour le ventilateur de manière indépendante de la puissance de travail du poêle. Pour
cela nous devons accéder au menu 1 et choisir l’activation du ventilateur 2 ainsi que sa puissance de travail. Le ventilateur 3 n’est pas
disponible dans ces modèles.

7.3 POÊLE 12 KW (MOD. CLARA EXTRA, CLEO EXTRA ET OLIVIA EXTRA)

Les modèles Clara, Cleo et Olivia Extra ont deux sorties du diamètre 80 mm qui correspondent avec les sorties d’air forcé canalisable pour le
chauffage des salles adjacentes ou supérieures. L’une de ces sorties est toujours placée dans la partie arrière du poêle (la sortie à gauche
quand on voit le poêle en face).
Cependant, l’autre sortie peut être dirigée vers l’arrière ou vers le côté droit, selon l’intérêt. Pour ça nous devrons changer la position du
ventilateur avec les pas suivants:

- Dévisser et enlever le toit du poêle.

- Dévisser et enlever la turbine ou extracteur d’air. Voir dessin D27

- Dévisser la pièce où l’extracteur est appuyé. Voir dessin D28

- Tourner la base pour la canalisation latérale et visser à nouveau. Voir dessin D29

- Placer à nouveau la turbine ou l’extracteur dans la position latérale. Voir dessin D30

- Placer et visser à nouveau le toit du poêle.

D27 D28 D29 D30

Le réglage du système de canalisation est fait à travers l’électronique du poêle, en pouvant sélectionner le

Menú 01

VENT-2 1
VENT-3 2

D31

Ce modèle a deux turbines tangentielles. Un ventilateur principal (turbine tangentielle double) qui mène
tout le débit d’air à la sortie frontale de l’appareil et une deuxième turbine dont le débit peut se mener vers
le frontal ou vers les canalisations. Le fonctionnement des deux turbines est lié à la puissance de travail
de l’insert.
Avec cet entraînement nous pourrons dériver le débit d’air de la façon suivante (voir dessin D32):

- Air dirigé seulement vers la partie frontale. Pousser le control vers l’arrière.

- Air vers les sorties canalisables. Pousser le control vers l’avant. Pour des raisons de sécurité, une
partie du débit sortira aussi à travers le frontal de l’insert.

- Air vers les deux sorties, frontale et arrière. Placer le contrôle jusqu’au réglage de débit souhaité.

NOTE: à cause des hautes températures de cette zone, vous devez utiliser le gant ou le crochet
fournit (accessoire mains-froides) pour l’actionner, en introduisant l’extrême du même à travers le
trou du contrôle.

fonctionnement de chacun des canalisations et du niveau de puissance souhaitée pour chaque ventilateur
de manière indépendante. Pour cela nous devons accéder au menu 1 et choisir l’activation de chaque
ventilateur ainsi que sa puissance de travail (voir dessin D31).

7.4 MODÈLE DAMASCO

Le modèle Damasco a à l’arrière en haut deux sorties du diamètre 80 mm qui correspondent avec les
sorties d’air forcé canalisable pour le chauffage des salles adjacentes ou supérieures. Le débit de ces
sorties doit se régler à travers l’actionnement d’un contrôle localisé dans la partie frontale de l’insert,
justement dans la partie supérieure centrale.

D32

8 MAINTENANCE ET ENTRETIEN

Les opérations de maintenance garantissent le bon fonctionnement du
produit pendant longtemps. La non-réalisation de ces opérations affecte à la
sécurité du produit.

8.1 NETTOYAGE DU BRÛLEUR

Le nettoyage du brûleur doit être fait tous les jours (voir dessin D33).

• Extraire le brûleur et nettoyer les trous avec l’attisoir fourni avec le
poêle.

D33

FR

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

55

• Aspirer les cendres déposées dans le brûleur. Vous pouvez acquérir un aspirateur Bronpi au même
distributeur Bronpi où vous avez acheté votre poêle.

8.2 USAGE DES GRATTOIRS (DANS LES MODÈLES QUI L’INCORPORENT)

Le nettoyage de la chambre de fumées permet de garantir que le rendement thermique soit constant pendant
longtemps. Ce type de maintenance doit être fait au moins une fois par jour. Pour le réaliser il est suffit d’utiliser
les grattoirs correspondants, qui se trouvent dans la partie supérieure du poêle, en faisant un mouvement du bas
vers le haut et vice versa à plusieurs reprises (voir dessin D34).
NOTE. Le modèle Neva n’a pas des grattoirs.
Le modèle Damasco est fournit avec deux types de grattoirs: ceux qui sont placés dans la partie frontale de
l’insert, dont mouvement est horizontal vers
l’avant et vers l’arrière (voir dessin D35) et
les grattoirs placés dans la partie supérieure
de l’appareil dont mouvement est vertical
vers le haut et vers le bas (voir dessin D36).
Pour l’accès à ces deuxièmes grattoirs, il est
nécessaire d’extraire la partie mobile de l’insert
à travers des guides. Logiquement, cette
deuxième nettoyage doit être réalisée quand
l’insert est éteint et froid.

8.3 NETTOYAGE DU BAC À CENDRES

Le bac à cendres doit être vidé toujours quand il est nécessaire. Le poêle ou insert
ne doit pas fonctionner sans les bacs à cendres à l’intérieur (voir dessin D37).
Le modèle Damasco a deux bacs à cendres, un sur chaque coté du brûleur (voir

dessin D38).

8.4 JOINTES DE LA PORTE DE LA CHAMBRE DE COMBUSTION ET

FIBRE DE LA VITRE

FR

Les jointes garantissent l’étanchéité du poêle et insert et en conséquence le bon
fonctionnement de celles-ci (voir dessin D39).
Il est nécessaire de les contrôler régulièrement. Si elles sont endommagées doivent
être remplacées immédiatement. Vous pouvez acquérir cordon céramique et fibre autocollante au même
distributeur Bronpi où vous avez acheté votre poêle.
Ces opérations doivent être faites seulement par une technique autorisée.

L’entretien du mécanisme complet doit être fait par un technicien autorisé au moins une fois par an.

8.5 NETTOYAGE DU CONDUIT DE FUMÉES

Quand le granulé de bois brûle doucement des goudrons et des autres vapeurs organiques sont , et avec
l’humidité ambiant, ils forment la créosote (suie). Une accumulation excessive de suie peut causer des
problèmes dans la sortie de fumées et même l’incendie du propre conduit de fumées.
Le nettoyage doit se réaliser uniquement et exclusivement quand l’appareil est froid. Cette opération doit être
faite par un ramoneur qui doit faire, au même moment, une inspection de l’appareil (il est utile de noter la
date de chaque nettoyage et de réaliser un enregistrement des mêmes).

8.6 NETTOYAGE DE LA VITRE

IMPORTANT:
Le nettoyage de la vitre doit se réaliser uniquement et exclusivement quand elle est froide a fin d’éviter toute explosion.
Pour le nettoyage on peut utiliser des produits spécifiques. Vous pouvez acquérir de nettoyant à vitrocéramiques Bronpi
au même distributeur Bronpi où vous avez acheté votre poêle (voir dessin D40).
BRIS DES VITRES. Les vitres sont vitrocéramiques et résistent jusqu’à 750ºC. Ils ne sont pas sujets aux chocs
thermiques. Sa rupture peut être causée seulement pour des chocs mécaniques (chocs ou fermetures violents de la
porte, etc.). En conséquent, son replacement n’est pas inclus dans la garantie.

8.7 NETTOYAGE EXTÉRIEUR

Ne pas nettoyer la surface extérieure du poêle ou insert avec de l’eau ou produits abrasifs, car il pouvait se détériorer. Utiliser un plumeau ou
un chiffon légèrement humide.

8.8 NETTOYAGE DES REGISTRES

Pour conserver en vigueur la période de la garantie il est obligatoire que le nettoyage des registres soit fait par un
technicien autorisé par Bronpi Calefacción, qui devra laisser par écrit l’intervention faite.

Il s’agit de nettoyer les registres des cendres dans votre poêle ou insert ainsi que la zone de passage des fumées.
Premièrement vous devez nettoyer complètement l’intérieur de la chambre de combustion, en enlevant les plaques intérieures du poêle car la
suie collée à l’arrière rend difficile l’échange thermique. Pour cela, vous devez dévisser la vis centrale et enlever les plaques avec précaution.
Après frotter avec une brosse en acier les surfaces avec saleté accumulée. (Voir dessin D41).

D35 D36

D37 D38

D34

D39

D40

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

56

D41

Dans les modèles Agatha, Alexia, Alicia, Alicia Extra, Clara Extra, Cleo Extra et Olivia Extra canalisables, il est aussi nécessaire de nettoyer
la chambre des échangeurs de chaleur, car la suie collée dans la partie supérieure rend difficile la correcte circulation des fumées. Pour
accéder à cette zone vous devez enlever le toit de votre poêle et, après, réaliser les opérations suivantes:

- Dévisser les deux vis qu’il y a sur chaque coté du couvercle existant dans la partie supérieure du poêle pour accéder au registre.

Dessin D42.

- Extraire le couvercle du registre en devisant les deux vis. Dessin D43.

- Nettoyer les cendres déposées dans la partie supérieure. Dessin D44.

- Remettre les pièces et vérifier l’herméticité du registre.

D42 D43 D44

Une fois que la zone supérieure est propre il faut nettoyer le registre de fumées placées dans la partie inférieure du poêle. Pour cela, vous
devez ouvrir la porte du poêle, voir dessin D45 (selon le modèle de poêle, à la place d’ouvrir la porte vous devez extraire complètement la
plaque décorative pour accéder au registre) et, après réaliser les opérations suivantes:

- Extraire le couvercle du registre en dévissant les vis. Voir dessin D46

- Nettoyer les cendres déposées dans le registre, en décapant la suie déposée.

- Nettoyer aussi les pales et la boîtier de l’extracteur. Retirer l’extracteur si vous croyez convenant. Voir dessin D47.

- Remettre les pièces et vérifier l’herméticité du registre.

Dans l’insert modèle Neva, pour le nettoyage du passage des fumées, il faut retirer les plaques intérieures de l’insert et décrocher la plaque
arrière (voir dessin D48). En plus il faut nettoyer les registres placés dans la partie inférieure de la chambre de combustion, un sur chaque
coté du brûleur (voir dessin D49) et le registre annexe à l’extracteur des fumées, auquel on accède depuis la partie arrière de l’insert, en
faisant glisser l’insert sur leurs guides (voir dessin D50). Dans les deux cas réaliser les opérations suivantes:

- Extraire le couvercle du registre en dévissant les vis. Voir dessin D51

- Nettoyer les cendres déposées dans le registre, en décapant la suie déposée.

- Remettre les pièces et vérifier l’herméticité du registre.

D45 D46 D47

D48 D49 D50

FR

D51

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

57

D50

Dans l’insert modèle Neva, pour le nettoyage du pas de fumées, il faut retirer les plaques intérieures de l’insert et extraire le couvercle de
registre placé à l’arrière (voir dessin D52). En plus il faut nettoyer les registres placés dans chaque latéral de l’insert, pour celui-ci vous
devez retirer préalablement la plaque protectrice de l’insert (voir dessin D53 et D54). Dans les deux cas réaliser les opérations suivantes:

- Extraire le couvercle du registre en devisant les vis.

- Ménager les cendres déposées dans le registre, en décapant la suie déposée.

- Remettre les pièces et vérifier l’herméticité du registre.

D52 D53 D54

8.9 ARRÊTS SAISONNIERS

Si le poêle ou insert ne vas pas être utilisé pendant longtemps il est convenant de laisser le réservoir du combustible totalement vidé, ainsi
que la vis sans fin pour éviter l’agglutination du combustible et réaliser le nettoyage tant du poêle ou insert que du conduit de fumées, en
éliminant totalement les cendres et d’autres déchets. Fermer la porte du poêle ou insert. Il est recommandé de faire l’opération de nettoyage
du conduit de fumées au moins une fois par an. Il faut contrôler l’état des jointes, parce que s’ils ne sont pas parfaitement intègres (veut
dire, ne s’ajustent pas à la porte) ils n’assurent pas le bon fonctionnement de l’appareil ! Pourtant, il est nécessaire de les remplacer. En cas
d’humidité dans l’ambiance où l’appareil est installé, placer des sels absorbants dans le poêle. Protéger avec du vaseline neutre les parties
intérieures si on veut conserver sans altérations son aspect esthétique avec le temps.

8.10 RÉVISION DE MAINTENANCE

Au moins une fois par an il est convenant de vérifier et nettoyer les registres des cendres existants sur votre

FR

poêle ou insert.
Votre poêle ou insert dispose d’un avis de maintenance préventif établi à 1200 heures de fonctionnement,
qui fera un rappel pour faire le nettoyage des registres de votre poêle. Pour effectuer cette tâche vous devez
contacter votre installateur.
Ce message n’est pas une alarme, mais un rappel ou avertissement. Pourtant il vous permettra de continuer à
utiliser votre poêle d’une manière satisfaisante pendant qu’on visualise ce message dans le display (voir dessin
D55).
Il faut considérer que votre poêle peut préciser un nettoyage avant les 1200 heures établies ou même après.
Cela peut dépendre beaucoup de la qualité du combustible qu’on emploi, de l’installation de sortie des fumées
réalisée ou du correcte réglage du poêle en l’adaptant à l’installation.
Le tableau suivant (qu’est aussi collé à votre poêle ou insert dans le couvercle du réservoir de combustible)
montre la périodicité des tâches de maintenance et qui doit les réaliser.

FIN
HEURES

MENU

D55

TÂCHES DE NETTOYAGE

Journalière

Hebdomadaire

Mensuel

Anuel

Enlever le brûleur du compartiment et libérer les trous à l'aide de l’attiseur de feu fourni. Extraire la cendre à l'aide d'un aspirateur.

Aspirer les cendres déposées dans le brûleur.

Actionner les grattoirs en faisant un mouvement du bas vers le haut plusieurs fois.

Vider le bac à cendres ou aspirer les compartiments des cendres lorsque cela est nécessaire.

Aspirer le fond du réservoir des granulés chaque fois que nécessaire.

Nettoyer l'intérieur de la chambre de combustion en aspirant les murs avec un aspirateur approprié.

Nettoyage du moteur d'extraction de fumée, la chambre de combustion complète, réservoir des granulés, remplacement complet des jointes et
nouvelle siliconée où il soit nécessaire, conduite de fumée, registres…
Révision de tous les composants électroniques (plaque électronique, display).

Révision de tous les composants électriques (turbine tangentielle, résistance, moteur d’extraction de fumée, pompe circulatoire, ...)

√ √
√ √
√ √

√ √
√ √

Technicien

√ √

√ √

√ √
√ √

9 FONCTIONNEMENT DE LA TÉLÉCOMMANDE/DISPLAY

9.1 INFORMATION GÉNÉRALE DE LA TÉLÉCOMMANDE/DISPLAY

La télécommande montre une information sur le fonctionnement du poêle ou insert. En accédant au menu vous pouvez obtenir différents
types d’écran et ajuster les paramètres disponibles selon le niveau d’accès.
Selon le mode de fonctionnement, la visualisation peut prendre des significations différentes selon la disposition sur l’écran.
Le dessin D56 montre un exemple du poêle ou insert éteint.
Le dessin D57 montre la disposition des messages pendant la phase de programmation ou réglage des paramètres de fonctionnement. En
particulier:

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

58

Utilisateur

1. La zone de l’écran “Valeur” visualise la valeur que vous mettez.

2. La zone de l’écran “Niveau de menu” visualise le niveau de menu actuel.

La télécommande a une lumière interne avec un temporisateur qui permet qu’elle s’éteint automatiquement. Pour déterminer le temps du
temporisateur, vous devez appuyer simultanément les touches 1 et 7 et régler le temps qui sera entre 0 et 9 secondes (voir dessin D58).

D57

OFF
M-3-3-01
PROGRAMME
SEMAINE

MENU

DIALOGUE

HORLGUE

TEMPÉRATURE
AMBIANTE

08:53
23ºC P-2
OFF

MENU

VALEU

NIVEAU DU

PUISSANCE

DIALOGUE

D56

9.2 FONCTIONS DES TOUCHES SUR LE DISPLAY

L’usage du display placé sur le poêle ou insert n’est que recommandé au cas où il n’est pas possible l’usage de la
télécommande, s’il n’a plus de batterie, ou il est éloigné, etc.

Le symbole placé au-dessous de la touche d’allumage nous montre, à travers d’une lumière intermittent si la
télécommande fonctionne.

Le symbole placé au-desus de la touche numéro 2 nous montre, à travers d’un système de lumière, si le poêle a quelque
type de problème.

La rainure placée entre les touches 1 et 2 est utile pour faire connecter, si nécessaire, la télécommande avec le poêle.

Touche Description Description du fonctionnement

1 Diminue Diminue seulement la valeur de la puissance.

2 Augmente Augmente seulement la valeur de la puissance.

3

ON/OFF
Déblocage

En appuyant pendant 2 seconds allume ou éteint le poêle ou insert.
Débloque le poêle ou insert et l'emmène à l'état d'arrêt

RITT - LUCE
OFF

MENU

D58

FR

9.3 FONCTIONS DES TOUCHES SUR LA TÉLÉCOMMANDE

Touche Description Mode Description du fonctionnement

1 Diminue

2 Augmente

PROGRAMMATION
TRAVAIL Modifie/diminue la valeur du menu sélectionné
PROGRAMMATION Montre des divers valeurs du poêle dans ce moment.
TRAVAIL Modifie/Augmente la valeur du menu sélectionné

TRAVAIL

3

ON/OFF
Déblocage

BLOCAGE Débloque la chaudière et l’emmène à l’état d’arrêt
MENU/

PROGRAMMATION

4 Sélectionne Température TRAVAIL

5 Sélectionne Puissance TRAVAIL

6

- PROGRAMME Touche désactivée pour ce modèle de poêle.

7 Menu

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

MENU Passe à l’option de menu suivant.
PROGRAMMATION Passe à l’option de sous-menu suivant

Montre des divers valeurs du poêle dans ce moment.

En pressant pendant 2 secondes s’allume ou s’éteint le poêle, si elle est
éteinte ou allumée respectivement.

Retour au niveau de menu précédent et les données modifiées sont
stockées

Sélectionne l'option de température pour que celle-ci peut-être modifiée
via les touches 1 et 2.

Sélectionne l'option de puissance pour que celle-ci peut-être modifiée
via les touches 1 et 2.

59

9.4 OPTION MENU

En tapant la touche no. 7 de la télécommande nous accédons au MENU. Il est divisé en plusieurs paragraphes et niveaux qui permettent
l’accès au réglage et la programmation du poêle.
L’accès à la programmation technique du poêle ou insert est protégé avec un code. Ces paramètres seulement doivent être modifiés
modifier par un service technique autorisé. (Quelque changement de ces paramètres peut provoquer le mal fonctionnement du poêle et la
perte de la garantie).

9.4.1 MENU DE L’UTILISATEUR

Le tableau suivant décrit brièvement la structure du menu du poêle. Le tableau montre toutes les options disponibles pour l’utilisateur.
L’élément du menu 01 est désactivé dans ces modèles.

Menu Sous-menu 1

01- Reg. Ventilateur aux. ** Seulement des poêles canalisables
02 - Ajustement de

FR

l'horloge

03 - Ajustement du
programme
04 - Sélection langage

05 – Choisir sonde

06- Mode Stand-by
07 - Mode sonore
08 - Charge initial
09 - État du poêle Montre une information sur l'état du poêle.

01- Jour
02- Heure
03- Minute
04- Jour
05- Mois
06- Année
** Consultez chapitre 10.4.4

01 - Espagnol
02 - Portugais
03 - Italiano
04 - Français
05 - Anglais
06 - Catalan

01- Sonde Interne
02- Sonde Cont. Rem.

9.4.2 MENU 1. VENTILATEURS AUXILIAIRES

Ce menu n’est qu’opérative pour les modèles de poêles canalisables car ils ont deux ventilateurs auxiliaires que
nous pouvons contrôler indépendamment de la puissance de travail du poêle. C’est-à-dire, il est possible de
configurer le fonctionnement des deux ventilateurs séparément, en pouvant activer ne qu’un et désactiver l’autre,
en plus nous pouvons choisir la vitesse de fonctionnement d’une façon indépendante.
Pour la configuration il suffira avec appuyer la touche 1 pour modifier les valeurs du ventilateur 2 (seulement les
modèles Neva Extra et Alicia Extra), et la touche 3 pour le ventilateur 3 (seulement le modèle canalisable de 10
kW). Voir dessin D59. Nous pouvons établir les valeurs suivantes:

A: vitesse automatique, c’est à dire, la vitesse du ventilateur est en proportion avec la puissance de travail du
poêle.

0: désactivation du ventilateur auxiliaire.
1-5 : vitesse de travail du ventilateur, en étant 5 la plus basse et 5 la plus haute.

NOTE: Dans tous les autres modèles le Menu 1 n’a aucune fonction. Pour ce raison sa visualisation (par défaut)

n’est pas disponible.

9.4.3 MENU 2. HORLOGE

Il définit l’heure et la date. Pour cela il faut passer par les différents sous-menus et introduire les données,
en modifiant les valeurs avec les touches 1 et 2. La carte est équipée d’une batterie au lithium qui permet
l’autonomie de l’horloge interne de 3 / 5 ans (voir dessin D60).

9.4.4 MENU 3. AJUSTEMENT DU PROGRAMME (PROGRAMMATION HORAIRE DU POÊLE OU

INSERT)

NOTE IMPORTANTE. Avant de procéder à la configuration de la programmation du poêle ou insert, vérifier
que la date et l’heure du poêle sont correctes. Autrement la programmation choisie sera activée selon
l’heure et la date fixées, et peut donc pas répondre à vos besoins.

Le tableau suivant décrit brièvement la structure du menu de programmation de votre poêle où apparaissent détaillées les différents options
disponibles :

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

60

Menu 01
VENT-2 2
VENT-3 4

MENU

D59

06
Menu 02
MOIS
HORLOGE

MENU

D60

Menu Sous-menu 1 Sous-menu 2 Valeur

03 - Ajustement du programme

1- Habilite chrono

2- Programme journalière

3- Programme hebdomadaire

04 - Prog. Week-end

01 - Habilite chrono On/Off

01 - Prog. journalière On/Off
02- Start 1 Jour Heure
03- Stop 1 Jour Heure
04- Start 2 Jour Heure
05- Stop 2 Jour Heure

01 - Prog. Hebdomadaire On/Off
02- Start Prog. 1 Heure
03- Stop Prog. 1 Heure
04- Lundi Prog. 1 On/Off
05- Mardi Prog. 1 On/Off
06- Mercredi Prog. 1 On/Off
07- Jeudi Prog. 1 On/Off
08- Vendredi Prog. 1 On/Off
09- Samedi Prog. 1 On/Off
10- Dimanche Prog. 1 On/Off
11- Start Prog. 2 Heure
12- Stop Prog. 2 Heure
13- Lundi Prog. 2 On/Off
14- Mardi Prog. 2 On/Off
15- Mercredi Prog. 2 On/Off
16- Jeudi Prog. 2 On/Off
17- Vendredi Prog. 2 On/Off
18- Samedi Prog. 2 On/Off
19- Dimanche Prog. 2 On/Off
20- Start Prog. 3 Heure
21- Stop Prog. 3 Heure
22- Lundi Prog. 3 On/Off
23- Mardi Prog. 3 On/Off
24- Mercredi Prog. 3 On/Off
25- Jeudi Prog. 3 On/Off
26- Vendredi Prog. 3 On/Off
27- Samedi Prog. 3 On/Off
28- Dimanche Prog. 3 On/Off
29- Start Prog. 4 Heure
30- Stop Prog. 4 Heure
31- Lundi Prog. 4 On/Off
32- Mardi Prog. 4 On/Off
33- Mercredi Prog. 4 On/Off
34- Jeudi Prog. 4 On/Off
35- Vendredi Prog. 4 On/Off
36- Samedi Prog. 4 On/Off
37- Dimanche Prog. 4 On/Off

01 - Prog. Week-end On/Off
02- Start 1 Heure
03- Stop 1 Heure
04- Start 2 Heure
05- Stop 2 Heure

FR

Pour programmer notre poêle ou insert, il faut accéder
au menu de programmation en appuyant une seule fois
la touche no. 7 et avec les touches no. 1 ou no. 2, on se
déplace jusqu’au menu no. 3 “Ajustement programme”
(voir dessin D61).

Pour accéder au menu de programmation, confirmer
cette option en appuyant de nouveau la touche no. 7.
Pour visualiser les différents sous-menus utiliser les
touches no. 1 ou no. 2.

Sous-menu 03-01- Habilite chrono

Pour programmer le poêle, il faut aller au sous-menu
3-1 “habilite chrono” et si on appuie la touche no. 7 il
s’affichera par défaut l’écran suivant (voir dessin D62).

Par défaut sur la gauche côté on obtienne le mot “off”. En tapant la touche no. 1 ou no. 2, nous devons changer à “ON”, pour informer le
poêle ou insert de l’intention de la programmer (voir dessin D63).

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

Menu 03
AJUSTE
PROGRAMME

MENU

D61

61

off
M-3-1-01
HABILITE
CHRONO

MENU

D62

on
M-3-1-01
HABILITE
CHRONO

MENU

D63

Ensuit, on va choisir quelle programmation veut introduire : journalière, hebdomadaire ou week-end. Pour cela, sélectionner la
programmation, en appuyant à plusieurs reprises les touches no 1 et no 2, jusqu’à ce qu’on arrive à l’option choisie.

Sous-menu 03.02. Programme journalière

Pour réaliser la programmation journalière du poêle on doit donc nous placer sur l’écran
suivant (voir dessin D64).
En appuyant une seule fois la touche no. 7, on accède au sous-menu de
programmation journalière. Par défaut il apparaît l’écran suivant (voir dessin D65).
On doit changer l’option « off » à « on » en appuyant sur les touches no. 1 ou no. 2,
pour confirmer la programmation journalière.
Il ne reste que choisir les horaires qu’on veut le poêle de rester allumée. Pour cela on
a deux heures différentes d’initiation de la session et deux heures d’arrêt : START 1 et
STOP 1, START 2 et STOP 2.

M-3-2
PROGRAMME

JOUR

OFF
M-3-2-01

PROGRAMME

JOURNALIÈRE

Par exemple:

Allumé à 09 :00 heures / éteint à 14 :30 heures
Allumé à 20 :30 heures / éteint à 23 :00 heures

Basé sur l’écran précédent, si on tape la touche n° 7 et il apparaîtra l’image suivante
(voir dessin D66).
En appuyant sur les touches no. 1 et no. 2, on a modifié la valeur « off » et définit le
début de la première heure de début (voir dessin D67).
On peut procéder de la même façon pour fixer la première heure d’arrêt (voir dessin
D68 et D69).
Si vous voulez programmer seulement une heure d’incitation et d’arrêt, l’option START 2
et STOP 2 doit montrer “off”.
Si vous voulez établir un deuxième horaire d’allumage et éteint, vous devez introduire
les valeurs de la deuxième heure d’initiation et d’arrêt de la même façon qu’on vient
d’expliquer. De cette façon on a configuré l’horaire journalier de poêle avec deux
heures d’initiation et deux heures d’arrêt.
Il est aussi possible programmer une heure d’incitation automatique et éteint manuel

FR

(ou à l’inverse).

Exemple: START 1: 08:00 heures et STOP 1: “off”
ou
START 1: “off” et STOP 1: 22:00 heures.

Sous-menu 02.03. Programme hebdomadaire

NOTE. Faire une programmation attentive pour éviter la superposition des heures
de fonctionnement et/ou d’inactiver le même jour dans les différents programmes.

Si ce qu’on essai est de réaliser une programmation hebdomadaire, ils existent 4
programmes différents que nous pouvons régler, en pouvant attribuer à chacun une
heure d’initiation et une heure d’arrêt. Après, pour chaque jour de la semaine il y aura
qu’attribuer ou pas chacun de ces 4 programmes selon nos nécessités.
Pour l’activation il faut partir de l’écran suivant (voir dessin D70).

En appuyant une seule fois la touche no. 7, on accède au sous-menu de
programmation hebdomadaire. Par défaut il apparaît l’écran suivant (voir dessin D71).
On doit changer l’option « OFF » à « ON » en appuyant sur les touches no. 1 ou no. 2.
Comme ça nous confirmons que la programmation hebdomadaire a été choisie.
Il nous reste ne que choisir les horaires. Pour cela on a 4 heures différentes d’initiation
et 4 heures d’arrêt (voir dessin D72 et D73).

- PROGRAM 1 : START 1 et STOP 1

- PROGRAM 2 : START 2 et STOP 2

- PROGRAM 3 : START 3 et STOP 3

- PROGRAM 4 : START 4 et STOP 4

Et après on va choisir l’activation ou la désactivation de chaque programme selon le
jour de la semaine. Par exemple: (voir dessin D74).

Programme 1 : Lundi (ON), Mardi (ON), Mercredi (OFF),
Jeudi (OFF), Vendredi (ON), Samedi (ON) et Dimanche
(OFF).
Programme 2 : Lundi (OFF), Mardi (OFF), Mercredi (ON),
Jeudi (OFF), Vendredi (OFF), Samedi (ON) et Dimanche
(ON).
Programme 3 : Lundi (OFF), Mardi (ON), Mercredi (ON),
Jeudi (ON), Vendredi (ON), Samedi (ON) et Dimanche
(OFF).
Programme 4 : Lundi (ON), Mardi (ON), Mercredi (OFF),
Jeudi (OFF), Vendredi (OFF), Samedi (OFF) et Dimanche
(ON).

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

12:00
M-3-3-02
START
PROG - 1

MENU

62

D72

MENU

D64

off
M-3-2-02
START 1

JOUR JOUR

MENU

D66

off
M-3-2-03
STOP 1

JOUR JOUR

MENU

D68

M-3-3

PROGRAMME
SEMAINE

MENU

D70

18:15
M-3-3-02
STOP
PROG - 1

MENU

D73

MENU

09:00
M-3-2-02
START 1

MENU

14:30
M-3-2-03
STOP 1

MENU

off
M-3-3-01

PROGRAMME
SEMAINE

MENU

on
M-3-3-04

LUNDI

PROG - 1

MENU

D65

D67

D69

D71

D74

Grâce à ce type de programmation, on peut combiner 4 horaires différents au long
de chaque jour de la semaine qu’on souhaite, en prêtant toujours d’attention à ne pas
superposer les horaires entre eux.

Sous-menu 04.04. Programme week-end

Comme il arrive avec le programme journalier, ce programme a deux heures d’initiation
et d’arrêt indépendant, à l’exception qu’il s’applique uniquement pour le samedi et le
dimanche. Pour accéder à la configuration il faut partir de l’écran suivant (voir dessin
D75).

il faut qu’on confirme d’accéder à ce programme en appuyant la touche no. 7, et il doit
apparaître l’écran suivant (voir dessin D76).

On modifie la valeur “OFF” et choisit “ON”. Finalement on entre les heures d’initiation et d’arrêt choisies, pour compléter la programmation
souhaitée.
Comme il arrive dans le programme journalier, si on aurait besoin d’une heure d’initiation et d’arrêt, l’option START 2 devrait indiquer « OFF »
et l’option STOP 2 également « OFF ».
Il est aussi possible programmer une heure d’incitation automatique et éteint manuel
(ou à l’inverse).

Exemple: START 1: 08:00 heures et STOP 1: “off”
ou
START 1: “off” et STOP 1: 22:00 heures.

9.4.5 MENU 4. SÉLECTION LANGAGE

Il permet de sélectionner la langue de dialogue entre ceux qui sont disponibles. Pour
accéder à ce menu vous devez confirmer avec la touche no. 7 et après avec les
touches no. 1 et 2, choisir la langue sélectionnée d’entre les disponibles: espagnol,
portugais, italiano, français, anglais et catalan (voir dessin D77).

M-3-4

PROGRAMME
WEEK-END

MENU

Menu 04
ESPAGNOL

MENU

D75

D77

off
M-3-4-01

PROGRAMME
WEEK-END

MENU

Menu 05
CHOISIR
SONDE

MENU

D76

D78

9.4.6 MENU 5. CHOISIR SONDE

Il nous permet choisir la sonde avec on gérera le fonctionnement du poêle ou insert, entre la placée sur l’appareil et la placée sur la
télécommande. Il est conseillé de choisir l’option de “Sonde Interne (Sonde du poêle
ou insert)” afin de que la température que gère le fonctionnement du poêle soit celle de
l’endroit ou il est placé, et non la température de l’endroit ou est la télécommande. Voir
dessin D78.

9.4.7 MENU 6. MODE D’ATTENTE

En activant le “Mode d’attente” (voir dessin D79) le poêle ou insert s’éteint quand il
atteint la température de consigne qu’on a introduit sur le display plus un différentiel de
2ºC. Quand la température ambiante descend à mois de la température de consigne
moins ce différentiel de 2ºC, l’appareil fait un re-allumage automatiquement. C’est-à­dire, si vous sélectionnez que la température de consigne soit par exemple de 22ºC, le
poêle s’éteindra quand la température ambiante est de 24ºC, et fera re-allumage quand
la température descend de 20ºC.
Si cette fonction est désactive (est désactivé par défaut) quand le poêle atteint la
température de consigne restera toujours en mode “Travail modulation”, et peut surpasser la valeur de la température de consigne établie.

ON
Menu 06
MODE
ATTENDE

MENU

D79

ON
Menu 07
MODE
RONFLEUR

MENU

D80

9.4.8 MENU 7. MODE SONORE

Si on active cette modalité, le poêle ou insert émettra un son lorsque le système détecte une anomalie et se met
dans un état d’alarme. Pour accéder à ce menu vous devez confirmer avec la touche no. 7 et, juste après, avec
les touches no. 1 ou no. 2, choisir “on” (voir dessin D80).

9.4.9 MENU 8. CHARGE INITIALE

Si pendant le fonctionnement du poêle ou insert est sans combustible, pour éviter une anomalie dans le prochain
allumage, il est possible de faire une précharge de granulé de bois pendant un temps maximum de 90 secondes
pour charger le sans fin quand le poêle est éteint et froid. Pour initier le chargement, il faut taper la touche 2 et
pour l’interrompre taper la touche 3. (voir dessin D81).

Il est très important que pendant l’allumage du poêle ou insert, le brûleur soit complètement propre. Par
conséquent, quand vous finissez de réaliser le chargement initial, vous devrez vider le combustible du
brûleur pour que l’allumage du poêle soit réalisé correctement.

76”
22º C

CHARGE
INITIAL

MENU

D81

9.4.10 MENU 9. ÉTAT DU POÊLE

En accédant à ce menu on visualisera l’état actuel du poêle ou insert qu’informe de l’état des dispositifs qui sont connectés. En conséquent,
on obtient une information de caractère technique qu’est disponible pour l’utilisateur. On affiche de manière automatique les écrans suivants
(voir dessin D82, D83 et D84).

FR

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

63

TEMPERATURE
AMBIANTE

VEL. SANS
FIN

ETAT
OPERATIONNEL

29ºC

1.0b

3.7

ETAT 5

MENU

99ºC
2600

ETAT 6

MENU

TEMPERATURE
FUMÈES

VEL. EXTR.
FUMÈES

ETAT
OPERATIONNEL

10”
80”
194 V RETE
00 A 19.7 V

MENU

TIME-OUT

TEMPS. NETTOYAGE

CARACTERISTIQUES
VENTILATEURS

D82

D83

D84

9.5 MODE UTILISATEUR

Le fonctionnement normal du display d’un poêle est décrit ci-après selon les fonctions
disponibles. Avant l’allumage, la télécommande d’un poêle ou insert montre l’écran du
dessin D85. On peut voir l’état de “éteint”, la température de l’ambiante, la puissance
établie de travail et l’heure actuelle.

9.5.1 RALLUMAGE DU POÊLE OU INSERT

FR

Pour allumer le poêle, il faut appuyer la touche 3 pendant quelques seconds. La
présence d’allumage apparaîtra dans la télécommande comme il est montré sur le

dessin D86.

La durée maximale de la phase d’allumage est 20 minutes. Si après ce temps n’a pas
apparue quelque flamme visible, automatiquement le poêle ou insert sera dans un état
d’alarme et dans la télécommande apparaîtra l’alarme « Faille d’allumage ».

14:24
21º C P-2

OFF

MENU

D85

14:24
21º C P-2

ALLUMÉ

MENU

9.5.2 POÊLE OU INSERT EN FONCTIONNEMENT

Une fois une certain température de fumées est atteint le ventilateur d’air chaud
commencera à travailler. Les ventilateurs auxiliaires (dans le cas des modèles de
poêles canalisables Alicia Extra, Clara Extra, Cleo Extra et Olivia Extra) commenceront à
fonctionner dans le cas qui soient habilités.
Après, la télécommande montrera le message “Travail”. Ainsi, notre poêle ou insert sera
dans le mode normal de travail (voir dessin D87).

La télécommande montre la température ambiante de l’endroit.

9.5.3 CHANGEMENT DE LA TEMPÉRATURE AMBIANTE DE CONSIGNE

Pour modifier la température ambiante de consigne sera suffit d’appuyer la touche no.
4 et après les touches 1 et 2 pour augmenter ou diminuer respectivement la valeur et
imposer celle souhaitée (voir dessin D88).

9.5.4 LA TEMPÉRATURE AMBIANTE ATTEINT LA TEMPÉRATURE FIXÉE PAR

L’UTILISATEUR

Quand la température ambiante (de l’endroit) atteint la valeur fixée par l’utilisateur ou
la température de fumées atteint une valeur trop élevée, le poêle ou insert diminue sa
puissance automatiquement. Voir dessin D89

Rappelez-vous que si la modalité “Mode d’attente” est activée, une fois que la
température ambiante fixée par l’utilisateur plus une augmentation de 2ºC est atteinte,
le poêle s’éteint automatiquement et se met en état d’attente jusqu’au moment où la
température ambiante descend en dessous de la température fixée moins un différentiel
(2ºC). Une fois que ça c’est passé, le poêle redémarre automatiquement.

9.5.5 NETTOYAGE DU BRÛLEUR

Pendant le fonctionnement normal de poêle ou insert, le nettoyage du brûleur se produit automatiquement en intervalles de quelques minutes.
Ce nettoyage à une durée de quelques secondes et se compose du nettoyage des restes des granulés déposés dans le brûleur afin de faciliter
le bon fonctionnement du poêle ou insert (voir dessin D90).

15:18
21º C P-3

TRAVAIL AMBIANTE

MENU

D87

16:40
27º C P-2

TRAVAIL
MODULE

MENU

D89

21º C
SET TEMPER

MENU

16:40
22º C P-2

NETTOYAGE
BRÛLEUUR

MENU

D86

D88

D90

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

64

9.5.6 ÉTEINT DU POÊLE OU INSERT

Pour éteindre le poêle, il faut appuyer la touche 4 pendant quelques seconds. Une fois
éteint, le poêle commence une phase de nettoyage finale, pendant laquelle l’alimentateur
des granulés s’arrêt, et l’extracteur de fumées et le ventilateur tangentiel fonctionnent à
vitesse maximale. Cette phase de nettoyage ne mettra pas fin jusqu’au moment où le
poêle n’a pas atteint la température de refroidissement appropriée (voir dessin D91).

9.5.7 POÊLE OU INSERT ÉTEINT

Le dessin D92 montre l’information qu’on peut voir une fois que
le poêle ou insert est éteint.

ATTENTE
REFRODISS

MENU

D93

bloquent pas le fonctionnement de celui-ci, mais ces messages sont activés pour information ou autoprotection du poêle:

• Trémie vide (seulement modèle Neva et Damasco): Il montre la nécessité de
remplir le combustible. Voir la section”3 Fuels - Pellet Supply” de ce manuel (voir
dessin D94).

• Fin heures service: Il montre la nécessité d’effectuer des tâches de
maintenance sur votre appareil. Voir la section “8.10 Révision Maintenance” de
ce manuel. (Voir dessin D95).

• Chaud fumee: Ce message signifie que votre appareil a atteint une température
de fumées très élevée. Le poêle se protège lui-même et après le refroidissement,
il retourne au mode de travail. Au cas d’observer ce message souvent sur votre
télécommande, il est nécessaire de contacter votre Service Technique dans votre
région ou votre installateur pour procéder à examiner les causes de ce
surtempérature de fumée (voir dessin D96).

• Hot tem card: Ce message informe que la carte électronique reçoit une
température élevée. En règle générale, ce message apparaît à faute d’une
“convection naturelle” appropriée (voir la section 5.4 de ce manuel). Au cas
d’observer ce message souvent sur votre télécommande, il est nécessaire de
contacter votre Service Technique dans votre région ou votre installateur pour
procéder à examiner les causes de l’apparition de ce message (voir dessin
D97).

9.5.8 RALLUMAGE DU POÊLE OU INSERT

Une fois que le poêle ou insert est éteint, il ne sera pas possible de l’allumer à nouveau jusqu’à ce que le temps
de sécurité se soit écoulé et le poêle ou insert s’est suffisamment refroidie. Si vous essayez d’allumer le poêle, il
apparaîtra dans le display c’est que se montre sur le dessin D93.

10 MESSAGES D’INFORMATION OU D’ALERTE

Avant que votre poêle ou insert se trouve en état d’alarme, la télécommande montre une série de messages, qui ne

11 ALARMES

En cas d’anomalie de fonctionnement, l’électronique du poêle ou insert intervienne et
indique les irrégularités qui ont eu lieu dans les différentes phases de fonctionnement,
selon le type d’anomalie.
Chaque situation d’alarme provoque le blocage automatique du poêle ou insert. En
appuyant sur la touche 3 on débloque le poêle. Une fois que le poêle ou insert est atteint
à la température de refroidissement appropriée, l’utilisateur peut la redémarrer.

21:10
23º C P-3

NETTOYAGE
FINAL

MENU

TRÉMIE

VIDE

MENU

CHAUD
FUMEE

MENU

D91

D94

D96

11.1 FAILLE DE DISTRIBUTION ÉLECTRIQUE (BLACK OUT)

S’il y a une coupure de la distribution d’électricité inférieure à 30 secondes, à sa reprise,
le poêle ou insert continuera avec son état de travail, comme si rien ne s’est passé.Si
par contre il y a une coupure de la distribution d’électricité supérieur à 30 secondes, à
sa reprise, le poêle ou insert passera à la phase du nettoyage final, jusqu’à ce que le
poêle atteigne la température de refroidissement appropriée. Une fois que cette phase

ALARME 3

TEMP. FUM.

de nettoyage est finie, le poêle ou insert s’éteindra jusqu’à ce
que l’utilisateur l’allume encore une fois (voir dessin D98).

11.2 ALARME SONDE TEMPÉRATURE DE FUMÉES

Cet avertissement se produit lorsque la sonde qui détecte la température de la sortie de fumée est déconnectée ou
est cassée. Au cours de l’état de l’alarme, le poêle ou insert exécute la procédure d’arrêt (voir dessin D99).

14:42
22º C P-3

NETTOYAGE
FINAL

MENU

D98

11.3 ALARME EXCÈS TEMPÉRATURE DE FUMÉES

MENU

D10 0

Il se produit lorsque la sonde détecte une température de fumée supérieure à 270 ° C. La télécommande montre le
message du dessin D100.
Au cours de l’état de l’alarme, le poêle exécute la procédure d’arrêt.

21:28
23º C P-3

OFF

MENU

FIN HEURES

SERVICE

MENU

HOT TEMP

CARD

MENU

ALARME 2

SONDE FUM.

MENU

D92

FR

D95

D97

D99

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

65

11.4 ALARME VENTILATEUR D’EXTRACTION DE FUMÉES EN PANNE

Cela se produit lorsque le ventilateur d’extraction tombe en panne. Au ce moment là, le
poêle ou insert s’arrêt et il apparaîtra une alarme dans le display comme dans le dessin
D101. Immédiatement après la procédure d’éteint s’active.
Pour désactiver l’alarme appuyer la touche 3 et le poêle ou insert reviendra à la normalité
après réaliser le cycle de nettoyage finale.

ALARME 4

FAILLE
EXTRACTEUR

ALARME 5

FAILLE
ALLUMAGE

11.5 ALARME FAILLE D’ALLUMAGE

Dans le cas de faille d’allumage (il doit passer 20 minutes au moins) la télécommande
montre une alarme tel qu’on voit dans le dessin D102.
Pour désactiver l’alarme appuyer la touche 3 et le poêle ou insert reviendra à la normalité
après réaliser le cycle de nettoyage finale.

MENU

D101

MENU

11.6 ALARME D’ÉTEINT PENDANT LE MODE DE TRAVAIL

Si au cours de la phase de travail la flamme s’arrêt et la température de la fumée descend
sous le niveau minimal de travail (selon les paramètres), l’alarme s’active comme on voit
dans le dessin D103 et devient immédiatement la procédure d’éteint.
Pour désactiver l’alarme appuyer la touche 3 et le poêle ou insert reviendra à la normalité
après réaliser le cycle de nettoyage finale.

ALARME 6

NO PELLET

ALARME 7

SÉCURITÉ
THERMIQUE

11.7 ALARME THERMIQUE

Si au cours de la phase de travail apparaît l’alarme de sécurité thermique (voir dessin
D104), on verra sur la télécommande l’image qu’on montre et, devient immédiatement

la procédure d’éteint. Cette alarme indique un surchauffe à l’intérieur du réservoir du
combustible et, en conséquent, le dispositif de sécurité fait le blocage du fonctionnement du poêle ou insert. Le rétablissement est manuel et
doit être effectué par un technicien autorisé.

Le rétablissement du dispositif de sécurité n’est pas compris dans la garantie, à moins que le centre d’assistance puisse démontrer

FR

la présence d’un composant défectueux.

11.8 ALARME CHANGEMENT DE PRESSION À LA CHAMBRE DE

COMBUSTION

Si au cours de la phase de travail il existe surpression à la chambre de combustion
(ouverture de la porte, saleté aux registres, refoulement d’air, panne du moteur
d’extraction de fumées, etc.) le pressostat électronique bloque le fonctionnement du
poêle ou insert et active l’alarme, et juste après, devient la procédure d’éteint (voir

dessin D105).

11.9 ALARME MANQUE FLUX D’ENTRÉE D’AIR PRIMAIRE

Le poêle ou insert est équipée d’un capteur de débit placé sur le tuyau d’aspiration
d’air primaire. Détecte la correcte circulation de l’air comburant et du déchargement de
fumées. Dans le cas d’une entrée d’air insuffisant (à conséquence d’une sortie de fumées ou d’une entrée d’air incorrecte) le capteur envoi
une signal de verrouillage au poêle, et juste après, devient la procédure d’éteint (voir dessin D106).

MENU

ALARME 8

FAILLE
PRESSION

MENU

D103

D105

MENU

ALARME 9

FLUX
ALARME

MENU

11.10 ALARME EN FONCTIONNEMENT DU MOTEUR D’ALIMENTATION DU COMBUSTIBLE

Le réglage de la quantité de combustible du poêle ou insert est fait de façon
automatique à travers de la programmation électronique de la même. Dans le cas
que le moteur sans fin que nourrit le poêle tourne a une plus vitesse de la permis,
l’appareil commence la procédure d’activation de l’alarme à cause de qu’un
excès de combustible dedans le brûleur pourrait causer des graves problèmes de
fonctionnement. (voir dessin D107).
Dans le cas de cette alarme vous devez prendre contacte avec le service d’assistance
technique.

ALARME b

SANSFIN
ERROR

ALARME
FAILLE
DÉBITMÈTRE

11.11 ALARME ANOMALIE DANS LE SENSEUR DU FLUX

Dans le cas d’anomalie du senseur de flux, localisé dans le tuyau d’aspiration d’air
primaire, une signal de blocage est envoyée au poêle ou insert et, juste après, devient
la procédure d’éteint. (voir dessin D108).
Dans le cas de cette alarme vous devez prendre contacte avec le service d’assistance
technique.

MENU

D107

MENU

D102

D104

D106

D108

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN SÉRIE RADIOFRÉQUENCE

66

10.12 TABLEAU D’ALARMES, CAUSE ET SOLUTIONS PROBABLES

Code

Description Problème Solution probable

alarme

AL1 BLACK OUT

AL 2 SONDE FUMÉES

AL 3 TEMP. FUMÉES

AL 4 EXTRACTEUR EN PANNE

AL 5 FAILLE ALLUMAGE

AL 6 PAS DE GRANULES

AL 7 ALARME THERMIQUE

AL 8 DÉPRESSION

AL 9 MANQUE DE FLUX

AL FAILLE DÈBITMÉTRE Le senseur de flux est cassé. Remplacer le senseur du flux.

AL b VIS SANS FIN ERREUR

Le poêle ou insert est restée
temporairement sans distribution
électrique.

Problème dans la sonde de
fumées.

La température des fumées est
supérieur à 270º C.

Problème dans l’extracteur des
fumées.

Les granulés ne tombent pas ou
ne se brûlent pas.

Il n’y a pas des granulés dans
la trémie ou ne tombe pas au
brûleur.

Le thermostat de sécurité
thermique des granulés s’est
envolé.

La chambre de combustion est
en dépression.

Manque de flux d’air primaire ou
installation pas adéquate.

La vis sans fin tourne
continuellement.

Appuyer la touche 3 pendant quelques secondes et laisser finir
le nettoyage final. Le poêle retournera au « Mode éteint »

Réviser la connexion de la sonde ou en remplacer.

Réguler la chute des granulés et/ou la vélocité de l’extracteur.
Vérifier le type de combustible qui a été usé.

Réviser la connexion électrique de l’extracteur ou en remplacer.

Tester le fonctionnement du moteur réducteur et de la
résistance. Vérifier un possible bourrage du vis sans fin. Vérifier
qu'il y a du granulé dans le réservoir.

Remplir le réservoir. Tester le fonctionnement du feeder.
Contrôler la longueur des granulés et que ne se soient pas
feutrés. Nettoyer le fond de la trémie.

Réarmer manuellement le thermostat. Contrôler la cause de
l’excès de température qui a provoqué le surchauffe (chute des
granulés, excès de tirage, type de combustible, fonctionnement
de la turbine tangentielle).

Vérifier que la chambre est hermétique : vérifier les fermetures,
jointes d’étanchéité…etc. Contrôler que l’installation d’expulsion
des gazes est approprié (excès des trames horizontaux,
coudes, etc.). Possible bouche de granulé.

Contrôler l’entrée d’air primaire. Vérifier l’installation (excès de
pan horizontal, courbes, saleté, etc.).

Vérifiez la connexion électrique de la vis sans fin.

67

1 ADVERTÊNCIAS GERAIS ������������������������������������������������������������������������������������� 69
2 DESCRIÇÃO GERAL ����������������������������������������������������������������������������������������� 69
3 COMBUSTÍVEIS ��������������������������������������������������������������������������������������������� 69
4 DISPOSITIVOS DE SEGURANÇA ������������������������������������������������������������������������������ 70
5 NORMAS DE INSTALAÇÃO ����������������������������������������������������������������������������������� 70

5.1 MEDIDAS DE SEGURANÇA ����������������������������������������������������������������������������������������� 71

5.2 PROTECÇÃO DE VIGAS �������������������������������������������������������������������������������������������� 71

5.3 CONDUTA DE EVACUAÇÃO DE FUMOS ������������������������������������������������������������������������������ 72

5.4 CONVECÇÃO NATURAL PARA OS RECUPERADORES ����������������������������������������������������������������� 73

5.5 COBERTURA ������������������������������������������������������������������������������������������������������ 74

5.6 ENTRADA DE AR EXTERIOR ���������������������������������������������������������������������������������������� 74

5.7 ESPECIFICAÇÕES DE MONTAGEM SEGUNDO OS MODELOS ����������������������������������������������������������74

5.7.1 MODELOS AGATHA, ALEXIA E ALICIA ���������������������������������������������������������������������������74

5.7.2 MODELOS NEVA E DAMASCO ���������������������������������������������������������������������������������� 75

6 ARRANQUE ������������������������������������������������������������������������������������������������ 75

6.1 SINTONIZAÇÃO DO COMANDO À DISTÂNCIA E RECEPTOR �����������������������������������������������������������76

7 SISTEMA DE CANALIZAÇÃO ��������������������������������������������������������������������������������� 76

7.1 AQUECEDOR MOD. ALICIA EXTRA ���������������������������������������������������������������������������������� 76

7.2. INSERÍVEL MODELO NEVA EXTRA ����������������������������������������������������������������������������������� 76

7.3 AQUECEDOR 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA ���������������������������������������������� 76

7.4 MODELO DAMASCO ����������������������������������������������������������������������������������������������� 77

8 MANUTENÇÃO E CUIDADO ����������������������������������������������������������������������������������� 77

8.1 LIMPEZA DO QUEIMADOR������������������������������������������������������������������������������������������ 77

8.2 USO DOS RASPADORES (NOS MODELOS QUE INCORPORAM-LO) ����������������������������������������������������� 77

8.3 LIMPEZA DA GAVETA DE CINZAS ����������������������������������������������������������������������������������� 78

8.4 JUNTAS DA PORTA DA CÂMARA DE COMBUSTÃO E FIBRA DO VIDRO �������������������������������������������������78

8.5 LIMPEZA DA CONDUTA DE FUMOS ���������������������������������������������������������������������������������78

8.6 LIMPEZA DO VIDRO������������������������������������������������������������������������������������������������ 78

8.7 LIMPEZA EXTERIOR ������������������������������������������������������������������������������������������������ 78

8.8 LIMPEZA DE REGISTOS �������������������������������������������������������������������������������������������� 78

8.9 PARAGENS SAZONAIS ��������������������������������������������������������������������������������������������� 80

8.10 REVISÃO DE MANUTENÇÃO ��������������������������������������������������������������������������������������� 80

9 FUNCIONAMENTO DO COMANDO /DISPLAY ��������������������������������������������������������������������� 80

9.1 INFORMAÇÃO GERAL DO COMANDO /DISPLAY ����������������������������������������������������������������������80

9.2 FUNÇÕES DAS TECLAS DO DISPLAY ��������������������������������������������������������������������������������81

9.3 FUNÇÕES DAS TECLAS DO COMAND ������������������������������������������������������������������������������� 81

9.4 OPÇÃO MENU ����������������������������������������������������������������������������������������������������� 82

9.4.1 MENU DE UTILIZADOR ���������������������������������������������������������������������������������������� 82

9.4.2 MENU 1. VENTILADORES AUXILIARES �������������������������������������������������������������������������� 82

9.4.3 MENU 2. RELÓGIO �������������������������������������������������������������������������������������������� 82

9.4.4 MENU 3. AJUSTAR PROGRAMA (PROGRAMAÇÃO HORÁRIA DO AQUECEDOR OU RECUPERADOR) ������������������82

9.4.5 MENU 4. SELECÇÃO DO IDIOMA ������������������������������������������������������������������������������ 85

9.4.6 MENU 5. ESCOLHER SONDA ����������������������������������������������������������������������������������� 85

PT

9.4.7 MENU 6. MODO ESPERA �������������������������������������������������������������������������������������� 85

9.4.8 MENU 7. MODO SONORO ������������������������������������������������������������������������������������� 85

9.4.9 MENU 8. CARGA INICIAL �������������������������������������������������������������������������������������� 85

9.4.10 MENU 9. ESTADO DO AQUECEDOR ����������������������������������������������������������������������������86

9.5 MODALIDADE UTILIZADOR ���������������������������������������������������������������������������������������� 86

9.5.1 LIGAÇÃO DO AQUECEDOR OU RECUPERADOR ����������������������������������������������������������������� 86

9.5.2 AQUECEDOR OU RECUPERADOR EM FUNCIONAMENTO �������������������������������������������������������� 86

9.5.3 MUDANÇA DA TEMPERATURA AMBIENTE DE RESERVA ���������������������������������������������������������� 86

9.5.4 A TEMPERATURA AMBIENTE ATINGE A TEMPERATURA FIXADA PELO UTILIZADOR ��������������������������������� 86

9.5.5 LIMPEZA DO QUEIMADOR ������������������������������������������������������������������������������������� 87

9.5.6 DESLIGAR AQUECEDOR OU RECUPERADOR ������������������������������������������������������������������� 87

9.5.7 AQUECEDOR OU RECUPERADOR DESLIGADO ������������������������������������������������������������������ 87

9.5.8 RELIGAÇÃO DO AQUECEDOR OU RECUPERADOR �������������������������������������������������������������� 87

10 MENSAGENS DE INFORMAÇÃO OU AVISO ���������������������������������������������������������������������� 87
11 ALARMES ������������������������������������������������������������������������������������������������� 87

11.1 FALHA DE CORRENTE ELÉCTRICA (BLACK OUT) ��������������������������������������������������������������������� 87

11.2 ALARME SONDA TEMPERATURA FUMOS ����������������������������������������������������������������������������87

11.3 ALARME EXCESSO TEMPERATURA FUMOS ��������������������������������������������������������������������������88

11.4 ALARME VENTILADOR DE EXTRACÇÃO FUMOS AVARIADO ����������������������������������������������������������� 88

11.5 ALARME FALHA LIGAÇÃO �����������������������������������������������������������������������������������������88

11.6 ALARME DE DESLIGADO DURANTE A FASE DE TRABALHO ����������������������������������������������������������� 88

11.7 ALARME TÉRMICO ������������������������������������������������������������������������������������������������� 88

11.8 ALARME MUDANÇA DE PRESSÃO NA CÂMARA DE COMBUSTÃO ������������������������������������������������������88

11.9 ALARME FALTA FLUXO DE ENTRADA DE AR PRIMÁRIO ��������������������������������������������������������������� 88

11.10 ALARME EM FUNCIONAMENTO DO MOTOR DE ALIMENTAÇÃO DO COMBUSTÍVEL ��������������������������������������88

11.11 ALARME ANOMALIA EM SENSOR DE FLUXO ������������������������������������������������������������������������� 88

11.12 LISTAGEM DE ALARMES, CAUSA E SOLUÇÕES PROVÁVEIS ����������������������������������������������������������� 89

Leia atentamente as instruções antes da instalação, do uso e da manutenção.

O manual de instruções faz parte integrante do produto.

ÍNDICE

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

68

1 ADVERTÊNCIAS GERAIS

A instalação do aquecedor ou recuperador deverá realizar-se em conformidade com as regulamentações locais e nacionais, incluídas
todas as que façam referência a normas nacionais ou europeias Os aquecedores concebidos pela Bronpi Calefacción S.L. são fabricados
controlando sempre todas as suas peças com o propósito de proteger tanto o utilizador como o instalador face a possíveis acidentes. De
igual modo, recomendamos ao pessoal técnico autorizado que preste, cada vez que realizar uma operação no aquecedor, especial atenção
às ligações eléctricas, sobretudo com a parte descarnada dos cabos uma vez que nunca devem ficar de fora das ligações, evitando assim
contactos perigosos.

A instalação deve ser realizada por pessoal autorizado que proporcionará ao comprador uma declaração de conformidade da
instalação na qual assumirá a plena responsabilidade pela instalação definitiva e, como tal, pelo bom funcionamento do produto
instalado. Não existirá responsabilidade da Bronpi Calefacción S.L. se houver falta de cumprimento destas precauções.

O fabricante fica isento de qualquer responsabilidade face a danos causados a terceiros devidos a instalações incorrectas ou ao mau uso
do aquecedor.

Para garantir um correcto funcionamento do produto os componentes do mesmo apenas podem ser substituídos por peças
sobressalentes originas e por um técnico autorizado.

A manutenção do equipamento deve realizar-se pelo menos 1 vez por ano por um Serviço Técnico Autorizado.
Para uma maior segurança deverá ter em conta:

• Não tocar o aquecimento se estiver descalço ou com partes do corpo húmidas.

• A porta do aparelho deve permanecer fechada durante o seu funcionamento.

• É proibido modificar os dispositivos de segurança ou de regulação do aparelho sem autorização prévia do fabricante.

• Evitar o contacto directo com as partes do aparelho que tendem a atingir altas temperaturas durante o funcionamento do mesmo.

2 DESCRIÇÃO GERAL

O aquecedor ou recuperador que adquiriu consta das seguintes peças:

• Estrutura completa do aquecedor ou recuperador sobre uma palete

• Dentro da câmara de combustão encontra-se: uma caixa/saco com uma luva térmica que permite manipular o manípulo da porta
e outros componentes (queimador); cabo eléctrico de interligação entre o aquecedor e a rede. Um gancho (acessório mãos frias)
para facilitar extração e limpeza do queimador. O comando à distância do aquecedor (incluí pilha). Uma folha de cor amarela com
as advertências e considerações mais importantes. O manipulo da porta (dependendo dos modelos). Um livro de manutenção para
registo das tarefas realizadas no aquecedor bem como o presente manual de uso, instalação e manutenção.

• Dentro da câmara de combustão encontrará também o queimador e a gaveta de cinzas.

O aquecedor consta de um conjunto de chapas de aço de diferente grossura soldadas entre elas e, segundo o modelo, peças de ferro
fundido. Está provida de uma porta com vidro vitrocerâmico (resistente até 750°C) e de cordão cerâmico para a estanquicidade da câmara
de combustão
O aquecimento do ambiente é produzido por:

a. Convecção forçada: graças a um ventilador localizado na parte interior do aquecedor que aspira o ar à temperatura ambiente e o

devolve ao quarto a mais temperatura.

b. Radiação: através do vidro vitrocerÂmico e o corpo é irradiado calor ao ambiente.

3 COMBUSTÍVEIS

¡¡¡ADVERTÊNCIA!!!
O USO DE PELLET DE MÁ QUALIDADE OU DE QUALQUER OUTRO COMBUSTÍVEL DANIFICA AS FUNÇÕES DO AQUECEDOR E
PODE DETERMINAR O VENCIMENTO DA GARANTIA ALÉM DE DESRESPONSABILIZAR O FABRICANTE.

Os pellets utilizados devem estar em conformidade com as características descritas nas normas e certificações:

Standards:

• Ö-Norm M 7135 | Din 51731 | EN-14962-2 (todas revogadas e incluídas na ISO-17225-2)

• ISO-17225-2

Certificações de qualidade:

• DIN+

• ENplus: No site (www.pelletenplus.es) você pode verificar todos os fabricantes e distribuidores com certificado em vigor.

Recomenda-se vivamente que o pellet seja certificado com certificações de qualidade, porque esta é a única forma de garantir a
qualidade constante do pellet.

A Bronpi Calefacción recomenda a utilização de pellets de 6 mm de diÂmetro, com um comprimento de 3.5 cm e uma percentagem de
humidade inferior a 8%.

• ARMAZENAMENTO DO PELLET

Para garantir uma combustão sem problemas é necessário conservar o pellet num ambiente seco.

• ABASTECIMENTO DE PELLET

Para abastecer o aquecedor de pellet, abrir a tampa do depósito que se encontra na parte superior do aparelho e esvaziar directamente
o saco de pellet, prestando cuidado para não transbordar. Você também deve evitar que o combustível derrame-se e cai fora do depósito
porque iria cair dentro do aparelho.
Nos recuperadors modelo Damasco e Neva, para abastecer com combustível é suficiente abrir o tabuleiro superior de carga de pellet (para
tal utilize a luva que vem no conjunto) e, posteriormente, encher o tabuleiro de carga de pellet com um recipiente adequado, tendo cuidado
para não transbordar. Empurrar para o interior a gaveta com o acessório fornecido até cair pellet no depósito. Repetir esta operação várias
vezes até ser visível o pellet do depósito através da gaveta (ver desenhos D1).

PT

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

69

D1

Os inseríveis modelo Damasco e Neva têm um sensor de nível (capacitivo) no interior da tremonha, que alerta
da necessidade de reabastecer. Esta mensagem não interrompe o funcionamento do equipamento, mas você
tem alguns minutos para reabastecer de combustível antes de ter no inserível o estado de alarme (alarme-6 “no
pellet”) e pare o seu funcionamento. No controle remoto, você pode ler a seguinte mensagem:

DEPOSITO

VAZIO

MENU

D2

• FALHA TEMPORÁRIA DE CORRENTE

Após uma breve falha de corrente, o equipamento volta a ligar-se automaticamente. Quando há uma falha de electricidade, o aquecedor
ou recuperador pode emitir dentro da habitação uma quantidade reduzida de fumo durante um intervalo entre 3 e 5 minutos. ISTO NÃO
IMPLICA RISCO ALGÚM PARA A SAÚDE. Por isso a Bronpi aconselha, sempre que for possível, ligar o tubo de entrada de ar primário ao
exterior da habitação para garantir que o aquecedor não emita fumos depois da referida falha na corrente. No modelo Neva não é possível
ligar o tubo de entrada de ar com o exterior dado que a entrada de ar ocorre a partir da parte da frente do recuperador.

motor de extracção de fumos, retornos de fumos etc.). Se isto ocorrer, o aquecedor passará para o estado de alarme (ver

PT

desenho D4).

• PROTECÇÃO PERANTE TEMPERATURA ELEVADA DO PELLET (80ºC)

Em caso de sobreaquecimento do interior do depósito, o termóstato de segurança bloqueia o
funcionamento do aquecedor. O restabelecimento é manual e deve ser efectuado por um técnico
autorizado (ver desenho D5).
O restabelecimento do dispositivo de segurança dos 80°C não está previsto na garantia salvo se o

D6

técnico a altitude geográfica do lugar de instalação do equipamento.

4 DISPOSITIVOS DE SEGURANÇA

• AVARIA DO ASPIRADOR DE FUMOS
Se o extractor parar de funcionar, o cartão electrónico vai bloquear automaticamente o fornecimento de
combustível.

• AVARIA DO MOTOR PARA CARGA DE PELLETS
Se o motorredutor parar de funcionar, o aquecedor vai continuar a funcionar (apenas o extrator de fumos) até

descer até à temperatura de fumos mínima de funcionamento e parar a seguir.

• PROTECÇÃO ELÉCTRICA
O aquecedor ou recuperador está protegido contra oscilações bruscas de electricidade graças
a um fusível geral localizado na parte posterior das mesmas (4A 250V Retardado). (ver desenho
D3).

• PROTECÇÃO PARA SAÍDA DE FUMOS
O depressimetro electrónico prevê bloquear o funcionamento do aquecedor se ocorrer uma

D4

mudança brusca de pressão dentro da câmara de combustão (abertura de porta, avaria do

centro de assistência conseguir demostrar a presença de um componente
defeituoso.

• SENSOR DE FLUXO (Tecnologia Oasys)
O seu aquecedor ou recuperador dispõe de um sensor de fluxo (ver desenho D6) situado no tubo de aspiração
de ar primário que detecta a correcta circulação do ar de combustão e da descarga de fumos. Em caso de
insuficiência de entrada de ar (consequência de uma incorrecta saída de fumos ou de uma incorrecta entrada de
ar) o sensor envia para o aquecedor um sinal de bloqueio.
A TECNOLOGIA OASYS (Optimum Air System) permite uma combustão constante regulando automaticamente
a tiragem segundo as características do tubo de fumos (curvas, comprimento, diâmetro etc.) e as condições
ambientais (vento, humidade, pressão atmosférica etc.). Para esse efeito, o instalador deve introduzir no menu

FUSÍVEL

D3

D5

5 NORMAS DE INSTALAÇÃO

A forma de instalar o aquecedor ou recuperador que adquiriu vai influenciar decisivamente a segurança e o bom funcionamento do
mesmo, pelo que se recomenda que seja levada a cabo por pessoal qualificado (com carteira de instalador) que o informará acerca do
cumprimento das normas de instalação e de segurança.

Se o seu aquecedor estiver mal instalado pode causar graves danos.

Antes da instalação devem realizar-se os seguintes controlos:

• Certificar-se de que o piso pode suster o peso do aparelho e realizar um isolamento adequado caso esteja fabricado com material
inflamável (madeira) ou material susceptível de ser afectado por choque térmico (gesso, estuque, etc.).

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

70

• Quando o aquecedor for instalado sobre um piso não completamente refractário ou inflamável - tipo tacos, alcatifa, etc. - , a referida
base terá de ser substituída ou, então, introduzir-se uma base ignífuga, prevendo-se que vai sobressair relativamente às medidas da
salamandra em 30 cm aproximadamente.. Exemplos de materiais a usar são: estrado de aço, base de vidro ou qualquer outro tipo de
material ignífugo.

• Certificar-se de que no ambiente onde se vai instalar existe ventilação adequada (presença de entrada de ar).

• Evitar a instalação em ambientes com presença de condutas de ventilação colectiva, campânulas com ou sem extração, aparelhos
de gás do tipo B, bombas de calor ou presença de aparelhos cujo funcionamento simultâneo possa colocar em perigo o ambiente.

• Certificar-se de que a conduta de fumos e os tubos aos quais vai ficar ligada a caldeira ou a salamandra são os idóneos para o seu
funcionamento.

• Certificar-se de que cada aparelho tem a sua própria conduta de fumos. Não usar a mesma conduta para vários aparelhos.

Recomendamos entrar em contacto com o seu limpa-chaminés habitual para um controlo tanto da ligação à chaminé como do suficiente
fluxo de ar necessário para a combustão no lugar da instalação.

Recomendamos ligar para o seu limpa-chaminé habitual para fazer o controlo tanto a ligação à chaminé como do fluxo suficiente de ar para
a combustão no lugar de instalação.

5.1 MEDIDAS DE SEGURANÇA

Durante a instalação do aquecedor existem certos riscos que é preciso ter em conta pelo que é necessário adoptar as seguintes medidas
de segurança:

a. Manter afastado qualquer material inflamável ou sensível ao calor (móveis, cortinas, roupas) a uma distância mínima de segurança de

uns 150cm.

b. Quando se for instalar sobre um piso não completamente refractário é necessário colocar uma base ignífuga como, por exemplo, um

estrado de aço.

c. Não situar a caldeira ou salamandra perto das paredes

combustíveis ou susceptíveis de serem afectadas por choque
térmico.

d. O aquecedor deve funcionar unicamente com a gaveta de cinzas

introduzida e a porta fechada

e. Recomenda-se a instalação de um detector de monóxido de

carbono (CO) no local onde se instalar o aparelho.

f. Se precisar de um cabo de maior comprimento ao fornecido, utilizar

sempre um cabo com tomada de terra.

g. Não instalar o aquecedor num quarto de dormir.
h. O aquecedor nunca deve ligar-se na presença de emissão de

gases ou vapores (por exemplo, cola para linóleo, gasolina, etc.).
Não depositar materiais inflamáveis nas proximidades.

i. Os resíduos sólidos da combustão (cinzas) devem recolher-se num

contentor hermético e resistente ao fogo.

É necessário respeitar as distâncias de segurança no momento da
instalação do aquecedor em espaços em que os materiais sejam
susceptíveis de ser inflamáveis, quer sejam os materiais da construção ou
vários materiais que rodeiam o aquecedor (ver desenho D7).

C

2

80-120 cm

Cobertura piso

20 cm

B

A

D7

PT

REFERÊNCIAS OBJECTOS INFLAMÁVEIS OBJECTOS NÃO INFLAMÁVEIS

A 1500 800

B 1500 150

C 1500 400

CUIDADO!! Algumas partes do aquecedor bem como o vidro ficam muito quentes e não devem ser tocadas.

Se se manifestar um incêndio no aquecedor ou na conduta de fumos:

a. Fechar a porta de carga.
b. Apagar o fogo utilizando extintores de dióxido de carbono (CO2 de pós).
c. Solicitar a intervenção imediata dos BOMBEIROS.

NÃO APAGAR O FOGO COM JACTOS DE ÁGUA!!!

5.2 PROTECÇÃO DE VIGAS

Nos modelos Damasco e Neva, devido à radiação que emitem, deve prestar-se especial atenção à protecção das vigas: quando desenhar
a sua chaminé ou revestimento tenha em conta, por um lado, a proximidade da viga aos lados exteriores do recuperador e, por outro, a
radiação da porta de vidro que, normalmente, está muito perto das próprias vigas. De qualquer forma, os lados interiores ou inferiores desta
viga em material combustível não devem estar em contacto com temperaturas superiores a 65ºC.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

71

No desenho D8 mostram-se alguns exemplos de solução.

1. Viga;

2. Isolamento material refractário;

3. Orifício;

4. Protecção metálica

ADVERTÊNCIA:
A empresa declina qualquer responsabilidade debido ao mau
funcionamento de uma instalação que não esteja em conformidade
com as prescrições destas instruções ou devido ao uso de produtos
adicionais não adequados.

(3) 10 mm

(3) 10 mm

(2)

(1)

(2)

(1)

(3) 10 mm

(4)

(3) 10-50 mm

(2)

(1)

(3) 10 mm

(3) 10 mm

(2)

(2)

(1)

(2)

(1)

5.3 CONDUTA DE EVACUAÇÃO DE FUMOS

A conduta de fumos supõe um aspecto de importância básica para o bom funcionamento do aquecedor devendo cumprir as seguintes
considerações:

• Evacuar os fumos e gases sem perigo fora da habitação.

• Proporcionar tiragem suficiente no aquecedor.

A tiragem afecta a intensidade da combustão e o rendimento calorífico do seu aquecedor. Uma boa tiragem da chaminé precisa de uma
regulação mais reduzida de ar para a combustão, enquanto uma tiragem escassa requer ainda mais uma regulação exacta do ar para a
combustão.

É imprescindível estar fabricado perfeitamente e ser submetido a operações de manutenção através de pontos de inspecção, para
conservá-lo em bom estado. (Grande parte das reclamações devido a mau funcionamento dos aparelhos referem-se exclusivamente a uma
tiragem desadequada).

Deverá cumprir os seguintes requisitos para o correcto funcionamento do aquecedor:

• A secção interior deve ser preferentemente circular.

• Estar termicamente isolada em todo o se cumprimento para evitar fenómenos de condensação (o fumo é liquefeito por choque
térmico) e ainda com mais motivos se a instalação se realizar no exterior do habitação.

• Se usarmos conduta metálica (tubo) para a instalação no exterior da habitação deve-se usar obrigatoriamente tubo isolado
termicamente. Igualmente, evitaremos fenómenos de condensação.

• Não apresentar estrangulamentos (ampliações ou reduções) e ter uma estrutura vertical com desvios não superiores a 45°.

• Se já foi utilizado anteriormente deverá estar limpo.

• Respeitar os dados técnicos do manual de instruções.

Uma tiragem óptima varia entre 10 e 14 (Pascal). A mediação deve realizar-se sempre com o aparelho quente (rendimento calorífico
nominal). Um valor inferior (pouca tiragem) leva a uma má combustão, provocando depósitos de carvão e a excessiva formação de fumo,
podendo-se então observar fugas e, o que é pior, um aumento da temperatura que poderia provocar danos nos componentes estruturais do
aquecedor. quando a depressão ultrapassar 15 Pa será necessário reduzi-la instalando um regulador de tiragem adicional.

PT

Para comprovar se a combustão é correcta, controlar se o fumo que saí da chaminé é transparente. Se o fumo for branco significa que o
aparelho não está regulado correctamente ou que o pellet utilizado tem uma humidade demasiado elevada. Se, contrariamente, o fumo for
cinzento ou preto significa que a combustão não é completa (é necessária uma maior quantidade de ar secundário).

A ligação do aquecedor deve realizar-se com tubos rígidos de aço aluminado ou aço inoxidável. É proibido o uso de tubos flexíveis

metálicos ou de fibrocimento porque prejudicam a segurança da
união uma vez que estão sujeitos a puxões ou roturas, causando
perda de fumo.

É proibido e, portanto, prejudica o bom
funcionamento do aparelho o seguinte:
fibrocimento, aço galvanizado e
superfícies interiores ásperas e porosas.
A seguir, mostra-se um exemplo de
solução:

Conduta de fumos de aço AISI 316
de dupla parede isolada com material
resistente a 400ºC. Eficiência 100%
óptima (ver desenho D9).

Todos os aquecedores que eliminam os fumos produzidos para o exterior
devem contar com a sua própria conduta de fumo. Não utilizar nunca a

mesma conduta para vários aparelhos ao mesmo tempo (ver desenho
D10).

Na medida do possível, evitar a montagem de secções horizontais. O
comprimento da secção horizontal não será superior a 3 metros.
Na saída do tubo de escape do de pellet, deverá ntroduzir-se na
instalação um “T” com tampa hermética de forma a permitir a inspecção
regular ou a descarga de pó pesado.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

D9

D10

72

(1)

(4)

D8

O número de mudanças de direcção, incluído tudo necessário para ligar o “T” de registo, não deverá exceder 4.

CO

CO

I

T

No desenho D11 são representados os requisitos básicos para a instalação da chaminé do aquecedor:

Altura mínima 1.5 m

Altura mínima 1.5 m

D11

A conduta de fumo tem de estar adequadamente afastada de materiais inflamáveis ou combustíveis através de um adequado isolamento ou
uma câmara de ar. No interior está proibido que circulem tubagens de instalações ou canais de circulação de ar. Fica proibido também fazer
aberturas móveis ou fixas para a ligação de outros aparelhos diferentes.
O tubo de descarga de fumos deverá fixar-se hermeticamente ao aparelho e pode ter uma inclinação máxima de 45° para evitar depósitos
excessivos de condensação produzidos durante as fases iniciais de ligação e/ou a formação excessiva de fuligem. Além disto, desta forma
evita-se a ralentização dos fumos ao sair.

D12

A falta de selagem da ligação pode causar o mau funcionamento do aquecimento.
O diâmetro interior da tubagem de ligação deverá
corresponder ao diâmetro exterior do tronco de descarga de
fumos do aquecedor.
No desenho D12 podem observar-se os critérios a ter em
conta no momento da correcta instalação.

5.4 CONVECÇÃO NATURAL PARA OS

RECUPERADORES

No caso dos recuperadors Neva e Damasco, quando
inseridos num revestimento ou chaminé pré-existente, é
indispensável que o espaço incluído entre a parte superior,
os lados do recuperador e o material incombustível da
campânula (que obtura a base da conduta de fumos)
estejam constantemente ventilados. Por este motivo, é
necessário permitir a entrada de ar pela parte inferior do
revestimento (entrada de ar fresco) e a saída na parte
superior (saída de ar quente) através da campânula. Com
misto vamos melhorar o funcionamento do conjunto uma vez
que estamos a estabelecer um circuito de convecção natural
(ver desenho D13).
As medidas a serem respeitadas são:

• A parte inferior (entrada de ar frio) deveria ter uma

• A parte superior (saída de ar quente) deveria ter uma

É importante esclarecer que esta convecção natural é
totalmente independente da entrada de ar primário.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

superfície mínima total de 550 cm2.

superfície mínima total de 500 cm2.

CAMARA DE DESCOMPRESION

Câmara de descompressão

AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION

Proteger as paredes

PROTEGER LAS PARTES
NTERNAS DE LA MADERA

internas da madeira

Conducto metálico máxima

MAXIMA INCLINACION 45º

inclinação 45º

50 cm

Grelha

REJILLA

Isolamento lã de rocha

AISLAMIENTO LANA DE ROCA

ENTRADA AIRE FRIO

Entrada ar frio

AISLAMIENTO LANA DE ROCA

Isolamento lã de rocha

73

NDUCTO METALI

Grelha saída de ar convecçãoIsolamento lã de rocha

5 cm

Espaço entre o tubo

ESPACIO ENTRE EN TUBO Y

EL CONDUCTO SELLADO

e il conduto selado

Grelha

REJILLA

Espaço entreo revestimento e inserível

ESPACIO ENTRE EL REVESTIMENTO Y EL INSER

Entrada ar frio

ENTRADA AIRE FRIO

ENTRADA AIRE FRIO

Entrada ar frio

PARED

Parede

D13

D38

PT

5 mm

5.5 COBERTURA

A tiragem da conduta de fumos depende também da idoneidade da cobertura. Portanto, é indispensável que, caso a cobertura tenha sido
construída de forma artesanal, a secção de saída seja duas vezes mais a secção interior da conduta de fumos. Dado que a chaminé deve
ultrapassar sempre o topo do telhado, deverá assegurar a descarga de fumo inclusive em presença de vento (ver desenho D14).
A cobertura deve cumprir os seguintes requisitos:

• Ter uma secção interior equivalente à da chaminé.

• Ter uma secção útil de saída que seja o dobro da interior da conduta.

• Estar construída de forma a impedir a penetração na conduta de chuva, neve ou qualquer corpo alheio

• Ser facilmente acessível para as operações de manutenção e de limpeza necessárias.

1: Chaminé industrial
de elementos
pré-fabricados que
permite uma excelente
extracção de fumos.

D14

5.6 ENTRADA DE AR EXTERIOR

Para o bom funcionamento do aquecedor é essencial instalar no lugar de instalação suficiente ar para a combustão e a reoxigenação do
ambiente. Isto significa que através das aberturas que comunicam com o exterior, o ar para a circulação deve poder circular inclusive com
as portas e as janelas fechadas.
A entrada de ar deve estar posicionada de forma a não obstruir-se. Além disto, deve ter comunicação com o ambiente de instalação do
aquecedor e estar protegida por uma grelha. A superfície mínima desta entrada de ar não deve ser inferior a 100 cm2.
Quando o fluxo de ar seja obtido através de aberturas que comunicam com ambientes adjacentes, têm de ser evitadas entradas de ar em
ligação com garagens, cozinhas ou centrais térmicas.
O aquecedor conta com a entrada de ar necessária para a combustão na sua parte posterior (60 ou 80 mm de diâmetro dependendo dos
modelos). É importante que esta zona não fique obstruída e sejam respeitadas as distâncias recomendadas até à parede ou utensílios
próximos. Contrariamente o recuperador Damasco conta com esta entrada na parte posterior do mesmo, enquanto no recuperador Neva,
esta entrada está localizada na parte da frente do mesmo, concretamente na parte superior direita da parte da frente.
Recomenda-se a ligação da entrada de ar primário do aquecedor com o exterior, embora não seja obrigatório. O material da tubagem de
ligação não deve ser necessariamente metálico, pode ser qualquer outro material (PVC, alumínio, polietileno, etc.). Tenha em conta que por
esta conduta vai circular ar à temperatura ambiente do exterior.

PT

5.7 ESPECIFICAÇÕES DE MONTAGEM SEGUNDO OS MODELOS

5.7.1 MODELOS AGATHA, ALEXIA E ALICIA

D15

extractor que se encontra no aquecedor (vertical). Para tal deve colocar um cotovelo a 90º de 80mm de diâmetro (para converter a
saída em lateral ou traseira) e, posteriormente, colocar o resto da tubagem da instalação, por exemplo: conversor, “T” com tampa de
registo, cotovelo, tubo, etc. (ver desenho D16). Deve
ter em conta que com esta opção o aquecedor ficará
retirado da parede, pelo menos, o diâmetro do tubo
mais a distância de segurança recomendada (ver
alínea “distâncias de segurança”).

Para realizar a ligaçãio à chaminé de evacuação de fumos com estes modelos de
aquecedores existem duas possíveis formas de o fazer:

- Saída superior: Bastará com golpear levemente a tampa superior que se encontra

parcialmente perfurada e ligar os tubos com a saída de fumos do extractor prevista no
aquecedor (ver desenho D15). Não se esqueça de respeitar as distâncias de segurança do
aquecedor relativamente às paredes (ver alínea “distância de segurança”).

- Saída traseira ou lateral: Liga-se a tubagem directamente com a saída de fumos do

D16

2: Chaminé artesanal. A
correcta secção de saída deve
ser no mínimo 2 vezes a secção
interior do cano. Ideal 2.5 vezes.

3: Chaminé para conduta de
aço com cone interior deflector.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

74

5.7.2 MODELOS NEVA E DAMASCO

Os recuperadors modelo NEVA e modelo DAMASCO estão compostos por uma base fixa
metálica que se insere no orificio da chaminé e uma base móvel (corpo) que encaixa na
base fixa através de umas guias extensíveis e desmontáveis (ver desenho D17).
Terá de dispor de uma tomada de corrente eléctrica na parte posterior e esta deve ser
acessível depois de finalizada a instalação. A chaminé deverá estar munida da saída de
fumos e entrada de ar. Para situar a base fixa no orificio da chaminé deveremos fixá-la
con buchas metálicas com um diâmetro de 8mm. Para separar a base fixa da base móvel
temos de extrair completamente a base móvel. Para tal, em primeiro lugar gire o fecho
de segurança situado na parte inferior direita da zona da frente (no modelo Neva, ver

desenho D18) e na parte inferior esquerda da parte da frente (no modelo Damasco, ver
desenho D19), girando o parafuso com uma chave Allen.

Extrair a parte móvel para fora, inclinar para cima pela parte da frente (desenho D20) e
puxar para atrás. Assim, ficam separados os dois componentes. Deverá prever um apoio
que suporte o peso do aparelho quando o extrair.

Corpo móvel

Base xa

D17

D18

Colocación del marco

El marco deverá montarse una vez terminada la instalación. Para ello realizaremos los siguientes pasos:
Extraiga el aparato y sitúe el frontal, fíjelo mediante los tornillos laterales a ambos lados del aparato y tenga cuidado
de que las pestañas del marco queden por fuera (ver desenho D21).

D19

D20

6 ARRANQUE

A ligação deste tipo de aparelhos é totalmente automática, pelo que não deverá introduzir-se no queimador nenhum
tipo de material para a ligação do mesmo.

É proibido o uso de todas as substâncias líquidas tais como álcool, gasolina, petróleo e similares. O
uso das referidas substâncias vai ocasionar a perda da garantia.

Antes de ligar o aquecedor devem verificar-se os seguintes pontos:

- O cabo da corrente deve estar ligado à rede eléctrica (230VAC) com uma tomada equipada com tomada de
terra.

- O interruptor bipolar situado na parte de trás do aquecedor deverá estar na posição I.

- O depósito do pellet deverá estar abastecido.

- A câmara de combustão deve estar totalmente limpa

- O queimador deve estar totalmente limpo e estar colocado correctamente.

- A porta da câmara de combustão deve estar fechada correctamente.

Na primeira ligação poderia acontecer que o aquecedor tenha finalizado o ciclo de ligação e que não apareça chama. Se isto acontecer, o
aquecedor passa automaticamente para o estado de alarme. Isto deve-se a que o alimentador do combustível se encontra vazio e precisa
de um tempo para se encher. Para resolver este problema volte a ligar de novo o aquecedor (tendo em conta as considerações prévias) até
aparecer a chama.
O aquecedor oun recuperador deverá submeter-se a diferentes ciclos de arranque para que todos os materiais e a pintura possa completar
as várias solicitações elásticas.
Em especial, no início poderá notar-se a emissão de fumos e odores típicos dos metais submetidos a grande solicitação térmica e da pintura
ainda fresca. A referida pintura, embora na fase de construção fique a 80° C durante uns minutos, deverá ultrapassar, mais vezes e durante
certo tempo, a temperatura de 200 ºC, antes de aderir perfeitamente às superfícies metálicas.
Portanto, é importante adoptar estas pequenas precauções durante a fase de arranque:

1. Certificar-se que está garantida uma forte troca de ar no lugar onde está instalado o aparelho.

2. Durante as primeiros ligações, manter um regime de trabalho a baixa potência e manter o aquecedor ligado durante pelo menos 6-10
horas continuas.

3. Repetir esta operação no mínimo 4-5 ou mais vezes, dependendo da disponibilidade.

4. Durante os primeiros arranques, não se deve apoiar nenhum objecto em cima do aparelho e, principalmente, sobre superfícies
lacadas. As superfícies lacadas não devem tocar-se durante o aquecimento.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

75

D21

PT

6.1 SINTONIZAÇÃO DO COMANDO À DISTÂNCIA E RECEPTOR

O seu aparelho dispõe de um comendo à distância e de um receptor. Se ambos não estiverem sintonizados, aparecerá no comando a
seguinte mensagem: “CERCA CAMPO” (ver desenho D22).

Para sintonizar ambos os dispositivos deverá realizar os seguintes passos:

- Deve desligar o interruptor geral de corrente do aparelho aparato (desenho D23).

- Pressione simultaneamente as teclas “1” e “2” do comando até aparecer no ecrã “SEGUI UNITA” (ver desenho D24).

- Seleccione o canal de radiofrequência que preferir: 0, 1, 2 ou 3.

- Volte a ligar o interruptor geral de corrente do aparelho.

- Por último, prima o botão vermelho nº3 do comando até que ambos os dispositivos se encontrem.

- Uma vez sintonizados, vai aparecer no ecrã o estado inicial (ver desenho D25).

-

CERCA

CAMPO

01

SEGLI

UNITA

08:53

31.0 ºC P-1
APAGADO

D23

MENU

D22

MENU

D24

MENU

7 SISTEMA DE CANALIZAÇÃO

A seguir, é detalhado o funcionamento do sistema de distribuição de ar para outras dependências adjacentes ou superiores dos
aquecedores que possuem este sistema.

7.1 AQUECEDOR MOD. ALICIA EXTRA

O modelo Alicia Extra tem na sua parte posterior superior uma saqída com um diâmetro de 80 mm que corresponde com a saída de
ar forçado canalizável para o aquecimento de um quarto adjacente ou superior. Vamos golpear levemente a tampa que se encontra
parcialmente perfurada e ligar o tubo com a saída do ventilador. Recomenda-se usar tubo isolado com um diâmetro interior de 80 mm. A
distância máxima de canalização é de 9 metros.
A regulação do sistema de canalização faz-se
através da própria electrónica do aquecedor,
podendo-se seleccionar o funcionamento da
canalização, seleccionando o nível de potência
desejado para o ventilador independentemente
da potência de trabalho do próprio aquecedor.

PT

Para tal, devemos aceder ao menu 1 e escolher
a activação do ventilador 2, bem como a sua
potência de trabalho (ver desenho D26). O
ventilador 3 não está disponível nestes modelos.

7.2. INSERÍVEL MODELO NEVA EXTRA

O modelo Neva-Extra incorpora no seu lado direito uma saída de diâmetro 80 que corresponde à saída de ar forçado canalizável para
aquecer uma sala adjacente ou superior. Recomenda-se usar tubo isolado com um diâmetro interior de 80 mm. A distância máxima de
canalização é de 9 metros.
A regulação do sistema de canalização faz-se através da própria electrónica do aquecedor, podendo-se seleccionar o funcionamento
da canalização, seleccionando o nível de potência desejado para o ventilador independentemente da potência de trabalho do próprio
aquecedor. Para tal, devemos aceder ao menu 1 e escolher a activação do ventilador 2, bem como a sua potência de trabalho. O ventilador
3 não está disponível nestes modelos.

7.3 AQUECEDOR 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA

Os modelos Clara, Cleo e Olivia Extra tem duas saídas com um diâmetro de 80 mm que corresponde com as saídas de ar forçado
canalizável para o aquecimento de quartos adjacentes ou superiores. Uma destas saídas estará localizada na parte posterior do aquecedor
(a saída da esquerda olhando para o aquecedor de frente). Contudo, a outra saída (a saída da direita) pode ser dirigida para a parte traseira
ou para a lateral direita, segundo nos interessar. Para tal, vamos ter de mudar a posição do ventilador seguindo os seguintes passos:

- Desaparafusar e retirar o tecto do aquecedor.

- Desaparafusar e retirar a turbina ou extractor de ar. Ver desenho D27

- Desaparafusar a base sobre a que se apoia a turbina ou extractor. Ver desenho D28

- Girar a base para a canalização lateral e voltar a aparafusar. Ver desenho D29

- Colocar novamente a turbina ou extractor na posição lateral. Ver desenho D30

- Colocar e aparafusar novamente o tecto do aquecedor.

Menú 01

VENT-2 1

D25

D26

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

76

D27 D28 D29 D30

A regulação do sistema de canalização faz-se através da própria electrónica do aquecedor, podendo-se
seleccionar o funcionamento de cada uma das canalizações, seleccionando o nível de potência desejado
para cada ventilador de forma independente. Para tal, devemos aceder ao menu 1 e escolher a activação
de cada ventilador, bem como a sua potência de trabalho (ver desenho D31).

7.4 MODELO DAMASCO

O modelo Damasco tem na sua parte superior traseira duas saídas com um diâmetro de 80 mm que
correspondem a duas saídas de ar forçado canalizável para o aquecimento de quartos superiores ou
adjacentes. O caudal das referidas saídas deve regular-se mediante o accionamento de um controlo
situado na parte da frente do recuperador, concretamente na parte superior central.
Este modelo dispõe de duas turbinas tangenciais. Um ventilador principal (turbina tangencial dupla) que
conduz sempre o total do seu caudal de ar para a saída da frente do aparelho e uma segunda turbina
cujo caudal se pode dirigir para a parte da frente ou para as canalizações. O funcionamento de ambas as
turbinas está ligado à potência de trabalho do recuperador.
Com este accionamento podemos derivar o caudal del ar da seguinte forma (ver desenho D33):

- Ar dirigido apenas para a parte da frente. Empurrar o controlo para trás.

- Ar para as saídas canalizáveis. Empurrar o controlo para a frente. Por motivos de segurança, uma

D33

parte do caudal irá sair também pela
parte da frente do recuperador.

- Ar para ambas as saídas, tanto frontal
como traseira. Deverá situar-se o control
até à regulação de caudal desejada.

NOTA: Devido às elevadas
temperaturas atingidas nessa zona para accionar o controlo deve usar­se a luva ou, em seu defeito, o gancho fornecido (acessório mãos frias),
introduzindo o extremo do mesmo no orifício do controlo.

Menú 01

VENT-2 1
VENT-3 2

D31

D32

8 MANUTENÇÃO E CUIDADO

As operações de manutenção garantem que o produto funcione correctamente durante longo tempo. Se não forem realizadas estas
operações, a segurança do produto pode ver-se afectada.

8.1 LIMPEZA DO QUEIMADOR

A limpeza do queimador deve efectuar-se a diário (ver desenho D34).

• Extrair o queimador e limpar os orifícios com a ajuda do atiçador que é fornecido juntamente com o aquecedor.

• Aspirar a cinza depositada no alojamento do braseiro. Pode adquirir um aspirador Bronpi no mesmo distribuidor Bronpi onde
comprou o aquecedor.

8.2 USO DOS RASPADORES (NOS MODELOS QUE INCORPORAM-LO)

A limpeza da câmara de fumos permite garantir que o rendimento seja constante durante longo tempo. Este tipo de manutenção deve
efectuar-se pelo menos uma vez por dia. Para levá-lo a cabo é suficiente utilizar os correspondentes raspadores que se encontram na parte
superior do aquecedor, realizando um movimento de cima para baixo e vice-versa repetidamente (ver desenho D35).
NOTA. O modelo Neva carece de raspadores
O modelo Damasco possui dois tipos de raspadores: os que se encontram na parte da frente do recuperador, cujo movimento é horizontal
para a frente e para trás (ver desenho D35) e os raspadores situados na parte superior do aparelho cujo movimento é vertical para cima e
para baixo (ver desenho D36). Para ter acesso a estes segundos raspadores, é necessário extrair a parte móvel do recuperador através
das guias. Obviamente que esta segunda limpeza deve realizar-se quando o recuperador estiver desligado e frio.

PT

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

77

D34 D35 D36

8.3 LIMPEZA DA GAVETA DE CINZAS

A gaveta de cinzas devem ser esvaziadas quando necessário. O aquecedor
ou recuperador não deve entrar em funcionamento sem as gavetas de cinzas
colocadas no seu interior (ver desenho D37).
O modelo Damasco dispões de duas gavetas de cinzas, uma em cada um dos
lados do queimador (ver desenho D38).

8.5 LIMPEZA DA CONDUTA DE FUMOS

Quando o pellet é queimado produzem-se lentamente alcatrões e outros vapores orgânicos que, em combinação com a humidade
ambiente, formam creosota (fuligem). Uma excessiva acumulação de fuligem pode causar problemas na descarga de fumos e inclusive
incêndio na própria conduta de fumos.
A limpeza apenas pode realizar-se exclusivamente quando o aparelho estiver frio. Esta operação deve ser levada a cargo por um limpa­chaminés que pode realizar, ao mesmo tempo, uma inspecção (É conveniente anotar a data de cada limpeza e realizar um registo das
mesmas).

8.6 LIMPEZA DO VIDRO

IMPORTANTE:

PT

A limpeza do vidro tem de realizar-se única e exclusivamente com o aparelho já frio para evitar uma possível explosão
do mesmo. Para a limpeza podem utilizar-se produtos específicos. Pode adquirir limpa vidros vitrocerâmico Bronpi no
mesmo distribuidor Bronpi onde comprou o aquecedor (ver desenho D40).

ROTURA DE VIDROS. Os vidros resistem, pelo facto de serem vitrocerâmicos, até uma oscilação térmica de 750°C, não
estando sujeitos a choques térmicos. A sua rotura apenas pode ser causada por choques mecânicos (choques ou fecho
violento da porta, etc.). Portanto, a sua substituição não está incluída na garantia.

8.7 LIMPEZA EXTERIOR

Não limpar a superfície exterior da caldeira ou da salamandra com água ou produtos abrasivos porque poderiam levar ao seu deterioro.
Recomenda-se passar um espanador ou um pano ligeiramente húmido.

8.8 LIMPEZA DE REGISTOS

Para manter a vigência do período de garantia é obrigatório que a limpeza de registos seja efectuada por um técnico
autorizado pela Bronpi Calefacción, quem deixará menção por escrito da intervenção efectuada.

Trata-se de limpar os vestígios de cinzas do seu
aquecedor bem como a zona de passagem dos
fumos.
Em primeiro lugar deverá limpar completamente
o interior da câmara de combustão, retirando
as placas interiores do aquecedor devido a que
atrás se costuma acumular fuligem que dificulta
o intercâmbio térmico. Para tal, deverá afrouxar o
parafuso central da mesma e retirar as placas com
precaução. A seguir, esfregue com uma escova de
aço as superfícies com sujidade acumulada. (Ver

desenho D41).

D39

8.4 JUNTAS DA PORTA DA CÂMARA DE COMBUSTÃO E FIBRA DO VIDRO

As juntas da porta e a fibra do vidro garantem a
hermeticidade do aquecedor e, por conseguinte, o correcto funcionamento do mesmo (ver desenho D39).
É necessário controlar periodicamente se estão desgastadas ou danificadas uma vez que devem ser, nesse
caso, substituídas imediatamente. Pode adquirir cordão cerâmico e fibra autoadesiva no mesmo distribuidor
Bronpi onde comprou o aquecimento.
Estas operações devem ser efectuadas por um técnico autorizado.
Para o correcto funcionamento do aquecedor, um serviço técnico autorizado deverá proceder à sua
manutenção pelo menos uma vez por ano.

D37 D38

D40

D41

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

78

Nos modelos Agatha, Alexia, Alicia, Alicia Extra, Clara Extra, Cleo Extra e Olivia Extra, também é necessário limpar a câmara dos
intercambiadores de calor, uma vez que a fuligem acumulada na parte superior dificulta a correcta circulação de fumos. Para aceder a esta
zona deverá retirar o tecto do aquecedor e, posteriormente, realizar as seguintes operações:

- Desaparafusar os dois parafusos que estão em cada um dos lados da tampa existente na parte superior do aquecedor para aceder

ao registo. Desenho D42.

- Extrair a tampa de registo afrouxando os dois parafusos. Desenho D43.

- Limpar as cinzas depositadas na parte superior. Desenho D44.

- Voltar a colocar as peças e comprovar a hermeticidade do registo.

D42 D43 D44

Depois de estar limpa a zona superior é necessário proceder à limpeza do registo de fumos situado na parte inferior do aquecedor.
Para tal, deverá abrir a porta do aquecedor, ver desenho D45 (segundo o modelo de aquecedor, em vez de abrir a porta deverá extrair
completamente a placa decorativa da frente para ter acesso ao registo) e, posteriormente, realizar as seguintes operações:

D45 D46 D47

- Extrair a tampa de registo afrouxando os diferentes parafusos. Ver desenho D46

- Limpar as cinzas depositadas no registo, desincrustando a fuligem que se tenha depositado.

- Limpar igualmente as pás e a carcaça do extractor. Retirar o extractor se considerar necessário. Ver desenho D47.

- Voltar a colocar as peças e comprovar a hermeticidade do registo.

No recuperador modelo Neva, para a limpeza da passagem de fumos é preciso retirar as placas interiores do recuperador e soltar a placa
traseira (ver desenho D48). Além disto devem ser limpos os registos localizados na parte inferior da câmara de combustão, um em cada
um dos lados do queimador (ver desenho D49) e o registo anexo ao extractor de fumos, ao que se tem acesso desde a parte traseira do
recuperador, deslizando o recuperador sobre as suas guias (ver desenho D50). En ambos os casos, realizar as seguintes operações:

PT

D48 D49 D50

D51

- Extrair a tampa de registo afrouxando os parafusos. Ver desenho D51

- Limpar as cinzas depositadas no registo, desincrustando a fuligem que se tenha depositado.

- Voltarv a colocar as peças e comprovar a hermeticidade do registo.

No recuperador modelo Damasco, para a limpeza da passagem de fumos é rpeciso retirar as placas interiores do recuperador e extrair a
tampa de registo localizada na traseira (ver desenho D52). Além disto é preciso limpar os registos localizados em cada um dos laterais do
recuperador. Para tal, deve retirar-se previamente a placa protectora do recuperador (ver desenho D53 e D54). En ambos os casos, realizar
as seguintes operações:

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

79

D50

D52 D53 D54

- Extrair a tampa de registo afrouxando os parafusos.

- Limpar as cinzas depositadas no registo, desincrustando a fuligem que se tenha depositado.

- Voltar a colocar as peças e comprovar a hermeticidade do registo.

8.9 PARAGENS SAZONAIS

Se o aquecedor não vai ser utilizado durante um tempo prolongado é conveniente deixar o depósito do
combustível completamente vazio, bem como o parafuso sem-fim, evitando assim o endurecimento do
combustível e realizar a limpeza do aquecedor e da conduta de fumos, eliminando totalmente a cinza e
restantes resíduos, fechar a porta do aquecedor. Recomenda-se realizar a operação de limpeza da conduta
de fumos pelo menos uma vez por ano. Entretanto, deve controlar-se o efectivo estado das juntas dado que, se
não estiverem totalmente íntegras (isto é, já não se ajustam à porta), não garantem o correcto funcionamento do
aquecedor. Portanto, torna-se necessário mudá-las. Em caso de haver humidade no ambiente onde está instala
a caldeira, coloque sais absorventes dentro do aquecedor. Proteja com vaselina neutra as partes interiores se
quiser manter sem alterações o seu aspecto estético no tempo.

FIN HORAS
SERVICIO

MENU

8.10 REVISÃO DE MANUTENÇÃO

Pelo menos uma vez por ano é conveniente fazer uma revisão e limpar os registos de cinzas existentes na parte inferior e superior do
aquecedor.
O seu aquecedor dispõe de um aviso de manutenção preventivo estabelecido em 1200 horas de funcionamento que lhe lembrará
a necessidade de realizar a limpeza dos registos do seu aquecedor. Para levar a cabo esta tarefa deverá contactar o seu instalador
autorizado.
Esta mensagem não é um alarme mas sim um recordatório ou advertência. Portanto, permitir-lhe-á fazer uso do aquecedor de forma
satisfatória enquanto aparecer esta mensagem no display (ver desenho D55).
Tenha em conta que o seu aquecedor pode precisar de uma limpeza antes das 1200 horas estabelecidas ou inclusive antes. Isto vai
depender muito da qualidade do combustível utilizado, da instalação de fumos levada a cabo e da correcta regulação do aquecedor
adaptando-a à sua instalação.
Na seguinte tabela (que também está colada na tampa do depósito do combustível) pode verificar a periodicidade das tarefas de
manutenção e quem deve realizá-las.

D55

PT

TAREFAS DE LIMPEZA

Diária

Semanal

Mensal

Retirar o queimador do compartimento e libertar os orifícios do mesmo utilizando o atiçador fornecido. Extrair a
cinza utilizando um aspirador.
Aspirar a cinza depositada no compartimento do queimador.

Accionar os raspadores realizando um movimento de cima para baixo várias vezes.

√ √

√ √
√ √

Esvaziar a gaveta de cinzas ou aspirar o alojamento das cinzas quando for necessário.
Aspirar o fundo do depósito do pellet sempre que necessário
Limpar o interior da câmara de combustão aspirando as paredes com um aspirador adequado.
Limpeza do motor de extracção de fumos, câmara de combustão completa, depósito de pellet, substituição

completa das juntas e colocação de nova silicone onde for necessário: conduta de fumos, registos, etc.
Revisão de todos os componentes electrónicos (placa electrónica, display…)

Revisão de todos os componentes eléctricos (turbina tangencial, resistência, motor extracção de fumos, bomba
circuladora, etc.).

9 FUNCIONAMENTO DO COMANDO /DISPLAY

9.1 INFORMAÇÃO GERAL DO COMANDO /DISPLAY

O comando mostra informação sobre o funcionamento do aquecedor ou recuperador. Ligando o menu podemos obter diferentes tipos de
ecrãs e ajustar a configuração disponível em função do nível de acesso.
Dependendo do modo de funcionamento, a visualização pode ter diferentes significados dependendo da posição no ecrã.
No desenho D56 aparece um exemplo de aquecedor desligado.

No desenho D57 descreve-se a disposição das mensagens na fase de programação ou configuração dos parâmetros de funcionamento.

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

80

Anual

√ √
√ √

√ √

√ √

√ √

√ √

Técnico

Utilizador

RELÓG

08:53
23ºC P-2

APAGADO

POTENCIA

VALOR

NIVEL DE
MENU

OFF
M-3-3-01
PROGRAMA
SEMANA

DIALOGO

D56

DIALOGO

MENU

D57

TEMPERATURA
AMBIANTE

MENU

Principalmente:

1. A zona do ecrã “Valor” visualiza o valor introduzido.

2. A zona do ecrã “Nível de Menu” visualiza o nível de menu actual

O comando à distância dispõe de luz interna com um temporizador que permite desligar-se automaticamente. Para
determinar o tempo do temporizador, deverá premir simultaneamente as teclas 1 e 7 e ajustar o tempo que oscila entre 0
e 9 segundos (ver desenho D58).

9.2 FUNÇÕES DAS TECLAS DO DISPLAY

A utilização do display situado no aquecedor ou recuperador é recomendável apenas em caso de nãio ser viável nesses
momentos a utilização do comando, ou porque este último não tenha bateria, se encontre afastado, etc.
O símbolo localizado debaixo do botão de ligação mostra-nos, através de uma luz intermitente, se o comando está em
funcionamento.
O símbolo situado em cima do botão número 2 indica-nos, mediante um sistema de luz, se o aquecedor tem algum tipo de
problema.
A ranhura situada entre os botões 1 e 2 serve para ligar, se fosse preciso, o comando directamente com o aquecedor.

Tecla Descrição Descrição do funcionamento

1 Diminui Diminui unicamente o valor da potência.

2 Aumenta Aumenta unicamente o valor da potência.

3

ON/OFF
Desbloqueio

Premindo durante 2 segundos liga ou desliga o aquecedor ou recuperador.

Desbloqueia o aquecedor ou recuperador e leva-o para o estado de desligado.

9.3 FUNÇÕES DAS TECLAS DO COMAND

Tecla Descrição Modalidade Descrição do Funcionamento

1 Diminui

2 Aumenta

On/off

3

Desbloqueio

4 Selecção temperatura Trabalho

5 Selecção potência Trabalho

Programação Mostra diversos valores do aquecedor no referido momento.
Trabalho Modifica/diminui o valor do menu seleccionado.
Programação Mostra diversos valores do aquecedor no referido momento.
Trabalho Modifica/aumenta o valor do menu seleccionado.

Trabalho

Premindo durante 2 segundos liga ou desliga o aquecedor, segundo
estiver desligado ou ligado respectivamente.

Bloqueio Desbloqueia o aquecedor e leva-o para o estado de desligado.

Menu/programação

Retrocede ao nível do menu anterior e armazenam-se os dados
modificados.

Selecciona a opção de temperatura para que esta possa ser modificada
através das teclas 1 e 2.

Selecciona a opção de potência para que esta possa ser modificada
através das teclas 1 e 2.

6 - Programa Tecla inabilitada para este modelo de aquecedor.

7 Menu

Menu Passa para a seguinte opção de menu.
Programação Passa para a opção de submenu seguinte.

RITT - LUCE
OFF

MENU

D58

PT

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

81

9.4 OPÇÃO MENU

Premindo a tecla nº 7 do comando podemos aceder ao MENU. Este divide-se em vários pontos e níveis que permitem o acesso à
configuração e à programação do aquecedor.

O acesso à programação técnica está protegido com uma chave. Estes parâmetros devem ser alterados por um serviço técnico autorizado.
(As alterações nos referidos parâmetros podem ocasionar o incorrecto funcionamento do aquecedor e a perda da garantia do mesmo).

9.4.1 MENU DE UTILIZADOR

A seguinte tabela descreve brevemente a estrutura do menu do aquecedor. Na tabela anexa especificam-se as opções disponíveis para o
utilizador.
O elemento de menu 01 encontra-se desabilitado neste modelos.

Menu Submenu

01- Reg. Ventilador aux. **Apenas aquecedores canalizáveis
02 - Ajustes relógio

03 –Ajustar programa ** Consulta capítulo 10.4.4
04 – Selecção idioma

05 – Escolher sonda

06- Modo Stand-by
06- Modo sonoro
07- Carga inicial
08- Estado aquecedor Proporciona informação sobre o estado do

01- Dia
02- Hora
03- Minuto
04- Dia
05- Mês
06- Ano

01- Espanhol
02- Português
03- Italiano
04- Francês
05- Inglês
06- Catalão

01- Sonda Interna
02- Sonda Cont. Rem.

aquecedor

9.4.2 MENU 1. VENTILADORES AUXILIARES

Este menu apenas está operativo para os modelos de aquecimentos de 12 Kw canalizáveis, uma vez que estes

PT

têm dois ventiladores auxiliares para podermos controlar o seu funcionamento indiferentemente da potência de
trabalho do aquecedor. Isto é, pode configurar-se o funcionamento de ambos os ventiladores por separado,
podendo-se activar um e desactivar o outro, além de podermos escolher a velocidade de funcionamento deles
de forma independente.
Para a sua configuração, bastará premir a tecla 1 para modificar os valores do ventilador 2 (apenas para os
modelos Neva Extra e Alicia Extra), e a tecla 3 para fazer o mesmo com o ventilador 3 (apenas para os modelos
canalizáveis Clara Extra, Cleo Extra e Olivia Extra). Ver desenho D59. Podemos estabelecer os seguintes valores:

A: velocidade automática, isto é, a velocidade do ventilador é proporcional à potência de trabalho do aquecedor
0: desactivação do ventilador auxiliar
1-5: velocidade de trabalho do ventilador, sendo 1 a mais baixa e 5 a mais alta.
NOTA: Nos restantes modelos, o Menu 1 carece de funcionalidade. Por este motivo a sua visualização (por

defeito) não se encontra operativa.

Menu 01
VENT-2 2
VENT-3 4

MENU

9.4.3 MENU 2. RELÓGIO

Estabelece a hora e a data. Para tal, é preciso passar pelos diferentes submenus e introduzir os dados,
modificando os valores com as teclas 1 e 2. O cartão está equipado com uma bateria de lítio que permite a
autonomia do relógio interno entre 3/5 anos (ver desenho D60).

9.4.4 MENU 3. AJUSTAR PROGRAMA (PROGRAMAÇÃO HORÁRIA DO AQUECEDOR OU

RECUPERADOR)

NOTA IMPORTANTE. Antes de proceder à configuração da programação do seu aquecedor verifique se a
data e hora do seu equipamento estão correctas. Caso contrário, a programação escolhida será visível em
função da hora e data existente por defeito, podendo assim não satisfazer as suas necessidades.

A seguinte tabela descreve brevemente a estrutura do menu de programação do seu aquecedor onde se
detalham as diferentes opções disponíveis:

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

82

06
Menu 02
MES
RELOJ

MENU

D59

D60

Menu Submenu 1 Submenu 2 Valor

03 –Ajustar programa

Para programar o aquecedor deverá aceder ao menu de programação premindo uma única vez a tecla nº 7 e com as teclas nº 1 ou nº 2
deslizamos até ao menu nº 3 “Ajustar programa” (ver desenho D61).
Para aceder ao menu de programação confirmar esta opção voltando a premir a tecla nº 7.
Para visualizar os diferentes submenus utilizar as teclas nº 1 y nº 2.

Submenu 03-01- Habilita crono

Para programar o aquecedor é necessário aceder ao submenu 3-1 “habilita crono” e premindo a tecla nº 7 aparecerá por defeito o seguinte
ecrã (ver desenho D62).
Por defeito, na margem superior esquerda aparece a
palavra “off”. Premindo a tecla nº 1 ou nº 2, devemos
mudar para “on” para informar o aquecedor da nossa
intenção de programa-lo (ver desenho D63).

A seguir, escolher a programação que pretendemos
introduzir: diária, semanal ou fim de semana. Para tal,
seleccionar a programação, premindo repetidas vezes
as teclas nº 1 e nº 2, até a opção escolhida.

Submenu 03-02- Programa diário

Para seleccionar o programa diário do aquecedor, temos
de nos posicionar no seguinte ecrã (ver desenho D64).

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

1- Habilita crono

2- Programa diario

3- Programa semanal

04- Prog. Fin de sem.

01- Habilita crono On/Off

01- Prog. diario On/Off
02- Start 1 Dia Hora
03- Stop 1 Dia Hora
04- Start 2 Dia Hora
05- Stop 2 Dia Hora

01- Prog. Semanal On/Off
02- Start Prog. 1 Hora
03- Stop Prog. 1 Hora
04- Segunda-feira Prog. 1 On/Off
05- Terça-feira Prog. 1 On/Off
06- Quarta-feira Prog. 1 On/Off
07- Quinta-feira Prog. 1 On/Off
08- Sexta-feira Prog. 1 On/Off
09- Sábado Prog. 1 On/Off
10- Domingo Prog. 1 On/Off
11- Start Prog. 2 Hora
12- Stop Prog. 2 Hora
13- Segunda-feira Prog. 2 On/Off
14- Terça-feira Prog. 2 On/Off
15- Quarta-feira Prog. 2 On/Off
16- Quinta-feira Prog. 2 On/Off
17- Sexta-feira Prog. 2 On/Off
18- Sábado Prog. 2 On/Off
19- Domingo Prog. 2 On/Off
20- Start Prog. 3 Hora
21- Stop Prog. 3 Hora
22- Segunda-feira Prog. 3 On/Off
23- Terça-feira Prog. 3 On/Off
24- Quarta-feira Prog. 3 On/Off
25- Quinta-feira Prog. 3 On/Off
26- Sexta-feira Prog. 3 On/Off
27- Sábado Prog. 3 On/Off
28- Domingo Prog. 3 On/Off
29- Start Prog. 4 Hora
30- Stop Prog. 4 Hora
31- Segunda-feira Prog. 4 On/Off
32- Terça-feira Prog. 4 On/Off
33- Quarta-feira Prog. 4 On/Off
34- Quinta-feira Prog. 4 On/Off
35- Sexta-feira Prog. 4 On/Off
36- Sábado Prog. 4 On/Off
37- Domingo Prog. 4 On/Off

01- Prog. Fim de sem On/Off
02- Start 1 Hora
03- Stop 1 Hora
04- Start 2 Hora
05- Stop 2 Hora

Menu 03
AJUSTE
PROGRAMA

MENU

off
M-3-1-01
HABILITA
CRONO

MENU

D61

83

D62

on
M-3-1-01
HABILITA
CRONO

MENU

D63

PT

Premindo uma vez a tecla nº 7, vamos ter acesso ao submenu de programação diária
do aquecimento. Por defeito vai aparecer o seguinte ecrã (ver desenho D65).

A seguir, mudar a opção “off” por “on” premindo as teclas nº 1 ou nº 2 para confirmar a
programação diária.

Neste momento fica vamos escolher os horários em que desejamos que o aquecedor
permaneça ligado. Para tal, dispomos de duas horas diferentes de início e de duas
horas de paragem: START 1 e STOP 1, START 2 e STOP 2.

Por exemplo:

Ligar às 09:00 horas / desligar às 14:30 horas
Ligar às 20:30 horas / desligar às 23:00 horas

Partindo do ecrã anterior, premir a tecla nº7 e vai aparecer a seguinte imagem (ver
desenho D66).

Premindo as teclas nº 1 e nº 2, modificamos o valor “off” e estabelecemos o início da
primeira hora de começo (ver desenho D67).

Vamos proceder da mesma forma para fixar a primeira hora de paragem (ver desenho
D68 e D69)

Se apenas desejar programar uma única hora de início e de paragem, a opção START
2 e STOP 2 deverá indicar “off”.
Se desejar estabelecer um segundo horário para ligar e desligar, deverá introduzir os
valores da segunda hora de início e de paragem da mesma forma como explicado
anteriormente. Desta forma ficará configurada a programação diária do aquecedor
com duas horas de início e duas de paragem.
É igualmente possível programar uma hora de início automático e paragem manual (ou
vice-versa).

Exemplo: START 1: 08:00 horas e STOP 1: “off”
ou
START 1: “off” e STOP 1: 22:00 horas.

Submenu 03-03- Programa Semanal
NOTA. Realizar uma programação cuidadosa para evitar a sobreposição de horas
de funcionamento e/ou inactivar o mesmo dia em diferentes programas.

Se o que pretendemos é fazer uma programação semanal do aquecedor, existem
4 programas diferentes que podemos configurar, podendo atribuir a cada um deles
uma hora de início e uma hora de paragem. Posteriormente, para cada dia da semana
é necessário atribuir ou não cada um destes 4 programas dependendo das nossas

PT

necessidades.
Para a sua activação é necessário partir do seguinte ecrã (ver desenho D70).

Premindo apenas uma vez a ulsando a tecla nº 7, vamos aceder ao submenu de
programação semanal do aquecedor. Por defeito vai aparecer o seguinte ecrã (ver
desenho D71).

Devemos mudar a opção de “off” para “on” premindo as teclas nº 1 ou nº 2. Desta
forma confirmamos na máquina que a programação semanal foi escolhida.

Falta escolher os horários. Para tal, dispomos de quatro horas diferentes de início e de
quatro horas de paragem (ver desenho D72 y D73).

- PROGRAMA 1: START 1 e STOP 1

- PROGRAMA 2: START 2 e STOP 2

- PROGRAMA 3: START 3 e STOP 3

- PROGRAMA 4: START 4 e STOP 4.

E, posteriormente, escolher a activação ou desactivação
de cada programa dependendo do dia da semana. Por
exemplo (ver desenho D74)
Programa 1: segunda-feira (on), terça-feira (on), quarta­feira (off), quinta-feira (off), sexta-feira (on), sábado (on) e
domingo (off).
Programa 2: segunda-feira (off), terça-feira (off), quarta­feira (on), quinta-feira (off), sexta-feira (off), sábado (on) e
domingo (on).
Programa 3: segunda-feira (off), terça-feira (on), quarta­feira (on), quinta-feira (on), sexta-feira (on), sábado (on) e
domingo (off).

12:00
M-3-3-02
START
PROG - 1

MENU

D72

M-3-2

PROGRAMA PROGRAMA

DIA

MENU

OFF
M-3-2-01

DIARIO

MENU

D64

off
M-3-2-02
START 1

DIA DIA

MENU

09:00
M-3-2-02
START 1

MENU

D66

off
M-3-2-03
STOP 1

DIA DIA

MENU

14:30
M-3-2-03
STOP 1

MENU

D68

off

M-3-3

PROGRAMA
SEMANA

MENU

M-3-3-01

PROGRAMA
SEMANA

MENU

D70

18:15
M-3-3-02
STOP
PROG - 1

MENU

on
M-3-3-04

LUNES

PROG - 1

MENU

D73

D65

D67

D69

D71

D74

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

84

Programa 4: segunda-feira (on), terça-feira (on), quarta-feira (off), quinta-feira (off),
sexta-feira (off), sábado (off) e domingo (on).

Graças a este tipo de programação vamos poder combinar 4 horários diferentes ao
longo de todos os dias da semana que desejarmos, prestando sempre atenção para
não sobrepor o horário dos mesmos.

Submenu 03-04- Programa fim de Semana

Tal como acontece no programa diário, esta programação dispõe de duas horas de
início e de duas horas de paragem independentes, com a excepção de que apenas se
aplica aos sábados e domingos. Para aceder à sua configuração é necessário partir do
seguinte ecrã (ver desenho D75).

Devemos confirmar que queremos aceder a este programa, premindo a tecla nº 7,
devendo aparecer o seguinte ecrã: (ver desenho D76)

Modificamos o valor “off” e seleccionamos “on”. Finalmente, introduzimos as horas de início e paragem até completar a programação
desejada.
Tal como acontece no programa diário, se apenas precisarmos de programar uma hora de início e de paragem, a opção START 2 e STOP 2
devem indicar “off”.
Também é possível programar uma hora de início automático e paragem manual (ou
vice-versa).

Exemplo: START 1: 08:00 horas e STOP 1: “off”
ó
START 1: “off” e STOP 1: 22:00 horas.

9.4.5 MENU 4. SELECÇÃO DO IDIOMA

Permite seleccionar o idioma de diálogo entre os que existem disponíveis. Para aceder
a este menu tem de confirmar com a tecla nº 7 e posteriormente com as teclas nº
1 e nº 2, seleccionar o idioma escolhido entre os disponíveis: espanhol, português,
italiano, francês, inglês e catalão (ver desenho D77).

9.4.6 MENU 5. ESCOLHER SONDA

Permite-nos escolher a sonda com a que vamos controlar o funcionamento do aquecedor ou recuperador, entre a que está localizada
no aparelho e a que está situada no comando de controlo (telecomando). É aconselhável escolher a opção “Sonda Interna (Sonda do
aquecedor ou recuperador)” para que, deste modo, a temperatura que rege o funcionamento do aquecedor seja a do quarto onde estiver
situada, e não a temperatura a que se encontrar o quarto onde colocarmos o comando. Ver desenho D78.

M-3-4

PROGRAMA
FIN SEMA

MENU

Menu 04
ESPANHOL

MENU

D75

D77

off
M-3-4-01

PROGRAMA
FIN SEMA

MENU

Menu 05
ELEGIR
SONDA

MENU

D76

D78

9.4.7 MENU 6. MODO ESPERA

Activando o “Modo espera” (ver desenho D79) o aquecedor ou recuperador desliga­se quando atinge a temperatura que introduzimos no display mais um diferencial de
2ºC. Quando a temperatura ambiente descer abaixo da temperatura pretendida menos
o referido diferencial de 2ºC, esta volta a realizar um ciclo de ligação automático.
Isto é, se seleccionar que a temperatura seja de por exemplo 22º C, o aquecedor
vai desligar quando a temperatura do ambiente for de 24º e volta a ligar-se de forma
automática quando a temperatura do ambiente descer para 20 ºC.
Em caso de permanecer desactivada esta função (por defeito encontra-se
desactivada) quando o aquecddor atingir a temperatura pretendida permanecerá
sempre em modo “trabalho modulação”, podendo ser ultrapassado o valor da
temperatura estabelecida.

ON
Menu 06
MODO
ESPERA

MENU

D79

ON
Menu 07
MODO
SONORO

MENU

D80

9.4.8 MENU 7. MODO SONORO

Activando esta modalidade o aquecedor vai emitir um som quando o sistema detectar uma anomalia e fique em estado de alarme. Para
aceder a este menu tem de confirmar com a tecla nº 7 e, posteriormente, com as teclas nº 1 ou nº 2, seleccionar “on” (ver desenho D80).

9.4.9 MENU 8. CARGA INICIAL

Caso durante o funcionamento o aquecedor ou recuperador ficar sem combustível, para evitar uma anomalia na
próxima ligação, é possível efectuar uma pré-carga de combustível com o aquecedor desligado e frio durante um
tempo máximo de 90 segundos para carregar o sem-fim. Para iniciar a carga premir a tecla nº2 e para interromper
prima a tecla 3. (ver desenho D81).

É muito importante que quando realizar a ligação do aquecedor ou recuperador o queimador
se encontre completamente limpo. Portanto, quando terminar de realizar a carga inicial, deverá
comprovar que o queimador se encontra limpo de combustível para que a ligação do aquecedor seja
realizada de forma correcta.

76”
22º C

CARGA
INICIAL

PT

MENU

D81

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

85

9.4.10 MENU 9. ESTADO DO AQUECEDOR

Acedendo a este menu visualiza-se o estado actual do aquecedor, informando do estado dos dispositivos que estão ligados. Portanto,
obtém-se informação de carácter técnico que fica disponível para o utilizador. De forma automática visualizam-se os seguintes ecrãs (ver
desenho D82, D83 y D84).

Tª AMBIENTE

VEL. SEM.

ESTADO
OPERATIVO

D82

29ºC

1.0b

3.7

ESTADO 5

MENU

99ºC
2600

ETAT 6

MENU

Tª FUMOS

VEL. EXTR.
FUMOS

ESTADO
OPERATIVO

D83

10”
80”
194 V RETE
00 A 19.7 V

MENU

9.5 MODALIDADE UTILIZADOR

A seguir, descreve-se o funcionamento normal do comando instalado num aquecedor
relativamente às funções disponíveis.
Antes de ligar o comando do aquecedor ou recuperador, encontra-se segundo se
indica no desenho D85. Onde se visualiza o estado de “desligado”, a temperatura do
quarto, a potência estabelecida de trabalho e a hora actual.

9.5.1 LIGAÇÃO DO AQUECEDOR OU RECUPERADOR

Para ligar o aquecedor basta apenas premir a tecla 3 durante uns segundos. Aparecerá
a mensagem de ligação no display tal como se mostra no desenho D86
A duração máxima da fase de ligação é de 20 minutos. Se decorrido este tempo não
apareceu uma chama visível, o aquecedor ou recuperador vai entrar em estado de
alarme e no display visualizar-se-á a mensagem “Falha de Ligação”.

PT

9.5.2 AQUECEDOR OU RECUPERADOR EM FUNCIONAMENTO

Depois de atingida uma certa temperatura de fumos entrará em funcionamento
o ventilador de ar quente. Os ventiladores auxiliares (no caso dos modelos de
aquecedores canalizáveis Alicia Extra, Clara Extra, Cleo Extra e Olivia Extra) entrarão em
funcionamento apenas no caso de estarem habilitados.
Finalizada correctamente a fase de ligação do aquecimento ou recuperador este vai
passar para o modo “Trabalho” que representa o modo normal de funcionamento (ver
desenho D87). O comando mostra a temperatura ambiente da divisão da casa.

9.5.3 MUDANÇA DA TEMPERATURA AMBIENTE DE RESERVA

Para modificar a temperatura ambiente de reserva, basta premir as teclas nº 4, y
posteriormente las teclas 1 y 2 para aumentar ou diminuir respectivamente o valor e impor aquele que se deseja
(ver desenho D88).

14:24
21º C P-2

APAGADO

MENU

15:18
21º C P-3

TRABAJO

MENU

9.5.4 A TEMPERATURA AMBIENTE ATINGE A TEMPERATURA FIXADA PELO UTILIZADOR

Quando a temperatura ambiente (da divisão) atingir o valor fixado pelo utilizador ou a temperatura de fumos
atingir um valor demasiado elevado, o aquecimento passa automaticamente a funcionar a uma potência inferior à
imposta. Ver desenho D89.
Lembre-se que se estiver activada a modalidade “Modo Espera”, quando a temperatura ambiente atingir a
temperatura fixada pelo utilizador mais um aumento de 2 ºC, o aquecedor desliga-se automaticamente e fica em
espera até que a temperatura ambiente descer abaixo da temperatura fixada menos 2 ºC. Quando isto ocorrer, o
aquecedor volta a entrar em funcionamento automaticamente.

D85

D87

TEMPO

TIEMP. LIMPEZA

CARACTERISCIAS
VENTILADORES

D84

14:24
21º C P-2

ENCIENDE

MENU

21º C
SET TEMPER

AMBIENTE

MENU

16:40
27º C P-2

TRABAJO
MODULA

D86

D88

MENU

D89

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

86

9.5.5 LIMPEZA DO QUEIMADOR

Durante o funcionamento normal do aquecedor, ocorrem limpezas automáticas do queimador
em intervalos de vários minutos. Esta limpeza dura vários segundos e consiste em limpar os
restos de pellet que estão depositados no queimador, facilitando assim o bom funcionamento
do aquecedor (ver desenho D90).

9.5.6 DESLIGAR AQUECEDOR OU RECUPERADOR

Para desligar o aquecedor, simplesmente é necessário premir a tecla 4 durante uns segundos.
Depois de desligado o aquecedor começa a fase de limpeza final, em que o alimentador
de pellet se detém e o extractor de fumos e o ventilador tangencial vão funcionar à máxima
velocidade. A referida fase de limpeza não finalizará até que o aquecedor não tenha atingido a
temperatura de arrefecimento adequado (ver desenho D91).

16:40
22º C P-2

LIMPIEZA
QUEMADOR

MENU

D90

21:10
23º C P-3

LIMPIEZA
FINAL

MENU

D91

9.5.7 AQUECEDOR OU RECUPERADOR DESLIGADO

No desenho D92 aparece a informação do comando quando o aquecedor ou recuperador
estão desligados.

9.5.8 RELIGAÇÃO DO AQUECEDOR OU RECUPERADOR

Depois de desligado o aquecimento, não é possível voltar a ligá-lo até ter decorrido um tempo
de segurança e o aquecedor tenha arrefecido o suficiente. Se tentar ligar o aquecimento
aparecerá no display o que se mostra no desenho D93.

10 MENSAGENS DE INFORMAÇÃO OU AVISO

Antes que sua salamandra ou seu inserível entre em estado de alarme, o visor do display mostra uma série de mensagens, que não bloqueiam o
funcionamento, aparecem simplesmente estas mensagens como informação ou autoproteção no dispositivo:

• Deposito vazio (modelo Neva e Damasco): Indica a necessidade de
reabastecimento de combustível. Consulte a seção “3 Combustíveis –
Fornecimento de Pellet” deste manual (ver desenho D94).

• Fim horas servico: Indica que precisam executar tarefas de manutenção no
seu dispositivo. Consulte a seção “8.10 Revisão Manutenção” deste manual.
(Ver desenho D95).

• Hot temp fumos: Esta mensagem significa que o dispositivo atingiu um nível
muito alto de temperatura de fumos. O mesmo aparelho é auto-protegido e
depois de resfriamento, volta ao modo de trabalho. No caso de observar a
mensagem frequentemente no seu telecomando, é necessário entrar em
contato com o SAT na sua área ou o seu instalador para verificar as rações
desta sobretemperatura de fumo (ver desenho D96).

• Hot temp card: Esta mensagem informa que a placa electrónica está
recebendo uma temperatura elevada. Geralmente, esta mensagem é exibida
por falta de uma “convecção natural” adequada (ver secção 5.4 deste manual).
No caso de observar a mensagem frequentemente no seu telecomando, é
necessário entrar em contato com o SAT na sua área ou o seu instalador para
verificar as rações que dão origem ao aparecimento dessa mensagem (ver

desenho D97).

11 ALARMES

Caso exista uma anomalia de funcionamento, a electrónica do aquecedor intervém e assinala
as irregularidades que ocorreram nas diferentes fases de funcionamento, dependendo do tipo
de anomalia.
Cada situação de alarme provoca o bloqueio automático do aquecedor. Premindo na tecla
4 desbloqueamos o aquecedor. Quando o aquecedor ou recuperador tiver chegado à
temperatura de arrefecimento adequada, o utilizador pode voltar a liga-la.

21:28
23º C P-3

APAGADO

MENU

DEPOSITO

VAZIO

MENU

HOT TEMP

FUMOS

MENU

D92

D94

D96

ESPERA
ENFIAMIEN

MENU

FIM HORAS

SERVICO

MENU

HOT TEMP

CARD

MENU

D93

D95

D97

11.1 FALHA DE CORRENTE ELÉCTRICA (BLACK OUT)

Se houver uma falha de corrente eléctrica inferior a 30 segundos, quando voltar a corrente
eléctrica, o aquecedor continuará com o seu estado de trabalho, como se nada tivesse
acontecido.
Se pelo contrário houver uma falha eléctrica superior a 30 segundos, quando voltar a
corrente eléctrica, o aquecedor passa para a fase de Limpeza Final até que o aquecedor
atinja a temperatura de arrefecimento adequada. Depois de terminada a fase de limpeza, o
aquecedor vai apagar-se até que o utilizador volte a liga-la (ver desenho D98).

11.2 ALARME SONDA TEMPERATURA FUMOS

Este alarme ocorre quando a sonda que detecta a temperatura de saída dos fumos se
desligar ou se partir. Durante a condição do alarme, o aquecedor ou recuperador desliga-se
(ver desenho D99).

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

87

14:42
22º C P-3

LIMPIEZA
FINAL

MENU

D98

ALARME 2

SONDA FUM.

MENU

D99

PT

11.3 ALARME EXCESSO TEMPERATURA FUMOS

Ocorre quando a sonda detecta uma temperatura de fumos superior a 270°C. O display
mostra a mensagem do desenho D100. Durante o alarme, o aquecedor ou recuperador vai
desligar-se.

11.4 ALARME VENTILADOR DE EXTRACÇÃO FUMOS AVARIADO

Ocorre no caso do ventilador de extracção de fumos se avariar. Se isto ocorrer, o aquecedor
detém-se e vai aparecer um alarme no display como se vê no desenho D101. Imediatamente
depois é activado o procedimento para desligar.
Para desactivar o alarme premir a tecla 3 e o aquecedor voltará à normalidade após realizar o
ciclo de limpeza final.

ALARME 3

TEMP. FUM.

MENU

D10 0

ALARME 4

FALLO
EXTRACTOR

MENU

11.5 ALARME FALHA LIGAÇÃO

No caso de falha de ligação (devem ocorrer pelo menos 20 minutos), aparecerá no display um
alarme como se mostra no desenho D102.
Para desactivar o alarme premir a tecla 3 e o aquecedor ou recuperador voltará à normalidade
após realizar o ciclo de limpeza final.

11.6 ALARME DE DESLIGADO DURANTE A FASE DE TRABALHO

Se durante a fase de trabalho a chama se desligar e a temperatura de fumos descer abaixo do
limiar mínimo de trabalho (segundo parametrização), é activado o alarme tal como se mostra no
desenho D103 e, imediatamente, é activado o procedimento de desligação.
Para desactivar o alarme premir a tecla 3 e o aquecedor ou recuperador voltará à normalidade
após realizar o ciclo de limpeza final.

ALARME 5

FALLO
ENCENDIDO

MENU

ALARME 6

NO PELLET

MENU

D102

11.7 ALARME TÉRMICO

Se durante a fase de trabalho aparecer o alarme de segurança térmica (ver desenho
D104), aparecerá no comando a imagem que se mostra e, imediatamente, é activado

o procedimento de paragem. Este alarme indica um sobreaquecimento no interior
do depósito do combustível e, portanto, o dispositivo de segurança bloqueia o
funcionamento da caldeira ou da salamandra. O restabelecimento é manual e deve ser
efectuado por um técnico autorizado.
O restabelecimento do dispositivo de segurança não entra na garantia salvo se o centro
de assistência conseguir demonstrar a presença de um componente defeituoso.

11.8 ALARME MUDANÇA DE PRESSÃO NA CÂMARA DE COMBUSTÃO

Se durante a fase de trabalho existir sobrepressão na câmara de combustão (abertura de porta, sujidade nos registos, avaria do motor de

PT

extracção de fumos, etc.) o depressimetro electrónico vai bloquear o funcionamento do aquecedor e activar o alarme e, imediatamente, é
activado o procedimento de paragem (ver desenho D105).

ALARME 7

SEGURIDAD
TERMINA

MENU

D104

ALARME 8

FALLO
PRESION

MENU

11.9 ALARME FALTA FLUXO DE ENTRADA DE AR PRIMÁRIO

O aquecedor ou recuperador dispõe de um sensor de fluxo situado no tubo de
aspiração de ar primário. Detecta a correcta circulação do ar e da descarga de
fumos. No caso de insuficiência de entrada de ar (consequência de uma incorrecta
saída de fumos ou entrada de ar) envia para o aquecedor um sinal de bloqueio e,
imediatamente, é activado o procedimento de paragem (ver desenho D106).

11.10 ALARME EM FUNCIONAMENTO DO MOTOR DE ALIMENTAÇÃO DO

COMBUSTÍVEL

A regulação da quantidade de combustível do aquecedor
realiza-se de forma automática através da programação
electrónica do mesmo. No caso do motor sem-fim que
alimenta o aquecedor girar a maior velocidade da permitida, o aquecedor entra em processo de activação do
alarme devido a que um excesso de combustível no queimador causaria graves problemas de funcionamento do

ALARME
FALLO
FLUJOMETRO

MENU

aquecedor (ver desenho D107).
Caso este alarme ocorrer, deverá contactar o serviço de assistência técnica.

11.11 ALARME ANOMALIA EM SENSOR DE FLUXO

Em caso de anomalia do sensor de fluxo, situado no tubo de aspiração de ar primário, é enviado para a caldeira
ou para a salamandra um sinal de bloqueio e imediatamente é activado o procedimento de paragem. (Ver

desenho D108).Caso este alarme ocorrer, deverá contactar o serviço de assistência técnica.

D108

ALARME 9

FLUJO
ALARMA

MENU

D106

ALARME b

SINFIN
ERROR

MENU

D101

D103

D105

D107

INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA

88

11.12 LISTAGEM DE ALARMES, CAUSA E SOLUÇÕES PROVÁVEIS

CÓDIGO

ALARME

DESCRIÇÃO PROBLEMA SOLUÇÃO PROVÁVEL

AL1 BLACK OUT

AL 2 SONDA FUMOS Problema com sonda fumos Rever a ligação da sonda ou substitui-la.
AL 3 TEMP. FUMOS

AL 4 EXTRACTOR AVARIADO

AL 5 FALHA LIGAÇÃO

AL 6 NÃO PELLET

AL 7 ALARME TÉRMICO

AL 8 DEPRESSÃO

AL 9 FALTA DE FLUXO

AL FALHA FLUXÓMETRO O sensor de fluxo está partido Substituir o sensor de fluxo.

AL b SEM-FIM ERRO Sem-fim gira continuamente Verificar ligação eléctrica do sem-fim.

O aquecedor ou recuperador
ficou temporariamente sem
corrente eléctrica.

a temperatura de fumos é
superior a 270ºC.
Problema com o extractor de
fumos.

O pellet não caí ou não se
queima.

Não há pellet na tremonha ou não
caí para o queimador.

O termóstato de segurança
térmica do pellet disparou.

A câmara de combustão está em
depressão.

Falta de fluxo de ar primário ou
instalação não adequada

Premir o botão 3 vários segundos e deixar terminar a limpeza
final. O aquecedor voltará ao modo desligado.

Regular a queda de pellet e/ou a velocidade do extractor.
Verificar o tipo de combustível usado.

Rever a ligação eléctrica do extractor ou substitui-lo.
Testar o funcionamento do motor redutor e da resistência.

Comprovar possível obstrução do sem-fim. Comprovar que há
pellet no depósito.
Encher o depósito. Testar funcionamento do sem-fim.
Comprovar o comprimento do pellet e que este não tenha
ficado amassado. Limpar o fundo da tremonha.
Rearmar manualmente o termóstato. Comprovar a causa do
excesso de temperatura que provocou o sobreaquecimento
(queda de pellet, excesso de tiragem, tipo de combustível,
funcionamento de turbina tangencial).
Verificar que a câmara é hermética: comprovar fechos, juntas
de estanquidade, etc. Comprovar que a instalação de gases é
adequada (excesso de secções horizontais, cotovelos, etc.).
Possível obstrução de pellet.
Comprovar entrada de ar primário. Verificar instalação (excesso
de secção horizontal, curvas, sujidade, etc.).

PT

89

1 AVVERTENZE GENERALI ������������������������������������������������������������������������������������� 91
2 DESCRIZIONE GENERALE ������������������������������������������������������������������������������������ 91
3 COMBUSTIBILI ��������������������������������������������������������������������������������������������� 91
4 DISPOSITIVI DI SICUREZZA ����������������������������������������������������������������������������������� 92
5 NORME D’INSTALLAZIONE ����������������������������������������������������������������������������������� 92

5.1 MISURE DI SICUREZZA��������������������������������������������������������������������������������������������� 93

5.2 PROTEZIONE DI TRAVI ���������������������������������������������������������������������������������������������93

5.3 CANNA FUMARIA �������������������������������������������������������������������������������������������������� 94

5.4 CONVEZIONE NATURALE PER GLI INSERTI ��������������������������������������������������������������������������95

5.5 COMIGNOLO ������������������������������������������������������������������������������������������������������ 95

5.6 PRESA D’ARIA ESTERIORE ����������������������������������������������������������������������������������������� 96

5.7 CARATTERISTICHE DI MONTAGGIO A SECONDA DEL MODELLO ������������������������������������������������������� 96

5.7.1 MODELLI AGATHA, ALEXIA E ALICIA ����������������������������������������������������������������������������96

5.7.2 MODELLI NEVA E DAMASCO ����������������������������������������������������������������������������������� 96

6 AVVIAMENTO����������������������������������������������������������������������������������������������� 97

6.1 SINTONIZZAZIONE DEL TELECOMANDO E RICEVITORE��������������������������������������������������������������� 97

7 SISTEMA DI CANALIZZAZIONE �������������������������������������������������������������������������������� 98

7.1 STUFA MOD. ALICIA EXTRA�����������������������������������������������������������������������������������������98

7.2. INSERTO MODELLO NEVA EXTRA ����������������������������������������������������������������������������������� 98

7.3 STUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA) ���������������������������������������������������� 98

7.4 MODELLO DAMASCO ���������������������������������������������������������������������������������������������� 99

8 MANUTENZIONE E CURA ������������������������������������������������������������������������������������ 99

8.1 PULIZIA DEL BRUCIATORE �����������������������������������������������������������������������������������������99

8.2 USO DEI RASCHIETTI (NEI MODELLI CHE L’INCORPORANO) ����������������������������������������������������������99

8.3 PULIZIA DEL CASSETTO PORTA-CENERE ����������������������������������������������������������������������������99

8.4 CORDONE DELLA PORTA DELLA CAMERA DI COMBUSTIONE E FIBRA DEL VETRO ������������������������������������100

8.5 PULIZIA DEL CONDOTTO DI FUMI ���������������������������������������������������������������������������������� 100

8.6 PULIZIA DEL VETRO ����������������������������������������������������������������������������������������������100

8.7 PULIZIA ESTERIORE ����������������������������������������������������������������������������������������������100

8.8 PULIZIA DEI REGISTRI �������������������������������������������������������������������������������������������� 100

8.9 INTERRUZIONI STAGIONALI ���������������������������������������������������������������������������������������101

8.10 REVISIONE DI MANUTENZIONE ������������������������������������������������������������������������������������ 102

9 FUNZIONAMENTO DEL TELECOMANDO/DISPLAY ��������������������������������������������������������������� 10 2

9.1 INFORMAZIONI GENERALI DEL TELECOMANDO/DISPLAY ������������������������������������������������������������102

9.2 FUNZIONI DEI TASTI DEL DISPLAY ��������������������������������������������������������������������������������� 103

9.3 FUNZIONI DEI TASTI DEL TELECOMANDO ��������������������������������������������������������������������������103

9.4 OPZIONE MENU �������������������������������������������������������������������������������������������������� 103

9.4.1 MENU DELL’UTENTE �����������������������������������������������������������������������������������������104

9.4.2 MENU 1. VENTILATORI AUSILIARI �����������������������������������������������������������������������������104

9.4.3 MENU 2. OROLOGIO ����������������������������������������������������������������������������������������� 104

9.4.4 MENU 3. AGGIUSTAGGIO DI PROGRAMMA (PROGRAMMAZIONE ORARIA DELLA STUFA O INSERTO) ��������������� 104

9.4.5 MENU 4. SELEZIONARE LINGUA ������������������������������������������������������������������������������107

9.4.6 MENU 5. SCEGLIERE SONDA ���������������������������������������������������������������������������������107

9.4.7 MENU 6. MODALITÀ STAND-BY �������������������������������������������������������������������������������� 107

9.4.8 MENU 7. MODALITÀ SONORA ���������������������������������������������������������������������������������107

9.4.9 MENU 8. CARICA INIZIALE ������������������������������������������������������������������������������������ 107

9.4.10 MENU 9. STATO DELLA STUFA ��������������������������������������������������������������������������������108

9.5 MODALITÀ UTENTE �����������������������������������������������������������������������������������������������108

9.5.1 AVVIAMENTO DELLA STUFA O INSERTO ����������������������������������������������������������������������� 108

9.5.2 STUFA O INSERTO IN FUNZIONAMENTO �����������������������������������������������������������������������108

9.5.3 CAMBIAMENTO DELLA TEMPERATURA AMBIENTE DI RIFERIMENTO����������������������������������������������108

9.5.4 LA TEMPERATURA AMBIENTE RAGGIUNGE LA TEMPERATURA IMPOSTATA DALL’UTENTE ��������������������������108

9.5.5 PULIZIA DEL BRUCIATORE ������������������������������������������������������������������������������������109

9.5.6 SPEGNIMENTO DELLA STUFA O INSERTO ����������������������������������������������������������������������109

9.5.7 STUFA O INSERTO SPENTO �����������������������������������������������������������������������������������109

IT

9.5.8 RIAVVIO DELLA STUFA O INSERTO ���������������������������������������������������������������������������� 109

10 MESSAGGI DI INFORMAZIONI O AVVERTIMENTO ��������������������������������������������������������������� 109
11 ALLARMI ������������������������������������������������������������������������������������������������� 109

11.1 ERRORE DI FORNITURA DI ELETTRICITÀ (BLACK OUT) ���������������������������������������������������������������109

11.2 ALLARME SONDA TEMPERATURA FUMI ����������������������������������������������������������������������������109

11.3 ALLARME ECCESSO TEMPERATURA FUMI ��������������������������������������������������������������������������110

11.4 ALLARME VENTILATORE DI ESTRAZIONE DEI FUMI DANNEGGIATO ��������������������������������������������������� 110

11.5 ALLARME ERRORE D’ACCENSIONE ��������������������������������������������������������������������������������110

11.6 ALLARME DI SPEGNIMENTO DURANTE LA FASE DI LAVORO ��������������������������������������������������������� 110

11.7 ALLARME TERMICO�����������������������������������������������������������������������������������������������110

11.8 ALLARME VARIAZIONE DELLA PRESSIONE NELLA CAMERA DI COMBUSTIONE ����������������������������������������110

11.9 ALLARME MANCANZA FLUSSO DI ENTRATA D’ARIA PRIMARIA ������������������������������������������������������� 110

11.10 ALLARME DURANTE IL FUNZIONAMENTO DEL MOTORE D’ALIMENTAZIONE DEL COMBUSTIBILE �����������������������110

11.11 ALLARME ANOMALIA NEL SENSORE DI FLUSSO ��������������������������������������������������������������������110

11.12 REGISTRO D’ALLARME, CAUSE E POSSIBILI SOLUZIONI ������������������������������������������������������������� 111

INDICE

Leggere le istruzioni prima dell’installazione, uso e manutenzione con attenzione.

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

Il manuale è parte integrante del prodotto.

90

1 AVVERTENZE GENERALI

L’installazione della stufa o inserto deve essere eseguita secondo le normative locali, comprese quelle che fanno riferimento alle norme
nazionali ed europee.
Le stufe prodotte da Bronpi Calefacción, S.L. sono effettuate controllando tutti i pezzi in modo da proteggere sia l’utente sia l’installatore
da eventuali incidenti. Inoltre, si consiglia al personale autorizzato che, in qualsiasi momento per eseguire un’operazione sulla stufa
prestare particolare attenzione ai collegamenti elettrici, in particolare, la parte spelata dei fili che non dovrebbe mai essere lasciato fuori i
collegamenti, evitando contatti pericolosi.

L’installazione deve essere eseguita da personale autorizzato, che dovrà rilasciare all’acquirente una dichiarazione di conformità
dell’impianto dove assumerà la piena responsabilità per l’installazione finale e, quindi, il buon funzionamento del prodotto installato.
Non ci sarà responsabilità di Bronpi Calefacción, S.L. in caso di mancata rispetto di tali precauzioni.

Il fabbricante non sarà responsabile per danni causati a terzi a causa di un’installazione non corretta o uso improprio della stufa.
Per garantire il corretto funzionamento del prodotto, i suoi componenti possono essere sostituiti solo con parti originali e da un tecnico
autorizzato.

La manutenzione della stufa deve essere effettuata almeno 1 volta l’anno per un Centro di Assistenza Tecnica Autorizzato.
Per una maggiore sicurezza dovrebbe prendere in considerazione:

• Non toccare la stufa scalzo o con parti del corpo bagnati.

• La porta deve essere chiusa durante il funzionamento.

• È vietato modificare i dispositivi di sicurezza o di regolazione senza l’autorizzazione del fabbricante.

• Evitare il contatto diretto con le parti che tendono a raggiungere temperature elevate durante il funzionamento dell’apparecchiatura.

2 DESCRIZIONE GENERALE

La stufa o inserto che ha ricevuto è composto dalle seguenti parti:

• Struttura completa della stufa o inserto sul pallet.

• All’interno della camera di combustione è: una scatola/sacchetto con un guanto termico che ci permette di manipolare la maniglia
della porta e altri componenti (bruciatore). Il cavo elettrico d’interconnessione tra la stufa e la rete. Un gancio (accessorio mani fredde)
per facilitare la rimozione e pulizia del bruciatore. Il telecomando della stufa o inserto (batteria compresa). Una foglia di colore giallo
con le avvertenze e considerazioni più importanti. La maniglia della porta (a seconda del modello). Un libro di manutenzione dove
saranno registrati le attività effettuate sulla stufa e il presente manuale di uso, installazione e manutenzione.

• All’interno della camera di combustione troverete anche il bruciatore e il cassetto porta-cenere.

La stufa comprende una serie di piastre d’acciaio di spessore differente saldati insieme e, secondo il modello, pezzi in ghisa. È fornita di
porta con vetro vetroceramico (resistente fino a 750°C) e corda ceramica per la sigillatura della camera di combustione.
Il riscaldamento dell’ambiente è prodotto da:

a. Convezione forzata: da un ventilatore situato all’interno della stufa che aspira l’aria a temperatura ambiente e restituisce l’aria alla

camera ad una temperatura superiore.

b. Radiazione: attraverso il vetro ceramico e il corpo si irradia calore all’ambiente.

3 COMBUSTIBILI

AVVERTENZA!!!
L’USO DI PELLETS O QUALSIASI ALTRO COMBUSTIBILE, DANNEGGIA LE FUNZIONI DELLA STUFA E PUÒ DETERMINARE LA
SCADENZA DELLA GARANZIA E IL FABBRICANTE NON SARÀ RESPONSABILE.

Os pellets utilizados devem estar em conformidade com as características descritas nas normas e certificações:

Standards:

• Ö-Norm M 7135 | Din 51731 | EN-14962-2 (todas revogadas e incluídas na ISO-17225-2)

• ISO-17225-2

Certificações de qualidade:

• DIN+

• ENplus: No site (www.pelletenplus.es) você pode verificar todos os fabricantes e distribuidores com certificado em vigor.

Recomenda-se vivamente que o pellet seja certificado com certificações de qualidade, porque esta é a única forma de garantir a
qualidade constante do pellet.

Bronpi Calefacción raccomanda utilizzare pellets di 6 mm di diametro, con una lunghezza massima di 3,5 cm e con un contenuto di umidità
inferiore all’8%.

• CONSERVAZIONE DEL PELLET

Per garantire una combustione senza problemi è necessario mantenere il pellet in un ambiente asciutto.

• FORNITURA DI PELLET

Per fornire la stufa a pellet, aprire il coperchio del serbatoio situato sulla parte superiore dell’apparecchio e vuotare il sacco di pellet, facendo
attenzione a non riempire troppo. Si dovrebbe anche evitare che il combustibile fuoriesce e rientra nella tramoggia perché può cadere
all’interno dell’apparecchio.
Nei inserti Damasco e Neva, per fornire il combustible è sufficiente aprire il vassoio superiore di carica di pellet (per questo utilizzare il
guanto che incorpora) e poi riempire il vassoio con pellet con un contenitore adatto, facendo attenzione a che non sia troppo pieno. Inserire
il cassetto verso l’interno con l’accessorio fornito fino a quando il pellet scende nel serbatoio. Ripetere più volte fino a vedere il pellet del
serbatoio attraverso il cassetto (vedere disegni D1).

IT

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

91

D1

Gli inserti modello Damasco e Neva hanno un sensore di livello (capacitivo) all’interno della tramoggia che
avvisa della necessità di rifornimento di combustibile. Questo messaggio non interrompe il funzionamento
dell’apparecchio, ma si dispone di un paio di minuti per fare il rifornimento di combustibile prima di avere uno
stato di allarme nell’inserto (allarme-6 “no pellet”) e interrompere il suo funzionamento. Nel telecomando è
possibile leggere il seguente messaggio (vedere disegno D2):

4 DISPOSITIVI DI SICUREZZA

• GUASTO DELL’ASPIRATORE DEI FUMI

Se l’aspiratore si ferma, la scheda elettronica blocca automaticamente il riempimento di combustibile.

• GUASTO DEL MOTORE DI CARICA DI COMBUSTIBILE

Se il motoriduttore si spegne, la stufa o inserto continua in funzionamento (solo l’estrattore di fumo) fino a che se
abbassa la temperatura di fumi minima di funzionamento fino allo spegnimento totale.

• MANCANZA TEMPORALE DI CORRENTE

Dopo una breve mancanza di corrente, la macchina si riaccende automaticamente. Quando l’alimentazione si spegne,
la stufa o inserto può rilasciare nella stanza una piccola quantità di fumo per un periodo di 3-5 minuti. QUESTO NON
COMPORTA RISCHI PER LA SALUTE. È per questo che Bronpi consiglia, quando possibile, di collegare il tubo
d’aspirazione di presa d’aria primaria con l’esterno dell’alloggio, in modo tale da garantire che la stufa o inserto non possa
emettere dei fumi dopo la mancanza di corrente. Nel modello Neva non è possibile collegare il tubo di presa dell’aria
all’esterno perché la presa d’aria è prodotta dalla parte frontale dell’inserto.

• PROTEZIONE ELETTRICA
La stufa o inserto è protetto da bruschi cambiamenti d’elettricità attraverso una resistenza generale che si trova
sulla parte posteriore (4A 250V Ritardato) (vedere disegno D3).

• PROTEZIONE PER L’USCITA DI FUMI
Un pressostato elettronico prevede il blocco del funzionamento della stufa
quando avviene un cambiamento brusco di pressione all’interno della camera
di combustione (apertura della porta, rottura del motore di estrazione dei fumi,

D4

ritorni di fumo, etc). In questo caso, la stufa passa in stato d’allarme (vedere
disegno D4).

• PROTEZIONE CONTRO LE ALTE TEMPERATURE DEL PELLET (80ºC)

In caso di surriscaldamento all’interno del serbatoio, il termostato di sicurezza interrompe il
funzionamento della stufa. Il ripristino è manuale e deve essere eseguito da parte di un tecnico
autorizzato (vedere disegno D5).
Il ripristino del dispositivo di sicurezza di 80 ºC non è coperto da garanzia, a meno che il centro d’assistenza
possa dimostrare la presenza di un componente difettoso.

• SENSORE DI FLUSSO (TECNOLOGIA OASYS).

La stufa o inserto ha un sensore di flusso (vedere disegno D6) situato nel tubo di aspirazione dell’aria primaria che
riconosce la corretta circolazione dell’aria comburente e lo scarico di fumi. Nel caso di presa d’aria insufficiente (a

IT

causa di una presa d’aria o uscita di fumi impropria) il sensore invia un segnale di blocco.
La TECNOLOGIA OASYS (Optimum Air System) permette una combustione costante regolando automaticamente
il tiraggio secondo le caratteristiche della canna fumaria (curve, lunghezza, diametro, ecc) e delle condizioni
ambientali (vento, umidità, pressione atmosferica, ecc). Per fare questo, l’installatore deve introdurre nel menu tecnico l’altitudine geografica
del luogo d’installazione della stufa.

RISERVA

PELLET

MENU

FUSIBILE

D6

5 NORME D’INSTALLAZIONE

Il modo d’installare la stufa o inserto che ha acquisito influenzerà decisivamente la sicurezza e il corretto funzionamento, per cui si consiglia
di essere eseguita da personale qualificato (con documento d’installatore) e informato sul rispetto delle norme d’installazione e sicurezza.
Se l’apparecchiatura è installata in modo inappropriato potrebbe causare danni gravi.

Prima dell’installazione effettuare i seguenti controlli:

• Assicurarsi che il pavimento possa sopportare il peso dell’apparecchiatura ed eseguire un adeguato isolamento in caso di essere
realizzato in materiale infiammabile (legno) o suscettibile di essere influenzato da shock termico (gesso, scagliola, ecc).

• Quando la stufa è installata su un pavimento non del tutto refrattario o infiammabile tipo parquet, moquette, ecc, dovrà sostituire la
base o introdurre una base a prova di fuoco, che sporge della stufa circa 30 cm. Esempi di materiali da utilizzare sono: pedana in

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

92

D2

D3

D5

acciaio, base di vetro o qualsiasi altro materiale a prova di fuoco.

• Assicurarsi che nell’ambiente in cui si installa una ventilazione adeguata (presenza di presa d’aria).

• Evitare l’installazione in ambienti con presenza di condotti di ventilazione collettivo, cappe con o senza estrattore, apparecchi a gas di
tipo B, pompe di calore o dispositivi con funzionamento simultaneo che possono mettere in depressione l’ambiente.

• Assicurarsi che la canna fumaria e i tubi della stufa sono ideali per il suo funzionamento.

• Assicurarsi che ogni apparecchio ha una propria canna fumaria. Non utilizzare lo stesso condotto per più dispositivi.

Si consiglia di chiamare al suo spazzacamino per controllare sia il collegamento alla canna fumaria e il flusso d’aria sufficiente per la
combustione nel luogo d’installazione.

5.1 MISURE DI SICUREZZA

Durante l’installazione della stufa ci sono alcuni rischi che bisogna tener di
conto e si dovrebbe prendere le seguenti precauzioni:

a. Tenere qualsiasi materiali infiammabili o sensibili al calore (mobili,

tende, abbigliamento) ad una distanza di sicurezza minima di 150
cm.

b. Quando la stufa sia installata su un pavimento non del tutto

refrattario dovrà mettere una base a prova di fuoco, ad esempio,
una pedana in acciaio.

c. Non posizionare la stufa vicino a pareti combustibili che possono

essere influenzati da shock termico.

d. La stufa deve funzionare solo con il cassetto delle cenere inserito e

con la porta fermata.

e. Si consiglia d’installare un detettore di monossido di carbonio (CO)

nella stanza dove si trova installato l’apparecchio.

f. Se avete bisogno di un cavo più lungo di quello fornito, utilizzare

sempre un cavo con messa a terra.

g. Non installare la stufa in una camera da letto.
h. La stufa non deve mai accendersi in presenza di emissione di gas o vapori (per esempio, colla per linoleum, benzina, ecc). Non

collocare materiali infiammabili nelle vicinanze.

i. I residui solidi della combustione (ceneri) devono essere raccolti in un contenitore ermetico e resistente al fuoco..

È necessario rispettare le distanze di sicurezza quando la stufa sia installata in spazi dove i materiali potrebbero essere infiammabili, sia
materiali della costruzione o altri materiali che circondano la stufa (vedere disegno D7).

C

2

80-120 cm

Copripavimento

20 cm

B

A

REFERENZE OGGETTI INFIAMMABILI OGGETTI NON INFIAMMABILI

A 1500 800

B 1500 150

C 1500 400

D7

ATTENZIONE!! Si osserva che alcune parti della stufa che il vetro diventano molto caldi e non devono essere toccati.

Se si verifica un incendio nella stufa o nella canna fumaria:

a. Chiudere la porta di carica.
b. Spegnere il fuoco utilizzando gli estintori di diossido di carbonio

(CO2 in polvere).

c. Richiedere l’intervento immediato dei POMPIERI.

(3) 10 mm

NON SPEGNERE IL FUOCO CON GETTI D’ACQUA!!!

5.2 PROTEZIONE DI TRAVI

Nei modelli Damasco e Neva, a causa delle radiazioni che emettono,
prestare particolare attenzione alla protezione delle travi: durante la
progettazione del camino o rivestimento prendere in considerazione, da
un lato, la vicinanza della trave alla superficie esterna dell’inserto e, inoltre,
la radiazione della porta, che normalmente è molto vicina alle travi. In ogni
caso, la faccia interna o inferiore di questa trave di materiale combustibile
non deve essere in contatto con temperature superiori a 65°C.
Esempi di soluzione sono mostrati nel disegno D8.

1. Trave;

2. Isolamento materiale refrattario;

3. Camera d’aria;

4. Protezione metallica

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

(3) 10 mm

(2)

93

(1)

(2)

(1)

(3) 10 mm

(4)

(3) 10-50 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(3) 10 mm

(2)

(1)

(2)

(1)

D8

IT

(4)

AVVERTENZA!!!
La società non assume alcuna responsabilità per il malfunzionamento di un impianto non conforme ai requisiti di queste istruzioni o
per l’uso d’altri prodotti non ammessi.

5.3 CANNA FUMARIA

La canna fumaria è un aspetto d’importanza fondamentale per il funzionamento della stufa e soddisfa due funzioni principali:

• Evacuare il fumo e i gas in modo sicuro fuori di casa.

• Fornire tiraggio sufficiente alla stufa o inserto.

Il tiraggio influenza l’intensità della combustione e il rendimento calorifico della stufa o inserto. Un buon tiraggio della canna fumaria richiede
una regolazione più ridotta dell’aria per la combustione e un tiraggio scarso richiede una regolazione esatta dell’aria per la combustione.
È essenziale che sia realizzata perfettamente ed essere sottoposta ad operazioni di manutenzione attraverso
punti di controllo, per mantenere la canna fumaria in buone condizioni. (Gran parte delle domande per un mal
funzionamento degli apparecchi si riferiscono esclusivamente a un tiraggio improprio).

Deve soddisfare i seguenti requisiti per il corretto funzionamento della stufa:

• La sezione della canna fumaria deve essere preferibilmente circolare.

• Essere termicamente isolata su tutta la lunghezza per impedire la condensazione (il fumo viene liquefatto
da shock termico) e anche a maggior ragione se l’installazione avviene fuori della casa.

• Se usiamo condotto metallico (tubo) per installazione all’esterno della casa deve essere utilizzato tubo
isolato termicamente. Allo stesso modo, si evitano i fenomeni di condensazione.

• Non essere ostruiti (ampliamenti o riduzioni) e avere una struttura verticale con deviazioni non superiori
a 45°.

• Se è stata utilizzata prima deve essere pulita.

• Rispettare i dati tecnici delle istruzioni.

Un tiraggio ottimale varia tra 10 e 14 (Pascal). La misura deve essere
sempre eseguita con l’apparecchio caldo (potenza termica nominale).
Un valore inferiore (poco tiraggio) comporta una cattiva combustione,
provocando depositi di carbonio e un’eccessiva formazione di fumo,
quindi è possibile osservare perdite e, quel che è peggio, un aumento
della temperatura che potrebbe causare danni ai componenti strutturali
della stufa. Quando supera 15 Pa sarà necessario ridurre la depressione
installando un regolatore del tiraggio addizionale.
Per verificare se la combustione è corretta, verificare se il fumo
dalla canna fumaria è trasparente.. Se il fumo è bianco significa che
l’apparecchio non è regolato correttamente o il pellet utilizzato ha troppo
umidità. Se, tuttavia, il fumo è grigio o nero significa che la combustione
non è completa (è necessaria una quantità maggiore d’aria secondaria).
Il collegamento della stufa deve essere fatto con tubi rigidi in acciaio
alluminato o acciaio inossidabile. E ‘vietato l’uso di tubi flessibli metallici o
di fibrocemento che pregiudicano la sicurezza della giunzione in quanto
sono soggetti a rotture, causando perdite di fumo.
È vietato e quindi influisce sul funzionamento dell’apparato i seguenti:
fibrocemento, acciaio galvanizzato e superfici interne ruvide e porose.
Alcune soluzioni sono descritti.
Condotto di fumi in acciaio AISI 316 a doppia parete isolata con materiale
resistente a 400ºC. Efficienza 100% ottima (vedere disegno D9).

Tutte le stufe che eliminano i fumi verso l’esterno devono avere una
propria canna fumaria. Non utilizzare mai gli stessi canali per più dispositivi contemporaneamente (vedere disegno D10).

Per quanto possibile, evitare il montaggio di sezioni orizzontali. La lunghezza della sezione orizzontale non deve superare 3 metri.
All’uscita del tubo di scarico della stufa deve essere inserito nell’installazione una “T” con un coperchio tenuta che permette l’ispezione

IT

regolare o la scarica di polveri pesanti.
Il numero di cambi di direzione, compreso
quello necessario per collegare la “T” di
registro non deve superare 4.
Nel disegno D11 ci sono i requisiti
fondamentali per l’installazione della
canna fumaria di una stufa:

La canna fumaria deve essere ben lontano
da materiali infiammabili o combustibili
mediante un opportuno isolamento o
una camera d’aria. All’interno è vietata la
circolazione di tubi d’installazioni di tubi
o canali di circolazione d’aria. E ‘inoltre
vietato fare aperture mobile o fisse per il
collegamento d’altri dispositivi diversi.
Il condotto di scarico dei fumi deve essere
fissato ermeticamente all’apparecchio e

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

D10

Altura mínima 1.5 m

Altura mínima 1.5 m

D11

94

D9

può avere un’inclinazione massima di 45° per evitare depositi eccessivi di condensazione prodotti durante le fasi iniziali di accensione e/o

CO

CO

I

T

eccessiva formazione di fuliggine. Inoltre, in questo modo, impedisce il ritardo durante l’uscita dei fumi.
La mancanza di sigillatura della connessione potrebbe causare un malfunzionamento della stufa.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronco di scarico fumi della stufa.
Nel disegno D12 si trovano i criteri da considerare per una corretta installazione.

D12

5.4 CONVEZIONE NATURALE PER GLI INSERTI

Nel caso di gli inserti Neva e Damasco, quando sono inserti in un rivestimento o un camino preesistente è essenziale che lo spazio compreso
tra la parte superiore, i lati dell’inserto e il materiale non combustibile della cappa (che sigilla la base della canna fumaria), sia costantemente
ventilato. Per questo motivo, è necessario permettere una presa d’aria nella parte inferiore del rivestimento (entrata d’aria fresca) e una uscita
nella parte superiore (uscita d’aria calda) nella campana. Ciò permetterà di migliorare il funzionamento di tutto perché stiamo stabilendo un
circuito di convezione naturale (vedere disegno D13).
Le misure da rispettare sono:

• La parte inferiore (presa d’aria fredda) deve avere una superficie minima di 550 cm2.

• La parte superiore (uscita dell’aria calda) deve avere una superficie minima totale di 500 cm2.

È importante precisare che questa convezione naturale è completamente indipendente dall’ingresso dell’aria primaria.

Condotto metallico

CAMARA DE DESCOMPRESION

Camera di decompressione

massima inclinazione 45º

50 cm

Griglia

REJILLA

NDUCTO METALI

MAXIMA INCLINACION 45º

ESPACIO ENTRE EN TUBO Y

EL CONDUCTO SELLADO

Spazio tra il tubo ed il
codotto sigillato

Griglia

REJILLA

AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION

Isolamento lana di roccia

Proteggere le pareti

PROTEGER LAS PARTES
NTERNAS DE LA MADERA

interne della legna

AISLAMIENTO LANA DE ROCA

Isolamento lana di roccia

ENTRADA AIRE FRIO

Entrada aria fredda

AISLAMIENTO LANA DE ROCA

Isolamento lana di roccia

Griglia uscita d’aria convezione

Spazio tra il rivestimento e l’inserto

ESPACIO ENTRE EL REVESTIMENTO Y EL INSER

ENTRADA AIRE FRIO

ENTRADA AIRE FRIO

Entrada aria fredda

Entrada aria fredda

PARED

Parete

5 mm

5 cm

D38

D13

5.5 COMIGNOLO

Il tiraggio della canna fumaria dipende anche dell’idoneità del comignolo. Pertanto, è essenziale che se il comignolo è costruito
artigianalmente, la sezione di uscita è più di due volte la sezione interna della canna fumaria. Poiché la canna fumaria deve sempre superare
la cima del tetto, sarà necessario assicurare l’evacuazione dei fumi anche in presenza di vento (vedere disegno D14).
Il comignolo deve soddisfare i seguenti requisiti:

• È necessario disporre di una sezione interna equivalente a quella della canna fumaria.

• È necessario avere una sezione utile di uscita che è due volte l’interno della canna fumaria.

• Deve essere costruito in modo da impedire la penetrazione di pioggia nella canna fumaria, neve o qualsiasi corpo strano.

• Deve essere facilmente accessibile per la manutenzione e pulizia.

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

95

IT

1: Canna fumaria
industriale di elementi
prefabbricati che
permette l’estrazione
eccellente dei fumi

D14

5.6 PRESA D’ARIA ESTERIORE

Per il corretto funzionamento della stufa o inserto è essenziale che nel luogo dell’installazione ci sia abbastanza aria per la combustione
e riossigenazione dello stesso ambiente. Ciò significa che, attraverso aperture che comunicano con l’esterno, l’aria deve circolare per la
combustione anche con le porte e finestre chiuse.
La presa d’aria deve essere posizionata in modo da non poter essere ostruita. Inoltre, deve essere comunicante con l’ambiente
d’installazione della stufa o inserto e essere protetta da una griglia. La superficie minima di presa d’aria non deve essere inferiore a 100 cm2.
Quando il flusso d’aria è ottenuto attraverso aperture comunicanti con locali adiacenti, dovrà evitare prese d’aria in collegamento con garage,
cucine, servizi e centrale termiche.
La stufa ha una presa d’aria per la combustione nella parte laterala sinistra (40 mm di diametro). E ‘importante che questa presa non
sia ostruita e che le distanze raccomandate alla parete o oggetti sono rispetatte. Tuttavia, l’inserto Damasco ha questa presa nella parte
posteriore e l’inserto Neva ha questa presa nella parte frontale, in particolare, nella parte superiore destra frontale.
Si raccomanda il collegamento della presa d’aria primaria della stufa o inserto con l’esterno ma non è obbligatorio. Il materiale del tubo di
connessione non deve essere necessariamente metallico, può essere qualsiasi altro materiale (PVC, alluminio, polietilene, etc). Notare che
all’interno di questo condotto va circolare aria alla temperatura dell’aria esterna.

5.7 CARATTERISTICHE DI MONTAGGIO A SECONDA DEL MODELLO

5.7.1 MODELLI AGATHA, ALEXIA E ALICIA

Per fare la connessione della canna fumaria di evacuazione di fumo con questi modelli di stufe ci sono due modi possibili:

- Uscita superiore: Basta battere leggermente il coperchio superiore che si trova parzialmente perforato e collegare i tubi con l’uscita

di fumi dell’estrattore della stufa (vedere disegno D15). Ricordarsi di rispettare le distanze di sicurezza dal forno alle pareti (vedere
sezione “distanze di sicurezza”).

- Uscita posteriore o laterale: il tubo è collegato direttamente all’uscita di fumi dell’estrattore nella stufa (verticale). Per fare questo,
posizionare un gomito a 90° di 80 millimetri di diametro (per convertire l’uscita in laterale o posteriore) e poi mettere il resto di tubi

D15

D16

2: Canna fumaria artigianale.
La sezione di uscita corretta
dovrebbe essere almeno 2 volte
la sezione interna della canna
fumaria. Ideale 2.5 volte.

3: Canna fumaria in acciaio con
cono interno deflettore.

dell’installazione, ad esempio: convertitore, “T” con
coperchio, gomito, tubo, etc (vedere disegno D16).
Notare che con questa opzione la stufa sarà separata
dalla parete, almeno il diametro del tubo e la distanza
di sicurezza raccomandata (vedere sezione “distanze

IT

di sicurezza”).

5.7.2 MODELLI NEVA E DAMASCO

Gli inserti modello Neva e modello Damasco sono composti da una base fissa metallica
che viene inserita nella cavità del camino e una base mobile (corpo) che si inserisce nella
base fissa con guide estensibili e rimovibili (vedere disegno D17).
È necessario disporre di una presa elettrica nella parte posteriore e deve essere
accessibile quando l’installazione sia completa. La canna fumaria deve essere dotata di
uscita e presa d’aria. Per situare la base fissa nella cavità del camino fissiamo con tasselli
metallici di 8 millimetri di diametro. Per separare la base fissa della base mobile dobbiamo
rimuovere completamente la base mobile. Per fare questo, prima, girare il blocco di
sicurezza che si trova nella parte inferiore destra del frontale (nel modello Neva, vedere

disegno D18) e nella parte inferiore sinistra del frontale (nel modello Damasco, vedere
disegno D19), girando la vite con una chiave a brugola.

Estrarre la parte mobile fuori, inclinare verso l’alto dalla parte frontale (disegno D20) e
tirare indietro. Pertanto, i due componenti sono separati. Si dovrebbe fornire un sostegno
per sostenere il peso dell’apparecchio durante l’estrazione.

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

96

Corpo mobile

Base ssa

D17

Collocazione della cornice

La cornice deve essere montata una volta completata l’installazione. Per fare questo faremo le seguenti operazioni:

D18

Estrarre l’apparecchio e posizionare la parte frontale, fissarlo con le viti laterali e fare attenzione in modo che le
linguette della cornice stanno fuori fuori (vedere disegno D21).

D19

D20

6 AVVIAMENTO

L’accensione di questo tipo d’apparecchio è completamente automatico, quindi non dovrebbe introdurre nel
bruciatore qualsiasi materiale per fare l’accensione.

È vietato utilizzare tutte le liquidi come, ad esempio, alcool, benzina, olio e simili. L’uso di queste
sostanze provoca la perdita della garanzia

Prima d’accendere la stufa o inserto deve controllare i seguenti punti:

- l cavo d’alimentazione deve essere collegato alla rete elettrica (230VAC) con una presa dotata di messa a
terra.

- L’interruttore bipolare situato nella parte posteriore della stufa deve essere in posizione I.

- Il serbatoio di pellet deve essere rifornito.

- La camera di combustione deve essere completamente pulita.

- Il bruciatore deve essere completamente pulito e inserito correttamente.

- La porta della camera di combustione deve essere chiusa correttamente.

Durante la prima accensione è possibile che la stufa potrebbe aver completato il ciclo d’accensione e non appare fiamma. In questo caso,
la stufa entra automaticamente in allarme. Questo è perché l’alimentatore di combustibile è vuoto e ha bisogno di tempo per riempire.
Per risolvere questo problema, accendere la stufa (tenendo conto delle considerazioni precedenti ) nuovamente fino a quando appare la
fiamma..
La stufa o inserto deve essere sottoposto a diverse fasi d’accensione in modo che tutti i materiali e la vernice possono completare varie
sollecitazioni elastiche.
In particolare, inizialmente, si può notare l’emissione di fumo e odori tipici dei metalli sottoposti ad alta sollecitazione termica e vernice fresca.
Questa vernice, anche se durante la fase di fabbricazione è cotta a 80°C per alcuni minuti, deve superare, più volte e per un tempo, la
temperatura di 200°C, prima d’aderire perfettamente alle superfici metalliche.
Pertanto, è importante adottare queste piccole precauzioni durante la messa in marcia:

1. Assicurarsi che c’è un forte ricambio d’aria nel luogo dove è installato l’apparecchio.

2. Durante le prime accensioni, mantenere un sistema di lavoro a bassa potenza e mantenere la stufa accesa per almeno 6-10 ore
continue.

3. Ripetere questa procedura almeno 4-5 o più volte, come disponibile.

4. Durante le prime accensioni, nessun oggetto deve essere sostenuto sull’apparecchio ed in particolare sulle superfici verniciate. Le
superfici laccate non devono essere toccate durante il riscaldamento.

6.1 SINTONIZZAZIONE DEL TELECOMANDO E RICEVITORE

L’apparecchio è dotato di un telecomando e un ricevitore. Se non sono sintonnizzati, apparirà nel telecomando il seguente messaggio:
“CERCA CAMPO” (vedere disegno D22).
Per sintonizzare entrambi i dispositivi deve effettuare le seguenti operazioni:

- È necessario disattivare l’interruttore principale del dispositivo (disegno D23).

- Premere contemporaneamente il tasto “1” e il tasto “2” sul telecomando fino alla schermata “SEGLI UNITA” (vedere disegno D24).

- Selezionare il canale radiofrequenza che preferisci: 0, 1, 2 o 3.

- Riaccendere l’interruttore principale di corrente del dispositivo.

- Infine, premere il tasto rosso 3 del telecommando finché entrambi i dispositivi sono sintonnizzati.

- Una volta sintonizzati, apparirà sul display lo stato iniziale (vedere disegno D25).

D21

IT

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

97

CERCA

CAMPO

01

SEGLI

UNITA

08:53

31.0 ºC P-1
APAGADO

D23

MENU

7 SISTEMA DI CANALIZZAZIONE

Successivamente, è dettagliato il funzionamento del sistema di distribuzione dell’aria ad altre stanze adiacenti delle stufe o inserti che hanno
questo sistema.

D22

MENU

D24

MENU

7.1 STUFA MOD. ALICIA EXTRA

Il modello Alicia Extra ha nella parte posteriore superiore un’uscita di diametro 80 mm corrispondente all’apertura d’aria forzata canalizzata
per il riscaldamento di una stanza adiacente o superiore. Procedere battendo delicatamente il coperchio che si trova parzialmente perforato
e collegare il tubo con l’uscita del ventilatore. Si consiglia di utilizzare tubo isolati di diametro interno 80 mm. La distanza massima di
canalizzazione è di 9 metri.
La regolazione del sistema di canalizzazione è fatta attraverso la propria elettronica della stufa e si può selezionare il funzionamento della
canalizzazione selezionando il livello di potenza
desiderato per il ventilatore indipendentemente
dalla potenza di lavoro della stufa. Per fare questo,
accedere al menu 1 e scegliere l’attivazione del
ventilatore 2, e la sua potenza di lavoro (vedere
disegno D26). Il ventilatore 3 non è
disponibile su questi modelli.

Menú 01

VENT-2 1

7.2. INSERTO MODELLO NEVA EXTRA

Il modello Neva-Extra incorpora sul lato destro
una uscita di diametro 80 che corrisponde
all’uscita di aria forzata canalizzata per riscaldare una stanza adiacente o superiore. Si consiglia di utilizzare tubo isolati di diametro interno
80 mm. La distanza massima di canalizzazione è di 9 metri. La regolazione del sistema di canalizzazione è fatta attraverso la propria
elettronica della stufa e si può selezionare il funzionamento della canalizzazione selezionando il livello di potenza desiderato per il ventilatore
indipendentemente dalla potenza di lavoro della stufa. Per fare questo, accedere al menu 1 e scegliere l’attivazione del ventilatore 2, e la sua
potenza di lavoro . Il ventilatore 3 non è
disponibile su questi modelli.

7.3 STUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA)

I modelli Clara, Cleo e Olivia Extra hanno due uscite di diametro 80 mm corrispondenti alle aperture d’aria forzata canalizzata per il
riscaldamento d’ambienti adiacenti o superiori. Una di queste uscite si trova sempre nella parte posteriore della stufa (l’uscita che si trova
a sinistra guardando la stufa dalla parte frontale). Tuttavia, l’altra uscita (uscita a destra) può essere diretta verso la parte posteriore o verso
destra, come ci interessa. Per fare questo bisogna cambiare la posizione del ventilatore eseguendo le seguenti operazioni:

- Svitare e rimuovere il tetto della stufa.

- Svitare e rimuovere la turbina o estrattore d’aria. Vedere disegno D27

- Svitare la base sulla quale poggia la turbina o estrattore. Vedere disegno D28

- Girare la base per la canalizzazione laterale e riavvitarla. Vedere disegno D29

- Riposizionare la turbina o l’estrattore nella posizione laterale. Vedere disegno D30

IT

- Posizionare e avvitare il tetto della stufa.

D25

D26

D27 D28 D29 D30

La regolazione del sistema di canalizzazione è fatto attraverso la propria elettronica della stufa e si può selezionare il funzionamento

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

98

di ciascuna delle canalizzazioni, selezionando il livello di potenza desiderato per ogni ventilatore
separatamente. Per fare questo, accedere al menu 1 e scegliere l’attivazione di ogni ventilatore e la sua
potenza di lavoro (vedere disegno D31).

7.4 MODELLO DAMASCO

Il modello Damasco incorpora nella parte superiore posteriore due uscite di diametro 80 mm
corrispondenti alle due uscite d’aria forzata canalizzate per il riscaldamento di’ambiente adiacenti o
superiori. Il flusso di queste uscite deve essere regolato per mezzo del funzionamento di un controllo
situato nella parte frontale del inserto nella parte superiore centrale.
Questo modello è dotato di due turbine tangenziali. Un ventilatore principale (turbina tangenziale doppia)
che porta sempre il totale del suo flusso d’aria all’uscita frontale dell’apparecchio e una seconda turbina
il cui flusso può essere direzionato alla parte frontale o verso le canalizzazionni. Il funzionamento di
entrambe le turbine è collegato alla potenza di lavoro dell’inserto.
Con questo azionamento si può derivare il flusso d’aria come segue (vedere disegno D32):

- Aria diretta solo verso la parte frontale. Ruotare il controllo indietro.

- Aria verso le uscite canalizzate. Ruotare il controllo indietro. Per ragioni di sicurezza, una parte del
flusso viene anche attraverso la parte frontale dell’inserto.

- Aria verso entrambe le uscite, sia frontale che posteriore. Ruotare il controllo verso la regolazione
del flusso desiderata.

NOTA: A causa delle alte temperature raggiunte in questa zona, per azionare il controllo, deve
utilizzare il guanto o il gancio fornito (accessorio mani fredde), inserendo l’estremità nel foro del
controllo.

Menú 01

VENT-2 1
VENT-3 2

D31

D32

8 MANUTENZIONE E CURA

Le operazioni di manutenzione garantiscono che il prodotto funzioni
correttamente per un lungo periodo di tempo. La mancanza di realizzazione
di queste operazioni peggiora la sicurezza del prodotto.

8.1 PULIZIA DEL BRUCIATORE

La pulizia del bruciatore deve essere fatta ogni giorno (vedere disegno
D33).

• Rimuovere il bruciatore e pulire i fori con l’attizzatore che
viene fornito con la stufa o inserto.

• Aspirare la cenere depositata nell’alloggiamento del
bruciatore. È possibile acquistare un aspirapolvere
Bronpi nello stesso rivenditore Bronpi dove avete
acquistato la sua stufa.

8.2 USO DEI RASCHIETTI (NEI MODELLI CHE

L’INCORPORANO)

La pulizia della camera di fumi assicura che l’efficienza sia
costante per un lungo periodo. Questo tipo di manutenzione
deve essere eseguita almeno una volta al giorno. Per fare
questo, semplicemente, utilizzare i raschietti che sono sulla parte superiore della stufa, spostandoli da basso verso l’alto e viceversa
ripetutamente (vedere disegno D34).

NOTA. Il modello Neva manca raschietti.

Il modello Damasco ha due tipi di raschietti: quelli trovati nella parte frontale dell’inserto,
dove il movimento è orizzontale in avanti e indietro (vedere disegno D35) e i raschietti sulla
parte superiore dell’apparecchio dove il movimento è verticali verso l’alto e verso il basso
(vedere disegno D36). Per accedere a questi secondi raschietti, è necessario estrarre la
parte mobile del inserto attraverso le guide. Logicamente, questa seconda pulizia dovrebbe
essere eseguita quando l’inserto è spento e freddo.

8.3 PULIZIA DEL CASSETTO PORTA-CENERE

Il cassetto porta-cenere deve essere svuotato quando
necessario. La stufa o inserto non deve essere messa
in funzionamento senza il cassetto porta-cenere al suo
interno (vedere disegno D37).

Il modello Damasco ha due cassetti porta-cenere, uno
su ciascun dei lati del bruciatore (vedere disegno D38).

D34 D35

D33

D36

IT

D37 D38 D39

ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA

99
