REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
REGAL 420 REGAL 440
9761-54 9761-64
9761-57 9761-67
REGAL 490 REGAL 490 PRO
9761-84 9765-84
9761-87 9765-87
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150 [email protected]
20084-E61 REV A 03/10
Page 2

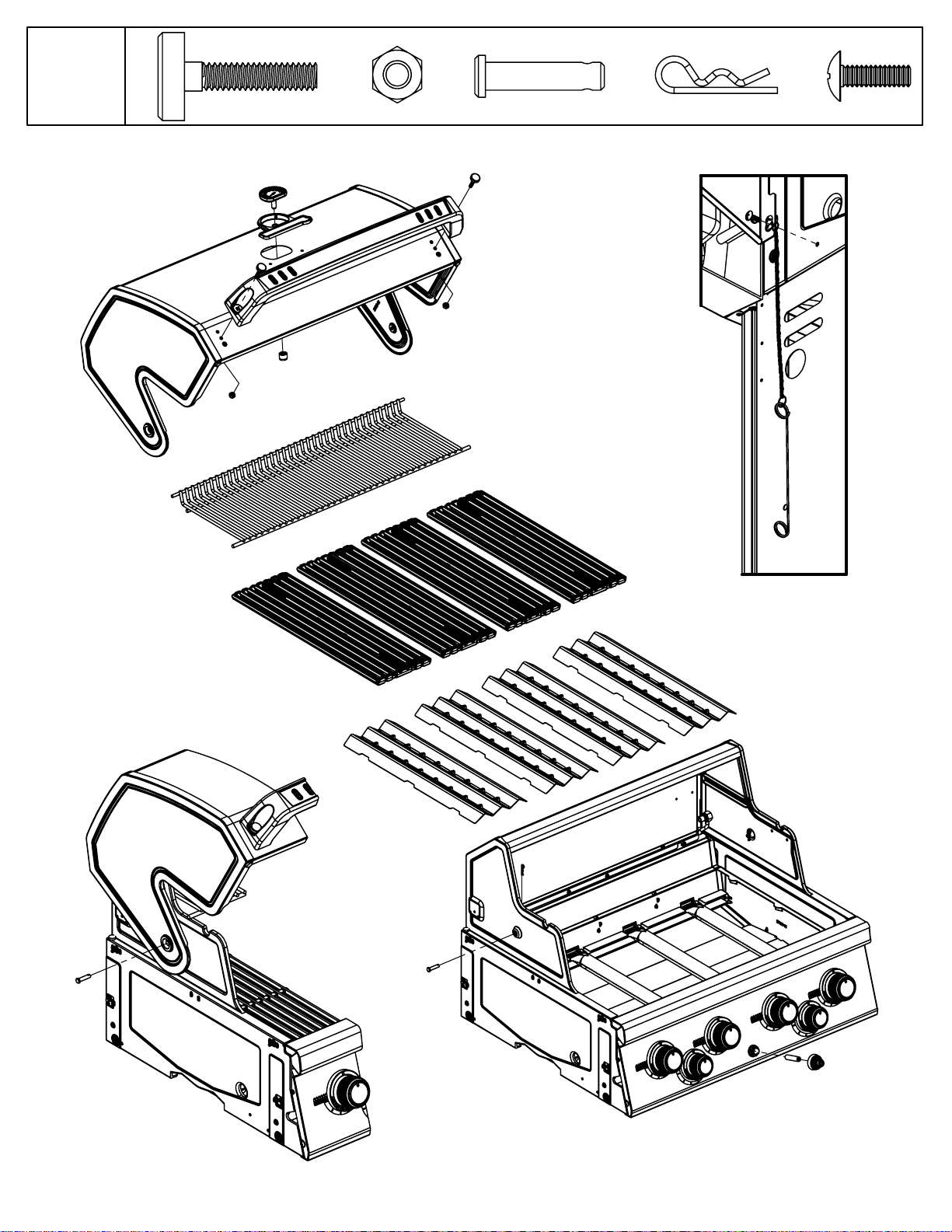

1
(4)
(4)
(4)
(2)
Page 3
2
(1)
3
(2)
Page 4
456
(6)
(2)
(4)
Page 5
Page 6

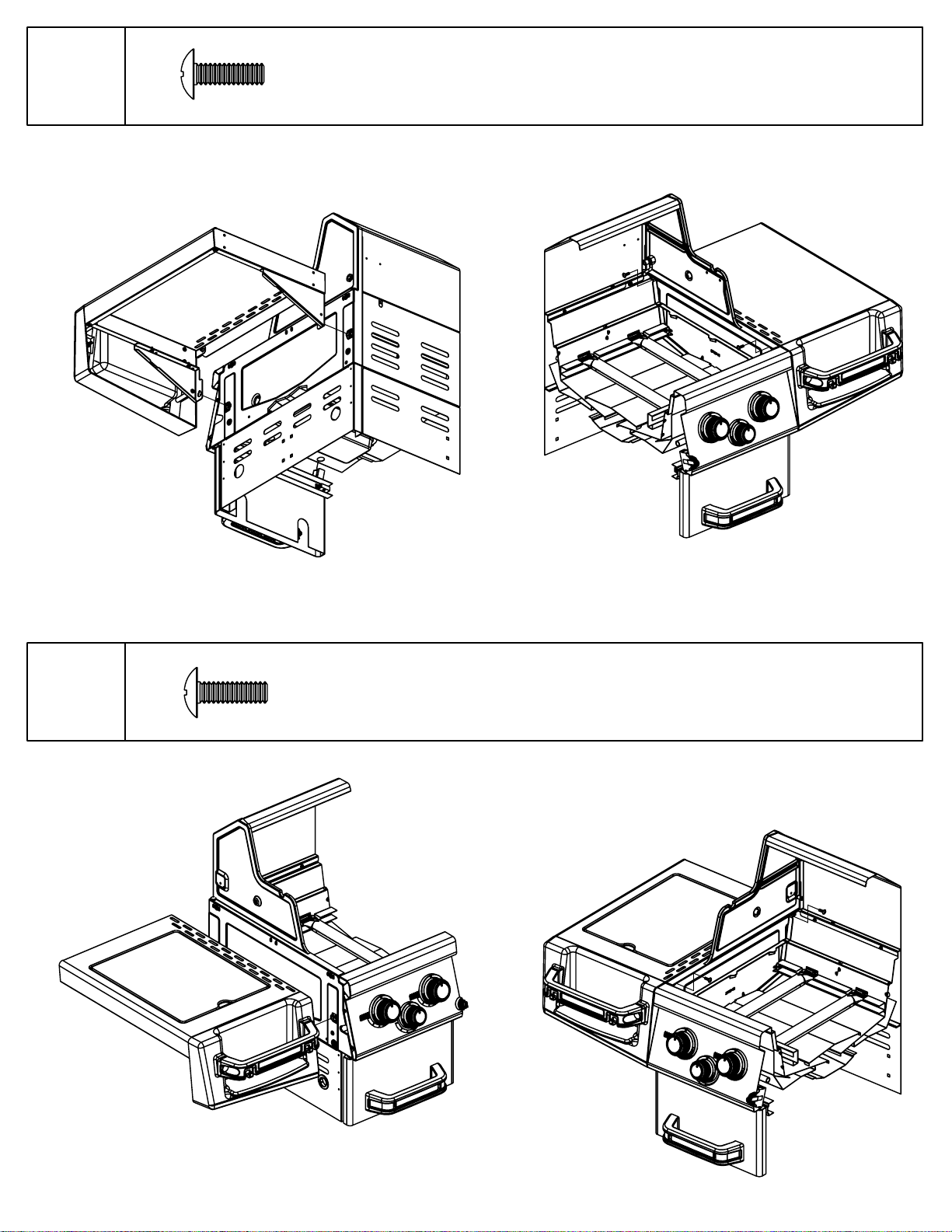

7
(4)
8
1
1
2
3
Page 7

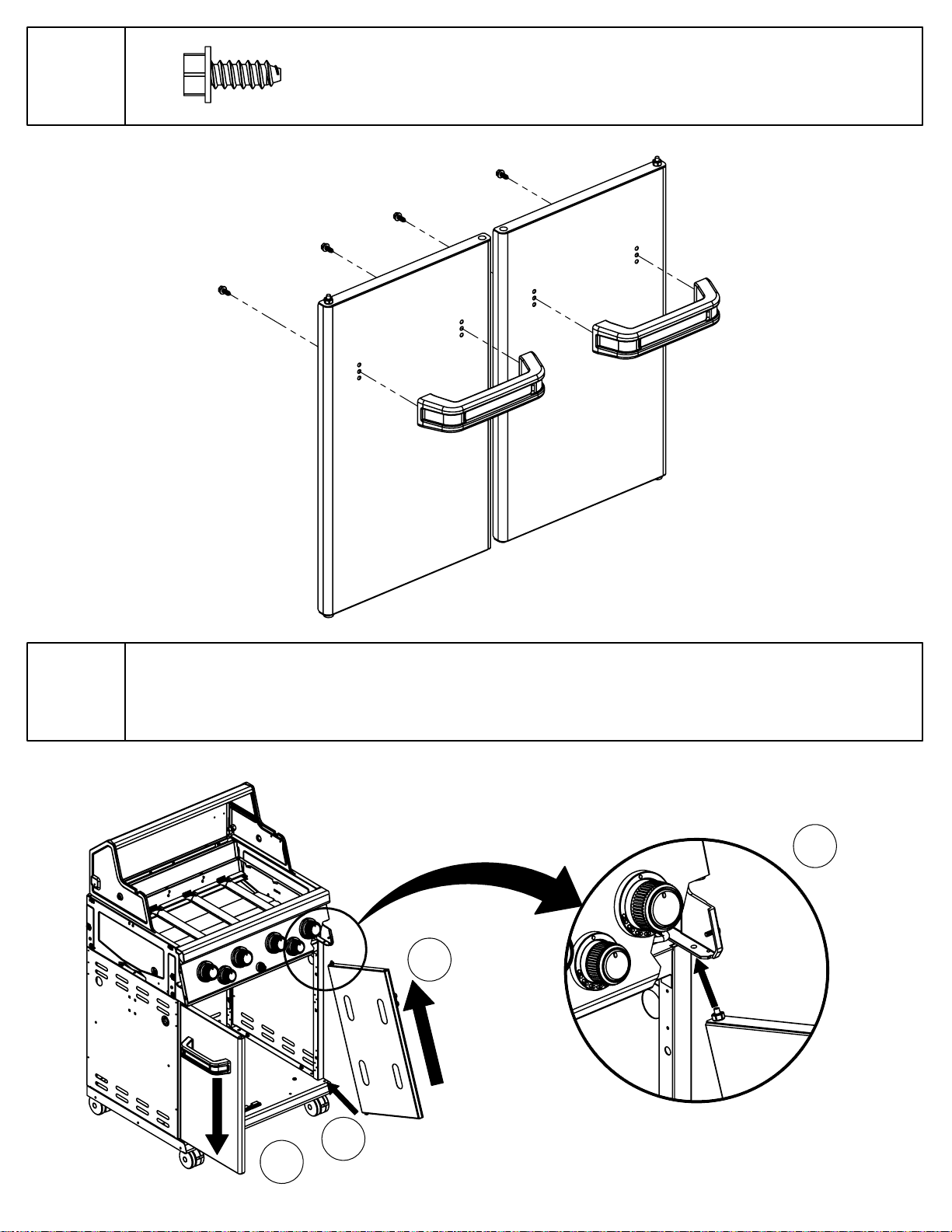

9
(2)
10
(2)
Page 8

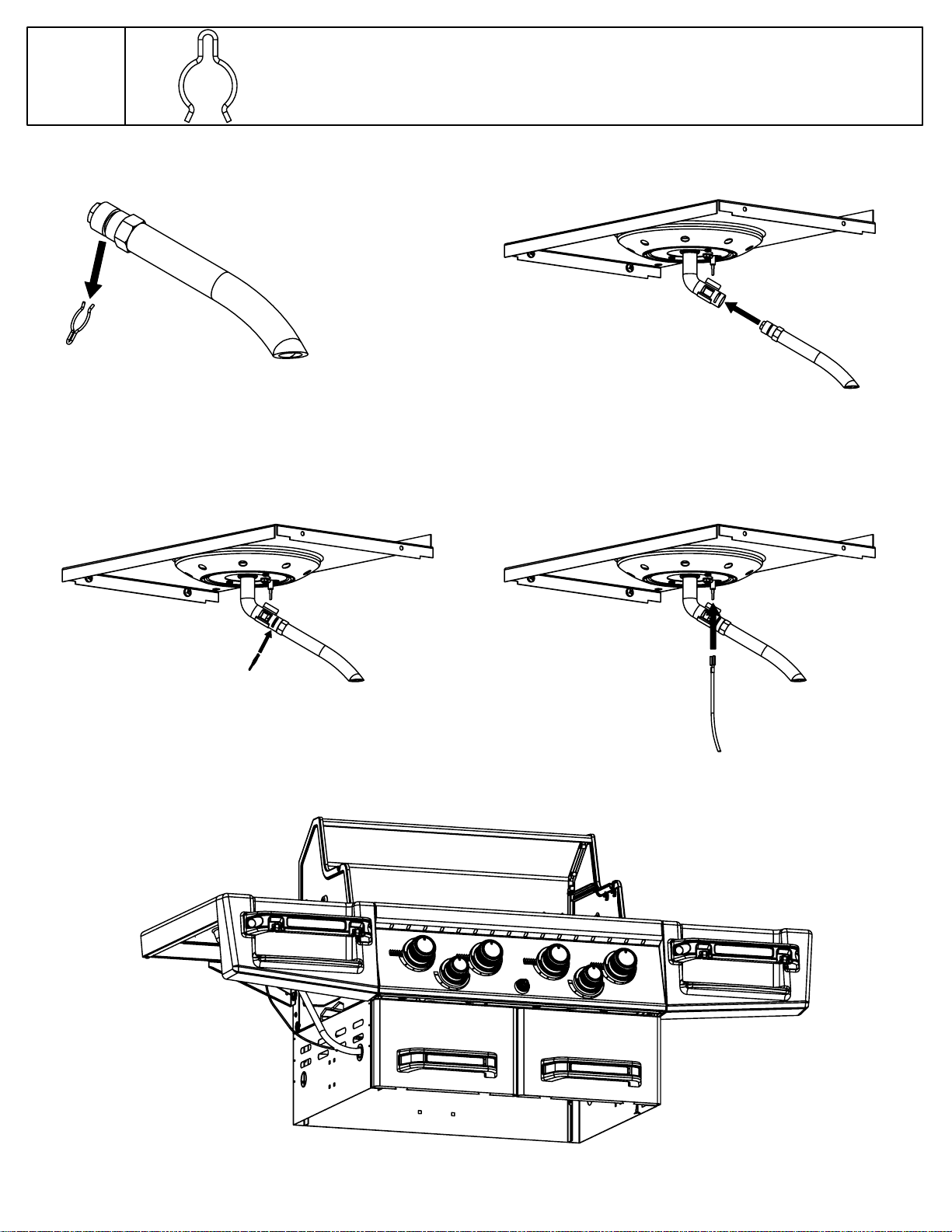

11
(1)
Page 9

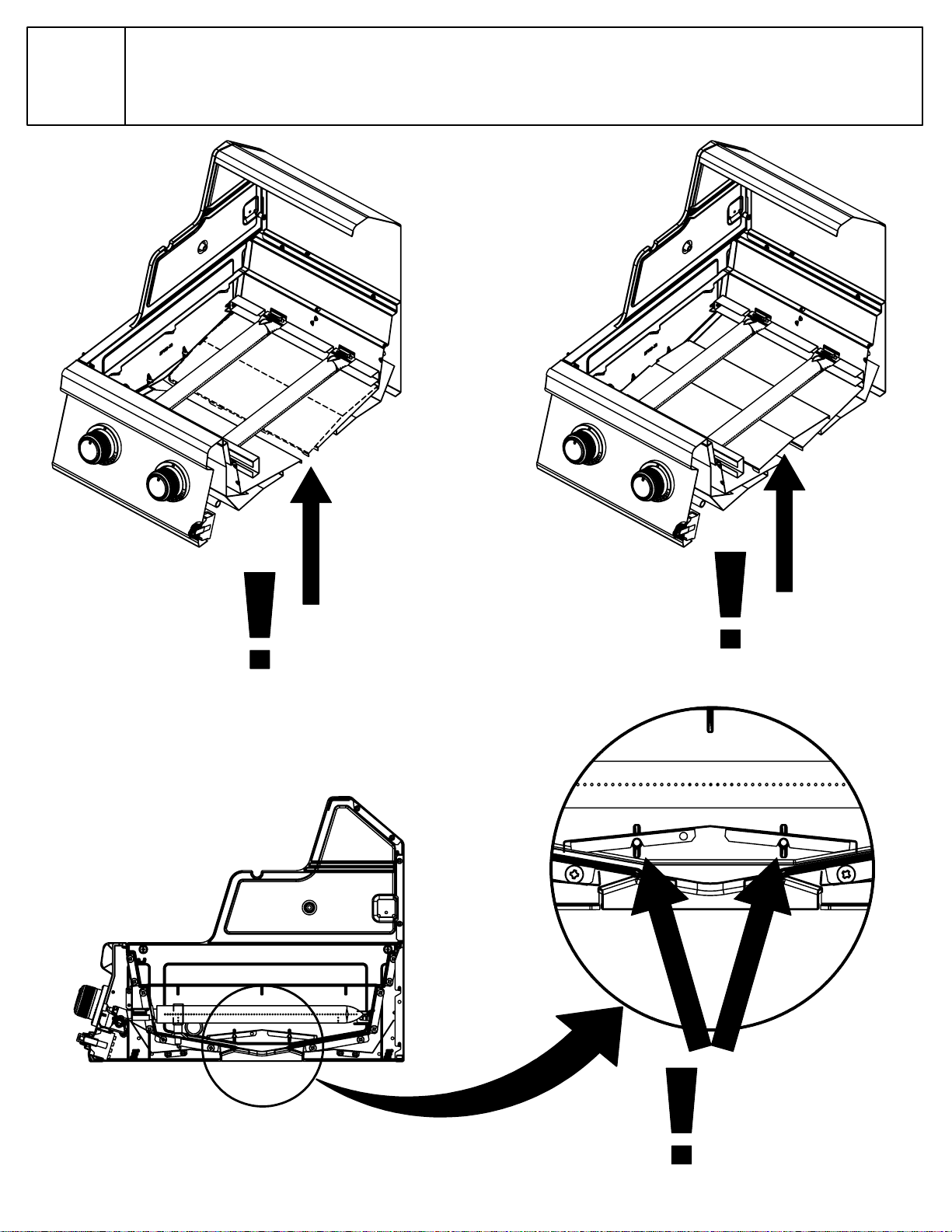

12
X
Page 10
13
(2)
(2)
(2)
(2)
(1)
Page 11

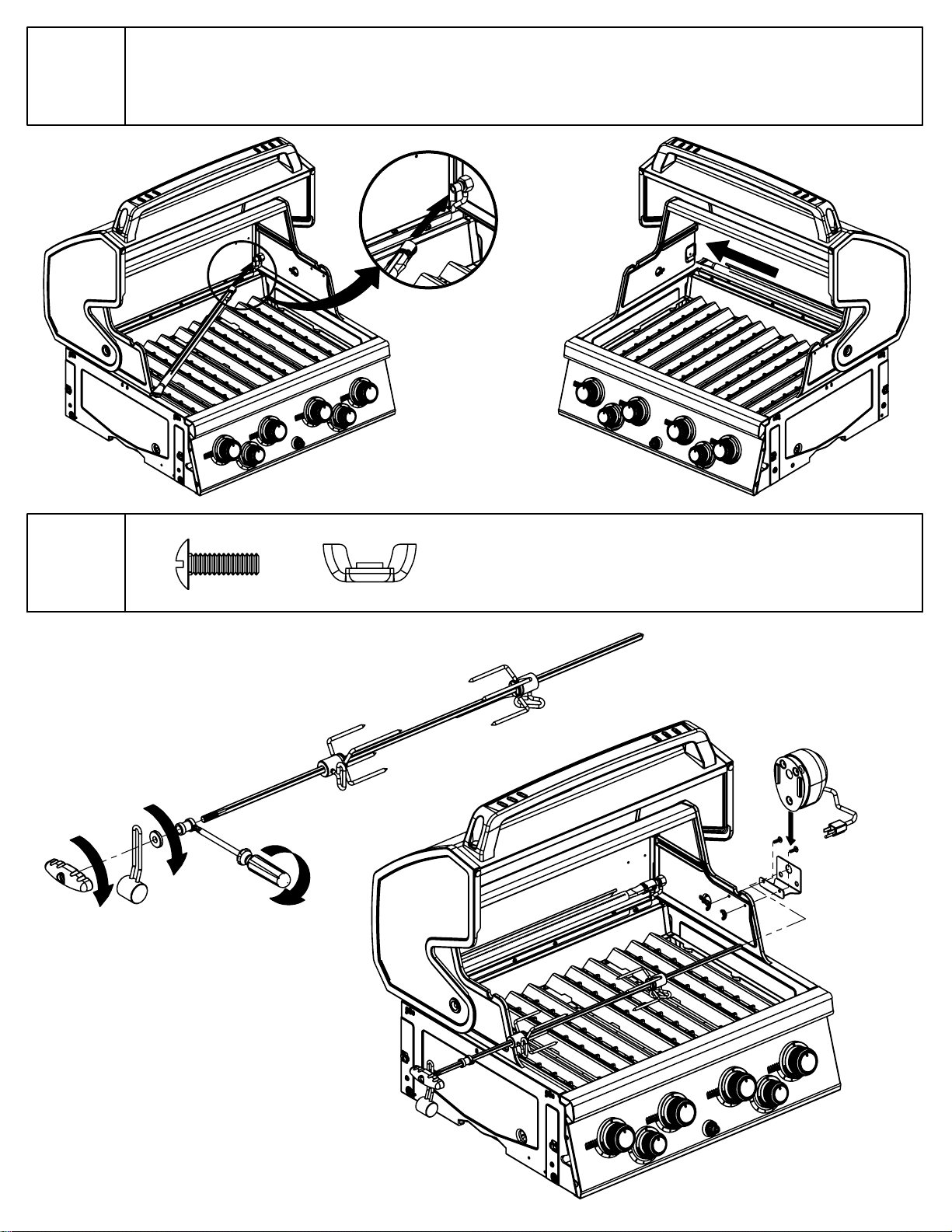

14
15
(1)
(1)
(1)
Page 12

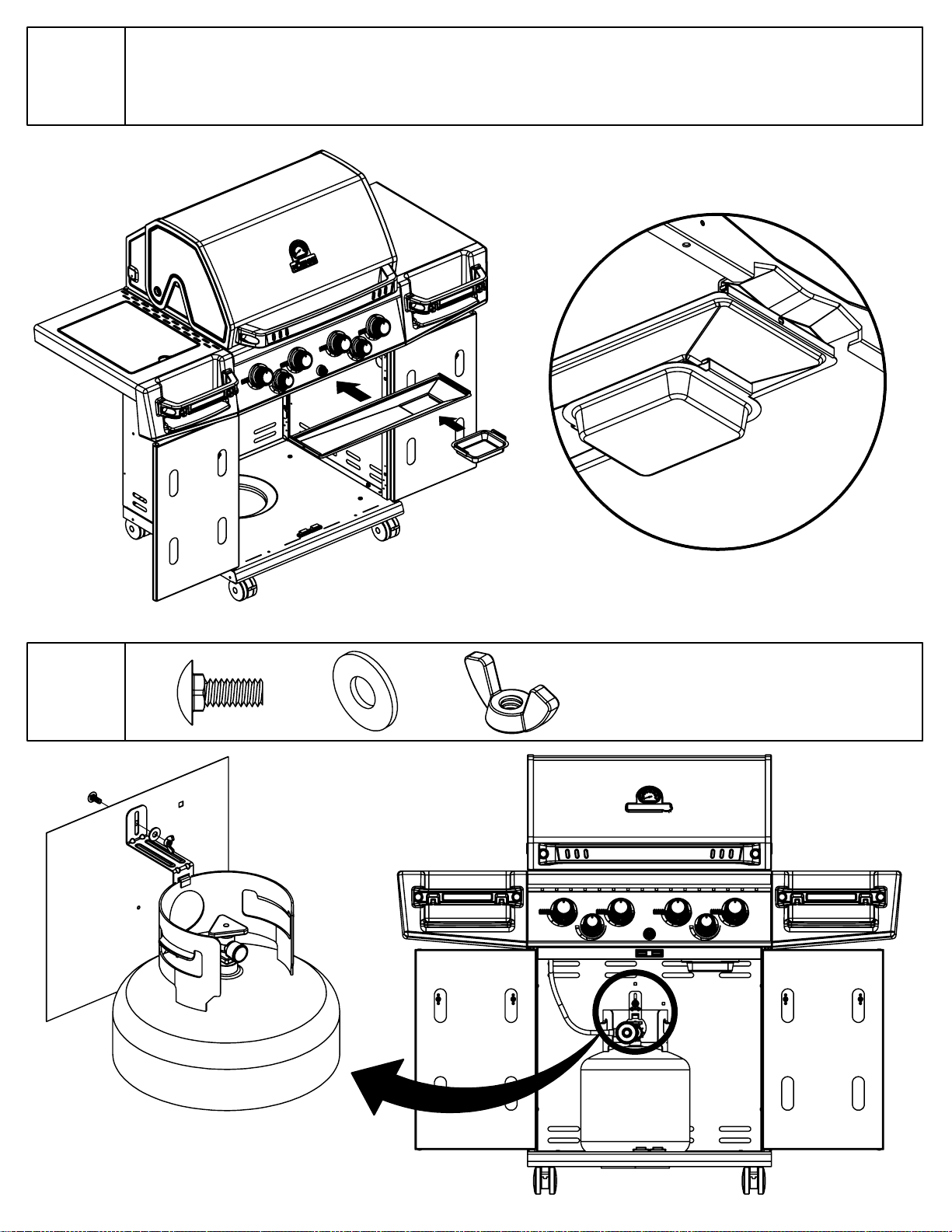

16
17
(2)
(2)
Page 13
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9761-54 9761-64 9761-84 9765-84
9761-57 9761-67 9761-87 9765-87
1 27109-931 PANEL - SIDE LEFT PANNEAU - CÔTE GAUCHE 1 1 1
2 27109-911 PANEL - SIDE RIGHT PANNEAU - CÔTE DROITE 1 1 1
3 27205-011 PANEL - FRONT INNER PANNEAU FRONTAL ARRIERE 1 1 1 1
4 27205-921 PANEL - INNER REAR PANNEAU INTERIEUR ARRIERE 1 1 1
5 27245-901 GREASE SHIELD PROTECTION CONTRE LA GRAISSE 1 1 1 1
6 27005-91 HEAT SHIELD PROTECTION CONTRE LA CHALEUR 3 3 3 3
7 27235-024 BURNER SUPPORT BRACKET SUPPORT BRÛLEUR 1 1 1 1
8 S21232 PUZZLE CLIP CLIP DE FIXATION 4 4 4 4
10 22305-024 PANEL - REAR COOKBOX PANNEAU - RECIPIENT 1 1 1 1
12 22315-021 PANEL - HOOD PANNEAU DE LA CUVE 1 1 1
18 22005-281 GRID - PORCELAIN GRILLE EN PORCELAINE 4 4 4 4
20 22005-991 GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD 1 1 1
22 22225-014 COLLECTOR BOX - FRONT LOWER RECIPIENT - FRONTAL INFERIEUR 1 1 1 1
24 22215-014 COLLECTOR BOX - FRONT UPPER RECIPIENT - FRONTAL SUPERIEUR 1 1 1 1
25 22909-104LP BURNER BRÛLEUR 1
22909-104NG BURNER BRÛLEUR
26 22001-768 CONTROL KNOB BOUTON DE CONTROLE 4 4 4 4
26A 22001-668 CONTROL KNOB BOUTON DE CONTROLE
27 22002-268 CONTROL BEZEL MONTURE DE CONTROLE 4 4 4 4
27A 22001-168 CONTROL BEZEL MONTURE DE CONTROLE
28 22005-414 CONTROL COVER PANNEAU DE CONTROLE 1
22005-434 CONTROL COVER PANNEAU DE CONTROLE
22005-474 CONTROL COVER PANNEAU DE CONTROLE
34 S13470-091 HOSE-SIDE BURNER LP TUYAU DU BRULEUR LATERAL PL 1 / 0 1 / 0 1 / 0 1 / 0
S13470-132 HOSE-SIDE BURNER NG TUYAU DU BRULEUR LATERAL GN 0 / 1 0 / 1 0 / 1 0 / 1
35 29005-014 CONTROL ASSEMBLY SOUPAPE 1 / 0
29005-017 CONTROL ASSEMBLY SOUPAPE 0 / 1
29005-034 CONTROL ASSEMBLY SOUPAPE
29005-037 CONTROL ASSEMBLY SOUPAPE
29005-074 CONTROL ASSEMBLY SOUPAPE
29005-077 CONTROL ASSEMBLY SOUPAPE
36 10342-T18 ELECTRODE – SIDE BURNER ELECTRODE – BRULEUR DE COTE
37 20809-957 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE
38 Y-11990 HEX NUT
40 10114-20 HOSE & REGULATOR TUYAU ET REGULATEUR PL 1 / 0 1 / 0 1 / 0 1 / 0
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) 0 / 1 0 / 1 0 / 1 0 / 1
43 10342-E13 ELECTRODE ELECTRODE 2 2 2 2
44 10342-245 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE 1
10342-246 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE
45 20472-S39 IGNITOR CAP EMBOUT D'ALLUMAGE 1 1 1 1
48 22009-901 GREASE PAN CUVETTE A GRAISSE 1 1 1 1
49 27055-901 GREASE TRAY PLATEAU A GRAISSE 1 1 1
51 22209-904 FLAV-R-WAVE ® FLAV-R-WAVE ® 4 4 4 4
52 26109-331 SIDE PANEL - CRESENT LEFT PANNEAU LATERAL - GAUCHE 1 1 1 1
53 26109-311 SIDE PANEL - CRESENT RIGHT PANNEAU LATERAL - DROITE 1 1 1 1
54 26305-301 LID - OUTER PANEL COUVERCLE - PANNEAU EXTERIEUR 1 1 1
26305-304 LID - OUTER PANEL COUVERCLE - PANNEAU EXTERIEUR
55 26205-90 LID - INNER PANEL COUVERCLE - PANNEAU INTERIEUR 1 1 1 1
56 26005-34 HANDLE POIGNÉE 1 1 1 1
57 26005-305 STRAP - HANDLE COURROIE - POIGNÉE 1 1 1 1
59 10081-BK603 NAMEPLATE PLAQUE D’IDENTIFICATION 1 1 1 1
60 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 1 1 1 1
65 C12505 MATCH LIGHT - STICK ALLUMETTES 1 1 1 1
67 C12504 MATCH LIGHT - CHAIN ALLUMETTES 1 1 1 1
68 21175-111A DOOR PORTE 1 1 1
22275-114A DOOR PORTE
69 21275-131A DOOR PORTE 1 1 1
22275-134A DOOR PORTE
70 21475-138 HANDLE POIGNÉE 2 2 2 2
78 21075-905 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE 1 1 1 1
80 21109-905 SIDE PANEL PANNEAU LATERALE 2 2 2 2
88 21305-925 PANEL - REAR PANNEAU - ARRIÈRE 1 1 1 1
ÉCROU • •
•
•
•
•
• •
•
•
• •
• •
•
• •
•
• • •
• • •
• • •
•
1
1 2 2
1 2 2
• • •
1
• • •
• • •
1 / 0
0 / 1
1 1
• • •
1 1 1
1
•
• •
1 1
• •
• •
1 / 0 1 / 0
0 / 1 0 / 1
1
1
1
1
1
1
1
•
1
1
1
1
1
•
1
•
1
•
1
Page 14
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9761-54 9761-64 9761-84 9765-84
9761-57 9761-67 9761-87 9765-87
90 21095-935 BASE TABLETTE INFERIEURE 0 / 1 0 / 1 0 / 1 0 / 1
21095-945 BASE TABLETTE INFERIEURE 1 / 0 1 / 0 1 / 0 1 / 0
100 21039-915 BRACKET – CASTOR SUPPORT SUPPORT DE ROULLETTE
102 10892-23 CASTOR ROULETTES 4 4 4 4
103 21009-905 TANK BRACKET SUPPORT DU RESERVOIR 1 / 0 1 / 0 1 / 0 1 / 0
110 23030-635 SHELF BRACKET CROCHETS PLATEAU 2 2 2 2
111 23030-615 SHELF BRACKET CROCHETS PLATEAU 2 2 2 2
112 20409-934 STRAP - HANDLE COURROIE - POIGNÉE 4 4 4 4
114 23101-614 SHELF PLANCHETTE LATERALE 2 1 1 1
115 23100-654 SHELF PLANCHETTE LATERALE
116 23401-631 SHELF FRONT PLANCHETTE FRONTALE 1 1 1 1
116A 23401-611 SHELF FRONT PLANCHETTE FRONTALE 1 1 1 1
117 23009-608 HANDLE POIGNEE 2 2 2 2
124 23000-271 SIDE BURNER BODY SUPPORT DE BRULEUR DE COTE
125 23000-254 SIDE BURNER COVER COUVERCLE LATÉRAL
126 23909-20 SIDE BURNER BRULEUR DE COTE
128 23009-98 GRID GRILLE
130 27905-35 BURNER ROTISSERIE
131 10693-109 REAR BURNER-ORIFICE
10693-160 REAR BURNER-ORIFICE
133 S15271 HANDLE POIGNEE
134 S15270 BALANCER CONTREPOIS
135 S15299 WASHER RONDELLE
136 S15263 BUSHING COL
137 S15257 SPIT ROD BROCHETTE
138 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON
139 27039-901 ROTISSERIE BRACKET SUPPORT
140 S21125 SCREW #8 X 1/2 VIS #8 X 1/2 18 18 18 18
143 Y-12855 BOLT 1/4-20 X 3/8 BOULON 1/4-20 X 3/8 66 66 66 66
145 S21235 HINGE PIN GOUPILLE DE CHARNIÈRE 2 2 2 2
146 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 2 2 2
147 Y-11231 LID BUMPER BUTOIR DU COUVERCLE 4 4 4 4
148 10240-20 DOOR PIN GOUPILLE DE LA PORTE 2 2 2 2
149 10240-19 DOOR PIN GOUPILLE DE LA PORTE 2 2 2 2
150 Y-12124 DOOR PIN CAP DISTANZHALTERUNG 2 2 2 2
152 Y-12222 MAGNET AIMANT 2 2 2 2
153 Y-12223 SNAP IN MAGNET AIMANT 2 2 2 2
154 Y-11560 SCREW 1/4-20 X 1-1/2 VIS 1/4-20 X 1-1/3 4 4 4 4
155 S21124 SCREW #8 X 1/2 VIS #8 X 1/2 10 11 12 12
156 Y-11793 NUT 1/4-20 ECROU 1/4-20 10 10 10 10
157 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/5
158 Y-12646 SCREW SHOULDER #8 X 1/2 VIS SHOULDER #8 X 1/3
160 Y-29304 BOLT #10-24 X 3/8 BOULON #10-24 X 3/8 32 32 32 32
163 S35094 SCREW #10-24 X 5/8 VIS #10-24 X 5/8 9 9 11 11
164 S21084 SCREW #14 X 5/8 VIS #14 X 5/8 4 4 4 4
165 Y-12125 DOOR PIN CAP DISTANZHALTERUNG 1 1 1 1
166 Y-12126 DOOR PLUG PRISE DE LA PORTE 2 2 2 2
167 Y-11987 BOLT 1/4-20 X 1 BOULON 1/4-20 X 1 6 6 6 6
169 S21061 WING NUT ECROU PAPILLON
171 S15245 MOTOR MOTEUR
173 S21362 SPRING RESSORT
174 S21255 WASHER RONDELLE 1 / 0 1 / 0 1 / 0 1 / 0
175 S21141 CARRIAGE BOLT - 1/4:20 X 5/8 BOULON - 1/4:20 X 5/8 1 / 0 1 / 0 1 / 0 1 / 0
176 Y-11598 WING NUT - 1/4 ECROU PAPILLON - 1/4 1 / 0 1 / 0 1 / 0 1 / 0
BRÛLEUR DE TOURNEBROCHE • •
ORIFICE DU BRÛLEUR ARRIÈRE • •
ORIFICE DU BRÛLEUR ARRIÈRE • • •
2 2 2
•
•
•
•
•
• •
• •
• •
• •
• •
• •
• •
•
•
• • 2
• •
• •
1 1 1
1 1 1
1 1 1
1 1 1
1 1 1
3 3 3
2 2 2
1 1
1
1 1
1 1
1 1
1 1
1 1
1 1
1 1
1 1
1 1
2
•
1
2
2

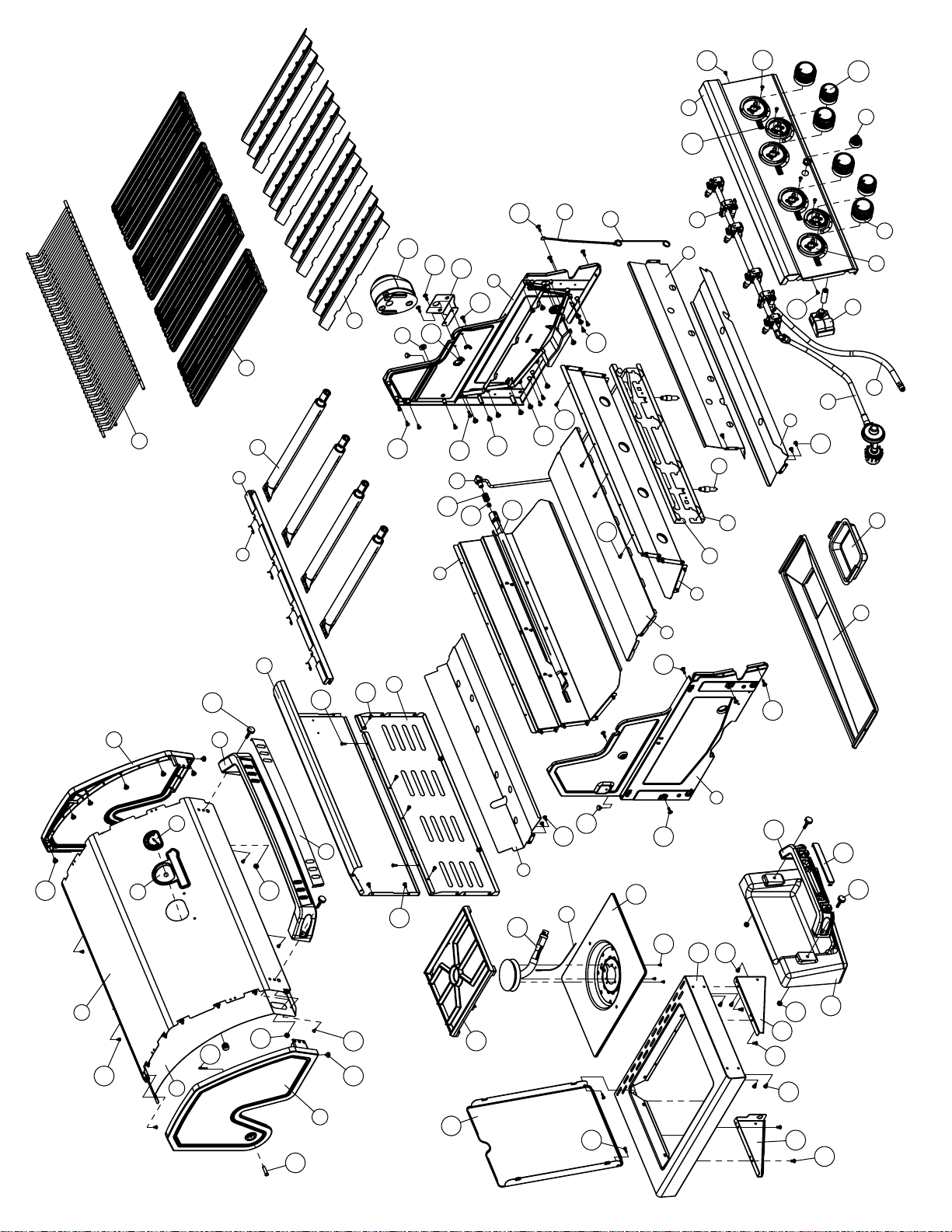

Page 15
140
155
26A
28
27A
67
163
171
163
139
2
51
18
20
25
7
8
160
38
169
163
143
143
163
37
173
4
131
130
140
160
140
65
35
6
140
6
43
22
24
3
5
45
26
27
44
34
40
160
48
49
143
12
10
140
145
140
52
147
57
160
140
147
128
125
160
6
36
126
158
167
53
59
54
140
56
60
156
156
146
55
124
163
163
157
115
163
1
117
112
167
160
116
156
111
160
160
110
160

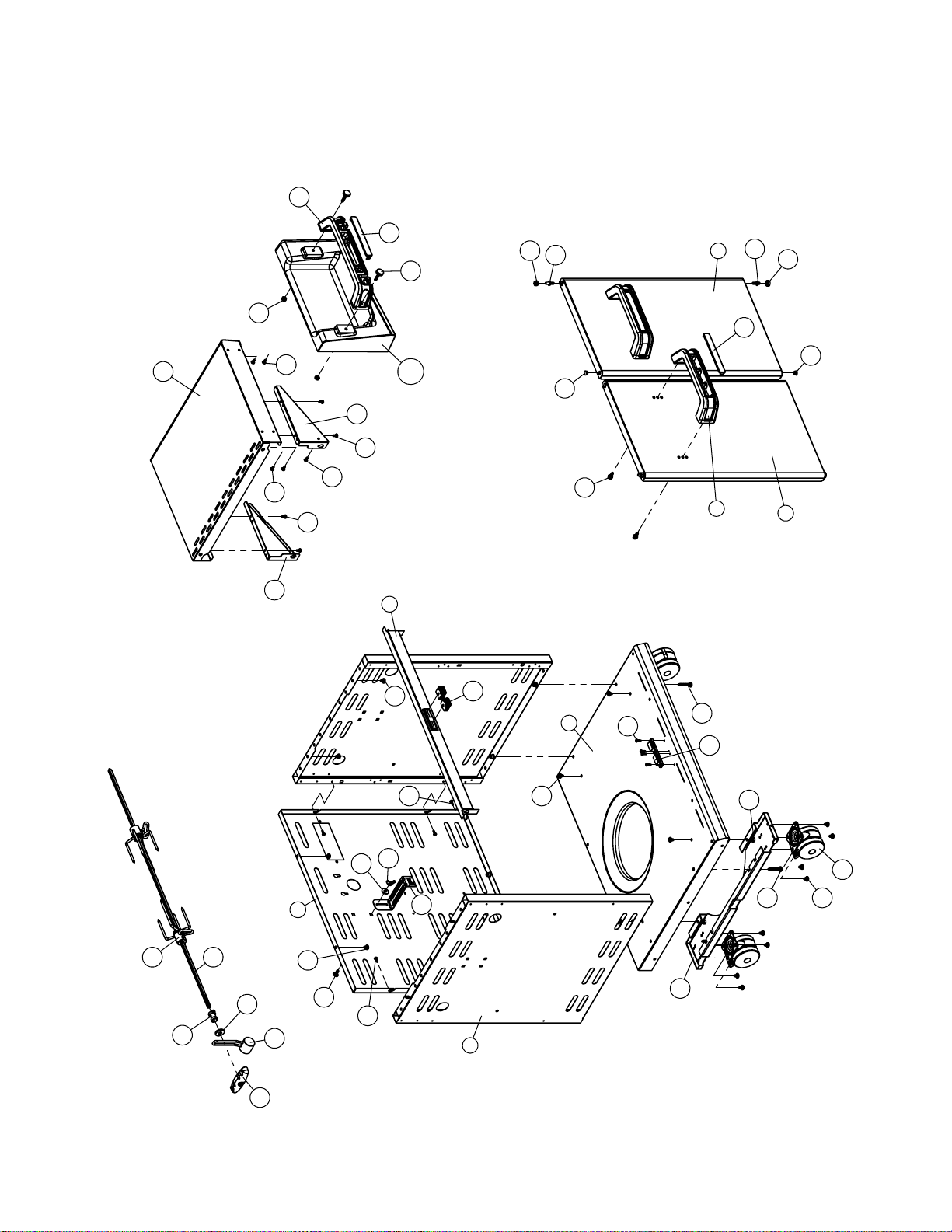

Page 16
117
114
156
160
111
160
160
160
110
160
112
78
167
116A
165
148
166
164
68
149
150
112
166
70
69
138
136
137
135
133
134
143
155
176
174
88
143
175
155
103
153
80
143
100
154
152
156
154
102
143
90
155
