REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
9896-84
9896-87
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150 [email protected]
20084-E64 04/08
Page 2
Page 3
1
(28)
(4)
2
Page 4
3
(2)
4
(2)
Page 5
5
(1)
Page 6

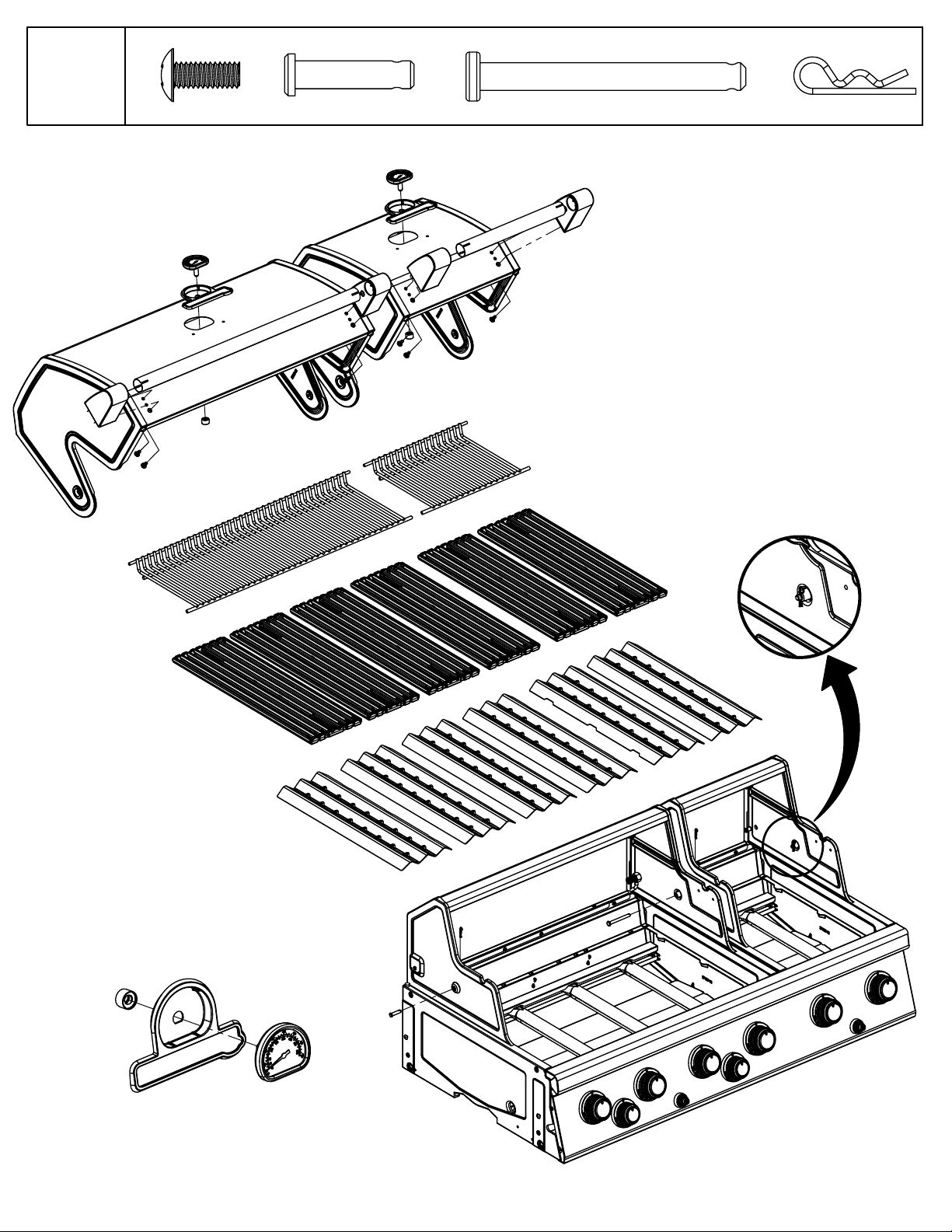

6
(4)
(2)
(1)
(2)
Page 7

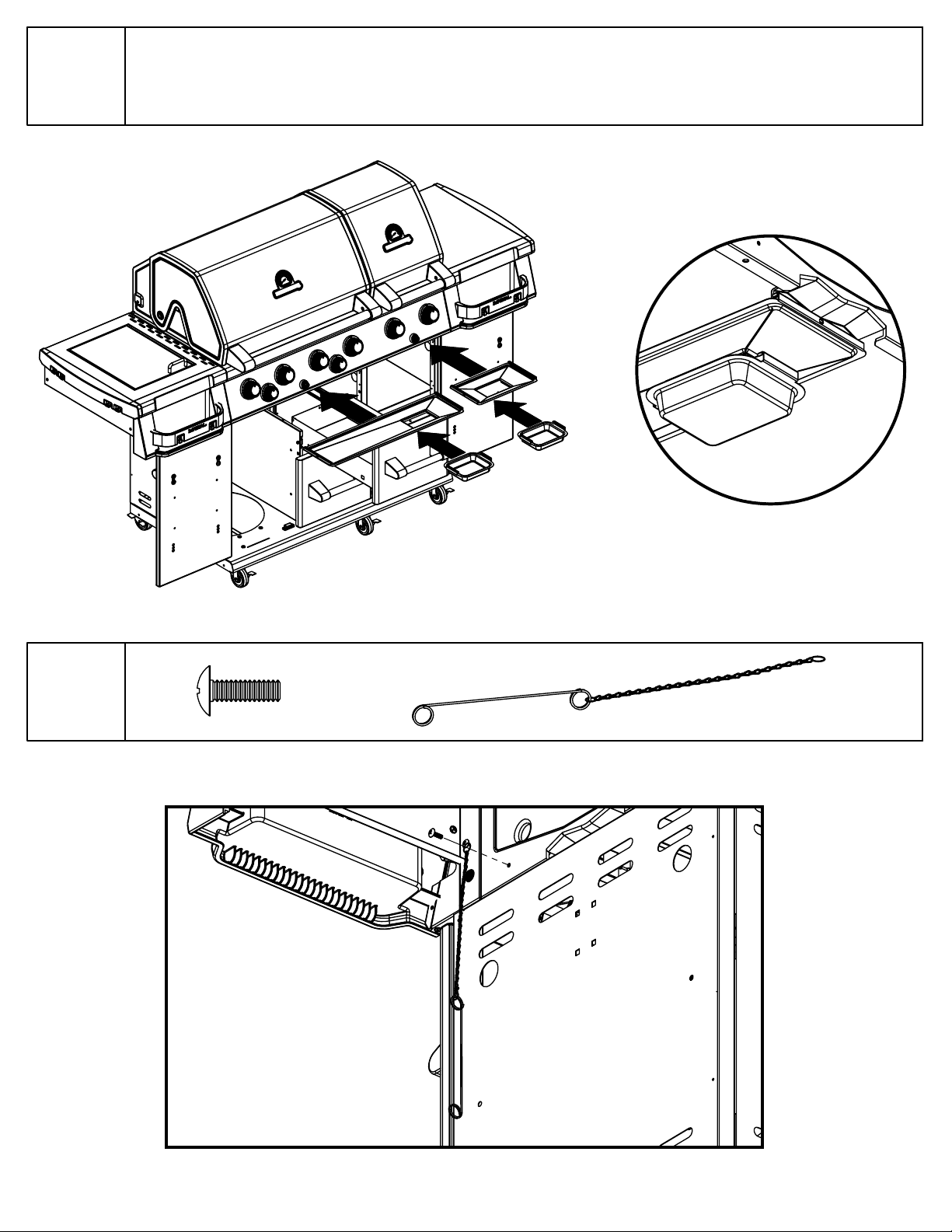

789
(2)
(2)

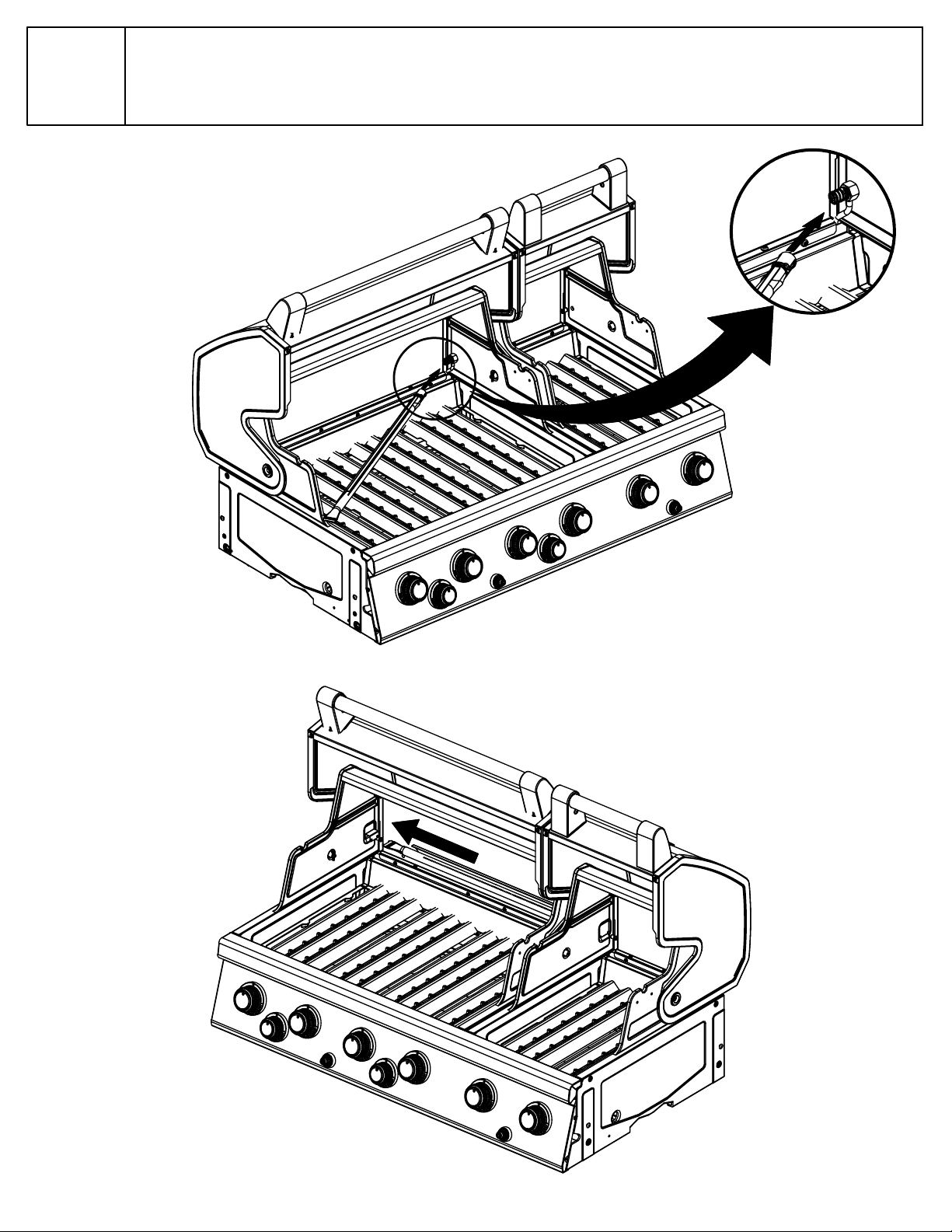

Page 8
Page 9

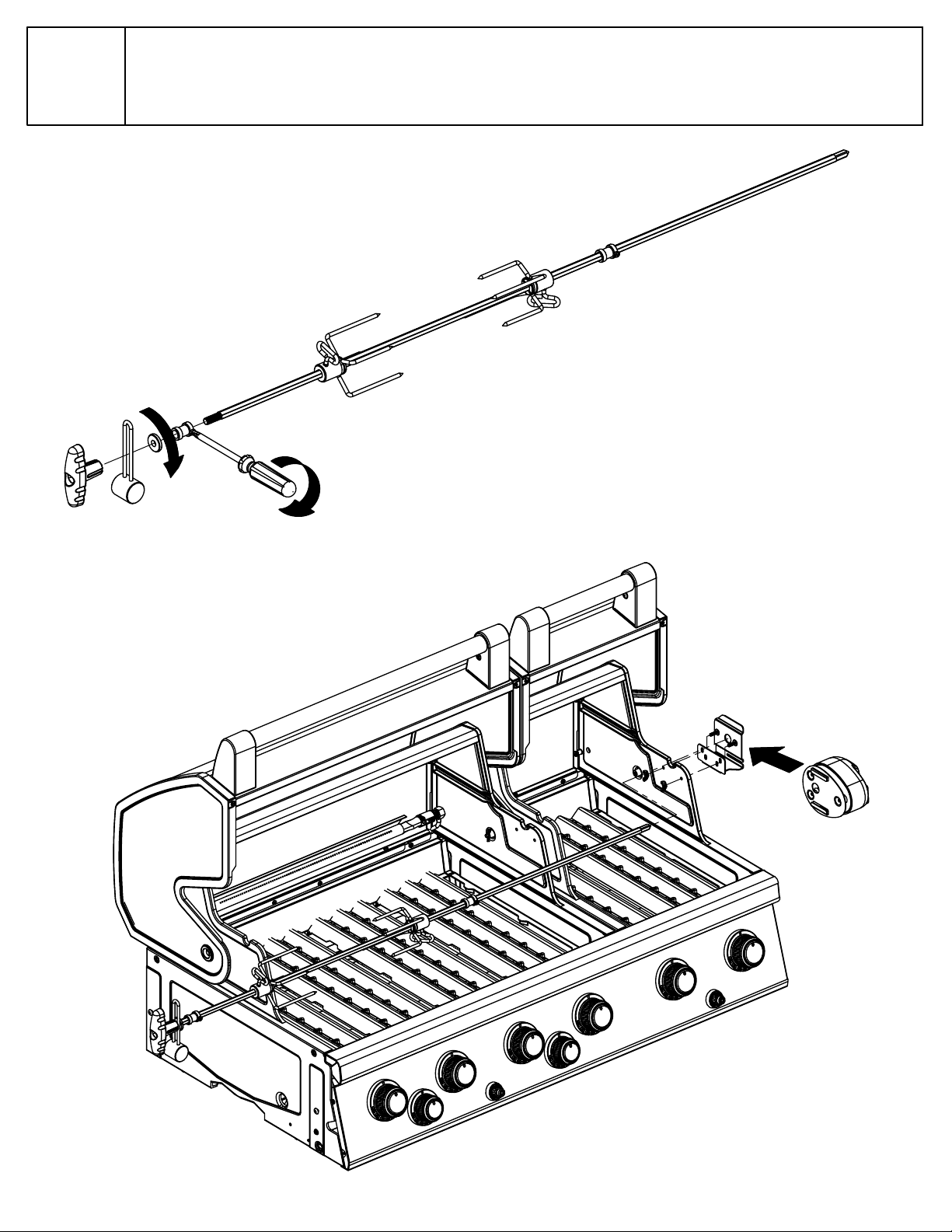

10
Page 10

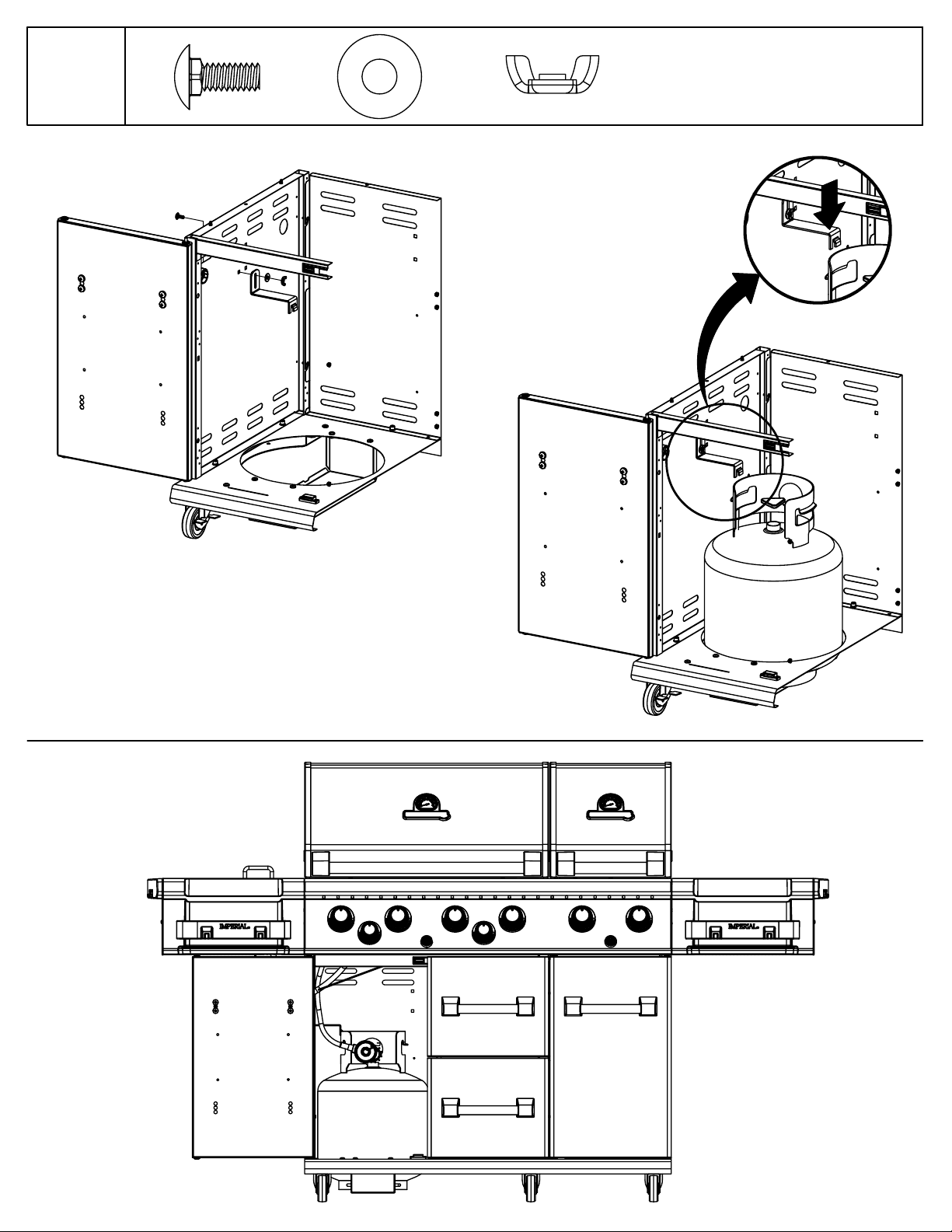

11
(1)
(1)
(1)
Page 11
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9896-84 9896-87
1 27109-131 PANEL - SIDE LEFT PANNEAU - CÔTE GAUCHE 2
2 27109-111 PANEL - SIDE RIGHT PANNEAU - CÔTE DROITE 2
3 27205-014 PANEL - FRONT INNER PANNEAU FRONTAL ARRIERE 1 1
3A 27203-014 PANEL - FRONT INNER PANNEAU FRONTAL ARRIERE 1 1
4 27205-924 PANEL - INNER REAR PANNEAU INTERIEUR ARRIERE 1
4A 27203-924 PANEL - INNER REAR PANNEAU INTERIEUR ARRIERE 1
5 27245-904 GREASE SHIELD PROTECTION CONTRE LA GRAISSE 1 1
5A 27243-904 GREASE SHIELD PROTECTION CONTRE LA GRAISSE 1 1
6 27005-91 HEAT SHIELD PROTECTION CONTRE LA CHALEUR 3 3
6A 27003-91 HEAT SHIELD PROTECTION CONTRE LA CHALEUR 3 3
7 27205-024 COLLECTOR BOX REAR - LOWER RECIPIENT ARRIERE - INFERIEUR 1 1
7A 27203-024 COLLECTOR BOX REAR - LOWER RECIPIENT ARRIERE - INFERIEUR 1 1
8 27215-024 COLLECTOR BOX REAR - UPPER RECIPIENT ARRIERE - SUPERIEUR 1 1
8A 27213-024 COLLECTOR BOX REAR - UPPER RECIPIENT ARRIERE - SUPERIEUR 1 1
10 22305-024 PANEL - REAR COOKBOX PANNEAU - RECIPIENT 1 1
10A 22303-024 PANEL - REAR COOKBOX PANNEAU - RECIPIENT 1 1
12 22315-024 PANEL - HOOD PANNEAU DE LA CUVE 1
12A 22313-024 PANEL - HOOD PANNEAU DE LA CUVE 1
18 22005-281 GRID - PORCELAIN GRILLE EN PORCELAINE 6 6
20 22005-991 GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD 1
20A 22003-991 GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD 1
22 22225-014 COLLECTOR BOX - FRONT LOWER RECIPIENT - FRONTAL INFERIEUR 1 1
22A 27223-014 COLLECTOR BOX - FRONT LOWER RECIPIENT - FRONTAL INFERIEUR 1 1
24 22215-014 COLLECTOR BOX - FRONT UPPER RECIPIENT - FRONTAL SUPERIEUR 1 1
24A 27213-014 COLLECTOR BOX - FRONT UPPER RECIPIENT - FRONTAL SUPERIEUR 1 1
25 22909-104 BURNER BRÛLEUR 6 6
26 22001-768 CONTROL KNOB BOUTON DE CONTROLE 6 6
26A 22001-668 CONTROL KNOB BOUTON DE CONTROLE 2 2
27 22002-268 CONTROL BEZEL MONTURE DE CONTROLE 6 6
27A 22001-168 CONTROL BEZEL MONTURE DE CONTROLE 2 2
28 27008-474 CONTROL COVER PANNEAU DE CONTROLE 1 1
34 S13470-091 HOSE-SIDE BURNER
S13470-132 HOSE-SIDE BURNER
35 29018-074 CONTROL ASSEMBLY SOUPAPE 1
29018-077 CONTROL ASSEMBLY SOUPAPE
36 10342-T18 ELECTRODE – SIDE BURNER
37 20809-957 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE 1 1
38 Y-11990 HEX NUT
40 10114-20 HOSE & REGULATOR TUYAU ET REGULATEUR PL 1
10111-K47 HOSE - NATURAL GAS TUYAU POUR GAZ NATUREL
43 10342-E12 ELECTRODE ELECTRODE 3 3
44 10342-246 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE 1 1
44A 10342-244 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE 1 1
45 20472-S39 IGNITOR CAP EMBOUT D'ALLUMAGE 2 2
48 22009-901 GREASE PAN CUVETTE A GRAISSE 2 2
49 22055-901 GREASE TRAY PLATEAU A GRAISSE 1
49A 22053-901 GREASE TRAY PLATEAU A GRAISSE 1
51 22209-904 FLAV-R-WAVE ® FLAV-R-WAVE ® 6 6
52 26101-331 SIDE PANEL - CRESENT LEFT PANNEAU LATERAL - GAUCHE 1 1
53 26101-311 SIDE PANEL - CRESENT RIGHT PANNEAU LATERAL - DROITE 1 1
54 26305-302 LID - OUTER PANEL COUVERCLE - PANNEAU EXTERIEUR 1 1
54A 26303-302 LID - OUTER PANEL COUVERCLE - PANNEAU EXTERIEUR 1 1
55 26205-904 LID - INNER PANEL COUVERCLE - PANNEAU INTERIEUR 1 1
55A 26203-904 LID - INNER PANEL COUVERCLE - PANNEAU INTERIEUR 1 1
56 24005-234 HANDLE POIGNÉE 1 1
56A 24003-234 HANDLE POIGNÉE 1 1
57 24009-414 HANDLE SEAT COVER - RIGHT EMBOUT POIGNÉE COUVERCLE - DROITE 2 2
57A 24009-417 HANDLE SEAT - RIGHT PLAQUE POIGNÉE DROITE 2 2
58 24009-434 HANDLE SEAT COVER - LEFT EMBOUT POIGNÉE COUVERCLE - GAUCHE 2 2
58A 24009-437 HANDLE SEAT - LEFT POIGNÉE DE LA TABLETTE GAUCHE 2 2
59 10081-BK603 NAMEPLATE PLAQUE D’IDENTIFICATION 2 2
60 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 2 2
65 C12505 MATCH LIGHT - STICK ALLUMETTES 2 2
67 C12504 MATCH LIGHT - CHAIN ALLUMETTES 2 2
68 21378-114 DOOR PORTE 2 2
69 21275-105 DOOR – INNER PORTE INTÉRIEURE 2 2
70 21079-236 HANDLE END CAP - LEFT PROTECTION BORD POIGNEE - GAUCHE 4 4
70A 21079-216 HANDLE END CAP - RIGHT PROTECTION BORD POIGNEE - DROITE 4 4
71 21069-23 HANDLE - SMALL PETITE POIGNEE 4 4
74 Y-9998 DRAWER SLIDE GLISSIÈRE DE TIROIR 2 2
74A Y-9999 DRAWER SLIDE GLISSIÈRE DE TIROIR 2 2
75 21365-904 DRAWER FRONT - OUTER PLAQUE FRONTALE DU TIROIR EXTERIEUR 2 2
76 21265-905 DRAWER FRONT - INNER PLAQUE FRONTALE DU TIROIR INTERIEUR 2 2
77 21269-905 DRAWER TIROIR 2 2
78 21075-905 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE 1 1
78A 25078-905 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE 1 1
80 21109-905 SIDE PANEL PANNEAU LATERALE 3 3
82 25208-205 SHELF - CABINET L'ETAGERE - LE CABINET 1 1
83 21065-905 DRAWER CENTER MOUNT PLAQUE CENTRALE DE MONTAGE TIROIR 1 1
TUYAU DU BRÛLEUR LATÉRAL
TUYAU DU BRÛLEUR LATÉRAL •
ÉLÈCTRODE – BRÛLEUR DE CÔTÉ
ÉCROU
1
•1
11
11
•
2
2
1
1
1
1
1
1
•
1
•
•
1
1
1
Page 12
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9896-84 9896-87
84 21069-905 DRAWER SUPPORT SUPPORT TIROIR 1 1
88 21305-925 PANEL - REAR PANNEAU - ARRIÈRE 1 1
88A 25308-925 PANEL - REAR PANNEAU - ARRIÈRE 1 1
90 25098-435 BASE TABLETTE INFERIEURE 1 1
100 21039-905A BRACKET – CASTOR SUPPORT SUPPORT DE ROULLETTE
101 21039-305 LOWER TANK SUPPORT SUPPORT DU RÉSERVOIR INFÉRIEUR 1
102 10892-25 CASTOR ROULETTES 6 6
103 21009-905 BRACKET – CYLINDER LP SUPPORT DU RESERVOIR PL 1
107 Y-9995 DRAWER SLIDE GLISSIÈRE DE TIROIR 1 1
108 Y-9994 DRAWER SLIDE GLISSIÈRE DE TIROIR 1 1
109 23062-07 BRACKET - DRAWER SLIDE CROCHET POUR CLISSIÈRE DE TIROIR 2 2
110 23060-205 DRAWER TIROIR 1 1
111 23502-431 SHELF END CAP PROTECTION POUR BORD PLANCHETTE 1 1
112 23502-411 SHELF END CAP PROTECTION POUR BORD PLANCHETTE 1 1
113 23032-204 SHELF BRACKET CROCHETS PLATEAU 2 2
114 23102-274 SHELF PLANCHETTE LATERALE 1 1
115 23102-254 SHELF-SIDEBURNER PLANCHETTE – BRÛLEUR DE CÔTÉ 1 1
116 23502-401 SHELF FRONT PLANCHETTE FRONTALE 2 2
117 23002-205 SHELF STRAP FIXATION PLAQUETTE 2 2
120 23101-409 SHELF END CAP PROTECTION POUR BORD PLANCHETTE 2 2
124 10393-R50 SHELF-SIDE BURNER
125 10393-K40 COVER-SIDE BURNER COUVERCLE LATERAL DU BRÛLEUR 1 1
126 10390-E10 SIDE BURNER
127 PB20-60 LID HANDLE
128 10225-T10 GRID GRILLE 1 1
130 S13009 BURNER ROTISSERIE
131 10693-109 REAR BURNER-ORIFICE
10693-132 REAR BURNER-ORIFICE
132 27035-304 REAR BURNER BRACKET CROCHETS DU BRÛLEUR ARRIERE 1 1
133 S15271 HANDLE POIGNEE 1 1
134 S15270 BALANCER CONTREPOIS 1 1
135 S15299 WASHER RONDELLE 1 1
136 S15263 BUSHING COL 2 2
137 S15260 SPIT ROD BROCHETTE 1 1
138 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON 2 2
139 10184-K421 ROTISSERIE BRACKET SUPPORT 1 1
140 S21125 SCREW # 8 X 1/2 VIS #8 X 1/2 29 29
141 Y-11569C SCREW M6 X 15 VIS M6 X 15 8 8
142 S21124S SCREW # 8 X 1/2 VIS #8 X 1/2 8 8
143 Y-12855 BOLT 1/4-20 X 3/8 BOULON 1/4-20 X 3/8 125 121
144 Y-12220 BUSHING DOUILLE 1 1
145 S21235 HINGE PIN GOUPILLE DE CHARNIÈRE 2 2
145A 10240-17 HINGE PIN GOUPILLE DE CHARNIÈRE 1 1
146 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 3
147 Y-11231 LID BUMPER BUTOIR DU COUVERCLE 8 8
148 Y-12120 DOOR PLUG PRISE DE LA PORTE 8 8
149 10240-16 DOOR PIN GOUPILLE DE LA PORTE 4 4
150 S21363 SPRING RESSORT 4 4
151 Y-11567 SCREW M8 SHOULDER VIS M8 SHOULDER 16 16
152 Y-12222 MAGNET AIMANT 2 2
153 Y-12223 SNAP IN MAGNET AIMANT 2 2
154 Y-11560 SCREW 1/4-20 X 1-1/2 VIS 1/4-20 X 1-1/3 6 6
155 S21124 SCREW #8 X 1/2 VIS #8 X 1/2 61 61
156 Y-11793 NUT 1/4-20 ECROU 1/4-20 10 6
157 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/4 2 2
158 Y-12646 SCREW - SHOULDER #8 X 1/2 VIS #8 X 1/2 2 2
159 S21136 SCREW #8-32 X 3/8 VIS #8-32 X 3/8 12 12
160 Y-29304 BOLT #10-24 X 3/8 BOULON #10-24 X 3/8 58 58
161 Y-29307 NUT #10-24 ECROU #10-24 4 4
162 Y-12083 NUT – 10-24 ECROU – 10-24 4 4
163 S35094 SCREW #10-24 X 5/8 VIS #10-24 X 5/8 18 18
164 S21084 SCREW #14 X 5/8 VIS #14 X 5/8 12 12
165 Y-12121 DOOR CAP CACHE PORTE 8 8
166 Y-11209 RIVNUT 10-24 RIVNUT 10-24 6 6
167 Y-11210 RIVNUT 1/4-20 RIVNUT 1/4-20 17 17
168 Y-11568 SCREW M5 X 10 VIS M5 X 10 4 4
169 S21061 WING NUT ECROU PAPILLON
170 Y-12084 NUT – 10-24 ECROU – 10-24 8 8
171 S15245 MOTOR MOTEUR 1 1
172 Y-11216 WASHER RONDELLE 4 4
173 Y-11598 NUT WING - 1/4 ECROU PAPILLON - 1/4
174 S21255 WASHER RONDELLE
175 S21141 CARRIAGE BOLT - 1/4:20 X 5/8 BOULON - 1/4:20 X 5/8
176 S21362 SPRING RESSORT 1 1
PLANCHETTE LATERAL DU BRÛLEUR
BRÛLEUR DE CÔTÉ
POIGNÉE DU COUVERCLE
BRÛLEUR DE TOURNEBROCHE
ORIFICE DU BRÛLEUR ARRIÈRE
ORIFICE DU BRÛLEUR ARRIÈRE •
3
11
11
11
11
1
2
1
1
1
3
•
•
•
1
3
2
•
•
•

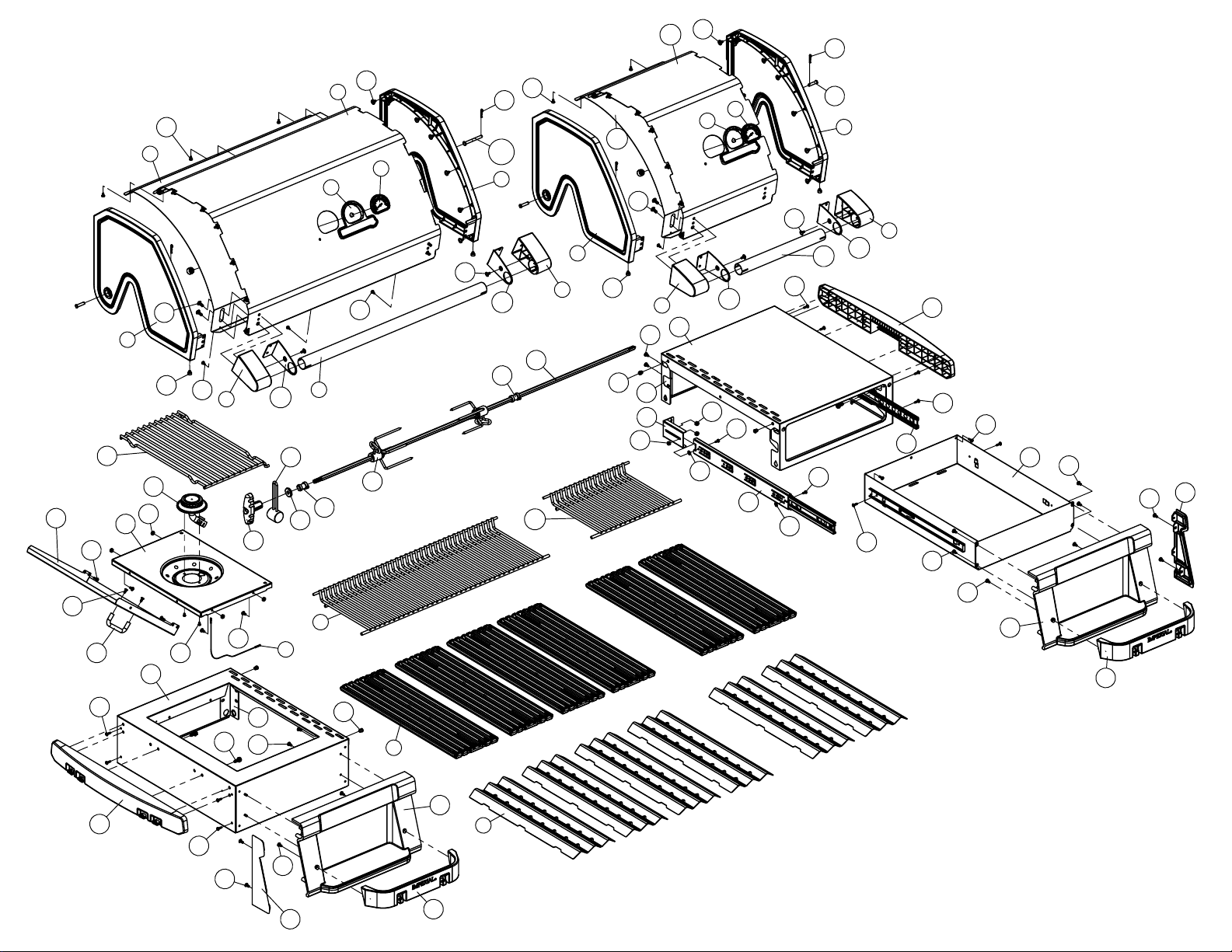

Page 13
54A
143
146
125
158
128
124
143
54
140
55
60
59
146
145A
53
140
55A
60
145
59
53
141
168
52
56A
57
57A
168
141
140
57A
52
57
147
160
58
58A
114
142
120
137
161
126
147
140
56
58
58A
134
138
136
136
135
20A
133
166
170
113
109
172
162
159
107
172
159
155
108
142
155
110
160
160
112
160
159
127
142
120
115
157
142
164
160
160
113
160
160
36
111
160
20
116
117
166
18
116
51
117

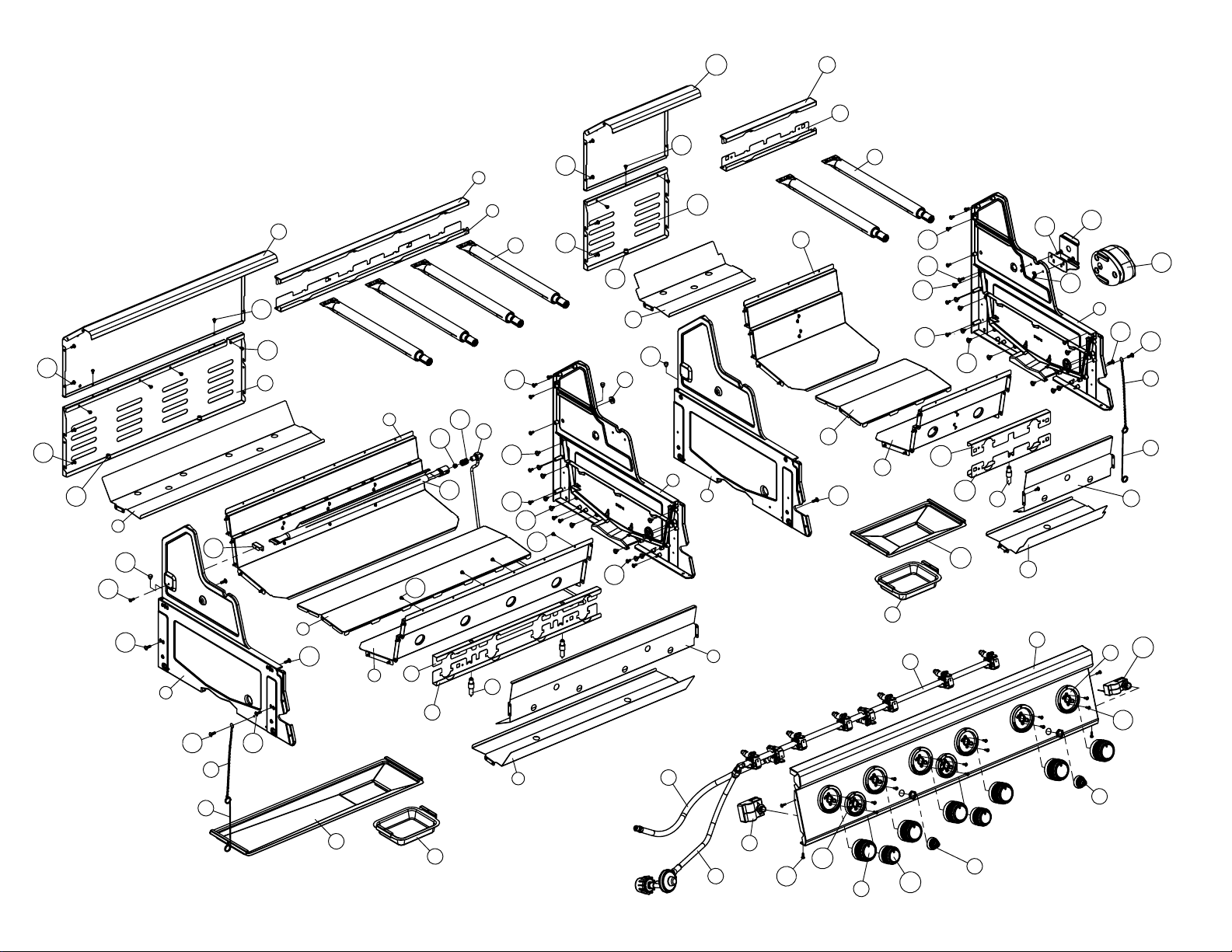

Page 14
12A
8A
7A
160
160
167
155
6
147
163
132
1
163 163
140
140
10
140
8
7
12
25
160
160
10A
4A
167
6A
147
160
4
131
176
37
38
5A
143
130
160
2
1
163
25
163
139
160
171
143
163
169
2
160
163
163
143
67
3A
24A
22A
43
65
6A
143
140
49A
160
6A
140
48
5
163
6
24
3
43
35
22
28
44A
27
155
67
6
65
49
48
34
45
44
27A
40
140
26A
26
45

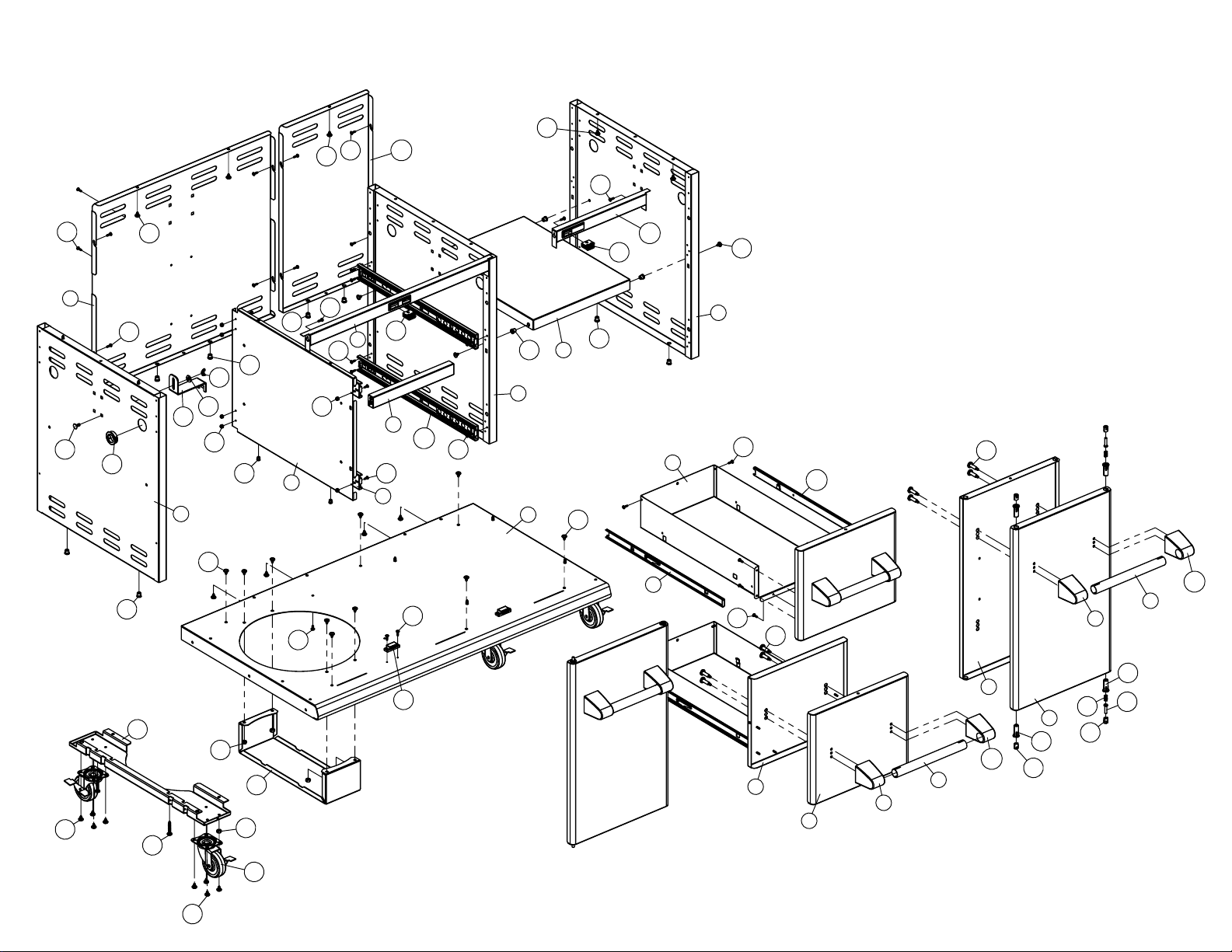

Page 15
143
155
143
88A
155
155
175
143
153
78A
143
80
143
88
155
167
155
155
153
78
167
167
82
167
173
80
170
84
74A
155
83
159
77
155
151
74A
144
103
174
170
166
74
80
90
143
143
70A
71
167
160
155
74
155
70
151
148
69
100
156
101
152
68
148
70A
76
71
165
150
165
149
70
156
75
154
143
102
Page 16
