Page 1
REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
SOVEREIGN 20 SOVEREIGN 70
9877-54 9877-34
9877-57 9877-37
9877-74
9877-77
SIGNET 90 SOVEREIGN 90S
9867-84 9879-44
9867-87 9879-47
CONNAISSEUR 90
9867-84C
9867-87C
SIGNET 90B
9869-84
9869-87
SOVEREIGN 90
9877-44
9877-47
9877-84
9877-87
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150 [email protected]
10084-E40 REV B 10/07
Page 2
Page 3
1
(2)
Page 4
2
3
(4)
(8)

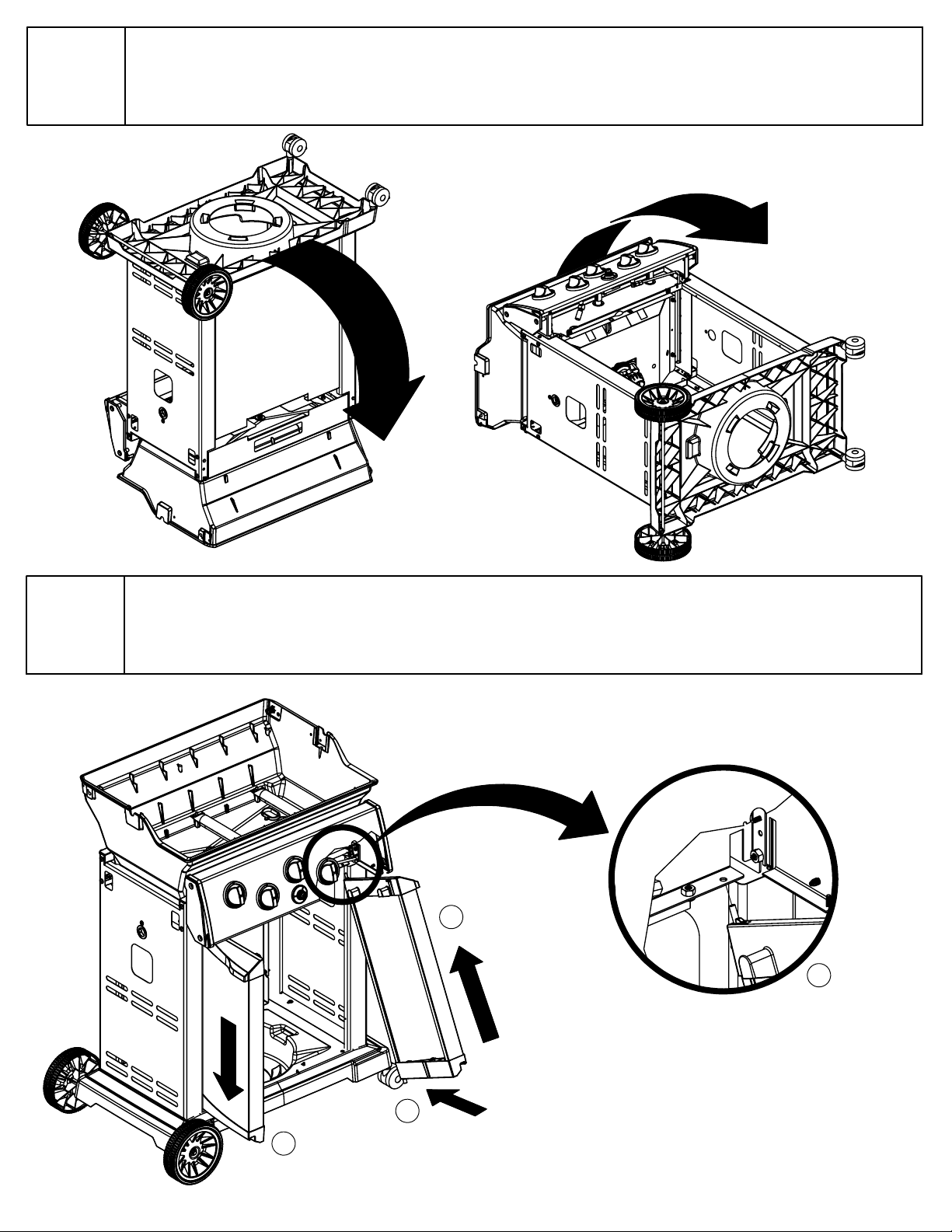

Page 5
4
(4)
(2)
(2)
5
(6)
(6)

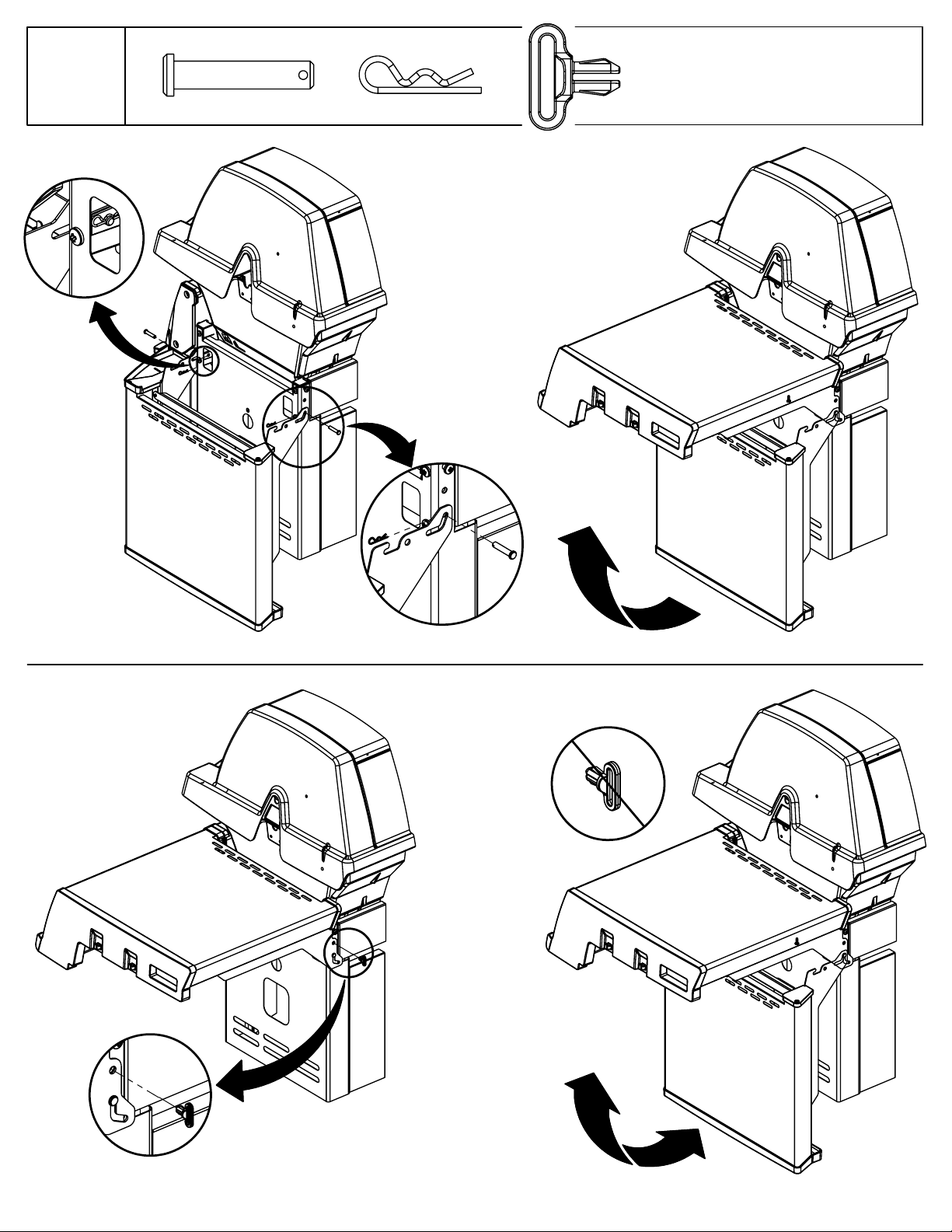

Page 6
6
7
1
1
2
3
Page 7

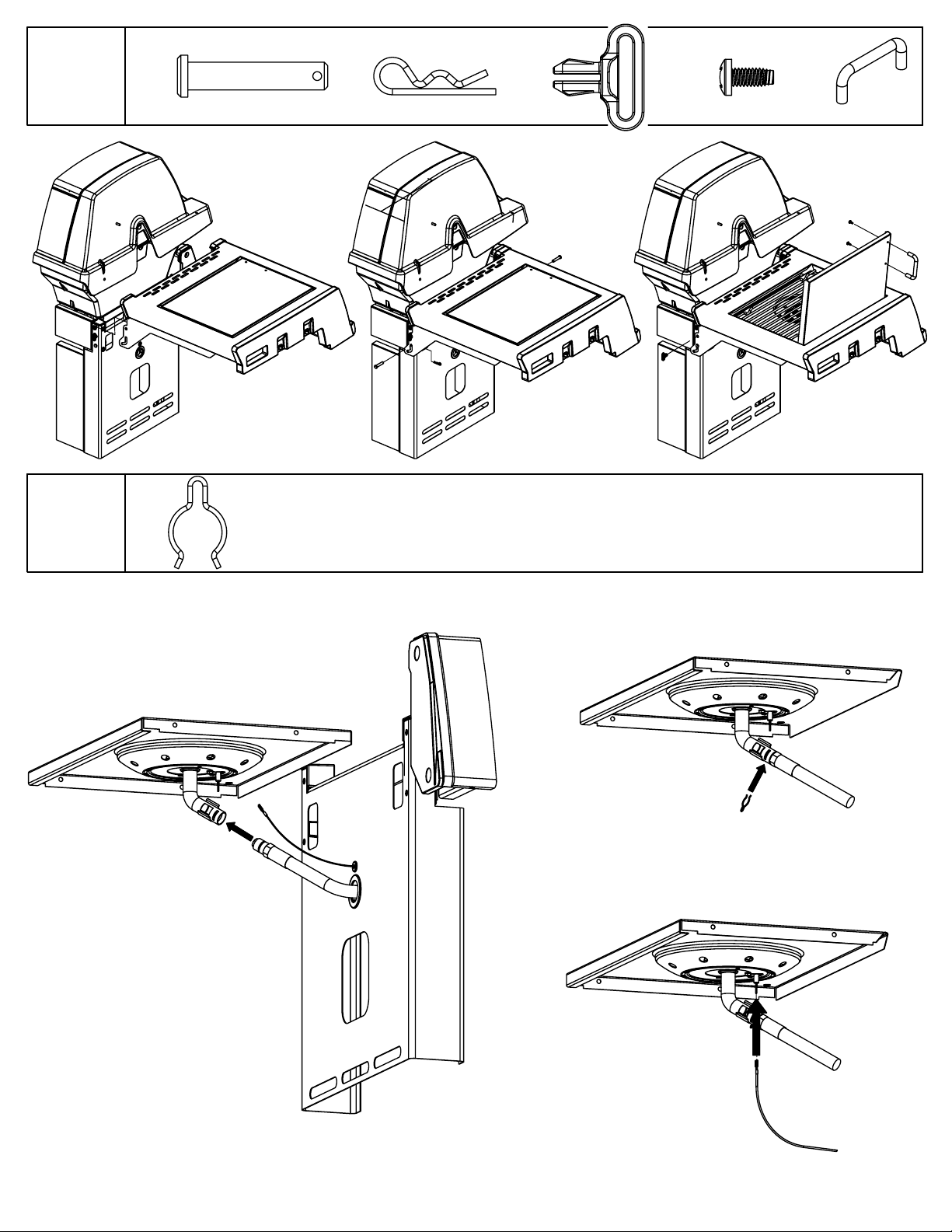

8
(2)
(2)
(1)
Page 8

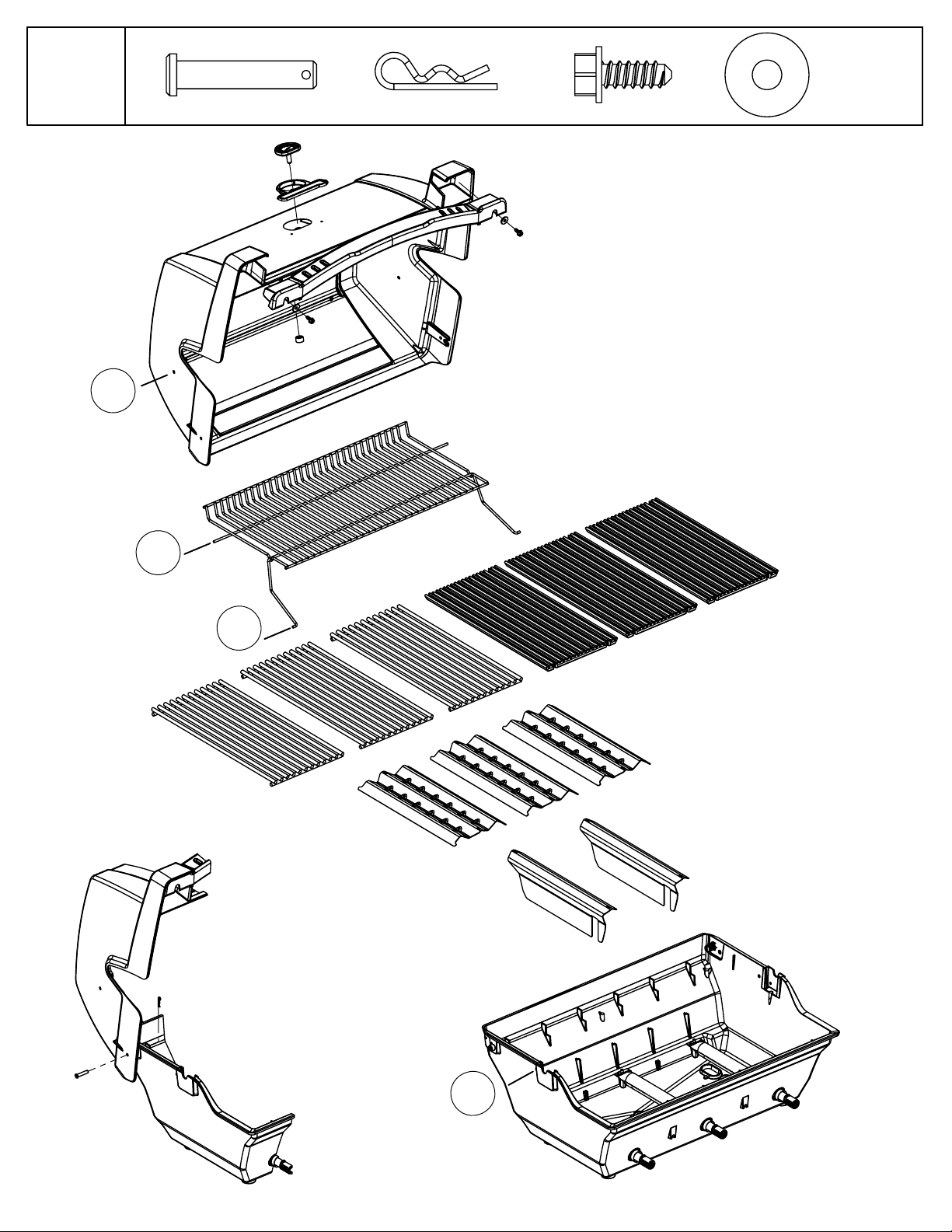

9
(2)
(2)
(1)
(2)
(1)
10
(1)
Page 9
11
A
(2)
(2)
(2)
(2)
A
B
B
Page 10

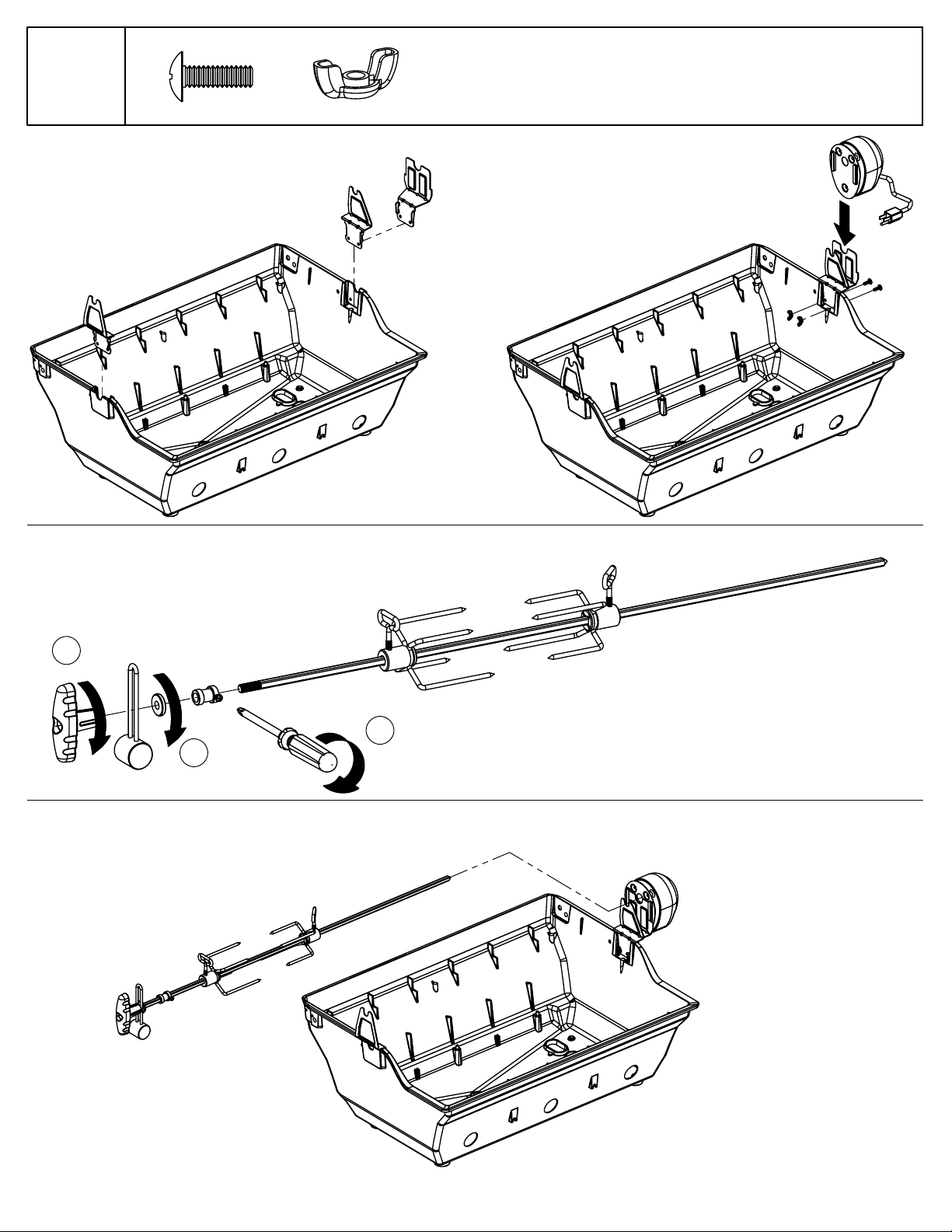

12
13
Page 11

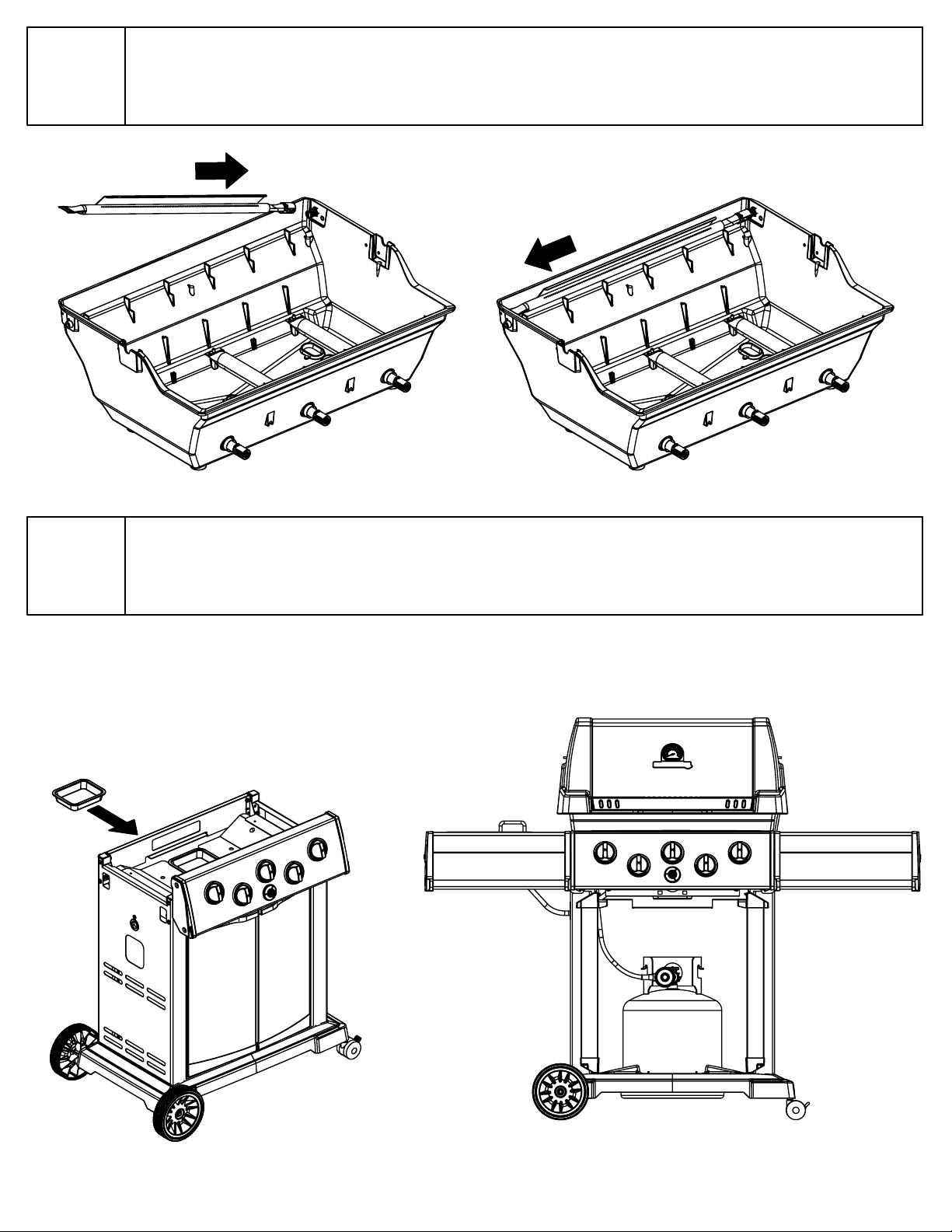

14
(2) (2)
3
2
1
Page 12
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9867-84 9867-84C 9869-84 9877-34 9877-44 9877-54 9877-74 9877-84 9879-44
1 10909-E400 CASTING BOTTOM FOND DU FOYER 1 1 1 ••••••
10909-E450 CASTING BOTTOM FOND DU FOYER • ••111111
2 10473-E400 CASTING TOP COUVERCLE DU GRIL 1 1 1 ••••••
10473-E450 CASTING TOP COUVERCLE DU GRIL •••111111
3 10081-BK603 NAMEPLATE PLAQUE D’IDENTIFICATION 111111111
4 10958-E400 TOP CASTING INSERT PANNEAU DE COUVERCLE 1 1 1 ••••••
10958-E450 TOP CASTING INSERT PANNEAU DE COUVERCLE • •• 111111
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 111111111
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE 666666666
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE 222222222
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 666666666
9 10225-T436 GRID - PORCELAIN GRILLE 2 2 •••••••
10225-T536 GRID - PORCELAIN GRILLE •••••333•
38170121 GRID - PORCELAIN GRILLE ••2••••••
S12033S GRID - S.S. GRILLE - A.I. •••33•••3
10 10222-E400 FLAV-R-WAVE FLAV-R-WAVE 333333333
11 10225-E401 GRID - WARMING RACK GRILLE 1 1 1 ••••••
10225-E451 GRID - WARMING RACK GRILLE • • •111111
12 10222-E401 DIVIDER DIVISEUR 222222222
15 10390-E20 BURNER BRÛLEUR 333333333
15A Y-11791 NUT ÉCROU 333333333
17 10342-245 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE •••1 •11 ••
10342-246 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE 1 1 1 • 1 ••11
18 10342-E12 ELECTRODE ELECTRODE 222222222
19 10342-E400 COLLECTOR BOX BOÎTE DE COLLECTEUR 111111111
19A 10342-E401 COLLECTOR BOX BOÎTE DE COLLECTEUR 111111111
21 10444-E46 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE 111 ••••••
10444-E47 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE 111••••••
10444-E50 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE •••••1•••
10444-E51 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE •••••1•••
10444-E54 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE •••1 ••1 ••
10444-E55 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE •••1 ••1 ••
10444-E56 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE ••••1••11
10444-E57 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE ••••1••11
21A. S13470-091 HOSE-SIDE BURNER LP TUYAU DU BRULEUR LATERAL PL 111 • 1 ••11
S13470-132 HOSE-SIDE BURNER NG TUYAU DU BRULEUR LATERAL GN 1 1
Y-11230 COTTER PIN ATTACHE DE CHEVILLE 1 1 1 • 1 ••11
21B. 10110-40 TUBE-REAR BURNER ASSY TUBE DE BRULEUR ARRIERE 111 ••••••
10110-45 TUBE-REAR BURNER ASSY TUBE DE BRULEUR ARRIERE •••11•111
22 10114-20 HOSE & REGULATOR LP - QCC1 TUYAU ET REGULATEUR PL - QCC1 111 1 111 11
10111-K47 HOSE NATURAL GAS TUYAU (GAZ NATUREL) 1 1 1 1 111 11
23 10472-K37UN CONTROL KNOB BOUTON DE CONTROLE 555453455
23A 10472-E38 CONTROL BEZEL MONTURE DE CONTROLE 555453455
30 10194-E43 CONTROL COVER PANNEAU DE CONTROLE •••••1 •••
10194-E47 CONTROL COVER PANNEAU DE CONTROLE •••1••1••
10194-E49 CONTROL COVER PANNEAU DE CONTROLE 111 • 1 ••11
31 10711-E42 EDGE CAP - CONTROL COVER PAC DE BORD 111111111
32 10711-E41 EDGE CAP - CONTROL COVER PAC DE BORD 111111111
33 10184-E84 RADIATION SHIELD ÉCRAN DE CHALEUR 111111111
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER 111111111
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER 111111111
37 10184-E651 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 222222222
37A 10184-E62 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 222222222
38 10184-E641 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 222222222
38A 10184-E63 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 222222222
39 10956-E581 BRACE-REAR SUPPORT ARRIERE 111111111
40 10958-E81 BASE TABLETTE INFERIEURE 111111111
41 10956-E591 BRACE-FRONT SUPPORT AVANT 111111111
42 10958-E79 DOOR PORTE 222222222
43 10958-E77 SIDE PANEL S.S. PANNEAU LATERALE A.I. ••••••••2
10958-E761 SIDE PANEL BLK PANNEAU LATERALE 22222222•
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE 111111111
45 10184-E801 BRACKET - DOOR CATCH CROCHET DE PORTE 111111111
47 10184-E691 SHELF BRACKET SUPPORT POUR TABLETTE 222222222
48 10184-E681 BRACKET - SHELF CROCHET - PLANCHETTE 222222222
49 10711-E61 CONDIMENT BIN CASIER DE CONDIMENT 222222222
50 10711-E62 SHELF - SIDE - RIGHT PLANCHETTE LATERALE – DROIT 111212211
51 10711-E63 SHELF-SIDEBURNER PLANCHETTE – BRULEUR DE COTE 1 1 1 • 1 ••11
9867-87 9867-87C 9869-87 9877-37 9877-47 9877-57 9877-77 9877-87 9879-47
1•1••11
Page 13
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION 9867-84 9867-84C 9869-84 9877-34 9877-44 9877-54 9877-74 9877-84 9879-44
52 10184-E78 DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE 111111111
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - DESSOUS - GAUCHE 111111111
54 10184-E79 DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT 111111111
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - DESSOUS - DROIT 111111111
56 10892-7 WHEEL ROUE 222222222
60 10711-E47 END CAP - SHELF - RIGHT MONTURE D'EMBOUT 111111111
61 10711-E43 EDGE CAP - SHELF - RIGHT REAR PAC DE BORD 111111111
62 10711-E45 EDGE CAP - SHELF - RIGHT FRONT PAC DE BORD 111111111
63 10711-E48 END CAP - SHELF - LEFT MONTURE D'EMBOUT 111111111
64 10711-E44 EDGE CAP - SHELF - LEFT REAR PAC DE BORD 111111111
65 10711-E46 EDGE CAP - SHELF - LEFT FRONT PAC DE BORD 111111111
66 S13005 BURNER ROTISSERIE BRULEUR A ROTISS 111 ••••••
S13015 BURNER ROTISSERIE BRULEUR A ROTISS •••11•111
68 S21362 SPRING RESSORT 11111• 111
70 Y-11990 HEX NUT ECROU 11111• 111
71 10696-109 REARBURNER-ORIFICE LP ORIFICE DU BRULEUR ARRIERE PL 111 ••••••
10696-127 REARBURNER-ORIFICE LP ORIFICE DU BRULEUR ARRIERE PL •••11•111
10696-160 REARBURNER-ORIFICE NG ORIFICE DU BRULEUR ARRIERE GN 111••••••
10696-185 REARBURNER-ORIFICE NG ORIFICE DU BRULEUR ARRIERE GN • ••11•111
73 S21420 PUSH NUT POUSSE ECROU 222222222
74 S21084 SCREW - #14 x 3/4 VIS - #14 x 3/4 10 10 10 10 10 10 10 10 10
75 10338-400 HANDLE POIGNÉE 111111111
75A 10184-E701 STRAP - HANDLE COURROIE - POIGNÉE •1•••••••
10184-E702 STRAP - HANDLE COURROIE - POIGNÉE 1 ••••••••
10184-E703 STRAP - HANDLE COURROIE - POIGNÉE •••1 111 1 1
10184-E705 STRAP - HANDLE COURROIE - POIGNÉE ••1••••••
76 S21255 WASHER RONDELLE 222222222
78 10892-15 CASTOR ROULETTES 222222222
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 888888888
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 444444444
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 444444444
82 Y-12673 SHELF - LOCK PIN ÉTAGÈRE - GOUPILLE DE SERRURE 222222222
82A Y-12855 BOLT- 1/4-20 X 3/8 BOULON – 1/4-20 X 3/8 222222222
83 Y-12310 BOLT- 1/4-20 X 3/4 BOULON – 1/4-20 X 3/4 666666666
84 S15170 AXLE ESSIEU 111111111
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 20 20 20 20 20 20 20 20 20
88 Y-11560 BOLT – 1/4:20 x 1 1/2 BOULON - 1/4:20 X 1 1/2 444444444
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 444444444
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 35 35 35 34 35 33 34 35 35
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 12 12 12 12 12 12 12 12 12
99 Y-12646 SCREW – SHOULDER 8 X 1/2 VIS - 8 X 1/2 2 2 2 • 2 ••22
104 Y-12835 SCREW – 6-32 X 1/4 VIS – 6-32 X 1/4 2 2 2 • 2 ••22
105 Y-29307 NUT – 10-24 ECROU – 10-24 4 4 4 •
108 PB20-60 LID HANDLE POIGNEE 1 1 1 • 1 ••11
109 S21136 SCREW – 8-32 X 3/8 VIS – 8-32 X 3/8 2 2 2 • 2 ••22
110 10225-T10 GRID GRILLE 1 1 1 • 1 ••11
111 10390-E10 SIDE BURNER BRULEUR DE COTE 1 1 1 • 1 ••11
113 10342-T16 ELECTRODE – SIDE BURNER ELECTRODE – BRULEUR DE COTE 1 1 1 • 1 ••11
114 10393-K40 COVER-SIDE BURNER COUVERCLE LATÉRAL 1 1 1 • 1 ••11
115 Y-29304 SCREW – 10-24 X 3/8 VIS– 10-24 X 3/8 4 4 4 • 4 ••44
117 10393-R50 SHELF-SIDE BURNER SUPPORT DE BRULEUR DE COTE 1 1 1 • 1 ••11
123 S15115 GREASE PAN - DISPOSABLE CUVETTE A GRAISSE 111111111
125 Y-12220 BUSHING DOUILLE 1 1 1 • 1 ••11
135 Y-12119 BUSHING DOUILLE 333232233
136 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE 111111111
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE 111111111
138 10184-E44 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE 111111111
139 S21061 WING NUT ECROU PAPILLON 222222222
140 Y-29306 BOLT - 10-24 x 3/4 BOULON - 10-24 x 3/4 222222222
141 S15271 ROTISSERIE HANDLE POIGNEE DE ROTISSERIE 11111• 111
142 S15270 ROTISSERIE COUNTER WEIGHT CONTREPOIDS DE ROTISSERIE 11111 • 111
143 S15263 BUSHING COL 11111• 111
144 S15287 ROTISSERIE FORKS FOURCHETTE DE ROTISSERIE 22222• 222
145 S15257 SPIT ROD BROCHETTE 11111• 111
146 S15236 ROTISSERIE MOTOR MOTEUR DE ROTISSERIE 11111• 111
147 S15299 WASHER RONDELLE 11111 • 111
9867-87 9867-87C 9869-87 9877-37 9877-47 9877-57 9877-77 9877-87 9879-47
4 ••44

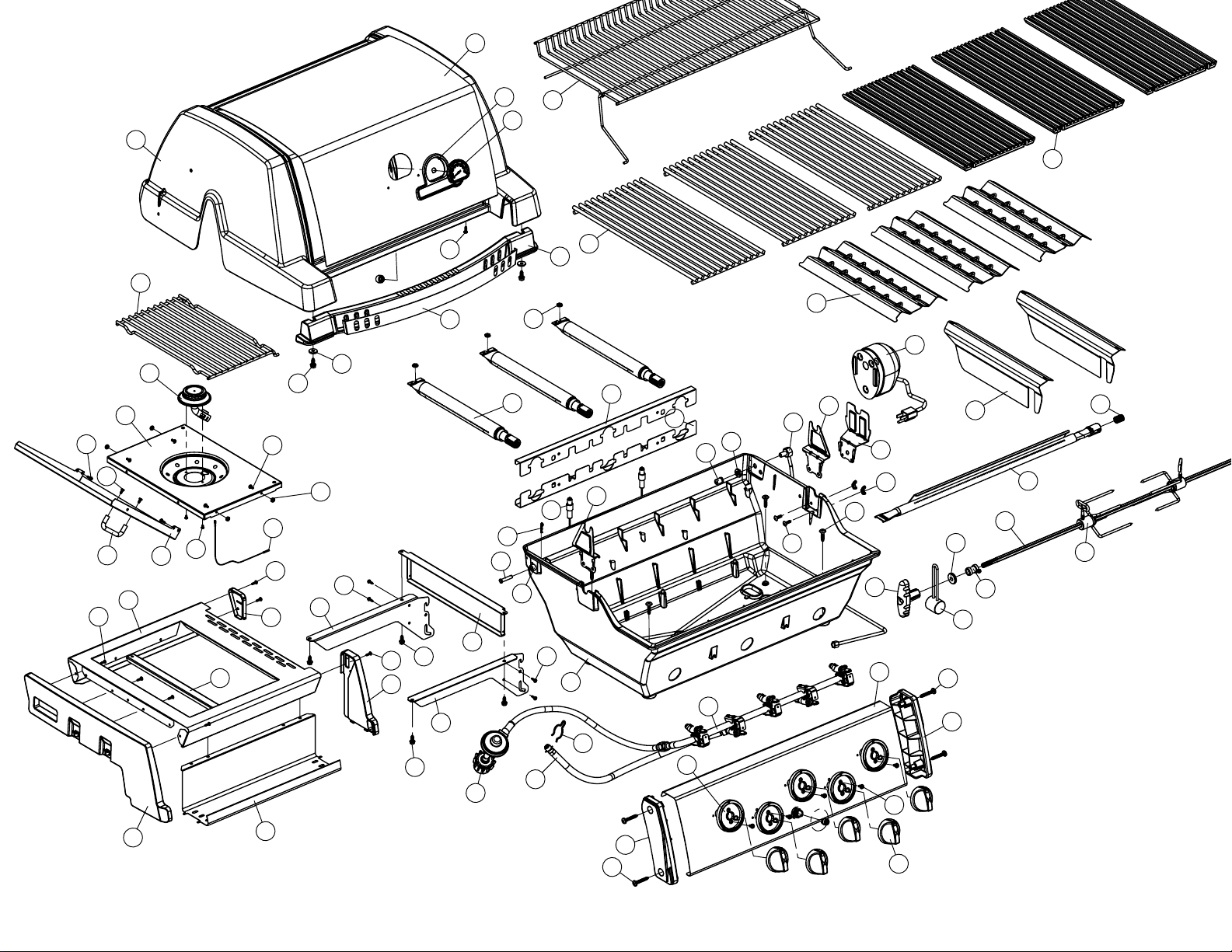

Page 14
4
3
11
5
2
9
96
110
75A
111
117
99
109
108
51
98
63
114
104
48
115
113
98
64
49
76
74
105
98
37
74
98
65
74
47
38
22
15A
15
7
6
6A
21A
9
75
10
146
19A
19
70
71
138
18
98
1
21
21A
23A
31
81
21B
140
136
12
137
139
81
147
141
142
30
98
23
81
32
66
145
143
68
144

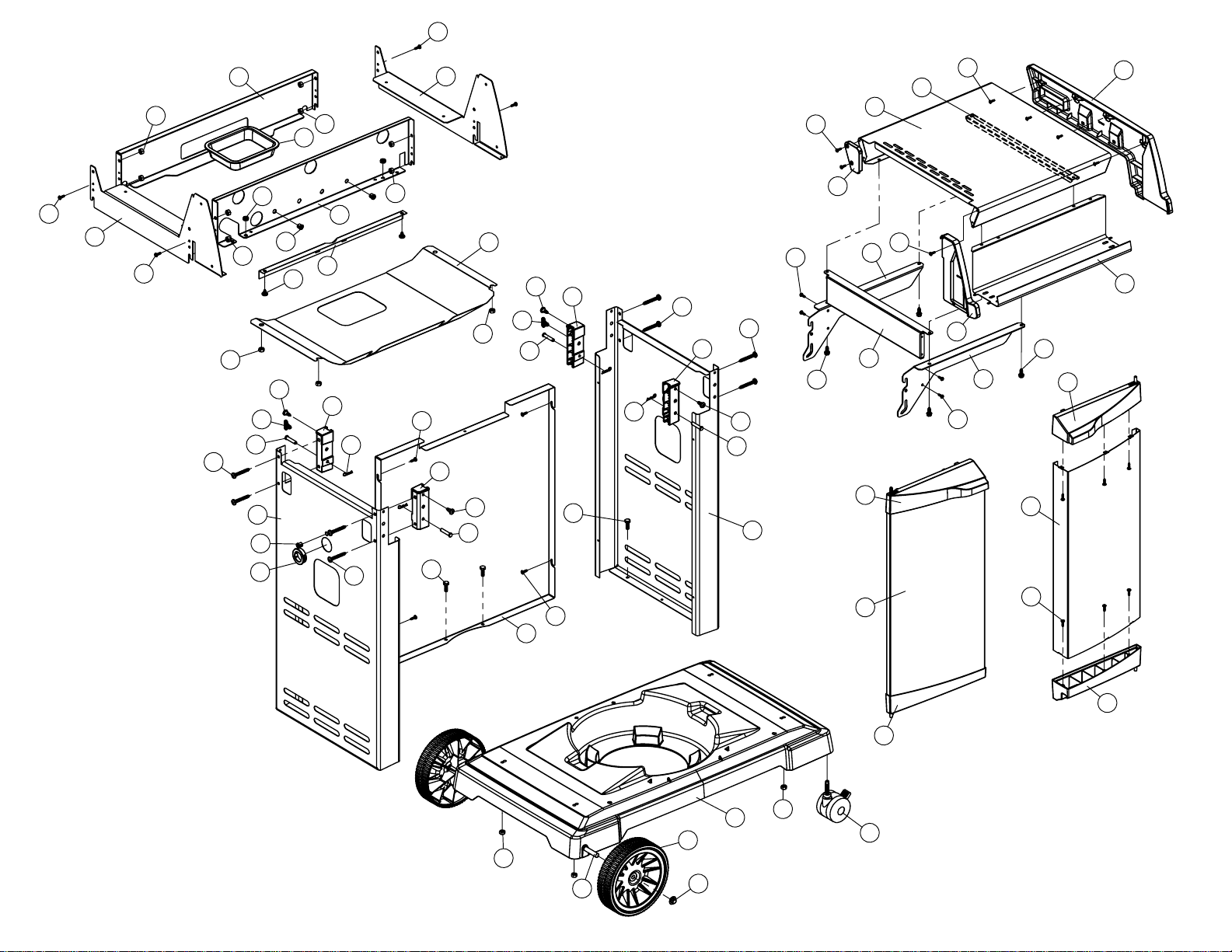

Page 15
98
39
87
87
98
35
87
98
87
82
6
79
43
135
125
87
123
87
41
135
45
82A
80
37A
7
79
36
50
98
61
33
80
38A
82
87
6
98
38A
80
6
83
44
83
98
79
37A
7
80
6
98
79
74
43
98
38
47
52
42
98
48
62
74
37
98
54
42
98A
60
49
55
53
40
56
87
84
73
87
78
Page 16
