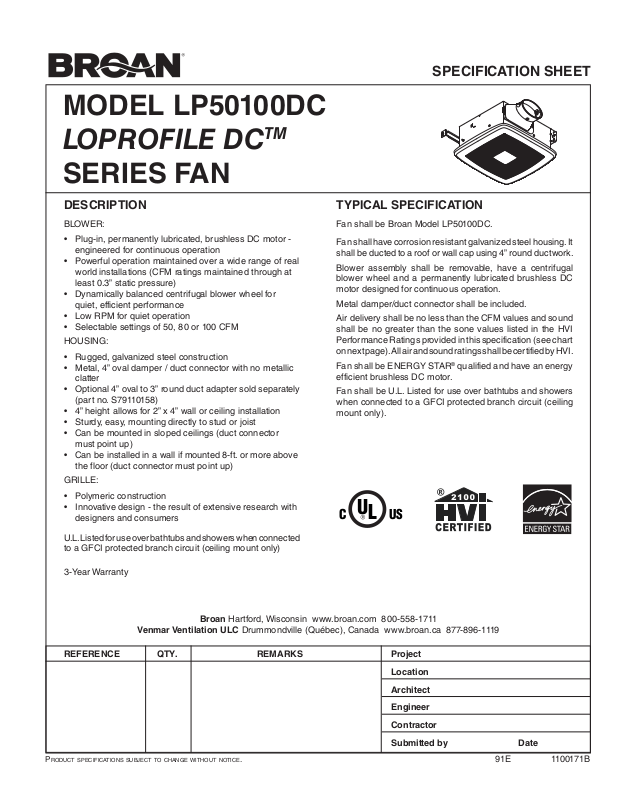

Page 1
MODEL LP50100DC
SPECIFICATION SHEET
LOPROFILE DC
TM
SERIES FAN
DESCRIPTION
BLOWER:
• Plug-in, permanently lubricated, brushless DC motor engineered for continuous operation
• Powerful operation maintained over a wide range of real
world installations (CFM ratings maintained through at
least 0.3” static pressure)
• Dynamically balanced centrifugal blower wheel for
quiet, efficient performance
• Low RPM for quiet operation
• Selectable settings of 50, 80 or 100 CFM
HOUSING:
• Rugged, galvanized steel construction
• Metal, 4” oval damper / duct connector with no metallic
clatter
• Optional 4” oval to 3” round duct adapter sold separately
(part no. S79110158)
• 4” height allows for 2” x 4” wall or ceiling installation
• Sturdy, easy, mounting directly to stud or joist
• Can be mounted in sloped ceilings (duct connector
must point up)
• Can be installed in a wall if mounted 8-ft. or more above
the floor (duct connector must point up)
GRILLE:
• Polymeric construction
• Innovative design - the result of extensive research with
designers and consumers
TYPICAL SPECIFICATION
Fan shall be Broan Model LP50100DC.
Fan shall have corrosion resistant galvanized steel housing. It
shall be ducted to a roof or wall cap using 4” round ductwork.
Blower assembly shall be removable, have a centrifugal
blower wheel and a permanently lubricated brushless DC
motor designed for continuous operation.
Metal damper/duct connector shall be included.
Air delivery shall be no less than the CFM values and sound
shall be no greater than the sone values listed in the HVI
Performance Ratings provided in this specification (see chart
on next page). All air and sound ratings shall be certified by HVI.
Fan shall be ENERGY STAR® qualified and have an energy
efficient brushless DC motor.
Fan shall be U.L. Listed for use over bathtubs and showers
when connected to a GFCI protected branch circuit (ceiling
mount only).
U
L
C
US
U.L. Listed for use over bathtubs and showers when connected
to a GFCI protected branch circuit (ceiling mount only)
3-Year Warranty
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
Product sPecifications subject to change without notice.
91E
1100171B

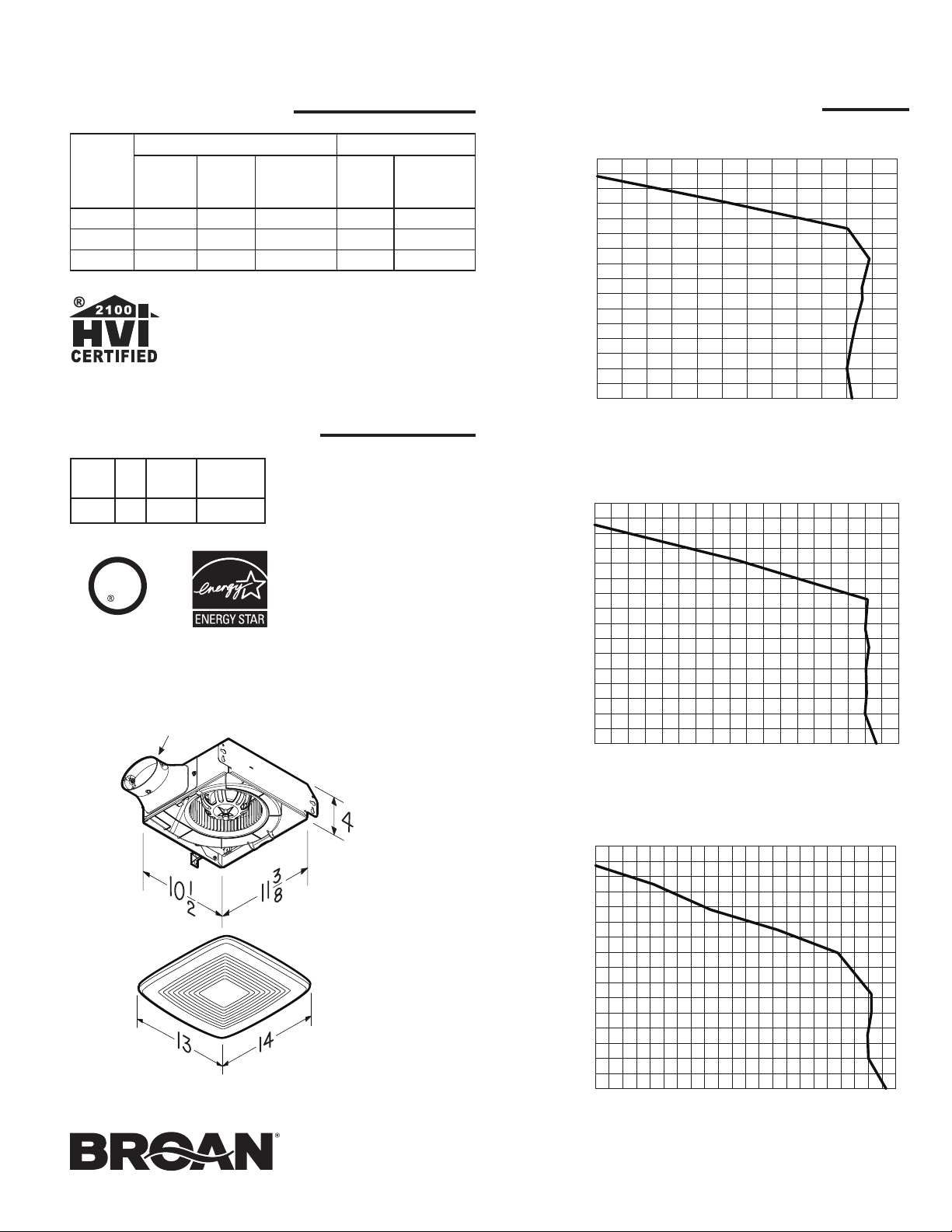

Page 2
PERFORMANCE RATINGS - MODEL LP50100DC LOPROFILE DCTM VENTILATION FAN
BK0091
HVI PERFORMANCE
Speed
Setting /
Airflow
(CFM)
100 1.2 11. 1 10.5 101 6.5
0.1 Ps - Static Pressure (inH2O) 0.25 Ps
Sound
(Sones)
Power
(Watts)
Efficacy
(CFM/Watt)
Airflow
(CFM)
50 < 0.3 4.0 13.2 52 7. 0
80 0.6 6.3 13.3 80 7. 3
HVI-2100 CERTIFIED RATINGS comply with new testing
technologies and procedures prescribed by the Home Ventilating
Institute, for off-the-shelf products,as they are available to
consumers. Product performance is rated at 0.1 in. static pressure,
based on tests conducted in a state-of-the-art test laboratory.
Sones are a measure of humanly-perceived loudness, based
on laboratory measurements.
ELECTRICAL & WEIGHT
Volts Hz Amps
120 60 0.4 9.5 lb.
Shipping
Weight
Efficacy
(CFM/Watt)
AIR FLOW PERFORMANCE
50 CFM Se ng
0.8
0.7
0.6
O)
2
0.5
0.4
0.3
c Pressure (in. H
a
0.2
St
0.1
0.0
0102030405060
Airflow (CFM)
80 CFM Se ng
0.8
0.7
U
L
C
OVAL DUCT
CONNECTOR FOR
4” ROUND DUCT
US
0.6
O)
2
0.5
0.4
0.3
0.2
Stac Pressure (in. H
0.1
0.0
0102030405060708090
Airflow (CFM)
O)
Stac Pressure (in. H
100 CFM Se ng
0.8
0.7
0.6
2
0.5
0.4
0.3
0.2
note: dimensions shown are in inches.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
0.1
0.0
0102030405060708090 100 110
Airflow (CFM)
Page 3
VENTILATEUR DE LA
FICHE TECHNIQUE
SÉRIE LOPROFILE DC
MODÈLE LP50100DC
DESCRIPTION
VENTILATEUR:
• Moteur enfichable, lubrifié à vie, sans balais, à courant
continu - conçu pour un fonctionnement continu
• Performance de ventilation maintenue dans un large
éventail d’installations (le taux de pi3/min calibré est
maintenu jusqu’à 0,3 po de pression statique)
• Roue de ventilateur centrifuge équilibrée
dynamiquement assurant une performance silencieuse
et optimale
• Bas régime de rotation permettant un fonctionnement
silencieux
• Réglages sélectionnables de 50, 80 ou 100 pi3/min
BOÎTIER:
• Boîtier robuste en acier galvanisé
• Raccord de conduit ovale de 4 po en métal ne
produisant aucun cliquetis métallique
• Transition optionnelle de 4 po ovale à 3 po rond vendue
séparément (no de pièce S79110158)
• Boîtier de 4 po de haut permettant l’installation au mur
ou au plafond sur des solives de 2 po x 4 po
• Montage simple et solide directement sur les solives ou
les montants
• Peut être installé dans des plafonds inclinés (le raccord
de conduit doit pointer vers le haut)
• Peut être installé dans un mur si placé à 8 pi ou plus du
plancher (le raccord de conduit doit pointer vers le haut)
GRILLE:
• Construction en polymère
• Conception novatrice - fruit d’une recherche exhaustive
auprès de designers et de consommateurs
SPÉCIFICATIONS TYPES
Le ventilateur doit être le modèle Broan LP50100DC.
Le ventilateur doit avoir un boîtier en acier galvanisé résistant
à la corrosion. Il doit être raccordé à un capuchon de toit ou
de mur au moyen d’un conduit rond de 4 po.
Le bloc ventilateur doit être amovible, avoir une roue de
ventilateur centrifuge et un moteur lubrifié à vie, sans balais,
à courant continu, conçu pour un fonctionnement continu.
Un ensemble clapet/raccord de conduit en métal doit être
inclus.
Le débit d’air ne doit pas être inférieur aux valeurs en pi3/min
et le niveau sonore ne doit pas dépasser les valeurs en sone
indiquées dans les évaluations de rendement (Performance
HVI) (voir le tableau à la page suivante). Le débit d’air et le
niveau sonore doivent être certifiés par le HVI.
Le ventilateur doit être homologué ENERGY STAR® et être doté
d’un moteur à courant continu, sans balais, écoénergétique.
Le ventilateur doit être homologué UL pour utilisation audessus de la baignoire et de la douche lorsqu’il est raccordé à
un circuit protégé par un disjoncteur de fuite à la terre (DDFT)
(installation au plafond seulement).
C
MC
U
L
US
Homologué par UL pour une utilisation au-dessus de
la baignoire et de la douche lorsqu’il est raccordé à un
circuit protégé par un disjoncteur de fuite à la terre (DDFT)
(installation au plafond seulement).
Garantie de 3 ans
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877 896-1119
RÉFÉRENCE QTÉ REMARQUES Projet
Lieu
Architecte
Ingénieur
Entrepreneur
Soumis par Date
Les sPécifications sont sujettes à changement sans Préavis.
Broan Hartford, Wisconsin www.broan.com 800 558-1711
91E
1100171B

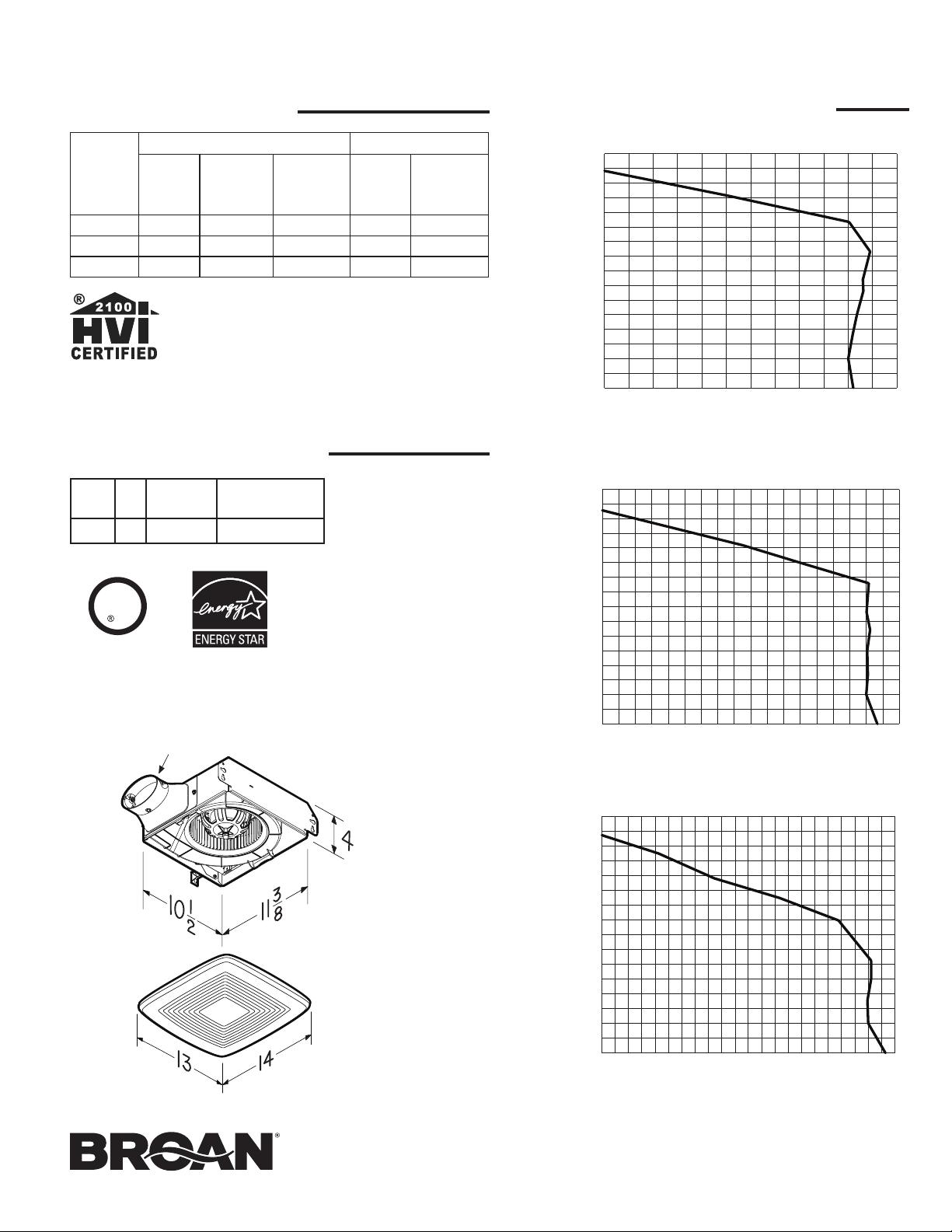

Page 4
ÉVALUATIONS DE RENDEMENT - VENTILATEUR MODÈLE LP50100DC LOPROFILE DC
Réglage à 50 pi
3
/min
MC
PERFORMANCE HVI
Réglage
de la
vitesse /
Débit d’air
(pi3/min)
50 < 0,3 4,0 13,2 52 7, 0
80 0,6 6,3 13,3 80 7, 3
100 1,2 11,1 10,5 101 6,5
0,1 Ps - Pression statique (po H2O)
Niveau
sonore
(Sones)
Puissance
(Watts)
RÉSULTATS HOMOLOGUÉS HVI-2100 conforme aux nouvelles
technologies de test et aux procédures prescrites par le Home
Ventilating Institute pour les produits offerts sur le marché, tels
qu’ils sont présentés aux consommateurs. La performance du
produit est calibrée à 0,1 po (2,54 mm) de pression statique, basée
sur les tests dirigés par un laboratoire de pointe. Un sone est une
unité de mesure de bruit perçu par l’oreille humaine, basée sur des
mesures en laboratoire.
Efficacité
(pi3/min/W)
0,25 Ps
Débit
d’air
(pi3/min)
ÉLECTRICITÉ ET POIDS
Volts Hz Ampère
120 60 0,4 9,5 lb
Poids à
l’expédition
Efficacité
(pi3/min/W)
PERFORMANCE DÉBIT D’AIR
0,8
0,7
0,6
0,5
0,4
0,3
(po d’eau)
Pression statique
0,2
0,1
0,0
0102030405060
Débit (pi
Réglage à 80 pi
0,8
0,7
0,6
3
/min)
3
/min
U
L
C
US
RACCORD DE CONDUIT
OVALE POUR CONDUIT
DE 4 PO ROND
0,5
0,4
(po d’eau)
0,3
Pression statique
0,2
0,1
0,0
0102030405060708090
0,8
0,7
0,6
0,5
0,4
(po d’eau)
0,3
Pression statique
0,2
0,1
3
Débit (pi
Réglage à 100 pi
/min)
3
/min
note: Les dimensions indiquées sont en Pouces.
Broan Hartford, Wisconsin www.broan.com 800 558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877 896-1119
0,0
0102030405060708090100 110
Débit (pi
3
/min)
