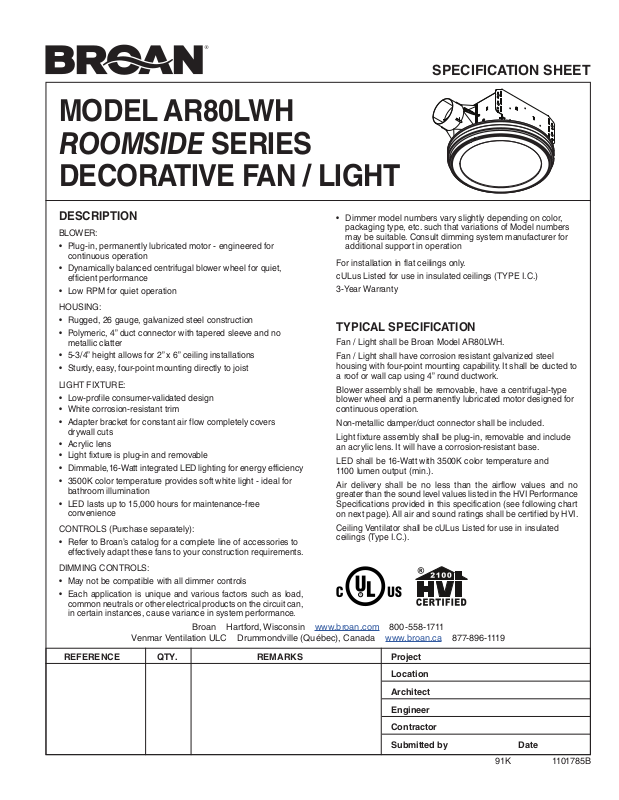

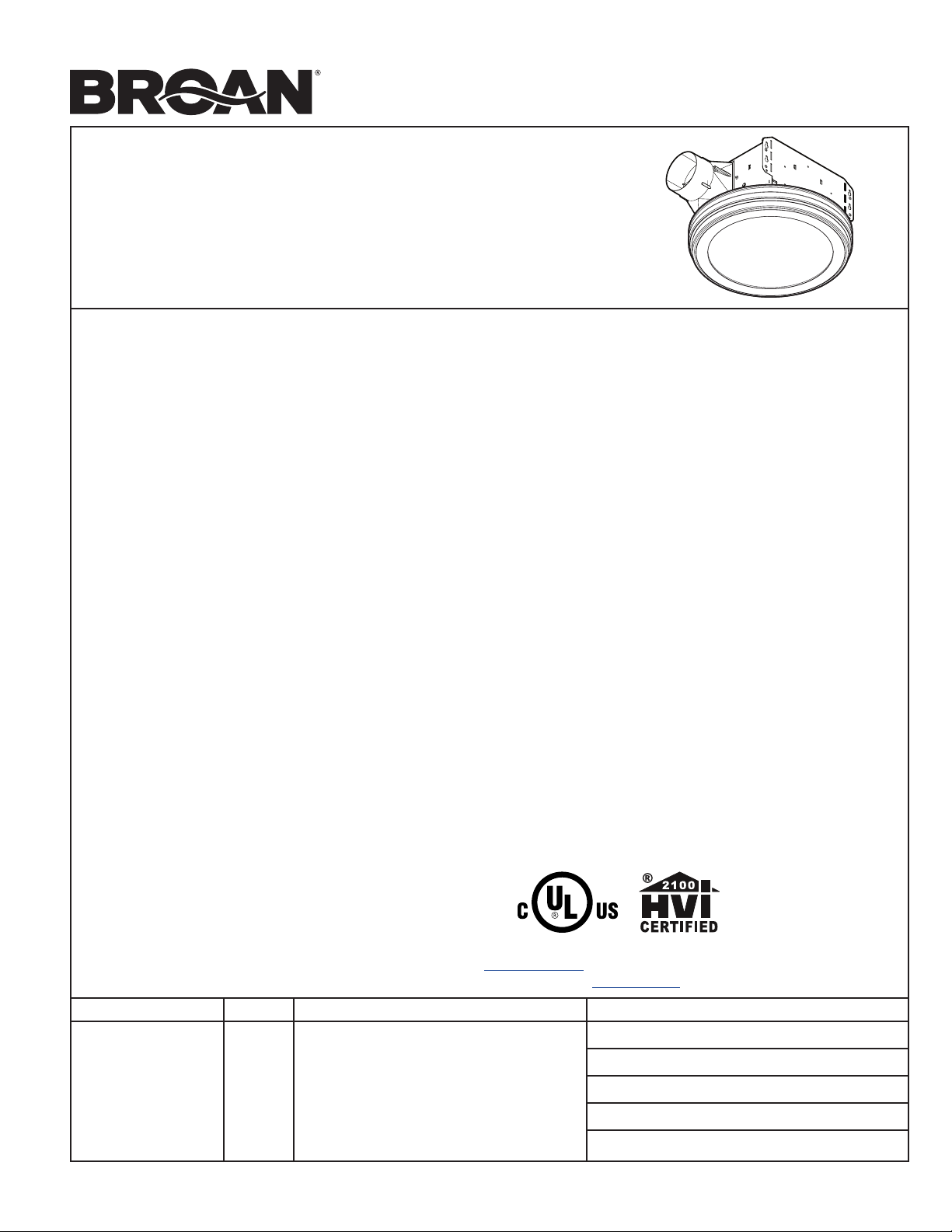

Page 1
MODEL AR80LWH
ROOMSIDE SERIES
DECORATIVE FAN / LIGHT
SPECIFICATION SHEET
DESCRIPTION
BLOWER:
• Plug-in, permanently lubricated motor - engineered for
continuous operation
• Dynamically balanced centrifugal blower wheel for quiet,
efficient performance
• Low RPM for quiet operation
HOUSING:
• Rugged, 26 gauge, galvanized steel construction
• Polymeric, 4” duct connector with tapered sleeve and no
metallic clatter
• 5-3/4” height allows for 2” x 6” ceiling installations
• Sturdy, easy, four-point mounting directly to joist
LIGHT FIXTURE:
• Low-profile consumer-validated design
• White corrosion-resistant trim
• Adapter bracket for constant air flow completely covers
drywall cuts
• Acrylic lens
• Light fixture is plug-in and removable
• Dimmable,16-Watt integrated LED lighting for energy efficiency
• 3500K color temperature provides soft white light - ideal for
bathroom illumination
• LED lasts up to 15,000 hours for maintenance-free
convenience
CONTROLS (Purchase separately):
• Refer to Broan’s catalog for a complete line of accessories to
effectively adapt these fans to your construction requirements.
DIMMING CONTROLS:
• May not be compatible with all dimmer controls
• Each application is unique and various factors such as load,
common neutrals or other electrical products on the circuit can,
in certain instances, cause variance in system performance.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
• Dimmer model numbers vary slightly depending on color,
packaging type, etc. such that variations of Model numbers
may be suitable. Consult dimming system manufacturer for
additional support in operation
For installation in flat ceilings only.
cULus Listed for use in insulated ceilings (TYPE I.C.)
3-Year Warranty
TYPICAL SPECIFICATION
Fan / Light shall be Broan Model AR80LWH.
Fan / Light shall have corrosion resistant galvanized steel
housing with four-point mounting capability. It shall be ducted to
a roof or wall cap using 4” round ductwork.
Blower assembly shall be removable, have a centrifugal-type
blower wheel and a permanently lubricated motor designed for
continuous operation.
Non-metallic damper/duct connector shall be included.
Light fixture assembly shall be plug-in, removable and include
an acrylic lens. It will have a corrosion-resistant base.
LED shall be 16-Watt with 3500K color temperature and
1100 lumen output (min.).
Air delivery shall be no less than the airflow values and no
greater than the sound level values listed in the HVI Performance
Specifications provided in this specification (see following chart
on next page). All air and sound ratings shall be certified by HVI.
Ceiling Ventilator shall be cULus Listed for use in insulated
ceilings (Type I.C.).
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
91K 1101785B
Page 2

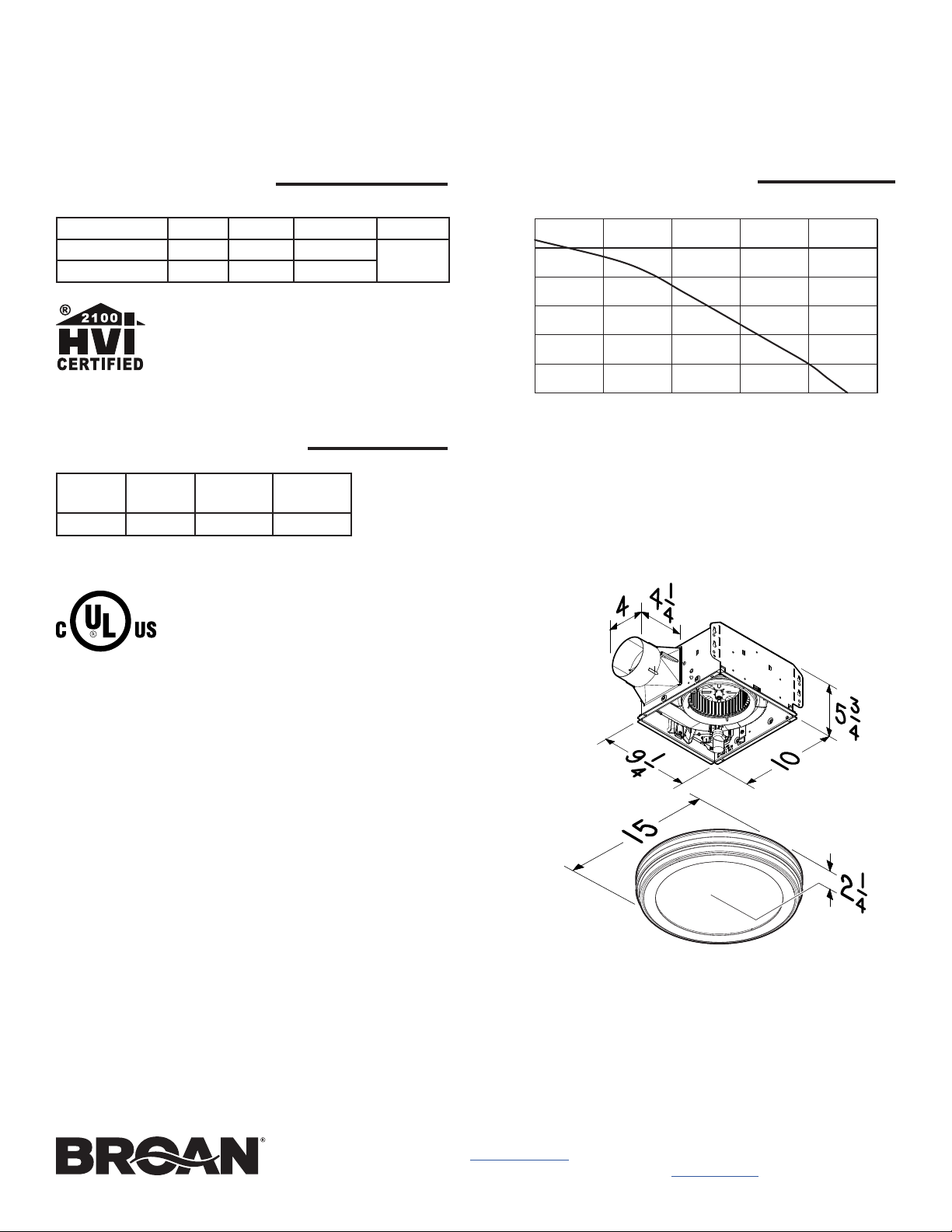

PERFORMANCE RATINGS
AERN80LWH
MODEL AR80LWH ROOMSIDE SERIES
DECORATIVE FAN / LIGHT
HVI PERFORMANCE
Static Pressure CFM Sones Fan Watts Duct
0.1 80 2.0 23.2
0.25 58
HVI-2100 CERTIFIED RATINGS comply with new testing
technologies and procedures prescribed by the Home
Ventilating Institute, for off-the-shelf products, as they are
available to consumers. Product performance is rated at 0.1 in.
static pressure, based on tests conducted in a state-of-the-art
test laboratory. Sones are a measure of humanly-perceived
loudness, based on laboratory measurements.
4" Round
ELECTRICAL & WEIGHT
Volts Hz Amps*
120 60 0.5 16.5 lb.
* Total connected load.
Shipping
Weight
AIR FLOW PERFORMANCE
0.60
0.50
0.40
0.30
0.20
Static Pressure
O - Inches of Water Gauge)
2
0.10
(in. H
0.00
0 20 40 60 80 100
Air Flow (CFM - Cubic Feet per Minute)
Dimensions shown are in inches.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
Page 3

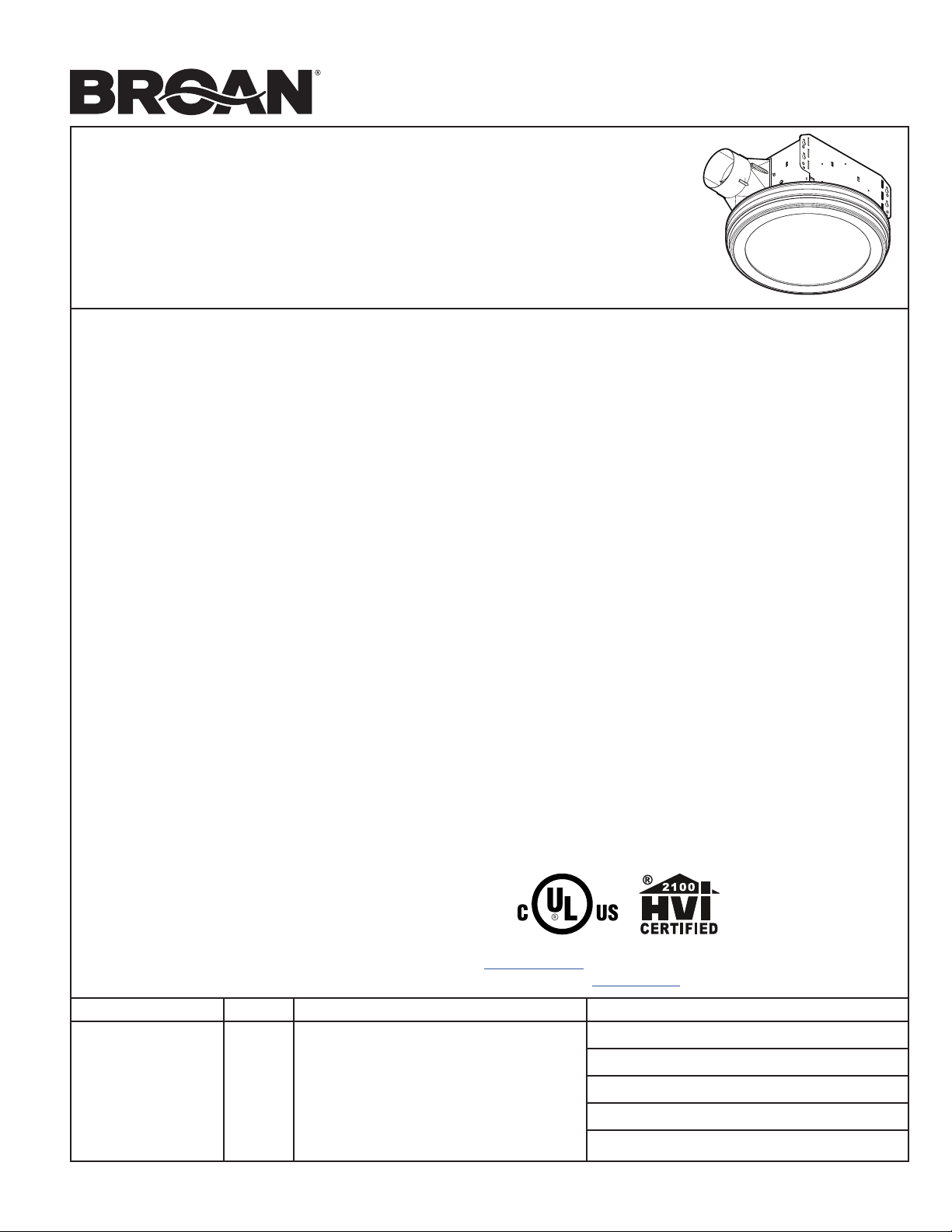

VENTILATEUR/LUMINAIRE
DÉCORATIF SÉRIE ROOMSIDE
MODÈLE AR80LWH
FICHE TECHNIQUE
DESCRIPTION
VENTILATEUR :
• Moteur enfichable, lubrifié à vie, conçu pour un fonctionnement
en continu
• Roue de ventilateur centrifuge équilibrée dynamiquement
assurant une performance silencieuse et optimale
• Bas régime de rotation pour un fonctionnement silencieux
BOÎTIER :
• Robuste, fabriqué en acier galvanisé de calibre 26
• Raccord de conduit en polymère de 4 po avec manchon
conique ne produisant aucun cliquetis métallique
• Hauteur de 5¾ po permettant l'installation entre des solives de
plafond en 2 po x 6 po
• Montage facile et solide en quatre points directement sur les solives
LUMINAIRE :
• Design discret apprécié des consommateurs
• Garniture blanche résistante à la corrosion
• Platine de fixation couvrant complètement le bord de la
découpe dans la cloison sans bloquer le passage de l'air
• Diffuseur en acrylique
• Luminaire enfichable et amovible
• Éclairage écoénergétique à DEL intégré à intensité variable,
de 16 watts
• Température de couleur 3 500 K fournissant une lumière
blanche douce; idéale pour l’éclairage de la salle de bains
• Pour plus de commodité, l'éclairage DEL dure jusqu'à
15,000 heures, sans entretien
COMMANDES (vendues séparément) :
• Consulter le catalogue Broan pour connaître la gamme
complète d'accessoires afin d'adapter ces ventilateurs à vos
exigences de construction.
GRADATEURS D'ÉCLAIRAGE :
• Peut ne pas être compatible avec tous les gradateurs
• Chaque application est unique et divers facteurs comme la
charge, le fil neutre commun ou d'autres appareils raccordés
au même circuit peuvent, dans certains cas, affecter la
performance du système.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
• Les numéros de modèle des gradateurs varient légèrement
selon la couleur, le type d'emballage, etc. Consulter le
manufacturier des gradateurs pour obtenir de l'aide sur leur
fonctionnement.
Pour une installation dans un plafond plat seulement.
Homologué cULus pour une utilisation dans des plafonds
isolés (TYPE I.C.)
Garantie de 3 ans.
SPÉCIFICATIONS TYPES
Le ventilateur/luminaire doit être de modèle AR80LWH de Broan.
Le ventilateur/luminaire doit avoir un boîtier en acier galvanisé
résistant à la corrosion et permettant un montage en quatre points.
Il doit être raccordé à un capuchon de toit ou de mur au moyen
d'un conduit rond de 4 po.
Le bloc ventilateur doit être amovible et être doté d'une roue de
ventilateur centrifuge équilibrée dynamiquement et d'un moteur
lubrifié à vie, conçu pour un fonctionnement en continu.
Un raccord de conduit avec clapet non métallique doit être inclus.
Le luminaire doit être enfichable, amovible et être muni d'un
diffuseur en acrylique. Sa base doit être résistante à la corrosion.
L'éclairage DEL doit consommer 16 watts, à température de
couleur de 3500 K et produire 1100 lumens (min.).
Le débit de l'air ne doit pas être inférieur aux valeurs de débit
indiquées dans les évaluations de rendement HVI (voir le tableau
de performance en page suivante). De plus, le niveau sonore ne
doit pas dépasser les valeurs indiquées dans ce même tableau.
Toutes les valeurs pour le débit de l'air et le niveau sonore doivent
être certifiées par HVI.
Le ventilateur de plafond doit être homologué cULus pour une
utilisation dans des plafonds isolés (Type I.C.).
RÉFÉRENCE QTÉ REMARQUES Projet
Emplacement
Architecte
Ingénieur
Entrepreneur
Soumis par Date
91K 1101785B
Page 4

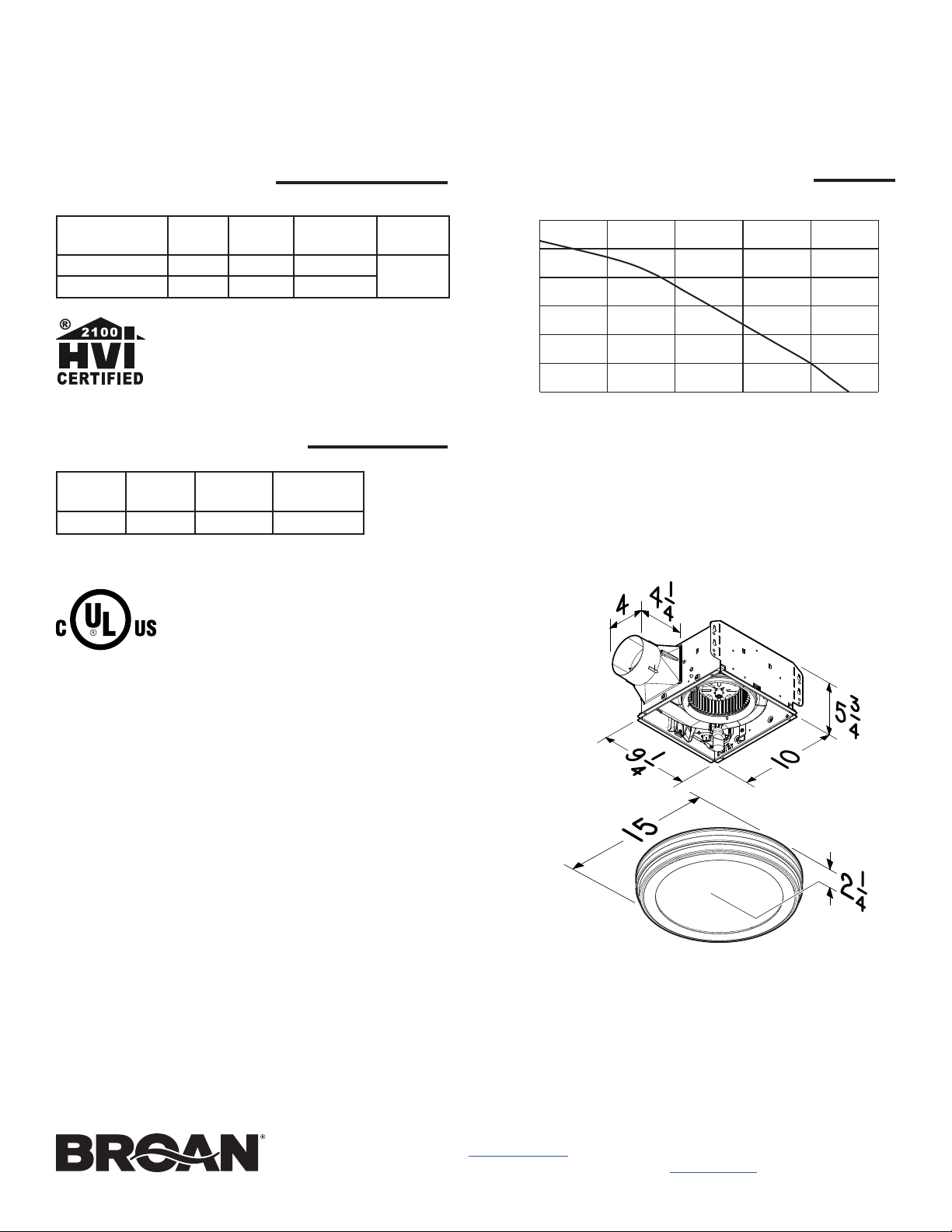

ÉVALUATIONS DE RENDEMENT
AERN80LWH
VENTILATEUR/LUMINAIRE DÉCORATIF
MODÈLE AR80LWH SÉRIE ROOMSIDE
PERFORMANCE HVI
Pression
statique
0,1 80 2,0 23,2
0,25 58
pi3/min Sone
RÉSULTATS HOMOLOGUÉS HVI-2100 conformes aux
nouvelles technologies de test et aux procédures prescrites
par le Home Ventilating Institute pour les produits offerts sur
le marché, tels qu’ils sont présentés aux consommateurs.
La performance du produit est calibrée à 0,1 po de pression
statique, basée sur les tests dirigés par un laboratoire de pointe.
Un sone est une unité de mesure de bruit perçu par l’oreille
humaine, basée sur des mesures en laboratoire.
ÉLECTRICITÉ ET POIDS
Volts Hz Ampère*
120 60 0,5 16,5 lb
* Charge totale connectée.
l'expédition
Watts du
ventilateur
Poids à
Conduit
4 po rond
RENDEMENT DU DÉBIT DE L'AIR
0,60
0,50
0,40
0,30
O - Pouces d’eau)
0,20
2
Pression statique
(po H
0,10
0,00
0 20 40 60 80 100
Débit de l’air (pi/min - Pieds cubes par minute)
Les dimensions indiquées sont en pouces.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Québec), Canada www.broan.ca 877-896-1119
