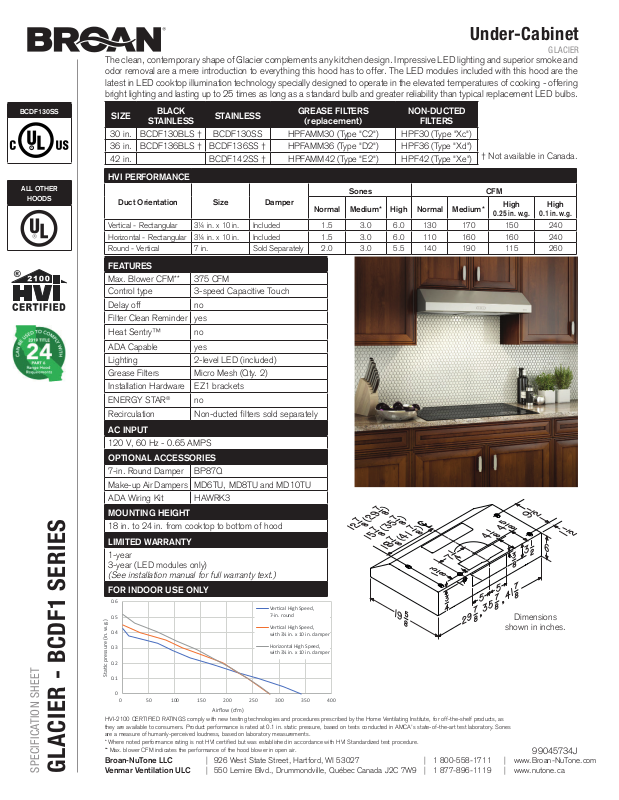

Page 1

)

BCDF130SS

ALL OTHER

HOODS

SPECIFICATION SHEET

The clean, contemporary shape of Glacier complements any kitchen design. Impressive LED lighting and superior smoke and odor removal are a mere introduction to everything this hood has to offer. The LED modules included with this hood are the latest in LED cooktop illumination technology specially designed to operate in the elevated temperatures of cooking - offering bright lighting and lasting up to 25 times as long as a standard bulb and greater reliability than typical replacement LED bulbs.

SIZE

BLACK

STAINLESS

GREASE FILTERS

(replacement)

30 in. BCDF130BLS † BCDF130SS HPFAMM30 (Type "C2") HPF30 (Type "Xc") 36 in. BCDF136BLS † BCDF136SS † HPFAMM36 (Type "D2") HPF36 (Type "Xd") 42 in. BCDF142SS † HPFAMM42 (Type "E2") HPF42 (Type "Xe")

HVI PERFORMANCE

Duct Orientation Size Damper

Vertical - Rectangular Horizontal - Rectangular Round - Vertical 7 in. Sold Separately 2.0 3.0 5.5 140 190 115 260

3¼ in. x 10 in. 3¼ in. x 10 in.

Included 1.5 3.0 6.0 130 170 150 240 Included 1.5 3.0 6.0 110 160 160 240

FEATURES

Max. Blower CFM** 375 CFM Control type 3-speed Capacitive Touch Delay off no Filter Clean Reminder yes

Heat Sentry™ no ADA Capable yes

Lighting 2-level LED (included) Grease Filters Micro Mesh (Qty. 2) Installation Hardware EZ1 brackets

ENERGY STAR

Recirculation Non-ducted filters sold separately

AC INPUT

120 V, 60 Hz - 0.65 AMPS

OPTIONAL ACCESSORIES

7-in. Round Damper BP87Q Make-up Air Dampers MD6TU, MD8TU and MD10TU ADA Wiring Kit HAWRK3

MOUNTING HEIGHT

18 in. to 24 in. from cooktop to bottom of hood

LIMITED WARRANTY

1-year 3-year (LED modules only)

(See installation manual for full warranty text.)

FOR INDOOR USE ONLY

0.6

0.5

0.4

0.3

0.2

Stac pressure (in. w.g.)

0.1

0 50 100 150 200 250 300 350 400

HVI-2100 CERTIFIED RATINGS comply with new testing technologies and procedures prescribed by the Home Ventilating Institute, for off-the-shelf products, as they are available to consumers. Product performance is rated at 0.1 in. static pressure, based on tests conducted in AMCA’s state-of-the-art test laboratory. Sones are a measure of humanly-perceived loudness, based on laboratory measurements.

* Where noted performance rating is not HVI certified but was established in accordance with HVI Standardized test procedure. ** Max. blower CFM indicates the performance of the hood blower in open air.

GLACIER - BCDF1 SERIES

Airﬂow (cfm

Vercal High Speed, 7-in. round

Vercal High Speed,

with 3¼ in. x 10 in. damper

Horizontal High Speed, with 3¼ in. x 10 in. damper

Under-Cabinet

NON-DUCTED

FILTERS

Sones CFM

Normal Medium* High Normal Medium*

GLACIER

† Not available in Canada.

High

0.25 in. w.g.

High

0.1 in. w.g.

Dimensions

shown in inches.

99045734J

Page 2

BCDF130SS

TOUTES LES

AUTRES HOTTES

Peut être utilisé

pour se conformer

aux exigences

du 2019 Title 24

Part 6 pour hottes

de cuisinières.

FICHE TECHNIQUE

La forme simple et contemporaine de Glacier convient à tous les styles de cuisine. L’éclairage DEL impressionnant et l’élimination supérieure de la vapeur et des odeurs de cuisson ne sont qu’un avant-goût de tout ce que cette hotte a à offrir.

Les modules DEL étant issus de la plus récente technologie en matière d’éclairage de surface de cuisson, ils sont spécialement conçus pour fonctionner dans un environnement à chaleur élevée. Leur durabilité est jusqu’à 25 fois supérieure à celle des ampoules standards et ils sont plus robustes que les ampoules à DEL typiques.

LARGEUR INOX NOIR INOX

30 po BCDF130BLS † BCDF130SS HPFAMM30 (Type "C2") HPF30 (Type "Xc") 36 po BCDF136BLS † BCDF136SS † HPFAMM36 (Type "D2") HPF36 (Type "Xd") 42 po BCDF142SS † HPFAMM42 (Type "E2") HPF42 (Type "Xe")

RENDEMENT HVI

Orientation

du conduit

Rectangulaire vertical Rectangulaire horizontal Rond vertical 7 po

CARACTÉRISTIQUES

Puissance max. du ventilateur** Type de commande Capacitive, à 3 vitesses Arrêt différé non Rappel d’entretien des filtres

Détecteur Heat Sentry Capacité ADA oui

Éclairage DEL à 2 intensités (inclus) Filtres à graisses À maillage fin (qté 2) Matériel pour l’installation Supports EZ1 ENERGY STAR

Recirculation

ALIMENTATION CA

120 V, 60 Hz - 0,65 A

ACCESSOIRES OPTIONNELS

Volet rond de 7 po BP87Q

Dispositifs d’apport d’air MD6TU, MD8TU et MD10TU

Ensemble de câblage ADA HAWRK3

HAUTEUR DE MONTAGE

De 18 po à 24 po au-dessus de la surface de cuisson

GARANTIE LIMITÉE

1 an 3 ans (modules DEL seulement)

(Voir le manuel d’installation pour le texte complet de la garantie.)

POUR UTILISATION À L’INTÉRIEUR SEULEMENT

0,6

0,5

0,4

0,3

0,2

0,1

Pression staque (po d’eau)

0 50 100 150 200 250 300 350 400

L’HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d’essai prescrites par le Home Ventilating Institute pour les produits d’emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po, d’après les tests effectués dans le laboratoire d’essai ultra-perfectionné de l’AMCA. Le sone est une mesure de la perception humaine de la puissance sonore, d’après des mesures effectuées en laboratoire.

* Signifie que la donnée n’est pas certifiée par le HVI, mais a été obtenue suivant les procédures de test standardisées du HVI. ** La puissance maximum du ventilateur indique la performance du ventilateur de la hotte à l’air libre.

GLACIER - SÉRIE BCDF1

Largeur Volet

3¼ po x 10 po 3¼ po x 10 po

inclus 1,5 3,0 6,0 130 170 150 240 inclus 1,5 3,0 6,0 110 160 160 240 vendu séparément

375 pi³/min

oui

non

non Filtres de recirculation vendus séparément

Vercal 7 po rond, haute vitesse

Vercal rectangulaire



3¼ po x 10 po, haute vitesse

Horizontal rectangulaire 3¼ po x 10 po, haute vitesse

Débit de l’air (pi³/min)

Hottes conventionnelles

FILTRES À GRAISSES

(remplacement)

Sones pi³/min

Normale Moyenne* Haute Normale Moyenne*

2,0 3,0 5,5 140 190 115 260

FILTRES DE

RECIRCULATION

† Non offert au

Canada.

Haute

0,25 po d’eau

Les dimensions

indiquées sont

en pouces.

99045734J

GLACIER

Haute

0,1 po d’eau
