Broan QP142WW, QP142BL, QP142SS User Manual

MODELS QP142SS • QP142WW • QP142BL

EVOLUTIONTM 1
QP142 Series Range Hoods

READ AND SAVE THESE INSTRUCTIONS

FOR DOMESTIC COOKING ONLY

Page 1

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN­JURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac­turer. If you have questions, contact the manufacturer at the
address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the ser­vice disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service
panel.

3. Installation work and electrical wiring (including switch loca­tion) must be done by a qualified person(s) in accordance
with all applicable codes and standards, including fire-rated
construction.

4. Provide sufficient air for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment
to prevent backdrafting. Follow the combustion equipment
standards such as those published by the National Fire Pro­tection Association (NFPA), the American Society for Heat­ing, Refrigeration and Air Conditioning Engineers (ASHRAE),
and local codes.

5. This product may have sharp edges. Be careful to avoid cuts
and abrasions during installation and cleaning.

6. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.

7. Ducted fans must always be vented to the outdoors.

8. Use only metal

9. Do not use this fan with any solid-state speed control device.

10. As an alternative, this product may be installed with the UL­approved cord kit designated for the product, following in­structions packed with the cord kit.

11. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ig­nite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat or when
flambéing food (i.e. Crepes Suzette, Cherries Jubilee, Pep­percorn Beef Flambé).

3. Clean ventilating fans frequently. Grease should not be al­lowed to accumulate on fan or filter.

4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal t r ay, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

ductwork.

WARNING

2. NEVER PICK UP A FLAMING PAN — You may be burned or
spread the fire.

3. DO NOT USE WATER, including wet dishcloths or towels - a
violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher, and you

already know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.

* Based on “Kitchen Firesafety Tips” published by NFPA.

CAUTION

1. F o r indoor use only.

2. For general ventilating use only. Do not use to exhaust haz­ardous or explosive materials and vapors.

3. To avoid motor bearing damage and noisy and/or unbal­anced impeller, keep drywall spray, construction dust, etc.,
off power unit.

4. Do not use over cooking equipment greater than 60,000
BTU/hr. as the blower motor will shut down intermittantly.

5. Your hood motor has a thermal overload which will automati­cally shut off the motor if it becomes overheated. The motor
will restart when it cools down. If the motor continues to shut
off and restart, have the hood serviced.

6. The top of the hood MUST NOT BE LESS than 24” and at a
maximum of 30” above
impurities.

7. This hood is not intended to be used as a shelf.

8. Please read specification label on product for further infor­mation and requirements.

NOTE If hood is to be installed non-ducted:
Purchase a set of (3) non-ducted filters (Model

BPPF42) from your local distributor or retailer and
attach them to the aluminum mesh filters.

Register your product online at: www.broan.com

Installer: Leave this manual

with the homeowner.

Homeowner: Cleaning, Maintenance and

Operating instructions on page 2.

cookt

op for best capture of cooking

MODELS QP142SS • QP142WW • QP142BL

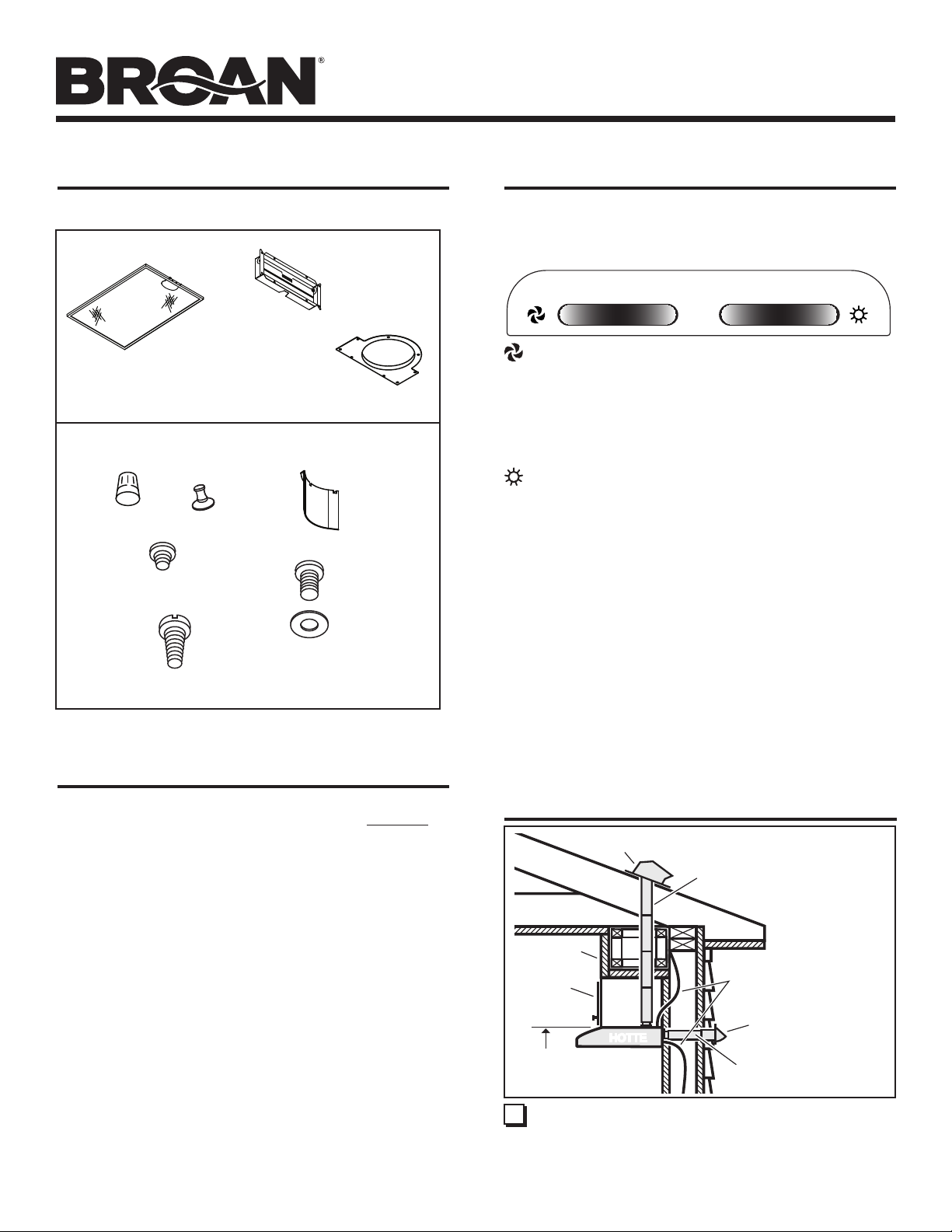

Page 2

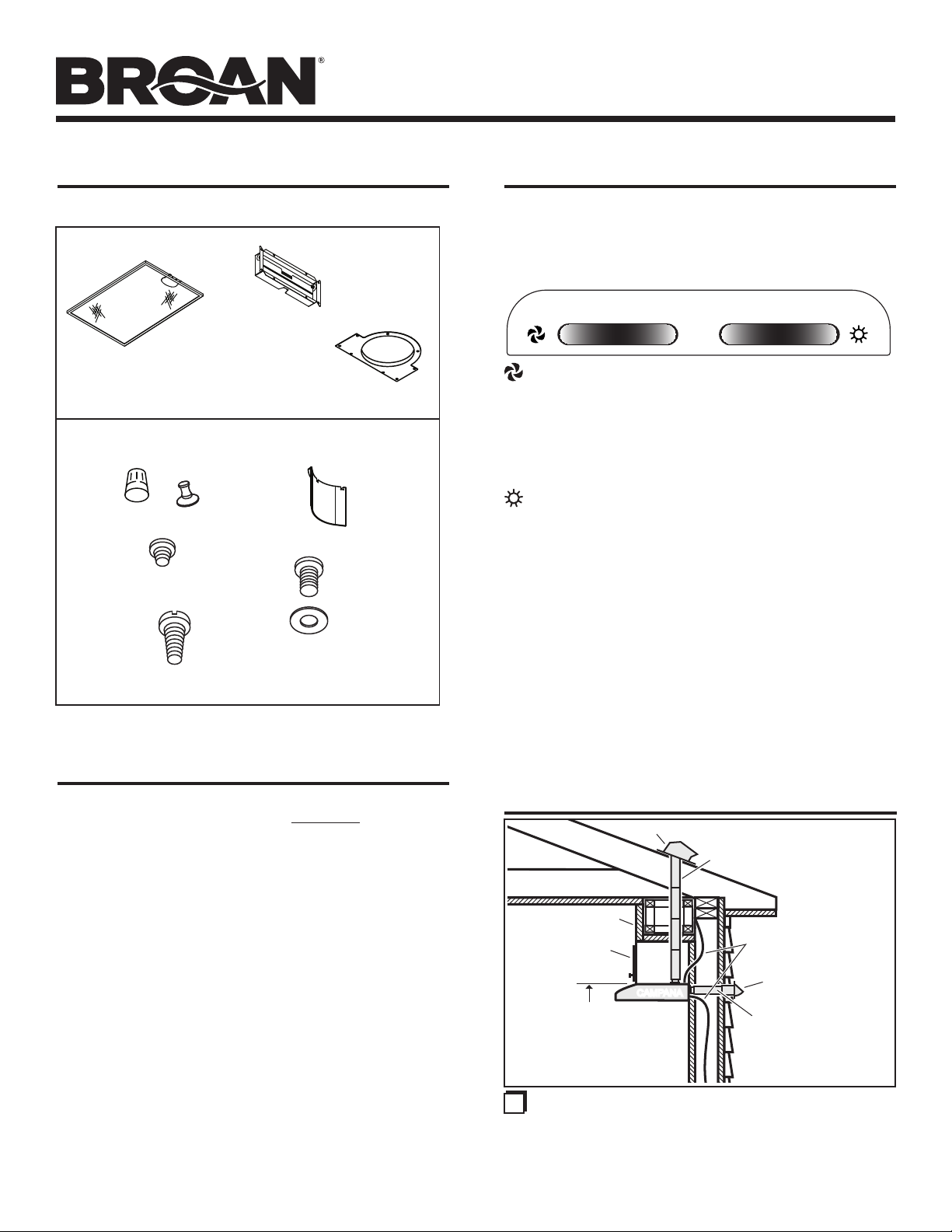

CONTENTS

INCLUDED WITH THE HOOD:

(3)

GREASE

FILTERS

(1) PARTS BAG CONTAINING:

(3)
WIRE
NUTS

(9)

#8 X 1/4”

DUCT

CONNECTOR

SCREWS

CUP TOOL

#10 X 5/8”

RD. HD.

MOUNTING

SCREWS

(1)

BULB

SUCTION

(5)

DAMPER / DUCT

CONNECTOR

(1) 7” ROUND

DUCT

CONNECTOR

#8 WASHERS

FOR NON-DUCT

(1) 3¼” X 10”

(1)

NON-DUCT

DIVERTER

(2)
#8 X 5/16”
MACHINE
SCREWS

&

(2)

DIVERTER

OPERATION

Always turn the hood ON before cooking in order to establish an
air flow in the kitchen. After turning off the range, let the hood run
for a few minutes to clear the air.

Operate the hood as follows:

1 20

BLOWER SWITCH

This 3-position rocker switch turns blower ON and OFF and
controls blower speed.
Left rocker position (0) turns blower OFF.
Center rocker position (1) turns blower ON to low speed.
Right rocker position (2) turns blower ON to high speed.

LIGHT SWITCH

This 3-position rocker switch turns lights ON and OFF and controls
their intensity.
Left rocker position (0) turns lights OFF.
Center rocker position (1) turns lights ON to low intensity.
Right rocker position (2) turns lights ON to high intensity.

NOTE

This hood utilizes an offset blower design to achieve greater
performance and lower sound levels. As a result, you may notice
that cooking impurities are more attracted to one side or appear
to be pulled-in faster than they appear on the opposite side. This
is completely normal. The hood has been designed and tested
to provide good capture of cooking impurities and odors under
all normal cooking conditions regardless of the cooking location
on the cooktop. Please note that cooking on the rear burners will
always result in the best capture of cooking impurities, regardless
of the hood design.

1 20

CLEANING & MAINTENANCE

For performance, appearance, and health reasons, clean filter,
fan and grease-laden surfaces. Use only a clean cloth and mild
detergent solution on stainless and painted surfaces.

Clean all-metal filters in the dishwasher using a non-phosphate
detergent. Discoloration of the filter may occur if using phosphate
detergents, or as a result of local water conditions - but this will
not affect filter performance. This discoloration is not covered by
the warranty.

Clean the non-duct recirculating filter surfaces frequently with
a damp cloth and a mild detergent. DO NOT immerse filters in
water or put in dishwasher. The special “Clean Sense” feature
indicates when the filter is to be replaced. The blue and yellow
strips will blend to green when it is time to change the filter. The
“Clean Sense” feature works best when facing toward the cook­ing surface. Change the non-duct recirculating filters every 6
months. For replacement non-duct recirculating filters - purchase
S99010360 or Model BPPF42.

The motor is permanently lubricated and never needs oiling. If
the motor bearings make excessive or unusual noise, replace
the motor with the exact service motor. The impeller should also
be replaced.

Use 120 V, 35 W, shielded halogen bulbs - MR16 with GU10 base.

urchase bulbs separately.

P

PREPARE HOOD LOCATION

ROOF CAP

SOFFIT

CABINET

HOODHOOD

24" - 30" ABOVE
COOKING SURFACE

1 Determine whether hood will discharge vertically (3¼”

x 10” or 7” Round), or horizontally (3¼” x 10” only). For
vertical or horizontal discharge, run ductwork between
the hood location and a roof cap or wall cap. For best
results, use a minimum number of transitions and
elbows.

3¼" X 10" or

7" ROUND DUCT

(For vertical

discharge)

HOUSE WIRING
(Top or Back of hood)

WALL CAP

3¼" X 10" DUCT
(For horizontal discharge)

MODELS QP142SS • QP142WW • QP142BL

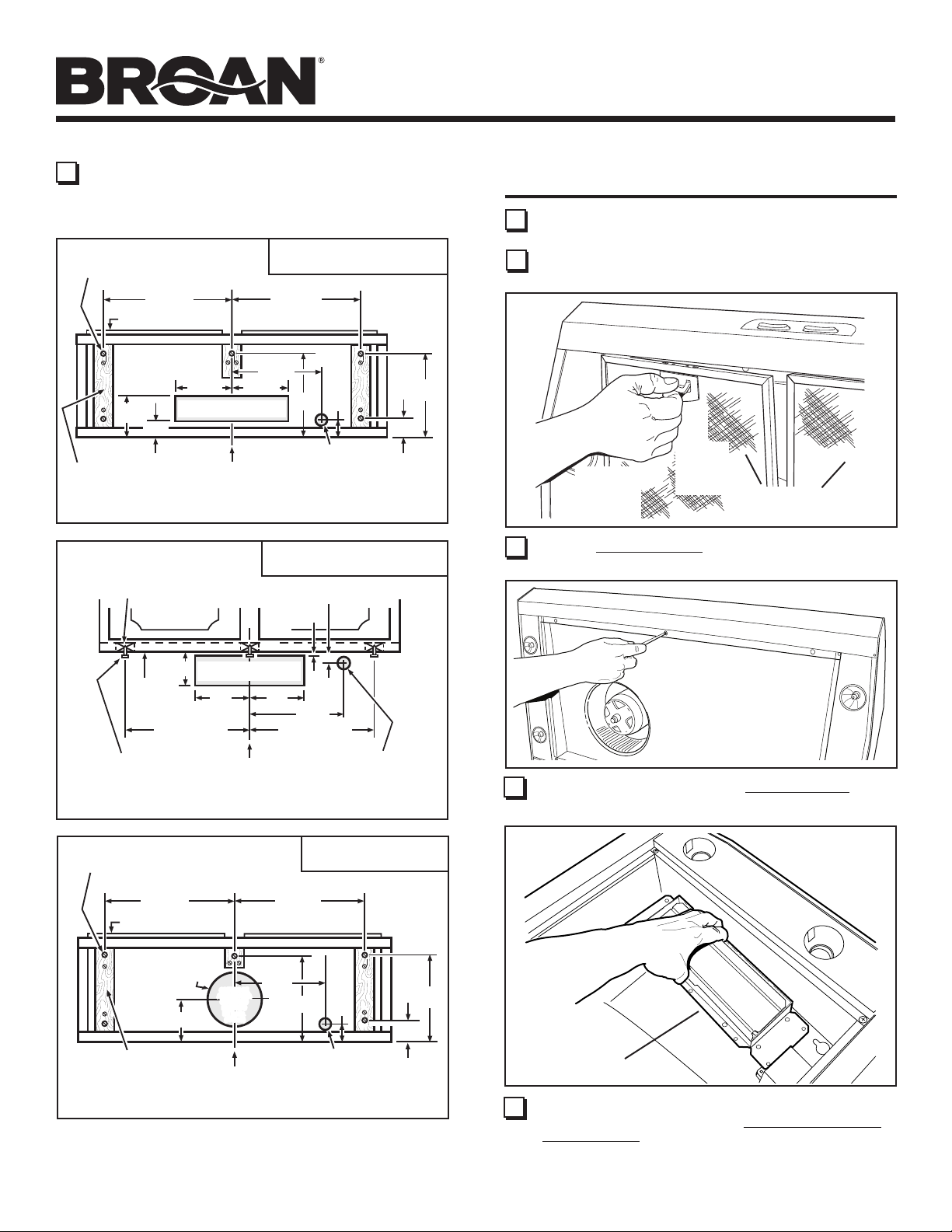

Page 3

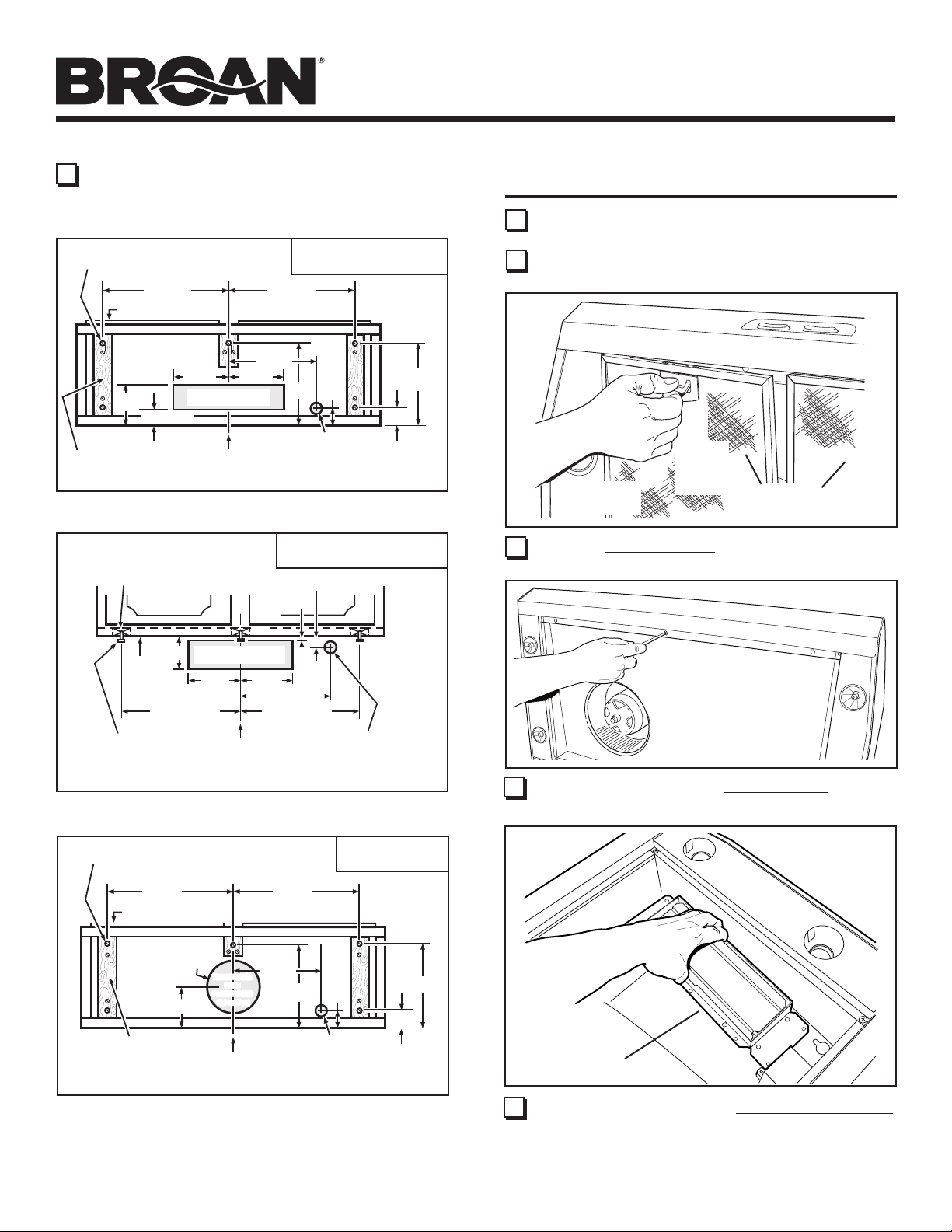

2 Use the proper diagram below, for placement of ductwork

and electrical cutout in cabinet or wall. For a non-ducted
installation, DO NOT cut a duct access hole.

HOOD MOUNTING SCREWS (5)

5

/

"

8

17

CABINET FRONT

CABINET
BOTTOM

4½"

¾"

WOOD SHIMS

(recessed-bottom

cabinets only)

5¼"

*

VERTICAL DUCT

ACCESS HOLE

5¼"

CENTER

LINE

WOOD SHIMS

(recessed-bottom

cabinets only)

CABINET FRONT

17

7

/

6

"

8

(in cabinet bottom)

HORIZONTAL DUCTING

3¼” X 10”

VERTICAL DUCTING

5

/

"

8

1

11"

/

2

"

8

ELECTRICAL

ACCESS HOLE

10

5

/

"

2

8

3¼” X 10”

13/8"

3

/8"

7

/

"

8

PREPARE THE HOOD

3 Remove parts bag from inside the hardware box included

with the hood.

4 Remove all protective polyfilm from the hood (stainless

steel hoods only).

ç

(1)

ç

PULL

DOWN

ALUMINUM

FILTERS

(2)
LIFT
OUT

5 Remove the Aluminum Filters from the hood.

HORIZONTAL DUCT

4"

CABINET
BOTTOM

ACCESS HOLE

5¼"

175/8" 175/8"

HOOD

MOUNTING

SCREWS (5)

CENTER

LINE

HOOD MOUNTING SCREWS (5)

17

5/8"

8" DIA.

HOLE

45/8"

7-IN. ROUND

7-IN. ROUND

DUCT

DUCT

ACCESS

ACCESS

HOLE

HOLE

*

*

5¼"

67/8"

ELECTRICAL

ACCESS HOLE

17

5/8"

6

7/8"

11"

21/8"

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

(in wall)

7” ROUND

DUCTING

BOTTOM

PAN

6 Remove 6 Screws holding Bottom Pan to hood. Set bot-

tom pan and screws aside.

7

/8"

10

5

2

/8"

DAMPER /

DUCT CONNECTOR

 Note the extra wood shim and mounting screw near the

*

cabinetfront,onthecabinetcenterline.

7 Remove 2 Screws holding Damper / Duct Connector

to hood. Remove damper/duct connector from inside the
hood.

FOR DUCTED INSTALLATIONS - Skip to Step 12.

NON-DUCT

DIVERTER

AIR BOX

8 NON-DUCTED INSTALLATION ONLY:

From parts bag: Attach Non-Duct Diverter to Air Box
with 2 Screws and 2 Washers.

MODELS QP142SS • QP142WW • QP142BL

Page 4

SCREWS

NON-DUCT

PLATE

ç

NON-DUCT

PLATE

SCREWS

NON-DUCT

PLATE

10 NON-DUCTED INSTALLATION ONLY:

Insert short end of Non-Duct Plate into Non-Duct
Plenum Slot. Attach with 2 Screws removed in Step 9.

11 NON-DUCTED INSTALLATION ONLY:

Purchase a set of (3) non-ducted filters (Model BPPF42)
from your local distributor or retailer. Attach the non-duct­ed filters to the aluminum mesh filters following instruc­tions packed with the non-ducted filters.

FOR NON-DUCTED INSTALLATIONS - Skip to “INSTALL
THE HOOD”.

SLOT

NON-DUCT

PLENUM

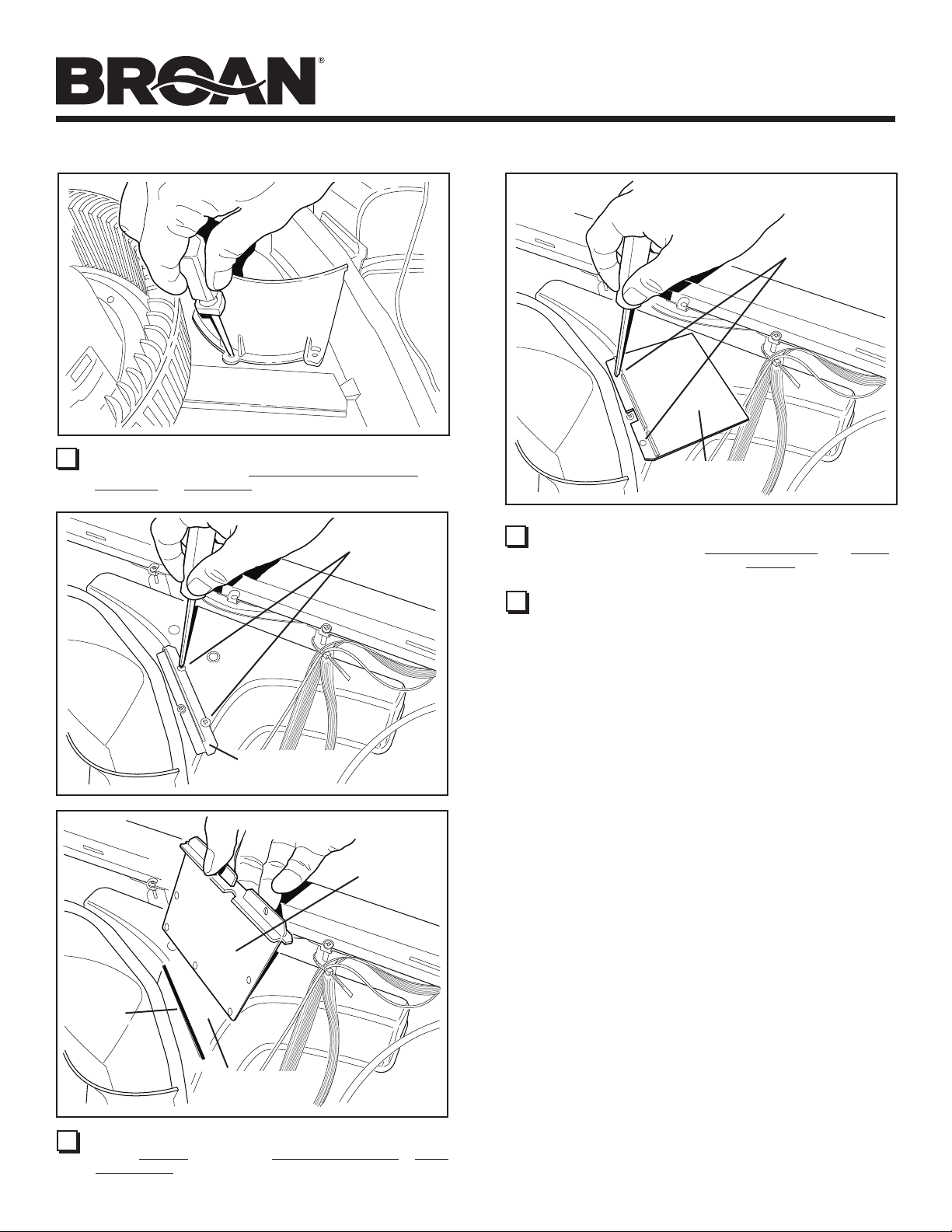

9 NON-DUCTED INSTALLATION ONLY:

Remove 2 Screws holding Non-Duct Plate to Non-Duct

Plenum and remove plate.

MODELS QP142SS • QP142WW • QP142BL

Page 5

7” ROUND
KNOCKOUT
PLATE (also

remove 3¼” x 10”

vertical plate)

3¼” X 10”

VERTICAL

KNOCKOUT

3¼” X 10”

HORIZONTAL

KNOCKOUT

PLATE

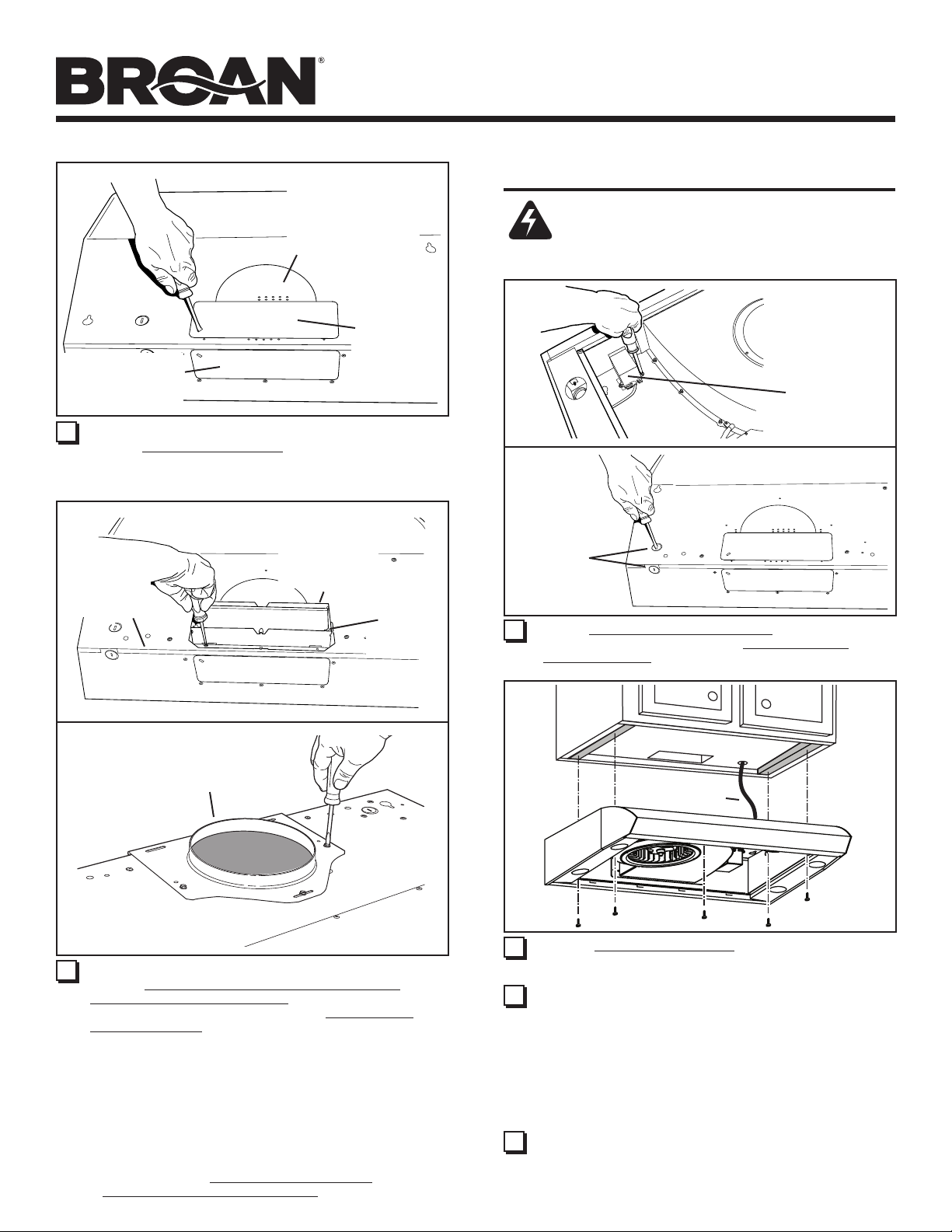

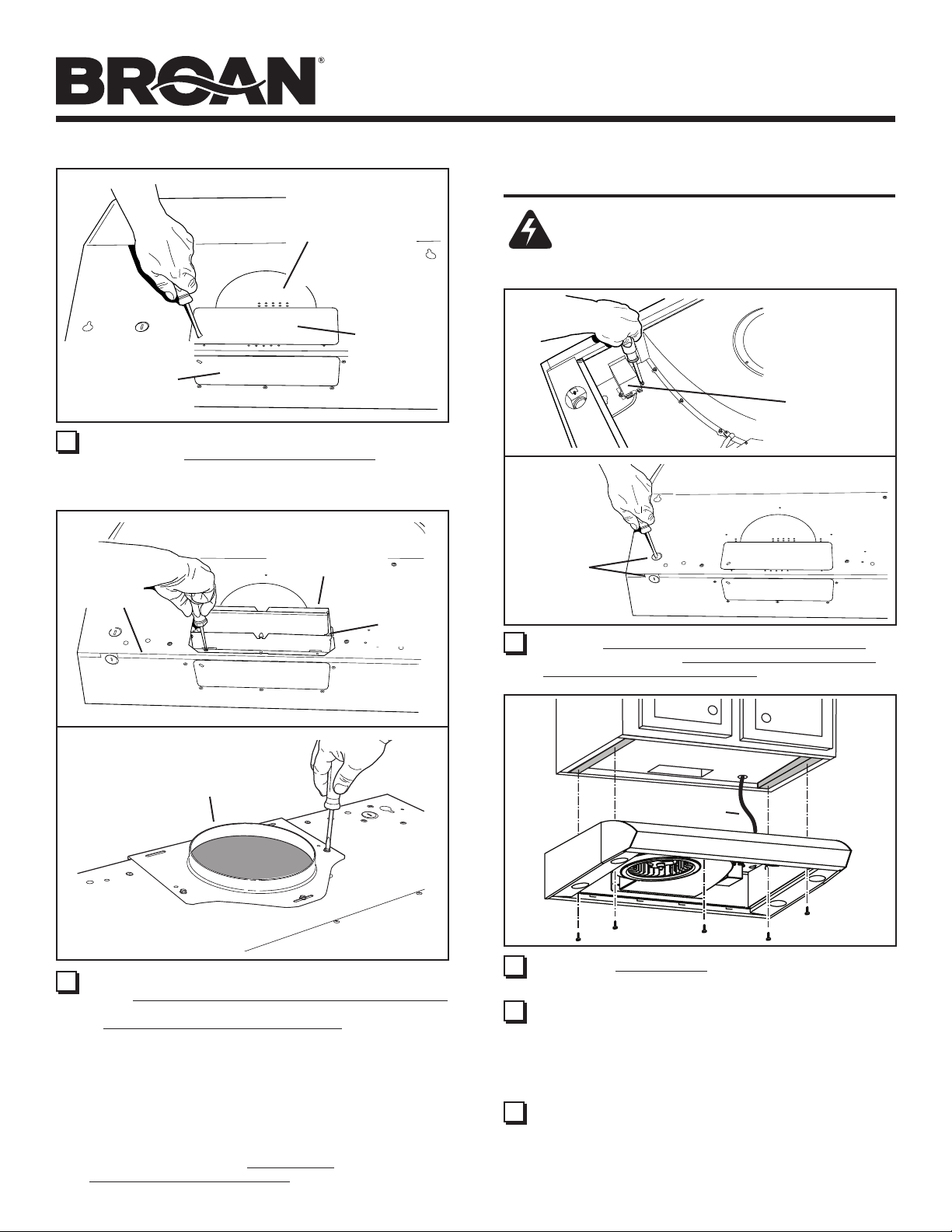

12 DUCTED INSTALLATION ONLY:

Remove 3¼” x 10 vertical, 3¼” x 10” horizontal, or 7-inch
round knockout plate(s) as appropriate for your ducting
method.

3¼” X 10”

DAMPER /

DUCT

CONNECTOR

TOP/BACK

EDGE OF

HOOD

PLATE

DAMPER

FLAP

PIVOT

INSTALL THE HOOD

WARNING

To reduce the risk of electrical shock, switch power off
at service panel. Lock or tag service panel to prevent
power from being switched on accidentally.

ELECTRICAL
WIRING BOX

COVER

ELECTRICAL

POWER

CABLE

KNOCKOUT

14 Remove Electrical Wiring Box Cover from inside

of hood and appropriate Electrical Power Cable
Knockout from top or back of hood.

7” ROUND

DUCT

PLATE

13 DUCTED INSTALLATION ONLY:

Attach 3¼” x 10” Damper/Duct Connector (if using 3¼”
x 10” duct) or 7” Round Duct Plate (if using 7-inch round
duct) over the knockout opening.

Notes:

To accomodate off-center ductwork, the 3¼” x 10”
damper/duct connector can be installed up to ½” on either
side of the hood center and the 7” round duct plate can
be installed up to ½” on either side of the hood center.

Install the 3¼” x 10” Damper/Duct Connector with the

Damper Flap Pivot nearest the Top/Back Edge of
Hood.

HOUSE

POWER CABLE

15 Run House Power Cable between service panel and hood

location. Attach power cable to hood using appropriate clamp.

16 Hang hood from (4) mounting screws driven part-way into

cabinet locations (shown in illustrations under “PREPARE
HOOD LOCATION”). Mounting screws are included in parts
bag. Slide hood back towards wall until mounting screw
heads are engaged in narrow end of keyhole slots in top of
hood. Tighten screws securely. Add 5th mounting screw in
center hole in hood and tighten securely.

17 DUCTED INSTALLATION ONLY:

Connect ductwork to hood and use duct tape to make joints
secure and air-tight. Make sure the damper / duct connector
enters the ductwork and that the damper opens and closes
freely.

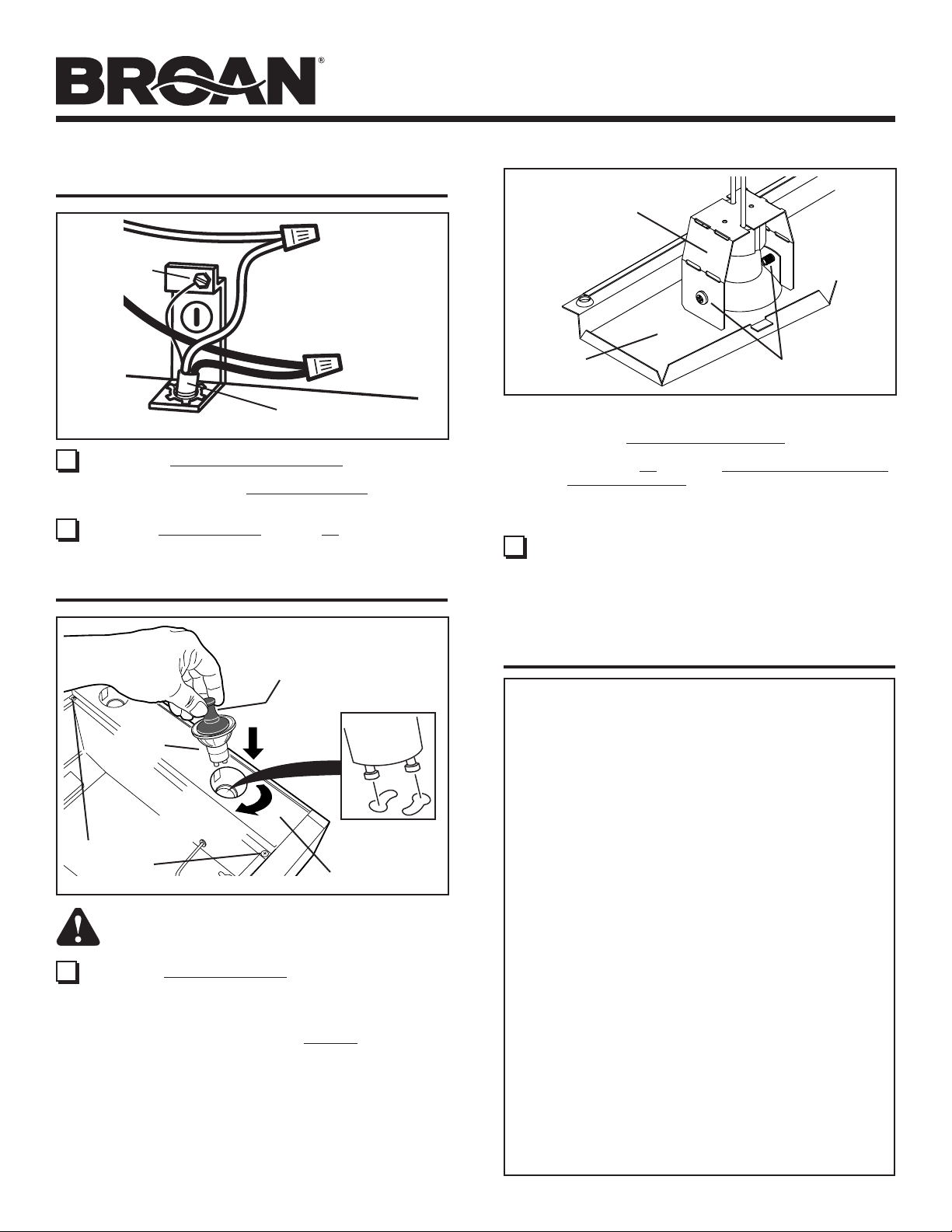

CONNECT THE WIRING

GROUND

SCREW

MODELS QP142SS • QP142WW • QP142BL

Page 6

LAMP SOCKET

BRACKET

HOUSE

POWER CABLE

18 Connect House Power Cable to range hood wiring -

BLACK to BLACK, WHITE to WHITE, and GREEN or
BARE WIRE to Ground Screw. Replace electrical wiring
box cover.

19 Re-attach Bottom Pan with 6 Screws removed in Step 6.

INSTALL LIGHT BULBS

SUCTION

CUP TOOL

HALOGEN

BULB

(2)

ROTATE

CLOCKWISE

LIGHT PANEL

SCREWS

CAUTION: Bulbs may be hot. Refer to bulb
packaging for further information.

20 Install (4) Halogen Bulbs. Use 120 V, 35 W, shielded

halogen bulbs - MR16 with GU10 base. Purchase bulbs
separately.

NOTE: Suction Cup Tool (included with hood) can be

used to install and remove light bulbs.

Align pins on bulb with large diameter opening on socket,

then push bulb in towards hood and rotate clockwise until
firmly seated.

The position of the bulb socket (depth) is adjustable and

may be necessary when:
a) certain brands of bulbs are difficult to install.
b) the bulb protrudes too far below the light panel.

(1)

PUSH IN

LIGHT PANEL

LIGHT

PANEL

SCREWS

To change the depth of bulb sockets:

- Remove bottom pan (See Step 6).

- Remove 2 Light Panel Screws. Set screws aside.

- Loosen 2 Screws holding Lamp Socket Bracket to
Light Panel.

- Adjust socket/bracket to desired depth.

- Re-tighten screws securely.

- Re-attach light panel and bottom pan.

21 DUCTED INSTALLATION ONLY:

Re-install aluminum filters removed in Step 5.

NON-DUCTED INSTALLATION ONLY:

Install aluminum filters and non-ducted filters - purchased
and assembled in Step 11.

WARRANTY

Broan-NuTone warrants to the original consumer purchaser of its products that such
products will be free from defects in materials or workmanship for a period of one
(1) year from the date of original purchase. THERE ARE NO OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one year period, Broan-NuTone will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and
service. THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS,
TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF
CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does
not cover (a) normal maintenance and service or (b) any products or parts which have
been subject to misuse, negligence, accident, improper maintenance or repair (other
than by Broan-NuTone), faulty installation or installation contrary to recommended
installation instructions.

The duration of any implied warranty is limited to the one year period as specified for the
express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S
OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION
WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you. This warranty gives you specific legal rights, and you may also
have other rights, which vary from state to state. This warranty supersedes all prior
warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address or
telephone number below, (b) give the model number and part identification and (c)
describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rev. 08/2007

One Year Limited Warranty

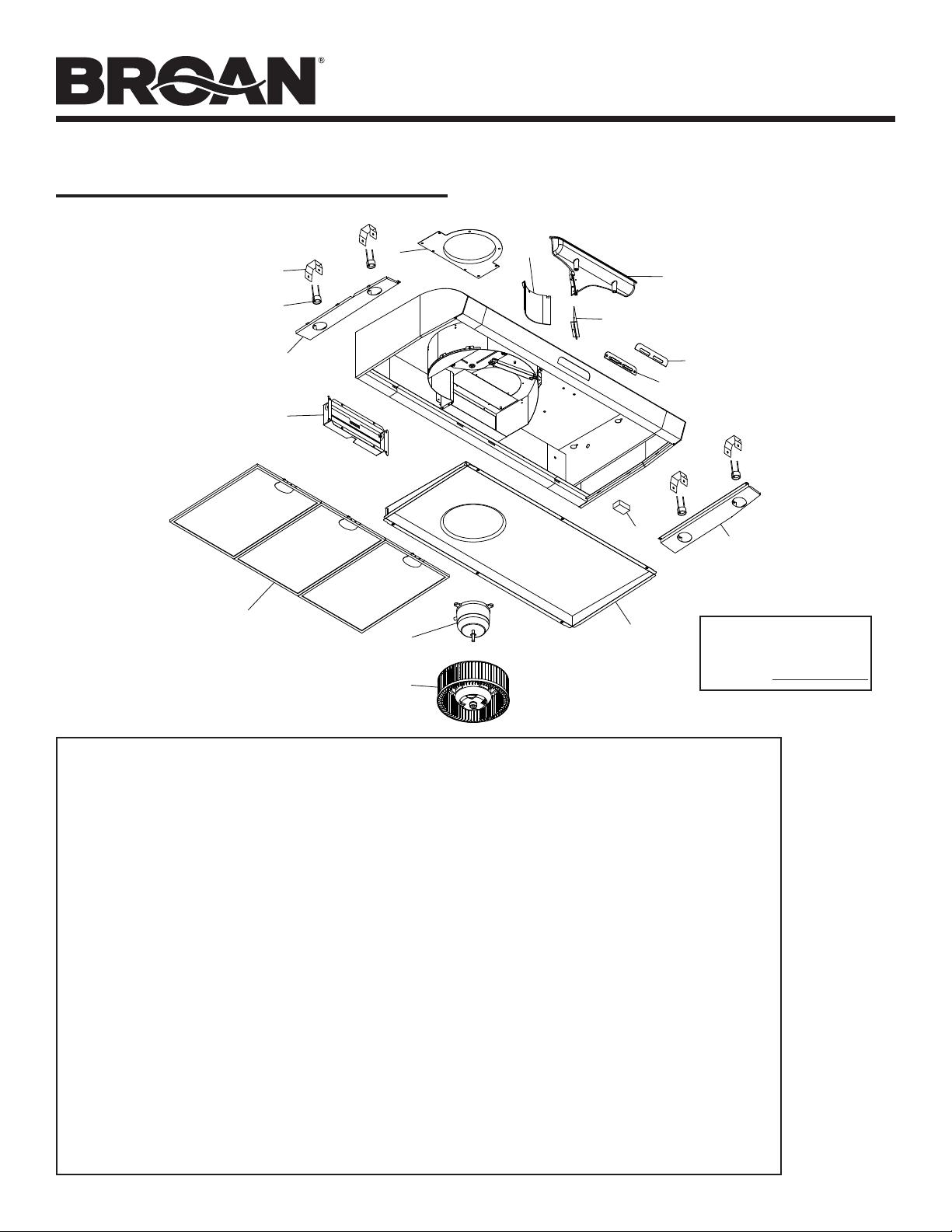

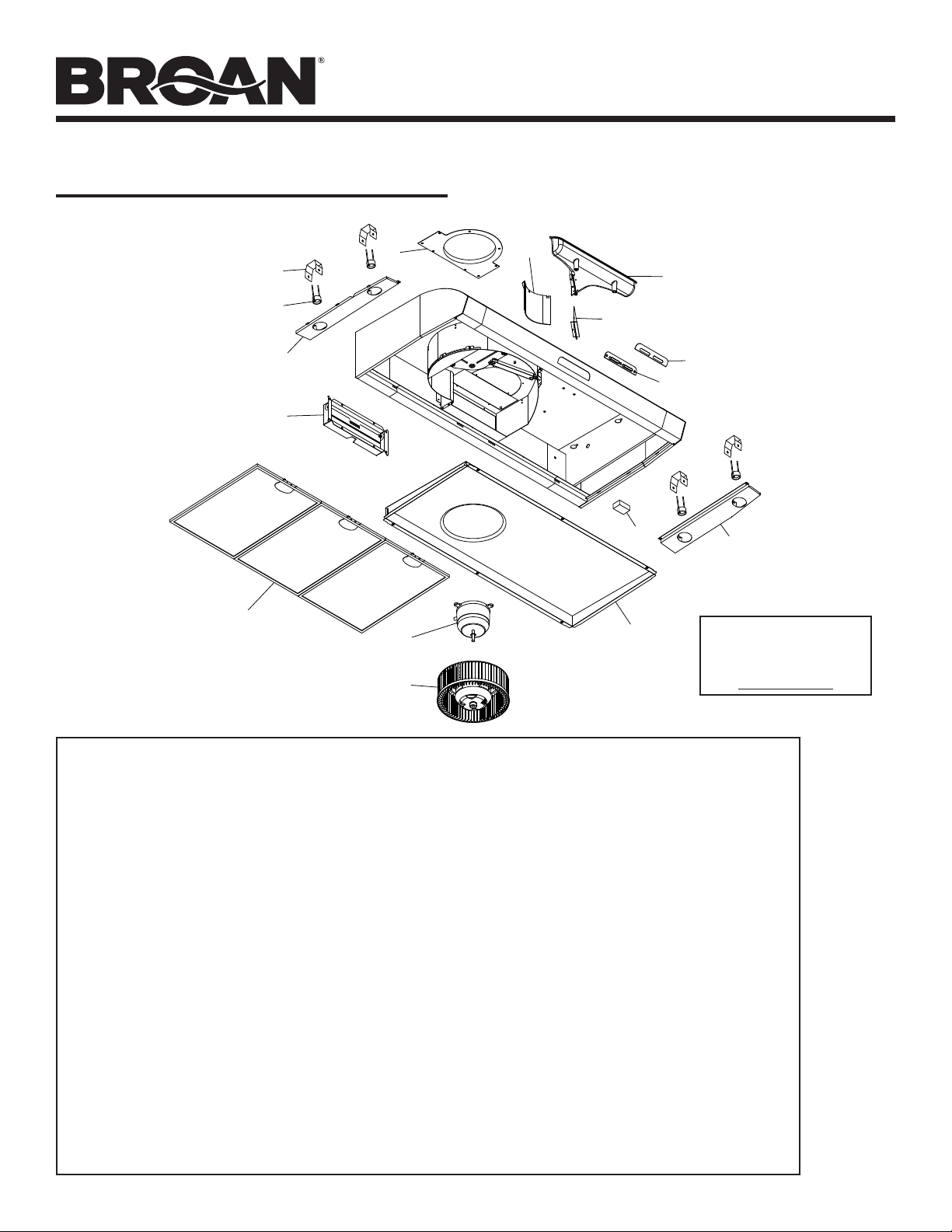

SERVICE PARTS

MODELS QP142SS • QP142WW • QP142BL

Page 7

1

12

11

10

15

14

16

3

2

9

4

5

6

8

13

7

Replacement parts can

now be ordered on our

website. Please visit us

at www.broan.com

KEY NO. PART NO. DESCRIPTION

1 97017727 7” Round Duct Plate (includes mounting hardware)
2 97017729 Switch Assembly White (includes 2 switches, nameplate, mounting hardware)
97017730 Switch Assembly Black (includes 2 switches, nameplate, mounting hardware)
3 99526653 Nameplate, White
99526652 Nameplate, Black
4 97017736 Capacitor Kit (includes wire nuts, mounting screw)
5 97018225 Light Panel RH White (includes mounting hardware)
97018226 Light Panel RH Black (includes mounting hardware)
97018227 Light Panel RH Stainless (includes mounting hardware)
6 97018201 Filter Kit (3 per bag)
7 97018220 Blower Wheel (includes mounting nut)
8 97018221 Motor Kit (includes motor, isolators, mounting hardware)
9 97017728 Damper / Duct Connector (includes mounting hardware)
10 97018229 Light Panel LH White (includes mounting hardware)
97018230 Light Panel LH Black (includes mounting hardware)
97018231 Light Panel LH Stainless (includes mounting hardware)
11 97017731 Lamp Socket (includes lamp socket, wire nuts, mounting screws)
12 97018233 Lamp Socket Bracket
13 97018235 Bottom Pan (includes mounting hardware)
14 97018242 Non-duct Plenum (includes gasket & mounting hardware)
15 97018243 Non-duct Diverter (includes mounting hardware)
16 97018244 Non-duct Plate (includes mounting hardware)
Not Shown 97018224 Parts Bag
Not Shown 99010360 Non-Duct Filter Kit (3 charcoal filters and 12 filter clips)
Not Shown 99526707 Suction Cup Tool
Not Shown 97018234 Light Diode (includes wire nuts)
Not Shown 99526798 35W Halogen GU10 Bulb

Order replacement
parts by PA RT NO.

- not by KEY NO.

99527289D

MODÈLES QP142SS • QP142WW • QP142BL

EVOLUTIONTM 1
Hottes de cuisine de série QP142

LIRE CES DIRECTIVES ET LES CONSERVER

POUR USAGE DOMESTIQUE SEULEMENT

Page 8

AVERTISSEMENT

AFIN DE DIMINUER LES RISQUES D’INCENDIE, D’ÉLECTRO­CUTION OU DE BLESSURES, SUIVEZ CES DIRECTIVES :

1. N’utilisez cet appareil que de la manière prévue par le fabricant.
Si vous avez des questions, communiquez avec le fabricant à
l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez
l’alimentation du panneau électrique et verrouillez l’interrupteur
principal afin d’empêcher que le courant ne soit accidentellement
rétabli. S’il est impossible de verrouiller l’interrupteur principal, fixez
solidement un message d’avertissement, par exemple une étiquette,
sur le panneau électrique.

3. La pose de l’appareil et les travaux d’électricité (y compris la
pose de l’interrupteur) doivent être effectués par des personnes
qualifiées conformément à la réglementation en vigueur, notamment
les normes de construction ayant trait à la protection contre
les incendies.

4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour
brûler les gaz produits par les appareils à combustion et les
évacuer dans le conduit de fumée (cheminée). Respectez les
directives du fabricant de l’appareil de chauffage et les normes de
sécurité, notamment celles publiées par la National Fire Protection
Association (NFPA), l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) et les codes des
autorités locales.

5. Ce produit peut comporter des arêtes tranchantes. Prenez garde aux
coupures et aux éraflures lors

Veillez à ne pas endommager le câblage électrique ou d’autres

6.
équipements non apparents lors de la découpe ou du perçage du
mur ou du plafond.

7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

8. N’utilisez que des conduits métalliques.

9. N’utilisez pas de commande de régime à semi-conducteurs avec
ce ventilateur.

10. Ce produit peut également être installé avec un ensemble de cordon
électrique homologué UL de conception spéciale, en suivant les
instructions accompagnant l’ensemble de cordon électrique.

11. C e t appareil doit être relié à une mise à la terre.

POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR DE LA
GRAISSE SUR LE PLAN DE CUISSON :

1. N e laissez jamais les éléments de surface allumés à haute
température. Les débordements peuvent causer de la fumée et
occasionner des écoulements de graisse inflammables. L’huile doit
être chauffée graduellement à basse ou à moyenne température.

2. Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif
ou lors de la cuisson d’aliments à flamber (par ex., crêpes Suzette,
cerises jubilé, bœuf au poivre flambé).

3. Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur
le ventilateur ou les filtres.

4. Utilisez des casseroles de dimension appropriée. Utilisez toujours
une batterie de cuisine adaptée à la dimension de la surface
chauffante.

OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À
RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN
CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE PLAN
DE CUISSON :*

1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une
tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur.

de l’installation et du nettoyage.

AVERTISSEMENT

FAITES ATTENTION DE NE PAS VOUS BRÛLER. Si les flammes ne
s’éteignent pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ
LE SERVICE DES INCENDIES.

2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous
pourriez vous brûler ou propager l’incendie.

3. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une
violente explosion de vapeur pourrait survenir.

4. Utilisez un extincteur SEULEMENT si :

A. Vous savez qu’il est de classe ABC, et vous connaissez déjà son

mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.

Conseils tirés de la publication de la NFPA « Kitchen Firesafety Tips ».

*

ATTENTION

1. Pour usage intérieur seulement.

2. Pour ventilation générale uniquement. Ne pas utiliser cet appareil
pour évacuer des matières ou des vapeurs dangereuses ou
explosives.

3. Pour ne pas endommager les roulements du moteur, déséquilibrer
les pales ou les rendre bruyantes, protégez l’appareil de la poussière
de plâtre, de construction, etc.

4. Ne pas utiliser cette hotte au-dessus d’un appareil de cuisson
dépassant 60 000 BTU/heure car le moteur du ventilateur s’arrêtera
par intermittence.

5. Le moteur de la hotte est muni d’un dispositif de protection de
surcharge électrique qui coupe automatiquement le moteur en cas
de surchauffe. Il se remet en marche lorsqu’il a refroidi. Faites réparer
la hotte si le moteur continue à fonctionner par intermittence.

6. Pour mieux capter les vapeurs de cuisson, le haut de la hotte
DOIT ÊTRE AU MINIMUM à 61 cm (24 po) et au maximum à 76 cm
(30 po) au-dessus de la surface de cuisson.

7. Ce tt e hotte n’est pas conçue pour servir d’étagère.

8. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus
de renseignements, notamment sur les exigences.

REMARQUE Si la hotte est installée sans conduit :
Veuillez vous procurer un ensemble de (3) filtres

Enregistrez votre produit en ligne à : www.broan.com

Installateur : Veuillez remettre ce manuel

Propriétaire : Nettoyage, entretien et mode

pour hotte sans conduit (Modèle BPPF42) chez
votre distributeur local ou votre détaillant et les fixer
aux filtres en aluminium.

au propriétaire.

d’emploi à la page 9.

MODÈLES QP142SS • QP142WW • QP142BL

Page 9

CONTENU

INCLUS AVEC LA HOTTE :

FILTRES À

GRAISSES

(1) SAC DE PIÈCES CONTENANT :

(3)

SERRE-

FILS

(9) VIS

N° 8 X 1/4 PO

POUR

RACCORD

DE CONDUIT

TÊTE RONDE
N° 10 X 5/8 PO

(3)

(1) RACCORD DE

CONDUIT ROND

DE 17,8 CM (7 PO)

(1)

VENTOUSE

POUR

AMPOULE

(5) VIS DE

MONTAGE À

(1) CLAPET /

RACCORD

DE CONDUIT

DE 8,3 X 25,4 CM

(3-¼ X 10 PO)

(1)

DÉFLECTEUR

NON

CANALISÉ

(2) VIS

MÉCANIQUES

N° 8 X 5/16 PO

ET
(2)

RONDELLES N° 8

POUR

DÉFLECTEUR

NON CANALISÉ

FONCTIONNEMENT

Mettez toujours la hotte en MARCHE avant de cuisiner afin d’établir une
circulation d’air dans la cuisine. Laissez la hotte fonctionner quelques
minutes après l’arrêt de la cuisinière afin de nettoyer l’air.

Pour utiliser la hotte, faites comme suit :

1 20

INTERRUPTEUR DU VENTILATEUR

Cet interrupteur à bascule à trois positions met la hotte en MARCHE,
sur ARRÊT et commande la vitesse du ventilateur.
La position de gauche (0) de l’interrupteur met le ventilateur sur ARRÊT.
La position du milieu (1) de l’interrupteur met le ventilateur en MARCHE
au régime lent.
La position de droite (2) de l’interrupteur met le ventilateur en MARCHE
au régime élevé.

INTERRUPTEUR D’ÉCLAIRAGE

Cet interrupteur à bascule à trois positions permet d’ALLUMER et
d’ÉTEINDRE les lumières et de commander leur intensité.
La position de gauche (0) de l’interrupteur permet d’ÉTEINDRE
les lumières.
La position du milieu (1) de l’interrupteur permet d’ALLUMER les lumières
à faible intensité.
La position de droite (2) de l’interrupteur permet d’ALLUMER les lumières
à haute intensité.

REMARQUE

Cette hotte comporte un ventilateur à conception décalée offrant un
meilleur rendement tout en réduisant le niveau sonore. Par conséquent,
vous remarquerez peut-être que les impuretés de cuisson sont davantage
attirées d’un côté ou semblent aspirées plus rapidement que de l’autre
côté, ce qui est normal. La hotte a été conçue et testée pour capter les
impuretés et odeurs de cuisson dans des conditions normales, quel que
soit l’endroit où la cuisson s’effectue sur la cuisinière. Veuillez noter que
cuisiner sur les brûleurs arrière permet toujours une meilleure captation
des impuretés de cuisson, quelle que soit la conception de la hotte.

1 20

NETTOYAGE ET ENTRETIEN

Pour des raisons de santé, de performance et d’apparence, nettoyez le
filtre, le ventilateur et les surfaces graisseuses. Utilisez seulement un
chiffon propre et une solution de détergent doux sur l’acier inoxydable
et les surfaces peintes.

Nettoyez les filtres entièrement métalliques au lave-vaisselle avec un
détergent sans phosphate. Une décoloration du filtre peut se produire si
des détergents phosphatés sont utilisés et selon les conditions locales
de l’eau, sans toutefois affecter le rendement du filtre. Cette décoloration
n’est pas couverte par la garantie.

Nettoyez souvent les surfaces des filtres de recirculation avec un linge
humide et un détergent doux. NE PLONGEZ PA S les filtres dans l’eau
et ne les mettez pas au lave-vaisselle. La fonction « Clean Sense »
indique quand le filtre doit être remplacé. Les bandes bleues et jaunes
se combinent et deviennent vertes lorsqu’il est temps de changer le filtre.
La caractéristique « Clean Sense » fonctionne mieux lorsqu’elle est
tournée vers la surface de cuisson. Remplacez les filtres de recirculation
sans conduit tous les six mois. Pour remplacer les filtres de recirculation ­veuillez acheter les filtres S99010360 ou Modèle BPPF42.

Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé.
Si les roulements du moteur sont anormalement bruyants, remplacez
le moteur exactement par le même modèle. La roue à ailettes doit
aussi être remplacée.

Utilisez des ampoules halogènes avec écran de 120 V, 35 W - MR16
à culot GU10. Veuillez vous procurer les ampoules séparément.

PRÉPARATION DE L’EMPLACE­MENT DE LA HOTTE

CAPUCHON DE TOIT

SOFFITE

ARMOIRE

HOTTEHOTTE

61 à 76 cm (24 à 30 po)
AU-DESSUS DE LA
SURFACE DE CUISSON

1

Déterminez si l’évacuation se fera à la verticale (conduit de 8,3 x

25,4 cm [3-1/4 x 10 po] ou conduit rond de 1 7, 8 cm [7 po]), ou à
l’horizontale (8,3 x 25,4 cm [3-1/4 x 10 po] seulement). Pour une
évacuation verticale ou horizontale, installez les conduits entre un
capuchon de toit ou un capuchon mural. Pour obtenir les meilleurs
résultats, utilisez un minimum de coudes et de

CONDUIT 8,3 x 25,4 cm
(3-¼ x 10 po) ou ROND

de 17,8 cm (7 po)

(Pour évacuation

verticale)

CÂBLAGE (au-dessus
ou à l’arrière de la hotte)

CAPUCHON MURAL

CONDUIT
8,3 x 25,4 cm (3-¼ x 10 po)
(Pour évacuation horizontale)

transitions.

2

À l’aide des diagrammes ci-dessous, déterminez l’emplacement
exact des coupes à effectuer pour le conduit et le fil d’alimentation
électrique dans l’armoire ou le mur. Pour une installation sans
conduit, NE PAS découper de trou pour le conduit.

C

VIS DE MONTAGE DE LA HOTTE (5)

44,8 cm
(17 5/8 po)

ONDUIT VERTICAL 8,3 X

25,4 CM (3-¼ X 10 PO)

44,8 cm
(17 5/8 po)

AVANT DE
L’ARMOIRE

MODÈLES QP142SS • QP142WW • QP142BL

Page 10

PRÉPARATION DE LA HOTTE

3 Retirez le sac de pièces de l’intérieur de la boîte de matériel

inclus avec le hotte.

4 Enlevez toutes les pellicules protectrices de la hotte (hottes en

acier inoxydable seulement).

DESSOUS
DE L'ARMOIRE

11,4 cm
(4 1/2 po)

1,9 cm (3/4 po)

CALES DE BOIS
(armoires à base

en retrait seulement)

CALES DE BOIS

(armoires à base en

retrait seulement)

10,2 cm

DESSOUS
DE
L’ARMOIRE

44,8 cm (17 5/8 po)

VIS DE

MONTAGE DE

LA HOTTE (5)

*

13,3 cm
(5 1/4 po)

TROU D'ACCÈS DU
CONDUIT VERTICAL

13,3 cm
(5 1/4 po)

LIGNE DE

CENTRE

AVANT DE
L’ARMOIRE

TROU D’ACCÈS DU

CONDUIT HORIZONTAL

13,3 cm
(5 1/4 po)

LIGNE DE

CENTRE

17,5 cm

(6 7/8 po)

27,9 cm

5,4 cm

(11 po)

(2 1/8 po)

TROU POUR

CÂBLE ÉLECTRIQUE

(dans le fond de l'armoire)

CONDUIT HORIZONTAL

8,3 X 25,4 CM (3-¼ X 10 PO)

3,5 cm (1 3/8 po)

1 cm (3/8 po)

*

13,3 cm
(5 1/4 po)

17,5 cm (6 7/8 po)

44,8 cm (17 5/8 po)

TROU POUR

CÂBLE ÉLECTRIQUE

(dans le mur)

(10 7/8 po)

6,7 cm

(2 5/8 po)

27,6 cm

ç

(1)

TIRER

VERS LE

ç

(2)

SOULEVER

5 Retirez les filtres d’aluminium de la hotte.

6 Enlevez les six vis maintenant le panneau inférieur de la hotte.

Mettez le panneau inférieur et les vis de côté.

BAS

PANNEAU

INFÉRIEUR

FILTRES

D’ALUMINIUM

VIS DE MONTAGE DE LA HOTTE (5)

44,8 cm
(17 5/8 po)

44,8 cm
(17 5/8 po)

CONDUIT ROND

DE 17,8 CM (7 PO)

AVANT DE
L’ARMOIRE

TROU DE

DESSOUS
DE
L'ARMOIRE

CALES DE BOIS
(armoires à base

en retrait seulement)

 Remarquezlacaledeboisetlavissupplémentairesprèsdel’avant

*

del’armoire,surlalignecentraledel’armoire.

DIAMÈTRE

11,7 cm

20,3 CM

(8 PO) DE

*

TROU D’ACCÈS

TROU D’ACCÈS

POUR

POUR

CONDUIT ROND

CONDUIT ROND

17,8 cm (7 po)

17,8 cm (7 po)

LIGNE DE

CENTRE

17,5 cm

(6 7/8 po)

27,9 cm

5,4 cm

(11 po)

(2 1/8 po)

6,7 cm

(2 5/8 po)

TROU POUR

CÂBLE ÉLECTRIQUE

(dans le fond de l'armoire)

27,6 cm

(10 7/8 po)

CLAPET /

RACCORD DE CONDUIT

7 Enlevez les deux vis maintenant le clapet / raccord de conduit

sur la hotte. Enlevez le clapet/raccord de conduit à l’intérieur de
la hotte.

POUR LES INSTALLATIONS AVEC CONDUIT – Passez à l’étape 12.

DÉFLECTEUR

NON CANALISÉ

BOÎTE À AIR

8 INSTALLATION SANS CONDUIT SEULEMENT :

Du sac de pièces : Fixez le déflecteur non canalisé à la boîte
à air à l’aide de 2 vis et 2 rondelles.

VIS

MODÈLES QP142SS • QP142WW • QP142BL

Page 11

VIS

PLAQUE NON

CANALISÉE

10 INSTALLATION SANS CONDUIT SEULEMENT :

Insérez la petite extrémité de la plaque non canalisée dans la
fente du caisson non canalisé. Fixez-la avec les 2 vis enlevées
à l’étape 9.

FENTE

ç

PLAQUE NON

PLAQUE NON

CANALISÉE

CANALISÉE

11 INSTALLATION SANS CONDUIT SEULEMENT :

Veuillez vous procurer un ensemble de (3) filtres pour hotte sans
conduit (Modèle BPPF42) chez votre distributeur local ou votre
détaillant. Fixez les filtres pour hotte sans conduit aux filtres
d’aluminium selon les instructions accompagnant les filtres pour
hotte sans conduit.

INSTALLATIONS SANS CONDUIT - Passez à « INSTALLATION DE
LA HOTTE ».

PLAQUE NON

CANALISÉE

CAISSON NON

CANALISÉ

9 INSTALLATION SANS CONDUIT SEULEMENT :

Enlevez les 2 vis retenant la plaque non canalisée au caisson

non canalisé et retirez la plaque.

MODÈLES QP142SS • QP142WW • QP142BL

Page 12

OUVERTURE RONDE

PRÉAMORCÉE DE

1 7, 8 cm (7 po) (enlevez

également la plaque

pour conduit

vertical de

8,3 x 25,4 cm

[3-¼ x 10 po])

OUVERTURE

PRÉAMORCÉE

OUVERTURE

PRÉAMORCÉE

POUR CONDUIT
HORIZONTAL DE 8,3 X
25,4 CM (3-¼ X 10 PO)

12 INSTALLATION AVEC CONDUITS SEULEMENT :

Enlevez la ou les plaques d’ouverture préamorcée pour
conduit vertical de 8,3 x 25,4 cm (3-¼ x 10 po), conduit
horizontal de 8,3 x 25,4 cm (3-¼ x 10 po) ou conduit rond
de 1 7, 8 cm (7 po) selon la méthode choisie pour les conduits.

CLAPET / RACCORD

DE CONDUIT DE

BORD
SUPÉRIEUR
ARRIÈRE DE

LA HOTTE

8,3 X 25,4 CM
(3-¼ X 10 PO)

VERTICAL DE
8,3 X 25,4 CM
(3-¼ X 10 PO)

INSTALLATION DE LA HOTTE

AVERTISSEMENT

Pour réduire les risques de choc électrique, coupez le

courant du panneau électrique. Verrouillez ou posez un
sceau sur le panneau afin d’éviter que le courant ne soit
rétabli accidentellement.

POUR

CONDUIT

COUVERCLE

DU BOÎTIER DE

CONNEXION

ÉLECTRIQUE

OUVERTURE

PRÉAMORCÉE

DU CÂBLE

D’ALIMENTATION

ÉLECTRIQUE

PIVOT DU

CLAPET

14 Enlevez le couvercle du boîtier de connexion électrique

à l’intérieur de la hotte et l’ouverture préamorcée de câble
d’alimentation électrique appropriée sur le dessus ou à
l’arrière de la hotte.

PLAQUE DE

CONDUIT ROND

1 7, 8 CM (7 PO)

13 INSTALLATION AVEC CONDUITS SEULEMENT :

Fixez le clapet / raccord de conduit de 8,3 x 25,4 cm (3-¼ x 10 po)
(si vous utilisez un conduit de 8,3 x 25,4 cm [3-1/4 x 10 po]) ou
la plaque de conduit rond de 17,8 cm (7 po) (si vous utilisez un
conduit rond de 17, 8 cm [7 po]) sur l’ouverture préamorcée.

Remarques :

Pour accommoder les conduits décentrés, le clapet / raccord de
conduit de 8,3 x 25,4 cm (3-1/4 x 10 po) peut être installé jusqu’à
1,3 cm (½ po) d’un côté ou de l’autre du centre de la hotte et la
plaque de conduit rond de 17, 8 cm (7 po) peut être installée jusqu’à
1,3 cm ( ½ po) d’un côté ou de l’autre du centre de la hotte.

Installez le clapet / raccord de conduit de 8,3 x 25,4 cm
(3-1/4 x 10 po) en plaçant le pivot du clapet le plus près du
bord supérieur / arrière de la hotte.

CÂBLE ÉLECTRIQUE

DE LA MAISON

15 Acheminez le fil d’alimentation électrique du panneau électrique

jusqu’à l’emplacement de la hotte. Fixez le câble à la hotte avec le
connecteur approprié.

16 Suspendez la hotte à l’aide de (4) vis à moitié vissées aux endroits

marqués sous l’armoire (illustré sous « PRÉPARATION DE
L’EMPLACEMENT DE LA HOTTE »). Ces vis sont incluses dans le
sac de pièces. Glissez la hotte vers le mur de manière à engager la
tête des vis dans la fente des trous de serrure du dessus de la hotte.
Serrez les vis fermement. Ajoutez la cinquième vis de montage dans
le trou central de la hotte et serrez-la fermement.

17 INSTALLATION AVEC CONDUITS SEULEMENT :

Raccordez le conduit à la hotte et assurez-vous que les joints sont
bien fixés et étanches à l’aide de ruban pour conduit. Assurez-vous
que le clapet / raccord de conduit s’insère à l’intérieur du conduit et
que le clapet s’ouvre et se ferme librement.

MODÈLES QP142SS • QP142WW • QP142BL

Page 13

RACCORD DU CÂBLAGE

VIS DE MISE

À LA TERRE

CÂBLE ÉLECTRIQE

DE LA MAISON

18 Connectez le câble électrique de la maison avec les fils de

la hotte - le NOIR avec le NOIR, le BLANC avec le BLANC, et
le VERT ou FIL NU avec la vis de mise à la terre. Replacez le
couvercle du boîtier de connexion électrique.

19 Reposez le panneau inférieur avec les 6 vis enlevées à

l’étape 6.

INSTALLATION DES AMPOULES

SUPPORT DU

SOCLE D’AMPOULE

PANNEAU

D’ÉCLAIRAGE

Pour changer la profondeur des socles d’ampoule :

- Enlevez le panneau inférieur (voir étape 6).

- Enlevez les 2 vis du panneau d’éclairage. Gardez les vis

de côté.

- Desserrez les 2 vis retenant le support du socle d’ampoule
au panneau d’éclairage.

- Réglez le support / socle à la profondeur voulue.

- Resserrez les vis fermement.

- Reposez le panneau d’éclairage et le panneau inférieur.

21 INSTALLATION AVEC CONDUITS SEULEMENT :

Replacez les filtres d’aluminium enlevés à l’étape 5.

INSTALLATION SANS CONDUIT SEULEMENT :

Installez les filtres d’aluminium et les filtres pour hotte sans
conduit - achetés et assemblés à l’étape 11.

VIS

VENTOUSE

AMPOULE

HALOGÈNE

(2)

TOURNER

DANS LE SENS

HORAIRE

VIS DU

PANNEAU

D’ÉCLAIRAGE

ATTENTION : Les ampoules peuvent être très chaudes.
Pour plus d’informations, voir l’emballage de l’ampoule.

20 Installez (4) ampoules halogènes. Utilisez des ampoules

halogènes avec écran de 120 V, 35 W - MR16 à culot GU10.
Veuillez vous procurer les
ampoules séparément.

REMARQUE : Vous pouvez utiliser la ventouse (incluse avec

la hotte) pour installer ou enlever les ampoules.

Alignez les bornes de l’ampoule sur la grande ouverture du socle,
puis poussez l’ampoule vers la hotte et tournez-la dans le sens
horaire jusqu’à ce qu’elle soit bien appuyée.

La position du socle de l’ampoule (sa profondeur) est réglable et

peut exiger un ajustement lorsque :
a) certaines marques d’ampoule sont difficiles à installer.
b) l’ampoule dépasse trop sous le panneau d’éclairage.

(1)

ENFONCER

PANNEAU

D’ÉCLAIRAGE

GARANTIE

Broan-NuTone garantit au consommateur et acheteur initial de ses produits que ceux-ci
sont exempts de tout vice de matériau ou de fabrication pour une période d’un (1) an
à compter de la date d’achat originale. CETTE GARANTIE NE COMPORTE AUCUNE
AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES GARANTIES TACITES DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE
PARTICULIER.

Durant cette période d’un an, Broan-NuTone réparera ou remplacera gratuitement, à sa
discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales
d’utilisation. CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS
ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES,
FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET
AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais
d’entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus,
une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux
effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux
instructions recommandées.

La durée de toute garantie tacite est limitée à cette période d’un an, tel que stipulé pour la
garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d’une
garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation.

L’OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT,
À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L’ACHETEUR EN VERTU DE
LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE
DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTÉRÊTS
PARTICULIERS DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT.
Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des
dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à
votre situation. La présente garantie vous confère des droits spécifiques reconnus par la
loi. D’autres droits pourraient également vous être accordés selon la législation locale en
vigueur. La présente garantie remplace toutes les autres garanties précédentes.

Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l’adresse
ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du
produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité
du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une
preuve de la date d’achat originale.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rév. 08/2007

Garantie limitée d’un an

PIÈCES DE RECHANGE

MODÈLES QP142SS • QP142WW • QP142BL

Page 14

1

12

11

10

15

14

16

3

2

9

4

5

6

8

13

7

Les pièces de rechange

peuvent être commandées

sur notre site Web. Visitez

notre site à www.broan.com

REPÈRE N° DE PIÈCE DESCRIPTION

1 97017727 Plaque pour conduit rond de 17, 8 cm (7 po) (comprend la quincaillerie de montage)
2 97017729 Ensemble d’interrupteurs blancs (2 interrupteurs, plaque indicatrice, quincaillerie de montage)
97017730 Ensemble d’interrupteurs noirs (2 interrupteurs, plaque indicatrice, quincaillerie de montage)
3 99526653 Plaque indicatrice, blanche
99526652 Plaque indicatrice, noire
4 97017736 Ensemble de condensateur (comprend écrous à fil, vis de montage)
5 97018225 Panneau d’éclairage blanc DROIT (comprend la quincaillerie de montage)
97018226 Panneau d’éclairage noir DROIT (comprend la quincaillerie de montage)
97018227 Panneau d’éclairage inox DROIT (comprend la quincaillerie de montage)
6 97018201 Ensemble de filtres (3 par sac)
7 97018220 Roue à ailettes (incluant l’écrou de montage)
8 97018221 Ensemble de moteur (comprend moteur, isolateurs, quincaillerie de montage)
9 97017728 Clapet / raccord de conduit (incluant la quincaillerie de montage)
10 97018229 Panneau d’éclairage blanc GAUCHE (comprend la quincaillerie de montage)
97018230 Panneau d’éclairage noir GAUCHE (comprend la quincaillerie de montage)
97018231 Panneau d’éclairage inox GAUCHE (comprend la quincaillerie de montage)
11 97017731 Socle d’ampoule (comprend socle d’ampoule, écrous à fil, vis de montage)
12 97018233 Support de socle d’ampoule
13 97018235 Panneau inférieur (comprend la quincaillerie de montage)
14 97018242 Caisson non canalisé (comprend le joint et la quincaillerie de montage)
15 97018243 Déflecteur non canalisé (comprend la quincaillerie de montage)
16 97018244 Plaque non canalisée (comprend la quincaillerie de montage)
Non illustré 97018224 Sac de pièces
Non illustré 99010360 Ensemble de filtres pour hotte sans conduit (3 filtres au charbon et 12 attaches de filtre)
Non illustré 99526707 Ventouse
Non illustré 97018234 Lampe à diode (comprend écrous à fils)
Non illustré 99526798 Ampoule halogène 35 W GU10

Veuillez
commander les
pièces par N°
PIÈCE - et non
par N° REPÈRE.

99527289D

MODELOS QP142SS • QP142WW • QP142BL

Página 15

EVOLUTIONTM 1
Campanas Serie QP142

LEA Y CONSERVE ESTAS INSTRUCCIONES

SOLAMENTE PARA COCINAR EN CASA

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA
O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.

2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los medios de
desconexión del servicio para evitar que la electricidad se reanude
accidentalmente. Cuando no sea posible bloquear los medios de
desconexión del servicio, fije firmemente una señal de advertencia
(como una etiqueta) en un lugar visible del panel de servicio.

3. El trabajo de instalación y cableado eléctrico (incluida la ubicación
del interruptor) debe ser realizado por personal calificado y de
conformidad con todos los códigos y normas correspondientes,
incluidos los de construcción específicos contra incendios.

4. Proporcione suficiente aire para que se lleve a cabo la combustión
y extracción adecuadas de los gases a través del tubo de humos
(chimenea) del equipo quemador de combustible, a fin de evitar el
contratiro. Siga las normas de los equipos de combustión, como las
establecidas en los códigos locales y las publicadas por la Asociación
Nacional de Protección contra Incendios (National Fire Protection
Association, NFPA) y la Sociedad Americana de Ingenieros

alefacción, Refrigeración y Aire Acondicionado (American Society

C
for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE).

5. Este producto podría tener bordes afilados. Trabaje con cuidado para
evitar cortadas y abrasiones durante la instalación y la limpieza.

6. Al cortar o perforar a través de la pared o del techo, tenga cuidado
de no dañar el cableado eléctrico ni otros servicios ocultos.

7. Los ventiladores en conductos siempre deben ventearse hacia
el exterior.

8. Utilice únicamente conductos metálicos.

9. No use este ventilador junto con ningún dispositivo de control de
velocidad de estado sólido.

10. Como alternativa, se puede instalar este producto con el juego de
cable de alimentación aprobado por UL y diseñado para el producto,
siguiendo las instrucciones incluidas con el cable.

11. E s ta unidad debe estar conectada a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR
GRASA PRESENTE EN LA ESTUFA:

1. Nunca deje desatendidas las unidades de la superficie cuando
estén en ajustes altos de calor. Los alimentos en ebullición provocan
derrames grasosos y con humo que se pueden incendiar. Caliente
el aceite lentamente en ajustes de calor bajo o medio.

2. Siempre ENCIENDA la campana cuando esté cocinando a altas
temperaturas o flameando alimentos (por ejemplo, crepas Suzette,
cerezas Jubilee, bistec con pimienta flameado).

3. Limpie frecuentemente los ventiladores. No permita la acumulación
de grasa en el ventilador ni en el filtro.

4. Use
de cocina que sean apropiados para el tamaño del elemento de
la superficie.

PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS
EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA
ESTUFA, OBSERVE LO SIGUIENTE*:

1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola
para galletas o una bandeja de metal, y después apague el quemador.
PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las
llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME
A LOS BOMBEROS.

cacerola del tamaño adecuado. Siempre use utensilios

una

de

ADVERTENCIA

2. NUNCA LEVANTE UNA CACEROLA INCENDIADA porque podría
sufrir quemaduras o propagar el incendio.

3. NO TRATE DE APAGAR EL FUEGO CON AGUA ni con trapos o
toallas de cocina mojados, pues ocasionará una explosión violenta
de vapor.

4. Use un extintor SÓLO si:

A. Tiene un extintor de la Clase ABC, y ya sabe cómo funciona.
B. El incendio es pequeño y está confinado en el área en la que

se inició.
C. Va a llamar al Departamento de Bomberos.
D. Puede combatir el incendio teniendo la espalda orientada hacia

una salida.

* Basado en “Kitchen Firesafety Tips” (Sugerencias para la seguridad

contra incendios en la cocina) publicado por NFPA.

PRECAUCIÓN

1. Sólo debe usarse bajo techo.

2. Sólo para usarse como medio de ventilación general. No debe
usarse para la extracción de materiales ni vapores peligrosos
o explosivos.

3. Para evitar daños a los cojinetes del motor y rotores ruidosos o
desbalanceados, mantenga la unidad eléctrica al resguardo de
rociados de yeso, polvo de construcción, etc.

4. No use equipo para cocinar mayor de 60,000 BTU/hr, pues el motor
ventilador se apagará de manera intermitente.

5. Este motor de campana tiene una protección contra sobrecargas
térmicas que automáticamente apagará el motor en caso de
sobrecalentamiento. El motor reanudará su funcionamiento cuando
se enfríe. Si el motor continúa apagándose
servicio para la campana.

6. La parte superior de la campana NO DEBE ESTAR A MENOS de
24 pulg. (61 cm) y a un máximo de 30 pulg. (76 cm) por arriba de la
estufa, para captar mejor las impurezas que surgen al cocinar.

7. E st á campana no está diseñada para usarse como repisa.

8. Lea la etiqueta de especificaciones que tiene el producto para ver
información y requisitos adicionales.

NOTA Si la campana se va a instalar en un sistema sin conductos:

En su distribuidor o minorista local compre un juego de
(3) filtros para sistemas sin conductos (Modelo BPPF42) y
acóplelos a los filtros de malla de aluminio.

Registre su producto en Internet en: www.broan.com

Aviso al instalador: Deje este manual

con el dueño de la casa.

Aviso al dueño de la casa: En la página 16

encontrará las instrucciones de limpieza,

mantenimiento y funcionamiento.

y encendiéndose

, solicite

MODELOS QP142SS • QP142WW • QP142BL

O DE 3¼ x 10 pulg.

Página 16

CONTENIDO

SE INCLUYE CON LA CAMPANA:

(3)

FILTROS

PARA GRASA

(1) BOLSA DE PIEZAS QUE CONTIENE:

(3)

TUERCAS

PARA

CABLE

(9)

TORNILLOS

PARA

CONECTOR DE

CONDUCTO

#8 X 1/4 PULG.

HERRAMIENTA

DE VENTOSA

PARA LAS

BOMBILLAS

TORNILLOS

DE MONTAJE

DE CABEZA

REDONDA

#10 X 5/8 PULG.

CONECTOR PARA

REGULADOR/

CONDUCTO

DE 3¼ X 10 PULG.

(8.3 X 25.4 CM)

(1)

CONECTOR PARA

CONDUCTO REDONDO

DE 7 PULG. (17.8 CM)

(1)

DESVIADOR

CONDUCTO

TORNILLOS

MAQUINADOS

(5)

#8 X 5/16 PULG.

ARANDELAS #8

PARA

DESVIADOR

SIN CONDUCTO

(1)

(2)

Y

(2)

(1)

SIN

FUNCIONAMIENTO

ENCIENDA siempre la campana antes de comenzar a cocinar, a fin de
establecer un flujo de aire en la cocina. Después de apagar la estufa, deje
que la campana funcione durante unos cuantos minutos para despejar
el aire.

Para hacer funcionar la campana, haga lo siguiente:

1 20

INTERRUPTOR DEL VENTILADOR

Este interruptor oscilante de 3 posiciones ENCIENDE y A PA G A el
ventilador y controla su velocidad.
La posición izquierda (0) del interruptor APAGA el ventilador.
La posición central (1) del interruptor ENCIENDE el ventilador a
baja velocidad.
La posición derecha (2) del interruptor ENCIENDE el ventilador a
alta velocidad.

INTERRUPTOR DE LUZ

Este interruptor oscilante de 3 posiciones ENCIENDE y APA G A las luces
y controla su intensidad.
La posición izquierda (0) del interruptor APAGA la luz.
La posición central (1) del interruptor ENCIENDE la luz a baja intensidad.
La posición derecha (2) del interruptor ENCIENDE la luz a alta intensidad.

NOTA

Esta campana utiliza un ventilador de compensación, diseñado para
obtener un mejor desempeño y menores niveles de ruido. Como resultado,
tal vez se dé cuenta de que las impurezas al cocinar se atraen más a
un lado, o aparentan atraerse con más rapidez de lo que parece en el
lado opuesto. Esto es totalmente normal. La campana ha sido diseñada
y probada para captar bien las impurezas y los olores al cocinar en
condiciones normales, sin importar la ubicación donde se cocine en
la estufa. Tome en cuenta que al cocinar en los quemadores traseros
siempre tendrá como resultado una mejor captación de las impurezas,
sin importar el diseño de la campana.

1 20

LIMPIEZA Y MANTENIMIENTO

Por motivos de desempeño, apariencia y salud, limpie el filtro, el ventilador
y las superficies que tengan grasa. Utilice únicamente un trapo limpio
y una solución de detergente suave en superficies de acero inoxidable
y pintadas.

Limpie los filtros completamente metálicos en el lavaplatos con un
detergente sin fosfatos. La decoloración del filtro puede ocurrir si se
utilizan detergentes con fosfato o como resultado de la condición del agua
local, pero esto no afectará el rendimiento del filtro. Esta decoloración no
está cubierta por la garantía.

Limpie frecuentemente las superficies del filtro de recirculación sin
conducto con un paño húmedo y un detergente suave. NO sumerja los
filtros en agua ni los coloque en el lavaplatos. La característica especial
“Clean Sense” indica cuando es necesario reemplazar un filtro. Cuando
sea el momento de cambiar el filtro, las bandas azules y amarillas
se combinarán y adquirirán un color verde. La característica “Clean
Sense” funciona mejor cuando se coloca orientada hacia la superficie
para cocinar. Cambie los filtros de recirculación cada 6 meses. Para
reemplazar los filtros de circulación para sistemas sin conductos, compre
el S99010360 o el modelo BPPF42.

El motor está permanentemente lubricado y no necesitará nunca
ponerle aceite. Si los cojinetes del motor están haciendo ruido excesivo
o inusual, reemplace el motor con el motor de servicio exacto. También
debe reemplazar el impulsor.

Utilice bombillas de halógeno con escudo protector de 120 V, 35 W
(MR16 con base GU10). Las bombillas se compran por separado.

PREPARE EL LUGAR DONDE SE
VA A INSTALAR LA CAMPANA

TAPA DE TECHO

PLAFÓN

GABINETE

DE 24 a 30 pulg.
(61 a 76 cm)
POR ENCIMA DE LA
SUPERFICIE DE COCINADO

1 Determine si la descarga de la campana va a ser vertical

(conducto de 3¼ x 10 pulg. [8.3 x 25.4 cm] o redondo de 7 pulg.
[17.8 cm]) u horizontal (sólo conducto de 3¼ x 10 pulg. [8.3 x

25.4 cm]). Para descarga vertical u horizontal, coloque la red
de conductos entre el lugar donde va a instalar la campana y
el tapón de techo o tapón de pared. Para obtener los mejores
resultados, utilice una cantidad mínima de transiciones y codos.

CAMPANACAMPANA

CONDUCTO DE 3¼ x 10 pulg.

(8.3 x 25.4 cm) o CONDUCTO

REDONDO de 7 pulg. (17.8 cm)

(para descarga vertical)

CABLEADO ELÉCTRICO
DOMÉSTICO (parte superior
o posterior de la campana)

TAPA DE PARED

CONDUCT
(8.3 x 25.4 cm)
(para descarga horizontal)

MODELOS QP142SS • QP142WW • QP142BL

Página 17

2 Guíese por el diagrama correspondiente (a continuación) para

colocar los conductos y hacer el corte exacto para la conexión
eléctrica en el gabinete o en la pared. Para instalaciones en
sistemas sin conductos, NO haga ningún orificio de acceso
para conducto.

TORNILLOS DE MONTAJE
DE LA CAMPANA (5)

17 5/8 pulg.
(44.8 cm)

FRENTE DEL
GABINETE

PARTE INFERIOR
DEL GABINETE

4½”
(11.4 cm)

5¼”
(13.3 cm)

ORIFICIO DE ACCESO PARA

CONDUCTO VERTICAL

¾”

(1.9 cm)

CUÑAS DE

MADERA

(sólo gabinetes de

fondo empotrado)

CUÑAS DE MADERA

(sólo gabinetes de

fondo empotrado)

LÍNEA

CENTRAL

FRENTE DEL
GABINETE

CONDUCTO VERTICAL DE

3¼ X 10 PULG. (8.3 X 25.4 CM)

17 5/8 pulg.
(44.8 cm)

6 7/8”

(17.5 cm)

*

5¼”
(13.3 cm)

11”

2 1/8”

(27.9 cm)

(5.4 cm)

ORIFICIO DE

ACCESO

PARA CABLES

ELÉCTRICOS

(en el fondo del gabinete)

CONDUCTO HORIZONTAL DE
3¼ X 10 PULG. (8.3 X 25.4 CM)

1 3/8” (3.5 cm)

3/8” (1 cm)

2 5/8”

(6.7 cm)

10 7/8”

(27.6 cm)

PREPARE LA CAMPANA

3 Quite la bolsa de piezas del interior del cuadro de hardware

incluido con la campana.

4 Quite todo el forro de plástico protector de la campana

(únicamente campanas de acero inoxidable).

ç

(1)

ç

JALAR

HACIA

ABAJO

FILTROS DE

ALUMINIO

(2)

LEVANTAR

HACIA

FUERA

5 Quite los filtros de aluminio de la campana.

4” (10.2 cm)

PARTE
INFERIOR
DEL GABINETE

TORNILLOS

DE MONTAJE

DE LA

CAMPANA (5)

ORIFICIO DE ACCESO PARA

CONDUCTO HORIZONTAL

5¼”
(13.3 cm)

*

LÍNEA

CENTRAL

5¼”
(13.3 cm)

6 7/8”

(17.5 cm)

17 5/8 pulg. (44.8 cm) 17 5/8 pulg. (44.8 cm)

PARA CABLES

ORIFICIO

DE ACCESO

ELÉCTRICOS

(en la pared)

TORNILLOS DE MONTAJE
DE LA CAMPANA (5)

17 5/8 pulg.
(44.8 cm)

FRENTE DEL
GABINETE

PARTE
INFERIOR
DEL
GABINETE

AGUJ. de

8" pulg.

(20.3 cm)

DE DIÁM.

4 5/8” (11.7 cm)

ORIFICIO DE

ORIFICIO DE

ACCESO PARA

ACCESO PARA

CONDUCTO

CONDUCTO

REDONDO

REDONDO

DE 7 pulg.

DE 7 pulg.

(17.8 cm)

(17.8 cm)

*

CUÑAS DE

MADERA

(sólo gabinetes de

fondo empotrado)

 Observelacuñademaderaadicionalyeltornillodemontajecerca

*

delfrentedelgabinete,sobrelalíneacentraldelgabinete.

LÍNEA

CENTRAL

CONDUCTO REDONDO

DE 7 PULG. (17.8 CM)

17 5/8 pulg.
(44.8 cm)

6 7/8”

(17.5 cm)

11” (27.9 cm)

2 1/8”

(5.4 cm)

ORIFICIO DE

ACCESO PARA

CABLES ELÉCTRICOS

(en el fondo del gabinete)

2 5/8”

(6.7 cm)

10 7/8”

(27.6 cm)

RECIPIENTE

INFERIOR

6 Quite los 6 tornillos que sostienen el recipiente inferior a la

campana. Deje a un lado el recipiente inferior y los tornillos.

CONECTOR DEL
REGULADOR DE

TIRO/CONDUCTO

7 Quite los 2 tornillos que sujetan el conector del regulador de

tiro/conducto a la campana. Quite el conector del regulador

de tiro/conducto del interior de la campana.

PARA INSTALACIONES CON CONDUCTOS: pase directamente al

paso 12.

DESVIADOR PARA

SISTEMAS SIN

CONDUCTOS

CAJA DE AIRE

MODELOS QP142SS • QP142WW • QP142BL

Página 18

TORNILLOS

8 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:

De la lista de piezas: Fije el desviador para sistemas sin
conductos a la caja de aire con 2 tornillos y 2 arandelas.

TORNILLOS

PLACA DE

SISTEMA SIN

CONDUCTO

PLACA DE

SISTEMA SIN

CONDUCTO

PLACA DE

SISTEMA SIN

CONDUCTO

10 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:

Inserte el extremo corto de la placa sin conducto en la ranura
del pleno sin conducto. Fije con los 2 tornillos que quitó en
el paso 9.

11 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:

Compre un juego de (3) filtros para sistemas sin conductos
(Modelo BPPF42) en la tienda distribuidora o minorista de
su localidad. Siguiendo las instrucciones que acompañan
a los filtros para sistemas sin conductos, acople éstos a
los filtros de malla de aluminio.

PARA INSTALACIONES SIN CONDUCTOS: pase directamente
al paso “INSTALE LA CAMPANA”.

ç

RANURA

PLENO PARA

SISTEMAS SIN

CONDUCTOS

9 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:

Quite 2 tornillos que sostienen la placa sin conducto al pleno

sin conducto y quite la placa.

MODELOS QP142SS • QP142WW • QP142BL

Página 19

PLACA REDONDA

DE AGUJERO CIEGO

DE 7 pulg. (17.8 cm)
(también desmonte la
placa vertical de 3¼ x

10 pulg. [8.3 x 25.4 cm])

PLACA

HORIZONTAL

DE 3¼ X

PLACA VERTICAL

DE AGUJERO CIEGO

DE 3¼ X 10 PULG.

(8.3 X 25.4 CM)

12 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:

Retire las placas de agujero ciego vertical de 3¼ x 10 pulg.
(8.3 x 25.4 cm), horizontal de 3¼ x 10 pulg. (8.3 x 25.4 cm),
o redonda de 7 pulg. (17.8 cm), según corresponda a su método
de conductos.

CONECTOR DEL

REGULADOR

BORDE

SUPERIOR/

POSTERIOR

DE LA

CAMPANA

DE TIRO/

CONDUCTO DE

3 ¼ X 10 PULG.

(8.3 X 25.4 CM)

10 PULG.

(8.3 X 25.4 CM)

PIVOTE

DE LA

ALETA DEL

REGULADOR

INSTALE LA CAMPANA

ADVERTENCIA

Para reducir el riesgo de una descarga eléctrica, desconecte

el suministro eléctrico al panel de servicio. Bloquee el panel
de servicio o póngale una etiqueta de seguridad para evitar
que alguien conecte accidentalmente la energía eléctrica.

CUBIERTA DE

LA CAJA DE

CABLEADO

ELÉCTRICO

ORIFICIO

CIEGO DEL

CABLE

ELÉCTRICO

14 Quite la cubierta de la caja de cableado eléctrico del interior

de la campana y el correspondiente agujero ciego del
cableado eléctrico desde la parte superior o trasera de
la campana.

PLACA DEL

CONDUCTO

REDONDO DE

7 PULG. (17.8 CM)

13 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:

Acople el conector del regulador de tiro/conducto de
3¼ pulg. x 10 pulg. (8.3 x 25.4 cm) (si está usando el conducto
de 3¼ pulg. x 10 pulg. [8.3 x 25.4 cm]) o la placa redonda
de 7 pulg. (17.8 cm) (si está usando el conducto redondo
de 7 pulg. [17.8 cm]) por la abertura del agujero ciego.

Notas:

Para acomodar los conductos descentrados: el conector del
regulador de tiro/conducto de 3¼ x 10 pulg. (8.3 x 25.4 cm) puede
instalarse a una distancia hasta de 1/2 pulg. (1.3 cm) desde
el centro de la campana hacia cualquier lado, y la placa del
conducto redondo de 7 pulg. (17.8 cm) puede instalarse a 1/2 pulg.
(1.3 cm) desde el centro de la campana hacia cualquier lado.

Instale el conector del regulador de tiro/conducto de 3¼ x 10 pulg.
(8.3 x 25.4 cm) con el pivote de aleta del regulador más cercano
al borde superior/trasero de la campana.

CABLE ELÉCTRICO

DE LA CASA

15 Tienda el cable eléctrico de la casa entre el panel de servicio

y la campana. Conecte el cable eléctrico a la campana con la
abrazadera apropiada.

16 Cuelgue la campana de los (4) orificios de montaje insertados

parcialmente en las posiciones del gabinete (mostrado en las
ilustraciones del apartado “PREPARE EL LUGAR DONDE SE
VA A INSTALAR LA CAMPANA”). La bolsa de piezas contiene los
tornillos de montaje. Deslice la campana hacia la pared hasta que
las cabezas de los tornillos de montaje queden conectadas en el
extremo angosto de los orificios tipo bocallave que están en la parte
superior de la campana. Apriete bien los tornillos. Agregue el quinto
tornillo de montaje en el agujero central de la campana y apriete
con firmeza.

17 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:

Conecte el sistema de conductos a la campana y ponga cinta para
conductos en las uniones para fijarlas y sellarlas. Asegúrese de que
el conector del regulador de tiro/conducto entre a los conductos y
que el regulador de tiro pueda abrirse y cerrarse libremente.

MODELOS QP142SS • QP142WW • QP142BL

Página 20

CONECTE EL CABLEADO

TORNILLO

DE TIERRA

CABLE ELÉCTRICO

DE LA CASA

18 Conecte el cable eléctrico de la casa al cableado de la

campana: cable NEGRO con NEGRO, BLANCO con BLANCO y
VERDE o SIN FORRO al tornillo de tierra. Vuelva a colocar la
cubierta de la caja de cableado eléctrico.

19 Vuelva a fijar el recipiente inferior con los 6 tornillos que quitó

en el paso 6.

INSTALE LAS BOMBILLAS

HERRAMIENTA

DE VENTOSA

SOPORTE DEL

RECEPTÁCULO

DE LA LÁMPARA

PANEL DE

ILUMINACIÓN

Para cambiar la profundidad de los receptáculos de las bombillas:

- Quite el recipiente inferior (vea el paso 6).

- Quite 2 tornillos del panel de iluminación. Deje los tornillos

a un lado.

- Afloje 2 tornillos que sostienen el soporte del receptáculo
de la lámpara al panel de iluminación.

- Ajuste el receptáculo/soporte a la profundidad deseada.

- Vuelva a apretar los tornillos con firmeza.

- Vuelva a colocar el panel de iluminación y el recipiente inferior.

21 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:

Instale de nuevo los filtros de aluminio que quitó en el Paso 5.

ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:

Instale los filtros de aluminio y los filtros sin conducto
(comprados, e instalados en el paso 11).

TORNILLOS

GARANTÍA

(1)

BOMBILLA

DE

HALÓGENO

(2) GIRAR EN

SENTIDO DE LAS

AGUJAS DEL RELOJ

TORNILLOS

DEL PANEL DE

ILUMINACIÓN

PRECAUCIÓN: Las bombillas podrían estar calientes.
Consulte la información adicional en los paquetes
de bombillas.

20 Instale las (4) bombillas de halógeno. Utilice bombillas de

halógeno con escudo protector de 120 V, 35 W (MR16 con base
GU10). Las bombillas se compran por separado.

NOTA: La herramienta de ventosa (incluida con la campana)

sirve para instalar y quitar bombillas de luz.

Alinee las clavijas de la bombilla con la abertura de diámetro

grande en el receptáculo, empuje la bombilla hacia la campana
y luego gire hacia la derecha hasta que esté firmemente asentada.

La posición del receptáculo de la bombilla (profundidad) es

ajustable, y podría necesitar ajuste cuando:
a) Ciertas marcas de bombillas sean difíciles de instalar.
b) La bombilla sobresalga demasiado por debajo del panel de

la bombilla.

EMPUJAR

HACIA

ADENTRO

PANEL DE

ILUMINACIÓN

Broan-NuTone garantiza al consumidor comprador original de sus productos que
tales productos estarán libres de defectos en materiales o mano de obra durante un
período de un (1) año a partir de la fecha de la compra original. NO EXISTEN OTRAS
GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, INCLUYENDO, ENTRE OTRAS, GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO PARTICULAR.

Durante este período de un año, Broan-NuTone, a su criterio, reparará o reemplazará
sin cargo alguno cualquier pieza o producto que se encuentre defectuoso bajo
condiciones normales de uso y servicio. LA PRESENTE GARANTÍA NO CUBRE LOS
TUBOS FLUORESCENTES NI SUS ARRANCADORES, FILTROS, CONDUCTO, TAPONES
DE TECHO O PAREDES Y DEMÁS ACCESORIOS DE CANALIZACIÓN. Esta garantía no
cubre (a) mantenimiento y servicio normales, ni (b) ningún producto o piezas que se
hayan sometido a uso inadecuado, negligencia, accidente, mantenimiento o reparación
inadecuada (no hecha por Broan-NuTone), instalación incorrecta o instalación en
contra de las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita al período de un año, como se
especifica para la garantía expresa. Algunos estados no permiten limitaciones en
cuanto al tiempo de vencimiento de una garantía implícita, por lo que la limitación
antes mencionada podría no aplicarse a usted.

LA OBLIGACIÓN DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, A CRITERIO
DE BROAN-NUTONE, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR
BAJO ESTA GARANTÍA. BROAN-NUTONE NO SERÁ RESPONSABLE POR DAÑOS
INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DEL USO O
DESEMPEÑO DEL PRODUCTO O EN RELACIÓN CON EL MISMO. Algunos estados no
permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que
la limitación antes mencionada podría no aplicarse a usted. Esta garantía le otorga
derechos legales específicos, y usted podría tener otros derechos que varían entre
estados. Esta garantía sustituye todas las garantías anteriores.

Para tener derecho al servicio de la garantía, usted debe (a) notificar a Broan NuTone a
la dirección y número de teléfono que aparecen abajo, (b) proporcionar el número de
modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto
en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía,
debe de presentar un comprobante de la fecha original de compra.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rev. 08/2007

Garantía limitada por un año

PIEZAS DE SERVICIO

MODELOS QP142SS • QP142WW • QP142BL

Página 21

1

12

11

10

15

14

16

3

2

9

4

6

8

13

7

5

Ahora se puede hacer los

pedidos de las piezas

de repuesto en nuestro

sitio Web. Visítenos en

www.broan.com

CLAVE N.º PIEZA N.º DESCRIPCIÓN

1 97017727 Placa redonda de 7 pulg. (17.8 cm) (incluye piezas de montaje)
2 97017729 Montaje de interruptor blanco (incluye 2 interruptores, placa de identificación, piezas de montaje)
97017730 Montaje de interruptor negro (incluye 2 interruptores, placa de identificación, piezas de montaje)
3 99526653 Placa de identificación, blanca
99526652 Placa de identificación, negra
4 97017736 Juego de capacitor (incluye tuercas de alambre, tornillo de montaje)
5 97018225 Panel de luces DERECHO color blanco (incluye piezas de montaje)
97018226 Panel de luces DERECHO color negro (incluye piezas de montaje)
97018227 Panel de luces DERECHO de acero inoxidable (incluye piezas de montaje)
6 97018201 Juego de filtros (3 por bolsa)
7 97018220 Rueda de ventilador (incluye tuerca de montaje)
8 97018221 Juego de motor (incluye motor, aislantes, piezas de montaje)
9 97017728 Conector del regulador de tiro/conducto(incluye las piezas de montaje)
10 97018229 Panel de luces IZQUIERDO color blanco (incluye piezas de montaje)
97018230 Panel de luces IZQUIERDO color negro (incluye piezas de montaje)
97018231 Panel de luces IZQUIERDO de acero inoxidable (incluye piezas de montaje)
11 97017731 Portalámpara (incluye portalámpara, tuercas para alambre, tornillos de montaje)
12 97018233 Soporte para portalámpara
13 97018235 Recipiente inferior (incluye piezas de montaje)
14 97018242 Placa de deslizamiento sin conductos (incluye empaque y piezas de montaje)
15 97018243 Desviador sin conductos (incluye las piezas de montaje)
16 97018244 Placa sin conductos (incluye las piezas de montaje)
No se muestra. 97018224 Bolsa de piezas
No se muestra. 99010360 Juego de filtros sin conducto (3 filtros de carbón y 12 clips de filtro)
No se muestra. 99526707 Herramienta de ventosa
No se muestra. 97018234 Diodo de luz (incluye tuercas de alambre)
No se muestra. 99526798 Bombilla de 35 W de halógeno GU10

Al pedir piezas
de repuesto,
indique el
No. DE PIEZA,
no el No.
DE CLAVE.

99527289D
