READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at: www.broan.com/register or www.nutone.com/register.
RDFU
Premium
Radiation Damper
INSTALLATION GUIDE
Easy installation
© 2014 Broan-NuTone LLC
Table of Contents
Usage 2
Preparation 2
Installation 3
Service Feature For Fans 4
Warranty 4
Page 2
Page 2
Usage
For use with 1, 2, or 3-Hour-Rated Floor-Ceiling and Roof-Ceiling Designs.
Flat Ceiling / Horizontal Mount Only.
For use with the following ventilation fan models:
Broan RB80, RB80L, RB110, RB110L, XB50, XB80, XB110, XB50L, XB80L, XB110L, XB110H, XB-
110HL, ZB80, ZB110, ZB80L, ZB110L, ZB110H, ZB110HL, ZB80M, ZB110M, ZB80ML, ZB110ML
NuTone RN80, RN80L, RN110, RN110L, XN50, XN80, XN110, XN50L, XN80L, XN110L, XN110H,
XN110HL, ZN80, ZN110, ZN80L, ZN110L, ZN110H, ZN110HL, ZN80M, ZN110M, ZN80ML, ZN110ML
Preparation
Lengthen Light and / or Sensor Lead Wires in Fan
These steps are best performed before installing the fan. Place
corrugated under the fan to protect counter tops and work surface.
Follow these steps before installing the radiation damper.
Light and sensor lead wires must be made longer to fit the
radiation damper.
You must purchase jumper kit model RDJUMPU from your local
Broan-NuTone dealer or distributor. Each kit contains:
1 - jumper for lighted fan models
1 - jumper for sensor fan models
B
RDFU Installation Guide
SEE DETAILS ON
UL CLASSIFICATION
MARKING ON PRODUCT
A

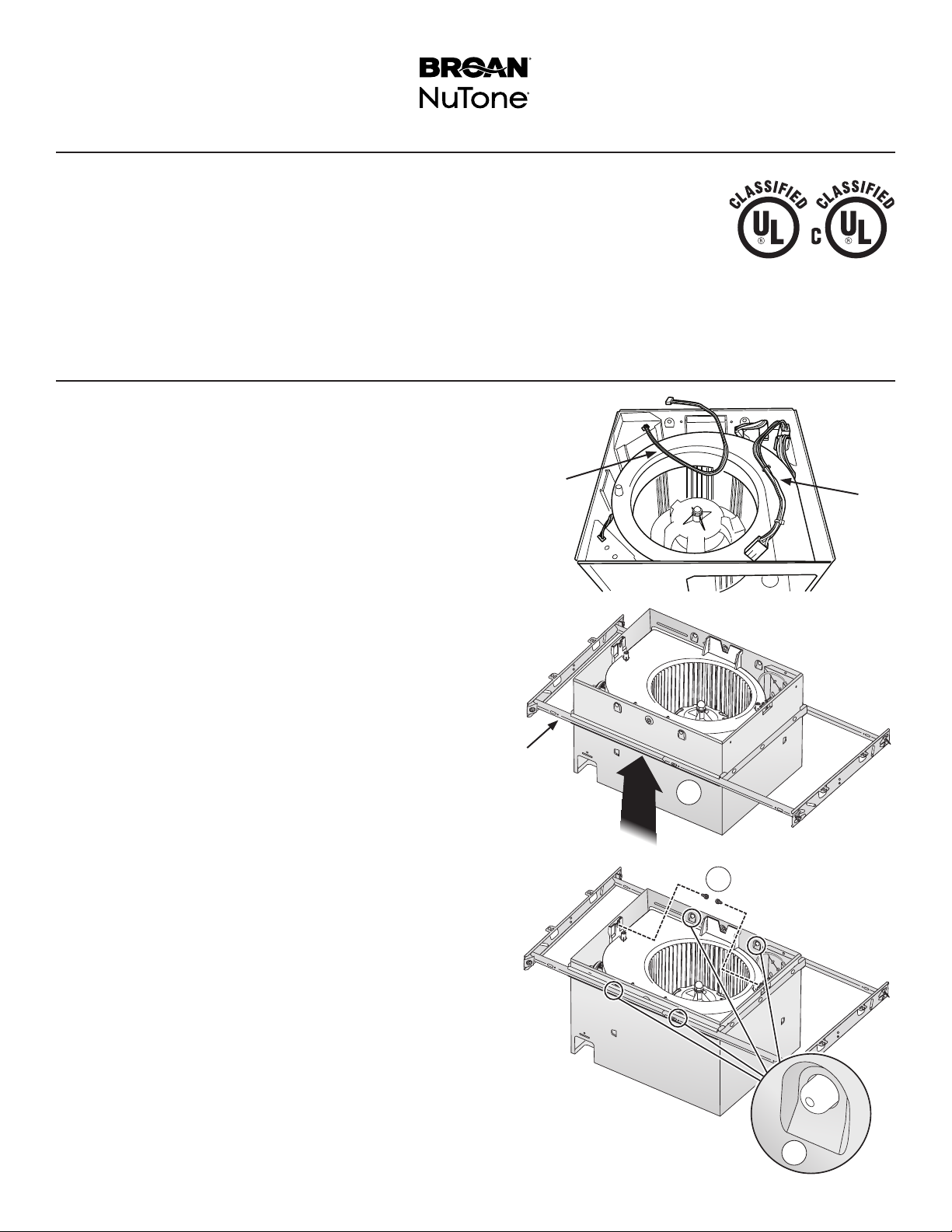

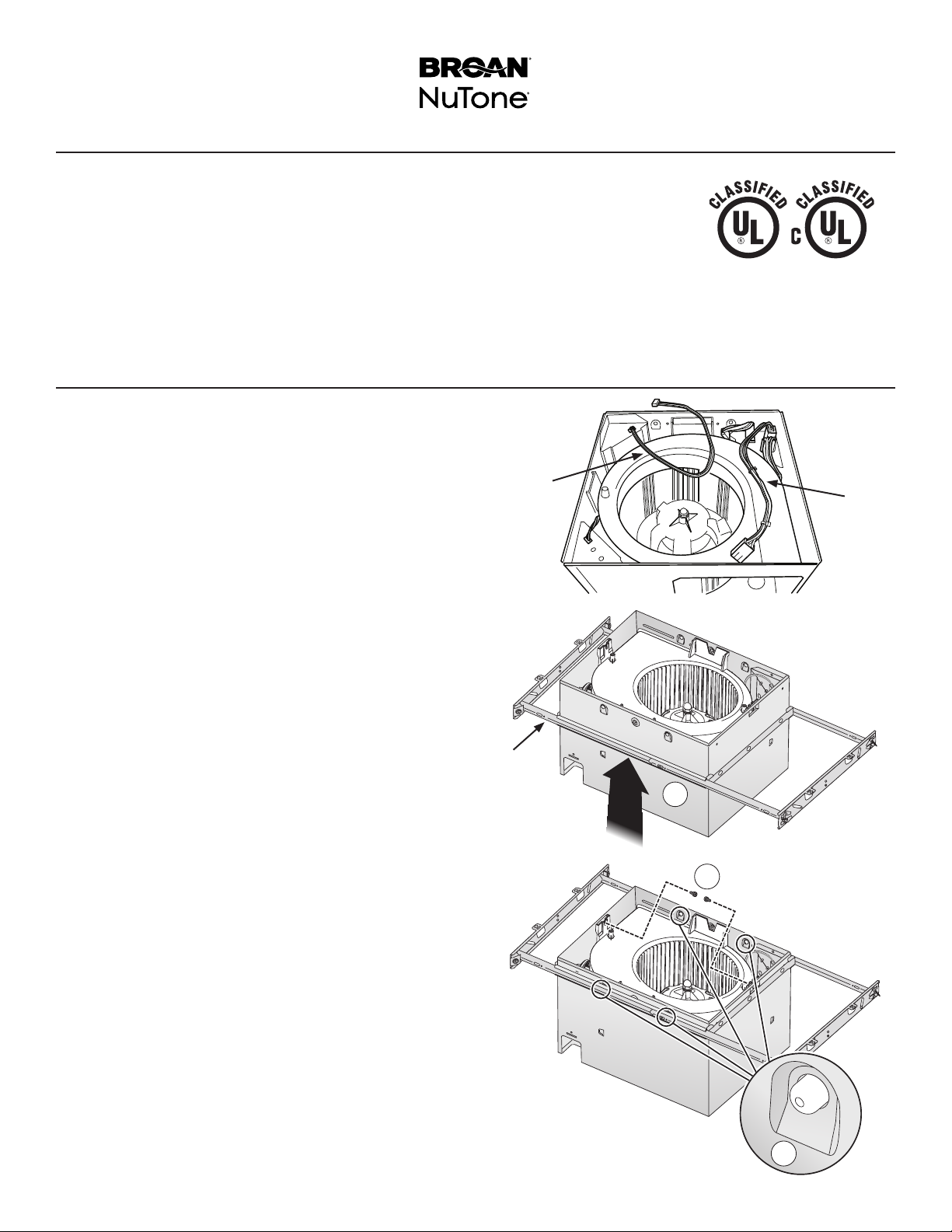

1. Connect one end of the LIGHTING JUMPER (A) to mating
connector in the fans wiring box.
2. Connect one end of the SENSOR JUMPER (B) to mating
connector in the fan’s wiring box.
Attach Mounting Frame and Damper/Extension Assembly to
Fan Housing.
3. Attach MOUNTING FRAME (C) to fan housing. Pull frame up
around housing until it snaps in place.
4. Attach MOUNTING BRACKETS (D) to DAMPER/
EXTENSION ASSEMBLY (E).

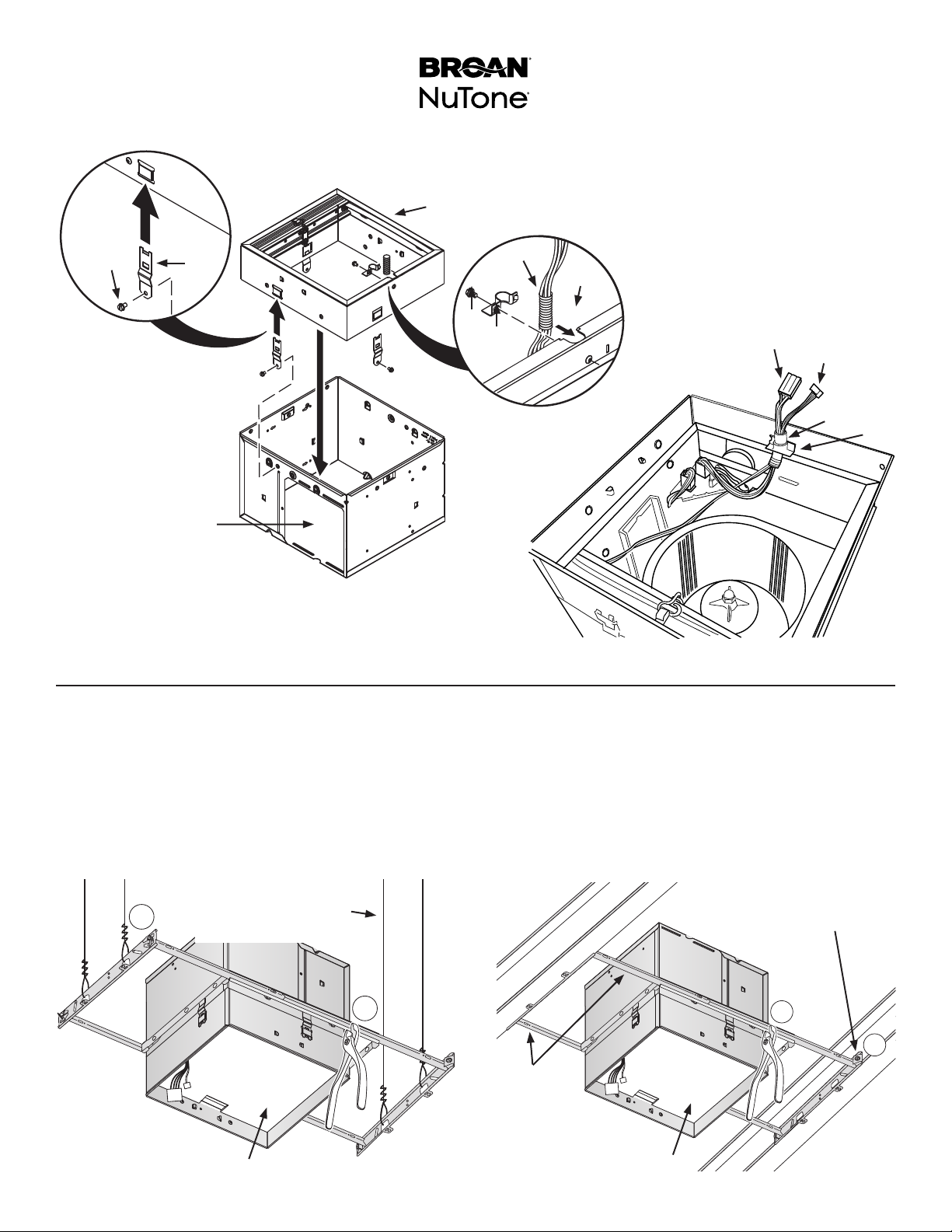

5. Position the damper/extension assembly on top of the fan
housing. NOTE POSITION OF KNOCKOUT (F) RELATIVE
TO DUCT CONNECTOR OPENING IN THE FAN. Align holes
in the (4) mounting brackets with holes in the fan housing and
fasten with supplied (4) #8 X 3/8” HEX HEAD SHEET METAL
SCREWS (G).
6. Route JUMPER(S) (A) (B) towards the KNOCKOUT (F) in the
damper frame.
7 Press jumper wires into PLASTIC SPLIT TUBE INSULATOR
(H) (supplied in damper parts bag). Push plastic split tubing
into knockout opening.
8 Attach supplied CABLE CLAMP (I) to side of damper frame.
Align tab on cable clamp with mating slot in damper extension.
Secure clamp with supplied #8 SHEET METAL SCREW (J).
C
1
3
Screws from Parts Bag
2
snap!
Page 3
Page 3
RDFU Installation Guide
E
G
DUCT CONNECTOR
OPENING
Installation
D
H
F
J
I
A
B
H
I
Install Fan / Radiation Damper In Ceiling
MAKE SURE FINISHED CEILING IS FLUSH WITH
BOTTOM EDGE OF RADIATION DAMPER.
9. If the fan assembly is hung from the structure above,
MINIMUM 12 GAUGE STEEL WIRE (3MM) must be
used to suspend the fan. Use one wire on each side of
fan and secure to mounting channels as shown.
MINIMUM 12
1
GAUGE STEEL
WIRE (3MM)
(4)
2
Leave this mask in place to prevent
construction dust, drywall spray, or paint
from damaging inside of product.
REMOVE MASK BEFORE
Laissez ce masque en place pour empêcher
INSTALLING GRILLE.
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
MASK
10. If the fan is directly mounted to adjacent ceiling
structure, use #8 (M4) SHEET METAL SCREWS OR
¼” DIAMETER BOLTS WITH NUTS to fasten SLIDING
HANGER BARS. Sliding hanger bars are provided to
allow for accurate positioning of fan between ceiling
members.
#8 (M4) SHEET METAL
SCREWS OR ¼” DIAMETER
SLIDING
HANGER
BARS
Laissez ce masque en place pour empêcher
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
MASK
Leave this mask in place to prevent
construction dust, drywall spray, or paint
from damaging inside of product.
REMOVE MASK BEFORE
INSTALLING GRILLE.
BOLTS WITH NUTS
2
(4)
1
Page 4
Page 4
RDFU Installation Guide
Finish Fan Installation
11. Follow instructions packed with the fan to connect duct-
work and electrical wiring.
12. Installed corrugated MASK to protect damper and fan
from drywall spray, construction dust, etc.
13. Finish ceiling around damper housing. Ceiling opening
must be no larger than the outside of the radiation damper.
Install Grille

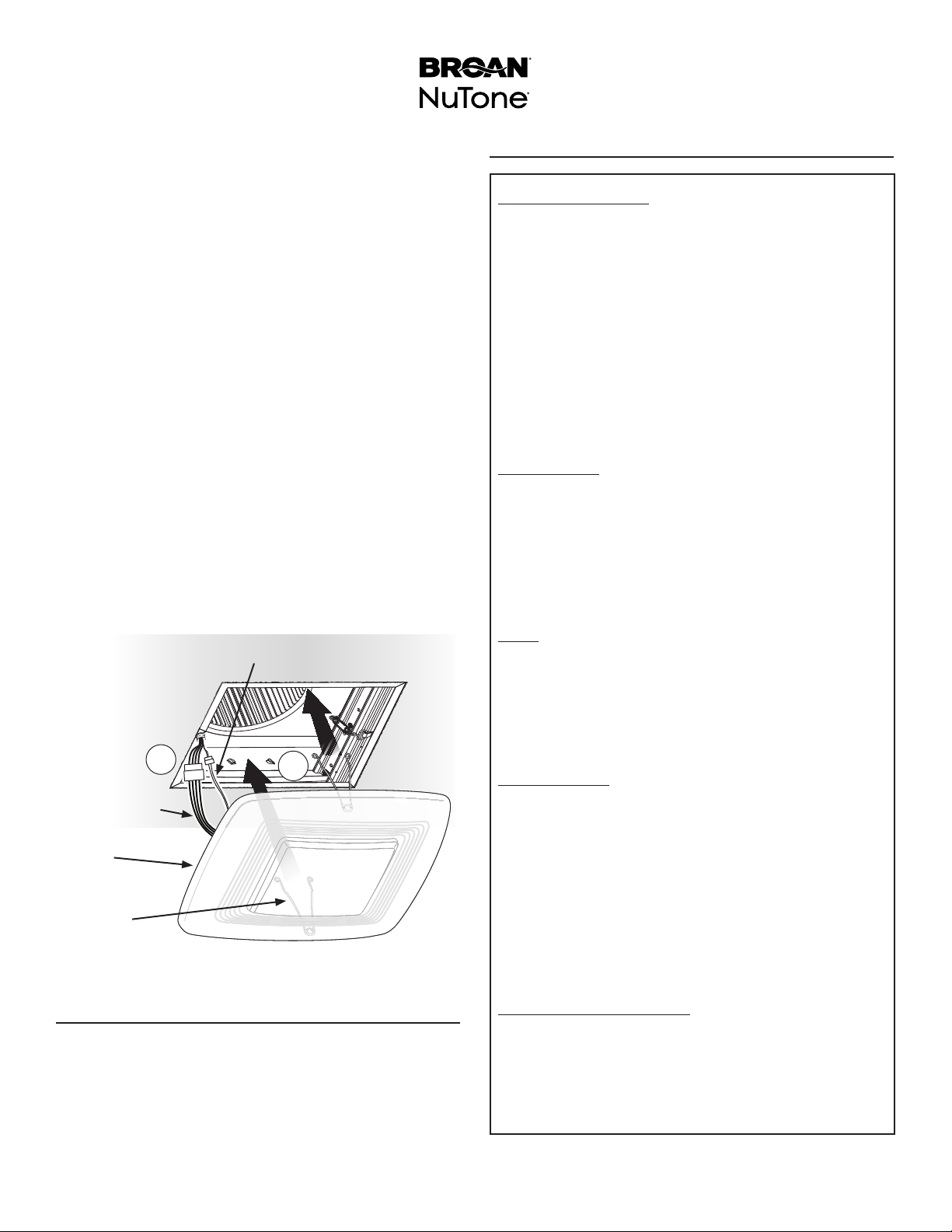

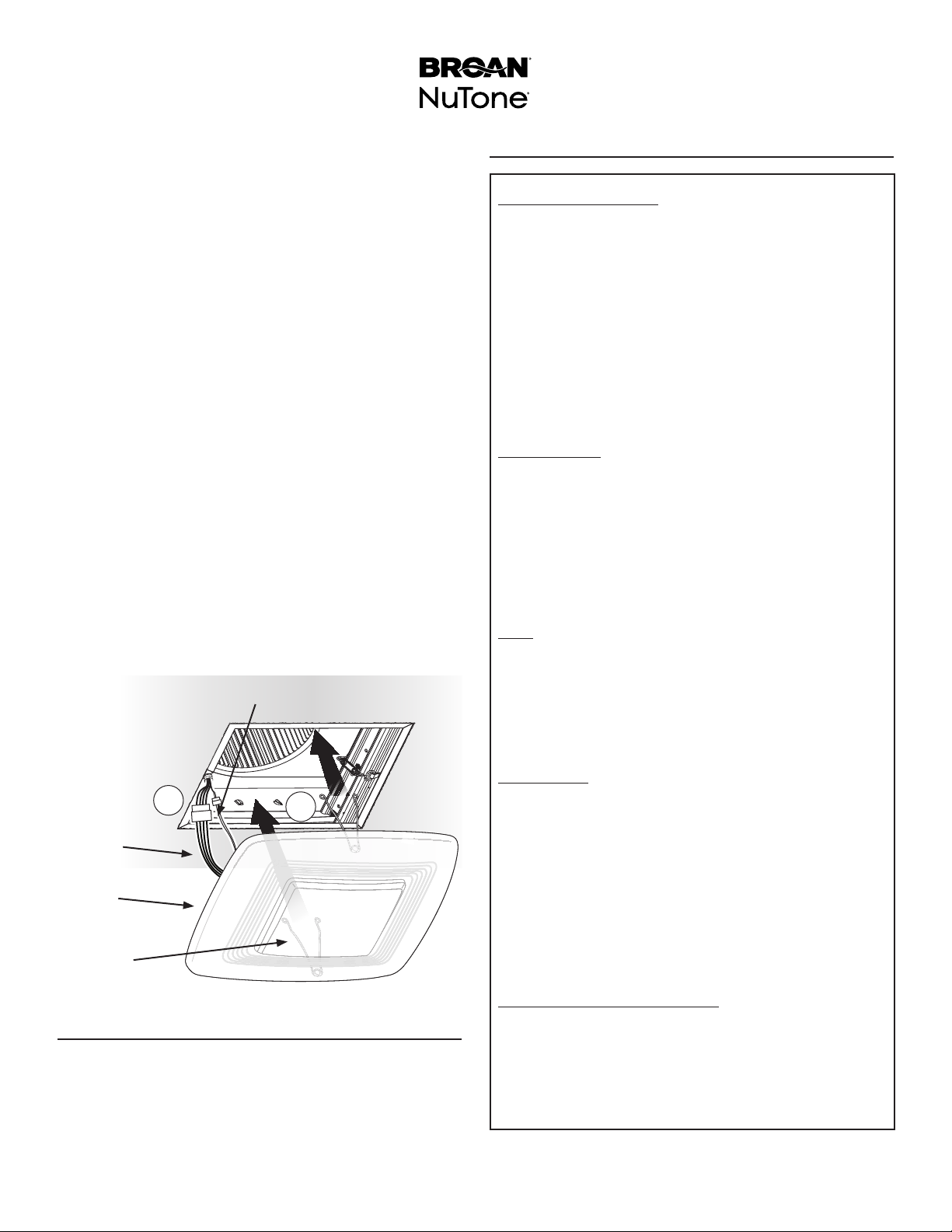

REMOVE THE MASK BEFORE INSTALLING GRILLE OR
OPERATING FAN.
On fan models equipped with light:
14. Attach connector from the LIGHT JUMPER WIRE to mat-
ing connector(s) from the grille.
On fan models equipped with motion or humidity sensor:
15. Connect SENSOR JUMPER WIRE into the sensors con-
nector located on the grille.
16. Squeeze GRILLE SPRINGS and slide into tabs on the
radiation damper frame. Push grille until it’s tight against
ceiling surface.
If additional clearance is required between ceiling and
grille, replace grille springs with longer ones (provided in
parts bag).
1 7. Follow instructions packed with the fan to finish the instal-
lation.
SENSOR JUMPER WIRE
1
2
LIGHT
JUMPER
WIRE
GRILLE
GRILLE
SPRING (2)
Service Feature For Fans
If your ventilation fan needs service, the inner damper can be
removed from the outer frame without disturbing the surrounding ceiling material.
Remove the grille and disconnect all electrical connections
from the grille.
Remove (4) screws, then lower the inner damper to access
ventilation fan. Replace the inner damper before operating fan.
Warranty
Warranty Period and Exclusions: Broan-NuTone LLC (the “Company”) warrants to the
original consumer purchaser of its product (“you”) that the product (the “Product”) will be
free from material defects in the Product or its workmanship for a period of one (1) year
from the date of original purchase.
The limited warranty period for any replacement parts provided by the Company and for
any Products repaired or replaced under this limited warranty shall be the remainder of the
original warranty period.
This warranty does not cover speed controls, fluorescent lamp starters, tubes, halogen and
incandescent bulbs, fuses, filters, ducts, roof caps, wall caps and other accessories for ducting that may be purchased separately and installed with the Product. This warranty also does
not cover (a)normal maintenance and service, (b)normal wear and tear, (c)any Products
or parts which have been subject to misuse, abuse, abnormal usage, negligence, accident,
improper or insufficient maintenance, storage or repair (other than repair by the Company),
(d)damage caused by faulty installation, or installation or use contrary to recommendations
or instructions, (e)any Product that has been moved from its original point of installation,
(f)damage caused by environmental or natural elements, (g)damage in transit, (h)natural
wear of finish, (i)Products in commercial or nonresidential use, or (j)damage caused by
fire, flood or other act of God. This warranty covers only Products sold to original consumers in the United States by the Company or U.S. distributors authorized by the Company.
This warranty supersedes all prior warranties and is not transferable from the original consumer purchaser.
No Other Warranties: This Limited Warranty contains the Company’s sole obligation and
your sole remedy for defective products. The foregoing warranties are exclusive and in lieu
of any other warranties, express or implied. THE COMPANY DISCLAIMS AND EXCLUDES
ALL OTHER EXPRESS WARRANTIES, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES
IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. To the extent that applicable law prohibits the
exclusion of implied warranties, the duration of any applicable implied warranty is limited to
the period specified for the express warranty above. Some states do not allow limitations on
how long an implied warranty lasts, so the above limitation may not apply to you. Any oral
or written description of the Product is for the sole purpose of identifying it and shall not be
construed as an express warranty.
Whenever possible, each provision of this Limited Warranty shall be interpreted in such
manner as to be effective and valid under applicable law, but if any provision is held to be
prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition
or invalidity, without invalidating the remainder of such provision or the other remaining
provisions of the Limited Warranty.
Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without charge, any Product or part thereof,
to the extent the Company finds it to be covered by and in breach of this limited warranty
under normal use and service. The Company will ship the repaired or replaced Product or
replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation and shipping, insurance or other freight charges incurred in the shipment of the
Product or part to the Company. If you must send the Product or part to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not
responsible for damage in transit. The Company reserves the right to utilize reconditioned,
refurbished, repaired or remanufactured Products or parts in the warranty repair or replacement process. Such Products and parts will be comparable in function and performance to
an original Product or part and warranted for the remainder of the original warranty period.
Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT
PARTS, OR REPAIR OR REPLACE, AT THE COMPANY’S OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S SOLE
AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL,
INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE PRODUCT, ITS USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitation or exclusion may not apply to you. This warranty gives you specific
legal rights, and you may also have other rights, which vary from state to state.
This warranty covers only replacement or repair of defective Products or parts thereof at
the Company’s main facility and does not include the cost of field service travel and living
expenses.
Any assistance the Company provides to or procures for you outside the terms, limitations
or exclusions of this limited warranty will not constitute a waiver of such terms, limitations
or exclusions, nor will such assistance extend or revive the warranty.
The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product, except for those incurred with the Company’s prior written
permission.
How to Obtain Warranty Service: To qualify for warranty service, you must (a)notify the
Company at the address or telephone number stated below within seven (7)days of discovering the covered defect, (b)give the model number and part identification and (c)describe
the nature of any defect in the Product or part. At the time of requesting warranty service,
you must present evidence of the original purchase date. If you cannot provide a copy of
the original written limited warranty, then the terms of the Company’s most current written
limited warranty for your particular product will control.The most current limited written
warranties for the Company’s products can be found at www.broan.com .
Broan-NuTone LLC 926 West State Street Hartford, WI 53027
www.broan.com 800-637-1453
Limited Warranty
99045236A
Page 5
LIRE CES DIRECTIVES ET LES CONSERVER
Installateur : veuillez laisser ce guide au propriétaire.
Enregistrez votre produit en ligne à : www.broan.com/register ou www.nutone.com/register.
GUIDE D’INSTALLATION
du clapet anti-rayonnement
de première qualité
RDFU
Installation facile
© 2014 Broan-NuTone LLC
Table des matières
Utilisation 6
Préparation 6
Installation 7
Accès au ventilateur pour l’entretien 8
Garantie 8
Page 6
Page 6
Utilisation
À utiliser dans les planchers/plafonds et toits/plafonds classés résistants au feu 1, 2 ou
3heures.
Plafond plat / montage horizontal seulement.
À utiliser avec les modèles de ventilateurs d’aération suivants :
Broan RB80, RB80L, RB110, RB110L, XB50, XB80, XB110, XB50L, XB80L, XB110L, XB110H,
XB110HL, ZB80, ZB110, ZB80L, ZB110L, ZB110H, ZB110HL, ZB80M, ZB110M, ZB80ML, ZB110ML
NuTone RN80, RN80L, RN110, RN110L, XN50, XN80, XN110, XN50L, XN80L, XN110L, XN110H,
XN110HL, ZN80, ZN110, ZN80L, ZN110L, ZN110H, ZN110HL, ZN80M, ZN110M, ZN80ML, ZN110ML
Préparation
Longueurs du fil d’éclairage et du fil du capteur dans le
ventilateur
Ces étapes seront mieux réalisées avant d’installer le ventilateur.
Placez un carton sous le ventilateur pour protéger le comptoir et
la surface de travail. Suivez ces étapes avant d’installer le clapet
anti-rayonnement.
Les fils de l’éclairage et du capteur doivent être rallongés pour
accommoder le clapet anti-rayonnement.
Vous devez vous procurer l’ensemble de cavaliers modèle
RDJUMPU chez votre détaillant ou distributeur local Broan-NuTone.
Cet ensemble contient :
1 - cavalier pour les modèles de ventilateur à éclairage
1 - cavalier pour les modèles de ventilateur à capteur
1. Branchez une extrémité du CAVALIER D’ÉCLAIRAGE (A)
sur le connecteur correspondant dans le boîtier de câblage du
ventilateur.
2. Branchez une extrémité du CAVALIER DU CAPTEUR (B) sur
le connecteur correspondant dans le boîtier de câblage du
ventilateur.
Fixez le cadre de montage et l’ensemble de clapet/rallonge sur
le boîtier du ventilateur.
3. Fixez le CADRE DE MONTAGE (C) sur le boîtier du ventilateur.
Relevez le cadre autour du boîtier jusqu’à ce qu’il s’emboîte en
place.
4. Fixez les SUPPORTS DE MONTAGE (D) à l’ENSEMBLE DE
CLAPET/RALLONGE (E).
5. Positionnez l’ensemble de clapet/rallonge sur le dessus du
boîtier du ventilateur. NOTEZ LA POSITION DE L’OUVERTURE
PRÉAMORCÉE (F) PAR RAPPORT À L’OUVERTURE DU
RACCORD DE CONDUIT DANS LE VENTILATEUR. Alignez
les trous des quatre (4) supports de montage avec ceux du
boîtier du ventilateur et fixez-les avec les quatre (4) VIS À TÔLE
À TÊTE HEXAGONALE 8 X 3/8 PO (G).
6. Acheminez le(s) CAVALIER(S) (A) (B) vers l’OUVERTURE
PRÉAMORCÉE (F) du cadre du clapet.
7. Pressez les fils de cavalier dans le TUBE D’ISOLATEUR FENDU
EN PLASTIQUE (H) (fourni dans le sac de pièces du clapet).
Poussez le tube en plastique dans l’ouverture préamorcée.
8. Fixez le SERRE-CÂBLE (I) sur le côté du cadre du clapet.
Alignez l’ergot du serre-câble sur la fente correspondante dans
la rallonge du clapet. Fixez le serre-câble avec les VIS À TÔLE
N° 8 (J) fournies.
B
C
1
Guide d’installation RDFU
VOIR LES DÉTAILS
DE L’HOMOLOGATION
UL SUR L’ÉTIQUETTE
DUPRODUIT
A
3
Vis du sac de pièces
clic!
2
Page 7
Page 7
Guide d’installation RDFU
E
G
D
OUVERTURE DE
RACCORD DE CONDUIT
Installation
H
F
J
I
A
B
H
I
Installer le ventilateur / clapet anti-rayonnement au plafond
ASSUREZ-VOUS QUE LE DESSOUS DU CLAPET EST AU
RAS DE LA SURFACE FINIE DU PLAFOND.
9. Si l’ensemble de ventilateur est suspendu par des fils
à la charpente du plafond, utilisez du FIL D’ACIER À
SUSPENSION DE CALIBRE 12 AU MINIMUM (3 MM).
Placez un fil de chaque côté du ventilateur et fixez-les aux
profilés de montage tel qu’illustré.
FIL D’ACIER À SUSPENSION
1
DE CALIBRE 12 AU
MINIMUM (3 MM) (4)
2
Leave this mask in place to prevent
construction dust, drywall spray, or paint
from damaging inside of product.
REMOVE MASK BEFORE
Laissez ce masque en place pour empêcher
INSTALLING GRILLE.
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
MASQUE
10. Si le ventilateur est fixé directement à la charpente
du plafond, utilisez des VIS À TÔLE N° 8 (M4) OU
DES BOULONS DE 1/4 PO DE DIAMÈTRE ET DES
ÉCROUS pour fixer les BARRES DE SUSPENSION
COULISSANTES. Les barres de suspension fournies
permettent de positionner avec précision le boîtier du
ventilateur entre les solives du plafond.
VIS À TÔLE N° 8 (M4) OU
BOULONS DE 1/4 PO DE
DIAMÈTRE ET ÉCROUS (4)
2
Leave this mask in place to prevent
construction dust, drywall spray, or paint
from damaging inside of product.
REMOVE MASK BEFORE
Laissez ce masque en place pour empêcher
INSTALLING GRILLE.
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
BARRES DE
SUSPENSION
COULISSANTES
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
MASQUE
1
Page 8
Page 8
Guide d’installation RDFU
Terminer l’installation du ventilateur
11. Suivez les instructions accompagnant le ventilateur pour raccorder
les conduits et le câblage électrique.
12. Installez le MASQUE de boîtier pour protéger le clapet et le ventilateur de la poussière de construction, etc.
13. Finissez le plafond autour du boîtier du clapet. L’ouverture pratiquée dans le plafond ne doit pas être plus grande que le contour
du clapet.
Installer la grille
RETIREZ LE MASQUE AVANT D’INSTALLER LA GRILLE OU DE
FAIRE FONCTIONNER LE VENTILATEUR.
Sur les modèles de ventilateur à éclairage :
14. Raccordez le connecteur du CAVALIER D’ÉCLAIRAGE au(x)
connecteur(s) correspondant(s) de la grille.
Sur les modèles de ventilateur à capteur de mouvement ou d’humidité :
15. Raccordez le FIL DE CAVALIER DU CAPTEUR dans le con-
necteur du capteur situé sur la grille
16. Pincez les RESSORTS DE LA GRILLE et insérez-les dans les
encoches du cadre du clapet. Repoussez la grille contre la surface
du plafond.
Si un jeu supplémentaire est nécessaire entre le plafond et la grille,
remplacez les ressorts de la grille par des ressorts plus longs (fournis
dans le sac de pièces).
1 7. Suivez les instructions accompagnant le ventilateur pour terminer
l’installation.
FIL DE CAVALIER DU CAPTEUR
1
2
FIL DE CAVALIER
D’ÉCLAIRAGE
GRILLE
RESSORT
DE LA
GRILLE (2)
Accès au ventilateur
pourl’entretien
Si le ventilateur doit être entretenu ou réparé, la partie
intérieure du clapet peut être retirée du boîtier extérieur sans
abîmer le matériau environnant du plafond.
Enlevez la grille et débranchez toutes les connexions
électriques de la grille.
Enlevez les quatre (4) vis, puis abaissez le clapet intérieur
pour accéder au ventilateur. Replacez le clapet avant de faire
fonctionner le ventilateur.
Garantie
Période de garantie et exclusions: Broan-NuTone LLC (la «Société») garantit au consommateur acheteur initial («vous») de son produit (le «Produit») que celui-ci est exempt de
tout vice de matériau ou de fabrication pour une période de un (1) an à compter de la date
d’achat originale.
La période de la garantie limitée sur toute pièce de remplacement fournie par la Société et
sur tout produit réparé ou remplacé en vertu de la présente garantie limitée correspond au
reste de la période de garantie originale.
La présente garantie ne s’applique pas aux commandes de vitesse, tubes fluorescents et
aux démarreurs, ni aux ampoules halogènes ou incandescentes, fusibles, filtres, conduits,
capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant avoir
été achetés séparément et installés avec le produit. La présente garantie ne couvre pas (a)
les travaux d’entretien et de service normaux, (b) l’usure normale, (c) tout produit ou toute
pièce ayant fait l’objet d’une mauvaise utilisation, d’un abus, d’un usage anormal, d’une négligence, d’un accident, d’un entretien, rangement ou réparation inadéquats ou insuffisants
(autre que par la Société), (d) les dommages dus à une mauvaise installation, ou à une
installation ou utilisation contraires aux recommandations ou instructions, (e) tout produit
déplacé de son lieu d’installation original, (f) les dommages dus à des éléments environnementaux ou naturels, (g) les dommages dus au transport, (h) l’usure naturelle du fini, (i)
les produits utilisés à des fins commerciales ou non-résidentielles ou (j) les dommages dus
à un incendie, à une inondation ou à un événement fortuit. La présente garantie ne couvre
que les produits vendus au consommateur initial aux États-Unis par la Société ou par les
distributeurs américains autorisés par la Société.
La présente garantie remplace toute garantie précédente et le consommateur et acheteur
initial ne peut la céder à quiconque.
Aucune autre garantie: La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas de produits défectueux. La garantie ci-dessus est exclusive
et remplace toute autre garantie, expresse ou tacite. LA SOCIÉTÉ EXCLUT TOUTE AUTRE
GARANTIE EXPRESSE ET TOUTE GARANTIE DÉCOULANT IMPLICITEMENT DE LA LOI, Y
COMPRIS, SANS S’Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER. Dans la mesure où la loi en vigueur interdit l’exclusion des
garanties tacites, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus
pour la garantie expresse. Certaines juridictions interdisant de limiter la durée d’une garantie
tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation. Toute description
verbale ou écrite du produit a pour seule fin de l’identifier et ne doit pas être interprétée
comme une garantie expresse.
Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être
en vigueur et valide en vertu des lois applicables, mais si une disposition s’avère interdite
ou invalide, elle le sera seulement dans la mesure de cette interdiction ou invalidité, sans
invalider le reste de cette disposition ni les autres dispositions de la présente garantie limitée.
Recours: Pendant la période de garantie limitée applicable, la Société pourra, à son choix,
fournir des pièces de rechange ou réparer ou remplacer, sans frais, tout produit ou toute
pièce, dans la mesure où la Société constate qu’il est couvert et contrevient à la présente
garantie limitée dans des conditions normales d’utilisation et de service. La Société vous
enverra gratuitement le produit réparé ou remplacé ou les pièces de rechange. Vous êtes responsable des frais de démontage, de remontage, d’expédition, d’assurance ou de tous autres
frais de transport pour l’envoi du produit ou de la pièce à la Société. Si vous devez envoyer
le produit ou la pièce à la Société, tel que la Société vous l’indiquera, vous devrez l’emballer
correctement. La Société n’est pas responsable des dommages subis lors du transport. La
Société se réserve le droit d’utiliser des produits ou des pièces remis en état, remis à neuf,
réparés ou réusinés dans le processus de réparation ou de remplacement sous garantie.
Lesdits produits ou pièces seront comparables en fonction et en performance aux produits
et pièces d’origine et seront garantis pendant le reste de la période de garantie originale.
Exclusion de dommages: L’OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE
RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, CONSTITUE
VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET
LA SEULE ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT ÊTRE TENUE
RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF, ACCESSOIRE OU SPÉCIAL
DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT.
Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à votre situation. La présente garantie vous confère des droits spécifiques reconnus par la loi. D’autres
droits pourraient également vous être accordés selon la législation locale en vigueur.
La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces
défectueux à l’usine principale de la Société et ne comprend pas les frais de voyage et ni les
dépenses quotidiennes pour une réparation à domicile.
Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions
de cette garantie limitée ne constituera en rien une renonciation auxdites dispositions,
limitations ou exclusions, et ne prolongera aucunement cette garantie pas plus qu’elle ne la
remettra en vigueur.
La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou
le remplacement de tout produit défectueux, sauf celles que vous avez encourues avec la
permission écrite préalable de la Société.
Comment bénécier du service de garantie: Pour vous prévaloir de cette garantie, vous
devez (a) aviser la Société à l’adresse ou au numéro de téléphone indiqués ci-dessous dans
les sept (7) jours du constat de la défectuosité couverte, (b) donner le numéro de modèle du
produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité du
produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve
de la date d’achat originale. Si vous ne pouvez pas fournir une copie écrite de la garantie
limitée originale, les dispositions de la garantie limitée écrite la plus récente de la Société
concernant ce produit particulier s’appliqueront. Vous trouverez les garanties limitées écrites
les plus récentes des produits de la Société sur le site www.broan.ca.
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9
www.broan.ca 800-637-1453
Garantie limitée
99045236A
Page 9
LEA Y CONSERVE ESTAS INSTRUCCIONES
Aviso al instalador: Deje esta guía con el dueño de la casa.
Registre su producto en el sitio web: www.broan.com/register o www.nutone.com/register.
RDFU
Regulador de radiación
deprimera calidad
GUÍA DE INSTALACIÓN
Instalación sencilla
© 2014 Broan-NuTone LLC
Índice
Uso 10
Preparación 10
Instalación 11
Función de servicio para ventiladores 12
Garantía 12
Page 10
Página 10
Uso
Para usarse en los diseños de piso a cielo raso y techo a cielo raso con clasificación
de 1, 2 o 3 horas.
Solo montaje horizontal / en cielo raso plano.
Para usarse con los siguientes modelos de ventilador:
RB80, RB80L, RB110, RB110L, XB50, XB80, XB110, XB50L, XB80L, XB110L, XB110H, XB¬110HL,
ZB80, ZB110, ZB80L, ZB110L, ZB110H, ZB110HL, ZB80M, ZB110M, ZB80ML y ZB110ML de Broan.
RN80, RN80L, RN110, RN110L, XN50, XN80, XN110, XN50L, XN80L, XN110L, XN110H, XN110HL,
ZN80, ZN110, ZN80L, ZN110L, ZN110H, ZN110HL, ZN80M, ZN110M, ZN80ML y ZN110ML de NuTone.
Preparación
Alargue los cables de la luz o del sensor del ventilador
Estos pasos se realizan mejor antes de instalar el ventilador.
Coloque la cubierta corrugada bajo el ventilador a fin de proteger la
superficie del gabinete y la superficie de trabajo. Siga estos pasos
antes de instalar el regulador de radiación.
Los cables del sensor y de la luz deben alargarse para adaptarse al
regulador de radiación.
Usted debe comprar el juego de puentes modelo RDJUMPU de su
distribuidor o concesionario autorizado Broan-NuTone. Cada juego
contiene:
Un puente para los modelos de ventilador con luz
Un puente para los modelos de ventilador con sensor
1. Conecte un extremo del PUENTE DE LA ILUMINACIÓN (A) en
el conector correspondiente de la caja de cableado del ventilador.
2. Conecte un extremo del PUENTE DEL SENSOR (B) en el
conector correspondiente de la caja de cableado del ventilador.
B
RDFU Guía de instalación
VEA LOS DETALLES
EN LA MARCA DE
CLASIFICACIÓN UL
DELPRODUCTO
A
Fije el marco de montaje y el conjunto de regulador/extensión a
la cubierta del ventilador.
3. Fije el MARCO DE MONTAJE (C) a la cubierta del ventilador.
Suba el marco alrededor de la cubierta hasta que quede sujetado
a presión.
4. Fije los SOPORTES DE MONTAJE (D) al CONJUNTO DE
REGULADOR/EXTENSIÓN (E).
5. Coloque el conjunto de extensión/regulador sobre la caja del
ventilador. OBSERVE LA POSICIÓN DEL AGUJERO CIEGO
(F) EN RELACIÓN CON LA ABERTURA DEL CONECTOR
DEL CONDUCTO DEL VENTILADOR. Alinee los orificios en los
cuatro (4) soportes de montaje con los orificios en la cubierta del
ventilador y fíjelos con los cuatro (4) TORNILLOS METÁLICOS
DE CABEZA HEXAGONAL #8 X 3/8 PULG. (G).
6. Tienda los PUENTES (A) (B) hacia el AGUJERO CIEGO (F) del
marco del regulador.
7. Presione los cables puente en el AISLANTE DE TUBO DIVIDIDO
DE PLÁSTICO (H) (suministrado en la bolsa de piezas del
regulador). Empuje el tubo dividido de plástico dentro de la
abertura del agujero ciego.
8. Fije la ABRAZADERA DE CABLE (I) suministrada al lado del
marco del regulador. Alinee la lengüeta de la abrazadera del cable
con la ranura correspondiente en la extensión del regulador. Fije
la abrazadera con el TORNILLO DE CHAPA METÁLICA #8 (J)
suministrado.
C
1
3
Tornillos de la bolsa de piezas
Acople a
presión
2
Page 11
Página 11
RDFU Guía de instalación
E
G
ABERTURA DEL
CONECTOR DEL
CONDUCTO
Instalación
D
H
F
J
I
A
B
H
I
Instale el ventilador/regulador de radiación en el cielo raso
ASEGÚRESE DE QUE EL CIELO RASO TERMINADO
ESTÉ AL RAS CON EL BORDE INFERIOR DEL
REGULADOR DE RADIACIÓN.
9. Si el conjunto del ventilador se va a colgar de la estructura
superior, se debe usar un ALAMBRE DE ACERO CON
UN CALIBRE 12 (3 MM) COMO MÍNIMO para colgar
el ventilador. Use un alambre a cada lado del ventilador
para fijarlo a los canales de montaje como se muestra.
ALAMBRE DE ACERO
1
CON UN CALIBRE 12 (3
MM) COMO MÍNIMO (4)
2
Leave this mask in place to prevent
construction dust, drywall spray, or paint
from damaging inside of product.
REMOVE MASK BEFORE
Laissez ce masque en place pour empêcher
INSTALLING GRILLE.
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
10. Si el ventilador se monta directamente a la estructura
de cielo raso adyacente, use TORNILLOS DE CHAPA
METÁLICA #8 (M4) O PERNOS DE 1/4 PULG. DE
DIÁMETRO CON TUERCAS para fijar las barras de
suspensión deslizantes. Se proporcionan barras de
suspensión deslizantes para facilitar la colocación
adecuada del ventilador entre las piezas estructurales
del cielo raso.
TORNILLOS DE CHAPA METÁLICA
#8 (M4) O PERNOS DE ¼ PULG.
DE DIÁMETRO CON TUERCAS (4)
2
Leave this mask in place to prevent
construction dust, drywall spray, or paint
BARRAS DE
SUSPENSIÓN
DESLIZANTES
Laissez ce masque en place pour empêcher
la poussière de construction, le plâtre ou la
peinture, etc. d’endommager
ENLEVEZ CE MASQUE AVANT
l’intérieur du produit.
D’INSTALLER LA GRILLE.
Deje esta cubierta en su lugar para evitar
que polvos de construcción, rocíos de yeso
o pintura dañen el interior del producto.
QUITE LA CUBIERTA ANTES
DE INSTALAR LA REJILLA.
99352371A
from damaging inside of product.
REMOVE MASK BEFORE
INSTALLING GRILLE.
1
CUBIERTA
CUBIERTA
Page 12
Página 12
RDFU Guía de instalación
Termine la instalación del ventilador
11. Siga las instrucciones incluidas con el ventilador para conectar los conductos y el cableado eléctrico.
12. Instale la CUBIERTA corrugada a fin de proteger el regulador
y el ventilador de rocíos de yeso, polvos de construcción, etc.
13. Termine el cielo raso alrededor de la cubierta del regulador.
La abertura del cielo raso no debe ser más grande que el
exterior del regulador.
Instale la rejilla
QUITE LA CUBIERTA ANTES DE INSTALAR LA REJILLA O DE
ACTIVAR EL VENTILADOR.
En los modelos de ventilador equipados con luz:
14. Fije el conector del CABLE PUENTE DE LA LUZ a los conectores correspondientes de la rejilla.
En los modelos de ventilador equipados con sensor de humedad
o movimiento:
15. Conecte el CABLE PUENTE DEL SENSOR en el conector
de sensores ubicado en la rejilla.
16. Comprima los RESORTES DE LA REJILLA y deslícelos
dentro de las lengüetas del marco del regulador de radiación.
Empuje la rejilla hasta que esté firme contra la superficie del
cielo raso.
Si es necesaria una mayor separación entre el cielo raso y la
rejilla, reemplace los resortes de rejilla por unos más largos
(suministrados en la bolsa de piezas).
1 7. Siga las instrucciones incluidas con el ventilador para finali-
zar la instalación.
CABLE PUENTE DEL SENSOR
1
2
CABLE
PUENTE
DE LA LUZ
REJILLA
RESORTE
DE LA
REJILLA (2)
Service Feature For Fans
Si su ventilador necesita servicio, puede quitar el regulador interior
del marco exterior sin perturbar el material del cielo raso circundante.
Quite la rejilla y desconecte todas las conexiones eléctricas de la
misma.
Quite los cuatro (4) tornillos y luego baje el regulador interior para
tener acceso al ventilador. Vuelva a colocar el regulador interior antes de activar el ventilador.
Garantía
Periodo y exclusiones de la garantía: Broan-NuTone LLC (la “Compañía”) garantiza al consumidor comprador original de su producto (“usted”) que el producto (el “Producto”) estará
libre de defectos en materiales o en mano de obra, por un periodo de un (1) año a partir de la
fecha de compra original.
El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía
y para cualquier Producto reparado o reemplazado bajo esta garantía limitada debe ser lo que
reste del periodo de garantía original.
Esta garantía no cubre controles de velocidad, arrancadores de lámparas fluorescentes, tubos,
bombillas de halógeno e incandescentes, fusibles, filtros, conductos, tapas de techo, tapas de
pared ni otros accesorios que pudieran ser comprados por separado e instalados con el producto. Esta garantía tampoco cubre (a) mantenimiento y servicio normal, (b) uso y desgaste
normal, (c) Productos o piezas sujetos a mal uso, abuso, uso anormal, negligencia, accidente,
mantenimiento inadecuado o insuficiente, almacenamiento o reparación (que no sea reparación
por parte de la Compañía), (d) daños causados por instalación defectuosa, o bien instalación
o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que se haya
movido de su punto de instalación original, (f) daños ocasionados por el medio ambiente o los
elementos naturales, (g) daños en tránsito, (h) desgaste natural del acabado, (i) Productos en
uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación u otro caso
fortuito. Esta garantía cubre solamente Productos vendidos a clientes originales en los Estados
Unidos por la Compañía o a distribuidores de EE. UU. autorizados por la Compañía.
Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.
No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía
y su único recurso ante productos defectuosos. Las garantías anteriores son exclusivas y en
lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑÍA NIEGA Y EXCLUYE CUALQUIER OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS
POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN Y APTITUD PARA UN
PROPÓSITO EN PARTICULAR. Hasta el grado en que la ley aplicable prohíba la exclusión de las
garantías implícitas, la duración de cualquier garantía implícita aplicable está limitada al periodo
especificado para la garantía expresa antes mencionada. Algunos estados no permiten limitaciones en la duración de una garantía implícita, así que la limitación anterior tal vez no aplique
en su caso. Cualquier descripción verbal o escrita del Producto es para el único propósito de
identificarlo y no deberá considerarse como una garantía expresa.
Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada
de tal forma que sea efectiva y válida de conformidad con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud de dicha
prohibición o invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones
restantes de la garantía limitada.
Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará o reemplazará, sin cargo alguno, cualquier Producto o pieza
del mismo, hasta el grado en que la Compañía lo encuentre cubierto bajo esta garantía limitada
y en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía
le enviará el Producto reparado o reemplazado o las piezas de repuesto sin cargo. Usted es
responsable de todos los costos de retiro, reinstalación y envío, seguro u otros cargos de flete
incurridos en el envío del Producto o pieza a la Compañía. Si debe enviar el Producto o la pieza a
la Compañía, tal como lo indique la Compañía, debe empaquetar adecuadamente el Producto o
la pieza: la Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva
el derecho de utilizar Productos o piezas reacondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de garantía. Dichos Productos y piezas serán
comparables en función y desempeño a un Producto o una pieza original y tendrán garantía
durante el resto del periodo de la garantía original.
Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE
REPUESTO, O DE REPARAR O REEMPLAZAR, A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO
Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA, Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL PRODUCTO, O EN RELACIÓN CON EL MISMO.
Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes,
por lo que la limitación antes mencionada podría no aplicarse a usted. Esta garantía le otorga
derechos legales específicos, y usted podría tener otros derechos que varían de un estado a
otro.
Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas
de los mismos en la planta principal de la Compañía, y no incluye el costo del viaje para el
servicio de campo ni los viáticos.
Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos,
limitaciones o exclusiones de esta garantía limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.
La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto defectuoso, excepto los incurridos con el permiso previo por escrito
de la Compañía.
Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto
por la garantía, usted debe (a) notificar a la Compañía a la dirección o número de teléfono
que aparecen abajo en un plazo de siete (7) días después de descubrir el defecto cubierto, (b)
proporcionar el número de modelo y la identificación de la pieza y (c) describir la naturaleza de
cualquier defecto en el Producto o la pieza. En el momento de solicitar el servicio cubierto por
la garantía, debe presentar un comprobante de la fecha de compra original. Si usted no puede
presentar una copia de la garantía limitada original por escrito, entonces regirán los términos de
la garantía limitada por escrito más actualizada de la compañía para su producto en particular.
Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se
pueden encontrar en www.broan.com.
Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453
Garantía limitada
99045236A
Loading...
